Четырехскатная кровля: устройство, виды, как сделать самому

Опубликовано в Разное

2 Сен 2019

Содержание

устройство, виды, как сделать самому

Классическая четырехскатная даже сегодня остается все еще малопривычной для российских широт и напоминает о заморском укладе. Вот почему ее строят чаще всего ради того, чтобы придать архитектуре жилого дома особый эффект в плане стиля и восприятия, выгодно отличить его от однообразных привычных построек.

Кроме того, четырехскатная крыша – своими руками построенная по всем правилам – на практике имеет большое количество преимуществ, особенно для суровых российских широт. Разберемся подробнее?

Четырехскатная крыша имеет скаты, которые выполняются в виде равнобедренных треугольников и сходятся вершинами в одной точке. Если же четырехскатная крыша выходит квадратной в плане при виде сверху, тогда она называется шатровой.

Если же не выходит квадратной, а получается в виде прямоугольника – это вальмовая крыша. Такой интересное название она получила благодаря скатам, которые имеют вид щипец-вальм.

Голландская крыша: классика четырех скатов

Голландская, или вальмовая крыша считается классическим вариантом, который отличается особенной устойчивостью к ветру и снегу.

Поверхность стандартной вальмовой крыши образует два трапециевидных ската по длинным сторонам и такое же количество треугольных – по коротким сторонам. В отличие от шатровой крыши, такая форма, по мнению современных архитекторов считаются более эстетичной.

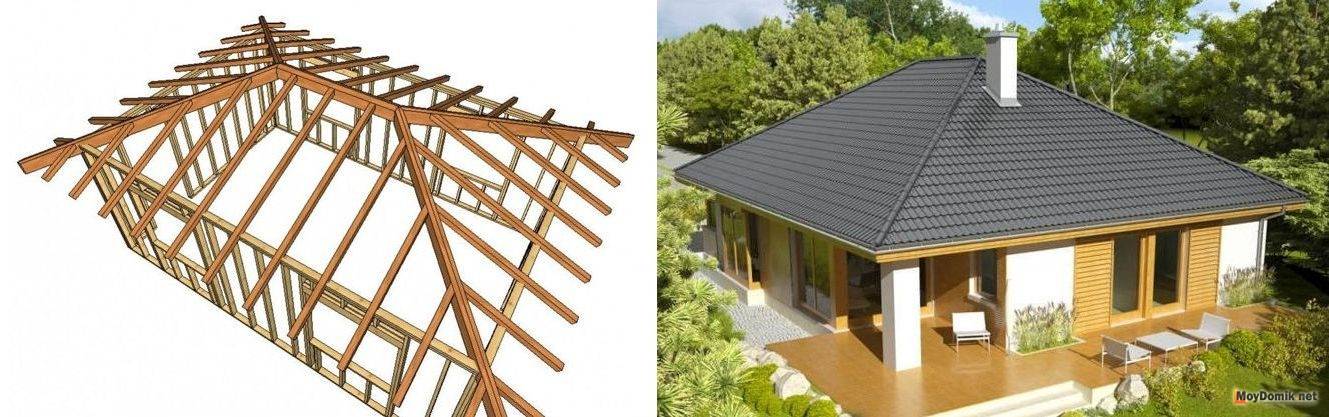

Стропильная система вальмовой крыши предполагает установку четырех накосных стропил – диагональных опорных брусьев, которые идут от двух вершин скатов к верхним углам здания.

А вот полувальмовая крыша, в свою очередь, бывает двух видов: когда боковые скаты срезают только часть торца сверху, или уже внизу, то есть сама полувальма может быть треугольником или же трапецией, и называться датской или полувальмовой голландской.

Полувальмовая голландская крыша: особая устойчивость

Полувальмовая голландская крыша – это одновременно вариант и двухскатной конструкции, и четырехскатной. Она отличается от классического варианта наличием усеченных вальм –треугольных торцевых скатов. По правилам, длина вальма голландской крыши должна быть в 1,5-3 раза меньше, чем длина боковых трапециевидных скатов.

Преимущество такой крыши в том, что здесь есть возможность установить мансардное вертикальное окно, и при этом острый выступ, как у двускатной кровли, отсутствует, что, в свою очередь, увеличивает способность крыши выдерживать экстремальные ветровые нагрузки.

Полувальмовая датская крыша: европейские традиции

А вот датская полувальмовая крыша – это разновидность чисто вальмовой конструкции. В этом случае монтируется только нижняя часть торцевого ската, а под коньком оставляют небольшой вертикальный фронтон.

Преимущество такой конструкции в том, что она позволяет отказаться от проблемных в плане гидроизоляции мансардных окон в кровле и обеспечить естественное освещение мансарды за счет установки полноценного вертикального остекления, что сейчас особенно модно.

Шатровая крыша: идеальные пропорции

Шатровую крышу обычно ставят на постройках, имеющих одинаковую длину стен, которые образуют собой квадратный периметр. У такой четырехскатной крыши все скаты по форме – одинаковые равнобедренные треугольники, мечта кровельщика, одним словом, и кошмар строителя.

Дело в том, что строительство классической шатровой крыши еще более сложно, чем у вальмовой, ведь здесь стропила должны сойтись все в одной точке:

Вот самый простой пример строительства стандартной вальмовой крыши для небольшого дачного домика:

Этап І. Планирование и проектирование

Прежде, чем как сделать четырехскатную крышу обязательно продумайте все ее детали, до мелочей. Даже самый простое устройство четырехскатной крыши обязательно стройте по готовому чертежу. Дело в том, что у готовой двускатной крыши почти заметны недочеты и перекосы, а вот если вы где-нибудь допустите ошибку в строительстве той же вальмовой или шатровой крыши, то диагональные стропила просто не сойдутся в коньке и исправить это будет крайне сложно.

А поэтому, если вы владеете специальными программами, создайте 3D модель будущей крыши прямо в них, а если нет, тогда просто подготовьте подробный чертеж и хорошо, если вам в этом поможет профессионал. Все детали такой крыши должна быть просчитаны – до мелочей!

Кстати, сегодня довольно модно делать четырехскатной не только крышу, но и ее отдельные функциональные элементы:

Этап ІІ.

Заготовка конструктивных элементов

Итак, если вы взяли готовый чертеж крыши или набросали его сами и уверены в будущем качестве, самое время заготовить необходимые элементы стропильной системы. А для этого сначала разберемся с тем, как правильно они называются.

Итак, первое, о чем вам придется позаботиться перед тем, как построить четырехскатную крышу – это мауэрлат. Это балка квадратного либо прямоугольного сечения, которую вы уложите на верхнюю часть стен по всему периметру дома. Она станет опорой для стропил, которые будут передавать на нее нагрузку, и именно эта доска распределит равномерно вес всей крыши на стены дома и фундамент. Идеальный вариант –использовать в качестве мауэрлата брус сечением 15 на 10 см.

Далее вы будете строить стропильные ноги – это основной элемент, который будет создавать собой уклон крыши. Стандартные стропила изготавливаются из доски 50 на 150 мм, а диагональные – 100 на 150 мм.

Понадобятся вам и затяжки, главная задача которых – препятствовать смещению стропильных ног в стороны. Сами затяжки вы будете фиксировать и соединять нижними концами, и для этого запасите доски параметром 50 на 150 метров.

А вот сверху и диагональные стропильные ноги, и стандартные стропила будут сходиться и закрепляться между собой в

коньке. Для этого возьмите брус 150 на 100 мм.

Далее, по центру двух противоположных сторон должна быть поперечная балка – лежень, которая служит опорой для стоек, а они, в свою очередь, поддерживают коньковый прогон. Для этой цели подойдет брус с сечением 100 на 100 мм или 100 на 150 мм.

Откосы станут подпоркой для стропил, который препятствует их сдвигу. Такие вы должны установить их под углом к стойке, для этого возьмите такой же материал, как на лежень.

Далее, важной деталью будет стойка – вертикальный элемент каркаса крыши. Она станет служить опорой для конька. Изготовьте ее из такого же материала, что и мауэрлат.

Не забывайте также о ветровой доске – это горизонтальный элемент, который связал между собой все нижние концы стропил. Вам нужно будет прибить ее к стропилам по внутреннему периметру кровли и таким способом подчеркнуть линию ската. Для этой цели подойдет доска 100 на 50 мм.

А вот для наружной стороны вам понадобится еще одна доска – кобылка, из такого же материала. Такое странное название это доска получила с тех времен, когда ее делали вырезной, в виде лошадиных морд.

А вот самые необычный и сложный элемент четырехскатной крыша – это шпренгель, который придает жесткости всей конструкции. Его главная задача – связать все горизонтальные и вертикальные элементов. Он тоже монтируется под углом, и изготавливается из бруса 100 на 100 мм:

И наконец, если речь идет именно о вальмовой крыше, то единственный элемент, который присутствует исключительно в вальмовых крышах, – это нарожники. Они представляют собой укороченные стропила, которые опираются на диагональной стропильную ногу. Их вы можете изготовить из доски 50 на 150 мм.

В жизни все эти элементы выглядят так:

Подумайте также об утеплителе, гидроизоляционной пленке и доборных кровельных элементах:

Этап ІІІ.

Установка чердачного перекрытия

Нередко бабки висячих стропил или подвески, которая в вальмовой крыше работают на растяжение, необходимо выполнять из стали. Для этого к затяжке деревянных стропил подвешивается перпендикулярно на хомуты специальные деревянные прогоны.

А уже перпендикулярно к прогонам подвешиваются деревянные балки, после чего между ними укладываются безбалочные облегченные заполнения. Поэтому, если вы хотите уменьшить нагрузку крыши на висячие стропила или стропильную ферму, вам нужно выбирать конструкции подвесного перекрытия.

Для стальных ферм подвесное перекрытие обязательно нужно сделать несгораемым, по стальным балкам. Между такими балками следует уложить сборные железобетонные плиты, а уже на них –легкий утеплитель. Чтобы повысить огнестойкость и долговечность таких несущих конструкций, их нужно делать из железобетона. Причем самые железобетонные несущие конструкции лучше выполнять из крупноразмерных панелей заводского изготовления, чтобы не рисковать.

Этап ІV. Монтаж конькового прогона

В рассчете конькового прогона отталкивайтесь от таких нюансов:

Если же в здании есть капитальные продольные стены, или хотя бы два ряда внутренних столбов, тогда прогонов делают два. При этом многие стропильные конструкции по длине могут быть составными, а для увеличения жесткости используются ригели.

Если же здании нет внутренних опор, тогда здесь наклонные стропила сделать не получится. А поэтому используются специальные строительные фермы, к которым чердачное перекрытие попросту подвешивается. В таком случае стержни, которые расположены по верхнему контуру ферм, образуют верхний пояс строительной ферма, а по нижнему контуру – уже нижний пояс. Сама решетка фермы образует теперь вертикальные стержни и раскосы – наклонные стержни, которые располагаются между верхним и нижним поясом. Причем такие фермы необязательно изготавливают только из дерева, напротив, сегодня достаточно популярны стальные железобетонные. В процессе самого строительства фермы устанавливают на расстоянии 4-6 метров друг от друга. Самый простой вариант таких ферм – это шпренгельные, которые состоят из стропильных ног, вертикальной подвески, бабки и затяжек.
Если ширина здания достаточно большая, при установке используются строительные фермы или шпренгельные опоры. Но тогда чердачное перекрытие нельзя перекрывать балками, которые будут опираться на одни только стены. Такую конструкцию необходимо подвешивать на стальных хомутах к нижнему поясу фермы, или к затяжке, чтобы образовать, таким образом, подвесные перекрытия.

В этой фотоиллюстрации хорошо видно, как именно стропила нужно крепить к коньку и хребтам:

Этап V. Установка стандартных и диагональных стропил

Итак, диагональные стропильные ноги опираются прямо на конек в зависимости от таких условий:

Если посреди крыши будет только один коньковый прогон, тогда диагональную ногу нужно набивать на консоли прогона. Их специально для этого выпускают на 15 сантиметров за поддельную раму, а лишнее потом отпиливают.
Если же прогона – два, тогда на них нужно установить шпренгельную конструкцию из горизонтальной балки и стойки, а затем уже закрепить сами накосные стропила.
Если же балка при этом прочная, из бруса, а не из досок, тогда есть смысл сделать прибоину – короткую доску толщиной не менее 5 сантиметров. И на нее уже опирать накосные стропила вальмовой крыши.

Дополнительно для надежности накосные стропила закрепляют еще при помощи металлической проволоки, скрученной в несколько раз.

На ребрах монтаж коньковых элементов нужно производить в той же последовательности, что и на обычном коньке крыши. Т.е. установите элемент ребра с закрытым торцом, уложите коньковые элементы в замок и закрепите их механическим способом. А вот в местах пересечения ребер и конька вальмовой крыши принято устанавливать Y-образные коньковые элементы, хотя вместо них можно использовать также начальные и конечные коньковые элементы.

Но только обрежьте их тогда по контуру, когда они будут закреплены на ребре, и механически закрепите места стыков. Обработайте обязательно грунтовкой и минеральной посыпкой из стандартного ремонтного комплекта. Не забудьте также при установке коньковых элементов наконец на ребрах или коньках четырехскатной крыши оставить зазор для отвода воздуха из подкровельного пространства.

Все те же принципы нужно соблюдать и при строительстве четырехскатной крыши сложной формы:

У вас получится! Пожалуйста, задавайте свои вопросы в комментариях.

Как сделать четырехскатную крышу: расчет проекта, монтаж пошаговый

Многих привлекает эффектный и нестандартный вид четырехскатной крыши. Поэтому вопрос, как правильно построить четырехскатную крышу, постоянно находится в центре внимания тех, кто затевает строительство крыши или ее ремонт. Но надо признать, чтобы соорудить подобную крышу придется приложить немного усилий.

Все в строительстве начинается с планирования необходимых действий, поэтому свои наметки, как сделать четырехскатную крышу, предают сначала бумаге.

Проект четырехскатной крыши: расчет всех параметров ↑

Прежде чем создать проект подобной крыши, понадобится определить ее форму, выполнить замеры и рассчитать все необходимые параметры. Непосредственно к строительству приступают, уже имея на руках чертеж конструкции будущей крыши, на котором в деталях будет отмечена вся требуемая информация – угол наклона четырехскатной крыши, конструкция, длина, шаг, порядок сборки стропил, расположение и количество дополнительных опорных деталей и другое.

Залог успеха строительства четырехскатной крыши в точном и детализированном плане, поэтому этот этап можно, скорее всего, считать одним из самым важных.

Расчет четырехскатной крыши можно провести с помощью специальных программ, выложенных в интернете. Но если вы еще не забыли азы школьной геометрии можно поступить по-другому – начертить на бумаге прообраз вашей будущей крыши и с помощью простейших геометрических форму провести расчеты стропил, бруса, количества материала для покрытия и много другого.

Начинаем с угла наклона четырехскатной крыши

Теоретический сначала определяют угол наклона четырехскатной крыши с учетом от особенностей климата данной зоны, тем более что от его значения зависит и высота четырехскатной крыши. Согласно правилам, для районов с обильными осадками уклон увеличивают (соответственно увеличится и расход всех материалов).

Определив уклон, следующим шагом математически выводят высоту конька, умножив половину ширины пролета строения на относительную величину (ее значение беру из специальных таблиц согласно углу наклона). Например, для 30° уклона значение относительной величины равна 0,59, при 25° – 0,47.

Стропила четырехскатной крыши – это система, состоящая из стропильных ферм двух типов: типичных ферм со скатами, соединенными в коньке, и боковых треугольных стропил, упирающихся верхней точкой в конек. Таким образом, в концевых точках конька стыкуются три стропила: одно центральное и два с основных скатов.

Довольно просто можно рассчитать центральное расположение конька четырехскатной крыши по центру: замеряют длину конька, длину стен, параллельно которым он будет расположен, и посчитать их разницу. Поделив разность пополам, откладывают полученный результат от краев параллельных стен.

Важно, чтобы был обеспечен прямой угол между коньком и рейками скатов, что автоматически обеспечивает правильность установки угловых коньков.

расположение конька в центре

Расчет этих параметров вальмовой крыши можно сделать проще, если предварительно выполнить разметку мест стыков стен и стропил. Места крепления боковых стропильных треугольников можно определять, поделив длину поперечной стены пополам.

Монтаж четырехскатной крыши: точность и прочность ↑

Установка крыши начинается с монтажа стропильных ног и ферм, согласно предварительно выполненным расчетам и отметкам. Фермы собирают по шаблону. Добиться жесткости каждой из них, как и в целом всей конструкции помогают различные дополнительные элементы: бабки, подкосы, ригели, шпренгели со стойкой, стойки.

Как сделать четырехскатную крышу не будет слишком сложно, если следовать готовому проекту и соблюдать правильный порядок выполняемых работ.

Работы начинают с укладки брусчатой или бревенчатой мауэрлатной конструкции (в случае стропил из древесины) – более распространенный вариант в частном строительстве. Если предполагается использовать металлические стропила, мауэрлат выполняют из профильного материала из металла. Мауэрлат надежно крепят к стенам, используя соответствующие анкеры.

Важно,чтобы между основой и стеной была обеспечена качественная гидроизоляция.

При необходимости устанавливается также поперечная балка, которая станет опорой для стоек и, соответственно, коньковому прогону, закрепленному на них. При установке конька необходимо строго выдержать его «горизонт» и высоту, поэтому при его монтаже обязательно использование отвеса и рейки. Стойки под конек закрепляют укосинами.

Установкой диагональных стропил формируют плоскости скатов будущей крыши. Главное требование при этом – точная одинаковая длина накосных стропил и идеально ровная плоскость каждого полученного ската. В это же время закладывается также размер свеса. Его средняя величина – порядка полуметра.

На открытых местностях, где возможен сильный порывистый боковой ветер, размер свеса целесообразно увеличить (вплоть до 1 м).

Далее, врубкой на мауэрлат и конек, параллельно устанавливают одинаковые по размеру центральные стропила.

Особого внимания требует врезка элементов в сложных узлах. Скажем, с концом конька стыкуются сразу три элемента: диагональные стропила (2 шт.) центральные стропила (2 шт.) и центральное (рядовое) стропило вальмы (1 шт.). Для выполнения этого узла на коньковом брусе делается специальный подрез (двойной скос).

На дальнейшем этапе, строго параллельно рядовым стропилам монтируются угловые (нарожники). При этом нарожники соседних, основного и вальмового, скатов должны стыковаться с накосным стропилом в разных местах. Для стыков «диагоналей» с нарожниками используют обычную врубку или опорный брус, который с двух сторон пришивают к диагональному стропилу.

Монтаж четырехскатной крыши включает также устройство обрешетки под кровельное покрытие. Будет ли она сплошной или разреженной из досок, брусков или жердей зависит от выбранного материала для кровли.

виды конструкции + устройство своими руками

Четырехскатная кровля, называемая также вальмовой — очень популярна при сооружении индивидуального жилья во множестве государств-членов Евросоюза. Помимо, кстати, Скандинавии, похожей микроклиматом и ремонтными устоями с главной и северной Р Ф. Варяги, так же как и восточные славяне, предпочитали возводить из цельного дерева и организовывать простые двускатные крыши. Сегодня безграничной глобализации предрасположены все отрасли деятельности человека, также архитектура и строительство. Вальмовая мягкая кровля certainteed дома за городом сейчас понравилась обитателям бывших советских республик и стала важной частью пейзажа наших поселков и маленьких мегаполисов.

Видео-рекомендации по изоляции тепла скатной кровли

Превосходство и плохие качества системы

Необходимо отметить минусы и также плюсы четырехскатной кровли по сравнению с очень популярной и конструктивно обычный двускатной.

Превосходства вальмовой кровли:

Правильно сконструированная и собранная вальмовая кровля благодаря отсутствия отвесных торцевых стен (фронтонов или щипцов) владеет невысоким сопротивлением воздушным потокам. Естественно, самым лучшим образом противостоит ураганным ветрам и меньше предрасположена распаду крыши в местах карнизных свесов (щипцовых не имеет).
Четырехскатная кровля благодаря угловых ребер, сходящихся к опорной балке конька, имеет жёсткую систему и не предрасположена сколько-нибудь солидным деформированиям.
Вальмовая кровля дает возможность сделать большие свесы со всех четырех сторон строения, таким образом защитив фасады от осадков.
Четырехскатная кровля выполняет дом с мансардой зрительно более невысоким. Это важно, когда здание необходимо вмонтировать в существующую одноэтажную застройку, не нарушив равновесия и характера застройки.
Вальмовая кровля красива. Правда и не все с данным согласны.

Четырехскатная кровля двухэтажного дома за городом. Большие свесы прекрасно оберегают стены от атмосферных осадков

Плохие качества вальмовой кровли:

Кровля с четырьмя скатами тяжелее двускатной и, поэтому, дороже. Правда, нет необходимости в кладки кирпича фронтонов. И поэтому не факт, что вальма обойдется в большую сумму.

Наклонные Окна для мансарды следует помнить закрывать во время хорошего дождя, по другому на полу будет лужа
Скаты с каждой стороны «поглощают» часть площади чердака с коротких торцов. При устройстве мансарды это имеет большое значение.

Окно, вмонтированное в скат кровли, может быть и по вертикали. Данное окно называют «летучая мышь». Вмонтированное в крышу из гибкой черепицы, настоящего шифера или металлической черепицы, выглядит очень эффективно.
Окна для мансарды, часто применяемые для освещения пространства под вальмой, имеют один, но важный минус: их необходимо обязательно закрывать перед ливнем. В другом случае на полу будет лужа. С обыкновенными, отвесными окнами, размещаемыми в стенках фронтона при 2-ух скатах, такой трудности нет. Правда, и в четырехскатную кровлю можно красиво вмонтировать отвесные окна.

Еще 1 способ встройки в кровлю полноценных окон.

Вариации четырехскатной кровли

Традиционная кровля с четырьмя скатами подразумевает прямые, без переломов стропилины, угловые ребра начинаются от конька, все свесы располагаются на одной высоте.

крыши и Основной тип. Две торцевые стороны имеют форму треугольника, другие две — трапеции. Большие свесы прекрасно оберегают фасад от осадков, да и возле дома можно спокойненько обойти в ливень.
Шатровая кровля является разновидностью четырехскатной, в какой все ребра сходятся в одной главной точке.

Шатровая кровля лучше подходит для квадратного плана дома
Датская вальмовая кровля — разновидность четырехскатной кровли с расположеными сверху коротких скатов фронтонами.

Схема системы стропил датской четырехскатной кровли. Маленький щипец сверху короткого ската используют для проветривания или освещения.
В датскую кровлю можно вмонтировать полноценные отвесные окна.

Отвесные окна
Еще одна разновидность трудоёмкой датской вальмовой кровли с 2-мя скатами в коротком срезе.

Подобный тип кровли называют голландским
Полувальмовая кровля (также именуемая полувальмовая с фронтоном) в действительности считается разновидностью двускатной, потому что все стропильные ноги, опирающиеся на мауэрлат, установлены на длинной стороне и параллельно один к одному.

Полувальмовая кровля
Ломаная четырехскатная кровля еще называется мансардной вальмовой. Она тяжелее в производстве, но дает возможность отвести приличную площадь под помещения для жилья.

Ломаная форма кровли дает возможность разумнее применять пространство мансарды, но обойдется дороже
Ломаная четырехскатная кровля — характерная линия классической архитектуры Китая, Японии и Кореи. Только излом они выполняют не в ту сторону, в какую приучились мы.

Ломаная четырехскатная кровля
Вальмовая кровля может быть не только четырехскатной, вероятны разные конфигурации различных видов систем.

Комбинированный вид кровли, где объединена вальмовая и двухскатная система.
Многоскатная вальмовая кровля

Эта кровля вальмовая, но скатов значительно больше, чем четыре. Но принцип, по какому собирается система стропил — такой же, как у обычный четырехскатной.

Отличительные характеристики системы системы стропил

Рассмотрим, как выполнить четырехскатную кровлю самостоятельно, при этом обеспечив ее прочность и крепость. Подберём простую систему с главной опорой.

Так как только часть стропилин в главном разделе длинной стороны имеют полную длину и сходятся в зоне конька, не вся система стропил может быть перетянута затяжками — в зоне вальм они не заработает так, как в двускатной кровле. Также часто в борьбе за высоту чердачного этажа мауэрлат располагают намного выше поверхности пола и балок (затяжек). И поэтому исходить будем из того, что в нашем случае система стропил четырехскатной кровли не будет применять затяжки как компонент системы. Главную нагрузку в самом центре кровли будет нести балка, расположенная в зоне конька: на него будут опираться накосные и рядовые полноразмерные стропильные ноги.

Обычная система четырехскатной кровли с опорой в зоне конька

Коньковую опорную балку должны держать стойки. Чтоб воспринимать достаточно солидную нагрузку от них, в идеальном случае снизу обязана находиться внутренняя несущая стена. Если такой нет, балки перекрытия обязаны быть достаточно мощными, чтоб выдерживать вес главной части кровли. Например если цокольный этаж перекрыт сборными плитами из железобетона перекрытия, их несущей способности, в основном, достаточно и опоры стойки можно ставить на панели через горизонтальный брус из дерева.

Не обязательно опора обязана находится в зоне конька. Стойки могут находиться по сторонам от конька, другими словами территорий опирания, размещенных вдоль конька может быть две и больше.

На фотографии заметно, что конек не опирается на стойки.

Опирание конька выполняется по обоим сторонам вдоль конька на стойки. В этом случае стойки держат конкретно стропилины, балка не использовалась. Каждому стропильному бруску подходит собственная стойка. Достаточно крепкое решение.

Четырехскатную кровлю над маленьким строением можно установить без стоек

При маленьких пролетах (до 4 метров) можно обходится без стоек. Но если имеется возможность, хотя бы в территориях пересекания конька с накосами необходимо расположить по одной затяжке и стойке.

Маленькое строение перекрыто без применения стоек или затяжек

Система стропил шатровой кровли фактически похожа вальмовой четырехскатной. Только взамен конькового бруска рекомендуется установить главную опору. Или устроить закрытый опорный контур из балок и стоек.

Вариации системы стропил шатровой кровли. На схеме слева угловое стропило (накос) опирается на шпренгель, аналогичное решение можно применять для различных типов вальмовых кровель.

Очерёдность монтаженесколько много кровли

В первую очередь, как и во всех вариантах крыш, устанавливается мауэрлат. Для домов из каркаса это верхняя обвязка панели стены, под срубы — верхний венец. Вместо мауэрлата применяют брус из дерева сечением от 10х10 см, зачастую не меньше 10х15 или 15х15 см. Нужно стремиться к тому, чтоб он был целостным по всей длине. Креплению бруска нужно выделить большое внимание. Для стены из камня прекрасным решением будет железобетонный монолитный пояс в зоне опирания мауэрлата с заблаговременно встроенными в него закладными деталями (шпильками с резьбой от М12 и выше). Если это не получается, нужно будет закрепить в кладке шпильки с металлическими распорными дюбелями.

Схема крепежа мауэрлата в кладку из камня

Соеденения мауэрлата по длине следует делать не встык, а в накладку, со множественными точками соединения. Прочно обязаны быть связаны углы пластинами из металла, уголками, скобками.

Схема месторасположения мауэрлата на поверхности стены. Посмотрите на стык компонентов и соединение углов. С правой стороны продемонстрирована установка бруска на монолитный пояс.

Второй шаг — установка стоек и монтаж опорного конькового или параллельных ему боковых балок. Для стоек, в основном, подбирают брусок 10х10-10х15 см, для балки более большого сечения: 8х16, 10х20 и больше. Идеальное соотношение ширины к высоте — 1/1,5-1/2, тогда балку поменьше крутит при высыхании. Это же правило правильно и для стропильного бруска.

Стойка и опорная балка в этом случае размещены паралельно коньку

В каркасно-щитовых зданиях опорные балки зачастую не используются, ставят только стойки с шажком стропилин. При любых обстоятельствах на конек ставят брусок, только меньшего сечения. Можно применять рядовой стропильный компонент. Конек опирают на не постоянные стойки, какие после снимают. Конек является направляющим компонентом для установки всей конструкции.

Ставятся стойки в доме по каркасной технологии. После того как провели монтажные работы стропилин их обрезают на нужной высоте.

Такой опорный контур ставят под шатровую кровлю, он заменяет главную опору

В третью очередь ставят угловые (накосные) стропилины. Нагрузки на них выше и сечение обязано быть выше. Правда порой любят сперва установить рядовые полной длины, и уж потом устанавливать накосы. Это непринципиально.

Система стропил вальмовой кровли сруба из дерева. В этом случае обошлись вообще без стоек, взамен этого перетянули часть сверху стропилин двойными в горизонтальном положении стяжками. Стропилины на стену сруба лучше устанавливать на скользящих опорах.

Сперва устанавливаются стойки и коньковая балка. Следующим шагом накосные стропилины, ставят рядовые. Угловые (накосные) стропилины устанавливаются из бруска того же сечения, что и другие. Это неверно. Нагрузка на него намного выше и сечение обязано быть мощнее.

Скользящие опоры — оптимальное решение крепежи стропилин к стенке для сруба

Потом устанавливаются оставшиеся стропильные ноги, также короткие. Сами стропилины обязаны быть целостными, в исключительном случае на стык нужно установит накладки длиной не меньше 1,5 метра и прикрепить их с двух сторон в нескольких точках. Соеденения элементов из дерева можно делать нахлестом, при помощи накладных пластин из металла. В территориях опирания стропилин на мауэрлат и балки следует делать опорные врубки и применять надежные элементы из металла.

Так скрепляют стропилины к мауэрлату и балкам

В согласии с таблицей можно примерно установить сечение бруса сделанного из дерева для стропильных ног.

Для углового стропилины полученное значение необходимо повысить не меньше чем в 1,5 раза

Система стропил готова. Сейчас нужно подобрать вид крыши и заняться устройством оптимального ему основания: сплошного настила или обрешетки, если необходимо контррейки и ветрозащиты.

Четырехскатная кровля собственными руками — выполнимая задача, как минимум, для простого в плане дома. Единые правила для всех видов вальмовой кровли: мауэрлат обязан быть прекрасно закреплён и совмещён на углах, начать необходимо с конька, стойки нуждаются в хорошем основании. Нужно обеспечить надежное опирание кровли при большом пролете и смотреть за надежностью всех соединений.

Фиксирование компонентов будет лучше при эксплуатации специализированных сегодняшних железных элементов крепежа для дерева, да и трудиться будет очень легко. Разумеется, нужно владеть хотя бы изначальными способностями плотницких работ. Сильно помогает присутствие электрического инструмента: дрели, дисковой или бензопилы. Также нужно запастись ручным инструментом: пилами, стамесками, молотками. Потребуются устройства для измерений: столярный уровень, отвес, рулетка, шнур.

Четырехскатная крыша: устройство стропильной системы

Конструкция четырехскатных крыш пришла в Россию из Европы. Там нет больших снеговых нагрузок, которые данный вид кровель плохо выдерживает. Зато эти конструкции прекрасно справляются с ветровыми нагрузками за счет отсутствия фронтонов.

Процесс глобализации, появление новых строительных материалов позволяет сегодня сооружать четырехскатные крыши и в России, где они стали неотъемлемой частью архитектуры загородных поселков.

depositphotos

Разновидности конструкций

К данному типу крыш относятся:

Шатровые – в их конструкции все стропила соединяются в одной точке, все скаты имеют треугольную форму.
Вальмовые – в их конструкции присутствует конек, на него упираются стропильные ноги трапециевидных скатов. Кстати, вальмами называются треугольные скаты.
Полувальмовые. Здесь применяется сложная форма вальм, где вверху используется треугольная форма ската, внизу трапециевидная.

Чаще всего в строительстве используют два первых вариант. Необходимо отметить, что шатровая или вальмовая крыши – конструкции сложные, требующие определенного опыта в их строительстве.

В конструкцию кровли входит большое количество стропил разного назначения:

Накосные (диагональные).
Рядовые (центральные).
Наружные (угловые).

У каждой стропильной ноги свое предназначение и свои размерные показатели. Здесь очень важно точно подогнать каждую ногу под необходимый размер конструкции.

Чаще всего стропильную систему изготавливают из пиломатериалов: доски и брусья, или используют готовые двутавровые деревянные балки. Ширина определяется расчетными нагрузками. Чем они больше, тем шире устанавливаемая доска. Нередко, не увеличивая ширины доски, мастера используют сдвоенные доски.

Для защиты от огня деревянные стойки желательно обработать антипиреном.

depositphotos

Сооружение вальмовой крыши

Перед тем как переходить к покупке материалов, необходимо создать проект и сделать расчеты кровли. При этом придется учитывать несколько важных показателей:

Снеговую и ветровую нагрузку в регионе.
Вес кровельного материала.
Будут ли устанавливаться на крыше дополнительные устройства: антенны, мансардные окна и так далее.
Вес человека, который будет обслуживать крышу.

Неспециалисту такой расчет сделать достаточно сложно. Поэтому совет – обратитесь к профессионалам.

Сборка стропильной системы

Рассмотрим процесс строительства на примере вальмовой кровли.

В первую очередь, необходимо установить мауэрлат. Его брусы должны располагаться в одной горизонтальной плоскости. Именно этот показатель гарантирует точность размеров всех остальных элементов.

Затем по мауэрлату укладываются поперечные балки перекрытия. В середине дома по балкам сооружается конструкция, на которой будет крепиться коньковый брус.

Обратите внимание, что высота монтажа конька определяет высоту всей крыши. Поэтому данный размер берется из проекта так же, как и длина конькового пролета. Если она достаточно большая, то под брус устанавливается несколько стоек через каждые 1,5-2.5 м.

Стойки упираются и крепятся к балкам перекрытия. Иногда под них во всю длину укладывается брус, который называется лежень. Именно к нему и крепятся стойки-опоры.

После установки и крепления конька можно переходить к монтажу накосных стропил. Они устанавливаются от угла здания к торцам конькового бруса. В таком положении собранная конструкция уже становится устойчивой.

Сами стропила – это длинные доски, которые под собственным весом могут прогибаться. Поэтому под них по углам здания устанавливают конструкцию, которая называется шпренгель. Это стяжка между двумя соседними брусами мауэрлата, на которую устанавливается наклонная стойка, поддерживающая накосную стропилу.

Следующим шагом устанавливаются рядовые стропильные ноги по трапециевидному скату, которые одной стороной упираются в конек, другой в мауэрлат.

Далее собираются вальмы. Для этого на накосные стропила в плоскости вальмовых скатов устанавливаются одна, две, три и так далее досок сечением 40х120 мм. Количество зависит от высоты кровли. Их устанавливают в качестве опор для вальмовых скатов. Крепятся доски к накосным ногам гвоздями или саморезами.

Итак, конструкция четырехскатной вальмовой крыши готова, можно начинать сборку обрешетки с установкой гидро, паро- и теплоизоляции. После чего устанавливается еще одна обрешетка, по которой будет монтироваться кровельный материал.

Если проектом предусмотрены мансардные окна, то их монтаж производят до того, как начнется установка первой обрешетки.

Четырехскатная крыша, стропильная система: чертежи

Четырехскатная крыша частного дома

Несмотря на большую популярность обычных двускатных крыш, многих владельцев привлекает более сложный, но и более интересный вариант — крыша шатровая. Рассмотрим преимущества и недостатки, особенность конструкции и порядок возведения такой крыши.

Преимущества и недостатки четырехскатной кровли

В отличие от двухскатной, самая простая четырехскатная кровля имеет гораздо более прочную конструкцию. Мало того, благодаря отсутствию плоских вертикальных фронтонов, у нее малая парусность, которая практически не зависит от направления ветра. Все это облегчает расчеты и проектирование стропильной системы.

Частный дом с 4-х скатной крышей

Однако конструкция четырехскатной крыши не лишена и недостатков. И в первую очередь это сложность ее монтажа, а также более высокая, по сравнению с двускатной крышей, стоимость.

Виды четырехскатной кровли

Существует большое количество реализаций крыши с четырьмя скатами. Но все это разнообразие можно классифицировать в виде нескольких обобщенных групп. Рассмотрим наиболее известные из них.

Виды 4 х скатной крыши

Четырехскатная шатровая кровля

Простейшая четырехскатная крыша своими руками имеет форму квадратного шатра. Все вершины треугольных скатов сходятся в одной точке. По форме она подобна пирамиде или шатру, откуда и появилось её название.

Проекты домов с четырехскатной крышей шатрового типа

Даже самая простая шатровая крыша, стропильная система которой является висячей, очень сложна в реализации. Её делают высокой остроконечной и используют для небольших по площади строений. Небольшая шатровая крыша, конструкция которой нас интересует, может частично собираться на земле, а потом уже подается наверх при помощи подъемной техники.

Специфика стропильной системы шатровой крыши

Вальмовые крыши различной сложности

Наиболее распространенный вариант — простая вальмовая крыша. Она имеет достаточно простую конструкцию и может быть возведена без особых сложностей.

Проект дома с вальмовой четырехскатной крышей

Полувальмовая крыша является настоящим украшением коттеджа, но на ее изготовление уходит много времени, сил и средств. У такой кровли есть неоспоримое преимущество — большое подкровельное пространство, пригодное для обустройства мансарды. При соблюдении правил монтажа 4-х скатная крыша своими руками может быть установлена без помощи строителей. Её основное достоинство в том, что она позволяет оптимально использовать чердачное пространство.

Четырехскатная крыша своими руками, чертежи вальмовой кровли

Намного проблематичнее монтаж сложной полувальмовой крыши с дополнительными вертикальными окнами, фронтонами и другими элементами. Форма и устройство 4-х скатной крыши такого типа зависит от фантазии владельца, но для ее возведения понадобится бригада квалифицированных специалистов.

Расчет четырехскатной шатровой крыши

В плане, простейшая схема четырехскатной крыши представляет собой квадрат. На практике план крыши повторяет план строения и чаще всего является прямоугольником. Для расчета весовой и ветровой нагрузки следует знать общую площадь кровли. Она равна сумме площадей всех скатов, поэтому её несложно рассчитать самостоятельно.

Шатровая крыша — конструкция стропильной системы

Если скат имеет треугольную форму, то его площадь равна половине произведения высоты на основание фигуры. Если речь идет о вальмовой кровле, то площадь тех скатов, которые имеют форму трапеции, равна половине произведения длины нижнего и верхнего оснований на высоту трапеции.

Шатровая крыша — стропильная система

При выборе угла наклона кровли следует руководствоваться общепринятым методикам, приведенным в соответствующих строительных СНиПах. При этом учитываются зональные особенности климата, действие ветровых и снеговых нагрузок. Не последнюю роль играет также дизайн кровли, который приходится увязывать с техническими особенностями конструкции стропильной системы. Поэтому проектирование этой части здания лучше поручить специалистам.

Площадь используемых кровельных материалов равна площади кровли, умноженной на поправочный коэффициент, величина которого выбирается в зависимости от технологии укладки используемого покрытия. Более точно расход материала для крыши можно получить, нарисовав на проекте скатов схему его укладки.

Шатровая крыша, стропильная система — расчет

Стропильная система четырехскатной крыши выбирается исходя из веса кровли и расположения внутренних стен, которые являются основанием для опорных стоек. Лучшим вариантом будет наслонная конструкция. Но прочности стен при этом должно хватать для компенсации распорного усилия стропил.

Виды крепления стропильной ноги 4-х скатной кровли

В этом случае верхний пояс кирпичной стены имеет смысл укрепить бетонной стяжкой, поверх которой закрепить мауэрлат. Деревянные стены стягиваются в углах скобами, болтами и другими крепежными элементами, обеспечивающими необходимую жесткость верхнего горизонта коробки.

Гораздо меньше проблем создает четырехскатная крыша, стропильная система которой висячего вида. Благодаря затяжкам она не распирает стены, а просто опирается на них своим весом. Впрочем, висячие стропила подходят только для относительно небольших строений. Поэтому на практике нередко используют различные варианты смешанной наслонно-висячей стропильной системы.

Устройство четырехскатной крыши своими руками включает накосные элементы, опирающиеся с одной стороны на мауэрлат, а с другой — на стропила.

Материалы для кровли

После того как готов план кровли четырехскатной крыши чертеж, приступаем к подбору материалов. Большинство элементов стропильной системы делается из хвойных пород дерева.

Перед тем, как сделать четырехскатную крышу своими руками, нужно позаботиться о качестве исходного сырья. Вся древесина должны быть хорошо высушена. Брусья и доски не должны иметь видимого искривления и сучков. Особенно важны эти требования при постройке симметричной шатровой крыши наслонного типа. Её конструкция не допускает ошибок и просчетов. Использование шаблонов обеспечит максимальную точность всех элементов.

На стропила пойдет брус с размерами сечения не менее 50х150 мм. Верхняя часть всех стропильных ног сходится в одной точке. Там они связываются между собой при помощи накладок, шпилек или болтов. Островерхая кровля испытывает значительные ветровые нагрузки и для нее нужно увеличить количество точек крепления кровли к мауэрлату.

Как сделать четырехскатную крышу дома своим и руками

Как и любая другая, четырехскатная крыша монтируется на мауэрлат — брус сечением 100х150 мм или 150х150 мм, закрепленный по верхнему периметру стен здания. Желательно, чтобы проекция конька крыши приходилась на внутреннюю перегородку.

Шатровая крыша своими руками — чертежи

Если это невозможно, стойки можно опирать на балки перекрытия. При этом сечение бруса для балок выбирают с необходимым запасом. В остальном порядок возведения четырехскатной крыши полностью идентичен двухскатной.

Крепление стропильной ноги на мауэрлат

Итог

Хорошая четырехскатная крыша не только защитит дом от капризов погоды, но и будет его главным украшением. При хорошей организации процесса для ее постройки не потребуется дорогостоящей техники и привлечения дорогостоящих специалистов.

Четырехскатная крыша своими руками: расчёт крыши домаСтройкод

При строительстве собственного жилья на плечи ложится много ответственности. Приходится заниматься кучей вопросов и участвовать в процессе строительства. Ведь надежная крыша над головой обеспечит комфортную жизнь.

Сложности всегда привлекают человека. Ведь не зря говорят: «Мы не ищем легких путей». Так происходит и в строительстве. Четырехскатная кровля имеет сложную форму, придавая зданию особый вид. Такая архитектура привлекает многих. Данный вид особо популярен при постройке загородных домов. На одноэтажный дом неплохим вариантом станет построить четырехскатную крышу.

Вид

Расположение с разных сторон 4 скатов придает вашему жилью солидный вид. Зачастую скаты имеют разную форму: пара из них получается в форме треугольника и играет роль фронтона, а некоторым придают форму трапеции.

Сложности с четырехскатной крышей при расчетах и монтаже отпугивают многих желающих, но если вы не сомневаетесь в своих силах, то можно смело производить постройку.
Преимущества конструкции
Четырехскатная крыша своими руками имеет следующие плюсы:
отсутствие фронтонов делает кровлю более прочной и устойчивой к порывам ветра. Такой вид кровли подходит для местности с ветреными погодными условиями;
наличие 4 скатов эффективнее справляется с отводом талой и дождевой воды, а также снега;
чердачное помещение становится более просторным, что идеально подойдет для расположения мансарды;
строительство 4-скатной кровли обойдется не дороже остальных видов.
Типы
При исполнении четырехскатной крыши своими руками можно выделить несколько ее подвидов:
вальмовая — является классическим вариантом. Имеет 2 треугольные вальмы и 2 ската в форме трапеции;
полувальмовая — имеет немного укороченные скаты. Отлично используется для мансарды;
шатровая — исполняется в виде пирамиды. Идеальна для квадратного здания.
четырехскатные крыши
Проект
Перед тем как перейти непосредственно к строительству, необходимо создать проект кровли, для того чтобы в дальнейшем не совершать ошибок. Как построить кровлю? В таком деле поможет поэтапная инструкция. Ознакомившись с конструкцией дома, приступаем к следующему:
рассчитываем угол наклона скатов, опираясь на такие показатели, как ветровая нагрузка, осадки в вашей местности, тип кровельного материала. В местностях с сильными порывами ветра угол наклона желательно делать меньше 30 градусов, таким образом, снизится парусность. В районах, которые постоянно заваливает осадками желаемый угол кровли — не ниже 65 градусов, чтобы предотвратить скопление снега и воды. В местности с более-менее стабильным климатом отлично подойдет крыша от 40 до 50 градусов. Для каждого вида материала производитель указывает самый низкий угол эксплуатации;
рассчитываем высоту конька с помощью ряда несложных формул геометрии.
Конструкция системы стропил
Стропильная система четырехскатной крыши образует каркас кровли. Она складывается из таких элементов:
мауэрлат — брус, расположенный по периметру стен и распределяющий на них нагрузку. Четырехскатная крыша насчитывает 4 бруса. Если дом деревянный, то мауэрлатом будут колодки верхних венцов. В кирпичном доме поверх стен создают бетонный пояс, в который муруют специальные шпильки. На них потом и крепится мауэрлат;
балка конька, или прогон, — находится выше всех элементов. К нему крепится верхняя часть стропил. У 4-скатной крыши он меньше длины дома;
стропильные ноги — доски, создающие геометрию скатов. Их сечение — 50 х 150 мм. У четырехскатной крыши используется 3 вида стропил: накосные, рядовые, нарожные. Установка рядовых стропильных ног осуществляется на скаты в виде трапеции. Накосные стропила производятся из более прочного материала, так как на них нагрузка больше. Верхняя часть накосных опирается на прогон конька, а нижняя — на угол мауэрлата. Вальму формируют нарожные стропила. Они делают упор на стропильные ноги по диагонали и опорный брус;
стропильные ноги четырехскатной кровли
лежень — брус, что укладывают опорную стену, находящуюся внутри постройки. Функционально лежень переводит вес и распределяет его на фундамент;
вертикальные опоры — стойки, монтирование происходит на лежень. Являются подпоркой для средины стропила и прогона;
подстропильная нога, или подкос. Угол его установки — 45 градусов к стропилу. Упор делается в стойку. Используется для того, чтобы стропила не прогибались, для переноса части веса на несущую стенку;
шпренгель используют для поддержки накосных стропил. Это вертикальная опора, похожая на стойку. Шпренгельные фермы используют чаще всего;
затяжка, или ригель, — бруски горизонтального положения, которые схватывают стропильные пары в верхней и нижней частях;
кобылки — доски, удлиняющие стропила и защищающие стены от сырости, формируя свес кровли.
Порядок выполнения монтажа
Четырехскатная крыша начинается с установки мауэрлата, который укладываем по периметру стен. Его сечение — 150 х 150 мм. При размещении необходимо контролировать его уровнем. Находиться брус должен в 5–7 см от края стены. Крепление производим на заранее замурованные шпильки. Сверху прикручиваются гайки. Такой брус свяжет конструкцию стропил и стены дома в единое целое.
Чтобы установить стойки, нужны лежень и балки перекрытия. Размер бруса таких элементов составляет 100 х 200 мм. Установка опор производится вертикально с креплением пластинами или уголком. При использовании вальмовой крыши стойки ставятся в 1 ряд, а сверху крепится прогон. Шатровая крыша предполагает размещение опор по диагонали. Равные расстояния откладываются от угла. Таким образом, получается прямоугольник, на который укладываем прогоны. Все крепим с помощью уголка.
Монтаж стропильной системы крыши
Следующим этапом нужно сделать шаблоны стропил. По ним устанавливаем боковые стропила. Для заготовки подойдет тонкая доска. Прикладываем ее к прогону и отмечаем запил. Со вторым концом, что находится у мауэрлата, также отмечаем запил. Изготавливаем нужное количество стропил, используя шаблон. После выбора шага крепления производим установку. Шаг может составлять от 60 см до 1 м. Соединение делаем саморезами.
Угол наклона ската определяют накосные стропила. Располагают их диагонально для дополнительной нагрузки. Часто для них используются сдвоенные доски. Запилы также делаем по шаблону. Верхняя часть накосных стропил для придания прочности соединяется ригелем.
Шатровая крыша соединяет накосные стропила возле конька, используя затяжки. Установка происходит под углом 90 градусов. Проволочными хомутами соединяем со стенами.
Нарожники крепим к диагональным стропилам. Их длина может быть разнообразной, но они должны располагаться параллельно друг к другу. Рядовые и нарожные стропила вместе образуют боковые скаты.
Четырехскатная крыша своими руками подошла к завершению. Последним этапом является ее утепление с помощью базальтовой ваты или вспененного полистирола. Укладку материала производим между стропил. От влаги защитит слой гидроизоляции. Обрешетка напрямую зависит от типа материала крыши.
В этом видео можно узнать подробнее о строительстве и проектировании чертырехскатной вальмовой крыши:
<noscript><img src='/800/600/https/orchardo.ru/wp-content/uploads/2019/03/post_5a3b84b8b2713.jpg' style='float: right;' /></noscript> youtube.com/embed/OKvU87GeB24?feature=oembed» frameborder=»0″ allowfullscreen=»»/>
Четырехскатная крыша + фото
Трудоемкость работ при строительстве четырехскатной крыши ненамного выше, чем обычной двухскатной, но это не значит, что четырехскатная крыша своими руками строится так же просто, как обычная, с двумя симметричными скатами. Основная сложность состоит в том, что четырехскатная крыша требует очень точного инженерного расчета и знаний технологии, особенно, если вы не имеете хорошей практики в строительстве подобного рода крыш.
Чем дом с четырехскатной крышей лучше двухскатного варианта
Почему обычную двухскатную крышу устраивают в основном на простых хозяйственных постройках, а для жилых помещений выбирают четырехскатную крышу:
Внешний вид четырехскатного варианта крыши выглядит намного симпатичнее и изящнее, чем двойная конструкция;
Даже простая четырехскатная кровля намного лучше противостоит ударам стихии за счет более плавных обводов и аэродинамики. Даже в самый сильный ветер стропила каркаса остаются практически равнонагруженными, за счет правильного уравновешивания диагональных стропил;
Два дополнительных ската лучше сбрасывают воду, сохнут под действием ветра и тем самым предохраняют крышу дома от затекания, как это бывает при наличии прямых фронтонов. Тем самым для четырехскатной крыши достигается значительно более высокая теплоизоляция и морозостойкость.
Важно! Конструкция крыши в четыре ската, в отличие от «двушки», обладает высокой степенью адаптации.
Для климата с большим количеством осадков прекрасно подойдет датский вариант с крутыми основными скатами и двумя вальмами, для степной зоны с сильными ветрами низкий шатровый каркас с большими свесами и средним углом наклона.
Наиболее удобным будет использование четырехскатной крыши в домах, где чердачное помещение не выделяется в виде жилой зоны, а используется в хозяйственных целях. Из-за появления двух дополнительных скатов пространство и полезная площадь чердака уменьшается примерно на 25%. Но при желании и достаточных размерах мансардного помещения вместо чердака можно оборудовать небольшую комнату, даже с окнами и балконом, как на фото.
Но в этом случае вместо простой системы вертикальных стоек, на которые опирается коньковый прогон, в конструкции четырехскатной крыши потребуется установить дополнительные горизонтальные балки – ригеля, которые будут играть роль потолочного перекрытия для мансардного помещения.
Как сделать четырехскатную крышу
Прежде всего, стоит разобраться, в чем 4 скатная крыша в деталях отличается от варианта с двойным скатом.
Основное отличие стропильной системы в 4 ската от двойной симметричной крыши
Отличия в конструкции будут наиболее наглядными на схеме с простым прямоугольным вариантом четырехскатной крыши, изображенной на фото:
Для установки дополнительных двух скатов или вальм вместо фронтонов на коньковый прогон с каждой стороны установлены по два диагональных стропила или накосники;
Система диагональных стропильных ног поддерживается дополнительными силовыми элементами – шпренгельными опорами и нарожными стропилами. Накосные стропила в четырехскатной крыше длиннее, кроме того, на эти две балки приходится 90% всей нагрузки, приходящейся на вальму или скат, поэтому их усиливают и максимально укрепляют;
Центральный несущий элемент состоит из конькового бруса и системы вертикальных стоек, опирающихся на балки потолочного перекрытия, но чаще стойки опирают на уложенные под стропила затяжки. Зачастую затяжку выкладывают из бруса, опирающегося на нишу в кирпичной стене, чуть выше элементов потолочного перекрытия, но ниже плоскости мауэрлата.
Важно! Большинство элементов дополнительных скатов требуют очень тщательной подгонки, поэтому зачастую диагональные стропила и нарожники собирают с предварительным «прихватом» на саморезах, и только после окончательной регулировки заменяют болтовым соединением или сбивают гвоздями.
Четырехскатная крыша своими руками, последовательность работ
Самым сложным в постройке стропильной системы четырехскатной крыши является этап вывешивания диагональных стропил. Во-первых, угол наклона диагональных стропил и давление, с которым они опираются на коньковый прогон, должны быть равны параметрам пары накосных балок с другой стороны. Площади скатов и углы наклона в четырехскатной крыше должны быть абсолютно равны.
Во вторых, воображаемая линия, проведенная между точками стыковки или вершинами треугольников, образованными диагональными стропилами с обеих сторон, должны проходить точно по оси бруса конькового прогона, как по горизонтали, так и по вертикали. В том, чтобы правильно выровнять и отрегулировать положение диагональных стропил, состоит главная трудность сборки четырехскатной крыши.
На этапе подготовки сборки четырехскатной крыши выполняют укладку доски или бруса мауэрлата, при этом важно тщательно выровнять плоскость доски по горизонту. На мауэрлат наносят предварительную разметку мест под установку боковых стропил, шпренгельных опор и затяжки. Монтаж четырехскатной крыши значительно упрощается, если в качестве перекрытия используется железобетонная плита.
После выкладывания и крепления затяжки собирают коньковую раму или «скамейку». По сути, это брус конькового прогона, установленный на вертикальные стойки. К стойкам пришивают продольные и поперечные подкосы, обеспечивающие устойчивость рамы до момента сборки стропил вальмовых скатов.
Перед выкладкой диагональных стропил коньковую раму необходимо подпереть парой временных балок, которые крепят к мауэрлату и к крайней стойке «скамейки». Это не позволит коньковой раме опрокинуться под давлением диагональных стропил с другой стороны.
Далее — самое сложное. Сначала определяют реальную длину каждой из накосных балок, для этого в точке опоры на торце конькового бруса забивают гвоздь и шнуром вымеряют длину от гвоздя до точки опоры на мауэрлате. Перед установкой диагоналей каждую из накосных стропил вымеряют и отрезают по своей длине шнура.
Установив накосные элементы на мауэрлат, определяют линию соприкосновения и запила контактной поверхности. Подрезав плоскость опоры накосных балок, их укладывают на торец конькового прогона.
Нижние концы диагональных балок устанавливают в угловое сочленение мауэрлатного бруса с подрезом опорной поверхности балки по приведенной схеме. Иногда форму подреза выполняют по шаблону, но надежнее выполнять разметку линии запила вручную.
В идеале воображаемая вертикальная плоскость, проведенная через любое накосное стропило, должна быть параллельна плоскости накосного бруса, расположенного с противоположной стороны четырехскатной крыши.
Если все сделано правильно, две диагональные стропильные балки четырехскатной крыши станут точно по оси конькового бруса. Чтобы избежать прогиба, достаточно длинных накосников, необходимо установить подкосы и шпренгельные опоры с установкой временного крепежа из саморезов. Аналогично устанавливают стропила с противоположного ската и выравнивают элементы с максимальной точностью. Чтобы увеличить жесткость вальмовых скатов, на краях диагональных балок вырезают и устанавливают по несколько нарожников.
После переходят к укладке рядовых стропильных балок. Крепление на мауэрлате выполняют стандартным соединением болт-гайка или с помощью стальных уголков. В верхней части стропильную доску обычно запиливают по шаблону и укладывают на брус конька.
Обычно после вывешивания рядовок на коньковом прогоне и мауэрлате в верхней части устанавливают дополнительные ригеля, уменьшающие распирающее действие каркаса четырехскатной крыши. После установки всех стропильных балок и выравнивания основных силовых элементов четырехскатного каркаса переходят к капитальному креплению всех стропил на мауэрлате и коньковом прогоне.
На следующем этапе устанавливаются и крепятся подкосы под рядовые стропила, выполняется «забивка» треугольных скатов нарожными балками. Каждый из нарожников вырезают в свою длину по приведенной ниже схеме и устанавливают в шахматном порядке, это позволяет избежать ослабления балки за счет совпадения мест запилов с противоположных сторон.
Все элементы крепят гвоздями, саморезами и болтовым соединением с накладными стальными пластинами и уголками.
Завершающие операции
После сборки основного каркаса четырехскатной крыши на концы стропил набивают кобылки – короткие доски, образующие ряд свеса крыши вдоль стены. По торцам кобылок вымеряют линию среза, подрезают так, чтобы концы находились в одной плоскости, и нашивают карнизную доску. Нижнюю часть кобылок подбивают вагонкой или обычной доской.
После обработки древесины балок антисептическим составом переходят к набивке досок обрешетки. Толщину досок, количество материала и точки забивания гвоздей выбирают, исходя из того, какую кровлю планируют укладывать на данную четырехскатную крышу.
Заключение
Четырехскатная крыша заслуженно считается одной из наиболее удобных и практичных конструкций кровли. Если вы собрались строить четырехскатный вариант своими руками, кроме правильного расчета конструкции, вам потребуется опыт выравнивания и подгонки положения каждой из балок. Поэтому будет правильным получить нужный опыт и навык работы с четырехскатными крышами у более опытных мастеров.
Вальмовая крыша и двускатная крыша: преимущества и недостатки конструкции крыши
В чем разница между вальмовой крышей и двускатной крышей? Возможно, вам захочется узнать, как вы думаете, какой тип крыши следует поставить на пристройку дома, беседку или отдельно стоящий гараж. Или, возможно, вы начинаете поиск дома и хотите узнать, какой тип крыши лучше всего подходит для вашего района.
Что такое двускатная крыша?
Двускатная крыша — это крыша с плоским концом в форме буквы «А». Этот треугольный конец называется фронтоном.
Что такое вальмовая крыша?
Вальмовая крыша имеет четыре ската без плоской поверхности.
Вальмовые и двускатные крыши могут быть включены в современные и исторические архитектурные стили. У каждого также есть уникальные преимущества. Что выбрать — сложный вопрос. Многое зависит от:
Климатические условия, с которыми вы сталкиваетесь.
Место, которое вам нужно на чердаке.
Подходит ли ваша крыша к условиям сильного ветра.
Мы объясним, как выглядят эти крыши, их преимущества и недостатки, а также другие детали, которые помогут вам принять решение.
Что такое шатровая крыша?
Вальмовая крыша — это крыша, у которой все четыре стороны крыши спускаются вниз от пика. У него нет фронтона или плоского конца. Шатровые крыши популярны на церковных шпилях, где они обычно имеют высокий скат. Они также популярны в домах в пригороде, потому что их легко построить.Все стены под крышей имеют одинаковую высоту, что упрощает строительство.
Вальмовая часть крыши — это точка, в которой две плоскости крыши встречаются и выступают наружу. См. Изображение ниже, на котором изображена вальмовая крыша с выступающими шатрами.
Виды вальмовых крыш
Существует несколько типов и стилей вальмовых крыш:
Вальмовая пирамида: Самая простая вальмовая крыша — это вальмовая пирамида или квадратная вальмовая крыша. Эта крыша выглядит как пирамида, образующая наверху единственный пик.Вместо этого у обычных вальмовых крыш будет конек (как показано на вальмовой крыше выше). Когда пирамидальная крыша располагается на крыше беседки или другого садового сооружения, это называется крышей павильона.
Мансардная крыша: Для этого типа крыши каждая сторона крыши имеет два ската. Нижний склон круче верхнего.
Комбинация: Комбинированная крыша противоположна мансарде. Он вспыхивает внизу по всему периметру крыши.Нижний уровень крыши находится на гораздо меньшем уклоне.
Вальм и впадина: Этот вариант вальмовой крыши включает впадины. Долины — это места, где две плоскости крыши встречаются и выступают вниз. В последнее время популярны шатровые и двускатные крыши.
Что такое двускатная крыша?
Двускатная крыша имеет по крайней мере один плоский конец, называемый «двускатным». Этот треугольный конец не состоит из кровельного материала. Вместо этого он сделан из сайдинга, камня или любых других материалов, которые используются в остальной части экстерьера дома.Двускатная крыша может иметь один, два и более фронтонов.
Двускатные крыши чаще всего встречаются в холодном климате. Это традиционный стиль крыш Новой Англии и восточного побережья Канады. Поклонники литературы в обеих странах узнают стиль крыши из популярных романов. В названиях произведений Натаниэля Хоторна «Дом из семи фронтонов» и Люси Мод Монтгомери «Энн из Зеленых фронтонов» упоминается этот стиль крыши.
Виды двускатных крыш
Есть несколько типов двускатных крыш:
Открытый фронтон: Классическая двускатная крыша, где фронтон сделан из сайдинга дома.
Фронтон коробки: Фронтон этой крыши закрытый и расширенный.
Поперечно-двускатная крыша: Если объединить две двускатные секции под прямым углом друг к другу, получится поперечно-двускатная крыша.
Gambrel: Gambrel — двускатная версия мансардной крыши. Стороны крыши имеют два разных ската. Вместо треугольника более сложной формы будет фронтон.Этот тип крыши распространен на сараях.
Saltbox: Это типичная крыша в колониальном стиле. Он имеет открытую двускатную крышу, где один конец крыши выступает дальше другого. В результате получается асимметричная крыша и дом с гораздо большим пространством, чем дом с открытой двускатной крышей аналогичного размера.
Может ли крыша иметь шатры и фронтоны?
Да, многие стили крыши включают в себя как вальм, так и фронтоны.
Пересечение: Этот тип крыши также называют накладной вальмой, поскольку он выглядит так, как будто вальмовая крыша была взята и положена на двускатную крышу под углом 90 градусов.
Jerkinhead: Представьте себе открытую двускатную крышу с небольшим покрытием на самом верху фронтона. Это тупая крыша. Маленькое покрытие наклонено наружу и образует два небольших бедра.
Голландский фронтон: Голландский фронтон — противоположность остроконечной головы.На самом верху это похоже на открытую двускатную крышу, а остальную часть крыши расширяется до бедер.
Эти стили крыш могут сочетать в себе преимущества и недостатки как вальмовых, так и двускатных крыш.
Сравнение двухскатной крыши
и двухскатной крыши
На этой диаграмме показаны основные различия между шатровыми и двускатными крышами. После этого мы подробно исследуем каждое из этих преимуществ и недостатков.
Вальмовые крыши Двускатная крыша
Лучшие характеристики ветра Хуже ветра
Ухудшение характеристик на снегу Лучшая производительность на снегу
Дороже Дешевле
Простота сборки Сложнее построить
На чердаке меньше Больше места на чердаке
Могут получать страховые выплаты Лучшая вентиляция
Нет возможности декора Возможность дополнительного декора
Преимущества вальмовой крыши
Высокие ветровые характеристики
Вальмовые крыши — отличный выбор для сильных ветров.Исследования подтвердили, что шатровые крыши лучше справляются даже с сильными ветрами, чем двускатные. При испытании в аэродинамической трубе лучше всего показали себя крыши с четырьмя шатрами и квадратной опорой. Для них требуется меньше диагональных распорок, чем для двускатных крыш, и у них нет плоской поверхности, на которую может попасть ветер. В результате шатровые крыши могут быть лучшим выбором для вас, если ваш дом сталкивается с сильным ветром.
Вальмовая крыша против двускатной крыши для страхования
Поскольку шатровые крыши обладают гораздо лучшими ветровыми характеристиками, некоторые страховые компании предоставляют домовладельцам, живущим в районах, подверженных ураганам, скидку на страхование за наличие шатровой крыши.Скидка может достигать 32%.
Обычно вы можете рассчитывать на эту скидку в регионах, которые подвержены ураганам и сильным ветрам, например, во Флориде. Перед тем, как выбрать шатровую крышу, целесообразно подтвердить эту скидку у своей страховой компании. Если ваш дом уже построен, вы можете заполнить отчет о защите от ветра, чтобы оценить, соответствует ли ваш дом условиям скидки.
Простота сборки
С точки зрения строителя вальмовые крыши строить проще.Все стены одинаковой высоты, и нет необходимости устанавливать дополнительные распорки, которые требуются для двускатной крыши. Тем не менее, некоторые строители все же предпочтут двускатные крыши, даже если их сложнее построить, поскольку они также дешевле.
Недостатки вальмовой крыши
Производительность на снегу
Поскольку у них обычно более низкий наклон, чем у двускатных крыш, шатровые крыши могут не так хорошо справляться с снегопадом. Все крыши должны быть построены в соответствии с нормативами, но может быть сложнее спроектировать шатровую крышу в соответствии со стандартами снеговой нагрузки вашего строительного кодекса.
Эти характеристики в холодную погоду могут объяснить, почему двускатные крыши более популярны, чем шатровые крыши в заснеженных районах. При этом архитекторы могут спроектировать вальмовые крыши, которые будут иметь надлежащие зимние характеристики. Кроме того, вы должны защитить свою четырехскатную крышу ледяной и водной защитой, чтобы ограничить влияние снежной погоды.
Чердак
Вальмовые крыши также имеют меньше чердачного пространства, чем двускатные крыши, потому что они требуют диагональных распорок, которые занимают место. Напротив, фронтон обеспечивает сводчатый потолок и дополнительное пространство.Тем не менее, вы можете установить слуховые окна на вальмовой крыше, чтобы обеспечить дополнительное пространство и естественное освещение, чтобы компенсировать отсутствие фронтона.
Расход
Вы также можете задаться вопросом, стоит ли вальмовая крыша дороже, чем двускатная. На самом деле вальмовые крыши дороже. Мало того, что вальмовую крышу сложно спроектировать, для нее также требуется больше кровельных материалов, чем для двускатной крыши. Так что, если вы выберете шатровую крышу, можете рассчитывать на несколько повышенную стоимость.
Преимущества двускатной крыши
Менее дорого
Основное преимущество двускатных крыш и одна из причин их популярности в том, что они дешевле, чем вальмовые. Открытая двускатная крыша будет иметь только две плоскости крыши вместо четырех у вальмовых крыш, поэтому вы, вероятно, потратите гораздо меньше денег на кровельный материал. Вам действительно нужно покупать больше материала для сайдинга. Однако обычно это дешевле, чем кровельное.
Вентиляция
Вентиляция чердака — ключ к поддержанию дома и крыши в хорошем состоянии. Правильные вентиляционные отверстия позволят уйти лишней влаге. Двускатная крыша может быть оснащена двускатными вентиляционными отверстиями, которые помогут снизить влажность и сохранить здоровье в доме.
Эффективны ли вентиляционные отверстия в фронтонах?
Мнения об эффективности форточки разделились. Двускатная вентиляция может быть очень полезна в гаражах, где вам может потребоваться дополнительная вентиляция для здоровья и безопасности. Однако в большинстве домов для отвода лишней влаги потребуется нечто большее, чем просто двускатная вентиляция.
Хотя выбор двускатной крыши для вентиляции в некоторых случаях может быть разумным, в этом нет необходимости. Коньковые и потолочные вентиляционные отверстия могут обеспечить адекватную вентиляцию для любого типа крыши, если их правильно установил опытный профессионал.
Больше чердака
Двускатная крыша дает больше места для вашего чердака. Некоторые люди хотят разместить на чердаке запасные спальни или детские игровые площадки. В конце концов, иначе это просто потраченное впустую пространство.
Украшение
В то время как и шатровые, и двускатные крыши можно использовать для создания красивых архитектурных стилей, на двускатных крышах больше места для декора. Вы можете установить фронтоны, фронтоны и другие украшения, чтобы улучшить внешний вид своей крыши.Фронтальный декор доступен в различных материалах и стилях, от простых и современных до сложных и старомодных.
Недостатки двускатной крыши
Ухудшение ветровых характеристик
Двускатные крыши не работают так же хорошо, как вальмовые крыши при сильном ветре. Фронтон — это плоская поверхность, на которую ветер может попадать напрямую. Затем ветер поднимает фронтальную часть крыши на крышу. Если у вашего фронтона есть выступ, сила ветра может в крайних случаях поднять стропильную конструкцию вашей крыши.
Большинство профессионалов рекомендуют держать свес крыши менее 30 дюймов в областях, где ветровые характеристики имеют большое значение. Однако обратитесь к своему архитектору. Он / она лучше поймет, как строить с учетом ваших конкретных условий и строительных норм.
Сложнее построить
Домостроители считают, что дома с двускатной крышей сложнее построить. Стены должны быть разной высоты, чтобы учитывать форму крыши. Кроме того, для двускатной крыши могут потребоваться дополнительные кронштейны, чтобы повысить ее сопротивление ветру, что требует времени и навыков для установки.
Гараж с двускатной крышей
Вы все еще выбираете для гаража односкатную или вальмовую крышу? Рассмотрим популярный обратный двускатный гараж.
Это просто двускатный гараж, но повернутый в сторону, так что гаражные ворота находятся на той стороне здания, где нет фронтона. См. Картинку ниже для справки.
Вы заметите, что этот гараж намного шире, чем длинный. Это дает вам достаточно места для гаражных ворот (или двух), без необходимости строить массивный гараж.Кроме того, поскольку это двускатный гараж, наверху места для хранения больше, чем в гараже с шатровой крышей.
Хотя вы можете прочитать, что водосточные желоба для гаража с обратным фронтоном не нужны, это не так. Вы получите гораздо больше пользы от своего гаража и черепицы, установив и поддерживая водосточные желоба. К счастью, дополнительная ширина гаража с двускатной крышей также означает, что водосточные трубы находятся дальше от проезжей части, чем они были бы в противном случае. Таким образом, у домовладельцев больше места для отвода водосточной трубы от проезжей части.
Тип крыши, которую вы устанавливаете для своего гаража, — не единственное важное решение, которое вы должны принять. Также важно выбрать правильную черепицу для вашего гаража.
Последнее слово в сравнении вальмовых крыш и двускатных крыш
Выбор подходящей крыши для гаража, дома или даже беседки может оказаться сложной задачей. Следует ли ставить на первое место климатические условия, красоту или стоимость? Будет разумно работать с архитектором или строителем, который поможет вам найти баланс между вашими потребностями. Он / она может создать для вас уникальный дизайн крыши, сочетающий в себе шатры и фронтоны, или помочь вам выбрать традиционный тип крыши, который лучше всего подходит для вас.
После того, как вы выбрали правильный тип крыши, важно установить на нее правильную черепицу с точки зрения производительности и стиля. Ваш следующий шаг — узнать о типах черепицы и решить, какая из них лучше всего подходит для вашей новой крыши.
22 Фотографии вальмовых крыш (все стили вальмовых крыш)
Откройте для себя 5 типов вальмовых крыш и 22 примера многих домов, которые включают в себя все разные стили шатровых крыш. От простых до очень сложных компьютерных конструкций вальмовых крыш.
Шатровая крыша или шатровая крыша — это тип кровли, который со всех сторон спускается вниз к стенам и, следовательно, не имеет вертикальных сторон. Шатровая крыша — это наиболее часто используемый тип крыши в Северной Америке после остроконечной крыши.
Этот стиль кровли стал популярным в Соединенных Штатах в 18, ^, веке, в раннегрузинский период. Многие дома в Средней Атлантике и на юге имели шатровые крыши, а крыша была ключевой характеристикой 18 домов на южных плантациях ^-го-го века, особенно построенных во французском колониальном или французском креольском стилях.
Эти крыши не только эстетичны, но и более аэродинамичны, чем плоские крыши. Следовательно, они предпочтительны в регионах, подверженных ураганам и ураганам.
Шатровые крыши бывают всех форм и размеров.
Мы начинаем эту статью с описания 5 различных типов вальмовых крыш.
Далее следует подборка из 20 фотографий домов с шатровой крышей.
Связано: Варианты ремонта крыши своими руками | Типы вентиляционных отверстий на крыше | Части крыши | Части фермы крыши
5 типов скатных крыш
1. Обычная вальмовая крыша
Обычная вальмовая крыша находится на прямоугольном плане с четырьмя гранями. Наклон или уклон крыши почти всегда одинаковый, и, следовательно, они симметричны по своим осевым линиям. Более длинные стороны имеют трапециевидную форму, в то время как стороны спереди и сзади имеют треугольную форму и называются концами бедер.
Одним из недостатков вальмовой крыши является то, что она оставляет очень мало места на чердаке и подвержена протечкам.
2. Полуавтоматическая крыша
Половатная, двускатная или остриженная двускатная крыша обычно характеризуется двускатной крышей, но вместо этого верхние точки фронтона заменяются небольшим вальм. Одним из преимуществ полувальмовой крыши является то, что на ней можно разместить водосточный желоб, который можно легко установить по всему дому.
Половарная крыша состоит из элементов двускатной и шатровой. Эти виды крыш очень распространены в Европе, особенно в Австрии, Словении, Дании, Германии и в районе Wealden на юго-востоке Англии.
3. Поперечно-вальмовая крыша
Поперечно-вальмовая крыша — один из наиболее популярных вариантов вальмовой крыши. Поперечные вальмы располагаются перпендикулярно над зданиями L-образной формы, и их конструкция можно сравнить с соединением двух зданий с вальмовой крышей вместе. Шов образует ендовину или скатную крышу.
Как и полувальмовая крыша, эти крыши также отлично подходят для установки водостока и защиты от сильного ветра.
Они были очень популярны в Италии в 19 веке, но стали фаворитом домов в стиле ранчо в Северной Америке в 20 веках.
4. Шатровая крыша пирамиды
Шатровая крыша, положенная на вершину квадратной конструкции, образует шатровую пирамидальную крышу или крышу павильона. Все четыре стороны крыши одинаково скошены на всех углах и встречаются на единой централизованной вершине, образуя отчетливую пирамиду.
Эти пирамидальные конструкции крыш обычно находятся на крышах беседок и других павильонных построек.
5. Вальмовая и двускатная крыша
Вальмовая и двускатная крыша может быть частью нерегулярной конструкции.У таких зданий может быть более четырех вальм на крышах, а на внутренних углах они образуют впадины.
Этот тип кровли также называют двускатной крышей с ломаной спинкой, потому что основные вальмы соединяются между собой стропилами фронтонов с одной стороны и стропилами впадины с другой.
20 фотографий домов с шатровой крышей
Red Fairytale Hip Roof House
Этот красивый дом, выкрашенный в красный цвет, кажется, вышел из сказки.Деревянное здание с шатровой крышей и небольшим дымоходом наверху кажется расположенным на сказочной поляне посреди заколдованного леса. Кажется, это прекрасное место для отдыха и релаксации.
Ультрасовременный дом с шатровой крышей
Этот потрясающий дом говорит о богатстве и роскоши. Дом состоит из нескольких вальмовых крыш, сделанных из блестящего материала, вероятно, из какого-то металла. Множество крошечных прожекторов за пределами дома придают зданию золотистый блеск, еще больше усиливая роскошный вид.
Дом с шатровой крышей из серого камня
В этом доме широко использовались камни. Стены дома из белого камня, но привлекают внимание уголь и дымчато-серые камни на шатровых крышах. Светлые и темные контрастирующие камни на крыше дома придают помещению очень элегантный и шикарный вид.
Бело-серебристый дом с шатровой крышей
Этот дом прекрасен своей простотой.Стены прекрасного сияющего белого цвета, а крыша сделана из темно-серебристой черепицы. Дом выглядит довольно просторным и воздушным, имеет отчетливую Г-образную форму за счет скрещенной крыши.
Похоже, это идеальное место для тишины и покоя.
Причудливый коттедж Дом с шатровой крышей
Этот дом имеет почти такое же цветовое сочетание, как и дом перед ним, с его сияющими белыми стенами и серебряными шатровыми крышами. Тем не менее, он состоит из конструкции вальмовой крыши из-за ее более крупной и неправильной конструкции.Дом выглядит как коттедж благодаря разнообразию пышных зеленых растений и цветов фуксии за его пределами.
Колониальный загородный дом с шатровой крышей
Чисто белые стены этого дома красиво контрастируют с землисто-коричневыми тонами шатровой крыши. Дом выполнен в элегантном стиле загородного дома, а высокие стены делают его величественным. Это может быть отличный дом для некоторых зажиточных фермеров или любителей сельской местности.
Triangle Time Hip Roof House
Этот дом состоит из прямых линий и острых углов.Тепло-коричневые стены приятно контрастируют с холодным серебристо-серым цветом шатровых крыш. Что так привлекает в этом доме, так это множество красивых треугольных кончиков бедра, выходящих на лужайку перед домом. Это придает дому очень привлекательный вид.
Особняк с шатровой крышей в георгианском стиле
Этот особняк — классический образец грузинской архитектуры, характеризующийся пологой шатровой крышей. Дом построен из маленьких кирпичей, которые когда-то были так популярны.Этот дом с белыми трафаретными окнами и дымоходными колоннами переносит вас в Англию 18 ^-го годов.
Дом с шатровой крышей из древесного угля
Отличительной чертой этого потрясающего дома являются огромные широкие темно-серые шатровые крыши. Дом из бледно-кремового и серого камня с высокими окнами от пола до потолка. Однако палитра светлых тонов уравновешивается темным штормовым оттенком его шатровых крыш.
Этот дом кажется идеальным балансом света и тьмы.
Старый дом с кирпичной крышей
Этот потрясающий кирпичный дом, кажется, имеет шатровую крышу на всех комнатах. Стены дома выполнены из кирпича в светлых нейтральных оттенках бежевого, а в шатровой крыше использован темный оттенок серого, оживляющий дом. Этот дом выглядит очень величественно и импозантно.
Багрово-серый дом с шатровой крышей
Эта стена очень эклектична: половина ее стен состоит из речных камней, а другая часть окрашена в темно-малиновый цвет. Эффект усиливают шатровые серые крыши. В целом дом выглядит как место, куда может пойти и вдохновиться ценитель искусства.
Колониальный дом с шатровой крышей
Белые стены этого дома уравновешиваются теплыми деревенскими коричневыми цветами шатровой крыши. Этот причудливый дом выглядит так, как будто он принадлежит к большой ферме. Он также источает колониальную ауру благодаря своей остроконечной крыше.
Зеленый дом с полукровельной крышей
Этот прекрасный дом выглядит очень уютным и комфортным.Для дома характерна односкатная крыша с кирпичным дымоходом. Что отличает от других домов, так это пастельно-зеленые цвета его деревянной стены и остроконечного входа в дом. похоже, это отличное место для зимнего отдыха.
Серый на серой шатровой крыше Дом
Дом состоит из бледно-серых стен с одной лишь секцией теплого бежевого оттенка. Серебристо-серая шатровая башня над зданием. Этот дом с красиво ухоженным газоном и кустами — идеальное место для вечеринки в саду.
Дом с шатровой крышей в нео-георгианском стиле
Этот дом представляет собой смесь георгианской архитектуры и современного дизайна. Бежевые стены дома оттеняет прямоугольная шатровая крыша. Множество окон квадратной формы и дверь посередине усиливают симметрию дома. Ухоженный газон придает дому безупречный вид.
Маленький серый дом с шатровой крышей
Этот дом выглядит маленьким, но это не значит, что он не стильный.Стены дома в бледных нейтральных тонах затмеваются серой шатровой крышей, что придает дому столь необходимый цвет. Небольшая белая терраса, зеленая изгородь и ухоженный газон — прекрасное дополнение к этому дому.
Неопалладианская вилла с шатровой крышей
Этот дом из красного кирпича заимствовал многие элементы палладианской архитектуры. Высокие и величественные окна, арочный дверной проем и темно-серая шатровая крыша — фирменные стили палладианской архитектуры. Эта чудесная вилла, окруженная зеленым ландшафтом, выглядит как идеальное место для старых английских аристократов.
Вилла с шатровой крышей из красного кирпича
Этот потрясающий дом использовал красный цвет по максимуму. Стены состоят из кирпича живого красного оттенка, но крыша уравновешивает его своим более темным и холодным оттенком красновато-коричневого цвета черепицы. Дом выглядит как идеальное место для зимовки.
Элегантный кремово-серый дом с шатровой крышей
Этот кремово-серый дом — один из самых красивых домов с шатровыми крышами, которые мы когда-либо видели.Холодный серый цвет шатровой крыши приятно уравновешивает бледно-кремовый оттенок стен. Нейтральные оттенки контрастируют с темно-красной дверью, которая придает красочность этому прекрасному дому.
Кораллово-розовый дом с шатровой крышей
Этот кораллово-розовый дом выделяется среди всех своих серых соседей своей удивительно красочной крышей в виде шатра и долины. Здание выглядит так, будто оно будет давать искру цвета и яркости даже в самые унылые дни.
Вальмовые крыши чрезвычайно универсальны, поэтому их можно строить как в традиционных, так и в ультрасовременных домах. Итак, какой тип вальмовой крыши вам больше всего нравится?
Связано: Все 36 стилей кровли | Типы кровельных ферм | Дома с кровлей Gambrel
Двускатная и четырехскатная крыша: в чем разница?
Это битва двух самых популярных стилей крыш в мире. Двускатная или вальмовая крыша. Кто победит? У них обоих есть свои сильные и слабые стороны, и, если вы не планируете строить новый дом, у вас, скорее всего, есть тот, в котором вы застряли, нравится вам это или нет.
«Я бы рассказал анекдот про крышу, но это было бы вам не по себе».
-Некоторый папа
Знание различий между двускатной и шатровой крышей может помочь вам получить скидки на страхование домовладельцев, лучше утеплить и успешно спланировать реконструкцию чердака, поэтому давайте погрузимся в эту тему, чтобы вы действительно знали различия между фронтоном и вальмовая крыша.
Что такое шатровая крыша?
Самая старая конструкция с шатровой крышей, которая все еще стоит в США, — это Block House в Клеймонте, штат Делавэр.Он был построен в 1654 году и является единственным сохранившимся строением поселения в этом районе. Однако популярность шатровых крыш в Америке возникла в начале 1700-х годов, вдохновленных британскими архитектурными проектами.
Если вы не видите вертикальное пространство стены, доходящее до вершин крыши, вы, вероятно, смотрите на какой-то тип вальмовой крыши. Крыша скатная со всех сторон и образует между соседними скатами гребень, называемый вальмовой. Базовый дом с шатровой крышей будет иметь 4 наклонные стороны и один горизонтальный гребень наверху.
Вальмовая крыша может иметь несколько разновидностей. Некоторые примеры — это перекрестно-вальтовые, мансардные, капотные, вальмовые, пирамидальные, и в большинстве беседок, которые вы видите, используется конструкция вальмовой крыши в форме восьмиугольника или шестиугольника.
Простая вальмовая крыша
Что такое двускатная крыша?
Первые двускатные кровли начали использовать колонисты в США в начале 1600-х годов. Большинство старейших зданий Америки имеют двускатную крышу. Двускатная крыша — самая распространенная крыша в США.
Вы узнаете его по как минимум двум склонам и 2 фронтонам с гребнем, идущим от пика к пику. Фронтон — это вертикальная, не наклонная сторона крыши, иногда содержащая окно или вентиляционное отверстие с жалюзи. Если вы видите, что края линии крыши образуют вертикальный треугольник до вершины, это двускатная крыша.
Как и вальмовая крыша, двускатная крыша может иметь такие вариации, как открытая, коробчатая, двускатная, двускатная, двускатная и голландская двускатная. И двускатная, и голландская двускатная крыша представляют собой гибрид двускатной и вальмовой крыши.
Крыша с откидной крышей частично наклоняет концы верхнего конька вниз в фронтон. Голландская двускатная крыша выглядит как двускатная крыша, построенная поверх вальмовой крыши, нижние части которой скошены со всех сторон.
Простая двускатная крыша
Двускатная крыша
Есть причина, по которой обе конструкции все еще используются сегодня, хотя их конструкции имеют свои плюсы и минусы. При выборе одного из них для новой крыши или при покупке дома следует учитывать несколько факторов.Какая погода в этом районе? Сколько места вам нужно? А как насчет энергоэффективности? Сколько денег вы хотите потратить на строительство?
И шатровые, и двускатные крыши хорошо подходят для заснеженных и дождливых регионов. Конструкционная прочность шатровой крыши может выдерживать вес снега сверху, а наклон двускатной крыши может легко сбрасывать дождь и снег. Однако, если вы строите или покупаете дом в районе с сильным ветром или там, где присутствуют штормы, такие как ураганы, шатровая крыша — лучший вариант.
Вальмовые крыши имеют саморегулирующуюся конструкцию, имеют прочную конструкцию, имеют меньший уклон и обычно имеют меньшую площадь поверхности, способную улавливать сильные порывы ветра. По сравнению с двускатными крышами, где участки с более высоким уклоном имеют большую тенденцию терять черепицу при сильном ветре, а двускатная сторона может вести себя как воздушный змей, что может привести к разрушению или отслоению крыши. Важно, чтобы двускатная крыша была установлена правильно и с соответствующими распорками.
Если вам нужно больше места для хранения вещей или жилого помещения, выберите двускатную крышу.Вальмовые крыши обычно имеют более низкий потолок на чердаке и в большинстве случаев не позволяют жилое пространство. Их лучше всего использовать как небольшой чердак для хранения вещей. На двускатной крыше достаточно места для хранения вещей и проживания. Добавив окна на фронтоны, вы также можете добавить света в пространство.
У вас также есть возможность добавить слуховые окна к любому типу крыши, но слуховые окна, установленные на двускатной крыше, создают наилучшую планировку пригодного для жилья чердака.
Хотите сэкономить на расходах на электроэнергию? Что ж, действительно сложно сказать, какой вариант лучше. Необходимо учитывать несколько факторов, таких как местный климат, размер пространства под крышей и то, как вы решите его использовать. Например, двухскатную крышу дешевле вентилировать, чем четырехскатную крышу, но если вы используете чердак под двускатной крышей для проживания и добавляете кондиционер, общая экономия вылетает в окно.
Выбор дизайна крыши на основе других факторов, таких как эстетика, региональные ветры или жилое пространство, может быть лучшим началом, а затем работать над планом энергоэффективности в последнюю очередь.
Если у вас ограниченный бюджет, вам следует выбрать двускатную крышу, а не шатровую, если это возможно в вашем регионе. Двускатная крыша — это простая конструкция с несложной конструкцией, в которой обычно используется меньше материалов. Вальмовые крыши сложны в строительстве и, следовательно, являются более дорогим вариантом. Однако шатровые крыши требуют меньших затрат на страхование.
Когда речь идет о затратах на восстановление кровли, они действительно зависят от сложности кровли. Квадрат на квадрат, простая двускатная крыша будет дешевле по сравнению со сложной двускатной крышей с множеством пересечений, но иногда двускатная крыша также может быть сложной, например, добавление мансардных окон или дополнительных крыльев к конструкции дома.
Вот краткое сравнение шатровой и двускатной кровли.
Gable Hip
Более низкая стоимость строительства? ✔
Более низкая стоимость ремонта? ✔ *
Дешевле страхование жилья? ✔
Лучшая прочность и долговечность? ✔
Лучшая энергоэффективность? ✔ *
Лучшее складское или жилое пространство? ✔
* Сложный дизайн кровли или жилых помещений может изменить это.
заключение
Вальмовая и двускатная кровля — отличные варианты конструкции крыши. Если вы собираетесь строить, просто убедитесь, что вы хорошо поработали над местным климатом и погодой, прежде чем принимать решение о споре о двускатной или шатровой крыше.
Теперь, когда вы знаете разницу между двускатной крышей и шатровой крышей, меняет ли это ваши планы? Довольны ли вы тем, что у вас уже есть на собственной крыше, или хотите, чтобы вы могли измениться? Сообщите мне свои мысли в комментариях ниже.
Марк — ремесленник и дизайнер, имеющий большой опыт в области сохранения исторических памятников, сборных архитектурных изделий и жилищного строительства.
Он жил в домах середины века и реставрировал их уже почти 20 лет.
Подпишитесь на бесплатную электронную книгу!
Вальмовая крыша: лучшее в современном дизайне кровли
Обновлено: 28 сен.2020 г. | Категории: Крыша
Шатровая крыша или шатровая крыша — последняя разработка в современном дизайне крыш домов. Они спроектированы таким образом, что напоминают пирамиду. Модель имеет четыре наклонные поверхности, которые соединяются в один общий гребень, называемый бедром.
Эта конструкция очень предпочтительна из-за ее долговечности, роскошного внешнего вида и надежности конструкции. Однако это требует самой сложной формы конструкции, о которой мы также поговорим здесь.
С точки зрения дизайна, необходимых материалов, инженерной и технической поддержки, это также одно из самых дорогих строений, которые строятся в наши дни. Вы увидите их на большей части новых домов в США и Европе. В азиатских регионах их в основном можно увидеть в северных районах.
В этой статье мы рассмотрим все аспекты этой современной структурированной кровли, о которых вам нужно знать.
Что такое шатровая крыша?
Вальмовая крыша — это пирамидальная конструкция, которая завершается либо плоской частью на пике, либо острием. Те, у кого нет вершины, выглядят как пирамида без замкового камня. Склоны очень пологие (не крутые) и вообще без фронтонов, так как все четыре стороны наклонные.
У некоторых домов более одного вальца, то есть у них может быть до 8 или даже 12 сторон крыши.Все стороны будут иметь одинаковый наклон, что придаст им симметричный вид по осевым линиям.
У них всегда есть единая облицовка вокруг основания крыши, так что желоба или альтернативы желобам могут быть размещены по всему периметру на одинаковой высоте. Иногда можно встретить такие, со слуховыми окнами, но не часто.
Конструкция вальмовой крыши
Вальмовая крыша в основном бывает двух типов. Это то, на чем мы сосредоточены здесь.Есть и другие варианты, которые мы обсуждали, например, мансардная крыша, но пока давайте ограничимся обсуждением.
Простая квадратная вальмовая крыша
Если смотреть с высоты птичьего полета, эта вальмовая крыша имеет квадратную конструкцию с четырьмя равными треугольными сторонами, соединяющимися на одной вершине. Эта конструкция также известна как «пирамидальная крыша». Это самый распространенный вариант, даже если у него нет бедра.
Прямоугольная шатровая крыша
В этой конструкции дом или цоколь прямоугольный, а не квадратный.В результате две стороны крыши принимают треугольную форму, а две другие напоминают трапеции.
Эта крыша имеет два остроконечных конца, которые соединяются посередине, образуя гребень. Подобно вершине в простом квадратном бедре, здесь гребень является соединением всех четырех склонов.
Терминология, которую нужно знать
С технической точки зрения существует несколько технических характеристик, которые вы можете добавить в свой банк знаний о вальмовых крышах.
Эти крыши не имеют вертикальных концов, называемых фронтонами .
Впадина — это то, что мы называем острым углом в месте пересечения сторон крыши, в то время как бедра — тупой угол.
Конец, где треугольные стороны встречаются с гребнем, известен как бедренный конец .
Эти термины важно знать, чтобы вы могли более четко общаться с профессионалами.
Каркас вальмовой крыши
Вы, должно быть, задаетесь вопросом, почему в наши дни шатровые крыши более популярны и раздуваются. Что ж, некоторые современные особенности этой конструкции крыши подчеркивают ее последние инновации.Конструкция состоит из следующих частей, чтобы сделать ее более надежной и прочной.
Стропила
Используется для размещения коньковой доски в центре здания. Они также отвечают за установку высоты и расположение концов гребня. Они покрывают территорию от конька до отметок наружных стен.
Доска конька
Это самая верхняя часть вальмовой крыши, которая используется для удержания на месте обычных и вальмовых стропил.
Стропила для бедер
Это те, которые прибиты к коньковой доске и четырем внешним углам здания, образуя угол в 45 градусов. Также они используются для крепления верхней части стропил домкрата.
Джек Рафтерс
Эти стропила прибивают вместе к бедру и спускаются к стенам здания. По посадке и хвостовику они напоминают обычное стропило. Но на верхнем отвесе присутствует уникальный или особый разрез, называемый составной митрой.
Виды вальмовых крыш
В зависимости от конструкции сторон, стыков и формы основного здания, существует несколько распространенных типов вальмовых крыш, которые обсуждаются ниже.
Простая вальмовая крыша
Этот тип — тот, который мы обсуждали как простой пирамидальный тип в зависимости от его структуры.
Скрещенная вальмовая крыша
Эта конструкция напоминает крестово-двускатную крышу. Этот тип использует отдельные вальмовые крыши на зданиях с разным флигелем.
Хип и долина
Этот тип имеет аналогичную структуру, но с изменяемой базовой формой. Неправильная форма основания требует расширения гребня бедра для соответствия всем наклонам. Эти расширения называются долинами.
Использование вальмовых крыш
Являясь широко популярным и современным дизайном крыш, эта конструкция до сих пор используется в роскошных бунгало и коттеджах. Это связано с использованием высокотехнологичных инженерных решений, что не очень выгодно для бюджета.
Это дорого, поэтому вы встретите такие сооружения в основном в европейских регионах или в высокогорных регионах, таких как северные регионы Азии. Важность таких структурных крыш в северных районах дополнительно раскрывается в доводах «за».
Достоинства и недостатки шатровой крыши
После общего обсуждения также важно знать общие особенности и соображения, которые следует учитывать при выборе такой крыши. Мы объединили все рыночные ценности и факты наблюдений в качестве важного ориентира для этой конкретной конструкции крыши.
Давайте затем рассмотрим преимущества и недостатки на основе структурных, экологических, экономических и других факторов.
Архитектурное значение
Это архитектурное новшество имеет особое значение с точки зрения используемых материалов и надежности конструкции. Сложность этой архитектуры зарекомендовала себя благодаря использованию некоторых из новейших технологий для обеспечения ее архитектурной устойчивости.
Инновации и роскошь
Эта крыша выглядит достаточно привлекательно, чтобы придать любому дому или зданию классику и роскошь.Его можно отремонтировать, покрасить и украсить по вашему желанию.
Этот новаторский дизайн кажется не чем иным, как сказочной причудливой хижиной, поскольку его элегантность и стиль дополняют друг друга.
Современный дизайн
О современной тенденции вальмовой кровли можно судить по тому факту, что она популярна во всей Европе по бесчисленным причинам, в том числе роскоши.
Структурная прочность
Правильное и точное использование определенных стропил для каждой цели обеспечивает такую точность, что делает конструкцию очень прочной и прочной. Ветер, дождь и снег бессильны против его продуманной конструкции.
Аэродинамический
Вы когда-нибудь задумывались, почему мы чаще видим такие дома в высокогорных регионах, в более холодных климатических регионах или в Европе, особенно? В основном это связано с успехом этой крыши в ее аэродинамических свойствах.
Эта конструкция специально разработана для обеспечения аэродинамической устойчивости к сильным ветрам и ливням. Им всегда удается выдержать напор ветра, если они построены из материалов хорошего качества под наблюдением специалистов.
Вентиляция
Вальмовые крыши также предпочтительны из-за их эффективной системы вентиляции. Эта конструктивная конструкция позволяет хорошо вентилировать дом с достаточным уровнем крыши и мансардными окнами или вентиляторами на чердаке.
Дренаж
Вы когда-нибудь задумывались, насколько легко будет с такой конструкцией отвод воды или установка водосточных систем? Да, этот дизайн поддерживает как без борьбы, так и без каких-либо изменений первоначального дизайна здания.
Кроме того, во время дождя склон обеспечивает идеальную поверхность для быстрого слива воды.Вода не накапливает и не разрушает древесину крыши. Структура также не позволяет воде капать.
Покрытие и стабильное крепление листов, а также черепицы или черепицы и стропил обеспечивают надежную защиту от протечек или просачивания.
Сложная конструкция
Можно управлять различными шагами и углами с помощью различных стропил и ферм, изготовленных на заказ. Для такой проблемной конструкции требуется сложная конструкция, которая требует усилий и затрат.
Требуется экспертиза
Этот проект может стать катастрофой, если вы не наймете команду известных экспертов для этой работы. Это требует точных измерений, качественного материала, умственных способностей и техники, которые может предоставить только опытный персонал.
Учитывая это, этот вариант не должен быть для вас сложным, если вы хотите вложить приличную сумму денег в его строительство. Убедитесь, что вы используете свои деньги добросовестно, не идя на компромисс с людьми, которые сделают это за вас.
Бюджет
Как правило, эта шатровая конструкция крыши может стоить от 20 до 50 000 долларов только за начальную конструкцию, которая может варьироваться в зависимости от размеров и конструкции. Будьте готовы платить от 8 до 12 долларов за квадратный фут за шатровую крышу одноэтажного дома.
Помимо основной конструкции, обрамление шатровых крыш дороже и дороже, чем любая другая конструкция крыши. Эти вложения можно окупить со временем из-за минимальных затрат на обслуживание.
Вальмовая крыша эффективна и сложна
Эти крыши привлекают все больше внимания и вызывают большой интерес для домов в холодном климате. Как правило, они придают конструкции дома приятный эстетический вид, с которым не может сравниться ни один другой дизайн или архитектура.
Люди вкладывают деньги в дом ради удовлетворения на всю жизнь; следовательно, они склонны искать лучшие доступные конструкции в зависимости от своего бюджета. Среди этих соображений, вальмовая крыша теперь является самой популярной особенностью из-за деталей, которые мы описали.
Вам также понравится:
Редактор:
Рик Уорст Рик — консультант по домашнему дизайну и энтузиаст, всю жизнь которого занимают дом и сад. Начавшись как хобби, Worst Room превратилась в рулевую рубку информации и вдохновения как для профессионалов, так и для владельцев дома. Рик является владельцем и редактором наших многочисленных авторов контента. Узнайте больше о работе «Рик и худшая комната» здесь.
75 Красивый внешний дом с шатровой крышей Фотографии и идеи — февраль 2021 г.
Parlet Residence
Ник Гинголд
Пример дизайна экстерьера тосканского двухэтажного дома в округе Ориндж с шатровой крышей и черепичной крышей
Ричард Ласк Ландшафт и дизайн, ВОДНАЯ ОСОБЕННОСТЬ !! — deliaperezdesign
Fremont Gem
Декоративно-прикладное фото внешнего вида красного двухэтажного кирпичного дома в Миннеаполисе с шатровой крышей и черепичной крышей
Мне нравится этот подход — joe_harman
Home Designs
Вдохновение для вневременного белого реконструкция экстерьера двухэтажного дома в Филадельфии с шатровой крышей
акцентов дверь темные ставни — samantha_schleyer
Clifton
Пример большого черного трехэтажного дома из дерева и досок и обрешетки в горном стиле в Сан-Франциско с шатровой крышей, крышей из гальки и черной крышей
Kings
William Edwards
Модный бежевый двухэтажный фасад дома в округе Ориндж с шатровой крышей.
Подъездная дорога мило — не твердый бетон — yaprak_harrison
Художественная галерея Inspired Residence
Вид с фонтана перед входом через главный вход [Фотография Ральфа Лауэра] [ Ландшафтный дизайн Лин Майклс]
Вдохновение для перестройки фасада белого одноэтажного каменного дома среднего размера в Далласе с шатровой крышей и металлической крышей.
светильников внизу дома по сравнению с типичными горшковыми светильниками, которые люди надевают на потолок.1) стоимость электричества, стоимость проводки обычно выше, но с наземным освещением они могут работать от солнечной энергии, легко заменяются и придают дому другой вид — joey_karate
Benjamin Moore Photos
Тропический белый двухэтажный внешний вид дома in Other с шатровой крышей и крышей из гонтовой черепицы
Цвета — яркие цвета с входной дверью — rachel_hodnette
Treetops Lot 19 build
Большой переходный серый двухэтажный каменный дом в Шарлотте с шатровой крышей, гонтовой крышей и серая крыша
Ext4 — webuser_611591939
Экстерьер в тропиках
Идея экстерьера двухэтажного дома в тропическом белом цвете в Майами с шатровой крышей и металлической крышей
Гараж выступает из дома под углом, создавая ощущение почти внутреннего двора. — jack_hamilton99
Cicero — Neighborhood Estate
Cicero — это дом, оформленный в современном стиле, который соответствует сегодняшнему образу жизни. Он отличается широкими фасадами с глубокими свесами, высокими окнами и большим открытым патио. Современный образ жизни подкреплен визуально связанными общими пространствами. Кухня имеет симметричный план с большим островом и соединена со столовой через широкий проем, окруженный нестандартной мебелью. Прилегающие к кухне гостиная и гостиная соединены между собой прозрачным камином.Коммунальный характер этой планировки усиливается внизу за счет роскошного бара с раковиной и просторной жилой площади, идеально подходящей для приема гостей. Наконец, главная спальня со сводчатыми потолками и великолепными видами служит уютным убежищем от сегодняшнего напряженного образа жизни. Фотограф: Brad Gillette
Все в ширину — крыльцо, окна, лестницы — vzel
Frontier Ln
Внешний вид двухэтажного загородного дома в Далласе с шатровой крышей и гонтовой крышей
Черные окна могут выглядеть немного резковато на естественном фоне. пейзаж — deedeeandanjali
The Jolie
Пример большого переходного белого одноэтажного внешнего дома из лепнины в Майами с шатровой крышей
Входная дверь с рамкой, но хотелось бы, чтобы колонны были каменными или черепичными — ginadorko
Twisted Oak
Традиционный бежевый двухэтажный кирпичный дом среднего размера в Хьюстоне с черепичной крышей и шатровой крышей
мог бы сработать, но два верхних окна выглядят странно, а цвет ставен странный — julia_shaw65
Смотровая башня семьи Уайтфиш
© Хайди А.Long
Вдохновение для реконструкции дома в деревенском стиле с деревянным экстерьером в Джексоне с шатровой крышей
Это похоже на пожарную площадку. Интересно, клиент — старый парень из Лесной службы? Иди Смоки. — inhogheaven
Mayfair Estates Lot # 49
Пример внешнего дизайна большого французского загородного двухэтажного кирпичного дома в Атланте с шатровой крышей и гонтовой крышей
, окрашенный в белый цвет с камнем — leelow
Summer Solace
McCown Design
Белый одноэтажный деревянный дом среднего размера в пляжном стиле. Фото внешнего вида в Майами с шатровой крышей и металлической крышей
Еще один пример вертикального сайдинга, который мне нравится — stephanie_holbert
The Corindi by John Cannon Homes
The Corindi, 11514 Харборсайд-лейн в Харборсайде на островах на реке Ламантин; это идеальное место для этого 3,577 особняка в архитектурном стиле из Вест-Индии, с частным причалом для лодок на заднем дворе.Этот дом с 3 спальнями, 3 ванными комнатами, большой комнатой, столовой, кабинетом, бонусной комнатой, летней кухней и гаражом на 3 машины обеспечивает безмятежный вид на набережную из каждой комнаты. Gene Pollux Photography
Высокий скат крыши: точная цветовая палитра. Сайдинг из смешанных материалов, кирпич, лепнина — reneebill
page_type: page_browse_photo
Гаражи с остроконечной крышей и гаражами с двускатной крышей: подробное сравнение
Планируете построить новый гараж? Вы знаете, с чего начать? Что ж, Danley’s — идеальное место для начала вашего проекта строительства гаража. Мы проведем вас через весь процесс, чтобы убедиться, что ваш гараж именно такой, как вы хотите.
Если вы не знаете, нужен ли вам гараж с двускатной крышей или вальмовой крышей, мы рассмотрим характеристики обоих стилей гаража, чтобы облегчить ваше решение. Когда вы определились с тем, какой стиль крыши выбрать, не забудьте получить бесплатное предложение от Дэнли, чтобы начать свой проект строительства гаража.
Что такое двускатная крыша?
Двускатная крыша очень распространена в США и стала вариантом для многих домовладельцев.Их легко узнать по треугольной форме, которую они создают на двух из четырех сторон гаража, называемой фронтоном.
Гаражи с двускатной крышей имеют покатую крышу с двух сторон, а ворота гаража расположены на двускатной стороне.
Существуют также двускатные двускатные гаражи с такой же крышей, но гаражные ворота устанавливаются под карнизом, где крыша спускается вниз.
Что такое шатровая крыша?
Вальмовые крыши также являются популярным типом гаражных крыш. Шатровая крыша — это крыша, которая спускается со всех четырех сторон и заканчивается вершиной или гребнем наверху. Стороны крыши все равны по высоте и длине.
Гаражи с шатровой крышей часто строятся как стандартные гаражи на одну машину без особых архитектурных особенностей. Однако вы все равно можете построить нестандартный гараж с шатровой крышей.
Danley’s будет работать с вами, чтобы спроектировать и построить гараж вашей мечты, адаптированный к вашим потребностям.
Боковая и двускатная крыша: стоимость
Очевидно, что стоимость будет одним из важнейших факторов, определяющих, как вы собираетесь продолжать строительство вашего нового гаража.
Хотя стоимость является довольно неопределенным фактором, поскольку на цену влияют другие факторы, такие как размер и другие характеристики, все же существует заметное различие между шатровой и двускатной крышей.
По общей стоимости вальмовая крыша будет дороже, чем двускатная. Гаражи с шатровой крышей требуют больше материалов для строительства и в целом представляют собой более сложную конструкцию.
Преимущество двускатных крыш
состоит в том, что их строительство дешевле, но если цена не имеет значения, мы более подробно рассмотрим это сравнение.
Гаражи с двухскатной крышей: прочность и долговечность
Поскольку гаражи с шатровой крышей требуют большего количества материалов и имеют более сложную конструкцию, чем гаражи с двускатной крышей, они имеют то преимущество, что они прочнее.
Вальмовые крыши более прочные и лучше защищают от сильного ветра. Снег и дождь могут легко соскользнуть с шатровых крыш по всем четырем скатам.
Однако двускатные гаражи обеспечивают такую же хорошую защиту от дождя и снега. Единственное реальное преимущество гаражей с шатровой крышей — это защита от сильных ветров, но здесь не будет никаких ураганных ветров, дующих через Чикаго, даже если его называют «Город ветров».”
В целом, если сравнивать прочность и долговечность, для вашего нового гаража отлично подойдет как двускатная, так и шатровая крыша.
Гаражи с двухскатной крышей: эстетика
Если вы хотите построить новый гараж, который привлечет внимание ваших соседей, друзей и семьи, то вам лучше всего подойдет двускатная крыша. Нельзя сказать, что шатровые крыши не выглядят великолепно. Просто создать неповторимый вид с двускатной крышей проще.
Например, вы можете добавить окна и различные облицовки сайдинга по бокам фронтона, чтобы выделить свой гараж.Гаражи с шатровой крышей часто имеют только гаражные ворота и крышу.
В конечном итоге красота находится в глазах смотрящего, поэтому решение, которое более эстетично, может измениться от домовладельца к домовладельцу.
Гаражи
с двускатной крышей часто предлагают больше возможностей, но если вы выберете компанию по строительству гаражей, такую как Danley’s, у вас будет роскошь поработать с преданными своему делу профессионалами, чтобы разработать дизайн, который вы ищете.
Вальцовая и двускатная крыша: одинаковое соответствие
Построение нового гаража — это большие инвестиции, и важно, чтобы вы полностью наслаждались своим новым гаражом. При сравнении вальмовой и двускатной крыши единственная реальная разница — это внешний вид, который предлагает каждый стиль.
Крыши обоих типов достаточно прочны, чтобы выдерживать погодные условия Чикаго. Строительство гаражей с шатровой крышей будет немного дороже из-за количества материалов и сложности, но не должно быть слишком большой разницы.
Гаражи с двускатной крышей предлагают больше места для настройки на двускатных сторонах, тогда как гаражи с шатровой крышей не имеют такого большого пространства для работы.
Однако, когда вы выберете Danley’s для своего проекта строительства гаража, мы вместе с вами создадим гараж, который вам нужен.Для Дэнли нет слишком сложной работы. Начните свой индивидуальный проект гаража сегодня с бесплатной цитатой.
Вальмовая крыша | Викидвеллинг | Фэндом
Бунгало в Чикаго с шатровой крышей
Шатровая крыша в прямоугольном плане
Квадратная шатровая крыша (также известная как «пирамидальная крыша»)
Файл: Rf-iso1. gif
Шатровая крыша в разнообразном плане , «h» обозначает вальм, «v» обозначает впадину
A Вальмовая крыша или вальмовая крыша — это тип крыши, у которой все стороны наклонены вниз к стенам, обычно с довольно пологим наклоном.Таким образом, это дом без фронтонов или других вертикальных сторон к крыше. Квадратная вальмовая крыша имеет форму пирамиды. Вальмовые крыши на прямоугольных домах будут иметь две треугольные стороны и две трапециевидной формы. Вальмовая крыша в прямоугольном плане имеет четыре грани. Они почти всегда имеют одинаковый наклон или наклон, что делает их симметричными относительно осевых линий. Вальмовые крыши имеют одинаковую ровную облицовку, а это означает, что водосточный желоб может быть установлен повсюду. Вальмовые крыши часто имеют мансардные скошенные стороны.
Файл: Шатровая крыша.jpg
Конструкция вальмовой крыши в Северной Австралии, демонстрирующая конструкцию многошпиндельной фермы. Синие элементы представляют собой гнутые металлические кровельные обрешетки или прогоны
Вальмовые крыши сложнее построить, чем остроконечные крыши, для чего требуются несколько более сложные системы ферм. Хотя саму крышу построить сложнее, стены, несущие крышу, построить проще, поскольку все они находятся на одном уровне. Вальмовые крыши могут быть построены на самых разных формах в плане. Каждый гребень находится в центре прямоугольника здания под ним.Треугольные грани крыши называются концами вальмы, и они ограничены самими бедрами. Бедра сидят на внешнем углу здания и поднимаются на гребень. Там, где у здания есть внутренний угол, между наклонными поверхностями соединяется впадина. Их преимущество заключается в том, что они придают конструкции компактный и солидный вид.
В современной домашней архитектуре шатровые крыши считаются символом комфорта, практичности и прочности. Поэтому их часто можно увидеть в бунгало и коттеджах, и они были неотъемлемой частью таких стилей, как американский Foursquare.Тем не менее, вальмовая крыша использовалась во многих различных стилях архитектуры и в самых разных конструкциях. Вальмовая крыша саморегулирующаяся. Он не требует такого количества диагональных распорок (ветровых распорок), которое требуется для двускатной крыши.
Вальмовая крыша также идеальна для использования в ураганных регионах. Он намного лучше выдерживает сильный ветер. В таких областях, как Северная Австралия или побережье Мексиканского залива на юго-востоке США, которые подвержены сильным ветровым нагрузкам и строгим строительным нормам, это может быть фактором при принятии решения, какой тип крыши строить.Если наклон крыши от горизонтали составляет 35 градусов или больше, это уменьшит / устранит эффект аэродинамического профиля от сильных ветров, дующих через крышу, и шатровая крыша с гораздо меньшей вероятностью отслаивается от дома, чем крыша с двускатным концом. С этой целью с 2001 года штат Флорида требует, чтобы страховые компании от урагана предлагали премиальную скидку клиентам, которые могут доказать, что у них есть шатровая крыша, что они и делают, получив инспекцию урагана. Шатровая крыша также демонстрирует повышенную живучесть при ураганных ветрах и ураганах.Они стабильны.
Преимущества и недостатки [править | править источник]
Одним из преимуществ вальмовой крыши является то, что у нее есть карниз со всех сторон. Они защищают стены от непогоды и помогают затенять стены (и окна в них) от солнца, тем самым снижая мощность, необходимую для охлаждения конструкции в теплом климате. Двускатная крыша не затеняет стены у фронтонов.
Возможный недостаток вальмовой крыши по сравнению с двускатной крышей того же плана состоит в том, что внутри кровельного пространства меньше места.Доступ труднее обслуживать.
Мансардная крыша [редактировать | править источник]
Мансардная крыша
Основная статья: Мансардная крыша
Мансардная крыша — это разновидность вальмовой крыши с двумя разными углами наклона крыши, одна из которых намного круче другой.
Шатровая крыша [править | править источник]
Основная статья: Шатровая крыша
Шатровая крыша , популярная в русской церковной архитектуре, представляет собой крутую квадратную шатровую крышу, часто имеющую несколько углов.
Фронтальная крыша или голландский фронтон [править | править источник]
Двускатная крыша
Основная статья: Двускатная крыша
Еще одна разновидность — двускатная крыша (британская терминология) или голландская двускатная крыша (американская и австралийская терминология), которая имеет шатровую часть с небольшим фронтоном ( фронтон ) над ним. Этот вид упрощает конструкцию кровли; фермы не требуются, но все же у него ровные стены и ровные карнизы.
Половальмовая крыша [править | править источник]
Полу-шатровая крыша
Полу-шатровая , сарай или двускатная крыша крыша имеет двускатный, но верхняя часть фронтона заменена небольшим шатром, выступающим за верхнюю часть фронтона . Нижний край полубедра обычно имеет желоб, который ведет к остальной части крыши с одной или обеих сторон. Как двускатная крыша, так и полушатровая крыша занимают промежуточное положение между двускатной и полностью двускатной крышей: двускатная крыша имеет двускатный скат над вальмой, а полушатровая крыша имеет шатр над фронтоном.
Полушатровые крыши очень распространены в Дании и Северной Германии.
Полушатровые крыши иногда называют голландскими шатровыми или нормандскими крышами.
Rhenisch Helm или крыша Helm [править | править источник]
Остроконечная крыша на шпилях или башнях, ориентированных так, что имеет четыре двускатных конца. См. Церковь Святой Марии Пресвятой Богородицы, Сомптинг, Шпейерский собор или Лимбургский собор.
Импортировано из Википедии
Эта страница импортируется из Википедии для создания статьи или статьи о Wikidwelling.Эти шаги необходимо выполнить:
Разделы, не относящиеся к Wikidwelling, можно удалить или обрезать до краткого комментария. Примечание: красные ссылки на изображения должны быть удалены , а не
Ссылки на статьи, которые вряд ли будут созданы в Wikidwelling, могут быть отключены. (оставьте ссылки на места и учреждения.)
Категории, возможно, потребуется изменить или удалить — например, «люди 1940-х годов рождения». Категории, отмеченные красной ссылкой, не проблема.
Шаблоны, не используемые в Wikidwelling, должны быть удалены, как и все межвики-ссылки ({{de: . ..}}, {{fr: …}},
Когда эти первые задачи в основном выполнены, вы можете удалить этот шаблон, написав {{Attrib Wikipedia | article name}} вместо этого {{Attrib Wikipedia ~~raw~~ | название статьи}} внизу (просто удалите «raw»).
Вы также можете:
Переместить в раздел «Внешние ссылки» все шаблоны Викимедиа, связанные с проектами (например,грамм. {{Commons}}, {{Commons category}}, {{Wiktionary}} и т. Д.).
Добавьте в статью более конкретный контент (связанный с темой Wikidwelling), вставьте видео с YouTube и т. Д.
Страницы с этим шаблоном.
Оригинальный товар был на шатровой крыше. Список авторов можно увидеть в истории этой страницы. Текст Википедии доступен по лицензии CC-BY-SA 3.0.
.
No related posts.

Вальмовые крыши	Двускатная крыша
Лучшие характеристики ветра	Хуже ветра
Ухудшение характеристик на снегу	Лучшая производительность на снегу
Дороже	Дешевле
Простота сборки	Сложнее построить
На чердаке меньше	Больше места на чердаке
Могут получать страховые выплаты	Лучшая вентиляция
Нет возможности декора	Возможность дополнительного декора

Оставить комментарий

Отменить ответ

	Gable	Hip
Более низкая стоимость строительства?	✔
Более низкая стоимость ремонта?	✔ *
Дешевле страхование жилья?		✔
Лучшая прочность и долговечность?		✔
Лучшая энергоэффективность?	✔ *
Лучшее складское или жилое пространство?	✔

Блог > Разное

Четырехскатная кровля: устройство, виды, как сделать самому

устройство, виды, как сделать самому

Голландская крыша: классика четырех скатов

Полувальмовая голландская крыша: особая устойчивость

Полувальмовая датская крыша: европейские традиции

Шатровая крыша: идеальные пропорции

Этап І. Планирование и проектирование

Этап ІІ.

Этап ІІІ.

Этап ІV. Монтаж конькового прогона

Этап V. Установка стандартных и диагональных стропил

Как сделать четырехскатную крышу: расчет проекта, монтаж пошаговый

Проект четырехскатной крыши: расчет всех параметров ↑

Монтаж четырехскатной крыши: точность и прочность ↑

виды конструкции + устройство своими руками

Видео-рекомендации по изоляции тепла скатной кровли

Превосходство и плохие качества системы

Вариации четырехскатной кровли

Отличительные характеристики системы системы стропил

Очерёдность монтаженесколько много кровли

Четырехскатная крыша: устройство стропильной системы

Разновидности конструкций

Сооружение вальмовой крыши

Сборка стропильной системы

Четырехскатная крыша, стропильная система: чертежи

Преимущества и недостатки четырехскатной кровли

Виды четырехскатной кровли

Четырехскатная шатровая кровля

Вальмовые крыши различной сложности

Расчет четырехскатной шатровой крыши

Материалы для кровли

Как сделать четырехскатную крышу дома своим и руками

Итог

Четырехскатная крыша своими руками: расчёт крыши домаСтройкод

Вид

Преимущества конструкции

Типы

Проект

Конструкция системы стропил

Порядок выполнения монтажа

Четырехскатная крыша + фото

Чем дом с четырехскатной крышей лучше двухскатного варианта

Как сделать четырехскатную крышу

Четырехскатная крыша своими руками, последовательность работ

Завершающие операции

Заключение

Вальмовая крыша и двускатная крыша: преимущества и недостатки конструкции крыши

Что такое шатровая крыша?

Виды вальмовых крыш

Что такое двускатная крыша?

Виды двускатных крыш

Может ли крыша иметь шатры и фронтоны?

и двухскатной крыши

Преимущества вальмовой крыши

Недостатки вальмовой крыши

Преимущества двускатной крыши

Недостатки двускатной крыши

Последнее слово в сравнении вальмовых крыш и двускатных крыш

22 Фотографии вальмовых крыш (все стили вальмовых крыш)

2. Полуавтоматическая крыша

3. Поперечно-вальмовая крыша

4. Шатровая крыша пирамиды

5. Вальмовая и двускатная крыша

20 фотографий домов с шатровой крышей

Дом с шатровой крышей из древесного угля

Двускатная и четырехскатная крыша: в чем разница?

Что такое шатровая крыша?

Что такое двускатная крыша?

Двускатная крыша

Вот краткое сравнение шатровой и двускатной кровли.

заключение

Вальмовая крыша: лучшее в современном дизайне кровли

Что такое шатровая крыша?

Конструкция вальмовой крыши

Простая квадратная вальмовая крыша

Прямоугольная шатровая крыша

Терминология, которую нужно знать

Каркас вальмовой крыши

Стропила
