Чиллер что это такое: Что такое чиллер и как он работает

Опубликовано в Разное
/
28 Янв 1970

Содержание

что это такое и как он устроен —

  1. Чиллер — это холодильная установка, которая используется для кондиционирования воздуха в помещении в границах промышленного масштаба.
  2. Чиллер – это холодильный агрегат, применяемый для охлаждения и нагревания жидких теплоносителей в центральных системах кондиционирования, в качестве которых могут выступать приточные установки или фанкойлы.
  3. Чиллер (Водоохлаждающая машина) — аппарат для охлаждения жидкости, использующий парокомпрессионный или абсорбционный холодильный цикл.
  4. Чиллерами называют разновидность холодильных машин, которые используются для охлаждения разнообразных жидкостей. Чаще всего эти агрегаты применяются в промышленности, но подходят они и для кондиционирования воздуха в крупных жилых зданиях, торговых комплексах, офисах и т.п.
  5. Чиллер – это основной агрегат централизованных систем кондиционирования. Это главная водоохлаждающая машина в системах охлаждения воздуха “чиллер-фанкойл”.
  6. Чиллеры — парокомпрессионные холодильные машины, основной функцией которых становится охлаждение жидкой среды.
  7. Чиллер – холодильная установка, которая применяется для кондиционирования воздуха в помещениях большого, чаще всего промышленного масштаба.
  8. Чиллер — центральная холодильная машина в системе чиллер-фанкойл. Также чиллеры используются для отведения излишнего тепла от теплоносителя в промышленности.

Ранее мы уже рассказывали о том, что такое чиллер и как, он работает. Лучше всего разбираться в том, что такое чиллер и как он работает с помощью видео и конкретных примеров. Узнать, что такое чиллер и как он работает можно по ссылке на видео нашего Youtube-канала.

Просуммируем вышеуказанные понятия: чиллер это центральная холодильная машина в системе чиллер-фанкойл, но он может работать и не включенный в систему, а как отдельный компонент, используемый для охлаждения жидкости разного типа, поэтому этот вид машин еще называют охладителями жидкости, НО чиллер может быть использован и для нагревания жидкости, если в нем установлена функция теплового насоса.

Чиллер используют в промышленном охлаждении: на пивоварнях, ледовых аренах, молокозаводах, маслозаводах, для охлаждения реакторов, при производстве экструзионной линии, термопластавтоматов и прочее. Что больше опций у чиллера, то шире круг его использования в промышленном охлаждении.

В пункте номер 6 указано, что чиллеры — это парокомпрессионные машины, но, на самом деле, это лишь разновидность чиллеров в зависимости от того, какой цикл использует холодильная машина: парокомпрессионный или абсорбционный(более детально о видах чиллеров можно прочитать в статье). Важно лишь указать, что более популярным типом холодильных машин есть парокомпрессионные чиллеры.

Больше информации о чиллерах, схеме их действия и компонентах читайте в статьях по ссылках:

Как работает чиллер?[ВИДЕО]

Типы чиллеров

Компоненты чиллера

Устройство чиллера и схема работы

Чиллер — что это такое и для чего он нужен

Чиллер — это изящный механизм, который помогает быстро снизить температуру сусла после кипячения. Быстрое охлаждение сусла рассеивает мутность, и в результате у Вас остается хорошее прозрачное пиво

Любой настоящий пивовар знает, что секрет кристально чистого пива – это точный процесс охлаждения. Чтобы сделать это эффективно, Вам понадобится охладитель сусла – чиллер. Этот изящный механизм помогает быстро снизить температуру сусла после кипячения. Быстрое охлаждение сусла рассеивает мутность, и в результате у Вас остается хорошее прозрачное пиво, которое выглядит великолепно (и имеет приятный вкус).

Для чего еще нужен чиллер и контроль температуры?

Кроме того, что чиллер способен сделать пиво прозрачным, он применяется в пивоварении и по другим причинам. Охлаждение сусла – неотъемлемая часть процесса пивоварения, во время которой сусло охлаждается до подходящей для добавления пивных дрожжей температуры (что и превращает сусло в вкусное пиво). Кроме этого, высокая скорость охлаждения сусла значительно снижает вероятность размножения патологических микроорганизмов при производстве пива: чем быстрее происходит охлаждение – тем чище напиток.

Контроль температуры в процессе пивоварения имеет решающее значение для сохранения бренда. Для некоторых сортов пива подходит только идеальная температура брожения (для получения пива самого высокого качества). Например, идеальный диапазон температур для пивоварения эля составляет 20-22 ° C. Использование более высокой температуры в процессе приготовления приводит к образованию нежелательных побочных продуктов брожения, которые впоследствии трудно удалить. И наоборот, приготовление эля при более низкой температуре может привести к неполному брожению. Обе проблемы могут привести к тому, что вкус пива в разных партиях будет сильно различаться, вызывая несоответствие производства и негативное отношение к бренду.

Типы чиллеров для приготовления пива

В пивоварении применяются два основных типа чиллеров для сусла: погружные и противоточные. Каждый из них охлаждает горячее сусло немного по-своему. Погружной чиллер – это змеевик из металла, обычно из меди, который полностью погружают в сусло.

Затем он подключается к источнику воды, чтобы она могла проходить через змеевик и охлаждать сусло. В погружных охладителях сусла холодная вода пропускается через партию ближе к концу процесса пивоварения. Противоточный чиллер имеет змеевик внутри змеевика. Сусло прокачивается через внутренний змеевик в одном направлении, а холодная вода прокачивается через внешний змеевик в другом для эффективного охлаждения. Таким образом, противоточные охладители – это внешний охладитель, через который прокачивается сусло. Противоточные чиллеры для сусла немного более эффективны, чем погружные чиллеры, потому что они фокусируются на меньшем объеме за один раз, вместе с тем цена таких чиллеров выше. Тем не менее, погружные чиллеры также качественно выполняют свою работу. Выбор зависит от личных предпочтений и финансовых возможностей.

Что такое гликолевый чиллер?

Чиллеры на основе гликоля – это охлаждающие устройства, в которых используется пропиленгликоль (органический антифриз) или смесь пропиленгликоля и воды для извлечения избыточного тепла в процессе пивоварения и его отвода в теплообменнике или системе охлаждения. Гликолевые чиллеры для пивоварен обеспечивают строгий температурный допуск, необходимый для производства пива высочайшего качества.

Гликолевый чиллер для пивоваренных систем обеспечивает циркуляцию переохлажденного гликоля по замкнутому кругу. Этот замкнутый круг состоит из трубок, которые соединяются с входной и выходной секциями холодильной установки и теплообменником. Затем для охлаждения сусла гликоль циркулирует через теплообменник, охлаждая сосуд. Пропиленгликоль имеет точку замерзания -59 ° C, в то время как смесь пропиленгликоля и воды будет поддерживать более умеренную температуру замерзания. Таким образом, водно-гликолевая система охлаждения пивоваренного завода может охладить сусло намного быстрее, чем водяной охладитель, без образования вредного льда внутри пивоваренного сосуда. Для наиболее эффективного охлаждения многие компании используют смесь воды и гликоля от 67% до 33% в промышленных чиллерах, используемых при производстве пива.

Улучшение процесса охлаждения сусла

Существует несколько способов охлаждения сусла. Даже если Вы уже используете охладитель сусла, Вы можете не знать некоторых советов и приемов, которые делают охлаждение еще более эффективным:

  1. Ледяная ванна. Это самый простой, но самый длительный способ охлаждения сусла. Один из способов ускорить охлаждение в ледяной ванне – перемешивать ледяную воду во время процесса охлаждения, в результате чего более холодная вода, находящаяся дальше от чайника, соприкасается со стенкой горячего чайника. Когда сусло значительно остынет, Вы можете аккуратно перемешать его круговыми движениями продезинфицированным прибором. Это обеспечит постоянную подачу горячего сусла для охлаждения.
  2. Погружные охладители сусла. Медные змеевики очень теплопроводны и имеют большую площадь поверхности для охлаждения. Аккуратно перемешайте сусло круговыми движениями после того, как оно немного остынет – это значительно поможет в охлаждении, (постарайтесь не разбрызгивать сусло слишком сильно). Для максимального эффекта перемешивайте сусло в направлении, противоположном потоку воды через охладитель.
    Погружной чиллер также может использоваться как «предварительный чиллер». Для этого требуются два чиллера, и это особенно полезно в жаркие летние месяцы, когда температура воды, выходящей из крана, достаточно теплая. Если Вы хотите охладить сусло ниже температуры воды из-под крана, лучше всего подойдет предварительное охлаждение. Возьмите стандартное ведро и наполните его холодной водой и льдом (или пакетами со льдом). Затем поместите в него погружной чиллер. Подключите иммерсионный охладитель к крану на одном конце, а затем ко входу второго охладителя на другом конце. Водопроводная вода остывает, когда она проходит через охладитель в ведре со льдом, поэтому сусло охлаждается быстрее.
  3. Противоточные и пластинчатые чиллеры. Они обеспечивают максимальную скорость и эффективность охлаждения. Пластинчатый чиллер имеет небольшой медный канал, через который сусло и вода проходят в противоположных направлениях, а противоточный охладитель имеет медную трубку для сусла внутри другой медной трубки большего размера, через которую проходит вода.
    Эти чиллеры могут использоваться с насосом. Если у Вас уже есть погружной чиллер, он отлично подойдет для пластинчатого или противоточного чиллера. Его можно использовать в качестве предварительного охладителя или даже создать двойной охладитель. Вода всегда будет ниже температуры сусла, поэтому она поможет охладить его, прежде чем оно попадет дальше в противоточный охладитель. Это обеспечивает более быстрое и эффективное охлаждение, а также уменьшает вероятность возникновения нежелательных оттенков вкуса, которые могут образовываться, когда сусло горячее, а также способствует лучшему сохранению аромата и вкуса хмеля.

чиллер — это… Что такое чиллер?

  • Чиллер — Чиллер: Персоналии: Чиллер, Тансу (1946)  турецкий экономист и политик, занимала должность премьер министра Турции. В технике: Чиллер  центральная холодильная машина в системе чиллер фанкойл …   Википедия

  • Чиллер — Холодильная машина, используемая в центральных системах кондиционирования. Чиллеры применяются в различных комбинациях как часть системы «чиллер – фанкойл», позволяющей обеспечить независимое регулирование температуры одновременно в большом… …   Словарь строителя

  • чиллер — 3.1.2 чиллер (chiller): Кондиционирующий прибор, использующий абсорбционный или адсорбционный цикл хладагента, который спроектирован для обеспечения охлаждения как первичной функции и возможного обеспечения нагрева как вторичной функции. Источник …   Словарь-справочник терминов нормативно-технической документации

  • чиллер — охладитель …   Словарь иностранных слов под редакцией И. Мостицкого

  • чиллер — охладитель …   Словарь иностранных слов под редакцией И. Мостицкого

  • Чиллер — Устройство для охлаждения воды, которая используется как теплоноситель в системах кондиционирования …   Глоссарий терминов бытовой и компьютерной техники Samsung

  • Чиллер Т. — ЧИЛЛÉР Тансу (р. 1946), премьер министр Турции в 1993–96, в 1996–97 зам. премьера и мин. иностр. дел. Ген. пред. Партии верного пути с 1993. В 1991–93 гос. мин. по вопросам экономики …   Биографический словарь

  • ЧИЛЛЕР Тансу — (р. 1946) турецкая государственная деятельница, премьер министр Турции и генеральный председатель Партии верного пути с 1993. В 1991 93 была министром по вопросам экономики …   Большой Энциклопедический словарь

  • ЧИЛЛЕР Тансу — ЧИЛЛЕР (Chiller) Тансу (р. 1946), турецкая государственная деятельница, премьер министр Турции в 1993 июне 1997 и генеральный председатель Партии верного пути с 1993. В 1991 93 была министром по вопросам экономики …   Энциклопедический словарь

  • Чиллер, Тансу — Профессор доктор Тансу Пенбе Чиллер, тур. Tansu Penbe Çiller (род. 24 мая 1946)  турецкий экономист и политик. Первая и пока единственная женщина, занимавшая должность премьер министра Турции. Содержание 1 Начало карьеры 2 Пол …   Википедия

  • Принципы работы чиллеров, холодильных систем – ГекколдПром

    Чиллер — это промышленный водяной охладитель, применяемый для охлаждения теплоносителя.

    В качестве теплоносителя обычно используется вода и водные растворы на основании этиленгликоля и пропиленгликоля, в концентрации от 20 до 50%. Температура теплоносителя в большинстве процессов находится в диапазоне от 7 до 150°С, однако, не редки и случаи, когда температура теплоносителя составляет 50°С или же 250°С.

    По типу чиллеры делятся на:

    • Чиллер с воздушным охлаждением конденсатора
    • Чиллер с водяным охлаждением конденсатора
    • Чиллер с выносным конденсатором

    Внутри промышленного водяного охладителя (чиллера) находится охлаждающий газ (хладагент), в качестве которого используется фреон.

    Принцип работы чиллера базируется на цикле Карно. В процессе сжатия фреона в компрессоре происходит его нагрев. Далее разогретый фреон попадает в конденсатор, где происходит его охлаждение и конденсация. Далее фреон в жидком состоянии попадает к ТРВ и далее в испаритель чиллера, где происходит его нагрев (передача тепла от более нагрето теплоносителя к менее нагретому теплоносителю (Фреон)). Затем газообразный фреон попадает в компрессор, где он сжимается, и цикл повторяется. Важную роль в данном цикле исполняет ТРВ (терморегулирующий вентиль), он дозирует необходимое количество фреона в испаритель и препятствует попаданию жидкой фракции в компрессор.

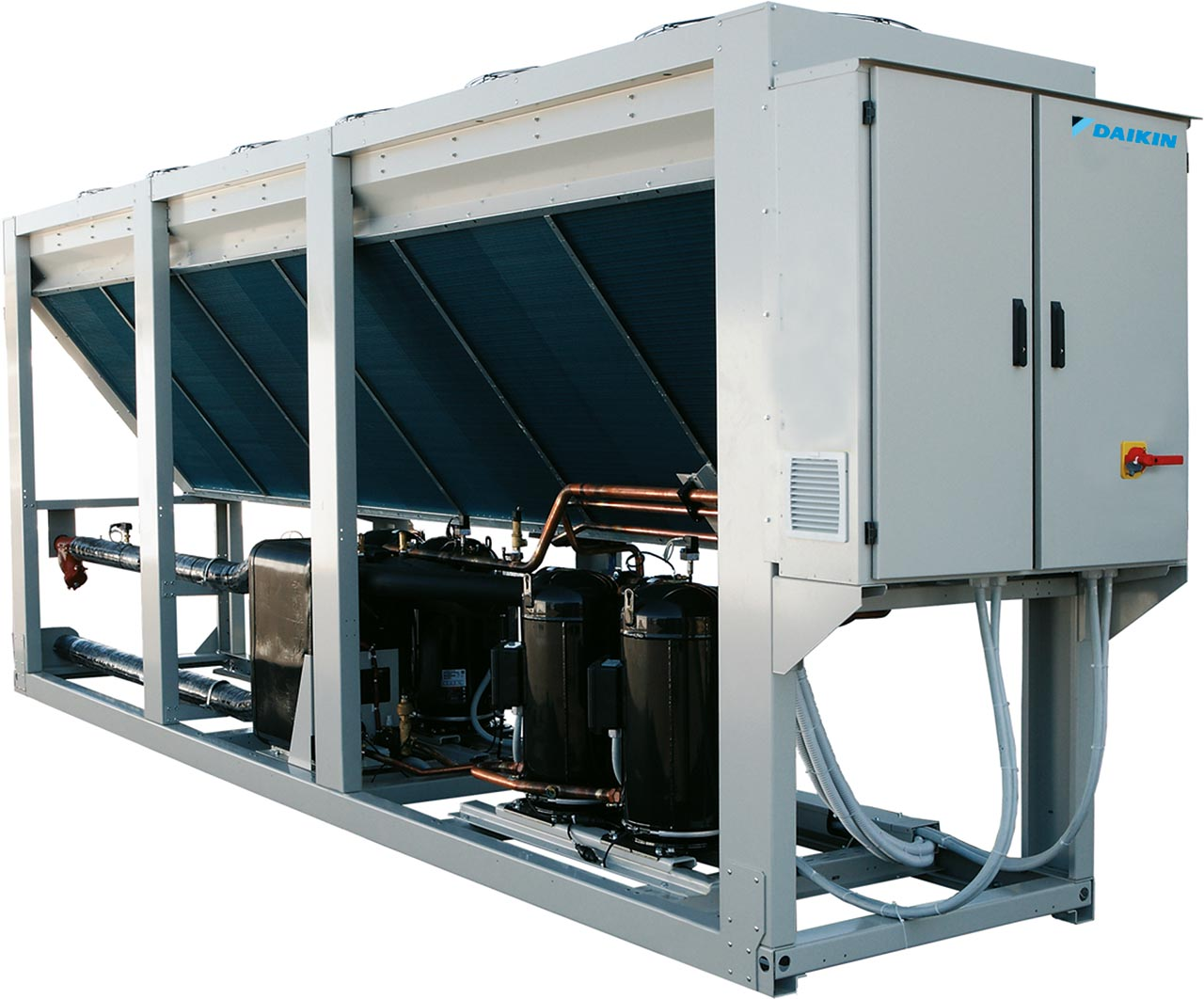

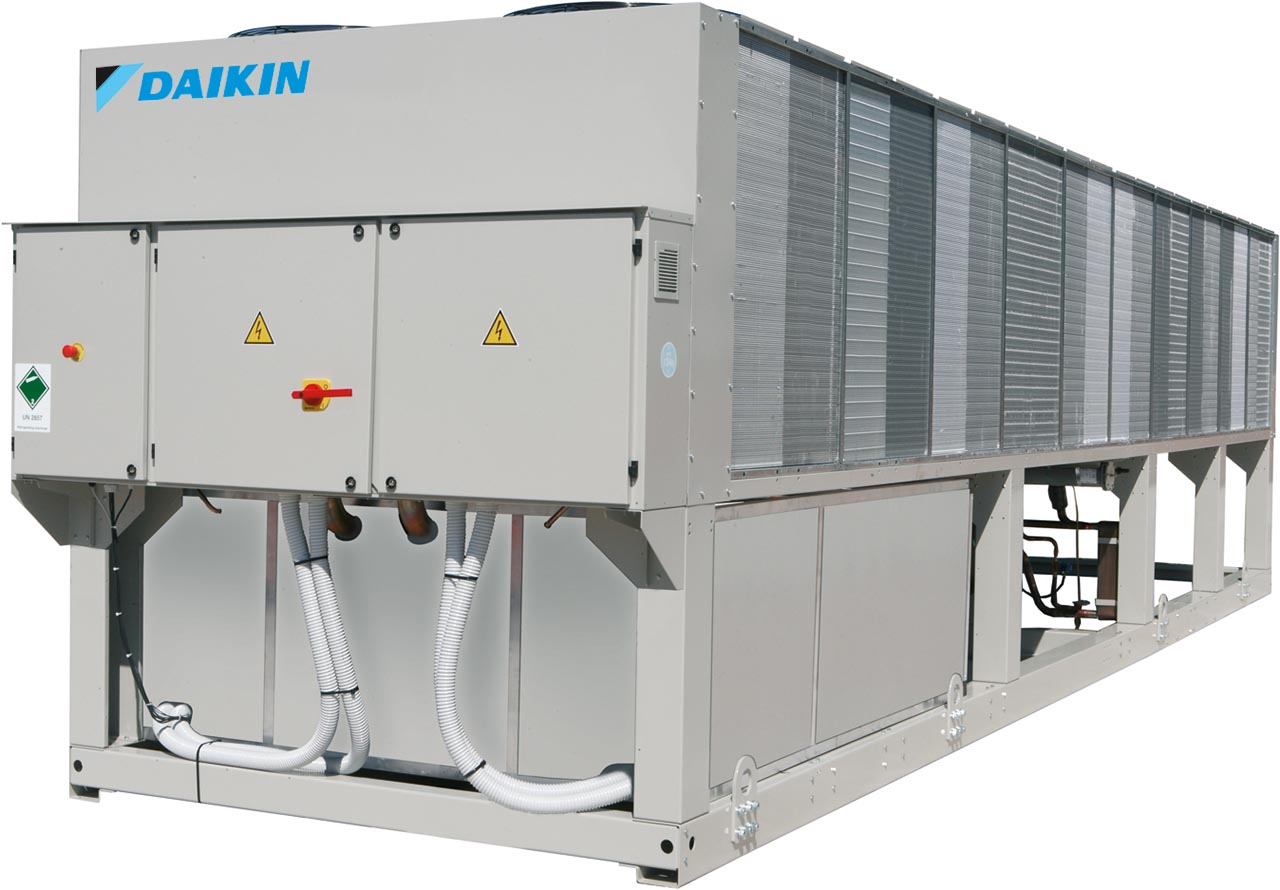

    Чиллер с воздушным охлаждением конденсатора

    Чиллеры с воздушным охлаждением конденсатора (обычное такие называют моноблочным) могут быть установлены как на улице, так и в помещении. Также они могут быть оборудован встроенным циркуляционным насосом и накопительным баком, представляя собой решение полностью готовое к эксплуатации решение.

    Для реализации энергосбережения в некоторых сериях чиллеров с воздушным охлаждением конденсатора существует встроенная батарея естественного охлаждения (фрикуллинг). Фрукулинг позволяет выключить компрессоры чиллера в зимний период времени, охлаждения теплоносителя осуществляется за счет отвода тепла в окружающую среду. Данные линейки чиллеров достаточно хорошо себя зарекомендовали, благодаря высокой энергоэффективности, компактности и простоты эксплуатации.

    Чиллер с водяным охлаждением конденсатора

    Принцип работы чиллера с водяным охлаждение конденсатора ничем не отличается от принципа работы воздухоохлаждаемого чиллера, однако, конденсация фреона осуществляется за счет его охлаждения вторичным теплоносителем. В качестве вторичного телпоносителя может применятся вода, либо расторы гликоля. Вода может быть оборотной или проточной.

    Чиллеры с водяным охлаждением конденсатора устанавливаются внутри помещения. Также допускается их установка в отапливаемый контейнер. Конденсатор чиллера охлаждают с помощью драйкулеров (сухих охладителей жидкости), мокрых градирен или воды из скважин. Последний способ самый не благоприятный, связанный с большим количеством оборотной воды.

    При использовании драй-кулера для охлаждения конденсатора чиллера можно также реализовать систему энергосбережения. При этом в летний период времени драй-кулер будет работать на конденсацию фреона, а в зимний период времени драй-кулер будет работать на охлаждения потребителя (компрессоры чиллера при этом будут выключены), то обеспечит энергосбережение.

    В зависимости от мощности охлаждения, некоторые модельные ряды чиллеров с водяным охлаждения конденсатором могут быть оборудованы встроенным циркуляционным насосом и накопительным резервуаром контура потребителя.

    Чиллер с выносным охлаждением

    В чиллерах с выносным охлаждением отсутствует встроенный конденсатор. Он устанавливается отдельно снаружи помещения и представляет собой обособленную единицу оборудования, соединяемую с чиллером фреонопроводом.

    Вспомогательное оборудование для систем охлаждения

    Насосные станции

    Насосная станция состоит из одного или нескольких циркуляционных насосов, накопительного бака и расширительного бака. На циркуляционных насосах может быть установлен частотный преобразователь, для плавной регулировки производительности. Для предотвращения передавливания насосов в процессе работы, на подаче установлены обратные клапана. Накопительный бак служит для компенсации температурных колебаний. Расширительный бак служит для компенсации температурных расширений теплоносителя. Циркуляционные насосы устанавливаются на раму. Насосная станция может быть оборудована коллекторами из пластика, стали или нержавеющей стали. Также устанавливается панель управления, для управления работой циркуляционных насосов.

    Работа насосной станции

    Работа насосной станции основывается на поддержании необходимого расхода жидкости и напора. Давление в контуре поддерживается в автоматическом режиме путем введения уставки на контроллере насосной группы. Станция оснащается двумя датчиками давления (на входе и на выходе). В связи с этим, можно выбрать различные алгоритмы работы:

    • Работа на поддержание давления на выходе (работа по датчику на нагнетании).
    • Работа на поддержание постоянства перепада давления в системы (идет сравнение сигнала обоих датчиков и поддержание в контуре перепада давления).
    Насосную станцию можно подключить двумя способами:
    1. Установка на нагнетании на потребитель
    2. Установка на обратном трубопроводе с потребителя

    Выбор способа подключения зависит от принципиальной схемы охлаждения, требования по параметрам давления на потребителе, типа контура.

    Пластинчатый теплообменник принцип работы

    Принцип работы пластинчатого теплообменника базируется на правилах термодинамики: передачи тепла от более нагретого тела менее нагретому телу. Жидкости циркулируют через пластины. И не перемешиваются между собой.

    Основные части пластинчатого теплообменника:
    • Пластины
    • Уплотнения
    • Станина
    • Порты для подключения
    Типы промежуточных теплообменников и их назначение

    Промежуточные теплообменники разделяются по принципу:

    • Вода-вода
    • Вода-воздух

    Теплообменники вода-воздух применяются в системах кондиционирования, для охлаждения складов и холодильных камер. Где холод от теплоносителя передается воздуху (происходит охлаждение воздуха)

    Теплообменники вода-вода подразделяются на следующие типы:

    • Паяный теплообменник (не разборный)- теплообменники малой мощности, применяются в чистых средах
    • Пластинчатый разборный теплообменник- теплообменники малой и большой мощности, широко применяются в промышленности и на производстве. Благодаря разборной конструкции осуществляется прочистка и возможность увеличения мощности охлаждения, путем добавления пластин.
    • Кожухотрубный теплообменник- теплообменники применяющиеся на производстве. По кожуху циркулирует охлаждаемая среда. По рубкам охлаждающая. Данный тип теплообменников получил широкое применение в отраслях промышленности, где необходимо охлаждать теплоноситель с включениями.

    что это такое, принцип работы, виды

    Что такое фанкойл?

    Фанкойл – это устройство, которое охлаждает или нагревает воздух в помещении. Фанкойл – элемент целой системы кондиционирования. Еще его называют вентиляторным доводчиком. Фанкойл состоит из двух частей: вентилятора (fan) и теплообменника (coil). Часто в доводчике есть фильтр грубой очистки, чтобы в устройство не попадали крупная пыль, пух и другие загрязнители. В современных моделях предусмотрен пульт дистанционного управления.

    В хорошо знакомых нам сплит-системах внутренний блок – это тот же фанкойл. Только сплит-системы охлаждают или нагревают воздух благодаря хладагенту – специальному газообразному веществу, чаще всего фреону. В фанкойле же работает жидкость – вода или незамерзающий водный раствор этиленгликоля.

    Принцип работы фанкойла прост:

    1. Вентилятор «забирает» воздух из помещения и направляет его в теплообменник.
    2. Тем временем в теплообменник попадает холодная или горячая вода – в зависимости от того, какой температуры воздуха Вы хотите достичь.
    3. Вода в теплообменнике забирает или отдает тепло воздуху.
    4. Затем воздух, охлажденный или нагретый, возвращается в помещение – уже нужной температуры.
    5. Когда система настроена на охлаждение воздуха, на теплообменнике возникает конденсат, который с помощью насоса стекает в канализацию либо отводится на улицу.

    Но откуда в теплообменник попадает вода? Чтобы ее получить, фанкойлу нужен дополнительный агрегат. Для нагрева воздуха используют котельную установку или тепловой насос, а для охлаждения – чиллер. О чиллере мы поговорим немного позже.

    В одном помещении может быть несколько фанкойлов – так же, как и радиаторов отопления. Количество агрегатов зависит от площади помещения и от требований к температуре воздуха.

    Фанкойл может работать не только в режиме рециркуляции воздуха, но и в смешанном режиме, то есть соединять воздух из помещения со свежим. Но такая опция есть не у всех доводчиков, а только у подключенных к приточной вентиляции.

    Чиллер – что это такое?

    [ad 1]

    Чиллер – это холодильный агрегат, применяемый для охлаждения и нагревания жидких теплоносителей в центральных системе кондиционирования, в качестве которых могут выступать приточные установки или фанкойлы. Широкий диапазон мощности дает возможность использовать чиллеры в помещениях различных размеров: от квартир и частных домов до офисов и гипермаркетов. Кроме того, они применяются в пищевой промышленности для охлаждения воды и напитков, в спортивно-оздоровительной сфере – для охлаждения катков и ледовых площадок, в фармацевтике – для охлаждения медикаментов.

    Принцип работы чиллера

    Чиллер состоит из трех основных элементов: компрессора, конденсатора и испарителя. Основная задача испарителя – это отвод тепла от охлаждаемого объекта. С этой целью через него пропускаются вода и хладагент. Закипая, хладагент отбирает энергию у жидкости. В результате этого вода или любой другой теплоноситель охлаждаются, а холодильный агент – нагревается и переходит в газообразное состояние. После этого газообразный холодильный агент попадает в компрессор, где воздействует на обмотки электродвигателя компрессора, способствуя их охлаждению. Там же горячий пар сжимается, вновь нагреваясь до температуры в 80–90 ºС. Здесь же он смешивается с маслом от компрессора.

    В нагретом состоянии фреон поступает в конденсатор, где разогретый холодильный агент охлаждается потоком холодного воздуха. Затем наступает завершающий цикл работы: хладагент из теплообменника попадает в переохладитель, где его температура снижается, в результате чего фреон переходит в жидкое состояние и подается в фильтр-осушитель. Там он избавляется от влаги. Следующим пунктом на пути движения хладагента является терморасширительный вентиль, в котором давление фреона понижается. После выхода из терморасширителя холодильный агенент представляет собой пар низкого давления в сочетании с жидкостью. Эта смесь подается в испаритель, где хладагент вновь закипает, превращаясь в пар и перегреваясь. Перегретый пар покидает испаритель, что является началом нового цикла.

    # 1 Компрессор (Compressor)
    Компрессор имеет две функции в холодильном цикле. Он сжимает и перемещает пары хладогента в чиллере. При сжатии паров происходит повышение давления и температуры. Далее сжатый газ поступает в воздушный конденсатор где он охлаждается и превращается в жидкость, затем жидкость поступает в испаритель (при этом её давление и температура снижается), где она кипит, переходит в состояние газа, тем самым забирая тепло от воды или жидкости, которая проходит через испаритель чиллера. После этого пары хладагента поступают снова в компрессор для повторения цикла.

    # 2 Конденсатор воздушного охлаждения (Air-Cooled Condenser)
    Конденсатор с воздушным охлаждением представляет собой теплообменник, где тепло, поглощаемое хладагентом, выделяется в окружающее пространство. В конденсатор обычно поступает сжатый газ — фреон, который охлаждаются до температуры насыщения и, конденсируясь, переходит в жидкую фазу. Центробежный или осевой вентилятор подают поток воздуха через конденсатор.

    # 3 Реле высокого давления (High Pressure Limit)
    Защищает систему от избыточного давления в контуре хладагента.

    # 4 Манометр высокого давления (High Pressure Pressure Gauge)
    Обеспечивает визуальную индикацию давления конденсации хладагента.

    # 5 Жидкостной ресивер (Liquid Receiver)
    Используется для хранения фреона в системе.

    # 6 Фильтр-осушитель (Filter Drier)
    Фильтр удаляет влагу, грязь, и другие инородные материалы из хладагента, который повредит холодильной системе и снизить эффективность.



    Буду благодарен, если поделитесь статьей в социальных сетях:

    Виды чиллеров и принцип работы

    В данной статье мы поговорим о том, какие чиллеры предлагает немецкий производитель компании STULZ.

    Компания HTS является официальным представителем немецкой компании STULZ на территории России. Мы не только осуществляем поставки оборудования напрямую с заводов Германии, но и оказываем комплекс связанных услуг: монтаж, пуск и наладку, подбор оптимальных моделей, проектирование систем охлаждения и т. п.

    Классификация чиллеров

    По месту монтажа

    • Чиллеры наружной установки. Они имеют встроенный конденсатор и выглядят как единый моноблок, который монтируется на улице. Такой вариант удобен тем, что позволяет использовать неэксплуатируемые места: кровли, площадки рядом со зданием и т. п. Оборудование является более дешевым решением, но имеет свои недостатки. Например, использование воды как теплоносителя сопряжено с определенными сложностями: необходимо ее сливать перед наступлением холодов, что вызывает дополнительные эксплуатационные затраты. Поэтому в наружном чиллере применяются незамерзающие жидкости типа гликолей и солевых растворов. Расчет работы оборудования производится под каждый конкретный теплоноситель.
    • Чиллеры внутренней установки. Оборудование оснащено выносным конденсатором. Последний имеет меньшие размеры, чем встроенный, и монтируется снаружи. Сам же чиллер располагается в здании. Холодильное оборудование внутренней установки не предъявляет особенных требований к теплоносителю. Так как температура в рабочем помещении всегда выше нуля, в качестве рабочей жидкости может использоваться дешевая вода. Чиллер внутренней установки отличается несколько бóльшим потреблением энергии, чем наружный.

    По типу исполнения конденсатора

    • Воздушного охлаждения. Это самый распространенный и недорогой вариант. Конденсатор имеет трубчато-ребристую конструкцию и охлаждается бесплатным наружным воздухом. Применение воздушного охлаждения позволяет упростить проектирование, снизить затраты на монтаж и эксплуатацию. Условным недостатком можно считать большие габариты воздушного конденсатора.
    • Водяного охлаждения. Такой конденсатор имеет меньшие размеры, выполняется пластинчатым, ребристым или по типу «труба в трубе». Водяное охлаждение позволяет уменьшить габариты оборудования. Полученная вода, нагретая до +40 °С, отправляется на драйкулеры или мокрые градирни для дополнительного охлаждения.

    По наличию дополнительных опций

    • Фрикулинг (free cooling). Это функция свободного (естественного) охлаждения, которая используется в холодное время года. Если чиллер оснащен такой опцией, то в зимнее время рабочая жидкость охлаждается в специальном теплообменнике, где в качестве хладагента используется наружный воздух. Фрикулинг позволяет сократить потребление электричества и продлить время эксплуатации холодильного оборудования.
    • Тепловой насос. Он представляет собой работу чиллера не на охлаждение, а на отопление. При этом рабочий цикл парокомпрессионного оборудования несколько иной: теплоноситель в этом случае не охлаждается, а нагревается. Режим теплового насоса чиллера востребован для общественных и административных зданий. Такое оборудование может также использоваться при организации микроклимата в складских помещениях.

    Чиллеры STULZ

    В нашем ассортименте компании HTS представлены следующие виды чиллеров STULZ.

    Для наружного монтажа. Сюда входят линейки: СyberCool 1, CyberCool 2 и Explorer. Оборудование имеет функцию free cooling, может поставляться в стандартном (CSO) или малошумном (CLO) исполнении. Имеется большой выбор дополнительных опций.

    • CyberCool 1 – это компактный чиллер для охлаждения небольших серверных, ЦОДов и технологических помещений. Имеет моноблочное исполнение и предназначен для наружного монтажа. Максимальная холодопроизводительность при минимальной занимаемой площади.
    • CyberCool 2 – это высокопроизводительные и надежные чиллеры, предназначенные для систем охлаждения с высокими требованиями. Благодаря широкому набору имеющихся опций и интеллектуальной технологии управления новая холодильная машина CyberCool 2 уже является одной из наиболее экономных в потреблении энергии. О применении чиллеров CyberCool 2 в проекте можно почитать в статье.
    • Серия Explorer – это современные чиллеры, оптимизированные по стоимости и обладающие высокой гибкостью в подборе вариантов оснащения, необходимого для удовлетворения широкого круга требований клиентов.

    Для внутреннего монтажа. Группа включает в себя линейки: CyberCool Indoor Chiller, CyberCool Water Tec и Explorer WSW. Чиллеры для внутренней установки представлены моделями малой, средней и высокой производительности.

    • CyberCool Indoor Chiller – холодильная машина CyberCool Indoor обеспечивает производительное и высокоэффективное охлаждение жидкости при минимальной занимаемой площади. Этот чиллер позволяет использовать гибкие решения для охлаждения и может устанавливаться в технологических помещениях. Современный дизайн и компактная конструкция чиллера позволяют устанавливать его внутри зданий или без проблем интегрировать его в существующие системы. Может работать на чистой воде без гликоля: высокая эффективность, минимальный риск протечек. Монтаж чиллера может осуществляться в непосредственной близости от потребителя.
    • CyberCool Water Tec – это инновационная линейка чиллеров с водяным охлаждением и возможностью установки внутри помещения, включающая в себя технологию Turbocor®, оптимизированную для неполной нагрузки, компактный дизайн и удобное обслуживание. Чиллеры предназначены для широкой области применения, включая центры обработки данных, производственные объекты, а также коммерческие помещения. Технология испарителя с падающей пленкой в линейке CyberCool WaterTec использует экологически безопасный хладагент HFO-R1234ze и уменьшает его заправку до 70 % по сравнению с затопленным испарителем.
      Благодаря простому монтажу и компоновке систему можно легко и быстро разобрать на ее базовые компоненты. Съемный шкаф управления, который поставляется с завода, уже подготовлен к настенному монтажу и обеспечивает дополнительную функциональность.
      Подробнее о новом чиллере читайте в статье.
    • Explorer WSW – чиллер для монтажа внутри помещения. Компактное решение для различных ЦОДов, промышленного охлаждения и для использования в гостиницах, офисных помещениях, торговых центрах и больницах. Возможно исполнение как в стандартной, так и в малошумной версии. Легкий монтаж и подключение посредством соединительных муфт Vitaulic.

    Чтобы заказать оборудование STULZ в компании HTS, воспользуйтесь контактными каналами связи. За дополнительной информацией и помощью обращайтесь к нашим специалистам: отправьте запрос на электронный адрес или позвоните по многоканальному телефону, бесплатному по всей России.

    Как работает чиллер? — Что такое чиллер и как выбрать лучший

    Что такое Чиллер ?

    Промышленные охладители воды используются в различных сферах, где охлажденная вода или жидкость циркулируют через технологическое оборудование. Обычно используемые для охлаждения продуктов и оборудования, водоохладители используются во множестве различных приложений, включая литье под давлением, инструмент и высечку, продукты питания и напитки, химикаты, лазеры, станки, полупроводники и многое другое.

    Функция промышленного чиллера заключается в перемещении тепла из одного места (обычно технологического оборудования или продукта) в другое (обычно воздух за пределами производственного помещения). Для передачи тепла к охладителю и от него очень часто используется вода или водно-гликолевый раствор, что может потребовать, чтобы технологический охладитель имел резервуар и насосную систему. Независимо от вашей отрасли и процесса, обеспечение достаточного охлаждения имеет решающее значение для производительности и экономии средств.

    Зачем использовать Чиллер ?

    Ни один промышленный процесс, машина или двигатель не являются эффективными на 100%, причем наиболее частым побочным продуктом такой неэффективности является тепло. Если это тепло не удаляется, оно со временем будет накапливаться, что приведет к сокращению времени производства, остановкам оборудования и даже преждевременному выходу оборудования из строя. Чтобы избежать этих проблем, необходимо включить охлаждение в конструкцию промышленных технологических систем.

    Использование чиллера для охлаждения дает множество преимуществ. Чиллер обеспечивает постоянную температуру и давление в вашем производственном процессе.Исключение переменных температуры и давления упрощает разработку и оптимизацию процесса, обеспечивая высочайшее качество продукта. Вместо расточительной однопроходной системы охладитель рециркулирует охлаждающую воду. Рециркуляция сводит к минимуму расходы на потребление воды, что может быть дорогостоящим и экологически вредным.

    Как работает Чиллер Работа?

    В большинстве случаев технологического охлаждения насосная система перекачивает холодную воду или водно-гликолевый раствор из охладителя в технологический процесс.Эта холодная жидкость удаляет тепло из процесса, а теплая жидкость возвращается в чиллер. Технологическая вода — это средство передачи тепла от технологического процесса к чиллеру.

    Промышленные чиллеры содержат химическое соединение, называемое хладагентом. Существует множество типов хладагента и применений в зависимости от требуемых температур, но все они работают по основному принципу сжатия и фазового перехода хладагента из жидкости в газ и обратно в жидкость. Этот процесс нагрева и охлаждения хладагента и превращения его из газа в жидкость и обратно — это цикл охлаждения.

    Холодильный цикл начинается со смеси жидкости и газа под низким давлением, поступающей в испаритель. В испарителе тепло от технологической воды или водно-гликолевого раствора приводит к кипению хладагента, который превращает его из жидкости низкого давления в газ низкого давления. Газ низкого давления поступает в компрессор, где сжимается до газа высокого давления. Газ под высоким давлением поступает в конденсатор, где окружающий воздух или вода конденсатора отводят тепло, чтобы охладить его до жидкости под высоким давлением. Жидкость под высоким давлением поступает к расширительному клапану, который контролирует количество жидкого хладагента, поступающего в испаритель, тем самым снова начиная цикл охлаждения.

    В чиллерах используются два типа конденсаторов; с воздушным и водяным охлаждением. Конденсатор с воздушным охлаждением использует окружающий воздух для охлаждения и конденсации горячего газообразного хладагента обратно в жидкость. Он может быть расположен внутри чиллера или удаленно снаружи, но в конечном итоге он отводит тепло от чиллера в воздух. В конденсаторе с водяным охлаждением вода из градирни охлаждает и конденсирует хладагент.

    Что Чиллер Лучше всего подходит для вашего процесса?

    Чиллер Системы различаются по размеру и дизайну и доступны в виде небольших, локализованных или переносных чиллеров для небольших приложений или больших центральных чиллеров, предназначенных для охлаждения целых процессов.

    Если вас интересуют более подробные сведения о лучшем охлаждающем решении для вашей области применения, обратитесь к специалисту по тепловому уходу.

    Как работает чиллер? | Принципы работы промышленного чиллера

    Как работает чиллер? — Принципы работы промышленной чиллерной системы

    Если на вашем предприятии используются технологические жидкости или тяжелое оборудование, которое выделяет тепло, вам понадобится промышленная система охлаждения для охлаждения ваших процессов и внутренних компонентов оборудования. Понимание того, как работает промышленный чиллер, и знание различных типов доступных чиллеров поможет вам сделать правильный выбор для ваших потребностей в охлаждении.

    Что такое чиллер?

    Промышленный чиллер — это холодильная система, используемая для понижения температуры оборудования, производственных помещений и технологических жидкостей путем отвода тепла от системы и передачи его в другое место. Промышленные чиллеры необходимы для регулирования температуры в нескольких промышленных процессах, таких как литье под давлением, металлизация, добыча нефти и пищевая промышленность.

    Принципы работы

    Промышленные чиллеры работают на следующих принципах работы;

    1. Смена фазы

    Жидкий хладагент претерпевает фазовый переход в газ при нагревании, а когда газообразный хладагент переохлажден, он снова конденсируется в жидкость.

    2. Тепловой поток

    Тепловая энергия всегда течет из области с высокой концентрацией в область с низкой концентрацией.

    3. Температура кипения

    Снижение давления над жидкостью снижает ее точку кипения, а увеличение давления увеличивает ее точку кипения.

    Как работает чиллер?

    Чиллеры состоят из четырех основных компонентов; испаритель, компрессор, конденсатор и расширительный блок. Каждая холодильная система содержит хладагент.

    Процесс начинается с поступления хладагента низкого давления в испаритель. Внутри испарителя хладагент нагревается, что приводит к его фазовому превращению в газ. Газообразный хладагент попадает в компрессор, который увеличивает его давление.

    Хладагент высокого давления поступает в конденсатор, который отводит тепло, используя охлаждающую воду из градирни или воздух из окружающей среды, конденсируя его в жидкость под высоким давлением.Затем конденсированный хладагент поступает в расширительный блок, который имеет клапан, который действует как дозирующее устройство, ограничивая поток хладагента в системе.

    Следовательно, это снижает давление хладагента и снова запускает процесс охлаждения. Весь процесс известен как цикл охлаждения .

    Типы промышленных чиллеров

    В настоящее время используются три основных типа промышленных чиллеров: чиллеры с воздушным охлаждением, чиллеры с водяным охлаждением и абсорбционные чиллеры.Мы также кратко коснемся градирен (альтернативной или дополнительной системы охлаждения) и специальных охладителей, таких как гликоль и центробежные охладители.

    Выбор подходящего чиллера для вашего применения поможет вам сэкономить, сократить время простоя и повысить эффективность работы.

    Чиллеры с водяным охлаждением

    Чиллеры с водяным охлаждением используют воду из внешней градирни для отвода тепла от газообразного хладагента в конденсаторе до того, как он претерпит фазовый переход в жидкость.

    Чиллеры с воздушным охлаждением

    Вместо охлаждающей воды чиллеры с воздушным охлаждением используют окружающий воздух для отвода тепла от хладагента в конденсаторе.

    Чиллеры с компрессорным паром

    В чиллерах этого типа используются хладагенты для охлаждения технологических жидкостей и помещений. Компрессор используется в качестве движущей силы для перекачивания хладагента по системе.

    Чиллеры с абсорбцией пара

    Пароабсорбционные чиллеры не имеют компрессора. Скорее они используют источник тепла e.g., солнечная энергия или отработанное тепло для прогона охлаждающей жидкости через систему.

    Как работает абсорбционный чиллер?

    Процесс начинается с жидкого хладагента в испарителе, который превращает его в газообразную форму. Газообразный хладагент поглощается концентрированным абсорбентом, таким как бромид лития или аммиак, обеспечиваемым генератором. Разбавленный раствор поглощает охлаждающую жидкость, в то время как тепло поглощается охлаждающей водой.

    Разбавленный раствор хладагента и абсорбента течет через теплообменник к генератору, где он нагревается. Охлаждающая жидкость испаряется из раствора, конденсируется и снова отправляется на охлаждение. Теперь концентрированный абсорбент также перерабатывается.

    Гликолевые чиллеры

    Гликолевые чиллеры — это специальные типы чиллеров, в системе которых используется пропиленгликоль, антифриз. Они широко используются в пищевой промышленности, например, при производстве алкоголя и в системах охлаждения пивоварен.

    Как работает гликолевый чиллер?

    Режим работы гликолевых чиллеров такой же, как и у стандартных чиллеров.

    Центробежные чиллеры

    Центробежные чиллеры состоят из обычного испарителя, компрессора, конденсатора и расширительного устройства, но с дополнительными вращающимися крыльчатками, которые сжимают хладагент и транспортируют его по системе. Они особенно полезны для средних и крупных операций охлаждения (от 150 до 6000 тонн охлаждения).

    Градирни

    Градирня — это большой теплообменник, который обеспечивает охлаждающую воду для отвода тепла от охлаждающей жидкости, которая использовалась для охлаждения оборудования, технологических жидкостей или зданий. Когда охлаждающая вода встречается с воздухом, небольшая ее часть испаряется, понижая ее температуру. Это известно как «испарительное охлаждение».

    Градирни обычно удобно располагать рядом с водоемами, такими как озера и реки, чтобы обеспечить постоянную подачу воды для охлаждения. Во многих ситуациях вы можете соединить чиллер и градирню вместе для более эффективного промышленного охлаждения.

    Использование промышленных чиллеров

    Промышленные чиллеры могут использоваться для охлаждения в различных отраслях промышленности.Ниже приведены некоторые из наиболее распространенных приложений:

    Пищевая промышленность

    Промышленные чиллеры широко используются в производстве и переработке пищевых продуктов, где требуется высокая точность регулирования температуры. Например, охладители винных заводов используются для контроля температуры во время ферментации и хранения вина. Охладители для пекарни помогают с охлаждением миксера, охлаждением питьевой воды и охлаждающими резервуарами для дрожжей с рубашкой, которые являются критически важными компонентами выпечки.

    Обработка металла

    Контроль температуры имеет важное значение в процессах отделки металлов, таких как гальваника или химическое нанесение покрытия, для удаления избыточного тепла, поскольку для склеивания металлов обычно требуются очень высокие температуры (несколько сотен градусов).В некоторых отраслях промышленности используются охладители для отделки металла для охлаждения анодирующей жидкости в теплообменнике или используют гликоль / воду в качестве охлаждающей среды для снижения температуры внутри резервуара.

    Литье под давлением

    Литье под давлением — это метод массового производства пластмассовых деталей с использованием машины для литья под давлением, термопластичных гранул и пресс-формы. Процесс и плавление должны поддерживаться в точных температурных пределах, чтобы предотвратить такие проблемы, как трещины, коробление и внутренние напряжения в конечном продукте.

    Чиллер для литья под давлением может подавать поток переохлажденной жидкости для охлаждения формы с идеальной скоростью для обеспечения оптимального качества продукта.

    Космическое охлаждение

    На производственных предприятиях, которые выделяют много тепла от тяжелого оборудования, которое они используют, чиллер может помочь предотвратить экстремальные температуры в офисах и других рабочих помещениях. Они также помогают сэкономить на покупке отдельных систем HVAC для охлаждения.

    Определение правильного размера чиллера для ваших нужд

    Выбор чиллера подходящего размера имеет решающее значение для эффективного и рентабельного охлаждения процессов, оборудования и помещений.Простой в использовании инструмент для определения размеров чиллеров Cold Shot Chillers может помочь вам быстро определить оптимальную мощность, тоннаж и размер чиллера.

    Доверьтесь чиллерам холодного воздуха для всех ваших нужд!

    Обладая более чем тридцатилетним опытом в производстве промышленных систем охлаждения, компания Cold Shot Chillers предоставляет охлаждающее оборудование и опыт для решения самых сложных задач технологического охлаждения.

    Свяжитесь с нами сегодня в режиме онлайн или позвоните нам по телефону 1.800.473.9178 для получения дополнительной информации о наших продуктах и ​​услугах .

    Что такое чиллер — Panasonic

    Чиллер (устройство циркуляции охлаждающей воды) — это общий термин для устройства, которое регулирует температуру путем циркуляции жидкости, такой как вода или теплоноситель, в качестве охлаждающей жидкости, температура которой регулируется циклом хладагента. Помимо поддержания температуры различных промышленных устройств и лабораторных приборов, оборудования и аппаратов на постоянном уровне, он также используется для кондиционирования воздуха в зданиях и на заводах.Его называют «чиллером», потому что он часто используется для охлаждения.

    Чиллер может непрерывно подавать охлажденную воду, циркулируя воду в охлаждающем устройстве. Он часто используется в качестве подходящего устройства для охлаждения тепловыделяющих деталей и оборудования для кондиционирования воздуха, такого как устройства лазерной обработки и высокочастотные нагревательные устройства при постоянной температуре, решает различные проблемы с охлаждением и может снизить эксплуатационные расходы при одновременном повышении энергоэффективности.

    Отличия чиллера от морозильника

    Роль чиллера заключается в основном в охлаждении, но морозильная камера выполняет аналогичную функцию.Различия между чиллером и морозильником чрезвычайно расплывчаты, и некоторые детали могут быть трудными для понимания. Однако, как вы можете понять по разным названиям, строго говоря, это разные устройства. Итак, в чем разница между чиллером и морозильником? Здесь мы объясним различия между ними.

    Принципы чиллера и морозильника

    Вы можете думать о принципах работы чиллера и морозильника как о почти одном и том же.Поскольку оба используются для охлаждения предназначенных для них объектов, они оба обладают охлаждающей способностью. Основной принцип работы чиллера и морозильника заключается в охлаждении объекта и понижении температуры, поэтому в этом отношении нет большой разницы. Трудно отличить чиллер от морозильника, и легко запутаться, потому что принципы почти одинаковы. Нет сомнений в том, что это очень похожие устройства.
    Однако, даже если принципы почти одинаковы, можно увидеть несколько отличий в механизмах охлаждения.Другими словами, если вы поймете механизмы, вы начнете видеть различия между чиллером и морозильником. Давайте подробно рассмотрим механизмы.

    Отличия механизмов чиллера и морозильника

    Во-первых, давайте взглянем на механизм чиллера. Принцип работы чиллера заключается в том, что жидкость, называемая хладагентом, циркулирующая внутри чиллера, охлаждает намеченный объект.Для производства хладагента используются различные жидкости, в том числе вода, но в любом случае этот хладагент отводит тепло от объекта и охлаждает его. Хладагент вращается внутри чиллера, и отвод тепла от объекта также означает, что температура хладагента повышается. Чтобы повторно использовать его, вам нужно снова снизить температуру, поэтому здесь используется вода или воздух. Температура охлаждающей жидкости снижается за счет использования воды или воздуха, забираемого извне, и охлаждающая жидкость, которая остыла, снова используется для охлаждения намеченного объекта.Таким образом обеспечивается непрерывное охлаждение намеченного объекта. С другой стороны, в морозильной камере охлаждение осуществляется путем создания холодного воздуха путем обмена теплом между хладагентом и воздухом. Охлажденный воздух создается хладагентом без использования каких-либо жидкостей, таких как циркулирующая жидкость. Возможно, это легче представить, если вы подумаете об этом как о кондиционере. Таким образом, механизмы разные, хотя оба они используются для охлаждения. Если вы вспомните различия между этими механизмами, вам будет легче отличить чиллер от морозильника.
    И чиллер, и морозильная камера используют компрессор. Компрессор может сжимать и выпускать газ.
    Что касается их различий, то в случае чиллера, как правило, все оборудование, кроме конденсатора, содержится в одном корпусе, включая компрессор. Это уникальная особенность чиллера.
    В случае морозильной камеры каждое устройство не упаковано как единая упаковка и находится в разъединенном состоянии. Эти незначительные различия используются для различения чиллера и морозильника.Вы должны понимать разницу между тем, содержится ли оборудование, включая компрессор, в одном корпусе или нет.

    Использование в холодильной промышленности

    В промышленной сфере для повышения качества и эффективности производства требуются высокоэффективные и высокоточные источники тепла, которые могут подавать большое количество воды при стабильной температуре воды, и есть спрос на эти устройства с источниками тепла в широкий спектр объектов, таких как фабрики, супермаркеты, развлекательные заведения, гидропонические и аквакультурные фермы. Охлаждение, необходимое для производственного процесса, такое как подавление выделения тепла в производственных и обрабатывающих машинах, охлаждение продуктов и регулировка температуры воды, необходимая для производства, называется «технологическим охлаждением», и это особенно используется для заводов, которые производят охлажденную воду температурные источники тепла машины. Чиллер используется для охлаждения продуктов, машин и заводского оборудования в самых разных отраслях промышленности, и его содержимое примерно подразделяется на «охлаждение оборудования» и «охлаждение изделий».
    Целью охлаждения оборудования является подавление тепловыделения из-за работы технологического оборудования и предотвращение сбоев и ухудшения точности обработки и используется в широком диапазоне приложений, таких как охлаждение оборудования для производства полупроводников, медицинского оборудования, такого как CT и МРТ, принтеры, станки для лазерной обработки и анализаторы компонентов.
    С другой стороны, целью охлаждения изделий является охлаждение тепла, выделяемого при обработке продуктов, а также поддержание и охлаждение температуры, необходимой для обработки и хранения, и используется для охлаждения формованных пластмассовых изделий, изделий из металла, растворителей для нанесения покрытий, резки масло и резервуар для заваривания и приготовленные продукты.

    Использование в чиллерах кондиционирования воздуха

    В области кондиционирования воздуха обычно используют чиллер, который представляет собой охлаждающее устройство, для охлаждения, но в настоящее время он используется как устройство для охлаждения и нагрева.
    Основной механизм состоит в том, чтобы генерировать как охлажденную, так и горячую воду за счет теплообмена между охлаждающей водой градирни и хладагентом в охладителе, а функция нагрева и охлаждения реализуется путем транспортировки ее к терминалу нагрева и охлаждения.Чиллер и градирня — очень похожие устройства, но, строго говоря, у каждого из них своя роль. Функция градирни заключается в охлаждении охлаждающей воды в основном в оборудовании для кондиционирования воздуха. Охлаждающая вода с повышающейся температурой охлаждается за счет мощности наружного воздуха для понижения ее температуры.
    С другой стороны, чиллеры также используются для охлаждения жидкости внутри машины, но их цель — не только охлаждение.
    Чиллер предназначен для использования энергии наружного воздуха и воды для поддержания заданной температуры на постоянном уровне.Следовательно, его можно использовать для охлаждения или обогрева. Поскольку необходимо постоянно поддерживать постоянную температуру, это не ограничивается охлаждением. Конечно, он часто используется для охлаждения, но иногда он используется для обогрева, что является основным отличием чиллера от градирни. Зная эту разницу, вы сможете понять механизм и структуру градирни.

    Градирни используются для кондиционирования воздуха в здании и используют наружный воздух для охлаждения охлаждающей воды.Охлаждающую воду можно повторно использовать, охлаждая ее, и вы можете продолжать использовать ее для циркуляции оборудования для кондиционирования воздуха и т. Д. Без градирни воду нельзя охлаждать, и когда температура охлаждающей воды постоянно растет, она становится непригодным для использования.

    Чиллер забирает и охлаждает целевое устройство. Удаленное тепло должно отводиться самим чиллером, и в качестве метода отвода тепла есть те, которые используют хлорфторуглероды, называемые хладагентами, и те, которые состоят из водяных контуров, в которых циркулирует вода.Существуют различные способы охлаждения, например, с воздушным охлаждением и с водяным охлаждением.

    Это тип системы, которая направляет ветер в теплообменник и охлаждает хладагент воздухом. Внутри чиллера есть встроенный двигатель вентилятора, и его легко установить, но поскольку выхлопное тепло генерируется в помещении, вытяжное оборудование может потребоваться в ограниченном пространстве. Сжатый в морозильной камере (компрессоре) газ охлаждается конденсатором (радиатором) и сжижается.Он состоит из цикла газообразного хладагента и цикла циркулирующей воды, а газообразный хладагент используется в качестве теплоносителя для охлаждения циркулирующей воды.
    При пропускании сжиженного газа через расширительный клапан давление снижается, и он становится охлаждающим газом, а водоохладитель (теплообменник) обменивается теплом с циркулирующей водой для охлаждения циркулирующей воды. Поскольку нет замерзания или засорения, уход за аквариумом прост. Кроме того, в случае чиллера с воздушным охлаждением теплота испарения из-за испарения дождевой воды снижает температуру радиатора, когда дождевая вода попадает в градирню во время дождя, и потому что температура падает из-за испарения дождевой воды вокруг чиллера с воздушным охлаждением эффективность охлаждения может поддерживаться независимо от повышения влажности, так что эффективность охлаждения повышается даже при высокой влажности.

    Это тип системы, в которой для охлаждения воды используется градирня. Для холодильника требуется охлаждающая вода, но она дает такие преимущества, как отличная эффективность охлаждения и не выделяет тепло в помещении.
    Чиллер с водяным охлаждением, который использует воду, которая активна в области крупномасштабного кондиционирования воздуха, в качестве хладагента, упоминается как естественный чиллер (абсорбционный чиллер) и принимается как холодильник с источником тепла для центрального кондиционирования воздуха. кондиционирования воздуха для средних и крупных зданий.Конфигурация системы состоит из испарителя, абсорбера, регенератора и конденсатора и производит охлажденную воду (горячую воду) с регулированием давления за счет циркуляции хладагента, запечатанного в оборудовании (устройство циркуляции охлаждающей воды).
    Это цикл охлаждения, но при изменении давления хладагента в оборудовании, охлажденная вода (горячая вода) получается путем изменения ее состава на газ и жидкость (скрытая теплопередача) внутри самолета. Его можно стабильно эксплуатировать в течение всего года, и возможна компактная конструкция, позволяющая устанавливать его в небольших помещениях.

    Механизм абсорбционного чиллера

    Абсорбционный охладитель охлаждает внутреннюю часть холодильника, используя свойство отвода тепла от окружающей среды, когда охлаждающее устройство окружено водным раствором аммиака природного хладагента и водородом, и аммиак испаряется. Благодаря технологии, не требующей каких-либо приводных частей, таких как компрессоры и вентиляторы, используемые в обычных чиллерах, система охлаждения может работать без вибрации и шума.
    Водно-аммиачный раствор хладагентов, используемый абсорбционным чиллером, представляет собой естественный хладагент с нулевым потенциалом разрушения озонового слоя (ODP) и потенциалом глобального потепления (GWP).
    Помимо предоставления отличных решений для энергосбережения и защиты окружающей среды, он также способствует сокращению корпоративных расходов.

    Одной из основных особенностей является то, что он предлагает высокую степень свободы при проектировании места установки основного блока и системы водяных трубопроводов. В чиллере используется метод производства охлажденной воды и подачи воды в змеевик с охлажденной водой кондиционера, поэтому в зависимости от комбинации его можно использовать для различных целей, таких как большие мощности и большие пространства. С другой стороны, как правило, нет необходимости учитывать разницу в высоте трубы хладагента и ограничение длины трубы, как в случае с прямым расширением (кондиционер).
    Кроме того, можно использовать пар и горячую воду, такие как заводское выхлопное тепло, и можно построить когенерационную систему, которая использует отходящее тепло (горячую воду) генератора.

    При выборе чиллера важно согласовать функции, производительность и технические характеристики чиллера с условиями использования и состоянием оборудования. Если пренебречь этой работой по согласованию, она может не продемонстрировать ожидаемую производительность при фактической эксплуатации, а также возможно, что охлаждаемое оборудование и сам чиллер могут вызвать проблемы.
    Помимо проблем с заданной температурой и количеством тепла, которое необходимо охладить, высота подъема трубопровода, соединяющего охлаждаемые объекты и чиллер, может изменяться из-за толщины, длины и формы трубопровода, поэтому выбор типа чиллера является не так просто по сравнению с другим оборудованием.
    Чтобы правильно выбрать чиллер, сначала определите температуру циркулирующей воды, а затем определите метод охлаждения из окружающей среды установки, будь то охлаждение с воздушным или водяным охлаждением.
    После определения холодопроизводительности охлаждаемого оборудования и производительности насоса, вы можете переходить к выбору чиллера. Важно сделать выбор при подтверждении условий использования этими процессами.

    Холодопроизводительность — важное значение, которое можно использовать в качестве ориентира для диапазона рабочих температур, определяющего, насколько чиллер с охлажденной водой может охладить намеченный объект (объект, который нужно охладить). Единица холодопроизводительности чиллера является фиксированной и обычно выражается в Вт (ваттах).Однако легче рассчитать с помощью ккал / ч, поэтому мы будем использовать ккал / ч для объяснения здесь (1 кВт 860 ккал / ч).
    Различные условия фиксируются и рассчитываются на основе того, какое это значение используется в качестве теплоносителя и какова его мощность. Однако есть и другие элементы, такие как самонагревание охлаждаемого объекта, большая разница с комнатной температурой и высокая степень эндотермии, так что, строго говоря, есть некоторые аспекты, которые трудно понять. но в качестве приблизительного метода расчета используется следующий метод.

    Q: 0,07 x Cb x γb x Lbx (Tout - Tin)
    Q: Холодопроизводительность (невозможная мощность) (кВт)
    Cb: Удельная теплоемкость циркулирующей воды (кал / г ℃)
    * Вода прибл. 1,0 кал / г ℃
    γb: Плотность циркулирующей воды (г / м³)
    * Вода прибл. 1,0 г / м³
    Lb: Объем циркулирующей воды (ℓ / мин)
    Tout: Температура на выходе из нагрузки (℃)
    Олово: Температура на входе нагрузки (℃)

    Чиллеров — что это такое? HVAC

    Все здания нуждаются в кондиционировании.Для небольших зданий это может быть обеспечено кондиционерами, но как только здание достигает определенного размера, становится рентабельным использование централизованной системы. Централизованные системы используют «чиллеры», которые в основном представляют собой гигантские кондиционеры, но они работают несколько иначе из-за своего размера.

    Чиллеры производят охлажденную воду, которая используется для кондиционирования воздуха в зданиях. Все здания выделяют много нежелательного тепла, будь то солнечное тепло от падающего на него солнца или от людей внутри и оборудования, которое они используют.Это тепло необходимо отводить, чтобы люди внутри находились в комфортной температуре, а также для того, чтобы электрическое и механическое оборудование находилось в определенных температурных пределах, в противном случае оно сломается.

    Чиллеры обычно располагаются в подвале или на крыше. Чиллеры на крыше обычно имеют воздушное охлаждение, тогда как чиллеры в подвале имеют тенденцию к водяному охлаждению. Под «охлаждением» мы понимаем метод, который он использует для отвода нежелательного тепла в атмосферу, которое накопилось в здании.В чиллерах с водяным охлаждением будут использоваться градирни, где чиллеры с воздушным охлаждением будут продувать воздух через конденсатор, как и в кондиционерах, для рассеивания нежелательного тепла в атмосферу.

    В чиллерах

    используется газообразный хладагент для перемещения нежелательного тепла между испарителем и конденсатором. Охлажденная вода вырабатывается в испарителе и направляется по всему зданию с помощью насоса, чтобы собрать нежелательное тепло и вернуть его в испаритель для охлаждения. Хладагент собирает это тепло и перемещает его в конденсатор.Конденсатор направляет это нежелательное тепло в другой контур, который насосом отправляется в градирни, чтобы отправить его в атмосферу, или он отправляет его в охлаждающий змеевик, где вентилятор сдувает тепло, как будто вы дуетесь на горячую ложку суп, чтобы остыть.

    Чиллер с воздушным охлаждением Чиллер с водяным охлаждением

    Предыдущая статьяЭлектрическое сопротивлениеСледующая статьяЧиллеры — основные компоненты

    Основное различие между системой кондиционирования и системой охлаждения

    Одна из областей нагрева и охлаждения воздуха в домашнем или коммерческом объекте, о которой часто задаются вопросы, — это разница между кондиционером и системой воздушного охлаждения. Хотя обе они, как правило, преследуют одни и те же цели с точки зрения регулирования температуры воздуха, каждая система работает по-разному и дает очень разные результаты. Вот основные отличия, которые вам нужно знать, когда вы смотрите на установку переменного тока в Логанвилле, Джорджия.

    Кондиционеры

    Как звучит, кондиционер регулирует температуру в комнате. Он может преобразовывать воздух в горячий или холодный, в зависимости от настройки. Он также предназначен для осушения помещения. При установке на охлаждение используется основной принцип охлаждения: конденсатор отводит тепло и находится на «горячей» стороне кондиционера.Конденсаторы передают тепло воздуху, воде или гликолевой жидкости и удаляют его из циркулирующего воздуха.

    В большинстве систем кондиционирования воздуха, предназначенных для охлаждения, основным хладагентом является охлажденная вода. Воздух проходит через змеевик с охлажденной жидкостью, и тепло передается от воздуха охлажденной воде. Охлажденная вода циркулирует, так что охлажденная вода всегда присутствует при прохождении воздуха. Если у вас есть система отопления и вентиляции в Логанвилле, Джорджия, этот тип поддержания температуры окружающей среды является наиболее распространенным в офисах, домах и торговых точках.

    Чиллеры

    В чиллерах тепло отводится от жидкости посредством парокомпрессионного или абсорбционного холодильного цикла. Охлажденная жидкость проходит по трубам в здании и змеевикам в кондиционерах или через фанкойлы, которые помогают осушать воздух.

    Обычно чиллеры имеют воздушное и водяное охлаждение. Чиллеры с воздушным охлаждением расположены снаружи объекта и имеют змеевики конденсатора, охлаждаемые воздухом с приводом от вентилятора. Чиллеры с водяным охлаждением обычно располагаются внутри, и вода рециркулирует в теплоотвод или метод внешнего охлаждения.Метод внешнего охлаждения может включать градирню или, в некоторых случаях, систему охлаждения с подачей воды, которая более эффективна при отводе тепла.

    Чиллеры также питаются от разных источников питания. Всего существует четыре типа: поршневые, центробежные, винтовые и абсорбционные. Первые три работают от электродвигателей, паровых или газовых турбин. Абсорбция обеспечивается источником тепла, например паром или горячей водой. Как правило, управление отоплением и воздухом в Логанвилле, штат Джорджия, в производственной среде, если задействовано оборудование, будет осуществляться с помощью чиллера.

    Назначение

    Кондиционеры позволяют точно регулировать температуру и влажность воздуха в более ограниченных пространствах. Кондиционеры используются в домах, небольших зданиях и некоторых офисах, и блоки различаются по размеру и практическому применению.

    Хладагент с приводом от чиллера находит применение в охлаждающем оборудовании и других производственных процессах, таких как аппараты МРТ, сборочные процессы и инструментальное оборудование. Чиллеры с воздушным охлаждением используются в коммерческих целях и на промышленных объектах для охлаждения жидкостей и осушения воздуха на крупных объектах, таких как производственные цеха, арены и более крупные объекты, такие как отели.

    Различия между кондиционированием воздуха и чиллерами могут быть незначительными на уровне процесса охлаждения, но очень разными в практическом применении. Если вы ищете установку системы или ремонт отопления и кондиционирования воздуха в Логанвилле, штат Джорджия, стоит понять различия, хотя бы по одной причине, кроме как понять, что входит в надлежащее обслуживание системы.

    Основы чиллеров — HVAC Investigators

    Когда претензия о повреждении чиллера попадает на ваш стол, вы должны быть готовы к сопутствующим сложностям.Эти системы часто бывают сложными и специализированными в зависимости от пространства или оборудования, которое они охлаждают, а это означает, что они создают свои собственные проблемы для страховых агентств, таких как вы. Если вы не знакомы с этим сложным охлаждающим оборудованием и работаете над претензией, в которую входит такое оборудование, вам нужно знать основы.

    Водопроводные трубы для чиллерной системы

    Как работают чиллеры?

    Чиллеры отводят тепло из помещения, где требуется климат-контроль, так же, как это делает традиционная сплит-система или агрегат, но для этого в них используется вода (или водный раствор) вместо воздуха. Есть два типа чиллеров: с водяным охлаждением и с воздушным охлаждением. Они работают одинаково на протяжении большей части процесса, пока хладагент не достигнет конденсатора, и оба они описаны в следующих разделах.

    Чиллеры с водяным охлаждением

    Схема A

    Процесс охлаждения начинается, когда вода поступает в испаритель из первичного возврата, где тепло передается от воды хладагенту.

    Затем охлажденная вода направляется в резервуар для воды через первичный источник (показан синим цветом , ), где водяной насос распределяет ее по различным помещениям с климат-контролем.Поскольку тепло всегда перемещается от горячего к холодному, как указано во втором законе термодинамики, охлажденная вода поглощает тепло окружающей среды кондиционируемого помещения в устройстве обработки воздуха. Затем вентилятор нагнетает охлажденный воздух в пространство через воздуховоды. Затем более теплая вода возвращается в чиллер для повторного охлаждения.

    Тем временем, тепло, поглощаемое хладагентом (путь, показанный в , зеленый ) в испарителе, необходимо передать, чтобы хладагент мог поглотить больше тепла.Хладагент с низким давлением и высокой температурой перемещается от испарителя к компрессору с двигателем, который увеличивает давление и температуру.

    После этого хладагент поступает в конденсатор. В чиллерах с водяным охлаждением вода окружает трубы хладагента и забирает тепло (путь показан красным) . Затем вода перекачивается в градирню для отвода тепла. После конденсации хладагент проходит через расширительный клапан для снижения давления (и температуры), а затем возвращается в испаритель, где процесс начинается снова.

    Чиллеры с воздушным охлаждением

    Диаграмма B

    Как и в чиллерах с водяным охлаждением, процесс начинается с подачи теплой воды из первичного контура в чиллер. В испарителе тепло передается хладагенту, а вода проходит через первичный источник в охлаждаемое пространство. Хладагент проходит через компрессор, повышая давление и температуру, а затем достигает конденсатора. Здесь вентиляторы циркулируют наружный воздух через конденсатор, который поглощает тепло от хладагента (опять же, второй закон термодинамики диктует, что горячее переходит в холод), прежде чем отводить это тепло в окружающий воздух.Затем хладагент проходит через расширительный клапан (как и раньше) и возвращается в испаритель.

    Где используются чиллеры?

    Чиллеры

    имеют несколько применений и иногда предпочтительнее традиционных сплит-систем или агрегатов, поскольку вода проводит тепло лучше, чем воздух. Вот почему чиллеры с водяным охлаждением известны своей стабильностью и эффективностью по своим характеристикам и более длительным сроком службы, чем их аналоги с воздушным охлаждением. Чиллеры с водяным охлаждением распространены на средних и крупных объектах (при условии, что они имеют достаточное водоснабжение), таких как аэропорты, больницы, отели, торговые центры, коммерческие здания и т. Д. (На фото: портативный чиллер)

    Чиллеры с воздушным охлаждением более распространены на предприятиях малого и среднего размера, где пространство и вода могут быть ограничены. Затраты на установку и обслуживание этих чиллеров ниже, чем у их аналогов с водяным охлаждением, но они обычно имеют более короткий срок службы. Эти чиллеры обычно используются в ресторанах, на корпоративных и спортивных мероприятиях, а также во временных сооружениях.

    Чиллеры также часто используются в промышленных или медицинских целях.Монтажное оборудование, строительные площадки, лазеры, аппараты МРТ и различное другое мощное оборудование и сооружения могут потребовать охладителей для поддержания приемлемой температуры.

    Общие проблемы, влияющие на чиллеры

    Коррозия

    В чиллерах

    используются металлические трубы (обычно из меди или углеродистой стали) для передачи воды между чиллером и помещением с климат-контролем. Простое присутствие кислорода в воде может вызвать коррозию, но если вода и трубы обрабатываются должным образом, это может значительно снизить риск. Однако при недостаточной очистке воды в систему могут попасть отложения, минералы и бактерии. Если есть накопление осадка или бактерий, которые вызывают дифференциацию уровней оксигенации, металлы могут начать коррозию. Кроме того, любая точка, где используются два разных металла, может подвергаться риску коррозии из-за их различных электрохимических свойств. Независимо от того, как происходит коррозия, она может вызвать утечки, которые повредят чиллер, снизят его эффективность и, возможно, повредят зону вокруг чиллера.

    Компрессор для чиллера

    Плохое обслуживание

    Эти сложные машины требуют значительного ухода, чтобы поддерживать их в рабочем состоянии. Если не предпринять надлежащих мер, чиллер может подвергнуться коррозии, засориться, потерять эффективность или столкнуться с рядом других проблем. Например, если не проводится надлежащая очистка воды или если открытые градирни не очищаются, в систему могут попасть отложения или твердые частицы, что приведет к засорению труб и ухудшению теплопередачи. Конденсатор чиллера с воздушным охлаждением может забиться мусором или налипнуть на грязь, что также снижает эффективность.

    Проблемы с электрикой

    Электрические системы внутри чиллера тщательно спроектированы и не менее сложны, чем остальная часть машины. Их легко вывести из равновесия из-за скачков высокого напряжения или износа. Если возникает проблема с заземлением или сбой в источнике питания, чиллер может обнаружить это и выключиться. Перегрузка чиллера может вызвать его перегрев, что, скорее всего, приведет к выходу из строя.Провода и кабели могут ослабнуть или повредиться после технического обслуживания или из-за небрежности, что может привести к неисправности чиллера.

    Мы можем помочь урегулировать претензии по чиллерам

    Претензии чиллера — это не прогулка по парку — некоторые компоненты могут выйти из строя и привести к отказу всей системы, и источник не всегда может быть очевиден. Для правильного обращения с ними может потребоваться экспертное заключение. Если вы рассматриваете претензию по чиллеру, позвольте нам помочь! Наши обученные специалисты задокументируют повреждения, а наши специалисты составят исчерпывающий отчет с указанием повреждений, причин потери и затрат, связанных с ремонтом или заменой.

    Облегчите себе урегулирование претензий по чиллерам. Отправьте заявку сегодня!

    Полное руководство по чиллерным системам. Все, что Вам нужно знать.

    Что такое чиллерные системы?

    В коммерческих зданиях используются системы отопления, вентиляции и кондиционирования воздуха (HVAC) для осушения и охлаждения здания. Современные коммерческие здания ищут эффективные системы и компоненты HVAC как часть более широких инициатив, направленных на повышение эффективности и устойчивости зданий.Жители здания также возлагают большие надежды на то, что система HVAC будет работать так, как задумано. . . для создания комфортной внутренней среды независимо от внешних по отношению к зданию условий.

    Чиллеры стали важным компонентом систем отопления, вентиляции и кондиционирования воздуха в различных коммерческих объектах, включая отели, рестораны, больницы, спортивные арены, промышленные и производственные предприятия и т. Д. В отрасли давно признано, что чиллеры представляют собой крупнейшего потребителя электроэнергии в мире. большинство объектов.Они могут легко потреблять более 50% от общего потребления электроэнергии в сезонные периоды. По данным Министерства энергетики США (DOE), чиллеры могут вместе использовать примерно 20% всей электроэнергии, вырабатываемой в Северной Америке. Более того, по оценкам Министерства энергетики, чиллеры могут расходовать до 30% дополнительной энергии из-за различной неэффективности эксплуатации. Эти признанные недостатки обходятся компаниям и строительным предприятиям в миллиарды долларов ежегодно.

    В общем, чиллер способствует передаче тепла от внутренней среды к внешней среде.Это устройство теплопередачи зависит от физического состояния хладагента, циркулирующего в системе чиллера. Безусловно, чиллеры могут функционировать как сердце любой центральной системы HVAC.

    Как работает чиллер?

    Чиллер работает по принципу сжатия пара или поглощения пара. Чиллеры обеспечивают непрерывный поток охлаждающей жидкости к холодной стороне системы технологической воды при желаемой температуре около 50 ° F (10 ° C). Затем хладагент прокачивается через технологический процесс, отводя тепло из одной зоны объекта (например,g., машины, технологическое оборудование и т. д.), когда он течет обратно в обратную сторону системы технологической воды.

    В чиллере используется механическая система охлаждения с компрессией пара, которая подключается к системе технологической воды через устройство, называемое испарителем. Хладагент циркулирует через испаритель, компрессор, конденсатор и расширительное устройство чиллера. Термодинамический процесс происходит в каждом из вышеперечисленных компонентов чиллера. Испаритель работает как теплообменник, так что тепло, захваченное потоком технологического хладагента, передается хладагенту. По мере передачи тепла хладагент испаряется, превращаясь из жидкости с низким давлением в пар, в то время как температура технологического хладагента снижается.

    Затем хладагент поступает в компрессор, который выполняет несколько функций. Во-первых, он удаляет хладагент из испарителя и гарантирует, что давление в испарителе остается достаточно низким для поглощения тепла с правильной скоростью. Во-вторых, он повышает давление выходящего пара хладагента, чтобы его температура оставалась достаточно высокой для выделения тепла, когда он достигает конденсатора.Хладагент возвращается в жидкое состояние в конденсаторе. Скрытая теплота, выделяемая при переходе хладагента из пара в жидкость, уносится из окружающей среды охлаждающей средой (воздухом или водой).

    Типы чиллеров:

    Как описано, две разные охлаждающие среды (воздух или вода) могут способствовать передаче скрытой теплоты, отдаваемой при переходе хладагента из пара в жидкость. Таким образом, чиллеры могут использовать два разных типа конденсаторов: с воздушным и водяным охлаждением.

    • Конденсаторы с воздушным охлаждением напоминают «радиаторы», охлаждающие автомобильные двигатели. Они используют моторизованный вентилятор, чтобы нагнетать воздух через решетку линий хладагента. Конденсаторам с воздушным охлаждением для эффективной работы требуется температура окружающей среды 95 ° F (35 ° C) или ниже, если они специально не предназначены для высоких условий окружающей среды.
    • Конденсаторы с водяным охлаждением выполняют те же функции, что и конденсаторы с воздушным охлаждением, но требуют двух этапов для завершения теплопередачи. Сначала тепло переходит от пара хладагента в воду конденсатора.Затем теплая вода конденсатора перекачивается в градирню, где технологическое тепло в конечном итоге отводится в атмосферу.
    Чиллеры с водяным охлаждением: Чиллеры

    с водяным охлаждением имеют конденсатор с водяным охлаждением, соединенный с градирней. Они обычно используются для средних и крупных установок с достаточным водоснабжением. Чиллеры с водяным охлаждением могут обеспечить более стабильную производительность для коммерческого и промышленного кондиционирования воздуха из-за относительной независимости от колебаний температуры окружающей среды.Размеры чиллеров с водяным охлаждением варьируются от небольших моделей емкостью 20 тонн до моделей на несколько тысяч тонн, которые охлаждают крупнейшие в мире объекты, такие как аэропорты, торговые центры и другие объекты.

    Типичный чиллер с водяным охлаждением использует рециркулирующую воду конденсатора из градирни для конденсации хладагента. Чиллер с водяным охлаждением содержит хладагент, зависящий от температуры воды на входе в конденсатор (и расхода), который зависит от температуры окружающей среды по влажному термометру.Поскольку температура по влажному термометру всегда ниже, чем по сухому термометру, температура (и давление) конденсации хладагента в чиллере с водяным охлаждением часто может работать значительно ниже, чем в чиллере с воздушным охлаждением. Таким образом чиллеры с водяным охлаждением могут работать более эффективно.

    Чиллеры с водяным охлаждением обычно располагаются внутри помещений в среде, защищенной от непогоды. Следовательно, чиллер с водяным охлаждением может обеспечить более длительный срок службы. Чиллеры с водяным охлаждением обычно представляют собой единственный вариант для более крупных установок.Дополнительная система градирни потребует дополнительных затрат на установку и обслуживание по сравнению с чиллерами с воздушным охлаждением.

    Чиллеры с воздушным охлаждением:

    В чиллерах с воздушным охлаждением используется конденсатор, охлаждаемый окружающим воздухом. Таким образом, чиллеры с воздушным охлаждением могут найти обычное применение в небольших или средних установках, где может существовать ограниченное пространство. Чиллер с воздушным охлаждением может быть наиболее практичным выбором в сценариях, где вода представляет собой ограниченный ресурс.

    Типичный чиллер с воздушным охлаждением может быть оснащен пропеллерными вентиляторами или механическими холодильными циклами, чтобы втягивать окружающий воздух через оребренный змеевик для конденсации хладагента. Конденсация паров хладагента в конденсаторе с воздушным охлаждением обеспечивает передачу тепла в атмосферу.

    Чиллеры с воздушным охлаждением обладают значительным преимуществом в виде более низких затрат на установку. Более простое обслуживание также достигается благодаря их относительной простоте по сравнению с чиллерами с водяным охлаждением. Чиллеры с воздушным охлаждением будут занимать меньше места, но в основном будут располагаться вне помещения.Таким образом, у наружных элементов сократится срок их службы.

    Комплексный характер чиллеров с воздушным охлаждением снижает затраты на техническое обслуживание. Их относительная простота в сочетании с меньшими требованиями к пространству дает большие преимущества во многих типах установок.

    Действия по повышению эффективности чиллерных систем:

    Расходы на чиллер составляют значительную часть счетов за коммунальные услуги вашего здания. Какие меры необходимо предпринять, чтобы добиться экономии энергии за счет максимальной эффективности чиллерной системы? Давайте рассмотрим некоторые возможности.

    Текущее обслуживание

    Чиллерные системы будут работать более эффективно за счет надлежащего текущего обслуживания. Большинство организаций осознают эту ценность и предприняли шаги в рамках своей повседневной практики управления объектами. Некоторые общие передовые практики для систем чиллера включают:

    1. Осмотрите и очистите змеевики конденсатора. Теплопередача имеет большое влияние на чиллерные системы и остается основой для обеспечения эффективной работы чиллера. При плановом техническом обслуживании следует проверять змеевики конденсатора на предмет засорения и свободного прохода воздуха.
    2. Поддерживайте заправку хладагентом. Коэффициент охлаждения чиллера зависит от надлежащего уровня хладагента в системе. Поддержание надлежащей заправки хладагента может значительно повлиять на энергоэффективность за счет снижения затрат на охлаждение почти на 5-10%.
    3. Поддерживайте воду в конденсаторе: водяные контуры конденсатора, используемые с градирнями, должны поддерживать надлежащий поток воды в соответствии с проектом. Любой мусор, такой как песок, эрозионные твердые частицы и загрязняющие материалы, может повлиять на водяной контур конденсатора. Загрязнение или образование накипи могут препятствовать потоку воды и сильно влиять на эффективность работы чиллера.
    Профилактическое обслуживание

    Искусственный интеллект (ИИ) продолжает развиваться в повседневных практических приложениях. Такое оборудование, как холодильные машины, выиграет от использования алгоритмов искусственного интеллекта, которые могут обнаруживать потенциальные сбои до их возникновения. Прогнозирующее техническое обслуживание использует сбор и анализ рабочих данных системы чиллера, чтобы определить, когда следует предпринять действия по техническому обслуживанию до катастрофического отказа. Поскольку чиллеры представляют собой сердце большинства современных систем отопления, вентиляции и кондиционирования воздуха, предотвращение катастрофических отказов, приводящих к значительному «простою», позволит сэкономить на расходах на аварийный ремонт, а также на репутации. Критическая роль, которую играет система чиллера, требует повышенного внимания. Большие данные и искусственный интеллект минимизируют время простоя и повышают производительность.

    Интернет вещей (IoT) предоставляет инструмент сбора данных, который может включать приложения AI, такие как профилактическое обслуживание. Фактически, будущее HVAC — это AI и IoT. Интернет вещей позволяет собирать данные с чиллера в режиме реального времени, чтобы обеспечить непрерывный анализ его работы. Детализированные данные IoT, полученные от чиллера, выходят далеко за рамки данных, полученных при визуальном осмотре.Интернет вещей позволяет инженерам-строителям видеть в режиме реального времени критически важные объекты HVAC, тем самым обеспечивая информированный мониторинг фактических условий эксплуатации.

    Оптимизация

    Чиллеры работают как часть сложной системы HVAC. Чиллеры с водяным охлаждением имеют большую сложность из-за подключения к системе градирни. Таким образом, оценка общей производительности холодильной установки будет включать анализ общего энергопотребления компрессора, насосов, вентиляторов градирни и т. Д.для оценки комплексных показателей эффективности, таких как кВт / тонна.

    Оптимизация всей холодильной установки должна выполняться комплексно. Различные регулировки, направленные на оптимальные уставки охлажденной воды, последовательность работы чиллера и балансировку нагрузки, управление пиковым потреблением, управление водой градирни и т. Д., Могут выполняться только с рабочими данными. Интернет вещей может предоставить инструменты для такой оптимизации, обеспечивая в реальном времени мониторинг энергопотребления каждой части холодильной установки, температуры подачи / возврата из холодильной машины и градирни, расхода воды из водяного контура конденсатора и т. Д.Интернет вещей нашел практическое применение в HVAC, чтобы облегчить настоящую оптимизацию.

    Заключение: Эффективность работы чиллера

    значительно повлияет на эксплуатационные расходы вашего здания.

    Оставить комментарий
