Что делать если в квартире нет заземления?

Электричество характеризуется двумя основными параметрами: силой тока и напряжением. Всем известны последствия превышения силы тока (короткое замыкание) – от выхода из строя конкретного электроприбора до пожара в квартире или на лестничной клетке. Поскольку опасность от короткого замыкания очевидна,  практически в каждой квартире в распределительном щитке установлена обычная пробка-автомат. Недостаток – электричество отключается при незначительной перегрузке. Преимущество – защита от последствий короткого замыкания.

А вот превышение напряжения – скрытая опасность. Большинство электроприборов имеют либо встроенный стабилизатор, который выравнивает напряжение, либо как в случае с нагревателями перепады напряжения в пределах 30% от нормы не сказываются на их работоспособности. А куда девается остаточный потенциал от высокого напряжения?

Если прибор заземлён – уходит в грунт. Если в квартире нет заземления – оседает на корпусе или накапливается на поверхности окружающих предметов. Если прикоснутся к такому предмету, статический потенциал переходит в электрический ток, который стремится по пути меньшего сопротивления, в этом случае, по человеческому организму.

Самые опасные незаземленные водонагревательные электроприборы, стиральные машины, электроплиты. Негласное правило, известное с советских времён, что около работающей электроплиты нужно стоять в обуви с резиновой подошвой и не брать металлические кастрюли двумя руками – написано кровью. Резина имеет высокое сопротивление, следовательно, поток электронов не стремится в землю через организм человека.

Естественно, это свидетельствует о ненадлежащем заземлении в те времена. Но ведь большинство проживает в тех же квартирах с той же проводкой, а современные бытовые электроприборы стали мощнее, соответственно, опаснее. Как сделать заземление  квартиры в доме, сданном в эксплуатацию до 1998 года?

Понятие и виды

Самым нарочным примером заземления является громоотвод, проводящий электрический разряд по пути наименьшего сопротивления от наивысшей точки в почву, минуя системы электрокоммуникации здания.

Для высоковольтных линий громоотводами являются опоры ЛЭП (линия электропередач), которые не дают возможность доставать грозовым разрядам до провода, тем самым создавать перепады напряжения в сети во время грозы.

Второй вид – УЗИП (устройство защиты от импульсных перенапряжений). Один электрод присоединён к низковольтному проводу, а другой заземлён. Пространство между электродами заполнено преимущественно инертным газом. При достижении определённого напряжения на 1–5%, ниже, чем максимальное при котором может функционировать тот или иной прибор, происходит пробой – напряжение выравнивается. УЗИПы используются для ликвидации остаточного напряжения на сетевых коммутационных кабелях.

Третий вид применяется для заземления в многоквартирном доме. В качестве заземления используется нулевой или дополнительный заземляющий провод, который подводится к каждому гнезду как дополнительный контакт розетке 220В или в случае промышленного 3-фазного напряжения 380В.

Заземление квартир и частных домов

Заземление дома можно провести самостоятельно, благо дело, природная земля (почва) находится в непосредственной близости. Достаточно провести ко всем розеткам в частном доме дополнительный защитный заземляющий провод площадью поперечного сечения 16 мм для алюминиевого или 10 мм для медного и заземлить его около распределительного щитка в почву на глубину не менее 1,5 м. В деревенской местности многие заземляют свой жилой дом таким способом.

А вот заземлить квартиру таким способом не удастся. Ну, где взять природную землю на четвёртом этаже? Некоторые «умельцы» в качестве заземления в старых домах использовали металлические элементы системы централизованного отопления или газоснабжения. Но после серии случаев поражения электротоком соседей, маленьких детей или взрывов в системе газоснабжения от такой практики отказались. Теперь заземление или зануление в квартире проводится только к распределительному щитку.

Как сделать заземление в квартире зависит уже от существующего заземления в многоквартирном доме. Заземление в многоквартирных домах проводится по трём схемам:

  • TN-S – современный способ заземления, прописанный нормативом с 1998 года;
  • TN-C-S – защитный заземляющий кабель проведён только к распределительному щитку;

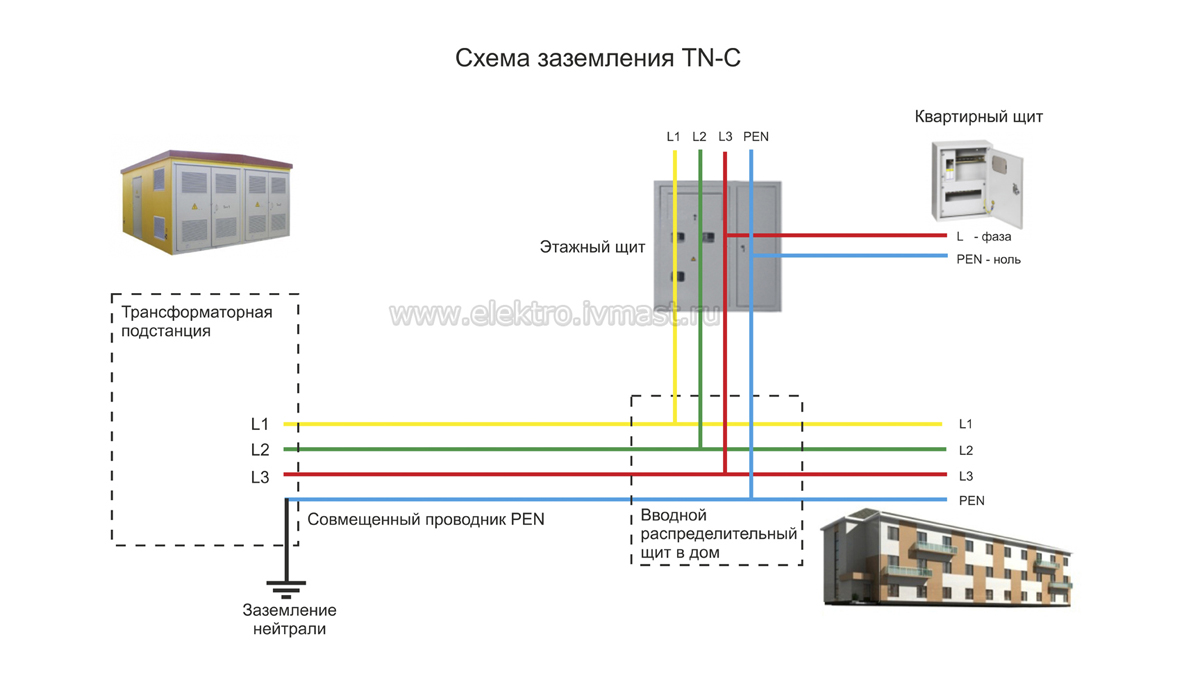

  • TN-C – в качестве заземления используется нулевой провод, который заземляется на трансформаторной подстанции, например, заземление в хрущёвке проводится по такому принципу.

Как же сделать заземление в квартире если его нет? Перед тем как сделать заземление в квартире своими руками нужно определиться со схемой заземления. Для этого нужно открыть распределительный щиток на лестничной клетке. Если по стояку проведён пятижильный провод, это как минимум TN-C-S, а это означает, что защитный заземляющий провод достаточно подсоединить к защитному проводу жёлтого-зелёного цвета.

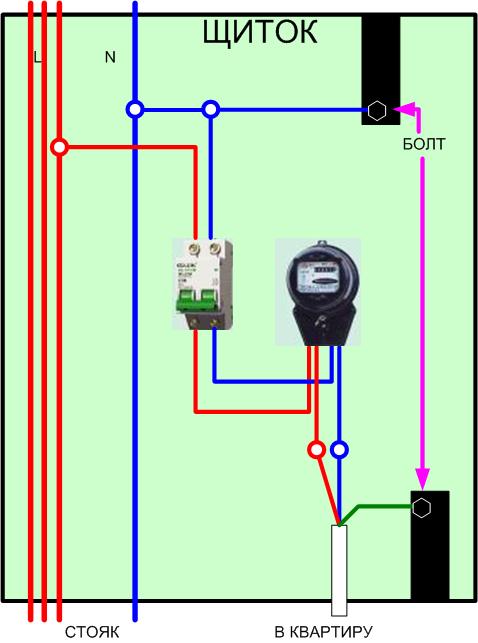

Затем нужно перейти к распределительному щитку в квартире, если счётчик электроэнергии находится на лестничной клетке, то посмотреть на провода, идущие от него в квартиру. Если идёт 3 провода и один из них жёлтого-зелёного цвета, значит, в квартире используется современная схема заземления TN-S. В этом случае, вам не придётся озадачиваться вопросом, как правильно сделать заземление.

Важно! В больших современных квартирах 3 и больше комнат, в квартиру могут проводиться две фазы, соответственно, проводов будет больше. Главное наличие провода с жёлто-зелёной окраской.
Всё равно, перед тем, как подключать мощный электроприбор, потребляющий более 3,2 кВт/ч, проверьте заземление розетки. Возможно, был сделан незаземленный отвод через некоторое время после сдачи дома в эксплуатацию.

Если в общем распределительном щитке отсутствует защитный заземляющий провод – это старая схема TN-C. В этом случае можно провести только зануление розеток. Но, в случае значительных перегрузок или перекоса фаз, что случается не так и редко, могут выйти из строя подключённые в данный момент к занулённой электросети приборы. Единственный выход за общие средства жильцов многоквартирного дома или самостоятельно, поменять проводку целиком.

Этапы проведения самостоятельного заземления

Если при проведении электрокоммуникаций использовалась схема TN-C-S, можно провести самостоятельное заземление розеток, придерживаясь следующей последовательности действий:

  1. Обесточить квартиру – вывинтить все пробки или отключить пробки-автоматы или ползунковые автоматы.
  2. Очистить доступ к проводке – снять штукатурку или другие отделочные материалы в необходимых местах.
  3. Демонтировать необходимые розетки.
  4. Присоединить зачищенные концы проводников к специальным контактам, которые имеются в розетках Евростандарта.
  5. Соединить между собой все выводы к заземляемым розеткам.
  6. Обесточить стояк или дом.
  7. Подсоединить проведённое заземление к общему заземлению стояка или фазы.
  8. Включить подачу электричества в доме и в квартире.

Заключение

Такое заземление действенно, только если в бытовом приборе поддерживается подключение к электросети, заземлённой по схеме TN-S. Определить это можно по вилке подключения. Если она предназначена для розеток Евростандарта, значит, TN-S поддерживается.

Розетки без заземления — можно или опасно?

При переезде в новый дом Вы начинаете жизнь с чистого листа.
Постепенно все осматриваете и осваиваете, включаете электротехнику, и даже не задумываетесь над тем, какая опасность может Вас подстерегать, ведь розетки могут оказаться незаземленными. Это распространенная проблема вторичного жилья, особенно в старых домах с двухжильной проводкой. Советские розетки не заземлялись, и многие продолжают ими пользоваться.

Но, времена меняются, как и требования к безопасности. Сейчас, когда большее количество электрооборудования создает более высокую нагрузку на сеть, устаревшие розетки стали опасными.

Чем опасно отсутствие заземления

Все приборы время от времени выходят из строя и поломки часто незаметны. На фазе может повредиться изоляция или «отвалиться» провод, коснувшись металлического корпуса, который окажется под напряжением. Представьте, что Вы касаетесь к нему рукой, стоя на мокром полу. Вас тут уже ударит током, что может закончиться серьезными травмами или несчастным случаем. Притом стиралка может быть даже выключенной.

Только подумайте, Вы каждый день пользуетесь электрочайником, бойлером, пылесосом, кондиционером, электроплитой и везде Вы подвержены потенциальной опасности. Но, если розетка будет заземленной, электричеству будет куда вытекать, и Вас не ударит.

Хуже, когда заземления вообще нет

На улице гроза и тут вдруг молния попадает в столб ЛЭП за несколько сотен метров от Вашего дома. Сверхмощный разряд проходит по мокрому столбу в землю, но из-за электромагнитного поля в линиях электропередач возникнет мощный импульс. Токовый разряд в тысячи ампер по проводам проникнет в дом и уничтожит всю включенную в розетки электронику, даже если она в это время не будет работать. Молнии даже не обязательно ударять вблизи дома. Она может поразить столб линий электропередач за километр от Вас и мощности импульса хватит, чтобы вмиг уничтожить все, на что Вы зарабатывали непосильным трудом.
Единственный вариант защититься — поставить ограничитель перенапряжений — УЗИП (разрядник). Это модуль, подключенный с одной стороны к фазе, а с другой к заземлению. Внутри него химический состав — диэлектрик, который под высоким напряжением превращается в проводник. Когда в сети возникает высокомощный импульсный разряд, УЗИП безопасно пропускает его в землю.

На столбах и в щитках часто стоят грозоразрядники, но они снимают только часть опасного потенциала. После них по сети протекает импульс до 100кА. Чтобы уменьшить его мощность потребуются модульные УЗИПы. Они делятся на классы:

  • Класс B — снимает разряд от 50кА до 100кА, ставится в щитке многоквартирного дома;
  • Класс С — снимает от 15кА до 40 кА, устанавливается в лестничном или подъездном ГРЩ;
  • Класс D — «срезает» разряды до 15кА, предназначен для квартирного щитка.

Если на пути грозового импульса к Вашему дому будут установлены все три класса, то Ваша сеть будет на 100% защищена. Вы сможете не боясь смотреть телевизор в грозу или работать за компьютером. Но, если «земля» отсутствует, то Вы не сможете поставить разрядники и во время грозы будете беззащитны.

Почему в доме отсутствует заземление?

Новые СНиПы требуют обязательное его наличие в каждой сети, потому во всех новостройках сеть заземлена, что строго проверяется. В советские времена такого жесткого требования не было, потому оно часто игнорировалось. В старых квартирах, построенных до 1980-х годов, обычно проложена двухжильная проводка, где заведена фаза и PEN-проводник (зануленная «земля»).
Это так называемая система TN-C. В ней все токовые утечки идут в нейтраль и их нельзя вычислить, соответственно сеть больше подвержена авариям. Как результат, больше вероятность возгорания проводки или возникновения пожара, из-за чего такая система считается небезопасной и запрещена современными нормами.

Историческая справка: После Второй мировой войны европейские страны приняли решение модернизировать электросети, проложив в дом третий проводник — «землю», что стоило немало средств и времени. СССР и ОВД отказались от такого решения. Как результат, страны СНГ сейчас на первом месте в Европе по количеству бытовых пожаров из-за аварий в сети.

Если Вы заселяетесь в квартиру советской постройки, не поленитесь заглянуть в подъездный щиток. Там должна быть PE-шина, подключенная желто-зеленым проводом. При отсутствии Вам придется прокладывать «землю» в квартиру индивидуально. Как вариант, можете скооперироваться с соседями, собрать деньги и провести в подъездный ГРЩ. Это выйдет гораздо дешевле.

Если в подъездном ГРЩ стоит PE-шина, и квартира к ней подключена, не лишним будет проверить работоспособность. Из-за того, что опасные утечки тока обычно бывают в электроприборах, диагностику стоит начать с розеток.

Как проверить розетки

Осмотрите на наличие заземляющих контактов. Обычно они установлены сбоку перпендикулярно к отверстиям для вилки. Устаревшие розетки целесообразно заменить на новые — это не так дорого.

Розетка без заземления допускается только для маломощных устройств. Настольная лампа или подзарядка для телефона идет с плоской штепсельной вилкой без боковых контактов. Но, в ванной и для мощных электроприборов должно быть заземление.

Даже если Вы видите розетку с заземляющими контактами — это не говорит, о том что она безопасная. Ее мог поставить какой-нибудь электрик-халтурщик, если у него не было другой. Это довольно распространенный случай. Чтобы удостовериться в обратном, придется разобрать и посмотреть, что там внутри. Отключите питание в щитке, и открутите винтик посредине разъема. Далее снимите корпус с рамкой и посмотрите, как соединены контакты. Розетка подключается тремя проводами: фаза — коричневым или черным, нейтраль — синим, и «земля» желто-зеленым, ведущим к боковым контактам. Если Ваша схема подключения отличается от приведенной выше, значит что-то не так. Отсутствие заземления в проводке говорит о том, что ее придется переделывать. Необходимо заменить двухжильный кабель на трехжильный.

Иногда боковые контакты соединены с нейтралью перемычкой — так называемое «зануление», что тоже неправильно. Данный факт уже говорит о некомпетентности электрика, монтируемого розетку. Если он прокладывал всю проводку, вероятно это не единственное нарушение правил безопасности. Стоит осмотреть всю домашнюю сеть.

Если проигнорировать, при утечке поврежденное место начнет искриться и коротить. В результате возникнет возгорание, начнет плавиться изоляция, пластик, и огонь перекинется на легковоспламеняющиеся материалы. Опять-таки это не зависит от того, работает ли электроприбор, и пожар может начаться, даже при Вашем отсутствии.

Зануление допускается только в общей щитовой или на подстанции. После подъездного щитка зануление делать опасно. Если «отвалится» PEN-проводник, на него попадет фаза, и корпус электрооборудования окажется под напряжением. Это опасно, как ударом тока, так и возгоранием.

Чисто теоретически, допускается применение «земли» в качестве нейтрали, но не наоборот.

Снимите перемычку и старайтесь не пользоваться этой розеткой, пока не переделаете проводку. Даже если все три контакта подключены правильно, не факт, что все работает исправно. Потому, нужна дополнительная проверка.

Диагностика сетевого заземления

Наличие PE — шины в щитке и характерного желто-зеленого провода не всегда свидетельствует о том, что оно действительно работает.

Все зависит от состояния металлического контура, закопанного в землю. Если проводка делалась давно, вероятно металл уже «съела» ржавчина или ослаб контакт с контуром. Еще частая причина неисправности — человеческая халатность и недальновидность. Чтобы частный дом приняли в РЭС — главное наличие ввода заземления в дом, но по факту его никто никогда не проверяет, потому часто делался муляж, в щиток заводился обычный кусок кабеля, ни к чему не ведущий.

Исходя из потенциальной опасности, проверьте качество PE-контактов. РЭС для этого применяет дорогостоящее оборудование, которое покупать для себя нецелесообразно. Вместо него лучше воспользуйтесь более дешевыми, но эффективными способами.

Проверка карманным мультиметром

Вы осмотрели розетку, в ней все три контакта подключены правильно. Теперь включите напряжение на щитке.

Отверткой-пробником проверьте, в каком из отверстий фаза. Коснитесь кончиком контакта и сверху приложите палец. В одном из двух отверстий лампочка должна засветиться — это и будет фазный контакт.

Проверка нужна для того, чтобы убедится в правильности подключения фазы и нуля. Невнимательный электрик мог просто их перепутать при подключении. Возьмите самый обычный мультиметр и прикоснитесь красным щупом к фазе, а черным к нейтрали. Запомните отображенные данные. Переместите черный щуп к боковым контактам. Если на экране ничего не отобразилось или разница между данными слишком большая, значит у Вас некачественное заземление, подлежащее переделке.

Если мультиметр с замером сопротивления, то просто переведите его в соответствующий режим. На экране отобразится сопротивление, допустимый показатель должен быть в пределах 20-30 Ом.

Ток течет по пути наименьшего сопротивления. У человеческого организма 1000 Ом (1 кОм), потому сопротивление заземления должно быть меньше данного показателя.

Это достаточно дешевый способ проверить. Новый мультиметр можно приобрести от 15$, а отвертка-пробник за 1$ продается в любом переходе. Со временем они Вам не раз еще пригодятся.

Если лень покупать, можно сделать диагностику и «дедовским методом».

Проверка народным методом

Вам понадобится патрон с лампочкой и двумя проводами. Зачистите оба концы на 10-15мм. Теперь приложите один из них к фазе, а второй к боковым контактам. Лампочка должна ярко гореть.

Будьте осторожны! Когда Вы прикасаетесь одним концом к фазе, второй — тоже оказывается под напряжением. Ни в коем случае не прикасайтесь к нему голой рукой, чтобы не получить удар.

Если лампочка не горит вообще, значит «земля» — нерабочая, тусклое горение свидетельствует о слабом контакте, значит прогнил контур, или где-то отпал контакт. В этом случае найдите и устраните причину плохой пропускной способности. Проследите, куда ведет желто-зеленый провод и действительно ли он соединен с PE-шиной в щитке. Ни в коем случае не оставляйте неисправность просто так

Что будет если проигнорировать неисправность

После проверки выяснилось, что заземление настоящее, но не достаточно хорошее, чтобы пропускать ток. Что произойдет, если оставить как есть?

Представьте, что случилась утечка на корпус электроприбора.

Электричество начинает медленно перетекать в землю, но металлическая поверхность и дальше под напряжение. После касания рукой для тока возникает путь с меньшим сопротивлением — человеческое тело. Он поменяет направление и потечет в организм, из-за чего Вы получите удар. Таким образом, плохое заземление еще хуже, чем его отсутствие.

Чтобы таких проблем не возникало в будущем, сделайте проводку «на совесть» еще на этапе строительства или капремонта. Вероятно придется переделывать все, включая заземляющий контур.

Каким должен быть металлический контур

Это наиболее важная часть, так как именно от его размеров и зависит сопротивление шины PE. Обычно контур делают из металлического профиля сваренного треугольником или квадратом с электродами по углам. Электродом служит забитый в почву металлический стержень или кусок профиля длиной 30-50 см, соединенный с контуром. Каждая сторона контура должна быть до 1 метра. Здесь важно не переборщить, так как чем дальше электроды друг от друга, тем больше будет сопротивление, а значит снизится эффективность. Сваренный треугольник закапывается на глубине около 50-70 см. При помощи металлического профиля заземление подводится к дому и выводится на поверхность. Там к нему приваривается или прикручивается болтом PE-проводник, ведущий к соответствующей шине в щитке.

Если во дворе ограниченное место и негде закопать контур, вместо него Вы можете забить заземляющий электрод. Это медный стержень длиной от 120 до 300 см с заостренным наконечником с нижней стороны и болтовым соединением с верхней. Забивается обычным молотком, а сверху прикручивается провод PE.

Далее измерьте сопротивление. По СНиПу, в частном доме его показатель не должен превышать 30 Ом. Но, часто результат выше из-за особенностей почвы. В таком случае предусмотрены два варианта решения проблемы:
  • Приварить больше электродов к контуру;
  • Взять более длинный заземляющий электрод и забить его еще глубже.
Чем больше металлический контур, тем на дольше его хватит. Обычно коррозия «съедает» металл не менее чем за 40-50 лет. Все зависит от влажности почвы и насыщенности кислородом.

Помните, что кроме заземления, от несчастного случая Вас также защитит УЗО.

Зачем в квартире УЗО?

Даже недорогое устройство защитного отключения хорошо реагирует на утечки тока в электроприборах. Работает по принципу измерения параметров на входе в сеть (фазе) и выходе (нейтрали). Если вдруг возникает утечка на корпус, электричество начинает протекать в землю. На выходе получается меньше электричества, чем на входе, на что реагирует УЗО и расцепляет контакты.

Согласно ПУЭ и СНиП, в каждом доме и квартире обязательно наличие защиты от утечек дифференциальных токов в виде УЗО или дифавтомата.

РЭС требует наличия, как минимум, одного УЗО — на вводе. Но, для безопасности этого мало.

Сколько УЗО необходимо для полной защиты

На ввод рекомендуется поставить противопожарное на 100мА или больше. Оно не всегда защитит от удара, но зато устранит пожароопасную утечку. На розеточные группы необходима дифзащита на 30мА. 30мА — это максимальный безопасный разряд для среднестатистического взрослого человека. Но, дети более уязвимы к электричеству, потому на детские комнаты ставьте защиту на 10мА. То же самое поставьте и на ванную, так как вода усиливает действие тока.

Полноценный набор дифзащиты для квартиры выглядит именно так:

  • Ввод — 300мА;
  • Розеточные группы — 30мА;
  • Детская комната — 10мА;
  • Ванная — 10мА.

Если поставить вводное УЗО на 30мА, то совокупность утечек по дому может легко превышать этот показатель. Будут потери за счет нагревания кабеля, ослабленных контактов и прочих «слабых мест». Это нормальное явление, но суммарная «утечка» превысит 30мА. В результате возникнет ложное срабатыванием, и дифзащита будет постоянно отключать сеть.

Кроме того, всегда обращайте внимание на характеристику расцепления:

  • Тип «АС» — самый распространенный, реагирует только на синусоидальный переменный ток. Ставится на простое электрооборудование без микросхем и электроники;
  • Тип «А» — помимо синусоидального переменного, реагирует также на статический и постоянный ток. Устанавливается на сложную электронику с блоками питания, трансформаторами и микросхемами.

Правильно подобрав характеристики и установив достаточное количество УЗО, Вы будете защищены от опасных утечек, даже если в квартире старая проводка.

Зачем тогда заземление?

Стоит ли переделывать всю сеть, вскрывать и менять десятки метров кабеля, розетки, если дешевле и проще поставить дифзащиту? Да, стоит!

Вы пользуетесь бойлером, но при установке была случайно повреждена изоляция фазного провода. И вот, через несколько лет он сдвинулся и оголенной частью коснулся корпуса, который оказался под напряжением. Но, все работает, как и раньше, УЗО не реагирует, так как явной утечки пока нет — корпус не заземлен и электричеству некуда деваться. Проходит неделя, и вдруг Вы решили добавить температуру воды. Случайно качаетесь корпуса рукой, и Ваш организм принимает безопасный (еле заметный) разряд в 30мА, после чего резко выключился бойлер — случилась утечка. Представьте, что вместо Вас к поврежденному бойлеру (или другому электроприбору) случайно коснулся ребенок. Разряд в 30мА вряд ли бы нанес серьезные травмы, но обошлось бы легким испугом. УЗО среагировало и спасло жизнь, через неделю после аварии. В новой проводке утечка возникла бы сразу при поломке, на что сработала бы дифзащита. Вы бы знали о поломке сразу после того, как она возникла и быстрее бы ее устранили. Заземление — это еще один страховочный трос, на случай если не сработает дифзащита. Задумайтесь, от поражения тока Вас защищает маленькая механическая коробочка в щитке (с большой вероятностью сделанная китайцами). Слишком неразумно доверять свою жизнь и здоровье только ей.

Во вторичном жилье щиток скорее всего был собран до Вас, и неизвестно, как давно и что в нем стоит. Потому для собственной безопасности проверьте автоматику и в первую очередь дифзащиту.

Как проверить УЗО и дифавтомат?

Самый простой метод — с помощью кнопки «Тест», расположенной на корпусе. После нажатия имитируется утечка и должен сработать расцепляющий контакт. Если сеть отключилась, значит все работает исправно.

Также можно проверить «дедовским методом». Для этого нужно искусственно спровоцировать утечку. Возьмите патрон с лампочкой и двумя проводами, оголенными на концах. Вставьте один в фазный разъем розетки, а вторым прикоснитесь к боковым усикам. Должно сработать УЗО, после чего сеть обесточится.

Из предыдущего примера Вы помните, что если лампочка не загорается и дифзащита при этом тоже не срабатывает, значит току некуда течь, и заземление неисправно. Если лампочка стабильно горит, то дифзащита неисправна или присутствует зануление.

При осмотре новой квартиры внимательно изучите щиток. Автоматы и УЗО сомнительных китайских брендов лучше замените на более надежные европейские. Собрать хороший домашний щиток «с нуля» можно за каких-то 100$, но зато так Вы точно будете уверены в собственной безопасности.

Неработающее УЗО необходимо заменить, и чем быстрее, тем лучше. Единоразовая замена дифзащиты и розеток сделает сеть безопасной. Это обойдется всего в 15-20$, тем более Вы защитите себя и собственную квартиру от сетевых аварий.

В ином случае материальные убытки от пожара могут быть в сотни раз больше, не говоря уже о непоправимом вреду здоровью от удара тока. Не рискуйте, а инвестируйте в безопасность. Заземление и дифзащита — точно не лучшие источники для экономии личных средств.

⇓ДОБАВИТЬ В ЗАКЛАДКИ⇓

⇒ВНИМАНИЕ⇐

  • Материал на блоге⇒ Весь материал предоставляется исключительно в ознакомительных целях! При распространении материала используйте пожалуйста ссылку на наш блог!
  • Ошибки⇒ Если вы обнаружили ошибки в статье, то сообщите нам через контакты или в комментариях к статье. Мы будем очень признательны!
  • Файлообменники⇒ Если Вам не удалось скачать материал по причине нерабочих ссылок или отсутствующих файлов на файлообменниках, то сообщите нам через контакты или в комментариях к статье.
  • Правообладателям⇒ Администрация блога отрицательно относится к нарушению авторских прав на www.electroengineer.ru. Поэтому, если Вы являетесь правообладателем исключительных прав на любой материал, предоставленный на ресурсе, то сообщите нам через контакты и мы моментально примем все действия для удаления Вашего материала.

⇓ОБСУДИТЬ СТАТЬЮ⇓

Как заземлить бойлер, если нет заземления – sdmclimate.ru

Вода, поступающая в систему водоснабжения, является хорошим проводником, а электронагревательные приборы в квартирах и частных домах работают от электричества. Вне зависимости от типа электроприбора (проточный или накопительный) жидкость соприкасается с нагревательным элементом.

В случае отгорания проводников, разрушения корпуса нагревателя, попадания фазного корпуса на корпус, контакта между водой и оголенным проводом не избежать. Жидкость становится проводником для тока утечки. В случаях, когда пользователь прикасается к незаземленному металлическому корпусу прибора или подставляет части тела под поток воды, электрический ток потечёт по пути: фаза 220 В – вода водонагревателя – тело человека – земля (через воду). Ощутимый удар, часто приводящий к летальным случаям, неизбежен.

В другом случае возможно возникновение разности потенциалов между двумя электроприборами (часто можно встретить не совсем верное название «блуждающие токи»), находящимися в одном помещении. В этом случае одновременное прикосновение к устройствам также приводит к ощутимым «пощипываниям». Заземление в таких случаях служит для выравнивания потенциалов контуров. Кроме того, наличие «лишних» потенциалов на приборах ускоряет их разрушение.

Существует два различных способа защиты от поражения электрическим током – защитные заземления и зануление. По незнанию авторы часто их называют одним словом заземление.

В чем различие? В случае «настоящего» заземления металлический корпус электроприбора соединяется отдельным проводником со специальным контуром. Как его изготовить в частном доме или на даче расскажем ниже.

В этом случае попавшее на прибор рабочее напряжение отводится по пути: корпус электроустановки – проводник – шина заземления – земля. Сопротивление такого контура согласно правилам устройства электроустановок не должно превышать 4 ОМ, что намного меньше сопротивления кожи человека. Таким образом, весь ток уйдёт в землю. Если значения силы тока велики, то сработает автомат защиты – электропитание электроустановки потребителя (так правильно называют электроприборы) будет отключено.

В случае зануления в розетке присутствует дополнительный провод (окрашен в жёлто-зелёный цвет) и называется РЕ-проводником. Провод зануления в нагревателе подключен к опасным частям электроприбора, которые могут стать источником утечки тока. При нарушении целостности нагревательного элемента, попадания фазы на корпус ток потечет по пути: фазный провод – корпус прибора (нагреватель) – защитный провод зануления – распределительный щиток квартиры. При превышении номинального тока сработает устройство защиты.

Выбор типа заземления любого вида водонагревателей в квартире зависит от организованной схемы электропитания жилого дома.

Существует несколько простых, на первый взгляд, способов организовать защиту в своей квартире, но пользоваться которыми категорически запрещено:

1) Соединение третьего провода в розетке с трубами водопровода или отопления, проходящими по кухне или в ванной комнате.


В случае пробоя фазы на корпус нагревателя или стиральной машины весь опасный потенциал попадёт на стояк подъезда. Сосед, открывший воду, обречён на электрический удар. Тем более такой способ не действует в случае замены части металлических труб пластиковыми аналогами – «заземление» не выполнит своей функции.

2) Объединение в розетке нулевого и заземляющего контактов. Обрыв нуля в таких случаях приводит к появлению опасного напряжения на корпусах всех включенных в сеть квартиры потребителей.

3) Заземление нескольких приборов последовательно друг за другом. При возникновении неисправности в одном устройстве все остальные окажутся под опасным напряжением.

4) Соединение нескольких проводов на одну клемму шины. Для каждого устройства должен быть предусмотрен отдельный контакт.

5) Самостоятельное изготовление заземляющих устройств и подключение к ним шины. Такие устройства могут нарушить работу всей системы энергоснабжения дома и не выполнить своего предназначения вовсе.

До 1998 года согласно действующим тогда нормативам большинство домов было запитано по так называемой схеме TN-С или схема с глухозаземлённой нейтралью.

В дому подводился четырёхжильный кабель, в котором было 3 фазы и один нулевой проводник. В квартире такую систему опознать просто – все розетки не имеют защитного контакта, они двухконтактные.

В домах современной постройки электропитание подводится пятижильным кабелем (TN-S проводка), в котором рабочий и защитный нулевые провода разделены. Розетки имеют защитный контакт, также, как и при использовании схемы TN-C-S. Существуют и другие схемы заземлений.

В домах старой постройки для организации заземления придётся выполнить ряд работ и потратиться на приобретение материалов.

Приобретают медный одножильный провод с сечением не менее 4 мм2, который с одной стороны подключается к контакту заземления на электроприборе. Другой конец провода присоединяют к шине в межэтажном щитке. Желательно провод проложить в штробе, для исключения повреждения. Для подключения на концы провода припаивают контакт для затяжки под болт.

Другой способ обезопасить себя от поражения электрическим током — установить устройство защитного отключения (УЗО) или дифференциальный автомат.

Прибор ставится отдельно на водонагреватель или на общий ввод электропроводки.

Суть работы устройств, если говорить кратко, заключается в следующем. Прибор устанавливается в разрыв обоих проводников (фазы и нуля), по которым осуществляется электропитание помещений. При нормальных условиях эксплуатации токи, протекающие по фазному и нулевому проводнику равны. Питание остаётся подключенным.

При возникновении тока утечки через один из проводов значения протекающих токов станут различными. Устройство защитного отключения или дифференциальный автомат отключат оба проводника от потребителя.

Для монтажа в жилых помещениях предусмотрена установка таких приборов отключения, которые срабатывают на ток утечки 30 мА. Время срабатывания приборов не позволяет получить электрический удар опасный для здоровья.

Обустроить индивидуальную систему заземления в частном доме или на даче по силам любому владельцу недвижимости.

В любом случае выполнить общестроительную часть лучше самостоятельно – это сбережет значительную сумму денежных средств.

Порядок изготовления:

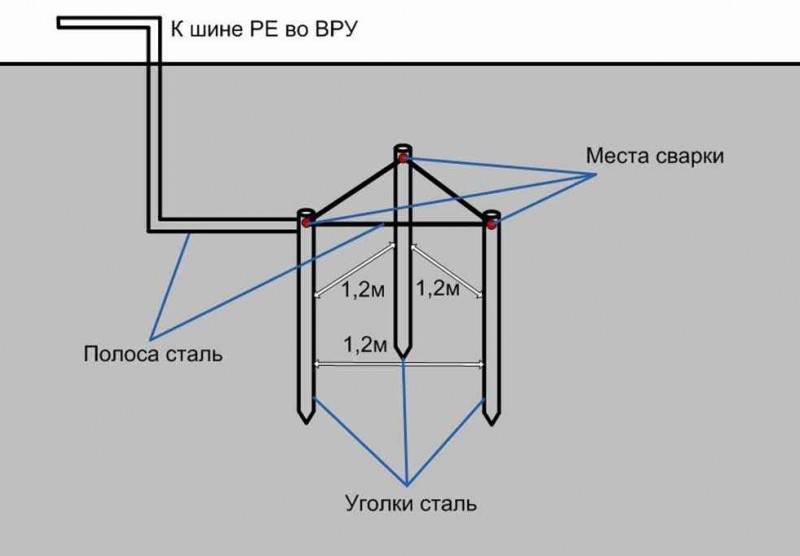

Отступив от фундамента дома 1,5 – 2 метра роют траншею по форме равностороннего треугольника со стороной 2 – 2,5 м. Глубина углубления 60 см, ширина – 40 – 50 см. Между треугольником и стеной дома также роют углубление для подводки шины к распределительному щитку.

По углам треугольника в землю вбивают штыри из металлической арматуры диаметром 12 – 14 мм, оставляя над дном траншеи 5-10 см.

Вбитые штыри соединяют между собой, приваривая металлическую полосу толщиной 4 мм и шириной от 40 мм. Такую же полосу, приварив к штырям, выводят на стену здания.

Траншею зарывают.

К полосе, выведенной на стену, приваривают болты с диаметром резьбы 8-10 мм – к ним будут подключаться провода заземления от бытовых электроприборов (бойлеры, стиральные и посудомоечные машины, различные станки).

Клемму заземления нагревателя одножильным медным проводом сечением 4 мм2 или алюминиевым сечением 6 мм2 соединяют с болтом, приваренным на шину. Подключение проводят «под болт».

Итак, подключение бытовых водонагревателей и других энергоёмких приборов к системе защитного заземления вызвано необходимостью соблюдения правил техники безопасности.

Устройство спасает жизни пользователей при неисправностях электроприборов и сводит к минимуму вероятность возникновения пожаров. Несложная в выполнении система заземления поможет избежать трагедий при пользовании электроприборами.

Наиболее распространённый вариант заземления водонагревателя – это замыкание заземляющего провода на какой-либо металлический предмет, непосредственно связанный с землёй. Это может быть стояк водопровода или отопления, в панельных домах провод заземления можно подключить к металлическим закладным деталям, которые имеют соединение с землёй через сеть арматур, находящихся внутри бетонных панелей. В последнем случае, подключаясь к земле через арматурную сеть, вы лишите возможности блуждающим токам медленно и неуклонно приводить водопроводные стояки в негодность – это наименьшее из зол.

Но самый оптимальный вариант решения проблемы заземления – это повторное заземление или как его ещё называют в народе зануление. Заземляющий провод просто-напросто замыкается на ноль электропроводки. Только делать это нужно не в самой розетке для подключения водонагревательного бака, а как можно ближе к счётчику электроэнергии – домашняя электрощитовая является самым подходящим для этих целей местом. Дело в том, что если пренебречь этим требованием и выполнить зануление непосредственно в электрической розетке, то последствия аварийного пробивания фазы на землю и ноль могут быть не очень приятными, в некоторых случаях просто катастрофическими.

Большинство современных квартир имеет много различной мощной техники, которая одновременно подключена к электрической сети. Одним из таких бытовых устройств является водонагреватель, он считается опасным с точки зрения электротехнической безопасности жилого дома. Среди владельцев квартир мало кто озадачивается заземлением мощных приборов, что считается необходимой мерой для безопасности человека.

В первую очередь нужно дать точное определение такому термину. Заземление – специальное электрическое соединение точки в сети, электротехнического оборудования или приборов с заземляющей конструкцией, которая размещается под землей. Обычно заземляющие электроды закапываются на небольшую глубину, в зависимости от значения сопротивления грунта.

Следуя готовым схемам установки защитного заземляющего контура и электродов, сделать монтаж своими руками не составит особой сложности. Рабочее заземление нужно устанавливать для того, чтобы все бытовые приборы или электротехническое оборудование функционировали правильно и стабильно. Это очень важно для работы заводов, предприятий и других зданий с похожим назначением. По этой причине для них больше подходит такой тип заземления. Для этого делают соединение разрядников, нейтралей, трансформаторов в землей.

Так как не во всех частных домах или дачах сделан защитный заземляющий контур, то для того, чтобы правильно заземлить бойлер, следует сделать монтаж контура.

При желании такую работу можно сделать самостоятельно. Для этого нужно взять готовую схему установки системы, которая будет лучше подходить в определенных условиях.

Самые распространенные схемы – треугольник и квадрат. Такими фигурами называют схему с соответствующим количеством электродом и их размещением. Например, устанавливая защитный заземляющий контур по схеме треугольника, необходимо приготовить три длинных стальных электрода. Каждый из них должен быть не короче 2 м, 15 мм в сечении. Можно использовать медь, но такой материал очень дорогой.

На расстоянии 4-5 метров от распределительного щитка нужно начертить равносторонний треугольник (1,2-1,5 м сторона). Затем необходимо вырыть небольшое углубление и в местах вершин условного треугольника нужно забить стальные электроды на глубину 1,8 м. Потом нужно эти электроды нужно соединить в верней части при помощи сварки. Для этого берутся стальные шины с толщиной в 4мм, а их длина должна быть немного больше стороны размеченного треугольника. После этого подключается к конструкции заземляющий проводник из однородного металла и прокладывается к распределительному щитку дома. Закрепив его надежно к заземляющей установке, можно закапывать траншею.

Заземлить бойлер можно будет только после проверки защитного контура при помощи специальных приборов. Также при желании можно приобрести готовый комплект для заземления с соответствующими стандартами. Когда установка конструкции будет завершена, можно перейти к следующему основному этапу работы.

В квартире или же частном доме должен быть проложен трехжильный кабель с проводом для заземления. Он может иметь зеленый, желтый или желто-зеленый цвет. Такая цветовая маркировка не позволит вам спутать провода с другим назначением. Если в доме или квартире проложен двухжильный кабель без заземляющего провода, следует сменить старую проводку.

Большинство современных бойлеров имеют специальную клемму, которую подключают к заземляющему контакту на розетке. На вилке бойлера также может быть особый контакт, и если ее подсоединить к электрической сети, тогда он будет подключен к заземляющему контуру. Наличие клеммы упрощает процесс работы. Затем необходимо сделать проверку электрической сети, отходящей от распределительного щитка на этаже (улице в частном доме).

Обязательно в стене должна быть вмонтирована особая розетка нового образца, которая имеет защемляющий элемент. Она должна располагаться от места размещения бойлера на расстоянии более полуметра, и на высоте более 80 сантиметров от уровня пола. Проложенный трехжильный кабель нужно расщепить на отдельные провода, чтобы подсоединить их к клеммам на розетке и распределительном щитке или трансформаторе.

Работа должна проходить с обесточенной электрической сетью. Очень важно соблюдать правила техники безопасности. Обесточив помещение можно сделать подключение проводников кабеля к соответствующим точкам в розетке и распределительном щитке. Необходимо определить назначения каждой жилы, чтобы все получилось правильно.

Когда все соединения были закреплены, нужно включить электроснабжение, сделать проверку наличия напряжения в сети при помощи отвертки-пробника. Если у определенной модели водонагревателей имеется готовая встроенная система для заземления, тогда нужно подключить провод «земли» напрямую к специальному зажиму на корпусе устройства.

При подключении бойлера к заземляющему контуру очень важно знать о распространенной ошибке. Достаточно часто бойлер подключают напрямую к розетке через фазный провод. Это является опасной ошибкой при монтаже. В таком случае может произойти аварийное пробивание фазы. Хорошо, если будет установлено автоматическое устройство защитного отключение, что может предотвратить последствия.

Существует распространенный способ заземления водонагревателя. Это можно сделать, замкнув заземляющий контакт на любой металлической конструкций или предмете, которые связаны с землей. Однако такой метод будет способствовать преждевременной коррозии металлических стенок водонагревателя, аккумулируя блуждающий ток в себе. Это приведет к уменьшению сроков эксплуатации данного прибора.

Запрещено делать заземление на металлических деталях железобетонной конструкции, которая находится в основе несущих стен здания. В квартирах провод «земли» нужно подводить к распределительному щитку, соединяя с соответствующей клеммой. Вместе с водонагревателем специалисты рекомендуют устанавливать устройства защитного отключения электричества. Таким образом, можно полностью обезопасить себя от удара током, обеспечив надежное заземление.

Как правильно заземлить бойлер, чтобы избежать возможного поражения электрическим током? Этот важный вопрос требует серьезного подхода. Современные квартиры и дома буквально напичканы всевозможной электротехникой. Она вносит в жизнь комфорт, помогает создавать уют, без нее немыслима жизнь современного человека. Но одновременно это источник повышенной опасности, исходящей от постоянного подключения к электросети. Избежать угрозы поможет создание в квартире системы заземления согласно правилам по электробезопасности.

Седьмое издание ПУЭ определяет, что заземление является преднамеренным электрическим соединением любой точки сети, электрической установки или электрооборудования с контуром заземляющего устройства. Последнее представляет собой систему «заземлитель – заземляющие проводники». Выделяют защитное и рабочее заземление.

Заземление в квартире, инструкция как сделать

Во всех инструкциях современных бытовых приборов прописано, что использовать их без заземления нельзя. Поэтому заземление в квартире – основное требование безопасной их эксплуатации. Вероятность, что прибор ударит током небольшая, но она есть, когда со временем изоляция проводников внутри аппаратов становится тонкой.

В новостройках жилых комплексов проектировщики закладывают заземляющую систему, а что делать жителям многоквартирных домов старого образца, где нет заземляющих контуров. Выход один – сделать заземление в квартире своими руками.

Создание заземляющего контура

Если вы откроете распределительный щиток в подъезде, то в технологических каналах находятся четыре провода: три фазы и один ноль. То есть, защитный и рабочий нулевой контур совмещены в одном проводнике. Такая схема называется занулением и имеет буквенную аббревиатуру TN-C.

В квартиру обычно заходит два проводника по отдельности: одна фаза и один ноль, или один двухжильный кабель. При этом если открыть розетку, то в ней защитная клемма PE отсутствует.

К сожалению, эта схема заземления в старых домах еще присутствует. И это серьезная опасность для поражения током человека. Установленные в щитке автоматы реагируют только на короткое замыкание. А вот на блуждающие токи нет. Поэтому в 2003 году было принято постановление, что во всех жилых домах необходимо избавиться от TN-C и перейти на новую схему – TN-S или TN-C-S, что обозначает: система выравнивания потенциалов. То есть, необходимо во всем доме провести проводку системы заземления, а уже после, этот же контур внедрить в каждую квартиру.

Получается так, что перед тем, как сделать заземление в квартире, необходимо сделать его во всем доме. Надо подвести к общему силовому щиту дома отдельный кабель, соединяющийся с заземление в трансформаторе. Процесс этот сложный и долгий. Поэтому многие энергоснабжающие компании поступают так: они вводной нулевой проводник делят на два контура: ноль и заземление. Но перед этим, тот же общий ноль, заземляют повторно. До квартирных щитков доводятся два провода:

  • PE – защитный;
  • N – нулевой рабочий.

Все остальное можно сделать своими руками внутри своей квартиры. А именно, проложить провод от каждой розетки до распределительного щитка. Для этого придется штробить стены, укладывая проводку в каналы с последующей заделкой и отделкой. Можно монтаж провести открытым способом, уложив провода в короба.

Установка УЗО

Есть несколько вариантов, которые частично могут решить вопрос заземления в квартире. Один из них – это монтаж устройства защитного отключения, короче УЗО. Всей проблемы он не решает, но питающую сеть в квартире отключит, если в ней появятся утечки электрического тока.

Вот схема подключения УЗО без заземления. Сразу же оговоримся, что данное устройство можно устанавливать только в системах TN-C, потому что в других схемах ему и делать-то нечего, заземление работает. К тому же в самом УЗО всего два контакта, где не предусмотрен третий, рассчитанный на заземляющий проводник. По сути, этот прибор является своеобразным выключателем, который не только реагирует на утечку токов, но и контролирует их величину. Если величина небольшая, то прибор не отключают питающую сеть. Как только значение тока превышает допустимый, сеть моментально отключается.

Как подключить УЗО в щитке? Он устанавливается между входным выключателем и автоматами.

Внимание! Если в квартире используются бытовые приборы мощностью больше 1,2 кВт, то рекомендуется на каждый из них протянуть отдельный питающий контур, а в щитке установить отдельный автомат и УЗО.

Теперь схема подключения:

  • В приборе есть две входные клеммы и две выходные. К входной фазной клемме подключение производится от общего автоматического выключателя. К нулевой от нуля корпуса распределительного щита.
  • Выходная фазная клемма УЗО соединяется с входными контактами автомата. Выходная нулевая соединяется со специальным соединяющим устройством, которое устанавливается на монтажной шине автоматов.

Теперь нужно проверить, как работает защитный аппарат. Включаете общий автомат и промежуточный, включаете УЗО. Остается только в розетку подключить какой-нибудь бытовой прибор под нагрузкой. Если защитное устройство не выбьет, то значит, все сделано правильно.

Есть на приборе кнопка «ТЕСТ». Она специально установлена, чтобы проверит аппарат до его подключения в силовую сеть. Включаете общий автомат, но не включаете промежуточные автоматические выключатели. Нажимаете на кнопку. Если прибор УЗО отключился, то он исправен.

Сборка собственного контура

Есть еще один вариант, который подойдет для жителей первых этажей в многоквартирном доме. Он полностью отвечает на вопрос, как сделать заземление в квартире. Это схема заземления в квартире основана на создание собственного заземляющего провода. Что делать необходимо?

  • Сначала надо на улице вбить в землю три металлических штыря. Их можно сделать из арматуры, заточив концы. Диаметр штырей 8-12 мм.
  • Расположение штырей относительно друг друга – треугольник со сторонами 1,0-1,5 м. Вбивать надо на глубину 2-3 м так, чтобы конец арматуры торчал от поверхности грунта на 3-5 см.
  • Все штыри обвязываются между собой металлической лентой толщиною 2-3 мм и шириною 20-30 мм. Метод обвязки – сварка.
  • Эта конструкция соединяется с распределительным щитом или металлической лентой, или кабелем сечением не меньше 5 мм².

Опасные схемы защиты

Когда в домах многоэтажного типа использовались металлические трубы систем водопровода и отопления, то некоторые горе-электрики подключали к ним PE контур. Это опасная игра, потому что пробитая фаза на любом бытовом приборе создавала ток утечки, который стремился по наименьшему сопротивлению, то есть, двигался по заземлению в квартире. При этом током могло ударить от соприкосновения с трубой или радиатором отопления. И не только в этой квартире, но и в других, ведь стояки являются единой сетью, как в водопроводе, так и в отоплении. Благо сегодня все перешли на пластиковые трубы.

Есть случаи, когда проводилось заземление розеток, в которых нулевую и заземляющую клеммы соединяли перемычкой. Опасность заключается в том, что при обрыве нулевого контура весь ток начнет проходить по заземляющей сети. То есть, напряжение будет переходить на корпус всех находящихся в квартире приборов.

Вот все, что вы должны знать о заземлении в многоквартирном доме. Хорошо, если оно уже предусмотрено конструкцией здания. Но если нет заземления, то его можно сделать своими руками. Варианты вам предложены, но, как показывает практика, самый простой и эффективный – это заземлить проводку и розетки с помощью УЗО.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

УЗО без заземления работает или нет?

         В данной статье мы рассмотрим и разберемся как работает устройство защитного отключени (УЗО) без заземления в схеме без защитного заземляющего проводника?Такая схема характерна для старой двухпроводной электропроводки в домах советской постройки.

Предлагаем посмотреть видео УЗО без заземления на нашем канале :

      В новых квартирах и домах применяется современная электропроводка с отдельным защитным проводником, то есть фаза ноль и PE(Protective Earth)- проводник в однофазных сетях и три фазы и ноль и РЕ проводник в трехфазных трех сетях.

        Вместе с тем в домах старой советской постройки до сих пор используется электропроводка в которой нулевые и защитные проводники объединены в один PEN-совмещенный нулевой защитный и нулевой рабочий проводники(англ. Protective Earth and Neutral)  проводник так называемая двухпроводная проводка,в однофазных сетях-один провод- фазный провод ,а нулевой проводник также является защитным проводником.

         Система в которой функции рабочего и защитного проводников объединены называется TNC,в переводе с английского языка T-это TERRA земля N-NEITRAL нейтраль и С-COMBINE –объединять и в дхухпроводной проводке отсутствует отдельный заземляющий проводник.

         В двухпроводной сети при пробое изоляции на корпус прибора УЗО не сработает поскольку корпус прибора не заземлён и нет пути прохождения для токов утечки,при этом на корпусе прибора будет находиться опасный для жизни человека потенциал.

          В момент прикосновения человека к корпусу прибора — через тело человека на землю потечет ток утечки -если ток утечки достигнет порога срабатывания УЗО,то УЗО откключит цепь электроприбора от питающей сети,время нахождения человека под воздействием электрического тока будет определяться временем срабатывания УЗО.

          Хотя УЗО и отключит такую линию достаточно быстро,к сожалению время воздействия тока утечки может быть достаточным для получения серьезной электротравмы,таким образом с момента повреждения изоляции токоведущих частей электроприбора и до момента отключения его от сети на корпусе электроприбора будет находиться опасный для человека потенциал.

           Если бы корпус электроприбора был подключен к заземлению,то УЗО отключило бы прибор от электросети сразу же при пробое изоляции на корпус. Согласно Правил устройства электроустановок Украины (ПУЭ)-УЗО запрещено устанавливать в системе заземления TNC,об этом говорится в п.1.7.81.

            Если Вы хотите установить УЗО в квартире советской постройки,то Вам необходимо выполнить монтаж повторного контура заземления на вводе в электрический щит квартиры или дома.Многие специалисты не понимая опасность установки УЗО в квартире советской постройки,аргументируют это тем что УЗО все таки сработает и обеспечивает дополнительную защиту.

             В системе TNC УЗО не только не обеспечивает защиту человека от поражения электрическим током,но и опасно для жизни человека.Вы спросите какой выход?Если Вы производите замену электропроводки в квартире и хотите чтобы было установлено УЗО и заземления в Вашем щитке нет,то необходимо ждать реконструкции проводки в подъезде обслуживающей организацией или договариваться с соседями и производить монтаж повторного заземления в доме.

             Если реконструкция будет неизвестно когда,при замене электропроводки в квартире-используйте как рекомендуют нормы и Правила устройства электроустановок-трёхпроводный кабель,но третий проводник не подключайте не в щитке не в розетках,то есть он у вас есть,но Вы его не подключаете

изолируете с двух сторон и оставляете так пока не будет проведена реконструкция системы электроснабжения вашего дома.

              При отсутствии заземления в квартире, не подключайте заземляющий защитный проводник к нулю в электрощите

поскольку при обрыве или отгорании нуля в распределительной сети дома,что случается довольно часто,под напряжением сети могут оказаться все бытовые электроприборы с металлическим корпусом.

Если Вы хотите сделать надежное заземление в доме,интернет-магазин Энергомаг предлагает модульное оцинкованное или омедненное заземление,которое надежно и долговечно защитит Вас и электроприборы в Вашем доме от неприятных ситуаций.

Если Вам необходимо заземление дома или дачи,квартиры, интернет-магазин Энергомаг предлагает готовые комплекты заземления для заземления дома своими руками.

Заказать модульное заземление Вы можете через онлайн форму или по телефонам указанным на нашем сайте www.energomag.net

+38(095)235-49-95,+38(096)262-98-48,+38(063)103-80-04

Доставка комплектов заземления в любую точку Украины Новой почтой по предоплате или наложенным платежом.

Если Вы сомневаетесь в выборе или не знаете как выбрать комплекты заземления,мы будем рады Вам помочь.

Звоните, пишите мы Вам подскажем.

Статьи по категории «Заземление для дома»

Аккумулятор для ИБП,гелевый,AGM или мультигелевый,разница?
Аккумуляторные батареи для котла отопления или насоса
Вода из крана бьется током,в чем причина,как устранить?
Гальмар заземление инструкция по монтажу
Гибридный инвертор,как работает,как выбрать?
Заземление дома или дачи своими руками,как сделать
Заземление зарядной станции для электромобиля
Заземление МРТ или медицинского оборудования
Заземление своими руками,уголком или модульное заземление?
ИБП для дома,генератор или солнечная станция что лучше?
Измерение сопротивления заземления,проверка контура заземления
Как выбрать бесперебойник?Советы бывалых
Как выбрать заземление правильно
Как выбрать солнечный инвертор для дома?
Как выгодно купить твердотопливный котел?
Как заземлить бойлер правильно
Как заземлить дом
Как заработать на солнечной энергии?
Как защитить розетки от перегрузки?Решение есть!!!
Как настроить регулятор тяги котла твердотопливного Огонек
Как получить зеленый тариф в Украине,порядок оформления
Как проверить контур заземления самому,метод электрочайника
Как сделать заземление в розетке и проверить заземление розеток?
Какие колосиники бывают,котлы с охлаждамыми колосниками
Какой генератор лучше синхронный или асинхронный?
Комплект ИБП+аккумулятор для газового котла
Котел длительного горения Огонек ДГ модернизированный
Можно ли фундамент использовать для заземления дома?
Молниезащита дома своими руками,монтаж молниезащиты дома
Молниезащита дома,цена,или от чего зависит стоимость?
Пиролизные котлы,как они работают?
С праздником пасхи,получите подарок
Система уравнивания потенциалов для борьбы с блуждающими токами
Солнечная станция для дома,выгодно или нет?
Солнечные инверторы SAJ выставка SOLAR Ukraine 2018
Солнечные инверторы для дома,как выбрать
Солнечные станции для дома,зеленый тариф
Твердотопливные котлы Огонек с электротенами
Твердотопливный котел для отопления дома,выгодно или нет?
Термическая сварка Galmar weld,для монтажа заземления
Требования к заземлению
УЗО без заземления работает или нет?
Чем забивать модульное заземление на глубину
Что такое сетевой солнечный инвертор?
Электромонтажные работы в квартире,офисе,доме в Киеве,расценки
Что такое заземление и зачем это нам нужно?
Как выбрать твердотопливный котел
Молниезащита внутренняя,зачем она нужна?
Как выбрать электрогенератор для дома правильно?
Как правильно выбрать стабилизатор напряжения

Нужно ли в квартире ставить розетки с заземлением ?

Большинство современных розеток выпускают с третьим контактом для подключения заземляющего проводника. Нужны ли они в доме или можно по старинке пользоваться розетками без заземления? Мы расскажем, чем полезно подведение заземления к розетке, и какие условия должны быть соблюдены, чтобы оно нормально работало в вашем доме.

Для чего нужно заземление в квартире?

Заземление — это принудительное соединение электроустановок и оборудования с заземляющим устройством. По сути заземление призвано защитить человека (и животных) от опасного воздействия тока при пробое изоляции и подаче напряжения на корпус.

Предположим к розетке, не имеющей заземления, подключена стиральная машинка. При повреждении кабеля с большой вероятностью корпус машинки будет находиться под напряжением. Если человек прикоснется к корпусу, то его ударит током. Прохождение тока длительное время может нанести серьезные травмы или даже привести к летальному исходу.

Но если розетка будет заземлена и само заземление реализовано правильно, при прикосновении к корпусу стиральной машины под напряжением, человек получит удар током минимального значения (около 0,0008 А), который он скорее всего и не почувствует. Ток уйдет по заземляющему проводку в «землю». Поэтому, заземление розеток должно быть в каждом доме.

Но возникает вопрос: какие условия должны быть соблюдены, чтобы заземление розеток работало исправно?

Что нужно для нормальной работы розетки с заземлением?

Для того, чтобы все розетки с заземлением могли спасти от поражения током, необходимо, чтобы другие элементы системы исправно работали:

  • Проводка должна иметь третий провод заземления (желто-зеленый).
  • В щитовой должна быть отдельная заземляющая шина, к которой будет присоединен заземляющий провод проводки.
  • В подвале многоквартирного дома должна быть организована заземляющая шина, к которой проводом присоединится шина из щитовой, а также кабель, отходящий от подстанции.
  • И, наконец, на подстанции должен быть хороший контур заземления с сопротивлением не более 4 Ом. Если вы живете в частном доме, то вам достаточно иметь свой контур заземления.

При соблюдении всех этих условий заземление в розетках будет работать исправно.

Если в проводке только два провода (фаза и ноль), монтировать розетки с заземлением не имеет никакого смысла.

Какие розетки с заземлением купить?

Производителей, изготавливающих розетки огромное множество, и в России можно найти как откровенно некачественные, которые сгорают при первой же нагрузке, так и хорошие, но недешевые, которые будут служить владельцу годами. Мы приводим список лучших производителей розеток с заземлением на наш взгляд — их продукция отличается качеством и надежностью в работе:

  • LEGRAND
  • SCHNEIDER ELECTRIC
  • GIRA
  • IEK

У каждого производителя можно найти модели, подходящие по дизайну и стоимости.

Что нужно для организации проводки:

Как сделать заземление в квартире, если его нет

Если заземление в квартире отсутствует – это чревато опасными последствиями, включая довольно ощутимый удар током. Такая ситуация характерна для домов старой застройки, жители которых самостоятельно устраняют недоработку при строительстве. При выборе вариантов заземления некоторые жильцы договариваются и обустраивают защитный контур рядом с входом в подъезд.

Другие устанавливают в линиях нагрузки специальные устройства (их называют УЗО), гарантирующие защиту человека и животных от аварийных утечек тока. А третьи берут и, недолго думая, соединяют заземляющую шину с контактной клеммой на батарее отопления.

Зачем нужно заземление

Заводимый в городские дома питающий кабель, как правило, не содержит третью жилу, предназначенную для вывода на защитный контур. На вопрос как узнать есть или нет заземление в квартире существует простой ответ. Необходимо разобрать одну из силовых розеток и убедиться в том, есть ли третья заземляющая клемма с подходящим к ней проводом в желто-зеленой изоляции. В ее отсутствие эксплуатация бытовой техники, имеющей незаземленные металлические части, связана с повышенной опасностью.

Пример необходимости заземления

Отвечая на вопрос, зачем нужно заземление – необходимо рассмотреть следующие ситуации. При эксплуатации стирального агрегата, например, изоляция фазного провода из-за перетирания или перегрева может быть повреждена. Если она проложена рядом с металлическими частями конструкции, то при сильных вибрациях возможен их случайный контакт. Последствием этого является попадание опасного потенциала на корпус машины без заземления, прикоснувшись к которому, человек получит токовый удар.

Пример необходимости заземления

Обратите внимание: Аналогичная ситуация наблюдается и в ванной комнате, в которой помимо стирального агрегата имеется металлическая или чугунная ванна.

При разрушении изоляции фазного провода в ванной комнате из-за повышенной влажности угроза поражения электрическим током многократно возрастает. Всем кто осознает потенциальную угрозу пробоя фазы на корпус – объяснять, для чего нужно заземлять корпуса электрооборудования не требуется.

Какие системы существуют

При разработке систем энергоснабжения проблема заземления решается за счет применения особых схем. С их помощью монтируется заземление не только на подстанции, но и на стороне потребителя (с учетом различного набора подводимых к нагрузке проводов).

Среди известных систем, обеспечивающих заземление в квартире, особый интерес представляют следующие варианты:

Рассмотрим каждый из них более подробно.

TN-C – это наиболее распространенная, но и максимально уязвимая в плане безопасности система. Как видно из помещенной ниже схемы отдельный проводник PE в ней не предусматривается, поскольку он совмещен с рабочим нулём в шине PEN. Повторное заземление в квартире также отсутствует.

Важно! Отличить систему TN-C от других можно по типу подводки на этажном щите.

В ней имеется четыре входящих жилы (3 фазы и PEN). В помещение поступают только два провода: один из них фаза, а второй – тот же PEN. Для обеспечения хоть какой-то безопасности в таких схемах обустраивается зануление в квартире (в надежде на срабатывание включенного в линию автомата от перегрузки по току). Для этого заземляющие клеммы розеток соединяются перемычкой с нулем (PEN).

Принципиальное отличие системы TN-S от предыдущей схемы – это то, что проводники PE и N разделены, начиная с подстанции, и по всей длине линии прокладки нигде не соединяются. Для того чтобы убедиться в использовании этой схемы, достаточно заглянуть в ВРУ. На его входе должно быть пять отдельных жил: из них три фазные, один рабочий ноль и один защитный проводник. С него до квартирного щитка прокладывается кабель с тремя проводами: фазой, нулем и PE.

Система TN-C-S относится к промежуточным вариантам, объединившим в себе достоинства TN-S и сравнительную дешевизну TN-C. При этом нулевой проводник на отрезке от подстанции до объекта совмещает возможности N и PE. В ВРУ здания осуществляется их искусственное расщепление (на отрезке медной полосы), после чего они поступают в квартирный щиток уже окончательно разделенными. Набор шин в таком кабеле тот же, что и в TN-S.

Дополнительная информация: Система TN-C-S представляет собой модернизированный вариант устаревшей TN-C.

Искусственно создаваемое расщепление, обеспечивающее впоследствии заземление в квартире, имеет смысл лишь при наличии повторного контура, смонтированного на входе в здание (на схеме оно обозначено, как дополнительное). При его отсутствии оно ничем не отличается от варианта, когда обустраивается зануление в квартире.

Как сделать заземление, когда его нет

Относительно вопроса о том, как сделать заземление в квартире если его совсем нет необходимо отметить следующее. В данной ситуации возможны три варианта действий, а именно:

  1. Использование УЗО.
  2. Монтаж местного контура.
  3. Другие приемы.

Рассмотрим каждый из них более подробно.

Подключение УЗО

Если в квартире заземление не предусмотрено проектом, а обойтись без него совершенно невозможно – допускается применять особые устройства УЗО. Эти приборы реагируют на малейшие утечки тока с корпусов защищаемой аппаратуры и мгновенно отключают поврежденную питающую линию от общей сети 220 В. (фото ниже).

Устройство защитного отключения УЗО. Схема подключения в квартире

Монтаж индивидуального контура

Жильцы панельных зданий нередко договариваются обустроить заземление в квартирах своими руками, для чего потребуется отдельный заземлитель. Для реализации этой идеи от общего щитка в сторону подвала по монтажному стояку пробрасывается медная жила сечением не менее 4 мм кв. Дальнейшие действия выглядят следующим образом:

  1. Рядом с подъездом обустраивается конструкция, форма и состав которой приведены на рисунке ниже.
  2. Для ее получения по углам приямка, вырытого в виде правильного треугольника, вбиваются три металлических уголка подходящего сечения.
  3. Затем они свариваются между собой широким металлическими полосами.
  4. По завершении сварки к одному углу треугольной конструкции на болтовое соединение крепится спущенный от подъездного щитка заземляющий медный провод.

Подробней о такой конструкции вы можете прочитать в нашей статье “Контур заземления, что собой представляет и как он работает”

Контур заземления

Помимо этого потребуется полностью обновить квартирную электропроводку, в которой должен быть третий заземленный провод.

На заключительной стадии работ останется подсоединить к заземляющей пластине щитка третью жилу обновленной электропроводки.

Опасные способы защиты

Отдельные пользователи для обустройства заземления просто соединяют проброшенный заземляющий провод с контактной точкой на батарее центрального отопления. Они рассчитывают на то, что отопительный стояк может служить естественным заземлителем.

Ошибка всех таких «мастеров» заключается в том, что ни один зарытый в землю отвод от труб отопления не гарантирует надежного контакта с ней в пределах допустимой нормы сопротивления (не более 30 Ом).

Важно! Переходное сопротивление зависит от состояния стыков и соединений в трубах, которые с течением времени из-за покрытия ржавчиной плохо проводят ток.

В результате этого цепи, обеспечивающей его беспрепятственное стекание в аварийном режиме, не образуется. При этом опасный потенциал с корпуса стиралки с поврежденным фазным проводом переносится через заземляющую жилу на батарею.

Этот потенциал не понижается до нуля (как это должно случиться при правильно сделанном заземлении), а имеет значение, близкое к опасной для человека величине. Более того, он передается как на нижние, так и на верхние участки стояка. Таким образом, из-за безграмотно обустроенного заземления можно нанести электрическую травму людям, проживающим в соседней квартире.

Помимо данного способа, небезопасным считается и уже рассмотренное ранее зануление. Его опасность заключается в том, что при случайном обрыве нулевого провода на участке от ТПП до дома, напряжение 220 Вольт будет действовать на корпусах всех без исключения заземленных бытовых приборов.

Советы и рекомендации

Если пользователь не знает что делать когда нет заземления в квартире – ему предлагается на выбор два варианта решения проблемы.

  1. Договориться с соседями и соорудить защитный контур самостоятельно.
  2. При невозможности сделать это в питающие линии устанавливаются защитные устройства (УЗО).

В заключение отметим, что при обустройстве контура важно придерживаться требований и рекомендаций ПУЭ, касающихся прокладки и сечения заземляющих проводников и шин. А при установке УЗО необходимо проследить за тем, чтобы отдельный прибор стоял в линии, питающей ванную комнату.

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.

Помогла9Не помогла1

В доме нет провода заземления … — Навыки электроники

Да, вы можете использовать металлическую водопроводную трубу, которая привязана к основной водопроводной линии, выходящей из здания. Хотя у вас на кухне может быть металлическая труба, водопровод в здании может быть пластиковым!

Удалите остатки краски или оксида там, где вы планируете подключаться. Скорее всего, вы захотите приобрести провод зеленого цвета (не оголенный), трубный зажим, чтобы закрепить провод на трубе. Проложите провод рядом с розеткой, осторожно используйте цифровой мультиметр для измерения напряжения между каждым из выходных соединений (в слот) и заземляющим проводом.Один из слотов должен позволять вам считывать напряжение вашего здания (120/220 вольт переменного тока), другой слот может все еще иметь некоторое напряжение (10 вольт или меньше), это утечка. Если вы получаете больше, то какое-то устройство в здании отсортировано на землю. Это один из рисков, связанных с более старыми двухконтактными розетками, так как полярность розетки может быть подключена неправильно или устройство не имеет поляризованной вилки!

FYI — Возможно, вы захотите узнать, каковы правила аренды зданий, в которых все еще есть два старых прога.В некоторых городах есть требования к арендаторам. И речь не идет о простой замене розетки и не подключении заземляющей ножки.

Во многих магазинах бытовой техники есть тестеры розеток, вы можете захотеть приобрести один и адаптер с 3 на 2 контакта, который поляризован таким образом, вы можете убедиться, что проводка вашего арендуемого устройства правильно подключена (два провода правильно поляризованы), и если вы обнаружите 3-контактную розетку, проверьте, подключена ли она к заземлению каким-либо образом (рабочая коробка может быть заземлена, просто отсутствует ножка к розетке).

И последнее: вам нужно закрепить свободный конец провода в пластиковом ящике с разъемом RCA для фонокорректора, чтобы к нему можно было подсоединить ремешок. Если у вас есть коврик, воспользуйтесь предлагаемым им проводом и прикрепите штекер фонокорректора, чтобы вы могли его подключить. Вам нужно изолировать провод заземления, чтобы к нему нельзя было прикасаться напрямую. В проволоке коврика и / или на запястье есть резистор, который защищает вас от поражения электрическим током в случае, если вы работаете с чем-то под напряжением (в любом случае, это плохая идея). Наконец, у многих ковриков есть защелка для крепления браслета, поэтому вам нужно только одно соединение.Я также рекомендую вам потратить время на проверку заземления, чтобы убедиться, что что-то не отключено.

Общая точка Заземление

Как исправить незаземленные розетки

Распространенной проблемой, обнаруживаемой в старых домах, является наличие незаземленных розеток. Либо вы застряли со старомодными двухконтактными розетками, которые не подходят к вашим трехконтактным устройствам, либо кто-то заменил старые розетки на трехконтактные розетки, у которых нет заземляющего провода.

Тройники с тремя выступами часто выглядят как овца в волчьей шкуре, так как они выглядят как современные, но не имеют никакой защиты.

Важный отказ от ответственности: я являюсь лицензированным подрядчиком, но НЕ Я лицензированный электрик. Поэтому, прежде чем использовать эту информацию, сначала посоветуйтесь с местным электриком. К электромонтажным работам следует относиться несерьезно, поскольку они могут стать причиной пожара или поражения электрическим током. Не выполняйте эту работу, если у вас нет соответствующей квалификации.

С начала 1960-х годов большинство электрических норм требовало, чтобы провод заземления проходил ко всем розеткам и приборам, но до этого времени большая часть проводки состояла только из двух проводов (горячий и нейтральный).

Заземляющий провод обеспечивает альтернативный путь для электричества, которое может отклониться от прибора или продукта, чтобы безопасно вернуться к автоматическому выключателю или коробке предохранителей и выйти из здания к основному заземлению.

Электричество подобно воде тем, что всегда выбирает путь наименьшего сопротивления. Без заземленной розетки этот путь пролегает либо через ваш прибор, что приведет к сгоранию вашего телевизора, компьютера, микроволновой печи и т. Д., Либо, в худшем случае, через вас! Вы можете подумать, что устройства защиты от перенапряжения достаточно, но фильтры работают должным образом только при подключении к заземленной розетке.

Есть два возможных способа решить проблему с незаземленными розетками, и я проведу вас через оба.

Как отремонтировать незаземленную розетку

Идеальный способ отремонтировать незаземленную трехконтактную розетку — это установить непрерывный электрический путь обратно к главной панели. Если розетка установлена ​​в металлической коробке и в этой металлической коробке есть металлический кабелепровод (кабель BX), ведущий обратно к панели, то вы можете заземлить розетку с небольшой работой.

Чтобы убедиться, что у вас есть правильная настройка, вы можете использовать недорогой электрический тестер с косичками. Когда цепь находится под напряжением, прикоснитесь одним концом тестера к горячему проводу (меньшее гнездо на розетке) и одним концом тестера к электрической коробке. Если тестер загорелся, коробка заземлена. Если у вас нет света, значит, нет заземления и этот метод вам не подойдет. Перейдите к Варианту № 2 ниже.

Если тестер загорелся, то все, что вам нужно сделать, — это вывести оголенный медный провод от винта заземления на розетке и прикрепить его к металлической коробке. Это обеспечит заземление, используя уже имеющееся в вашем доме оборудование.

Если ваши розетки установлены в бетонной стене, существует вероятность получения ложных показаний, но для деревянных каркасных конструкций это хороший тест. Если вы имеете дело с бетонными стенами, вызовите электрика для проверки или попробуйте вариант №2.

Вариант № 2 Установите GFCI

Итак, в вашем доме нет металлического кабеля, и вы не сможете получить таким образом заземленную розетку. Еще не все потеряно. Есть еще один вариант, который не так хорош, как заземление для оборудования, но все равно обезопасит вас.

Вы можете заменить стандартную розетку на розетку GFCI на любые незаземленные розетки, чтобы обеспечить защиту от ударов и скачков напряжения; однако вам нужно будет добавить наклейку на розетку GFCI с надписью «No Equipment Ground», которая поставляется с каждой розеткой GFCI. Это позволяет другим людям понять, что происходит за стенами в будущем.

GFCI будет «ощущать» разницу в количестве электричества, протекающего в цепи, и количества электричества, вытекающего, даже при величинах тока от 4 до 5 миллиампер.GFCI быстро реагирует (менее одной десятой секунды) на отключение или отключение цепи.

Итак, вот оно. Если у вас есть незаземленные розетки, вам не придется платить тысячи долларов за полную переустановку вашего дома. Есть варианты, чтобы обезопасить свою семью и электронику.

Основатель и старший редактор

Я люблю старые дома, работать своими руками и учить других тому, как делать это самостоятельно! Всему можно научить, если вы только дадите ему шанс.

Подпишитесь на бесплатную электронную книгу!

Электрическое заземление — обеспечение безопасности вашего дома

Правильно ли заземлен ваш дом?

Один из лучших способов повысить безопасность вашего дома и продлить срок службы вашей электроники — это убедиться, что ваш дом правильно заземлен. Определение согласно сайту eHow:

Электрическое заземление — это точка в цепи, находящаяся под нулевым напряжением. Однако точка может быть или не быть подключена к земле.Провод, напрямую соединенный с землей, также находится на земле.

Обеспечение надлежащего заземления вашего дома может предотвратить поражение электрическим током

Для того, чтобы ваш дом был правильно заземлен, должно быть физическое соединение между землей и электрическими компонентами вашего дома. Для большинства ваших электрических устройств и приборов это достигается с помощью круглого третьего штыря, который часто устанавливают ваши электрические шнуры. Когда система правильно заземлена, это соединение обеспечивает безопасный путь для любого избыточного или неправильно направленного электрического тока.Это потенциально может спасти вас от электрического пожара и смертельного поражения электрическим током.

Распространенные проблемы с электрическим заземлением

Наибольшие проблемы с заземлением возникают в крупных городах и пригородах. Это просто потому, что эти более густонаселенные места имеют более высокий уровень спроса на электроэнергию, что приводит к увеличению количества проблем. Электрики в больших городах постоянно борются с неправильным заземлением и возникающими в результате проблемами.Например, всякий раз, когда металлические трубы или кабелепровод соприкасаются с оголенным проводом, это может привести к потенциально смертельному поражению электрическим током любых людей или домашних животных, которые их коснутся. По этой причине крайне важно убедиться, что ваша электрическая система находится в безопасном состоянии и правильно заземлена.

Риски неправильного заземления

Если ваш дом неправильно заземлен или вообще не заземлен, вы рискуете столкнуться со многими потенциально опасными проблемами. Если вы живете в старом доме, возможно, что ваш дом вообще не заземлен.Новые дома в результате ужесточения правил техники безопасности обычно должным образом заземлены. При этом вся ваша надежно заземленная система должна стать полностью неэффективной — это несколько плохих соединений. По этой причине вам следует регулярно проверять вашу электрическую систему у квалифицированного местного электрика, особенно если вы считаете, что у вас может быть незаземленная или плохо заземленная электрическая система.

Наибольшую опасность, которую представляет незаземленная электрическая система, представляет пожар и поражение электрическим током.Поскольку электрический ток всегда движется по пути наименьшего сопротивления, вы напрямую подвергаетесь риску поражения электрическим током, если используете незаземленное устройство, когда оно разряжает избыточное электричество. В полностью заземленной системе любой избыточный или неверно направленный ток направляется в заземление и в землю. Вполне возможно, что вы можете стать заземляющим проводом, если его еще нет. Это может привести к серьезным травмам или смерти.

Помимо рисков для вас и всех других людей в вашем доме, незаземленные электрические системы могут быть потенциально опасными для вашей электроники.Эта важная функция безопасности отводит дополнительное электричество от вашего устройства, что может защитить вашу электронику от катастрофических повреждений и постепенного износа. В результате ваши приборы служат дольше.

Проведите электрический осмотр вашего дома

Не рискуйте. Независимо от того, сколько лет вашему дому, вам следует регулярно проводить оценку электробезопасности, чтобы определять любые потенциальные или существующие проблемы, которые могут привести к небезопасной ситуации.Этот важный шаг в уходе за домом может обеспечить безопасность вас и вашей семьи на долгие годы.

Когда в последний раз вы проверяли ваш дом на предмет неисправности электричества?

Опубликовано в Электробезопасность

Замена двухконтактной розетки на три за 6 простых шагов

Можно ли установить трехконтактную розетку без заземляющих проводов?

Старомодные двухконтактные розетки, также известные как розетки, подключенные к двухжильным кабелям, не имеют заземляющих проводов, которые защищают людей и электрические устройства в случае неисправности.Тем не менее, можно дооснастить новую трехконтактную розетку или розетку GFCI в той же розетке без каких-либо изменений проводки, если сама коробка заземлена.

К счастью, металлические коробки, прикрепленные к бронированному или BX, кабелю — типу проводки, обычно встречающемуся в старых домах — обычно заземлены; гибкая металлическая оболочка кабеля служит той же цели, что и специальный провод заземления.

Как заменить двухконтактные розетки на три:

Выполните следующие действия, чтобы узнать, как заземлить розетку.

Шаг 1: Проверить заземление
  • Вставьте один контакт тестера цепей в горячий паз розетки (более короткий), а другой прикоснитесь к винту, которым крепится крышка.
  • Тестер должен загореться. Если это не так, коробка не заземлена. Вы можете установить GFCI (см. Совет Pro2Pro) или вызвать электрика для ремонта проводки.

Шаг 2: Снимите старую розетку
  • Выключите питание на панели выключателя или блоке предохранителей.
  • Вывинтите старую розетку из коробки и отсоедините провода.

Шаг 3: Подключите новую розетку
  • Подсоедините черный (горячий) провод к латунной клемме, а белый (нейтральный) провод к серебряной. На GFCI используйте клеммы в соответствии с меткой «линия» на задней стороне розетки. (Если ваша коробка не заземлена, переходите к шагу 6.)

Шаг 4: Затяните винт заземления
  • Этот зеленый винт, продаваемый в хозяйственных магазинах, вставляется в резьбовое отверстие в задней части коробки.
  • Прикрепите один конец 8-дюймового зеленого заземляющего провода или гибкого провода (также доступного в хозяйственных магазинах) к винту и затяните его.

Шаг 5: Заземлите розетку
  • Прикрепите другой конец 8-дюймового провода заземления к зеленой клемме заземления на трехконтактной розетке или розетке GFCI.
  • Вставьте новую розетку в коробку.

Шаг 6: Включите питание
  • Используйте тестер цепей, чтобы убедиться, что цепь работает.

Общие сведения об электрическом заземлении и принципах его работы

Заземление — это принцип электричества, который иногда ставит в тупик домовладельцев. Чтобы понять его важность для домашней системы электропроводки, важно знать кое-что о природе потока электроэнергии.

Что такое электрическое заземление?

Заземление предлагает наиболее эффективный и безопасный путь для избыточного электричества от устройства обратно к земле через электрическую панель. Электрическое заземление — это резервный путь, который обычно используется только в случае неисправности в системе электропроводки.

Некоторые основы электричества

Электрический ток в системе электропроводки вашего дома состоит из потока электронов в металлических проводах цепи. Ток имеет две формы: отрицательный и положительный заряд, и это заряженное электрическое поле создается огромными генераторами, эксплуатируемыми коммунальной компанией, иногда за многие сотни миль от них. Именно этот поляризованный заряд фактически представляет собой поток электрического тока, и он достигает вашего дома через обширную сеть высоковольтных служебных проводов, подстанций и трансформаторов, покрывающих ландшафт.

Отрицательная половина заряда — это «горячий» ток. В системе электропроводки вашего дома горячий ток обычно передается по черным проводам, в то время как белые нейтральные провода несут положительный заряд. Оба набора проводов входят в ваш дом через основные служебные провода электросети, проходят через вашу электрическую панель обслуживания и проходят бок о бок через каждую цепь в вашем доме.

Физика электрического потока сложнее, чем можно передать большинством простых объяснений, но по сути, электричество стремится вернуть свои электроны на «землю», то есть разрядить свою отрицательную энергию и вернуться к равновесию.Обычно ток возвращается на землю через нейтральные провода в электрической системе. Но если произойдет какой-то сбой в пути, горячий ток может вместо этого протекать через другие материалы, такие как деревянные каркасы, металлические трубы или легковоспламеняющиеся материалы в вашем доме. Это то, что может произойти в ситуации короткого замыкания, когда возникает большинство электрических пожаров и ударов. Короткое замыкание — это когда электричество выходит за пределы проводов, через которые оно должно проходить, другими словами, когда он проходит более короткий путь к земле. .

Домашняя система заземления

Чтобы предотвратить эту опасность, электрическая система вашего дома включает резервную схему — систему заземляющих проводов, которые проходят параллельно горячему и нейтральному проводу. Он обеспечивает альтернативный путь прохождения электрического тока в случае выхода из строя системы горячих и нейтральных проводов, по которым обычно проходит ток. Если, например, проводное соединение ослабнет или грызун прогрызет провод, система заземления направит паразитный ток обратно на землю по этому альтернативному пути, прежде чем он может вызвать пожар или поражение электрическим током.

Заземляющий путь обычно образован системой неизолированных медных проводов, которые подключаются к каждому устройству и каждой металлической электрической коробке в вашем доме. В стандартном кабеле NM с оболочкой этот неизолированный медный провод включен вместе с изолированными проводящими проводами внутри кабеля. Оголенные медные заземляющие провода заканчиваются заземляющей шиной на вашей главной сервисной панели, и эта заземляющая шина, в свою очередь, подключается к заземляющему стержню, вбитому глубоко в землю вне вашего дома. Эта система заземления обеспечивает путь с наименьшим сопротивлением, по которому электричество возвращается обратно к земле, если разрыв в системе электропроводки позволяет электричеству «просачиваться» из предпочтительной системы черных и белых проводов цепи.

В большинстве домашних систем электропроводки доказательство наличия системы заземления можно увидеть на каждой розетке, где третья круглая прорезь на лицевой стороне розетки представляет собой заземляющее соединение. Когда заземленный прибор подключается к такой розетке, его круглый заземляющий штырь теперь напрямую подключается к системе неизолированных медных заземляющих проводов внутри электрических цепей дома.

Не во всех домах есть эта тщательно продуманная и полная система заземления, образованная сетью неизолированных медных проводов.Хотя такая система заземления является стандартной в домах с автоматическими выключателями, которые подключены с помощью кабеля NM с оболочкой, старые системы проводки, установленные до 1965 года, могут быть заземлены через металлический кабелепровод или металлический кабель, а не через оголенные медные заземляющие провода. И даже старые системы, установленные до 1940 года, могут вообще не иметь заземления. Так обстоит дело с проводкой с ручкой и трубкой, где нет никаких путей заземления. Многие старые системы уже были обновлены, и это хорошая идея, если ваша проводка относится к более старому поколению.Одним из признаков того, что ваша проводка устарела, является то, что в розетках есть два разъема, а не три. Это указывает на то, что розетки могут быть не заземлены.

Встроенная защита

Ваша домашняя электропроводка также включает в себя другие защитные устройства, которые помогут предотвратить катастрофу. Автоматические выключатели или предохранители защищают и контролируют каждую отдельную цепь. Автоматические выключатели или предохранители выполняют две функции: они защищают провода от перегрева в случае их перегрузки из-за протекания через них слишком большого электрического тока; они также обнаруживают короткое замыкание и срабатывают или «взрывают», чтобы мгновенно остановить прохождение тока при возникновении проблем.В случае короткого замыкания или замыкания на землю внезапное снижение сопротивления вызывает неконтролируемое протекание тока, и автоматический выключатель реагирует на это отключением.

Наконец, довольно часто металлические водопроводные трубы в вашем доме также подключаются к заземляющей дорожке. Это обеспечивает дополнительную защиту в случае контакта электричества с этими металлическими трубами. Часто это заземление обеспечивается заземляющим проводом, прикрепленным к металлической водопроводной трубе рядом с водонагревателем.

Заземление прибора

Мало того, что ваша домашняя электропроводка имеет систему заземления для безопасности, но и многие съемные приборы и устройства тоже. Электроинструменты, пылесосы и многие другие приборы намного безопаснее, если у них есть третий контакт на вилке шнура, который имеет форму, соответствующую круглому отверстию заземления на розетке. Наличие этого третьего контакта указывает на то, что в приборе есть система заземления, и важно, чтобы они были подключены к заземленным розеткам.Известно, что некоторые люди срезали заземляющий штырь на вилке прибора, чтобы он подходил к розетке или удлинителю, не имеющим гнезда для заземления. Это чрезвычайно опасная практика, которая может привести к поражению электрическим током в случае короткого замыкания внутренней проводки в приборе.

Штекерные переходники

Большинство людей знакомы с адаптерами вилок, чем позволяют вставлять вилки с тремя контактами в розетки с двумя гнездами. Важно отметить, что они обеспечивают защиту от заземления. ТОЛЬКО , если провод или металлическая петля на адаптере правильно прикреплены к крепежному винту на выходной крышке, И , если этот винт крышки подсоединен к металлической коробке. И , если этот металлический ящик правильно заземлен.Это ни в коем случае нельзя с уверенностью сказать, поэтому адаптеры с тремя на два слота следует использовать с большой осторожностью, если вообще использовать. Лучшее решение — вставлять вилки с тремя контактами только в заземленные розетки с тремя гнездами.

Там, где заземленная розетка невозможна, как в старой проводке, некоторая защита обеспечивается путем установки розетки GFCI (прерыватель цепи замыкания на землю) в этом месте. A GFCI обнаружит замыкания на землю и отключит питание до того, как утечка тока может вызвать проблемы.Однако важно отметить, что использование GFCI на самом деле не создает пути заземления; это просто делает незаземленную розетку более безопасной.

Конечно, не все приборы и съемные устройства имеют трехконтактную вилку с заземлением, и они по-прежнему безопасны в использовании, поскольку обычно имеют конструкцию с двойной изоляцией, которая сводит к минимуму риск коротких замыканий.

»Розетки с заземлением и незаземленными

Когда я представляю своих покупателей как ABR, я обнаруживаю, что одни и те же темы возникают каждый раз, когда мои клиенты проходят проверку всего дома.Проблема заземленных и незаземленных розеток. Что это значит, для чего они используются и что происходит, если они не заземлены. После нескольких недель умоляющих дать простые ответы на этот вопрос, я даю вам ответ доверенных лицензированных инспекторов всего дома…

Amy,
Отвечая на ваши вопросы относительно розеток, обычно встречающихся в жилых домах, я начну с основ старого и нового. Во-первых, хотя я хотел бы указать, что я лицензированный домашний инспектор, тем не менее, для любых электромонтажных работ и рекомендаций по электрическим системам я рекомендую своим клиентам при необходимости проконсультироваться с лицензированным электриком.

Дома, построенные до начала 1960-х годов, чаще всего имели двухпроводную систему, в то время как современный третий провод не являлся проводом заземления оборудования. Первое требование к заземленным розеткам в жилищном строительстве относится к 1951 году, когда NEC (Национальный электротехнический кодекс) требовал, чтобы в прачечных были заземленные розетки. К этому требованию были добавлены устройства и места, пока система заземления не стала требованием повсюду в современном жилом доме.

  • К электрическим устройствам, которые можно использовать с незаземленными розетками, относятся: лампы, радиоприемники, адаптеры питания, тостеры, пылесосы и любые предметы, у которых шнур не имеет третьего круглого контакта.
  • К электрическим устройствам, для которых требуется заземленная розетка (заземление оборудования), относятся: высокопроизводительные приборы, компьютеры, телевизоры, стереооборудование, электроинструменты, полосы защиты от перенапряжения и любые другие электрические устройства со шнуром, имеющим третий контакт.

Доступны адаптеры, позволяющие использовать устройство, использующее три контакта / заземление, в двухслотовой розетке. Адаптеры вставляются в розетку с двумя штырями, а затем лопата адаптера прикрепляется к розетке с помощью центрального винта крышки.Чтобы эти адаптеры работали, необходимо заземление корпуса розетки и коробки.

Дома до 1960-х годов, которые не обновлялись, обычно имеют двухслотовые розетки. Большинство домов, построенных до 1960-х годов, в той или иной форме претерпели модернизацию / модернизацию внутренней электрической системы.

Розетка без заземления Наиболее распространенной является замена розеток с двумя гнездами на розетки с тремя контактами (с заземлением).Если установка заземленной розетки правильная, розетка обеспечивает заземление оборудования с помощью круглой мотыги в розетке. Неправильно установленный грунт отсутствует, что обычно называют открытым грунтом. Это не обеспечит заземление оборудования, и высококачественное оборудование / компьютеры / телевизоры не должны использоваться в этой розетке с открытым заземлением.

В случае, если высокопроизводительное устройство, такое как компьютер, подключено к незаземленной розетке, производительность устройства не может измениться или проблемы обнаружены.Однако устройство может быть повреждено без предупреждения в любое время из-за статического электричества, которое не может быть разряжено, а также из-за другого соприкасающегося источника напряжения (одним из которых может быть молния). Это может происходить из различных источников, как внутренних, так и внешних по отношению к устройству. Идея заземления заключается в отключении прерывателя, предотвращающем повреждение устройства или поражение пользователя электрическим током. Если устройство не заземлено должным образом, и произойдет какое-либо из ряда событий, устройство может выйти из строя, не требуя ремонта.В нескольких гарантиях я обнаружил, что устройство, используемое с незаземленной розеткой, не покрывается гарантией производителя; это по тем же причинам, что и ранее.

Устройство защиты от перенапряжения, используемое в незаземленной розетке, представляет собой прославленный удлинитель и не обеспечивает дополнительной защиты, только ложное ощущение защиты. Использование адаптера с металлической лопаткой, закрепленной под винтом лицевой панели, не является заземлением, если вы не проверите его на наличие заземления, и заземление подтверждено.Большинство источников не предлагают постоянно устанавливать эти переходники в качестве решения для заземления. Опять же, эти устройства, если они не заземлены должным образом, могут дать пользователю ложное срабатывание заземления.

В старых домах довольно часто встречаются открытые площадки, это связано с тем, что исходные системы электропроводки не модернизируются до трехпроводной или обновляются только отдельные участки. Способы заземления этих розеток сильно различаются в зависимости от периода, когда они были установлены или модернизированы.

Розетка с заземлением. Когда идентифицированы трехконтактные розетки с разомкнутым заземлением и имеется двухпроводная система, NEC в настоящее время позволяет использовать следующие методы для решения проблемы:

  • Установите заземление оборудования. (рекомендуется для оборудования высокого класса, см. предыдущие комментарии)
  • Обеспечьте GFCI-защиту для розетки (либо на розетке, либо перед розеткой), емкости должны иметь маркировку без заземления оборудования.Этот метод не предусматривает заземления оборудования.
  • Замените имеющуюся розетку с тремя отверстиями на незаземленную розетку с двумя отверстиями.

Поляризованные вилки имеют два разъема разного размера, нейтраль — это больший разъем, это позволяет подключать устройство только одним способом, обеспечивающим правильную полярность. Обратная полярность — это когда общий и горячий провод на розетке перепутаны; когда это происходит, большая розетка для лезвий теперь горячее, а не нейтральное (это относится как к заземленным, так и незаземленным системам).Например, лампа подключена с обратной полярностью, внешний металлический патрон лампы накаливания «горячий»? всегда. В этом случае при замене лампочки или прикосновении к внешней стороне патрона человек может получить удар током. Обратная полярность является проблемой безопасности и может вызвать проблемы с бытовой техникой высокого класса.

Обратную полярность обычно легко исправить. Довольно часто, если несколько розеток проверяют обратную полярность, нередко бывает, что только одна клемма проводки оказывается неправильной.Однако это не может быть определено без дальнейшего расследования.

Прерыватели цепи защиты от замыканий на землю

(GFCI) предназначены для защиты людей, использующих электрические устройства, особенно во влажной зоне. GFCI доступны как автоматические выключатели, расположенные внутри сервисной панели, и как розетки. Большинство владельцев дома знакомы с ними как с розеткой с маленькими кнопками (кнопки тестирования и сброса), которые, кажется, всегда срабатывают при использовании фена.

GFCI Outlet. GFCI обеспечивает защиту пользователя и срабатывает, обнаруживая утечку / дисбаланс тока, в свою очередь, отключая питание электрического устройства.GFCI не срабатывает при обнаружении силы тока, как выключатель, и, в свою очередь, стандартный выключатель не срабатывает при тех же обстоятельствах, что и GFCI.

GFCI являются предметом безопасности и обеспечивают защиту от поражения электрическим током и потенциального поражения электрическим током. GFCI должны проверяться домовладельцем один раз в месяц для проверки работоспособности. GFCI могут быть установлены как в двухпроводной системе без заземления, так и в трехпроводной системе.

GFCI требуются NEC © в различных областях, ниже приводится общий список (неполный), когда и где: внешние резервуары и бассейны 1971 г., ванные комнаты 1975 г., гаражи 1978 г., гидромассажные ванны и ванны 1981 г., кухни 1987 г. в пределах 6 умывальника и подвалов, недостроенных подвалов и подвалов 1990 г., раковин в барах 1993 г., 1996 г. — все кухонные столешницы, специальные контуры для ванных комнат, все наружные розетки, зарядные устройства для электромобилей.

В случае, если GFCI не функционирует должным образом, GFCI следует отремонтировать в целях безопасности. В старых домах, где нет GFCI, я рекомендую установить GFCI в целях безопасности, это обычно считается улучшением состояния собственности.

Тестер розеток с тремя лампами обычно используется во время домашнего осмотра, чтобы определить, правильно ли подключены розетки. Это устройство можно легко купить в большинстве хозяйственных магазинов, и домовладелец может использовать его как обычно.Использование только этого устройства не заменяет услуги квалифицированного электрика.

Майкл Паттон — лицензированный домашний инспектор и владелец компании AA Home Inspection LLC, расположенной в Северном Кентукки. Майкл имеет лицензии в Кентукки и Индиане и квалификацию для проведения инспекций в Огайо (в Огайо нет лицензионных требований). Майкл является нынешним президентом Ассоциации инспекторов недвижимости Кентукки (KREIA) и активным членом Американского общества домашних инспекторов (ASHI).Майкл основал компанию AA Home Inspection LLC в 2001 году, до этого Майкл работал в фирмах, предоставляющих широкий спектр услуг, включая проектирование, строительство и управление проектами. Услуги Майкла включают в себя инспекции жилых домов, инспекции легких коммерческих помещений, инспекции WDI / термитов и радоновые тесты. Район Большого Цинциннати обеспечивает широкий спектр проверок; от недвижимости за миллион долларов до домов с ремонтом, от новостройки до домов, которым больше ста лет, и от клиентов от хорошо зарекомендовавших себя до тех, кто впервые покупает жилье.

www.AAHomeInspection.net ‘

Незаземленные розетки — Домашняя инспекция в Массачусетсе

Начнем с того, что отличим незаземленную розетку от заземленной.

Незаземленные розетки легко отличить по конфигурации с двумя гнездами, в отличие от розеток нового типа с заземлением, которые имеют два гнезда с отверстием (гнездо заземления), расположенное по центру под гнездами. В данной статье я буду называть эти розетки НЕЗЕМЛЕННЫМИ розетками и ЗАЗЕМЛЕННЫМИ розетками.

В старой проводке никогда не было заземляющего провода, поэтому любые незаземленные розетки в вашем доме изначально были подключены таким образом и считаются приемлемыми, но у них есть свои проблемы с безопасностью. Многие незаземленные розетки были установлены в старых домах, но с годами электрические стандарты изменились, и они абсолютно необходимы в новых домах. Хотя сегодня обычно не требуется обновлять незаземленные розетки в вашем доме, это все же хорошая идея, потому что дом с правильной проводкой — гораздо более безопасный дом для вас и вашей семьи.

ЭТО ГДЕ НАЧИНАЮТСЯ НЕЗЕМЛЯЕМЫЕ ПРОБЛЕМЫ РОЗЕТКИ …

Проблемы для владельцев старых домов начинаются, когда двухпроводные незаземленные розетки удаляются и заменяются розетками с заземлением без необходимого изменения проводки, которое добавит заземляющий провод к недавно установленной розетке с заземлением. Люди склонны заменять двухпроводные незаземленные розетки на незаземленные, чтобы обеспечить более удобную розетку для своих трехконтактных устройств. Большинство современных шнуров электроприборов содержат трехконтактную вилку, и это становится неприятностью, когда домовладельцы (с незаземленными электрическими системами) пытаются найти три розетки для заземленных вилок.Поэтому они заменяют незаземленную розетку с двумя прорезями на розетку с заземлением, и теперь им становится намного удобнее использовать эти розетки у себя дома. Но … эти модернизированные розетки по-прежнему , а не , заземлены без обновления всего ответвления, который питает розетку.

Розетки с заземлением не предполагается заменять незаземленными розетками, если к этой розетке не будет подключен новый заземленный провод. Для этого потребуется квалифицированный электрик для установки нового провода от центра нагрузки к этим заземленным розеткам.Исключение из этого правила разрешено Национальным электротехническим кодексом, когда розетка защищена прерывателем цепи при замыкании на землю (GFCI).

ЭТО ПРИВОДИТ НАМ … ДЕШЕВЫЕ ИСПРАВЛЕНИЯ ИЛИ ОБНОВЛЕНИЯ.

Есть дешевые исправления для тех домовладельцев, которые не хотят ремонтировать весь свой дом. Возможно, один из самых дешевых и простых способов решить эту проблему — использовать GFCI (также известный как прерыватель цепи замыкания на землю). Их можно установить в одном из двух мест.Розетка GFCI может заменить стандартную незаземленную розетку в любом месте, и теперь она становится гораздо более безопасной розеткой. Другой вариант — прерыватель GFCI (в центре нагрузки), который заменяет обычный автоматический выключатель. N.E.C. (Национальный электрический кодекс) позволяет GFCI заменять двухпроводные незаземленные розетки, но это может быть не лучшей идеей только потому, что круглая заземляющая розетка на розетке GFCI может создать у кого-то ложное впечатление, что розетка имеет заземляющий провод.Поэтому лучше, чтобы именно эти розетки были четко помечены как «ЗАЗЕМЛЕНИЕ БЕЗ ОБОРУДОВАНИЯ».

Замена GFCI в незаземленной розетке — хороший выбор для многих дорогостоящих случаев, когда сложно повторно подключить проводку. Вместо того, чтобы поручить электрику подключать новые провода к новым розеткам, вы будете полагаться на функцию GFCI, которая обеспечит личную защиту в гораздо более удобной розетке. Это не то же самое, что наличие заземленной розетки, но в большинстве случаев это намного безопаснее. Розетка GFCI отключится (отключится), когда есть разница в величине тока, протекающего через нейтральную сторону электропроводки.Таким образом, если произошло замыкание на землю, и некоторая часть тока начинает проходить в корпус (к вам), исправный GFCI автоматически отключится и остановит весь ток, избегая поражения электрическим током.

Единственный случай, когда обновление GFCI не следует использовать, это когда оборудование использует сетевой фильтр (например, сетевой фильтр вашего компьютера, если он у вас есть). Устройства защиты от перенапряжений используют заземляющий провод для перенаправления любого перенапряжения, пока он не сработает. Если сетевой фильтр подключен к незаземленной розетке, не будет работать так, как задумал производитель.При сильном скачке или скачке напряжения устройству защиты от перенапряжения требуется провод заземления, чтобы отвести «удар» от защищаемого оборудования и безопасно направить его на провод заземления, который подключен к стороне нагрузки. Если импульсный или импульсный скачок напряжения не передается сетевым фильтром на заземляющий провод, он разрушит хрупкую электронику, которую вы пытались защитить. Производитель устройства защиты от перенапряжения предлагает гарантии, но … они действительны только в том случае, если фильтр используется в правильно заземленной розетке.

КАК ПРАВИЛЬНО ЗАМЕНИТЬ незаземленную розетку розеткой GFCI

БЕЗОПАСНОСТЬ — ПРЕЖДЕ ВСЕГО… Если вы абсолютно уверены в том, что замените незаземленные розетки самостоятельно, я объясню, как вы можете выполнить этот проект должным образом, не нанимая лицензированного электрика. Но если электричество и его компоненты — это проекты, к которым вы бы не хотели прикасаться, или если существует множество розеток, которые нуждаются в обновлении, я настоятельно рекомендую вам нанять лицензированного электрика, чтобы выполнить это обновление за вас.

Перед запуском убедитесь, что выключатель (питание) этой незаземленной розетки отключен.Не думайте, что маркировка на сервисной панели правильная. Еще раз проверьте, отключено ли питание, подключив небольшой прибор и включив его. Как только в этой цепи отключится питание, начните с удаления винтов с крышки розетки. Затем открутите верхний и нижний винты на самом выходе. Теперь вытащите розетку из распределительной коробки и открутите или отсоедините два провода от розетки. Вы можете выбросить эту старую розетку и крышку. Старая двухштырьковая крышка розетки не приспособится к новой розетке GFCI, так как она имеет другую форму.Теперь воспользуйтесь этой возможностью, чтобы очистить коробку розеток с помощью пылесоса, прежде чем повторно устанавливать розетку GFCI. Кроме того, заклейте все потертые или зазубренные провода изолентой (если провода сильно изношены, вам, возможно, придется обрезать их обратно или заменить их новым проводом). Теперь убедитесь, что у вас достаточно места в коробке для нового GFCI, осторожно протолкнув провода обратно в коробку и протестируйте установку нового GFCI. Если GFCI не подходит из-за того, что в коробке слишком много проводов или коробка слишком мала, вам придется попросить электрика установить новую распределительную коробку большего размера.На этом этапе ваш электрик может завершить установку вашей розетки GFCI.

Начните установку GFCI с помощью плоскогубцев, чтобы согнуть концы двух существующих проводов в U-образную форму, чтобы они могли плотно прилегать под каждый выходной винт. Сегодняшние новые розетки содержат вставки для проводки, и их не нужно сгибать в форме буквы U. Провода просто вставляются прямо в предусмотренные отверстия. Теперь прикрепите черный провод за головкой винта из латуни / золота и затяните его, затем прикрепите белый провод за головкой серебряного винта и затяните этот винт.(Помните, что в этом месте нет заземляющего провода, поэтому зеленый винт заземления на выходе GFCI останется пустым). Теперь аккуратно загните провода в электрическую коробку, одновременно вставляя розетку GFCI внутрь, чтобы она плотно прилегала к коробке. Теперь вы можете установить верхний и нижний винты на розетку.

Вам не нужно принудительно вставлять эту розетку. Если вы обнаружите, что пытаетесь вставить розетку, осторожно вытащите ее снова, переставьте провода и попробуйте снова.Если вы по-прежнему вставляете провода внутрь коробки, вам нужно обрезать провода короче. Принуждение к розетке может повредить провода и вывести их из розеток. После того, как вы правильно установили и прикрутили GFCI, теперь вы можете прикрутить новую крышку выпускного отверстия GFCI на место. Теперь выключатель этой цепи можно установить в положение «Вкл.». Теперь у вас должна быть розетка с защитой GFCI, которая БЕЗОПАСНА, но не заземлена. ПОМНИТЕ: на этой розетке всегда должна быть надпись «NO EQUIPMENT GROUND», поскольку заземление остается неподключенным.

СОВЕТ: Если ваша цель — защитить каждую незаземленную розетку в доме с помощью розетки GFCI, нет необходимости использовать розетку GFCI в каждом отдельном месте. Вы можете установить розетки незаземленного типа вместо розеток GFCI ТОЛЬКО , если они подключены через НАГРУЗКУ розетки GFCI. Тем не менее, заземляющего провода нет, поэтому эти розетки должны иметь четкую маркировку «GFCI PROTECTED, NO EQUIPMENT GROUND»

УКАЗАНИЕ: Во многих старых домах монтажная коробка розеток заземлялась от центра нагрузки, но сама розетка не заземлялась.В этом случае можно использовать перемычку между монтажной коробкой и винтом заземления на новой розетке с заземлением. Но такого типа заземления может быть недостаточно для устройства защиты от перенапряжения.

НА ГЛАВНУЮ СТРАНИЦУ


Вот что мои клиенты говорят о моих услугах по осмотру дома:

Нажмите F5 (на клавиатуре), чтобы получить дополнительные характеристики.

Когда вы впервые покупали дом, осмотр дома был очень устрашающим.Дэйв Вэлли заставил меня почувствовать себя непринужденно, как только я его встретил. Он был очень профессиональным, обстоятельным и объяснил мне вещи по ходу дела. В целом, то, что я ожидал получить от стресса, оказалось очень легким благодаря Дэйву.

Оставить комментарий
