Что такое секция радиатора отопления: как подобрать количество, установка дополнительных элементов, видео и фото

Опубликовано в Разное
/
8 Июл 2021

Содержание

как подобрать количество, установка дополнительных элементов, видео и фото

Любой человек согласится, что комфорт проживания в доме в первую очередь зависит от поддержания в помещениях оптимального температурного режима, особенно это касается холодного времени года. Поэтому сегодня мы расскажем, как правильно подбирать радиаторы отопления – сколько секций на кв м нужно, и рассмотрим, как самостоятельно провести все необходимые расчеты, чтобы получить максимально точный и реалистичный результат.

На фото: радиатор на 10 секций – очень распространенный вариант для комнат среднего размера с нормальным утеплением

Основные типы конструкций и их характерные особенности

Если вы хотите получить ответ на вопрос, сколько нужно секций радиатора на 1 м2, то в первую очередь должны знать, какой тип батарей будет использоваться в помещении, ведь характеристики изделий различаются довольно сильно. Именно поэтому мы расскажем вам особенности самых популярных вариантов, за основу были взяты секционные конструкции с межосевым расстоянием в 500 мм:

Чугунные Эти конструкции отлично знакомы всем, они используются уже более века и до сих пор встречаются очень часто, а пользуются спросом благодаря долговечности, невосприимчивости к низкокачественному теплоносителю и стойкости к коррозии, да и цена этого варианта невысока.
Что касается эффективности, то одна секция выдает около 100 Ватт, в документации указаны более высокие показатели, но фактические значения ниже
Стальные Эта группа изделий отличается невысокой стоимостью, хорошей теплоотдачей и небольшим весом, из минусов следует выделить неустойчивость к гидроударам (поэтому использовать их лучше в индивидуальных отопительных системах) и повышенную коррозию в системе, когда там отсутствует теплоноситель. Что касается теплоотдачи, то она варьируется в диапазоне от 120 до 140 Ватт в зависимости от конфигурации изделия
Алюминиевые Очень популярное в наши дни решение, у которого есть целый ряд несомненных достоинств: небольшой вес, благодаря чему упрощается процесс монтажа своими руками, высокая теплоотдача (одна секция отдает около 200 Ватт) и невысокая стоимость. Из недостатков можно отметить невысокую стойкость к гидроударам и требовательность к качеству теплоносителя, так как различные примеси вызывают коррозионные процессы в системе
Биметаллические Вначале расскажем, что такое биметалл, это конструкция, представляющая собой алюминиевые секции, внутри которых расположен стальной сердечник. Благодаря такому устройству надежность изделий многократно возрастает, а теплоотдача очень высока, так одна секция в среднем отдает от 150 до 180 Ватт. Самым большим минусом можно считать высокую стоимость изделий

Важно!
Чтобы теплоотдача ваших радиаторов всегда была максимальной, необходимо как минимум раз в год проводить промывку системы.
Дело в том, что даже 1 миллиметр отложений внутри радиаторов уменьшает их эффективность на 15%, а это не только ухудшает качество обогрева, но и вызывает увеличенные затраты энергоносителей.

Качественный биметаллический радиатор прослужит вам не меньше чугунного аналога, именно поэтому важно выбирать самые добротные изделия и не экономить на них

Основные варианты расчетов

Теперь разберемся, как подобрать количество секций радиатора отопления для той или иной комнаты, существует множество методик, мы рассмотрим лишь те из них, которые проще всего в реализации и дают относительно точный результат.

Упрощенная методика

Если использовать данный вариант, то нужно руководствоваться следующим принципом: для помещения в средней полосе России, расположенного в многоэтажном здании, в котором есть одна наружная стена и одно окно, необходима тепловая мощность 100 Вт на м2. При этом высота потолков не должна превышать 2,8 метра.

Простая формула позволит вам без труда провести расчеты

Рассмотрим на конкретном примере, вам нужно лишь знать, сколько м2 в помещении:

  • Допустим, у нас есть комната площадью 15 кв м с одним окном и одной наружной стеной, высота потолков в ней 2,5 метра;
  • Для обогрева будут использоваться чугунные радиаторы с межосевым расстоянием в 50 мм;
  • Тут все очень просто: количество секций радиатора на 1 м2 равно 1, то есть, на 15 метров нужно 15 секций. Конечно, если у вас в системе температура теплоносителя равна 90 градусам, то теплоотдача батарей будет примерно 150 Ватт, и вам хватит и 10 ребер, но на практике таких случаев почти не бывает, в среднем жидкость нагревается всего до 70 градусов;

Чугунный радиатор на 15 секций позволит не опасаться даже самых сильных морозов

  • Если у вас угловое помещение или высота потолков 3 метра и выше, то полученный результат необходимо умножить на 1,2-1,3 в зависимости от качества утепления стен и вида используемых оконных блоков.

Важно!
Кроме всех вышеперечисленных факторов также имеет значение тип установки радиаторов и тип их подключения, поэтому учтите и эти нюансы и при необходимости внесите поправки в конечный результат.

Так располагаются варианты присоединения в порядке их предпочтительности, если первые два обеспечивают отличную эффективность, то в третьем теряется около 10% мощности, а в четвертом и вовсе 15-20%

Использование онлайн-калькуляторов

Инструкция по проведению данного вида расчетов также очень проста, самое главное – найти качественный ресурс с хорошей программой, которая учитывает максимальное количество дополнительных факторов. Только так можно гарантировать, что вы точно определите, на сколько кв м хватит того или иного варианта радиаторов.

Для частных домов существуют отдельные версии программ

Что касается расчетов, то они просты:

  • Вводите в поля программы все запрашиваемые данные, чем достовернее и точнее они будут, тем лучше, ведь это влияет на правильность вычислений;
  • Если каких-либо критериев в калькуляторе нет, то вы просто перемножаете полученный результат на определенный индекс
    (например, расположение радиаторов учитывается не всегда, но при определении, сколько секций радиатора нужно, упускать данный фактор нельзя).

Как видите, от варианта установки зависит очень многое

Расчет с учетом объема

Очень популярный вариант ввиду того, что он позволяет рассчитать количество секций весьма точно, некоторые утверждают, что полученное значение получается завышенным, но лучше поставить радиатор на 12 секций вместо требуемых 10 и с помощью регулятора поддерживать нужную температуру, чем установить радиатор на 8 секций и при больших морозах пользоваться дополнительными обогревателями.

Что касается данной методики, то она проста: необходимо измерить фактическую длину, ширину и высоту помещения и перемножить значения между собой, полученный результат и будет объемом в кубических метрах. Это значение умножается на 41 – именно столько Ватт нужно на кубометр воздуха, при качественном утеплении и использовании энергосберегающих стеклопакетов достаточно и 34 Ватт на кубический метр.

При расчетах учитывайте размер секции радиатора отопления, иногда приходится ставить радиаторы ниже чем планировалось из-за особенностей помещения.

Чем выше используемые секции, тем больше их теплоотдача

Некоторые застройщики спрашивают, что делать, если расчет был произведен неправильно и требуется установка дополнительных секций радиаторов отопления? Решения может быть два – либо добавить элементы к уже установленной конструкции (при этом ее ширина не должна быть больше 16 ребер), либо поставить отдельную батарею, все зависит от того, какой вариант проще в реализации и лучше подходит к той или иной комнате.

Вывод

Посчитать нужное количество секций радиатора по силам любому застройщику, главное – не упустить из вида важные нюансы и использовать только качественные изделия. Видео в этой статье поможет разобраться в некоторых вопросах более обстоятельно, это поможет вам провести расчеты еще лучше.

Расчет секций радиаторов отопления своими силами



Расчет секций радиаторов отопления по мощности

Мы предлагаем простой способ расчета, не требующий специального оборудования и потому доступный каждому.

Главным показателем в нем является мощность, необходимая на 1 кв. м площади. Стандартный показатель мощности зависит от климатических условий региона. Москва находится в средней полосе России, для которой характерен умеренный климат. Исходя из этого, показатель необходимой мощности для Москвы равняется примерно 100 Вт на 1 кв. м. В районах, лежащих ближе к Северу, этот показатель доходит до 150-200 Вт на 1 кв. м. Этот показатель стоит учитывать при покупке отопительного котла.

Пример расчета

Итак, чтобы произвести расчет секций радиаторов отопления, нужно выяснить мощность, которая потребуется от отопительной системы. Одна секция стандартного чугунного радиатора имеет теплоотдачу, приблизительно равную 120-150 Вт. Это значит, что для отопления помещения площадью 20 кв. м хватит двух чугунных радиаторов, каждый из которых будет состоять из восьми секций. Расчет для биметаллических и аллюминевых радиаторов производится точно так же. Их мощность немного больше мощности чугунного радиатора, и равна приблизительно 100-200 Вт.

Точные показатели теплоотдачи указываются в технической характеристике каждого конкретного типа радиаторов. Помимо теплоотдачи самого радиатора, важна температура теплоносителя. Совокупность этих двух показателей влияет на итоговую температуру батарей отопления.

Минусы этого метода расчета секций радиаторов отопления

В числе минусов подобного способа расчета можно назвать невозможность учесть дополнительные факторы. Например, помещения с большим количеством окон, а также угловые помещения всегда холоднее остальных комнат. Качество самих окон также сильно влияет на температуру в помещении. Лучше всего тепло удерживается двухкамерными пластиковыми окнами с 5-7-камерными профилями и инфракрасным напылением. В любом случае, наличие двух и более окон означает, что помещение будет терять тепло быстрее.

Выше уже упоминалось о таком показателе, как температура теплоносителя. Возможно, фактическая температура теплоносителя в радиаторах будет значительно ниже той, которая предполагалась. Чтобы этого не произошло, производя расчет секций радиаторов отопления следует дополнительно прибавлять к показателям по 10-30 % на тепловые потери. Вы точно не ошибетесь в расчетах, если не будете гнаться за точностью, а сделаете расчет, исходя из здравого смысла, с хорошим запасом мощности.

Хорошо отапливаемая в зимнее время квартира или собственный дом – необходимое условие для комфортной жизни. Много раз подумайте, прежде чем решите сэкономить, иначе рискуете проводить все зимы, не снимая шерстяных носков и свитера. Лучше не рисковать собственным здоровьем и установить больше радиаторов отопления (батарей). Жар костей не ломит, как гласит народная мудрость, но если зимой в помещении будет все-таки слишком жарко, то можно закрывать батареи защитными экранами, и тогда они будут давать меньше тепла. Конечно, идеальным решением будет полностью автономная отопительная система с возможностью регулирования температуры.

©Obotoplenii.ru

Другие статьи раздела: Радиаторы





Панельные радиаторы отопления: описание, расчет, установка



Вступление

Панельные радиаторы по внешнему виду это прямоугольные панели. По технологии изготовления одна секция радиатора это два стальных листа, по периметру, сваренные между собой. В листах выдавлены вертикальные каналы, по которым «бегает» теплоноситель.

Общие сведения о панельных радиаторах

Панельный радиатор относится к конвективному типу обогревателей, и обогрев помещения происходит за счет конвекции воздуха по помещению. Часто такие радиаторы называют конвекторами.

Для усиления конвекции делают на только одно панельные, но и двух и трех панельные. Панели радиатора соединены между собой вертикальными трубками и защищены крышками со всех сторон.

Производители выпускают панели разного размера. Обычная высота панелей 300-900 мм, глубина панелей от 60 до 160 мм.

Отличаются панели небольшим весом. Также, благодаря своему устройству они обладают малой тепловой инерционностью, то есть быстро нагреваются и быстро остывают. Как следствие, они легко управляются автоматикой и их можно использовать в системах автоматического управления обогревом помещения.

Работают панели на давлении 6-8 атм, а опрессовывается (проверяется) система, с их использованием, в 13 атм.

Но, как и все радиаторы панели имеют свои недостатки

Панельные радиаторы — недостатки

Панели это конструкция сварная, причем сварка производится по всему периметру панели. Сварка, несмотря на свою прочность, слабое место панельного радиатора и как следствие он плохо переносит гидроудары и повышенное давление в системе.

Кроме этого, тонкие каналы для теплоносителя подвержены коррозии и со временем при плохом теплоносителе, каналы забиваются, и обогрев помещения ухудшается. Промывать такие радиаторы затруднительно. Именно по этому, их нужно применять в системах с качественным, теплоносителем или применять разрешенные ингибиторы от коррозии.

Ко всему прочему, панели тяжело мыть с тыльной стороны, так как они устанавливаются близко к стене.

Панельные радиаторы не используются в системе центрального отопления соединенной с высокотемпературной сетью, посредством гидроэлеваторных узлов или узлов насосного смешения, то есть напрямую. Только в теплоцентралях с установленными теплообменниками. Также недопустимо их применение в системах с давлением более 10 Атм. и t⁰С, более 110⁰C.

Установка панельных радиаторов

Радиаторы устанавливаются, в фабричной упаковки. Упаковка снимается после окончания отделочных работ. По готовности панели можно окрасить в нужный цвет.

Нельзя мыть панели, используя абразивные и кислотные чистящие вещества, которые могут вызвать нарушение покрытия и спровоцировать коррозию панели.

Расчет панельных радиаторов

Расчет панельных радиаторов производится по стандартной схеме расчета секций радиаторов.

Тепловая мощность панелей зависит от их размеров и количества панелей в радиаторе. Так одна секционная панель размером 300×400 (В×Д) имеет теплоотдачу 275 Вт. Панель размером 1200×900, уже отдают 2160 Вт. (Данные приведены для радиаторов Prumo). На этом все!

©Obotoplenii.ru.

Другие статьи раздела: Радиаторы





Типы радиаторов отопления по материалу, способа нагрева



Вступление

Типы радиаторов отопления, определяются способами передачи радиатором тепла. Радиаторы объединяют на три основных типа: радиационные, конвективно-радиационные и конвективные. Разберем эти типы радиаторов подробнее.

Радиационные радиаторы

Под радиацией, в этом названии, понимается излучение. Радиационные радиаторы обогревают помещение за счет теплового излучения, которое генерируется электрическим током на специальных тепловых элементах. К радиационным радиаторам можно отнести: потолочные и настенные инфракрасные излучатели, пленочный теплый пол, трубчатые радиаторы.

Конвективные радиаторы

В основе принципа обогрева, этих радиаторов, лежит принцип конвекции воздуха. Конвекция это перемещение. Применяемо к радиатору, конвекция это движение теплого воздуха вверх и замещение его холодным воздухом.

К радиаторам такого вида относятся секционные, панельные, пластинчатые, плинтусные радиаторы и радиаторы в полу (канальные конвекторы). Проще такие радиаторы называют конвектора.

Конвективно-радиационные радиаторы

Конвективно-радиационные радиаторы совмещают два принципа обогрева помещения. Конвективный обогрев, который происходит за счет движения теплоносителя, дает 50-70 % тепла, такого обогревателя.

К конвективно-радиационным радиаторам относятся: трубчатые конвекторы, секционные алюминиевые и стальные батареи, радиаторы биметаллические.

Но кроме деления на типы, по способу отдачи тепла, радиаторы делятся по конструктивному исполнению.

Типы радиаторов отопления — конструкции

По конструкции радиаторы делятся на 4 класса.

  • Первый класс представляет собой секционные радиаторы;
  • Второй класс это панельные радиаторы;
  • Третий класс это трубчатые радиаторы;
  • Четвертый класс это пластинчатые радиаторы.

Секционные радиаторы

Секционные радиаторы собираются из нескольких секций, в зависимости от расчета нужной теплоотдачи.

Эти радиаторы, самые распространенные радиаторы, используемые для обогрева домов и квартир. К секционным радиаторам относятся чугунные, стальные, алюминиевые радиаторы и биметаллические радиаторы.

Секционные радиаторы очень сильно подвержены коррозии, быстро загрязняются. Это является их существенным минусом. Достаточно трудно удалить пыль из секций таких радиаторов.

К достоинствам таких радиаторов относят то, что они подогревают нижнюю и верхнюю зону помещения. Тепло распределяется равномерно. Секционные радиаторы достаточно современны. Они почти не ограничиваются давлением в системе, что является их несомненным плюсом.

Трубчатые радиаторы

Трубчатые радиаторы делаются из стальных трубок, со стенками 1,5 мм (импорт) и 2 мм (отечественные) толщиной. Трубки располагаются в 1- 6 рядов. Каждый ряд трубок это условная секция радиатора. Условная секция, потому что все секции сварены друг с другом, а сама секция используется только для расчета секций радиаторов отопления. Вертикальные трубки соединяются горизонтальными коллекторами.

Относятся, трубчатые радиаторы к радиационному типу.

Пластинчатые радиаторы

К четвертому типу относятся пластинчатые отопительные приборы, которые являются наиболее распространенными среди других. Большинство многоэтажек оснащены именно таким видом радиаторов.

По внешнему виду, это загнутая или прямая труба отопления, на которую «нанизаны» тонкие стальные пластины. Отличает такие радиаторы, низкая цена, высокая надежность от протечек и хорошая теплоотдача. Подводит внешний вид таких «гармошек».

Относятся, пластинчатые радиаторы, к конвективному типу.

Панельные радиаторы

Панельные радиаторы относятся к конвективному типу. По устройству одна панель такого радиатора, это два стальных листа, сваренных между собой. Между листами циркулирует теплоноситель в выдавленных каналах. Сам радиатор может состоять из 1 – 4 панелей.

На этом про типы радиаторов отопления все!

©Obotoplenii.ru

Другие статьи раздела: Радиаторы





Мощность 1 секции биметаллических радиаторов отопления

Основной задачей любой батареи отопления является обогрев помещения. По этим причинам теплоотдача — главный параметр, который стоит учитывать при покупке. Для каждой модели отопительных приборов значения теплоотдачи разные, в том числе и для биметалла. На этот параметр влияет объём и количество секций.

Итак, какая мощность 1 секции биметаллических радиаторов отопления? Зная значение, можно правильно рассчитать необходимый размер прибора.

Что такое теплоотдача

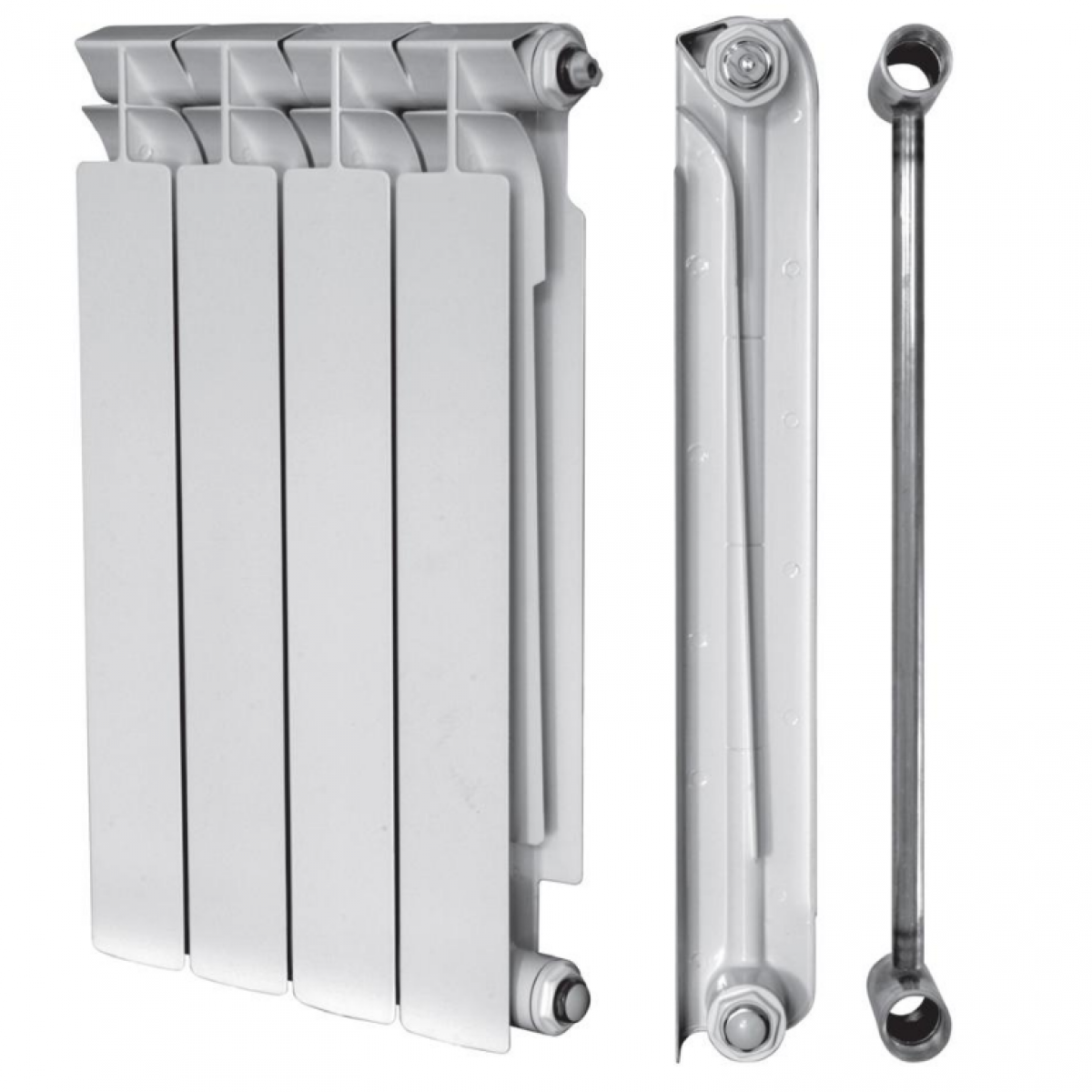

Биметаллический радиатор отопления

Определение теплоотдачи сводится к паре простых слов — это количество тепла, выделяемое радиатором в течение определённого времени. Мощность радиатора, тепловая мощность, тепловой поток — обозначение одного понятия и измеряется в Ваттах. Для 1 секции биметаллического радиатора это число равно 200 Вт.

Таблица теплоотдачи радиаторов отопления

В некоторых документах встречаются значения теплоотдачи, рассчитанные в калориях за 1 час. Во избежание путаницы, калории легко переводятся в Ватты с помощью простейших подсчётов (1 Вт = 859,8 кал/час).

Тепло от батареи обогревает комнату в результате трёх процессов:

  • теплообмена;
  • конвекции;
  • излучения.

Процесс обогрева комнаты

Каждая модель отопительных приборов использует все виды обогрева, но в разных пропорциях. Например, радиатором считаются те батареи, передающие в окружающее пространство от 25% тепловой энергии посредством излучения. Но сейчас термином «радиатор» начали называть любой отопительный прибор вне зависимости от основного метода обогрева.

Размеры и ёмкость секций

Биметаллические радиаторы за счёт вставок из стали компактнее алюминиевых, чугунных, стальных моделей. В какой-то степени это неплохо, чем меньше секция по размерам, тем меньше требуется теплоносителя для обогрева, а значит в

Теплоотдача радиаторов отопления – сравнение и расчет мощности

Реальная теплоотдача радиаторов отопления различных типов часто обсуждается на строительных форумах. Участники спорят, какие батареи лучше по тепловым характеристикам – чугунные, алюминиевые или стальные панели. Чтобы прояснить данный вопрос, предлагается выполнить расчет мощности разных отопительных приборов и провести сравнение радиаторов по теплоотдаче.

 Как правильно рассчитывается реальная теплоотдача батарей

Первым делом изучите технический паспорт батареи. В нем вы точно найдете интересующие параметры — тепловую мощность одной секции либо целого панельного радиатора определенного типоразмера. Не спешите восхищаться отличными показателями алюминиевых или биметаллических обогревателей, указанная в паспорте цифра — не окончательная и требует корректировки, для чего и нужно сделать расчет теплоотдачи.

Ошибочное суждение: мощность алюминиевых радиаторов самая высокая, ведь теплоотдача меди и алюминия – самая лучшая среди металлов. Теплопроводность алюминия действительно высока, но процесс теплообмена зависит от многих факторов. Нюанс второй: отопительные приборы делают из силумина – алюминиевого сплава с кремнием, чьи показатели заметно ниже.

Прописанная в паспорте отопительного прибора теплоотдача соответствует истине, когда разница между средней температурой теплоносителя (tподачи + tобратки)/2 и воздуха помещения равна 70 °С. Величина зовется температурным напором, обозначается Δt. Расчетная формула:

Подставим известное значение температурного напора и получим такое уравнение:

(tподачи + tобратки)/2 — tвоздуха = 70 °С

Справка. В документации изделий от различных фирм параметр Δt может обозначаться по-разному: dt, DT, а иногда просто пишется «при разнице температур 70 °С».

Какую теплоотдачу мы получим, если в документации на биметаллический радиатор написано: тепловая мощность одной секции равна 200 Вт при DT = 70 °С? Разобраться поможет та же формула, в нее подставляем значение комнатной температуры +22 °С и ведем расчет в обратном порядке:

(tподачи + tобратки) = (70 + 22) х 2 = 184 °С

Зная, что разность температур в подающем и обратном трубопроводах не должна превышать 20 °С, определяем их значения следующим образом:

  • tподачи = 184/2 + 10 = 102 °С;
  • tобратки = 184/2 – 10 = 82 °С.

Теперь видно, что 1 секция биметаллического радиатора из примера отдаст 200 Вт теплоты при условии, что вода в подающем трубопроводе нагреется до 102 °С, а температура воздуха в комнате – до +22 °С.

Первое условие невыполнимо, поскольку современные бытовые котлы нагреваются до 80 °С (максимум). Значит, радиаторная секция никогда не отдаст заявленные 200 Вт тепла. Да и температура теплоносителя в системе частного дома редко поднимается выше 70 °С, тогда DT = 38 °С, а не 70 градусов. То есть, реальная теплоотдача прибора вдвое ниже паспортной.

Порядок расчета теплоотдачи

Итак, реальная мощность батареи отопления гораздо меньше заявленной, но для ее подбора надо понимать, насколько. Для этого есть простой способ: применение понижающего коэффициента к паспортному значению тепловой мощности обогревателя. Ниже представлена таблица коэффициентов, на которые умножается заявленная теплоотдача радиатора в зависимости от настоящей величины DT:

Алгоритм расчета настоящей теплоотдачи отопительных приборов для ваших индивидуальных условий такой:

  1. Определить, какая должна быть температура в доме и воды в системе.
  2. Подставить эти значения в формулу и рассчитать свой температурный напор Δt.
  3. Найти в таблице коэффициент, соответствующий найденному DT.
  4. Умножить на него паспортную величину теплоотдачи батареи.
  5. Подсчитать число секций либо целых отопительных приборов для обогрева комнаты.

В приведенном примере тепловая мощность 1 секции биметаллического радиатора составит 200 Вт х 0.48 = 96 Вт. На обогрев помещения площадью 10 м² пойдет приблизительно 1000 Вт теплоты или 1000/96 = 10.4 ≈ 11 секций (округление делаем в большую сторону).

Представленная таблица и расчет теплоотдачи батарей надо использовать, когда в документации указана Δt, равная 70 °С. Но бывает, что фирмы–производители дают мощность радиатора для других условий, например, при Δt = 50 °С. Тогда пользоваться коэффициентами нельзя, проще набрать требуемое количество секций по паспортной характеристике, только взять их число с полуторным запасом.

Справка. Многие производители указывают значения теплоотдачи при таких условиях эксплуатации: tподачи = 90 °С, tобратки = 70 °С, tвоздуха = 20 °С, что как раз соответствует Δt = 50 °С.

Сравнение по тепловой мощности

Если вы внимательно изучили предыдущий раздел, то должны понимать, что на теплоотдачу очень влияют температуры воздуха и теплоносителя, а эти параметры мало зависят от самого радиатора. Но есть и третий фактор — площадь поверхности теплообмена, здесь конструкция и форма изделия играет большую роль. Четко сравнить стальной панельный обогреватель с чугунной батареей не выйдет, их поверхности слишком разные.

Трудновато сравнивать отдачу теплоты плоскими панелями и ребристыми поверхностями сложной конфигурации

Четвертый фактор, влияющий на теплоотдачу, — это материал, из коего изготовлен отопительный прибор. Сравните сами: 5 секций алюминиевого радиатора GLOBAL VOX высотой 600 мм отдадут 635 Вт при DT = 50 °С. Чугунная ретро батарея DIANA (GURATEC) на 5 секций такой же высоты передаст в комнату только 530 Вт при аналогичных условиях (Δt = 50 °С). Эти данные опубликованы на официальных сайтах производителей.

Примечание. Мощностные характеристики алюминиевых и биметаллических обогревателей мало отличаются, сравнивать их нет смысла.

Можно попытаться провести сравнение алюминия со стальным панельным радиатором, взяв ближайший типоразмер, подходящий по габаритам. Длина батареи из 5 алюминиевых секций GLOBAL высотой 600 мм составит примерно 400 мм, что соответствует стальной панели KERMI 600 х 400.

В таблице указана тепловая производительность 1 секции из алюминия и биметалла в зависимости от размеров и разницы температур Δt

Если даже взять трехрядную стальную панель (тип 30), получим 572 Вт при Δt = 50 °С против 635 Вт у 5-секционного алюминия. Еще учтите, что радиатор GLOBAL VOX гораздо тоньше, глубина прибора составляет 95 мм, а панели KERMI – почти 160 мм. То есть, высокая теплоотдача алюминиевых секций позволяет уменьшить габариты обогревателя.

В индивидуальной системе отопления частного дома батареи одинаковой мощности, сделанные из различных металлов, работать будут по-разному. Поэтому и сравнение довольно предсказуемо:

  1. Биметаллические и алюминиевые изделия быстро прогреваются и остывают. Отдавая больше теплоты за промежуток времени, они сильнее охлаждают воду, возвращаемую в систему.
  2. Стальные панельные радиаторы занимают среднюю позицию, так как передают тепло не настолько интенсивно. Зато они дешевле и проще в монтаже.
  3. Самые инертные и дорогие – это обогреватели из чугуна, им присущ долгий разогрев и остывание, из-за чего возникает небольшое запаздывание при автоматическом регулировании расхода теплоносителя термостатическими головками.

Вывод простой: неважно, из какого материала изготовлен радиатор. Главное, правильно подобрать батарею по мощности и дизайну, который устроит пользователя. А вообще, для сравнения не помешает ознакомиться со всеми нюансами работы того или иного прибора, а также где какой лучше устанавливать.

Сравнение по другим характеристикам

Об одной особенности работы батарей – инертности – уже упоминалось выше. Но чтобы сравнение радиаторов отопления выглядело объективным, кроме теплоотдачи следует учесть и другие важные параметры:

  • рабочее и максимальное давление теплоносителя;
  • количество вмещаемой воды;
  • масса.

Ограничение по рабочему давлению определяет, можно ли устанавливать отопительный прибор в многоэтажных зданиях, где высота подъема воды сетевыми насосами может достигать сотни метров. Параметр не играет роли для частных домов, где давление в системе невысокое, максимум 3 Бар.

Сравнение по вместительности радиаторов может дать представление об общем количестве воды в сети, которое придется нагревать. Ну а масса изделия важна при выборе места установки и способа крепления батареи.

В качестве примера ниже показана сравнительная таблица характеристик различных радиаторов отопления одинакового размера:

Примечание. В таблице за 1 единицу принят отопительный прибор из 5 секций, кроме стального, представляющего собой единую панель.

Заключение

Если провести сравнение изделий широкого круга производителей, то все равно выяснится, что по теплоотдаче и другим характеристикам первое место прочно удерживают алюминиевые радиаторы. Биметаллические выигрывают по рабочему давлению, но стоят дороже, покупать их не всегда целесообразно. Стальные батареи – это скорее бюджетный вариант, а вот чугунные, наоборот, — для ценителей. Если не учитывать цену советских чугунных «гармошек» МС140, то ретро радиаторы – самые дорогие из всех существующих.

Simple English Wikipedia, бесплатная энциклопедия

Отопление делает что-то теплым. Это могло означать:

  • HVAC: Отопление, вентиляция и кондиционирование.

HVACR Стенд «R» для охлаждения

Нагревательные приборы или системы:

  • Блочный обогреватель, или подогреватель болтов, электрический обогреватель, который нагревает двигатель автомобиля для облегчения запуска в холодную погоду
  • Котел
  • Катодный нагреватель, катушка или нить накала, используемые для нагрева катода в вакуумной трубке или электронно-лучевой трубке
  • Центральное отопление, способ обеспечения теплом из одной точки в несколько комнат или квартир дома
  • Конвекторный обогреватель, который работает за счет конвекционных потоков воздуха, циркулирующих в корпусе прибора
  • Диэлектрический нагрев, явление, при котором радиоволна или микроволновое электромагнитное излучение нагревает диэлектрический материал
  • Централизованное теплоснабжение, система распределения тепла, вырабатываемого в централизованном месте, для нужд отопления жилых и коммерческих помещений
  • Тепловентилятор, обогреватель, который работает с помощью вентилятора, пропускающего воздух над нагревательным элементом
  • Подогреватель питательной воды, компонент электростанции, используемый для предварительного нагрева воды, подаваемой в котел
  • Камин, архитектурный элемент, состоящий из пространства, предназначенного для размещения огня для обогрева или приготовления пищи
  • Газовый обогреватель, обогреватель, работающий на природном или сжиженном углеводородном газе
  • Геотермальный тепловой насос, тепловой насос, который использует тепловую массу Земли для регулирования температуры в помещении
  • Геотермальное отопление — метод отопления с использованием геотермального тепла
  • Электрогрелка, накладка для обогрева частей тела
  • Гидроника, использование воды в качестве теплоносителя в системах отопления и охлаждения
  • Индукционный нагрев, процесс нагрева металлического предмета электромагнитной индукцией
  • Лучистое отопление, система отопления, которая обогревает здание за счет лучистого тепла, а не конвекции или принудительного воздушного отопления
  • Радиатор, теплообменник, предназначенный для передачи тепловой энергии от одной среды к другой с целью охлаждения и нагрева
  • Радиоизотопный нагреватель, небольшие нагреватели, обеспечивающие тепло за счет радиоактивного распада
  • Нагреватель Salamander, переносной обогреватель с принудительной или конвекцией, часто работающий на керосине, используемый в вентилируемых помещениях для обеспечения комфорта на рабочем месте
  • Солнечная печь Конструкция, используемая для использования солнечных лучей для получения очень высоких температур
  • Солнечное отопление, использование солнечной энергии для обеспечения технологического нагрева, нагрева помещений или воды
  • Накопительный нагреватель, электрический прибор, накапливающий тепло в то время, когда электричество базовой нагрузки доступно по низкой цене
  • Водяное отопление, нагрев воды для бытового, коммерческого или промышленного использования

Системы распределения тепла | Министерство энергетики

Вы здесь

Радиаторы используются в паровом и водяном отоплении.| Фото любезно предоставлено © iStockphoto / Jot

Тепло распространяется по вашему дому различными способами. В системах с принудительной подачей воздуха используются воздуховоды, которые также могут использоваться для систем центрального кондиционирования и тепловых насосов. Системы лучистого отопления также имеют уникальные системы распределения тепла. Остается две системы распределения тепла — паровые радиаторы и радиаторы горячей воды.

Паровое отопление — одна из старейших отопительных технологий, но процесс кипячения и конденсации воды по своей сути менее эффективен, чем в более современных системах, к тому же он обычно страдает значительным запаздыванием между включением котла и поступлением тепла в радиаторы. В результате паровые системы затрудняют реализацию стратегий управления, таких как система понижения температуры в ночное время.

В первых системах центрального отопления для зданий использовалось распределение пара, потому что пар перемещается по трубопроводу без использования насосов. Неизолированные паровые трубы часто отводят нежелательное тепло в незавершенные участки, что делает изоляцию труб из стекловолокна, которая может выдерживать высокие температуры, очень рентабельной.

Регулярное техническое обслуживание паровых радиаторов зависит от того, является ли радиатор однотрубной системой (труба, по которой подается пар, также возвращает конденсат) или двухтрубной системой (отдельная труба возвращает конденсат).В однотрубных системах на каждом радиаторе используются автоматические вентиляционные отверстия, которые стравливают воздух, когда пар заполняет систему, а затем автоматически закрываются, когда пар достигает вентиляционного отверстия. Забитое вентиляционное отверстие будет препятствовать нагреву парового радиатора. Открытое вентиляционное отверстие позволяет пару постоянно выходить в жилое пространство, повышая относительную влажность и расходуя топливо. Вентиляционные отверстия иногда можно очистить, закипев их в растворе воды и уксуса, но обычно их необходимо заменить.

Паровые радиаторы также могут деформировать пол, на котором они сидят, а их тепловое расширение и сжатие со временем может въезжать в пол.Оба эти эффекта могут вызвать наклон радиатора, что препятствует правильному сливу воды из радиатора, когда он остывает. Это вызовет стуки при нагревании радиатора. Под радиаторами следует вставлять прокладки так, чтобы они слегка наклонялись к трубе в однотрубной системе или к конденсатоотводчику в двухтрубной системе.

В двухтрубных системах старые конденсатоотводчики часто застревают в открытом или закрытом положении, нарушая баланс в системе. Если вам кажется, что одни радиаторы вырабатывают слишком много тепла, а другие слишком мало, это может быть причиной.Лучшим подходом часто является простая замена всех конденсатоотводчиков в системе.

Паровые радиаторы, расположенные на внешних стенах, могут вызывать потерю тепла, излучая тепло через стену наружу. Чтобы предотвратить такие потери тепла, вы можете установить за радиаторами теплоотражатели. Вы можете сделать свой собственный отражатель из покрытого фольгой картона, доступного во многих строительных магазинах, или установив фольгу на пенопласт или другую аналогичную изолирующую поверхность. Фольга должна быть обращена в сторону от стены, а отражатель должен быть такого же размера или немного больше радиатора.Периодически очищайте отражатели, чтобы обеспечить максимальное отражение тепла.

Водяные радиаторы — одна из самых распространенных систем распределения тепла в новых домах, уступая только системам с принудительной подачей воздуха. Обычно они представляют собой радиатор типа плинтуса или вертикальную конструкцию, напоминающую паровые радиаторы. Самая распространенная проблема в системах горячего водоснабжения — нежелательный воздух в системе.В начале каждого отопительного сезона, когда система работает, переходите от радиатора к радиатору и слегка приоткрывайте каждый спускной клапан, затем закрывайте его, когда вода начинает выходить через клапан. Для многоуровневых домов начните с верхнего этажа и постепенно спускайтесь вниз.

Одним из способов экономии энергии в системах горячего водоснабжения является их переоснащение для обеспечения отдельного зонального контроля для разных частей больших домов. Зональный контроль наиболее эффективен, когда большие участки дома не используются часто или используются по графику, отличному от графика других частей дома.Специалист в области отопления может установить автоматические клапаны на водяные радиаторы, контролируемые термостатами в каждой зоне дома. Использование программируемых термостатов позволит вам автоматически нагревать и охлаждать части вашего дома в соответствии с вашими привычками использования.

Зональный контроль лучше всего работает в домах, спроектированных для работы в разных отопительных зонах, где каждая зона изолирована от других. В домах, не предназначенных для зонального контроля, оставление одной секции с более низкой температурой может вызвать проблемы с комфортом в соседних комнатах, поскольку они будут терять тепло в более прохладные части дома.Зональный контроль также будет работать лучше всего, когда более прохладные части дома можно изолировать от других, закрыв двери. В некоторых случаях могут потребоваться новые двери, чтобы изолировать одну зону от другой. В более прохладных частях дома следует поддерживать температуру около 50 ° F, чтобы предотвратить замерзание водопроводных труб. Никогда не отключайте отопление полностью в неиспользуемой части дома.

Системы распределения тепла

Как работают радиаторы? — Радиатор обогревателей

Как работают нагреватели радиатора?

  • Радиаторы забирают тепло от воды или пара и используют это тепло для нагрева окружающего воздуха.Благодаря этому их можно эффективно использовать для обогрева комнаты.
  • Радиаторы изготавливаются из металла, потому что он отлично проводит тепло. Горячая вода или пар проходит через радиатор, и внешние ребра со временем естественно нагреваются. По мере того, как эти плавники нагреваются, нагревается и окружающий воздух.

Радиаторы отопления — один из самых старых и эффективных способов отопления дома. Они по-прежнему используются в зданиях по всему миру, и есть лишь несколько вариантов, на которые можно положиться.Радиаторы по-прежнему востребованы из-за их простоты и их способности равномерно и комфортно обогревать пространство. Чтобы получить максимальную отдачу от радиаторной системы отопления или решить, подходят ли вам радиаторы, важно понимать, как они работают.

— Радиатор теплопередачи

Если вы когда-нибудь смотрели на радиатор, то заметите, что большинство из них сильно сложено. Они имеют множество складок и сделаны из какого-то металла, например чугуна.Складки или складки предназначены для увеличения площади поверхности, чтобы металл контактировал с большим количеством воздуха.

— Естественная циркуляция воздуха

Для радиатора домашнего отопления редко бывает какой-либо вентилятор, потому что он просто не нужен. По мере того, как воздух, окружающий радиатор, нагревается, он поднимается вверх и убирается с дороги, и на его место приходит новый более прохладный воздух. Вокруг радиатора образуется вращающийся поток воздуха, в результате чего весь воздух в комнате медленно нагревается.


Как работают паровые радиаторы?

Паровые радиаторы — один из самых старых типов радиаторов, широко используемый до сих пор. Паровые радиаторы подключаются к котлу, который нагревает воду. Котел нагревает воду до образования пара. Затем пар поднимается по вертикальной трубе к радиатору, где тепловая энергия передается через ребра. Когда тепло уходит из пара, он медленно начинает превращаться обратно в воду.В конце концов пар становится водой и снова стекает в бойлер для нагрева.

Цикл обогрева и охлаждения повторяется снова и снова, чтобы тепло распределялось по всему дому.


Как работают радиаторы горячей воды?

Водяные радиаторы работают аналогично паровым радиаторам, за исключением того, что в них не создается давление, создаваемое паром, и используется более активный подход к перемещению тепла. Каждый радиатор в системе горячего водоснабжения имеет вход и выход.Входной патрубок предназначен для забора горячей воды, а выходной — для возврата воды обратно. Во время работы системы вода где-то нагревается в водонагревателе. Оно очень горячее, но до кипения не доходит.

После того, как вода достигнет желаемой температуры, она перекачивается из обогревателя через все радиаторы в доме. Когда вода проходит через каждый радиатор, она теряет часть своего тепла. Наконец, становится слишком холодно, чтобы эффективно нагреть радиатор, и он снова возвращается в обогреватель для повторного нагрева.Чтобы обогреть дом, цикл повторяется каждый раз, когда необходимо повысить температуру. Нагреватель и насос обычно связаны с термостатом, чтобы они знали, когда начинать. Это гарантирует, что они будут работать только тогда, когда необходимо обеспечить тепло остальной части дома.


Балансировка радиаторной системы отопления

В отличие от других систем отопления, таких как принудительная вентиляция, где баланс встроен в оригинальную конструкцию блока, радиаторы необходимо сбалансировать, чтобы получить хороший уровень теплоотдачи от всех блоков.Этот баланс достигается за счет контроля скорости протекания горячей воды через каждый радиатор. Чем медленнее вода течет через радиатор, тем больше тепла выделяется. Если он протекает через систему быстрее, вода отдает меньше тепла.

При правильном функционировании радиаторы должны испускать температуру примерно 10 градусов Цельсия от одного конца до другого, прежде чем перейти к следующему радиатору в вашем доме. Проверить это очень просто. Просто оставьте термометр на впускной трубе радиатора, когда вода течет через него, чтобы увидеть, какая температура, а затем наденьте его на выпускную трубу, чтобы увидеть, какова температура воды на выходе.Если температура опускается более чем на 10 градусов по Цельсию, вода слишком долго проходит через радиатор и отдает слишком много тепла в это место. Чтобы решить эту проблему, нужно немного приоткрыть вентиль, чтобы вода быстрее стекала в радиатор. Если капель недостаточно, вода течет слишком быстро, и клапан необходимо немного прикрыть.

Балансировка системы жизненно важна, когда вы пытаетесь создать комфортное жилое пространство. Если один радиатор отопления излучает слишком много тепла, а другие — недостаточно, в результате по всему дому будет жарко и холодно.Потратьте время на то, чтобы все сбалансировать, чтобы получить максимальную отдачу от радиаторной системы.


Как чистить радиаторы

Радиаторы

необходимо содержать в чистоте по всему дому, чтобы вы могли получить от них максимальную пользу. Поскольку тепло передается от воды или пара в радиаторе к воздуху снаружи, очень важно, чтобы передача тепла происходила беспрепятственно. Любая грязь или пыль, которые собираются на ребрах или пластине радиатора, служат изолятором и препятствуют передаче тепла изнутри радиатора в воздух снаружи.

Просто протирайте радиаторы еженедельно, чтобы на них не скапливалась грязь и мусор. Их можно мыть в большинстве случаев простой водой или мягким мыльным раствором, если вы пытаетесь удалить более сложные вещества. Чистые радиаторы намного эффективнее грязных, и если потратить время на то, чтобы стереть грязь, вы со временем сэкономите деньги.

Колонных радиаторов — Стоимость установки 2020

Что такое радиатор колонки?

Колонный радиатор — это тип радиатора, предназначенный для отвода тепла от горячей воды или пара и распространения этого тепла в окружающий воздух.Воздух естественным образом движется вверх и от радиатора по мере его нагрева, а его место занимает прохладный воздух, создавая в комнате цикл конвекции тепла.

Получите стоимость местного радиатора

Конструкция колонных радиаторов

Колонный радиатор представляет собой две полые стальные трубы, уложенные горизонтально, с полыми стальными колоннами, приваренными к обоим концам. Через каждую колонку проходит горячая вода или пар. Разделив радиатор на множество различных открытых колонн, воздух может проходить через него и получать тепло более эффективно.

Вырабатывает больше тепла

Колонный радиатор является более эффективным обогревателем, чем другие радиаторы, поскольку у них большая площадь поверхности, что позволяет большему потоку воздуха вокруг колонн нагреваться во время процесса конвекции.

Хотя современные колонные радиаторы занимают меньше места, чем чугунные радиаторы, они занимают больше места, чем панельные радиаторы, из-за плоской конструкции панели. Они могут эффективно обогревать большие помещения, но при этом занимают больше площади. Перед покупкой убедитесь, что ваше пространство достаточно велико, чтобы принять радиатор в виде колонки.

Более высокое обслуживание

Радиатор колонки необходимо регулярно чистить, чтобы пыль и мусор не изолировали систему. Из-за наличия разделов это обслуживание может занять много времени.

Доступен в широком диапазоне размеров

Благодаря конструкции колонных радиаторов (колонны можно добавлять по мере необходимости) легко получить радиаторы желаемого размера.

Прочное порошковое покрытие

Радиаторы

колонного типа обычно имеют порошковое покрытие для защиты от растрескивания, сколов и коррозии с течением времени.Кроме того, порошковое покрытие доступно в различных цветах.

Оставьте много места вокруг радиатора

Колонковые радиаторы эффективны для обогрева помещения, но только тогда, когда вокруг них достаточно свободного пространства. Близлежащий объект снизит эффективность вашей системы, будет стоить вам денег и может стать причиной пожара.

Колонные радиаторы долговечны и эффективны, и не обязательно должны быть такими большими, чтобы обогревать комнату. Несмотря на то, что они требуют обслуживания выше среднего, колонные радиаторы в целом являются хорошим вариантом.

Плоские радиаторы

Стоимость — Руководство по ценам на 2020 год

Что такое панельные радиаторы?

Панельные радиаторы

известны тем, что они гладкие, бесшумные и создают комфортное сияющее тепло без риска прикосновения.

Плоские радиаторы изготавливаются из очень тонких кусков металла, которые позволяют воде свободно течь через них. Эти радиаторы создают большую площадь поверхности, не занимая при этом столько места, как другие радиаторы. Панельные радиаторы тонкие и обычно изготавливаются из легкого алюминия или прочной стали.Они могут быть шириной до двух дюймов, что облегчает их размещение. Панельные радиаторы по-прежнему привязаны к котлам, как и традиционные радиаторы, но они не предназначены для приема пара и обычно работают при более низких температурах, чем традиционные радиаторы.

Получите стоимость местного радиатора

Панельные радиаторы экономят место

Одним из самых больших преимуществ панельного радиатора является то, что он может сэкономить место в вашем доме. Тонкие и легкие, их можно устанавливать на стены или потолок.

Безопасное касание

Плоские радиаторы не нужно нагревать до таких высоких температур, как многие старые модели. Это означает, что они безопасны для прикосновения и часто используются для различных целей. Например, многие люди устанавливают вешалки для полотенец на радиаторах своих ванных комнат, чтобы использовать их для сушки полотенец, а также для сохранения тепла. Это также означает, что вы можете использовать их вместе с детьми и домашними животными, не беспокоясь о том, что кто-то может обжечься.

Современный вид

Панельные радиаторы предлагают более современный минималистский вид, они бывают разных отделок и дизайнов.Можно получить дизайн из цельного листа или сегментированный дизайн в зависимости от того, какой внешний вид вы хотите. Эти радиаторы можно спроектировать или выбрать так, чтобы они соответствовали вашим существующим архитектурным особенностям, и их стоит рассмотреть, если вы пытаетесь придумать, как придать своему дому более современный вид.

с высокой регулировкой

Большинство современных панельных радиаторов оснащены регулируемыми термостатами. С панельными радиаторами по всему дому вы можете поддерживать желаемую температуру в каждой комнате.

Универсальная тепловая мощность

Плоский радиатор излучает различное количество тепла в зависимости от выбранной модели. Согласно данным радиаторов VulcanRad, низкотемпературные решения выделяют около 100 БТЕ на фут длины, а другие устройства могут выделять до 4900 БТЕ на фут длины.

Горизонтальная или вертикальная ориентация

Неважно, есть ли у вас в комнате только одна небольшая вертикальная секция или много места около пола. Панельные радиаторы могут вписаться в имеющееся у вас пространство и сделать дизайн вашей комнаты работоспособным.Существуют панельные радиаторы в стиле плинтуса, которые гармонируют со стеной и полом, или вертикальные радиаторы, которые могут простираться от пола до потолка узкой полосой.

Панельный радиатор не так эффективен, как некоторые из колонных радиаторов, потому что у них просто не такая большая площадь поверхности, но они более компактны и универсальны.

Что такое БТЕ и ватт?

Обладая более чем 20-летним опытом, компания AEL может с уверенностью предоставить вам конкретные технические рекомендации относительно вашей системы отопления.Мы знаем, что при обсуждении тепловой мощности, необходимой для комнаты, может быть очень запутанно, когда один инженер работает с БТЕ, а другой работает с Ваттами, поэтому см. Наше краткое объяснение ниже «Что такое БТЕ» и «Что такое ватт» <сильный> ЧТО ТАКОЕ БТЕ? «BTU» (британская тепловая единица) — это старый имперский метод, используемый для измерения тепловой энергии, необходимой для выработки из радиатора для обогрева комнаты. ЧТО ТАКОЕ Ватт? А «Вт» (Ватт) — это современная международная система единиц.Это стандартная единица тепловой энергии, которая должна быть произведена из радиатора для обогрева вашей комнаты.

Как перевести один БТЕ в ватты? БТЕ не преобразуются напрямую в ватты, потому что БТЕ измеряют энергию, а ватты измеряют мощность. Однако БТЕ в час можно преобразовать в ватты; одна БТЕ в час составляет примерно 0,293 Вт.

Как преобразовать один ватт в BTU? Точно так же 10 000 БТЕ в час соответствуют 2 930 Вт. И наоборот, один ватт превращается примерно в 3.412 БТЕ в час. Простой в использовании калькулятор тепла для вашей комнаты Если вы знаете размеры комнаты, которую вы пытаетесь обогреть, вы можете получить доступ к «Простому в использовании калькулятору тепла», где вам зададут четыре простых вопроса и предоставят минимальную и максимальную мощность. как в БТЕ, так и в Ваттах.

Как выбрать подходящий радиатор для моей комнаты? Как только вы определите мощность, необходимую для помещения, которое вы хотите обогреть, вам нужно решить, где будет расположен радиатор в комнате.

Когда вы определитесь с положением радиатора, вам нужно будет проверить, есть ли какие-либо ограничения по высоте и ширине.

Когда вы знаете ограничения по высоте и длине вашего радиатора, вы можете начать искать стиль радиатора, который вы бы предпочли установить, и посмотреть, даст ли он вам мощность, необходимую для обогрева вашей комнаты.

Оставить комментарий
