Система защиты от протечек воды Аквасторож: victorborisov — LiveJournal


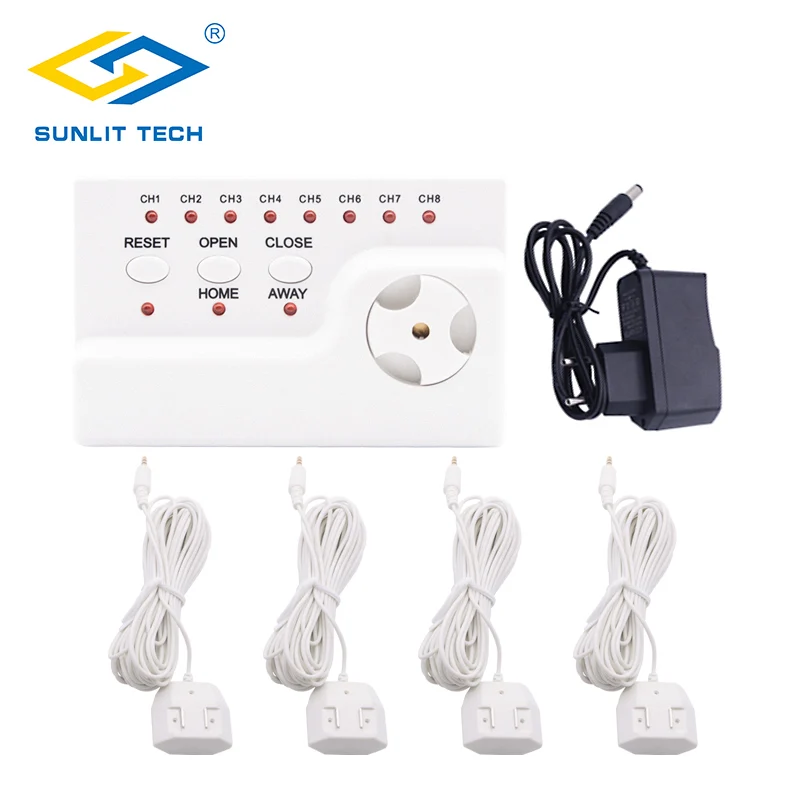

Электронные системы контроля и защиты стремительно приходят в нашу жизнь. На рынке появляется огромное количество систем позволяющих автоматизировать контроль за квартирой или загородным домом и оградить владельца от возможных неприятностей. Одна из таких ситуаций — прорыв трубы с последующим затоплением жилого помещения. Хорошо, если в этот момент кто-то будет дома и сможет перекрыть водоснабжение. А что если дома никого не будет? Потоп, залитые квартиры соседей… в общем, неприятная ситуация.

Одним из вариантов решения в данной ситуации будет установка специализированной системы защиты, которая самостоятельно перекроет краны в случае обнаружения протечки. Одна из них — система Аквасторож, которая предлагает полный комплекс защиты от протечек для квартиры или загородного дома и включает в себя огромный ассортимент опций: проводные и беспроводные датчики, управление кранами с электроприводом, силовой линией питающей насос, связью с GSM-сигнализацией и многими другими.

Давайте вместе разбираться, как это работает на примере установки в моем современном загородном доме.


2. Итак, у нас есть комплект системы защиты от протечек Аквасторож «Эксперт» с двумя проводными датчиками (и контролем обрыва цепи) и одним дюймовым (1″) шаровым краном с электроприводом (также с контролем обрыва цепи и/или поломки). В комплекте есть адаптер питания от сети 220 вольт и модуль резервного питания от трех батарей типа С-батарейный блок. Вторая часть комплекта — Радиобаза (она следит за сигналом радиодатчиков и уровнем заряда батарей в них) с двумя беспроводными датчиками (один из которых выступает в роли кнопки дистанционного управления — открытие/закрытие кранов). Приступаем к установке.

3. В случае загородного дома с индивидуальным водоснабжением в принципе можно обойтись только отключением питания насоса в случае обнаружения протечки, но не стоит забывать о наличии в линии гидробака, который может иметь весьма солидный запас воды. Поэтому первым делом в магистраль от гидробака к потребителям устанавливается шаровой кран с электроприводом. Управление мотором осуществляется безопасным напряжением 5 вольт.

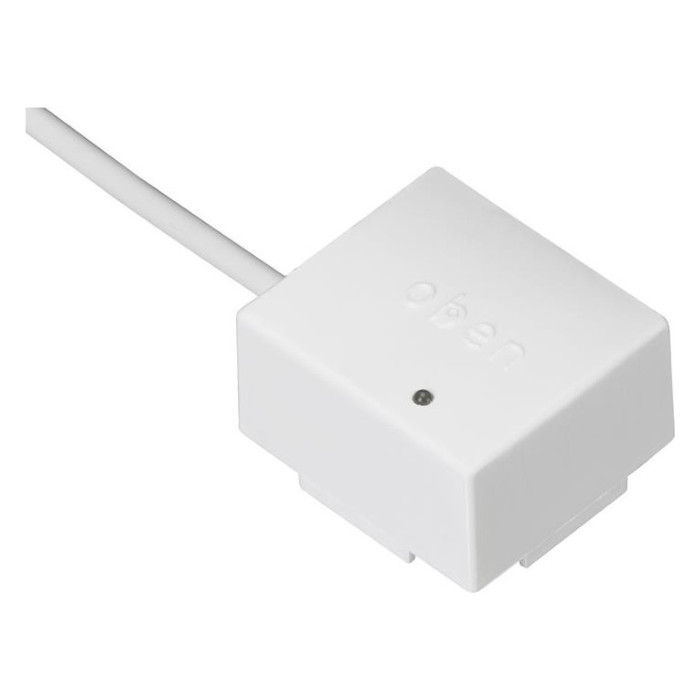

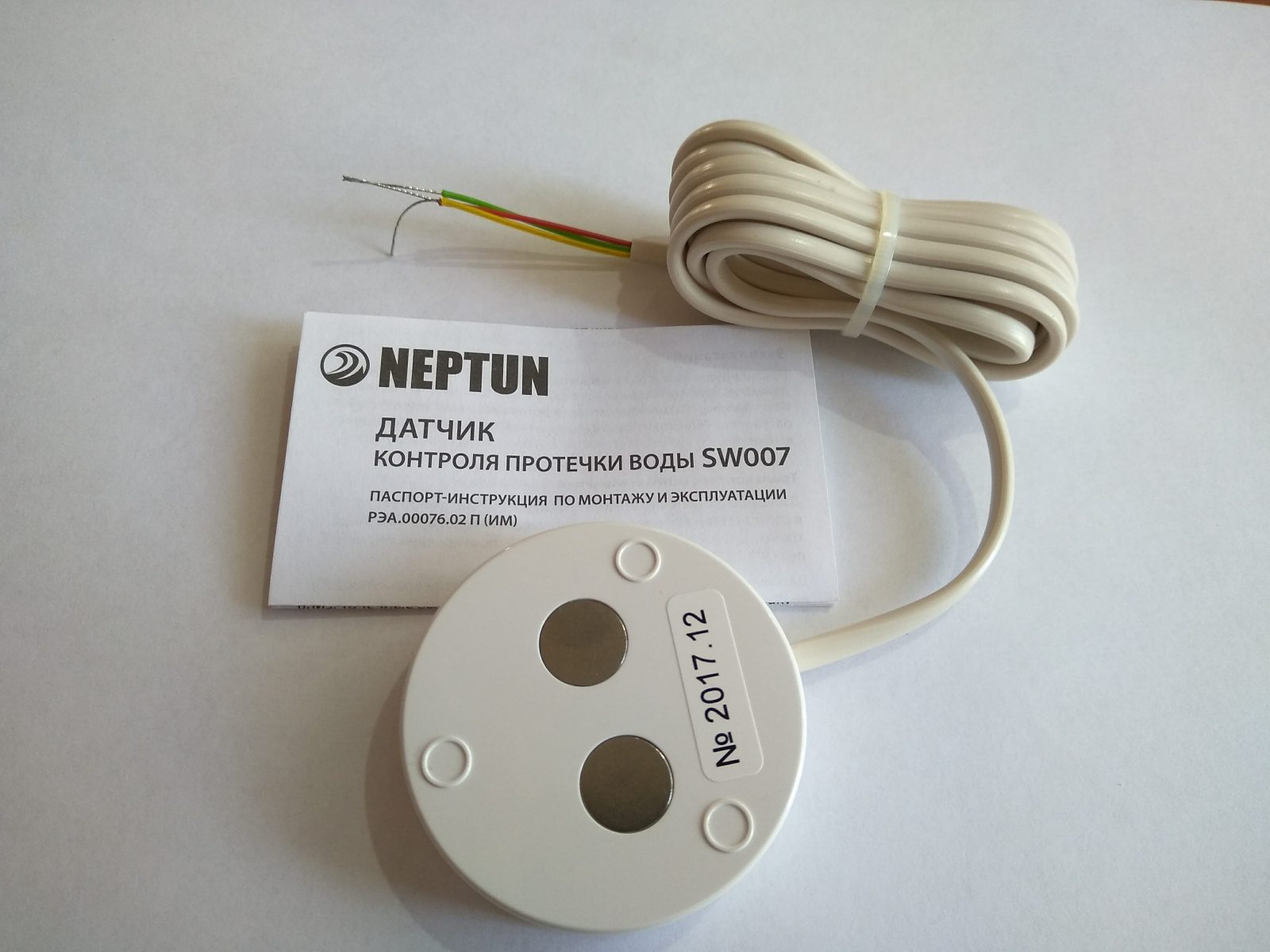

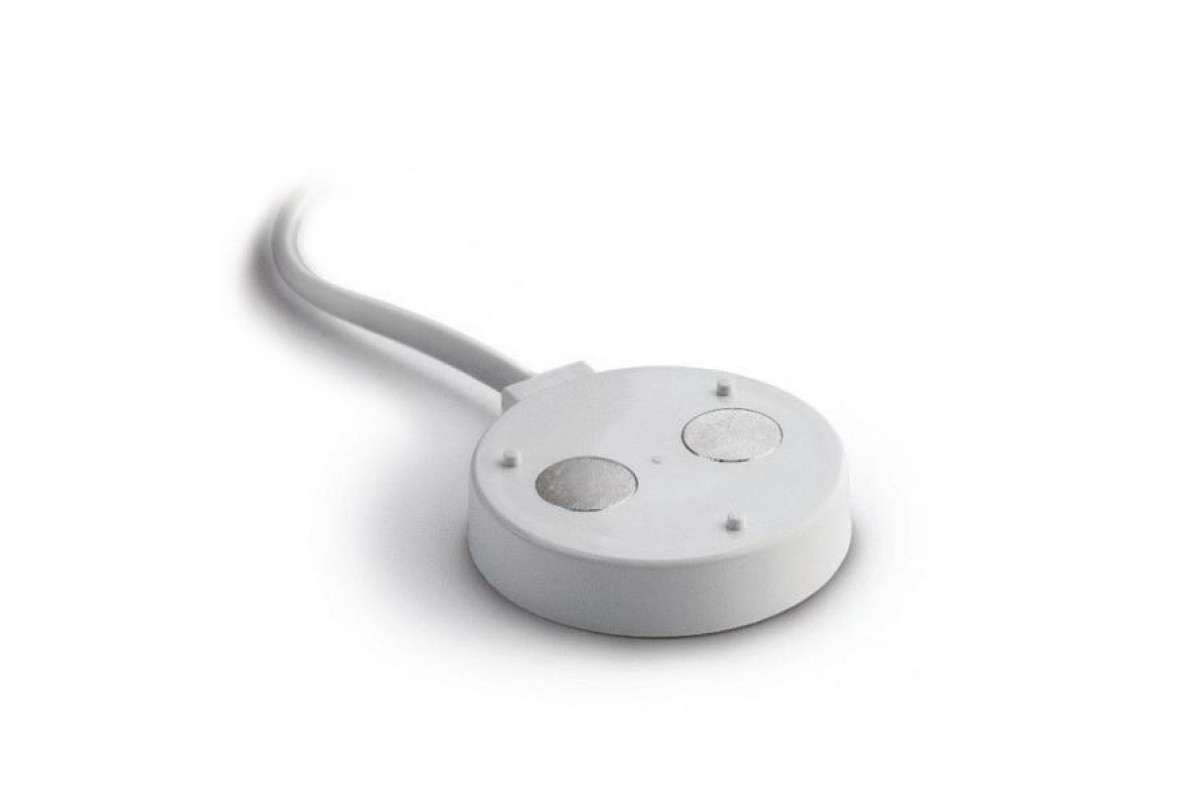

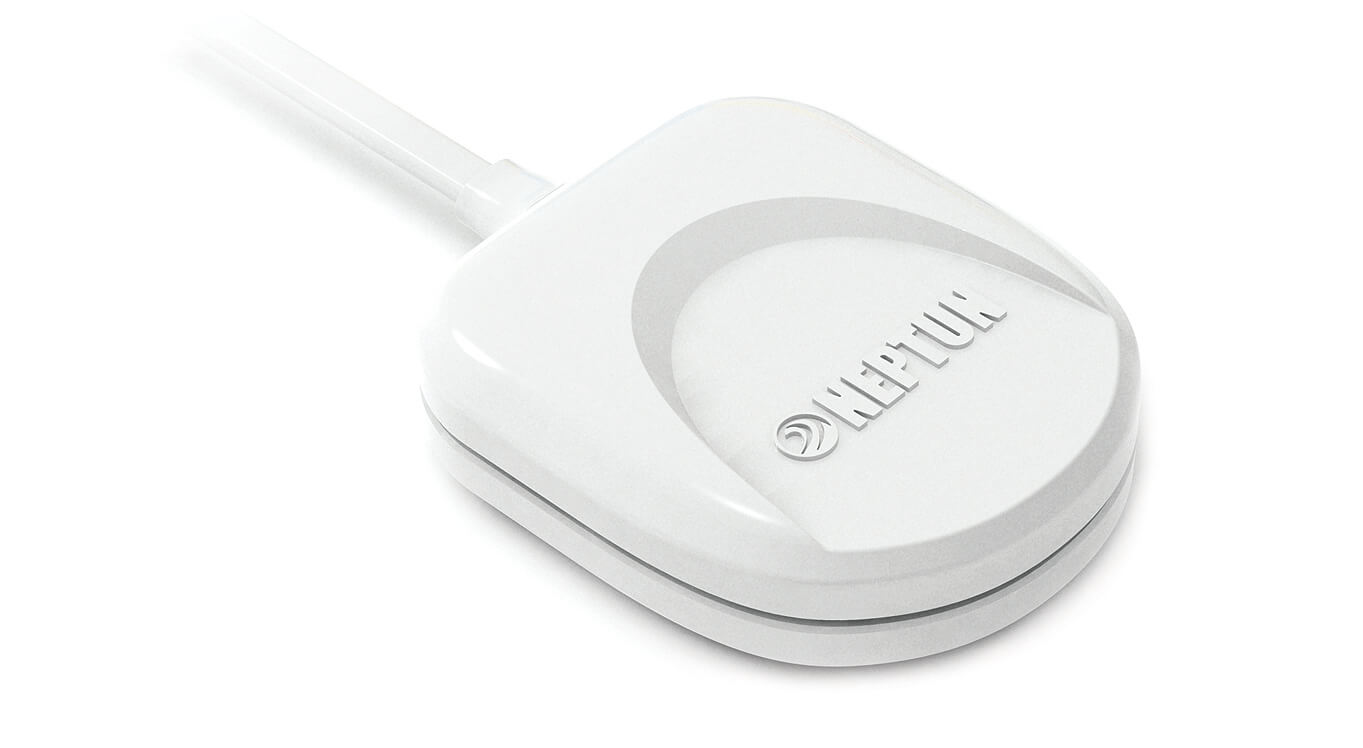

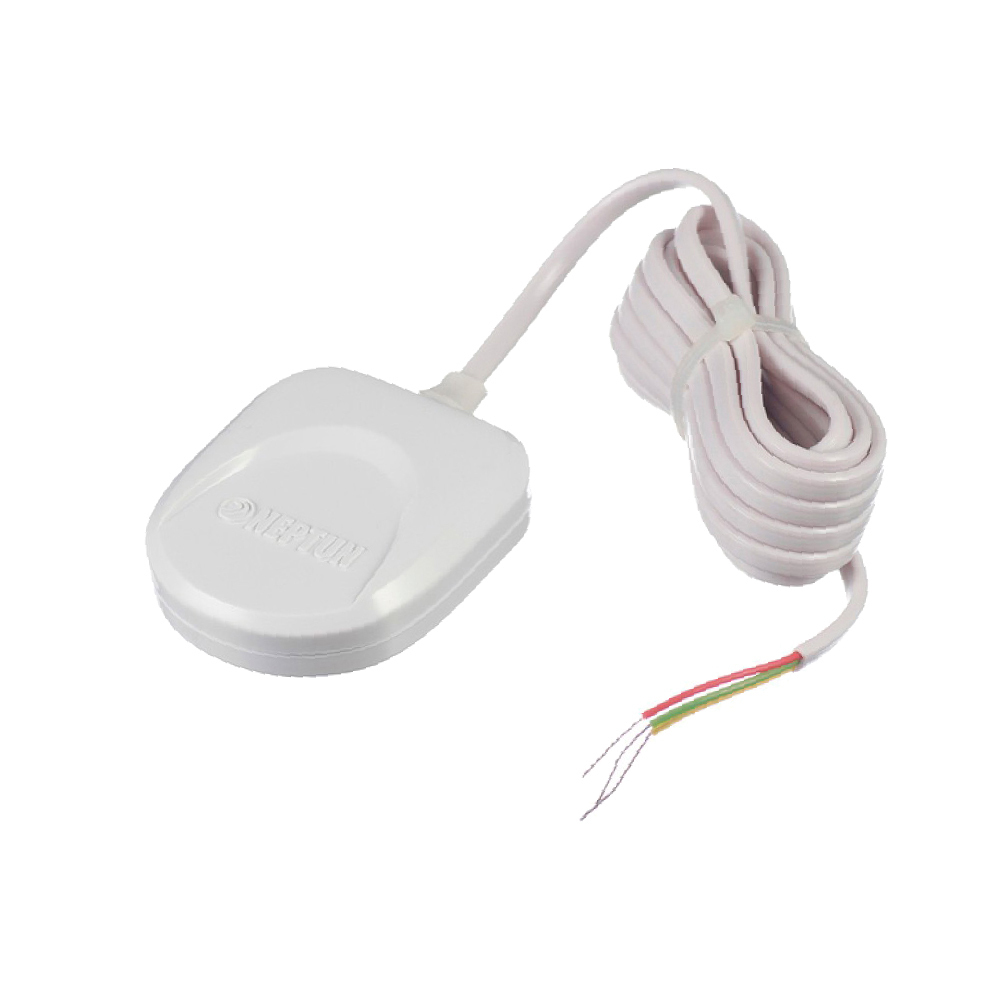

4. Следующий шаг — установка датчиков протечки. Проводные датчики серии эксперт имеют контроль обрыва в виде дополнительного резистора на контактной пластине. Принцип работы основан на том, что вода при протечке замкнет выводы на контактной пластине и блок управления моментально закроет краны и отключит питание насоса.

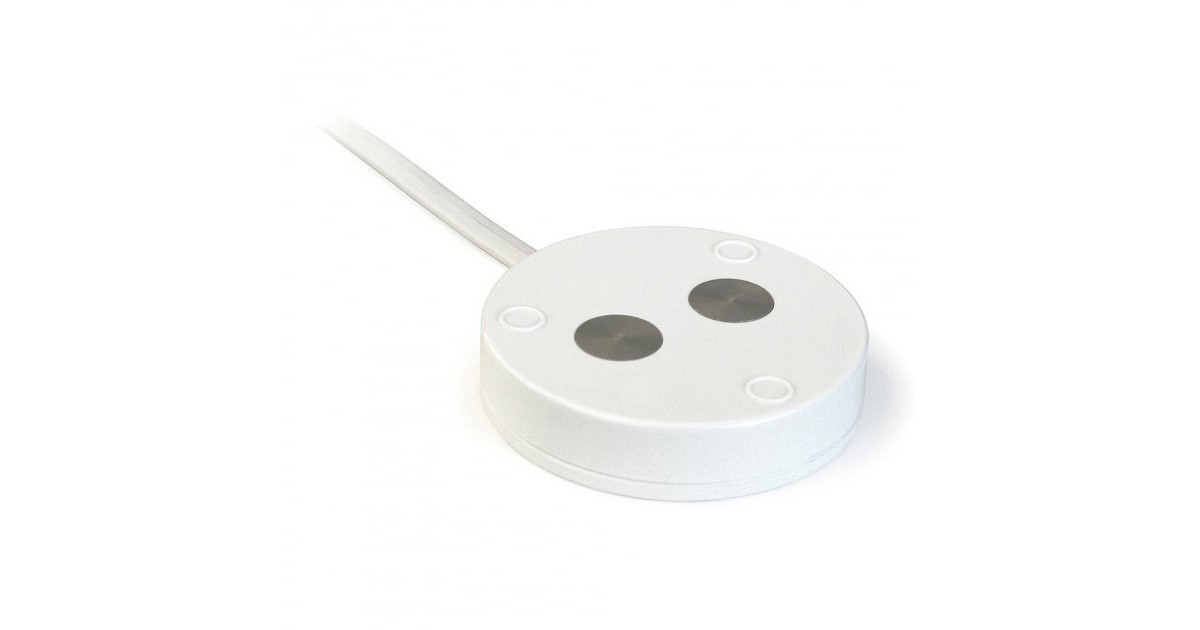

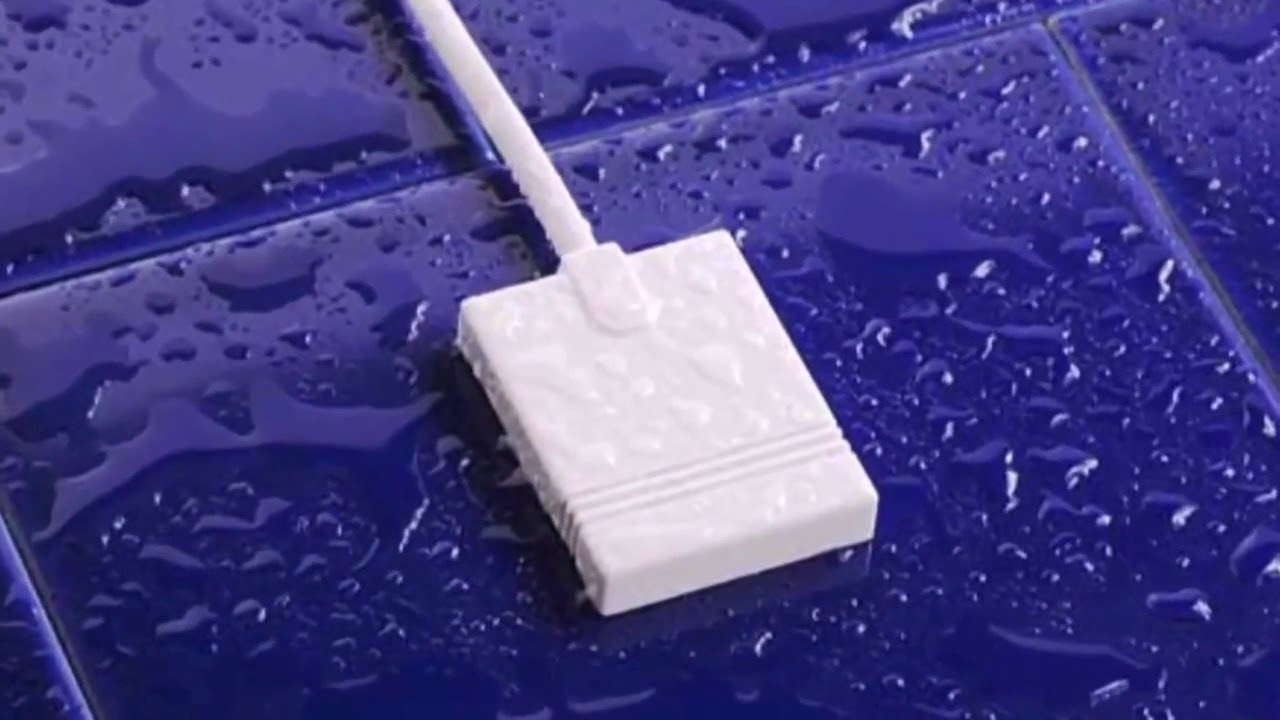

5. Установленный датчик выглядит вот так. Они устанавливаются на пол и фиксируются с помощью двусторонней клейкой ленты или при помощи самореза, который есть в комплекте. В комплекте идет два датчика с разной длиной проводов: 2 и 6 метров. Первый я установил в нише под ванной, что также позволит контролировать возможную протечку слива. А второй протащил в коробе с трубами водоснабжения до раковины и установил прямо под ней на полу. К системе «Аквасторож» можно подключить неограниченное количество датчиков без контроля обрыва цепи и до 500 датчиков с контролем (всего система имеет 5 цепей, на каждую цепь можно подключить до 100 датчиков).

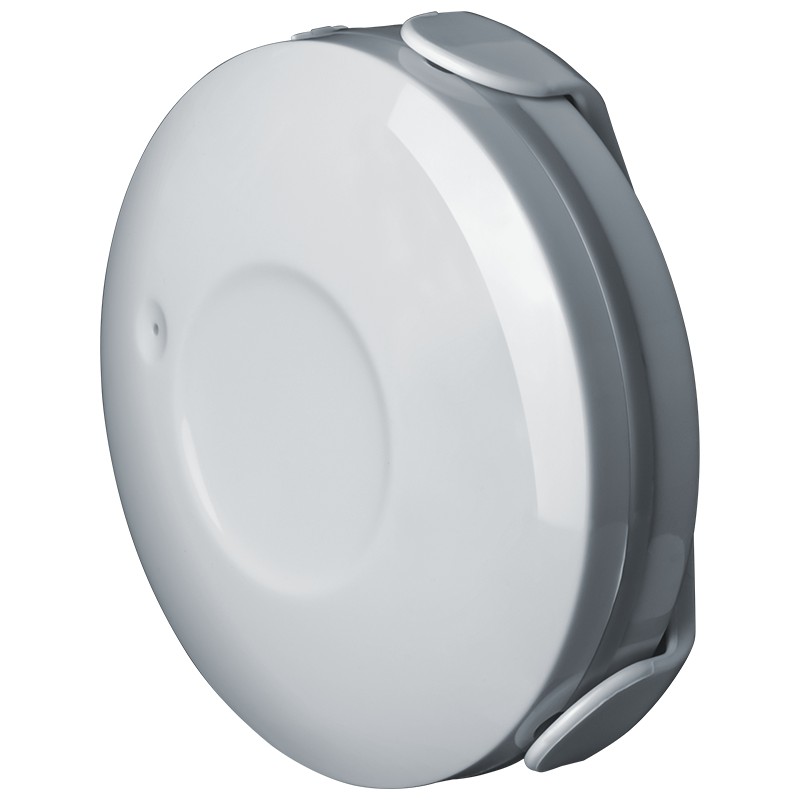

6. Часто после уже сделанного ремонта протягивать провода неудобно, хотя в инструкции предлагается вариант прокладки по швам в плитке и их последующей затирке. В этом случае на помощь приходят беспроводные радиодатчики. В каждом из них находится две батарейки типа ААА, радиомодуль и аналогичная контактная пластина, как и в проводных датчиках. Датчики работают на частоте 2,4 ГГц с заявленной дальностью в пределах прямой видимости до 1000 метров! Их применение наиболее оправдано в уже отремонтированном большом загородном доме, где точки водоразбора сильно удалены от распределительного узла. Заявленный срок службы батарей в датчике до 5 лет. Обратите внимание, один из датчиков имеет кнопки для дистанционного управления кранами.

7. Контроллер системы Аквасторож состоит из основного блока и подключаемых к нему дополнительных модулей. Сверху на фотографии основной блок, под ним радиобаза для беспроводных датчиков и ниже батарейный отсек, используемый, как основное или резервное питание.

8. Основной контроллер позволяет принудительно открыть или закрыть краны, а также временно отключить опрос датчиков на 60 минут (например, если датчик был залит водой при мытье пола). Также отображается текущий статус кранов и системы в целом. Отдельные индикаторы предусмотрены для каждого проводного датчика и кранов. Ниже плата контроллера с разъемами для подключения датчиков и кранов. В левом углу подключен радиомодуль и питание от батарейного отсека (подробнее о них далее). Далее расположены двухконтактные разъемы проводных датчиков протечки и рядом трехконтактные разъемы управляющие кранами.

9. Правее расположен порт внешнего питания с разъемом mini USB и два реле. Низковольтное (белый разъем) для подключения к сигнализациям и высоковольтное (зеленый разъем) с сухим контактом и возможностью коммутации питания 220 вольт с максимальным током до 16 А. В моём случае через силовое реле подключено питание скважинного насоса. Для загородного дома отключить питание насоса крайне важно, т. к. если произойдет утечка на участке от насоса до гидробака — насос будет работать непрерывно, пока не закончится вода. Также, обратите внимание на расположенные вдалеке суперконденсаторы (синего цвета). Система имеет тройное резервирование по питанию, чтобы гарантированно обеспечить перекрытие кранов в случае обнаружения протечки.

10. Это радиобаза для беспроводных датчиков. Всего он может обслуживать 8 беспроводных датчиков, но их количество можно увеличить с помощью дополнительно подключаемой панели. Сама радиобаза имеет переключатели для выбора радиоканала, который может потребоваться в случае высокой концентрации радиосистем в соседних помещениях (актуально для городских квартир), а также важный джампер для настройки частоты опроса беспроводных датчиков. По умолчанию система настроена на постоянный контроль сигнала от беспроводных датчиков, что требует большого количества энергии и, следовательно, постоянного подключения к внешнему питанию. Можно увеличить интервал опроса датчиков, что позволит системе работать только на питании от батарейного блока.

11. В батарейном блоке используются 3 батареи типа С в последовательном подключении. Количество батарейных блоков можно увеличить путём пристыковки дополнительных отсеков ниже. Заявленное время автономной работы контроллера от одного батарейного блока с алкалиновыми батареями — 3 годаэто для проводной системы, для радиосистемы данный срок составляет 1 год. В любом случае система принудительно закроет краны, если контроллер определит сильный разряд батарей и отсутствие внешнего питания.

12. В смонтированном виде контроллер Аквасторож выглядит вот так. Использовать внешнее питание не обязательно, но желательно при наличии радиомодуля. Контроллер устроен таким образом, что никогда не допустит ситуации, что датчики обнаружили протечку, а энергии недостаточно для перекрытия кранов. Для исключения ситуаций с закисанием заслонок кранов, контроллер активирует программу самоочистки каждые 14 дней.

13. Заявленное время срабатывания системы — 3 секунды. Это, включая обнаружение утечки и время необходимое на полное перекрытие кранов.

Вот как это выглядит на видео.

14. В моем случае контроллер установлен на стене в совмещенном санузле, рядом с системой управления водоснабжением (расположенной в нише под ванной). Аквасторож не требует какого-либо обслуживания и внимания со стороны пользователя (кроме периодической замены батарей). На установку всей системы мне потребовался всего один час времени. Но в случае городской квартиры, с централизованным водоснабжением, и установкой двух шаровых кранов на горячую и холодную магистраль, может потребоваться чуть больше времени. Также установить шаровые краны с электроприводом можно на стояки отопления, но придётся подумать над вопросом размещения самого контроллера и проводов к кранам.

И если в загородном доме можно предусмотрительно выключать питание насоса каждый раз, когда вы уезжаете (хотя не исключена ситуация, что рано или поздно вы это забудете сделать), то в городской квартире вручную перекрывать краны на стояках как минимум неудобно. Плюс увеличивается площадь потенциальных последствий от потопа — могут пострадать квартиры соседей.

В идеале такая система должна быть установлена в каждой современной квартире или загородном доме. Просто потому, что это ваша безопасность и спокойствие.

Новое электромагнитное реле SAURES

Представляем новое электромагнитное реле SAURES. В ближайшее время оно заменит своего двухканального предшественника. Давайте посмотрим на новичка и разберемся с его особенностями и областями применения.

Первое, что бросается в глаза — замысловатая форма. Реле разработано специально для установки в корпус контроллера R5. Его можно разместить слева, справа или сразу с двух сторон от платы контроллера одновременно.

Новое реле питается от напряжения 12 Вольт, поэтому его можно запитать от контроллеров R5 и R2m6 или от внешнего БП, но о последнем способе поговорим чуть позже.

Для коммутации нагрузки используются контакты NO (нормально открытый) и NC (нормально закрытый). Устройство работает с напряжением до 220 Вольт и током до 7 Ампер. Если нужна коммутация нагрузки более 7 Ампер, используйте контакторы ABB, Schneider Electric и т. д.

Чтобы управлять двумя нагрузками, когда реле ставится в разрыв фазы, или одной нагрузкой, если нужно отключать не только фазу, но и ноль, используйте два реле. Рвать фазу и ноль рекомендуется, например, для погружного насоса.


Примеры использования

Новое реле может использоваться для решения следующих задач:

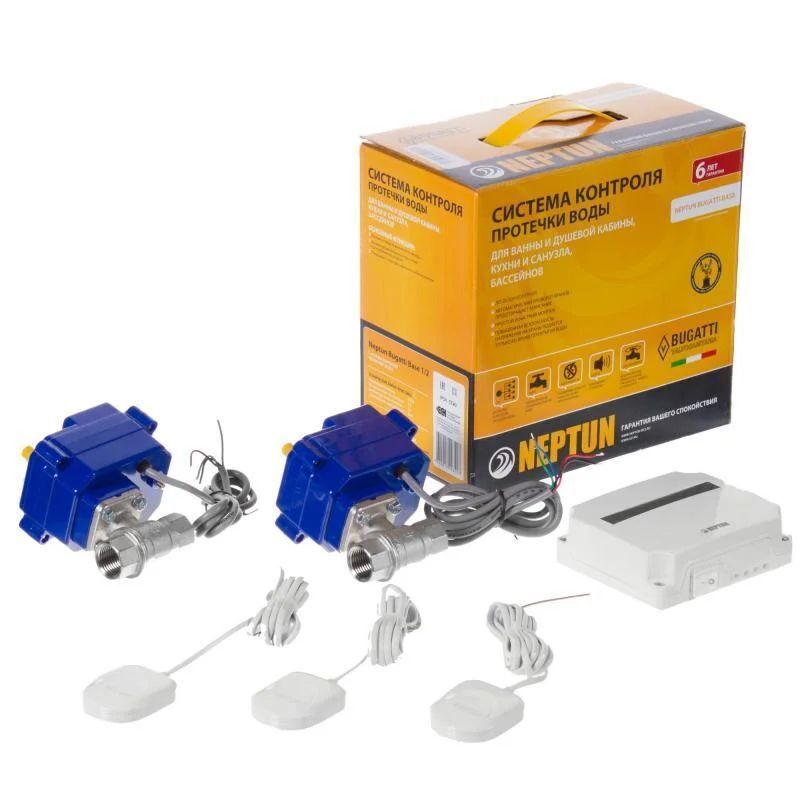

  • Подключение к контроллеру шаровых кранов с электроприводом Нептун, Аквастрож и других кранов, требующих силовой коммутации.
  • Отключение насоса при аварийной протечке воды.
  • Дистанционное управление насосами, нагревателями, освещением и термоэлектрическими головками через мобильное приложение или автоматически по датчикам температуры и давления.
  • Управление произвольной нагрузкой через контакторы. Вплоть до отключения электроснабжения всего дома — мастер-кнопка.
  • Переключение системы отопления с одного вида котельного оборудования на другое: с газового на электрический и наоборот.
  • Включение и отключение котельного оборудования.

Способы установки реле

Внутри контроллера R5 реле крепится по краям от платы контроллера. При этом используются отверстия и шурупы для крепления платы контроллера к пластиковому корпусу. Как мы упоминали ранее, реле можно размещать слева, справа или с обеих сторон от платы.


Второй способ установки — крепление через дополнительные отверстия, размещенные рядом с клеммами. Через эти отверстия можно прикрепить реле к DIN-рейке, разместить в монтажной коробке или на монтажной решетке. Таким образом, реле можно использовать с любым Wi-Fi контроллером SAURES, но придется разместить его снаружи, а также позаботиться о подаче питания 12 Вольт через внешний блок питания.

С появлением нового реле мы снимаем с продаж модификацию контроллера R5m2.

При необходимости купите и установите нужное количество реле в корпус R5.

Настройка канала с реле в контроллере

В прошивках 4.4.3 и старше при настройке канала с реле используйте тип устройства «Управление краном/реле», а тип управления «деактивация Z, активация 0 (закрытие нулем)». Если нужна обратная логика, выбирайте «деактивация 0, активация Z (открытие нулем)»


Руководство на контроллер с описанием процесса настройки и графические схемы подключения в разделе Документация и утилиты.

Пример: отключение скважинного насоса по датчику протечки.

В этом примере будем отключать и фазу и ноль по сигналу от датчика протечки. Для этого установим в контроллер два реле. В первом реле на клемму COM подключаем фазу 220 Вольт, во втором реле на клемму COM подключаем ноль 220 Вольт.

Провода от насоса заводим на клеммы NC. В этом случае насос будет включен независимо от работы контроллера, так как мы подключили его к нормально замкнутым контактам.


Оба реле подключаем на один канал контроллера, так как ноль и фазу нам нужно отключать и включать одновременно. В настройках контроллера для реле указываем тип управления «деактивация Z, активация 0».

Датчик протечки подключаем на второй канал контроллера и указываем каким каналом он управляет, это канал к которому подключено реле.

Всё готово! Теперь при возникновении протечки, контроллер будет активировать реле, клеммы NC будут размыкаться с клеммами COM и насос будет обесточен.

АКВАЗАЩИТА — Поставщик систем защиты от протечек воды

Все о системе Gidrolock

«Все исследуй, давай разуму первое место». Так рекомендовал делать всем известный Пифагор Самосский. Если Вы зашли на наш сайт и читаете этот текст, то наверняка с целью узнать все о системе Gidrolock.

Как работает система от протечки воды, её состав, технические характеристики, особенности эксплуатации и монтажа, ответы на часто возникающие вопросы, Вы найдете у нас на страницах сайта.

Мы постарались, как можно проще изложить принцип работы системы, которую мы рекомендуем для установки в Вашем доме, квартире и др. объектах.

Устройство защиты от протечек

Комплект оборудования Gidrolock представляет собой единый комплекс электронных устройств, каждое из которых выполняет свою функцию.

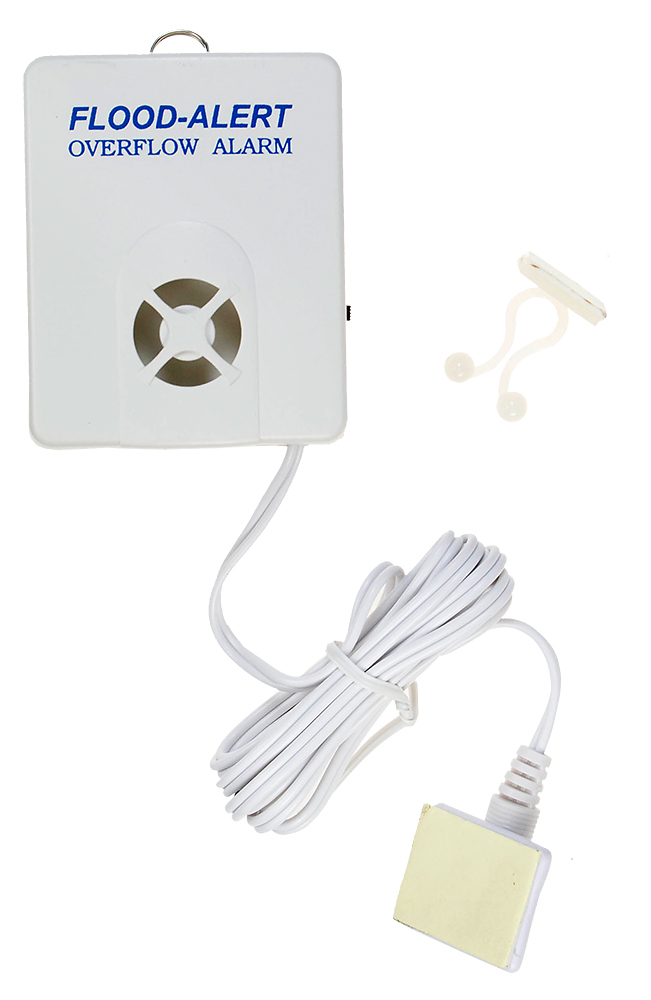

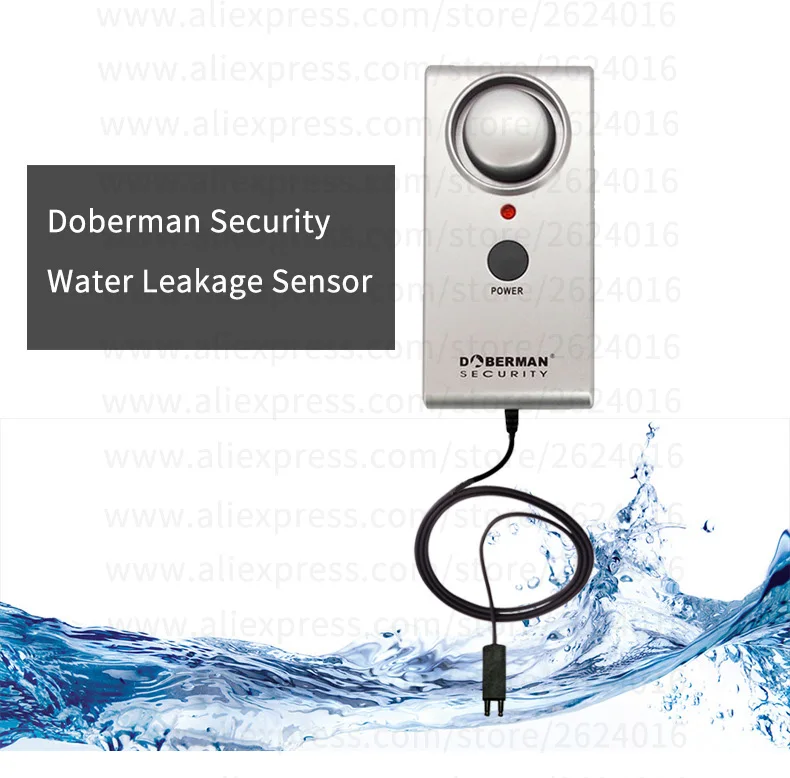

Датчики протечки воды

Система защиты от утечки воды включает в себя устройство, которое фиксирует сам факт аварии.

В нашем случае это датчики протечки воды. Они различаются по принципу действия, конструкции, техническим характеристикам.

В стандартных комплектах для квартиры и загородного дома применяются проводные датчики – WSP, а также беспроводные датчики WSR.

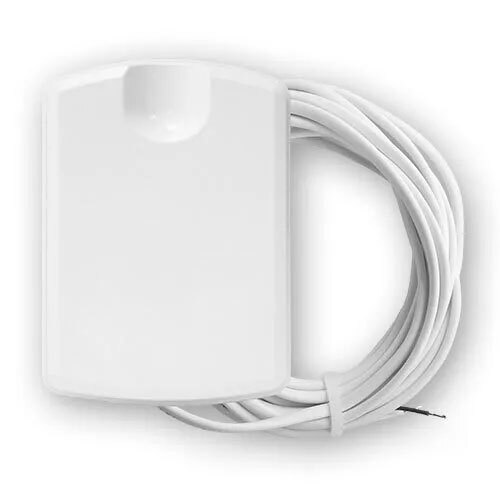

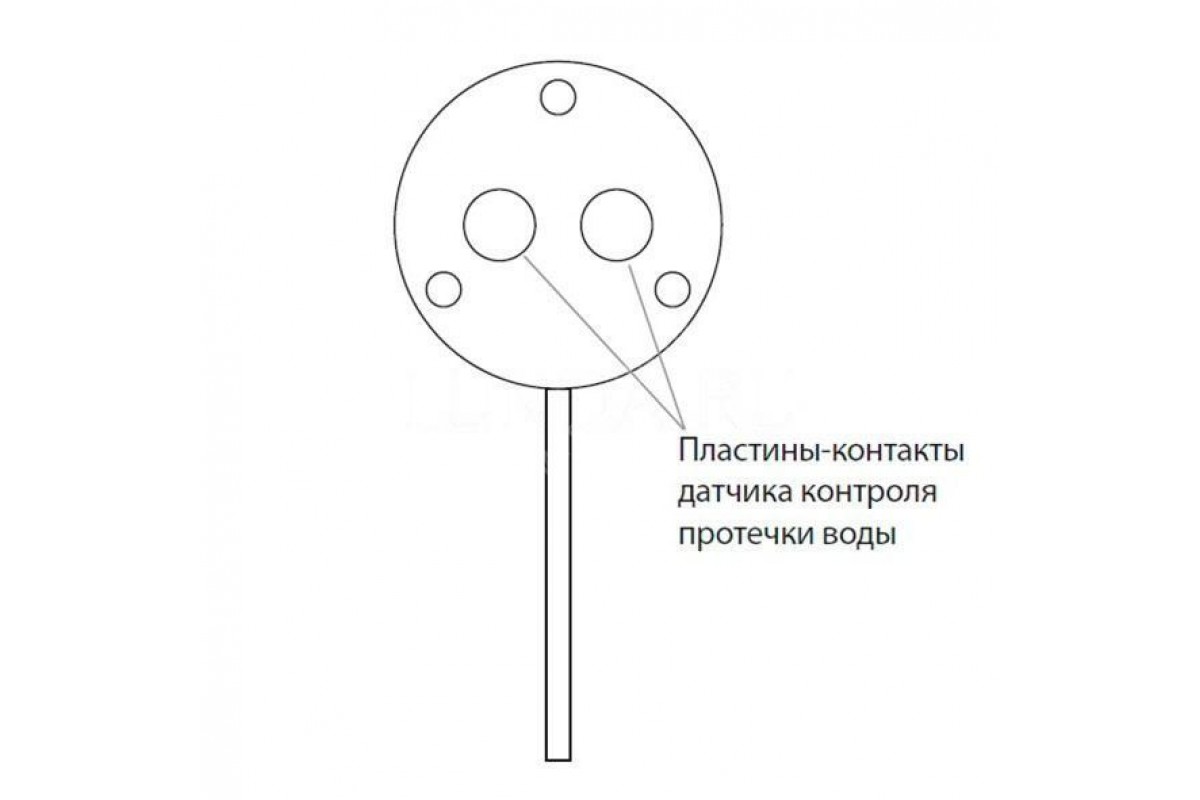

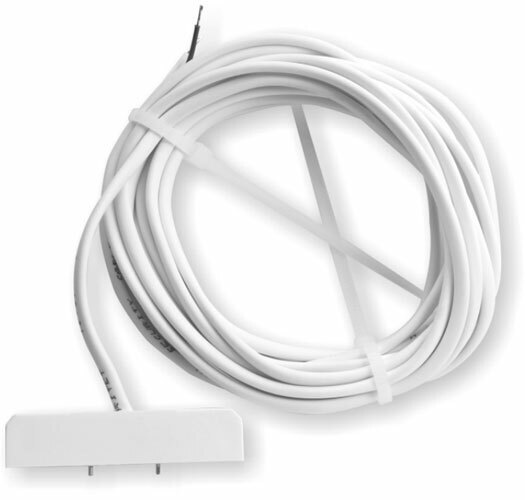

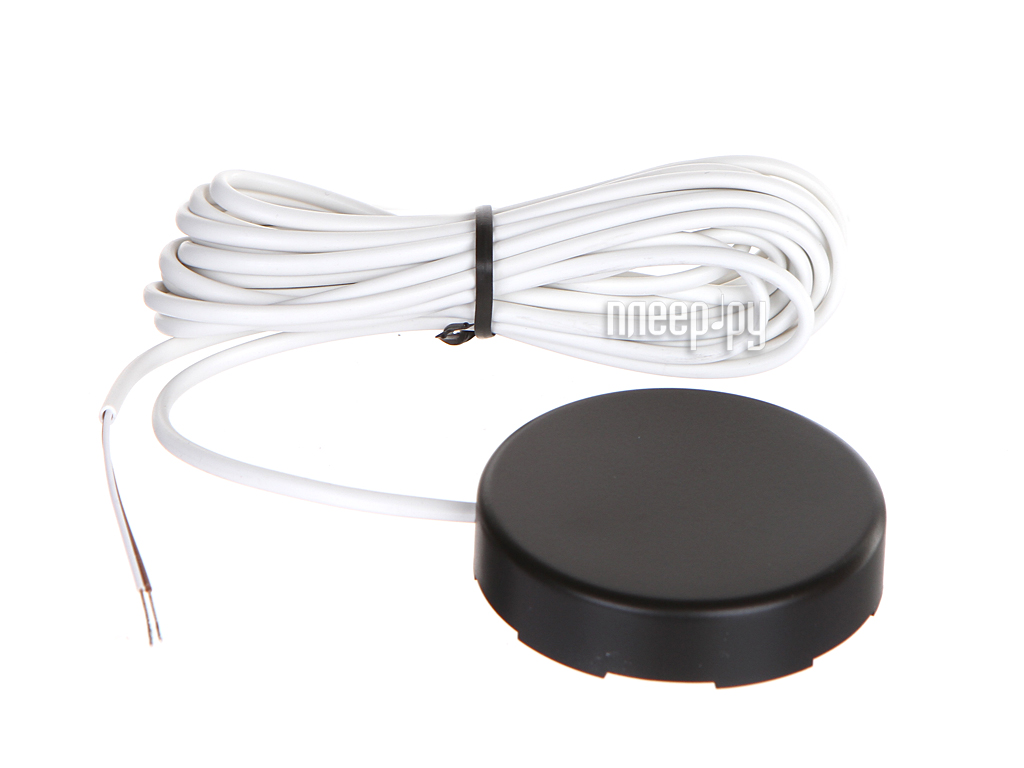

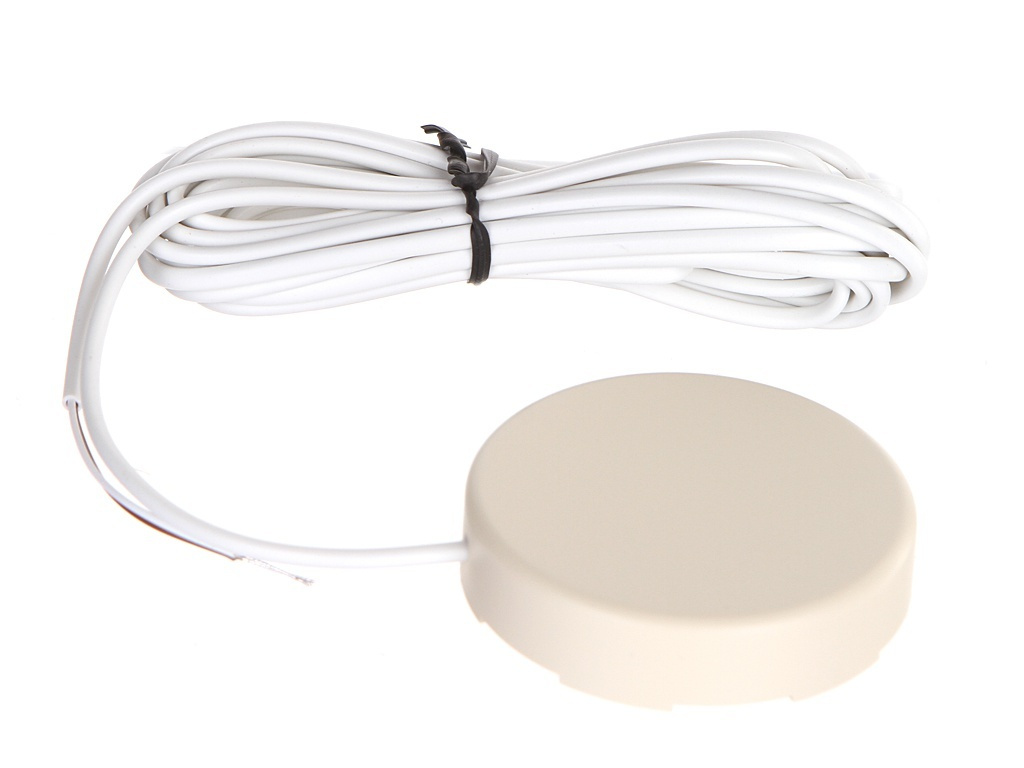

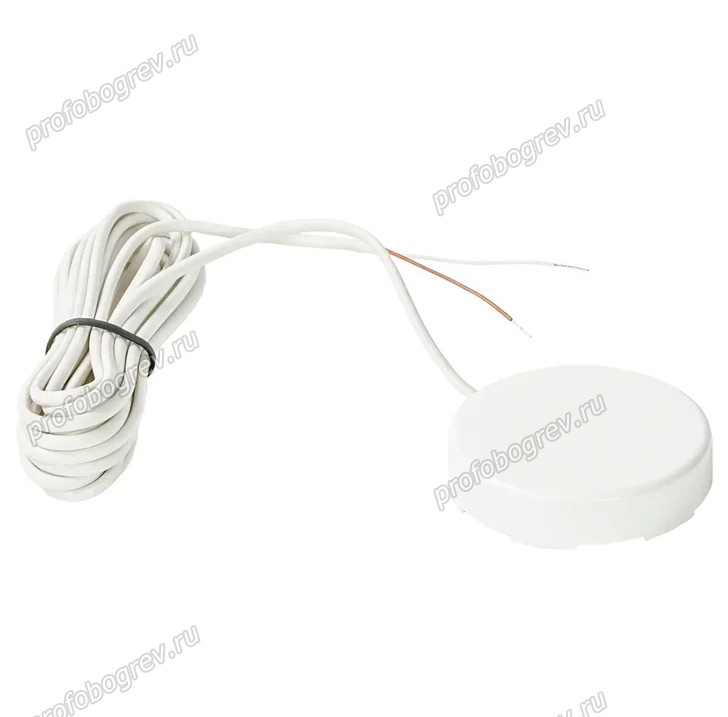

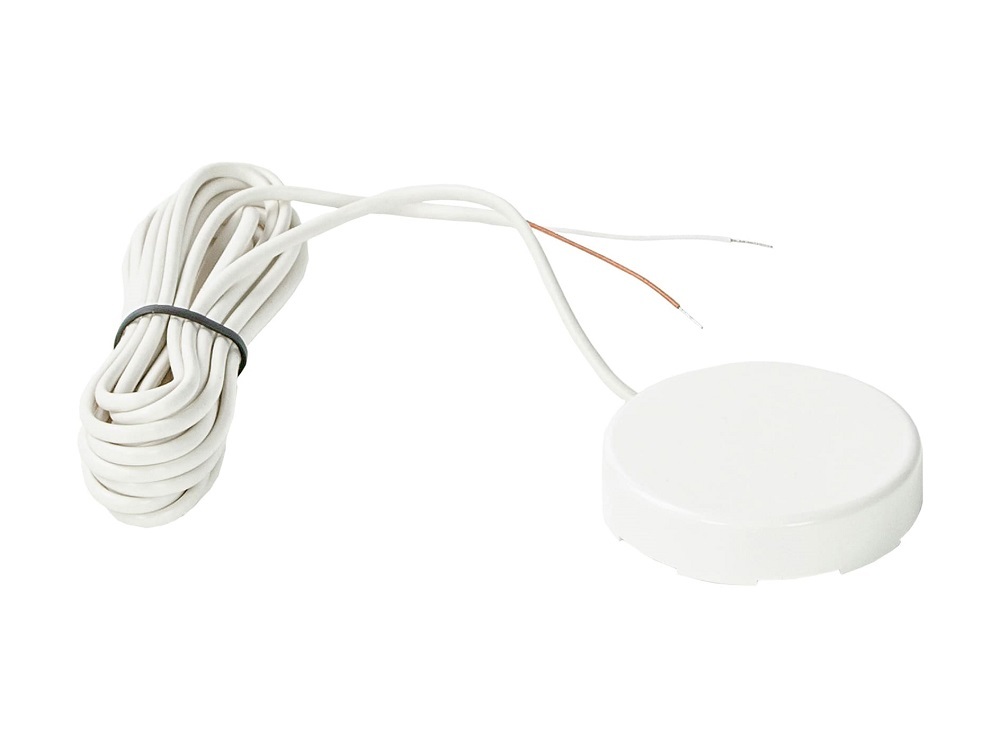

Проводной датчик WSP является пассивным. Это значит, что отсутствует питающее напряжение и на его электродах происходит постоянный мониторинг сопротивления, параметр которого изменяется при попадании воды. Это изменение квалифицируется как авария.

Конструкция датчика полностью исключает ложное срабатывание (это негативное явление часто проявляется у датчиков других производителей). Электроды утоплены в пластиковом корпусе на 1мм., и для того чтобы при аварии датчик сработал, уровень воды должен соответствовать этому значению (1мм.) Эта конструктивная особенность исключает срабатывание при образовании конденсата.

Часто приходится сталкиваться с невозможностью установки проводных датчиков. Это связано с тем, что в квартире уже выполнен ремонт, и укладка провода поверх плитки не является эстетически подходящим вариантом, да и просто из-за соображений удобства эксплуатации.

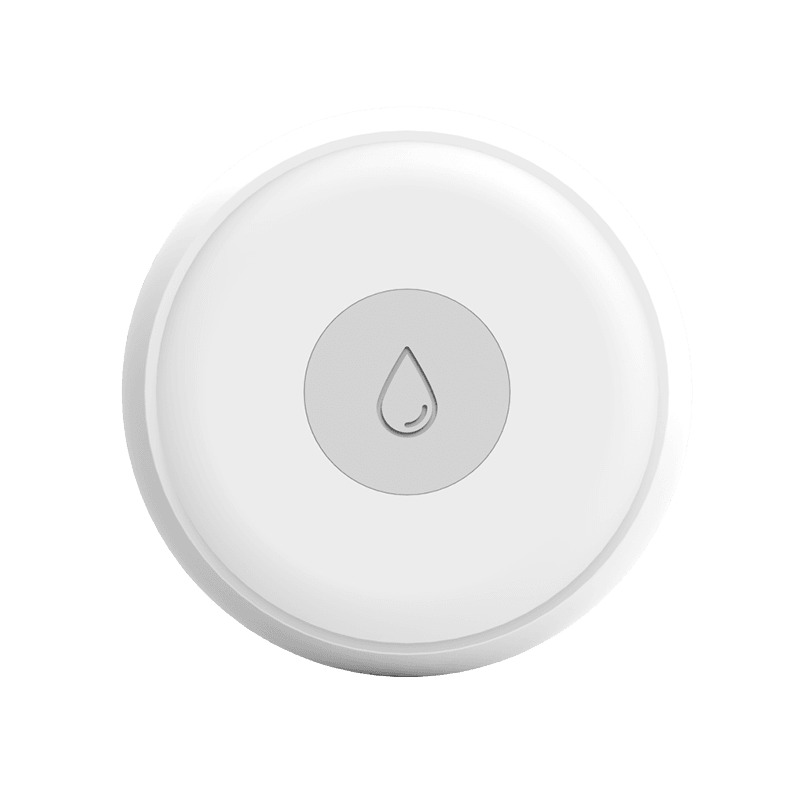

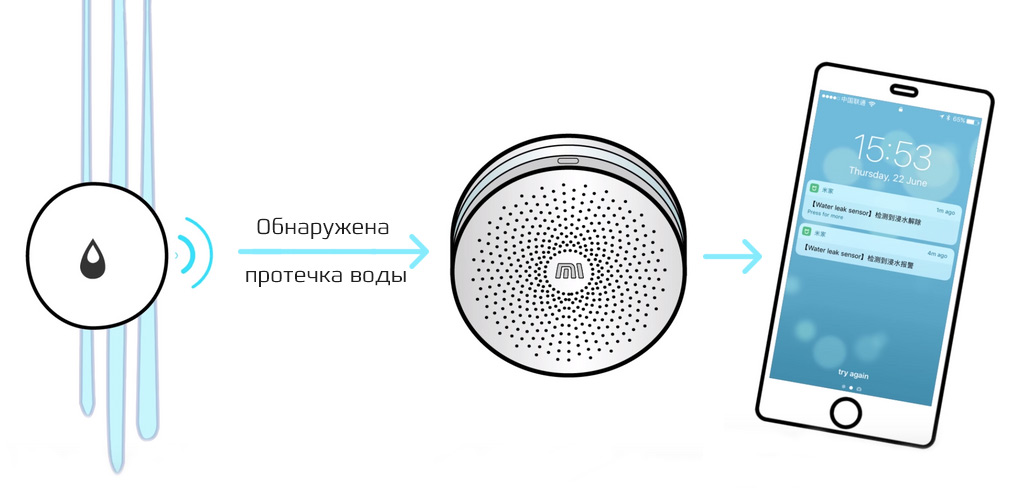

Радиодатчики WSR не имеют соединительного провода с блоком управления. Работают совместно с радиоприемником, который в свою очередь соединяется проводом с блоком управления.

При попадании воды на датчик, радиосигнал поступает на антенну приемника и далее на блок управления. Блок управления соответственно дает команду на перекрытие кранов или отключение водяного насоса.

WSU – это активный датчик. Напряжение выходного каскада составляет 30В. Тип сигнала этого датчика – «открытый коллектор».

Данные устройства применяются в системах, где контроллер, способен считывать выше указанный тип сигнала.

Данным видом датчиков оснащаются управляющие устройства систем типа «Умный дом».

Блок управления (контроллер)

Блок управления представляет собой электронный мозг всей системы защиты от утечек воды, который осуществляет управление шаровыми кранами с электроприводом, водяным насосом, а, также анализирует всю информацию, поступающую от датчиков протечки, блока GSM (с обратной связью), радиопульта и др. устройств.

В зависимости от назначения, функциональных возможностей, и конструктивных особенностей блоки управления подразделяются на Premium, Universal, Control.

Premium – основной и самый востребованный контроллер, с максимальным функционалом и применяется в устройствах защиты от протечек воды в квартирах, загородных домах.

Данный тип управляет работой шаровых электроприводов (при аварии подает команду на перекрытие запорного механизма).

При работе в системе индивидуального водоснабжения (скважина, колодец), отключает подачу воды, путем размыкания электрической цепи, питающей водяной насос.

В блоке управления применяется понижающий трансформатор, на выходе которого получаем 12В. Данное напряжение используется для питания электроприводов и заряда аккумуляторной батареи.

Аккумулятор предназначен для поддержания в работоспособном состоянии системы, при обесточивании объекта (дом, квартира).

Universal – применяется в домах с индивидуальным водоснабжением и служит для отключения скважинного насоса при аварии. Напряжение питания 220В. Резервное питание в виде аккумулятора не требуется. С шаровыми электроприводами не применяется.

Control – контроллер, работающий совместно с расходомерами и предназначен для установки в замкнутых системах отопления.

Расходомер, установленный на входе, считывает значение объема поступившего теплоносителя в отопительный контур квартиры, дома.

Второй расходомер, устанавливается на обратную магистраль и измеряет объем на выходе контура.

При разнице показаний в 0,1 литра, БУ расценивает это явление как аварию. После этого перекрывается подача теплоносителя.

Шаровой кран с электроприводом

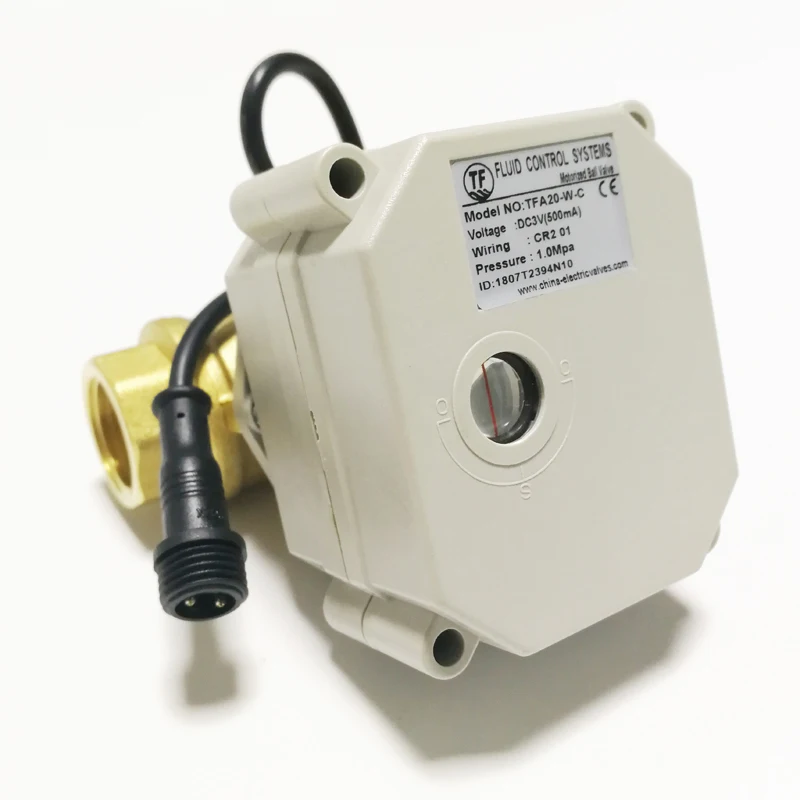

Шаровой электропривод это исполнительное устройство, которое перекрывает поступление воды, при возникновении аварии. Команду на перекрытие электропривод получает от блока управления.

Шаровые электроприводы имеют три разновидности: Ultimate, Professional, Winner

Первые два привода отличаются друг от друга значением крутящего момента, т.е. усилием, приложенным к штоку крана при его повороте.

В силу того, что крутящий момент обеспечивается зубчатой передачей, габаритные размеры данных приводов также различны.

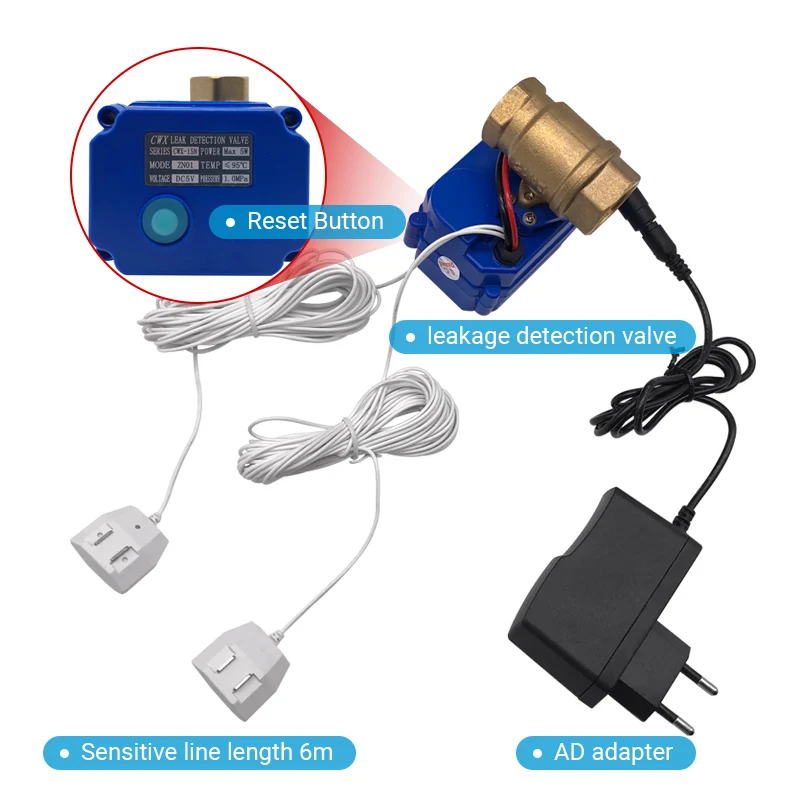

Электропривод Winner – это устройство, работает без блока управления, и само выполняет его функцию, т.е. вся схема управления заведена в корпус привода.

Провода от датчиков протечки заводятся непосредственно в клеммы привода.

Данная схема управления менее функциональна (не позволяет применять радиодатчики и радио приемник, а также GSM информатор), но свое прямое назначение эта конструкция выполняет в полном объеме.

Блок GSM

Система оповещения посредством отправки SMS представлена двумя вариантами исполнения. Блок с односторонней связью и блок с обратной связью.

Первый отправляет информацию (авария, тестовые сообщения и др.) на номера телефонов, запрограммированных на SIM карту.

Блок с обратной связью кроме оповещения, способен принимать сигналы управления электроприводами, т.е. отправив SMS, Вы можете перекрыть подачу воды. Так же, к данному виду блока GSM (с обратной связью) возможно подключить дополнительно датчики дыма, движения и др.

Система на радиосигнале (Гидролок Радио)

Гидролок Радио это, прежде всего два элемента системы, которые работают совместно с блоком управления.

1. Радиодатчик WSR;

2. Радиоприемник.

При попадании воды на электроды датчика, радиосигнал направляется на антенну радиоприемника.

Приемник через проводное соединение передает сигнал аварии на блок управления. Далее, в зависимости от типа блока управления, подается команда на исполнительные устройства – перекрытие кранов, отключение насосов и т.д.

Система работает на разрешенной в целях телеметрии частоте 868 МГц.

В случае если в доме или на объекте, есть зоны, где проходимость радиосигнала осложняется какими-либо конструкциями, то проблема решается очень просто, применением ретранслятора сигнала.

Защита квартиры от протечек воды

Позаботиться о безопасности Вашей квартиры желательно на этапе выполнения ремонта.

Это позволит заранее спрятать провода от датчиков под плиткой, стеновыми панелями и др. материалами.

Заблаговременно провести питающий провод 220В в сантехнический шкаф – это тоже важное требование при установке системы.

Своевременная установка защиты квартиры от затопления позволит, не только выполнить ряд предварительных работ, которые в дальнейшем (при выполненном ремонте) будет произвести невозможно, но и существенно сэкономить деньги.

Например, беспроводные датчики, работающие на радиосигнале существенно дороже, чем проводные.

Конечно, мы понимаем, что все предусмотреть заранее невозможно, поэтому были разработаны такие элементы защиты, как радиосистема, запорные краны, работающие на батарейках, которые позволяют решать вопросы установки в уже сложившихся условиях.

Защита дома от протечек воды

В частном доме система перекрытия воды проектируется в зависимости от вида водоснабжения – централизованное или индивидуальное.

Если централизованное снабжение, схема строится аналогично квартирному варианту, т.е. на входе магистральной трубы устанавливается кран перекрытия, который управляется контроллером.

Если индивидуальное водоснабжение, то прекращение подачи воды, при протечке, обеспечивается отключением водяного насоса, осуществляющего забор воды из скважины или колодца.

Конечно, возможен вариант применения двух схем отключения воды одновременно. Наравне со схемой отключения насоса, возможна установка и кранов с приводом. Например, после накопительного бака.

Гидролок защита

Полноценно предотвратить большие неприятности в Вашем жилище, связанные с неконтролируемой утечкой воды, можно, установив умную, технически и конструктивно выверенную систему Gidrolock.

Наши сотрудники всегда готовы предоставить квалифицированную консультацию по вопросам монтажа, эксплуатации и приобретения оборудования.

В нашем штате есть специалисты, готовые приехать по Вашему адресу и провести расчет системы, а также работы, связанные с её установкой и настройкой.

Напоминаем Вам, что гарантия завода изготовителя на все оборудование составляет – 4 года.

Если у Вас остались вопросы по системе Гидролок обращайтесь по нашим телефонам:  +7 (495) 665-29-17, +7 (800) 511-29-17

Запрос в тех поддержку: «Системы защиты от протечек воды»

Запрос в тех поддержку

Пожалуйста, прежде чем задавать свой вопрос, ознакомьтесь с ответами на уже заданные вопросы. Возможно, ответ на аналогичный вопрос уже есть. Заданные вопросы и ответы на них сгруппированы по категориям товаров.

Задать свой вопрос

Здравствуйте. Подскажите, обязательное использовать в системе резервное питание. Если система подключена в сети 220 вольт и одновременно к местной сети ИБП 12 вольт, которая рассчитана для видеонаблюдения и может обеспечить бесперебойное питание не менее 1 часа. ПО практике жизни показывает, что резервное питание практически никогда не используется, а только разряжаются  со временем батарейки и требуют замены, но при при их просадке ниже нормы система блокирует краны (так предусмотрено технически). Приходится перезапускать. Эксперимент на протяжении года показал, что Нептуны (в нескольких точках установки) работают без резервного питания нормально. Так можно использовать Нептун без резервного питания, если имеется дополнительное питание 12 вольт от ИБП? Спасибо.

Ответ Вопрос:

Здравствуйте. Подскажите, обязательное использовать в системе резервное питание. Если система подключена в сети 220 вольт и одновременно к местной сети ИБП 12 вольт, которая рассчитана для видеонаблюдения и может обеспечить бесперебойное питание не менее 1 часа.

ПО практике жизни показывает, что резервное питание практически никогда не используется, а только разряжаются  со временем батарейки и требуют замены, но при при их просадке ниже нормы система блокирует краны (так предусмотрено технически). Приходится перезапускать. Эксперимент на протяжении года показал, что Нептуны (в нескольких точках установки) работают без резервного питания нормально. Так можно использовать Нептун без резервного питания, если имеется дополнительное питание 12 вольт от ИБП? Спасибо.

Ответ:

Да, можно использовать модуль управления без батареек. Если Вы используете внешний ИБП, то, теоретически (не знаю Вашей схемы, но бывают такие варианты применения), можно отказаться и от 220 В. Только 12 В постоянного тока.

Скрыть

Закрылись краны, нет воды, что делать?

Ответ Вопрос:

Закрылись краны, нет воды, что делать?

Ответ:

Проверить все датчики на предмет отсутствия протечки. Произвести открытие системы в соответствии с инструкцией к вашему модулю управления. При неисправности модуля или системы, обесточить систему, в ручном режиме открыть краны. Для приводов Neptun Bugatty Pro, предусмотрена рычаг ручного открытия кранов, активируемый нажатием и удержанием кнопки на нижней части привода крана. Так же возможен демонтаж эл. привода от крана путем откручивания 4 винтов крепления эл. привода к крану. Далее с помощью ключа провернуть кран в положение открыто.

Скрыть

Как удалить беспроводные датчики из модуля ProW+

Ответ Вопрос:

Как удалить беспроводные датчики из модуля ProW+

Ответ:

Для удаления беспроводных датчиков, необходимо зайти в режим программирования датчиков, после чего нажать и удерживать кнопку закрытия кранов порядка 6-8 сек. до появления звукового сигнала и выхода из режима программирования.

Скрыть

На модуле ProW+/ProW+ Wi-Fi срабатывает сигнал протечки на 1 линии, датчик при этом сухой или не подключен.

Ответ Вопрос:

На модуле ProW+/ProW+ Wi-Fi срабатывает сигнал протечки на 1 линии, датчик при этом сухой или не подключен.

Ответ:

При тестировании модуля на стадии прохождения ОТК при производстве, в модуль записали тестовый датчик. Сейчас данного датчика модуль найти не может и сообщает об ошибке. Необходимо удалить все датчики из памяти модуля и заново их запрограммировать.

Скрыть

Возможно ли в системах протечки отключить звуковое оповещение?

Ответ Вопрос:

Возможно ли в системах протечки отключить звуковое оповещение?

Ответ:

Нет, нельзя. Это одна из основных функций системы предназначенной для оповещения о протечке, если данную функцию отключить, то вы можете своевременно не узнать о произошедшей протечке. В новых МУ серий ProW+ осуществлена след. функция: При протечке, 10 минут МУ пищит, далее сигнал тревоги отключается.

Скрыть

Как подключить блок питания герметичный 35W 12B к Нептуну?

Ответ Вопрос:

Как подключить блок питания герметичный 35W 12B к Нептуну?

Ответ:

Данный блок питания используется с системами серии ProW и блоком расширения кранов. Для серии ProW подключение производится на клеммы внешнего питания 12в. (общ., +12в) модуля– в эти клеммы подключается выход блока питания (красный + и черный – провода) и на клеммы питания модуля – сеть (L,N) подключаем вход блока питания (Синий N и Коричневый L). Подключения эл. устройств должно производиться специалистами имеющими доуски к работам с электричеством.

Скрыть

Сборка нестандартных систем обнаружения протечек: с отключением насоса через реле; с дополнительными кранами. Работа наших модулей и кранов с другими кранами и модулями

Ответ Вопрос:

Сборка нестандартных систем обнаружения протечек: с отключением насоса через реле; с дополнительными кранами. Работа наших модулей и кранов с другими кранами и модулями

Ответ:

Сборка нестандартных систем обнаружения протечек

  • с отключением насоса через реле: что для этого надо дополнительно кроме того, что есть у нас
    Предусмотрено управление внешними устройствами (насосы и пр. ) перекидной контакт (два типа выхода NO и NC), путем подключения напрямую к модулю (на разрыв) до 3А, или через силовое реле (контактор магнитный, пускатель).
  • с дополнительными кранами (4 или 6 штук, возможная их автономная работа)
    Возможно, но на совсем небольшое время. Если имеют место частые перебои с электричеством, а кранов необходимо использовать более 2-х, то желательно иметь на этот случай ББП (Блок бесперебойного питания) на 12 вольт. Соответственно система и краны тоже должны быть на 12 вольт.
  • работа наших модулей и кранов с другими кранами и модулями
    Возможна при соблюдении допустимых тех. характеристик и типа подключения указанных в инструкциях на краны и модули.
Скрыть

Могут ли модули управления ProW работать только на батарейках без подключения к сети?

Ответ Вопрос:

Могут ли модули управления ProW работать только на батарейках без подключения к сети?

Ответ:

Могут, ориентировочно от 36 ч (ProW+) до 2-4 недель (ProW) в зависимости от типа модуля и условий его работы. При перекрытиях кранов время работы на эл. питания сокращается в связи с их разрядкой.

Скрыть

Как подключать блок подключения кранов?

Ответ Вопрос:

Как подключать блок подключения кранов?

Ответ:

Все подключения необходимо выполнять в соответствии с прилагаемыми инструкциями.

Скрыть СПАСИБО!

Ваша заявка ПРИНЯТА
Наши специалисты перезвонят Вам в течении рабочего дня c 8-30 до 17-00

Вы можете заказать монтаж покупаемого оборудования

Заказать монтаж

Монтаж не нужен

Защита от протечек воды Гидролок (Gidrolock)-Aqua FM

Если вы боитесь, что забыли закрыть кран в ванной и затопите соседей снизу, боитесь протечки стиральной или посудомоечной машины — ставьте многоступенчатую защиту от протечек воды Гидролок или «антипротечка». В противном случае, у Вас есть шанс, что придется искать специалистов по оценке ущерба от затопления, писать исковые заявления о затоплении квартиры и составлять акты затопления.

Система защиты от протечки воды Gidrolock — многоступенчатая защита от протечек и предназначена для отключения подачи воды и выдачи звукового оповещения при возникновении протечек воды в системах водоснабжения и отопления или для предотвращения затопления Вами соседе.

Контроль протечки воды осуществляется специальными датчиками на воду. При попадании воды на электроды датчика системы контроля протечек воды Gidrolock, подключенного к блоку управления, выдается управляющий сигнал на шаровые электроприводы для перекрытия подачи воды и выдачи звукового оповещения.

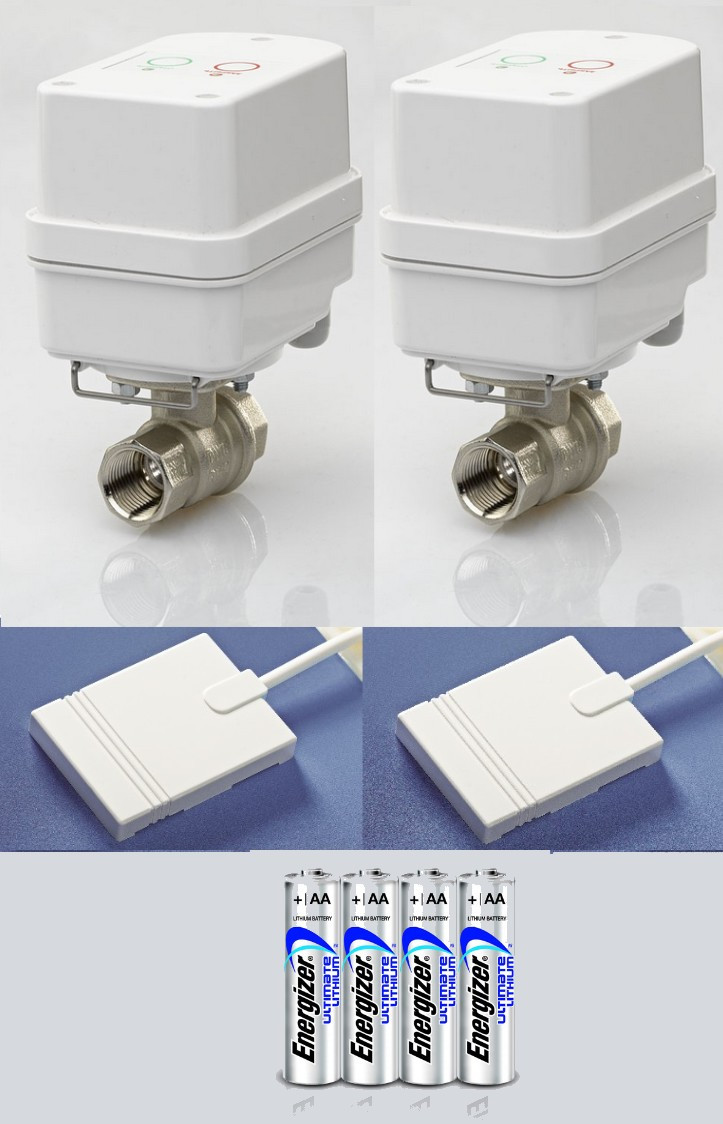

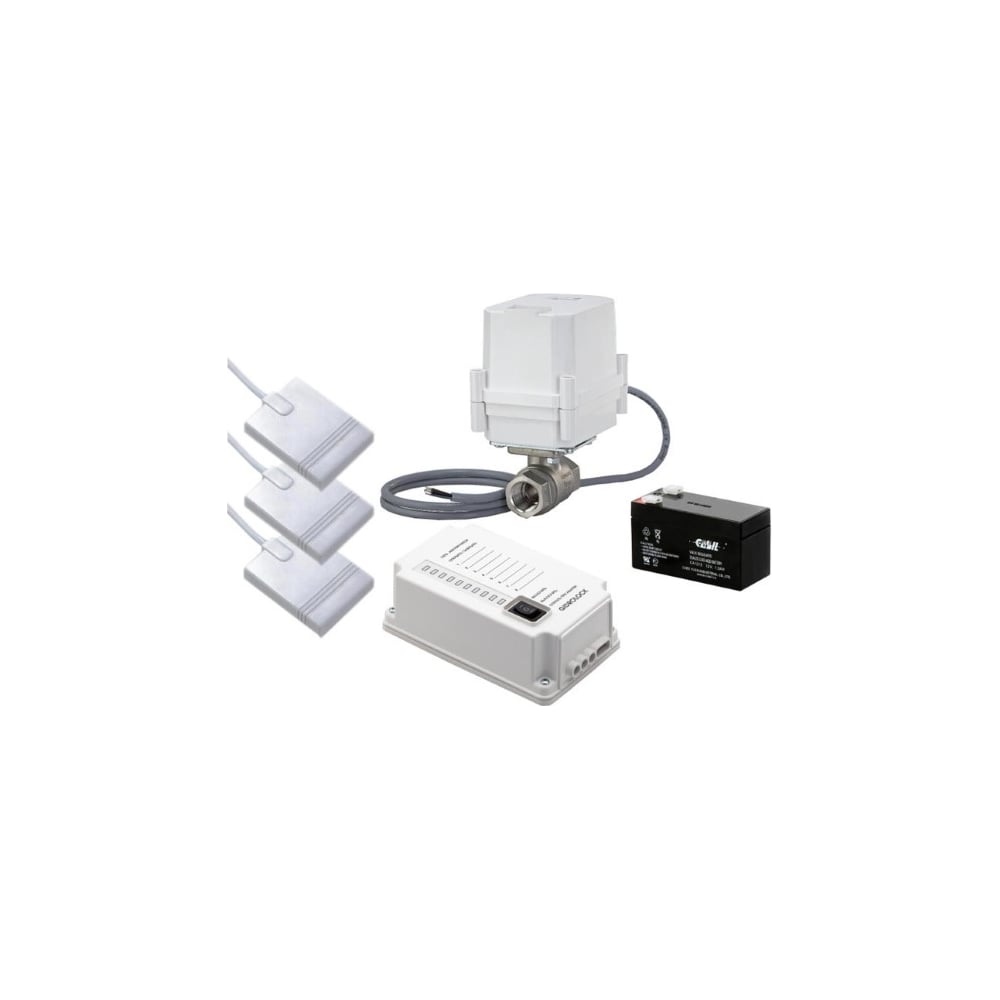

Cостав cистемы защиты от утечки воды Гидролок (Gidrolock):

1. — Контроллер (блок управления)
2. — Краны с электроприводом
3. — Датчики воды:
     — проводные датчики
     — беспроводные датчики

Применение оборудования этой системы для многоквартирного дома позволяет при возникновении аварии связанной с затоплением, любому жильцу в экстренном порядке самостоятельно с помощью аварийной кнопки перекрыть подачу воды в системе водоснабжения или отопления, после чего вызвать аварийную бригаду.
Жители по своему желанию могут подключить к системе датчик воды .

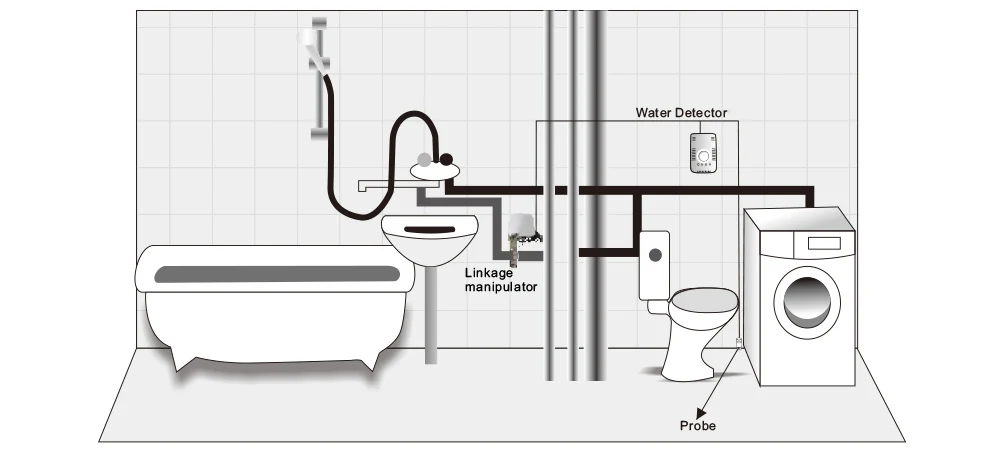

Принцип действия системы от протечки воды Gidrolock

Принцип действия системы предотвращения протечек воды очень прост:
— при попадании воды на датчик протечки, происходит замыкание контактного контура и сигнал о протечке поступает в блок управления Гидролок, после чего, в зависимости от установленной у Вас системы, подается звуково сигнал и подается команда на:
        — при установленной системе защиты от протечек воды автономного водоснабжения (например в коттедже)  — на отключение насоса;
        — в случае централизованной системы защиты от протечки воды на закрытие одного крана, например, перекрывающий водоснабжение всего подъезда;
        — если установлена внутриквартирная система защиты от протечек воды, то на закртыие установленных кранов с электроприводом.

Блок контроля протечки воды Гидролока оснащен звуковым сигнализатором. Он находится в самом блоке управления. Также Вы можете подключить к системе предотвращения протечек и потопов и GSM сигнализатор протечки



Применение системы GIDROLOCK:

  • Квартиры в многоэтажных домах.
  • Загородные дома.
  • Общественные и административные здания.
  • Промышленные помещения и здания.
  • Складские помещения и комплексы.
  • Системы диспетчеризации зданий и объектов.
  • Котельные и локальные тепловые пункты.
  • Станции водоочистки.
  • Другие помещения и здания где существует вероятность аварии в системах водоснабжения и отопления.

Система защиты от утечек воды Гидролок — антипротечка — проста в установке.

 Гидролок (Gidrolock) — теперь в Красноярске и Дивногорске

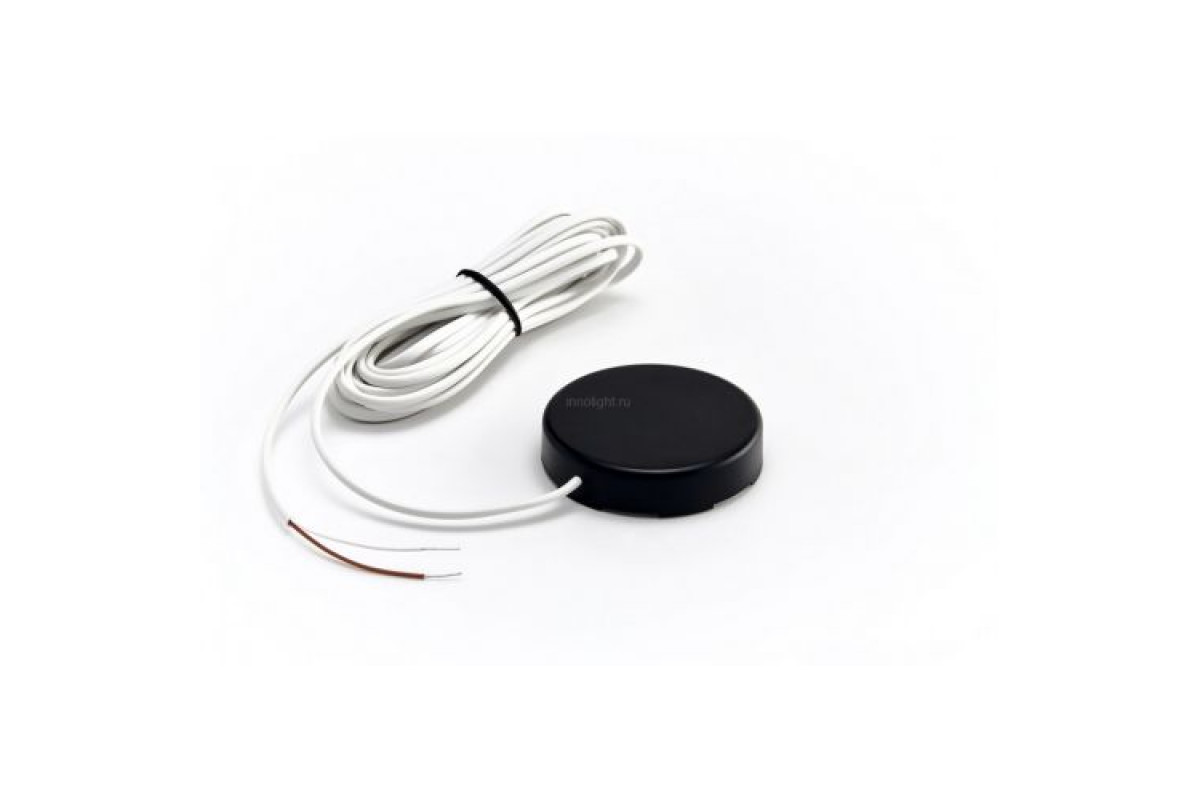

Датчики : Датчик протечки SW 005

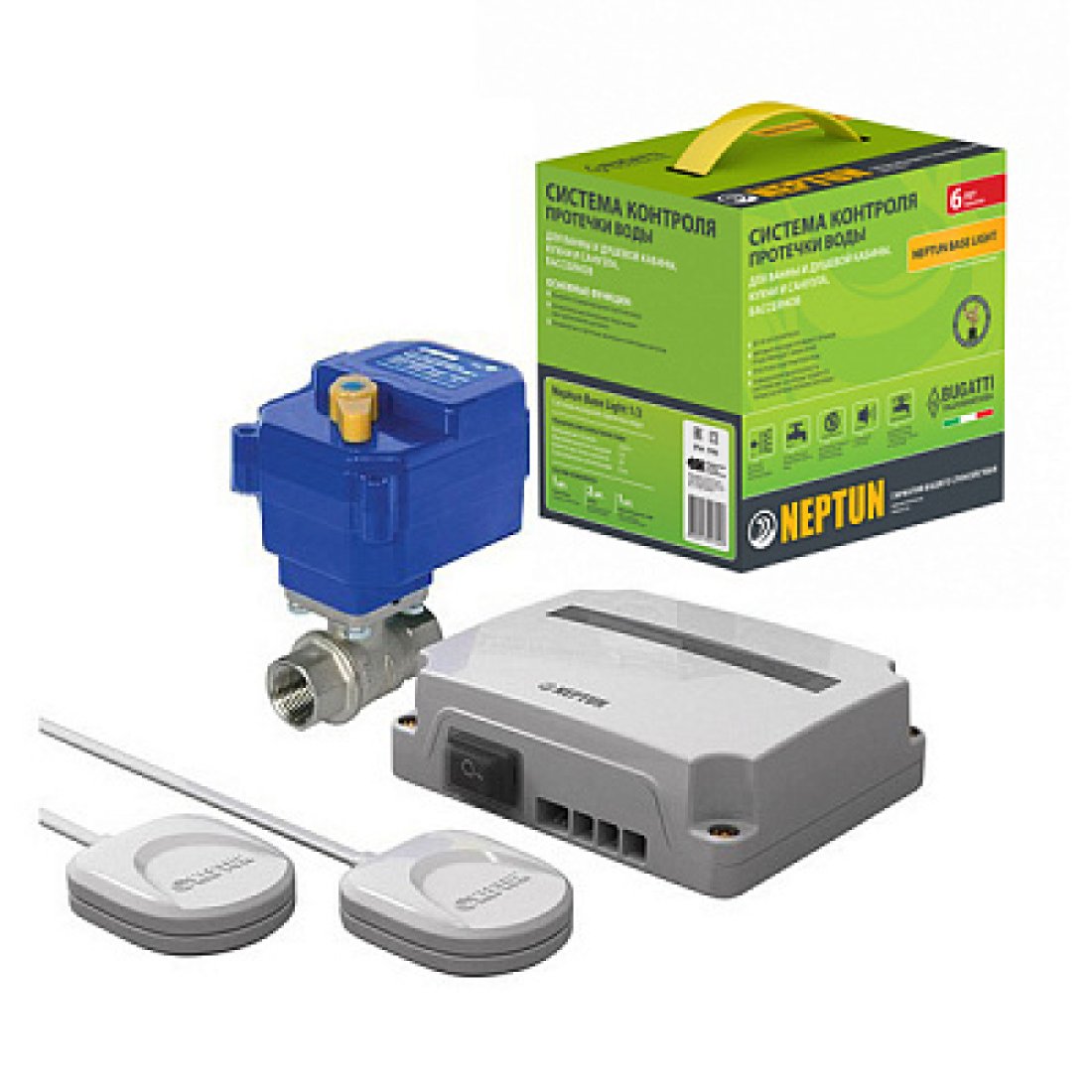

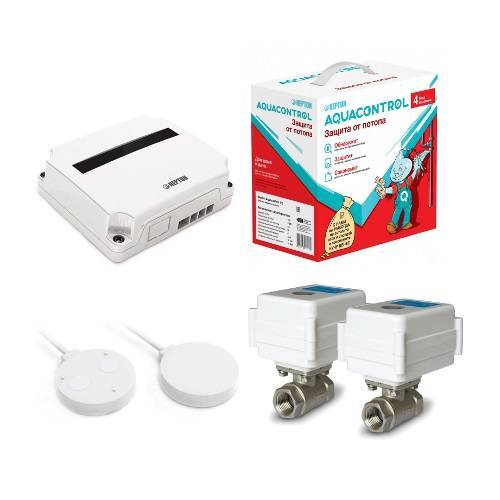

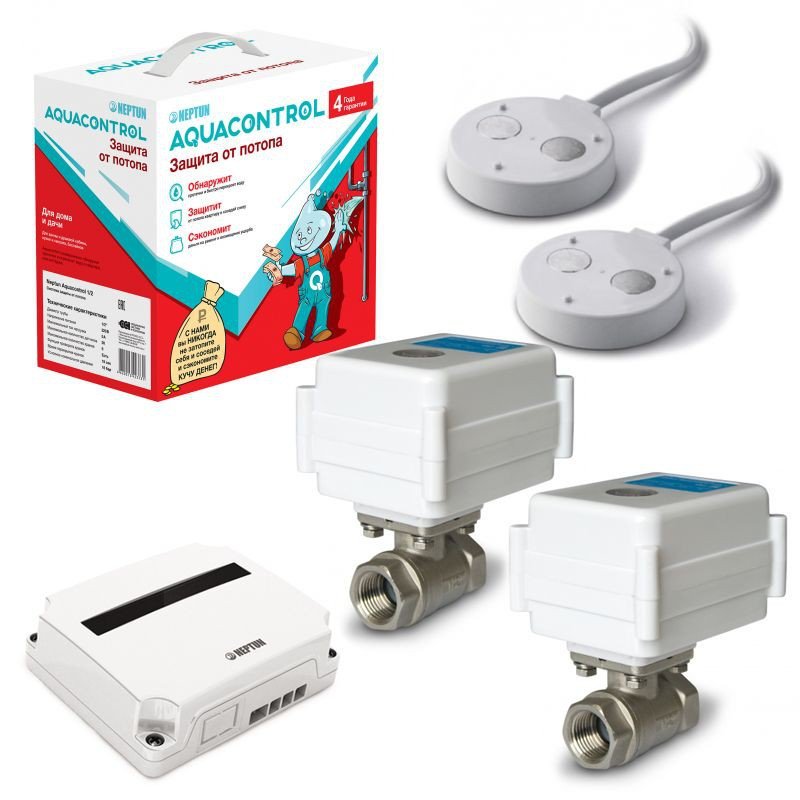

В состав комплекта системы «НЕПТУН» входят контроллер, датчики со специальными контактными пластинами и исполнительные устройства: электромагнитные клапаны или шаровые краны с электроприводом на горячую или холодную воду. Работа системы «НЕПТУН» осуществляется автоматически и не требует участия человека, если не произошло протечки воды. В случае протечки воды подается сигнал на контроллер. Получив этот сигнал, контроллер передает команду электромагнитным клапанам или шаровым кранам с электроприводом, которые перекрывают воду. При этом контроллер оповещает об аварии специальными звуковыми и световыми сигналами.

Для коттеджей

В системе водоснабжения коттеджа рабочее давление создают циркуляционные насосы, поэтому для предотвращения протечки воды необходимо не только включить запирающий электромагнитный клапан, но и отключить насос. Cистема «НЕПТУН» позволяет управлять электромагнитным клапаном и циркуляционным насосом с помощью одного контроллера.

Схема подключения насоса и клапана к одному контроллеру

Система «Нептун», устанавливаемая в коттеджах, осуществляет позональное предотвращение протечек воды. В случае протечки водоснабжение перекрывается клапанами только в тех зонах (на этажах или в помещениях), где произошла протечка. В остальных помещениях или на этажах подача воды не прекращается.

Для многоэтажных домов

Система «НЕПТУН» гарантированно предотвращает протечки воды и затопления многоквартирных и многоэтажных домах. Действия системы обеспечивают надежную защиту имущества и существенно облегчают устранение аварии.
«НЕПТУН» автоматически перекрывает водоснабжение при появлении протечки и позволяет диспетчеру выявить точное место аварии.
Функции системы:

  • Автоматический контроль протечки воды в каждой квартире.
  • Мгновенная передача адресного сигнала о протечке в диспетчерскую.
  • Отключение воды в системе водоснабжения до прибытия аварийной службы.

Установить систему можно во время строительства, отделки, ремонта и эксплуатации здания.
В установке и проектировании данных систем Вам помогут высококвалифицированные специалисты ООО ССТ.
Мы предлагаем полный комплекс услуг:

  1. Бесплатный выезд и консультации.
  2. При необходимости —  проектирование.
  3. Установка и пуско-наладка системы.
  4. Гарантийное обслуживание.

В системах отопления

Для предотвращения протечки воды в системе отопления в качестве перекрывающего устройства рекомендуется установить шаровой кран с электроприводом, подключаемый к контроллеру СКПВ220В-стандарт или к контроллеру СКПВ220В-DIN.
Диаметры, количество и места установок шаровых кранов с электроприводом должен определить квалифицированный сантехник.

Схема подключения крана шарового с электроприводом

Возможные варианты подключения крана шарового с электроприводом
к трубам отопления

В охранных системах

Использование системы «НЕПТУН» в охранно-пожарных системах существенно повышает уровень безопасности жилища.
Наиболее удобен для совмещения с охранно-пожарными системами комплект «НЕПТУН» мощностью 12В.
При попадании воды на контактные пластины датчиков сигнал передается на контроллер. Загорается красный светодиод, срабатывают краны шаровые с электроприводом, перекрывающие воду, как только поступил сигнал с любого из датчиков. Одновременно сигнал тревоги поступает на охранно-пожарную систему.

Схема подключения системы «НЕПТУН» к охранно-пожарной системе

Для бассейнов

Для контроля и предотвращения протечек воды в бассейнах  систему «НЕПТУН» используют без применения исполнительных устройств, поскольку в бассейнах вода, как правило, находится в замкнутом контуре.
Зафиксировав  протечку воды с помощью датчиков, расположенных на полу, контроллер, входящий в комплект «НЕПТУН», сможет отключить циркуляционный насос  бассейна и с помощью звуковых сигналов будет сигнализировать о возникновении аварийной ситуации. Места расположения датчиков протечки для контроля аварийных ситуаций определяет специалист. Он же определит, какой из насосов необходимо отключить.
При необходимости система комплектуется автодозванивателем, предназначенным для передачи сообщений о протечке на установленные телефонные номера.

Функция оповещения

Для предупреждения залива система Нептун активирует экстренное оповещение владельца или пользователя помещения о протечке воды. Бесперебойность оповещения обеспечивают устройства, входящие в состав системы Нептун:

Элемент-1115 — беспроводное GSM — устройство экстренного оповещения о протечке воды. Устройство применяется для контроля состояния квартир, дач, офисов, складов и других помещений. С его помощью можно защитить от залива имущество, находясь в любом удаленном месте, где доступна мобильная телефонная связь стандарта GSM.

Функции устройства Элемент-1115

  • Прием информации о протечке воды от датчиков;
  • Отправка информации о протечке в виде голосового сообщения, SMS – сообщения или звукового сигнала на телефонный номера владельца или пользователя помещения;
  • Включение (выключение) внешних устройств тревоги (например, сирены), производимое в автоматическом режиме по команде с мобильного телефона владельца или пользователя помещения либо по команде заранее записанной программы;
  • Уведомление в случае необходимости владельца или пользователя помещения с помощью SMS — сообщения о включении (выключении) режима охраны;
  • Скрытое прослушивание помещения с помощью микрофона.

Как работает реле протока воды для насоса. Какие функции выполняют реле протока воды для насосов? Устройства низкого давления


Датчик протока воды для насоса – это неотъемлемая деталь оборудования, призванная защищать устройство от работы на «сухом ходу». Датчик обладает небольшим размером и имеет простую конструкцию, что позволяет установить его даже новичку.

Функции и преимущества датчика протока воды

Нередко возникают ситуации, при которых насос запускается в момент полного отсутствия жидкости в трубопроводе. Это провоцирует нагревания мотора агрегата и его дальнейшую поломку. Чтобы исключить возникновение таких ситуаций, следует использовать датчик потока жидкости. Это устройство работает автоматически и контролирует проток воды внутри трубопровода. Если количество проходящей сквозь датчик жидкости меньше нормы, прибор автоматически отключает насос. Таким образом, реле потока воды не только препятствует работе насоса на «сухом ходу», но и поддерживает нормальные для работы агрегата условия.

К преимуществам использования датчика относится:

  • Снижение потребляемой насосом электроэнергии и экономия денежных средств;
  • Защита оборудования от поломок;
  • Увеличение периода эксплуатации насоса.

Помимо всего прочего, реле протока воды для насоса отличается скромными габаритами, невысокой стоимостью и простотой в монтаже.

Реле протока воды – принцип работы и конструкция

Основная функция датчика заключается в отключении насосного оборудования в случае понижения уровня воды или повышения давления в трубопроводе. Если количество воды увеличивается или падает давление, индикатор потока жидкости снова запускает оборудование. За стабильное выполнение возложенных на реле задач отвечают его конструктивные элементы.

Устройство прибора состоит из таких деталей:

  • Патрубок, сквозь который внутрь устройства попадает жидкость;
  • Мембрана, играющая роль одной из стенок внутренней камеры прибора;
  • Герконовый включатель, который отвечает за размыкание и смыкания цепи в электрической схеме насоса;
  • Две разные по диаметру пружины – посредством их сжатия контролируется давление воды, при котором будет срабатывать датчик протока жидкости.

Принцип действия реле заключается в следующем:

  1. При попадании во внутреннюю камеру прибора, вода оказывает давление на мембрану, тем самым смещая ее в сторону;
  2. Расположенный с обратной стороны мембраны магнит становится ближе к герконовому переключателю, из-за чего его контакты замыкаются и насос включается;
  3. Если уровень воды падает, то мембрана с магнитом отдаляется от переключателя, что приводит к размыканию его контактов и отключению насоса.

Установить сигнализатор потока жидкости в трубопровод достаточно просто. Для этого необходимо изучить особенности подключения прибора и его правильную настройку.

Схема подключения устройства

Эффективность эксплуатации реле сильно зависит от его правильного монтажа. Необходимо помнить, что устанавливать прибор можно только на тех участках трубопровода, которые расположены горизонтально. При этом потребуется проследить, чтобы мембрана датчика находилась в вертикальном положении. Правильная схема подключения реле выглядит следующим образом:

В процессе монтажа датчик нужно соединить со сливной частью трубы посредством резьбового соединения. Дистанция, на которой реле должно быть расположено от трубы, должна составлять более 5,5 см.

На корпусе прибора находится стрелка, указывающая направление циркуляции жидкости. При установке устройства нужно проследить, чтобы эта стрелка совпала с направлением протока воды в системе. Если для бытовых целей используется грязная вода, то перед датчиком следует установить очистные фильтры.

Нашел подходящую вещь для решения своей задачи. Задачи такие:

1) Чтобы работал полив огорода или была возможность помыть автомобиль (в этом случае не должна срабатывать «блокировка насоса» по НЕ НАБОРУ верхнего давления в течении определенного времени, если оно прописано в алгоритме работы)
2) Иметь таймер на отключение после закрытия протока — перекрытие крана, завоздушивание ХВ, засор и пр. (В случае с реле сухого хода, задавался вопрос — «А что если насос нагонит верхнее давление 2.2 вместо положенных 3.2 бар при попадании воздуха в магистраль и реле не увидев нижнее давление на отключение не отключит насос?» Поэтому нужен таймер на отключение насоса после обрывании потока)
3) Датчик протока дает возможность нагнетать давление в РБ. (РБ необходим от гидроударов и для запаса воды, а также для «активации» датчика протока, который запустит насос сразу либо по таймеру или нижнему давлению)
4) Стоить агрегат не должен слишком больших денег, так как производители не имеют огромного желания оказывать гарантийные ремонты, запчасти тоже должны иметь умеренную стоимость.
5) Устройство возможно перезапустить с кнопки или с вилки (розетки с выключателем) не бегая в подвал для перезапуска насоса при отключении света.
6) При завоздушивании ХВ датчик протока вырубает насос (в случае с поливом огорода сработает таймер после пропадания протока).

Судя по пунктам мне подходит UNIPUMP ТУРБИ-М1 думаю он может работать совместно с реле давления и вот какие варианты действия подразумеваются.

Подключаю провода: реле давления + турби м-1 + насос с РБ.
При первом запуске давление = 0 бар. Заливаю водичку в систему (насос, реле протока и пр.) и открываю кран для выпуска воздуха. Реле давления передает электричество турби м-1, а турби м-1 при первом пуске (при перезагрузке) передает питание на двигатель.

Если поливаю огород то насос работает постоянно (при не достижении верхнего давления не отключит питание реле давления, а датчик протока НЕ ОТКЛЮЧИТ электричество, так как есть проток). В случае когда все краны закрыты = нет протока, нагнетается давление в РБ, насос выключится разрывом цепи в случае верхнего порога от команды реле давления либо насос выключит датчик протока по таймеру, кто сработает раньше. Наверное будет лучше подобрать верхнее давление такое, чтобы раньше отключало питание реле давления, ну это пока мысли в слух.

Если отключило питание реле давления, то датчик протока тоже обезточился. Значит, при падении давления ниже нижнего предела , допустим у реле давления это будет 1.8 бар, оно подает питание к датчику протока. Датчик протока (по идее) при включении/перезапуску должен увидеть это давление и сработать (ПОДАТЬ НАПРЯЖЕНИЕ К НАСОСУ) ТОЛЬКО по достижении своего минимального давления 1.5 бар или по протоку.
Это в теории.
Далее. Понижается давление (при открытии крана) ниже 1.5 бар — включается насос по команде датчика протока и снова все идет по кругу.

Если отключают свет, то ПРИ НАЛИЧИИ необходимого давления в ХВ, реле не включает насос и датчик протока не включает насос, так как нет протока. А если отключили свет и я стравил давление в ХВ до нуля — захотел набрать водички, то запустить эту систему получится только перезагрузив датчик протока, но по сути, после включения света датчик протока должен включаться сам, (как и реле давления) — по факту это перезапуск и есть.
Если из скважины происходит подсос воздуха, но реле давления продолжает нагнетать давление до верхнего установленного предела, датчик протока вырубит питание насоса по таймеру . (Если нет протока и низкое давление, датчик протока вырубает насос через 30 сек.)
В принципе по теории все гладко получается. Если я что то упустил, то дополните меня.
Так как датчик протока работает от двух моментов: при достижении нижнего порога 1.5 бар или появлении протока, думаю наличие реле давления сократит частоту включения насоса, что бы не гонять насос при каждом открытии крана.

З. Ы. Прежде чем покупать вещь, приходится прогонять варианты работы и опробовать ее на основе теории или опыта людей.
Инфа по датчику протока.

В течение всего периода его эксплуатации. Установка реле протока в системе холодоснабжения обязательна, поскольку его основная функция — защита чиллера от нештатной ситуации: чрезвычайно малом либо при полном отсутствии протока жидкости через испаритель. Это возможно в системе лишь только в одном случае — при неработающем компрессоре холодильной машины.

Реле протока — датчик (микровыключатель, реле перепада давлений и т.п.), сигнализирующий контроллеру чиллера о том, что в системе циркуляции теплоносителя есть физический проток жидкости через испаритель чиллера, причем величина расхода через испаритель соответствует номинальному расчетному значению на выбранные рабочие параметры чиллера в системе холодоснабжения.

На практике находят применение реле протока различных типов: механические и дифференциальные реле, датчики перепада давлений и др. Назначение устройств одно — сигнализировать контроллеру чиллера о нормальном протоке жидкости через испаритель. Этим обусловлено место установки реле протока — на трубопроводных магистралях циркуляционного контура вблизи испарителя, как показано на Рис.7.

Наиболее целесообразно устанавливать реле протока на трубопроводной магистрали на выходе из испарителя. Выбирается прямолинейный участок трубы длиной не менее 10 калибров и по центру этого участка устанавливается реле протока. Не допускается установка реле протока вблизи гибов трубы, запорных клапанов или вентилей, регулирующей арматуры.

Корпус реле протока монтируется в вертикальном положении, причем направление стрелки на корпусе реле протока должно совпадать с направлением потока теплоносителя. При установке реле протока необходимо обеспечить защиту контактной группы реле от попадания в корпус грязи и влаги. Допускается установка механического реле протока на прямолинейных вертикальных участках труб, но только при условии направления движения теплоносителя снизу — вверх.

Наиболее простым и дешевым реле протока являются механические реле, принцип работы которых заключается в замыкании контактов микровыключателя при повороте чувствительной пластины («пера») находящейся в потоке движущейся жидкости. Длина пластины выбирается в зависимости от диаметра магистрали, в который вставляется реле протока.

Выбор длины пластины является ответственным моментом при установке реле протока, поскольку предопределяет его чувствительность. Так, при коротких длинах пластины контакты реле протока, установленного в трубопроводе большого диаметра, не замкнутся даже при нормальных величинах расхода, как показано на Рис.8.

При больших диаметрах трубопроводов рекомендуется подкладывать под чувствительную пластину несколько пластин меньшей длины (своеобразная «рессора»), в противном случае возможен быстрый выход из строя реле вследствие поломки пластины в месте заделки. На Рис.9 показаны типичные практические ошибки при инсталляции механических реле протока:

В первом случае при установке реле протока «забыли» установить пластину; во втором случае длинная пластина «цепляется» за трубу при ее повороте. В третьем случае длина пластина не соответствует диаметру трубопровода, поэтому пластина при монтаже реле протока установилась в каком-то произвольном положении; в четвертом случае стрелка на корпусе реле протока не соответствует направлению потока в магистрали.

Замыкание контактов реле протока при достижении требуемой расчетной величины расхода жидкости в магистрали регулируется винтом в корпусе реле при настройке гидравлического контура во время проведения пусконаладочных работ (см. Рис.10). Если по какой то причине расход в магистрали, считай в испарителе, станет меньше (G„2

В чиллерах, как правило, предусмотрены две последовательно скоммутированные ступени защиты по отсутствию или несоответствию расчетному значению расхода жидкости через испаритель. На Рис.11, в качестве примера, представлен фрагмент электрической DAIKIN с одновинтовым компрессором.

Первая ступень представляет собой «сухие» контакты насоса (S9L), которые замыкаются при подаче силового электропитания на насосную группу циркуляционного контура. Сигнал о включении насосной группы поступает на контроллер, но этого недостаточно для подтверждения нормального расхода жидкости через испаритель чиллера. Для этого служит реле протока, замыкание контактов (S8L) которого указывает на то, что расход через испаритель достиг требуемой величины. Только после этого начинается обратный отсчет таймера запуска компрессора чиллера и после его обнуления происходит собственно запуск компрессора.

Если, по какой то причине, расход жидкости через испаритель уменьшился или вообще прекратился, происходит размыкание цепочки защит и компрессор чиллера аварийно останавливается. Современные контроллеры чиллеров фиксируют аварию, таким образом, можно достаточно просто выявить причину аварийной остановки (реле протока).

При необходимости цепочка защит (Рис.11) по протоку жидкости через теплообменные аппараты чиллера может быть расширена. Так, при с водяным охлаждением конденсатора в эту цепочку последовательно включают «сухие» контакты насосной группы и реле протока по стороне .

При инсталляции оборудования холодильной станции необходимо учитывать также особенности электроподключения чиллера и насосной группы. Силовое электропитание рекомендуется выполнять раздельно: не допускается подключение насосной группы от чиллера. При пуске холодильной станции первым всегда производится включение насосной группы, затем чиллера.

Номинальные параметры чиллера (холодопроизводительность, потребляемая мощность и расход через испаритель) приводятся в технических данных при температуре окружающей среды +35°C; теплоносителе циркуляционного контура — вода; температуре воды на выходе из испарителя + 7°C; воды на входе/выходе из испарителя 5K.

Из условий оптимальной работы теплообменного аппарата — испарителя (теплообменных и гидравлических характеристик агрегата) допускается рабочая разность температур в узком диапазоне от 3 до 8 K. В соответствии с вышеизложенным различают:

  • Минимальный расход теплоносителя в циркуляционной системе, соответствующий максимальной разности температур на испарителе — 8К. Эта величина является нижним порогом по расходу в системе циркуляции испарителя, ниже которого изготовителем не рекомендуется работа аппарата — при столь малых расходах возможно замораживание каналов испарителя.
  • Номинальный расход теплоносителя в циркуляционной системе, соответствующий стандартной разности температур на испарителе — 5К, теплоноситель — вода. Эта величина характеризует устойчивую работу чиллера.
  • Максимальный расход теплоносителя в циркуляционной системе, соответствующий минимальной разности температур на испарителе — 3К. Эта величина является верхним пределам по расходу в системе циркуляции испарителя. Дальнейшее увеличение расхода нецелесообразно вследствие ухудшения характеристик испарителя из-за возрастания его гидравлического сопротивления.
  • Расчетный расход теплоносителя через испаритель чиллера, соответствующий выбранной при проектировании системы холодоснабжения разности температур на испарителе, выбранных параметрах чиллера при подборе оборудования, выбранном типе теплоносителя циркуляционного контура. Для стандартных условиях расчетная величина расхода соответствует номинальной.

/strong

Датчик протока воды — это устройство, которое регулирует давление внутри системы водоснабжения. Оно подключается к насосам через патрубки. К основным параметрам приспособлений следует относить не только предельное давление, но и выходное напряжение. Также производители указывают в обязательном порядке пропускную способность. На сегодняшний день имеется множество типов модификаций. Чтобы более детально разобраться в вопросе, стоит в первую очередь изучить устройство датчика протока воды.

Устройство модели

Стандартная схема датчика протока воды включает в себя реле и набор пластин. Внутри модификации имеется широкая камера. Колба всегда находится в неподвижном состоянии. Внутри нее располагается небольшой поплавок. На выходе имеется канал подпитки. Многие модификации изготавливаются с регулировочным краником, который устанавливается на выходе. Модели с клапанами оснащаются штуцерами подвижного типа. Для их работы задействована магнитная сила.

Датчик: делаем своими руками

Сделать датчик протока воды своими руками довольно просто. В первую очередь рекомендуется заняться установкой камеры. Для этого подойдет небольшая пластиковая емкость. Затем придется вырезать три пластины, которые устанавливаются в горизонтальном положении. Колба в итоге не должна с ними соприкасаться. Если рассматривать простую модель, то хватит одного поплавка. Штуцер целесообразнее устанавливать на два переходника. Клапан должен выдерживать давление не менее 5 Па.

Типы модификаций

По конструкции выделяют только релейные и штуцерные устройства. Дополнительно разделение модификаций осуществляется по уровню давления. В отдельную подкатегорию выделены устройства под циркуляционные насосы.

Релейные модели

Релейный датчик протока воды для газового котла подходит для насосов небольшой мощности. Как правило, модели производятся с одной камерой. Многие эксперты говорят о том, что у них низкая проводимость. Однако стоит отметить, что существуют устройства с вертикальным расположением пластин. Предельное давление у них равняется не менее 5 Па. Системы защиты довольно часто используются серии Р48. Все это говорит о том, что протечки воды редко наблюдаются. Модификации характеризуются отличной стабильностью работы. Сила всасывания у них равняется не менее 3 Н. Очень редко у моделей встречаются краники.

Штуцерные устройства

Наиболее распространенными устройствами для насосов считаются штуцерные модификации, которые производятся с одной камерой. Пластины у них, как правило, располагаются в горизонтальном положении. Некоторые модификации оснащаются двумя клапанами. И параметр предельного давления у них равняется примерно 5 Па. Системы защиты довольно часто используются класса Р58. При этом проводимость зависит от размеров штуцера. Некоторые модификации способны похвастаться высокой скоростью откачки. Соединения у них довольно часто встречаются резьбового типа. Также на рынке представлены датчики на зажимах, которые не пользуются большой популярностью.

Устройства низкого давления

Модификации низкого давления хорошо подходят для центробежных насосов мощностью до 4 кВт. Проводимость у них зависит от размеров камеры. Наиболее часто на рынке встречается датчик протока воды для насоса на два поплавка. При этом сила откачки в среднем составляет 5 Н. Системы защиты применяются разных классов. Многие датчики устанавливаются через подкладки. Выходные контакты рассчитаны под проводные переходники. Также стоит отметить, что на рынке есть много недорогих моделей.

Модификации высокого давления

Модели высокого давления, как правило, производятся с одним продолговатым штуцером. Пластины на датчик протока воды для насоса чаще всего устанавливаются в горизонтальном положении. Если верить отзывам экспертов, то модели замечательно подходят для центробежных насосов. При выборе модификации важно обращать внимание на пропускную способность устройств. Также учитываются габариты приборов. Многие модели производятся с двумя камерами. Однако клапан у них используется только один. Если рассматривать стандартную модель, то предельное давление в среднем составляет не более 6 Па. Система защиты в устройствах применяется класса Р70. Очень редко можно встретить модели с краном. В основном устанавливаются обычные переключатели.

Устройства для циркуляционных насосов

Датчики для циркуляционных насосов являются очень востребованными. Отличительной чертой модификаций считается низкая приводимость. Предельное давление в среднем равняется 3,3 Па. Системы защиты применяются самых различных классов. Очень редко встречаются устройства на две камеры. При выборе модели важно обращать внимание на форму штуцера. У него должна быть широкая головка и узенький канал. В противном случае будут часто происходить протечки. Дополнительно стоит отметить, что на рынке представлены устройства на поплавках. Контакты у них рассчитаны под переходники.

Особенности моделей на две камеры

Датчики на две камеры, как правило, выделяются большими габаритами и высоким параметром давления. На рынке есть много моделей на два клапана. У них сила всасывания равняется 4 Н. Системы защиты применяются серии Р88. Пластины у датчиков всегда устанавливаются в горизонтальном положении. Если говорить о недостатках устройств, то важно отметить, что у них используются сильно большие каналы на выходе. Для насосов с мощностью до 8 кВт модели не подходят однозначно. На рынке есть устройства с кранами и без них. Дополнительно существуют модификации на базе контакторных переключателей.

Устройства на три камеры

Датчики на три камеры подключают для насосов центробежного типа. Предельная сила сжатия у них очень высокая. Также стоит отметить, что модели производятся с короткими каналами. Клапаны у них применяются поворотного типа. Они защищены специальной мембраной. Если верить экспертам, то проводимость зависит от размеров камеры. Если говорить про конструкции, то стоит отметить, что на рынке есть модели с продолговатыми штуцерами. У них крайне низкая сила всасывания. Однако они способны долго прослужить. В магазинах очень редко встречаются устройства с переключателями. Как правило, модели на три камеры производятся с небольшими кранами.

Модели для маломощных насосов

Датчик протока воды для насосов невысокой мощности следует подбирать только среди штуцерных модификаций. Показатель предельного давления у него должен составлять около 5 Па. Система защиты приветствуется класса Р48. Многие эксперты хвалят устройства на базе двух камер. Сила всасывания у них составляет примерно 4 Н. Релейные модификации для насосов небольшой мощности подходят не лучшим образом.

Модификации с вертикальным расположением пластин

Устройства данного типа хорошо показывают себя на центробежных насосах. У них неплохая проводимость и нет проблем с повышенным давлением. Однако не стоит забывать про недостатки модификаций. В первую очередь у них часто забивается канал. Если рассматривать недорогой датчик протока воды, то у него могут наблюдаться проблемы с клапаном. Для нормальной работы системы целесообразнее подбирать устройства с выходными контактами на 12 В. Система защиты должна быть установлена класса Р55. Еще эксперты говорят о том, что датчик протока воды должен быть с контакторным переключателем.

Устройства с горизонтальным расположением пластин

Датчик протока воды для котла данного типа подходит под самые разнообразные насосы. Проводимость у моделей зависит от габаритов непосредственно камеры, а также канала. Дополнительно учитывается диаметр штуцера. Многие эксперты рекомендуют устанавливать двухкамерные модификации. Сила откачки у них, как правило, не опускается ниже отметки 5 Н. Систему защиты довольно часто применяют серии Р50. Все это говорит о том, что производителем гарантируется высокая степень герметизации и общей надежности.

При выборе устройства важно оценить параметры клапана. Если он изготовлен и обычного пластика, то он не способен долго прослужить. Медные аналоги хорошо себя показывают, но дорого стоят. Основная колба у датчиков изготовлена из пластика. Очень редко встречаются модификации с переходными контактами. Релейные модификации способны похвастаться высокой проводимостью. Они не боятся перегрузок. И в них используются качественные системы защиты.

Прибор предназначен для автоматического выключения поверхностных, скважинных насосов, автоматических станций водоснабжения при отсутствии воды в системах водозабора. Выключение насосов и станций обеспечивает их защиту от поломок в результате работы без воды (режим сухого хода). Служит для управления любыми электрическими насосами, работающими от однофазной сети 220 В, мощностью до 1,5 кВт. Прибор устанавливается в линию напорного трубопровода. При этом питание насоса подключается к прибору, а питающий кабель подключается к электрической сети 220V. Место установки прибора должно быть защищено от риска затопления водой, в хорошо проветриваемом помещении.


ЭКСПЛУАТАЦИОННЫЕ ОГРАНИЧЕНИЯ:
  • Температура рабочей среды: 0°С — 110°С
  • Предельно допустимое давление-6 Бар
  • Подключение 1″ (наружная и внутренняя)
  • Максимально допустимый поток воды – 100 л/мин

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

  • Напряжение коммутации — 220 -240В ~ 50Гц
  • Максимальный рабочий ток: 10А
  • Степень защиты- IP65
  • Перезапуск- автоматический
  • Условие отключения -поток менее 2 л/мин

Технические характеристики товара и фото могут отличаться от указанных на сайте, уточняйте технические характеристики товара на момент покупки и оплаты. Вся информация на сайте о товарах носит справочный характер.

Оплата товара

Оплата банковской картой — оплата товара банковской картой осуществляется ТОЛЬКО в пункте самовывозе.

Наличный расчет — оплата товара осуществляется наличными курьеру. Оплата принимается в российских рублях строго в соответствии с ценой, указанной в товарном чеке. При самовывозе товара предоставляется скидка 3%.

Безналичный расчет — оплата товара по безналичному расчету возможна всеми юридическими и физическими лицами. После получения заказа Вам высылается счет по электронной почте или по факсу. Обращаем Ваше внимание, что наша компания НЕ ЯВЛЯЕТСЯ плательщиком НДС.

Рекомендуем также

отключение при обнаружении утечек — Bulk Reef Supply

отключение при обнаружении утечек — Bulk Reef Supply

Магазин не будет работать корректно в случае, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

    …когда обнаружена утечка . Вы можете подключить столько датчиков Leak Detection , сколько у вас есть портов Sense на вашем контроллере HYDROS, и в зависимости от того, где расположен детектор утечки , вы можете запрограммировать HYRDOS на мигание определенного цвета на вашем HYDROS контроллер, выключите , насос, выключите, выключите…

    Добавить в корзину Сообщите мне, когда в наличии

    Страховка от протечек , и протечек из системы RODI, и многих других бытовых применений! Фиксирующий соленоид автоматически перекрывает поток воды, а также издает громкий звуковой сигнал, когда датчик обнаруживает влажность Резьба 3/8″ FNPT (внутренний диаметр) или 1/2″ резьба BSP (наружный диаметр) Можно адаптировать к…

    Добавить в корзину Сообщите мне, когда в наличии

    Утечка Площадка детектора при обнаружении воды она расширится и сработает предохранительный рычаг Flow-Lok, чтобы остановить поток воды. Поддон Flow-Lok монтируется непосредственно на канистры вашей системы RODI, поэтому любые утечки попадают непосредственно в поддон, где можно установить переключатель Flow-Lok для мгновенного отключения .

    Добавить в корзину Сообщите мне, когда в наличии

    …беспокоитесь о потенциальных утечках, и настройте приложение HYDROS для выполнения любого действия, которое вы хотите, когда обнаружена утечка . Благодаря своей длине и гибкости датчик Rope Sensor можно прокладывать по периметру вашего отстойника или стенда или где угодно. HYDROS Утечка Обнаружение Тросовые датчики могут…

    Добавить в корзину Сообщите мне, когда в наличии

Свяжитесь с нами

Узнавайте первыми о распродажах, специальных предложениях, новых продуктах, последних эпизодах BRSTV и выигрывайте бесплатные призы!

© 2022 Поставка рифов. Все права защищены.

Покрытие воды | Chubb

Покрытие воды | Чабб

Для оптимальной работы сайта мы рекомендуем использовать другой браузер.
Использование Internet Explorer может помешать вам получить доступ к Chubb.com, а некоторые функции сайта могут работать неправильно.

Икс ×

Устройства и продукты, описанные здесь, предоставлены сторонними поставщиками, не связанными с Chubb. Chubb не несет ответственности за продукты и/или услуги, предоставляемые этими поставщиками. Описанное здесь предложение не указывает на то, что страховое покрытие доступно по какому-либо полису Chubb для какого-либо конкретного происшествия.

Прежде чем сделать выбор в отношении автоматического устройства отключения воды, рассмотрите вашу водопроводную систему и различные механические устройства и приспособления, работающие в этой системе. Внимательно просмотрите эти устройства и приспособления вместе с лицензированным сантехником или специалистом по установке, прежде чем устанавливать устройство автоматического отключения воды.Пожалуйста, примите во внимание потенциальные последствия отключения воды для этих устройств и устройств водопроводной системы, особенно когда вода отключена в течение длительных периодов времени.

×

2 метра реле нагрузки 3A 250 В перем. тока) / (3A 30 В пост. тока) Время отклика < 50 мс Измерение среды Вода -5 -5 IP66 IP66 Вес устройства

Применения

  • В подвале, где утечка грунтовых вод может привести к повреждению
  • У входа в низко расположенную дверь, где есть риск затопления
  • В ванной, где может перелиться ведро или раковина
  • Рядом водонагреватель, холодильник, посудомоечная или стиральная машина
  • Другая система обнаружения воды

Схема подключения

См. информацию о контактах ниже:

  • Красный и коричневый провода — VCC+ и VCC-
  • Желтый провод —- Общий штырь реле
  • Синий провод — нормально закрытый контакт реле
  • Белый провод — нормально открытый контакт реле
  • 9005 9

    • Примечание:

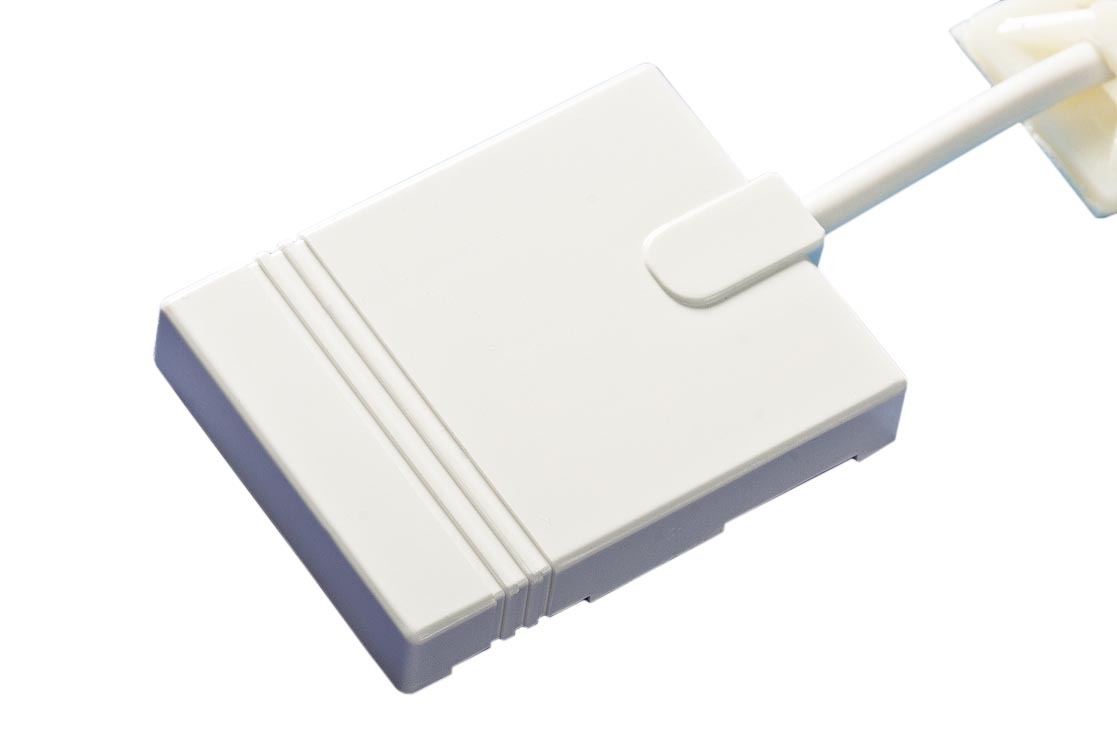

    • • Стержень датчика располагается вертикально вниз к земле. Датчик должен располагаться в нижней части ровной поверхности.
    • • Если вам нужно обнаружить небольшое количество воды (не на определенной глубине), рекомендуется поместить под датчик губку.

    Корпус для установки водозапорных устройств

    С помощью этого бюллетеня Chartwell мы стремимся убедить наших читателей установить устройства обнаружения воды не только для защиты своих домов (и кондоминиумов) от повреждения водой, но и для снижения растущих расходов на страхование.

    Страховые взносы растут. Согласно недавнему исследованию Valuepenguin, ставки страхования жилья превысили совокупный уровень инфляции (9,14%) в 31 штате. К штатам с самым высоким средним увеличением подачи заявок в 2020 году относятся Калифорния и Небраска, а также Иллинойс, где базируется Chartwell Insurance Services. Мы отследили наши страховые взносы за продление и рассчитали среднее увеличение на 9% среди наших клиентов по всей стране. Институт страховой информации и компания «Вериск» проанализировали причины убытков и обнаружили, что в период с 2014 по 2018 год 5. На 6% застрахованных домов подали иски, а 38% из них составили повреждения водой и замерзание. Что делает этот случай более убедительным, так это вывод исследования ACE Private Risk Services об ущербе, понесенном в более дорогих домах, о том, что до 93% стоимости ущерба от воды можно было бы предотвратить или свести к минимуму, если бы автоматическое обнаружение утечки воды и отключение система была в домах. «Умные» технологии, наконец, позволили домовладельцам заранее помочь предотвратить повреждение домов водой с помощью установки устройств отключения воды.

    В настоящее время доступно множество устройств обнаружения воды. Функции могут включать (1) полное отключение подачи воды каждый раз, когда в доме никого нет, (2) датчики, иногда называемые «водяными жучками», которые обнаруживают воду в определенных местах и ​​вызывают сигналы тревоги, а иногда и отключают подачу воды, а также (3) «проточные» системы, которые контролируют расход воды в доме, обнаруживают любой необычный расход воды и затем отключают подачу воды. Эти устройства НЕ будут отключать воду для внутренних спринклерных систем пожаротушения, которые должны иметь сигнализацию, которая уведомляет пожарную часть в случае случайного сброса, потому что только пожарная часть должна отключать воду для внутренних противопожарных спринклеров.В этом бюллетене Chartwell основное внимание будет уделено устройствам категории «поток», поскольку эти продукты могут контролировать воду, когда в доме кто-то есть, и когда его нет, и обеспечивают более полную защиту, чем пассивные датчики, которые размещаются только в целевых зонах и часто не отключают воду. поставка. Представленные здесь устройства на основе потока управляются через приложения для мобильных телефонов, которые позволяют домовладельцу вручную отменить отключение и, как правило, могут быть установлены в большинстве домов, включая запчасти и работу, менее чем за 2500 долларов США.Часто есть дополнительное преимущество в виде более низких счетов за воду и экономии воды, поскольку устройства помогают выявлять утечки, которые в противном случае могли бы остаться незамеченными. И большинство страховщиков предлагают скромную скидку на полис; поэтому не забудьте уведомить своего агента после установки.

    По словам Гвен Банас, основателя и президента компании Water Security Solutions, LLC, уважаемого поставщика продуктов для предотвращения повреждения водой жилых и коммерческих зданий, «совместимость устройства с конфигурацией сантехники и образом жизни пользователя является решающим фактором при выборе технологии, которая будет предлагать лучшая защита и пользовательский опыт в долгосрочной перспективе.Такие факторы, как чувствительность потока, устройства, техническое обслуживание, пользовательский интерфейс и требуемый доступ со смартфона, — это лишь некоторые из деталей, которые могут существенно повлиять на защиту и удовлетворенность пользователей. Убедившись, что ваша система соответствует стандартам квалификации вашей страховой компании перед установкой, вы также можете сэкономить много денег и нервов».

    Коды скидок на устройства можно получить во многих страховых компаниях и при покупке в Water Security Solutions. Если вам трудно решить, какое решение лучше для вас, и у вас нет подрядчика или сантехника, знакомого с устройствами обнаружения воды, Water Security Solutions предлагает оценку в размере 75 долларов США, чтобы определить, какие продукты лучше всего подходят для вашей конфигурации сантехники.Плата зачисляется на покупку устройств со скидкой. Плата за оценку имущества – Решения по обеспечению водной безопасности

    Чтобы связаться с Water Security Solutions, позвоните по телефону 888-356-5644 или отправьте электронное письмо по адресу [email protected] , чтобы получить дополнительную информацию о приобретении устройств для водоснабжения со скидкой.

    До 93 процентов стоимости ущерба от воды можно было бы предотвратить или свести к минимуму, если бы в домах присутствовала автоматическая система обнаружения и отключения воды, согласно исследованию ACE Private Risk Services об ущербе, понесенном владельцами. более дорогие дома.

    Chartwell Insurance Services Inc не получает никакой компенсации от Water Security Solutions, производителей, продавцов или установщиков этих продуктов, и мы не рекомендуем какой-либо конкретный продукт. Поскольку дизайн домов различается, по поводу любой установки следует проконсультироваться с лицензированным подрядчиком и сантехником. Ниже приведены некоторые из наиболее популярных продуктов:



    • Робозвонок для предупреждения перед отключением в дополнение к тексту.
    • Также доступен резервный аккумулятор
    • Доступен клапан 1″, 3/4″ и 1 1/2″ с переходным фитингом
    • Режим «Вне дома» для более надежной защиты, когда дом будет пуст
    • Доступны клапаны от 1/2″ до 3″ и больше
    • Доступны решения для больших многоквартирных жилых домов
    • Может интегрироваться с технологией умного дома Z-Wave
    • Работает с Wi-Fi и приложением или без них, в помещении или на улице
    • Доступны клапаны 3/4″, 1″, 1 1/4″
    • До 0.1 галлон в минуту, обнаружение низкого расхода
    • Интеграция Alexa, Google Assistant и Nest
    • Предупреждение о влажности и низкой температуре
    • Доступны размеры 3/4″, 1 1/2″, 2″
    • Резервный аккумулятор на случай отключения электроэнергии на срок до недели
    • Обнаружение утечек внутри/вне помещений/под землей
    • Чувствительность при экстремально низком расходе и аварийные сигналы температуры
    • Панель управления многоквартирными, многоквартирными и коммерческими помещениями и контроль для управляющих недвижимостью
    • Доступны клапаны 3/4″, 1″, 1 1/4″ и 2″
    • Доступны модели для внутреннего и наружного применения
    • Может интегрироваться с домашней системой сигнализации
    • Предлагает сигналы тревоги по температуре, расходу и общему объему потока
    • Водопровод 3/4″ с соединителями 1″, 1. 5″-2″ в 2021 году
    • Утверждается, что это только монитор воды, подключенный к
      , включая ультразвуковой датчик цветов без движущихся частей
    • Не имеет режима отсутствия
    • Интеграция Alexa и Google Assistant
    • 7 размеров клапанов от 0,75″ до 3,0″
    • Может интегрироваться в систему сигнализации

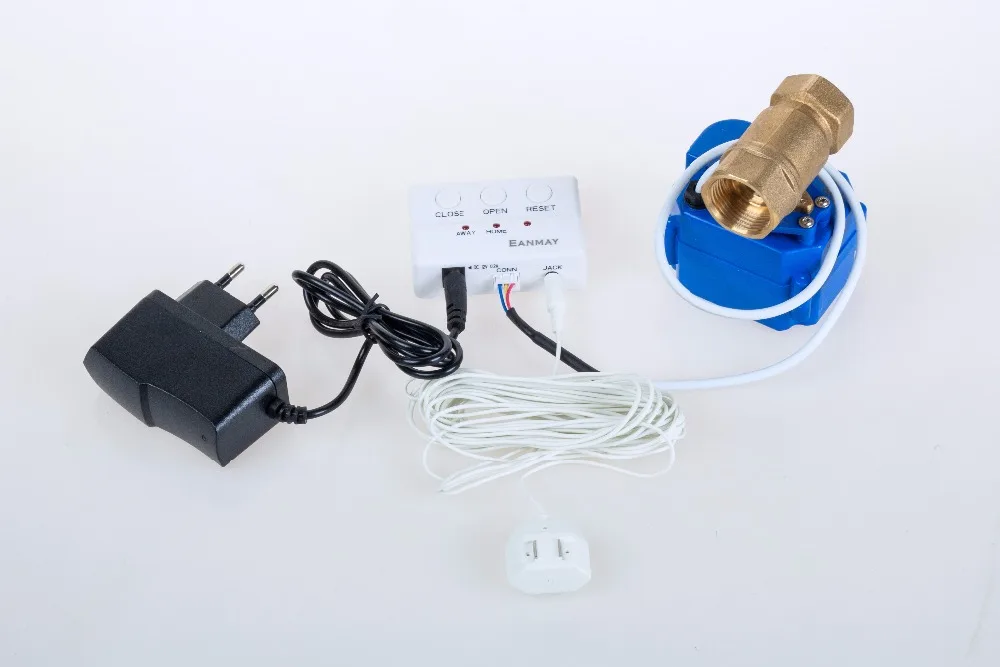

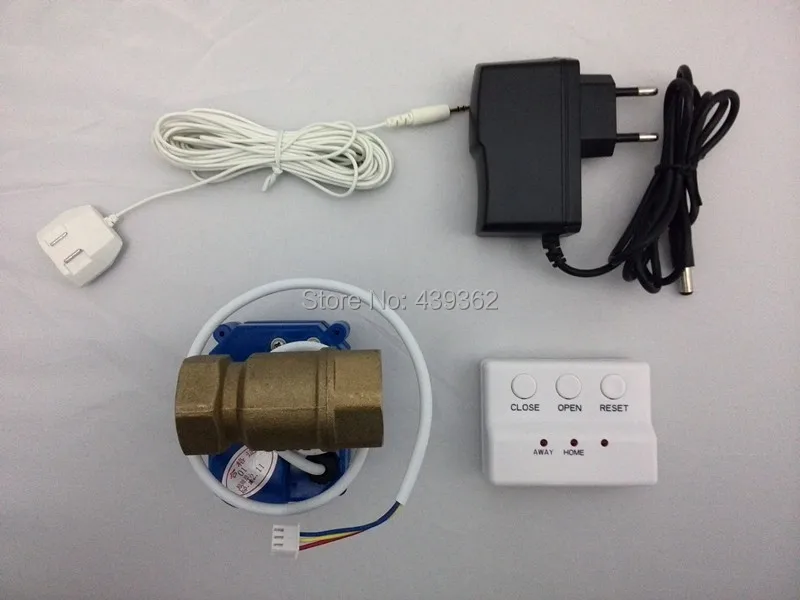

    • Датчик расхода и шаровой кран с электроприводом для контроля расхода воды
    • 3/4″, 1″ и 1.Доступны клапаны 25″
    • Доступны решения для больших многоквартирных жилых домов
    • Срок службы батареи до 2 лет
    • Интеграция с Google Ассистентом
    • Полный набор расходомеров, напольных датчиков, сигнализаторов дренажных насосов и элементов управления HVAC

    Если у вас есть какие-либо вопросы, не стесняйтесь обращаться в наш офис. Если вы еще не получаете наши бюллетени по электронной почте, пожалуйста, подпишитесь



    .

Оставить комментарий
