Давление в сети водопровода: обозначение, какие показатели считаются нормой по ГОСТу, как произвести расчет потери, а также измерить напор самостоятельно

Опубликовано в Разное
/
28 Июн 2021

Содержание

2 фатальные ошибки при обустройстве водопровода в частном доме

Стройные женщины с коромыслами, идущие по воду – это благолепие оставьте для поздравительных открыток или других сентиментальных картинок. Если такое и сохранилось где-нибудь, то это, скорее, в упрек — гордиться здесь явно нечем, не в XIX веке живем! И навряд ли кто в наше время добровольно согласится поменять возможности бесперебойной подачи необходимой для нормальной жизни воды на ее «ручную доставку» в ведрах. Про горожан из многоэтажек и разговор обычно не идёт, а жители загородных поселков, там, где нет центрального водопровода, в большинстве своем стремятся обзавестись автономным источником – скважиной или колодцем. Если это удаётся – они в счастливчиках!

Отчего может «барахлить» домашний водопровод? Проверяем основные параметры системы!

Но порой случается такое, что долгожданная система водоснабжения сразу начинает преподносить своим хозяевам всяческие неприятные «сюрпризы». Например, в душе напор настолько маленький, что помыться невозможно.

Или при открытии в доме двух каких-то кранов одновременно – в обеих точках тонкие струйки. Другая крайность: напор из кранов отменный, но явно ощущается, что система фильтрации и очистки не справляется со своей задачей – вода идет мутная, с запахом, то есть малопригодная к использованию. Что случилось? А, скорее всего, то, что система создавалась бездумно, «на глазок», и оптимального соотношения основных параметров не достигнуто. Речь идет о расходе (ее объёме, протекающем через конкретную точку водопровода в единицу времени), и создаваемом давлении. А это величины, в свою очередь, во многом зависят не только от параметров подающего узла (насоса, центрального коллектора, гидроаккумулятора и т.п.), но и от
диаметра труб
, длины трасс, особенностей точек потребления, насыщенности каждого участка в отдельности и всей системы в целом соединительной и запорной арматурой.

Универсальных решений не ждите – всегда будет требоваться креативный подход. Но, надеемся, что поможем в общих чертах разобраться, отчего может «барахлить» домашний водопровод? Проверяем основные параметры системы!

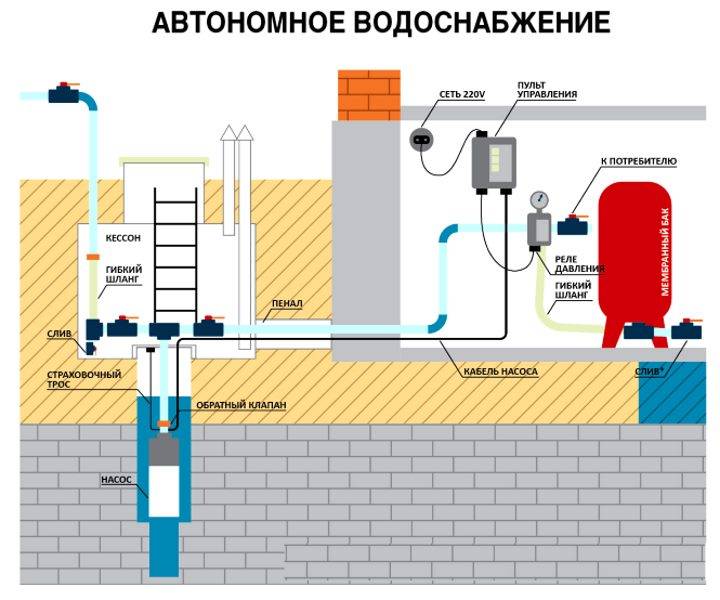

Основные узлы системы водоснабжения дома

Для начала – давайте, чтобы дальше говорить «на одном языке», вспомним вкратце, без особых подробностей, из чего складывается система холодного водоснабжения дома.

  • Итак, есть какой-то источник. Это может быть колодец, скважина или коллектор центрального водопровода.
  • Для подачи воды из колодца или скважины требуется установка насосного оборудования. У рачительного хозяина вода будет подаваться не напрямую, а через гидроаккумулятор. Этот прибор обеспечит постоянство давления в системе домашнего водопровода, создаст определённый резерв чистой воды.

Именно насосное оборудование должно обеспечивать требуемое давление при необходимом расходе воды на точках потребления.

  • Если дом подключен к центральному водопроводу, то в коллекторе, как правило, поддерживается давление, необходимое для подачи воды до точек потребления.
    Причем коллектор может быть не только проходящим около здания или расположенным в подвале многоэтажки. Нередко организуется схема многоуровневых коллекторов – один обслуживает, скажем, с 1 по 5 этажи, второй – с 6 по 10 и т.п.

Случается, что давление в коллекторе недостаточное, и приходится принимать меры по его повышению. Например, устанавливать специальный повышающий насос.

  • При центральном водопроводе – желательно, а при автономном – обязательно устанавливается система подготовки воды: ее очистки, обеззараживания, смягчения и фильтрации.
В зависимости от качества воды, установленного лабораторными исследованиями, подирается «аппаратное наполнение» системы подготовки воды.

Независимо от степени простоты или сложности системы фильтрации, она должна обеспечивать очистку требуемых объёмов воды даже в случае пикового потребления.

  • Водопроводная домашняя сеть – система труб, проложенных к точкам потребления воды. Трубы различаются и материалом изготовления, и диаметром – оба обстоятельства очень чувствительно влияют на передаваемый напор. Кроме труб, на трассе будет немало деталей (соединительных, разветвительных, запорно-регулировочных), создающих дополнительные участки гидравлического сопротивления. Чем их меньше – тем лучше передача воды к точке ее забора.
  • Сами точки забора – краны, смесители, сливные бачки, подключённая бытовая техника и т.п.) – характеризуется нормальным расходом воды при корректной своей работе. Например, кухонная мойка потребляет в среднем 0,15 литра в секунду, а душевая кабинка с гидромассажем может запросить и все 0,3 литра в секунду. Именно от этих нормативных показателей и приходится отталкиваться при расчете домашней системы.

Как раз этим мы сейчас и займемся!

Расчеты производительности

Какая суммарная производительность должна быть у системы водопровода?

Если одновременная работа нескольких точек водопотребления (а иногда – даже и всего двух) становится невозможной – производительность системы явно необходимой.

Другая беда – вода в нормальном объеме, но явно некачественно очищенная. А это чаще всего означает, что система фильтрации подобрана неправильно по производительности. То есть вода минует ее модули слишком быстро, не успевая пройти полноценный цикл подготовки.

То есть знать заранее, какой объем воды потребуется за единицу времени – необходимо в любом случае.

В доме может быть немало точек водозабора. Казалось бы, если просуммировать показатели расхода для каждой из них, то получится искомая величина. Но это не совсем так. Просто представьте, велика ли вероятность, что все краны, души, смесители, стиральные и посудомоечные машины будут работать одновременно? в теории такое, наверное, возможно, но на практике – вероятность стремится к нулю.

Поэтому существует специальная методика, которая увязывает простое суммирование еще и с вероятностным коэффициентом, зависящим, в свою очередь, от количества точек потребления.

Прекрасно понимая, что многих пугает один лишь только вид физико-математических формул, автор решил обойтись без них. Они просто стали основой калькулятора, к которому мы неуклонно приближаемся.

А какой диаметр трубы обеспечит такую производительность?

Мало знать производительность

Как повысить давление в системе водопровода в частном доме: причины низкого давления

Трудно найти жителей многоквартирных домов, особенно проживающих на верхних этажах, никогда не сталкивавшихся с проблемой плохой подачи воды.

Такая же проблема часто встречается и у владельцев частных домов, снабжённых автономным водоснабжением. Напор воды, при котором будут нормально работать все сантехнические приборы в доме, обычно обеспечивают только артезианские скважины, да и то не каждая из них.

Однако большинство владельцев автономного водоснабжения используют источники слабонапорного и безнапорного типа, поэтому вынуждены использовать в системе подачи воды устройства, повышающие её напор. Установив насосную станцию, дополненную накопительным баком, можно при заборе воды из колодца использовать даже погружной насос низкого давления.

Если основные причины низкого напора воды в автономных системах водоснабжения понятны, то почему же жильцов многоквартирных домов также беспокоят подобные проблемы. Попробуем разобраться, почему может снижаться напор в водопроводной системе, изначально рассчитанной на качественное водоснабжение зданий, подключённых к источнику подачи воды.

Рабочее давление в системе водоснабжения — причины низкого давления

Чтобы определить причины, по которым напор в системе не соответствует норме, изначально следует узнать, есть ли жалобы на данную проблему у ваших соседей, или же она коснулась только вашей квартиры. Если напор воды снижен у всех жителей подъезда, то первым действием должно быть обращение в компанию, обслуживающую здание.

Возможно, что последует сообщение об аварии в системе (прорыва или протечки в водопроводной магистрали). Если же сотрудники управляющей компании утверждают, что аварийная ситуация отсутствует, то следующим шагом должен быть вызов сантехника, способного профессионально определить причину плохого давления воды в доме.

Стандартные параметры давления для системы водоснабжения

Для того, чтобы было понятно, почему при пониженном давлении воды в водопроводе могут не работать сантехнические устройства и некоторые бытовые прибора, следует знать, что имеется ввиду под словом «норма».

Измеряется давление воды в единицах под названием БАР. Условно считают 1 БАР равным 1 атмосфере, а 10 БАР = 1 МПа. Такой вес столба воды, высота которого составляет 10 метров.

В идеальном случае управляющая компания должна обеспечивать рабочее давление воды в системе водоснабжения не менее 4 БАР.

Наличие такого давления обеспечивает стабильную подачу воды даже на верхние этажи многоэтажных зданий и бесперебойную работу всех бытовых приборов. К сожалению, типовая система в

Норматив рабочего напора в системе водоснабжения многоквартирного и частного дома

Проблемы с ГВС и ХВС в России бывают часто. Управляющие компании иногда не исполняют свои обязательства и давление в системе водоснабжения частного дома или МКД не соответствует нормативам. Помещения и оборудование страдают от плохого водоснабжения из-за неправильно установленной системы, и собственники понапрасну грешат на ЖКХ. Прежде чем писать претензии и обращаться с жалобами, потребитель должен установить причину, изучить нормы давления воды по ГОСТу и СНиП и попытаться самостоятельно сделать замеры в своем водопроводе.

Уважаемые посетители!

Наши статьи носят информационный характер о решении тех или иных юридических вопросов. Вместе с тем каждая ситуация индивидуальна.

Для решения конкретной задачи заполните форму ниже, либо задайте вопрос онлайн-консультанту во всплывающем окне справа внизу экрана или звоните по бесплатным номерам указанным на сайте (круглосуточно и без выходных).

Это быстро и бесплатно!

В каких случаях снижается плата за воду

СодержимоеПоказать

Какими законами регулируется норма давления воды

БЕСПЛАТНАЯ консультация юриста!

Не разобрались с материалом статьи или нужна помощь? Задайте вопрос нашему штатному юристу через форму «Онлайн-консультанта» или оставьте комментарий. Мы обязательно ответим!Задать вопрос >>>

Городской поставщик горячей и холодной воды – Водоканал. Организация устанавливает счетчики и предоставляет гарантийные бумаги того, что нормы будут соблюдаться. Однако если жилой дом подписал договор с управленческой компанией, то претензии нужно направлять в УК согласно закону.

Основные нормативные акты – СНиП №2.04.2-84 и ГОСТ, регулирующие вопрос, какой напор воды должно быть в водопроводе в частном доме и МКД.

СНиП 2.04.02-84

В соответствии со СНиП минимальным параметром давления должна выступать одна атмосферная единица. Именно она позволяет создавать в трубе столб в десяти метровую высоту. По-научному она называется – бар.

Предписание этого закона сообщает, что напор в здании должен быть всегда стабилен. Исключением могут считаться только форс-мажорные ситуации, не зависящие от ресурсоснабжающей компании, которая является поставщиком водоснабжения. Небольшое снижение позволительно в самый пик хозяйственно-питьевого потребления, например, когда люди приходят с работы – готовят еду, принимают ванну и занимаются стиркой.

ГОСТ о водоснабжении

ГОСТ 51232-98 от 2002 года – это нормативный акт, который оглашает общие требования не только в отношении напора воды, но и к качеству питьевой жидкости. ГОСТ 8.417-81 ГСИ о единицах физических величин, на который ссылаются в этой документации, устанавливает минимальное и максимальное показатели давления в системе снабжения. В акте дополнительно освещается тема, что при соблюдении этих норм приборы будут работать в стабильном режиме.

Посмотрите видео: «Слабый напор воды в кране, что делать.»

ПП №354

ПП №354 от 06 мая 2011 года сообщает, что расчет давления воды в водопроводе в квартире и нормативы претерпели изменения. Теперь установлено, что каждая управленческая компания должна самостоятельно делать замеры, реагировать на коллективные письма жильцов и направлять с претензию в Водоканал.

Если поставщиком является государственное подразделение, то владельцы жилой недвижимости должны действовать в самостоятельном порядке. Граждане обязаны обеспечивать контроль, контактировать с должностными лицами и следить за состоянием приборов учета.

Нормативы давления в водопроводе в квартирах

Нужно понимать, что высокое давление опасно для проживающих людей в конкретной недвижимости, а низкое мешает нормальной жизнедеятельности граждан. Минимальный показатель напрямую зависит от того многоквартирный и многоэтажный ли это дом или земельный участок.

В МКД

Организации и проверяющие компании делают постоянные замеры, чтобы соблюдать нормативные акты. Хозяин квартиры также может самостоятельно измерить напор и убедиться, что коммунальщики исполняют свои обязательства добросовестно. Постановлением Правительства утверждено, что давление воды в водопроводе многоквартирного дома должно находиться на уровне не меньше 3 бар, а в частном секторе не менее двух.

Если для низкого строения водонаборный столб не может находиться на отметке ниже 10 м, то в МКД для каждого этажа определен дополнительный показатель ещё 4 м. Соответственно, на 2 эт. давление в стояке должно поднимать воду на 14-метровую высоту, а на третьем – 18.

Если потребление идет по минимуму, то допускается значение в 3 м. Когда дело касается отдельных приборов, то в трубе, которая подведена:
  • к рукомойнику с краном и смесителю – 2 м;
  • в ванной комнате – 3 м;
  • в смывном бочке унитаза – более 4 метров.

Холодное водоснабжение (ХВС)

Использование сантехники жителем МКД

У холодной воды параметр более низкий, чем у ГВС. СНИПом установлено, что для ХВД значение может составлять 0,3-6 атмосфер. Поэтому любая цифра, которая удовлетворяет это интервал, будет считаться нормой. Если самостоятельный замер показал данные намного больше или меньше, то нужно обращаться с претензией в Водоканал, либо управленческую организацию.

Горячее водоснабжение (ГВС)

Оптимальные цифры по водоснабжению важны, т. к. речь идет также об отоплении помещений. СНиПом установлено, что для ГВД параметр должен находиться в пределах 0,3-4,5 атмосферы, но в ночной период допускается снижение.

Определить напор можно самостоятельно, но если он будет полностью отсутствовать, то требуется незамедлительное обращение в УК, особенно когда водяной поток сильный и давление начинает передавливать систему.

В частном доме

Норма для дома, который стоит на земельном участке – 2 атмосферы. Подавать воду на частные территории также должны согласно нормам, в т. ч. имеет значение этажность, если постройка состоит из нескольких уровней. Перепад давления или плохой напор может вызвать негативные последствия для системы в целом и бытовых приборов.

Именно поэтому сотрудники УК должны постоянно проверять и замерять данные в трубопроводе. В организации формируется рабочий отдел, отвечающий за ведение статистики по давлению воды. Дополнительно в его обязанности входит реагировать на срочные вызовы.

Формула, используемая для расчетов уровня давления в системе водоснабжения

Разобравшись, какое давление воды должно быть в квартире по закону, нужно понимать, как специалисты производят расчет нормы в зависимости от этажности и других показателей. Для низкого строения достаточно одной атмосферы, чтобы напор был нормальным. Если этажей больше, то идут добавления в виде 4 м вод. ст. Чтобы провести точный подсчет, например, для девятиэтажного дома, следует воспользоваться формулой:

10 + 4 х 9 = 46 м вод. ст. = приблизительно – 5 атмосфер, где:

  1. 10 – минимальный показатель, то есть 10 м столбец равный одной атм.
  2. 4 – добавочные метры за каждый этаж.
  3. 9 – количество уровней в здании.

В итоге получается 46 м, что приблизительно равно пяти атмосферам. Подобный подсчет несложно сделать каждому владельцу недвижимости.

Определение нормативов потребления воды внутри жилого помещения

Способы измерения давления воды в трубопроводе

Зачастую давление в водопроводе в квартире не дает необходимого напора воде и человеку сложно даже помыть посуду. От этого страдает также бытовая техника. Нормативы разработаны для урегулирования вопроса.

Собственнику квартиры требуется следовать пошаговому алгоритму:
  1. Изучить законодательные акты и знать, какое должно быть давление для нормального потока воды.
  2. Обезопасить бытовые приборы от поломки. К примеру, стиральная машина не сможет начать работу, если давление будет недостаточным. Более того, устройство может поломаться.
  3. Засечь время, когда напор нестабилен, зафиксировать показатели на фото- или видеоноситель.
  4. Постараться выявить причину проблемы.
  5. Произвести ввод специальных приборов для измерения и если дефект в плохой подаче, то составить жалобу.

На заметку: помимо претензии, каждый гражданин имеет право написать заявление в УК или ЖКХ и потребовать перерасчета коммунальных услуг за тот период, когда поток ХВС и ГВС были не стабилен.

Прежде чем обращаться с жалобой, нужно узнать причину, а их может быть много:
  1. Засорился трубопровод и поэтому труба не дает воде проходить под нормальным давлением.
  2. Скакать напор может из-за перебоя сети или уровня подачи водоснабжения.
  3. Слабый поток вызван поломкой на станции.
  4. Застой в стояке.
  5. Если одна сторона трубопровода функционирует, а другая нет, то, возможно, где-то есть протечка или засор.

Проверка в зданиях проходит быстрее и не требует дополнительных манипуляций, потому что при строительстве домов изначально манометры врезаются. Особенно это касается частного сектора. Чтобы провести точные измерения, достаточно в течение дня записывать показатели, которые выдает прибор.

В старых панельных МКД с большой этажностью подобных устройств не предусмотрено, если человек не сделал себе врезку самостоятельно. В случае когда в течение суток ситуация не изменилась, то стоит исключить аварийное положение на станции и попробовать провести замеры.

Специальные приборы для измерения давления воды в квартире

Струя должна течь без перебоев, а напор соответствовать утвержденному нормативу. Если поток нестабильный и диапазон перепадов регулярный, стоит убедиться, что дело в недостаточном давлении.

Рассмотрим основные методы данного мероприятия с помощью подручных и специальных приборов. Есть несколько вариаций манометров: бытового и промышленного назначения. Для самостоятельного замера потребитель легко сможет приобрести устройство, которое используют в домашних условиях.

Этот прибор врезается в трубу и процесс довольно трудоемкий. Более того, для ГВС и ХВС устанавливаются отдельные устройства. В современных строениях подобные агрегаты предписаны ГОСТом и должны быть в каждом доме. Однократного замера будет недостаточно. Процедуру необходимо проводить несколько раз в 24 часа и записывать показания. Зафиксируйте данные в утреннее, обеденное и вечернее время.

БЕСПЛАТНАЯ консультация юриста!

Не разобрались с материалом статьи или нужна помощь? Задайте вопрос нашему штатному юристу через форму «Онлайн-консультанта» или оставьте комментарий. Мы обязательно ответим!Задать вопрос >>>

Измерение давления воды без манометра

Если жилая недвижимость возведена давно и устройство не устанавливалось во время строительства, существует более простой метод по выполнению расчетов. Для этого нужно взять банку (3 л) и поставить под струю воды.

Таблица измерения давления в водопроводе с помощью 3-х литровой банки

Пока жидкость будет наполнять емкость и с помощью секундомера нужно засечь время. Если банка, объемом в три литра, заполнилась ровно за 10 сек., то, значит, давление в водопроводе соответствует норме. Когда показатель меньше на 3-4 сек., то это указывает на превышение норматива, что чревато негативными последствиями.

Параметры напора в водопроводе для нормальной работы домашней техники

Для любых бытовых устройств, подключенных к воде, значение имеет напор. Если будут постоянные перебои, то приборы могут выйти из строя или функционировать некорректно. Когда водоснабжение центральное, то параметры должны четко соответствовать нормам, неважно живет человек в Москве или в любом другом городе России.

Основные нормативные значения, утвержденные на законодательном уровне:

Таблица 1.

ПриборыАтм.
Рукомойник со смесителем0,2
Ванна, душевая0,3
Унитаз 0,2
Биде 0,3
Джакузи 4
Стиральная автомашина2
Котельное оборудование 1,5-2,5
Полив огорода2
Устройство для мойки посуды2,5

К сведению: чтобы потребление являлось полноценным, общий минимальный показатель должен быть равен не менее двум атмосферам и не превышать четырех.

Опасность сильного напора давления воды

Некоторые люди радуются, когда из их кранов вода бьет ключом, но они даже не задумываются о том, что нарушение норм может вылиться в серьезную проблему. Сильный напор способен повредить бытовую технику или спровоцировать прорыв трубы.

Четыре атмосферы – это допустимый показатель. Если давление превышает 4,5 атм. и владелец жилья заметил это, то не стоит бездействовать, а нужно поставить в известность Водоканал.

Последствия при слабом напоре давления воды

При очень высоком давлении воды может произойти настоящая трагедия. На ее масштабы прямым образом будет влиять высота здания. Если это многоэтажка, то существует риск развития затопления всего МКД. Далее, выйдет из строя весь трубопровод и пострадает имущество граждан. Поэтому собственники квартир должны контролировать уровень давления и при отклонении от норматива связываться с ЖЭК, УК или Водоканалом.

Как не платить за некачественно предоставленные услуги по водоснабжению и водоотведению

После того как потребитель произвел самостоятельные замеры, убедился в том, что в трубе нет засора, собственник получит доказательства, что причина перепадов воды – проблема управленческой компании. Помимо того, что гражданин должен поставить УК в известность, он также имеет право потребовать компенсации за период, в течение которого давленые воды было недостаточным.

Коммунальные платежи начисляются согласно нес

в чем измеряется, какое должно быть давление воды в трубопроводе квартиры, как рассчитать

Содержание:

Система водоснабжения выходит из строя по трем основным причинам – воздействие коррозии, наслоение различных отложений или слишком высокое внутреннее давление. Фактор коррозии в свете последних тенденций можно не рассматривать, поскольку в частном строительстве на сегодняшний день используются преимущественно полимерные изделия, не поддающиеся коррозионному воздействию. Остается лишь две причины, из-за которых водопровод может выйти из строя.


Одной из этих причин является высокое давление в трубах водоснабжения. При покупке труб нужно обязательно изучить приложенную к ним документацию, чтобы знать, при каком рабочем уровне давления их можно эксплуатировать. Помимо риска повреждения труб, превышение давления тесно связано с повышенным расходом воды, поэтому финансовые затраты тоже увеличатся.

Давление воды в водопроводе

Систему водоснабжения можно прокладывать так и самостоятельно, так и при помощи специалистов. Большинство фирм, занимающихся строительством, предлагают свои услуги по монтажу водопровода. Прежде чем согласиться на такой вариант, стоит узнать, насколько качественно были выполнены предыдущие работы этих специалистов.

В любом случае, кто бы ни занимался прокладкой водоснабжения, результат в итоге должен получиться одинаковым – а для этого нужно знать, какое давление должно быть в трубах водоснабжения. Среднее давление, необходимое для работы водопроводных кранов, составляет 0,5 бар. Разумеется, эта величина может слегка варьироваться в зависимости от различных факторов – например, тип трубопровода и материал изготовления труб сильно влияют на давление в системе.


Чтобы система водоснабжения могла нормально функционировать, перед ее обустройством нужно разобраться в принципах ее работы и требованиях, предъявляемых к данному виду систем. Кроме того, нужно точно знать, в чем измеряется давление воды в трубах и как проводить расчет водопроводной системы.

Гидроаккумуляторы и расширительные баки

Проектируя частный дом или жилье на загородном участке, нужно учитывать массу систем помимо водоснабжения. Например, обязательно потребуется система отведения стоков, водопровод с горячей водой, система пожаротушения и прочие. Кроме того, на загородных участках зачастую прокладывается отдельная ветка водопровода, позволяющая поливать сад и огород. О необходимости установки отопления можно вообще не говорить – без нее комфортная жизнь в доме попросту невозможна.

Для функционирования водоснабжения, пожаротушения и фильтрационной системы требуются гидроаккумуляторы, а для остальных систем необходимы расширительные баки. В местах забора воды и на выходе разогретой воды из отопительного оборудования также требуются расширительные баки, которые смогут компенсировать возникающие в системах гидроудары.


Расширительный бак, подключенный к водопроводу с горячей водой, выполняет функцию предохранителя – лишнее давление будет стравливаться именно в него, защищая систему от повреждений. Система пожаротушения использует гидроаккумулятор, да и цель другая – в нем содержится резервная вода, необходимая для тушения пожара. Стандартные бытовые гидроаккумуляторы выдерживают давление до 6 бар.

Особняком стоит отопительная система частного дома. Теплоноситель, находящийся в трубах, проходит путь от выхода из котла до входа через обратный контур. Находясь в котле, теплоноситель разогревается, увеличиваясь в объеме. Как правило, в качестве теплоносителя используется вода, которая при разогреве до рабочей температуры увеличивается в объеме более чем на 3%.

Тепловое расширение жидкости обязательно приведет к повреждению трубопровода, вплоть до полной потери им работоспособности. Чтобы этого не произошло, а также чтобы не возникало падение давления в трубопроводе, систему необходимо дополнительно оснащать расширительным баком, который компенсирует увеличившийся объем теплоносителя.

Разновидности расширительных баков водоснабжения

Существует два вида расширительных баков:

  1. Открытые. При использовании таких баков получается открытая отопительная система, работающая в условиях низкого давления. Соединение с атмосферой позволяет теплоносителю свободно выходить из системы и повышает влияние коррозии на металлический трубопровод. Открытые расширительные баки крайне не рекомендуется использовать в отопительных системах.
  2. Закрытые. Данный вид расширительного бака, в отличие от предыдущего, можно подключать к трубопроводу в любом месте, поэтому его не нужно утеплять. Все остальные недостатки устройств открытого типа в данном случае неактуальны, поэтому закрытые устройства используются практически повсеместно.


Расширительные баки, подключенные к водоснабжению, обеспечивают конструкции надежную защиту от гидроудара, обычно возникающего в результате аварийного отключения насоса или при резком открытии водозаборного крана. Такая динамическая нагрузка может в несколько раз превысить обычное давление, стабильно находящееся в системе.

Классификация гидроаккумуляторов выглядит точно так же – есть открытые и закрытые устройства. Отрицательные качества открытых баков свойственны и открытым гидроаккумуляторам. Сами по себе гидроаккумуляторы, как следует из их названия, содержат в себе запас жидкости, которую при необходимости можно запустить в систему.

Устройство гидроаккумуляторов

Главным рабочим элементом любого гидроаккумулятора является мембрана, а само устройство работает по следующему принципу:

  • В мембранной камере бака находится воздух, который при запуске насоса во время заполнения камеры водой уменьшается в объеме, то есть его давление увеличивается;
  • Созданное давление передается на реле, обеспечивающее запуск и отключение насоса;
  • Когда давление в системе становится избыточным, реле отключает насос, тем самым останавливая процесс повышения давления;
  • Вода в трубопроводе водоснабжения постепенно забирается, и давление стабилизируется, в результате чего реле автоматически запускает насос;
  • Нарушение герметичности трубопровода и сопутствующее ему постоянное снижение давление не позволит реле запустить насос заново, а при слишком высоком давлении насос будет отключаться.


При выборе гидроаккумулятора нужно отталкиваться в первую очередь от его объема. Дело в том, что этот показатель напрямую влияет на долговечность устройства – чем чаще приходится срабатывать мембране, тем раньше гидроаккумулятор выйдет из строя.

Как показывает практика, для водопровода, к которому подключено три водозаборных точки, вполне хватает одного гидроаккумулятора объемом 24 л, а для всех остальных случаев подойдет 50-литровый бак. Впрочем, лучше всего перед выбором бака рассчитать его объем, который зависит от количества сантехнических устройств, потребляющих воду. Читайте также: «Почему гудят водопроводные трубы – причины и способы устранения шума».

Расчет давления воды в трубах

Для расчета водопровода нужно знать, в чем измеряется давление воды в трубопроводе и какие используются обозначения. Максимальное и минимальное значение давления в баке обозначаются как Pmax и Pmin. Разность между этими величинами всегда имеет прямую зависимость от объема воды, которая поступает в систему из гидроаккумулятора. Высокое значение разности двух давлений говорит о том, что КПД бака достаточно высок, но при этом слишком большая разность создает вероятность прорыва мембраны.

Расчет максимального и минимального давления в трубах водоснабжения осуществляется в соответствии со следующими правилами:

  1. Усилие в мембранной камере должно быть достаточным для подъема воды на максимальную высоту расположения труб в здании. Например, для системы высотой 10 м требуется давление, равное 1 бар. Чтобы насос запускался, к расчетной величине Pmin нужно прибавлять 0,2 бар, то есть в результате минимальное давление будет равняться 1,2 бар.
  2. Чтобы достичь нормального водозабора, нужно измерить расстояние между расположением верхней водозаборной точки и гидроаккумулятором. С учетом перепада давления в кранах, который должен составлять не менее 0,5 бар, получается, что минимальное давление для системы высотой 10 м составляет 1,5 бар.
  3. Максимальное давление высчитывается в зависимости от эксплуатационных показателей насоса, гидравлического сопротивления в трубах водоснабжения и стабильности электросети, которая также оказывает влияние на работу насоса.


Такая методика расчета не отличается простотой, но ее можно упростить. Достаточно знать, что разность давления в трубопроводе загородного дома должна находиться в пределах 1-1,2 бар. Если знать это правило, то рассчитать давление в трубопроводах водоснабжения становится очень просто – к минимальному значению прибавляется разность давлений (в рассматриваемом случае итоговое значение максимального давления составляет 2,7 бар).

Специалисты в области прокладки водопроводных сетей советуют при расчете максимального значения давления в системе учитывать мощность насоса, которая должна быть на 30% больше Pmax. То есть, достаточно подобрать насос, который обеспечит минимальный напор воды.


Чтобы измерить давление в трубах водоснабжения, используется обычный манометр. Измерения лучше всего проводить в динамике, когда вода движется по трубам. Для обеспечения корректности замеров стоит открыть хотя бы два крана до упора.

Если динамическое давление на протяжении суток серьезно меняется, то можно говорить о нарушении работы водопровода. Также нужно знать, что значения, полученные при измерении системы горячего водоснабжения, могут сильно отличаться от показаний водопровода, транспортирующего холодную воду.

Немаловажным является и погрешность устройств, используемых для проведения замеров. Достаточно хорошим является класс прибора 0,6, погрешность которого составляет 0,6%. Впрочем, для бытового использования вполне подойдет устройства класса 1,5.

Эксплуатация труб водоснабжения

Любой водопровод требует качественного и регулярного обслуживания. Первым делом система проверяется на герметичность. После устранения протечек, если таковые имеются, необходимо измерить давление в системе при помощи манометра. При замерах должно получиться значение, равное Pmin.

Если результат измерений на 10% ниже, чем минимальное расчетное значение давления, то нужно воспользоваться компрессором и увеличить давление до значения, необходимого для запуска насоса. Когда насос выключился, нужно снова измерить давление, но на этот раз его нужно сравнивать с Pmax при той же погрешности. Остается только открыть и закрыть кран, чтобы удостовериться в корректной работе системы водоснабжения.

Гидравлические удары в трубах водоснабжения

Вода, транспортируемая по трубам, имеет определенную инерцию, поэтому при резкой остановке жидкость начинает уплотняться в результате давления, оказываемого той частью воды, которая продолжает движение. В результате появляется сильная ударная волна, направленная в противоположную току воды сторону.

Для разных материалов скорость распространения ударной волны будет отличаться, но эта величина всегда достаточно опасна. Например, в том случае, если насос прекратил подачу воды в расположенный над ним резервуар, вода устремится вниз и тем самым создаст зону повышенного давления.


Эта зона рано или поздно все же достигнет резервуара, но отразится им в сторону насоса, который из-за гидравлического удара может начать работать в обратную сторону. Даже если установить обратный клапан, проблема все равно будет возникать – уплотненная вода все равно ударит в одну из слабых точек системы.

Чтобы такое явление не возникало, необходимо использовать обратный клапан, время срабатывания которого зависит от времени перемещения воды к резервуару и от него. Получится формула вида T = 2L/V, в которой L – расстояние между насосом и резервуаром, а V – скорость движения ударной волны.

Используя эту формулу и известные значения скорости распространения ударной волны, можно нивелировать воздействие гидроударов на систему водоснабжения. Для уменьшения скорости срабатывания обратных клапанов используются дополнительные клапаны-гасители, за счет которых и обеспечивается защита системы.

Заключение

Правильное давление в трубах водоснабжения – это один из важнейших параметров данной системы, напрямую влияющий на ее эффективность и долговечность. Рассчитывать давление в трубах водоснабжения в квартире и частном доме необходимо, чтобы снизить вероятность повреждения системы и последующего ремонта.


Основные требования к внутреннему противопожарному водопроводу — Мир водоснабжения и канализации

Определение Внутреннего противопожарного водопровода (ВПВ)

ВПВ — это совокупность трубопроводов и технических средств, обеспечивающих подачу воды к пожарным кранам (СП 10.13130.2009)

Классификация внутреннего противопожарного водопровода

Система внутреннего противопожарного водопровода бывает:

  • водозаполненная (под давлением)
  • воздушная (как правило для помещений с отрицательными температурами)
  • сухотруб (как правило для многоэтажных зданий)

Запуск системы ВПВ может быть как в ручном, так и в автоматическом режиме.

Пожарные шкафы для системы внутреннего противопожарного водопровода могут располагаться на следующих системах проектируемого объекта:

  • на системе хозяйственно-питьевого водопровода
  • на системе технологического водопровода
  • на системе автоматического пожаротушения
  • на системе объединенного хозяйственно-питьевого и технологического водопровода
  • как отдельная система противопожарного водопровода.

Согласно МГСН 4.19-2005 в высотных зданиях водопроводные системы ВПВ, АУП, хозяйственно-питьевого и технологического водопроводов должны быть раздельными.

Трассировка внутреннего противопожарного водопровода

Внутренний противопожарный трубопровод для зданий до 5 этажей (включительно), как правило выполняют с нижней разводкой. Для зданий более 6 этажей (включительно) — верхняя разводка.

Если общее количество пожарных кранов в здании более 12, то необходимо организовывать кольцевание внутренней магистральной сети с двумя вводами.

Если внутренний противопожарный водопровод объединен с хозяйственно-питьевым или производственным водопроводом, на вводе устанавливают водомерный узел с обводной линией. На обводной линии устанавливают электрозадвижку (или электромагнитный клапан), который отрывается от сигнала пожар.

Примечание: Вода, которая тратится на пожаротушение, в РФ не оплачивается. Поэтому нет необходимости ее пропускать через водомерный узел.

На кольцевых и закольцованных трубопроводах устанавливают ремонтные запорные устройства  таким образом, чтобы во время ремонта можно было исключить из работы не более пяти пожарных кранов (ПК) в одноэтажных зданиях и не более трех стояков в многоэтажных зданиях.

При нижней разводке,  если на распределительном трубопроводе (стояке или опуске) более 5 пожарных кранов, то, соответственно внизу или вверху должны быть установлены запорные устройства. Если на стояка (опусках) пожарных кранов 7 и более, то необходимо установить промежуточные запорные устройства.

Расход воды, число струй, давление, время тушения пожара

Число пожарных стволов и минимальный расход воды на внутреннее пожаротушение определяется по таблице 1, 2 СП 10.13130.2009  в зависимости от типа здания, этажности, категории здания по пожарной опасности, степени огнестойкости, строительного объема здания.

Расход воды на пожаротушение из пожарного крана определяется по табл.3 СП10.13130. 2009 и зависит от высоты компактной части струи, диаметра пожарного крана, диаметра вспрыска.

Согласно п.4.1.10 СП 10.13130.2009 время работы пожарных кранов следует принимать 3 часа. При установки пожарных кранов на системах автоматического пожаротушения время их работы следует принимать равными времени работы систем автоматического пожаротушения.

Согласно п.4.1.7 СП 10.13130.2009 гидростатическое давление в системе хозяйственно-противопожарного водопровода на отметке наиболее низко расположенного санитарно-технического прибора не должно превышать 0,45МПа.

Гидростатическое давление в системе раздельного противопожарного водопровода на отметке наиболее низко расположенного ПК не должно превышать 0,9МПа.

При расчетно давлении в сети противопожарного водопровода, превышающего 0.45 МПа , необходимо предусматривать устройство раздельной сети противопожарного водопровода.

При давлении у пожарных кранов более 0.4МПа между ПК и соединительной головкой следует предусматривать устройство диафрагм, снижающих избыточное давление. Допускается устанавливать диафрагмы с одинаковым диаметром отверстий на 3-4 этажа здания.

Насосные станции и резервуары в системах внутреннего противопожарного водопровода

Если давления в наружной сети не достаточное для ВПВ ( т.е. гарантируемое давление на вводе в систему ВПВ меньше требуемого давление в системе ВПВ), то необходимо устанавливать повысительную насосную станцию пожаротушения.

Примечание: Если противопожарный водопровод в здании объединен с техническим или хозяйственно-питьевым водопроводом, то необходимо запроектировать две группы насосов:

  • хозяйственно-питьевые (технологические) насосы для обеспечения требуемого расхода воды  и давления на хоз.-питьевые (технологические) нужды. Эти насосы, как правило выполняют с частотным преобразователем.
  • Противопожарные насосы для обеспечения хозяйственно-питьевых (технологических) и противопожарных нужд проектируемого объекта (расход и напор при пожаре). Эти насосы обязательно должны иметь соответствующий сертификат. И в них не бывает частотного преобразователя. Запускаются противопожарные насосы от сигнала «Пожар». После их запуска, автоматически отключается насосная установка хозяйственно-питьевого (технологического) назначения.

Если давление в наружной сети менее 0,05МПа или воды из наружного водопровода не достаточно для обеспечения нужд внутреннего пожаротушения, то необходимо проектировать противопожарные резервуары, в которых будет храниться необходимый противопожарный запас воды.

Пожарные шкафы, клапаны, рукова

Пожарный шкаф должен соответствовать ГОСТ Р 51844-2009.

Требование к пожарному клапану изложены в ГОСТ Р 53278-2009.

Требования к пожарным рукавам приведены в ГОСТ Р 51049-2008.

Пожарные краны располагаются на лестничных клетках, в коридорах и других местах на путях эвакуации.

Нельзя монтировать пожарный кран в незадымляемых лестничных клетках, как это было регламентировано в МГСН 4.19-2005, т.к. в этом случае при прокладке пожарного рукава вне пределов этой лестничной клетки  он будет препятствовать закрытию двери, изолирующей незадымленную лестничнцю клетку от других помещений здания. Но если дверь не закрыта, то незадымленная лестничная клетка утрачивает свое функциональное назначение.

Согласно п.4.1.13  СП 10.13130.2009 Пожарные краны следует устанавливать таким образом, чтобы отвод на котором он расположен, находился на высоте 1,35 м (+/- 0,15м) над полом помещения. Спаренные ПК допускается устанавливать один над другим, при этом второй кран устанавливается на высоте не менее 1 м от пола.

ПК — Чертеж пожарного шкафа.

Устройство внутриквартирного и первичного пожаротушения

Согласно сп 54.13330.2016 п. 7.4.5 на сети хозяйственно-питьевого водопровода в каждой квартире следует предусматривать отдельный кран диаметром не менее 15мм для присоединения шланга, оборудованного распылителем, для использования его в качестве первичного устройства внутриквартирного пожаротушения для ликвидации очага возгорания. Длина шланга должна обеспечивать возможность подачи воды в любую точку квартиры.

В настоящее время отечественной промышленностью выпускается несколько типов УВП:

  • устройства внутриквартирного пожаротушения «Роса», «Роса-М» и «УПВ»;
  • бытовой пожарный кран ПК-Б;
  • устройства внутриквартирного пожаротушения КПК-Пульс.





Гид давления воды | Дренч

Перейти к навигации перейти к содержанию Мочить

Поиск по сайту Поиск

  • Связаться с нами
  • Сделка
  • Услуги дизайна
  • Счет
  • Корзина 0

Поиск

Навигация по сайту
  • Туалеты и бассейны Показать больше

    Туалеты и бассейны

      • Туалеты Показать больше

        • С близкой связью
        • Настенный
        • Вернуться к стене
        • Без оправы
        • Традиционный
        • Высота комфорта
        • Угловой
        • Высокий уровень
        • Низкий уровень
        • Компактный
      • Бассейны Показать больше

        • Миски на столешнице
        • Настенный
        • Мыть Подставки
        • Гардероб
        • Угловой
        • Полуутопленный
        • Полный пьедестал
        • Полу пьедестал
        • Вставка

Часто задаваемые вопросы по EPANET, часто задаваемые вопросы по EPANET

Сколько стоит EPANET?

Ничего. EPANET является общественным достоянием и может свободно копироваться и использоваться.

А как насчет отрицательного давления в моей модели?
(ВНИМАНИЕ: отрицательное давление в ??? часов)

На этот вопрос нет однозначного ответа, ответ во многом зависит от о чем эта модель. Если это проект будущей водопроводной сети, отрицательного давления следует избегать по нескольким причинам:

  • Они указывают на то, что ваша система не может удовлетворить заданный спрос.
  • Отрицательное давление (всасывание) указывает на опасность загрязнения грунтовые воды проникают в сеть.
  • Отрицательное давление может повредить трубопроводную сеть.

Когда дело доходит до «Как исправить отрицательное давление в моей проектной модели?», просто нужно помнить, что повышение общего напора в данном узле приведет к также увеличить давление. Таким образом, есть разные возможности избегать отрицательного давления:

  • Поднимите напор в резервуарах, резервуарах и насосах, которые подают критику узлы.
  • Уменьшите потери напора на пути к критическим узлам, например за счет увеличения трубы диаметры.
  • Переоценить общую схему электроснабжения — действительно ли она подходит для работы?

Если модель описывает существующую сеть «как есть», отрицательные давления может действительно произойти в реальной сети. Это может быть подтверждено измерения. Если отрицательное давление подтверждается в поле, там Нет необходимости изменять модель «как есть», потому что она отражает реальность.

Независимо от того, описывает ли модель будущую сеть или существующее снабжение сети отрицательное давление часто возникает из-за ошибок ввода данных. Хорошая идея — перепроверить все сетевые элементы от источника до место, где возникает отрицательное давление.

Проблемы и решения систем распределения воды

О. Ойеделе Адеосун, Университет Обафеми Аволово

ВВЕДЕНИЕ

Обеспечение достаточным количеством воды надлежащего качества и количества было одним из наиболее важных вопросов в истории человечества.Самые древние цивилизации зародились возле источников воды. По мере роста населения возрастала и проблема удовлетворения запросов пользователей.

Люди начали доставлять воду из других мест в свои общины. Например, римляне построили акведуки для доставки воды из отдаленных источников в свои общины.

Сегодня система водоснабжения состоит из инфраструктуры, которая собирает, обрабатывает, хранит и распределяет воду между источниками воды и потребителями. Ограниченные новые природные источники воды, особенно в юго-западном регионе США, и быстро растущее население привели к необходимости инновационных методов управления системой водоснабжения.Например, очищенная вода стала важным водным ресурсом для питьевого и непитьевого использования. Структурные дополнения системы, включая новые системы транспортировки и очистные сооружения, а также операционные решения, такие как распределение потока и внедрение методов консервации, производятся с учетом текущих и будущих требований. По мере развития дополнительных компонентов и связей между источниками и пользователями, сложность системы водоснабжения и трудность понимания того, как система будет реагировать на изменения, возрастают.

Много усилий было приложено для развития системы водоснабжения для обеспечения устойчивого водоснабжения. Однако сложность системы ограничивала приложение для конкретного сайта в первую эпоху. Поскольку потребность в воде все больше возрастает в существующей системе водоснабжения, во многих исследованиях предпринимались попытки разработать общую систему водоснабжения, чтобы помочь лицам, принимающим решения, разработать более надежные системы для длительного периода эксплуатации. Эти попытки также включают оптимизацию общей стоимости конструкции и эксплуатации системы.В определенных ситуациях, таких как техническое обслуживание трубопроводов, вода, не приносящая доходов, современная измерительная инфраструктура, конечная цель этого документа — обеспечить решение проблем системы распределения воды и надежное и своевременное снабжение источников воды для пользователей более устойчивым и своевременным образом в течение длительного времени. срочный план.

Системы водоснабжения

Назначение системы распределения — подавать потребителю воду соответствующего качества, количества и давления.Система распределения используется для коллективного описания объектов, используемых для подачи воды от источника до точки использования.

Требования к хорошей системе распределения

  1. Не должно ухудшаться качество воды в распределительных трубах.
  2. Он должен обеспечивать подачу воды во все предусмотренные места с достаточным напором.
  3. Он должен обеспечивать подачу необходимого количества воды во время тушения пожара.
  4. Планировка должна быть такой, чтобы ни один потребитель не остался без водоснабжения при ремонте любого участка системы.
  5. Все распределительные трубы желательно прокладывать на расстоянии одного метра или выше канализационных линий.
  6. Он должен быть достаточно водонепроницаемым, чтобы свести к минимуму потери из-за утечки.

Схема распределительной сети

Распределительные трубы, как правило, прокладываются под дорожным покрытием, и поэтому их расположение обычно соответствует расположению дорог.В целом существует четыре различных типа трубопроводных сетей; любой из которых по отдельности или в комбинации может быть использован для определенного места. Это: Сетка , Кольцо , Радиальное и Тупиковая система .

Система решетчатого железа:

Подходит для городов с прямоугольной планировкой, где водопровод и отводы проложены в прямоугольниках.

Преимущества:

  1. Вода поддерживается в хорошей циркуляции благодаря отсутствию тупиков.
  2. В случае выхода из строя какого-либо участка вода поступает с другого направления.

Недостатки

  1. Точный расчет размеров труб невозможен из-за наличия арматуры на всех ответвлениях.

Кольцевая система:

Магистраль снабжения проложена по всем периферийным дорогам, а от магистрали отходят вспомогательные магистрали. Таким образом, эта система также следует за системой решетчатого железа с картиной потока, аналогичной по характеру таковой в тупиковой системе.Итак, определить размер труб несложно.

Преимущества:

  1. Вода может подаваться в любую точку как минимум с двух сторон.

Радиальная система:

Район разделен на разные зоны. Вода закачивается в распределительный резервуар, расположенный в середине каждой зоны, а подающие трубы прокладываются радиально, заканчиваясь к периферии.

Преимущества:

  1. Обеспечивает быстрое обслуживание.
  2. Расчет размеров труб прост.

Тупиковая система:

Подходит для старых городов, не имеющих определенного рисунка дорог.

Преимущества:

  1. Относительно дешево.
  2. Упрощение определения расхода и давления за счет меньшего количества клапанов.

Недостатки

  1. Из-за множества тупиков в трубах происходит застой воды.

ДОХОДЫ ПО НЕВОДНЫМ СРЕДСТВАМ

До начала 1990-х годов не существовало надежных и стандартизированных методов учета потерь воды. Эффективность управления утечками измерялась с точки зрения «неучтенной воды». Поскольку у этого термина не было общепринятого определения, было много места для толкования. Неучтенная вода обычно выражалась в процентах от ввода системы, что уже является проблематичным.

В этой ситуации невозможно было измерить или сравнить производительность коммунального предприятия, невозможно было определить реалистичные цели и невозможно было надежно отследить производительность по сравнению с целевыми показателями.

Хотя такая ситуация все еще существует во многих странах, был достигнут значительный прогресс в устранении этих прошлых недостатков. За последние 20 лет ряд организаций со всего мира разработали набор инструментов и методологий, чтобы помочь коммунальным предприятиям эффективно оценивать потери воды и управлять ими.

Одна из рекомендаций WLTF (Целевой группы по потерям воды) заключалась в том, чтобы использовать термин «вода, не приносящая доходов», вместо «неучтенная вода». NRW (вода, не приносящая доход) имеет точное и простое определение.Это разница между объемом воды, подаваемой в систему распределения воды, и объемом, который выставляется клиентам. NRW состоит из трех компонентов:

Физические (или реальные): потерь включают утечки из всех частей системы и переливы в резервуарах коммунального предприятия. Они вызваны плохой эксплуатацией и техническим обслуживанием, отсутствием активного контроля утечек и низким качеством подземных активов.

Коммерческие (или очевидные): убытков вызваны зарегистрированным счетчиком потребителя, ошибками обработки данных и хищением воды в различных формах.

Нефактурированное разрешенное потребление: включает воду, используемую коммунальным предприятием для эксплуатационных целей, воду, используемую для тушения пожаров, и воду, предоставляемую бесплатно определенным группам потребителей.

Хотя общепризнано, что уровни NRW в развивающихся странах часто высоки, реальные цифры неуловимы. Большинство предприятий водоснабжения не имеют адекватных систем мониторинга для оценки потерь воды, а во многих странах отсутствуют национальные системы отчетности, которые собирают и консолидируют информацию о деятельности предприятия водоснабжения.В результате данные о NRW обычно недоступны. Даже когда данные доступны, они не всегда надежны, поскольку известно, что некоторые неэффективные коммунальные предприятия практикуют «маскировку», пытаясь скрыть степень своей собственной неэффективности.

Потери воды можно рассчитать как (A + L + R) [d] × расход [м3 / день] = потери воды [м3]

Объем воды, потерянной при разрыве отдельного трубопровода, зависит не только от скорости потока события, но также является функцией времени работы.Это часто упускается из виду. Время работы на утечку состоит из трех составляющих:

  • Время обнаружения: время, пока утилита не узнает об утечке
  • Время нахождения: время, затраченное на точное обнаружение утечки, чтобы можно было оформить заказ на ремонт
  • Время ремонта: время между выдачей наряда на ремонт и завершением ремонта

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ТРУБОПРОВОДОВ

Многие предприятия водоснабжения в Азии практикуют пассивный контроль утечек, что означает, что они устраняют только видимые утечки.Этого явно недостаточно, поскольку 90% протечек обычно не видны на поверхности. Это означает, что потребуется слишком много времени, часто много лет, прежде чем коммунальное предприятие даже узнает об утечке. Поскольку время осознания в значительной степени определяет объем воды, потерянной в результате прорыва трубы, коммунальным предприятиям нужна стратегия, позволяющая сократить время осознания.

Самый традиционный и простой метод — это наличие группы специалистов по обнаружению утечек, которые регулярно проверяют все трубы. Поскольку шум утечки может быть обнаружен, эта работа выполняется с помощью широкого спектра подслушивающих устройств, от простых механических прослушивающих устройств до электронных заземляющих микрофонов или даже корреляторов шума утечки.Инспекторы утечки используют это оборудование для прослушивания сети и выявления проблем, так же как врачи используют стетоскопы. Если каждую часть сети обследовать один раз в год, среднее время утечки (время осведомленности) составляет 6 месяцев. Чтобы сократить время осознания, частоту опроса можно увеличить. Однако усилия по обнаружению утечек по-прежнему не будут целенаправленными. Чтобы иметь возможность определить, сколько воды теряется в определенных частях сети, сеть должна быть разделена на гидравлически дискретные зоны, и затем необходимо измерить приток в эти зоны.Вычисляя объем утечки в каждой зоне, специалисты по обнаружению утечек могут лучше направить свои усилия. Очевидно, что чем меньше зона, тем лучше информация и эффективность обнаружения утечек. Самые маленькие зоны называются Районными Измеряемыми Областями (DMA). Прямой доступ к памяти гидравлически дискретен и в идеале имеет только одну точку притока. Приток и соответствующее давление постоянно измеряются и контролируются. В идеале, когда вся распределительная сеть разделена на прямые доступы к памяти, утилита имеет несколько преимуществ.Например:

  • Объем NRW (разница между притоком прямого доступа к памяти и выставленным объемом) может быть рассчитан на ежемесячной основе.
  • Компоненты NRW (физические и коммерческие потери) могут быть определены количественно путем анализа данных о расходе и давлении.
  • Работы по обнаружению утечек могут быть приоритетными.
  • Новые разрывы трубопровода могут быть обнаружены немедленно, отслеживая минимальный ночной поток, и, следовательно, время осознания будет сокращено с нескольких месяцев до нескольких дней (или даже меньше).
  • Когда утечка устранена, коммунальные предприятия могут лучше оценить наличие незаконных подключений или других форм хищения воды и принять меры.

Кроме того, прямые доступы к памяти (Районная Измеренная Область) могут быть полезны в управлении давлением. На притоке к прямым доступам к памяти могут быть установлены редукционные клапаны, и давление в каждом прямом доступе к памяти может быть отрегулировано до необходимого уровня. Для прямого доступа к памяти не существует идеального размера. Размер, будь то 500 или 5000 сервисных соединений, всегда является компромиссом.Решение должно приниматься в каждом конкретном случае и зависит от ряда факторов (например, гидравлических, топографических, практических и экономических).

Размер прямых доступов к памяти влияет на стоимость их создания. Чем меньше DMA, тем выше стоимость. Это связано с тем, что потребуется больше клапанов и расходомеров, а обслуживание будет дороже. Однако преимущества меньшего прямого доступа к памяти таковы:

  • новых утечек можно выявить раньше, что сократит время осведомленности;
  • Время обнаружения
  • может быть сокращено, потому что это будет быстрее и легче определить место утечки; и
  • как побочный продукт, легче идентифицировать нелегальные соединения.

Топография и схема сети также играют важную роль в проектировании и размере прямого доступа к памяти. Следовательно, в распределительной сети всегда будут прямые доступы к памяти разного размера. Важным фактором влияния является состояние инфраструктуры. Если сетевые и служебные соединения ненадежны, всплески будут более частыми, и оптимальный прямой доступ к памяти будет относительно небольшим. С другой стороны, в областях с совершенно новой инфраструктурой прямые доступы к памяти могут быть больше и по-прежнему управляемыми.

Согласно рекомендациям Целевой группы по водным потерям Международной водной ассоциации (IWA), если прямой доступ к памяти превышает 5000 соединений, становится трудно различить небольшие всплески (например.g., разрывы сервисных соединений) из-за различий в использовании клиентами в ночное время. В сетях с очень плохими условиями инфраструктуры могут потребоваться прямые доступы к памяти до 500 сервисных соединений. Откалиброванная гидравлическая модель всегда должна использоваться для проектирования прямого доступа к памяти независимо от размера прямых доступов к памяти.

Потери воды из труб большего диаметра могут быть весьма значительными, особенно в азиатском контексте с преимущественно системами низкого давления, где утечки не выходят на поверхность и остаются незамеченными в течение многих лет.Утечки на трубах большого диаметра всегда трудно обнаружить, и часто требуется специальное оборудование (например, внутренний осмотр труб и обнаружение утечек). Эти методы являются дорогостоящими, но могут быть экономически хорошо оправданы, когда доступность воды ограничена, и каждый кубический метр извлеченной воды можно продать существующим или новым клиентам.

ДОПОЛНИТЕЛЬНАЯ ИНФРАСТРУКТУРА ИЗМЕРЕНИЙ

Коммерческие потери почти всегда меньше по объему, чем физические потери, но это не означает, что сокращение коммерческих потерь менее важно.Снижение коммерческих убытков имеет минимально возможный срок окупаемости, поскольку любое действие немедленно приводит к увеличению объема выставленных счетов и увеличению доходов. Коммерческие убытки состоят из трех основных элементов:

  • абонентский счетчик заниженной регистрации;
  • незаконных подключений и всех других форм хищения воды; и
  • проблем и ошибок в учете, обработке данных и биллинге.

Учет: Сведение к минимуму неполной регистрации счетчиков потребителя требует значительных технических знаний, управленческих навыков и авансового финансирования.Управление счетчиками потребителя должно осуществляться комплексно, что лучше всего описывается термином «интегрированное управление счетчиками».

При этом коммунальные предприятия должны стремиться выбрать подходящие типы счетчиков и подготовить индивидуальные спецификации. Это может оказаться трудным, особенно если законы и постановления о закупках поощряют приобретение самых дешевых продуктов на рынке.

Ряд производителей счетчиков производят счетчики, которые «на бумаге» соответствуют спецификациям, но быстро портятся в полевых условиях.Это одно из основных препятствий на пути к постоянному повышению точности клиентских счетчиков. Этой проблеме способствует отсутствие качественных средств для тестирования счетчиков, особенно когда речь идет о счетчиках большего диаметра, а также отсутствие опыта в том, как наилучшим образом использовать такие средства. Это позволяет производителям легко поставлять счетчики из партий производства второго сорта с небольшим риском того, что коммунальное предприятие когда-либо узнает.

Другой распространенной проблемой является нежелание вкладывать средства в высококачественные, но более дорогие счетчики для крупных клиентов.Обычно ведущие счета коммунального предприятия генерируют такую ​​большую часть своих доходов, что любые инвестиции в более совершенные счетчики могут быть экономически оправданы. Срок окупаемости часто составляет всего несколько месяцев. Тем не менее, многие предприятия водоснабжения предпочитают поддерживать и калибровать старые счетчики снова и снова вместо того, чтобы принимать соответствующие меры и устанавливать новые.

Проблемы с биллинговой системой: Биллинговая система — единственный источник измеренных данных о потреблении, который может помочь определить объем NRW посредством ежегодного аудита воды.Однако большинство биллинговых систем не предназначены для сохранения целостности данных о потреблении. Скорее, они предназначены для доставки точных счетов клиентам и правильного учета счетов. Однако существует множество повседневных процессов при эксплуатации биллинговой системы, которые могут нарушить целостность данных о потреблении, в зависимости от конструкции конкретной системы. Проблемы, которые могут повлиять на объемы потребления, включают

  • практики снятия показаний
  • обработка сторнирования завышенной оценки
  • процессов, используемых для рассмотрения жалоб на высокие счета
  • клиентские утечки
  • оценка потребления
  • замена счетчиков
  • для отслеживания неактивных аккаунтов и
  • процессы идентификации и устранения заедания счетчиков.

Кража воды: В то время как занижение регистрации счетчика — это скорее техническая проблема, кража воды — это политическая и социальная проблема. Уменьшение этой части коммерческих потерь не является ни технически трудным, ни дорогостоящим, но требует принятия сложных и неприятных управленческих решений, которые могут оказаться политически непопулярными. Причина в том, что нелегальные связи почти всегда ошибочно связываются только с городской беднотой и неформальными поселениями. Однако воровство воды домашними хозяйствами с высоким доходом и коммерческими пользователями, иногда даже крупными корпорациями, часто приводит к значительным потерям воды и даже большим потерям доходов.

Помимо незаконных подключений, к другим формам хищения воды относятся взлом счетчика и обход счетчика, повреждение считывателя счетчика и незаконное использование гидранта. Еще одна распространенная проблема — «неактивные учетные записи». В случаях, когда договор с клиентом был расторгнут, физическое подключение к услуге или, по крайней мере, точка подключения к магистрали все еще существует, и ее легко восстановить незаконно. Строгая неактивная программа управления аккаунтом и проверки может легко решить эту проблему.

ЗАКЛЮЧЕНИЕ

Система распределения воды должна быть основана на подходящей схеме расположения труб и не допускать застоя воды в трубе или иметь меньшую степень застоя воды во избежание образования бугорков, корки и отложений

Благодаря множеству специализированных публикаций и разработке программного обеспечения теперь хорошо понимается, что управление системой водоснабжения технически сложно, но с современными технологиями, системами программного обеспечения и узкоспециализированным оборудованием (промывка и скребок) это уже не так.

Коммунальные предприятия водоснабжения также должны будут практиковать соответствующий дизайн системного расширения / распределения (например, новые части сети, уже построенные как прямые доступа к памяти) и использовать более качественные работы, материалы и оборудование. Кроме того, регулирующие органы и лица, определяющие политику, должны требовать от предприятий водоснабжения периодических аудитов воды и регулярной публикации подробных данных о системе распределения воды, которые затем могут подвергаться независимой проверке.

Опять же, управление системой водоснабжения не должно быть разовым мероприятием.Несмотря на то, что интенсивная и комплексная программа сокращения системы водораспределения подходит для сокращения отставания от необходимых мер по сокращению системы водораспределения, она не должна приводить к устойчивому низкому уровню системы водораспределения, если управление системой водораспределения не станет частью обычных повседневных дел. -дневная деятельность водоканала.

Свяжитесь с автором по адресу [email protected]

CMWSSB: Система водоснабжения

1.РАЗВИТИЕ СИСТЕМЫ ВОДОСНАБЖЕНИЯ ГОРОДА ЧЕННАЙ:

Карта сети водоснабжения города Ченнаи (Нажмите здесь)

1.1. Ранний источник водоснабжения в Ченнаи (Мадрас):
  • Примерно до 1870 года жители Ченнаи (Мадраса) зависели от мелких колодцев, расположенных в их собственных домах, или от общественных колодцев и резервуаров по соседству для удовлетворения своих потребностей в водоснабжении. В то время не было защищенного водоснабжения, и эти источники были неудовлетворительными.
1.2. Развитие системы организованного водоснабжения:
  • Организованное водоснабжение Ченнаи было начато в 1872 году, которое является ядром защищенной системы поверхностного водоснабжения, существующей в настоящее время в городе Ченнаи. Каменная кладка Аникут (плотина) высотой 1,8 м была построена через реку Косатхалайяр в Тамараипаккам примерно в 28 км. к северо-западу от Ченнаи. Нефильтрованная вода из этого Anicut доставлялась в Килпаук через озеро Редхиллс по открытому каналу под действием силы тяжести и распределялась по чугунным трубам (CI) в близлежащие районы.Эта первоначальная гравитационная система состояла из Тамарайпаккам Аникут, верхнего канала снабжения протяженностью 13 км. длина для транспортировки отводимой воды из Аникут в резервуар Чолаварам, нижний канал снабжения 4 км. длина для транспортировки воды из Чолаварама в озеро Редхиллс, открытый канал длиной 11 км. длина для подачи воды из озера Редхиллс в каменную шахту в Килпауке и чугунную магистраль для распределения нефильтрованной воды по городу.
1.3. Начало защищенного водопровода:
  • Первая важная веха на пути к защищенному водоснабжению с использованием фильтрации и откачки была достигнута в 1914 году.Усовершенствованная водозаборная башня, названная Башней Джонса, была построена в 1881 году на самой глубокой точке озера Редхиллс. Подземная кладочная труба размером 1,52 м x 1,12 м и 11 км. Long был построен для транспортировки сырой воды из Редхиллс в Килпаук, на месте открытого земляного канала, с пропускной способностью сырой воды со скоростью 104 MLD (23 MGD). Медленные песочные фильтры для очистки воды (от 60 до 70 MLD), четыре подземных резервуара для хранения чистой воды (емкостью 29,50 ML), насосы с приводом от парового двигателя, приподнятый стальной верхний резервуар (6.75 МЛ) и стальная насосная магистраль диаметром 48 дюймов от насосной станции Килпаук до вала. Впоследствии распределительная система была реконструирована и распространена на все районы города.
1.4. Разработка новых источников:
  • Водохранилище Пунди (позднее названное Сатьямурти Сагар) было построено в 1944 году через реку Косаталайяр вместимостью 2573 кубических футов и введено в эксплуатацию для перехвата и хранения воды реки Косаталайяр.Излишки воды стекают по реке, которую снова перехватывает Тамарайпаккам Аникут и отводит к озеру Чолаварам. (Облицованный канал, известный как канал Пунди, был позже построен в 1972 году для перекачки воды из водохранилища Пунди в озеро Чолаварам). Комбинированное хранилище трех озер а именно. Пунди, Чолаварам и Редхиллс составил 5596 кубических футов (Пунди: 2573 + Чолаварам: 583, Редхиллс: 2440). Затем система была разработана для подачи 115 литров в сутки для расчетной численности населения 0,66 миллиона человек, ожидаемой в 1961 году.
1.5. Ремонтные работы, проведенные с 1946 по 1966 год:
.
  • Для удовлетворения насущных потребностей в период с 1946 по 1966 год были выполнены различные работы по транспортировке, обработке и распределению. В 1959 году были завершены сооружения для быстрой гравитационной очистки песчаных фильтров мощностью 45 MLD. Строительство второго подземного канала для кладок (размер 1,98 м x 1,22 м) для транспортировки дополнительного количества 146 млн баррелей сырой воды (32 миллиона галлонов в день) из Редхиллс в Килпаук, установки электрических насосных агрегатов в Килпауке, заменяющих 3 насосных агрегата с приводом от парового двигателя, второй насосной магистрали 48 дюймов от насосной станции Килпаук до Шахта, 42-дюймовая магистраль Магистраль для обслуживания Южного Ченнаи, 2 дополнительных подземных резервуара с фильтрованной водой емкостью 9 МЛ (2 миллиона галлонов) каждый в Килпауке, а также расширение и улучшение системы распределения являются важными работами, выполненными.
1,6. Источник Работ по расширению:
  • Одновременно были приняты меры по увеличению источников и улучшению очистных сооружений и хранилищ. Строительство выложенного канала от Пунди до Тамарайпаккам протяженностью 15 км. Транспортировка воды из Пунди в Тамарайпаккам была завершена в 1972 году, чтобы уменьшить потери при передаче. Совокупная мощность озер Чолаварам и Редхиллс была увеличена на 700 кубических футов за счет подъема насыпей.Таким образом, общая вместимость Пунди, Чолаварам и Редхиллс была увеличена до 6296 тыс. Футов (Пунди: 2573 + Чолаварам: 881 + Редхиллс: 2842). Права на орошение озер Чолаварам и Редхиллс были приобретены в 1962 году, и все хранилища были переданы в распоряжение города.
1,7. Дополнительные работы, выполненные с 1968 по 1978 год:
  • Дополнительная мощность 135 млн. Д. / Сут. Установка быстрой очистки песка была введена в эксплуатацию в 1969 году на Килпауке.Подвесной резервуар из предварительно напряженного бетона емкостью 6,8 миллиона литров и седьмой подземный резервуар для хранения чистой воды емкостью 10 миллионов литров были построены на заводе водоснабжения Килпаук. Городская распределительная система была разделена на 12 зон, каждая зона питалась отдельной магистралью радиально от водораспределительной станции Килпаук. В 1962 году отдельная водораспределительная станция была построена в Анне Пунга для обслуживания северной части города и в Тиягарайя Нагар, Южном головном заводе в 1973 году, для обслуживания южных зон.Существующая водораспределительная станция Килпаук обслуживала центральную часть города.
1,8. Забор подземных вод:
  • На основании исследований ПРООН, проведенных в период с 1966 по 1969 год, подземный водоносный горизонт был выявлен в Тамараипаккам, Панджетти и Минджур в бассейне Араниар-Косаталайяр (бассейн А.К.), расположенном к северу от Ченнаи. Эти три колодца были разработаны для забора воды с расчетным дебитом 125 MLD.Подземные воды, забираемые через скважины из этих колодцев, с 1969 года поставлялись в Промышленность в Манали Крылом подземных вод PWD, позже, после того, как в 1978 году его взяла на себя CMWSSB, эта вода была частично отведена в систему водоснабжения города с 1981 года.
2. ГЛАВНЫЙ ПЛАН УПРАВЛЕНИЯ ВОДОСНАБЖЕНИЕМ:

2.1. Чтобы увеличить водоснабжение Ченнаи с последующим улучшением и расширением существующей системы водоснабжения, в 1978 году был сформулирован Генеральный план.В этом Генеральном плане река Кришна определена как один из жизнеспособных источников для столичного региона Ченнаи. CMWSSB выполнял работы по усовершенствованию в ограниченном объеме до 1991 г. в зависимости от наличия средств.

  • К важным выполненным работам относятся: —
  • а. Строительство 8-го подземного резервуара для хранения чистой воды емкостью 10 МЛ на Килпауке.
  • г. Ремонт старых и забитых водоводов протяженностью 43 км.
  • г. Развитие новой водораспределительной зоны (13 зона) 34 км. протяженная трубопроводная сеть.
  • г. Строительство третьего водовода для кладки размером 2,13 м x 1,37 м с пропускной способностью 190 MLD на длину 11 км. завершено в 1986 году.
  • e. Водораспределительная станция Калаигнар Карунанити Нагар (К.К. Нагар).
  • ф. К.К. Водоочистные сооружения Нагара были построены TNHB в 1970 году с мощностью очистки 4.5 MLD (1 MGD). Источником водоснабжения были 4 номера инфильтрационных скважин на озере Порур и 5 номеров инфильтрационных скважин на озере Виругамбаккам. Вода из этих инфильтрационных колодцев подавалась самотеком по трубам переменного тока диаметром 450 мм и подавалась в компанию K.K. Нагар после необходимого лечения. Эта система была передана Совету CMWSS в 1978 году. До 1992 года водоснабжение К.К. Нагар был составлен из вышеупомянутых источников. После выхода из строя инфильтрационных колодцев в Поруре и Виругамбаккам, вода только из озера Порур в 2.7 МЛД нарисовано, лечится в К.К. Водоочистные сооружения Нагара и распределены в дополнение к поставкам, полученным из источников Редхиллс / Виранам, в такие места, как К.К. Нагар Восток и Запад, Ашок Нагар, MGR Нагар Восток и Запад, Западный Мамбалам (частично), Несапаккам и Джай Баладжи Нагар.
  • г. Распределительная система предусмотрена на необслуживаемые территории протяженностью 70 км.
  • ч. 12 панчаятов на периферии города, то есть Кодунгайюр, Вьясарпади, Эрукканчери, Колатур, Вилливаккам, Тирумангалам, Виругамбаккам, Салиграм, К.K. Nagar, Velachery, Tharamani и Thiruvanmiyur были добавлены к городским чертам в 1978 году, и CMWSSB принял меры по обеспечению водоснабжения и канализации в этих районах.
  • и. Южный прибрежный водоносный горизонт был разработан вдоль побережья Бенгальского залива в 1973-74 годах и простирался примерно на 20 км. между Тируванмиюром и Муттукадом в 1975-77 годах советом TWAD. Он был передан CMWSSB в июне 1984 года. Безопасный дебит этого водоносного горизонта составляет 10 MLD и поставляется в часть района Тируванмиюр, многоквартирные дома TNSCB в Оккиум Турайпаккам и Аавин в Шолинганаллуре.Однако, чтобы избежать вторжения морской воды из-за истощения уровня воды, текущий забор был ограничен только 1,5 млн д.
  • Дж. В период с 1982 по 1985 год были проведены исследования гидрогеологии и искусственного пополнения с помощью ПРООН / ЮНТАКР, которые выявили потенциал для разработки трех дополнительных колодцев (Пунди, Пойм Косаталайяр и Каннигайпер) для забора около 55 миллионов литров грунтовых вод в день в A.K. Бассейн и перевод паводковых вод из реки Араниар в реку Косатхалайяр для реализации 27 млн. Д. Воды.Эти две схемы были завершены в рамках Первого проекта поддержки Всемирного банка в Ченнаи в 1987 году.
  • к. Из трех поверхностных источников (Пунди, Чолаварам и Редхиллс) и 6 колодцев с грунтовыми водами (Минджур, Панджетти, Тамарайпаккам, Пунди, Пойм и Каннигайпер) было забрано около 318 млд воды, из которых 273 млд было доставлено в город Ченнаи в в среднем 70 литров воды в сутки и 45 млн долларов в сутки поставлено промышленным предприятиям в районе Манали до 28 сентября 1996 г. Распределение воды в город от 4-х головных заводов, а именно.Килпаук, Анна Пунга, Southern Head Works и К.К. Нагар через радиальную зональную магистральную / распределительную магистраль был продолжен.
2.2. Строительство установки для очистки 90 MLD:

В целях увеличения мощности механической очистки на Килпаукском водопроводном сооружении, в 1983 году правительство санкционировало строительство дополнительного модуля мощностью 90 млн. Драмов на сумму 295 лакхов. Работы по строительству здания фильтров, очистителей, химического дома и 9-го здания. Подземный резервуар фильтрованной воды был завершен и сдан в эксплуатацию 14 апреля 1990 года.Благодаря этой дополнительной мощности общая мощность очистки с помощью механических фильтров увеличилась до 270 MLD на Kilpauk, что помогло очистить воду по единым стандартам перед распределением.

3. СХЕМА ВОДОСНАБЖЕНИЯ КРИШНА:

3.1. 14 апреля 1976 года правительства штатов Махараштра, Карнатака и Андхра-Прадеш подписали соглашение о предоставлении городу Ченнаи 15 миллиардов кубических футов воды Кришны. После этого 18 апреля 1983 года было подписано соглашение между правительством штата Андхра-Прадеш и правительством штата Тамил Наду о заборе 15 TMC воды Кришны в город Ченнаи из водохранилища Шри-Сайлам для транспортировки через водохранилища Сомасила и Кандалеру и, в конечном итоге, чистое количество воды в размере 12 TMC. (после потери 3 TMC в пути из-за испарения и просачивания) достигнет границы Тамил Наду.

3.2. Первоначальные работы по подаче воды по этой схеме были завершены в 1996 году, и с сентября 1996 года вода поступает в водохранилище Пунди из водохранилища Кандалеру в штате Андхра-Прадеш через 152 км. длинный открытый канал до границы Тамил Наду возле Утукоттая. Затем вода проходит 25 км. длинный открытый канал к водохранилищу Пунди. Из водохранилища Пунди вода перекачивается в озера Редхиллс и Чембарамбаккам по соединительным / питающим каналам и после очистки подается в город.

4. ОБНОВЛЕННЫЙ МАСТЕР-ПЛАН:

4.1. Генеральный план водоснабжения Ченнаи, сформулированный в 1978 году, впоследствии был обновлен в 1991 году на следующей основе: —

  • и. Объем водоснабжения будет увеличен на 930 MLD из реки Кришна.
  • ii. Спрос на воду для прогнозируемого населения в 2021 году и прогноз

Водопроводные сети Статьи | Экологический XPRT

  • Воздух и климат
  • Питьевая вода
  • Экологического менеджмента
  • Здоровье и безопасность
  • Мониторинг и тестирование
  • Почва и грунтовые воды
  • Отходы и переработка
  • Вода и сточные воды
  • Мониторинг воды
  • Воздух и климат
  • Контроль выбросов кислых газов
  • Обработка воздуха активированным углем
  • Обработка активированным углем
  • Аэробиология
  • Мониторинг аэрозолей
  • Аэрозольные исследования
  • …и больше
  • Компании
  • Товары
  • Сервисы
  • Программного обеспечения
  • Обучение
  • Приложения
  • Питьевая вода
  • Производство атмосферной воды
  • Бутилированная вода
  • Бытовая питьевая вода
  • Питьевая вода
  • Анализ питьевой воды
  • Хлорирование питьевой воды
  • …и больше
  • Компании
  • Товары
  • Сервисы
  • Программного обеспечения
  • Обучение
  • Приложения
  • Экологического менеджмента
  • Моделирование воздуха
  • Отчетность о качестве воздуха
  • Водная экология
  • Археология
  • Соответствие асбесту
  • Удаление асбеста
  • …и больше
  • Компании
  • Товары
  • Сервисы
  • Программного обеспечения
  • Обучение
  • Приложения
  • Здоровье и безопасность

Часто задаваемые вопросы: Редукционные клапаны давления воды

Часто задаваемые вопросы: Редукционные клапаны давления воды | Вт Перейти к основному содержанию
  • Наша компания
  • Служба поддержки
  • Инвесторам
  • Карьера
  • Соединенные Штаты
  • Товары Товары
    • Сантехника и решения для управления потоками Сантехника и решения для управления потоками
      • Фитинги AquaLock Push-to-Connect Фитинги AquaLock Push-to-Connect
      • Автоматические регулирующие клапаны Автоматические регулирующие клапаны
      • Предохранители обратного потока Предохранители обратного потока
      • Системы газового подключения Системы газового подключения
      • Технологические трубопроводные системы высокой чистоты Технологические трубопроводные системы высокой чистоты
      • Гидравлическое и паровое отопление Гидравлическое и паровое отопление
      • Смесительные клапаны Смесительные клапаны
      • Сантехника PEX и системы лучистого отопления Сантехнические и отопительные системы PEX
      • Клапаны понижения давления Клапаны понижения давления
      • Предохранительные клапаны Предохранительные клапаны
      • Запорные клапаны Запорные клапаны
      • Вся сантехника и контроль потока Вся сантехника и контроль потока
    • Решения по качеству воды Решения по качеству воды
      • Решения для кондиционирования Решения для кондиционирования
      • Решения для дезинфекции Решения для дезинфекции
      • Решения для фильтрации Решения для фильтрации
      • Инструментальные решения Инструментальные решения
      • Решения OneFlow для предотвращения образования накипи Решения OneFlow для предотвращения образования накипи
      • Сбор дождевой воды Сбор дождевой воды
      • Детали и аксессуары для качества воды Детали и аксессуары для качества воды
      • Все качество воды Все качество воды
    • Дренажные решения Дренажные решения
      • Дренаж из нержавеющей стали (BLÜCHER) Дренаж из нержавеющей стали (BLÜCHER)
        • Дренаж химических отходов (Орион) Дренаж химических отходов (Орион)
          • Спецификация Дренаж Спецификация Дренаж
            • Очистки Очистки
            • Водостоки из траншеи мертвого уровня Водостоки из траншеи мертвого уровня
            • Держатели приспособлений Держатели приспособлений
            • Полы и трапы Полы и трапы
            • Зеленые водостоки Зеленые водостоки
            • Перехватчики Перехватчики
            • Сливы с парковочной площадки Сливы с парковочной площадки
            • Кровельные водостоки Кровельные водостоки
            • Весь дренаж Весь дренаж
          • Системы отопления, вентиляции и кондиционирования воздуха и горячего водоснабжения
        .

Оставить комментарий
