Рабочее давление в системе водоснабжения: нормы и отклонения

Многие жители ассоциируют водопроводную систему с рядом труб, расположенных в стенах и кранов, поворачивая которые поступает вода. И также большинство людей не имеют никакого понятия обо всех сложностях коммуникационной сети.

Рабочее давление в системе водоснабжения — один из главных показателей эффективной работы водопровода. Все сантехнические устройства могут нормально функционировать только при стабильном давлении воды.

Слабый напор, представляющий себя как медленно текущая вода с крана, свидетельствует о низком давлении в коммуникационной сети. В особенности этот фактор беспокоит горожан, владеющих квартирами на верхних этажах и жителей загородных домов.

Слабый напор останавливает работу стиральных и посудомоечных машин, душевых кабин и ванн. В данной статье будут рассмотрены вопросы о нормах давления, максимально и минимально допустимом показателе.

Нормальные показатели

Единица измерения давления в трубах водоснабжения в квартире и в частном доме — 1 бар, который равен 1, 0197 атмосфер. Этот показатель полностью соответствует массе столба воды в высоту 10 м.

Коммуникационная сеть требует рабочего давления в размере 4 бар, которые в свою очередь соответствуют весу столба воды высотой 40 м.

Данный показатель обеспечит водой потребителей всех этажей, включая самые верхние. Но следует отметить, что стабильность показателя крайне редка. Более того давление 4 бара не так часто встречается. Типовая водопроводная система подразумевает давление в пределах 2,5−7,5 бар.

Сильный напор и соответственно повышенный показатель давления приводит к сбоям в водопроводе, более того, некоторые сантехнические устройства повреждаются при показателе 6,5 бар.

А ещё большее давление совсем не способны выдерживать 10 атмосфер по силу только сварным соединениям и фитингам для промышленного использования, отличающихся конической резьбой. Так же, как высокое, так и низкое давление приводит к неполадкам и сбоям в водопроводной системе.

Некоторое сантехническое оборудование начинает работать при определённом показателе, к примеру, джакузи будет функционировать только при 4 бар. Душ и стиральная машинка потребуют давления от 1,5 бар.

Ввиду этих особенностей нормальным показателем считается — 4 бара. Эта граница имеет минимальные риски повреждения соединений труб и узлов и её хватает для работы различных сантехнических приборов.

Давление для водопроводной системы автономного типа

Автономная система водоснабжения функционирует совершенно по другому типу и стандартные общепринятые нормы здесь не имеют особой важности.

В данном водопроводе можно выставить любой показатель давления, начиная от минимально допустимого, при котором вода стекает почти самотёком (1−6 бар). В случае с автономным водоснабжением, то здесь всё решает владелец.

Минимально допустимое давление для загородного дома — 1,5 бар.

Оно позволяет хотя бы включить два сантехнических устройства одновременно. Максимально допустимый показатель зависит от особенностей источника воды и производительности насосного оборудования.

Но чаще всего жителей загородных домов беспокоит проблема слабого напора, поэтому многие интересуются способами повышения давления в водопроводной системе.

Способы повышения

Повысить давление в автономном водоснабжении можно техническим путём: при помощи накопительной ёмкости или насосного оборудования. Данные способы имеют свои достоинства и недостатки.

Насосное оборудование

Этот метод подходит для квартир с центральной системой водоснабжения и для загородных коттеджей, дачных участков с автономным водопроводом. Дополнительное насосное оборудование применяется только в случае, ели основное устройство не выполняет необходимых требований.

Это возможно при дальнем расположении скважины или недостаточной мощности прибора для подачи воды на второй этаж. Дополнительный насос устанавливается у входа в домашнюю разводку.

В устройстве обязательно должен быть датчик давления воды, который запускает его при нормальном показателе и выключает при отсутствии потребителя. Чаще всего используется вибрационный насос, который отличается слабой чувствительностью к высокому содержанию воздуха.

Станция с накопительной ёмкостью

Данный способ работает совершенно по другому принципу: насосное оборудование качает воду в накопительную ёмкость, которая функционирует при стабильном давлении 1,5−2 атмосфер. А это значит, что жидкость закачивается до момента появления необходимого показателя, далее насос выключается.

Система водоснабжения в этом случае расходует воду под строгим контролем редуктора давления, параметры которого устанавливаются предварительно до эксплуатации. Насос в такой системе подойдёт, как вибрационный, так и центробежный.

Для нагнетания давления в гидроаккумуляторе применяется внутренний или наружный эжектор, который создаёт разряжение в трубопроводе. Этот метод не применяется в квартирах из-за шумной работы и некоторых особенностей конструкции.

Рабочее давление в водоснабжении — важный показатель, от которого зависит функционирование большинства устройств. Но существуют методы повышения его, которые применимы в городской и сельской местности.

ОТОПЛЕНИЕ МОСКВА !!! ВЫСОКОЕ КАЧЕСТВО РАБОТ

ООО ДИЗАЙН ПРЕСТИЖ имеет год основания 1999г. Сотрудники компании имеют Московскую прописку и славянское происхождение, оплата происходит любым удобным способом, при необходимости предоставляются работы в кредит.

Строительно монтажная компания ДИЗАЙН ПРЕСТИЖ

Россия, Москва, Строительный проезд, 7Ак4

Телефон: +7 (495) 744-67-74

Мы работаем ежедневно с 10:00 до 22:00

Офис компании расположен рядом с районами: Митино, Тушино, Строгино, Щукино.

Ближайшее метро: Тушинская, Сходненская, Планерная, Волоколамская, Митино.

Рядом расположены шоссе: Волоколамское шоссе, Пятницкое шоссе, Ленинградское шоссе.

Давление воды в водопроводе частного дома и квартиры

Автор Монтажник На чтение 14 мин. Просмотров 6.3k. Обновлено

Один из важнейших показателей в сетях коммунального и индивидуального водоснабжения – водный напор, призванный обеспечить удобство пользователя санитарными приборами и функционирование бытовой техники, водонагревательного оборудования. Давление воды в водопроводе должно поддерживаться на определенном уровне, регламентированном нормативами в многоквартирных коммунальных домах (МКД) и устанавливаемом самостоятельно собственниками индивидуальных жилых домов.

Знание нормативов может быть полезно при отклонениях напорных характеристик от стандартизированных норм в жилых МКД, создающее проблемы при пользовании холодной и горячей водой. В этом случае при самостоятельном или с помощью специалистов замерах можно добиться официального принятия мер по нормализации установленных нормативными документами напорных параметров водоподачи, перерасчета коммунальных платежей.

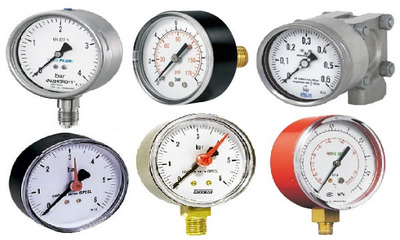

Манометры в бытовых системах для определения давление воды в водопроводеМанометры в бытовых системах для определения давление воды в водопроводе

Рис. 1 Манометры в бытовых автономных водопроводах

Что это и единицы измерения давления воды

Любая жидкость, обладая собственной массой и находясь в открытом резервуаре, действует на его поверхность с одинаковым усилием во все стороны, пропорционально своему весу и площади растекания. Данная закономерность в свойствах жидкостей впервые были замечена и проанализирована опытным путем Блезом Паскалем в 1653 г, поэтому единица измерения давления столба жидкости в статическом (неподвижном состоянии) на условном уровне также получила аналогичное наименование Паскаль.

Паскаль относят к международной системе измерений СИ и принимают равным давлению, которое оказывает сила в 1 Ньютон на площадь поверхности в один квадратный метр (1 Па = 1Н/м2).

Так как Паскаль по техническим меркам является слишком малой измерительной единицей (создает на поверхности усилие, равнозначное 1 кг вещества, рассыпанного по площади 1 квадратный метр), то в государственных стандартах и техдокументации пользователь чаще сталкивается со следующими более крупными единицами измерений:

Мегапаскаль (Мпа)

– популярная техническая единица измерения давления, равная 106 Па, приблизительно равна 100 м водяного столба и связана с атмосферой следующими соотношениями: 1 атм. = 0,1 МПа или 1 МПа = 10 атм. Мегапаскаль широко применяется в нормативных документах (госстандарты, санитарные нормы и правила) для указания технических характеристик рабочей среды, труб, арматуры, оборудования.

Метр водяного столба – величина на четыре порядка больше Паскаля (1,0197⋅104 Па), наиболее удобная с практической точки зрения. Она показывает, на какую высоту может быть поднята вода температурой + 4 °С при приложении данного усилия.  Метр водяного столба на порядок меньше одной атмосферы или бара, показатель часто используют в технических характеристиках водонасосного оборудования (погружные скважинные и колодезные электронасосы, поверхностные станции).

Потребитель при приобретении электронасоса в случае указания его напорных параметров в метрах, сразу имеет полное представление, на какую высоту агрегат может поднять воду из колодца или скважины. Также метрами водяного столба весьма удобно пользоваться при расчетах протяженности водоподающих магистралей, оставляя неизменной длину вертикальных участков и переводя расстояния горизонтальных отрезков в стандартное соотношение 1 к 10 при трубном внутреннем диаметре в 1 дюйм.

В техдокументации иногда указывают единицу гидростатического давления в миллиметрах водяного столба мм. вод. ст., редко используемую в практических областях гидротехники.

Таблица взаимосвязи измерительных единицТаблица взаимосвязи измерительных единиц

Рис. 2 Таблица взаимосвязи измерительных единиц

Атмосфера. Техническая (10,197⋅104 Па) или физическая (9,8692⋅104 Па) атмосфера показывают силу воздействия 1 кг воды (кгс) на площадь размером в квадратный сантиметр. Атмосфера используется практически во всех технических областях: нормативных документах, физических характеристиках гидравлического оборудования, арматуры, рабочей среды.

Бар – измерительная единица, ровно на 5 порядков меньше Паскаля, вместе с атмосферой широко применяются для указания гидравлических характеристик насосного, водонагревательного оборудования, различных типов арматуры и приборов автоматики.

Килограмм-сила на сантиметр квадратный (кгс/см²) – измерительная единица, присутствующая практически во всех санитарных нормах и правилах, а также в государственных стандартах, чаще других проставляется в таблицах.

Из приведенных значений измерительных единиц можно сделать вывод, что три из них – бары, атмосферы, и килограмм сила на кв. см. примерно равны между собой. Практически при любых упрощенных бытовых расчетах незначительную разницу в показаниях приведенных единиц можно не учитывать.

Высота водяного столба приблизительно в 10 раз меньше предыдущих перечисленных измерительных единиц, а один мегапаскаль наоборот, примерно в 10 раз больше.

Нормативы давления воды в водопроводеНормативы давления воды в водопроводе

Рис. 3 Нормативы из постановления РФ от 6 мая 2011 г N 354

Какое давление воды в водопроводе многоквартирного дома

В правительственном постановлении РФ от 6 мая 2011 г № 354, регламентирующем порядок предоставления коммунальных услуг гражданам, проживающих в МКД или использующих в них помещения для различных целей, оговорено максимальное и минимальное давление в магистрали горячего (ГВС) и холодного (ХВС) водоснабжения.

Общепринятым считается напор холодной воды в точке водозабора от 0,03 МПа (0,3 кгс/см2, атм., бар) до 0,6 МПа (6 кгс/см2, атм. бар).

Для водоразборных колонок, которыми могут пользоваться жильцы при отсутствии водопроводных коммуникаций, установлен минимальный напор в 0,1 Мпа (1 кгс/см2).

Для горячего водоснабжения существующие нормативы в водоразборной точке чуть ниже ХВС и находятся в границах от 0,03 Мпа (0,3 кгс/см2) до 0,45 Мпа (4,5 кгс/см2).

Приведенные нормативы распространяются на часы максимального забора утром с 7.00 до 9.00 и вечером с 19.00 до 22.00., то есть в то время, когда объемы потребления из магистрали имеют наивысший показатель.

Нормы расхода воды на одного жильца домов квартирного типаНормы расхода воды на одного жильца домов квартирного типа

Рис. 4 Нормы расхода на одного жильца домов квартирного типа по СНиП 2.04.01-85*

Свободный напор

Понятно, что давление во внутреннем квартирном водопроводе многоэтажек напрямую связано с его параметрами на входе, в СНиП 2.04.02-84 регламентированы его значения в наружных водоносных сетях, основные пункты документа:

  • Согласно нормативам, давление в городском водопроводе населенных пунктов с учетом максимальных объемов потребления для хозяйственных и питьевых нужд на входе в здания принимают минимум 10 м (1 атм.). При расчетах требуемого напора на входе многоэтажек к каждому этажу прибавляют по 4 м.
  • Если имеется возможность регулировки давления в магистральной сети на входе в здание, то допустимо принимать его добавление на каждый этаж по 3 м. Здания при этом должно быть оснащено резервуарами для хранения водных запасов.
  • Если к наружным водопроводным сетям подключены здания разной этажности или построенные на возвышенностях, допустимо устанавливать местное насосное оборудование для увеличения напора в многоэтажках и сооружениях, возведенных на высотах.
  • Так как водоразборные колонки подключены к наружным водоносным сетям и находятся на высоте домовых вводов, размещенных на уровне земли, минимальный напор в них принимают равным 10 м.
  • Предельный показатель входного напора в здания для водоподающих сетей хозяйственного и питьевого назначения не должен быть выше 60 м.
  • Если к наружной водопроводной сети с давлением в трубах 60 м подключают отдельные здания или районы, для компенсации избыточного напора используют регуляторы или систему водоподачи разбивают на зоны.
  • Помимо водоподающих сетей для хозяйственно-бытовых нужд и питьевого назначения, в населенных пунктах прокладывают противопожарные линии низкого и высокого давления.
  • Для противопожарных трубопроводов низкого давления принимают напор не менее 10 м. Если ветви хозяйственно-питьевого и противопожарного назначения объединяют, максимальный уровень напора не должен быть выше 60 м.

Схемы водозабора частного дома из колодца и скважиныСхемы водозабора частного дома из колодца и скважины

Рис. 5 Схемы водозабора из колодца и скважины

Статья по теме:

Схема водоснабжения частного дома от скважины с гидроаккумуляторомСхема водоснабжения частного дома от скважины с гидроаккумуляторомСхема водоснабжения частного дома от скважины с гидроаккумулятором. В отдельной статье даются схемы подключения гидроаккумулятора, рассказывается про монтаж водоснабжения из скважины с погружным и поверхностным насосом.

Давление в системе водоснабжения частного дома

Загородные жилые дома коттеджного типа могут подключаться как к централизованным магистралям подачи горячей и холодной воды, так и к линии автономного водоснабжения.

Обычно емкостями для водозабора хозяйственно-питьевой воды при индивидуальном водоснабжении являются колодезные и скважинные источники, из которых водные ресурсы направляются в дом.

Наиболее распространенная схема водоподачи реализуется при помощи погружных электронасосов или поверхностных насосных станций, которые из колодезного или скважинного источника отправляют воду по ПНД трубам в здания. При этом вода постоянно находится во внутреннем водопроводе, а насос автоматически отключается, если водные ресурсы не используются и включается при водопотреблении.

Иногда при автономном водоснабжении возникают ситуации, когда дебит скважинного или колодезного источника невелик и он не может обеспечить водозабор в нужных объемах в течении длительного времени. В этой ситуации выходом служит использование накопительной емкости, которую устанавливают как можно выше (на верхнем этаже или чердаке здания) и наполняют водой при помощи электронасоса.

Схема и вид водоснабжения с гидроаккумуляторомСхема и вид водоснабжения с гидроаккумулятором

Рис. 6 Схема и вид водоснабжения с гидроаккумулятором

Основное оборудование для автономного водоснабжения

Стандартная система автономного водоснабжения включает в себя водоподающий агрегат (погружной или поверхностный электронасос), реле давления и при необходимости сухого хода, гидроаккумулятор, манометр. При водозаборе насос наполняет водой внутренний трубопровод и расширительный бак, а гидрореле в водопроводной сети является основным прибором автоматики. Оно отключает подачу питания на насосный агрегат при достижении в линии определенного напора.

Верхняя и нижняя граница включения и отключения электронасоса устанавливаются вручную при настройке реле, каждый из предлагаемых на рынке приборов имеет свой диапазон и пограничные значения давлений.

Оптимальное давление при типовой схеме водоподачи

Стандартное реле для работы в водоподающей системе одноэтажного дома рассчитано на рабочее давление в водопроводной сети примерно от 1,5 до 3 бар (в популярные модели реле включены заводские настройки рабочего диапазона от 1,4 до 2,8 бар). Стоит отметить, что показатель в 3 бара примерно равен среднему значению между установленными нормативами для многоквартирных домов показателей от 0,3 до 6 атм.

Схема водоснабжения с водозабором из скважины с накопительным бакомСхема водоснабжения с водозабором из скважины с накопительным баком

Рис. 7 Схема водоснабжения с водозабором из скважины с накопительным баком

Если индивидуальный дом имеет высоту в два и более этажей, по аналогии с напорными показателями многоэтажного дома к каждому этажу добавляют по 0,5 бар. Учитывая, что внутренний водопровод индивидуального жилого дома имеет намного большую протяженность, чем в городских квартирах, и соответственно в нем выше гидропотери, показатель в 0,5 бар иногда увеличивают до 1.

То есть на входе внутреннего трубопровода ХВС в частный дом при наиболее часто встречающийся высоте в два – три этажа вполне может быть установлено реле с порогом срабатывания примерно от 3,5 до 5 бар и соответственно напор на наружном вводе может доходить до 50 м.

Норма давления при использовании накопительной емкости Накопительный резервуар, размещенный на верхнем этаже или чердаке загородного дома, создает напор, равный высоте его нахождения над уровнем земли. Водный объем для наполнения емкости обеспечивают погружной электронасос или насосная станция с забором из колодца или скважины.

Если в двухэтажном доме расстояние между подвалом и чердаком может достигать 10 м, что равнозначно давлению в 1 бар и вполне достаточно для работы самотечной системы отопления, то в случае потребления воды сантехприборами и водонагревательным оборудованием этой величины может не хватить для их нормального функционирования. Собственнику придется принимать меры по повышению гидронапора, обычно для этих целей в трубопроводный контур встраивают специальный повысительный электронасос.

Срок службы полипропиленовых трубСрок службы полипропиленовых труб

Рис. 8 Зависимость срока службы полипропиленовых труб от их температурных и напорных параметров

Возможно будет полезным почитать про охранную зону водопровода

Разновидности давлений трубопроводов

Любой пользователь, самостоятельно занимающийся водоснабжением, нередко сталкивается с различными терминами, определяющими давление в водопроводе, основные из них (по ГОСТ 356-80 (СТ СЭВ 253-76):

Номинальное PN. Приобретая на строительном рынке трубы для монтажа водопровода, часто сталкиваются с указанием срока их службы, у изделий из различных материалов он разный и колеблется в диапазоне от 20 лет для сталей и 50 лет для полимеров.

Пользователю следует знать, что показатель PN означает, что труба при данном наибольшем избыточном напоре может функционировать указанный эксплуатационный срок при единственном условии – температура рабочей среды не должна превышать порога в + 20 °С.

Рабочее Рр. Известно, что при повышении температуры транспортируемой среды, эксплуатационный срок любых трубопроводов снижается. В контуре отопления температура теплоносителя обычно не выходит за границы диапазона 50 – 70 °С для радиаторов и 35 – 50 °С для теплых полов, то есть номинальный PN для этих труб не актуален.

Поэтому для трубопроводов дополнительно устанавливают рабочее давление в системе водоснабжения, равное наибольшего избыточному, при котором труба может функционировать отведенный ей срок службы в заданном эксплуатационном режиме. Обычно Рр рассчитывается при подаче рабочей среды определенной температуры (обычно выше + 20 °С) или отличных от нейтральных водных ее физико-химических характеристиках.

Пробное Рпр. Указывает избыточное нормативное давление, которое устанавливают при проведении гидравлических испытаний трубопроводов и арматуры на прочность и герметичность соединений в стандартизированном диапазоне температур от + 5 до + 70 °С.

Редуктор давления водопроводаРедуктор давления водопровода

Рис. 9 Редуктор и его конструктивное устройство

Как уменьшить давление

С проблемой высокого давления обычно сталкиваются жильцы нижних этажей многоэтажек, где для обеспечения нужного диапазона 0,3 – 6 атм. вверху приходится подавать воду с повышенным напором снизу. Чрезмерный напор в контуре приводит к ускоренному износу трубопроводной арматуры, неудобствам при пользовании смесительными приборами и санитарной техникой (повышенный шум в кранах).

Проблема в МКД решается довольно просто – чтобы снизить давление, вентилями на входе в квартиру от стояков ХВС или ГВС уменьшают сечение проходного канала.

Если в системе наблюдаются резкие перепады давления, для его снижения или стабилизации можно использовать редуктор. На приборе имеется регулятор, позволяющий понизить давление, выставив предельно допустимый напор на входе в квартиру (к примеру, показания в 2 или 3 атм.), пороговое значение которого не может быть превышено.

В автономном водоснабжении загородных домов проблема слишком высокого напора решается на этапе монтажа – на гидрореле подкручивают регулировочный винт, который понижает верхний порог его срабатывания.

Насос повышающий давление воды в водопроводеНасос повышающий давление воды в водопроводе

Рис. 10 Повысительные насосы повышающие давление воды в водопроводе и их использование

Как повысить напор

В квартире или доме коттеджного типа напор в трубопроводе можно повысить единственным способом – установкой в магистраль специального повысительного насоса.

Агрегат своими лопастями рабочего колеса будет проталкивать воду по трубам с повышенной скоростью, создавая при этом в магистрали повышенное давление.

В многоэтажках МКД может возникнуть ситуация, когда применение повысительного электронасоса в квартире приведет к откачиванию воды из стояков потребителей вышерасположенных или нижних этажей. Чтобы избежать жалоб от соседей и возможных неприятностей один из вариантов – установить в квартире накопительную емкость. В нее монтируют поплавковый выключатель, имеющий внутри связанный с рычагом автоматический запорный клапан и подсоединяют входной патрубок к водопроводу. После наполнения резервуара водой поплавок поднимается и перекрывает водоподачу (принцип работы аналогичен системе наполнения унитазов).

Так как накопительная емкость не всегда может обеспечить требуемый напор в квартире, в линию дополнительно монтируют повысительный насос, автоматически включающийся при напоре в трубопроводе 0,2 или 0,3 бара.

Замер давление воды в водопроводе многоквартирного домаЗамер давление воды в водопроводе многоквартирного дома

Рис. 11 Замер напора в квартире

Нормы давлений для работы сантехники и оборудования и способы его определения

Стоит отметить, что нижний порог напора воды в трубопроводах в 0,3 бара был выбран не случайно – подавляющее большинство сантехнических приборов нормально функционируют при данных параметрах.

Если устанавливается водонагревательное оборудование (электрические бойлеры, газовые колонки, котлы на различных типах топлива) нормативы рабочего давления на их входе бывает намного выше установленного минимального предела в 0,3 бара, показатель может доходить до 1 бара.

Для агрегатов нагрева воды, размещаемых в индивидуальных домах, это не играет большой роли – необходимый напор устанавливают самостоятельно на реле давления. При использовании водонагревательного оборудования в квартирах следует быть внимательным и перед установкой изучить технические характеристики в отношении рабочего давления воды на входе прибора.

При измерении давления в магистрали обычно используют манометр, но так прибор имеется не у каждого пользователя и для его правильного подключения к трубопроводу требуются специальные фитинги, рабочее давление в трубах водоснабжения некоторые потребители пытаются определить другими методами.

Таблица замеров давления воды в водопроводеТаблица замеров давления воды в водопроводе

Рис. 12 Таблица замеров с банкой

Самый простой и общеизвестный способ узнать, какое давление в водопроводе – подсчитать время наполнения водой трехлитровой банки. Из таблицы на рис. 12 видно, что если временной интервал заполнения трехлитровой банки превышает 8 секунд, то в водопроводе напор меньше нижнего порога в 0,3 бара.

Стоит отметить, что данный способ замеров (в большей степени некорректные данные из приведенной таблицы) является абсолютно необъективным, так как само давление не имеет линейной связи с расходом. Если наполнять банку из смесителя – он имеет узкий проходной канал и эксперимент с банкой покажет по таблице пониженное значение давления.

Приведенные табличные данные стоит увеличивать примерно в 10 раз – фактически при измерениях специалистами ЖЭС на выходе стояка показаниям манометра в 1,3 бар соответствует наполнение банки за 20 секунд.

Если исходить из санитарных норм расхода, приведенных в таблице рис. 13, трехлитровая банка из крана должна наполняться за 30 секунд при напоре в системе 0,2 бара и минимальном внутреннем диаметре подводки в 10 мм. Это значение выше в 3 раза табличных данных из рис. 12, но также не является корректным.

Так что самый объективный способ определения давления в квартире – измерение его при помощи манометра на входном вентиле от стояков горячего или холодного водоснабжения.

Расходы и свободные напоры санитарных приборов по СНиП 2.04.01-85*Расходы и свободные напоры санитарных приборов по СНиП 2.04.01-85*

Рис. 13 Расходы и свободные напоры санитарных приборов по СНиП 2.04.01-85*

Поддержание рабочего значения давления воды в системе водоснабжения многоквартирного или индивидуального дома является одной из основных задач соответственно коммунальных служб или собственника. Для точного определения его параметров в случае предъявления претензий в жилищно-коммунальные службы или регулировки порогов срабатывания системы индивидуального водоснабжения, используют только манометр.

нормативы, единица измерения, расчет и регулирование

Содержание статьи:

Рабочее давление в системе водоснабжения выполняет непростую задачу. От эффективности напора зависит работоспособность многих бытовых приборов. В душе высокий показатель наиболее важен, в противном случае вода просто будет сочиться из лейки, не имея возможности подняться по стояку.

Давление в городском и частном трубопроводе

По ГОСТу давление в водопроводной сети должно составлять 4 бар

Оптимизация давления в городском водопроводе невозможна, кроме того, точных сведений о силе напора на данный момент не предоставляют. Если магистраль соответствует установленному ГОСТу, давление будет составлять 4 бар. Однако этот показатель часто снижается до отметки 2,5-2,7 бар. Поэтому, расход воды может быть минимальным.

В частном (автономном) водопроводе напор воды высчитывается индивидуально. Это зависит от типа выбранной сантехники, а также показателя сопротивления при прохождении ресурса по трубам из источника. Огромную роль несет выбранное насосное оборудование. Оптимальным показателем в частном секторе является давление 1,5-2 бар. Проверить это можно манометром.

Нормативные требования

Измерения давления воды в многоквартирных домах и в частном секторе практически не имеют различий. У каждой разновидности трубопровода есть свой предел. Например, нормальный показатель соответствует 1 бар, то есть 1,0197 Атмосфер.

В коммуникационных водомагистральных сетях превышение 4 бар недопустимо. Они способны поставлять воду на высоту стояков до 10 метров. С такими данными напор воды будет одинаковым на всех этажах. Тем не менее, столь высокое давление бывает в редких случаях. Типовая водопроводная конструкция имеет отметку 2,5-7,5 бар, причем последнее считается высоким для обычного водопровода для частных и многоквартирных домов.

Если в городском трубопроводе отметка превышает 6,5 бар, это может вывести из строя ряд электроприборов: стиральную машину, бойлер, посудомойку. Величину до 10 бар используют только в промышленных трубопроводах, имеющих шовные и резьбовые соединения.

Если в доме установлено джакузи, ему достаточно показателя силы напора для горячего водоснабжения 4 бар. Стиральная машина и душ будут работать при стабильном давлении на отметке 1,5 бар. Таким образом, одинаковым нормативом для городского и частного водоснабжения является показатель давления 4 бар. При первичном проведении водопровода необходимо узнавать, какими именно будут показатели.

Единица измерения давления

Когда владелец дома или квартиры замечает, что бытовая техника не справляется со своими задачами, подозрение падает на некачественную подачу воды. Приходится выполнять измерения, для чего необходимо точно знать единицу, по которой определяется сила напора в водопроводных системах. Могут использоваться разные единицы измерения давления воды в водопроводе.

  • Величина водяного столба, которую определяют для ведения гидравлических расчетов. Она соответствует гидростатическому давлению при столбе размером 1 мм и при одновременном показателе температуры 4 градуса.
  • Бар. Его значение приравнивается к одной атмосфере либо заменяется на подъем 10 метров водяного столба. В таком случае, бесперебойная работа посудомоечной машины будет осуществляться только при показателе давления не менее 2 бар. Это можно рассчитать по специальной формуле. Повышать или понижать его допустимо в крайних случаях.
  • Техническая атмосфера. Определяется при помощи значения Мирового океана. Например, 1 атмосфера полностью соответствует давлению в момент наложения силы, равной 1 кг на площадь 1 кв.см.
  • Паскаль. Его величина подразумевает 1 Ньютон, умноженный на 1 кв.м. Такая единица относится к международным системам, поэтому применяется в нашей стране реже.
  • PSI, фунт на дюйм квадратный. Одна единица PSI соответствует постоянной величине 6894,75729 Па, можно посчитать в мПа. Чаще применяется на автомобильных манометрах, но иногда и на устройствах определения водопроводного давления.

СНиП указывает, что максимальный показатель давления должен быть не более 6 атмосфер, в то время как нижний предел соответствовать 0,2 атмосфер и более. Убедиться в этом поможет таблица стандартов, которую предоставляет каждый поставщик.

Если давление соответствует нормативным требованиям, водой можно обеспечить всех без исключения жителей в многоэтажках.

Расчет давления воды

Давление в зависимости от диаметра трубы

Если на трубе, входящей в дом или квартиру, имеется установленный манометр, давление будет измеряться автоматически без ручных расчетов. В противном случае придется вычислить эту величину. На эту процедуру уходит не более пяти минут. Сколько будет показатель, можно понять без расчетов. Подготовьте набор инструментов:

  • съемный манометр;
  • шланг, имеющий аналогичный диаметр, как на трубе;
  • штуцер с резьбовым соединением размером ½ дюйма;
  • сантехнический скотч и хомут.

На одну сторону шланга закрепляют манометр при помощи хомута, в противоположное отверстие вставляют штуцер и фиксируют аналогичным образом. Душевую лейку снимают, вставляют на ее место штуцер и несколько раз переключают воду: душ-кран. Это поможет выгнать накопившийся воздух. Если появляются подтеки в местах соединения, необходимо их устранить путем приматывания сантехнического скотча. После этого на манометре стрелка покажет уровень давления в трубопроводе.

Способы повышения и понижения давления трубопроводе

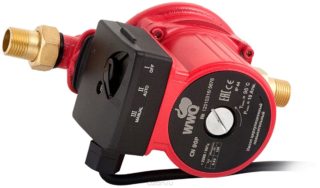

Насос для повышения давления воды

Несоответствие нормам давления в трубопроводе часто приводит к неприятностям, поэтому приходится устранить эту проблему собственными руками, если такую услугу не предоставляет водоканал. Существует несколько способов, которые помогают увеличивать и при надобности уменьшать водяное давление в магистрали.

Варианты повышения давления в автономном и квартирном трубопроводе

Существует два способа поднять давление и пользоваться водой в свое удовольствие без перепадов напора. Для таких целей жители могут создавать специальные условия: устанавливать квартирные насосы или насосные станции.

  1. Обыкновенный насос. Монтаж осуществляется на трубу водоснабжения в домах или квартирах в той точке, где происходит забор ресурса – недалеко от крана или душевой лейки. Таким устройством можно пользоваться, если нужно повысить давление показателя до 1,5 бар. Оборудование легко обслуживается и не требует дополнительных составляющих. Для повышения показателей необходим подбор более серьёзного устройства.
  2. Насосная станция. Больше подходит для владельцев частных домов с автономным водоснабжением. Для работы такой конструкции необходимо иметь дополнительное пространство, так как насосная станция устанавливается в комплексе с накопительным резервуаром. Для таких целей подходит подвальное помещение. Благодаря наличию расширительного бака даже при отключении централизованного холодного водообеспечения давление будет поддерживаться и владельцу хватит ресурса на сутки.

Любой насос в системе имеет встроенные датчики и механизмы контроля, которые запускают/отключают устройство в случае понижения оптимального показателя давления или его повышения. Таким образом получается уменьшить или увеличить показатели.

Методы понижения давления в водопроводе

Чтобы понизить давление воды в водопроводной сети, потребуется установка редуктора в магистраль в том месте, где труба заходит в дом или квартиру. Такой механизм представляет собой небольшую конструкцию с двумя резьбовыми соединениями. Они отлично защищают бытовую технику от гидроудара и снижают нагрузку на домашний трубопровод в целом.

Принцип работы регулятора заключается в выравнивании силы диафрагмы и удерживающей пружины. Как только происходит водозабор, давление падает, поэтому действие пружины усиливается. При этом отверстие открывается до стабилизации давления в трубопроводе. Соответственно, если будет скакать давление, это не повлияет на открытие и закрытие встроенного клапана, поэтому пользователь будет получать ресурс стабильным напором.

Причины слабого давления в трубах

Зарегистрирован ряд случаев, по причине которых может снижаться напор воды в любом из типов трубопровода.

  • Наличие крупного засора в сечении трубопровода, наросль ила и других отложений. Со временем просвет патрубков уменьшается, соответственно и давление может падать.
  • Авария на насосной станции. При неправильно работающем оборудовании могут возникнуть некоторые проблемы с темпами поставки воды в дома. Это может сопровождаться снижением напора либо полным его отсутствием на протяжении длительного времени.
  • Отсутствует электричество. Насосная станция работает от электросети, поэтому при ее отключении возникает снижение подачи воды в многоквартирные и частные дома.
  • Образование утечки. Если в магистрали, подходящей к дому, наблюдается потеря ресурса, это существенно сказывается на давлении. При таких обстоятельствах напор снижается, и вода может течь тонкой струйкой.
  • Повышенный водозабор. Такую проблему наблюдают поздней весной, летом и осенью. Большая часть населения ведет огородничество, делает заготовки на зиму. У многих плоды растут прямо на придомовом участке даже в многоэтажных жилых массивах.

Жителям остается только терпеть перебои в подаче воды. В лучшем случае можно составить коллективное письмо в организацию, которая предоставляет услуги по водоснабжению. Обязательным условием при этом является требование регулярно измерять давления воды в трубопроводе.

норматив холодной, напор горячей в кране, норма СНиП (СП) и ГОСТ 2020 в частном доме


Норматив давления воды в водопроводе в квартире регламентируется все теми же строительными нормами и правилами, более известными как СНиП (СП), разработанными в эпоху государственной стандартизации. В случае с нормативом напора подачи холодной и горячей воды применяется СНиП 2.04.02-84. В нем есть норматив давления воды для первого этажа многоквартирного дома, а значит, этот норматив давления может применяться и для частного дома, в котором установлено центральное водоснабжение. Достижение идеального показателя давления, рекомендованной нормы, не всегда возможно, поэтому есть еще минимальное и максимальное значения.

Норматив давления воды в водопроводе в квартире

Водомер в доме

Как выводятся регламентированные значения по ГОСТ 2020

Нормативные документы в период государственного контроля за соблюдением качества оказания населению жилищно-коммунальных услуг, строительства и застройки населенных пунктов в промышленном масштабе разработаны на основании практического опыта и научных исследований.

Замер давления

Манометр

В связи с этим стоит отметить следующее:

  1. Норма напора воды в кране для многоквартирных домов рассчитана преимущественно на самый распространенный в то время тип – пятиэтажное здание. Для многоэтажных домов давление рассчитывается индивидуально, при создании проекта, с учетом типа установки, обеспечивающей нужды жильцов в воде. Однако соблюдение норм СНиП 2.04.02-84, озаглавленного «Водоснабжение наружных сетей», при этом является обязательным условием, и не только в Москве.
  2. Максимальное и минимальное значения давления, норма давления воды в водопроводе могут измеряться в барах или в атмосферах. Это не тождественные понятия, поскольку единица норматива измерения, принятая в физике, на самом деле равна 1,02 атмосферы. Общепринятая практика при проведении расчетов давления – округление 1,02 до единицы, чтобы облегчить проведение соответствия нормативам. Поскольку речь идет о цифре после нуля за запятой, а максимальное давление в трубах из пропилена не превышает 10, погрешность норматива считается не очень значительной.
  3. Давление воды в кране зависит от многих условий – качества оборудования у поставщика, расстояния, на которое она подается, высоты или этажности здания, исправности всех составляющих системы в отдельно взятом жилище.
Водомер в доме

Водомерный узел для многоквартирного дома

Нормативы давления горячей воды отличаются по величине от требований-нормативов, предъявляемых к холодной. Потому что на трубы оказывает влияние не только компрессия водного потока, но и температурные показатели.

Срок эксплуатации водопровода снижается, если трубы установлены без предварительных подсчетов стандартного давления и температуры.

Обычно при прокладке трубопровода в квартире или в частном доме закладывается двойной запас прочности по отношению к указанному в номенклатуре.

Давление воды в водопроводе в квартире: норматив СНиП (СП) и ГОСТ 2020

Нормы давления воды в квартире – непременное условие нормального функционирования бытовых приборов, работа которых происходит с водопотреблением. При минимальном многие из них – посудомоечные и стиральные машины, джакузи и массажные души просто не будут работать, и это заранее оговорено в инструкции по применению.

Нормы расчета

Формула расчета напора по ГОСТу

Однако и чрезмерный показатель, ограниченный цифрами максимального предела, тоже не будет лучшим из вариантов. Предельный напор приводит к быстрой деструкции даже недавно установленного водопровода.

В данном случае нарушается цельность стыковочных швов, выдавливаются заглушки и сальники. При изношенном состоянии водопровода могут ломаться краны и даже разрываться трубы в квартире или по дороге к точкам водоразбора.

Нормы потребления воды

Нормы расхода

Давление холодной воды в квартире: норматив

СНиП 2.04.02-84, регламентирующий нормы давления воды, был дополнен год спустя. С тех пор дело обстоит следующим образом:

  • проектирование водопровода должно быть полностью согласовано и установлено по существующим требованиям;
  • учитываются все составляющие – подводка к зданию, его распределительная сеть, любые точки водоразбора, в современных условиях это чаще всего смесители;
  • для стандартной пятиэтажки напор воды исчисляется по формуле: 1 бар на первом этаже + 0,4 бара для каждого из построенных – 0,4 х 5 = 2 бара;
  • так довольно легко определить для пяти этажей нормальное давление холодной воды, которое равняется трем барам;
  • примерно сориентироваться, насколько водоснабжение соответствует норме, можно по наполнению литровой банки: если вода подается под давлением 2,44 атмосферы, то она наполняется за 1 секунду;
  • обычно данные указывают для банки емкостью 3 литра – она наполняется при нормальном напоре воды в кране за 3 секунды.

Таблица минимальных и максимальных показателей давления холодной воды по нормам СНиП (СП).

Тип подаваемой воды Минимум Максимум
Холодный 0,3 атмосферы 6 атмосфер

Давление горячей воды в квартире: норматив

Специалисты советуют ориентироваться не на данные СП или СНиП. Особенно если речь идет о поставке воды в недавно спроектированном частном доме с индивидуальным типом водоснабжения. Считается, что нормы, актуальные 35 лет назад и определенные в далеком от современных реалий 1984 году, для индивидуальной постройки нужно увеличивать.

Схема узла

Схема водомерного узла

Отсюда такой спрос на насосы с повышающей функцией. Еще один совет для тех, кто испытывает неудобства от слабого или слишком сильного давления в трубах. Следует не проверять работу местного водоканала время от времени, а устанавливать в квартире или в доме водяной манометр.

Его присутствие на смесителе дает возможность постоянно контролировать соблюдение нормативов поставщиком. Это особенно актуально для измерения давления горячей воды, так как напор холодной воды всегда больше.

Таблица минимальных и максимальных показателей давления горячей воды по нормам СНиП (СП).

Тип подаваемой воды Минимум Максимум
Горячий 0,3 атмосферы 4,5 атмосферы

Немного о правах потребителя

В самом конце 2018 года был принят, а в 2019 году начал действовать Федеральный Закон № 485. Необходимость разработки нового документа с нормативами была продиктована изменившимися реалиями в аспектах осуществления управления функционированием многоквартирных домов.

Напор в сети

Расчет напора

Расширилось количество организаций, которые могут принимать участие в обеспечении нужд людей, соблюдении нормативов и требований к давлению для проживающих в МКД.

Для этого потребовались и нововведения в области правового урегулирования.

Если раньше давлением и нормативами могли заниматься только строго ограниченные агенты, с появлением МУП (не наделенных правом собственности коммерческих муниципальных унитарных предприятий) начали действовать МПА (муниципальные правовые акты, или местные нормативы), постановления местных властей.

Рядовой потребитель может узнать об установленных нормативах непосредственно в офисе компании, которая занимается водоснабжением. В частности, давлением и температурой, предусмотренными нормативами. Права потребителя защищены даже на таких условиях.

Давление в трубе

Скорость наполнения банки

Перевод взаимоотношений между потребителем и поставщиком, не имеющим права собственности, переведенного в новую правовую плоскость, не исключает обязательств, которые на него возложены в постановлении Правительства РФ.

Вода в квартире, нормативы расхода и давления, инструкции по выдаче счетов и даже нормативы эксплуатации водостоков – все это можно найти в Постановлении № 354, которое не утратило актуальности и в 2020 году, хоть и датируется маем 2011 г.

Потери воды в квартире

Бытовые потери в квартире

Тонкости

В Приложении № 2 к постановлению № 354 указаны должные параметры качества водопоставок, в которые входят и нормативы давления. И это не случайно, поскольку документ называется «О предоставлении коммунальных услуг собственникам».

Нарушение любых нормативов, не только давления, на местном уровне может быть основанием для пересмотра счетов, выставленных производителем. Если давление холодной воды не соответствует ГОСТу и несоблюдение параметров давления вызвано не засорами и не неисправностями, а в доме центральное водоснабжение, то управляющая компания должна заняться разрешением существующей проблемы.

Около входа

В водомерном узле

Разумеется, поставщики не всегда готовы признать недочеты в собственной деятельности. Поэтому они сначала пришлют представителя компании, который должен проверить, насколько нормальный уровень подачи воды в холодном кране, а также соответствие давления установленным нормативам. Недопустимым считается уровень давления, который не позволяет производить подключение водопотребляющих приборов, бытовых устройств.

Минимальный показатель давления по нормативам установлен по потреблению душа и ванны, и это 0,3 бара. У умывальника и унитаза это значение давления чуть меньше – 0,2 бара. Считать удовлетворительной работу компании, при которой население дома должно ограничиваться тонкой струйкой из умывального крана и не иметь возможности полноценно осуществить гигиенические процедуры, недопустимо.

Жильцы многоквартирного дома должны быть осведомлены о том, что нынешнее законодательство Российской Федерации обеспечивает за ними право требовать соблюдения нормативов, указанных в СП (СНиП).

Около подъезда

В подвале дома

Чтобы изменить негативную ситуацию, нужно убедиться, что перебои с водоснабжением обусловлены не неполадками в квартире, а некорректной деятельностью поставщика коммунальных услуг. Написав заявление с указанием параметров и требованием устранения причин, которые находятся в его ведении, можно добавить пункт о необходимости снижения оплаты за некачественные услуги.

Правильно составленное заявление и документально подтвержденные нарушения нормативов (на входе в многоквартирный дом не менее 4 бар), может стать весомым основанием для обращения в судебные инстанции, прокуратуру или в городскую администрацию. Так принято, например, в СПб.

Что нужно учитывать в частном секторе

В загородном доме или в пригородах крупных городов может рассматриваться вариант с автономным водоснабжением из источника или скважины. Этот вариант изучается иначе, чем ситуация в многоквартирном доме с центральным водоснабжением. Потому что зависит от напора воды в источнике или в магистральном водопроводе.

Водомерный узел в подвале

Водомер в подвале

Если давление снижено и в соседних домах, нужно обращаться в организацию или к частному поставщику, который взял на себя обязанности снабжения. Если же проблема в отдельно взятом доме, неполадки могут быть в собственной водопроводной системе.

Это и неудобно, и опасно, поскольку при возгорании пожарный автомобиль не сможет набирать воду для тушения.

Цифра нормального давления горячей воды находится в диапазоне от 0,3 до 4,5 атмосферы. Но в частном доме с автономным водоснабжением лучше ориентироваться на используемый источник подогрева.

Замер показателей

Измерение нормативных показателей

Газовый подогрев не всегда подразумевает установку дополнительного устройства. Колонка легко справляется с нагревом. Установка котла на твердом топливе нередко требует регуляции напора с помощью дополнительного устройства – насоса или гидроаккумулятора.

минимальные и максимальные показатели в системе водопровода, какие приборы для п и регулировки существуют

В физике и в быту используется одно и то же понятие давления воды, но смысл в него вкладывается разный. Иногда его путают с напором. Однако, это все-таки разные понятия.

Давление воды характеризуется потенциальной энергией. Это та сила, с которой водяной поток действует на препятствие, которое возникло на его пути.

В текущей воде давления нет, но есть напор, который характеризуется кинетической энергией.

Определение

Если же говорить о давлении воды в водопроводной системе, то этот показатель отражает расстояние, на которое можно поднять водяной столб над уровнем грунта до точки водоразбора.

Выражается он в барах (или в атмосферах, на практике они почти идентичны). В общем виде можно сказать, что 1 бар давления означает, что воду можно поднять на высоту, равную 10 м.

Это  будет верно и для водяных насосов, которые поднимают воду с глубины. При этом учитываются потери на преодоление сопротивления труб, по которым течет вода.

От чего зависит?

С точки зрения физики, этот показатель зависит от ее плотности и высоты водяного столба. В целом каждые 10 м высоты соответствуют давлению в 1 кг/кв.см.

Однако, когда речь идет о давлении воды в водопроводной системе, то на этот показатель также влияют:

  • сопротивление, оказываемое стенками трубы;
  • наличие подъемов и уклонов на определенных участках сети;
  • разница в диаметрах труб, использованных для прокладки системы;
  • наличие засоров и возможных отложений, в том числе загрязнение очистных фильтров.

Виды

В технической и научной литературе встречаются такие термины для описания разных типов давления воды:

  1. Гидростатическое. Означает давление водяного столба над условным уровнем – практически над любой частью плоскости.
  2. Абсолютное. Это, по сути, любое давление по отношению к нулевому (его эталоном считается уровень в безвоздушном пространстве).
  3. Дифференциальное. Оно означает разницу между двумя показателями давления, то есть то, что в быту называют перепадами.
  4. Избыточное. Это разница между абсолютным и атмосферным давлением. Его также называют манометрическим.
  5. Осмотическое. Это то избыточное гидростатическое давление, которое вода оказывает на раствор, от которого ее отделяет мембрана (осмос). Показатель описывает явление, при котором давление уравновешивает концентрации по обе стороны мембраны.

Минимальные и максимальные показатели

Для технических целей нужно знать наименьшее и наибольшее значение показателей в системе водоснабжения.

В данном случае минимум для давления составляет 1 атмосферу. Именно такого уровня достаточно для того, чтобы обеспечить «самотек», то есть движение за счет одной только гравитации.

Максимальное давление в водопроводной системе ограничено техническими характеристиками ее компонентов, например, производительностью насосов.

В магистральных водопроводах в городских условиях этот показатель составляет 7-10 атмосфер, но в квартире он будет ниже – 6-7 атмосфер, и примерно столько же – в загородных домах.

Физические свойства

У давления воды есть разные физические свойства. Какие?

На глубине

При погружении на глубину давление воды будет расти. Здесь используется такая формула:

Р = ρ × g × h, причем:
  1. ρ – это плотность воды,
  2. g – средний показатель ускорения для свободного падения, который принимают равным 9,81 с/ кв.с (или даже 10 – для грубых подсчетов),
  3. h – глубина, для которой и выполняются расчеты.

Обо всех показателях давления на глубине наша статья по ссылке.

Температура замерзания воды под давлением

В целом с повышением давления температура замерзания падает, вплоть до отрицательных температур. Например, при показателе в 2 атм вода замерзает уже не при 0°С, а при –2°С, а при давлении 3 атм – при –4°С.

Сила

Из школьного курса известно, что это понятие отражает такое явление, как силу, которое вода, налитая в сосуд, оказывает на его дно. То есть сила считается как вес водяного столба определенной высоты с площадью основания такой же, как у этого сосуда.

Детально о силе давления читайте здесь.

Как зависит расход h3O от напора и диаметра трубы

Формула зависимости достаточно сложна. Но в общих чертах можно сказать, что чем меньше диаметр трубы, тем выше сопротивление ее стенок и тем ниже давление.

Таким образом, при большем диаметре водопроводных труб вода транспортируется быстрее и с меньшей потерей напора, но и расход получается выше.

Приборы и устройства для измерения или регулировки

Для измерения и регулировки давления воды в различных системах и насосных станциях могут использоваться различные приборы.

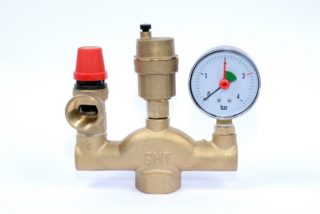

Манометр

Этот прибор необходим непосредственно для измерения давления воды. Принцип его работы основан на том, что измеряемый показатель уравновешивается специальной мембраной или пружиной.

Полный обзор прибора ищите здесь.

Реле

Это устройство, которое необходимо для автоматического включения/отключения оборудования насосной станции в случаях, когда меняется напор воды.

В реле предусмотрены нижний и верхний пороговый показатель, при котором оно срабатывает.

Если давление воды падает до нижней границы, то реле замыкает контакты и работает для подачи питания к насосу.

Если давление достигает верхнего значения, то контакты реле размыкаются, подача питания отключается.

Для этого в реле имеется гибкая мембрана, под действием давления она изгибается. А для противодействия давлению есть специальная пружина. Степень ее сжатия регулируется гайкой, которая используется и для регулирования реле в целом.

Более детальная информация представлена в этой статье.

Стабилизатор

Этот прибор похож на регулятор давления, представляет собой перекрывающий кран, управляемый электрическим приводом. Стабилизирует давление в системе.

О стабилизаторе подробно мы рассказали в этой статье.

Ограничитель

Ограничитель – это, в принципе, то же самое, что редуктор, поскольку прибор не только стабилизирует, но и снижает давление.

Полную информация об ограничителях давления воды читайте здесь.

Редуктор/регулятор

Редуктор представляет собой компактное устройство в металлическом корпусе, которое подключается к водопроводной сети для стабилизации и уменьшения давления. Он может быть электронным или автоматическим. Принцип его работы основан на выравнивании усилия пружины и диафрагмы.

Более детально можете почитать здесь.

Насос для повышения уровня

Этот прибор повышает давление воды в квартире или в частном доме.

Это гидравлический прибор, который преобразует энергию мотора в энергию потока h3O и повышает давление.

Бытовые насосы бывают циркуляционными и самовсасывающими. Часто они устанавливаются в систему вместе с гидроаккумулятором.

О видах и принципах работы насосов читайте нашу подробную статью.

Датчик

Это прибор, который измеряет и контролирует давление воды, регулируя работу системы в целом. По сути, описанное выше реле выполняет те же функции.

Клапан

Это устройство, которое повышает безопасность использования водопроводной системы. Оно по принципу работы похоже на описанный выше редуктор.

Полная информация о приборе и его установке читайте в нашей статье по ссылке.

Напор в жилых домах

И в квартире, и в частном доме напор воды регулируется одним и тем же СНиП 2.04.01-85. Только нужно учитывать, что в многоквартирных домах есть еще определенные отклонения от нормы в зависимости от этажа.

В квартире

Для горячей воды, если квартира расположена на первом этаже, нормой считается 4-4,5 бара. Для холодной воды нормой считается показатель в 4,5-5 бар.

Об уровне давления воды в квартире более подробно здесь.

В частном доме

Для горячей воды норматив будет практически таким же, как для квартиры – 4-4,5 бара.

С учетом того, что в домах часто стоят насос относительно небольшой мощности, то для ХВС нормальным считается и значение 2,8-3,5 бара.

Но если водопроводная система используется и для полива участка, то ставят более мощный насос, и тогда уровень напора воды может достигать 6 бар.

Как узнать показатель давления?

Определить показатели в системе можно как с помощью манометра, так и без использования прибора.

При помощи манометра

Существуют два варианта измерения напора в водопроводе. Первый вариант – постоянный контроль. Он предполагает стационарную установку манометра во вводном узле. Для этого устанавливают манометры на трубах горячего и холодного водоснабжения.

Еще один важный момент – манометры подключают после грубого очистного фильтра. Если владелец жилья хочет поставить еще фильтры тонкой очистки, то стоит поискать устройства, уже оснащенные манометрами. И еще – эти приборы устанавливают перед счетчиками расхода.

Второй вариант – это периодический контроль. Для этого нужно:

  1. Приобрести необходимое оборудование. В данном случае — это бытовой манометр, насадка на кран (с одной из сторон она должна быть оснащена штуцером), подходящий по диаметру резиновый шланг.
  2. Насадка устанавливается на кран, шланг подсоединяется к штуцеру одним концом, а второй должен быть подключен к входному отверстию измерительного прибора.
  3. Все соединения, имеющиеся в этой схеме, нужно надежно затянуть с помощью хомутов, чтобы не было прорыва под сильным напором.
  4. Открывают кран на максимум, чтобы измерить напор, и фиксируют полученный показатель.

Можно ограничиться упрощенной схемой. Для этого надо снять лейку с душевой смесителя и подключить к шлангу манометр.

Без манометра

Справиться с измерением можно и без манометра. Для этого понадобиться только шланг из прозрачного ПВХ.

Алгоритм такой:

  • Шланг с одной стороны подключают к интересующей владельца точке водоразбора и фиксируют так, чтобы он был направлен вертикально.
  • Открывают кран, и шланг начинают заполнять водой, пока она не достигнет уровня, соответствующего нижней точке крана. Одновременно верхнее отверстие герметично закрывают.
  • Водопроводный кран открывают на максимум.
  • Измеряют высоту водяного столба от уровня, установленного как нулевой до начала воздушной пробки. Высоту пробки тоже нужно измерить.

Складывают высоту столба с высотой пробки и делят на высоту пробки. Полученное значение нужно умножить на атмосферное давление, но оно в данном случае принимается равным 1 атм.

Подробная статья об измерении давления без прибора здесь.

Что делать в случае снижения напора?

Падение напора воды может быть связано с серьезными поломками, но иногда – все дело в длительном отключении электроэнергии или каких-то бытовых проблемах. Так что начинать нужно с тщательного осмотра системы.

В газовом котле

Падение давления в газовом котле приводит к остановке его работы. Современное оборудование обычно оснащено автоматикой, которая отключает котел при прекращении подачи воды.

Владельцу дома нужно:

  1. Осмотреть котел, чтобы убедиться, что нет повреждений.
  2. Проверить всю отопительную систему, чтобы выявить течь.

    Иногда проблемы возникают из-за того, что стыки между трубами не выдерживают давления, возникает протечка, и напор снижается. Выявленную течь нужно устранить.

  3. Зафиксировать показания манометра. Если он показывает значение на уровне 1 атм., можно попробовать открыть кран подпитки и добавить воду в ручном режиме.

    Если это не дало результата, следует вызывать мастера из сервисной службы. Специалист сможет выявить причину поломки и устранить ее, что гораздо безопаснее собственных усилий.

Причины падения давления в газовом котле при включении горячей воды описаны здесь.

В квартире

Если снизился напор в квартире, нужно:

  • Проверить, нет ли засора в трубах.
  • Проверить на предмет загрязнения аэратор. Если будут обнаружены засоры, устранить их.
  • Если после устранения засора ситуация не изменилась, нужно установить дополнительно проточный насос (это разновидность циркуляционного оборудования). Преимуществом такого насоса является то, что он не требует получения дополнительных разрешений. Напор в этом случае можно контролировать вручную или автоматически.
  • Прибор подбирают так, чтобы его мощность и производительность соответствовали потребностям в подаче воды. Например, если есть три точки водоразбора, то 3,5 кубометра/час – это нормальный показатель, напора хватит для работы приборов.

Регулировка

В частных домах для регулирования уровня напора только проточного насоса недостаточно. Требуется насосная станция или гидроаккумулятор. В этих приборах проводят настройку реле давления воды.

В насосной станции

Здесь за регулировку отвечает реле, которое отключает или включает устройство так, как было описано выше.

Главные его элементы – это закрепленные на металлическом основании контакты.

Чаще всего для работы устройства используются две разные по размеру пружины и мембрана.

У реле часто уже бывают выставлены фабричные настройки.

Для включения это показатель в 1,5-1,8 атмосфер,  а для отключения – уровень 2,5-3 атмосферы. И есть максимальный предел в 5 атмосфер, но на практике его не всякое реле выдерживает. В большинстве случаев заводские настройки обеспечивают нормальную работу. Если нет – надо выставить их вручную.

Сначала проверяют работу системы и уровень напора воздуха в гидроаккумуляторе. После запуска станции давление восстанавливается, его измеряют и фиксируют, питание оборудования отключают, воду из системы спускают. Иногда нужно уменьшить давление.

С реле снимают пластиковый корпус, затягивают гайку большой пружины, закручивая ее по направлению движения часовой стрелки, пока пружина не сожмется до соответствующего уровня.

Вращение маленькой гайки в том же направлении увеличивает разрыв между параметрами для включения и выключения. Положение фиксируют, корпус возвращают на место.

В гидроаккумуляторе

Бак, который используется в насосной станции, называется гидроаккумулятором. Помимо всего прочего, он обеспечивает определенный запас воды. Его работа регулируется реле. За уровнем воды в гидроаккумуляторе следит поплавковый датчик.

Реле здесь устроено так же, как в насосной станции. И настраивают его точно так же. То есть сначала проверяют работу системы, измеряют напор с помощью манометра, затем воду сливают, снимают корпус с устройства, с помощью гаек подстраивают показатели.

Вся информация по регулировке здесь.

В стиральной машине

Установка любой техники, потребляющей воду, требует хорошего напора. Но для стиральных машин это особенно важно.

Каждый производитель старается выпускать такую технику, которая может работать и при снижении напора.

Например, для брендов Samsung и Electrolux нормальным считается показатель в 0,3-0,4 бар. Для Atlant и Bosch он гораздо выше – 0,5-0,6 бар. Некоторые модели требуют до 0,8 бар напора.

Более подробно о силе давления, необходимого для стиральных машин, читайте в этой статье.

Как устранить течь в трубе под давлением?

Устранение течи в трубе под давлением – это всегда временная мера, поскольку после нее все равно необходим полноценный ремонт. Существует несколько популярных методов:

  1. Установка металлического хомута. Он используется тогда, когда заварить свищ в трубе не получается. При этом хомут стоит достаточно долго, хватит времени на то, чтобы подготовить замену. На место течи устанавливается резина или медицинский жгут, сверху – хомут, который затягивается с помощью болтов.
  2. Применение аварийного клея на основе эпоксидных смол, содержащих вдобавок металлическую пыль. Клей достаточно надежен, но только если течь небольшая, поскольку иначе будет тяжело подготовить поверхность.
  3. Наложение бинта, каждый слой которого пересыпается солью. В итоге получается довольно плотная «повязка». Соль в ней не растворяется, а как бы каменеет, но ненадолго. Такого ремонта хватит только на несколько дней.
  4. Установка самореза – не лучший вид ремонта. Его не хватает надолго, и он очень ненадежен, подойдет он только в том случае, если другого выхода нет.

Еще более детально об устранении течи ищите по ссылке.

Заключение

Под давлением воды понимают зависимость ее массы от силы тяготения Земли. При помощи определенного оборудования показатель этот можно регулировать, однако подбирается оно в зависимости от технических условий.

Рабочее Давление в Системе Водоснабжения: Нормативы

Контрольно-измерительные приборы на вводе водоснабжения в дом

Контрольно-измерительные приборы на вводе водоснабжения в дом

Нормальный напор в системах отопления, холодного и горячего водоснабжения, позволяет им работать с максимальной эффективностью. Именно поэтому при проектировании этих сетей очень важно ориентироваться на нормы давления водоснабжения.

Если давление будет ниже оптимального, пользоваться водопроводом станет неудобно или даже невозможно. А если выше – есть риск выхода из строя рабочих узлов и водоразборных устройств.

Что нужно знать и делать для оптимизации работы таких систем, вы узнаете из этой статьи.

Нормативы

Нормы давления в системе водоснабжения регламентируются СНиП 2.04.02-84 и 2.04.01.85.

Согласно этим документам, их допустимые границы должны находиться в следующих пределах:

  • Холодное водоснабжение 0,3-6 атмосферных единиц;
  • Горячее водоснабжение 0,3-4,5 атмосферных единиц.

Это крайне допустимые значения, при которых система работать будет. А вот как работать – это совершенно другой вопрос. Но обо всем по порядку.

В чем измеряется давление в трубопроводе

Единицей измерения напора является 1 бар. Это давление, которое создает на поверхности десятиметровый столб воды.

Также его часто измеряют и в атмосферных единицах, которые по своим цифровым значениям практически равны бару. Точнее, 1 бар = 1,0197 атм. Разница несущественна, поэтому особого значения не имеет.

Какой напор считается оптимальным

Согласно тем же строительным нормам, рабочее давление холодного водоснабжения в многоквартирном доме должно быть равно четырем атмосферам.

Система подачи и распределения воды в многоэтажном доме

Система подачи и распределения воды в многоэтажном доме

Но на деле оно может оказаться и выше, и ниже этого значения — в зависимости от того, на каком этаже расположена квартира, и от активности водопотребления соседями. Небольшие отклонения в ту или иную сторону допустимы, а 4 бара на входе – это то давление, которое обеспечит комфортное и безопасное пользование системой для всех потребителей.

Несколько иная ситуация с частными малоэтажными домами. Так как максимальная высота подъема воды в них редко превышает 10 метров, то тут действуют и иные нормы водоснабжения: давление в 2-3 бара считается нормальным.

Система водоснабжения частного дома

Система водоснабжения частного дома

Все сказанное касается преимущественно холодного водопровода. Рабочее давление в системе горячего водоснабжения может быть ниже, так как основные приборы, которым для нормальной работы необходим определенный напор, запитываются от ХВС.

Для каждого из этих приборов существует свое нормативное давление по водоснабжению:

  • Максимальные «запросы» у ванны с системой джакузи – ей для нормального функционирования требуется давление 4 атмосферы;
  • Примерно столько же, или чуть меньше, нужно для орошения большого участка через стационарные распылители;
  • Стиральная и посудомоечная машинки не будут работать при давлении ниже 2 бар;
  • С комфортом принять душ можно будет, если минимальный напор в системе равен 1,5 атмосферам;
  • Не менее 1,5-2 атмосфер потребуется и приборам автономного пожаротушения, если дом оборудован такой полезной системой.
Спринклер системы автономного пожаротушения

Спринклер системы автономного пожаротушения

Совет. Покупая подобную бытовую технику, всегда обращайте внимание на её рабочие характеристики, и в том числе на значение минимального давления, на которое она рассчитана. Получить эти данные поможет консультант или инструкция к прибору.

В частном доме с автономным водоснабжением, проектировать его нужно с таким расчетом, чтобы напора в системе хватало для всех потребителей — даже при одновременной работе всех кранов и приборов. Иными словами, насос следует брать с запасом по мощности.

Чем и как измеряется давление в системе

Измеряют давление в трубопроводах специальными приборами – манометрами.

Манометр показывает нормальное давление водоснабжения

Манометр показывает нормальное давление водоснабжения

  • На системах отопления они стоят всегда, а отопительные котлы чаще всего поставляются в комплекте с манометром.
  • Есть они и на вводе воды в многоквартирные дома.
  • А вот частникам, если они хотят контролировать давление в системе водоснабжения, нужно позаботиться об этом самостоятельно, своими руками установив измерительный прибор рядом со счетчиком.
Чтобы знать, какое давление в трубах в любой момент, нужно установить на них манометры

Чтобы знать, какое давление в трубах в любой момент, нужно установить на них манометры

Эти бытовые измерительные приборы могут иметь шкалу от 0 до 6, 7, и даже 10 атмосфер. В сети действительно возможны подобные скачки и периоды подачи воды под большим давлением. Но их желательно не допускать, удерживая давление в пределах от 1,5 до 4 бар.

Обратите внимание. При более низком напоре не будут включаться водопотребляющие приборы, станет неудобно пользоваться душем. Но слишком высокое давление может доставить гораздо больше неприятностей, приведя к появлению течей, поломке вентилей и прочей сантехники. Особенно если таким будет рабочее давление в горячем водоснабжении.

Создание и поддержание давления в автономном водопроводе

Проблема избыточного напора встречается достаточно редко, поэтому поговорим о том, как  поднять давление в водопроводе до приемлемого уровня. И в частном доме, и в городской квартире можно найти возможность сделать это, если включить в систему специальное насосное оборудование (см. Насос водяной высокого давления для частного дома).

Особенности автономной подачи воды

От централизованного автономный водопровод отличается следующими особенностями:

  • Прежде чем подать воду в дом, её сначала нужно поднять на поверхность из скважины или колодца. На что тратится часть мощности насоса.
Схемы автономного водоснабжения с поверхностным и погружным насосом

Схемы автономного водоснабжения с поверхностным и погружным насосом

  • Обеспечить нормативное давление в системе холодного водоснабжения требуется для всех точек, которые находятся на разном удалении от создающего напор агрегата и могут размещаться на разной высоте.
Схема внутренней разводки в частном доме

Схема внутренней разводки в частном доме

  • Источник воды может обладать слишком низким дебитом для того, чтобы поддерживать в сети нормальное давление в течение продолжительного времени. Пока вода есть, жидкость будет течь с хорошим напором, но по мере опустошения скважины он ослабеет, а затем поступление жидкости в систему прекратится вообще.
Отсутствие воды в кране чаще всего связано с низкой производительностью источника

Отсутствие воды в кране чаще всего связано с низкой производительностью источника

  • Если воды в источнике хватает, но в нем стоит слишком мощный насос, постоянная подача под большим давлением может привести к преждевременному износу системы.

Почти все перечисленные проблемы легко решаются правильным подбором водоподъемного оборудования. Кроме той, которая связана с недостаточным напором.

Как оптимизировать давление в водопроводе

Для решения этой проблемы существует несколько проверенных способов:

  • Можно включить в систему повысительный насос, который будет принудительно повышать в ней напор. Это имеет смысл делать только в том случае, когда вода в источнике есть в достаточном количестве, но к удаленным или высоко расположенным точкам потребления она приходит, потеряв по пути большую часть напора. Подобные насосы могут управляться вручную или автоматически. Второй способ предпочтительнее, так как контролировать пуск и остановку насоса тогда, когда это нужно, автоматика будет сама.
Фото насоса для повышения давления

Фото насоса для повышения давления

Для справки. Такие насосы можно устанавливать и в квартирах многоэтажных домов. Но в этом случае вы рискуете оставить нижних соседей совсем без воды.

  • При недостаточном дебите использование повысительного насоса только усугубит проблему. В этом случае, решить её поможет только насосная станция с достаточно большим резервуаром для накопления воды. Работает она по следующему принципу: пока нет водоразбора, насос закачивает воду в резервуар. Он представляет собой гидроаккумулятор (см. Гидроаккумуляторы для водоснабжения: обзор разновидностей, нюансы подбора и настройки), который за счет наличия двух полостей (водяной и воздушной) создает давление в системе холодного водоснабжения – норма при этом устанавливается самим домовладельцем. После наполнения гидроаккумулятора насос отключается, а скважина тем временем пополняется. При открытии крана, вода в систему поступает из резервуара с заданным давлением. Когда же оно падает до минимального установленного значения, насос снова включается и подкачивает воду.
  • Ещё один способ подразумевает использование большой накопительной емкости. Если поставить её в самой высокой точке дома (на мансарде или чердаке), она будет наполняться основным насосом, как и в предыдущем случае, а к потребителю подаваться самотеком. Но добиться приличного напора в этом случае вряд ли получится. Лучше купить дополнительный насос, который будет качать воду уже из бочки. Тогда её можно будет установить где угодно, хоть в подвале.
Монтаж водопровода с накопительной емкостью

Монтаж водопровода с накопительной емкостью

Это важно! Накопительная емкость обязательно должна быть оборудована поплавковыми клапанами, которые отключат насос при её наполнении и предотвратят перелив.

Заключение

Как вы наверняка поняли, нормы давления в системе водоснабжения могут весьма существенно отличаться от реальных значений. Если дом не оборудован сложными приборами, работа которых зависит от наличия определенного напора, пониженные показатели не доставят особого дискомфорта. Потому что для мытья посуды или принятия душа вполне хватает и полутора атмосфер.

Если же давление ещё ниже, это уже проблема, которую нужно решать. Как это можно сделать, вы только что прочли, но посмотреть дополнительно видео в этой статье будет не лишним.


Давление воды в водопроводе в квартире по нормам СНиП

Вступление

Все мы с вами знаем устойчивое выражение «слабый напор воды». Это негативная характеристика излива воды из водопровода иначе слабо давление воды в системе водопровода. Именно про давление воды в водопроводе в квартире поговорим в этой статье.

Почему важно знать давление воды в водопроводе

Городская квартира, по определению, предполагает для жильцов использование воды централизованного водоснабжения, чаще раздельного, горячего (ГВС) и холодного (ХВС) водоснабжения.

Водопровод в многоквартирном доме устроен таким образом, что жилец не может влиять на давление воды в стояках водопровода.

Однако он (жилец) может это давление либо замерить, установив манометр на водопроводные вводы, либо собрать тестовый манометр для измерения давления или оценить напор воды визуально. Читать статью: Три метода измерения давления воды в квартире.

Манометры в квартире

Знать какое у вас давление воды важно при покупке новых сантехнических и бытовых приборов, подключаемых к водопроводу. Например, если хотите установить у себя в ванной джакузи, давление воды в системе не должно быть ниже 2 атм и не выше 5 атм. Разница в давлениях ГВС и ХВС не должны превышать 0,5 атм.

Кстати 1 атмосфера это классическая мера давления воды в безнапорных системах (без насоса). 1 атмосфера = 1,01325 бар. На манометрах шкала деления в бар.

Есть джакузи, которые не будут работать при давлении меньше 4 атм и знание этого давления важно для её выбора.

Такое же значение знания давления воды имеет для выбора других сантехнических приборов. Например, для подключения душевой кабины давление воды должно быть от 1 до 3 атм, оптимально 2,5 атм. Газовые колонки включаются на минимальном давлении 0,15 бар и работают нормально до 8,0 бар ( 0,15 бар это набор 2,5 литров воды за 1 мин — очень слабый напор).

нормальный напор воды

Нормативы давления воды в квартире

По логике нормативное давление воды в водопроводе квартиры и требуемые давления для работы сантехнических приборов должны быть связаны между собой.

Однако на деле это не так. По СНиП2.0401-85, давление ХВС должно быть от 0,3 до 6 бар, для ГВС от 0,3 до 4,5 бар. К сожалению на нормативном давлении в 0,3-0,4 бар не будет нормально работать ни один современный сантехнический прибор.

Кстати, электроника посудомоечных и стиральных машин «увидит» воду только при давлении воды от 0,5 до 1 атм.

 Вывод про давление воды в водопроводе

Знать нормативное давление воды в водопроводе квартиры конечно нужно. Если у вас давление воды выходит за пределы нормативных диапазонов, есть повод обжаловать услуги управляющей компании. Однако, платите вы не за напор воды, а за её потребление.

Кстати, если давление воды в квартире ближе к предельному по норме, то значительно повышается вероятность, что любой гидроудар в системе выведет из строя сантехнические приборы.

©elektriksan.ru



Как увеличить давление воды из скважинной системы

Если установлено, что напорный бак и скважинный насос работают правильно, и нет никаких засоров в трубах или кранах, тогда проблема может заключаться только в том, что домашнему хозяйству требуется больше, чем может обеспечить система. В этом случае может потребоваться отрегулировать настройку давления или установить дополнительные компоненты для улучшения расхода.

Увеличьте настройку давления на реле давления

Стандартные системы давления полагаются на установленную настройку давления, чтобы определить, когда скважинный насос включается и выключается.Если низкое число представляет собой фунт на квадратный дюйм, который включает насос, а большое число представляет собой фунт на квадратный дюйм, который выключает насос, типичные настройки давления в стандартной системе давления составляют 20/40, 30/50 или 40/60.

Как и ожидалось, чем выше значение давления, тем большее давление используется во всей системе скважины. Увеличивая настройку давления на реле давления, можно было бы ожидать, что давление воды через краны будет лучше. Например, система, настроенная на 30/50, может улучшить давление воды, если его увеличить до настройки 40/60, при условии, что размер скважинного насоса выдерживает настройку 40/60.

pressure switch adjustment / rc worst / youtube pressure switch adjustment / rc worst / youtube

регулировка реле давления / RC худший / youtube

Чтобы увеличить настройку давления, сначала отключите подачу питания на реле давления, чтобы избежать возможных электрических травм. Используйте отвертку или гаечный ключ, чтобы постепенно повернуть диск по часовой стрелке в сторону желаемого значения. Большинство производителей реле давления указывают, где и как отрегулировать настройку давления на реле давления.

Имейте в виду, что увеличение давления отключения выше 60 фунтов на квадратный дюйм может вызвать повреждение и утечку в приспособления, поэтому лучше не устанавливать его выше 40/60.

Установка дополнительных или большего давления Tank

Поскольку стандартная система давления зависит от регулярного наполнения и дозирования резервуара под давлением, будет заметные колебания давления воды во время езды на велосипеде насоса, как вода выходит из кранов, особенно в часы пик.

Well Pressure Tanks Well Pressure Tanks

Уильям Херрон / Flickr

Замена бака под давление с большим баком или установка дополнительного бака давления может увеличить пропускную способность просадки системы скважины, вмещающим спрос больше во время пикового использования и обеспечивая более устойчивое давление воды в течение более длительных периодов времени.

Например, если большая часть воды в домашнем хозяйстве используется между 18:00 и 21:00, большая пропускная способность обеспечит большее количество воды под давлением, прежде чем насос должен будет снова включиться. Это ограничит количество циклов в часы пик. Меньшее количество циклов означает меньшие колебания давления.

Имейте в виду, что больший или дополнительный напорный бак не приведет к увеличению давления выше значения, установленного на реле давления.

Установить клапан постоянного давления

Клапан постоянного давления, также известный как запорный клапан цикла или редукционный клапан, представляет собой механическое устройство, предназначенное для поддержания постоянного потока воды за счет уменьшения количества циклов насоса.

Типичная стандартная система давления зависит от скважинного насоса и резервуара под давлением, чтобы обеспечить давление воды через серию включения и выключения циклов. Хотя напорный бак спроектирован так, чтобы уберечь насос от ненужного использования за счет хранения воды под давлением, износ насоса, скорее всего, будет происходить из-за частого запуска и останова, а не из-за постоянного использования.

Кроме того, колебания давления воды вызваны срабатыванием насоса и непрерывным наполнением и разливом воды из бака.

cycle stop valves / youtube cycle stop valves / youtube

запорные клапаны цикла / youtube

Клапан постоянного давления имеет два основных преимущества.

Во-первых, это снижает износ насоса за счет уменьшения количества циклов. Она делает это путем обхода резервуара под давлением в течение пиковых часов использования, устраняя необходимость в насосе, чтобы держать езда на велосипеде и выключается, когда вода используется в течение длительного периода времени.

Например, в стандартной системе давления, когда стиральная машина, душ или посудомоечная машина используется, насос должен включаться и выключаться несколько раз, чтобы удовлетворить потребность в воде.Клапан постоянного давления позволяет избежать этого путем обхода резервуара под давлением, что позволяет насосу оставаться на всей всей продолжительности использования. Это значительно сокращает количество циклов включения и выключения насоса и может значительно продлить срок службы насоса.

Вторым преимуществом клапана постоянного давления является его способность поддерживать постоянный поток давления без колебаний. В стандартной системе давления 40/60 могут ощущаться значительные колебания давления, когда давление падает с 60 до 40 PSI во время езды на велосипеде.Клапан постоянного давления заставляет систему поддерживать постоянное давление в середине настройки давления (в данном случае 50 фунтов на квадратный дюйм), так что постоянный поток давления будет ощущаться на протяжении всего срока использования.

Клапаны постоянного давления довольно просты в установке и не требуют наличия электроники для их питания.

Установка бустерного насоса давления воды

В некоторых случаях причина низкого давления может быть связана с большим расстоянием между скважинным насосом и точкой выхода.В домах или зданиях с несколькими этажами колодезный насос должен противостоять силе тяжести, чтобы снабжать верхние этажи достаточным количеством воды. Это часто может вызвать снижение расхода для светильников верхнего этажа.

Аналогичным образом, в некоторых районах есть колодец, который снабжает водой несколько различных домохозяйств. В этих случаях дома, которые находятся в конце линии водоснабжения, обычно испытывают более низкое давление воды, чем дома, расположенные в передней части.

В ситуациях, когда сила тяжести и расстояние от насоса вызывают падение давления воды, установка подкачивающего насоса может помочь в увеличении давления воды.Подкачивающий насос — это машина, в которой для увеличения расхода воды используется двигатель и рабочие колеса.

При установке подкачивающего насоса давления воды в скважинную систему с погружным насосом рекомендуется иметь клапан регулятора давления, чтобы не создавать избыточное давление в системе. Кроме того, важно, чтобы общий PSI, входящий в дом, не превышал строительных норм.

Типичная установка — установка регулятора давления после резервуара высокого давления, который затем ведет к усилителю давления.Оттуда водопровод ведет к дому.

Установка системы постоянного давления

Традиционная стандартная система давления полагается на скважинный насос, напорный резервуар и реле давления для регулирования приливов и отливов в PSI системы, а скважинный насос имеет только две настройки: включение и выключение. Из-за больших колебаний между высоким и низким давлением можно почувствовать заметные изменения давления во время использования воды.

Система постоянного давления включает в себя различные компоненты: насос с регулируемой скоростью, который регулирует скорость в соответствии с использованием, и частотно-регулируемый привод, который регулирует скорость насоса.

ЧРП Grundfos / Youtube

Поскольку система постоянного давления способна определить, сколько воды необходимо в каждый данный момент, во время использования воды достигается более постоянный поток давления. Например, когда используется душ, насос с регулируемой скоростью включается со скоростью, необходимой для обеспечения достаточного давления воды для душа, и остается включенным до тех пор, пока душ не перестанет использоваться. Это устраняет колебания давления, вызванные постоянным заполнением и разливом бака высокого давления, используемого в стандартной системе давления.

Аналогично, когда включен простой кран, насос переменной скорости включается с гораздо меньшей скоростью, обеспечивая необходимое количество воды для крана. При использовании более крупного приспособления, такого как посудомоечная машина, насос будет работать намного быстрее.

Есть несколько основных преимуществ использования системы постоянного давления по сравнению со стандартной системой давления.

Меньше колебаний давления — Наиболее очевидным преимуществом является постоянство давления воды, несмотря на количество используемой воды.скважинный насос стандартной системы Давление может вращаться только включен или выключен, и не может распознать реальный спрос, таким образом, большое давление бака необходимо хранить избыток воды и отказаться от его по мере необходимости. Как стеклотары объема напорного резервуара, давление с каплями воды вместе с ним.

Насос с регулируемой скоростью в системе постоянного давления регулируется в соответствии с потребностями и не полагается на большой напорный бак для регулирования давления. Таким образом, при каждом включении любого устройства давление воды становится более постоянным, как в городе.

Меньший износ насоса — Подобно двигателю автомобиля или жесткому диску компьютера, большая часть износа происходит не во время постоянной эксплуатации, а во время частых циклов включения и выключения. Срок службы скважинного насоса значительно сокращается, чем больше он включается и выключается.

Благодаря природе системы постоянного давления, насос с регулируемой скоростью может работать дольше благодаря его способности регулировать скорость по мере необходимости, избегая ненужных циклов включения и выключения. Известно, что насосы с регулируемой скоростью имеют более длительный срок службы по сравнению со стандартными скважинными насосами.

.

Объяснение давления воды в жилых домах

Хорошее давление воды — это то, что большинство домовладельцев считают само собой разумеющимся. Нет ничего хуже, чем прийти домой после тяжелого рабочего дня, с нетерпением ждать хорошего душа, только чтобы быть встреченным струйками воды из-за низкого давления. С другой стороны, чрезмерно высокое давление может стать источником сильного стресса и разочарования. Повреждение всей водопроводной системы — от стыков до линий подачи и до смесителей; высокое давление также будет держать ваш счет за воду выше, чем должен быть.Ниже мы рассмотрим, как создается давление воды и почему это важно.

Как создается давление воды?

Большинство жилых районов получают воду от муниципального поставщика воды. Во многих районах используются источники подземных вод, но поверхностные воды — водохранилища, озера и реки — составляют основную часть муниципальных запасов. Каким бы ни был источник, вода обычно перекачивается на очистные сооружения, а затем в напорные резервуары, расположенные на высоких точках по всей распределительной зоне (в некоторых общинах используются высокие водонапорные башни).Высота этих резервуаров относительно зоны распределения — вместе с весом воды — это то, что создает давление. Чем выше бак, тем больше давление.

Вода под давлением перемещается из резервуара в водопровод, который питает население. В зависимости от условий местности повсюду могут располагаться подкачивающие станции, в которых используются насосы для поддержания давления в системе распределения. В зонах, где давление становится слишком высоким, станции понижения давления перекачивают воду под высоким давлением в зоны с низким давлением, поддерживая контролируемые уровни во всей системе.

Полезный совет: В частных жилищных колодцах используется напорный бак и переключатель для контроля давления воды. Чаще всего они устанавливаются на 30-50 фунтов на квадратный дюйм, включая насос при 30 фунтах на квадратный дюйм и выключаемый при 50 фунтах на квадратный дюйм.

Каким должно быть давление воды?

На конечное давление воды в доме влияет множество факторов. Высота здания относительно высоты резервуара / башни и расположения водопровода может иметь большое значение, равно как и размер магистрали и количество соединенных с ней домов.Линия обслуживания (труба, соединяющая дом с магистралью), размер которой не соответствует потребностям дома, также может повлиять на конечное давление в кране.

Профессиональный совет: Как только вода попадает в водопроводную систему вашего дома, есть много способов снизить давление — типичные виновники — заблокированные трубы, забитые фильтры или аэраторы, водонагреватели с отложениями и старые утечки.

Давление воды в жилых помещениях составляет от 45 до 80 фунтов на квадратный дюйм (фунтов на квадратный дюйм).Все, что ниже 40 фунтов на квадратный дюйм, считается низким, а все, что ниже 30 фунтов на квадратный дюйм, считается слишком низким; минимальное давление, требуемое большинством норм, составляет 20 фунтов на квадратный дюйм. Давление выше 80 фунтов на квадратный дюйм слишком велико. В то время как низкое давление воды является скорее неприятностью, чем серьезной проблемой (некоторые приспособления, такие как стиральные машины, имеют минимальные требования к давлению), высокое давление воды несет в себе значительно повышенный риск повреждения труб, соединений, арматуры и уплотнений, а не упомянуть об увеличении потерь воды.

Как измерить и исправить давление воды?

Давление воды можно легко измерить и контролировать с помощью простого и недорогого водяного манометра, который навинчивается на любой наконечник шланга.Манометры с «ленивой рукой» имеют дополнительный индикатор высокого уровня, который остается на самом высоком уровне давления до тех пор, пока манометр не будет сброшен. Этот тип манометра может сообщить вам, если вы испытываете скачки высокого давления, которые также могут вызвать проблемы.

Чтобы снизить высокое давление в доме, вам понадобится редукционный клапан (PRV). Фактически, они часто требуются кодексом для давлений выше 80 фунтов на квадратный дюйм. Эти устройства делают именно то, что они говорят, снижая давление до 400 фунтов на квадратный дюйм до разумного уровня по вашему выбору (большинство из них на заводе установлено на 45 фунтов на квадратный дюйм).

Примечание: PRV обычно устанавливаются сразу после счетчика воды. Если в доме, обслуживаемом PRV, есть водонагреватель, большинство кодов требуют, чтобы код добавлял расширительный бак к водонагревателю. Это связано с тем, что у PRV есть внутренний обратный клапан, который позволяет воде течь только в одном направлении, предотвращая возврат воды на стороне дома PRV в обратном направлении. Это проблема водонагревателей из-за теплового расширения (расширения воды при нагревании).В системе без PRV вода выталкивается обратно в магистраль за счет повышенного давления от расширения. Поскольку PRV предотвращает это, необходим расширительный бак, чтобы приспособиться к увеличенному объему и давлению. Без бака давление будет расти во всей домашней водопроводной системе до тех пор, пока не будет использоваться приспособление, что может привести к повреждению.

Дополнительные ресурсы: Для тех, кто проклят низким давлением воды, у нас есть несколько полезных советов в нашей статье «Что можно сделать с низким давлением воды».

.

2 Система водоснабжения Нью-Йорка | Управление водоразделом для питьевого водоснабжения: оценка стратегии города Нью-Йорка

Поскольку приток водохранилища в основном является канальным и часто не перекрывается энергодисперсионными буферными зонами, приток стока больше, он более напрямую связан с выпадением осадков и простирается гораздо дальше в водохранилище как таковое, чем в случае большинства естественных озер. Все эти свойства приводят к высокой, но нерегулярно пульсирующей нагрузке загрязняющих веществ на водоемы.

Внутри самого водохранилища нерегулярная динамика притока и быстрые, переменные скорости смыва могут заметно изменить экологические условия для биоты. Водохранилище можно рассматривать как очень динамичное озеро, значительная часть его объема обладает характеристиками реки (Wetzel, 1990). Часто речная часть водоема функционирует как большая мутная река, в которой турбулентность, нестабильность наносов и высокая мутность, ограниченная доступность света и другие характеристики препятствуют интенсивному фотосинтезу, несмотря на высокую доступность питательных веществ.Это снижение фотосинтеза лишь частично компенсируется турбулентной, прерывистой рециркуляцией водорослей в фотическую, или светопроникающую, зону. В более озерных (озерных) районах водоемов возможно большее проникновение света, увеличивается глубина световой зоны и возрастает первичная продуктивность. Ограничения питательных веществ, столь характерные для естественных озер с низкой и умеренной продуктивностью, могут затем возникать в различной степени, поскольку потери питательных веществ превышают скорость обновления нагрузки.

Внутренняя нагрузка питательных веществ из отложений или глубоководных зон хранения, обычно низкая в естественных озерах, может быть высокой в ​​водохранилищах. Большая часть внутренней нагрузки питательных веществ в водохранилищах связана с нерегулярной динамикой притока и изъятия, что может нарушить структуру термической стратификации и стратификации растворенного кислорода, которая подавляет высвобождение и перераспределение осадочных питательных веществ в более физически стабильных естественных озерах.

Средняя глубина восьми основных резервуаров системы Катскилл / Делавэр довольно велика (приблизительно 50 футов; Таблица 2-4).Несмотря на относительно большую емкость резервуаров, время пребывания в воде варьируется от 0,06 до 0,71 года. Время пребывания менее трети года, как правило, относительно нестабильно и заставляет организмы вступать в быстрые циклы роста (Ford, 1990). Время пребывания Pepacton Reservoir приближается к времени пребывания естественных озер, что может способствовать большей стабильности, особенно в отношении перемещения питательных веществ в места хранения отложений.

Снятие средств представляет собой удаление максимальной емкости хранения примерно 0.0025 процентов в день. Хотя большая часть забора происходит из поверхностных вод, вода может забираться с разной глубины во всех водохранилищах Катскилл / Делавэр, кроме водохранилища Шохари. Выбранная глубина забора зависит от мутности, уровней растворенного кислорода, цвета и других параметров качества воды (Warne, 1999a).

Водно-болотные угодья

Водно-болотные угодья — это относительно плоские участки земли, которые частично или полностью затопляются в течение года. Почвы в этих районах обычно лишены растворенного кислорода

.

🥇 6 лучших водоотливных насосов. Обзоры [ОБНОВЛЕНО 2019]

Есть плюсы и минусы как у водяных, так и у резервных дренажных насосов с батарейным питанием , хотя обе системы проталкивают воду по трубам с очень высокой скорости, затем слейте всасываемую воду в отстойник. Плюсы водяного насоса:

  • Нет батареи, которую нужно контролировать или обслуживать.
  • Они потенциально могут работать бесконечно и очень долго.

Плюсы аккумуляторной системы:

  • Они универсальны и могут использоваться в большинстве домов.
  • Их очень легко установить.
  • Они очень мощные.

Фактически, некоторые дренажные насосы с батарейным питанием могут пропускать до 3000 галлонов воды в час, что делает их очень ценными. Резервные отстойные насосы с водным приводом и аккумуляторным питанием сделаны эффективными и надежными, но они несколько различаются по производительности, простоте установки и требованиям, предъявляемым к типу вашей водопроводной системы.

Поскольку водоотливные насосы для работы не требуют аккумуляторной батареи, они идеально подходят для домовладельцев, владельцев загородных домов и людей, которые проводят много времени вдали от дома, поскольку они всегда работают стабильно и надежно.

Подобно преимуществам, насосы с водяным приводом не имеют определенных ограничений, прежде всего в вашей водопроводной проводке должна быть предусмотрена возможность установки водоотливного насоса. Во-вторых, у вас должен быть отстойник ниже уровня поверхности в дополнение к текущему потоку муниципального водоснабжения, если вам не хватает чего-либо из вышеперечисленного, трудно воспользоваться преимуществами водоотливного насоса, иначе вы открыты для создания изменения в существующей сантехнике, что само по себе является огромной задачей.

Водоотливной насос с приводом от воды может откачивать только ограниченный объем воды, и если вы живете в районе, подверженном частым наводнениям, выбор автоматического отстойника будет лучшей альтернативой.

Эти водоотливные насосы хороши для устранения утечек или просачивания через стены или кровлю, но, учитывая стоимость, связанную с их установкой, они делают это дело дорогостоящим. Электрический отстойник можно легко установить, но для того, чтобы установить водоотстойник, требуется помощь профессионала.

Чем отличаются отстойный насос с резервным аккумуляторным питанием от водоотливного насоса?

Помимо того, как они работают, есть несколько различий между водоотливными насосами и насосами с батарейным питанием.Резервный отстойник для городской воды приводится в действие давлением воды, поэтому они могут работать неограниченно долго, что делает их идеальными для многодневных ливневых дождей или наводнений. Конечно, водяные насосы могут использоваться только в домах, у которых есть доступ к городской воде, поэтому они не подходят для домов, которые работают на колодезной воде.

Конечно, поскольку водяные насосы напрямую подключены к городской водопроводной сети, очень важно, чтобы они были установлены правильно, для чего иногда требуется профессиональный сантехник.Насосы с батарейным питанием немного проще установить; однако у них ограниченное время работы. Кроме того, вы также должны обратить внимание на срок службы батареи, который в большинстве случаев составляет от трех до пяти лет.

Как видите, у каждого типа резервного дренажного насоса есть свои преимущества и недостатки. Первое, что вам нужно сделать, — это расставить приоритеты по наиболее важным для вас вещам, потому что это единственный способ убедиться, что вы получите резервный отстойник, который лучше всего работает в вашем доме.

.

Отправить ответ

avatar
  Подписаться
Уведомление о
