Вес арматуры А3 – вес метра, расчет веса, таблица веса.

4

тонны

метры

длина 1 шт.

кол-во шт.

Цены
5

тонны

метры

длина 1 шт.

кол-во шт.

Цены
5. 5

тонны

метры

длина 1 шт.

кол-во шт.

Цены
6

тонны

метры

длина 1 шт.

кол-во шт.

Размеры Цены
6. 5

тонны

метры

длина 1 шт.

кол-во шт.

Цены
7

тонны

метры

длина 1 шт.

кол-во шт.

Цены
8

тонны

метры

длина 1 шт.

кол-во шт.

Размеры Цены
9

тонны

метры

длина 1 шт.

кол-во шт.

Цены
10

тонны

метры

длина 1 шт.

кол-во шт.

Размеры Цены
11

тонны

метры

длина 1 шт.

кол-во шт.

Цены
12

тонны

метры

длина 1 шт.

кол-во шт.

Размеры Цены
14

тонны

метры

длина 1 шт.

кол-во шт.

Размеры Цены
16

тонны

метры

длина 1 шт.

кол-во шт.

Размеры Цены
18

тонны

метры

длина 1 шт.

кол-во шт.

Размеры Цены
20

тонны

метры

длина 1 шт.

кол-во шт.

Размеры Цены
22

тонны

метры

длина 1 шт.

кол-во шт.

Размеры Цены
25

тонны

метры

длина 1 шт.

кол-во шт.

Размеры Цены
28

тонны

метры

длина 1 шт.

кол-во шт.

Размеры Цены
30

тонны

метры

длина 1 шт.

кол-во шт.

Цены
32

тонны

метры

длина 1 шт.

кол-во шт.

Размеры Цены
36

тонны

метры

длина 1 шт.

кол-во шт.

Размеры Цены
40

тонны

метры

длина 1 шт.

кол-во шт.

Размеры Цены

Таблица веса арматуры для расчёта массы каркаса

Элементы арматуры, прочно скреплённые между собой и установленные в каркас железобетонного сооружения, предназначены для усиления бетона при сжатии и восприятия растягивающего напряжения. Прутки, армирующие железобетонную конструкцию, должны быть прочными, пластичными, обеспечивать хорошую сцепку с бетоном и отличаться высокой свариваемостью.

По технике изготовления сталь арматурных штырей, используемых при возведении железобетонных строений, делится на два типа:

  1. Горячекатаная стержневая арматура.
  2. Холоднотянутая проволочная.

Применение горячекатаной арматуры

При строительстве железобетонного здания каркас собирается из гладкой арматуры и периодического профиля. Гладкий, без рифлёной поверхности, профиль из конструктивной низколегированной стали в основном используется для соединения в единую конструкцию блоков каркаса. А также из него изготавливают петли железобетонных блоков, для удобства их перемещения кранами.

Периодический профиль имеет на своей поверхности спиральные и продольные выступы для улучшения сцепления с бетоном при производстве блоков, заливке фундаментов зданий или возведении монолитной железобетонной конструкции.

Масса одного погонного метра арматуры не зависит от типа профиля, то есть вида поверхности — гладкой или рифлёной. Вес арматуры в таблице рассчитывается, исходя из диаметра прутка. Сегодня при строительстве из железобетона используются арматурные прутки с диаметром от 6 до 90 мм.

При возведении железобетонных строений используются арматурные штыри, соответствующие требованиям ГОСТа, потому что только высококачественная сталь ГОСТ 5781-82 отвечает необходимым нормам.

Чтобы рассчитать объём заказа, необходимо знать и вес 1 погонного метра арматурного стержня и их количество, нужное для сборки каркаса строения.

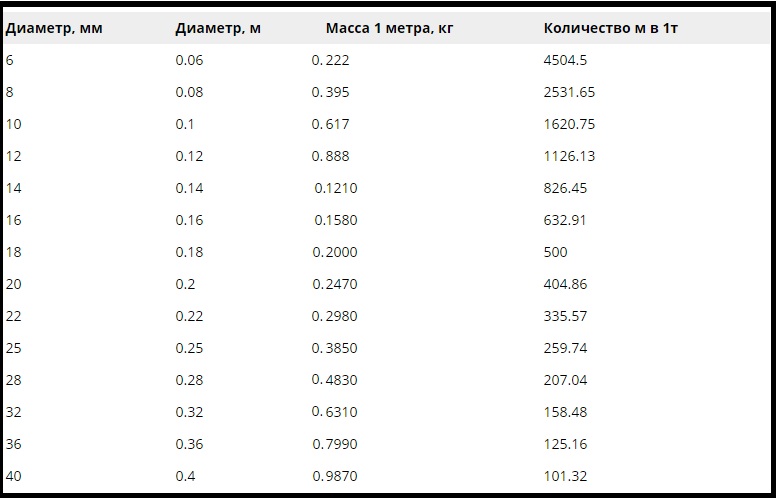

Таблица веса арматуры для расчёта сметы
Диаметр профиля в ммВес 1 погонного метра в килограммахКоличество погонных метров в 1 тонне
d60,2224505
d80,3952532
d100,6171620
d120,8881126
d141,210826
d161,580633
d182,000500
d202,470405
d222,980336
d253,850260
d284,830207
d326,310158
d367,990125
d409,870101
d4512,48080
d5015,41065
d5518,6554
d6022,1945
d7030,2133
d8039,4625

Помогает рассчитать таблица вес арматуры с длиной прутка в 1 метр.

Таким образом, подсчеты существенно упрощаются, если известны длина и ширина сетки для армирования каркаса здания или фундамента, а также размер ячейки. Чтобы рассчитать массу арматуры, строителям достаточно посмотреть в таблице веса арматуры массу прутка соответствующего диаметра.

Трубопроводная арматура

Сегодня обслуживание любых промышленных и бытовых сооружений не представляется возможным без трубопроводной системы. Значительную роль в бесперебойной работе трубопровода играют различные устройства, позволяющие управлять потоком жидких, газообразных, порошковых и прочих веществ. Трубопроводная арматура выполняет такие функции, как: регулировка интенсивности, подача, отключение, смешивание, перемещение по трубопроводу различных сырьевых продуктов.

Классификация трубопроводной арматуры

Арматура для трубопроводов классифицируется по нескольким признакам:

  • Целевое назначение: регулирующая, предохранительная, запорная, распределительно-смесительная.
  • Область и условия применения: общетехническая и специальная.
  • Принцип действия: управляемая и автономная.
  • Конструкция присоединительных патрубков: фланцевая, цапковая, муфтовая, приварная.
  • Способ перемещения регулирующего и запорного элемента: задвижка, клапан, затвор, кран.
  • Условный проход: малый, средний и большой.
  • Условное давление: вакуумная, абсолютного давления, малого, среднего, высокого и сверхвысокого давления.

Чаще всего при прокладке трубопровода используются запорные приспособления из латуни и чугуна. Чтобы правильно выбрать механизм, при заказе необходимо ознакомиться со всеми характеристиками арматуры, в том числе и с таблицей веса запорной арматуры.

Вес Арматуры 10 (мм) за Метр

📝 В основном арматурные стержни используют для укрепление бетона. С них вяжут сетку, так она принимает силу растяжения, которая идет на бетон. В строительном секторе, очень часто используют прокат именно с размером сечения 10 миллиметров. И, что бы создать армокаркас или же сетку, нужно знать точный вес арматуры 10 мм. за метр. В этой статье ми поговорим именно об этом стальном продукте.

Вес арматуры всегда обусловлен стандартом ГОСТ5781-82, он говорит какая должна бить масса и другие параметры. Арматура выпускается в двух видах:

  • горячекатанным;
  • холодночекатанным.

Сам же прокат создается в виде металлических стержней или прутьев.

Арматура 10 (мм) вес 1 метра

Для оценки стоимости строительства, или же готовых объектов, нужно знать точную массу армированных конструкций. Узнать сколько весит арматура 10 мм. можно простым способом: суммируем длину и умножаем на погонный вес нашего металлопроката.

Для того что бы узнать массу погонного м, нужно свериться с таблицей, в которой выведены все размеры их вес и количество метров в тонне.

Таблица веса и количества метров в тонне арматуры диаметром 10 мм

Вес 1 метра арматуры размером десять миллиметров представлен в таблице соотношения диаметра и массы одного м. Зная вес арматурной стали согласно ГОСТ 5781-82 можно оценить коэффициент проката (отношение массы арматуры к объему бетона) и вычислить, сколько на понадобиться металлических прутьев (на куб бетона).

Сколько весит арматура 10 мм? Таблица.

Название Размер сечения Вес 1 метра
Арматура 10 мм. Вес 1 м. равен 0.617 кг.

Сколько метров арматуры 10 мм. в тонне? Таблица.

Название Размер сечения Количество метров в тонне
Арматура 10 мм. В 1 тонне будет 1620 м.

Имея под рукой выше изложенную таблицу, Вы всегда будете знать точное количество и массу этого стального продукта с нужным диаметром сечения. Что, не составит большого труда рассчитать стоимость, перед покупкой, тем самим уберечь себя от лишних затрат.

Как произвести самостоятельный расчет?

Без табличных данных общий вес арматурной сетки или вес одного погонного м. можно рассчитать на онлайн калькуляторе, или сделать это самостоятельно. Для этого длину армирующих прутьев сетки, например, площадью 1м2, умножают на удельную массу одного погонного метра армостержней. Объем стали для 1 м. исследуемого металлического цилиндра равняется 1 метр x (∏ x D2 x / 4).

Вес арматурного стержня будет равен производному от полученного объема и удельной массы арматуры, которая равняется 7850 кг/м3. Эта упрощенная методика позволяет рассчитать массу в килограммах одного метра арматурных стержней, а также перевести вес в единицы длины (метры).

Что такое удельный вес стали | Удельный вес формулы стального стержня | Вес стальной единицы | Как рассчитать вес стального стержня » вики полезно Вес стали 8 мм | Вес стали 10 мм | Вес стали 12 мм | Вес стали 16 мм | Вес стали 20 мм

Что такое удельный вес?

Масса единицы любого вещества определяется как отношение массы или веса на единицу объема . Обычно он измеряется в фунт/фут , г/см или кг/см или кг/м и т. д.

Вес единицы материалов различается в зависимости от их состава и свойств ингредиентов . Это дает представление о тяжести или легкости материалов.


Что такое удельный вес стали? Вес единицы стали

Как известно, сталь является одним из самых используемых строительных материалов. Выяснение удельного веса бруска из стали до его применения равно т.Стальные стержни в основном используются в качестве арматуры для усиления свойства на растяжение бетонных конструкций.

Плотность стали составляет около 7850 кг/м3 или 7,85 г/см3 или 490 фунтов/фут3 или 13231 фунтов/ярд3 .

Вес стали обычно измеряется в кг , тонны и фунта.

Подробнее: Плотность цемента | Плотность песка | Плотность песка | Плотность цемента | Плотность заполнителя | Плотность бетона


Различные диаметры стальных стержней, используемых в строительстве Различные диаметры стальных стержней, используемых в строительстве

T здесь различные диаметры стали используемые в строительстве 8 мм, 10 мм, 12 мм, 16 мм, 20 мм, 25 мм, 32 мм и 40 мм.

Диаметр из стали , используемый для обычных жилых помещений л, коммерческих и офисных зданий , составляет от 8 мм до 20 мм.

Диаметр стали 25 мм до 40 мм используется для тяжелых конструкций , таких как мостов , плотин и подпорных стен.


Формула, используемая для расчета веса стали

Формула , используемая для расчета удельного веса стальных стержней , равна D²/162 .Где D = диам. Из стали стержней, 162 и с постоянной величиной .

Получение формулы D2/162

Рассмотрим стальной стержень диаметром D и длиной L.

Вес стального стержня (Вт) = Масса стального стержня (γ) x Объем (В)

Вт = γ x В

Вт = πD²/4 x γ  (В = πD²/4)

Как известно, удельный вес стали составляет около 7850 кг/м3 (γ)

Вт = πD²/4 x 7850

Здесь D – диаметр стали в мм , а плотность стали в кг/м3. Чтобы сделать c постоянным значением в той же единице , мы преобразуем Dia. Из стали мм до м.кв.

D ² мм / 1000 ²

Вт = π/4 x D²/1000 ² x 7850

W = D²/162,28 кг/м

W = D²/162 кг/м

Подробнее: 10 различных типов стали | Углеродистая и легированная сталь


Как рассчитать удельный вес стальных стержней

Масса стального стержня рассчитывается делением веса стального стержня на его объем.Для расчета удельного веса стальных стержней учитывайте удельную длину в 1 метр для всех диаметров стали .

1. Масса стального стержня 8 мм

Диаметр стали = 8 мм, длина стального стержня = 1 м

Масса стального стержня 8 мм

= Д²/162

= 8²/162

= 8×8/162

= 64/162

= 0,395 кг/м³

Единичный груз диаметром 8 мм. Стальной пруток 0,395 кг/м³

Вес стали 8 мм Вес на метр 0,395 кг

Масса стального стержня 8 мм в футах = 0,12 кг/фут

Например,

Вес стального стержня 8 мм 40 футов

= 0,12×40

= 4,8 кг

Итак, Вес стального стержня 8 мм длиной 40 футов составляет 4,8 кг

2. Масса изделия диаметром 10 мм. Стальной стержень (вес стального стержня 10 мм)

Ниже приведен метод расчета веса стального стержня 10 мм

Диаметр стали = 10 мм, длина стального стержня = 1 м

Масса стального стержня 10 мм

= Д²/162

= 10²/162

= 10×10/162

= 100/162

= 0.617 кг/м³

Единичный груз диаметром 8 мм. Стальной пруток 0,617 кг/м³ .

Стальной груз 10 мм на метр 0,617 кг

Итак, 10 мм стальной стержень вес составляет 0,617 кг/м³ .

3. Масса изделия диаметром 12 мм. Стальной стержень

Диаметр стали = 12 мм, длина стального стержня = 1 м

Масса стального стержня 12 мм

= Д²/162

= 12²/162

= 12×12/162

= 144/162

= 0.890 кг/м³

Единичный груз диаметром 8 мм. Стальной пруток 0,890 кг/м³ .

Стальной груз 12 мм на метр 0,890 кг

4. Масса изделия диаметром 16 мм. Стальной стержень

Диаметр стали = 16 мм, длина стального стержня = 1 м

Масса стального стержня 16 мм

= Д²/162

= 16² /162

= 16×16/162

= 256/162

= 1,58 кг/м³

Единичный груз диаметром 8 мм.Стальной пруток 1,58 кг/м³ .

Вес стали 16 мм на метр составляет 1,58 кг

5.

Масса изделия диаметром 20 мм. Стальной стержень

Диаметр стали = 20 мм, длина стального стержня = 1 м

Масса стального стержня 20 мм

= Д²/162

= 20² /162

= 20×20/162

= 400/162

= 2,46 кг/м³

Единичный груз диаметром 20 мм. Стальной пруток 2,46 кг/м³ .

Вес стали 20 мм на метр составляет 2.46 кг

6. Масса изделия диаметром 25 мм. Стальной стержень

Диаметр стали = 25 мм, длина стального стержня = 1 м

Масса стального стержня 8 мм

= Д²/162

= 25²/162

= 25×25/162

= 625/162

= 3,85 кг/м³

Единичный груз диаметром 25 мм. Стальной пруток 3,85 кг/м³ .

Стальной груз 25 мм на метр 3,85 кг

7.Вес блока диаметром 32 мм. Стальной стержень

Диаметр стали = 32 мм, длина стального стержня = 1 м

Масса стального стержня 32 мм

= Д²/162

= 32²/162

= 32×32/162

= 1024/162

= 6,32 кг/м³

Единичный груз диаметром 32 мм. Стальной пруток 6,32 кг/м³ .

Стальной груз 32 мм на метр 6,32 кг

8. Масса изделия диаметром 40 мм.Стальной стержень

Диаметр стали = 40 мм, длина стального стержня = 1 м

Масса стального стержня 40 мм

= Д²/162

= 40² /162

= 40×40/162

= 1600/162

= 9,87 кг/м³

Единичный груз диаметром 8 мм. Стальной пруток 9,87 кг/м³

Стальной груз 40 мм на метр 9,87 кг

Подробнее: 10 Лучшая сталь для домостроения | Лучший стальной бренд для строительства дома в Индии | Лучший бар TMT в Индии | Лучшая сталь в Индии


Удельный вес различных диам.

стальных стержней, используемых в строительстве
Dia из стали бар длина единицы единицы 02
8 мм 1 м 0,395 кг / м
10 мм 1 м 0,610 KG / M
12 мм 12 мм 1 м 0,89 кг / м
16 мм
16 мм 1 м 1,58 кг / м
20 мм 1 м 2. 46 кг / м
25 мм 1 м 3,87 кг / м
32 мм 1 м 60503 1 м 6.32 кг / м
40 мм 1 м 9.87 кг /м
Удельный вес стальных стержней Удельный вес стальных стержней в кг/м

Как рассчитать вес стальных стержней на строительной площадке

Следующие представляют собой шагов, которые необходимо выполнить , чтобы узнать количество стали, доступной e на строительной площадке или сталь загружена в грузовик во время доставки.

Шаг: 1 Распознайте разные диаметры. из стали в наличии Распознать другой диаметр. стали в наличии на складе

Во-первых, мы должны распознать разные диаметры . Стальные стержни и доступны на месте.

Предположим, на месте имеются 8 мм, 10 мм, 16 мм и 20 мм стальные стержни .

Шаг: 2 Подсчитайте количество стальных стержней каждого диам.Из стали

Теперь, количество количество стальных стержней в каждый диаметр . Стальные стержни доступны на месте.

Подсчет количества стальных стержней в каждом диаметре стали

Например,

8 мм = 80 шт.

10 мм = 120 шт.

12 мм = 50 шт.

16 мм = 60 шт.

20 мм = 30 шт.

Шаг: 3 Определение удельного веса стальных стержней

Теперь рассчитайте удельный вес стальных стержней , взяв образец длиной 1 м из каждой стали диаметром и взвесив его.

Этот вес 1 м длины образца напрямую даст вам удельный вес этого стального стержня диаметром кг/м.

Удельный вес стального стержня s выглядит следующим образом:

8 мм = 0,395 кг/м

10 мм = 0,620 кг/м

12 мм = 0,89 кг/м

16 мм = 1,58 кг/м

20 мм = 2,46 кг/м

Шаг: 4 Расчет общего веса стальных стержней каждого диаметра

Из веса единицы и количества стальных стержней рассчитайте общий вес каждого стального стержня диаметром , имеющегося на месте.

Например,

1. Сталь диаметром 8 мм №№ = 80, удельный вес стали диаметром 8 мм = 0,395 кг/м

Итого Масса из 8 мм сталь л = Nos x Блок Вес x Длина стали (12 м)

= 80 х 0,395 х 12

= 379,2 кг

2. 10 мм Ø стали №№ = 120 , вес единицы 10 мм Ø стали = 0,620 кг/м

Общий вес из 8 мм диам сталь = Nos x Unit Wt x Длина стали (12 м)

= 80×0.620×12

= 892,8 кг

3. Сталь диаметром 12 мм №№ = 50, удельный вес стали диаметром 12 мм = 0,890 кг/м

Общий вес стали диаметром 12 мм = Кол-во x Вес единицы x Длина стали (12 м)

= 80×0,89×12

= 534 кг

4. Сталь диаметром 16 мм №№ = 60, удельный вес стали диаметром 16 мм = 1,58 кг/м

Общий вес из 8 мм диам сталь = Nos x Unit Wt x Длина стали (12 м)

= 80×1.58×12

= 1137,6 кг

20 мм Ø сталь Nos = 30 , Вес 20 мм Ø сталь = 2,46 кг/м

до tal Вес из 20 мм диаметр стали = Nos x Unit Wt x Длина стали (12 м)

= 80×2,46×12

= 885,2 кг

Узнать удельный вес стальных стержней

Часто задаваемые вопросы:

Вес единицы стали

Удельный вес из стали составляет около 7850 кг/м3 или 7. 85 г/см3 или 490 фунтов/фут3 или 13231 фунтов/ярд3 . Стальные стержни в основном используются в качестве арматуры для усиления свойства на растяжение бетонных конструкций. Вес стали ht обычно измеряется в кг , тонны и фунта.

Масса стальных стержней Формула

Формула , используемая для расчета удельного веса стальных стержней , равна D²/162 .Где D = диам. Из стали стержней, 162 и с постоянной величиной .

Формула веса для стали

Формула , используемая для расчета удельного веса стальных стержней , равна D²/162 . Где D = диам. Из стали стержней, 162 и с постоянной величиной .

Удельный вес стали

Удельный вес из стали составляет около 7850 кг/м3 или 7.85 г/см3 или 490 фунтов/фут3 или 13231 фунтов/ярд3 . Стальные стержни в основном используются в качестве арматуры для усиления свойства на растяжение бетонных конструкций. Вес стали ht обычно измеряется в кг , тонны и фунта.


Вам также может понравиться:

Скачать таблицу веса арматуры по диаметру. Удельный вес арматуры всех диаметров.Погонный вес арматуры

Важно с многих точек зрения. Это поможет рассчитать грузоподъемность армированной конструкции, составить более точную смету на строительство, организовать логистику доставки и хранения стройматериалов. Диаметр и удельный вес этого металлопроката влияют на общее количество стержней, шаг между стержнями, на качественное и количественное увеличение точек локальных напряжений в бетоне.

Эталон арматуры и расчет веса

При составлении сметы следует учитывать оптовую и розничную стоимость катанки стальной, а большие объемы металлопроката заказывать у оптовиков по цене за тонну, а не за единицу.Также стоимость металлопродукции иногда исчисляется в погонных метрах, поэтому общие расчеты для определения удельного веса и количества материала необходимо вести в подходящих единицах — в метрах, в килограммах или тоннах, либо в м 3 .

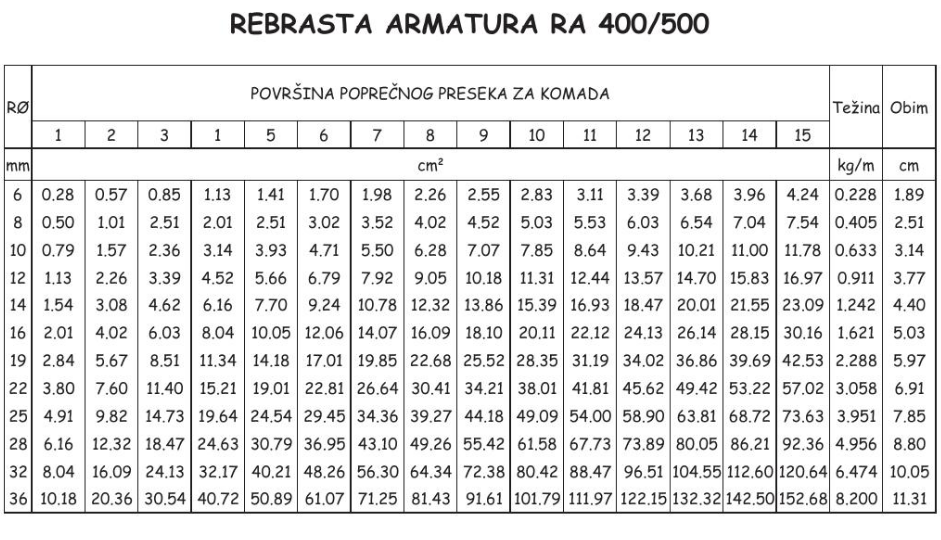

В таблице приведены соотношения для стандартных расчетов удельного веса изделий разного диаметра в соответствии с нормами ГОСТ 5781-82:

Диаметр стержня в мм Линейный вес в килограммах Сколько метров ходовых тяг в 1000 кг
6 0,22 4504,5
8 0,39 2531,7
10 0,62 1620,8
12 0,88 1126,1
14 1,2 826,5
16 1,6 632,9
18 2,0 500,0
20 2,47 404,9
22 3,0 335,6
25 3,9 259,7
28 4,8 207,0
32 6,3 158,5
36 8,0 125,2
40 9,9 101,3
45 12,5 80,1
50 15,4 64,9
55 18,7 53,6
60 22,2 45,1
70 30,2 33,1
80 39,5 25,3

Из таблицы видно, что расчеты веса арматуры просты и доступны непрофессионалам. В первом столбце указан Ø стержня в миллиметрах, во втором столбце — вес 1 м. стальные стержни заданного диаметра, в третьем столбце — количество стержней в метрах на 1 тонну.

Расчет в калькуляторе

Расчет веса стержней арматуры, применяемых в строительстве, обычно проводят одним из трех известных способов. Первый способ самый простой, с его помощью можно рассчитать массу метра металлических стержней – это электронный калькулятор, онлайн-версия или программа для настольного компьютера… Работа с калькулятором не требует никаких навыков — достаточно знать диаметр стержней, а остальные данные программа подставляет самостоятельно. В программе предусмотрены регулируемые допуски на точность размеров, так как не на каждом строящемся объекте требуется точность до третьего и выше знака после запятой. Программы разные по требованиям и результатам, поэтому подбирать нужное ПО придется самостоятельно.

Чаще всего в индивидуальном и промышленном строительстве для армирования железобетонных конструкций применяют изделие диаметром 12 или 14 мм (реже — 16 и 20 мм), поэтому в двух других примерах-расчетах методы, эти значения будут использоваться.

Расчет по стандартному весу

Второй метод расчета также использует приведенную выше таблицу, но расчет ведется только для результата в погонных метрах на тонну. В данном примере используется арматурный стержень диаметром 14 мм. Что нужно для начала расчета:

  1. План дома с разметкой армирующей сетки для всех армируемых элементов и узлов объекта;
  2. Диаметр арматуры — выбирается заранее, исходя из марки бетона и несущей способности армируемого объекта;
  3. Рассчитать общий метраж арматуры по таблице;
  4. Последнее действие — умножение: вес равен 1 м.арматура выбранного диаметра умножается на общее количество стержней.

В реальном примере при закладке фундамента необходимо приобрести 2320 метров прутьев арматуры Ø 14 мм. Один погонный метр материала весит 1,2 кг. Нужно умножить 2320 х 1,2, получится 2321,2 кг арматуры.

Этот простой способ позволяет рассчитать вес арматурного проката любого диаметра в 1 тонне материала – для этого нужно воспользоваться справочной информацией из таблицы.

Расчет удельного веса

Последний способ самый сложный. Для его использования необходимо знать формулу расчета веса, объемной геометрической формы (цилиндра) и удельного веса арматуры. Поэтому этот прием применяют, если нет программы-калькулятора и таблицы со стандартными данными по ГОСТ 5781-82.

На реальном примере можно узнать массу арматуры Ø 14 мм. Законы физики гласят, что физическая масса объекта равна его объему, умноженному на плотность материала (удельный вес).Плотность легированной стали 7850 кг/м 3 (справочные данные), а объем стержней необходимо рассчитывать самостоятельно, зная, что стержни имеют цилиндрическую форму.

Формула объема цилиндра V = πR²h (или ¼ · πD²h), то есть площадь поперечного сечения цилиндрической фигуры надо умножить на высоту цилиндра-стержня. Цилиндр поперечного сечения представляет собой круг. Площадь круга равна S = πR² (или ¼πD²) или число Пи, умноженное на квадрат радиуса, или четверть числа Пи, умноженное на диаметр стержня. Диаметр прутьев можно измерить самостоятельно или узнать из плана постройки дома.

Важно: если вы измеряете диаметры арматурных стержней самостоятельно, то в результатах расчета обязательно будет погрешность из-за неидеально гладкой поверхности стержней.

Диаметр стержней в примере 0,014 м, или 14 мм, значит радиус изделия будет 7 мм или 0,007 метра.

  1. Рассчитываем площадь арматурного стержня (окружности): 3.14 х 0,007 2 = 0,00015386 м 2 ;
  2. Считаем объем одного метра арматуры: 0,00015386 х 1 = 0,00015386 м 3 ;
  3. Рассчитаем вес одного погонного метра: 0,00015386 м 3 х 7850 кг/м 3 = 1,207801 кг.

Проведя эти расчеты и сверив их с данными по ГОСТ, убеждаемся в правильности расчетов. Часто в процессе строительства необходимо узнать не вес погонного метра бруса, а массу конкретного бруска – для этого πR² х надо умножить на L – длину бруса.Аналогично выполняются остальные расчетные операции.

Удельный вес и диаметр арматуры 12 обновлено: 1 апреля 2017 г. автором: kranch0

Компания «Ка-РЭЗ» предлагает своим покупателям широкий выбор фитингов различного диаметра. В нашем ассортименте вы найдете стержни сечением 14 мм, 16 мм, 18 мм, 20 мм и 25 мм. Вся представленная круговая арматура выпускается в двух вариантах: с кладочной поверхностью или с резьбой, форма и размеры которой зависят от класса арматуры.Производство арматуры любого диаметра регламентируется ГОСТ 5781-82. Следует отметить, что ГОСТы регламентируют также вес арматуры 16 мм, а также большего и меньшего диаметров. При этом реальная масса проката может отличаться на 3-5 % от данных, представленных в расчетных таблицах. Непостоянны и физические характеристики проката. Они напрямую зависят от марки стали, которая использовалась в процессе производства.

14 мм

Масса арматуры

14 мм самая маленькая в представленной группе проката: в 1п/м — 1.210 кг . Эти легкие, но прочные изделия широко применяются при усилении фундаментов, изготовлении каркасов и металлоконструкций, а также в нефтехимической промышленности. Стоимость такого вида аренды невысока. Небольшой вес также делает выгодной транспортировку этих продуктов к месту заказчика.

16 мм

Вес метра арматуры 16 мм отличается от веса прутков меньшего диаметра — 1,580 кг на метр погонный … При производстве такой арматуры стержни проходят дополнительную обработку для придания им большей прочности. Следует отметить, что прочность изделия может быть достигнута двумя способами. Во-первых, стержни могут быть закалены на растяжение. Во-вторых, термоупрочненная сталь может использоваться для придания большей прочности прокату в процессе производства. Для обозначения способа, которым была достигнута прочность изделия, используется маркировка: в первом случае «В», во втором — «Т».

18 мм

Предлагаем стержни круглые диаметром 18 мм.Этот вид стального проката также имеет два формата: с гладкой или рифленой поверхностью. Следует отметить, что вес арматуры 18 мм больше, чем у предыдущих двух видов проката: в 1п/м — 2 кг . Этот вид продукции используется при армировании ЖБИ, а также при создании сварных металлоконструкций. Основной областью применения можно считать монолитное гражданское и промышленное строительство.

20, 25 мм

Масса арматуры

20 мм одна из самых внушительных в представленной группе проката — 2,470 кг в 1 р/м … Стержни сечением 20 мм востребованы в сфере армирования бетонных конструкций. Основные механические и эксплуатационные свойства этого материала обусловлены химическим составом стали, а также используемыми при производстве добавками. Самый внушительный вес арматуры – 25 мм ( 3,850 кг ), широко применяемой в современном строительстве.

Сколько весит арматура 16 мм, а также стержни большего или меньшего диаметра, вы можете узнать у специалистов компании КА-РЭЗ.Вы также можете проверить информацию, представленную в таблицах расчета.

Звоните в компанию «КА-РЕЗ» по указанным телефонам или оставляйте свои вопросы и заказы через форму заявки на нашем сайте. Наши специалисты свяжутся с вами и ответят на все ваши вопросы.

При вязке каркасов, сеток, а также при возведении фундамента основным элементом является арматура. Что касается частного строительства, то здесь одним из самых востребованных является металлопрокат диаметром 12 миллиметров.Выгодное соотношение прочности и доступной цены позволяет использовать арматуру 12 мм при строительстве частного дома.

Зачем нужно знать вес металлопроката? Это значение понадобится вам для оценки стоимости строительных работ на разных этапах. Обычно вес уже рассчитан в проекте для каждой конструкции, где используется А12, А3 или любая другая марка. Если вы планируете произвести расчет здания самостоятельно или просто хотите детально разобраться в этом моменте, то этот материал ответит на все ваши вопросы.Изучив статью, читатель сможет самостоятельно рассчитать и узнать вес арматуры 12 мм, А3 или другой марки.

Расчет ведется в погонных метрах – специальных величинах, обычно применяемых в строительных работах. В таблице также указана масса одного погонного метра. При этом фитинги продаются по весу, а не по длине. Задача строителя довольно проста: узнать, сколько метров требуется для всех конструкций, а затем перевести их в единицы массы.Ниже представлена ​​подробная и простая таблица, которая поможет вам узнать вес одного погонного метра.

В этой таблице нужно найти необходимый диаметр (D), в данном случае это 12 мм. Во втором столбце указано D – эти данные особо не нужны, а перевести 12 мм достаточно просто (нужно 12 мм разделить на 100, в итоге получится 0,12 м). Третий столбец таблицы самый важный — здесь указана масса m на кг. Метр металлопроката 12 миллиметров равен 0.888 кг. Также, например, можно взять стержни 10 мм, вес которых 0,617 кг. В последнем столбце указано, сколько метров в одной тонне.

Самостоятельный расчет

Теперь читатель знает, сколько весит один метр. Но чтобы лучше разобраться в работе, нужно понимать, какая схема используется для расчета. Поняв суть, строитель сможет рассчитать вес одного погонного метра прутьев диаметром 12 или 10 мм. Для выполнения расчета необходимо действовать по следующей схеме:

Объем одного погонного метра можно получить по следующей формуле: 1м х (0.785 x 91 187 D x 91 188 91 187 D). Здесь буква « D» указывает на диаметр окружности. Общая масса умножается на удельный вес стержней, во всех случаях это будет 7850 кг/м3. Чтобы узнать, сколько весит метр, нужно знать объем.

Например, вы можете самостоятельно рассчитать массу одного метра арматуры 10 мм. Первым делом получаем объем — 1м х (0,785 х 0,010 х 0,010) = 0, 00010124 м3. Масса стержней 10 мм — 00010124 м3 х 7850 = 0.616 кг. Если посмотреть в таблицу, то один метр арматуры 10 весит 0,617 кг. Сколько весит метр стержней 14 или 16, можно узнать таким же образом.

Количество метров в одной тонне

Выше приведен расчет для 10 мм. Количество метров в тонне также можно рассчитать без использования специализированных таблиц. Здесь стоит обратиться к строительным нормам, которые гласят, что в ленточном основании должно быть не менее 0,1% стержней по отношению к железобетонной конструкции.Эта формулировка выглядит достаточно сложной. Чтобы понять, как это работает, стоит взять пример:

  1. Берется ленточная основа, площадь которой 2400 кв.см.
  2. Далее нужен коэффициент, для данной формулы он равен 0, 001.
  3. Полученный объем умножается на коэффициент 2400 х 0,001 = 2,4 см2.
  4. На следующих этапах без справочной информации не обойтись. Здесь вам понадобится инструкция, в которой указано необходимое количество стержней.Для арматуры диаметром 10 и 12 мм достаточно двух стержней.

Что нужно знать о фитингах A12

Прутки изготавливаются из стали, марка которой зависит от требований по прочности, износостойкости и другим параметрам. Обычно строители выбирают прутья из низколегированного металла. Нельзя сказать, что это самая надежная и прочная сталь, но в то же время она имеет важное преимущество – низколегированный металл можно обрабатывать дуговой сваркой.

Марка А12, как и арматура диаметром 10 мм, обычно используется для придания прочности конструкциям из железобетона.Также эти стержни являются основным элементом конструкции каркасных конструкций. Помимо этого параметра также нужно обратить внимание на прокат, он различается по классам:

  • Периодический профиль — А3. Арматура класса А3 имеет поперечное гофрирование.
  • Гладкий профиль — А1. В отличие от А3, фурнитура класса А1 идет без гофры.

Возможно приобретение фитингов, независимо от диаметра или класса А3, в бухтах или стержнях.

Сколько весит метр арматуры, необходимо знать и проектировщикам, и строителям зданий и сооружений из железобетона.Ведь потребность в этом изделии сначала исчисляется в метрах, а чтобы правильно организовать и выполнить свою работу всем специалистам строительной отрасли, нужно длину перевести в массу, то есть в килограммы и тонны. Это нужно проектировщикам для расчета массы армированных конструкций и нагрузок, которые они будут оказывать на другие элементы конструкции, а строителям — для определения типа и грузоподъемности транспорта для доставки армирующих изделий, а также для оформления технического задания. заявку на его поставку и последующий расчет на стержни.

Различные типы фитингов

Изготовление каждого вида регламентируется соответствующим ГОСТом:

  1. Арматура стальная горячекатаная классов от А-I до А-VI (от А240 до А1000) — стандарт 5781-82.
  2. Сталь термомеханически упрочненная марок от АТ400 до АТ1200 — стандарт 10884-94.
  3. Сталь сварная А500С и класса В500С — стандарт Р 52544-2006.
  4. Композит полимерный — по ГОСТ 31938-2012.

Сколько весит 1 метр каждого из этих видов изделий любого диаметра, можно узнать 3-мя способами:

  1. Рассчитывается путем взвешивания одного или нескольких стержней.
  2. Рассчитывается по номинальному диаметру.
  3. По таблицам справочников или соответствующих ГОСТов, которые приведены ниже.

Первые 2 способа подробно рассмотрены в статье. Правда, есть упор на изделия из стали, но расчеты на композитные полимерные изделия ничем не отличаются. Единственное, что придется сделать самостоятельно, это в случае расчетов по номинальному диаметру выяснить плотность полимерных стержней, на которые производится расчет.Третий метод подробно обсуждается ниже.

2

Сколько весит один метр стальных горячекатаных прутков ГОСТ 5781, а также допустимые отклонения от номинальных значений этой величины можно узнать из табл. 1 настоящего стандарта или в таблице ниже. Данные в последнем взяты из этого ГОСТа. Следует отметить, что номер профиля (то есть номинальный диаметр) гофрированных стержней соответствует номинальному размеру гладких стержней равной площади поперечного сечения (поперечного).Это касается всех рассматриваемых арматурных изделий: ГОСТ 5781, 10884, Р 52544 и 31938.


Вес штанги

То есть у изделий периодического профиля фактический диаметр (видно в этих стандартах) несколько больше указанного для него, но при этом его площадь поперечного сечения и масса 1 м такие же, как у гладкая арматура с тем же номером профиля. Поэтому в таблицах ниже и в таблицах вышеуказанных ГОСТов параметры даны как для гладких, так и для гофрированных стержней, т. к. их характеристики идентичны.

Таблица 1. Масса 1 м металлопродукции стандарта 5781 и допускаемые отклонения от нее

Масса 1 метра профиля, кг

Предельные отклонения от значения номинальной массы, %

Согласно табл. 5 стержней стандарта 5781 в зависимости от класса выпускаются диаметром, мм:

(6-8 и 36-40)

(6-8 и 36-40)

В скобках указаны размеры, по которым арматура изготавливается по согласованию между заказчиком и изготовителем.

Данная информация о диапазоне диаметров каждого класса изготавливаемых фитингов по стандарту 5781 может быть очень полезна при их покупке. Так, при отсутствии маркировки на стержнях в ряде случаев можно будет косвенно судить по диаметру о классе изделий и их принадлежности к данному виду арматуры, а не ГОСТ 10884 или Р 52544.

Чтобы узнать теоретическую номинальную массу 1 метра арматуры, изготовленной по ГОСТ 10884, по данному стандарту, необходимо воспользоваться табл. 1 ГОСТ 5781 для рассмотренного выше металлопроката горячекатаного. То есть для изделий из термомеханически упрочненной стали А t400– А t1200 массы 1 м3 можно увидеть в приведенной выше таблице. 1 . Допускаемые отклонения от номинальной массы данного проката также такие же, как и для проката стандарта 5781.

Согласно табл. 4 стержня стандарта 10884 в зависимости от класса выпускаются диаметром, мм:

Ат400 и Ат500

At1000 и At1200

Зная это, при отсутствии маркировки на купленной арматуре можно косвенно судить о ее классе, а также о принадлежности к продукции стандарта 10884.

3

Массу 1м стального сварного проката ГОСТ Р 52544 можно посмотреть в табл. 1 настоящего стандарта или в следующей таблице. 2. Данные в последнем взяты из этого ГОСТа. Согласно табл. 2 стандарта Р 52544 изделия А500С выпускаются диаметрами всего 6–40 мм, а класса В500С – только 4–12 мм и с соответствующими допускаемыми предельными отклонениями от регламентированного номинального значения массы одного метра в зависимости на стандартный размер.


Рифленая арматурная секция

Эти данные также отражены в таблице ниже.

Таблица 2. Масса 1 м с. И допустимые отклонения от него

Номер профиля арматуры (номинальный диаметр стержня, мм)

Масса одного метра, кг

Допустимые отклонения от номинальной массы, %

(изготавливается размером 6-40 мм)

(выпускается размером 4–12 мм)

По данному ГОСТу по требованию заказчика также изготавливают арматуру следующих номинальных диаметров (мм): 4. 5; 5,5; 6,5; 7; 7,5; 8,5; девять; 9,5; 45 и 50. Для этих типоразмеров вес счетчика в стандарте с номером Р 52544 не приводится. Он должен быть указан в спецификации изготовителя на арматуру этих диаметров.

Либо можно рассчитать массу 1 м изделия самостоятельно, как было сказано выше в методиках определения этой величины. Допустимые отклонения от номинального веса для этих диаметров такие же, как в таблице ниже, но с одним уточнением для изделий класса А500С.Допуск ±5% распространяется на изделия типоразмера 8,5–14 мм включительно. Для композитной полимерной арматуры стандарт на них (ГОСТ 31938) не указывает вес одного метра. При необходимости это значение можно рассчитать самостоятельно, как было предложено выше в главе о том, как определить массу 1м.

HY-TEN — Арматура стержня

00

Общая длина (L) = A

01

Общая длина (L) = A, стандартная длина

11

Общая длина (L) = A + (B) — 0. 5р — д

12

Общая длина (L) = A + (B) — 0,43R — 1,2d

13

Общая длина (L) = A + 0,57B + (C) — 1,6d

14

Общая длина (L) = A + (C) — 4d

15

Общая длина (L) = A + (C)

21

Общая длина (L) = A + B + (C) — r- 2d

22

Общая длина (L) = A + B + C + (D) — 1,5r — 3d

23

Общая длина (L) = A + B + (C) — r — 2d

24

Общая длина (L) = A + B + (C)

25

Общая длина (L) = A + B + (E)

26

Общая длина (L) = A + B + (C)

27

Общая длина (L) = A + B + (C) -0.5р — д

28

Общая длина (L) = A + B + (C) -0,5r — d

29

Общая длина (L) = A + B + (C) — r — 2d

31

Общая длина (L) = A + B + C + (D) -1,5r — 3d

32

Общая длина (L) = A + B + C + (D) -1,5r — 3d

33

Общая длина (L) = 2A + 1,7B + 2(C) — 4d

34

Общая длина (L) = A + B + C + (E) — 0,5r — d

35

Общая длина (L) = A + B + C + (E) + 0. 5р — д

36

Общая длина (L) = A + B + C + (D) — r — 2d

41

Общая длина (L) = A + B + C + D + (E) — 2r — 4d

44

Общая длина (L) = A + B + C + (E) — 2r — 4d

46

Общая длина (L) = A + 2B + C + (E)

47

Общая длина (L) = 2A + B + 2C + 1,5r

51

Общая длина (L) = 2(A + B + (C)) — 2,5r — 5d

56

Общая длина (L) = A + B + C + (D) + 2(E) — 2.5р — 5д

63

Общая длина (L) = 2A + 3B + 2(C) -3r -6d

64

Общая длина (L) = A + B + C + 2D + E + F -3r — 6d

67

Общая длина (L) = A

75

Общая длина (L) = π(A — d) + B

77

Общая длина (L) = C.π.(A — d)

98

Общая длина (L) = A + 2B + C + (D) — 2r -4d

99

Все другие формы, для которых нельзя использовать стандартные формы. Никакие другие кодовые номера форм, формы обозначений или аббревиатуры не должны использоваться в расписании. Эскиз с размерами должен быть нанесен по размерам

Как рассчитать вес стального стержня?

Думаете, это простая формула (D 2 /162.2) для расчета веса стали в стержне?

Нет…

Трудно найти точный вес стальных стержней в зависимости от их площади, рекомендуется обратиться к таблице производителя для расчета веса стального стержня.

Если вы не можете найти подробную информацию, приведенные ниже формулы расчета веса стального стержня полезны для выполнения на уровне объекта.

Во-первых, не существует единственно правильного метода или формулы расчета веса стали, просто используйте это в качестве примера.

По методу расчета

Это несколько примеров расчета на уровне сайта, которые не являются точными, но лучше всего оценивать их приблизительно.

Для MS Flat Bar

Для 1-метрового стержня из мягкой стали шириной 40 мм и шириной 20 мм,

Вес = Объем X Плотность

= ширина (мм) X толщина (мм) X 7. 85 кг/мм 3

= (40 X 20) X 0,00785 (перевести 7850 кг/м 3 в 0,00785 г/мм 3 )

= 6,28 кг/метр

Для круглых арматурных стержней (наиболее часто используемая формула на уровне площадки)

Вот формула,

Формула для удельного веса стали = D 2 /162,28 кг/м

Возьмем пример,

Если мы хотим рассчитать удельный вес стального стержня диаметром 8 мм и высотой 2 метра,

Масса стали = 8 2 /162.28

= 0,3944 кг/м * 2 м

= 0,79 кг

Таким образом, 1 метр стали толщиной 8 мм весит около 0,79 кг.

Что такое D

2 /162,2 в этом расчете?

Вот вывод этого D 2 /162.2,

Вес стального стержня на метр = Площадь стали x Плотность стали x Длина стержня

= (3,14 x D 2 /4) x 7850 кг/м x 1 м (см. основные формулы и удельный вес материалов в этих постах)

= (D 2 x 6162. 25)/(1000 х 1000)

= D 2 X (0,006162)

= D 2 X 1/(0,006162) -1

= Д 2 /162,28

Экспериментальный метод,

Вес любого материала (Масса) = Объем X Плотность

Если мы рассчитываем вес стандартного стального стержня, как показано на рисунке, то трудно рассчитать площадь из-за выступов.

Это можно сделать с помощью теории Архимеда. Мы надеемся, что вы усвоили это в школе.

  • Взять образец стального стержня (например, 1 метр)
  • Возьмите трубу из ПВХ с заглушкой такой же длины с одной стороны (диаметра должно быть более чем достаточно для вставки стержня)
  • Заполнить трубу из ПВХ водой доверху
  • Постепенно погружайте стержень в трубу из ПВХ. (Согласно теории Архимеда)
  • Теперь вытащите стержень из трубы и начните заполнять трубу водой с помощью какого-нибудь измерительного прибора
  • Теперь мы знаем, что объем воды, залитой в трубу, равен объему нашего пробного стержня.

Теперь мы можем рассчитать точный вес стального стержня, используя приведенную выше простую формулу

.

Онлайн-калькулятор веса стального стержня

Надеюсь, эта статья оказалась вам полезной. Не забудьте поделиться с друзьями.

Счастливого обучения 🙂

с числовыми примерами (удельный вес)



Сталь представляет собой разновидность железа, содержащую от 0,1 до 1,5% углерода в виде цементита. Наиболее часто используемый элемент в строительных работах.Зная удельный вес стали, мы можем определить общий вес стальных стержней, необходимых для строительства проекта.





  1. Удельный вес стальных стержней – в кг/м³

Это отношение веса стали к единице объема.

Его также называют удельным весом стали .

Его единица СИ равна кг/м³ .

Удельный вес стали 7850 кг/м³ .



  2. Удельный вес стальных стержней – в кг/м

Это отношение веса стали на единицу длины .

Выражается в кг/м .



 а. Определение удельной массы плоских стальных стержней

Для определения удельной массы плоских стальных стержней; должны быть известны толщина и ширина полосы. Примем плотность стали 7850 кг/м³, а длину стержня за единицу.

Формула для расчета веса плоского стержня,

Вес = Объем × Плотность

Вес плоского стального стержня = (Длина × Ширина × Толщина) × Плотность стали

Удельный вес плоского стального стержня = ( 1 × Ширина × Толщина) × Плотность стали



Числовое значение

Определите удельный вес плоского стального листа толщиной 10 мм и шириной 20 мм.

Решение,

Вес плоского стального листа = Объем стального листа × Плотность стали

Вес плоского стального листа = (Длина × Ширина × Толщина) × Плотность стали

Масса плоского стального листа = ( 1 × 0. 02 × 0,01) × 7850

= 1,57 кг/м



б. Определение удельного веса круглых стальных стержней

Эта функция применима только для круглых стальных стержней плотностью 7850 кг/м³.

Рассмотрим,

Длина стержня равна единице ( 1 м ).

Плотность стали 7850 кг/м³.

В качестве диаметра стержня (в мм) примите d .

Вес стального стержня рассчитывается как:

Вес стального стержня = Объем стального стержня × Плотность стали

Вес стального стержня = (Площадь поперечного сечения стержня × Длина) × Плотность стали

Масса стального стержня = ( πd²/4 × 1) × 7850

= ( πd²/4 × 1000) × 7850/1000000

( Длина 1 м = длина 1000 мм 100 *100*100) = 7850/1000000 кг/мм³)

Масса стального стержня = d²/162 кг/м

где,

d= диаметр стального стержня в мм

Опять же, Масса стального стержня = d²/533 кг/фут

где,

d= диаметр стержня в мм



Численное

мм 20 Масса стержня 1 и диаметр стали 0 мм.

Solution,

Удельный вес стального стержня для диаметра 10 мм = d²/162 = 10² / 162

= 0,617 кг/м = 2.469 кг / м

единица единицы круговой батончики — в метр

диаметр бара вес длины 1 м
6 мм 0,22 кг
8 мм 0.39 кг
10 мм 0,62 кг
12 мм 0,88 кг
16 мм 1,58 кг
20 мм
2
25 мм 1.388 кг
28 мм 48 мм 4839 кг

единицы единицы круговой батончики — в ногах

0
диаметр бара вес длины 1 футов
8 0. 120
10 0,187
12 0,27
16 0,48
20 0,75
25 0,422
28 1,471
3 32 1.921
40515 300

Гражданский инженер и генеральный директор Naba Budda Group

Размеры арматуры, Оценки и типы

Арматура

или арматурный стержень — это стержень, который используется для армирования и укрепления бетона под напряжением.Обычно он изготавливается из стали, хотя для некоторых проектов популярен стекловолокно, поскольку оно не подвержено коррозии и немагнитно.

Существует множество размеров, марок и типов стальной арматуры для поддержки различных конструкций. Стандартные размеры арматурных стержней могут варьироваться в зависимости от страны — метрический размер и британский размер являются двумя популярными размерами. В Соединенных Штатах общие спецификации публикуются Американским институтом бетона (ACI) и Американским обществом испытаний и материалов (ASTM).

Мы сосредоточимся на различных размерах имперских стержней, которые являются стандартными в Соединенных Штатах, как указано в Стандартной спецификации ASTM A955/A955M для деформированных и простых стержней из нержавеющей стали для армирования бетона.

Благодаря лучшему пониманию того, что такое арматура, как она используется, а также о множестве доступных вариантов и размеров, вы сможете уверенно работать с этим материалом для своего следующего строительного проекта.

Таблица размеров арматуры

Диаметр каждого имперского стержня увеличивается на 1/8 дюйма. Вы можете умножить размер стержня на 1/8, чтобы получить номинальный диаметр в дюймах. Например, арматурный стержень №8 = 8/8 дюйма (или 1 дюйм) в диаметре. Общие измерения указывают вес, номинальную площадь и номинальный диаметр.

При работе с арматурой обязательно нужно понимать не только размер необходимой вам арматуры, но и марку и тип стали.

Британский размер бара Вес (фунт/фут) Вес (кг/м) Номинальный диаметр (дюймы) Номинальный диаметр (мм) Номинальная площадь (дюйм2) Номинальная площадь (мм2)
#3 0,376 0,561 0,375 9.525 0,110 71
#4 0,688 0,996 0,500 12.700 0,200 129
#5 1,043 1,556 0,625 15.875 0,310 200
#6 1,502 2.240 0,750 19.050 0,440 284
#7 2.044 3.049 0,875 22. 225 0,600 387
#8 2,670 3,982 1.000 25.400 0,790 509
#9 3.400 5.071 1,128 28.650 1.000 645
#10 4.303 6.418 1,270 32.260 1,270 819
#11 5.313 7,924 1.140 35.810 1,560 1006
#14 7.650 11.410 1,693 43.000 2.250 1452
#18 13.600 20.284 2,257 57.330 4.000 2581



Ниже приведены общие области применения для каждого из размеров стальной арматуры:

  • #3 — Этот тонкий и экономичный арматурный стержень из мягкой стали повышает прочность бетонных дорог, проездов или патио. В плавательных бассейнах из литого бетона также часто придают стенам бассейна форму и прочность.
  • #4 — Чуть более толстая арматура №4 идеально подходит для повышения прочности автомобильных дорог и может придать дополнительную прочность колоннам и плитам.
  • #5 — Этот тип арматуры обычно используется для мостов и автомагистралей.
  • № 6 — Обычно встречается в фундаментах, подпорных стенах, дорогах или автомагистралях.
  • #7 — этот размер арматуры может обеспечить поддержку таких конструкций, как многоэтажные гаражи и мосты.
  • #8 — Арматурный стержень #8 идеально подходит для средних и тяжелых коммерческих применений. Его можно использовать для плит, волноломов, колонн и балок.
  • #9 — Этот толстый и прочный материал используется в качестве арматуры для высотных строительных проектов, волноломов и подпорных стен.
  • #10 — идеально подходит для средних и тяжелых коммерческих проектов, этот размер обеспечивает структурную поддержку в балках, колоннах и т. д.
  • #11 — Эта сверхпрочная арматура толстая и прочная, поэтому ее часто используют для несущих конструкций.
  • № 14 — Одна из самых тяжелых и толстых арматурных стержней стандартных размеров, размер арматуры № 14 хорошо подходит для мостов, парковок, высотных зданий и доков.
  • #18 — Этот большой, прочный размер арматуры используется для больших зданий, промышленных объектов и других крупномасштабных зданий.

Марки арматуры

Понимание разницы между пределом текучести и пределом прочности на растяжение необходимо для оценки того, какой класс арматуры вам нужен.

Думайте о пределе текучести и пределе прочности при растяжении как о минимальном и максимальном диапазонах напряжений для арматуры определенного сорта. Предел текучести — это минимальное напряжение, которое может выдержать материал, прежде чем он начнет постоянно деформироваться. И наоборот, предел прочности на растяжение измеряет максимальное напряжение, которое может выдержать материал, прежде чем он будет необратимо поврежден и сломан.

Марки арматуры

устанавливаются ASTM. Обозначение марки соответствует минимальному пределу текучести в килофунтах на квадратный дюйм (KSI).Распространенными марками являются 40, 60, 75, 80 и 100. Номенклатура марок показывает, какой предел текучести имеет арматурный стержень. Например, арматурный стержень класса 40 имеет минимальный предел текучести 40 тысяч фунтов на квадратный дюйм, что соответствует 40 000 фунтов на квадратный дюйм, тогда как арматурный стержень класса 80 имеет минимальный предел текучести 80 тысяч фунтов на квадратный дюйм или 80 000 фунтов на квадратный дюйм.

Типы арматуры

Выбор подходящего арматурного стержня для вашего проекта будет зависеть от размера и марки, необходимых для добавления необходимой поддержки и прочности. Это также во многом будет зависеть от материала, используемого для изготовления арматуры, а также от того, что используется для ее покрытия.

Арматура из углеродистой стали

является стандартом в бетонной и строительной промышленности, но она может не выдерживать условий с высокой влажностью. Арматура с эпоксидным покрытием может лучше работать в морских условиях, сохраняя прочность и долговечность бетона без ускоренной коррозии.

Арматура из углеродистой стали

Арматура из углеродистой стали

является наиболее распространенным типом арматуры, используемой в жилых и коммерческих проектах. Эта легированная сталь исключительно экономична и долговечна, но углеродистая сталь может плохо выдерживать проекты, подверженные воздействию высокой влажности.Использование арматуры из углеродистой стали может быть рискованным, если вы работаете с высоким содержанием влаги или в зонах с высокой влажностью.

Арматура из нержавеющей стали

Арматура из нержавеющей стали, хотя и не такая дешевая, как арматура из углеродистой стали, может быть жизнеспособной альтернативой. Эти стальные арматурные стержни используются для мостов, дорог, опор и других несущих конструкций. В отличие от арматуры из углеродистой стали, арматура из нержавеющей стали может помочь предотвратить коррозию, обеспечивая дополнительную защиту.

Оцинкованная арматура

Один из более дорогих вариантов, оцинкованная арматура, представляет собой арматуру из легированной стали, погруженную в раствор цинка для добавления специального водного покрытия, которое может сдерживать коррозию.Этот материал является отличной альтернативой арматуре с эпоксидным покрытием. Оцинкованная арматура в 40 раз более устойчива к коррозии и лучше выдерживает транспортировку и монтаж.

Арматура из полимера, армированного стекловолокном (GFRP)

Этот материал, также известный как арматура из стекловолокна, идеально подходит для проектов, подверженных воздействию воды. Арматура из стекловолокна никогда не подвергается коррозии и обладает гораздо большей прочностью на растяжение, чем традиционная стальная арматура. Кроме того, он на 75 % легче стали, а это значит, что вы можете сэкономить на дорогостоящих расходах на доставку.Этот специализированный материал также обладает непроводящими электрическими свойствами.

Арматура с эпоксидным покрытием

Арматура

с эпоксидным покрытием хорошо работает в строительных проектах с высокой влажностью. Арматура покрыта толстым слоем эпоксидной смолы, что помогает замедлить коррозию. К сожалению, тонкое эпоксидное покрытие может поцарапаться и повредиться во время транспортировки, что сделает арматуру менее эффективной против коррозии.

Арматура из сварной проволоки (WWF)

Хотя этот тип материала имеет другое название, чем другие стандартные типы арматуры, арматура WWF на самом деле представляет собой сетку, изготовленную из сварной низкоуглеродистой стальной проволоки.Сетка может помочь укрепить бетонные плиты, чтобы улучшить общую прочность бетона на растяжение.

Расширенная металлическая арматура

Подобно арматуре WWF, просечно-вытяжной лист создает металлическую сетку, детализированную ромбовидными линиями. Сетка изготовлена ​​из цельного стального листа, который мастерски вырезается и расширяется. Этот материал обычно используется, когда требуется очень толстая штукатурка для поддержки бетона. Расширенная металлическая арматура часто используется для тротуаров или пешеходных поверхностей, но она недостаточно прочна, чтобы выдерживать интенсивное движение транспортных средств или большой вес.

Заключение

Арматура является важным материалом для железобетона. Выбор правильного размера, марки и типа арматурных стержней имеет решающее значение для успеха любого проекта. Правильный и равномерный интервал также важен.

Полное понимание предела прочности и предела текучести каждого сорта арматуры, а также преимуществ, недостатков и общей разницы в стоимости между вариантами арматуры позволит вам создать безопасный, экономичный и долговечный проект.

Похожие сообщения










Арматурный стержень из нержавеющей стали (АРМАТУРА)

ССРБ-250-167 Н/Д 1/4 дюйма Н/Д 0. 25 дюймов6,35 мм Н/Д 0,167 фунта/фут0,248523388 кг/м Н/Д 1/4 дюйма6.35 мм
ССРБ-375-376 Н/Д 3/8 дюйма Н/Д 0. 375 дюймов9,525 мм Н/Д 0,376 фунта/фут0,559549664 кг/м Н/Д 3/8 дюйма9.525 мм
ССРБ-500-668 Н/Д 1/2 дюйма Н/Д 0. 5 дюймов12,7 мм Н/Д 0,668 фунта/фут0,994093552 кг/м Н/Д 1/2 дюйма12.70 мм
ССРБ-625-1043 Н/Д 5/8 дюйма Н/Д 0. 625 дюймов 15,875 мм Н/Д 1,043 фунта/фут1,552155052 кг/м Н/Д 5/8 дюйма15.875 мм
ССРБ-750-1502 Н/Д 3/4 дюйма Н/Д 0. 75 дюймов19,05 мм Н/Д 1,502 фунта/фут2,235222328 кг/м Н/Д 3/4 дюйма19.05 мм
ССРБ-875-2044 Н/Д 7/8 дюйма Н/Д 0. 875 дюймов22,225 мм Н/Д 2,044 фунта/фут3,041807216 кг/м Н/Д 7/8 дюйма22.225 мм
ССРБ-100-2670 Н/Д 1 дюйм Н/Д 1 дюйм25. 4 мм Н/Д 2,67 фунта/фут3,97339788 кг/м Н/Д 1 дюйм25.40 мм
ССРБ-1125-4303 Н/Д 1 1/8 дюйма Н/Д 1. 125 дюймов 28,575 мм Н/Д 4,303 фунта/фут6,403569692 кг/м Н/Д 1 1/8 дюйма28.575 мм
ССРБ-125-5313 Н/Д 1 1/4 дюйма Н/Д 1.

Оставить комментарий
