Для паяльника что нужно: Как правильно паять и что нужно для пайки

какие материалы и приспособления необходимы, как правильно паять провода

Если рассматривать способы пайки, то работа, произведённая паяльником, является самым распространённым и удобным. Несмотря на это, паяние паяльником имеет два важных ограничения, которые стоит учесть при выборе способа. Паять паяльником следует только низкоплавкими припоями и затруднительно производить нужные манипуляции, если детали, которые необходимо спаять, уж слишком массивные.

Последнее затруднение можно преодолеть, если воспользоваться дополнительными источниками тепла, такими как газовая или электрическая плита, газовая горелка. С помощью этих источников можно добиться нужного результата, прогрев паяемую деталь, хоть это и усложнит весь процесс.

Чтобы начать процесс пайки, необходимо подготовить нужный инструмент и специальные материалы. В первую очередь, конечно, необходим сам паяльник и понятно дело, что не обойтись без флюса и припоя.

Виды паяльников

Специалисты различают такие виды паяльных инструментов:

1. Электрические паяльники, которые имеют керамический или спиральный нагреватель.
2. Газовые паяльники, оснащённые газовой горелкой.
3. Термовоздушные паяльники, в которых тепло проводится в нужное место воздушным потоком.
4. Молотковые паяльники (которые работают с помощью открытого пламени или электрические).
5. Индукционные паяльники.

Самыми распространёнными приборами для пайки считаются электрические паяльники, так как ими легко пользоваться и нетрудно приобрести. Нужный паяльный инструмент выбирают в зависимости от его мощности, которая показывает уровень теплового потока, направленного на паяемые детали.

Производить пайку электронных компонентов будет правильно прибором, мощность которого не будет превышать 40 Вт. Если у деталей, которые следует спаять стенки или провод, не превышают один миллиметр, то уместно будет выбрать инструмент в диапазоне 80–100 Вт. Если стенка детали от двух миллиметров и больше, то мощность нужна больше 100 Вт. Как раз к таким мощным инструментам относятся молотковые, работающие от электричества паяльники, которые бівают мощностью в 250 Вт.

, а также выше. Такие мощные устройства необходимы, как правило, для промышленности, где нужно паять большие детали. Цена на такие небытовые приборы соответственно высокая.

Теплопроводность паяемого материала тоже необходимо учитывать при выборе мощности паяльника. Например, при пайке изделий из стали он должен находиться в менее нагретом состоянии, чем при работе с медной конструкцией.

Припои

Для паяния электрическим инструментом используется чистое олово, оловянно-свинцовые, оловянно-серебряные и другие варианты припоев.

Свинцово содержащие припои отличаются своей вредностью, но в то же время качество работы при их использовании значительно выше других припоев.

Если необходимо подвергнуть пайке посуду, применяемую для приготовления пищи, то правильно будет использовать лишь чистое олово.

Флюсы

Как утверждают специалисты, хорошо паяются такие материалы, как бронза, серебро, нейзильбер, медь, олово, золото, латунь, свинец. Вполне приемлемо можно паять никель, низколегированные и углеродистые стали, цинк. К материалам, с которыми сложно работать, можно отнести алюминий, нержавеющие, а также хром, высоколегированные стали, алюминиевую бронзу, чугун, магний, титан. На практике же можно отметить, что только неподготовленная деталь или провод, неправильно подобранный флюс и неверно выбранная температура обработки ведёт к плохой пайке.

Так что правильно подобранный флюс залог идеально выполненной работы с минимальными временными и физическими затратами. Именно флюс отвечает за то, будет ли паяться нужный металл, какой будет прочность соединения, насколько будет трудно проходить весь процесс. Вся задача флюса заключается в том, чтобы разрушить окисную плёнку паяемого металла.

Флюс «Паяльную кислоту», которая относится к кислым активным флюсам, запрещается применять, когда производится паяние электронных деталей. Своей агрессивностью такой флюс может вызвать коррозию.

Но именно это его свойство позволит идеально соединить металлические детали. Таким образом, чем металл химически стоек, то активнее должен быть применяемый флюс. Но нельзя забывать, что то, что осталось от активных флюсов, нужно удалить после завершения процесса.

Для пайки стальных конструкций эффективными флюсами считаются водный раствор хлористого цинка и паяльные кислоты, произведённые на этой основе. На данный момент производители представили широкий ассортимент сильных флюсов, которые тоже можно использовать при пайке.

При работе с нержавеющей сталью в отличие от низколегированной и углеродистой стали, нужно применять более активные флюсы, которые позволят разрушить слой стойких окислов, покрывающий, поверхность нержавеющей стали.

Выясняя, как паять паяльником изделия из чугуна, то очевидно, что для этих целей электрический паяльник будет непригоден, так как не сможет выполнить поставленную перед ним задачу. Паять чугун нужно выполнимо лишь высокотемпературной пайкой.

Чтобы выполнить качественно работы с нержавейкой, необходимо применить ортофосфорную кислоту (Ф-38). Так как она лучше всего одолевает окисную стойкую плёнку, покрывающую этот материал.

Железо оцинкованное с лёгкостью позволит спаять флюс, который включает хлористый цинк, этиловый спирт, хлористый аммоний, канифоль (ЛК-2).

Приспособления и материалы

Далеко не все приспособления и материалы необходимы при проведении паяльных работ. Но все они упрощают и делают работу с паяльником более удобной и комфортной.

Подставка для паяльного инструмента нужна не только для удобства, но и для безопасности. Чтобы нагревающийся наконечник устройства не касался посторонних предметов, которые могут быть повреждены от такого соприкосновения.

Возможны три варианта получения такого нужного приспособления:

• Подставка продаётся в наборе с паяльным инструментом.
• Приобретается.
• Производится самостоятельно из листа тонкой жести.

Для удаления от излишков припоя существует специальная оплётка, которая производится из офлюсованных тонких медных проводков. Размотанный её конец прикладывается к припою, а затем сверху прижимается паяльником. Впоследствии весь лишний припой с помощью капиллярных сил, есть возможность собрать в ней, как в промокашке. Использованный кончик оплётки, который уже пропитан припоем, обрезается и выбрасывается.

При паяльных работах будет очень уместно иметь приспособление, которое именуется «третья рука». Данное устройство своими зажимами решает вопрос с катастрофической нехваткой рук при процессе паяния, где в одной руке держится паяльник, а в другой припой. К тому же это устройство может быть оснащено ещё и увеличительным стеклом, которое поможет лучше рассмотреть паяемые мелкие изделия или тонкий провод.

И конечно же, нельзя обойтись при проведении паяльных процедур без пинцетов, зажимов, плоскогубцев. Ведь детали могут сильно разогреться, и руками их держать будет невозможно.

Техника работы паяльником

Распространены несколько способов работы с паяльником:

• Доставка припоя с кончика инструмента сразу на нужные детали.
• Подача припоя непосредственно на площадку паяемой детали.

Но прежде чем начать паять, необходимо произвести подготовительные манипуляции с деталями. Подготовка заключается в закреплении деталей, разогреве паяльника и смачивании флюсом места пайки.

Если паяют первым способом, на паяльнике плавят маленькое количество припоя и придавливает его жало к необходимым местам на паяемых деталях. Уверенное движение наконечника паяльника вдоль предполагаемого шва способствует идеальному распределению припоя по паяемой поверхности.

При втором варианте пайки нужно сначала разогреть паяльником нужные детали до необходимой температуры пайки, а потом подают припой встык между нужными деталями или на подвергаемую пайке поверхность. Припой, расплавившись, заполнит расстояние между деталями, что обеспечит нужный результат.

Лужение проводов

Проведение лужения — это процесс покрытия верхнего слоя металла припоем. Такую операцию проводят как приготовительную перед пайкой, так и как самостоятельную операцию.

Самым распространённым направлением, где применяется лужение, это

лужение концов электрических проводов. Как правильно паять паяльником провода и производить лужение, чтобы получить нужный эффект, рассмотрим в подробностях.

В зависимости из чего произведены провода и их состояния, в котором они находятся на момент работ, различается и обработка, которой их нужно подвергать.

Провод медный одножильный лучше всего подходит для лужения. Новый провод не защищён окислами, поэтому с ним не нужно проводить манипуляции по зачищению. Процесс заключается в нанесении на кончик провода флюса, на горячий конец паяльника наносится припой, а проводится по проводу паяльником, при этом стараясь проворачивать провод.

В некоторых случаях, когда проводник не намерен лудиться может помочь простая таблетка. Такое может случиться в том случае, если провод покрыт лаком или эмалью. В таком случае необходимо таблетку аспирина разместить на дощечки и плотно прижав к её поверхности проводник, разогреть паяльником в течение нескольких секунд. При таких действиях таблетка плавится, чем вызывает разрушение лака. После этого можно проводить лужение провода без проблем.

Пары от расплавленной таблетки аспирина вредны для здоровья, поэтому можно воспользоваться специальным флюсом, который удаляет лак с поверхности проводов.

Если провода старые, то они, как правило, покрыты окислами, которые будут препятствовать процессу лужения. Решить проблему можно с помощью уже упомянутого аспирина. Для этого необходимо расплести проводник, его положить на таблетку и несколько секунд греть паяльником, продвигая проводник из стороны в сторону.

Чтобы провести лужение провода из алюминия, необходимо приобрести специальный флюс, например, идеально подойдёт «Флюс для пайки алюминия». Его также можно будет использовать и при пайке металлов со стойкой окисной плёнкой. Единственное что не стоит забывать, при пользовании таким флюсом, это очищение от его остатков паяемой поверхности. Если этого не делать, может обнаружиться в месте спайки коррозия.

Чтобы убрать образовавшийся при лужении остаток припоя, можно провод разместить вертикально и к месту избытка прижать горячий паяльник. Все излишки стекут на паяльник с провода.

Используя все знания и нужные материалы, можно добиваться идеально выполненных работ при использовании паяльника.

Что нужно для паяния

  В статьях для начинающих разбирали уже и как обозначаются радиодетали, и как определить выводы микросхем. Но а теперь коснемся вопроса, что нужно для паяния, так как он всегда актуальный.















Паяльник

   Первое что нам понадобиться, это конечно же паяльник. Оптимальный вариант и по цене и по мощности, это паяльник мощностью 60 Вт.

Канифоль

    Канифоль, в идеале  —  проволочный припой, который представляет из себя намотанную на катушку, длинную, тонкую оловянную трубку, похожую на проволоку, в полости которой находится канифоль.

   Т.е. при пайке, в этом случае, нам не нужно, как по-старинке, опускать жало паяльника, то в канифоль, то в припой, а все это происходит одновременно в одной точке. Об этом подробнее чуть ниже…

   Приобрести все необходимые компоненты можно в ближайшем магазине радиотоваров.

   Если у Вас не паяльная станция, которая изначально готова к пайке сразу же после включения, а обычный паяльник, то перед работой (особенно если он новый) его нужно специальным образом подготовить — залудить, иначе паять не будет. Что это такое «залудить», сейчас разберём.

Как залудить паяльник?

   Берём напильник и прикладываем плашмя к срезу жала паяльника. Теперь точим в той же плоскости, периодически посматривая на жало, до тех пор, пока оно не станет плоским, гладким и блестящим.

   После этого разогретое жало опускаем в канифоль и сразу в припой (в олово). Прилипать припой к жалу почти не будет, поэтому сразу же после этой процедуры прикладываем жало к  небольшой дощечке, желательно природного происхождения (не ДСП) лучше еловой или кедровой (смолянистой), но в принципе сойдёт и любая, только возиться придется дольше.

   Итак, повторяем эту процедуру (канифоль → припой → дощечка) до тех пор, пока подготовленный предварительно напильником срез жала из жёлто – с переливом сизого цвета разогретой меди, не станет серебристым и блестящим от покрывающего его равномерно припоя. Вот это и называется «залудить», в данном случае паяльник.

Примерно так должно выглядеть залуженное жало паяльника.

   Теперь мы будем учиться припаивать проводок (предварительно его, залудив) к латунной жестянке, тоже залудив её с начала.

    Окунаем жало паяльника в канифоль, потом в припой, и сразу же, плоскостью жала параллельно плоскости подносим вплотную к нашей латунной подопытной, не дав испариться канифоли, прижимаем, потом притираем, елозим, в общем – лудим. Если канифоль испарилась или растеклась, процесс повторяем, и постепенно, постепенно наша жестянка покрывается качественно налипшим на неё припоем. Если материал чистый или без сильных окислов, то подобное лужение происходит быстро.

    Если используется проволочный припой, то прислоняем жало паяльника к жестянке, а к точке их  контакта подносим кончик проволочного припоя, стараясь больше прикасаться к залуженной части паяльника, и трём ею об эту часть, чтобы олово с канифолью обогатило собою место контакта.

Как залудить провод?

    Теперь лудим проводок. Аккуратно снимаем изоляцию ровно настолько, чтобы нам хватило места для пайки, и для расположения термоусадочной трубки, (или другого изолятора) чтобы потом не возникло каких-нибудь «коротышей» (коротких замыканий)…

    Провод лудить проще, т. к. обычно, под изоляцией металл чистый, не окисленный. Его мы окунаем в канифоль, приложив сверху него жало разогретого паяльника и по-потихоньку вытаскиваем провод из под паяльника наружу, после того, как канифоль расплавится и задымится. Это делается, как наверное поняли, для того, чтобы расплавленная канифоль обволокла контактную часть провода. Теперь обогащаем жало паяльника припоем, коснувшись олова, подносим жало к  налипшей на проводке канифоли.

Если провод медный и чистый – лужение произойдёт сразу же.

    Если нет, то придется,  возможно, операцию повторить или воспользоваться вместо канифоли паяльной пастой – специальным химическим веществом, (типа паяльной кислоты, если кто знаком) позволяющей лудить, к примеру, даже железо.

Так выглядит паяльная паста.

Как припаять провод?

   Есть у нас залуженная подопытная латунная жестянка и залуженный проводок,  которые теперь мы обязаны соединить, запечатлеть разогретым припоем и потом остудить, чтобы навсегда сохранить их электрическую связь, что мы и делаем, поднеся залуженную часть провода к залуженной части жестянки.

   К месту их контакта подносим обогащённое припоем жало паяльника так, чтобы припой качественно обволок залуженные части припаиваемых деталей. Этому будет способствовать участвующая в процессе канифоль. Если что-то не ладится — окунайте в неё. После того, как детали оказались в расплавленном припое, постарайтесь их больше не шевелить. Можно слегка подуть на место пайки, пока блеск припоя слегка не потемнеет, что будет свидетельствовать о затвердевании пайки.

   Всё, поздравляю!  У Вас получилось.

Пинцет

Во время пайки не стоит забывать что все элементы подвергаются высокой температуре.

Что бы избежать ожогов,и достичь наибольшего комфорта, мы пользуемся пинцетом.

Пайка для начинающих / Хабр

Мои отношения с радио- и микроэлектроникой можно описать прекрасным анекдотом про Льва Толстого, который любил играть на балалайке, но не умел. Порой пишет очередную главу Войны и Мира, а сам думает «тренди-бренди тренди-бренди. ..». После курсов электротехники и микроэлектроники в любимом МАИ, плюс бесконечные объяснения брата, которые я забываю практически сразу, в принципе, удается собирать несложные схемы и даже придумывать свои, благо сейчас, если неохота возиться с аналоговыми сигналами, усилениями, наводками и т.д. можно подыскать готовую микро-сборку и остаться в более-менее понятном мире цифровой микроэлектроники.

К делу. Сегодня речь пойдет о пайке. Знаю, что многих новичков, желающих поиграться с микроконтроллерами, это отпугивает. Но, во-первых, можно воспользоваться макетными платами, где просто втыкаешь детали в панель, без даже намека на пайку, как в конструкторе.

Так можно собрать весьма кучерявое устройство.

Но иногда хочется таки сделать законченное устройство. Опять-таки, не обязательно «травить» плату. Если деталей немного, то можно использовать монтажную плату без дорожек (я использовал такую для загрузчика GMC-4).

Но вот паять таки придется. Вопрос как? Особенно, если вы этого никогда раньше не делали. Я, возможно, открою Америку, но буквально несколько дней назад я сам для себя открыл волшебный мир пайки без особого геморроя.

До сего времени мое понимание сути процесса ручной пайки было следующим. Берется паяльник (желательно с жалом не в форме шила, а с небольшим уплощением, типа лопаточки), припой и канифоль. Для запайки пятачка, ты берешь капельку припоя на паяльник, макаешь паяльник в канифоль, происходит «пшшшшш», и пока он идет, ты быстро-быстро касаешься паяльником места пайки (деталь, конечно, должна быть уже вставлена), и после нескольких мгновений разогрева припой должен каким-то волшебным образом переходить на место пайки.

Увы, у меня такой метод работал очень плохо, практически не работал. Детали нагревались, но припой никуда с паяльника не переходил. Очевидно, что проблема была в катализаторе, то есть канифоли. Того «пшшшшш», что я делал, опуская конец паяльник в канифоль, явно не хватало, чтобы «запустить» процесс пайки. Пока ты тащишь паяльник к месту пайки, вся почти канифоль успевает сгореть. Именно поэтому, кстати, мне была совершенно непонятна природа припоя, внутри которого уже содержится флюс (какой-то вид катализатора, типа канифоли). Все равно, в момент набирания припоя на паяльник весь флюс успевает сгореть.

Экспериментальным путем я нашел несколько путей улучшить процесс:

• Лудить места пайки заранее. Реально, при пайке деликатных вещей, типа
  микросхем это крайне непрактично. Тем более, обычно, их ножки уже
  луженые.
• Крошить канифоль прямо на место пайки. Аккуратно кладешь кристаллик канифоли прямо на место пайки, и тогда «пшшшшш» происходит прямо там, что позволяет припою нормально переходить с паяльника. Увы, после такой пайки плата вся обгажена черными заплесами горелой канифоли. Хотя она и изолятор, но порой не видно дефектов пайки.Поэтому плату надо мыть, а это отдельный геморрой. Да и само выкрашивание делает пайку крайне медленной. Так я паял Maximite.
• Использовать жидкой флюс. По аналогии с выкрашиваем канифоли, можно аккуратно палочкой класть капельку жидкого флюса (обычно, он гораздо «сильнее» канифоли), и тогда будет активный «пшшшшш», и пайка произойдет. Увы, тут тоже есть проблемы. Не все жидкие флюсы являются изоляторами, и плату тоже надо мыть, например, ацетоном. А те, что являются изоляторами все равно остаются на плате, растекаются и могут мешать последующей внешней «прозвонке». Выход — мыть.

Итак, мы почти уже у цели. Я так подробно все пишу, так как, честно, для меня это было прорыв. Как я случайно открыл, все, что нужно для пайки несложных компонент — это паяльник, самый обычный с жалом в виде шила:

и припой c флюсом внутри:

ВСЕ!

Все дело в процессе. Делать надо так:

• Деталь вставляется в плату и должна быть закреплена (у вас не будет второй руки, чтобы держать).
• В одну руку берется паяльник, в другую — проволочка припоя (удобно, если он в специальном диспенсере, как на картинке).
• Припой на паяльник брать НЕ НАДО.
• Касаетесь кончиком паяльника места пайки и греете его. Обычно, это секунды 3-4.
• Затем, не убирая паяльника, второй рукой касаетесь кончиком проволочки припоя с флюсом места пайки. В реальности, в этом месте соприкасаются сразу все три части: элемент пайки и его отверстие на плате, паяльник и припой. Через секунду происходит «пшшшшш», кончик проволочки припоя плавится (и из него вытекает немного флюса) и необходимое его количество переходит на место пайки. После секунды можно убирать паяльник с припоем и подуть.

Ключевой момент тут, как вы уже поняли, это подача припоя и флюса прямо на место пайки. А «встроенный» в припой флюс дает его необходимое минимальное количество, сводя засирание платы к минимуму.

Ясное дело, что время ожидания на каждой фазе требует хотя бы минимальной практики, но не более того. Уверен, что любой новичок по такой методике сам запаяет Maximite за час.

Напомню основные признаки хорошей пайки:

• Много припоя еще не значит качественного контакта. Капелька припоя на месте контакта должна закрывать его со всех сторон, не имея рытвин, но не быть чрезмерно огромной бульбой.
• По цвету пайка должна быть ближе к блестящей, а не к матовой.
• Если плата двухсторонняя, и отверстия неметаллизированные, надо пропаять по указанной технологии с обоих сторон.

Стоит заметить, что все выше сказанное относится к пайке элементов, которые вставляются в отверстия на плате. Для пайки планарных деталей процесс немного более сложен, но реален. Планарные элементы занимают меньше места, но требуют более точного расположения «пятачков» для них.

Планарные элементы (конечно, не самые маленькие) даже проще для пайки в некотором роде, хотя для самодельных устройств уже придется травить плату, так как на макетной плате особого удобства от использования планарных элементов не будет.

Итак, небольшой, почти теоретический бонус про пайку планарных элементов. Это могут быть микросхемы, транзисторы, резисторы, емкости и т.д. Повторюсь, в домашних условиях есть объективные ограничения на размер элементов, которых можно запаять обычным паяльником. Ниже я приведу список того, что лично я паял обычным паяльником-шилом на 220В.

Для пайки планарного элемента уже не получится использовать припой на ходу, так как его может «сойти» слишком много, «залив» сразу несколько ножек. Поэтому надо предварительно в некотором роде залудить пятачки, куда планируется поставить компонент. Тут, увы, уже не обойтись без жидкого флюса (по крайне мене у меня не получилось).

Фаза 1

Капаете немного жидкого флюса на пятачек (или пятачки), берете на паяльник совсем немного припоя (можно без флюса). Для планарных элементов припоя вообще надо очень мало. Затем легонько касаетесь концом паяльника каждого пятачка. На него должно сойти немного припоя. Больше чем надо, каждый пятачек «не возьмет».

Фаза 2

Берете элемент пинцетом. Во-первых, так удобнее, во-вторых пинцет будет отводить тепло, что очень важно для планарных элементов. Пристраиваете элемент на место пайки, держа его пинцетом. Если это микросхема, то надо держать за ту ножку, которую паяете. Для микросхем теплоотвод особенно важен, поэтому можно использовать два пинцета. Одним держишь деталь, а второй прикрепляешь к паяемой ножке (есть такие пинцеты с зажимом, которые не надо держать руками). Второй рукой снова наносишь каплю жидкого флюса на место пайки (возможно немного попадет на микросхему), этой же рукой берешь паяльник и на секунду касаешься места пайки. Так как припой и флюс там уже есть, то паяемая ножка «погрузится» в припой, нанесенный на стадии лужения. Далее процедура повторяется для всех ног. Если надо, можно подкапывать жидкого флюса.

Когда будете покупать жидкий флюс, купите и жидкость для мытья плат. Увы, при жидком флюсе лучше плату помыть после пайки.

Сразу скажу, я ни разу не профессионал, и даже не продвинутый любитель в пайке. Все это я проделывал обычным паяльником. Профи имеют свои методы и оборудование.

Конечно, пайка планарного элемента требует куда большей сноровки. Но все равно вполне реально в домашних условиях. А если не паять микросхемы, а только простейшие элементы, то все еще упрощается. Микросхемы можно покупать уже впаянные в колодки или в виде готовых сборок.

Вот картинки того, что я лично успешно паял после небольшой тренировки.

Это самый простой вид корпусов. Такие можно ставить в колодки, которые по сложности пайки такие же. Эти элементарно паяются по первой инструкции.

Следующие два уже сложнее. Тут уже надо паять по второй инструкции с аккуратным теплоотводом и жидким флюсом.

Элементарные планарные компоненты, типа резисторов ниже, весьма просто паяются:

Но есть, конечно, предел. Вот это добро уже за пределами моих способностей.

Под занавес, пару дешевых, но очень полезных вещей, которые стоит купить в дополнение к паяльнику, припою, пинцету и кусачкам:

• Отсос. Изобретателю этого устройства стоит поставить памятник. Налепили много припоя или запаяли не туда? Сам припой, увы, обратно на паяльник не запрыгнет. А вот отсосом убирается элементарно. Одной рукой разогреваете паяльником место «отпайки». Второй держите рядом взведенный отсос. Как «оттает», нажимаете на кнопку, и припой прекрасным образом спрыгивает в отсос.

• Очки. Когда имеешь дело с ножками и проводами, может случиться, что разогретая ножка отпружинит, и припой с нее куда-то полетит, возможно, в глаз. С этим лучше не шутить.

Успехов в пайке! Запах канифоли — это круто!

Металл для паяльника. Что нужно для паяния. Процедура пайки включает такие шаги как

Пайка паяльником относится к наиболее распространенным и простым способам пайки, однако она имеет два существенных ограничения. Во-первых, паяльником можно паять только низкоплавкими (мягкими) припоями, а во-вторых, им нельзя (или, во всяком случае, затруднительно) паять массивные детали с большим теплоотводом — из-за невозможности прогреть их до температуры плавления припоя. Последнее ограничение преодолевают, подогревая паяемую деталь внешним источником тепла — газовой горелкой, электрической или газовой плитой или каким-то иным способом, — но это усложняет процесс пайки.

Перед тем как паять паяльником, нужно обзавестись всем необходимым. К основным инструментам и материалам, без которых пайка невозможна, относится сам паяльник, припой и флюс.

Паяльники

В зависимости от способа нагрева паяльники бывают «обычными»-электрическими (со спиральным или керамическим нагревателем), газовыми (с газовой горелкой), термовоздушными (тепло передается воздушным потоком), индукционными. Массивные молотковые паяльники могут разогреваться не только электроэнергией, но и по старинке — открытым пламенем.

Как пользоваться таким паяльником, можно узнать из описаний технологии жестяных работ, именно там они использовались чаще всего. В наше время обычно пользуются электрическими паяльниками в силу их доступности и удобства пользования. Но первые паяльники нагревались на открытом пламене.

Основным параметром, по которому подбирается паяльник, является его мощность, определяющая величину теплового потока, передающегося к паяемым деталям. Для пайки электронных компонентов используются приборы мощностью до 40 Вт. Тонкостенные детали (с толщиной стенки до 1 мм) требуют мощности 80-100 Вт.

Для деталей с толщиной стенки 2 мм и более понадобятся паяльники мощностью выше 100 Вт. Такими являются, в частности, молотковые электрические паяльники, потребляющие до 250 Вт и выше. К самым энергоемким паяльникам относится, например, молотковый паяльник Ersa Hammer 550 мощностью 550 Вт. Он способен нагреваться до температуры 600°C и предназначен для паяния особо массивных деталей — радиаторов, деталей машин. Но у него неадекватная цена.

Помимо массивности детали, на необходимую мощность паяльника влияет и теплопроводность паяемого металла. С ее увеличением мощность прибора и температуру его нагрева необходимо увеличивать. При пайке паяльником деталей из меди он должен быть нагрет сильнее, чем при пайке такой же по массе детали, но изготовленной из стали. К слову сказать, при работе с изделиями из меди может возникать ситуация, когда из-за высокой теплопроводности металла, при паянии будет происходить распайка мест, выполненных ранее.

Припои

При пайке электрическими паяльниками применяются низкотемпературные оловянно-свинцовые (ПОС-30, ПОС-40, ПОС-61), оловянно-серебряные (ПСр-2, ПСр-2.5) или иные припои и чистое олово. К недостаткам припоев, содержащих свинец, относится вредность последнего, к достоинствам — лучшее качество пайки, чем у бессвинцовых припоев. Для паяния пищевой посуды применяется чистое олово.

Флюсы

Принято считать, что хорошо паяются олово, серебро, золото, медь, латунь, бронза, свинец, нейзильбер. Удовлетворительно — углеродистые и низколегированные стали, никель, цинк. Плохо — алюминий, высоколегированные и нержавеющие стали, алюминиевая бронза, чугун, хром, титан, магний. Однако, не оспаривая этих данных, можно утверждать — нет плохо паяемого металла, есть плохая подготовка детали, неправильно подобранный флюс и неверный температурный режим.

Подобрать при пайке нужный флюс — значит решить главную проблему пайки. Именно качество флюса определяет в первую очередь паяемость того или иного металла, легкость или трудность самого процесса пайки и прочность соединения. Флюс должны соответствовать материалу паяемых изделий — своей способностью разрушать его окисную пленку.

Кислые (активные) флюсы, например «Паяльную кислоту» на основе хлорида цинка, нельзя использовать при пайке электронных компонентов, так как они хорошо проводят электрический ток и вызывают коррозию, однако, из-за своей агрессивности, они очень хорошо подготавливают поверхность и поэтому незаменимы при пайке металлических конструкций, и чем химически более стоек металл нем активнее должен быть флюс. Остатки активных флюсов нужно обязательно тщательно удалять после завершения пайки.

Эффективными флюсами для пайки стали являются водный раствор хлористого цинка, паяльные кислоты на его основе, флюс ЛТИ-120. Можно использовать и другие, более сильные флюсы, которых на рынке предостаточно.

Основное отличие пайки паяльником нержавеющих сталей от пайки углеродистых и низколегированных состоит в необходимости применения более активных флюсов, требующихся для разрушения химически стойких окислов, которыми покрыты нержавеющие стали. Что касается чугуна, то его нужно паять высокотемпературной пайкой, а, следовательно, электрический паяльник для этой цели не подходит.

Для нержавейки применяют ортофосфорную кислоту. Хорошо справляются с химически стойкой окисной пленкой и специализированные флюсы, такие, например, как Ф-38.

Для оцинкованного железа можно применять состав, содержащий канифоль, этиловый спирт, хлористый цинк и хлористый аммоний (флюс ЛК-2).

Вспомогательные материалы и приспособления

Без некоторых приспособлений и материалов, используемых при пайке, можно обойтись, но их наличие делает работу значительно удобнее и комфортнее.

Подставка для паяльника служит для того, чтобы нагретый паяльник не касался стола или других предметов. Если она не идет в комплекте с паяльником, ее приобретают отдельно или делают самостоятельно. Простейшую подставку можно изготовить из тонкого листа жести, вырезав в нем пазы для укладки инструмента.

Влажной вискозной или поролоновой губкой , уложенной в гнездо для предотвращения выпадения, гораздо удобней очищать кончик паяльника, чем обычной тряпочкой. Для этих же целей может служить и латунная стружка.

Удалять излишки припоя с поверхности деталей можно с помощью специального отсоса или оплетки. Первый внешним видом и конструкцией напоминает шприц, оснащенный пружиной. Перед использованием его нужно взвести, утопив головку штока. Поднеся носик к расплавленному припою, пружину спускают, надавив на кнопку спуска. В результате излишек припоя втягивается внутрь съемной головки.

Представляет собой плетенку из офлюсованных тонких медных проводков. Приложив ее конец к припою и прижав сверху паяльником, благодаря капиллярным силам можно как промокашкой собрать в ней весь лишний припой. Кончик оплетки, напитанный припоем, просто отрезается.

Очень полезным является приспособление, называемое третьей рукой (Third-Hand Tool). При работе с паяльником иногда катастрофически «не хватает рук» — одна занята самим паяльником, другая — припоем, а нужно ведь еще держать в определенном положении паяемые детали. «Третья рука» удобна тем, что ее зажимы можно легко устанавливать в любом положении друг относительно друга.

Держатель для пайки «Третья рука»

Паяемые детали нагреваются до высокой температуры, прикоснувшись к ним можно обжечься. Поэтому желательно иметь различные зажимные устройства, позволяющие манипулировать нагретыми деталями — плоскогубцы , пинцеты , зажимы .

Подготовка паяльника к работе

При первом включении паяльника в сеть он может начать дымить. Ничего страшного в этом нет, просто выгорают масла, использованные для консервации паяльника. Нужно просто проветрить помещение.

Перед использованием паяльника нужно подготовить его наконечник. Подготовка зависит от его исходного вида. Если наконечник выполнен из непокрытой меди, его кончик можно отковать в виде отвертки, это уплотнит медь и придаст ей повышенную устойчивость от износа. Можно и просто заточить на наждаке или напильником, придав ему необходимую форму — в виде острого или усеченного конуса с различным углом, четырехгранной пирамиды, углового скоса с одной стороны. Для предохранения меди от окисления используются металлические покрытия из никеля. Если паяльник имеет такое покрытие, то ковать и затачивать его нельзя во избежание повреждения покрывающего слоя.

Существует унифицированный ряд форм наконечников, но можно, разумеется, использовать любую форму, подходящую для конкретной работы.

При пайке массивных деталей площадь соприкосновения паяльника с деталью должна быть максимальной — для обеспечения лучшей передачи тепла. В этом случае наилучшей считается угловая заточка круглого стержня (2 на фото выше). Если предполагается паять мелкие детали, то подойдет острая конусная (4), ножевая или иные формы с малыми углами.

Инструкции по работе с паяльником, имеющем медное жало без покрытия, содержат одно обязательное требование — лужение «жала» нового паяльника с целью его защиты от окисления и износа. Причем делать это следует при первом же нагреве, не мешкая. Иначе «жало» покроется тонким слоем окалины, и припой не захочет прилипать к нему. Это можно сделать разными путями. Прогреть паяльник до рабочей температуры, прикоснуться «жалом» к канифоли, расплавить на нем припой и растереть последний о деревяшку. Или протереть нагретый наконечник тряпкой, смоченной раствором хлористого цинка, расплавить на него припой и куском нашатыря или каменной поваренной соли растереть его по наконечнику. Главное, чтобы в итоге этих операций рабочая часть наконечника была полностью покрыта тонким слоем припоя.

Необходимость залудить жало вызвана тем, что флюс постепенно разъедает, а припой растворяет жало. Из-за потери формы приходится регулярно затачивать жало, и чем активнее флюс те чаще, порой по нескольку раз в день. У никелированных жал никель закрывает доступ к меди, защищая её, но такие жала требуют бережного обращения, боятся перегрева, и не факт, что производитель сделал достаточно качественное покрытие, за которое требует переплаты.

Подготовка деталей к пайке

Подготовка деталей к пайке предполагает выполнение одних и тех же операций независимо от того, какого вида (низкотемпературная или высокотемпературная) выполняется пайка, и какой источник нагрева (электрический или газовый паяльник, газовая горелка, индуктор или что-то иное) используется.

Прежде всего, это очистка детали от загрязнений и обезжиривание. Здесь нет никаких особых тонкостей — нужно с помощью растворителей (бензина, ацетона или прочих) очистить деталь от масел, жиров, грязи. Если имеется ржавчина, ее нужно удалить любым подходящим механическим способом — с помощью наждачного круга, проволочной щетки или наждачной бумаги. В случае высоколегированных и нержавеющих сталей желательно обработать соединяемые кромки абразивным инструментом, поскольку окисная пленка этих металлов особенна прочна.

Температура пайки

Температура нагрева паяльника — важнейший параметр, от температуры зависит качество пайки. Недостаточная температура проявляет себя тем, что припой не растекается по поверхности изделия, а ложится комком, несмотря на подготовку поверхности флюсом. Но даже если пайка внешне и получилась (припой расплавился и растекся по стыку), паяное соединение получается рыхлым, матовым по цвету, имеет низкую механическую прочность.

Температура пайки (температура паяемых деталей) должна на 40-80°C превосходить температуру плавления припоя, а температура нагрева наконечника — на 20-40°C температуру пайки. Последнее требование обуславливается тем, что при соприкосновении с паяемыми деталями температура паяльника будет снижаться из-за отвода тепла. Таким образом, температура нагрева наконечника должна превосходить температуру плавления припоя на 60-120°C. Если используется паяльная станция, то необходимая температура просто устанавливается регулятором. При использовании паяльника без регулирования температуры, оценивать ее фактическое значение, при использовании в качестве флюса канифоли, можно по поведению канифоли при прикосновении паяльника. Она должна вскипать и обильно выделять пар, но не сгорать мгновенно, а оставаться на наконечнике в виде кипящих капель.

Перегрев паяльника также вреден, он вызывает сгорание и обугливание флюса до момента активации им поверхности спая. О перегреве свидетельствует темная пленка окислов, возникающая на припое, находящемся на кончике паяльника, а также то, что он не удерживается на «жале», стекая с него.

Техника пайки паяльником

Существует два основных способа пайки паяльником:

• Подача (слив) припоя на паяемые детали с кончика паяльника.
• Подача припоя непосредственно на паяемые детали (на площадку).

При любом способе необходимо прежде подготовить детали к пайке, установить и закрепить их в исходном положении, разогреть паяльник и смочить место спая флюсом. Дальнейшие действия отличаются в зависимости от того, какой способ используется.

При подаче припоя с паяльника, на нем расплавляют некоторое количество припоя (чтобы удерживалось на кончике) и прижимают «жало» к паяемым деталям. При этом флюс начнет вскипать и испаряться, а расплавленный припой переходит с паяльник на спай. Движением наконечника вдоль будущего шва обеспечивают распределение припоя по стыку.

Припоя на желе может быть достаточно если жало просто приобрело металлический блеск. Если форма жала заметно изменилась, значит припоя слишком много.

При подаче припоя непосредственно на спай, паяльником вначале разогревают детали до температуры пайки, а затем подают припой на деталь или в стык между паяльником и деталью. Расплавляясь, припой будет заполнять стык между паяемыми деталями. Выбирать, как именно паять паяльником — первым или вторым способом — следует в зависимости от характера выполняемой работы. Для мелких деталей лучше подходит первый способ, для крупных — второй.

К основным требованиям качественной пайки относятся:

• хороший прогрев паяльника и паяемых деталей;
• достаточное количество флюса;
• ввод нужного количества припоя — ровно столько, сколько требуется, но не больше.

Вот несколько советов о том, как правильно паять паяльником.

Если припой не течет, а размазывается, значит температура деталей не достигла нужных значений, нужно увеличить температуру нагрева паяльника либо взять прибор помощнее.

Не нужно вносить слишком много припоя. Качественная пайка предполагает наличие в спае минимально достаточного количества материала, при котором шов получается слегка вогнутым. Если припоя оказалось слишком много, не нужно стараться его куда-то пристроить на стыке, лучше удалить отсосом или оплеткой.

О качестве спая говорит его цвет. Высокое качество — спай имеет яркий блеск. Недостаточная температура делает структуру спая зернистой, губчатой — это однозначный брак. Пережженный припой выглядит матовым и имеет пониженную прочность, что в некоторых случаях может быть вполне допустимо.

При использовании активных (кислотных) флюсов нужно обязательно смывать после пайки их остатки — каким-нибудь моющим средством или обычным щелочным мылом. В противном случае нельзя дать гарантии, что через некоторое время соединение не будет разрушено коррозией от оставшихся кислот.

Лужение

Лужение — покрытие поверхности металла тонким слоем припоя — может быть как самостоятельной, конечной операцией, так и промежуточным, подготовительным этапом пайки. Когда это подготовительный этап, успешное лужение детали в большинстве случаев означает, что самая трудная часть паяльной работы (соединение припоя с металлом) сделана, припаять облуженные детали друг к другу обычно уже не составляет особого труда.

Лужение проводов . Лужение кончиков электропроводов — одна из самых частых операций. Ее осуществляют перед припайкой проводов к контактам, спаиванием между собой или для обеспечения лучшего контакта с клеммами при подсоединении с помощью болтов. Из облуженного многожильного провода удобно сделать колечко, обеспечивающее удобство при креплении к клемме и хороший контакт.

Провода могут быть одножильными и многожильными, медными и алюминиевыми, покрытыми лаком или нет, чистыми новыми или закисленными старыми. В зависимости от этих особенностей и различается их облуживание.

Проще всего лудить одножильный медный провод. Если он новый, то не покрыт окислами и лудится даже без зачистки, нужно просто нанести на поверхность провода флюс, нанести на нагретый паяльник припой и поводить по проводу паяльником, слегка поворачивая при этом провод. Как правило, лужение проходит без проблем.

Если же проводник не хочет лудиться — из-за наличия лака (эмали) — помогает обычный аспирин. Знание о том, как паять паяльником с помощью таблетки аспирина (ацетилсалициловая кислота) в некоторых случаях может оказаться очень полезным. Нужно положить ее на дощечку, прижать к ней проводник и прогреть его в течение нескольких секунд паяльником. При этом таблетка начинает плавиться, и образующаяся кислота разрушает лак. После этого провод обычно лудится легко.

Если нет аспирина, убрать с поверхности проводника мешающий лужению лак помогает и хлорвиниловая изоляция от электропроводов, которая при нагревании выделяет вещества, разрушающие лаковое покрытие. Нужно прижать паяльником проводок к кусочку изоляции и несколько раз протащить его между изоляцией и паяльником. После чего облудить провод в обычном порядке. При зачистке от лака при помощи наждачной бумаги или ножа нередки надрезы и обрывы тонких жил провода. При зачистке путём обжига, провод может потерять прочность и легко сломаться.

Следует учитывать, что расплавленный полихлорвинил и аспирин выделяют в воздух вредные для здоровья вещества.

Ещё, для покрытых лаком (эмалью) проводов можно приобрести специальный флюс, удаляющий лак.

Новый многожильный медный провод лудится также легко, как и одножильный. Единственная особенность состоит в том, чтобы вращать его в ту сторону, при которой проводки будут скручиваться, а не раскручиваться.

Старые провода могут быть покрыты окислами, препятствующими лужению. Справиться с ними поможет та же таблетка аспирина. Нужно расплести проводник, положить его на аспирин и прогреть несколько секунд паяльником, двигая проводником взад-вперед — и проблема облужения исчезнет.

Для лужения алюминиевого провода потребуется специальный флюс — например, тот, который так и называется «Флюс для пайки алюминия». Этот флюс является универсальным и подходит также для пайки металлов с химически стойкой окисной пленкой — нержавеющей стали, в частности. При его использовании нужно только не забыть после очистить соединение от остатков флюса во избежание коррозии.

Если при лужении проводов на них образовался избыток прибоя, убрать его можно, расположив провод вертикально концом вниз и прижав к его концу нагретый паяльник. Лишний припой стечет с провода на паяльник.

Лужение большой поверхности металла

Лужение поверхности металла может понадобиться для защиты его от коррозии или для последующей припайки к нему другой детали. Даже если лудится совсем новый лист, который внешне выглядит чистым, на его поверхности всегда могут находиться посторонние вещества — консервирующая смазка, различные загрязнения. Если же лудится лист, покрытый ржавчиной, то он тем более нуждается в очистке. Поэтому лужение всегда начинается с тщательной очистки поверхности. Ржавчина зачищается наждачной шкуркой или металлической щеткой, жиры и масла убираются бензином, ацетоном или иным растворителем.

Затем кисточкой или другим инструментом, соответствующем флюсу, на поверхность листа, наносится флюс (это может быть не пастообразный флюс как на фото ниже, а, например, раствор хлористого цинка или другой активный флюс).

Паяльник с относительно большой плоской поверхностью жала разогревается до необходимой температуры и на поверхность детали наносится припой. Желательно чтобы мощность паяльника была около 100 Вт или выше.

Затем паяльник прикладывать к припою на детали наибольшей плоскостью и держится в таком положении. Время нагрева детали зависит от ее размеров, мощности паяльника и площади контакта. О достижении необходимой температуры свидетельствует вскипание флюса, плавление припоя и растекание его по поверхности. Постепенно припой распределяется по поверхности.

После лужения поверхность металла очищается от остатков флюса спиртом, ацетоном, бензином, мыльной водой (в зависимости от химического состава флюса).

Если припой не растекается по поверхности металла, то это может быть из-за плохой очистки поверхности перед лужением, плохого прогрева металла (по причине недостаточной мощности паяльника, маленькой площади контакта, недостаточного времени прогрева металла детали), грязного наконечника паяльника. Ещё причиной может быть неправильный выбор флюса или припоя.

Лужение может осуществляться путем нанесения (слива) припоя с паяльника и распределением его «жалом» по поверхности, или подачей припоя непосредственно на площадку — припой плавится от прикосновения к разогретому металлу детали.

Пайка листового металла внахлест

При ремонте кузовов автомашин, всевозможных жестяных работах возникает необходимость в пайке листового металла внакладку. Спаивать листовые детали наложением друг на друга можно двумя способами, — предварительно облудив их, или используя паяльную пасту, содержащую припой и флюс.

В первом случае перекрывающиеся зоны деталей после механической зачистки и обезжиривания предварительно лудят. Затем части соединения прикладываются друг к другу облуженными поверхностями, фиксируются зажимными устройствами и прогреваются с помощью паяльника с разных сторон до температуры плавления припоя. Свидетельством удачной пайки является вытекание расплавившегося припоя из зазора.

При втором способе, после подготовки деталей, контактная зона одной из детали покрывается паяльной пастой. Затем детали фиксируют в нужном положении, стягивают зажимами и, как и в первом случае, прогревают шов паяльником с двух сторон.

При покупке паяльной пасты, нужно обращать внимание на её назначение, т. к. многие паяльные пасты предназначены для пайки электроники и не содержат активных флюсов позволяющих паять сталь.

При использовании содержания данного сайта, нужно ставить активные ссылки на этот сайт, видимые пользователями и поисковыми роботами.

Как правильно паять?

Прежде чем начать рассматривать вопрос: ”Как правильно паять?” Нужно обозначить одно но…

Пайка бывает разная . Нужно понимать, что существует большая разница в методике пайки здоровенного резистора мощностью 2 Ватта на обычную печатную плату и, например, микросхемы BGA на многослойную плату сотового телефона.

Если в первом случае можно обойтись простейшим электрическим паяльником мощностью 40 Ватт, твёрдой канифолью и припоем, то во втором случае потребуется применение таких приборов, как термовоздушная станция, безотмывочный флюс, паяльная паста, трафареты и, возможно, станция нижнего подогрева плат.

Как видим, разница существенная.

В каждом конкретном случае нужно выбирать тот метод пайки, который является наиболее подходящим для конкретного вида монтажа . Так для пайки микросхем в планарном корпусе лучше применять термовоздушную пайку, а для монтажа обычных выводных резисторов, крупногабаритных электролитических конденсаторов стоит применять контактную пайку электрическим паяльником.

Рассмотрим простейшие правила обычной контактной пайки.

Для начала начинающему радиолюбителю вполне достаточно освоить обычную контактную пайку простейшим и самым дешёвым электрическим паяльником с медным жалом.

Сперва необходимо приготовить минимальный наборчик для пайки и паяльный инструмент. О том, как подготовить электрический паяльник к работе уже рассказывалось в статье о подготовке и уходе за паяльником .

Многие считают, что для пайки лучше использовать паяльник с невыгораемым жалом. В отличие от медного, невыгораемое жало не требует периодического затачивания и лужения, так как на его поверхности не образуются углублений – раковин.

Выгоревшее жало паяльника
(для наглядности медное жало предварительно обработано напильником).

На фото видно, что край медного жала неровный, а образовавшиеся углубления заполнены застывшим припоем.

Невыгораемое жало у широко распространённых паяльников, как правило, имеет конусообразную форму. Такое жало не смачивается расплавленным припоем, то есть с его помощью на жало нельзя брать припой. При работе таким паяльником припой к месту пайки доставляется с помощью тонкого проволочного припоя.

Понятно, что использовать припой в кусочках или стержнях при пайке паяльником с невыгораемым жалом затруднительно и неудобно. Поэтому тем, кто хочет научиться паять, лучше начинать свою практику с обычного электрического паяльника с медным жалом. Недостатки его использования легко компенсируются такими удобствами, как лёгкость использования припоев в любом исполнении (проволочном, стержневом, кусковом и т.п), возможность изменения формы медного жала.

Электрический паяльник с медным жалом удобен тем, что с его помощью можно легко дозировать количество припоя, которое необходимо донести к месту пайки.

Чистота спаиваемых поверхностей.

Первое правило качественной пайки – это чистота спаиваемых поверхностей. Даже у новых радиодеталей, купленных в магазине, выводы покрываются окислами и загрязнениями. Но с этими незначительными загрязнениями, как правило, справляется флюс, который применяют в процессе пайки. Если же видно, что выводы радиодеталей или медные проводники сильно загрязнены или покрыты окислом (зеленоватого или тёмно-серого цвета), то перед пайкой их нужно очистить либо перочинным ножом, либо наждачной бумагой.

Особенно это актуально, если при сборке электронного устройства применяются радиодетали, бывшие в употреблении. На их выводах обычно образуется тёмный налёт. Это окисел, который будет препятствовать пайке.

Лужение.

Перед пайкой поверхность выводов необходимо залудить – покрыть тонким и ровным слоем припоя. Если обратить внимание на выводы новых радиодеталей, то в большинстве случаев можно заметить, что их выводы и контакты залужены. Пайка лужёных выводов происходит быстрее и качественнее, так как отпадает необходимость в предварительной подготовке выводов к пайке.

Чтобы залудить медный проводник для начала удаляют с его поверхности изоляцию и очищают от загрязнений, если таковые имеются. Затем нужно обработать поверхность пайки флюсом. Если в качестве флюса применяется кусковая канифоль, то медный провод можно положить на кусок канифоли и коснуться провода хорошо прогретым жалом паяльника. Предварительно на жало паяльника необходимо взять немного припоя.

Далее движением вдоль провода распределяем расплавленный припой по поверхности проводника, стараясь как можно лучше и равномернее прогреть сам проводник. При этом кусковая канифоль плавиться и начинает испаряться под действием температуры. На поверхности проводника должно образоваться ровное покрытие оловянно-свинцовым припоем без комочков и катышков.




Расплавившаяся канифоль способствует уменьшению поверхностного натяжения расплавленного припоя и улучшает смачиваемость спаиваемых поверхностей. Благодаря флюсу (в данном случае – канифоли) обеспечивается равномерное покрытие проводника тонким слоем припоя. Также флюс способствует удалению загрязнений и предотвращает окисление поверхности проводников во время прогрева их паяльником.

Прогрев жала паяльника до рабочей температуры.

Перед началом пайки необходимо включить электрический паяльник и подождать, пока его жало хорошо прогреется и температура его достигнет значения 180 – 240 0 C.

Так как у обычного паяльника нет индикации температуры жала, то судить о достаточном нагреве жала можно по вскипанию канифоли.

Для проверки нужно кратковременно коснуться кусочка канифоли нагретым жалом. Если канифоль плохо плавиться и медленно растекается по жалу паяльника, то он ещё недогрет. Если же происходит вскипание канифоли и обильное выделение пара, то паяльник готов к работе.

В случае пайки недогретым паяльником, припой будет иметь вид кашицы, будет быстро застывать, а поверхность паяного контакта будет иметь шероховатый вид с тёмно – серым оттенком. Такая пайка является некачественной и быстро разрушается.

Качественный паяный контакт имеет характерный металлический глянец, а его поверхность ровная и блестит на солнце.

Также при пайке различных радиодеталей стоит обращать внимание на площади спаиваемых поверхностей. Чем больше площадь проводника, например, медной дорожки на печатной плате, тем мощнее должен быть паяльник. При пайке происходит теплопередача и кроме самого места пайки происходит и побочный прогрев радиодетали или печатной платы .

Если от места пайки происходит существенный теплоотвод, то маломощным паяльником невозможно хорошо прогреть место пайки и припой очень быстро остывает, превращаясь в рыхлую субстанцию. В таком случае нужно либо дольше нагревать спаиваемые поверхности (что не всегда возможно или не приводит к желаемому результату), либо применять более мощный паяльник.

Для пайки малогабаритных радиоэлементов и печатных плат с плотным монтажом лучше использовать паяльник мощностью не более 25 Ватт. Обычно в радиолюбительской практике используются паяльники мощностью 25 – 40 Ватт с питанием от сети переменного тока 220 вольт. При эксплуатации электрического паяльника стоит регулярно проверять целостность изоляции сетевого шнура , так как в процессе работы нередки случаи её повреждения и случайного оплавления разогретыми частями паяльника.

При запаивании либо выпаивании радиодетали с печатной платы желательно следить за временем пайки и ни в коем случае не перегревать печатную плату и медные дорожки на её поверхности свыше 280 0 C.

Если произойдёт перегрев платы, то она может деформироваться в месте нагрева, произойдёт расслоение или вздутие, отслоятся печатные дорожки в месте нагрева.

Температура свыше 240-280 0 C является критической для большинства радиоэлементов. Перегрев радиодеталей во время пайки может вызвать их порчу.

При спайке деталей очень важно жёстко их зафиксировать. Если этого не сделать, то любая вибрация или смещение нарушит качество пайки, так как припою требуется несколько секунд для того чтобы затвердеть.

Для того чтобы качественно производить пайку деталей “на весу” и избежать смещения или вибрации во время остывания паяного контакта можно использовать приспособление, которое в быту радиолюбителей называется “третья рука ”.


«Третья рука»

Такое нехитрое устройство позволит не только легко и без особых усилий производить пайку деталей, но и избавит от ожогов, которые можно получить, если придерживать детали во время пайки рукой.


«Третья рука» в работе

Меры безопасности при пайке.

В процессе пайки довольно легко получить пусть и небольшой, но ожог. Чаще всего ожогам подвергаются пальцы и кисти рук. Причиной ожогов, как правило, является спешка и плохая организация рабочего места.

Нужно помнить, что в процессе пайки не стоит прикладывать больших усилий к паяльнику. Нет смысла давить им на печатную плату в надежде быстрого расплавления паяного контакта. Нужно дождаться, когда температура в месте пайки достигнет необходимой . В противном случае возможно соскальзывание жала паяльника с платы и случайное касание раскалённым металлом пальцев рук или ладони. Поверьте, ожоговые раны очень долго заживают !

Также стоит держать глаза подальше от места пайки. Нередки случаи, что при перегреве печатная дорожка на плате отслаивается с характерным вспучиванием, что ведёт к разбрызгиванию мельчайших капелек расплавленного припоя. Если есть защитные очки, то стоит применить их. Как только будет получен достаточный опыт пайки, то от защитных очков можно отказаться.

Производить пайку желательно в хорошо проветриваемом помещении. Пары свинца и канифоли вредны для здоровья. Если нет возможности проветривать помещение, то стоит делать перерывы между работой.

В мире, насыщенном электротехническими металлическими изделиями, умение обращаться с электрическим паяльником и качественно паять всегда могут пригодиться. Известные преимущества пайки различных по размеру деталей позволяют самостоятельно восстанавливать отдельные образцы бытовой техники (телевизионные приёмники, например), ремонтировать различную домашнюю утварь, паять изделия из меди, латуни, серебра.

Прежде чем освоить правильные приёмы обращения с припоями и паяльником в домашних условиях, следует пройти специальный курс, предполагающий обучение пайке и всему, что предшествует этой процедуре. Можно обучаться самостоятельно, но при освоении работы с ювелирными изделиями, сложными электронными схемами, без опытного наставника не обойтись.

С точки зрения организации процесса, пайка металлов с использованием специальных припоев – это набор достаточно простых по своему содержанию операций. Однако, несмотря на кажущуюся лёгкость, правильно паять с первого раза сможет не каждый. При первом знакомстве возникают некоторые затруднения, связанные с отсутствием чёткого представления о том, что и в какой последовательности нужно делать.

• необходимо правильно выбрать основной рабочий инструмент, которым предстоит паять;
• следует побеспокоиться об изготовлении удобной и функциональной подставки, подготовить место, где придется паять большую часть времени;
• обучающийся должен запастись подходящими расходными материалами, без которых не обходится ни одна подобная процедура (припой, жидкий или пастообразный флюс).

И, наконец, начинающий пользователь должен освоить основные технологические приёмы пайки, предполагающие определённую последовательность целенаправленных действий.

Паять можно электрическим паяльником, газовой горелкой или паяльной лампой. Платы, микросхемы принято паять специальными фенами, термостанциями, обеспечивающими равномерный разогрев. Выбор того или иного типа инструмента и подставки или держателя для него определяется температурными условиями, при которых предполагается проводить рабочие операции.

Следующее по порядку требование предполагает подготовку обязательных компонентов, позволяющих правильно спаять любое металлическое соединение. К ним принято относить различные виды припоя, флюсовые добавки и специальные жидкости для пайки, необходимые для улучшения её качества (канифоли и спиртовые составы для лужения).

Все составляющие процесса обязательно подбираются под конкретные условия формирования паяного соединения и с учётом особенностей используемых деталей.

Основные рабочие процедуры

Технологическая карта или схема «правильной» пайки посредством паяльника предполагает следующий порядок проведения операций.

Прежде чем непосредственно паять, поверхности подлежащих пайке предметов очищают от сильных загрязнений и коррозионных наслоений, после чего их следует зачистить до характерного блеска.

После этого места спайки деталей обрабатываются ранее подготовленным флюсом, посредством которого удаётся улучшить условия растекания припоя по поверхности контакта.

Затем контактная площадка или зона пайки подвергаются защитному лужению, сущность которого состоит в нанесении на них расплавленного до жидкого состояния припоя. При этом расходный материал равномерно растекается по поверхности деталей, которые надо паять, и обеспечивает образование надёжного термического соединения.

При подготовке деталей под лужение предпочтение отдаётся пастообразным флюсам, которые удобно наносятся и легко смываются. Перед обработкой и пайкой детали предварительно соединяют посредством механической скрутки или сжатия пассатижами.

После фиксации на них снова наносится флюс, а затем место контакта прогревается с одновременным введением в него прутка припоя (его состав может отличаться от того материала, что использовался для лужения).

Научиться правильно паять своими руками невозможно, если не научиться лудить жало паяльника. Для лужения рабочий наконечник после полного прогрева паяльника следует с усилием прижать к любой покрытой фольгой поверхности и потереть им по расплавленной канифоли с припоем.

Эту операцию следует повторять до тех пор, пока на гранях медного острия не появится характерная плёнка из припоя, обеспечивающая хорошую адгезию с любым металлом.

Вопрос как правильно надо паять, приходит вместе с заинтересованностью о том, для чего же нужна пайка, и что можно сделать с ее помощью. Это раньше паяли преимущественно кастрюли и самовары, а сегодня паять можно и высокотехнологичные вещи.

Возможности пайки

Возможностей для того, чтобы воспользоваться своим умением правильно паять металлические детали и изделия более чем достаточно. Этим способом осуществляется множество сборочных и ремонтных операций. Вот несколько особо важных из них:

• можно паять медные трубки, входящих в состав внутренних магистралей теплообменников и холодильных установок;
• паять элементы различных электронных схем;
• проводить ремонт, пайку ювелирных украшений, очков;
• фиксировать твердосплавные режущие пластины на держателях металлообрабатывающего инструмента;
• в быту пайкой также нередко пользуются при необходимости крепления плоских деталей из меди на металлизированных поверхностях листовых заготовок;
• умение качественно лудить поверхности может пригодиться для защиты элементов металлоконструкций от коррозии.

На начальном этапе обучения искусству пайки рекомендуется использовать самые простые схемы электронных устройств.

Кроме того, посредством рассматриваемого процесса можно спаять детали из разнородных по структуре металлов, а также уплотнять различные виды жёстких соединений.

Виды паяльных операций

Разнообразие методов пайки объясняется множеством различных факторов, определяющих качество и эффективность её проведения. К таким факторам относятся не только вид паяльного приспособления и тип припоя, который используют в процессе работы, но также и технологические особенности формирования шва. Для поверхностного монтажа деталей на плату надо научиться правильно пользоваться паяльной маской.

В любом случае, чтобы правильно паять, необходимо знать температуру плавления металла, с которым предстоит работать. Она влияет на выбор инструмента пайки, а также флюсов и припоя. В соответствии с указанным параметром припойные материалы подразделяют на легкоплавкие (до 450 градусов) и тугоплавкие (более 450 градусов).

Выбор припоя

Лёгкоплавкие припои применяют в обычных условиях, не требующих особой прочности соединяемых элементов. С их помощью можно собирать электронные схемы или паять малогабаритные ювелирные изделия.

В ходе этих операций детали сплавляются жидким оловом, в котором в качестве добавки присутствует свинец.

Правда, в последние время распространяются бессвинцовые припои. При выборе типа нагревательного инструмента в этом случае предпочтение отдаётся электрическим паяльникам с рабочими мощностями от 25-ти до нескольких сот ватт.

При необходимости паять изделия из тугоплавких металлов, эксплуатируемых в экстремальных с точки зрении температуры и деформации условиях, потребуются так называемые «твёрдые» припои. Этот тип паяльных составов приготавливается на основе чистой меди с добавками цинка или другого химически активного металла. Тугоплавкие медно-цинковые припои рекомендуются к применению при необходимости сочленения деталей, работающих в условиях высоких статических нагрузок.

С их помощью можно паять изделия из латуни и других медных сплавов, в которых содержание меди не превышает 68-ми процентов. Для соединения стальных заготовок и деталей в качестве припоя чаще всего берётся чистая медь или отдельные виды латуни.

Подводя итого, отметим, что для того, чтобы научиться правильно паять различные по структуре металлические детали недостаточно одного лишь желания. Овладеть в совершенстве известными приёмами правильной пайки можно лишь после того, как будут изучены все сопутствующие этому процессу вопросы.

К числу последних следует отнести выбор нагревательного инструмента, грамотный подход к подбору расходных материалов, а также строгое соблюдение установленного порядка проведения паяльных процедур.

Всё это позволит исключить возможные ошибки при работе с расплавленными припоями и получить надёжное и прочное соединение.

Какие бы новшества ни предлагал современный рынок инструментов для ремонта радиотехники, паяльник остаётся одним из самых надёжных и безопасных устройств.

Процесс пайки проводов и микросхем считается эффективным, поскольку благодаря ему можно добиться максимально прочного соединения между проводами и мелкими деталями.

Достичь такого результата помогает добавление в область контакта специального материала — припоя, имеющего более низкую температуру плавления, чем у соединяемых деталей.

Таким образом, пайка при помощи паяльника представляет собой воздействие определённой температуры на разные металлические поверхности для их прочного и качественного соединения. Однако перед тем, как приступить к работе с паяльником, вначале следует разобраться в правилах пайки и прочих тонкостях данного процесса.

Что нужно для пайки паяльником

Чтобы что-то припаять, вначале необходимо подготовить все необходимые для данного процесса инструменты.

Имея под рукой все необходимые инструменты, можно приступать к работе с паяльником .

Как правильно паять паяльником с канифолью

Канифоль обладает такими уникальными качествами , как лёгкость растворения в различных органических соединениях, например, ацетон или спирт. В процессе нагревания данное вещество может расщеплять сложные химические соединения наподобие меди, олова или свинца. Поэтому правильное использование канифоли способствует уменьшению вероятность растекания вещества, разрушению оксидного покрытия, а также качественному лужению припаиваемых элементов.

Также нужно учесть, что чем тоньше окажется наконечник паяльника, тем проще будет с ним работать, особенно если дело касается припайки очень тонких проводков и деталей. Поэтому если он ещё не наточен, это следует сделать перед тем, как приступить к работе.

Описание процесса

Особых сложностей при работе с инструментом возникнуть не должно. Чтобы всё прошло гладко, лучше всего предварительно поупражняться в работе с канифолью на деталях, которые не жалко будет потом выкинуть. Ведь опыт всегда приходит с практикой.

Спаивание проводов

Для того чтобы правильно припаять медные провода при помощи канифоли, необходимо соблюсти определённую последовательность действий.

Как видно, особых трудностей с запаиванием проводов при помощи канифоли, не возникает. Главное — не забыть залудить провод и проверить качество спайки. В случае необходимости лужение нужно повторить несколько раз до тех пор, пока провода прочно не соединятся припоем.

Разобравшись в том, как пользоваться паяльником, следует учесть несколько рекомендаций по работе с данным инструментом.

Если взять на заметку эти маленькие хитрости , то процесс запаивания деталей пройдёт быстро, а главное, качественно.

Подводя итоги

Паяльник — это универсальный инструмент , при помощи которого можно оперативно соединить разорвавшиеся провода или контакты, а также быстро отремонтировать микросхему или соединить лёгкие металлические поверхности.

Простота эксплуатации прибора позволяет любому мужчине научиться им пользоваться в кратчайшие сроки.

И что немаловажно: для работы с паяльником не требуется наличие каких-либо профессиональных навыков.

Процесс пайки сам по себе не сложен – подготавливаем детали, обрабатываем флюсом, разогреваем, добавляем припой в зоне пайки. Но, как и в любом деле есть свои нюансы, которые необходимо знать, чтобы получить качественный результат.

Что представляет собой процесс спаивания

Пайка выполняется, когда необходимо соединить две детали.

Перед процессом необходимо подготовить компоненты: очистить от грязи и удалить оксидную пленку в месте спаивания, так как наличие даже небольших загрязнений или окисления помешает надежной стыковке материалов.

При выборе припоя нужно руководствоваться правилом – температурный режим плавления припоя должен быть ниже температуры плавления элементов, которые планируется соединить.

Порядок действий в технологии пайки:

Поверхности деталей необходимо зачистить от грязи, ржавчины, окисной пленки и пр., так, чтобы появился блеск основного металла. Для удаления окисления и его предотвращения в дальнейшем необходимо покрыть детали в месте соединения флюсом. Нанести его можно кисточкой тонким слоем.

Альтернативой второму этапу может быть вариант обработки, называемый лужение. Используется в основном для обработки проводов. Зачищенный провод кладется на канифоль, прогревается паяльником, провод необходимо поворачивать, чтобы он весь оказался в расплавленной канифоли, далее наносится тонкий слой расплавленного припоя, который на химическом уровне соединяется с основным металлом (можно взять капельку припоя непосредственно паяльником и нанести на деталь).

Детали соединяют механически: к примеру, при работе с проводами нужно сделать скрутку; выводные элементы на плате фиксируются пластилином, воском или термоклеем, другие детали можно зажать пассатижами или тисками.

Наносится дополнительно флюс, чтобы избежать окисления при нагреве. Разогретым паяльником наносится припой.

Для легкости понимания прилагаем фото-инструкцию, как правильно паять.

Виды паяльников

В быту распространены сетевые паяльники, работающие от напряжения 220 В.

Профессионалы отдают предпочтение паяльным станциям. Основной их плюс – наличие термостата, благодаря которому стабильно обеспечивается заданная температура.

В случае с сетевыми паяльниками, температура определяется по канифоли или флюсу, когда паяльник готов к работе они начинают хорошо кипеть, но до горения доводить не стоит.

Для домашнего пользования можно приобрести два паяльника с малой (40-60 Вт) и средней мощностью (100 Вт). Маломощный паяльник предназначен для спаивания деталей в электронике.

Расходники

Флюс

Это смесь для снятия окисления с металлических деталей перед процессом спаивания. Обработка флюсом позволяет лучше растечься припою по месту стыка и защитить его от коррозии при нагревании. Флюс можно встретить в виде жидкости, пасты и порошка. Наносить, конечно, удобнее жидкий флюс.

Флюсами могут быть канифоль, нашатырь, кислоты борная и ортофосфорная, таблетки обычного аспирина.

В продаже легко найти флюс для любого вида работы, и как правило, на этикетке уже указано, как и для каких материалов его использовать. Это позволяет не заниматься самодеятельностью, а использовать уже подготовленную смесь, что позволит избежать сюрпризов в виде нагара.

Канифоль – популярный флюс, отличается приятным запахом при нагревании, не токсична. Как паять паяльником с канифолью: можно взять сразу жидкий вариант канифоли, он удобнее. Если же имеем дело с твердой канифолью, то сначала нужно расплавить ее паяльником и жалом нанести ее на место спаивания.

Канифоль подходит для пайки медных проводников, радио- и электроэлементов, хорошо ведет себя с золотом и серебром. Остатки канифоли после пайки нужно убрать, чтобы предупредить коррозию металла.

Спирто-канифольный флюс (сокращенно СКФ) – это канифоль со спиртом в пропорциях один к трем. Применяется в тех же случаях, что и обычная канифоль. Удобнее в использовании за счет жидкого состояния.

Припой

Припой имеет меньшую температуру плавления, чем материал соединяемых элементов, поэтому в горячем виде он обволакивает соединение, а после остывания две детали становятся единым целым. При какой температуре паять зависит от химического состава деталей и выбранного припоя.

Сплавы, используемые как припои:

• олово+свинец
• кадмий
• никель
• серебро и пр.

На рынке чаще всего встречаются свинцово-оловянные припои ПОС. После аббревиатуры ПОС следует цифровое значение, которое указывает на количество олова. Чем оно выше, тем больше олова, что положительно отражается на прочности и электропроводности будущего соединения.

Эта подсказка позволит разобраться, как правильно паять оловом, в качестве флюса обычно выбирается канифоль (наиболее удобный вариант – оловянная проволока внутри которой уже присутствует канифоль).

Свинец идет в качестве регулятора процесса застывания, так как олово без этого вспомогательного элемента растрескается и покроется иглами. Свинец может быть заменен индием или цинком (бессвинцовые припои).

Для алюминия нужно будет выбрать специализированные флюс (Ф-61А, Ф-34А) и припой (есть разные варианты).

Жала паяльника

Практически все жала делаются из меди, бывают с покрытием и без. Хромированные и никелированные жала более жаростойкие, долговечные и не подвержены окислению.

Жала без покрытия требуют постоянной зачистки, так как окислившись они перестают качественно работать (припой не прилипает). А в ходе чистки жало довольно быстро стачивается.

Выбор формы жала зависит от поставленной задачи, но универсальными считаются в форме шила и лопаточки.

Завершение работы

После того как работа с паяльником завершена, необходимо очистить жало от припоя, и можно уже выключить паяльник. Горячее жало нужно ввести в твердую канифоль и подождать остывания, вынуть жало, излишки канифоли стекут и уже полностью остывший паяльник можно убрать на место.

Вооружившись хорошими теоретическими знаниями, как правильно паять паяльником, на практике можно добиться успехов в этом деле.

Что нужно для паяльных работ

Если в советское время существовала игра для школьников, сутью которой было спаять «на коленке» радиоэлектронную микросхему самому, что они успешно делали, то сейчас многих вопрос о том, как правильно пользоваться паяльником, ставит в затруднительное положение. Хотя научиться паять паяльником не так уж сложно и, освоив основы для «чайников», можно будет самостоятельно проводить несложные работы, не обращаясь к специалистам.

Пайка паяльником

Для того чтобы начать пайку, необходимо подготовить рабочее место и необходимый инструмент. Независимо от вида предполагаемых работ, к рабочему месту предъявляются следующие требования:

• Наличие хорошего освещения позволит не только с комфортом работать, но и заметить небольшие огрехи в спаянных деталях, что затруднительно при недостатке света;
• Отсутствие легковоспламеняющихся предметов;
• Свободное рабочее пространство, на котором можно легко разместить спаиваемую деталь;
• Наличие вентиляции сделает работу не только комфортнее, но и безопаснее, вдыхание расплавленной канифоли отрицательно сказывается на дыхательной системе;
• Увеличительное стекло дает возможность работать даже с маленькими деталями и тонкими проводами;
• Простая подставка решает проблему с размещением нагретого паяльника.

Следующим этапом подготовки будет выбор инструмента, и перед новичком всегда встает вопрос, что нужно для пайки паяльником.

Выбор паяльника

Основой качественной пайки является прогревание металлических деталей до температуры спаивания, соответственно, для каждого вида работ рекомендуется использовать паяльники разных мощностей:

• Для пайки радиодеталей и микросхем лучше всего использовать паяльник мощностью не более 60 Ватт, в противном случае можно перегреть деталь или просто расплавить ее;
• Детали толщиной до 1 мм будут лучше прогреваться при использовании инструмента мощностью 80−100 Ватт;
• Детали со стенкой до 2 мм требуют больших мощностей и определенного опыта в работе, поэтому в данной статье пайка таких деталей рассматриваться не будет.

После выбора мощности паяльника следует подготовить его к работе, точнее, подготовить наконечник. Есть паяльники со сменными жалами, которые подходит для разных видов работ. Выпускаются также модели с медным жалом, которое можно заточить или с помощью молотка придать любую нужную форму. Серьезным минусом таких наконечников является необходимость постоянно их лудить, чтобы на поверхности не появлялась пленка окиси, мешающая приставать припою. Также производители выпускают более дорогостоящий вариант с никелированным покрытием, но оно боится перегрева и требует бережного обращения.

Что еще нужно для пайки

Помимо самого паяльника для пайки необходимо следующее:

• припой;
• канифоль;
• паяльные кислоты или флюсы.

Припой является связующим материалом между спаиваемыми деталями, и работать без него не получится никак. Сейчас в магазинах продаются специально подготовленные припои в виде скрученных в спираль проволочек различного диаметра, от которых удобно «отщипывать» нагретым жалом необходимый кусочек, но можно и по старинке использовать в качестве припоя кусочек олова, но работать будет не так удобно.

Канифоль используется для подготовки поверхности к нанесению припоя. Припой с канифолью распределяется равномерно, при отсутствии последней скатывается в капли, а к некоторым поверхностям вообще не пристает.

Паяльная кислота, или флюс необходима для подготовки контактов к спаиванию. Новичку следует знать, что флюс для каждого спаиваемого материала отличается, и нельзя применять кислоту для пайки алюминия на медном проводе, иначе припой просто не ляжет.

Технология пайки

Основой любой пайки является качественное прогревание спаиваемых деталей с последующим закреплением их с помощью припоя. Технологически можно выделить два вида пайки: с использованием флюса или с канифолью.

Пайка с канифолью

Научиться паять паяльником с канифолью сложнее, но, овладев этим умением, возможно будет выполнить 90 процентов работ.

Рассмотрим на примере пайки провода к плате. Сначала необходимо прогреть провод, для этого жало нагретого паяльника прикладываем плоскостью (лучше, если это будет жало в форме отвертки), максимально прижимая. Через несколько секунд провод с прижатым к нему жалом опускается в канифоль, которая, закипая, равномерно распределится по всем жилам провода. Так провод подготовлен к нанесению припоя. Жалом паяльника берем небольшую часть припоя и тонким слоем наносим его на провод. При этом не должно получиться никаких капель или незатронутых участков, в идеале получается тот же провод, но в олове.

Очищаем жало паяльника с помощью металлической губки или тряпочки и, коснувшись жалом канифоли, проводим пальником по плате, при этом остается тончайший слой канифоли на поверхности. Поверхности подготовлены. Обеспечивая максимальный контакт провода и платы, прижимаем к проводу жало с тонким слоем припоя и несколько раз «поглаживаем» место спайки паяльником для лучшего прогрева. После этого даем остыть и проверяем контакт на прочность.

Если пайка проведена правильно, то поверхность блестит, и соединение имеет максимальную прочность. Если же поверхность будет выглядеть матовой и рыхлой, значит, правила пайки паяльником были нарушены и соединение не такое прочное. Но в некоторых случаях и такой результат устраивает.

Пайка с флюсом

Для пайки с флюсом нужно всего лишь взять флюс, окунуть в него кисточку и нанести на спаиваемую поверхность. После этого можно наносить припой или сразу паять. Несмотря на кажущуюся простоту, работа с кислотой имеет много нюансов:

1. Для каждого материала существует свой флюс и они не взаимозаменяемы, а в некоторых случаях даже дают противоположный эффект;
2. Нельзя использовать слишком активные флюсы на микросхемах, поскольку они могут прожечь металл дорожки;
3. Если после работы не удалить флюс с поверхности или сделать это неправильным реагентом, он будет продолжать разрушать металл;
4. Медное жало паяльника, особенно если оно остро заточено, разрушается под воздействием кислоты, и приходится постоянно его подтачивать.

Помимо знаний, работа с паяльником требует аккуратности и точности, а, научившись паять простые детали, нетрудно будет переходить к пайке более тонких плат микросхем, или, наоборот, толстых проводов, различных элементов, страз, а впоследствии даже припаять между собой пластины.

Один из самых надежных способов соединения проводов — пайка. Это процесс при котором пространство между двумя проводниками заполняется расплавленным припоем. При этом температура плавления припоя должна быть ниже температуры плавления соединяемых металлов. В домашних условиях чаще всего используется пайка паяльником — небольшим устройством, работающим от электричества. Для нормальной работы мощность паяльника должна быть не менее 80-100 Вт.

Что нужно для пайки паяльником

Кроме самого паяльника нужны будут припои, канифоль или флюсы, желательно иметь подставку. Еще в процессе работы может потребоваться небольшой напильник и маленькие пассатижи.

Чаще всего приходится паять медные провода, например, на наушниках, при ремонте бытовой техники и т. д.

Канифоль и флюсы

Чтобы получить хорошее соединение проводов, необходимо их очистить от загрязнений, в том числе и от оксидной пленки. Если моно-жилы еще можно очистить вручную, то многожильные проводники нормально зачистить не удастся. Их обычно обрабатывают канифолью или флюсом — активными веществами, которые растворяют загрязнения, в том числе и оксидную пленку.

И канифоль и флюсы работают неплохо, только флюсами пользоваться проще — можно окунуть кисточку в раствор и быстро обработать провода. В канифоль надо проводник положить, затем разогреть его паяльником, чтобы расплавленное вещество обволокло всю поверхность металла. Недостаток использования флюсов — если они остаются на проводах (а они остаются), постепенно разъедают прилегающую оболочку. Чтобы этого не случилось, все места пайки надо обработать — смыть остатки флюса спиртом.

Припои и флюсы для пайки паяльником медных проводов

Канифоль считается универсальным средством, а флюсы можно подбирать в зависимости от металла, который собираетесь паять. В случае с проводами это медь или алюминий. Для медных и алюминиевых проводов берут флюс ЛТИ-120 или буру. Очень неплохо работает самодельный флюс из канифоли и денатурированного спирта (1 к 5), кроме того его просто сделать своими руками. В спирт добавить канифоль (лучше пыль или очень мелкие ее кусочки) и встряхивать до растворения. Потом этим составом можно обрабатывать проводники и скрутки перед пайкой.

Припои для пайки паяльником медных проводов используют ПОС 60, ПОС 50 или ПОС 40 — оловянно-свинцовые. Для алюминия больше подходят составы на основе цинка. Наиболее распространенные — ЦО-12 и П250А(из олова и цинка), марки А (цинк и олово с добавлением меди), ЦА- 15 (цинк с алюминием).

Удобно пользоваться припоем с канифолью

Очень удобно пользоваться припоями, в состав которых входит канифоль (ПОС 61). В этом случае отпадает необходимость в предварительной обработке каждого проводника в канифоли отдельно. Но для качественной пайки паяльник надо иметь мощный — 80-100 Вт, который может быстро разогреть до необходимых температур место пайки.

Вспомогательные материалы

Для того чтобы нормально паять паяльником провода нужны еще:

Подставка. Может быть она из металла полностью или на деревянной/пластиковой подставке закрепленные металлические держатели для паяльника. Также удобно, если есть небольшая металлическая коробочка для канифоли.

Паять паяльником удобнее с подставкой самодельной и фабричной — не очень важно

Так надо затачивать жало паяльника

Пассатижи — для того чтобы придерживать провода

Для смывки флюса может потребоваться спирт, для изоляции — изолента или термоусадочные трубки различных диаметров. Вот и все материалы и инструменты, без которых пайка паяльником проводов невозможна.

Процесс пайки электропаяльником

Вся технология пайки паяльником проводов может быть разделена на несколько последовательных этапов. Все они повторяются в определенной последовательности:

• Подготовка проводников. При пайке проводов они освобождаются от изоляции. После этого с них механическим путем удаляется оксидная пленка. Можно использовать небольшой кусок наждачной бумаги с мелким зерном. Металл должен блестеть и быть светлым.
• Лужение. Разогревают паяльник до температуры плавления канифоли (при прикосновении начинает активно плавится). Берут проводник, подносят к куску канифоли, прогревают паяльником так, чтобы вся зачищенная часть провода оказалась погруженной в канифоль. Затем на жало паяльника берут каплю припоя и разносят его по обработанной части проводника. Припой быстро растекается, покрывая тонким слоем провод. Чтобы он распределялся быстрее и равномернее, провод немного поворачивают. После лужения медные проводники теряют красноту, становясь серебристыми. Так обрабатывают все провода, которые надо будет припаивать

Вот, собственно и все. Таким же образом можно спаять два или более провода, можно припаять провод к какой-то контактной площадке (например, при пайке наушников — провод припаять можно к штекеру или к площадке на наушнике) и т. п.

После того, как закончили паять паяльником провода и они остыли, соединение необходимо изолировать. Можно намотать изоленту, можно надеть, а потом разогреть термоусадочную трубку. Если речь идет об электропроводке, обычно советуют сначала навернуть несколько витков изоленты, а сверху надеть термоусадочную трубку, которую прогреть.

Отличия технологии при использовании флюса

Если используется активный флюс, а не канифоль, процесс лужения изменяется. Очищенный проводник смазывается составом, после чего прогревается паяльником с небольшим количеством припоя. Далее все как описано.

Пайка скрутки с флюсом — быстрее и проще

Есть отличия и при пайке скруток с флюсом. В этом случае можно каждый провод не лудить, а скрутить, затем обработать флюсом и сразу начинать паять. Проводники можно даже не зачищать — активные составы разъедают оксидную пленку. Но вместо этого придется места пайки протирать спиртом — чтобы смыть остатки химически агрессивных веществ.

Особенности пайки многожильных проводов

Описанная выше технология пайки подходит для моножил. Если провод многожильный, есть нюансы: перед лужением проводки раскручивают чтобы можно было все окунуть в канифоль. При нанесении припоя надо следить чтобы каждый проводок был покрыт тонким слоем припоя. После остывания, провода снова скручивают в один жгут, дальше можно паять паяльником как описано выше — окунув жало в припой, прогревая место спайки и нанося олово.

При лужении многожильные провода надо «распушить»

Можно ли паять медный провод с алюминиевым

Соединение алюминия с другими химически активными металлами напрямую делать нельзя. Так как медь — химически активный материал, то медь и алюминий не соединяют и не паяют. Дело в слишком разной теплопроводности и разной токопроводимости. При прохождении тока алюминий нагревается больше и больше расширяется. Медь греется и расширяется значительно меньше. Постоянное расширение/сужение в разной степени приводит к тому, что даже самый хороший контакт нарушается, образуется токонепроводящая пленка, все перестает работать. Потому медь и алюминий не паяют.

Если возникает такая необходимость соединить медный и алюминиевый проводники, делают болтовое соединение. Берут болт с подходящей гайкой и три шайбы. На концах соединяемых проводов формируют кольца по размеру болта. Берут болт, надевают одну шайбу, затем проводник, еще шайбу — следующий проводник, поверх — третью шайбу и все фиксируют гайкой.

Алюминиевый и медный проводники паять нельзя

Есть еще несколько способов соединить алюминиевую и медную линии, но пайка к ним не относится. Прочесть о других способах можно тут, но болтовое — наиболее простое и надежное.

Способ соединения металлических изделий и заготовок в одно целое с помощью паяльника и припоя известен человечеству очень давно. Очевидно, первыми начали применять такой способ кузнецы — ювелиры (Goldsmith), поскольку способ кузнечной сварки не подходил для их тонких и изящных изделий. Позже технологию стали применять для ремонта металлической посуды, а с освоением электричества она надолго стала основным способом соединения проводников и электрокомпонентов. Научиться, как правильно паять электропаяльником, не очень сложно. Потребуются внимательность, аккуратность и терпение.

Что такое пайка

С точки зрения технологии, спаиванием называют операцию неразъемного соединения деталей из различных материалов, выполняемую с помощью легкоплавкого металла или сплава. Припой в расплавленном виде вводится между двух остающихся в твердом фазовом состоянии изделий, затекает в их мельчайшие поры и, застывая, прочно соединяет их.

Люди начали паять паяльником, нагревая его на открытом огне. Такая работа требовала большого навыка и даже определенного мастерства, чтобы научиться паять, у ученика уходили годы. В начале XX века появились электрические паяльники, поддерживающие постоянную температуру жала, и с тех пор освоить основы пайки по плечу любому за несколько часов. Пайка паяльником утратила тайны ремесла и превратилась в обычный навык домашнего мастера. Тем не менее, электропаяльник паяет не сам, и необходимо соблюдать определенные правила пайки.

Технология пайки паяльником

Профессионалы, занимающиеся паяльными работами весь рабочий день, применяют паяльные станции — достаточно сложный агрегат, позволяющий тонко настраивать режимы процесса. Домашний мастер обходится парой электропаяльников разной мощности.

Технологический процесс состоит из следующих основных операций:

• Подготовка поверхностей.
• Обработка поверхностей флюсом или лужение.
• Нагрев соединяемых предметов.
• Внесение припоя в рабочую зону.
• Прекращение нагрева и затвердевание.
• Проверка качества соединения.

Перечень операций выглядит коротким и простым, но в каждой из них скрываются свои подводные камни.

Как правильно паять

Чтобы научиться паять, необходимо три вещи:

Кроме того, для того, чтобы правильно паять, требуется

• Правильно оборудованное рабочее место.
• Качественный и исправный электропаяльник.
• Правильно выбрать подходящие к спаиваемым материалам паяльную проволоку и флюс.
• Правильно и тщательно подготовить поверхности.

Пайка для начинающих лучше получится, если взять для освоения относительно несложное задание, и обязательно на учебном материале. Не нужно осваивать процесс, пытаясь починить пылесос или материнскую плату компьютера — возьмите отрезки проводков и потренируйтесь на них.

Подготовка паяльника к работе

При первом включении нового электропаяльника с его поверхности идет дымок, и появляется характерный запах. Это сгорает тонкий слой смазки, нанесенный на кожух электронагревателя на производстве. Когда смазка выгорит, нужно выключить устройство и дождаться его остывания.

Заточка жала

Жало — это стержень из медного сплава, имеющий форму сильно вытянутого цилиндра. Требуется придать концу жала одну из используемых при паяльных работах форм.

• Сплющенная в виде лопатки. Применяется, чтобы паять массивные заготовки мощными электропаяльниками.
• Заточенная на острый конус или четырехгранную пирамиду. Используется при работе с тонкими проводниками и электронными компонентами.
• Тупой конус подходит для более толстых жил.

Заточка лопаткой позволяет одним жалом паять и тонкие, и более толстые провода и изделия, поворачивая его нужной стороной.

Лужение паяльника

Перед началом работы с паяльником на жало требуется нанести тонкий слой оловянного сплава (залудить). Применяется два основных способа:

• Разогретым жалом прикасаются к канифоли, расплавляют кусочек паяльной проволоки и деревянным шпателем втирают его в поверхность кончика жала.
• Разогретое жало трут о тряпку, пропитанную раствором хлористого цинка, далее действуют так же, как и в первом способе.

После того, как кончик жала покрылся слоем олова, подготовка паяльника к работе завершена.

Какие существуют виды паяльников

За тысячелетия совершенствования технологии люди разработали несколько видов устройств, причем большинство из них — за последнее столетие.

Молотковый

Это традиционный, проверенный временем вид — заостренная с одной стороны медная болванка, которую нагревали на углях или в пламени костра.

Работа требует отличной координации движений и чувства времени — остывает такое устройство довольно быстро.

Электропаяльник

Это тот самый прибор, который используют большинство домашних мастеров. За столетие изменился лишь материал ручки и изоляция сетевого шнура. Конструкция оптимальна для мощности 25-250 ватт. По цене конкурентов не имеет.

Керамический

Вместо нагревателя из нихрома применяется элемент из специальной электрокерамики. Такой прибор очень быстро нагревается и позволяет регулировать температуру нагрева.

Паяльник с керамическим нагревателем

Их делают маломощными и применяют на производствах.

Импульсный

Жало включается в цепь вторичной обмотки трансформатора, намотанной толстым проводом в несколько витков. В этой цени низкое напряжение, но очень сильный ток. Он разогревает жало за долю секунды. Нагревается жало не постоянно, а только в момент пайки, для чего на рукоятке имеется кнопка включения. Температура не регулируется, но для домашнего применения они удобны и экономичны.

Индукционные

В таких устройствах разогрев сердечника происходит с использованием явления высокочастотной индукции. Отличаются стабильностью рабочей температуры.

Газовые

Сзади жала расположена миниатюрная газовая горелка, а в рукоятке — баллончик с газом. Позволяет работать без электричества, может работать с высокотемпературными припоями, после снятия жала превращается в универсальную газовую горелку.

Отличается повышенной пожароопасностью.

Выбор мощности

Выбор мощности зависит от тех объектов, которые собираются спаивать:

• Тонкие проводки и электронные компоненты : 25-40 ватт.
• Проводники и детали толщиной до одного миллиметра: 40-80 ватт.
• Изделия толщиной до 2 мм: не менее 100 ватт.

Домашний мастер обычно покупает два электропаяльника:25-40 ватт для тонких работ и 60-100 ватт — для средних. Пайку кабелей и сосудов лучше поручить профессионалу, имеющему соответствующее оборудование и навыки.

Подготовка к пайке

Перед тем, как начать паяльные работы, следует подготовить спаиваемые поверхности. С кабелей удаляют изоляцию, с контактных площадок — загрязнения и лаковое покрытие, если оно имеется.

Далее нужно правильно удалить окисную пленку с поверхности металла. Для этого пользуются следующими способами:

• Механический — зачистка «бархатным» надфилем или мелкозернистой наждачной бумагой.
• Химический — обработка лака слабым раствором кислоты.
• Комбинированный.

Если требуется паять паяльником приводок или вывод электронного компонента к площадке на печатной плате, очистку проводят крайне осторожно, чтобы не повредить соседние участки. Правильно паять — это значит, прежде всего, тщательно готовиться к операции.

Обработка флюсом или лужение

Чтобы компоненты были правильно и надежно спаяны, а соединение обладало минимальным сопротивлением электрическому току, необходимо добиться полного разрушения оксидных пленок на поверхности. Для этого служат две операции: лужение и обработка флюсом.

Лужение

Чтобы залудить провод, понадобится:

• Канифоль.
• Кусочек паяльной проволоки.
• Прогретый электропаяльник.

Конец проводка прижимается жалом к канифоли и во время прогрева проворачивается несколько раз. До образования лужицы расплавленной канифоли.

На жало следует набрать немного припоя, проводок вынимают из канифоли и проводят по нему жалом. Он покрывается тонким слоем олова.

Обработка флюсом

Операция требует меньшей ловкости — нужно всего лишь смазать кончик проводка флюсом с помощью кисточки или загнутой в петельку проволочки. Однако достаточно важно правильно выбрать флюс. Для разных материалов рекомендованы свои составы флюса:

• Для спайки меди и алюминия применяют ЛТИ-120 на основе буры.
• Для меди с медью — ПОС-60, ПОС-50, ПОС-40.
• Для алюминия с алюминием — Ц12, П-250А, ЦА-15.

Флюсы на основе кислоты нельзя применять для работы с печатными платами. Для этого подойдут флюсы на основе воды или спирта.

Разогрев и выбор температуры

Для достижения оптимального режима температура соединяемых элементов должна быть на 60 -80 ⁰C выше температуры плавления припоя, а температура жала должна быть еще на 10-20 ⁰C выше.

На профессиональной паяльной станции выставляют температуру жала на 70-110 ⁰C больше температуры плавления. На обычном устройстве датчика температуры нет, поэтому пользуются следующим способом: при погружении жала в канифоль она должна бурно кипеть, с шипением и появлением характерного смолистого запаха, но не должна дымить и трещать — это означает, что жало перегрето.

Внесение припоя

В разогретую до требуемой температуры рабочую зону припой вносят двумя методами:

• В жидком виде, на кончике жала, применяется при соединении небольших элементов. Для этого касаются проволоки жалом, кусочек проволоки плавится и под действием сил поверхностного натяжения перетекает на жало, покрывая его тонким слоем. Капля при этом с жала свисать не должна.
• В твердом виде, поднося проволоку к рабочей зоне. Применяется при работе с крупными деталями.

Пайка твердым припоем

Важно следить за тем, чтобы не образовывались капли припоя — их надо сразу убирать

Какие существуют припои

В промышленности разработаны и применяются десятки различных марок для различных комбинаций спаиваемых материалов и различных методов спаивания. Правильно выбрать марку из этого разнообразия не так просто, для этого нужны систематические знания по материаловедению В домашней мастерской из всего этого многообразия можно вполне обойтись сплавами группы ПОС ХХ (оловянно-свинцовыми). Две цифры после названия обозначают процентное содержание олова в сплаве.

Для ответственных спаек — печатные платы и электронные компоненты — применяют ПОС-60, для менее важных можно обойтись ПОС-30 .Для спайки алюминия правильно применять составы марки Авиа.

Как правильно паять паяльником несколько советов

Чтобы правильно и надолго припаять детали, следуйте нескольким советам:

• Тщательно готовьте поверхности.
• Правильно прогревайте рабочую зону, не допуская как недостаточного прогрева, так и перегрева.
• Не допускайте недостатка или излишка припоя в рабочей зоне. Его ровный слой должен полностью покрывать провода и контакты, но не должны образовываться капли и потеки.
• Правильно компонуйте рабочее место. Избегайте захламленности. Все должно быть под рукой.
• Придерживайте провода и выводы деталей пинцетом во избежание ожогов.

Как научиться паять паяльником

В качестве учебного задания прекрасно подойдет тренировка на обрезках проводов. Начать лучше с одножильных. Просто возьмите два проводка, и попробуйте их спаять. Когда удастся правильно спаять одножильные проводки (они перестанут отваливаться друг от друга), можно перейти на многожильные.

Признаки того, что вы научились паять правильно и у вас получилась качественное соединение:

• Поверхность затвердевшего припоя серебристая, с отблеском.
• Нет капель и потеков.
• Соединение прочное (не рвется руками).
• Изоляция не оплавлена.

Далее можно продолжать тренироваться на многожильных кабелях, а потом — на жилах большого сечения.

После завершения пайки

В том случае, когда концы проводов и контактную площадку подвергали обработке флюсом, по окончании операции его остатки необходимо удалить.

Ветошь или губку следует смочить в мыльном растворе и протереть место соединения. Далее его надо просушить сухой ветошью либо феном.

Другие виды пайки

Сухая пайка паяльным карандашом, применяется в тех случаях, когда растекание припоя из рабочей зоны нежелательно — при изготовлении украшений и предметов художественного творчества. Жало берут бронзовое и лужению его не подвергают.

Скрученные жилы большого сечения пропаивают погружением в чашку, заполненную расплавившимся припоем, или футорку. Футорка имеет электроподогрев, на поверхности находится слой кипящего флюса, через который проходят концы жил при окунании.

Для медных изделий большой массы, таких, как трубы, применяют пайку в пламени горелки. Высокая температура факела удаляет окисный слой.

Вначале проводят лужение тугоплавким припоем, после чего детали можно спаивать низкотемпературными составами.

Как паять алюминий

Пайка алюминия возможна с применением специального флюса Ф-61А и сплавами марки Авиа. Для операции применяют специальное жало из бронзы, покрытое скрещивающимися насечками, напоминающими рисунок напильника. Этими насечками соскребают оксидную пленку, мгновенно образующуюся на поверхности любого алюминиевого изделия.

В тех случаях, когда необходимо создать только электрический контакт, а в прочном соединении нужды нет, применяют способ с предварительным омеднением. Для этого в рабочую область добавляют щепотку порошкообразного медного купороса и растирают его жесткой щеточкой. После появления медного пятна на алюминиевой поверхности ее залуживают и паяют.

Мелкая пайка

При впаивании в печатную плату мелких деталей, таких, как электронные компоненты, нужно избегать двух ошибок:

• Перегрев. Он может привести к выходу их строя деталей и к отслоению проводящих дорожек.
• Избыток припоя. Остаточного тепла, содержащегося в его крупной капле, может хватить на то, чтобы вывести из строя транзистор или микросхему. Массы капли также бывает достаточно для того, чтобы в условиях вибрации или сильного удара оторвать дорожку.

По окончании пропаивания печатную плату следует покрыть специальным лаком, предохраняющим места соединений, детали и проводящие дорожки от влажности и коррозии.

ИМС и чипы

Интегральная микросхема, или чип, обладает особо тонким внутренним устройством и чрезвычайной чувствительностью к перегреву. Паять их необходимо с особой осторожностью, тщательно обеспечивая отвод тепла. Микросхемы в корпусах стандарта DIP, выводы на которых идут через 2,51 миллиметра, паяют маломощными устройствами. Выводы у таких микросхем залужены еще на заводе, поэтому для соединения достаточно короткого и точного прикосновения жала с минимумом состава ПОС 61, в качестве флюса берут спиртоканифоль или состав ТАГС.

Большие чипы, например, процессоры в персональных компьютерах, вообще не паяют, а вставляют в специальные гнезда, припаянные к материнской плате. Самостоятельно правильно припаять процессор смартфона также очень маловероятно, даже если у вас есть паяльная станция.

Микросхемы выпайка

По техническим условиям производителей, микросхемы после выпайки из платы не подлежат дальнейшему использованию — слишком высок риск перегрева. Однако народные умельцы ухитряются выпаивать микросхемы, прикладывая проволоку из нихрома к выпаиваемым ножкам для обеспечения теплоотвода. Но вероятность необратимого повреждения микросхемы все равно остается весьма высокой.

Заземление паяльника

Для работы с высокочувствительными электронными компонентами, которые могут быть выведены из строя зарядом статического электричества, следует использовать низковольтные электропаяльники. Их заземляют по специальной схеме, с применением понижающего трансформатора. Использование импульсных приборов недопустимо.

Кроме того, мастер должен надеть на запястье заземляющий браслет, подключенный гибким кабелем к массе печатной платы.

Меры безопасности при пайке

Паять правильно- это значит, в том числе, и паять безопасно.

Два основных фактора опасности при паяльных работах — это высокая температура и вредные для здоровья газы, выделяющиеся при плавлении паяльной прволокия и кипении флюса.

Исходя из этого, меры безопасности должны быть следующими:

• Перед началом работы следует осмотреть оборудование на предмет отсутствия механических повреждений, целостности кабеля питания и вилки, надежности крепления жала.
• Рабочее место должно хорошо вентилироваться, лучше всего — быть оборудованным вытяжной вентиляцией.
• Рабочее место недопустимо захламлять, в рабочей зоне должны быть только те предметы, которые будут паяться прямо сейчас.
• Каждый раз, выпуская электропаяльник из рук, кладите его на специальную массивную подставку, исключающую опрокидывание.
• Следует остерегаться брызг припоя и флюса, для чего надо обязательно использовать защитные очки или прозрачный щиток.
• Для фиксации деталей следует применять только инвентарные приспособления: пинцеты, зажимы, устройство «третья рука».

Недопустимо придавливать спаиваемые предметы локтем, кистью, корпусом прибора или другими тяжелыми предметами.

В случае, если брызги попали на кожу, необходимо промыть пораженное место струей холодной чистой воды и нанести антисептическую заживляющую мазь. При попадании брызг в глаза или на другие слизистые оболочки, а также в случае сильных ожогов следует немедленно обратиться к врачу.

При работе следует соблюдать и общие меры электробезопасности, а при использовании газовой паяльной горелки — дополнительные меры пожарной безопасности.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Что нужно для пайки ТОП 20

С проблемой выбора инструментов и аксессуаров для пайки приходится сталкиваться как начинающим, так и опытным мастерам. Можно посмотреть сотню видеообзоров от блогеров Ютуба, сидеть часами на форумах, или же читать отзывы о товарах на сайтах. А можно сэкономить свое драгоценное время и ознакомится с подборкой ТОП-20 самых необходимых товаров для пайки от интернет-магазина Мастерам.

Паяльное оборудование

Паяльник

Паяльник – это основной инструмент, без которого пайка в принципе невозможна.

Сегодня ассортимент паяльников поражает воображение, но среди этого разнообразия можно выделить основные виды:

• обычный паяльник;
• USB-паяльник;
• паяльник с регулировкой температуры;
• газовый паяльник.

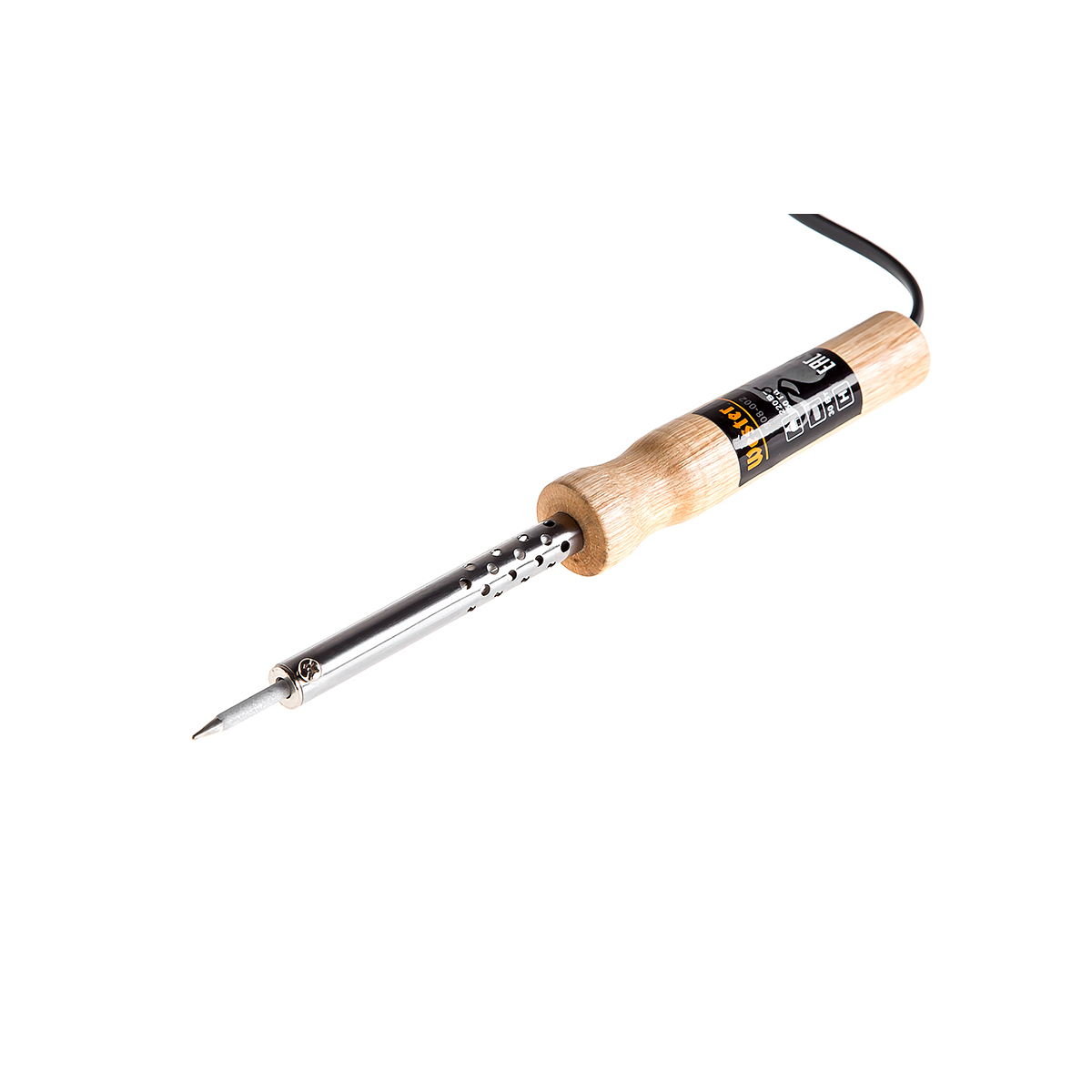

Обычный паяльник – это хорошо известная всем классика. Основной критерий его выбора – мощность. Для пайки электронных компонентов достаточно обычного паяльника мощностью 25-40 Вт, для бытового использования лучше рассмотреть вариант мощностью 60 Вт. Если же вам нужно паять массивные элементы (толстые провода, листовой металл), тогда стоит задуматься о покупке паяльника мощностью 100 Вт и больше.

USB-паяльник – одна из новинок современного рынка. Его мощности в 8 Вт в большинстве случаев достаточно для всех мелких паяльных работ. Для примера рассмотрим модель Pro’sKit SI-168U.

Его главная «изюминка» в том, что он питается через обычный USB-порт. Поэтому его легко можно зарядить, например, от павербанка. Благодаря этому, USB-паяльник смело можно отнести к классу портативных – его можно брать с собой везде.

Газовый паяльник – еще один девайс из класса портативных паяльников.

В сравнении с USB-паяльником, он отличается гораздо большей мощностью, поэтому больше подходит для «грубой» пайки – пайки проводов, медных трубок, листового металла. Среди дополнительных преимуществ стоит отметить и то, что газовый паяльник можно также использовать как обычную газовую горелку. Благодаря высокому качеству и комплектации, в наши дни самой популярной моделью газового паяльника считается Goot GP-510SET.

Паяльник с регулировкой температуры – в сравнении с обычным паяльником, более универсальный инструмент. Благодаря мощности в 70 Вт и регулировке температуры, отлично подходит как для бессвинцовой пайки, так и для пайки обычным свинцовым припоем. Ассортимент паяльников с регулировкой температуры довольно широкий – от бюджетных моделей до профессиональных.

Среди профессиональных хотелось бы выделить японский паяльник GOOT PX-201. Он отличается высоким качеством и большим выбором сменных жал, что делает его хорошей альтернативой паяльной станции.

Паяльная станция

Паяльная станция – незаменимый инструмент для профессиональной пайки и ремонта электроники. В основном паяльные станции имеют гальваническую развязку, что обеспечивает дополнительную безопасность во время пайки. Также, в сравнении с обычным паяльником, паяльная станция позволяет более точно регулировать температуру нагрева жала. Паяльные станции условно можно разделить на 2 типа:

Обычные контактные паяльные станции состоят из блока управление и собственно самого паяльника. Львиная доля паяльных станций приходится на станции с паяльниками мощностью 50 Вт с жалами HAKKO 900М. В основном они подходят для большинства паяльных работ по электронике. Но для пайки бессвинцовым припоем они не годятся. Для этого лучше использовать паяльные станции с жалами HAKKO T12 и индукционные паяльные станции, которые отличаются большей мощностью (от 60 до 90 Вт) и быстрым нагревом жала.

Термовоздушные паяльные станции – универсальный ремонтный комплекс для электроники. Наподобие обычных паяльных станций, модели термовоздушных отличаются мощностью. Но благодаря наличию термофена, их функционал намного шире – от обычной пайки до пайки микросхем. Особенно хотелось бы выделить паяльные станции от производителя Accta, которые отличаются надежностью, точной регулировкой температуры и компактными размерами.

Преднагреватель плат

Чтобы обеспечить равномерное нагревание платы, во время выпаивания микросхем, используют преднагреватели плат. Если же для этого использовать только термофен, то можно столкнуться с проблемой перегревания микросхемы и соседних с ней элементов на плате. Также, при использовании термофена, есть большая вероятность того, что плата деформируется.

Преднагреватели бывают двух типов:

• термовоздушные;
• инфракрасные.

Инфракрасные преднагреватели лучше, поскольку обеспечивают равномерный и стабильный прогрев платы. Также существуют комбинированные варианты, например, AOYUE Int866. Благодаря наличию нижнего подогрева, паяльника и термофена, эту модель можно смело рассматривать как ремонтный комплекс для мелкой электроники.

Вспомогательное оборудование

Подставка для паяльника

Правильно подобранная подставка для паяльника – залог комфортной пайки, которая доставит удовольствие, и не испортит нервы. В целом, выбирая подставку, нужно учитывать габариты паяльника и его вес. Тем не менее, можно найти достаточно много универсальных вариантов, таких как, например, Pro’sKit 1PK-362D. Такая модель подойдет практически для всех паяльников. У этой подставки хорошее сочетание габаритов и веса, а также доступна плавная регулировка угла наклона.

Держатель для плат (3 рука)

Еще один важный инструмент для пайки мелких деталей – держатель для плат, или же третья рука. С помощью шарнирных фиксаторов можно зафиксировать предмет пайки практически в любом положении и под любым углом. Кроме шарнирных фиксаторов, держатели для плат часто дополнительно комплектуются увеличительной линзой или подставкой для паяльника. Но бывают также варианты «все в одном», как, например, Pro’sKit SN-396.

Монтажный силиконовый коврик

Монтажный силиконовый коврик просто незаменим для пайки, демонтажа и ремонта электронных устройств. Он изготовлен из термоустойчивого силикона, поэтому можно не бояться прожечь его паяльником. Благодаря антискользящей поверхности монтажного коврика, на нем легко можно ремонтировать платы электронных девайсов. А специальные ячейки для мелких элементов и инструментов обеспечат порядок на рабочем месте. В ассортименте нашего интернет-магазина представлены классические монтажные коврики и коврики 2 в 1, в комплект которых входит еще один дополнительный монтажный коврик.

Оловоотсос

Название этого устройства говорит само за себя. Оловоотсос имеет практическое применение в случае выпаивания многовыводных микросхем в DIP-корпусах. Можно было бы убрать остатки припоя лентой для выпаивания, но для этого её понадобится очень много, а это экономически невыгодно. Также можно было бы воспользоваться термофеном паяльной станции. Но это довольно рискованно, так как есть большая вероятность перегреть микросхему.

Конструкция оловоотсоса довольно простая, а на цену влияет только материал, из которого он изготовлен. Полностью пластиковые, такие как Pro’sKit DP-366D, соответственно, дешевле, а с алюминиевыми корпусами, например, Pro’sKit 908-366A – дороже.

Рабочая платформа

В отличие от держателя плат типа «3 рука», рабочая платформа позволяет более надежно зафиксировать плату во время ремонта и пайки. К её преимуществам также можно отнести антистатическое покрытие, которое просто бесценно в случае работы с платами. В нашем ассортименте можно найти разные модели рабочих платформ. Простая, но в то же время практичная в использование, AOYUE 326 имеет два режима фиксации платы.

Более сложные и дорогие модели, такие как AOYUE 328 и AOYUE 488, имеют дополнительные держатели для ручного инструмента и встроенный дымопоглотитель.

А модель Kaisi F-204 дополнительно оснащена штативом для фиксации термофена, просто незаменимым при реболинге микросхем.

Расходные материалы для пайки

Паяльные жала

Условно все паяльные жала можно поделить на 3 группы:

• обычные паяльные жала;
• паяльные жала серии HАKKO 900M;
• паяльные жала серии HAKKO T12.

Еще один набирающий популярность тип жал – это паяльные жала для индукционных паяльных станций.

Практически все паяльные жала, производимые в наши дни, имеют антипригарное покрытие. А количество производителей паяльных жал впечатляет не меньше, чем их ассортимент. Тем не менее, по уровню стандартов, лучшим из лучших остается японский производитель HAKKO. Также стоит отметить производителя Aoyue. Aoyue изготовляет качественные жала серии Aoyue T, которые можно использовать как достойную замену HАKKO 900M.

Оригинальные жала стандарта HАKKO T12В, а также жала серии Aoyue T можно найти в ассортименте нашего интернет-магазина.

Флюсы

Для того, чтобы пайка была качественной и надежной, вам не обойтись без хорошего флюса.

Флюс используется для снятия окислов и жирных пленок с поверхностей металлов перед пайкой. К особенностям хорошего флюса относят:

• низкую температуру плавления;
• малый удельный вес;
• хорошее растекание и смачивание поверхности металла.

Всем известный флюс – канифоль – сегодня в чистом виде практически не используют. Но как бы это банально ни звучало, канифоль всё еще остается основным компонентом большинства флюсов.

Все флюсы можно разделить на 3 типа:

• нейтральные;
• среднеактивные;
• высокоактивные.

Для большинства типов пайки будет достаточно нейтральных и среднеактивных флюсов, таких как SP-10, SG-15, SP-15 та SP-18+. Они универсальные в применении и не требуют смывания.

Припой

В отличие от флюса, с выборов припоя все немного проще. В зависимости от состава, они делятся на 2 типа:

Бессвинцовые припои отличаются тем, что создают механически более крепкое соединение. Также они считаются более экологически чистыми для окружающей среды и соответствуют нормам директивы RoHS. Впрочем, и у них есть недостатки:

• в сравнении со свинцовыми припоями, они дороже;
• требуют использования более дорогих флюсов;
• характеризуются более низкими показателями смачивания и растекания.

Из-за этого, бессвинцовые припои сегодня используют в основном на уровне промышленного производства. Для обычной пайки проводов и ремонта электроники, как и раньше, используют свинцовые припои. В зависимости от количества олова в составе, выделяют достаточно много вариантов свинцовых припоев (ПОС-18, ПОС-30, ПОС-40 и другие). Но наиболее распространенным остается припой ПОС-61 (припой оловянно-свинцовый с 61% долей олова) и его аналоги.

BGA-паста для пайки

BGA-паста – это смесь пастообразного припоя и флюса. Она имеет практическое применение в тех случаях, когда использование обычного припоя невозможно. Например, в случае реболинга небольших микросхем на платах мобильных телефонов. Также BGA-пастой очень удобно и быстро паять провода. Среди основных преимуществ BGA-пасты стоит выделить низкую точку плавления, благодаря которой с ней можно работать даже термофеном паяльной станции. Ассортимент BGA-паст сегодня довольно широкий, но среди проверенных стоит выделить BGA-пасты производителей BAKU и Mechanic.

Стружка для жал (губка)

Для того, чтобы паяльное жало прослужило вам долго, за ним необходимо ухаживать. Во время пайки его нужно очищать от окислов и остатков припоя. Сделать это можно с помощью специальных целлюлозных губок или стружки для очистки. Целлюлозные губки дешевые и практичные. Но при контакте с мокрой губой, жала паяльников теряют набранную температуру. Чтобы этого избежать, для очистки жал можно использовать стружку из латуни. Она более долговечна и обеспечивает качественную очистку. Одним из лучших производителей хороших и качественных инструментов для очистки жал считают фирму Goot.

Лента-оплетка

Во время проведения ремонтных работ на платах всегда возникает необходимость удаления остатков припоя. С этой задачей отлично справляется лента-оплетка – плетеный медный провод, пропитанный слабоактивным флюсом. С ее помощью можно легко удалить остатки припоя с ювелирной точностью. Одновременно значительно уменьшается риск перегрева самой платы и впаянных на ней компонентов. Во время выбора ленты-оплетки, стоит обращать внимание на ширину. Чаще всего используется ленты шириной 1,5-2 мм. И снова можно выделить производителя Goot — ленты-оплетки этого производителя считают лучшими.

Ручной инструмент

Стриппер для снятия изоляции

Зачистка проводов от изоляции – неотъемлемая часть процесса пайки. Для этого, как правило, используют всё, что под руку попадется: собственные зубы, канцелярский или обычный нож, кусачки. Но, чтобы зачистить провод качественно, не повредив жилы, нужен стриппер. Бывают разные модели стрипперов, но лучший среди них – Pro’sKit 8PK-371D. Эта модель автоматически подстраивается под диаметр сечения провода. Также им можно обжать и обрезать провода. Стриппер – это, безусловно, незаменимый инструмент в арсенале каждого мастера.

Набор вспомогательных инструментов для пайки

Во время паяльных работ часто возникает необходимость подправить что-то непосредственно в зоне пайки. Голыми руками это не сделать, пинцет тоже не всегда подходит. В таком случае, на помощь придут специализированные наборы вспомогательных инструментов, такие как, например, Pro’sKit 1PK-3616. Этот набор содержит разного типа гайки, скребки, держатели и зажимы, созданные для упрощения процесса пайки – начиная от очистки плат от остатков флюса и заканчивая снятием микросхем и чипов.

Набор пинцетов

Работать только одним обычным прямым пинцетом не всегда удобно. Для пайки и работы с мелкими деталями иногда нужен пинцет с загнутым носиком или же пинцет обратного действия. Поэтому набор разных пинцетов всегда должен быть в арсенале каждого мастера по ремонту электроники. Хороший вариант набора – Pro’sKit 808-389, купить который можно в нашем онлайн-магазине.

Также в нашем ассортименте доступны антистатические пинцеты из углеродной стали. Они имеют практическое применение во время работы с электроникой, чувствительной к статическому напряжению.

А для монтажа и демонтажа микросхем больше подойдут вакуумные пинцеты.

Измерительное оборудование

USB-микроскоп

В процессе ремонта современной электроники вам обязательно придется столкнуться с пайком мелких деталей, которые сложно рассмотреть невооруженным глазом. В таком случае удобно использовать USB-микроскопы.

Их кратности увеличения и качества изображения будет достаточно для пайки. Более того, в сравнении с обычными оптическими микроскопами, они намного доступнее по цене. Для примера рассмотрим модель Supereyes B008. Модели этой ценовой категории выделяются такими преимуществами:

• плавная регулировка кратности;
• встроенная подсветка;
• возможность записи фото и видео.

Также в комплект микроскопа входит удобный штатив. Подробнее ознакомится с принципом использования такого микроскопа для паяльных работ можно в видеообзоре ниже.

Блок питания

Лабораторные блоки питания имеют практическое применение в ремонте и диагностике электронных устройств. С их помощью можно обеспечить питание материнской платы, например, мобильного телефона, без использования аккумулятора. А благодаря регулировке тока и напряжения, спектр их использования в ремонте разного рода девайсов очень широкий. Большинство ремонтных и паяльных работ можно выполнить с помощью лабораторного блока питания напряжением до 30 Вт и током до 5 А, например, UNI-T UTP3315TFL.

Мультиметр

Без мультиметра в ремонте и пайке электроники просто как без рук. Он поможет быстро проверить напряжение контрольных точек материнской платы или определить место разрыва цепи. Функционалом такого типа характеризуются даже самые доступные модели мультиметров. Если же вам необходимо универсальное устройство, при выборе мультиметра, обратите внимание на наличие таких функций:

• измерение емкости;
• измерение сопротивления;
• измерение индуктивности;
• тестирование диодов;
• проверка транзисторов.

В ассортименте нашего онлайн-магазина представлен широкий выбор мультиметров. Впрочем, непосредственно для мастеров по ремонту электроники хотелось бы выделить две модели: UNI-T UTM 158D (UT58D) и UNI-T UTM 170A (UT70A).

Надеемся, эта статья поможет вам в выборе и покупке паяльного оборудования и аксессуаров. Ассортимент товаров для пайки нашего интернет-магазина достаточно большой и не ограничивается лишь 20 позициями. Поэтому если у вас возникнут дополнительные вопросы – обращайтесь в наш отдел технической поддержки! Мы всегда будем рады вам помочь!

Как правильно паять? Первые шаги начинающего радиолюбителя.

Советы и рекомендации по правильной пайке

Прежде чем начать рассматривать вопрос: ”Как правильно паять?” Нужно обозначить одно но…

Пайка бывает разная. Нужно понимать, что существует большая разница в методике пайки здоровенного резистора мощностью 2 Ватта на обычную печатную плату и, например, микросхемы BGA на многослойную плату сотового телефона.

Если в первом случае можно обойтись простейшим электрическим паяльником мощностью 40 Ватт, твёрдой канифолью и припоем, то во втором случае потребуется применение таких приборов, как термовоздушная станция, безотмывочный флюс, паяльная паста, трафареты и, возможно, станция нижнего подогрева плат.

Как видим, разница существенная.

В каждом конкретном случае нужно выбирать тот метод пайки, который является наиболее подходящим для конкретного вида монтажа. Так для пайки микросхем в планарном корпусе лучше применять термовоздушную пайку, а для монтажа обычных выводных резисторов, крупногабаритных электролитических конденсаторов стоит применять контактную пайку электрическим паяльником.

Рассмотрим простейшие правила обычной контактной пайки.

Для начала начинающему радиолюбителю вполне достаточно освоить обычную контактную пайку простейшим и самым дешёвым электрическим паяльником с медным жалом.

Сперва необходимо приготовить минимальный наборчик для пайки и паяльный инструмент. О том, как подготовить электрический паяльник к работе уже рассказывалось в статье о подготовке и уходе за паяльником.

Многие считают, что для пайки лучше использовать паяльник с невыгораемым жалом. В отличие от медного, невыгораемое жало не требует периодического затачивания и лужения, так как на его поверхности не образуются углублений – раковин.

Выгоревшее жало паяльника
(для наглядности медное жало предварительно обработано напильником).

На фото видно, что край медного жала неровный, а образовавшиеся углубления заполнены застывшим припоем.

Невыгораемое жало у широко распространённых паяльников, как правило, имеет конусообразную форму. Такое жало не смачивается расплавленным припоем, то есть с его помощью на жало нельзя брать припой. При работе таким паяльником припой к месту пайки доставляется с помощью тонкого проволочного припоя.

Понятно, что использовать припой в кусочках или стержнях при пайке паяльником с невыгораемым жалом затруднительно и неудобно. Поэтому тем, кто хочет научиться паять, лучше начинать свою практику с обычного электрического паяльника с медным жалом. Недостатки его использования легко компенсируются такими удобствами, как лёгкость использования припоев в любом исполнении (проволочном, стержневом, кусковом и т.п), возможность изменения формы медного жала.

Электрический паяльник с медным жалом удобен тем, что с его помощью можно легко дозировать количество припоя, которое необходимо донести к месту пайки.

• Чистота спаиваемых поверхностей.

  Первое правило качественной пайки – это чистота спаиваемых поверхностей. Даже у новых радиодеталей, купленных в магазине, выводы покрываются окислами и загрязнениями. Но с этими незначительными загрязнениями, как правило, справляется флюс, который применяют в процессе пайки. Если же видно, что выводы радиодеталей или медные проводники сильно загрязнены или покрыты окислом (зеленоватого или тёмно-серого цвета), то перед пайкой их нужно очистить либо перочинным ножом, либо наждачной бумагой.

  Особенно это актуально, если при сборке электронного устройства применяются радиодетали, бывшие в употреблении. На их выводах обычно образуется тёмный налёт. Это окисел, который будет препятствовать пайке.

• Лужение.

  Перед пайкой поверхность выводов необходимо залудить – покрыть тонким и ровным слоем припоя. Если обратить внимание на выводы новых радиодеталей, то в большинстве случаев можно заметить, что их выводы и контакты залужены. Пайка лужёных выводов происходит быстрее и качественнее, так как отпадает необходимость в предварительной подготовке выводов к пайке.

  Лужение провода и выводов радиоэлементов легко проводить обычным электрическим паяльником с медным жалом. Как известно, при подготовке паяльника к работе также производят лужение медного жала.

  Чтобы залудить медный проводник для начала удаляют с его поверхности изоляцию и очищают от загрязнений, если таковые имеются. Затем нужно обработать поверхность пайки флюсом. Если в качестве флюса применяется кусковая канифоль, то медный провод можно положить на кусок канифоли и коснуться провода хорошо прогретым жалом паяльника. Предварительно на жало паяльника необходимо взять немного припоя.

  Далее движением вдоль провода распределяем расплавленный припой по поверхности проводника, стараясь как можно лучше и равномернее прогреть сам проводник. При этом кусковая канифоль плавиться и начинает испаряться под действием температуры. На поверхности проводника должно образоваться ровное покрытие оловянно-свинцовым припоем без комочков и катышков.


  Лужение медного провода

  Расплавившаяся канифоль способствует уменьшению поверхностного натяжения расплавленного припоя и улучшает смачиваемость спаиваемых поверхностей. Благодаря флюсу (в данном случае – канифоли) обеспечивается равномерное покрытие проводника тонким слоем припоя. Также флюс способствует удалению загрязнений и предотвращает окисление поверхности проводников во время прогрева их паяльником.

• Прогрев жала паяльника до рабочей температуры.

  Перед началом пайки необходимо включить электрический паяльник и подождать, пока его жало хорошо прогреется и температура его достигнет значения 180 – 240⁰ C.

  Так как у обычного паяльника нет индикации температуры жала, то судить о достаточном нагреве жала можно по вскипанию канифоли.

  Для проверки нужно кратковременно коснуться кусочка канифоли нагретым жалом. Если канифоль плохо плавиться и медленно растекается по жалу паяльника, то он ещё недогрет. Если же происходит вскипание канифоли и обильное выделение пара, то паяльник готов к работе.

  В случае пайки недогретым паяльником, припой будет иметь вид кашицы, будет быстро застывать, а поверхность паяного контакта будет иметь шероховатый вид с тёмно – серым оттенком. Такая пайка является некачественной и быстро разрушается.

  Качественный паяный контакт имеет характерный металлический глянец, а его поверхность ровная и блестит на солнце.

Также при пайке различных радиодеталей стоит обращать внимание на площади спаиваемых поверхностей. Чем больше площадь проводника, например, медной дорожки на печатной плате, тем мощнее должен быть паяльник. При пайке происходит теплопередача и кроме самого места пайки происходит и побочный прогрев радиодетали или печатной платы.

Если от места пайки происходит существенный теплоотвод, то маломощным паяльником невозможно хорошо прогреть место пайки и припой очень быстро остывает, превращаясь в рыхлую субстанцию. В таком случае нужно либо дольше нагревать спаиваемые поверхности (что не всегда возможно или не приводит к желаемому результату), либо применять более мощный паяльник.

Для пайки малогабаритных радиоэлементов и печатных плат с плотным монтажом лучше использовать паяльник мощностью не более 25 Ватт. Обычно в радиолюбительской практике используются паяльники мощностью 25 – 40 Ватт с питанием от сети переменного тока 220 вольт. При эксплуатации электрического паяльника стоит регулярно проверять целостность изоляции сетевого шнура, так как в процессе работы нередки случаи её повреждения и случайного оплавления разогретыми частями паяльника.

При запаивании либо выпаивании радиодетали с печатной платы желательно следить за временем пайки и ни в коем случае не перегревать печатную плату и медные дорожки на её поверхности свыше 280⁰ C.

Если произойдёт перегрев платы, то она может деформироваться в месте нагрева, произойдёт расслоение или вздутие, отслоятся печатные дорожки в месте нагрева.

Температура свыше 240-280⁰ C является критической для большинства радиоэлементов. Перегрев радиодеталей во время пайки может вызвать их порчу.

При спайке деталей очень важно жёстко их зафиксировать. Если этого не сделать, то любая вибрация или смещение нарушит качество пайки, так как припою требуется несколько секунд для того чтобы затвердеть.

Для того чтобы качественно производить пайку деталей “на весу” и избежать смещения или вибрации во время остывания паяного контакта можно использовать приспособление, которое в быту радиолюбителей называется “третья рука”.

«Третья рука»

Такое нехитрое устройство позволит не только легко и без особых усилий производить пайку деталей, но и избавит от ожогов, которые можно получить, если придерживать детали во время пайки рукой.

«Третья рука» в работе

Меры безопасности при пайке.

В процессе пайки довольно легко получить пусть и небольшой, но ожог. Чаще всего ожогам подвергаются пальцы и кисти рук. Причиной ожогов, как правило, является спешка и плохая организация рабочего места.

Нужно помнить, что в процессе пайки не стоит прикладывать больших усилий к паяльнику. Нет смысла давить им на печатную плату в надежде быстрого расплавления паяного контакта. Нужно дождаться, когда температура в месте пайки достигнет необходимой. В противном случае возможно соскальзывание жала паяльника с платы и случайное касание раскалённым металлом пальцев рук или ладони. Поверьте, ожоговые раны очень долго заживают!

Также стоит держать глаза подальше от места пайки. Нередки случаи, что при перегреве печатная дорожка на плате отслаивается с характерным вспучиванием, что ведёт к разбрызгиванию мельчайших капелек расплавленного припоя. Если есть защитные очки, то стоит применить их. Как только будет получен достаточный опыт пайки, то от защитных очков можно отказаться.

Производить пайку желательно в хорошо проветриваемом помещении. Пары свинца и канифоли вредны для здоровья. Если нет возможности проветривать помещение, то стоит делать перерывы между работой.

Главная &raquo Радиоэлектроника для начинающих &raquo Текущая страница

Также Вам будет интересно узнать:



Как паять: 8 шагов (с изображениями)

Пайка — это процесс использования присадочного материала (припоя) для соединения частей металла вместе. Пайка происходит при относительно низких температурах (около 400 градусов по Фаренгейту) по сравнению с пайкой и сваркой, которые фактически плавят и сплавляют сами материалы при более высоких температурах. При пайке присадочный материал становится жидким, покрывает детали, с которыми он контактирует, а затем ему дают остыть. Когда припой остывает, он затвердевает, и два материала соединяются.Пайка — это быстрый способ соединения многих типов материалов, от медных труб до витражей. Он создает электрически проводящую прочную связь между компонентами, которую можно повторно нагреть (распаять), если вам когда-либо понадобится разъединить два соединенных вместе элемента. Он отлично подходит для соединения электрических компонентов и проводов и используется практически во всем электронном. В этой инструкции я объясняю, как паять основы, которые вы видите в большинстве инструкций: электрические компоненты и провода.

Для получения дополнительной информации и некоторых технических характеристик пайки ознакомьтесь со статьей в Википедии.

Как и в случае со многими другими навыками, наличие правильных инструментов для работы влияет на качество выполняемой работы. Когда дело доходит до пайки, вы можете использовать множество необычных инструментов или всего несколько простых вещей, которые вы можете купить в хозяйственном магазине за пару долларов. В этом руководстве я собираюсь использовать несколько различных инструментов для пайки; Есть много способов пайки, и вы должны использовать то, что вам подходит.

Как минимум, вам понадобится припой и источник тепла, чтобы расплавить его — желательно что-нибудь маленькое, температура которого может достигать 600-800 градусов по Фаренгейту.Если у вас есть это, вы готовы установить связь. При этом существует широкий спектр паяльных инструментов и аксессуаров, которые могут быть действительно полезны, если вы собираетесь часто паять. Ладада составила хороший список оборудования и источников для покупки инструментов на своем сайте. Я собрал солидный запас паяльных инструментов, совершив набег на паяльную станцию ​​Squid Labs. Вот полный список того, что я использовал …

1. Паяльник
Большинство людей предпочитают использовать паяльник для пайки.Это отличный источник тепла, который быстро нагревается и остывает и может поддерживать довольно постоянную температуру. Паяльники можно купить в разных местах. Я купил некоторые из них в Radioshack — зло, да, но удобно, некоторые из хозяйственных магазинов, некоторые из гаражных распродаж и еще много в розничных магазинах в Интернете. Паяльники малой мощности (15-40 Вт) лучше всего подходят для пайки компонентов на печатных платах, в то время как более мощные (60-140 Вт) паяльники хорошо подходят для соединения более толстых материалов, таких как плетеный провод динамика.Если вы используете слишком мощный паяльник на печатной плате, вы можете повредить компоненты, которые пытаетесь соединить. Мне нравится иметь при себе утюг малой мощности для работы с деталями и утюг высокой мощности, который я могу использовать, когда не слишком беспокоюсь о воздействии высоких температур на материал, с которым я работаю. Паять толстые провода без мощного паяльника — настоящая боль.

Паяльник на большинстве изображений производства Weller, имеет регулируемую температуру.Это лучшее из обоих миров, так как вы можете установить тепло именно там, где хотите, но это значительно дороже, чем утюги с фиксированной температурой. Если вы собираетесь время от времени паять, это ни в коем случае не обязательно. Всем, кто интересуется модификацией паяльника, стоит попробовать паяльник DIY Hot Air от Charper.

2. Припой
Существует множество видов припоя. Они бывают разной толщины от 0,02 дюйма до действительно толстого материала, который можно использовать только на медной трубе с бутановой горелкой.Вы используете тонкий припой для детальной работы, такой как установка резисторов на печатные платы, и более толстый припой для соединения более крупных материалов, таких как провода динамика. Я использую припой около 0,025 дюйма для большинства работ. Большая часть припоев состоит из комбинации олова и свинца — это примерно 60% олова и 40% свинца, в зависимости от того, какой припой вы используете. Последние международные нормы здравоохранения Японии и ЕС (Калифорния и Нью-Йорк также приняли аналогичную политику) требуют, чтобы свинцовый припой был постепенно исключен из некоторых коммерческих продуктов и заменен бессвинцовой альтернативой.Срок изготовления был в прошлом июле, поэтому мы должны увидеть изменения сейчас. Даже если вы не живете в Калифорнии или Нью-Йорке, все равно стоит держаться подальше от свинцового припоя, поскольку известно, что свинец вызывает все виды неприятных последствий для здоровья, от врожденных дефектов до серьезных нарушений развития и неврологических нарушений. Кроме того, довольно легко найти вещи, не содержащие свинца.

Некоторые припои могут содержать небольшое количество серебра. Это немного повышает температуру плавления, но серебро помогает припою течь и делает соединение более прочным.Если вы беспокоитесь о том, чтобы поджечь все, с чем вы работаете, старайтесь держаться подальше от припоя с серебром в нем, но он работает очень хорошо, если вы просто соединяете провода или что-то, что не так легко повредить. Последнее, что нужно знать о припое, это то, что вы хотите использовать припой с канифольным сердечником. Канифоль действует как флюс при пайке и помогает соединению — это также тот вид, который наиболее легко доступен в хозяйственном магазине и у поставщиков электроники.

3. Жала паяльника
Паяльники поставляются с жалами, поэтому вам не нужно искать специальное, но важно знать различия между ними и убедиться, что вы используете правильный наконечник для типа пайки, который вы делаете.Некоторые утюги малой мощности поставляются с коническими заостренными наконечниками для детальной обработки, в то время как большинство утюгов высокой мощности имеют более плоский наконечник в виде отвертки, который хорошо работает с проводами. Вы хотите, чтобы ваш наконечник был немного меньше, чем то, что вы паяете, чтобы у вас был хороший контроль над тем, что вы нагреваете, а что оставляете в покое.

4. Держатель паяльника и чистящая губка
Приятно иметь безопасное место, чтобы положить паяльник между пайкой. Подставка для пайки надежно удерживает утюг и дает вам место для чистки жала.Некоторые паяльники поставляются со своими держателями. Если у вас его нет, вы можете купить или изготовить его. У jaime9999 есть самодельная подставка для паяльника, которую можно купить почти бесплатно. Подставка не обязательна для обучения пайке, но она помогает.

5. Инструменты для работы с проводами
У меня есть запас инструментов, которые я собираю при работе с проводами или электрическими компонентами. Они состоят из кусачков, инструмента для зачистки проводов, плоскогубцев и автоматического устройства для зачистки проводов (предоставлено паяльной станцией Squid Labs.Автоматический инструмент для зачистки проводов действительно удобен, если вы собираетесь зачищать много-много проводов, но это ни в коем случае не обязательно. Я зачистил много-много проводов динамика зубами (не лучшая идея, я знаю, что знаю.)

6. Зажимы для вашей работы
Эти маленькие, часто называемые «третьими руками» или «руками помощи» ребята очень помогают при пайке. Вы должны держать паяльник одной рукой, а паяльную проволоку — другой, так что это действительно помогает иметь что-то еще, чтобы удерживать компоненты, которые вы пытаетесь соединить.Вы можете использовать зажимы из крокодиловой кожи, зажимы или даже какую-то ленту, чтобы удерживать вещи на месте, если вам нужно. Третья рука, как правило, является хорошим вложением, если вы собираетесь регулярно паять, и есть множество инструкций с идеями по их изменению, если вы все же возьмете один. Проверьте: сделайте 3 степени свободы «рукой», чтобы помочь с пайкой / склеиванием, и сделайте свои «руки помощи» в 100 раз более полезными для пайки / склеивания мелких деталей от leevonk для начала.

Если вы хотите создать собственный набор рук помощи, для этого уже есть несколько хороших инструкций.Быстрый помощник для пайки поверхностного монтажа от https://www.instructables.com/member/bikeNomad/bikeNomad, QuickMods — Soldering Arms от Aeshir и Build a Pair of Helping Hands от Джона Отто должны начать работу.

7. Вытяжной вентилятор
Большую часть пайки я паяю на паяльной станции, оснащенной вытяжным вентилятором. Вдыхать пары припоя — не самая лучшая идея, а при пайке дым действительно образуется. Любой тип вентиляции / вентилятора, который вы можете установить, поможет.Удалите пары наружу или используйте внутренний вентилятор с фильтром, если вы не можете выпустить их на улицу. Вот вытяжка дыма припоя, установленная на окне (не только для жилых автофургонов!), Опубликованная bikeNomad. Также обратите внимание на низкотехнологичный, но функциональный экстрактор паров припоя доктора Соломона, если вы хотите построить что-то, что можно было бы разместить прямо на своем столе. Если вы просто делаете быструю пайку, пары ни в коем случае не убьют вас. Я определенно выполнил свою долю пайки без вентиляционного отверстия, но любой, кто занимается повторяющейся пайкой, определенно должен взять его или изготовить.

8. Защитные очки
Я никогда раньше не использовал защитные очки при пайке, но, проводя исследования для этого поста, я увидел, что это упоминалось в другом месте, и согласен, что это хорошая идея. Маленькие расплавленные кусочки припоя имеют тенденцию вылетать из паяльного соединения, когда вы вводите припой, и, если бы он попал вам в глаз, это не было бы слишком хорошо.

9. Материалы, которые вы хотите соединить вместе
Я просто возился и в основном паял для целей данного руководства, так что мои материалы не обязательно что-то делали.Вы можете паять провода, электрические компоненты, такие как резисторы и конденсаторы, схемы, макеты, электроды, небольшие кусочки металла и все, что вы можете придумать. Не знаю, можно ли его паять? Попробуйте — ничего не взорвите.

После того, как я соберу свои инструменты и материалы, мне нравится притвориться, что я пилот, и начать свой контрольный список перед полетом / пайкой.

Как паять: Полное руководство для начинающих

Изучение того, как паять с использованием правильных методов пайки, является фундаментальным навыком, которым должен овладеть каждый производитель.В этом руководстве мы кратко изложим основы работы с паяльниками, паяльными станциями, типами припоя, демонтажными работами и наконечниками по безопасности. Собираете ли вы робота или работаете с Arduino, умение паять вам пригодится.

БЕСПЛАТНАЯ электронная книга (PDF) — Руководство по пайке (17 страниц)

Если вам нужно разобрать любое электронное устройство, содержащее печатную плату, вы увидите, что компоненты прикреплены с помощью пайки. Пайка — это процесс соединения двух или более электронных частей вместе путем плавления припоя вокруг соединения.Припой — это металлический сплав, и когда он остывает, он создает прочную электрическую связь между деталями. Несмотря на то, что пайка может создать постоянное соединение, его также можно отменить с помощью инструмента для удаления припоя, как описано ниже.

В обучении пайке хорошо то, что для начала вам не нужно много. Ниже мы расскажем об основных инструментах и ​​материалах, которые вам понадобятся для большинства ваших паяльных работ.

Паяльник

Паяльник — это ручной инструмент, который подключается к стандартной розетке переменного тока на 120 В и нагревается, чтобы расплавить припой вокруг электрических соединений. Это один из самых важных инструментов, используемых при пайке, и он может быть в нескольких вариантах, например, в форме ручки или пистолета. Новичкам рекомендуется использовать паяльник в форме ручки мощностью от 15 до 30 Вт. Большинство паяльников имеют сменные наконечники, которые можно использовать для различных паяльных работ. Будьте очень осторожны при использовании паяльника любого типа, потому что он может нагреваться до 896 ° F, что очень сильно.

Паяльная станция

Паяльная станция — это более продвинутая версия базовой автономной паяльной ручки.Если вы собираетесь много заниматься пайкой, это будет здорово, поскольку они обеспечивают большую гибкость и контроль. Основное преимущество паяльной станции — это возможность точно регулировать температуру паяльника, что отлично подходит для множества проектов. Эти станции также могут создать более безопасное рабочее место, поскольку некоторые из них включают усовершенствованные датчики температуры, настройки предупреждений и даже защиту паролем для безопасности.

Жала паяльника

В конце большинства паяльников есть сменная деталь, известная как паяльное жало.Есть много разновидностей этого наконечника, и они бывают самых разных форм и размеров. Каждый наконечник используется для определенной цели и имеет явное преимущество перед другим. Наиболее распространенные наконечники, которые вы будете использовать в проектах по электронике, — это конический наконечник и наконечник зубила.

Конический наконечник — Используется при пайке точной электроники из-за тонкого наконечника. Благодаря заостренному концу он может доставлять тепло на меньшие площади, не влияя на окружающую среду.

Долото-наконечник — Этот наконечник хорошо подходит для пайки проводов или других более крупных компонентов из-за его широкого плоского наконечника.

Кредит изображения — Sparkfun.com

Латунь или обычная губка

Использование губки поможет сохранить чистоту жала паяльника, удалив образующееся окисление. Наконечники с окислением будут иметь тенденцию становиться черными и не принимать припой, как когда они были новыми. Вы можете использовать обычную влажную губку, но это сокращает срок службы насадки из-за расширения и сжатия. Кроме того, влажная губка временно снизит температуру наконечника при протирании. Лучшая альтернатива — использовать латунную губку, как показано слева.

Подставка под паяльник

Подставка для паяльника очень проста, но очень полезна и удобна в использовании. Эта подставка помогает предотвратить контакт горячего утюга с легковоспламеняющимися материалами или случайное повреждение руки. Большинство паяльных станций поставляются со встроенным фильтром, а также включают губку или латунную губку для очистки жала.

Припой

Припой — это металлический сплав, который плавится для создания прочной связи между электрическими частями.Он бывает как в свинцовом, так и в бессвинцовом вариантах с диаметрами 0,032 ″ и 0,062 ″, которые являются наиболее распространенными. Внутри сердечника припоя находится материал, известный как флюс, который помогает улучшить электрический контакт и его механическую прочность.

Для пайки электроники чаще всего используется припой на основе канифоли, не содержащей свинца. Этот тип припоя обычно состоит из сплава олова и меди. Вы также можете использовать этилированный припой на основе канифоли 60/40 (60% олова, 40% свинца), но он становится менее популярным из-за проблем со здоровьем.Если вы все-таки используете свинцовый припой, убедитесь, что у вас есть надлежащая вентиляция и что вы мойте руки после использования.

При покупке припоя НЕ используйте припой с кислотным сердечником, так как это может повредить ваши схемы и компоненты. Припой с кислотным сердечником продается в магазинах товаров для дома и в основном используется для сантехники и металлообработки.

Как упоминалось ранее, припой бывает нескольких диаметров. Припой большего диаметра (0,062 дюйма) хорош для более быстрой пайки больших соединений, но может затруднить пайку более мелких соединений. По этой причине всегда полезно иметь под рукой оба размера для разных проектов.

Рука помощи (Третья рука)

Рука помощи — это устройство, к которому прикреплены 2 или более зажимов из кожи аллигатора, а иногда и увеличительное стекло / светильник. Эти зажимы помогут вам удерживать предметы, которые вы пытаетесь припаять, пока вы используете паяльник и припой. Очень полезный инструмент для вашего творчества.

Теперь, когда вы знаете, какие инструменты и материалы требуются, пора кратко обсудить способы обеспечения безопасности при пайке.

Паяльники могут нагреваться до 800 градусов по Фаренгейту, поэтому очень важно всегда знать, где находится ваш паяльник. Мы всегда рекомендуем использовать подставку для паяльника, чтобы предотвратить случайные ожоги или повреждения.

Убедитесь, что вы выполняете пайку в хорошо вентилируемом помещении. Когда припой нагревается, выделяются пары, которые вредны для ваших глаз и легких. Рекомендуется использовать вытяжной вентилятор, который представляет собой вентилятор с угольным фильтром, который поглощает вредный дым от припоя. Вы можете посетить такие сайты, как Integrated Air Systems для систем фильтрации воздуха.

Всегда рекомендуется надевать защитные очки на случай случайных брызг горячего припоя. Наконец, обязательно мойте руки после пайки, особенно при использовании свинцового припоя.

Перед тем, как приступить к пайке, необходимо подготовить паяльник, залужив жало припоем. Этот процесс поможет улучшить передачу тепла от утюга к паяльному элементу. Лужение также поможет защитить наконечник и уменьшить износ.

Шаг 1: Начните с того, что убедитесь, что наконечник прикреплен к утюгу и плотно прикручен на место.

Шаг 2: Включите паяльник и дайте ему нагреться. Если у вас есть паяльная станция с регулируемым контролем температуры, установите ее на 400 ° C / 752 ° F.

Шаг 3: Протрите кончик паяльника влажной губкой, чтобы очистить его. Подождите несколько секунд, чтобы наконечник снова нагрелся, прежде чем переходить к шагу 4.

Шаг 4: Возьмите паяльник в одну руку и припаяйте в другой. Прикоснитесь припоем к наконечнику утюга и убедитесь, что припой равномерно течет по наконечнику.

Для продления срока службы наконечник утюга следует оловить до и после каждого сеанса пайки. В конце концов, каждый наконечник изнашивается, и его нужно будет заменить, если он станет шероховатым или изъеденным.

Чтобы лучше объяснить, как паять, мы собираемся продемонстрировать это на практике. В этом примере мы собираемся припаять светодиод к печатной плате.

Шаг 1. Установите компонент — Начните с вставки выводов светодиода в отверстия на печатной плате.Переверните доску и согните выводы наружу под углом 45 футов. Это поможет компоненту лучше соединиться с медной площадкой и предотвратит ее выпадение во время пайки.

Шаг 2: Нагрейте соединение — Включите паяльник и, если он имеет регулируемый контроль нагрева, установите его на 400 ° C. На этом этапе одновременно коснитесь кончиком утюга медной площадки и вывода резистора. Паяльник нужно удерживать на месте в течение 3-4 секунд, чтобы нагреть площадку и вывод.

Шаг 3. Нанесите припой на стык — Продолжайте удерживать паяльник на медной площадке и выводе и коснитесь припоем стыка. ВАЖНО — Не касайтесь припоем непосредственно кончика утюга. Вы хотите, чтобы соединение было достаточно горячим, чтобы расплавить припой при прикосновении. Если стык будет слишком холодным, соединение будет плохим.

Шаг 4: Обрежьте выводы — Снимите паяльник и дайте припою остыть естественным образом.Не дуйте на припой, так как это приведет к плохому соединению. После охлаждения можно отрезать лишний провод от выводов.

Правильный паяный шов гладкий, блестящий и имеет форму вулкана или конуса. Вам нужно ровно столько припоя, чтобы покрыть все соединение, но не слишком много, чтобы он превратился в шарик или пролился на соседний вывод или соединение.

А теперь пора показать вам, как спаять провода. Для этого рекомендуется использовать руки помощи или другие зажимные приспособления.

Начните с удаления изоляции с концов обоих проводов, которые вы паяете вместе. Если проволока многожильная, скрутите жилы пальцами.

Убедитесь, что ваш паяльник полностью нагрет, и коснитесь наконечником одного из проводов. Подержать на проводе 3-4 секунды.

Удерживая утюг на месте, прикоснитесь припоем к проводу до полного покрытия. Повторите этот процесс с другим проводом.

Удерживая два луженых провода друг над другом, коснитесь паяльником обоих проводов.Этот процесс должен расплавить припой и равномерно покрыть оба провода.

Снимите паяльник и подождите несколько секунд, чтобы паяное соединение остыло и затвердело. Используйте термоусадку, чтобы закрыть соединение.

Преимущество использования припоя заключается в том, что его можно легко удалить методом, известным как распайка. Это пригодится, если вам нужно снять компонент или внести исправления в электронную схему.

Для демонтажа стыка вам понадобится припой, также известный как оплетка для удаления припоя.

Шаг 1 — Поместите кусок распаянной оплетки поверх стыка / припоя, который вы хотите удалить.

Шаг 2 — Нагрейте паяльник и прикоснитесь кончиком к верхней части оплетки. Это нагреет припой ниже, который затем впитается в оплетку для распайки. Теперь вы можете удалить оплетку, чтобы увидеть, что припой извлечен и удален. Будьте осторожны, прикасаясь к косе, когда нагреваете ее, потому что она сильно нагревается.

Дополнительно — Если вы хотите удалить много припоя, вы можете использовать устройство, называемое присосой для припоя. Это ручной механический пылесос, который всасывает горячий припой одним нажатием кнопки.

Для использования нажмите на поршень на конце присоски для припоя. Нагрейте стык с помощью паяльника и поместите кончик присоски для припоя на горячий припой. Нажмите кнопку фиксатора, чтобы всосать жидкий припой. Чтобы опорожнить присоску для припоя, нажмите на плунжер.

БЕСПЛАТНО — Руководство по пайке (17 страниц)

Инструменты для пайки, которые сделают вашу жизнь проще

Единственные паяльные инструменты, которые вам действительно понадобятся для начала пайки, — это паяльник и немного припоя.Если вы просто хотите начать, я рекомендую вам это сделать.

Несмотря на то, что вы можете многое сделать с помощью паяльника, приобретение нескольких дополнительных инструментов может упростить задачу.

В этой статье я покажу вам, что такое основные инструменты для пайки.

Паяльник

Без паяльника много паять не получится.

Но паяльник не обязательно должен быть дорогим. Вы можете найти паяльник менее чем за 10 долларов, который подойдет большинству новичков.Но по мере того, как вы прогрессируете и хотите создавать более продвинутые доски, вы можете захотеть вложить немного больше.

Я написал руководство о том, как найти лучший паяльник для ваших нужд. Прочтите эту статью, если хотите паять, но не знаете, какой паяльник выбрать.

Даже если это не «инструмент», вам также понадобится припой для пайки.

Кусачки

Кусачки — очень удобный маленький паяльный инструмент. Используйте его, чтобы отрезать длинные ножки компонентов или зачистить конец провода.

Они также известны под названиями фрезы заподлицо, диагональные фрезы, электронные кусачки, кусачки и т. Д.

Я никогда не вкладывал много денег в этот инструмент. Самый дешевый из доступных обычно подходит для большинства вещей. Например, этот от Hakko.

Я олдскульный и предпочитаю кусачки. Но вы также можете облегчить себе жизнь с помощью устройства для зачистки проводов.

Паяльные инструменты для распайки

Иногда ошибаешься.Или вам нужно заменить компонент в цепи. Это означает, что вам нужно демонтировать, чтобы исправить это.

Я использую два инструмента для распайки: припой и фитиль .

Присоска для припоя

Присоска для припоя, или насос для припоя, представляет собой механический вакуумный насос. Он отсасывает припой от паяного соединения. Просто нагрейте паяное соединение, чтобы припой стал жидким, а затем откачайте его с помощью присоски для припоя. Я использую этот инструмент, когда мне нужно сразу удалить много припоя.

Вот хорошая связка и с присоской для припоя, и с фитилем.

Фитиль для припоя

Фитиль для припоя — еще один инструмент для удаления припоя. Он состоит из медных нитей, которые впитывают припой из паяного соединения.

Я использую фитиль для удаления небольшого количества припоя. Например, чтобы удалить «перемычки» между контактами на микросхеме. Или, если на большем паяном соединении осталось немного припоя, который присоска припоя просто не засосет.

Вот хорошая связка и с присоской для припоя, и с фитилем.

Пинцет

Пинцет отличный. Вы можете использовать их, чтобы держать компоненты на своих местах и ​​не обжечь пальцы при пайке.

Если вы когда-либо паяли компоненты для поверхностного монтажа, они очень полезны для размещения небольших компонентов.

USB-микроскоп

Мой USB-микроскоп оказался неоценимым в некоторых ситуациях отладки компонентов с мелким шагом.С его помощью вы можете, например, обнаружить крошечные паяные соединения между контактами, которых там не должно быть. Это также очень полезно для людей, у которых проблемы со зрением.

Это не то, что должно стоить сотни долларов. Вы можете найти микроскопы, которых хватит меньше чем за 50 долларов. Например, этот USB-микроскоп для электроники, получивший множество отличных отзывов.

Влажная губка

Влажная губка очень пригодится для очистки жала паяльника.Наконечник горячий, что означает, что он очень быстро окисляется и загрязняется. Чистый наконечник быстрее передает тепло и облегчает пайку.

Губка в любом случае такая дешевая, поэтому вы всегда должны держать ее вместе с другими паяльными инструментами.

Обратите внимание, что если вы покупаете подставку для паяльника, губка обычно идет в комплекте.

Паяльная подставка

Паяльник нагревается, поэтому между пайками важно размещать его в безопасном месте. Для этого очень пригодится подставка для паяльника.Поскольку он занимает много места, я не беру свой в поездку, но у меня всегда есть один на моем столе в Норвегии.

Он стоит всего около 5 баксов, так что я думаю, он того стоит. Вот подставка для паяльника от Elenco, которая идеально подходит для любителей.

Защитные очки

Я очень рекомендую при пайке пару защитных очков. Хорошо, я признаю, что я не всегда * использую их сам. Но последствия попадания горячей пайки в глаза могут быть ужасными.Так что используйте их. И я также буду стараться не забывать использовать их с этого момента.

Лучше нормальные очки, чем ничего. Но если вы хотите выглядеть как ученый, вот пара недорогих наушников от Amston.

Где купить паяльные инструменты?

Необходимые инструменты обычно можно купить в местном хозяйственном магазине. Но вы также можете купить инструменты в интернет-магазине. Я составил список рекомендуемых мест, где можно купить инструменты и компоненты для электроники.

Список можно найти здесь: Где купить электронные компоненты и инструменты?

Если вы используете какие-либо инструменты, которых нет в списке, дайте мне знать в поле для комментариев ниже.

Вернуться от паяльных инструментов к способам пайки

Какой тип паяльника мне нужен?

Как правильно выбрать паяльную станцию ​​

Если вы хотите купить паяльник, вы можете оказаться в нескольких разных позициях. Если вы хорошо разбираетесь в этих инструментах, возможно, у вас уже есть любимый бренд и дизайн, который вы покупаете каждый раз, когда вам нужна замена. Также возможно, что вы немного новичок в этой сцене и тестируете несколько разных вариантов. Возможно, вы не совсем уверены, что предлагают разные бренды и модели.

В каком бы лагере вы ни оказались, полезно знать весь спектр доступных вам вариантов. Если вы пробуете воду и просто нащупываете свой путь, стоит попробовать несколько разных, пока вы не найдете тот, который вам нравится.И даже если вы думаете, что уже открыли единственную модель, которая вам когда-либо действительно понадобится, мы хотели бы предложить вам проверить свои пределы, изучив другие варианты, которые существуют. Кто знает? Может быть, вы найдете паяльник, который вам понравится даже лучше, чем тот, который вы использовали.

Чтобы помочь вам изучить различные модели, мы составили руководство по выбору паяльника. Мы рассмотрим некоторые из доступных вам конкретных вариантов, а также серьезно рассмотрим, какие критерии вам следует учитывать, когда речь идет о том, какой тип паяльника вам следует приобрести.

Как выбрать набор для пайки?

Как и многие другие инструменты, набор для пайки — это личный выбор. Каждый будет использовать свой паяльник для разных целей, и у каждого будут разные критерии, которым они хотят соответствовать. Из-за этого не так просто указать «лучшее»; паяльник.

Вместо этого вы захотите взглянуть на свои потребности, настройки и предполагаемое приложение и спросить себя, что подходит именно вам.Когда вы задаете себе эти вопросы и начинаете поиск подходящего паяльника, вот несколько критериев, которые следует учитывать.

1. Цена

Конечно, стоимость всегда будет иметь значение. Независимо от вашего бюджета, простой факт заключается в том, что у каждого есть бюджет, из которого они работают, и у каждого есть ценовой предел, который он не может превышать. В некотором смысле это облегчает ваш выбор. Вы сможете исключить любые утюги, цена на которые намного превышает ваш предел, так же как вы, вероятно, сможете исключить утюги, стоимость которых намного ниже вашего бюджета.

Однако вместо того, чтобы просто устанавливать произвольный предел цены, рекомендуется сначала взглянуть на некоторые из различных типов паяльников, выставленных на продажу. Посмотрите, что там есть, и начните понимать некоторые из типичных цен. Затем решите, на что падает ваш бюджет, и посмотрите, какие модели вы можете быстро исключить из любого конца своего бюджета.

2. Использует

У разных паяльников разные достоинства, недостатки и возможности. Например, если вы ищете лучший паяльник для печатных плат, вам не стоит выбирать паяльник, который лучше подходит для работы в автомобиле.

Таким образом, один из лучших способов выбора паяльника — сначала спросить себя, для чего вы собираетесь использовать паяльник. Будет ли это профессиональная или образовательная среда? Вы собираетесь работать с печатными платами? Витраж? Автозапчасти? Все трое в разных случаях?

То, как вы ответите на этот вопрос, будет играть важную роль в определении того, какой паяльник лучше всего подходит для вас. Как только вы узнаете, для чего собираетесь его использовать, ваша задача будет заключаться в проверке каждого потенциального паяльника на предмет его предполагаемого использования.В идеале вы найдете тот, который предназначен для вашей отрасли и предполагаемой работы. Однако другой вариант — выбрать более общую модель, которая может легко обрабатывать множество различных приложений. Это отличный выбор, особенно если вы часто паяете разные предметы.

3. Различные характеристики

В зависимости от того, какую работу вы собираетесь выполнять, вам понадобится паяльник с разными возможностями и характеристиками.

Для вас может быть важно множество различных характеристик.Возможно, вы знаете, что вам нужен паяльник или паяльная станция, которая нагревается до определенной температуры. Возможно, вам нужно, чтобы он был совместим с инструментом, который у вас уже есть. Возможно, у вас есть конкретное приложение, которое вам нужно припаять, или у вас есть правила или требования, которым нужно соответствовать. Возможно, он должен быть достаточно маленьким, чтобы поместиться в тесном рабочем пространстве.

Попробуйте составить список всех функций, которые должен иметь ваш паяльник. Вы можете даже составить вторичный список вещей, которые вам не нужны, но которые вам действительно понравятся.Затем держите этот список под рукой при покупке различных паяльных станций и утюгов. Таким образом, вы можете легко игнорировать любые утюги, у которых нет всех функций, которыми вы не можете пойти на компромисс.

Несколько примеров моделей

Чтобы лучше понять, что искать, давайте подробнее рассмотрим несколько образцов паяльников и наборов, а также то, что делает их уникальными.

1. Weller WE 1010

Паяльная станция Weller WE 1010 — это простой, удобный и универсальный инструмент для многих ситуаций.Эта станция оснащена паяльником WEP70 — отличным инструментом для множества различных целей, подходящим как для профессиональных, так и для профессиональных пользователей, а также для образовательных целей. Поскольку этот утюг настолько универсален и может адаптироваться во многих ситуациях, это единственный инструмент, доступный для этой станции.

Вот лишь некоторые из функций, которые делают WE 1010 достойным вашего времени и внимания:

• Время быстрого нагрева и восстановления: Ваше время дорого.Вот почему важно использовать паяльник, который быстро нагревается, чтобы вы могли выполнять нужную работу тогда, когда вам нужно. Затем, когда вы закончите, восстановление будет быстрым и удобным.
• Интуитивная навигация: Никому не нравится машина, ориентироваться в которой является рутинной работой. С WE 1010 это не проблема. Удобная кнопка меню и простые клавиши выбора делают навигацию интуитивно понятной и простой.
• Цифровой ЖК-экран: Благодаря этому яркому и четкому экрану просматривать показатели уровня и следить за своим прогрессом стало проще, чем когда-либо.
• Выключатель питания Расположение: Выключатель питания на этой модели находится именно там, где вы хотите — спереди и на простом, легко доступном расстоянии, что позволяет легко включать и выключать, когда вам нужно.
• Greater Power: Вам нужен мощный инструмент, способный выполнить работу, когда это нужно. Эта машина имеет мощность 70 Вт, что позволяет вам выполнять работу быстро и эффективно.
• Простая замена наконечника: Эта модель разработана для замены наконечника без использования инструментов. Это означает, что вы можете легко разобрать утюг, заменить наконечник и собрать все это самостоятельно с минимальными усилиями.
• Усиленная опора безопасности: Удобная конструкция этой опоры безопасности обеспечивает дополнительную устойчивость, когда вам нужно на мгновение опустить паяльник, что означает, что вы можете спокойно отдыхать, зная, что он не упадет на землю или не вызовет повреждение вашей столешницы.

2. Weller WT 1010

WT Line — это паяльная станция среднего класса Weller, в которую входит 12 совместимых инструментов на выбор. WT 1010 и вся линейка продуктов WT обладают серьезной мощностью, а это означает, что это отличные инструменты, которые помогут вам выполнить свою работу.Они чрезвычайно гибкие, что делает их пригодными для самых разных приложений. Одна из самых сильных сторон этого паяльника заключается в его небольшом и компактном размерах, что позволяет ему аккуратно помещаться на любом рабочем столе или столе. Лучше всего то, что эта паяльная станция совместима со всеми инструментами всех семейств WD и WSD, что делает ее универсальной и пригодной для использования в различных приложениях.

Некоторые из функций включают:

• Гибридный паяльник WTP 90: Высокопроизводительный гибридный паяльник мощностью 90 Вт представляет собой комбинацию микрокарандаша, что означает, что он обеспечивает высочайшую производительность с лучшей теплопередачей, и карандаша с пассивным наконечником с очень хорошей теплопередачей, а также контроль затрат.Он оснащен датчиком движения в утюге, что позволяет ему автоматически переходить в режим ожидания, когда он не используется.
• Сменный нагревательный элемент: На самом паяльнике нагревательный элемент легко заменяется и заменяется, вместо того, чтобы получить доступ к длительному и трудоемкому процессу.
• Сменное паяльное жало: Смена паяльного жала — важная часть обслуживания вашего паяльника. В этой модели мы сделали это простым и удобным процессом, который можно выполнить независимо от демонтажа остальной части утюга.
• Регулируемая фоновая подсветка: Независимо от освещения или условий работы вы всегда сможете четко просматривать информацию на экране и контролировать свою работу. На этом экране также отображаются все необходимые функции на простом и легко читаемом дисплее.
• Фронтальное соединение инструмента: На этой паяльной станции держатель инструмента удобно размещается прямо спереди, обеспечивая легкий доступ и простейшие средства использования. Это означает, что вы можете тратить больше времени на работу и меньше на запутывание шнуров и поиск недоступных соединений.
• Простой доступ к меню: Никому не нравится сложная и трудная в управлении машина. Вот почему простая кнопка меню позволяет быстро получить доступ к различным функциям машины.
• Главный выключатель, установленный на передней панели: Как и соединение для инструмента на передней панели, этот главный выключатель находится на видном месте на передней части машины, что позволяет получить к нему доступ наиболее удобным способом.
• Реверсивный предохранительный упор: При такой универсальности и гибкости остальной части паяльной станции важно распространить ее на все применимые аксессуары.Вот почему этот безопасный упор полностью двусторонний и для вашего удобства можно производить как влажную, так и сухую чистку.

3. Weller WX 1010

WX Line — это производственная линия Weller, а WX 1010 может похвастаться 15 совместимыми инструментами, датчиком движения, микроинструментами со сверхточной производительностью и чрезвычайно точной температурой наконечника. Возможность восстановления надежности процесса, также известная как прослеживаемость, чрезвычайно важна в определенных секторах промышленности, таких как автомобилестроение и электроника.Если эта цель важна для вас и вашей работы, вас может заинтересовать WX 1010.

Некоторые из удобных функций, встроенных в эту модель, включают:

• Отслеживаемые мощности: Во многих отраслях промышленности способность работать с отслеживаемыми мощностями становится все более важной. WX 1010 предоставляет эту возможность.
• Высокий уровень совместимости: Приобретая WX 1010, вы получаете аппарат, совместимый со всеми паяльными инструментами линейки WX, что дает вам большую гибкость и позволяет использовать больше, чем просто карандаш что идет с этим набором.
• Использование в качестве настольного контроллера: Встроенные порты USB позволяют станциям WX подключаться к пластинам предварительного нагрева, вытяжным устройствам и программируемым логическим контроллерам и управлять ими. Любые подключенные инструменты будут передавать свои параметры и статус обратно на дисплей.
• Интеллектуальные инструменты / встроенная память параметров: Вы можете легко сохранять в паяльнике различные параметры, включая температуру в режиме ожидания и время автоматического выключения. Вам нужно всего лишь один раз запрограммировать параметры.Паяльник «запоминает» их и может использовать с любой станцией WX. Станции автоматически обнаруживают все инструменты и отображают их названия на дисплее.
• Большой ЖК-дисплей: Важно, чтобы вы могли четко видеть все необходимые данные и показания на экране. Вот почему у этой модели большой ЖК-дисплей, простой, четкий и легко читаемый.
• Интуитивно понятные элементы управления: WX 1010 обладает невероятно интуитивно понятным набором элементов управления, которые реагируют именно так, как вы ожидаете.Эти элементы управления чрезвычайно просты в использовании — от поворотного колеса до клавиши ввода и указателя для пальцев.

Сравнение опций

Это далеко не единственные варианты, и мы рекомендуем вам больше просматривать, когда вы изучаете другие модели, доступные сегодня. Однако, сравнивая эти три модели, мы можем получить хорошее представление о некоторых из основных различных типов моделей, которые вы найдете в продаже. Итак, давайте посмотрим, как эти три модели сочетаются друг с другом.

1. Цена

Вы обнаружите, что WE 1010 — безусловно, самый недорогой вариант из трех. По цене 139 долларов это очень доступный вариант, который может вписаться практически в любой бюджет. WT 1010 немного дороже и стоит 521 доллар по более средней цене. Наконец, вы обнаружите, что WX 1010 стоит 678 долларов, что делает его самым дорогим продуктом в этом списке. Сравните эти цены с бюджетом, который вы создали ранее, и посмотрите, где вы находитесь.

2.Использует

Не знаете, какой паяльник использовать для электроники? Не знаете, как выбрать паяльник для витражей, шнуров или автомобильных запчастей? Посмотрите на предполагаемое использование каждой из этих трех моделей.

WE 1010 — это очень универсальная модель, которая может выполнять много отличной работы, не имея одной конкретной области, в которой она специализируется, будь вы профессионалом, просьюмером или педагогом. WT 1010 обладает удобной способностью выполнять задачи микропайки, что делает его удобным в тех областях, где большие инструменты могут быть не в состоянии разместить.Наконец, прослеживаемые возможности WX 1010 делают его идеальным как для электронной, так и для автомобильной промышленности.

3. Различные характеристики

Хотя все три этих паяльника имеют одинаковые базовые возможности, вы обнаружите, что каждый из них обладает уникальным набором функций. Например, WE 1010 позволяет заменять паяльное жало без использования дополнительных инструментов. WT 1010 предлагает гибридный карандаш мощностью 90 Вт. WX 1010 может похвастаться совместимостью со всей линейкой WX. Решите, какие функции для вас наиболее важны, и двигайтесь дальше.

Магазин паяльников от Weller Today

Компания Weller с гордостью предлагает инструменты и утюги, которые помогут вам выполнять пайку легко и экономично. Означает ли это покупку нового паяльника сегодня или просто узнать больше о паяльниках и о том, как их выбрать, мы хотим быть вашим партнером, поскольку вы стремитесь получить больше знаний в этой области.

В дополнение к моделям, указанным здесь, мы также продаем широкий спектр других паяльников и соответствующих принадлежностей для использования во многих различных отраслях промышленности.Просмотрите наш полный ассортимент паяльников сегодня и не стесняйтесь обращаться с любыми дополнительными вопросами, которые могут у вас возникнуть.

Как пользоваться паяльником

Руководство по основам пайки Weller

Пайка — полезный навык, независимо от того, планируете ли вы использовать его в профессиональном плане или в проектах DIY.Качественный паяльник — один из самых важных инструментов, который вам понадобится для ваших паяльных работ.

Это руководство представляет собой краткий обзор того, как пользоваться паяльником. Он даст вам основы, которые применимы к большинству паяльных работ, а также советы для конкретных типов проектов.

Хотя вся пайка основана на одних и тех же принципах, методы и инструменты, которые вы используете, могут отличаться в зависимости от типа материалов, которые вы паяете, и желаемого результата.На этой странице мы рассмотрим пошаговую пайку проводки, печатных плат, витражей и украшений.

Вот ваше вводное руководство по использованию паяльника.

Основы

Основы пайки в основном одинаковы для разных типов проектов. Ниже вы найдете информацию об основах пайки, описание задействованного оборудования и базовое пошаговое руководство по использованию паяльника.

1. Что такое пайка?

Пайка — это метод соединения металлических деталей.Он включает плавление металла, известного как припой, в пространстве между двумя металлическими компонентами. Когда этот припой остывает и затвердевает, он образует прочное соединение между деталями. Припой действует как своего рода металлический клей, соединяющий элементы вместе.

Соединение электронных компонентов может быть наиболее распространенным применением паяльников. Вы также можете использовать их на трубопроводах для сантехники, компонентов двигателя, проектов декоративно-прикладного искусства и многого другого.

2. Какое оборудование вам нужно?

В этой статье рассказывается, как пользоваться паяльником, но сам по себе утюг — не единственное, что вам понадобится.Вот краткое изложение некоторых расходных материалов, которые могут вам понадобиться, включая паяльник, для проекта пайки.

• Паяльник: Паяльник подает тепло, плавящее припой. Он состоит из наконечника, который вы прикладываете к металлическим частям, которые вы хотите спаять, и изолированной ручки, чтобы вы могли держать утюг. Есть несколько разновидностей паяльников. Часто они бывают электрическими и используют электрический шнур или аккумулятор. Некоторые также используют сжигание газа, такого как бутан, или открытого пламени.Некоторые утюги позволяют регулировать температуру утюга.
• Припой: Припой — это вещество, которое плавится и образует связь между двумя припаянными компонентами. Это тонкая проволока, сделанная из одного из нескольких сплавов олова. Сплавы состоят либо из олова и свинца, либо из олова и меди. Все чаще бессвинцовые припои становятся все более популярными из этих двух вариантов. Эта тенденция является ответом на ужесточение правил техники безопасности, а также на пользу для окружающей среды и здоровья при поиске бессвинцовых альтернатив.Некоторые типы припоев также содержат флюс — вещество, которое удаляет оксидные слои на металлических деталях и способствует лучшему прилипанию припоя.
• Паяльная станция: Паяльная станция действует как управляющая станция для вашего паяльника, если у вас есть регулируемый утюг. На станции есть элементы управления для регулировки температуры утюга, а также других настроек. Вы можете подключить свой утюг к этой паяльной станции.
• Подставка для паяльника: Вы также можете использовать подставку для паяльника, которая обеспечивает безопасное и прочное место для хранения вашего паяльника, когда вы им не пользуетесь.В нем также может быть место для хранения принадлежностей для чистки утюга.
• Чистящая салфетка: Для правильной работы важно содержать утюг в чистоте во время его использования. Вы можете использовать чистящую салфетку, стальную или латунную вату или влажную губку.
• Защитные очки: Защитные очки защитят ваши глаза в случае несчастных случаев и предохранят глаза от раздражения паров.
• Оборудование для удаления дыма: Пары, образующиеся при пайке, могут быть токсичными.Устройства для удаления дыма вытягивают пары из воздуха, чтобы снизить риски для здоровья и безопасности.

Подготовка к работе

Перед тем, как начать пользоваться паяльником, убедитесь, что вы приняли все необходимые меры безопасности и подготовили инструменты.

1. Меры безопасности

Здоровье и безопасность всегда должны быть приоритетом при пайке. При пайке используются очень высокие температуры и токсичные вещества. Хотя это связано с определенными рисками, если вы примете надлежащие меры предосторожности, пайка является относительно безопасным занятием.

Перед началом работы прочтите инструкции, а также предупреждения о здоровье и безопасности, прилагаемые ко всему вашему оборудованию, чтобы убедиться, что вы используете его правильно. При пайке надевайте защитные очки и держите все волосы, свободную одежду и украшения в безопасности, чтобы они не мешали вашим инструментам. Вы также можете надеть защитные перчатки.

Убедитесь, что вы работаете в хорошо вентилируемом помещении, или используйте устройство для удаления дыма. Пары флюса токсичны. Если используемый припой содержит свинец, вымойте руки после того, как закончите с ним работать.

2. Очистка и лужение

Для правильной работы жала паяльника его необходимо очистить и залудить. Любые загрязнения или окисление снизят эффективность теплопередачи, что усложнит вашу работу и снизит качество паяных соединений.

Перед тем как приступить к пайке, очистите кончик утюга, потерев им чистящую салфетку. Если ваш наконечник сильно окислен, вам может потребоваться реактиватор для наконечника. После очистки или повторной активации он должен выглядеть блестящим, а не тусклым.

Лужение кончика утюга включает покрытие его слоем припоя. Такая практика защищает наконечник от окисления и улучшает его способность проводить тепло. Залуживайте жало непосредственно перед началом пайки.

В дополнение к чистке и лужению жала паяльника перед каждым сеансом пайки, вы также должны делать это после каждых двух или трех стыков, которые вы паяете, и в конце каждого проекта пайки. Это продлит срок службы жала паяльника и улучшит качество паяльных соединений.

Соединительные детали

После того, как вы выполнили вышеуказанные шаги, вы готовы спаять компоненты вместе. Методы, которые вы будете использовать, будут отличаться от проекта к проекту, но основные пошаговые инструкции следующие:

1. Сначала определите правильную температуру для вашего проекта. Выбор температуры зависит от материалов, которые вы соединяете, и от типа припоя. Как правило, лучшая температура для использования — это как можно более низкая, но при этом достаточно высокая для выполнения работы.Другими словами, если температура, необходимая для выполнения работы, составляет 370 градусов или выше, установите температуру ровно 370. Это поможет продлить срок службы ваших инструментов и избежать повреждения любых электронных компонентов.
2. Как только утюг нагреется до нужной температуры, возьмите его за ручку в одну руку, а в другой возьмите кусок припоя. Поднесите горячий утюг к месту встречи двух металлических компонентов примерно на секунду, чтобы нагреть их. Вы хотите нагревать металлические детали, а не сам припой.
3. Затем прикоснитесь припоем к нагретым компонентам. По мере того как припой плавится, он будет стекать в зазоры, которые необходимо заполнить. Продолжайте подавать припой, пока не расплавится достаточное количество припоя. Хотя вам нужно достаточно для образования прочного соединения, вы также не хотите иметь слишком много припоя. Правильная сумма будет варьироваться от проекта к проекту. Обычно это занимает не более нескольких секунд.
4. Дайте припою остыть. Вам не нужно предпринимать никаких действий, чтобы он остыл. Он сделает это самостоятельно и не займет больше нескольких секунд.
5. Проверить качество пайки. Хорошее соединение будет гладким, однородным и блестящим. Убедитесь, что между компонентами нет проблемных зазоров или выступов излишка припоя.

Удаление припоя

Если вы сделали ошибку при пайке, не волнуйтесь. Вы можете относительно легко отменить и исправить любые проблемные области. Если проблема не в избытке припоя, возможно, вы сможете спаять первое соединение новым припоем.

Более тщательный метод исправления ошибки пайки состоит в том, чтобы повторно нагреть нанесенный припой, а затем использовать такой инструмент, как «присоска для припоя», которая представляет собой небольшое устройство, похожее на шприц, которое использует вакуумное давление для удаления припоя.Вы также можете использовать фитиль для припоя, также называемый оплеткой для удаления припоя, которая впитывает расплавленный припой за счет капиллярного действия.

Очистка

После завершения пайки очистите жало паяльника и залудите. После того, как утюг остынет, храните его в надежном месте. Чтобы еще больше предотвратить окисление, особенно если вы не собираетесь использовать утюг в течение длительного времени, поместите его в герметичную емкость.

Советы для конкретных паяльных проектов

Теперь, когда мы рассмотрели основы, давайте посмотрим, как выполнять некоторые конкретные типы пайки.

1. Как использовать паяльник для соединения проводов

Вы можете использовать паяльник, чтобы создать электрическое соединение между двумя проводами. Очень полезно иметь инструмент, такой как устройство, называемое третьей рукой помощи, для удержания кабелей. Третья рука помощи состоит из утяжеленного основания, металлических рычагов и зажимов типа «крокодил», удерживающих провода на месте. Вы также можете использовать плоскогубцы для аналогичного эффекта.

1. Сначала убедитесь, что с концов двух проводов снята изоляция, чтобы обнажить металлические нити.
2. Затем скрутите нити каждой проволоки вместе, чтобы они действовали как единое целое.
3. Затем залудите провода. Для этого прикоснитесь кончиком паяльника к каждому проводу, чтобы нагреть их. Затем наносите припой, пока провод не пропитается. Во всех нитях должен быть припой, но не настолько, чтобы кабель стал слишком жестким. Это поможет более эффективно распределять тепло по нитям и упростит пайку.
4. Соедините провода механическим способом, чтобы не только припой скреплял их.Для этого оберните первую проволоку вокруг второй, оставив достаточно места, чтобы намотать вторую проволоку вокруг первой. Витки кабеля должны лежать рядом.
5. Нагрейте механически соединенные провода паяльником и нанесите припой. Используйте достаточно припоя, чтобы заполнить все пустоты и сформировать надежное электрическое соединение.
6. После соединения двух проводов наденьте термоусаживаемую трубку, чтобы изолировать провода и защитить их от любых внешних сил. Эта трубка сжимается под воздействием тепла, помогая ей плотно прилегать к проводам и создавая подходящее защитное покрытие.

2. Как паять печатные платы

Пайка деталей на печатные платы (PCB) — еще одно частое применение паяльников.

1. Начните с самых высоких компонентов и припаяйте соединительные провода в последнюю очередь. Для компонентов со сквозными отверстиями поместите их в соответствующие отверстия на печатной плате. Убедитесь, что они плотно прилегают к доске.
2. Слегка согните вывод детали, чтобы он оставался на месте.
3. Как только паяльник достиг желаемой температуры, прикоснитесь к контактной площадке, чтобы нагреть вывод компонента и контактную площадку.Убедитесь, что температура правильная. Слишком низкая температура может привести к образованию стыка, который не обеспечивает надлежащего электрического соединения. Слишком высокая температура может повредить компоненты и плату.
4. Затем нанесите припой. Припой обтекает жидкий компонент. Используйте достаточно, чтобы создать прочное соединение без зазоров, но не настолько, чтобы остался лишний припой.
5. Вытяните утюг из компонента прямо вверх. Паяное соединение должно иметь форму конуса.
6. Проверьте соединение, чтобы убедиться, что он блестящий, нет ли зазоров или слишком большого количества припоя
7. Если паяное соединение в порядке, отрежьте лишний провод компонента над соединением.

3. Как паять витражи

Припой — это то, что скрепляет отдельные кусочки стекла в произведении искусства из цветного стекла. Вот как можно наносить припой на витражи.

1. Перед пайкой убедитесь, что части витража хорошо прилегают друг к другу и что стекло чистое.
2. Наклейте медную фольгу на края стекла, потому что припой не прилипает к стеклу. Эта фольга должна быть гладкой и ровной, чтобы припой тек равномерно. Зазоры между деталями не нужны, но небольшие зазоры можно заполнить припоем.
3. Нанесите небольшое количество флюса, а затем припаяйте каждое соединение, чтобы помочь удерживать их на месте.
4. Затем нанесите слой флюса на все швы. Покрытие должно быть ровным и легким, но достаточно, чтобы покрыть всю фольгу.
5. Начните пайку примерно в четверти дюйма от края вашей детали.Слегка прикоснитесь нагретым утюгом к медной фольге и введите припой. Переместите утюг и припой по шву фольги. Если паяный шов кажется плоским, попробуйте действовать медленнее и использовать больше припоя. Если он пролился на стекло, попробуйте пойти быстрее. Чтобы сделать это правильно, нужна практика.
6. Когда закончите с первой стороной, осторожно переверните ее, удерживая за края ближе к середине детали. Нанесите небольшое количество флюса и припаяйте эту сторону.
7. Чтобы отделать внешние края, залудите их, убедившись, что вся медная фольга покрыта припоем.В качестве альтернативы вы можете использовать U-образный канал — небольшую U-образную металлическую деталь — для более рамочного вида.

Некоторые другие подсказки включают использование припоя только с твердым сердечником, а не припоя с кислотным сердечником или канифолью, а также недопущение слишком длительного нагрева какой-либо одной области, так как это может привести к поломке стекла.

4. Как паять украшения

Вы можете паять ювелирные изделия с помощью горелки с открытым пламенем, которая может обеспечивать более высокие температуры, но также можно делать это с помощью паяльника.Точные методы различаются в зависимости от типа изделия, которое вы хотите сделать, и больше возможностей для творчества при пайке ювелирных изделий. Поищите в Интернете инструкции о том, как создавать определенные изделия или экспериментировать и создавать собственные дизайны.

Например, вы можете сгибать серебряные, медные или другие типы проволоки в кольца. Вы можете спаять два конца изогнутой проволоки, чтобы создать одно кольцо, или спаять несколько колец вместе, чтобы сделать ожерелье или браслет. Нагрейте провод в том месте, где вы хотите его соединить, а затем нанесите припой.

Некоторые полезные принадлежности для пайки ювелирных изделий включают в себя высококачественные кусачки и вспомогательный инструмент.

Изучите инструменты Weller для ваших нужд пайки

Какой бы тип пайки вы ни выполняли, правильные инструменты и методы имеют решающее значение. Weller предлагает одни из самых качественных, но доступных паяльных инструментов на рынке. WE 1010 идеально подходит для профессионалов начального уровня и любителей. Он обеспечивает максимальную мощность в своем классе, простые в использовании элементы управления и экономичную работу по доступной цене.Ознакомьтесь с нашими паяльниками, станциями и аксессуарами на нашем веб-сайте или у дистрибьютора Weller.

10 лучших паяльных принадлежностей и инструментов

В этом посте мы собираемся показать вам 10 лучших паяльных принадлежностей и инструментов. Пайка — очень полезный навык. Обладая этим навыком, вы сможете самостоятельно ремонтировать электронику или создавать и паять собственные схемы. Паять не сложно, но это может быть намного проще и приятнее, если у вас есть подходящий паяльник и аксессуары.Эта статья состоит из 10 лучших паяльных принадлежностей.

---

10 лучших паяльных принадлежностей и инструментов

60-40 Канифольный припой с сердечником

12,99
10,99 долл. США в наличии

7 новых от 10 долларов.41

Бесплатная доставка

по состоянию на 10 февраля 2021 г. 21:19

Для пайки нужен припой (очевидно). Самый простой для работы тип — это свинец / олово 60/40 (есть также бессвинцовый припой, но он имеет более высокую температуру плавления).Для электроники рекомендуется использовать припой с канифольным сердечником. Также существуют паяльные провода разного диаметра для разных паяльных работ.

Вам также могут понравиться: Лучшие паяльники для начинающих

---

Стойка для катушки с двумя припоями

20 долларов.14 в наличии

16 новых от $ 20.14

Бесплатная доставка

по состоянию на 10 февраля 2021 г. 21:19

Эта двойная подставка для катушек — действительно хороший аксессуар для пайки, позволяющий держать припой в порядке и на месте.Если вы используете припой разных типов или припой разного диаметра и хотите, чтобы они были организованы, это просто замечательно.

---

Рука помощи

Рука помощи удерживает ваши компоненты вместе во время пайки, оставляя руки свободными для выполнения работы. В руки помощи входят всевозможные модели с разными аксессуарами и функциями. Некоторые из них оснащены встроенными светодиодами, увеличительным стеклом, держателем паяльника, гибкими руками Octupus и многим другим. Чтобы узнать больше о руках помощи, взгляните на Лучшие руки помощи для пайки.

---

Кусачки

Мини-кусачки для диагональной резки

$ 6.58
$ 4.58 в наличии

4 новых от 4 $.58

по состоянию на 10 февраля 2021 г. 21:19

Кусачки абсолютно необходимы, когда дело доходит до пайки. После пайки полезно обрезать выводы компонентов или проводов.Для этой задачи отлично подойдут мини-кусачки.

---

Паяльный коврик

Паяльный коврик Силиконовый термостойкий мат

нет в наличии

по состоянию на 10 февраля 2021 г. 21:19

Чтобы не повредить стол во время пайки, можно использовать такой коврик.Он термостойкий, а также имеет небольшие отсеки, если вы хотите разместить электронные компоненты или винты при разборке электронных приборов. Наш обзор о паяльных матах вы можете прочитать здесь.

---

Электронный рабочий центр PanaVise 324

Электронный рабочий центр PanaVise 324

$ 99.99
$ 79,14 в наличии

15 новых от $ 70.46

Бесплатная доставка

по состоянию на 10 февраля 2021 г. 21:19

Этот электронный рабочий центр поставляется с несколькими аксессуарами, облегчающими паяльные работы.Он предназначен для удержания печатных плат, поставляется с держателем паяльника и местом для пайки. Он имеет стандартную прочную подставку PanaVise и совместим с другими аксессуарами той же марки.

---

Фитиль для припоя

Фитиль для демонтажа, ширина 2,5 мм, длина 5 футов

нет в наличии

по состоянию на 10 февраля 2021 г. 21:19

Фитиль для припоя впитывает расплавленный припой, поэтому очень полезно удалить излишки припоя во время пайки или переделки.

---

Губка для очистки

Очиститель для паяльных жала Hakko

19,99
16,49 долл. США в наличии

20 новых от 10 долларов.74

по состоянию на 10 февраля 2021 г. 21:19

Обязательно используйте чистящую губку! Во время пайки на кончик паяльника прилипает припой. Значит, вам это понадобится для очистки кончика вашего утюга во время пайки.Вы можете использовать такую ​​чистящую губку от Amazon или, в качестве альтернативы, вы можете использовать скребок из стальной ваты, он тоже отлично подойдет.

---

Тонировщик для наконечников

Тинер для бессвинцовых наконечников

$ 8,00
$ 6,35 в наличии

по состоянию на 10 февраля 2021 г. 21:19

Тоник для жала используется для очистки жала паяльника.Он помогает удалить остатки и помогает предотвратить окисление. Это хорошо, чтобы продлить срок службы ваших чаевых.

---

Flux Pen

SRA # 99-20 Канифольная ручка для пайки RMA — многоразового использования

8,99 $ в наличии

3 новых от 8 долларов.99

Бесплатная доставка

по состоянию на 10 февраля 2021 г. 21:19

Содержимое флюса способствует растеканию бессвинцового припоя. Это предотвращает образование выступов припоя и способствует его стеканию к деталям, которые вы паяете.Это значительно упрощает любую задачу пайки.

Заключение

В этой статье мы показали вам наш список из 10 лучших паяльных принадлежностей и инструментов. Эти инструменты могут значительно облегчить вам жизнь, когда дело доходит до пайки.

Какой ваш любимый паяльник? Дайте нам знать, разместив комментарий ниже.

У нас также есть другие обзоры и статьи, которые могут вам понравиться:

Спасибо за чтение и не забудьте подписаться на нашу рассылку новостей.

---

[Рекомендуемый курс] Изучите ESP32 с Arduino IDE

Зарегистрируйтесь в нашем новом курсе ESP32 с Arduino IDE.Это наше полное руководство по программированию ESP32 с Arduino IDE, включая проекты, советы и уловки! Регистрация открыта, поэтому зарегистрируйтесь сейчас .

---

Другие курсы RNT

Связанные

Лучшие паяльники для начинающих и любителей 2020

Пайка — важный навык в электронике: хотите ли вы отремонтировать некоторые электронные устройства или создать и спаять свои собственные схемы.

Паять несложно, и вы можете научиться паять меньше чем за час, просто просмотрев несколько руководств и попрактиковавшись в сборке наборов для пайки DIY.

В этой статье мы покажем вам лучшие паяльники для начинающих и любителей. Рекомендуемые нами паяльники подходят для пайки макетных схем электроники или простых соединений печатных плат.

Лучшие паяльники для начинающих и любителей

Учитывая особенности паяльника, мы составили список лучших паяльников для начинающих и любителей. Взгляните на следующую таблицу, чтобы сравнить паяльники.Продолжайте читать этот пост, чтобы получить подробное описание каждого инструмента.

---

Паяльники Top 8:

1. Hakko FX888D-23BY Цифровая паяльная станция
2. Паяльная станция модели X-Tronic
3. Паяльная станция Aoyue
4. Паяльник Tabiger
5. Delcast 30 Вт Паяльник с прецизионным наконечником
6. TS100 Digital Smart Mini Portable
7. MINI TS80 Digital OLED USB Type-C

Типы паяльников

Существует несколько видов паяльников для электронных схем.

• Карандашные паяльники — подключаются непосредственно к розетке и не имеют регулируемой температуры.
• Регулируемые карандашные паяльники — они похожи на карандашные, но имеют регулируемую температуру.
• Беспроводные утюги — это хороший выбор, когда вам нужен портативный паяльник или вам нужно что-то маленькое на рабочем месте.
• Паяльные станции — состоят из двух разных частей: основания и самого паяльника; База обычно поставляется с держателем, губкой для очистки и шкалой температуры.

Характеристики, которые следует искать в паяльнике

На какие особенности следует обращать внимание при покупке паяльника?

1. Мощность : следует подобрать паяльник мощностью не менее 30 Вт. Паяльники с низкой мощностью нагреваются дольше и не выдерживают постоянной температуры.
2. Контроль температуры: это хорошая функция, потому что для разных паяльных работ требуется разная температура железа.
3. Совместимость наконечников : наконечники утюга должны быть сменными, а утюг должен быть совместим с широким спектром наконечников. Существуют разные насадки разного размера для разных типов работ. Приобретая паяльник, также следует учитывать цену жала. Некоторые паяльники совместимы только с жалами той же марки (это может быть дорого по сравнению с ценой на паяльник).
4. Подставка : это важно для того, чтобы у вас было где разместить горячий утюг во время работы.
5. Приложение : нужен ли вам паяльник время от времени для мелкого ремонта / работ? Или вы часто используете паяльник для сборки и пайки собственных схем? В зависимости от приложения и того, как часто вы будете пользоваться утюгом, вам следует обратить внимание на различные функции.

Вам также могут понравиться: Лучшие мультиметры до 50 долларов США

---

Сравнение лучших паяльников для начинающих и любителей

Вот подробное описание каждого из паяльников.Есть несколько паяльников в разных ценовых категориях со своими особенностями.

1. Цифровая паяльная станция Hakko FX888D-23BY FX-888D FX-888 (синий и желтый)

104,95 $ в наличии

18 новых от 104 $.95

Бесплатная доставка

по состоянию на 10 февраля 2021 г. 15:57

Эта паяльная станция Hakko — одна из лучших в этом ценовом диапазоне — она ​​получила 5 звезд на Amazon.В нем есть все, что вы ищете в паяльной станции. Паяльник невероятно быстро нагревается (около 10 секунд) и сохраняет температуру во время работы. Он предлагает регулировку температуры и цифровой дисплей, а также поставляется с губкой для очистки и прочной подставкой, которая не двигается во время работы. Вы также можете найти эту паяльную станцию ​​с 7 дополнительными наконечниками.

Последнее обновление: 10 февраля 2021 г., 15:57

---

2.Паяльная станция X-Tronic Model

54,75 $ в наличии

2 новых от $ 54.75

Бесплатная доставка

по состоянию на 10 февраля 2021 г. 15:57

Эта паяльная станция поставляется с паяльником мощностью 75 Вт с эргономичной ручкой и прочной подставкой с местом для нескольких принадлежностей, таких как держатель валика припоя, латунная губка, тонировщик для наконечников и чистящий флюс.

Станция оснащена цифровым дисплеем температуры — он может отображать температуру в градусах Цельсия или Фаренгейта. Это удобная функция, позволяющая узнать, когда утюг достаточно горячий, чтобы начать пайку. Кроме того, он также имеет 10-минутную функцию сна. Это означает, что если после использования установить утюг в держатель, он перейдет в спящий режим через 10 минут.

---

3.Паяльная станция Aoyue

29,99 долл. США в наличии

по состоянию на 10 февраля 2021 г. 15:57

Эта паяльная станция поставляется с утюгом мощностью 60 Вт со съемным наконечником.Этот утюг совместим с множеством разных насадок, что удобно для замены или если вам нужны разные насадки для разных работ. Наконечник, который идет в комплекте с утюгом, подходит для большинства паяльных работ в ваших электронных проектах.

Карандаш очень легкий, что упрощает использование. На задней панели станции есть переключатель включения / выключения, так что вам не нужно включать и отключать утюг от розетки каждый раз, когда вы хотите паять. На нем есть маленький светодиод, который показывает, когда станция включена, и мигает, когда она нагревается.Некоторые люди говорят, что этот светодиод может быть больше, чтобы его было лучше видно, чтобы вы случайно не оставили включенным утюг.

Температуру утюга можно регулировать от 1 до 8, вращая ручку a на станции. В комплект подставки входят губка для чистки, держатель для утюга и держатель катушки припоя.

---

Рекомендуемая литература: Лучшие помощники при пайке

Недорогие паяльники

Если вы не пользуетесь паяльником часто, у вас ограниченный бюджет или вы только начинаете, то можете взглянуть на следующие недорогие паяльники.

4. Комплект паяльника Tabiger

19,99 $ в наличии

по состоянию на 10 февраля 2021 г. 15:57

Это набор для пайки, в который, помимо паяльника, входит множество дополнительных принадлежностей.Это отлично подходит для новичков, у которых нет необходимых принадлежностей для пайки, и у них ограниченный бюджет. В комплект входит паяльник мощностью 60 Вт с регулируемой температурой, припой, подставка, губка для очистки, пять разных наконечников, антистатический пинцет и чехол для хранения и переноски всего.

Некоторые жалуются, что чистящая губка не очень хороша, а подставка не очень прочная. Тем не менее, это по-прежнему отличный комплект за такую ​​цену.

---

5.Паяльник с прецизионными жалами Delcast, 30 Вт,

9,99 $ в наличии

2 новых от $ 9.99

Бесплатная доставка

по состоянию на 10 февраля 2021 г. 15:57

Если вы ищете дешевый паяльник для случайного использования, то это один из самых дешевых паяльников, который вы можете получить.Он имеет мощность всего 30 Вт и не имеет регулируемой температуры. Это означает, что для нагрева может потребоваться много времени, и ему будет сложно поддерживать температуру. Тем не менее, для случайных работ / ремонта и за ту цену, которую вы платите, он выполняет свою работу. Если вы ищете паяльник, который будет использоваться в ваших электронных проектах и ​​будет использоваться чаще, мы рекомендуем изучить другие варианты.

---

Лучшие портативные паяльники

Паяльники TS80 и TS100, пожалуй, лучшие портативные паяльники за свою цену на данный момент! Лучше, чем многие «обычные» паяльники в том же ценовом диапазоне.

6. Портативный мини-паяльник Digital Smart Mini TS100

нет в наличии

по состоянию на 10 февраля 2021 г. 15:57

TS100 — дешевый, легкий, портативный и высококачественный паяльник с регулируемой температурой.Он также имеет несколько удивительных интеллектуальных функций, таких как режимы сна и ожидания. Утюг нагревается очень быстро (примерно 30 секунд при питании от источника питания 12 В) и работает невероятно хорошо. Он очень маленький и не занимает много места. Итак, если у вас небольшой рабочий стол или вам нужно заниматься пайкой в ​​полевых условиях, этот паяльник — лучший выбор.

В зависимости от того, где вы достанете паяльник, в комплекте не будет ни блока питания, ни подставки. Тем не менее, мы очень рекомендуем этот паяльник, и вы можете прочитать наш обзор портативного паяльника TS100 здесь.

---

7. Программируемый паяльник MINI TS80 Digital OLED USB Type-C (блок питания в комплекте)

нет в наличии

по состоянию на 10 февраля 2021 г. 15:57

Паяльник TS80 является преемником TS100.Он похож на TS100, но с новыми функциями и некоторыми улучшениями. TS80 — это USB-паяльник, и вы можете запитать его, используя подходящий внешний аккумулятор. Заменить насадки еще проще, так как здесь используется штекер 3,5 мм (аналогичный аудиоразъему). Читайте наш полный обзор паяльника TS80 (мой любимый на данный момент).

Принадлежности для пайки

Если вы только начинаете паять, вы можете подумать о приобретении некоторых принадлежностей:

• Припой: проще всего работать с припоем 60/40 свинец / олово.
• Фитиль для припоя: фитиль впитывает расплавленный припой, поэтому очень полезно удалить излишки припоя.
• Губка для чистки: для очистки кончика утюга во время пайки.
• Тонировщик для жала: используется для очистки и повторного лужения жала паяльника, когда оно черное и окисленное.
• Диагональные кусачки: используются для обрезки выводов после пайки.
• Рука помощи: удерживать компоненты вместе во время пайки.
• Флюсовое перо: содержимое флюсового карандаша способствует растеканию бессвинцового припоя.
• Вакуумный насос для припоя: этот инструмент помогает удалить припой, оставшийся при распайке компонентов. До сих пор у нас не было хорошего опыта с насосами для пайки.
• Паяльный коврик для защиты поверхности рабочего места во время пайки.

Дополнительные принадлежности для пайки можно найти в 10 лучших принадлежностях и инструментах для пайки.

Заключение

В этом посте мы показали вам лучших паяльников для начинающих и любителей .Все утюги, которые мы вам показали, — хороший выбор в зависимости от того, чем вы хотите заниматься, и в зависимости от вашего бюджета.

Если у вас ограниченный бюджет и вы абсолютный новичок, набор паяльника Tabiger — хороший выбор, поскольку он поставляется с множеством полезных аксессуаров.

Паяльная станция Hakko — Если вы не беспокоитесь о том, сколько вы потратите, и вам нужен отличный паяльник на всю жизнь, который невероятно быстро нагревается, паяльник Hakko просто идеален.

Купить на Amazon.com Купить на Amazon.co.uk Купить на eBay

На данный момент мой любимый паяльник из списка, безусловно, паяльник TS80. Он настолько прост и практичен в использовании, что он не занимает места на моем столе. Прочтите наш обзор, чтобы узнать больше о паяльнике TS80.

Надеемся, этот список был вам полезен. У вас уже есть паяльник или вы собираетесь его купить? Поделитесь своими мыслями с нами.

Спасибо за чтение и не забудьте подписаться на нашу рассылку новостей.

---

[Рекомендуемый курс] Изучите ESP32 с Arduino IDE

Зарегистрируйтесь в нашем новом курсе ESP32 с Arduino IDE.

No related posts.
