однотрубная или двухтрубная система отопления?

Для теплоснабжения жилых помещений применяют две основных разновидности систем отопления: однотрубную и двухтрубную. Первый вариант работает от одного магистрального стояка, а второй действует за счёт двух ответвлений трубопровода. Но даже не беря в расчёт тип постройки, для которой их применяют, нужно учитывать алгоритм действий системы и подходящую вариацию конструкции. В критерии характеристик может входить и регулировка температур, и подача обогрева, и другое. Давайте сравним два вида систем и разберемся в каком случае какой вид необходимо использовать.

Однотрубная система отопления

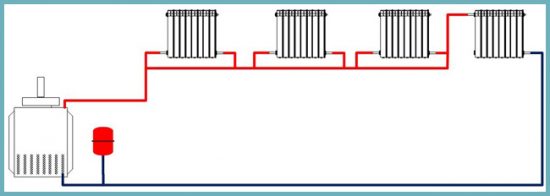

однотрубная система отопления

В зданиях многоэтажного типа у однотрубной системы отопления теплоноситель движется на самый верхний этаж, а к нисходящей магистрали в определённой последовательности подключены все соответствующие отопительные приборы и устройства. При этом весь верхний уровень здания будет обогреваться гораздо сильнее, чем нижние уровни. К примеру, это довольно частая практика, встречающаяся в многоэтажных постройках советского времени. В таких домах повышенное тепло в верхней части и наиболее холодная атмосфера в нижней. Зато для частных жилых помещений это не играет особого значения, ведь при работе данного вида отопления, обогрев распространяется более равномерно и не так контрастно за счёт малого количества этажей. Это может быть наиболее эффективным принципом действия и лучшим решением для домов такого типа.

Подвиды

Самыми распространёнными подвидами однотрубной системы отопления являются следующие:

  • Ленинградка: это система обогревательных устройств, таких, как панели, радиаторы, конвертеры и др. Где за основную подачу тепла отвечает котёл. Радиаторы закрепляют вдоль стен по периметру жилого здания. Транспортируемые внутри жидкости (смесь антифриза или вода) могут свободно циркулировать по трубопроводу. Главные особенности данного вида однотрубной системы заключаются в простоте и выгоде. Обычно такие трубы изготавливают из доступных и лёгких материалов и их легко установить. При этом классическая Ленинградка, как правило, задействована в небольших сооружениях. Тут стоит принять во внимание факт того, что в недавнем времени появились различные инновационные технологии, с помощью которых её можно усовершенствовать и существенно дополнить функционал.
  • Паук: так систему теплоснабжения называют из-за формы: в центре (или близко к нему) крепится главный котёл, а от него расходятся ответвления в разных направлениях. Теплоноситель в этом случае движется вверх. На второй трубе он останавливается на середине и опускается книзу. Затем охлаждается и проходит в обратном направлении. Единственный минус в том, что необходимы уклоны на нижних уровнях. А большой плюс – такое отопление работает бесперебойно.

Преимущества

Из основных достоинств однотрубной системы отопления выделяют то, что благодаря повышенному давлению жидкости, нормализуется её циркуляция. А также и ряд следующих преимуществ.

  • Устойчивость гидродинамических качеств
  • Простота эксплуатации и монтажа
  • Выгодное приобретение за счёт доступных материалов
  • Требуется закрепление только одной магистрали

Конечно, при этом есть и перечень особенностей, таких как взаимодействие и зависимость всех элементов друг от друга. А также повышенное гидродинамическое сопротивление, сложность в устранении ошибок. К недостаткам же относится ограниченное число всех отопительных приборов, подсоединяемых к одному стояку и высокие потери тепла.

Двухтрубная система

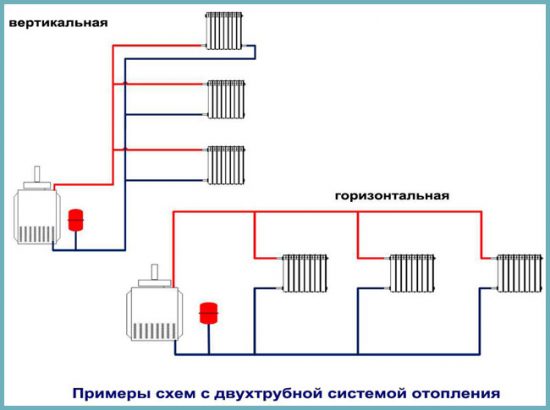

двухтрубная система отопления дома

При двухтрубной отопительной системе жидкость в ней движется от нагревателя по направлению к радиаторам, а затем в обратном порядке. По одному из ответвлений транспортируется горячий поток, а по второму идёт охлаждённая жидкость в котёл от радиатора.

При этом такие виды конструкций разделяют на два типа: закрытые или открытые. Это зависит от расширительного бака. При современных технологиях используют мембранные баки. Они на официальном уровне признаны безопасными и экологически безвредными.

Подвиды

Существуют подвиды двухтрубной системы отопления по методу соединения её элементов.

  • Вертикальная: там, где радиаторы подсоединяют к стояку вертикального положения. Это позволяет установить сопряжение со стояком для каждого этажа в отдельности. При этом воздушные пробки при использовании будут отсутствовать. Основное отличие подразумевает более высокие затраты.
  • Горизонтальная двухтрубная система бывает, как с нижней, так и с верхней разводкой. Применяют в основном для одноэтажных жилых помещений с большим метражом. Ведущим фрагментом здесь является горизонтально проложенный трубопровод. В данном случае стояки лучше всего будет поставить на лестничной клетке или в зоне коридоров.
  • Лучевая система – это инновационная технология, которая равномерно и сбалансированно распределяет горячие потоки воды через коллектор. Обогрев дома регулируют повышением температуры воды и её скоростью движения.

Преимущества

Двухтрубная система отопления не нуждается в увеличении количества секционных отделов для радиаторов (с целью повысить объёмы теплоносителей), поэтому считается весьма удобным и эргономичным. Также выделяют следующие плюсы и достоинства.

  • Изначальная установка регуляторов температуры для радиаторов позволяет следить за оптимальным уровнем обогрева в каждом помещении здания.
  • Специальная коллекторная система для разводки труб обеспечивает независимый рабочий процесс звеньев всей цепи.
  • Возможна врезка батарей даже непосредственно после процедуры сборки главной линии.
  • Данную систему можно продлевать в любом направлении (вертикальном или горизонтальном) при необходимости.
  • Лёгкое устранение неисправностей.

Из ряда основных тонкостей и отличительный характеристик выделяют также и то, что фрагменты цепи подключают именно параллельно, а не в чёткой последовательности друг за другом. Если постройку расширяют, то трубопровод продлевать не требуется. При этом двухтрубная установку будет менее уязвима и восприимчива к процессу размораживания.

Но к списку главных недостатков и минусов относят более сложную схему устройства и финансовую сторону затрат. Однако в холодные времена года компромиссом является хорошая сосредоточенность и распределение тепла.

Монтаж и обслуживание

Монтаж у двух перечисленных типов систем отопления существенно отличается. В однотрубной системе отопления все выглядит весьма просто. Тяни трубу, соблюдай уклоны, по пути соединяй радиаторы и все будет весьма работоспособно. У двухтрубной системы тянуть надо уже две трубы: отдельно подачу и обратку.

В комплектацию системы обогрева с наличием одного магистрального стояка входят отопительные устройства, которые оснащены мощными характеристиками и свойствами, если говорить о прочности и долговечности. Все они должны быть изначально рассчитаны на высокие показатели давления и температуры. После всех этапов подсоединения однотрубной системы производят подключение всех необходимых элементов по определённо заданной схеме. Для развоздушивания радиаторов устанавливают краны Маевского. Затем производят опрессовку и пробный запуск.

У трубопровода двухтрубной системы отопления применяют полноценный набор действий для качественного и надёжного обслуживания в дальнейшем. После этого проводят балансировку и регулировку, настраивают все рабочие параметры. Для этого используют специальные фрагменты – патрубки, которые потом размещают в самой верхней и самой нижней возможной точке всего теплопровода. Это необходимо для сброса воздуха и для слива жидкости. Излишний воздух батарей должен выпускаться через специальные краны/клапаны. С помощью насоса в определённую ёмкость поступает доля воздуха для регулирования показателя нагрузки. Регуляторы особого назначения обеспечивают настройку системы подачи обогрева, уменьшив напор на выбранную батарею. Распределение давления формируется в зависимости от балансировки показателей между первой и последней батареями.

Двухтрубная или однотрубная разводка. Что лучше?

При выборе конечной системы отопления: однотрубной или двухтрубной, следует определить критерии, которые стоят в приоритете. Если наблюдаются проблемы со светом, основной вид топлива уголь, ограничены финансы, то целесообразней будет рассмотреть однотрубную систему отопления.

Современные двухтрубные системы отопления работают только с насосами. Они дороже в монтаже. Значительным плюсом является возможность точного покомнатного регулирования температуры при помощи термостатов или термоголовок. За счет всех этих возможностей двухтрубные системы гораздо экономичнее однотрубных. И связано это в первую очередь за счет грамотного распределения тепла и отсутствия неэффективных растрат энергоносителя.

Как итог можно сказать, что любому современному дому пора смотреть в сторону двухтрубных экономичных систем отопления.

Читайте так же:

Какая система отопления эффективнее: однотрубная или двухтрубная?

Владельцы частных домов часто становятся перед выбором, какому типу домашнего отопления отдать предпочтение. Существует всего два типа отопительных систем, традиционно используемых в быту: однотрубная и двухтрубная. Каждый тип имеет как преимущества, так и недостатки. Отличие обоих систем состоит в разном способе доставки теплоносителя в нагревательные приборы. Какая структура отопления для собственного дома лучше, однотрубная или двухтрубная – выбирать непосредственно хозяину дома, учитывая собственные бытовые потребности, предполагаемую отапливаемую площадь и наличие финансов.

В первом варианте тепло по дому распространяется по одной трубе, последовательно нагревая каждое помещение дома. Во втором случае комплекс оборудован двумя трубами. По одной идет прямая подача теплоносителя в радиаторы отопления. Другая труба служит для отвода остывшей жидкости обратно в котел для последующего нагрева. Правильная оценка собственных финансовых возможностей, точный расчет оптимальных параметров теплоносителя в каждом отдельном случае, поможет не только определиться с типом отопительной системы, но и грамотно осуществить монтаж отопления.

Понять и разобраться, что лучше для вас, однотрубная или двухтрубная система отопления, можно только после тщательного изучения технических нюансов.

Однотрубная отопительная система. Общие представления

Однотрубная система отопления может работать как с насосом, так и с естественной циркуляцией теплоносителя. Рассматривая второй тип, следует немного вникнуть в существующие законы физики. В его основе заложен принцип расширения жидкости при нагреве. Отопительный котел в процессе работы нагревает теплоноситель, который за счет разницы температур и создаваемого давления поднимается по стояку в самую верхнюю точку системы. Движение теплоносителя вверх осуществляется по одной трубе, достигая расширительного бака. Скапливаясь там, горячая вода уже по нисходящей трубе заполняет собой все последовательно подключенные батареи.

Соответственно первые по ходу теплоносителя точки подключения будут получать максимальное тепло, тогда как в расположенные дальше радиаторы будет уже поступать частично остывшая жидкость.

Для больших, многоэтажных построек такая схема крайне неэффективна, хотя по стоимости монтажа и в обслуживании, однотрубная система выглядит привлекательно. Для частных одноэтажных домов, жилых построек в два этажа подобный принцип раздачи тепла приемлем. Обогрев жилых помещений с помощью однотрубной схемы в одноэтажном  доме достаточно эффективен. При маленькой отапливаемой площади Температура в радиаторах практически одинакова. Использование насоса в более протяженных системах также положительно сказывается на равномерности распределения тепла.

Качество отопления и стоимость монтажа в данном случае может зависеть от типа подключения. Диагональное подключение радиаторов дает большую теплоотдачу, но используется реже, ввиду большего количества труб, необходимых для подключения всех нагревательных приборов в жилых помещениях.


Схема с нижним подключением радиаторов выглядит экономичнее, ввиду меньшего расхода материалов. С эстетической точки зрения такой вид подключения выглядит предпочтительнее.

Преимущества однотрубной системы отопления и ее недостатки

Для владельцев небольших жилых домов однотрубная отопительная система выглядит заманчиво, особенно если обратить внимание на ее следующие преимущества:

  • обладает устойчивой гидродинамикой;
  • удобство и простота проектирования и установки;
  • небольшие затраты на оборудование и материалы.

К косвенным плюсам однотрубной системы можно отнести безопасность подачи теплоносителя, который расходится по трубопроводу путем естественной циркуляции.

К наиболее частым проблемам, с которыми приходится сталкиваться владельцам однотрубной системы отопления, можно отнести следующие аспекты:

  • технические сложности устранения просчетов в работе, допущенных при проектировании;
  • тесная взаимосвязь всех элементов;
  • высокое гидродинамическое сопротивление системы;
  • технологические ограничения, связанные с невозможностью самостоятельной регулировки расхода теплоносителя.

Несмотря на перечисленные недостатки такого типа отопления, грамотно сделанный проект отопительной системы позволит избежать многих трудностей еще на стадии монтажа. Ввиду перечисленных преимуществ и экономической составляющей, однотрубные схемы получили достаточно широкое распространение. Реальными преимуществами обладают и однотрубная, и другой тип, двухтрубная система отопления. В чем можно выиграть, а в чем проиграть, выбрав для своего дома один из типов?

Технология подключения и расположения однотрубной отопительной системы

Однотрубные системы делятся на вертикальные и горизонтальные. В большинстве случаев для многоэтажных домов используется вертикальная разводка. В этом случае все радиаторы подключаются последовательно сверху до самого низа. При горизонтальной разводке батареи подключаются друг за другом по горизонтали. Основной недостаток обоих вариантов —  частые воздушные пробки, ввиду скопления воздуха в радиаторах. Предлагаемая схема дает возможность получить представление о некоторых вариантах разводки.

Способы подключения в данном случае выбираются на усмотрения хозяина. Радиаторы отопления могут быть подключены посредством бокового подключения, диагонального или нижнего подключения. На рисунке изображены подобные варианты подключения.


Для хозяина дома всегда важным аспектом остается экономическая целесообразность оборудования, устанавливаемого в доме и получаемый эффект. Не стоит недооценивать вариант с однотрубной системой отопления. Сегодня на практике осуществляются довольно эффективные меры по усовершенствованию отопительных схем этого типа.

К примеру: есть техническое решение, позволяющее осуществлять самостоятельно регулировку нагрева отдельных радиаторов, подключенных к одной магистрали. Для этой цели в системе создаются байпасы – отрезок трубы, создающий обводное движение теплоносителя из прямой трубы в обратку, минуя контур определенной батареи.

На байпасы ставятся вентили и клапаны, перекрывающие поток теплоносителя. Можно устанавливать на радиаторы терморегуляторы, позволяющие регулировать температуру нагрева в каждом радиаторе или по всей системе в целом. Грамотный специалист сумеет рассчитать и осуществить монтаж байпасов для достижения максимальной эффективности. На схеме можно увидеть принцип действия байпасов.

Двухтрубная система отопления. Принцип действия

Ознакомившись с первым типом отопительной системы, однотрубной, самое время разобраться с особенностями и принципом действия двухтрубной схемой отопления. Тщательный анализ технологических и технических параметров отопления такого типа позволяет потребителям сделать самостоятельный выбор — какое отопление эффективнее в конкретном случае, однотрубное или двухтрубное.

Основной принцип – наличие двух контуров, по которым теплоноситель расходится по системе. Одна труба обеспечивает подачу теплоносителя к радиаторам отопления. Вторая ветка предназначена для того, чтобы уже охлажденный теплоноситель после прохождения через радиатор возвращался снова в котел. И так постоянно, по кругу, пока работает отопление. На первый взгляд уже само наличие в схеме двух трубопроводов может оттолкнуть потребителей. Большая протяженность магистралей, сложность разводки – факторы, которые нередко отпугивают владельцев частных домов от двухтрубной системы отопления.

Это на первый взгляд. Как и однотрубные, двухтрубные системы делятся на закрытые и открытые. Отличие в данном случае заключается в конструкции расширительного бака.

Закрытые двухтрубные системы отопления частного дома с мембранным расширительным баком наиболее практичные, удобные и безопасные в эксплуатации. Подтверждением сказанного являются очевидные преимущества:

  • еще на стадии проектирования можно оборудовать отопительные приборы терморегуляторами;
  • параллельное, независимое подключение радиаторов;
  • техническая возможность добавления  нагревательных приборов уже после завершения монтажа;
  • удобство применения скрытой прокладки;
  • возможность отключения отдельных радиаторов или веток;
  • удобство регулировки системы.

Исходя из вышесказанного, можно сделать один однозначный вывод. Двухтрубная система отопления, гораздо гибче и технологичнее однотрубной.

Для сравнения представлена следующая схема:

Двухтрубная Система очень удобна для эксплуатации в доме, в котором планируется увеличение жилой площади, возможны варианты пристройки, как вверх, так и по периметру здания. Уже на стадии работы можно легко устранить допущенные при проектировании технические ошибки. Такая схема более устойчива и надежна чем однотрубная.

При всех очевидных преимуществах, перед тем как остановить свой выбор на этом типе отопления, уместно напомнить о недостатках двухтрубной системы.

Важно знать! Система отличается более высокой сложностью и стоимостью монтажа и довольно громоздкими вариантами подключения.

Если у вас есть под рукой грамотный специалист, проведены необходимые технические расчеты, то перечисленные недостатки легко компенсируются преимуществами двухтрубной схемой отопления.

Как и в  случае с однотрубной системой, вариант с двухтрубной предполагает использование вертикального либо горизонтального расположения трубопроводов. Вертикальная система – радиаторы подключены к вертикальному стояку. Такой тип удобен для двухэтажных частных домов и коттеджей. Воздушные пробки вам не страшны. В случае с горизонтальным вариантом —  радиаторы в каждой комнате или помещении подключены к трубопроводу, расположенному горизонтально. Двухтрубные горизонтальные схемы отопления в основном рассчитаны для обогрева одноэтажных зданий и жилых домов большой площади с необходимостью поэтажной регулировки. Возникающие воздушные пробки легко устраняются путем установки кранов Маевского на радиаторах.

На рисунке представлена вертикальная двухтрубная система отопления. Ниже можно увидеть, как выглядит двухтрубная система горизонтального типа.

Традиционно подключение радиаторов может быть осуществлено с помощью нижней и верхней разводки. В зависимости от технических условий и проекта —  выбор варианта разводки зависит от самого владельца дома.  Верхняя разводка удобнее. Все магистрали можно спрятать в чердачном пространстве. В системе создается необходимая для хорошего распределения теплоносителя циркуляция. Основной недостаток двухтрубной схемы отопления с верхним вариантом разводки —  необходимость установки мембранного бака вне отапливаемых помещений. Верхняя разводка не позволяет сделать забор технической воды для бытовых нужд, а так же соединить расширительный бак с баком для горячей воды, используемой в быту. Такая схема не подходит для жилых объектов с плоской крышей.

Резюме

Выбранный тип отопления для частного дома должен обеспечивать всех обитателей жилого дома необходимым комфортом. Экономить на отоплении не стоит. Установив в своем доме систему отопления, не отвечающую параметрам жилого объекта и бытовым потребностям, вы рискуете в дальнейшем потратить немало средств на переоборудование.

Двухтрубная или однотрубная система отопления —  выбор всегда должен быть обоснован, как с технической точки зрения, так и с экономической.

Однотрубная или двухтрубная система отопления, плюсы и минусы, отличие

Иногда малосведущему домовладельцу очень трудно определиться в вопросе выбора отопительной системы. Эта проблема стара, как мир. Споры на тему, какая лучше — однотрубная или двухтрубная система отопления, идут давно и не утихают по сей день. В нашей статье мы постараемся объективно и беспристрастно подойти к вопросу, рассмотрев обе схемы применительно к частному дому.

Плюсы и минусы однотрубной системы

Для начала напомним, что однотрубная схема представляет собой один горизонтальный коллектор или вертикальный стояк, общий для нескольких радиаторов, подключенных к нему обеими подводками. Теплоноситель, циркулируя по главной трубе, частично затекает в батареи, отдает тепло и возвращается обратно в тот же коллектор. К следующему радиатору приходит уже смесь охлажденной и горячей воды с температурой, сниженной на несколько градусов. И так до самого последнего радиатора.

Главное отличие однотрубной системы отопления от двухтрубной, дающее ей некоторое преимущество, — отсутствие разделения на подающий и обратный трубопроводы. Одна магистраль вместо двух – это меньше труб и работ по их прокладке (пробивка стен и перекрытий, крепление). По идее, должна быть ниже и общая стоимость, но это не всегда так. Ниже мы поясним почему.

Благодаря появлению современной арматуры стало возможным регулировать теплоотдачу каждого радиатора в автоматическом режиме. Правда, для этого нужны специальные термостаты повышенного проходного сечения. Но даже они не избавят систему от ее главного недостатка – остывание теплоносителя от батареи к батарее. Вследствие чего теплоотдача каждого последующего прибора снижается и приходится увеличивать его мощность путем наращивания секций. А это повышение стоимости.

Если магистраль и подводка к прибору будут одного диаметра, то и поток разделится примерно поровну. Этого допускать нельзя, теплоноситель будет сильно остывать в первом же радиаторе. Чтобы в него попала треть потока, размер общего коллектора надо сделать вдвое больше, причем по всему периметру. Представьте, если это двухэтажный дом площадью 100 м2 и более, где по кругу прокладывается труба DN25 или DN32. Это второе повышение стоимости.

Если в одноэтажном частном доме нужно обеспечить естественную циркуляцию воды, то здесь однотрубная система отопления отличается от двухтрубной наличием вертикального разгонного коллектора высотой не менее 2 м, устанавливаемого сразу после котла. Исключение – насосные системы с настенным котлом, подвешенным на необходимой высоте. Это третье повышение стоимости.

Вывод. Однотрубная система сложна. Нужно очень хорошо просчитать диаметры трубопроводов и мощность радиаторов, хорошо продумать прокладку магистралей. Тогда она будет работать эффективно и надежно. Утверждение о дешевизне «ленинградки» весьма спорно, особенно когда решено собрать схему из металлопластиковых труб, вы просто разоритесь на фитингах. Металл и ППР обойдутся дешевле.

Плюсы и минусы двухтрубной системы

Всем мало-мальски понимающим людям известна разница между однотрубной и двухтрубной системой отопления. Она заключается в том, что в последней каждая батарея одной подводкой присоединяется к подающей магистрали, а второй – к обратке. То есть, горячий и охлажденный теплоноситель протекает по разным трубопроводам. Что это дает? Представим ответ в виде перечня:

  • распределение воды по всем радиаторам с одинаковой температурой;
  • соответственно, количество секций не нужно наращивать;
  • осуществлять регулирование и автоматизацию всей системы гораздо проще;
  • диаметры труб для принудительной циркуляции как минимум на 1 размер меньше, чем при однотрубной схеме.

Что касается недостатков, то заслуживающий внимания всего один. Это расход труб и стоимость работ по их прокладке. Но эти трубы – меньшего диаметра при относительно небольшом количестве фитингов. Подробный расчет материалов для одной и другой системы, а также нюансы их работы показаны на видео:

Вывод. Преимущество двухтрубной системы отопления – в ее простоте. Хозяин небольшого дома, правильно определивший мощность батарей, может наугад сделать разводку трубой DN20, а подводки сделать из DN15, и схема будет нормально работать. Что касается дороговизны, то все зависит от применяемого материала, разветвленности системы и так далее. Возьмем на себя смелость утверждать, что двухтрубная схема лучше однотрубной.

Как переделать однотрубную систему отопления в двухтрубную?

Поскольку различие между однотрубной и двухтрубной системами состоит в разделении двух потоков, то технически выполнить переделку достаточно просто. Надо вдоль существующей магистрали проложить второй трубопровод, чей диаметр можно взять на 1 размер меньше. Конец старого коллектора надо отрезать около последнего прибора и заглушить, оставшийся участок до котла – присоединить к новой трубе.

Получится схема с попутным движением воды, только выходящий из батарей теплоноситель нужно направить в новую магистраль. Для этого один подводящий участок каждого радиатора придется переподключить со старого коллектора на новый, как показано на схеме:

Надо понимать, что в процессе переделки можно столкнуться с такими трудностями, как нехватка места для второй трубы, невозможность пробить отверстие в стене или перекрытии и так далее. Поэтому, прежде чем начинать подобную реконструкцию, надо хорошо все продумать. Возможно, удастся наладить нормальную работу существующей однотрубной системы.

Заключение

В сфере частного домостроительства преимущества двухтрубной системы отопления над однотрубной очевидны. Но и последняя не сдает своих позиций, поскольку имеет много поклонников. В любом случае выбор остается за вами.

однотрубная или двухтрубная и почему?

Принять решение о том, какая система отопления лучше, однотрубная или двухтрубная, можно после анализа особенностей конструкции, плюсов и минусов каждого варианта. В любом случае вынести вердикт нужно еще на этапе проектирования строительства. Система отопления частного дома — это довольно сложное сооружение. Переделывать его после окончания финишных работ трудно, а иногда и невозможно. Рассмотрим, чем отличаются два разных подхода к обустройству обогрева строений с помощью котлов, батарей и обвязки.

Однотрубная система отопления

Этот вариант используется в тех случаях, когда необходимо провести коммуникации быстро и с минимальными затратами.

Применяется в жилищном, частном и промышленном строительстве. Особенностью такого решения является отсутствие магистрали обратной подачи воды. Батареи подключаются последовательно, сборка производится в сжатые сроки и не требует сложных предварительных расчетов.

Как работает однотрубная магистраль

В таких конструкциях теплоноситель подается в верхнюю точку и стекает вниз, последовательно проходя через нагревательные элементы. При обустройстве многоэтажного дома практикуется установка промежуточного насоса, создающего необходимое давление в подающей трубе для продавливания горячей воды по замкнутому контуру.

При условии небольшой высоты дома и ограниченного количества потребителей тепла циркуляция воды происходит в достаточной степени эффективно.

Вертикальная и горизонтальная схемы

Строительство однотрубной магистрали осуществляется в вертикальной и горизонтальной ориентации. Вертикальная разводка устанавливается в зданиях, имеющих два и более этажа. Теплоноситель подается в радиаторы, начиная с самого верхнего. Горизонтальная отопительная магистраль чаще всего применяется для обустройства одноуровневых строений — домов, дач, складов, офисов и прочих коммерческих объектов.

Схема разводки трубопровода предполагает горизонтальное расположение стояка с последовательным его подводом к батареям.

Плюсы и минусы

Однотрубный вариант конструкции отопительной магистрали имеет следующие достоинства:

  • Монтаж проводится быстро, что немаловажно при современных требованиях темпов строительства. Кроме этого, внешний вид однотрубного коллектора высотой несколько метров выигрывает в сравнении со сложной системой из двух линий.
  • Небольшой бюджет. Расчет расходов показывает, что для строительства требуется минимальное количество труб, фитингов и арматуры.
  • Если потребители устанавливаются на байпас, то появляется возможность регулировать баланс тепла отдельно в каждой комнате.
  • Использование современных запорных устройств дает возможность модернизировать и совершенствовать магистраль. Это позволяет осуществлять замену радиаторов, врезку приборов, другие усовершенствования без длительной остановки системы и слива из нее воды.

Есть у этой конструкции и свои недостатки:

  • Последовательное расположение батарей не исключает возможность регулировать в них температуру нагрева по отдельности. Это влечет охлаждение всех остальных радиаторов.
  • Ограниченное количество батарей на одной линии. Больше 10 их ставить нецелесообразно, так как на нижних уровнях температура будет ниже допустимого.
  • Необходимость установки насоса. Это мероприятие требует дополнительных денежных вложений. Силовая установка может стать причиной гидроудара и повреждения магистралей.
  • В частном доме потребуется установка расширительного бака с краном для стравливания воздуха. А для этого требуется место и проведение утеплительных мероприятий.

Двухтрубная система отопления

Данная конструкция имеет более сложное устройство, но и отличается эффективностью и функциональностью.

Вложенные средства компенсируются комфортностью для людей, простотой обслуживания и модернизации.

Принцип действия и схема работы

Двухтрубные коммуникации представляют собой два стояка и расположенные между ними радиаторы, теплый пол и другие потребители тепла. Подача проводится по одной линии, по обратной ветке охлажденная жидкость возвращается в котел. Именно поэтому такие конструкции называются двухтрубными.

Классификация: нижняя и верхняя разводки

Различают два типа систем по расположению магистралей. Выбор осуществляется исходя из особенностей строения и возможностей выделения площадей под дополнительное оборудование. Классифицируются двухтрубные коммуникации на вертикальные для высотных домов и горизонтальные для одноэтажных строений.

По месту расположения обвязки системы подразделяются на верхние и нижние, независимо от того, где проведена установка радиаторов.

При верхнем варианте вся развязка обустраивается на чердаке или техническом этаже здания. Одновременно производится монтаж расширительного бака, который тщательно утепляется. После котла монтируют помпу, подающую теплоноситель на верхний уровень.

В случае с нижней разводкой горячий стояк располагается выше обратки. Отопительный котел устанавливается в подвале или на первом этаже с заглублением ниже пола. К трубопроводу подключают верхнюю воздушную магистраль для стравливания воздуха из радиаторов.

Достоинства и недостатки

Основные преимущества двухтрубной конструкции состоят в следующем:

  • Одновременная передача теплоносителя в потребители позволяет регулировать температуру индивидуально в каждом помещении. При необходимости радиаторы перекрываются полностью, если комнатой длительное время не пользуются.
  • Возможность снять для ремонта или замены отдельные приборы не отключая подачу тепла в остальные батареи. Для этого используются шаровые краны, с помощью которых перекрывается поток воды на входе и выходе из радиатора.
  • Нет необходимости установки центробежного насоса. Вода поднимается из котла вверх за счет разности температуры на входе и выходе.
  • Выбор попутного или тупикового варианта конструкции. Это дает возможность сбалансировать распределение тепла без проведения постоянных настроек и регулировок.

Недостатки конструкции такие:

  • Использование при строительстве большего количества труб и комплектующих. Это приводит к усложнению строительства, росту затрат финансов и времени.
  • Росту стоимости, если магистраль изготавливается из стали или алюминия. Использование армированных полипропиленовых труб значительно сокращает бюджет строительства.
  • Не всем нравится обилие коммуникаций в интерьере. Их можно прятать в стены или коробы. А это — дополнительные расходы и сложности с обслуживанием.

Что лучше?

Что выбрать: одно- или двухтрубную конструкцию, решать мастеру индивидуально. Каждая из них имеет свои положительные отрицательные свойства, связанные с особенностями проектирования, строительства, проведением регламентных работ и внесением усовершенствований.

Для небольшого дома высотой до трех этажей вариант с одним стояком может быть идеальным решением, когда при минимальных вложениях достигается качественный результат. Но, следует помнить, что в таких случаях значительно затрудняется процесс монтажа дополнительного оборудования и замены отслуживших свое радиаторов.

Как переделать однотрубную в двух?

Двухтрубная система значительнее эффективнее по многим показателям. Использование пластиковых звеньев и фитингов делает процесс ее строительства простым и недорогим. Переделка не составит особого труда, но потребует пожертвовать проведенным ремонтом, так как придется ставить и постепенно наращивать обратный стояк и присоединять к нему батареи.

Другим вариантом является установка байпасов на ближние к котлу потребители, чтобы снизить их температуру и увеличить приток теплоносителей к конечным радиаторам.

Если у вас есть опыт работы в этой области, поделитесь им. Вы окажете ценную услугу мастерам, которые еще не сделали выбор в пользу того или иного варианта обогрева своего жилья.

Загрузка…

Какая система отопления лучше: однотрубная или двухтрубная

На чтение 7 мин.

Существует 2 разновидности отопительных систем: 1- и 2-трубные. Их отличает наличие или отсутствие магистрали, отводящей отработанную жидкость от конвекторов. Определить, какая система отопления лучше — однотрубная или двухтрубная, можно после изучения технических особенностей каждой.

Двухтрубная система отопленияДвухтрубная система отопления

Принцип действия однотрубной системы отопления

Однотрубная отопительная структура состоит из единственного главного трубопровода. Он подает теплоноситель в конвекторы, установленные последовательно, и отводит его после отработки. Температура жидкости при этом постепенно снижается к финишной точке. Классическая система такого типа не предусматривает наличия на батареях индивидуальных терморегуляторов.

Горизонтальная схема однотрубной обвязки представляет собой цепь радиаторов, соединенных в горизонтальный теплопровод. Вертикальный контур применяют в многоэтажных постройках.

Жидкость по основному трубопроводу проходит вверх с помощью гидравлического насоса и возвращается вниз, преодолевая цепь радиаторов. Из-за последовательного разбавления горячей жидкости отработанной на нижнем этаже всегда прохладнее, чем на последнем.

Вертикальная и горизонтальная схема включает котел, радиаторы, расширительный бачок для стабилизации давления, предупреждения перегрева жидкости и гидроударов, систему подачи воды, в которую входят сливные краны, подводки, запорная арматура и байпасы.

Байпас — это резервный путь для жидкости на случай аварийной ситуации. Это отрезок трубы, соединяющий подающую и отводящую трубы конвектора. Байпас позволяет использовать батареи с автоматическими терморегуляторами, что существенно повышает эффективность этого типа отопления.

Контур с нижней подводкой предусматривает подачу жидкости в конвектор снизу и работает только при наличии разгонного коллектора или гидронасоса. При верхней подаче жидкость поступает в радиатор сверху, а вытекает — по диагонали снизу. Байпас в такой схеме отсутствует.

Особенности монтажа

Отопительный котел устанавливают в подвальном или цокольном помещении. Здесь же размещают расширительный бак закрытого типа. Для конструкции с разводкой по низу подающий теплопровод прокладывают по полу первого этажа или подвала и уже к нему подсоединяют вертикальную магистральную трубу, идущую к верхним этажам.

В строении с верхней разводкой жидкость сразу подают на самую высшую точку, расположенную на чердаке или под потолком верхнего этажа. Здесь же устанавливают открытую расширительную емкость. Затем через подсоединенные в последовательном порядке конвекторы отработанная жидкость возвращается к нагревательному прибору.

Современная однотрубная конструкция предусматривает наличие в точке подключения каждого радиатора отопления тройников и байпасов. Если планируется перемещение теплоносителя самотеком, магистраль должна иметь уклон 3-5º на каждый погонный метр трубы. Если перемещение жидкости в системе принудительное, уклон должен составлять 10 мм на каждый погонный метр.

Поскольку циркуляционный гидронасос работает при температуре не выше +60ºС, его монтируют после последнего отопительного радиатора, у входа обратной магистрали в котел.

Конвекторы подключают в последовательном порядке. На каждый устанавливают кран Маевского для спуска воздуха, перекрывающий кран, заглушку.

Для проверки надежности соединений собранную систему заполняют воздухом или водой под давлением и только после этого — выбранным теплоносителем для настройки регулирующих элементов.

Преимущества и недостатки

Недостатки однотрубной системы:

  1. Охлаждение теплоносителя в процессе транспортировки, что не позволяет равномерно обогреть все помещения здания.
  2. Количество теплоносителей в цепи ограничено 10. Больше единиц сделает конструкцию неэффективной.
  3. Для обеспечения работы однотрубной конструкции в многоэтажном строении потребуется мощный гидронасос, способный прокачать воду через цепь батарей. Его работа нередко сопровождается гидроударами, из-за которых возможны протечки.
  4. Для повышения эффективности монтаж системы однотрубного типа производится с использованием дополнительных узлов. Например, на каждом этаже устанавливают перемычки для балансировки температуры и увеличивают количество секций у конвекторов на нижних этажах.

Достоинства:

  1. Наличие байпасов, вентилей для балансировки, шаровых кранов и запорной арматуры позволяет ремонтировать поврежденный узел без отключения всего контура.
  2. Экономичность. Монтаж системы требует в 2 раза меньше материалов.
  3. Простота проектирования и монтажа, что также снижает затратность проекта.
  4. Компактность.

Как работает двухтрубная система отопления

Горячая жидкость по магистральной трубе подается к каждому конвектору, а отработанная жидкость отводится в обратную магистраль, не смешиваясь с горячей и не охлаждая ее.

Двухтрубная конструкция вертикального типа используется в многоэтажных домах для индивидуального подключения к магистральной трубе каждого этажа по отдельности.

Такая схема позволяет избежать появления воздушных пробок. Развязка по горизонтали применяется в одноэтажных строениях большой площади. Конструкция может иметь нижнюю или верхнюю разводку.

В первом случае подающая магистральная труба прокладывается в подвале или под полом, а обратная — под ней. Котел при этом должен находиться ниже уровня, на котором расположены конвекторы.

В развязке верхнего типа подающую магистраль прокладывают по утепленному чердаку. Здесь же размещают расширительную емкость. Технические особенности двухтрубной системы делают ее более эффективной, по сравнению с однотрубной, но и более затратной.

Монтаж и обслуживание

Установка двухтрубного отопления с горизонтальной разводкой верхнего типа:

  1. На исходящий патрубок нагревающего прибора устанавливают угловой фитинг, разворачивающий магистраль вверх.
  2. Над конвекторами монтируют тройники для верхней линии.
  3. К тройникам подсоединяют верхние патрубки радиаторов, устанавливая в точках соединения отсекающие вентили.
  4. Трубы, выходящие из нижних точек батарей, подсоединяют к обратной магистрали, формируя нижнюю линию. Ее прокладывают на уровне цоколя.
  5. Если проектом предусмотрена установка циркуляционного насоса, его размещают перед вводом в нагревательный прибор обратной магистральной трубы.
  6. Расширительная емкость должна находиться в наивысшей точке контура. При этом ее нельзя совмещать с расходной.

Горизонтальная конструкция с нижним типом подключения позволяет поместить открытую расширительную емкость в теплом помещении, совместить расширительный и расходный баки, что избавляет от необходимости контролировать количество жидкости в системе и делает возможным использование ее в технических целях.

При наличии гидронасоса допустимо размещение подающей и отводящей трубы на одном уровне. Тройники для соединения с конвекторами размещают снизу. Установка циркуляционного насоса, расширительной емкости осуществляется по тому же принципу, что и в системах другого типа.

Обслуживание сводится к регулированию давления, балансировке температуры и настройке работы системы. Для этого потребуются дополнительные патрубки с кранами, вмонтированные в наивысшей и низшей точке контура.

Верхний патрубок применяют для отведения воздуха из системы, а нижний — для спуска жидкости. Для уравнивания температуры между конвекторами в них настраивают давление, используют регуляторы.

Плюсы и минусы

Главные достоинства:

  1. Высокая эффективность.
  2. Равномерный прогрев всех конвекторов.
  3. В обвязке такого типа не большие потери давления, поэтому не нужен мощный гидронасос. В небольшом контуре жидкость может циркулировать без принуждения, а если этого недостаточно, можно приобрести более дешевый гидронасос малой мощности. При этом снижается риск гидроударов и протечек.
  4. Есть возможность установки термостатов, благодаря которым можно регулировать температуру в каждом конвекторе независимо друг от друга.
  5. Современная запорная арматура, байпасы и другие приспособления позволяют ремонтировать отдельные узлы без отключения обвязки.
  6. Коллекторная схема с параллельным подключением батарей обеспечивает независимую работу узлов цепи. Здесь предусмотрена функция регулировки температуры в разных комнатах. Допускается увеличение количества труб для продления теплопровода в выбранном направлении, врезание в сооружение дополнительных конвекторов.

Минусы такой обвязки:

  1. Большое количество трубопроводов и других элементов влияет на стоимость готовой конструкции.
  2. Для разработки проекта требуются специальные знания.
  3. Сложность и трудоемкость монтажа.

Какую систему выбрать

Оба типа отопительной обвязки имеют свои положительные стороны. На окончательный выбор системы влияет площадь отапливаемого помещения, этажность здания и размер бюджета, заложенного на реализацию проекта.

Для небольшого коттеджа, состоящего из 1-3 этажей, с небольшим количеством комнат отлично подойдет улучшенная однотрубная структура. В этом случае для повышения эффективности и балансирования температур разводку начинают с самой холодной комнаты.

Большие здания, для обогрева которых необходимо более 10 конвекторов, оснащают двухтрубной системой отопления. Эту же модель выбирают для сооружений, которые сложно утеплить. Например, имеющие стены из стекла.

что выбрать для частного дома, плюсы и минусы

Система отопления

Система отопленияОрганизация обогрева частного дома – нелегкая работа, требующая максимального внимания к каждому этапу. В первую очередь, необходимо решить, какую систему отопления использовать: однотрубную или двухтрубную? Ваша задача – выбрать наиболее эффективный вариант обвязки, дабы в последующем не пожинать плоды своих ошибок в виде вечно холодных батарей. А чтобы понять, какая же из систем лучше, разберемся в технических нюансах и принципах функционирования каждой, а также сравним их плюсы и минусы.

Отличительные черты однотрубной системы

Однотрубная обвязка функционирует по предельно простому принципу: вода циркулирует по замкнутой системе от нагревательного устройства к отопительным радиаторам. В данном случае оборудование объединено одним контуром. Все технические узлы последовательно соединены общим стояком. В частном доме для подачи теплоносителя может использоваться гидравлический насос – он создает давление в системе, необходимое для эффективного проталкивания воды по стояку. В зависимости от варианта установки, однотрубную систему делят на два вида:

  1. Вертикальная – предполагает подключение радиаторов к одному вертикальному стояку по схеме «сверху вниз». Исходя из особенностей монтажа, система подходит только для двух-трех этажных частных домов. Но при этом температура обогрева на этажах может несколько отличаться.
  2. Горизонтальная – предусматривает последовательное подключение батарей с помощью горизонтального стояка. Наилучший вариант для одноэтажного дома.

Важно! На стояк однотрубной системы должно приходиться не больше 10 радиаторов, иначе не избежать чересчур дискомфортных контрастов температур в разных зонах обогрева.

Плюсы и минусы однотрубной системы

В вопросе преимуществ и недостатков однотрубной обвязки все не так однозначно, поэтому, чтобы рационально оценить систему детально разберемся в специфике ее плюсов и минусов.

Среди очевидных преимуществ:

  • Экономичность – сборка однотрубной системы не требует большого числа рабочих материалов. Экономия на трубах и разных вспомогательных элементах дает возможность сократить финансовые затраты на подключение отопительной системы.
  • Простота монтажа – нужно установить только одну магистраль для теплоносителя.

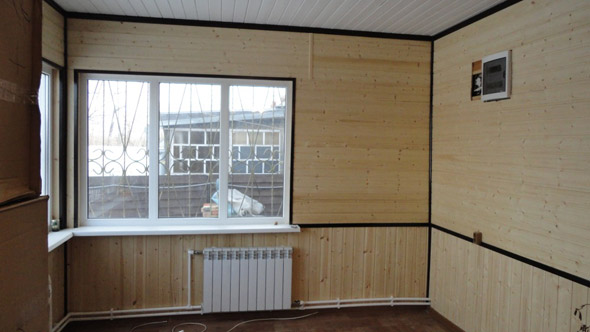

отопление в домеотопление в домеОднотрубная горизонтальная система отопления

Минусы однотрубной обвязки:

  • Невозможность контроля отдельных батарей – в базовом исполнении однотрубная обвязка не позволяет обособленно регулировать подачу теплоносителя в конкретный радиатор и корректировать температуру в разных комнатах.
  • Взаимозависимость всех элементов – чтобы отремонтировать или заменить какой-либо прибор, необходимо полностью отключать систему отопления.

Вместе с тем, обозначенные недостатки при желании легко нивелировать с помощью замыкающих устройств – байпасов. Они представляют собой перемычки с кранами и затворами, которые перекрывают поступление теплоносителя на отдельную батарею: если вам нужно отремонтировать какой-либо прибор, просто заблокируйте подачу воды к нему и без боязни протечки начинайте выполнять необходимые работы – вода в нормальном режиме продолжит циркулировать в общей системе отопления, минуя перекрытый участок. Помимо этого, к байпасам можно подключать терморегуляторы, чтобы контролировать мощность работы каждой конкретной батареи и обособленно регулировать температуру обогрева помещений.

Технические тонкости двухтрубной системы

Двухтрубная система работает по усложненной схеме: сначала горячий теплоноситель по первой ветке трубопровода подается к радиаторам, а потом, уже остыв, вода по обратной ветке поступает назад к нагревателю. Таким образом, имеем две полнофункциональные трубы.

Как и однотрубная обвязка, двухтрубная может быть выполнена в двух вариациях. Так, в зависимости от особенностей подключения отопительного оборудования, выделяют следующие виды систем отопления:

  1. Вертикальная – все приборы соединяются вертикальным стояком. Плюс системы – отсутствие воздушных пробок. Минус – сравнительно высокая стоимость подключения.
  2. Горизонтальная – все составляющие отопительной системы подключают к горизонтальному стояку. За счет своей высокой функциональности обвязка подходит для одноэтажных жилищ с большой площадью обогрева.

Совет. При обустройстве двухтрубной системы горизонтального типа в каждый радиатор необходимо устанавливать специальный кран Маевского – он будет выполнять функцию стравливания пробок воздуха.

В свою очередь, горизонтальная система делится еще на два подвида:

  1. С нижней разводкой: горячая и обратная ветки располагаются в подвале или под полом нижнего этажа. Радиаторы отопления должны находиться выше уровня обогревателя – это улучшает циркуляцию теплоносителя. К общему контуру обязательно нужно подключать воздушную верхнюю линию – она выводит из сети лишний воздух.
  2. С верхней разводкой: горячая и обратная ветки прокладываются в верхней части дома, например, на качественно утепленном чердаке. Тут же размещается и расширительная емкость.

Плюсы и минусы двухтрубной системы

Двухтрубная обвязка может похвастаться немаленьким перечнем преимуществ:

  • Независимость компонентов системы – трубы разводятся по параллельной коллекторной схеме, что обеспечивает их обособленность друг от друга.
  • Равномерный обогрев – во все радиаторы, где бы они ни располагались, теплоноситель подается с одинаковой температурой.

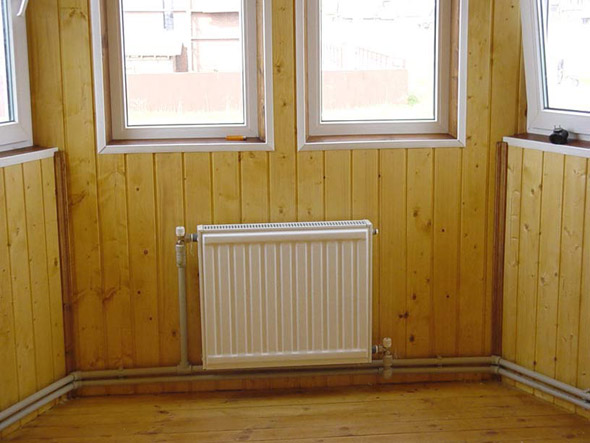

отопление в доме своими рукамиотопление в доме своими рукамиДвухтрубная система отопления
  • Отсутствие необходимости использовать сильный гидравлический насос – теплоноситель циркулирует по двухтрубной системе самотеком благодаря лишь гравитационной силе, поэтому для обогрева не нужно использовать мощное насосное оборудование. А если наблюдается слабый напор водного потока, можно подключить самый простейший насос.
  • Возможность «наращивания» батарей – при необходимости уже после сборки оборудования вы можете продлить имеющуюся горизонтальную или вертикальную обвязку, что нереально при однотрубном варианте системы отопления.

Минусы у двухтрубной системы также имеются:

  • Усложненная схема подключения отопительного оборудования.
  • Трудоемкость монтажа.
  • Высокая стоимость организации отопления за счет большого количества труб и вспомогательных устройств.

Теперь вы знаете, чем отличаются между собой однотрубная и двухтрубная системы отопления, а значит, вам будет легче определиться в пользу одной из них. Прежде чем сделать окончательный выбор, внимательно оцените технические и функциональные плюсы и минусы каждой из обвязок – так вы точно поймете, какая система нужна для обогрева именно вашего частного дома.

Подключение радиаторов отопления: видео

Система отопления: фото

Система отопленияСистема отопления

Система отопленияСистема отопления

Система отопленияСистема отопления

Однотрубное и двухтрубное отопление, что лучше?

Классификация двухтрубных систем

Отопительные системы можно поделить на закрытые и открытые. Критерием деления является тип расширительного бака, использующегося в конструкции. Во втором случае в самой верхней точке сооружения монтируется открытый расширительный бак, который дает возможность теплоносителю испаряться. Внутреннее давление системы в этом случае будет относительно низким.

Стандартная двухтрубная закрытая система отопления предполагает расширительный бак мембранного типа, что позволяет жидкости циркулировать под принудительным давлением. Отсутствие испарения дает возможность использовать в виде теплоносителя не только воду, но и более практичные растворы на основе гликолей. Закрытые системы официально признаны более безопасными и экологичными.

По расположению трубопроводов, соединяющих все элементы конструкции, различаются:

  • Вертикальная двухтрубная отопительная система. Отличается подключением всех радиаторов к вертикальному стояку. Считается оптимальным способом для обустройства отопления в многоэтажных домах, поскольку позволяет подключать к стояку каждый этаж отдельно. Главное преимущество – отсутствие воздушных пробок при эксплуатации. Стоимость обустройства несколько выше, чем у других вариантов.
  • Альтернативная ей двухтрубная горизонтальная система отопления. Преимущественно используется в одноэтажных строениях с большой площадью. Предполагает подключение отопительных приборов к горизонтальному трубопроводу. При этом лучше всего стояки разводки располагать в коридоре или на лестничной клетке. Для стравливания воздушных пробок  на радиаторы устанавливается кран Маевского.

По способу обустройства разводки системы отопления делят на конструкции:

  • С нижней разводкой. «Горячий» трубопровод прокладывается в нижней части здания: подвале, подпольном пространстве или цоколе. Обратная магистраль должна быть расположена еще ниже. Для стимуляции циркуляции теплоносителя котел заглубляется, так, чтобы все радиаторы располагались выше его. В контур обязательно включается верхняя воздушная линия, предназначенная для отведения лишнего воздуха из сети.
  • С верхней разводкой. Разводящая магистраль монтируется по верху здания, в наивысшей точке контура устанавлив

Полное руководство по размерам и спецификациям труб — Бесплатная карманная диаграмма

Перейти к содержанию
  • На главную
  • ТрубопроводыРазвернуть / Свернуть
    • ТрубопроводРазвернуть / Свернуть
      • Направляющая для труб
      • Размеры и график труб
      • Цвета графика
      • Коды
      • Производство бесшовных и сварных труб
      • Осмотр труб
    • ФитингиРазвернуть / свернуть
      • Руководство по трубным фитингам
      • Производство трубных фитингов
      • Размеры и материалы трубных фитингов
      • Осмотр трубных фитингов — Визуальные и испытания
      • 90 и 45 градусов
      • Размеры трубных колен и возвратных труб
      • Размеры тройника
      • Размеры трубного редуктора
      • Размеры заглушки
      • Размеры трубной муфты
    • Фланцы расширяются / складываются
      • Направляющие для фланцев
      • Направляющие для фланцев
      • Номинальные характеристики фланца
      • Размеры фланца с приварной шейкой
      • Размеры фланца RTJ
      • Размеры фланца для соединения внахлест
      • Размеры фланца с длинной приварной шейкой
      • Размеры фланца приварной втулки
      • Размеры фланца с муфтой
      • Размеры фланца с глухим фланцем
      • Размеры фланца
      • КлапаныРазвернуть / Свернуть
        • Направляющая клапана
        • Детали клапана и трим клапана
        • Запорный клапан
        • Проходной клапан
        • Шаровой клапан
        • Обратный клапан
        • Поворотный клапан
        • Стержень
        • Пробка
        • Пробка
        • Клапан сброса давления
      • Материал трубыРасширение / сжатие
        • Направляющая материала трубы
        • Углеродистая сталь
        • Легированная сталь
        • Нержавеющая сталь
        • Цветные металлы
        • Неметаллические
        • ASTM A53
            110 0003 ASTM
          • ОлецЭкспа nd / Collapse
            • Направляющая
            • Weldolet и размеры
            • Sockolet и размеры
            • Threadolet и размеры
            • Latrolet и размеры
            • Elbolet и размеры
          • Болты шпилькиРасширение / свертывание Болта
          • Таблица фланцевых болтов
          • Размеры тяжелой шестигранной гайки
        • Прокладки и жалюзи для очков Развернуть / Свернуть
          • Направляющая прокладок
          • Спирально-навитая прокладка
          • Размеры спирально-навитой прокладки
          • Прокладка
          • и размер
          • Spectac4 Размеры слепых очков
      • P & IDExpand / Collapse
        • Как читать P&ID
        • Схема технологического процесса
        • Символы P&ID и PFD
        • Символы клапана
      • Collapse
      • / Collapse
      • Работа и типы насосов
    • Емкость под давлениемРазвернуть / свернуть
      • Скоро
  • Курсы
  • ВидеоРазвернуть / свернуть
    • Видеоуроки
    • हिंदी Видео
  • Блог
  • Блог
  • Политики
  • Запрос продукта
  • HardHat Engineer HardHat Engineer Search Искать:
    • Home
    • Трубопровод
      • Трубопровод
        • Трубопровод
        • Размеры труб и график
        • Диаграммы цветов
        • Диаграммы цветов 9000 Производство бесшовных и сварных труб
        • Осмотр труб
      • Фитинги
        • Руководство по трубопроводным фитингам
        • Производство трубных фитингов
        • Размеры и материалы трубных фитингов
        • Осмотр трубных фитингов — визуальный осмотр и испытания
        • Размеры отводов — 90 и 4 5 градусов
        • Размеры трубных колен и обратного канала
        • Размеры тройника
        • Размеры трубного редуктора
        • Размеры заглушки
        • Размеры трубной муфты
      • Фланцы
        • Направляющая фланца
        • Фланец с диафрагмой и длинной приварной шейкой 9000 Фланец
        • Размеры фланца приварной шейки
        • Размеры фланца RTJ
        • Размеры фланца для соединения внахлест
        • Размеры фланца с удлиненной приварной шейкой
        • Размеры фланца приварной втулки
        • Размеры фланца
        • Размеры глухого фланца
        • Размеры фланца
        • 21
        • Размеры фланца
        • 21 Клапаны
          • Направляющая
          • Детали клапана и трим клапана
          • Запорный клапан
          • Проходной клапан
          • Шаровой клапан
          • Обратный клапан
          • Дисковый клапан
          • Заглушка
          • Игольчатый предохранительный клапан
          • 9000
        • Материал трубы
          • Направляющая материала трубы
          • Углеродистая сталь
          • Легированная сталь
          • Нержавеющая сталь
          • Цветные металлы
          • Неметаллические
          • ASTM A53
          • ASTM A105
          • 000 Olets
            • Olets
            • Weldolet и размеры
            • Sockolet и размеры
            • Threadolet и размеры
            • Latrolet и размеры
            • Elbolet и размеры
          • Болты шпильки
            • Направляющая шпильки
            • Схема затяжки болтов
            • Тяжелый фланец
            • Размеры
          • Прокладки и жалюзи для очков
            • Направляющая прокладок
        .

        Как измерить размеры труб и фитингов

        Определение размеров труб, необходимых для вашего проекта, может сбить с толку. Многие люди предполагают, что размер трубы — это внешний диаметр трубы, но на самом деле «размер трубы» относится к тому, что называется «номинальным диаметром».

        Фитинги могут сбивать с толку. Их внутренний диаметр должен быть достаточно большим, чтобы соответствовать внешнему диаметру трубы. Например, полудюймовый пластиковый колено имеет внешний диаметр около 1-1 / 4 дюйма.

        Используйте это руководство, чтобы помочь вам подобрать трубы и фитинги нужных размеров для вашего следующего проекта.

        Преобразование фактического диаметра в номинальный

        Самый простой способ узнать, какой номинальный размер трубы вам нужен, — это выполнить следующие действия и использовать приведенную ниже таблицу преобразования.

        Для наружной резьбы

        1. Измерьте внешний диаметр (OD) трубы или фитинга:

        • Оберните веревку вокруг трубы
        • Отметьте точку соприкосновения струны
        • С помощью линейки или измерительной ленты найдите длину между концом веревки и сделанной вами отметкой (окружность).
        • Разделите окружность на 3.14159

        2. Используйте таблицу на этой странице, чтобы найти номинальный диаметр (размер трубы).

        Для внутренней резьбы

        1. Измерьте внутренний диаметр (ID) трубы или фитинга (используйте линейку или рулетку).

        2. Используйте таблицу на этой странице, чтобы найти номинальный диаметр (размер трубы).

        Таблица преобразования номинального диаметра

        (все измерения в дюймах)

        Внешний или внутренний диаметр Десятичный эквивалент Номинальный диаметр Типичная резьба на дюйм
        5/16 0.313 1/16 27
        13/32 0,405 1/8 27
        35/64

        0,540

        1/4 18
        43/64 0,675 3/8 18
        27/32 0,840 1/2 14
        1-3 / 64 1.050 3/4 14
        1-5 / 16 1,315 1 11-1 / 2

        1-21 / 32

        1,660 1-1 / 4 11-1 / 2
        1-29 / 32 1.900 1–1 / 2 11-1 / 2
        2-3 ​​/ 8 2,375 2 11-1 / 2
        2-7 / 8 2.875 2-1 / 2 8
        3-1 / 2 3,500 3 8
        4 4.000 3-1 / 2 8
        4-1 / 2 4.500 4 8

        Трубы и НКТ

        Трубы и трубки измеряются по-разному. Размер и название трубки основаны на фактическом наружном диаметре трубки.

        PEX, или трубы из сшитого полиэтилена, — еще одна технология, которая быстро становится популярной, и ее измеряют и называют по внутреннему диаметру.

        Пример:

        Труба по сравнению с НКТ

        Внешний диаметр
        Труба размером 1/2 дюйма 27/32 ”
        Трубка размером 1/2 дюйма 1/2 ”

        Выберите тип резьбы

        Одним из наиболее распространенных типов резьбы является национальная трубная резьба (NPT). Они бывают с наружной резьбой (NPT, MPT или MNPT) и с внутренней резьбой (FPT или FNPT). Обычно это коническая резьба, используемая для соединения и герметизации труб.

        Другая распространенная резьба — это Национальная стандартная прямая механическая трубная резьба со свободным фитингом (NPSM) . Эти трубы с прямой резьбой обычно используются для механических соединений.

        Форма резьбы

        BSP означает британский стандарт трубы. Он основан на торговом размере, а не на фактическом диаметре.

        Торговые трубы и арматура

        Выберите сантехническое приложение, необходимое для вашего следующего проекта.

        Все еще нужна помощь?

        Если у вас по-прежнему возникают проблемы с выбором трубы или фитингов, свяжитесь с нашим центром обслуживания клиентов по адресу [email protected] или позвоните по телефону 855-289-9676.

        .

        Типы фитингов, используемых в трубопроводах

        Перейти к содержанию
        • На главную
        • ТрубопроводыРазвернуть / Свернуть
          • ТрубопроводРазвернуть / Свернуть
            • Направляющая труб
            • Размеры и спецификации труб
            • Таблицы графиков труб
            • Коды цветов сварки 9000 Производство труб
            • Осмотр труб
          • ФитингиРазвернуть / Свернуть
            • Руководство по трубным фитингам
            • Производство трубных фитингов
            • Размеры и материалы трубных фитингов
            • Осмотр трубных фитингов — Визуальный осмотр и испытания
            • Размеры отвода
            • — 90 и 45 градусов Размеры отводов и обратных труб
            • Размеры тройника
            • Размеры переходника
            • Размеры заглушки
            • Размеры трубной муфты
          • Фланцы расширяются / сжимаются
            • Направляющая фланца
            • Отверстие и длинная приварная шейка Фланец
            • Мы Размеры фланца с шейкой ld
            • Размеры фланца RTJ
            • Размеры фланца для соединения внахлест
            • Размеры фланца с длинной приварной шейкой
            • Размеры фланца приварной втулки
            • Размеры фланца для скольжения
            • Размеры глухого фланца
            • Размеры фланца с отверстием
          • Свернуть
            • Направляющая клапанов
            • Детали клапана и трим клапана
            • Запорный клапан
            • Проходной клапан
            • Шаровой клапан
            • Обратный клапан
            • Поворотный клапан
            • Пробковый клапан
            • Игольчатый предохранительный клапан
            • Давление 9000
          • Материал трубыРасширение / свертывание
            • Направляющая материала трубы
            • Углеродистая сталь
            • Легированная сталь
            • Нержавеющая сталь
            • Цветные металлы
            • Неметаллические
            • ASTM A53
            • ASTM A105
            Collapse
          • 0003
            • Олет s Направляющая
            • Втулка и размеры
            • Втулка и размеры
            • Резьба и размеры
            • Latrolet и размеры
            • Эльболет и размеры
            Шпильки
          • Развернуть / свернуть
            • Процедура затяжки шпильки
            • Направляющая болта
            • Схема затяжки болта
            • Размеры тяжелой шестигранной гайки
          • Прокладки и жалюзи для очков Развернуть / Свернуть
            • Направляющая прокладок
            • Прокладка спирально навитая
            • Размеры прокладки спиральной навивки
            • Размеры прокладки и прокладки RTJ
            • Размеры
            • Очки
            • Очки
            • P & IDExpand / Collapse
              • Как читать P&ID
              • Схема технологического процесса
              • Символы P&ID и PFD
              • Символы клапана
            • ОборудованиеРасширение / свертывание
              • Типы насосов
              • 021
              • Сосуд под давлениемРазвернуть / свернуть
                • Скоро
            • Курсы
            • ВидеоРазвернуть / свернуть
              • Видеоуроки
              • हिंदी Видео
            • Блог О нас
            • Запрос продукта
          HardHat Engineer HardHat Engineer Search Искать:
          • Home
          • Трубопровод
            • Трубопровод
              • Направляющая
              • Размеры и график труб
              • Таблицы графиков труб
              • Цветовые коды сварных труб
              • Осмотр труб
            • Фитинги
              • Руководство по трубопроводным фитингам
              • Производство трубопроводных фитингов
              • Размеры и материалы трубных фитингов
              • Осмотр трубных фитингов — визуальный осмотр и испытания
              • Размеры колена — 90 и 45 градусов
              • Труба Размеры и возврат
              • Размеры тройника
              • Размеры редуктора
              • Размеры заглушки
              • Размеры трубной муфты
            • Фланцы
              • Направляющая фланца
              • Фланец с диафрагмой и длинной приварной шейкой
              • Фланец с шейкой
              • Номинальные характеристики
              • Размеры
              • Размеры фланца RTJ
              • Размеры фланца внахлест
              • Размеры фланца с длинной приварной шейкой
              • Размеры фланца, приварного внахлест
              • Размеры скользящего фланца
              • Размеры глухого фланца
              • Размеры фланца с диафрагмой
            • Клапаны
            • Детали клапана и трим клапана
            • Запорный клапан
            • Проходной клапан
            • Шаровой клапан
            • Обратный клапан
            • Поворотный клапан
            • Пробка
            • Игольчатый клапан
            • Материал предохранительного клапана
            • Материал предохранительного клапана
            • 900 02
            • Направляющая материала труб
            • Углеродистая сталь
            • Легированная сталь
            • Нержавеющая сталь
            • Цветные металлы
            • Неметаллические
            • ASTM A53
            • ASTM A105
          • Olets
              Размеры 9000let3
            • Гнездо и размеры
            • Резьба и размеры
            • Latrolet и размеры
            • Эльболет и размеры
          • Болты шпильки
            • Направляющая шпильки
            • Процедура затяжки болтов
            • Таблица гаек фланца
            • Размеры 9000
            • Прокладки и жалюзи для очков
              • Направляющая для прокладок
              • Спирально-навитая прокладка
              • Размеры спирально-навитой прокладки
              • Прокладка и размер RTJ
              • Очковые слепые и проставки
              • Размеры для очков
              P&0003
              • Технологический поток Di agram
              • Символы P&ID и PFD
              • Условные обозначения клапанов
            • Оборудование
              • Насос
                • Работа и типы центробежного насоса
              • Сосуд под давлением
                • Видео Скоро
              • 9003
              • Видео Обучающие видео
            • Видео
            • हिंदी Видео
          • Блог
          .

          c — объединение каналов в linux с использованием pipe ()

          Переполнение стека
          1. Около
          2. Продукты
          3. Для команд
          1. Переполнение стека Общественные вопросы и ответы
          2. Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
          3. Вакансии Программирование и связанные с ним технические возможности карьерного роста
          4. Талант Нанимайте технических специалистов и создавайте свой бренд работодателя
          5. Реклама Обратитесь к разработчикам и технологам со всего мира
          6. О компании
          .

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
