Размеры дымогенератора для копчения

Дымогенератор — компактное устройство, предназначенное для функционирования в условиях небольших помещений (например, типовая кухня в панельном доме), размеры которого позволяют хранить его как в гараже или на даче, так и в квартире. Именно компактность в сочетании с высокой эффективностью и послужили причинами высокой популярности дымогенераторов среди любителей копченостей.


Простота, возможность самостоятельной сборки, экономичность и надежность — перечень достоинств дымогенератора на этом не заканчивается, но и этих качеств хватает для того, чтобы обратить на него внимание и рассмотреть внимательнее.

Что такое дымогенераторы и какими бывают


При копчении традиционным дедовским способом требуется коптильня, занимающая довольно много места. Источником дыма является костер, расположенный в небольшой закрытой емкости с отверстиями для поддува воздуха и каналом для отвода дыма, в котором горят поленья из древесины твердых пород. Для холодного копчения нужен остывший до приемлемой температуры дым, который не будет запекать продукты. Для остывания дыма коптильный шкаф устанавливался на расстоянии от костра, достаточном для остывания дыма во время его прохода по соединительному каналу. На практике чаще всего просто выкапывалось углубление в земле для костра, от которого вели небольшую траншею — канал.

Примитивно, но действенно и никаких затрат.



В условиях дачного участка или современной квартиры такой способ нереален. Но любителей копченого сала или рыбы это не остановило. Был сконструирован дымогенератор, заменивший традиционный источник дыма. Причем, замена оказалась намного удобнее и эффективнее прототипа. Разработка была принята как домашними умельцами, так и производителями копченой продукции в больших объемах. На сегодня имеется много видов дымогенераторов. По конструкции быват дымогенераторы:

  • Тления. Опилки размещаются на нагретой поверхности, или подвергаются воздействию горящего газа.
  • Трения, или фрикционные дымогенераторы. Дым возникает от трения вращающегося металлического диска об дерево.
  • Парогенераторы. Дым возникает от контакта опилок с перегретым паром, пропускаемым сквозь их толщу.

Можно также разделить дымогенераторы по способу подачи опилок — непрерывный или периодический, то же и с удалением золы. Все эти конструкции относятся к промышленным, поскольку для домашнего использования применяют наиболее простое устройство с тлеющими опилками или щепой. Подача материала осуществляется по мере его выгорания, обычно одной загрузки хватает надолго, даже совсем небольшие дымогенераторы могут действовать около 5-6 часов.

Схема работы дымогенератора

Работа дымогенератора основана на принципе вывода дыма в коптильный шкаф при помощи захватывающего потока воздуха, создаваемого компрессором или вентилятором. В качестве емкости для тления чаще всего используется металлический цилиндр с закрытым днищем, плотно прикрываемый сверху крышкой. Загрузка щепы производится сверху, для доступа воздуха и для розжига щепы в нижней части корпуса делают одно или несколько отверстий. Вывод дыма осуществляется через отверстие в верхней (иногда — в нижней, что не совсем правильно) части корпуса. Бывают варианты вывода дыма через крышку.

На выводное отверстие навинчивается или наваривается патрубок с тройником, один конец которого соединяется с коптильным шкафом, а второй — с компрессором (вентилятором), обеспечивающим несильный поток воздуха, захватывающий дым и выводящий его в шкаф.

Такая конструкция имеет преимущества:

  • Экономичность. По сравнению с традиционным горением поленьев, расход древесины уменьшается во много раз.
  • Отсутствие утечек дыма. Работа устройства проходит в замкнутом объеме, не задымляя все вокруг.
  • Возможность работы в автоматическом режиме. Имеется в виду отсутствие необходимости постоянно находиться рядом и присматривать, чтобы ничего не потухло или, наоборот, не загорелось. Традиционный способ требовал постоянного контроля за состоянием костра, так как поленья прогорают довольно быстро, отчего процесс копчения останавливается.
  • Возможность быстрой настройки температуры дыма при помощи изменения скорости потока воздуха или изменения длины трубки, соединяющей дымогенератор с коптильным шкафом.

Простота устройства делает его доступным для самостоятельного изготовления. При этом, возможные ошибки могут быть устранены без каких-то затрат и в кратчайшие сроки.

Размер коптильни холодного копчения для дымогенератора

Считается, что размер коптильного шкафа не имеет ограничений. Тем не менее, если маленький бытовой дымогенератор присоединить к емкости на несколько тонн продуктов, никакого эффекта не получится. Поэтому надо соотносить производительность источника дыма с объемом шкафа, чтобы он был в достаточной степени наполнен дымом. Заводские модели дымогенераторов имеют паспорт, в котором указывается оптимальный объем шкафа. Самодельный генератор подключается к емкости, подобранной экспериментальным путем. Соотношение объемов генератора и шкафа указать точно сложно, так как в данном случае играет роль производительность, а она у всех устройств разная. На практике чаще всего используется шкаф объемом около 0,3 куб.м, хотя каждый волен создать свой размер, в зависимости от количества продуктов.

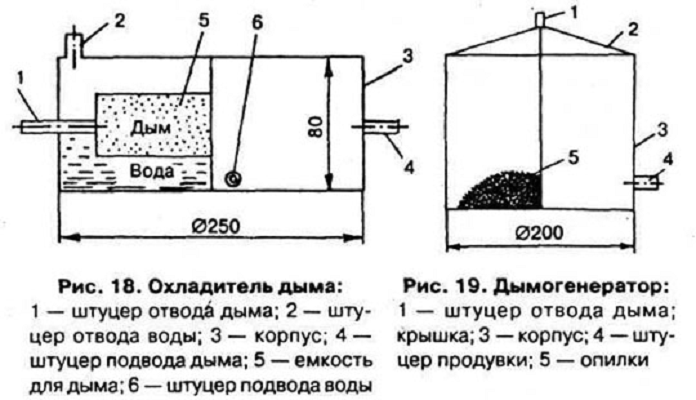

Чертежи дымогенераторов

В сети есть много чертежей, которые можно использовать для самостоятельного изготовления дымогенератора.

Следует учитывать, что точное следование указанным размерам не критично, так как устройство очень устойчиво в работе и допускает некоторые отклонения от чертежа.

устройство, схема, размеры в разрезе

С помощью домашней коптильни можно хранить мясные и рыбные продукты в несколько раз дольше. Кроме того, можно приготовить вкуснейшие натуральные колбасы и прочие деликатесы. Если нет возможности приобрести уже готовое устройство, то его без проблем можно сделать своими руками. Для этого не нужны никакие специальные знания и особые навыки.

Дымогенератор – что это такое

В каждой коптильне обязательно должен присутствовать отсек, в который можно поместить дрова или щепу. Дым от топлива будет воздействовать на продукты. Холодное копчение – это достаточно долгий процесс, во время которого обязательно нужно поддерживать определенную температуру. Именно поэтому и было изобретено такое устройство, как дымогенератор.

Дымогенератор – это специальное устройство, с помощью которого производится необходимое количество дыма, способное на протяжении долгого времени поддерживать процесс копчения и передавать при этом дым в коптильный шкаф.

Чертежи и схемы генераторов для самостоятельного изготовления можно без проблем отыскать в Интернете. На первый взгляд они могут показаться достаточно сложными, но если использовать подручные материалы и следовать советам специалистов, то аппарат можно легко изготовить самостоятельно. Основным преимуществом дымогенератора для холодного копчения есть то, что он работает в автоматическом режиме и за ним не нужно все время наблюдать.

Из чего состоит дымогенератор

Устройство дымогенератора очень простое. Основным источником дыма являются опилки, щепа или стружка, которые помещаются внутрь конструкции и медленно тлеют.

Дымогенератор состоит из следующих частей.

  1. Корпус. Емкость имеет цилиндрическую или квадратную форму. Самый лучший материал для ее изготовления – это нержавеющая сталь. Но иногда можно встретить устройства, изготовленные с других металлов или сплавов. В случае самостоятельного изготовления оборудования может использовать термос или обычная труба, огнетушитель, газовый баллон и прочее.
  2. Дымоход. Он прикрепляется к корпусу и именно сквозь него дымовая смесь от эжектора попадает в коптильню. Для того, чтобы элемент фиксировался надежно, его нужно приварить или же использовать резьбовое соединение.
  3. Эжектор. Элемент конструкции, который обеспечивает необходимую тягу.
  4. Компрессор. Позволяет регулировать подачу воздуха внутрь конструкции.

В случае самостоятельного изготовления дымогенератора, можно использовать компрессоры из обычных пластиковых бутылок или же кулер от компьютера.

Принцип работы дымогенератора

Если говорить о том, как работает дымогенератор, то все очень просто. Основным принципом работы устройства является пиролизное разложение древесины при минимальном поступлении кислорода. Если говорить более простым языком, то щепа или другое топливо нагревается внутри корпуса устройства и начинает тлеть практически без доступа воздуха.

Генераторы – это закрытые системы, которые могут отличаться друг от друга по конструкции. В заводских моделях, как правило, предусмотрены специальные переключатели, присутствует механизм дозирования опилок и контроллеры, которые отвечают за поддержание необходимой температуры.

Описание популярных дымогенераторов

Конструкция дымогенератора может отличаться в зависимости от модели. Как правило, все они имеют похожие элементы, но в некоторых устройствах могут присутствовать дополнительные детали, улучшающие подачу дыма, специальные контроллеры и переключатели.

Ханхи

Дымогенератор Ханхи оснащен десятилитровым баком для щепы, который изготавливается из нержавеющей стали. В него может поместиться 1,5 килограмма топлива, которого хватит на практически десять часов беспрерывного копчения.

Отличием от остальных моделей является то, что бак имеет раздельные отсеки. Кроме того, устройство дополнительно оборудовано зольником, который располагается непосредственно под баком для щепы. Туда будет проваливаться прогоревшее топливо.

Дачник

В дымогенераторе Дачник можно коптить самые разные продукты. Модель работает в автоматическом режиме от электрической сети. Устройство изготавливается из нержавеющей стали.

В конструкцию входит нагревательный элемент, загрузочный шкаф, две стойки, рама, поддон, отстойник, регулятор температуры, таймер подачи топлива и выключатель питания.

Опилки или щепа нагреваются на специальном нагревательном элементе, в результате чего начинает выделяться дым, с помощью которого и копятся продукты. По мере того, как сгорает топливо, подается нужное количество щепы. Все продукты сгорания попадают в отдельный отсек. За счет того, что дым равномерно и постоянно поступает в коптильную камеру, в ней поддерживается на протяжении нужного времени одинаковая температура.

В продаже можно найти несколько разных вариантов модели. Дачник, загрузка которого составляет 20 кг, Дачник – Большая семья с загрузкой до 50 кг и модель, в которой присутствует горизонтальная загрузка продуктов.

Генератор дыма Ханхи имеет смоло и влагоотделитель, который изготовлен в виде трубки, обвивающейся вокруг корпуса устройства.

В более современных вариантах, дым очищается в специальном разборном блоке, который соединяется с баком для щепы и представлен широкой трубой. Внутрь этой трубы устанавливаются специальные диски.

Еще одной отличительной чертой конструкции является то, что компрессия в ней происходит в самую последнюю очередь. За счет этого, струя дыма получается насыщенной и стабильной.

Дымка

Схема современного дымогенаратора Дымка практически не отличается от других распространенных моделей. Устройство состоит из следующих элементов.
  • Цилиндрический бак с объемом 8 литров. Благодаря многочисленным исследованиям, удалось выяснить, что данная форма считается наиболее эффективной. Щепа в таком баке тлеет достаточно медленно и равномерно, не залипает. Одной загрузки хватает примерно на восемь часов копчения. Если есть необходимость готовить больше копченостей за один раз, то дополнительно можно приобрести еще один бак.
  • Крышка, которая имеет удобные ручки фиксаторы и прокладку, изготовленную из пищевой резины. С ее помощью дым не будет просачиваться из бака.
  • Электроподставка. Позволяет на протяжении долгого времени поддерживать одну и ту же температуру, за счет чего топливо не будет затухать.
  • Компрессор. С его помощью можно регулировать необходимый объем дыма, который попадает в коптильную камеру.
  • Змеевик длиной четыре метра. С его помощью можно охладить дым до нужной температуры. Кроме того, змеевик помогает конденсировать все вредные смолы и конденсат.
  • Влагосмолоотделитель. Элемент необходимый для того, чтобы удалить смолы. Для этого дополнительно устанавливается сливной кран. Благодаря этому, готовые копчености не имеют горького вкуса и неприятного запаха.
  • Емкость для сбора конденсата и смол.
  • Термометр, с помощью которого можно контролировать температуру дыма на выходе.

Меркель стандарт

Дымогенератор Меркель стандарт имеет очень простую конструкцию.
  • Каркас и дымоотвод. В каркасе происходит выработка дыма и после этого он по гибкому дымоотводу поставляется в коптильную камеру. Использоваться данная модель генератора может для самых разных коптилен.
  • Крышка из дерева, с помощью которой закрывается емкость.
  • Плоское дно.
  • Конденсационная камера, которая имеет форму цилиндра. После того, как дым выходит из основного каркаса он попадает именно сюда. В камере происходит конденсация пара и дым, попадающий непосредственно в коптильню, становится более сухим.

Меркель стандарт дополнительно имеет в комплекте специальную зажигалку, с помощью которой намного удобнее зажигать топливо. Кроме того, в комплекте есть переходники и элементы крепежа.

Дым Дымыч

Каждая модель дымогенератора Дым Дымыч имеет в комплекте следующие детали:
  • Корпус и крышку устройства;
  • Колосник;
  • Опорный стержень;
  • Пружину, трубку для подачи воздуха в устройство и для выхода дыма;
  • Силиконовый шланг;
  • Воздушный компрессор;
  • Гофрированный шланг, с помощью которого дым будет поступать в камеру для копчения.

Чертежи схемы самодельных дымогенераторов

Самостоятельно сделать дымогенератор совсем несложно.

Нужно только следовать инструкции и выполнять по очереди все этапы подготовки и сборки.

Размеры самодельного дымогенератора могут быть самые разные. Подбирать их нужно в зависимости от размеров коптильной камеры.

Чем больше камера, тем больше должен быть генератор, чтобы вырабатывать большее количество дыма.

Из огнетушителя

Для того, чтобы стать обладателем эффективного дымогенератора, можно использовать огнетушитель. В нем нужно срезать верхнюю часть, которая потом будет переделана под крышку. Если не отрезать рычаг, то готовое устройство будет иметь ручку. На несколько сантиметров ниже проделанного среза нужно аккуратно просверлить два отверстия, чтобы воздух мог не только поступать внутрь готовой конструкции, но и выходить. Таким способом делается дымогенератор с верхним расположением эжектора.

Главными преимуществами применения ненужного огнетушителя есть то, что он герметичный и обладает, в принципе, нужными размерами. На полной закладке такое самодельное устройство может проработать примерно 12 часов.

Из газового баллона

Чертеж дымогенератора, который используется для холодного копчения и изготавливается из баллона, чем-то напоминает печь «буржуйку». Для того, чтобы сделать конструкцию такого типа, обязательно нужно следовать подробной поэтапной инструкции.
  • Баллон очищается от остатков газа. Затем кран нужно полить водой кран и отпилить его, используя для этого ручную ножовку.
  • После этого стоит приварить к баллону небольшие ножки, что сделает готовый дымогенератор более устойчивым.
  • Для того, чтобы вырезать дверки, используется резак или болгарка. В нижней части будет находиться дверка меньшего размера – поддувало. Верху баллона делается большая дверка. Сквозь нее внутрь конструкции нужно будет поместить колосник. Также это отверстие будет использоваться для подачи топлива в дымогенератор.
  • На месте вентиля приваривается небольшой отрезок прочной трубы. Его максимальная длина не должна превышать семь сантиметров.
  • Последний этап сборки устройства – это накручивание эжектора. С одной стороны к данному элементу необходимо подключить дымохода, а с другой – компрессор.

Из консервных банок

Такой минигенератор требует небольших затрат. Для того, чтобы изготовить такое устройство, нужно совсем немного времени и минимальный набор инструментов. Изначально нужно подготовить три консервные банки, две из которых будут немного побольше. В одной из больших банок прорезается или же просверливается отверстие, диаметр которого составляет 10 мм. С его помощью внутрь дымогенератора будет подаваться воздух, который нужен для стабильного тления щепы.

Две консервные банки большего размера соединяются между собой с помощью небольшой полоски оцинковки, максимальная ширина которой составляет 5 см. Достаточно обернуть вокруг стыка полоску и обернуть ее большими хомутами. Таким же образом фиксируется и меньшая банка, но важно, чтобы ее днище было вверху.

В верхней банке в днище нужно сделать еще одно отверстие, диаметр которого должен соответствовать резьбе на ½ дюйма.

В это же место крепится тройник. С одной его стороны нужно прикрутить патрубок, длина которого составляет примерно 15 сантиметров. С другой стороны крепится штуцер-елочка. Затем пропускается медная трубка. В качестве источника воздуха можно использовать компрессор от аквариума.

Схема фрикционного дымогенератора

В случае использования подобной конструкции, дым будет поступать в коптильную камеру за счет силы трения. Состоит фрикционный дымогенератор из электрического двигателя и цилиндра, изготовленного из стали, который имеет ребристую или рельефную поверхность. Также в конструкции присутствует прижимная система и узел подачи древесины, дымоходный канал и система охлаждения.

Электрический двигатель может вращаться со скоростью 40-60 оборотов в секунду. Для этого используется ременная или шестеренчатая передача. К цилиндру обязательно прижимается небольшой брусок из дерева. За счет того, что появляется сила трения, зона контакта начинает постепенно нагреваться. Древесина выделяет определенное количество дыма, который сквозь дымоходный канал попадает в камеру копчения. Для того, чтобы древесина не начала гореть, конструкция обустраивается системой охлаждения вала.

Спиральный дымогенератор

Для более быстрого охлаждения дымогенератора, можно воспользоваться не только дополнительной камерой, но еще и установить специальную вертикальную трубу, в которую встраивается винт Архимеда.

Изготовление подобной установки достаточно простое. Сделать ее можно по простой схеме, которую без проблем можно найти в Интернете и по представленной ниже инструкции.

  • Охладитель собирается в самом корпусе будущего дымогенератора. В качестве корпуса подойдет труба с диаметром 10 см и длиной полметра.
  • Для оси стоит подготовить трубу, диаметр которой составляет 4 см.
  • Стальные кольца подойдут для витков шнека. Их наружный диаметр не должен быть более 10 см, внутренний – 4,5 см.
  • Кольца разрезаются с одной стороны, а полученные витки дальше надеваются на подготовленную заранее ось.
  • Совершенно все детали, которые будут использоваться в изготовлении конструкции, нужно скреплять электрической сваркой. После этого в корпус дымогенератора помещается шнек.
  • Последней приваривается крышка. Дымоход нужно подсоединить с одной из сторон полученной конструкции.

Минидымогенератор походный

Если нужно закоптить свежие продукты, например, во время похода, можно воспользоваться такой простой конструкцией, как походный минидымогенератор. Его без проблем можно изготовить самостоятельно. Используется железная бочка, небольшой котелок или любая другая емкость, которая есть под рукой.
  • На дно, например, котелка нужно положить опилки или щепу. Если дымоход будет использоваться во время похода, то подойдут небольшие веточки, которые обязательно предварительно очищаются от коры.
  • Практически возле верха емкости устанавливается решетка, на которую и кладутся подготовленные продукты. В том случае, если нет никакой решетки, то можно воспользоваться крышкой от котелка. Продукты привязываются к ручке крышки и она в перевернутом виде кладется на котелок.
  • Дальше котелок нужно подвесить над небольшим огнем хотя бы на несколько часов.

Различия по забору дыма

Конструкция может иметь разное расположение эжектора, который подает поток воздуха и смешивает его с дымом, а затем направляет в коптильную камеру.

Эжектор может находиться над щепой. В этом случае конструкция имеет верхний тип забора дыма. Если эжектор находится рядом с зоной горения, в нижней части дымогенератора, то это устройство с нижним забором дыма.

Устройство с нижним расположением эжектора

Обычно аппараты с нижним расположением эжектора подключаются к небольшим коптильням.

Сами устройства также имеют небольшой размер.

Во всех остальных случаях, использование подобного дымогенератора будет крайне неудобным.

  • Когда присутствует нижнее расположение эжектора, то очень часто поток воздуха не совпадает с тягой. Это будет крайне отрицательно сказываться на процессе горения.
  • Если дымогенератор подключить к слишком большой камере, то щепа будет постоянно затухать. В случае использования устройства с маленькой камерой, то она не сможет достаточно долго работать в автоматическом режиме.
  • Дым попадает в дымоход непосредственно из зоны горения, поэтому его температура будет намного выше, чем требуется.
  • Для конструкций с нижним расположением эжектора стоит сделать дополнительную защиту на трубу дымохода, чтобы в нее во время горения не попадали щепки.

Устройство с верхним расположением эжектора

В том случае, если эжектор находится в верхней части устройства, за несколько сантиметров от крышки, то дымогенератор будет иметь верхний забор дыма.

Он будет забирать дым, который поступает из верхней части камеры горения. Конструкция имеет достаточно большое количество преимуществ.

  • В коптильную камеру поступает дым с нужной температурой. Процесс холодного копчения за счет этого будет более простым и не отнимет много времени.
  • Естественная тяга будет иметь точно такое же направление, как и дым. Благодаря этому щепа не будет затухать даже тогда, когда компрессор на протяжении некоторого времени не будет работать.

Описание приспособлений для дымогенератора

Для того, чтобы процесс копчения был более простым и удобным, необходимо использовать специальные приспособления. Кроме того, они позволят сделать готовые продукты более вкусными.

Зольник

Когда щепа будет перегорать, ее отходы падают в зольник.

Его объем и высоту нужно рассчитывать, учитывая количество пепла, который будет образовываться во время процесса горения. Обычно, даже при длительном горении собирается немного пепла – всего пару спичечных коробков. Поэтому оптимальная высота зольника составляет 3-5 сантиметров. Такого объема зольника вполне хватит на одно копчение при максимальной загрузке щепы.

Устройство инжектора дымогенератора

Инжектор – это самая важная и сложная часть устройства. От того, насколько правильным и качественным будет его изготовление, будет зависеть количество дыма и функционирование готового устройства. Принцип работы инжектора достаточно просто.

  • Поток воздуха, который будет двигаться по дымоходу, создает нутрии конструкции пониженное давление.
  • За счет низкого давления дым попадает в трубу дымохода. Это приводит к появлению дополнительной тяги через присутствующие в конструкции нижние отверстия.

Инжектор нужен для того, чтобы усилить поступление дыма в коптильну. Щепа тлеет за счет этого стабильно, а дым выделяется более интенсивно.

Кулер для дымогенератора

Для того, чтобы холодное копчение продуктов проходила правильно, необходимо, чтобы дым имел нужную температуру. Из генератора будет поступать дым. Его температура может достигнуть 120 градусов. Для того, чтобы сделать дым не таким горячим, в дымогенератор дополнительно можно установить кулер или же использовать специальный охладитель.

Кулер может иметь форму квадрата или цилиндра. Размер камеры можно подобрать в зависимости от размера корпуса генератора. После попадания дыма в камеру, он начинает двигаться намного медленнее и этого времени хватает, чтобы он практически остыл. Для увеличения эффективности кулера, лучше всего его устанавливать в верхнюю часть используемой конструкции. Выход дыма желательно, чтобы был в нижней части устройства. На дне кулера дополнительно стоит установить сборник для конденсата.

Фильтр для дымогенератора

Для улучшения характеристик дыма и для того, чтобы его качественно очистить от разнообразных вредных компонентов, желательно установить специальный фильтр.

Если говорить о внешнем виде, то фильтр – это небольшое расширение, в которое нужно засыпать металлическую стружку. Кроме того, дополнительно устанавливается специальная камера, к которой нужно прикрепить крышку, в которой будут устроены съемные фильтры. Это позволит при необходимости менять стружку, но для этого нужно частично разобрать дымоход конструкции.

Компрессор для дымогенератора

Компрессор – это очень важная часть конструкции. Идеальный вариант – это когда компрессор имеет специальные рычаги, позволяющие регулировать мощность. За счет этого легко контролируется качество готовых копченостей.

Можно купить уже готовый заводской компрессор. Его стоимость достаточно низкая. Иногда в самодельных конструкциях могут применяться компрессор с автомобиля. Минусом такого элемента есть то, что подобные компрессоры слишком быстро нагреваются.

Несколько слов о технологии копчения

Для того, чтобы копчености получились вкусными, необходимо заранее подготовить все продукты. Делать это нужно правильно. Обязательно все продукты заранее засаливаются. После этого нужно немного подсушить мясо или рыбу. Только после этого можно приступать к процессу копчения. Особое внимание нужно уделить выбору древесины. Не стоит использовать щепу из хвойных деревьев, ведь полученные копчености будут горьковатыми.

С помощью дымогенератора можно получить вкусные домашние продукты, стоимость которых значительно ниже, чем магазинных. При этом в них не будет никаких консервантов и вредных добавок.

как сделать самодельное устройство с дымогенератором, схема, чертежи, размеры, фото

Вы просматриваете раздел Холодного копчения, расположенный в большом разделе Коптильня.

При помощи технологии холодного копчения можно надежно законсервировать мясо и рыбу, высушить овощи и фрукты, сохранить вкусовые качества продуктов.

Холодное копчение отличается от горячего более длительной обработкой еды, необходимостью использовать дым, качеством готовых деликатесов. При холодном копчении продукты могут храниться несколько месяцев.

Коптильню для холодного копчения можно собрать у себя на даче собственными руками и при соблюдении технологии производства вы получите возможность создавать деликатесы не хуже, чем в магазине.

Коптильни холодного копчения с дымогенератором, чертежи с размерами

Коптильня холодного копчения (ХК) имеет свои особенности, которые отличают ее от других устройств:

Фото 1. Чертёж коптильни холодного копчения, выполненной из металла. Указаны размеры всех элементов.

  • Нахождение коптильни и дымогенератора на некоторой дистанции от самой камеры. Обычно костер располагается на расстоянии 5—10 метров от коптильни, в зависимости от размеров камеры, необходимой температуры дыма и температуры в используемой печи или костре.
  • Наличие между коптильней и генератором дыма герметичной трубы, по которой проходит дым.
  • Необходимость обеспечивать фильтрацию продуктов горения.

Фото 2. Чертёж и компьютерная реконструкция дымогенератора для коптильни холодного копчения.

Самая простая схема холодной устройства выглядит следующим образом:

  • Костер или печь, расположенные ниже коптильни, разделенные на участок с углем (топку) и участок с тлеющими опилками и веточками, дающими дым. Дымогенератор выкладывается огнеупорным кирпичом или заливается устойчивым к температуре бетоном, сверху может располагаться небольшое сооружение из кирпича или металлическая коробка, препятствующая выходу дыма.
  • В качестве трубы-дымохода используется любая подходящая металлическая или огнеупорная пластиковая труба. Это может быть просто траншея, прикрытая сверху металлическими листами или рубероидом и присыпанная землей для герметизации дыма.
  • Коптильная камера (дымовой шкаф) с отверстием снизу, куда проходит дым, с решеткой либо с крюками для расположения мясных или рыбных заготовок. Сверху элемент может накрываться металлической крышкой, рубероидом или плотной материей.

Важно! Размер коптильни зависит от поставленных задач и предполагаемых объемов продуктов. Устройство должно быть крупнее горячей коптильни для дома, поскольку нет смысла в течение 3—5 дней коптить 2—3 маленьких рыбешки или куска мяса. Стандартная коптильня должна вмещать 5—10 кг заготовок.

Как сделать устройство своими руками

Основные этапы изготовления:

  • подготовка схемы — планирование размеров, функциональных характеристик и дополнительных особенностей устройства;
  • выбор материалов и инструментов;
  • непосредственное изготовление;
  • сборка;
  • установка на необходимом месте, прокладка трубы, устройство печки.

Схема

Чтобы самому изготовить коптильню холодного копчения в домашних условиях с нуля нужно подготовить план работ и выполнить подробную схему устройства, которая будет включать:

Фото 3. Схема коптильни холодного копчения с дымогенератором. Указаны части конструкции, также потоки холодного и горячего воздуха при готовке.

  • печь или дымогенратор опилок;
  • коптильню;
  • дополнительные элементы (ручки, разборные участки, дополнительные крышки, крюки, плитки, решетки, столешницы, навесы).

Справка. Ярусы решеток должны находиться как минимум на расстоянии 15 см друг от друга. Расстояние от дымогенератора до коптильни должно быть в среднем от 3 до 5 метров.

Материалы

В качестве материала хорошо подойдет обычная или нержавеющая сталь толщиной до 3 мм, можно использовать готовый металлический ящик или бочку. В качестве дополнительных материалов могут служить металлическая сетка или арматура. Они необходимы для создания решеток и крюков, на которые подвешивается мясо.

Для очага и прокладки трубы дымохода можно использовать кирпич, осколки кирпича, булыжник, камень, гальку, которые промазываются глиняной смесью.

Не стоит выбирать материалы, где содержится свинец, алюминий, оцинковка и другие примеси — при нагревании они выделяют вредные для человека вещества, которые могут испортить пищу.

Внимание! Если планируется окраска коптильни с внешней стороны, необходимо выбирать термоустойчивые краски, не дающие вредных испарений при нагревании.

Вам также будет интересно:

Подготовка

Для создания холодной коптильни понадобится проект, который может быть нарисован от руки. Потребуются следующие инструменты:

  • болгарка;
  • аппарат для сварки;
  • угол столярный;
  • метр и рулетка;
  • молоток;
  • аппарат для шлифовки;
  • плоскогубцы;
  • дрель.

Необходимые материалы:

  • металлические листы;
  • куски тонкой арматуры или металлическая сетка для решеток;
  • болты и гайки из жаропрочных сплавов;
  • кирпич или иные материалы для печи;
  • металлическая печная труба для дымохода.

Важно! Для создания герметичности нужно провести качественную сварку внутренней и внешней сторон камеры коптильни, применять клепку или болты с гайками тут неэффективно.

Как построить печь и дымоход

Для создания печи необходимо:

  • выкопать яму или выбрать естественное углубление на участке;
  • выложить в яме костровище с отверстием для вывода дыма;
  • в очаге можно оборудовать участок для расположения углей и опилок или просто организовать костровое место и коптить при помощи дров дуба, ореха, фруктовых деревьев и веточек можжевельника;
  • сверху очаг необходимо накрыть металлическим листом или оборудовать для него крышку, можно сделать небольшую надстройку с люком и термометром для более пристального контроля горения.

Для создания дымохода необходимо:

  • вырыть траншею от костра к коптильне длиной от 4 до 7 м, проложить ее кирпичом, сверху накрыть металлическими листами или рубероидом, присыпать землей;
  • вывести траншею к отверстию под камерой копчения и боковому отверстию очага.

Справка. Вместо траншеи можно организовать штольню или провести воздушный дымоход из металлической трубы.

Пошаговое создание коптильни

Коптильня должна быть герметичной, для этого рекомендуется использовать сварку.

Для того чтобы создать устройства, необходимо следовать инструкции:

  • Вырезать из подготовленного металла при помощи болгарки или иного инструмента четыре сегмента равных размеров по длине и ширине.
  • Скрепить первые два сегмента друг с другом сваркой.
  • Скрепить сваркой остальные две стенки.
  • Проварить внутренние швы для герметичности устройства.
  • Выполнить днище — оно должно иметь отверстие и крепления для подключения дымохода.
  • Выполнить крышку из листа металла, который на 10—15 см превышает поверхность верхней стенки коптильни, это необходимо для того, чтобы загнуть крышку с каждой стороны, проварить и обеспечить герметичность. У крышки могут быть отверстия для жесткого крепления к коптильне, а также ручка для переноски. Крышку можно сделать плоскую или в форме домика.
  • Выполнить решетку из арматуры, расположить на внутренних стенках устройства, под решеткой наварить крючки для установки жирового поддона.
  • Коптильня устанавливается над отверстием дымохода на столбиках из кирпича или металлических ножках, под решеткой или крюками для мяса располагается фильтр из войлока, задерживающий продукты горения.

Фото готовых проектов

Фото 4. Коптильня холодного копчения небольшого размера с дымогенератором, выполненная из нержавеющей стали.

Фото 5. Коптильня холодного копчения, сделанная из металлической бочки. Топка находится на расстоянии, с коптильной камерой соединяется дымоходом.

Фото 6. Деревянная коптильня холодного копчения. Дымовой шкаф сделан из дерева, фундамент из пеноблоков, печь из кирпичей.

Возможные проблемы самодельной коптильни

Процесс копчения может длиться две недели, поэтому к конструкции должен быть обеспечен постоянный приток дыма. Необходимо предусмотреть возможность оперативно производить растопку и подкладку опилок, сохранение в камере очага постоянной температуры и отсутствие утечек дыма из любого сегмента конструкции. Несоблюдение этих требований может привести к порче продуктов, их гниению. Но если все получится сделать правильно, можно будет круглый год наслаждаться копчеными деликатесами.

Полезное видео

Посмотрите интересное видео, в котором в виде слайд-шоу продемонстрировано изготовление коптильни холодного копчения с цифровым управлением.

Холодная коптильня — вещь нужная, но требующая внимания

Создание устройства для холодного копчения требует большого количества времени, наличия детальной схемы и качественного исполнения, которое включает прокладку траншеи и трубы, а также сварку металлических деталей. Стоит учитывать, что нужнее всего прибор в случае, когда имеется нужда в постоянной заготовке копченостей впрок. В противном случае — лучше обойтись мангалом с горячей коптильней, это позволит побаловать себя деликатесами с дымком в более короткие сроки.

Размеры дымогенератора для холодного копчения своими руками. Дымогенератор для холодного копчения своими руками: чертежи, инструкции и советы. Дымогенератор из огнетушителя своими руками: простой и надежный вариант

Изготовление дымогенератора холодного копчения своими руками — процесс несложный (фото и видео). Его устройство интуитивно понятно и человеку, который знаком с работой по металлу и владеет самыми распространенными инструментами сделать его можно за несколько часов не очень напряженной работы. Материалы используются не дефицитные — все можно купить в хозяйственном магазине.

Компрессор тоже самодельный. Для покупки его составных частей придется посетить магазин компьютерной техники. Дело в том, что в качестве вентилятора используется система охлаждения компьютера. Ее преимущество перед готовыми компрессорами для аквариума, которые рекомендуют много самодеятельных конструкторов, состоит в том, что устройство более экономно расходует электроэнергию, проще регулируется и сделать его своими руками дешевле, тем более, размеры вентилятора можно выбрать.

Дыма в коптильне требуется много, причем холодного, температура его должна составлять не более 30 – 320С. Самодельный генератор эжекторного типа отлично справляется с задачей копчения. Работает он по принципу самовсасывания — поток чистого воздуха с большой скоростью движется трубой горизонтального дымохода, соединенной боковым отводом с камерой сгорания.

В трубе создается разрежение, и дым из камеры втягивается в эжектор и подается в шкаф коптильни. Устройство принципиально единое для всех дымогенераторов подобного рода. Отличаются конструкции только материалами, из которых сделаны своими руками и размерами.

Основой нашего генератора холодного дыма служит отрезок трубы диаметром 100 мм из оцинкованной стали. Длина (высота) корпуса составляет около 0,5 м. Этого вполне достаточно для обслуживания холодного шкафа коптильни объемом около 100 литров. Это видно на видео. Внутрь генератора засыпается до 3 литров опилок, обеспечивающих выработку дыма для копчения на протяжении 5 – 6 часов.

Читайте также:

Устройство коптильни для гаража – практические советы

Эжектор сделать своими руками можно из алюминиевой трубки диаметром 25 мм, соединенной резьбовым тройником с корпусом. В задней части установлен латунный штуцер под разъем воздуховода, передняя вставляется непосредственно в коптильный шкаф. Со стороны входа из камеры сгорания штуцер дымохода защищен металлической сеткой, предохраняющей от попадания внутрь сопла опилок и пепла.


Верхняя часть корпуса закрывается герметичной крышкой, нижняя — заслонкой, которая фиксируется в закрытом положении для предохранения от случайного открывания. После окончания копчения заслонка сдвигается и пепел, и неиспользованные опилки высыпаются. Это гораздо удобнее сделать, чем использовать днище на болтах или винтовом соединении.

В боковой части корпуса, на стенке, противоположной отводу эжектора, требуется сделать отверстие диаметром 0,6 мм для розжига топлива и поступления потока воздуха, поддерживающего горение.

Компрессор сделан из компьютерного вентилятора, вмонтированного в обычную распаечную электрическую коробку и подключенную к регулятору тока, позволяющему изменять обороты.


Это очень важно сделать — вентилятор довольно производительный и на полной мощности выдувает избыточное количество дыма. На видео показано, сколько дыма может он выработать.

Дымогенератор из огнетушителя

Еще одной занимательной конструкцией, сделанной своими руками из подручных средств, является генератор дыма для холодного копчения из отработанного огнетушителя. Корпус его разрезается в верхней части на расстоянии 5 см от горловины и используется в виде крышки, даже нет необходимости демонтировать пусковой рычаг.


Ниже среза (на 6 см) просверливается сквозное отверстие (в двух стенках) диаметром 2,5 мм. С обеих сторон в отверстия ввариваются (или ввинчиваются, как удобнее и доступнее) две трубки длиной по 8 см. Они служат дымоходом и штуцером подачи воздуха, соответсвенно.

Как можно понять из видео, устройство получается с верхним расположением эжектора, причем конструкция его несколько отличается от привычных нам дымогенераторов. Воздушная трубка расположена не перпендикулярно дымовой, а соосно (фото). Она несколько меньшего диаметра и просто вставляется в дымоход на 4-5 см, проходя по диаметру корпуса насквозь. Эффективность всасывания от этого не изменяется. Лучше понять этот процесс можно из видео.

Читайте также:

Коптильня своими руками из ведра — незаменимая вещь в походе

Отверстия для подсоса воздуха расположены внизу. Для облегчения прохождения воздушного потока, вертикально внутри подвешена пружина (любого размера) которая не позволяет опилкам слишком уплотниться и препятствовать движению дыма. Простое и надежное устройство, сделанное своими руками.

Такой генератор для коптильни из стандартного огнетушителя работает вполне исправно на протяжении 6 – 7 часов.

Незабываемый вкус многим рыбным, мясным деликатесам придает их обработка дымом тлеющих древесных опилок (щепы). Для лучшего сохранения продуктов идеально подходит способ холодного копчения, невозможный без особого приспособления – дымогенератора. Об их видах и особенностях работы расскажем в этой статье.

Это устройство используется для получения плотного насыщенного ароматного дыма на протяжении длительного времени для обработки пищевых продуктов, которая может достигать десяти и более часов. При этом газовая смесь подается под небольшим напором, обеспечивающим оптимальное заполнение коптильной камеры различного объема от нескольких до сотен литров. С этой целью часто используется электрический насос различной мощности.

Дымогенераторы различаются по объему производимого дыма, времени постоянной работы и объема коптильной камеры, которую они могут обслуживать. Для личного использования достаточно небольшого приспособления, позволяющего обеспечить единовременное копчение нескольких килограммов рыбных или мясных продуктов. Современный рынок не изобилует предложением дымогенераторов, что, вероятно, связано с низким распространением этого способа заготовки продуктов в промышленных маштабах. Есть варианты российского и зарубежного производства.

Из первых можно выделить аппараты под маркой «Егерь» и «Вихрь», производимые на высоком профессиональном уровне, но имеющие высокую стоимость (примерно 25000 руб), что ограничивает их использование в домашнем копчении. Меньшей стоимостью отличаются генераторы серии Hobbi Smoke, пригодные для небольших объемов продуктов и домашнего копчения. Из зарубежных аналогов выделяются аппараты марки Original BradleySmoker производства Канады.

Устройство простейшего дымогенератора

Принципиальная схема дымогенератора не сложна и вполне доступна для понимания каждому. Основа приспособления – корпус, который может иметь как прямоугольное, так и круглое сечение.

Наилучшим материалом для его изготовления является сталь различной толщины и другие металлы или их сплавы. Это могут быть круглые или прямоугольные трубы подходящего диаметра, металлические емкости и т.п. Назначение корпуса заключается в хранении требуемого объема топлива и ограничение подаваемого кислорода в зону горения. Генерация самого дыма происходит за счет медленного тления загружаемых внутрь опилок, стружек, щепы и других отходов обработки древесины лиственных пород (преимущественно ольхи, яблони, груши, бука). Медленное горение обеспечивается достаточно плотной укладкой предварительно измельченного древесного топлива, а так же ограничением количества воздуха, поступающего в зону горения.

Для того чтобы осуществить поджиг топлива могут быть использованы внешние источники пламени – газовые горелки, а так же внутренние – небольшие вольфрамовые спирали с приводом 220 V через регулируемое сопротивление. При подключении к сети спираль раскаляется и приводит к возгоранию щепы. Для поджига древесных отходов извне в нижней части корпуса изготавливается небольшое окошечко.

После загрузки топлива и легкого его уплотнения достаточно поднести зажигалку на несколько секунд к отверстию в корпусе и запустить процесс генерации дыма.

Часто для улучшения отвода основного продукта приспособления из зоны горения – дыма внутрь корпуса устанавливается перфорированная стальная трубка или плотно навитая пружина. Она может дополнительно фиксироваться или изготавливаться в съёмном варианте.

Отвод газообразной смеси осуществляется через выводящую трубку, которая может крепиться непосредственно к корпусу приспособления с помощью сварного шва или к его крышке.

Обеспечение лучшей тяги, смешивание чистого воздуха и густого дыма, что приводит к усилению потока дыма, достигается путем использования несложной системы, состоящей из металлической трубки небольшого диаметра и гибкого трубчатого привода, присоединяемого к небольшому компрессору, например, аквариумному.

Нагнетатель воздуха (более тонкая трубка), необходимо зафиксировать в таком положении, чтобы внутренний его конец входил в газоотводную трубку не более чем на 1 см. относительно вертикальной оси всего устройства.

При проектировании и изготовлении приспособления необходимо обращать на этот факт пристальное внимание.

Сборка дымогенератора своими руками

В случае организации домашней коптильни небольшого объема несложный дымогенератор можно изготовить из двух консервных банок разного размера. Одна из них будет служить корпусом приспособления, вторая – бункером для топлива.

На дне большей емкости разметьте круг, диаметр которого равен диаметру дна меньшей банки. С помощью линейки разделите окружность на восемь сегментов.

Сверление тонколистового металла удобно выполнять центрованным спиральным сверлом (такие сверла используют для работы по дереву) при небольшой подаче и на средних скоростях вращения.

Отверстие необходимо для вырезания оставшихся частей сегментов окружности до линии окружности с помощью электролобзика с установленной пилкой по металлу, отличающейся более мелким зубом и меньшей длиной.

Далее в меньшей банке, отступив от дна 1 см, просверливаем три отверстия диаметром 1/2 дюйма так, чтобы два из них располагались строго напротив друг друга, а третье было перпендикулярно их оси. Отверстия, расположенные напротив друг друга, будут служить для фиксации трубки, подающей воздух, а третье отверстие необходимо для запуска генератора (поджига).

Теперь банки на время можно отложить в сторону и подготовить следующие детали:

  • Отрезок полудюймовой оцинкованной трубы длиной около 12 см с нарезанной резьбой на обоих торцах;
  • Полудюймовый сгон;
  • Латунный штуцер с наружной резьбой диаметром 1/2 дюйма;
  • Латунная, медная или стальная трубочка, диаметр которой позволяет ей входить в сквозное отверстие в штуцере.

Примерно в середине стальной трубки с помощью сверла необходимо изготовить одно продолговатое (на вертикальном фрезерном станке) или несколько рядом расположенных (на сверлильном станке) отверстий диаметром 10 мм.

Следующий шаг – с помощью сгона присоединить штуцер к стальной трубке и установить в него трубочку малого диаметра, на которую необходимо установить гибкий шланг компрессора.

Далее переходим к сборке приспособления. Для этого на дно большей емкости монтируем небольшие ножки, согнутые из стальной полосы сечением 1х15 мм. К отогнутым ранее сегментам саморезами по металлу закрепляем меньшую емкость.

В соответствующее отверстия устанавливаем собранный ранее дымоход. При этом продолговатое отверстие, просверленное в стальной полудюймовой трубке, должно располагаться в центре меньшей банки.

Теперь переходим к испытанию полученного приспособления. Для этого устанавливаем его в удобном месте и присоединяем к гибкому шлангу компрессор достаточной мощности.

Внутрь бункера и самого дымогенератора закладываем топливо, например, пеллеты из древесины лиственных пород. Хвойная древесина содержит большое количество смолы, которая при сгорании дает сильную копоть и неприятный запах. Ее для генерации дыма в коптильнях использовать не рекомендуют.

При первом запуске необходимо опытным путем найти удачное положение самой тонкой трубки дымогенератора. Как говорилось выше, в таком положении конец этой трубки будет находиться не далее 1 см. от продолговатого отверстия. Нагнетаемый компрессором воздух создает разряжение воздуха около конца тонкой трубки – то есть в зоне продолговатого отверстия, через которое и выводится дым из зоны тления опилок. При этом, подбирая положение тонкой трубки, вы настраиваете характеристики дыма, которые требуются именно для вашего процесса копчения.

Убедившись в качестве работы нашего дымогенератора устанавливаем его около входного отверстия коптильной камеры и начинаем производство деликатесов для семьи и друзей.

Примеры наших читателей

Петр Викторович Демин прислал на обсуждение фотографии своего самодельного дымогенератора с небольшими комментариями к ним:

Для удобства картинки можно увеличить.

«В качестве нагнетателя воздуха, можно использовать кулер от ноутбука. Он как мини-турбина, может спокойно создать нужный поток воздуха в трубке D10 mm, питание 5 в. позволяет крутить его даже от батарейки сотового телефона. Я доволен им т.к. с компрессором вышла заминка и пришлось срочно выпутываться. Фотография с бутылкой — пробный вариант с маленьким кулером, работал отвратительно, тяги почти не давал.

На воздушной трубке видны риски, это для удобства регулировки глубины её погружения. На фото с холодильником — пластиковые трубы водоснабжения, я сделал прозрачное окно для контроля дымообразования.

Корпус дымогенератора сделан из ОП-5-1, он имеет широкую съемную крышку — удобно засыпать опилки. Турбина использовалась слишком мощная, для данного агрегата, поэтому пришлось добавить заслонку, хотя можно было и блок питания с регулировкой напряжения поставить. Воздушная трубка выполнена из телескопической антенны.»

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами;)

Дымогенератор — устройство, характерное для коптильни холодного копчения. При горячем копчении дым обычно образуется прямо в коптильной камере, поэтому отдельного аппарата для производства дыма не требуется. Для холодной же коптилки важно, чтобы, во-первых, дым поступал к продуктам уже охлаждённым до комнатной температуры, а во-вторых, чтобы процесс протекал автономно в течение длительного времени, не требуя присмотра. Чертёж дымогенератора для бытового применения, а также краткое описание его сборки можно найти ниже в этой статье.

Основных способов копчения известно два — . Под эти способы и разрабатываются конструкции коптильных установок. У обоих методов есть свои собственные преимущества и недостатки, поэтому сказать наверняка, какой из способов лучше, весьма затруднительно.

Например, при горячем копчении температура, как правило, находится в диапазоне от 50 до 120 градусов, а основным достоинством является быстрота приготовления. Но, вместе с тем, такую обработку нельзя назвать «бережной», так как высокая температура способна разрушить большинство полезных витаминов и микроэлементов, которые содержатся в продуктах.

Холодное копчение, напротив, позволяет приготовить пищу более щадящим способом, сохраняя полезные вещества, в отличие от горячего копчения. Температура дыма, при которой происходит холодное копчение, составляет от 20 до 35 градусов, но зато и время на приготовление пищи потребуется не 2-3 часа, а от одного до трёх суток. Столь долгий период обработки позволяет продуктам дольше сохранять свою свежесть и быть пригодными к употреблению еще 3-5 недель после копчения. Поэтому люди, которые хотят приготовить продукты сразу на долгий промежуток времени, выбирают метод холодного копчения, и для этого подойдёт самодельная коптильня с .

Что такое дымогенератор?

В любой коптильне должен находиться отсек, в который кладутся дрова или щепа, дым от которых и воздействует на коптящийся продукт. Но проблема в том, что холодное копчение, как было сказано выше, может длиться два – три дня, что значительно усложняет жизнь, так как нужно постоянно поддерживать нужную температуру, не допуская перегрева или наоборот, недостатка тепла. Для этих целей, люди и придумали такую конструкцию, как дымогенератор для коптильни.

Генератор дыма для холодного копчения – это устройство, которое производит достаточное количество дыма, необходимое для поддержания процесса копчения, а также передаёт этот дым в коптильный шкаф.

Эскизы или чертежи дымогенератора легко найти в Интернете. Несмотря на кажущуюся сложность, при наличии определенной сноровки, простых подручных материалов и советов домашних мастеров, аппарат можно изготовить самостоятельно. Главное его преимущество состоит в том, что он может работать в автоматическом режиме и не требует постоянного наблюдения.

Устройство дымогенератора несложно. Главный источник дыма в нём – это стружка, опилки или щепа, которые находятся внутри генератора и медленно тлеют. Особенности выбора опилок можно рассматривать отдельно, однако необходимо обратить внимание на важную тонкость – не использовать опилки хвойных пород деревьев. Для копчения, как правило, применяются исключительно лиственные породы дерева, а также допускаются фруктовые щепки.

Главная задача мастера – собрать все части корпуса генератора таким образом, чтобы обеспечить равномерную подачу дыма в коптильный шкаф.

Конструкция

Для того, чтобы сделать дымогенератор для холодного копчения своими руками, потребуется следующие элементы:

  • Отрезок металлической трубы. Труба может быть круглой или квадратной, диаметром приблизительно 100-140 мм. Труба будет основой устройства — камерой, в которой и будет происходить образование и движение дыма.
  • Трубки меньшего диаметра для изготовления эжектора. Устройство эжектора видно на рисунках.
  • Пружина, которая будет располагаться внутри камеры. Она нужна только для того, чтобы дым из нижних слоёв опилок мог легко подниматься вверх.
  • Компрессор, который будет подавать воздух в эжектор.
  • Термометр. С помощью термометра можно будет определять температуру внутри дымогенератора, чтобы избежать возможности остывания или перегрева емкости, в которой образуется дым.

Если говорить вкратце, то принцип работы любого дымогенератора сводится к простой схеме:

  1. Камера дымогенератора нагревается снизу внешним источником тепла, или опилки сами в нём тлеют.
  2. Опилки выделяют коптильный дым.
  3. Дым поднимается вверх и с помощью эжектора уходит в дымоход, откуда затем направляется по трубке в коптильную камеру.

Таким образом, процесс дымообразования полностью автоматизирован и никакого вмешательства человека не требует.

По большому счету, все эти комплектующие можно купить в любом строительном или хозяйственном магазине. Еще для соединения частей дымогенератора понадобятся такие строительные инструменты, как болгарка и сварочный аппарат, но это всё можно у кого-нибудь одолжить на время.

Компрессор

Часто люди, которые собрались соорудить дымогенератор, задаются вопросом «как сделать компрессор». На деле, все оказывается просто — как компрессор дымогенератора может работать обычный кулер от компьютера. Он приклеивается изнутри к обрезку пластиковой бутылки, а на горлышко бутылки надевается шланг, который идёт к дымогенератору. Такое устройство вполне может работать, правда, выглядит непрезентабельно.

Можно также использовать компрессор для аквариума, многие так и делают. Можно обойтись и совсем без компрессора, и дымогенератор тоже будет работать, но, правда, не столь эффективно. Воздух в дымогенератор будет поступать «самотёком», и природной тяги будет недостаточно. Впоследствии это приведет к тому, что копчение затянется на гораздо более долгий срок, а результат окажется не таким, какой ожидался. Именно поэтому лучше потратить немного времени и средств, но установить в дымогенератор самый простой компрессор.

Сборка

Как было сказано выше, основными составляющими дымогенератора являются: камера (отрезок трубы), дымоход, заслонки и компрессор. Теперь остается вопрос, как собрать все это воедино. Обо всём будет рассказано по порядку.

Для начала нужно соорудить камеру. Обычно в высоту дымогенератор достигает 70-80 сантиметров. Сверху у него должна быть съёмная крышка, чтобы внутрь устройства был доступ — для засыпки свежих опилок и для очистки. Снизу же необходимо предусмотреть ёмкость для сбора золы.

В самых простых вариантах дымогенератора опилки насыпаются прямо на дно, которое приваривается к нижнему краю трубы наглухо. Никакого зольника в этом случае нет, а для очистки дымогенератора его просто переворачивают и вытряхивают.

В более аккуратных конструкциях опилки насыпаются на решётку, которая закрепляется на некотором расстоянии от дна. Образующаяся в процессе тления зола просыпается сквозь решётку вниз. В таких устройствах часто дно делают съёмным — например, в виде стакана, диаметр которого немного больше диаметра ёмкости, в которой находятся опилки. То есть стакан просто надевается снизу на дымогенератор и фиксируется на нём болтами. Можно также оборудовать камеру зольника открывающейся заслонкой, вроде печной дверцы. Для очистки от золы это наиболее трудоёмкий вариант.

В любом из вариантов в нижней части дымогенератора нужно просверлить отверстие диаметром 5-6 миллиметров для доступа воздуха. Больше не нужно, иначе опилки внутри могут просто загореться, а они должны только тлеть, давая дым.

В верхней части камеры, примерно на 7-9 см ниже верхнего края трубы будет находиться дымоход. Как видно на чертеже, трубка дымоотвода крепится к отверстию в стенке генератора; её длина может быть 7-8 сантиметров, чтобы на неё было удобно надевать длинную пластиковую трубку, которая уходит к коптильне. Но вообще говоря, в стационарных вариантах дымогенератор крепится прямо к стене коптильни, и трубка дымохода непосредственно входит в коптильную камеру.

Теперь нужно собрать эжектор. Это устройство, которое высасывает дым из дымогенератора и направляет его в дымоход. Его конструкция понятна из рисунков. Тонкая трубка, в которую подаётся давление из компрессора, входит на несколько сантиметров в более широкую трубу дымохода. За счёт движения воздуха появляется небольшое разрежение, и дым из камеры дымогенератора уходит в дымоход.

Работа

Теперь, когда все основные детали соединены и надежно закреплены, осталось только собрать дымогенератор, чтобы проверить его в работе:

  1. Внутрь дымогенератора кладутся щепки, вес которых составляет примерно 700-800 граммов. Как было неоднократно сказано, в качестве опилок должны использоваться преимущественно лиственные или фруктовые деревья, но никак не хвойные.
  2. Крышка плотно закрывается и аппарат устанавливается на своё место на стенке коптильни. Или, если у вас отдельностоящая конструкция, к дымоходу присоединяется шланг, ведущий в коптильню.
  3. Через боковое отверстие опилки внутри поджигаются и включается компрессор.

Эти три простых шага помогут генератору начать работать, а хозяину приготовиться к тому, чтобы получить самые вкусные копченые продукты.

Все материалы, которые используются в данной статье для устройства и сборки дымогенератора, являются усредненными, то есть примерными. Допустим, если вы не нашли стальную трубу, можно использовать бидон из-под молока, старый огнетушитель, глубокую кастрюлю или любые металлические емкости, пусть даже из самых легких и мягких металлов.

То же самое относится и к размерам. На чертежах указаны примерные размеры, и вы должны соотносить их с вашим конкретным случаем. Всё будет зависеть от конструкции самой коптильни.

Ещё не забывайте, что если ваш дымогенератор соединяется с коптильней длинным шлангом, то в нём будет скапливаться конденсат. Дым выходит из устройства горячим, и охлаждается по мере движения по шлангу, поэтому из него неизбежно будет выделяться влага. Если её не удалять, то она может совсем закупорить шланг! Поэтому предусмотрите тройник на шланге, через который вода будет стекать в бутылку.

Копчение мясных и рыбных продуктов, как способ придать им неповторимый вкус и аромат, а также провести консервацию для увеличения срока хранения, известно уже очень давно. Копченая рыба – дорогостоящий, и в тоже время очень полезный деликатес. Копченая курочка или сало богатые источники белка для организма. Многие сограждане, покупая эти деликатесные продукты в магазине, задумываются, а можно ли приготовить ароматную копченую рыбку или курочку своими силами.

С распространением интернета, информация о методах копчения, приспособлениях для этого и способах эти приспособления сделать из подручных материалов своими руками стала общедоступна. Немаловажную роль в распространении домашнего копчения сыграла и мода. Тренд употребления экологически чистых продуктов толкает людей на изобретения. Как бы сказал Ленин «творческая энергия масс» рождает все новые схемы домашних коптилен.

Собственно, в определении содержится смысл.

Холодное копчение – это процесс обработки продуктов дымом, температура которого не превышает 25 градусов Цельсия. Такой вид копчения занимает от 3 часов до нескольких дней, в зависимости от массы и вида продукта, температуры дыма.

Горячее копчение это аналогичная процедура, с той лишь разницей, что обработка сопровождается еще и термическим воздействием. Температура дыма при таком приготовлении составляет от 45 до 120 градусов Цельсия. Время, которое затрачивается на копчение горячим методом в разы меньше, 2-4 часа достаточно, но продукты холодного копчения хватятся дольше.

И тот и другой способы закоптить мясо, рыбу или курицу возможно форсировать с помощью электростатического поля высокого напряжения и ионизации дыма.

Закоптить рыбу или сало горячим способом на даче, в походных условиях или даже в городской квартире по силам каждому, однако с холодным копчением все куда сложнее. Здесь не обойтись без стационарной коптильни и строгого соблюдения технологии. А уж сколько различных тонкостей нужно учесть, чтобы получить в итоге «правильный» окорок или рыбный деликатес! Многие пользователи Forumhouse с успехом освоили копчение дымогенератором и с удовольствием делятся приобретенным опытом и удачными рецептами.

Как сделать дымогенератор

В продаже сейчас полно дымогенераторов и полностью укомплектованных коптилен на любой вкус. Но хороший покупной агрегат – достаточно дорогое удовольствие, проще сделать его своими руками из подручных материалов. Главное – знать, как правильно. Проверенный рабочий вариант предлагает пользователь Vital .

– Дымогенератор сделан в виде длинной трубы по ряду причин. Основная – медленный прогар опилок. Можно один заряд растянуть на весь процесс копчения, просто через какое-то время немного переставлять лампу или горелку по длине трубы. На трубе пятно нагрева будет оптимальным. С кастрюлей/печкой этого не получить, и дым будет идти зарядами (как прогрелось – пошел сильный, потом постепенный спад). Придется следить за опилками и менять их довольно часто (процесс ХК затяжной). Потом, с костром (или буржуйкой) не очень удобно следить за температурой, постоянно нужно контролировать процессы горения .

Как бы хороши не были рецепты копчения мяса, дымогенератор, «сколхоженный» из рухляди, может все испортить.

Бочка железная (а не какой-нибудь ящик, обитый утеплителем), тоже играет немаловажную роль в охлаждении дыма. Стыки желательно сделать на резьбе – конструкция должна разбираться, задняя крышка особенно, через нее заряжать дымогенератор. Остается сделать пару-тройку дырочек в бочке, купить термодатчик. И все готово к эксплуатации. Этот вариант коптилки – зимний, для холода. При более высоких температурах нужно еще дополнительный охладитель дыма делать (либо на трубе, либо в самой камере, т.е. бочке).

А вот вариант от пользователя Captain777 . Проверено – холодное копчение дымогенератором работает отлично.

Captain777:

– Генератор подсоединяется к любому шкафу или бочке трубой, гофрой и т. п. Не надо сооружать метровые дымоходы для охлаждения, на выходе дым чуть теплый. Прямоугольная металлическая емкость, куда засыпаются стружки-опилки, внизу отверстие с пробкой для розжига и второе – для подачи воздуха от компрессора (можно использовать от аквариума или, как у меня на фото, – от старого холодильника). «Заряда» хватает на несколько часов.

Свою простую, но эффективную конструкцию дымогенератора предлагает Semur . Агрегат, по его словам, собран буквально на коленке – дешево и сердито.

– Генератор работает от рубленой щепы: в вертикальную трубу засыпал щепу, снизу поджег, шланг от компрессора аквариумного – т.е. воздух вытягивает дым через горизонтальную трубу, создает заодно тягу, стружка тлеет, дым валит холодный. 4-5 часов работает. Мало – удлинил трубу, и время удлинилось, 8-10 часов будет дымить. Цена вопроса – пять электродов, фитинг сантехнический + сгон+ труба, лучше сотка диаметром (щепа не будет застревать).

Копчение дымогенератором: рецепты

Холодное копчение – дело серьезное и трудоемкое, и чтобы научиться готовить вкусные продукты и свести к минимуму вред для здоровья от их употребления, форумчане советуют тщательно изучить все этапы процесса. Не лишним будет ознакомиться и с санитарными требованиями, предъявляемыми к коптильным печам и технологии холодного копчения. Упрощать здесь ничего нельзя, важно строго соблюдать температурный и временной режим. Ну и знать «правильные» рецепты. Вот как коптит птицу и мясо форумчанин DeRenardNez.

DeRenardNez:

– Утка холодного копчения. На килограмм мяса – столовая ложка соли, столовая ложка лимонного сока, ½ чайной ложки красного перца. Тщательно промытую и выпотрошенную птицу положить под гнет на 48 часов в прохладном месте (2-4°С), предварительно натерев ее соком лимона и солью. Чтобы мясо получилось мягче, рекомендую перед посолом утку отбить. Надавить сверху, чтобы косточки поломать и придать плоскости – так она лучше просолится. После, перед копчением снаружи и внутри густо обвалять в перце. Птица должна быть густо обвалена как снаружи, так и изнутри. Коптить птицу в течение 48 часов. Можно дольше – надо наблюдать, чтобы понять, сколько. При копчении рекомендую использовать опилки дуба, клена или вишни.

Свиная вырезка и грудинка. На 5 кг мяса: стакан соли, столовая ложка сахара, ½ стакана лимонного сока, чайная ложка душистого перца, 4-5 рубленых зубчиков чеснока. Мясо натирается смесью соли, сахара и специй, выдерживается в прохладном месте под гнетом 72 часа. Обмывается холодной водой, высушивается и натирается лимонным соком. Время копчения составляет от 24 до 48 часов (в зависимости от толщины кусочков). Копченый мясной окорок подвешивается в сухом прохладном месте (1-4°С) на несколько дней (сколько вытерпите) – он должен подсохнуть.

Пользователь Роман261076 освоил холодное копчение рыбы, а набравшись опыта, добавил в ассортимент сало и мясо. Вот его рецепты для дымогенераторов холодного копчения.

Роман261076 :

– Толстолобика чистим, вынимаем жабры, хорошо промываем и удаляем черную внутреннюю пленку. Солим сухим посолом (количество соли на 10 кг рыбы — 1,5 кг) и – под гнет, на 3-4 суток. Вынимаем и пробуем на соль. Если рыбка слишком соленая – отмачиваем и промываем. Отмачиваем из расчета час на сутки посола. Потом проветриваем 3-5 часов – и на копчение. Время холодного копчения рыбы с дымогенератором на на ольховых, дубовых и грушевых дровах и опилках – обычно сутки при температуре 30 градусов. Пробовали также коптить окуня, сома, некрупного карпа, щуку.


Сколько коптить рыбу холодного копчения дымогенератором, зависит от подготовки. Подготовка продуктов – важный этап. По мнению многих форумчан, рыбу для холодного копчения лучше предварительно хорошо просолить и провялить – тогда коптиться она будет не пару-тройку суток, а всего около 12 часов, а это уже не так долго.

Дымогенератор холодного копчения своими руками: чертежи


Все мы любим себя побаловать всякими вкусностями, хотя не всегда это полезно для здоровья. Мало кто не любит копченостей с запахом дымка и натуральным вкусом мяса, а не специй и химии. Поэтому сегодня предлагаем сделать дымогенератор своими руками.

Давайте у себя дома своими руками сделаем дымогенератор для горячего и холодного копчения.

Дело мастера боится, тем более что сделать дымогенератор не так уж и тяжело. Его можно просто присоединить прямо к камере для копчения, так как при таком копчении в отличии от холодного нет необходимости его охлаждать.

Дымогенератор для коптильни горячего копчения


За основу коптильни можем взять обыкновенное металлическое ведро с крышкой или большую кастрюлю (смотрите чертеж дымогенератора). На дно, выбранной нами основы, размещаем очаг тепла. Для этого можно использовать тирсу, тертухи, щепки. Затем все это «сооружение» ставим на маленький огонь пускай тлеет.
Благодаря дымогенератору идет выработка дыма, предназначенного для копчения, после чего продукт будет нагреваться и коптиться.

Если коптильню сделать правильно, что бы она была герметически рассчитана, то останется задача -это установить нужную температуру внутри что бы продукты не подгорали.


Дымогенератор для холодного копчения


Дымогенератор для холодного копчения своими руками сделать сложнее и само копчение длится дольше и хлопотливее, зато потом наши продукты не испортятся так быстро, как при горячем копчении, а это очень важно.

При холодном копчении продукты нужно немного подготовить. Вначале нужно посолить, а затем просушить. Если сырье не высушить, то при повышении температуры вода будет испаряться поглощая в себя дым и копчение у нас займет более длительный период.

Дымогенератор холодного копчения сделать своими руками сложнее, потому что, дым который вырабатывается должен охладится. Дымогенератор для коптильни своими руками чертежи показано как охладить дым.


Холодное копчение продуктов может длится от одного дня до пару недель, при этом оно всегда должно быть в дыму, поэтому намного проще и удобнее для нагревания использовать электрические приспособления.

Охладить дым до низкой температуры можно многими способами. Одним из самых простых: в холодную воду погрузить дымоход. Еще проще охладить дымогенератор закопав трубу в землю где дым остывает до необходимой температуры, но это в том случаи, когда он находится на открытом огне. На видео показано как это можно сделать дымогенератор холодного копчения.


Мы живем во время технического прогресса и с помощью электричества охладить дымогннератор, сделанный своими руками, можно куда проще, но с условием что в той части где он нагревается должен стоять термодатчик который после того как будет достигнута определенная температура, подача тепла останавливается, и температура поддерживается на одном уровне.

Технология изготовления дымогенератора своими руками


Дымогенератор из сетки



Кто не любит копченые продукты? Неверное таких людей будет сложно найти. Ведь копчености любят все без исключения, даже те, которым не рекомендовано принимать их в пищу. Именно поэтому многие хотят иметь в своем распоряжении домашнюю коптильню. Благодаря тому, что в сети интернет можно найти множество примеров обустройства таких коптилен, оборудовать ее у себя дома — задача вполне достижимая. Для таких целей существуют как стационарные, так и компактные комплексы.
В каждой коптильне есть важный элемент, который называют дымогенератором. Этот элемент предназначен для произведения дыма в таком объёме, который нужен для поддержания процесса копчения. Благодаря дымогенератору дым также подается в коптильный шкаф. Его можно как приобрести, так и сделать своими руками.
Если посмотреть на фото самодельного дымогенератора, вы увидите, что это устройство небольшого размера. В него засыпают древесные щепы или опилки. Те, благодаря своему медленному тлению, образуют дым.
Сетка из нержавейки – это основа нашего дымогенератора.
На фото ниже, вы можете ознакомиться с первой моделью:


Следующее фото – это вторая модель:

Исходя из фото, можно сделать заключение, что из сетки делается лоток. Внутри лотка нужно сделать перемычки, но ни в коем случае не сплошные. В конце – переход в следующий отсек. В середину лотка засыпаются древесные опилки. Для копчения подходят только ольха, дуб, фруктовые породы деревьев, а также другие. Обязательное условие – сухие и мелкие опилки. Их также можно высушить с помощью микроволновки. Когда все опилки уложены их нужно поджечь, с одной стороны. Затем в коптильную камеру помещают дымогенератор. Опилки лишь тлеют, но жара не дают. Дымогенератор, показанный на первом фото, проработал примерно 6 часов. Дмогенератор из второго фото был затушен по истечении шести часов. Но согласно подсчетам, он вполне мог бы поработать еще приблизительно 9 часов.

Информация для раздумий! Когда закончите свою коптильню, попробуйте в работе несколько разных видов щепок. Таким образом вы выберете для себя лучший из вариантов. Ведь каждый вид щепок дает определенный особенный вкус.

Как вариант можно сделать домашнюю коптильню из картонного ящика больших размеров. Такое приспособление не потребует практически никаких затрат. Он также будет работать с использованием дымогенератора.

Контейнер дымогенератора (камера сгорания)


От величины контейнера и его строения зависит время безостановочной работы дымогенератора. Чтобы изготовить контейнер, можно использовать любую подходящую огнеупорную емкость, но наиболее подходящим вариантом является труба из металла диаметром 80-100 мм. И длинной около 40-50 см. Для розжига щепы и подачи воздуха, который нужен, чтобы поддерживать горение, в нижней части контейнера должно быть отверстие диаметром 7-10 мм. А вот верхнюю часть нужно закрыть герметично, для избежания подсоса воздуха.

Сердце дымогенератора


Сердце дымогенератора можно без особых усилий изготовить используя водопроводные тройники, сгоны и трубки разного диаметра. Способ их соединения может быть разным: резьба, пайка, сварка. Все зависит от ваших технических возможностей и желания.

Сердца дымогенератора может располагаться как вверху, так и внизу контейнера. Оба варианта имеют свои плюсы и минусы.

чертеж дымогенератора
При нижнем расположении эжектора, дымогенератор отлично работает в паре с небольшой коптильной камерой, но такая конструкция имеет ряд недостатков: например, очень часто тухнет. По этой причине, камеру сгорания следует размещать не слишком высоко, что в свою очередь, ведет к сокращению времени безостановочной работы дымогенератора. Также, открытая труба, входящая в камеру сгорания, должна быть максимально заизолирована, так как щепа может попасть вовнутрь и препятствовать поступлению дыма.

Такие мелкие технические погрешности можно без труда устранить, если установить эжектор вверху загрузочной камеры.



Насос эжектора


Для подачи кислорода можно использовать любой подходящий насос. Это может быть, например, компрессор для аквариума мощностью 4-5 ват.

Также, вы можете придумать и внедрить свои собственные идеи и доработки. Например, вместо компрессора к дымогенератору можно прикрепить компьютерный кулер, вмонтированный в бутылку из пластика. Такое решение будет простым и функциональным.



Изготовление простого дымогенератора своими руками




Дымогенератор с насосом от аквариумного компрессора



Дымогенератор на основе куллера и бутылки



Какое сырье подойдет для дымогенератора?


Если ваш дымогенератор работает на открытом огне, то вполне подойдут опилки, щепки они и будут поддерживать жар. Само собой разумеется, что качество копчения, его запах, вкус, цвет зависит от того из какой древесины были щепки.
При высокой температуре в герметическую емкость не поступает кислород, щепки тлеют и при этом выделяется дым который и необходим для копчения.

Вот поэтому для того чтобы продукт был вкусным и имел приятный запах, сырье берем из фруктовых деревьев. Подойдут яблони, вишни, груши, а также можно использовать щепки из ивы березы, ольхи.

Вы увидели, что сделать у себя дома дымогенератор для копчения своими руками просто. Зато благодаря ему у вас всегда на столе будут вкусные копчености. Ведь у хорошего хозяина достаток и в коморе и на столе.

Дымогенератор для холодного копчения своими руками: чертежи

При выборе в супермаркете копченного мяса возник вопрос: а можно ли самостоятельно готовить мясопродукты в домашних условиях, сделав своими руками дымогенератор для холодного копчения по разработанным чертежам? Об этом и пойдет разговор в сегодняшней статье. Что из себя представляет генератор дыма, каких они бывают видов и как его собрать из имеющегося под руками материала.

Дымогенератор для холодного копчения

Что из себя представляет коптильная установка

Домашняя установка для копчения является достаточно простым устройством и состоит из коптильной камеры и генератора дыма. В прошлом она имела примерно такую конструкцию: как правило – металлическая бочка, выполнявшая роль камеры, устанавливалась на насыпь или небольшой фундамент из кирпичей и подсыпалась, чтобы у основания не было щелей.

Под бочку подводился горизонтальный подземный, выложенный кирпичом или старой черепицей канал высотой 20-30 сантиметров и длиной от 2-х метров. Этот канал являлся дымоходом для костра, который разводился на противоположной от бочки стороне в закрытом приямке. Для притока воздуха оставлялось небольшое отверстие, обеспечивающее не активное горение, а тление дров в костре с обильным выделением дыма.

В коптильном шкафу на сетках, поддонах или крюках располагались продукты, которые и приготавливались на остывшем дыму.

Коптильная установка

Еще один вариант конструкции выкладывается из камня. В нижней части обустраивается топка с поддувалом для возможности управлять интенсивностью горения. Дымоходный канал не поднимается вверх, а заходит в находящуюся рядом коптильную камеру, а уже из нее делается выход на улицу.

Схема коптильной установки

Но в современном мире ничего не стоит на месте, все развивается и двигается вперед. В современных установках на замену топкам и кострам пришли дымогенераторы – небольшие, компактные устройства, оснащенные электрическими вентиляторами или компрессорами для нагнетания воздуха.

Именно о таком приспособлении и пойдет сегодня речь. Какие материалы понадобятся, чтобы изготовить генератор дыма для холодного копчения. Какими придется воспользоваться инструментами и приспособлениями.

Принцип работы

Чтобы разобраться, с каким приспособлением предстоит работать, необходимо понять, что оно из себя представляет. Устройство дымогенератора и его принцип работы заключается в следующем:

  • В металлическую колбу, закрывающуюся крышкой сверху засыпаются древесные опилки или стружка. Дно съемное – чтобы можно было удалять пепел. Топливо ложится на металлическую сетку, выполняющую роль колосников. Примерно на 5-10 миллиметров выше уровня сетки есть отверстие диаметром 1 см. Через него поджигается древесина и осуществляется приток воздуха в процессе горения.
  • К верхней части цилиндра присоединяется трубка дымохода диаметром ¾ дюйма. С противоположной стороны, через отверстие в стенке входит трубка эжектора, имеющая толщину ¼ дюйма, и пересекая все пространство колбы входит в дымоход на 10 мм. К внешнему концу эжектора присоединяется патрубок, через который подается воздух от компрессора или иного нагнетателя воздуха.
  • Труба дымохода заводится внутрь коптильной камеры.
  • При помощи газовой горелки, через специальное отверстие поджигается топливо. Включается компрессор подачи воздуха.
  • Воздушный поток попадает в дымоход. Благодаря конструкции создается тяга в колбе генератора, и продукты горения древесины затягивает в дымоход. Охлажденный дым из трубы заполняет коптильню.

Это схематическое описание процесса. Дело в том, что, например, эжекторы имеют различную конструкцию, поэтому при работе с конкретным устройством появятся некоторые отличия и нюансы. Но сам принцип от этого не изменится.

Дымогенератор для холодного копчения

Подготовка чертежа

Как и в любом процессе, связанном со сборкой составных конструкций, в первую очередь необходимо подготовить чертежи с размерами всех деталей и узлов. Его можно подготовить исходя из собственных взглядов и видений, а материалы подбирать в соответствии с размерами, указанными в схеме. Альтернативный вариант – корректировать чертеж в соответствии с размерами материалов, имеющихся в наличии.

В том и другом варианте важно, чтобы получившиеся пропорции позволили сконструировать работоспособное изделие.

На фото ниже приведен пример чертежа, который можно использовать как пример для составления собственного проектного решения. Перед тем, как определиться с окончательным вариантом эскиза, надо сделать выбор из нескольких видов дымогенераторов, которые имеют некоторые отличия:

  • С верхней или нижней эжекцией. Эта конструктивная особенность предполагает место расположения эжектора: трубок подачи воздуха и вывода дыма – в верхней части корпуса генератора или в нижней.
  • С охладителем или без него. Это решение предполагает наличие дополнительного элемента в схеме подачи дыма в коптильную камеру, выполняющего роль охладителя и дополнительного фильтра для конденсата.

Схема работы

Чтобы более детально рассмотреть все тонкости и нюансы, возникающие и встречающиеся при изготовлении коптильни в домашних условиях, выберем вариант с нижней эжекцией, охладителем и сборником конденсата.

Способ установки генератора дыма

Перед тем, как начать сборочные работы, нужно выбрать место, где будет установлена конструкция. От этого будет зависеть способ крепления прибора, а также некоторые особенности расположения деталей.

На корпусе коптильного шкафа. В этом случае основная нагрузка ляжет на патрубки дымохода, так как именно выходная труба станет точкой соединения со шкафом. Чтобы распределить нагрузку, к корпусу дымогенератора можно приварить дополнительное крепление.

Напольное размещение устройства позволит перенести точку опоры на нижний торец корпуса. В этом случае дно должно быть заварено, а для очистки от золы необходимо сделать дополнительную дверцу.

Принцип работы

Материалы и инструменты

Для того, чтобы сделать своими руками дымогенератор для холодного копчения, имея необходимые чертежи, видео и фотоматериалы, потребуются:

  • Труба металлическая диаметром 100 и длиной 650 мм. Из нее будет сделан корпус.
  • Стальной цилиндр Ø100 длиной 150 миллиметров для изготовления фильтра-охладителя.
  • Набор трубок Ø25мм разной длины с резьбой для сборки дымохода – 5 штук.
  • Железо листовое толщиной 2 мм. Размер должен позволить вырезать 4 круга диаметром 100 мм и 2 круга 90мм.
  • Сгоны Ø25 мм различной конфигурации – крестовина и тройник.
  • Быстросъемное соединение (резьба 25 мм) и 10 сантиметров трубки такого диаметра, чтобы плотно расположиться в штуцере быстросъема.
  • Саморезы по металлу.
  • Стержень для изготовления фильтра длиной 120 и толщиной 10 мм.
  • Высокотемпературная краска.
  • Компрессор аквариумный с производительностью от 10л/мин.
  • Стеклянная банка с металлической крышкой на резьбе для сбора конденсата.

Чтобы справиться с таким набором материалов, под руками необходимо иметь следующие инструменты и устройства:

  • Линейка и чертилка – для разметки.
  • Угловая шлифмашина с отрезными кругами для металла.
  • Электрическая дрель со сверлами.
  • Сварочный аппарат с электродами.
  • Трубный ключ.

Выполнив все необходимые приготовления, можно приступать к работе. Последовательность действий подробно описана в пошаговой инструкции, представленной в следующем разделе.

Сборка дымогенератора

Рассмотрим, как можно сделать дымогенератор для холодного копчения своими руками, разбив монтажные работы на этапы.

Корпус

  • Берем трубу диаметром 100 миллиметров и длиной 60 см. Выравниваем торцы, чтобы в последствии на них можно было установить крышки.
  • Патрубок Ø25 мм и 15 см длиной, из которого будет сделан дымозаборник, с одного края должен иметь резьбу. С противоположного конца, на участке 10 см обустраиваем прорези, через которые дым будет поступать в патрубок. С нижней стороны, напротив прорезей просверливаем отверстия.

Патрубок

  • Колосники будут установлены на высоте 50мм от нижнего края, а заборник дыма располагается примерно на уровне 4 см выше. Соответственно, при помощи сварки проделываем в корпусе отверстие на отметке 9см от нижнего торца.
  • Заготовленный патрубок устанавливаем на подготовленное для него место прорезями вверх и обвариваем.

Заборник дыма

  • Делаем колосники. Из листа металла вырезаем окружность и просверливаем в ней по всей плоскости отверстия размером 5-7 мм.
  • Привариваем заготовку в 5-ти сантиметрах от низа корпуса.
  • Примерно на 0,5 – 1 см выше колосников высверливаем отверстие Ø 10мм. Оно будет служить для поджога топлива и забора воздуха для горения.
  • Из листового железа вырезаем задвижку для низа колбы. Она должна быть съемной, чтобы можно было удалять пепел. К торцу привариваем небольшие проушины наподобие салазок, в которые и устанавливаем задвижку.
  • Чтобы корпус закрывался сверху, вытачиваем на верхний торец пробку из твердой древесины. Желательно – из дуба.
  • Корпус дымогенератора практически готов. Переходим к фильтру и трубопроводу.

Монтаж дымохода и охладителя с фильтром

  • На резьбу дымозаборного патрубка навинчиваем крестовину.

Навинчиваем крестовину

  • В крестовину вворачиваем 2 патрубка:
  1. В нижнее отверстие длиной 5 см с резьбой на втором конце. В крышке от банки проделываем отверстие надеваем ее на патрубок и плотно фиксируем гайкой.
  2. В верхнее отверстие трубку длиной 10 см. Ко второму торцу будет приварен охладитель.
  • Свободный центральный выход крестовины закрываем заглушкой. Он будет использоваться для очистки дымозаборника.

Корпус охладителя

  • Из листа железа вырезаем круг Ø100мм. По центру сваркой вырезаем отверстие 2,5 см для трубки дымохода. Это будет дно фильтра.
  • К нижнему концу трубы 100х150 мм при помощи сварочного аппарата крепим заготовленное дно.
  • К верхнему торцу привариваем ободок с отверстиями для крепления крышки.

Корпус охладителя

  • Из железа вырезаем крышку и просверливаем отверстия, которые в точности совпадут с отверстиями ободка. В центре проделываем отверстие для патрубка.

Фильтрующий элемент

  • Подготавливаем 2 пластины диаметром 90 мм, делаем по центру отверстия и устанавливаем их на стальной штырь толщиной 1 см.
  • К нижней пластинке крепим ножки.
  • Для того, чтобы прочно закрепить фильтрующее устройство в корпусе охладителя, из стальной проволоки сворачиваем небольшую пружину.

Фильтрующий элемент

  • Устанавливаем фильтрующий элемент с пружиной в корпус охладителя и привинчиваем крышку, используя саморезы по металлу, предварительно обработав стык термостойким герметиком.

Эжектор

В верхнюю крышку ввариваем патрубок длиной 10 см с резьбой на другом конце.

  • На резьбу накручиваем тройник, использовав его центральный выход. Для удобства дальнейшего использования, тройник располагаем перпендикулярно выходу дымозаборника из корпуса.
  • В один из свободных выходов тройника устанавливаем патрубок, длина которого позволит ввести его в коптильную камеру. Как показывает практика, это минимум 25-30 сантиметров.
  • В противоположное отверстие тройника вкручиваем быстросъемное соединение, в хвостовик которого через уплотнитель заводится металлическая трубка.
  • На внешний торец трубки надевается виниловая или полиэтиленовая подающая трубка от воздушного компрессора. Как уже оговаривалось, его мощность не должна быть меньше 10 литров/минуту, в противном случае эффективность работы всей установки сведется к нулю.
  • Расположенный внутри конец трубки должен быть длиннее тройника и на 10 мм заходить внутрь патрубка дымохода.

Эжектор

Порядок работы

Перед началом работы тщательно проверяем надежность всех механических соединений: крышки должны быть установлены на свои места и закрыты, патрубки плотно зафиксированы в сгонах.

Емкость для сбора конденсата присоединяется к крышке. Как бы не было высушено топливо, в нем все равно содержится влага. Кроме этого – различные смолы и тяжелые примеси. Чтобы избавиться от этих добавок, в охладителе установлен фильтр, на «тарелках» которого оседает все лишнее, и конденсируясь, стекает вниз, в сборную емкость.

Трубка подачи воздуха от компрессора подключается ко входу эжектора. Электрический кабель компрессора прокладывается и подключается к сети питания с соблюдением все норм и правил техники безопасности. Надо всегда помнить, что в установке используется открытый огонь и выделяется высокая температура, что создает повышенную опасность для проходящих рядом электрокоммуникаций.

Засыпаем в колбу генератора сухую щепу или стружку и закрываем крышку. При помощи зажигалки, а лучше всего – газовой горелки, поджигаем топливо. Древесина начинает гореть, выделяя густой дым.

Включаем компрессор. Струя воздуха смешивается с дымом, создавая тягу в дымоходе и увеличивая мощность потока.

Щепа должна лежать достаточно плотно, но нельзя ее сильно трамбовать, так как она может забить дымозаборник.

Выбор топлива

В качестве топлива рекомендуется использовать крупную стружку или щепу. Более мелкую фракцию, как опилки, использовать не рекомендуются. Они будут просыпаться через колосники в поддувало, засорять дымоход.

Топливо из фруктовых деревьев обладает приятным ароматом, напрямую зависящим от породы. Наиболее подходящими являются вишня, яблоня, груша, абрикос и ольха.

Коптильный шкаф

Коптильный шкаф должен плотно закрываться и иметь в верхней части дымоход для отвода дыма. Коптильня, в зависимости от интенсивности использования может быть сделана в виде «домика» или шкафа из металла или дерева.

Самым простым и бюджетным вариантом является обычная металлическая бочка, емкостью 100-200 литров. У нее срезают верхнюю часть, чтобы можно было загружать продукты, а потом назад накрываю крышкой. Более «цивилизованное» решение – бочку устанавливают в лежачем положении, вырезают часть боковой поверхности, затем фиксируя ее на петлях, делая дверцу. Внутри устанавливается сплошная полка из сеток.

Если после прочтения материала статьи и просмотра фото у Вас остались вопросы, прояснить некоторые моменты поможет видео, размещенное в конце этого раздела.

Вы сами смогли убедиться, что, имея правильные чертежи, соорудить своими руками дымогенератор для холодного копчения – не такая уж и сложная задача. Бесспорно, она требует определенных навыков и подготовки. Далеко не каждый умеет пользоваться сварочным аппаратом или имеет его у себя дома. Но – воспользовавшись помощью друзей или знакомых, можно смастерить такое устройство, которое станет источником ароматных и вкусных яств на Вашем столе.

Видео: дымогенератор

Дымогенератор для коптильни своими руками: конструкции с дымогенератором, как сделать

При работе дымогенератора дым играет крайне важную роль. Именно он добавляет неповторимый вкус и особенный аромат. Многие все еще отдают предпочтение покупным готовым моделям, в то время как небольшой процент людей заинтересован в использовании самостоятельно изготовленного устройства. Это отличная возможность уберечь свой бюджет от лишних расходов и испытать удовлетворение от создания чего-то своими руками.

Особенности

Копчение не является быстропротекающим процессом. Он требует наличие специальных умений и навыков, а также обладает следующими особенностями:

  • минимальный температурный режим получаемого дыма;
  • длительный процесс обработки, который может занимать от пары часов до нескольких суток;
  • рекомендуется исключить из эксплуатирования опилки хвойного дерева, так как они имеют способность придавать копченому продукту горечь;
  • продукт должен быть обработан, а именно очищен, помыт, посолен и просушен.

Дым обладает антисептическими свойствами. После подобного обрабатывания продукт еще долгое время не подвержен вредоносной микрофлоре. Сроки хранения и употребления в пищу увеличены, продукт наделен особенными вкусовыми качествами. Обработкой дымом могут быть подвергнуты рыба, мясные продукты и дичь. В качестве опилок следует отдать предпочтение ольхе, вишне, яблоне, груше и иве.

Соорудить самодельный дымогенератор самостоятельно – это не самая простая задача. Чтобы осуществить задуманное, необходимо обладать свободным временем, материалами и терпением. Многие так и не решаются попытаться изготовить генератором в домашних условиях и предпочитают его приобрести. Такой вентилятор холодного копчения устроен достаточно сложно, но использование схемы поможет во всем разобраться. С дымогенератором любая коптильня будет работать намного лучше.

Изготовление

Отыскать готовый чертёж для изготовления генератора не составит труда.

Для сооружения дымогенератора своими руками необходимо заранее обзавестись следующими материалами:

  • тара, которая должна быть похожа на контейнер;
  • эжекторное устройство;
  • компрессор;
  • сырьё.

Каждый пункт необходимо рассмотреть более детально.

Как выбирать контейнер?

Контейнер будет служить в качестве камеры сгорания, где опилки будут тлеть и создавать дым. Особенных требований по поводу объема тары нет.

Стоит принять во внимание несколько рекомендации от специалистов.

  • В маленьком контейнере опилки будут достаточно быстро прогорать. С целью поддерживать процесс копчения потребуется регулярно их подкидывать.
  • В качестве контейнера сгодится любая емкость. Единственное, что она должна обладать огнеупорным свойством. Например, уже израсходованный огнетушитель или термос.
  • Рекомендуется выбрать будущий контейнер диаметром трубы от 8 до 10 сантиметров и длиною от 40 до 50 сантиметров.
  • Для того чтобы подключить компрессор с воздухом, внизу контейнера проделывается небольшого диаметра (10 миллиметров) пробоина.
  • Чтобы избежать чрезмерного подсасывания воздуха, верхнюю часть в обязательном порядке оставляют в формате вакуума.

Эжекторное устройство

Основу генератора будут выполнять металлические трубки. Друг к другу они присоединяются при помощи сварки, резьбы и спайки. Эжекторное устройство может быть размещено у нижнего или верхнего основания контейнера.

Для небольшого размера коптильни стоит расположить эжектор внизу контейнера. В связи с особенностями дымогенератора нижнее эжекторное устройство гаснет. Поэтому камера сгорания требует ограничения по высоте. Происходит сокращение рабочих часов устройства. Также если расположить нижний эжектор, то он не создаст естественную тягу, ведь коптильная и приемная емкость располагаются на одной высоте. При отключении компрессора дым не поступит коптильню. Более практично будет выбрать верхнюю установку эжекторного устройства.

Компрессор

Компрессорные функции дымогенератора способен выполнять практически любой насос. Для коптильной применяют старенькие аквариумные компрессоры мощностью приблизительно пять ватт. Они являются прекрасной заменой покупным компрессорам, так как рассчитаны на долговременную деятельность без постоянного надзора со стороны человека. К положительным сторонам можно также добавить невысокую стоимость и бесшумную работу компрессора. Настоящие мастера своего дела изготавливают компрессор из пластиковой тары и кулера, находящийся в системном блоке компьютера. Но самый простой и доступный вариант – это приобрести готовое устройство.

Сырьё

Для того чтобы прокоптить продукт в домашних условиях, потребуется сырьевой материал, отвечающий за наличие дыма. В данном случае сырьём будут опилки. Чтобы коптить продукты, не рекомендуется применять опилки от вечнозеленого дерева – ели, сосны или пихты. Для сырьевого материала дымогенератора прекрасно подойдут остальные сорта. При применении сосновых или подобных опилок конечный копченый продукт будет сильно горчить.

При наличии очень маленьких опилок рекомендуется вмонтировать в дымогенератор пружинку. При наличии крупных опилок дыму достаточно просто проскользнуть сквозь, поэтому в дополнительном оборудовании нет необходимости.

Алгоритм действий

Прежде всего рекомендуется отдать предпочтение контейнеру с толщиной стенок более двух с половиной миллиметров для того, чтобы избежать деформации при сильном нагревании.

В связи с тем, что в верхней части контейнера сохраняется оптимальный температурный режим (и не подвержен нагреванию), вполне допустимо воспользоваться гибким шлангом для соединения компрессора. Бобышка – это небольшой выступ на поверхности, который производится из тефлоновой пластмассы. Её задача выполнить изолирующие функции и соединяющего элемента.

Нижнее основание не требует обязательного съемного отверстия. При необходимости создается большое отверстие с захлопывающейся дверкой. Перемещая заслонку, можно регулировать тягу. Данный метод применяется при крупных габаритах контейнера. Требуется, чтобы верхняя крышка была плотно закрыта.

Для того чтобы избежать возникновения коррозии, наружную часть контейнера обрабатывают грунтовкой или специализированной краской. Оба состава обладают устойчивостью к резким скачкам температуры. После того как сборка закончится и компрессор будет подсоединен, можно заполнить емкость опилками и проверить дымогенератор в деле.

Технические требования

Дымогенератор для коптильной предназначен для длительной работы, ведь копчение может продолжаться от одного часа до суток.

Технические требования могут быть оптимальными и для домашнего пользования.

  • расход электрической энергии не превышает четырех киловатт за сутки;
  • если нагревательный механизм достигнет необходимого температурного режима, он отключится. После остывания происходит автоматический запуск оборудования;
  • мощностью один киловатт измеряется нагревательный механизм;
  • емкость для опилок вмещает полтора килограмма. Такой объем опилок позволит коптильне беспрерывно трудиться около двух дней;
  • для работы оборудования необходима обычная бытовая розетка на двести двадцать вольт.
  • при камере сгорания объемом в один кубометр ее заполнит качественный и плотный дым;
  • дымогенератор обязан создавать дым с высокими показателями интенсивности;
  • требуется непрерывная передача дыма в камеру сгорания;
  • плюсом является тот факт, что не требуется постоянный контроль оборудования. Поэтому не стоит забывать о наличие правил пожарной безопасности и их соответствие;
  • опилки обладают невысокой стоимостью, в связи с этим рекомендуется заранее подготовить небольшой объем про запас. Это даст возможность при благоразумном использовании приумножить интервалы во время загрузок;
  • более сложная конструкция является в тоже время не такой надежной. Поэтому рекомендуется выбрать крайне простой для самостоятельного сооружения дымогенератора, который к тому же отлично приспособлен к длительным эксплуатациям.

Советы и рекомендации

Температурный режим получаемого дыма можно регулировать, уменьшая или увеличивая соединяющиеся патрубки дымогенератора и камеры с продуктами. Заблаговременно необходимо определить емкость под коптильную камеру. Для копчения большого объема, стоит использовать старый холодильник. Благодаря тому, что дверцы плотно закрыты, подаваемый дым будет сохранен внутри и обработает продукты, удерживая оптимальный температурный режим. После завершения сборки дымогенератора не нужно спешить использовать его с большой партией продуктов. Рекомендуется поместить небольшой объем для пробного запуска.

Правила безопасного применения

Взявшись за самостоятельное изготовление дымогенератора, следует тщательно контролировать, чтобы он получился согласно правилам пожарной безопасности и корректной работы с приборами электросети.

В случае возникновения неполадок в работе генератора техника должна быть приспособлена к автоматическому отключению. Электрическая проводка и другие детали, которые способны повредиться при перегревании, должны быть расположены на безопасном расстоянии от нагревательных механизмов оборудования. Наиболее практичным вариантом в плане безопасности будет дымогенератор, сделанный из прочного металла, покрытого жароустойчивой краской.

Монтаж дымогенератора необходимо производить на устойчивой к возгораниям поверхности, например, на цементном или бетонном основании, или на кирпичах.

О том, как сделать дымогенератор для коптильни, смотрите в следующем видео.

8-дюймовый генератор холодного дыма — Smoke Daddy Inc.

8-дюймовый генератор холодного дыма изготовлен из прецизионно обработанного алюминия SCH 40 6061 толщиной 2 1/2 дюйма, обеспечивающего надлежащее уплотнение и долгий срок службы.

Вы можете использовать мелкую щепу или куски дерева по вашему выбору. Не нужно покупать дорогие картриджи — просто используйте свою любимую древесную стружку / куски

Any Smoke Daddy можно заправить в любой момент во время процесса копчения, не зажигая повторно или открывая коптильню. Они сконструированы с выпускной трубкой для дыма над источником топлива, чтобы предотвратить засорение, и имеют съемную торцевую крышку для облегчения зажигания.В нем также достаточно места для золы, и он спроектирован таким образом, чтобы не мешать воздушному потоку. 8-дюймовый Smoke Daddy вмещает 2 стакана топлива и будет курить до 1 часа при одной загрузке. Отлично подходит для курения в течение дня и дает много дыма для более крупных курильщиков.

Включает новую щетку для чистки из нержавеющей стали!

Вы можете легко прикрепить его к курильщику, просверлив отверстие 1 1/8 ″ и вставив выпускную трубку в курильщика. Чтобы зажечь его, снимите заглушку и заполните коптильную камеру своей любимой древесной стружкой / кусками.Затем зажгите его снизу небольшой пропановой горелкой или вы также можете использовать спичку и измельченный кусок древесного угля. Снова наденьте заглушку при работающем воздушном насосе, и вы курите!

Теперь мы предлагаем электронасос с высокой производительностью, который позволяет регулировать расход воздуха на насосе. Это отлично подходит для большого количества воздуха при запуске, что позволяет легче разжечь некоторые леса. Затем вы можете постепенно уменьшать поток воздуха до желаемого значения.

  • Размеры в собранном виде: 12 ″ x 2-1 / 2 ″ — вмещает 1-1 / 2 стакана топлива
  • С конструкцией задней тяги!
  • Дымит до часа при одной загрузке.
  • Smoke Daddy 8 ”предназначен для больших грилей-барбекю и курильщиков среднего размера и лучше всего работает с мелкой древесной стружкой и пеллетами.
  • Древесная щепа / куски — рекомендуемый тип топлива (не древесные гранулы).
  • Отлично подходит для дыма при температуре ниже 100 градусов. Также подходит для горячего копчения.
  • Поставляется с воздушным насосом или без него.

* ОБРАТИТЕ ВНИМАНИЕ * При установке генератора холодного дыма на гриль Green Mountain мы рекомендуем использовать дополнительный воздушный насос. Давление воздуха, создаваемое GMG, вызовет обратную тягу через коптильню с использованием только одного воздушного насоса.

НАЖМИТЕ ЗДЕСЬ, чтобы добавить дополнительный воздушный насос.

Генератор холодного дыма Big Kahuna — Smoke Daddy Inc.

Лучший выбор для серьезных энтузиастов копчения мяса, вертикальных курильщиков или больших грилей. Big Kahuna предлагает 1-2 часа копчения на одной заправке, и это устройство позаботится даже о ваших самых больших кулинарных мероприятиях! Это устройство , если вы хотите использовать крупную древесную стружку или куски древесины. Он поставляется с регулируемым воздушным насосом с высокой производительностью , обеспечивающим достаточную подачу воздуха для

больших древесных стружек / кусков.

Изделие изготовлено из прецизионно обработанного алюминия SCH 40 6061 большой толщины, обеспечивающего надлежащее уплотнение и долгий срок службы. Также в комплект входит щетка для чистки из нержавеющей стали.

В Smoke Daddy можно использовать щепу или куски дерева. Древесные пеллеты не рекомендуется использовать из-за неэффективного сжигания. Не нужно покупать дорогие картриджи — просто используйте свою любимую древесную стружку / куски! Любой Smoke Daddy можно заправить в любой момент в процессе курения, не зажигая повторно или открывая курильщик.Они сконструированы с выпускной трубкой для дыма над источником топлива, чтобы предотвратить засорение, и имеют съемную торцевую крышку для облегчения зажигания. В нем также достаточно места для горячего пепла, и он сконструирован таким образом, чтобы не мешать воздушному потоку.

Обеспечивает много дыма для более крупных курильщиков. Вы можете легко прикрепить его к курильщику, просверлив отверстие 1 1/8 ″ и вставив выпускную трубку в курильщика. Чтобы зажечь его, снимите заглушку и заполните коптильную камеру своей любимой древесной стружкой / кусками.Затем зажгите его снизу небольшой пропановой горелкой или вы также можете использовать спичку и измельченный кусок древесного угля. Снова наденьте заглушку при работающем воздушном насосе, и вы курите!

Мы предлагаем высокопроизводительный электронасос с регулируемым расходом воздуха. Это отлично подходит для большого количества воздуха при запуске, позволяя легче разжечь некоторые леса. Затем вы можете постепенно уменьшать поток воздуха до желаемого значения.

Идеально подходит для решеток стандартного размера и больше.

BIG KAHUNA вмещает 3 стакана топлива и может дымить от одного до двух часов при одной загрузке.

  • Размеры в собранном виде: 12 ″ x 3-1 / 2 ″ — вмещает 3 стакана топлива
  • С дизайном обратной тяги!
  • Big Kahuna предназначена для большого барбекю и коптильни размером с холодильник и работает с крупной древесной стружкой, древесными кусками или пеллетами.
  • Отлично подходит для копчения при температуре ниже 100 градусов. Также отлично подходит для горячего копчения.
  • Древесная щепа / куски являются рекомендуемым типом топлива.(Не древесные гранулы)
  • Поставляется с воздушным насосом или без него.
  • Это коптильня холодного копчения, которую мы рекомендуем для наших грилей на гранулах!

* ОБРАТИТЕ ВНИМАНИЕ * При установке генератора холодного дыма на гриль Green Mountain мы рекомендуем использовать дополнительный воздушный насос. Давление воздуха, создаваемое GMG, вызовет обратную тягу через коптильню с использованием только одного воздушного насоса.

НАЖМИТЕ ЗДЕСЬ, чтобы добавить дополнительный воздушный насос.

Amazon.com: Smoke Daddy Big Kahuna Генератор холодного дыма: Kitchen & Dining

Настройте свой собственный курильщик! Дымовой папа Magnum P.I.G. Генератор холодного дыма — лучший выбор для серьезных энтузиастов копчения мяса, вертикальных курильщиков или больших грилей! Этот генератор холодного дыма позволяет создавать индивидуальные коптильни для холодного копчения и предлагает 3-4 часа копчения при одной заправке.Он оснащен регулируемым воздушным насосом с высокой производительностью, обеспечивающим достаточную подачу воздуха для более крупных древесных стружек / кусков.

Собранные размеры: 16 ″ x 4-1 / 2 ″ — вмещает 6 чашек топлива.

Идеально подходит для курильщиков от шести кубических футов и больше

Предназначен для ночного курения без присмотра или для больших грилей и коптильней.

Отлично подходит для копчения при температуре ниже 100 градусов.Также отлично подходит для горячего копчения.

Рекомендуемый тип топлива — щепа / куски (не древесные гранулы).

Используется монтажное отверстие 1-1 / 8 ″.

Размер воздушной трубки: длина 3 фута; 1/8 дюйма ID

Будет ли это работать с определенным типом курильщиков? Это будет работать с любым существующим грилем, коптильней или любым другим оборудованием, в котором коптильню можно установить на вертикальной стене.

Можно ли использовать в продукте опилки или древесные гранулы? В курильщике холодного копчения нельзя использовать опилки, и мы не рекомендуем пеллеты из-за некачественного дыма. Мы настоятельно рекомендуем использовать древесную стружку и большие куски древесины для достижения наилучших результатов.

Легко установить? Да, это очень просто установить. Для этого требуется всего лишь просверлить отверстие диаметром 1-1 / 8 дюйма в боковой части вашего устройства как можно ниже и прикрепить его с помощью прилагаемых шайб и контргаек.(Замените высокоточную алюминиевую картинку на 10-летнюю картину)

Amazon.com: Продукты для коптильни 9500-000-0000 Smoke Chief Генератор холодного дыма: Спорт и туризм

Я использовал дымогенератор около 5 раз на своем керамическом гриле Vision. Мой брат был в городе, и он король семьи барбекю. У него есть пара яиц и разные курильщики, и он тоже поднял палец вверх.

*** У вас должны быть какие-то механические способности, чтобы адаптировать это к вашему приложению. Для моей решетки обзора мне пришлось вырезать верхний экран за нижней дроссельной заслонкой.Также я просверлил отверстие в передней нижней дроссельной заслонке, чтобы вставить удлинитель для дымовой трубы.

*** Вы должны очищать креозот и золу после каждого использования. Если вы серьезно относитесь к курению и наслаждаетесь этим как страстью, то это труд любви. Если вы покупаете это, потому что его просто нужно подключить и приклеить сбоку, выкачать дым, убрать, использовать в следующий раз — придерживаться чипов или того, что вы используете, — это требует здравого смысла и обслуживания. Но для меня преимущества намного перевешивают любые проблемы, связанные с обслуживанием или изготовлением адаптеров.

Я курю лосося на гриле Vision при температуре 105 и медленно поднимаю температуру до 140–150 в течение последнего часа. Кроме того, я модифицировал свой гриль visiobn, вставив нагревательный элемент на древесном угле, подключенный к удлинительному шнуру с диммером на 600 Вт (у меня есть регулятор температуры ПИД-регулятора). Это позволяет мне дольше накачивать дым и коптить продукты и при гораздо более низкой температуре. Даже без модифицированного нагревательного элемента я никогда не смог бы надежно получить решетку обзора ниже 165 и густоты, а затем получить густой дым было очень трудно при низкой температуре.

Из коробки, сидел на пате и тестировал целый день … Мой брат решил попробовать вытащить из устройства какие-то обычные микросхемы. Устройство отключилось, и мы подумали, что он немного сломался. Произошло то, что древесная щепа загорелась, и есть термовыключатель, который отключает нагревательный элемент, когда температура в дымовой камере превышает номинальную.

*** Конструкция: Мы разобрали агрегат, это очень простой, но хорошо продуманный дизайн. Небольшой вентилятор нагнетает воздух в нижнюю часть камеры сгорания.Есть еще одна трубка, которая выходит из агрегата к небольшой трубке с резьбой в верхней части камеры сгорания. В камере сгорания гранулы падают на нагревательный элемент, который нагревает гранулы до точки копчения. Дым выводится из патрубка с резьбой сбоку. В середине камеры сгорания находится небольшой экран, который отделяет входящий воздух от небольшого вентилятора внизу и нагревательного элемента и дымовой трубы вверху. Очень просто: воздух входит и выталкивает дым.Также отмечен плунжер наверху, который имеет резиновое уплотнение, поэтому дым выходит только в одну сторону.

По окончании 3-часового горения / полного тюбика гранул / ~ 1 чашки, необходимо очистить блок. Вам нужно будет перевернуть устройство вверх дном, выбить весь пепел и убедиться, что отверстия в сетке чистые. Вам нужно будет очистить выхлопную трубу от креозота. У них есть винт на деревянной ручке, который достаточно простой, а креозот густой и неприятный, но на это уходит всего 5 минут.

Использование: с вычищенным узлом, щелчком переключателя, и вы почти мгновенно получаете густой дымок. Иногда во время использования вам может потребоваться нажать на поршень, чтобы гранулы опускались по трубке на нагревательный элемент.

Я надеюсь, что устройство прослужит несколько лет и много курит. Точками отказа могут быть внутренний вентилятор, термовыключатель, датчик нагрева или источник питания. Я хотел бы получить запасные части и держать их под рукой, потому что теперь, когда я использую это, я не хочу оставаться без него!

‘Не будь ненавистником на моей деревенской фотографии.Мне нужно сделать подходящую полку для курильщика видения. Если вы ищете чистый, сексуально выглядящий аппарат для курения в метро, ​​купите блестящую коробку с дисковым чипом за 500 долларов.

О, и я купил 20-фунтовые мешки разных гранул в Cabellas по 13 долларов за мешок. Этого мне хватит на годы! «Намного эффективнее и экономичнее, чем щепа!»

Размеры генератора дыма для электронных сигарет, вейпинга и табака (EVT) — Data Sciences International

Data Sciences International разработала генератор дыма Buxco® EVT.Генератор дыма EVT предназначен для генерации аэрозольных частиц из сигарет, электронных сигарет 1-го поколения, ручки или модных устройств. Генератор дыма EVT разработан в соответствии с традиционными стандартами ISO для сигарет и электронных сигарет в отношении профилей затяжки, а также предоставляет пользователю возможность настраивать параметры затяжки. Система может использоваться как с кнопочными, так и с неактивированными устройствами для электронных сигарет.

Дымогенератор EVT разработан как для рутинных аналитических испытаний in-vitro, так и для доставки дыма / паров в различные области воздействия, включая экспозицию в башне ингаляции и камеры массового дозирования.

Вдыхание и выдох осуществляется с помощью запатентованной конструкции сильфона. В этой конструкции сильфон приводится в движение поршнем с приводом от прецизионного шагового двигателя. Перемещение сильфона втягивает дым или пар из исследуемого объекта в EVT и, наконец, в предназначенное устройство для воздействия in vitro или на все животное. Дым или пар содержится на контролируемом пути от исследуемого объекта к устройству экспонирования, предотвращая загрязнение чувствительных компонентов генератора EVT или загрязнение потока аэрозоля.Компоненты узла сильфона, которые вступают в прямой контакт с дымом или паром, являются одноразовыми, что делает обслуживание простым и недорогим.

Дымогенератор EVT может использоваться с табачными сигаретами и 1 поколением электронных сигарет st . Его также можно использовать с кнопочными устройствами Pen или Mod. Чтобы использовать любое устройство, активируемое кнопкой, с генератором дыма EVT, вам понадобится комплект аксессуаров держателя устройства, активируемого кнопкой (опционально).

Генератор EVT может использоваться как автономная система или в сочетании с несколькими доступными аксессуарами, включая адаптер для линейного фотометра, комплект для активации кнопки, комплект для встроенного резервуара и дополнительный блок потока Buxco.Встроенный адаптер фотометра можно использовать для измерения концентрации дыма или паров, создаваемых EVT. Дополнительный расходомер можно использовать для разбавления выходящего потока, чтобы помочь установить целевые уровни концентрации. Встроенный резервуар может способствовать смешиванию и при желании уменьшить пульсирующий характер концентрации на выходе.

Дымогенератор EVT поддерживает использование до трех станций. Каждую станцию ​​можно использовать для отбора проб одного исследуемого продукта. При использовании нескольких станций дымогенератор EVT можно настроить независимо, при этом одна станция может отбирать пробы из табачной сигареты, а другая — из электронного тестируемого изделия.Кроме того, можно одновременно использовать несколько образцов для испытаний и объединить выходы выдоха, обеспечивая увеличенный объем затяжки и общий общий объем исследуемого материала. Все три станции можно объединить в один дымовой или паровой выход.

Размеры дымогенератора EVT показаны ниже и в прикрепленном файле pdf.

Бревна трения

Вы обнаружили… Ведущего производителя бревен для трения в Северной Америке! Для наших бревен Friction заготавливаются только «избранные» свежие деревья из Западного Нью-Йорка и Пенсильвании, США.Мы делаем еще один шаг вперед и снимаем внешние слои древесины, чтобы оставить только «сердцевину» дерева. Только этот кусок, «без коры» и без сучков, вводится в наш производственный процесс для фрезерования в бревно трения премиум-класса SmokinLicious®!

КАЧЕСТВО ИЗДЕЛИЯ — прецизионное фрезерование

Наше специализированное прецизионное оборудование позволяет фрезеровать эти куски Heartwood по точным размерам, чтобы они соответствовали установке дымогенератора Friction log вашего оборудования! Мы производим все наши фрикционные бревна со свежими надрезами (со всех сторон), чтобы максимально увеличить потенциал скольжения бревен.Наши стандартные фрикционные бревна имеют «лезвие» со всех шести сторон. Журналы трения доступны с 4-х сторонней «гладкой» поверхностью, если это необходимо для скольжения вашего оборудования.

Наши бревна трения имеют минимальную деформацию и превосходно работают в коптильном оборудовании, таком как Maurer-Atmos, Kerres, Fessmann, Sorgo и других.

РАЗМЕР ИЗДЕЛИЯ

Наша специализированная мельница позволяет нам резать наши бревна любой ширины, высоты и даже длины в соответствии с потребностями вашего оборудования.Да, мы режем стандартные требуемые размеры (80 x 80 x 950 мм или 80 x 100 x 950 мм или 40 x 40 x 950 мм, 70 x 70 x 510 мм). Но помните, что с SmokinLicious® вы никогда не ограничиваетесь ТОЛЬКО этими размерами, и мы действительно производим нестандартные размеры для клиентов как для «коротких», так и «более длинных» тиражей в их коптильнях!

ВЫБОР ПРОДУКЦИИ

В нашем журнале трения представлены все 8 видов:

Ольха

Ясень

Бук

Вишня

Гикори

Клен-сахар

Дуб красный

Дуб белый

PERFORMANCE — с контролем влажности

Если вы спросите нас … самый важный элемент, который часто упускается из виду, — это уровень влажности в журнале трения! Слишком сухое и слабое дымоудаление продукта, часто возникают генераторы бревна от ударного трения, влажное бревно трения дает лучший результат дыма.Мы, как Производитель, можем контролировать это за вас через нашу печь для обжига на месте!

Помните, что тщательное внимание к контролю уровня влажности наших бревен трения означает, что вы получите выгоду от стабильного, долгого времени горения, создавая тип «правильного» дыма для чистого и ароматного, полного дымного богатства продуктов.

Позвольте нам определить ваши потребности во влажности, чтобы максимально увеличить выход дыма для ваших продуктов.

Без сомнения, наши бревна трения генерируют лучший дым, что дает вам огромное преимущество в получении исключительного пищевого ароматизатора древесного дыма.

Свяжитесь с нами сегодня! Итак, вы можете начать «Путешествие вкусов SmokinLicious®» для своих клиентов.

Дымогенераторы для большинства моделей

  1. SEUTHE NO10

    • Бренд: Seuthe
    • Масштаб (и): масштаб 1:76, масштаб 1:87, масштаб HO, масштаб OO

    Нет на складе, но в настоящее время заказан у поставщика

  2. SEUTHE NO100

    • Бренд: Seuthe
    • Масштаб (и): масштаб 1:76, масштаб 1:87, масштаб HO, масштаб OO
  3. SEUTHE NO100E

    • Бренд: Seuthe
    • Масштаб (и): масштаб 1:76, масштаб 1:87, масштаб HO, масштаб OO
  4. SEUTHE NO101

    • Бренд: Seuthe
    • Масштаб: Multi Scale
  5. Нет в наличии, но можно заказать

  6. SEUTHE NO105

    • Бренд: Seuthe
    • Масштаб: Multi Scale
  7. SEUTHE NO106

    • Бренд: Seuthe
    • Масштаб: Multi Scale

    Нет на складе, но в настоящее время заказан у поставщика

  8. SEUTHE NO107

    • Бренд: Seuthe
    • Масштаб: Multi Scale

    Нет в наличии, но можно заказать

  9. SEUTHE NO10E

    • Бренд: Seuthe
    • Масштаб (и): масштаб 1:76, масштаб 1:87, масштаб HO, масштаб OO
  10. SEUTHE NO11

    • Бренд: Seuthe
    • Масштаб (и): масштаб 1:76, масштаб 1:87, масштаб HO, масштаб OO
.

Оставить комментарий
