разновидности конструкций генераторов дыма, советы по сборке

Виды самодельных генераторов

Схемы самодельных дымогенераторов могут немного отличаться, но все они объединены общим устройством. Они включают камеру, в которой происходит процесс пиролиза, расположен источник нагрева, трубопровод для дыма и система охлаждения дыма. Изготовить устройство можно с применением подручных материалов.

Можно сделать дымогенератор из огнетушителя, электроплитки или аквариумного компрессора.

Рассмотрим эти и другие идеи подробнее.

Дымогенератор из электроплитки

Если идея домашней копчёной колбаски посетила вас только что, а заранее к ней вы никак не готовились, можно найти простой и быстрый способ: сделать его из электрической плитки. Все остальные детали можно поискать в сарае или гараже: бочка без дна или кусок жестяной трубы, кусок проволочной сетки, лист фанеры и щепа.

Устраивать импровизированную коптильню лучше на улице, потом дома будет трудно избавиться от ароматов, которые пропитают все вещи.

  1. Устанавливают плитку в месте, до которого дотянется удлинитель.
  2. На электроплитку ставят бочку, в неё насыпают щепу.
  3. На 2/3 высоты бочка протыкается двумя арматурными штырями крест-накрест, на них укладывается сетка.
  4. Здесь будут подвешены ваши продукты.
  5. Сверху бочку накрывают листом фанеры или железа. Коптильня готова.

Осталось только отрегулировать плитку на минимальную температуру, чтобы тлела щепа, и время от времени подкидывать в бочку свежий материал для пиролиза.

Процесс копчения с таким устройством не очень удобен тем, что нужно постоянно контролировать ситуацию, поднимать бочку для регулировки температуры, вынимать продукты для досыпки щепы.

Такое устройство нельзя назвать правильным дымогенератором для холодного копчения, но для временного использования идея вполне подойдёт.

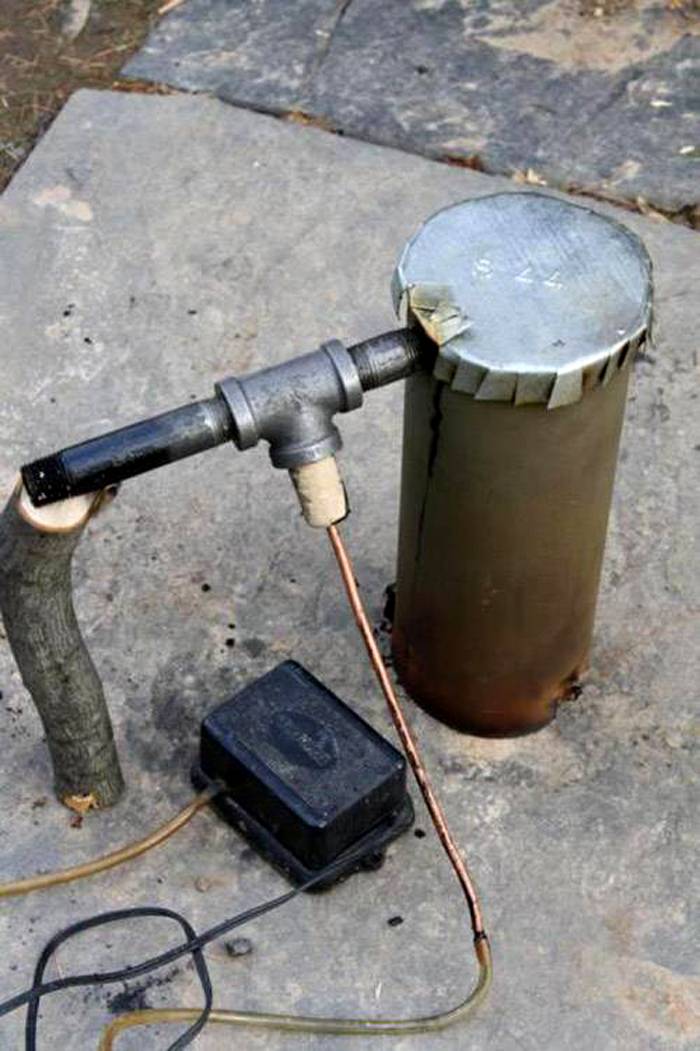

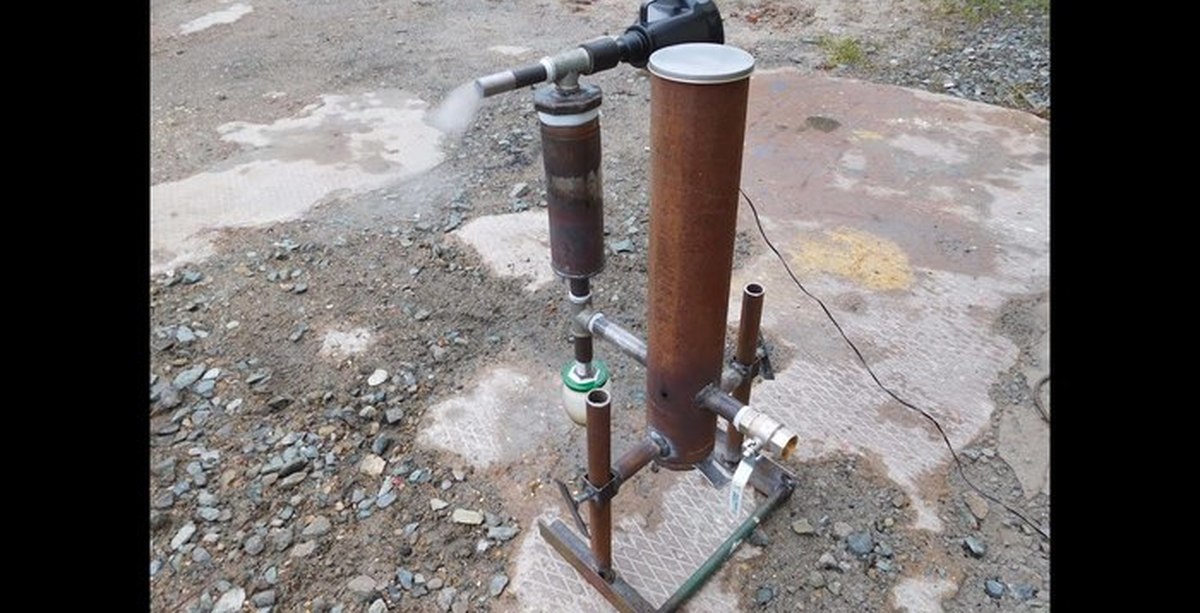

Генератор для коптильни из огнетушителя

Отличная идея для самодельного генератора дыма – использовать старый огнетушитель. У него нужно отрезать верхушку, она будет потом использоваться как крышка. Можно даже не убирать рычаг, он станет ручкой. Ниже среза в корпусе просверливаются два отверстия для доступа воздуха и выхода дыма.

Таким образом, вы получите генератор с верхним эжектором. Преимущество использования огнетушителя заключается в том, что он герметичен и прочен, имеет подходящий размер.

Такая коптилка холодного копчения с дымогенератором, сделанная своими руками, может беспрерывно работать 10-12 часов.

Совет! Чтобы засыпаемые опилки не спрессовывались в плотную массу, внутри ёмкости подвешивается пружина.

Как использовать аквариумный компрессор для дымогенератора

Мы уже говорили о том, что для работы небольшого генератора дыма можно использовать маломощный аквариумный компрессор. Для этой цели потребуется активный компрессор, то есть тот, который устанавливается снаружи аквариума. Погружные аквариумные фильтры для дымогенератора не подходят.

Такой прибор вполне сможет обслужить небольшую коптильню объёмом 15-20 литров.

Он обеспечит достаточную подачу дыма. Лучше, если устройство оснащено регулировкой мощности подачи воздуха. Подсоединить компрессор своими руками для дымогенартора несложно: если у него есть два выхода для воздуха, нужно объединить подачу в один канал и вставить шланг в штуцер для подачи воздуха в эжекторе.

Подобная система может работать хоть круглосуточно, помпа потребляет мало электроэнергии.

Можно пойти и другим путём: использовать вентилятор для дымогенератора. Для этой цели подойдёт компьютерный кулер, он обеспечит необходимое нагнетание воздуха.

Печка-дымогенератор для коптильни

Для коптильни большого объёма потребуется полноценная печь. Печку дымогенератора для холодной коптильни несложно сделать своими руками: это элементарная буржуйка с двумя уровнями для топлива: нижний? для дров и верхний – для щепы. В нижнюю часть закладывают пеллеты, дрова или ставят портативную газовую плитку, которая будет нагревать верхнюю часть с опилками.

От верхней части идёт труба – дымопровод, от нижней – обычная вытяжка, как для печи.

Для понижения температуры дыма трубопровод охлаждают, закапывая в землю или делая водяную «рубашку». Чтобы дым поступал в коптильню, трубу располагают с наклоном в сторону печки.

Совет! Профессионалы рекомендуют трубу дымохода делать не из оцинковки, а из нержавеющей или чёрной стали.

Техника безопасности

При сборке генератора своими руками необходимо придерживаться рекомендациям по технике пожаробезопасности, а также по работе с электроприборами.

  1. Предусмотреть автоматическую систему выключения на случай непредвиденных ситуаций.
  2. Все части тщательно герметизировать, провода изолировать от источников нагревания.
  3. Размещать готовый дымогенератор на поверхность из устойчивого к возгоранию материала: бетон, кирпич или цемент.


Обязательно соблюдайте технику безопасности!

Учитывая перечисленные рекомендации, удастся своими руками изготовить прибор, который будет функциональным, надежным и безопасным.

Дымогенератор из огнетушителя – бюджетный вариант. Процедура изготовления требует минимума комплектующих и времени. Даже новичок справится с таким аппаратом и сможет насладиться непревзойденными блюдами, приготовленными своими руками.

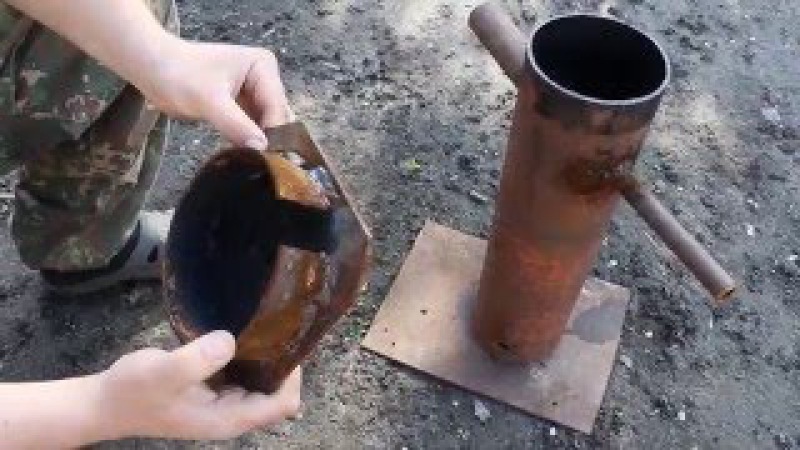

Самодельная коптильня из трубы: как делать

Коптильня из трубы – это один из самых простых вариантов, который можно легко сделать самостоятельно.

Для этого достаточно следовать инструкции и заранее подготовить все необходимое для работы.

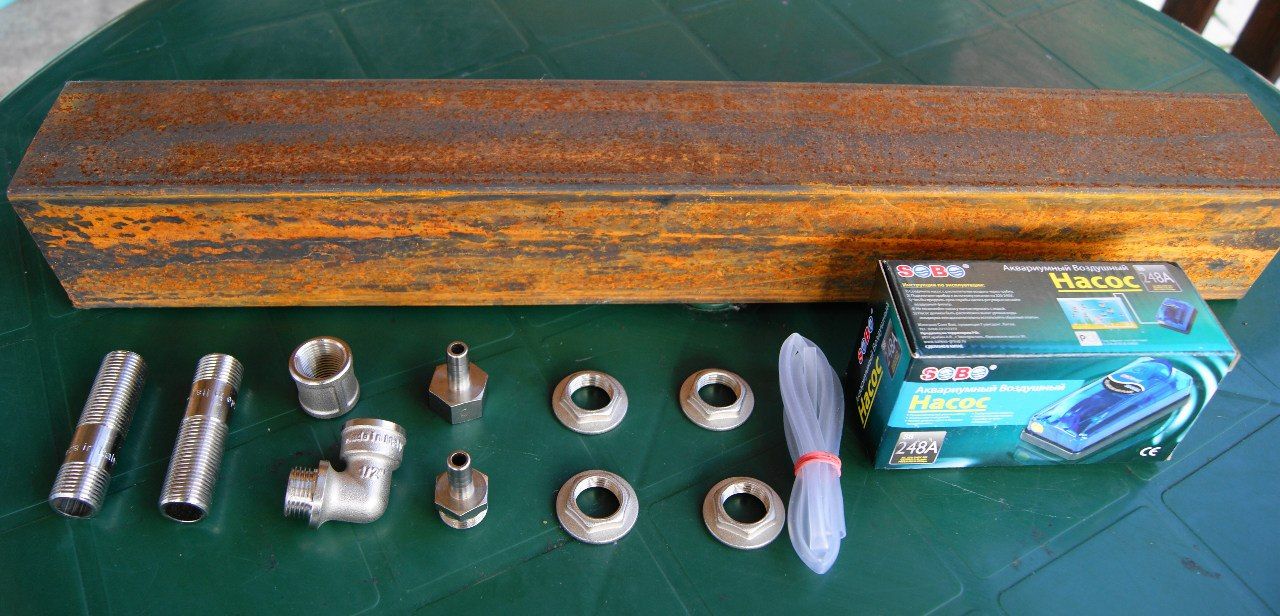

Материалы и инструменты, которые потребуются

Для самодельной конструкции нужно подготовить:

  • стальную трубу с диаметром 10 сантиметров;
  • гофру из пластика – длина не должна превышать три метра или можно воспользоваться металлическим рукавом;
  • отрезок металлической трубки – до 40 см с диаметров 2,5-4 см;
  • небольшой компрессор – подойдет аквариумный;
  • фитинговая стыковка, которая будет иметь такой диаметр, как и дымовой канал;
  • включатель и электропровода;
  • термометр.

Из инструментов нужно подготовить сварочный аппарат и болгарку. Желательно иметь хотя бы минимальный опыт работы с данными инструментами, чтобы во время процесса сборки генератора избежать травм и сделать все правильно и аккуратно.

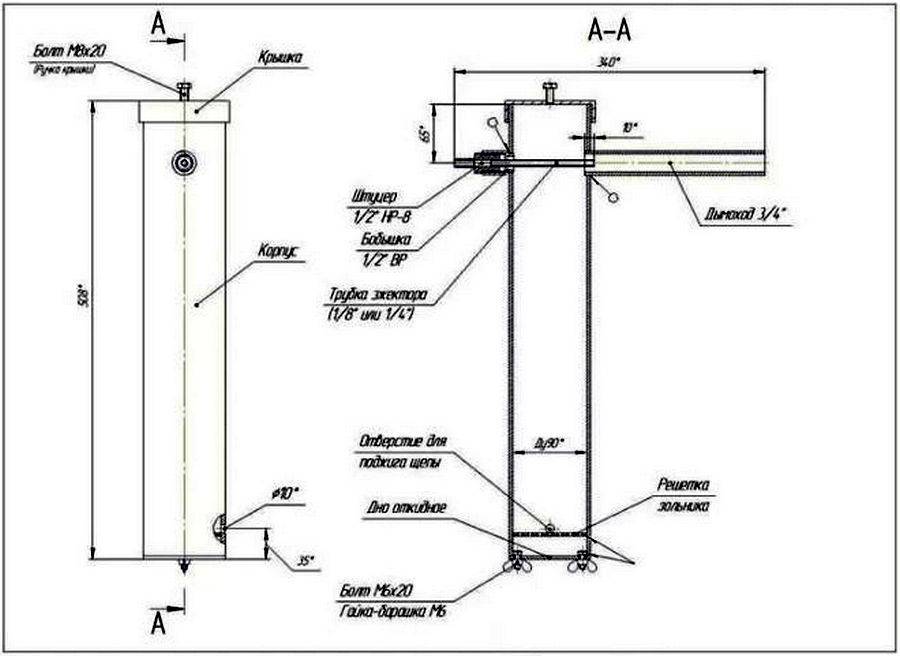

Чертёж дымогенератора из трубы

Для того, чтобы было проще выполнять процесс сборки, стоит изучить чертежи дымогенератора из трубы.

Ниже представлен самый простой и подробный вариант.

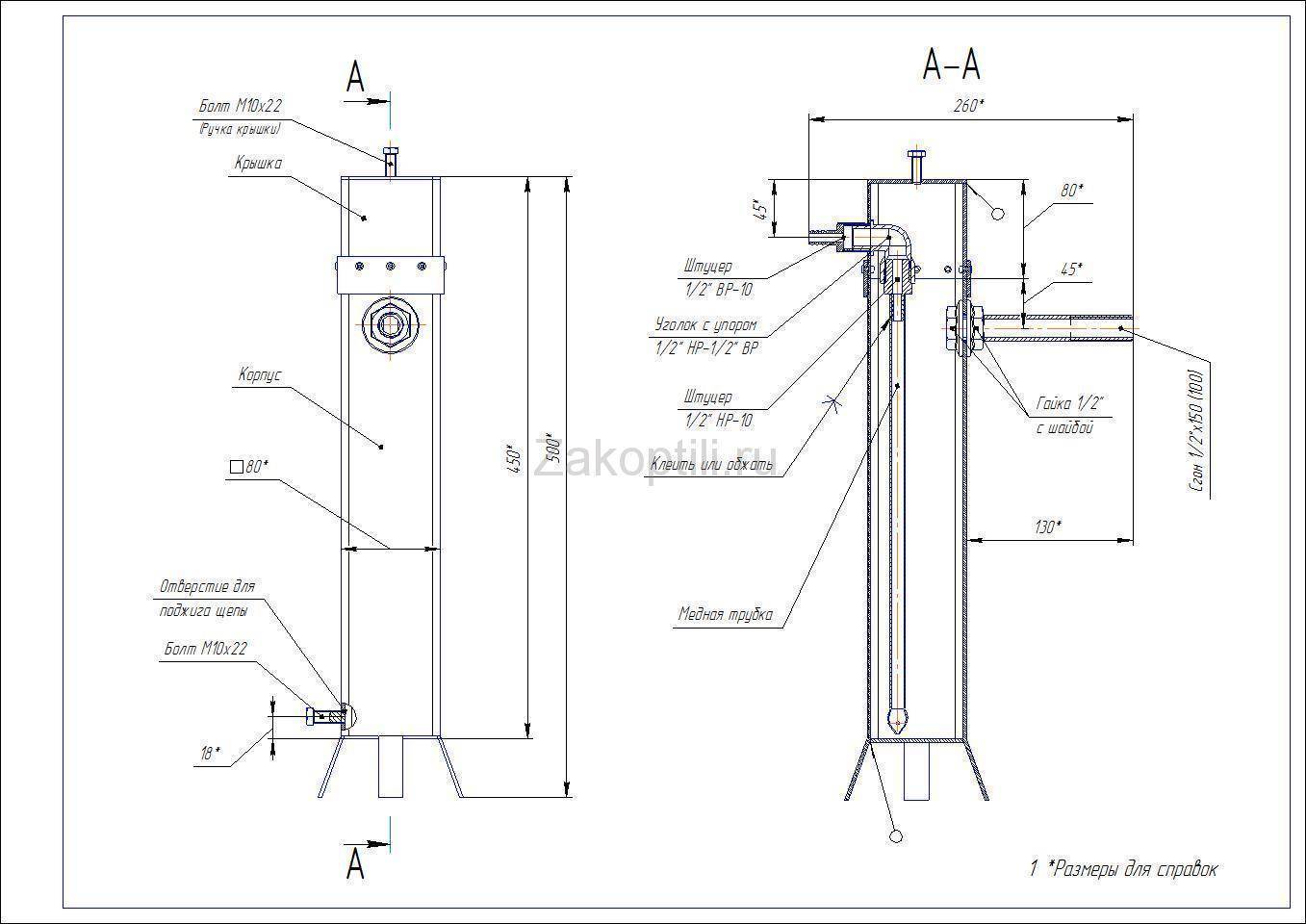

Чертеж дымогенератора из трубы с нижним и верхним расположением эжектора.

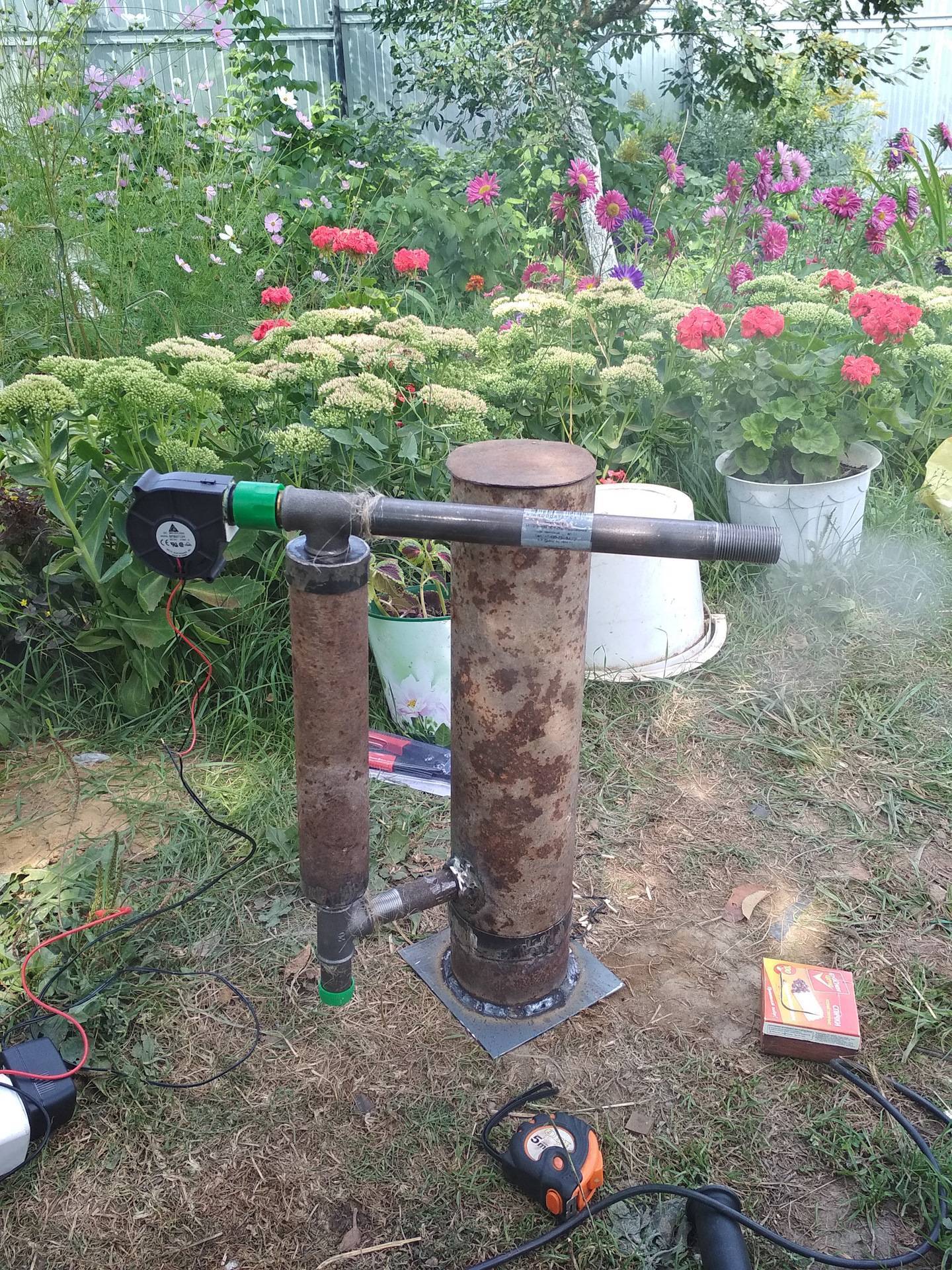

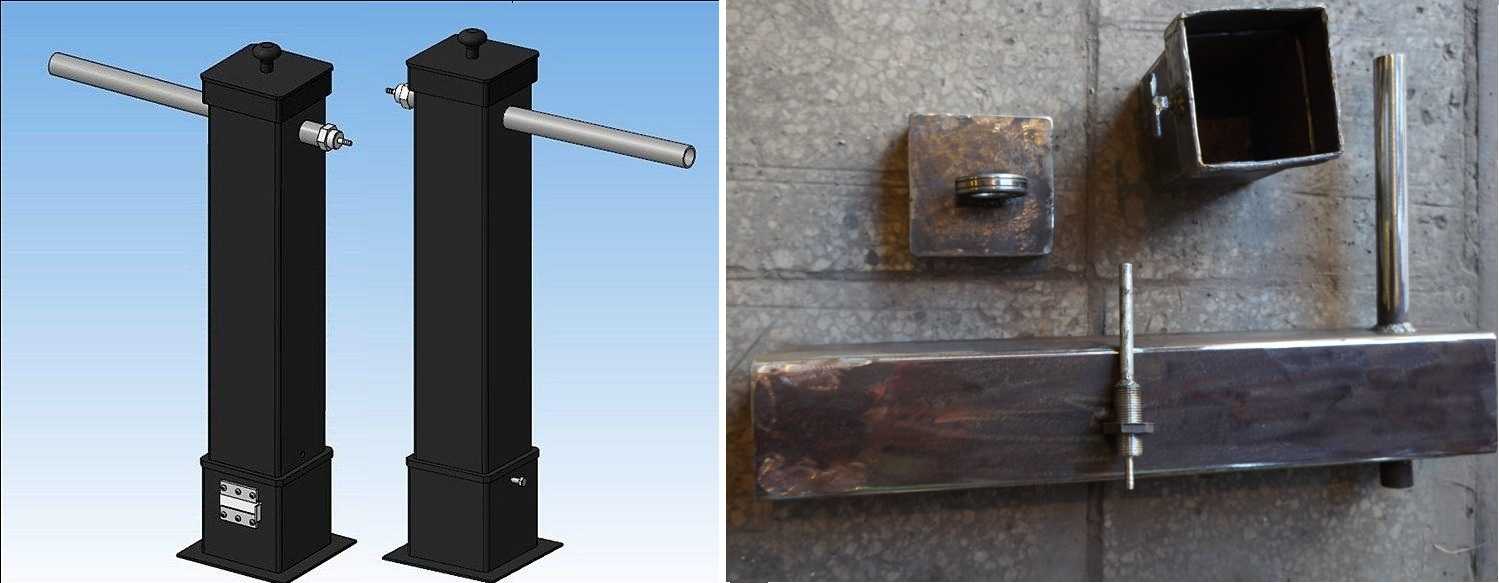

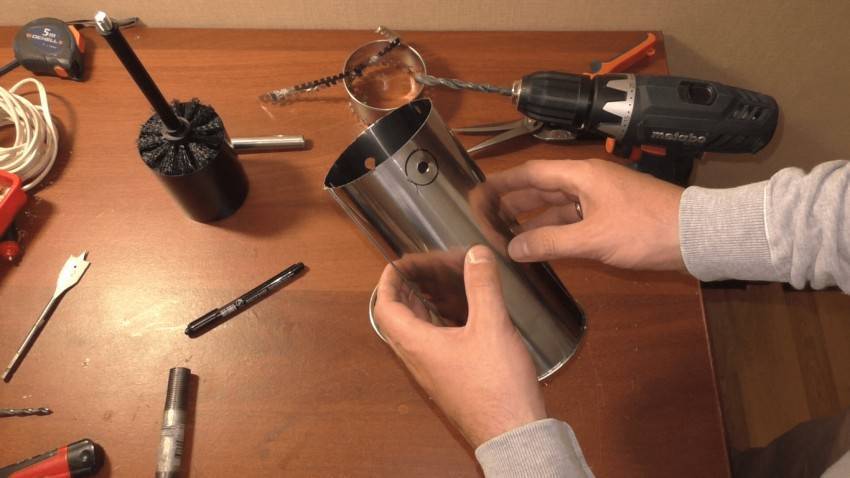

Пошаговая сборка

Нужно использовать все заранее подготовленные материалы, чтобы собрать дымогенератор, который будет использоваться для холодного копчения, своими руками из трубы.

  • В первую очередь делается камера. Как правило, средняя высота дымогенератора составляет 70-80 сантиметров. В верхней части должна располагаться крышка, которую можно было бы снимать. Это нужно для того, чтобы можно было без проблем засыпать внутрь устройства топливо. В нижней части делается небольшая емкость, куда будет падать зола.
  • В наиболее простых вариантах генератора, щепа насыпается на дно устройства, которое приваривается наглухо к краю трубы. В этом случае для очищения конструкцию переворачивают. Зольник в таком самодельном дымогенераторе не предусмотрен.
  • Также есть еще один вариант конструкции. Щепа насыпается на решетку, которая предварительно крепится на определенном расстоянии от дна устройства. Зола, которая остается после перегорания топлива, будет сыпать сквозь решетку. Обычно, дно в таких устройствах – съемное. Также можно добавить заслонку, чтобы чистить зольник. Такой вариант считается наиболее трудоемким.

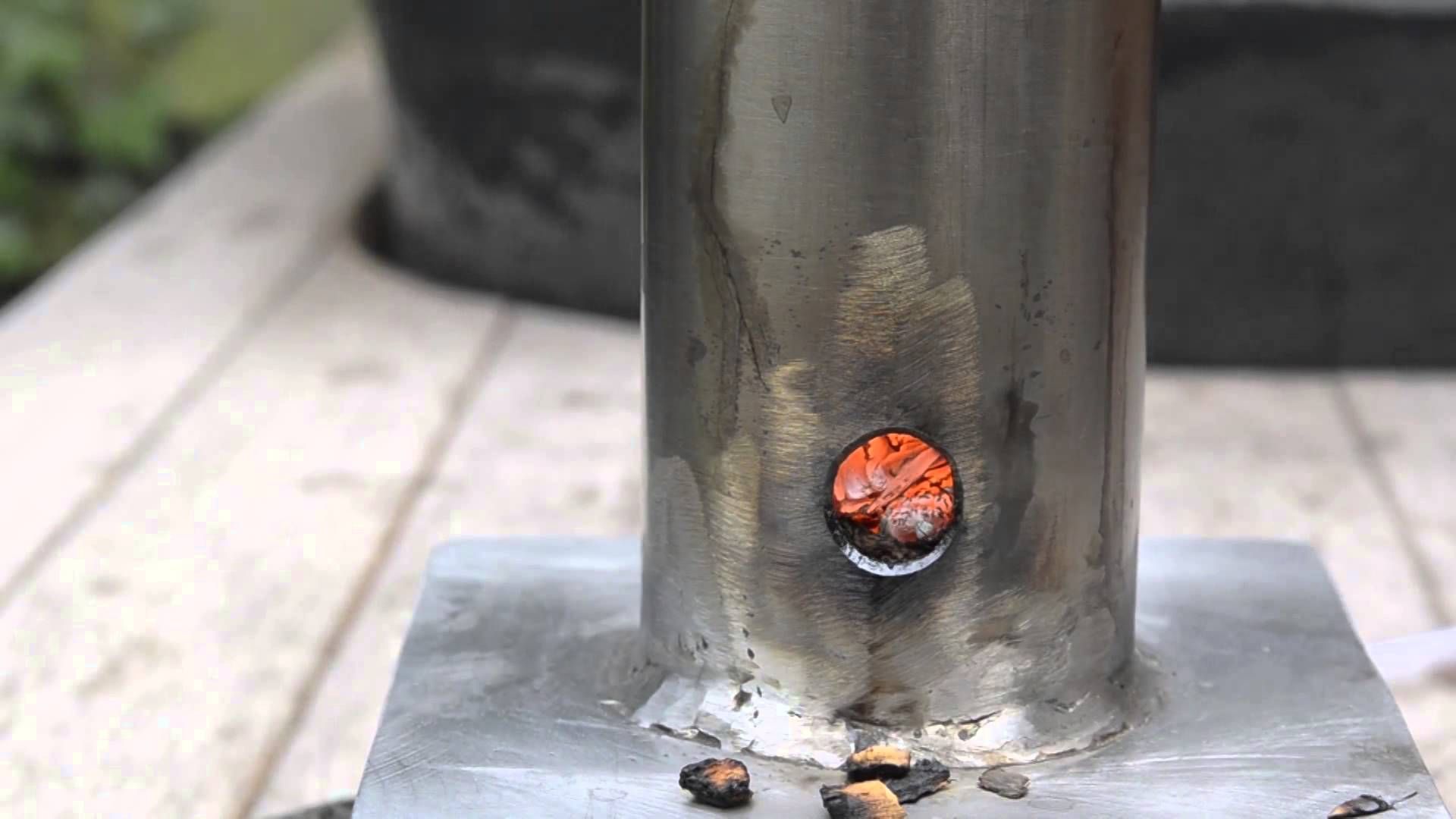

  • Вне зависимости от выбранного варианта, в нижней части самодельного генератора просверливается небольшой отверстие, диаметр которого будет составлять 5-6 миллиметров. Сквозь него в устройство будет поступать минимальное количество воздуха, чтобы опилки медленно тлели.
  • Если отверстие будет больше, то это может стать причиной возгорания.

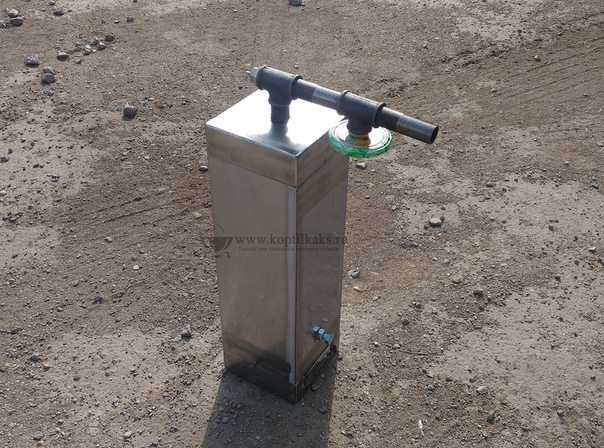

  • В верхней части конструкции, примерно на 7-9 сантиметров ниже верхнего края используемой трубы, делается еще одно отверстие. С его помощью к дымогенератору будет крепиться трубка дымоотвода.

  • Дальше собирается эжектор. Данное устройство используется для того, чтобы высасывать дым из дымогенератора и направлять его в дымоход. Трубка небольшого диаметра, в которую будет подаваться давление из компрессора, входит на пару сантиметров в трубу дымохода, которая имеет больший диаметр.

За счет того, что воздух будет медленно двигаться, возникает незначительно разрежение и дым из камеры начинает уходить в дымоход.

  • После того, как все самые главные детали будут соединены и закреплены, нужно только окончательно собрать самодельный генератор дыма и проверить, насколько эффективно он работает.
  • Внутрь конструкции необходимо поместить щепки. Достаточно использовать 700-800 грамм топлива. Лучше всего использовать опилки из лиственных или фруктовых деревьев, которые сделают готовую копченость не только вкусной, но еще и достаточно ароматной.
  • Дальше нужно плотно закрыть крышку устройства и установить сооруженную конструкцию на определенное место рядом со стенкой коптильни. Если дымогенератор отдельностоящий, то к дымоходу нужно присоединить шланг, который будет направлен непосредственно в коптильню.
  • Затем через небольшое боковое отверстие поджигается топливо и включается компрессор.
  • Теперь остается только время от времени следить за тем, чтобы опилки равномерно тлели и не затухали, чтобы получились вкусные и ароматные копчености домашнего приготовления.

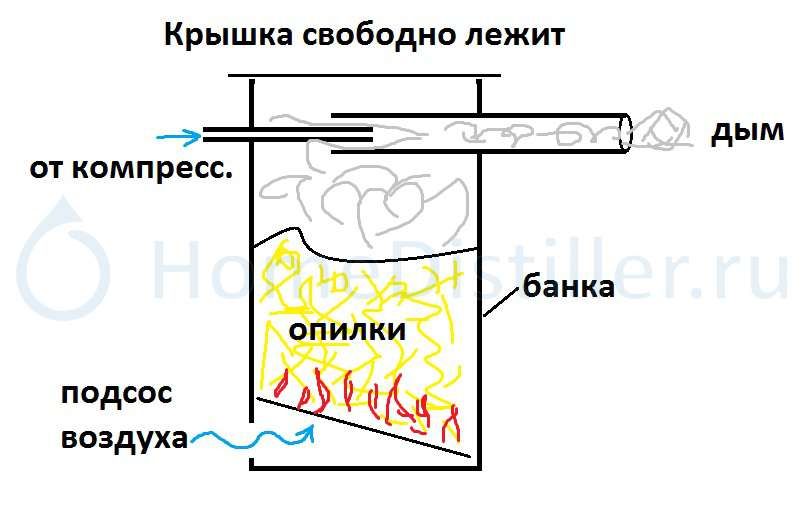

Принцип работы дымогенератора для горячего копчения

Засыпаем в наш самодельный источник дыма для копчения продуктов, опили или щепки плодовых деревьев на уровень 15-17 см. от дна. Отлично подойдет щепа можжевельника, яблони или вишни. Накрываем крышкой, и включаем в сеть аквариумный компрессор для создания пониженного давления в верхней части кастрюли. Через поддувало поджигаем топливный материал в кастрюле. Дымоход вставляем в отверстие, проделанное в торце камеры для копчения, в которой уже разложены или развешены будущие ароматные деликатесы.

Температура дыма будет напрямую зависеть от мощности компрессора. Чем интенсивнее будет нагнетание воздуха, тем сильнее разгорится топливный материал. При выборе компрессора рекомендуем обратить на этот фактор внимание. Лучше всего, если купленный компрессор будет иметь регулировку мощности и интенсивности подачи воздуха.

Правила использования дымогенератора

Техника этой категории подходит для тепловой обработки рыбы, разных видов мяса, грибов, овощей. Следует регулярно очищать коптильную камеру от загрязнений. Для засыпки пригодна древесина лиственных пород. Ель, сосну и другие хвойные деревья не используют, чтобы исключить засорение смолами.

В конце обработки для получения особых ароматических параметров добавляют душистые травы, пару веточек можжевельника. Следует уточнить особенности копчения разных видов исходных продуктов питания.

При работе с дымогенератором для холодного копчения надо соблюдать общие правила техники пожарной и электрической безопасности. Не размещают топочную камеру поблизости от легко воспламеняющихся предметов. Проверяют целостность проводки.

Если в конструкции есть мощный электронагреватель, его подключают к сети через защитный автомат по схеме с заземлением.

Что такое дымогенератор коптильни: основные определения и формулировка задачи

Технология холодного копчения подразумевает длительное воздействие на исходные продукты дымом тлеющих дров. Этот процесс уничтожает бактерии, блокирует процессы разложения. Одновременно такая обработка придаёт специфический вкус и запах.

Ограниченный температурный диапазон (от+16°C до +36°C) позволяет удалять влагу медленно.

Применение бережного режима помогает сохранять структуру, полезные витамины, жир. В зависимости от размеров кусков и других факторов длительность процесса может составить несколько суток. Приведённые сведения пригодятся для создания списка требований к подходящему оборудованию:

  • Необходимо создание достаточно большого количества дыма, чтобы копчение было быстрым.
  • Для поддержания оптимального температурного режима надо продумать систему охлаждения.
  • Длительность процедуры заставляет применять автономное оборудование, выполняющее свои функции без тщательного контроля.
  • Чтобы сократить затраты, рассмотрим создание коптильни холодного копчения с дымогенератором своими руками.


Устройство дымогенератора для холодного копчения, который можно сделать своими руками

  • На рисунке отмечена камера (1), в которой на подвесах размещают продукты для последующей обработки.
  • Древесные опилки (3) засыпают в подходящую по размеру топку, изготовленную из достаточно прочного жаропрочного материала.
  • Регулировка тяги здесь организована с применением поддувала (7).
  • Компрессор (6) подаёт свежий воздух через гибкий шланг (5) и патрубок (4).
  • Ёмкость закрыта сверху крышкой.
  • Поэтому дым направляется по соединительной трубке (2) в коптильную камеру.

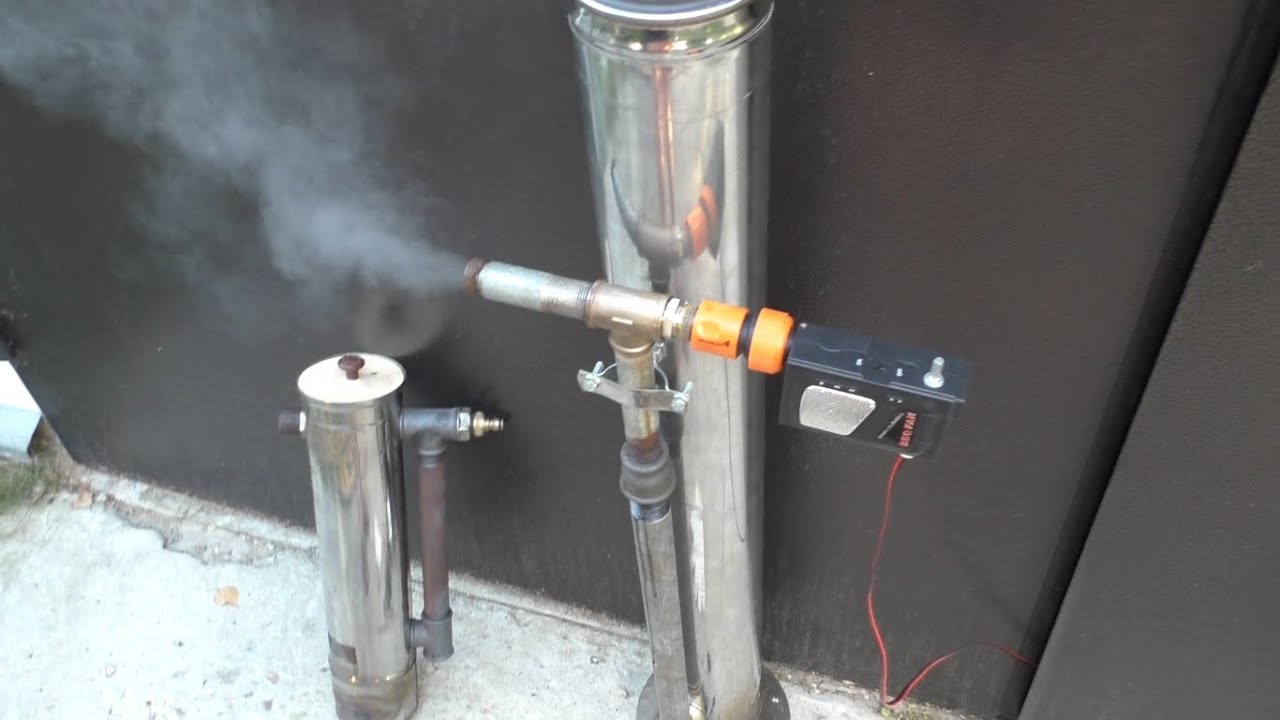

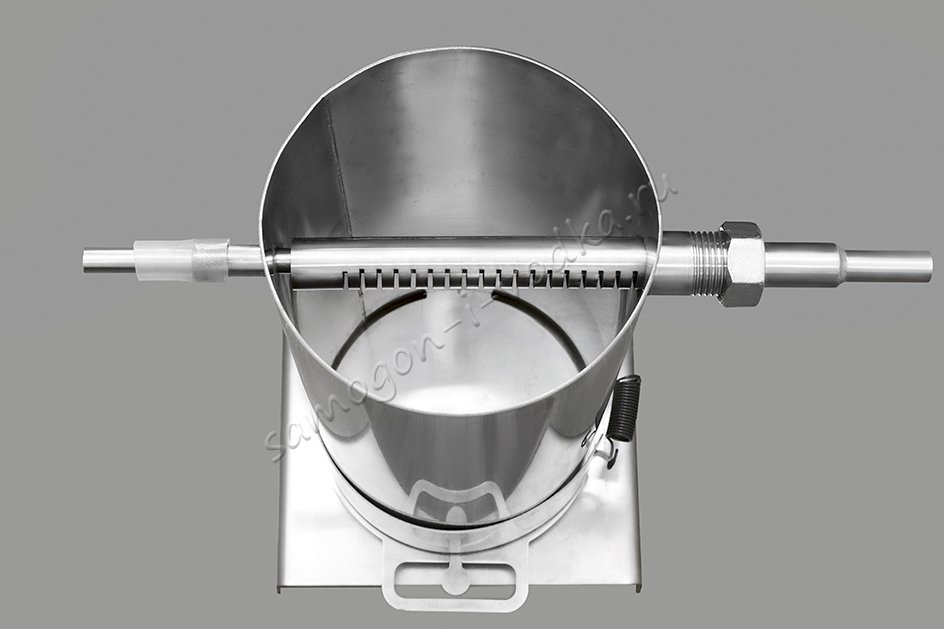

Эжектор

Специалистырекомендуют применять первый вариант. При верхнем размещении эжектора можно пользоваться следующими преимуществами:

  • увеличивается объём области сгорания. Уменьшается вероятность затухания твёрдого топлива;
  • в таком варианте проще обеспечить медленное тление. Следовательно, реже придётся пополнять запас дров;
  • верхнее расположение эжектора с принудительной подачей воздуха создаёт достаточную тягу. Пригодится дополнительная фильтрация дыма слоем засыпки;
  • нижнее – способствует попаданию крупных частиц в дымоход, заставляет увеличивать его длину для снижения рабочей температуры в коптильной камере;
  • близость к нагретой области уменьшает срок службы патрубка, увеличивает риски повреждения сварных соединений.

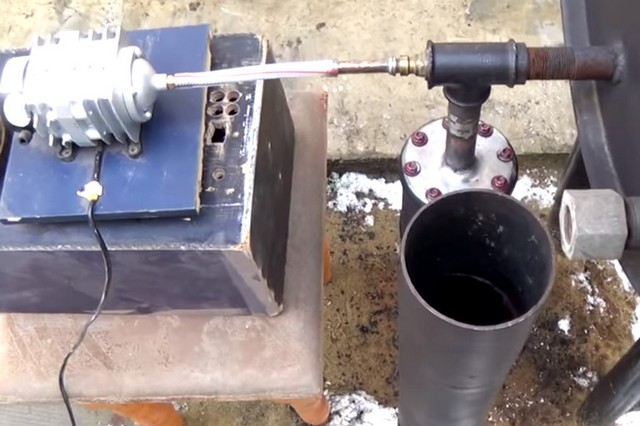

Компрессор для дымогенератора коптильни

Такое подключение компрессора минимизирует тепловое воздействие на эжектор, что продлевает срок службы узла. Одновременно обеспечивается достаточная скорость воздушного потока для подачи дыма в зону обработки продуктов питания.

Коптильная камера

На рисунке приведён пример фабричной камеры для копчения. Несложно догадаться, что подобные функции вполне способен выполнить старый холодильник. При поддержании оптимального температурного режима компоненты его конструкции не будут повреждены.

Типовые резиновые уплотнители будут выполнять свои прямые функции. Встроенные направляющие и решётки пригодятся для размещения продуктов питания.

Модернизация

Описанная выше конструкция полностью работоспособна. Но она имеет много недостатков, не очень удобна. По результатам ее использования сделаны доработки и усовершенствования.

Регулируемая тяга

Один из главных недостатков описанной конструкции — плохая регулировка интенсивности горения. Ее можно немного изменить, регулируя производительность компрессора. В конструкцию можно добавить регулируемое поддувало. Его можно сделать по принципу шибера:

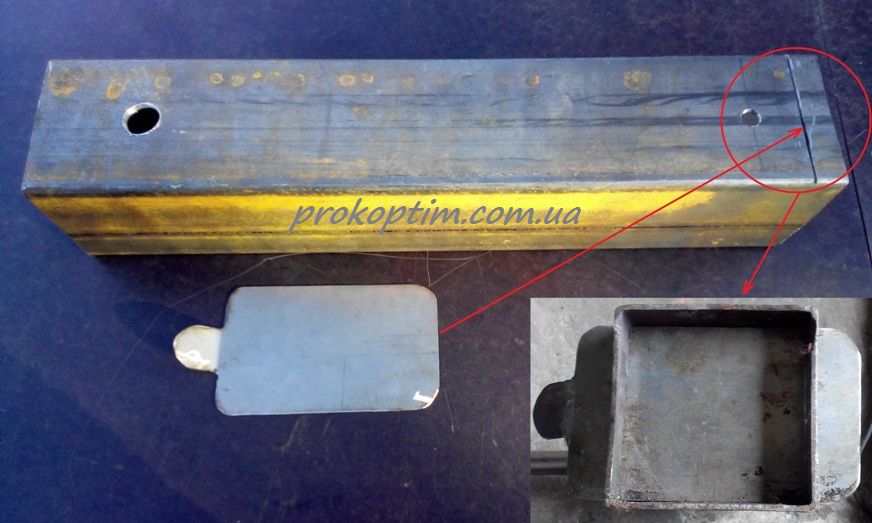

  • В нижней части корпуса (выше места крепления стеки) приварить кусок круглой трубы длиной 10-15 см.
  • Просверлить два отверстия, которые располагаются строго одно напротив другого.
  • Взять пруток, которых проходит в эти отверстия. Его длина на 20 см больше диаметра трубы.

  • Из листа металла (2-3 мм толщины) вырезать круг. Его диаметр чуть меньше внутреннего диаметра трубы.
  • Из прутка сделать «ручку» (согнуть ее).
  • Вставить в отверстия ручку, приварить вырезанный круг.

Все, регулируемая заслонка готова. Поворачиваете ее, регулируете интенсивность поступления воздуха, регулируя интенсивность горения.

Зольник

Еще один недостаток — через сетку просыпается зола. Можно ставить дымогенератор на металлическую пластину, но можно сделать зольник. Кстати, шибер можно сделать в зольнике. Это будет правильнее, так как подсос воздуха можно будет почти перекрыть, чего с шибером в корпусе не добьешься — воздух поступает через сетку.

Зольник делают из отрезка трубы чуть большего сечения, чем труба на корпусе. Если такой нет, придется сварить. К куску трубы приваривается дно, к корпусу — по периметру — тонкая полоса металла. Корпус вставляется в зольник (ножки привариваются также к нему).

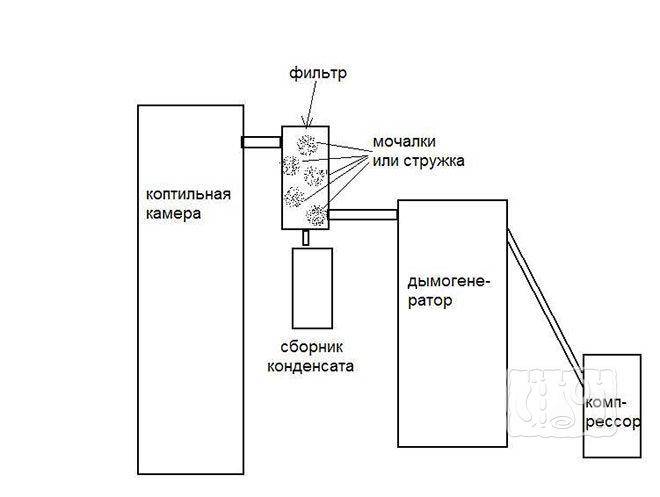

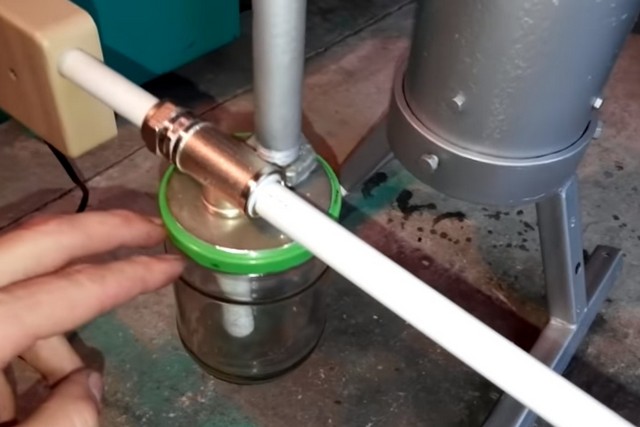

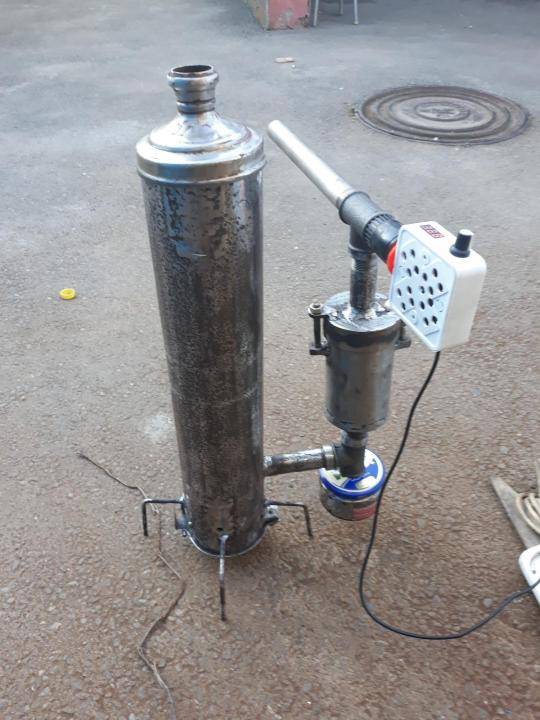

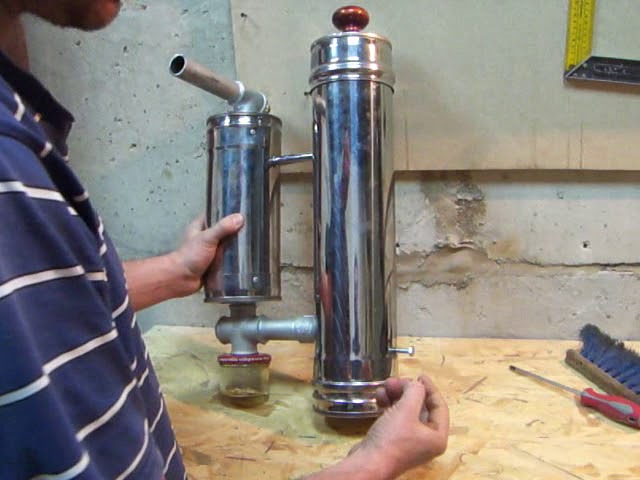

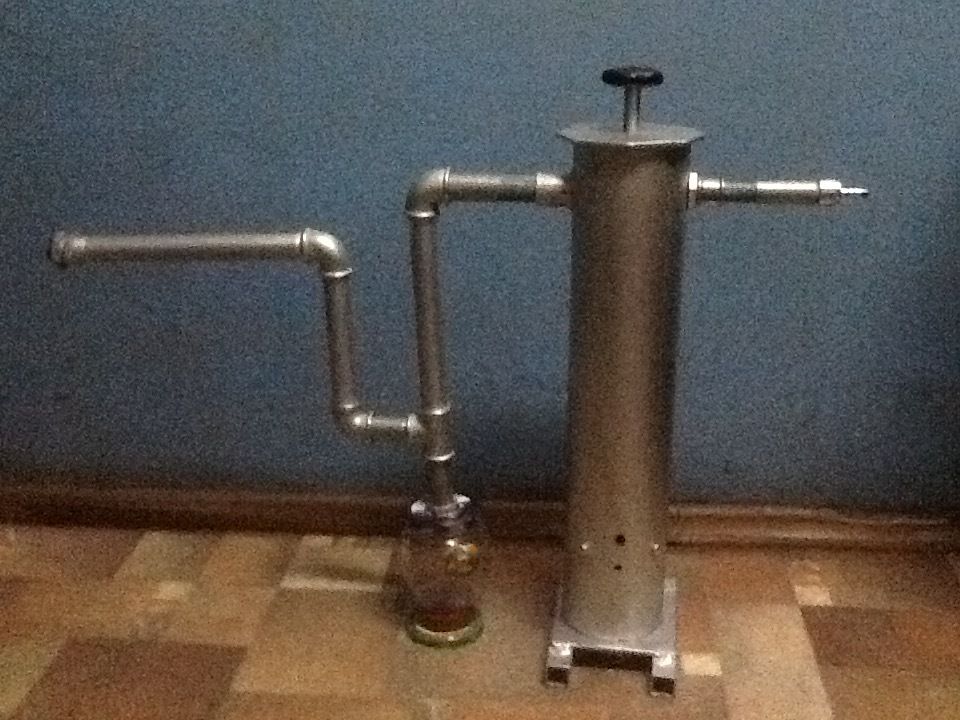

Сбор конденсата

При работе дымогенератора для холодного копчения происходит выделение конденсата. Это осложняет жизнь, особенно если на улице температура невысокая. Решить проблему можно сделав сборник для конденсата. Для этого:

  1. выходную трубку дымогенератора опускаем вниз,
  2. в нижней точке устанавливаем емкость для конденсата, приварив к ней две трубы — одну напротив другой;
  3. с противоположной стороны труба снова поднимается вверх и входит в коптильный шкаф.

При таком устройстве значительная часть конденсата оказывается в емкости. Проблема стоит не так остро.

Устройства с автоматическим розжигом

Дымогенератор Дымка

Изделие разработано приволжским механическим заводом, который уже довольно долгое время занимается изготовлением и реализацией аналогичной продукции. У оборудования неоднократно перерабатывались различные элементы конструкции, учитывались важные факторы, что позволило сделать продукцию этого предприятия одной из лучших в стране. Корпус изготавливается из нержавеющей стали, причем толщина стенок составляет свыше 2 мм, что не допускает не только возникновения коррозионных процессов, но и не позволяет стенкам выгорать с течением времени. Период непрерывной работы можно в значительной степени увеличить благодаря установке специального бака для щепы. Дым в конечном счете получается густой и очень чистый, без вредных примесей, что скажется на безопасности продуктов. Конструкция укомплектована довольно мощным компрессором, который будет максимально равномерно распределять дым по камере, что позволит продуктам прокоптиться максимально равномерно.

Ещё: Топ-10 лучших сортов кабачков, как выбрать сорт кабачка для огорода?!

Общий объем коптильной камеры составляет 200 л. Дым проходит по змеевику, длина которого составляет более 3 метров. Мощность компрессора высокая – он пропускает через себя порядка 80 литров в минуту. Объем емкости для щепы составляет 8 литров, к тому же при необходимости его можно увеличить. Мощность тэна составляет 1 кВт, причем этот показатель регулируемый. Масса оборудования составляет 8,5 кг, а одной загрузки щепы хватит примерно на 10 часов непрерывной работы, на корпусе также предусмотрен датчик температуры, чтобы можно было отслеживать степень нагрева в коптильной камере.

Преимущества:

  • Красиво смотрится;
  • Долго работает на одной закладке щепы;
  • Есть все необходимое для использования;
  • Предусмотрен температурный датчик;
  • Немного весит;
  • Вместительный.

Недостатки:

  • Температура дыма бывает низковата.

Дымогенератор Дымка

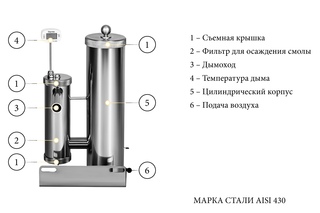

Дымогенератор Вихрь-М

При помощи данной конструкции можно коптить большие объемы продуктов в короткое время. Устройство в полной мере автоматизировано, человеку не придется вмешиваться в процесс приготовления. Его вообще относят к профессиональным изделиям. В качестве расходного материала здесь выступает щепа или опилки, нет необходимости приобретать брикеты либо таблетки. Одной загрузки (она составляет примерно 3-4 кг щепы) будет вполне достаточно для того, чтобы оборудование проработало в непрерывном режиме сутки. Прибор функционирует на базе бескислородного горения. Поджигать щепу нет необходимости, так как она будет поступать на тэн, мощность которого составляет 1 кВт, где и постепенно начинает тлеть. Многие пользователи отмечают равномерную плотность дыма, причем температура у него тоже будет находиться на одном уровне.

В комплекте с изделием имеется все необходимое для обеспечения стабильной и продолжительной работы оборудования. Уровень подачи дыма здесь можно отрегулировать – изделие способно заполнить дымом камеру, объем которой находится в пределах от полутора до десяти кубометров. Модель покрыта черной жаропрочной краской, корпус изготавливается из нержавеющей стали. В сутки данный дымогенератор потребляет порядка 12 кВт электроэнергии. Габаритные размеры не слишком большие – 60х25х65 см. Номинальная температура тэна составляет примерно 270-310 градусов, поэтому щепа будет начинать тлеть сразу после того, как окажется на нагревательном элементе.

Преимущества:

  • Можно сразу коптить довольно большие объемы;
  • Полностью автоматизированная работа;
  • Нет необходимости держать под контролем температуру в камере;
  • Небольшой расход материалов.

Недостатки:

  • Категорически запрещается использовать влажную или сырую щепу, так как из-за нее тэн может выйти из строя;
  • Образуется приличное количество нагара, приходится вычищать два-три раза в месяц.

Дымогенератор Вихрь-М

Дымогенератор Дачник

Это устройство представляет собой полноценную автоматическую коптильню, причем сразу следует оговориться, что температура дыма в камере будет не слишком высокой – порядка 20-28 градусов. Изделие разработано для таких продуктов, как мясо, птица, рыба, сало, сыр и так далее. Функционирует изделие исключительно в автоматическом режиме, однако нуждается в подключении к электросети. Оно расходует энергию достаточно экономично – всего лишь порядка 0,3 кВт в час. Корпус изготавливается из довольно прочной нержавеющей стали. Вместе с ним поставляется сам нагревательный элемент, шкаф, куда будут загружаться продукты питания, многие дополнительные детали. Имеется автоматический таймер снабжения опилками, предусмотрен также регулятор температуры. Существует индикация включения питания и работы электрического тэна.

Образующаяся в процессе сгорания щепы или опилок зола отводится в специальный отсек. Подача дыма здесь равномерная, он заполняет коптильную емкость в полной мере, помогая продуктам готовиться значительно быстрее. В модель обычной комплектации можно загрузить вплоть до 20 кг продуктов одновременно, есть варианты конструкции, позволяющие коптить до 50 кг. Эта автоматизированная коптильня снабжена врезкой-патрубком и специальным зонтом для вытяжки, что позволяет использовать оборудование не только на улице, но и внутри помещений, выведя воздуховод через окно, чтобы дым не попадал вовнутрь.

Преимущества:

  • Экономичный в работе;
  • Подача щепы происходит в дозированном режиме;
  • Скорость подачи и температуру в камере контролирует автоматика;
  • Можно использовать как за пределами помещений, так и внутри них.

Недостатки:

  • Коптить на морозе не получится;
  • Внешний вид мог бы быть поинтереснее.

Дымогенератор Дачник

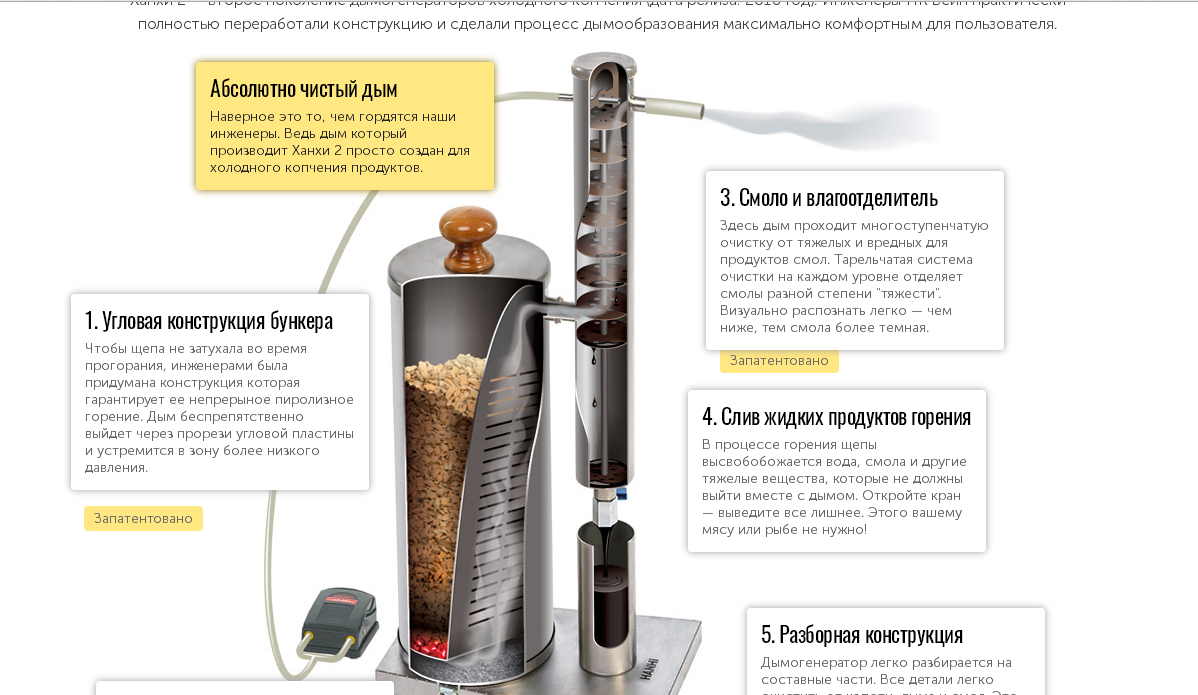

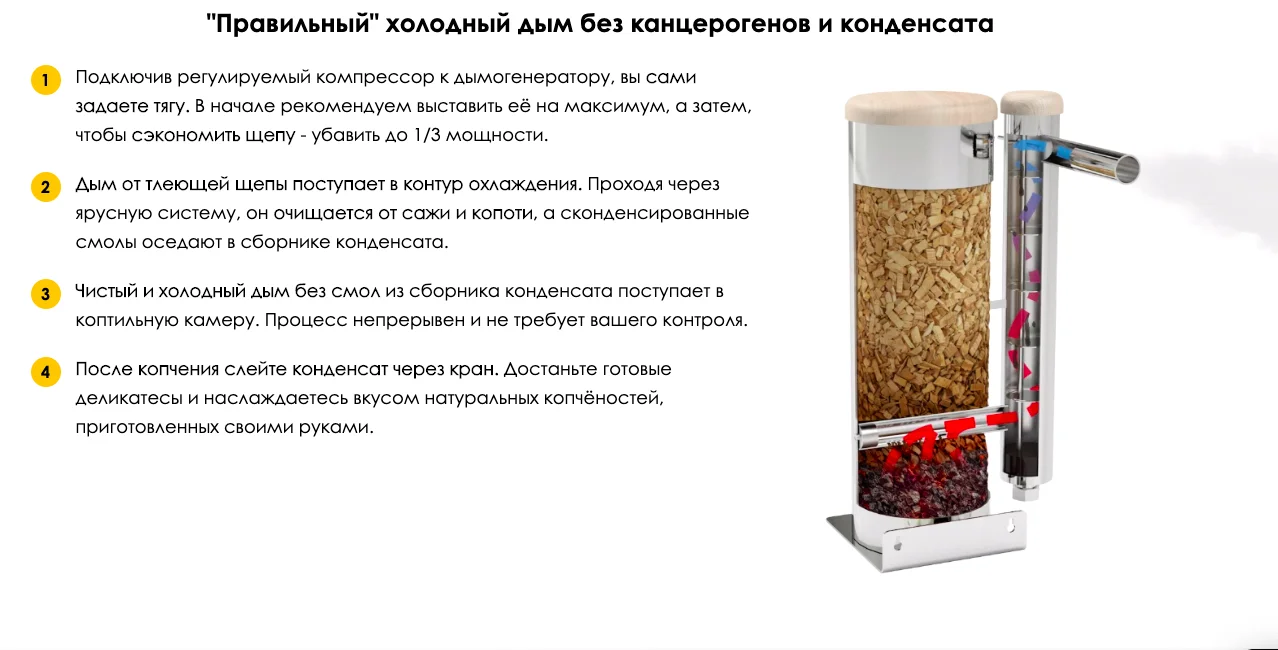

Hanhi Zmei

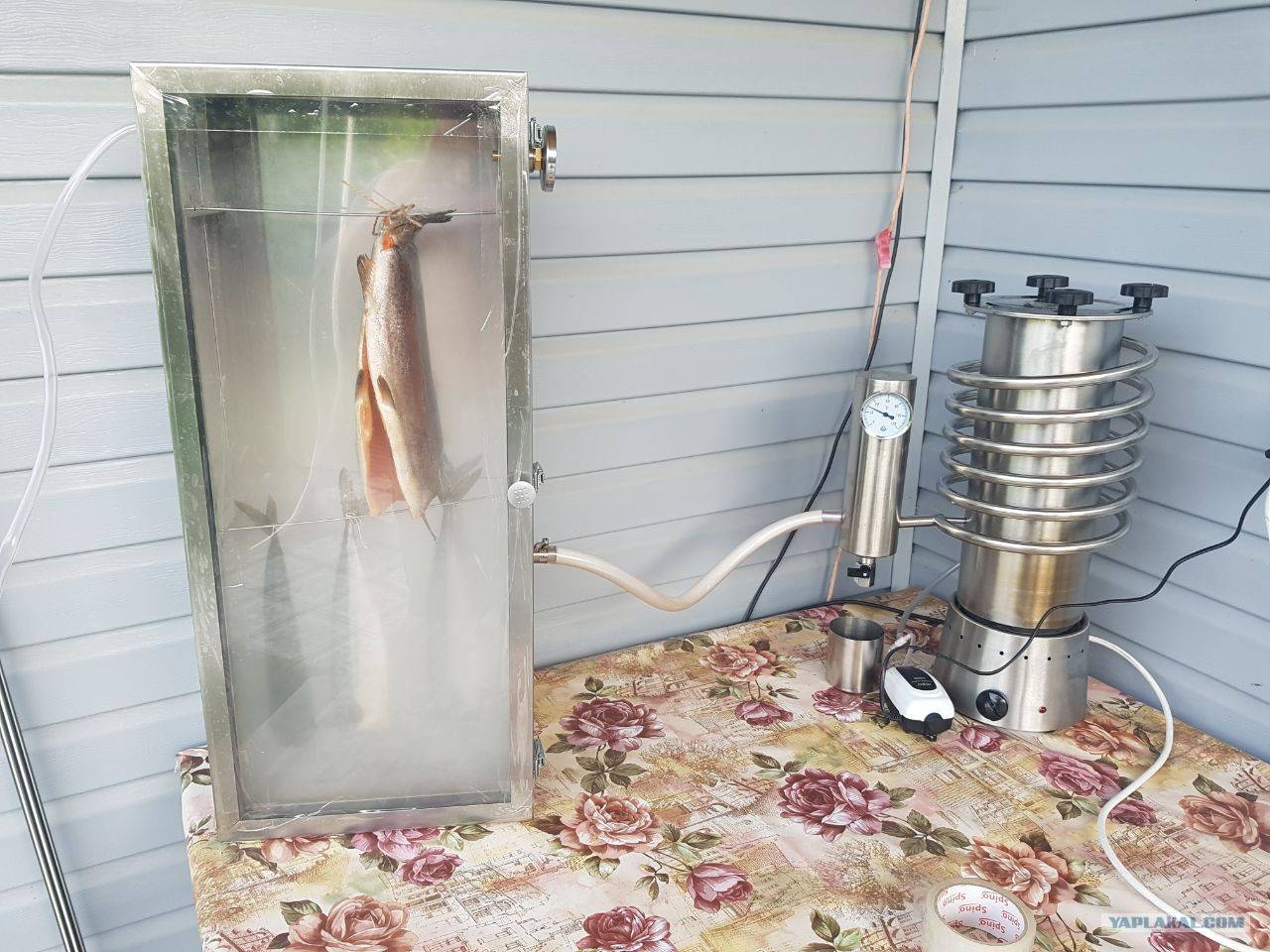

Новейшее оборудование, предназначенное специально для холодного копчения. Оно появилось в широкой продаже в прошлом году. Инженеры постарались тщательно продумать все наиболее важные моменты, поэтому процесс образования дыма стал максимально удобным для человека, работающего с данным агрегатом. Бункер с щепой имеет угловую конструкцию, что позволяет обеспечивать ее продолжительное пиролизное горение. Кроме того, она не будет затухать. Дым из этой части прибора выходит при помощи специальных прорезей, находящихся на угловой пластине, после чего отправляется в зону пониженного давления. Отсек для золы здесь очень удобный, к тому же к нему есть доступ, поэтому при необходимости можно его извлечь и вычистить. Вообще, весь дымогенератор при желании можно разобрать и вычистить от копоти и образовавшихся смол.

Дым, направляясь из камеры сгорания к продуктам, проходит через многоуровневую систему фильтрации, в которой из него убираются тяжелые смолы, тем более, что они способны нанести вред продуктов. Во время сгорания щепы может образовываться вода, жидкая смола и прочие вещества, которые не должны выходить вместе с дымом и попадать на продукты. Для удаления всего лишнего, необходимо открыть специальный кран. Изделие может работать полностью в автономном режиме, за его работой следить вовсе не придется, достаточно лишь своевременно убирать золу и прочищать фильтры дыма. Такое устройство всегда находится в вертикальном положении, оборудован достаточно удобной и устойчивой опорой.

Ещё: Топ-10 лучших сливочных масел, как выбрать хорошее сливочное масло?

Преимущества:

  • Качественная система очистки дыма от вредных веществ;
  • Все элементы изготавливаются из качественной нержавеющей стали;
  • Полностью пожаробезопасное оборудование;
  • Потребляет минимальное количество электроэнергии.

Недостатки:

  • Не обнаружено.

Скумбрия холодного копчения в домашних условиях с дымогенератором Hanhi

Hanhi Zmei

Печка-дымогенератор для холодного копчения

Если требуется установка большей производительности, варят простейшую печку. Ее можно сделать из той же трубы большого диаметра или сварить из металла прямоугольный корпус. Приварить дверку, сделать дымовую трубу, закрепленную под наклоном. Вот и все сложности. Нужно еще внутреннее пространство разделить горизонтально закрепленным металлическим листом на две части.

Нижняя часть больше, верхняя — меньше. Внизу разжигают огонь, на лист насыпают опилки. Дальше процесс известен.

От печного дымохода до коптильного шкафа прокладывают трубу. Она должна иметь восходящий уклон, хоть и небольшой. При этом вход в шкаф должен располагаться в нижней части — чтобы дым окутывал все продукты. Потому шкаф устанавливают на возвышении, ножках, постаменте.

Для экономии места можно печку-дымогенератор установить под шкафом, сварив конструкцию из металлического уголка.

Но при такой конструкции дым может быть чересчур горячим. Для его охлаждения нужны дополнительные меры. Как вариант — найти трубу большего диаметра, надеть ее на основной дымоход. Установить кулера, так чтобы поток воздуха был направлен в промежуток между трубами.

Еще вариант — сделать что-то по типу водяной рубашки, во время копчения получая еще и горячую воду. Но куда девать ее — вопрос. Хотя, теплая вода в хозяйстве всегда пригодится.

Дымогенератор для холодного копчения этого типа требует больше затрат — металл или толстостенная труба, плюс дымоход. Причем дымоход лучше не делать из оцинкованной стали — цинк, это не тот металл, Который полезен для здоровья. Не стоит использовать и асбест. Он во-первых, плохо отводит тепло, во-вторых, еще вреднее цинка.

Потому выбор в этом плане небольшой — заказать трубы из черной стали или купить из нержавейки. Тут уж каждый решает сам.

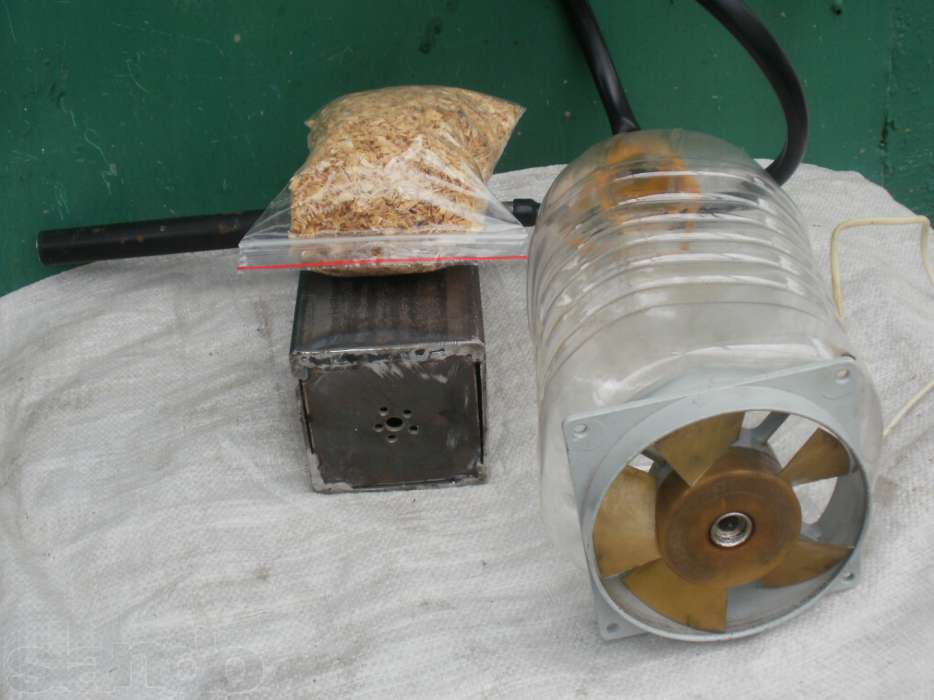

Компрессор

Нередко у человека, решившего взяться за собственноручное изготовление генератора дыма, возникает вопрос насчёт компрессора. Как его сделать? Всё просто.

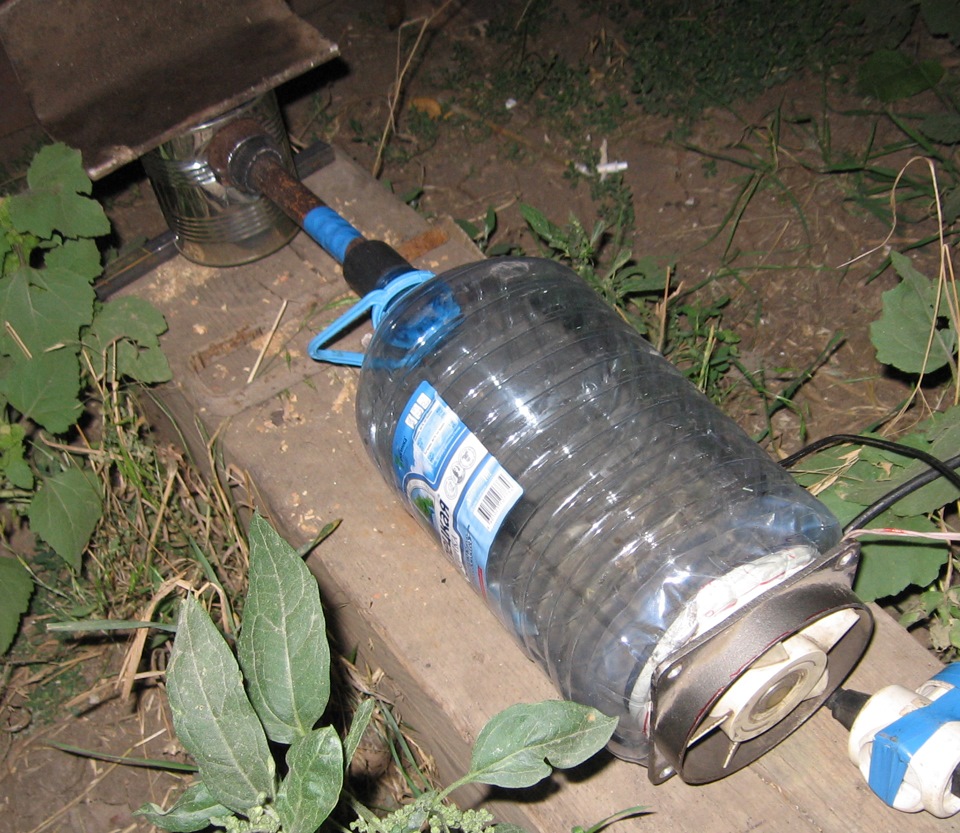

Вам понадобится обычный компьютерный кулер. Его необходимо приклеить к внутренней стороне отрезка пластиковой бутылки, на горлышко нужно надеть шланг. Компрессор для дымогенератора готов! Он вполне работоспособен, хоть и смотрится непрезентабельно.

Подойдёт также аквариумный компрессор. Можно вообще не использовать этот элемент. Конструкция будет работать и без него, но не так эффективно.

Выбираем правильный

Кроме понимания того, как устроен дымогенератор для холодного копчения, важно знать, каким техническим характеристикам он должен соответствовать. Вот несколько мерил должного качества:

  • производительность дымогенератора;
  • интенсивность;
  • максимальная автоматизация дымогенератора;
  • простота;
  • транспортабельность дымогенератора.

Первый пункт в характеристиках дымогенератора для копчения указывает на то, какое количество исходного сырья может быть обработано за наименьший промежуток времени. Чем производительность дымогенератора выше, тем больших размеров должен быть модуль подачи дыма и камера для продуктов.

Интенсивность описывает то, с какой скоростью и в каком объеме может подаваться дым. Здесь важна определенная грань, ведь при его большом количестве он может не успевать охлаждаться до 25-30°.

Процесс должен протекать круглые сутки без перерывов. Это означает, что щепки придется подкладывать в дымогенератор и ночью. Вставать специально для этого хочется не каждому, поэтому стоит подумать о том, можно ли реализовать систему автоматической подачи по таймеру или объему.

Монтажники и конструкторы всегда стараются добиться максимальной прочности и надежности конструкции при ее простоте. Именно простота позволяет снизить расходы на ремонт и производство. Также такие изделия обычно служат дольше. Этот принцип должен иметь в основе дымогенератор для коптильни. Делать прибор стационарным – решение лично каждого. Но нет гарантии того, что площадка, где сейчас находится дымогенератор, завтра не будет востребована под хозяйственное строение.

Лучшим дымогенератаром для холодного копчения считается тот, который легко переместить и смонтировать на новом месте.

Сравнительная таблица характеристик

После изучения рейтинга предлагаем обратить внимание на таблицу с главными техническими параметрами всех описанных ранее моделей.

Рейтинги по теме: Рейтинг ТОП 7 лучших воздуходувок: виды, характеристики, плюсы и минусы, цена

Наименование моделиГабариты (мм)Вес (кг)Вместимость камеры (л)Стоимость (руб)
ДЫМ ДЫМЫЧ 01М610х400х25012322 000 – 2 500
Дачник650х310х750103520 000 – 25 000
Вихрь-М600х250х65032940 000 – 42 000
Hobbi Smoke 3. 0+250х95х1103.52010 000 – 12 000
Finlandia 1.2 L298х801.2253 000 – 4 500
Weber200х350х2502.53 000 – 4 500
Грилек350х600х4009307 500 – 10 000

Зачем нужен дымогенератор

Холодное копчение, это длительный процесс, для поддержания которого требуется не только оборудование, но и приличный запас дров и времени. Зачастую он длится от 2 до 7 дней, и в течение всего этого периода в топке необходимо постоянно поддерживать огонь. как раз и облегчает эту работу.

Некоторые модели заводского изготовления могут работать автономно сутками, не требуя никакого внимания.

Дымогенератор для копчения вырабатывает и подаёт дым в коптильный шкаф, где находятся продукты. Замаринованное мясо, птица или рыба контактируют с дымом, после чего активируется целая вереница химических реакций. Благодаря им получается ароматная и очень вкусная пища.

Дымогенератор для коптильни – эффективное и вместе с тем конструктивно простое устройство. Для его изготовления можно использовать подручные материалы.

В шкафу, где коптятся продукты, ничто не подгорает, поскольку температурный режим внутри не очень высокий (в пределах от +20 до +40 °C). Такая температура как раз и является характерным признаком именно холодного копчения. При горячем способе температура дыма гораздо выше — около 100 градусов.

Дымогенератор — это устройство, которое длительное время, часто без всякого присмотра хозяина, вырабатывает охлаждённый до комнатной температуры коптильный дым.


Дымогенераторы, обладающие ручным розжигом

Меркель Стандарт

Данная модель характеризуется многими пользователями как инновационная и усовершенствованная, благодаря чему по своим полезным качествам она в значительной степени превосходит аналогичные модели от других компаний. Конструкция включает в себя корпус и дымоход, крышку, изготовленную из прочной древесины. Дно здесь идеально плоское, предусмотрена конденсационная камера, при помощи которой дым проходит через дополнительную очистку. Здесь снижается его температура, делая дым подходящим для работы с любыми разновидностями продуктов. Модель рассчитана как на холодное, так и на горячее копчение. Все элементы производятся из надежной нержавеющей стали, стойкой к физическим повреждениям, возникновению коррозионных процессов. Ее толщина составляет 2 мм. Масса аппарата не слишком велика – порядка 2 кг. Собрать модель и приготовить ее к работе очень просто, поэтому с этим справится даже человек, раньше не имевший дело с аналогичным оборудованием.

Чтобы изделие стабильно работало, необходимо добиться устойчивого тления. Поначалу дым образуется довольно горячий, однако он в дальнейшем проходит через своеобразный фильтр из щепы, из него будет выходить смола и конденсат. Затем весь объем дыма поступает в конденсационную камеру. На ее стенках образуются капли воды, а также остаются вредные продукты горения. Все они с легкостью удаляются. Крышка производится из надежной и долговечной древесины, которая не будет рассыхаться и слишком сильно нагреваться во время работы, поэтому получить ожог не удастся. Она плотно прилегает к корпусу, поэтому дым не будет выходить за пределы дымогенератора.

Преимущества:

  • Весьма привлекательный внешний вид, корпус сделан из нержавеющей полированной стали;
  • При изготовлении применялись исключительно качественные материалы;
  • Для копчения можно использовать древесину любых пород;
  • Удобная и простая загрузка щепы;
  • Потребляет минимальное количество электроэнергии;
  • Компрессор позволяет отрегулировать количество подаваемого воздуха;
  • Приемлемая стоимость.

Недостатки:

  • Конденсат обладает характерным неприятным запахом.

Меркель Стандарт

Дымогенератор Finlandia 1.2 L

Обладает корпусом, выполненным из нержавеющей стали, толщина которой составляет 2,5 мм, максимальный объем коптильни составляет 3 кубометра. Патрубок расположен внизу, поэтому можно коптить как по горячей, так и по холодной технологии. Главным преимуществом такого местоположения патрубка является то, что активная фаза процесса стартует сразу с момента розжига щепы, поэтому емкость с продуктами для копчения заполняется дымом сразу. Выделение вредных для человеческого организма смол минимальное, то же самое можно сказать и по поводу конденсата. Подача свежего воздуха в зону горения обеспечивается при помощи специального компрессора, средний расход щепы находится в пределах 200 граммов. Благодаря тщательно продуманной конструкции оптимальная температура дыма достигается примерно втрое быстрее, чем при использовании других дымогенераторов.

Мощность компрессора регулируется, температура дыма на выходе будет находиться в пределах от 30 до 90 градусов. Для горячего копчения применяют температуру от 60 градусов и выше. Это наиболее быстрая технология, продукты будут полностью готовы через пару часов максимум. Если температура находится в средних пределах (35-60 градусов), то можно получить продукты с более продолжительным сроком хранения. Копчение может занять от 3 часов до 2 суток. Холодное копчение подразумевает использование дыма с температурой не более 32 градусов. Благодаря подобной обработке удастся сохранить плотность и твердость продуктов в течение долгого времени. Сборка данного дымогенератора занимает несколько минут, его при необходимости можно подключить к любой удобной емкости.

Преимущества:

  • Можно использовать и для холодного, и для горячего копчения;
  • Широкий диапазон регулировки температуры;
  • Простота эксплуатации;
  • Приемлемая стоимость;
  • Компактные габаритные размеры.

Недостатки:

  • Слабая герметичность конструкции.

Дымогенератор Finlandia 1.2 L

Hobbi Smoke 3.0+

Еще одна конструкция российского производства. Она способна вырабатывать приличный объем холодного дыма, который может достигать порядка 20 кубометров, максимальное время автономной работы устройства составляет 16 часов. Средний расход горючего – порядка 150 граммов в час. Крышка изготовлена из качественной древесины, которая не будет разбухать при изменении температурного режима или влажности. Дно здесь съемное – можно быстро и легко удалить остатки щепы. Розжиг здесь ручной, для него предусмотрено два отверстия по бокам изделия. В комплекте идет очень удобная зажигалка, также имеется ольховая щепа на одну засыпку. Компрессор оборудован термостойкими трубочками, все крепления универсальные. Вместе с дымогенератором поставляется книга рецептов, которая очень хорошо подойдет человеку, который впервые решил заняться таким процессом, как копчение.

Производительность устройства достаточно высокая, пользоваться им удобно. Все продукты получаются довольно ароматными и вкусными. Корпус конструкции выполняется из нержавеющей пищевой стали, устойчивой по отношению к термическим и физическим нагрузкам. Камера сгорания оснащена объемом, позволяющим загрузить до полутора килограммов щепы. Патрубок расположен снизу, поэтому щепа всегда остается в сухом состоянии, не затухает. Прибор не нуждается в подключении к электросети, однако позволяет получить довольно густой и насыщенный дым.

Ещё: Топ-10 лучших сортов тыквы

Преимущества:

  • Все необходимое для копчения идет в комплекте;
  • Продукты при копчении не поглощают токсины и различные посторонние запахи;
  • Жаропрочный корпус;
  • Широкая область применения.

Недостатки:

  • Проблематично разжигать щепу с влажностью более 30%.

Дымогенератор для холодного копчения

Hobbi Smoke 3.0+

Походный вариант

  1. Берется электроплитка, она включается на полную мощность, на плитку ставят металлическую емкость со стружкой плодовой древесины.
  2. Также понадобится металлическая бочка.
  3. У бочки удаляют дно (она без дна и крышки).
  4. Эта бочка ставится над электроплиткой (электроплитка стоит на месте, где было дно емкости).
  5. В середине бочки сверлятся отверстия (4-6 на одном уровне), в нее опускается решетка (на нее выкладываются продукты для копчения), в отверстия вставляются прутки, они будут удерживать решетку.
  6. Когда плитка разогревается, то стружка начинается тлеть и дымить, процесс копчения начинается.
  7. Бочку не совсем плотно накрывают листом фанеры или чем-то другим.

Это вариант на скорую руку. Ни для емкости под стружки, ни для электроплитки такое копчение не пойдет на пользу. Но если использовать такой метод не каждый день, а раз или два в сезон, то вполне достойный дачный вариант.

Промышленный дымогенератор для холодного копчения

На рисунке изображён принцип работы промышленного дымогенератора для холодного копчения

Промышленный дымогенератор устроен сложнее бытового и предназначен для постоянной работы.

Он состоит из бункера для древесины, механизма подачи, нагревательного элемента и других деталей.

Промышленные агрегаты позволяют регулировать большое количество параметров:

  • температуру в коптильне;
  • влажность;
  • плотность дыма;
  • время приготовления.

Как это работает

Коптильня с дымогенератором, построенная своими руками очень мобильна и компактна. В нерабочем состоянии ее можно хранить в гараже, подвале, даже шкафу. Это в зависимости, от того, что используется в качестве, собственно, коптильни. Для камеры можно использовать любой металлический ящик подходящего размера. Если готового нет, то своими руками его можно сделать без особых проблем.

Размеры ящика различны, зависимо от того, какие объемы продукции вы будете коптить.

Для домашнего копчения оптимальны размеры — 1,0 / 0,6 / 0,6 м (В/ Ш / Г). Сверху ящик закрывается крышкой с вмонтированным термометром и несколькими мелкими (0,3 -0,5 мм) отверстиями для создания тяги. Верхняя часть коптильни в рабочем состоянии должна находиться выше дымогенератора — это создает дополнительную природную тягу, и, даже, при остановке вентилятора, дым будет поступать в камеру без задержек.

Теперь необходимо все собрать:

  • Устанавливаем генератор на несгораемое основание — металлический стол, бетонную плиту или пол, керамическую плитку. Это нужно сделать из соображений пожарной безопасности. Помимо того, что дымогенератор довольно сильно нагревается, из него могут выпасть кусочки горящей щепы.
  • В дымогенератор загружаем приблизительно 0,5 – 1 л сухой щепы, опилок, стружек лиственных деревьев (хвойные для копчения не используются) и плотно закрываем его крышкой.
  • Подсоединяем патрубок компрессора и соединяем дымоход с коптильной камерой.
  • Поджигаем топливо через боковое отверстие.
  • Включаем вентилятор.
  • Процесс копчения начался. Тройник с вентилятором выполняет роль инжектора. В трубе дымохода создается разрежение, которое вызывает втягивание дыма из генератора, и довольно ощутимый воздушно-дымовой поток направляется в сторону коптильного шкафа. Одновременно образуется приток воздуха в топку извне, сквозь боковые отверстия в дымогенераторе. Горение поддерживается само по себе и вмешательства человека не требуется.


Различные приспособления для генератора

Чтобы повысить качество дыма и улучшить процесс холодного копчения, рекомендуется задействовать генератор с дополнительными аксессуарами.

Устройство инжектора генератора дыма

Одной из ключевых составляющих самодельной коптильни является эжектор. Он отыгрывает важную роль в процессе копчения и влияет на качество и вкус конечных продуктов. Принцип работы изделия выглядит следующим образом:

  1. Воздушные потоки направляются по дымоходу, создавая внутри низкое давление.
  2. Под воздействием пониженного давления.

Работа эжектора обеспечивает усиленную подачу дыма в камеру, процесс тления и интенсивное выделение дыма.

Конструкция и самостоятельная сборка эжектора

Чтобы создать эжектор, достаточно немного преобразовать водопроводный тройник. Среднюю его часть подключают к источнику дыма, крайнюю – к коптильной камере, а в противоположную устанавливают пробку.

Диаметр трубы составляет 6-10 мм и 8-10 на выходе.

Кулер, фильтр и компрессор для генератора холодного копчения

Для благополучного холодного копчения необходим дым комнатной температуры. А поскольку из генератора выходит поток температурой около 120°C (значения могут превышать эту отметку при использовании нижнего монтажа), чтобы снизить температуру, стоит задействовать охладитель или кулер. В его качестве используется камера в форме квадрата или цилиндра, диаметр которой совпадает с корпусом дымогенератора.

После попадания в этот резервуар скорость циркуляции дыма снижается, поэтому он постепенно остывает. Чтобы обеспечить высокую эффективность охлаждения, место входа размещают сверху, а выхода – снизу.

С целью улучшения качества дыма и очистки его от всевозможных смол, примесей и копоти, дымоходную трубу нужно оснастить фильтрами. Они могут являть собой небольшое расширение дымохода, внутри которого расположена стальная стружка или мочалки из металла. Изделие часто выполняется в виде дополнительной камеры с крышкой, через которую осуществляется снятие и повторная установка фильтров.

Еще одной важной частью генератора является компрессор, перенаправляющий воздушные потоки по эжектору. После этого дым оказывается в коптильной камере и обеспечивает нужное давление.

Магия дыма: всё о дым машинах

Трудно представить себе концерт, дискотеку или шоу-программу без красочного светового оформления, в лучах которого особенно эффектно выглядят клубы дыма. Этот зрелищный эффект можно легко создать с помощью генераторов дыма, которые стали просто необходимым атрибутом любого ночного клуба или концертной площадки.


Итак, генератор дыма (или дым машина) – это устройство, которое производит дым или туман и рассеивает его. Применяется дым машина в основном для уменьшения прозрачности воздуха, в результате чего хорошо читаются световые и лазерные лучи, становясь более эффектными. Таким образом, дым выгодно подчеркивает другие визуальные эффекты, такие как лазеры, сканеры, стробоскопы и придает им новые неповторимые краски.


Принцип работы большинства дым машин заключается в следующем: специальная жидкость подается с помощью насоса в термоэлемент, нагревается, испаряется, а затем выходит через сопло распылителя. Соприкасаясь с частицами воздуха, жидкость охлаждается, превращается в аэрозоль и создает эффект дыма или тумана. Всё достаточно просто, но есть опасность жидкость недогреть или перегреть.

Если жидкость недостаточно нагревается перед тем, как покинуть машину, то на выходе вы получите так называемый «мокрый дым», который осядет в виде конденсата на поверхности сцены и аппаратуры, что может привести к повреждениям. Если же наоборот перегреть жидкость в термоэлементе, то прибор может просто перегореть. Поэтому к выбору дым машины и жидкостей к ней следует отнестись со всей серьезностью.


Большинство современных генераторов дыма имеют пульт дистанционного управления, позволяющий регулировать интенсивность дымообразования на расстоянии. Также многие модели имеют встроенный таймер, благодаря которому можно настроить временной интервал, через который генератор будет выпускать новую порцию дыма.


По свойствам производимого дыма и принципу действия современные дым машины делятся на три основных типа:

  •  Генераторы легкого дыма

  • Генераторы тяжелого дыма

  • Генераторы тумана.

Каждый тип имеет свои конструктивные и функциональные особенности, а также отличается областью применения. Рассмотрим их подробнее.

Генераторы легкого дыма

Генераторы легкого дыма наиболее распространены, что связано с  универсальностью их применения и невысокой стоимостью. Легкий дым заполняет весь объем помещения и долго не оседает, позволяя дольше сохранить эффектность и уникальный окрас всего шоу, когда цветные лучи световых эффектов проявляются очень четко. Дым машины этого типа чаще всего используются на дискотеках, в клубах и даже дома.


Принцип работы генераторов легкого дыма: насос подает на термоэлемент специальную жидкость, которая с помощью нагрева или химической реакции превращается в аэрозоль и выбрасывается в воздух через сопло.

Генераторы тяжелого дыма

Генераторы тяжелого дыма обычно используют для оформления профессиональных площадок: практически на любом концерте вы можете видеть облака плотного дыма, стелящихся у ног музыкантов.

Тяжелый дым получил свое название благодаря своему свойству стелиться по земле, не поднимаясь вверх. Чтобы получить подобный эффект, генераторы дыма оснащаются холодильниками. Тяжелый дым позволяет придавать привычным спецэффектам новые акценты, создавать чарующую, волшебную атмосферу, а также помогает скрыть некоторые дефекты интерьера.


Принцип работы генераторов тяжелого дыма: после испарения аэрозоль охлаждается до температуры ниже температуры воздуха в помещении, поэтому плотность дыма получается выше плотности воздуха. Такие машины охлаждают дым до температуры немного выше нулевой. Похожий на облако, плотный дым обычно не поднимается выше 10-15 см от пола. Чтобы дым двигался, устанавливают специальные вентиляторы, создающие эффект ветра. Такие генераторы тяжелого дыма наиболее удобны в эксплуатации, так как используют только специальную жидкость, но производимый ими дым не всегда достаточно «тяжелый» и может подниматься на высоту более метра, прежде чем рассеяться.

Иногда дым может оказаться слишком плотным, что уменьшит выразительность световых и лазерных лучей. А еще такие генераторы могут образовывать конденсат. Ещё одним недостатком подобного типа генераторов является то, что они могут вызывать срабатывание пожарной сигнализации.

Также получить эффект тяжелого дыма можно с помощью замороженной углекислоты (сухого льда). Такие генераторы самые недорогие и простые в использовании, так как представляют собой «ящик», заполненный сухим льдом. В этот «ящик» поступает дым от обычной дым машины, охлаждается, проходя через куски сухого льда, а затем поступает в помещение. Температура сухого льда -78,5°С, что позволяет получить плотный и тяжелый дым. К недостаткам данного типа машин можно отнести необходимость приобретать и хранить лед до начала представления.


Исходя из вышесказанного, самым оптимальным можно назвать тяжёлый дым, полученный путем смешивания дыма от обычной дым машины с углекислотой.

Температура воздуха в зоне работы генератора холодного дыма может опускаться до -5°С. В такой машине используется дым-жидкость и  баллоны с углекислотой, а производимый ею дым не поднимается выше колен человека. Данное устройство позволяет создавать очень эффектные динамичные струи белого дыма, которые появляются и исчезают практически мгновенно.

Генераторы тумана

Генераторы тумана (хейзеры) сохраняют пространство помещения достаточно прозрачным, но при этом создают легкую дымку, в которой отчетливо читаются световые и лазерные лучи. Такие генераторы отличаются отсутствием нагревательного элемента, а также экономичностью и эффективностью.


Принцип работы генераторов тумана: мощный компрессор распыляет специальную жидкость под высоким давлением.

По области применения генераторы дыма также можно разделить на три типа:

  • Мини дым машины, которые отличаются компактными размерами и соответственно небольшим резервуаром (не более трех литров).

    Такие устройства обычно выбрасывают струи дыма на расстояния, не превышающие трех метром.  Они предназначены для небольших помещений и непродолжительных мероприятий, а также для домашних вечеринок.

  • Полупрофессиональные генераторы дыма имеют увеличенный резервуар, а также могут «доставлять» дым на расстояние 4-6 м. они предназначены для клубных мероприятий, дискотек, концертов в небольших залах.

  • Профессиональные дым машины могут похвастать сильным дымообразованием при экономичном использовании жидкости, а также быстрым разогревом.


Итак, вы решили приобрести генератор дыма. Какие критерии выбора? Давайте разбираться.

1.  Площадь помещения, которая влияет на мощность выбираемого устройства. В таблице представлены рекомендации по выбору генератора дыма из расчета задымляемой площади

Площадь помещения, м2

Мощность генератора, Вт

15-20

До 900

20-30

1200-1600

30-40

1600-2000

40-50

2000-3000

Более 50

Более 3000

Также в зависимости от мощности генератор дыма может выбрасывать дым на различные расстояния: например, генератор мощностью 500 Вт способен выбросить дым на расстояние до 3 м, мощностью 3000 Вт — до 7 м.

2. Производительность, то есть количество кубометров дыма, производимого в минуту. Данный параметр колеблется в переделах от нескольких кубометров (у портативных генераторов на аккумуляторных батареях) до нескольких сотен кубометров (у мощных стационарных дым машин).

3.  Напольный или подвесной генератор. Здесь выбор зависит исключительно от особенностей оформления и ваших предпочтений.

4.  Управление. Дым машины могут комплектоваться собственными дистанционными пультами управления, в том числе беспроводными, и/или интерфейсом DMX-512 для управления от светового пульта.

5. Наличие таймера и индикатора уровня жидкости, что делает эксплуатацию дам машин более удобной.

6.  Потребляемый объем жидкости. От данного параметра зависит время работы генератора без дозаправки.

7.  Тип компрессора, стоит, например, учесть, что устройства с воздушным компрессором довольно шумные.

8.  Дополнительные аксессуары или специальные устройства, например, производящие эффекты с дымом в виде кольцевых завихрений, струй, придающие дыму определенный цвет, используя собственный стробоскоп или светофильтр.


Допустим, вы выбрали дым машину, удовлетворяющую вашим требованиям. Что дальше? А дальше следует выбрать «правильную» во всех отношениях жидкость для работы машины, чтобы погоня за потрясающими эффектами не обернулась горьким разочарованием.

Выбор жидкости для дым машин

От выбора жидкости зависит производимый дым машиной эффект: будет ли это лёгкая рассеивающаяся дымка или плотный густой дым с медленным рассеиванием. Состав жидкости для создания дыма не вызывает аллергии, такой дым не выделяет влагу и быстро выветривается при наличии активного движения воздуха (ветра или работающей вытяжки-вентиляции).

Для производства дыма используются несколько видов жидкостей. Обычно это смеси дистиллированной воды и спиртов на основе глицерина или из атомизациированных минеральных масел (для создания плотного дыма). Иногда в жидкость добавляют красители и ароматизаторы. В зависимости от желаемого эффекта, используются жидкости для дыма быстрого, среднего и долгого рассеивания.


В самом начале своего существования дым машины использовали жидкости на основе минерального масла, что было опасно как для техники, так и для здоровья людей. Современный состав жидкостей абсолютно безопасен, но делать свой выбор между тем или иным веществом следует очень осторожно. Используемая жидкость для дым машины должна иметь сертификат безопасности, поэтому применение генератора допустимо в абсолютно любом помещении.

Клубы дыма способны превратить любое помещение в сказочное пространство, которое имеет мало общего с реальностью. В этом и заключается главная задача генератора — позволить людям немного отвлечься от реальности и создать особый мир, наполненный красками, иллюзиями и волшебными эффектами. Выбирайте проверенных производителей и создавайте свое собственное неповторимое шоу!

Коптильная камера Ижица-1200 М2

Установка предназначена для холодного копчения рыбы с использованием эффекта электронного ветра.

Инновационность коптильни ИЖИЦА-1200М2 заключается в использовании эффекта электронного ветра, который подхватывает дымовую смесь и ускоряет процесс насыщения продукта дымом в десятки раз! Благодаря этому эффекту время копчения сократилось до 90 минут!

В коптильне ИЖИЦА насыщение рыбы дымом происходит в 30 раз быстрее по сравнению с традиционным копчением.

Готовая продукция имеет нежный приятный вкус с ароматом дымка.

Ижица-1200 стала настоящим прорывом на рынке оборудования для копчения благодаря следующих экономическим эффектам:

Отношение производительности к стоимости оборудования и аренды производственных площадей выросло в 7 раз по сравнению с оборудованием для традиционного копчения;

Процент потерь уменьшился в среднем на 15% благодаря сокращению времени копчения

Копченая продукция имеет отличный товарный вид, срок хранения до 60 суток согласно разработанным нами ТУ;

Копченая рыба, мясо и сыры имеют более нежный насыщенный вкус и пользуется постоянным спросом.

Технические характеристики:

Производительность одной коптильни: 500 килограммов в сутки!

Время копчения: 1,5 часа!

Загрузка коптильной камеры: от 60 до 100 килограмм

Габаритные размеры: 850 х 850 х 1700 мм.

Вес комплекта: 170 кг.

Потребляемая мощность: 0,8 кВт/Час

Электропитание: 3 фазы, 380 В, 50 Гц (под заказ: 1 фаза, 220 В, 50 Гц)

Расход древесины (рейка 24х24 мм): 1,0 м/час,

Для копчения также возможно использовать щепу средней фракции

Коптильня выполнена из нержавеющей стали, сертифицирована, соответствует всем требованиям для переработки пищевых продуктов.

Комплект поставки:

Коптильная установка Ижица 1200М

Комплект ускорителей (20 шт.)

Дымогенератор

Клеть для крупной рыбы

Комплект шампуров для крупной рыбы (24 шт.)

Груз

Комплект документов (Технические Условия и Инструкции)

Помещение для копчения рыбы:

4 кв. метра для одной коптильной установки

Розетка 380В (либо 220В) для коптильной установки

Розетка 220В для переносного освещения

Температура: не ниже 16 С

чертежи, видео, полезные советы.

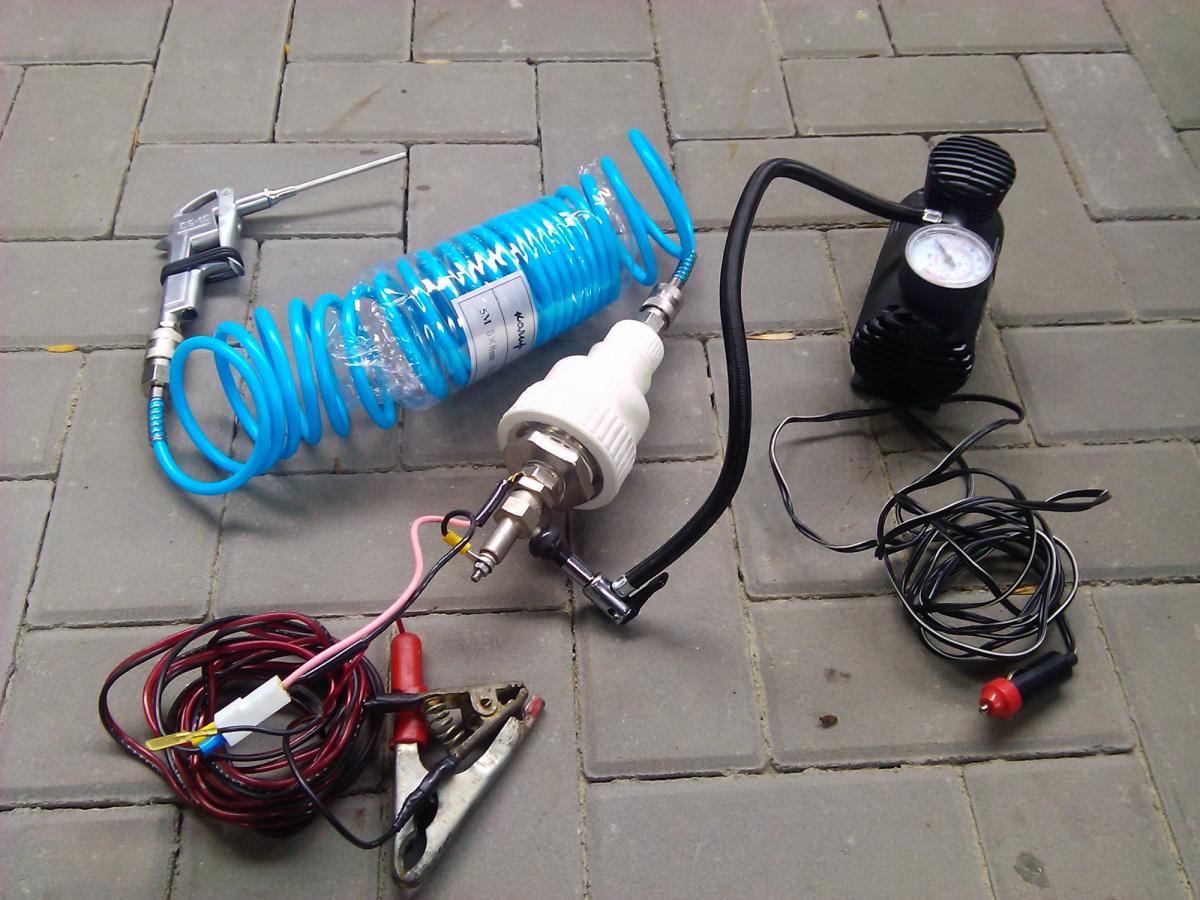

Из чего сделать компрессор для дымогенератора своими руками

Копчение, как метод консервации продуктов, известен очень давно. Сегодня он не потерял актуальности и не столько из-за длительного срока хранения, сколько из-за вкусовых качеств, которые приобретает продукт. В этой статье поговорим, как сделать дымогенератор для холодного копчения своими руками.

Традиционное устройство коптильни холодным дымом

Независимо от типа копчения источником дыма является костер. При холодном копчении главное чтобы дым был холодным или теплым, но не горячим. Максимальная температура — порядка +40°C. Для этого костер разводят за несколько метров от коптильного шкафа, между ними прокладывают трубу -дымопровод. Проходя по этому пути дым остывает до приемлемых температур.

Устройство дымохода — длительный процесс. Трасса прохождения дыма должна обеспечить нормальный теплосъем и должна быть при этом герметичной. Для создания дымохода можно использовать стандартный металлический дымоход (но не из оцинкованной стали), но чтобы дым лучше остывал, трубу желательно закопать в землю. В общем, непростая задача. Именно по этому предпочитают сделать коптильню горячего копчения — меньше проблем — над костром установил бочку и коптишь…

Но есть простой дымогенератор для холодного копчения, который обойдется буквально в несколько тысяч. Но для работы потребуется и умение с ним обращаться. Все остальное можно купить на рынке или в строительном магазине. При наличи всех компонентов собрать дымогенератор для копчения своими руками можно за час-два.

Простой дымогенератор для холодного копчения своими руками

Если вам не нужны производственные объемы, можно сделать небольшой и несложный генератор дыма из металлической трубы. Из трубы делают корпус, в который набивают опилки или стружку. Стружку зажигают снизу, дым поднимется вверх, где отводится при помощи приваренной трубы в коптильную камеру. Для усиления тяги в верхней части корпуса подключается маломощный компрессор — производительностью на 1,5-2 литра/мин. То есть, можно использовать аквариумный компрессор или агрегат от старого холодильника. Если есть выбор, то аквариумный предпочтительнее, так как им можно регулировать интенсивность выхода дыма.

На выходе из этого дымогенератора дым чуть теплый. Очаг возгорания совсем небольшой, огонь распространяется медленно, образовавшийся дым медленно поднимается через опилки. Он остывает, опилки подсыхают. В общем, работает все на отлично.

Материалы

Для корпуса дымогенератора можно использовать:

  • круглую трубу диаметром от 80-90 мм;
  • профилированную трубу со стороной 80 мм и больше.

Чем больше будет сечение, тем больше можно будет уложить опилок внутрь, тем дольше проработает дымогенератор для холодного копчения на одной закладке.

Длинна трубы — 60 см и больше. Оптимально — около 1 метра. Снова-таки, чем больше труба, тем большее количество топлива можно заложить. С другой стороны, слишком большой дымогенератор неудобно заправлять и чистить, так как он получается тяжелым и громоздким.

Дымогенератор холодного копчения — один из вариантов

Еще нужна будет труба 3/4 дюйма — кусок сантиметров 30 или больше. Трубка 1/4 дюйма или около того. Ее длина подбирается уже в готовом состоянии, но должно хватить 20 см.

Еще нужна сетка. Это может быть любая металлическая сетка с ячейкой 2-3 мм или пластина с частыми дырочками. Для ножек найдите небольшие отрезки прутка/арматуры/металлической полосы. Некоторые конструкции обходятся и без них, но с ними конструкция более устойчивая.

Еще нужен компрессор мощностью 1,5-2 литра/мин, желательно с возможностью регулировки производительности. Этим требованиям соответствуют аквариумные компрессоры. И нужен штуцер, чтобы можно было через него подключить трубки от компрессора.

Сборка

Описывать будем дымогенератор для холодного копчения на основе профильной трубы сечением 100*100 мм. С круглой трубой процесс почти ничем не отличается, но приваривать трубки сложнее, если у вас небольшой опыт в сварочных работах, лучше используйте профилированную (квадратную) трубу.

  • На расстоянии 2 см от нижнего края болгаркой делаем пропилы на двух противоположных сторонах.
  • Вырезаем из сетки квадрат, по размерам чуть больше сечения трубы. Вставляем его, закрепив в противоположных пропилах.

  • С другой стороны привариваем кусок трубы 3/4 дюйма.

  • Строго напротив надо приварить штуцер для подключения компрессора. Его надо расположить так, чтобы его центр совпадал с центром уже приваренной трехчетвертной трубы.
  • Теперь берем тонкую трубку. Ее надо вставить в штуцер, она должна проходить через корпус и входить в трубку напротив на 1 см. Не больше, но и не меньше. Через эту трубку поступает воздух от компрессора. Создавая тягу, он стимулирует горение. Регулируя мощность компрессора, регулируется интенсивность выхода дыма.

  • Делаем крышку. Из куска металла вырезаем квадрат, немного больше по размерам, чем сечение трубы корпуса. По центру делаем отверстие, устанавливаем ручку. Желательно деревянную. Хоть дым и не горячий, но корпус разогревается от «костра» который горит в нижней части. Такая крышка не очень удобна, так как слетает. Обрисовав контур трубы, отступаем от полученной линии пару миллиметров и привариваем полосу металла шириной в 1 см или около того. Такая крышка уже не слетает.

  • Снизу, там где закреплена сетка, привариваем четыре отрезка прутка/арматуры. Это ножки.

Вот и все. Самодельный дымогенератор для холодного копчения. Готов. Его можно испытывать. Для удобства использования еще можно приварить ножки. И помните, что через сетку будут высыпаться угольки и пепел, так что ставить дымогенератор для холодного копчения надо не негорючую площадку.

Как работает

В трубу закладываются сухая стружка. Можно использовать опилки, но тогда на тонкую трубку, расположенную в верней части, надевают пружину, которая по длине достает до самой сетки. Состояние и качества пружины не важны. Важен ее диаметр — около 2 см. Зачем она нужна? Для активизации горения и нормального выхода дыма.

Когда корпус заполняется опилками, они лежат плотно, сильно затрудняя выход дыма, подсос воздуха очень слабый, горит все еле-еле. Пружина и нужна для активизации горения. Через нее выходит дым, создается тяга (от сетки — через пружину — к выходному патрубку.

Поджигают закладку снизу — через сетку

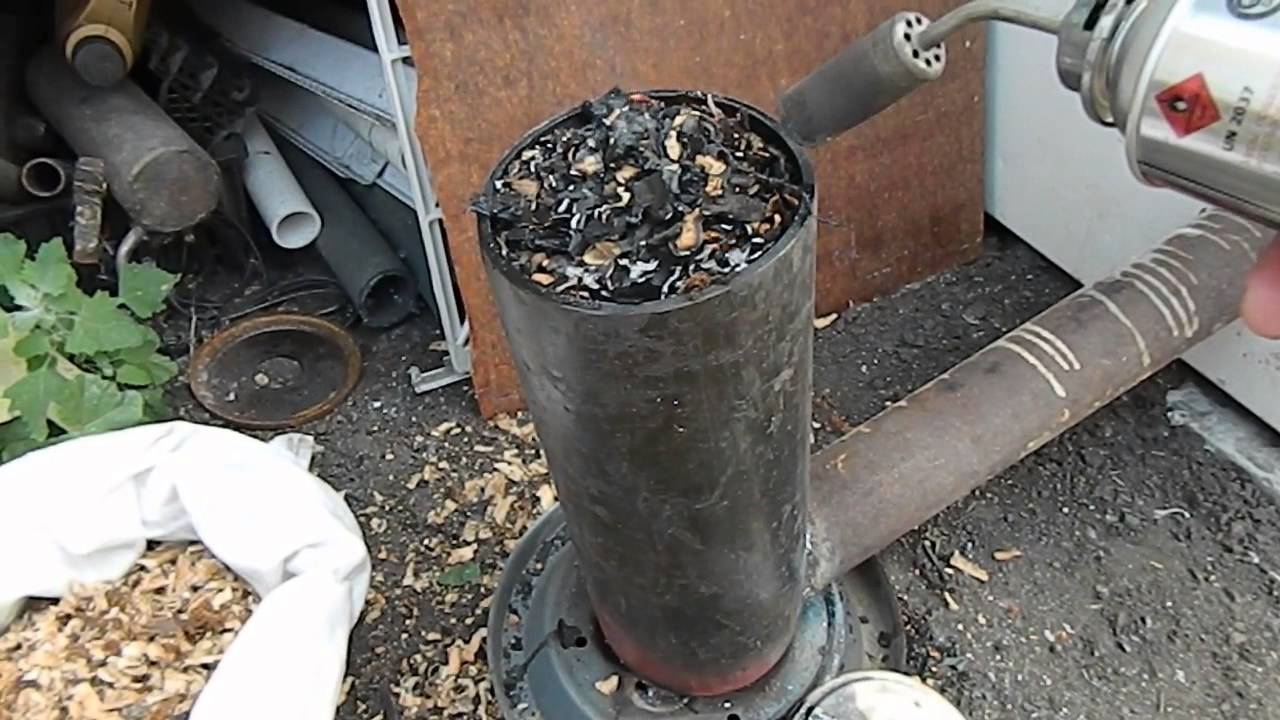

После того, как заполнили корпус опилками, их снизу поджигают. Сделать это можно при помощи газовой горелки, наклонив дымогенератор для копчения на бок. Когда стружка начнет гореть, надеваем крышку, включаем компрессор. Если стружка/опилки сухие, дым стазу начинает активно входить. Вот и все. Вы сделали дымогенератор для холодного копчения своими руками.

Модернизация

Описанная выше конструкция полностью работоспособна. Но она имеет много недостатков, не очень удобна. По результатам ее использования сделаны доработки и усовершенствования.

Регулируемая тяга

Один из главных недостатков описанной конструкции — плохая регулировка интенсивности горения. Ее можно немного изменить, регулируя производительность компрессора. В конструкцию можно добавить регулируемое поддувало. Его можно сделать по принципу шибера:


Все, регулируемая заслонка готова. Поворачиваете ее, регулируете интенсивность поступления воздуха, регулируя интенсивность горения.

Зольник

Еще один недостаток — через сетку просыпается зола. Можно ставить дымогенератор на металлическую пластину, но можно сделать зольник. Кстати, шибер можно сделать в зольнике. Это будет правильнее, так как подсос воздуха можно будет почти перекрыть, чего с шибером в корпусе не добьешься — воздух поступает через сетку.

Зольник — небольшая емкость по размерам чуть больше корпуса

Зольник делают из отрезка трубы чуть большего сечения, чем труба на корпусе. Если такой нет, придется сварить. К куску трубы приваривается дно, к корпусу — по периметру — тонкая полоса металла. Корпус вставляется в зольник (ножки привариваются также к нему).

Сбор конденсата

При работе дымогенератора для холодного копчения происходит выделение конденсата. Это осложняет жизнь, особенно если на улице температура невысокая. Решить проблему можно сделав сборник для конденсата. Для этого:


При таком устройстве значительная часть конденсата оказывается в емкости. Проблема стоит не так остро.

Простейший дымогенератор из электроплитки

Если копчености нужны «вот прямо сейчас», можно использовать очень простой способ: нужна электрическая плитка, бочка без дна или отрезок трубы большого диаметра, проволочная сетка с ячейкой не менее 10*10 см, лист фанеры или железа. Еще — опилки и «объект копчения».

Такую коптильню холодного копчения ставят обычно на улице, на заднем дворе. Надо очистить пятачок от растительности, установить электроплитку. На нее — металлическую емкость (которую не жалко выбросить). В емкость насыпаются опилки.

В верхней части бочки/трубы, отступив от верхнего края 10-5 см, сверлим четыре отверстия. Расположены они диаметрально или друг напротив друга. В них продеваем штыри. Можно металлические прутья, можно — палки. Выбор зависит от веса укладываемых продуктов или того, что имеется в наличии. Сами прутья могут располагаться накрест или как две параллели, расположенные примерно на 1/3 диаметра корпуса коптильни. Сверху на эту опору укладываем сетку, с прикрепленными снизу продуктами. Коптильню прикрываем фанерой или листом металла.

Включаем плитку. Через некоторое время опилки начинают дымить. Время «работы» на одной закладке зависит от количества насыпанных опилок, но в среднем это 3-5 часов. Дальше приходится отставлять корпус, досыпать опилки, ставить все на место. Тяжело, неудобно и чревато «авариями». Но конструкция очень проста, это «походный» вариант, который и не предполагает удобств.

Еще один минус — регулировать интенсивность дыма моно регулятором плитки, но делать это в таком виде неудобно — снова-таки приходится переносить корпус. Избавиться от этих недостатков можно, если сделать внизу дверку. С ее помощью можно будет и приток воздуха регулировать, и менять опилки.

Печка-дымогенератор для холодного копчения

Если требуется установка большей производительности, варят простейшую печку. Ее можно сделать из той же трубы большого диаметра или сварить из металла прямоугольный корпус. Приварить дверку, сделать дымовую трубу, закрепленную под наклоном. Вот и все сложности. Нужно еще внутреннее пространство разделить горизонтально закрепленным металлическим листом на две части. Нижняя часть больше, верхняя — меньше. Внизу разжигают огонь, на лист насыпают опилки. Дальше процесс известен.

От печного дымохода до коптильного шкафа прокладывают трубу. Она должна иметь восходящий уклон, хоть и небольшой. При этом вход в шкаф должен располагаться в нижней части — чтобы дым окутывал все продукты. Потому шкаф устанавливают на возвышении, ножках, постаменте. Для экономии места можно печку-дымогенератор установить под шкафом, сварив конструкцию из металлического уголка.

Дымогенератор — отдельно стоящая печка

Но при такой конструкции дым может быть чересчур горячим. Для его охлаждения нужны дополнительные меры. Как вариант — найти трубу большего диаметра, надеть ее на основной дымоход. Установить кулера, так чтобы поток воздуха был направлен в промежуток между трубами.

Еще вариант — сделать что-то по типу водяной рубашки, во время копчения получая еще и горячую воду. Но куда девать ее — вопрос. Хотя, теплая вода в хозяйстве всегда пригодится.

Дымогенератор для холодного копчения этого типа требует больше затрат — металл или толстостенная труба, плюс дымоход. Причем дымоход лучше не делать из оцинкованной стали — цинк, это не тот металл, Который полезен для здоровья. Не стоит использовать и асбест. Он во-первых, плохо отводит тепло, во-вторых, еще вреднее цинка. Потому выбор в этом плане небольшой — заказать трубы из черной стали или купить из нержавейки. Тут уж каждый решает сам.

Видео по теме

Копчение – это не только способ увеличения срока хранения мяса или рыбы. Данный метод позволяет улучшить их вкус. Именно поэтому копчёные продукты так популярны сегодня.

В этом обзоре мы поговорим об неотъемлемом элементе коптильни холодного копчения, а точнее о том, как сделать дымогенератор своими руками.

Специфика понятия

Источником дыма при любом виде копчения является костёр. Но для холодного способа копчения нужен дым температурой не более 40°С. Причём сам процесс может длиться несколько суток и всё это время нужно тщательно контролировать температурный режим, иначе технология будет нарушена. Для этого и был изобретён генератор дыма.

Дымогенератором называется элемент коптильни, производящий дым в объёме, требуемом для поддержания процесса копчения и передающий его в коптильный шкаф. Его можно купить, а можно изготовить самостоятельно.

Как видно на фото дымогенератора, сделанного своими руками, он представляет собой небольшое по размерам устройство, в которое засыпается древесные опилки или щепа. Там они медленно тлеют и образуют дым.

Это закрытая, полностью автономная система. Принцип действия основан на нагревании опилок и их тлении без доступа кислорода. Конструкционных решений может быть много. Модели заводского производства оснащены переключателями, датчиками контроля температуры, механизмом дозирования щепы.

Генераторы могут отличаться по своим габаритам. Чем крупнее устройство, тем для большего объёма коптильни оно предназначено.

При самостоятельном изготовлении чертежи дымогенератора можно отыскать на специализированных сайтах в Интернете. Это несложно.


Конструкционное устройство

В состав конструкции дымогенератора для холодного копчения своими руками входит:


Самим сделать устройство намного экономнее, чем приобрести покупной вариант. Причём никаких особых инструментов и оборудования вам не потребуется. Все материалы можно приобрести на строительном рынке.

Компрессор

Нередко у человека, решившего взяться за собственноручное изготовление генератора дыма, возникает вопрос насчёт компрессора. Как его сделать? Всё просто.

Вам понадобится обычный компьютерный кулер. Его необходимо приклеить к внутренней стороне отрезка пластиковой бутылки, на горлышко нужно надеть шланг. Компрессор для дымогенератора готов! Он вполне работоспособен, хоть и смотрится непрезентабельно.

Подойдёт также аквариумный компрессор. Можно вообще не использовать этот элемент. Конструкция будет работать и без него, но не так эффективно.


Техника безопасности

Перед сборкой устройства необходимо изучить основные пункты по технике безопасности:


Топливо для дымогенератора

Большинство заводских моделей оборудованы электрической или газовой топкой. Но это финансово накладно. Поэтому, если уж делать дымогенератор своими руками, то уж работающий на опилках и щепе.

Достоинства подобного устройства:

Опилки предпочтительно выбрать от лиственных деревьев. Хвойные породы не подходят в качестве топлива. Они испортят продукты, придав им горечь.

Важную роль играет размер измельчения. Так, если вы планируете использовать мелкую щепу, то в устройство генератора дыма нужно будет добавить пружину, чтобы дым проходил беспрепятственно.

Копчёные продукты домашнего производства – это настоящий деликатес, особенно, если они сделаны при помощи самодельной коптильни с дымогенератором из трубы своими руками. Поэтому, если у вас ещё нет подобного агрегата, то советуем обязательно выделить время для его сборки.


Фото дымогенераторов своими руками

С помощью копчения увеличивают срок хранения продуктов питания, улучшают вкусовые параметры мяса, рыбы, овощей. В этой статье рассказано о том, как сделать дымогенератор для холодного копчения своими руками. Чертежи, видео, примеры удачных проектов и пошаговые инструкции помогут реализовать проект быстро, точно, без лишних затрат.

Читайте в статье:

Что такое дымогенератор коптильни: основные определения и формулировка задачи

Технология холодного копчения подразумевает длительное воздействие на исходные продукты дымом тлеющих дров. Этот процесс уничтожает бактерии, блокирует процессы разложения. Одновременно такая обработка придаёт специфический вкус и запах.

Ограниченный температурный диапазон (от+16°C до +36°C) позволяет удалять влагу медленно. Применение бережного режима помогает сохранять структуру, полезные витамины, жир. В зависимости от размеров кусков и других факторов длительность процесса может составить несколько суток. Приведённые сведения пригодятся для создания списка требований к подходящему оборудованию:

  1. Необходимо создание достаточно большого количества дыма, чтобы копчение было быстрым.
  2. Для поддержания оптимального температурного режима надо продумать систему охлаждения.
  3. Длительность процедуры заставляет применять автономное оборудование, выполняющее свои функции без тщательного контроля.

Чтобы сократить затраты, рассмотрим создание коптильни холодного копчения с дымогенератором своими руками.


Устройство дымогенератора для холодного копчения, который можно сделать своими руками


На рисунке отмечена камера (1), в которой на подвесах размещают продукты для последующей обработки. Древесные опилки (3) засыпают в подходящую по размеру топку, изготовленную из достаточно прочного жаропрочного материала. Регулировка тяги здесь организована с применением поддувала (7). Компрессор (6) подаёт свежий воздух через гибкий шланг (5) и патрубок (4). Ёмкость закрыта сверху крышкой. Поэтому дым направляется по соединительной трубке (2) в коптильную камеру.

Эжектор


  • увеличивается объём области сгорания. Уменьшается вероятность затухания твёрдого топлива;
  • в таком варианте проще обеспечить медленное тление. Следовательно, реже придётся пополнять запас дров;
  • верхнее расположение эжектора с принудительной подачей воздуха создаёт достаточную тягу. Пригодится дополнительная фильтрация дыма слоем засыпки;
  • нижнее – способствует попаданию крупных частиц в дымоход, заставляет увеличивать его длину для снижения рабочей температуры в коптильной камере;
  • близость к нагретой области уменьшает срок службы патрубка, увеличивает риски повреждения сварных соединений.

Компрессор для дымогенератора коптильни


Такое подключение компрессора минимизирует тепловое воздействие на эжектор, что продлевает срок службы узла. Одновременно обеспечивается достаточная скорость воздушного потока для подачи дыма в зону обработки продуктов питания.

Коптильная камера


На рисунке приведён пример фабричной камеры для копчения. Несложно догадаться, что подобные функции вполне способен выполнить старый холодильник. При поддержании оптимального температурного режима компоненты его конструкции не будут повреждены. Типовые резиновые уплотнители будут выполнять свои прямые функции. Встроенные направляющие и решётки пригодятся для размещения продуктов питания.


Разные проекты и схемы для создания дымогенератора холодного копчения своими руками

Как сделать своими руками простейший дымогенератор из электроплитки


Регулятор мощности позволяет установить оптимальный режим нагрева. В старую кастрюльку засыпают щепки – получается самодельный дымогенератор для холодного копчения без компрессора.


В стенки вворачивают крепёжные детали, фиксируют сетку. На крючках подвешивают продукты для обработки. После запуска закрывают верхнее отверстие подходящим листом из жаропрочного материала.

К сведению! Бочку очищают перед применением от краски, иных загрязнений. Частицы ржавчины, в отличие от продуктов горения нефтехимических соединений, не являются опасными.

Такой дымогенератор для холодного копчения способен выполнять свои функции на одной загрузке дров 4−6 часов, не более. Он потребляет электроэнергию. В этом варианте сложно обеспечить оптимальный температурный режим. Затруднена оперативная регулировка производительности. Несмотря на существенные недостатки, привлекает дешевизна и простота конструкции. На дачном участке можно установить работоспособное оборудование при соответствующей подготовке буквально за 20−30 минут.

Дымогенератор из огнетушителя


Для изготовления такого генератора дыма своими руками надо найти подходящий огнетушитель с металлическим корпусом. Изделие с истёкшим сроком годности можно получить в собственность совершенно бесплатно.


После удаления порошка и промывки на высоте 40−60 мм от дна сверлят 2−3 отверстия диаметром 8−12 мм. Засыпают древесные опилки. В штатную крышку вворачивают тройник с патрубками.


Из этой техники удалён вышедший из строя нагреватель. Ступенчатый переключатель позволяет использовать только два режима скорости. Подключение – к сети 220 V.

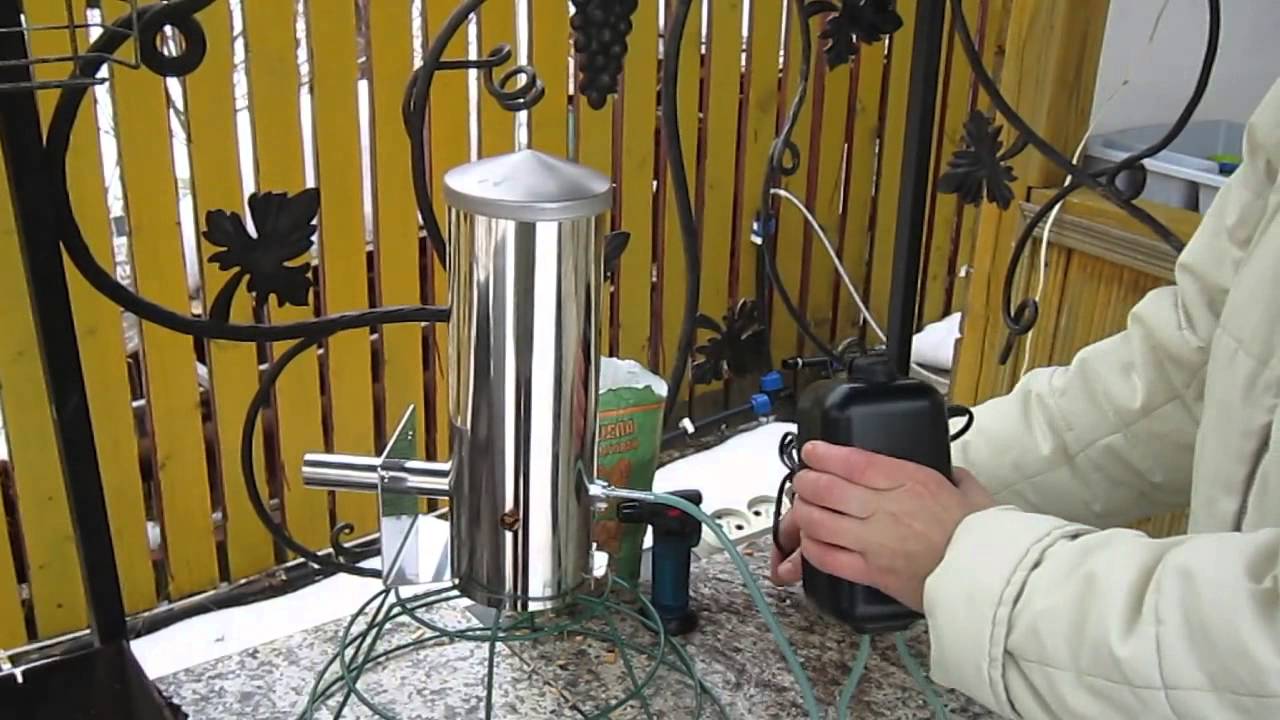

Как применить аквариумный компрессор для создания дымогенератора


На фото отмечен стальной дымоход с тройником (1). Аквариумный компрессор (3) нагнетает воздух через гибкий шланг (2). В топочную камеру (5) засыпают опилки. Процесс тления активизируют пламенем газовой горелки (4). В этом варианте «слабое звено» – это симпатичная баночка из-под растворимого кофе. Самая крупная тара не вмещает более 250 г, поэтому рабочий объём получается маленький. Приходится часто пополнять запас опилок. Тонкие стенки деформируются открытым пламенем, быстро приходят в негодность.


Чтобы устранить перечисленные недостатки, топку дымогенератора можно сделать на основе стального квадрат

Печка-дымогенератор для холодного копчения


Перечисленные выше примеры демонстрировали особенности разборных конструкций. При необходимости любую из них можно разобрать на составные части, переместить на склад для длительного хранения. Однако если есть свободное место на дачном участке, можно установить стационарную коптилку холодного копчения с дымогенератором своими руками. При правильном расчёте можно обеспечить высокую производительность обработки промышленного уровня.



Компрессоры для дымогенератора коптильни холодного копчения


Такое решение объясняется не только разумной стоимостью изделий, которые выпускаются крупными сериями. Техника этой категории рассчитана на долгосрочное применение без тщательного надзора. Для бытовых масштабов при работе с технологией холодного копчения достаточно будет подобрать модель с производительностью от 4 до 12 л/мин. Если отсутствует электрическая регулировка производительности, установить нужный уровень можно с помощью типового дросселя. Также допустимо пережать гибкую трубку нужным образом и зафиксировать приемлемое положение.


Такой компрессор для дымогенератора своими руками сделать несложно. Надо взять работоспособный компьютерный вентилятор, закрепить его в отверстии снизу пластиковой бутылки подходящей ёмкости. В крышке делают отверстие. Для подсоединения гибкого шланга приклеивают к ней пластиковый патрубок. Регулируют обороты переменным резистором в цепи питания. Электродвигатели малой мощности можно подключать к батарейкам (аккумуляторам).


Подбирают подходящую по объёму ёмкость. Работу нагнетателя настраивают по уровням давления с применением специального реле. Для контроля устанавливают манометры. Чтобы сливать накопленный конденсат, врезают кран в нижней части. Аварийный клапан предотвратит чрезмерное повышение давления.

Примитивный вентилятор для дымогенератора функционирует постоянно, а эта установка включается по мере необходимости. Для производительности 4−5 л/мин можно выбрать накопительную ёмкость объёмом 8−12 л. Этого хватит на 8−12 мин автономной работы.

Как сделать дымогенератор для холодного копчения своими руками: чертежи, видео, пошаговая инструкция, важные нюансы

Чтобы создать правильный дымогенератор для холодного копчения, необходимо обеспечить:

  • удобство загрузки;
  • быстроту розжига;
  • очистку дыма от конденсата;
  • регулировку производительности;
  • простоту ухода.

Для упрощения задачи можно подробно изучить действующую установку и рекомендации автора проекта:

Фото Пошаговая инструкция с пояснениями

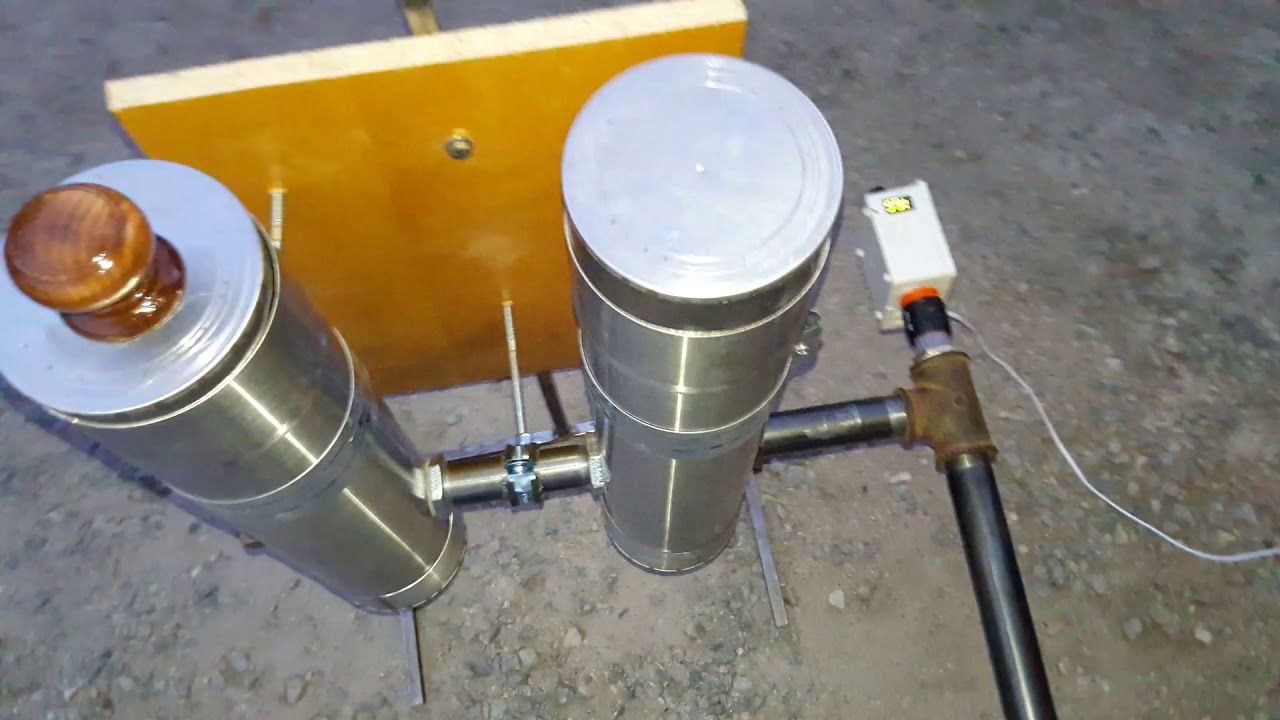

Этот самодельный дымогенератор для коптильни холодного копчения оснащён системой эффективной очистки. В прикреплённой снизу пластиковой бутылке собирается конденсат. Промежуточная ёмкость установлена перед эжектором. Внутри неё вмонтированы перегородки, которые ускоряют отвод тепла, задерживают капли влаги.

Для начала работы открывают пластиковую крышку, засыпают ольховые щепки до середины объёма рабочей камеры. Такое сырьё можно приобрести недорого либо заготовить самому.

К входному патрубку эжектора присоединяют компактный компрессор с электронной регулировкой оборотов. Закрывают крышку, поджигают щепу открытым пламенем через отверстие в нижней части рабочей камеры.

Эта установка начинает выполнять свои функции буквально через несколько секунд после розжига. Интенсивность процесса образования дыма устанавливают с помощью изменения оборотов привода компрессора. После практической проверки дееспособности установки разберёмся с алгоритмом изготовления.

Рисунок поясняет несколько важных принципов. В красной зоне температура достигает 1400°C. Помимо ароматических составляющих, выходной дым содержит смолы, сажу, другие вредные компоненты. При большой длине дымоход выполняет функции фильтра.

Компактную конструкцию надо оснастить элементом, выполняющим очистку. Для выбора подходящих размеров самодельного дымогенератора для коптильни холодного копчения можно пользоваться приведёнными на схеме пропорциями. Значения верхней строчки соответствуют параметрам стандартной жестяной банки для консервированных фруктов.

Принципиальная схема блока. Обратите внимание на выходную часть в топке. Там установлен отражатель, который направляет дым вверх. Такое решение позволяет задерживать тяжёлые механические частицы на финишной стадии очистки.

В основном блоке фильтра преграды созданы из жестяных крышек. Через треугольные вырезы дым проходит по заданной трассе с завихрениями в центральной части. Снижается температура. Смолы и другие примеси стекают в накопительную бутылку из пластика.

Основные ёмкости дымогенератора для коптильни своими руками созданы из консервных банок. Крупная камера составлена из двух элементов, которые скреплены типовым автомобильным хомутом. При увеличении объёма внизу устанавливают зольник. Для компактных конструкций, как в данном примере, такое дополнение не нужно.

Образованная дымовая смесь поступает в тройник. Прикреплённая крышка с резьбой нужна для подсоединения пластиковой бутылки. Этот узел можно ослабить для создания дополнительного подсоса воздуха. Такой приём применяют для уменьшения концентрации дыма, увеличения эффективности процесса фильтрации.

На фото показана конструкция блока очистки (направление сверху−вниз): крышка с эжектором; перегородка № 1 с прорезями; решётчатая опора; перегородка № 2; решётчатая опора; перегородка № 3. Все компоненты прижимаются пружиной, которая вырезана из консервной банки.

Пластиковая крышка обеспечивает хорошую герметичность. В этой части невысокая температура, поэтому изделие не будет повреждено. Для дополнительной защиты с нижней стороны прикреплена металлическая пластина. Она же выполняет функции силового каркаса для подсоединения эжектора.

На этом фото изображён вентилятор с питанием от сети. Для мобильности автор проекта применяет модификацию с аккумуляторной батареей.

На этом видео показан процесс сборки фабричного генератора дыма для холодного копчения.

Чтобы угостить друзей копчёностями домашнего приготовления, необходима коптильня — для её удобной эксплуатации используют дымогенератор. В этой статье рассказывается о разных видах дымогенераторов для холодного копчения с чертежами и размерами.

Устройство дымогенератора

Есть два основных вида приготовления копчёных продуктов:

  1. Горячее, при температуре дыма 50-130°С. Этот процесс длится от 20 минут до 1 часа.
  2. Холодное, при температуре до 50°С. Длительность приготовления может достигать нескольких суток. За это время домашние питомцы могут попытаться стащить еду, если коптильня не закрывается плотно. Чтобы этого избежать, используют заборы и ограждения.

Когда-то для копчения продукты подвешивали над очагом, который топился дровами. Главная проблема классического способа копчения — необходимость постоянного контроля и большой расход дров.

На рисунке изображёна схема установки для холодного копчения с очагом и дымоходом в земле

Сейчас вместо очага используется дымогенератор — устройство, вырабатывающее дым и подающее его в коптильную камеру. От его температуры и состава зависит вкус копчёностей.

Главный плюс генератора дыма для коптильни в том, что он способен работать при минимальном контроле и для образования дыма использовать щепу и опилки.

Как пользоваться дымогенератором

Любая коптильня состоит из двух функциональных частей — генератора дыма и камеры для продуктов. В самых простых устройствах для горячего копчения, изготовленных из бочки или большой кастрюли, эти составные находятся в общем корпусе.

В генератор дыма помещаются деревянные опилки или щепки, желательно плодовых пород дерева. Опилки поджигаются или включается внешний нагрев. Выделяющийся при этом дым путём естественной тяги или при помощи компрессора поступает в коптильную камеру.

Путём изменения нагрева, количества поступающего воздуха или другим способом, зависящим от конструкции правильного дымогенератора, добиваются необходимого количества и температуры дыма.

В частном доме или даче есть все необходимые условия для установки устройства — крыльцо и навес, чтобы дождь не мешал процессу, или, на худой конец, крыша и хорошая кровля, где также можно установить коптильный шкаф. Если копчение будет происходить в квартире (чаще всего — на кухне), нужно предусмотреть вывод дыма через трубку в вытяжку и закрыть двери и окна, чтобы дым не распространялся по комнатам.

Устройство и работа дымогенератора

На рисунке изображёна простейшая схема дымогенератора:

На рисунке изображёна простейшая схема дымогенератора

Работа дым-машины заключается в производстве дыма и подаче его к коптящимся продуктам. Для этого на решётку укладывается щепа и поджигается, а компрессор передаёт воздух в коптильню.

Количество дыма зависит от свойств древесины, на которой работает дымогенератор, тяги воздуха через поддувало и показателей давления и производительности компрессора.

Как работает классический дымогенератор

Принцип работы дымогенератора прост:

  1. перед началом работы внутрь корпуса помещаются и поджигаются опилки;
  2. для лучшего горения и подачи дыма в камеру горения при помощи компрессора подаётся воздух;
  3. тлеющие опилки выделяют дым, который проходит по дымоотводящей трубке в коптильню;
  4. проходя по трубке, дым остывает до необходимой температуры, для контроля за которой в конце трубы или в коптильной камере устанавливается термометр.

Виды дымогенераторов

Несмотря на то, что большинство устройств устроены по одному принципу, у конструкций дымогенераторов много разновидностей.

Чертёж дымогенератора холодного копчения спиралевидного

Спиралевидная дым машина для копчения отличается конструкцией дымоотводящей трубки. Эта система используется для охлаждения дыма. Внутри дымохода находится конструкция, напоминающая винт Архимеда, или червяк мясорубки. Это удлиняет путь дыма от генератора до коптильни, что способствует его охлаждению.

Схема дымогенератора с конденсатосборником

В составе дыма, кроме самих ароматных веществ, присутствует влага. Попадая вместе с ним в коптильную камеру, она увлажняет продукты и скапливается на дне, а, стекая обратно, увлажняет опилки. Избавиться от конденсата можно, дополнив устройство дымогенератора конденсатосборником.

В аппарате с этим дополнением дымоход прогибается так, чтобы средняя часть оказалась ниже начала и конца трубы. В этом месте устанавливается тройник, на который одевается пластиковая или резиновая трубка. Через неё конденсат стекает в стеклянный бутыль или пластмассовую бутылку.

Для обычных генераторов необходимы компрессор и сборник конденсата. Но есть конструкция, позволяющая обойтись без этих деталей. Это пассивный дымогенератор.

Основным элементом пассивного генератора является прямоугольная коробка, размеры которой меньше камеры горения. В этой коробке змейкой располагаются перегородки так, чтобы расстояние между ними было 4-6 см. Для доступа воздуха конструкция дымогенератора изготавливается из перфорированного металла.

Работает пассивный генератор лабиринтного типа следующим образом:

  1. в образовавшиеся канавки на 3/4 высоты насыпаются и слегка утрамбовываются опилки;
  2. утрамбованные опилки поджигаются с одного из концов змейки;
  3. короб с тлеющими опилками устанавливается в камеру сгорания.

Заправленный опилками лабиринт обеспечивает до 10 часов горения.

Важно! После работы все отверстия необходимо очистить от золы.

Дымогенератор «улитка»

Дымогенератор спиральной формы по конструкции и принципу действия похож на лабиринтный. Отличие в закруглённой форме ходов. Такая конструкция устанавливается в круглую камеру горения.

На рисунке изображена схема дымогенератора «улитка»

Промышленный дымогенератор для холодного копчения

Промышленный дымогенератор устроен сложнее бытового и предназначен для постоянной работы.

Он состоит из бункера для древесины, механизма подачи, нагревательного элемента и других деталей.

Промышленные агрегаты позволяют регулировать большое количество параметров:

  • температуру в коптильне;
  • влажность;
  • плотность дыма;
  • время приготовления.

Электроустановка состоит из следующих частей:

  • корпуса;
  • ёмкости для щепы;
  • электродвигателя;
  • шнека для подачи опилок;
  • нагревательного элемента;

Дым образуется при попадании щепы на нагревательный элемент. Механизм подачи состоит из бункера, шнека (винта Архимеда) и электродвигателя с редуктором, вращающего этот винт.

При вращении винта щепа падает на ТЭН, нагретый до температуры 250-300°С, и нагревается до дымовыделения. Зола от сгоревшей щепы падает вниз, в зольник.

Эта конструкция является упрощённым вариантом промышленного дымогенератора.

Принцип работы электрического дымогенератора холодного копчения

Минидымогенератор (походный)

Для копчения свежевыловленной рыбы дымогенератор можно сделать из котелка, железной бочки и других подручных материалов:

  1. На дно котелка укладываются щепки, опилки и мелкие веточки. Кору с веток необходимо очистить.
  2. Ближе к верхней ёмкости устанавливается решётка, на которую укладывается мясо или рыба. Вместо неё можно перевернуть крышку вверх ногами и продукты привязать к ручке.
  3. Казанок закрывается крышкой и устанавливается над небольшим огнём.

Совет! Решётку с продуктами для удобства переноски можно сделать складную.

Устройство походного дымогенератора

Различия по забору дыма

После начала работы поток воздуха из компрессора смешивается с дымом и поступает в коптильную камеру. Этот узел называется эжектор.

Находиться эжектор может как в верхней части генератора дыма, над щепой, так и снизу, возле зоны горения.

Устройство и конструкция аппарата с нижним расположением эжектора

Аппарат с забором дыма из нижней части хорошо работает при небольших габаритах и маленькой коптильной камере.

В остальных случаях такая конструкция имеет ряд недостатков:

  • направление потока воздуха не совпадает с тягой, что ухудшает процесс горения;
  • большая камера часто тухнет, а у маленькой ограниченное время непрерывной работы;
  • дым в дымоход попадает непосредственно из зоны горения, что повышает его температуру;
  • трубу дымохода необходимо защищать от попадания в неё опилок.

От этих недостатков свободна конструкция с верхним отбором дыма.

Устройство и конструкция аппарата с верхним расположением эжектора

Эжектор, находящийся в верхней части корпуса на расстоянии нескольких сантиметров от крышки, забирает дым из верхней части камеры сгорания. У такой конструкции есть много достоинств:

  • дым имеет более низкую температуру, что упрощает процесс холодного копчения;
  • направление естественной тяги совпадает с движением дыма, что обеспечивает более стабильное горение даже при временном отключении компрессора;

Аппарат с расположением эжектора сверху

Самостоятельная сборка

В продаже есть много моделей заводского производства, но при наличии навыков работы с металлом можно сделать дымогенератор для холодного копчения своими руками по нашим чертежам.

Изготовление одной из конструкций с помощью подручных материалов показано в видеоролике ниже (дымогенератор Камчатский):

Конструкция с вентилятором

Самой распространённой моделью для собственноручного создания является аппарат с вентилятором. Чертеж дымогенератора для коптильни с вентилятором показан ниже.

Чтобы сделать дымогенератор для копчения своими руками по чертежу выше, необходимы:

  • Для корпуса нужна квадратная 100х100 мм или круглая ∅100 мм труба длиной 0,8 м. Размеры приблизительные.
  • Кусок водопроводной трубы 3/4-1.5″ с резьбой и гайки соответствующего диаметра для дымохода. Для горячего копчения длина дымохода — 30-50 см, для холодного на конец дымохода надевается металлорукав или он удлиняется до необходимой длины. Она подбирается опытным путём.
  • Электровентилятор небольшой мощности. Можно взять аквариумный компрессор.
  • Резиновые и стальные трубки небольшого диаметра. Нужны для подсоединения вентилятора к корпусу.

Чтобы сделать дымогенератор для коптильни, необходим следующий порядок:

  1. Для корпуса изготавливаются дно и крышка. Эти детали должны иметь бортики, плотно одевающиеся на трубу и не дающие золе снизу и дыму сверху выходить наружу.
  2. В самом корпусе чуть выше бортиков сверлятся несколько отверстий ∅6-10 мм для подачи воздуха в зону горения. При плохой тяге их число можно увеличить.
  3. На расстоянии 5 см от верха сверлится отверстие для дымохода. Он закрепляется двумя гайками или электросваркой.
  4. На противоположной от дымохода стороне сверлится отверстие для тонкой трубки, через которую подаётся воздух. Внутри корпуса она должна быть направлена на дымоход, но не входить в него. При этом воздух от вентилятора смешивается с дымом и поступает в коптильную камеру.

Для изготовления дымогенератора холодного копчения своими руками чертежи с размерами можно нарисовать самостоятельно по примерам выше.

Такая конструкция изготавливается и из других материалов, а также по желанию дополняется конденсатосборником, кулером и другими аксессуарами.

Части корпуса простого генератора дыма для холодного копчения своими руками можно изготовить из трёхлитрового эмалированного или нержавеющего бидона.

Важно! Алюминиевый бидон сразу прогорит, поэтому такой материал не годится.

Стенки у этой ёмкости тонкие, поэтому дымоход с инжектором крепится сверху, а на высоте 2-3 см от дна сверлятся 3-4 отверстия ∅6 мм для подсоса воздуха.

К инжектору с одной стороны тонкой резиновой или ПВХ трубкой подключается компрессор, а с другой — присоединяется дымоход из металлической гофрированной трубы.

Процесс изготовления дымогенератора своими руками из бидона

Как сделать дымогенератор из газового баллона

По конструкции это устройство напоминает печь «буржуйка».

Пошаговая инструкция по созданию дымогенератора из газового баллона включает в себя следующие пункты:

  1. Выпустить остатки газа.
  2. Постоянно поливая кран водой отпилить его ручной ножовкой. Если баллон из-под углекислого газа или кислорода, то можно использовать углошлифовальную машинку.
  3. Приварить к баллону ножки. Это необходимо для устойчивости.
  4. Вырезать газовым резаком или болгаркой две дверки. Одна снизу, размером 10х10 см, — это будет поддувало. Вторая сверху, шириной в 1/3 окружности баллона, а высотой в его диаметр. Через него будет устанавливаться колосник, и загружаться щепа.
  5. Из вырезанных кусков стенок изготовить дверки. Закрепить их на петлях.
  6. На высоте 1-2 см над поддувалом приварить внутри 4 гайки М20. На них укладывается колосник.
  7. Сделать колосниковую решётку из стальных прутов ∅10 мм или стального круга толщиной 10 мм. Уложить решётку на гайки.
  8. Вместо отрезанного вентиля приварить отрезок трубы с резьбой. Его длина — 5-7 см и диаметр — 25-40 мм.
  9. На резьбу накручивается эжектор. С одной стороны к нему подключается компрессор, а с другой — дымоход.

Инструкция по сборке дымогенератора из газового баллона

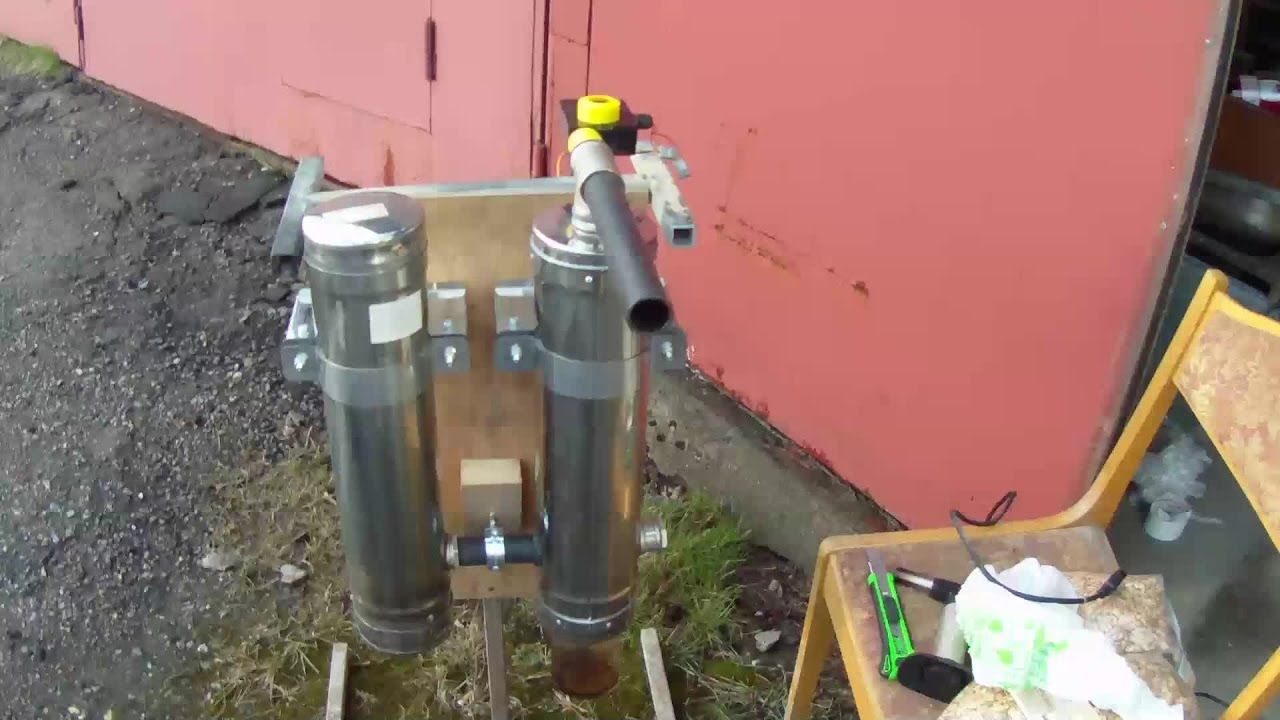

Конструкция дымогенератора с кулером (охладителем)

Для процесса холодного копчения необходим дым температурой не выше 50°С, а из генератора он выходит намного горячее. Для его охлаждения можно удлинить дымоход или установить охладитель (кулер).

Принцип работы устройства с кулером основан на увеличении времени движения дыма к коптильной камере. Для этого между генератором и камерой устанавливается дополнительная емкость.

Совет! При остывании дыма из него выделяется конденсат, поэтому в нижней точке охладителя необходимо установить сборник конденсата.

Дымогенератор лабиринтного типа своими руками

Основное отличие лабиринтного дымогенератора в наличии ёмкости для опилок. Для изготовления такого агрегата своими руками необходима стальная сетка или мелкоячеистая решётка:

  1. вырезается квадрат размером на 50 мм меньше основания агрегата;
  2. из этой же сетки вырезаются полоски шириной 5 см;
  3. на основании размечаются дорожки шириной 4-6 см;
  4. электросваркой полосы закрепляются на основании.

Схема работы указана на рисунке выше

Совет! Опилки нужно брать самые мелкие, после циркулярной пилы.

Схема сборки фрикционного дымогенератора

Большинство устройств для получения дыма работают на принципе сжигания деревянных опилок и щепы. Но есть аппараты, в которых дым получается трением деревянного бруска о стальной шкив.

Шкив находится на валу электродвигателя мощностью 2-4 кВт и 1400 об/мин. Он изготавливается из текстолита со стальной обоймой. Для охлаждения в текстолите сверлятся наклонные отверстия.

К шкиву прижимным устройством прижимается деревянный брусок. Это устройство может быть с грузом, и усилие регулируется его величиной или пружинным, с регулировочным винтом. От усилия прижатия зависит количество дыма.

На пути дыма перед коптильной камерой ставится мелкая сетка, к которой подключается отрицательный вывод источника высокого напряжения, а положительный присоединяется к крюкам и решётке, на которые крепятся продукты. Дым, проходя через решётку, приобретает отрицательный заряд и быстрее коптит продукты, заряженные положительно.

Источником высокого напряжения служит магнето, устанавливаемое на валу двигателя, или подключённая к сети ~220 В катушка зажигания.

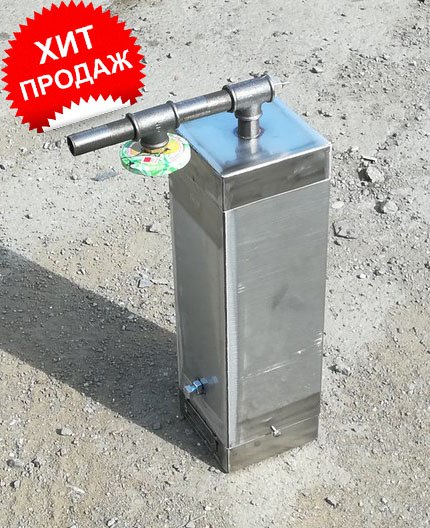

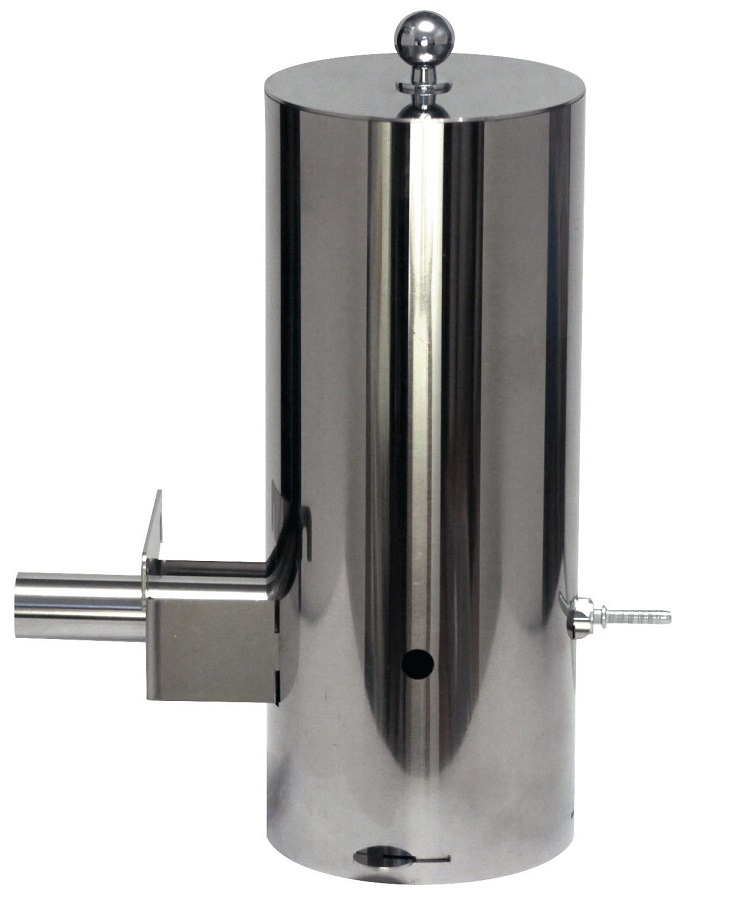

Дымогенератор из нержавейки

Большая часть устройств для производства дыма изготавливается из углеродистой стали. Но если есть в наличии навыки и материалы, то самодельный дымогенератор для коптильни холодного копчения лучше сделать из нержавеющей стали.

У таких аппаратов есть преимущества перед другими материалами:

  • из-за более высокой термоустойчивости топка из нержавеющей стали медленнее прогорает;
  • устройство не подвержено коррозии под воздействием конденсата и атмосферных осадков.

Схема работы такого агрегата показана на рисунке ниже.

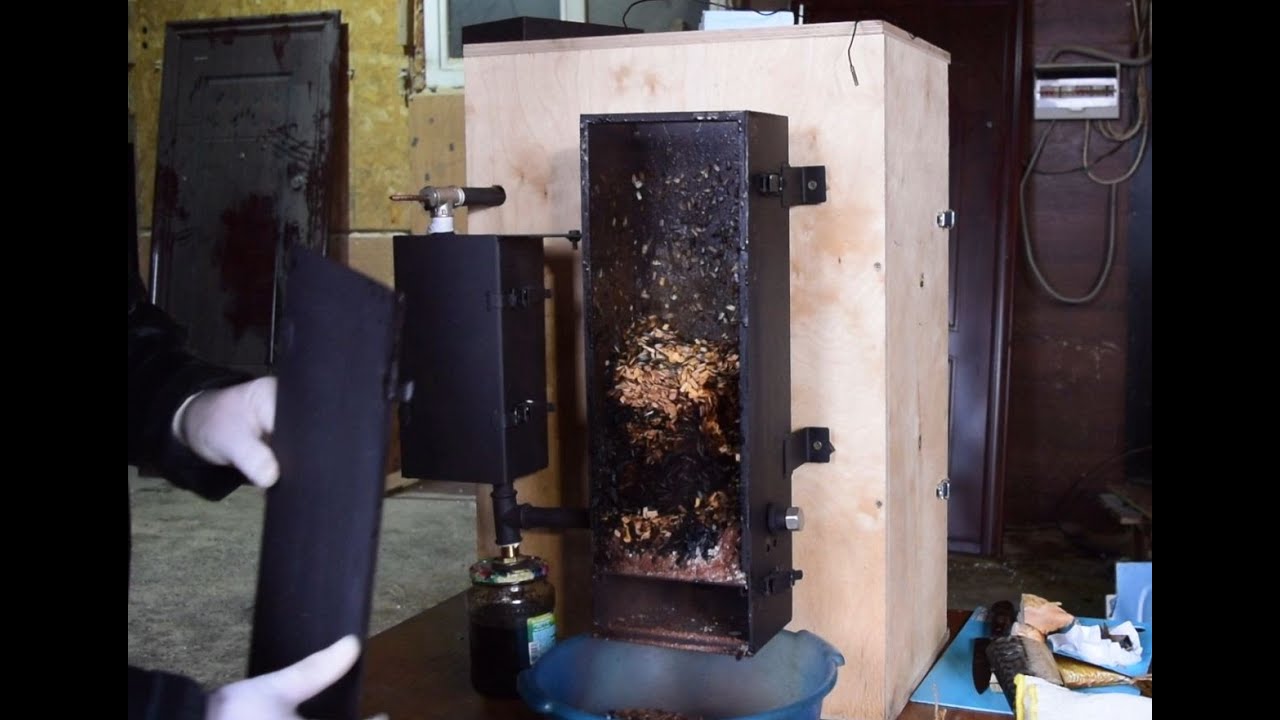

Дымогенератор для холодного копчения с нижней подачей дыма

Классическая конструкция устройства для производства дыма предполагает установку выходного отверстия вверху. Но дым, поднимаясь по аппарату вверх, остывает. Устройства, предназначенные для горячего копчения, целесообразно делать с нижним эжектором, на высоте 50 мм над колосниковой решёткой.

Конструкция и принцип действия такого агрегата показаны на рисунке:

Важно! В аппаратах с нижним отводом дыма установка эжектора обязательна.

Изготовление спирального дымогенератора

Для охлаждения дыма кроме дополнительной камеры используется вертикальная труба с находящимся в ней шнеком, или винтом Архимеда:

  1. спиральный охладитель собирается в корпусе из трубы ∅100 мм и длиной 500 мм;
  2. в качестве оси используется труба ∅40 мм и длиной 500 мм;
  3. витки шнека изготавливаются из стальных колец с наружным диаметром 100 мм и внутренним — 45 мм;
  4. кольца разрезаются с одной стороны, витки раздвигаются и надеваются на ось;
  5. все элементы конструкции закрепляются электросваркой, шнек помещается в корпус;
  6. к торцам корпуса привариваются крышки, а к бокам присоединяется дымоход.

Важно! При остывании из дыма выделяется конденсат, поэтому к нижней крышке подключается сборник конденсата.

В дыме, выделяющемся при тлении опилок, кроме ароматных веществ есть смолы, копоть и другие составляющие. Они портят вкус готового продукта, и для улучшения качества дым правильного дымогенератора следует пропустить через очиститель.

Это труба большего диаметра, чем дымоход. Внутри неё находятся стальные стружки или металлические мочалки для мытья посуды.

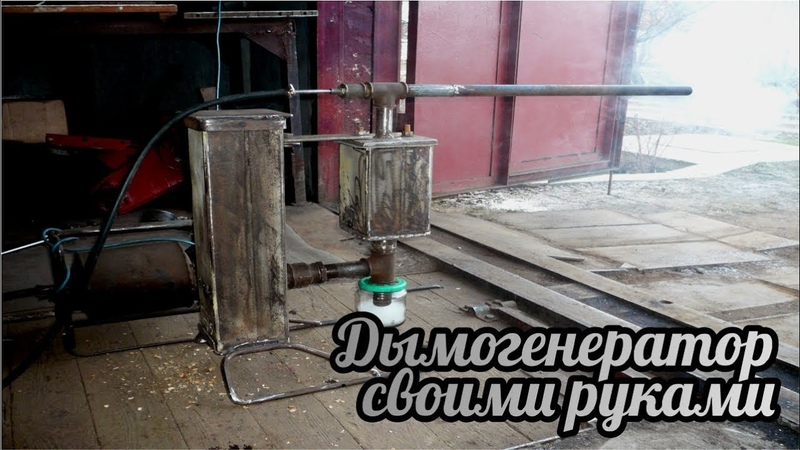

Дымогенератор со сборником конденсата

При остывании дыма из него выделяется конденсат. Попадая на продукты, влага ухудшает вкус и внешний вид копчёностей, поэтому её необходимо удалять из дыма.

Для сбора конденсата в дымоходе устанавливается тройник с отводом в пластиковую ёмкость. Есть два способа его установки:

  • При помощи электросварки. Дымоход прогибается в средней трети и в нижней части изгиба приваривается отвод, на который надевается трубка для сбора конденсата.
  • При помощи водопроводных тройников. Если для дымохода используются водопроводные трубы, то на них накручивается тройник с отводом в конденсатосборник. За счёт конструкции отвод будет нижней частью горизонтального дымохода.

Установленный тройник для отвода конденсата

Различные приспособления для дымогенератора

Для повышения качества дыма подойдёт дымогенератор с дополнительными приспособлениями.

Устройство инжектора дымогенератора

Самой ответственной и сложной частью аппарата является эжектор. От его изготовления и настройки зависит качество и количество дыма и работа всей установки.

Принцип действия этого устройства следующий:

  1. поток воздуха, двигающийся по дымоходу, создаёт внутри него пониженное давление;
  2. низкое давление в трубе дымохода затягивает дым из дымогенератора и создаёт дополнительную тягу через нижние отверстия.

Таким образом, работа эжектора усиливает поступление дыма в коптильную камеру, тление щепы и интенсивность дымовыделения.

Конструкция и самостоятельная сборка эжектора

Изготовить это приспособление можно из водопроводного тройника. Средняя часть подключается к источнику дыма, одна из крайних — к коптильной камере, а в противоположную вкручивается пробка с трубкой от компрессора. Температура сравнительно невысокая, поэтому материал пробки может быть любым: пластмасса, резина или металл.

Трубка для подачи воздуха в эжектор берётся диаметром 6-10 мм и такой длины, чтобы заходить в дымоход на 8-10 см. Важно обеспечить соосность сопла и дымохода. Для этого оно должно плотно входить в пробку — в резиновую вставляется, а в металлическую вкручивается на резьбе.

Кулер для дымогенератора

В холодном копчении используется дым комнатной температуры, а из генератора он выходит до 120°С, особенно при нижнем подключении дымохода. Для снижения его температуры устанавливается охладитель, или кулер.

Это цилиндрическая или квадратная камера размером, аналогичным корпусу дымогенератора. Попадая в эту камеру, дым замедляет движение и остывает. Для большей эффективности вход в охладитель делается сверху, а выход — снизу.

При остывании из дыма выделяется конденсат, который скапливается на дне кулера, поэтому дополнительно к нему необходимо установить сборник конденсата.

Принцип действия и схема работы кулера показаны на картинке.

Фильтр для дымогенератора

Для улучшения качества дыма его следует очистить от смол, копоти и других веществ. Для этого в дымоход устанавливается фильтр.

Конструктивно это расширение дымохода, наполненное стальными стружками или металлическими мочалками для мытья посуды. Это расширение может быть выполнено в виде дополнительной камеры с крышкой для замены фильтра или трубой большего диаметра, чем дымоход. В этом случае для замены стружки дымоход придётся подвергать частичной разборке.

Принцип действия показан ниже.

Компрессор для дымогенератора холодного копчения

Один из важных узлов дымогенератора — компрессор. Он направляет поток воздуха через эжектор. Этот поток переносит дым в коптильню, создаёт разрежение в камере сгорания и дополнительную тягу.

Самостоятельное изготовление компрессора

Самый простой компрессор можно сделать из компьютерного кулера и пластиковой бутылки:

  1. в дне бутылки вырезается отверстие, соответствующее диаметру кулера;
  2. в него вставляется вентилятор и закрепляется скотчем;
  3. в крышке проделывается отверстие для соединительной трубки;
  4. трубка вставляется в крышку, и место соединения также обматывается скотчем;
  5. кулер подключается к любому источнику питания =12 В.

Самостоятельное изготовление компрессора

Жидкость для генератора дыма своими руками

Кроме дымогенераторов, предназначенных для копчения продуктов, есть устройства, создающие дым на театральной и концертной сценах.

В этих аппаратах дым вырабатывается при попадании специального раствора на нагреватель и его испарении, то есть это не дым, а пар.

Состав может быть разным, например:

  • глицерин – 15%;
  • спирт – 10%;
  • дистиллированная вода – 75%.

Естественно, пар от такого раствора не годится для копчения продуктов.

Как видите, сделать по чертежам дымогенератор своими руками не так уж и сложно, если следовать нашим инструкциям и схемам.

С давних пор для увеличения срока хранения продуктов применялась дымовая обработка. Ей пользуются и сейчас, только в несколько иных целях. Для запасов на долгий срок есть другие технологии и оборудование. Окуривание дымом придаёт пище особенный вкус и аромат. Этого можно добиться при помощи коптильни, в которой установлен дымогенератор для холодного копчения.

Основные сведения

Много лет для такой обработки использовалось исключительно природное сырьё. Это позволяло продуктам впитывать в себя ароматы, характерные определённых сортов деревьев. Однако в промышленных масштабах опилки используются по минимуму. В основном они заменяются различными вкусовыми добавками и заменителями. Одним из таких химикатов стал жидкий дым, небезвредный для организма. Однако для личного использования применяют генератор дыма для холодного копчения на натуральном топливе, устроенный во дворе дома или дачи.

Особенности термической обработки

Обработка дымом мяса или рыбы происходит двумя способами. Первый требует нагрева в интервале 55-110 градусов. При таком горячем копчении продукты дозревают очень быстро, но термическая обработка разлагает все полезные вещества. При неравномерном подогреве часть загруженного сырья подгорает.

Второй способ базируется на мягкой обработке при невысоких температурах в 25- 30 градусов. Это долгий процесс, но все витамины остаются на месте. Срок хранения при холодном копчении выше.

Требования к оборудованию

Для того чтобы изготовить дымогенератор для копчения своими руками, нужно задействовать информацию о способах и оборудовании. Как правило, любая постройка собственной коптилки упирается в финансы и технические возможности.

Учитывая эти особенности, нужно соблюдать такие правила:

Устройство коптильни

Описать схему этого приспособления несложно. В одной части происходит тление дров и опилок. Открытого огня не следует допускать из-за повышения температуры. Условие такого процесса — недостаток кислорода.

В другую часть помещаются продукты, которые нужно подкоптить. Между ними прокладывается коллектор для поступления дыма. Для ускорения процедуры его должно быть как можно больше. Во втором отделении нужно сделать отверстие для отвода излишков дыма и создания разрежения в этой камере.

Недостаток простейшей коптильни в необходимости постоянного контроля за уровнем топлива и периодического добавления оного. Минимизируется этот отрицательный момент применением дымового генератора.

Особенности устройства дымогенератора

Детали самодельного дымогенератора для коптильни холодного копчения не должны быть трудоёмкими, дорогими и тяжёлыми. Подручные материалы и имеющееся оборудование пригодится при его изготовлении. Основные компоненты устройства:

  • Ёмкость для опилок со съёмной крышкой.
  • Отверстие со шлангом для нагнетания воздуха снизу.
  • Наверху отходящий канал в коптильню.
  • Компрессор.

Создание оборудования для копчения

Если есть аппарат для сварки, навыки работы с ним, при наличии металлических компонентов и желания такое оборудование изготавливается за несколько часов. Для начала нужно найти чертежи дымогенератора для холодного копчения. Своими руками их можно не разрабатывать, а отыскать оптимальные варианты с помощью интернета.

Укрупненно этот агрегат состоит из таких компонентов:

  • Тепловой модуль.
  • Топливо (уголь, газ, дрова, но чаще всего щепа и опилки).
  • Система дымоотвода и подачи в камеру копчения.

Для личного пользования большое количество продукции не потребуется. Поэтому корпус изготавливается из части трубы. Сверху приваривают дымоотвод. Внутрь засыпают опилки.

Для создания тяги сверху компрессором нагнетается воздух. Подойдёт старый холодильный либо от аквариума. Второй предпочтительнее из-за возможности регулировки воздушного потока. Выходящий дым невысокой температуры. В результате тления открытого огня нет, поэтому не требуется частое добавление новой порции горючего.

Материалы для изготовления

Удешевление генератора возможно за счёт имеющихся обрезков различных металлических изделий. Всего потребуется несколько деталей:

Этапы сборки

Если для изготовления дымогенератора своими руками для коптильни найти круглую трубу не получится, её можно заменить квадратной аналогичного размера. Такой вариант имеет небольшое преимущество в удобстве присоединения отходящих каналов. В самой большой трубе делаются прорези по диаметру на расстоянии двух сантиметров. Это будет низ генератора дыма. В них вставляется и крепится по сторонам кусок сетки, вырезанный по сечению корпуса.

На противоположной стороне приваривается труба на 3 / 4 дюйма. Напротив — штуцер, с помощью которого подключается компрессор. Важное условие — чёткое расположение обоих компонентов на одной прямой.

Самое хитрое расположение у тонкой трубы . Сквозь штуцер, внутрь корпуса, она должна заходить на 1 сантиметр в трёхчетвертной отвод. Эта конструкция будет подавать воздух из компрессора и обеспечивать тягу, поддерживающую тление опилок. Для обустройства циркуляции дыма и воздуха в плотно набитом опилками корпусе на неё нужно одеть пружину большего диаметра. Это такой своеобразный рыхлитель, через витки которого и будут проходить потоки воздуха.

Для крышки необходим кусок железа на 1, 5 — 2 сантиметра шире, чем сечение корпуса. Для удобства нужно изготовить ручку. Её можно приварить или сделать съёмной. Средняя часть может быть деревянной. Она не сгорит ввиду низкой температуры корпуса. Чтобы крышка не съезжала, на небольшом расстоянии от края, надо приварить пруток или металлическую полоску по её периметру или радиусу.

Снизу привариваются ножки, и дымогенератор готов. Для подставки неплохо подобрать кусок металла. Это обеспечит устойчивость оборудования и противопожарную безопасность.

Принцип работы самодельного приспособления

Корпус забивается стружкой, щепой или опилками. Вся масса поджигается. После начала активного тления включается компрессор, и крышка устанавливается на место. Если всё правильно собрано, подключено, топливо сухое — начнётся активное выделение дыма и процесс копчения. Вот и весь принцип работы.

Преимущества готовых агрегатов

Самостоятельное изготовление подобного оборудования хоть и не сложное, но требует наличия сварочного аппарата и умения им пользоваться. Из-за этого появляется вариант приобретения заводского устройства для циркуляции дыма. Этот шаг обосновывается следующими преимуществами:

По этим причинам такие приборы очень популярны. Самое широкое распространение имеют следующие:

  • Bradley Smoker — аппарат для копчения, использующий автоматическую подачу специальных брикетов для топки. Продукты, приготовленные в нём, обладают натуральным вкусом.
  • Шаурмейкер — кроме автоматизированной загрузки топлива, имеет электронное управление и высокую мощность, которая обеспечит своей продукцией небольшое кафе.
  • Дымогенератор из Америки Weber — Stephen работает на угле и способен заменить гриль. Из-за габаритов и производительности более уместен на предприятиях общественного питания.

Топливный отсек этих приборов заполняется опилками примерно на три четверти. Полуфабрикаты помещаются в коптильную часть. За скоростью образования дыма нужно периодически следить. Время приготовления зависит от продукта. Кожух устройства требует чистки после каждого применения.

  • Процесс копчения ускорится, если опилки будут сухими. Для их нагрева можно поставить ТЭН для открытой установки.
  • У каждого дерева свой аромат дыма.
  • Виноградная лоза, добавленная в опилки, придаст необычный вкус продуктам.
  • Когда копчение происходит в сухую безветренную погоду, результат будет готов быстрее.

Если придерживаться этих советов, то ошибки в приготовлении исключаются.

Меры безопасности

Дымогенератор является устройством повышенной пожарной опасности. Несмотря на невысокую температуру процесса копчения, выполнение следующих правил поможет избежать неприятностей:

  • Установка прибора производится на ровную негорючую поверхность.
  • Окраска возможна только жаростойкой краской.
  • Размещать аппарат нужно вдали от электропроводки, легковоспламеняющихся жидкостей и горючих материалов.
  • Заводское устройство должно быть оборудовано системой аварийного отключения.

Выполнение этих условий поможет не только приготовить вкусную пищу, но и предотвратить возгорание и ущерб здоровью.

Статьи и полезности » Пустим дым! Зачем дымогенератор на автосервисе?

Строго говоря, речь пойдёт не о дыме. Использование дыма даже на таком брутальном предприятии, как автосервис, крайне нежелательно. Здоровье ещё пригодится как мастерам, так и клиентам. Это густой пар, образованный при нагреве специальной жидкости. Вреда он не нанесёт, зато очень поможет при диагностике автомобилей. Но название устоялось, и менять его поздно.


Как устроен дымогенератор

Существует много любительских и профессиональных конструкций, но с последними куда удобней работать, а значит результат будет быстрее и с большей вероятностью успеха. Принципиально же устройства выполнены примерно одинаково, в состав входят:

  • ёмкость для дымообразующей жидкости;
  • нагревательный элемент, в роли которого оптимально подходит свеча накаливания от дизельного двигателя;
  • штуцеры подвода сжатого воздуха и отвода рабочего дыма;
  • система удобного подвеса прибора в рабочей зоне;
  • блок питания с органами управления, регуляторами, таймерами и проводами подключения к аккумуляторной батарее автомобиля.


Пользоваться прибором очень просто. Согласно инструкции, он заполняется нужным количеством рабочей жидкости через заливную пробку. После чего герметизируется и подключается с помощью пневматических разъёмов к внешнему компрессору и выходному шлангу со штуцером для подачи дыма.


Провода питания с зажимами типа «крокодил» соединяются с аккумулятором, прибор прогревается около полуминуты, после чего можно подавать сжатый воздух с заранее подготовленным давлением. Его величина зависит от конкретного участка автомобиля, который надо проверить. Обычно это порядка одной атмосферы, больше не требуется. Если выходной штуцер никуда не подключён, то из него повалит густой белый дым.


О расходниках

Свечу вряд ли можно считать расходником, она достаточно надёжна, поскольку в промышленных приборах работает не на полный накал, регулируясь схемой блока питания. Расходуется рабочая жидкость, первичный запас которой прилагается к приборам.


Существует много мнений, какую жидкость следует применять. Кто-то использует детское масло от одной известной фирмы, а кто-то даже моторную отработку, или в крайнем случае масло для АКПП типа ATF. В последних вариантах люди реально получают дым, не очень полезный для здоровья. Все эти масла перенасыщены присадками, хорошо работающими в механизмах, но совершенно непригодными для дыхания. На фоне некоторых веществ даже курение выглядит безобидно, несмотря на свою смертельную опасность. Лучше не надо.


Самое надёжное – использовать специальную жидкость для дымогенераторов, которую можно приобрести здесь же. Она безвредна. Даёт хороший дым и во всех отношениях оптимизирована под конкретную задачу. Что немаловажно – двигателю она тоже не повредит, в отличие от смесей, предназначенных совсем для других целей и с неизвестным составом.


Зачем автомобилю дымогенератор

Объектов для применения прибора несколько. Более того, практикующие мастера постоянно придумывают новые, роль фантазии в автосервисе всегда значительна.

Система впуска воздуха в двигатель

Мотору нужен кислород для организации горения в цилиндрах. Но в строго определённом количестве, лишний воздух образует нежелательные подсосы, разбалансирующие всю работу системы управления двигателем. Мотор дёргается, троит, глохнет, не отдаёт мощность и расходует лишнее топливо.


Найти место утечки непросто, часто используются довольно опасные способы с горючими жидкостями, но всё можно решить с помощью дымогенератора:

  • от впускного коллектора отсоединяется один из шлангов, обычно вакуумного усилителя тормозов, и к нему подсоединяется выходной шланг прибора;
  • штатные отверстия глушатся, дым не должен выходить через воздушный фильтр, для этого продаются заглушки всех калибров в наборах, некоторые уже есть в полных комплектациях генераторов;
  • подаётся давление, прибор ставится на таймер, остаётся только наблюдать, где расположены неплотности, это покажет выходящий из них дым.


Наблюдать места утечек можно разными способами:

  • визуально, дым хорошо заметен;
  • подсвечивая фонариком в нужных местах;
  • с помощью лазерной указки, тоже неплохо;
  • лучше всего – используя специальную жидкость с УФ-красителем, наблюдать утечки в свете ультрафиолетовой лампы, весь комплект доступен в продаже, включая защитные очки.


Устранение неисправностей, как это часто бывает, не представит сложностей, если диагностика проведена точно и грамотно.


Выпускной тракт

Иногда дефекты выхлопной системы проявляют себя не так очевидно, как обычно. Поможет всё тот же дымогенератор. Для этой и других целей поставляются конические пробки не только глухие, но и с отверстием в центре для подсоединения выходного шланга с дымом под давлением. Всё это устанавливается на выхлопную трубу, и через короткое время все неплотности себя проявят, что можно зафиксировать описанными выше способами.


Картер мотора

Система вентиляции картерных газов завязана на впускной коллектор, иногда очень тесно, с применением нескольких контуров и встроенных клапанов. Расход воздуха через неё нормирован и учитывается ЭБУ, но при потере герметичности начинаются необъяснимые эффекты. Поможет всё тот же генератор дыма, который можно подключить как со стороны впуска, так и от картера. А безвредный пар не испортит даже самое дорогое моторное масло.


Ещё несколько простых примеров

О наличии данного прибора всегда стоит вспоминать, тогда он облегчит жизнь и во многих неожиданных случаях. С его помощью можно разглядеть неплотности:

  • салона, где отказать могут уплотнители дверей, обратные клапаны вентиляции, герметизирующие пробки в технологических отверстиях и заслонки климата, дым укажет даже те места, о наличии которых многие не подозревают;
  • постоянно запотевающих фар, которые нуждаются в герметизации, но трудно понять, где именно, и не только фар, многие приборы освещения устроены аналогично;
  • в системе охлаждения двигателя, опрессовка паром не потребует заправки антифриза или загрязнения системы водопроводной водой;
  • в местах проникновения посторонних запахов через багажный отсек в седанах;
  • системы вентиляции бензобака, она у современных машин сложная и запутанная;
  • особо – во впускном тракте турбомоторов, где имеется интеркулер и много толстых гофрированных патрубков, не всегда надёжных.


И совсем уж классика – поиск прокола шины, когда дым заменит обычно применяемую воду, иногда это может оказаться более удобным.


В любом случае, применение данной технологии ускоряет поиск неисправностей, поэтому покупка оборудования и аксессуаров к нему быстро окупается. Иногда один тяжёлый случай способен нанести большой урон как финансам, так и репутации, не говоря о потере времени.


Простой пример – некоторые неплотности невозможно обнаружить традиционными методами, они исчезают при прогреве. Дым же поможет без запуска двигателя. Оказавшийся под руками дымогенератор может оказать существенную помощь.

Какой генератор холодного дыма лучше всего выбрать

Какой генератор холодного дыма лучше? Он делает замечательную и эффективную работу по добавлению дымного вкуса к еде. Это невероятно простой способ придать блюдам, приготовленным на гриле, классический вкус. Но вы должны знать, что, в отличие от горячего копчения, лучший генератор холодного дыма не выполняет работу по приготовлению вашей пищи.

Лучший генератор холодного дыма дает именно тот аромат дыма, который вы получаете от горячего копчения. При температуре ниже 85° лучшие генераторы холодного дыма предлагают продукты копчения, такие как колбасы, сыр и другие продукты, которые плавятся при высоких температурах.

Если вы хотите улучшить результаты холодного копчения и получить надежный вкус дыма, используйте лучший генератор холодного копчения, который гарантирует, что вы не позволите процессу испортить вашу еду.

Топ 6 лучших генераторов холодного дыма

Мы знаем, что у вас может быть меньше времени, за которое мы пытались помочь вам найти дымогенераторы для курильщиков. Для этого были рассмотрены особенности многих генераторов холодного дыма, которые являются электрическими и неэлектрическими, холодными коптильнями с сетчатой ​​решеткой.Это может более или менее занять вас в процессе курения и иметь внешний генератор дыма.

Наконец, мы выбрали 6 лучших генераторов холодного дыма, которые рассчитаны на длительное курение. Для рассмотрения этих лучших генераторов холодного дыма мы тратим много времени на изучение и проверку того, что говорит проверенный пользователь об этой коробке для холодного копчения.

Список лучших генераторов холодного дыма в таблице ниже. Читайте все подробности и плюсы и минусы. Так вы получите достоверную информацию и вам будет проще выбрать лучший генератор дыма и холода.Проверьте, что такое генератор холодного дыма, а также краткий обзор и полную информацию ниже.

Краткий обзор

Обзор генераторов холодного копчения

Top 6

1. Выбор редакции — Smoke Daddy Magnum P.I.G. Генератор холодного дыма

Наш первый выбор — копчение Daddy Cold Smoke Generator — это большая электрическая коптильня, специально предназначенная для поваров. Для тех, кто хочет курить в больших емкостях, а также увеличить время копчения. Он будет курить от 2 до 4 часов и способен вместить 6 чашек древесной щепы и кусков.

Этот генератор холодного дыма изготовлен из сверхпрочного алюминия SCH-406061 с прецизионной обработкой для обеспечения герметичности и увеличения срока службы. Он также оснащен щеткой для чистки из нержавеющей стали.

Дымовой папочка магнум P.I.G. специально разработан для того, чтобы превосходно работать как при низких, так и при высоких температурах.

Smoke Daddy — лучший генератор холодного дыма для Big Green Egg или любых других керамических грилей. А если у вас есть большая коптильня или гриль и вы хотите коптить на ночь или большие барбекю и коптильни.большой топливный бак производит большой объем дыма.

Прежде чем покупать эту лучшую коптильню холодного копчения, следует помнить о нескольких вещах. Вам необходимо просверлить отверстие диаметром 1-1/8 дюйма при монтаже или установке системы трубок для распределения дыма. Почти все остальное легко, будь то установка, приготовление пищи или использование.

Еще одним преимуществом является то, что он устанавливается снаружи гриля. Это означает, что никогда не может быть жарко. Теперь легко включить гриль или коптильню на слабый нагрев и включить генератор холодного дыма. Вы должны каждый раз получать лучшие эффекты холодного дыма.

Но есть некоторые недостатки, которые не понравятся некоторым пользователям, но очень незначительные. Генератор холодного дыма не работает с грилем с принудительной подачей воздуха или пеллетным грилем. Сильный ветер выдувает дым, а коптильня не пропускает достаточно воздуха внутрь топливной камеры.

Pros

  • Вы можете курить от 2 до 4 часов
  • Простота использования
  • Легко улучшить качество дыма
  • Изготовлен из высококачественного материала

Минусы

  • Дорого.

2.Лучший внешний дымогенератор — Smoke Daddy Big Kahuna Cold Smoke Generator

Big Kahuna от Smoke Daddy — наш второй выбор и лучший генератор холодного дыма вместе с Magnum P.I.G. Есть укороченная версия этого. Но характеристики и производительность почти такие же. Вам стоит прочитать обзор генератора холодного дыма big kahuna.

Этот генератор холодного дыма имеет те же функции, дизайн и функциональность, что и наш выбор редакции, но может использовать только 3 чашки топлива, что делает этот генератор холодного дыма немного дешевле.

Как и Большой Папа Магнум Свин, он также использует древесную щепу или любые куски в качестве топлива, но у него есть та же проблема, что он не принимает гранулы и опилки. Но лучше всего работает почти с грилем, а также является лучшим генератором холодного дыма для Big Green Egg.

В нашем обзоре большого генератора холодного дыма Kahuna вы узнаете, что низкое содержание топлива влияет на время его дымления, которое дымит только в диапазоне от 60 до 90 минут, и это все, что вам нужно. из самой лучшей и свежей древесной щепы.Все, что вы курите, независимо от копченостей, таких как сыр.

В этом, я думаю, вам не нужно упоминать, что этот электрический холодный дым будет иметь ту же систему крепления, что и любой другой дымовой папа. Для подачи дыма в коптильню или гриль, который вы используете, потребуется такое же отверстие или трубка диаметром 1-1/8 дюйма.

Большинство пользователей не видят в этом проблемы. Они установили генератор холодного дыма, который отлично работает с любым грилем без принудительной вентиляции.

Если вы хотите провести время после загрузки топлива, чтобы курить Daddy Dig kahuna генератор холодного дыма не построен для этого.Вы должны учитывать, что это Magnum P.I.G.

Небольшое количество топлива отлично подходит для копчения мяса после приготовления мяса с помощью этого лучшего генератора холодного дыма, добавляя дополнительный аромат дыма. Читайте здесь лучшие газовые грили до 1500 долларов.

Pros

  • Может работать на любом топливе из древесной щепы
  • Высокое качество и простота в использовании
  • Отлично подходит для быстрого горячего и холодного копчения

Cons

  • Работает только в течение 60-90 минут
  • для установки

3.Лучший генератор дыма для коптильни — генератор холодного дыма Smoke Chief

Это еще один лучший генератор холодного дыма в нашем списке, популярный в мире курения. Этот генератор холодного дыма разработан для создания великолепного эффекта дыма и будет производить дым до 3 часов всего за одну чашку пеллетного топлива.

Одним из его самых больших преимуществ является то, что в качестве топлива он использует пеллеты, которые гораздо легче найти, чем щепки или крошки, а пеллеты — легкодоступное топливо, которое понравится курильщикам гриля.

Генератор холодного дыма Smoke Chief имеет небольшой размер и легко монтируется в шкаф для гриля, но для его размещения вам придется просверлить отверстие диаметром 3/8 дюйма. Большинство курильщиков гриля хотят избежать дырки в своем гриле.

Итак, какое решение? Вам придется использовать более узкий диаметр трубы, но, скорее всего, она быстро засорится пеплом. Это большая проблема для вас, чтобы избежать которой вы должны выбрать лучшие пеллеты, которые производят наименьшее количество золы.

Этот генератор холодного дыма легко работает с любым типом гриля, который можно использовать для копчения как горячего, так и холодного копчения, и это лучший генератор холодного дыма для большого зеленого яйца.

Этот лучший генератор холодного дыма, сделанный в США, имеет замечательную особенность: его можно подключить к обычной настенной розетке или к розетке постоянного тока на 12 В. В наших автомобилях есть эта розетка, а это значит, что вы можете пользоваться ею где угодно. Это отлично подходит для кемпинга или tailgating.

Pros

  • Дымит до 3 часов
  • Источник питания 110 В перем. тока или 12 В пост.

    4.Лучший генератор дыма — Генератор холодного дыма Masterbuilt

    Какой генератор холодного дыма лучше всего рассмотреть — обзор и руководство

    Сыр, рыба, бекон и вяленая говядина — отличные заменители копчения, а эта коптильня Masterbuilt MB20100112 Slow Smoker — самая популярная коптильня холодного копчения на рынке. Он предложит получить великолепный копченый вкус из особенного и нежного.

    Это один из лучших генераторов холодного дыма, он самый надежный и известный, имеет более 1800 подтвержденных отзывов на Amazon. Она поднялась до 275°F для горячего дыма и 200°F для относительно холодного дыма. Кроме того, вы можете считать это лучшим внешним генератором дыма.

    Этот лучший генератор холодного дыма легко подключить к цифровой коптильне. У большинства цифровых коптилен, построенных по индивидуальному заказу, есть боковой держатель щепы, к которому его необходимо подключить, если у вас нет держателя в гриле или коптильне, его можно установить с помощью дрели.

    Процесс крепления очень прост и удобен. После установки дым беспрепятственно проходит из комплекта в большой коптильный ящик, а тепло, выделяемое внутри решетки генератора холодного дыма, не сильно влияет на внутреннюю температуру коптильни, что является отличной особенностью.

    Комплект медленного курения Masterbuilt MB201012 удобен в использовании и является одним из лучших для начинающих. Просто нажмите кнопку, чтобы начать курить. Он автоматически регулирует температуру, достаточную для сжигания щепы.И если вы любите ставить и забывать формулы, то это находка для вас.

    Эта коптильня холодного копчения практически полностью саморегулируется и производит дым до 6 часов при заправке топливом. Выдающейся особенностью является то, что зола от щепы собирается в поддоне на дне, который можно легко очистить по мере остывания дымового набора.

    Этот лучший генератор холодного дыма совместим со всеми типами древесной щепы, что означает, что вы должны контролировать вкус вашего барбекю. Проверьте здесь лучший электрический гриль до 300.

    Pros

    • Функция «Установить и забыть» курить до 6 часов
    • Автоматически нагревать щепу нажатием кнопки
    • Съемная пепельница для легкой очистки
    • Простая установка

    Cons

    2 Cons

    2 Cons

    2 Cons

  • Нужна собственная розетка

5. Лучший сетчатый генератор холодного дыма – Realcook Cold Smoke Gener for BBQ

Мы рассматриваем этот генератор холодного дыма как неэлектрический генератор холодного дыма, изготовленный из RealCook.Он работает, образуя круговой дымовой лабиринт, и прост в использовании. Этот генератор холодного дыма изготовлен из стали, что означает, что он безопасен, долговечен и прост в установке и использовании.

Этот дымовой аксессуар идеально подходит для холодного и горячего копчения. Здесь вам не нужно сверлить для его установки, просто поместите его в любой газовый гриль, пеллетный гриль, электрический гриль и угольный гриль.

Чтобы запустить эту холодную коптильню, включите свет в начале лабиринта и медленно производите дым. Это также лучший вариант для генератора холодного дыма Weber.И лучшая часть этого холодного дыма в том, что он будет работать до 6-10 часов.

Это лучший и самый простой способ получения дыма. Это не обязательно достаточный приток воздуха, потому что в электрическом генераторе холодного дыма нет встроенного вентилятора.

Это лучший и самый простой способ получения дыма. Это не обязательно достаточный приток воздуха, потому что в электрическом генераторе холодного дыма нет встроенного вентилятора. Вы должны убедиться, что между лучшим генератором холодного дыма и вашей пищей есть правильное расстояние, так как пламя само по себе выделяет тепло и повышает температуру в вашем гриле.

Этот генератор дыма не подойдет людям, живущим во влажном климате, поскольку он использует самоподдерживающееся пламя, для которого требуется, чтобы стружка была абсолютно сухой.

Если у вас есть опыт изготовления кузнечных изделий, то вы можете сделать такой генератор холодного дыма и в домашних условиях. А использовать мякоть как высший материал для изготовления лучшего самодельного дымогенератора.

Плюсы

  • Гораздо дешевле всех остальных
  • Время копчения 6-10 часов

Минусы

  • Всегда нужна очень сухая щепа и пыль

6.Лучшая трубка для курения пеллет – A-MAZE-N Курильщик для пеллет

Это еще один лучший неэлектрический генератор холодного дыма от A-Maze-N в нашем списке. Изготовленный из сверхпрочной нержавеющей стали овальной формы, он выглядит прочным и долговечным. Вы можете прочитать здесь лучшую коптильню для пеллетного гриля.

Эта трубка для копчения пеллет лучше всего подходит для горячего и холодного копчения и подходит для всех типов грилей и коптилен. Чтобы запустить эту трубу холодного дыма из нержавеющей стали, заполните ее пеллетами, бросьте немного легкого топлива и подожгите зажигалкой. Теперь пришло время поместить его в варочную камеру.

Он имеет отверстия в правильной пропорции, которые дают много дыма еде, вы должны выбрать этот лучший генератор холодного дыма для отличного вкуса дыма, и он не портит пищу, для него требуется очень небольшой поток воздуха.

Это еще один самый простой способ получения дыма с помощью пеллет, помните об этом, прежде чем устанавливать правильное расстояние между едой и коптильной трубкой.

Это также может быть самодельный генератор дыма, если у вас есть немного навыков кузнечного дела.Который может увеличивать или уменьшать размер по вашему желанию, а лучшая дымовая труба обеспечивает дым к грилю около 4 часов с одной заправкой.

Плюсы

  • Прочный материал
  • Недорогой
  • Пеллеты

Минусы

  • Овальная форма не закрепится на одном месте

На что обратить внимание перед покупкой генератора холодного дыма?

Теперь вы, должно быть, узнали об этих 6 лучших генераторах холодного дыма, поэтому вопрос в том, какой из этих генераторов холодного дыма вы выберете? Мы рассмотрели все функции, которые вам нужно знать, в этом руководстве по покупке. Но важно позаботиться о некоторых характеристиках перед покупкой.

Дымогенератор Тип

Как упоминалось выше, существует два типа генераторов холодного дыма, электрические и неэлектрические. Чтобы использовать неэлектрическую коптильню, подожгите ее спичкой или зажигалкой. Производит превосходный дым и может курить до 6 часов, и чрезвычайно прост в использовании. дешевле и больше неприятностей от курения.

Генератор холодного дыма электрический имеет множество исполнений и исполнений. Эти коптильни используют электрические нагревательные элементы для холодного копчения, которые позволяют добавить больше дыма в нагревательную камеру.Одним из преимуществ этого является то, что они производят автоматический дым, но дымят меньше, чем неэлектрические. Обычно он устанавливается снаружи устройства, внутри которого находится такая же неэлектрическая варочная камера холодного копчения.

Время курения

Коптильня для длительного курения Неэлектрическая коптильня, какая коптильня будет курить, как долго, зависит от ее размера и конструкции. Если вы хотите курить дольше, выберите ручную коптильню. Напротив, электрические генераторы холодного дыма рассчитаны на работу всего несколько часов.Если вам нужно курить дольше, чем это, вам нужно будет пополнить. Chosen Electric — лучший генератор холодного дыма

Тип фьюле

Все электрические и ручные генераторы холодного дыма обычно используют древесную щепу. Те, которые вы должны загружать вручную, а некоторые электрические и неэлектрические коптильни холодного копчения используют пеллеты в качестве топлива, популярность которых растет.

Дымогенератор Диаметр

Большое значение имеет размер генератора холодного дыма. Дым с электрическим охлаждением подходит для улицы и требует ухода.Чем меньше курильщик, тем лучше. Но если вы хотите пить больше еды, то маленький размер не подойдет.

А когда дело доходит до ручного холодного копчения, вы знаете, что оно помещается в камеру для приготовления внутри коптильни, хотя обычно они стандартного размера и могут быть легко приспособлены к любому грилю или коптильне. могут работать вместе.

В чем разница между холодным и горячим копчением?

Самая большая разница между горячим и холодным копчением заключается в том, что горячее копчение придает пище вкус и дым во время приготовления.Этот процесс хорош для сырого мяса. Это сохраняет мясо, но если вы делаете продукты, такие как колбасы и сыры, проходят процесс горячего копчения, тепло сгорит или расплавится.

Холодное копчение требует, чтобы вы коптили при температуре ниже 85°F, чтобы пища не испортилась. Как упоминалось ранее, поскольку большинство продуктов, таких как рыба или вяленая колбаса, представляют собой холодный дым, важно установить правильную температуру. Итак, я надеюсь, вы понимаете, что такое генератор холодного дыма?

Окончательный вердикт

Ну, список, который мы выбрали, имеет несколько особенностей, и когда дело доходит до электрической версии, наш выбор Smoke Daddy Magnum P.И.Г. и Smoke Daddy Big Kahuna — отличный выбор. Ручная коптильня холодного копчения Генератор холодного дыма RealCook и Коптильня Maze-n Pellet обе превосходны. Все это обеспечивает идеальное испытание холодным дымом и является экономичной и отличной альтернативой неэлектрическому дыму. Оба Electric Smoke Daddy Magnum P.I.G. И у Big Kahuna похожая конструкция, которая идеально подходит как для холодного, так и для горячего копчения.

Ф.А.

Q

Какой генератор дыма лучше?

Вот 6 лучших генераторов холодного дыма на рынке.
1. Smoke Daddy Magnum PIG
2. Smoke Daddy Big Kahuna
3. Генератор холодного дыма Smoke Chief
4. Комплект медленного копчения Masterbuilt MB20100112
5. Генератор холодного дыма Realcook для барбекю
6. Пеллеты A-MAZE-N Курительная трубка

Можно ли курить холодным способом дома?

Если вы хотите курить холодным способом дома, это возможно, но вот о чем следует помнить перед курением. Если вы живете в многоквартирном доме или в зоне ограниченного доступа, где нельзя курить на гриле.Убедитесь, что вы находитесь в правильном месте, чтобы насладиться холодным или горячим копчением. иначе вас оштрафуют на огромную сумму.
Если вы находитесь в безопасном месте для холодного дыма, подключите генератор холодного дыма с блоками для запуска холодного копчения при температуре ниже 85 ° F.

Как сделать холодный дым?

Для холодного копчения вы должны сначала выбрать ароматизированную древесину, которая может быть гранулами, древесной стружкой или кусками, или древесной пылью, в зависимости от требований к топливу для генератора холодного дыма. Различные виды древесины известны своим прекрасным вкусом, но наиболее предпочтительной для холодного копчения является яблоневая древесина, которая довольно популярна.

Нравится:

Нравится Загрузка …

О дымогенераторах | Октавиус Хант

О дымогенераторах

Что такое дымогенератор?

Дымогенераторы , также называемые фумигаторами или дымовыми шашками , используются для борьбы с вредителями и болезнями в закрытых помещениях более 50 лет и на 40% эффективнее, чем аэрозоли полного высвобождения (TRA) в той же области обработки.

Разработка и производство генераторов дыма (дымовых шашек) включает в себя специальную технологию, которая требует уникального сочетания навыков составления рецептур и производственного опыта. Дымовая шашка включает в себя 4 ключевых компонента: окислитель, горючее, инертный и активный ингредиент — их можно варьировать в соотношении, чтобы доставлять дым в соответствии с конкретными потребностями или областью лечения.

Активным ингредиентом часто является биоцид или пестицид (природный или искусственный), но он также может быть дезинфицирующим средством .Пожалуйста, ознакомьтесь с нашим ассортиментом продукции, обеспечивающей защиту в различных отраслях: https://octaviushunt.co.uk/products/

Как работает генератор дыма?
  • Дымогенератор представляет собой котел или жестяную банку
  • Порошок состава запечатан внутри генератора
  • Воспламененный фитиль или гранула переносят тепло для начала горения

Зачем использовать дымовые пестициды?

Преимущества использования продуктов дыма пестицидов включают:

  • Генераторы готовы к использованию, поэтому не требуют оборудования для смешивания или нанесения
  • Он прост и удобен в использовании: не требуется специального обучения или оборудования
  • Доказанная эффективность против широкого спектра вредителей, бактерий, вирусов, плесени
  • Дым имеет средний массовый диаметр 2. 5 мкм, что делает его идеальным для вымывания насекомых из укрытий и обеспечивает быстрое нокдаун и уничтожение
  • Дым достигает недоступных мест: крыши; трещины и щели; внутреннее оборудование
  • Пестицид наносится на вертикальные, горизонтальные и нижнюю сторону горизонтальных поверхностей, обеспечивая тщательную обработку
  • Низкое воздействие на оператора
  • Дым не портит и не оставляет остаточного запаха
  • Оптимально эффективное использование небольших количеств пестицидов с минимальным воздействием на окружающую среду
  • Низкое загрязнение грунтовых вод – низкое воздействие на окружающую среду

Тестирование дыма с помощью генератора

Каковы преимущества тестирования дыма с помощью генератора и жидкого дымового бачка?

Независимо от области применения, обеспечение безопасности, эффективности и действенности операций по проверке дыма имеет ключевое значение.Вам нужна последовательность в каждой работе, особенно когда речь идет о проверке целостности стоков и трубопроводов. При правильном сочетании дымогенераторов и испытаний жидких дымоходов вы можете легко найти источники запахов, найти неисправности сантехники и проверить недавно установленную сантехнику на наличие утечек.

И хотя вы, возможно, знакомы с использованием генераторов дыма для таких приложений, вы также, вероятно, знакомы с разочарованием, возникающим, когда вы не получаете постоянного выброса белого дыма.Обильный белый дым является ключом к выявлению проблем, и вам нужно сделать все, что в ваших силах, чтобы поддерживать непрерывное непрерывное производство дыма.

Лучший способ проверки трубопроводов: испытания дымоудаления

Вы когда-нибудь на работе пытались заставить дымогенератор выкачивать дым с помощью садовых распылителей или дымовых шашек? Если да, то вы, вероятно, знаете, насколько это может быть стрессовым и разочаровывающим. Turbo-Fog понимает проблему и предлагает решение, которое предотвращает появление пробелов в потоке дыма и обеспечивает непрерывный объемный белый дым столько времени, сколько вам нужно. Генераторы Turbo-Fog M-45 не только позволяют быстро и легко заменять картриджи во время работы, но и предназначены для работы в паре с жидкими дымовыми агентами Turbo-Fog.

Каковы преимущества использования жидких дымоходов Smoke-Agent вместо садового опрыскивателя или дымовой шашки?

  • Влагозащищенное исполнение
  • Постоянный поток давления
  • Меньше отходов масла
  • Плотный, более объемный непрерывный поток белого дыма
  • Не оставляет пятен и не влияет на растения и животных

Plus, жидкости Smoke-Agent Thermal Aerosol специально разработаны для использования с легкими дымогенераторами Turbo-Fog, что делает их идеально подходящими.Их можно легко отрегулировать для любого требуемого объема или плотности, а также многократно включать и выключать в течение всего теста дыма.

Вы будете шокированы тем, как много специалистов по обслуживанию тратят время на борьбу с дымовыми шашками и садовыми распылителями, когда все, что им нужно, это баллончик с жидким дымом Smoke-Agent для эффективного, действенного и безопасного выполнения любой работы. Сделайте разумный выбор и переключитесь на Turbo-Fog для испытаний жидких дымоотводчиков.

Дымогенератор

Дымогенератор

Оптимизированный генератор дыма от Джеффа Диксон


Щелкните любое изображение, чтобы развернуть его

Моя последняя модель HMS Lord Nelson имеет двойные воронки и поэтому нуждается в двух генераторы дыма.У меня есть один коммерческий блок, который очень хорошо работает и рисует 3 ампера, хотя дымное масло не из дешевых. С двойными блоками комбинированное потребление тока на 12 вольт будет в районе 6 ампер что, в свою очередь, требует большой батареи на разумную продолжительность.

Я решил изучить информацию о генераторах дыма в Интернете и был удивлен. чтобы узнать, что коммерческие предметы легко доступны. Они используются в кино и сценических постановок, а также пожарной командой в учебных целях.Дальше расследование показало, что эти агрегаты вообще не используют дымовое масло, а на самом деле технически не дымят. Однако они производят большие объемы туман и используйте специальную негорючую жидкость для тумана, которая состоит из деминерализованного вода, гликоль/глицерин в различных пропорциях.

Я считаю, что эта жидкость была изобретена около 10-12 лет назад, а до этого весь дым производился с использованием отваров на основе керосина и масла, которые и неприятный, и легковоспламеняющийся. Я думаю, что, возможно, отсюда и общее представление о том, что масло необходимо использовать, что привело ко всем самодельным варианты я видел разные попытки сделать дымогенераторы с использованием трех в одном масле/детском масле/дизеле и т. д. в качестве источника топлива, который сделал любительский дым генераторы плохой источник дыма.

Устройства на масляной основе также оставляют следы на модели и элементе. могут производить вредные побочные продукты и, что наиболее важно, загореться, если масло перегревается.

Все мои предыдущие усилия опирались на какой-то фитиль с одним концом. погружают в масло, а другой конец обматывают спиралью из нихромовой проволоки фитиль, однако проблемы с такой системой — это управление с помощью элемента либо работа слишком горячая, либо слишком холодная, и весь блок страдает от углеводородов отложения от масла, накапливающиеся на элементе, снижают его тепловую мощность, и вызывает возможный отказ, а также другие недостатки, упомянутые выше.

Нихромовая проволока (иногда называемая резистивной проволокой) представляет собой сплав никеля и Хром, имеет равномерную стойкость и встречается во многих бытовых изделиях. таких как тостеры, тепловентиляторы, обогреватели для ванных комнат, электрические камины, фены и т. д. Нихромовая проволока имеет два ключевых достоинства, во-первых, она почти 100% эффективность преобразования электрической энергии в тепловую и, во-вторых, обеспечивается при не слишком высокой температуре не окисляется (выгорает) на воздухе. Если становится горячее, чем ярко-красный, связанный с электрическим огнем, а затем вы получаете слишком высокую температуру, и элемент начнет окисляться.

Поскольку он используется во многих приборах, он дешев и легко доступен. хотя есть много разных спецификаций провода. Хороший источник это сломанные фены от продажи обуви, так как обычно элемент сломался в одном место только. В зависимости от марки фена провод наматывается туго. катушка (как лампочка), которая, в свою очередь, намотана на центральную керамическую сердечник, и поэтому есть много футов провода, с которым можно играть, и это стоит всего несколько пенсов.

Единственным недостатком нихромовой проволоки является то, что ее нельзя припаять мягким припоем. из-за рабочей температуры и поэтому должны быть обжаты или серебряны припаян.Во всех моих соединениях используется латунная трубка очень маленького диаметра, которая может быть легко обжаты.

Жидкость для тумана легко доступна в любом театральном или диско-магазине по всей стране. Я купил 5 литров туманной жидкости у Maplin Electronics в Саутенде за около 15/20, что, кажется, является текущей ставкой. Примечание Эда: в Северной Америке одним из источников будет Интегрированные технологии Короны, для других сделайте поиск Google.  Это также наименьшую сумму, которую я мог купить. Жидкость относится к категории неопасных и безопасен для общественного использования, так как гликоль является одним из наиболее часто используемых химических веществ. в промышленности.Вы даже можете купить ароматизатор, чтобы добавить его в жидкость, чтобы улучшить нюхать, если хочешь!

Теперь, когда у нас есть негорючая жидкость и горячая проволока, можно приступать к основам. должен быть в наличии эффективный и надежный генератор дыма. Мой первый попытка использовала оголенный U-образный отрезок медного провода (старый электрический кабель) около 5 дюймов нихромовой проволоки, обжатой к верхнему концу. Один ствол затем был обернут в два слоя огнеупорной ткани и проволока смотана вниз сверху по спирали и завязывается внизу, снова обжимаясь на небольшую длину латунной трубки.Небольшой винтовой кабельный соединитель (лишенный пластиковая крышка) использовалась на свободном конце и, в свою очередь, присоединялась к следующему длина медного провода. — (чердачная изоляция слишком впитывающая, чтобы использовать ее в качестве фитиля, но пробка изоляции в нижнем конце способствует хорошему потоку к фитилю правильный). Эксперименты показали, что различная толщина «фитиля» дает больше или меньше дыма, в зависимости от того, насколько абсорбент и насколько горячий нихром провод. Чем короче провод, тем горячее, но больше потребляемый ток.

Теперь должно быть два параллельных U-образных отрезка медной проволоки, которые в свою очередь соединены с кабельным блоком с двойной изоляцией (см. прилагаемый рисунок).Важно убедиться, что основные кабели не соприкасаются, иначе будет прямое замыкание на аккумулятор. Также важно иметь оба медные провода оголены и погружены в жидкость по мере того, как тепло передается от элемента по проводу, а тепло, которое в противном случае было бы потрачено впустую, используется для предварительного подогреть жидкость.

Устройство погружается в ванну с жидкостью тумана примерно на половину ее глубины, и батарея подключена через переключатель. На лорде Нельсоне я использовал автомобильное реле. для управления током, и небольшой нажимной микропереключатель срабатывал сервоприводом.Я также использую предохранитель на 5 ампер для защиты. огнеупорный ткань впитывает туманную жидкость, которая затем испаряется нихромовым элементом производя хороший столб густого белого дыма, которого легко достаточно для модель лодки. В качестве эксперимента был обернут еще один слой огнеупорной ткани. вокруг элемента и всего заключена в тонкую латунную трубку около 6мм диаметр. Эта установка будет потреблять от 2 до 3 ампер на 12-вольтовой батарее. зависит от длины нихромовой проволоки и эта модификация выпускалась лучшая струя дыма при том же потреблении тока.Огнеупорная ткань может можно получить в проектной компании в качестве изоляции котла или, возможно, из хозяйственного магазина в виде веревки из стекловолокна, для уплотнения вокруг закрытого бытовой пожар.

Дальнейшие исследования генераторов дыма привели меня к пониманию немного большего. собственно процесс. Тепло распыляет воду и гликоль с гликолем конденсируясь в воздухе, образуя миллиарды крошечных молекулярных отражателей, которые поэтому дым кажется белым. Чем тоньше распыление, тем больше дыма производится, и тем дольше он остается в воздухе.Заключив блок внутри в латунной трубке создается небольшое давление, которое выбрасывает «туман» вверх. Первый дюйм должен показать ясный шлейф. Только при смешивании с более холодный воздух конденсируется и производит контрольный поток дыма. Отлично распыление также сводит любые остатки к минимуму.

Я построил устройство для использования во второй воронке лорда Нельсона и нашел его работал так же, как коммерческий блок, но примерно через 20 минут производство дыма значительно уменьшилось, пока он не перестал работать.Проблема было обнаружено, что это связано с использованием двух устройств, поскольку емкость батареи уронил устройство, которое потребляло больше всего ампер, высосало жизнь из батареи вызывая остановку другого устройства. Две отдельные батареи решат эту проблему, но в моей модели не было места. Это похоже на попытку запустить два разных размера моторы на одном аккумуляторе, рано или поздно будет доминировать более крупный. Поэтому я решил построить большую, но единую единицу по тем же принципам.

Дальнейшие исследования показали, что чем больше дым смешивался с воздухом, тем больше объем дыма.Коммерческие дымовые установки рекомендуют для сильного эффекта дыма нагнетать струю сжатого воздуха непосредственно в теплообменник. я экспериментировал дальше и обнаружил, что если я подую в тонкую трубку, параллельную поток дыма объем дыма значительно увеличился. Теперь я могу заполнить запасная спальня за пять минут! Я доволен этим, моя жена и кот в меньшей степени!

Дальнейшее усовершенствование состояло в том, чтобы ввести воздух в поток дыма, и это было сделано с помощью небольшого вентилятора охлаждения компьютера (50 мм), которого вполне достаточно.То вентилятор охлаждения должен быть подключен таким образом, чтобы обеспечить полное напряжение на вентиляторе даже по мере падения напряжения батареи нагревательного элемента, поэтому, возможно, отдельный Батарея для нагревательного змеевика была бы стоящей. Возможно, вам придется истекать кровью отключите часть лишнего охлаждающего воздуха от вентилятора, чтобы получить надлежащий поток. Чтобы чтобы сделать эту работу, первоначальная концепция была возвращена с открытым элементом но с двойной спиралью из нихромовой проволоки, рассчитанной на использование примерно 4-5 усилители намотаны на более толстый, но более короткий «фитиль». Серия квадратных воздуховодов была построен с использованием пластиковой карты и эффекты, как показано на фотографиях.Пришлось вставить направляющие лопатки между вентилятором и нагревателем. блок, так как спиральный эффект принудительной тяги привел к тому, что большая часть дыма выйти только из одной воронки. Необходима дополнительная работа, чтобы получить точный баланс, однако объем производимого дыма говорит сам за себя. Существует также небольшой тепловой экран из сплава сверху и сбоку от элемента для защиты пластика карты от прямого нагрева. Будущие усовершенствования будут заключаться в замене пластиковые воздуховоды с допуском, так как они показали некоторые признаки плавления от жары.

В качестве бонуса остается очень мало остатков, только вершины воронки мокрый от воды и никаких признаков каких-либо отложений на мачтах или надстройке.

Единственным выдающимся пунктом, по-видимому, является долговечность, что покажет только время. но по цене нескольких пенсов за элемент это, казалось бы, путь идти. Я также обнаружил, что лучше всего, если устройство адаптировано к данной батарее, хорошо, если он новый, нет проблем, но если настроен на более старый аккумулятор, то используется новый, потребление тока может увеличиться, что приведет к перегреву.

Я использовал 12 вольт для генератора, так как он просто более эффективен, чем шесть вольт при потреблении того же тока. Мощность в ваттах = вольты умножить на ампер. При 6 вольтах и ​​3 амперах это 6×3 = 18 ватт, а при 12 вольтах это 36 ватт, или удвоить доступную тепловую энергию при том же потреблении тока.

Все мои исследования привели меня к пониманию, что вы не можете производить цветные туман, так как остатки красителя покрывают электрический элемент/теплообменник, однако любопытно, что Maplins действительно продают красные или зеленые жидкость для тумана, и мне интересно, получится ли смешанный вместе коричневый дым? Просто мысль.

Теперь я использовал генератор на пруду, и я нашел объем достаточное количество дыма даже для довольно ветреных условий, когда дымовой шлейф еще видно издалека.

Тем не менее, кажется, существует любопытный световой эффект в зависимости от того, как свет попадает в дым. Это видно из прилагаемых фотографий. В при определенных условиях освещения и ракурсах модель практически не видна дым!

Пока что с долговечностью все в порядке, и я использовал этот генератор около трех лет. часов в общей сложности без признаков отказа.Батарея вроде дольше держит чем жидкость, которая предполагает, что мне нужно каким-то образом увеличить подачу.

Я думаю, что ни один из размеров не является критическим, кроме длины нихромовая проволока, которая регулирует используемую силу тока, и существует множество модификации, которые могут быть сделаны, чтобы сделать устройство подходящим для любой модели.

Назад к строительству Статьи

194

Версия 1. 1 04/04

Модернизация дымогенератора для улучшения навыков приготовления на гриле Продукты для онлайн-настройки

Используйте дымогенератор от Alibaba.com, чтобы устроить достойную и захватывающую вечеринку с барбекю. Это высококачественный набор, предназначенный для оптимизации всего процесса приготовления на гриле, делая его более безопасным и лучше оснащенным. Они поставляются в наборах инструментов, предназначенных для старательного выполнения своих задач. Они — вся история успешной вечеринки с барбекю. Эти генераторы дыма оправдывают вложения и гарантируют покупателю высокое качество работы, точность и питание.

Следующее самое главное после покупки гриля это комплект дымогенератора премиум класса .Эти востребованные инструменты — это все, что когда-либо понадобится клиенту. Они предлагают большую простоту в использовании, а также отличное соотношение цены и качества. Они стоят каждой потраченной на них копейки. Правильные инструменты значительно упрощают весь процесс и делают его более увлекательным. Их высокий спрос делает их одним из самых популярных созданных инструментов. Они дают клиентам годы качественной работы с гарантированными функциями безопасности. Настоятельно рекомендуется использовать перчатки для обеспечения надлежащей свободы движений.

Эти генераторы дыма изготовлены из нержавеющей стали.Это гарантирует долгосрочную качественную работу без риска коррозии. Они сильные и поэтому могут поворачиваться и собирать мясо, не сгибаясь и не сгибаясь. Длинные ручки создают безопасное расстояние и защищают пользователя от ожогов или травм. Поверхность гладкая с блестящим блеском, что придает им общий вид. Alibaba.com предлагает широкий выбор качественных товаров по отличным ценам. Они идеально вписываются в интерьер кухни и придают ей нотку аутентичности и стиля. Их поверхности легко чистить, и на них не остается пятен. Они вызывают меньше стресса и дают потребителям самые умные и здоровые варианты приготовления пищи.

Инвестируйте в достойные инструменты по привлекательным ценам и недорогой генератор дыма . Эти универсальные инструменты значительно облегчают работу и придают клиенту уверенность при их использовании. Их марки и модели делают их идеальными инструментами для повседневного приготовления пищи на гриле. Они доступны на Alibaba.com различных производителей и дизайнов от целого ряда оптовых и розничных продавцов.

Переносные дымовые машины


Продукция
   Дымовые машины
   Hazers
   Специалист

   Дымовая жидкость
   Специальные эффекты
   Дымовые пеллеты

Продажа / прокат
Приложения
Как заказать
Прокат
Q & A

О нас
Кто мы
контакт

Ваша корзина


КУПИТЬ ДЫМ МАШИНЫ

Портативный Дым Машины — РАКЕТА

Особенности:

  • Компактный размер, прочный строительство
  • Ручной переносной, удобный для удержания
  • Возможность отключения питания
  • Непрерывный выход (при питании от сети)
  • Переменный выход (0 -> максимум)
  • Нетоксичный, густой, сухой, белый дым — листья без остатка
  • Самый стойкий дым производится любой коптильной машиной на водной основе, имеющейся на рынке
  • Самый мелкий размер частиц дыма означает самый безопасный дым любой доступной машины на водной основе
  • 5-летняя гарантия, пожизненная гарантия на нагревательный блок
  • Доступна кодифицированная версия
  • НАТО. Нержавеющая доступна стальная версия.

Строительство:

  • Прецизионная термообработка обменник с пожизненной гарантией!
  • Используются аэрозольные баллончики с жидкостью для безопасного и удобного операция
  • Доступен с дистанционным управлением или без него
  • Доступна версия Turbo — двойной выход дыма
  • Легкая и портативная, эргономичная ручка
Код Описание
ПС23 РАКЕТА — 1.Машина постоянного дыма мощностью 1 кВт
ПС25 ROCKET TURBO — 2,2 кВт дымогенератор постоянного действия

Эксплуатация:

  • Базовая версия и удаленная версия (оба работа на борту, при выключенном питании или дистанционно)
  • Размер частиц 0,2–0,3 мкм, медиана массы диаметр — наименьший размер частиц любой дымовой машины. (размер частиц дыма «театральных» систем обычно 3-10 микрон — человеческий волос примерно 100 микрон). Туман, производимый теплообменником в Ракета была подвергнута анализу размера частиц в Управление по атомной энергии Великобритании.

Доступно для 240 В или 110 В мощность
(указать при заказе)

Время зависания дыма (при 20°С)

1.5 часов +

Доступны два варианта управления:

Basic — без пульта (кнопка на ручке)
Пульт — с кнопкой на ручке И пульт дистанционного управления на кабеле 5 м

Вы может производить множество дым «выключено», что позволяет вам носить генератор с собой, что делает дым по мере необходимости, без висячего электрического провода. После того, как от сети не менее 15 минут дым-машина может генерировать большое количество дым на полной мощности до 2 минут в течение 20-минутного окна после отключения от сети.

Версия с дистанционным управлением может использоваться с кнопку на ручке при выключенном питании, но не с пульт дистанционного управления (которому нужно питание).

При подключении к сети, Ракета может работать
непрерывно на полную 100% выход

Находится на вооружении многочисленных пожарных служб по всему миру, многие вооруженные силы (включая USN для корабельной подготовки), а также аналитические лаборатории, чистые помещения (нержавеющая доступна версия из стали), покрасочные камеры и подрядчики по ОВКВ, Дым-машины Rocket славятся своей простотой эксплуатации и надежности.

Дымовая жидкость находится в удобных баллонах под давлением. В Rocket мощностью 1,1 кВт одна канистра обеспечивает производство дыма в общей сложности 15 минут, а в Rocket Turbo мощностью 2,2 кВт — около 8 минут. Вам не нужно использовать всю канистру за один раз — она запечатывается для последующего использования.

Эти устройства идеально подходят для тех случаев, когда вам требуется очень плотных скоплениях дыма или при необходимости больших объемов наполниться дымом.Это потому, что дым образовался Ракетой очень стойкий — в разы больше стойкий, чем театральные дымовые машины. РАКЕТА TURBO — это версия повышенной мощности, а генерирует почти в два раза больше дыма, чем у стандартной модели — это одно из самых мощных ручных дым Генераторы доступны сегодня.


Общие характеристики (ок.)

РАКЕТА

РАКЕТА ТУРБО

Размер (Д x Ш x В)
(см)

37см х 16,5 см х 19 см
(14,5 х 6,5 х 7,5 дюймов)

Масса

5,5 кг (12,1 фунта)

7 кг (15,4 фунта)

Мощность теплообменника

1100 Вт

2200 Вт

Средняя мощность расход, при простое

30 Вт

60 Вт

Блок питания
(указать при заказе)

208–240 В, 50–450 Гц*
(110 В, 50–450 Гц* опционально)

Время прогрева от холода

5 минут

4 минуты

Общая продолжительность Канистра с дымовой жидкостью на максимальной мощности, ок.

15 минут

8 минут

Выход дыма

0 — 180м3/мин.
(6356 куб. футов)

0 — 340м3/мин.
(12 000 куб. футов)

Размер частиц (масса средний диаметр)

0,2 ​​- 0,3 микрон

Работа от сети источник питания?

Да

* Только базовые версии Rocket может работать на частоте до 450 Гц.Выносные версии 50-60Гц Только.


ПОДХОДИТ ДЛЯ:

ЗВУКИ / Театр / ТВ

Воздух визуализация потока

Утечка испытания

Огонь обучение


Ракетная установка PS23, производящая небольшое количество дыма

PS25 Ракета Турбо 2. Блок мощностью 2 кВт в отключенном состоянии

Комментарии пользователей:
«Это крутая машина. Я использовал эту машину в одном из моих хозяйственные постройки. Очень впечатляет. Комната 20х10м. х 8′. Вы не могли видеть 3 фута после 30-секундной очереди.»

«Я купил вашу ракетную дымовую машину для тестирования наших покрасочных камер и был поражен количеством дыма от такой компактной установки.Это просто использовать и с дымовой жидкостью в предварительно заполненных банках, а также очистить. В наши дни не часто можно сказать, что вы впечатлены продукт, но я действительно впечатлен! Спасибо»

«Только что заполнили нашу мастерскую. Верхнего света почти не видно. Наш «профессиональный» пожарный впечатлен, как и я. »

«Дымовая машина Pea Soup Rocket действительно хороша, мы проверили все воздуховоды кондиционера и обнаружили столько утечек!»

«Дым от Ракеты был поистине великолепен, очень впечатлял.Действительно хорошая плотность и охват, и кажется, что его можно обнаружить с помощью моего лазерного сканера.»

РАКЕТА из ГОРОХОВОГО СУПА
 — ПРОСТО НЕПРЕВЗОЙДЕННАЯ !
  Размер частиц дыма:
0.2 микрона ммд — без остатка, незагрязняющий, пригодный для использования (и широко используется) в чистых помещениях.
Гарантия:
5 лет на машину, пожизненный срок на нагревательный блок.
Стойкость дыма:
Время висения жидкости на водной основе 1,5 часа + при 20C.
Эффективность жидкости:
Один аэрозоль массой 381 г дает около 15 минут полного дыма мощность в ракете мощностью 1,1 кВт, производящей 180 м3 дыма за минута на полной мощности.
Безопасность:
Нетоксичный дым, очень эффективное использование жидкости, мелкие частицы размер, без остатка, инертный газ в цельных металлических аэрозолях, вырезы безопасности.

Самый компактный в мире дымогенератор мощностью 2,2 кВт Генератор в производстве
С презрением отвергайте низкокачественные двойники как ложные имитации.

РАКЕТА — Настойчивая генераторы дыма
ПС23 РАКЕТА 1. 1кВт, базовый (без пульта) 682,00 фунтов стерлингов 945,00 $* 810,00 €*
ПС23Р РАКЕТА 1,1 кВт с дистанционным управлением 812,00 фунтов стерлингов 1125,00 $* 965,00 €*
ПС25 ROCKET TURBO 2,2 кВт, базовая (без дистанционного управления) 822 фунта стерлингов.00 1135,00 $* 975,00 €*
ПС25Р ROCKET TURBO 2,2 кВт с дистанционным управлением 905,00 фунтов стерлингов 1250,00 $* 1075,00 €*
ПС23СС Ракета из нержавеющей стали 1,1 кВт, базовая (без дистанционного управления) 875 фунтов стерлингов. 00 1210,00 $* 1040,00 €*


*Указанные выше конвертации в доллары США и евро приблизительно, обновлено 21 октября 2021 г.
   Подробнее на Ракета из нержавеющей стали для чистых помещений Версия для проверки расхода воздуха в чистых помещениях.



Жидкость для копчения и аксессуары
Коробка 10 Аэрозольные баллончики со стойкой дымовой жидкостью
для установок ROCKET PS23 и PS25 выше.
Под давлением, удобный, одноразовый.
Изготовлены из цельного алюминия (без бокового обжима), поэтому они не ржавеют.

79 фунтов стерлингов

Одноместный Аэрозольный баллончик со стойкой дымовой жидкостью для ROCKET
См. выше.

13 фунтов стерлингов


Использование за рубежом — канистры с жидкостью без давления
Стоимость доставки за границу обычно сокращаются за счет заказа многоразовых канистр и контейнеров. дымовой жидкости вместо вышеупомянутых предварительно сжатых аэрозолей.
Многоразовый Канистра (поставляется отдельно)
Наполнитель с жидкостью (ниже) и нагнетайте давление рукой до 100 фунтов на квадратный дюйм / 7 бар. насос (внизу), воздуховод (например, во дворе гаража) или инертный поставка газа. Можно использовать более 25 раз при осторожном использовании.

42,50 фунта стерлингов

5-литровый контейнер для жидкости для копчения горохового супа
для использования с многоразовой канистрой (вверху)
Заполняет многоразовую канистру прибл.14 раз.

42,50 фунта стерлингов

Ударный насос высокого давления — двойного действия, с манометр, используемый для создания давления в многоразовой канистре (выше) до 100 фунтов на квадратный дюйм. Маленький и портативный, требуется прибл. 100 действий до герметизировать канистру.
Фото ниже показывает насос рядом с многоразовой канистрой.

42 фунта стерлингов.50

Высокий Стременный насос давления — с манометром, используется для создания давления многоразовая канистра (выше) до 100 фунтов на квадратный дюйм. Больше, чем шок насос выше, но для создания давления требуется всего около 5 действий канистра.
На фото слева показан насос рядом с многоразовой канистрой.

42,50 фунта стерлингов

Ножной насос высокого давления
— с манометром, используется для повышения давления многоразовая канистра (выше) до 100 фунтов на квадратный дюйм. Меньше чем насос стремени выше, но требуется всего около 25 действий, чтобы создайте давление в канистре, но используя ногу вместо руки.
Фото на слева показана многоразовая канистра рядом с помпой.

42,50 фунта стерлингов

   Примечания о зарубежных заказ аэрозолей дымовой жидкости под давлением

коробка из 10 аэрозолей дымовой жидкости находится под давлением, что означает их доставка за границу стоит дороже, чем обычный контейнер с жидкостью поскольку они классифицируются как «опасные».Чтобы снизить стоимость доставки доступна многоразовая канистра. Вместо использования предварительного давления аэрозоли, многоразовые канистры можно просто наполнить давлением ручной насос, воздуховод (например, во дворе гаража) или подача инертного газа. Вы просто покупаете нашу многоразовую канистру и 5-литровый контейнер нашего дымовая жидкость, которая заполнит банку примерно 14 раз. Это возможно повторно заполнить одну и ту же канистру 25+ раз.конечно можно купить любое количество 5 литровых емкостей на момент заказа.


АДАПТЕРЫ ДЛЯ ВОЗДУХОВОДОВ И ШЛАНГ


Адаптеры для воздуховодов к передней части машины, чтобы обеспечить надежное соединение шланга воздуховода для точного позиционирования дыма, в труднодоступных местах или внутри контейнеров.

Все наши воздуховодные шланги имеют внутреннюю облицовку, гладкая, что снижает потери на трение. Когда ты воздуховод дыма, вы ограничиваете частицы дыма поэтому отложения в шланге со временем неизбежны. С использованием с этой машиной и этим типом шланга отложения сведены к минимуму и меньше, чем с любым другим устройством.

Адаптер воздуховода диаметром 75 мм

59 фунтов стерлингов.00

Гибкий воздуховод диаметром 75 мм с облицовкой и длиной 10 м

105 фунтов стерлингов

Адаптер воздуховода диаметром 50 мм

50 фунтов стерлингов

Гибкий воздуховод диаметром 50 мм с облицовкой и длиной 10 м

79 фунтов стерлингов. 00

Адаптер воздуховода диаметром 25 мм — простой (крайний справа на фото вверху)

45 фунтов стерлингов

Адаптер воздуховода диаметром 25 мм — для тяжелых условий эксплуатации (второй справа на фото выше)

62,00 фунта стерлингов

Гибкий воздуховод 25 мм с силиконовым покрытием x длина 2 м
Остается жесткой — идеально подходит для зазоров и тесты воздушного потока используют как «палочку».Силиконовая подкладка для сопротивления тепла от дыма при таком малом диаметре.

64 фунта стерлингов

Гибкий воздуховод 25 мм с силиконовым покрытием x длина 4 метра
Как указано выше, но длина 4 метра

115,00 фунтов стерлингов

Гибкий воздуховод с неопреновым покрытием, 25 мм, длина 2 м

50 фунтов стерлингов. 00

Гибкий воздуховод с неопреновым покрытием, 25 мм, длина 4 м

£88,00

Транспортировочный кейс для дымогенератора ROCKET.
Подходит для машины, кабеля питания и дистанционного управления, а также 2 аэрозолей. IP67 сертифицирован для военных, вещательных, морских, фотографических, промышленных использовать.Герметичный, устойчивый к коррозии, водонепроницаемый, песок и пыль доказательство. Встроенный клапан давления. Может быть заперт. Фото для иллюстрации. Цвет корпуса черный.

Чемодан для транспортировки ракет PDF

245,00 фунтов стерлингов



PS23SS: Ракета 1. 1 кВт Basic с конструкцией из нержавеющей стали
Разработан специально для использования в фармацевтических чистых помещениях для визуализация воздушного потока и работа LEV. Только базовая модель ракеты доступны в исполнении из нержавеющей стали (т.е. нет удаленной опции или версии Turbo). Внутренние компоненты и производительность такие же, как у Rocket. характеристики описаны выше.
Блок двойного напряжения 240 В или 110 В.
Для получения дополнительной информации см. нашу страницу ракеты для чистых помещений из нержавеющей стали

875 фунтов стерлингов.00

РАКЕТА QD — Быстрорассеивающий дымогенератор




РАКЕТА QD , который выглядит и работает так же, как машины ROCKET выше, производит еще более толстый, более белый дым , но который рассеивается внутри пару минут . Эта машина в основном используется для спецэффектов для дыма, который нужно быстро рассеять и не курить в журнале место (например, театр, паровые эффекты, телевизор). Он также идеально подходит для фотосессий. Используя его с вентилятором, превосходный эффект пара / CO2 может быть создается (увеличение движения воздуха увеличивает скорость рассеивания дыма). Он также используется некоторыми больницами для пожарной эвакуации. тренировки, где нужен эффект густого дыма, но когда дым должен рассеяться после испытания без наличие вентиляции.Более высокие температуры окружающей среды также делают дым исчезает быстрее (при 30С дым уходит в 30 секунд), как и быстро движущийся воздух.
Примечание: Вы не можете использовать постоянное ракетное топливо. аэрозоли (выше) в машине Rocket QD, потому что машины работают при разных температурах.

Ракета QD быстрая рассеивающий дымогенератор
PS21 — базовый (без пульта) 682 фунта стерлингов.00
PS21R — удаленная версия 812,00 фунтов стерлингов
PS22 — Turbo Basic (без пульта) 822,00 фунтов стерлингов
PS22R — турбодистанционный 905,00 фунтов стерлингов

Это устройство также можно взять напрокат

ПОДХОДИТ ДЛЯ:

ЗВУКИ / Театр / ТВ

Воздух визуализация направления потока

Утечка испытания

Огонь обучение


ПС21 : Rocket QD — Быстрорассеивающий переносной дымогенератор
ЗАКАЗАТЬ ОНЛАЙН (Великобритания):
NB Rocket QD изготавливается на заказ и может занять около 5 дней, чтобы построить.
Жидкость для дыма и аксессуары
Быстрый Рассеивающие аэрозоли дымовой жидкости
для моделей Rocket QD PS21.
(Поставляется в коробках по 10 шт.)

95,00 фунтов стерлингов

Многоразовый канистра (поставляется отдельно)
Заполните жидкостью (ниже) и создайте давление с помощью ручной насос (внизу), авиалиния (напр.г. во дворе гаража) или подача инертного газа до 75 PSI. Можно заправлять 50-100 раз.
Стоимость доставки за границу сокращаются за счет заказа многоразовых канистр и контейнеров дымовой жидкости вместо предварительно сжатых аэрозолей.

42,50 фунта стерлингов

5 литров быстрорассеивающей дымовой жидкости для использования с многоразовой канистрой (вверху).
Заполняет многоразовый аэрозоль прибл. 14 раз.

48,50 фунтов стерлингов

Ударный насос высокого давления двойного действия — с манометром, используется для создайте давление в многоразовой канистре (выше) до 75 фунтов на квадратный дюйм. Маленький и портативный, требуется ок. 100 действий, чтобы накачать канистру.
Фото ниже показан насос рядом с многоразовой канистрой.

42 фунта стерлингов.50

Высокий нагнетательный стременный насос — с манометром, используется для повышения давления многоразовая канистра (выше) до 75 фунтов на квадратный дюйм. Больше, чем ударный насос выше, но требуется всего около 5 действий, чтобы надавить на канистра.
На фото слева показан насос рядом с многоразовым канистра.

42,50 фунта стерлингов

Ножной насос высокого давления
— с манометром, используется для повышения давления многоразовая канистра (выше) до 75 фунтов на квадратный дюйм.Меньше чем насос стремени выше, но требуется всего около 20 действий, чтобы создайте давление в канистре, но используя ногу вместо руки.
Фото на слева показана многоразовая канистра рядом с помпой.

42,50 фунта стерлингов

Информацию о транспортировке см. в разделе выше. Чехлы подходят как для Rocket QD, так и для Rocket.

Создание непрерывного вывода в течение более длительного периода между заправками жидкости более чем в 4 раза объем дыма больше, чем у стандартной Ракеты с Горохом Суп ДРАКОН.



Какой генератор холодного дыма лучше? Брэдли или ProQ – проверим!

Вы, наверное, наслаждались тоннами шашлыков, где присутствовало мясо холодного копчения. Мы все любим бекон и ветчину из-за их особого вкуса. Если вы хотите коптить продукты холодным способом, вам нужен надежный генератор холодного дыма. Но какой генератор холодного дыма лучше? В Австралии есть два очень популярных генератора холодного копчения, и мы собираемся сравнить их, чтобы увидеть, какой из них лучше другого.



Наши две модели:
  • Генератор холодного дыма ProQ

  • Дымогенератор Брэдли

Оба рабочих генератора хорошо работают с керамическими, угольными и древесными грилями. Наше сравнение основано на тестировании и испытании. Начнем с ProQ.

  • Генератор холодного дыма ProQ

С момента своего запуска в 2010 году этот впечатляющий генератор дыма поразил любителей барбекю по всей Австралии. Хорошая новость заключается в том, что даже сегодня; Этот генератор хорошо работает даже с последними моделями коптилен всех основных брендов
. Он непрерывно производит дым в течение 10 часов.Мы рекомендуем использовать высококачественную древесную пыль для достижения наилучших результатов.
Pros
— Время горения исключительно долгое, т.е. 10 часов (100 г пыли). Именно это делает эту коптильню фаворитом на все времена
— Экономичен в долгосрочной перспективе, а также доступен по цене
— Хорошо работает даже с новыми моделями коптилен для барбекю
— Гарантия 12 месяцев
Минусы
— Вы должны быть осторожны при выборе древесной пыли. Если пыль хоть немного влажная, она может погасить генератор, даже не вызвав тревоги.Лучше оставить пыль на ночь в прогретой духовке, даже если она выглядит сухой.
— Вы должны быть осторожны при выборе древесной пыли. Только высококачественная древесная пыль дает желаемые результаты с дымогенератором ProQ.

В целом хороший выбор. Он прост в использовании, хотя требует практики и тестирования. Он экономически эффективен, поскольку потребляет минимальное количество пыли каждый час, т.е. 10 г в час.



  • Дымогенератор Bradley с адаптером 240 В

Это электрический дымогенератор, содержащий вертикальный блок для хранения брикетов в трубчатом канале.Одной из самых больших проблем этого дымогенератора является значительное количество тепла, исходящего от конфорки. Вот почему для дымогенератора Bradley требуется адаптер для управления нагревом.

Pros
— После заполнения трубки печеньем курильщик производит дым целых 9 часов.
— Электронная процедура обеспечивает более легкое тление по сравнению с ProQ.
Минусы
— Вы должны защитить его от воды, так как система работает от электричества
— Это дорого, больше, чем ProQ
— Требуется адаптер для контроля интенсивности нагрева
— Эксплуатационные расходы также высоки, так как он потребляет 1 печенье каждые 20 минут



Для начинающих ProQ — правильный выбор.Он работает со всеми курильщиками и его эксплуатационные расходы низкие. Для профессионалов Bradley может оказаться хорошим вариантом. Если вы хотите купить одну из этих коптилен холодного копчения, вы можете сделать это в нашем магазине качества.

.

Оставить комментарий
