Как провести электричество в гараж

еловек, у которого имеется гараж без электричества, хотя бы раз в жизни задавался вопросом: как провести электричество в гараж, поскольку наличие электричества во многом упрощает эксплуатацию и позволяет, к примеру, пользоваться различным электрооборудованием.

Что делать, если у вас индивидуальный гараж

Вы являетесь обладателем гаража, расположенного недалеко от жилого дома, линии электропередачи или щитка. А если гараж находится на территории вашего частного дома и щиток считается личной собственностью, то тогда никаких проблем.

Чтобы подвести электричество в гараж, необходимо приобрести бронированный кабель и протянуть до места, где будет находиться предполагаемый щит с автоматическими выключателями, который и послужит местом, от которого будет расходиться вся проводка. Обратите внимание, что провод, который вы будете использовать, должен обладать устойчивостью к атмосферным влияниям.

Но если вы оказываетесь в ситуации, когда место, от которого можно подключиться принадлежит не вам, то тогда нужно обратится к хозяину и обговорить условия подключения.

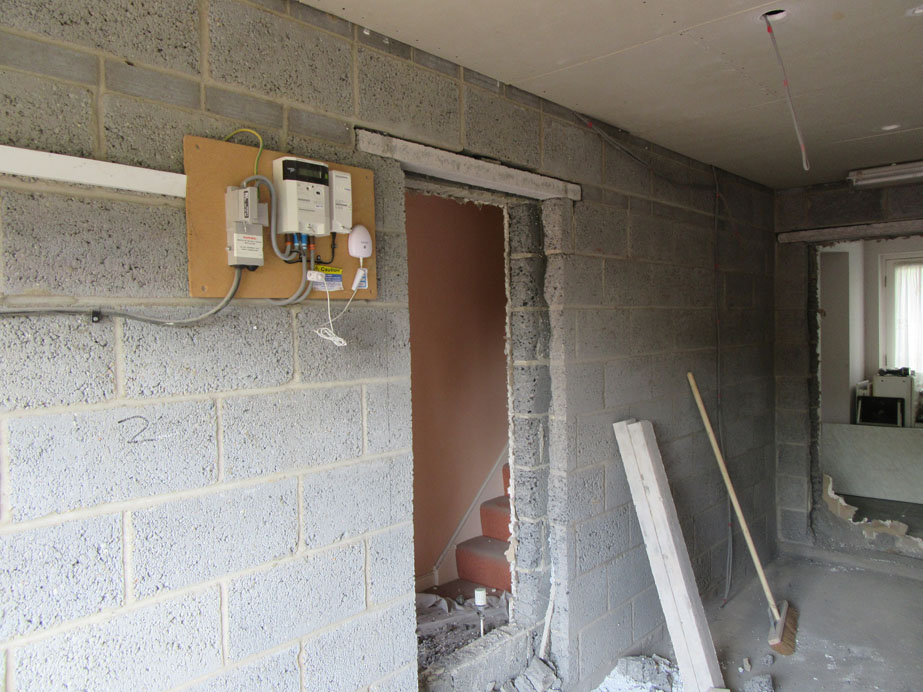

Но в такой ситуации вам нужно будет поставить электросчетчик.

Ваш гараж в кооперативе?

Если вы являетесь хозяином гаража, который находится в кооперативе, то подключение электричества непосредственно на территорию вашего гаража носит немного иной характер.

В таком случае не следует заниматься самодеятельностью, а стоит обратиться к ответственному человеку вашего кооператива, который занимается вопросами электропроводки. Но помимо самих монтажных работ, вы должны будете оформить еще и документацию. Ваш план действий должен быть примерно таким:

• Заключить договор (с гаражным кооперативом) на поставку электроэнергии;
• Осуществить монтажные  работы: поставить розетки в гараже, светильники и выключатели;
• Поставить сам электрощит и подключить к нему все элементы проводки гаража;
• Пригласить электрика, обслуживающего именно ваш кооператив, который подключит непосредственно электричество, согласно установленным стандартам.

Таким образом, процесс проведения электричества на территорию вашего гаража не такой уж затратный, как по времени, так и по вкладу капиталовложений. Поэтому на нем не стоит экономить, подумайте о том, какие возможности перед вами открываются с наличием в вашем гараже электричества.

Ввод электричества в дом и гараж | ЭлектроАС

Дата: 17 мая, 2018 | Рубрика: Прочая Информация
Метки: Ввод в дом

Этот материал подготовлен специалистами компании «ЭлектроАС».
Нужен электромонтаж или электроизмерения? Звоните нам!

Монтаж электропроводки является одним из важнейших этапов строительства. Неправильный ввод электричества может привести к непоправимым последствиям, поэтому к процессу стоит подойти максимально ответственно. При строительстве дома монтаж проводки начинается с выбора кабеля. Наиболее целесообразно для ввода использовать специальный провод – СИП.

Самонесущие изолированные провода являются наиболее безопасными, надежными и устойчивыми к атмосферным воздействиям. В зависимости от того, однофазным или трехфазным будет ввод электричества в дом, выбирается, соответственно, двухжильный или четырехжильный провод. Закрепить СИП на внешней стене дома поможет специальная арматура. Отметим, что для повышения пожаробезопасности, и с целью улучшения эстетики здания, кабель стоит заключить в гофрированную трубу либо специальный короб, при этом расстояние в свету между СИП и стеной здания или сооружением должно быть не менее 0,06 м.

Следующим этапом станет ввод кабеля в дом. Необходимо в доме установить вводно-распределительное устройство (ВРУ), в котором СИП будет подключаться к зажимам аппарата защиты и управления. От ВРУ электроэнергия будет распределяться до электрооборудования в помещениях дома и снаружи (наружное освещение участка, дополнительные строения на участке и т.д.).

Как правило, собственный дом соседствует с гаражом. Логичным будет после ввода электричества в дом приступить и к электрификации места хранения автомобиля. Тем более, что провести электричество от вводно-распределительное устройство (ВРУ) будет несложно. Проще всего протянуть СИП от дома до гаража по воздуху и подсоединить его к гаражному распределительному щитку, однако стоит помнить, что излишние провода над головой будут доставлять определённые ограничения при эксплуатации и неудобства в обслуживании.

Наиболее грамотным техническим решением будет прокладка кабеля в земле от ВРУ до распределительного щита в гараже.

Приобрести комплектующие для ввода электричества можно в интернет-магазинах. Среди широкого ассортимента электротехнической продукции с лёгкостью найдется арматура для СИП, трубы для кабеля, домашний распределительный щиток и щит гаражный, цена которых способна приятно удивить. Щитки изготавливаются всевозможных типоразмеров из стального листа и негорючего пластика.

Прочая и полезная информация

Прочая и полезная информация

Как провести свет в гараж: проводка и подключение

Как провести электричество в гараж законно

Если из гаража планируется сделать полноценную мастерскую, то понадобится трехфазный ввод, для которого, в свою очередь, необходимо посетить местный Энергосбыт и получить там технические условия (в дальнейшем нужно будет соблюдать каждый из пунктов) и соответствующее разрешение.

Гаражные ворота своими руками сделать не так и сложно. Подробнее об этом вопросе вы прочтете здесь.

Собираетесь продавать автомобиль? Простая мойка двигателя своими руками значительно увеличит его привлекательность для покупателей.

А если речь идет о гаражных массивах, то в них зачастую создаются кооперативы. Именно в таком кооперативе следует получить разрешение на электрификацию гаража, узнать, где расположен электрический щит и на каких условиях можно к нему подключиться. Кроме того, необходимо заключить договор на энергоснабжение.

С чего начать работы по подключению электричества?

В электрифицированном гараже не только удобно работать, но также использовать различные электроинструменты. Для многих автолюбителей гараж становится местом, где можно отдохнуть после работы, посвятив время любимому занятию.

Часто владельцы гаража не знают, с чего начать его подключение к электричеству. Если вы владелец частного дома, то подключение электричества к гаражу не составит труда. Достаточно проложить бронированный кабель до места в гараже, где будет располагаться распределительный щит. В случае если помещение расположено на территории гаражного кооператива или является отдельно стоящим строением, алгоритм действий должен быть примерно таким:

• подача заявления с просьбой разрешить подключение к электросети
• получение разрешения
• проведение работ

Учтите, стандартно вам будет предоставлено 15 кВт, если требуется большее энергопотребление, укажите это в заявлении. После получения разрешительных документов можно приступать к проведению работ.

Варианты подключения гаража к электросети

Способов провести электричество в гаражное помещение немало. При этом стоит оговориться, что даже бывалые автолюбители и гаражные завсегдатаи давно забросили эксперименты с незаконными врезками и подключениями. С одной стороны, энергетики научились легко вычислять «халявщиков», с другой стороны, если факт незаконного подключения будет обнаружен товарищами по гаражному кооперативу, дело примет очень болезненный оборот с далеко идущими последствиями. Поэтому действуем по закону:

• Если гараж находится в кооперативе автолюбителей, наиболее простой способ решить проблему, как подключить электричество к гаражу, — написать заявление и решить вопрос с кооперативным электриком;
• Для индивидуальных застройщиков- физических лиц есть возможность заключить договор на подключение к электросетям, после выполнения требований оформить лицевой счет, книжку, и платить за потребленную электроэнергию индивидуально;
• Провести в гаражное помещение электричество можно по схеме «папин друг». В этом случае можно обойтись без электросетевой компании или кооператива, достаточно провести кабель от соседа по гаражу. Понятно, что способы оплаты потребленной энергии и расчеты между сторонами строятся на личных контактах.

Проще всего провести свет на условиях гаражного кооператива. Минимум бюрократии. Время подключения и индивидуальные пожелания в вопросе, как провести электричество в гараж, лучше сразу согласовать с председателем и электриком кооператива.

Последний явится к вам в гараж в самый неподходящий момент, проверит подключение гаража и проводку на наличие «потаенных» розеток, и после долгих разговоров просто подсоединит контакты кабеля в распределительной коробке от общей линии к входному автомату или счетчику. После пломбировки ввода и электросчетчика будет оформлена платежная книжка и учетная карточка- техпаспорт.

При всей простоте и скорости оформления способ провести электричество в гараж от кооперативной электросети не всегда является самой выгодной идеей. Причин, по которым не стоит пытаться провести электричество от кооперативной линии, несколько:

• Воровство средств, уплаченных членами кооператива в счет оплаты за потребленное электричество. Если оплату принимают по квитанциям, растрата или хищение денег неизбежны. Единственным приемлемым вариантом будет оплата на расчетный счет кооператива;
• Коллективный или колхозный способ сбора денег никогда не отличался стопроцентной оплатой членами кооператива за потребленное электричество. Если на территории кооператива существуют частные мастерские или магазины, скорее всего, часть потребленного этими конторами электричества будет оплачиваться из вашего кармана;
• Есть смысл проводить электричество от кооперативной линии, если перечисленные выше проблемы в вашем кооперативе отсутствуют, при этом ответственными лицами предъявляются жесткие, но обоснованные требования к обустройству ввода и подключения.

Упрощенный подход со стороны электрика или председателя в вопросе подключения гаража к электричеству может обернуться очень серьезными проблемами, от пожара до регулярных аварий на линии.

Какие возможны способы монтажа проводки

Электрика в гараже своими руками делается без особых проблем. Надо только к вопросу подойти правильно и все предусмотреть. Так как это влияет не только на эстетичный вид гаража и удобство его использования, но и на безопасность времяпровождения в помещении и проведения каких-либо ремонтных работ.

Существует несколько вариантов монтажа проводки:

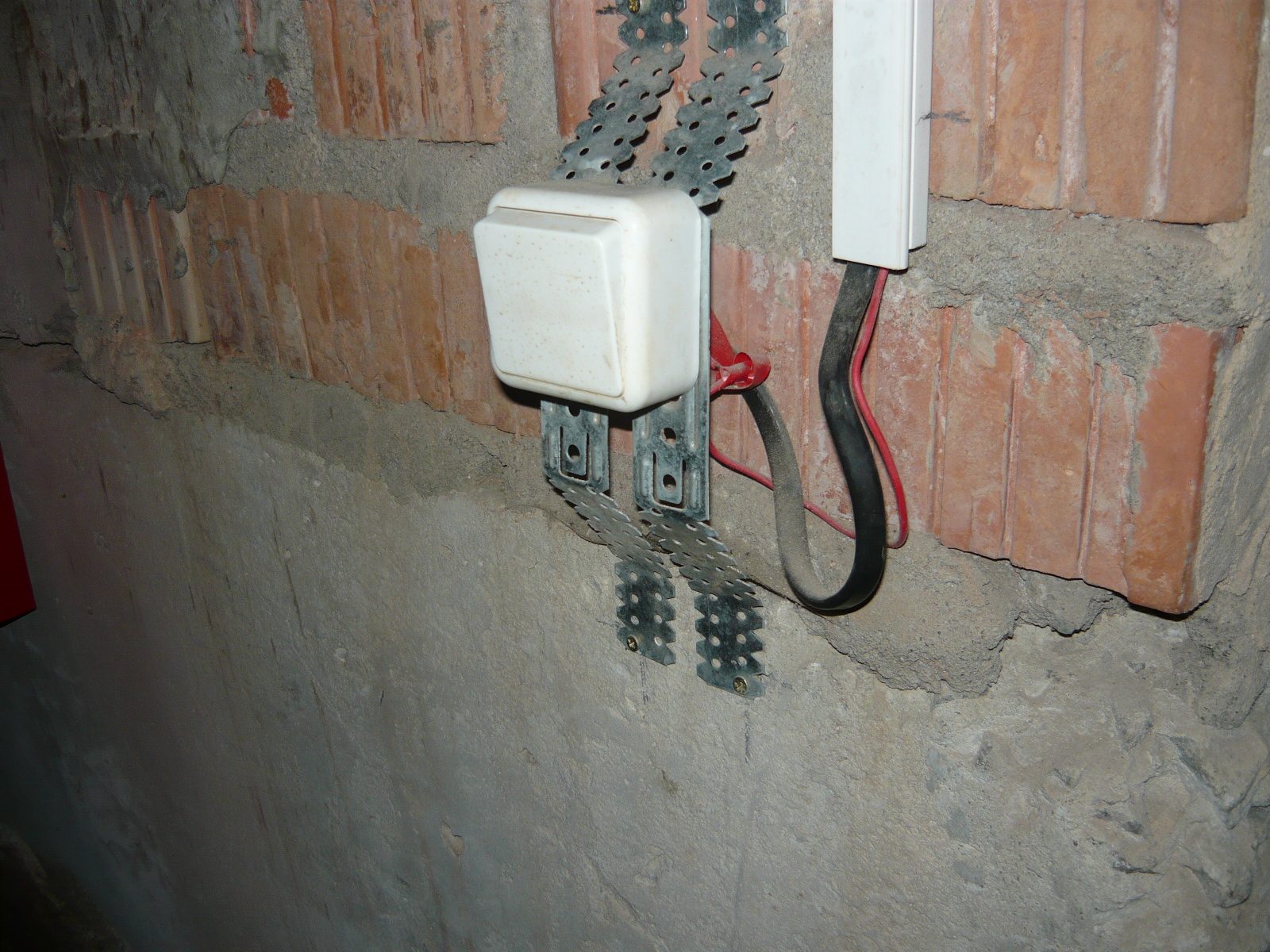

• Монтаж проводов по стенам
• Применение ПВХ провода
• Изоляция проводов узкими накладными коробками

Если в гараже на стенах какие-либо легковоспламеняющиеся поверхности, например, дерево или фанера, проводка по стене не подойдет, в такой ситуации лучше поставить короба из металла.

Как осуществить электроснабжение гаража — Электроснабжение — Каталог статей по электрике

Электроснабжение гаража – один из первых вопросов, возникающих после его приобретения или постройки. Если вы приобрели гараж, в котором уже выполнена разводка проводки, но он был отключен за неуплату, то вам следует обратиться в энергоснабжающую компанию для заключения договора о предоставлении их услуг, то есть для повторного подключения. Если гараж новый или бывший владелец не осуществил его электроснабжение, то придется выполнить данную работу, так сказать, с нуля. В этой статье мы рассмотрим возможные варианты подключения гаража к электросети, приведем рекомендации по монтированию электропроводки.

Подготовительные работы: расчет потребляемой мощности, выбор электроприборов, составление схемы электросети

Перед тем, как мы приступим к работе, необходимо определиться с электрическими приемниками, которые использоваться в гараже. В первую очередь это касается приборов осветления. Поскольку в гараже очень часто придется иметь дело с мелкими деталями, то осветление должно быть качественным по всему помещению. Нам необходимо заранее подумать о том, какие приборы освещения будут монтироваться, подсчитать нужное их количество, а также определиться с местами установок.

Размещение осветительных устройств должно быть оптимальным и удобным. Необходимо предусмотреть общее освещение гаража, освещение смотровой ямы, освещение рабочего стола, уличное освещение и так далее. Для каждого из них придется выбирать отдельное осветительное устройство, соответствующее месту установки. Также для всех приборов освещения желательно предусмотреть отдельные автоматы.

При работах в гараже используется много электроинструментов, порой довольно мощных. Кроме того, нередко в гараже используются различные электроприборы и станки. Нам необходимо сложить потребляемую мощность всех устройств, приборов и инструментов, которые будут подключаться к электросети. Это позволит определиться с сечением кабеля, используемого для монтажа электропроводки, а также рассчитать необходимое количество розеток. Если вы в будущем допускаете установку электрического станка, то для него следует предусмотреть не только розетки, но и отдельный автоматический выключатель.

Теперь нам нужно разобраться с питанием розеток и приборов освещения. При подключении нескольких розеток, на которых будет приходиться небольшая нагрузка, можно воспользоваться распредкоробкой. Также их можно подключить шлейфом, что позволит значительно сэкономить проводку. Если же к розеткам будут подключаться электроприборы большой мощности, то к ним нужно провести от щитка отдельные линии.

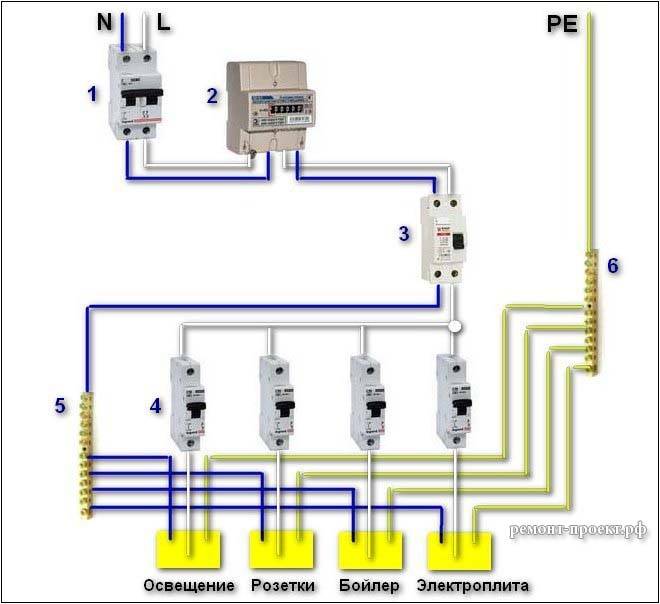

После того, как вы разберетесь с вышеописанными вопросами, нужно нарисовать схему гаражной электросети. На ней следует указать место прохождения проводки, размещение розеток, выключателей, распределительных коробок, приборов освещения и так далее.

Монтаж электропроводки

В гараже проводку можно проложить двумя способами: открытым и скрытым. В квартирах и частных домах в основном используется скрытый метод монтажа, поскольку в жилых помещениях большую роль играет эстетичность и красота интерьера. В гараже ставка делается на практичность, поэтому прокладку проводки рекомендуется выполнять открытым методом. Монтаж электропроводки в гараже можно осуществлять на изоляторах или в пластиковых кабель-каналах.

Среди основных преимуществ монтажа проводки открытым способом можно выделить легкость прокладки, возможность быстрого доступа в случае поломки, удобность в обслуживании и диагностике.

Подключение гаража к электросети

Составление схемы проводки с последующим ее монтажом – это только половина дела, ведь электричества в гараже еще нет.

Каким способом можно осуществить подключение гаража к электросети?

Если ваше жилье находится в непосредственной близости к гаражу, то его электроснабжение можно осуществить, натянув провод от распределительного щитка коттеджа. Здесь очень важно учитывать лимит мощности, определенный для вашего жилья. Если он незначительный, то придется отказаться от одновременного подключения нескольких электроприборов к сети. Эта проблема решается увеличением лимита мощности.

Если увеличение лимита по какой-то причине невозможно, то придется подключать гараж к электрическим сетям. Для этого требуется подать в энергоснабжающую компанию заявление с необходимыми документами.

Через некоторое время вы получите от электросетевой компании ответ о возможности подключения гаража и условиях подключения гаража к электрической сети.

Компания «Электро911» профессионально решает любые вопросы по подключению различных объектов к электросетям Красноярского края и Республики Хакасия!
Подключение к эл. сетям гаражей, домов, коммерческих объектов. Решение проблем с сетевыми компаниями…

Подробнее о наших услугах по электроснабжению и подключению электроэнергии,
читайте на странице: Подключение к эл. сетям.

— — — — —
Статью подготовил: «samparam» (с Advego — прим. ред.) специально для официального сайта красноярской электромонтажной компании «Электро911».

Гараж — это хорошо. Гараж с подключенным электричеством еще лучше!

Гараж для автовладельца это не просто гараж. Гараж – это целая философия.
Там и автомобиль стоит, и с мужиками посидеть и естественно склад всей домашней утвари,
которая не нужна, а выкинуть жалко. Вдруг пригодиться…

Обычный гараж хорошо. А если есть электричество в гараже, тогда это значительно улучшает и упрощает жизнь в плане удобства полезного время препровождения.
Занялся я тут провести электричество в свой гараж. Благо гараж мой в частном доме и особо спрашивать разрешения не надо.

Раньше одна лампочка висела, я решил провод по мощнее провести. Покопался в интернете, нашел производство кабеля в России, который
меня устроил по характеристикам и стоимости. Надо сделать один раз и навсегда. Ну, или на очень и очень долго.
Электричество сразу дает обширные возможности по работе с любым электроинструментом и прочим электрооборудованием.
И естественно можно и сварочный аппарат подрубить или компрессор для покраски и шиномонтажа.

Провести самостоятельно электричество в гараж не сложно. Особенно если сам гараж находится рядом с домом буквально в трех метрах от стены.
Все что мне нужно, это выбрать в каталоге нужный кабель ВВГ http://kvantcable.ru/catalog/kabel-vvg-png, что бы провести от дома,
где есть щиток со счетчиком и предохранителями. И уже подключиться к нему и сделать непосредственно всю проводку в самом помещении. Лампочки, розетки и т.д.
Подведение электричества к гаражу можно сделать самому, собственноручно. Это конечно дешевле. А если с электричеством не дружишь вообще,
то лучше для этого дела нанять специалистов. Они скажут, что необходимо приобрести, какие кабеля нужны, благо выбор есть из чего сделать.
Зимой, например, наиболее простой способ устроить гаражное отопление, это использовать электрообогреватели. Это хотя и затратный вариант, но и самый безопасный.

Сколько раз убеждался в том, что когда есть электричество в гараже – это очень удобно, а иногда просто необходимо.

Прокопьевск | Электричество для всех и каждого. Энергетики проводят массовые подключения к сети

Прокопьевский филиал «Энергосеть» Кузбасской энергосетевой компании проводит масштабные работы по присоединению к сетям филиала садовых обществ, гаражных массивов, частных и многоквартирных домов, предприятий и организаций. За последние четыре года энергетиками только по технологическому присоединению было смонтировано более 140 км линий электропередач.
Можно ли прожить без электричества? Сегодня этот вопрос звучит скорее риторически. Жители хотят пользоваться благами цивилизации повсюду — дома, на работе, в гараже, на даче. И прокопьевский филиал Кузбасской энергосетевой компании такую возможность им предоставляет. Расширяет электрические сети и обеспечивает бесперебойное снабжение электроэнергией жителей города.

  Виктор и Нина Сапожниковы:
—   Мы хотим подключить счетчик к гаражу. Гараж находится в районе училища №16, многие уже подключились. Никаких перебоев нет, всё работает, электричество есть, все довольны.

С момента подачи заявления до завершения работ пройдет не больше 4-х месяцев. За это время специалисты оформят все необходимые документы, сделают расчеты, проведут технологическое присоединение. Желающих много. Только за последние четыре года подключено 3 тысячи гаражей, 850 жилых домов, 1150 садовых участков, 47 многоквартирных домов в разных районах города. Для удобства прокопчан в 2015-м в филиале по ул. Луговая, 18 открыли отдел по работе с потребителями. Обслуживание по принципу «одного окна» позволяет оперативно решать вопросы подключения, реагировать на жалобы.

В числе новых получателей электроэнергии от копании «КЭнК» не только физические лица. Активно ведется работа по обеспечению котельных резервными источниками питания. Таких фабрик тепла сегодня в Прокопьевске 85. Вопрос быть или не быть электричеству — порой становится решающим в работе целого предприятия. В 2017-м на грани остановки оказался Прокопьевский электромеханический завод. Обслуживание старой подстанции после смены собственника прекратилось. Проблемы с энергообеспечением предприятия помог решить генеральный директор «КЭнК», депутат областного Совета Петр Куруч.

  Владимир Краснов, директор Прокопьевского электромеханического завода:
—   С Петром Ивановичем Куручем мы давно знакомы, я обратился к нему за помощью. Я его знаю как человека инициативного: сказал — сделал. Поэтому не сомневался в результате. На этой площадке было проведено совещание, даны указания, и в кратчайший срок была подстроена подстанция. И сейчас с энергообеспечением завода проблем нет. Большое спасибо КЭнКу и лично Петру Ивановичу.

И это далеко не единственный пример эффективного сотрудничества КЭнК с предприятиями города.
В компании «Лео» теперь без проблем смогут ввести в действие оборудование с большим потреблением энергии. Ранее медицинский центр был подключен к общим сетям, сегодня энергетики монтируют отдельную подстанцию.

  Степан Тюрин, начальник сетевого участка филиала «Энергосеть г. Прокопьевска» ООО «КЭнК»:
— Для повышения энергоснабжения медицинского центра «Лео» нашей компанией было принято решение построить линию в 6 киловольт и смонтировать КТП. Мы построили, установили, теперь будем заниматься эксплуатацией и обслуживанием этого энергообъекта.

А значит, потребители могут быть уверены, как в надежности и безопасности электроснабжения, так и в том, что прокопьевский филиал Кузбасской энергосетевой компании сделает всё для развития электрических сетей, чтобы обеспечить энергией население и предприятия развивающегося города.

Светлана Наумова

Данный материал опубликован на сайте BezFormata 11 января 2019 года,
ниже указана дата, когда материал был опубликован на сайте первоисточника!

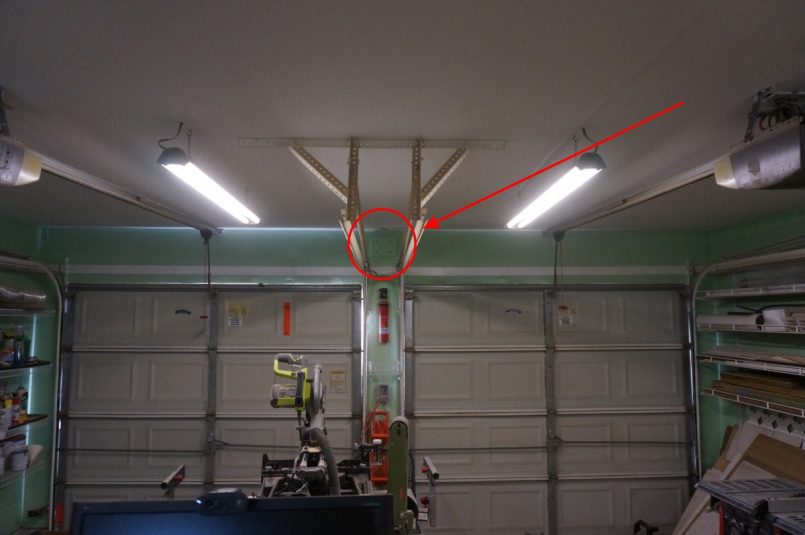

Как провести подвесной электрический провод в гараж

Если вы переделываете старый гараж или строите новый, вы должны решить, хотите ли вы оставить стены открытыми или заклеить их гипсокартоном. Поэтому, если вы хотите оставить стены и потолок открытыми, вы должны следовать правилам, которые у нас есть. В этом руководстве я расскажу, как провести воздушный электрический провод в гараж?

В готовом доме или гараже сплошное покрытие стен, такое как гипсокартон. Гипсокартон или даже дерево защитят электропроводку от повреждений.Ключом к безопасной и соответствующей требованиям внешней проводке является использование каркаса для защиты и поддержки кабелей. Это означает, что кабели не должны проходить через балки или стойки.

Закрепите все провода на стойках потолка, панелях и балках во избежание неправильного использования (см. раздел «Опасные ошибки при подключении» в конце этого документа). В этом посте мы обсудим, как провести воздушный электрический провод в гараж.

Как провести подвесной электрический провод в гараж?

Расположение коробки и прокладка кабеля

Ввод кабелей в коробку

• Удалите не менее 8 см пластиковой оболочки с одного конца кабеля и проложите провод через втулку электрической коробки.
• Убедитесь, что пластиковая оболочка в нижней части оголенного проводника выступает в коробку примерно на 1,5 см.
• Закрепите провод в пределах 8 дюймов от коробки. Провода должны быть на расстоянии не менее 1,5 дюймов от передней и задней части рамы.

Начните планировать проводку и прибейте все электрические коробки.

• Чтобы протянуть кабель из одной коробки в другую, снимите кабель с катушки. Теперь удалите не менее 8 дюймов витого кабеля и пропустите кабель и примерно 1/2 дюйма витого кабеля через отверстия в коробке.
• Ослабьте кабель и закрепите его на раме не реже чем через каждые 10 футов, пока не дойдете до следующей коробки и не обрежьте его до нужной длины.
• Когда вы дойдете до следующей коробки, отсоедините кабель, отметьте точку ввода на кабеле, обрежьте кабель до длины 1 метр, снимите оболочку и вставьте кабель в коробку.
• Затем прикрепите зажимы к коробке.
• Согласно правилам, все тросы должны находиться на расстоянии не менее 1,5 см от передней и задней части стоек и стропил.
• В случае рамы 2×4 это означает, что вы должны надежно закрепить два провода.
• Если у вас есть три или более проводов, вам потребуются специальные зажимы для их укладки.
• Они не всегда продаются в хозяйственных магазинах, но их можно найти в магазинах электротоваров.
• Иногда эти зажимы являются единственным вариантом, потому что на конце слишком много проводов.
• Было бы лучше, если бы вы связали провода между банками хотя бы через каждые 48 см, но чем больше зажимов, тем лучше.
• Избегайте наматывания проводов и скрепляйте обмотки настолько туго, насколько это необходимо.
• Электрические коробки могут иметь встроенные металлические или пластмассовые скобы.
• Многие двусторонние коробки имеют только готовые зажимы. Провода должны быть зажаты на расстоянии 8 дюймов от банки и 12 дюймов от банки, когда они не зажаты.

Как установить поверхностные провода в сплошную стену?

• Поверхностные провода в сплошных стенах закройте ПВХ или металлическим кабелепроводом для их защиты.
• Используйте соответствующие вилку, розетку и ленту для каждого типа кабеля.
• Используйте заглушки, если кабель проходит через открытый конец кабелепровода.
• Многие гаражи имеют одну или несколько бетонных стен.
• Кабели, проложенные по поверхности, должны быть защищены кабельными каналами. Было бы лучше, если бы вы использовали жесткий трубопровод из ПВХ.
• Используйте 1/2-дюймовый кабелепровод (14-2 или 12-2) для одного кабеля и 3/4-дюймовый кабелепровод для двух кабелей.
• Независимо от типа кабеля, некоторые банки, хомуты и соединители имеют специальную конструкцию для этого типа кабеля.
• Закрепите коробку на стене с помощью опорной пластины и прикрепите кабельный канал к стене не реже чем через каждые три метра.
• Проложите кабель через открытые прорези и установите, как указано в руководстве.
• Не пропускайте кабель через вырез, так как острые металлические края могут проткнуть оболочку.
• Всегда протягивайте кабель через разъем.

Спорный код: Инженерные кабели над гаражами

Международный жилой кодекс , наиболее широко принятый строительный кодекс в Соединенных Штатах, не требует проводки в отдельно стоящих гаражах.

К гаражам с электроснабжением предъявляются определенные требования.Обратите внимание, что правила варьируются от штата к штату и являются лишь минимальными требованиями.

Внутреннее освещение

В гаражах с электричеством должно быть как минимум одно внутреннее освещение, которым можно управлять с помощью настенного выключателя. Устройство открывания гаражных ворот с программой с подсветкой не соответствует этому требованию, даже если освещением управляет отдельный выключатель.

Наружное освещение

В гаражах с электроприводом перед каждой выходной дверью должен быть установлен напольный выключатель, управляемый настенным выключателем или датчиком движения.Двери транспортных средств не считаются входными дверями согласно правилам.

Розетки

Гаражи с электричеством должны иметь по крайней мере одну электрическую розетку. Ограничений по расположению точек продаж нет.

Защита GFCI

Было бы полезно, если бы вы защитили электрические розетки в гараже с помощью прерывателя цепи замыкания на землю (GFCI).

Служебная проводка от дома до гаража

• Выкопайте траншею глубиной 18 дюймов для прокладки наружного кабеля от главной панели к вспомогательной панели гаража.
• Используйте кабель ПВХ 1 1/4″ для подстанций на 100 ампер или кабель ПВХ 1″ для подстанций до 50 ампер.
• Проложите провода от гаража к главной распределительной коробке. Если гараж не бетонный, проложите проводку по полу гаража.
• Для прокладки кабеля используйте вилку с широким углом 90 градусов, а не острую вилку с углом 90 градусов.
• После того, как вы закончите бетонирование, пропустите трубопровод через наружную стену гаража и используйте соединители LB из ПВХ через стену, чтобы установить скрытую коробку.
• Выполните ту же процедуру, что и для поля заголовка.
• Прикрепите кусок фанеры на 15 см больше, чем плитка, к стене, на которую вы будете укладывать плитку.
• Это называется «губка». Вкрутите коробку в центр и прикрепите к ней воздушный шланг.
• Некоторые местные правила требуют окрашивания губки в черный цвет.
• Используйте провод THHN №8 на боковой панели на 50 А и провод THHN №2 на боковой панели на 100 А.
• Подсоедините провода от основной панели к боковой панели.Проложите черный, красный, белый и зеленый провода к главному распределительному щиту на подчиненной стороне.
• Если на улице холодно, вы можете держать провода в тепле, пока они находятся внутри. С проводами легче обращаться, когда они не холодные.

Готов

• Подсоедините красный и черный провода боковой панели к клеммам главной панели.
• Подсоедините белый провод к нулевым выключателям дистанционного освещения, а зеленый провод к заземляющему стержню, который подключается непосредственно к базовой панели.
• Установите главный выключатель в центральное положение. Красный и черный кабели должны быть подключены к винтам выключателей. Подключите белый провод к нейтральному проводу, а зеленый провод к земле.
• С помощью вольтметра проверьте правильный ток в субцентрах. Установите на место крышку блока предохранителей и разомкните автоматический выключатель в гараже.

Блок питания для частного дома

• В некоторых случаях подземная проводка нецелесообразна.
• Вокруг дома часто есть препятствия, такие как подъездные пути, внутренние дворики или другие здания, которые мешают прокладке подземной проводки без особых проблем.
• В этих случаях вам потребуется проложить подвесной кабель, который будет подводить к гаражу.

Шаг 1

• Убедитесь, что в общественных местах дома, например, на подъездной дорожке и во внутреннем дворе, нет линий электропередач.
• Это серьезные угрозы безопасности, и вы должны избегать их любой ценой.
• Если вы не оградите воздушные линии электропередач от источника воды в вашем доме, вы можете нарушить местные строительные нормы и правила.

Шаг второй

• На следующих шагах вам нужно будет отточить свои плотницкие и кровельные навыки.
• Проложите 13 футов труб, одну со стороны основного дома с электричеством и одну со стороны гаража с электричеством.
• Для правильной установки труб требуются базовые навыки.
• В противном случае вам необходимо вызвать электрика.
• Преимущество 13-футовой трубы в том, что наверх легко добраться по удлинительной лестнице, а высота достаточна для большинства транспортных средств.

Шаг третий

• Закрепите анкерные канаты между двумя разными опорами, например, между домом и трубами, ведущими в гараж.
• Вам понадобятся веревки, потому что тросы не могут выдержать ваш вес. Поэтому вам необходимо обеспечить механическую поддержку с помощью поддерживающих тросов.
• Убедитесь, что кабель хорошо изолирован и достаточно прочен, чтобы выдержать вес провода.
• Для этой цели можно использовать кабель National Hardware N267-013 2573BC.
• Также убедитесь, что кабель не слишком ослаблен, так как он может растягиваться и тянуться в зависимости от температуры наружного воздуха.
• В противном случае, если не соблюдать осторожность, провод может сломаться, если он будет слишком холодным.

Этап 4

• Оберните шнур питания вокруг опорных тросов с интервалом 12–14 см.
• Убедитесь, что провода не слишком ослаблены между отверстиями, чтобы позволить им сжиматься при остывании.
• Вы также можете закрепить кабель с помощью стяжки вместо обертки.

Этап 5

• Убедитесь, что кабелепровод защищен от атмосферных воздействий, чтобы предотвратить попадание воды в главную распределительную коробку.

Воздуховоды в гараже

В большинстве домов есть гараж, который уже оборудован электричеством и электричеством.

Если в вашем доме есть гараж или сарай, требуется отдельное подключение к электросети.

Один из лучших вариантов — установить ВЛ от дома до гаража.

По каким причинам ваш гараж должен быть электрифицирован?

• Электрификация вашего гаража может быть очень выгодной. Если вы обычно используете гаражные ворота с электроприводом, вам необходимо электрифицировать свой гараж.
• Если вы хотите выполнять различные виды работ в своем гараже, вам также понадобится электричество.
• Чтобы обеспечить безопасность, в вашем гараже должно быть электричество.

Как провести подвесной электрический провод в гараж: часто задаваемые вопросы

Могу ли я запитать свой гараж наверху?

В большинстве домов есть гараж, который уже оборудован электричеством и электричеством.

Если у вас дома есть отдельный гараж или сарай, вам нужно будет запитать их отдельно. Стандартным вариантом является установка воздушных линий электропередач от дома до гаража.

Кабель какого диаметра нужен для подключения дома к гаражу?

Стандартные розетки

обычно используют 20-амперные и 12-жильные кабели.

Если вы устанавливаете разделитель в гараже, вам нужно будет использовать кабель, соответствующий сечениям проводов разделителя. Обычно это 30, 40 или 50 ампер.

Можно ли оставить в гараже оголенный электрический кабель?

Когда вы заканчиваете свой дом или гараж, вы должны защитить электропроводку от повреждения постоянными стеновыми покрытиями, такими как гипсокартон, штукатурка или даже дерево. Это не тот случай, если ваш гараж готов к работе.

Ключом к безопасной и соответствующей требованиям открытой проводке являются каркасные компоненты, которые защищают и поддерживают провода.Более безопасный гараж будет поддерживать безопасность сообществ.

Насколько глубоко должны быть проложены линии электропередач?

24 дюйма

Сколько стоит провести электричество в гараж?

Они добавляют электропроводку в гараж стоимостью от 1000 до 4000 долларов. Вы должны установить верхний предел этого диапазона. Это относится к индивидуальным гаражам, где необходимо провести подземное электроснабжение от главной распределительной коробки до гаража.

Нужно ли прокладывать кабели в гараже в кабельном лотке?

Однако требуется прокладка кабеля там, где кабель работает неправильно.Вы можете проверить физические аспекты.

Для кабеля с оболочкой, защищенной гипсокартоном, канал обычно не требуется.

Местные электротехнические правила отличаются, если это открытая рама (обычно в отдельно стоящих гаражах, реже в закрытых гаражах).

Какой размер кабеля необходим для подземного подключения на 200 А?

Для работы с током 200 ампер необходимо использовать медные проводники AWG 2/0 или алюминиевые или покрытые медью алюминиевые проводники AWG 4/0.

Сколько розеток может быть в гараже?

Для новых гаражей требуется по крайней мере одна выделенная 20-амперная цепь на 120 вольт, которая питает только гараж. Эта схема также может питать розетки за пределами гаража. В гараже должен быть как минимум один автоматический выключатель для управления освещением.

Автоматический выключатель какого размера мне нужен для гаража?

Мы можем предложить вам установить автоматический выключатель на 50 ампер с проводником 8/3 между двумя зданиями, поскольку в большинстве гаражей вам необходимо контролировать нагрузку.

Установите вторую панель с главным автоматическим выключателем на случай отключения электроэнергии в гараже для обслуживания выключателей панели.

Как далеко можно протянуть 12-метровый кабель?

• 12-футового провода обычно достаточно для 15 ампер на 100 футов.
• Они рекомендуют шесть калибров для ваших 160 футов.
• Даже при перепаде в 5% вы не достигнете своей цели с проводом меньше 10-го калибра, и это даже не хорошо.

Кабель какого диаметра нужен для сабвуфера на 100 А?

• Диаметр кабеля должен соответствовать номинальному току панели; для панели на 100 ампер вам понадобится №. 4.
• Провод медный или чаще медный провод №2 или алюминиевый провод №2, например, два алюминиевых провода.

Какой тип кабеля следует использовать для подключения к гаражу?

• Как правило, используйте медные проводники 12 AWG и выключатели на 20 А и медные проводники 14 AWG и выключатели на 15 А.
• Поскольку розетки расположены в гараже, они должны иметь защиту GFCI. Вы можете получить эту защиту с розетками GFCI или автоматическим выключателем GFCI.

Нужна ли мне перегородка в гараже?

• Если вы можете проложить кабель в полной зоне, вам потребуется отдельная заземляющая шина. Поэтому это обязательно, если у вас уже есть подпанель.
• Неважно, три или четыре провода его питают.

Нужен ли кабель для электропроводки в гараже?

Вообще говоря, вам нужны кабельные лотки, где кабели имеют плохие характеристики или, возможно, они находятся на открытом воздухе в окружающей среде.

Таким образом, кабели в оболочке, защищенной гипсокартоном, обычно не требуют воздуховодов. Кроме того, местные электротехнические правила будут различаться в открытой раме (обычно в отдельных гаражах, редко в пристроенных гаражах).

Должен ли я прокладывать подземный кабель в подземном кабелепроводе?

Национальный электротехнический кодекс (NEC) требует монтажной глубины 18 дюймов для кабелей в жестком неметаллическом кабелепроводе (например, из ПВХ).

Кабели, проложенные в глубине, включая кабели из ПВХ, не подвержены риску поражения электрическим током или проблем во время обычных земляных работ.

Могут ли быть видны кабели Romex в гараже?

Вы можете свободно прокладывать открытый кабель NM Romex на готовых поверхностях зданий в готовом доме или гараже.

Провода имеют постоянные настенные покрытия, такие как гипсокартон, гипсокартон или даже пиломатериалы. Однако это не относится к гаражам, которые находятся в строительных работах.

Могут ли электрические кабели быть открытыми?

Небезопасно прокладывать электрические провода и удлинители по полу или под коврами.Однако было бы лучше, если бы вы держали провода в недоступном для людей и животных месте. Все это, поскольку существует риск возгорания, если они вступают в постоянный контакт, и люди, которые спотыкаются о них, могут получить травмы.

Какой код у гаражных розеток?

Основное правило для гаражных розеток – устанавливать по одной розетке в каждом салоне автомобиля на высоте не более 1,50 м от пола.

Итог

У нас есть вся информация, необходимая для разгадки загадки; как протянуть электропроводку в гараж.Обязательно проверьте местные строительные нормы и правила, чтобы убедиться, что у вас есть разрешение на установку вышеперечисленных электрических розеток; правила и условия варьируются от муниципалитета к муниципалитету.

Если вам нужна помощь в установке труб, столбов или кабелей, не забудьте нанять профессионала. Однако не прокладывайте кабели по воде, особенно в плавательных бассейнах, так как существует риск поражения электрическим током. Мы надеемся, что эта статья прояснила для вас вопрос «Как провести воздушный электропровод в гараж?»

Как установить электрическую розетку для устройства открывания гаражных ворот | Главная Руководства

При установке механизма открывания гаражных ворот вам потребуется источник питания для работы оборудования.Это означает установку электрической розетки на потолке гаража. Самостоятельный мастер с базовыми знаниями может справиться с таким проектом, хотя вам всегда следует нанимать электрика для этой работы. Большинство строительных норм и правил требуют соблюдения определенных правил при установке электрических розеток. Эти коды могут варьироваться от одной юрисдикции к другой, поэтому важно изучить коды в вашем регионе, чтобы убедиться, что вы правильно завершили проект.

Отключите питание в блоке выключателя цепи, в которой вы устанавливаете новую розетку. Пропустите электрический провод через потолок, где он будет подключаться к цепи к месту расположения новой электрической коробки, используя проволочную рыбу, чтобы протянуть его.

Поместите лестницу в том месте, где есть или будет устройство для открывания гаражных ворот. Найдите потолочные балки с помощью искателя шпилек, если потолок гаража закончен. Отметьте расположение лаг карандашом. Вырежьте отверстие размером с электрическую коробку, используя пилу для гипсокартона.

Откройте одно из перфорированных отверстий в электрической коробке и пропустите в него провод.Прикрепите проволочную коробку к потолочной балке с помощью молотка и гвоздей на коробке. Снимите 6-дюймовую внешнюю изоляцию с проводки с помощью универсального ножа. Отрежьте 1 дюйм изоляции от внутренних белого и черного проводов, используя пару инструментов для зачистки проводов.

Прикрепите провода к стойкам на розетке с помощью отвертки, чтобы затянуть стойки. Белый провод нейтральный, а черный провод горячий. Белый провод идет на серебряный винт, а черный провод идет на латунный винт. Заземляющий провод будет либо зеленым, либо оголенным.Вставьте розетку в коробку и закрепите ее, затянув винты с помощью отвертки.

Вставьте провод в коробку выключателя через одно из отверстий сбоку коробки. Снимите 6-дюймовую изоляцию с проводов на конце, который вы подключаете к цепи, с помощью универсального ножа. Зачистите 1 дюйм провода от черного и белого проводов, используя пару инструментов для зачистки проводов. Вставьте черный провод в автоматический выключатель и затяните винт с помощью отвертки.

Подсоедините белый провод к стержню в коробке выключателя в свободном гнезде и затяните винт с помощью отвертки.Подсоедините заземляющий провод к заземляющему штырю в коробке выключателя и затяните винт с помощью отвертки. Затяните зажим провода на коробке выключателя, чтобы зафиксировать провод на месте. Включите питание электрической цепи в распределительной коробке. Включите устройство открывания гаражных ворот в розетку и проверьте его.

Каталожные номера

Предупреждения

• Не работайте с электрической цепью, пока не отключите питание в распределительной коробке.

Биография писателя

Джон Роуз профессионально пишет с 1981 года.Сейчас он участвует в различных интернет-изданиях, специализируется на ремонте автомобилей, обслуживании дома и подобных темах. Роуз изучала английский язык в Государственном университете Фростбурга.

Обеспечение электроснабжения отдельно стоящего здания

Большинству людей требуется электричество во всех зданиях на их территории, и если это здание физически не связано с домом, вам нужно будет провести электричество от дома к пристройке. На рис. 1а показан отдельный гараж с подземным электроснабжением, как минимум, обеспечивающим наружное освещение.

У вас есть 2 способа обеспечить электроэнергией здание, которое не подключено к вашей домашней электросети.

Если вам потребуется более одной цепи, используя любой метод, я рекомендую добавить дополнительную панель во флигеле для распределения питания. Альтернативой является прокладка многочисленных цепей питания от дома до хозяйственной постройки. Помощь в определении количества цепей, необходимых для вашей хозяйственной постройки.

Подземное электроснабжение:

Подземный, безусловно, мой предпочтительный метод выполнения любых электрических требований к собственности.Это эстетически приятнее, безопаснее и переживет даже самые сильные штормы.

Несмотря на то, что в настоящее время производители выпускают многочисленные кабели для прокладки в грунте, я считаю, что прокладка электрического кабеля в кабелепроводе, как показано на рис. 1, дает много преимуществ. обеспечивает защиту, если вы решите посадить дерево поверх трассы кабеля. Кабелепровод также дает вам удобную возможность обновить услугу до флигеля, если вам потребуется дополнительная мощность в будущем.

Рисунок 1. Ввод подземного трубопровода в стену дома

Если вы добавляете только одну цепь на 120 В переменного тока, вам нужно будет проложить три провода: черный (горячий), белый (нейтральный), зеленый или голая медь (земля).

Если вы добавляете дополнительную панель, вам нужно будет проложить четыре провода: черный (горячий), красный (горячий), белый (нейтральный), зеленый или голая медь (земля). На самом деле все провода могут быть черного цвета, но концы (оба конца) должны быть обозначены цветной лентой, чтобы другие, кто может работать с проводкой, знали, какие провода куда идут.

Размер кабелепровода зависит от размера проводов. Чем больше труба, тем легче протянуть через нее провода. Как правило, диаметр жгута проводов или кабеля никогда не должен превышать 60% диаметра кабелепровода. Если диаметр жгута проводов или кабеля составляет 1/2 дюйма, вам следует использовать кабелепровод диаметром не менее 1 дюйма.

Снаружи здания трубопровод должен быть помещен в траншею глубиной не менее 18 дюймов. Если в земле много камней и камней, разумно положить 2-дюймовую основу из песка, проложить трубопровод, а затем засыпать 2-дюймовым песком, а затем засыпать землей.Если земля свободна от камней и камней, песок не нужен.

Прокладывайте кабелепровод как можно более прямо. Чем прямее кабелепровод, тем легче протянуть через него кабель или провода. Если необходимы изгибы, используйте изгибы, а не острые углы в 90 градусов.

Всегда рекомендуется входить в здание или выходить из него выше уровня земли, как показано на рис. 1. Если вы строите новое хозяйственное здание, то трубопровод может входить в новое здание через пол, а не снаружи, как показано на рис. 2. .Уложите трубу перед заливкой бетонного пола, не забудьте заклеить открытый конец трубы клейкой лентой, чтобы предотвратить попадание бетона в трубу.

Рисунок 2. Ввод кабелепровода через бетонный пол

Несмотря на то, что кабель или провод проложены в кабелепроводе, все равно следует приобретать изделие, предназначенное для наружного применения. Лучше всего покупать провод в оптовом магазине электротоваров, чтобы убедиться, что вы получаете правильный продукт.

Новое строительство | Кооператив Southern Maryland Electric Cooperative

Если вы строите новый дом или объект и хотели бы заранее начать создание новой услуги, ознакомьтесь с информацией о типе услуги, которую вы планируете установить. Лицензированный электрик может помочь вам определить подходящий тип обслуживания.

На этой странице представлены три типа услуг:

• Бытовой 200 А (стандартная услуга)
• Бытовой 350 А или больше
• Коммерческий или жилой застройщик

Всем клиентам следует ознакомиться с приведенной ниже информацией. Для 350-амперной сети, коммерческих объектов и жилых застройщиков дополнительная информация приведена внизу страницы.

Базы метров:

Утвержденные базы счетчиков SMECO можно приобрести в вашей местной электроснабжающей организации.

Аварийные выключатели:

Статья 230 Национального электротехнического кодекса 2020 года включает требование (230.85 Аварийное отключение) для обеспечения безопасности пожарных и других лиц, оказывающих первую помощь. Требование распространяется на новые одно- и двухквартирные дома. Аварийное отключение должно быть установлено в «легкодоступном месте на открытом воздухе», чтобы лица, оказывающие первую помощь, могли отключить питание во время пожара в доме или другого события. Ваш местный электрический совет или инспекционное агентство должны предоставить подробную информацию о принятии этого требования.

SMECO не одобряет и не подключает услугу к любому корпусу, в котором находится как основание счетчика, так и устройство отключения; аварийное отключение должно быть отдельным устройством, а не частью основания счетчика. Расположение точки обслуживания, где отключение услуги является частью основания счетчика, не будет подключено; он должен быть заменен утвержденной базой счетчика SMECO за счет электрика или заказчика.(Опубликовано 29 апреля 2020 г.)

Раздел 230.85: Аварийные разъединители:

В жилых домах на одну и две семьи все служебные проводники должны заканчиваться размыкающими устройствами с номинальным током короткого замыкания, равным или превышающим допустимый ток короткого замыкания, установленным в легкодоступном месте вне помещения. Если предусмотрено более одного отключения, они должны быть сгруппированы. Каждое отключение должно быть одним из следующих:

(1) Сервисные разъединители, обозначенные следующим образом: АВАРИЙНОЕ ОТКЛЮЧЕНИЕ, СЕРВИСНОЕ ОТКЛЮЧЕНИЕ; (2) Разъединители счетчика установлены на 230.82(3) и помечены следующим образом: АВАРИЙНОЕ ОТКЛЮЧЕНИЕ, ОТКЛЮЧЕНИЕ СЧЕТЧИКА, НЕ ОБСЛУЖИВАНИЕ ОБОРУДОВАНИЯ; (3) Другие перечисленные разъединители или автоматические выключатели на стороне подачи каждого сервисного разъединителя, которые подходят для использования в качестве сервисного оборудования и имеют следующую маркировку: АВАРИЙНОЕ РАЗЪЕДИНЕНИЕ, НЕ СЕРВИСНОЕ ОБОРУДОВАНИЕ. Маркировка должна соответствовать 110.21(B).

Подача заявки на обслуживание:

Подайте заявку заранее. Нам понадобится время, чтобы спроектировать вашу электрическую сеть, приобрести полосу отвода и заказать оборудование.

Если вы строите дом, позвоните в сервисный отдел SMECO, как только будут установлены нижние колонтитулы. Помните, что счетчик в вашем доме должен быть расположен снаружи, в углу дома, ближайшем к тому месту, где электричество входит в дом. Счетчики должны быть доступны для СМЭКО в любое время, а не находиться за забором или в гараже.

Клиенты, которым требуется стандартная услуга на 200 ампер для жилых помещений, могут позвонить в SMECO по телефону 1-888-440-3311.

Полоса отчуждения:

Запрос клиента на обслуживание будет рассматриваться как предоставление персоналу SMECO права прохода на территорию заказчика для установки линий и оборудования SMECO.

Для установки подземных сооружений должна быть свободная площадка шириной 10 футов. Эта область должна быть очищена от любых препятствий и находиться в пределах шести дюймов от конечного уклона. Заказчик не должен менять сорт после установки оборудования SMECO. Если линии метро или другие объекты SMECO должны быть перемещены из-за изменения уклона, клиент будет нести ответственность за понесенные расходы.

Частные подземные препятствия:

Любые частные подземные препятствия — водопроводные или канализационные линии и т. д.- должны быть идентифицированы. При установке линий СМЭКО любой ущерб, нанесенный другим немаркированным или незащищенным подземным сооружениям, будет устранен за счет заказчика.

Переезды:

Если служебная линия SMECO или главная линия электропередач будут пересекать подъездную дорожку клиента или другую мощеную территорию в будущем, SMECO установит под этими участками трубу из ПВХ. Заказчик оплачивает проводку.

Клиент будет нести ответственность за любые расходы, понесенные в связи с ремонтом или перемещением объектов SMECO в случае, если клиент проложит подъездную дорожку или создаст какие-либо препятствия (например, ограждение и т. д.).) на полосе отчуждения SMECO.

Плата за услугу:

Клиент должен оплатить счет за установку услуги до установки.

Электрическая проверка:

Заказчик должен получить разрешение на электропроводку здания от уполномоченного окружным инспектором по электротехнике. Это требование Комиссии по коммунальным услугам и для безопасности клиента.

Ваша работа будет продолжена, когда будут выполнены все обязанности клиента, получена оплата и выполнены предварительные требования к инфраструктуре.После этого вы можете ожидать подключения в течение 15 рабочих дней.

Жилая служба, 350 ампер или больше:

В дополнение к требованиям, перечисленным выше, вы должны заполнить информационные требования и форму запроса на электроснабжение (PDF). Отправьте форму по почте по адресу, указанному на странице 1 документа, или отсканируйте форму и отправьте ее по электронной почте.

Коммерческие объекты или застройщики жилой недвижимости:

В дополнение к требованиям, перечисленным выше, вы должны ознакомиться с нашим Справочником.В нем содержится подробная информация и инструкции о том, как установить новую электрическую сеть. Информационные требования и форма запроса на электроснабжение на страницах с 5 по 7 должны быть заполнены. Отправьте форму по адресу, указанному в документе, или отсканируйте форму и отправьте ее по электронной почте.

Если вы строите коммерческое предприятие, позвоните в SMECO, как только ваши планы будут одобрены должностными лицами по планированию и зонированию.

Канал:

Заказчик несет ответственность за установку кабелепровода до и после трансформатора для всех новых или пересмотренных запросов на коммерческое обслуживание.

%PDF-1.4 % 87 0 объект > эндообъект внешняя ссылка 87 66 0000000016 00000 н 0000001685 00000 н 0000001898 00000 н 0000002050 00000 н 0000002210 00000 н 0000002752 00000 н 0000003108 00000 н 0000003145 00000 н 0000003502 00000 н 0000003976 00000 н 0000004450 00000 н 0000004471 00000 н 0000004583 00000 н 0000005932 00000 н 0000005954 00000 н 0000006068 00000 н 0000007418 00000 н 0000007560 00000 н 0000007834 00000 н 0000007856 00000 н 0000008659 00000 н 0000009133 00000 н 0000009587 00000 н 0000010105 00000 н 0000010689 00000 н 0000011389 00000 н 0000011870 00000 н 0000011911 00000 н 0000011933 00000 н 0000012739 00000 н 0000013060 00000 н 0000013364 00000 н 0000013441 00000 н 0000013667 00000 н 0000013968 00000 н 0000013990 00000 н 0000014844 00000 н 0000015215 00000 н 0000015646 00000 н 0000015668 00000 н 0000016371 00000 н 0000016393 00000 н 0000017180 00000 н 0000017893 00000 н 0000018500 00000 н 0000018890 00000 н 0000019315 00000 н 0000019337 00000 н 0000020155 00000 н 0000020211 00000 н 0000020233 00000 н 0000020933 00000 н 0000020955 00000 н 0000021402 00000 н 0000028879 00000 н 0000028973 00000 н 0000035015 00000 н 0000037694 00000 н 0000041385 00000 н 0000049334 00000 н 0000049426 00000 н 0000057808 00000 н 0000067077 00000 н 0000067983 00000 н 0000002246 00000 н 0000002730 00000 н трейлер ] >> startxref 0 %%EOF 88 0 объект > >> эндообъект 89 0 объект 0-КК{4. bx_G@) /U ($bˬ’\\/ΞF`z~{dI) /П-12 /В 1 /Длина 40 >> эндообъект 90 0 объект >/Кодировка >>> /DA (G;k?#I-Jf) >> эндообъект 91 0 объект > эндообъект 151 0 объект > ручей =bjR[

Обеспечение электроснабжения моего нового цеха

Когда я строил свой новый магазин, привлечение силы было одной из тех вещей, сложность которых я сильно недооценивал. Я полагал, что это тот случай, когда электрическая компания установит новую коробку на 200 ампер, установит новый счетчик, а затем протянет от нее провода в мою мастерскую.

Нуууу. Это был многоэтапный процесс, который отнимал много времени и средств. Я задокументировал весь процесс, чтобы те из вас, кто хочет построить новый магазин, дом или что-то еще, что потребует мощности, могли получить общее представление о процессе и почерпнуть уроки из моего опыта. Имейте в виду, что я живу в деревне, а не в черте города, поэтому процесс будет отличаться, если вы живете в городе.

Хорошо, давайте начнем с самого начала.

Там, где я построил свой магазин, примерно в 500 футах к северу есть действующий столб электропередач, поэтому мы знали, что будем получать электричество с этого направления.При этом, когда плита была залита, Коди поместил зачистку 90 в плиту на той стороне магазина, которая была направлена ​​в сторону существующего столба электропередач. Чтобы потом вся проводка имела место для ввода в здание.

Урок, который нужно усвоить: Коди уложил трубу, но когда бетонные оттяжки начали заливать, она была смещена и высушена в таком положении, что больше не находилась внутри стеновой плиты. Это означает, что некоторые из них выставлены в моем магазине. Поэтому обязательно проверьте его положение после заливки бетона, так как бетонных оттяжек не будет.

Еще один урок из моего опыта: это очень долгий процесс, поэтому я рекомендую, как только вы зальете плиту, позвонить в энергетическую компанию, чтобы начать ее. Я ждал, пока я кладу сайдинг, что означало, что я закончил со своим магазином за несколько недель до того, как у меня появилось электричество, что меня расстраивало.

Первым шагом в этом процессе был звонок в электрическую компанию, чтобы прислать инспектора на территорию. Мы с ним прошлись по локации и поболтали о разных вариантах размещения нового столба ближе к магазину.Его совет состоял в том, чтобы держать столб в пределах 100 футов или около того от здания, чтобы я не испытал падение напряжения из-за более длительного пробега. Я выбрал место, с которым я мог бы жить, затем он поставил его, а также местоположение якоря. Это ответвление кабеля, которое будет размещено для противодействия крутящему моменту столба от предыдущего столба.

После того, как место было выбрано, я должен был расчистить для них сервитут, который шел от существующего местоположения столба электропередач к этому новому. К счастью, у меня на тропе были только кедры, поэтому я не был против расчистки, но это может быть фактором, который следует учитывать при выборе места для нового полюса.

После того, как сервитут был убран, инспектору нужно было запланировать, чтобы он снова вышел, чтобы посмотреть, прежде чем он выпишет счет за работу. Электрическая компания возьмет с меня плату за опору, якорь и работу по установке, которая составила 4500 долларов. Как только я оплачу счет, моя работа будет запланирована в их книгах.

В этот момент инспектор сказал мне, что до моей работы они доберутся через 6-8 недель, но на самом деле они прибыли только через три недели.

Прибыла буровая бригада с буровым долотом диаметром 18 дюймов и начала пробивать отверстие для нового столба электропередач. Это заняло примерно час. Они входили и выходили очень быстро. Эта бригада отвечала только за пробивку отверстий. Они сказали, что другая команда появится позже, чтобы установить фактический шест, но очень молчали о ожидаемых временных рамках.

К счастью, бригаду полюсов пришлось ждать всего неделю. Ни одна из этих бригад не звонит перед тем, как приехать, поэтому однажды я выглянула в витрину своего магазина и была приятно удивлена, увидев парней с двумя совершенно новыми опорами электропередач, одна из которых была моей. Было здорово видеть, как они поднимают его из трейлера, но потом я вернулся к работе, поскольку они выполняли всю бетонную работу и подключение антенны. В целом операция заняла около трех часов.

Хорошо, в этот момент мяч был на моей стороне, чтобы процесс продолжался. В этом году вступило в силу новое правило, согласно которому счетчики больше нельзя размещать на основной опоре, но требуется вспомогательная опора. Однако электрическая компания этим не занимается. Домовладелец делает.

Если бы я жил в месте, где нет сплошной скалы, то я бы пробил дыру своим трактором и буровым долотом, но я живу в месте с твердой породой. Итак, я нанял парня, у которого был кусок камня, чтобы пробить эту дыру, и на самом деле получил свое имя от инспектора по электрике. Он выполняет эту работу постоянно, поэтому знает все требования и передовой опыт, чтобы сделать электрическую компанию счастливой. Подрядчик вышел не только для того, чтобы пробить отверстие, но и привез с собой полностью оборудованную опору, так что после целого дня работы я был готов начать прокладывать траншеи от этой опоры до мастерской.

И помимо части получения силы, это была лучшая часть.

Опять же, живя в районе сплошной скалы, мне пришлось заплатить подрядчику с подходящим оборудованием, чтобы проложить линию от моего магазина до опоры. Этот парень появляется с лезвием диаметром 6 футов и шириной 10 дюймов. Это был зверь. Это было невероятно. Он запускал лезвие, оно набирало обороты, затем он бросал его вниз, и оно просто начинало пожирать его, словно умирая от голода, а камень был самым вкусным, что он когда-либо касался.Чтобы сделать 100 футов, парню потребовалось всего 45 минут, так что это был довольно быстрый шаг.

Итак, часть гонорара этого подрядчика заключалась не только в прокладке траншеи для линии, но и в прокладке кабелепровода от магазина к опоре, а затем засыпке траншеи обратно. кабелепровода для будущего использования, пока вы этим занимаетесь, на случай, если вы когда-нибудь захотите запустить другие вещи, такие как кабель или Интернет.

Процесс подходит к концу!

Следующим шагом было протянуть фидерный провод, чтобы соединить вспомогательную опору с панелью магазина. Я немного помогал тут и там, но в основном просто снимал этот процесс, пока Брайан и Коди делали необходимую работу.

Для начала ребята проложили гибкий отрезок трубопровода от опоры к панели и привязали к одному концу трос, а затем пропустили его обратно. Это то, что они будут привязывать к концу фидерной проволоки и протягивать ее.

Извлеченный здесь урок: кто бы ни прокладывал трубопровод в траншейной линии, обязательно попросите его протянуть в нем натяжной трос, чтобы этот шаг можно было пропустить.

Сама фидерная проволока представляет собой гигантскую катушку со всеми четырьмя необходимыми проволоками в одной. Это называется параллельный барабан. Это огромное преимущество, потому что вместо четырех разных катушек с проволокой, из которых можно пытаться и последовательно подавать, все помещаются на одну и легко снимаются. Ребята закрепили катушку на домкратах Southwire, чтобы оторвать ее от земли и позволить ей свободно вращаться.

Еще одна вещь, которая действительно впечатлила меня и ребят в этой проволоке, это головка, сделанная Southwire для нее. Они связали все четыре провода вместе для вас, убедившись, что петля на каждом конце находится на одной линии. Они поместили специальные гофрированные фитинги на конец каждого провода, чтобы убедиться, что нет точек зацепления, за которые можно было бы зацепиться, когда он будет подведен к кабелепроводу, и они также расположили эти фитинги в шахматном порядке, чтобы толщина тянущей головки была одинаковой.

Глядя только на одну вещь, становится очевидным, сколько усилий и усилий Southwire вкладывает в свои продукты, чтобы убедиться, что они производят лучшее, что могут, чтобы облегчить работу в полевых условиях.Такое внимание к деталям заставляет меня гордиться тем, что я работаю с компанией, которая, очевидно, имеет в виду выездных специалистов.

Хорошо, теперь тянущая лента была привязана к головке фидерной проволоки и началась протяжка проволоки. Брайан остался снаружи, чтобы толкать, а Коди тянул внутрь. В то время как Southwire упрощает эту задачу, покрывая свою проводку невероятно гладкой оболочкой, это все еще задача.

Ребята работали в унисон, чтобы сделать свои усилия максимально эффективными, крича, когда кто-то был готов к работе.Коди, находясь внутри, встал на мой ящик с инструментами, чтобы получить рычаг и использовать большую силу своих ног, чтобы помочь тянуть. Он также использовал удобный трюк, которого я никогда раньше не видел, когда он наматывал ленту на плоскогубцы с прямоугольными губками, сжимая ее между ручками, а затем несколько раз оборачивая ее вокруг головы. Это позволяло ему держать плоскогубцы боком и иметь возможность ухватиться за что-то более прочное, чем просто тонкую ленту.

Так как он делал это каждый раз, он кричал, чтобы сигнализировать Брайану, когда он был готов, тогда они оба реагировали.

Как только провод полностью прошел через панель, ребята поменялись местами, так как у Брайана больше роста, и вытащили еще примерно на четыре фута. Это оставит достаточно провода, чтобы сделать все выводы внутри панели.

Следующими были последние соединения внутри панели. Коди делал то, что снаружи, а Брайан делал то, что внутри. Тем не менее, он сохранил последний для меня, чтобы закончить на ушко.

В этот момент энергетическая компания вернулась, чтобы соединить дополнительный полюс с главным полюсом, и, Господи помилуй, это был последний шаг в процессе.

Поскольку у меня не было электричества в течение нескольких недель, но я все еще хотел использовать свое рабочее место в магазине, я использовал удлинитель, идущий от насосной на участке, для питания всех необходимых инструментов. У меня было три, одна для включения света, затем две для переключения с инструмента на инструмент. Было очень интересно свернуть все шнуры и, наконец, подключить все мои инструменты сразу к стене. Наличие энергии также означает, что теперь я могу управлять своим оборудованием 240, таким как настольная пила, сварочный аппарат и плазменный резак. Ууууу!

Я надеюсь, что это видео даст вам общее представление о том, чего ожидать, если вы собираетесь строить что-то, для чего вам потребуется привнести новую силу. Конечно, правила и процессы будут немного отличаться.

Ниже представлена ​​разбивка стоимости моей работы:

• Счет электротехнической компании за столб, анкер, работу по установке и проводку к предыдущему столбу и вспомогательному столбу — 4500 долларов США.
  • *Примечание: на самом деле счет составлял 6500 долларов, но у них есть единовременный кредит, который домовладелец может использовать до 2000 долларов. Я понятия не имею, почему у них есть это правило, но я, конечно, применил его к этому счету, который снизил его до 4500 долларов.
• Подрядчик для пробивки отверстия в скале и установки опоры – 1100 долларов США
• Подрядчик выкапывает траншею, прокладывает трубопровод, затем засыпает обратно – 1500 долл. США

Итого я потратил 7 100 долларов на ввод новой мощности.

Имейте в виду, что вы можете сэкономить немного денег, если вам не придется нанимать двух подрядчиков, чтобы пробить отверстие для опоры или проложить траншею для линии. Однако, если вас не устраивают электрические работы, дополнительные расходы могут заключаться в том, чтобы нанять электрика, который протянет фидерный провод и подсоединит его к панелям.

(Некоторые из приведенных выше ссылок являются партнерскими. Как партнер Amazon я зарабатываю на соответствующих покупках. Спасибо!)

РЕШЕНО: Провожу электричество из дома в гараж.

Re: Провожу электричество из дома в гараж. я…

Вот изображение грязной любительской установки:

Присмотритесь и найдите проводники питания, входящие в панель снизу.Белый поднимается вправо и заканчивается «нейтральным» наконечником шины в правом верхнем углу. Черный также поднимается вверх вправо и заканчивается левым «линейным» наконечником шины слева. Красный провод поднимается вверх влево и оканчивается на клемме «линейной» шины справа — чуть ниже нулевой клеммы. Наконец, земля поднимается влево и оканчивается отдельной заземляющей планкой, которая крепится непосредственно к задней части верхней левой стороны панели панели в предварительно просверленных для этой цели отверстиях.

Поскольку вы питаете эту панель от панели вашего дома, вы ДОЛЖНЫ разделить нейтральный и заземляющий фидеры в этой панели (даже если они оба, вероятно, будут исходить из нейтральной шины в сервисной панели вашего дома).ЗАПРЕЩАЕТСЯ устанавливать длинный соединительный винт через нейтральный стержень в коробку панели. Если длинный соединительный винт уже установлен, вы должны СНИМАТЬ его (обычно этот винт поставляется отдельно в пакете с биркой).

При съемке вспышка отражалась назад, из-за чего правую часть нейтральной полосы было плохо видно, поэтому я не могу определить, установлен там винт или нет. При подключении цепей к этой панели горячие провода, конечно же, будут идти на клеммы автоматического выключателя, но нельзя смешивать нулевой и заземляющий провода.
