Прокладка кабеля в земле: способы, глубина, нормы

Провести кабель по участку можно под землей. Это более трудозатратный процесс, но более надежный в плане сохранности — меньше шансов, что его кто-то позаимствует. Особенно актуален данный момент на дачных и садовых участках. Но прокладка кабеля в земле производится согласно определенных правил, прописанных в ПУЭ. Эти нормы и пояснения к ним и изложены дальше.

Какие кабели использовать

Содержание статьи

Если говорить о ГОСТе, то в нем сказано, что в землю необходимо укладывать бронированные кабели, покрытые сверху гидроизоляционным слоем. То есть, подземный ввод в дом от столба, при достаточно большой выделенной мощности желательно делать бронированным кабелем. Это АВБбШв (бронированный с алюминиевыми жилами и броней из двух стальных оцинкованных полос, поверх покрытых защитным слоем) или  ВБбШв (тот же, но с медными жилами), ПвБШв — тоже бронированный, но с изоляцией из сшитого полиэтилена и теми же стальными лентами в качестве брони. Подойдут ААШп, ААШв, ААБ2л, ААП2лШв, АСШл и проч. Эти виды кабельной продукции используются на землях с нормальной кислотностью.

Не предназначенные для подземной укладки кабели лучше не использовать

Не предназначенные для подземной укладки кабели лучше не использовать

Прокладка кабеля в земле с повышенной химической активностью — солончаки, болота, большое количество строительного мусора, шлака — требует наличия свинцовой брони или алюминиевой оболочки. В этом случае можно использовать ААБл, ААШв, ААБ2л, АСБ, ААПл, АСПл, ААП2л, ААШп, АВБбШв, АВБбШп, АПвБбШв и другие.

Если же подключить надо небольшую дачу, в которой электроприборов всего ничего, баню, сарай или другие хозпостройки (свинарник, курятник и т.п.), использовать можно обычный кабель в ПВХ оболочке, так как он достаточно прочный и точно герметичный. Для разводки освещения на участке часто используют NYM, СИП, на несколько лет хватает ВВГ. Но эта продукция не предназначена для укладки под землей и они быстро выходят из строя.

Более серьезные кабели стоят, конечно, дороже, но служат они намного дольше. Если принять во внимание трудоемкость работ по их укладке, целесообразнее использовать специальные кабели, а это ААШв, ААШп, ААП2л, АВВГ,  ААБл, АПсВГ, АСБ,  ААПл, АПвВГ, АПВГ, АСПл и т.д.

Бронированный кабель имеет три оболочки, обычный - одну

Бронированный кабель имеет три оболочки, обычный — одну

В регионах Крайнего Севера для подземной прокладки используют специальную продукцию с повышенной стойкостью к морозам —  ПвКШп.

Основные правила и технология

Сначала необходимо разработать трассу прокладки кабеля. Понятное дело, что при прокладке по прямой его потребуется меньшее количество. Но, к сожалению, это далеко не всегда возможно. При прокладке трассы желательно избегать:

  • Прохождения вблизи больших деревьев. Желательно прокладывать трассу на расстоянии не менее метра от крупных деревьев. Если дерево стоит прямо на трассе, его желательно обойти по дуге или близкой к ней траектории. В принцип Оптимальное расстояние — 1,5 м. Если такая дуга не вписывается в участок, можно выкопать с двух сторон от дерева небольшие траншеи, загнать в грунт между ними металлическую трубу, а кабель протянуть в нее. Если есть больше растения, их надо обходить

    Если есть больше растения, их надо обходить

  • Очень желательно обходить места с повышенной нагрузкой: парковочные площадки, места для подъезда ассенизационной машины, пешеходные дорожки и т.д.  Такие зоны можно обойти по периметру.
  • Если места с повышенной нагрузкой обойти не удается, используют футляры для улучшения защиты. Нужны футляры и при пересечении с водоотводящими лотками, в местах пересечения трасс водопровода, газопровода и других коммуникаций. Если есть где-то участки трассы с глубиной канавы менее 50 см или в  местах, где не удалось убрать твердые предметы (старый фундамент, большие камни и т.п.) — везде стоит уложить защитный футляр.
  • Если трасса подземной прокладки кабеля проходит вдоль фундамента, от него она должна находиться на расстоянии не менее 60 см. Прокладка кабеля в земле ближе к фундаменту запрещена — подвижки грунта или здания могут повредить линию электропитания.
  • Желательно избегать пересечения с другими кабелями. При невозможности обойти пересечение, оба кабеля должны быть в футляре. Они должны выступать за пределы пересечения не менее чем на 1 метр в обе стороны, а кабели находится на расстоянии не менее 15 см один выше другого.

Если не удалось избежать всех сложных мест — нестрашно. В этих зонах можно уложить кабель не в землю, а в гофротрубу, трубу ПНД или в металлическую. Их и называют футлярами. При использовании нескольких кусков металлических труб подряд, их необходимо сваривать. Это делают, чтобы в местах соединения они не повредили оболочку.

Порядок и технология укладки кабеля в землю

По намеченной трассе копают траншею. Глубина ее — 70-80 см, ширина при прокладке одного кабеля — 20-30 см, при укладке двух и более, расстояние между нитками, уложенными на дне траншеи, должно быть не менее 10 см. Вот по этим критериям и определяйтесь. После того как траншея выкопана необходимо:

  • Удалить все твердые и острые предметы, корни, камни и т.д. Они могут повредить изоляцию и могут стать причиной выхода линии из строя.
  • Выровнять дно и немного его утрамбовать. В уровень выводить не требуется, но резких перепадов быть не должно.
  • Насыпать слой песка в 10 см, разровнять его. Песок можно использовать дешевый, карьерный, но его необходимо просеивать — чтобы не попали посторонние предметы — камни, куски стекла и т.п. Песок тоже утрамбовать. Можно просто примять ногами. Явных горбов и впадин быть не должно.
  • Проверить целостность изоляции, если где-то есть повреждения, отремонтировать. На кабель предварительно надевают футляры (куски труб), перетаскивают их в места повышенной нагрузки.
  • Дальше и начинается собственно прокладка кабеля в земле — его укладывают в траншею с песком. Натягивать его нельзя — должен лежать легкими волнами. В нужных местах трассы размещают футляры. Кабель в траншею укладывают волнами, на песчаной подушке

    Волны позволят линии не порваться при морозном пучении или при других подвижках грунтов

  • Уложенный кабель желательно проверить — при укладке могут быть повреждения. Если есть мегометр — отлично, проверяете с его помощью целостность оболочки. Если такого прибора нет, можно прозвонить жилы на обрыв обычным мультиметром или тестером. Также необходимо проверить их на «землю». Если где-то «землит» — повредили изоляцию. Необходимо искать повреждение и устранять его.
  • Если все параметры в норме, зарисовываете план прохождения трассы, желательно в масштабе, с привязкой к ориентирам. Проставляете расстояния от надежных объектов до трассы (от угла дома, края участка и т.п.). Прокладка кабеля в земле неудобна еще тем, что при необходимости ремонта сложно получить доступ. При наличии плана с размерами все будет значительно проще.
  • После этого засыпаете уложенный кабель песком. Его тоже просеивают и слой насыпают — около 10 см, уплотняют. Сильно трамбовать не надо, можно уплотнить ногами.
  • Далее засыпают слой в 15-20 см ранее вынутой земли. При засыпке удаляйте камни и другие посторонние предметы. Слой тоже разравнивают, уплотняют.
  • Укладывают сигнальную ленту. Это яркая полимерная лента с надписью «осторожно кабель!». При земельных работах она может спасти уложенную под землей электропроводку от повреждения. Сигнальная лента предупредит при возможных земельных работах

    Сигнальная лента предупредит при возможных земельных работах

  • После продолжают засыпку канавы грунтом, насыпая немного выше уровня земли, так как через некоторое время порода уплотнится и осядет.

И последний этап — проверка электрических параметров перед подключением к нагрузке. На этом прокладка кабеля в земле завершена. Еще раз весь порядок работ можно посмотреть в видео.

Нюансы и особенности

Прокладка кабеля в земле — трудозатратный процесс. Чего только стоит выкопать траншею, да и потом таскать кабель тоже нелегко. Закапывать немного легче, но тоже не самое приятное занятие. Если через пару лет изоляция прохудится, придется все повторять снова, что мало кого обрадует. Понятное дело — лучше сделать все один раз и более надежно. Дело в том, что укладывать кабель в траншею можно без защитной оболочки. Это не будет противоречить нормативу. И если вы уложите бронированный качественный кабель, служить он будет долго.

Для большей надежности желательно кабель уложить в двустенную специальную гофру или асбоцементные трубы

Для большей надежности желательно кабель уложить в двустенную специальную гофру или асбоцементные трубы

Но если вы кладете обычный ВВГ или NYM, для большей надежности, лучше укладывать его в двустенном гофрошланге ДКС на всем протяжении. В нужных местах дополнительно надеваете футляры из более жестких труб или тот же ДКС но большего диаметра. Часто также используют асбоцементные или пластиковые толстостенные трубы. При такой прокладке кабеля в земле риск его преждевременного выхода из строя намного ниже — большая часть нагрузок приходится на трубы, а не на защитную оболочку и токопроводящие жилы.

У прокладки кабеля в земле в пластиковых или асбоцементных трубах, гофрошланге есть еще один плюс: велика вероятность того, что при необходимости, его заменить можно просто затянув его на место старого. Новый привязывают к старому, старый вытягивают, на его место «заползает» новый. Но это возможно далеко не всегда: со временем и труба и гофрошланг могут разрушится  — воздействие льда, нагрузок от грунта способствуют разрушению защитных оболочек.

Так может выглядеть кабель, не предназначенный для укладки в землю через несколько лет

Так может выглядеть кабель, не предназначенный для укладки в землю, через несколько лет

Из всего этого следует, что хоть нормативам не противоречит укладка кабелей в бумажной изоляции, лучше использовать изоляцию пластиковую — ПВХ или сшитый полиэтилен. Бумага, пусть и со специальными пропитками, разрушается намного быстрее полимеров, что приближает срок замены. Прокладка кабеля в земле все-таки требует значительных усилий и трудозатрат, так что лучше укладывать более долговечные материалы.

Как соединять два куска

Более надежна прокладка кабеля в земле целыми кусками — без соединений. Если один кусок нужной длины найти не удалось, для соединения выводите обе части на поверхность, поставьте герметичную монтажную коробку и в ней соединяйте проводники. Делать муфты без опыта и спецоборудования, закапывать их под землю не стоит — они быстро выйдут из строя,придется раскапывать, переделывать. А обслуживаемое соединение всегда удобно — можно если надо перезаделать контакты.

Так выглядит нормально сделанная муфта

Так выглядит нормально сделанная муфта

Как ввести в дом

При вводе в дом, баню, хозпостройку, прохождение кабеля под фундаментом недопустимо. Даже если это мелкозаглубленный ленточный фундамент. Вообще, при заливкеленты, для ввода кабеля в дом, в нее замуровывают закладные. Это отрезок трубы, который на несколько сантиметров выступает за фундамент. В него просовывается кабель.

Сечение этой закладной должно быть больше в 4 раза сечения кабеля. А чтобы в оставшийся зазор не лезла живность, после укладки закладную герметизируют. Для герметизации можно воспользоваться старым дедовским методом — ветошью, намоченной в цементном молочке, или залить все монтажной пеной.

Ввод подземого силового кабеля через фундамент

Ввод подземного силового кабеля через фундамент

Если при строительстве закладную не сделали, придется в фундаменте сверлить отверстие, вставлять и заделывать трубу. Далее вся технология такая же.

Если не предусмотрели закладную в стене или фундаменте, сверлят отверстие
Если не предусмотрели закладную в стене или фундаменте, сверлят отверстие
В сделанное отверстие вставляют трубу, ее запенивают, в нее продевают кабель
В сделанное отверстие вставляют трубу, ее запенивают, в нее продевают кабель

Еще один вариант: в металлической трубе поднять кабель на некоторую высоту вдоль стены дома. Подымают обычно до той отметки, где висит вводный шкаф. На этой высоте установить закладную в стене (та же металлическая труба с теми же параметрами и правилами) и через нее завести кабель в дом. Этот способ подходит, если фундамент у вас — монолитная плита или просто не хочется нарушать монолитность ленты.

Как вводить подземный кабель в дом через стену

Как вводить подземный кабель в дом через стену

При использовании бронированного кабеля его броню надо заземлить. Для этого к броне приваривают/припаивать провод в оболочке, его заводят на «ноль» в щитке. Если этого не сделать, при пробое фазы, она, скорее, всего, окажется на броне. Если к броне кто-то прикоснется, в лучшем случае получит электротравму, в худшем возможен летальный исход. Если же защитная металлическая оболочка заземлена (вернее, занулена), пробой вызовет срабатывание автомата, который отключит электропитание до выявления и устранения причин.

Если кабелей несколько

Если укладывается под землю одновременно несколько кабелей, расстояние между ними должно быть не менее 10 см. Если укладывать решили в трубах иди гофрошланге, для каждого — отдельный.

Если кабелей несколько, их укладывают каждый в свою оболочку или располагают просто параллельно на расстоянии 10-15 см один от другого

Если кабелей несколько, их укладывают каждый в свою оболочку или располагают просто параллельно на расстоянии 10-15 см один от другого

Как затянуть в гофру или трубу

Есть два типа гофры для подземной укладки кабеля — с зондом и без. Проще брать с зондом. Это тонкая проволока, к которой привязывают проводку чтобы затянуть внутрь. Проволоку вытягивают, на ее место затягивается кабель. Все просто.

Прокладка кабеля в земле: гофрированная ПНД труба с зондом для более легкой протяжки

Прокладка кабеля в земле: гофрированная ПНД труба с зондом для более легкой протяжки

Если труба или гофра без зонда, могут возникнуть проблемы. Если кабель достаточно жесткий, его вполне можно просто заправить внутрь. Обычно это несложно, но занять может достаточно много времени.

С мягким проводником такой фокус не пройдет — он будет скручиваться и цепляться за стенки. Но и в этом случае тоже есть выход. Сначала в трубу заправляют бечевку или тонкую веревку. К ней привязывают кабель и затягивают его внутрь.

Как заправить бечевку? При помощи пылесоса. Один край бечевки хорошо фиксируете, остальное в развернутом виде, но без комков и петель укладываете в трубу. С другой стороны подключаете пылесос, закрываете второе входное отверстие. За счет создания разреженной атмосферы бечевка вылетает с другой стороны.

Прокладка кабеля под дорогой

Если трасса расположена так, что проводить ее надо под дорогой, придется брать разрешение в организации, на чьем балансе находится эта дорога. Этот пункт обязателен в населенных пунктах, так как под дорогой могут находится другие коммуникации и самовольными работами их можно повредить. Если же речь идет о даче и дачном поселке, то согласовывать надо с администрацией поселка.

Прокол под дорогой делают при помощи специального оборудования

Прокол под дорогой делают при помощи специального оборудования

Правила прокладки кабеля под дорогой не меняются — глубина траншеи 70-80 см, песчаная подушка и засыпка, желательна прокладка в асбоцементной трубе или двустенной гофре ДКС. В общем, отличий нет, все нормы и правила такие же.

Сложности могут возникнуть при необходимости прокладки кабеля под асфальтом. Если это солидная трасса, разрушать покрытие вам вряд ли позволят, а если позволят, то восстановление асфальта — дорогое удовольствие. В этом случае тоже есть выход — есть специальное оборудование при помощи которого делают прокол под дорогой. Услуга тоже недешевая, но стоит намного меньше затрат на восстановление асфальта.

Какой кабель выбрать для прокладки на улице (по воздуху и в земле)

Чтобы подключить электропитание от дома к бане или гаражу нужно провести линию по улице. Узнайте о том, какой кабель можно использовать для прокладки на улице.


Зачастую люди сталкиваются с необходимостью провести электропитание от дома до бани, или от дома до хозблока, или же смонтировать провод для освещения приусадебного участка. Задача на первый взгляд не сложная, однако, существует множество нюансов для такого вида работ. И самый главный из них – определить какой кабель можно использовать на улице. В этой статье мы рассмотрим марки кабеля для улицы и какой именно вариант подходит в тех или иных условиях. Содержание:

Негативные факторы для уличной проводки

На кабельные линии, проложенные на открытом воздухе, действуют несколько негативных факторов:

  1. Ультрафиолетовые лучи. Солнечный свет пагубно влияет на некоторые виды изоляции проводников. Процесс этот длительный и трудно контролируемый. Поэтому следует выбирать изделия с изоляцией из материалов, не разрушающихся под воздействием УФ-лучей.
  2. Температура окружающего воздуха. Низкая может привести к растрескиванию изоляции. Поэтому при выборе кабелей и проводов следует выяснить их диапазон рабочих температур. Так же следует учитывать температуру монтажа. Обычно она составляет не ниже 20 градусов мороза.
  3. Ветер. Сильный ветер способен повредить как оболочку кабельной линии, так и жилы внутри. Если кабель будет проложен по улице, следует учитывать климатический район монтажа.
  4. Гололед. Если наружная сеть проводится в районах, где зимой бывает повышенное образование гололеда, стоит учесть этот фактор. Проводник, покрытый ледяной коркой, может стать тяжелее в несколько раз и при длинных пролетах порваться под своим весом.

Прокладывать кабель на улице можно тремя способами и у каждого из них есть свои достоинства и недостатки:

  1. По воздуху. Самый быстрый для монтажа способ. Недостатки этого метода: требует надежного крепления тросов, подверженность линий негативным влияниям погодных условий.
  2. По стенам зданий. Для такого метода гораздо проще подобрать материал проводника. Недостатки: трудозатратный монтаж, нарушение внешнего вида зданий, негативное влияние на проводник температуры окружающего воздуха и солнечного света.
  3. В земле. Такой метод позволяет решить множество проблем. Погодные условия и солнечный свет не оказывают никакого влияния. Внешний вид зданий и прилегающей территории не нарушается. Недостатком является трудозатратность электромонтажа, в некоторых случаях с необходимостью привлечения строительной техники для раскопки траншеи.

Обзор подходящих марок кабеля

Для прокладки на открытом воздухе в сетях на 220 В или 380 В используются провода СИП и ПВС, и кабели ВВГ и ВБбШв, а также их разновидности.

СИП – самонесущий изолированный провод. Материал жилы – алюминий, есть варианты со стальной жилой внутри алюминия. Так же существуют виды СИП с голой несущей нейтралью. Применяется для воздушных линий электропередач. Изоляция провода выполнена из сшитого полиэтилена. Она прочна и устойчива к УФ-лучам, поэтому применяется на улице без гофр. От опоры линии электропередач, СИП протягивается по воздуху к дому.

Для монтажа самонесущего провода применяются различная фурнитура: прокалывающие зажимы, растяжки, изолирующие коробки. Для надежного электроснабжения требуется применение всех этих приспособлений. Соединение СИП с медным вводом в дом следует выполнять через клеммники или болтовое соединение с прокладкой металлической шайбы. Провод СИП можно использовать для прокладки на улице по стене. В этом случае его обязательно следует поместить в гофротрубу для защиты от протирания и механических повреждений.

Достоинства:

  • стойкость к УФ-лучам;
  • высокая прочность изоляции;
  • не требует дополнительных тросов для подвески.

Недостатки:

  • требует дополнительной защиты при прокладке по стене.

ПВС – провод с виниловой изоляцией, соединительный. Жила – медная, многопроволочная. Количество жил – от 2 до 5, различного сечения. Основное назначение данного провода – удлинители, подключение садовой и огородной техники, электроинструмента для ухода за домом. Благодаря своей конструкции провод очень гибкий и отлично подойдет для подключения, например, газонокосилки на даче. Срок службы данного провода – 6 лет, поэтому ПВС не предназначен для монтажа проводок или подключения различных объектов.

Достоинства:

  • гибкость;
  • стойкость к истиранию;
  • толстая изоляция;

Недостатки:

  • малый срок службы;
  • ограниченная сфера применения.

Кабель ВВГ. Является самым универсальным проводником для монтажа на улице, в том числе и на открытом воздухе. Марка расшифровывается как:

  • В – виниловая изоляция жил;
  • В – виниловая оболочка;
  • Г – отсутствие брони (голый).

Жилы выполнены из монолитной меди. Если вначале марке стоит буква «А» (АВВГ), то материал жилы – алюминий. Количество жил от 2 до 5. В данный момент существует множество вариантов таких изделий с улучшенными характеристиками по безопасности:

  • ВВГнг – не поддерживающий горения;
  • ВВГнг-LS – не поддерживающий горения, с низким выделением дыма;
  • ВВГнг-LT– не поддерживающий горения, с низкой токсичностью дыма;

ВВГ можно прокладывать по стенам зданий, сооружений, подвешивать на тросе, прокладывать в земле. Но во всех этих случаях кабель должен быть дополнительно защищен. При монтаже на улице, по стенам и другими способами проводник помещается в полиамидную гофротрубу, лотки, металлорукав.

При подвешивании на тросе – в гофротрубе, использовать серую ПВХ-гофру не стоит, поскольку она зачастую не устойчива к УФ-излучению (есть и устойчивая, уточняйте у производителя или на упаковке). Лучше использовать черную или синюю ПНД-гофру, из полиамида, или металлорукав (при прокладке по сгораемой поверхности, например, по фасаду).

Для монтажа кабеля в земле проводник также помещается гофру, но не в такую, как изображена выше, а в жесткую гофрированную ПНД-трубу. Это нужно для защиты от механических повреждений.

Достоинства:

  • универсальность;
  • большой срок службы.

Недостатки:

  • требует дополнительной защиты при открытой прокладке.

У ВВГ есть модификация ВВСГ. Буква «С» обозначает наличие стального троса. Этот трос является самонесущим. Применяется такой кабель для подключения объектов по воздуху внутри помещений, ангаров и т.д.


Изоляция данного проводника осталась из ПВХ, поэтому солнечный свет ее будет разрушать. Применять такие проводники для подвески на улице не следует.

ВБбШв. Материал жил – медь, есть алюминиевые аналоги с буквой «А» в начале марки (АВБбШв). Производители выпускают данные кабели с количеством жил от 1 до 5. Расшифровывается марка как:

  • В – виниловая изоляция жил;
  • Бб – броня без подушки;
  • Шв – шланг из винила.

Данный кабель предназначен для прокладки на улице в земле без дополнительной защиты. Допускается его монтаж в лотках по стенам зданий, однако ввиду малой гибкости, большого веса и габаритов делать это затруднительно. Заводить проводник в трубу рекомендуется только при проходе его под дорогой, для уменьшения давления грунта.

Достоинства:

  • высокая стойкость к механическим повреждениям;
  • не требует дополнительной защиты.

Недостатки:

  • большой вес;
  • неудобны в монтаже;
  • требуется заземление брони.

Отдельно хотелось бы рассказать про телефонные кабели. Технология монтажа телефонных проводников схожа с прокладкой электрических. Прокладывать их можно по воздуху на тросу, по стенам зданий, по заборам. При монтаже в земле стоит поместить телефонный кабель в трубу или использовать бронированные проводники.

При протягивании по воздуху применяется кабель ПРППМт. У такого проводника в конструкции существует трос для подвешивания.

Заключение

Подведем итоги, кратко обозначив, как прокладывать кабель на улице и какая марка подходит для разных случаев:

  1. Если у вас ВВГ и его модификации — на улице его нужно прокладывать в гофре, стойкой к УФ-излучению, или в металлорукаве.
  2. По воздуху ВВГ прокладывают только на тросе и в гофре. Трос нужен чтобы снять нагрузку с жил, гофра для защиты от УФ-лучей.
  3. Без троса можно прокладывать СИП.
  4. Если вы хотите прокладывать кабель на улице в земле, то ВВГ прокладывают в трубе (гофрированной из ПНД, или металлической), а без трубы можно прокладывать бронированные кабели типа ВБбШв
  5. ПВС, ШВВП и другие провода используют для удлинителей, переносок и прочего, для проводки они не подходят.

Теперь вы знаете, как выбрать кабель для улицы и что дополнительно нужно предусмотреть. Надеемся, предоставленная информация была для Вас полезной и интересной!

Материалы по теме:

  • Уличное освещение на солнечных батареях
  • Защита кабеля от механических повреждений
  • Как провести электропроводку на даче
Опубликовано: 09.07.2019 Обновлено: 09.07.2019 нет комментариев

Марки силовых кабелей, используемых для прокладки в земле. Прокладка кабеля. Прокладка кабеля в земле. Прокладка кабеля в траншее — ЗАО «СИ» Тел.: 84992359878 89055749848 [email protected]

Марки силовых кабелей, используемых для прокладки в земле. Прокладка кабеля

Прокладка кабеля в земле

Прокладка кабеля в траншее

Прокладка кабеля в земле и в траншее — один из самых используемых способов прокладки кабеля. Рекомендуем осуществлять прокладку кабеля в траншее и земле с использованием специализированного оборудования для прокладки кабеля и специально-обученный персонал с большим опытом работы.

При осуществлении монтажа кабеля до 20 кВ и меньше (исключая кабели, относящиеся к горэлектросети) в земле на глубине не ниже 1 м, допустимо не защищать кабели от всевозможных повреждений.

При проведении прокладки кабеля до 1 кВ, мероприятия по их защите производятся только в местах с высокой возможностью их выхода из строя, например, на участках, где часто проводятся раскопки. Асфальтовое покрытие к такого рода участкам не относится.

Для защиты кабеля до 20 кВ, смонтированного в траншее и  (кабели свыше 1 кВ под это правило не попадают) запитывающего электроприемники I категории, возможно использование сигнальных лент, которые монтируются на отдалении 0,25 м от кабеля, но только в том случае, если в траншее находится не более двух КЛ.

В случае, когда осуществляется параллельная прокладка кабелей в земле, между ними соблюдаются установленные правилами и нормативными документами расстояния.

Правила прокладки кабеля

  • Силовые кабели до 10 кВ – от десяти сантиметров. Прокладка силовых кабелей.
  • Силовые и контрольные кабели, смонтированные рядом – свыше 10 см. Прокладка силовых и контрольных кабелей.
  • Кабели 20-35 кВ – от двадцати пяти сантиметров. Прокладка кабелей 20-35 кВ.
  • Кабели до 25-30 кВ и находящиеся рядом другие кабели – свыше 25 см. Прокладка кабелей с соседствующими кабелями требует особого внимания.
  • Кабели, имеющими различных потребителей – как минимум 50 см.
  • Силовыми кабелями и кабели, используемые для монтажа линий связи связи – как минимум 50 см.
  • Между кабелями, наполненными маинеральным маслом, 110-220 кВ и иными кабелями – свыше 50 см. Линии, проложенные с помощью кабелей, наполненных маслом, которое находится под низким давлением, давлением разделяются поставленными на ребро плитами, изготовленными из железобетона. А рассчитатывается электромагнитное влияния, оказываемое на кабель связи.

Прокладка кабеля в грунте. Электромонтаж кабеля в грунте, представляющем опасность для сохранности кабеля, а также на участках с блуждающими токами повышенных значений, должна осуществляться с использованием катодной защиты, а также электродренажей или протекторов.  Стоит учитывать, что в подобного рода местах не рекомендуется использовать для прокладки кабели в оболочке из алюминия и с пластмассовой изоляцией.

Прокладка кабеля в земле. Какой кабель подходит для прокладки в земле

Все работы, проводимые при осуществлении электромонтажа кабеля в земле строго регламентируются ПУЭ и ПТЭЭП

Прокладка кабеля в земле в частном доме

Для осуществления электромонтажных работ на участке рационально выбирать бронированный кабель ВБШв, а также ВБШнг, для прокладки в земле, цена которого выше по сравнению с другими типами кабелей, однако преимуществ также больше – он защищен от повреждений извне, а также от атак грызунами. Дополнительно применять трубы в качестве защиты данного типа кабеля не обязательно.

Требования, предъявляемые к электромонтажу кабеля в земле:

  • Перед началом осуществления работ по электромонтажу кабеля выбирается подходящее место для прокладки КЛ. Прокладываемый кабель располагают на отдалении как минимум метра от деревьев, а также от стоянки личного автотранспорта. Если планируется прокладка не одной кабельной линии или если рядом находится КЛ, проложенная ранее, трасса рассчитывается таким образом, чтобы эти кабельные линии не пересеклись. Обязательно стоит учитывать тот факт, что КЛ и другие инженерные сети пересекаться не должны. В случае прохождения кабельной линии неподалеку от фундамента жилого дома, располагать траншею с кабелем нужно на расстоянии как минимум 0, 6 м. Электромонтаж кабеля под домом запрещен.
  • После определения места пролегания кабельной линии, роется траншея. Глубина траншеи для прокладки кабеля в земле не может быть меньше 80 см, в случае прохождения кабеля под стоянкой личного автотранспорта или проведения ее через дорогу, глубина траншеи увеличивается до 1, 25 м.
  • Траншею перед электромонтажом необходимо очистить от камней, а также мелкого мусора, способных вывести кабель из рабочего состояния.
  • На дно траншеи до начала монтажных работ засыпается десятисантиметровый слой песка.
  • Выбор кабеля для прокладки в земле зависит от мощности, которая потребляется на данном объекте.

Марки бронированного кабеля для прокладки в земле:

  • если мощность потребителя 11 кВт, то рекомендован кабель ВБШв 4х6;
  • если мощность потребителя 15 кВт, то – кабель ВБШв 4х10 используют для прокладки в земле;
  • если мощность потребителя 21 кВт, то – ВБШв 4х16.

Если необходим электромонтаж нескольких кабелей, то лучше выбрать марки:

  • если мощность потребителей в сумме 11 кВт, то – ВБШвнг (А) 4х6;
  • кабель ВБШвнг (А) 4х10 используют для прокладки под землей, если мощность потребителей в сумме 15 кВт;
  • если мощность потребителей в сумме 21 Квт, то – ВБШвнг (А) 4х16.

Если в местах кабельной линии встречаются места с увеличенной нагрузкой на грунт, то должна быть использована труба ПНД для прокладки кабеля в земле, заранее одетая на кабель и используемая для его защиты.

Особенности прокладки кабеля

  • Кабель при электромонтаже в траншее необходимо укладывать «змейкой», не натягивая. Рационально проводить укладку кабеля исключительно целыми длинами, а при расположении в одной траншее ряда кабелей, выдерживать между ними расстояние свыше 10 см.
  • После осуществления работ составляется план, на котором обязательно должно быть обозначение места, где был проложен кабель, а также повороты КЛ, расстояния до выхода линии из здания и места, где кабель выходит на землю.
  • По завершении всех работ производится засыпка кабеля «подушкой» из песка, слоем свыше 10 сантиметров.
  • Следующим этапом производится засыпка «подушки» песком или очищенной землей 15-ти сантиметров толщиной и последующее тщательное уплотнение слоя.
  • Важным этапом в проведении мероприятий при электромонтаже кабеля в земле становится монтаж сигнальной ленты, предупреждающей о наличии вблизи кабельной линии. Установка сигнальной ленты происходит так, чтобы ее середина располагалась над прокладываемым кабелем, а предупреждающая надпись находилась сверху.
  • После монтажа сигнальной ленты необходимо окончательно засыпать вырытую траншею. Стоит помнить о том, что грунт имеет свойство через некоторое время просаживаться, поэтому земли лучше насыпать с излишком.
  • Завершающим измеряется сопротивления кабеля, располагающегося в земле на целостность и отсутствие короткого замыкания. Также важно выполнить заземление кабеля.

Прокладка кабеля до 10 кВ в земле

Электромонтаж кабельных линий 6-10 кВ

Предлагаем оборудование и комплектующие для прокладки кабеля (кабельные лебедки, домкраты кабельные гидравлические, механические, ролики кабельные, трос-лидер для протяжки кабеля). Наша компания осуществляет работы по прокладке кабеля и электромонтажу кабельных линий как в черте города, так и за его пределами. Способов электромонтажа кабеля существует множество, но самым простым и надежным является прокладка кабеля в земле, поскольку кабели, находящиеся под землей, не подвергаются воздействию негативных факторов природы, таких как ливни, мороз, порывы ветра и т.п. КЛ, в отличии от ВЛ, меньше подвергаются электромагнитным воздействиям, которые могут возникать в различных цепях, ЛЭП, а  также в результате влияния атмосферного перенапряжения вследствие грозы.

Прокладка кабеля в земле гарантирует надежность передачи электроэнергии, бесперебойность подачи, долговечность кабельной линии, а также относительную простоту в обслуживании и ремонте. Минус может считаться то, что проложить кабельную линию оказывается более затратно, нежели линию, протянутую по воздуху.

Бронированный кабель считается универсальным для использования при электромонтаже в земле, он более долговечен и лучше противостоит различным внешним воздействиям. Если производится прокладка иного типа кабеля, то для того, чтобы его защитить, используют трубы, изготовленные из асбестоцемента или ПВХ. Однако прокладка бронированного кабеля в отдельных случаях не является гарантом того, что линия не повредится. Например, в случае перехода кабельной линией железной или автодорого, а также трамвайных путей и проезжих частей, других коммуникаций под землей, выполняется прокладка бронированного кабеля в земле в трубах, выходящих на метр за пределы участков пересечения, а также в случае введения кабеля в здание.

Кабели также подлежат дополнительной защите в случае их электромонтажа в каменистом грунте на глубине 50 см, в садах и на дачных участках, при электромонтаже в одной траншее от 10 и более различных кабелей, а также при электромонтаже в траншее на глубине менее метра силовых кабелей свыше 1 кВ. В перечисленных случаях необходимо закрыть кабель плитами из бетона или кирпичом красного цвета в один слой.

Прокладка кабеля в земле требует особого подхода

Этапы и особенности электромонтажа кабеля в земле

Прокладка силового кабеля под землей происходит в несколько шагов, происходящих в определенном порядке, который нельзя нарушать:

  1. определение участка для создания кабельной линии и его утверждение местной администрацией;
  2. разметка трассы будущей линии;
  3. рытье траншеи для прокладки кабеля;
  4. засыполнение траншеи из песком или очищенной землей;
  5. в случае необходимости, укладка труб для защиты кабеля;
  6. проверка готовности кабеля к электромонтажу;
  7. электромонтаж кабеля, при необходимости – прокладка кабеля в трубах с предварительной протяжкой кабеля;
  8. размещение соединительных муфт;
  9. присыпка кабеля песком или мелко просеянной землей, без примесей мусора;
  10. проведение работ по защите кабеля посредством укладки асбестоцементных плит или красного кирпича;
  11. протяжка сигнальной ленты, если это необходимо по условиям проекта;
  12. оформление акты на скрытые работы;
  13. тестирование кабельной линии на работоспособность и возможную утечку тока, в случае положительного результата, окончательная засыпка траншеи.

Выбор места прокладки кабеля (в земле, в траншее, прочее). Согласование прокладки кабеля

Подбор места для построения кабельной линии и его согласование с администрацией местах

Правильный выбор места нахождения будущей кабельной линии крайне важен, ведь именно от него зависит насколько будет долгим срок службы КЛ, ее бесперебойная работа и надежность при эксплуатации. При выборе трассы КЛ следует учитывать, что рационально выбирать для этих целей наиболее безопасный, короткий маршрут, с учетом того, чтобы обслуживать КЛ и осуществлять ремонтные работы было максимально удобно.

Не допускается начала работ на объекте без согласования действий с администрацией на местах, поскольку есть опасность повредить уже существующие сети и коммуникации. Все необходимые документы оформляются заказчиком и передаются подрядчику.

Подрядчик в свою очередь, на основании выданного разрешения на проведение земляных работ, оформляет ордер на выполнение работ по электромонтажу кабеля. В оформленном ордере указываются:

  • Ф.И.О. и должностное положение лица, ответственного за выполнение электромонтажа;
  • срок проведения работ, согласно представленному проекту;
  • перечень организаций, которые по завершении электромонтажа будут восстанавливать разрушенные асфальтовые покрытия, пересадку деревьев и кустарников, а также сроки исполнения этих работ;
  • перечень организаций, представители которых обязаны посетить объект до начала проведения на нем работ.

Документация и разрешения на прокладку кабеля

Вся документация, необходимая для проведения работ, ордер, а также копия письменного извещения всегда находятся на объекте.

Если электромонтаж кабеля происходит с пересечением иных кабельных линий, различных сооружений и дорог, необходимо письменно согласовывать свои действия с ответственными за состояние этих мест лицами. Все эти нюансы должны быть отражены  в проекте. За 3 дня до начала работ на таких участках, необходимо письменно уведомлять ответственных лиц о скором начале работ на объекте, а за день до начала электромонтажа приглашают на объект представителей организаций, чьи сооружения и коммуникации располагаются рядом с будущей КЛ и согласовать с ними трассу прокладки кабеля для того, чтобы исключить любые нештатные ситуации и аварии. До того как на место объекта прибудут вызванные лица, производить какие-либо работы запрещено.

Перед тем как начать работы по созданию траншеи, производится внимательный осмотр объекта на наличие в грунте опасных для кабеля примесей и мусора. Если обойти такие места невозможно, то кабель защищается трубами, которые дополнительно герметизируются. Перед проведением работ по засыпке кабеля. Траншею предварительно углубляют на 30-40 см и расширяют с двух сторон на 50-60 см.

Прокладка кабеля под землей, также как и в канализации для прокладки кабеля, в населенных пунктах рационально выполняется по улицам.

Прокладка кабеля в траншее, трубах, блоках, земле

Электромонтаж кабеля в земле в траншее в городах осуществляется под тротуарами, по дворам и местам, где находится минимальное количество иных сооружений и коммуникаций, расположенных под землей, и так, чтобы не мешать движению по улице во время осуществления работ, а также в период функционирования КЛ. При электромонтаже кабельной линии в местах размещения большого количества различных коммуникаций, необходимо дополнительно защитить кабель и проложить его в туннеле и коллекторе. Если при электромонтаже КЛ пересекает улицы с большим трафиком транспортных средств или современными покрытиями, то рационально осуществить прокладку кабеля в блоках или трубах.

Перед осуществлением работ в местах массового скопления различных коммуникаций, ответственный за работы на объекте под расписку инструктирует специалистов, которые будут производить работы, показывает им места расположения коммуникаций в живую и на чертежах, а также обозначает границы, в пределах которых запрещается использовать механизмы, предназначенные для рытья земли, а также в процессе своей работы производящие удары.

Необходимо произвести предварительную разведку для того, чтобы выяснить точное расположение всех подземных коммуникаций, которые будут пересекаться с кабельной линией или трубопроводом кабельной канализации. Для этого осуществляется рытье отверстий длиной не менее метра по пути следования кабельной линии, если другие коммуникации будут идти параллельно с будущей КЛ, то отверстия роются под углом девяносто градусов через каждые двадцать метров. Длина этих отверстий должна быть больше кабельной траншеи не меньше чем на 30 см с каждой стороны.

В случае, когда при создании стандартных шурфов коммуникации не обнаруживаются, следует заглублять отверстия на 20 см больше, чем глубина траншеи. Данные действия необходимо производить при наблюдении представителей организации, отвечающих за подземные коммуникации.

Все подземные сооружения, вскрываемые во время разведки и рытье траншей, защищаются специальными коробами, которые подвешиваются способом, указанным в проекте.

Если в процессе выполнения работ находятся сооружения и коммуникации, не нашедшие отражения в чертежах, то работы прекращаются до выяснения подробностей о назначении сооружений, а также их владельце.

Если электромонтаж кабеля выполняется параллельно иным кабелям, работающим на соседних линиях, или различным коммуникациям, находящимися неподалеку от зданий, соблюдаются следующие промежутки:

  • кабели до 10 кВ – длиннее 10 сантиметров;
  • параллельно размещенные кабели до 10 кВ – как минимум 10 см;
  • кабелей 35 кВ – как минимум 25 см;
  • кабели связи и кабели иных предприятий – свыше 50 см;
  • до лесных насаждений – свыше 3 м;
  • до стволов деревьев –как минимум 2 м;
  • до кустарников – свыше 75 см;
  • до основания зданий и сооружений — как минимум 60 см;
  • до систем водоснабжения, канализации, трубопровода, по которому совершает движение газ, находящийся под воздействием невысокого давления, дренажных сооружений – как минимум 1 м;
  • до газопровода, в котором газ находится под высоким давлением, и теплопровода – как минимум 2 м;
  • до железной дороги, по которой совершает движение электротранспорт–как минимум 10,76 м;
  • до трамвайных путей – свыше 2,76 м;
  • до края автодороги – не менее 1 м;
  • до бордюров – как минимум 1,6 м;
  • до провода ЛЭП 110 кВ, находящегося с краю – как минимум 10 м;
  • до опоры ЛЭП 1 кВ – как минимум 1 м.

Если условия на объекте не позволяют выдерживать эти расстояния, возможно их сокращение, но только после согласования работ и занесения изменений в проект, а также при наличии защиты кабеля – электромонтаж кабеля в трубах или блоках.

Прокладка кабеля при пересечении кабельных линий и коммуникаций

Если КЛ пересекает другие линии и инженерные коммуникации, то предписано соблюдать определенные расстояния:

  • до кабелей до 10 кВ – как минимум 25 см;
  • до систем снабжения водой, теплом и газом – как минимум 50 см;
  • до трамвайных и ж/д путей и автодороги – как минимум 60 см.

Если при электромонтаже кабеля случайно происходит повреждение сооружений, находящихся под землей, все производимые работы прекращаются и принимаются меры по защите рабочих на объекте. Ответственный на участке сообщает о случившемся руководителю, а также аварийной службе, которой принадлежит поврежденное сооружение.

В случае обнаружения в выкопанной траншее следов газа, необходимо срочно принять меры по эвакуации людей из опасной зоны, работы, соответственно, приостанавливаются и продолжаются только после устранения неполадок.

Повреждения при прокладке кабеля

Повреждения, которые происходят на местности при электромонтаже кабельной линии подлежат обязательному восстановлению.

Плодородные земли после произведенных работ восстанавливаются до первоначального состояния в соответствии с условиями, оговоренными в проекте.

Прокладка сигнальных кабелей

Электромонтаж сигнальных кабелей в земле допустим в одной траншее с силовыми кабелями до 500 В с отсутствием каких-либо ограничений.

Если при электромонтаже сигнальные кабели будут пересекаться с силовыми или различными сооружениями, находящимися в земле, то расстояние между ними должно быть как минимум 50 см. В случае, когда характеристики объекта не допускают соблюдение этих ограничений, то не запрещено сокращение расстояния до 30 сантиметров, но при условии создания еще одного варианта защиты сигнального кабеля в месте его перекрещивания с силовым с помощью протяжки кабеля в трубу. Если сигнальные кабели пересекаются, то между ними следует выдерживать расстояние, минимальное значение которого равно 10 см.

Конечная цена прокладки кабеля и полная стоимость работ может быть определена только опытными специалистами.

Мы выпускаем полную линейку оборудования, на котором можно совершить прокладку кабеля в земле, прокладку кабеля в заранее приготовленных траншеях, прокладку кабеля в трубах, прокладку силовых кабелей. При работе с нашим оборудованием, вы можете не волноваться за тем, сколько метров кабеля нужно проложить, т.к. кабельная кабестановая лебедка для протяжки кабеля имеет в своем запасе трос-лидер длиной до 1500 метров. Прокладка оптических кабелей может быть выполнена на специальных кабельных лебедках для волоконно-оптических кабелей ВОЛС серии ЛСИ.НМ. Также бывают случаи, когда необходимо прокладывать кабель в гофре.  Для прокладки кабелей в лотках мы разработали специальную серию кабельных роликов, которые могут быть надежно закреплены в кабельных лотках болтами. Для прокладки кабелей в помещении мы разработали серию кабельных роликов для закрытых зон. При наружной прокладке кабеля следует учитывать, что кабель запрещено прокладывать при отрицательных температурах, а мы же для этого случая придумали систему обогрева кабельных барабанов. Наши кабельные чулки для группы кабелей позволяют осуществлять групповую прокладку кабеля.

Смотрите также и другие наши материалы про прокладку кабеля, либо пользуйтесь поиском по сайту.

© 2019 — 2020, wpadmincheg963. Все права защищены.

Как выбрать кабель для прокладки в земле

Обычно на дачном участке возводится насколько строений: дачный дом, баня, летняя кухня, хозяйственный блок и т.д. и т.п. Изначально электричество подведено к одному из них, а электрифицировать нужно все. Да и наружное освещение хочется сделать. И возникает проблема выбора – какой из способов прокладки электрических коммуникаций, воздушный или подземный, более подходит для Вашей дачи.

Способы прокладки кабеля

Воздушный способ прост и дёшев, если расстояние между объектами невелико. Если расстояние большое, то придется ставить дополнительный столб, опору. Да и висячие гирлянды над головой отнюдь не украшают дачный ландшафт.

Подземный способ прокладки кабеля на даче более эстетичен и подойдет для прокладки на большие расстояния или для оборудования наружного освещения.

Для того, чтобы проложить кабель под землей на даче надо соблюдать все необходимые требования правил безопасности, а также следует изучить особенности вашего дачного участка.

Правила прокладки кабеля под землей

Для начала надо подобрать оптимальный путь прокладки кабеля под землей на дачном участке. Здесь важно, чтобы кабель пролегал, как минимум в метре (а обычно и больше!) от больших деревьев и в местах, где заведомо не будет проводится перекопка. Путь кабеля не должен пролегать под местами, где есть повышенная нагрузка на грунт, например, площадка, которая используется для стоянки Вашего автомобиля на даче. Продумайте маршрут прокладки так, чтобы коммуникации не мешали Вам при дальнейшем строительстве. Пусть коммуникации будут немного длиннее, чем провести их под пашней или будущим строением. Лучше всего класть кабель под дорожками, а лучше всего рядом с ними. Настоятельно рекомендуем нарисовать план его расположения.

Не стоит использовать один и тот-же кабель для соединения построек и внешнего освещения – сначала проведите коммуникации между постройками. Они должны делаться один раз и навсегда. Когда всё сделано начинайте экспериментировать с наружным освещением: это работа творческая и не всегда получается с первого раза.

Прокладка кабеля под землей на даче начинается с разметки и раскопки траншеи. Ее оптимальная глубина должна составить не меньше 70 сантиметров, а учитывая подушку – то лучше 80 сантиметров. Это для коммуникации между постройками. Для прокладки кабеля под землей для внешнего освещения обычно эти цифры составляют 40-50 см.

После того, как траншея выкопана, ее надо очистить от таких предметов как камни, куски железа или осколки стекла, которые могут испортить изоляцию кабеля. Затем надо сделать подушку из песка. Толщина подушки должна составить минимум 5, а лучше всего 10 сантиметров, а сам песок должен быть достаточно равномерно распределен по всей длине траншеи.

Используемый материал

Настало время выбора кабеля. Все современные виды кабелей и проводов обладают необходимой водостойкостью для прокладки в грунте.

Для этого необходима пластмассовая изоляция для силовых кабелей изготовляется из полиэтилена или ПВХ (поливинилхлорида). Такие кабели прокладываются в туннелях, пожароопасных каналах, в агрессивной среде, при условии отсутствия механических воздействий. Для монтажа в траншеях чаще всего используется пластиковый кабель силовой для прокладки в земле, усиленный ленточной броней, такой как, например, ВБбШв или ПвБШв.

Для прокладки в почве, содержащей вещества, разрушительно воздействующие на оболочку кабеля (солончаки, насыпной строительный материал и шлак, болота и проч.), равно как и в зонах повышенного воздействия электрокоррозии, применяются кабели в свинцовой оболочке. Также в данных условиях будет эффективным кабель силовой для прокладки в земле с алюминиевой оболочкой, например ААБл. В местах с повышенным риском механических повреждений могут быть применены кабели с проволочной броней, такие как ПвКШп (стальная проволока) или ПвКаШп (алюминиевая проволока).

Распространенные марки кабелей для прокладки в земле к примеру это,  в грунтах с невысокой коррозионной активностью применяется кабель для прокладки в земле следующих марок — ААШв, АВВГ, ААШп, ААП2л, ААБл, АСБ, АПсВГ, АПвВГ, АПВГ, ААПл, АСПл и другие.

Установочные провода серии (ПБПП / ПУНП, ПВС, ШВВП) можно  прокладывать под землей или в воде.

Силовые кабели ВВГ (особенно ВВГ), КГ – еще лучше подходят для этих целей. Все эти провода не требуют никакой дополнительной гидроизоляции.

Но всё-таки лучше эти кабели укладывать в трубы ПНД. Если возникла необходимость проложить защищенный футляром кабель, то технические трубы ПНД – идеальное техническое решение. Наиболее популярное использование данных труб – это для защиты электрических, телевизионных и телефонных (интернет) кабелей. Использование гостовской трубы ПНД в данном случае можно, но нецелесообразно, т.к. высокая стоимость сырья и соблюдения всех стандартов производства питьевой трубы увеличивает стоимость проекта в разы. При изготовлении технической трубы ПНД используют различные полиэтиленовые добавки (основой являются вторичное сырьё и брак «трубного» производства), что значительно снижает ее цену.

Базовый цвет труб чёрный, но присутствие вторсырья может давать различные оттенки. По техническим требованиям разрешается присутствие вторичного полиэтилена низкого и высокого давления определенных марок. Трубы должны быть круглые, гладкие и ровные как снаружи, так и изнутри.

Трубы ПНД соединяются муфтами (фитингами), но это не гарантирует 100% герметичности – от строения до строения их лучше класть одним куском.

Еще есть специальный бронированный кабель для подземной прокладки – ВББШ. В этот кабель стальной рукав уже встроен и он обладает очень хорошей гидроизоляцией. Его можно класть без дополнительной защиты. А так же в траншеях со средней коррозионной активностью применяются марки — ААШв, ААБл, ААБ2л, АСБ, ААШп, ААПл, АСПл, ААП2л, АВБбШп, АВБбШв, АПвБбШв и другие.

Для прокладки кабеля под землей на даче между строениями очень рекомендуется использовать именно их.

Внимательно осмотрите кабель со всех сторон, для того чтобы проверить целостность его оболочки. Укладывать кабель в траншею (или в трубу) надо таким образом, чтобы он лежал свободно, а не внатяжку.

Уже можно начать засыпку. Кабель надо засыпать песком толщиной сантиметров в 10. Кабель не должен нигде проступать из слоя песка. Сверху на песок насыпается 15-сантиметровый слой грунта. Затем можно (на любителя) уложить сигнальную ленту таким образом, чтобы середина ленты располагалась как раз над кабелем.

Засыпаем траншею целиком, при этом, оставляя небольшой холмик, так как грунт имеет свойство оседать. При использовании труб ПНД вывод в строение обеспечивать фитингами.

Несколько дополнительных советов. Во-первых, при прокладке кабеля под землей на даче между строениями используйте кабель сечением не менее 4 мм. Во-вторых, прокладывайте под землей только цельный кабель, не делайте соединений.

Бронированный кабель прокладка в земле: требования, особенности

Содержание статьи:

Дачный участок, загородный дом невозможно представить без множества электроприборов. Чтобы обеспечить подачу электроэнергии, потребуется соединить линию электропередач и точку подключения. Подземная разводка обеспечивает надежность, долговечность и защищенность от внешних воздействий. Она трудоемка, не обойтись без кабеля для прокладки в земле бронированного. С ним электрификация дачи или дома обойдется дороже, но прослужит значительно дольше. Поэтому бронированный кабель медный считается оптимальным вариантом для прокладки в земле на даче или участке

Бронированный кабель прокладка Бронированный кабель прокладка

Бронированный кабель прокладка в земле — требования

Электротехнические мероприятия выполняют строго в соответствии с требованиями документов (ПУЭ, ГОСТы, СНиПы). Нормы четко оговаривают допустимое заглубление, расстояния до строений, других коммуникаций или объектов:

  • Глубина прокладки кабеля связи в земле составляет не менее 0,7 м. При длине участка до 5 м, а также наличии дополнительной защиты допускается уменьшение заложения до 0,5 м.
  • Укладка под фундаментом дома запрещена. Между фундаментом и силовой линией должно быть минимум 0,6 м. Если невозможно избежать пересечения с фундаментом, а также при стесненных условиях, используют трубу для защиты от действия конструкции.
  • При выборе технологической ширины канавы учитывают, что минимальное расстояние между двумя рядом расположенными линиями должно составить минимум 0,1 м.
  • Если применяется прокладка кабелей в лотках, их конструкция не должна допускать скопления влаги.
  • От деревьев отступают минимум 2 м, кустарников – 0,75 м. Расстояние можно уменьшить при условии использования трубы гофрированной для прокладки кабеля в земле.
  • От канализации и водопровода следует отступить 1 м, от газопровода – 2 м.
  • Кабельные линии не должны пересекаться. Если этого невозможно избежать, то между ними должен быть слой грунта минимум 0,5 м.

Поверх проводника следует уложить сигнальную ленту.

Протяженный участок рекомендуется укладывать целым куском с барабана, оборудованного лебедкой и ограничителем. Это обеспечит требуемое натяжение. Отдельные части соединяют посредством специальной муфты. Если отсутствуют необходимые навыки, состыковку делают в надземной соединительной коробке. Дополнительную защиту кабелю для прокладки в земле обеспечит асбестоцементная труба или «подушка» из уложенного поперек трассы кирпича (не пустотелого).

Важные аспекты при выполнении работ

Какие плюсы имеет бронированный электрокабель

Прокладка кабеля под землей на даче является этапом создания системы электроснабжения дома. Бронированные изделия пользуются огромной популярностью благодаря присущим им достоинствам:

  • высокая прочность;
  • устойчивость к любым механическим нагрузкам;
  • долговечность;
  • стойкость к резким перепадам температур;
  • защищенность от негативного действия влаги и почвы;
  • простота обустройства, последующей эксплуатации.

Большое разнообразие продукции по характеристикам и стоимости позволяет приобрести изделие, способное выдержать сложные условия эксплуатации.

Марки электрокабелей для прокладки в земле

Подобрать кабель для прокладки в земле поможет маркировка с зашифрованными основными характеристиками продукта. На примере марки ВББШВ разберемся, что она означает:

  • В – жилы заизолированы поливинилхлоридом;
  • Б – броня из листов металла, накрученных спиралью;
  • Б – наличие битумного слоя;
  • ШВ – шланговая оболочка из поливинилхлорида.

Часто маркировка содержит другие буквы: С – свинцовая оболочка, б – нет подушки под броней, А – жила из алюминия, П – полиэтиленовая оболочка.

Выбирая бронированный кабель для прокладки, учитывают характеристики почвы (тип, коррозионную активность), особенности эксплуатации (растягивающие, другие механические нагрузки). Промышленность предлагает несколько марок кабеля для укладки в землю. Они отличаются конструкцией, особенностями монтажа.

Популярная марка ‑ ВБбШв (по новому ГОСТу ‑ ВБШв). Можно воспользоваться АВБбШв – аналог с алюминиевыми жилами. Его особенностью является стальная броня из лент, которая предупреждает негативные последствия от механического воздействия, грызунов. Такая конструкция позволяет обойтись без дополнительной защиты. Укладку этой марки выполняют с заземлением стальной брони.

Бронированный кабель медный

Другой не менее востребованной продукцией являются изделия с бумажной изоляцией: медный бронированный кабель для подземной прокладки (маркировка СБ, СКл, СБл) или алюминиевый. Бумажная изоляция защищена металлической оболочкой. Жилы расположены секторами, что позволяет снизить вес конструкции, сэкономить место. Изоляция надежно спрятана от негативного действия влаги. Ограничением к применению этого вида служит перепад высот более 15 м. Это обусловлено возможностью стекания вязкой пропитки бумажной изоляции. При большом перепаде высот рекомендуется прокладывать в земле изделия заизолированные полиэтиленом. Допускается применение продукции с бумажной изоляцией при наличии пропитки низкой вязкости, выполненной из церезина (ЦСП, ЦСБ).

Универсальным материалом для прокладки кабеля под землей на даче считается марка ПвБбШв, ПвПг, ПвП. Здесь как изолятор применен сшитый полиэтилен. Обойдется она дороже предыдущих марок, но ряд преимуществ быстро окупает расходы:

  • монтаж при минусовых температурах без подогрева;
  • отлично защищена от механических перегрузок;
  • позволяет создавать трассы любой сложности.

Популярностью при монтаже своими руками пользуется марка ВВГ. Нормы рекомендуют прокладывать его внутри помещений, вне помещений воздушным способом. Можно ли кабель ВВГ прокладывать в грунте? Отсутствие надежной зашиты, способной предотвратить механическое повреждение, не позволяет применять его без дополнительных приспособлений (лотка, гофры).

Популярные марки для прокладки в земле

[metaslider id=330]

Бронированный кабель прокладка

После изучения особенностей проведения электротехнических мероприятий, приобретения бронированного кабеля для прокладки к дому, расходных материалов можно переходить непосредственно к монтажу.

Подготовка траншеи (бронированный кабель прокладка в земле)

Первым делом составляют план трассы, наносят на него расстояния до ближайших строений, деревьев, кустов. Затем схему переносят на территорию, размечая колышками границы канавы. Стандартная глубина траншеи – 0,7 м, ширина при укладке одного провода – 0,2-0,3 м.

План обязательно сохраняют. По окончании работ можно сфотографировать расположение электросетей на участке.

Выкопав канаву на глубину прокладки кабеля связи в земле, удаляют куски металла, стекла, крупные камни, все, что может повредить проводку. Дно выравнивают, тщательно утрамбовывают, затем насыпают слой песка 5-10 см. Подойдет обычный карьерный песок, который предварительно просеивают.

Прокладка кабелей в лотках из бетона или железобетона усложняет процесс, но значительно упрощает ремонт. Прочная оболочка надежно прячет проводку от повреждений, влияния негативных факторов. Однако осуществляя все этапы своими руками, этот способ используют редко из-за его трудоемкости и значительного удорожания проекта.

Прокладка кабеля в траншее

Укладка электрокабеля (бронированный кабель прокладка в земле)

Предварительно подготавливают и надевают футляры. Если они нужны только в 1-2-х местах, то можно их сделать из асбестоцементной трубы. Ее предварительно разрезают, укладывают на намеченном участке. После укладки провода трубы соединяют. Монтаж на подготовленную песчаную подушку ведут не «в натяг», без перегибов. Обязательно должны быть небольшие волнообразные извивы провода.

Узнайте виды электропроводки для прокладки в земле.

Свободная укладка электропроводки позволит сохранить целостность при подвижках грунта или резкой смене погоды.

Мегомметром проверяют целостность силовой линии и отсутствие короткого замыкания. Чтобы после испытания снять заряд с провода, его соединяют с броней и замыкают на землю. При большой длине проводки заряд может оказаться большим. Поэтому обязательно пользоваться защитными средствами: резиновым ковриком, сапогами, перчатками. При отсутствии мегомметра жилы можно прозвонить тестером или мультиметром. Обнаруженные повреждения следует устранить.

Если предусматривается применение трубы гофрированной для прокладки кабеля в земле, следует приобрести гофру красного цвета. Также можно использовать ПНД трубы для сетей разного назначения. Если глубина промерзания превышает размер канавы, трубу для защиты дополнительно закрепляют ко дну траншеи. Прокладку кабелей в лотках предусматривают, если напряжение выше 35 кВ. Также их можно применять для любых сетей, чтобы обеспечить максимальную сохранность.

Траншею равномерно засыпают песком слоем 15 см, утрамбовывают ногами. Сверху располагают сигнальную ленту, удостоверившись, что надпись расположена сверху. Проводят окончательную засыпку грунтом, оставляя небольшой горбик, выполняют контрольный замер мегомметром.

В зимнее время допускается проведение электромонтажных работ, но с соблюдением определенных правил:

  • проводник перед укладкой выдерживают при положительных температурах;
  • его следует быстро уложить: при температуре до 10 градусов мороза – максимум за час, ниже 10 – за 40 минут, ниже 20 – полчаса.
  • без подогрева возможна укладка до минус 5 градусов, а также проводки со специальной оболочкой.

Поделиться ссылкой:

Читайте по теме

для частного дома и дачи, виды кабеля

Содержание статьи:

Подвод электричества к дому под землей – процесс трудозатратный, но вполне выполнимый своими руками. Особенно актуален вопрос для электрификации частных домов, дачных и садовых участков. Монтаж электрооборудования проводится согласно нормам ГОСТа и ПУЭ.

Преимущества и уязвимости подземной электрификации

Подвод электричества под землей

Ввод электрокабеля в дом под землей вместо воздушных линий имеет ряд преимуществ:

  • не портит архитектуру и дизайн участка;
  • не испытывает атмосферных воздействий;
  • высокая противопожарная безопасность.

К тому же подводка, выполненная таким способом, защищена от кражи и вандализма. Что особенно важно, если строение длительное время остается без присмотра.


Подземная прокладка электрокабеля имеет некоторые отрицательные моменты:
  • может подвергаться механическому воздействию в процессе вспучивания и проседания почвы;
  • влияние грунтовых вод, промерзание почвы, давление корней крупных деревьев;
  • повредить проводку могут насекомые и грызуны;
  • она подвержена старению и коррозии.

Долговечность электропроводки зависит от состава почвы и насыщения ее водой, тепловых колебаний и вибрационных процессов.

Получение разрешения на подземный ввод

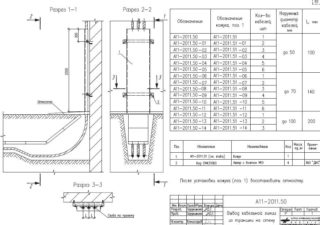

Пример проекта ввода кабеля в дом

Для начала необходимо выполнить проект. Его разработкой должен заниматься специалист. Техническая документация, планы и чертежи должны соответствовать всем правилам и нормам. Проектировщик определяет марку кабеля, производит расчет сечения токопроводящих жил.

Чтобы получить проект, необходимо выполнить ряд технических условий. Для подключения дома к общей линии электропередач потребуется соответствующее разрешение. Например, соглашение на земляные работы оформляет служба, отвечающая за объекты и коммуникации.

Затем проводится трассировка земельного участка. Если в непосредственной близости от прокладываемого кабеля есть какие-либо коммуникации, необходимо пригласить их представителя для согласования позиции траншеи и контроля проводимых работ.

Соответствие кабельной продукции

Кабель ВБбШв 5х6

Чтобы электроэнергию подвести к дому, используют изделия, предназначенные для прокладки в земле. Так как электрический кабель будет находиться под давлением массы грунта, используется продукция в специальной оплетке, броне. Это такие марки как, ВБ бШв и ВБ бШВнг. Первая буква в маркировке обозначает наличие медных токопроводящих жил. Бронирование выполнено гофрированной стальной лентой. Она намотана в виде спирали, по внутреннему слою изоляции.

Изделия устойчивы к механическим повреждениям. Монтаж можно выполнить без трубопровода. Однако во избежание повреждений в процессе работы рекомендуется использовать трубу. Если земля имеет повышенную химическую активность – солончаки, болота, шлаки, строительный мусор, – применяют кабель со свинцовой броней или алюминиевой оболочкой.

Учитывая трудоемкость работ по укладке, лучше выбрать сразу качественный кабель, даже если он стоит дороже.

Ввод с помощью небронированного кабеля и трубы ПНД

Электросеть в гофре под землей

Если нужно подводить электричество под землей на даче, можно воспользоваться обычным проводом в оболочке ПВХ. Для прокладки в земле лучше выбрать герметичные и достаточно прочные марки кабельной продукции – NYM, ВВГ или СИП. Их можно использовать, например, чтобы провести освещение в дачный погреб. Однако продукция при активном внешнем воздействии достаточно быстро выходят из строя.

Чтобы продлить срок службы, в качестве защиты применяют трубы из полиэтилена низкого давления (ПНД). Они надежно предохраняют от блуждающих токов, механических повреждений и влияния агрессивного грунта. Для этой цели можно использовать гофрированные изделия. Они имеют повышенную эластичность и прочность, легко восстанавливают свои линейные размеры, просты в монтаже. При частых ремонтах могут применяться повторно. Некоторые модели оснащены зондом, что упрощает протяжку кабеля внутрь гофры.

Защита кабельной укладки

Сигнальная лента

Норма глубины траншеи 90 см, толщина песчаной подушки до 20 см. Кабель укладывают без натяжения, волнообразно, обязательно ниже точки промерзания грунта. Далее его засыпают слоем песка в 30 см и землей, предварительно уложив предупреждающую ленту.

Если грунт подвержен сдвигам, недостаточно плотный, напитан грунтовыми водами, устанавливают дополнительную защиту. Делают лоток из бетонных блоков или влагостойкого кирпича. Кабель укладывают в лоток, сверху закрывают бетонной плитой. На ползучем грунте выполняют железобетонный монолитный канал и закрывают его армированными плитами.

Выход кабеля

Готовая траншея от дома к участку

На выходе из земли до подключения к столбу участок кабеля в 2 метра должен быть закрыт изогнутой металлической трубой. Радиус изгиба составляет не менее 20 диаметров кабельной оболочки.

При прокладке кабеля в земле на даче к домику вводить его следует через фундамент, для этого нужно предусмотреть закладную. Это кусок трубы, выходящей на 10–15 сантиметров из фундамента с обеих сторон. Ее сечение должно быть в 4 раза больше прокладываемого провода. Через нее легко ввести кабель в помещение. Для последующей герметизации используют монтажную пену или ветошь, смоченную в цементном молочке.

При другом способе кабель в металлической трубе поднимают вдоль дома. Обычно это место, где висит вводный шкаф. Закладную делают в стене, придерживаясь таких же параметров, и заводят провод в дом. Такой способ используют, если фундамент из монолитной плиты и его не хочется нарушать.

Можно сделать прокладку электрокабеля под землей методом прокола. Этот способ применяют, если проводку необходимо проложить под участком дороги или садовой дорожки. Суть метода – создание канала вдавливанием в землю металлической трубы с наконечником. При этом грунт вокруг приспособления уплотняется.

Соединение проводов в земле

По обе стороны от препятствия делают две ямы, одна стартовая, другая приемная. На трубе с помощью болгарки нарезают зубья в виде короны. Диаметр должен соответствовать размерам провода, но не меньше 20 мм.

Работу лучше выполнять вдвоем. Конец трубы с коронкой устанавливают в стартовую яму. По другому концу ударяют кувалдой с большой силой. После прохождения 50 см пути внутреннюю часть трубы промывают от грунта водой под напором.

Если до приемной ямы не хватает длины, приваривают дополнительный отрезок. Когда зубья короны появляются с другой стороны, процесс закончен. Выступающие концы с двух сторон отрезают, а в среднюю часть вставляют кабель. В этом случае труба, оставшаяся в земле, является защитой.

Предостережения

Подземный кабель для электричества в частном доме должен быть только бронированный.

Металлическая труба для проводки не должна быть сплошной, так как при ее заполнении грунтовыми водами образовавшийся в сильный мороз лед повредит кабель.

Проводка обязательно нуждается в заземлении. Для этого к броне припаивают отдельный изолированный провод. Второй конец подключают к земле на щитке или нулевой клемме. В случае аварийной ситуации автомат отключит питание.

Выбор правильного кабеля, соблюдение всех требований при его установке, является основой продолжительной и безопасной эксплуатации электрической магистрали.

Прокладка кабеля в земле идеальный вариант электролинии в загородном доме либо на дачном участке.

Часто встает вопрос перед хозяевами частных домовладений можно ли прокладывать силовой кабель под землей? Какой провод лучше использовать? Какие нормы следует соблюдать?
Главный способ прокладки электролиний к частому дому, даче являются — воздушный либо подземный. Для передачи электроэнергии к пункту потребления применяется такой метод, как прокладка кабеля в земле. Это экономичный вариант монтажа электролиний. Преимуществом такого способа является – скрытность проводки, что не портит внешний вид здания, провода не схлестываются при ветре, при перемещении негабаритных грузов провода не помешают. Ну и как бонус — охлаждение кабеля в земле, что предотвращает его перегрев и повреждение.

Плюсы при использовании данного метода прокладки

Прокладка проводов и кабелей в земле имеет множество преимуществ. При монтаже данной проводки необходимо соблюдение специального технологического процесса. Можно выделить такие преимущества:

  • Экономичность, стоимость работ не будет превышать стоимость используемых материалов. Наиболее приемлемый вариант, в сравнении с прокладкой воздушной линии, на которую необходимо специальное согласование, дополнительные материалы, техника;
  • Во избежание повреждения кабеля делается не глубокая траншея и не потребуются материальные и другие средства на обслуживание линии;
  • Возможность провести прокладку кабеля своими руками не прибегая к помощи монтажников и не привлекая спецтехнику в виде вышки;
  • Место проводки скрыто от взора, поэтому не портит внешний облик местности;
  • Данный метод позволяет использование электрического высоковольтного кабеля разнообразного сечения, без применения усилений подвесных устройств.

Правила, которые обязательно соблюдать для прокладки провода под землей

Монтаж выполняются с соблюдением ПТЭЭП а так же ПУЭ не зависимо от назначения и типа используемого провода. Должны соблюдаться следующие пункты:

  • Кабель укладывается на глубине 70 см и более. Если линия электропередачи короткая (менее 5 метров) и кабель имеет защиту в виде трубы, то допускается прокладка на 50–ти сантиметровой глубине;
  • Не допустима прокладка проводки под фундаментом строения. От фундамента следует отмерить минимум 60 сантиметров для монтажа линии. Если тянется провод из одного строения в другое через фундамент то его необходимо защищать стальной трубой.Такая защита обязательна поскольку любой кабель подвержен всевозможным вредоносным воздействиям;
  • Расстояние в траншее между проводами, как правило не менее 10 сантиметров. Исходя из этого рассчитывается размер траншеи;
  • Он деревьев на участке при прокладке кабеля стоит отступать 2 метра не менее, отступ от кустарника необходим -75 см. Данные правила возможно нарушить, если присутствует дополнительная защита, например, в виде трубы из стали;
  • От коммуникаций таких, как канализация, водопровод необходимо сделать дистанцию -1 метр и более, от газопровода -2 метра и более;
  • Если в траншеи пересекаются кабели, то следует изолировать их друг от друга земляной прослойкой, размером — 50 см и более;
  • Если используется подземный способ проводки, то провод следует выбирать бронированный, специально предназначенный для этих целей. Это необходимо для создания защиты от влияния физических воздействий и подземных вредителей;
  • При укладке с применением лебедки , которая разматывает барабан, необходимо оснащение механизма ограничителем.В таком случае возможен монтаж змейкой, тогда линия не будет иметь натяжку;
  • При необходимости проведения соединения электрического провода самостоятельно применяются муфты из металла. Данные способ соединения дает хороший контакт на длительный срок;
  • Для дополнительной защиты силовой линии применяют трубу асбоцементную либо специальную конструкцию из кирпича;
  • После укладки проводки сверху прокладывают сигнализационную ленту с обозначением и предупреждением об электропроводке.

Выбор электрокабеля для проводки под землей

В подземной проводке применяются виды бронированных кабелей — ВБ 6ШВ, а так же ВБ6ШВнг данные изделия имеют защиту из стали. Такой вариант устойчив к механическим повреждениям и не даст грызунам повредить проводку.
Имея такую защиту, кабель прослужит долгие годы. Бронированный кабель прокладывается без трубопровода, но применение трубы рекомендуется во избежание повреждения проводки сотрудниками гос. организаций в процессе проведения работ.
Электропровод для прокладки в грунте следует выбирать, учитывая необходимую мощность потребителей объекта. Например:

    • Кабель ВБШвнг 4х6 предназначен для мощности 11кВт;
    • Кабель ВБШвнг 4х10 предназначен для мощности 15кВт;
    • Кабель ВБШвнг 4х16 предназначен для мощности 21 кВт.

Порядок выполнения работ

Существует определенная последовательность при укладке поводки в грунте:

  • Обозначение места проведения электролинии;
  • Выбор подходящего для данного вида работ кабеля;
  • Обустройство траншеи под проводку;
  • Укладка кабеля в грунт;
  • Обустройство зашиты проводки подушкой, далее грунтом и сигнализационной лентой;
  • Проведение проверочных работ по функционированию линии;
  • Завершающий этап – закапывание траншеи.

Этапы работ по прокладке электропроводки

Для создания проводки под землей необходимо владеть специальными знаниями:

  • Первым делам производится разметка трассы на земле для линии электропередачи на дачном, загородном участке и т.д.;
  • При разметке возможно использование всевозможных кольев, веревки. Необходимо тщательно следить, чтобы не было пересечения с коммуникационными сетями;
  • Стоит создать план расположения кабеля. На чертеже обозначаются расстояния выхода кабеля из грунта, а так же его повороты. Важно перед укладкой проверить отключена ли проводка от сети напряжения;
  • Затем выкапывается траншея по произведенной разметке. Как правило, ее глубина – 80 см, ширина для прокладки одного кабеля 20 см. Дно выкопанной траншеи следует утрамбовать;
  • Существует вариант — дно траншеи выкладывается красным кирпичом;
  • Если вы планируете вести электропроводку через дорогу, то в таком случае глубина должна составлять не менее 120см;
  • Когда производится укладка кабеля в грунт необходимо очистить траншею от веток, камней и других предметов;
  • Далее насыпается подушка из песка -12 см. Она обезопасит от возможности порыва провода;
  • Обесточенный провод надо положить так, чтобы он не был слишком натянут. Как правило, кладут целый провод без соединительных участков;
  • Завершающим этапом является засыпка землей траншеи с электропроводкой. После этого проверяется кабель на предмет замыкания и заземляется его броня.

Как правильно делается прокладка кабеля в земле видео обязательно посмотрите:

В зимний период допустима подземная прокладка линии электропроводки, необходимо принять во внимание следующие:

  • Перед укладкой кабель прогревается в жилом помещении. Прогретый кабель укладывают, не допуская промерзания. Если мороз более 20 градусов возможность монтажа исключается;
  • Если температура воздуха минус 5 и выше возможно не проводить процедуру прогрева, если провод высокого давления;
  • При температуре минус 7допустима укладка защищенного изоляцией проводника;
  • Если температура минус 15 и выше и проводник имеет защиту пленкой ПВХ либо резиновой оболочкой;
  • Возможна укладка в минус 20 градусов, в случае защиты провода изоляцией из ПВХ оболочки либо резиновой и, если сверху имеется оболочка их свинца.

Существуют детали, которые стоит учесть, они помогут более правильно провести работы:

  • Для проводки применяется бронированный кабель;
  • В случае прохождения электропроводки через фундамент необходима защита в виде трубы диаметром в 3 раза больше диаметра кабеля;
  • При глубоком промерзании грунта (более 70 см) трубу защищающую кабель укрепляют во избежание деформирования либо порыва;
  • Нельзя применять для защиты трубы из пластика, а так же гофрированные. Данные трубы недолговечны и не имеют нужную прочность;
  • Не рекомендуется прокладка проводки на участках, где оборудована стоянка авто (игровые площадки, тротуары), где существует повышенная нагрузка.

Данные правила по прокладки подземной проводки следует соблюдать для безопасного проведения работ и последующей эксплуатации. При нарушении правил могут возникнуть неприятности, которые затруднительно будет исправить.

Типичные детали прокладки кабелей для проложенных под землей кабелей с низким напряжением

Для большинства строительных проектов требуется подземная кабельная система для источника питания, а иногда и система высокого напряжения. Меньше всего архитекторов и строителей беспокоит, как эти кабели проложены к помещениям и оборудованию. Если бы специалисты в области электротехники указали на осуществимость, эстетика проекта достигла бы намеченного уровня. Следовательно, на этапе планирования маршруты и размер траншеи силового кабеля должны быть включены в проект.

Ступеньки для прямой прокладки подземного кабеля

На этом чертеже показано, как прокладывать одножильный силовой кабель с низким напряжением (LT) прямым подземным способом. После взятия траншеи очистите траншею для следующих шагов:

  1. Сделайте подушку из песка или мелкозернистого грунта в соответствии с размерами, указанными на чертеже.
  2. Проложите кабель посередине траншеи.
  3. Обеспечьте песчаный слой поверх кабеля.
  4. Положите защитную плитку прямо над песчаной подушкой.
  5. Засыпьте выкопанный грунт на высоте 300 мм от уровня земли.
  6. Уложите предупреждающую ленту кабеля и снова засыпьте оставшуюся часть траншеи до уровня земли.

Все материалы должны соответствовать соответствующему разделу проектной спецификации и стандартов.

Способ прокладки кабеля для пересечения дорог и инженерных коммуникаций с использованием воздуховода из ПВХ

На приведенном ниже чертеже показан монтаж подземного кабеля в двух средах.Первый показывает прямую прокладку кабеля под землей, а второй показывает кабель, проходящий через канал, в основном там, где пересекает дорогу. Еще один повод для использования воздуховода из-за пересечения других коммуникаций, таких как водопровод, линии связи или нефтехимические трубопроводы. Воздуховод должен быть покрыт бетоном из ПВХ на всем протяжении пересечения дороги или других коммуникаций.

Типовая деталь прокладки кабеля для прямой прокладки с использованием канального кабеля с низким натяжением

Метод прямой прокладки нескольких кабелей с использованием одиночной кабельной траншеи

На рисунке ниже показано, как проложить несколько кабелей в одной траншее.Здесь кабели проходят в два яруса (слоя) и параллельно в виде матричной системы. Последовательность должна включать уплотненный песчаный слой, параллельный проложенный кабель первого яруса, песчаная насыпь, параллельный проложенный кабель второго яруса, песчаный грунт, защитный бетонный блок, засыпка вынутого грунта, предупреждающая лента, песчаная засыпка или засыпка вынутого грунта и, наконец, тротуары.

Типовая деталь прокладки кабеля для проложенных под землей, нескольких кабелей, кабелей низкого напряжения

Типовые спецификации для подземной прокладки или установки кабеля

Если установка включает прокладку определенных участков кабеля непосредственно в траншеях грунта, подготовленных в рамках Контракта, Подрядчик должен защитить кабели железобетонными или приемлемыми покрытиями из ПВХ, все кабели, протянутые в подготовленные трубы или каналы, должны быть эффективно герметизированы там, где кабели входят в подстанции или здания, чтобы предотвратить попадание воды и паразитов.По требованию Инженера входы каналов в люки должны быть надлежащим образом загерметизированы после установки всех кабелей.

Инвертированные уровни всех труб или воздуховодов, входящих в здание, должны быть такими, чтобы трубы или воздуховоды имели уклон в сторону от здания. Если вход трубы или воздуховода в здание находится ниже уровня грунтовых вод, необходимо включить фланцы ванны.

Если кабели проложены прямо в земле, на дно траншеи следует положить 75 мм песка или земли с прослойками, чтобы сформировать ложе для кабелей.Когда кабели проложены, они должны быть осмотрены и приняты Инженером. Затем они должны быть покрыты аналогичным насыпным песком / землей, который наносится на кабели и над ними до уровня 75 мм над верхом кабелей. Если необходимо проложить более одного горизонтального слоя кабелей, для каждого слоя должна быть предусмотрена одинаковая подстилка из песка / земли и покрытие.

Защитные крышки должны располагаться по центру над кабелями, каждая крышка должна быть плотно соединена встык и блокироваться с соседними крышками по всей длине кабеля.Окончательное заполнение траншей не должно производиться до тех пор, пока Инженер не примет установку защитных покрытий.

После прокладки любого кабеля и до тех пор, пока все кабели, которые должны быть проложены в траншее, не будут покрыты защитными крышками, в траншее нельзя использовать острые инструменты или другие приспособления или оставлять их в таких положениях, которые могут привести к повреждению. к кабелям, если они упали в траншею. На всех роликах, используемых для прокладки кабеля, не должно быть никаких острых выступов, которые могут повредить кабели.

Подрядчик несет единоличную ответственность за определение химически активной почвы и за принятие особых мер предосторожности для защиты кабелей от химического воздействия. Подрядчик должен принять меры предосторожности, чтобы избежать электролитического и / или электрохимического воздействия в ситуациях, когда кабель и аксессуары могут быть установлены в непосредственной близости от других разнородных металлов в присутствии влаги.

Расположение кабелей, все методы прокладки и установки должны быть согласованы с Инженером, что должно быть спланировано таким образом, чтобы обеспечить упорядоченное формирование, без ненужных изгибов и пересечений, позволяющее удалить любой один кабель без чрезмерного нарушения соседних кабелей. .

Кабели питания с прямыми прокладками, изображение продукта

Там, где были проложены воздуховоды, Подрядчик должен убедиться, что они проложены и очищены для удаления всех посторонних предметов перед протягиванием кабелей. После того, как кабели будут проложены в соответствии с указанными требованиями, траншеи должны быть засыпанная Подрядчиком и повторно залитая траншея должна быть оставлена ​​и поддерживаться в полностью безопасном состоянии до тех пор, пока не будут выполнены работы по постоянному восстановлению. Кабельные каналы должны быть из застекленной керамической глины с пластиковыми гибкими муфтами или из ПВХ или пекового волокна.

Кабели должны быть идентифицированы во всех люках и на оборудовании с помощью изолированной бирки или ленты с нанесенной на них идентификацией цепи. Кабели должны иметь фазы, количество и размеры жил, обозначенные буквенным или числовым обозначением во всех колодцах и распределительных щитах. Обозначение должно быть нанесено на нержавеющий материал, который также должен быть устойчивым к химическому разложению.

Кабели, проходящие через формованные каналы, должны быть закреплены с помощью армированных кабельных скоб из промышленного нейлона или алюминиевого сплава, прикрепленных болтами к вертикальным или горизонтальным опорам каналов из мягкой стали, встроенным в стенки каналов с центрами крепления 600 мм.

Кабели, проходящие под дорогами, следует прокладывать через полные круглые каналы на 600 мм ниже уровня земли для кабелей до 1 кВ и на 1100 мм ниже уровня земли для кабелей до 11 кВ. Кабели, проложенные в незакрытом грунте, должны быть заглублены минимум на 600 мм для номинального напряжения 1 кВ и 800 мм для номинального напряжения 11 кВ ниже уровня земли. Маркерные столбы должны надлежащим образом обозначать маршруты всех подземных кабелей. Это должны быть железобетонные блоки, снабженные свинцовыми вставками, с указанием размеров и обозначений кабелей. Маркерные стойки должны выступать над уровнем земли или быть заподлицо с конечным уровнем земли, как указано.

.

Кабели для подземных электропередач: основы

  • Underground Electrical Transmission Cables

Использование подземных кабелей для передачи энергии восходит к столетиям. Однако использование этих кабелей остается относительно низким в различных регионах мира. Основная идея использования подземных кабелей заключается в том, что электрическая энергия может передаваться двумя основными способами: с помощью воздушных кабелей или подземных.

Поскольку ожидается, что популярность подземных электропередач будет продолжать расти, вам важно понимать, что такое кабели подземных электропередач, их характер и использование.

Преимущества подземных кабелей

Есть несколько преимуществ, которые связаны с прокладкой определенных типов кабелей под землей для передачи электроэнергии.

Ниже приводится краткое описание этих преимуществ.

  1. По сравнению с воздушными кабелями подземные кабели намного безопаснее. Это связано с тем, что подземные электрические кабели не подвержены множеству опасностей, которым подвергаются электрические кабели.
  2. Ремонт подземных кабелей с течением времени дешевле, чем воздушных.На практике стоимость прокладки подземных кабелей намного превышает затраты, связанные с прокладкой воздушных. Но после того, как подземные кабели будут проложены, маловероятно, что их придется время от времени ремонтировать, как в случае с воздушными электрическими кабелями.
  3. Подземная передача электроэнергии связана с надежностью. Это связано с тем, что постоянные перебои в подаче электроэнергии в результате штормов или неисправностей, связанных с воздушными линиями электропередачи, не являются обычным явлением, когда линии электропередачи проложены под землей.

Использование подземных кабелей

Существует несколько вопросов, которые обычно принимаются во внимание при использовании подземных кабелей.

  1. Первый — это способ прокладки кабелей под землей. На практике используются три основных метода: прокладка кабелей в желобах, армированных бетоном, прямое заглубление кабелей и размещение их в подземных туннелях. Выбор любого из этих методов обычно основывается на географических особенностях местности, в которой предполагается выполнить заземление.
  2. Вторая проблема связана с фактическим типом кабелей, которые используются в процессе. Существуют различные типы кабелей, которые можно прокладывать под землей и использовать для передачи электроэнергии. Важно отметить, что выбор кабелей в значительной степени определяется типом проводимой установки. Например, пластиковые кабели, также известные как XLPE, и кабели с жидкостной изоляцией используются, когда только небольшая часть линии передачи должна быть проложена под землей. С другой стороны, кабели HVDC считаются подземными кабелями для тяжелых условий эксплуатации и используются для магистральных линий электропередачи.

Затраты на техническое обслуживание

Следующие факторы определяют общие затраты, которые могут быть понесены в процессе технического обслуживания подземных кабелей электропередачи.

  • Обнаружить неисправность в подземной линии электропередачи и устранить проблему практически сложно. Следовательно, потребность в более совершенных методах обнаружения и устранения повреждений в подземных кабелях увеличивает общие затраты на содержание подземных линий электропередачи.
  • Также сложно обновить подземный кабель. Независимо от конкретных типов используемых кабелей и систем, модернизация подземных линий просто означает установку новых линий подачи. Следовательно, этот фактор вносит свой вклад в общие затраты, возникающие в процессе обслуживания подземных кабелей.

Ремонт кабелей

В общем, подземные электрические кабели вряд ли нуждаются в регулярном ремонте, как в случае с воздушными.Основная причина этого проста: подземные кабели обычно хорошо изолированы от погодных условий. А поскольку сбои в линиях электропередачи обычно являются результатом воздействия погодных условий, подземные кабели, которые изолированы от этих воздействий, почти не имеют повреждений. Однако со временем изоляция изнашивается, и возникает необходимость в ремонте линий.

Здесь, в компании D&F Liquidators, мы предлагаем экономичное и разумное решение для обслуживания ключевых элементов воздушных кабелей для передачи электроэнергии высокого напряжения.Мы также считаем, что при использовании соответствующей технологии можно успешно использовать подземные кабели электропередачи.

DFLIQ logo

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния. Он хранит обширный инвентарь электрических разъемов, кабелепроводов, автоматических выключателей, распределительных коробок, проводов, предохранительных выключателей и т. Д. Он закупает электрические материалы у ведущих компаний по всему миру.Компания также ведет обширный инвентарь взрывозащищенной продукции и современных решений для электрического освещения. Поскольку компания D&F закупает материалы оптом, она занимает уникальное положение, предлагая конкурентоспособную структуру ценообразования. Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

Поделитесь этой историей, выберите платформу!
.

Отправить ответ

avatar
  Подписаться
Уведомление о
