Электронный газовый счетчик или механический: Какой газовый счетчик лучше — механический или электронный: как выбрать счетчик для дома, квартиры

Опубликовано в Разное
/
3 Авг 2020

Содержание

Какой газовый счетчик лучше выбрать

газовый счетчик

Как выбрать счетчик газа? В данном обзоре на мы рассмотрим основные особенности этого прибора.

Вопрос учета и контроля потребляемых коммунальных услуг является ключевым как в экономии семейного бюджета, так и в сбережении природных ресурсов. Наряду с бытовыми счетчиками воды, оптимизировать свои затраты на коммуналку поможет и другой прибор учета – газовый счетчик. Он предназначен для измерения объема газа, прошедшего по трубопроводу. Учет потребления производится в кубических метрах (м3).

Критерии выбора

Главный показатель, определяющий, как выбрать счетчик газа бытовой, является его пропускная способность. Данный показатель счетчика – это максимальное количество пропускаемого газа, которое может измерить счетчик за ограниченный промежуток времени. Этот показатель измеряется в кубических метрах за час (м3/час). К примеру, если потребление составляет более 2 м3 газа в час, то газовый счетчик с пропускной способностью 1,6 м3 не позволит корректно рассчитать расход газа. У большинства производителей пропускная способность счетчика (предельный расход) определяется стандартными величинами: 1,6; 2,5; 4; 6; 10; 16; 25; 40 и т.д. м3/час.

По максимальной пропускной способности счетчики газа разделяют на три типа.

  • Бытовые, пропускная способность которых составляет от 1 до 6 м3/час. Такой тип счетчика используется в квартирах, домах, для местного учета расхода газа.
  • Коммунальные, пропускная способность которых лежит в пределах от 10 до 40 м3/час. Этот тип используется для учета расхода газа в небольших котельных, различных технологических установках.
  • Промышленные. Пропускная способность устройств выше 40 м3/час. Используются на  узлах учета групповых потребителей, в промышленности и сельском хозяйстве.

Определяясь, какой газовый счетчик лучше установить, необходимо учесть количество бытовых приборов, потребляющих газ, оценить их приблизительный расход и вывести суммарный максимальный расход в час.

Величина пропускной способности счетчика потребления газа указана на его маркировке после буквы G. Например, счетчик типа BK-G1,6T имеет пропускную способность от 1,6 до 2,5 м3/час.



Для обычной квартиры с двухкомфорочной газовой плитой подойдет счетчик типа G1,6. А как выбрать газовый счетчик для частного дома? В домах, где кроме газовой плиты установлен еще и отопительный газовый котел, необходимо выбирать счетчики с величиной пропускной способности не менее G4. Чем больше количество потребителей газа, тем пропускная способность счетчика должна быть выше.

Читайте: Как выбрать газовую колонку

Особенности монтажа

Для начала, нужно обратить внимание на соответствие диаметра резьбы на газовых трубах в доме и на корпусе газового счетчика.

В квартирах, как правило, это резьба в 1/2 дюйма. В частных домах диаметры газовых труб составляют 3/4 или 1 дюйм. В промышленных установках диаметр может быть произвольным и выбор следует осуществлять индивидуально.

Также следует учесть расположение газового оборудования относительно газовой трубы в помещении. Исходя из этого выбирается счетчик с соответствующим направлением потока газа. Если газовая труба расположена справа – следует установить правосторонний счетчик и наоборот.

При установке газового счетчика нужно учесть также особые требования к его расположению. Расстояние от поверхности газовой плиты до нижней поверхности счетчика должно быть не менее 400 мм, счетчик должен находиться левее или правее от боковой поверхности плиты на удалении не менее 50 мм.

Довольно часто в частных домах установка счетчика производится не в помещении, а на улице. Показания обычных газовых счетчиков могут изменяться при понижении температуры из-за уменьшения объема холодного газа. Такой режим использования недопустим, поскольку показания будут некорректными. Для уличной установки в счетчике обязательно должен быть термокорректор. Наличие термокорректора обозначено в конце маркировки большой буквой Т (напр., BK-G1,6T).

Читайте: Как выбрать проточный водонагреватель

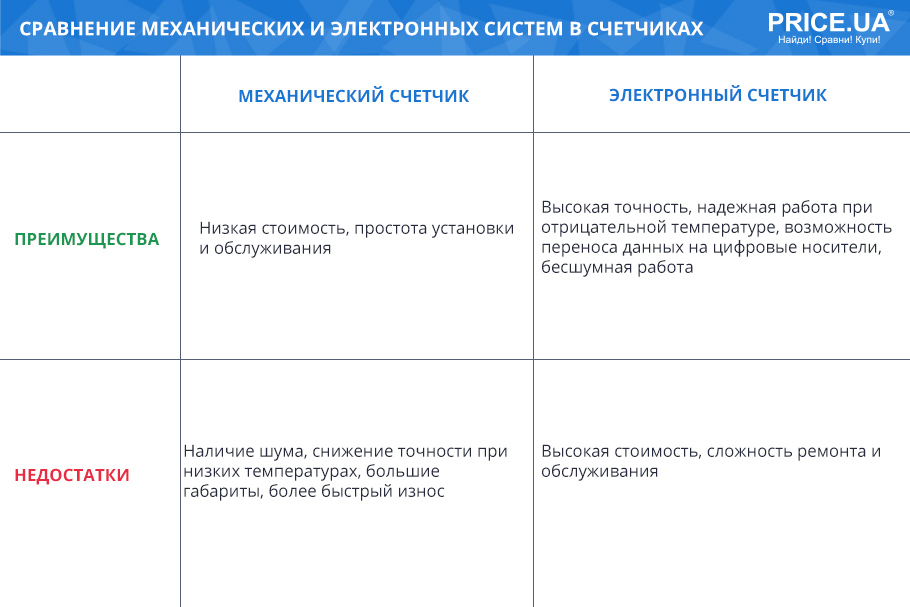

Какой газовый счетчик лучше механический или электронный?

При выборе типа счетчика следует исходить из технических особенностей его установки, максимального бюджета и внешних факторов. Среди бытовых счетчиков наиболее распространенными являются механические. Простота устройства делает их дешевыми, но наличие подвижных узлов снижает срок службы. Конструкция механического счетчика показана на рисунке: 1 — тело счетчика, 2 — крышка, 3 — механизм измерения, 4 — кривошипно-плечевой механизм, 5 — верхние клапаны счетчика газа, 6 — стяжная полоса.

Итог

Какой счетчик на газ лучше выбрать – зависит от конкретного случая. Как правило, если потребление газа не переходит в промышленные масштабы и счетчик устанавливается в помещении, то вполне достаточно будет простого механического счетчика. Если вы планируете установить газовый счетчик на улице – следует задуматься о покупке прибора с электронной системой измерения или использовать механический счетчик с термокорректором.



Читайте также

Газовые счетчики: преимущества и недостатки. Обзор

Установка газовых счетчиков — объективная реальность нашего времени. Подорожание всех энергоресурсов, неизбежно, привело к массовой установке счетчиков воды, тепла и газа.

При этом, современный рынок предлагает большое количество самых разных счетчиков газа, работающих на разных принципах. Национальная энциклопедия строительства ProfiDom.com.ua предлагает обзор основных, самых распространенных в Украине типов газовых счетчиков

Газовые счетчики бывают мембранные; электрические; ротационные и объемные.

Мембранные счетчики

Такие счетчики отличаются высокой надежностью, простой конструкцией и относительно доступной ценой от 20 до 100 долларов. К недостаткам можно отнести высокий уровень шума и крупные габариты, а также частая периодичность поверки.

Электронные счетчики

Электронные счетчики отличаются высокой точностью показаний, компактными габаритами, отсутствием шума, простая настройка и периодичность поверки раз в 10-12 лет. Средняя стоимость варьируется от 35 до 170 долларов. Выпускаются как для бытового, так и для промышленного использования. К недостаткам можно отнести высокую стоимость.

Ротационные

Ротационные счетчики обладают компактными габаритами, доступной стоимостью и малым уровнем шума. К недостаткам можно отнести периодичность поверки раз в 5 лет, погрешность. Средняя стоимость варьируется от 25до 105 долларов.

Объемные счетчики

Объемные счетчики отличаются высокой пропускной способностью, надежностью, доступной ценой и периодичностью поверки раз в 10 лет. К недостаткам можно отнести крупные габариты, уровень шума. Средняя стоимость варьируется от 20 до 120 долларов.

Какой газовый счетчик лучше поставить в квартире

Сегодня используют для установки в квартире газовые счетчики без термокорректора. Чаще всего используют электронные и ротационные, мембранные счетчики. Мы рассмотрели достоинства и недостатки каждого из представленных вариантов.

Перед тем как остановить свой выбор на той или иной марке, нужно учесть следующие нюансы:

— месторасположение счетчика;

— компактность и уровень шума;

— максимальный объем потребляемого газа;

— периодичность поверки;

— надежность и стоимость

И все же, какой тип счетчика выбрать для установки в квартире.

— если в квартире установлена только газовая плита или колонка, то наиболее оптимально использовать электронные или ротационные счетчики.

— в случае если используется автономная система газового отопления, то можно использовать объемные, ротационные и электронные счетчики.

Какой газовый счетчик лучше поставить в доме

Критерии выбора газового счетчика для индивидуального дома:

— общее число потребителей и максимальный объем потребляемого газа;

— наличие термокорректора;

— месторасположение счетчика;

— периодичность поверки;

— надежность и стоимость;

— компактность и уровень шума.

При этом, следует учесть:

— если используется автономная система газового отопления, то можно использовать объемные, ротационные и электронные счетчики;

— если в частном доме или на даче установлена только газовая плита или колонка, то наиболее оптимально использовать электронные или ротационные счетчики.

Какой газовый счетчик лучше поставить на улице

В этом случае необходимо учесть следующие тонкости:

— наличие термокорректора, которая будет влиять на итоговую стоимость газа. Первоначальная стоимость таких счетчиков в 1,5-2 раза выше, чем без термокорректора;

— учесть температурный режим. Эти данные можно найти в паспорте на газовый счетчик. В зимнее время температура может достигать -20 – 30 градусов, что будет влиять на погрешность прибора;

— рассчитать общее число потребителей и max объем потребляемого газа;

— расположение на открытом воздухе или в защитном корпусе.

Можно использовать для установки на улице счетчики, ротационные, объемные и электронные.

Какой газовый счетчик лучше электронный или механический?

1. Механический счетчик отличается невысокой стоимостью, простой конструкцией и надежностью, подвержен воздействию высоких отрицательных температур и шумной работой.

2. Электронный газовый счетчик станет незаменимым для использования как внутри помещений, так и снаружи. Данная модель отличается высокой точностью измерения, бесшумной работой и компактными габаритами. Стабильная работа даже при отрицательных температурах. Возможность подключения диагностического оборудования и передачи информации на цифровые носители, что весьма удобно. К недостаткам можно отнести более высокую стоимость в сравнении с механическими счетчиками.



Как выбрать бытовые счётчики газа

Стоит ли говорить, что счета за коммунальные услуги иногда превышают все наши ожидания? Как показывает практика, пользователь очень редко выигрывает, если не пользуется счётчиком газа. А ведь уже давно доказано, если поставить это устройство, то окупаемость составит буквально год или того меньше. И в этот момент возникают те самые вопросы: а как именно, и какой бытовой счётчик газа нужно выбрать? Ведь среднестатистическому пользователю очень тяжело разобраться в существующих моделях. Тем более некоторые из них предназначены специально для домашних условий, другие же, напротив, можно устанавливать на улице и так далее. С этими и другими вопросами мы постараемся разобраться в нашей статье.

Бытовые счетчика газа

Бытовые счетчика газаВиды и выбор бытовых счетчиков газа с электронным или механическим механизмом

Виды счётчиков

  • Мембранные. Такой тип измерительных газовых приборов известен уже давно. Именно они подвергаются тому самому известному «накручиванию». Такое устройство для измерения газа можно легко не только «открутить» назад, но и «перекрутить» его вперёд или, вообще, остановить. Помимо этого, со временем его механические части начинают поскрипывать, медленно выходя из строя. Несмотря на все недостатки, относительно невысокая стоимость прибора до сих пор заставляет некоторых пользователей производить его установку в своё жильё. Мы бы не рекомендовали этого делать. Ведь даже без механических повреждений этот газовый счётчик зачастую выдаёт далеко не самые правильные показания. Колебания показаний бывают и от воздействия магнитных полей. Его цена составляет от двадцати до ста условных единиц.
  • Электронные. Этот вид газовых счётчиков, разумеется, отличается более высокой стоимостью, чем описываемые выше. Но, с другой стороны, и показания он даёт более точные. Проверять его не нужно чаще, чем один раз в десять-двенадцать лет. Раньше выпускались только промышленные модели такого плана, но сегодня можно найти их для домашнего использования. Стоимость может достигать двухсот долларов.
  • Ротационные. Такой газовый счётчик подходит для установки в доме или квартире, поскольку обладает достаточно небольшими размерами и практически полным отсутствием шума. Но его придётся проверять чаще, чем электронный – один раз в пять лет. Но относительно невысокая стоимость делает этот прибор популярным среди пользователей.

Какой счётчик лучше поставить в квартире?

Разные виды бытовых газовых счётчиков требуют разных условий. Прежде чем выбрать тот или иной тип, следует объективно оценить условия своего жилья.

Первым делом нужно учитывать то, где будет располагаться прибор. Ведь в зависимости от размеров и уровня шума один тип лучше установить в кладовой, в то время как другой отлично разместится и на кухне. Отсюда также вытекает такой параметр как максимальное количество потребляемого газа. Какой бы ни был счётчик, рано или поздно его придётся проверять. Однако от частоты этих проверок также зависит расположение прибора. Если его нужно проверять раз в пару лет, доступ к нему должен быть максимально открытым. Чуть более углублённо его можно разместить, если прибор надёжен и требует нечастых проверок раз в десять или двенадцать лет.

Какой прибор выбрать — решать только вам. Но мы бы рекомендовали устанавливать электронные или ротационные аппараты в том случае, если вы используете автономную систему газового отопления. Если же вы обходитесь только газовой колонкой и плитой, лучше выбрать ротационный вариант.

Электронный счетчик газаЭлектронный счетчик газаЭлектронный счетчик газа

Что лучше выбрать: бытовые электронные или механические счётчики газа?

Предлагаем рассмотреть этот вопрос более подробно, ведь именно его чаще других можно услышать от среднестатистического пользователя. Если говорить об электронном варианте, то он будет показывать куда более точные данные по газу. Если всего несколько лет назад их выбор был ограничен всего парой производителей, то сейчас их существует как минимум пять. Конечно, стоимость практически в двести долларов делает этот газовый прибор не столь доступным для всех категорий населения, но и окупится он достаточно быстро. Механический газовый аппарат стоит дешевле, но вряд ли его ценой можно оправдывать значительные огрехи в показаниях. Вы будете переплачивать на платежах по газу, потратившись на такой вариант.

Как видите, правильно подобрать газовый счётчик — целая система. Если вы не уверены, что сможете сделать лучший выбор, оставьте его профессионалам. Что вы можете посоветовать тем, кто не может определиться со своим выбором?

Оцените статью:

(2 голоса, среднее: 1 из 5)

Поделитесь с друзьями!

Обзор, классификации и характеристики счетчиков газа


13.07.2014

Приборы, предназначенные для измерения количества газа, проходящего через газопровод, называются счетчиками газа. Чаще всего измеряют объём газа (в метрах кубических), реже – массу (в кг, тн). Измерение массы применимо только для технологических газов.

Согласно Федеральному закону № 261, для всех жильцов многоквартирных домов обязательна установка приборов учёта — до 1 января 2015 г.

Виды приборов — расходомеры и квантометры

Приборы, предназначенные для измерения или вычисления количества газа проходящего, за единицу времени называют расходомерами. Они измеряют расход в кубических метрах в час.

Помимо названных устройств существуют приборы, предназначенные для технологического или внутрихозяйственного учёта. Эти приборы — квантометры (от английского – сколько…. метров), не используют для коммерческого учета из-за низкой точности измерений.

Методы измерения

Объем может измеряться как прямым, так и косвенным методом и зависит от принципа действия учитывающего прибора, то есть, от его конструкции.

Прямой метод

Это измерение количества циклов проходящего газа через определенный объем. Один цикл — это полное заполнение объема и последующий его выпуск. Объем, прошедший через прибор, пропорционален количеству циклов. Прямой метод измерения применяется в барабанных, мембранных (камерных), ротационных моделях.

Косвенный метод

Это измерение расхода газа, проходящего через определенную площадь сечения. Объем потребленного газа вычисляется интегрированием расхода по времени.

Для чего нужен счетчик газа

Счетчики учета газа являются приборами, ведущими учёт энергоресурсов и стимулирующими экономию газа, как платного ресурса.

В промышленности они, помимо указанных функций (за счет мониторинга всего газового комплекса) обеспечивают безопасность людей и производства, помогают предотвращать утечки газа.

Классификация

Счетчики газа можно разделить на категории по различным принципам:

  1. По максимальной пропускной способности

    По максимальной пропускной способности приборы условно делят на: бытовые, коммунально-бытовые и промышленные.

    • Бытовые (максимальная пропускная способность до 10 м³/час.) используются при малых потреблениях газа. В основном это мембранные модели. Для информации. Патент на мембранные счетчики был выдан в Англии в 1844 году.
    • Коммунально-бытовые (максимальная пропускная способность от 10 до 40 м³/час.). Используются для учёта потребления предприятиями с оборудованием работающем на малом потреблении газа. Как правило, это мембранные, ротационные, ультразвуковые, струйные модели.
    • Промышленные (максимальная пропускная способность свыше 40 м³/час). Используются для учёта больших расходов газа — в крупных газовых котельных, на газораспределительных сетях и т.д. Это могут быть ротационные, турбинные, вихревые, ультразвуковые, струйные модификации.
  2. По принципу действия

    Приборы учета, работа которых основана на гидродинамических методах: роторные (ротационные), турбинные, вихревые, мембранные.

    • Роторный газовый счетчик — это устройство, ротор которого вращается проходящим потоком газа. Роторный счетчик рекомендован при потреблении небольших объемов – не более 200 куб. м. газа в час.
    • Турбинная модификация — это механизм, оснащенный электронной системой, регистрирующий потребление, и одновременно наблюдающий за газовым комплексом в целом. При возникновении нештатных ситуаций, прибор сигнализирует об этом. Турбинный газовый счетчик идеальный вариант для промышленных предприятий и газопроводов.
    • Газовый счетчик мембранного типа — это механический прибор, обладающий высокой точностью и надежностью.
      Он рассчитан на малое потребление с низким давлением (около 10 кубометров в час).
      Мембранные модели рекомендованы для применении в быту.  В настоящее время, в коммунальном хозяйстве, мембранные варианты не имеют альтернативы.
    • Вихревые расходомеры являются наиболее сложными, зато самыми точными счетчиками.
      Вихревые рассчитаны на прохождение большого количества газа.
      Как правило, они рекомендованы для предприятий, работающих на промышленном использовании газа.

Технические характеристики

Каждый тип устройства, обладает собственными техническими характеристиками, которые указаны в паспорте прибора.

Основные характеристики, использующиеся для определения газовых счетчиков, это:

Характеристика

Ед. измерения

Расход — (Qmin и Qmax)

Давление

Потеря давления

Погрешность измерения

Порог чувствительности

Диапазон рабочих температур

Межповерочный интервал

Габаритные размеры

Масса

м. куб в час

(Па)

(Па)

(%)

(м3/ч)

(°С)

(год)

(мм)

(кг)

Выбор для дома

Необходимо знать, что современные модели ориентированы на определенное направление потока: справа налево или слева направо. Ваш счетчик, обязательно, должен учитывать возможное максимальное потребление газа всеми имеющимися газовыми приборами одновременно. Информация о пропускной способности счетчика указана на самом счетчике, а максимальное потребление газового прибора указано в его паспорте.

Виды газовых счетчиков для частного дома, квартиры

Газовые счетчики устанавливаются для измерения объема или массы газа, прошедшего по газопроводным трубам. А если устройство позволяет вычислять расход использованного газа за единицу времени, его называют расходомером. Существуют разные виды газовых счетчиков для учета газа, которые отличаются по своим характеристикам, имеют определенные плюсы и минусы.

Предназначение и технические характеристики

Газовые счетчики предназначены для учета количества прошедшего через прибор газа, которое измеряется в кубометрах. Их устанавливают в газопровод на продолжительный период времени, поэтому при покупке изделия необходимо обратить внимание на его качество и технические характеристики. А продавец должен давать гарантию не менее чем на 10 лет.

При покупке счетчика необходимо обратить внимание на технические характеристики устройства, которые должны соответствовать следующим показателям:

  • рабочее давление газа не более 50 кПа;
  • диапазон температур для рабочей среды должен составлять от -30 до + 50 градусов Цельсия;
  • диапазон температур окружающей среды должен находиться в пределах от -40 до +50 градусов Цельсия;
  • потеря давления не должна превышать 200 Па;
  • межпроверочный интервал (срок от одной проверки до последующей) – 10 лет;
  • погрешность измерения – не более +-3%;
  • порог чувствительности – 0,0032 м3/ч;
  • срок службы – не менее 24 лет.

Главная техническая характеристика, на которую необходимо обратить внимание, – пропускная способность счетчика. Поэтому в первую очередь необходимо установить максимально возможный расход топлива, которое поступает из магистрали, в жилом помещении.

То есть, когда газовый прибор работает на максимальном режиме (например, на газовой плите включены одновременно все конфорки).

Расход газа, который может быть измерен счетчиком, выражается в м3/ч. На лицевой панели прибора есть буква G, после которой указывается предельная пропускная способность.  Выделяют три разновидности маркировок:

  • G– 1,6. Пропускная способность прибора составляет до 2,5 м3\ч. Такой газовый счетчик подходит в том случае, когда к газовой магистрали подключено только одно устройство.
  • G– 2,5. Пропускная способность – до 4 кубов газа. Такой счетчик целесообразно использовать при наличии двух подключенных приборов к газовой магистрали.
  • G– 4. Может иметь пропускную способность, равную 6, 10 и 16 кубам. Его устанавливают в строениях, где наблюдается высокий почасовой расход газа.

Также при выборе устройства необходимо обратить внимание на его размеры. Не рекомендуется приобретать слишком большое устройство, чтобы оно не занимало много места. Оптимальные размеры – 212 мм х 195 мм х 155 мм, и вес до 2 кг.

Виды газовых счетчиков и сфера применения

Газовые счетчики бывают разных видов. Есть модели, предназначенные только для помещения или только для улицы. Также устройства отличаются по типу конструкции и механизму действия. Разберемся, какие виды газовых счетчиков бывают. На данный момент существуют электронные, роторные, мембранные и другие модели.

Электронные

Это наиболее распространенный вид газовых счетчиков для квартиры. Многие приобретают такое устройство и для частного дома.

Популярность электронного счетчика обусловлена тем, что он обладает следующими преимуществами:

  • Является очень точным и показывает правильные значения потраченного газа.
  • Легок в эксплуатации, достаточно только правильно настроить его в начале, а в дальнейшем никаких проблем с его использованием возникнуть не должно.
  • Имеет небольшие размеры. Поэтому его можно установить на кухне или в ванной, он не будет занимать много места и впишется в интерьер.
  • Некоторые модели можно подключать к схеме «умного дома». Но об этом необходимо уточнять при покупке устройства.
Виды газовых счетчиковЭлектронный газовый счетчик

Минусов у такой разновидности счетчика нет. Все пользователи оставляют только восторженные отзывы. Но опять же, это касается только качественного устройства. Поэтому приобретать счетчик необходимо только в специализированных магазинах и от известных фирм.

Роторные

Роторные (винтовые) счетчики используются для учета объема использованного газа (только для неагрессивных типов – природный, светильный, сланцевый и другие).

Этот вид газовых счетчиков обладает такими преимуществами:

  • Он ремонтопригоден. То есть, в случае поломки, его можно отремонтировать. Притом при покупке в магазине можно получить гарантию на несколько лет. И если за это время устройство выйдет из строя, его можно будет отремонтировать совершенно бесплатно.
  • Работает с неочищенными газами, но в таком случае длительность его эксплуатации может уменьшиться.
  • Легко устанавливается, не требует использования дополнительного крепления.
  • Устройство такого типа достаточно надежно. Срок службы в случае оказания правильного технического обслуживания может достигнуть 20 и более лет.
  • Может работать в непрерывном режиме или с перерывами.
  • Корпус имеет компактные размеры. Поэтому такое устройство станет оптимальным решением для квартиры.

Однако счетчики такого вида обладают некоторыми недостатками. Отмечаются погрешности в показаниях, и иногда они являются достаточно значительными. Притом счетчик может накручивать в большую сторону.

Кроме того, межповерочный интервал у роторных приборов очень низкий и составляет 5-8 лет в зависимости от фирмы-производителя. Еще один недостаток – заниженный ресурс. Многие счетчики не выдерживают повышенных нагрузок, поэтому приходят в негодность через 10-12 лет, и требуется их замена.

Мембранные

Это один из наиболее часто используемых видов газовых счетчиков для дома. Впервые такое устройство было изготовлено в Англии в 19 веке. За это время оно зарекомендовало себя наилучшим образом.

Счетчик является механическим. Принцип действия следующий: при попадании газа в прибор, подвижные мембраны камер начинают перемещаться через комплекс рычагов, за счет чего запускает счетный механизм.

Мембранные счетчики газа выпускаются различных разновидностей с максимальной пропускной способностью, равной 2,5-100 кубов. Кроме того, у таких приборов наблюдается широкий диапазон измерения – до 1:100.

Преимуществами такого устройства являются следующие:

  • большой диапазон измерения;
  • продолжительный межповерочный интервал – проводить проверки устройства достаточно раз в 10 лет;
  • может работать в автономном режиме;
  • является довольно точным и дает минимальные погрешности;
  • надежный, редко выходит из строя и почти не требует ремонта;
  • его можно эксплуатировать в течение длительного времени – более 20 лет, при условии проведения качественного технического обслуживания.

Но у мембранных счетчиков имеются и некоторые недостатки. К ним относятся следующие:

  • Большой размер. Особенно крупные габариты отмечаются у счетчиков, рассчитанных на большие расходы. Поэтому такие устройства подходят для установки в частных постройках, а вот в квартирных условиях их лучше не монтировать. Для квартиры рекомендуется подбирать менее габаритные устройства.
  • Низкое максимальное давление газа, подающегося измерению – не более 0,5 бар.
  • Высокая чувствительность к загрязнениям. От этого прибор может выйти из строя. Поэтому его рекомендуется использовать только для газа высокой чистоты.
  • Высокая стоимость. Мембранные счетчики стоят дороже других моделей.
Виды газовых счетчиковМембранные газовые счетчики

Отдавать предпочтение необходимо счетчикам хороших производителей. От этого будет зависеть корректность работы устройства. Если изначально приобрести прибор низкого качества, со временем он может начать показывать неправильные данные. Это связано со снижением эластичности РТИ.

Вихревые

Принцип работы счетчика этого вида основан на подсчете частоты вихрей, появляющихся вокруг тела, обтекаемого газовым потоком. Частота вихрей является взаимно пропорциональной по отношению к скорости потока.

К преимуществам устройств такого типа относятся:

  • большой диапазон измерения, в особенности при высоком давлении;
  • высокие максимальные расходы;
  • нет подвижных частей, двигающихся механически, поэтому устройство имеет невысокую чувствительность к загрязнениям окружающей среды.

Но при этом у подобных приборов есть несколько существенных недостатков. Во-первых, устройство имеет небольшие минимальные измеряемые расходы. Кроме того, вихревые счетчики работают от электропитания, и почти нет возможности их использовать в автономном режиме. А для установки прибора необходимо подготовить поток с учетом требований к участкам трубопровода.

Ультрозвуковые

Принцип работы устройства основан на разнице скоростей двух ультразвуков: один – пускаемый по ходу движения газа, второй – появляющийся против хода потока газа. Эта разница пропорциональна скорости движения газа. Поэтому по разнице скоростей можно определить скорость потока газа, его расход и объем.

Самые простые ультразвуковые счетчики представляют собой два ультразвуковых излучателя, которые находятся противоположно друг другу по оси прибора. Также они могут находиться на одной стенке. Ультразвуковая волна попадает к одному излучателю, отражается от противоположной стенки, после чего подается на второй. Также волна может идти от второго к первому излучателю.

Обязательно ультразвуковые приборы имеют температурный датчик, так как устанавливать счетчик можно только в помещениях с определенными значениями температуры. А у некоторых моделей даже имеется энергозависимая память, что дает возможность сохранять данные об использованном газе в течение нескольких месяцев.

В более сложных ультразвуковых счетчиках имеется сразу несколько пар излучателей, за счет чего устанавливается еще более точная средняя скорость потока по сечению.

Из достоинств ультразвуковых счетчиков можно выделить следующие:

  • небольшие размеры, что позволяет устанавливать прибор в условиях квартиры;
  • высокая точность получаемых показаний;
  • простота установки;
  • продолжительный период эксплуатации, высокая надежность;
  • большое максимальное давление газа – до 100бар.

Недостатков у таких приборов практически нет. Разве что, многие отмечают высокую стоимость, особенно счетчиков с типоразмерами G1,6 и G2,5.

Критерии выбора

Каждый человек сам решает, какой вид счетчика выбрать. Но во время покупки любого устройства необходимо учитывать такие характеристики:

  • Пропускная способность. Представляет собой максимальное количество газа, которое может быть пропущено и измерено устройством за единицу времени. Перед покупкой необходимо определить, какой максимальный объем газа будет потребляться.
  • Количество бытовых приборов, подключенных к магистрали газа. Как правило, приборы, к которым можно подключать несколько устройств, стоят дороже, но их можно использовать в случае наличия только одного подключенного прибора к газопроводу. А вот счетчики, рассчитанные только на одно устройство, не подходят при использовании нескольких.
  • Конструкция счетчика. Необходимо учитывать направление движения газа. Он может идти справа или слева. В зависимости от этого отличают правосторонние и левосторонние модели. Также необходимо обратить внимание на диаметр соединительного патрубка счетчика – он должен подойти к диаметру трубы газа.
  • Термокорректор. Под влиянием высоких температур газ расширяется, поэтому его расход увеличивается, хотя объем не меняется. Поэтому важно, чтобы в счетчике был термокорректор, благодаря которому данные о расходе газа не будут меняться с изменением температур.
  • Место монтажа. Это необходимо определить сразу, чтобы в дальнейшем было легче определиться с моделью устройства. Лучше обратиться за помощью к мастерам газовой службы, которые посоветуют подходящий тип счетчика с учетом расхода газа в квартире.
Виды газовых счетчиковПри выборе газового счетчика обращайте внимание на пропускную способность

Таким образом, к выбору газового счетчика необходимо подойти основательно, а не приобретать первое попавшееся устройство.

Нюансы установки

Установка газового счетчика выполняется только специалистами. Делается это в несколько этапов:

  1. Необходимо выбрать фирму, которая оказывает услуги по монтажу газовых счетчиков. Нужно определить, каким опытом обладают специалисты, и какие гарантии они предоставляют. Обычно на квитанции газа есть телефон службы, которая занимается подобными мероприятиями.
  2. Написать заявление на установку газометра. Для этого необходимо иметь паспорт гражданина, документы о праве собственности на жилье, и квитанцию об уплате газа за последний месяц. После подачи заявки будет установлено время визита мастера.
  3. Специалист придет в указанное время, проведет все необходимые замеры. На основании этого будет составлен список необходимого оборудования и установлена конечная стоимость.
  4. Необходимо еще раз посетить газовую службу для проведения оплаты и уточнения даты, когда будет установлен счетчик.
  5. Опять придет мастер, который установит прибор и введет его в эксплуатацию.

Самостоятельно пытаться устанавливать счетчик газа запрещается, это противозаконное действие.

правила и советы опытных специалистов

Для владельцев квартир и частных домов экономия газа становится такой же актуальной проблемой, как экономия тепла, электроэнергии и воды. Чтобы обеспечить возможность потребителям правильное ведение учета расхода природного газа с оплатой исключительно за тот объем, который был потреблен реально, следует задуматься над вопросом приобретения бытового газосчетчика.

Современный рынок предлагает большое количество разных моделей приборов учета газа, однако далеко не каждая окажется подходящей. В этой статье мы расскажем как выбрать счетчик на газ для вашего жилища.

Какие счетчики на газ бывают

Наиболее популярные модели бытовых счетчиков газа делятся на такие типы:

Прибор учета газа мембранного типа

Устройство мембранного (другое название диафрагменного) типа в основе принципа работы имеет разделение измеряемого потока на части небольшого объема с последующим измерением их и суммированием.

Преимущества счетчиков мембранного типа

Такие приборы учета являются достаточно экономичными и простыми в обслуживании. При этом они позволяют снимать показания с достаточной степенью точностью. Предельный срок использования счетчиков мембранного типа составляет 20 лет.

Недостатки счетчиков мембранного типа

Основными недостатками таких газосчетчиков является высокая стоимость таких устройств, а также большие габаритные размеры.

Прибор учета газа с роторным механизмом

Роторные устройства, в отличие от мембранных счетчиков, являются более компактными и имеют приемлемую стоимость. Такие счетчики имеют в механизме учета два вращающихся ротора.

Преимущества счетчиков роторного типа

Небольшой компактный размер устройства и приемлемая его стоимость являются основными достоинствами роторных газосчетчиков.

Недостатки счетчиков роторного типа

В сравнении с мембранными приборами учета, роторные газосчетчики имеют меньший срок эксплуатации (до 10 лет), а также большую погрешность снятия показаний.

Прибор учета газа турбинного типа

Такие приборы учета получили наибольшее распространение в сфере коммерческого учета природного газа (диапазон от 5 до 25 000 м³/час). В основе их работы лежит метод косвенных измерений. Так, скорость вращения в механизме измерительного турбинного колеса пропорциональна объему расхода газа. Измерительный диапазон таких приборов 1:10; 1:20.

Принцип работы механизма : газовый поток, при попадании в счетчик, приводит в действие турбину, которая начинает вращаться со скоростью, пропорциональной давлению вошедшего газа.

Преимущества турбинных газосчетчиков

Основными преимуществами таких приборов учета являются: высокая точность измерений, надежность, а также простота использования. Как правило, такие счетчики устанавливаются на газовые магистрали, которые прокладываются к вновь построенным квартирам.

Недостатки турбинных газосчетчиков

Для обеспечения правильной работы таких приборов учета, их работа должна быть бесперебойной (в непрерывном режиме).

Пропускная способность газосчетчика

Приборы учета природного газа различаются по номиналу, а также пропускной способности.

Для того чтобы понять как выбрать счетчик газа, который оптимально подойдет для имеющегося газового оборудования, следует рассмотреть линейку счетчиков газа и зависимость маркировки от пропускной способности устройств.

  • G1,6 пропускает газа до 2,5 м³/час;
  • G2,5 пропускает газа до 4,0 м³/час;
  • G4 пропускает газа до 6,0 м³/час и подойдет для квартиры, которая оборудована газовой плитой и колонкой;
  • G6 пропускает газа до 10 м³/час;
  • G10 пропускает газа до 16 м³/час;
  • G16 пропускает газа до 25 м³/час и подойдет для установки в частных домах, оборудованных большим количеством газовых приборов.

Полезные советы как выбрать газовый счетчик

Существует несколько правил, придерживаясь которых вы сможете грамотно подобрать прибор учета газа для своего жилья. К основным таким правилам специалисты относят:

  1. Не старайтесь экономить на покупке. Ваш счетчик должен быть качественным, а не дешевым, поскольку, купив прибор сомнительного качества, вы через некоторое время столкнетесь с такими проблемами, как ошибки в измерениях, короткий межповерочный интервал, а также прочие поломки механического характера;
  2. Для бытового использования достаточным будет установка мембранного газосчетчика, который зарекомендовал себя, как достаточно надежный. При этом потери давления газа должны быть минимальными, а сам счетчик оснащен защитой от несанкционированных вмешательств. Качественный мембранный (диафрагменный) счетчик газа может прослужить до 20 лет.
  3. При выборе прибора учета обязательно нужно учитывать его пропускную способность. Если в вашем жилище установлена только газовая плита на 2 конфорки, то достаточным будет установка газосчетчика G1,6, а если имеется еще и газовая колонка, то лучше применять счетчик G2,5, который пропускает газа до 4,0 м³/час. Если ваша квартира дополнительно оборудована газовым отопительным котлом, то расход такого устройства (как правило, указывается в паспорте изделия) обязательно нужно учитывать при выборе прибора учета.

Характеристики, которые должен иметь выбранный вами прибор учета газа, следующие:

  • пожаробезопасность;
  • потери давления должны быть сведены к минимуму;
  • прибор учета должен стабильно работать в межповерочном интервале;
  • должна иметься защита от стороннего вмешательства;
  • эксплуатационный ресурс должен быть высоким (до 20 лет и более).

Кроме того надежный и удобный счетчик должен иметь компактные габаритные размеры и быть нечувствительным к загрязнениям.

  • В ходе покупки газосчетчика следует уточнить, с какой именно стороны будет идти газ через прибор учета. В зависимости от этого выбирается модель счетчика газа для квартиры с левым или правым направлением потока газа;
  • Следует учитывать, что счетчик, который был куплен не в газовой организации, потребует выполнения поверки, которая является платной;
  • Обязательно нужно установить сетчатый фильтр, который предохранит газовый расходомер от попадания внутрь частиц металла из газопровода и прочих загрязнений;
  • Установка прибора учета расхода природного газа должна производиться исключительно специалистами сертифицированной организации.

Отдельно нужно отметить, что каждая модель газового счетчика имеет свои особенности монтажа. Для установки счетчика нужно выбрать проверенную компанию, поскольку для последующего получения разрешения на использования газового расходомера понадобиться четкое соблюдение многих условий. Только квалифицированный специалист может произвести установку правильно, что не вызовет последующих осложнений при вводе прибора в эксплуатацию.

В завершении хотелось бы отметить, что, выбирая газовый счетчик, нужно отнестись к покупке со всей ответственностью и руководствоваться теми рекомендациями, которые изложены в этой статье.

Последнее обновление: 12-12-2017

Электромеханический, электронный и интеллектуальный счетчик энергии

Счетчик ватт-часов или счетчик энергии — это прибор, который измеряет количество электроэнергии, потребляемой потребителями. Коммунальные предприятия устанавливают эти инструменты в каждом месте, например, в домах, на производстве, в организациях, чтобы взимать плату за потребление электроэнергии такими нагрузками, как освещение, вентиляторы и другие приборы. Наиболее интересным типом являются счетчики электроэнергии с предоплатой.

Базовая единица мощности Вт . Одна тысяча ватт — один киловатт.Если мы используем один киловатт в час, это считается одной единицей потребляемой энергии. Эти измерители измеряют мгновенное напряжение и ток, вычисляют его произведение и выдают мгновенную мощность. Эта мощность интегрируется за период, который дает энергию, использованную за этот период времени.

Types of energy Meter Types of energy Meter

Типы счетчиков энергии

Это могут быть одно- или трехфазные счетчики в зависимости от источника питания, используемого в бытовых или коммерческих установках. Для небольших сервисных измерений, таких как внутренние потребители, их можно напрямую подключить между линией и нагрузкой.Но для больших нагрузок необходимо установить понижающие трансформаторы тока, чтобы изолировать счетчики электроэнергии от более высоких токов.

3 Основные типы счетчиков энергии

Счетчики энергии или ватт-часы классифицируются в соответствии с несколькими факторами, такими как:

  • Тип дисплея, например аналоговый или цифровой счетчик электроэнергии.
  • Тип точки учета, такой как сеть, вторичная передача, первичное и местное распределение.
  • Конечные приложения, такие как домашнее, торговое и промышленное применение.
  • Технические, как трехфазные, однофазные, высокотемпературные, низкотемпературные и измерители классов точности.

1. Электромеханический индукционный счетчик энергии

Induction type Energy meter Induction type Energy meter

Индукционный счетчик энергии

Это широко известный и наиболее распространенный тип устаревшего счетчика ватт-часов. Он состоит из вращающегося алюминиевого диска, установленного на шпинделе между двумя электромагнитами. Скорость вращения диска пропорциональна мощности, и эта мощность суммируется за счет использования механизма счетчика и зубчатых передач.Он состоит из двух пластинчатых электромагнитов из кремнистой стали, т. Е. Последовательного и шунтирующего магнитов.

Магнит серии

несет катушку, состоящую из нескольких витков толстого провода, соединенного последовательно с линией, тогда как шунтирующий магнит несет катушку с множеством витков тонкого провода, подключенного к источнику питания.

Разрывной магнит — это постоянный магнит, который прикладывает силу, противоположную нормальному вращению диска, для перемещения этого диска в уравновешенное положение и остановки диска при отключенном питании.

Working of induction type energy meter Working of induction type energy meter

Работа измерителя энергии индукционного типа

Магнит серии

производит поток, который пропорционален протекающему току, а шунтирующий магнит создает поток, пропорциональный напряжению.Эти два потока отстают на 90 градусов из-за индуктивного характера. Взаимодействие этих двух полей производит вихревой ток в диске, создавая силу, пропорциональную произведению мгновенного напряжения, тока и фазового угла между ними.

Вертикальный шпиндель или вал алюминиевого диска соединен с зубчатой ​​передачей, которая записывает число, пропорциональное числу оборотов диска. Эта передача устанавливает число в серии циферблатов и указывает количество энергии, потребляемой с течением времени.Этот тип счетчика прост по конструкции, а точность несколько ниже из-за ползучести и других внешних полей. Основная проблема с этими типами счетчиков заключается в том, что они легко поддаются взлому, что требует наличия системы мониторинга электроэнергии. Они очень часто используются в бытовых и промышленных приложениях.

2. Электронные счетчики энергии

Это точные, высокопроизводительные и надежные типы измерительных приборов по сравнению с обычными механическими счетчиками.Он потребляет меньше энергии и мгновенно начинает измерения при подключении к нагрузке. Эти измерители могут быть аналоговыми или цифровыми. В аналоговых счетчиках мощность преобразуется в пропорциональную частоту или частоту импульсов и интегрируется счетчиками, расположенными внутри нее. В цифровом электросчетчике мощность напрямую измеряется высокопроизводительным процессором. Питание интегрируется логическими схемами для получения энергии, а также для целей тестирования и калибровки. Затем она преобразуется в частоту или частоту импульсов.

Аналоговые электронные счетчики энергии

В счетчиках аналогового типа значения напряжения и тока каждой фазы получают соответственно делитель напряжения и трансформаторы тока, которые напрямую подключены к нагрузке, как показано на рисунке.

Analog Electronic Meters Analog Electronic Meters

Аналоговые электронные измерители

Аналого-цифровой преобразователь преобразует эти аналоговые значения в оцифрованные выборки, а затем преобразует их в соответствующие частотные сигналы с помощью преобразователя частоты. Эти частотные импульсы затем приводят в действие механизм счетчика, в котором эти выборки интегрируются во времени для получения потребляемой электроэнергии.

Цифровые электронные счетчики энергии

Цифровые сигнальные процессоры или высокопроизводительные микропроцессоры используются в цифровых электрических счетчиках.Как и аналоговые измерители, преобразователи напряжения и тока подключаются к АЦП высокого разрешения. После преобразования аналоговых сигналов в цифровые отсчеты, отсчеты напряжения и тока умножаются и интегрируются цифровыми схемами для измерения потребляемой энергии.

Digital Electronic Energy Meters Digital Electronic Energy Meters

Цифровые электронные счетчики энергии

Микропроцессор также вычисляет фазовый угол между напряжением и током, так что он также измеряет и показывает реактивную мощность. Он запрограммирован таким образом, что рассчитывает энергию в соответствии с тарифом и другими параметрами, такими как коэффициент мощности, максимальное потребление и т. Д., И сохраняет все эти значения в энергонезависимой памяти EEPROM.

Он содержит часы реального времени (RTC) для расчета времени интегрирования мощности, расчета максимального потребления, а также отметки даты и времени для определенных параметров. Кроме того, он взаимодействует с жидкокристаллическим дисплеем (ЖКД), устройствами связи и другими выходами измерителя. Батарея предназначена для RTC и других важных периферийных устройств для резервного питания.

3. Интеллектуальные счетчики энергии

Это передовая технология измерения, включающая размещение интеллектуальных счетчиков для считывания, обработки и обратной связи данных с клиентами.Он измеряет потребление энергии, дистанционно переключает поставки потребителям и дистанционно контролирует максимальное потребление электроэнергии. В интеллектуальной системе измерения используются передовые технологии системы инфраструктуры измерения для повышения производительности.

Smart Energy Meters Smart Energy Meters

Интеллектуальные счетчики энергии

Они могут обмениваться данными в обоих направлениях. Они могут передавать данные коммунальным службам, такие как потребление энергии, значения параметров, сигналы тревоги и т. Д., А также могут получать информацию от таких коммунальных служб, как система автоматического считывания показаний счетчика, инструкции по повторному подключению / отключению, обновление программного обеспечения счетчика и другие важные сообщения.Эти счетчики уменьшают необходимость посещения при снятии или чтении ежемесячного счета. В этих интеллектуальных счетчиках используются модемы для облегчения работы таких систем связи, как телефонная связь, беспроводная связь, оптоволоконный кабель, связь по линиям электропередач. Еще одним преимуществом интеллектуального учета является полное предотвращение взлома счетчика электроэнергии там, где существует возможность незаконного использования электроэнергии.

Речь идет о типах счетчиков электроэнергии и их работе. Надеюсь, вам понравилась эта статья. Выражаем благодарность всем читателям.Пожалуйста, поделитесь своими комментариями и предложениями в разделе комментариев ниже.

Фото

.

Lpg Механический диафрагменный газовый счетчик G1.6, G2.5, G4

Intelligence Integration Gas Meter Natural для газовой многослойной водопроводной системы

Prodcuct

Intelligence Integration Gas Meter

Макс. Рабочее давление

30 кПа

Полная потеря давления

≤200 Па

Мин.перекодирование чтение

0,2 дм 3

Макс. перекодирование чтение

9999 ~ 99999 м 3

Рабочая температура окружающей среды

от -10 до +40 градусов

Срок службы

10 лет

Температура хранения от -20 до +60 градусов

Описание продукта


1, класс точности: B Class
2, расход: (0.04-6) м3 / ч
3, допустимое макс. рабочее давление: 5 кПа (с маркировкой)
4, объем цикла: 1,2 дм3

5, рама Покраска средняя, ​​без пузырей, без отходов, без капель.
6, Очистить регистр
7, Детали и соединения газового счетчика имеют устройство защиты от газовой коррозии
8, Отсутствие аномального шума или остановки во время работы газового счетчика
9, Газовый счетчик имеет уплотнение для предотвращения незаконного демонтажа.
10, Имейте устройство предотвращения обратного хода.

Сопутствующие товары


9010

1.Система трубопроводов холодной и горячей воды
2.Система газопроводов корпуса
3.Система подпольного отопления
4.Соответствующая система трубопроводов солнечной энергии и кондиционирования воздуха
5.Трубопроводная система для медицины, пищевой и химической промышленности

Случаи применения продукта О нас

9000ART 9000 ENTERPRLTD

С 2000 года компания TUBOMART является профессиональным производителем широкого ассортимента латунных изделий, таких как латунные клапаны , латунные коллекторы, латунные вставки и аксессуары для водопроводных и отопительных систем, а также надежным поставщиком пластиковых труб и фитингов, таких как PPR, трубы pph, pex, pp и pex al pex.


Благодаря надежному обеспечению качества и безупречной системе обслуживания, наши продукты хорошо продаются в Южной Америке, Европе, Африке и на Ближнем Востоке и т. Д.
Как продукты из нашего каталога, так и индивидуальные продукты, добро пожаловать в Свяжитесь с нами .


FAQ

1. Как получить бесплатные образцы?
A: Отправьте нам свой адрес, номер телефона, почтовый индекс и номер экспресс-счета на наш почтовый ящик, мы подтвердим и организуем его после того, как согласимся со всеми условиями.
2. Кто оплачивает экспресс-доставку?
A: Мы можем предоставить вам бесплатные образцы каждой модели от 1 до 3 штук с общим весом брутто менее 500 грамм, но стоимость экспресс-доставки должна быть оплачена покупателем.
3.Сколько времени занимает доставка?
A: от 3 до 5 рабочих дней для образцов, от 15 до 20 дней для пластиковых труб и фитингов. От 30 до 40 дней для латунных фитингов после сдачи на хранение.
4. Каковы ваши платежи?
A: 30% депозит T / T и баланс 70% должны быть сделаны до отгрузки или аккредитива.

Свяжитесь с нами

.

Как считывать показания вашего газового счетчика или счетчика электроэнергии

Существует четыре вида счетчиков электроэнергии: цифровые, электронные, интеллектуальные и циферблатные. Вот как их читать.

Как считывать показания цифрового счетчика

Вот типичный дисплей цифрового счетчика:

Записывайте числа слева направо, игнорируя любые числа, выделенные красным или в красной рамке.

Если ваш тариф дает вам более низкую цену на электроэнергию вне пиковой нагрузки, например ECO20: 20 или Economy 7, ваш счетчик может иметь две строки цифр, как показано ниже:

Если ваш счетчик имеет более одного ряда цифр, запишите все числа слева направо в каждой строке, игнорируя любые числа, выделенные красным или обведенные красным.Предыдущие показания счетчика в вашем счете укажут, какой тариф является «дневным», а какой — «ночным».

Как считывать показания электронного счетчика

Вот типичный дисплей электронного счетчика:

Некоторые электронные счетчики имеют кнопку отображения цикла, которую необходимо нажимать для снятия показаний; а некоторые автоматически прокручивают различные дисплеи. С помощью счетчика с двумя рядами цифр запишите все числа слева направо на каждом дисплее, игнорируя любые числа, выделенные красным или обведенным красным.Предыдущие показания в вашем счете укажут, какая ставка является «дневной», а какая — «ночной».

Как считывать показания счетчика циферблата

Вот типичный счетчик электроэнергии:

Каждая шкала поворачивается в направлении, противоположном предыдущему. Перед тем, как считать счетчик циферблата, проверьте направление своих циферблатов. Они могут быть не такими, как показано выше. Каждый циферблат на каждом счетчике вращается от 0 до 1 и до 9, прежде чем снова перейти к 0. В приведенном выше примере показания циферблатного счетчика показаны как 44928.

Для правильного считывания показаний электрического счетчика:

  1. Считайте циферблаты слева направо
  2. Если указатель находится между двумя числами, всегда берите нижнюю number
  3. Если указатель находится прямо над числом, запишите это число.
  4. Если указатель находится между 9 и 0, запишите 9 и уменьшите значение, которое вы уже сделали для шкалы слева, на единицу. Например, если вы изначально записали 5, уменьшите его до 4
  5. Не читайте последний циферблат справа


У вас есть интеллектуальный счетчик?

Вам не нужно снимать показания вашего интеллектуального счетчика, поскольку он автоматически отправляет нам показания вашего счетчика.Ознакомьтесь с нашим руководством по интеллектуальному счетчику для получения дополнительной информации.

.

Устранение неисправностей термостата газового водонагревателя


Изображение большего размера
Производители газовых клапанов

Назад до 14 вещей по устранению неисправностей водонагревателя
6) устранение неисправностей газа термостаты водонагревателя
Термостаты обычно одноразовые после отключения ECO (отключение энергии).
Исключение, некоторые термостаты Intellivent и Honeywell могут быть сброшены используя последовательность кнопок.
-ECO Energy Cut Off расположен внутри зонда термостата, который выдвигается. в резервуар для измерения температуры воды.Когда ECO обнаруживает перегрев внутри резервуара ECO отключается и отключается газовый контроль.
-Если происходит отключение ECO или другая неисправность, необходимо заменить газовый клапан.
-ECO должен иметь непрерывность, поэтому малый ток (полученный от термопары или термобатарея при нагревании пилотной лампой) может перемещаться от термостата через ECO и обратно к термостату, завершение электрической цепи и сигнализация газового контроля работают нормально.
-Если горелка водонагревателя или пилотная лампа имеют газ, если пилотная или горелка трепещет и гаснет, значит, ECO не срабатывает: газовый термостат может все равно будет плохо, но в первую очередь подозревают систему FV или соответствующее техническое обслуживание.
-Не устанавливайте трубопровод холодной воды над газовым клапаном, где конденсация капает на клапан.
Калибровка термостата означает, что температура бака соответствует термостату настройка. Все настройки приблизительные и сильно различаются. Отрегулируйте температуру, замените газовый регулятор, если установка температуры ненадежна.
Ресурсы
Устранение неполадок при отключении пилотного проекта
Test ECO на Robertshaw-White Rodgers
ECO на Robershaw, White Rodgers, Honeywell pg 17
Читать о сбросе интеллекта
Как отрегулировать температуру термостата
Купить
Газ термостаты водонагревателя на Amazon

\ Изображение показывает датчик термостата, содержащий как ECO, так и термочувствительные термобатареи.
Термобатарея, центральный стержень на изображении реагирует на тепло, создавая небольшой электрический ток, который интерпретируется газовым регулятором и определяет, когда газ поступает в горелку.
«Тест отключения энергии (ЭКО), белый цвет Rodgers
Шаг 1. Отсоедините термопару от газового клапана.
Шаг 2. Используя мультиметр, способный измерять сопротивление (или целостность цепи), прикрепите один вывод (зажим «крокодил») к пилотной трубке. Вставьте другой вывод (зонд) полностью в отверстие магнита, убедитесь, что зонд имеет контакт
только в верхнем центре отверстия магнита.Не позволяйте зонду контактировать с резьбовыми сторонами отверстия.
Шаг 3. Если отображается непрерывность, ECO в порядке. Если непрерывность не указана, ECO открылся, газовый клапан необходимо заменить »
Test Отключение энергии (ECO) Honeywell
«Газовый регулятор Honeywell разработан с устройством ECO, которое сброс.
Кому сбросьте газовый регулятор после кода ошибки (4), поверните газовый Установите ручку управления в положение «ВЫКЛ» и подождите не менее (5) минут. перед повторным зажиганием следуйте инструкциям на освещении. этикетка с инструкциями или инструкции по освещению, расположенные в инструкция по монтажу и эксплуатации »
С термостаты механических газовых клапанов, пилотное пламя нагревает конец термопары.А термопара 2 разнородных металла соединены вместе, которые производят небольшой ток, когда с подогревом. Небольшой электрический ток проходит от термопары. через полую трубку с проволокой внутри. Трубка термопары винты в нижней части регулирующего клапана, где он подключается к электромагниту.
Если контрольная лампа горит и термопара сидит в пилоте пламя и термопара работает и выполняет электрическое подключение к газ-контроль, то электромагнит под напряжением.Электромагнит удерживает предохранительный клапан открытым, пока пилотное пламя нагревает термопара.
Если контрольная лампа не горит, то электромагнит замыкается. предохранительный клапан, и газ не может попасть в газовый регулятор. Когда пилот повторно освещенный, магнит издает слышимый звук, который может быть обнаруженным при устранении неполадок.

Если пилотное пламя погаснет, термопаре может потребоваться до 180 секунд, чтобы достаточно остыть, чтобы электромагнит обесточил и закрыл предохранительный клапан.
Предохранительный клапан определяет, может ли газ попасть в газ. контроль.Если предохранительный клапан открыт, газовый регулятор работает. обычно, и непрерывно выпускает газ в пилотную лампу через пилотный газорегуляторный клапан и подает газ в горелку через главный регулирующий клапан, когда датчик термостата определяет температуру воды ниже заданного значения, выбранного на шкале, расположенной на передней панели газового регулятора.
Как проверить термопару

С помощью электронный газовый регулирующий клапан, пилотное пламя нагревает термобатарею вместо термопары. В термобатарея работает на том же принцип как термопара, за исключением того, что он больше и создает больший ток чем термопара, тока достаточно для питания печатной платы внутри газовый регулирующий клапан.В отличие от термопары, ток от термобатареи проходит к газорегулирующему клапану через два провода, которые подключаются к передней части газовый контроль. Печатная плата управляет серией самопроверки процедуры, компиляция ошибок работы водонагревателя и т. д. и использование электромагниты для управления поток газа, который поступает в газовый регулятор, и газ, идущий в пилотную и горелка. См. Основные детали газового водонагревателя

Если ток не вырабатывается термопарой или термобатареей, подайте газ на клапан закрывается до тех пор, пока пилот повторно зажигается или заменена неисправная термопара или термобатарея.

Термостат для считывания температуры на газовом клапане расположен внутри медная трубка, которая выступает в резервуар и считывает температуру воды. Когда температура воды упадет ниже выбранной настройки термостата, тогда газовый клапан выпускает газ через трубку коллектора и в горелка расположена в камере сгорания.
Как отрегулировать температуру

Газ вытекает из горелки, где пилот свет воспламеняет газ. Если горелка загрязнена, засорена или заблокирован, газ может не загореться сразу, что приведет к несгореванию накопление газа, пока не достигнет пилотного пламени вызывая взрыв опасность.
Корневой и грязная горелка и желтое пламя укажите эту проблему. После очистки горелки и топки в камере газ должен гореть синим с красными и желтыми частями.
Очистить горелку

.

Отправить ответ

avatar
  Подписаться
Уведомление о
