Электросчетчик в гараж: Какой электросчетчик выбрать для гаража: 8 советов

Для учета потребляемой электроэнергии в гараже необходим счетчик. От правильно подобранного электрооборудования зависит безопасность его эксплуатации. В этой статье мы поможем разобраться в нюансах выбора электрических счетчиков для нежилых помещений.

Параметры выбора

Перед тем, как купить электросчетчик в гараж, следует немного разобраться в особенностях рассматриваемых устройств. Для этого необходимо:

• Рассчитать максимальный ток потребления. Если не планируется установка энергоемкого оборудования, то вам достаточно будет аппарата мощностью в 10-50А. В обратном случае электроприбор должен выдерживать нагрузку в 100А.
• Узнать общее количество фаз. Например, установка металлорежущих агрегатов предполагает проведение трехфазного питания.
• Учитывать класс точности прибора. Обычно он составляет 1,5-2%. В противном случае измерительное оборудование не примут в эксплуатирование контролирующие органы.
• Определиться с характеристиками устройства. От дополнительных функций зависит его цена.
• Акцентировать внимание на требования к установке. Не все измерители возможно монтировать на ДИН рейку.
• Проверить наличие паспорта, гарантии и пломб. Они должны быть без повреждений.

ВАЖНО: Перед монтажом электрооборудования с максимальной мощностью, необходимо узнать параметры подводящей сети. Такую информацию можно уточнить в службах, обслуживающих ГСК

Виды счетчиков

Для учета потребляемого электричества в нежилом помещении, в основном используют следующие виды энергоустановок:

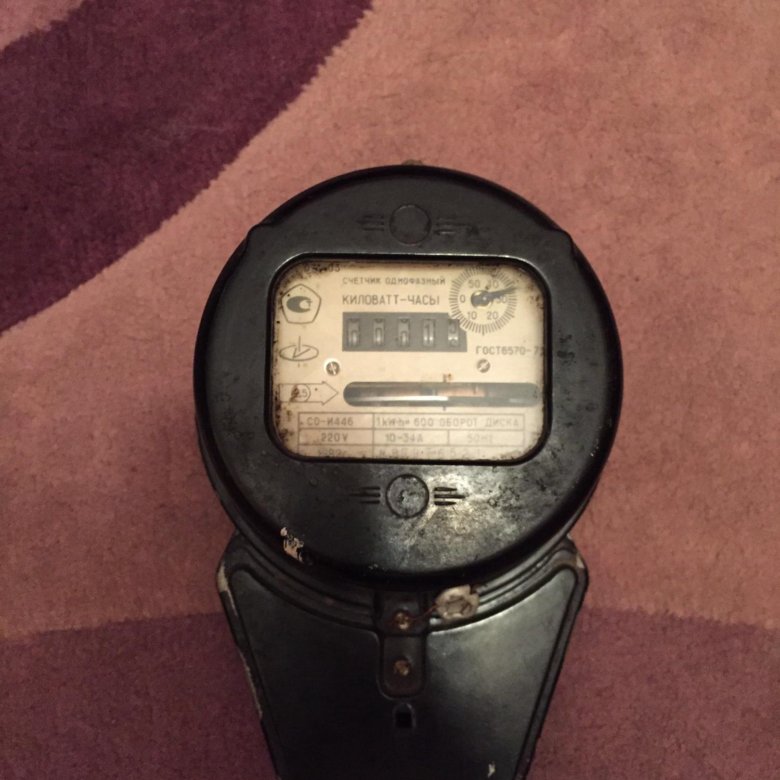

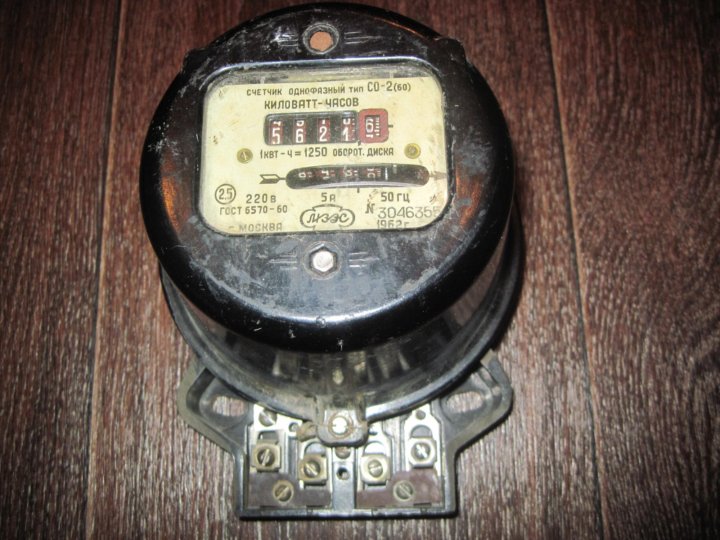

• Индукционные (электромеханические). Относительно недорогие. Могут работать при низких температурах. Из недостатков – могут иметь погрешность в измерениях.

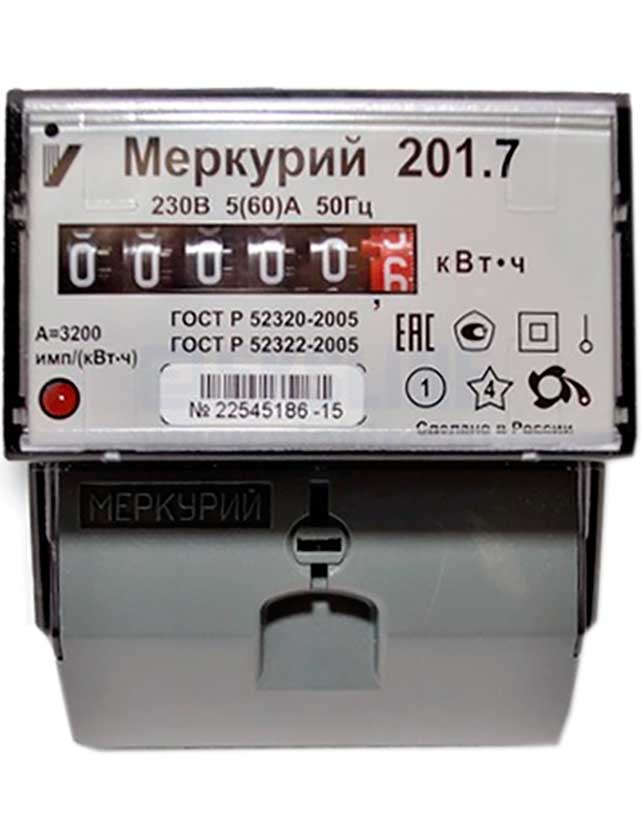

• Электронные. Позволяют контролировать потребляемое электричество с наименьшими погрешностями. Не все модели устройства могут работать при низких температурах.

ВАЖНО: Современные электронные счетчики поддерживают работу с коммуникационными модулями, что позволяет снимать показания удаленно

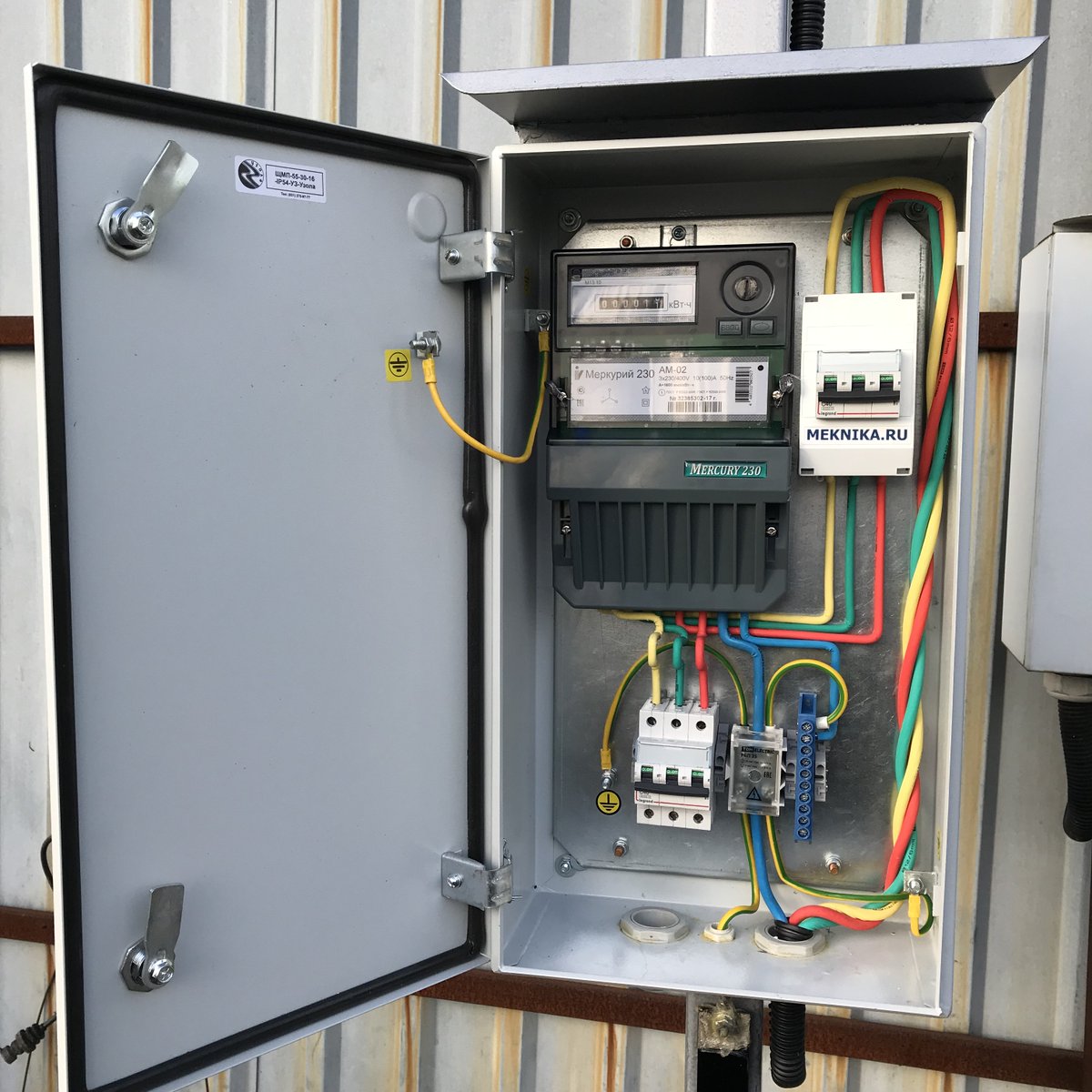

Трехфазный счетчик для гаража

В гаражном помещении, в котором часто используют сварочные агрегаты и станки, логично будет приобрести трехфазный счетчик.

Как правило, такие варианты используются в условиях, когда номинальная мощность более 15 кВт. Имеют много функций, находят широкое применение в бытовой сети и в работе контроля трехфазных электродвигателей.

Отличием такого аппарата от однофазного есть то, что он способен функционировать в условиях потребления большого количества энергии

Существует несколько видов трехфазных измерителей:

• Однотарифный. Считается стандартным, тариф у него только один, выбираться не может. Подходят для монтирования в гаражных помещениях и на производственных объектах.
• Двухтарифные (многотарифные). В ночное время цена за 1 кВт энергии существенно ниже. Это выгодно для тех, кто проводит деятельность в гараже ночью, чем существенно уменьшает затраты по электричеству.

Трехфазные счетчики бывают двух видов:

• Электронные. Приборы имеют современный цифровой дисплей.
• Механические. Включают в себя экран со стрелкой, которая показывает количество затраченных кВт.

Эффективность работы обоих устройств находится на одном уровне. Отличиями могут быть внешний вид или дополнительные опции, например, пульт дистанционного управления, но такие модели будут стоить значительно дороже.

Конструктивные особенности

Разные типы счетчиков отличаются между собой конструктивно. Механический прибор представляет собой две катушки: одна токовая, а ко второй подводится напряжение. Внутри них расположен металлический диск, закрепленный в подшипниках скольжения. На его оси смонтирована червячная пара, которая соединяется с механическим счетчиком. При работе устройства возникает электромагнитное поле, которое заставляет вращаться диск, за счет чего происходит подсчет потребляемого количества электричества.

В электронных приборах механической части вообще нет. Данные устройства превращают аналоговые сигналы в цифровые. Для этого используются специальные датчики импульсов, которые с помощью трансформатора подключаются к электричеству. Сигнал поступает на микроконтроллер, что позволяет рассчитать затраченную электроэнергию. Эти данные отображаются на цифровом дисплее. Такие устройства имеют высокий класс точности и позволяют накапливать и передавать информацию по специальным каналам связи.

Трехфазные счетчики имеют аналогичное устройство. Самыми популярными приборами считаются электронные. Некоторые модели поддерживают однофазный учет. Они надежны, интегрируются в автоматизированные системы учета, имеют небольшие размеры.

Метод подключения и тип учета

При выборе электросчетчика потребители обращают внимание, не только на принцип работы, но и на способ подключения, и на тип учета потребляемой энергии. Трехфазные аппараты подключаются напрямую либо косвенно.

Схема монтажа достаточно простая:

• При потреблении малого количества энергии, устанавливают прибор напрямую в разрыв питающих проводов.
• В случае использования мощных потребителей, применяют косвенное подключение с эксплуатированием промежуточных трансформаторов.

Тип учета прибора играет важную роль в экономии финансовых средств, если использовать трехфазные счетчики. В процессе работы такого устройства расходуется активная и реактивная энергии. Если учет финансов ведется однофазным электроприбором, рассчитывается активная часть. А при работе многофазного агрегата сначала идет потребление электричества, после оно возвращается по сети. Благодаря учету энергии можно сэкономить денежные средства.

Подготовительный этап перед монтажом

Когда прибор уже куплен, встает вопрос о его монтаже. Перед подключением, нужно пройти соответствующую подготовку. И следовать алгоритму действий:

• Установка бокса. Он включает в себя две части, первая – это внутренняя часть, в которой есть две рейки и нулевая шина, а вторая – наружный элемент в виде защитной крышки с дверкой. Крепится к стене на высоте примерно 0,8-1,7 метров от земли. Бокс должен быть надежно закреплен.
• Монтаж модульных элементов. Для повышения уровня безопасности, перед аппаратом устанавливают специальный автоматический выключатель. Это предотвратит возгорание или короткое замыкание при большой нагрузке. Следующим этапом идет установка розеток, понижающего трансформатора, к которому подключают переносное освещение для проведения работ в подвале или яме.
• Подключение счетчика. Обычно схему подключения производитель указывает на задней крышке прибора. Фазный провод подсоединяют к клемме 1, а нулевой к клемме 3.
• Присоединение контактов. Каждый контакт нужно тщательно монтировать, поскольку после установки пломб доступа к ним не будет.
• Автоматические выключатели. Подключать нужно питающие провода через верхний ряд контактов, а отходящие — через нижний.
• Подключаем прибор и защитное оборудование. Нагрузку подключают к клемме 2 (фаза) и клемме 3 (ноль). Обязательно проверяйте надежность закрепленных контактов.

ВАЖНО: Перед проведением монтажных работ убедитесь, что отключено электричество. Для этого воспользуйтесь указателем напряжения. Если не уверены в своих силах и нет понимания темы и особенностей работы с электросетью – обязательно обратитесь к специалисту

Особенности установки

Произвести монтаж счетчика относительно несложно. Обязательно следует придерживаться техники безопасности и тщательно проверять схему и соединения. Если плохо закрепить провода, они могут начать искриться. Но если у собственника отсутствует опыт установочных работ, и он сомневается в своих силах, в этом случае стоит обратиться к специалисту.

ПУЭ разрешает самостоятельный монтаж щита с установкой счетчика. При этом обязательное требование — вызвать специалиста, который проверит схему соединений и опломбирует прибор

Из недостатков

В некоторых моделях счетчиков учета электричества могут быть свои недостатки. К таковым можно отнести:

• Не совпадение мигания со щелчками, что введет пользователя в заблуждение.
• Проблемы с телеметрией.
• Неудовлетворительное качество сборки.
• Дисплей без подсветки.
• Небольшой срок для поверки.
• Плохая работа при низких температурах.
• Высокая стоимость.
• Отсутствие защиты от влаги.

Да, для кого-то незначительные нюансы не имеют большого значения, но все же, лучше изучить предмет со всех сторон.

Какой же счетчик выбрать

И напоследок, список рекомендаций:

• Если вы часто используете энергозатратное оборудование, стоит подумать про установку многотарифного устройства.
• При выборе счетчика, следует обратить внимание на тип крепления в распределительном щите.
• Учтите класс точности прибора.
• Если хотите снимать показания удаленно – покупайте аппараты, которые поддерживают работу с коммуникационными модулями.
• Проверяйте наличие в комплекте технического паспорта и сопроводительной документации, в т.ч. инструкции.

Правильный выбор электросчетчика — это вопрос безопасности при его эксплуатации и обслуживании, а также экономии финансов на оплату электроэнергии.

Статья написана для сайта remstroiblog.ru.

Какой счетчик электроэнергии лучше поставить в гараж: выбираем грамотно

Счетчик электроэнергии выполняет много функций. Очень важно установить его в гаражном помещении, чтобы развести кабели с разной нагрузкой по разным пробкам, осуществлять постоянный контроль расхода электроэнергии, а также предотвратить любые непредвиденные ситуации из-за скачков энергии. Например, уровень безопасности работы в сети заметно повышается благодаря установке автоматического выключателя. Сегодня мы узнаем, какой счетчик электроэнергии лучше поставить в гараж. Рассмотрим более подробно, какие сейчас бывают приборы учета, чем они отличаются друг от друга, какие у них есть преимущества и недостатки.

Обратите внимание: лучше установить современный электросчетчик в гараж. Это необходимо не только для контроля расхода энергии, но и для обеспечения достойного уровня безопасности.

Особенности выбора счетчика

Когда вам предстоит установка электросчетчика в гараже, важно в первую очередь разобраться, чем отличаются разные модели, запомнить основные важные моменты при выборе прибора. Вам необходимо правильно подобрать счетчик электроэнергии по всем ключевым параметрам. Интересно, что такие приборы учета работают без сбоев достаточно долго, а производители дают на них длительную гарантию. Например, один счетчик может отлично поработать 16 лет.

Счетчики электроэнергии бывают электронные и индукционные. Ниже мы немного подробнее о них поговорим. Зачастую потребители выбирают модели в соответствии с тарифными планами. Однако такой принцип больше подойдет в частном доме, а не в гаражном помещении. Дело в том, что с двухтарифными счетчиками выгоднее расходовать энергию в ночное время. Но в гараж работы обычно проводятся все-таки днем, а не ночью. Поэтому и учитывать расход энергии по двум тарифам не имеет смысла. Гораздо логичнее взять простой однотарифный счетчик электроэнергии, установить его в гараже.

Некоторых также интересует принцип работы многотарифных счетчиков. Но такие модели тоже для гаражного помещения не вполне подходят. Они способны проводить расчеты по нескольким позициям, но больше используются на предприятиях, а не в быту.

Важные моменты

Запомните, на что вам необходимо в первую очередь обратить внимание при выборе счетчика.

• Общая нагрузка по току. Чаще всего она составляет 50 А.
• Вид сети. Здесь надо обратить внимание на общее количество фаз.
• Метод крепления. Тоже важный фактор, поскольку прибор должен быть надежно закреплен.
• Количество тарифов, которые в данный момент обслуживает компания, поставляющая электроэнергию.
• Класс точности. Обычно он составляет 1,5-2.
• Наличие паспорта, печати изготовителя и гарантии, фирменной пломбы. Все должно поставляться в комплекте. У пломбы нужно проверить на прочность «усики», чтобы они не рассыпались, не были повреждены.

Стоит принять во внимание и спектр дополнительных возможностей. Например, счетчик может иметь подсветку, аккумулятор, а также функцию соединения с компьютером, возможность измерения мгновенной мощности, частоты.

Виды счетчиков

Когда предстоит замена электросчетчика в гараже, надо для начала определиться, какой тип прибора вам больше подойдет. Рассмотрим особенности, отличительные черты счетчиков электроэнергии разных видов.

Электронный прибор

Это более современный счетчик, в котором имеется электронная часть. Удобно следить за показаниями на электронном табло, особенно благодаря подсветке. Точность измерения таких счетчиков существенно выше, но менять их приходится чаще. Общее количество затраченной энергии высчитывается с использованием специальных микросхем. Такой прибор сложнее.

Индукционный счетчик

Конструкция таких приборов учета предельно простая. Здесь весь принцип действия основан на элементарной механической работе счетчика, который состоит из катушки тока и напряжения, диска из металла, а также непосредственно счетчика. Электрический ток проходит через катушки, из-за чего возникает электромагнитное поле. Это провоцирует вращение металлического диска, который и обеспечивает работу механического счетчика, учитывающего общий расход электроэнергии. Существенные преимущества таких приборов – демократичная стоимость и долговечность. Правда, погрешность здесь достаточно большая – примерно 2 процента. Со временем уровень погрешности возрастает, что и вынуждает производить замену счетчика.

Трехфазные счетчики

В гаражном помещении вполне логично использовать трехфазные счетчики. При этом проводят нулевой провод и три фазы. Сейчас подбирают разные виды счетчиков, которые рассчитаны на разные уровни потребляемой мощности с напряжением в 380 В. Например, в гаражном помещении могут активно использовать станки, сварочные аппараты. Здесь важно продумать всю систему электропроводки, чтобы прибор учета и сама проводка, питающий кабель были рассчитаны на соответствующие нагрузки.

Метод подключения и тип учета

Также счетчики выбирают по методу подключения и виду учета энергии. Подключают приборы напрямую и косвенно. При прямом подключении измерительное устройство включается в линию под напряжением. Если выполняется косвенное подключение, используются промежуточные трансформаторы.

Тип учета энергии тоже имеет большое значение. Здесь есть один важный момент, при знании которого можно добиться существенной экономии с применением трехфазного счетчика. В процессе работы электрооборудования идет расход реактивной и активной энергии. Когда учет ведется однофазным прибором, рассчитывается активная часть. При функционировании трехфазного счетчика определяется направление потоков энергии. Сначала идет потребление энергии, а потом она идет по сети обратно. Благодаря полному учету можно сэкономить.

Выбор счетчика для гаража

Определите заранее, как именно вы будете использовать счетчик электроэнергии в гараже. Важно учесть, какие приборы, с какой мощностью будут применяться. Например, если в гаражном помещении обустраивается мастерская, мощность потребления будет заметно выше. Специалисты советуют в таком случае ориентироваться на суммарную мощность минимум в 15 кВт. Когда гараж питается от одной сети с жилым домом, в нем есть мастерская, следует определить электрический ток в 100 Ампер на вводе. Кроме того, прибор учета должен спокойно выдерживать температурные перепады, холод, так как гараж не отапливается постоянно.

Учимся выбирать счетчик электричества: полезные советы

Запомните несколько важных моментов. Чтобы выбрать правильно прибор учета электроэнергии, необходимо разбираться в некоторых параметрах.

• В жилые индивидуальные дома обычно подают ток в 60А. Иногда потребляется большая мощность, тогда стоит рассчитывать на нагрузку тока в 100А. Желательно уточнить параметры непосредственно в службе энергоснабжения.
• Если вы хотите использовать трехфазный счетчик, надо обязательно удостовериться, что он будет соответствовать вашей электросети.
• Следует заранее определиться с оплатой по тарифам. Если компания предоставляет выгодные тарифные планы, которые вам подходят, имеет смысл приобрести соответствующий электросчетчик.
• Подумайте, нужен ли вам прибор с наличием богатого функционала. Обратите внимание: уровень качества, долговечность и надежность от этого не зависят. Просто более дорогие модели имеют определенный набор дополнительных опций.
• Учитывайте, какие крепления есть в вашем щитке. Монтаж на рейки дин предусмотрен не везде. Важно приобрести прибор, который вы сумеете прикрепить без проблем.
• Принимайте во внимание и класс точности. Для частного дома он должен составлять максимум 2%, иначе счетчик не пройдет проверку в контролирующих органах. Если вы хотите добиться лучшего результата, можно приобрести электронный счетчик: у него класс точности стремится к 0,5.

Непременно проследите за соответствием современным стандартам. Прибор должен иметь печать в паспорте, пломбы. На пломбу выставляется год тестирования, квартал. Печать изготовителя, дата проверки есть в паспорте. Затем энергоснабжающая компания поставит на счетчик еще одну пломбу.

Устанавливаем счетчик

Когда прибор уже выбран и приобретен, приходит время установки электросчетчика. В нашем примере мы рассмотрим монтаж и полный цикл установки механического прибора учета. Будьте внимательны, чтобы потом вся система работала без сбоев.

Подготовительный этап

Перед подключением прибора проводится соответствующая подготовка. В первую очередь необходимо установить бокс, в котором и монтируется все оборудование. Обычно счетчики имеют модульный тип. Они устанавливаются вместе с дополнительным оборудованием на монтажную рейку. Не забудьте и о специальном защитном оборудовании. Вам понадобятся:

• устройства защитного отключения;
• автоматические выключатели;
• ограничители напряжения;
• нулевые шины с переходными клеммами;
• дифференциальные автоматические устройства;
• индикаторы напряжения.

Устанавливают все элементы в боксы, которые изготавливают из специальной негорючей пластмассы. Боксы отличаются размерами и способами крепления. Если вы планируете использовать много устройств, стоит взять бокс большего размера с необходимым количеством установочных мест внутри.

Установка бокса

Переходим к описанию бокса, его установки. Перед нами модель навесного типа, рассчитанная всего на 24 позиции установки. В боксе есть две рейки дин, что позволяет оперативно осуществить надежный монтаж. Рейка дин представляет собой пластину из металла, к которой и крепится дополнительное модульное оборудование.

Бокс включает в себя две части. Наружный элемент – защитная крышка, в которой имеется дверка. Во внутренней части есть две рейки, нулевая шина.

Чтобы подготовить бокс к монтажу, с него снимается верхняя крышка. Аккуратно выкрутите 4 винта, которыми крепится наружная крышка.

Вы видите внутреннюю часть бокса, а также две рейки.

Также можно увидеть здесь и нулевую шину.

Теперь приходит время прикрепить бокс к стене. Помните, что к высоте монтажа предъявляются определенные требования: она должна составлять 0,8-1,7 метра от пола. Это связано с тем, что контролерам и пломбировщикам необходимо обеспечить свободный доступ к прибору учета, без применения стремянок и табуреток.

Крепите бокс аккуратно. Вам понадобятся дюбели или саморезы, в зависимости от материала стен. Бокс должен быть надежно закреплен. Слишком низко его вешать тоже не надо, так как его помещают вне зоны доступа детей и животных.

Монтируем счетчик и модульные элементы

Перед прибором учета устанавливают специальное отключающее устройство для повышения уровня безопасности. Чаще всего используются автоматические двухполюсные выключатели. Они предотвращают возгорание из-за превышения нагрузки, короткое замыкание, дают возможность легко обслуживать и менять счетчик.

Мы установим автоматический выключатель непосредственно в бокс.

Стартует работа монтажа вводного двухполюсного выключателя автоматического типа. Найдите защелку на задней крышке автомата, а затем закрепите его на верхней рейке.

Потом нужно установить сам прибор учета электроэнергии. Найдите его защелку на задней стенке.

На следующем этапе закрепляются отходящие однополюсные автоматы. У нас их всего два.

Можно говорить о завершении установки счетчика электроэнергии, а также модульного оборудования. Теперь нужно подключать всю систему.

Подключаем счетчик

Сначала счетчик необходимо подготовить к подключению. Надо аккуратно открутить пломбировочный винт. Он располагается прямо в центре, на нижней крышке прибора.

Теперь снимите осторожно защитную крышечку. Обычно производители предоставляют схему подключения счетчика, размещая ее на задней части крышки.

Контакты

Очень важно разобраться в назначении всех контактов, чтобы затем правильно их подключить. Запомните существенный момент: все контакты следует тщательно монтировать, поскольку потом, после пломбировки счетчика, уже не будет возможности получения доступа к группе контактов. Для крепления каждого контакта имеется два прижимных винта. Контакт должен иметь надежный, равномерный прижим провода к контактной пластине.

Самый первый контакт нужен для подключения питающей фазы, подходящей.

Отходящая фаза подключается через второй контакт.

Питающий нулевой провод подключается с помощью третьего контакта.

Отходящий нулевой провод подключается благодаря четвертому контакту.

Автоматические выключатели

Приступайте к монтажу с вводного автомата. Вы будете подключать питающие провода через верхний ряд контактов.

Отходящие провода должны идти через нижний ряд контактов. У нас они идут на счетчик.

Фаза с прибора учета идет на верхние контакты отходящего однополюсного автомата.

Отходящие фазные жилы идут через нижние контакты.

Подключаем счетчик и защитное оборудование

В первую очередь надо подсоединить автоматический выключатель. Жилы питающего кабеля заводятся на верхние контакты. У нас синий ноль, коричневая фаза. В правый верхний контакт подключается нулевая жила, а в левый – фазная. Будьте крайне внимательны, соблюдайте технику безопасности! Прежде чем проводить такую работу, надо обязательно убедиться, что электричество отключено. Воспользуйтесь указателем напряжения.

Потом нужно соединить отходящие нижние контакты: все делается соответственно верхним. Справа идет ноль, а слева фаза.

Теперь следует аккуратно подключить так называемую фазную перемычку. Снимите немного изоляции, жилы вставьте в соответствующие контакты, как показано на рисунке. Отверткой хорошо протяните контактные винты. Контроль подтяните винты плоской отверткой. Будьте внимательны. В прижимные контакты не должна попасть изоляция! Пластина прижимает только сам проводник, алюминиевый или медный. При этом и голая часть перемычки тоже не должна сильно торчать наружу, чтобы предотвратить новое включение после пломбировки.

Когда вы будете затягивать винты, сначала протяните верхний винт, а уже потом подтяните и нижний. Сделайте все тщательно, до конца. Обязательно проверьте потом надежность фиксации провода: немного потяните за кабель. Он должен быть стабильным, без покачиваний.

Потом нужно подключить нулевой провод. Изготавливается и так же протягивается вторая перемычка. Запомните! Провода, перемычки не должны соприкасаться. Непременно оставляйте между ними хороший зазор.

Затем подключайте перемычку фазного отходящего провода. Следите, чтобы контакты были хорошо подтянуты.

Распределите приходящую фазу между отходящими. Вам пригодится специальная заводская гребенка, с которой монтаж проходит значительно быстрее, без трудностей.

Когда концы перемычки подготовлены, идет распределение: одна сторона вставляется в верхний контакт второго автомата, а другая – в верхний контакт первого.

Обратите внимание: если автоматов много, фаза подается на каждый из них, для чего необходимо соответствующее количество перемычек.

Затем устанавливается нулевая шина. Подключаются все отходящие провода. На нижних контактах однополюсных автоматов сажаются фазные жилы.

Нулевые жилы идут на нулевую шину. Обязательно проверьте надежность фиксации контактов.

Монтаж завершен. Завинтите пломбировочный винт, наденьте защитную крышку.

Полезное видео: узнаем больше о счетчиках электроэнергии

Посмотрите содержательные ролики, чтобы узнать больше о счетчиках электроэнергии, их выборе и установке. Первое видео дает больше информации о счетчиках для всех, кто хочет разобраться в этих приборах, узнать об их отличиях и принципе действия.

В следующем ролике подробно рассказывается, каким образом надо правильно устанавливать счетчик.

Будьте внимательны, запоминайте все основные этапы работы, чтобы данная инструкция вам помогла. Есть еще одно видео, где дается подробный алгоритм установки однофазного счетчика электроэнергии. Даже если вы не все поняли из первого ролика, два этих видео вам точно дадут полное представление обо всех нюансах работы.

Безусловно, для гаражного помещения вам вполне подойдет однотарифный счетчик электроэнергии.

Современный прибор учета позволит вам не только постоянно контролировать расход электроэнергии, но и предотвратить всевозможные неприятные ситуации, которые могут возникать из-за большого потребления, скачков энергии. Здесь ключевую роль играет принцип действия автоматического выключателя. Установите счетчик самостоятельно, предварительно изучив все соответствующие инструкции работы.

Cчетчики в гараже — ваше мнение? — Народ, подскажи !!!

Сорри за офтоп,но вспомнилась старая байка

Как сейчас помню … у нас в дачном поселке было большое горе, подключали к электросети. То есть мы-то, сначала думали это радость но, оказалось, есть люди способные очень серьёзно отнестись к порученному им делу. На общем собрании председатель правления ознакомил нас с «типовой схемой подключения потребителей» к электросети поселка. Не буду я об этой схеме, то кем и как она «накарябана» отдельная тема, — расплачусь. Смутили меня два момента, и я решил уточнить … По их типовой схеме после ввода стоит счетчик, затем пробки – автоматы … А у меня на столбе защитный автомат ввода в дом, затем вводной кабель на подвесе, счетчик, блок автоматов, УЗО, потребители … короче проект выполнен специализированной организацией. Вот этого-то правление (вместе с их электриком) позволить мне уже не могут! Сначала счетчик, затем что угодно, хоть сварочный аппарат! И никаких «УЗО», чтобы «оно» не мешало правильной работе счетчика! Пробка-автомат это понятно, ее и на зиму можно вывернуть, чтобы не украли, а всё остальное от лукавого! Аргумент такой, — если перед счетчиком будет выключатель, то твой счетчик остановится, а другие будут, крутится быстрее, потому как останутся в замкнутой цепи, и общий счётчик будет врать! А электричество, всегда воруют с отключенным счётчиком! — А без этого, разве нельзя его воровать? — Нет нельзя, отвечают, так он всегда под напряжением! — И если ТЫ в него залез, убьет на хрен! — Где Ты видел, что бы перед счетчиком выключатель был? — И вообще, какой ты хитрый – аж три фазы в дом завёл, чтобы электричества у тебя больше было, а платить, как ты будешь? — А четвёртый провод тебе зачем – воровать?! Привел им в пример городской дом, и ряд других домов, в которых живут сами члены уважаемого правления.

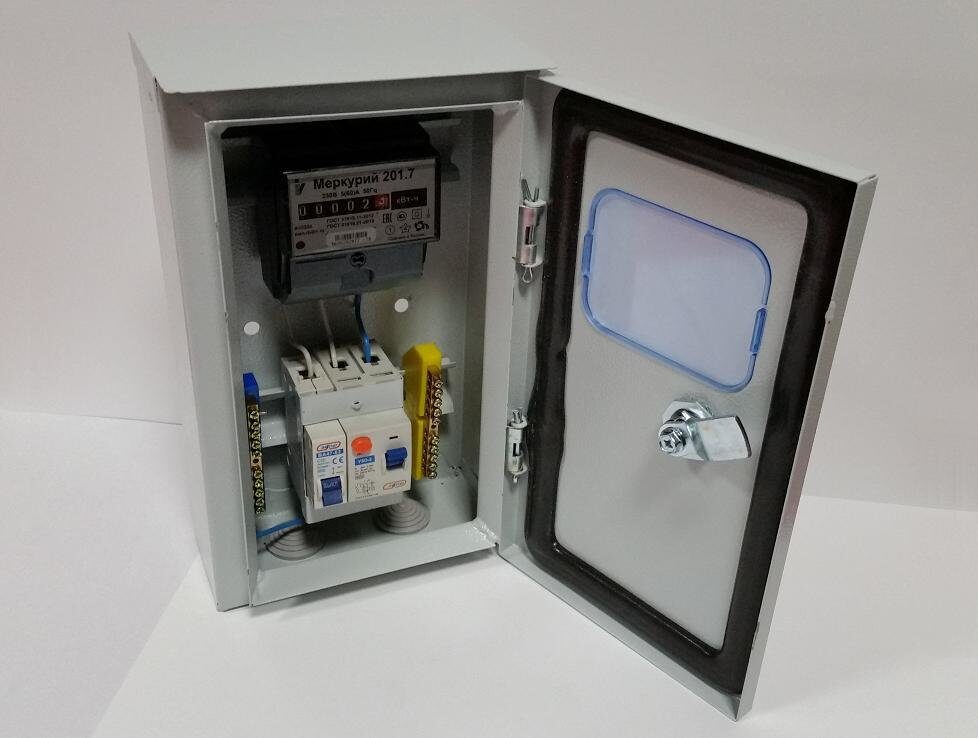

Электрощиток в гараж

Гараж без электроэнергии — не гараж, а бетонный или металлический бокс для хранения техники. На определенном этапе обустройства гаража потребуется развести и уложить в стены, пол или потолок каналы с проводкой. После завершения отделочных работ приходит черед монтажа электрощитка в гараже. И только после этого, если проводка и электрощиток собраны правильно, электрик городского управления электросетей подключит и опечатает входные клеммы.

Устройство гаражного электрощитка

Понятно, что основное предназначение электрощитка заключается в удобном и безопасном управлении системой распределения потребителей в гараже, поэтому в состав электрощитового набора обязательно входит:

• Счетчик электрический сертифицированный, с отметкой о прохождении поверки в конторе Энергосбыта;
• Прибор УЗО, защищающий человека и электроприборы от токов утечки и стока по мостикам проводимости;
• Прибор общей защиты входных цепей от короткого замыкания в проводке гаража;
• Однофазные пакетники с возможностью автоматического разрыва цепи при возникновении КЗ;
• Коммутационная панель и монтажный ящик с несколькими рядами металлических крепежных планок.

Важно! В данном случае можно собрать электрощиток для установки в гараже только для питающего напряжения в 220В. Варианты подвода и обустройства в помещении гаража трехфазного напряжения должны выполняться только специалистами РЭС, по заранее согласованному проекту.

Требованиями нормативов, определяющих состав и устройство электропроводки и освещения, установлено, что в подвальных помещениях и смотровых ямах напряжение питания светильников должно быть не более 36В.

Поэтому для любого варианта подвала в помещении гаража необходимо предусмотреть на электрощитке дополнительный понижающий трансформатор с пакетником. Для организации освещения потребуется вывод с трансформатора на дополнительный контур проводки подвала со своим заземлением.

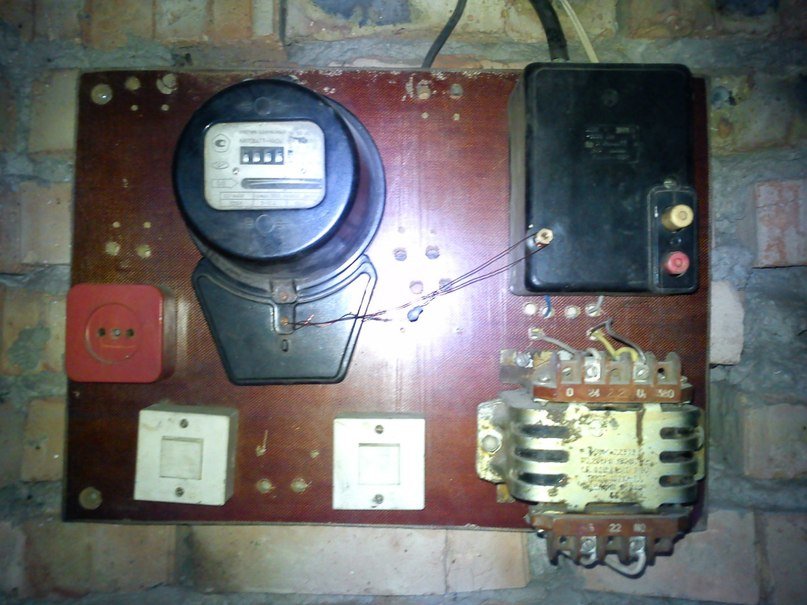

Простой вариант электрощитка в гараж

Электрический щиток нужен в первую очередь для установки электросчетчика и приборов защиты. Перед тем как приобретать конкретную модель счетчика, поинтересуйтесь, какую именно модель прибора учета электроэнергии лучше использовать в условиях гаража. Чаще всего устанавливают электромеханические устройства под однофазное напряжение с максимальным током до 50А. Естественно, прибор должен иметь поверочную пломбу и быть опечатанным службой контроля РЭС.

Какой электрощиток лучше, самодельный или промышленного изготовления

Во многих случаях подведение электроэнергии в гараж может выполняться без использования покупного ящика и сборки всех приборов управления в одном боксе. Чтобы сэкономить на приборах для гаража, любители изготавливают электрощитки из гетинакса или текстолита, на которые вешают счетчик с автоматом защиты и ряд однофазных пакетников в черных эбонитовых корпусах.

Особых преимуществ такой электрощиток не дает. Использование современных дифавтоматов защиты от короткого замыкания и приборов УЗО является обязательным, независимо от того, какой формы и размеров сам электрощиток в гараже. Качество старых эбонитовых пакетников зачастую очень посредственное, их с удовольствием заменяют более современными моделями немецкого производства.

Схема подключения приборов внутри коробки электрощитка

Порядок подключения приборов внутри электрощитка хорошо иллюстрируется приведенной схемой:

1. Входной кабель с тремя жилами от линии на столбе заводится по подготовленному каналу внутрь электрощитка. В качестве шлангов или каналов, по которым пропускается провод, можно использовать металлопластиковые или стальные трубы. Надежнее сделать ввод в короб через заднюю стенку электрощитка, а не бить отверстие в боковой стенке гаража;
2. Внутри электрощитка на монтажные планки последовательно крепятся электросчетчик, автомат отключения КЗ и блок защиты УЗО. Далее устанавливаются пакетники под розетки и приборы для освещения гаража, трансформатор питания светильников и вентиляции подвала;
3. С помощью коммутационных колодок приборы последовательно соединяются в цепь и подключаются к осветительной проводке и силовым проводам, идущим к сварочному посту и блоку розеток с максимальным током потребления до 25А. Остальные розетки подключаются к пакетникам с током отсечки в 16А.

Совет! Промаркируйте зачищенные отрезки проводов с помощью цветной изоленты. Это упростит подключение к колодкам и позволит избежать путаницы «земля-фаза».

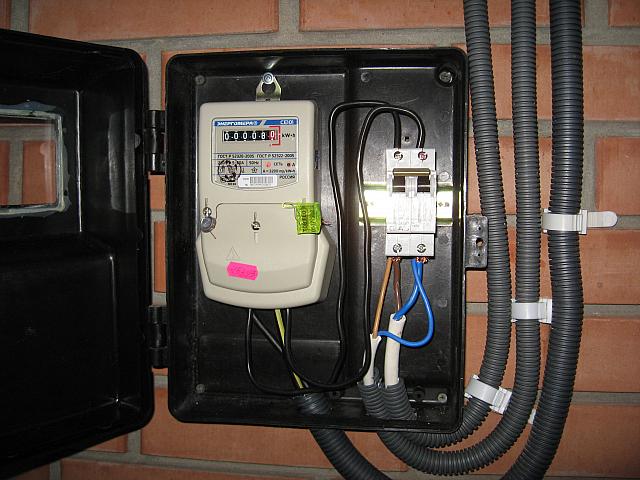

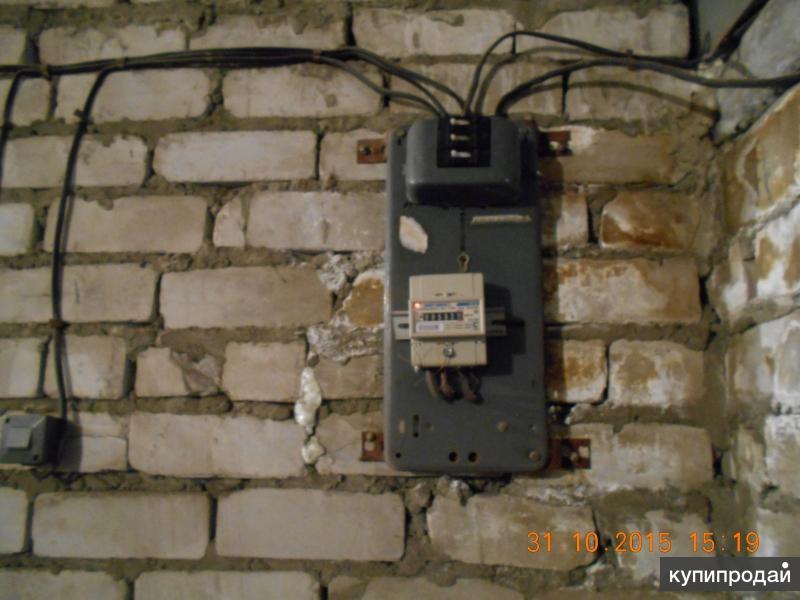

Зачастую, чтобы упростить работу с подключением и пломбировкой счетчика в гараже, перед вводом в электрощиток устанавливают обычный отсечной рубильник или переносят дифавтомат. Обычно на этом настаивают электрики гаражного кооператива, так проще и надежнее защищаются от КЗ лампы внешнего освещения, и проще работать со счетчиком.

Целесообразность такого решения не всегда понятна, поэтому многие автолюбители могут страховаться и устанавливают в гараже два автомата, до и после счетчика, что тоже не всегда оправдано.

Розетки и осветительные приборы в гараже подключаются отдельными пакетниками, их разделяют на две группы – силовые с порогом в 25А и маломощные – для срабатывания на обычных розетках с нагрузкой не более 1,5-2 кВт. Для освещения достаточно слабых 5-ти амперников, но желательно на каждую точку освещения гаража, например, для прожектора, переноски и четырех настенных светильников установить свой выключатель на электрощитке.

Обязательным атрибутом смонтированного в гараже электрощитка является полноценный контур заземления проводки гаража. Это крайне важно. Не стоит особо надеяться на нейтраль линии напряжения и уповать на то, что она заземлена, как заявляют электрики и их помощники. Кроме того, при замыкании где-то на линии на нейтрали может появиться неплохой потенциал до 120В, что может спалить особо нежные приборы, работающие в гараже, например, блок зарядки аккумулятора. Толстый провод «земли», а лучше медную шину от стального контура, закопанного на метр глубиной, подключают по представленной схеме, электросчетчик условно не показан.

Работа приборов защиты

Система защиты, смонтированная на электрощитке, состоит из двух обязательных приборов. Первый – это прибор или автомат отключения при возникновении короткого замыкания. Второй — устройство УЗО, оба прибора очень похожи по внешнему виду, и зачастую их путают и не понимают, зачем два одинаковых автомата.

На самом деле схема УЗО принципиально отличается от главного автоматического отсекателя, и рассчитана на отключение проводки только в тех случаях, когда ток утечки между двумя жилами кабеля достигает 5 тысячных ампер. Есть немало случаев, когда, стоя на влажном грунте, человек касается корпуса электрического прибора и получает удар из-за нарушения изоляции девайса. Чаще всего это происходит из-за микротрещинок на полихлорвиниловой изоляции кабеля, или при замокании проводки от конденсата, затекающей через кровлю гаража дождевой воды. Сто тысячных ампер считаются смертельными, исправный автомат УЗО должен срабатывать на пяти тысячных, но не способен отключить сеть при возникновении короткого замыкания.

Для этих целей используются дифференциальные устройства автоматического отключения питания при резком увеличении тока до определенного порога. Если у вас в гараже стоит мощное сварочное оборудование, то устанавливайте прибор на 25А. Больше нельзя, это может привести к возгоранию в гараже проводки и электрощитка. Для более мощных потребителей потребуется трехфазная сеть.

Самодельные схемы электрощитка для гаража

Если у вас есть способности и желание собрать своими руками автоматический вариант электрощитка для гаража, можно воспользоваться приведенной схемой.

В конструкции используется система гальванической развязки приборов освещения подвала через трансформатор Т3. Одновременно с низковольтным освещением в конструкции электрощитка реализована возможность подключения потребителей на 12В, что бывает полезным при ремонте автомобильной техники. Кроме того, конструкция на основе Латра позволяет регулировать и подстраивать выходное напряжение под потребности нагрузки приборов в гараже.

Заключение

Крепление корпуса электрощитка всегда выполняется на дюбелях к основе стены гаража, нельзя крепить на штукатурку или возгораемые предметы, только на бетон или кирпич. Высота установки электрощитка в гаражном помещении составляет 1300-1400мм над уровнем пола. Щиток вешается на стену возле входа с правой или левой створки ворот, кому как удобнее.

Как выбрать счетчик электроэнергии для квартиры, дачи, гаража

Каждый человек пытается всеми силами экономить свет, ведь платежки сейчас на него ну очень большие. Конечно, есть и отличные способы сэкономить электричество, но в этой статье мы вам расскажем, как выбрать счетчик электроэнергии и на что обратить особое внимание. Такая статья также будет полезна людям, которые просто решили поменять свой старый счетчик на современный.

Какие бывают электрические счетчики

Изначально хотелось бы рассказать вам, какие существуют электросчетчики, именно такие познания дадут вам понимание, какой стоит выбирать для своего дома.

Сейчас можно выделить следующие изделия, их все вы сможете приобрести.

1. Индукционные электросчетчики, они могут быть механическими и электронными. Такие устройства считаются классическими их можно встретить повсеместно. Говоря за преимущества таких счетчиков, то стоит выделить их низкую стоимость и долговечность. Хотя, считают показания они не всегда точно. Здесь есть два варианта, как они будут считать: меньше или больше. Если в вашу сторону – тогда повезло, если больше, то вы об этом вряд ли узнаете, пока не поставите другой.
2. Однотарифные и многотарифные. На счет них сейчас ходит множество споров, ведь в некоторых ситуациях счетчики на несколько тарифов могут помочь существенно сэкономить, но часто бывает и так, что они даже не окупятся за весь период службы. Мы уже разбирали, преимущества и недостатки двухтарифных счетчиков, в этой статье вы найдете информацию, которая поможет сделать выбор.
3. Класс точности счетчика. Каждый счетчик считает всегда с определенной погрешностью, она указывается на корпусе счетчика (фото ниже). Допустимое значение – 2, такое правило даже прописано в ПУЭ. Выбирая точность, вы должны понимать, обманывать он может и вас.
4. Мощность. Такую характеристику можно назвать существенной, здесь нужно ориентироваться на то, какое количество энергии потребляет ваша сеть. К примеру, если установлено большой количество бытовой техники, тогда и нагрузки будут существенными. Счетчики бывают рассчитанные на следующий ток от 5 до 100А. Смотрите фото выше.
5. Однофазные или двухфазные. Здесь все зависит от того, какой тип вы проводки в вашем доме.
6. Способ крепления. Такие устройства могут крепиться на DIN-рейку или болты.

Как выбрать счетчик электроэнергии видео

Какой модели стоит отдать преимущества

Выше мы вам рассказали, какие вообще существуют модели, теперь мы поговорим только о том, какой лучше выбрать, купить для квартиры, гаража, дачи, частного дома. Узнайте, как работает трехтарифный счетчик.

В первую очередь вы должны четко опираться на характеристики каждого счетчика, а основное – это его мощность. Если с ней не угадать, тогда его установка может оказаться бессмысленной. Все характеристики вы сможете найти в его книге.

Чтобы посчитать все, используйте самый простой способ:

1. Посмотрите все электроприборы в своем доме, на них указывается номинальная мощность, не забывайте, что у вас есть еще лампы.
2. Складываем всю мощность между собой.
3. Если получилось 10 кВт, тогда вам хватить счетчика на 60А.
4. Если больше, тогда выбирайте счетчик на 100А.

Расчет довольно простой, но помните, технику нужно считать всю. Если у вас получился спорный момент, всегда округляйте к большему, лучше лишний раз переплатить, чем выбрать для своего дома неправильный электрический счетчик.

Также смотрите, на его функциональность, на один тариф или на два. Если вам нужен счетчик на дачу, тогда и не думайте, берите на один тариф, ошибки здесь не будет. А вот в частном доме или квартире к этому вопросу стоит подходить внимательно, ведь далеко не всегда счетчики на несколько тарифов оказываются выгодными. Здесь очень много спорных моментов, которые стоит брать в учет.

Как выбрать счетчик электроэнергии: дополнительные советы

В самом конце статьи хотелось бы сказать несколько слов о том, как выбрать счетчик электроэнергии, и поделиться с вами полезными советами. Внимательно прочитайте их все, они помогут не допустить ошибку и сделают реально все, чтобы вы установили о себе отличный счетчик электроэнергии, который будет экономить ваши средства.

1. Для гаража всегда выбирайте мощное устройство, в любой момент может появиться необходимость включить сварочный аппарат, дрель и т.д.
2. Проверяйте все пломбы на корпусе – это очень важно. Дата проверки не должна быть старше двух лет.

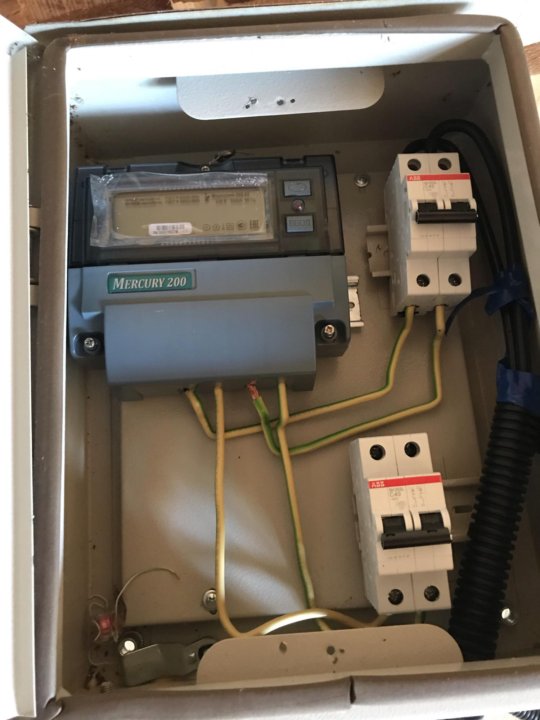

3. Российские производители, такие как: Меркурий, Нева, Энегомера производят качественные устройства, они ничем не уступают зарубежным. Так что, если купить их, вы сможете сэкономить.
4. Если вас заставляют купить счетчик с автоматизированным учетом – не слушайте. В этом случае жизнь себе упрощает только обслуживающая компания, а вы только переплатите свои средства.
5. Интересуйтесь, какой уровень шума издает устройство, бывает, когда оно очень громко работает.

Вот мы и рассказали вам, как выбрать счетчик для дома, квартиры, гаража и дачи. Наши советы будут полезными, если их вы будете использовать в полной мере.

Интересная статья по теме: требования к электрическим счетчикам.

Как сделать электрощиток в гараж своими руками

Электрощиток, устанавливаемый в гараж, должен находиться в любом подобном помещении. Его необходимо иметь при сдаче объекта в эксплуатацию. Такой прибор должен отвечать определенным требованиям. При этом соблюдаются определенные ГОСТы. Именно в их требованиях стоит разобраться подробнее. Кроме того, можно без труда разобраться, как установить электрощиток в гараж своими руками.

Зачем устанавливать электрощиток

При монтаже такого устройства гараж становится полноценным помещением. За счет этого увеличивается его функциональность. При выборе электрощитка заранее продумывается планировка. Ведь при создании такой конструкции определяются объемы электроэнергии, которые будут потребляться. Для обеспечения удобства работы в гараже его делят на несколько зон:

• Основная область – здесь будет находиться сам автомобиль.
• Дополнительная зона, в которой размещают мастерскую и ремонтную яму. В таких комнатах хранят различный инструментарий.

К примеру, сварочное оборудование требуется многим автовладельцам, которые сами проводят ремонт своих транспортных средств. По этой причине электричество в гараже должно устанавливаться не только для освещения. Это требует монтажа качественного электрощитка.

Описание электрощитка

Электрощиток для гаража является эстетичной и удобной панелью, в которой располагается специальное оборудование. За счет его работы возможен прием тока и его распределение.

Внимание! Электрощитки для гаражей изготавливают из специальных материалов. Они оборудуются дверцей, которую обязательно следует запирать. При выходе из гаража электрощиток легко можно будет обесточить.

Основное освещение

Электрощиток в гараже может быть сделан многими автовладельцами. Однако это не означает, что при полном отсутствии знаний все работы будут выполнены правильно. Однако при наличии определенных знаний в проводке и соблюдении правильной последовательности работ цена электрощитка окажется небольшой.

Для создания качественной системы освещения необходимо оборудовать гараж минимум четырьмя источниками. Особенности создания основного освещения:

• Лучше устанавливать лампы парами – с левой и правой стороны от машины.
• Еще можно расположить источники свет сзади и спереди от машины. Зависит вариант размещения ламп от нужд автовладельца.


  ?Внимание! Важно провести проводку от электрощитка таким образом, чтобы каждый источник света имел отдельный выключатель.

• Чтобы в подвале тоже присутствовало освещение, следует воспользоваться трансформатором. Необходимо, чтобы он распределял электричество в разные зоны подвального помещения.
• Кроме трансформатора и различных приборов, следует повесить в гараже электросчетчик. Он должен выдерживать серьезные нагрузки.
• К примеру, аппараты для сварки старого образца способы выдавать нагрузку 50 А. Это говорит о необходимости выбрать счетчик, способный выдерживать подобные нагрузки.

Внимание! Очень важно выбрать схему разводки, которая будет отвечать требованиям безопасности. Лучше использовать кабель с медной жилой.

Гаражный электрощиток представляет собой один из основных элементов системы электропитания гаража. С его помощью можно включать и выключать отдельные ветки.

Зарядные устройства

Лучше выбирать электрощиток, который можно подключать к зарядному прибору. Нередко в гаражах используется устройство для зарядки. Особенности таких электрощитков:

• Он должен относиться к приборам силового вида. При отсутствии такой возможности электрощиток с зарядкой может быть подключен к трансформатору, отвечающему за подвал.
• Электрощиток с зарядкой, выполненный своими руками, часто представляет собой устройство, которое следует выполнять по той же схеме, что и автотрансформатор ЛАТР 2. Он может работать только с нагрузкой 2 А. Мощность такого устройства составляет 500 Вт. При этом напряжение трансформатора не превышает 250 В.

Трансформатор, заводской или самодельный, который используется для зарядки аккумулятора имеет несколько преимуществ:

• Развязка выполняется гальванической. В этом случае напряжение делят на первичное и вторичное.
• Постоянное увеличение выходной силы электричества. Сам транформатор способен выдавать лишь 2 А. Именно поэтому его необходимо увеличить.

Работают трансформаторы типа Т-1 по следующему принципу:

• Напряжение посредством трехполосного тумблера подается на выпрямитель ВД-1.
• Затем оно стабилизируется. Проходя по тумблеру, напряжение подается на используемые клеммы.

• Необходимо, чтобы силовой тумблер находился на выходе от тумблеров. С помощью этого устройства можно отключить подачу тока к клеммам в любой момент.
• Клеммы, выводящие 12 В, нужны, чтобы обеспечить стабильность работы прибора и дополнительных двигателей, которые имеются в автомобиле.
• Клеммы, способные выдавать 27 В, могут применяться не очень часто. С их помощью возможна одновременная зарядка нескольких аккумуляторов. На таких клеммах сила тока будет ниже, чем в случае с предыдущими.

Схема электрощитка в гараже при использовании трансформатора Т-1 имеет такие особенности:

• К расположенным отдельно друг от друга выводам подсоединяется первичная обмотка. Они должны быть отделены от тех выводов, к которым ведется обмотка вторичного вида.
• Выводы, соединенные со вторичной обмоткой, должны быть совмещены с магистралью, предназначенной для освещения подвала.
• Кроме того, следует помнить, что вторичная обмотка трансформатора оборудуется выходом в 24 В. Такое условие является необходимым, поскольку система должна непрерывно обеспечиваться током силой в 15 В.

• Сетевая нагрузка распределяется между клеммами двух видов.
• Напряжение легко сделать нормальным с помощью особых диодов.

Внимание! Когда осуществляется соединение проводов в электрощитке, следует избегать скрутки. Для этого необходимо использовать специальные приспособления – клемники. За счет их применения обеспечивается надежность контактов.

Монтаж электрощитка

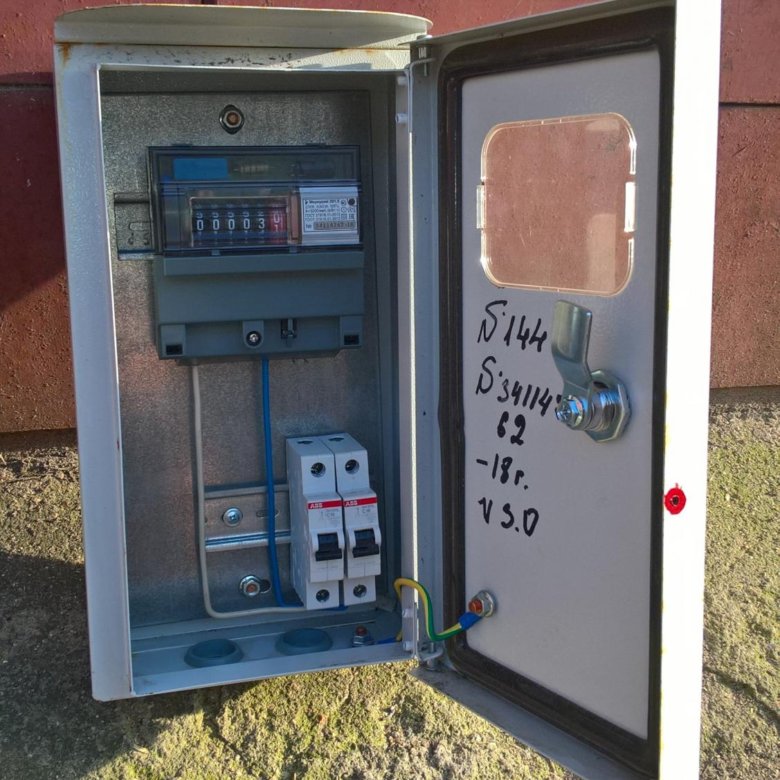

Самое простое решение – приобрести готовый электрощиток в гараж. Такие приборы уже отвечают всем требованиям. Однако следует знать, какое именно устройство подойдет для установки в своем гараже.

Они имеют множество отличий:

• Электрощитки выполняются в нескольких вариантах. Они могут представлять собой закрытые короба или открытые панели. Зависит выбор таких электрощитков от предпочтений владельцы гаража.
• В базовой комплектации такого оборудования имеется специальный счетчик электроэнергии.
• Для каждого помещения необходимо подбирать индивидуальный счетчик в электрощиток.

Выбор электрощитков тоже имеет несколько тонкостей:

• Внешне электрощиток представляет собой ящик с дверцей. Обычно он выполняется небольших размеров. В него встраивается выключатель входного варианта. Он нужен, чтобы имелась возможность в любую минуту обесточить определенную ветку сети.
• В электрощите имеются предохранители и счетчик. Их должно быть столько же, сколько и разводок в гараже.
• Довольно комфортно и безопасно устанавливать предохранители автоматического типа. В случае необходимости они обесточивают нужные ветки самостоятельно.

• С установкой электрощитка редко возникают сложности. Обычно прибор крепится на металлическую платформу. Кроме того, существуют и альтернативные варианты. К примеру, в качестве платформы может использоваться плита из асбестоцемента.
• Необходимо устанавливать электрощиток в гараже в месте, которое располагается рядом со входом в гараж.
• Кроме того, необходимо оборудовать подход к электрощитку таким образом, чтобы он был максимально удобным. Лучше не ставить рядом с прибором громоздкие предметы и не складывать коробки.

Внимание! При соединении магистралей с разводками следует соблюдать все правила, которые имеются в инструкции по безопасности.

Собирать электрощиток требуется своими руками только в том случае, когда есть уверенность в собственной квалификации. При этом следует просмотреть несколько фото разводки и подключений в приборе. Затем можно начинать работы по установке. При отсутствии квалификации лучше купить готовый прибор. Однако при выборе изделия следует выполнять рекомендации, данные выше.

Выбор оборудования для прибора

Создавать проект электрощитка в гараже необходимо с построения списка необходимого оборудования. Все приборы, которые будут питаться от сети должны быть учтены:

• система освещения;
• вентиляция;
• приборы бытового назначения;
• различный электроинструмент;
• сигнализация.

Когда список оборудования, которое будет использоваться в гараже, будет составлен, можно начать проект составления. Необходимо учесть, какой будет максимальный ток нагрузки. В некоторых случаях приходится отказываться от различных устройств.

Схема электрощитка

Когда будет выполняться построение сети, следует учесть, что каждый потребитель необходимо подсоединить через аппарат защиты. В щитке должны быть установлены автоматические выключатели. Кроме распределительных автоматов, следует установить вводный автомат. Его выбирают в зависимости от типа сети, от которой осуществляется питание. Если подведение проводки к гаражу осуществляется от однофазной сети, вводный автомат устанавливается на 220 В. В случае с трехфазным вариантом монтируют автомат на 380 В.

Выбирается тип сети в зависимости от потребностей владельцы гаража. К примеру, чтобы подключать сварочное оборудование промышленного типа, потребуется подводить трехфазную сеть.

Подбор предохранителей автоматического типа проводится согласно типу потребителей. Учитываются и их технические характеристики. В паспорте к определенным приборам указываются номинальный ток и напряжение. Ток отключения автомата должен превышать номинальный ток устройства.

Кроме обычных розеток бытового назначения, устанавливаются и дифференциальные автоматы. Другие потребители подсоединяются через простые предохранители. Если приемники входят в одну категорию, их можно подключать к общему автомату. К примеру, это касается системы освещения.

Из всех приборов, которые устанавливаются в гараже, аппарат для сварки представляет собой самого энергоемкого потребителя. По этой причине в случае необходимости его использования следует предусмотреть запас мощности.

Нередко бытовые розетки и освещение необходимо подключать через предохранитель на 16 А. Промышленные аппараты для сварки должны быть соединены с предохранительными автоматами не менее 50 А.

Опытные электрики ориентируются на данные расчетов. Следует учитывать и паспортные характеристики приборов. Кроме того, предусматривается минимум один автомат на 16 А для резерва. Чтобы вести учет электроэнергии, в электрощиток устанавливается счетчик.

Еще один важный момент проектирования – процесс заземления. Как прописано в ПУЭ, для установки в гаражах необходимо использовать систему TN. Необходимо изготавливать систему заземления из прутков диаметром 1,5 см. Они должны быть соединены при помощи стальной полосы.

Затем следует разобраться, каким будет корпус щитка. Может быть выбран открытый или закрытый ящик. Поскольку гараж представляет собой помещение, в котором постоянно присутствуют пары горючих жидкостей, лучше выбрать закрытый корпус. При этом его степень защиты должна быть не ниже IP20.

Сборка электрощитка в гараже

Чтобы собрать электрощиток в гараже, необходимо собрать такой инструментарий:

• отвертки, плоскогубцы, молоток;
• электродрель со сверлами;
• саморезы и дюбеля.

Сначала ящик подготавливают к эксплуатации. Затем в электрощиток необходимо поместить счетчик и предохранительные автоматы. Все оборудование, которое будет расположено в ящике, следует соединить перемычками. Корпус электрощитка следует подключить к контуру заземления.

Теперь можно подготавливать место монтажа щитка. Его не следует размещать в отдаление от точки захода питающего кабеля. Электрощиток следует размещать не ниже, чем в 1,4 м от пола. Следует помнить, что подведение кабеля снаружи к гаражу осуществляется сотрудником службы электросети. Только потом можно начинать разводку электросети в самом гараже от электрощитка.

Отправить комментарий

Как оформить лицевой счет на оплату электричества в гараже?

– Как оформить лицевой счет на оплату электричества в гараже?

fxquadro/Depositphotos

Отвечает частнопрактикующий юрист компании «Суворовъ и партнеры» Виктория Суворова (Пятигорск):

Если Ваш гараж расположен в гаражном кооперативе, то Вам надо обратиться с соответствующим заявлением к руководству кооператива. Либо Вы можете напрямую обратиться в энергоснабжающую организацию. Пользоваться электричеством на законных основаниях Вы сможете только после установки и опломбировки счетчика.

Отвечает адвокат, к. ю. н. Юлия Вербицкая:

Первое и основное действие, которое Вам необходимо совершить, – это обращение в сетевую организацию (в Москве – МОЭСК) с заявлением о заключении с Вами договора присоединения к электросетям энергопринимающего устройства по адресу Вашего нежилого помещения (гаража).

За что платит собственник нежилого помещения в жилом доме?

Можно ли жить в гараже?

Поставщик электроэнергии (организация энергосбыта, расположенная в Вашем регионе) обязана заключить с Вами договор энергоснабжения. Сам договор энергоснабжения заключается бесплатно, в течение 30 дней с момента обращения.

Данный договор электроснабжения и будет являться тем самым лицевым счетом, на основании и по реквизитам которого Вы в последующем оплачивать электроэнергию.

После заключения договора Вам выдадут технические условия, установят счетчик (опломбировать его должны специалисты энергоснабжающей организации), и таким образом Вы законное подключите гараж к электросетям.

Выполнение работ (установка счетчика, техусловия и прочие работы или услуги) являются платными. Размер платы устанавливается организацией энергосбыта, которая занимается подключением.

Текст подготовила Мария Гуреева

Не пропустите:

Все материалы рубрики «Хороший вопрос»

Могу ли я арендовать место для машины под своими окнами?

Соседний дом огородил часть двора под парковку. Это законно?

Сколько метров должно быть между домом и вышкой сотовой связи?

Статьи не являются юридической консультацией. Любые рекомендации являются частным мнением авторов и приглашенных экспертов.

Может ли в гараж зайти электросчетчик?

Важно понимать, как контролировать выбросы энергии лично и профессионально. Есть много способов, которыми окружающая среда увеличивает свои электрические выбросы, а вы даже не подозреваете об этом. Есть простые способы улучшить свою способность контролировать свои электрические выбросы.

Да, в гараж можно поставить электросчетчик. Вам также следует проконсультироваться с местной энергетической компанией. Ваша местная энергетическая компания захочет убедиться в соблюдении всех законных требований.Вам нужно будет уточнить правила пожарной безопасности в пожарной службе, чтобы убедиться, что это безопасно.

Установка электросчетчика в гараже — удобное место, обеспечивающее улучшенную видимость. Вы можете удобно считать свой электросчетчик в своем гараже и замечать любые технические ошибки. Это поможет вашему домашнему бегу быть эффективным.

Назначение вашего электросчетчика — измерить количество электроэнергии, потребляемой вашим домом.Расположение электросчетчика в непосредственной близости от него поможет вам заметить любые технические ошибки или ошибки при выставлении счетов.

Если вы живете в районе, который экономит электроэнергию, наличие системы учета в непосредственной близости от вас дает вам простой способ контролировать электрические выбросы в течение дня.

Электрические счетчики важны, потому что они отображают единицы электрических выбросов в вашем доме. Наличие этого номера позволяет вашему дому работать более эффективно и контролировать потребление энергии в вашем доме.Вы также можете внимательно следить за любыми проблемами с электричеством.

Это устройство не только функционально важно для успешного ведения вашего дома, но и обеспечивает простоту использования.

Если вы решите разместить свой электросчетчик в своем доме, убедитесь, что на нем есть замок. Его может предоставить вам электроэнергетическая компания.

Вы можете снять старый замок электросчетчика и заменить его новым.Убедитесь, что ваш глюкометр легко доступен для использования.

После успешной блокировки вашего глюкометра вам нужно научиться читать его. Это включает в себя умение читать показания вашего глюкометра. Нормальные показания фиксируют потребление энергии в первый день месяца, а второе показание — в конце последнего дня месяца.

Разница между двумя показаниями показывает, сколько энергии вы использовали в течение месяца. Число слева — это первое чтение, а число справа — второе чтение месяца.

Если у вас есть цифровой ридер, он читается аналогично. Вы можете прочитать показания цифрового счетчика, посмотрев на электронный дисплей на лицевой стороне счетчика.

Существует пять основных типов электросчетчиков. Оригинальные счетчики являются фиксированными счетчиками. Более новые версии известны как интеллектуальные счетчики. Счетчик повлиял на ваши затраты на электроэнергию. Новые или интеллектуальные счетчики имеют расширенные функции.

Четыре типа включают:

• Счетчик фиксированной ставки электроэнергии
• Счетчик электроэнергии
• Интеллектуальный счетчик электроэнергии
• Счетчик солнечной энергии

Счетчики солнечной энергии имеют три подтипа, о которых вы должны знать. Эти три подтипа включают:

• Счетчики нетто
• Двунаправленные счетчики
• Двойной счетчик

Электрический счетчик с фиксированной ставкой — это счетчик, который регистрирует потребление электроэнергии с момента его первой установки или последнего сброса. Вам необходимо узнать об использовании энергии, проверив, сколько энергии потребляет ваше домохозяйство с момента последней проверки.

Техник из вашей электротехнической компании посетит ваш дом, чтобы физически проверить электромагнетизм счетчика и записать данные.Вам выставляется счет на разницу между показаниями. Ваше последнее чтение сравнивается с предыдущим.

Этот измеритель включает в себя более продвинутый тип мониторинга вашей электрической мощности. Электротехническая компания регистрирует вашу электрическую мощность в электронном виде.

Они могут записывать данные через получасовые интервалы. Это используется с использованием цифрового дисплея записанной энергии.

Интеллектуальный электрический счетчик более совершенный, чем интервальный счетчик.У него больше функций, чем у традиционного счетчика. Вы можете понять, как ваша семья использует энергию, и найти способы ее экономии.

Умение экономить электроэнергию и управлять ею экономит ваши деньги. Умные счетчики теперь устанавливаются, когда вам нужен новый счетчик. Умный счетчик измеряет вашу энергию в цифровом виде и рассчитывает количество электроэнергии, потребляемой вашим домом, и время ее использования.

Эта способность знать, когда используется энергия, дает большую экономию.Умный счетчик считывается в цифровом виде, отправляя данные обратно поставщику энергии. Умные счетчики могут сообщить вашему поставщику об отключении электроэнергии и измерить качество вашей электроэнергии.

Вы можете получить выгоду от наличия электрического интеллектуального счетчика, потому что у вас есть самая последняя информация о потреблении энергии и о том, сколько это вам стоит. Вы можете узнать, как улучшить управление энергопотреблением, чтобы сэкономить больше денег.

Электрические интеллектуальные счетчики предлагают расширенные возможности передачи и записи данных вашему поставщику энергии. Это уменьшает показания в вашем счете и меньше случаев отключения электроэнергии.

Вы также получите более качественный продукт и услуги. Приложения, связанные со смарт-счетчиками, технологичны и удобны для пользователя.

Солнечный счетчик производит и использует солнечную энергию. Доступны три солнечных счетчика: нетто-счетчики, двунаправленные и сдвоенные счетчики.

Счетчик нетто показывает общее потребление электроэнергии в вашем доме. Счетчик нетто показывает разницу между тем, что вы использовали, и тем, что вы создали.

Двунаправленный измеритель — это измеритель с тремя экранами. Первый измеритель показывает тестовый экран, второй показывает мощность, поступающую в вашу сеть, а третий показывает мощность, поступающую в вашу сеть от солнечного счетчика.

Счетчик с двойным счетчиком включает два отдельных счетчика, не связанных между собой на вашем участке.Первый счетчик показывает количество электроэнергии, которую вы используете из своей сети. Второй счетчик показывает количество используемой солнечной энергии.

Домашний дисплей — это наглядное пособие, показывающее, сколько энергии вы используете в своем доме. Если вы не хотите далеко уезжать, чтобы проверить потребление энергии, это простой способ контролировать потребление.

Данные домашнего дисплея показывают, сколько энергии вы потребляете и как она увеличивается или уменьшается с течением времени. Вы можете получить доступ к этому дисплею на своем домашнем компьютере или телефоне.

Версия домашнего дисплея показывает, когда вы потребляете большое, среднее или низкое количество энергии и как это соотносится с ценой. На дисплее отображается ваше текущее потребление электроэнергии, недавнее использование и сколько вы тратите на электроэнергию.

Это самая простая форма дисплея, но вы также можете выбрать более продвинутую систему домашнего дисплея. Эта система включает отображение:

• Сколько энергии используется в любое время
• Где в доме используется энергия
• Какое устройство следует избегать во время пикового потребления электроэнергии
• Количество энергии, использованной за определенный период
  • Прошлый месяц
  • Прошлый день
  • Прошедший час

Чтобы начать пользоваться домашним дисплеем, вам необходимо знать точное время и график выставления счетов.

Электрооборудование — Электроэнергия в недавно построенном гараже

Первый. В следующий раз, когда при сварке сработает прерыватель, положите инструмент, уйдите и не используйте инструмент снова, пока не исправите дефект проводки (т. Е. Слишком маленький провод для инструмента и прерыватель, подходящий для защитите этот провод).

Поговорите со своей энергетической компанией о загрузке этого счетчика

Обычно я бы сказал «нет», потому что сам счетчик и линия обслуживания (линия полюса / под землей от трансформатора) также должны иметь емкость, а обычно этого не происходит.

Однако ваш дом похож на полностью электрический. Я видел полностью электрические дома, рассчитанные на 400А. Так что, возможно, энергетическая компания уже отказалась от сервисной боковой подгонки для 400A. В этом случае, да, вы можете подключить второй главный выключатель на 200 А прямо рядом с измерительным лотком и использовать его для питания гаража.

В противном случае вам нужно будет повысить уровень обслуживания, и, в зависимости от затрат, вам может быть лучше приобрести отдельный дроп / счетчик.

Это полностью определяется энергокомпанией и их особой ситуацией в вашем районе, мы не можем посоветовать вам, кроме как поговорить с ними.

Учитывая проект такого масштаба и воздействия на безопасность, само собой разумеется, что вы должны связаться с энергокомпанией, а также получить разрешения с местным AHJ и выполнить чепуху осмотра. Как правило, AHJ согласны с людьми, выполняющими свою работу, при условии, что они не являются арендодателем (в этом случае нет) или работают в коммерческих целях (в этом случае возможно). Об этой «цыганке» не может быть и речи.

Вам нужно знать больше о том, сколько у вас нагрузки

Похоже, вы только приблизительно представляете электрические нагрузки в вашем доме.Пришло время сделать правильный опрос.

Вы ищете Вт или ВА , и вам нужно в конечном итоге превратить это в ампер , разделив на вольт . Например, обогреватель мощностью 2000 Вт, который работает от 240 В — это кто-нибудь, кто угодно, Bueller? 8,3333 ампера при 240 В.

Для резистивного нагревателя Ватты и ВА идентичны. Для большинства других ВА важнее — Ватты — это то, за что вы платите, ВА — это то, что отключает выключатель. (если быть более точным, VA — это мощность, которую вы должны предоставить.) Если разные, используйте VA.

Найдите номера с паспортных табличек машин. Если паспортной таблички нет и они подключаются, просто возьмите Kill-a-Watt за 30 долларов и измерьте машину в процессе. Вы удивитесь, что почти ничего (кофемолки), а что много (кофеварки). Kill-a-Watt не так полезен, как паспортная табличка, потому что паспортная табличка профессионально проверена.

Моторы специальные; получить их беговые усилители и лошадиные силы. Усилители заторможенного ротора (их довольно много по сравнению с другими) не так важны, как и частота вращения.

Сделайте электронную таблицу всего комплекта, вы можете выполнять нагрузки 240 В и 120 В отдельно. Затем подумайте о том, что, вероятно, будет включаться одновременно (надеюсь, НЕ обогреватель и кондиционер), но, тем более, в магазине. Вы планируете использовать токарный и строгальный станок одновременно?

После того, как вы выполните этот опрос, на дно выпадет куча действительно образовательных цифр, и вы будете знать, что делать дальше.

Думайте больше о сохранении

хороши, но они «переставляют шезлонги на Титанике», если у вас есть резистивный электрический обогреватель.Я бы пошел по этому пути одним из двух вариантов. Один из них — преобразовать ваши резистивные нагреватели в нагреватели, которые добывают биткойны — вы все еще потребляете много электроэнергии, но, по крайней мере, вам платят. Другой вариант — это тепловой насос, который идеально подходит для мест, где редко бывают заморозки; это значительно снизит потребление энергии и даст вам больше места для работы магазина.

Советы по электромонтажу отдельно стоящего гаража | 2020

Вот уже 7 лет, как я обходился без электричества, сбежал в свой гараж — Я бы хотел, чтобы я не ждал так долго, чтобы сделать это .

Когда мы впервые переехали в наш дом недалеко от Гарлема и Хиггинса в районе Норвуд-Парк в Чикаго, в подземном гараже было электричество, которое не было проложено в трубопроводе. Проволока была старой и небезопасной, и ее эффективно удалили, когда мы добавили дорожку для брусчатки.

Семь лет спустя я, наконец, использовал свое ремесло в качестве электрика, чтобы установить электричество в гараже. Позвольте мне рассказать вам, как я это сделал и почему мне хотелось бы сделать это раньше.

С чего начать

Запустить мощность в мой отдельный гараж, даже будучи в торговле, казалось сложной задачей.Я смотрел на тротуар, под который мы должны были залезть, ПЛЮС 30-футовую траншею, которую нужно вырыть, чтобы проложить трубопровод в гараж. Я подумал, что трубопровод должен быть под землей, но я не люблю копать, даже несмотря на то, что у нас в магазине есть траншеекопатель, работающий на газе, который сделает большую часть работы.

Итак, я пошел на компромисс. У нас не было выбора, кроме как пойти под тротуар, поэтому мы разрезали бетонный тротуар достаточно широко, чтобы по нему можно было уложить брусчатку. Канал в бетоне был достаточно большим, чтобы в него можно было залезть тонкой лопатой. Он был как раз подходящего размера для брусчатки, поэтому не было бетона, который нужно было ремонтировать или подбирать.

Мы заложили около семи кирпичей в канал, чтобы закрыть траншею, сделав ее безопасной и ровной дорожкой. Мы выбрали что-то простое, зная, что в ближайшие несколько лет мы все равно будем рвать бетон, чтобы расширить дорожку для брусчатки до той стороны дома, где выходила труба.

Затем, вместо того, чтобы вытаскивать траншеекопатель или рыть траншею вручную, мы на поверхности установили канал на нашем заборе со стороны двора. Этот метод работает очень хорошо и является отличным вариантом , чтобы избежать ремонта газона или риска испортить клумбы или огороды. Это также упрощает будущий ремонт и, что очевидно, позволяет избежать повреждений под землей из-за ландшафтных или садовых проектов.

Результат

Выполняя этот проект, мы смогли добавить 3-20-амперные цепи в гараж . Мы использовали одну цепь для питания розеток в гараже, что позволило мне запустить мою настольную пилу и компрессор для выполнения моих работ по деревообработке.

Вторую цепь мы использовали для включения внутреннего рабочего освещения, а также нового внешнего освещения для внутреннего дворика, а также некоторого охранного освещения. Последняя схема на 20 ампер используется для управления одной внешней розеткой GFCI для питания насоса для бассейна, который будет размещен на нашем патио.

Этот проект был приостановлен на долгое время, и мне жаль, что я не ждал так долго. Мы действительно хотели больше использовать гараж из-за COVID-19 и размещения заказов на жилье. Мы знали, что можем использовать наш задний двор И наш гараж намного больше, чтобы обеспечить больше занятий для всей семьи.Оглядываясь назад, можно сказать, что было бы очень полезно иметь власть раньше и сделать жизнь намного проще раньше, чем позже.

Не ждите!

Если вам нужна помощь с проектом электропроводки в отдельном гараже или с любыми другими электрическими проектами вокруг вашего дома, компания Arnold Electric Services, Inc всегда готова помочь. Свяжитесь с нами СЕГОДНЯ! Позвоните по телефону 773-647-1120, чтобы записаться на консультацию к квалифицированному электрику.

Задача: запустить две панели на 100 А с цоколя в один метр без использования дополнительной панели.

Существующие накладные расходы от CEA до дома и панели 100A. Мы хотим модернизировать наши услуги до 200А, увеличить мощность нового гаража, но не заменять / нарушать работу существующей панели дома. Мы хотим использовать «разделенную» конфигурацию сервиса и по возможности избегать ситуаций с основной и вспомогательной панелями.

Новому гаражу требуется электричество. Поскольку гараж расположен ближе к опоре обслуживания, чем к дому, имеет смысл переложить опускание в гараж. Это будет означать установку новой измерительной базы, новой мачты, новых заземляющих стержней, новой панели в гараже, рытье траншеи и проложить подземный трубопровод и линию обслуживания обратно к существующей панели дома.При такой конфигурации каждая панель будет запитываться отдельными проводниками от единственной розетки на 200 А. Старая мачта и счетчик в доме будут удалены.

Концептуальный эскиз. Я думаю, что так должен выглядеть разделенный счетчик услуг, но я не уверен на 100%, как сконфигурированы выступы на стороне нагрузки внутри корпуса счетчика. Я думаю, что это называется «двойной проушиной» или «разделенной магистралью счетчика», и он поставляется с двумя выключателями на 100 А, встроенными в нагрузочную сторону коробки (не показаны на эскизе). Детали заземления и соединения опущены.

Детальное заполнение. Непоказанные элементы включают некоторые детали внутри шкафа счетчика, прокладку проводов / соединения внутри дома и точку соединения ремня на мачте. Мне также может понадобиться заземляющий провод №6 рядом с подземной линией USE-2.

EATON Cutler-Hammer Series # MBE24L200BTS

Тип BR, 10 kAIC, 3-х проводный, однофазный, 4-кулачковый, 200A, поверхностный монтаж, кольцевого типа, потолочный / подземный выключатель счетчиков для наружной установки с 4 отсеками и 8 контуров.Размеры: 28,38 дюйма в x 14,44 дюйма в ширину x 5,38 дюйма в соответствии с рейтингом EUSERC.

Этот «двухконтактный» главный измеритель Cutler-Hammer вмещает 2 комплекта проводников на стороне нагрузки (обслуживание для 2 отдельных панелей) через два предохранителя 100A, которые заполняют четыре заглушки. Прерыватели приобретаются отдельно. Левая сторона — сторона линии (энергокомпания), правая сторона — сторона нагрузки (заказчик). 3-проводная линия обслуживания входит в коробку вверху слева (добавить ступицу, 2-дюймовую стальную мачту и флюгер. ). Линия к панели гаража выходит сзади (через стену). Обслуживание панели дома выходит в правом нижнем углу через 2-дюймовый жидкостный канал в траншею.

100A Автоматические выключатели для счетчика

EATON Тип BR2100 Тип C2100 Cu / Al Тип HACR 2-полюсный J969 120 / 240V ~ E7819-T LR43556 Disj.

Концентратор

стиль h3

Участок провода A: от расходомера до метеоголовки

3 отдельных провода (участок ~ 12 футов)

SuperSlick Elite 7-витой медный

2 AWG Тип XHHW RW90 GR2 Sun-RES VW1 FT1 600 В из сшитого полиэтилена (UL) ИЛИ C (UL)

Участок провода B: от счетчика к панели гаража

3 отдельных провода (участок <24 дюймов)

W 2 AWG AL XLPE 600 В USE-2 SUN-RES (UL)

Кабель C: от счетчика до панели дома

3 провода (~ 65 футов под землей)

W 2 AWG AL XLPE 600V USE-2 SUN-RES (UL )

Провод D: заземление

Многожильный кабель 6 AWG в зеленой оболочке (как у Tiger), проложенный в 1/2 «ПВХ, с зажимами для подземных работ на 2 стержнях заземления (5/8» x 8 футов), установленных заподлицо с готовым сортом 8 ‘друг от друга.

Кабельные каналы

— От гаражных панелей до метра (<24 ") = 1 дюйм гибкого металлического кабелепровода внутри 2x6 стеновых стоек; заземляющая втулка на метр.

— Подъемник от метра до траншеи = 2 дюйма, герметичность.

— Скрытая часть кабеля URD не в кабелепроводе.

— Стояк от траншеи до входной коробки дома = 2 дюйма, герметичность.

— Заземляющий провод от счетчика до заземляющих стержней = 1/2 «ПВХ.

Вопросы …

— Какие модификации необходимы в доме (снаружи и внутри), чтобы добавить новую линию к существующей панели?

— Есть ли какие-либо проблемы с прокладкой URD в траншее на глубине 24 дюйма под проезжей частью (гравий)? Подъездная дорожка находится в пределах 6-12 дюймов от законченного уклона, но окончательная оценка / добавление насыпи еще предстоит.Траншея вырыта и теперь ее высота составляет 24 дюйма; по окончании уклона будет почти на фут глубже.

— Необходимо ли подключить существующую систему заземления в доме (к водопроводу? Заземляющим стержням?) К новым стержням в гараже или можно каждое здание должно быть заземлено отдельно?

— Один или два заземляющих ввода? Один обязательно на выходе из задней части коробки счетчика, но нужен ли мне еще один у входа в панель гаража?

— Нужен ли где-нибудь дополнительный заземляющий провод ?

Советы по покупке электрического оборудования у квалифицированного мастера по ремонту

Большие коробки — ужасное место для покупки чего-либо электрического. Найдите лучший местный дом снабжения в вашем городе и попросите их помочь вам. Лучшее местное заведение в моем городе — компания Brown’s Electrical Supply Company. Я никогда не был раньше. Я взял с собой несколько набросков (первые 3 показаны здесь) и объяснил, что я хочу сделать, насколько мне известно. Они задали несколько вопросов, исправили некоторые из моих заблуждений и получили то, что мне нужно, примерно за 20 минут. Мне не нужно было ни за что охотиться и клевать. Они порекомендовали мне хорошего местного электрика, который выполняет небольшие проекты, подобные моему, и помог мне загрузить машину.Я заплатил меньше, чем заплатил бы в Brown’s, чем в Amazon, HD или Lowes. Что еще более важно, мне не нужно было задаваться вопросом, подходит ли то, что я покупаю. Если вы еще не заметили, электрики используют смехотворное количество жаргона. Условия для запчастей и проводов различаются от региона к региону, что затрудняет поиск в Интернете. Основы часто окутаны тайной. Каталоги производителей загадочны. Доски обсуждений в Интернете обычно не дают ответов. Книги вроде как полезны, но всегда неполны.Правильный ответ — пойти к местному прилавку дома снабжения или поручить все это электрику. В конце концов, я потратил на этот проект 600-700 долларов, пройдя через дом электроснабжения. Это сэкономило мне время и избавило меня от головной боли.

Эта конфигурация с двумя ушками кажется близкой к тому, что нам нужно, но для счетчика на 200 А, а не на 400 А, как показано здесь. Источник: https://www.duke-energy.com/pdfs/Parallel_Main_Panels_from_a_Single_Meter_Base.pdf

Проект № 1.Мои первоначальные дизайнерские заметки помещены в эскиз.

Полезная информация в Интернете

Сокращения для электрических подключений

http://www.multicable.com/Content/Wire_Abbreviations_and_Descriptions.asp

Определения схем электропроводки в домашних условиях

.http: //www.http://www.multicable. com/Content/Wire_Abbreviations_and_Descriptions.asp

.com / glossary.htm

Электрические символы, используемые в технических чертежах

http://www.tmgworld.net/bid/00488/docs/plans/rev_E1.pdf

Как читать электрический счетчик

В эти трудные для экономики времена важно знать, что ваши деньги расходуются с умом и что услуги, за которые вы платите, — это те, которые вы получаете. То же самое и с вашей коммунальной компанией. Имея это в виду, давайте рассмотрим несколько советов о том, как считывать показания вашего электросчетчика, чтобы вы могли быть уверены, что вас правильно заряжают в соответствии с потреблением энергии в вашем доме.

Местоположение и идентификация

Понимание того, как считывать показания вашего счетчика, начинается с поиска и определения типа счетчика, который установлен в вашем доме.Обычно вы можете разместить свой измеритель на внешнем конце коробки печатной платы. В более новых домах коробка обычно находится в гараже, а счетчик — снаружи гаража. Однако в старых домах ваша электрическая коробка может быть практически где угодно. Я видел их в коридорах, гостиных, над лестничными площадками — даже в туалете в ванной.

Найдя свой глюкометр, вы можете ожидать, что найдете один из двух различных дизайнов. Самыми распространенными счетчиками для жилых помещений являются электромеханический аналоговый счетчик и твердотельный цифровой счетчик.

Считывание показаний счетчика

Для точного ежемесячного считывания вам потребуются две части информации: начало ежемесячного цикла выставления счетов и последний выставленный счетчик киловатт-час. Обе эти части данных можно найти в вашем ежемесячном счете за коммунальные услуги. После приобретения запишите начальное количество киловатт-часов с первого дня выставления счета. В конце цикла выставления счетов снимите показания со своего счетчика и вычтите это количество киловатт-часов из первого дня цикла выставления счетов; теперь у вас есть общее потребление киловатт за конкретный месяц. Следите за последним киловатт-часом вашего платежного цикла, чтобы вы могли рассчитать его снова в следующем месяце.

Например, предположим, что вы начинаете чтение с 3492. Через 30 дней, в конце цикла выставления счетов, вы читаете 4332. Вычтите начальное число из конечного числа, и вы получите общее потребление киловатт за месяц. : 840. Теперь разделите это число на общее количество дней в вашем платежном цикле (в данном случае 30), и вы получите ежедневное потребление 28 киловатт.

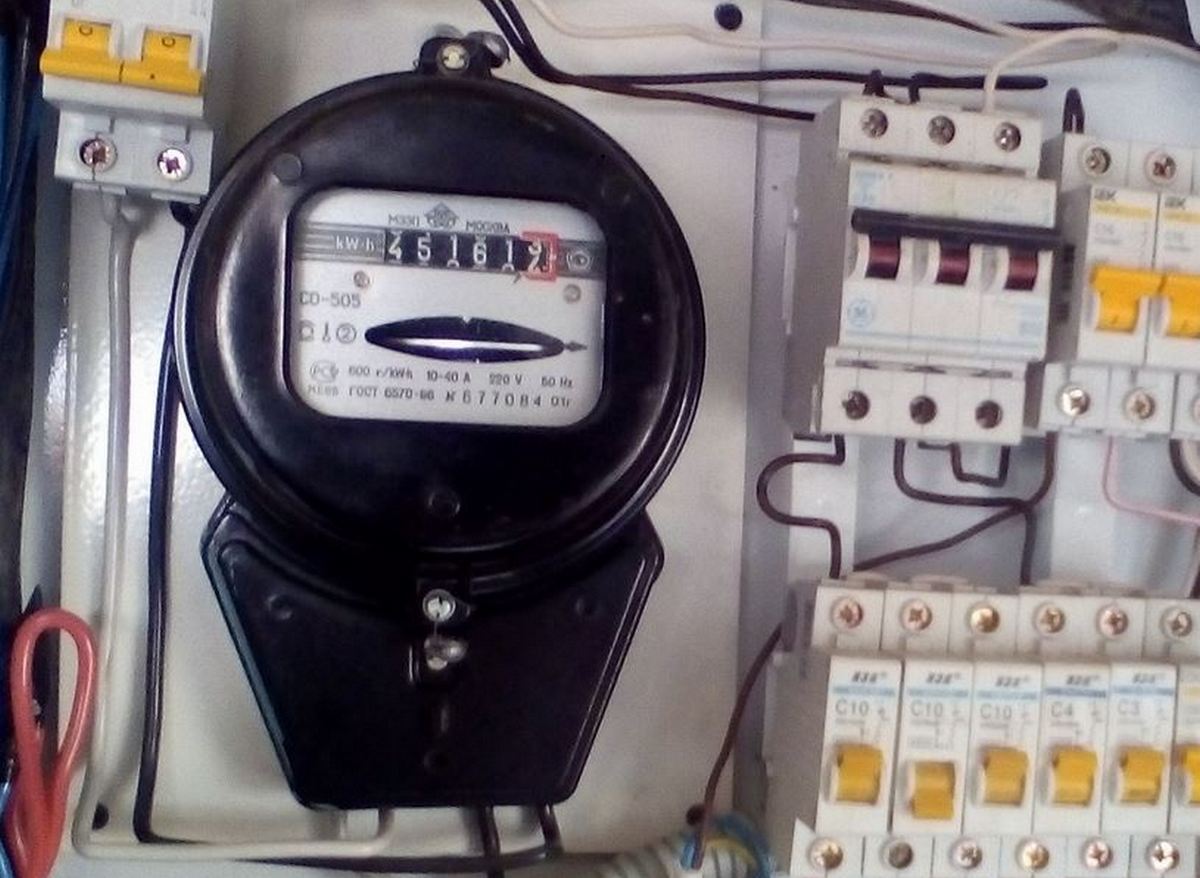

Электромеханический счетчик

С электромеханическим аналоговым счетчиком вы ‘ Я найду либо циферблат с вращающимся диском в центре, либо тип циклометра, который отображает киловатт-часы так же, как одометр на автомобиле.Обратите внимание, что в типе циферблатных указателей соседние указатели обычно вращаются в противоположных направлениях из-за зубчатого механизма.

Твердотельный измеритель

В твердотельном цифровом измерителе показания вашего измерителя практически такие же, как указано выше, за исключением того, что здесь есть цифровое считывание, в отличие от системы вращающегося циферблата / тика. Многие города переходят на телеметрию как форму считывания показаний счетчиков домашних пользователей. Отправка защищенного сигнала через различные промежутки времени обратно в коммунальную компанию с вашим текущим использованием помогает избежать трудозатрат на счетчик человеческого счетчика и исключает возможность человеческой ошибки.В свою очередь, это минимизирует затраты для коммунальной компании, что в идеале задерживает повышение тарифов.

В моем городе недавно был завершен капитальный ремонт систем считывания показаний электрических счетчиков в жилых домах, в результате чего вместо считывающего устройства, работающего один раз в месяц, использовалась электронная система считывания. Это позволяет исключить человеческую ошибку в показаниях моего счетчика, позволяя точно оплачивать мой ежемесячный счет; Кроме того, это избавляет считывателя от необходимости иметь дело с моей собакой один раз в месяц.

Выполнение вышеупомянутых шагов направит вас на путь к тому, чтобы стать более осведомленным потребителем, и это должно дать вам уверенность в решении любых проблем или опасений, которые могут у вас возникнуть в отношении вашего счета или суммы, которую вы взимаете. Удачи и удачного отслеживания!

Ответственность за оборудование | PECO — An Exelon Company

При возникновении неисправности в результате обслуживания важно понимать, кто несет ответственность за ремонт. Различайте участки, принадлежащие PECO, и участки, принадлежащие заказчику.

Электрооборудование

1. PECO — Электрический сервисный провод, идущий от системы PECO (надземной или подземной)

2. Заказчик — Приставка (точка, где оборудование PECO прикрепляется к собственности заказчика)

3. Заказчик — Погодная головка и петля отвода капель (погодостойкий ввод точка для проводов потребителей, идущих к блоку счетчика)

4. Заказчик — стояк / дорожка качения (кабелепровод, который физически защищает провода, идущие к блоку счетчика)

5. Заказчик — корпус счетчика / коробка (содержит и надежно закрепляет электрический счетчик)

6. PECO — Счетчик (измеряет количество электроэнергии, потребляемой клиентом)


Жилые надземные службы

PECO переустанавливает ответвление накладных расходов заказчика на исходную точку подключения здания. Заказчик несет ответственность за любой ремонт своего служебного входного кабеля (со стороны линии и со стороны нагрузки)

Жилые подземные службы

• После завершения ремонтных работ на подземных кабелях компания PECO засыпает траншею до первоначального уровня.

• Если заказчик причинил ущерб, заказчик несет ответственность за расходы на ремонт кабеля, повторную засыпку или повторную засыпку участка, а также за замену любых конструкций, заборов, террас, связанных с повреждением.

• Если PECO несет ответственность за ремонт (обрыв кабеля и т. Д.), PECO повторно засеет или восстановит исходное состояние поврежденного газона или участка двора.

• Обустройство помещений должно быть удалено от деревьев, кустов, строений, заборов, патио и т. Д. Восстановление электропитания и ремонт кабеля могут быть отложены, если PECO не сможет безопасно получить доступ к своим объектам.


Газовое оборудование

PECO обеспечивает надежное и безопасное газовое обслуживание наших клиентов. Мы рассчитываем на то, что наши клиенты понимают, что они могут сделать, чтобы сохранить те области, за которые они несут ответственность, и обеспечить безопасность в отношении природного газа.

PECO владеет всеми трубами, подземными и надземными, до газового счетчика включительно. Внутренние счетчики могут быть расположены в гаражах, подвалах или других помещениях. Клиенты владеют и обслуживают все наземные и заглубленные трубы после счетчика, а также свои газовые приборы.

Защитите газовое оборудование и трубопроводы

• Обеспечьте не менее трех футов свободного пространства вокруг каждого метра.

• Соблюдайте осторожность при выполнении любых работ рядом с счетчиками или движущихся транспортных средств или оборудования рядом с счетчиками или трубопроводами.

• Свяжитесь с PECO по телефону 800-494-4000, чтобы сообщить о любых предполагаемых повреждениях или признаках износа счетчиков или трубопроводов.

• Свяжитесь с Pennsylvania One по телефону 811 не менее чем за два полных рабочих дня (но не более чем за 10 дней) до начала раскопок, чтобы убедиться, что подземные газопроводы и другие коммуникации правильно расположены и промаркированы.


Для получения дополнительной информации о безопасности природного газа посетите наш Безопасность природного газа стр.

Установка нового электрооборудования

Перед мы начинаем — в качестве предостережения — никогда не работайте вживую провода! Ток 20 миллиампер через грудную клетку (т.е.е. поражение электрическим током из одной руки в другую) может смертельно остановить человека сердце.

Установка временного источника питания

Перед установкой нового электрооборудования на дома вам обычно понадобится временное электричество. Фактически, один из первые утилиты, которые вы захотите подключить на своем строительная площадка. Мы установили временное питание метр в земле возле трансформатора энергокомпании у нашей каюты (позвоните в энергокомпанию и посмотрите где они хотят, чтобы вы его разместили, если вы не знаете).Они будут вы поместили временный пьедестал в землю вместе с медный заземлитель. Власть Юты взимала с нас минимальную плату за связь. Я думаю, это было порядка 30 долларов. Наш временный измеритель мощности имел вилку на 240 В (30 А), а также пару Розетки с защитой от GFCI 20A — показаны ниже.

Установка новой электросети — Энергетическая компания Подключение

Для установки новых электрических сетей или постоянного электроснабжения в Юте компания Rocky Mtn Power требует, чтобы владелец проложил трубопровод от от источника энергокомпании до точки обслуживания или щитка счетчиков на твой дом.Энергетическая компания за свои деньги устанавливает проводов, электросчетчика, и ставит пломбы на панель. Требования к размеру кабелепровода — измерительная панель. местоположение и другие инструкции по обслуживанию см. www.rockymoutainpower.net и щелкните «Информация для подрядчиков».

Для нашей службы 400A нам потребовалось проложить один кабелепровод диаметром 3 дюйма от зеленого квадрата на нашей линии собственности до счетчика на нашем кабина. Требовалось заглубить канал на глубину 24 дюйма. У нас было около 50 футов между зеленым ящиком и нашей измерительной панелью. При установке вашего новая электрическая служба, но вы можете выкопать ее вручную, если это не слишком далеко.

Вот наша измерительная панель 400A GE. Эта панель имеет главный выключатель для питания разрывной панели на 200 А в кабине, а также на 200 А. встроенный выключатель.

Как выглядит электрическое обслуживание?

Четыре провода связаны с питанием главная панель с питанием.Три из них поступят от утилиты компании, а четвертый (голый) провод идет откуда-то еще.

Оголенный провод подсоединяется к одному или нескольким длинным металлическим стержням. в землю или в провод / арматуру, закопанную в фундаменте (также известный как ufer земля), а иногда к водопроводу (должен быть металлическим, продолжаться до места магистральный водопровод, входящий в дом. Остерегайтесь гальваники действие проводимости «разрывается» (часто между медной и железной трубой). Это «заземляющий провод». Он нужен, чтобы убедиться, что Третий контакт на ваших розетках заземлен. Этот провод обычно нет тока.

Один из других проводов будет белым (или черным с белым или желтые полосы, а иногда и просто черные). Это нейтральный провод. Подключается к «центральному крану» раздачи трансформатор, питающий питание. Это связано с заземляющий провод только в одном месте (обычно внутри основной панели). Нейтраль и земля не должны быть подключены где-нибудь еще.В противном случае могут произойти странные и / или опасные вещи.

Кроме того, должна быть только одна система заземления в дом. Некоторые нормы требуют более одного заземляющего электрода. Они будут соединены вместе или подключены к нейтрали. в общей точке — еще одна система заземления. Добавление дополнительных заземляющие электроды, подключенные к другим частям дома проводка небезопасна и противоречит нормам.

Если вы добавляете вспомогательную панель, земля и нейтраль обычно выведены как отдельные проводники от главной панели, и не связаны между собой на субпанели (т. е. все еще только один соединение нейтраль-земля).Однако в некоторых ситуациях (определенные категории отдельных зданий) вы действительно делаете необходимо предоставить второй заземляющий электрод — проконсультируйтесь с вашим инспектор.

Два других провода обычно черного цвета и являются «горячими». провода. Они прикреплены к распределительному трансформатору от вашей электросети. компания как Что ж. Два черных провода сдвинуты по фазе на 180 градусов. Другой. Это означает, что если вы подключите что-то к обоим горячим проводам, напряжение будет 220 вольт.Если что-то подключить к белый и любой из двух черных вы получите 110 В. Кажется, что в некоторые панели входят только три провода. Это либо потому, что нейтраль и земля подключены. вместе в другой точке (например: метр или столб) и один провод выполняет двойную функцию как нейтраль и земля, или в некоторых в редких случаях в сервисе есть только один горячий провод (только 110 В служба).

Требования к размеру земли для служебного входа

Ссылка NEC 2008, таблица 250-66

Размер наибольшего необоснованного проводника служебного входа или Эквивалентная площадь для параллельных проводников (AWG / тыс. Мил.)		Размер проводника заземляющего электрода (AWG / kcmil)
Медь	Алюминий или Алюминий с медным покрытием	Медь	Алюминий или Алюминий с медным покрытием
2 или меньше	1/0 или меньше	8	6
1 или 1/0	2/0 или 3/0	6	4
2/0 или 3/0	4/0 или 250	4	2
С 3/0 по 350	Более 250 — 500	2	1/0
Свыше 350 — 600	Более 500 — 900	1/0	3/0
Свыше 600 до 1100	Свыше 900 до 1750	2/0	4/0
Свыше 1100	Более 1750	3/0	250

Измеритель мощности — необходимое рабочее пространство перед измерителем

Частью установки нового электрооборудования является монтаж основного панель питания или измеритель мощности. Мы использовали комбинированную панель, которая были оба. Коммунальным компаниям обычно требуется рабочее место перед измерителя мощности, как показано ниже. Этот позволяет техникам по обслуживанию или электрикам удобно и безопасно Работайте со своим измерителем мощности и главной сервисной панелью.

Измеритель мощности

— Свободное пространство для опоры здания Накладные услуги

На схеме ниже показано, что ваш измеритель мощности должен быть 3 ‘ минимум от входной двери, газового счетчика или оконного проема. Счетчик также должен быть расположен в пределах 10 футов от переднего угла резиденция. Эти требования устанавливает ваша утилита. компания, в нашем случае Pacific Power. Это довольно типично для установка новых электрических сетей в других частях страны тоже.

Измеритель мощности — зазоры для подземных работ

Электрика — Основы

Жилой Электрические нормы и правила

Приблизительный Электрический и тяговый кабель

Общие электрические Электрические схемы

выключатели и Предохранители

Калибр и напряжение проводов Калькулятор капель

Справочные таблицы NEC (2011, 2008, 2005, 2002 и 1999)

Определение размеров вашей электрической части Сервис

Электрооборудование — установка основной линии обслуживания

Пожар / Дым Установка сигнализации

Проводка дверного звонка

Телефонная проводка

Электропроводка низкого напряжения

Выводы кабеля

.

No related posts.
