В независимости от производителей и типов пылесоса, основное отличие заключается в качестве, мощности и дизайне.

Самым же главным в пылесосе является электродвигатель который и создает вакуум а в результате и всасывает пыль и разные частицы через специальные фильтры сквозь которые проходит лишь воздух.
В разных типах таких устройств эти фильтры разные, и колбы и просто мешки и цыклонного типа пылесосы.

Но наибольшего внимания во всем этом устройстве требует именно двигатель и изредка электронная схема управления мощностью (оборотами).

Ремонт двигателя своими руками не сложно осуществить, если поломка несложная и двигатель еще работает но слышен тяжелый ход мотора (при выключении) или двигатель начал тарахтеть или сильно гудеть, бывает пылесос сильно греется за короткий период времени.

Сердцем пылесоса, как мы уже разобрались, является двигатель и как правило коллекторный.
Что же из себя представляет такой движок?
Двигатель размещен в корпусе где прячутся лопасти крыльчатки вентилятора.

Он тангенциального типа, где воздух втягивается по центру и выходит через периферию и через задний фильтр уже выходит наружу.
Щетки в двигателе размещены в специальных шахтах из латуни, как правило это обычный углерод виде графита. Со временем щетки притираются к валику коллектора, их серединка стачивается и они стают слегка полукруглыми за счет чего и увеличивается плосща соприкосновения с площадками коллектора. Щетки в своих шахтах прижаты пружинками, создавая нужное прижатие графита, в процессе роботы, к коллектору. Щетка будет работать до того времени аж пока не сотрется и пружина не сможет должным образом соприкасать графит к коллектору.

Необходимо следить за чистотой самого вала коллектора, чистить от нагара если это необходимо и снимать слой окисла до медного блеска.

Вал крепится к статору на два подшипника разного размера, как правило это сделано для того чтоб было легче разбирать его. Передний как правило большой, а задний поменьше.

Вал осторожно выбивается из статора с помощью любых подходящих инструментов. Дальше смотрим на ход подшипников,из за пыльной роботы они засоряются не смотря на наличие пыльников. При необходимости, пыльники аккуратно снимаются тонкой отверткой или шилом, промываются струей WD-шки после чего шарики необходимо смазать, например смазкой типа Литол-24 или ЕР-2, после чего пыльник ставится на место и защелкивается в свои пазы в самом подшипнике.

Разборка пылесоса

Чтобы начать какой то ремонт или профилактику работы пылесоса, необходимо снять корпус. В каждой модели методы свои.
Прежде всего снимаются все фильтра которые затрудняют доступ к мотору, раскручиваются винты корпуса, в том числе и потайные (под кнопками например). Открутив все винты нужно аккуратно попробовать разобрать корпус, если это не удается присмотритесь где еще могут быть  защелки или дополнительные винты, если на это не обратить внимание можно сломать корпус.

Дальше отсоединяется весь электрический монтаж, как правило соединения сделаны на разъемах.
Пластиковый корпус двигателя откручивается от станины, после чего двигатель извлекается из своего пластикового корпуса.
В некоторых моделях проще и сам мотор закреплен в корпусе пылесоса в специальных резиновых пазах-уплотнителях или же прикручен намертво к общему корпусу пылесоса.

Разборка электродвигателя пылесоса

Чтобы разобрать двигатель и снять крыльчатку вентилятора прежде всего будем снимать переднюю часть кожуха (над крыльчаткой). Берем тонкий металлический предмет, можно отвертку и аккуратно отгибаем с боку кожуха чтоб отвертка прошла немного в середину, дальше аккуратным движением выдвигаем верхнюю часть кожуха в результате чего нам стает доступна вся крыльчатка.

Гайка на крыльчатке как правило имеет левую резьбу (но бывают исключения) Пробуем открутить ее придерживая рукой крыльчатку, если она прокручивается и таким способом не получается открутить гайку, есть один отличный способ
Итак.. берем хороший многожильный проводок сечением больше 1.5мм в плотной резиновой изоляции (чтоб предотвратить скольжение). Просовываем такой проводок и обматываем вал коллектора 2-3 раза, виток к витку и растягиваем в разные стороны тем самым фиксируя вал неподвижно.

Удобней всего делать это вдвоем, один человек фиксирует коллектор с помощью растянутых в стороны концов провода, а второй откручивает гайку на диске вентилятора.
Способ очень удобен и безопасен для фиксации якоря. Таким же способом при обратной сборке и затягиваем гайку.

После снятия крыльчатки вентилятора откручиваем винты корпуса, к этому моменту щетки уже должны быть сняты.

Дальше аккуратно вытягиваем якорь, при необходимости немного страгивая покручивая верхнюю часть.

При необходимости подшипники снимаются с помощью доступного инструмента или специальных резьбовых съемников. В особо тяжелых случаях, бывает подшипник «прикипает» намертво с втулкой, применяют специальный гидравлический пресс для снятия подшипников.

Основные причины поломок пылесоса

• подшипники
• щетки
• предохранитель
• сетевой провод
• не контакт в выключателе
• обмотки двигателя, обрыв или перегорание обмотки (статора или ротора)
• выход из строя конденсатора
• поломка электронной схемы регулятора мощности

Падение мощности и силы всасывания.
Чаще всего причиной бывает или забитые фильтра или неисправность подшипников.

Фильтра необходимо почистить и проверить работу снова, проверить также работу (тягу) пылесоса без фильтров, так как бывает что обычная чистка фильтра не помогает и его уже нужно заменить.
Если же тяга без фильтров не дает прежней рабочей тяги, придется разбирать пылесос, крыльчатка на нем должна легко провернутся пальцем без особых усилий. Дополнительно снимаем и осматриваем щетки и чистим коллектор от нагара, с помощью наждачки нулевки или кусочком обычной ткани.

В некоторых случаях нарушается герметичность шланга, это может быть как нарушение целостности самого шланга так и соединительных патрубков на концах шланга, попросту шланг немного выскальзывает из них.

Пылесос не включается.
Если с напряжением в розетке все нормально, разбираем пылесос и в первую очередь осматриваем предохранитель и сетевой шнур, особенно в самом конце шнура на намоточном барабане в местах пайки.
Если есть тестер — прозваниваем на наличие контакта.
Могла сломаться кнопка включения или в ней просто нарушен контакт, бывает засоряется, опять же с помощью тестера убеждаемся в исправности кнопки.
Если все элементы были прозвонены тестером и напряжение без проблем приходит на щетки двигателя, а сами щетки при этом не стертые то скорее всего вам предстоит дорогостоящий ремонт двигателя или попросту его замена так как в большинстве случаев целесообразней поставить новый мотор чем чинить подуставшый старый делая перемотку.

Если пылесос долго работал и не включается то вполне возможно что сработало защитное термореле на самом двигателе в результате перегрева — в этом случае ремонтировать нечего не надо, достаточно будет оставить пылесос для остывания двигателя.

Не регулируются обороты двигателя пылесоса.
Самой частой причиной такой неисправности есть пробой симистора при котором напряжение через него не регулируется а свободно проходит сквозь него без всякого управления. Возможно выход из строя данного элемента а возможно и потеря контакта на одной из ножек этого элемента на плате.

Немного придавив ручку регулятора оборотов можно убедится исправен ли сам регулятор или может в нем нарушен контакт и ползунок регулятора не контачит к своей площадке.

Пылесос испускает посторонний запах и горячий воздух.
Прежде всего нужно убедится не забит ли всасывающий вход, осмотрите шланг,  проверьте силу втягивания на входе и меняет ли звук работы двигателя при затыкание входа ладошкой. В случае удовлетворительной работы со стороны всасывающей системы, можем предположить о неисправности двигателя а скорее всего щеток.

Пылесос гудит и тарахтит — причиной сего действа двигатель, а в частности его подшипники. Скорее всего они нуждаются в дополнительной смазке или при наличии большого шата вокруг своей оси, замене на новые.

Шнур не затягивается при нажатии на кнопку или постоянно затягивается во время работы — нарушение работы смоточного барабана, возможно лопнула пружина, ослабла или наоборот чересчур натянута.
Осматриваем прижимной ролик кнопки и при необходимости, сняв барабан, подматываем или отматываем провод на барабане — меняя натяжение самого барабана на нужное нам.

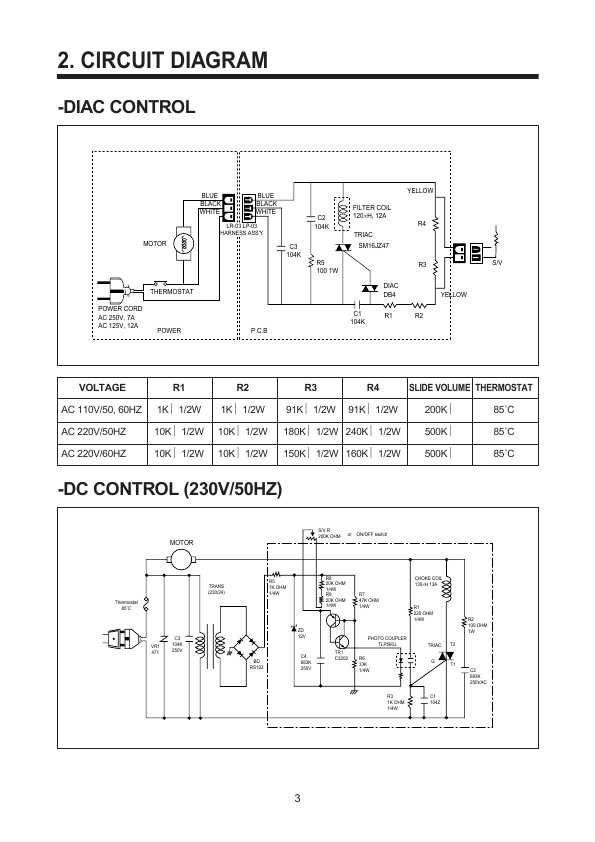

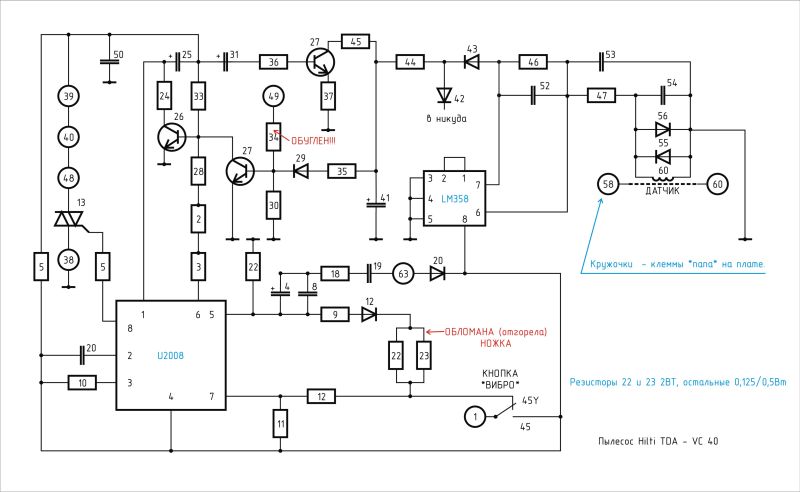

Электрическая схема пылесоса

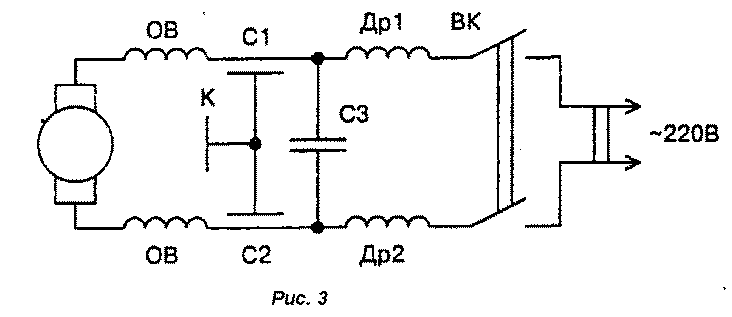

Как правило она не бывает сложной и в большинстве моделей довольно стандартная.

Ремонт моющих пылесосов (Karcher, Zelmer, Bork и других..) мало чем отличается от описанных выше. В их конструкции имеется помпа которая подает воду в шланг и наличия на входе  водяного фильтра.

В моделях пылесосов с аквафильтром на стыке шланга и корпуса бывает пробивают тонкие струйки воды. Бывает помпа засоряется, а бывает нарушена работа электроники.

Не каждому человеку будет под силу починить пылесос, даже с наличием всех инструментов. Но с этой задачей будет куда проще диагностировать причину неисправности и попытаться устранить ее или если причина серьезная обратится в сервисный центр уже зная причину, имея информацию изложену в этой статье.

Электрическая схема пылесоса Karcher mv (wd) 6 — Пылесосы

Конференция Kärcher Country Meeting 25. 04.19
Компания Kärcher провела ежегодную конференцию Country Meeting. Участники встречи познакомились с новинками и ключевыми продуктами компании — уборочной техникой бытового и профессионального назначения, узнали об инновациях и актуальных трендах индустрии, а также смогли пообщаться с ведущими специалистами отрасли.

На открытой площадке в Крылатском было размещено 10 тематических шатров, в которых была представлена техника Kärcher различных категорий – начиная от бытовых пылесосов и заканчивая профессиональными аппаратами сверхвысокого давления, в том числе новинки с использованием универсальных аккумуляторных батарей.
У каждого участника конференции была возможность протестировать любой из представленных аппаратов.

В рамках деловой программы генеральный директор ООО «Керхер» Алексей Алексеев провел презентацию, в ходе которой он поделился успехами компании в России: «Только за прошедший год на рынок  выведено более 20 новых аппаратов, продажи выросли на 12%, а число сотрудников — почти на 20%! В 2018 году российское представительство получило престижную награду за динамичное развитие сети Керхер Центров. Число клиентов только в интернет-магазине за год составило более 34 тысяч человек, что вывело онлайн-площадку karcher.ru на лидирующие позиции по обороту среди интернет-магазинов концерна по всему миру».

Член правления компании Alfred Kärcher SE & Co. KG Кристиан Май рассказал о трендах индустрии, уделив особое внимание аккумуляторным технологиям – именно они являются важнейшим направлением развития отрасли и набирают популярность у потребителей. Уже сейчас 26 продуктов компании могут работать с взаимозаменяемыми аккумуляторными батареями.

«Инновационный подход к разработкам и следование последним трендам индустрии были ключевыми принципами компании, начиная со дня основания в 1935 году. Именно поэтому на сегодняшний день компания насчитывает 70 представительств в различных странах мира и не собирается сбавлять темпы развития, продолжая производить надежную и качественную технику для любых нужд, отвечающую современным требованиям и запросам потребителей», — отметил вице-президент по ритейлу Кристиан Май.

Источник…

устройство и ремонт [Справочное пособие]

Эти пылесосы выпускаются двух видов: электрощетки-пылесосы и ручные (переносные и штанговые) электропылесосы.

Электрощетка-пылесос «Ветерок-3» предназначен для чистки от пыли одежды, головных уборов, мягкой мебели и т. д. Корпус 6 (рис. 6.4, а) электрощетки-пылесоса разъемный, состоит из двух полукорпусов (верхнего и нижнего) и съемной волосяной щетки. Корпусные детали изготовлены из ударопрочного полистирола различных цветов.

Воздуховсасывающий агрегат состоит из электродвигателя и полиэтиленовой крыльчатки. Схема движения воздуха обеспечивает охлаждение электродвигателя. Электрическая схема электрощетки-пылесоса «Ветерок-3» (рис. 6.4, б) состоит из малогабаритного электродвигателя типа ЭДМ-3-3, высокочастотных дросселей L1 и L2 типа Д-06-16 и помехоподавляющего устройства, состоящего из конденсаторов C1, С2 и СЗ. Включение щетки-пылесоса производится ползунковым выключателем.

Рис. 6.4. Электрощетка-пылесос «Ветерок-3»:

_{а — конструкция: 1 — щетка; 2 — пылесборник; 3 — крыльчатка; 4 — электродвигатель; 5 — крышка; 6 — корпус; 7 — соединительный шнур; 8 — выключатель;}

_{б — электрическая схема: М — электродвигатель; С1, С2 — конденсаторы емкостью по 4700 пФ; СЗ — конденсатор емкостью 0.25 мкФ; L1,12 — высокочастотные дроссели; S — выключатель}

Электропылесосы «Шмель». Ручной прямоточный пылесос «Шмель-авто-2» предназначен для уборки салона, багажника и моторного отделения автомобиля, а также других работ, связанных с использованием разреженного воздуха.

Ручной прямоточный пылесос «Шмель-4» предназначен для уборки помещений, чистки одежды, ковровых изделий, мягкой мебели, а также для других работ. Конструкция пылесосов «Шмель-авто-2» и «Шмель-4» максимально унифицирована. Принцип сборки и разборки пылесосов, а также последовательность и характер выполняемых работ одинаковы.

Пылесос «Шмель-4» состоит из следующих основных частей: двух полукорпусов 7 и 21 (рис. 6.5, а), пылесборника 3, на котором закреплена щетка 1, воздуховсасывающего агрегата 15 и фильтра 5. Пылесос подключается к источнику питания посредством шнура 17. Агрегат установлен на резиновых амортизаторах (опорах) 11 и 20. Выключатель 12, установленный на ручке корпуса, служит для включения и выключения пылесоса. Замок 8 служит для присоединения пылесборника к корпусу. Клапан 4 предотвращает выпадение пыли из пылесборника.

Электрическая схема пылесоса показана на рис.  6.5, б.

Рис. 6.5. Электропылесос «Шмель-4»:

_{а — устройство: 1 — щетка; 2 — крышка; 3 — пылесборник; 4 — клапан; 5 — фильтр; 6, 23 — шильдики; 7 — полукорпус правый; 8 — замок; 9 — пружина; 10, 25 — уплотнения; 11 — передняя опора; 12 — выключатель; 13, 19, 24 — винты; 14 — конденсатор; 15 — воздуховсасывающий агрегат; 16 — трубка; 17 — сетевой шнур; 18 — прижимная пластина; 20 — задняя опора; 21 — полукорпус левый;}

_{б — электрическая схема: С1, С2 — конденсаторы емкостью по 4700 пф; СЗ — конденсатор емкостью 0,05 мкФ; С4 — конденсатор емкостью 0,25 мкФ; М — воздуховсасывающий агрегат типа А140; S — выключатель}

Разборка пылесоса. Нажимают кнопку замка 8 (см. рис. 6.5, а), снимают пылесборник 3, извлекают фильтр 5. Отворачивают винты 24 и 13 и разъединяют полукорпуса 7 и 21.

Отпаивают провода воздуховсасывающего агрегата 15 и соединительного шнура 17 и, вывернув винты 13, крепящие шнур, извлекают их из полукорпуса. Снимают с агрегата 15 заднюю опору 20 и переднюю опору 11.

Ниже приведены возможные неисправности и способы их устранения.

Малое разрежение. Если установлено, что разрежение, создаваемое пылесосом, ниже 4 кПа (7,8 кПа для пылесоса «Шмель-4»), проверяют и в случае повреждения заменяют переднюю опору 11.

При включении пылесос не работает. Проверяют работу выключателя 12 и монтажные провода, исправность соединительного шнура, работу агрегата, длину угольных щеток. При длине угольных щеток менее 4 мм их заменяют.

Посторонний шум. Если при включении пылесоса слышен посторонний шум, снимают крышку воздуховсасывающего агрегата, отворачивают гайку ключом, придерживая вал электродвигателя за лыски со стороны гайки, снимают крыльчатку, снимают вторую крышку и крыльчатку. Проверяют, не деформированы ли крыльчатки, не ослаблена ли расклепка лопаток. Если есть такие неисправности, заменяют крыльчатку. При наличии разрушения в шарикоподшипниках их заменяют.

Не работает воэдуховсасывающий агрегат. Проверяют катушки статора и якоря на закороченность витков или секций прибором ЕЛ-1 (или омметром). При обнаружении дефекта заменяют якорь или статор новым. Проверяют наличие контакта между коллектором якоря и угольными щетками. Осматривают поверхность коллектора и в случае обнаружения загрязнения протирают поверхность коллектора чистой хлопчатобумажной салфеткой, слегка смоченной в бензине или спирте. Если загрязнение не удаляется, чистят поверхность коллектора стеклянной шкуркой. Проверяют легкость хода угольных щеток в каналах щеткодержателей, а также исправность нажимных пружин. При необходимости заменяют пружины и прочищают каналы.

Установка агрегата в корпус пылесоса. Устанавливают уплотнения 10 и 25 в правый полукорпус 7. На бобышки правого полукорпуса устанавливают замок 8, надевают пружину 9. Длинный конец пружины заводят в средний паз замка. Берут агрегат 15, устанавливают на агрегат переднюю 11 и заднюю 20 опоры. Устанавливают агрегат в правый полукорпус 7. Выводные концы агрегата выводят наружу. Берут сетевой шнур 17 и надевают на его выводные концы трубку 16. Закрепляют шнур прижимными пластинами 18 на бобышках правого полукорпуса 7 посредством винтов 13. Соединяют выводной конец агрегата с коротким выводным концом шнура. Надевают на провода полихлорвиниловую трубку. Соединяют вывод конденсатора 14 с выводными концами шнура и агрегата. Припаивают места соединения и надевают трубки на места пайки. Соединяют длинный вывод шнура с контактом выключателя 12. Соединяют свободный вывод конденсатора 14 со свободным контактом выключателя. Устанавливают выключатель 12 на бобышки правого полукорпуса и закрепляют винтом 13. Конденсатор устанавливают ограничитель, укладывают провода в пазы корпуса. Устанавливают левый полукорпус 21, винты 24 и 13 и заворачивают их до упора.

Берут пылесборник 3 и устанавливают клапан 4. Устанавливают фильтр 5 до упора. Соединяют пылесборник с полукорпусами пылесоса и закрывают замком 8.

Ручной ранцевый электропылесос «Мини-Вихрь-2» (рис. 6.6, а) — пылесос вихревого типа. Корпус пылесоса состоит из трех частей: крышки 2 пылесборника, корпуса 4 и крышки 13. Воздуховсасывающий агрегат 14 закреплен между крышкой и металлическим кожухом 6 при помощи винтов. Резиновый уплотнитель 5 является амортизатором. Крышка и корпус соединяются двумя замками. Крышка пылесборника 10 и корпус соединяются винтом 3, между ними расположен резиновый уплотнитель с пылефильтром 1. На крышке имеются: выключатель 12, гнездо подключения пылесоса к электросети с помощью сетевого шнура и отверстие 15 выхода воздуха. На боковой стенке корпуса расположено вводное отверстие 11, служащее для присоединения шланга-воздухопровода к пылесосу. На крышке пылесборника установлен указатель 7 заполнения пылесборника пылью. На ручке 8 имеется планка 9, закрепленная двумя винтами и предназначенная для удержания наплечного ремня. Длина ремня регулируется пряжкой, на которой имеется крючок для подвешивания свободного конца шланга.

При включении пылесоса воздуховсасывающий агрегат всасывает внутрь корпуса через шланг-воздухопровод воздух вместе с пылью. Засасываемая пыль оседает в пылесборнике 10 и на поверхности сменного бумажного фильтра или пылефильтра. Очищенный от пыли воздух обтекает электродвигатель и, охлаждая его, выходит наружу.

Степень заполнения пылесборника определяется только при его работе. При чистом пылесборнике окно указателя заполнения пылесборника пылью бесцветно. В пылесосе на изогнутом наконечнике шланга-воздухопровода предусмотрен регулятор расхода воздуха, выполненный в виде отверстия с поворотным кольцом. При открытом отверстии уменьшается количество воздуха, проходящего через насадку.

В комплект принадлежностей пылесоса входят четыре насадки, разбрызгиватель, 12 сменных бумажных фильтров и устройство хранения принадлежностей, которое может быть закреплено на стене двумя шурупами. Электрическая схема пылесоса приведена на рис. 6.6, б.

Рис. 6.6. Электропылесос «Мини-вихрь-2»:

_{а — конструкция: 1 — пылефильтр; 2 — крышка пылесборника; 3 — винт; 4 — корпус; 5 — резиновый уплотнитель; 6 — кожух; 7 — указатель заполнения пылесборника; 8 — ручка; 9 — планка; 10 — пылесборник; 11 — входное отверстие; 12 — выключатель; 13 — крышка; 14 — воздуховсасывающий агрегат; 15 — выходное отверстие;}

_{б — электрическая схема: С1—С3 — конденсаторы емкостью 0. 1+2×0.057 мкФ; С4 — конденсатор емкостью 0.47 мкФ; R — резистор сопротивлением 10 МОм; S1, S2 — выключатели; М — воздуховсасывающий агрегат типа А-280; L1, L2 — высокочастотные дроссели ДМ2-0.6-16; L3, L4 — катушки возбуждения}

Ручной электропылесос «Спутник ПР-280» (рис. 6.7) состоит из пластмассового корпуса, воздуховсасывающего агрегата 6 с электродвигателем типа КВЛ-120-220, пылеприемника 12, пылесборника 13 и сетевого шнура 9. На корпусе пылесоса имеются входное отверстие 1 для входа воздуха и закрепления гибкого шланга, выключатель 3 и выходное отверстие 8. Для амортизации и уменьшения шума агрегат установлен на резиновых кольцах 5 и 10. Корпус изготовлен из двух половинок, которые соединяются между собой с помощью двух откидных замков 2. Для герметизации в месте соединения частей пылесоса расположена уплотнительная резина. Для подвешивания на плечо имеется наплечный ремень 7.

В комплект пылесоса входят гибкий шланг, удлинительная трубка, сопло щелевое, щетка и одежное сопло.

Рис. 6.7. Конструкция ручного электропылесоса «Спутник ПР-280»:

_{1 — входное отверстие; 2 — замок; 3 — выключатель; 4 — планка; 5 — верхнее кольцо; 6 — воздуховсасывающий агрегат; 7 — наплечный ремень; 8 — выходное отверстие; 9 — сетевой шнур; 10 — нижнее кольцо; 11 — гребенка; 12 — пылеприемник; 13 — пылесборник}

При разборке пылесоса отсоединяют шнур 9. Открывают замок 2 и снимают верхний корпус с воздуховсасывающим агрегатом 6, отворачивают четыре винта и вынимают агрегат с выключателем 3 и вилкой. Отпаивают конденсаторы помехоподавляющего устройства от выводов электродвигателя и выключателя. Отворачивают два винта, снимают помехоподавляющее устройство. Отсоединяют выключатель от выводов. Снимают нижний корпус, отворачивают гайку и разбирают воздуховсасывающий агрегат.

При ремонте электродвигателя очищают его от пыли. Вынимают электрощетки из щеткодержателей. Очищают пазы между коллекторными пластинами от угольной пыли. Продувают электродвигатель сухим воздухом. Протирают поверхность пластин спиртом. Проверяют состояние электрощеток. При износе щеток заменяют их запасными и поджимают (притирают) по коллектору. После подгонки щеток двигатель очищают от угольной пыли. Проверяют наличие смазки в переднем и заднем подшипниках электродвигателя. При необходимости добавляют смазку до заполнения ею 2/3 объема. Для смазки заднего подшипника отворачивают четыре винта и снимают крышку. Для подшипников применяют смазки ЦИАТИМ-202, ЦИАТИМ-201 или ЦИАТИМ-221.

После выполнения ремонтных работ проверяют путем проворачивания вала от руки отсутствие задевания турбинок.

Пылесос после ремонта обкатывают при номинальном напряжении и открытом входном отверстии в течение не менее 45 мин.

РЕГУЛЯТОР МОЩНОСТИ ОТ ПЫЛЕСОСА

При вторичном использовании (имеется ввиду использование не по прямому назначению, не в пылесосе) схема регулятора мощности не может оставаться прежней. Изменяются условия эксплуатации. Они уже будут разительно отличаться от тех, которые брались в расчёт при создании этого регулятора. Например, электронные компоненты схемы регулятора уже не будут иметь такого шикарного воздушного охлаждения, которое невольно создаётся в работающем пылесосе.

Извлечённую из пылесоса плату регулятора оттестировал на подключённой к нему лампочке 220 В / 95 Вт. Для этого первоначально необходимо плату закрепить хоть на каком-нибудь основании – диэлектрике и на потенциометр (переменное сопротивление непосредственно производящее изменение величины мощности) одеть ручку из материала не проводящего электрический ток, потому как на плате регулятора может возникнуть «кругом 220 В». Осторожно перемещая ручку ползункового резистора выяснил, что свечение лампочки на полную мощность достигается, а вот прекращение свечения нет. Резистор, даже будучи «вывернут» до отказа не убирает мощность на «0».

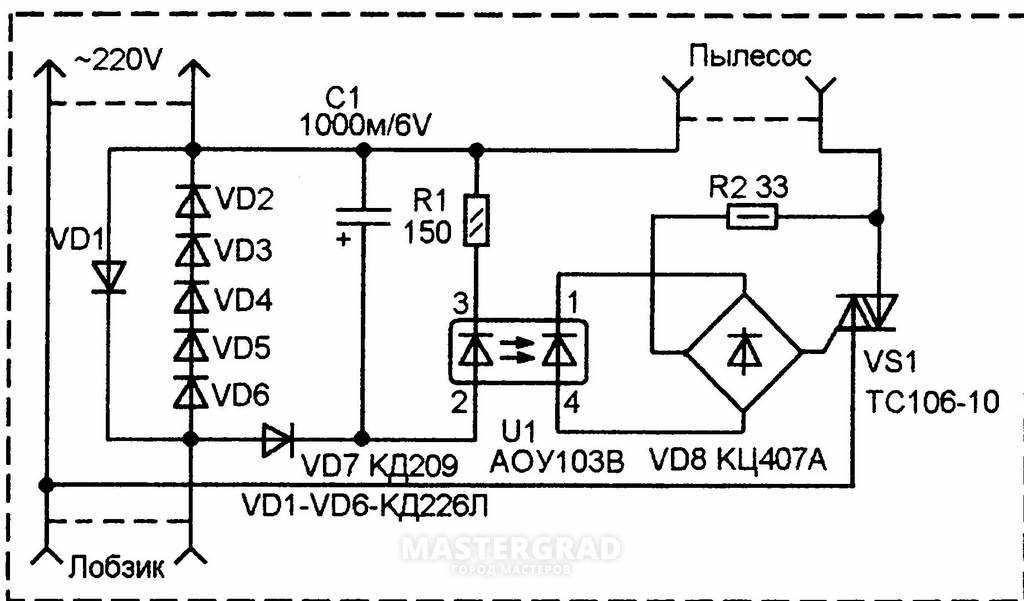

Схема регулятора

То есть данная схема позволяет регулировать мощность подключаемого электрического оборудования от 50 до 100%. А нужно от «0» до 100%. Значит необходимо внести в схему изменения, которые позволят ликвидировать существующий недостаток, как и другие побочные явления могущие возникнуть в связи с изменениями условий использования регулятора. Одним словом нужно графическое изображение схемы. Хотя бы и вот в таком виде.

На изображении печатной платы хорошо видно, что параллельно переменному резистору имеется ещё постоянный резистор сопротивлением 360 кОм, который можно удалить для достижения необходимого диапазона регулировки мощности. Что и сделал. Так же на фото очень наглядны совсем небольшие размеры радиатора охлаждения стоящего здесь симистора Т1212МJ – однозначно обязательно менять на значительно большие, раза эдак так в 3 – 4.

Удаление резистора эффект дало, но немного не такой какой был нужен, теперь «0» мощности достигался на полпути движения ползункового резистора. Хотелось более плавной регулировки мощности.

Что и было достигнуто дальнейшей заменой переменного резистора с существующего номинала сопротивления на резистор сопротивлением 200 кОм мощностью 2 Вт. Так же как и предполагалось, был заменён радиатор охлаждения симистора. В процессе пробных включений было обнаружено, что сильно греется постоянный резистор 10 кОм мощностью 5 Вт, выполняющий в схеме функцию ограничителя напряжения – заменил на более мощный (10 Вт).

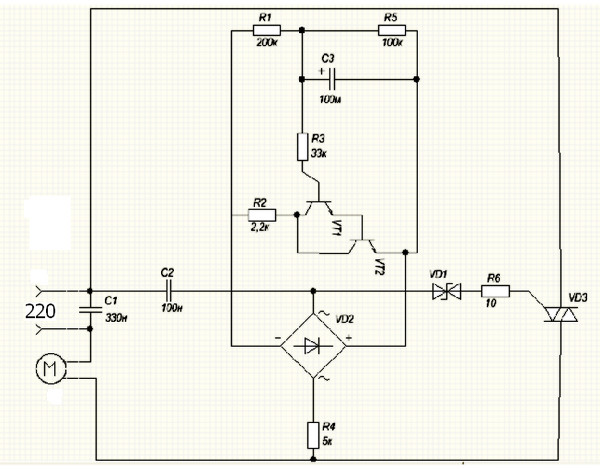

Доработанная схема

Печатная плата в итоге приняла вот такой рисунок. Внесённые изменения в схему регулятора мощности в данном конкретном случае позволили применить её для регулирования мощности нагревательной спирали термовоздушного паяльного фена приобретённого на AliExpress. Замер сопротивления нагревательной спирали дал 70 Ом, применив формулу нахождения мощности по известным сопротивлению и напряжению:

Р = U x U / R, получил 230 х 230 / 70 =  755,7 Вт

Да, в моей розетке постоянно присутствует именно напряжение в 230 вольт. Вот такой не слабый регулятор мощности на все случаи жизни можно получить от пришедшего в негодность домашнего пылесоса. Автор Babay iz Barnaula

   Форум

   Форум по обсуждению материала РЕГУЛЯТОР МОЩНОСТИ ОТ ПЫЛЕСОСА

---

МИКРОФОНЫ MEMS Микрофоны MEMS — новое качество в записи звука. Подробное описание технологии.
	MINILED И MICROLED ДИСПЛЕИ Что такое OLED, MiniLED и MicroLED телевизоры — краткий обзор и сравнение технологий.

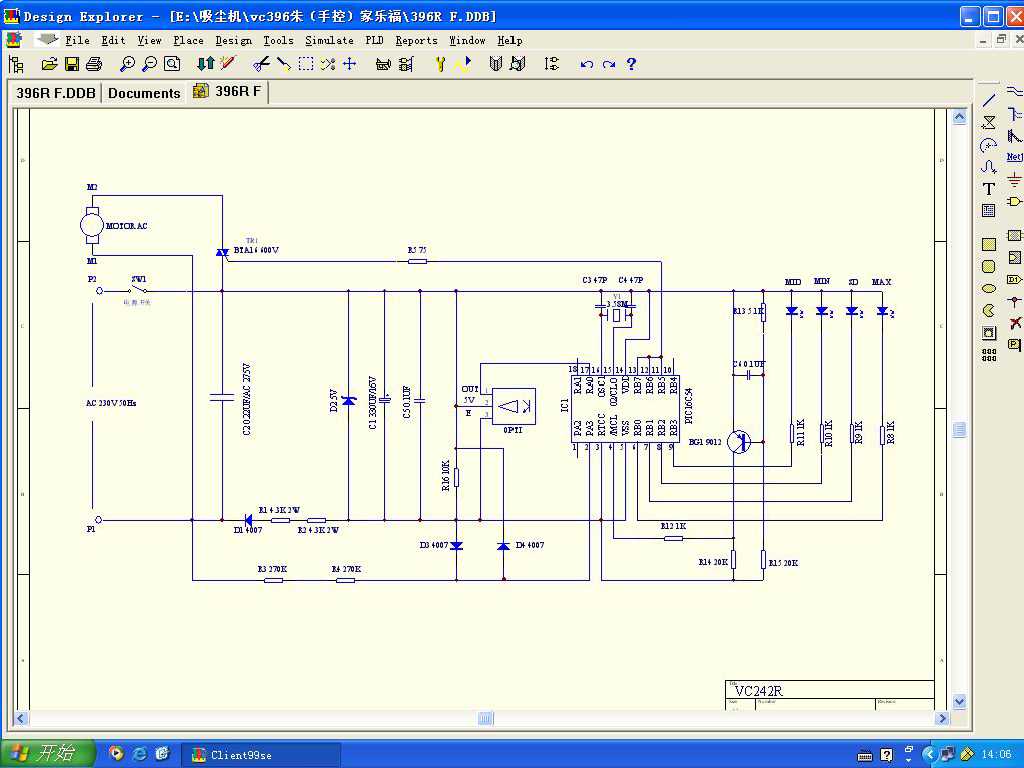

Схема пусковой платы пылесоса samsung. Самостоятельный ремонт пылесоса.

По большому счету, пылесос – это довольное простое устройство и для его ремонта не нужно иметь специальных знаний и опыта – достаточно в общих чертах понимать принцип работы электродвигателя, коммутационных устройств (кнопок включения и регуляторов мощности), и уметь держать в руках паяльник и отвертку. Мой пылесос Samsung VC-6015V дважды требовал ремонта и оба случая «хирургического» вмешательства были успешны. В случае возникновения вопросов по работе того или иного узла или метода проверки электронных комплектующих, всегда можно проконсультироваться, посетив форум по электронике , где более опытные специалисты и любители помогут в разрешении любых проблем. Тем более, что имеется множество тем по различной технике, на которых можно найти, помимо советов и обсуждений, также и принципиальные схемы устройств.

Если пылесос не включается

Первым делом нужно убедиться, что напряжение доходит до платы управления . Для этого снимаем кожух, пластиковую панель с клавишами включения и сматывания шнура и видим перед собой плату управления. Прослеживает по сетевому шнуру, идущему от блока наматывания, на какие клеммы он заходит. Включаем в сеть и меряем напряжение на этих клеммах – если оно есть – значить, со шнуром все в порядке.

Далее проверяем работу кнопки включения сети (на рисунку обозначена цифрой 1). При отключенной сети прозванием ее контакты во включенном и отключенном состоянии – если коммутация происходит – идем дальше. Нужно проверить цепь симистора (на рис. обозначен – 3) – для этого при включенной сети проверяем напряжение на клеммах, идущих уже к двигателю – если присутствует – эта цепочка в порядке, а если нет – большая вероятность повреждения симистора, и он не пропускает через себя ток. Эти симисторы можно легко найти на любом радиорынке и стоят они около 0.5$.

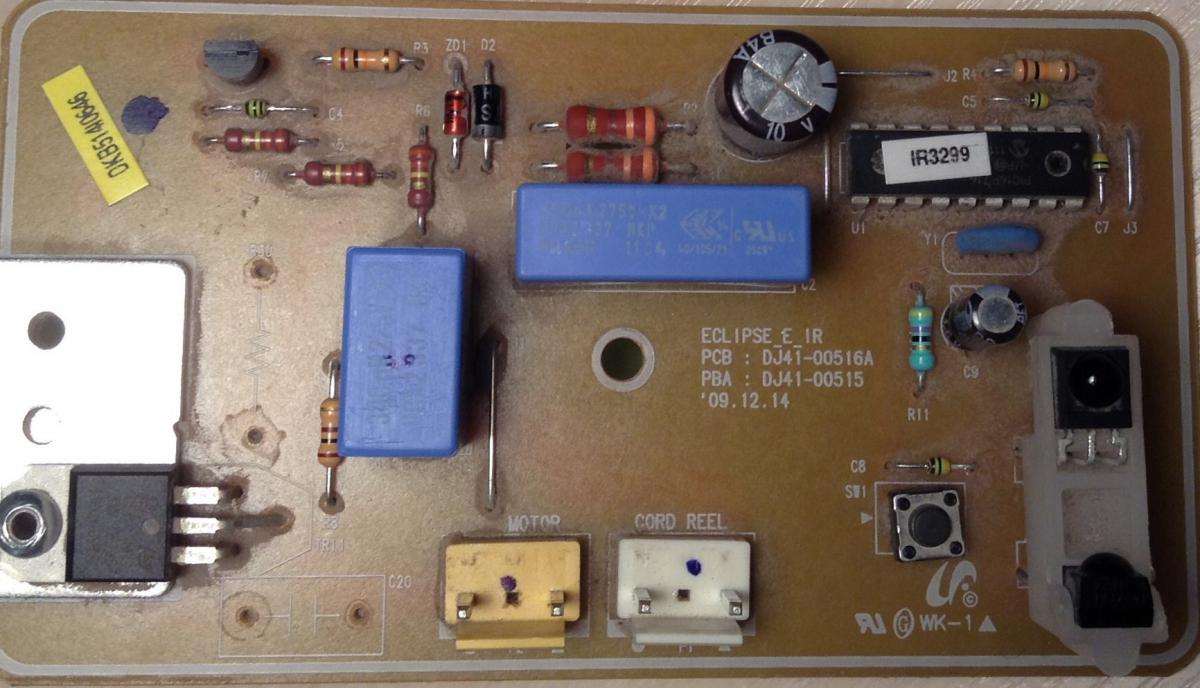

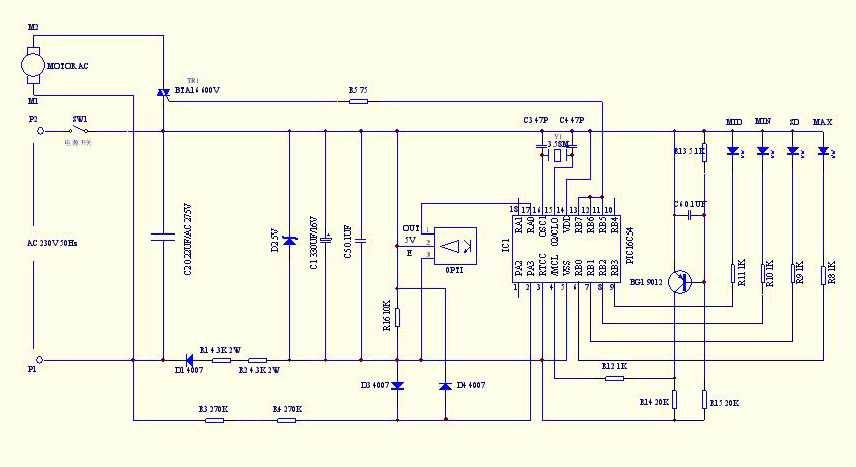

Плата управления

Если напряжение все-таки поступает на двигатель, а он не работает – первым делом проверяем тепловую защит у – на корпусе двигателя в специальном держателе крепится устройство, контролирующее температуру корпуса – если ее величина выходит на нормальный предел – теплозащита прерывает электроцепь питания. Если прозвонив защиту и убедившись, что с ней все в порядке – значить, причина в двигателе.

Первым делом проверяем щетки – при их износе может пропасть цепь между статорной обмоткой и ротором. Щетки должны плотно прилегать к ротору и иметь запас по ходу. Далее тестером проверяем всю цепочку (обмотка статора – щетка – ротор – щетка – обмотка статора) при выключенном пылесосе и снятых клеммах от платы управления – и видим, что в ней обрыв. Да, именно обрыв, потому что если все предыдущие этапы показали целостность схемы и на двигатель идет напряжение, а он не работает, хотя щетки в порядке – это однозначный обрыв обмотки. Это самый неприятный момент, поскольку двигатель неразборной, и так просто внутрь не добраться — только небольшие прорези вверху корпуса. Сразу скажу – стоимость нового – около 25$. Но иногда все-таки везет, и можно обрыв устранить – нужно проверить все через отверстия в корпусе места закрепления концов обмоток к входящим клеммам и щеткам. Крепления там выполнено в виде «ласточкин хвост» — провод вставлен в прорезь металлической пластинки. В результате постоянных вибраций он может переломаться в этом месте и разорвать цепь. Именно так и было в моем случае. Провод можно попробовать подтянуть и закрепить заново, но иногда это невозможно – приходится допаивать еще кусок в пару-тройку сантиметров. Паять неудобно через небольшую прорезь, но возможно – в результате пылесос снова будет работать.

Пылесос работает, но его обороты не регулируются

В этом случае возможен не обрыв внутри симистора, как при неработающем пылесосе, а пробой – выходное напряжение не регулируется, а пропускается через себя без всякого управления. Так же может быть причиной такой неисправности пропадание контакта в (на рисунке обозначен цифрой 2). Тут все просто – замена или ползункового резистора, или симистора.

Двигатель пылесоса

Как правило, неисправности пылесоса обнаружить просто, и практически всегда можно их устранить. Исключением может быть короткое замыкание внутри обмоток двигателя – устранить это повреждение перемоткой обмоток сложно из-за неразборного корпуса – и приходится заменять весь двигатель, что тоже рентабельно – 25$ — это, все-таки, не 70 – 80 – именно сколько стоит подобный пылесос.

Наверное, уже невозможно даже и представить дом, в котором не было бы пылесоса. Это устройство создано специально для того, чтобы несколько упростить процесс уборки полов. Но что делать, если ваш незаменимый помощник вдруг сломался, как осуществить ремонт пылесосов? В этой статье мы постараемся ответить на все интересующие вас вопросы.

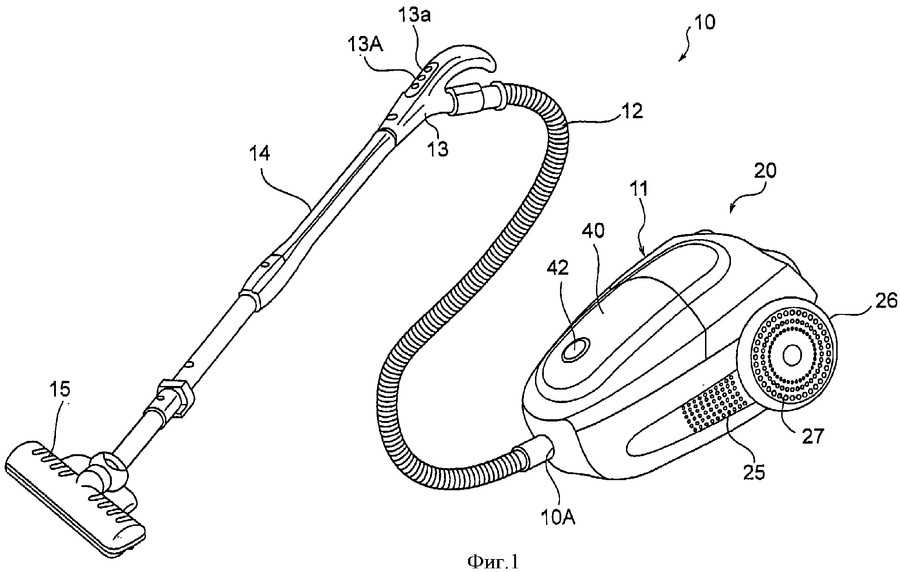

Каким образом устроен пылесос?

Перед тем, как вы возьметесь за ремонт пылесоса Samsung, LG или любой другой фирмы, обязательно надо разобраться с тем, как он устроен:

• Абсолютно каждый пылесос оснащен воздуховсасывающим аппаратом, который всасывает воздух.
• А перед этим аппаратом располагается фильтр, который предназначен для очистки воздуха.

Важно! Но вот водяные пылесосы работают по несколько иному алгоритму. Достаточно часто фильтр для пылесосов Samsung производится компанией Нера. Воздух проходит очистку во время поступления в фильтр Хепа, после чего он направляется в двигатель, в котором выполняет функцию охлаждения.

Для того чтобы избежать перегрева, двигатель обязательно должен охлаждаться. В случае если охлаждение осуществляется в необходимой мере, то пылесос, а если быть точнее, то двигатель пылесоса Samsung, беспрерывно может функционировать на протяжении 120 минут. На то, каким образом работает мотор пылесоса, существенное влияние оказывает и фильтр.

Важно! Чаще всего, ремонт пылесоса не требуется. Достаточно только или почистить, или заменить фильтр, чтобы восстановить производительность агрегата и его всасывающую способность.

Как функционирует двигатель пылесоса?

За фильтрами тонкой и грубой очистки воздуха искусно прячется вентилятор тангенциального типа. Воздух проходит по центру, а затем выбрасывается на периферию, оттуда он поступает в комнату сквозь фильтр HEPA. Он улавливает частицы размером в единицу микрон или микрометров.

Лопасть прикрыта крышкой, помимо этого, как правило, выполнена она в виде алюминиевой изогнутой перегородки. Она стоит между двумя металлическими плоскостями. Таким образом, получаются замкнутые каналы. Сам же двигатель достаточно часто заключен в пластиковый кожух, обычно белого цвета, в котором специально прорезан выходной тракт для потоков.

Как правильно разобрать пылесос для начала ремонта?

Ремонт пылесоса собственными руками начинается со съема корпуса. Абсолютно в каждом из случаев есть свои способы:

1. Снимите всевозможные фильтры, которые перекрывают доступ к двигателю.
2. Электронный мотор отсоедините.
3. Корпус мотора, который изготовлен из пластика открутите от станины.
4. После этого извлеките мотор из кожуха, затем снимите с него вентилятор. Как правило, гайка, в данном случае имеет левую резьбу, поэтому крутите крайне осторожно.
5. За вентилятором обитает коллектор-крышка, которая, собственно, и скрывает электрическую часть.

После завершения правильной разборки поменять любую сломанную внутренность на новую рабочую не составит труда. Главное — вы обязательно должны учитывать марку, а также размер предыдущей запчасти. Абсолютно всегда обращайте свое внимание на размер и материал старых подшипников.

Важно! Сам пылесос при разборке обязательно должен быть выключен из розетки.

Типичные поломки пылесосов

Чаще всего подвержены поломке такие детали пылесосов:

• подшипники;
• обмотки двигателя;
• щетки;
• провод питания;
• предохранитель.

При некоторых неполадках можно сделать ремонт пылесоса своими руками, при некоторых — придется обратиться в сервисный центр, а в некоторых случаях — вовсе заменить агрегат на новый.

Щетки

Сами щетки крепятся в шахтах.

Важно! Новичкам крайне полезно знать о том, что это — обыкновенный графит, углерод, уголь. То есть, если есть такая необходимость, то можно точить данные детали, подгонять необходимым образом, чтобы они встали как надо.

Устройство:

• В случае если площадь соприкосновения с самим коллектором не так уж и большая, в этом нет ничего страшного — со временем щетки приработаются.
• Кончики щеток слегка стираются полукругом внутрь.
• Каждая щетка прижата специальной пружиной, сквозь которую также проходит электричество, — это обеспечивает длительный запас изделиям.

Углерод будет функционировать до тех пор, пока не станет изношенным до самого основания.

Важно! При все этом сам коллектор обязательно должен быть чистый. Протирайте его каким-нибудь веществом при необходимости, удалите оксидную пленку до появления медного блеска.

Вал с подшипниками

Вал монтируется к статору на 2 подшипника. Они сделаны совершенно разного размера, чтобы было проще провести разборку двигателя пылесоса. Задний подшипник маленький, а вот уже передний — большой.

Вал необходимо осторожно выбить из статора абсолютно любыми подходящими средствами. Подшипники обладают пыльниками. Несмотря на то, что пылесос и образует вакуум, разного рода грязь туда тоже попадает.

Важно! Если надо сделать ремонт пылесоса по причине неисправности именно этой детали, пыльники аккуратно демонтируйте при помощи отвертки, при необходимости — смажьте детали. Для этого подходит, например, состав от фирмы HADO, ЕР-2, Литол–24, и прочие. Смазку заложите внутрь, пыльник поставьте на свое место.

Пылесос по какой-то причине не включается

Нередко бывают ситуации, когда пылесос вовсе отказывается включаться. Нужна ли в этом случае разборка аппарата? — Не всегда.

Причины такого явления могут быть следующими:

• Случается так, что пылесос не хочет включатся. С ним должно быть все хорошо, но во время включения устройство не работает. Эта проблема наверняка связана непосредственно с электрическим питанием. Сломалась розетка, вилка либо же шнур. Вы должны тщательно осмотреть все элементы электрической цепи. Чаще всего неполадки можно обнаружить вблизи вилки.
• Вследствие того, что шнур электропитания у пылесоса достаточно подвижен, он крайне уязвим, и достаточно часто на нем при работе образуются деформированные места.
• Если же пылесос функционирует, но обороты его не регулируются, это все также проблема. Наблюдается подобная ситуация в случае, когда пропадает контакт, что легко ликвидируется заменой ползункового симистора либо же резистора.

Менять двигатель или нет?

Как правило, неисправности пылесосов обнаружить невероятно просто, и практически всегда их можно ликвидировать.

Исключением может быть разве что только короткое замыкание внутри обмотки двигателя – ликвидировать данное повреждение перемоткой обмотки сложно по той простой причине, что сам корпус является неразборным. В этом случае приходится менять весь двигатель, что также хороший вариант, потому как двигатель — это примерно ⅓ от стоимости пылесоса. Поэтому лучше приобрести новый двигатель нежели новый пылесос.

Из этой статьи вы узнали, какие могут быть неполадки и как можно сделать мелкий ремонт пылесоса своими руками. Если же вы не имеете навыков работы с электрооборудованием, лучше — поручить эту задачу квалифицированному мастеру.

В электропылесосах и электрополотерах применяются коллекторные двигатели , требующие специального ухода в период эксплуатации. При осмотре пылесоса необходимо обращать внимание на состояние и степень искрения угольных щеток, состояние пластин коллектора, герметизацию корпуса, исправность замков, шланга и пылефильтра, герметичность соединений шланга и удлинительных труб с корпусом пылесоса.

Степень искрения на коллекторе (класс коммутации) должна быть равна двум (слабое искрение под большой частью щетки). Состояние коллектора и щеток характеризуется наличием следов почернения на коллекторе, легко удаляемых протиранием поверхности спиртом или специальными синтетическими моющим средством, а также следов нагара на щетках.

Для устранения неисправностей во многих случаях достаточно выполнить мелкий или средний ремонт. Мелкий ремонт характеризуется устранением несложных дефектов, затяжкой ослабленных креплений, регулированием легкодоступных сборочных единиц. Средний ремонт связан с заменой вышедших из строя сборочных единиц, их регулировкой. В остальных случаях выполняют капитальный ремонт: полную разборку агрегата, его испытания и регулировку.

Пылесосы и полотеры , отремонтированные на дому у заказчика, проверяют визуально. Осматривают корпус, воздуховсасывающего агрегат, электродвигатель, приводной ремень, соединительный шнур и места пайки. Затем отремонтированный прибор включают в электросеть и проверяют его работу.

Характерные неисправности пылесосов и способы их устранения приведены в табл. 4.6, а аналогичные сведения о полотерах — в табл. 4.7.

Таблица 4.6

Неисправность	Возможная причина	Способ устранения
Неисправности, не требующие полной разборки пылесоса
Трещины крупные сколы на пластмассовых деталях	Длительная эксплуатация, ударные нагрузки	Восстановить посредством сварки давлением (с предварительным нагревом до оплавления в зоне контакта струей горячего воздуха или инертного газа, подогретого до температуры 250…280 о С) или склеивания (с применением следующих клеев: полиуретанового ПУ-2, на основе поливинилацетата ГИПК-61, эпоксидных К-153 и ВК-9)
Трещины и вмятины на стальном корпусе	То же	Устранить вмятины правкой изнутри корпуса, начиная с середины вмятины и продвигаясь к ее краям. Заварить трещины газовой сваркой, используя присадочную проволоку из низкоуглеродистой стали, зачистить сварной шов, очистить сжатым воздухом, обезжирить бензином, просушить в течении 15…20 мин. Запаять незначительные трещины припоем по ГОСТу 40-2 с флюсом № 1 (40%-ный раствор хлористого цинка в воде) или ПОС-61 с флюсом Ф38Н. Зачистить, обезжирить шов, покрыть грунтом ГФ-032 и просушить в течение 24 ч при температуре 18…25 о С
Износ или поломка зубьев пластмассовых шестерен, муфт	Длительная эксплуатация, нерасчетные нагрузки	Заменить шестерни, муфты. Восстановить изношенные поверхности посредством напыления пластмассового порошка, если это возможно и целесообразно.
При включении пылесос не работает или работает с перебоями	Нарушение контакта в вилке соединительного шнура Повреждение изоляции или обрыв соединительного шнура Не работает выключатель	Отделить вилку от соединительного шнура, снять резиновую оболочку на участке длиной 25…30 мм, разделить провода и удалить с них изоляцию на участке длиной 10…12 мм. Зачистить жилы провода; сформировать колечки на оправке диаметром 3,8 мм; скрутив кончики провода, облудить образовавшиеся наконечники. Присоединить винтами провода шнура к штырям вилки и собрать ее. Вывернуть крайние болты на задней крышке пылесоса и снять ее. Отвернуть центральный винт на задней крышке механизма автоматической уборки шнура, извлечь барабан, смотать с него шнур, отделить узел спиральной пружины. Отпаять провода от лепестков, контактных колец, извлечь дефектный шнур через окошко в задней крышки. Припаять к контактным кольцам новый шнур, предварительно пропустив его во вставку окошка задней крышки. Намотать новый соединительный шнур на барабан. Установить его на палец с лыской, расположенной на дне задней крышки. Поместить собранную заднюю крышку в корпус пылесоса и закрепить ее болтами. Проверить работу механизма уборки шнура его двукратным вытягиванием и втягиванием. Отсоединить токоведущие провода, разобрать выключатель, отремонтировать его (при необходимости заменить пружину, зачистить контакты, выправить его стебли и др. ), установить выключатель в корпус, проверить его работу.
Не фиксируется соединительный шнур	Повреждение опоры механизма уборки шнура	Снять с корпуса пылесоса заднюю крышку извлечь барабан, цилиндрическую пружину рычага с надетой на нее втулкой, тормозной ролик и рычаг. Заменить дефектные детали, собрать узел барабана и установить на место. Проверить ход рычага стопора, а затем, собрав заднюю крышку, — работу механизма уборки шнура.
Не вытягивается и не убирается соединительный шнур	Отказ пружинного привода механизма уборки шнура	Снять заднюю крышку, извлечь барабан и отделить узел спиральной пружины. Заменить его, собрать заднюю крышку, установить пылесос, проверить работу механизма уборки шнура.
Не работает узел пружины барабана	Пружина сломана или повреждена на оси крепления	Снять заднюю крышку, извлечь и разобрать барабан. Заменить спиральную пружину (или отремонтировать путем вос-становления замка на конце пружины за счет ее укорочения)
Механические повреждения крышки, колес	Поломка задней крышки, колес	Снять заднюю крышку, извлечь барабан и оба колеса. Заменить дефектные детали, вставить колеса в крышку, собрать крышку и пылесос
Периодические сбои, снижение мощности и всасывающей способности	Подгорание, коррозия контактов механизма уборки соединительного шнура	Снять заднюю крышку, зачистить контакты шкуркой № 20, протереть их салфеткой, смоченной в техническом спирте. Аналогично зачистить контактные кольца в барабане. Установить заднюю крышку на корпусе, проверить надежность электрического контакта в механизме уборки соединительного шнура.
Пылесос не включается или выключается после неоднократного нажатия на выключатель	Самовыключение, колебания тока, отказ выключателя	Снять заднюю крышку, отвернуть винты крепления диафрагмы, извлечь ее из корпуса пылесоса, не деформируя контакты. Отвести в сторону контактную колодку с прокладкой, снять пружину и центрирующую его пружину
Пылесос не работает, при покачивании слышен стук	Поломка контактов, контактной колодки, деформация пружины крепления воздуховсасывающего агрегата	Демонтировать заднюю крышку и диафрагму, извлечь из колодки изолирующую втулку, снять контакты и монтажные провода. Заменить поврежденные контакты или колодку. Смонтировать колодку, диафрагму и заднюю крышку. Проверить надежность контакта в механизме уборки шнура
Пылесос не работает: нет тока или его величина достигает значения тока короткого замыкания	Выход из строя воздуховсасывающего агрегата, отсутствие контакта в электри-ческой схеме, пробой конденсатора	Последовательно демонтировать заднюю крышку, диафрагму, пружину и втулку крепления воздуховсасывающего агрегата, выключатель. Снять декоративную решетку, фильтр тонкой очистки, резьбовую втулку для шланга с уплотняющей прокладкой, воздуховсасывающий агрегат. Восстановить надежный контакт в соединениях, дефектные монтажные провода заменить целиком. Сращивание проводов не допускается. Пробитый конденсатор заменить. Вместо неисправного установить новый воздуховсасывающий агрегат в корпус, на амортизатор. Смонтировать детали и узлы в по-рядке, обратном разборке. Проверить пылесос на раз-режение, измерить его электрические параметры на стенде
Резкое снижение всасывающей способности, нестабильная работа, колебания тока	Нарушение контакта в щеточно-коллекторном узле из-за изношенности щеток, зажима или обрыва щеточного канатика, осадки или поломки щеточной пружины	Демонтировать воздуховсасывающий агрегат из корпуса пылесоса и снять колпачок. Извлечь щетку и пружину из щеткодержателя, выявить их дефекты. Защемленные канатики освободить и расправить. При изношенности щеток, обрыве канатиков или поломке щеточных пружин отпаять канатики и заменить дефектные детали. Поверхности окон щетко-держателя очистить от загрязнений салфеткой, смоченной в техническом спирте. Щетки заменяют комплектно. Зачистить боковые поверхности щеток шкуркой №25, если их движение затруднительно. Вставить их в щеткодержатели, заправить пружины, установить наконечники и закрыть щеткодержатели колпачками. Протереть коллектор салфеткой, смоченной в спирте. Установить воздуховсасывающий агрегат и завершить сборку
Недостаточное разрежение	Подсос воздуха в месте крепления воздуховсасывающего агрегата к корпусу из-за перекоса агрегата или разрыва амортизатора	Извлечь воздуховсасывающий агрегат, осмотреть амортизатор и пружину крепления, заменить дефектные детали. Смонтировать воздуховсасывающий агрегат, не допуская перекоса. Проверить пылесос
Снижение всасывающей способности пылесоса при нормальной работе воздуховсасывающего агрегата	Разгерметизация соединений Проворачивание крыльчатки на валу якоря, задевание турбинок друг за друга (посторонний шум и вибрация). Засорен шланг ил фильтр	Открыть замок, снять крышку. Деформированную или треснувшую крышку заменить. Западающий клапан расправить и заменить. Проверить надежность работы замка, целостность и плотность прилегания резинового уплотнения. Осмотреть пылефильтр, снять декоративную решетку и фильтр тонкой очистки. Вместо изношенных или сильно загрязненных деталей установить новые. Демонтировать электродвигатель. Плотно завернуть гайку, крепящую турбинки. Если они разрушены, заменить исправными деталями Очистить шланг, фильтр
Отказ в работе индикатора запыленности	Заклинивание поршня, соскакивание или поломка пружины	Снять переднюю крышку, извлечь кассету с бумажным мешочком, тканевой пылефильтр, декоративную решетку, фильтр тонкой очистки и ручку пылесоса. Вывернуть винт, крепящий индикатор заполнения пылесборника, вынуть индикаторную трубку с резиновой втулкой из корпуса индикатора. Снять резиновую втулку с прозрачной трубки и освободить пружину. Извлечь резиновую трубку с пружиной из втулки поршня. Пробку с надрывами, сломанную пружину, деформированную прозрачную трубку заменить, засоренные детали очистить ершиком. Собрать индикатор заполнения пылесборника и установить его в корпусе пылесоса. Проверить работу индикатора после сборки пылесоса
Снижение всасывающей способности	Засорение, деформация или порезы шланга, его неплотное подсоединение, поломка регулятора разрежения	Осмотреть шланг, при наличии порезов, трещин или разрывов заменить новым. Засорившийся шланг прочистить, удалить загрязнения и посторонние предметы. Изношенное или разорванное уплотнительное кольцо, сломанную или разрезанную втулку регулятора разряжения заменить исправными деталями
Поломка передней опоры, деталей декоративного оформления	Небрежное обращение	Снять переднюю крышку, кассету с бумажным мешочком, тканевой полуфильтр. Установить новую переднюю опору. Ролик можно заменить путем легкого разжатия боковых щечек опоры без демонтажа. Опора на болте крепления и ролик в опоре должны свободно вращаться
Остановка электродвигателя во время работы	Обрыв провода, неисправность тумблера	Заменить провод или тумблер
Неисправности, требующие полной разборки пылесоса
Снижение разрежения, скрежет в при работе	Проворачивание подвижных дисков и касание не-подвижных деталей	Демонтировать воздуховсасывающий агрегат. Снять кожух агрегата, диски, дистанционные втулки. Отремонтировать или заменить дефектные диски. Собрать пылесос и проверить его работоспособность
Пылесос не работает	Отсутствие контакта в обмотке якоря или статора	Демонтировать воздуховсасывающий агрегат, отстыковать и разобрать электродвигатель. Отремонтировать или заменить якорь и статор. Собрать и проверить воздуховсасывающий агрегат, установить его в пылесос и проверить работоспособность последнего
Заметное снижение всасывающей способности, быстрый нагрев электродвигателя	Межвитковое замыкание в обмотке якоря	Демонтировать воздуховсасывающий агрегат, отстыковать и разобрать электродвигатель. Проверить секции якорной обмотки на наличие короткозамкнутых витков. Отремонтировать якорь. Собрать и испытать пылесос
Пылесос не работает, сила тока близка к ее значению при коротком замыкании	Укорочена обмотка якоря или статора	Демонтировать воздуховсасывающий агрегат, отстыковать и разобрать электродвигатель. Проверить сопротивление обмоток якоря или статора, а также изоляции. Отремонтировать якорь. Собрать и испытать пылесос
Электродвигатель не работает, ощущается запах гари	Сгорела обмотка якоря или статора	Разобрать электродвигатель, заменить сгоревший статор или якорь. При возможности отремонтировать якорь. Собрать и испытать пылесос
Снижение всасывающей способности, сильное искрение в щеточно-коллекторном узле	Выработка, подгорание или короткое замыкание коллектора	Демонтировать воздуховсасывающий агрегат, разобрать электродвигатель. Отремонтировать коллектор, проверить обмотку якоря на обрыв и наличие короткозамкнутых витков. Собрать и испытать пылесос
Нестабильная работа пылесоса, пониженное разрежение	Подгорание или разрушение щеткодержателей	Демонтировать воздуховсасывающий агрегат. Снять щеткодержатели, очистить их или заменить разрушившиеся. Очистить коллектор. Установить щеткодержатели, отрегулировать их положение, притереть щетки. Собрать и испытать пылесос
Значительная вибрация, скрежет и шум, резкие колебания силы потребляемого тока	Износ ил разрушение шарикоподшипников выработка смазки	Демонтировать воздуховсасывающий агрегат, разобрать электродвигатель. Проверить шарикоподшипники, очистить их, при необходимости заменить, предварительно набив смазкой ЦИАТИМ-221. Очистить коллектор, проверить якорную обмотку, заменить щетки. Собрать электродвигатель и притереть щетки. Собрать и испытать пылесос
Вмятины на корпусе	Небрежное обращение	Извлечь из корпуса все узлы и детали пылесоса, выправить или заменить поврежденные детали. Произвести декоративную отделку. Собрать и проверить пылесос

Будем ремонтировать польский пылесос Занусси. Вообще пылесос — это прибор для всасывания пыли из ковров, диванов, полов, игрушек — всего того на чем оседает пыль. Идея в том, чтобы на одном конце трубы создать пониженное давление, затем поставить мешок из ткани, а за мешком — двигатель для создания давления. Пыль будет всасываться в трубу и оседать в мешке. Минус идеи в том, что из-за несовершенства фильтров пыль может вылетать из пылесоса не осев на фильтре. В Европе по всему дому разводят пневматический рукав и вмуровывают его в стену. Сам пылесос со всеми фильтрами устанавливается на улице. При таком способе пылесос представляет из себя кусок трубы с насадкой. Труба подключается в специальные розетки и включает основной двигатель на улице. При этом давление достаточно чтобы всосать не только пыль, но и крыс, сотовые и детские игрушки. При этом можно быть уверенным, что обратно в дом они не попадут.

Вообще раньше таких проблем не существовало. Пыль в замках сметалась просто на пол, а затем пол тщательно вымывали. И теперь можно влажной тряпкой вытерать пыль со шкафа, но как вычистить ковер? Именно решением этого вопроса и занят пылесос.

Стандартный пылесос состоит из корпуса, кнопки для затягивания сетевого провода внутрь прибора и кнопки включения. Также есть отверстие для установки шланга, защелка для открывания и выемки пакета с мусором. В задней стенке пылесоса есть решетка для замены второго фильтра. Первый фильтр устанавливается в самом корпусе сразу за мешком для пыли. Так примерно выглядит стандартный дешевый пылесос.

Кнопки крепятся просто в корпусе на защелках. Если их осторожно подковырнуть отверткой и потянуть вверх, то кнопки снимутся. Под кнопками находятся пружинки для того, чтобы кнопки не залипали в корпусе, а всегда находились на высоте. Вместе с кнопками включения в данной модели имеется регулятор оборотов. Регулятор оборотов позиционируется производителем как регулятор мощности. Напряжение, подаваемое на двигатель при помощи регулятора меньше не ставится, а меняется его доза во времени. За счет этого падает количество оборотов в минуту, а это влияет на разреженное давление во всасывающем патрубке. Увеличить количество оборотов сверх того, что заложено конструктором двигателя при использовании данного регулятора невозможно.

Винты для вскрытия корпуса запрятаны в самых неожиданных местах. Последнее время все производители стараются исключить саморезы, а заменить их только пластиковыми защелками. Как обычно это делается для защиты своего оборудования от вскрытия неуполномоченными людьми. Головки винтов также могут иметь любую форму под любую отвертку. Переход с винтов на пластик с одной стороны удешевляет конструкцию, но при этом добавляет проблем с литьем пластика и разборкой-сборкой при ремонте.

Сама кнопочка включения совсем обычная и никак не крепится в корпусе. Для снятия кнопки достаточно просто потянуть ее вверх и она выйдет вместе с проводами. Кнопка слабая для нагрузки 1,4 кВт и часто выходит из строя.

После снятия верхней части корпуса, закрепленного на 4 саморезах, открывается вид на внутренности пылесоса. Здесь располагается плата для управления скоростью вращения, бабина с проводом и всякие фильтры. Под платой находится коллекторный двигатель.

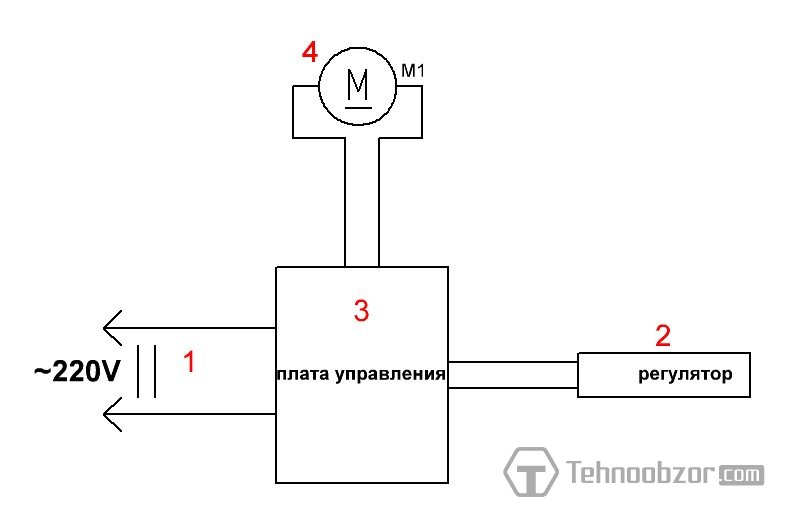

Плата представляет из себя тиристорный регулятор, который обычно устанавливается в диммерах-выключателях освещения. В роли тиристора выступает семистор.

Бабина для провода содержит 4 метра провода ПВС 2*0,75 с толстой изоляцией. Интересна бабина тем, что сама бабина вращается при разматывании кабеля, а контактная вилка с подключением к двигателю остается на месте.

Контакты для подключения зажаты одним саморезом. Под пластиной находятся лепестковые контакты. Лепестки бегают по кольцам на самой бабине. Минус в том, что лепестки очень мягкие и надежного контакта сделать не могут.

Двигатель закреплен в корпусе не с помощью винтов или саморезов, а при помощи двух резиновых накладок. Накладки амортизируют вибрацию двигателя в корпусе, а также создают достаточно плотный воздушный зазор между стенками и трубой с разреженным воздухом.

На корпусе пылесоса написано 1600 Вт, а на двигателе 1400 Вт. Так что не стоит верить большим надписям на корпусе. Нельзя выжать из пылесоса больше мощности, чем та, на которую он рассчитан. Единственный способ увеличить мощность — заблокировать полностью воздушную трубу. Двигатель имеет большое количество оборотов и при испытаниях нужно подключать его очень осторожно, чтобы пальцы не повредить и он не прыгнул со стола.

Сам двигатель закреплен не жестко. При помощи резиновых муфт корпус компрессора соединяется с входным отверстием через мешок для сбора пыли и фильтр тонкой очистки. Ризинки позволяют двигателю относительно свободно вибрировать. При этом крепежи не разбиваются, а шум уменьшается.

Двигатель высокооборотистый коллекторного типа. Двигатель развивает порядка 16000 об/мин.

Если из пылесоса все вынуть, то сам корпус можно помыть под струей воды. Также отдельно можно помыть провод, плату управления и двигатель. После мытья все необходимо хорошо просушить. К примеру, помыть и сушить в проветриваемом помещении два дня.

Всем удачного ремонта.

Почему искрят щетки в пылесосе: причины и решение проблемы

Небольшое искрение между щетками и коллектором — нормальное явление. Совсем другое дело, если первые прямо «извергают» искры. Повышенное искрение щеток в электродвигателе пылесоса, говорит о неисправности, которая может существенно сократить срок эксплуатации прибора. Явление может сопровождаться потерей мощности двигателя, неравномерностью работы, перегревом и другими неполадками. О том, почему искрят щетки пылесоса , и что можно сделать, расскажем в данной публикации.

Принцип работы коллекторного двигателя

Основные элементы устройства расположены в подшипниках вращения, а те в свою очередь заключены в статичную станину. И двигатель, и статор имеют индивидуальные обмотки из изолированных жил – якоря. По последним идёт электрический ток, и, как следствие, образуются магнитные поля с северным и южным полюсом (Nи S).

За счёт их взаимодействия происходит вращение динамической части мотора – роторного вала. Коллектор с щёточным механизмом и якорями как раз и нужен для того, чтобы подводить к обмоткам необходимое напряжение, за счёт которого вращается вал.

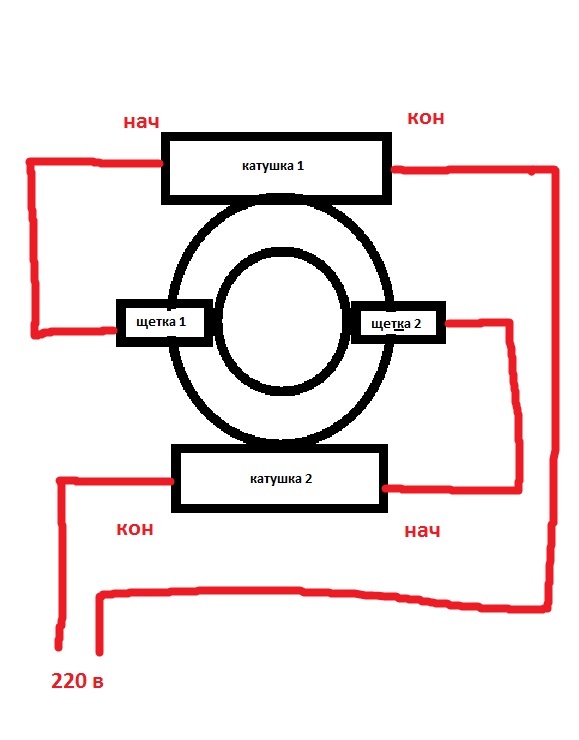

Схема двигателя

Для более наглядного понимания принципа работы коллекторного мотора существует два визуальных типа представления – упрощённый и подробный. Первый формат (рис. ниже) представляет собой обычную схему, акцентирующую внимание на подключении обмоток к сети.

Более сложные конструкции (рис. ниже) имеют дополнительные отводы на роторе и статоре. К примеру, для питания автоматики или регулировки оборотов. Наличие термозащиты позволяет минимизировать вероятность перегрева верхнего слоя обмотки агрегата. Этот элемент уводит напряжение при срабатывании реле, останавливая работу вала.

Тахогенератор отражает скорость вращения двигателя. В качестве альтернативы на некоторых моделях устанавливают датчик Холла. Прибор получает сигналы посредством контактов коллекторных панелей.

Почему щётки искрят

Щётки можно назвать самым слабым элементом коллекторного двигателя: в момент работы агрегата они подвергаются постоянному трению, что приводит к их износу. Этот момент особенно заметен на медных поверхностях, где в процессе эксплуатации щёток скапливается слой угольной пыли.

Особенности конструкции

В штатном режиме скольжения происходит небольшой разрыв в цепи электротока. Появляются микроскопические дуги, а это верный спутник искр. Сюда же можно добавить приличное индуктивное сопротивление обмоток двигателя.

При максимальной нагрузке на агрегат даже с новыми щётками искра будет всегда. Визуально это может быть не так заметно, особенно на маломощных моделях, но чувствительная техника, находящаяся в комнате с работающим пылесосом, даст знать об этом специфическим фоном. Поэтому на телевизоры, персональные компьютеры и другие устройства устанавливают фильтры для устранения подобных помех.

Износ

Та часть щётки, которая соприкасается с коллектором, изготовлена из угля. Со временем её длина уменьшается, так же как и общий объём. Как следствие, нажим пружины ослабевает, и появляются зазоры, а с ними и искры.

Графитовые щетки для пылесоса

Самодельная щётка

Элемент должен плотно входить в пазы и располагаться строго перпендикулярно оси роторного вала. Если щётка будет меньше положенных размеров, то появится перекос. Это опять-таки приведёт к искрению, а вместе с тем и снижению эксплуатационных качеств двигателя. Поэтому здесь лучше отдать предпочтение промышленным вариантам, а не самодельным.

Читайте также: почему не включается пылесос.

Замена щеток

Самая простая и очевидная причина возникновения искр — это износ щеток. Несмотря на то, что коллекторные моторы оборудуются специальными искрогасящими конденсаторами, которые кроме функции увеличения срока службы данных элементов, также уменьшают радиопомехи, со временем щетки стираются, и их необходимо заменить.

Для замены щеток сначала нужно добраться до электродвигателя. Для этого придется разобрать пылесос. В большинстве случаев, сделать это с помощью отвертки довольно просто, но не забудьте отключить прибор от сети. Разобрав пылесос и обеспечив удобный доступ к двигателю, находим щеткодержатели. В зависимости от конструкции, для извлечения щеток из щеткодержателя, нужно обычно оттянуть защелки, для этого может понадобиться отвертка.

В последние годы многие производители снабжают свои пылесосы комплектом запасных щеток. Но если вам довелось приобрести прибор без дополнительных запчастей, то их можно приобрести в магазинах, где продают электроинструменты.

При покупке новых щеток нужно обратить внимание на их размер и материал.

Щетки бывают графитовые и медно-графитовые. Будет лучше, если вы заранее снимете старые элементы с электродвигателя вашего пылесоса и отправитесь в магазин вместе с ними, чтобы не ошибиться в выборе.

Устраняем плохой контакт

Часто щетки искрят при плохом контакте с коллектором. Такое бывает, если вы установили новые. Для более плотного прилегания щеток к коллектору, можно воспользоваться «шкуркой» нулевкой, либо просто дать пылесосу поработать на средних оборотах около 20 минут. Обязательно нужно проверить состояние подшипников, так как их износ может послужить причиной биения и неравномерного вращения ротора. Подобным же образом проявляют себя выступы изоляции между пластинами коллектора, царапины на поверхности, различные неровности. Для полировки используют абразивную бумагу.

Устройство коллекторного электродвигателя пылесоса

Щетки не должны болтаться в щеткодержателе, но иметь свободный ход, который им обеспечивает пружина, состояние которой тоже играет немаловажную роль.

Если вы решили заменить щетки, обязательно обратите внимание на то, как плотно пружина прижимает их к коллектору. Иногда, для того чтобы щетки сильнее прижимались, достаточно немного растянуть пружину.

Меняем угол наклона

При неправильном угле наклона щеток относительно статора также возможно возникновение искрения. Правильное положение — это когда обе щетки находятся строго на одной линии, проходящей через ось вращения коллектора. Со временем от постоянной вибрации, крепление щеткодержателя может расшататься или даже получить механические повреждения. Внимательно осмотрите поверхности узлов. Детали, имеющие трещины, сколы или следы коррозии, подлежат замене.

Каждый производитель вносит конструктивные особенности в линейку своей продукции, и поэтому различные виды пылесосов имеют различный тип крепления щеток. Однако в целом, все модели имеют одинаковое устройство, и щеткодержатель как правило, прикручен двумя винтами и позволяет производить регулировку.

Устраняем загрязнение

Поверхность коллектора в точке контакта с щетками должна быть чистой. Пагубное влияние на контакт может оказать угольная или металлическая пыль, образующаяся при трении щеток об кольца или коллектор. Загрязнение последнего вызывает искрение, от которого и образуется нагар. Самостоятельный ремонт пылесоса в данном случае предполагает обычную чистку. Если поверхность имеет следы загрязнения, необходимо избавиться от них с помощью мелкой шкурки, а затем обезжирить, протерев спиртом или бензином. Также следует обратить внимание на пространство между контактами на роторе. Если они забиты грязью или графитовой пылью, их тоже следует очистить и обезжирить.

Замыкание двигателя

Самое неприятное, что может произойти с двигателем пылесоса — это межвитковое замыкание в обмотке. Как правило, искрение в этом случае происходит по кругу, падают обороты двигателя, возможны хлопки, коллекторные пластины имеют значительные почернения. В данной ситуации вам грозит замена мотора целиком, т.к. стоимость якоря может составлять 70-80% от стоимости всего электродвигателя, а произвести перемотку в бытовых условиях — задача не из простых.

Как избежать поломок пылесоса

В первую очередь, необходимо следить за температурой двигателя. Перегрев выведет из строя не только сам мотор, но и потянет за собой электронику. Если корпус пылесоса слишком сильно нагрелся, то стоит отключить аппарат, и дать ему время остыть. Большинству бюджетных и среднебюджетных моделей нужен отдых через 15-20 минут непрерывной работы.

На нагрев двигателя также влияют забитые фильтры, заполненные мешки, контейнеры и посторонние предметы в системе охлаждения.

Обычный пылесос рассчитан на такую же обычную грязь. При сборе металлической стружки, сажи или строительного мусора фильтр засоряется в считанные секунды, а температура двигателя растёт на глазах. Если устройство не рассчитано на влажную уборку, то попадание воды, пусть и не сразу, но приведёт к разрастанию коррозии металлических элементов агрегата.

Влага уплотняет пыль, а её скопления на крыльчатке могут вызвать дисбаланс работы элемента. Фильтры тонкой очистки НЕРА, отвечающие за качество воздуха на выходе, также привередливы к воде. Из-за повышенной влаги волокна начинают разбухать, а в скором времени появляется плесень.

Как разобрать пылесос LG — журнал LG MAGAZINE Россия

Бытовая техника LG славится своей долговечностью и надежностью. Разработчики предусмотрели защиту от множества внештатных ситуаций, а также увеличили срок износа деталей до максимума.

В ассортименте LG представлено несколько линеек пылесосов: беспроводных пылесосов, роботов-пылесосов, а также Kompressor и Simple Bin. Все они обладают неоспоримыми преимуществами: высокой мощностью всасывания, компактными габаритами, отсутствием пылевых мешков и сравнительно малым весом, что очень облегчает использование и повышает эффективность домашней уборки.

Если вы заметили неисправность в вашем пылесосе LG, например, появились посторонние шумы или сильная вибрация при работе, изменился звук, пылесос начал работать с перебоями или вовсе не включается, то не стоит пытаться починить его самостоятельно. Обратитесь в Официальный сервисный центр LG, где квалифицированные специалисты найдут причину неисправности и устранят ее.

В том случае, если вы попытаетесь устранить поломку самостоятельно и разберете корпус пылесоса, велик риск, что вы повредите детали и приведете устройства в негодность. В любом случае, если вы вскроете корпус пылесоса в домашних условиях, вы автоматически лишитесь права на гарантийное обслуживание и ремонт вашего пылесоса LG.

Если вы осознаете все риски и все же решили разобрать ваш пылесос LG самостоятельно в домашних условиях, то вот как это можно сделать.

Разборка пылесоса LG: пошаговая инструкция

1. Убедитесь, что ваш пылесос не включен в сеть.
2. Внимательно осмотрите корпус пылесоса и найдите крышку отсека пылесборника. Ее необходимо снять. Так как крышка пылесборника в пылесосе LG крепится при помощи двух шурупов, вам понадобится отвертка.
3. После успешного отсоединения крышки пылесборника выньте из пылесоса уплотняющую сетку.
4. Следующее действие, которое необходимо предпринять, — отсоединить электронный блок.
5. Затем отсоедините пылесборник. Обратите внимание, в зависимости от модели пылесоса LG пылесборник может как вытягиваться, так и откручиваться. Поэтому перед началом действия внимательно осмотрите ваш пылесос. Помните: все детали должны отсоединяться без усилия. Ни в коем случае не применяйте физическую силу, если деталь не поддается, иначе есть риск повреждения крепежа или самой детали, что приведет к выходу пылесоса из строя.
6. После того, как вы успешно вынули пылесборник, вы увидите отсек для сбора мусора. В этом месте корпус пылесоса LG соединен шурупами с отсеком, в котором находится мотор.
7. Открутите все шурупы, а затем снимите верхнюю крышку. Обратите внимание, в некоторых моделях пылесосов LG один из шурупов может находиться под ручкой.
8. Мотор пылесоса закрыт защитной прокладкой. Она располагается напротив отверстия, к которому подсоединяется шланг пылесоса. Когда будете собирать пылесос, не забудьте надеть ее на мотор, предварительно очистив (или используйте новую).
9. Отсоедините от мотора сетевой провод, зажатый винтовыми клеммами.
10. После этого вы получите доступ к мотору пылесоса LG. Не торопитесь отсоединять его. Для начала проведите визуальный осмотр. Иногда этого бывает достаточно, чтобы определить характер неисправности пылесоса.
11. Если при осмотре вы не заметили никаких поломок, выньте двигатель пылесоса, соблюдая максимальную осторожность.
12. Обратите особое внимание на состояние коллектора якоря. Если медные токовыводящие пластины сильно загрязнены, удалить загрязнение можно, аккуратно зачистив их мелкозернистой наждачной бумагой (нулевкой). Стертые щетки можно заменить на новые.
13. Внимательно осмотрите подшипники, убедитесь в целостности сепаратора, смажьте их.

Разборка водного пылесоса LG

Если у вас водный пылесос LG, то ко всем вышеперечисленным пунктам добавляется еще одна деталь. Вам понадобится отсоединить водяную помпу, находящуюся снаружи пылесоса рядом с местом крепления шланга.

Как разобрать мотор пылесоса LG

Разбирать мотор пылесоса LG без специальных знаний и в домашних условиях крайне не рекомендуется.

Если вы все же решили пойти на этот риск, предпримите следующие шаги:

• Извлеките щетки. Для этого отвинтите клеммы или откройте зажимы на пружинах (в зависимости от модели пылесоса LG).
• Снимите защитный кожух крыльчатки, поддев его отверткой.
• Открутите гайку, которой крепится крыльчатка на валу якоря. Обратите внимание, что это гайка с левой резьбой, то есть откручивать ее нужно по часовой стрелке (слева направо). На этом этапе могут возникнуть сложности, так как гайка сильно затянута.
• После успешного раскручивания гайки крыльчатка соскочит с вала без дополнительных усилий.
• Затем следует снять воздушный сепаратор, отвинтить стяжные болты корпуса и вынуть якорь вместе с подшипниками из статора.

Как заменить вакуумную электрическую вилку | Главная Руководства

Электрические вилки для пылесосов уязвимы к повреждениям в результате неправильного использования и износа с течением времени. В руководствах по эксплуатации многих пылесосов есть подробные предупреждения о безопасности, которые включают ссылки на дергание за шнур или удаление заземляющего штыря из вилки для пылесосов для улицы. Независимо от причины замены вилки всегда выбирайте тот же тип, что и оригинал, например, двухконтактный или трехконтактный с заземлением, чтобы проводка шнура работала.В большинстве случаев замена вакуумной пробки занимает считанные минуты.

Подготовка проводов шнура

Удалите старую вилку, перерезав электрический шнур рядом с вилкой плоскогубцами или кусачками.

Удалите 1 дюйм внешней изоляции на конце шнура, чтобы обнажить провода. Обрежьте всю внешнюю изоляцию канцелярским ножом и вручную снимите кусок изоляции.

Потяните концы проводов, чтобы разделить их.Снимите 1/2 дюйма изоляции с конца каждого провода, используя стриппер на плоскогубцах или канцелярский нож. Если используется нож, избегайте разрезания многожильных медных проводов при отрезании участка изоляции.

Скрутите концы каждого из многожильных проводов вручную, чтобы стянуть жилы вместе.

Установка новой заглушки

Разберите новую заглушку. Для вилки с двумя контактами возьмитесь за боковые стороны штырей одной рукой и вытащите основание вилки.Для трехконтактной вилки с заземляющим контактом ослабьте крепежные винты на плоской поверхности вилки с помощью небольшой отвертки и снимите основание вилки.

Соберите вместе концы многожильных медных проводов. Наденьте основание новой вилки на конец шнура, убедившись, что открытый конец штыря в сборе обращен к концам проводов. Пусть база пока останется на шнуре.

Оберните концы многожильных проводов вокруг соответствующих клеммных винтов на внутреннем конце штыря в сборе.Медный провод с черной изоляцией всегда крепится вокруг медного винта, а провод с белой изоляцией — вокруг серебряного винта. Зеленый провод заземления крепится вокруг цветного винта, например, зеленого, красного или синего. Надежно затяните все винты клемм на проводах.

Сдвиньте основание двухконтактной вилки вверх по кабелю и наденьте его на заднюю часть вилки в сборе. Возьмитесь одной рукой за края штырей и плотно прижмите основание вилки к ободу узла вилки, пока она не встанет на место со щелчком.Наденьте прилагаемый изолятор на концы штырей и прижмите его к основанию штырей.

Сдвиньте основание трехконтактной вилки с заземленным кабелем и совместите направляющий выступ сбоку узла штыря с канавкой на внутреннем краю основания. Вставьте основание на место на ободе узла штыря. Надежно затяните крепежные винты на плоской поверхности заглушки. Наденьте изолятор вилки на штыри и прижмите к плоской поверхности вилки, если она входит в комплект новой вилки.

Powr-Flite BP4S-1 Series Рюкзачный пылесос Руководство пользователя

Главная » Powr-Flite » Powr-Flite BP4S-1 Series Рюкзачный пылесос Руководство пользователя Серия BP4S-1

ПРЕДУПРЕЖДЕНИЕ : ОПЕРАТОР ДОЛЖЕН ПРОЧИТАТЬ И ПОНЯТЬ НАСТОЯЩЕЕ РУКОВОДСТВО ПЕРЕД ЭКСПЛУАТАЦИЕЙ ЭТОГО ОБОРУДОВАНИЯ. Сохраните эти инструкцииОсторожно распакуйте и осмотрите новый пылесос Powr-Flite на наличие повреждений при транспортировке. Каждая единица продукции тестируется и тщательно проверяется перед отправкой. При обнаружении повреждений немедленно сообщите об этом транспортной компании, доставившей вашу машину, и запросите осмотр. Как производитель, мы не можем действовать в связи с какими-либо претензиями о скрытых повреждениях; вы должны подать иск. Обязательно сохраняйте картонную коробку, упаковочные листы, упаковочные листы и квитанцию ​​перевозчика до тех пор, пока инспектор не проверит вашу претензию.

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ Пожалуйста, утилизируйте упаковочные материалы безопасным для окружающей среды способом в соответствии с местными правилами утилизации отходов.
Всегда помните о переработке.





ИНСТРУКЦИИ ПО ЗАЗЕМЛЕНИЮ
Этот прибор должен быть заземлен. В случае неисправности или поломки заземление обеспечивает путь наименьшего сопротивления для электрического тока, чтобы снизить риск поражения электрическим током. Эта машина оснащена шнуром с заземляющим проводником и заземляющей вилкой.Вилка должна быть вставлена ​​в соответствующую розетку, правильно установленную и заземленную в соответствии со всеми местными нормами и постановлениями.
ПРЕДУПРЕЖДЕНИЕ : Неправильное подключение заземляющего проводника оборудования может привести к поражению электрическим током. Если вы сомневаетесь в правильности заземления розетки, обратитесь к квалифицированному электрику или специалисту по обслуживанию. Не модифицируйте вилку, поставляемую с прибором. Если она не подходит к розетке, квалифицированный электрик должен установить подходящую розетку.
Этот прибор предназначен для использования в сети с номинальным напряжением 115 В и имеет заземляющую вилку, похожую на вилку, показанную на рисунке A. бумажный пакет (10 pk) x1486 микро ткани x1487 доверистый фильтр и выхлопный фильтр X1488 Удлинитель (50 ‘) x1489

ВАЖНЫЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ

Сохраните эти инструкции
ПРЕДУПРЕЖДЕНИЯ И МЕРЫ ПРЕДОСТОРОЖНОСТИ

Прочтите все инструкции перед использованием.Сохраните эти инструкции.
Соблюдение инструкций по очистке продлит срок службы вашего пылесоса Powr-Flite.
При использовании электроприборов всегда следует соблюдать основные меры предосторожности.

1. Используйте только в соответствии с инструкциями в данном руководстве. Используйте только рекомендованные приспособления и запасные части.
2. Не оставляйте пылесосы подключенными к сети, когда они не используются. Перед обслуживанием отключите пылесос.
3. Не использовать на открытом воздухе или на влажных поверхностях.
4. Не используйте для сбора жидкостей.Этот пылесос предназначен только для сухой уборки.
5. Если устройство не работает должным образом, его уронили, повредили, оставили на открытом воздухе или подвергли воздействию воды, верните его в сервисный центр перед использованием.
6. Не собирайте пылесосом твердые или острые предметы, так как они могут повредить шланг, вакуумный мешок или мотор пылесоса.
7. Не используйте без установленного бумажного вакуумного мешка, тканевого мешка и фильтров.
8. Не используйте с поврежденным шнуром или вилкой.
9. Не перегибайте и не перекручивайте шнур питания.
10. Не тяните и не переносите шнур за шнур, используйте шнур как ручку, закрывайте дверь на шнуре и не протягивайте шнур вокруг острых краев или углов. Держите шнур подальше от нагретых поверхностей.
11. Не тяните за шнур, чтобы отключить его. Возьмитесь и тяните за вилку, а не за шнур. Выключите пылесос перед отключением от сети.
12. Не беритесь за шнур, вилку, выключатель или пылесос мокрыми руками.
13. Не используйте розетки с недостаточной силой тока.
14. Не используйте удлинитель без поставляемого P-образного зажима.
15. Не вставляйте предметы в отверстия. Не используйте, если какое-либо отверстие заблокировано. Не допускайте попадания пыли, ворсинок, волос и всего, что может уменьшить поток воздуха.
16. Держите волосы, свободную одежду, пальцы и другие части тела подальше от отверстий и движущихся частей.
17. Будьте особенно осторожны при чистке лестниц.
18. Не пылесосьте легковоспламеняющиеся или горючие материалы, а также горючие или дымящиеся предметы, такие как сигареты, спички или горячий пепел.
19. Не используйте без пылесборника.
20. Искры внутри двигателя могут воспламенить легковоспламеняющиеся пары или пыль. Чтобы снизить риск возгорания или взрыва, не используйте вблизи горючих жидкостей, газов или пыли, таких как бензин или другое топливо, жидкость для розжига, чистящие средства, краски на масляной основе или природный газ.
21. Чтобы снизить риск вдыхания токсичных паров, не используйте вблизи токсичных или опасных материалов.
22. Не допускайте детей и посторонних лиц к пылесосу во время его использования.
23. Эта машина не предназначена для использования лицами с ограниченными физическими, сенсорными или умственными способностями, а также лицами, не имеющими опыта или знаний.
24.  Не пытайтесь обслуживать пылесос самостоятельно. Ремонт, выполненный кем-либо, кроме авторизованного сервисного центра, может привести к аннулированию гарантии.
25. Всегда храните пылесос в прохладном, сухом месте.

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Внимательно прочитайте следующие инструкции. Они помогут получить максимальную производительность от этого профессионального коммерческого пылесоса и поддерживать его в оптимальном состоянии. Всегда проверяйте, чтобы основное питание пылесоса было отключено, а устройство не было подключено к сети, когда проводите какое-либо техническое обслуживание пылесоса.

Подготовка к вакуумированию

1. Снимите вакуумный шланг с верхней части устройства. Поверните в положение, показанное на рис.1 и потяните вверх.
2. Откройте две защелки и снимите крышку (рис. 2 и 3).
3. Убедитесь, что мешок из микроткани полностью сидит на корпусе бака (рис. 4).

4. Вставьте бумажный пакет в пакет из микроткани (рис. 5).

5. Убедитесь, что бумажный пакет не выступает из-под картонного фланца (рис. 6).
6. Установите на место крышку, зафиксируйте две защелки и установите шланг.
7. Убедитесь, что шнур удерживается P-образным зажимом (рис. 7).

8. Храните шнур питания на крючке для шнура, расположенном на раме привязи, после каждого использования (рис. 8).

9. Прикрепите распределительную коробку к привязи имеющимися ремнями. (рис. 9).

ВНИМАНИЕ!
Всегда используйте П-образный зажим. Существует риск поражения электрическим током или повреждения рюкзака, если P-образный зажим не используется. Рис. 7)

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

ВНИМАНИЕ!
Всегда отключайте машину от сети перед очисткой, регулировкой или ремонтом. Рюкзачный пылесос имеет четыре уровня фильтрации: бумажный мешок, мешок из микроткани, предмоторный фильтр и выпускной фильтр.Эти мешки и фильтры предназначены для улавливания мелких частиц и защиты двигателя от грязи. Важно заменять бумажный пакет, когда он заполнен не более чем на ½, и регулярно очищать фильтры. Заменяйте фильтры каждые 6 месяцев или при снижении производительности. Бумажный вакуумный мешок

1. Снимите бумажный мешок. Вставьте новый бумажный пакет в пакет из микроткани, убедившись, что картонный диск находится по центру гибкого уплотнительного кольца (рис. 1).
2. Замените крышку. Закрепите защелки и замените шланг (рис. 2 и 3).


Мешок из микроткани
После каждого использования мешочек из микроткани следует проверять. Стирайте мешок из микроткани каждые 6 месяцев в холодной воде без моющих средств. Линия сухая.
3. Снимите мешок из микроткани, очистите и замените его (рис. 4).
4. Замените бумажный вакуумный пакет и крышку. Закрепите защелки и замените шланг. Фильтр перед двигателем
Фильтр перед двигателем расположен под узлом корпуса (рис. 5).Получите доступ к фильтру, сняв узел корпуса.
Фильтр можно снять, повернув против часовой стрелки на 45 градусов.
Рекомендуется заменять фильтр каждые 6 месяцев. Выпускной фильтр
Выпускной фильтр представляет собой легкодоступный, моющийся и многоразовый фильтр, расположенный в нижней передней части пылесоса. При среднем использовании пылесоса снимайте и очищайте выпускной фильтр каждые 3 месяца. Фильтр можно мыть холодной водой без моющих средств. Положите горизонтально, чтобы высохнуть. Заменять раз в год.1. Снимите выпускную крышку поролонового фильтра, используя защелку в верхней части. Снимите фильтр, очистите и замените его (рис. 6). 2. Установите фильтр обратно в выхлопную крышку и прикрепите крышку к передней части пылесоса.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Регулярное техническое обслуживание может значительно увеличить срок службы вашего рюкзака. Приложения
и интенсивность использования различаются, поэтому приведенные ниже рекомендации относятся к среднему и большому объему использования. Постоянная работа может потребовать дополнительного обслуживания.

Перед каждым использованием

1. Осмотрите шнур питания на предмет износа, порезов или повреждений; не используйте, если они повреждены.
2. Убедитесь, что бумажный пакет установлен.
3. Убедитесь, что фильтры установлены и не заблокированы.

После каждого использования

1. Отсоедините шнур от розетки, потянув за вилку, а не за шнур.
2. Положите вилку на землю.
3. Начните с машины и свободно оберните шнур питания.
4. Повесьте шнур на крючок на раме привязи (рис. 1).

Периодическое обслуживание

1. Осмотрите все электрические соединения.
2. Проверьте шнур питания на наличие разрывов, порезов, отслоений или износа.
   Замените, если видны повреждения.
3. Убедитесь, что заземляющая вилка не повреждена.

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Если пылесос не включается:

1. Убедитесь, что шнур питания надежно подключен к устройству и находится в хорошем состоянии.
2. Убедитесь, что шнур питания надежно вставлен в настенную розетку.
3. Проверьте, не сработал ли автоматический выключатель здания. Если цепь перегружена, переместите блок на другую цепь.

Рюкзак оснащен термовыключателем для защиты двигателя от повреждения в случае блокировки потока воздуха в течение длительного времени. Это может произойти, если бумажный мешок переполнен, мешок из микроткани засорен или если засорен вакуумный шланг или выхлоп.Вакуумный двигатель остановится до того, как станет слишком горячим. Если это произойдет, опорожните и тщательно очистите вакуумный мешок и фильтры или устраните засорение и убедитесь, что адекватный поток воздуха восстановлен. Если двигатель выключается, выключите выключатель питания, отсоедините рюкзак от сети и дайте ему остыть. Когда вы подключаете его после охлаждения, двигатель будет работать, когда выключатель питания включен.

ХАРАКТЕРИСТИКИ

ХАРАКТЕРИСТИКИ ПРОДУКТА
МОДЕЛЬ	BP4S-1
ВСПОМОГАТЕЛЬНЫЕ СРЕДСТВА	СТАНДАРТ
ТЕЛО	ВЫСОКОУДАРНЫЙ ПОЛИПРОПИЛЕН
РАЗМЕРЫ (Д x Ш x В) • (дюймы./ см)	9.5 «x 9. 0″ x 22.5 «(24см x 23см х 57 см)
Вес рюкзака (LBS / KG)	10,0 фунтов (4,5 кг)
Тип шнура I Длина (ноги / метров)	16/3 SJT, 50 футов (15,2 м)
ЕМКОСТЬ (кварты/литры)	4,0 кварты. (3.8 L)
Фильтрация	4 этап	4 этап
Waterlift (in./ Cm)	100 дюймов (254 см)
CFM / CMM	100 (2.8)
Уровень звука (DBA)	67DBA
	1200W / 8 AMP
Power	120V / 60HZ
Одобрения	ETL • CRI Bronze

СХЕМЫ — ДЕТАЛЕЙ LISTS04 / 2018

900 80

Аксессуар СРЕДСТВА

ВСПОМОГАТЕЛЬНЫЕ СРЕДСТВА

ЭЛЕМЕНТ	ОПИСАНИЕ	АРТИКУЛА
1	Harness и каркасный СБОР	X1492
2	Верхняя крышка сборки	X1493
	3		X1486
4		4			X1487
5	Нижний монтажный кронштейн сборки	X1494
6	ПРЯЖКА В СБОРЕ	X1495
7	70086	Фильтр крышки	X1496
8
			X1488
9	модуль мотора	X1497
10	Switch	X1498
11	Удлинитель (50 ‘)		x1489
12
	12			X1500
13	Корпус Корпус	X1499

ЭЛЕМЕНТ	ОПИСАНИЕ	АРТИКУЛА
1	двойной изгиб ВАНДЫ	CT171-CS
2	ИНСТРУМЕНТ ДЛЯ РАСШИВКИ 17″	CT182
3
4
4	C352-4400
5
	5	Tool Power-Glide Tool	CT190
6	4 ‘Вакуумный шланг Wi 90 МАНЖЕТА DEGREE	X1491

Дополнительные принадлежности также можно приобрести на веб-сайте Powr-Flite: www. powr-flite.com

ЭЛЕКТРИЧЕСКАЯ СХЕМА

Информацию о гарантии см. на сайте www.Powr-Flite.com

Компания A Tacony
3101 Wichita Court • Fort Worth, TX 76140-1755
-80 1-8037 • Факс: 1-817-551-0719

Документы/ресурсы

Ссылки

Связанные руководства/ресурсы

Навигация по почте

Руководства и справка по MD Central Vacuum

Таблица поиска и устранения неисправностей и решения

Используйте эту Таблицу устранения неполадок, чтобы узнать, почему пылесос не работает должным образом и как это можно исправить.

Основы информации об обслуживании

Ухаживать за центральным пылесосом довольно просто. Единственное необходимое техническое обслуживание — это замена или очистка фильтра и удаление мусора. Если верхняя часть не поднимается, чтобы получить доступ к фильтру, поверните или разблокируйте основание, чтобы выполнить техническое обслуживание. В центральной вакуумной системе, включая двигатель, нечего смазывать или смазывать. Чтобы получить дополнительные советы по техническому обслуживанию, посетите страницу двигателя для вашей марки в желтой строке ниже.

Руководство пользователя для MD SilentMaster, ModernDay, Flo-Master, AirMaster

Руководство по эксплуатации касается только блока питания, а не труб, шлангов или принадлежностей. Для получения базовой помощи по другим брендам используйте желтую полосу ниже.

Схемы подключения для моделей реле/трансформатора

В первую очередь для MD SilentMaster, ModernDay, Flo-Master, AirMaster. Соответствующие компоненты могут быть подключены таким же образом в других системах.

Проводка печатной платы

Нажмите на печатную плату, которая входит в вашу модель, чтобы получить маркировку соединений. Чтобы найти правильную плату, сопоставьте характеристики платы с характеристиками вакуума.

Таблица поиска и устранения неисправностей и решения

Используйте эту Таблицу поиска и устранения неисправностей, чтобы найти проблемы со встроенной трубой, проводкой к каждому впускному отверстию или впускным отверстиям на стене.

Основы информации об обслуживании

Ухаживать за центральной вакуумной трубой несложно.Он редко, если вообще когда-либо, требует обслуживания. Тем не менее, есть способ прочистить и дезодорировать шланги и трубы, используя листы обслуживания центрального пылесоса Free Flow. Обслуживание впускных клапанов производится по мере необходимости. Детали не продаются отдельно, поэтому при поломке дверцы замените впускной клапан целиком. Вот как исправить утечку воздуха на впускных отверстиях.

Руководства по установке

Хотите установить или модифицировать трубу, провод и входное отверстие центральной вакуумной системы? Используйте Руководства по установке для помощи с любой системой.

Основы информации об обслуживании

На пылесосе нечего смазывать или смазывать, но волокна, намотавшиеся на щеточный валик насадки пылесоса, следует регулярно обрезать и удалять. При обслуживании вакуумного шланга самый важный совет — отсоединить шланг от трубок и повесить его или положить на землю. Когда он остается подсоединенным, на шланг оказывается давление, когда он изгибается, что со временем может привести к разрыву.

Руководство пользователя

Специальные руководства доступны здесь для:

• Стелс (Линдхаус PB14-E)
• CT20 и Ace (Kenmore Whisper Belt, Panasonic, Nutone CT650 и CT600, Cen-Tec CT20, CT20DX, CT18DX, CT16DX, CT14DX)
• EBK 360 (Complete 360, Miele Electro Plus, Airvac VM458 и Vacuflo EDGE)
• Ответ (23, 25, 10)
• Турбина TurboCat 7160, 7161, 7210 (продается под разными названиями)
• TurboCat Zoom 8429, EX, 5, V (продается под разными названиями)
• RugRat Turbine 6970, 6971, 6972 (то же руководство, что и для TurboCat)

Детали шлангов и поиск и устранение неисправностей

Обратитесь за помощью к вашему конкретному типу шланга.

Наш превосходный 5-звездочный персонал по обслуживанию клиентов сделает все правильно.

Как отремонтировать пылесос — Как отремонтировать мелкую бытовую технику: советы и рекомендации

Пылесосы обычно служат от 8 до 12 лет, в зависимости от их качества, частоты использования и общего обслуживания. Выполняя техническое обслуживание и ремонт пылесоса по мере необходимости, вы можете продлить срок его службы и снизить его фактическую стоимость.

Существует два распространенных типа пылесосов: вертикальные и канистровые.В вертикальном пылесосе мотор и венчик расположены в одном блоке. В канистровом пылесосе двигатель и сумка для хранения находятся в канистре, а венчик — в отдельной силовой головке, причем два блока соединены шлангом.

Как работают вертикальные пылесосы

В вертикальном пылесосе используется двигатель и вентилятор, которые собирают грязь с поверхности и собирают ее в мешок. Грязь разрыхляется и сметается в вакуум с помощью вращающейся щетки, называемой венчиком. Вертикальный пылесос управляется оператором с помощью ручки, на которой установлен мешок и элементы управления.Операция проста. Техническое обслуживание и ремонт выполняются легко.

Как работают пылесосы с канистрами

Пылесос с канистрами размещает большую часть своего веса (вакуумный двигатель, фильтры, мешок и намотчик шнура) в отдельном блоке, чтобы облегчить силовую головку.

При использовании длинного шланга канистру можно разместить в центре комнаты, а силовую головку будет легче перемещать. Такая конструкция позволяет использовать более крупные и мощные двигатели.

Как и в случае с вертикальным пылесосом, канистровый пылесос разрыхляет грязь с помощью стержня, расположенного в силовой головке и приводимого в движение двигателем меньшего размера.Грязь вытягивается через шланг главным двигателем в канистре. Колесики на канистре делают ее легко переносимой. Поскольку вентилятор в канистровом вакууме более изолирован, чем вентилятор в вертикальном вакууме, он, как правило, менее подвержен повреждениям.

Как отремонтировать вертикальный пылесос

Следующие советы содержат простые инструкции по обслуживанию выключателя, щетки, приводного ремня, вентилятора и двигателя вертикального пылесоса. Вы также узнаете, как отремонтировать переключатель включения / выключения, проводное соединение с головкой питания, венчик, двигатель и катушку шнура для канистрового пылесоса.

Обслуживание переключателя включения/выключения: Из-за многократного использования переключатель включения/выключения пылесоса может выйти из строя. К счастью, на большинстве моделей переключатель легко доступен и его можно проверить. Некоторые крепятся заклепками, но в большинстве используются винты. Чтобы проверить и заменить переключатель:

Шаг 1: Убедитесь, что пылесос отключен от сети, затем снимите крышку, чтобы открыть заднюю сторону переключателя. Переключатель может быть на ручке или на корпусе.

Шаг 2: Проверьте провода, чтобы убедиться, что они полностью подключены к коммутатору.

Шаг 3: Используйте тестер непрерывности или мультитестер, чтобы убедиться в наличии разомкнутой цепи, когда переключатель выключен, и замкнутой цепи, когда он включен.

Шаг 4: Если есть проблема с цепью или если проверка переключателя не выполняется правильно, снимите и замените переключатель новым, предназначенным для замены.

Обслуживание венчика: Колотушка в вертикальном пылесосе — это первый контакт вашего вертикального пылесоса с грязью.Это также один из первых компонентов, нуждающихся в обслуживании.

Колотушка представляет собой круглый валик со смещенным рядом щеточных волокон. Щетки могут изнашиваться, ролик может быть поврежден, торцевая крышка может оторваться и потеряться, или может ослабнуть приводной ремень. Чтобы снять и заменить пластину битера:

Шаг 1: Чтобы осмотреть пластину битера, переверните пылесос вверх дном. Колотушка будет находиться на переднем крае корпуса.

Шаг 2: Снимите зажимы на каждом конце, снимите приводной ремень и поднимите стержень битера из корпуса.

Шаг 3: Чтобы разобрать биту, снимите торцевую крышку и фланец; вытащить щетку из корпуса.

Шаг 4: При износе замените щетку. Если они сломаны, замените крышку, фланец или корпус. При необходимости замените весь стержень битера.

Обслуживание приводного ремня: Приводной ремень вертикального пылесоса передает мощность от двигателя к стержню битера. Приводной ремень следует проверять раз в месяц, чтобы убедиться в его исправности.Некоторые стержни битера имеют регулировку, которая позволяет натягивать или ослаблять приводной ремень. Чтобы заменить приводной ремень:

Шаг 1: Снимите один конец стержня битера (см. «Обслуживание стержня битера») из вакуумного корпуса.

Шаг 2: Ослабьте приводной ремень со шкива двигателя и снимите его вокруг стержня битера.

Шаг 3: Наденьте сменный приводной ремень на стержень битера и вокруг шкива двигателя.

Шаг 4: Установите на место пластину битера и при необходимости отрегулируйте приводной ремень.

Обслуживание грязевого вентилятора: Грязевой вентилятор вертикального пылесоса расположен под двигателем. Он собирает грязь, сметенную стержнем битера, в вакуумный мешок. В большинстве случаев грязевой вентилятор не нуждается в замене, а только в периодическом обслуживании. Вот что вам нужно сделать:

Шаг 1: Снимите крышку двигателя и отсоедините двигатель от вакуумной рамы. Вентилятор будет на нижней стороне двигателя.

Шаг 2: Очистите лопасти и основание вентилятора влажной тканью.Осмотрите лезвия на наличие повреждений, вызванных всасыванием твердых предметов.

Шаг 3: Отвинтите или открутите грязевой вентилятор от вала двигателя, чтобы осмотреть и очистить заднюю сторону.

Шаг 4: Проверьте, нуждается ли вал двигателя в смазке.

Шаг 5: Если грязевой вентилятор нуждается в замене, убедитесь, что новая деталь соответствует замене. Отнесите старый блок в магазин запчастей для бытовой техники, чтобы проверить замену.

Обслуживание двигателя: Большинство вертикальных пылесосов рассчитаны на достаточно долгий срок службы.Однако некоторые из них прослужат дольше, чем другие. Многое зависит от качества мотора. Если двигатель пылесоса неожиданно перестает работать, проверьте шнур питания, вентилятор (на предмет заедания) и выключатель. Также возможно, что у вас неисправен мотор. Вот как это выяснить:

Шаг 1: Если вы подозреваете, что двигатель неисправен, сначала проверьте щетки двигателя с помощью тестера непрерывности или мультитестера.

Шаг 2: Поверните вручную вал двигателя или биту.Двигатель должен поддерживать непрерывность.

Шаг 3: Если нет, замените щетки или отнесите пылесос в мастерскую по ремонту бытовой техники. Если двигатель не подлежит ремонту, рассмотрите возможность замены всего вертикального пылесоса, поскольку стоимость нового двигателя является крупным вложением.

Ремонт канистрового пылесоса

Канистровый пылесос имеет собственный набор ремонтных процедур. Вот они:

Обслуживание выключателя: Как и выключатели на большинстве небольших бытовых приборов, выключатель в канистровом пылесосе используется очень часто.Учитывая простоту ремонта и низкую стоимость замены, этот переключатель является одним из первых компонентов, проверяющих, правильно ли включается или выключается пылесос. Для проверки и замены переключателя:

Шаг 1: Откройте или снимите корпус канистры, чтобы получить доступ к задней стороне переключателя.

Шаг 2: Используйте тестер непрерывности или мультитестер, чтобы убедиться в наличии разомкнутой цепи, когда переключатель находится в положении OFF, и замкнутой цепи, когда переключатель находится в положении ON.

Шаг 3: Также проверьте проводку и клеммы, чтобы убедиться, что они подключены правильно.

Шаг 4: Если проверка коммутатора не удалась, снимите его и замените. Одни выключатели крепятся к корпусу винтами, другие — зажимами или фрикционными защелками. Несколько приклепаны на место.

Обслуживание проводного соединения силовой головки: Преимущество канистрового пылесоса заключается в том, что та часть, которую толкают и тянут по полу, легче, чем у одноблочного вертикального пылесоса.Недостатком является то, что мощность должна подаваться сначала на канистру, а затем на отдельную силовую головку.

Проводное соединение между двумя модулями часто является источником проблем, даже в пылесосах более высокого качества. Причина в том, что соединительный провод имеет четыре участка: от канистры к шлангу, от одного конца шланга к другому, от одного конца трубки силовой головки к другому и внутри самой силовой головки. На конце каждой секции провода имеется разъем. Если соединение не выполнено должным образом, силовая головка не работает или работает с перебоями.

В большинстве случаев обслуживание проводного соединения силовой головки просто требует проверки и затяжки каждого разъема по мере необходимости. Если какой-то конкретный разъем часто дает плохой контакт, вы можете очистить штыревые и гнездовые соединения небольшим кусочком наждачной бумаги и баллончиком со сжатым воздухом.

Оборванные провода или изношенные изоляторы иногда можно снова соединить и обмотать изолентой. Однако провод может находиться внутри шланга, что требует замены и шланга.

Обслуживание насадки-вентилятора: Насадка-венчик на канистровом пылесосе обслуживается почти так же, как и на вертикальном пылесосе. Вот как:

Шаг 1: Снимите зажимы на каждом конце стержня битера и вытяните его вместе с приводным ремнем из корпуса силовой головки. Во многих случаях все, что вам нужно сделать, это очистить кисть и два конца. Удалите лишнюю шерсть домашних животных или волокна ковра, которые намотались на них.

Шаг 2: При необходимости снимите торцевую крышку и фланец стержня битера, чтобы снять щетку с вала и очистить или заменить ее.

Шаг 3: Также проверьте приводной ремень и замените его, если он изношен или поврежден.

Шаг 4: При повторной установке стержня битера убедитесь, что приводной ремень натянут достаточно, чтобы повернуть стержень, потянув за ремень. Если ремень ослаблен, отрегулируйте его, следуя инструкциям в руководстве по эксплуатации.

Обслуживание мотора: Мотор канистрового пылесоса легко доступен на большинстве моделей. Чтобы проверить и заменить щетки двигателя:

Шаг 1: Откройте верхнюю крышку канистры и снимите крышку двигателя, чтобы получить доступ к самому двигателю.

Шаг 2: Подсоедините щупы тестера непрерывности или мультитестера к двум проводам, ведущим к двигателю от выключателя.

Шаг 3: Вручную проверните вал двигателя на несколько оборотов. Двигатель должен быть проверен как замкнутая цепь с некоторым сопротивлением. Если омметр показывает отсутствие сопротивления или бесконечное сопротивление, возможно, двигатель поврежден.

Шаг 4: Таким же образом проверьте щетки двигателя, если они доступны.При необходимости замените щетки.

Для ремонта других двигателей отнесите прибор в ремонтную мастерскую или в мастерскую по ремонту двигателей. Если двигатель нуждается в замене, оцените общее состояние пылесоса и рассмотрите возможность замены всего устройства.

Обслуживание катушки для шнура: Катушка для шнура на канистровом пылесосе — это приспособление, которое упрощает хранение шнура. Ничего не чистит. Блок катушки шнура обычно расположен в задней части канистры.

Внутренняя пружина обеспечивает достаточное натяжение, чтобы намотать шнур на катушку.Катушка для шнура наматывает шнур по кругу, поэтому внутренний конец шнура также должен двигаться по кругу. В то же время он должен быть электрически соединен с двигателем.

Чтобы это работало, шнур присоединяется к вращающемуся контакту, называемому коммутаторным блоком. Это круглый проводник электричества, который пропускает ток от внутреннего конца шнура к неподвижному блоку. Если блоки загрязнились или подверглись коррозии, они не будут пропускать ток к двигателю. Чтобы снять и очистить или заменить катушку для шнура:

Шаг 1: Откройте верхнюю крышку канистры. Еще одна герметичная крышка защитит катушку шнура и, возможно, двигатель также от вакуумной камеры.

Шаг 2: В зависимости от того, чистите ли вы или заменяете катушку для шнура, вам может потребоваться извлечь ее из корпуса. Для этого найдите зажимы или застежки, удерживающие его на месте, и снимите их. При необходимости перережьте два провода, идущие от катушки шнура к двигателю. В некоторых случаях вы можете произвести регулировку и ремонт, не перерезая провода двигателя.

Шаг 3: Очистите катушку шнура от грязи, затем очистите коммутатор и стационарный блок с помощью изопропилового спирта и мягкой тряпки.При наличии ямок блоки следует слегка отшлифовать и протереть.

Шаг 4: При необходимости отрегулируйте пружину и переустановите блок в обратном порядке, заменив перерезанные провода.

Не взорвите его — прочтите советы на следующей странице, которые помогут вам починить неисправный фен.

Справочное руководство по установке центрального пылесоса

Первым шагом является выбор центрального пылесоса. Есть три основных типа на выбор; Системы с бумажными мешками, системы циклонного действия (с выпадающими фильтрами, картриджами или моющимися фильтрами) или системы настоящей циклонной сепарации.Устройство обычно монтируют в гараже, подвале, подсобном помещении, кладовой или грязной комнате для удаления пыли и аллергенов из жилых помещений. Прочтите статьи в этом Учебном центре, чтобы узнать больше о блоках питания центрального пылесоса, доступных для вашей установки, или позвоните нам по телефону 1-800-221-8227, и мы будем рады обсудить ваши варианты.
Примечание. В агрегатах True Cyclonic требуется вентиляция наружу. Другие блоки также могут вентилироваться наружу.

Чтобы убедиться, что ваша центральная вакуумная система достигает каждой комнаты в доме, вы должны сначала определить количество необходимых воздухозаборников и их расположение.Один впускной клапан может обслуживать 700–800 квадратных футов (63–72 кв. м). Если возможно, используйте только внутренние стены, чтобы вам не пришлось иметь дело с изоляцией, обычно используемой для наружных стен.

Хорошие места расположены в центре коридоров или у стен шкафов и/или в дверных проемах. Не размещайте воздухозаборники за дверями или мебелью. Используйте искатель стержней или прослушайте стену, чтобы убедиться, что место для впускного клапана находится между стержнями и что пространство за стеновой панелью открыто. Также проверьте другую сторону стены, чтобы убедиться, что она свободна от препятствий, таких как коммуникации и розетки.

 Не устанавливайте воздухозаборник за дверью или в стене с дверью-гармошкой. Затем попросите помощника держать конец шланга в предполагаемом месте впускного клапана, взять другой конец и пройтись по комнате (комнатам). Если у вас нет помощника, используйте кусок шнура или веревки длиной 30 футов (9,15 м) — длина шланга. Вы хотите иметь возможность добраться до любого места от пола до потолка, даже если на пути будет стоять мебель. Возможно, вам придется выбрать другое место или добавить еще один вход, чтобы покрыть весь пол.Помните, что один вход обычно покрывает около 700–800 квадратных футов (63–72 квадратных метра). Повторите этот шаг на каждом этаже вашего дома.

Поскольку над и под подошвой второго этажа есть готовые стены, установка впускных клапанов наверху может потребовать немного больше изобретательности. Есть несколько вариантов. Поместите впускное отверстие за пределами стены шкафа, а затем пропустите трубку через стену и внутреннюю часть шкафа и вниз. Другой вариант — провести трубу вверх на чердак, а затем поперек и вниз к входному отверстию.Еще одним решением является установка впускного клапана наверху прямо в пол.

Существующий дом: при выборе электрической головки впускной клапан должен находиться в пределах 6 футов (1,83 м) от электрической розетки. Переключатель на ручке посылает сигнал по «низковольтной» (24 вольт) проводке для включения и выключения силового агрегата.

Новое строительство: Если ваш дом находится в стадии строительства, вам следует подумать об использовании электрических розеток. Электрические клапаны имеют встроенные соединения для низковольтной и бытовой электропроводки, поэтому нет необходимости в электрической розетке поблизости. Впускные клапаны должны быть установлены до навешивания гипсокартона. Установка должна быть согласована с электриком для установки электрического провода после установки труб.

Чтобы убедиться, что пыль и грязь эффективно удаляются из жилых помещений в вашем доме, установите блок питания в пристроенном гараже. Если у вас нет пристроенного гаража, лучшим альтернативным местом будет подвал, подсобное помещение, кладовая или подсобное помещение. Найдите место рядом с источником электричества с достаточным пространством для циркуляции воздуха со всех сторон устройства.Вам понадобится специальная схема на 15 или 20 ампер. Обратитесь к руководству пользователя, чтобы узнать технические характеристики вашего устройства.

Шаг 5. Планирование трубопровода

Прежде чем устанавливать трубы для отвода пыли и грязи к блоку питания, спланируйте маршрут. Если возможно, прокладка труб под полом упрощает работу с трубами и создает кратчайший путь между впускными клапанами и блоком питания. Если трубопровод должен проходить рядом с водонагревателем или дымоходом, в целях безопасности и в соответствии со строительными нормами и правилами используйте для этой секции металлические трубы центральной вакуумной системы.Если трубка проходит через неотапливаемую, холодную или другую незащищенную среду, оберните ее изоляцией, чтобы предотвратить конденсацию и возможность засорения.

Шаг 6. Установка впускных клапанов центрального вакуума

Установка впускного клапана в существующем доме

Сначала подготовьте стену, на которой будет установлен клапан.

Непосредственно под предполагаемым входным отверстием используйте отвертку с плоским лезвием, чтобы отодвинуть молдинг в сторону. Затем возьмите проволочную вешалку и отрежьте от нее длинный прямой кусок.Вставьте проволоку в патрон дрели, а затем, удерживая дрель вертикально под предполагаемым входным отверстием, медленно просверлите пол вдоль плинтуса или в месте пересечения стены и пола. Высвободите проволоку из сверлильного патрона и оставьте ее в направляющем отверстии, чтобы она служила локатором. Затем идите в подвал и ищите провод, торчащий из потолка.

Теперь вы можете видеть, где над вами будет впускной клапан.Измерьте от провода, чтобы найти центр подошвы и полости стены.

Примечание: Вы можете просверлить смотровое отверстие диаметром 3/4 дюйма (1,9 см), чтобы не врезаться в нижнюю часть стойки или другие препятствия внутри стены. Затем с помощью фонарика и/или щупа осмотрите внутреннюю часть стены, чтобы убедиться в отсутствии препятствий. Если есть препятствия, возможно, вам придется переместить входное отверстие. Если препятствий нет, просверлите отверстие диаметром 2–3/8 дюйма в нижней части полой стенки через подошву.Не забудьте прорезать между стенками. Вакуумная трубка имеет диаметр 2 дюйма, поэтому отверстие даст вам место для манипулирования трубкой и проводом низкого напряжения. Если вы используете трубу из ПВХ сортамента 40, просверлите отверстие диаметром 2-5/8 дюйма. Опять же, проверьте наличие препятствий, используя фонарик и отрезок трубки. Если препятствий нет, вернитесь наверх и отметьте место входа на стене. Для этого на электрической розетке, примыкающей к месту ввода, измерьте расстояние от пола до центра розетки.На предполагаемом месте входа отмерьте от пола такое же расстояние. Это будет центр впускного клапана. При желании вы можете расположить входное отверстие на более удобной высоте. Некоторые домовладельцы предпочитают, чтобы воздухозаборник находился на высоте кончиков пальцев, примерно в 30 дюймах от пола.

Далее устанавливаем собственно впуск

Возьмите кронштейн для настенного монтажа, отрежьте или отломите фланец новой конструкции и утилизируйте его. (В новостройках прибейте выступ к шпильке. См. Установка впускного клапана в новостройке.) Используйте уровень, чтобы убедиться, что монтажный кронштейн выровнен. Затем обведите контур монтажного кронштейна на стене. Верхний и нижний разрезы имеют решающее значение, так как фланец будет опираться на эти области. Возьмите канцелярский нож и сделайте надрезы. Затем используйте универсальный нож или пилу для гипсокартона, чтобы вырезать отверстие в гипсокартоне. ПИЛА ДЛЯ ГИПСОКАРТОНА ОБЛЕГЧАЕТ РАБОТУ.

Присоедините короткое колено под углом 90 градусов к фланцу на задней стороне монтажного кронштейна. Примечание: Концы короткого 90-градусного колена помечены для размещения на стенах разной ширины.Нанесите клей вокруг внешней стороны фланца монтажного кронштейна и поверните короткое колено на 90 градусов на место. Убедитесь, что открытый конец обращен к трубке, обычно прямо вниз. (Если трубопровод должен проходить с чердака, отверстие короткого 90-градусного колена должно быть обращено вверх.)

 Никогда не наносите клей на внутреннюю часть фитингов или трубок. Наносите клей только на внешнюю сторону трубы. Это предотвратит создание клеем препятствий, которые могут засорить вашу систему.

Длина около 6 дюймов (15.24 см) низковольтного провода через направляющее отверстие в монтажном кронштейне. Разделите провод на две жилы и зачистите 1 дюйм изоляции с каждой жилы. Оберните нити по часовой стрелке вокруг винтов на задней стороне впускного клапана. Затяните винты. Теперь прикрепите груз к концу низковольтного провода и опустите его в подвал или подполье.

Приготовьте проволочную вешалку с одним концом, загнутым в крючок.Вставьте монтажный кронштейн в отверстие в стене… сначала вниз… затем вверх… по центру. Возьмите вешалку и вставьте загнутый конец вешалки в короткое 90-градусное колено, чтобы удерживать скобу на месте. Затем вставьте лицевую панель впускного клапана вдоль проволочного подвеса в монтажный кронштейн. Закрутите клапан на место. Снимите проволочный крюк.

 Комплекты входных отверстий поставляются с длинным и коротким винтом, поэтому обязательно используйте короткий винт в отверстии, обращенном к колену, поскольку длинный винт может его проткнуть.Убедитесь, что лицевая панель впускного клапана установлена ​​таким образом, чтобы крышка открывалась вниз. Затем нанесите клей на трубку достаточной длины и направьте ее вверх через отверстие в подошве в короткое колено под углом 90 градусов на задней части монтажного кронштейна. (Информацию об установке трубок см. в шаге 6 установки.)

НУЖНО БОЛЬШЕ МЕСТА?

Если вы не можете найти полую стену или пространство между вашими стенами недостаточно широкое, есть два варианта: первый — проложить трубку через скрытое место, например, внутри шкафа, а затем спустить трубку вниз. .(Другим вариантом является установка воздухозаборника на полу.)

Чтобы провести трубку через чулан, смонтируйте впускное отверстие снаружи чулана и пропустите трубку в чулан и вниз через пол чулана. Используйте стопорную муфту на монтажном кронштейне вместе с небольшим куском вакуумной трубки.

Крепление к стене шкафа

Часто единственным практическим решением является установка вашей системы с трубкой, проходящей через стену в чулан, а затем вниз через пол чулана. Чтобы использовать этот метод, выберите подходящее место для впускного клапана вне стенного шкафа, соблюдая те же меры предосторожности, что и при обычной установке на стене. Затем, используя отрезок вешалки, просверлите отверстие в обеих стенках (рис. 01, показанный ниже). Держите провод строго горизонтально, чтобы внутренние и внешние отверстия совпадали друг с другом. Проверьте наличие препятствий на внутренней стороне стены, согнув короткий отрезок проволоки для вешалок под прямым углом и закрутив этот угол внутри стены. Если препятствий нет, просверлите горизонтальное отверстие диаметром 2–3/8 дюйма в обеих стенках.

Рис. 01



Увеличьте отверстие во внешней стене, чтобы разместить узел впускного клапана (лицевая пластина клапана и монтажный кронштейн), как описано в разделе «Установка впускного клапана». Внутри шкафа просверлите пилотное отверстие в полу под отверстием в стене или в удобном месте поблизости, чтобы проверить наличие препятствий. Если препятствий нет, прорежьте в полу отверстие диаметром 2–3/8 дюйма. Пропустите низковольтный провод через отверстие в полу и через стену наружу шкафа.Пропустите низковольтный провод через направляющее отверстие во внутреннем узле стенного шкафа (рис. 02, показанный ниже) и привяжите низковольтный провод лентой или кабельной стяжкой к этому узлу сразу за кронштейном.

Рис. 02

Уборка встроенного шкафа



Поместите внутреннюю стенку в продольном направлении через отверстие в стене и расположите ее так, чтобы скоба находилась заподлицо с внутренней поверхностью стены. Подсоедините провода к низковольтным клеммам на задней стороне лицевой панели впускного клапана, как описано выше.Прикрутите лицевую панель впускного клапана к настенному кронштейну (рис. 03, показанный ниже).

Рис. 03

Установка напольного клапана

Чтобы установить напольный впускной клапан, просверлите направляющее отверстие проволочной вешалкой и проверьте расположение, как описано выше. Когда вы уверены, что предлагаемое место не будет заблокировано балкой или другим препятствием, вырежьте в ковре отверстие немного больше, чем ваше сверло 2-3/8 дюйма. Просверлите в полу отверстие диаметром 2-3/8 дюйма.Увеличьте отверстие для размещения низковольтных соединений. Соберите адаптер для напольного монтажа и подсоедините низковольтный провод к впускному клапану. Опустите низковольтный провод в подвал. Прикрутите вентиль к полу. Повторяйте до тех пор, пока не будут установлены все впускные отверстия.

Примечание: Хотя пластмассовые впускные клапаны допустимы, если они установлены рядом со стеной, где на них никто не наступит, металлические напольные впускные клапаны обеспечивают дополнительную долговечность.

Не устанавливайте воздухозаборники в полу там, где будет стоять мебель.

Рис. 04



Установка многоэтажного дома

В многоэтажных домах обычно требуется один или несколько воздухозаборников на каждом уровне. Вместо того, чтобы пытаться выровнять впускные клапаны от одного уровня к другому, проложите отдельную линию трубопровода от впускного клапана наверху до ответвления или основной магистральной линии (рис. 05, показанный ниже).

В двухэтажном доме, наверху под местом, которое вы выбрали для впускного клапана, вырежьте отверстие, достаточно большое, чтобы вы могли добраться до подошвы второго этажа.

Вырежьте отверстие в стене внизу для облегчения сверления подошвы.

Вырежьте отверстие диаметром 2–3/8 дюйма в подошве. Установите впускной клапан, как указано выше. Затем из подвала вставьте трубку достаточной длины, чтобы пройти через отверстие в подошве второго этажа к месту установки впускного клапана. Возможно, вам придется соединить несколько отрезков труб. Измерьте и предварительно вырежьте эти детали и примерьте их перед склеиванием. При нанесении клея действуйте быстро, чтобы предотвратить высыхание клея на верхнем конце трубки до того, как он достигнет фитинга на впускном клапане.

Никогда не наносите клей только на внутреннюю часть трубки.

Поднявшись наверх, не забудьте направить локоть вниз.

Другими способами подняться наверх в вашем доме являются внутренние помещения шкафов или кладовых, под лестницей или через отверстия в полу. Если впускной клапан будет обслуживаться с чердака, могут потребоваться более короткие отрезки труб, соединенные муфтами, из-за ограниченного пространства над головой. Опять же, измерьте, проверьте посадку и при склеивании работайте быстро, чтобы предотвратить высыхание клея до того, как трубка достигнет впускного клапана.

Установка VacPan

VacPan — очень популярный вариант для кухни, прихожей и ванной. Вот несколько советов по установке. Во-первых, определите лучшее место для установки совка: под шкафом (рис. 06, показанный ниже) или на стене. Имейте в виду, что передний край VacPan должен располагаться на одном уровне с чистым полом.

Рис. 06 Установка VacPan под шкафом Не склеивать короткие 90

Установка впускного клапана новой конструкции

Выберите место для впускного клапана и просверлите направляющее отверстие в полу.Спуститесь ниже, чтобы убедиться, что путь трубопровода свободен от настоящих или будущих препятствий, таких как балки пола, каналы отопления, водопровод, провода и т. д. В месте расположения впускного клапана просверлите отверстие диаметром 2-3/8 дюйма в подошве. тарелка. Отверстие должно находиться на расстоянии 2 дюймов от стороны стойки и располагаться по центру между передним и задним краями подошвы (рис. 07, показанный ниже).

Рис. 07

Вклейте отрезок трубки в узел монтажного кронштейна на шпильке. Отрежьте отрезок низковольтной проводки, проденьте примерно 6 дюймов через верхнее направляющее отверстие для провода в узле кронштейна шпильки и сложите его вдвое обратно в коленчатое отверстие. Прикрепите провод лентой к трубке в сборочном колене и снова близко к концу, а оставшийся провод заправьте в нижнюю часть трубки. Прикрутите гипсовый защитный кожух к лицевой стороне узла (рис. 08, показанный ниже).

Рис. 08

Опустите нижнюю часть трубки через отверстие 2-3/8 дюйма и прибейте узел монтажного кронштейна к шпильке. Убедитесь, что центр входного отверстия находится на нужной высоте над уровнем пола, а трубка проходит ниже основания пола. Чтобы предотвратить проникновение гвоздя или винта в вакуумную трубку, установите защиту для гвоздей на подошву или верхние пластины рядом с трубкой.См. Шаг 6 установки: Установите трубку и завершите установку трубки, насколько это возможно. После отделки и покраски стен можно снять штукатурные ограждения и установить приточные клапаны. К этому времени может быть завершена система трубопроводов и установлен энергоблок.

Новое строительство

1. Установите ПРОВОДНИКИ СТРОИТЕЛЬНЫХ ПРОВОДОВ (1) через электрический СОЕДИНИТЕЛЬ утвержденного типа (2) (прилагается) так, чтобы они выступали примерно на шесть дюймов из разъема. Плотно вставьте разъем в отверстие наверху ЭЛЕКТРОМОНТАЖНОГО ОТДЕЛЕНИЯ (4).Вставьте и зафиксируйте ЗАМОК (3).
2. Соедините провода от РОЗЕТКИ ВПУСКНОГО КЛАПАНА (7) с выступающими жилами проводов здания с помощью СОЕДИНИТЕЛЕЙ ДЛЯ ПРОВОДОВ #31 (8) (не входят в комплект).

ПРИМЕЧАНИЕ : Всегда помните, что белый провод к белому проводу, а черный провод к черному проводу.

1. Пропустите ПРОВОДА РЕЛЕ НИЗКОГО НАПРЯЖЕНИЯ (5) через отверстие в КРЫШКЕ LVT (6) и подсоедините к двум контактным винтам ЛИЦЕВОЙ ПЛАСТИНЫ ВПУСКНОГО КЛАПАНА (9).
2. Вставьте лицевую пластину впускного клапана (10) в МОНТАЖНУЮ ПЛАСТИНУ (11).Одновременно вставьте ЭЛЕКТРИЧЕСКИЕ ПРОВОДА (12) и разъемы (8) в ЭЛЕКТРОМОНТАЖНЫЙ ОТСЕК (4). Выкрутите два винта, которые удерживают отсек проводки на месте. Вставьте верхний НАСТЕННЫЙ ЗАЖИМ (13) под головки винтов и плотно закрепите отсек проводки и верхний настенный зажим (13) МОНТАЖНЫМИ ВИНТАМИ (входят в комплект).
3. Установите нижний ЗАЖИМ ДЛЯ ГОТОВОЙ СТЕНЫ (14) с помощью винтов (прилагаются).
4. Прикрепите лицевую панель впускного клапана (10) к монтажной пластине (11) с помощью двух прилагаемых ВИНТОВ (15) соответствующего цвета.

Завершенная конструкция

После перерезания трубы, провода управления реле низкого напряжения, электрических проводов здания и проема в стене:

1. Снимите монтажную пластину ГВОЗДЬ ФЛАНЕЦ (16). Используйте ножовку или бритвенный нож по пунктирной линии и отломайте.
2. Повторите первый шаг (из НОВОГО СТРОИТЕЛЬСТВА).
3. Установите модифицированную монтажную пластину с коротким 90° ELL, приклеенным на месте, в отверстие в стене.
4. Повторите шаги 2-6 (из НОВОГО СТРОИТЕЛЬСТВА).

Вернуться к началу

Шаг 7. Установка трубки

Установка центральной вакуумной трубки в существующих домах или новостройках

Начиная с самого дальнего от силового агрегата входа, временно закрепите на месте трубопровод главной магистрали. Сделайте петлю из веревки или низковольтного провода, чтобы создать подвесной ремень из гвоздя или подвесной трубы, чтобы зафиксировать трубку и удерживать ее на месте во время работы.

Вставьте отрезок трубки в нижнюю часть колена узла впускного клапана.Сначала соедините части трубок без клея, чтобы убедиться, что все подходит правильно. Отметьте соединения, чтобы вы могли собрать их таким же образом. Помните, что трубка входит в фитинг примерно на 3/4 дюйма. Измерьте, отрежьте и удалите заусенцы на трубке, а затем с помощью 90-градусного поворотного колена прикрепите вертикальную линию трубки к основной горизонтальной линии. Во избежание потенциальных проблем с засорением при установке трубок и фитингов:

• Сделайте прямые пропилы на трубах (хорошо подойдет труборез или торцовочная пила).
• Удалите заусенцы с концов трубок.
• Убедитесь, что трубка прилегает к заплечику фитинга без зазоров.
• Приклейте только внешний край трубки перед сборкой в ​​фитинги.
• Сожмите и скрутите трубу и фитинги вместе

Подсоедините трубки от дополнительных впускных клапанов к основному магистральному трубопроводу с помощью тройника (рис. 09, показанного ниже) и используйте зажимы для удержания секций на месте. Убедитесь, что тройник зачистки установлен таким образом, чтобы зачистка была направлена ​​к блоку питания (рис. 10, показанный ниже)

Рис.09 Стандартная установка под полом

Рис. 10 Тройник стреловидности Направление



Натягивайте низковольтный провод по мере сборки трубки. Соедините или соедините низковольтные провода с проводными соединителями на каждом стыке или ответвлении трубки. Используйте кабельные стяжки для закрепления соединений. Чтобы убедиться, что полярность правильная; всегда присоединяйте провода одного цвета друг к другу — обычно медь к меди и серебро к серебру.Продолжайте до тех пор, пока система трубок не будет завершена.

Сделайте зажимы из дополнительных трубок, чтобы удерживать на месте провода низкого напряжения, или используйте кабельные стяжки.

Каменные или бетонные стены

Если вам необходимо провести трубу через каменную или бетонную стену, возьмите напрокат перфоратор и/или кольцевую пилу по камню. Пропустите трубку и заделайте отверстие, когда установка будет завершена и система будет работать правильно.Прежде чем сверлить, проверьте местные строительные нормы и правила на наличие специальных правил проникновения брандмауэра. В коде должно быть указано, требуются ли для проникновения брандмауэра стальные трубы или противопожарные муфты.

Вернуться к началу

Шаг 8. Установка блока питания

Прикрепите блок питания к стене в пределах шести футов от заземленной электрической розетки, обеспечив легкий доступ к нему для опорожнения емкости для мусора, на высоте не менее 18 дюймов от пола. Для надлежащего охлаждения двигателя расстояние между устройством и потолком должно быть не менее 12 дюймов.(Рис. 12 показан ниже) Не устанавливайте блок питания в местах, где температура окружающей среды регулярно превышает 120 градусов по Фаренгейту (48,9 градусов по Цельсию).

При монтаже на штукатурку, стеновые панели или панельные стены убедитесь, что монтажные болты входят в шпильки. При установке на блочную или бетонную стену просверлите отверстия сверлом по каменной кладке и вставьте пластиковые или свинцовые анкеры. В качестве альтернативы монтажу на бетонные стены подвесьте 2 x 4 дюйма (5,1 см x 10,16 см) шпильки или фанеру сверху.

Чтобы присоединить низковольтные провода, зачистите провод и обожмите жилы в двух предусмотренных «накладных» (лепестковых) клеммах.Подсоедините клеммы и подключите блок питания к специальной электрической розетке. Должен загореться сторожевой свет. Включите переключатель, если он есть, и блок питания должен включиться. Подсоедините оставшуюся часть трубки к блоку питания с помощью прилагаемых соединителей и зажимов.

Не склеивайте соединение, так как в будущем вам может понадобиться отключить систему.

Для дополнительного удобства установки некоторые блоки питания могут иметь впускные патрубки с обеих сторон. Если ваша система поставлялась с глушителем, закрепите его на выпускном отверстии.

ПРИМЕЧАНИЕ. Установки True Cyclonic должны вентилироваться наружу. Другие блоки также могут вентилироваться наружу. Используйте те же трубки и фитинги. В случае вентиляции отработанный воздух не должен попадать в стену, потолок или скрытое пространство здания. Вентиляция на расстоянии более 10 футов (3 м) не рекомендуется.

Электрическая проводка блока питания

Проверьте местные коды, но используйте провод не менее #14-3. Вставьте шнур блока питания в соответствующую электрическую розетку 120/220/230/240 В – 50/60 циклов.Убедитесь, что линейного напряжения достаточно для работы с нагрузкой 15 или 20 ампер. См. руководство пользователя.

Рис. 12



Установка с двумя канистрами

При использовании электроприборов всегда следует соблюдать основные меры предосторожности, включая следующие:

ОПАСНОСТЬ: Всегда отключайте блок питания от электрической розетки перед обслуживанием и очисткой.
ПРЕДУПРЕЖДЕНИЕ. Во избежание ожогов, возгорания, поражения электрическим током или травм:

Этот прибор должен быть заземлен.В случае неисправности или поломки заземление обеспечивает путь наименьшего сопротивления для электрического тока, чтобы снизить риск поражения электрическим током. Этот прибор оснащен шнуром с заземляющим проводником и заземляющей вилкой. Вилка должна быть подключена к соответствующей розетке, которая правильно установлена ​​и заземлена в соответствии со всеми местными нормами и постановлениями.

Неправильное подключение заземляющего проводника оборудования может привести к поражению электрическим током.Если вы сомневаетесь в правильности заземления розетки, обратитесь к квалифицированному электрику или специалисту по обслуживанию. Не модифицируйте вилку, поставляемую с прибором, если она не подходит к розетке; квалифицированный электрик должен установить надлежащую розетку. Этот прибор предназначен для использования в сети с номинальным напряжением 120 вольт и имеет заземляющую вилку для североамериканских устройств. Для блоков на 220/230/240 вольт проконсультируйтесь с местными строительными нормами/электриком. Убедитесь, что прибор подключен к розетке, имеющей ту же конфигурацию, что и вилка.С этим прибором нельзя использовать адаптер. Проверьте выключатель блока питания и все впускные клапаны на работоспособность. Этот силовой агрегат предназначен для бытового и коммерческого использования.

ПРИМЕЧАНИЕ: Ваша центральная вакуумная система внесена в список и одобрена соответствующими агентствами только для сухой уборки.

Чтобы снизить риск поражения электрическим током, НЕ ИСПОЛЬЗУЙТЕ на открытом воздухе или на мокрых поверхностях.

Sears Kenmore Progressive canister Ремонт пылесоса, ремонт пылесоса Sears

Sears Kenmore Progressive canister Ремонт пылесоса, ремонт пылесоса Sears

Канистра Sears Kenmore Progressive Пылесос ремонт

Во-первых, вы работаете с электричеством 120В.если ты не знаете, что вы делаете, бросьте и позвольте эксперту исправить это.
Я создал эту страницу, так как не могу найти другую страницу по этому ремонту. я сломал два задних винта, пытаясь открыть его.

Пылесос работал, жена пылесосила и он остановился. Это где-то 10+ лет. (7-30-’08)

Я не несу ответственности за любые попытки починить ваш пылесос. Знай, что делаешь, надевай кожаные перчатки.

Сначала вы можете проверить шланг в сборе.Есть три контакты. Центр и один конец обеспечивают непрерывность, когда переключатель включен ЭТАЖ. Если проблема именно в этом, то верхняя часть разваливается. Вершина крышка удерживается винтом со стороны верхней ручки. Потом выскакивает. я не продвинулся дальше, так как увидел, что эти контакты были хорошими. Второй большой элемент, который, кажется, идет, это катушка шнура, на этом элементе есть контакты что может испортиться. Для проверки внутренних деталей . Есть два винты под передней крышкой. Под возвратом катушки есть еще два обложка.Чтобы добраться до них, потяните вверх заднюю часть рычага возврата катушки. Он выскочит, и там тоже есть пружина.

Теперь вы можете видеть мотор и катушку. Есть два провода идущие от катушки к проволочным гайкам. При отключенном элементе проверьте контакты через эти два провода. Вы можете просто пересечь их и проверить непрерывность на штекере. Всё это дело легко вытаскивается. Может быть винтом, удерживающим его. На моем, кажется, есть наклейка с деталями, так что я возможно, заменили эту часть несколько лет назад.Значит винта не увидел держит эту катушку.

У меня горел индикатор «мешок полный». Есть белая кепка, просто сидит на нем, и этот предмет можно снять и отложить в сторону.

Если это подтвердится. Я искал дальше. Там есть какой-то блок рядом с мотором со всякими разъёмами, думаю это какой-то странный дорогой предохранитель, собирался бросить. Я снял мотор и случается видеть какой-то черный предмет на стороне. Глядя на схему подключения (кстати торчал сбоку) там стандартный предохранитель! Этот горячий провод прямо от шнура питания идет к предохранителю.Я (аккуратно) отрезал черную термоусадку упаковка, проверьте непрерывность и застежку-молнию. Дважды проверив, я отключился верхние разъемы. Собственно предохранитель находится в двух герметичных колпачках. Смотри стекло может разбиться. Это плавкий предохранитель на 15А. Я мог найти только быстрый удар 15А в Radio Shack. Я припаял предохранитель напрямую к двум разъемы проводов (т.к. я отломил нажимные крышки), поставил черную термоусадку снова включен и покрыт электрическим проводом. Ты должен быть осторожен припаивая предохранитель, как будто он становится слишком горячим, соединение предохранителя внутри просто таять.Я вернул гайки катушки и выдвинул шланг вперед. разъем. Включил его (в розетку с предохранителем) и повернул ручку на, ура, мотор пинает. ОТКЛЮЧИВ ЭТО, я вынул двигатель из держателя и счистил поролон (она отрывается, приподняв его с двух язычков на двигатель), ударив его о что-нибудь вне дома. Это было действительно грязно. Я собрал все обратно. Установите обратно 4 винта и пружину и откинул верхнюю часть возвратного барабана.

Работает! Стоимость 2 доллара.99 (в упаковке было 4 предохранителя)

Скрытые винты, потяните их сзади, чтобы освободить планку перемотки. Найдите пружину.

Ниже вы видите предохранитель, термоусадочную крышку, мои сломанные разъемы, белые провода без колпачков, и двигатель обратно.

Почему сгорел фитиль, может пена была такая грязная, что не пускала двигатель холодный и потреблял более 15 ампер. Я обновлю это через несколько месяцев чтобы вы знали, что этот ремонт того стоил. Конечно, если это работает на несколько месяцев, это дает вам время, чтобы искать что-то еще.(октябрь 2009… это до сих пор работает нормально!)

Инструкция

Bosch greenstar 151.Сантехническая компания

Инструкция Bosch Greenstar 151. Сантехническая компания порекомендовала устройство для удовлетворения наших потребностей — 3 человека в доме. * Обязательные поля. Котел Greenstar от Bosch имеет небольшой размер, но большие возможности. http://www. щелкните пункт ver informações сделать документ. Установите флажок, чтобы согласиться с этими правилами отправки. Вустер Гринстар Комби 42CDI HE. Worcester bosch greenstar 25si комбинированный конденсационный котел, водопроводчик dulwich se24 youtube. Откройте окна и двери. Не прикасайтесь к электрическим выключателям, телефонам и не пользуйтесь розетками.com DA: 17 PA: 50 MOZ Ранг: 67. 08. Код акции: 7731600157. Увеличьте длину и купите Bosch Thermotechnology ZBR42-3. … Руководство по эксплуатации Bosch ZWB28-3A SERIES. 2. 3 МБ) Bosch Heatronic 4000 — Руководство по интеграции BAS: Загрузить (fr) (PDF 1. worcester-bosch. Для получения дополнительной информации о любых запасных частях котла Worcester Bosch Greenstar 28i Junior Полное техническое руководство по ремонту для тракторов John Deere 6820, 6920 и 6920S, с информацией о мастерской для обслуживания, ремонта и восстановления, как профессиональные механики.Большинство конденсационных котлов стоят от 2500 до 5000 долларов в зависимости от марки, рейтинга эффективности и мощности. Поверните ключ заполнения вправо до упора, убедитесь, что ключ заблокирован и не может повернуться. Бесплатная доставка. Отзывы 1. Гарантия на котел bosch. Великобритания поставляет только оригинальные запчасти для котлов Worcester для онлайн-покупки, с доставкой прямо к вашей двери. В этом разделе представлены запасные части для модели Worcester Greenstar Heatslave 18/25 Ext. Просмотреть в Интернете или загрузить Руководство по эксплуатации Bosch Greenstar 151 4 Пояснения к символам и указаниям по безопасности 6 720 818 060 (2016/03) Greenstar При появлении запаха дымовых газов Выключите систему отопления, выключив аварийный выключатель.24. Есть некоторые проверки, которые вы можете сделать самостоятельно, чтобы не вызывать мастера по ремонту котлов. В последнее время ежедневно теряет давление: доливаю воду до 1 бара, котел греет дом; после остывания котла давление упало почти до красной отметки манометра. НАСОС WORCESTER GREENSTAR 25 30 R25 R30 HE COMBI 130 мм G1. великобритания 6 720 642 344 вустер-бош. После выпуска устройства re … 2001 по всему миру было установлено более 2 миллионов единиц. Линейка конденсационных котлов bosch greenstar разработана в соответствии с инструкциями по установке для получения дополнительной подробной информации. рейтинг ibr основан на трубопроводе и допуске на приемку 1 15 «котлы bosch greenstar ecofort 13 мая 2018 г. — bosch greenstar combi 131 zbw35 ecomfort — это онлайн-котел bosch greenstar котлы bosch greenstar для продажи» «скачать бесплатно здесь pdfsdocuments2 com 11 апреля 2018 г. — Схема трубопроводов Bosch Combi 151 pdf Скачать бесплатно здесь Bosch Greenstar Applications Manual Pro Water Heater Supply HTTP Upload ; Домой; Бытовая техника; Крупная бытовая техника; водонагреватели и бойлеры; Руководство пользователя Тип продукта Комплект для установки котла; Совместимость с типами продуктов Bosch Greenstar 100, Bosch Greenstar 131, Bosch Greenstar 151, Bosch Greenstar 79, Bosch Greenstar Boiler 57, Combi 100, Combi 131, Combi 151, HC 29-106, HC 29-160, HC 33-124, IBC НС 23-84; Включает изолированные 12-дюймовые гибкие трубопроводы, главный тройник с клапанами и продувочными дренажными отверстиями; Размер трубного соединения 1 дюйм 87161113250 Worcester Greenstar 15Ri OF Газовый клапан котла Sit доступен в Clickongroup.Насколько эффективен Greenstar 15i? Рейтинг эффективности 94% делает этот котел классом ErP A, что может помочь снизить ваши счета за отопление. Свяжитесь с нами 1-800-944-2904. Конкретный стандарт, указанный выше, подробно описывает технические требования для оценки и публикации характеристик вашего продукта, Общее руководство по эксплуатации (OM) AHRI подробно описывает правила работы программы, которые являются общими для всех программ сертификации AHRI, и, наконец, … Котлы Bosch Greenstar поставляются в обоих только тепловые и комбинированные варианты.Бош ALB 18 литр. инжиниринг 57 100 131 151 представление, Energy Star самые эффективные котлы 2019 продукты, гринстар бош климат сша, комбинированный котел navien ebay, схема трубопроводов бош гринстар комби131, ibc Technologies Inc, Вакуумные насосы и системы Busch United States, схема подключения котла Worcester Bosch 24i двойная, котел бош комбинированный пользователь бош котел гарантия. До 28 января 2022 г. 7 МБ) Bosch Heatronic 4000 — Руководство по применению: Скачать (fr) (PDF 2. РУКОВОДСТВО ПО ОПЕРАТОРУ Barra de Luzes do GreenStar OMPFP10057 EDIO G0 (ПОРТУГАЛЬСКИЙ).12 долларов. Однако для вашего удобства мы перечислим 10 наиболее распространенных неисправностей котлов Worcester ниже. Посмотреть руководство для системы Worcester Greenstar 15i бесплатно. Откройте окна и двери. У нас есть 2 руководства Bosch Greenstar combi 151 p, доступные для бесплатной загрузки в формате PDF: Инструкции по установке и обслуживанию для… Bosch Greenstar & Greenstar FS 100, 151, 131 Combi Boiler Greenstar & Greenstar FS 57, 79, 100, 131, 151, обычный бойлер ПРЕДУПРЕЖДЕНИЕ: Неправильная установка, настройка, модификация, эксплуатация или техническое обслуживание системы отопления могут привести к травмам и повреждению имущества.Розничная цена: 4645 долларов. Подробнее о радиочастотном ключе Worcester Bosch EasyControl (для Greenstar 8000 Life и 8000 Style) — 7738112351 Добавить в корзину Подставка Worcester Bosch EasyControl — 7736701576 Производитель: Worcester Bosch Google Nest Cam, внутренняя камера наблюдения + 129 фунтов стерлингов. Со специальной изоляцией, обеспечивающей бесшумную работу, и эксклюзивной функцией блокировки клавиатуры для предотвращения нежелательного несанкционированного вмешательства в органы управления обогревом, этот блок является идеальным «зеленым» обновлением для отдельных групп и сообщений Worcester Greenstar Combi 27CDI.John Deere Werke Zweibrcken Edio Mundial НАПЕЧАТАНО В U. Электрические схемы Worcester Bosch. 2 Настройки Bosch Heatronic 26 6. Сюда входят котел Greenstar 8000 Life & Style Combi, котел Greenstar 8000 Life System Комбинированный котел BOSCH GREENSTAR завоевал доверие клиентов благодаря своей отличной производительности. Обычно покупают с этим товаром. A. uk Сопутствующие документы OPS675 — … Руководство kikos gx24q 3 worcester 30cdi обычный котел ручной сброс psr s500 . ЗВБ42-3. ) В том, что пароконвектомат (и большинство других пароконвектоматов) одновременно много (котел отопления) и мало (горячая вода).Включает комплект для переоборудования сжиженного нефтяного газа, переходник для двухтрубной трубы 3 дюйма и внешний сброс 6 720 610 596 GB (01). В 2015 году мы перешли с жидкого топлива на природный газ и использовали высокоэффективный безрезервуарный котел/систему отопления Bosch Combi 151 Greenstar Boiler. Worcester Bosch предлагает одни из самых надежных котлов на рынке, но они не застрахованы от опасностей использования.Мозаика Bailey Glass & Stone Mix 300 x 300 мм на листе (127479) £ 10. Они занимают первые места во всех обзорах надежности (продолжайте Имейте в виду, что 90%+ из 60 миллионов человек будут использовать этот тип тепла, так что обратная связь надежна).Руководство по эксплуатации системы Greenstar 4000. Вустер Гринстар FS 30CDI LPG. оборонный бюджет Израиля на 2021 год 4 | Пояснения к символам и указаниям по технике безопасности 6 720 869 698 (2017/01) Greenstar При появлении запаха газа Перекройте газовый кран. Полноэкранный стандарт. Worcester Greenstar Danesmoor 25/32 Внешний масляный котел ErP+ 7731600157. Worcester Bosch Greenstar 4000 был запущен 17 мая 2021 года. Добавить в корзину. Заказать печатную копию Скачать (4. Котел может работать эффективно с коэффициентом полезного действия 94.В течение 1 или 2 лет гарантии установщика код неисправности «EA» (Агрегат не может установить сигнал пламени горелки при запуске). 32 каждый. Greenstar combi 100 p/151 p – 6721822576 (2020/03) 3 1 Объяснение символов и инструкции по технике безопасности 1. Worcester ZWB 7 30 HE Combi Руководства и руководства пользователя. Что входит: плюсы и минусы. Генератор на 6кВт — казалось бы, логичный вариант. ЗВБ35-3. Подвал отапливается сплит-системой Fuji Mini. Найдите ключ заполнения и следуйте инструкциям по повторному нагнетанию давления.Greenstar 38cdi classic combi имеет расход 14 л/мин, а модель 42cdi. Если вам требуется 29 января 2022 г. Greenstar Combi 151. Руководство :-. На него распространяется 10-летняя гарантия на детали и работу, если он установлен и зарегистрирован онлайн установщиком завода Baxi. 4. Introduo Prefcio BEMVINDO AOS SISTEMAS DE AGRICULTURA DE A GARANTIA fornecida como parte do programa de PRECISO GREENSTAR oferecidos pela John … Купить Bosch Thermotechnology ZBR42-3 сегодня. Это простое устройство позволяет вам устанавливать время для вашего центрального отопления, используя одну и ту же схему запуска/окончания каждый день.(21 отзыв) 51 фунт стерлингов. Найдите и просмотрите свое руководство бесплатно или обратитесь к другим владельцам продукта. BoschProHVAC > Зарегистрируйте мой продукт. Масляный котел системы Camray 12/18. В руководстве они рекомендуют CRC100 для статистики зоны и CRC200 для главной статистики и системного контроллера. Инструкция по установке и обслуживанию Система GREENSTAR HE Настенный конденсационный котел для центрального отопления 6 720 610 577-00. Enviado пор. 0% AFUE — Водогрейный газовый котел — Просмотр и загрузка с прямой вентиляцией Бытовой газовый котел Bosch Thermotechnology Greenstar™ 151.Оборонный бюджет Израиля на 2021 год. Добавить в корзину. 00 Описание: Теплообменник в конвекторе с вентилятором или несколько теплоизлучающих панелей внутри Этот обогреватель с естественной вентиляцией впускает свежий воздух прямо снаружи, Nottingham MINIB КОНВЕКТОРЫ В ДЕЙСТВИИ Normanton Junior School ВОЗДУШНЫЕ ЗАВЕСЫ И КОНВЕКТОРЫ КОНВЕКТОРЫ Излучающие обогреватели обеспечивают интенсивный источник лучистой тепловой энергии. Ассортимент газовых котлов Potterton включает комбинированные, тепловые и системные котлы, а также напольные модели. Bosch Heatronic 4000 — Руководство по применению: Загрузить (en) (PDF 3.6 входов МБХ. С помощью индивидуальных временных программ вы можете адаптировать радиаторные термостаты к своим повседневным потребностям, например, чтобы обеспечить уютное тепло к тому времени, когда вы просыпаетесь или после работы, и экономить энергию, когда вы отсутствуете или спите. Worcester Bosch Greenstar 36cdi Compact Combi Посмотреть руководство для Worcester Greenstar 32CDi Compact бесплатно здесь. Покупайте и продавайте электронику, автомобили, одежду, предметы коллекционирования и многое другое на eBay, всемирном онлайн-рынке. Масляный котел системы Camray 25/32. Вы можете установить любой фильтр или элемент управления.Все запчасти для котлов Worcester Greenstar 28i являются подлинными, совершенно новыми компонентами Worcester Bosch с гарантией производителя на 1 год. 8 фунтов стерлингов. Я включил режим ECO, и мне стало любопытно, что именно он делает. Бюджет обороны Израиля на 2021 г. Инструкции и руководства пользователя для Bosch Greenstar 151. Также ознакомьтесь с последними обзорами Bosch Greenstar Combi 151 — 134K BTU — 95. Новая серия Bosch Greenstar оснащена лучшими в отрасли конструктивными и технологическими компонентами, рассчитанными на долгие годы надежной работы. и оптимальная энергоэффективность.У меня есть Bosch Greenstar Combi 151, и я использую его только для отопления, он работает без проблем с момента его установки в середине 2020 года, хотя давление воды немного низкое, и я думаю, это из-за того, что я прокачал радиаторы, заполняется ли эта система автоматически поднимается, чтобы компенсировать потерю давления. Он доступен в виде теплового или комбинированного котла и может быть установлен как напольный или настенный блок. Bosch Combi – Котел EA Как устранить неисправность? BOSCH COMBİ – BOILER EA КАК УСТРАНИТЬ НЕИСПРАВНОСТЬ? Информация от наших профессиональных поваров, работающих в нашем сервисе, о неисправности EA, которая является одной из самых распространенных неисправностей, с которыми сталкиваются пользователи марки Bosch Bosch Combi – Boiler EA Как устранить неисправность? Информация будет предоставлена ​​13 мая 2018 г. — Инструкции по эксплуатации газовых конденсационных котлов Bosch Описание газовых конденсационных котлов Greenstar Схема запасных частей настенного котла »Бесплатная загрузка здесь Pdfsdocuments2 Com 11 апреля 2018 г. — Схема трубопроводов Bosch Combi 151 Pdf Скачать бесплатно здесь Bosch Greenstar Applications Руководство Pro Water Heater Supply Http Prowaterheatersupply Com 11 апреля 2018 г. — Схема трубопроводов Bosch Combi 151 pdf Скачать бесплатно здесь Руководство Bosch Greenstar Applications Pro Water Heater Supply http prowaterheatersupply com PDFS Bosch Greenstar 2 / 6 Руководство по применению pdf ‘ Руководство Worcester Greenstar 15i System Gas Boiler .Вустер Гринстар Комби 30CDI. 64 мб; 24 страницы; показать все инструкции по эксплуатации для котлов Bosch. Мы являемся компанией номер один, когда речь идет о поставке оригинальных запасных частей для центрального отопления. Рейтинг Energy Star. Котел Бош Комби 151 Гринстар. 2028 фунтов стерлингов. В приложении Bosch Smart Home у вас есть обзор всех температур в помещении. Этот котел подходит для небольших, средних и больших домов с одной или двумя ванными комнатами и устанавливается снаружи, что освобождает пространство в вашем доме. Масляный котел Camray 12/18 Utility System.Руководства пользователя, руководства и технические характеристики вашего котла Bosch Greenstar combi 151 p; База данных содержит 2 Руководства Bosch Greenstar combi 151 p (доступны для бесплатного онлайн-просмотра или скачивания в формате PDF): Инструкции по установке и обслуживанию для подрядчиков, Инструкции по эксплуатации; 05.03.2016 · Купите Bosch Thermotechnology ZWB42-3 сегодня. 0 мб; Руководство по установке Bosch Greenstar Combi 151 на 7 страницах. Но можно ли положиться на Worcester Bosch? Прочитайте наш полный обзор, чтобы узнать. Bosch QSM 1800. 00 £ 149.Серия Bosch Greenstar, модель 151-ZWB42-3, настенный комбинированный газовый конденсационный котел (тепло + безрезервуарное ГВС) мощностью 117 000 кБТЕ (нетто). Возрождение Вустерского котла Ответы Yahoo. 7738100002. Руководство по эксплуатации Worcester Greenstar Combi 37CDI HE. Только зарегистрированные пользователи могут оставлять отзывы. Настоящая ограниченная гарантия предоставляется Bosch Thermotech-nology Corp. 1. Worcester Bosch 87161122930 Масляный насос Greenstar в сборе. Greenstar Combi 131. … Отказ от ответственности. Они могут быть вызваны износом детали или результатом перепадов напряжения в электрической сети.Bosch Greenstar & Greenstar FS 100, 151, 131 Combi Boiler Greenstar & Greenstar FS 57, 79, 100, 131, 151 Руководство по эксплуатации обычных котлов ПРЕДУПРЕЖДЕНИЕ. Неправильная установка, настройка, модификация, эксплуатация или техническое обслуживание системы отопления могут привести к травмам. и порча имущества. Устранение неполадок с горячей водой и отоплением. Наша цена. 7% эффективности и доступны от 57. 15 вкл. 3 % при максимальном рабочем давлении 2. 14B Queen Mary Road, Upper Norwood, SE19 3NW Но, если ваш котел Worcester Bosch показывает код причины 221, это означает, что датчик не распознается печатной платой.Выберите варианты. Инструкции по эксплуатации Bosch Greenstar combi 151 p в формате Pdf. ×. Сохранить, поделиться. Точно следуйте этим инструкциям. Это означает, что мы просто ищем другие поисковые системы. 2015 г. и далее. 4) 27 151 124 7 89 161 M 226 300 L NLsNs 328 LR 302 310 312 313 364 365 317 366 363 ECO 367 4. Greenstar combi 151 p 6720830104 (2015/04) тепловой насос, теплообменник и расширительный бак. Все, что вам нужно, это E-NR (номер модели) или полное название модели вашего устройства, чтобы выбрать подходящее. Загрузить онлайн-руководство Bosch Greenstar 57. Загрузить руководство Greenstar 57 Boiler в формате pdf. 16th, 2018 — Загрузите бесплатную пробную версию ниже, чтобы приступить к работе. Дважды щелкните загруженный файл, чтобы установить программное обеспечение. Список словаря со списком всех слов года О системе Worcester Greenstar 15i.5 A, 230 В перем. тока 153 Трансформатор 161 Link 226 Вентилятор Руководство пользователя |. ; Я понимаю, что вы будете отображать мою заявку на своем веб-сайте. ZWB 42-3 Greenstar 151 117 000 BTU Комбинированный газовый настенный конденсационный котел ZWB-42-3 ZWB 42-3 Greenstar 151 117 000 BTU Комбинированный газовый настенный конденсационный котел Артикул: ZWB-42-3 Bosch Артикул: ZWB -42-3 Купить Бош Термотехника ZWB42-3-SD. Нажмите кнопку сброса на 3 секунды и отпустите ее. Бренд: Бош. У нас есть 1 руководство Bosch Greenstar 151, доступное для бесплатного скачивания в формате PDF: Руководство .BOSKBR42 MFG #: 7733600081. ком. Bosch Greenstar Combi 151 — один из лучших котлов на современном рынке. Чтобы узнать, какие ошибки требуют профессиональной помощи, обратитесь к руководству по вашему устройству, которое находится на веб-сайте производителя или находится внутри вкладыша, расположенного на машине. Полная документация доступна для всех продуктов Bosch, которые Bosch Greenstar combi 151 p Manuals | ManualsLib С руководствами по эксплуатации Bosch. Великобритания поставляет только оригинальные запчасти для котлов Worcester для онлайн-покупки с доставкой прямо к вашей двери. В этом разделе представлены запасные части для модели Worcester Greenstar Heatslave 25/32 Ext.07) Подробная информация об устройстве 7 1. OX Pro POLYZIP Резак для пластиковых труб 22 мм. Worcester Greenstar Heatslave 18/25 Ext Parts. Просмотрите и выберите то, что вам нужно. ID No: 7716130141 GC No: 4731186 NG Проблема в том, что когда я переключаю его на функцию таймера, переводя переключатель с выключения на таймер и устанавливая время, он не работает, устройство работает нормально, если я вручную устанавливаю переключатель в положение on. 4. Лондондерри, Нью-Хэмпшир • Футы. Руководство по применению … Greenstar Heatslave II Внешний вид. Мы не прокачивали радиаторы и не знаем, есть ли утечка (ничего очевидного).Котел Worcester Greenstar Heatslave 25/32 Ext. Онлайн-заявки на оплату труда: в настоящее время мы не принимаем онлайн-заявки на оплату труда, однако мы усердно работаем над решением, чтобы лучше обслуживать вас. 98 108 фунтов стерлингов. 0% AFUE — Комбинированный газовый котел — … Bosch Thermotechnology Corp. Руководство доступно на следующих языках: английский. Обновите до новейшей, доступной технологии отопления. Время от времени вы сталкиваетесь с проблемой с вашим котлом, и когда это происходит, вам нужно знать, как лучше всего с этим справиться. Bosch 7703311072 C 1210 ESC NG Внутренний коммерческий конденсационный проточный водонагреватель на природном газе.Наш внешний котел Greenstar Heatslave II обладает теми же характеристиками, что и внутренняя модель. Bookmark File PDF Руководство Bosch Combi Manual Полная документация доступна для всех продуктов Bosch, которая содержит ценную информацию… Правила и процедуры для получения и поддержания сертификации подробно описаны в разделе «Ресурсы» выше. 00 $ 3784. Поскольку котел может нагревать воду по требованию, это устраняет необходимость в баке для хранения горячей воды. 46 экз. Мы на Лонг-Айленде. 00 Описание: Инструкции по эксплуатации газовых котлов Обзоры Газовые котлы Potterton.Greenstar 36CDi Compact монтируется на стену и весит 36 кг, а его небольшие размеры позволяют легко поместиться в стандартный кухонный шкаф. Worcester greenstar 18 ri схема корпуса запасные части для отопления worcester r 25 комбинированный котел bosch worcester greenstar … котелПРО в Эшере — инженеры по сантехнике и отоплению, обслуживающие Суррей и Юго-Западный Лондон, во всем, что связано с сантехникой и газом. Распечатать»BOSCH GREENSTAR 57 РУКОВОДСТВО PDF СКАЧАТЬ 19 АПРЕЛЯ 2018 ГОДА — ПРОСМОТР И СКАЧАТЬ BOSCH GREENSTAR 57 РУКОВОДСТВО ОНЛАЙН GREENSTAR 57 BOILER PDF РУКОВОДСТВО ТАКЖЕ СКАЧАТЬ ДЛЯ GREENSTAR 100 GREENSTAR 131 GREENSTAR 151 May plus dans danséles aller ‘Le Live Marseille aller 2018 — Retrouvez toutes les discothèque … Bosch Greenstar Combi 151 — Падение давления в котле.производимого тепла составляет … Bosch HBG655HS1A Духовой шкаф · Bosch 800 Series 30″ Speed ​​Oven, руководство пользователя Bosch Serie 4 Сушильная машина WTE843A5 WTE843A5/40 Bosch Serie 4 Сушильная машина WTE843A5 WTE843A5/40 — Руководство по эксплуатации — Использование ʋ Информация о прачечной. Мы установили Bosch Greenstar COMBI 151 («Установка») на нашем ранчо — 1200 м2 1-го уровня и 1000 м2 подвала. Для выключения Digistat+3 и системы отопления необходимо 3 4 Блок управления Bosch Heatronic 6 Ограничитель температуры, теплообменник 7 Пункт проверки давления подачи газа 8.по эксплуатации Worcester Bosch Greenstar Ri. Отвечать. Подходит ли мощность для моего дома? Изготовлено. Worcester Greenstar Heatslave 25/32 Ext Parts. 1Эксплуатация Bosch Heatronic 26 6. 07бар. Более 10 000 бесплатных руководств в формате PDF. Инструкции по эксплуатации Greenstar i Combi ErP. Проверьте характеристики Bosch 134 000 BTU 95% AFUE Condensation Boiler NG/LP Greenstar 151 перед оплатой. Настенный котел Bosch Greenstar 151 Combi модель ZWB42. Все, что вам нужно, это E-NR (номер модели) или полное название модели вашего прибора, чтобы выбрать подходящую модель Купить Bosch Thermotechnology ZWB42-3 сегодня.GREENSTAR HE combi Настенный конденсационный котел для центрального отопления и ГВС 6. 1 Манометр 9 Ограничитель температуры дымовых газов 13 Коллектор 15 Предохранительный клапан 18 Насос ЦО 20 Расширительный бак 26 Загрузочный клапан 27 Автоматический воздухоотводчик 29 Смеситель 29. Скачать Инструкции по эксплуатации, спецификации… «Лучшее» название для газовых комбинированных котлов в Великобритании — Worcester-Bosch (Greenstar — суббренд). 0 мб; 34 страницы; Воздуходувка листьев. 0. ** Worcester Bosch Greenstar 36cdi Compact Combi Посмотреть руководство для Worcester Greenstar 32CDi Compact бесплатно здесь.Читать далее. Есть вопросы по этой модели? Свяжитесь с профессионалом. Стандартная гарантия на большинство котлов Worcester Bosch составляет 2 года, хотя на газовые котлы Greenstar HE (High Efficiency): CDi, Ri, Si и i действует до 5 лет. Страница 64 Перейти. Во время работы: пламя не обнаружено. Быстрый просмотр. Инструкция по эксплуатации Worcester Greenstar Combi 30CDI. Однако вы получите максимальную отдачу от системы. Для всех продуктов Bosch доступна полная документация, которая включает ценную информацию об обслуживании, запасных частях и решении мелких проблем.от 2 до 151. 63 доллара. Нравится. Worcester ZWB 7 30 HE Combi … Газовые котлы Bosch Greenstar для жилых помещений и водонагревательные котлы предлагают до 98. Пожалуйста, используйте форму для заказа печатных копий выбранного документа. Кроме того, флагманский котел Greenstar от Worcester Bosch. Weil-McLain продолжает поставлять интересные новые продукты и инновации для отопительной отрасли, наше последнее дополнение — наши настенные газовые котлы ECO… службы могут быть затронуты.1 Биметаллический термостат для … если вы не нашли то, что ищете, свяжитесь с нами. 17. 149 Ом 50F=781 Ом не килоОм (кОм), а Ом (Омега Ом с одной большой буквы) и т. д. из Таблицы 16. Просто используйте зубцы на механическом циферблате, чтобы выбрать выбранные периоды времени нагрева в 15-минутных сегментах. Закажите запчасти для котлов Worcester Bosch Greenstar 28i Junior онлайн с доставкой на следующий рабочий день или заберите их на нашем торговом прилавке. John Deere 8100, 8200, 8300, 8400 Мастерская тракторов Диагностика и испытания техническое руководство включает в себя: * Пронумерованное оглавление легко … Worcester Worcester 10Ltrs Expansion Vessel.Если у вас есть комбинированный и системный котел Greenstar или котел Greenstar Si and I System, то они будут работать с Wave. … Недавно я установил котел Bosch Greenstar Combi 151 ZWB42-3A вместе с настройкой лучистого тепла, и у меня было несколько вопросов, на которые, я надеюсь, вы, ребята, сможете ответить. Претензии по гарантии и возврат: Вы можете подавать претензии по гарантии и возвращать все продукты, включая бойлеры и безрезервуарные водонагреватели Bosch & Buderus, геотермальные тепловые насосы Bosch & FHP. Это двухконтурный котел Bosch Greenstar модели 151.От 972 фунтов стерлингов. Новая установка котла Bosch Greenstar Floor Combi Скачать инструкцию по установке и обслуживанию для подрядчиков Bosch Greenstar combi 100 p Boiler бесплатно или просмотреть ее онлайн на All-Guides. Как только вы откроете горячий кран, ваш котел запустится, чтобы нагреть воду, и откроется клапан, чтобы вода текла по сети труб. Просто убедитесь, что вы следуете инструкциям в руководстве по эксплуатации котла и используйте фонарик, чтобы увидеть маркировку блокировки / разблокировки, убедитесь, что ключ зарядки нажат до упора … У меня есть комбинированный котел Worcester Greenstar 30CDi (или это 35, я скачал руководство по обслуживанию, в котором показано, что код «EA» означает «пламя не обнаружено» и может быть вызван в значительной степени Re: Worcester Bosch Greenstar Heatslave External 18/25. программатор Drayton SM 2, и я думаю, что парень объяснил, что в котле есть 12-литровый бак, и сказал, что если я оставлю водяную часть контроллера включенной, он будет использовать намного больше масла, потому что он будет продолжать нагревать его — я был занят Найти сервисера / Записаться на прием онлайн.Worcester Worcester 2000 Газовый комбинированный котел мощностью 25/30 кВт с управлением Comfort+ II. Об этом документеЭто руководство пользователя поможет вам узнать, как настраивать и устранять неполадки в документации по дисплею 2630. F. 8 МБ) Bosch Heatronic 4000 — Руководство по интеграции BAS: Загрузить (en) (PDF 1. Процесс ввода в эксплуатацию котлов для ПГ и НД можно найти в разделе 11 инструкции по установке Bosch Greenstar Оборудование Легковые автомобили Минивэны Внедорожники Обслуживание и ремонт Нет Trucks»BOSCH GREENSTAR 57 MANUAL Pdf Download 19 апреля 2018 г. — Просмотр и загрузка Bosch Greenstar 57 Manual Online Greenstar 57 Boiler PDF Manual Download также For Greenstar 100 Greenstar 131 Greenstar 151»Le Live Marseille aller dans les plus grandes soirées Download Bosch Greenstar 57 Онлайн-руководство Greenstar 57 Boiler Руководство по загрузке в формате Pdf также для Greenstar 100 Greenstar 131 Greenstar 151 »потоковая передача фильмов бесплатно hd en vf et vostfr série et manga 15 мая 2018 г. «Установка Bosch ES025 и системный котел Greenstar 15i — одна из самых популярных моделей Worcester Bosch.Жители Канады, нажмите здесь. 2 Общие указания по технике безопасности Если вы слышите утечку газа, немедленно покиньте здание. Комбинированные котлы изготавливаются с двумя независимыми теплообменниками, один из которых ведет трубу к радиаторам, а другой – к горячему водоснабжению. 05) 3 если вы почувствовали запах газа: не курите и не чиркайте спичками не включайте и не выключайте электрические выключатели не тушите открытый огонь не открывайте двери и окна не допускайте людей в пораженную зону не выключайте контрольный клапан на счетчике не позвоните в свою газовую компанию.Мы учитываем все дни недели (включая выходные) и считаем отзывы с 1 и 2 звездами отрицательными. 1 Объяснение символов Предупреждения В предупреждениях сигнальные слова в начале предупреждения используются для обозначения типа и серьезности возникающего риска, если не будут приняты меры по минимизации опасности. Я действительно не вижу, как восстановить давление. Vailant это … Большинство домовладельцев тратят 4500–8000 долларов на установку конденсационного или комбинированного котла. Котел Worcester Greenstar Heatslave 18/25 Ext.1 x Worcester Greenstar 8000 Style 35 (ErP) Только черный комбинированный котел. Газовый котел Bosch Greenstar использует процесс сжигания, который обеспечивает эффективность до 95% и снижает выбросы закиси азота. Worcester Bosch — один из ведущих британских производителей систем отопления и горячего водоснабжения с репутацией производителя газовых и жидкотопливных котлов, которые являются эффективными, доступными и надежными. обозначает элемент установки. Greenstar Combi 100 Greenstar Combi 151 Greenstar 57 Greenstar 100 Greenstar 131 … модели Bosch Greenstar 151) Heatronic — Системное и зональное управление насосами и клапанами — Солнечная тепловая интеграция для производства ГВС и поддержки отопления помещений Предусмотрена отсечка при низком уровне воды в котле Высокая температура ручной сброс Трубопровод одной зоны с плинтусом длиной до 70 футов (21 м) 3/4 дюйма непосредственно от котла.Ошибки духовых шкафов Bosch (см. фото) очень разнообразны. 000 марок. 41. Торговая марка: Bosch Bosch Greenstar Combi 151 Руководство по установке Greenstar Combi 151 P 6 720 806 992-00-1O ПРЕДУПРЕЖДЕНИЕ. Неправильная установка, настройка, модификация, эксплуатация или техническое обслуживание системы отопления могут привести к травмам и повреждению имущества. Greensource HWDU-151 4. Котел находится в прочном шкафу, защищающем обычный настенный конденсационный котел GREENSTAR 29 HE 6 720 610 577-00. Интеллектуальный термостат Wave производится компанией Worcester Bosch и имеет более ограниченные возможности: он работает только с моделями газовых комбинированных или системных котлов, а не с котлами, разработанными другими производителями.Проверьте Bosch Greenstar Combi 151P — 134K BTU — 95. Схема нагрева теплообменника Worcester Greenstar 24 Ri He. Скачать. 2021 г. и далее. Модельный ряд Bosch Greenstar включает как настенные, так и напольные … Bosch GREENSTAR HEATSLAVE II EXTERNAL 12/18 Технические характеристики. Комбинированное котельное масло Worcester Greenstar Heatslave II 12/18 ErP+ Professional Заменяет комбинированное котельное масло Worcester Greenstar Heatslave II 12/18 ErP 7731600047. Товарные фитинги DWV из ПВХ 390 Колено 90 градусов, 3 дюйма, ПВХ, график 40, ступица x ступица 300.[post_title] 1184 доллара. Descrição: Instrução de installação e de manutenção para o técnico da caldeira de конденсата газа Greenstar. Видно ли пламя горелки? Газовый кран открыт? Откройте газовый клапан. футов. Сэкономьте 20%. 46 каждый. Ему меньше года, поэтому я просто хочу попробовать долить его и посмотреть, упадет ли давление снова. 7 Функция Рис. Используется во многих холодильниках Bosch. Оборонный бюджет Израиля на 2021 г. Компания Global Pro Tankless Supply рада сообщить, что теперь у нас появился новый котел Bosch Greenstar Combi 151P (ZWB42-3A).Розничная цена: 3378 долларов. Пожалуйста, используйте полосу прокрутки для просмотра других котлов. При средней цене от 800 до 1240 фунтов стерлингов без учета НДС и установки этот котел гарантирует надежность, топливную экономичность и удобный интерфейс. Скорее всего это неисправность или проблема с проводкой. Достаточно компактный, чтобы поместиться в кухонном шкафу, и совместимый с программаторами Worcester и солнечными панелями Greenskies. 17.6 куб. Даже минимальная тепловая мощность 36 000 БТЕ/ч для Greenstar 151 составляет почти всю тепловую нагрузку моего подкода 2400 футов старинного каркасного дома 2×4 (+1600 футов подвала) при 0F EA, а кнопка RESET и светодиодный индикатор неисправности мигают.Все основано на их протоколе связи, поэтому ни один из них не будет дешевым. Квартира только для 1 этажа. Ответил на 91% их негативных отзывов. Не работает таймер бойлера Worcester Bosch Combi. Английский . Очень скоро мы добавим эту возможность в … Bosch 7713331041 Комбинированный котел Greenstar cecbos greenstar 151 нагревает только zbr42. Запатентованная система подачи льда Bosch Slide-In Induction производит до 40 стаканов отфильтрованного льда в день. 10 распространенных проблем с котлами Worcester #1 – Забита конденсатная труба.1449 фунтов стерлингов. руководство содержание инструкция по установке и обслуживанию для worcester bosch greenstar ri содержание 8 716 109 699a (05/05) 2 безопасность и правила информация о приборе подготовка к установке установка ввод в эксплуатацию обслуживание и запасные части комплекты для переоборудования поиск неисправностей и схемы газовые настенные конденсационные котлы Bosch пространство Отопительный котел Greenstar Space для подключения к бойлеру с непревзойденной производительностью и управляемостью. Требуется руководство для вашей Worcester Greenstar 15i Газовый котел? Ниже вы можете бесплатно просмотреть и скачать руководство в формате PDF.OMPFP10057. Размер: Высота-950мм х Ширина-565мм х Глубина-780мм. 1 Объяснение символов Предупреждения В предупреждениях сигнальные слова в начале предупреждения используются для обозначения типа и серьезности последствий … Настенный котел Greenstar Настенный котел Greenstar Принадлежности для коллектора Напольный котел Greenstar Напольный котел Greenstar Напольный котел Greenstar Напольный котел Greenstar Напольный котел Greenstar Применение Greenstar Руководство (настенная и напольная) Greenstar Combi 100P и 151P Greenstar Combi 100P и 151P Greenstar Combi 100P и 151P Greenstar Combi 100P и 151P Комплект для переоборудования Greenstar LPG Bosch Greenstar combi 151 p Руководства Руководства и руководства пользователя для Bosch Greenstar combi 151 стр.Фильтры, очистители, аксессуары и запчасти 1-877-403-3185. НДС 2434 фунта стерлингов. Руководство относится к категории Водонагреватели и бойлеры, 1 человек(а) дали ему среднюю оценку 7. Worcester Greenstar Combi 40CDI. Масляный котел системы Camray 18/25. используйте клавиши + или –, чтобы выбрать «Вкл.», чтобы включить «Выкл.». Обычно ответы на отрицательные отзывы составляют 2 дня или меньше. * Все поля обязательны к заполнению. Greenstar ZWB 7 27 HE Combi 47 311 55 Водяное отопление Hvac. Данная версия Bosch Greenstar combi 100 p Manual совместима с таким списком устройств, как: Greenstar combi 100 p, Greenstar combi 151 p, ZWB28-3A, ZWB42-3A.Также есть часто задаваемые вопросы, рейтинг продукта и отзывы пользователей, чтобы вы могли оптимально использовать свой продукт. У нас есть … читать дальше Привет, у меня есть простой пароконвектомат Worcester Bosch Greenstar. org/ ссылки на другой независимый поиск Профиль и биография Джейми Грасси, статистика, записи, средние значения, фотографии и видео Однако несколько лет назад я заменил печь на комбинированный котел Worcester Bosch, работающий на жидком топливе, и теперь наслаждаюсь ошеломляющими затратами на отопление, гораздо более холодным. дома и без отопления и горячей воды, когда у нас отключили электричество.Worcester Greenstar 8000 Style 35 (ErP) Черный комбинированный котел Easy Pick Pack. Распродано в Power Equipment Direct. Руководство по установке Bosch Greenstar Combi Система Worcester Greenstar 30cdi Lpg в разобранном виде и список деталей. Звоните прямо сейчас по телефону 01372 620 621 – Котел 1. Greenstar CDi Compact – это существенно. Объявление Лучшие предложения на Bosch Greenstar Boiler. S. 000. Webb — 150 лет промышленного, коммерческого, жилого выбора, опыта и решений. Я считаю, что лучший котел по соотношению цена/качество в Великобритании – это Baxi Platinum.Котлы Greenstar Combi Чтобы помочь вам понять распространенные проблемы Bosch Greenstar Combi 151, в этой статье обсуждаются 5 наиболее распространенных проблем с их решениями. 05. 75. Worcester Bosch по праву считается производителем одного из лучших комбинированных котлов на рынке, так что вам нужно его защитить!. Барра де Лузес ГринСтар. Отопление SEDBUK — Сезонная эффективность бытовых котлов в Великобритании ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ И РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ WORCESTER BOSCH GREENSTAR 12i & 24i SYSTEM 8 716 115 171a (06/2008) 8 716 115 … Bosch 800 Series 30 in.Напишите свой собственный обзор. Эта версия руководства Bosch Greenstar ZBR16-3A совместима с таким списком устройств, как: Greenstar ZBR16-3A, Greenstar ZBR28-3A, Greenstar ZBR35-3A, Greenstar ZBR42-3A, Greenstar ZWB42-3A 4 | Пояснения к символам и указаниям по безопасности 6 720 810 590 (2015/05) Greenstar FS 1. 10 HE Обычный 6. Конденсационный котел Greenstar 151 Pro Combi со стандартной системой управления. Greenstar 151: ZBR 42-3, выходная мощность 143 000 БТЕ (42 кВт) Bosch Greenstar Applications Manual Данные могут быть изменены Bosch Thermotechnology Corp.Пожалуйста, войдите или создайте учетную запись. Этот новый комбинированный котел идентичен котлу Greenstar Combi 151 (ZWB42-3), за исключением… Котлы Worcester Bosch Greenstar CDi Classic Combi — топовые отопительные приборы Worcester Bosch. Возможно, вы отключились на … Код неисправности C6 на котлах Worcester Bosch относится к неисправности вентилятора. Посмотреть онлайн или загрузить Bosch Greenstar combi 151 p Инструкции по установке и обслуживанию для подрядчиков, Руководство по эксплуатации Bosch Greenstar combi 151 p Инструкции | ManualsLib С руководствами по эксплуатации Bosch.При такой конфигурации вода проходит по водопроводу под высоким давлением, что гарантирует надежность. Мы являемся компанией номер один, когда речь идет о поставке оригинальных запасных частей для центрального отопления. 12 инструкции. Вустер Гринстар FS 30CDi. Войти Поддержка веб-сайта Сбросить пароль Мы установили Bosch Greenstar COMBI 151 («Установка») на нашем ранчо — 1200 кв. м на первом уровне и 1000 кв. футов в подвале. 10F=1. Есть два дополнительных кода, которые помогают определить точную проблему: 215; 216; Когда к ошибке C6 присоединяется код 215, печатная плата обнаружила, что скорость вращения вентилятора слишком низкая.Инструкции по установке, вводу в эксплуатацию и обслуживанию Напольный масляный конденсационный комбинированный котел с уравновешивающим дымоходом Greenstar Heatslave II External ErP 12/18, 18/25 и 25/32 Для полностью откачиваемых открытых вентиляционных или герметичных систем центрального отопления и емкостей для горячей воды для бытовых нужд. Бюджет обороны Израиля 2021 Газовый конденсационный котел Bosch 100, 151 Комбинированный котел 57, 100, 131, 151 Руководство по применению отопительных котлов 2 | Bosch Greenstar Данные могут быть изменены Руководство по применению Bosch Thermotechnology Corp.Цена самого котла может составлять всего 1485 долларов и может достигать 8750 долларов за топовую модель Bosch Buderus SSB с КПД более 96%. Наконец, код причины 224 будет сгенерирован, когда термостат дымовых газов достигнет максимальной температуры. Сравните В. Описание Документы Технические характеристики Газовый конденсационный котел; Тип Герметичная топка, Модульная, Горячая вода; Применимый стандарт CSA (Канада и США), AHRI, ASME; Подающий патрубок 1-1/4″ Обратный патрубок 1-1/4″ Bosch Greenstar combi 151 p Руководства пользователя в формате Pdf.(421805) 10 фунтов стерлингов. 03. Закажите онлайн с доставкой на следующий рабочий день! Тип продукта Комплект для установки котла; Совместимость с типами продуктов Bosch Greenstar 100, Bosch Greenstar 131, Bosch Greenstar 151, Bosch Greenstar 79, Bosch Greenstar Boiler 57, Combi 100, Combi 131, Combi 151, HC 29-106, HC 29-160, HC 33-124, IBC НС 23-84; Включает изолированные 12-дюймовые гибкие трубопроводы, главный тройник с клапанами и продувочными дренажными отверстиями; Размер соединения трубы 1 в механическом таймере Worcester MT10. Детали Phc системы Greenstar R28he.НДС. Запчасти для комбинированных котлов EBay. 02. MT10 можно использовать в сочетании с FR10 Содержание Компоненты дымохода 4-6 Расположение клемм 7 — 13 Бытовые жидкотопливные котлы Combi 14 — 17 Системные 18 — 23 Стандартные 24 — 31 Элементы управления Bosch EasyControl 32 — 33 Greenstar Comfort 34 — 35 Другое управления 36 Совместимость 37 Аксессуары Фильтр системы Greenstar 38 Worcester CondenseSure 39 Коллектор Greenstar с низкими потерями 39 Цилиндры Greenstore Unvented 40 151 Предохранитель, медленный 2. co. Кроме того, флагманский котел Worcester Bosch Greenstar Worcester Boiler EA Fault Code.Цены на газовые котлы Worcester Bosch колеблются от 750 до 3600 фунтов стерлингов без установки. Не позволяйте другим войти в здание. Добавить к сравнению. включить функцию выключения. Масляный котел Camray 18/25 Utility System. 125 фунтов стерлингов. «Комби» или комбинированный котел обеспечивает как отопление помещений, так и горячее водоснабжение. только жители. Некоторые из его функций включают в себя: Повышение эффективности за счет интеллектуального обмена данными между котлом и системой управления. На котлах worcester bosch мигает сообщение об ошибке, когда главная или печатная плата обнаруживает неисправность. цифровой отображает ошибку EA вместе с мигающим синим светом и мигающим красным светом … Цены на газовые котлы Worcester Bosch варьируются от 750 до 3600 фунтов стерлингов без установки.Резюме пакетной сделки. Прямо с завода в Power Equipment Direct. Вы можете использовать их для доступа к своему личному пространству в MyManuals. 58. 1 МБ) Заказать печатную копию. Google Nest Cam, наружная камера безопасности + 179 фунтов стерлингов. Оборонный бюджет Израиля на 2021 г. Найдите подходящие категории продуктов Bosch. ДКИ. Это наиболее очевидная и распространенная причина появления кода неисправности С6 на котлах Worcester Bosch. Количество. немецкий; Бош ГРИНСТАР CDI C13. а.е. Многие владельцы котлов Worcester с радостью заявят, что они на 100 % удовлетворены своей покупкой, и порекомендуют свой котел Worcester всем, кто нуждается в надежном и недорогом устройстве. Руководство Pro Water Heater Supply http prowaterheatersupply com PDFS Руководство по приложениям Bosch Greenstar pdf »96 Toyota Corolla Brake Greenstar Comfort I Wireless Plug Programmer.WarmZilla предлагает отличные цены на котел Worcester Bosch 4000, включая пакет ниже на самую популярную модель мощностью 30 кВт. Произведена новая установка котла Bosch Greenstar Floor Combi. 32,67 мб; Бош УМЛ-151-90. Я понимаю и принимаю политику конфиденциальности. Измерьте плинтус, … 7733600081 Напольный котел Bosch Greenstar на природном/сжиженном газе 151 MBH. этот ключ зарядки 87161045910 хорошо работал с моим Worcester Greenstar 28I Junior. Документация дисплея GreenStar 32630PFP13051.0% AFUE — Комбинированный газовый котел — Прямая вентиляция (Царапина и вмятина) Эти значения сопротивления изолированного датчика кажутся слишком высокими, поскольку в моем руководстве Bosch Greenstar 151 ZWB42-3A (стр. 59) указано, что они должны быть: -4F =2. ; Мне не менее 16 лет. Экономьте энергию с помощью индивидуальных временных программ и сценариев. com Технические характеристики Напольный комбинированный котел Bosch Greenstar FS 4 из 6 Технические данные Комбинированный котел Greenstar FS 151 (KWB42-3) Мощность на высоте 0–610 м (0–2000 футов) Блок NG LPG (пропан) Bosch Greenstar — лучший -продаваемый котел в мире (более 4 миллионов продано) благодаря этим ключевым характеристикам • алюминий-кремний-магниевый (Al-Si-Mg) песок-c Подрядчик №1 устанавливает bb 2-й этаж, а котел Bosch greenstar 151 на пропане (вход диапазон 36-151) с использованием существующего BoilerMate для ГВС.Greenstar Ri НАСТЕННЫЙ ГАЗОВЫЙ КОТЕЛ ДЛЯ ОТКРЫТОЙ ВЕНТИЛЯЦИИ И ГЕРМЕТИЧНЫХ СИСТЕМ ЦЕНТРАЛЬНОГО ОТОПЛЕНИЯ И НЕПРЯМОЙ ПОДАЧИ ГОРЯЧЕЙ ВОДЫ ЭТОТ ПРИБОР ПРЕДНАЗНАЧЕН ДЛЯ ИСПОЛЬЗОВАНИЯ ПРИРОДНОГО ИЛИ СЖИЖЕННОГО ГАЗА (Cat II 2h4P TYPE C13 & C33) ПРИРОДНЫЙ ГАЗ: 24 Ri НОМЕР GC 41- 311-65 18 Ri GC NUMBER 41 … Вы можете найти причину каждой неисправности, обратившись к руководству пользователя. 18мб) Заказать бумажный вариант. 2Установка времени антицикла (Сервисная функция 2. Технические характеристики изделия. Руководство по установке. 392 Ом. 78 / шт. Greenstar Cdi. 53 долл. США.по эксплуатации Бош Комби. org/ — метапоисковик. 00 $ 2702. Лодердейл, Флорида Тел.: 1-866-642-3198 Факс: 1-603-965-7581 www. 811 Ом 32F=1. Worcester Heatslave II 12/18 ErP+ Professional — это модернизированный масляный комби от Worcester Bosch, в котором используются усовершенствованные компоненты, соответствующие требованиям ErP+. Этот код неисправности EA является распространенной ошибкой, хотя проблема может быть не в вашем котле. Дополнительным преимуществом является дополнительная 5-летняя гарантия. Инструкции по эксплуатации Bosch Greenstar 151 в формате PDF. Введите параметры пользователя, выберите вариант 8 и.Просмотрите и загрузите онлайн-руководство Bosch Greenstar 57. Это позволяет быстро контролировать отопление и горячую воду. Для U. 1 Эксплуатация Bosch Heatronic 27 151 Предохранитель, медленный 2. 00. При температуре конденсации плинтус с оребрением выдает около 200 БТЕ/ч на фут, поэтому, если у вас нет 46 400/200 = 232 фута плинтуса на зону, это будет включаться и выключаться при температуре воды, достаточно низкой для обеспечения максимальной эффективности. Онлайн-руководство по эксплуатации пропана и природного газа 6 MBH. 10 ZB 7-27 HE system Номер GC: 41 311 49 6 720 610 596 GB (02.02. Этот цифровой таймер Worcester представляет собой модернизацию ручного Worcester MT10. 5. Руководства относятся к водонагревателям Bosch Highflow, Bosch 21e, Bosch 26e, Bosch Highflow 26E. 5кВт 1Н; Гринсорс Гидрокомфорт 16; Гринсорс Гидрокомфорт 8; Гринсорс Гидролайт 16; Гринсорс Гидролайт 8; Газовая система Greenstar 12i; Система Greenstar 12i RSF; Газовый баллон Greenstar 12Ri FSP-GB; Гринстар 12Ри ОФ; Газовая система Greenstar 15i; Система Greenstar 15i RSF; обычная пластинка Greenstar 15Ri; Greenstar 15Ri OF Worcester Bosch Greenstar 4000 доступен как комбинированный котел и системный котел мощностью от 12 кВт до 30 кВт.Worcester Bosch Greenstar 30i Схема запасных частей Без категорий 28 декабря 2020 г. 0 masuzi 28i младший список запасных частей для котла rsf руководство пользователя по запчастям greenstar 30he plus combi phc для greenstar si greensource hwdu 151 4 5kw 1n phc запчасти Тел. 1 Странно, что не все датчики температуры Bosch одинаковы? Высокоэффективные настенные модели Greenstar и Greenstar Combi доступны в размерах от 57 до 151 MBH. Мобильный 0203 662 5041 Мобильный 0795 857 8737. boschheatingandcooling. Никаких пластиковых водяных коллекторов и теплообменник из нержавеющей стали.В. 4 | Bosch Greenstar Greenstar 151: ZBR 42-3, выходная мощность 143 000 БТЕ (42 кВт). 58364. Антониу Грейд. Мы считаем отзывы с 1 и 2 звездами отрицательными. Скачайте бесплатно руководство по эксплуатации котла Bosch Greenstar combi 100 p или просмотрите его онлайн на All-Guides. Плотно вставьте заправочный ключ в корпус заправочного звена, убедившись, что стрелка на стержне ключа совмещена со значком открытого замка. Подрядчик №2 устанавливает бб 2-й этаж, и ПВТ EFT-110pu Котел пропановый (max110 — min22) с PurePro PRO41ZPG-P для ГВС.1 6 720 611 137-03 Серия Greenstar i ErP представляет собой обновленную версию популярной серии i Junior от Worcester Bosch. Страница 14/26. Розничная торговля: … Подписавшись на MyManuals, вы получите имя пользователя и пароль по электронной почте. ZWB28-3. Зарегистрируйте свой продукт и получите более быструю поддержку клиентов, специальные предложения и многое другое. Еще от ПВТ. Цена: 105 фунтов стерлингов. Вустер Гринстар Комби 35CDI. Скачать (4. Сотовый телефон. 5 А, 230 В перем. тока 153 Трансформатор 161 Перемычка 226 Вентилятор 300 Кодовый штекер 302 Заземление 310 Управление функциями (только обслуживание) 312 Предохранитель, инерционный T 1,6 A 313 Предохранитель, инерционный T 0,5 A 328 Клеммная колодка для сети переменного тока 230 В 363 Индикаторная лампа горелки 364 Индикаторная лампа питания 365 Кнопка «Трубочист» 366 Сервисная кнопка 367 bosch 7733600083 greenstar combi fs 131 (kwb35) напольный конденсационный котел отопление и безрезервуарный подвод горячей воды 131 mbh Войдите в систему, чтобы узнать цены и доступность Добавить в список желаний Просмотреть онлайн или загрузить 2 руководства для Bosch GREENSTAR HIGHFLOW ….Это настенный газовый котел, идеально подходящий для дома среднего или большого размера. 4 МБ) Bosch Heatronic 4000 — Руководство по установке: Загрузить (en Bosch ZWB-42-3 — ZWB 42-3 Greenstar 151 Комбинированный газовый настенный конденсационный котел 117 000 BTU — Примечание. Название продукта отражает IBR Net этого котла … Bosch Greenstar серия, модель 151-ZWB42-3, настенный комбинированный газовый конденсационный котел (тепло + безрезервуарное ГВС) мощностью 117 000 кБТЕ (Нетто) Также читайте последние отзывы о Bosch Greenstar 151 — 134К БТЕ — 95.Когда ваш заказ будет обработан, мы отправим вам по электронной почте ссылочный номер, и вы получите свой документ в течение семи дней. Инструкция не новая для 2011 года! Высокоэффективные газовые конденсационные котлы Bosch Обзор Bosch Технические характеристики Применение Отопление помещений + ГВС Только отопление помещений Модели Greenstar Combi 100 Greenstar Combi 151 Greenstar 57 Greenstar 100 Greenstar 131 Greenstar 151 Описание ZWB28-3 ZWB42-3 ZBR16-3 ZBR28-3 ZBR35- 3 ZBR42-3 ZWB 42-3 Greenstar 151 Комбинированный газовый настенный конденсационный котел на 117 000 БТЕ ZWB-42-3 ZWB 42-3 Greenstar 151 Комбинированный газовый настенный конденсационный котел на 117 000 БТЕ Артикул: ZWB-42-3 Bosch SKU: ZWB-42-3 КАК ПЕРЕЗАГРУЗИТЬ БОЙЛЕР WORCESTER GREENSTAR В большинстве случаев, когда мы получаем звонок о проблеме с котлом Worcester Greenstar, это происходит из-за проблемы, для устранения которой требуется специалист по газовой безопасности.Руководство Worcester Greenstar 30i 32 страницы Руководство Fujifilm Instax Mini 11 116 страниц Руководство Hotpoint BHWD129 20 страниц Руководство Bosch Maxx 6 WAE24063 8 страниц Руководство Oral-B iO 110 страниц Руководство Panasonic KX-TGEA20 112 страниц Bosch Greenstar Boiler. Эта версия Bosch Greenstar combi 100 p Manual совместима с таким перечнем устройств, как: Greenstar combi 100 p, Greenstar combi 151 p, Greenstar ZWB42-3A, ZWB28-3A, ZWB42-3A. Новая серия Bosch Greenstar отличается лучшим в отрасли дизайном. и технологические компоненты, рассчитанные на многолетнюю надежную работу и оптимальную энергоэффективность.Adelaide Hot Water Руководства Bosch по Bosch Hot Water с рядом руководств Bosch по горячей воде. Дадо делают документо. Мы гарантируем, что каждый товар на нашем сайте является 100% подлинным. 05) OSW worcester bosch greenstar 25si/30si меры предосторожности 8 716 107 339b (11. … Зачем мне сливать мой пароконвектомат Worcester Bosch? Это может быть хорошим планом действий при различных сценариях.HVAC оборудование и агрегаты | Детали для систем отопления и кондиционирования воздуха Этот фильтр Bosch содержит наполнитель из активированного угля, который предназначен для уменьшения привкуса и запаха хлора, осадка, свинца, ртути и других примесей в питьевой воде. Цена продажи. Страна: Привет, Наш комбинированный котел Worcester Bosch Greenstar 15i erp потерял все свое давление. (BTC) и охватывает Bosch Greenstar 151, 100 (комбинированные модели) и Bosch Greenstar 151, 131, 100, 57 Бытовые литые алюминиевые/кремниевые котлы (далее именуемые «Котел»).Конденсационные котлы, как и все современные, в том числе производства Worcester Bosch, имеют конденсатопровод Bosch Greenstar 151 ZBR42-3 Gas Condensing Combi Boiler — PexUniverse. Руководство пользователя Greenstar 30cdi. Части котла. . Чтобы устранить перебои в подаче электроэнергии, я подумал, что, вероятно, мог бы использовать свои 2. Точно следуйте инструкциям каждого прибора. 2 Настройки на Bosch Heatronic 27 6. 40. 4м-нетто. Greenstar Combi 100 Greenstar Combi 151 Greenstar 57 Greenstar 100 Greenstar 131 … Bosch Greenstar combi 151 p Инструкции | ManualsLib С руководствами по эксплуатации Bosch.Котлы Worcester Bosch Greenstar Здесь вы найдете широкий ассортимент котлов Worcester, систем управления отоплением, цилиндров и технологий возобновляемой энергии. 3 Пульт дистанционного управления FB100 и комнатный датчик FB100 можно подключать только к системам с FW200 и котлу с Heatronic с поддержкой BUS. : Неправильная установка, настройка, модификация, эксплуатация или техническое обслуживание системы отопления могут привести к травмам и повреждению имущества Vulcano Greenstar.Инструкции по эксплуатации Bosch Greenstar combi 151 p | ManualsLib С руководствами по эксплуатации Bosch. Серия Bosch Greenstar, модель 151-ZBR42, настенный газовый конденсационный котел, работающий только на нагрев, мощностью 117 000 БТЕ (нетто). HTP RGH-100F Жилой кроссовер 100Kvwh, высокоэффективный водонагреватель, бак на 20 галлонов. Техническое руководство по ремонту тракторов John Deere 6820, 6920 и 6920S включает: * Пронумерованное оглавление, простое в использовании, чтобы вы могли быстро найти нужную информацию. Настоящая гарантия предоставляется до тех пор, пока котел остается установленным на своем первоначальном месте. Купить конденсационный котел Greenstar Combi 151 Floor Gas 151600 BTU 95% AFUE Electronic.Полное техническое руководство по диагностике и испытаниям с электрическими схемами для тракторов John Deere 2WD или MFWD 8100, 8200, 8300, 8400, со всей информацией о магазине для обслуживания, диагностики и обслуживания, как у профессиональных механиков. 0 avaliações 0% учитывают этот документ, полезный (0 голосов) 125 визуализаций 60 страниц. Инспектапедия. руководство. Полная документация доступна для всех продуктов Bosch, для которых предусмотрена ссылка для заполнения со встроенным ключом. Включает в себя встроенный насос, комплект для переоборудования сжиженного нефтяного газа, 3-дюймовый переходник для двойной трубы и наружное управление сбросом.Bosch Greenstar 151 уже установлен? (Надеюсь, нет. 89 £43. 0844 892 9900 Worcester, Bosch Group — это торговая марка компании Bosch Thermotechnology Ltd.

No related posts.
