Флюгер Вильда с тяжелой и легкой доской

Пределы определения скорости ветра, м/с:

                  для флюгеров ФВЛ                                  от 1 до 20

                   для флюгеров ФВТ                                  от 4 до 40

Пределы определения направления ветра, град:  360

Габаритные размеры, мм:                                          не более 900х900х720

Размеры доски указателя скорости ветра, мм:         не более 300х150

Масса доски, г:

            Флюгера ФВЛ                                              200±1,5

            Флюгера ФВТ                                               800±4,0

Масса флюгера, кг:                                                   не более 8,5

Информация о госрегистрации и сертификации.
Мачта метеорологическая М-82 не подлежит подтверждению соответствия в форме декларирования соответствия или сертификации соответствия в системе сертификации ГОСТ Р, а так же не подлежит обязательному подтверждению соответствия в форме декларирования соответствия в форме декларирования соответствия или сертификации на территории Таможенного союз

Флюгер поставляется в разобранном виде, в транспортной упаковке – деревянном ящике.

Габаритные размеры транспортной упаковки, мм: 700х400х300

Масса в упаковке, кг:                                                   15

Флюгер в транспортной упаковке транспортируется любым видом транспорта на любые расстояния.

Хранение флюгера осуществляется в упаковке предприятия – изготовителя, условия хранения 2 (С) ГОСТ 15150. (Не отапливаемое хранилище в макроклиматических районах с умеренным и холодным климатом, температурный режим +40⁰С -50⁰С).

Предприятие-изготовитель гарантирует соответствие флюгеров ФВЛ и ФВТ требованиям ТО 4311-015-68335580-2011, при условии соблюдения условий эксплуатации, транспортирования и хранения.

Гарантийный срок эксплуатации – 12 месяцев.

Гарантийный срок хранения – 24 месяца с момента выпуска.

Срок эксплуатации – 5 лет.

Флюгер и флюгер Вильда | Ph-kab-210 вики

Флюгер  — метеорологический прибор для измерения направления (иногда и скорости) ветра. В России до XVIII векаупотреблялись слова прапор, прапорица. Флюгер в российских письменных источниках появился в форме «флюгель» в Уставе морском 1720 года.

Современный флюгер

Флюгер представляет собой металлический флаг, расположенный на вертикальной оси и поворачивающийся под воздействием ветра. Противовес флага направлен в сторону, откуда дует ветер. Направление ветра может определяться по горизонтальным штифтам, ориентированным по восьми румбам, а на современных флюгерах — с помощью электронного прибора (энкодера).

На флюгере, перпендикулярно направлению ветра, может устанавливаться свободно качающаяся металлическая пластина ,по углу отклонения которой от вертикали определяется сила ветра. В современных флюгерах для определения силы ветра используется легкий пропеллер.

Флюгер часто служит декоративным элементом — для украшения дома. Флюгер может использоваться и для защиты дымовой трубы от задувания. Часто садоводы применяют флюгер с пропеллером для избавления от кротов, землероек и прочих подобных вредителей. Вибрации, передаюшиеся в землю от вращения пропеллера, отпугивают грызунов, и они покидают участок.

Декоративный флюгер, занесённый в книгу рекордов Гиннеса как самый большой (Херес-де-ла-Фронтера)

Флюгер, измеряющий одновременно направление и силу ветра называют флюгером Вильда. Он совмещает конструкции флюгера и анемометра.

Прибор состоит из:

  • мачты высотой 8…10 метров с вертикальной осью для флюгарки
  • горизонтальной неподвижной 8-лучевой шкалы (звезды) с буквой «N» или «С» у штифта, направленного на север — для измерения направления ветра
  • подвижной флюгарки (например, железного прута) с прикрепленными на ней 2 лопастями и противовесом — для указания направления ветра
  • дугообразно изогнутой в вертикальной плоскости шкалы с штифтами-делениями на верхушке флюгарки — для измерения скорости ветра
  • «ветромерной доски» на горизонтальной оси на верхушке флюгарки рядом с дугообразной шкалой — для указания скорости ветра (при штиле ветромерная доска свешивается вертикально вниз, при ветре — отклоняется от вертикали, указывая на определенное деление дугообразной шкалы)

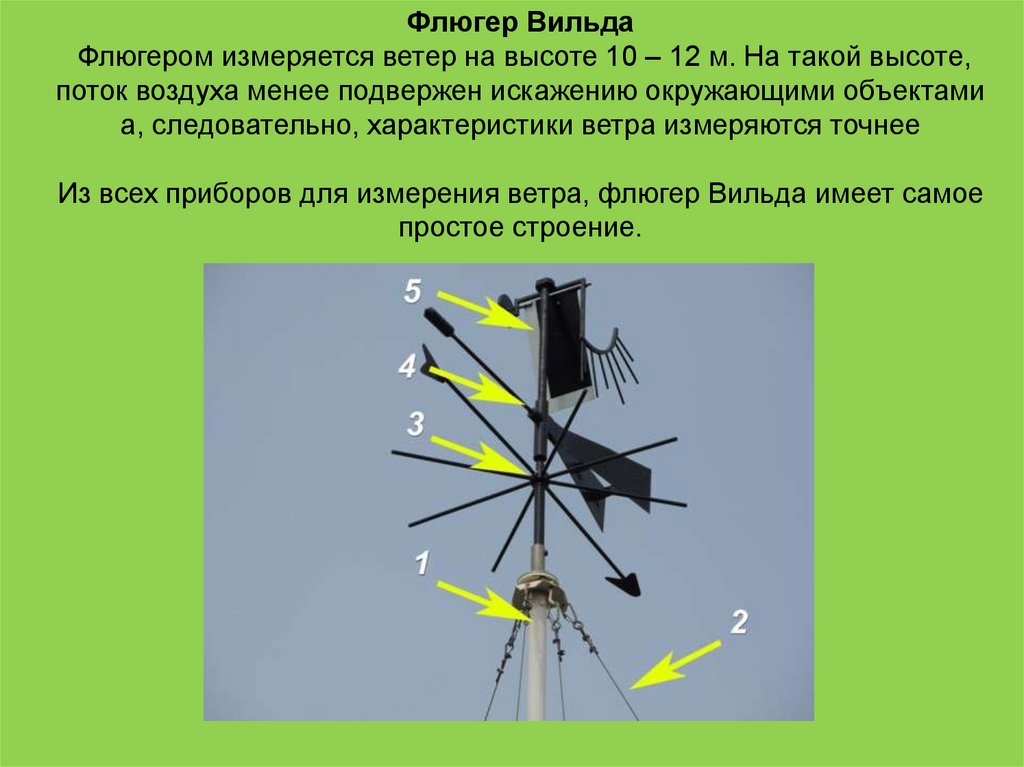

    флюгер Вильда

Выполнили: Сюткина Мария, Гатауллина Алиса.

Материал взят с сайта  http://ru.wikipedia.org

30. Флюгер Вильда и анимометр

Назначение

Флюгер с легкой доской (ФВЛ) или с тяжелой доской (ФВТ) предназначен для измерения направления и скорости ветра.

Принцип работы

1. Принцип работы флюгера основан на определении силы давления воздушного потока на поверхность доски, расположенной перпендикулярно или под некоторым углом к ветровому потоку. Положение доски, отклоненной на некоторый угол под воздействием силы давления ветра, определяется по штифтам дуги, укрепленной рядом с доской.

2. Направление ветра определяется по положению флюгарки относительно штифтов, укрепленных на вертикальном стержне под флюгаркой и ориентированных по сторонам горизонта.

3. Флюгер ФВЛ применяется в местностях, где скорость ветра не превышает 20 м/сек. Там, где наблюдаются более сильные ветры, применяют одновременно флюгер ФВЛ и флюгер ФВТ.

Устройство

1. Флюгер состоит из неподвижного вертикального стержня с укрепленными на нем штифтами-указателями направления ветра и надетой на него подвижной части в виде трубки, на которой смонтированы флюгарка и указатель скорости ветра.

2. Флюгер Вильда устроен следующим образом. На железный стержень с закаленным концом надевается трубка с флюгаркой . Внизу под флюгаркой на том же стерж-не закреплена муфта с восьмью штифтами направлений сторон света. Один из штифтов снабжен буквой С (или стрелкой ←). По положению противовеса , уравновешивающего хвост флюгарки, определяют, пользуясь штифтом, направление, откуда дует ветер.

3. Скорость ветра определяется по отклонению доски (пластинки) 5. Железная доска весом 200 г (у флюгера с легкой доской) или 800 г (у флюгера с тяжелой доской) и размером 15х30 см может свободно колебаться около горизонтальной оси . При сборке флюгера плоскость отвесно висящей доски устанавливают перпендикулярно к стержню с противовесом. Поэтому при работе флюгера благодаря действию флюгарки ось вращения доски будет всегда устанавливаться перпендикулярно к направлению ветра. Под действием ветра в зависимости от его скорости доска отклоняется на тот или иной угол от своего отвесного положения. Положение отклоненной доски отсчитывается по дуге с восьмью штифтами. Штифтам, начиная от вертикального, соответствующего вертикальному положению доски, присвоены номера от 0 до 7. Нулевой и четный штифты длиннее нечетных. Дуга со штифтами уравновешивается грузом .

4. Под влиянием ветра противовес устанавливается навстречу ему, а доска 5 перпендикулярно ветру. Под действием ветра доска отклоняется под тем или иным углом.

Анемо́метр, ветроме́р[1][2] (от др.-греч. ἄνεμος — ветер и μετρέω — измеряю) — метеорологический прибор для измерения скоростиветра. Состоит из чашечной (или лопастной) вертушки, укреплённой на оси, которая соединена с измерительным механизмом. При возникновении воздушного потока ветер толкает чашечки, которые начинают крутиться вокруг оси.Анемометр замеряет число оборотов чашечек вокруг оси за заданное время, что равно определённому расстоянию, после чего рассчитывается средняя скорость ветра, расстояние делится на время (анемометр ручной).

Либо чашечки соединены с электрическим индукционным тахометром, что позволяет прибору сразу показывать скорость ветра на данный момент, без дополнительных вычислений, и следить за изменениями скорости ветра в реальном времени.Ручной крыльчатый анемометр предназначен для измерения скорости направленного воздушного потока в трубопроводах и каналах вентиляционных устройств. Приёмная часть прибора — лёгкое ветровое колесо (крыльчатка), ограждённое металлическим кольцом для защиты от механических повреждений. Движение оси крыльчатки передаётся на систему зубчатых колёс, приводящих в движение стрелки счётного механизма. Такого типа анемометры применяются чаще всего при измерении скорости и объёмного расхода воздушного потока в вентиляционных отверстиях, воздуховодах жилых и производственных зданий.

Флюгер Вильда

К простейшим приборам для измерения мгновенной скорости и направления ветров относится флюгер Вильда.


Металлическая доска его качается около горизонтальной оси. Действием флюгера ось качания доски приводится в положение, перпендикулярное направлению ветра.

Отклонение доски отмечается по шкале в виде дуги, имеющей штифты. Направление ветра определяется по расположению флюгера относительно горизонтальных штифтов. Если необходимы точные измерения, то лучше обратиться к профессионалам, которые выполняют курсовые на заказ. Качественная и грамотная работа — гарантирована.

Показания флюгера Вильда довольно неточны, так как доска при совпадении колебаний периода ее собственных качаний с периодом колебаний скорости ветра начинает совершать большие колебания, чем те, которые имеются в действительности. Для устранения этого недостатка автором предложено располагать центр тяжести доски возможно ближе к оси качаний. В таком случае период качания доски становится очень малым, а совпадение его с периодами колебаний скорости ветра очень редким.

Из всех анемометрических установок для авиации представляют наибольший интерес те, которые регистрируют данные о мгновенных значениях скорости и направления ветра.

Только эти приборы могут дать представление о состоянии порывистости ветра. Каков бы ни был прибор, установка его должна строго удовлетворять известным требованиям.

Необходимо обеспечить действие на него воздушного потока, не искаженного влиянием каких-либо случайных препятствий.

Для этого совершенно необходимо выносить анемометр на открытое место, следя за тем, чтобы ни деревья, ни здания, ни другие препятствия не искажали потока воздуха.

Необходимо также, чтобы анемометр находился на расстоянии от такого рода препятствий не менее как на 300—500 м. Высота приемника анемометра должна равняться 10 м.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Флюгер ФВЛ ФВТ

Технические характеристики

Диапазон определения скорости ветра:

флюгером ФВЛ-М от 1 до 20 м/с
флюгером ФВТ-М от 4 до 40 м/с

Диапазон определения направления ветра от 0 до 360.

Габаритные размеры — 945x945x1255 мм. Масса:

флюгер ФВЛ-М не более 9,6 кг.
флюгер ФВТ-М не более 10,2 кг.
доски флюгера ФВЛ-М не более 0,202 кг.
доски флюгера ФВЛ-Т не более 0,804 кг.

ОПИСАНИЕ

Устройство флюгера основано на использовании силы давления воздушного потока на поверхность доски, расположенной перпендикулярно или под некоторым углом к ветровому потоку. Положение доски, отклонённой на некоторый угол под воздействием силы давления ветра, определяется по штифтам дуги, укреплённой рядом с доской. Направление ветра определяется по положению флюгарки относительно штифтов, укреплённых на вертикальном основании под флюгаркой и ориентированных по сторонам горизонта

Флюгер состоит из неподвижной части, которая крепится к фланцу и представляет собой основание, на котором закреплена втулка со штифтами – указателями направлений сторон горизонта. В основание ввинчивается ось, на которой располагается подвижная часть. Фланец предназначен для крепления флюгера к мачте.

Два штифта оснащены стрелками, они вкручиваются во втулку напротив друг друга и при установке флюгера на мачту, ориентируются по полуденной линии солнца и указывают направление на СЕВЕР.            Подвижная часть – опора с указателями скорости направления ветра устанавливается на конический конец оси, что позволяет ей свободно вращаться относительно неподвижной части. Указатель скорости ветра состоит из кронштейна-рамки с сектором и штифтами для определения её величины и доски которая подвешивается на него. Доска под действием воздушного потока отклоняется от вертикального положения на угол зависящий от величины потока и находится около одного из штифтов сектора, по его номеру определяется скорость ветра.

Указатель направления ветра состоит из флюгарки, представляющей собой две лопасти, расположенных под углом друг к другу и закреплённых на втулке, и стержня с противовесом – указателя направления ветра. Лопасти под действием воздушного потока ориентируют флюгарку по направлению ветра. Направление ветра определяется по расположению указателя флюгарки и указателей сторон горизонта неподвижной части, которая сориентирована в северном направлении.

Комплектация



Наименование Флюгер ФВЛ-М (шт) Флюгер ФВТ-М (шт)
1 Опора 1 1
2 Стойка 1 1
3 Кронштейн 1 1
4 Ось 1 1
5 Доска указательная 1 нет
6 Доска указательная нет 1
7 Противовес 1 1
8 Втулка 1 1
9 Противовес-указатель  или противовес 1 1
10 Штырь 5 5
11 Шпилька 1 1
12 Штырь 1 1
13 Винт 1 1
14 Винт 1 1
15 Болт 2 2
16 Гайка М6 3 3
17 Гайка М10 1 1
18 Паспорт 1 1

Порядок сборки

Сборка производится, как правило, в помещении мастерской или другом удобном месте, после сборки производится регулировка флюгера, а затем установка на мачту.
Установить на столе (верстаке) фланец(2), желательно его прикрепить к столу, чтобы при регулировке флюгер не упал. Присоединить к фланцу основание(6) и закрепить болтами. Ввинтить в верхнюю часть основания ось(7) и затянуть контргайку.

Собрать флюгарку, для этого присоединить к лопастям(11) стержень указателя направления(12), на другой конец стержня навинтить противовес(13) указателя направления (контргайки не затягивать). Присоединить к верхней(короткой) части флюгарки опору(14) подвижной части не заглушенным концом и затянуть болт с контргайкой. Надеть флюгарку на ось основания.

На кронштейн-рамку установить доску, белым полем в сторону сектора со штифтами, по центру рамки и закрепить её винтами (17) со стороны сектора со штифтами, а (18) с противоположной стороны, таким образом, чтобы поперечное смещение доски составляло от 1 до 2 мм, затянуть контргайки. На винт(18) навинтить, приблизительно до полвины его свободной части, противовес(19) рамки, надеть, получившуюся конструкцию, на флюгарку таким образом, чтобы доска оказалась над лопастями флюгарки и была перпендикулярна указателю направления, затянуть и законтрить её в этом положении на опоре.

При помощи противовесов отрегулировать подвижную часть так, чтобы зазор между внизу флюгарки и основанием был одинаковый и она свободно вращалась. Далее собрать неподвижную часть, для этого во втулку(8) ввинтить указатель СЕВЕР, чтобы штифты(9) со стрелками были напротив друг друга. В оставшиеся отверстия ввинтить штифты(10). Снять подвижную часть, для этого слегка наклонить её и потянуть вверх, отсоединить основание от фланца, если будет использоваться другой или освободить используемый.

Опустить подвижную часть мачты, убедиться, что на мачте установлен нужный фланец или установить из комплекта флюгера, используя болты(3), шайбы(5) и гайки(4). Закрепить основание на фланец, одеть втулку со штифтами направления на основание до упора, развернуть указатели со стрелками точно на СЕВЕР и проверить по полуденной линии, затянуть все штифты контргайки. Надеть на ось подвижную часть флюгера, проверить надёжность крепления всех частей флюгера, поднять мачту.

Инструкция по пользованию флюгером Вильда.



При наблюдении по флюгеру определяют:

—  среднее направление ветра (откуда дует ветер)

—  среднюю скорость ветра;

—  максимальную скорость ветра (порыв) за время наблюдений.

Отчёт направления производится по 16 румбам (по 8 штифтам и 8 промежуткам между ними) При необходимости румбы можно перевести в градусы. Названия и обозначения румбов, из значения в градусах приведены на рис.1

Чтобы определить направление ветра, необходимо встать под флюгером с той стороны где находится противовес указателя направления, в течении 2 мин. наблюдать за его колебаниями, глазомерно определить среднее положение в румбах или в градусах.

Если в течении 2 мин направление изменяется несколько раз более чем на 1 румб и среднее направление установить нельзя, то оно считается переменным.

Если при колебаниях противовес-указатель флюгарки касается одного из штифтов, то отличается направление ветра, которое указывает этот штифт(например СВ или 45°).

Если противовес флюгарки не касается штифтов, то отмечается промежуточный трёхбуквенный румб, (ССВ или 22°).

Для отсчёта скорости ветра необходимо отойти из-под флюгера, встать в направлении перпендикулярном к положению флюгарки, таким образом чтобы хорошо были видны колебания доски относительно штифтов сектора рамки, 2 минуты наблюдать за колебаниями доски и заметить номер штифта около которого или

Гарантии изготовителя

Изготовитель гарантирует надежную эксплуатацию флюгера в течение 2 лет, при условии соблюдения правил эксплуатации, хранения и транспортировки.

Средний срок эксплуатации не менее 8 лет.

УХОД И ХРАНЕНИЕ

В зимнее время при гололёде или обильной изморози флюгарка и доска иногда примерзают к своим осям. Для возобновления работы флюгера следует резко встряхнуть мачту, ударив по одной из растяжек.

Не реже одного раза в год, а также при наличии повреждений делается текущий ремонт. Подвижная часть снимается, очищается от ржавчины  и подкрашивается, вертикальный стержень флюгера, внутренняя часть трубки подвижной части, концы горизонтальной оси доски протираются тряпкой смоченной в жидком машинном масле и сильно отжатой. Густую смазку и керосин использовать нельзя — после ремонта обязательно проверяется балансировка.

Флюгер храниться в сухом проветриваемом помещении при отсутствии паров кислот и других едких летучих веществ.

Флюгер Вильда ::Chemfiles.narod.ru::

ДОЖДЕМЕР

Источник:     http://pogoda.ru.net/index.php, первоисточник: Улицкий М.Б. Самодельная метеорологическая станция. 1936 г.

Будем строить флюгер Вильда. Этот прибор, как хороший перочинный ножик, имеет много разных приспособлений. На нем имеется часть, показывающая силу ветра — ветромерная доска. Но чтобы этот прибор действовал, надо, определенным образом установить его по ветру. Флюгер Вильда сам следит за направлением ветра и устанавливает, как следует ветромерную доску. Кроме того, на нем установлен указатель стран света. Много хлопот и с установкой флюгера. Но зато, если у вас все получится, как следует, этот-прибор будет гордостью вашей станции. Сначала надо сделать деревянную мачту, метров в 8 высотой. Наверху мачты, как ее продолжение, приделайте железный стержень длиной в 170 см и толщиной в 1 см. Стержень кончается стальным острием, он основа всего флюгера, на нем крепятся все части. На стержень надета железная трубка длиною 90 см. Она должна свободно вертеться на стержне, но отнюдь не болтаться. Для этого в верхнее отверстие трубки впаян стальной стерженек (длиной 1 см), в нем снизу высверлено на конце углубление. Когда вы наденете на стержень трубку, то острие стержня войдет в это углубление, и трубка будет вращаться гораздо легче.  Флюгер — приспособление для определения направления ветра пристроен на расстоянии 10 см от нижнего конца трубки. На это место плотно насажена деревянная муфта толщиной 4 см и длиной 10 см. К ней с боков прибиты две продолговатых, сужающихся пластинки, вырезанные из кровельного железа. Их длина — 36см. Одни концы пластинок в 14см шириной, а другие — в 8 см. Узкие концы отогнуты на 1 см и этим-то загибом и прибиты к муфте. Прибивать надо так, чтобы концы пластинок сходились под углом в 20°. С другой стороны муфты вделан железный прут в 24 см длины (полная его длина 26 см; 2 см пойдет на прикрепление к муфте) толщиной около 0,5 см. Это прут и есть флюгер. Он будет указывать, откуда дует ветер. Прут должен уравновешивать вес пластинок. Для этого подбирают железную шайбу и припаивают ее на конец стержня. Понятно, что шайбу надо надевать до закрепления муфты на трубке. Под флюгером (уже не в трубке, а на самом стержне) надета другая муфта, восьмиугольная. Она тоже сделана из дерева диаметром 6см, длиной 5 см и крепко-крепко прикреплена к стержню шурупом. В эту муфту вделано 8 железных прутьев — четыре подлиннее (40 см, длины) и четыре между ними покороче (30 см длины). На концах длинных прутьев укреплены сделанные из проволоки буквы, указывающие страны света: С; Ю; В; 3. Маленькие прутья указывают промежуточные страны света: СВ; ЮВ; СЗ; ЮЗ. Прутики точно установлены по странам света и крепко держатся на муфте. Их сдвинуть не так-то просто. Как определить направление ветра, теперь вам ясно. Против какого трута остановится стержень флюгера, с той стороны и дует ветер. Направление ветра можно определить еще точнее. Например, если стержень флюгера остановился между cеверными и северо-восточными прутьями, значит направление ветра будет северо- северо-восточным и т. д. Самая сложная часть ветромера — приспособление для измерения силы ветра. Сейчас будем его делать. На самой верхушке трубки надо насадить муфту такого же размера, как и муфта флюгера. К ней нужно привинтить деревянный угольник, одна сторона которого равна 20 см, другая — 10 см. Угольник сделан из планок шириной в 3 см, а толщиной в сантиметр. К длинной стороне угольника (ее нужно привинтить горизонтально и под прямым углом к трубке) нужно приделать ветромерную доску. Размер этой доски-30´15 см. Доску сделайте из железа, латуни, цинка или дерева, но вес ее должен быть абсолютно точным — 200 г. Этого веса нужно добиться, стачивая доску рубанком, наждачной бумагой, или припаивая к ней олово. Олово надо припаивать обязательно на середине доски, чтобы не переместился ее центр тяжести. К любому из коротких краев доски нужно припаять отрезок стальной проволоки толщиной в 2 мм. Его концы выступят за края доски на 2 см. Их нужно заострить и продеть в два ушка, ввинченных в нижнюю сторону длинной планки угольника. Доска у вас не будет ходить между ушками вправо и влево потому, что с одной стороны она упрется в угольник, а с другой — в железную пластинку. Эту железную пластинку надо привинтить к угольнику на расстоянии 1 см от его края. Таким образом доска, свободно вращаясь на колечках, будет отклонятся всегда против ветра в зависимости от его силы, — вдоль по вертикали, приделанной к угольнику дуги. Эта дуга — второе приспособление, с помощью которого мы узнаем силу ветра. Сейчас мы ею займемся. Дуга сделана из железа шириной в 1 см, радиусом в 16 см. К ней прикреплены 8 штифтов, сделанные из 2-мм проволоки. Четыре штифта длинных, по 14 см длины, а четыре покороче — 10 см длины. Первый длинный штифт приделан отвесно вниз. Когда доска висит неподвижно, он приходится какраз на ее ребро. Следующие штифты, попеременно короткие и длинные припаиваются под определенными углами.



Между штифтом №1 и вертикальным. ……………………4°

Между штифтом №2 и вертикальным………………..15,5°

Между штифтом №3 и вертикальным…………………..31°

Между штифтом №4 и вертикальным………………..45,5°

Между штифтом №5 и вертикальным…………………..58°

Между штифтом №6 и вертикальным…………………..72°

Между штифтом №7 и вертикальным………………..80,5°



Теперь смотрите, до какого штифта отклонилась доска. Заметили штифт,- смотрите на таблицу, которую мы даем. Скорость ветра в зависимости от отклонения доски до того или иного штифта и определяется по этой таблице: № штифтов       Скорость ветра в м/с   № штифтов       Скорость ветра в м/с

Между 0-1         1

Между 1-2         3

Между 2-3         5

Между 3-4         7

Между 4-5         9

Между 5-6         12

Между 6-7         17



Вес дуги со штифтом должен быть уравновешен на муфте так же, как мы уравновешивали хвост флюгера. У конца длинной стороны угольника надо закрепить пятисантиметровый кусочек проволоки и на нем уравновесить шайбу. Когда все части флюгера закреплены и на стержне, и на трубке, надо приготовиться к установке прибора на мачте. К этому моменту муфта с ветромером закрепляется в таком положении, чтобы ветромерная доска висела перпендикулярно к стержню флюгера. Конец флюгера вставляется в торец мачты (в отверстие, высверленное коловоротом, сантиметров на 20). Мачту для прочности надо привязать толстой проволокой к столбам, врытым вокруг нее в землю. К мачте обязательно надо прибить ряд поперечин. Это ступеньки, по которым можно влезать на мачту, для установки или исправления флюгера. Теперь надо закрепить муфту с указателями стран света так, чтобы прут с буквой С был направлен точно на север. Это будет сделано только тогда, когда противоположный прут, служащий как бы его продолжением, будет показывать на юг, т. е. находиться как-раз против солнца в истинный полдень. Установить правильно направление прута на юг можно следующим простым способом. Возьмите тонкую бечевку (шнурок) длиною метров 15 или 20. С помощью широкой свободной петли захватите бечевку одним концом за мачту у земли (петля должна свободно обхватывать мачту). Привязав к другому концу бечевки короткий острый колышек, и натягивая бечевку, прочертите колышком по земле заметную дугу с южной стороны, мачты приблизительно от юга-востока до юго-запада. Если вы эту работу будете производить летом, можно будет взять более короткую бечевку. В ясное утро следите внимательно за тенью вашей мачты и отметьте забитым в землю временным колышком точку, в которой конец тени от мачты попадет точно на причерченную вами дугу. Далее вы заметите, что до полудня тень будет укорачиваться, после полудня начнет опять удлиняться и в некоторый момент конец тени опять дойдет по прочерченной на земле дуги. Забейте в этом месте второй временный колышек. Расстояние между обоими временными колышками разделите точно пополам и в точке деления забейте третий колышек — постоянный. Направление от этого третьего колышка на мачту и будет тем направлением, по которому должен глядеть северо-южный прут нашего указателя, после чего муфту наглухо завинчивают на стержне прибора шурупом. Помните только, что мачта при этих определениях должна быть установлена точно по отвесу. Третий колышек лучше не выдергивать, а оставить на месте: он пригодится вам при проверке положения указателя, т. к. эту проверку необходимо повторять не реже одного раза в месяц. Станьте у мачты, записывайте по стержню флюгера направление ветра и 1-2 минуты следите за отклонением ветромерной доски, записывая ее среднее положение, т. е. между какими штифтами она качается. Потом, уже по таблице, вы установите скорость ветра.  Для отметки вечером недурно иметь под прибором электрическую лампочку с рефлектором. Весной, зимой и осенью в 7 часов вечера совсем темно. На расстоянии каких-нибудь 50 шагов уже ничего нельзя различить. Один поворот выключателя, и у вас высоко-высоко, на самой верхушке мачты вспыхнул яркий свет. И вы видите, как ночной ветер играет доской. Он чуть-чуть колышет ее, или забрасывает до третьего, второго, а то и до последнего зубца.





Как сделать флюгер

Вы завершили строительство дома, и необходимо достойно увенчать новый дом. Чем? Флюгером. Флюгер — уникальный и интересный, эстетически безупречный механизм, который очень просто сделать своими руками. И безусловно, он способен сильно украсить вашу крышу.

Блок: 1/5 | Кол-во символов: 256
Источник: https://remoskop.ru/kak-sdelat-flyuger.html

Что такое флюгер

Флюгер (от голландского слова Vleugel) — метеорологический прибор для измерения направления (и иногда — скорости) ветра. В России до XVIII века употреблялись слова прапор, прапорица. В «Уставе морском 1720 года» флюгер назывался «флюгель».

Википедия

Флюгер — очень простое до гениальности устройство. Прежде всего это — закреплённый на шесте «флажок», на который давит ветер и поворачивает его в сторону наименьшего сопротивления — флюгер становится к ветру ребром. Затем он дополнился противовесом, указывающим в сторону, откуда дует ветер. Часто на шесте жёстко укреплена «роза ветров» с четырьмя или восемью румбами, по которым можно ориентироваться уже совершенно точно.

У флюгера долгая и славная история. Сначала он был прежде всего метеорологическим прибором, который измерял направление ветра. Древнейший известный нам флюгер увенчивал главную башню Афин. Мы помним причудливые флюгера на средневековых картинах. Затем флюгера научились измерять и скорость ветра; в 1470 году впервые был описан флюгер Вильда: установленная на главный флюгер перпендикулярная направлению ветра и свободно качающаяся металлическая пластина, по углу отклонения которой от вертикали определяется сила ветра. Современный флюгер оснащён для этого же лёгким пропеллером и электронной начинкой. В Россию флюгера массово пришли в петровские времена из Германии и Скандинавии и сразу приобрели мистическое значение.

Но чаще сейчас флюгера работают скорее украшением, декорацией — силу и направление потока ветра либо измеряют портативным электронным прибором, либо просто узнают в приложении смартфона. Флюгерами украшены дома на западе, а в последнее время они стали очень любимы владельцами дачных участков и усадеб. И часто флюгер на крыше — настоящее произведение искусства.

Блок: 2/5 | Кол-во символов: 1772
Источник: https://remoskop.ru/kak-sdelat-flyuger.html

Немного интересной истории

На самом же деле сама слово «флюгер» произошло от голландского vleugel и дословно переводится как «крыло». Издавна на флюгере было модно устанавливать фамильные гербы, а если таковых не было – тогда силуэты животных, птиц, людей, и чаще всего петуха.

Даже по современным понятиям флюгер не только венчают дом, как верят многие люди, но еще и заряжает энергией воздушной стихии. Вам будет интересно узнать, что самый древний флюгер, который вообще отыскался, был изготовлен в 48 году до нашей эры и изображал грозного грозного бога Тритона.

Видимо, даже тогда флюгеры имели определенное символическое значение. Форме флюгера придавали определенные значения, потому, что люди во все времена верили, что это оберег, которые защищают дом от всех неприятностей.

Блок: 2/5 | Кол-во символов: 786
Источник: https://KrovGid.com/drugoe/flyuger-na-kryshu-doma-svoimi-rukami.html

Из чего сделать флюгер

Указатели направления ветра изготавливают из самых разных материалов. Главное, чтобы эти материалы были прочными и хорошо переносили погодные воздействия. Таким условиям отвечают следующие материалы:

  • Листовая сталь толщиной от 2 до 5 мм. Очень долговечный получается флюгер, но работать с таким металлом тяжело.
  • Оцинкованная сталь. Из этого материала делают объемные указатели направления ветра. Две одинаковые детали соединяют, придав им какой-то объем. С ними все хорошо, но красить тяжело — только порошковая краска и некоторые автомобильные сцепляются с оцинковкой достаточно надежно.

    Из оцинкованной стали можно сделать объемные флюгеры

  • Листовой алюминий толщиной от 2 мм. Режется ножницами по металлу, соединения делают на заклепках или болтах.
  • Двухсторонний фольгированный текстолит. Материал нечасто встречающийся, но полностью удовлетворяющий требованиям. Легко режется, хорошо красится.
  • Листовой пластик толщиной от 4-5 мм. Проблемы могут быть столько с покраской, но если взять пластик желаемого цвета, то и красить его нет нужды.

    Некоторые изделия больше похожи на произведение искусства

  • Влагостойкая фанера. Вырезать очень просто, только торцы надо будет дополнительно защитить при помощи пропитки, покрасить краской в пару слоев.

Самые долговечные, естественно, металлические флюгеры. Но резка листового металла — сложная задача. Листы потоньше — 2-3 мм, еще можно попытаться вырезать электролобзиком с пилками хорошего качества. И то, придется запасти их в большом количестве. Все остальные материалы этим инструментом режутся «на ура».

Блок: 2/9 | Кол-во символов: 1576
Источник: https://stroychik.ru/raznoe/kak-sdelat-flyuger

Разновидности

Флюгера бывают не только флажкообразные. По функциям и конструкции они делятся на несколько видов.

  1. Метеорологические устройства, измеряющие направление и скорость ветра — флюгер Вильда, или обычный флюгер (с помощью чашечек, пропеллера или электронного устройства).

    Метеорологические флюгера бывают разные

  2. Дымоходные — у этих сложных флюгеров способность разворачиваться по ветру служит иной главной функции: усилению тяги в дымоходе и защите дымохода от задувания, чтобы не возникала обратная тяга.

    Флюгер-дефлектор служит для усиления тяги в дымоходе

  3. Флюгеры-пугала, установленные на огородах для отпугивания птиц от посадок.

    Скан из видео о создании смешного флюгера-пугала для огорода

  4. Флюгеры с пропеллером против кротов, мышей и землероек, вкопанный на опоре в землю. Пропеллер вращается и вибрирует, вибрации передаются в землю и отпугивают грызунов.

    Скан журнала с описанием конструкции флюгера-ветряка от грызунов

  5. Флюгеры с пропеллером для генерации электричества.

    Современный флюгер-генератор

  6. Флюгеры для украшения крыши — часто весьма сложные и красивые по форме, отражающие пристрастия хозяев.

Остановимся чуть подробней на некоторых видах флюгеров.

Метеорологические конструкции с чертежами и фото

Есть несколько видов метеорологических флюгеров.

Флюгер Вильда

Флюгер Вильда, или анеморумбометр, честно служил в течение сотни лет на всех метеостанциях, пока не уступил место современным электронным приборам. Его изображение стало логотипом Гидрометеоиздата.

Флюгер Вильда — лого Гидрометеоиздата

Он выпускается с лёгкой (для скорости ветра до 20 метров в секунду) или тяжёлой (для скорости ветра до 20 метров в секунду) пластиной-доской и имеет следующие составные части:

  • мачта, вкопанная в землю (высота до 10 метров) или недлинная, установленная на крышу, она же ось для флюгарки;
  • неподвижная горизонтальная «роза ветров» с восемью лучами и обозначенными сторонами света (румбами) — для определения направления ветра;
  • привычная подвижная флюгарка (впрочем, простой формы), указывающая направление ветра;
  • вертикальной дуги-шкалы с калиброванными делениями, закреплённой на верхней части флюгарки — для точного указания на скорость ветра;
  • подвижной, закреплённой за верхнюю часть, металлической пластины, которая отклоняется при ветре и указывает на определённое деление шкалы-дуги.

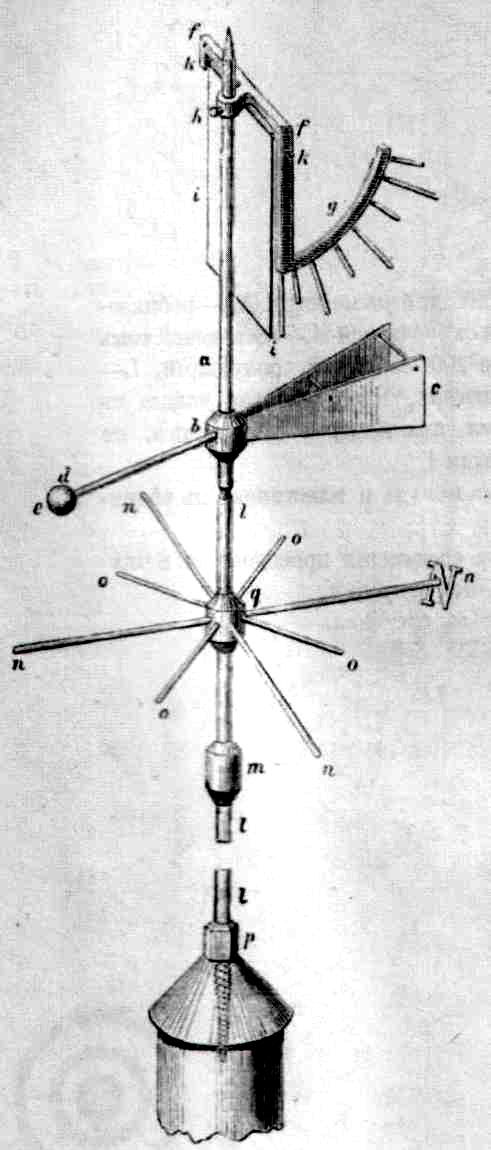

Флюгер Вильда — схема

Флюгер Вильда прекрасно делается своими руками. Ещё в журналах «Пионер» и «Юный техник» публиковались инструкции.

Схема изготовления флюгера Вильда своими руками — все понятно и легко

Современные метеорологические флюгера

Они включают в себя самые разнообразные электронные приборы для точного измерения и фиксации направления и силы ветра, передаваемых даже на смартфоны.

Современный электронный прибор-флюгер для измерения силы ветра, фото Stefan Kühn

Для генерации электроэнергии

В отличие от промышленных ветряков это обычные флюгера, комбинированные с лопастями и мини-генератором. На шуточном фото показано применение такого флюгера.

На шуточном фото показано применение такого флюгера-генератора

Дымоходные флюгера-дефлекторы

Они представляют собой остроумную и эффективную конструкцию. В отличие от всех остальных дефлекторов, применяемых на дымоходах для увеличения тяги и предотвращения обратной тяги, это настоящие флюгера: под действием ветра они вращаются вокруг дымовой трубы, принимая нужное положение, при этом решётки улавливают ветер и создают в дымоходе сильное разрежение, что увеличивает тягу. Его использование позволяет сократить длину трубы над крышей и повышает КПД отопительного прибора более чем на 20%. При использовании с газовым котлом препятствует его самопроизвольному затуханию. Но самому сделать его достаточно затруднительно: конструкция довольно прихотлива.

Флюгер-дефлектор на дымоход — гениальное устройство

Устройства для украшения крыши и их эзотерическое значение

Обычная конструкция такого флюгера — это причудливая металлическая плоская фигурка с противовесом; часто он дополнен декоративной «розой ветров», как на компасе. Они перестали нести практическую функцию и служат лишь для украшения крыши.

Существует бесконечное разнообразие их форм, так как фантазия людей ничем не ограничена. Кроме того, фигурки на флюгерах имеют мистическое, эзотерическое значение и служат оберегами дома и его хозяев. Каждый флюгер — история и подчёркнутая индивидуальность.

  1. Петух — классическая, наипривычнейшая форма флюгера; он означает солнце, бдительность, богатство.

    Флюгер-петух означает солнце, бдительность, богатство

  2. Кот — долголетие («девять жизней»), домашнее изобилие.

    Флюгер-кот означает долголетие и домашнее изобилие

  3. Волк, эмблема воинов — победа, храбрость, опыт, бдительность, осмотрительность, защита, забота о семье.

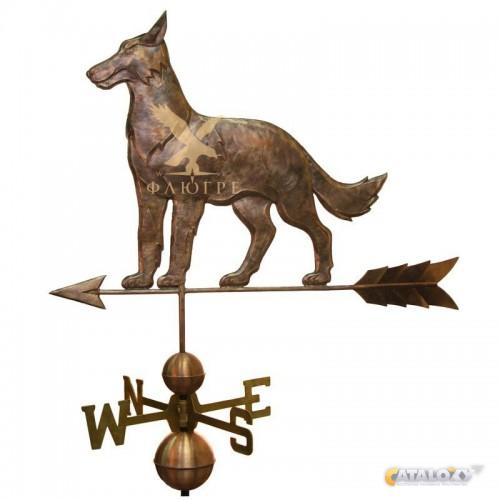

    Флюгер-волк — победа, храбрость, опыт, бдительность, осмотрительность, защита, забота о семье

  4. Дракон — отнюдь не русский персонаж, но с распространением фэн-шуй он легко вошёл в ряд любимых символов: он — победа, материальное и духовное богатство, жизненная сила, долголетие и здоровье, способность постичь тайное. Обычно пишут, что флюгер-дракон нужен на доме бизнесмена, потому что помогает в коммерции.

    Флюгер-дракон — победа, материальное и духовное богатство, жизненная сила, долголетие и здоровье, способность постичь тайное

  5. Грифон из той же категории. Он сочетает в себе две эзотерических сферы — воздух и землю, и означает уверенность и силу.

    Флюгер-грифон означает уверенность и силу

  6. Просто корабль или лодка символизируют силу духа, удачу в путешествиях, устремлённость к цели и удачу в её достижении.

    Флюгер-лодка символизирует силу духа, удачу в путешествиях, устремлённость к цели и удачу в её достижении

  7. Корабль под парусами — новую и очень счастливую жизнь.

    Корабль под парусами — это новая счастливая жизнь

  8. Трубочист обещает счастье и перемены к лучшему.

    Трубочист обещает счастье и перемены к лучшему

  9. Всадник — это изображение триумфатора, воина-победителя. Означает опыт, авторитет, власть.

    Всадник означает опыт, авторитет, власть

  10. Просто конь олицетворяет знатность, силу, интеллект, мудрость, скорость восприятия.

    Флюгер-конь олицетворяет знатность, силу, интеллект, мудрость, скорость восприятия

  11. Конь с крыльями — Пегас — означает стремительность и целеустремлённость.

    Флюгер-Пегас означает стремительность и целеустремлённость

  12. Лев символизирует власть, божественность и монархичность, силу, храбрость, мудрость, энергию, способность защитить.

    Флюгер-лев символизирует власть, божественность и монархичность, силу, храбрость, мудрость, энергию, способность защитить

  13. Благородный олень борется со злом.

    Флюгер-олень борется со злом

  14. Рыба со времён раннего христианства и означает принадлежность к этой конфессии; а сейчас — православие, семейную гармонию, плодородие.

    Флюгер-рыба означает православие, семейную гармонию, плодородие

  15. Единорог тоже пришёл извне, но не из Китая, а из Европы. Это геральдический знак означает целомудрие.

    Флюгер-единорог означает целомудрие

  16. Простая стрела — это восхождение к высшему знанию.

    Простая стрела — это восхождение к высшему знанию

Фотогалерея: разнообразие флюгеров

Блок: 3/5 | Кол-во символов: 6946
Источник: https://remoskop.ru/kak-sdelat-flyuger.html

Где взять или как сделать эскиз

Эскизы для флюгера можно найти с размерами, а можно создать из подходящей картинки. Для этого любую понравившуюся картинку надо загрузить в один из фото-редакторов, увеличить до нужного размера и распечатать. Этот фокус можно провернуть с COREL.

Еще вариант — открыть рисунок в Автокаде, обвести контуры полулиниями. Получится нужный контур. Его можно увеличить до нужных размеров.

В программах, из любого изображения можно сделать эскиз для флюгера

Если с компьютерными программами вы не слишком дружны, придется работать руками — расчертить рисунок на небольшие квадраты, затем переносить на бумагу с большим масштабом.

Блок: 3/9 | Кол-во символов: 654
Источник: https://stroychik.ru/raznoe/kak-sdelat-flyuger

Значение фигурок флюгера: определяемся с дизайном

Современные специализированные магазины и дизайнеры в частности предлагают огромный выбор эскизов флюгера – достаточно только выбрать что-то из пухлого каталога. Но куда более модно сегодня придумывать свой дизайн, со своим важным значением.

Раньше когда-то флюгеры массово встречались в прибрежных зонах, на домах моряков, для которых определение правильного направления ветра было очень важно. Именно такие старинные формы, как рыба и русалка, непременно приносящие удачу в морских делах, и пошли родом оттуда.

Если же флюгер изготовлен в виде животного, тогда смысл ему придается в зависимости от вида такового: лев приносит смелость и отвагу, кошка – уют в доме, орел – защиту, а собака – верную дружбу. А вот лошадь изображают, когда хотят иметь успех в делах. Можете также поступить и в лучших традициях средневековья, установив на крыше флюгер с символом вашего рода занятий.

Как вы уже поняли, флюгер – интернациональная деталь внешнего дизайна дома, и каждому его виду присущ свой символический смысл. Так, петух на флюгере защищает всех домочадцев от дурного глаза, нечистых и беды. Именно его ставят на крышу, когда хотят уберечься от стихийных бедствий, пожаров или ограбления. В языческие времена флюгер-петух олицетворял жизненную силу, а его пение отгоняло нечисть и знаменовало приход нового дня.

Даже в древней Персии петуха считали магическим существом, а в христианстве петух – это эмблема Святого Петра, который трижды отрекался от своего учителя, пока кричал петух. И все в середине IХ века папа римский издал Указ, согласно которому шпиль каждой существующей церкви должен был венчаться фигуркой петуха, чтобы христиане не повторяли ошибок апостола. Это означало, что церковь заботится и тщательно бдит за душами верующих.

Фигурка корабля – это символ целеустремленности, безоблачного путешествия по жизненным дорогам, клевер – символ удачи, ангел – охранник дома. Что интересно, многие до сих пор верят, что ведьмочка на флюгере сохраняет от глаза сглаза и порчи.

Если же вы хотите чего-то особенного и мистического изобразить на вашем флюгере, тогда ставьте там грифона – это животное с головой орла, хвостом змеи и телом льва. Такой устанавливали себе раньше только богатые люди, ведь грифон – это символ абсолютного могущества. А вот дракон – символ мудрости силы и благополучия.

Верхушку флюгера принято украшать розой ветров – это тонкие металлические трубочки, которые указывают на стороны света. Сверху же флюгер обычно накрывают защитным колпаком, но не всегда.

Каких-то строгих правил в выборе образа флюгера не существует: вы имеете право использовать символы знаков зодиака, придумывать самые разные сценки, особенно смешные, сюжеты с подтекстом. Или же выковать фамильный герб вашего рода. У вас до сих пор такого нет? Самое время создать!

Блок: 3/5 | Кол-во символов: 2834
Источник: https://KrovGid.com/drugoe/flyuger-na-kryshu-doma-svoimi-rukami.html

Виды флюгеров


Народное поверье о том, что если встретить на улице трубочиста, то целый день будет сопутствовать удача, нашло свое отражение в флюгерах с контурами этого персонажа. Сегодня подобная встреча практически нереальна, поэтому привлечь удачу в свой дом можно, установив на крыше фигурку трубочиста с ветроуказателем.

Коттедж с многочисленными башенками и переходами можно украсить серией флюгеров, которые несложно сделать своими руками. Стилизованные изображения фигур из русского этноса прекрасно дополнят крыши строений, выполненных по народным мотивам.

Кот издавна считается охранником дома и его защитником от темных сил. Поместив флюгер в форме усатого мурлыки на крышу, вы сможете создать вокруг своего дома ауру доброты и умиротворенности.

Являясь символом Неба и Солнца, орел воплощает в себе силу и мощь, скорость и величие. Установленный над домом флюгер в виде этой гордой птицы может свидетельствовать о независимости владельца, показывать его социальный статус и высокое общественное положение.

Флюгер в форме коня подойдет целеустремленным людям с активной жизненной позицией. Те, кто в своей жизни руководствуется рассудительностью и благородством, смогут заявить об этом окружающим, воспользовавшись этим простым и изящным решением.

Грифон, установленный на крыше, может свидетельствовать о внутренней борьбе его хозяина со светом и тенью, о колебаниях между добром и злом. Кроме того, фигурка полульва-полуорла может говорить о силе, воинственности и бдительности владельца, а также защищать дом от злых сил.

Флюгер в форме древнерусской ладьи будет гармонировать с большим домом, обладающим множеством окон, дверей и лестниц. Устанавливая такую фигуру, хозяин домовладения сможет заявить окружающим о недюжинных умственных способностях и стремлении к новым знаниям.

Традиционно сова является символом мудрости и терпения, поэтому человеку, решившемуся установить такой флюгер, стоит задуматься, насколько его самосознание соответствует выбранному образу. И даже если в этом плане все окажется очень непросто, личная сова на крыше сможет дать толчок к самосовершенствованию.

Религиозные мотивы встречаются на флюгерах не так часто, поэтому, решаясь своими руками изготовить флюгер по мотивам Библии или Корана, задумайтесь о том, что вы хотите донести до окружающих подобным решением. На крайний случай, выберите какую-нибудь героическую фигурку, к примеру, Георгия Победоносца, поражающего змея.

Корабль, летящий по небу на всех парусах – что может быть прекраснее и романтичнее? Решившись на изготовление подобного флюгера своими руками, надо помнить о сложности подобной работы и необходимости точного расчета.

Вспомнив старые сказки, можно обнаружить, что, несмотря на негативный образ, Баба Яга всегда была положительным персонажем. Заметим, что эта сказочная фигура является отличным решением не только с позиций эстетики, но и в конструктивном плане. Метла, с которой изображают ведьму, является идеальным ветроуказателем.

Часто флюгер с Бабой Ягой украшают еще и фигуркой Черного Кота – ее непременного спутника и советчика. Красота и оригинальность такой композиции будет привлекать восторженные взгляды не только детей, но и взрослых.

Блок: 6/6 | Кол-во символов: 3239
Источник: http://thewalls.ru/neobyichnyie-resheniya/flyuger-svoimi-rukami-chertezhi-i-poshago. html

Ветряк с пропеллером

Чтобы понять, как сделать флюгер с пропеллером своими руками, нужно использовать базовые знания по производству простой конструкции. Требуется подробный чертеж, включая металлический пропеллер. Ставить такой флюгер следует на небольшой высоте, чтобы было видно силу движения пропеллера. Чем сильнее он будет крутиться, тем большую скорость имеет ветер.

Изготовление выглядит так:

  • вертикальная опора делается из арматуры или металлической трубы;
  • поверх опоры на резьбу потребуется приделать деревянную плашку для фиксации горизонтальной части конструкции;
  • внизу ставится подшипник, чтобы изделие могло вращаться вокруг оси;
  • сам флюгер прикрепляется к крыше пластинами на саморезы;
  • пропеллер делается на основе металлического оцинкованного листа и режется ножницами по металлу;
  • посередине отрезка металла проделывается крепежное отверстие, края отгибаются под нужным углом в стороны.

Если флюгер целиком делается из пластика или фанеры, тогда пропеллер нужно прикрепить на саморезы к торцевой части изделия, но не закручивая полностью, чтобы без труда двигаться по оси. В случае когда он металлический, то к торцу нужно приварить маленький штырь с резьбой на конце. На резьбу приделывается гайка и шайба. Они будут служить крепежным элементом для пропеллера и выступать в роли ограничителя.

Блок: 4/5 | Кол-во символов: 1328
Источник: https://tokar.guru/samodelkin/kak-sdelat-flyuger-svoimi-rukami-dlya-dachi-na-kryshu.html

Поэтапная инструкция по изготовлению флюгера


На первом этапе из металлического листа с предварительно нанесенным контуром вырезают фигуру кота. Стальную заготовку необходимо зафиксировать, чтобы предотвратить ее смещение. Лучше всего воспользоваться слесарными струбцинами, которыми металлический лист крепят к верстаку.

Изготовление флюгера своими руками. Фото

Убрать заусенцы по кромке детали можно при помощи болгарки с установленным шлифовальным кругом.

В труднодоступных местах обработку проводят при помощи широкого, тонкого напильника.

Прочно закрепив металлическую фигуру на верстаке, дрелью со сверлом Ø12-15 мм проделывают отверстия для носа, усов и глаз.

Изготовление флюгера своими руками. Фото инструкция

Характерную овальную форму кошачих глаз получают, расширяя просверленные отверстия полукруглым напильником и надфилем.

3-миллиметровую стальную проволоку рубят на отрезки размером около 100 — 120 мм, после чего от края каждой детали отступают 10 – 20 мм и делают Г-образный изгиб. Таким образом получают заготовки для усов.

Нос кота можно сделать из круглого металлопроката диаметром до 20 мм. Край прутка скругляют при помощи все той же УШМ.

Для имитации формы и особенностей строения кошачьего носа, зубилом на заготовке делают характерные вмятины.

От заготовки отрезают подготовленный фрагмент толщиной около 5 мм, получая деталь нужного размера.

Монтаж носа выполняют при помощи сварочного аппарата. После этого в подготовленные отверстия с лицевой стороны вставляют усы и приваривают их с изнанки.

После сварочных работ обязательно обрабатывают швы шлифовальной машиной до получения ровной, гладкой поверхности.

Флюгер своими руками. Фото инструкция

Эта же инструкция будет полезна и тем, кто решил своими руками изготовить флюгер в форме петуха.

Далее приступают к изготовлению стрелки, указывающей направление. На металл переносят контуры ее оперения и указывающей части, после чего вырезают фигурку электролобзиком.

В качестве основы стрелы используют два отрезка квадратного прутка сечением 15х15 мм. При этом к одному фрагменту приваривают оперение, а к другому – деталь в форме наконечника. Сварочные соединения аккуратно зачищают.

Чтобы изготовить поворотный узел, просверливают отверстия сверлом Ø13 мм в его крышке и стальном шаре.

Крышку приваривают к 50 мм отрезку трубы диаметром 60 мм.

С двух противоположных сторон стальной сферы делают так называемые лыски – углубления для четкого прилегания торцов стрелы. Стержень с шарообразным элементом приваривают к основе узла поворота.

После того, как обе части стрелы будут закреплены на шар, приступают к креплению флюгера. Чтобы состыковать фигурку со сферическим элементом, вырезают полукруглый фрагмент у ее основания, после чего выполняют соединение деталей сваркой. Чтобы избежать попадания брызг расплавленного металла на фигурку, ее накрывают листом жести. Очень важно правильно сориентировать детали – угол между стрелкой и поворотным механизмом должен составлять ровно 90°.

Устойчивость фигуры кота определяется местами крепления – его передние лапы приварены к стальной сфере, а задние касаются основы указателя.

Чтобы конструкция могла беспрепятственно вращаться, используют эти детали. В качестве опорного элемента выбран отрезок круглого прутка.

Опорный стержень должен плотно войти в трубу, после чего края деталей обваривают.

Шарик, который нужен для легкого вращения конструкции, смазывают любой консистентной смазкой и вставляют в широкую трубу, после чего в нее устанавливают трубку из меди или латуни.

После сборки вертушки флюгера своими руками, конструкцию окрашивают и устанавливают на крыше.

Блок: 4/6 | Кол-во символов: 3755
Источник: http://thewalls. ru/neobyichnyie-resheniya/flyuger-svoimi-rukami-chertezhi-i-poshago.html

Делаем флюгер своими руками

Решив украсить свой дом ветроуказателем, прежде всего следует определиться с тем, какой будет флюгерка и румбы, продумать конструкцию поворотной части и способ крепления декоративного прибора на крыше. Затем подготавливают все необходимые материалы и инструмент и только после этого приступают непосредственно к работе.

Кого поселить на крыше: значения символов

Являясь одновременно оригинальным декоративным элементом и настоящим метеорологическим прибором, флюгер сможет стать для вашего дома оберегом и защитником от тёмных сил. Он способен создать ауру романтичности и волшебства, напомнить о тех временах, когда жители средневековых городов присматривались к фигуркам, вращающимся на островерхих башнях замков и шпилях городских ратуш.

Выбирая флюгерный флажок, не следует делать поспешных выводов. Это простое действо даёт вам уникальную возможность заявить окружающим о собственных пристрастиях, показать силу своего характера и романтичность натуры.

При изготовлении флюгера можно выбрать флажок любого типа — как простой силуэт или знак, так и сложную композицию из нескольких фигур — всё зависит от ваших умений и навыков при работе с металлом

Поверье говорит, что встретить на улице трубочиста — это на счастье. Устанавливая такую фигурку на дом, вы даёте каждому прохожему шанс испытать удачу и привлекаете достаток и благополучие.

Фигурка человека в цилиндре на крыше будет привлекать к дому счастье и деньги

Этнические сюжеты могут представлять собой серию фигурок в различных частях крыши. Подобные флюгера отлично выглядят на деревянных домах и характеризуют хозяина, как человека, небезразличного к истории родной земли.

Серия флюгеров по народным мотивам подойдёт для зданий, выполненных в традиционном русском стиле

Кот издавна считается злейшим врагом злых духов, поэтому его силуэт послужит прекрасным оберегом от тёмных сил. А ещё пушистое создание создаст настроение доброты и умиротворённости.

Кот и петух, пожалуй, самые распространённые персонажи, которых можно увидеть на флюгерах

Устанавливая на крыше фигурку орла, не забывайте о том, что эта птица является хозяином в небесах. Такой символ как нельзя лучше подойдёт человеку с властным характером и высоким социальным статусом.

Флюгер в виде орла будет уместным на крыше высоких зданий

Силуэт коня на крыше свидетельствует о стремлении хозяина к познанию мира и любви к путешествиям. Возможно, фигурка бегущей лошади станет отправной точкой, которая подвигнет вас на новые свершения.

Конь, летящий аллюром, или спокойное, умиротворённое животное — в его силуэт вы можете вложить любую идею

Грифон — мифическое животное с туловищем льва и головой орла, которое является символом господства в небе и на земле. Характеризуя силу, возмездие и бдительность, грифон над домом покажет окружающим вашу независимость и способность бороться за свои интересы.

Фигурка грифона покажет, что вы будете отстаивать свои идеи до последнего

Флюгер в виде парусника расскажет о стремлениях хозяина к познанию окружающего мира, любви к путешествиям и поисках новых горизонтов в своей карьере. Такой ветроуказатель будет гармонично выглядеть на большом коттедже с многоскатной крышей, несколькими входами и парадной лестницей.

Флюгер в виде парусника является достаточно сложным в изготовлении, поэтому его можно рекомендовать для опытных домашних мастеров

Сова, как символ знаний и мудрости, заявит окружающим о недюжинных умственных способностях владельца загородного дома. Решаясь установить флюгер с поворачивающейся совой, подумайте, сможете ли вы соответствовать этому символу в плане самосовершенствования.

Флажок в форме совы — отличный способ заявить о наличии интеллекта у хозяина

Если вы религиозный человек, то можете с полным правом украсить крышу какой-нибудь сценой из Библии или Корана. На доме закоренелого атеиста флюгер по мотивам жития святых и пророков будет выглядеть нелепо. Если же вас привлекает именно эта тема, то выбирайте какую-нибудь нейтральную сцену или героический сюжет — например, фигуру ангела или Георгия Победоносца, поражающего змея.

Если вера вам близки, установите на крыше флюгер в виде поющего ангела

Отличной находкой является флюгер в виде летящей Бабы Яги, поскольку её метла является превосходной лопастью. Надо заметить, что сказочные сюжеты являются отличной основой для разработки флюгера собственной конструкции, а сам ветроуказатель будет магическим образом вызывать восторг во взглядах прохожих любого возраста.

Баба Яга является не только излюбленным персонажем русских сказок, но и одной из самых популярных фигурок на декоративных флюгерах

Чертежи ветроуказателя

Одним из достоинств ветроуказателя является простая и незамысловатая конструкция. Разрабатывая собственное устройство, следует позаботиться об устойчивости прибора и хорошей подвижности его вращающейся части. Для этого необходимо продумать все пути для уменьшения трения между деталями флюгера и решить, как и к чему он будет крепиться. Вы можете изготовить флюгер «один в один» или же использовать отдельные идеи — всё зависит от наличия того или иного материала, возможностей и личных предпочтений. В любом случае даже самый простой флюгер будет функционировать и радовать окружающих точно так же, как и ветроуказатель, изготовленный по специальному заказу.

Фотогалерея: чертежи и схемы флюгеров

Что понадобится в процессе работы

Представленную выше конструкцию флюгера нетрудно повторить в домашних условиях. Всё, что для этого понадобится, можно найти по закуткам любого гаража или слесарной мастерской. Полный перечень необходимых материалов выглядит так:

  • медь, алюминий или листовая сталь толщиной от 1,2 до 2 мм;
  • трубы стальные Ø1/2˝, Ø3/4˝, Ø1˝;
  • труба медная Ø18 мм;
  • труба стальная Ø2˝ длиной 50 мм;
  • профильная стальная труба сечением 15х15 мм;
  • шар стальной Ø80 мм;
  • пруток стальной Ø12 мм;
  • шарик Ø15 мм из подшипника качения;
  • пластина стальная толщиной от 12 до 15 мм размером 60х60 мм.

Поскольку предстоит работать со сталью, то понадобится не только самый простой слесарный инструмент, но и электрическое оборудование. Перед тем как приступить к работе, подготовьте:

  • электрический лобзик и пилки по металлу;
  • «болгарку» с отрезным и шлифовальным диском;
  • электродрель и набор свёрл для работы со сталью;
  • сварочный аппарат и электроды Ø3 мм;
  • зубило;
  • напильники;
  • молоток;
  • рулетка;
  • карандаш.

Чтобы уменьшить трение в узлах флюгера, их надо будет смазывать. Можно взять любую автомобильную консистентную смазку или даже солидол. Кроме этого, обязательно позаботьтесь о защите деталей ветроуказателя от коррозии. Для качественного окрашивания флажка, стрелы и других частей устройства понадобится преобразователь ржавчины, растворитель, грунтовка и эмаль.

Флюгеру необходима защита от коррозии

Пошаговая инструкция

Изготовление флюгера состоит из множества этапов, поэтому работу лучше выполнять в определённой последовательности. Представленный ниже алгоритм не даст упустить из виду ни малейшей детали и позволит начинающему слесарю избежать переделок и доработок.

  1. Изготовление флажка начинают с переноса контура выбранной фигурки на лист металла. Чтобы избежать смещения шаблона, его вместе с металлической заготовкой прикрепляют к верстаку. Для этого можно воспользоваться столярными струбцинами.
  2. Вырезают рисунок по контуру. Лучше всего в этих целях использовать электрический лобзик с пилкой по металлу. Если же такого инструмента под рукой нет, то на прямых участках можно использовать угловую шлифмашину, а в местах с изгибами и скруглениями выполнить ряд сверлений и прорубить контур зубилом.

    Для вырезания фигурки флюгера лучше всего подходит электролобзик

  3. Выполняют обработку кромок заготовки. Если флажок вырезался электролобзиком, то для этой работы будет достаточно «болгарки» с обдирочным кругом. В противном случае понадобится наждачный станок с крупнозернистым кругом. Острые углы и труднодоступные места обрабатывают напильниками различной формы.

    Для обработки кромок в труднодоступных местах удобно использовать несколько напильников различной формы и размера

  4. Зафиксировав заготовку на верстаке или зажав в тиски, выполняют сверления, которые в дальнейшем будут играть роль носа и глаз, а также использоваться для фиксации усов. Отверстиям для глаз при помощи напильника придают характерную вытянутую форму.

    Отверстия для глаз выполняют сверлением, с последующей доработкой напильником

  5. Делают заготовки усов. Для этого из стальной проволоки Ø3 мм вырезают кусачками Г-образные фрагменты длиной 90–100 мм с изогнутой с помощью плоскогубцев частью 10–20 мм.

    Для изготовления заготовок усов кота используют стальную проволоку

  6. Изготавливают нос кота. Для этого можно перерезать шарикоподшипник подходящего диаметра или сделать полусферу из прутка Ø20–25 мм. В последнем случае зубилом можно сделать зарубки, напоминающие характерные углубления на кошачьем носу.

    Нос кота можно сделать из прутка или стального шара

  7. Воспользовавшись сварочным аппаратом, нос монтируют на место. После этого сваркой фиксируют заготовки усов, предварительно вставив их в подготовленные отверстия.

    Для монтажа и носа используют сварочный аппарат

  8. Зачищают сварочные швы, пока поверхность не станет идеально ровной.
  9. Аналогичным способом переносят на металл и вырезают контур стрелочного указателя.

    Рисунок наносят на металлическую пластину

  10. Подготавливают два отрезка круглого или квадратного прутка сечением не менее 15 мм в поперечнике. К одному из них приваривают острие стрелы, а к другому — оперение. Зачищают швы.

    Стрела флюгера состоит из двух частей, которые соединяют при помощи сварки

  11. Изготавливают узел поворота. Для этого в стальной пластине 60х60 мм толщиной 12 мм выполняют сверление Ø12 мм. Такое же отверстие проделывают в стальном шаре.

    Фигурка будет крепиться на полый металический шар, в котором просверливается отверстие

  12. С одной стороны пластины приваривают 50-миллиметровый отрезок трубы Ø60 мм, а с другой — кусок металлопрофиля 20х20 мм длиной 150–200 мм.
  13. На поверхности стального шара делают небольшие запилы. Они понадобятся для более плотного примыкания торцов основания стрелы и поворотного узла. После этого через поворотный узел и стальной шар продевают ось из прутка Ø12 мм.
  14. Обе части основания указателя приваривают к сфере.

    Квадратная труба стыкуется с шаром и аккуратно обваривается

  15. На стреле закрепляют фигурку кота. Его передние лапы фиксируют к шару, а задние при помощи сварки крепят на стреле.

    После изготовления всех деталей флюгерки, выполняют её сборку

  16. В трубку Ø1/2˝, которая будет играть роль корпуса, вставляют стержень Ø15 мм длиной 50 мм и крепят сваркой у самого края.
  17. Все части флюгера обезжиривают, грунтуют и окрашивают несколькими слоями эмали для наружных работ. Качество окрашивания влияет на коррозионную устойчивость устройства, поэтому к этой работе следует отнестись с максимальной ответственностью.
  18. Выполняют сборку ветроуказателя. Для этого в корпус помещают стальной шарик, обильно смазанный любым консистентным составом, например, «Литол-24». На ось устанавливают медную трубку Ø18 мм, которая будет играть роль антифрикционной втулки. После этого поворачивающуюся конструкцию вставляют в корпус.

    При сборке флюгера обязательно смазывают подвижные детали

В представленной конструкции флюгера можно обойтись без медной трубки. Для этого используют шарикоподшипник с внутренним диаметром 12 мм, который крепится у верхнего края корпуса — в качестве держателя узла качения может использоваться отрезок трубы подходящего размера. Опору подшипника фиксируют сваркой после сборки конструкции, соблюдая принцип соосности.

На этом постройку самодельного ветроуказателя можно считать завершённой. Стальной шарик и медная трубка позволят устранить трение между осью и корпусом, благодаря чему изготовленный своими руками флюгер будет легко вращаться от самого слабого дуновения ветра. Всё, что остаётся, — это правильно установить флюгер на крыше и надёжно прикрепить его к дымоходу или кровле.

Видео: флюгер из металла своими руками

Блок: 4/5 | Кол-во символов: 11799
Источник: https://legkovmeste.ru/stroitelstvo-i-remont/kryisha/flyuger-svoimi-rukami. html

Установка флюгера

  1. Как мы уже выяснили, флюгер не обязательно должен быть установлен на крышу. Но всё же крыша, вернее, её конёк — самое традиционное для него место.
  2. Лучшая высота для флюгера, чтобы он хорошо показывал ветры — 10–12 метров от земли.
  3. Когда мы ставим флюгер с румбами, то нужно использовать компас, чтобы наилучшим образом его сориентировать по сторонам света.
  4. В наших широтах обязательно заземление, громоотвод, иначе все молнии будут «наши»: припаиваем или привариваем длинный изолированный провод к неподвижной части флюгера, а конец её закапываем в землю на глубину полтора — два метра.
  5. Оптимальное закрепление — за прочные и большие части крыши: например, к печной трубе.

    Флюгер-дефлектор на трубе

  6. Но часто хочется большей традиционности — закрепить флюгер в наивысшей точке кровли — на её коньке.

    Флюгер на коньке крыши

  7. И тогда для этого потребуются специальные устройства.

    Устройство для установки флюгера на крышу

  8. Мы в вышеизложенном примере сделали подшипниковый узел вращения; но есть и готовые приспособления с подшипниками для улучшения вращения флюгера, обычно они поставляются в комплекте с ним.

    Готовые приспособления с подшипниками для улучшения вращения флюгера

  9. Трущиеся детали необходимо обильно смазать консистентной смазкой.

Видео: установка готового флюгера на конёк крыши

Вы сделали свой флюгер! И у вас на крыше будет стоять уникальный металлический зверь, который будет оберегать ваш дом и указывать направление ветра.

Блок: 5/5 | Кол-во символов: 1443
Источник: https://remoskop.ru/kak-sdelat-flyuger.html

Окончательная доработка

Для того чтобы металлический флюгер служил долго и имел при этом презентабельный вид, надо тщательно его покрасить, предварительно хорошо подготовив поверхность. Для начала, при помощи наждачной бумаги удаляем ржавчину, полностью до чистого металла. Затем покрываем автомобильной грунтовкой (можно еще преобразователем ржавчины). После высыхания грунтовки можно красить.

Крылатый конь — чем не украшение для дома

Краски берем для наружных работ. Отлично подходят все автомобильные, но можно и масляные — типа молотковых. Они дают интересный эффект. Еще можно попробовать покрасить порошковыми красками, но для них требуются специальные условия — высокая температура. Иначе покрытие быстро отваливается.

После нанесения краски оставляем изделие сохнуть дня на два, не трогая руками. Такие краски сохнут долго (за исключением порошковых), после «проб» остаются пятна. Если качество покраски вас устроило, можно флюгер устанавливать на место.

Блок: 6/9 | Кол-во символов: 964
Источник: https://stroychik.ru/raznoe/kak-sdelat-flyuger

Видео-инструкция
