Фундамент ж б монолитная плита: Фундаменты. Монолитная железобетонная плита — преимущества, применение, этапы монтажа

Опубликовано в Разное
/
1 Апр 2021

Содержание

Фундаменты. Монолитная железобетонная плита — преимущества, применение, этапы монтажа

Данный тип фундамента считается одним из самых надежных и практичных. Он представляет собой сплошную монолитную плиту из армированного железобетона, которая возводится под всей площадью будущего строения. Монолитное плитное основание является практически универсальным, отличается высокой несущей способностью, равномерным распределением нагрузок и способностью выдерживать без деформации смещение грунта.

Характеристики

  • Грунт: любой, в том числе со слабыми несущими характеристиками.
    Противопоказание — ярко выраженный уклон.
  • Материал (вес) стен: любой.
  • Несущая способность: 6,0 МПа.
  • Гидроизоляция: обмазочная битумная и двойная наплавляемая рулонная. Если вода не агрессивна к бетону, то допускается выполнение только отсечной двойной гидроизоляции сверху фундаментной плиты.
  • Арматурный каркас: арматура AIII(d10-d20), шаг 150х150-:-200х200 мм.
  • Класс бетона B25, толщина 300 мм.

*Видео с канала Youtube ForumHouseTV

Применение

Остановить свой выбор на таком фундаменте стоит, в случае:

  • Болотистой местности, наличия в непосредственной близости водоема или русла реки, высоком уровне подземных вод.
  • Большого веса строения. Например, если дом строится из полнотелого кирпича с использованием монолитных ж/б перекрытий.
  • Сложной геометрии здания с неравномерным распределением нагрузок. Например, наличия отдельных «крыльев» здания для гаража, бассейна.

Важно. Фундамент типа «плита» нельзя устраивать на участках с выраженным уклоном и пластичными грунтами. Это может привезти к «оползанию» строения.

Преимущества

Высокая несущая способность

– главное достоинство конструкции данного типа. Благодаря большой площади опирания фундамент способен обеспечить устойчивость даже очень тяжелого строения на слабых и пучинистых грунтах. При колебаниях почвы монолитная ж/б плита плавно «дрейфует» на песчано-гравийной подушке, обеспечивая высокую надежность и целостность сооружения.

Стойкость к сильным деформациям и прогибам.

Вариативность конфигурации дома – подобное основание может быть возведено для коттеджей любой геометрической формы.

Этапы монтажа фундамента

1. Земляные работы. Экскаватором или вручную разрабатывается котлован. В случае присутствия в нем воды, выполняются работы по водоотведению (осушению) котлована. Глубина разработки зависит от рельефа участка, толщины песчаной и щебеночной подготовок, уровня пола первого этажа относительно земли.

Обычно глубина котлована составляет около 1 м: 150-200 мм – щебеночная подготовка, 250-400 мм песчаная подготовка, 100 мм – подбетонка, 30 мм – защитная стяжка гидроизоляции, 100 мм – утеплитель (он также может быть сверху плиты), 300 мм – сама фундаментная плита.

2. Устройство песчано-гравийной подушки с обязательной трамбовкой. Нижним слоем по всему периметру котлована укладывается гравийный щебень, как правило, фракции 20-40. Сверху песчаный слой. Трамбовка выполняется виброплитой. В «домашних» условиях ее можно заменить на самодельную «т-образную» перевернутую конструкцию в виде деревянной доски с ручкой. Дополнительно песок можно пролить водой. Это позволит утрамбовать его до плотности 96-98%.

3. Сплошная бетонная не армированная подготовка (подбетонка)

. Толщина 80-100 мм. Представляет из себя неармированную стяжку. Выполняется из бетона низких марок (B7.5-B.15). Периметр подбетонки должен на 0,5-1м выходить за периметр фундаментной плиты.

4. Устройство гидроизоляции. Рулонный материал (гидростеклоизол) типа Техноэласт ЭПП укладывается с нахлестом не менее 10 см в два слоя. После монтажа фундаментной плиты края гидростеклоизола заворачиваются на плиту с нахлестом не мене 0,5 м. Боковые поверхности будущей фундаментной плиты и нахлесты гидростеклоизола обрабатываются обмазочной гидроизоляцией (горячий битум).

5. Защитная стяжка гидроизоляции. Чтобы при армировании плиты не повредить гидроизоляцию ее защищают цементно-песчаной стяжкой 30 мм.

6. Армирование плиты

выполняется из рефленой арматуры (А3) различного сечения, (чаще всего 12-14 мм), которая связывается в пространственный каркас. Арматурный каркас представляет из себя два слоя (нижнее армирование и верхнее армирование) с шагом сетки 15-20 см. Усиление каркаса выполняется за счет более частого шага сетки или увеличения диаметра арматуры. Защитный слой бетона (расстояние между арматурой и поверхностью бетона) должен быть не менее 2 см. Для соблюдения данного требования нижний слой арматуры выставляется на специальных пластиковых подставках (фиксаторы). Нахлест стержней арматуры составляет не менее 40 диаметров.

7. Выставление опалубки. Выполняется из досок толщиной не менее 30 мм, дополнительно примерно каждые 1,5 метра выставляются подпорки (один конец в землю, другой в опалубку). Высота опалубки должна на 7-10 см превышать верхнюю отметку фундаментной плиты.

8. Бетонирование. Выполняется из бетона марки не ниже М300 (B22.5). В процессе укладки бетон обязательно трамбуется с помощью вибротрамбовки или в «домашних» условиях с помощью ручного «взбалтывания», например, арматурой. Если температура на улице превышает 25С, рекомендует проливать бетон водой в течение суток.

Особенности

При устройстве монолитной ж/б плиты следует помнить о том, что:

  • нельзя проводить работы на промороженных грунтах;
  • заливка бетона должна осуществляться единовременно (перерыв между заливками бетонных «автомиксеров» не более 2 часов) – в противном случае уменьшается несущая способность фундамента.

При соблюдении всех условий получается надежная монолитная фундаментная плита.

Недостатки

Одним из минусов такого фундамента является достаточно высокая стоимость. Однако стоит учесть, что, несмотря на более высокие расходы, при устройстве монолитных фундаментных плит не требуется узкоспециализированное оборудование, а за счет простоты конструкции меньше вероятность ошибки при производстве работ.

Монолитный железобетонный фундамент — обзор и особенности технологии

Монолитный железобетонный фундамент – это основание дома, представляющее собой деревянную опалубку с установленными в нее армирующими элементами, впоследствии залитую бетоном. В отличие от сборного железобетонного фундамента, состоящего из специальных железобетонных блоков или свай, его установка не требует специализированной техники типа строительных кранов и без особых сложностей производится небольшой группой рабочих при наличии только бетономешалки.

Сходства и отличия с другими типами фундаментов

Выбор основания для дома – ответственный шаг, поскольку от этого зависит долговечность постройки и комфорт его обитателей. Поэтому перед принятием решения стоит сравнить преимущества и недостатки различных видов и типов железобетонных фундаментов.

Монолитный фундамент – плита.

К аргументам за обустройство монолитного основания можно отнести:

  1. Универсальность. Допускается его возведение практически на любых типах грунтов: болотистых, торфяных, песчаных, почвах, склонных к сезонному пучению, а также на участках с небольшой глубиной залегания подземных вод.
  2. Очень высокая несущая способность. Монолитные фундаменты могут выдерживать намного большие нагрузки, чем ленточные или построенные по сборно-монолитной технологии. На таком основании разрешено строительство зданий любой этажности из материалов, обладающих большим удельным весом: кирпича, газосиликата, бетона.
  3. Максимальная долговечность по сравнению с железобетонными ленточными или блочными конструкциями вследствие цельности конструкции.
  4. Возведение в рекордно краткие сроки благодаря минимальным объемам земляных работ: железобетонная плита обычно закладывается на небольшую глубину.

Как и основания ленточного типа либо сделанные из ФБС, обустройство монолитного фундамента из железобетона не требует строительного образования или специализированных навыков. Однако у него есть существенный недостаток: слишком высокая стоимость, связанная с большими количествами бетона и арматуры, необходимыми для проведения работ.

Также монолитный железобетонный фундамент по сравнению с ленточным или блочным более подвержен сезонным смещениям почвы, обусловленным ее расширением или сужением. Это означает, что в условиях сурового климата и резких перепадов температур монолит может начать разрушаться намного быстрее.

Вас также наверняка заинтересуют статьи про существующие виды и типы монолитных фундаментов, а также подробный разбор плюсов и минусов данной технологии.



Возведение монолитного железобетонного фундамента

Чтобы дом был крепким, а уж через год не пришлось бы делать капитальный ремонт фундамента, монолитное основание из железобетона делают по следующему алгоритму:

  1. Расчет фундамента. Одним из основных показателей является толщина плиты, от которой зависит прочность и несущая способность основания.
    При расчете этого показателя учитываются характеристики почвы и вес возводимой постройки. Согласно строительным нормативам, при строительстве зданий из дерева, пенобетона либо других материалов с небольшой удельной плотностью толщина плитного фундамента должна составлять не менее 20 см. В случае кирпичного дома или коттеджа этот параметр увеличивают до 25 см. Если на участке пучинистая либо болотистая почва, или же наблюдается тенденция к образованию плывунов, толщину плиты желательно делать не менее 30 см во избежание преждевременного разрушения основания. При создании чертежа монолитного железобетонного фундамента очень важно предусмотреть, чтобы расстояние между элементами каркаса, состоящего из металлической арматуры, было равно не менее 7 см. Сам же арматурный каркас должен быть погружен в бетон не менее чем на 5 см. Массу дома рассчитывают, исходя из специальных таблиц удельного веса различных стройматериалов.
  2. Подготовка территории. Для этого необходимо полностью удалить с участка всю растительность и максимально точно сделать его разметку, чтобы выделить те места, в которых будет выкопана траншея. Для этих целей идеально подходят деревянные колышки или тонкие металлические прутья, которые вкапывают в землю на глубину примерно 15-20 см. Разметку периметра фундамента производят посредством рулетки либо специальную не растягивающуюся нить во избежание ошибок измерения. Во время этой процедуры очень важно проверить длины параллельных сторон будущего основания: она должны быть строго равны. Чтобы углы строения имели правильную форму, перед началом строительства рекомендуется также проверить равенство диагоналей периметра фундамента.
  3. Подготовка котлована. Его габариты должны быть больше рассчитанной теоретически ширины несущей конструкции примерно на 50 см. Это обеспечит правильный монтаж опалубки и обустройство дренажной засыпки. Глубину котлована также увеличивают примерно на 20-25 см по сравнению с проектной, чтобы сделать специальную «подушку» из песка или щебня. Рыть небольшой котлован вручную даже предпочтительнее, поскольку это позволяет сэкономить цемент благодаря ручной коррекции, сделать стенки траншеи более гладкими и ровными и обойтись меньшим объемом извлеченной почвы по сравнению с применением спецтехники.

    Подготовка котлована под монолитную плиту.

  4. Создание песчано-щебневой «подушки». Толщина слоя в среднем составляет 30 см, однако в почвах с низкой плотностью ее часто увеличивают до 45 см. Сначала следует насыпать песок, полить его водой из шланга и утрамбовать, а затем положить сверху слой щебня.
  5. Изготовление опалубки и «подбетонки». Опалубку под монолитный железобетонный фундамент делают из обрезных деревянных досок толщиной более 3 см. Их сбивают с помощью гвоздей и соединяют в щиты, скрепляя небольшими деревянными брусками. Готовые щиты устанавливают по периметру основания и закрепляют посредством откосов. Повысить долговечность опалубки также поможет дополнительная подсыпка почвой. Изнутри ее покрывают клеенкой, чтобы избежать просачивания бетона через небольшие отверстия. Сразу после этого делают «подбетонку» – гидроизоляционный слой. Для этого по периметру фундамента выстилают тонкий слой геотекстиля, который заливают тонким слоем бетона (толщина не более 2 см). Дождитесь полного затвердевания бетона и пропитайте его гидроизоляционным составом (состоит из дизельного топлива и битума в соотношении 6:4). Это предотвратит впитывание влаги и бетонного молочка из основного железобетонного массива основания.

    Смонтированная опалубка под МФ.

  6. Создают арматурный каркас. Он состоит из 2 контуров: верхнего и нижнего. В качестве вертикальных элементов конструкции используются рифленые горячекатные металлические прутья марки А3. Обязательно проследите за тем, чтобы соотношение их диаметра к общей толщине фундамента было не менее чем 1:20 (для бетонного основания толщиной 200 см подойдет арматура диаметром 10 мм и т. п.) Расстояние между прутьями составляет примерно 20-25 см. Верхний и нижний контуры скрепляют специальными металлическими прутьями-перемычками, относящимися к классу арматуры А1. Каркас рекомендуется обязательно приподнять над поверхностью «подбетонки» с помощью специальных подставок типа «грибок». Горизонтальные и вертикальные прутья соединяют с помощью вязальной проволоки, изготовленной из стали высшей марки. Ее диаметр должен быть равен 2 мм. Использовать сварку в этом случае строго запрещено, поскольку жестко закрепленный арматурный каркас полностью утрачивает эластичность и способность «подстраиваться» под меняющиеся характеристики грунта.
  7. На заключительном этапе фундамент заливают бетоном. Эта операция выполняется в один заход, после чего рекомендуется уплотнить материал посредством глубинного вибратора. В конце бетон накрывают ветошью, которую смачивают водой, и поверх нее клеенкой. Периодическое увлажнение фундамента следует выполнять каждый день на протяжении 28-30 дней. После этого можно продолжать строительство.

Выше процесс создания монолитного ж/б фундамента описан достаточно кратко и не учитывает многих нюансов. В случае, если Вы планируете самостоятельно изготавливать данную конструкцию, или же заинтересованы проконтролировать качество работы подрядчиков, читайте статью «Монолитный фундамент своими руками: пошаговое руководство».

Монолитный железобетонный фундамент – прекрасный выбор для индивидуального строительства благодаря усиленной прочности, надежности и устойчивости к механическим повреждениям.

Вконтакте

Facebook

Twitter

LiveJournal

Одноклассники

Мой мир

Загрузка…

Железобетонная монолитная плита фундамента: виды и процесс установки

Тем, кто собирается заняться строительством дачного домика или гаража, нужно учесть, что основания под них могут быть самыми разнообразными. Монолитная железобетонная плита – наиболее простая, финансово малозатратная модель основы постройки. Она покрывает всю площадь под возводимым сооружением. Применяют монолитную плиту при строительстве гаражей, маленьких кирпичных, деревянных зданий, состоящих из одного этажа.

Основание из монолитных железобетонных плит многофункциональное, крепкое, имеет долгий срок эксплуатации. На него не влияют климатические условия, процессы, происходящие в грунте, оно не дает осадки и поэтому может быть применено на разнообразных видах почв.

Что собой представляет?

Железобетонные плиты фундаментов представляют собой литую конструкцию из цементно-песчаной смеси, которая залита в одной плоскости. Такие фундаменты занимают всю площадь под возводимым сооружением. На первый взгляд кажется, что укладывать такое количество раствора не экономно, однако прочность получившейся конструкции оправдывает расходные материалы. Как и другим строительным элементам, монолитному фундаменту из железобетона присущи как достоинства, так и недостатки.

Вернуться к оглавлению

Преимущества

Преимущества монолитного железобетонного фундамента:

  • возможность установки на любых грунтах за счет имеющейся плавающей платформы, которая исключает возможные передвижения грунта, не нанося при этом ущерб сооружениям;
  • при работе с монолитной плитой имеется возможность установки теплого пола, что позволяет сэкономить на дополнительном отоплении помещения;
  • обладает высокой стойкостью к большим нагрузкам и может выдержать различные массы транспортных средств;
  • конструкции, построенные на монолитной железобетонной плите, не поддаются воздействию высоколежащим грунтовым водам;
  • при работе с монолитными фундаментами из железобетона не возникает трудностей, а значит, монтаж можно провести собственноручно;
  • не требует дополнительных работ с полом, а разу предоставляет возможность переходить к отделочным работам;
  • экономия средств за счет долголетия конструкции, которая не требует постоянного ремонта;
  • отсутствует необходимость в рытье глубоких траншей, за счет возможности плиты равномерно распределять нагрузки на грунт;
  • монолитным плитам присуща прочность и надежность;
  • выступает барьером от проникновения насекомых или грызунов в помещение через пол.
Вернуться к оглавлению

Недостатки

Железобетонный монолитный фундамент имеет следующие недостатки:

  • Ограничения по монтажу. При работе с монолитным фундаментом из железобетона следует учитывать температуру воздуха, которая не должна опускаться ниже пятнадцати градусов по Цельсию. Таким образом, укладку раствора следует проводить в теплое время года, тогда смесь даст ожидаемый результат и не снизит долговечность и прочность.
  • Первоначальные расходы на материалы обойдутся дорого, но уже спустя несколько лет этот недостаток напомнит о себе с обратной стороны.
Вернуться к оглавлению

Виды

Монолитные железобетонные плиты подразделяются на следующие виды. В зависимости от области применения используются для возведения:

  • дорог;
  • плит перекрытий;
  • фундаментов.

Плиты также бывают плоские и ребристые.

Вернуться к оглавлению

Плоская

Плита плоская – популярный вид фундамента, не содержит в себе дополнительных выступов и имеет вид плоской подошвы.  Используют плоские плиты для перекрытий жилых и общественных сооружений, которые принимают на себя распределенную нагрузку по всей площади основания. Изготавливают плиты из бетонного раствора и армирующей сетки. Отличительной особенностью плоских плит является высокое качество, прочность и долговечность.

Вернуться к оглавлению

Ребристая

Плиты с ребристой структурой используются для строительства несущих конструкций или других промышленных сооружений. Отличаются ребристые плиты своей небольшой толщиной и возможностью переносить несущую способность плит на ребра изделия. Ребра плиты упрочняют возводимую конструкцию, но и усложняют строительный процесс. Собственноручное возведение плитного ребристого фундамента заключается в дополнительном рытье траншей. Образовавшиеся пустоты между рельефными изгибами засыпают щебнем и песком.

Вернуться к оглавлению

Процесс установки

Этапы строительства железобетонной плиты.

Устанавливая монолитное основание, используют следующие инструменты и материалы:

  • вибратор для уплотнения бетонного раствора;
  • ведра;
  • миксер для приготовления раствора или бетономешалка;
  • лопата;
  • строительный уровень;
  • веревка;
  • колышки;
  • деревянные доски для возведения опалубки;
  • армирующая сетка;
  • песок;
  • цемент;
  • щебень;
  • вода.

Процесс установки включает в себя следующие этапы:

  • выбор места под устройство фундамента;
  • расчет параметров участка и выбор типа армирования;
  • проводят геологический разрез почвы;
  • вычисляют габариты будущей конструкции;
  • проводят рытье котлована;
  • укладывают песчаную и гравийную подушку;
  • при необходимости укладывают слой гидроизоляции;
  • устанавливают опалубку;
  • укрепляют конструкцию армирующей сеткой;
  • выполняют бетонирование;
  • оставляют залитый раствор до полного его высыхания на 28 дней.
Вернуться к оглавлению

Подготовка

Монтаж железобетонной монолитной плиты начинается с подготовки основания. Для этого нужно избавиться от растений, сняв при этом верхний слой почвы с корнями растительности. Далее убирают мусор и другие лишние элементы, мешающие рабочему процессу.

После очистки строительного участка проводят разметку под будущую конструкцию и роют траншею. Вырытый котлован следует разровнять измерительными приборами и разравнивающими материалами, в качестве которых выступают песок и гравий. После выравнивая углубления песчано-гравийной подушкой, подготавливают материалы для монтажа опалубки, укладки армирующей сетки и заливки раствора.

Вернуться к оглавлению

Расчистка территории

Работы по установке плитного фундамента начинаются с расчистки территории. Для этого убирается верхний пласт грунта, который содержит растительность и корни. Снять такой слой можно бульдозером. В зависимости от свойств грунта, веса планируемой постройки, толщина монолитной основы может быть от 15 сантиметров до 40. Рабочий участок следует очистить от мусора и лишних инструментов и материалов. Инвентарь следует сложить в одном месте неподалеку от строительного участка таким образом, чтобы он не мешал дальнейшим работам и в то же время был под рукой.

Вернуться к оглавлению

Разметка

После подготовки участка приступают к его разметке. Разметку осуществляют забитыми колышками, которые соединяют между собой веревкой. При разметке участка важно соблюдать ровность сторон и центральных точек пересечения, которые проверяют как вручную, так и с применением нивелира.

Вернуться к оглавлению

Создание площадки

Подготовка участка к заливке фундамента.

После того как строительный участок очищен и размечен, приступают к созданию площадки путем рытья котлована. Роют котлован на глубину пятнадцать сантиметров и на его дно высыпают слой щебня и песка, образуя подушку. Щебень выбирают средней фракции, засыпают им дно и утрамбовывают обрезком бревна. Слой щебня покрывают песком и поливают водой. Песок следует тщательно утрамбовать. Далее выравнивают поверхность строительным уровнем до тех пор, пока не исчезнут уклоны.

Вернуться к оглавлению

Устройство опалубки

После укладки подушки из гравия и песка приступают к монтажу деревянной опалубки. Используют деревянные доски, которые устанавливают углом и крепят саморезами. Периодически проверяют горизонтальность конструкции с помощью строительного уровня.

Вернуться к оглавлению

Рабочий процесс

Процесс возведения железобетонного монолитного фундамента включает в себя работы по укладке гидроизолирующего слоя, армирующей сетки, которая усилит прочность в фундаменте и заливку раствора.  При необходимости прокладывают слой теплоизоляции с помощью пенополистирола.

Вернуться к оглавлению

Гидроизоляция

Перед возведением зданий и сооружений их рекомендуют изолировать от проникновения влаги, которая отрицательно сказывается на продолжительности срока службы постройки и его качественных характеристиках. Для гидроизоляции берут материал-рубероид и наклеивают полосами на стены и поверхность конструкции. Гидроизоляцию следует проводить в 2 слоя, укладывая при этом ленты рубероида внахлест.

Вернуться к оглавлению

Армирование

После установки опалубки и гидроизолирующего слоя приступают к укладке арматуры. Монолитную плиту армируют сеткой в два яруса. Стальные прутья соединяют между собой сварочным аппаратом или вязальной проволокой. Внутри опалубки вбивают арматурную конструкцию на нужную глубину и привязывают к ним сверху продольные линии арматурной сетки.

Вернуться к оглавлению

Заливка

Бетонирование основы должно осуществляться беспрерывно. Бетон используют марки не ниже 250. Приготовленный бетонный раствор подают по лотку в начальный дальний край плиты, постепенно переходя к ближнему. В процессе бетонирования раствор уплотняют, это позволит избавиться от пузырьков воздуха и сделать бетонный раствор с высокими прочностными характеристиками. Бетонную смесь можно изготовить собственноручно, однако на это потребуется больше времени и усилий. После того как раствор уложен, ему следует обеспечить оптимальные условия застывания.

Вернуться к оглавлению

Заключение

Применение монолитной железобетонной плиты актуально при возведении одноэтажных домов, гаражей и других сооружений с небольшой площадью на слабонесущих грунтах. Установка монолитной плиты подразумевает заполнение всей площади фундамента, что повышает прочность и надежность возводимой конструкции.

Несмотря на высокую стоимость сооружения, сложности при его возведении не возникают.

что это такое, конструкция пирога под дом, чертеж, план, схема в разрезе, отзывы и обсуждение, что делать, если появились трещины

Большинство практикующих строителей относят плитный фундамент к наиболее прочным, надежным и долговечным силовым конструкциям под жилые дома, хозяйственные постройки и промышленные объекты.

В чем особенность конструкции представленного типа основания, как выглядит плита на чертеже и в разрезе, нюансы устройства и заглубления – будет рассмотрено в текущей статье.

Плитное основание — что это такое?

Основу фундамента данного типа составляет железобетонный монолит, изготовленный методом заливки бетона под площадью основания проектируемого сооружения. В процессе бетонирования плиту армируют силовым каркасом, представляющим собой связанные в единую схему стальные арматурные прутки.

За счет того, что фундамент является сплошной конструкцией, он может равномерно подниматься и опускаться при подвижках почвенных масс, расположенных по ним. За счет этого качества основание получило название «плавающая плита».

Устойчивость фундамента к вспучиванию грунта, а также его способность противостоять деформирующим нагрузкам обуславливают широкую сферу применения, в том числе на участках с переувлажненными, рыхлыми и нестабильными грунтами и глубоко расположенной точкой промерзания.

Чтобы готовая силовая конструкция гарантировано целостность здания, и в процессе ее эксплуатации отсутствовал риск растрескивания или повреждения, строительство и проектирование основания должно проводиться строго в соответствии с действующими нормами по СНиП и СП, а именно:

  • СНиП 2.02.01-83 – основания зданий;
  • СП 50-101-2004 – проектирование и устройство фундаментов различных сооружений;
  • СП 63.13330.2018 –строительство железобетонных конструкций.

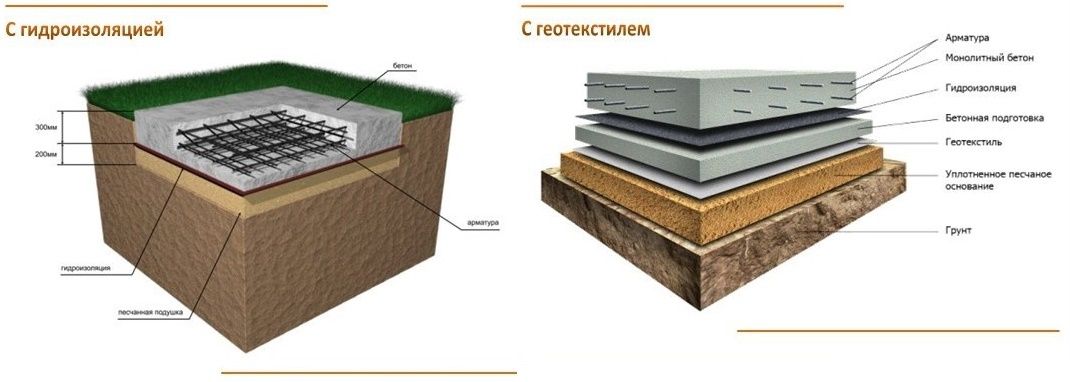

Конструкция и схема правильного пирога плитного основания под дом

Классический «пирог» плитного основания состоит из следующих слоев:

  1. Подушка из нерудных материалов – песка, щебня, песчано-гравийной смеси.
  2. Бетонная стяжка для усиления конструкции и обеспечения идеально ровной поверхности.
  3. Несколько слоев рулонного гидроизоляционного материала.
  4. Один или два слоя утеплителя (чаще всего экструдированного пенополистирола).
  5. Армирующий каркас из одной сетки или двух связанных в пространстве поясов, изготовленных стальной рифленой арматуры.
  6. Непосредственно слой бетонной плиты толщиной 0,1–0,4 м.
  7. Слой гидроизолятора, нанесенный на затвердевшую плиту.

Схема дополняется дренажным кольцом по периметру и отмосткой с подложкой из утеплителя. Как правило, чтобы исключить смешивание нерудных материалов подушки с землей, дно грунта укрывают геосинтетической тканью.

Когда строительство дома ведется на участках с песчаным грунтом, а в регионе наблюдается теплый климат, то иногда строители исключают из «пирога» слой утеплителя.

Нужен ли щебень?

Подушка под плитным фундаментом может состоять только из уплотненной песчаной прослойки и подбетонки, но большинство практикующих строителей добавляют в «пирог» слой щебня средней фракции.

Этот материал характеризуется морозостойкостью (F15 до F400) и повышенным сопротивлением к силам морозного пучения, поэтому в разы уменьшает риск возможных деформаций в фундаменте при температурных перепадах. Щебенку укладывают слоем до 20 см на уплотненный песок. Нерудный материал орошают водой и тщательно уплотняют виброплитой.

Фундаментные чертежи и планы в разрезе

Графические документы, составляемые при проектировании плитного фундамента, представляют собой планы и чертежи, которые дают подробную информацию о планируемом объекте, а именно:

  • габаритах;
  • форме;
  • осях;
  • размерах слоев;
  • схеме армирования;
  • вариантах тепло- и гидроизоляции;
  • схемах закладки инженерных коммуникаций.

Ниже представлены примерные планы плитного основания:

Вид сверху:

В разрезе:

Схемы армирования дают полное представление о способе соединения силовой конструкции, диаметрах задействованных прутков, шаге между ними.

Например, на схеме ниже отображена схема армокаркаса, где:

  1. Арматурные стержни класса А3, диаметром 12-16 мм, шаг – 200 мм.
  2. Арматурные стержни А3 диаметром 8 мм, размер ячейки 400х400 мм.
  3. Защитный слой бетона толщиной 35 мм.

План коммуникаций помимо общей схемы должен в обязательном порядке отражать все диаметры инженерных линий, чтобы давать представление о размерах вводных отверстий для строителей:

Особенности устройства монолита на грунте

«Плавающие» плиты, возводимые над нулевым уровнем земли, могут использоваться для различных типов грунта, но наиболее эффективны на почве, которая характеризуется особой склонностью к пучению при минусовых температурах, а также на болотистой местности.

Например, глинистая почва за счет своей сыпучести и пластичности относится к самым тяжелым типам пород для строительства фундаментов, поэтому для таких условий предпочтительно использование фундамента «плавающая плита».

Устройство силовой конструкции плиты начинается с разметки участка и рытья котлована на глубину, которая будет соответствовать толщине подошвы из нерудных материалов, как правило, речь идет о совместном использовании песка и щебня. Большинство практикующих строителей используют традиционную комбинацию слоем: 20 см песка и 20 см щебенки.

Если фундамент строится на глине, то параметры нерудной подушки должны быть больше самой плиты как минимум на 20 см с каждой стороны. Только так можно обеспечить достаточную степень монументальности строения.

В обязательном порядке сверху подушки укладывают слой гидроизолятора:

  1. рубероида;
  2. несколько слоев полиэтилена и/ или экструдированного пенополистирола;
  3. который одновременно выполняет функцию теплизолятора.

Затем строители приступают к монтажу опалубки, вязке арматурного каркаса и непосредственно бетонированию.

Заглубление

Степень заглубления основания в зависимости от типа почвы можно узнать в СП 50-101-2004 таблица 12. 2.

Кроме «плавающих» монолитов, различают другие типы фундамента:

  1. Мелкозаглубленная плитная конструкция . Плита мелкого заложения используется при строительстве сооружений в один или несколько этажей на относительно стабильных грунтах с глубоким расположением подземных источников. Котлован под конструкцию роется на глубину 0,7–1 м. Далее схема строительства аналогична предыдущей методике.
  2. Заглубленный плитный фундамент с ребрами жесткости – позволяет сэкономить на расходе строительных материалов в том случае, если гидрогеологические и проектные условия предопределяют закладку плиты большой толщины. Строительство фундамента заключается в обустройстве траншей для железобетонных лент, на которые в дальнейшем будет опираться монолитная плита толщиной 0,25–0,4 м.
  3. Плитная конструкция, построенная по шведской или финской технологии, совмещенная с системой монтажа «теплого пола» в доме. Для шведских плит вначале снимают слой плодородной почвы, а затем роют траншеи под ленты, которые будут выполнять функцию ребер жесткости. Когда ленточный контур затвердеет, кладут листы теплоизолятора, устраивают опалубку, монтируют армокаркас, совмещенный с системой труб для «теплого пола», а затем делают бетонную стяжку.

Для финской плиты роют один котлован на глубину ленточного железобетонного основания, после затвердевания которого делают обратную засыпку внутреннего пространства нерудным материалом. Под железобетонной плитой размещают листы теплоизолятора. В данном случае систему труб для «теплого пола» монтируют на этапе чистовой отделки напольного покрытия.

Трещины и другие проблемы

Трещины и другие деформации плитного фундамента могут появиться сразу после строительства или в процессе эксплуатации по таким причинам:

  • Нарушена технология строительства;
  • Неправильно рассчитаны проектные нагрузки на фундамент;
  • Не исследованы гидрогеологические особенности участка;
  • Изменилась геология местности, например, поднялся уровень грунтовых вод из-за большого количества выпавших осадков и т. д.

Трещиной допустимого размера считается щель, ширина которой не превышает 0,4 мм. В этом случае застройщик должен проследить за ее динамикой. Если дефект не распространяется, то его можно устранить с помощью песчано-цементного раствора мелкодисперсного состава.

Необходимо применять более сложные и дорогостоящие способы ремонта при распространении трещин, возникновении сети щелей, если они распространились на стены дома:

  • бурение наклонных отверстий в основании и закачка через них скрепляющих растворов;
  • монтаж дополнительного основания с большим заглублением и площадью опоры.

Сложным ремонтом плитных фундаментов занимаются специализированные компании. Перед работой необходимо заново просчитать нагрузки и исследовать геологию, чтобы выбрать подходящий способ реконструкции плиты.

Отзывы

Часто индивидуальные застройщики пренебрегают правилами строительства силовых конструкций и в результате появляются дефекты в плитах, причины которых были рассмотрены в предыдущем разделе.

Частный вариант нарушения методики – заливка раствора в опалубочное пространство не через лотки, как сказано в нормативах, а с одного угла с последующим распределением лопатой по всей плоскости.

В этом случае меняется соотношение жидких и твердых компонентов в растворе, и плита теряет свою прочность.

Нарушается консистенция бетона и в том случае, если были перерывы в заливке бетона. Мелкие трещинки могут появиться уже через полчаса–час после заливки. Чтобы удалить дефекты, нужно заново пройтись по поверхности виброплитой.

Монолитный плитный фундамент и его устройство начинающие строители ищут советов и обсуждают на форуме:

  1. О том, в каких случаях стоит включать щебень в «пирог» подушки, можно прочитать на форуме.
  2. Рассуждения частных застройщиков о том, какой должна быть минимальная глубина закладывания плитного основания тут.
  3. Участники форумов обсуждают варианты ремонта трещин, которые появились в плитном фундаменте в процессе эксплуатации – тут и тут.

Заключение

Существуют различные варианты конструкции монолитной плиты, каждый из которых эффективен в тех или иных проектных условиях. Чтобы построить надежное основание под дом, нужно проанализировать сразу несколько вариантов.

В случае индивидуального строительства целесообразно обсудить выбор со специалистом или доверить проектирование экспертам, ведь, как видно из изложенного материала, малейшие ошибки в строительстве могут привести к дорогостоящему ремонту и даже необратимым последствиям.

Вконтакте

Facebook

Twitter

Одноклассники

Мой мир

Фундамент монолитная плита своими руками

Фундамент – это важнейший элемент любого дома. Если он будет сделан не правильно, то и само строение очень скоро придет в негодность. Если вы хотите сделать плиточный фундамент самостоятельно эта статья вам очень пригодится.

Плиточный фундамент на много лучше и надежнее любого другого типа фундамента, однако строительные компании просят за него треть стоимости строения, а иногда и больше. На самом деле затраты на эту часть строительства не так уж и велики. Плиточный фундамент можно сделать самостоятельно. Вы сможете сделать это не хуже профессионалов, если будете соблюдать все правила, а вот сэкономить при самостоятельном монтаже фундамента вы сможете значительную сумму.

Фундамент монолитная плита

Когда применяют фундамент этого типа?

Плиточный фундамент отлично подходит для жилых и не жилых помещений, особенно в том случае, если вы не планируете строить подвал. Еще один небольшой плюс заключается в том, что вам не придется класть лаги под пол, так как монолитная плита и будет уже готовым полом для будущего строения. Монолитный фундамент- плита отличается большой прочностью и сейсмоустойчивостью, практически исключено его подмывание водой, так как площадь фундамента достаточно большая. Этот фундамент отлично подойдет, если на вашем участке проблемный грунт.

Технология

Существует два способа создания плиты фундамента- монолитный и сборный. Если плита будет монолитной сначала монтируется опалубка, затем собирается арматурный каркас, а после единожды заливается бетон под всю конструкцию. В случае сборного фундамента он монтируется из готовых железобетонных плит швы между ними заливаются бетоном. Такая конструкция не требует опалубки и монтажа арматурного каркаса, однако имеет свои недостатки. Нельзя добиться нужной толщены фундамента так как плиты, изготовленные на заводе, имеют определенную толщину. По сути фундамент не будет монолитным, что делает его менее прочным. Требуется кран для укладки плит. Из -за неровностей грунта плиты не получится положить ровно, придется выравнивать их, что сделать в ручную практически невозможно.

Достоинства

Главным достоинством монолитной плиты является ее способность выдерживать большие нагрузки даже при малой ширине. К плюсам можно отнести и простоту монтажа плиты и ее долговечность, а так же то, что не придется монтировать пол в будущем строении. Монолитная плита отлично изолирует от грунтовых вол и холода земли. Плита не может плыть отдельными элементами, если происходит ее смещение, то только полностью. Дом как бы плавает в грунте целиком, что делает его стойким к землетрясениям. Такой фундамент обычно не трескается. Возводится монолитная плита достаточно быстро и не требует тяжелой техники на участке. На основе не очень толстой монолитной плиты можно построить дом в два этажа.

Как делается плита

Вообще сама конструкция делается следующим образом: выкапывается котлован нужного размера и глубины. Затем засыпается слой песка или щебня, кладутся коммуникации( трубы канализации и водопровода. Сверху делается бетонная стяжка. В се это утепляется, затем уже строят опалубку, арматурный каркас и плиту можно заливать бетоном.

Схема фундамента монолитная плита

Как определить толщину плиты?

Толщина монолитной плиты зависит от того какой дом вы будете строить. Чем он тяжелее тем толще должна быть плита. Если фундамент планируется мелкозаглубленный, то толщина плиты может быть не более 30 см, можно сделать глубокий фундамент. Такой может достигать толщины 1, 5 метра. Чаще всего для частной постройки используют фундамент толщена которого не превышает 40 см.

Для фундаментной плиты используется бетон марки м 200. подвижность бетона должна быть п-3, устойчивость к холоду F200, но не меньше. Обратите внимание на маркировку водонепроницаемости. Она должна быть не меньше W8.

Фундамент монолитная плита вид изнутри

Этапы строительства фундамента

Для начала необходимо разметить площадку, на которой будет находиться будущее строение. Учтите, что опалубка займет какое то место, для того чтобы было удобнее работать с ней прибавьте по бокам котлована примерно по метру.

Для того чтобы давление на плиту было в дальнейшем равномерным площадка выравнивается. На дне котлована не должно быть бугров и перепадов.
дренажная система должна быть сделана сразу. Для этого можно выкопать поперечные траншеи для отвода воды. На их дно кладут геотекстиль. Затем требуется положить пластиковые трубы с заранее проделанными отверстиями. Все это засыпается мелким щебнем и сверху опять покрывается геотекстилем.

Подложка под фундамент

Опалубка

Удобнее всего сделать схемную опалубку. Ее сколачивают по периметру котлована из досок. Наружную сторону усиливают при помощи подкосов.

После того как готова опалубка нужно сделать подушку фундамента. Она выполняется из слоя песка и гравия. Подушка нудна для отведения влаги от фундамента и амортизации грунта. Подушка может быть в толщину от 15 до 30 см. если грунт слишком влажный можно добавить мелкий щебень.

Подушка должна быть хорошо утрамбована. В идеале на песке не должно оставаться следов обуви после качественной утрамбовки.

после делается гидроизоляция. Сначала делается раствор песка и цемента. Им заливается подушка. Толщина такого раствора должна быть около пяти сам. После можно класть гидроизоляцию использовать с этой целью рулонный материал. Например рубероид. Хорошо, если часть материала попадет на опалубку

Опалубка для фундамента

когда гидроизоляция будет готова, можно начинать армирование для этого понадобится арматура. Используйте витую арматуру, и не применяйте сварку. Стянутые проволокой пруты будут подвижнее и спасут плиту в случае неравномерной нагрузки. Тогда как сваренные пруты увеличат нагрузку и она моет лопнуть. Вяжется каркас в самом котловане.

После того как армирование окончено можно приступать к заливке плиты. Лучше всего пригласить машину с готовым раствором и залить сразу весь фундамент. Так он точно будет однородным и не даст трещин.

Готовый фундамент – монолитная плита

Видео – фундамент монолитная плита своими руками

https://www.youtube.com/watch?v=FtHfA16mDtg

Фундамент монолитная плита: устройство и порядок работ

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Фундаменты от А до Я.
  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      Устройство фундамента из блоков ФБС

      Заливка фундамента под дом

      Характеристики ленточного фундамента

  • Устройство

Монолитные фундаменты или фундаменты из плавучих плит для гаражей, сараев и сараев

Монолитный или Фундаменты из плавучих плит для гаражей, сараев и сараев

Наиболее здания нуждаются в фундаменте для переноса веса конструкции и нагрузок на крышу и перекрытие в землю. Небольшие навесы и конструкции заднего двора, такие как беседки и перголы, могут не нуждаться в сложных основания, потому что они такие легкие.Но для любого здания около 150 квадратных футов, необходим прочный фундамент.

Бетонные фундаменты традиционно состоят из трех частей. Опоры широкие участки бетона у основания фундаментных стен. Oни равномерно распределите вес здания по земле, чтобы предотвратить трещины и колебания в конструкции выше. Фундаментные стены обычно 8 или толще и простираются от верхней части опор до фундамент здания.Плита, залитая внутрь фундамента стены образуют пол или черновой пол здания и могут поддерживать межкомнатные перегородки.

В три бетонных компонента: фундамент, фундаментная стена и плита. обычно строится в три разных периода. Каждая часть традиционного бетонный фундамент необходимо сформировать, залить и закончить, и затем необходимо высохнуть и установить примерно на неделю, прежде чем следующая часть сможет быть запущенным. Этот процесс увеличивает стоимость строительного проекта. и на это уходит большая часть времени.

любой вода, замерзающая под традиционным бетонным фундаментом, нанести урон. Когда вода замерзает, она расширяется с достаточной силой, чтобы поднять все здание. Когда лед тает, остается открытый карман пространства под фундаментом. С каждым последующим цикл замораживания / оттаивания, этот карман расширяется. В результате получается трещотка или домкрат, который поднимает и поднимает здание, в конечном итоге растрескивание стен и окон и открытие швов для еще большего количества воды наносить ущерб.

В решение состоит в том, чтобы убедиться, что нижняя сторона опор глубокая достаточно в землю, чтобы они были вне досягаемости мороза. Поэтому бетонные фундаменты часто называют морозостойкими стенами. В линия промерзания, или глубина максимального проникновения наледи, составляет Конечно, разные для каждого региона. В Южной Флориде и южной области Калифорнии и Аризоны линией заморозков считается в классе. То есть замерзания не ожидается.В северном штате Мэн и Миннесота линия максимальной глубины промерзания может быть больше восьми. ноги в землю. В таких местах много копать, много бетон для фундаментных стен и очень дорогой строительный проект можно ожидать.

В Аляска и другие места, где традиционные морозные стены чрезмерно глубокие и непомерно дорогостоящие, люди были экспериментируя с разными решениями, получая смешанные результаты.Помочь строителей в этих районах, Министерство жилищного строительства и городского хозяйства США Фонды спонсируемых разработкой исследований, которые называются Неглубокие фундаменты с защитой от замерзания или FPSF. В проектах FPSF используются изоляция снаружи фундаментов мелкого заложения для их защиты от мороза. Теоретически отапливаемое здание будет передать достаточно тепла через неглубокий фундамент, чтобы сохранить вода под ним от замерзания.

Один из самых простых и эффективных дизайнов представляет собой довольно обычную бетонную плиту с толщиной 18-20 мм. внешние края и изолированные на внешней стороне.Хотя на основе по образцам, используемым в Скандинавии на протяжении десятилетий это было известно как фундамент Alaska Slab.

В Фундамент из плит Аляски и другие конструкции FPSF оказались эффективен для отапливаемых зданий, но как насчет неотапливаемых хранилищ такие здания, как гаражи и сараи? Ну а фундамент плиты Аляски послужил вдохновением для создания хорошего решения для небольших складских помещений слишком. Используя аналогичную утолщенную плиту, либо плавающую по земле, или на высоте немного выше, чем земля вокруг него, работает хорошо защищает от воды и предотвращает морозное пучение.

Помимо уменьшения глубины траншей и количества бетона при необходимости фундамент из плавающей плиты можно заливать сразу или монолитно. Это означает только одну конкретную доставку и одну период высыхания для экономии времени и средств.

Утверждены правильно спроектированные монолитные фундаменты из плавучих плит. для использования в гаражах и вспомогательных зданиях многими муниципалитетами, север и юг, через Ю.S. Их нужно укрепить стальная арматура и стальная проволочная сетка для предотвращения их растрескивания под строительные нагрузки и помочь им распределить эти нагрузки по широкому образец земли.

подобно обычные плиты перекрытия, монолитные плавающие плиты должны быть детализированный с правильно расположенными шарнирами управления. Внутренние колонны не должны опираться на эти плиты. Вместо этого они должны быть установлен на 8 глубоких бетонных опорах, полностью изолированных от плита с 1/2 промасленными войлочными или неопреновыми компенсаторами.

В верхняя поверхность монолитного фундамента из плавающей плиты может быть отделана как обычная плита. Он должен иметь уклон 1/8 на фут. к самой большой двери или отверстию в здании. Может быть метла, терка или гладкая отделка. Также его можно украсить любым рекламная смесь, цвет или рельефная текстура, которую вы использовали на бетоне подъездная дорога.

Хотя в некоторых юрисдикциях кодекса разрешено использование монолитных фундаменты из плавучих плит на отдельно стоящих гаражах и принадлежностях здания площадью до 2000 квадратных футов, большинство из которых всего 24×24 (576 квадратных футов) или меньше.Убедитесь, что ваше здание цех специально позволяет монолитно-плавучие фундаменты из плит для зданий планируемого вами размера.

Монолитные плавающие плиты не рекомендуется использовать на наклонных на участках и на участках с рыхлой или мягкой глинистой почвой. Верхний слой почвы и все органические материалы, такие как дерн и корни, должны быть удалены из области новая плита.

Это монолитная плавающая плита подходит для вашего участка и вашего здания? Загрузите и распечатайте приведенные ниже сведения, а затем обсудите их с профи в вашем строительном отделе и со своим строителем, бетон подрядчик, архитектор или инженер-строитель.

1. ТИПИЧНЫЙ ФУНДАМЕНТ МОНОЛИТНОЙ ПЛАСТИНЫ Эти данные относятся ко всем регионам, где максимальная глубина промерзания менее 12 ниже класса и для более холодных регионов, где специально одобрено для гаражей и вспомогательных построек местный строительный отдел.

2. ПРОНИЦАЕМАЯ ОСНОВА МОНОЛИТНАЯ ПЛАВАЮЩАЯ ПЛИТА FOUNDATION Эти детали обеспечивают дополнительную защиту от холода. защита от взбивания за счет укладки всего монолитного фундамента с водопроницаемым гравием.

3. ТИПИЧНЫЙ ФУНДАМЕНТ МОРОЗНОЙ СТЕНЫ

Архитектор Дон Берг дизайн, интервью и статьи появились в Country Magazine, Equine Journal, Country Extra, Yankee Home, Традиционное здание Журнал, Mother Earth News, Grit и многие другие издания.

Фото Фрэнка Ди Маджио

У вас будет немедленный доступ к детализировать чертежи в файле Adobe Acrobat (PDF), который можно распечатать на компьютере. принтер.Вам понадобится копия Adobe Acrobat Reader. Если у тебя его нет уже сейчас вы можете скачать бесплатную копию.

Скачать бесплатную копию Adobe Acrobat Reader

проблем с монолитным фундаментом | Блог Javic Homes

Некоторое время мы избегали этой темы. Посмотрим правде в глаза, домашние фонды так же увлекательны, как разговоры о шинах вашего автомобиля. Вы, возможно, помните старый лозунг рекламы шин: «Шины некрасивые!» То же самое и с фундаментом дома. Как и на ваших шинах, на них обоих много езда.

Когда дело доходит до домов по индивидуальному заказу во Флориде, существует два типа фундаментов — монолитные и каркасные. Некоторые люди назовут монолитный плавающим фундаментом, а другие — стеной-стойкой — нижним колонтитулом. В любом случае, вот краткое определение обоих.

  • Монолитные плиты (фото ниже) — это фундаментные системы, построенные как одна бетонная заливка, состоящая из бетонной плиты с утолщенными частями плиты под несущими стенами и краями по всему периметру.
  • Стеновые плиты представляют собой фундаментные системы, состоящие из трех компонентов; нижний колонтитул для передачи нагрузки на подстилающий грунт, кладочный фундамент и залитую плиту.

У монолитных плит есть свои преимущества. По сравнению с плитой «стебель-стена» ее построить быстрее и дешевле из-за меньших трудозатрат. Тем не менее, с монолитным фундаментом существуют серьезные проблемы.

  • Их нельзя использовать там, где под домом много засыпанной грязи (например, в жилых домах, где было залито много дыр), потому что бетон будет иметь тенденцию к растрескиванию.
  • Их нельзя использовать на наклонных участках домов, потому что они потребуют много бетона и станут слишком дорогими.
  • Их нельзя использовать для домов, которые должны быть приподняты из-за внешнего вида или из-за требований кодекса, например, в зонах затопления.
  • Они имеют тенденцию к растрескиванию по утолщенному периметру при использовании значительных весовых нагрузок, например, при блочных наружных стенах.

Из всех этих проблем следует беспокоиться именно о трещинах. Бетон с трещинами сам по себе не проблема. На самом деле это довольно распространенное явление. Обычно на плитах делают контрольные надрезы, чтобы избежать растрескивания. В случае монолитной плиты с трещинами трещины вдоль утолщенных краев могут стать структурными проблемами. Они часто отражаются на других участках, таких как гипсокартон и пол, из-за движения в каркасных стенах из-за трещин.В некоторых действительно плохих ситуациях это может повлиять на пол и стропильные системы.

Даже с учетом более коротких сроков строительства и меньших затрат на монолитный фундамент, я все время рекомендую нашим клиентам фундамент стенового типа. Как и ваши шины, прочный фундамент не стоит риска.

Джон Соломон

www.JAVICHOMES.com

Абсолютные требования к стальным конструкциям, бетону и фундаменту

Конструкции

Absolute Steel предназначены для крепления к бетонному основанию или плите, либо непосредственно к земле.

СПЕЦИАЛЬНОЕ ЗАМЕЧАНИЕ ДЛЯ ХОЛОДНЫХ ПОГОДНЫХ ЗОН: Конкретные применения, описанные ниже, не учитывают требования к линии замерзания. Если вы живете в местности с очень холодными зимами и морозной линией, ваши бетонные основания должны быть глубже, чем показано здесь. Местные строительные власти могут предоставить информацию о требованиях к линии замерзания в вашем районе.

Подготовка площадки — для получения информации о подготовке площадки щелкните здесь.

Крепление к бетонной плите

Калибровка перекрытия

Ваша плита должна быть шириной , что и ваше здание, и на 2 дюйма длиннее .Например, если вы приобрели здание шириной 20 футов и длиной 40 футов, ваша плита должна быть шириной 20 футов и длиной 40 футов 2 дюйма.

Толщина перекрытия

Ваш пол должен иметь толщину не менее 4 дюймов. Прочность бетона должна составлять минимум 2500 фунтов на квадратный дюйм, с добавлением арматуры из волокнистой сетки на заводе серийного производства арматуры OR № 3 на 24-дюймовых центрах.

Если вы планируете припарковать больших тяжелых транспортных средства внутри (например, грузовики или большие дома на колесах), вам следует подумать о том, чтобы сделать плиту толщиной 6 дюймов и использовать бетон под давлением 4000 фунтов на квадратный дюйм.

Обязательно выпилите компенсационные швы в плите в течение подходящего времени после заливки или затертите компенсационные швы на этапах отделки бетона.

Для оценки мы можем сказать вам, что в нашем районе (Феникс, штат Аризона) стоимость 4-дюймовой плиты составляет около 4,50 долларов за квадратный фут. Цены в вашем районе могут быть разными.

Требования к опорам

Одновременно с заливкой плиты необходимо также залить опор по периметру , как показано ниже.Это называется монолитной плитой или монолитной плитой .

Опоры по периметру должны быть 12 дюймов шириной и 12 дюймов глубиной. (Глубже, если вы боретесь с линией инея). Вы можете включить толщину плиты 4 дюйма в общую глубину 12 дюймов; другими словами, опора будет выступать на 8 дюймов ниже плиты. Как показано на подробных чертежах, для ваших опор также потребуются сплошные участки арматурного стержня №4 сверху и снизу.

В нашем районе такие опоры стоят примерно 16 долларов.50 на линейную (беговую) ногу.

Крепление к земле с бетонными кессонами

Если вы решите построить свою конструкцию на расчищенном и выровненном основании, а не на бетонном фундаменте, вам все равно потребуется бетонное крепление в виде кессонов . Другими словами, вам нужно будет выкопать ямы для столбов диаметром примерно 10 дюймов и глубиной 30 дюймов через каждые пять футов по длине здания. (Если вы приобрели каркасное здание размером 4 фута по центру, отверстия должны быть расположены на расстоянии четырех футов друг от друга.) Каждое отверстие будет заполнено бетоном, чтобы сформировать кессон .

Рытье ямок под столбы лучше всего производить с помощью шнеков или экскаваторов, которые обычно можно приобрести в компаниях по аренде инструментов или оборудования. После того, как ваши кессона отверстие вырыто и базовые рельсы структуры в раскладывают, поместите анкер в каждом отверстии (крепится к основанию рельсу, как описано в инструкциях буклета) и заполнить отверстие бетона.

НАПОМИНАНИЕ: В вашем районе могут быть дополнительные требования к линии замерзания, , что потребует сделать ваши опоры или кессоны глубже, чем указано здесь.Ваш местный строительный орган может предоставить вам информацию по этому поводу.

Крепление к земле с помощью зажимов заземления MR 68


Нажмите здесь, чтобы получить мгновенную цену СЕЙЧАС!

Хотите настоящего человека?

Пожалуйста, позвоните нам по бесплатному телефону 1-877-833-3237
с любыми вопросами или предложениями! Мы здесь, чтобы помочь.

Обслуживание клиентов и цены доступны с 8:00 до 17:00 по аризонскому времени с понедельника по пятницу.

На главную | Лаборатория монолитных систем

На главную | Лаборатория монолитных систем Выберите страницу для просмотра: Идти

Введение


Добро пожаловать в лабораторию монолитных систем в Университете Иллинойса в Урбана-Шампейн.Профессор Гириш Кришнан руководит этой лабораторией. Лаборатория разрабатывает инструменты синтеза, анализа и производства для создания мягких и совместимых механических систем.

Почему монолитный?
Роботы, как компьютеры и мобильные телефоны, войдут в личную сферу в ближайшее десятилетие. Мы уже видим несколько роботов в человеческом пространстве в сфере реабилитации, вспомогательных устройств, бытовой техники и т. Д. С оценочной долей мирового рынка в 30 миллиардов долларов. Эти приложения поставили перед нами новые задачи в области обеспечения безопасного взаимодействия с людьми, технологичности при любых масштабах длины, компактной упаковки и высокого отношения мощности к весу. Традиционные инженерные конструкции с множеством жестких звеньев, соединений и интерфейсов, хотя и прочные и надежные, не удовлетворяют некоторым из этих потребностей. В качестве альтернативы, такие природные конструкции, как растения (например, гибкие стебли пшеницы) и беспозвоночные (например, щупальца осьминога), которые являются податливыми, монолитными и в то же время прочными, должны быть оценены как роботизированные элементы следующего поколения. Податливость и сила могут показаться противоположными, но по своей природе они достигаются одновременно. На видео ниже показана битва между акулой, у которой жесткий позвоночник, и осьминогом.Угадай, кто победит !!!

Видео акулы и осьминога (National Geographic)

Таким образом, лаборатория монолитных систем использует принципы распределенной податливости и эластофлюидики для получения беспрецедентных преимуществ в системах машиностроения: в частности, использование эластичности материала и комбинации жидкостей, волокон и эластомерных поверхностей для получения комплекса этих видов за счет взаимодействия несжимаемых жидкостей, мышцы, нерастяжимые / растяжимые волокна и гиперэластичные мембраны, которые их содержат.

Лаборатория монолитных систем разрабатывает правила синтеза дизайна для перевода распределенного соответствия и эластофлюидики в несколько приложений, таких как: носимые роботы, безопасные для человека роботы, медицинские устройства, микромасштабные механизмы, надувные устройства и активные материалы, пригодные для аддитивного производства. Читайте дальше, чтобы узнать больше о лаборатории монолитных систем.


Новости

  • Мы рады сотрудничеству с профессором Гиришем Чоудхари, проф.Маттиаль Газзола и профессор Сара Тейлор Ловелл в рамках проекта, финансируемого Министерством сельского хозяйства США и НИФА «Многоцелевые ловкие и сплошные руки для компактных сельскохозяйственных роботов».
  • Старшая группа дизайнеров, консультируемая профессором Кришнаном, награждена БРОНЗой от фонда Lincoln Arc Welding.
  • Гаурав Сингх принял участие в первой конференции IEEE RoboSoft в Ливерно, Италия: http://www.robosoft2018.org/index.

Оставить комментарий
