Газовый котел в кухне требования: Основные требования к установке газового котла

Опубликовано в Разное
/
17 Апр 1987

Содержание

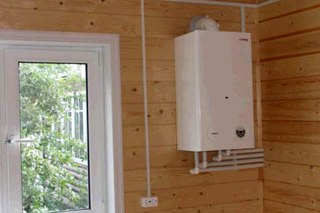

Установка газовых котлов частном доме

Как видно, далеко не каждое помещение в доме пригодно для установки газового котла . Конечно, принимая во внимание «личную заинтересованность» служащих газовых трестов, с ними можно «договориться», но стоит ли рисковать собственной безопасностью? Ведь в основе технических условий лежат требования безопасной эксплуатации газовых приборов и их несоблюдение повышает риск несчастного случая или аварии.

Начнём с навесных котлов — их установка оптимальна при недостатке свободных площадей. Навесные котлы компактны — типичные габариты 850, 500 или 400 мм. Вес, как правило, не более 50 кг. Они занимают очень мало полезной площади, что особенно важно при установке на кухне, где всегда не хватает места или в небольшом котельном пункте, где должно находится и другое оборудование — насосная станция, бойлер горячего водоснабжения, фильтровальная установка и т.д. Навесные котлы, правда, имеют ограничение по тепловой мощности, которая обычно не бывает больше 35 кВт.

Однако, такой мощности достаточно для отопления жилого дома площадью до 300 — 320 кв.м. Если же смонтировать два таких котла параллельно, «каскадом», то отапливаемая площадь увеличивается до 600— 650 кв.м. При каскадном включении нескольких котлов отапливаемая площадь может быть значительно большей. Навесные котлы работают на природном газе и, в случае необходимости, легко перестраиваются на сжиженный газ. Навесные котлы, работающие на жидком топливе мне неизвестны. Имеется много моделей навесных котлов, работающих на электроэнергии. Правда, для питания электрокотлов мощностью выше 6 кВт требуется трёхфазная электропроводка, а установку котлов мощностью 10 кВт и выше необходимо согласовать с органами Энергонадзора.

По способу приготовления горячей воды навесные котлы разделяются на одноконтурные, двухконтурные со встроенным бойлером и двухконтурные проточные. В первом случае водопроводная вода подаётся в отдельный бойлер с объёмом, как правило, от 100 до 200 литров и нагревается в нём до нужной температуры горячей водой, взятой от отопительного котла. Автоматика при этом управляет котлом таким образом, что до достижения заданной температуры воды в бойлере котел работает только на её нагрев, отключая систему отопления. То есть отдает приоритет горячему водоснабжению (ГВС). Так как процесс этот достаточно быстрый, система отопления не успевает заметно остыть. В котле со встроенным бойлером бойлер находится в корпусе котла и ограничен по объёму 45 или 60 литрами. В проточном котле, как следует из названия, вода нагревается проходя через специальный теплообменник внутри котла. Очевидно, чем меньше её проходит в единицу времени через теплообменник, тем быстрее и до большей температуры она нагревается. И наоборот. Максимальная производительность по горячей воде двухконтурных навесных котлов от 8 до 15 л/мин. Есть модели с производительностью до 20 л/мин. При этом имеется ввиду, что вода нагревается на 30° С. Это означает, что температура нагретой воды на 30 градусов выше водопроводной. При необходимости получения более горячей воды производительность соответственно уменьшается.

Производительности такого водонагревателя вполне хватает для одного потребителя горячей воды. При одновременно работающих двух и более потребителях — приходится мириться с недостатком горячей воды или устанавливать дополнительный бойлер.

Все навесные котлы имеют функцию, позволяющую в летний период работать только в режиме горячего водоснабжения, с отключённым отоплением. Все навесные котлы оборудованы атмосферными газовыми горелками. Они работают при нормальном давлении воздуха, не нуждаясь в дополнительном наддуве. Горелки бывают одноступенчатые, двухступенчатые и с плавной модуляцией пламени. В одноступенчатых горелках один режим горения. Пламя может только автоматически включаться или выключаться. В двухступенчатых горелках пламя автоматически переключается с номинального уровня горения на пониженный. Последнее происходит тогда, когда расход теплоты в котле невелик и достаточно небольшой энергии для её пополнения. Такой приём увеличивает продолжительность цикла между включением и выключением горелки, что снижает её износ и уменьшает расход топлива.

Горелки с плавной модуляцией ещё более гибко реагируют на изменение температуры теплоносителя и делают процесс его нагрева ещё более экономичным. В результате температура теплоносителя поддерживается в режиме, необходимом для поддержания постоянной температуры воздуха в помещении.

Важным достоинством горелок, которыми оборудованы современные навесные котлы является то, что, благодаря особенностям своей конструкции, они хорошо приспособлены к работе на пониженном давлении газа. Конечно, мощность, которую выдаёт котёл при пониженном давлении газа тоже понижается и это надо учитывать при проектировании. Но сами горелки при этом не прогорают и их эксплуатационный ресурс не уменьшается.

Навесные котлы различаются по способу дымоотвода, который может быть естественным и принудительным. У котлов с естественным дымоотводом продукты сгорания поступают в вертикальный дымоход и удаляются под действием естественной тяги. При этом к горелке должен поступать воздух в количестве, необходимом для поддержания горения.

Для этого в помещении должно быть воздухозаборное отверстие или приточная вентиляция. Такие горелки называются горелками с открытой камерой сгорания. Другой тип горелок — с закрытой камерой сгорания не требуют вертикального дымохода и приточной вентиляции. Удаление продуктов сгорания производится через горизонтальный коаксиальный дымоход, выходящий на улицу через стену. Воздух к горелке поступает по этой же трубе, но изолирован от дымохода. Специальный вентилятор обеспечивает принудительную вытяжку дымовых газов и подачу воздуха к горелке. Такой тип дымоходов называют ещё «труба в трубе». Если учесть, что стоимость вертикальных дымоходов — от 60у.е. за метр, без учёта стоимости монтажных и строительных работ, то при выборе такого способа дымоудаления экономия средств может быть весьма ощутимой.

Современные навесные котлы снабжены всеми необходимыми системами безопасности: защитой от перегрева, от нарушения режима дымоудаления, от поступления газа без воспламенения, от отключения электропитания.

Многие модели имеют защиту от замерзания на случай отключения газа. Ионизационный контроль горения, применяемый в ряде моделей обеспечивает мгновенную блокировку подачи газа.

Все модели навесных котлов, за очень небольшим исключением, имеют полную «обвязку», т.е. набор дополнительного оборудования, превращающий этот котёл в «мини-котельную». Они комплектуются «группой безопасности», циркуляционным насосом (иногда двумя), расширительным мембранным баком, контрольно — измерительными приборами и т.п.

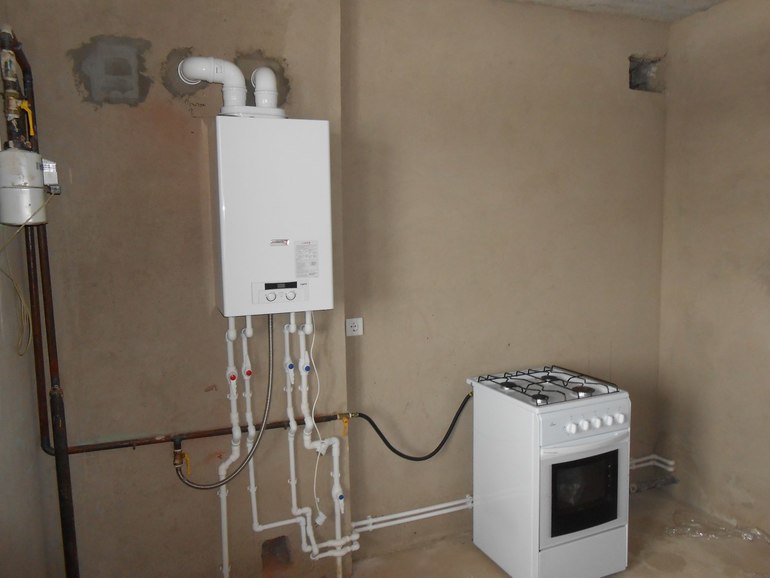

Монтаж такой «котельной» сводится к подключению газового ввода (для электрических котлов — силового электрокабеля), трубопроводов отопления и водоснабжения, электропитания. Большинство навесных котлов имею функцию самозапуска на случай отключения электроэнергии. Простота монтажа — ещё один источник экономии для тех, кто остановит свой выбор на навесных котлах.

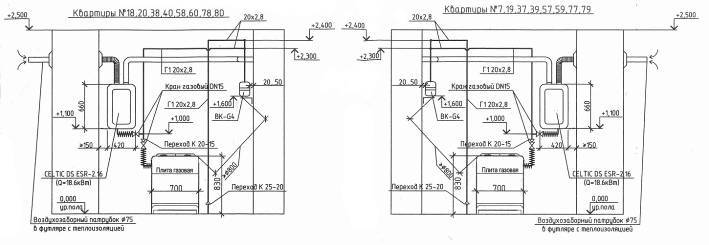

Требования к котельной. Требования к котельной (планировочные и конструктивные)

ОБЩИЕ ПОЛОЖЕНИЯ (ПОМЕЩЕНИЕ КОТЕЛЬНОЙ ТОПОЧНОЙ)

  1. В качестве источников тепловой энергии должны приниматься автоматизированное котельное оборудование полной заводской готовности с температурой теплоносителя — воды до 115° С и давлением теплоносителя до 1,0 МПа отечественного или зарубежного производства, имеющие разрешение на применение в установленном порядке.
  2. Размещение тепловых агрегатов предусматривается: — на кухне при мощности теплового агрегата для отопления до 60 кВт включительно, независимо от наличия газовой плиты и газового водонагревателя;- в отдельном помещении на любом этаже (в том числе в цокольном или подвальном) при суммарной мощности для систем отопления и горячего водоснабжения до 150 кВт включительно;- в отдельном помещении первого, цокольного или подвального этажа, а также в помещении, пристроенном к жилому дому, при их суммарной мощности для системы отопления и горячего водоснабжения до 350 кВт включительно.

ПЛАНИРОВОЧНЫЕ И КОНСТРУКТИВНЫЕ РЕШЕНИЯ КОТЕЛЬНОЙ

  1. При размещении в кухне газовой плиты, проточного водонагревателя для горячего водоснабжения и теплового агрегата для отопления мощностью до 60 кВт помещение кухни должно отвечать следующим требованиям:- высота не менее 2,5 м;- объем помещения котельной не менее 15 м3 плюс 0,2 м3 на 1 кВт мощности теплового агрегата для отопления;- в кухне должна предусматриваться вентиляция из расчета — вытяжка в объеме 3-кратного воздухообмена помещения в час, приток в объеме вытяжки плюс количество воздуха на горение газа;- кухня должна иметь окно с форточкой. Для притока воздуха следует предусматривать в нижней части двери решетку или зазор с живым сечением не менее 0,025 м2.
  2. При размещении тепловых агрегатов суммарной мощностью до 150 кВт в отдельном помещении , расположенном на любом этаже жилого здания, помещение должно отвечать следующим требованиям:- высота не менее 2,5 м;- объем и площадь помещения проектируются из условий удобного обслуживания тепловых агрегатов и вспомогательного оборудования, но не менее 15 м3;- помещение должно быть отделено от смежных помещений ограждающими стенами с пределом огнестойкости 0,75 ч, а предел распространения огня по конструкции равен нулю;- естественное освещение — из расчета остекления 0,03 м2 на 1 м3 объема помещения;- в помещении должна предусматриваться вентиляция из расчета — вытяжка в объеме 3- кратного воздухообмена помещения в час, приток в объеме вытяжки плюс количество воздуха на горение газа;
  3. При размещении тепловых агрегатов суммарной мощностью до 350 кВт в отдельном помещении на первом этаже, в цокольном или подвальном этаже жилого здания помещение должно отвечать следующим требованиям:- высота не менее 2,5 м;- помещение котельной должно быть отделено от смежных помещений ограждающими стенами с пределом огнестойкости 0,75 ч, а предел распространения огня по конструкции равен нулю;- естественное освещение — из расчета остекления 0,03 м2 на 1 м3 объема помещения;- в помещении должна предусматриваться вентиляция из расчета — вытяжка в объеме 3- кратного воздухообмена помещения в час, приток в объеме вытяжки плюс количество воздуха на горение газа;- объем и площадь помещения проектируются из условий удобного обслуживания тепловых агрегатов и вспомогательного оборудования.
  4. При размещении котельного оборудования суммарной тепловой мощностью до 350 кВт в пристройке к жилым зданиям помещение пристройки должно отвечать следующим требованиям:- пристройка должна размещаться у глухой части стены здания с расстоянием по горизонтали от оконных и дверных проемов не менее 1 м;- стена пристройки не должна быть связана со стеной жилого здания;- ограждающие стены и конструкции пристройки должны иметь предел огнестойкости 0,75 ч, а предел распространения огня по конструкции равен нулю;- высота помещения котельной не менее 2,5 м;- объем и площадь помещения котельной проектируются из условий удобного обслуживания котельного оборудования и вспомогательного оборудования; — естественное освещение — из расчета остекления 0,03 м2 на 1 м3 объема помещения;- в помещении должна предусматриваться вентиляция из расчета — вытяжка в объеме 3- кратного воздухообмена помещения в час, приток в объеме вытяжки плюс количество воздуха на горение газа.
  5. При размещении котельного оборудования в отдельном помещении котельной на первом, в цокольном или подвальном этаже оно должно иметь выход непосредственно наружу. Допускается предусматривать второй выход в помещение подсобного назначения, дверь при этом должна быть противопожарной 3-го типа.

установка газового, напольный для частного дома, как спрятать в кухонном гарнитуре, дизайн для квартиры

Использование различных видов и источников тепла в доме и на кухне в частности требует от владельца соблюдения различных норм, как строительного законодательства, так и правил безопасности. Газовое оборудование считается одним из самых надежных, а использование природного газа самым экономичным способом нагрева воды или отопления помещений. А вот каким может быть дизайн кухни с подоконником столешницей и как происходит установка на месте, очень подробно указано здесь.

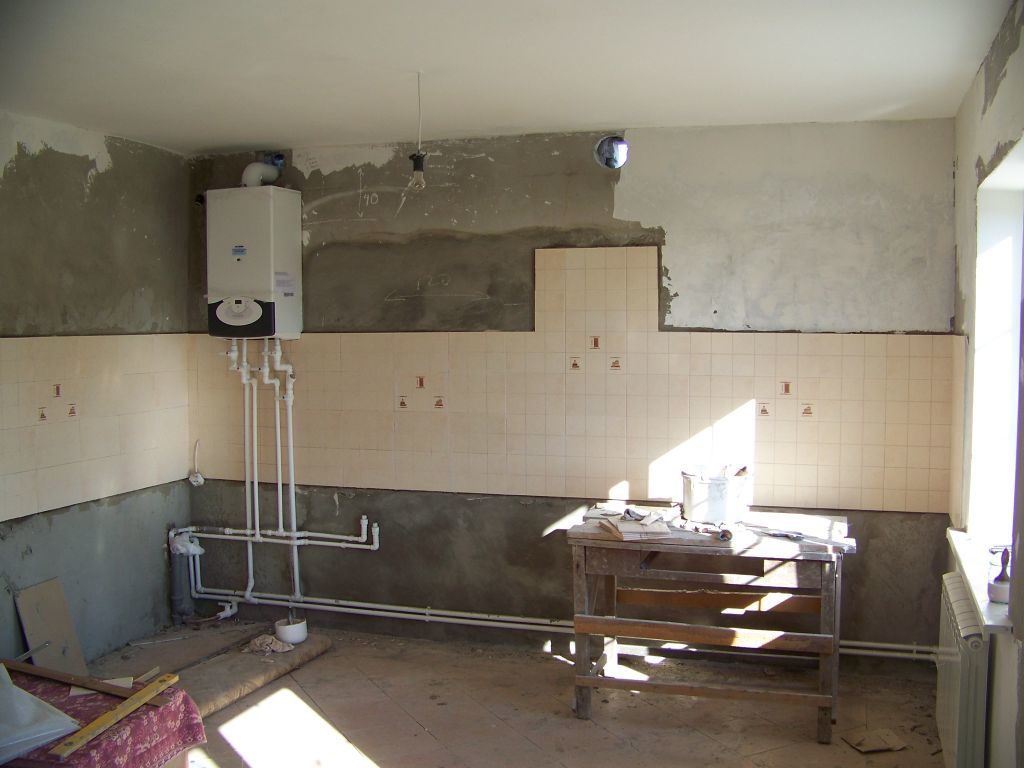

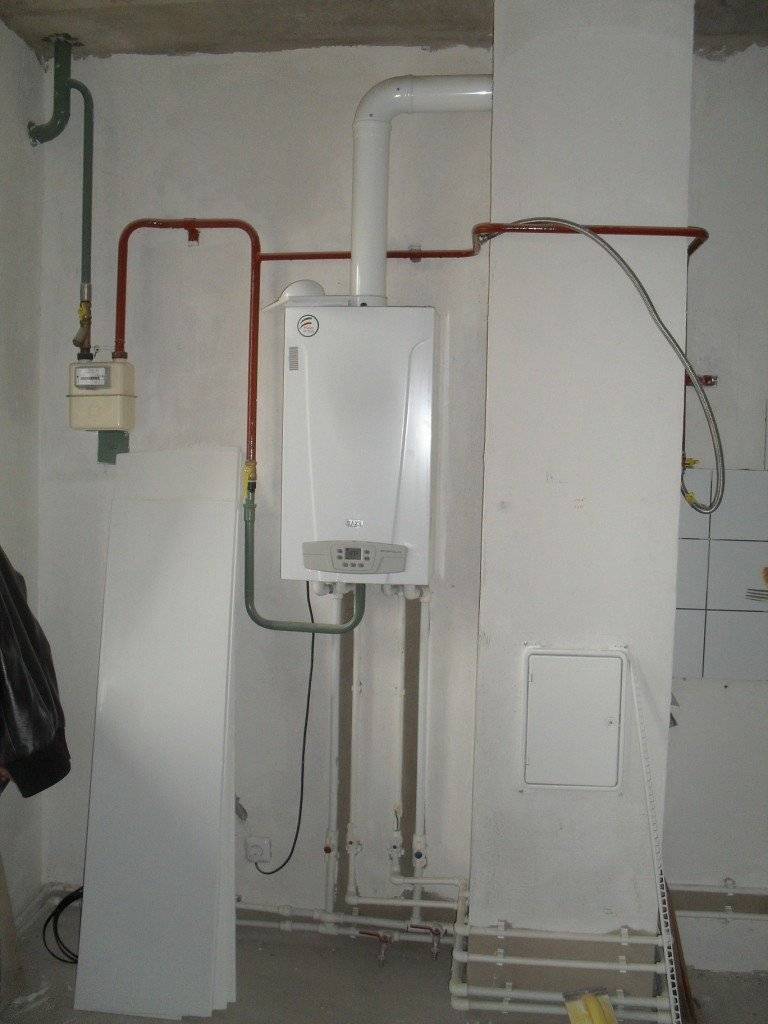

Как установить газовый котел на кухню

Для того чтобы установить газовый котел на кухню необходимо следовать ряду правил и норм. К тому же применение газового оборудования несет в себе массу плюсов для владельца, которые выражены в:

  • невысокая стоимость обслуживания. В целом себестоимость газового оборудования с учетом иных экономических факторов окупится быстрее остальных видов обогревающего оборудования;
  • газовое топливо само по себе является самым экономичным и экологичным видом для обогрева помещений и нагрева воды;
  • с помощью котла можно обогреть большую площадь дома или квартиры при этом коэффициент полезного действия также высок;
  • кроме того стоимость оборудования даже в комплексе с услугами по подключению не так высока.

Опасность и минус от использования газового оборудования состоит лишь в безопасности подключения и эксплуатации, так как газ это горючая смесь, которая в случае утечки имеет свойство скапливаться в помещении в результате чего вполне возможно возгорание и взрыв.

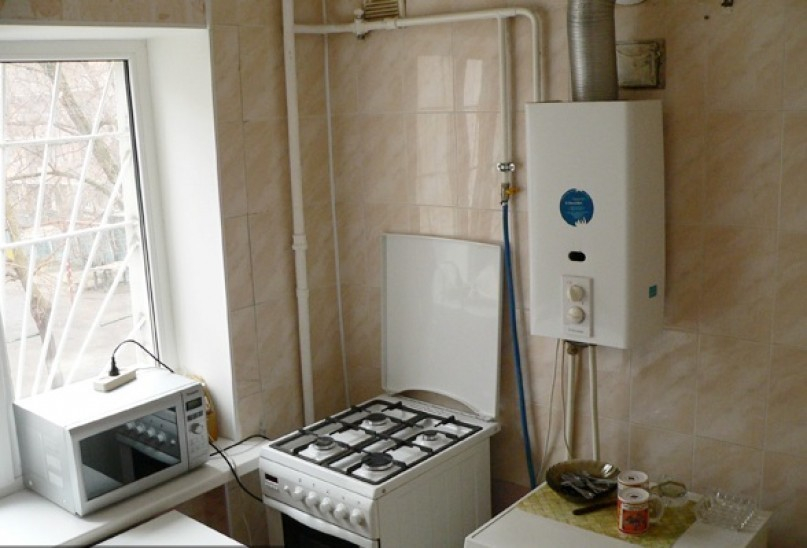

А вот каким может быть дизайн кухни в хрущевке с газовой колонкой, очень подробно указано в статье по ссылке.

Перед установкой газового котла потребителю необходимо определиться с его видом и основными задачами, так как во многом схема монтажа будет зависеть от вида такого оборудования. Также различаются по трудоемкости и материальным затратам установка оборудования в частном доме при его строительстве и подключение котла в многоквартирном доме, оборудованном центральной системой водоснабжения, вытяжки и дымохода.

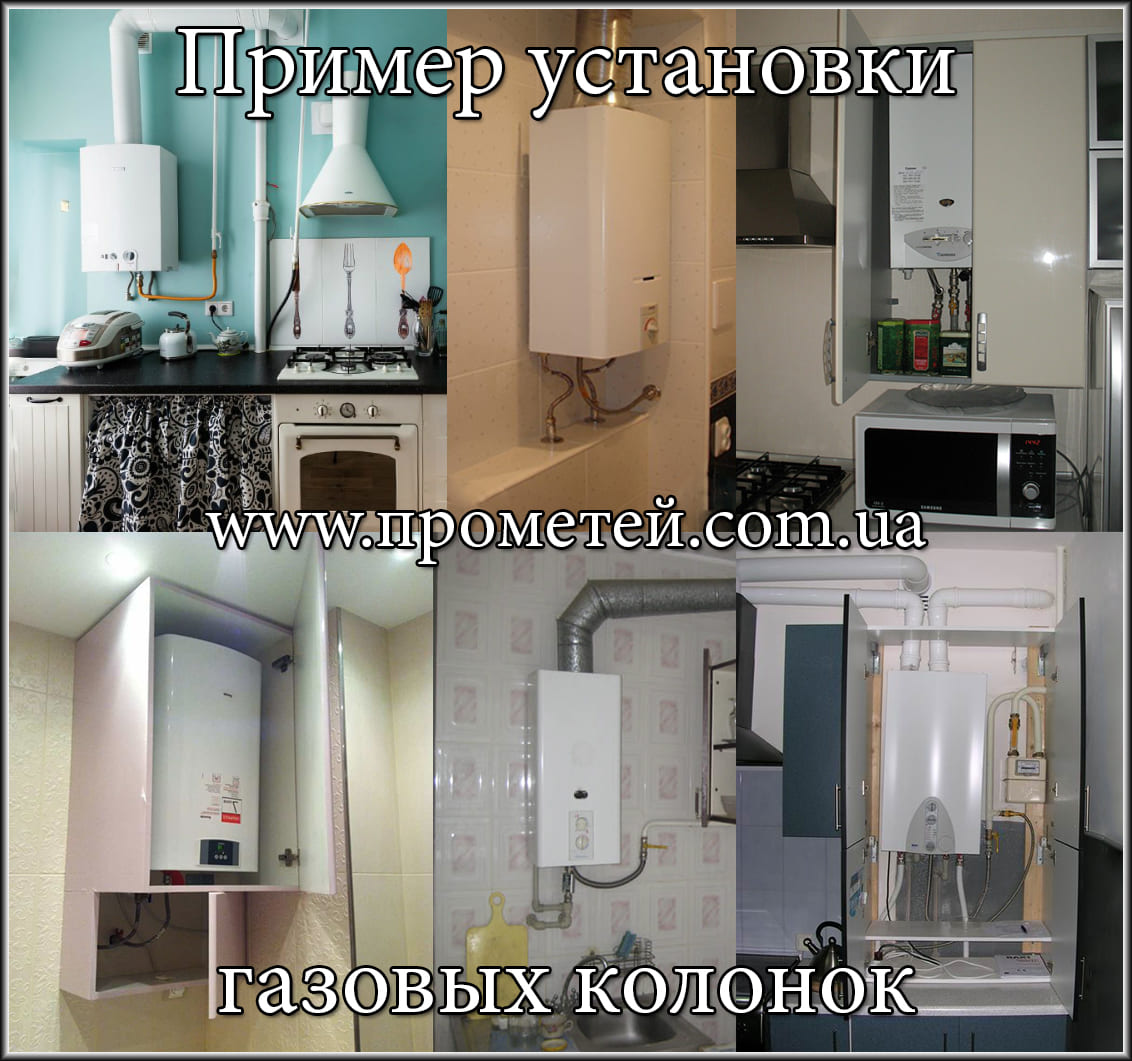

А вот каким может быть дизайн маленькой кухни с газовой колонкой и как производится установка такой кухни, можно увидеть в данной статье перейдя по ссылке.

На видео – как происходит установка котла:

К основным видам котлов, представленных на отечественном рынке относятся:

  • устройства, снабженные бойлером для нагрева поступающей воды. Такие агрегаты могут эффективно подогреть воду до необходимой температуры и поддерживать ее в таком состоянии длительное время, что приводит к экономии на отоплении, так и к экономному расходу жидкости;
  • в зависимости от способа установки котлы различаются на монтируемые, на напольном покрытии или стеновых панелях. В зависимости от задач и размеров, а также отапливаемой площади такие котлы могут быть установлены на полу (к ним относятся крупные изделия, предназначенные для обогрева и нагрева воды в больших частных домах) и настенные, которые чаще всего устанавливаются в обычных многоквартирных домах;

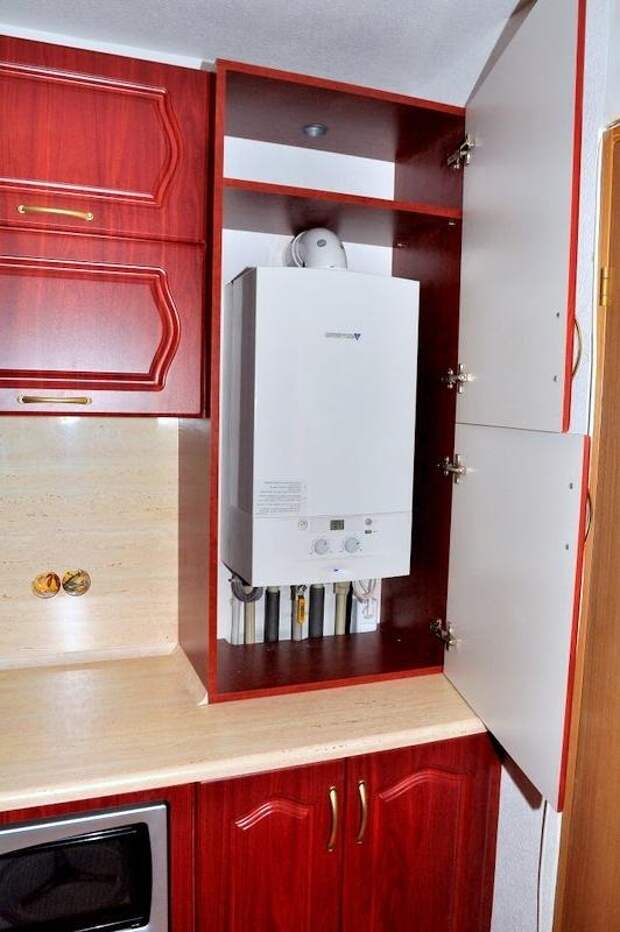

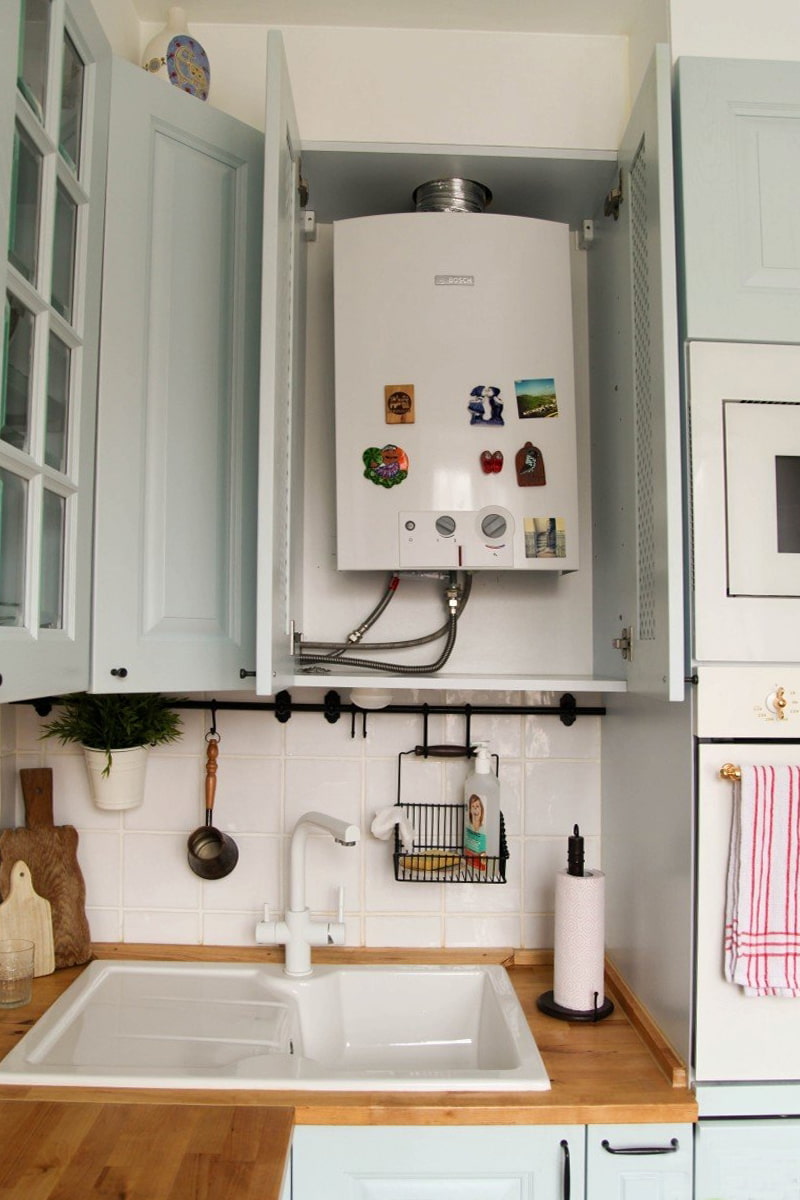

    Такой котёл можно установить в настенном шкафу

  • оснащенные электрическим или обычным открытым розжигом. Это небольшое отличие также влияет на конечную стоимость продукции, так как соответственно электрический розжиг не предполагает открытого огня и удобен в эксплуатации;
  • одноконтурные или двухконтурные. Такие виды котлов различаются в принципах работы и нагрева воды. Так, одноконтурный котел осуществляет нагрев воды для системы отопления и приготовления пищи, а бойлер не включен в общую цепь и не зависит от работы самого котла. В двухконтурном исполнении оба элемента выполнены в едином корпусе и работают, системно осуществляя и нагрев, и поддержание температуры.

    Лучше всего конечно же выбирать двухконтурные котлы, но можно обойтись и обычным

Для безопасной установки газового оборудования потребителю необходимо строго соблюдать правила безопасности, установленные градостроительными нормами. В данных правилах описываются нормы, при которых должен быть установлен котле, мощность устройства в соответствии с размерами и объемом помещения, условия вентиляции и устройство вытяжки, а также расстояние до определенных предметов при его монтировании. В любом случае перед проведением всех работ, важно всё правильно организовать и самостоятельно произвести проектирование кухни.

Также при выборе котла исходя из собственных нужд необходимо ориентироваться на расход воды за единицу времени и норму потребления электроэнергии. В случае с электричеством излишняя экономичность может повлечь неудовлетворительную работу котла.

А вот какие существуют идеи дизайна кухни и как организовать идеальную обстановку самостоятельно, подробно указано здесь.

Самым главным условием при установке является условие, при котором кухонное помещение не должно быть жилой комнатой и относится к жилому помещению, также законодатель устанавливает предельную и рекомендуемую мощность котлов в зависимости от объема помещения. Так комната объемом в 7,5 кубических метра оснащается котлом мощностью в 30 Квт, при увеличении объема от 7,5 до 15 метров мощность возрастает до 80 Квт и соответственно до 200 Квт можно использовать установки при превышении объема в 15 кубических метров.

Также важными параметрами выступают нормы безопасности согласно которым при установке газового котла в помещении необходимо:

  • в обязательном порядке наличие на кухне системы вентиляции-вытяжки. Это необходимо в случае образования утечки так как газ имеет свойство накапливаться в помещении до опасной концентрации, что может привести к взрыву;

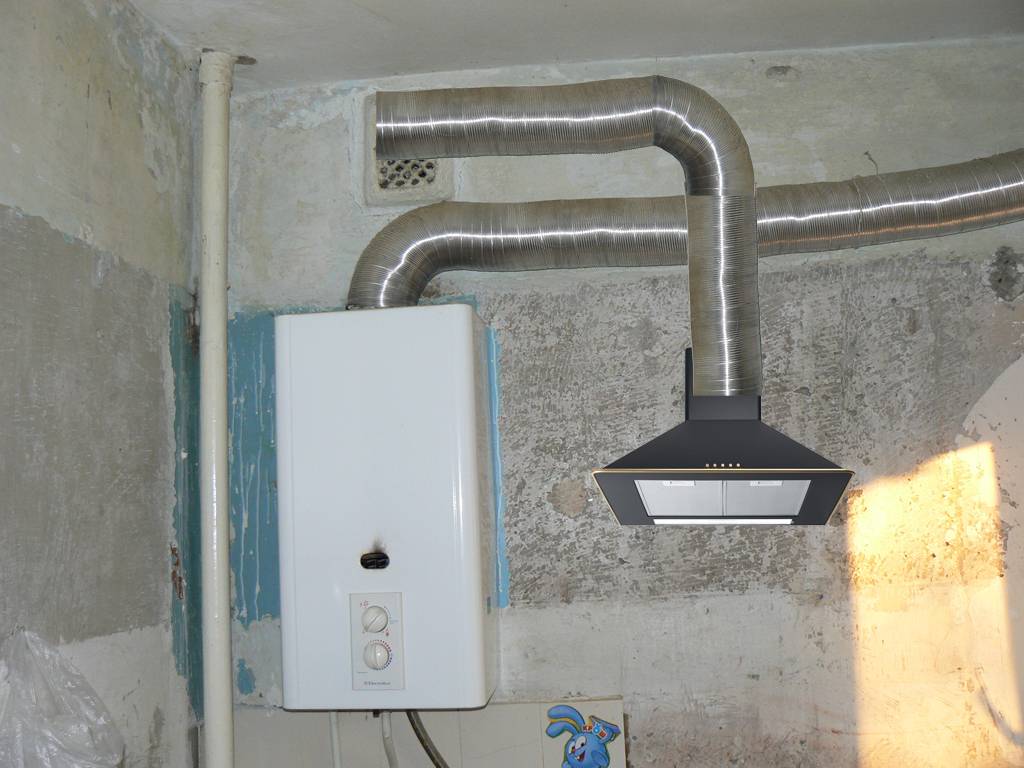

    Вытяжка при газовом котле обязательна по инструкции

  • наличия открываемого окна общей площадью не менее 0,25 квадратных метра. Это требование также необходимо для осуществления проветривания в случае опасного скопления газа;
  • расстояние до входной двери от самого котла не меньше 1 метра и высота потолка от 2 метров.

При соблюдении всех требований в помещении установка вполне возможна, так как после переоборудования котел придется сдавать в эксплуатацию сотрудникам управляющей компании по газоснабжению. Для того чтобы безопасно установить такое оборудование необходимо обратиться к специалистом, обладающим специальными навыками и инструментом, оставить заявку в компанию по снабжению газом и уведомить ее о проведении работ.

Также в случае наличия старого оборудования его необходимо предварительно демонтировать, но перед этим отключить помещение от снабжения газом. Только после демонтажа можно приступить к установке нового котла.

А вот какая вытяжка для кухни с воздуховодом самая лучшая, можно посмотреть тут.

для этого необходимо в зависимости от типа устройства попеременно подключать котел и бойлер в систему отопления и нагрева воды. Подключение производится в зависимости от типа котла – одного или двухконтурного. После подключения к система водо и теплоснабжения необходимо вызвать комиссию из подразделений газового обслуживания, которые должны составить акт соответствия всем нормам и правилам безопасности после получения акта производится подключения к центральной системе газоснабжения.

Как скрыть газовый котел в помещении

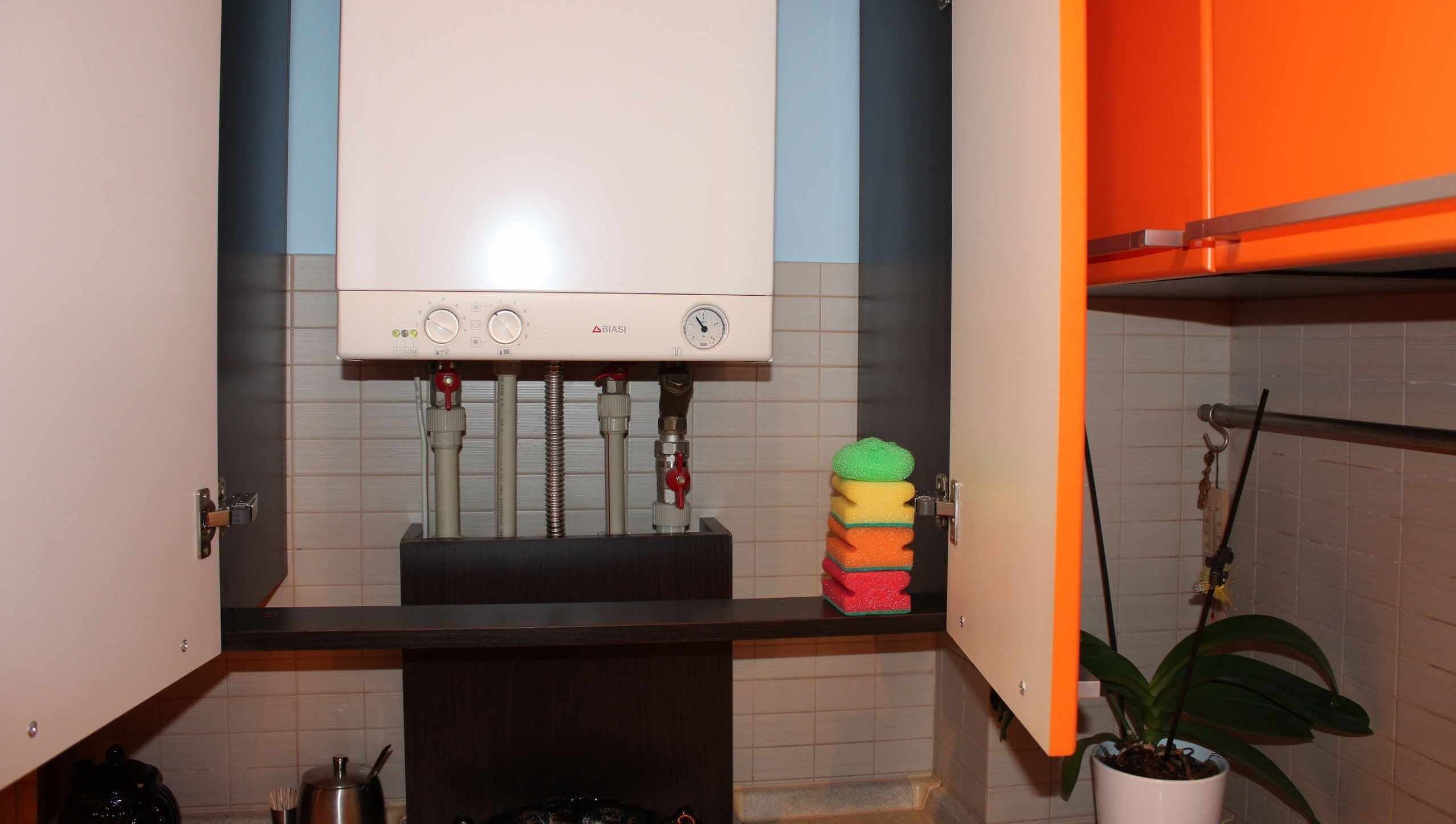

Для того чтобы эстетически скрыть котел в кухонном помещении применяют два основных способа:

  • приобретение и последующий монтаж оборудования, которое идет в комплекте с декоративным элементом в виде панели. Такое решение поможет сэкономить денежные средства и не заниматься подбором оборудования для сокрытия котла. При этом многие производители не просто оснащают данный котел обычной панелью, а изготавливают такие элементы по индивидуальным заказам с различными узорами и из разных пород дерева;

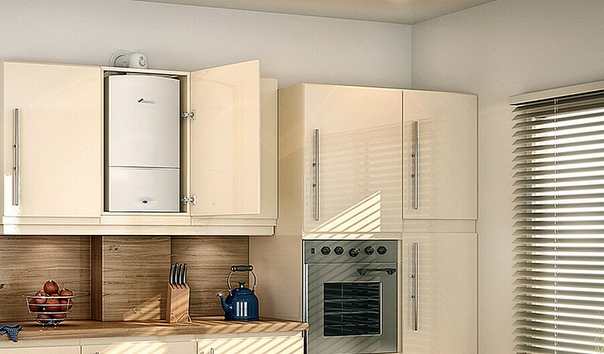

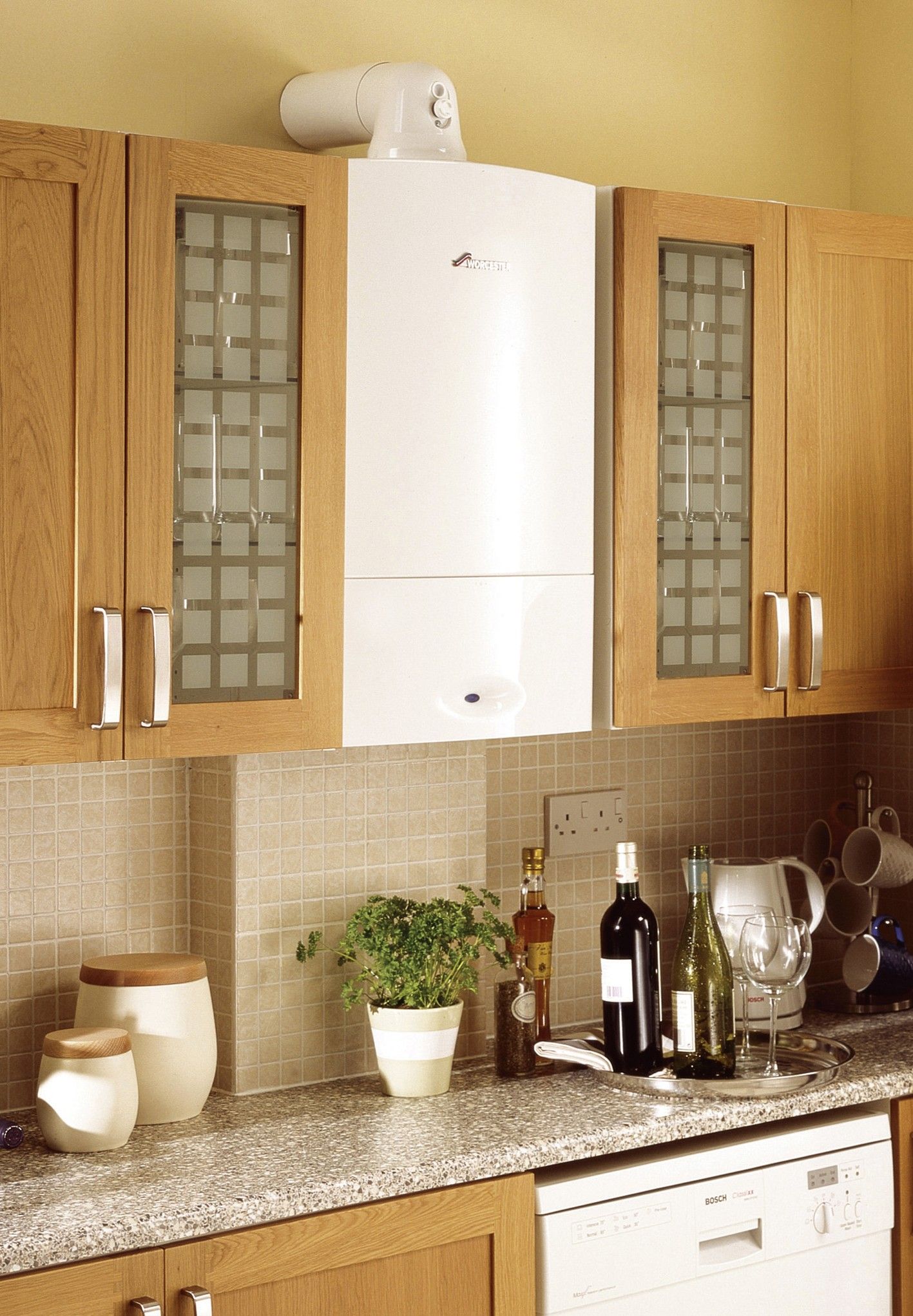

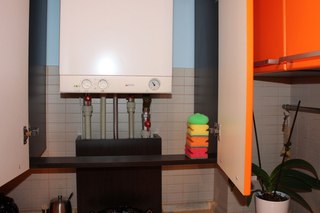

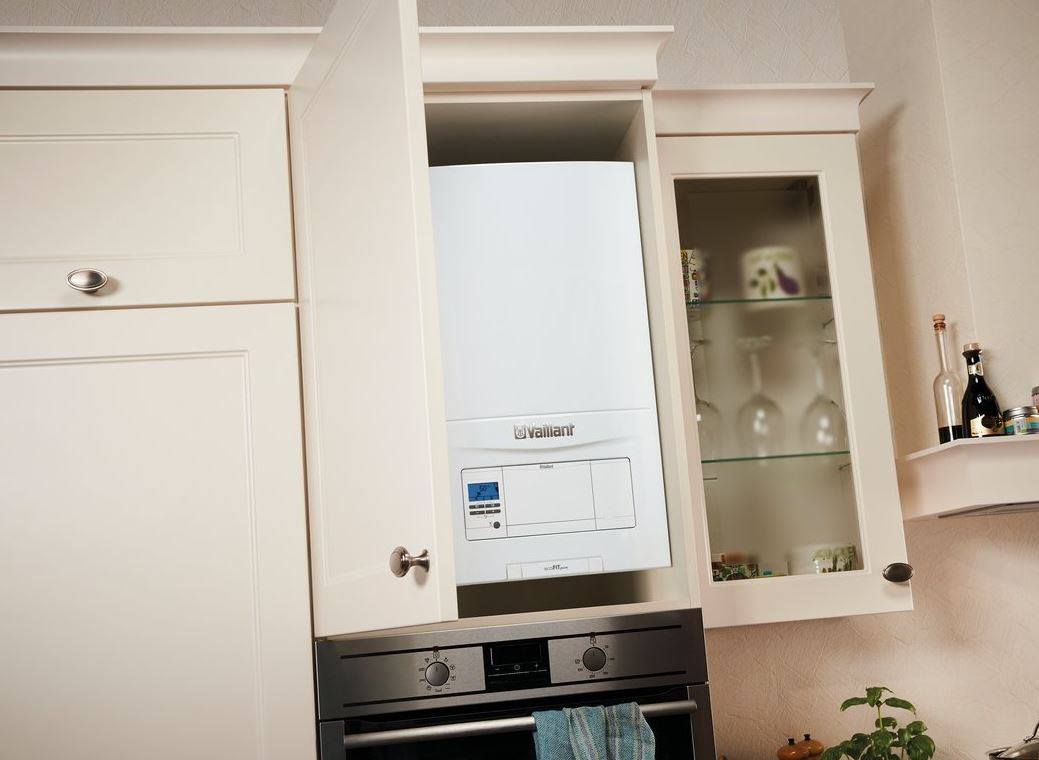

    Скрыть газовый котёл можно в навесном шкафу

  • при обустройстве кухни также возможен вариант установки газового котла в деревянный короб, который полностью закроет корпус котла от внешнего взора. Такой короб можно приобрести сразу после покупки котла или можно заказать при установке и проектировании кухни. Стоимость короба дороже лицевой панели по обыкновению, так как она изготавливается из материалов отделки фасадов кухни.

    Такой короб можно сделать в общий вид кухонной мебели

Возможно вас также сможет заинтересовать информация о том, каковым может быть сочетание цветов в интерьере кухни и правила поведения на кухне.

В целом установка газовых котлов потребует от владельца специальных навыков, инструмента и познаний в технике безопасности, поэтому самым оптимальным вариантом при монтировании такого оборудования станет обращение к специалистам.

Котел на кухне в интерьере: 3 варианта самостоятельного декора

Kikimora

10698 0 9

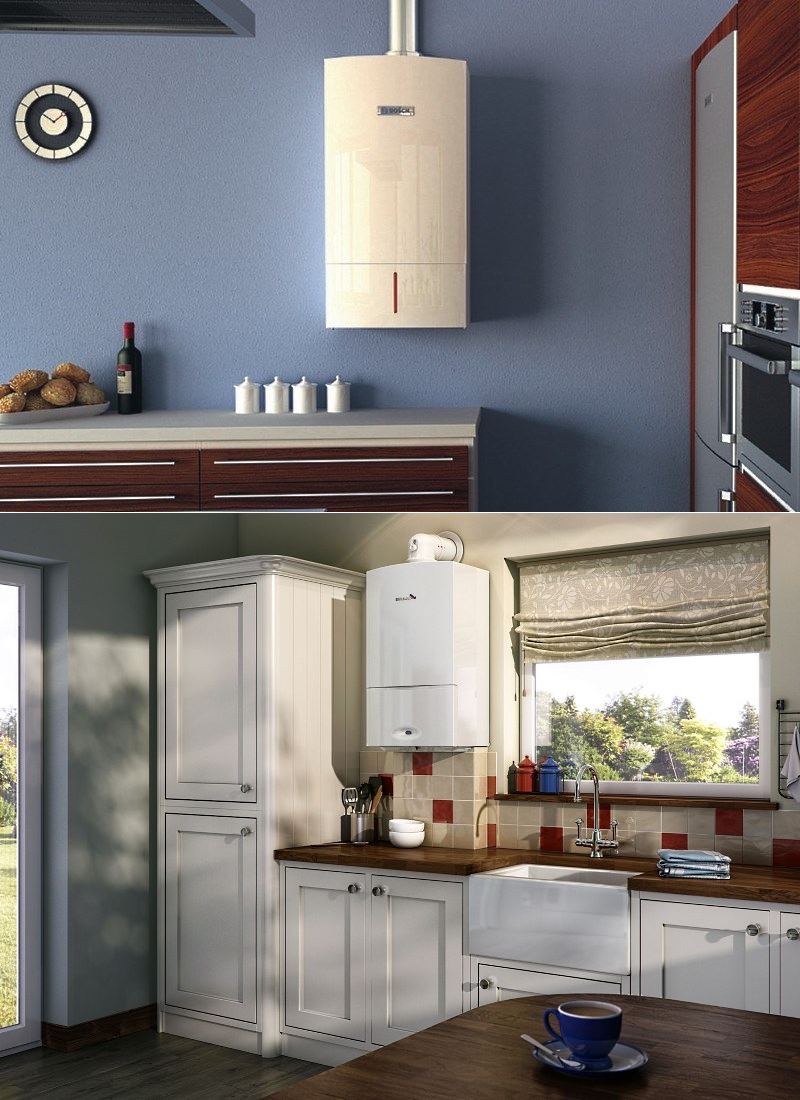

Современные котлы совершенно не портят интерьер

Года четыре назад во время ремонта перед нами встал вопрос, как спрятать газовый котел на кухне и при этом не нарушить никаких правил и требований. Мы его решили.

И сейчас, выбирая новый дом, я понимаю, что эта проблема снова будет актуальна, только маскировать придется не стоящий на полу, а висящий на стене агрегат с кучей трубочек. Наверняка многим уже приходилось или ещё предстоит столкнуться с чем-то подобным, поэтому рассказ о видах газовых отопительных котлов, правилах их установки на кухне и способах «сделать красиво» кому-нибудь пригодится.

Условия установки и декорирования газового отопительного оборудования на кухне

Наш нынешний котел спрятан в довольно свободную нишу из гипсокартона, у которой нет двери. Сделать иначе было нельзя, так как это оборудование с открытой камерой сгорания.

Предстоит же, скорее всего, облагораживать котел с закрытой горелкой и не просто в кухне, а в кухне-гостиной. И тут действуют уже совсем другие нормативы.

Котел в кухне-гостиной

Но обо всем по порядку.

Общие требования

Вообще правила установки газовых котлов регламентируются СНиП 31-01-2003 и 31-02-2001. Но я попробую изложить их простым «человеческим» языком.

  • Есть одно общее правило: независимо от типа оборудования, стоять оно может только в помещениях, которые по действующим СНиП считаются нежилыми. Гостиная к ним не относится, поэтому застройщики часто обходят запрет, именуя кухню, объединенную с гостиной, кухней-столовой. Столовая же — помещение нежилое.
  • Наличие двери. Помещение, в котором установлено газовое оборудование, должно отделяться от жилых комнат дверью. Она в свою очередь не должна иметь порога, чтобы воздух беспрепятственно циркулировал по всему дому. Либо в неё встраивают специальный конвекционный канал.

Вентиляционная решетка в полотне двери или щель между ним и полом — обязательные требования безопасности

  • Кухонное окно должно быть оснащено форточкой с той же целью — для обеспечения циркуляции воздушных потоков. С появлением металлопластиковых окон газовые службы стали более лояльно относиться к их отсутствию, если окно имеет механизм, позволяющий открывать его на проветривание.

Окно с форточкой или функцией проветривания на кухне должно быть обязательно

  • Количество оконных проемов. Чтобы обеспечивалось хорошее естественное освещение помещения с котлом, на каждый его кубометр должно приходиться не менее 0,03 кв.м. площади оконного проема без учета рам и перегородок.

Что же касается правил по встраиванию оборудования в мебель и других попыток замаскировать его, то тут они различаются в зависимости от типа этого оборудования. Но в любом случае эстетика должна быть на втором месте после безопасности его эксплуатации.

Котлы с открытой горелкой и 3 варианта их декора

Конвекционное оборудование с открытой камерой сгорания на кухне устанавливать можно, но нежелательно — лучше в котельной. А спрятать его, соблюдая все требования по безопасности, будет проблематично, если вообще возможно. Тут главным документом, на который придется ориентироваться, станет инструкция к котлу.

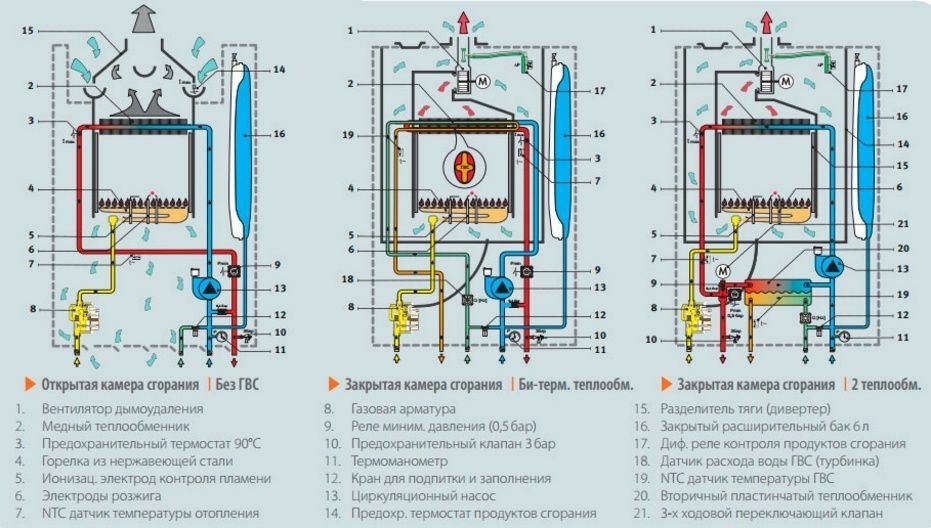

Схема котла с открытой горелкой

Требования к установке такие:

Изображение Правила

Для установки котла нужна достаточная площадь кухни

Площадь помещения.

Так как для горения котлу нужен воздух, который он забирает из помещения, то минимальная площадь кухни должна быть 9 кв. м, а высота потолка — 2,5 м.

Оборудование с открытой камерой сгорания нельзя лишать свободного доступа воздуха

Свободный доступ воздуха.

Прятать его в шкафу или закрытой нише категорически запрещено, так как это ограничит доступ воздуха к горелке и создаст аварийные условия эксплуатации.

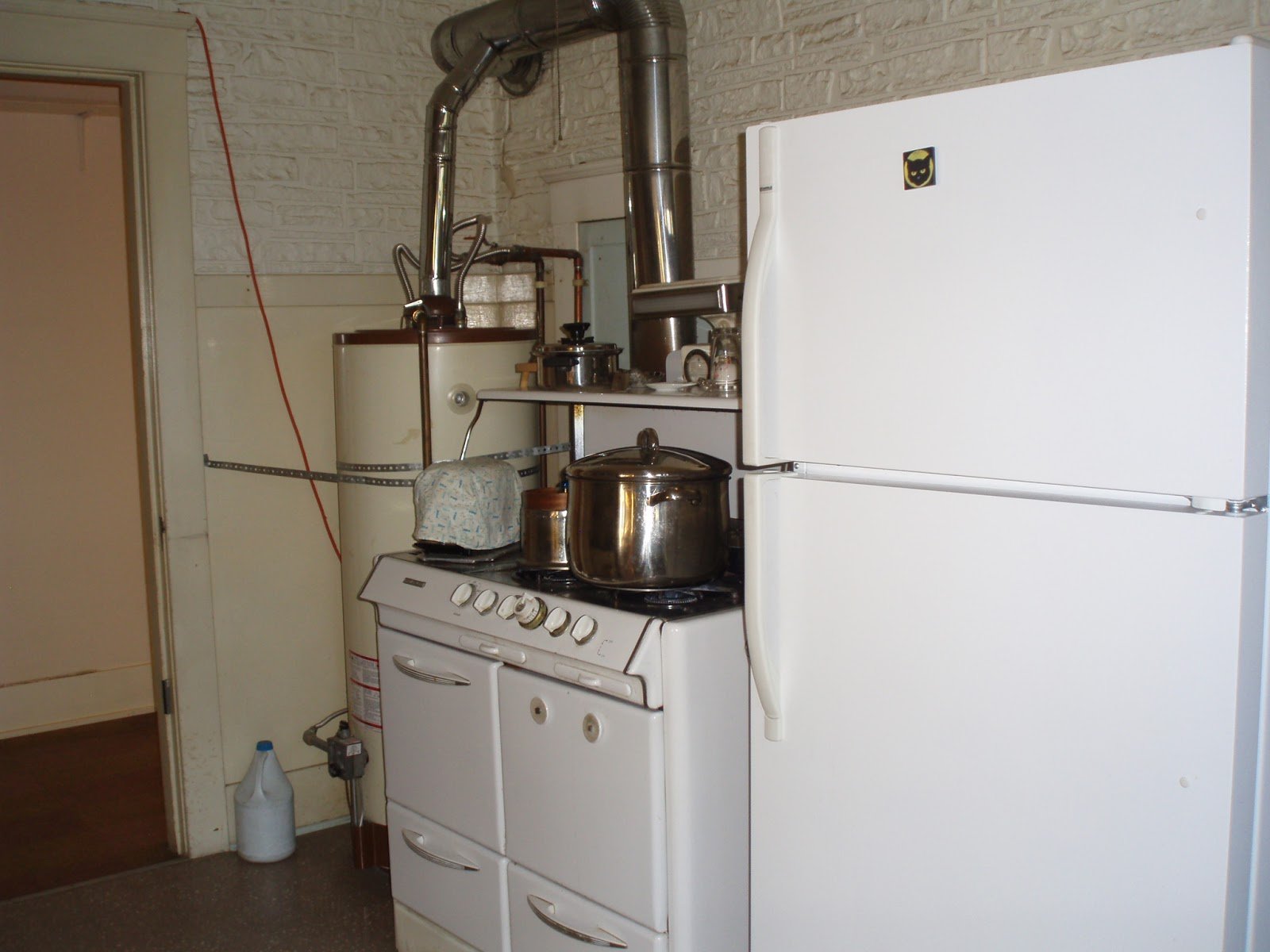

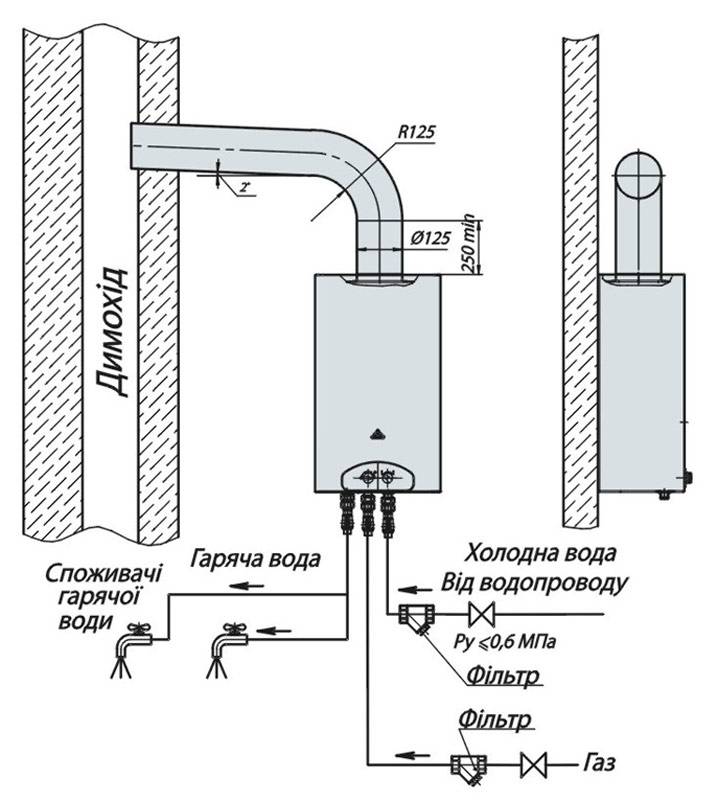

Дымоход от котла с открытой горелкой

Устройство дымохода.

Такое оборудование требует устройства вертикального дымохода с достаточной для поддержания тяги высотой трубы.

Отдельная вытяжка обязательна

Отдельная вытяжка.

На кухне с таким котлом должна быть отдельная для него вытяжка, которую нельзя совмещать с общей вытяжкой — нужен отдельный канал.

Схема вентиляции помещения с котлом

Хороший воздухообмен.

Воздухообмен в помещении при работающем оборудовании должен составлять не менее 200 куб.м/ч.

Подобные теплогенераторы чаще всего бывают напольного типа, реже — настенного. И те, и другие в интерьере смотрятся не лучшим образом, если только котел не выполнен в стиле техно или лофт. Поэтому их всегда очень хочется как-то спрятать.

Не каждый агрегат способен украсить собой кухню

Сделать это можно, но только при условии, что приток воздуха к оборудованию будет беспрепятственным в объемах, указанных производителем. Как и доступ к нему для техобслуживания и ремонта. Какие возможны варианты?

Вариант 1 — декоративное оформление внешней панели

  • Это покраска, роспись, декупаж и т. д. Способов видоизменить и украсить её своими руками множество. Если подобрать краску или рисунок, сочетающиеся с кухонным гарнитуром, может получиться неплохо.

Варианты декорирования

  • Декоративная фронтальная панель. Проще, но дороже обойдется покупка современного котла от известных производителей, выпускающих модели с декоративной фронтальной панелью.

Котлы Навиен с рисунком

Фотопечать на дверце

Вариант 2 — установка в декоративный короб или шкаф

Прежде чем заказывать мебель в кухню с намерением в один из модулей поместить котел, ещё раз внимательно изучите инструкцию к нему и получите разъяснения у сотрудников газовой службы.

Иначе высока вероятность того, что при первой же проверке вас обяжут демонтировать всю эту красоту. И это ещё самый лучший вариант. В худшем… ну вы знаете, что бывает при неправильной эксплуатации газовых приборов.

К основным требованиям относятся:

  • Обеспечение доступа воздуха, для чего шкаф делают без дна, крышки, задней стенки и с «дырявыми» фасадами. Это может быть перфорированная металлическая пластина или решетка из любых материалов, дизайн которой соответствует стилю мебели;

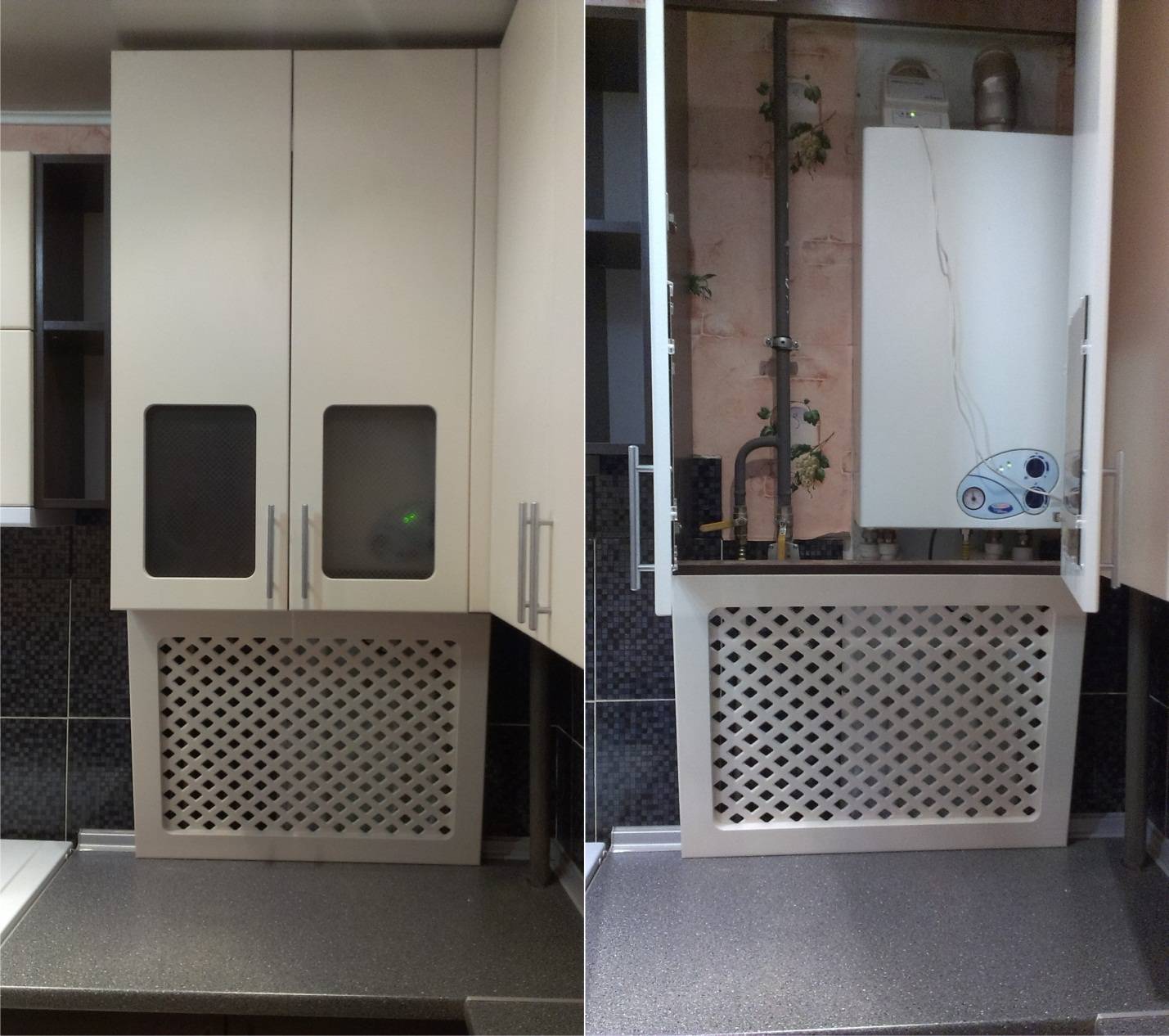

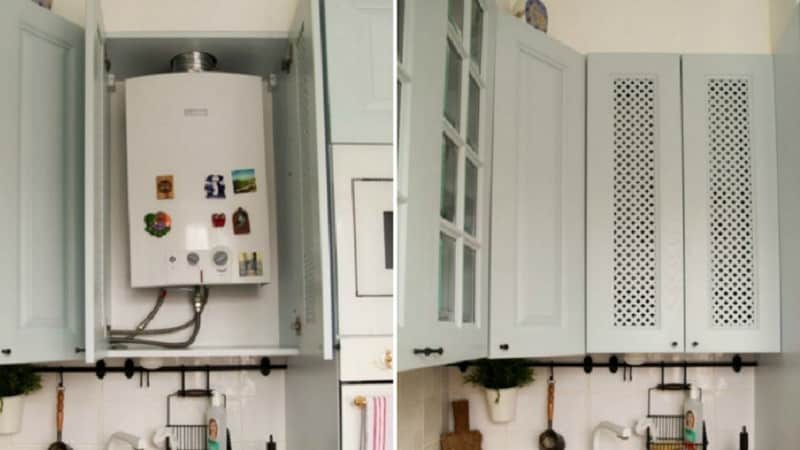

Перфорированные фасады обеспечивают доступ воздуха к котлу

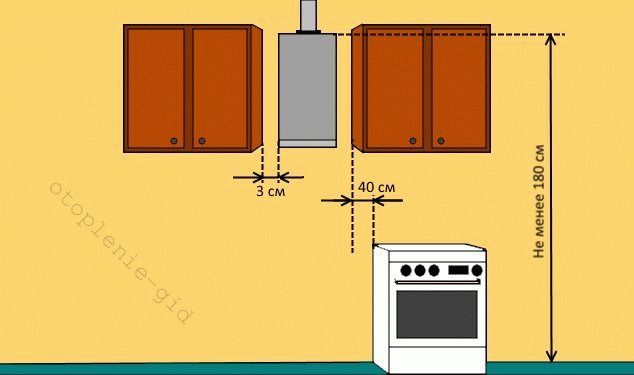

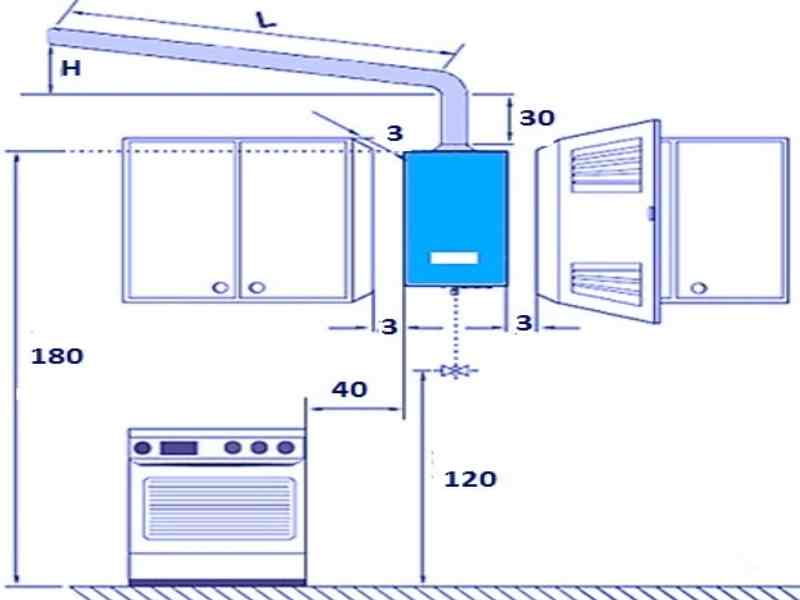

  • Расстояние от стенок котла до стенок шкафчика и его фасадов должно быть определенным, оно указывается в технической документации или устанавливается сотрудниками контролирующих органов;
  • Дверцы должны легко открываться, а при необходимости и сниматься, как и вся конструкция, закрывающая оборудование;

Доступ к оборудованию — важнейшее условие его маскировки

  • Обеспечение пожарной безопасности — это один из основных моментов. Она достигается путем покрытия внутренних стенок короба огнестойкими материалами.

Но даже и при соблюдении всех этих требований добиться разрешения на встройку котла в мебельный шкаф можно не всегда.

Вариант 3 — установка в нишу

Хорошо, если на кухне есть естественная ниша и котел стоит или висит в ней — он не так бросается в глаза. Но её можно сделать и самим, используя металлический каркас и листы гипсокартона.

Котел в нише

Мы так и поступили, когда решали, как закрыть напольное отопительное оборудование. Покажу, как было и как стало, но сразу извиняюсь за качество фотографий — их не предполагалось кому-то показывать.

Ещё раз повторю: если у вас ещё нет никакого котла, не стоит покупать с открытой горелкой. Слишком много с ним мороки, если хочется спрятать. Да, его цена ниже, но придется или потратиться на выполнение всех условий, или смириться с тем, что он будет постоянно мозолить глаза.

Котлы с закрытой горелкой

Такое оборудование менее требовательно к установке и маскировке. При этом и само по себе часто выглядит намного симпатичнее, отлично вписываясь в интерьер кухни безо всяких ухищрений в виде декорирования или встраивания в мебель. Судите сами:

Шкафчики можно вешать вплотную к приборам

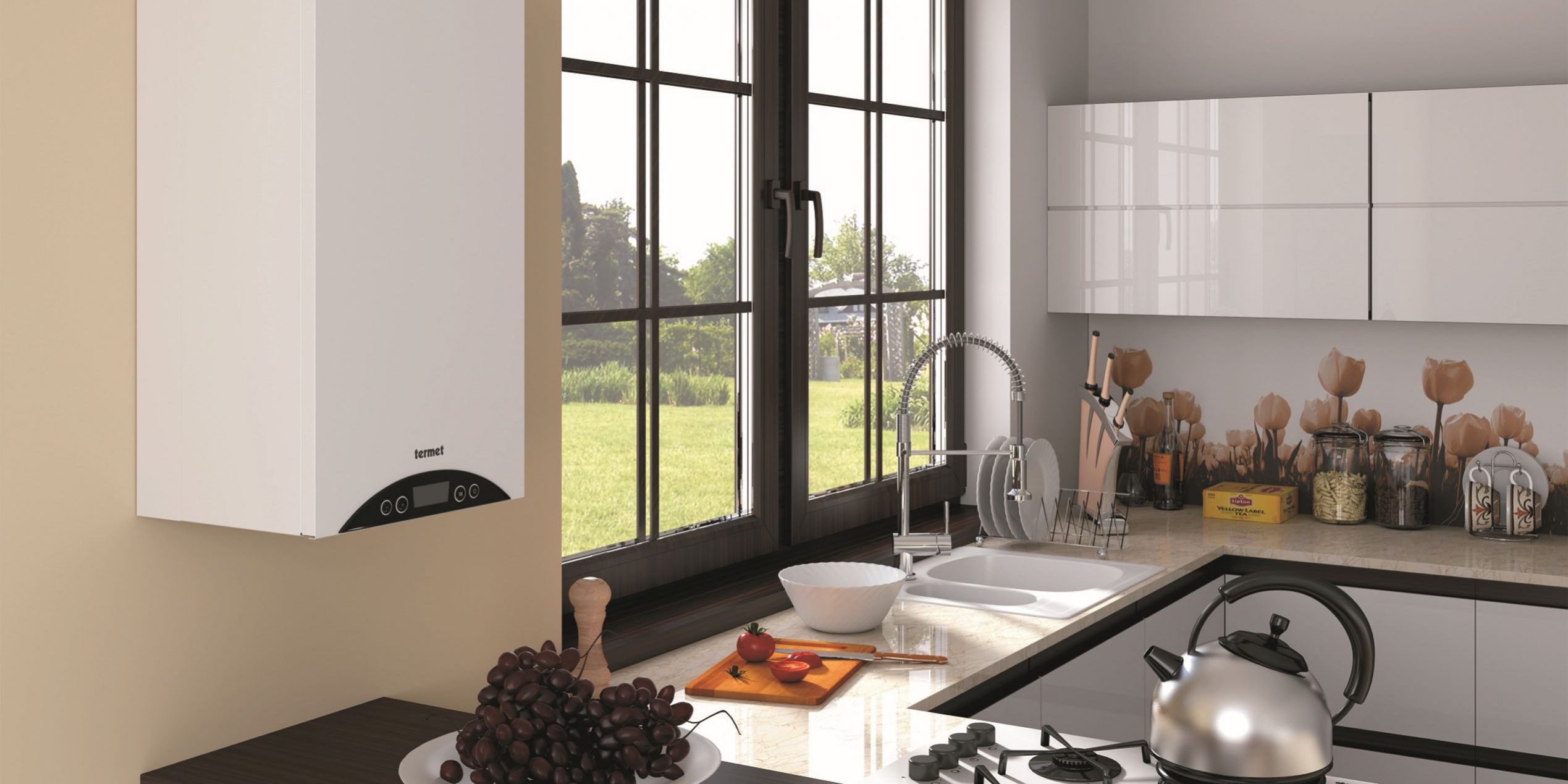

Отдельно висящий котел тоже не выделяется на общем фоне

А этот даже украшает кухню своим необычным видом

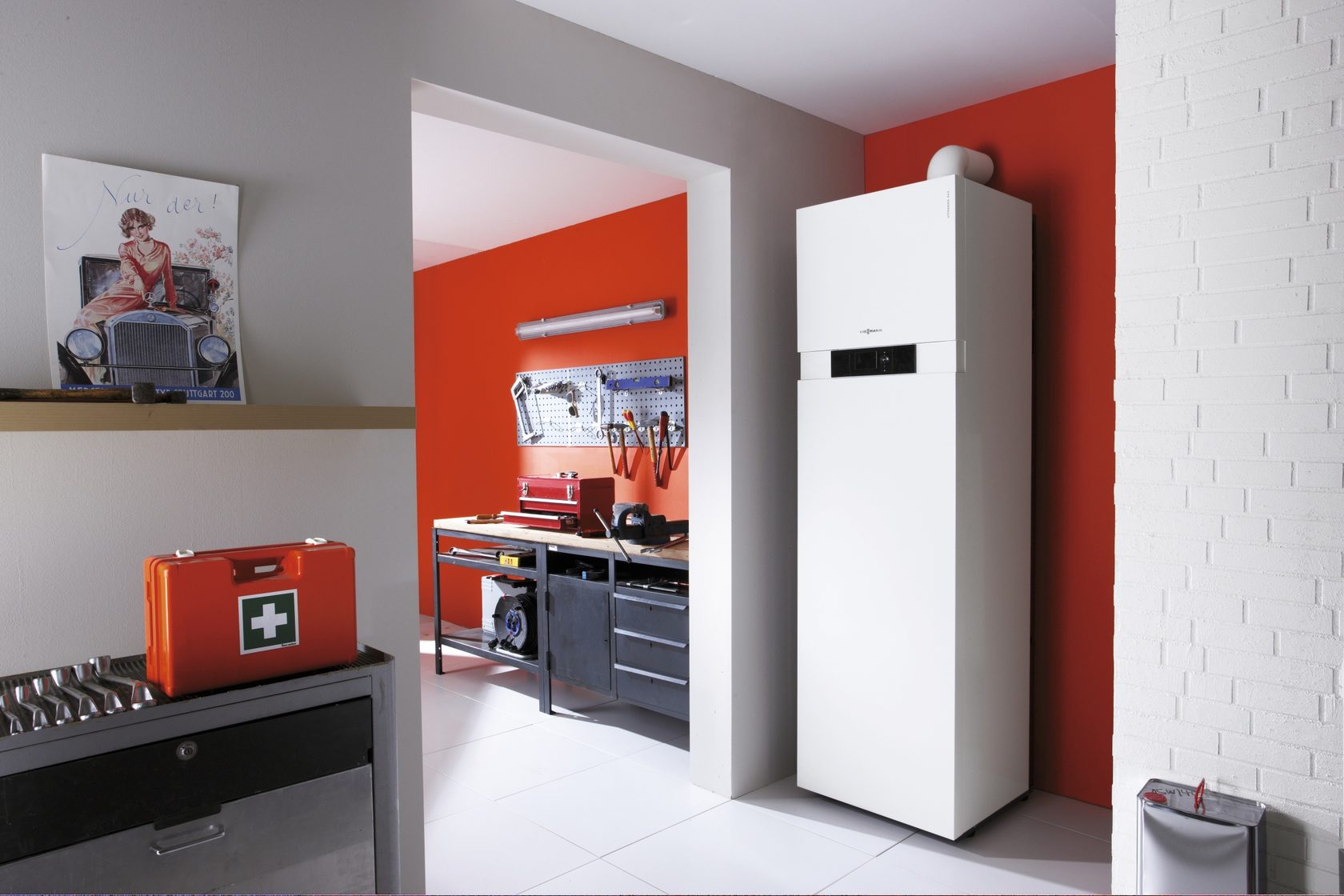

Напольный агрегат внешне почти не отличается от холодильника

Вы можете выбрать котел с закрытой камерой сгорания из двух типов — турбированного или конденсационного. Общее у них то, что правила установки газового котла на кухне не запрещают встраивать их кухонный гарнитур или устанавливать в закрытую нишу.

А все потому, что для горения им не нужно забирать воздух из помещения — он поступает к горелке по коаксиальному дымоходу, имеющему два контура. Отработанные газы отводятся по внутренней трубе, а воздух поступает по внешней.

Коаксиальный дымоход от котла с закрытой горелкой

  • Турбированные котлы устанавливаются в помещениях площадью от 6 кв. м. Основной их недостаток — это шум, производимый вентиляторами, нагнетающими воздух в камеру сгорания.

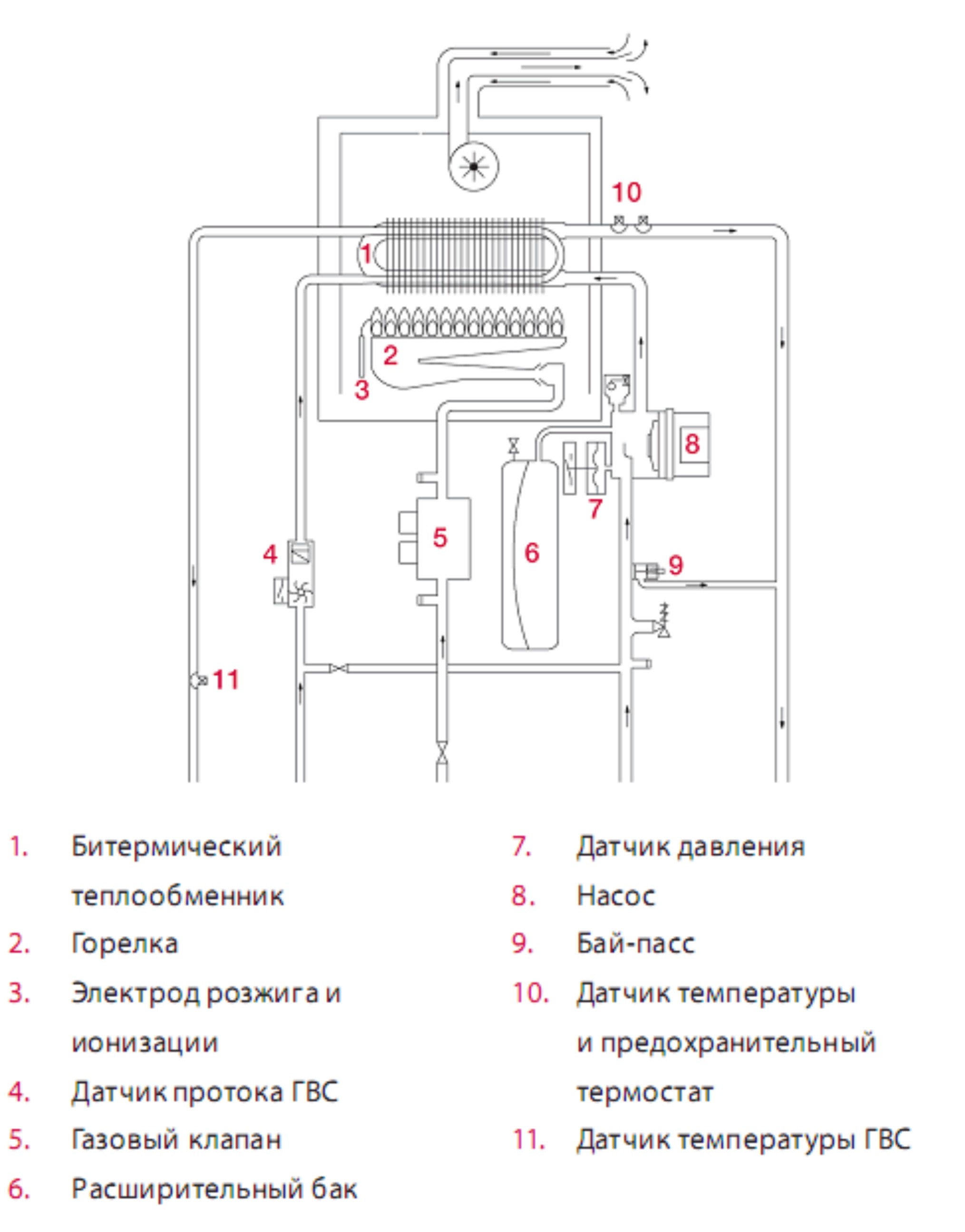

Схема турбированного котла

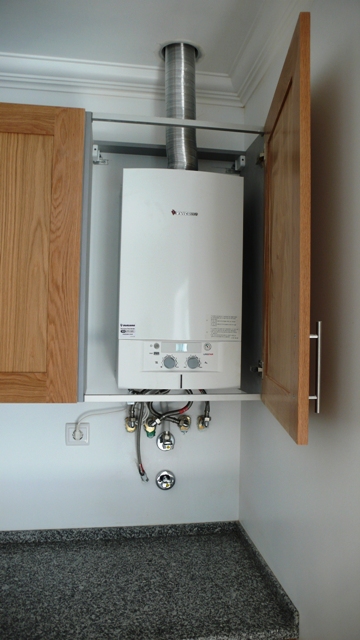

Фото оборудования, встроенного в мебель

  • Конденсационные котлы во время работы образуют конденсат, поэтому их необходимо подключать к канализации для отвода влаги. Они чаще всего используются в тех случаях, когда для отопления дома монтируется водяной теплый пол.

Схема конденсационного котла

Один из примеров, как закрыть кухонным гарнитуром отопитель конденсационного типа

Эти теплогенераторы, в отличие от предыдущих, нуждаются в подключении к электросети, так как управляются автоматикой.

Чтобы минимизировать затраты на изготовление и подгонку кухонной мебели, надо заранее подумать, где их разместить. Желательно сделать это как можно ближе к дымовой трубе.

Что делать с трубами

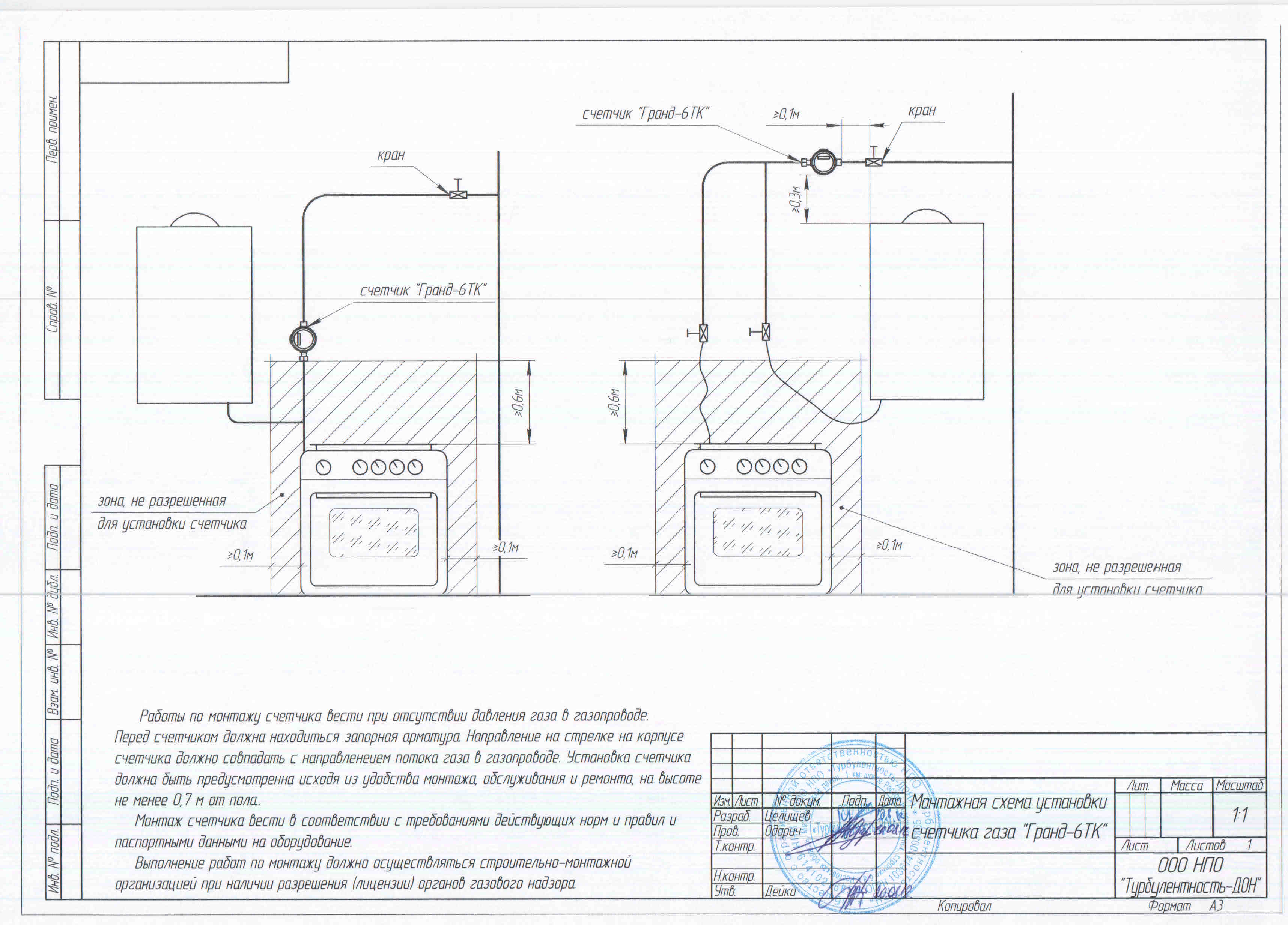

Требования к установке котлов включают в себя и правила подключения к ним труб — газовых, водяных, дымоотводящих, а в случае с конвекционным оборудованием и канализационных.

Что касается дымовых труб, то от атмосферных агрегатов с открытой камерой сгорания они выводятся вертикально. А коаксиальные дымоходы котлов с закрытой горелкой — горизонтально через наружную стену.

Все остальные трубопроводы, особенно газовые, категорически запрещено прокладывать в штробах или закрывать несъемными конструкциями. К ним в любой момент должен быть обеспечен свободный доступ.

Тем не менее, есть несколько способов, как скрыть трубы от отопительных приборов.

  • Закрыть декоративными коробами. Их можно купить в самом разном исполнении, а можно сделать самим из подручных материалов.

Декоративные короба из перфорированного металла

Монтаж короба из шпонированной ДВП

  • Заключить в гипсокартонный короб и отделать тем же материалом, что и кухонный фартук или прилегающие стены. Но короб должен быть съемным либо в нем напротив кранов и вентилей необходимо установить лючки.

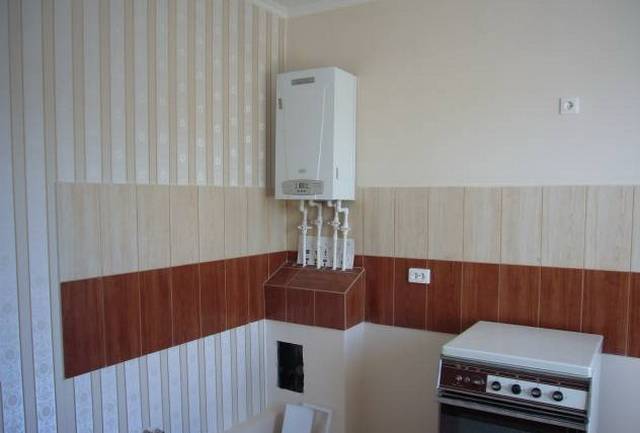

Доступ к трубам будет осуществляться через люк в коробе

  • Встроить вместе с котлом в кухонную мебель. То есть, так спроектировать шкафчики, сделав в них отверстия в дне и боковых стенках, чтобы при открытых дверцах доступ к трубам был свободным.

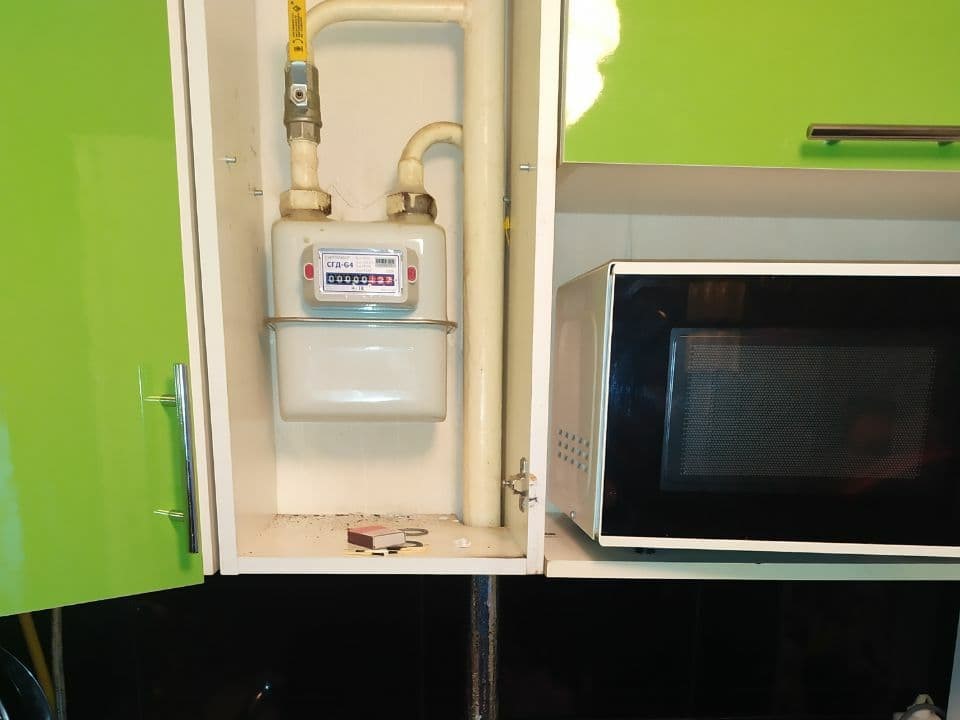

В пенале поместилось и оборудование, и счетчик, и все трубы

Заключение

Рассматривая готовые новые дома с газовыми отопительными котлами, иногда просто ужасаешься тому, как не к месту они висят, и сколько всевозможных труб ведет к ним и от них. Сразу начинаешь думать, как спрятать котел на кухне, особенно если она объединена с гостиной или столовой.

Как мы убедились, сделать это можно. Но в первую очередь нужно думать о собственной безопасности и сохранности дома, и только во вторую — о том, как все это будет выглядеть. Поэтому прежде чем начинать что-то делать, нужно тщательно изучить техническую документацию на оборудование. И убедиться, что ваша задумка соответствует требованиям безопасности.

Дополнительную информацию можно почерпнуть из видео в этой статье. А если у вас есть опыт декоративной маскировки газовых котлов, прошу поделиться им в комментариях.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен 14 марта 2017г.

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора — добавьте комментарий или скажите спасибо!

Требования к вентиляции котла | JustBoilers.com

Автор: JustBoilers.com Эксперты | Последнее обновление: Октябрь 2021 г.

Вашему котлу нужно пространство для дыхания? Понимание требований к вентиляции котла может принести вам душевное спокойствие, а также некоторую дополнительную безопасность.

Бойлеры нагреваются, а все, что нагревается, нуждается в большом потоке воздуха, верно? Ну, в зависимости от котла, который у вас есть в вашем доме, вам может вообще не нужно беспокоиться о вентиляции котла. (Хотя вы все равно захотите убедиться, что он доступен для инженеров по котлам.)

В этом посте мы рассмотрим типы котлов, обычно встречающихся в британских домах, и то, что им нужно с точки зрения пространства и вентиляции.

Вентиляция или циркуляция?

Во-первых, давайте объясним разницу между вентиляцией и циркуляцией. Вентиляция относится к воздуху, который необходим вашему котлу для сжигания топлива. Циркуляция относится к пространству вокруг вашего котла. Существуют правила техники безопасности и рекомендации производителей относительно того, где должны быть установлены котлы и дымоходы и какое свободное пространство должно оставаться между ними и другими объектами.

Помните, котлы нагреваются. Хранить вещи прямо напротив них — не лучшая идея. Если вы решите хранить предметы в том же месте, что и ваш котел, убедитесь, что они жаро- и влагостойкие, негорючие и находятся на приличном расстоянии от самого котла.

Типы котлов

Несмотря на то, что существует несколько классификаций котлов, когда речь идет о вентиляции, значение имеют только две вещи: конденсационный или неконденсационный котел. Подробнее о конденсационных котлах читайте в нашем руководстве по эффективности котлов.

Как узнать, конденсационный у вас котел или неконденсационный ? Одним из намеков является его возраст: если ваш котел был произведен в начале 2000-х или позже, вероятно, это конденсационный котел. С 1 апреля 2005 г. по закону все новые газовые установки в домах должны были быть высокоэффективными конденсационными моделями. В 2007 году их примеру последовали масляные котлы (однако есть некоторые исключения из этого правила, например, когда водопровод старого дома не может выдержать более высокое давление нового котла). Как правило, все новые котлы — системные, обычные или комбинированные — являются конденсационными котлами.

Еще один ключ к пониманию типа вашего котла — это тип дымохода. У LAS есть две трубы: одна для забора воздуха (подает свежий воздух в котел), а другая действует как традиционный дымоход (отводит дым и выхлопные газы от котла). Старые котлы имеют традиционные дымоходы, предназначенные только для вытяжки, и для работы им требуется внешний источник воздуха. Этим источником воздуха является помещение, в котором установлен котел; в этом случае необходимо обеспечить достаточную вентиляцию.

Еще один термин, который вы можете услышать, это герметичные котлы .Это просто означает, что котел забирает воздух извне через систему LAS, а не из воздуха в помещении.

Если у вас есть какие-либо сомнения, лучший способ узнать, какой тип котла у вас есть, это уточнить у местного инженера по газовой безопасности.

Требования к вентиляции котла

Чтобы было понятнее, давайте разберем требования к вентиляции для каждого распространенного типа котла.

Комбинированные котлы

Комбинированные котлы

– это самые маленькие и самые эффективные котлы.У них нет резервуара для воды; вместо этого они нагревают воду прямо из сети. Это делает их весьма компактными; вы можете найти их в буфете или шкафу, или, может быть, под раковиной. Чтобы узнать больше, см. нашу предыдущую статью о комбинированных котлах.

Как вентилируются комбинированные котлы? Комбинированные котлы представляют собой конденсационные/герметичные котлы; они не нуждаются в дополнительной вентиляции.

Системные котлы

Системные котлы

предназначены для больших домов. Они держат запас горячей воды наготове, поэтому им требуется накопительный бак, поэтому они с меньшей вероятностью будут делить ваше жилое пространство.

Как вентилируются системные котлы? Если Ваш котел был установлен после 2005 года (газ) или 2007 года (мазут), то это конденсационный котел и в вентиляции он не нуждается. Тем не менее, убедитесь, что у вас достаточно места для циркуляции воздуха.

Обычные/тепловые котлы

Обычные котлы или котлы, работающие только на тепло, включают котел, накопительный бак для горячей воды и накопительный бак для холодной воды; это определенно не пойдет под кухонную раковину.

Как вентилируются обычные котлы? Тот же ответ, что и выше: Если котел изготовлен после 2005 г. (газ) или 2007 г. (мазут), то это конденсационный котел и не требует вентиляции.Тем не менее, убедитесь, что ничто не находится слишком близко к бакам или другим частям котла.

Требования к вентиляции шкафа котла

Если у вас есть бойлер, который достаточно мал, чтобы поместиться в собственном шкафу или кладовке, нужно ли вам знать о требованиях к пространству? Действительно есть:

  • Должно быть достаточно места для проведения работ по техническому обслуживанию самого котла.
  • Строительные нормы также определяют определенное расстояние между верхом и низом шкафа и котлом; это может означать, что в шкафу нет верхних и нижних досок.
  • Если есть дверь, она должна открываться и оставлять достаточно места для обслуживания и ремонта.
  • Дополнительные характеристики могут быть указаны в инструкциях производителя котла.

Котлы, как правило, очень безопасны, но ошибка с вентиляцией котла может быть серьезной. Если вы когда-либо беспокоились о состоянии вашего котла или безопасности его установки, свяжитесь с JustBoilers. Наши инженеры по газовой безопасности могут оценить состояние вашего котла, устранить потенциальные проблемы или порекомендовать новую систему, отвечающую вашим потребностям.Вы можете позвонить нам по телефону 0207 32 32 999 для посещения в тот же день или связаться с нами для получения дополнительной информации.

Одна ошибка в дизайне может снизить стоимость вашего дома на 5000 фунтов стерлингов

Это работа выходного дня, и она может сэкономить вам тысячи, так почему бы вам не скрыть эту неприглядную особенность, если вы пытаетесь продать свой дом?

Возможно, это бьющееся сердце наших домов, но многие из нас не думают дважды о своем котле , когда приходят его украшать.

ПОДРОБНЕЕ: 25 простых вещей, которые вы можете сделать, чтобы значительно увеличить стоимость вашего дома

Тем не менее, исследования показали, что если вы не заметите котел, это может серьезно сказаться на стоимости вашей собственности, поэтому, если вы планируете в ближайшее время поднять палки, обратите внимание на этот неприглядный металлический ящик на стене.

Получите три БЕСПЛАТНЫХ расценки на новый котел от местных инженеров прямо сейчас с помощью BoilerGuide

Данные от поставщика энергии npower показали , что открытый котел может заставить потенциальных покупателей попытаться снизить запрашиваемую цену дома примерно на 5000 фунтов стерлингов.

Еще более тревожно то, что две трети покупателей жилья признают, что открытое выставление бойлера заставило бы их полностью пересмотреть свое отношение к собственности, считая его более раздражающим, чем устаревшие кухонные приборы и неуклюжие радиаторы.

Несмотря на потенциальное влияние на цену их дома, 70% из 2000 участников опроса заявили, что готовы потратить только 500 фунтов стерлингов, чтобы сделать пространство вокруг своей котельной более привлекательным.

Обычно устанавливаемые с учетом вентиляционных отверстий и трубопроводов, а не эстетики, большинство котлов не имеют стильной привлекательности нового роскошного холодильника или гладкой бытовой техники.

Но есть способы их замаскировать, даже если вы работаете с ограниченным бюджетом, и, более того, эту работу своими руками можно выполнить за выходные.

Тем не менее, прежде чем приступить к реализации проекта, не забудьте проконсультироваться со специалистом о том, какой зазор для вентиляции вам потребуется вокруг любого корпуса, а также о количестве места, необходимом для обслуживания и ремонта. Вы можете найти квалифицированных инженеров-газовиков, которые помогут обеспечить соответствие вашего проекта нормам и стандартам пожарной безопасности в Реестре газовой безопасности.

Или, если пришло время обновить ваш котел, Boiler Guide может помочь вам сравнить бесплатные предложения от местных инженеров-теплотехников, чтобы найти лучшее предложение.

Вдохновитесь этими девятью творческими идеями, которые помогут вам скрыть котел и защитить ценность вашего имущества…

1. Создайте шкаф для бойлера своими руками


Изображение: Instagram / @_diyaddict_

Идеальная работа, чтобы не мешать на выходных, и простая, если у вас есть навыки столярного дела и электроинструменты. Это великолепное решение использует обрезки соответствующего винилового кухонного пола, чтобы покрыть очень удобное место для хранения.

Эта работа больше связана с использованием каждого драгоценного дюйма в шкафу для бойлера, созданием пространства для хранения важных, но не стильных предметов домашнего обихода с глаз долой.

2. Накладка с кухонным шкафом

Для бесшовного вида, который полностью скрывает котел, рассмотрите заказ на шкаф, который будет гармонировать с остальными предметами вашей кухни.

Изображение: Джен Стэнфорд / Love Chic Living

Большинство компаний, занимающихся дизайном кухонь, предлагают кожух, который подходит для современных котлов, но если вы работаете с более старой моделью, обязательно проверьте размеры.

Две ручки и скошенные края этой гладкой темной передней дверцы маскируют котел, вместо этого он выглядит как два меньших блока, в то время как вся панель на магнитах обеспечивает легкий доступ к настройкам котла. Очень умный!

3. Накройте доской

«Для тех, кто уверен в себе, вы можете создать свою собственную крышку котла для меловой доски из доступных материалов, таких как МДФ, петли и немного краски для меловой доски», — говорит блогер по дизайну интерьеров Фифи МакГи.

Внешний вид становится удобным способом обмена списками покупок и дел со всей семьей.

 Изображение: Эмма Скотт-Чайлд / This Is Lady Land

 4. Сборка книжных полок

Если ваш котел находится в неудобном месте, например, в запасной комнате или коридоре, подумайте о том, чтобы превратить шкаф в аккуратное решение для хранения.


Изображение: Instagram / @bespoke_carpentry_ltd

Вы можете настроить шкаф по своему усмотрению; с открытыми полками для книг, журналов или пластинок, или сделать нижние полки практичным пространством для хранения игрушек.Не забудьте включить сигнализатор угарного газа и достаточную вентиляцию где-нибудь в устройстве!

Если вы пригласите профессионалов, они также могут обойти существующие розетки и придумать умный дизайн для экономии места, например, эта книжная полка, которая меньше, чем шкаф для бойлера.

5. Прячься на видном месте

Если вокруг вашего котла нет места, чтобы его упаковать, то почему бы не добавить немного декоративного искусства, чтобы оживить обстановку?

Этот кухонный котел был замаскирован удивительной фреской от Cole & Son, которая гармонирует с существующим бирюзовым отблеском устройства, заполняя пустое пространство чем-то декоративным, но не подавляющим.


Эмма Митчелл / Home For Now, Джоанна Торнхилл (Cico Books, 2014)

6. Соберите простой шкаф

«Если вам трудно найти подходящий кухонный гарнитур, который можно было бы разместить вокруг вашего котла, или если ваш котел расположен в ванной, гараже или навесе, и вы хотите, чтобы он был вставлен в коробку, соорудите простые качели дверь, изготовленная из доступных материалов, таких как МДФ, — идеальное решение», — говорит Фифи.

«Покрасьте дверь в цвет, который скроет ее в комнате, и купите соответствующие ручки, чтобы создать иллюзию того, что она такая же, как окружающие шкафы.


Изображение: Фифи МакГи

7. Приправьте свою жизнь

Даже в самом тесном шкафчике между дверцей и крышкой котла обычно есть зазор в пару дюймов, которого достаточно, чтобы поместиться на очень тонкой полке, идеально подходящей для хранения специй.

Вы будете удивлены тем, сколько места на стене вы сэкономите с помощью этого изящного решения для хранения!


Изображение: Instagram / @our.chisley.new.build

8.Изготовление хозяйственного шкафа на заказ

Увеличьте пространство вокруг настенного котла с помощью вспомогательного блока. Это означает, что вы можете аккуратно спрятать другие предметы домашнего обихода. «Спросите у местного плотника расценки и рекомендации по наиболее доступным огнеупорным материалам для работы», — говорит Фифи.


Изображение: Davonport

9.

Пробраться на рабочую станцию ​​

Вместо того, чтобы просто упаковать котел в коробку, подумайте, как заставить его работать в два раза быстрее.Этот встроенный шкаф не только скрывает бойлер, но и представляет собой небольшой письменный стол с полками, в котором внизу есть место для хранения домашних офисных принадлежностей — идеальное решение для удаленной работы!

Изображение: Столярная мастерская Richards & Collier

Итак, у вас есть это, небольшое, продуманное усовершенствование, чтобы замаскировать ваш котел, может принести вам дополнительные фунты на продажной цене, а также сделать ваш дом еще более привлекательным.

ПОДРОБНЕЕ: 25 улучшений дома, которые являются пустой тратой денег

Ведущее изображение: npower / Design Hunter

подробный обзор.Перечень обязательных функций в отопительном оборудовании

Помещения, в которых будет работать газовый котел, оговорены в СНиП 31-02-2001, ДБН В. 2.5-20-2001, СНиП II-35-76, СНиП 42-01-2002 и СП 41-104-2000- эти документы исключают или минимизируют любые чрезвычайные ситуации. Помещения для размещения газовых котлов относятся к категории пожаровзрывоопасных, поэтому при проектировании, планировании, монтаже и наладке газового отопительного оборудования необходимо строго соблюдать все требования к помещению для установки газового котла.

Общие требования к установке газового оборудования

В помещении, предназначенном для установки газового котла, по вышеуказанным нормам должно быть хорошее естественное освещение: на 1 м 3 должно приходиться не менее 0,03 м 2 площади оконного проема (но не окон — перегородок, рам и пошлины не учитываются). Обязательно оборудовать помещение приточно-вытяжной системой вентиляции по следующим правилам: суммарный объем прямого и обратного потоков воздуха в час, умноженный на 3, равен объему всего вытяжного устройства.Кроме окна, оборудованного форточкой, в помещении установлена ​​дверь с выходом на улицу. В таблице указаны требования к объему помещения:

Внимание!

Для газовых агрегатов мощностью более 6000 Вт на каждую дополнительную единицу мощности прибавлять 0,2 м3.

Надзорные требования к помещению для установки газового котла предусматривают, что допускается эксплуатация любых приборов для отопления квартиры на каждом этаже многоэтажного дома и в любой комнате квартиры.Под эти требования подходят и кухни в многоэтажных домах, так как они уже оборудованы соответствующими коммуникациями. Единственное условие – суммарная тепловая мощность всех устройств для нагрева воды и отопления квартиры (котлы, бойлеры, ТЭНы, радиаторы отопления, батареи или регистры) не должна превышать в сумме 150 кВт.

Высота потолков в помещении — 2 метра и более. Помещение, в котором будет устанавливаться и эксплуатироваться газовый котел, должно быть отделено от соседних помещений капитальными противопожарными стенами.Материал для стен или перегородок должен иметь предел огнестойкости 0,75 часа (45 минут). Котельная должна быть спланирована так, чтобы в случае пожара в эксплуатации не было возможности распространения огня по всей квартире.

Внимание!

Газовые котлы марки ТЛО, работающие на принципе естественной циркуляции теплоносителя, могут устанавливаться и должны эксплуатироваться только в подвале дома или в подвальных помещениях.

Установка газового настенного котла — требования к кухне

  1. Потолок 2 метра и более.
  2. Общий объем кухни более 7,5 м 3 , оборудована вентиляция, установлено окно и есть дверь, ведущая на балкон.
  3. Для воздухообмена необходимо оборудовать решетку внизу стены или двери, выходящей в соседнее помещение, площадь решетки не менее 0,02 м 2 .

Для установки газового котла на кухне может потребоваться разрешение газовой службы.

Если кухня в квартире не соответствует требованиям СНиП, то газовое отопительное оборудование можно устанавливать и эксплуатировать только с разрешения газового надзора.

Существующие правила установки газового котла в частном доме во многом повторяют требования к котлам, работающим в квартирах многоэтажных домов. Различия вызваны только тем, что часто в частном доме под отопительное оборудование отводится отдельное помещение или здание, к которому предъявляются дополнительные требования, перечисленные ниже.

Правила установки напольного газового котла

  1. В строящемся доме необходимо запланировать отдельное помещение для установки газового котла.Помещение должно быть с естественным притоком воздуха через решетку в двери или через отверстие в стене.
  2. Необходимо сделать отдельное отверстие для приточно-вытяжной вентиляции – оно должно располагаться под потолком.
  3. Отверстие в стене под дымоход, отверстие под дымоход для сажи (для чистки дымохода), которое делается на 20-30 см ниже основного дымохода.
  4. Дымоход выполнен герметичным, чтобы дым и углекислый газ не попадали обратно в помещение. Для герметичности внутри большой трубы дымохода устанавливается труба меньшего диаметра, по которой удаляются продукты сгорания газа.
  5. Помещение, предназначенное для установки и эксплуатации газового котла, должно быть просторным и обеспечивать свободный доступ и эксплуатацию, техническое обслуживание и ремонт котла. Пол в топке должен быть выполнен из негорючих материалов – бетонная стяжка, натуральный камень, брусчатка. Печь должна быть подключена к водопроводу для работы водонагревателя, и быть оборудована канализацией.
  6. Площадь котельной 4 м 2 , высота потолков в помещении не менее 2.5 м 2.
  7. Наружная дверь должна быть шириной 80 см.
  8. Верхняя часть дымохода должна быть выше крыши. Сечение дымохода должно быть больше диаметра выходного отверстия котла.
  9. Для подачи электроэнергии котельная должна быть оборудована электрощитом с заземлением.
  10. Газопровод заведен в помещение заранее. Для каждого газового прибора должен быть установлен отдельный вентиль.
  11. Стены котельной оштукатурены — категорически запрещается отделывать стены горючими материалами (МДФ, ДВП, пластик).

Запрещается хранить легковоспламеняющиеся жидкости и предметы возле топки и в самом помещении. Фундамент под ним (газовый котел или газовый котел) зимой не должен промерзать, поэтому его глубина должна быть ниже уровня промерзания грунта в регионе. Воздух из вентиляционного отверстия должен быть чистым, то есть дымоход должен располагаться далеко от вентиляционного отверстия. Помещение или здание, в котором установлен газовый котел, нельзя оборудовать для других целей.

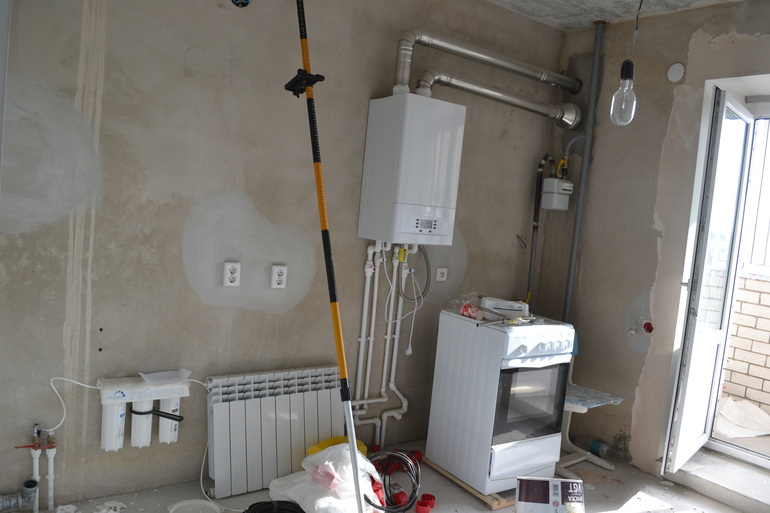

Правила установки настенных газовых котлов в квартире

Обычно в квартире газовый котел устанавливается на кухне, так как в нее уже заведена газовая магистраль, есть водопровод и канализация. То есть априори все требования по установке газового оборудования уже соблюдены – осталось только подключить котел. Такое положение дел автоматически снижает затраты на прокладку инженерных коммуникаций и энергоресурсов. Запрещается устанавливать газовый котел в помещениях с повышенной влажностью – в ванной, прачечной и т. п.

К настенным котлам предъявляется несколько дополнительных требований:

  1. Стена или перегородка для подвешивания котла должны выдерживать его — оборудование нельзя подвешивать к гипсокартону или другой легкой перегородке.
  2. Если стена отделана горючими материалами (обои, винил, пластик, МДФ, ДВП), то между стеной устанавливается негорючая прокладка толщиной 3 мм. При этом котел необходимо крепить специальными метизами, обеспечивающими расстояние от корпуса котла до стены не менее 4-5 см.
  3. Минимальное расстояние от котла до потолка и стен помещения 0,5 метра. Расстояние от котла до пола 0,8 метра.

Перед монтажом и запуском газового оборудования необходимо получить все соответствующие документы. Главное условие установки котла в частном доме, работающем на газе, заключается в том, что сначала заключается договор на подключение магистрального газопровода, а также составляется проект на установку газового оборудования и газификацию дома. Эти документы разрабатываются и утверждаются поставщиком газа в регионе.

Газ пока остается самым дешевым видом топлива. Соответственно, самое дешевое отопление получается именно на природном газе. Правда, установка газового котла связана с определенными сложностями – помещение должно соответствовать нормам пожарной безопасности.

Для установки мощных газовых котлов необходимо отдельное помещение

Нормы установки газового котла

Чтобы не было неприятностей при вводе газового котла в эксплуатацию, необходимо выбрать место установки в соответствии с действующими нормами.Установка газового котла в частном доме (односемейном или закрытом) регламентируется СНиП 31-02-2001, а правила установки в многоквартирных домах прописаны в СНиП 2.08.01.

Для частных домов

По нормам газовый котел можно устанавливать в вентилируемом помещении, которое находится:

  • на первом этаже дома;
  • в цоколе или цокольном этаже;
  • на чердаке:
  • Котлы газовые
  • до 35 кВт (согласно МДС 41. 2-2000 до 60 кВт) можно установить на кухне.

В отношении установки бойлеров на кухне в настоящее время действуют сразу два стандарта. По одному документу можно размещать отопительные приборы мощностью не более 35 кВт, по другому – не более 60 кВт. И речь идет только о отопительных приборах. Газовые плиты или другие приборы, использующие газ, не учитываются.

Как действовать? Вам необходимо выяснить, каких стандартов придерживаются в вашем ГорГазе.Ведь именно их представители будут принимать технику в эксплуатацию. Собственно, все тонкости вам должен рассказать дизайнер, но это тоже желательно знать – вам нужно будет подготовить помещение к монтажу.

Куда поставить

Теперь о том, где и как можно расположить газовое оборудование разной мощности. Речь пойдет о газовых котлах и суммируется их мощность:

  • мощностью до 150 кВт включительно — в отдельном помещении на любом этаже, в том числе в цокольном и цокольном этажах;
  • от 151 кВт до 350 кВт включительно — в отдельном помещении первого, цокольного или цокольного этажа, а также в отдельном пристроенном помещении.

Более мощные установки в частных домах не используются.

Требования к кухням, в которых устанавливается газовый котел

При размещении на кухне проточной газовой колонки или газового отопительного котла мощностью до 60 кВт помещение должно соответствовать следующим нормам:


Есть еще одно, не прописанное в нормах, но которое есть: установка газового котла допускается только в помещении с дверями.В свете последних тенденций — убрать перегородки и сделать вместо дверей — это может стать проблемой. Без двери разрешение не подпишут. Выход — поставить или. Другой вариант – стеклянные двери. Они не «нагружают» интерьер, а воспринимаются именно как двери.

Все эти требования должны быть выполнены. С нарушениями вы просто не подпишете акт приема-передачи.

Требования к отдельным помещениям

Они похожи, но есть некоторые отличия:

  • Высота потолка — не менее 2.5 м;
  • Объем и площадь помещений определяются удобством обслуживания, но не должны быть менее 15 м 3 .
  • Стены, ведущие в смежные помещения, должны иметь предел огнестойкости 0,75 часа и нулевой предел распространения огня по конструкции (кирпич, бетон, строительные блоки).
  • Вытяжной колпак с теми же требованиями: на отток — трехкратный обмен, на приток в том же объеме, плюс воздух на горение.
  • В комнате должно быть окно.Площадь остекления – не менее 0,03 м 2 на один кубический метр объема.

При установке оборудования мощностью 150 кВт и более одним из обязательных условий является выход на улицу. Можно оборудовать второй выход — в подсобное помещение (не жилое). Это может быть кладовая или прихожая. Двери должны быть противопожарными.

Обратите внимание, что при расчете окон учитывается площадь стекла, а не размеры оконного проема. Причем в некоторых случаях хотя бы одно стекло площадью не менее 0.Требуется 8 квадратных метров. Если увеличить окна проблематично, можно сделать аналогичное окно в двери (в регламенте не сказано, что оно должно быть в стене).

Как пристроить котельные

Иногда нет возможности выделить в доме отдельную комнату. В этом случае котельная пристраивается. Нормы высоты потолков, объема, остекления и вентиляции остаются такими же, как и для отдельных помещений, только добавляются конкретные нормы:


Обратите внимание, что расширение должно быть зарегистрировано.Без официальных документов вам газ никто не поставит. И еще: при его проектировании закладывайте все нормы без отклонений, иначе не примут. Если установка газового котла планируется в существующем помещении, на некоторые отклонения могут закрыть глаза или предложить некоторую компенсацию (при недостатке объема или высоты потолка могут попросить увеличить площадь остекления). Для новостроек (и хозяйственных построек тоже) таких скидок нет: они должны содержать все нормы.

Объединенные кухни

Сегодня стало модным иметь или . Получается единое большое пространство, в котором легко реализовать дизайнерские идеи. Но, газовая служба расценивает такое помещение как жилое и запрещает установку газового оборудования.

С однокомнатной квартирой проблему не решить, а вот с совмещенной есть выход. Если вы только планируете объединить кухню и гостиную, при оформлении документов назовите получившуюся комнату кухней-столовой.Район не жилой, поэтому ограничений не будет. Если бумаги уже были оформлены, можно попробовать их переделать или пойти другим путем – установить раздвижную перегородку. Правда, в этом случае потребуется переделка документов.

Место для установки газового котла

Если говорить конкретно о квартирах, то в них газовые котлы устанавливаются в основном на кухнях. Здесь есть все необходимые коммуникации: водопровод, газ, есть окно и вытяжка.Остается только определить подходящее место для котла. Для такой установки используются настенные (навесные) котлы. Они устанавливаются на несколько закрепленных на стенах крючков (обычно входят в комплект).

Что касается установки в других помещениях квартиры или дома, то, как правило, ни одно из них не соответствует требованиям. Например, в ванной комнате нет окна с естественным освещением, коридор обычно не подходит по размерам — не хватает допусков от углов или до противоположной стены, вентиляции обычно нет вообще или она недостаточна.Та же проблема и с кладовками — нет вентиляции и окон, не хватает объема.

Если в доме есть лестница на второй этаж, часто хозяева хотят поставить котел под лестницей или в этом помещении. По объему он обычно проходит, а вот по вентиляции придется делать очень мощный — объем считается двухуровневым и необходимо обеспечить его троекратный обмен. Для этого потребуется несколько труб (три и более) очень большого сечения (не менее 200 мм).

Определившись с помещением для установки газового котла, осталось найти для него место. Его выбирают исходя из типа котла (настенный или напольный) и требований производителя. В техпаспорте обычно указываются расстояния от стены вправо/влево, высота установки относительно пола и потолка, а также расстояние от лицевой поверхности до противоположной стены. Они могут отличаться от производителя к производителю, поэтому стоит внимательно прочитать инструкцию.

Нормы монтажа согласно СНиП

  • Газовые котлы можно устанавливать на несгораемые стены на расстоянии не менее 2 см от них.
  • Если стена трудногорючая или горючая (деревянная, каркасная и т.п.) ее необходимо защитить негорючим материалом. Это может быть трехмиллиметровый лист асбеста, поверх которого закрепляется лист металла. Также для защиты считается слой штукатурки слоем не менее 3 см. При этом котел необходимо подвешивать на расстоянии 3 см.Размеры негорючего материала должны превышать размеры котла на 10 см с боков и снизу, а сверху быть больше на 70 см.

Вопросы могут возникнуть по поводу асбестового листа: на сегодняшний день он признан опасным для здоровья материалом. Вы можете заменить его слоем минеральной ваты. А также имейте в виду, что керамическая плитка тоже считается противопожарным основанием, даже если она уложена на деревянные стены: слой клея и керамики как раз и придают требуемую огнестойкость.

Также регламентируется установка газового котла относительно боковых стен. Если стена негорючая, расстояние не может быть меньше 10 см. Для легковоспламеняющихся и трудносгораемых материалов это расстояние составляет 25 см (без дополнительной защиты).

Если устанавливается напольный газовый котел, то основание должно быть негорючим. На деревянном полу делается негорючая подставка. Он должен обеспечивать предел огнестойкости 0,75 часа (45 минут).Это либо кирпичи, уложенные на ложки (1/4 часть кирпича), либо толстые керамические напольные плитки, которые укладываются поверх асбестового листа, закрепленного на металлическом листе. Размеры негорючей основы на 10 см больше размеров установленного котла.

Газовые котлы Аристон появились на российском рынке отопления одними из первых. Во многом благодаря всемирно известному бренду этому итальянскому производителю газового отопительного оборудования удалось быстро «завоевать» отечественного покупателя и добиться высокой динамики продаж.

Газовый котел Аристон, отзывы владельцев которого помогают лучше определиться с покупкой, мы часто можем встретить на разных сайтах и ​​в интернет-магазинах. Современный набор функций и хороший дизайн, хорошие технические характеристики и большой выбор моделей являются явным преимуществом при покупке устройства, даже несмотря на то, что цены несколько завышены.

Но сегодня мы рассмотрим не только плюсы, но и минусы навесных котлов Аристон, изучив их устройство и особенности моделей, используя инструкцию по эксплуатации, фото, отзывы покупателей и профессионалов.

Модельный ряд настенных двухконтурных газовых котлов Ariston

Итальянский производитель представлен на российском рынке достаточно широким ассортиментом настенных газовых котлов. У нас можно найти газовые котлы Аристон, двухконтурные и одноконтурные, традиционные и конденсационные, с накопительным бойлером и без него.

Кроме того, как и большинство конкурентов, газовые котлы отопления Аристон выпускаются с закрытой камерой сгорания (с турбонаддувом) и с открытой (атмосферные). Для устройств с принудительной тягой выход дымохода предусматривают горизонтально через стену, дополнительно купив для него специальный с диаметром трубы 60/100 мм.

Газовые котлы Ariston: модельный ряд


На сегодняшний день итальянская компания выпускает несколько модификаций своих традиционных двухконтурных газовых котлов:

— Ariston BS 15 FF, 24 FF и 24 II;

— Ariston Cares X 15 CF и 15 FF, 18 FF, 24 CF и 24FF;

— Ariston HS 15 CF и 15 FF, 18 FF, 24 CF и 24FF;

— Ariston Clas X 24 FF, 28 FF и 24 CF;

— Аристон Эгис Плюс и Премиум;

— Аристон Генус Х;

— Аристон Альтеас Х.

Одноконтурный газовый котел Аристон с возможностью подключения бойлера косвенного нагрева представлен только одной моделью «Ariston Cares X System» мощностью от 15 до 32 кВт с закрытой и открытой камерами сгорания.

Двухконтурные газовые котлы Аристон

выпускаются мощностью 15, 18, 24 и 28 кВт. Самая популярная модификация – это устройство мощностью 24 кВт, способное отапливать дом площадью до 200-230 м2. Котлы с турбонаддувом называются FF, атмосферные котлы CF.

Особенности газового котла Ariston Cares X: инструкция, устройство

Ariston Cares X 24FF


Данная модель является одной из бюджетных в ценовом сегменте до 35 000 рублей, и за счет этого самая популярная, судя по количеству отзывов владельцев котла Аристон. Но даже за небольшую сумму покупатель получает современный настенный газовый котел, который имеет приятный внешний вид, кнопочное управление и ЖК-дисплей, а также целый набор необходимых функций.

Как и во всех моделях настенных газовых котлов Ariston, приборы серии Cares X комплектуются: циркуляционным насосом марки Wilo с автоматическим воздухоотводчиком и газовым клапаном SIT … Кроме того, они комплектуются с группой безопасности котла и мембранным расширительным баком на 8 литров.

Газовый котел «Ariston Cares X» имеет два теплообменника: основной медный с алюминиевым покрытием для контура отопления и компактный вторичный из нержавеющей стали для контура ГВС. Производительность этого вторичного теплообменника для моделей Ariston Cares X 24 FF (CF) мощностью 24 кВт составляет 13,6 л/мин. Рассмотрим устройство двухконтурного газового котла Ariston Cares X 24 FF NG:

Двухконтурный газовый котел Ariston


1 — выход для коаксиального дымохода;
2 — пневматическое реле;
3 — сборник конденсата;
4 — основной теплообменник отопления;
6 и 19 — датчики температуры на входе и выходе отопительного контура;
7 — горелка газовая Полидоро;
8 — электроды розжига;
9 — вторичный теплообменник горячего водоснабжения;
10 — клапан газовый СИТ;
11 — клапан предохранительный на 3 бара;
12 — блок розжига;
13 — манометр;
14 — кран питания системы отопления;
15 — фильтр;
16 — Датчик протока ГВС;
17 — циркуляционный насос Wilo;
18 — реле давления;
20 — привод трехходового клапана;
21 — датчик контроля пламени горелки;
22 — камера сгорания;
23 — расширительный бачок;
24 — вентилятор (турбина).

Летне-зимний режим и комнатный термостат помогают сократить расходы на газ. Летом котел может работать только на контур ГВС, зимой устройство работает экономично благодаря модулирующей газовой горелке. Комнатный термостат не входит в комплектацию котла, но его всегда можно купить отдельно.

Котлы этой серии имеют в своем устройстве датчики температуры, установленные на «подаче» и «обратке», температуры проточной воды, датчики контроля пламени и тяги. Кроме того, устройства оснащены системой безопасности: защита от низкого давления воды, функция защиты от замерзания системы и ее перегрева.

Газовый котел Аристон адаптирован к российским условиям, таким как перепады напряжения в электросети, слабое давление газа и низкая температура воздуха за окном. Но, даже несмотря на это, сам производитель рекомендует подключать котел через .

Данная рекомендация касается не только котлов этой марки, но и других настенных газовых котлов любого производителя. Если электронная плата котла вдруг выйдет из строя из-за скачка напряжения, то этот случай не будет считаться гарантийным.

Технические характеристики двухконтурного газового котла Ariston Cares X

Газовый котел Ariston: технические характеристики


Преимущества газовых котлов Ariston :

— очень большой выбор моделей;
– престижный мировой бренд;
— итальянская сборка;
— два теплообменника;
— адаптация к российским условиям.

Недостатки газовых котлов Аристон :

— перезаряд;
— комплектующие китайского производства;
— основное направление компании производство накопительных водонагревателей.

Двухконтурный газовый котёл Аристон

На этой странице вы можете найти и скачать инструкцию для газовых настенных котлов Аристон в формате pdf.

      Газовые настенные котлы Ariston серии GENUS 24 FF, GENUS 28 FF, GENUS 36 FF, GENUS 24 CF, GENUS 28 CF. Руководство пользователя. Язык: RU, RO | pdf 786.93 Кб

      Газовые настенные котлы Ariston серии GENUS 24 CF, GENUS 28 CF для отопления и горячего водоснабжения. Паспорт. Язык: RU, RO | pdf 1.09 Мб

      Газовые настенные котлы Ariston серии GENUS 24 FF, GENUS 28 FF для отопления и горячего водоснабжения. Паспорт. Язык: RU, RO | pdf 1.07 Мб

      Газовые настенные котлы Ariston серии GENUS 24 FF, GENUS 28 FF. Инструкции по установке и обслуживанию. Язык: RU, RO | pdf 5.05 Мб

      Газовые настенные котлы Ariston серии GENUS 24 CF, GENUS 28 CF. Инструкции по установке и обслуживанию. Язык: RU, RO | pdf 3.14 Мб

      Газовые настенные котлы Ariston серии GENUS 36 FF для отопления и горячего водоснабжения. Паспорт. Язык: RU, RO | pdf 893.17 Кб

      Газовые настенные котлы Ariston серии GENUS 36 FF. Инструкции по установке и обслуживанию. Язык: RU, RO | pdf 2.00 Мб

      Газовые настенные котлы Ariston серии GENUS 24 CF, GENUS 28 CF, GENUS 24 FF, GENUS 28 FF, GENUS 35 FF.Руководство пользователя. Язык: RU, RO | pdf 7.32 Мб

      Настенные одноконтурные котлы CLAS System 24 FF, CLAS System 28 FF, CLAS System 32 FF. Инструкции по установке и обслуживанию. 2008 | pdf 4.71 Мб

      Котлы газовые настенные одноконтурные CLAS System 15 FF, CLAS System 24 FF, CLAS System 28 FF, CLAS System 32 FF, CLAS System 15 CF, CLAS System 24 CF, CLAS System 28 CF. Руководство пользователя. 2008 | pdf 1,24 Мб

      Газовый настенный двухконтурный котел EGIS 24 CF.Инструкции по установке и обслуживанию. 2008 | pdf 1.01 Мб

      Газовый настенный двухконтурный котел EGIS 24 FF. Инструкции по установке и обслуживанию. 2008 | pdf 1,24 Мб

      Котлы газовые настенные двухконтурные EGIS 24 FF, EGIS 24 CF. Руководство пользователя. 2008 | pdf 497.92 Кб

      Газовые настенные котлы Ariston серии BS 24 FF, BS 24 CF. Руководство пользователя. Язык: RU, PL | pdf 439.96 Кб

      Газовые настенные котлы Ariston серии BS 24 CF.Инструкции по установке и обслуживанию. Язык: RU, PL | pdf 1.86 Мб

      Газовые настенные котлы Ariston серии BS 24 CF для отопления и горячего водоснабжения. Паспорт. Язык: RU, PL | pdf 1,05 Мб

      Газовые настенные котлы Ariston серии BS 24 FF для отопления и горячего водоснабжения. Паспорт. Язык: RU, PL | pdf 1.08 Мб

      Газовые настенные котлы Ariston серии BS 24 FF. Инструкции по установке и обслуживанию. Язык: RU, PL | pdf 2.33 Мб

      Газовые настенные котлы Ariston серии BS II 15 FF. Руководство пользователя. Язык: RU, UA, RO | pdf 228.38 Кб

      Газовые настенные котлы Ariston серии BS II 15 FF. Инструкции по установке и обслуживанию. Язык: RU, UA, RO | pdf 1.71 Мб

      Газовые настенные котлы Ariston серии BS II 15 FF для отопления и горячего водоснабжения. Паспорт. Язык: RU, UA, RO | ПДФ 1012.93 Кб

      Газовые настенные котлы Ariston серии BS II 24 FF. Инструкции по установке и обслуживанию. Язык: RU, UA, RO | pdf 1.88 Мб

      Газовые настенные котлы Ariston серии BS II 24 FF для отопления и горячего водоснабжения. Паспорт. Язык: RU, UA, RO | pdf 1018. 39 Кб

      Газовые настенные котлы Ariston серии BS II 24 CF для отопления и горячего водоснабжения. Паспорт. Язык: RU, UA, RO | ПДФ 1005.51 Кб

      Газовые настенные котлы Ariston серии BS II 24 CF. Инструкции по установке и обслуживанию. Язык: RU, UA, RO | pdf 1,38 Мб

      Газовые настенные котлы Ariston серии BS II 24 FF, BS II 24 CF. Руководство пользователя. Язык: RU, UA, RO | pdf 246.76 Кб

      Газовые настенные котлы Ariston серии CLAS 24 FF, CLAS 28 FF, CLAS 24 CF. Руководство пользователя. Язык: RU, RO | pdf 661.98 Кб

      Газовые настенные котлы Ariston серии CLAS 24 CF.Инструкции по установке и обслуживанию. Язык: RU, RO | pdf 2.28 Мб

      Газовые настенные котлы Ariston серии CLAS 24 CF для отопления и горячего водоснабжения. Паспорт. Язык: RU, RO | pdf 1005.77 Кб

      Газовые настенные котлы Ariston серии CLAS 24 FF, CLAS 28 FF для отопления и горячего водоснабжения. Инструкции по установке и обслуживанию. Язык: RU, RO | pdf 2.78 Мб

      Газовые настенные котлы Ariston серии CLAS 24 FF, CLAS 28 FF для отопления и горячего водоснабжения.Паспорт. Язык: RU, RO | pdf 1.13 Мб

      Газовые настенные котлы Ariston серии CLAS B, CLAS B Premium: CLAS B 24 CF, CLAS B 24 FF, CLAS B 30 FF, CLAS B Premium 24, CLAS B Premium 35. Инструкция по эксплуатации. Язык: RU, PL, CZ, RO, HU | pdf 2.52 Мб

      Газовые настенные котлы Ariston серии CLAS B 24 CF. Инструкции по установке и обслуживанию. Язык: RU, PL, CZ, RO, HU | pdf 7.20 Мб

      Газовые настенные котлы Ariston серии CLAS B 24 CF для отопления и горячего водоснабжения.Паспорт. Язык: RU, PL, CZ, RO, HU | pdf 1.09 Мб

      Газовые настенные котлы Ariston серии CLAS B 24 FF, CLAS B 30 FF для отопления и горячего водоснабжения. Инструкции по установке и обслуживанию. Язык: RU, PL, CZ, RO, HU | pdf 8.84 Мб

      Газовые настенные котлы Ariston серии CLAS B 24 FF, CLAS B 30 FF для отопления и горячего водоснабжения. Паспорт. Язык: RU, PL, CZ, RO, HU | pdf 1,15 Мб

      Газовые настенные котлы Ariston CLAS EVO 24 FF, CLAS EVO 28 FF, CLAS EVO SYSTEM 24 FF, CLAS EVO SYSTEM 28 FF, CLAS EVO SYSTEM 32 FF, CLAS EVO 24 CF, CLAS EVO SYSTEM 24 CF, CLAS EVO СИСТЕМА 28 серии CF.Руководство пользователя. Язык: RU, RO | pdf 373.49 Кб

      Газовые настенные котлы Ariston серии CLAS EVO 24 CF, CLAS EVO SYSTEM 24 CF, CLAS EVO SYSTEM 28 CF. Инструкции по установке и обслуживанию. Язык: RU, RO | pdf 1.87 Мб

      Газовые настенные котлы Ariston серии CLAS EVO 24 CF, CLAS EVO SYSTEM 24 CF, CLAS EVO SYSTEM 28 CF для отопления и горячего водоснабжения. Паспорт. Язык: RU, RO | pdf 987.40 Кб

      Газовые настенные котлы Ariston серии CLAS EVO 24 FF, CLAS EVO 28 FF, CLAS EVO SYSTEM 24 FF, CLAS EVO SYSTEM 28 FF, CLAS EVO SYSTEM 32 FF.Инструкции по установке и обслуживанию. Язык: RU, RO | pdf 2.60 Мб

      Газовые настенные котлы Ariston серии CLAS EVO 24 FF, CLAS EVO 28 FF, CLAS EVO SYSTEM 24 FF, CLAS EVO SYSTEM 28 FF, CLAS EVO SYSTEM 32 FF для отопления и горячего водоснабжения. Паспорт. Язык: RU, RO | pdf 990.97 Кб

      Газовые настенные котлы Ariston серий CLAS EVO SYSTEM 15 FF, CLAS EVO SYSTEM 24 FF, CLAS EVO SYSTEM 32 FF, CLAS EVO SYSTEM 15 CF, CLAS EVO SYSTEM 24 CF.Руководство пользователя. Язык: RU | pdf 306.18 Кб

      Газовые настенные котлы Ariston серий CLAS EVO SYSTEM 15 FF, CLAS EVO SYSTEM 24 FF, CLAS EVO SYSTEM 32 FF. Инструкции по установке и обслуживанию. Язык: RU | pdf 2.33 Мб

      Газовые настенные котлы Ariston серии CLAS EVO SYSTEM 15 FF, CLAS EVO SYSTEM 24 FF, CLAS EVO SYSTEM 32 FF для отопления и горячего водоснабжения. Паспорт. Язык: RU | pdf 946.87 Кб

      Газовые настенные котлы Ariston серии EGIS PLUS 24 FF, EGIS PLUS 24 CF.Руководство пользователя. Язык: RU, RO | pdf 204.57 Кб

      Газовые настенные котлы Ariston серии EGIS PLUS 24 FF. Инструкции по установке и обслуживанию. Язык: RU, RO | pdf 2.29 Мб

      Газовые настенные котлы Ariston серии EGIS PLUS 24 FF для отопления и горячего водоснабжения. Паспорт. Язык: RU, RO | pdf 973.91 Кб

      Газовые настенные котлы Ariston серии EGIS PLUS 24 CF для отопления и горячего водоснабжения.Паспорт. Язык: RU, RO | pdf 934.35 Кб

      Газовые настенные котлы Ariston серии EGIS PLUS 24 CF. Инструкции по установке и обслуживанию. Язык: RU, RO | pdf 1,69 Мб

      Газовые настенные котлы Ariston серий GENUS EVO 24 FF, GENUS EVO 30 FF, GENUS EVO 32 FF, GENUS EVO 35 FF, GENUS EVO 24 CF, GENUS EVO 30 CF. Руководство пользователя. Язык: RU, RO | pdf 446.18 Кб

      Газовые настенные котлы Ariston серии GENUS EVO 24 FF, GENUS EVO 30 FF, GENUS EVO 32 FF, GENUS EVO 35 FF для отопления и горячего водоснабжения.Паспорт. Язык: RU, RO | pdf 991.20 Кб

      Газовые настенные котлы Ariston серии GENUS EVO 24 CF, GENUS EVO 30 CF для отопления и горячего водоснабжения. Паспорт. Язык: RU, RO | pdf 1019.57 Кб

      Газовые настенные котлы Ariston серии GENUS EVO 24 FF, GENUS EVO 30 FF, GENUS EVO 32 FF, GENUS EVO 35 FF. Инструкции по установке и обслуживанию. Язык: RU, RO | pdf 2.72 Мб

      Газовые настенные котлы Ariston серии GENUS EVO 24 CF, GENUS EVO 30 CF.Инструкции по установке и обслуживанию. Язык: RU, RO | pdf 2.19 Мб

Ассортимент компании Аристон на сегодняшний день включает 3 модели двухконтурных газовых котлов для обеспечения жилых домов отоплением и горячим водоснабжением. Для помещений менее 200 м2 предлагается модель BS II, а для площадей 200-350 м2 BS II, EGIS PLUS и CLAS B.

Преимуществом устройств является стоимость выработки тепла по сравнению со всеми остальными типами котлов. Недостатком является необходимость центральной системы газоснабжения и постоянного электроснабжения.

Газовые котлы

подходят для отопления и горячего водоснабжения жилых квартир и загородных домов, являясь более дешевой альтернативой центральному отоплению.

Общие характеристики котлов

Знакомство с характеристиками необходимо для правильного выбора модели устройства:

  • Исполнение — напольное или настенное. Навесной вариант имеет более компактные размеры, но и меньшую вырабатываемую тепловую мощность.Отличий в функционале в современных моделях нет.
  • Тип камеры сгорания. Открытая камера всасывает воздух из помещения и выбрасывает дымовые газы через дымоход. Закрытая камера может производить забор воздуха и отвод газов через одну коаксиальную трубу. Для установки в квартире предпочтительнее закрытая камера сгорания.
  • Тепловая мощность каждого контура в кВт. Площадь отапливаемого помещения зависит от параметра. Примерный расчет 1 кВт на 10 м 2 помещения.
  • Коэффициент полезного действия (КПД). Характеризует КПД устройства для передачи энергии, полученной при сгорании газа. Чем выше КПД, тем меньше топлива потребуется для нагрева воды.
  • Температура теплоносителя в °С и диапазон ее регулирования. Необходимо выбрать устройство, обеспечивающее нужную температуру.
  • Производительность контура в литрах в час. При оценке данного параметра необходимо учитывать средний расход воды на горячее водоснабжение; может быть целесообразно использовать конструкцию хранения с установленной.
  • Наличие функций защиты и комфорта , широкий выбор режимов работы.


Модельный ряд

BS II — настенный газовый котел для отопления и горячего водоснабжения многоквартирных домов. Котел имеет компактную конструкцию, небольшой вес и два надежных раздельных теплообменника:

БС II 15 FF БС II 24 FF БС II 24 CF
Камера сгорания закрытый открыть
11-15 11-25,8 11,2-25,8
11-28 11-27 11-27
89,6 93,8 91,9
89,3 93,6 91,2
35-85
Температура контура ГВС, °С 36-60
13,6
9,7
Масса, кг 30
Цена, руб. 36 500 42 000 39 000

Модель CLAS B имеет настенную конструкцию и встроенный бойлер из нержавеющей стали на 40 литров.Устройство рассчитано на большой расход воды в контуре ГВС, совмещая функции накопительного и проточного водонагревателя.

Модель оснащена цифровым дисплеем для комфортного управления:

КЛАСС B 24 CF КЛАСС B 24 FF КЛАСС B 30 FF
Камера сгорания открыть закрытый
Тепловая мощность (отопительный контур, кВт) 11-25 11-25,8 13-31,3
Тепловая мощность (контур ГВС), кВт 11-27 11-27 13-31,3
КПД при 100% тепловой мощности, % 91,9 93,8 93,6
КПД при 30% тепловой мощности, % 91,2 93,6 93,2
Температура отопительного контура, °С 35-82
Температура контура ГВС, °С 40-65
Производительность контура ГВС при нагреве воды на 25°С, л/мин 22,8 25,2
Производительность контура ГВС при нагреве воды на 35°С, л/мин 16,3 18
Масса, кг 52 55
Цена, руб. 84 000 87 700 90 000

Модель EGIS PLUS доступен в версии 24 кВт и является достойным продолжением серии BS II.

Котел имеет настенное исполнение и оснащен удобной цифровой панелью управления, цена не превышает BS II:

ЭГИС ПЛЮС 24 CF ЭГИС ПЛЮС 24 FF
Камера сгорания открыть закрытый
Тепловая мощность (отопительный контур, кВт) 11,2-25,8 11-25,8
Тепловая мощность (контур ГВС), кВт 11,2-25,8 11-25,8
КПД при 100% тепловой мощности, % 91,9 93,8
КПД при 30% тепловой мощности, % 91,2 93,6
Температура отопительного контура, °С 35-85
Температура контура ГВС, °С 36-60
Производительность контура ГВС при нагреве воды на 25°С, л/мин 13,6
Производительность контура ГВС при нагреве воды на 35°С, л/мин 9,7
Масса, кг 30
Цена, руб. 35 500 39 900

Выбор инструмента

При выборе устройства необходимо руководствоваться следующими критериями:


Устройство газового котла

Неисправности котла

Большинство возникающих неисправностей можно предотвратить на этапе монтажа котла.Вот перечень основных неисправностей, их причины и меры по предотвращению выхода устройства из строя:

  • Отказ платы управления. Возникает, как правило, из-за плохого качества электроэнергии – скачков напряжения, частых отключений электроэнергии. Для предотвращения поломок по этой причине необходимо предусмотреть . Для частного дома хорошим решением будет установка резервного дизель-генератора и системы автоматического переключения. Необходимо защитить устройство автоматическим выключателем, запитать его по отдельной кабельной линии и надежно заземлить.
  • Ухудшение паспортных характеристик прибора, выражающееся в недогреве воды или снижении производительности при нагреве. Это связано с наличием в воде загрязняющих веществ, чрезмерной жесткостью воды. В обоих случаях на трубках теплообменника появляются отложения, препятствующие нагреву и прохождению воды в системе. Для решения проблемы с загрязнением необходимо установить фильтр, а при использовании воды с повышенным содержанием кальция рекомендуется подогреть воду до 45-50°С.
  • Частые остановки из-за недостаточного давления воды. Ошибка обнаружена устройством и вызывает аварийный останов. Перед приобретением агрегата необходимо выяснить параметры водопроводной сети и внести в нее изменения, если давление ниже 1,5 бар. Если давление выше 6 бар, предусмотреть установку редукционного клапана. Если параметры основной сети в норме, то выключите котел и проверьте систему на герметичность.
  • Частые перебои в системе дымоудаления. ПЕРЕД монтажом агрегата рассчитать и установить газоходы и дымоход, обеспечивающие необходимую тягу.
  • Частые остановки из-за нехватки воздуха. Перед установкой прибора оборудуйте помещение приточной вентиляцией.
  • Несоответствие режимов работы заявленным, несоответствие охлаждающей жидкости заданным параметрам. Основная причина — неправильный ввод в эксплуатацию и неверные настройки устройства.Внимательное прочтение инструкций часто помогает решить проблему. При необходимости должен быть привлечен квалифицированный техник, который введет вас в эксплуатацию и проинструктирует, как эксплуатировать устройство.
  • При выборе модели обращайтесь в компанию , которая подберет необходимое оборудование исходя из ваших требований;
  • Доверьте монтаж и ввод в эксплуатацию устройства квалифицированному специалисту;
  • Внимательно прочитайте инструкцию по эксплуатации;
  • Не пренебрегать периодическими профилактическими осмотрами и сервисным обслуживанием оборудования;
  • При любой часто повторяющейся неисправности выключите котел. и вызовите квалифицированного специалиста;
  • Доверяйте ремонт и поставку запчастей только сертифицированной организации.

Требования к проекту — Квалифицированные профессии — Котел

В ходе завершения работ с котлом или ремонта оборудования подрядчики должны проверять следующие применимые примечания, чтобы обеспечить соответствие нормативным требованиям и нормам NYC Building , Mechanical и Коды топливного газа :

  • Клапаны сброса давления .Спущено по трубе; конец без резьбы, не соединенный напрямую с дренажными или вентиляционными линиями дома
  • Одобренный коммерческий газ Flex . Коммерческое кухонное оборудование на колесах с фиксаторами
  • Бытовые печи, печи + сушилки . Только они могут использовать газовый шланг; другое оборудование должно быть жестко закреплено.

Код топливного газа г. Нью-Йорка: разрешение на использование газа согласно разделу 406

FGC.
  • Дымоход, добавочный воздух, вентиляция + проводка управления безопасностью . Должен быть укомплектован для осушителей, водонагревателей, бойлеров, установок ОВКВ
  • Проверки пожарной безопасности .Должен быть успешно завершен, если он связан с запросом на авторизацию газа
  • .
  • Газовый тест . Не старше одного года
  • Цветовой код . Все газопроводы в новых или существующих зданиях должны быть обозначены желтой этикеткой с маркировкой Gas черными буквами с интервалами, не превышающими пяти (5) футов. Все этикетки должны быть на месте во время проверки газа. Сантехнические нормы (ПК) 401.5 (ASME A13.1)
  • Аффидевит сварщика (только сварка газовых труб) от уполномоченного агентства

Энергетический кодекс Нью-Йорка: ввод в эксплуатацию сменного оборудования >600 кБТЕ/ч

Предварительный отчет о вводе в эксплуатацию: должен быть представлен в DOB до сдачи в эксплуатацию Окончательный отчет о вводе в эксплуатацию: должен быть представлен в DOB через 90 дней после утверждения, как того требует раздел ECC C408 .

Специальные проверки

Работы с котлами могут потребовать, в соответствии с главой 17 Строительного кодекса , определенных специальных и текущих проверок, а также других строительных требований, которые должны выполняться во время и в конце строительства, как указано в таблице ниже. Зарегистрированный специалист по дизайну несет ответственность за указание, какие специальные проверки требуются при приеме заявки. Владелец должен нанять ответственные специальные инспекционные агентства, как того требует Раздел 406 Кодекса о топливном газе , для таких специальных и предварительных инспекций.

СПЕЦИАЛЬНАЯ/ПРОГРЕССИВНАЯ ПРОВЕРКА

ОПИСАНИЕ КОДОВЫХ ТРЕБОВАНИЙ

Газопровод высокого давления

В соответствии с разделом 403. 1.1 ФСК все сварные газораспределительные трубопроводы подлежат специальной проверке. См. BC 1704.19

Пар высокого давления

Трубопровод пара высокого давления и трубопровод горячей воды высокой температуры подлежат специальной проверке.См. BC 1704.18

Механические системы*

Механические системы подлежат специальной проверке. См. BC 1704.16.2

Системы отопления

Для новых и модифицированных котлов и систем отопления требуется специальный осмотр. См. BC 1704.25

Дымоходы

Дымоходы подлежат специальной проверке.См. BC 1704.26

Специальная проверка систем хранения топлива и топливных трубопроводов

Оборудование для хранения мазута, включая резервуары, насосы, клапаны,
перекачивающие, возвратные, заправочные и вентиляционные трубопроводы, подвески и крепления, заправочные и вентиляционные терминалы и связанные с ними системы, регулируемые Механическим кодексом г. Нью-Йорка Раздел 1308 ,  См. BC 1704.17

Система сейсмоизоляции

В соответствии с BC 1707 во время изготовления и установки изолирующих блоков и устройств рассеивания энергии для оборудования и трубопроводов, являющихся неотъемлемой частью системы сейсмоизоляции, должны проводиться специальные периодические проверки.8

Конструкция с классом огнестойкости

В соответствии с BC 110.3.4 , Огнестойкие конструкции должны быть проверены на соответствие утвержденной строительной документации, включая проверку следующих работ:

  • Перегородки, полы, потолки, шахты огнестойкие; и
  • Противопожарные жалюзи

Соответствие требованиям зон затопления

Специальная инспекция на предмет соответствия зонам затопления должна проводиться в соответствии с требованиями BC, Приложение G105. 3 .

Окончательная проверка

Должна проводиться окончательная проверка всех разрешенных работ. Заключительные проверки должны соответствовать AC 28-116.2.4 .

Энергетический кодекс Нью-Йорка: текущие проверки, как того требуют BC 109.3.5 и NYCECC

  • Проходы через тепловую оболочку: должны быть герметизированы , чтобы свести к минимуму утечку воздуха
  • Заслонки, встроенные в оболочку здания: заслонки наружного воздуха должны быть закрыты , когда система выключена
  • HVAC & Service Средства управления системой водяного отопления: соответствуют требованиям к размерам и эффективности
  • HVAC & Service Элементы управления системой нагрева воды: применимо для частичной нагрузки, сброса, контроля температуры
  • Изоляция трубопровода: минимальная толщина от 1 до 4 дюймов. 5 дюймов требуется для трубопроводов с жидкостями >105F
  • Информация по техническому обслуживанию: должна быть предоставлена ​​для установки нового оборудования
  • Постоянный сертификат: должен быть указан тип и эффективность систем отопления, охлаждения и/или нагрева технической воды
  • .

* Некоторые из перечисленных специальных проверок могут быть неприменимы для котельных установок, но необходимы для выполнения необходимых проектных работ, например, сантехнических и механических *

Прочие требования — FDNY

Установки для хранения топлива/модификация резервуаров требуют уведомления FDNY.FDNY требует ежегодного разрешения на резервуары для хранения топлива.

Необходимые проверки котла

Проверки ДОБ

необходимы на различных стадиях завершения котельных работ, а также при окончательной доработке. В зависимости от объема работ или проекта ремонта могут потребоваться следующие проверки котла:

  • Окончательная проверка . Подпись

Самостоятельная сертификация сантехнических инспекций

Для работы с котлами подрядчики могут либо потребовать инспекцию DOB, либо представить самостоятельную сертификацию котлов в жилых домах на одну-пять семей с устройствами, потребляющими тепло менее 350 000 БТЕ.Для хранения топлива у подрядчика есть возможность самостоятельной сертификации для всех работ. Подрядчики должны представить результаты самостоятельно заверенных проверок (результаты онлайн-проверки).

Правоприменительный отдел проводит выборочную проверку всех самосертифицированных результатов, чтобы обеспечить соответствие проверяемой работы Кодексу и другим правилам .

Запросы на проверку

Необходимо использовать онлайн-инструмент для планирования встреч для необходимых проверок DOB . DOB NOW предоставляет надежные учетные записи в Интернете, упрощая подачу заявок, осуществление платежей, планирование встреч, проверку статуса заявки или проверки, получение разрешений и продление.

Котел

Ссылки на квалифицированные профессии

Полезные ссылки

Калифорния закрывает дверь для газа в новых домах

Высшее энергетическое начальство Калифорнии скоро решит, когда потушить пламя природного газа в новых домах.

Сейсмический шаг к отказу от некоторых газовых приборов произошел, когда Калифорнийская энергетическая комиссия переоборудовала строительные нормы штата для энергоэффективных домов.Это расширение первых в стране мандатов штата, требующих солнечных батарей во всех новых домах, начиная с прошлого года.

В настоящее время агентство планирует ужесточить правила использования природного газа для отопления и горячего водоснабжения. Обновление кодекса вступит в силу в 2023 году.

Экологические группы хотят полного запрета природного газа в новых домах, но государственная комиссия дала понять, что сейчас это маловероятно. Вместо этого официальные лица в ближайшие месяцы, вероятно, будут использовать стимулы, чтобы убедить застройщиков выбирать электрические варианты отопления, такие как тепловые насосы. Более мышечные потребности могут появиться позже.

«Мы действительно повышаем эффективность по всем направлениям, — сказал в интервью комиссар агентства Эндрю Макаллистер. «Мы ожидаем, что будем стимулировать рынок расширять внедрение тепловых насосов».

«Вы должны предоставить рынку причины принять его, прежде чем вмешаться и, возможно, предписать его», — добавил Макаллистер. «Это путь, по которому мы, вероятно, идем».

Долгосрочные перспективы развития природного газа в Калифорнии неутешительны, поскольку к 2045 году там хотят полностью исключить выбросы углекислого газа.Этим летом губернатор Гэвин Ньюсом (D) срочно принял меры по борьбе с изменением климата после того, как лесные пожары сожгли более 4 миллионов акров, что является новым рекордом.

Калифорнийская ассоциация строительной индустрии, торговая группа, члены которой строят 85% новых зданий в штате, в ближайшие пять лет готовится к ужесточению правил.

«Письмо на стене», — сказал Боб Реймер, технический директор отраслевой группы. «К 2026 году им понадобится электрическое пространство и водяное отопление.

По данным Калифорнийского совета по воздушным ресурсам, использование природного газа в зданиях создает около 10% выбросов парниковых газов в Калифорнии.

Это агентство в ноябре призвало к «более строгим стандартам кухонной вентиляции и электрификации приборов, включая плиты, духовки, топки, а также водонагреватели, в кодовом цикле 2022 года для всех новых зданий».

Эти шаги установят новые ориентиры на национальном уровне и предназначены «для защиты здоровья населения, улучшения качества воздуха внутри и снаружи помещений, сокращения выбросов парниковых газов и постановки Калифорнии на путь достижения углеродной нейтральности», — говорится в сообщении CARB.

Они приходят, поскольку более 40 городов и округов Калифорнии ужесточили правила использования природного газа в новых домах. Некоторые из них полностью запретили его, в том числе Сан-Франциско. Экологические группы настаивают на немедленном исключении газа из нового жилищного строительства, шаг, который, по их словам, предотвратит выбросы новых домов в атмосферу на десятилетия вперед.

«У нас нет еще трех лет, чтобы ждать этого», — сказал Мэтт Веспа, адвокат Earthjustice. «Здесь большой импульс.

Даже базирующаяся в Сан-Франциско коммунальная компания Pacific Gas and Electric Co., у которой 5 миллионов клиентов, заявила, что поддерживает «политику местного правительства, направленную на продвижение полностью электрического нового строительства».

«PG&E приветствует возможность избежать инвестиций в новые газовые активы, которые впоследствии могут оказаться недоиспользованными, поскольку местные органы власти и государство работают вместе над достижением долгосрочных целей декарбонизации», — говорится в заявлении коммунального предприятия.

2 агентства подали в суд

Другие энергокомпании защищают газ.

Southern California Gas Co., крупнейшая в стране газовая компания по доходам от продаж, в июле подала в суд на Калифорнийскую энергетическую комиссию, или CEC, из-за того, что коммунальное предприятие рассматривает как попытку маргинализации газа.

Иск был направлен против Интегрированного отчета об энергетической политике ЦИК за 2019 год, планового документа. В нем утверждалось, что агентство не смогло полностью изучить природный газ в своем отчете и опустило представленные комментарии. В результате роль природного газа была сведена к минимуму, говорится в иске, при этом отмечается, что другие агентства полагаются на оценку государственной комиссии.

«Калифорнийский закон требует от ЦИК реализации сбалансированного подхода к комплексным энергетическим потребностям Калифорнии, включая использование природного газа», — говорится в сообщении.

Между тем, Калифорнийская коалиция по транспортным средствам, работающим на природном газе, частично финансируемая SoCalGas, подала в суд на CARB в связи с его положением об усовершенствованных экологически чистых грузовиках.

Это правило требовало от производителей автомобилей средней и большой грузоподъемности продавать все больше грузовиков с нулевым уровнем выбросов, начиная с 2024 модельного года. В иске утверждалось, что это правило приведет к «значительному краткосрочному воздействию на окружающую среду», стимулируя строительство инфраструктуры для поддержки новых станций заправки водородом и зарядки электромобилей.

SoCalGas, дочерняя компания Sempra Energy, не ответила на запросы о комментариях по обновлению строительных норм.

Калифорнийская ассоциация строительной индустрии надеется определить сроки введения ограничений на использование природного газа. Реймер утверждает, что государственным чиновникам необходимо предоставить больше времени разработчикам, производителям и установщикам тепловых насосов, чтобы перейти к электрификации зданий.

Тепловые насосы в настоящее время составляют около 2% бытовых тепловых пунктов, сказал он. По словам Реймера, когда мандат на использование солнечной энергии вступил в силу, солнечные батареи были установлены примерно в 25% домов.

California «очень ясно дал понять, что обезуглероживает, а это означает, что как новый, так и существующий жилой фонд претерпят серьезные изменения, то же самое и с коммерческим фондом», — сказал Реймер. «Мы это поняли».

Но он сказал, что требование использовать тепловые насосы вместо газовых приборов может увеличить затраты для застройщиков. CEC может предложить строителям дополнительный полностью электрический пакет, который включает «чуть менее строгие» требования к энергоэффективности для изоляции чердака и стен.

Это может «сэкономить строителю небольшую сумму денег, которую можно использовать для перехода с газа на электричество», — сказал Реймер.

Архитекторы и врачи

Архитектор Скотт Шелл сказал, что тепловые насосы — это известная технология, которая используется по всей стране. По его словам, монтажники знакомы с этим оборудованием, потому что это примерно та же технология, что и кондиционеры.

Он является членом Американского института архитекторов в Калифорнии, правление которого в 2018 году единогласно проголосовало за поддержку национального и международного энергетического стандарта, направленного на углеродную нейтральность в новых зданиях.

Утверждение строительной индустрии о том, что тепловые насосы не могут быть широко использованы, является «самой слабой частью их аргументов», отмечает Shell.

Электрификация также дешевле, сказал он. Калифорнийский университет недавно выбрал полностью электрические здания в своих новых проектах студенческого жилья, потому что эти предложения были наименее дорогими, сказал он.

«Каждый раз, когда кому-то приходится делать что-то немного другое, нужно учиться», — сказал Шелл о полностью электрических домах.«Я не думаю, что через три года кривая обучения изменится. Я не думаю, что откладывание этого поможет в этом».

Многие медицинские работники также поддерживают электрификацию.

Лиза Патель, педиатр из больницы Сан-Франциско, сказала, что дети, живущие в домах с газовыми плитами, имеют на 24% более высокий риск заболеть астмой в течение жизни и на 42% более высокий риск появления симптомов астмы.

«Меня постоянно поражает тот факт, что я уже много лет живу с газовыми плитами в своем доме», — сказала она. «Как врач, я должен был знать лучше… [Поэтому] теперь, когда я знаю, я хочу, чтобы как можно больше людей знали, и что мы действительно работаем над тем, чтобы убрать их из наших домов».

Перепечатано с сайта Climatewire с разрешения E&E News. E&E ежедневно освещает важные новости в области энергетики и окружающей среды на www.eenews.net.

Получить разрешение на механическую работу | Услуги

Обзор услуг

Вам необходимо разрешение на механическое оборудование для установки устройств, регулируемых Механическим кодексом Филадельфии и Кодексом по топливному газу.В том числе:

  • Отопление, вентиляция и кондиционирование воздуха.
  • Воздуховод.
  • Кухонные вытяжки для профессионального использования.
  • Оборудование и трубопроводы, использующие природный газ.

Вам не нужно разрешение на механическую работу для:

  • Мелкая бытовая техника.
  • Текущий ремонт или техническое обслуживание механических систем и переносного оборудования.

Котельные установки регулируются Департаментом труда и промышленности штата Пенсильвания.

Разрешения EZ

Некоторые виды механических работ имеют право на получение разрешений EZ, которые не требуют от вас предоставления планов.В том числе:

  • Новые установки в одно- или двухквартирных домах.
  • Замена бытовых приборов в одно- или двухквартирных домах.
  • Воздуховод в помещении арендатора, где производительность оборудования составляет менее 2000 кубических футов в минуту.
  • Перемещение регистров и диффузоров без изменения расхода воздуха или занятости здания.

Кто

Подать заявку может любой владелец недвижимости или его уполномоченный агент. Уполномоченные агенты могут включать:

  • Специалисты по дизайну.
  • Адвокаты.
  • Подрядчики.
  • Лицензированные экспедиторы.

Требования

Заявка на получение разрешения

Заявка на получение разрешения должна включать полный объем работ и информацию о текущем владельце.

  • Если имущество было недавно продано, приложите к заявлению копию расчетного листа или акта.
  • Вы должны подать заявление на получение всех разрешений по юридическому адресу, установленному Управлением оценки имущества (OPA).
Подрядчик

Все работы должен выполнять лицензированный подрядчик. Подрядчик должен:

  • Наличие активной лицензии.
  • Будьте в курсе всех налогов города Филадельфии.
  • Зарегистрируйте действующую страховку в L&I.

Работа с листовым металлом должна выполняться зарегистрированным специалистом по обработке листового металла или учеником, нанятым подрядчиком.

Планы

Если вашему приложению требуются планы, они должны соответствовать требованиям плана.

Планы не требуются, если работа имеет право на получение разрешения EZ.

Бланки и документы
  • Вытяжной вентилятор, вентилятор подпитки, перечисленные характеристики кухонной вытяжки: Только для коммерческих кухонных вытяжных систем
  • Документация о соответствии требованиям энергосбережения: отчет COMcheck, отчеты о соответствии ASHRAE 90.1 или бюджет затрат на электроэнергию
    • Коммерческое строительство
      • Сертификат соответствия COMcheck, подписанный специалистом по проектированию (для проверяющего планы)
      • Контрольный список соответствия требованиям при вводе в эксплуатацию (выездному инспектору)
    • Жилищное строительство
      • Форма проектирования оборудования HVAC (для одной или двух семей)
      • Форма проектирования оборудования HVAC (многосемейное)
      • Сертификат испытаний воздуховодов и конвертов (выездному инспектору)
  • Форма проекта ОВКВ: Для жилых домов на одну или две семьи и любого таунхауса
  • Расчеты вентиляции: могут быть запрошены инспектором планов, если ставки, указанные в планах, вызывают сомнения
  • Отчет об инспекции асбеста: требуется, если здание было построено до 1 января 1981 года и стоимость работ превышает 50 000 долларов США.
    • Этот отчет должен быть заполнен лицензированным инспектором.
    • Это не требуется, если отчет был подан вместе с соответствующим разрешением на строительство.
Связанные разрешения

Требуемые предварительные разрешения

Подробнее +

Вам необходимо разрешение от

Историческая комиссия


Что необходимо

Чтобы подать заявку, вы должны иметь это разрешение.L&I отклонит вашу заявку на получение разрешения без одобрения Исторической комиссии. Узнайте, как получить разрешение на работы в исторической собственности.


Личное представление

Прежде чем подавать заявку в Центр разрешений и лицензий в MSB, вам понадобятся ваши планы с печатью, одобренной Исторической комиссией.

Предоставьте свой план с печатью в качестве доказательства утверждения при подаче заявления.


Онлайн-подача

Загрузите все планы и материалы, требуемые Исторической комиссией Филадельфии, когда вы подаете заявку на получение разрешения в eCLIPSE.

Историческая комиссия проведет проверку в электронном виде и предоставит одобрение непосредственно L&I.


Для некоторых медицинских и других медицинских учреждений

Подробнее +

Вам необходимо разрешение от

Департамент здравоохранения Пенсильвании


Что необходимо

Ваш план должен быть одобрен Департаментом здравоохранения Пенсильвании.Узнайте больше о том, что необходимо и как получить одобрение.


Личное представление

Перед подачей заявления в Департамент лицензий и инспекций (L&I) вы должны представить план в Департамент здравоохранения Пенсильвании для соблюдения требований. Принесите копию своего разрешения при подаче заявления L&I в Центр разрешений и лицензий в MSB.


Онлайн-подача

Загрузите копию утвержденного плана и письмо из Департамента здравоохранения Пенсильвании при подаче заявки на получение разрешения через eCLIPSE.


За посягательство на полосу отчуждения в городе

Подробнее +

Вам необходимо разрешение от

Департамент улиц


Что необходимо

Вам нужно пройти проверку плана Streets. Дополнительную информацию см. в требованиях Streets к пересмотру планов и применимых формах.


Личное представление

Вы должны предоставить утвержденные Streets планы вместе с другими материалами заявки, когда подаете заявление лично в Центр разрешений и лицензий в MSB.


Онлайн-подача

Загрузите все планы и материалы, требуемые Департаментом улиц, когда вы подаете заявку на получение разрешения L&I через eCLIPSE. Департамент улиц проведет проверку в электронном виде и предоставит одобрение непосредственно L&I.


Для вытяжных систем закрытых или подземных гаражей с более чем 10 автомобилями

Подробнее +

Вам необходимо разрешение от

Департамент общественного здравоохранения – Служба управления воздухом (AMS)


Что необходимо

Вы должны сотрудничать с Air Management и получить разрешение на установку от Air Management Services до установки подземного или закрытого гаража вместимостью более 10 автомобилей.


Личное представление

Принесите копию своего разрешения на управление воздухом при подаче заявления в Департамент лицензий и инспекций (L&I) в Центре разрешений и лицензий в MSB.


Онлайн-подача

Загрузите копию утвержденного разрешения на установку от AMS при подаче заявки на получение разрешения в eCLIPSE.

Где и когда

Стоимость

Типы сборов, которые могут применяться
Регистрационный сбор

Этот сбор не подлежит возврату и должен быть включен в ваше заявление.Плата будет зачислена в счет окончательного сбора за разрешение.

Плата за разрешение
  • На регистр или диффузор, обслуживаемый воздуховодом: 12,40 долл. США
  • Бытовая техника (если подается отдельно): 129 долларов за штуку, за исключением 56 долларов за каждую бытовую технику в одно- или двухквартирных домах
  • Кухонные вытяжки: $129 за штуку
  • Для перемещения диффузоров или регистров HVAC с гибкими соединителями: 62 доллара США за первые 20, плюс 3,10 доллара США за каждые более 20
  • Для отопительных приборов с прямой вентиляцией или установки отопительных приборов с теплым воздухом, подключенных к дымоходу или дымоходу: 62 доллара за единицу, за исключением 56 долларов за каждый прибор в одно- или двухквартирных домах.
  • Для установки воздуховодов в помещении с одним арендатором, когда производительность оборудования равна или меньше 2000 кубических футов в минуту: 62 доллара США за установку
Дополнительные сборы
  • Городской сбор: 3 доллара за разрешение
  • Государственная надбавка: 4,50 доллара США за разрешение
Плата за хранение записей
  • За страницу размером более 8,5 x 14 дюймов:  4 долл. США
Плата за рассмотрение ускоренного плана (необязательно)

Заявки на новое строительство, включающие планы, подлежат ускоренному рассмотрению.Ускоренные заявки рассматриваются в течение 5 рабочих дней.

  • Плата: 1050 долларов США
    • При подаче заявления необходимо уплатить 350 долларов. Вы должны оплатить оставшуюся часть после утверждения.

Чтобы подать заявку, заполните  Форму запроса на рассмотрение ускоренного плана и отправьте ее вместе с заявкой на получение разрешения. Плата за ускоренное рассмотрение не будет зачислена в счет окончательного сбора за разрешение.

×

Способы оплаты и реквизиты

Принятые способы оплаты
Где Принятый платеж
Онлайн через приложение eCLIPSE

(Для онлайн-платежей существует лимит в 200 000 долларов США.)

  • Электронный чек
  • Кредитная карта (доплата +2,25%)
Лично в Разрешительно-лицензионном центре в Доме коммунального хозяйства
  • Электронный чек
  • Кредитная карта (доплата +2,25%)
Лично на кассе в Доме коммунального хозяйства

(Товары, оплаченные в кассе, будут отправлены по почте в течение пяти рабочих дней.)

  • Чек
  • Денежный перевод
  • Кредитная карта (доплата +2,25%)
  • Наличные
Чеки и денежные переводы
Проверить требования
  • Все чеки и денежные переводы должны быть выплачены «Сити оф Филадельфия».
  • Лицо или компания, указанные в чеке, должны быть указаны в заявке.
  • Персональные чеки принимаются.
  • Чеки и платежные поручения должны иметь даты выдачи в течение 12 месяцев после транзакции.
Причины, по которым ваш чек может быть отклонен

L&I не будет принимать чеки, в которых отсутствует депозитарная информация или которые:

  • Без подписи.
  • Срок действия истек.
  • Опубликовано.
  • Стартер проверяет без информации об учетной записи.
Политика возврата платежей

Если ваш чек возвращается неоплаченным из-за недостаточности или несобранных средств:

  1. За инкассацию взимается комиссия в размере 20 долларов США.
  2. Вы уполномочиваете город Филадельфию или его агента сделать одноразовый электронный перевод средств с вашего счета для непосредственного сбора этого сбора.
  3. Город Филадельфия или его агент могут повторно предъявить ваш чек в электронном виде вашему депозитарному учреждению для оплаты.
  4. Если городские власти не смогут получить оплату, лицензия, разрешение или заявление об апелляции будут считаться недействительными.
  5. : Вы не можете предпринимать никаких дополнительных действий по разрешению, пока не оплатите все сборы.
  6. Разрешение или лицензия будут отозваны, если неоплаченные сборы не будут уплачены в течение 30 дней.
  7. Вы не можете подать или получить дополнительные разрешения, пока не погасите непогашенный долг.
Просроченная оплата лицензии

Если вы продлите лицензию более чем через 60 дней после истечения срока, с вас будет взиматься 1,5% от лицензионного сбора за каждый месяц с момента истечения срока действия лицензии.

Способы оплаты и реквизиты

Как

Лично

1

Получите все необходимые предварительные утверждения перед подачей заявки в L&I.

2

Принесите заполненную заявку, материалы заявки и платеж в Центр разрешений и лицензий.

  • Заявки с планами рассматриваются в течение 20 рабочих дней.
    • Заявитель может ускорить рассмотрение заявки за дополнительную плату. Ускоренные заявки рассматриваются в течение 5 рабочих дней.
  • Заявки без планов проверяются, пока вы ждете.
    • Вы можете использовать не более трех приложений на один билет.
    • Заявки без планов должны подаваться лицензированным подрядчиком или содержать подписанное заявление на бланке подрядчика, подтверждающее его участие в проекте.

3

В случае одобрения заявитель получит уведомление об оплате остатка.

Если заявка не будет одобрена, заявитель получит электронное письмо с указанием того, чего не хватает или что требуется.

Перед выдачей разрешения необходимо определить подрядчика и подтвердить его участие в проекте.



4

После утверждения запланируйте необходимые проверки

Свяжитесь с местным инспекционным отделом, когда подрядчик будет готов приступить к работе. Контактная информация и необходимые проверки будут указаны в вашем разрешении.

Сертификат одобрения будет выдан после успешного завершения всех необходимых проверок.

Онлайн

1

2

Заявление будет отправлено в L&I и другие городские департаменты для рассмотрения и утверждения.

  • Перед выдачей разрешения необходимо определить подрядчика и подтвердить его участие в проекте.
  • Заявки с планами обрабатываются в течение 20 рабочих дней.
    • Вы можете ускорить работу приложения за дополнительную плату. Ускоренные заявки рассматриваются в течение 5 рабочих дней.
  • Заявки без планов обрабатываются в течение 5 рабочих дней.

3

В случае одобрения заявитель получит уведомление об оплате остатка.

Если заявка не будет одобрена, заявитель получит электронное письмо с указанием того, чего не хватает или что требуется.

4

После одобрения назначьте инспекцию.

Когда подрядчик будет готов приступить к работе, запросите проверку через eCLIPSE или по телефону (215) 255-4040.

Разрешительные документы будут выданы после успешного завершения всех необходимых проверок.
