Газовый счетчик с термокорректором плюсы и минусы: Плюсы и минусы газового счетчика с термокорректором

Опубликовано в Разное
/
21 Сен 2018

Содержание

Плюсы и минусы газового счетчика с термокорректором

Основное назначение газовых счётчиков с термокорректором – повышение точности учёта природного газа при значительных температурных отклонениях от норматива ГОСТ, исходя из которого, проводится настройка учётных механизмов (+20°C).

Чем ниже температура окружающей среды, тем выше плотность газа. При -20°C погрешность превышает 18%, а в сочетании с высоким атмосферным давлением, достигает 20%. При высоких значениях (+40°C наблюдается обратный эффект из-за снижения плотности газового потока).

Общие сведения

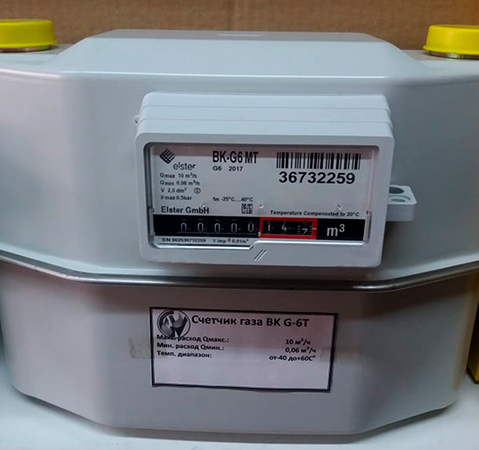

Термокорректор – деталь, изготовленная из материала высокой теплоёмкости, или его функцию выполняет электронная микросхема. Теплоёмкость – сглаживание перепадов температуры, а электроника позволяет учитывать плотность потока. Основная функция – стабилизация показателей учётного механизма.

Термокорректор поставляется отдельно или им оснащены устройства, предназначенные для установки на улице (частный дом, дачные массивы, разрозненные потребители с незначительной площадью помещения – небольшие турбазы).

Также его установка рекомендована в больших помещениях, в которых наблюдаются отрицательные температурные значения.

Корректоры учёта природного газа устанавливаются на электронные и механические учётные приборы. Основная цель – повышение точности учёта. Если устройство оснащено термокорректором, к такому потребителю не применяются коэффициенты, изменяющиеся зависимо от времени года. Наличие термокорректора не влияет на поверочные сроки, габариты. Пометка об установке вносится в соответственный акт.

Также нужно учитывать максимальную потребительскую нагрузку. Она не должна превышать, указанную в документации пропускную способность.

Перед установкой —  убедится, что паспортное значение минимальных температур ниже минимально возможной в данном регионе. Оптимальный вариант

-40–+50°C.

Плюсы

Газовые счётчики с термокорректором обладают следующими достоинствами:

  • Снижение средней стоимости газа в холодное время года (октябрь-апрель) до 15%.
  • Снижение вероятности путаницы с расчётами на льготных условиях в связи с отсутствием необходимости учитывать коэффициенты коррекции.
  • Возможность установки на все типы учётных приборов, независимо от габаритов и конструктивных особенностей.
  • Счётчики с термокорректорами реже проходят поверку – не чаще 1 раз в 10 лет.
  • Устройство существенно не влияет на габариты учётного прибора – нет необходимости в дополнительных работах по подготовке места под монтаж.
  • термокорректор не влияет на общий срок эксплуатации.
  • При включении приборов автономного отопления коррекция проводится в пользу потребителя – экономия до 15 м3 при включении 1 раз в год.
  • Из-за обеспечения точности измерений при отрицательных значениях, нет необходимости в утеплённом защитном коробе, кожухе; достаточно защитить от осадков, влияния высокой влажности, ветра – экономия на материалах, меньше ограничений при выборе мест для установки.
  • Экономия на меркаптанах от 1% до 3% если газ имеет запах горелой резины, пластмассы – такие меркаптаны тяжелее.
  • Сглаживание эффекта подсоса, если подключено несколько разрозненных потребителей – среднегодовая экономия до 15%.
  • Возможность установки в качестве основного и вспомогательного счётчика одновременно – экономия на количестве приборов учёта (нужна пометка в акте установки).
  • Экономия при частых отключениях или при подаче некачественного газа, после проведения ремонтных работ, опрессовок – до момента стабилизации, как правило, подаётся смесь тяжелее метана; термокорректор учитывает некачественные смеси как подачу при низких температурах.
  • Если счётчик установлен на улице, в ветреную погоду, даже при отсутствии прямого попадания воздушных потоков на учётный механизм, погрешность вычислений достигает 1-3%; термокорректор нивелирует оную.
  • При образовании наледи сглаживание эффекта оттепели, а при весеннем повышении температуры экономный учёт 2-3 дня после потепления, причём таяние наледи будет восприниматься как отрицательные температуры – эндотермическая реакция.

Минусы

Приборы учёта природного газа с термокорректорами обладают следующими недостатками:

  • Стоимость в 1,5-2 раза выше, а в электронных разница достигает 300%.
  • При низком потреблении газа или при полном отключении потребителей, на старых ротационных, мембранных приборах, так называемый эффект подсоса, воспринимается как поток с низкой плотностью при высоких температурах – дополнительные 3-5 м3 в месяц.
  • Невысокая эффективность на электронных приборах учёта при температуре ниже -20 в сочетании с высокой влажностью – погрешность часто возникает из-за сбоев учётного датчика, а не изменения плотности потока.
  • Учитывается снижение плотности потока после выключения устройств автономного отопления не в пользу потребителя – не критично, если отключение проводится раз в год.
  • Мембранные – издают еле ощутимый писк – не рекомендуется людям с проблемами сердца, ЦНС; или ограничить нахождение вблизи оборудования до 1-2 минуты в сутки, или исключить оное.
  • Крайне невыгодно в зонах с тёплым или жарким климатом – устанавливать теплоёмкостные варианты – теплоёмкости прибавляют до 20% к показателю.
  • В объёмных – возможен двойной учёт при снижении плотности потока, повышении температуры окружающей среды – провести тщательную отладку или приобрести счётчик со встроенным термокорректором.

Итоги

Газовые счётчики с термокорректором выгодно устанавливать на электронные устройства, если в регионе высокая влажность при низких температурах; для разрозненных потребителей можно устанавливать как основной счётчик – нет необходимости устанавливать вспомогательные.

Если больше полугода держится тёплая и влажная погода с низким атмосферным давлением, установлен объёмный счётчик – термокорректор невыгоден. Лучше покупать приборы учёта природного газа со встроенными термокорректорами – отладка проведена производителем, реже проводится поверка.

Похожие записи

Как выбрать газовый счетчик для квартиры и дома: рейтинг лучших моделей

После очередной оплаты коммунальных услуг возникает вопрос об экономии семейного бюджета. Ни для кого не секрет, что за газ и воду мы платим по нормативам. Но немногие знают, что это норматив превышает реальное использование минимум в два раза. Тогда можно ли платить за газ меньше?

Да, и в этом помогут специальные приборы учета. Газовый счетчик не только позволит контролировать использование газа, но и поможет отследить его утечку. Таким образом вы не только сэкономите, но еще и повысите свою безопасность.

В этой статье мы расскажем какие виды газовых счетчиков бывают, подробно разберем их преимущества и недостатки, укажем, на какие характеристики обязательно смотреть при покупке и поделимся своим рейтингом лучших счетчиков учета газа для квартиры и частного дома.

Разновидности газовых счетчиков?

Приборы учета достаточны просты в работе: газ поступает внутрь корпуса в измерительный отсек, а затем подается на оборудование.

Сами счетчики различаются только способом измерения газа. В квартирах обычно устанавливают мембранные, ротационные и электронные.

Мембранные

Их еще называют диффузорные, диафрагменные или камерные. Принцип работы основан на поочередном вытеснении газа из рабочих камер за счет попеременного перемещения диафрагм входным давлением газа. Перемещение диафрагм через систему рычагов и редуктор приводит в действие счетный механизм.

Мембранные счетчики обеспечивают высокую точность показаний, подходят для установки не только в помещениях, но и на улице. Срок их службы минимум 20 лет, поверку нужно выполнять раз в 10 лет. Обычно такие счетчики практически не ломаются.

К сожалению, сам прибор слишком громоздкий, невзрачный, шумный, подвержен воздействию магнитных полей.

С учетом всех плюсов и минусов наши специалисты рекомендуют устанавливать такие счетчики в частных домах, при чем на улице в специальном коробе.

Ротационные

Роторные или винтовые. Внутри счетчика находится камера с двумя роторами, которые плотно прилегают друг к другу. Газ, проходящий через прибор, заставляет их вращаться. Подобный принцип работы позволяет обеспечить высокую пропускную способность без шума при компактных размерах и полной автономности – для работы не нужна электроэнергия.

Но поверять такие устройства приходится чаще – раз в 5 лет, срок службы – 10 лет. Особое внимание стоит уделить сборке прибора: счетчик должен быть полностью герметичен, а роторы – сбалансированы и плотно подогнаны, обладая легким ходом с минимальным трением. Кроме того, есть еще один существенный минус – если треснет стекло корпуса, то произойдет утечка газа.

Обычно подобные приборы устанавливают на производствах и предприятиях. В квартире его поставить тоже можно, но стоит учесть один нюанс: монтировать счетчик можно только на вертикальную трубу с подачей газа сверху вниз.

Электронные

Подсчет газа электронного счетчика основан на импульсах, которые формируются при прохождении газа через прибор.

Именно такие счетчики рекомендуем выбрать для установки в квартире. Они отличаются малым размером и высокой точностью показаний. Срок службы устройства до 24 лет, а поверку достаточно выполнять раз в 12 лет. Кроме того, их можно улучшить: подключить внешний дисплей или настроить автоматическую передачу показаний.

С такими счетчиками есть лишь две проблемы: они чувствительны к различным магнитным полям, исходящих от других устройств и для их работы необходима электроэнергия. Первая проблема не возникает при грамотном монтаже с соблюдением всех норм, определенных заводом-изготовителем. Вторую — с помощью батарейки или аккумулятора, которые как раз рассчитаны на весь поверочный период.

Пропускная способность

Определяет какое количество газа способен измерить газовый счетчик за час. Поэтому, стоит точно знать количество и тип приборов в квартире: когда есть только плита – это одно, а если появляется котел или колонка – то совершенно другой выбор.

Мы подготовили специальную таблицу, с помощью которой можно легко решить, какой счетчик вам понадобится.

Категория Пропускная способность Для какого оборудования подойдет
G-1,6 До 1,6 м3 Плита
G-1,8 До 1,8 м3 Плита
G-2,5
До 2,5 м3
Плита или маломощная колонка
G-3,2 До 3,2 м3 Плита или колонка
G-4,0 До 4,0 м3 Плита, колонка или котел
G-6,0 До 6,0 м3 Плита, колонка или котел

Счетчики с пропускной способностью свыше 6 м³ для установки в квартирах и частных домах избыточны. Обычно их устанавливают на промышленных предприятиях.

Наличие термокорректора

Приборы учета с термокорректором подсчитывают расход газа, учитывая его плотность и температурные изменения. Целесообразно ставить подобные счетчики на улице или в частном доме, в этом случае можно добиться до 10% экономии. В квартире же наличие термокорректора избыточно, поэтому переплачивать смысла нет.

Важно: сейчас рассматриваются изменения в закон, который обязывает устанавливать на улице только газовые счетчики с термокорректором. Сегодня к владельцам уличных счетчиков без него применяется только повышающий коэффициент.

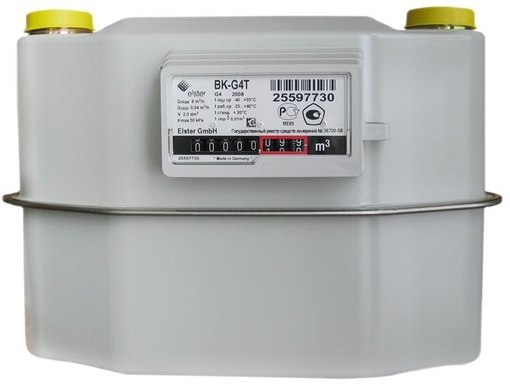

Наличие термокомпенсатора определяется по маркировке «Т» или «ТК» в название модели счетчика.

Правосторонний или левосторонний

Газ по трубам идет в строго определенном направлении. Поэтому если купить счетчик, где вход и выход не подходят к вашей газовой системе – возникнут проблемы.

Счетчики бывают левосторонними и правосторонними. Для удобства на корпусе всегда размечается стрелочка, которая показывает движение газа внутри прибора. Возьмите счетчик в руки, чтобы дисплей смотрел на вас. Если стрелка указывает направление слева направо – то это левосторонний счетчик, если справа налево – правосторонний.

Диаметр резьбы и межосевое расстояние

Перед покупкой также осмотрите свои газовые сети. При несоблюдении диаметра резьбы и межосевого расстояния вы не сможете присоединить прибор к трубе.

Если ставите счетчик в квартиру, тогда диаметр труб ½ дюйма. Если у вас частный дом – ½, ¾ или 1 дюйм. Межосевое расстояние измеряется между осями двух штуцеров: бывают 110, 200 и 250 мм. Определить также просто: чем больше пропускная способность прибора, тем больше и межосевое расстояние.

Дополнительный функционал

Например, GSM-модуль позволяет автоматически передавать показания напрямую в газоснабжающую организацию. А электронный дисплей можно вывести в удобное место, чтобы показания были всегда на виду.

Дата изготовления

Так как счетчики газа необходимо регулярно поверять, самую первую поверку выполняют на заводе-изготовителе в специальной лаборатории. Эту информацию вносят в паспорт прибора. Уточните эту информацию при покупке: иначе поверять счетчик придется раньше положенного срока.

Рейтинг лучших счетчиков по мнению экспертов

В этом списке мы собрали наиболее популярные модели газовых счетчиков по мнению экспертов и пользователей в России.

Счетприбор СГМБ

Газовый счетчик российского производства обладает компактными размерами: длина 11 сантиметров, высота 8. Модель состоит из простых, но качественных электронных механизмов, позволяющих быстро и эффективно получить точные данные о затраченном объеме газовоздушной смеси. В комплекте с аппаратом находятся паспорт и дополнительные прокладки. Гарантия на прибор долгосрочная — 9 лет с момента покупки.

Модель обладает неоспоримым преимуществом – батарейка расположена с внешней стороны корпуса, что позволяет ее поменять самостоятельно, не вскрывая корпус и не посылая прибор обратно на завод.

Элехант СГБ

Счетчики газа Элехант производятся в Омске на современном оборудовании. Монтируются удобно и легко с помощью байонетной гайки, а не сварки. Это удешевляет процесс установки.

Батареек питания хватает на 12 лет межповерочного интервала. Показания можно просматривать на экране с подсветкой. Счетчик хранит историю потреблений за год помесячно.

Все модели счетчиков маленькие, легкие, существует 11 оттенков цветных накладок. Такие стильные приборы подойдут под любой интерьер.

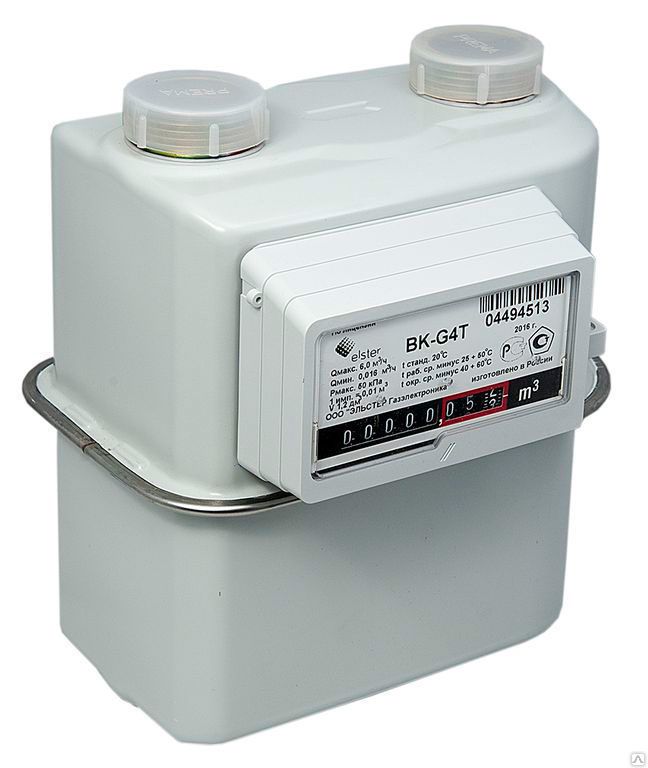

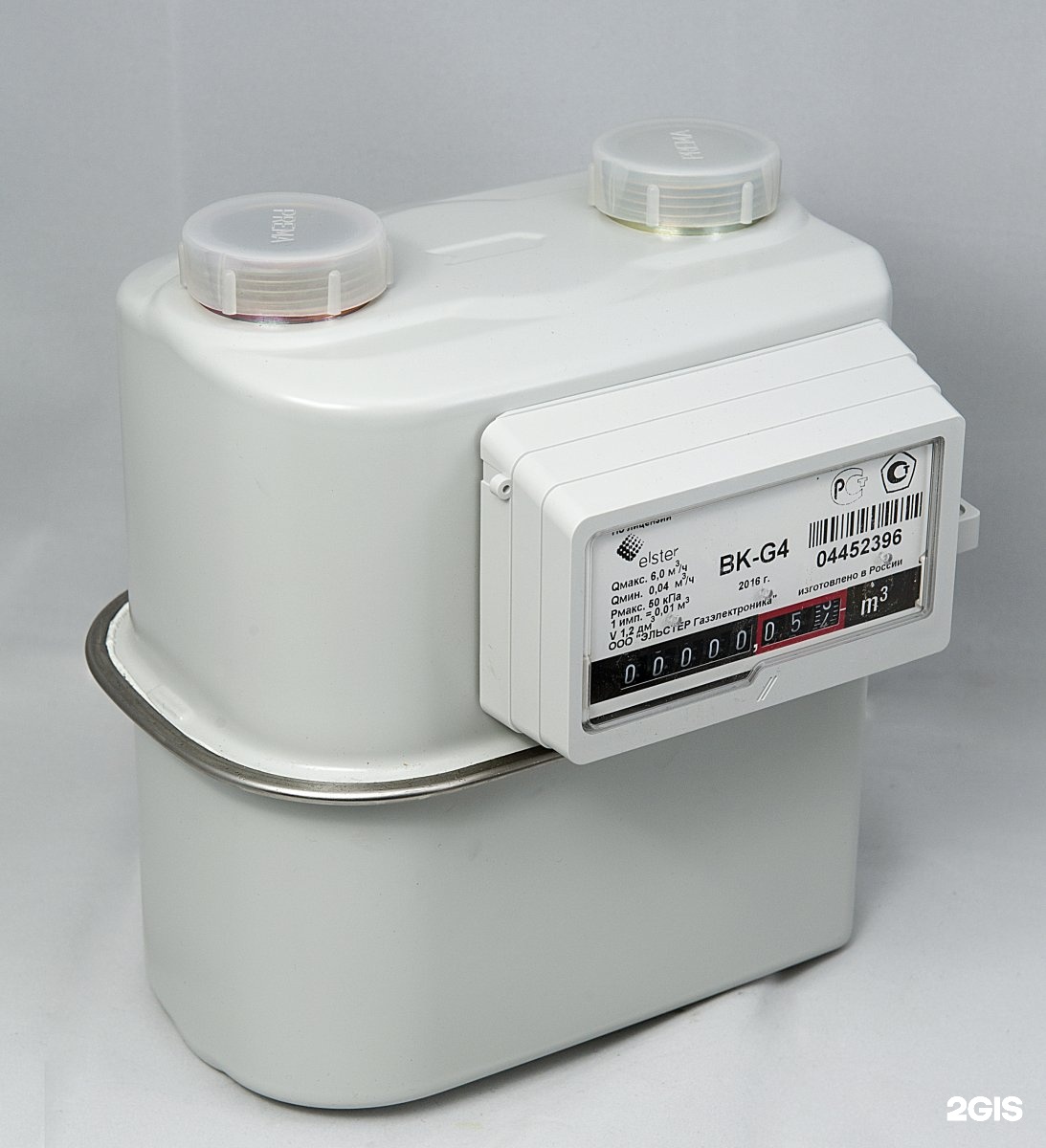

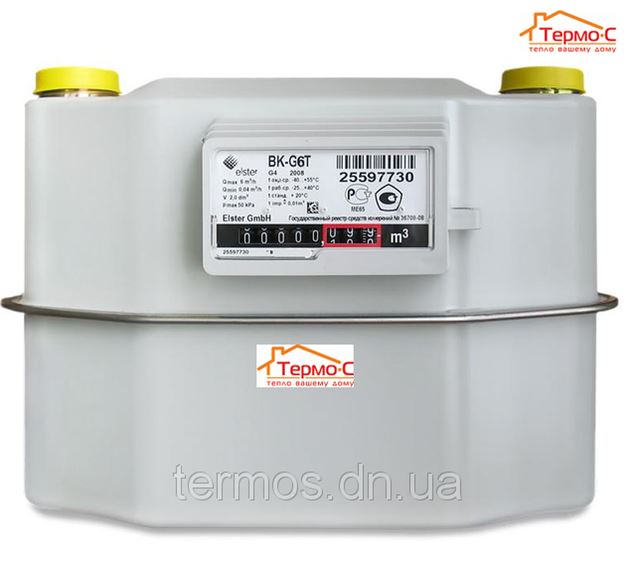

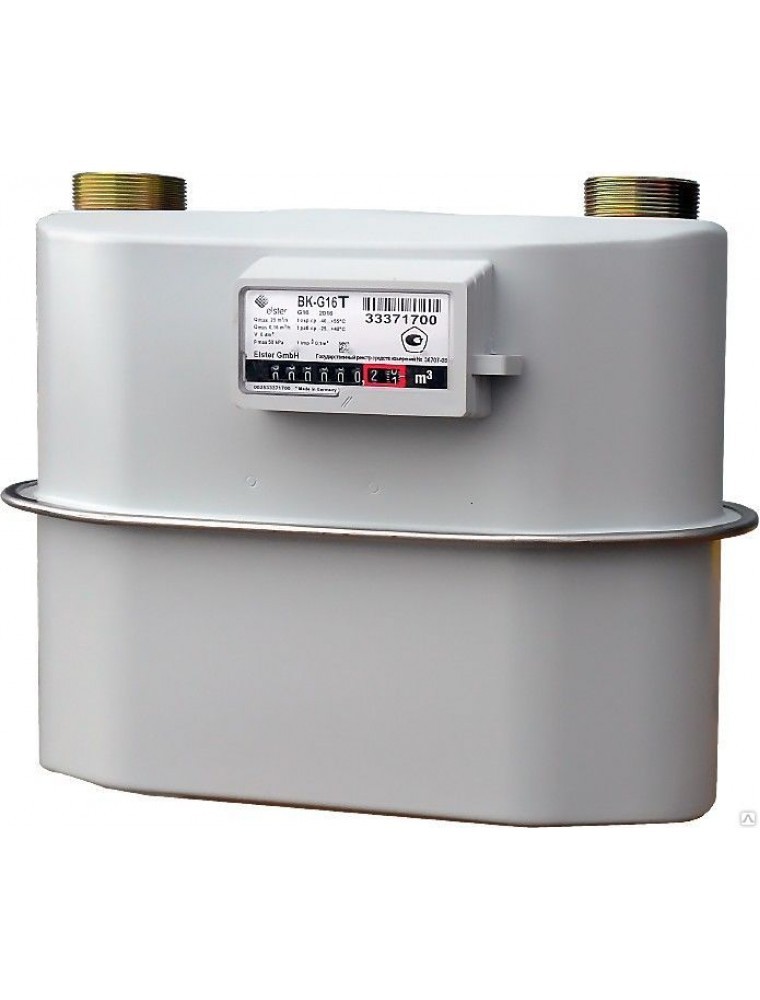

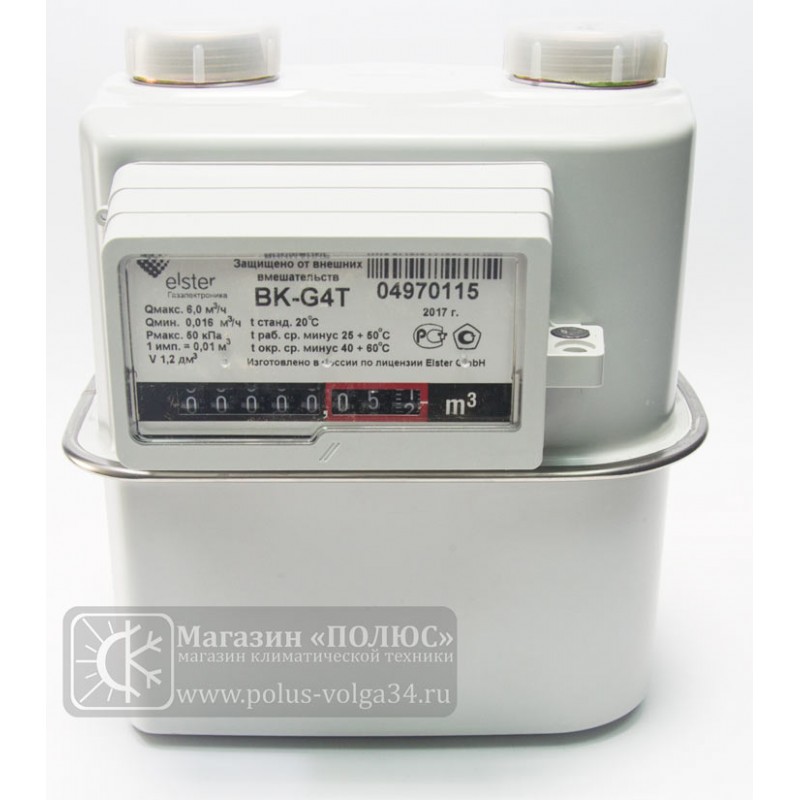

Эльстер BK

Агрегат ВК-G1,6 от проверенного российского производителя «Эльстер» с многолетним опытом. Благодаря внутренним диафрагмам измеритель быстро и четко фиксирует количество проходящего топлива и выводит полученные показатели нам на переднее табло.

Долговечность устройства определяется высоким уровнем качества используемых материалов и их отличительными особенностями: нечувствительности к загрязнениям от химических примесей и устойчивости к коррозии. Идеальный вариант для установки на улице в частном доме.

Бетар СГБМ

Счетчики газа от компании «Бетар» отличаются малыми габаритами и возможностью установки как на вертикальном, так и на горизонтальном опуске газопровода. Бесшумны в эксплуатации, не являются источником электромагнитных помех, вибрации и загазованности.

Счетчики газа Гранд

Ультразвуковой счетчик газа Гранд давно завоевал достойное место на российском рынке. Электронное устройство со встроенным струйным генератором и пьезоэлементом быстро и высокоточно определяет объем газовоздушной смеси, проходящей через измеритель. Весь механизм скрыт в герметичном и прочном пластиковом корпусе. Цифровой экран вместе с основной конструкцией способен вращаться вокруг оси до 350 градусов, благодаря чему вы всегда можете отрегулировать удобный для вас угол обзора.

Современный технологичный аппарат, при правильной его эксплуатации, будет служить вам долгие годы, без каких-либо нареканий и перебоев в работе. Гарантийный срок – 12 лет.

Какой счетчик лучше купить?

Итак, наши специалисты советуют приобретать для квартиры электронные счетчики, для частного дома – камерные с термокорректором. Для одной плиты будет достаточно G-1,8, для котла G-4,0.

Обслуживание приборов учета

Напоминаем, что все газоопасные работы должны проводить профессионалы из газовой службы. Они не только установят прибор учета газа, но также помогут с выбором модели и посоветуют оптимальное место для его размещения.

Счетчики следует периодически поверять, чтобы убедиться в точности их показаний. В большинстве случаев владельцы выбирают замену счетчика вместо поверки, неплохо в этом случае экономя. Ремонтировать счетчики также невыгодно, проще просто заменить неисправное устройство.

Теперь вы знаете как выбрать газовый счетчик для своей квартиры и на какие характеристики обращать внимание. Прибор учета действительно помогает экономить при оплате коммунальных платежей, оплачивая только действительно израсходованный объем газа.

Плюсы установки газовых счетчиков



Главным преимуществом установки счетчиков персонального учета потребления газа является возможность экономии денежных средств. Расчеты показывают, что в среднем монтаж таких приборов позволит Вам увидеть в платежной квитанции сумму примерно на 30 % меньше той, которая была при расчете по нормативам потребления.

Кроме того, счетчики газа — это оборудование, которое разрабатывается с целью обеспечения безопасного газопотребления абонентами. Для удобства монтажа и эксплуатации эти устройства выпускаются в правостороннем и левостороннем исполнении. Также имеются специальные модели счетчиков для установки вне жилых домов, для этого они оснащаются специальными устройствами — термокомпенсаторами. Такой термокорректор дает возможность поддерживать режим работы счетчика в соответствии с температурой, которая принимается при расчете (на данный момент такой температурой считается 20 °С). Таким образом, счетчик ведет учет только по фактическому потреблению газа. Бытовые счетчики газа, которые наиболее часто устанавливаются в квартирах и домах, могут работать при уровне влажности воздуха до 80 % и при температуре от –10 °С до +40 °С.

Устанавливаемые в централизованном порядке газовые счетчики не нужно обслуживать самостоятельно, для них установлена обязательная процедура периодической проверки, которую проводят специалисты ЖКХ. В ходе таких проверок проверяется величина погрешности прибора и оценивается его пригодность к дальнейшей эксплуатации.

Чтобы наглядно представить экономическую выгоду от установки газового счетчика, можно привести такой расчет. К примеру, при норме потребления газа 11 куб. м на 1 кв. м за отопление дома площадью 100 кв. м необходимо будет заплатить за 1100 куб. м. Однако, в соответствии с тестовыми замерами установлено, что реально на отопление такой площади расходуется 600–700 куб. метров. Таким образом, потребитель при оплате по нормативам переплачивает за 400–500 куб. м газа. Установка счетчика окупится за два месяца.

Наличие счетчика газа избавляет от необходимости получения разрешений в службах газа на запуск автономного газового отопительного оборудования, установленного в доме. Большую экономию обеспечивают газовые счетчики и в тех квартирах, в которых имеются газовые колонки.

Эти факты, а также возможность самим регулировать потребление газа все более склоняют население к установке этих современных устройств индивидуального учета.

Термокоррекция в бытовых и коммунальных счетчиках газа

Возвращаясь к теме выбора счетчика газа, одним из «трендов», набирающих обороты, является счетчик с термокорректором. Давайте разберемся что за «зверь» такой этот термокорректор.

Термокоррекция — это преобразование показаний прибора, в зависимости от температуры измеряемой среды.

Поэтому, когда тепло или жарко, важно не допустить, чтобы счетчик накручивал лишние кубометры.

Задача приведения измеряемого объема к стандартным условиям это классическая задача для инженеров в любой отрасли. И измерение объема газа — не исключение. Потому что каждый потребитель должен быть уверен в точности и достоверности показаний. Ведь от числа на экране прибора зависит, сколько вы будете платить за газ.

И эта задача решена как в линейке бытовых приборов «Принц», так и для коммунальных счетчиков газа. Коррекция температуры происходит бесшумно. Стандартное значение +20°С, что соответствует усредненной годовой температуре в помещении, квартире или доме.

Что же такое Термокорректор?

  1. История вопроса термокоррекции
    1. Развитие стандартов
    2. Физика процесса
  2. Приведение к нормальным условиям измеряемого объема газа
    1. Какие бывают термокорректоры
    2. Сравнительное применение прибора с термокоррекцией и без
    3. Устройства в составе коммерческих узлов учета газа
  3. Выводы

История вопроса термокоррекции

С развитием промышленности ударными темпами в СССР встал вопрос о точности единиц физических величин и об унификации мер, весов, калибров и т.п. Далее по мере накопления базы стандартов дошла очередь и до сферы учета потребления газа.

Развитие стандартов

Так в далеком 1963 году появился ГОСТ 2939-63 «Газы. Условия для определения объема» — ССЫЛКА, который наконец определил конкретные значения температуры, давления газа и влажности для точного расчета потребляемого объема газа, именуемые стандартными. Этот документ на одну страничку действует и применяется и по сей день.

Но прогресс не стоит на месте, и появились требования уже к методам измерений, которыми производится тот самый пересчет к стандартным условиям, требования к условиям измерений, а это: точная температура в потоке, давление газа в потоке, коэффициент сжимаемости газа и др. параметры.

В связи с новыми требованиями был разработан ГОСТ Р 8.741 в редакции от 2019 года, который нормирует требования к методикам измерений.

Уф со стандартами разобрались. В последнем из них расписан процесс приведения к стандартным условиям, кому любопытно могут кликнуть на ссылочку и посмотреть. Там формулы, для ручного пересчёта рабочего объема газа – это объем, накопленный в естественных условиях, к объему приведенному, то есть к тому, который из накопленного рабочего с помощью реальных значений температуры и давления газа корректируется под стандартные значения. Этот процесс пересчета и называется «приведение измеренного значения объема к стандартным условиям». Для того чтобы пересчитать то самое реальное значение температуры газа в потоке на стандартное значение и применяется термокорректор.

Вот мы и добрались до этих самых устройств.

Физика процесса термокоррекции

У газа есть определенные физические свойства. Объемное тепловое расширение/сжатие газа известно еще из школьного курса физики.

Соответственно если на улице жарко, то газа через ваш счетчик пройдет больше, и счетчик без термокорректора насчитает лишнего, которого по факту не было. При отрицательных температурах картина конечно выглядит гораздо выгоднее для потребителя, но практически все газораспределительные станции обеспечены функцией подогрева, т.е. газ, который газораспределительная компания измеряет у себя, теплее. И можно подумать ну и что здесь такого, но ни одна компания не хочет терпеть убытки, отсюда и вытекают постоянные повышения тарифов, что отражается на кошельке потребителя.

Предположим, мы за честность, и хотим чтобы в любых условиях при любой температуре и конечный потребитель и поставщик получали корректные показания, не завышенные и не заниженные, а такие как будто температура газа всегда равна 20 °С.

Расширяем и сжимаем

Для того чтобы все это происходило автоматически и поправка к 20°С была максимально точной, в счетчиках газа должно присутствовать дополнительное устройство, измеряющее реальную температуру газа.

Приведение к нормальным условиям измеряемого объема газа

Термокорректоры бывают разные: зеленые, синие, красные. А если серьезно, то они бывают:

  • Механические
  • Электронные:
    • теоретические
    • с установленным датчиком температуры.

Все термокорректоры важны, все термокорректоры нужны. Дело в том, что разные виды приборов коррекции могут встретиться в различных газовых счетчиках, и было бы неплохо понять, где какой установлен и в чем его плюсы/минусы.

Какие бывают термокорректоры

Начнем пожалуй с самых первых устройств, которые до сих пор принимаются к установке — механические.

Идея заключается в том, чтобы изменять скорость вращения механического колесика счетного механизма, если через счетчик проходит теплых газ то колесико вращается медленнее, компенсируя чрезмерный учет, если газ холодный, то специальная пластинка изгибается в другую сторону и колесико начинает вращаться быстрее. Таким образом счетчик с механической коррекцией будет считать проходящий через него газ так, как-будто его температура равна 20 °С.

У такого метода имеется ряд проблем. Одна из них это то, что используются механические части, которые со временем изнашиваются, требуют смазки и дополнительного ухода, кроме того механическая коррекция не достаточно точная чтобы скомпенсировать все изменения температуры газа, поэтому механическое устройство это некоторый компромисс.

Счетчики с механической коррекцией

Механические термокорректоры имеют значительный размер, устанавливаются на мембранных счетчиках газа, в составе узлов коммерческого учета, особенно там, где позволяет место. Специализированный корректор в зависимости от применяемого металла (медь, платина, иридий) может стоить значительных денег, его стоимость может достигать стоимости счетчика газа и даже превышать его. Особенно когда речь идет о приборах учета для измерения больших расходов. Однако вполне допустимо повесить такую «кастрюльку» у себя на кухне, бытовые счётчики с механическим термокорректором по цене практически не отличаются от электронных.

Электронные термокорректоры встречаются двух видов:

  1. теоретические, которые учитывают в процессе приведения измерений к стандартным условиям теоретические показания, вычисления происходят на основании средних показаний температуры. Прямо скажем точность такого устройства под сомнением, формулы подогнать под реальные условия оказалось еще сложнее чем термочувствительные пластинки в механических устройствах. Но, несмотря на это такие приборы тоже выпускаются и принимаются к установке в некоторых регионах;
  2. электронные термокорректоры с встроенным датчиком температуры бывают внешние и внутренние. Внешнее устройство можно при желании подсоединить к любому прибору учета газа. Однако их стоимость просто космическая и применяются они в основном в составе узлов коммерческого учета, соответствуют множеству требований, и нуждаются в ежегодном обслуживании.

Однако не все так плохо, на рынке существует ряд счетчиков газа как бытовых так и коммунальных, в которых датчик температуры располагается в корпусе прибора, который измеряет температуру газа непосредственно в потоке, и эти показания в виде сигнала передаются на термокорректор, который корректирует показания, использующиеся для автоматического пересчета значений накопленного объема в соответствии с нормальными условиями. Приборы такие имеют высокую точность и срок службы встроенного коррекционного устройства обычно равен сроку службы прибора.

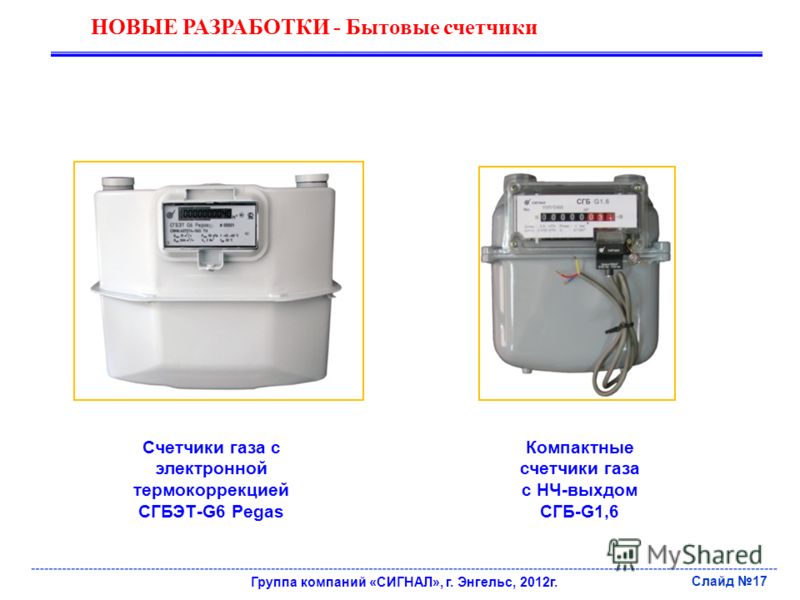

Cчетчики со встроенными электронными корректорами

Сравнительное применение прибора с термокоррекцией и без него

Как же ведут себя приборы учета газа с термокоррекцией и без.

За 120 секунд разница приведенного и рабочего объема составит не более 0,72%, но что будет, если счетчик будет работать в течении часа?

На графике видно, какие показания будут у счетчиков при наличии приведения к стандартным условиям и без них.

Расход газа, м³/чВремя, секЭкономия за 9 месяцев, руб
0.1080312069.984
0.2189110048.988
0. 588810039.657
1.027310055.987
2.3211001071.922
3.34831002772.533
10.1251004904.712
15.641007512.782
Таблица 1. Расход газа / Экономия за отопительный сезон из расчета 9 месяцев, в среднем показателе температур 20°С

А если счетчик будет установлен 6 лет соответственно его межповерочному интервалу?

Разница в показаниях будет весьма ощутима, особенно если приборы учета установлены в южных регионах. Так зачем платить больше? Есть конечно и обратная сторона медали, о которой говорилось ранее.

Узлы коммерческого учета газа

В соответствии с требованиями закона «Об обеспечении единства измерений» на узлах коммерческого учета газа должны быть установлены: расходомер (счетчик газа), корректор по температуре, корректор по давлению, если коррекция по давлению не происходит в соответствии с аттестованной методикой измерений и давление не задается как условно постоянная величина. Такой набор оборудования может стоить очень большие деньги. Для крупной компании это конечно тоже пустяки, но что делать если компания небольшая, а узел учета газа организовать нужно? В таком случае на помощь придут счетчики газа, у которых приведение к нормальным условиям является их неотъемлемой частью.

Счетчики газа с термокорректором сильно сэкономят место и деньги. При установке таких приборов упрощается процедура приема узла учета в эксплуатацию, большинство из них имеет дополнительные блоки для дистанционного съема показаний и диспетчеризации.

Узлы учета газа

Настоящая идея как потратить на узел учета в 10 раз меньше чем в обычном случае – это поставить счетчики газа со встроенным термокорректором.

Выводы по теме термокоррекции

Итак мы разобрали: 1) что такое приведение к нормальным условиям; 2) что такое термокорректор; 3) плюсы и минусы термокорректоров различных видов. Теперь можно обобщить информацию и сделать соответствующие выводы.

Первое на что хочется обратить внимание, что на узлах учета и для юридических лиц термокорректор обязательная штука. Так что как бы не хотелось, придется выбрать прибор, у которого есть приведение к нормальным условиям, либо приобрести корректор отдельно. В некоторых случаях это может влететь в копеечку.

Если вы физическое лицо, то установка счетчика газа с термокорректором будет выгодна в тех регионах, где среднегодовая температура выше 20 °С. При таком подходе у Вас получится серьезно сэкономить на счетах за газ.

Сегодня все чаще поставщики газа выдвигают обоснованные требования по установке счетчиков газа с корректором, по вполне понятной причине. Никто не хочет не дополучать прибыль за ресурсы, которые реально были потрачены на нужды потребителя.

Вот теперь вы можете принять осознанное решение по выбору прибора с корректором или без. Если Вас обязуют ставить термокорректор, то мы рекомендуем выбрать надежный прибор, который окупит себя, а не заставит тратить деньги впустую.

Будьте внимательны и не дайте себя обмануть, приобретайте проверенные приборы с термокоррекцией.

Газовый счетчик в квартиру — какой лучше поставить в зависимости от наличия газового оборудования

ПРС | Статьи и полезная информация о ремонте | Газовый счетчик в квартиру — какой лучше, критерии выбора

Более 20 лет квалифицированные специалисты нашей службы предоставляют ремонтно-бытовые услуги в Петербурге. Цены на услуги наших профи сопоставимы с предложениями частников и онлайн-сервисов по подбору мастеров, но в отличие от них мы даем официальную гарантию на выполненные работы до 2-х лет.

Скидка 10% льготным
категориям граждан Гарантия на
все работы
до 1 года Мастер приедет
уже сегодня! Работаем круглосуточно
без выходных

Выбор газового счетчика в квартиру подлежит делению на различные критерии. В зависимости от них нужно делать выбор какой газовый счетчик лучше.

Критерий наличия газового оборудования в квартире

Газовые счетчики имеют маркировку пропускной способности прибора в м3/час. Ориентируясь на количество газового оборудования в вашей квартире или доме необходимо выбирать газовый счетчик. Обратите внимание, что в паспорте газовых приборов (плит, колонок, котлов) производитель отмечает объем потребляемого оборудованием газа в час. Исходя из этой информации легко подсчитать и выбрать какой газовый счетчик лучше для вашей квартиры. Счетчик выбирают по максимальному потреблению газа оборудованием, указанном в паспортах.




Маркировка газовых счетчиков

  • Маркировка на счетчике G-1,6 — пропускная способность 1,6 — 2,5 м3/час.
  • Маркировка на счетчике G-2,5 — пропускная способность 2,5 — 4 м3/час.
  • Маркировка на счетчике G-4 — пропускная способность 4 — 6 м3/час.
  • Маркировка на счетчике G-6 — пропускная способность 6 — 10 м3/час.
  • Маркировка на счетчике G-10 — пропускная способность 10 — 16 м3/час.

При выборе газового счетчика можно ориентироваться на:

  • G-1,6 — будет достаточно при наличии газовой плиты в квартире.
  • G-2,5 — будет достаточно при наличии газовой плиты и колонки в квартире.
  • G-4 — будет достаточно при наличии газовой плиты, колонки и газового котла в квартире.

Однако не следует забывать об индивидуальных особенностях Ваших газовых приборов.

Критерий принципа работы газового счетчика

Каждый вид газового счетчика имеет свои преимущества и недостатки, зная эти параметры можно выбрать газовый счетчик, который лучше подойдет в вашей ситуации.

Ротационный (роторный) газовый счетчик — преимуществом данного вида счетчиков является компактность и сравнительно невысокая стоимость. Если компактный размер и невысокая цена являются для Вас главными критериями выбора, то данный вид счетчиков может Вам подойти. Однако, роторные счетчики имеют множество недостатков: высокая погрешность, небольшой срок службы, риск заклинивания и неустойчивость к загрязненному газу, высокий уровень шума, взрывоопасность, проверка с регулярностью в 2 — 3 года.

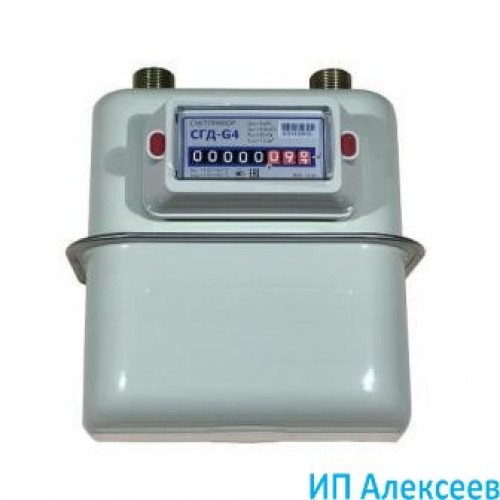

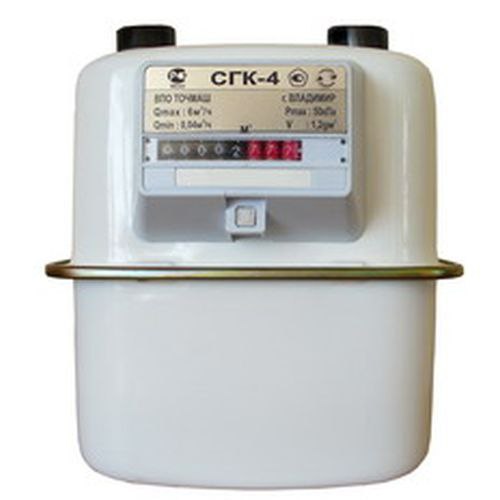

Мембранный (диафрагменный, камерный) газовый счетчик — данный вид счетчиков является серединой между сочетанием цены и качества. Из недостатков большие размеры и шумная работа, в остальном параметры данных счетчиков можно считать преимуществами. Срок службы до 30 лет, сравнительно невысокая цена, проверка с регулярностью в 8 — 15 лет.

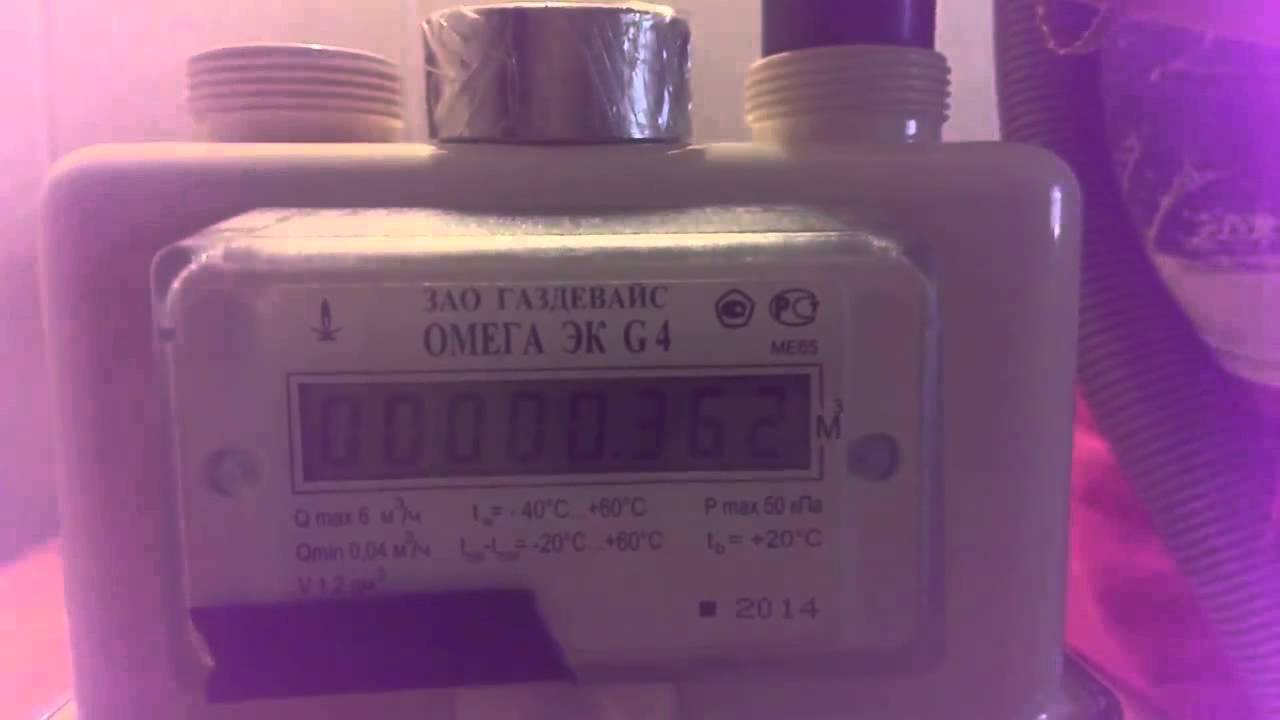

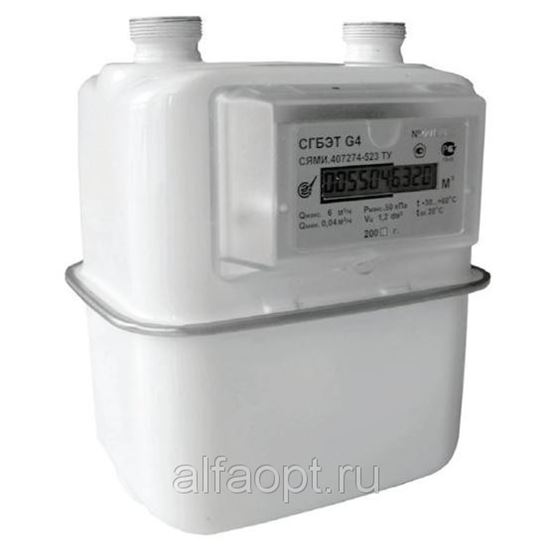

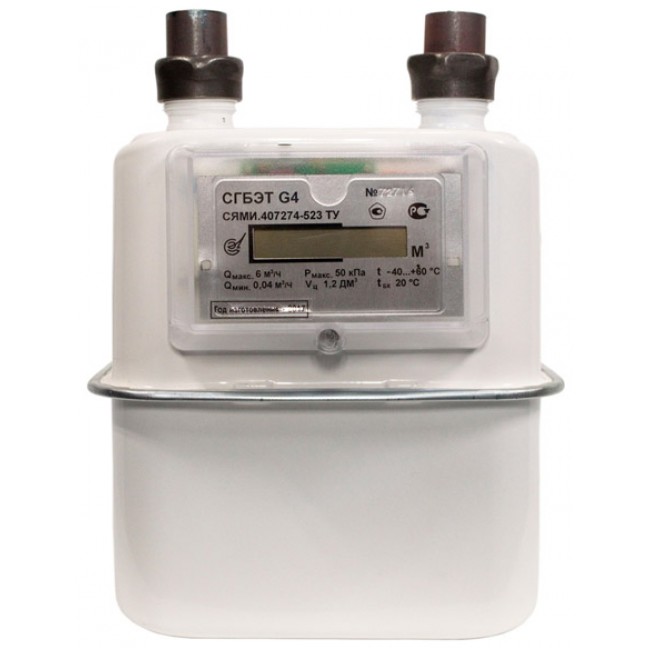

Электронный газовый счетчик — самый дорогой из газовых счетчиков, но и наиболее качественный.

Если есть возможность то для квартиры лучше приобретать данный вид газового счетчика. Он компактный, бесшумный с высокой точностью показаний и редкой проверкой раз в 10 — 12 лет.





Критерий наличия термокорректора

Какой лучше выбрать газовый счетчик в квартиру с термокорректором или без?

Наличие термокорректора увеличивает точность показаний счетчика. Особенно такой газовый счетчик лучше приобретать для установки на улице, но и в квартире температура газа не идеальна. При охлаждении газ становится плотнее и счетчик считает показания с недоплатой, за контрольное время, пропустив большее количество уплотненного газа. При нагреве плотность газа уменьшается и происходит переплата по показаниям счетчика. В среднем показания газового счетчика в квартире без термокорректора приблизительно отражают реальность, но с термокорректором точность показаний станет лучше. Тем более, что кухонное помещение часто бывает жарким и счетчик считает не в нашу пользу.

Критерий установки (расположение труб и поступление газа)

В разных домах газопроводящие трубы проходят по разному. Газовый счетчик должен пропускать через себя газ, предназначенный для газового оборудования в квартире. В связи с этим газовые счетчики бывают правопропускными (газ к оборудованию поступает с правой стороны) и левопропускными (газ к оборудованию поступает слева). Перед приобретением газового счетчика необходимо осмотреть место установки и выбрать подходящий вариант. Газовые счетчики одной модели бывают как лево- так и правопропускными.

Ознакомившись со всеми критериями выбора газового счетчика, Вы сможете сделать оптимальный выбор лучшего счетчика для своей квартиры.

Работы по установке газовых счетчиков должны производить только лицензированные специалисты.

  • Вызвать лицензированного мастера для установки газового счетчика можно круглосуточно по телефону 8 (812) 777-0-777.
  • Мастера «Петербургской Ремонтной Службы» предоставляют гарантию на выполненные работы.
  • Возможен выезд мастера в день приема заказа.
  • Работы по монтажу газовых счетчиков выполняются во всех районах СПб и пригородах.
  • Стоимость работ по установке газовых счетчиков смотрите на нашем сайте

Лучше всего в квартиру установить газовый счетчик с максимальным сроком действия, редкими проверками, бесшумной работой и точными показаниями.

Руслан

Мастер

Опыт 9 лет

Выбрать мастера

Стас

Мастер

Опыт 10 лет

Выбрать мастера

Валерий

Старший мастер

Специализируется на установке счетчиков

Опыт 11 лет

Выбрать мастера

Мы работаем круглосуточно, без выходных.
Звоните нам по телефону 8 (812) 777-0-777.
Юридический адрес: 196135, Санкт-Петербург, ул. Фрунзе, д. 27, литера А

:

Счетчики газа с термокорректором

 Установка бытовых счетчиков газа вне отапливаемого помещения приводит к тому, что на учет газа оказывает влияние температура окружающей среды и показания счетчика необходимо корректировать. Использование при этом вычисленных статистическими методами коэффициентов не всегда корректно. Наиболее современное решение в этой области – применение бытовых диафрагменных счетчиков с механической температурной коррекцией.

Новости

21.01.2015

Обновление цен на счетчики газа ГРАНД

Производитель счетчиков газа Гранд поднял цены на свою продукцию.

20.01.2015

Повышение цен на счетчики Берестье

Повышение цен на счетчики Берестье КГ4 и Г6

20.01.2015

Повышение цен на ИФС

С 15 января 2015г. произошло повышение цен на ИФС.

17.10.2014

Поставка для нужд филиала РОСАТОМ

Наша компания очередной раз подтвердила себя, как надежного поставщика.

19.05.2014

Поставка продукции для ТГК-9

Компания Понитэк» поставила для нужд ТГК-9 Сыктывкар электропривода

Газовый счетчик: принцип работы, разновидности и их особенности

Неизменный рост цен на энергоресурсы — факт, который никак не может обрадовать владельцев домов и квартир, так как в итоге расходы за все коммунальные услуги становятся все больше год от года. Чтобы иметь возможность избежать неоправданной переплаты, многие хозяева устанавливают приборы учета воды, тепла и газа. Последнее оборудование сейчас устанавливают все чаще. Причина его растущей популярности — логичное нежелание платить по сильно завышенным нормативам. Однако перед выбором модели и покупкой прибора надо узнать, что представляет собой газовый счетчик, какие разновидности устройств бывают, а также понять их принцип работы. Этот подход позволит найти оптимальное решение, о котором не придется жалеть в будущем.

Где устанавливают газовый счетчик?

Место расположения приборов целиком зависит от здания. Например, в квартирах газовые счетчики устанавливают в кухнях — на ответвлении, которое идет от общего стояка, и предназначено для подключения к какому-либо потребителю: к плите, колонке, котлу. Согласно нормам устройство разрешается монтировать в кухонных шкафах, но в этом случае владельцам надо обеспечить свободный доступ к прибору, а также его надежную фиксацию на стене.

В частных домах есть возможность расположить газовый счетчик на наружных стенах — в специальном шкафу либо под навесом. Однако при такой установке надо выполнить несколько условий: рядом с устройством не должно быть электролиний, проезд транспорта в непосредственной близости тоже запрещен. Для удобства доступа к прибору в любое время один из ключей передают в управляющую компанию.

Разновидности газовых счетчиков

Принцип работы, как и конструкция газового счетчика, зависит от его назначения, питания, механизма измерения, а также от пропускной способности.

Главные категории

Основных видов устройств учета газа два. Это механические и электронные приборы.

  1. Механические газовые счетчики. В этом случае на механизм измерения действует непосредственно газ, двигающийся со скоростью, зависящей от давления в магистрали. Поток топлива приводит в движение элемент, передающий данные на счетное устройство.
  2. Электронные счетчики. В этих моделях есть ЖК-дисплей. За точное определение объема входящего газа отвечают датчики, которые практически мгновенно посылают соответствующие импульсы. Тут же их количество регистрируется, затем пересчитывается и превращается в показатели расходомера.

Нельзя сказать, что один из видов имеет серьезные преимущества перед конкурентом. В список плюсов механических моделей входит простой принцип работы, такое же легкое обслуживание, полная независимость от функционирования электросети. Достоинства электронных газовых счетчиков — максимальная точность, более длительный срок службы. Однако их главный минус — более высокая цена.

Отличие конструкций

Если рассматривать это оборудование по типам конструкции, то его можно разделить на 5 больших групп.

Барабанные

Эти виды газовых счетчиков используются там, где важна максимальная, эталонная точность приборов. Например, в институтах, заводских лабораториях. Основным элементом механизма прибора является мерный барабан, разделенный на 4 равные секции. Он связан со счетчиком.

В емкости находится затворная жидкость (масло, вода). Под действием давления газа лопасти внутри барабана вращаются, при этом попеременно заполняются или опорожняются 4 камеры. При повороте секция освобождается, открывая доступ к прибору газа. В этом случае на измерения не влияет ни степень очистки газа, ни температура.

Вихревые

Данные приборы тоже не являются простейшими конструкциями, поэтому в бытовых условиях их практически не используют. В этом случае оцениваются колебания давления. Их провоцирует создание завихрений внутри камеры. Для этого внутрь устройства помещают «тело обтекания» — усеченную призму. Благодаря этому препятствию при подаче газа начинается вихревое движение.

Все колебания в среде считывают два датчика, которые гарантируют точность данных благодаря нечувствительности к любым помехам — акустическим или вибрационным. Из-за корректности измерений вихревые газовые счетчики используют на промышленных предприятиях, для нужд жилищно-коммунального хозяйства.

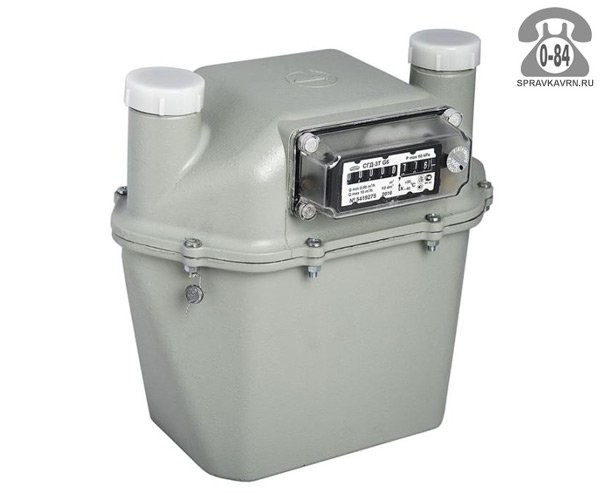

Мембранные (диафрагменные)

Такие устройства встречаются в быту чаще всего. Их плюсы — простота эксплуатации и обслуживания, точность при измерении небольших объемов газа. Конструкция состоит из нескольких (двух, четырех) камер, связанных воедино системой клапанов и каналов. Газ, поступающий в первую камеру, заполняет пространство, после чего открывается вторая. Когда и она заполняется, мембрана, соединенная с механическим счетчиком, выталкивает порцию газа к конфорке плиты.

Так как объем камер известен, подсчет газа несложен. Управление клапанами происходит с помощью кривошипно-рычажного механизма. Плюсы мембранных устройств: долгий срок службы, большой поверочный интервал (10 лет), невысокая цена. Минусы — шумность («свист»), большие габариты. Поэтому для квартир любого метража эти газовые приборы неидеальны, так как далеко не везде их получится спрятать.

Ротационные

Это еще один вид небольших механических моделей, которые можно назвать универсальными. Такие газовые счетчики успешно используют в бытовых условиях, на промышленных предприятиях, в котельных. Они достаточно надежны, безотказны, причем могут без проблем переносить кратковременные нагрузки. Основные рабочие элементы конструкции — два ротора-лопасти, которые начинают вращаться благодаря давлению, создаваемому газом.

Количество оборотов фиксирует механическое счетное устройство. Минимальное расстояние между движущимися элементами и корпусом прибора гарантирует точность показаний. Достоинства ротационных устройств — хорошая пропускная способность, долговечность, компактность, почти бесшумная работа. Минус — небольшой поверочный интервал (всего 5 лет).

Турбинные (тахометрические)

В этом случае принцип работы газового счетчика немного отличается: здесь происходит не определение количества оборотов, а оценка скорости вращения рабочего элемента, турбины. Величина зависит от давления газа, число оборотов точно фиксирует счетное устройство. Оно может быть как механическим, так и электронным.

Турбинные газовые счетчики просты, надежны, они имеют высокую пропускную способность. Однако большие размеры позволяют использовать устройства только на промышленных предприятиях. Другой относительный недостаток — зависимость точности показаний от непрерывности, стабильности потока газа. При пульсирующем режиме растет погрешность.

Газовый счетчик: принцип работы

Моделей существует гораздо больше, однако описывать остальные не имеет смысла, так как в быту они обычно не применяются. Если говорить о принципах работы, то любое устройство использует свойство потока газообразного топлива.

Работа простых механических конструкций

Лучше вкратце рассмотреть каждое устройство.

  1. Мембранные. В этом случае две измерительные камеры, разделенные клапанами, заполняются поочередно. У каждой из них свой фиксированный объем. Входные и выходные клапаны впускают и выпускают топливо. Все движения мембраны с помощью рычага преобразуются в поворот привода счетного механизма. Он показывает прошедший объем топлива.
  2. Вихревые. Эти расходомеры используют в работе частоту колебаний давления, которое изменяет свои характеристики после придания струе газа вихреобразной формы. Сложность такого механизма учета — причина, по которой данные приборы дороги, поэтому применяются исключительно на крупных газораспределительных предприятиях.
  3. Ротационные. Эти приборы «эксплуатируют» давление газа. К одному из двух вращающихся роторов присоединен привод счетного устройства. Оно переводит число оборотов в объем газа.
  4. Турбинные. Эти приборы измеряют скорость вращения турбины, которая приходит в движение благодаря давлению потока газа.

Хотя конструктивно модели отличаются достаточно сильно, различия в работе у них не так сильны из-за одного вида топлива. Если говорить об обязательном элементе любого расходомера, то счетчик функционирует по такой схеме:

  1. Механизм (тело в вихревых приборах), помещенный в корпус устройства, под действием давления газа, совершает какую-либо работу — заполняет камеры, провоцирует колебания либо вращается.
  2. Затем эта работа фиксируется счетчиком: в показатели преобразуется энергия вращения, регистрируется число оборотов, либо измеряется объем топлива в камерах.

Все результаты измерений датчики передают на табло с механическим приводом. Некоторые модели могут оснащаться дополнительными устройствами. Цена таких расходомеров будет выше, но она оправдана их максимальным удобством.

Электронный газовый счетчик: принцип работы

Такие приборы принято называть «умными», так как некоторые модели этих устройств на самом деле почти самостоятельны: они способны стать одним из элементов системы «умный дом». Отличие электронных изделий от «элементарных» конкурентов — электронные измерительные модули. Работа их полностью автоматизирована. Нередко модели автономны, так как их оснащают аккумуляторными батареями.

Плюсы электронных счетчиков

Электронные газовые счетчики (ультразвуковые, струйные) имеют несколько преимуществ. Первое из них — компактность, позволяющая использовать приборы учета в квартирах. Но на этом их достоинства не заканчиваются.

  1. Точность измерения. Благодаря датчикам, которые в состоянии учитывать разные характеристики газа в определенных условиях (давление, температура и т. д.), происходит быстрый, максимально корректный переход механической энергии в электрическую.
  2. Большая информативность. Электронные газовые счетчики оборудуются жидкокристаллическими дисплеями, которые удобны тем, что могут вывести максимально точную информацию, нужную пользователям.
  3. Электронные модули имеют энергонезависимую память. Поэтому «приборы в приборах» способны не только сохранять, но и анализировать показатели, зафиксированные за длительный период времени: обычно за год.

Точность настройки из-за возможности оценить все свойства используемого газа — еще один плюс умных устройств. Некоторые электронные модели оснащаются дополнительными элементами: например, запорным клапаном, который перекроет подачу газа, если будет обнаружена утечка. Есть счетчики газа со смарт-картой: они дают возможность быстрой «расплаты» за топливо.

Каковы недостатки?

Один из них — высокая цена. Второй относится только к моделям со встроенным аккумулятором. Срок службы этого прибора составляет от 3 до 4 лет, а значит, после выхода батареи из строя об автономности электронного расходомера придется забыть.

Поменять аккумулятор можно не слишком способом: если обратиться на завод, который производит эту модель. Многие владельцы идут другим путем — делают эту работу самостоятельно. Относительным минусом можно считать необходимость аккуратного обращения с электроникой. Однако оно большого труда не составит, а бережное отношение к любому устройству будет залогом долговечности оборудования.

Газовый счетчик: есть преимущества или нет?

Перед тем как принять окончательное решение о целесообразности такого приобретения и его установки, нужно взвесить все «за» и «против». Аргументов немного.

Плюс — экономия

Все измерительные приборы дают возможность оценить реальный, а не нормативный, в несколько раз завышенный, расход. А значит, у хозяев появится шанс значительно уменьшить сумму, идущую на оплату за газ. Считается, что экономия получается серьезная — около 30%.

Экономия ресурсов планеты — еще один положительный момент, так как при «бдительном», точном счетчике вряд ли хозяева оставят включенной плиту, работающую «вхолостую». Такое бережное отношение уже давно требуется ресурсам, которые истощаются с каждым днем.

 Минус — расходы?

Стоимость этого топлива невелика, поэтому многие хозяева не считают такую покупку разумным решением. Если учесть и монтаж газового счетчика, то сумма еще возрастает, поэтому окупится дополнительный прибор далеко не сразу. Еще нужно учесть будущие расходы на техобслуживание, а также замену счетчика.

Быть газовому счетчику или нет? В частном доме, где газ используют сразу несколько приборов, это решение абсолютно оправдано. Что касается квартир с газовыми плитами, здесь все зависит от самих владельцев. Но, скорее всего, в ближайшее время установка приборов учета станет «законодательно-обязательной», поэтому рано или поздно эта процедура предстоит всем.

Как выбрать газовый счетчик?

Главная рекомендация относительно целесообразности покупки того или иного прибора должна исходить от представителей газовой компании, обслуживающей дом. Причины — их осведомленность об особенностях состояния газового контура, о качестве топлива, ремонтопригодности конкретного участка. Если говорить о том, на что обращают внимание владельцы квартир или домов, то в этом случае учитывают несколько факторов.

Пропускная способность

Это главный вопрос, интересующий потребителей, так как чем больше срок эксплуатации прибора, тем дольше его можно использовать. Максимальный объем газа можно найти в паспорте устройства. Чтобы вычислить пропускную способность изделия, сначала суммируют потребление газовых приборов, имеющихся в жилье. Все данные легко найти в паспорте (плиты, колонки и т. д.). Потом к полученному результату добавляют как минимум 10%. Для бытовых нужд достаточно приборов, имеющих пропускную способность 1,6-6 м3.

  1. Для одного потребителя (плиты) необходим газовый счетчик, имеющий максимальную пропускную способность 2,5-4 м3/ч (G-1. 6, G-2 на табло).
  2. Когда максимальный расход газа составляет 4-6 м3/ч, оптимален счетчик, имеющий обозначение G-2 или G-4.
  3. Большой почасовой расход (6-16 м3) уже требует более серьезных приборов — от G-4 до G-10.

Для небольших котельных приобретают расходомеры, способные пропускать 10-40 м3/ч. Для примышленных предприятий выбирают максимально производительное оборудование — счетчики, предназначенные для работы с большим объемом газа: например, более 40 м3.

Условия эксплуатации

Для некоторых приборов крайне важно наличие термокомпенсатора (второе название — термокорректор). Этот элемент стабилизирует показания счетчика, если температура топлива отличается от нормы, составляющей 20°. Такие газовые расходомеры оптимальны для частных домов, если они будут располагаться на улице.

В холодный сезон газ в объеме сильно теряет, поэтому убытки несет поставщик. Жарким летом ситуация противоположная: из-за значительного расширения топлива «в накладе», наоборот, остается потребитель. О наличии термокомпенсатора свидетельствует литера «T» в названии модели.

Особенности конструкции

Широкий ассортимент подобных изделий дает возможность выбора лево- или правосторонних счетчиков. Направление подачи смеси — второй фактор, который учитывают. Совпадение диаметров соединительного патрубка и трубы — еще одно обязательное условие.

Для монтажа в квартирах диаметр резьбового соединения составляет ½ дюйма, для установки в частном доме ассортимент шире: подойдут ½ дюйма, ¾ или 1 дюйм. Для промышленных объектов используют трубы и фланцы большего диаметра.

Дата производства

На эти цифры лучше обращать внимание всегда. Такие приборы-счетчики, в отличие от других изделий, имеют особенность. Их срок эксплуатации начинается не после установки, его отсчет ведется с даты изготовления. Эти данные также можно найти в паспорте изделия.

Межповерочный интервал — еще один немаловажный фактор. Чем дольше будет служить прибор без техосмотра, тем в меньшую сумму обойдется его проверка-поверка и обслуживание.

Особенности монтажа газовых расходомеров

Работами с газовым оборудованием должны заниматься только уполномоченные представители обслуживающей компании. Однако несколько правил не помешает знать и будущим владельцам газовых счетчиков.

  1. Температура топлива. Разрешенный диапазон температур достаточно широк: от -20 до +60°. Однако предельные, или близкие к ним, значения все-таки не рекомендуются. По этой причине для устройства, находящегося на улице, может потребоваться хорошая теплоизоляция.
  2. Уличные расходомеры рекомендуют устанавливать на расстоянии 1,6 м от поверхности земли. Для дома или квартиры таких ограничений нет, так как все решает лишь то, в каком месте находится ответвление от общего стояка.
  3. Расстояние от газового счетчика до любого отопительного прибора должно быть 0,8-1 м, не менее. В противном случае на работу расходомера будет оказываться влияние.

Хорошая вентиляция помещения — условие обязательное. Точно так же, как и счетчики на воду, газовые приборы до начала эксплуатации обязательно пломбируют.

Какой газовый счетчик купить, решают хозяева, так как многое, если не все, зависит от конкретных условий. Следующее видео, может быть, подскажет ответ, если фаворит будущими владельцами еще не найден:

Была ли статья полезна?Мы хотим стать лучше. Спасибо за мнение!

Если вам понравилась статья, пожалуйста, поделитесь ей

Источник

Тепловой массовый расходомер Плюсы и минусы, проблемы и передовые методы

Недавно Flow Control опубликовала вопросы и ответы относительно измерения массового теплового расхода после переписки с Уэйном Шенноном, менеджером по маркетингу продукции Sage Metering. В этом разделе вопросов и ответов были затронуты различные темы, включая плюсы и минусы технологии, проблемы конечных пользователей, приемлемость приложений и передовые методы установки.

Подводя итог, вот дайджест читательской версии беседы с вопросами и ответами:

В недавнем разделе вопросов и ответов мы обсуждаем плюсы и минусы тепловых массовых расходомеров, проблемы конечных пользователей, приемлемость приложений, передовые методы установки и многое другое.

Каковы ограничения этого измерения расхода?

    • Может измерять только газ, калиброванный производителем прибором
    • Неточно при измерении влажного газа
    • Изменчивость в периоды быстрых изменений температуры

Какие области применения наиболее подходят для тепловых расходомеров?

Общие ошибки, возникающие при использовании тепловых расходомеров?

    • Конечный пользователь не обращает внимания на длину прямого участка, которая влияет на профиль потока
    • Профиль потока в установке должен быть таким же, как профиль потока калибровки

Критические проблемы при использовании тепловых расходомеров при измерении факельного газа?

Как конечный пользователь может гарантировать, что счетчик наилучшим образом соответствует потребностям приложения?

    • Предоставьте производителю расходомера диапазоны расхода и температуры, давления, состава газа и описание системы трубопроводов, включая прямой участок трубы и возмущения.

Для получения дополнительных объяснений по любому из этих вопросов, а также для представления о том, что ждет технология будущего, прочтите «Все, что вы когда-либо хотели знать о тепловых расходомерах». Кроме того, в нашей статье «Как преодолеть ограничения теплового расходомера» рассматриваются девять ограничений тепловых расходомеров и способы их устранения .

Устранение ограничений при измерении теплового массового расхода

Изображение Пегги и Марко Лахманн-Анке с сайта Pixabay

Типы расходомеров природного газа

В моей текущей серии статей о типах расходомеров природного газа в этой публикации я обсуждаю газотурбинный счетчик, который может измерять природный газ в промышленных и коммерческих приложениях для выставления счетов.

В части V моей серии статей о типах расходомеров природного газа я обсуждаю газотурбинный счетчик, используемый в промышленных и коммерческих приложениях для выставления счетов.

Газотурбинный расходомер

Турбинный расходомер считается одной из основных традиционных технологий расходомеров, таких как расходомеры дифференциального давления и объемные расходомеры. Они по-прежнему являются излюбленным устройством, используемым для измерения расхода газа, особенно для чистого, среднего и высокого устойчивого потока жидкостей с низкой вязкостью. Турбинный расходомер измеряет объемный расход на основе текучей среды, протекающей мимо свободно вращающегося ротора, причем каждый оборот соответствует определенному объему текучей среды.Турбинные счетчики используются для измерения расхода жидкостей, а также природного газа.

Есть ли на рынке тепловые массовые расходомеры?

Преимущества

Турбинный расходомер имеет определенные преимущества по стоимости по сравнению с другими вариантами измерения расхода природного газа, особенно с теми, которые не хотят вкладывать средства в новые технологии. Они также значительно дешевле, особенно для труб большого диаметра, чем ультразвуковой и кориолисовый расходомеры. Есть дополнительные преимущества по стоимости по сравнению с измерителями DP, особенно в приложениях, где однотурбинный счетчик может заменить несколько счетчиков DP.

Измерители имеют высокий диапазон изменения и точность при среднем и высоком расходе и средний диапазон изменения при высоком давлении. Также доступен электронный выход. Кроме того, этот сумматор естественного потока получил широкое признание в отрасли.

Ограничения

Конечно, турбинный счетчик имеет движущиеся части, что всегда является ограничением, и пользователю необходимо учитывать чистоту газа. Некоторые производители турбинных расходомеров улучшили внутренние компоненты, чтобы свести к минимуму эти проблемы, но наличие движущихся частей по-прежнему является недостатком.Другие улучшения, внесенные производителями, включают уменьшение падения давления, двунаправленный поток и самосмазку.

Для счетчика требуется начальная лабораторная калибровка расхода и относительно высокая потеря давления. Также существует вероятность повреждения из-за превышения скорости счетчика.

Производители турбинных счетчиков

Некоторыми производителями газовых турбинных счетчиков являются Honeywell Elster (American Meter), Emerson Process Management (Daniel), FMC Technologies (INVALCO) и (Dresser).

Измерение расхода природного газа

Мы — Sage Metering. Мы производим тепловые массовые расходомеры, которые измеряют и контролируют массовый расход газа. Если вас интересует другой стиль измерителя, могу ли я предложить вам узнать больше о преимуществах теплового измерения массового расхода? В противном случае, вот другие ссылки на статьи, в которых описываются преимущества и ограничения каждой технологии:

Тепловые расходомеры

: принцип работы, плюсы и минусы и конструкция

Тепловые расходомеры используют теплопроводность жидкости, как жидкостей, так и газов, для определения массового расхода. В отличие от объемных расходомеров, например турбинных или продувочных счетчиков, тепловые расходомеры в определенной степени устойчивы к колебаниям давления и температуры входящего потока.

Он в основном используется для измерения расхода газа и воздуха. Они доступны как в высокотемпературном исполнении, так и в исполнении для высокого давления, а также из достойных внимания материалов, например, PFA, Monel® и стекла.

Мы расскажем, что нужно знать о тепловых расходомерах.Итак, читайте!

Как работает тепловой расходомер

Он использует тепловые свойства для расчета потока текучих сред / газов, движущихся в воздуховоде или трубе. В обычном или нормальном тепловом расходомере расчетное количество тепла подводится к нагревателю датчика.

По мере увеличения или расширения потока тепло рассеивается. Измерения температуры датчика позволяют определить общую потерю тепла. Количество тепла, рассеиваемого датчиком, зависит от тепловых свойств жидкости и конструкции датчика или определяется ими.

Датчик использует измерения температуры и подвод тепла для определения потока жидкости. Большинство тепловых расходомеров используются для расчета расхода газа. Тепловые расходомеры газа составляют 2% мировых продаж расходомеров.

В приложениях, где текучая среда является постоянной во время фактической эксплуатации и тепловые свойства известны, тепловые расходомеры могут использоваться для расчета массового расхода текучей среды, поскольку измерительное устройство не зависит от температуры или давления текучей среды.

В большинстве случаев тепловые свойства жидкости могут определяться составом жидкости. На измерительный прибор может влиять различный состав жидкости во время реальной эксплуатации.

Таким образом, очень важно знать состав жидкости, чтобы можно было использовать правильный калибровочный коэффициент для определения точного расхода. Из-за этого ограничения для измерения расхода чистых газов обычно применяется расходомер.

Плюсы и минусы

Тепловые расходомеры имеют среднюю цену и идеально подходят для газа низкого давления. Они хорошо подходят для мониторинга выбросов и измерения расхода дымовых газов. Для труб большого диаметра лучше всего подходят вставные модели.

Как использовать Тепловой расходомер

Обычно он используется для измерения массового расхода чистых газов, например, аргона, аммиака, гелия, азота и т. Д., А также смеси, такие как поток биогаза и поток дымовой трубы, можно рассчитать, если определить их состав.

Будьте внимательны при использовании этого параметра для расчета расхода газов неизвестного состава, поскольку это может повлиять на измерения теплового расходомера.

Еда на вынос

Тепловые расходомеры могут обеспечивать прямые измерения массового расхода, в отличие от других подходов, которые рассчитывают объемный расход и требуют других измерений давления и температуры для измерения массового расхода и плотности. Большинство тепловых расходомеров могут контролировать и измерять поток на молекулярном уровне, обеспечивая надежные, воспроизводимые и точные результаты подачи газа.

Биография автора: Сильвия Хопкинс — писатель и блогер, специализирующаяся на кампаниях электронного маркетинга и ведении блогов-призраков.Она пишет о приборах для измерения расхода, приложениях для измерения расхода и технологиях. В свободное от работы время Сильвия проводит время с семьей и друзьями.

Другие статьи от Industry Tap …

Часть I: Плюсы и минусы газовых расходомеров

Будет ли когда-нибудь идеальный тип расходомера? Такой расходомер мог бы производить измерения с высокой точностью в любом приложении, был бы чрезвычайно надежным, имел бы большой диапазон изменения, практически не требовал бы обслуживания и практически не требовал бы калибровки.Он также должен быть относительно недорогим как с точки зрения покупной цены, так и с точки зрения стоимости жизненного цикла.

Хотя некоторые поставщики могут утверждать, что они производят почти идеальный расходомер, маловероятно, что кто-либо когда-либо произведет идеальный измеритель. Причина в том, что у каждого типа расходомера есть свои преимущества и недостатки, и из-за своей технологии или принципа действия он больше подходит для одних применений и не подходит для других.

Некоторые недостатки различных типов расходомеров связаны с технологией, а другие больше связаны с применением, установкой или материалом конструкции.Например, турбинные счетчики по самой своей концепции работы содержат движущиеся части, и хотя поставщики предприняли шаги, чтобы сделать их более надежными, невозможно представить турбинный счетчик без движущихся частей. Счетчики Кориолиса, напротив, не имеют внутренних движущихся частей, но их технология требует, чтобы они становились довольно большими и дорогими при размерах линий более четырех дюймов. Магнитные расходомеры в настоящее время не могут измерять углеводородные жидкости, потому что для проведения измерений им требуется токопроводящая жидкость.

Когда дело доходит до измерения расхода газа, поучительно посмотреть на преимущества и недостатки различных типов расходомеров. Расход газа во многих отношениях измерить труднее, чем расход жидкости, хотя некоторые утверждают, что расход пара — это наиболее сложное измерение. Есть несколько отличных расходомеров для измерения расхода газа, но у каждого типа есть свои преимущества и недостатки. В этой статье исследуются преимущества и недостатки различных типов расходомеров новой технологии для измерения расхода газа.Мы расскажем о плюсах и минусах некоторых более традиционных расходомеров в сентябрьском выпуске Flow Control .

СВЯЗАННЫЙ: Плюсы и минусы традиционных технологических расходомеров для измерения расхода газа

Кориолисовы расходомеры для измерения газа Расходомеры

Кориолиса были одними из самых быстрорастущих типов расходомеров за последние пять лет. На многих технологических установках пользователи выбирают их для замены измерителей перепада давления (DP).Несмотря на более высокую начальную цену покупки, многие пользователи считают их хорошей инвестицией, если учесть стоимость владения.

Расходомеры

Кориолиса используются для измерения расхода газа, но имеют некоторые ограничения. Счетчикам Кориолиса легче измерять жидкости, чем газы, потому что жидкости плотнее газов. Традиционно расходомеры Кориолиса были дорогими и громоздкими при размерах трубопроводов более четырех дюймов. Однако в последние несколько лет ряд поставщиков начали производить расходомеры Кориолиса в трубопроводах размером более шести дюймов.К ним относятся Endress + Hauser, которая в мае 2011 года представила 14-дюймовый кориолисовый расходомер для газа и жидкостей; Micro Motion; и KROHNE. Rheonik (ныне часть GE Measurement & Control Solutions) раньше была единственным поставщиком на рынке Кориолиса крупных линий. В результате этого притока производственных мощностей в сегмент больших линий расходомеры Кориолиса могут начать получать более широкое признание в приложениях больших линий.

Одной из наиболее важных особенностей расходомеров Кориолиса является то, что они измеряют массовый расход напрямую, то есть значение массового расхода не вычисляется по формуле. Большинство других расходомеров, за исключением термометров, измеряют объемный расход. Один из способов измерить объемный расход — собрать жидкость в небольшие отсеки и подсчитать, сколько раз они были заполнены. Вот как работают счетчики с объемным вытеснением, и он напоминает процесс переливания молока из большого контейнера в отдельные чашки и подсчета чашек.

Точность и надежность — две главные движущие силы рынка расходомеров. Это было продемонстрировано в ряде различных опросов пользователей расходомеров, проведенных за последние восемь лет.Расходомеры Кориолиса очень высоки по обоим параметрам. Расходомеры Кориолиса не только самые точные, но и требуют минимального обслуживания. Без внутренних движущихся частей расходомеры Кориолиса требуют минимального внимания после установки. Без движущихся частей, которые могут изнашиваться или ухудшаться, они являются очень надежным измерителем.

Ультразвуковые расходомеры для измерения газа

Есть два основных типа ультразвуковых расходомеров — время прохождения и доплеровские. Ультразвуковой расходомер времени прохождения имеет как передатчик, так и приемник. Он посылает два ультразвуковых сигнала через трубу под углом: один по направлению потока, а другой против потока. Затем измеритель измеряет «время прохождения» каждого сигнала. Когда ультразвуковой сигнал движется с потоком, он движется быстрее, чем когда он движется против потока. Разница между двумя временами прохождения пропорциональна расходу.

За последние 20 лет в ультразвуковые расходомеры было внесено множество технологических усовершенствований.Благодаря усовершенствованию технологии электронной обработки, измерители времени прохождения могут лучше работать с жидкостями, которые не являются полностью чистыми. Эти улучшения также повысили точность ультразвуковых измерителей, что привело к более широкому использованию этих измерителей в более разнообразных условиях.

Другим важным технологическим усовершенствованием явилась разработка расходомеров с многолучевым распространением, которые используют более одного ультразвукового сигнала или «пути» для расчета расхода. Для каждого пути требуется пара передающих и принимающих преобразователей.Используя более одного пути, расходомер измеряет расход более чем в одном месте в потоке, что приводит к большей точности.

Ультразвуковые расходомеры

имеют явное преимущество перед другими измерителями новой технологии. В отличие от расходомеров Кориолиса, ультразвуковые расходомеры очень хорошо подходят для труб большого диаметра. Более 80 процентов расходомеров Кориолиса продается для труб диаметром два дюйма или меньше. Хотя некоторые расходомеры Кориолиса успешно использовались в четырех- и шестидюймовых линиях, они становятся громоздкими и довольно дорогими для размеров более четырех дюймов.Фактически, размер может быть преимуществом для ультразвуковых расходомеров, поскольку в больших трубах больше места для прохождения ультразвукового сигнала. Для труб диаметром шесть дюймов и более ультразвуковые расходомеры в большинстве случаев являются лучшим выбором, чем расходомеры Кориолиса, особенно для измерения расхода газа. Самый большой размер линии для кориолисовых расходомеров — 14 дюймов.

Ультразвуковые расходомеры имеют преимущество перед магнитными расходомерами в том, что они могут использоваться для измерения расхода непроводящих жидкостей, газов и пара.Магнитные расходомеры имеют очень ограниченное применение в нефтегазодобывающей, транспортной и нефтеперерабатывающей отраслях, поскольку жидкости на нефтяной основе не проводят ток. По большей части, магнитные расходомеры просто не могут использоваться для измерения гидравлических жидкостей, нефти, природного, технологического или факельного газа. Их нельзя использовать для измерения расхода пара. Это одна из наиболее важных причин, почему рынок ультразвуковых расходомеров растет намного быстрее, чем рынок магнитных расходомеров. Магнитные расходомеры просто не могут участвовать в быстрорастущих рынках измерения расхода нефти и газа.

Вихревые расходомеры для измерения газа

Хотя вихревые расходомеры были впервые представлены на промышленных рынках в начале 1970-х годов, их история началась гораздо раньше. В вихревых расходомерах используется физический принцип, связанный с образованием вихревых завихрений (вихрей) ниже по потоку от препятствия, помещенного в текущий поток. Леонардо да Винчи впервые описал это явление около 1500 года. В 1911 году Теодор фон Карман провел анализ двойного ряда чередующихся вихрей, которые образуются, когда плоский объект находится на пути потока.Это явление теперь называют вихревой улицей Кармана.

Вихревые расходомеры используют эффект, изученный фон Карманом. Они имеют тело обтекания в качестве компонента, вставленного в поток. Обрывистое тело — это препятствие с широким плоским фронтом. В вихревом расходомере тело обтекания установлено под прямым углом к ​​потоку. Когда жидкость сталкивается с телом обтекания, возникает серия чередующихся вихрей.

Скорость потока пропорциональна частоте вихрей.Вихревой расходомер определяет частоту вихрей с помощью одного из нескольких типов датчиков, включая датчики давления, тепловые и ультразвуковые. Расход рассчитывается путем умножения площади трубы на скорость потока.

В январе 2007 года комитет Американского института нефти (API) одобрил проект стандарта на использование вихревых расходомеров для коммерческого учета жидкости и газа. Стандарт был обновлен в 2010 году. Это утверждение, вероятно, со временем приведет к увеличению продаж вихревых расходомеров, поскольку поставщики разрабатывают продукты, соответствующие стандарту.Однако до сих пор вихревые расходомеры не смогли проникнуть на рынок коммерческого учета природного газа, на котором все еще преобладают ультразвуковые, дифференциальные и турбинные расходомеры.

Основным преимуществом вихревых расходомеров является их универсальность. Они могут надежно измерять поток газа, жидкости и пара и могут выдерживать высокие температуры, связанные с измерением расхода пара. Расходомеры с диафрагмой с диафрагмой — единственный другой тип расходомеров с такой универсальностью.

Но вихревые расходомеры обычно измеряют жидкости с большей точностью, а также с меньшим перепадом давления, чем расходомеры DP. И вихревые расходомеры, и расходомеры с перепадом давления извлекли выгоду из разработки многопараметрических преобразователей, измеряющих массовый расход.

Тепловые расходомеры для измерения газа

Как тепловые, так и кориолисовы расходомеры измеряют массовый расход. Однако термометры измеряют массовый расход совершенно иначе, чем измерители Кориолиса. Вместо использования импульса жидкости, как это делают кориолисовы расходомеры, тепловые расходомеры используют тепловые или теплопроводные свойства жидкости для определения массового расхода.Хотя большинство тепловых расходомеров используются для измерения расхода газа, некоторые также измеряют расход жидкости.

Термоанемометры состоят из нагреваемого элемента из тонкой проволоки, они очень маленькие и хрупкие. Термоанемометры использовались при исследовании профиля скорости и турбулентности. Поскольку они подвержены поломкам и загрязнению, они не подходят для промышленных сред. Промышленные тепловые расходомеры используют аналогичную концепцию измерения скорости рассеивания тепла для определения массового расхода, но используют более прочные датчики, которые лучше приспособлены к промышленным условиям.

Существует несколько различных технологий тепловых расходомеров. Некоторые измеряют скорость, с которой рассеивается тепло, добавляемое к потоку. Другие измеряют разницу температур между нагретым датчиком и окружающим потоком. Для тепловых расходомеров обычно требуется один или несколько датчиков температуры для измерения температуры жидкости в определенных точках.

Тепловые расходомеры имеют несколько основных преимуществ. Один из них — относительно низкая закупочная цена. Во-вторых, тепловые расходомеры могут измерять поток некоторых газов низкого давления, плотность которых недостаточно высока для измерения расходомерами Кориолиса.Оба эти преимущества дают тепловым расходомерам свою уникальную нишу в измерении расхода газа.

Основным недостатком тепловых расходомеров является точность от низкой до средней, хотя в последние годы поставщики улучшили точность тепловых расходомеров. В то время как некоторые тепловые расходомеры могут достигать уровня точности 1 процент, другие тепловые расходомеры имеют точность в диапазоне 3-5 процентов. Пользователи, которые рассматривают тепловые расходомеры, должны найти баланс между своей точностью и требованиями к стоимости.

Куда мы идем

Одним из самых значительных событий последних нескольких лет на рынке расходомеров с новыми технологиями стало появление кориолисовых расходомеров с трубопроводами большого размера. Расходомеры Кориолиса Micro Motion могут использоваться в трубопроводах размером до 12 дюймов, а Endress + Hauser недавно представила расходомеры Кориолиса для трубопроводов диаметром до 14 дюймов. В расходомере Кориолиса Endress + Hauser используются четыре трубки для достижения высокоточных измерений.Компания Elster также выпустила новый шестиконтактный ультразвуковой расходомер
для коммерческого учета природного газа. Все эти расходомеры ориентированы, прежде всего, на коммерческий рынок. Фактически, именно требования к коммерческому учету определяют большую часть разработки новых продуктов в кориолисовых и ультразвуковых расходомерах.

Кроме того, расходомеры становятся более модульными. Например, Micro Motion разработала базовый процессор, который обеспечивает большую гибкость установки и увеличенную вычислительную мощность.Базовый процессор в цифровом виде обрабатывает необработанные сигналы от датчика. Модульность позволяет сосредоточить большую вычислительную мощность в одном устройстве.

Джесси Йодер, Ph.D. — президент Flow Research Inc. в Уэйкфилде, штат Массачусетс, компании, которую он основал в 1998 году. Он имеет 24-летний опыт работы в качестве аналитика и писателя в области управления технологическими процессами. Доктор Йодер специализируется на расходомерах и других полевых приборах, включая приборы для измерения давления и температуры. Он написал более 150 журнальных статей по приборной тематике.С доктором Йодером можно связаться по телефону [email protected] .

www.flowresearch.com

Для получения дополнительной информации об анализе Flow Research в области измерения расхода газа см. www.gasflows.com .

Плюсы и минусы портативных устройств обнаружения газов

Многие приборы измеряют уровни содержания токсичных газов и паров в воздухе, и для промышленных гигиенистов и других лиц, наблюдающих за пожаротушением и реагированием на чрезвычайные ситуации, понимание того, какие типы портативных устройств будут наиболее полезными, — непростая задача. .Независимо от того, отвечаете ли вы за реагирование на опасные явления, ремонтные работы после пожара или определяете необходимость в защите органов дыхания, получение достоверных измерений атмосферных опасностей имеет решающее значение. В этой статье описывается несколько доступных технологий обнаружения газов. Фотоионизационные детекторы Устройства с фотоионизационными детекторами (ФИД) популярны из-за их быстрого времени отклика и способности обнаруживать самые летучие органические соединения вплоть до низких долей на миллиард. Прежде всего, пользователи должны определить, насколько конкретным должно быть устройство как для измерения, так и для идентификации конкретного газа. Специфика может быть проблемой при использовании устройств PID; хотя показания ФИД суммируются с эталонным газом, они фактически состоят из различных концентраций самых разных газов. Поправочные коэффициенты требуются, когда измерения предназначены для масштабирования до конкретных соединений, а ФИД может не видеть определенные газы, такие как монооксид углерода, цианистый водород, метан и кислые газы. Лампы ФИД следует очищать после каждого положительного воздействия, чтобы предотвратить подавление сигнала. Переносные газоанализаторы Большинство аварийно-спасательных служб знакомы с портативными мультигазовыми мониторами с датчиками горючего газа, кислорода, окиси углерода и сероводорода.Эти устройства обычно имеют встроенную сигнализацию, предназначенную для обеспечения безопасности рабочих и наблюдения за персоналом в ограниченном пространстве. Датчик горючего газа или нижнего предела взрываемости (НПВ) предоставляет жизненно важную информацию без привязки к конкретному составу. Кислород, оксид углерода и сероводород специально измеряются с помощью электрохимических датчиков. Кроме того, многие компании предлагают портативные мониторы для одного газа, которые могут использовать различные электрохимические датчики, предназначенные для других представляющих интерес токсичных или опасных газов.Переносные газоанализаторы относительно недороги, просты в использовании и предоставляют основную, но важную информацию о потенциально опасной атмосфере. Однако существует ограниченное количество типов электрохимических датчиков, и они имеют ограниченный срок службы из-за расходного характера электролитической конструкции. Для пользователей портативных газоанализаторов важно понимать наличие сопутствующих газов и других условий, которые могут повлиять на выходной сигнал датчика. Детекторные трубки Трубки для детекторов газа или малярные трубки — еще один вариант для обнаружения газа.В трубках газоанализатора используются химические реакции, которые обеспечивают изменение цвета на указанную длину пятна для быстрых качественных измерений для конкретных соединений. В настоящее время имеющиеся в продаже комплекты опасных материалов для детекторных трубок снабжены логическими схемами, которые проводят пользователя по последовательности трубок, которые используются при попытке идентифицировать неизвестные атмосферные опасности. Дистанционный отбор проб может выполняться с помощью детекторных трубок с помощью удлинительных шлангов или принадлежностей для столбов. Как и в случае с электрохимическими датчиками, определенные газы могут мешать тестам трубок детекторов, но есть сотни химикатов, которые можно измерить с помощью трубок детектора, включая загрязнения, которые могут пропустить другие системы.Атмосфера во время послепожарного ремонта Все больше профессионалов, отвечающих за здоровье и безопасность пожарных и аварийно-спасательных служб, обращают внимание на атмосферу, возникающую во время капитального ремонта, работы, которая происходит после тушения пожара. Практика использования окиси углерода в качестве индикаторного газа для других загрязняющих веществ в воздухе во время капитального ремонта не рекомендуется. Повышенные уровни хлористого водорода (HCl), который присутствует в качестве побочного продукта сгоревших хлоридсодержащих пластмасс, таких как ПВХ, были измерены во время капитального ремонта. Эти повышенные уровни HCl также могут привести к образованию фосгена (COCl2). Пользователи, которые наблюдают за капитальным ремонтом, могут рассмотреть возможность использования ФИД, газоанализатора с датчиком или комплекта для измерения опасностей с детекторной трубкой для проведения измерений во время капитального ремонта — когда могут возникнуть опасности — в целях обучения. В качестве альтернативы, мешки для проб газа можно использовать для сбора репрезентативной пробы воздуха во время капитального ремонта, чтобы использовать ее для обучения в будущем. Понимание технологии обнаружения газа Разнообразие условий и требований для каждого приложения, которое требует измерения атмосферных опасностей, в конечном итоге определяет пригодность и связанные с безопасностью преимущества любого типа портативной системы обнаружения газа или комбинации систем.Выберите разумную стратегию, которая соответствует вашим потребностям, и при этом максимально сведет к минимуму любые присущие им недостатки. Понимание вашей портативной технологии обнаружения газов поможет вам свести к минимуму потенциальное воздействие вредной атмосферы. СТИВ ЛЮКК, CIH, менеджер по промышленной гигиене в Nextteq. С ним можно связаться по адресу [email protected] Для получения дополнительной информации отправьте электронное письмо Райану Дэю по адресу [email protected], посетите www.nextteq.com или позвоните по телефону (877) 312-2333.

Плюсы и минусы расходомеров газа

Идеальный расходомер должен быть более точным для любого применения, иметь более высокий уровень надежности, большой диапазон изменения, минимальное техническое обслуживание и не требовать калибровки.Он должен быть относительно доступным с учетом покупной цены и других затрат на жизненный цикл.
Некоторые поставщики считают, что производимые ими расходомеры почти идеальны, что неверно. Это связано с тем, что у каждого расходомера есть свои сильные и слабые стороны, и в результате технологии или принципа работы он не будет одинаковым для всех приложений.
Слабые стороны различных расходомеров обусловлены технологией, применением, установкой и природой материала, используемого в строительстве.Например, турбинные расходомеры по принципу работы имеют движущиеся части, и даже несмотря на то, что производители приняли меры для обеспечения их невероятной надежности. Датчик потока турбины без движущихся частей может иметь катастрофические последствия. В отличие от турбинных расходомеров, расходомеры Кориолиса не имеют внутренних движущихся частей, но в соответствии с их технологией они должны быть достаточно большими, а также дорогостоящими в линиях более четырех дюймов. При измерении углеводородных жидкостей нельзя полагаться на магнитные расходомеры, поскольку в них отсутствует проводящая жидкость, которая используется для проведения измерений.
Что касается измерения расхода газа, необходимо учитывать плюсы и минусы различных типов расходомеров. Измерение расхода газа не так просто, как измерения расхода жидкости. Существуют почти идеальные расходомеры, которые можно использовать для измерения расхода газа, хотя у каждого расходомера есть свои сильные и слабые стороны. Статья в основном посвящена достоинствам и недостаткам различных видов расходомеров новой технологии, используемых для измерения расхода газа. В статье также будут рассмотрены преимущества и недостатки еще нескольких расходомеров традиционной технологии.

Расходомеры Кориолиса для измерения газа


За последние пять лет расходомеры Кориолиса стали одними из самых популярных расходомеров. Пользователи на большинстве технологических установок предпочитают кориолисовы расходомеры , а не расходомеры перепада давления (DP). Несмотря на более высокую цену покупки, большинство пользователей по-прежнему рассматривают их как правильное вложение, поскольку они сохранят свою собственность.
Кориолисовый поток используется для измерения расхода газа, даже если у них есть некоторые ограничения.Кориолис очень эффективен при измерении жидкостей по сравнению с газами. Это потому, что плотность жидкостей выше, чем у газов. Расходомеры Кориолиса были более дорогостоящими и неуклюжими встроенными зонами, которые раньше были на четыре дюйма ниже. Расходомеры Кориолиса со временем с большей вероятностью будут использоваться на крупных линиях.
Одним из важнейших преимуществ расходомеров Кориолиса является их способность определять массовый расход напрямую, что означает отсутствие использования формулы для вычисления значения массового расхода.Большинство расходомеров можно использовать для определения объемного расхода, кроме счетчиков тепла. Измерение объемного расхода несложно, потому что вам нужно только собрать жидкость в небольшой контейнер и подсчитать, сколько раз контейнер наполнялся. Это принцип работы расходомеров прямого вытеснения.
На рынок расходомеров влияют точность и надежность. Это было показано в нескольких обзорах расходомеров, проведенных за последние годы. Расходомеры Кориолиса являются ведущими в большинстве исследований.Это потому, что они очень точны и требуют минимального обслуживания или вообще не требуют его. Процесс установки прост, потому что у них нет движущихся частей, и сразу после их установки не требуется или почти не требуется внимания. Они чрезвычайно надежны, поскольку в них нет движущихся частей, подверженных износу или разрушению.

Вихревые расходомеры для измерения газа


Вихревые расходомеры присутствуют на промышленном рынке с 1970-х годов.В вихревых расходомерах используется физический принцип, который приводит к созданию вихревых завихрений.
Вихревые расходомеры используют принцип работы, описанный Фон Карманом. Вихревые расходомеры состоят из тела обтекания в качестве элемента, помещенного в поток. Обрывистое тело — это обычно широкое препятствие с плоским фронтом.
Скорость потока идет рука об руку с частотой вихрей. В вихревом расходомере для определения частоты используются датчики разных типов. Чаще всего используются датчики давления, тепловые и ультразвуковые.Расход рассчитывается путем умножения площади поперечного сечения трубы на скорость потока.
Универсальность — главное преимущество вихревых расходомеров. Их можно использовать для измерения расхода газа, жидкости, пара и даже выдерживать высокие температуры, связанные с измерением расхода пара. Расходомеры DP — это другой тип расходомеров, который может соответствовать этой универсальности, поскольку в них используются диафрагмы.
Другое преимущество вихревых расходомеров перед расходомерами DP состоит в том, что они более точны при измерениях жидкости и не вызывают значительного падения давления.Изобретение многопараметрических преобразователей принесло пользу расходомерам DP и вихревым расходомерам, поскольку они используются для измерения массового расхода.

Тепловые расходомеры для измерения газа


Для определения массового расхода используются расходомеры Кориолиса и термодисперсные расходомеры. Тем не менее, тепловые массовые расходомеры газа используют другой подход для определения массового расхода по сравнению с расходомерами Кориолиса. Измерители Кориолиса используют импульс жидкости для определения массового расхода, в то время как массовые расходомеры с термической дисперсией используют тепловые свойства жидкости для измерения массового расхода. Не все тепловые расходомеры используются для измерения расхода газа; другие измеряют расход жидкости.
В настоящее время используется множество технологий тепловых расходомеров. Некоторые определяют скорость, с которой тепло распространяется в потоке. Некоторые используются для определения разницы температур между потоком окружающего потока и нагретым датчиком. Для тепловых расходомеров обычно требуется по крайней мере один или несколько датчиков для определения температуры жидкости в определенных точках.
Тепловые расходомеры имеют множество преимуществ.Во-первых, они вполне доступны по цене. Другой — их способность определять поток газов с низким давлением, который измерители Кориолиса не могут, потому что они менее плотные. Это причина, по которой они более предпочтительны перед другими счетчиками при измерении расхода газа.
У тепловых расходомеров есть свои преимущества в том, что они не очень точны, хотя производители повысили их точность за последние годы. Есть тепловые расходомеры с точностью до 1%, а есть с точностью до 3%. Перед приобретением теплового расходомера вам необходимо также рассмотреть уровни точности ваших требований и вашего бюджета.

Five-Gas Comes of Age — охрана труда и безопасность

Five-Gas достигает совершеннолетия

Выход за рамки стандартного монитора входа в замкнутые пространства с 4 газами делает прибор очень мощным.

  • Вернер Р. Хааг, Ph.D.
  • 01 июля 2006 г.

Извещатели MULTI-GAS , разработанные для использования в замкнутых пространствах (CSE), часто недостаточны для защиты от всех опасностей химических паров на рабочем месте.В стандартной конфигурации эти расходомеры оснащены датчиками содержания кислорода, горючих газов (нижний предел взрываемости или НПВ), окиси углерода (CO) и сероводорода (H 2 S). Такие датчики охватывают наиболее распространенные опасности, такие как пожары из-за утечек природного газа, пропана или бензина, а также удушение в замкнутых пространствах из-за нехватки кислорода. Чрезмерное воздействие окиси углерода (CO) остается наиболее частой причиной смерти от химического отравления в Соединенных Штатах.


Токсичные неорганические соединения
Однако в промышленности используются многие другие токсичные химические вещества, воздействию которых работник может подвергнуться, не входя в замкнутое пространство.Некоторые из этих токсичных материалов представляют собой неорганические соединения (содержащие не более одного атома углерода), такие как хлор (Cl 2 ), диоксид хлора (ClO 2 ), аммиак (NH 3 ), оксид азота (NO), диоксид азота (NO 2 ), диоксид серы (SO 2 ), цианистый водород (HCN), фосген (COCl 2 ), фосфин (PH 3 ), арсин (AsH 3 ), соляная кислота (HCl) и плавиковая кислота (HF). Количество обычно встречающихся неорганических токсичных паров составляет, возможно, несколько десятков. Многие из них можно измерить с помощью электрохимических (ЕС) датчиков. Поэтому делаются мультигазовые счетчики более высокого уровня, допускающие замену датчиков.

Обычно можно использовать от одного до четырех электрохимических сенсоров в дополнение к стандартным четырем сенсорам CSE или вместо них. Основные преимущества электрохимических сенсоров заключаются в том, что они относительно недороги и достаточно избирательны в отношении интересующего соединения. То есть каждый датчик предназначен для измерения определенного соединения путем правильного выбора катализатора, рабочего напряжения, встроенного фильтра и т. Д.Таким образом, датчик CO не реагирует на H 2 S и наоборот.

Основными недостатками датчиков EC является то, что некоторые из них имеют длительное время отклика, составляющее несколько минут, и они не всегда так точны, как хотелось бы. Например, для калибровки датчиков HCN и NH 3 требуется около 3-4 минут, а H 2 S дает сильный отклик на обоих этих датчиках.

Оставить комментарий
