Газовый счетчик устройство и принцип действия: конструкция и принцип работы, схема и назначение

Опубликовано в Разное
/
5 Дек 2019

Содержание

конструкция и принцип работы, схема и назначение

Содержание статьи:

Для учета потребления газа в частных жилищах и на предприятиях устанавливают расходомер. Устройство газового счетчика может быть разным. На точности измерений разница в конструкции не сказывается. Но это влияет на длительность работы, надежность и особенности ремонта прибора.

Необходимость газового счетчика

Газовый счетчик обязаны устанавливать все пользователи, но если газ идет только на плиту, можно не ставить

ФЗ№261 «Об энергоснабжении» обязывает всех владельцев частных домов и квартир установить в жилище счетчик газа подходящей конструкции. Установка выполняется за счет потребителя. Исключение представляют некоторые категории граждан: в этом случае расходомеры монтируют бесплатно.

Установка устройств является обязательной. Если владелец жилья отказывается добровольно ставить расходомер, сотрудник газовой службы имеют право сделать это принудительно. В противном случае Горгаз имеет право подать иск в суд о препятствии проведения техобслуживания. При положительном решении суда собственнику вменяется в обязанность оплатить установку счетчика и штраф.

На деле сроки обязательного оборудования расходомерами продляют уже несколько раз. Не хватает средств учета и специалистов, очереди на монтаж расходомера огромны. Это позволяет многим владельцем частных домов игнорировать требование правительства.

Первый этап в процесс установки – подача заявления в местное отделение газовой службы. Если владелец его не подает, никаких санкций к нему применить нельзя. А поскольку существует большая очередь тех, кто уже ждет установки, Горгаз временно игнорирует людей, уклоняющихся от установки.

Если в квартире имеется только 1 газовый прибор – плита, и газ расходуется только для приготовления еды, разрешается не устанавливать расходомер.

Разновидности газовых счетчиков

Газовый счетчик измеряет расход газа. Прибор встраивают в газовый контур, через который в жилище подается энергоноситель. В частном доме или предприятии аппарат монтируют на улице – в специальном шкафу под навесом. В многоквартирном доме расходомер устанавливают прямо в помещении.

Устройство счетчика газа зависит от множества фактов: механизмы измерения регистрации, питание, назначение, пропускная способность. Основными считают 2 категории:

  • Механические – газ сквозь трубу протекает с определенной скоростью, зависящей от давления. Поток его приводит в действие механизм передачи на счетное устройство.
  • Электронные – датчики определяют объем перемещаемого газа и посылают соответствующие импульсы. Количество импульсов регистрируется и пересчитывается в показатели расходомера. Электронные модели оборудуются ЖК-дисплеем.

У каждого  вида есть свои достоинства и недостатки. Механические модели проще в обслуживании, независимы от электричества. Электронные точнее и дольше служат.

По конструкции учетные средства разделяют на 5 групп.

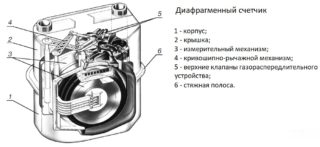

Мембранные

Диафрагменный или мембранный расходомер чаще всего встречается в быту. Прибор прост в обслуживании, рассчитан на измерение малых и средних объемов газа.

Достоинства мембранного обустройства:

  • срок работы более 20 лет – это важно, так как замена отработанного счетчика производится за счет потребителя;
  • большой межпроверочный интервал – 10 лет;
  • может работать с недостаточно очищенным метаном;
  • низкая цена.

Недостатки:

  • большие размеры – на тесной кухне сложно найти ему место;
  • прибор шумит, и чем больше расход, тем сильнее издаваемый шум.

Конструкция сложная, но надежная. Несколько чувствительных мембран связаны с системой каналов и клапанов. Когда газ поступает в счетчик, он заполняет первую камеру, после чего открывается клапан и пропускает газ во вторую. Цикл постоянно повторяется, пока по трубе идет газ. Поскольку объем камеры известен, несложно пересчитать число открываний в объем пропущенного через счетчик газа. Управляются клапаны путем передачи усилия через кривошипно-рычажный механизм.

Ротационные

Ротационный счетчик

Разновидность механических моделей. Используются в быту, в котельных, на небольших и средних предприятиях. Не зависят от электричества, надежны, легко переносят кратковременные нагрузки.

Принцип работы следующий: в корпусе вращается 2 восьмеркообразных ротора, обкатываясь боковыми поверхностями. Первый связан с передаточным механизмом, второй – со счетным. Вращаются роторы благодаря разнице в давлении газа, возникающей при поступлении через входной патрубок и выходе через выходной.

Точность измерения зависит от легкости хода роторов. При осмотре счетчика этот параметр тщательно оценивают.

Турбинные

Схема турбинного счетчика

Более сложны по конструкции и включают турбину с опорами вращения, струйный выпрямитель и насосный узел. Последний обслуживает подшипники вращения. В зависимости от величины давления турбина вращается с разной скоростью. Число оборотов фиксирует счетный механизм.

Механический прибор можно автоматизировать. В этом случае контроль за учетом выполняет вычислительное устройство.

Турбинный счетчик надежен, прост в обслуживании, при работе создает небольшой шум. Используется на предприятиях. Недостаток: точность измерения зависит от стабильности и непрерывности потока. В пульсирующем режиме погрешность измерений заметно возрастает.

Барабанные

Барабанный ГС

Такой счетчик работает по принципу вытеснения. В затворной жидкости – воде, масле – под действием давления вращается барабан. При этом заполняются и опорожняются 4 измерительные камеры. Объем газа в этом случае измеряется непосредственно. Тщательная калибровка камер обеспечивает очень высокую точность измерения.

Показания барабанного счетчика не зависят от температуры или степени очистки газа.

Приборы используют в местах, где более всего важна высокая точность: в заводских лабораториях, в институтах.

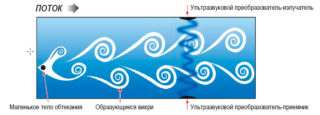

Вихревые

Вихревой расходомер

Базируются на создании вихревого движения в потоке газа, пара или жидкости. В трубе, по которой подается газ, устанавливают тело обтекания трапециевидной формы и датчики, фиксирующие величину появляющихся завихрений. Парность датчиков обеспечивает более высокую точность измерения и нечувствительность к вибрационным и акустическим помехам.

Вихревые газовые счетчики предназначены для работы в трубах с диаметром от 50 до 500 мм при давлении до 30 МПа и температура от -60 до +500 С.

Устройство и принцип работы

Принцип работы любого газового счетчика зависит от устройства и способа измерения:

  • Мембранный расходомер разделен на 2 или больше камеры. Каждая подключена к клапанному механизму, а к валу последнего присоединен счетчик.
  • Ротационный устроен аналогично. Здесь механическую энергию создают вращающиеся роторы.
  • в турбинном рабочим телом выступает турбина.

Хотя сами приборы являются механическими, счетное устройство в современных моделях представляет собой настоящую компьютерную систему.

Схема счетчика

Общая схема следующая:

  • Рабочее тело или механизм, помещенный в поток газа, совершает какую-либо механическую работу: вращается ротор, заполняются камеры.
  • Механическая работа фиксируется каким-либо образом: счетчик регистрирует число оборотов, камеры измеряют объем газа, энергия вращения преобразуется в электрические сигналы.
  • Датчики передают данные на измерительное устройство. Последнее обычно помещают на трубу.

Конструкция может включать дополнительные приспособления. Например, температурный компенсатор позволяет избежать погрешности при повышении температуры.

Принцип работы электронного газового счетчика

Электронные ГС показывают высокую точность измерений

«Умные» газовые счетчики оснащены электронными измерительными модулями. Приборы полностью автоматизированы и обычно независимы от электричества. Работу электроники обеспечивает аккумуляторная батарея.

Электронный модуль дает некоторые преимущества:

  • Большая точность измерения – перевод механической энергии в электрическую выполняются быстрее и точнее, сенсорные датчики позволяют учитывать изменения в давлении при разной температуре газа и прочее.
  • Счетчики оборудуются ЖК-дисплеями. Они удобнее и передают пользователю больше информации.
  • У модулей есть память. Прибор позволяет регистрировать текущие показатели и сравнивать все измерения в течение длительного времени.
  • Точность настройки – измерительные модули буквально «подгоняют» под показатели подаваемого газа.
  • Электроника нуждается в большей защите. Но в результате весь прибор оказывается более долговечным.

Модели могут включать опции: запорный клапан, срабатывающий при утечке газа, механизм считывания смарт-карты, позволяющий сразу же оплатить голубое топливо.

Правила выбора

Как правило, модель счетчика выбирают по рекомендации газовой службы

Выбор прибора осуществляют по рекомендациям газовой компании, обслуживающей здание. С их стороны эти требования обусловлены особенностями газового контура, степенью очистки газа, ремонтоспособностью.

Пользователь учитывает и другие характеристики:

  • Пропускная способность – максимальный объем газа, который может пропустить прибор, указывается в паспорте изделия. Пропускная способность расходомера должна превышать суммарное потребление всех газовых приборов в жилище на 10%.
  • Конструктивные особенности – выпускают счетчики право- и левосторонние. В зависимости от направления подачи газовой смеси – слева или справа, выбирают нужный тип прибора. Также учитывают диаметр соединительного патрубка: он должен совпадать с сечением трубы.
  • Термокорректор – газ при повышении или понижении температуры изменяется в объеме. Обычный расходомер рассчитан на измерение при нормальной температуре – +20 С. Термокорреткор учитывает изменения в объеме.
  • Дата изготовления – срок эксплуатации прибора начинается не с момента установки, а с даты выпуска. Она указывается в техпаспорте.
  • Место монтажа счетчика.
  • Межповерочный интервал – чем он больше, тем реже придется платить за техосмотр.

В квартире температура поддерживается стабильная. Термокорректор требуется в частных домах и в котельных.

Особенности монтажа

Выполняют установку только сотрудники газовой компании. Однако потребителю тоже стоит знать основные требования к монтажу:

  • По правилам температура подаваемого газа должна находиться в пределах от -20 до +60 С. На деле чем меньше разброс, тем лучше. Если речь идет о загородном доме, нарезные газовые трубы стоит теплоизолировать.
  • Устанавливают расходомер на высоте не менее 1,6 м. До отопительных приборов, влияющих на работу измерителя, сохраняется дистанция от 0,8 до 1 м.
  • Помещение, в котором монтируется счетчик, должно хорошо проветриваться.
  • В многоквартирном доме перед установкой отключают подачу газа во всем подъезде. На подводящих газопроводах закрывают запорную арматуру.

После установки до ввода в эксплуатацию счетчик должен быть опломбирован.

Преимущества и недостатки

Достоинство любого счетно-измерительного средства – возможность точно оценить расход. Приблизительное измерение, основанное на усредненных показателях потребления, на деле заставляет потребителя платить на 30% больше. Счетчик решает эту проблему.

Недостатки связаны с необходимостью устанавливать, обслуживать и заменять приборы по истечении срока эксплуатации. Эти процедуры не бесплатные: за счетчик, техосмотр и ремонт платит потребитель.

мембранный, ротационный, барабанный, тахометрический, ультразвуковой, турбинный

На чтение 8 мин. Просмотров 1.2k.

Александр Георгиевич Кондратьев

Александр Георгиевич Кондратьев

По образованию инженер-электрик, работал электронщиком, главным инженером на пищевом предприятии, генеральным директором строительной организации.

Российское законодательство пока не требует в обязательном порядке устанавливать приборы учета газа. Но уже готовится постановление о повсеместном использовании этих приборов.

Сейчас, если у вас нет газового счетчика, вы платите по норме, установленной сбытовой организацией. Эта норма завышена многократно. Поэтому собственники, которые установили приборы, платят за газ на порядок меньше.

Чтобы правильно выбрать прибор учета, желательно знать принцип работы газового счетчика.

Как работает газовый счетчик

Приборы учета газа предназначены для регистрации количества потребленного топлива собственником. Монтируются счетчики на газовой трубе как можно ближе к газовой плите или другому потребителю.

как работает газомер

Промышленность выпускает несколько видов приборов, которые отличаются принципом работы и имеют свои конструктивные особенности. Они отличаются характеристиками, производительностью и сроком эксплуатации.

Виды счетчиков, их устройство и принцип работы

Промышленность выпускает несколько разновидностей газовых счетчиков для квартиры.

Они отличаются по внешнему виду, и по конструкции внутри:

  • Механические. На них установлены механические устройства подсчета потребленного газа;
  • Электронные. При прохождении газа через счетчик специальные датчики вырабатывают импульсы, которые поступают на микросхему. Где они обрабатываются, а показания отображаются на электронном табло.

От вида прибора зависят его размеры. Поэтому прежде чем подобрать прибор учета, рекомендуется изучить его технические параметры. А также обратить внимание на разновидность газовых счетчиков.

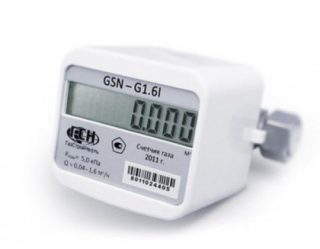

Электронные

Это небольшие и надежные устройства. Подходят для эксплуатации и монтажа в квартирах или небольших частных домах. Минус — относительно высокая стоимость электронных счетчиков газа.

К достоинствам относятся:

  • Точностью измерения потребленного газа;
  • Отличаются надежностью и легкостью в эксплуатации. В торговую сеть поступают настроенные и не требующие обслуживания;
  • Небольшой размер и вес;
  • Интегрируются в систему «умный дом» (относится не ко всем моделям, этот момент надо уточнить у продавца).

Принцип работы заключается в подсчете количества газа, проходящего через прибор. Импульсы формируются датчиком. Он преобразует механическое вращение в электрические импульсы.

Подсчет производит специальная микросхема, которая отображает показания на жидкокристаллическом дисплее. Некоторые модели имеют разъем для подключения к системе контроля или передачи данных.

Некоторые модели имеют встроенный аккумулятор, который служит всего 3-4 года. А замену выполняют только на заводе – изготовителе. Для покупателя это неудобно.

Мембранный (диффузорный)

В частных домах чаще всего устанавливают мембранные счетчики газа. Они еще называются объемными или диффузорными. Прибор состоит из газораспределительного, кривошипно-рычажного и счетного механизма.

Принцип работы основан на распределении потока газа на порции. Сначала заполняется одна камера, после ее заполнения происходит переключение газораспределительного механизма на вторую камеру. В результате заполнения второй емкости мембрана выталкивает объем топлива к газовой плите.

После ее заполнения процесс повторяется в первой камере. Мембрана соединена со счетчиком кривошипно-рычажным механизмом, который соединен с механическим счетчиком. Он подсчитывает количество переключений. Результат отображается на табло.

Ротационный (роторный, винтовой)

Для учета газа в коммунальной сфере применяют приборы ротационного типа. Эти приборы предназначены для учета больших объемов топлива. Имеют небольшие размеры, отличаются большим диапазоном измерений, долговечны.

Устройство счетчика газа и принцип работы основан на вращении двух роторов в корпусе. Они изготовлены в виде восьмерки. Корпус имеет входной и выходной патрубки. Роторы вращаются под действием газа.

Вращение передается на механический счетчик, который подсчитывает количество оборотов. Точность показаний и бесперебойная работа обусловлена постоянной подачей масла к вращающимся роторам.

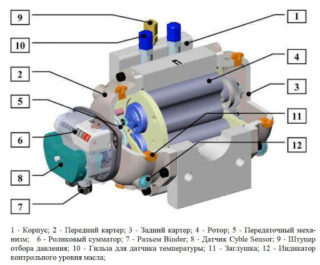

устройство газомера роторного типа

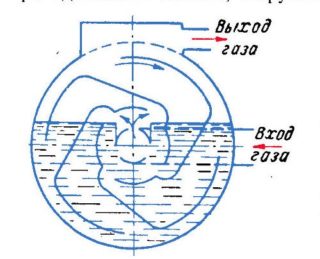

Барабанный

Газосчетчики барабанного типа имеют высокую точность измерения. Основа механизма  — мерный барабан, поделенный на четыре секции. Механизм барабана связан со счетчиком.

Он подсчитывает количество потребленного газа. Вращение мерного барабана происходит за счет поступления в корпус топлива. Секции заполняются попеременно.

При каждом повороте заполненная камера освобождается, газ поступает к приборам. Зачастую такие устройства применяются как эталонные приборы при лабораторных исследованиях.

Барабанный тип газомера

Тахометрический турбинный

Эти приборы отличаются большой пропускной способностью. Монтируются на промышленных предприятиях. Имеют большие габариты.

Такие счетчики относят к тахометрическим устройствам. Представляет собой цилиндрический корпус. На входе установлен струйный выпрямитель и турбина. Топливо под давлением вращает турбину, скорость вращения которой определяется таходатчиком.

Подсчет объема газа выполняют электронный или механический счетчик. Ось турбины закреплена в подшипниках, которые нуждаются в постоянной смазке.

турбинный расходомер газа

Вихревой (вращательный)

Такие приборы почти не производятся для бытовых нужд. Это сложные приборы, в которых производится оценка колебаний давления. Они возникают при придании потоку вихреобразной формы.

Такие колебания невозможно подсчитать механическими устройствами. Подсчет производится электронными датчиками. Вихревые счетчики сложные и дорогие приборы. Применяют для нужд ЖКХ или на промпредприятиях.

принцип работы вихревого расходомера

Ультразвуковой

Ультразвуковые газовые счетчики не требовательны к условиям эксплуатации. Их можно монтировать как внутри помещения, так и на улице. Имеют небольшой вес и габариты. Подходят для учета топлива в частном секторе.

Принцип работы основан на подсчете ультразвуковых импульсов, проходящих через газовую среду. Учет осуществляется электронными системами. Некоторые счетчики оснащены автоматическими средствами передачи данных.

Могут сопрягаться с системами «умного дома» и средствами автоматической передачи данных в учетный центр. Они имеют малую погрешность измерения, не требуют обслуживания. Однако срок поверки составляет всего 6 лет.

ультразвуковой счетчки

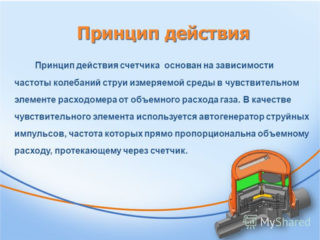

Электронный струйный

Эти газосчетчики проектировались для частного сектора с умеренным потреблением голубого топлива. Счетчик газа имеет малые габариты. Конструктивно представляет собой корпус, в котором имеется сопло.

Газ проходит через небольшое сопло и воздействует на датчик из пьезоэлемента. Импульсы от которого подсчитывает электронное устройство. Результат отображается на дисплее.

Можно монтировать в любой плоскости. Чувствительны к качеству газа и механическому воздействию. Эксплуатация производится только в отапливаемых помещениях. Перепады окружающей температуры приводят к погрешности измерений.

принцип струйных счетчиков

Турбинный

Это чисто механический вид устройства. В корпусе–трубе располагается турбина. Вращение оси крыльчатки передается на механический энергонезависимый счетчик.

Выпускается в нескольких типоразмерах. Прибор не требователен к качеству измеряемой газовой среды.

Пропускная способность

Основной параметр, на который должен обратить внимание покупатель, — это пропускная способность устройства. Перед приобретением собственник должен определить максимальный расход газа в квартире или в доме. Он указывается в паспортах на бытовую технику (газовая плита, колонка и т.д.). Расход газа необходимо суммировать. Эта величина и будет основной при покупке счетчика. Этот показатель у газосчетчика не может быть менее суммарного.

Пропускная способность счетчика газа измеряется в метрах кубических. На табло прибора нанесена буква G. После нее цифровое значение показывает, сколько кубов может пропустить прибор в единицу времени.

Выпускаются приборы трех типов:

  • Для подключения одного потребителя устанавливают устройства с максимальной пропускной способностью 2,5 м3/час. На табло будет обозначено G-1.6;
  • Счетчик с обозначением G-2.5 устанавливают, когда к магистрали подключены потребители расходом газа не более 4 м3;
  • Для потребителей с большим почасовым расходом устанавливают счетчики G-4. Они способны пропустить 6,10 или 16 м3 в час.

Для бытовых нужд используются приборы с пропускной способностью от 1,6 м3 до 6 м3. На небольших котельных и технологических установках целесообразно монтировать устройства способные пропустить от 10 до 40 м3. На промышленных предприятиях монтируют счетчики производительностью более 40 м3.

Кроме пропускной способности, конструкция должна соответствовать условиям:

  •     Газосчетчик рассчитан на рабочее давление в сети не более 50 кПА;
  •     Температура топлива может изменяться в пределах -300 до +500 С;
  •     Температура окружающего воздуха колеблется от -400  до + 500 С;
  •     Уменьшение давления не превышает 200 ПА;
  •     Поверка выполняется через каждые 10 лет;
  •     Погрешность измерения не превышает плюс-минус 3%;
  •     Чувствительность – 0,0032 м3/час;
  •     Срок службы газосчетчика не менее 24 лет.

Покупателю следует обращать внимание на размеры приборов. Они не должны быть слишком тяжелыми и большими, чтобы не занимать много места.

На российском рынке много видов приборов учета голубого топлива. Чтобы счетчик отвечал всем требованиям потребителя, необходимо учитывать все параметры оборудования, установленного в доме или квартире.

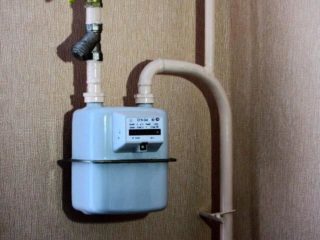

установка счетчика в квартире

Монтажные размеры

Каждый счетчик имеет свои монтажные размеры. Они зависят от типа и назначения устройства. Первое на что обращают внимание, это диаметр резьбового подсоединения.

Для подвода в квартиру устанавливают трубы равные 1/2 дюйма. В частном секторе монтируются трубы 1/2 или 3/4 дюйма, реже подводятся трубы на 1 дюйм. Для монтажа на промышленных объектах применяют устройства с фланцами или трубами большего диаметра.

Межосевое расстояние указывается для установок с верхним подводом голубого топлива. Промышленностью выпускаются счетчики с расстоянием между штуцерами 110 мм, 200 мм, 250 мм. Малогабаритные счетчики монтируются на газопроводе после вентиля. А к газовой плите, водонагревателю или другой установке подключают гибким шлангом.

Полезная статья? Оцените и поделитесь с друзьями!

Бытовые газовые счётчики: классификация, устройство и принцип действия

Хотя газ и считается у нас недорогим топливом (если считать по затратам на получение единицы тепловой энергии), устойчивый рост тарифов заставил многих владельцев квартир и особенно загородных домов задуматься о переходе к оплате реального потребления, так как платить за общую отапливаемую площадь вне зависимости от реального расхода стало накладно.

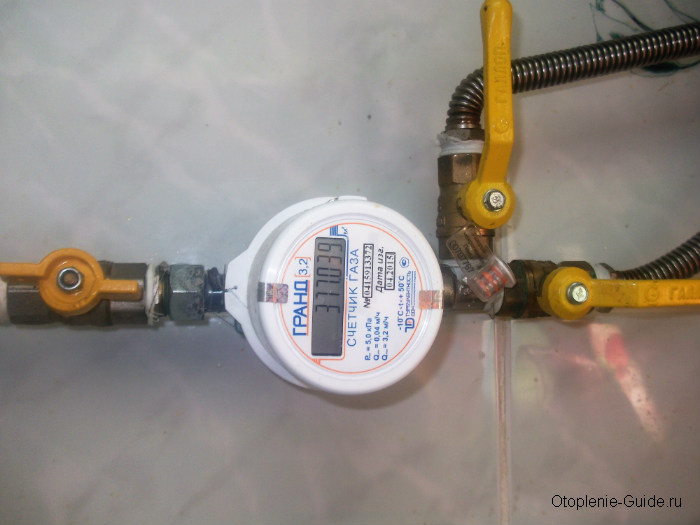

Счётчик Гранд-3,2.

Соответственно, встал вопрос о выборе прибора учёта, а именно бытового газового счётчика. В настоящее время эта продукция представлена в широком ассортименте, так что имеет смысл поближе познакомиться с данным прибором, чтобы сделать правильный выбор.

Классификация бытовых счётчиков, их устройство и принцип действия

Бытовые счётчики газа рассчитаны на сравнительно небольшой расход (до 12 куб.м/час). Конструктивно их можно разделить на:

  • мембранные;
  • диафрагменные;
  • ротационные;
  • электронные.

Все они измеряют объём проходящего через них газа.

Многие специалисты считают, что мембранные и диафрагменные счётчики газа относятся к одной категории – камерных счётчиков механического типа, так как принцип работы у них один и тот же. Он основан на старейшей технологии измерения объёма газа, которая заключается в том, что под напором газа разделительные перегородки, представляющие собой синтетические мембраны или диафрагмы, перемещаются в рабочих камерах, вытесняя из них порции газовой смеси. Такое перемещение приводит в действие систему рычагов, которые в свою очередь активируют счётный механизм.

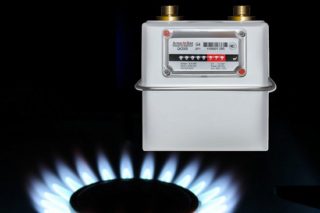

Бытовой газовый счётчик.

Камерные счётчики подходят как для природного, так и для сжиженного газа. Измерительный диапазон у них находится в пределах 1,6 – 12 куб.м/час. Главным преимуществом этих приборов является простота конструкции и дешевизна. Они работают автономно и не требуют стороннего вмешательства. Однако их надёжность и точность измерений оставляют желать лучшего. Счётчики данного типа рассчитаны на низкое давление газа (не более 0,5 атм.). Межповерочный интервал у приборов относительно небольшой (порядка 8 лет). Нередко со временем они начинают издавать скрип из-за постепенного износа подвижных элементов.

В ротационном счётчике учёт потребляемого пользователем газа происходит за счёт взаимного перемещения роторов восьмиобразной формы, от которых данные передаются на цифровой механизм. Этот тип прибора считается весьма надёжным и точным, он устойчив к перепадам давления, которые иногда возникают в газопроводной сети. К сожалению, ротационные счётчики достаточно дорогие по сравнению с предыдущими моделями, так как в них используются дорогостоящие материалы, и требуется высокая точность подгонки деталей.

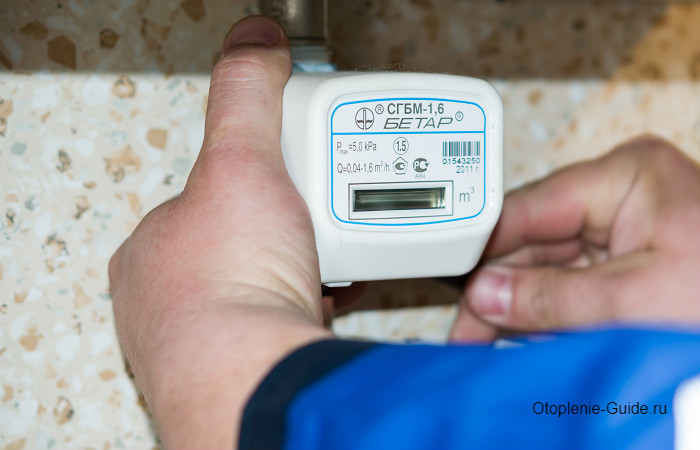

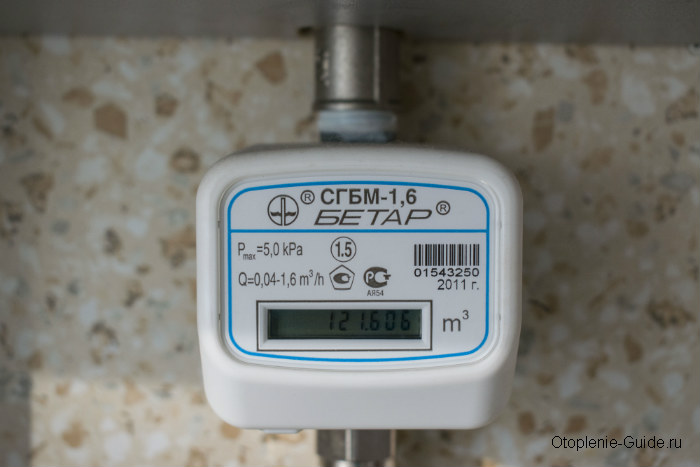

Бетар СГБМ-1,6.

В последнее время всё большую популярность стали завоёвывать электронные бытовые газовые счётчики. Они считаются газовыми приборами последнего поколения – научно-технический прогресс не оставил их без внимания. Принцип работы этих приборов в корне отличается от вышеупомянутых механических собратьев: он основан на том, что при прохождении потока газа через отверстия металлической диафрагмы генерируются акустические колебания, которые с помощью электронного блока преобразуются в цифры на дисплее.

К достоинствам электронных счётчиков стоит отнести компактность, быстрый монтаж (поскольку нет необходимости в газосварочных работах), очень точные показания, длительный срок службы, большой межповерочный интервал (12 лет). В то же время от пользователей имеется немало нареканий на качество электроники, что приводит к искажению истинного расхода (причём в большую сторону): по-видимому, наши производители ещё не освоили производство этого прибора на должном уровне.

Критерии выбора

Бытовой счетчик газа подбирается по следующим параметрам:

  • пропускная способность;
  • расстояние между осями присоединительных патрубков;
  • направление газового потока;
  • диапазон рабочих температур;
  • межповерочный интервал.

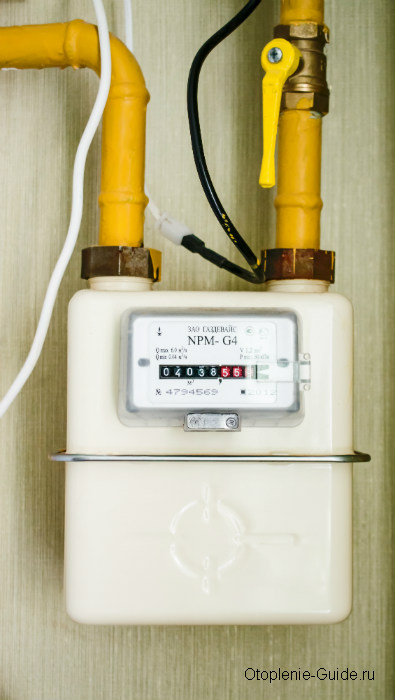

Стройтрансгаз завод Газдевайс NPM G4.

Максимальный поток (объём газа, проходящий за единицу времени) легко подсчитать путём сложения соответствующих показателей, указанных в паспортах ваших газовых установок (плиты, газового котла и т.д.). Далее следует добавить запас (порядка 20-25%), чтобы счётчик не работал на грани своих возможностей. Расход, на который рассчитан счётчик, обычно указывается на маркировке. Например, маркировка G 4 означает, что счётчик рассчитан на номинальный поток в 4 куб.м/час. Такой прибор вполне подойдёт для случая, когда в доме стоят плита и котёл средней мощности. Если же в цепи есть ещё и газовая колонка, то необходим бытовой счетчик газа с пропускной способностью 6 куб.м/час.

Межосевое расстояние имеет значение для моделей, имеющих верхнее присоединение и монтируемых на газовых стояках у частных домовладений. Стандартными размерами являются 110 мм (самое распространённое), 200 мм и 250 мм. Между патрубками, как правило, имеется стрелка, показывающая направление движения потока к газовым устройствам относительно счётчика – необходимо для правильного монтажа.

ЗАО Газдевайс NPM G4.

Температурный диапазон является важным показателем, если счётчик устанавливается на улице или в неотапливаемом помещении. В этом случае этот параметр должен быть в пределах от +40 до -40 °C, а сам счётчик иметь термокомпенсатор. При отклонении температуры от номинальных значений объём газа в рабочих камерах меняется, и термокомпенсатор призван откорректировать показания счётчика. О наличии этого устройства свидетельствует символ «Т» в маркировке прибора.

Замена газового счетчика.

Чем больше межповерочный интервал бытового газового счётчика, тем лучше, поскольку сдача прибора на поверку предусматривает его демонтаж и обратный монтаж специалистом газовой службы, что связано с неудобствами и определёнными расходами. Данный показатель обычно колеблется в пределах 8-12 лет и отсчитывается не со дня пуска в эксплуатацию, а с даты изготовления. Иногда выгодней купить и установить новый счётчик, чем отдавать прибор на поверку.

Видео



принцип работы, характеристики и фото

На сегодняшний день газ считается наиболее простым в использовании минеральным сырьем. Многие люди ежедневно применяют данный вид топлива в обыденных бытовых задачах вроде приготовления пищи, отопления помещений и нагрева воды. При этом необходимо каким-то образом контролировать расход газа. Для этих целей был создан специальный измерительный прибор. Принцип работы газовых счетчиков может отличаться в зависимости от конструктивных особенностей конкретных моделей, а также заложенного в основу механизма.

Общее описание и устройство

Такой прибор подключается к питающей частный дом или квартиру магистральной трубе. Соединение может быть как уличным, так и расположенным внутри самого здания. Через счетчик поступает газообразное вещество, а он, в свою очередь, подсчитывает проходящие объемы. На дисплее для пользователя отображается только конечная информация в виде количества потребляемых кубометров. Принцип работы газового счетчика может отличаться в зависимости от механизма вычисления проходящего газа. Внешний вид приборов также будет различным. К примеру, механические счетчики могут не иметь собственного дисплея для отображения информации, а использовать специальный счетчик с красными делениями, которые указывают на определенные доли кубического метра.

Конструктивное исполнение газового расходомера подразумевает три основных элемента. Первым из них является полностью герметичный корпус, в котором располагаются все остальные составляющие. К другим же относятся сам измерительный преобразователь и счетное устройство. То, каким образом на последний из перечисленных элементов будет воздействовать прибор, зависит от принципа конвертирования потока. В качестве примера можно привести механическое устройство, в котором для перемещения считывающего рычага применяются различные физические свойства газов. Если же речь идет об электронном приборе, то получение информации происходит благодаря преобразованию потока в электрические импульсы.

Основные типы изделий

Как правило, проводится общая классификация всех счетчиков на два типа по назначению — бытовые и промышленные. Разделение происходит по одному критерию, взятому за основу. Рассматривается то, сколько прибор способен пропустить газа за один час функционирования. При этом принцип работы внутри и устройство газовых счетчиков обоих типов в некоторых случаях могут быть и вовсе одинаковыми.

  1. Бытовые приборы. Наиболее распространены среди них изделия с пропускной способностью не более 12 кубических метров в час. Принципы измерения в таких устройствах могут строиться на мембранном, диафрагменном и ротационном способе.
  2. Промышленные приборы. К данной категории относятся все устройства, которые могут пропускать больше 12 кубометров в час. Если этот показатель не превышает 200 кубических метров за данный временной период, то применяются ротационные способы измерения. В более мощных моделях уже действуют принципы турбинных и вихревых механизмов.

Модели счетчиков газа

Необходимый тип устройства выбирается из соображений максимально потребляемого объема. Стоимость изделий с различной пропускной способностью может сильно варьироваться. В каждом городе имеется своя собственная газораспределительная компания. Чаще всего ее представители настоятельно рекомендуют использование определенных конкретных моделей. Такой подход упрощает жизнь как потребителю газа, так и обслуживающему персоналу на данных предприятиях. Дело в том, что специалисты компании обучены проведению проверки и ремонта тех самых моделей, которые рекомендуются к приобретению конечному пользователю. На складе всегда имеются в наличии запасные части, а персонал сможет оказать более квалифицированную поддержку в случае поломки устройства.

Также на горячей линии компании могут подсказать подходящий принцип работы газового счетчика для существующей инфраструктуры в доме. Отправляться за покупкой следует в любой хозяйственный или строительный магазин в городе. Также допускается в современных реалиях и покупка через интернет у проверенных поставщиков, потому как какой-либо особой проверки работоспособности в обычной торговой точке все равно не проводится.

Характеристики газовых счетчиков

Помимо пропускной способности, существует еще несколько важных параметров у таких приборов. Они не зависят от принципа работы и устройства газового счетчика и считаются едиными для всех подобных изделий. Список прочих характеристик представлен ниже.

  1. Количество одновременно поддерживаемых устройств. В некоторых случаях требуется вести учет не только газовой плиты, но и, к примеру, отопительного котла на данном топливе.
  2. Расстояние между осями. Актуально для всех моделей с верхним соединением. Для приборов на два газовых устройства оно составляет 11, 20 или 25 см. Если под контролем находится три источника потребления, то расстояние может быть равно 20 или 25 см.
  3. Диаметр резьбы. Зависит от такого же параметра у трубы. В частных домах, как правило, диаметр магистрали больше, чем в квартирах.
  4. Межповерочный интервал. Максимальный срок, после которого требуется осмотр прибора специалистами.

Электронные газовые счетчики

Больше всего подходят для измерения в квартирах, где проведены центральное отопление и подача горячей воды. Большинство моделей имеет малую пропускную способность, которой при этом будет достаточно в подобных условиях. Малогабаритные варианты вроде изделия Гранд 1.6 могут измерять потоки не более 1,6 кубических метра в час. Это считается оптимальным значением при подключении прибора к газовой плите.

Принцип работы электронных газовых счетчиков состоит в том, что измерение проводится косвенным методом. В данном случае скорость потока оказывает прямое влияние на частоту автоматических колебаний, создаваемых при помощи встроенного струйного генератора.

Мембранные газовые счетчики

В качестве бытового прибора является одним из самых распространенных вариантов. Также их называют диафрагменными. Принцип работы мембранного газового счетчика заключается в поочередном заполнении двух измерительных камер. Между отсеками расположена специальная мембрана. Именно из этого факта и происходит название таких приборов.

Объем каждой камеры строго фиксирован. Подведенные клапаны на входе и выходе работают в асинхронном режиме, то есть поочередно выпускают и впускают газ. Поворот привода счетного устройства производится благодаря рычагу, преобразующему мембранные колебания. Далее показатель расхода выводится на внешний дисплей.

Умные газовые счетчики

Эта категория относится к электронным разновидностям и считается наиболее современной. В качестве основного элемента для измерения выступает блок с диафрагмой. Специальный электронный сумматор высчитывает общий объем газа, потребляемого любыми устройствами во всем доме.

Принцип работы умных газовых счетчиков в качестве измерителей расхода ничем не отличается от обычных электронных приборов. Тем не менее smart-версии способны выдавать более точные данные, а их дополнительный функционал выражается в возможности оповестить хозяина дома или квартиры об утечке или нарушении стабильной подачи.

Газовый счетчик «Гранд-4»

В приборе применяется стандартный набор составляющих элементов конструкции для своей категории. Корпус выполнен из металла. Внутри располагаются пьезоэлемент, аналогово-цифровой преобразователь, элемент питания на литии, жидкокристаллический индикатор и другие части. Все соединения выполнены с расчетом на защиту от замыкания или искрения. Установленные стандарты также предписывают пресечение опасности от взрывов второй группы.

Принцип работы газового счетчика «Гранд-4» базируется на измерении частоты колебания струи газа. Пьезоэлемент в генераторе преобразует получаемые данные в электрический импульсный сигнал. Итоговая величина является пропорциональной всему объему поступающего газа. Уже после импульсный сигнал с помощью аналогово-цифрового преобразователя выводится в виде числовых показателей на дисплее устройства.

Газовый счетчик «Бетар СГБМ-1.6»

Еще одна повсеместно рекомендуемая компаниями и устанавливаемая в квартирах модель. Счетчик рассчитан на основную нагрузку в виде газовой плиты с четырьмя конфорками. Температура эксплуатации составляет от -10 до 50 градусов по Цельсию, а допустимая влажность может составлять не более 95 процентов. Отсчетное устройство выполнено в виде жидкокристаллического индикатора. Точность измерений доходит до тысячных долей кубического метра. Принцип работы газового счетчика «Бетар СГБМ-1.6′ основан на изменении частоты акустических колебаний газа строго пропорционального его расходу. Через струйный блок датчика проходит определенный поток, а счетный прибор учитывает количество вырабатываемых при этом импульсов.

В инструкции также отмечено, что при воздействии внешних электромагнитных помех может происходить кратковременный сбой в индикации показателя расхода. Такая проблема сама устраняется через 10 секунд. Источником помех, к примеру, может выступать срабатывание пьезозажигалки. Принцип работы газовых счетчиков с электронными считывателями допускает вероятность подобного воздействия. Стоит отметить, что это не является признаком брака прибора.

Устройство газового счетчика: особенности и нюансы работы

Сегодня наличие газового счётчика является неотъемлемой частью обустройства коммуникаций в домах и квартирах. Для того чтобы понять принцип работы счётчика, требуется знать его особенности, которые связаны с устройством прибора. Предназначение его состоит в том, чтобы контролировать расход топлива и фиксировать количество кубометров. 1

Устройство прибора: разновидности

Для того чтобы лучше понимать, как устроен тот или иной счётчик, необходимо знать разновидности этого прибора. Сегодня в продаже можно найти:

  • мембранные или диафрагмальные;
  • ротационные;
  • турбинные;
  • барабанные;
  • вихревые.

Мембранные счётчики состоят из герметичного корпуса, измерительного механизма и отсчетного устройства. Принцип работы этой разновидности аппарата основан на учете энергии, которая образуется во время отбирается при поступлении газа. Так, при подаче газа в счетчик происходит поочередное вытеснение газа из одной рабочей камеры в другую при помощи диафрагм. Их движение преобразуется во вращательное, которое затем и передается отсчетному устройству. Выбор мембранного счётчика обусловлен надежностью его работы. 2

Ротационный газовый счетчик стал применяться одним из первых. Выделяют несколько преимуществ устройства среди аналогов:

  • большую пропускную способность;
  • небольшие габариты;
  • небольшую массу.

Немаловажен и тот факт, что подобная модель счётчика долговечна и работает без сбоев и других проблем дольше остальных приборов для измерения потребленного газа. Из минусов подобных моделей можно выделить лишь их высокую стоимость, так как запчасти и детали для их производства изначально стоять не дешево. Устройство счётчика газового схоже с мембранным – прибор состоит из корпуса, двух валов, шестеренчатой передачи и привода счетного механизма. Схема работы ротационного газового счетчика — валы, находящиеся внутри корпуса образуют два кармашка, один из которых находится непосредственно над входом газа в корпусе. В кармашке в это время создается определенное давление, которое запускает движение валов. 3

Таким образом, за один полный оборот валов, образуется четыре кармашка с одинаковым объемом. Счетный механизм, установленный в приборе, подсчитывает полные обороты за определенный период времени. На панели высвечивается результат, который и дает человеку информацию о том, сколько газа было потрачено.

Турбинный газовый счетчик рассчитан на применение в условиях предприятий, где объемы потребляемого топлива высоки, а нагрузки постоянные. В домах для постоянного проживания, а также на дачах они не используются. Конструкция этого газового счетчика сложная и состоит из:

  • корпуса;
  • колеса турбины;
  • подшипников.

Принцип действия счётчика – устройство начинает работать благодаря газу, который запускает движение турбины. Этот элемент, в свою очередь, приводит в движение вал привода ферритового магнита, который всего за один оборот включает механизм выключателя, через который пропущен электрический ток. Импульсы, создаваемые электричеством, поступают на счетный механизм, и устройство подсчитывает потребленный газ.8

Сегодня подобные счетчики оснащены компьютерной системой подсчета данных, дополнительно она осуществляет контроль за бесперебойной работой всего агрегата. Существуют модели, в которых встроен модем, позволяющий отправлять показания прибора непосредственно на сервер газовой службы.

Одним из самых совершенных и одновременно сложных в части конструкции считается вихревой расходометр – этот счетчик устанавливается на предприятиях, потребляющих большой объем топлива. Устройство имеет очень сложный принцип работы, понятный в полной мере исключительно специалистам. 9

Немного о других типах счетчиков

Счетчики, которые устанавливаются в частных домах и на производствах, бывают разных видов, поэтому необходимо помнить о том, что все они по — разному устроены. Устройство барабанного типа имеет в корпусе барабан с полостями, которые заполняются газом, как только начинается его потребление.

Счетчик потребления газа вихревого типа работает, соответственно, от возникающих во время прохождения газа, вихревых потоков, образуемых непосредственно движением топлива внутри. Они считываются установленными в корпусе газового счётчика датчиками-детекторами. В свою очередь, количество израсходованного газа учитывается относительно количеству времени.

Газовый счетчик левитационного типа работает так: поступающее топливо постепенно раскручивает вращающийся элемент. Потом количество совершенных оборотов передается непосредственно на дисплей счётчика, что и позволяет определить количество потраченного газа.

Устройство счётчика учета газа струйного типа имеет в корпусе струйный излучатель, который и позволяет узнать потраченный объем топлива. Происходит подсчет в тот момент, когда поток газа проходит сквозь излучатель.

Еще один тип счётчика, который используется для того чтобы узнать сколько газа было потрачено называется ультразвуковым. Устройство представляет собой трубу, к которой с разных сторон поступают ультразвуковые волны. Узнать количество потребленного газа позволяет разница в скорости движения ультразвука.

Домашние счетчики

Интересно знать:

В частных домах и на мини предприятиях, которые потребляют небольшое количество газа для своей работы, чаще всего используется счетчик мембранного типа, поскольку он позволяет получать точные сведения, а также каждый человек может без труда разобраться с тем, где смотреть данные.

Отличительная особенность работы этого устройства заключается в том, что когда происходит потребление газа, оно издает характерный звук. Потрескивание объясняется работой мембран, так как их заполняет проходящий газовый поток, за счет этого детали растягиваются, переключая клапан на другую камеру. Затем топливо проходит дальше, переключая следующий клапан. Процесс переходов-переключений происходит постоянно, пока идет потребление газа. На дисплее счётчика отображаются итоговые цифры, дающие понимание того, сколько газа было затрачено в результате работы приборов. 10

Разновидностей и модификаций газовых счетчиков сегодня представлено много. Чтобы можно было сделать выбор в пользу наиболее удобного и качественного из них. Однако важно помнить, что как устройство, так и принцип работы каждого прибора отличаются. Современные приборы учета потребления газа работают на пропорциональном изменении колебаний газа, проходящего через специальный блок датчика расхода. Происходит подсчет импульсов, что и позволяет получить сведения, необходимые для понимания того, сколько газа затрачено. В корпусе такого прибора имеются металлические пластины с отверстиями определенного размера и формы. Между ними и проходит газовый поток, создающий колебания. Они в последствие преобразуются в показания на экране, которые и записывает человек при расчете суммы к оплате.

Корпус и крышка подобного изделия изготавливают из прочной стали или алюминия. В свою очередь детали и узлы измерительного механизма — из пластмассы. Подобный подход позволяет снизить стоимость счетчика для потребителей, а также коэффициент трения в движущихся частях, что продлевает его бесперебойную работу.

Таким образом, учет потребляемого газа, как в частном доме, так и на предприятиях производится при помощи разнообразных счетчиков. Выбрать оптимальный вариант не сложно, если знать особенности устройства и принципы работы каждого из них.

Похожие статьи

10Дефлектор на дымоход газового котла: принципы устройства и виды Читать далее 10Применение бензиновых генераторов для газовых котлов: как выбрать, инверторный или обычный Читать далее 10Чистка и ремонт вторичного теплообменника для газового котла: как его промыть Читать далее 10Неполадки газового счётчика: почему не показывает показания Читать далее

Как устроен газовый счетчик

В современной России энергоресурсы стоят недешево и цены на них растут с незавидной стабильностью. Даже несмотря на то, что наше государство является одним из мировых лидеров по добыче природного топлива, его оплата составляет заметную часть семейного бюджета.

Действующим законодательством допускается платить за поток газа по рассчитанным нормативам. В этом есть смысл для благоустроенных квартир с центральным водяным отоплением. Но для частных домов и квартир с газовым отоплением оплата энергоресурса в зимний период становится главной в сумме стоимости услуг ЖКХ. Нормативы потребления энергоресурса рассчитываются исходя из его максимального значения вне зависимости от погодных условий в конкретном отопительном сезоне и теплопроводности ограждающих конструкций.

Важно! Фактическое потребление газа ниже его расчетного значения. Поэтому установка газового счетчика в современной действительности не роскошь, а необходимость.

Из чего состоит газовый счетчик, принцип действия и особенности его конструкции. Эти знания необходимы для правильного выбора учетного механизма и его эффективной работы.
установка счетчика газаустановка счетчика газа

Устройство счетчика газа

При всём разнообразии типов, схема того, как устроен газовый счетчик одинакова. Она состоит из следующих конструктивных элементов:

  • входной клапан;
  • измерительный механизм – работает на определение объёма проходящего через него газа;
  • кривошипно-шатунный механизм (система импульсных датчиков) — работает на определение замеров с измерительного механизма на шкалу показателей;
  • шкала показателей или счётный механизм – визуализирует объём проходящего через прибор газовой смеси в числовых единицах измерения;
  • выходной клапан.

Как работает счетчик газа

Измерительный прибор устанавливается на входе в систему потребителя и предназначен для замеров объёма смеси, проходящего через измеряющий прибор. Существует ошибочное мнение, что природное сырьё измеряется в единицах скорости поступления потока – куб.м за час. На самом деле устройство измеряет количество использованных кубических метров «голубого» топлива и не более того.

Классификация измерителей по конструкции измерительного механизма

Счетчики учета классифицируются по принципу измерения объема. Принцип работы газового счётчика зависит от типа измерительного механизма, используемого в конструкции прибора. По этому принципу различают:

Мембранная или диафрагменная система

Действие таких механизмов устроено на поступлении входящего газа в две емкости заданного объёма. Набирая полный объем газа одна из емкостей передаёт механическое движение рычажному механизму и через золотник переключает потребление газа на вторую мембранную емкость. За время действия парной мембраны первая ёмкость выпускает измеренный газ в выходной клапан и принимает исходное положение для последующих замеров.
газовый счетчикгазовый счетчик
Таким образом, попеременным действием гибких полостей заранее известного объёма происходит измерение проходящего через прибор газа. Эта механическая система наиболее популярна в частном секторе в силу простой реализации кинематики и механики и, как следствие, её низкой стоимости. От количества мембран в приборе учёта зависит точность его измерений и цена его приобретения.

Роторная или ротационная система

Измерительный механизм ротационных счетчиков устроен исходя из взаимосвязи двух восьмиобразных роторов, горизонтальные оси которых расположены перпендикулярно друг другу. При повороте на четверть под давлением входящего потока один из роторов пропускает через себя фиксированный объём рабочей смеси и приводит в действие следующую четверть парной восьмёрки.

Расчётный объём газа, находящийся между роторным механизмом и корпусом стравливается в выходную систему клапанов, а система рычагов передаёт цифровые значения на шкалу показателей.

Подобный система счисления является высокотехнологичной и в силу своей низкой стоимости доступна для частного потребителя или внутриобъектного учета расхода газа в промышленности.

Турбинные счетчики

Турбинный механизм состоит из системы, основанной на вращении ведущего вала под действием давления входной составляющей на лопасти турбины. За счет понижающей зубчатой передачи скорость вращения вала передаёт количество проходящего через систему газа на считывающее устройство.

Важно!  работы подобных агрегатов необходима регулярная смазка подшипников и зубчатых колёс редуктора, в связи с чем в измерительном устройстве предусмотрена автономная система смазки.

Такие устройства располагаются после газораспределительных пунктов и служат для учёта расхода газа крупными промышленными предприятиями.

Классификация газовых счётчиков по принципу передачи данных

В зависимости от принципа передачи физически измеренных величин объёма в визуальный вид различают два типа газовых счетчиков:

  1. Механические – передача измерений основана на механической системе рычагов со смещённой осью, зубчатых колёс и других приёмов Архимеда и современной механики.
  2. Электронные — передача данных осуществляется за счет датчиков оцифровки исходных в электрические импульсы.

Важно! Визуализация данных от измерительных механизмов в электронном виде происходит значительно точнее, чем от механического привода. Да и внешний вид прибора в данном случае выглядит более компактней и современней. Но «цена вопроса» при покупке электронного счетного устройства оставляет желать лучшего для рядового российского потребителя.

Выбор между электронными и механическими счетчиками остаётся за финансовыми возможностями покупателя и фактической необходимостью в точности измерений.

Пропускная способность газового счетчика

Под пропускной способностью понимается техническая возможность аппарата измерить определённый объем газа за единицу времени. Единица измерения величины – кубический метр в час. Этот показатель для каждой конкретной конструкции рассчитывается исходя из фактического объёма рабочей камеры, необходимого времени на осуществление одного рабочего цикла при нормальном давлении газа и понижающего коэффициента. Увеличенная пропускная способность влияет на размеры счетного устройства.
счетчик газасчетчик газа

Маркировка регистраторов газа

Маркировка основана на латинской букве G и пропускной способности учетной системы, которая измеряется в кубических метрах в час. Марка G 1.6, в обозначении которой присутствует цифра 1.6, говорит о том, что эффективный учёт осуществляется при скорости потребления от 1.6 до 2.5 куб. метров в час. При выборе модели счётчика с определенной маркировкой необходимо учитывать суммарную потребность в газе имеющихся приборов при их работе в максимальном режиме.

Термокорректор

Работа обычного газового счетчика измеряется в диапазоне от -40 до +40 С. Но необходимо учитывать, что объём газа при положительной температуре обладает свойством увеличиваться, а при отрицательной – сокращаться. Один кубометр в установленном нормативными актами аспекте представляет из себя объем энергоресурса при температуре 20С.

Если речь идёт о необходимости сделать установку счетчика в постоянно отапливаемом помещении, то в работе термокорректора необходимость отсутствует. При установке прибора в частных домах на открытом воздухе без присутствия такого элемента в счетном устройстве не обойтись.

Устройство и принцип работы ротационных газовых счётчиков

В связи с увеличением различных видов газового оборудования возникла необходимость в измерительных приборах, которые обладали бы сравнительно большой пропускной способностью и значительным диапазоном измерений. И имели сравнительно небольшие габаритные размеры. Этим условиям удовлетворяют ротационные счётчики газа, которые дополнительно обладают следующими достоинствами: отсутствие потребности в электроэнергии, долговечность, возможность контроля исправности работы по перепаду давления на счетчике (во время его работы), не чувствительность к кратковременным перегрузкам. Ротационные счетчики газа широко применяют в коммунальном хозяйстве, особенно в отопительных котельных, а также на небольших и средних предприятиях.
Ротационный (роторный) счетчик газа – камерный счетчик, в котором в качестве преобразовательного элемента применяются восьмиобразные роторы.

Ротационный счетчик газа типа РГ состоит из:

Корпуса, внутри которого вращаются два одинаковых восьмёркообразных ротора 2 передаточного и счетного механизмов, связанных с одним из роторов. Под действием разности давлений газа эти роторы приводятся во вращение. Газ поступает через верхний входной патрубок и выходит через нижний выходной патрубок. При вращении роторы обкатываются своими боковыми поверхностями. Синхронизация вращения роторов достигается с помощью двух пар одинаковых зубчатых колес, укрепленных на обоих концах роторов в торцевых коробках вне пределов измерительной камеры. Для уменьшения трения и износа роторы постоянно смазываются маслом, залитым в торцевые коробки.

Объем газа вытесненный за пол оборота одного ротора, равен объему ограниченному внутренней поверхностью корпуса и боковой поверхностью ротора, занимающего вертикальное положение. За полный оборот роторов вытесняются четыре объема.

При изготовлении ротационных счетчиков газа особое внимание обращается на легкость хода роторов и уменьшение не учитываемых утечек газа через счетчик. Легкость хода, являющаяся качественным показателем малого трения в механизме, следовательно, малой потери давления в счетчике. Это обеспечивается установкой валов роторов на шариковые подшипники, сведением до минимума трения в редукторе и счетном механизме, а также рациональным выбором конструктивных размеров и частоты вращения роторов. Уменьшение утечек газа достигается тщательной обработкой и взаимной подгонкой внутренней поверхности корпуса и трущихся поверхностей роторов. Зазор между корпусом и прямоугольными площадками, расположенными на концах наибольших диаметров роторов, колеблется от 0,04мм до 0,1 мм в зависимости от типа счетчика. При изготовлении счетчиков особое внимание уделяется статической балансировке и обработке роторов.

Строительный термин
Упор — монтажное приспособление, ограничивающее положение элемента конструкций в одном или в двух направлениях (продольном и поперечном) по одному из пределов поля допуска. (ГОСТ 24259-80)

Счетчик газа | измерительное устройство

Газовый счетчик , устройство для измерения количества или скорости потока газа. Типы газовых счетчиков (по принципу действия) включают смещение, скорость, напор, тепловые, акустические и трассирующие.

Британская викторина

Гаджеты и технологии: факт или вымысел?

Роботы никогда не использовались в бою.

Примером вытеснительного принципа является сильфонно-диафрагменный счетчик газа (показан на схеме). Этот тип широко используется в коммерческих и бытовых газовых сетях для измерения количества газа, доставляемого пользователю. Сильфонные газовые счетчики измеряют количество газа, проходящего через них, путем заполнения и опорожнения в регулярной последовательности одной или нескольких внутренних камер известной емкости. Подсчет времени наполнения и опорожнения каждой камеры дает объем доставленного газа.

В скоростных счетчиках газа поток газа перемещает лопатки рабочего колеса на роторе. Вращение ротора осуществляется циферблатным механизмом, который регистрирует объем подаваемого газа. В вихревом измерителе скорости ротор установлен в смещенной камере на коротком участке подающего трубопровода. В эту камеру подается только часть общего потока газа, и измерения общего количества основаны на зарегистрированном движении ротора. Счетчики газа скорости также включают счетчики типа анемометра, в которых вращающиеся чашки или лопатки либо приводят в действие небольшой генератор, либо приводят в действие ряд регистров регистрации.

Напольные счетчики газа измеряют количество газа в единицу времени. Измерение основано на преднамеренно созданном падении давления или напоре между двумя соседними точками в трубке измерителя. Этот перепад давления можно преобразовать в расход. Устройства, используемые для получения напора включают диафрагмы, трубки Вентури, расход сопло и трубку Пита.

Получите эксклюзивный доступ к контенту из нашего первого издания 1768 с вашей подпиской. Подпишитесь сегодня

В газовых счетчиках термического типа нагреватель (например, электронагревательная спираль) помещается в поток газа, а термометры устанавливаются на его стороне входа и выхода.Расход газа измеряется в зависимости от повышения температуры потока газа или количества электроэнергии, необходимой для поддержания постоянной температуры нагревателя.

Акустические счетчики газа измеряют скорость потока газа, сравнивая сдвиги частот двух изначально идентичных сигналов (один посылается вверх по потоку, другой вниз по потоку) после их отражения.

Счетчик газа индикаторного типа измеряет скорость потока, рассчитывая время прохождения введенного радиоактивного материала между двумя фиксированными детекторами.

.

Что такое массовый тепловой расходомер? Каков его принцип работы?

В этой статье мы объясняем, что такое массовый тепловой расходомер, и разъясняем принцип работы измерения теплового потока.

Что такое массовый расходомер?

industrial thermal mass flow meter industrial thermal mass flow meter Sage Paramount

Тепловой массовый расходомер — это точный прибор, который измеряет массовый расход газа. Устройство находит широкое применение во многих отраслях промышленности.

Чем мы можем вам помочь?

Каков принцип работы теплового массового расходомера?

thermal mass flow meter sensors thermal mass flow meter sensors Газ проходит мимо нагретого датчика потока, и молекулы газа отводят тепло, датчик охлаждается, и энергия теряется.

Тепловой массовый расходомер измеряет расход газа на основе концепции конвективной теплопередачи.

Расходомеры Sage доступны в линейных корпусах или вставных. В любом случае зонд расходомера вставляется в газовый поток трубы, трубы или воздуховода. На конце щупа измерителя расположены два датчика. Эти датчики представляют собой датчики температуры сопротивления (RTD) или термометры сопротивления и измеряют температуру. Терморезисторы состоят из прочных платиновых обмоток эталонного качества, покрытых защитной оболочкой из нержавеющей стали 316 или хастеллоя C.

Один из RTD нагревается интегральной схемой и функционирует как расходомер , а второй RTD действует как эталонный датчик и определяет температуру газа. Собственная схема Sage поддерживает постоянный перегрев между датчиком потока и эталонным датчиком. Когда газ протекает мимо нагретого RTD, протекающие молекулы газа отводят тепло от него, в результате датчик охлаждается, и энергия теряется. Баланс схемы нарушается, и разница температур (ΔT) между нагретым RTD и эталонным RTD изменяется.В течение секунды схема восстанавливает потерянную энергию, нагревая датчик потока, чтобы отрегулировать температуру перегрева.

Электроэнергия, необходимая для поддержания этого перегрева, обозначает сигнал массового расхода.

Каковы преимущества массовых тепловых расходомеров?

  • Тепловые расходомеры не имеют движущихся частей, что сокращает объем технического обслуживания и позволяет использовать их в сложных областях применения, включая насыщенный газ.
  • Счетчики массы газа рассчитывают массовый расход , , а не объемный расход , и не требуют коррекции температуры или давления, что означает отсутствие дополнительных затрат на покупку и установку другого оборудования.
  • Тепловые расходомеры обеспечивают превосходную точность и воспроизводимость в широком диапазоне значений расхода.
  • Тепловые расходомеры могут измерять расход в больших трубах.

Также см. Наш пост «9 преимуществ теплового массового расходомера».

Почему важно измерение массового расхода?

FAQ

Каковы преимущества встроенного расходомера по сравнению со вставным?

Существует две основные конфигурации теплового массового расходомера: линейный и вставной.Оба часто называют интегральными счетчиками.

Какие бывают расходомеры?

paramount thermal mass flow meter paramount thermal mass flow meter

Типы газовых счетчиков для измерения расхода подразделяются на массовые расходомеры, расходомеры скорости, дифференциального давления и счетчики прямого вытеснения.

Массовый расход и объемный расход?

При сравнении массового расхода с объемным расходом выявляются некоторые явные преимущества использования тепловых расходомеров перед объемными.

В чем измеряется массовый расход?

gas mass flow rate units of measure gas mass flow rate units of measure

Посмотрите, как единицы измерения массового расхода газа соотносятся с различными типами расходомеров, и узнайте разницу между объемным и массовым расходами.

Вот видео, описывающее принцип и теорию работы теплового массового расходомера.

.

4 типа газовых счетчиков для измерения газа

Типы газовых счетчиков

В этом посте мы рассмотрим типы газовых счетчиков, часто используемые для измерения расхода. Я разделил их на четыре основные группы: массовые расходомеры, скоростные расходомеры, измерители перепада давления и частичного разряда.

Что такое расходомер?

Расходомер — это прецизионный прибор, который измеряет скорость потока газа или (потока жидкости) в трубе. Существует четыре основных стиля расходомеров.

  • Счетчики объемного действия собирают фиксированный объем жидкости, затем выпускают и повторно заполняют газ или жидкость.Затем подсчитайте, сколько раз заполняется емкость, чтобы определить расход.
  • Расход также может быть установлен при измерении расхода жидкости на известной площади.
  • Другие методы зависят от сил, создаваемых текущим потоком, поскольку он преодолевает известное сужение и косвенно рассчитывает поток.

Есть ли на рынке массовый расходомер?

Flowmeter Styles

paramount thermal mass flow meter paramount thermal mass flow meter Thermal Массовые расходомеры измеряют массовый расход на основе теплопередачи от нагретого элемента.

Массовый расход

Массовые расходомеры определяют массовый расход, проходящий через расходомер. Здесь заслуживают упоминания два типа:

Кориолисовые расходомеры обеспечивают прямое измерение массового расхода на основе силы отклонения жидкости, движущейся через вибрирующую трубку. Эти измерители обладают высокой точностью, широким диапазоном изменения и не зависят от свойств жидкости. Они также очень дороги в приобретении и установке и не подходят для труб большего диаметра.

Тепловые массовые расходомеры измеряют массовый расход на основе теплопередачи от нагретого элемента.Измерение производится в массовом расходе, дополнительная коррекция давления и температуры не требуется. Они также обеспечивают отличную точность и повторяемость и просты в установке.

Скорость

В измерителе скорости скорость среды, проходящей через измеритель, определяет измерение.

Турбинные расходомеры измеряют объемный расход , основанный на потоке жидкости, прошедшей через свободно вращающийся ротор, каждый оборот которого соответствует определенному объему газа или жидкости.Измерители имеют большой диапазон и точность. К сожалению, из-за движущихся частей счетчика для газов его использование ограничено только чистыми сухими газами, и требуется компенсация давления и температуры.

Ultrasonic Meter Ultrasonic Meter Ультразвуковой расходомер времени прохождения

Ультразвуковые расходомеры измеряют разницу во времени прохождения импульсов, которые проходят от нижнего датчика к датчику выше по потоку, по сравнению со временем от датчика вверх по потоку обратно к датчику ниже по потоку.Этот тип измерителя чрезвычайно точен, но очень дорог и требует измерения давления и температуры.

Расходомер газа Vortex имеет отводную планку (препятствие) на пути потока, заставляющую жидкость обтекать отводную штангу и создавая вихри на задней стороне планки. Частота генерации вихрей зависит от скорости газа. Скорость жидкости определяется на основе принципа, известного как эффект Кармана. Частота образования вихрей не зависит от состава жидкости.Счетчик требует компенсации температуры и давления и требует минимального расхода для образования вихрей.

Измерители перепада давления

Natural Gas Meter Natural Gas Meter Диафрагма

Измерители перепада давления рассчитывают расход путем измерения падения давления на препятствии, вставленном в путь потока. Обычными типами проточных элементов являются диафрагмы, сопла, трубки Вентури и усредняющая трубка Пито.

Диафрагма p late — это измеритель перепада давления, часто используемый для измерения природного газа.Он измеряет объемный расход , а не массовый расход. Ограничения этого расходомера включают пониженную чувствительность к низкому расходу, ограниченный диапазон изменения, а также создает перепад давления, который влияет на эксплуатационные расходы. Кроме того, поскольку это объемный расходомер, для достижения массового расхода требуется корректировка температуры и давления.

Усредняющая трубка Пито — это устройство для измерения расхода при перепаде давления, обычно используемое для измерения воздуха для горения. Устройство имеет ограничения при измерении расхода газа, особенно низкая чувствительность к расходу и диапазон изменения.Эта мера зависит от достижения скоростного давления, и если ток слишком низкий, приемлемые сигналы могут не быть получены.

Нужна помощь? Напишите нам здесь.

Расходомер газа прямого вытеснения

Natural Gas Meter Types Natural Gas Meter Types Старый расходомер с диафрагмой Sprague

Измеритель прямого вытеснения требует жидкости для механического вытеснения компонентов и измерения объемного расхода при рабочей температуре и давлении. Хотя они обладают достаточной точностью, для достижения массового расхода необходима компенсация давления и температуры, а поскольку они имеют движущиеся части, необходимо учитывать чистоту газа.Измеритель частичного разряда может называться расходомером частичного разряда или объемным расходомером. Примером измерителя частичного разряда является диафрагменный измеритель .

Почему важно измерение массового расхода?


Смотрите другие наши видео на YouTube. .Принцип работы газоанализаторов

— Инструментальные средства

Технологии обнаружения газов:

Сегодня существует множество технологий обнаружения газа, используемых для обнаружения или измерения таких опасных газов, как h3S, углеводороды и т. Д.… В нефтегазовой промышленности. Среди наиболее часто используемых:

• Каталитический шарик
• Металлооксидный полупроводник (также известный как «твердотельный»)
• Точечный инфракрасный короткий путь
• Открытый (длинный путь) Инфракрасный 9000 • Фотоакустический инфракрасный
• Электрохимический для обнаружения токсичных газов
• Электрохимический для обнаружения кислорода
• Теплопроводность

3000 • Фотоионизация • Фотоионизация

Принцип работы каждой технологии обнаружения газа кратко описывается следующим образом:

Также читайте: Вопросы и ответы по системе обнаружения газа

1.Каталитический шарик

Catalytic-Bead-Sensor-1
Принцип действия датчика обнаружения газа каталитических шариков
Catalytic-Bead-Sensor-2
Схема датчика обнаружения газа в виде каталитических шариков

2. Металлооксидный полупроводник

Metal-Oxide-Semi-Conductor-Sensor-1
Принцип действия датчика обнаружения газа полупроводника оксида металла
Metal-Oxide-Semi-Conductor-Sensor-2
Схема датчика обнаружения газа оксида металла и полупроводника

Также читайте: Вопросы для собеседования по пожарной и газовой системе

3.Точечный инфракрасный короткий путь

Point-Infrared-Short-Path-Sensor-1
Точечный инфракрасный датчик обнаружения газа с коротким путем, принцип действия
Point-Infrared-Short-Path-Sensor-2
Схема точечного инфракрасного датчика обнаружения газа с коротким оптическим трактом

4. Открытый (длинный путь) Инфракрасный

Open-Path-Infrared-sensor-1
Принцип действия инфракрасного датчика обнаружения газа с открытым и длинным оптическим трактом
Open-Path-Infrared-sensor-2
Схема точечного инфракрасного датчика обнаружения газа с коротким оптическим трактом

Также читайте: Вопросы интервью по системам управления и SCADA

5.Теплопроводность

Thermal-Conductivity-sensor-1
Принцип работы датчика обнаружения газа по теплопроводности
Thermal-Conductivity-sensor-2
Схема датчика обнаружения газа по теплопроводности

6. Фотоионизация

Photoionization-1
Принцип действия фотоионизационного датчика газа
Photoionization-2
Схема датчика фотоионизационного обнаружения газа

7.Электрохимический для обнаружения токсичных газов

ElectroChemical-Toxic-gas-sensor-1
Принцип действия датчика электрохимического обнаружения токсичных газов
ElectroChemical-Toxic-gas-sensor-2
Схема электрохимического датчика обнаружения токсичных газов

Также читайте: Основы систем Вопросы и ответы для интервью

8. Фотоакустический инфракрасный

PhotoAccoustic-Infrared-sensor-1
Принцип действия фотоакустического датчика обнаружения газа

PhotoAccoustic-Infrared-sensor-2
Фотоакустический датчик обнаружения газа Рабочий

PhotoAccoustic-Infrared-sensor-3
Фотоакустический датчик обнаружения газа Рабочий
.

Отправить ответ

avatar
  Подписаться
Уведомление о
