Глина полимерная работы: Полимерная глина FIMO в работе Марины Меркуловой в Арт-Квартале

Опубликовано в Разное
/
19 Мар 1987

Содержание

Полимерная глина FIMO в работе Марины Меркуловой в Арт-Квартале

Арт-Квартал продолжает знакомить своих читателей с уникальными мастерами, создающими необычные произведения искусства собственными руками. Марина Меркулова уже 4 года в мире лепки из полимерной глины.  Как говорит мастер, впервые она взяла глину в руки,- благодаря своего сыну, который попросил сделать Покемона. Затем — было много экспериментов, анализ ошибок, изучение техник и главное,- желание сделать что-то новое, повысить свой уровень.

Полимерная глина –  фантастический материал, предоставляющий человеку, работающему с ней, широчайшие возможности для реализации творческого начала и воплощения в жизнь любых креативных идей. Существует много видов полимерной глины: полупрозрачная, матовая, перламутровая, с блестками или металлик, светящаяся в темноте, под кожу и даже жидкая. Цветовая палитра еще более разнообразна, к тому же можно самостоятельно смешивать глину разных цветов, чтобы получать оттенки или делать это с помощью краски или других добавок. Марина уверена — лепка из полимерной глины доступна даже ребенку. Качественная глина безвредна.  Интересно бывает в жизни, когда трудишься упорно на работе, которая приносит тебе деньги и  удовольствие. А потом увлекаешься необычным хобби, — и оно вдруг захватывает с головой. Так произошло с Мариной, для которой лепка из полимерной глины теперь стала одним из интересных дел жизни.  Марина Меркулова делает оригинальные работы, ни на чьи другие не похожие. Особое внимание уделяет тыльной и внутренней сторонам изделий. На мастер-классах или в прямых эфирах Марина рекомендует уделять внимание изделию со всех сторон. Марина одна из первых стала использовать текстуры для оформления тыльной части украшений.  Уже как год является амбассадором компании «Твоя личная печать» по направлению «Полимерная глина».   В прошлом году Марина Меркулова  подготовила две тематические коллекции — «Мороженое» и «Венеция». О коллекции «Мороженое» была опубликована заметка в блоге журнала Polymerweek. В этом году в печать вышел номер журнала Polymerweek с ее мастер-классом. Марина зимой 2020 года закончила коллекцию «Павловопосадские платки».  Видео мастер-классы Марины Меркуловой на тему:  «Полимерная глина и натуральная шерсть», «Светящаяся глина» ,»Полимерное плетение «, «Полимерная глина и акриловые краски. Что можно сделать?», «Оформление тыльной стороны изделий из полимерной глины» вы можете увидеть на сайте магазина Арт-Квартал в разделе «Видеомастер-классы «?

Материалы Марина предпочитает использовать в своих работах полимерную глину FIMO. Немецкое качество, тщательный контроль производства, широкая цветовая гамма, много видов глины с разными эффектами и ориентированностью на группы потребителей.- Например, Fimo Soft прекрасно подойдет как для лепки с детьми, так и профессиональным скульпторам, мастерам по изготовлению бижутерии. Данная глина легко разминается, довольно мягкая, но при этом хорошо держит форму. Богатая палитра поможет в реализации любых творческих идей.  Fimo Classic , Fimo Soft и Fimo Effect можно смешивать между собой, получая новые эффекты и оттенки цветов. Для лепки из этой пластики никаких особых умений и навыков не надо, достаточно слепить задуманное и запечь в духовке при температуре 110°C. Уже через 30 минут ваше изделие будет готово! Мастер выбирает более плотную глину Fimo Professional, считая, что для большинства техник результат лучше именно при использовании плотной глины.  Марина Меркулова выступала с докладом о полимерной глине FIMO на втором весеннем фестивале»Арт-Квартал » и работала два дня с учениками в режиме нон-стоп. Техника Основных тем, которых придерживается мастер в своих работах всего три. Первая и главная — тема, посвященная странам и культурам. Марина называет ее «Путешествие мечты» из-за своей любви к путешествиям. Вторая большая тема — «Винтажные штучки». Специально для нее Марина отработала свои технологии печати рисунка на полимерной глине. Третья тема, связана с участием в историческом проекте, благодаря которой Марина Меркулова делает украшения для реконструкторов и любителей 19 века. Марина освоила разные техники в основном самостоятельно и благодаря мастерам, которые преподавали на FIMO Professional Forum.  Отдать предпочтение какой-то одной технике Марина не может, чаще всего сочетает в одном изделии разные, так интереснее. Нравится Мокуме Гане, потому, что результат может быть непредсказуемым.

Для любой техники, чтобы точно получить задуманное, нужно тренироваться и набивать руку, работать над ошибками, анализировать. Иногда Марина придумывает и вносит что-то свое в стандартные техники, и результат радует всех. В связи с ограничениями очные мастер-классы переросли в формат прямых эфиров. В течение часа по выбранной теме Марина рассказывает о техниках, и о своём опыте в мире лепки.  9 января в 12:00 в инстаграме @artkvartal.fest проводится прямой эфир с Мариной Меркуловой, благодаря которому вы сможете научиться работать с полимерной глиной.» В прямом эфире вас ждут яркие идеи в стиле поп-арт, которые можно применить при изготовлении украшений из полимерной глины FIMO.  Полимерная глина бывает самых разных цветов, все они яркие. Глина различается по мягкости, выбирайте её исходя из ваших предпочтений. В магазине Арт-Квартал представлена различная полимерная глина марки FIMO . Если вы хотите купить полимерную глину , то при работе с ней вам непременно понадобятся и инструменты для работы с ней. Не пропустите будущие мастер-классы в Арт-Квартале, которые вы всегда можете увидеть, перейдя по ссылке . Инстаграм Марины Меркуловой @marina_primavera_art

Секреты в работе с полимерной глиной – Уроки Рукоделия

Поделитесь ссылкой на эту статью с друзьями в социальных сетях.

Практически у всех новичков, которые только недавно начали работать с полимерной глиной, могут возникнуть некоторые вопросы, связанные с использованием этого материала и лепки из него. Многие мастера, занимающиеся лепкой уже несколько лет, ещё помнят те времена, когда только начинали увлекаться этим занятием, и у них тоже возникали вопросы, ответы на которые приходилось искать по всему интернету.

В этой статье мы хотим поделиться несколькими полезными хитростями, которые новичкам облегчат работу с запекаемой полимерной глиной и дадут ответы на некоторые из их вопросов.

Как размягчить полимерную глину?

Полимерная глина после тщательного разминания должна быть на ощупь умеренно мягкая, чтобы из неё было удобно лепить. Она не должна липнуть к рукам, но и не должна крошиться. Иногда случается так, что пластика (полимерная глина) после долгого хранения или даже недавно купленная в магазине оказывается очень твёрдой на ощупь, её практически невозможно размять и что-то из неё слепить. Это значит, что в глине недостаточно пластификатора, из-за этого она такая твёрдая. Чтобы сделать её более мягкой и пластичной, можно использовать специальную жидкость –

размягчитель для полимерной глины. Но он не очень дешевый, поэтому зачастую используется только профессионалами.

Новичкам мы можем предложить более дешевый способ размягчения глины. Для этого понадобится обычный вазелин. Размягчить глину с его помощью можно следующим образом: возьмите кусочек полимерной глины и нанесите на неё одну-две капли вазелина, теперь тщательно разминайте глину вместе с вазелином до тех пор, пока она не станет пластичной.

Главное – не добавлять вазелина слишком много, иначе глина может стать чересчур мягкой.

Как полимерную глину сделать твёрже?

Ещё одна беда – слишком мягкая полимерная глина, которая буквально тянется и очень липнет к рукам. В такой глине пластификатора больше, чем нужно. Поэтому необходимо уменьшить его количество. Для этого придайте вашей глине форму плоской лепешки и положите её на чистый лист белой бумаги. Сверху накройте таким же листом бумаги и придавите руками, затем сверху на бумагу с глиной положите что-то твёрдое. Через пару часов осторожно снимите бумагу с глины. Вы увидите на бумаге жирные следы – это пластификатор впитался в неё. Теперь разомните глину. Вы заметите, что она стала более твёрдой. Если же она всё ещё мягковата, можете повторить процедуру с бумагой.



Как хранить полимерную глину?

В первую очередь запомните, что полимерную глину нельзя хранить возле обогревателя и других источников тепла, а также её нельзя замораживать.

Открытые пачки или отдельные кусочки полимерной глины нужно хранить так, чтобы к ней был ограничен доступ воздуха, иначе со временем пластификатор будет испаряться, и пластика станет твердеть. Чтобы этого не произошло, все открытые брусочки глины храните плотно замотанными в пищевую плёнку или в фольгу. Ещё можно использовать для хранения кусочков глины плотно закрытые маленькие пакетики с зип-застежкой.

Как не оставлять отпечатки пальцев на поверхности изделий?

Даже красивое изделие будет выглядеть испорченным, если на его поверхности останутся ваши отпечатки пальцев. Чтобы поверхность была гладкой, и отпечатков на ней не было, лепите в резиновых медицинских перчатках или напальчниках.

Чем раскатывать полимерную глину?

Для раскатывания полимерной глины в рукодельных магазинах можно найти специальные акриловые скалки, но, как правило, цена скалок достаточно высокая. Хотя для начала такую скалку вполне можно заменить стеклянной бутылкой от кефира или из-под другого напитка. Главное, чтобы бутылка имела цилиндрическую форму и гладкую поверхность.

Как запекать полимерную глину?

В первую очередь скажу, на какой поверхности можно запекать изделия из полимерной глины. Её можно запекать на плотном картоне, на фольге, на керамической или стеклянной тарелке, на кафельной плитке, в металлической коробочке. Также изделия при необходимости можно запекать на кусочках ваты или бумажных салфеток (для сохранения формы изделия). При этом тарелку (или другую поверхность) с изделиями поместите в целлофановый рукав для запекания и завяжите рукав с двух сторон, после этого поставьте в духовой шкаф. Благодаря тому, что глина будет закрыта в рукаве, запах от глины во время запекания не будет слышен, а на стенки духовки не будут оседать никакие вещества, которые выделяются из глины при запекании. Что касается температуры и длительность запекания, то эта информация всегда находится на упаковке глины, поэтому внимательно ее изучите.

Каким лаком покрывать украшения из полимерной глины?

Некоторые украшения и другие изделия из полимерной глины выглядят красивее, если имеют блестящую глянцевую поверхность. Для получения такой поверхности изделия можно покрыть глянцевым лаком. Но это должен быть специальный

лак, предназначенный именно для полимерной глины. Никакими другими лаками изделия покрывать нельзя. И ни в коем случае не покрывайте полимерную глину лаком для ногтей, так как через время изделие начнет липнуть из-за реакции полимерной глины и растворителя, содержащегося в лаке.

Надеемся, эти рекомендации будут для вас полезны. Полимерная глина это удивительный материал, позволяющий создавать самые разнообразные и необычные поделки. Это могут быть украшения (как сделать серьги из полимерной глины), статуэтки, магниты, брелки, вазы, ёлочные игрушки и многое другое, что вам подскажет фантазия. Поэтому желаем вам творческих успехов!

Специально для сайта Уроки Рукоделия katstarkova.

Обзор техник работы с полимерной глиной

17.01.2011 22:02

В этой статье мы рассмотрим основные техники работы с пластикой и их отличительные особенности. Хочется отметить что бижутерия изготовленая из полимерной глины пользуется огромной популярностью, за свою эксклюзивность и неповторимость. Рукоделицы творят шедевры используя полимерную глину. Данная статья не описывает подробные шаги и инструкции для работы, а только знакомит со всем многообразием творческих решений. Более подробно особенности и ньюансы работы в различных техниках мы будем публиковать в разделе Мастерская, либо вы можете выбрать название заинтересовавшей вас техники с левой стороны сайта, из блока Популярные теги.

Пластика -это поистине удивительный и уникальный материал. С ее помощью можно симитировать практически любой художественный эффект и поверхность. Возможности полимерной глины безграничны, все зависит от вашей фантазии, мастерства и таланта. В работе с полимерной глиной перенеслись принципы исскуства кузнецов (техника Мокуме-Гане), ткачей (техника Баргелло), резчиков по дереву, художников и даже кондитеров.

1 Соляная техника

Это, пожалуй, самая простая техника лепки из пластики. Название говорит само за себя: при изготовлении изделий с ее помощью используется обычная соль (мелкая или крупная, пищевая или косметическая), а также может использоваться сахар.

2 Техника Миллефиори (millefiori), cane, трость, колбаса.

Если говорить просто, то это техника составления сложного рисунка из более простых элементов. Принцип техники следующий: из кусочков пластики на поверхности выкладывают рисунок, затем равномерно ужимают его и нарезают тонкими «ломтиками», получая на срезе одинаковый рисунок.

Миллефиори (millefiori) (от итальянского «milli» – тысяча и «fiori» – цветы) – старинная техника итальянских стеклодувов, при которой рисунок на стекле формируется по всей длине стеклянного цилиндра.


1981 Эстер Олсон (Esther Olson) впервые применила аналогичную технологию в работе с полимерной глиной. Она провела мастер-класс по изготовлению декоративных миниатюрных конфет из пластики с использованием принципов стеклодувной техники. В мире полимерной глины эта техника получила название «caning» (кэнинг) от английского «cane» («кейн» — трость). В русском эти брусочки с рисунком внутри стали называться колбасами. Это наиболее популярная и основная техника работы с полимерной глиной. Колбасы делают не только цветочные, но и с самыми разными рисунками.

3 Техника калейдоскоп

Эта техника очень похожа на предыдущую, только в работе колбаса еще разрезается и ужимается по-разному в треугольники, квадраты и т.п

4 Техника Мокуме-гане (mokume gane)

Метод заимствован из техники японских оружейников, где использовались металлы разных цветов. методы получения своеобразного рисунка путем складывания цветных слоев. Эти слои потом продавливаются различными штампами, формами. И затем уже аккуратно срезаются сверху лезвием и в результате мы каждый раз видим неповторимый рисунок.

5 Техника мика-шифт (mica shift)

— этот термин объединяет различные способы получения рисунка в металлических глинах. Рисунок образуется за счет различной ориентации металлических включений.

6 Техника баргелло (bargello)

В переводе название этой техники обозначает «щепки». Узко нарезанные полоски полимерной глины, смещаясь относительно друг друга, образуют различные рисунки.

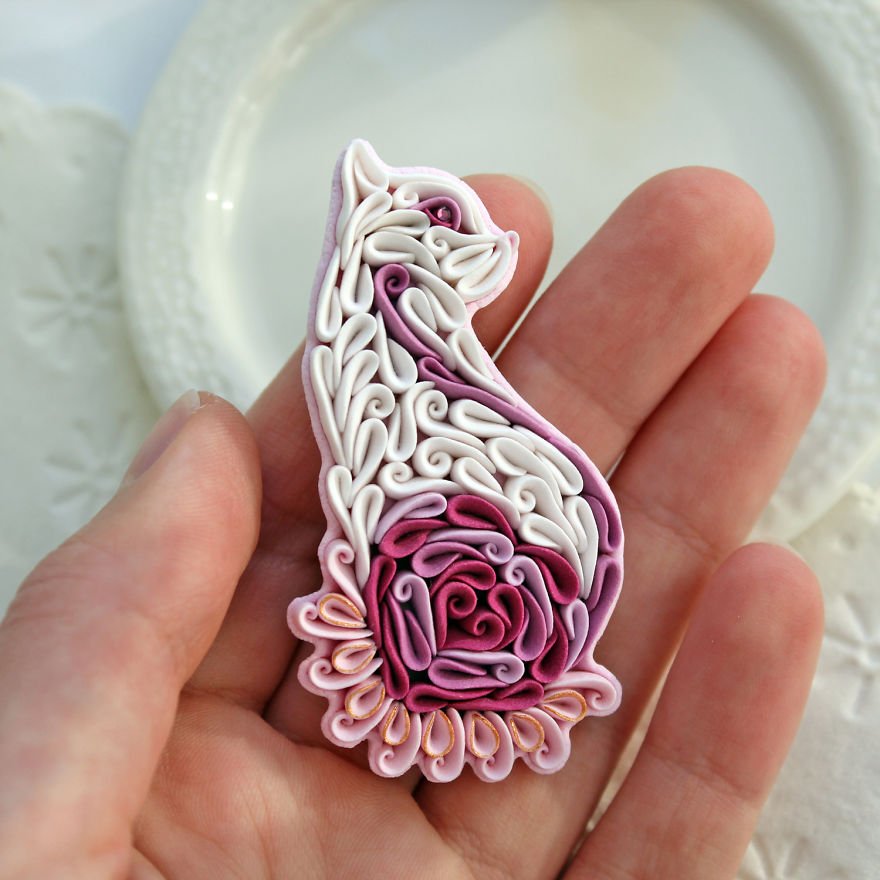

7 Техника филигрань

Филигранные изделия из пластики создаются следующим образом: цветную полимерную глину раскатывают в тонкие – претонкие колбаски (толщиной около 1 мм), затем эти колбаски можно сплющивать либо переплетать между собой. Полученными шнурами декорируют камни, бусины, либо другие изделия из пластики. Важным дополнением является «зернь» – маленькие шарики из полимерной глины, которые прикрепляются в тех местах, где необходимо сделать акцент.

9 Техники имитации

Из полимерной глины можно сделать невообразимое количество различных имитаций: бирюза, янтарь, опал, малахит ,стекло, дерево, кожа, слоновая кость, асфальт, мозаика и даже кондитерские изделия.

10 Техника акварель.

Принцип этой техники следующий: раскатываем сначала цветной пласт глины, под него помещаем белый и черный тонкие пласты, раскатываем все вместе, а затем рвем на кусочки. Полученные рваные кусочки лепим на наше изделие, прикатываем и получаем интересный эффект.

11 Техника «чечевички»

Такие красивые бусины можно получить, если особенным образом раскатывать бусину с помощью небольшого квадратика стекла.

12 Техника перевода изображений на глину.

Название говорит само за себя. Особенность этой техники в том, что при переводе изображений используется специальный гель для полимерной глины.

Итак, кажется, основные техники работы я перечислила, но остается ощущение,  что о чем-то все-таки забыла. ..Вы можете дополнить этот список, оставив комментарий!

Фото опубликованы с сайтов: www.sculpey.com, www.polymerclaycentral.com, www.polymerclayweb.com, www.paroledepate.canalblog.com  и др.




Все материалы сайта защищены авторским правом.
Копирование материалов без активной гиперссылки на первоисточник запрещено.



Работа с полимерной глиной |

Полимерная глина (пластика) – это эластичный материал, по свойствам напоминающий пластилин, пришедший на смену всем нам знакомой гончарной глине. Главное ее отличие от пластилина – при запекании она не растекается, а затвердевает, позволяя надолго сохранить изделие. Сегодня из пластики можно изготовить бесчисленное множество разных поделок – от кукольной еды до роскошных панно.

История полимерной глины начинается в 1964 году, в Германии, где Фифи Ребиндер разработала формулу затвердевающей массы для изготовления кукол. Она запустила марку под названием «Фифи Мосаикс», а позже продала свое изобретение Э. Фаберу, который развил ее идею под брендом FIMO. Сейчас можно встретить множество компаний, производящих и выпускающих полимерную глину.

При работе с ней открываются дополнительные возможности цвета. Палитра полимерной глины обширна и позволяет смешивать несколько разных цветов для получения нужного. Также существует очень много видов пластики со специальными эффектами: тут и блестки, и перламутр, и неоновые цвета, и металлик. Существует также жидкая полимерная глина – прозрачное вещество, также твердеющее при запекании, используемое обычно для склейки деталей поделки.

Полимерную глину можно разделить на два вида: обжигаемая и твердеющая на воздухе, однако второй вид более распространен и удобен.

Первый вид обычно используется для изготовления кукол. Изделия из обжигаемой пластики прослужат долго, не теряя цвета. Также такая пластика не боится воды, она намного более легкая и пластичная, чем натуральная.

Голова куклы из полимерной глины

К минусам можно отнести то, что превышение температуры обжига приводит к выделению токсичного газа. Однако этого легко избежать – просто нужно обжигать полимерную глину при температуре, указанной производителем на упаковке.

Туловище куклы. Лепка из полимерной глины

Разделяют два вида глины: для начинающих и профессиональная. Пластика для начинающих более мягкая, напоминает пластилин. Профессиональная же глина более упругая и требует более тщательной разминки. Однако чересчур перегретая пластика может прилипать к рукам и инструментам, поэтому следует разминать ее аккуратно. Перед началом работы любая полимерная глина требует разминки, так как при комнатной температуре она достаточно твердая. После запекания обретает окончательную твердость. Хорошая, качественная полимерная глина не должна крошиться и рваться, быть в меру пластичной и не прилипать к рукам, рабочей поверхности и инструментам.

Проверить полимерную глину на пересушенность легко – просто слегка надавите на кусочек пальцем. В этом месте должна появиться небольшая вмятинка. Если вмятины нет или пластика начала крошиться – лучше ее не брать. Также при работе с полимерной глиной вам могут пригодиться следующие дополнительные материалы:

— размягчитель. Необходим для того чтобы разбавить пластику, если вдруг она хранилась у вас слишком долго и стала слишком твердой. Также для этих целей можно использовать специальный гель для пластики;

— акриловый лак — для придания блеска готовому изделию. Но если акрилового лака нет, не расстраивайтесь – вполне подойдет и обычный лак для ногтей;

— суперклей нужен для того, чтобы мгновенно починить треснувшее изделие или приклеить на место отвалившиеся детали;

— шкурка и мягкая фланелевая тряпочка для шлифовки и полировки; — специальные перчатки. Впрочем, некоторые мастера по пластике обходятся без них.

Инструменты для пластики созданы для того, чтобы облегчить процесс работы. На первых порах вам понадобится совсем немного: лезвие от канцелярского ножа, зубочистки, синтетические кисти, плоскогубцы, кусачки, толстая игла, мастихин и подложка из пластика или стекла. Дополнительно вы можете приобрести любые другие инструменты, например, паста-машина, молды (шаблоны для оттиска) или формочки. Если вы решили заниматься изготовлением украшений из пластики, то вам не обойтись без фурнитуры. Работа с полимерной глиной не только развивает мелкую моторику, но и позволяет своими руками изготовить потрясающие работы, и даже заработать на их продаже. Самое главное – не бояться экспериментов. Дерзайте!

Кукла мастера Патриции Коццо

Похожие статьи:

Спящий рыжий кот



Как слепить грибы



Скульптурно-текстильная кукла — МК



Пасхальные кролики из холодного фарфора



основные сведения и простые приемы работы

Mагазин Калинкаполинка

Мне часто задают вопросы новички,  поэтому я решила написать отдельный пост по самым основным вопросам (в некоторых местах слово полимерная глина будет заменено на пг):

Какую полимерную глину использовать?

Для начала можно попробовать пластику «Цветик», она продается в упаковках 6-12 цветов и стоит дешевле зарубежных аналогов  PREMO, SCULPEY, KATO, PARDO, FIMO (самый распространенный в России из иностранных видов пг). Есть еще польская пластика, она достаточно недорогая, крепкая, ее можно варить, а не печь, подходит для лепки цветов и др. скульптурной лепки, но, к сожалению, не очень хороша в колбасах.  В чем отличие Цветика от более дорогих материалов? Во-первых, у этого вида пластики очень маленький диапазон цветов, он похож  на обычный детский пластилин, и совсем нет цветов  с эффектами (перламутр, под  металл и т.д.) Во-вторых, после запекания  эта пластика более хрупкая (те, кто лепит из российских материалов,  могут поставить мои слова под сомнение, но я сейчас рассказываю про мой личный опыт). Чуть лучше «Цветика» «Сонет», но все равно, после запекания он легко ломается. Я часто использую эти глины для внутренностей круглых бусин.

Чем отличаются остальные  глины между собой?

FIMO-самый распространенный в России, бывает двух видов Классик и Софт. Софт мягче. Имеет большую палитру цветов, подходит для всех техник, после запекания практически не меняет цвет ( только полупрозрачные оттенки становятся ярче, полупрозрачный белый в толстом слое с серым оттенком получается)

Premo- это один  их моих любимых видов пластики, он имеет приятную для лепки консистенцию, очень хорош для колбас.

Studio   -это еще одна пластика фирмы скальпи, она больше не производится, но пока продается в магазинах. Приятная на ощупь, после запекания бархатистая, цветовая гамма очень красивая, есть очень сочные цвета и сдержанные, благородные.

Cernit- достаточно плотная глина, требует длительного разминания перед лепкой, похожа на воск. Во время запекания значительно меняет цвет, появляется прозрачность. Подходит для лепки кукольных лиц (из-за своей фарфоровости), имитации камня(даже есть целая серия  для имитации мрамора и др. натуральных фактур). И прозрачный  него один из самых прозрачных.

KATO- пг, запекаемая при более высокой температуре, чем все остальные,  имеет  очень твердую консистенцию, разминается молотком.

Есть еще много разных глин, я пользуюсь в основном этими  (KATO только не пользуюсь, купила как-то раз всех цветов на пробу, что-то мне сложно с ней).

Какие нужны инструменты и материалы для лепки?

Обязательно нужен нож, очень острый. Лучше всего специальный, но подойдет и канцелярский. Не пользуйтесь кухонным ножом, и вообще посудой из которой потом будете есть. Это опасно для здоровья.

На втором месте скалка. Еще незаменима паста-машина или по-русски лапшерезка. Но на первых порах скалка может заменить ее. Скалка должна быть не пластмассовой (не все виды пластмассы переносят общение с пг, часто пг растворяет их).  Специальный ролик акриловый, можно заменить металлической трубочкой, стеклянным  предметом (узкая бутылка, гладкий стакан и т.д.)

Пригодятся зубочистки,  ими можно пользоваться для прикатывания срезов колбас, как стеками в миниатюре, делать отверстия в бусинах (хотя я рекомендую сверлить отверстия посте запекания сверлом 1-2 мм, но в некоторых случаях можно и зубочисткой), можно сушить на них лакированные бусины и выпекать в печке сырые, в общем пригодятся.

Потом Вам, наверно, захочется купить металлические формочки для вырезания (похожи на те, которыми делают печенье) и текстурные листы из резины или силикона, ну и в общем  есть еще гора всего, что можно потом будет прикупить. А пока можно посмотреть в закромах красивые пуговицы, металлические подвески (которыми можно выдавливать рисунки), а вместо формочек можно крышечку или рюмочку с острыми краями, или сделать жестяную формочку собственного дизайна из металлической банки или пластиковой бутылки.

Кроме инструментов, в работе могут пригодится все, что есть в запасах у рукодельниц: глиттеры, посыпки, блестки, тени, пастель, скелетированные листья,  красивые стеклышки, бусины, декоративные элементы, акриловые краски, в общем все, чем можно украсить свою работу.

Если Вы хотите сделать украшения, то Вам понадобится фурнитура для бижутерии: основы для сережек, штифты, основы для колец, застежки , цепочки, шнуры и т.д. Про это я чуть позже напишу отдельный материал.

Как добиться при лепке, чтобы белый был белым?

Во время лепки соблюдайте чистоту, на руки лучше одеть  перчатки, лепить на белом листке бумаги, чистом стекле. Если лепите из белого цвета, то оденьте светлую одежду, чтоб вокруг Вас не  было ворсинок. Держите под рукой влажные салфетки, чтобы вытирать  руки, инструменты. Кроме того, влажными салфетками можно разглаживать неровности.

Как сделать пластику более мягкой или более твердой?

Чтобы смягчить пластику придумывают много народных способов с кремом, вазелином, разогреванием и пр. Я пользуюсь самым простым: Moldmaker. Это пластификатор для изготовления формочек, горошин хватает на пачку полимерной глины. Либо смешать с более мягкой пластикой. И, наоборот, если пластика «течет в руках», то Вам необходимо смешать ее с более сухой, либо положить на лист белой бумаги на пару часов, пока он не станет жирным, из полимерной глины выйдет лишний пластификатор.

Как запекать полимерную глину  и при какой температуре?

Запекание- это важный момент для создания качественного изделия. Температура указана на упаковке с глиной. Выпекать  можно на обычном  листе для выпечки, покрытом бумагой, сложенной гармошкой, можно надеть бусинки на зубочистку и воткнуть в фольгу, плоские бусины лучше всего выпекать на стекле или керамической плитке. При запекании не должно быть запаха, изделие не должно чернеть и обугливаться. Если это случилось, то  скорее проветрите помещение. После запекания помойте плиту, если потом собираетесь готовить в ней еду. Если очень волнуетесь по вопросу токсичности, то можно стеклышко вкладывать в рукав для запекания, а потом открывать на улице.

первое запекание не кладите в печку сразу всю слепленную красоту, потренируйтесь на пробничке. После запекания глина должна быть плотной, тонкие  плоские детали должны немного гнуться, а не ломаться при малейшем нажатии, стружка при сверлении должна быть длинной, а не рассыпаться песком.

Каким лаком покрывать полимерную глину?

Не используйте обычный лак для ногтей или акриловый лак для творчества, некоторые лаки способны растворять пластику, даже если кажется, что он сначала высох, то со временем может начать липнуть и собирать всю пыль, его никак не снять уже с изделия, которое будет безвозвратно испорчено. Есть специальные фирменные лаки, в крайнем случае можно использовать не специальные, но проверенные опытом лаки для строительных работ:  лак Тиккурила паркетти-ясся (в зеленой банке, сохнет пару часов, блестит хорошо, на водной основе, со слабым запахом, кисточка легко моется водой), тиккурила  уника-супер (это яхтный лак, покрытие просто вечное, есть пару минусов- желтит светлые изделия, долго сохнет и имеет сильный запах), синтеко про 90 (про 90-глянцевый, про-45 полуглянцевый, про-20 полуматовый, по свойствам как ясся, но более устойчив,  дает более прочное покрытие).

Клей для полимерной глины, какой использовать?

Для наклеивания деталей на основы (например для кольца), я использую клей «Контакт-гель». Если Вы хотите вклеить штифт, то дырочку сверлите немного с запасом, чтоб для клея оставалось место и он мог скрепить  штифт с основой.

Если Вам нужно скрепить детали из полимерной глины друг с другом  или кусочек незапеченной пластики к запеченной, то используйте специальный запекаемый гель, жидкую пластику,  например, FIMO  liquid. Его обязательно нужно запекать.

Как хранить не нарезанные колбаски из полимерной глины и начатые пачки?

Необходимо оборачивать их в пленочку или ложить в зип-пакетик. Сами по себе на воздухе они, конечно, не засыхают, но со временем могут потерять пластичность и стать хрупкими из-за испарения пластификатора. Не оборачивайте колбаски в бумагу!

Как шлифовать бусины из полимерной глины?

Шлифовка производится после запекания, перед лакировкой. Наждачка водостойкая, я покупаю в автомобильных магазинах: самая крупная номер 400, потом 600, потом 800, 1000-1200 это полировка.

шлифовать или нет-это Ваше решение. Если пощупать бусины после шлифовки, то они совсем другие на ощупь, лак не скрывает дефекты, а только еще больше подчеркивает их.

Токсична ли полимерная глина?

В некотором смысле да. Это, все-таки не полностью натуральный  продукт, который не рекомендуется для использования детям до 8 лет, запекать под присмотром родителей. В случае, если пластика сгорела, проветрить помещение. Запекать при вытяжке,  после запекания печку мыть или использовать для глины отдельную. Посуду, лапшерезку, ножи, тарелки, которые были в соприкосновении с глиной  в дальнейшем для еды не использовать! После запекания  считается не токсичной. Не подходит для слингобус, дети могут откусить кусочек бусины, ведь они по составу мягче, чем из пластмассы.

Вот пока все, что я вспомнила. Я планирую этот список пополнять.

При перепечатке текста,ссылка на сайт фурнитуры для бижутерии Kalinkapolinka  обязательна.








Принципы работы с полимерной глиной

Полимерная глина, или термопластик, используется для изготовления большого количества разнообразных изделий – от миниатюр до настоящих скульптур. До термической обработки она своими свойствами напоминает пластилин, но под влиянием температуры в отличие от него становится твердой. Наиболее распространено разделение полимерной глины на более мягкую (soft) и более жесткую (classic).

Что потребуется для работы?

Как правило, для работы с термопластиком необходимо следующее:

  • рабочая поверхность, лучше стеклянная либо же пластмассовая. Нежелательно работать на каменной поверхности, так как ее низкая температура может негативно сказаться на состоянии глины. Также не совсем подходящей является деревянная поверхность. При раскатывании глины рабочую площадь лучше покрывать бумагой во избежание прилипания;
  • хорошо заточенное лезвие или нож;
  • наждачка для устранения шероховатостей и швов;
  • замша для качественной полировки получившегося изделия;
  • спица либо же игла для получения отверстий;
  • клей для соединения отдельных фрагментов изделия.

Особенности работы

Работа с пластикой начинается с того, что ее необходимо как следует размять и прогреть в руках. Затем берется маленький кусочек, к которому постепенно добавляется вся оставшаяся глина. В процессе хранения термопластик следует беречь от прямых солнечных лучей, под воздействием которых он постепенно теряет свою мягкость и может крошиться.

Полимерная глина представлена самыми разнообразными тонами и оттенками, но вполне допускается смешивание разных цветов в тех или иных пропорциях для получения абсолютно новых вариантов. Еще одной хитростью, которой можно воспользоваться при работе с полимерной глиной, является предварительное создание каркаса из пенопласта с последующим нанесением на него слоя пластики. Данное обстоятельство позволяет существенно уменьшить количество необходимой глины и получить в итоге более легкое изделие. Прибегая к такому методу, следует помнить о том, что каркас из пенопласта перед покрытием глиной обязательно надо обернуть фольгой, иначе он пострадает при термообработке.

Запекание изделия следует проводить строго в соответствии с инструкцией. Время и температура могут отличаться для полимерной глины разной степени мягкости и разных фирм-производителей. Неправильная температурная обработка изделия может привести к появлению на нем «чешуек» или негативно сказаться на его цвете. Так, если запекание проходит при чрезмерно большой температуре, то цвет глины в итоге может существенно отличаться от изначального. Следовательно, если она начала издавать запах, а затем блестеть, необходимо срочно уменьшить температуру в духовке. Температурная обработка изделия из полимерной глины не допускает работы на глаз: только строгое соблюдение всех правил даст возможность получить в итоге красивый и качественный результат.

После запекания изделие шкурят, то есть устраняют все неровности с помощью наждачной бумаги под проточной водой, ровняют и склеивают отдельные детали – конечно, если в этом есть необходимость. Изделие также можно покрасить красками на основе акрила.

Техника безопасности и ее особенности

При работе с термопластиком не стоит забывать о технике безопасности, можно выделить основные правила:

  1. При использовании лезвия или любого другого острого инструмента следует соблюдать осторожность и резать «от себя». Для работы с пластикой должен использоваться отдельный нож.
  2. После окончания работы следует тщательно вымыть руки.
  3. Нежелательно использовать для запекания изделий из полимерной глины микроволновую печь.
  4. Если термическая обработка изделия проходила при чрезмерно высокой температуре, возник неприятный запах, то помещение следует немедленно покинуть и тщательно проветрить. При плохом самочувствии после этого необходимо незамедлительно обратиться за консультацией к врачу.
  5. Все продукты питания, находившиеся в одном помещении с перегретой полимерной глиной, следует выбросить.
  6. После запекания изделия из термопластика духовку следует тщательно вымыть.

Как выбрать полимерную глину?

Производством пластики занимается целый ряд фирм, но лидерами среди термопластиков остаются Fimo, Sculpey, Cernit и Premo. В их характеристиках есть некоторые различия, поэтому каждый, кто занимается работой с полимерной глиной, должен выбрать свой собственный вариант. Например, на глине Cernit меньше всего остаются отпечатки пальцев, но зато она больше других деформируется при прокалывании иглой. На вариантах от Fimo и Sculpey меньше всего заметны швы, а к работе их можно подготовить за короткий отрезок времени, но зато глина Premo, несомненно, лидирует в тесте на тонкое раскатывание. Таким образом, при выборе того или иного варианта пластики отталкиваться следует от своих личных предпочтений и, конечно же, от изделия, которое в итоге планируется получить. Желаете подобрать тот материал, который вас на 100% устроит? Обращайтесь, мы поможем сделать правильный выбор!

Похожие статьи:

Мастер аэрографии автомобилей: рабочий или художник?

Мастер аэрографии – звучит стильно, статусно, престижно. Хотя аэрография выполняется с помощью специального прибора, по сути, это тонкая ручная работа. От мастера требуется совмещение навыков художника и знание технических аспектов – как автомобиля, так и специфических приборов. Профессия «художник-аэрограф»: пять солидных достоинств – но есть и недостатки.

Подробнее…
Пигменты, их происхождение, разновидности и свойства

Слово «пигмент» пришло к нам из латинского языка. В оригинале оно звучит как «pigmentum», что в переводе означает «краска». Таким образом, пигменты представляют собой красящие вещества, они могут иметь минеральную или органическую природу, сегодня некоторые из них создаются химическим путем.

Подробнее…

акриловые покрытия и другие, чем красить, инструкция, видео и фото

Когда дружба материалов даёт замечательные результаты

Сразу возникает резонный вопрос, а зачем красить полимерную глину, если в магазине она продаётся буквально десятками цветов.

  • Ну, во-первых, для настоящего художественного творчества и этих двух, трёх десятков маловато.

Краска для полимерной глины может кардинально изменить принципы работы с этим материалом

  • Во-вторых, краска предоставляет гораздо больше возможностей по художественному оформлению, сделанного из глины.
  • Ну и, в-третьих, когда бросаешься в творческий процесс, его уже не остановить, хочется больших впечатлений, поиска нового, экспериментов, а это, пожалуй, важнее всего. И надо сказать, этот поиск с лихвой окупает все затраченные усилия.

Возможно, в домашних условиях этот вопрос, чем красить полимерную глину своими руками, покажется и неуместным, ведь и так цветовая палитра этого материала совсем неплоха

Но прежде чем приступать к работе с полимерной глиной нужно чётко представлять, что это за материал и каковы его возможности.

О полимерной глине

Представляемый вариант глины является не чем иным как видом пластика, который легко лепится прямо в руках наподобие пластилина, но под воздействием повышенной температуры (как правило, в духовке) затвердевает. Не случайно материал имеет и другое название – термопластик.

Среди достоинств термопластика:

  1. легкая лепка изделий практически любого размера;
  2. большая гамма цветов;
  3. удобство смешивания образцов разного цвета и получения новых оттенков, например,
  • красный и желтый дадут в результате оранжевый;
  • красный уже с зеленым – коричневый;
  • красный с синим – фиолетовый;
  • а серый можно получить привычным разминанием черного и белого.
  1. возможность фиксации сделанного на долгое время после запекания.

Полимерная глина бывает по удобству работы с ней руками:

  • мягкой и
  • жесткой.

На рынке этот материал представлен не меньше чем десятком фирм, но наиболее авторитетными являются две:

  1. Eberhard Faber – производит глину под маркой Fimo нескольких видов:
  • Soft – мягкая, которая не всегда устроит мастера мелких деталей, которые после выпечки оказываются слишком хрупкими;
  • Classic – более жесткая.
  1. Polyform Products – с продукцией марки Sculpey. Такая глина уже больше подходит для профессионалов, новичков может отпугнуть слишком большая податливость этой глины при лепке.

Но, глядя на уже существующие достижения, понимаешь, что цена работ значительно возрастает, когда в дело вступают акриловые краски для полимерной глины

О цветах и способах влияния на них

Термопластик уже сам по себе выпускается в большой палитре цветов и это самое главное в том случае, если вы собираетесь активно работать с цветом, а не останавливаться на одном большом одноцветном куске (см.также статью “Полимерная и порошковая покраска – основные особенности процесса”).

В то же время в вашем распоряжении и следующие приемы:

  • Вы можете смешать глину разных цветов и получить новые цвета.
  • Вы можете добавить в белый образец глины акриловую краску, водоэмульсионную краску любого цвета, тщательно её размять и получить любой подходящий цвет.

И не нужно никаких особых усилий, чтобы ответить на вопрос, как красить полимерную глину – хорошая кисточка и проверенная краска

  • Вы можете также использовать приведённое добавление, но «поиграть» лепкой, особо не усердствуя, тогда краска распространится не по всему объёму, создав совершенно удивительные разводы для новых идей.

Полезный совет! Работа с любым материалом для художественного творчества – это всегда эксперимент. Поэтому очень советуем себя сразу настраивать на поиск.

Строго говоря, нет готовых рецептов создания работ, которых буквально на следующий же день выставят в Эрмитаже. Некоторые не ограничиваются добавлением в разминаемую глину красок, добавляют даже губную помаду и в восторге от получаемых результатов.

  • В вашем распоряжении, в конце концов, акриловые краски уже после создания и фиксации композиции.

На фото краска помогла добавить небольшой нюанс, в которых часто и заключена вся идея

Покраска акрилом

Использование акриловых красок – самый распространенный способ раскраски изделий из полимерной глины.

Что необходимо

Собственно говоря, создать такие краски можно и самостоятельно, стоит только смешать:

  • с гуашью или акварелью акриловый лак – и вы получаете совершенно невероятные нежные цвета, которыми можете управлять, меняя объёмы смешиваемых компонент;
  • акриловый лак уже с клеем ПВА – в результате, может быть палитра вас не слишком устроит, зато вы получите невероятной белизны краску очень высокой прочности после застывания.

Здесь, наоборот, краски много, но инструкция по работе всё та же – бережно и аккуратно по отношению к материалу

Тем не менее, в создании своих красок нет большой необходимости. Рынок предлагает невероятно широкий выбор уже готовых акриловых красок.

Для работы вам понадобится:

  • готовое изделие из глины, пока не запечённое;
  • акриловые краски – и это самый подходящий ответ на вопрос, чем красить полимерную глину;
  • кисточки, чем больше, тем лучше, разного размера и как можно более качественные, волос не должен отходить ни в коем случае;
  • палитра – без смешения красок и их подбора не обойтись;
  • примерный план, рисунок в цвете вашего будущего творения – это уже из области творчества и способностей, некоторые этот план, который им приснился, просто держат в голове.

Для покраски лучше всего подходит белая глина, которая обеспечивает полный полёт фантазии

Погружение в работу

Саму работу приводить и просто, и трудно.

Просто, потому что:

  • берём в руки готовое изделие, ещё до духовки, и начинаем его раскрашивать, согласно идее, и постоянно готовя нужные краски;
  • не забудем, после запекания цвета станут немного темнее;
  • можно наносить краски и после духовки, но в этом случае лучше всего поверхность предварительно отполировать;
  • если вы хотите создать эффект металла, то можете смешать акриловый растворитель с перламутровой пудрой, нанести смесью на изделие, дать просохнуть и покрыть лаком;
  • если предполагается покраска глины, то она выбирается белоснежного цвета, но советуем и тут поиграть цветами, ведь и художники часто для создания основного фона не рисуют его, а просто используют грунтовку определённого цвета, на которую уже только ложатся необходимые штрихи краски;
  • если работа происходит на плоской поверхности, то очень удобно предварительно нанести рисунок через трафарет.

Без подбора красок не обойтись

А трудно, так как мир творчества:

  • не терпит суеты и равнодушия;
  • требует умения делать выводы из своих достижений и неудач;
  • требует быть последовательным и терпеливым;
  • и снова, требует учиться и схватывать новые идеи буквально на лету.

Полезный совет! И опять же из разряда экспериментов. Советуем попробовать вам для раскраски применить акварельные краски, но в этом случае обязательно наносите её на грунтовку. Скажем – ни в коем случае не используйте масляные краски, они так окончательно и не просохнут.

Но с другой стороны, по-прежнему призывает – экспериментируйте! Попробуйте использовать чернила, используются и они. А для придания красивого градиента некоторые опытные мастера используют аэрозоль.

Секреты мастеров

У каждого мастера со временем складываются свои приёмы решения задачи, чем покрасить полимерную глину.

Приводим некоторые наиболее известные:

  • Если вы хотите изготовить куклу или изделие подобной сложности, то воспользуйтесь глиной Living Doll, как лидера предпочтений профессиональных кукольников. Она дороговата по сравнению с другими вариантами, зато невероятно удобна при работе и невероятно оказывается прочна после обжига. Специально выпускается только светлых оттенков, рассчитывая на будущую покраску.

В итоге, вот такая работа, мастерству исполнения которой можно только позавидовать

  • Если ваша цель – цветная мозаика, то лучшим выбором будет глина марки Premo. Она не крошится при работе, её часто используют для украшений. Одним очень полезным свойством Premo является её дружественность к конкурентам, она запросто смешивается с другими типами глин, увеличивая их прочность.

Выводы

Покраска термопластика – особая статья, здесь не до “холодного цинкования”, когда в ходу электропроводная краска Zinga, здесь не помогут огнезащитные краски по металлу Полистил. С полимерной глиной общепринято работать акриловыми красками.

Но если вы не готовы к поиску, если собираетесь только ходить туда-сюда, обратно, по данным вам рекомендациям, то лучше не беритесь за краски. В конце концов, глина имеет и так множество цветов, а как из них и что можно сделать, вам по шагам подскажут красивые альбомы под названием «Сделай сам».

Обязательно накапливайте багаж своих знаний и опыта, в чём вам может помочь и видео в этой статье.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен Добавить в избранное Версия для печати

С чего начать работу с полимерной глиной

Интересуетесь ли вы изготовлением изделий из полимерной глины? Как здорово! Все больше художников экспериментируют с полимерной глиной, и у всех один и тот же вопрос — с чего начать?

Полимерная глина — чрезвычайно универсальный материал. Вы можете делать и создавать так много с ним, включая украшения, закладки, проекты научных выставок и многое другое. Понятно, почему почти все новички задаются вопросом, с чего начать работу с полимерной глиной.

В этом посте мы познакомим вас с основами, в том числе с тем, какие инструменты вам нужны для успеха и как настроить рабочую станцию ​​​​из полимерной глины для удивительных проектов.Без лишних слов приступим к крафту.

Что такое полимерная глина?

Прежде чем мы начнем добавлять вещи в ваш список дел, давайте немного поговорим о полимерной глине. Полимерная глина представляет собой пластилин для лепки из поливинилхлорида (ПВХ), нетоксичного пластика. Компании добавляют в полимерную глину другие свойства, чтобы с ней было легче работать. У некоторых компаний, таких как Sculpey®, есть даже жидкая полимерная глина!

Поскольку полимерная глина настолько универсальна, вы обязательно найдете ту, которая подойдет именно вам.

С чего начать с полимерной глиной

Чтобы начать лепить из полимерной глины, вам потребуется:

1. Купите подходящую полимерную глину и инструменты

Сейчас самое время составить список покупок. Одна из лучших особенностей полимерной глины заключается в том, что вам не нужно покупать сложную установку для крафта. Все, что вам нужно купить, это:

  • Полимерная глина: Конечно, для лепки из полимерной глины вам понадобится ее немного. Как мы упоминали ранее, вы можете выбрать один из многих типов.Для начинающих мы рекомендуем начать с Sculpey Bake Shop®, Sculpey III®, Original Sculpey® или Liquid Sculpey®. Смело экспериментируйте!
  • Инструменты: В дополнение к вашей глине ищите специальные инструменты для полимерной глины, которые могут улучшить ваш опыт рукоделия. Вам, вероятно, понадобятся штампы, коврик для работы в духовке, зубочистки, скалка, формы для выпечки и машина для кондиционирования глины. Некоторые ремесленники также предпочитают использовать перчатки, чтобы предотвратить перенос отпечатков пальцев на глину.
  • Предметы домашнего обихода: Далее некоторые инструменты, которые вам понадобятся и, вероятно, уже есть в вашем доме, включают гладкую рабочую поверхность, бытовую духовку, вощеную бумагу, противень, кукурузный крахмал и плотно закрывающийся пластиковый пакет.

Компании, производящие полимерную глину, принимают новых мастеров. Вот почему наши мастера в Sculpey® создали два набора для начинающих, как вы увидите ниже.

Стартовый набор полимерной глины

Sculpey® объединился со всемирно известным скульптором Ace of Clay, чтобы создать Ultimate Sculpting Starter Set, набор для начинающих.В этом наборе вы найдете:

  • Полимерная глина Super Sculpey Firm™
  • Полимерная глина Super Sculpey®
  • Полимерная глина Super Sculpey Medium™
  • Полимерная глина Super Sculpey Ultralight™

Каждая формула полимерной глины обладает различными свойствами для вашего творчества. Поэкспериментировав, вы обнаружите, что некоторые формулы отлично подходят для сглаживания, а другие феноменально фиксируют мелкие детали. Этот удобный набор для начинающих поможет вам изучить и найти полимерную глину, которая подходит для вашего стиля рукоделия.

Вместе с этим набором вы получите несколько инструментов для резьбы и лепки. Ничего страшного, если вы не знаете, как их использовать, потому что в этот набор также входит видео с пошаговыми инструкциями по лепке.

Стартовый набор инструментов для полимерной глины

Еще один удобный вариант для начинающих — наш стартовый набор глиняных инструментов Sculpey Tools™. В этом наборе вы найдете три необходимых инструмента:

  1. Нож для полимерной глины: Этот тупой нож позволяет создавать линии и узоры на изделиях из полимерной глины.На другом конце ножа есть растушевочный наконечник, который поможет вам сгладить резкие линии.
  2. Инструмент с тупым концом: Этот инструмент имеет множество применений, включая сглаживание и придание формы глине. Он идеален при работе с небольшими произведениями искусства, поскольку позволяет получить сложные детали.
  3. Инструмент-указатель на конце иглы:  Иногда вам нужно проделать отверстие в поделке, особенно при изготовлении украшений. Этот инструмент с игольчатым концом отлично подходит для сглаживания и придания формы глине, а также для пробивки отверстий, когда возникает необходимость.

Сначала вам не нужно покупать слишком много инструментов. Лучше всего набраться опыта с обязательными, а затем поэкспериментировать с ними. В этом стартовом наборе глиняных инструментов Sculpey Tools™ есть ровно столько инструментов, сколько нужно, чтобы настроить вас на успех.

2. Оборудуйте рабочую зону для изготовления полимерных изделий

Далее вам нужно обустроить место для крафта. Лучше всего работать на гладкой поверхности, например, на кухонном столе или мраморной плите. Таким образом, вы сможете легко раскатать глину в гладкие листы.Кроме того, убедитесь, что у вас достаточно места в рабочей зоне, чтобы вы могли комфортно передвигаться.

Убедитесь, что ваше рабочее место чистое перед началом работы. Полимерная глина собирает любые крошечные частицы, с которыми соприкасается, например, кусочки крошки или блестки. Большинство ремесленников предпочитают класть чистый лист вощеной бумаги на рабочую поверхность. Приклейте вощеную бумагу клейкой лентой, чтобы она не складывалась и не двигалась во время работы.

Прежде чем приступить к крафту, обязательно разогрейте духовку и вымойте руки.Вы также должны мыть руки в промежутках между работой, особенно при работе с разноцветными глинами.

3. Узнайте, как запекать полимерную глину

Полимерная глина затвердевает при запекании. Вы хотите вылечить свое произведение искусства, чтобы оно не деформировалось и не собирало пыль. Если у вас осталась глина, положите ее в пакет с застежкой-молнией для использования в будущем. Одна из лучших особенностей полимерной глины заключается в том, что она на масляной основе, поэтому она не высыхает, если ее оставить на долгое время.

Полимерную глину лучше нагревать в духовке, а не в микроволновой печи.Микроволновая печь неравномерно нагревает вашу полимерную глину, в результате чего некоторые участки пузырятся и подгорают, а другие участки вообще не нагреваются.

Время запекания зависит от типа глины, которую вы используете. Всегда проверяйте инструкции перед выпечкой.

Чтобы испечь поделки из полимерной глины, аккуратно положите их на противень или используйте наш рабочий коврик для духовки. Вы можете положить свои творения на подушку из кукурузного крахмала или использовать наш рабочий коврик для духовки, чтобы ваши творения сохраняли свою первоначальную форму.Кроме того, подумайте о том, чтобы приложить к своему творению пробный образец полимерной глины той же толщины, что и ваша поделка. Таким образом, вы можете использовать тестер, чтобы точно определить, когда ваша поделка готова.

Готов начать? Получите вдохновение, посетив страницу инструкций Sculpey®

Готовы приступить к крафту? Единственное, что вам нужно сейчас, это вдохновение! На нашем веб-сайте вы найдете страницу с сотнями руководств по полимерной глине. Узнайте, как сделать закладки, серьги, ожерелья, булавки и многое другое.Для эксклюзивных проектов рассмотрите возможность подписки на нашу рассылку!

Химия полимерной глины – леденцы для мозга

Поскольку полимерная глина производится синтетическим путем, из чего она сделана? Проведя небольшое исследование, я узнал, что полимерная глина состоит из двух основных компонентов: ПВХ и пластификаторы . Давайте пройдемся по каждому из них отдельно.

ПВХ, также известный как поливинилхлорид , представляет собой жесткий пластик, который используется в различных областях, а именно в строительстве (трубы из ПВХ вам знакомы?).ПВХ синтезируется в результате химической реакции, называемой радикальной цепной полимеризацией , из его мономера (основного строительного блока), винилхлорида.

Маленькая буква «n» указывает на то, что существует группа молекул винилхлорида (которые являются мономерами), соединенных вместе для получения более крупного полимера, поливинилхлорида (ПВХ).

Механизм этой реакции основан на органической химии, которая будет в моей презентации.(Это лучшая часть, не так ли? Приберегу напоследок! Если, конечно, вы не хотите узнать об этом заранее. Если да, то посмотрите эту ссылку!)

Что такое пластификаторы?

Пластификатор — это вещество, которое добавляют в ПВХ для придания ему мягкости (без него не бывает мягкой полимерной глины!). Существует два основных вида пластификаторов — фталаты и адипинаты, и первый из них чаще всего используется в полимерной глине. Были некоторые медицинские опасения и споры о безопасности добавления фталатов конкретно в полимерную глину, и известно, что бренды полимерной глины меняют состав своих глин, чтобы уменьшить количество фталатов (например, глина Premo в 2008 году).Однако если следовать указаниям на упаковке и тщательно мыть руки после работы с глиной, никаких последствий для здоровья быть не должно. (Вот очень подробная статья о безопасности полимерной глины!)

Причина, по которой пластификаторы делают полимерную глину мягкой, проста и связана с тем, как молекулы пластификатора взаимодействуют с молекулами ПВХ. Между молекулами существуют силы притяжения и отталкивания. Силы притяжения сближают молекулы, а силы отталкивания раздвигают их.Силы между молекулами называются межмолекулярными силами.   Причина, по которой пластификаторы делают ПВХ мягким, заключается в том, что молекулы пластификатора помещаются между молекулами ПВХ, предотвращая их сильное притяжение друг к другу. (Эти притяжения основаны на зарядах! Помните, что противоположные заряды притягиваются, а одинаковые отталкиваются.)

Вот небольшая диаграмма, показывающая это. (Это увеличенная версия этой схемы.)

Кружок представляет молекулу пластификатора, а прямоугольники представляют молекулы ПВХ.Плюсы и минусы представляют собой электростатические заряды, которые притягиваются и отталкиваются друг от друга (отрицательные и положительные заряды притягиваются друг к другу, а «одинаковые заряды» отталкиваются).

Молекула пластификатора препятствует сильным электростатическим силам между отдельными молекулами ПВХ, что означает, что молекулы ПВХ меньше упакованы вместе. В результате общий материал ПВХ более гибкий!

Вот классное видео, которое показывает, что происходит, когда вы нагреваете трубу из ПВХ.(Эта труба устанавливается для бассейна.)

Так что же происходит, когда вы нагреваете полимерную глину? В отличие от воздушно-сухих глин, полимерная глина требует нагревания для затвердевания (отверждения). Причину этого можно объяснить свойствами ПВХ и пластификаторов. Как вы видели на видео выше, после того, как труба была нагрета, она превратилась в спагетти. Он стал чрезвычайно гибким, поэтому сантехники смогли так легко установить трубу вокруг бассейна. Однако после остывания труба снова становится жесткой.Эта гибкость обусловлена ​​пластификаторами, а жесткость — молекулами ПВХ. Однако здесь следует отметить важное различие: нагревание трубы из ПВХ , а не избавляет от молекул пластификатора, а нагревание глины приводит к . (Я не уверен, почему это так. Я думаю, это потому, что полимерная глина содержит специфический пластификатор, который необратимо удаляется при воздействии высоких температур?)

В любом случае! Надеюсь, вам понравился этот пост! Оставайтесь с нами для «третьей части» этой серии статей о полимерной глине — все о запекании полимерной глины!

Каталожные номера

http://beadnerd.com/?p=590

http://www. all-science-fair-projects.com/science_fair_projects_encyclopedia/Polymer_clay

http://www.all-science-fair-projects.com/science_fair_projects_encyclopedia/Polyvinyl_chloride

http://www.eng.buffalo.edu/Courses/ce435/2001ZGu/Phthalate_Plasticizers/PhthalatePlasticizersReport.htm

http://www.innovateus.net/content/polyvinyl-chloridepvc

http://www.pvc.org/en/p/how-is-pvc-made

http://www.pvc.org/en/p/plasticisers

http://higheredbcs.wiley.com/legacy/college/solomons/0470401419/spe_tops/special_topic_b.pdf

http://www.clays.org/journal/archive/volume%2012/12-1-603.pdf

Нравится:

Нравится Загрузка…

Родственные

Узнайте, как правильно подготовить полимерную глину

В интернете много информации о том, как кондиционировать полимерную глину. Есть даже люди, говорящие, что не нужно кондиционировать глину, если она мягкая (вздох)! 2013 принесет много разговоров о полимерной глине и лепке в блоге Kater’s Acres, самым большим из которых является The Friesen Project. По этой причине весь январь я буду рассказывать об основах работы с полимерной глиной. С таким количеством неверной информации в Интернете действительно трудно понять, что она верна.

Что такое полимерная глина:

Так что же такое полимерная глина? Полимерная глина в своей основной форме представляет собой затвердевающую в печи массу для моделирования, изготовленную из полимеров поливинилхлорида. Чтобы сделать полимерную глину, в сухую смесь добавляют жидкость, пока она не станет гелеобразным материалом. Этот состав остается мягким и податливым до тех пор, пока не будет запечен в духовке при температуре 250-285 градусов (в зависимости от марки).

Если вы человек науки, вы можете прочитать все о свойствах полимерной глины и о том, из чего она сделана. Но, честно говоря, я не понимаю большую часть этих громких слов… Я просто рада, что глина классная!

Почему вам нужно кондиционировать полимерную глину:

Некондиционированная глина, хотя и может быть мягкой, не имеет должным образом выровненных частиц. Хотя это может показаться не таким уж большим делом, необработанная глина, которая была обожжена, имеет тенденцию быть очень хрупкой и легко ломаться.Очень важно, чтобы перед началом любого проекта вы подготовили свою глину.

Что такое предварительное кондиционирование:

Когда полимерная глина поступает с фабрики, она поставляется в виде блока, который был отлит в форму для придания ему «формы». Полимеры не выравниваются в блочных формах глины с прилавков магазинов. Если вы работаете над проектом, вы можете подготовить свою глину. Это означает, что вы кондиционируете всю свою глину в начале рабочего времени. Делая это, даже если глина сидит в течение нескольких часов, требуется всего минута, чтобы восстановить ее и начать использовать для лепки.



Вручную и роликом:

Для многих людей, которые делают украшения или миниатюры, это самый простой способ обработки глины. Почему? Потому что с небольшим количеством глины очень легко кондиционировать вручную. Все, что вам нужно сделать, это отрезать 1/4 блока глины и начать катать его взад-вперед в руках . Первое, что происходит, это то, что прямоугольник теряет свои острые края. Затем вы заметите, что глина начинает нагреваться. Когда глина хорошенько нагреется, начните скатывать эту прямоугольную форму в шар . Затем сверните шарик в змейку . И повторять столько раз, сколько необходимо.

Когда глина полностью кондиционируется: ? Глина полностью кондиционируется, когда вы делаете змею и сгибаете ее посередине. Если глина не раскалывается, не трескается и не ломается, значит, ваша глина кондиционирована.

Машина для производства пасты:

Итак, хотя на этой фотографии я не готовлю полимерную глину, это единственная фотография с глиной, которая была у меня в моей паста-машине… она даже из моей СТАРОЙ студии! (На самом деле, это картинки из учебника, который еще не закончен….очевидно, для вас работает учебник по трости Климта…. подробнее об этом позже…)

Процесс очень похож на вышеупомянутый процесс. Только для этого вы собираетесь методом отрезать часть глины, которую вы будете использовать, от вашего блока . Эта следующая часть очень важна: НЕ отрезайте кусок глины шире, чем самая широкая настройка вашей паста-машины. Продавливание твердой глины через макаронную машину может повредить ее! Вы отправляетесь в , пропускаете глину через машину для пасты и раскатываете ее. Затем, когда он выйдет, сложите его пополам и положите сложенной стороной ВНИЗ в машину. Продолжайте делать это снова и снова.

Как я узнаю, что моя глина кондиционирована? Ваша глина считается полностью кондиционированной, когда она приобретает легкий блеск, изгибается посередине, не трескается и не ломается, и на ней нет «шероховатых» краев!

Другие методы:

Да, есть и другие способы кондиционирования вашей глины… особенно когда ваша глина твердая как камень. Один из них описан здесь.

Вы также можете использовать кухонный комбайн для кондиционирования глины.

Уловка смешивания цветов:  Знаете ли вы, как смешивать цвета? Если нет, то позвольте мне сказать вам. Вы знаете, когда вы берете два цвета глины и смешиваете их? Вы знаете, как это становится полосатым и причудливым, прежде чем превратиться во что-то красивое? Еще один способ узнать, что ваша глина полностью кондиционирована, — смешать два цвета. Когда вы комбинируете 2 цвета, чтобы получить один новый цвет, вы также кондиционируете свою глину. Ваша глина считается кондиционированной, когда эти два цвета полностью сливаются и не остается полос любого цвета . Легко да?

Нравится? Хотите увидеть больше? Поделись. Спасибо!

Нравится:

Нравится Загрузка…

Нравится? Любить это? Помогите распространить любовь

Рисование полимерной глиной – Как рисовать полимерной глиной

Этот пост может содержать партнерские ссылки. Мы можем получать небольшую комиссию от покупок, сделанных через них, без каких-либо дополнительных затрат для вас.



Существует множество форм и видов декоративно-прикладного искусства, и все они предлагают интересные способы создания новых вещей. Раскрашивание глины — одно из удивительных и увлекательных занятий, которым может наслаждаться каждый. Полимерная глина — популярный выбор, так как ее можно поставить в духовку для затвердевания. Вы также можете раскрашивать полимерную глину и создавать детали для украшений, бус, миниатюрных фигурок и многого другого. При росписи глины вы также можете имитировать различные материалы, такие как дерево. Существует множество возможностей для творчества, но давайте теперь сосредоточимся на рисовании полимерной глиной.







Пристальный взгляд на полимерную глину

Полимерная глина

популярна, потому что с ней легко работать и она универсальна. Вам не нужна какая-то навороченная печь, чтобы запечь глину, так что это можно сделать дома в обычной кухонной печи. Полимерная глина изготавливается из полимеров, смол, наполнителей и, в некоторых случаях, красителей. Глина не является натуральным продуктом и имеет основу из поливинилхлорида (ПВХ). Использовать полимерную глину может каждый, хотя рекомендуется присматривать за детьми младшего возраста.Полимерная глина используется даже профессиональными художниками, например, в киноиндустрии. Вы можете купить глину разных цветов. Акриловые краски обычно используются для рисования на полимере, чтобы добавить более мелкие детали. Некоторые окрашивают глину, используя различные методы, такие как добавление мела, чернил или даже порошкового макияжа. В зависимости от того, какой вид вы хотите получить, вы также можете отшлифовать, отшлифовать и запечатать глиняные работы, что также может придать приятный блеск поверхности.





Типы красок Полимерная глина

Многие скажут, что лучшая краска из полимерной глины – на водной основе.Но есть ли другие варианты окраски? Акриловые краски могут быть лучшим выбором, но другие варианты могут работать и давать потрясающие результаты. Единственным исключением являются акварельные краски , с ними может быть трудно работать, и они могут вызвать появление пузырьков, если смешать их с глиной перед обжигом из-за более высокого содержания воды.

Всякий раз, когда вы экспериментируете с красками, рекомендуется сначала протестировать краску, прежде чем переходить к окончательному элементу проекта. Вот еще несколько идей о красках для полимерной глины, которые вы, возможно, захотите рассмотреть, и дополнительные идеи о том, как окрашивать полимерную глину.

  • Масляные краски : могут хорошо работать, но сохнут долго и могут наноситься на затвердевшую глину. Но для закрепления краски его необходимо повторно вылечить. Вы также можете смешать его с необожженной сырой глиной, что может создать удивительные мраморные эффекты
  • Алкогольные чернила : изготавливаются из красителя, растворенного в спиртовой основе. Их можно добавить или нанести на поверхность сырой глины, или их можно нарисовать на обожженной глине.





Как покрасить полимерную глину?

Самый простой способ — купить глину, у которой уже есть цвет.Затем эти цветные глиняные основы также можно смешивать для создания различных оттенков цвета. Однако есть способы самостоятельно покрасить полимерную глину различными способами, в том числе и акриловыми красками. Вы не хотите оставлять воду внутри глины перед обжигом, поэтому лучше использовать другие варианты, кроме акриловых красок или других вариантов на водной основе. Если вы используете краску на водной основе, такую ​​как акрил, оставьте цветную глину сохнуть как минимум на два-три дня перед запеканием.

В зависимости от того, как вы покрасите глину, это повлияет на результат.Таким образом, если вы используете красители на водной или спиртовой основе, цвета могут получиться менее яркими, чем если вы используете цветные пигменты для смешивания с глиной. Цветовые пигменты должны давать более яркие и насыщенные цвета.

Порошки слюды: Порошки слюды — отличный вариант для перламутровых или металлических цветовых эффектов, и их лучше всего наносить перед запеканием. Вы также можете попробовать использовать тени для век, хотя, поскольку продукты содержат разные ингредиенты, вам придется экспериментировать, чтобы получить желаемый эффект. Существует множество способов использования порошка слюды: от смешивания его с глиной перед обжигом до нанесения кистью для придания блеска.

Меловой порошок: вам нужно превратить мел в порошок, который затем можно добавить к необработанным полимерам, или вы можете создать меловую краску. Меловой порошок популярен в качестве средства для обработки поверхности, однако, как и со всеми этими вариантами, поэкспериментируйте, чтобы узнать, что еще вы можете сделать.

Другие методы: Вы также можете использовать различные типы чернил, такие как акриловые или спиртовые чернила, фольгу, мелко нарезанную стружку мелков и маркеры для создания уникальных идей. Иногда эти разные идеи можно комбинировать для создания разных эффектов.Итак, когда дело доходит до краски для полимерной глины, существует не только один способ, есть множество методов, с которыми было бы интересно поэкспериментировать.



Таблица окрашивания полимерной глины:

  Акриловые краски Краски на спиртовой основе (спиртовые чернила) Порошки слюды Краски на масляной основе
Стоимость Легко доступны и доступны по цене.Художественный уровень может быть дорогим Доступно, но дорого Дорогой Дорогой
Инструкции по выпечке Подождите не менее двух-трех дней перед обжигом, если в сырую глину были добавлены акриловые краски Подождите 3-4 часа, пока спирт испарится в сырой глине Выпекать как обычно, вода или спирт не должны испаряться Покрасьте затвердевшую глину, а для затвердевания снова ненадолго обожгите
Когда подавать заявку Можно использовать для окрашивания или окрашивания до или после запекания Может наноситься на обожженный или необожженный полимер Наносить перед запеканием на поверхность или смешивать с Может использоваться для смешивания с сырой глиной или окрашивания затвердевшей глины





Чем красить полимерную глину?

Как уже упоминалось, когда речь идет о краске для полимерной глины, лучшим выбором будет акриловая краска на водной основе. Художественные краски сделают работу по рисованию более качественной; тем не менее, некоторые акриловые краски хорошего качества также должны подойти. Никогда не используйте что-то вроде лака для ногтей, чтобы добавить цвет и блеск полимерной глине, так как это начнет растворять глину или она может в конечном итоге стать липкой. Некоторые марки глины плохо поддаются рисованию, поэтому перед использованием лучше протестировать краску на глине. Одним из самых популярных брендов полимерной покраски является Sculpey.

После покраски можно нанести герметик.Однако в этом шаге нет необходимости, если вы использовали глину, которая уже имеет цвет, так как она сама по себе долговечна. Герметик просто придаст ему дополнительный блеск, однако, если вы покрасили его или добавили другие элементы, хорошей идеей будет слой герметика. Герметиком может быть акриловый герметик, воск, лак или даже жидкая эпоксидная смола. У марки Sculpey тоже есть своя глазурь. Чтобы придать глянец уже окрашенным глинам без применения герметика, вы можете просто отшлифовать и отполировать.



Основное руководство по покраске полимерной глины после запекания

Легко добавляйте некоторые отделочные детали к вашим творениям из полимерной глины после запекания глины в духовке.Шаги довольно просты, при использовании правильных продуктов вы сможете завершить свое уникальное произведение искусства в кратчайшие сроки.

  • Возьмите глину и придайте ей желаемую форму
  • Разогрейте духовку до 275 градусов по Фаренгейту
  • Запекайте пластилин в духовке, разные глины могут иметь разное время запекания, поэтому всегда читайте инструкцию к продукту
  • Выньте из духовки и дайте ей полностью остыть, прежде чем брать ее в руки и красить
  • Горячая или теплая поверхность может привести к тому, что краска не приклеится должным образом
  • Нанесите кистью два тонких слоя глазури Sculpey.Каждому слою необходимо дать высохнуть в течение часа, прежде чем наносить следующий слой. После этого подождите три часа, пока глазурь полностью не затвердеет, прежде чем красить
  • .
  • Используйте наждачную бумагу с зернистостью 150 и аккуратно отшлифуйте поверхность, пока она не станет слегка шероховатой. Не переусердствуйте со шлифовкой, вы не хотите удалять глазурь. Это просто для лучшего сцепления с поверхностью краски
  • .
  • Очистить и удалить пыль
  • Продолжайте рисовать полимером, используя акриловую краску для первого слоя
  • Наносите краску тонким слоем, чтобы избежать мазков
  • Первый слой должен высохнуть в течение двух часов перед нанесением второго слоя и снова дать высохнуть в течение двух часов перед обработкой

Глазурь Sculpey Glaze помогает разгладить и запечатать глину после того, как она вынута из духовки и остынет.Это помогает скрыть любые недостатки, а также обеспечивает совместимую поверхность для различных красок, включая акриловую краску на полимерной глине и другие виды отделки. Если вы не наносите глазурь и обнаружите, что поверхность глины после обжига стала гладкой, вы все равно можете слегка отшлифовать поверхность наждачной бумагой с зернистостью 400–600. Будьте осторожны, если у вас есть мелкие детали, не шлифуйте слишком сильно. В случае слишком сложной работы вы можете рассмотреть различные марки глины или краски, чтобы найти подходящую, где вам вообще не нужно шлифовать.

  • Специально разработанная глазурь придает гладкую глянцевую поверхность готовым изделиям из глины
  • При полном отверждении глазури можно обжигать на затвердевшей или неотвержденной глине для постоянной защиты
Посмотреть на Амазоне

Кроме того, если вы обнаружите, что краска не держится на глине после обжига, возможно, на поверхности образовалась тонкая масляная пленка. Чтобы удалить, просто протрите поверхность спиртом.Подождите несколько секунд и нанесите краску. Это без какой-либо шлифовки или использования глазури.



Как покрасить необожженную полимерную глину?

Вы красите полимерную глину до или после запекания? Это зависит от того, что вы хотите сделать, однако многие предпочитают рисовать после запекания. Это связано с тем, что когда вы рисуете необожженную полимерную глину, некоторые краски все еще могут содержать влагу, что может привести к образованию пузырей после запекания. Чтобы помочь с этим, оставьте окрашенное изделие из полимерной глины сохнуть в течение как минимум двух-трех дней перед выпечкой.

Сама по себе полимерная глина не расширяется и не сжимается при отверждении, поэтому нанесение краски перед запеканием не должно вызвать проблем. Глина, прежде чем она будет запечена, также может создать лучшую связь при отверждении. Лучший способ избежать проблем — всегда проверять краску на глине, чтобы увидеть, что получится. Некоторые краски также могут менять цвет при нагревании, поэтому тестирование поможет предотвратить любые неожиданности. Кроме того, всегда читайте инструкции к продукту перед покраской или запеканием. Процесс рисования довольно прост: создайте предмет из глины, раскрасьте и поместите его в печь.Температура духовки должна быть около 275 градусов по Фаренгейту. Если она станет слишком горячей, она может сжечь глину, поэтому старайтесь следить за процессом выпечки.



Создание различных эффектов полимерной живописи

Полимерная глина — универсальный художественный материал, и вы можете использовать все виды творческих техник. Вы можете сделать его похожим на другие типы поверхностей от металла до стекла и керамики. Вы также можете попробовать создать другие работы в смешанной технике, помимо нанесения красок с помощью полимерной глины.Например, добавление в глину металлов или стекла. А пока давайте рассмотрим несколько примеров эффектов рисования.

  • Отделка под старину: при нанесении краски на штампованную поверхность с последующим вытиранием излишков так, чтобы часть краски осталась в углублениях
  • Мелирование: При нанесении краски только на рельефную поверхность
  • Добавление акцентов, завихрений и точек. Точечная роспись стала популярной техникой, особенно для таких вещей, как наскальная живопись
  • .
  • Эффект потрескивания: нанесите акриловую краску на плоский кусок сырой глины и дайте ему высохнуть.Пропустите через что-то вроде паста-машины, чтобы краска потрескалась
  • С помощью мягкой кисти нанесите немного металлического пигмента прямо на глину перед обжигом. Выпекать и наносить глазурь
  • После высыхания нанесите акриловые краски с помощью губки и добавьте воды в краску для создания эффекта акварели. Лучше всего работает на белой глине





Проблемы и полимерная покраска

К сожалению, простое рисование полимерной глиной может иметь свои проблемы, тем более, что есть так много идей для рисования и материалов, которые вы можете использовать.Иногда вам даже нужно будет поэкспериментировать, чтобы увидеть, что произойдет, но сейчас вот несколько распространенных проблем, с которыми сталкивались люди.



Покрытие краской

Разные краски имеют различную консистенцию и покрытие поверхностей неодинаково. Некоторые из них толще и непрозрачны и покроют площадь одним слоем. Другие водянистые или полупрозрачные, и вам понадобится несколько слоев, чтобы получить желаемый вид. Когда дело доходит до хорошего цветового охвата и яркости, большую роль играет тип и количество пигмента.Однако пигмент — это то, что дорого. Итак, если вам нужен качественный цвет краски, вам придется заплатить немного больше за акриловые краски художественного уровня. Краски для рукоделия дешевле, но вам придется наносить более одного слоя для лучшего покрытия. Это связано с тем, что эти краски имеют меньшую плотность пигмента.



Липкость краски

Краски предназначены для эффективной работы на бумаге, поэтому при нанесении на другой тип поверхности у них, естественно, возникнут некоторые проблемы.Полимерная глина представляет собой совершенно другой тип поверхности и изготавливается из пластифицированного винила. Этот тип пластика может реагировать с акриловой краской , которая затем смягчает его и вызывает некоторые проблемы с липкостью. У вас есть разные марки полимерной глины, и каждая из них будет по-разному реагировать на множество доступных марок краски. Вот почему вы должны сначала проверить краску на обожженной глине, чтобы убедиться, что она совместима. Вы можете удалить липкую краску небольшим количеством медицинского спирта и начать все сначала или попробовать покрыть герметиком, чтобы скрыть проблему.



Выцветание

При использовании чего-либо, содержащего краситель, имейте в виду, что эти цвета не являются светостойкими и со временем выцветают. Пигменты краски более жесткие и служат дольше, но также со временем выцветают, если их поместить на солнечный свет.



Отслаивание, растрескивание и образование пузырьков

Поскольку полимер не является абсорбирующим, краска не может впитываться, как при рисовании на бумаге. Краска останется поверх глины, что повышает вероятность того, что краска со временем отслоится или отколотся.Некоторые краски лучше прилипают к разным типам глины, чем другие. Вы можете улучшить сцепление краски с поверхностью, просто слегка отшлифовав поверхность наждачной бумагой с зернистостью 400–500. Кроме того, лучше всего наносить краску на необработанную полимерную глину, а затем запекать ее, так как краска прилипает лучше, чем после запекания глины.

Во многих случаях при нанесении водоэмульсионной краски на необожженную полимерную глину после обжига она может пузыриться. Это связано с тем, что в глине и краске все еще остается влага, которая начинает пузыриться при нагревании.Чтобы предотвратить это, убедитесь, что окрашенный предмет высыхает не менее двух-трех дней, прежде чем помещать его в духовку.





Лучшая краска для полимерной глины

Поскольку существуют разные виды глины и красок, может быть трудно точно определить, какие именно краски лучше всего использовать. При росписи полимерной глиной акриловые краски являются популярным выбором, поскольку они просты в использовании, доступны по цене и безопасны в работе. Итак, какую акриловую краску для полимерной глины выбрать? Лучшей краской для полимерной глины являются акриловые краски средней и высокой вязкости или плотные акриловые краски.



Лучшая акриловая краска для художников:
GOLDEN Acrylics

Краски Golden Heavy Body Acrylic продаются в отдельных тюбиках и бывают разных цветов. Консистенция краски густая и гладкая, поэтому одного слоя должно быть более чем достаточно для хорошего покрытия. Краска не содержит наполнителей, красителей и наполнителей, обладает высокой пигментацией. Краска довольно быстро сохнет и не образует комков, поэтому у вас получится ровное нанесение.

  • Имеет исключительно гладкую, густую, маслянистую консистенцию
  • Не содержит наполнителей, наполнителей, замутнителей, тонеров или красителей
  • Предлагается в различных цветах. Каждый продается отдельно
Посмотреть на Амазоне

ПРОФИ

  • Без наполнителей, наполнителей и красителей
  • Идет гладко
  • Светостойкий
  • Яркие цвета

ПРОТИВ

  • Дороже, чем ремесленные краски



Лучшая акриловая краска для творчества:
DECOART

Акриловая краска DecoArt Crafter является более доступным вариантом, но обеспечивает гладкое и ровное покрытие. Доступная во многих различных цветах, краска также может использоваться на различных поверхностях, включая полимерную глину, штукатурку, дерево, свечи, пенополистирол, жестяные банки и многие другие. Цвета легко смешиваются, а краски смываются водой с мылом.

  • Наносится гладко и равномерно, равномерное покрытие в два слоя
  • Перманентная краска со светостойкими пигментами
  • На водной основе, нетоксичный
Посмотреть на Амазоне

ПРОФИ

  • Нетоксичный
  • Универсальный
  • Доступный
  • Идет гладко
  • Легко чистится

ПРОТИВ

  • Покрытие может быть не таким хорошим, как у других брендов



Лучший набор акриловых красок:
CRAFTS 4 All

Crafts 4 All Acrylic Paint предлагает качественные краски по доступной цене и идеально подходит как для начинающих, так и для профессионалов. Есть много удивительных цветов, и он подходит для использования на большинстве поверхностей. Тяжелая акриловая краска легко смешивается для создания любого количества цветовых оттенков. В набор также входят три кисти для рисования.

  • Этот акриловый набор для художников подходит для большинства поверхностей
  • Обеспечивает яркие, насыщенные и стойкие цвета, которые быстро сохнут
  • Хорошо смешивайте, наслаивайте и смешивайте, чтобы получить множество неограниченных оттенков и оттенков
Посмотреть на Амазоне

ПРОФИ

  • Яркие краски
  • Хорошее качество
  • Соотношение цены и качества
  • Нетоксичный

ПРОТИВ

  • Покрытие может быть не таким хорошим, как у других брендов
  • Маленькие пробирки





Советы по росписи полимерной глины

Полимерная глина — это интересный материал для работы, из него можно создавать удивительные скульптуры, украшения и многое другое. При работе с полимерной глиной и краской могут возникнуть проблемы. Итак, вот несколько советов, чтобы сгладить ситуацию и сделать весь процесс более увлекательным.

  • Слегка отшлифуйте изделие из глины мелкозернистой бумагой перед покраской, чтобы краска лучше держалась на поверхности
  • Рассмотрите возможность повторного запекания изделия после покраски изделия из обожженной глины, чтобы закрепить краску и обеспечить лучшее сцепление.
  • Полимерная глина не должна использоваться на предметах, которые соприкасаются с пищевыми продуктами или вступают в контакт с пищевыми продуктами.Если вы используете противни для запекания глины, застелите их фольгой
  • .
  • Полимерная глина должна быть абсолютно сухой перед запеканием. Чтобы проверить, достаточно ли высохла глина для помещения в печь, положите руку на глину и почувствуйте, насколько она холоднее, а затем подождите немного, так как ей еще нужно немного высохнуть
  • Кондиционируйте глину, разминая и растягивая ее, чтобы смягчить ее, что помогает предотвратить ее ломкость после запекания
  • Дайте изделию из обожженной глины медленно остыть, выключите духовку и оставьте дверцу открытой. Трещины могут образоваться, если глина подвергается резким перепадам температуры при извлечении из печи
  • Выберите краску хорошего качества, гладкую и устойчивую к выцветанию
  • Опять же, хорошей идеей будет использовать щетку хорошего качества, чтобы не было проблем с выпадением щетины
  • Перед покраской убедитесь, что глиняный предмет остыл после запекания. Краска может плохо держаться на еще теплой поверхности





Часто задаваемые вопросы



Вы красите полимерную глину до или после запекания?

При использовании акриловых красок можно делать и то, и другое.Однако, если вы решите покрасить перед запеканием, вы должны убедиться, что глина и краска высохли перед запеканием. Может предпочесть красить после запекания, когда глина остынет и затвердеет.



Можно ли добавлять пищевые красители в глину?

Да, но это зависит от типа или марки полимерной глины. Пищевой краситель содержит другие ингредиенты, такие как сахар, которые могут повлиять на процесс отверждения глины. Поэтому лучше всего будет использовать другие проверенные и проверенные способы окрашивания полимерной глины.



Вам нужно нанести герметик поверх краски на полимерную глину?

Для улучшения внешнего вида можно нанести герметик, такой как лак, акриловый герметик, воск или жидкую эпоксидную смолу. Полимерная глина не нуждается в герметике для повышения долговечности, просто шлифовка и полировка должны обеспечить приятный блеск.



Можно ли раскрасить полимерную глину?

Полимерная глина бывает разных цветов; однако вы можете раскрасить его самостоятельно. Есть много способов сделать это, добавляя акриловые краски, различные типы чернил или краски на спиртовой основе, порошковые пигменты, мел или мелки

.



Дизайн и применение многофункциональных материалов

Выбор органоглины и анализ нанокомпозита

Нанокомпозиты из полимерной глины имеют большие перспективы для применения в материаловедении, но синтез и успешная разработка этих материалов непросты. Органоглины — это не простое решение; Тщательный выбор и рассмотрение всей нанокомпозитной системы должны быть предприняты, прежде чем успешный нанокомпозит полимер-глина (или любой нанокомпозит в этом отношении) может быть подготовлен и использован для нового применения в науке о материалах. Если для конкретного полимера выбрана неправильная органоглина, нанокомпозит может никогда не сформироваться, так как наночастицы могут недостаточно хорошо диспергироваться. Кроме того, даже если выбрана лучшая органоглина, плохое смешивание или синтетические процессы могут привести к невозможности образования нанокомпозита и, в некоторых случаях, к получению материала со свойствами хуже, чем у исходного полимера.Наконец, целевое применение будет определять загрузку глины или приемлемость глины для этого конечного применения. Поэтому рекомендуется спроектировать нанокомпозитную систему на бумаге, прежде чем отправиться в лабораторию. Выберите органоглину, которая будет смешиваться с выбранным полимером и выдержит условия обработки. Наконец, убедитесь, что улучшения свойств глины (механические, воспламеняемость, газонепроницаемость и т. д.) соответствуют желаемому применению конечного полимерного материала.

Как только система разработана, материал может быть подготовлен, но анализ полимерных нанокомпозитов по-прежнему остается такой же сложной задачей, как и проектирование успешного нанокомпозита. Ни один аналитический метод не дает всей необходимой информации о нанокомпозите из полимерной глины, а некоторые методы сами по себе могут давать ложную информацию о природе структуры нанокомпозита на основе глины и однородности дисперсии. В частности, порошковая рентгеновская дифракция сама по себе не может предоставить информацию, необходимую для характеристики формирования нанокомпозита.Несколько ключевых статей охватывают эту область анализа нанокомпозитов, 13 , и исследователям настоятельно рекомендуется прочитать их, прежде чем приступать к программе синтеза нанокомпозитов.

После получения надлежащей характеристики исследователь может определить, нужно ли внести изменения в процесс приготовления нанокомпозита, или какая-то другая часть системы (например, граница раздела глина/полимер) плохо спроектирована и предстоит новая работа. нужный.

Применение нанокомпозита из полимерной глины

Не вдаваясь в подробности того, как нанокомпозиты глины улучшают характеристики свойств, в этой статье основное внимание будет уделено тому, где нанокомпозиты глины использовались для улучшения характеристик свойств, особенно для повышения производительности более чем в одной области, а также где улучшения привели к коммерческому использованию. использовать.Будет проведено некоторое общее обсуждение того, как получаются свойства, но подробности лучше всего найти в цитируемых статьях или в обзорных статьях, цитируемых ранее в этой статье. 3 Нанокомпозиты полимер-глина чаще всего используются для механического усиления термопластов, особенно полиамида-6 и полипропилена. Вышеупомянутый нанокомпозит из глины полиамида-6 производства Ube/Toyota был использован для замены металлического компонента рядом с блоком двигателя, что позволило немного снизить вес.Глина в этом приложении улучшила температуру теплового искажения материала, что позволило использовать его в этом приложении с более высокими температурами. GM/Blackhawk также объявила о нанокомпозитах полипропилен-глина для автомобильных применений, и глина позволила увеличить модуль упругости при изгибе/растяжении при сохранении ударопрочности.

Использование полимерно-глинистых нанокомпозитов для огнестойких применений становится все более распространенным, особенно в связи с тем, что стало ясно, что глиняный нанокомпозит может заменить часть огнестойкого пакета, сохраняя при этом рейтинги пожарной безопасности при более низкой огнезащитной нагрузке. 14 Это приводит к лучшему балансу свойств нанокомпозитного материала по сравнению с ненанокомпозитным огнезащитным продуктом и, в некоторых случаях, к лучшей стоимости огнезащитной смолы, особенно если органоглина дешевле, чем огнезащитный состав. замена. Следует отметить, что органоглина может заменить традиционный антипирен в соотношении более чем 1:1 по весу, то есть 1 г органоглины может заменить более 1 г традиционного антипирена, в результате чего получается более легкий материал. Фактически оказывается, что глиняные нанокомпозитные системы служат почти универсальным синергистом для антипиреновых добавок, за некоторыми исключениями. 14 Синергетические усовершенствования глиняных нанокомпозитов для применения в области пожарной безопасности привели к созданию двух коммерческих продуктов: материала оболочки Wire & Cable (органоглина + гидроксид алюминия), производимого Kabelwerk Eupen AG, и серии полипропилен + органоглина + антипиреновые системы ( Maxxam FR) производства PolyOne ® .Вполне вероятно, что вскоре будут выпущены и другие коммерческие материалы, поскольку все больше производителей осознают ценность этих нанокомпозитных систем.

Другим распространенным применением нанокомпозитов глины являются газонепроницаемые материалы. Наночастицы глины создают сложную сеть в полимерной матрице, так что различные газы либо очень медленно диффундируют, либо вообще не диффундируют через полимерные цепи и отверстия в тонких пленках или более толстых полимерных частях. Успех глиняных нанокомпозитов в снижении коэффициента диффузии кислорода и воды привел к их использованию в упаковке для пищевых продуктов и жидкостей, чтобы дольше сохранять продукты свежими. 3

Будущие приложения

Нанокомпозиты из полимерной глины уже используются во многих областях для улучшения существующих свойств конкретного материала, и дальнейшие исследования и разработки должны быть сосредоточены на разработке действительно многофункциональных материалов. Конечно, глиняные нанокомпозиты будут по-прежнему использоваться для улучшения механических, огнестойких и газонепроницаемых свойств, но фундаментальные ограничения в химии глин препятствуют их легкому использованию в приложениях, требующих электрической/теплопроводности или оптических приложений.В соответствии с этим в будущем, скорее всего, появятся комбинации органоглин с другими нанонаполнителями для получения действительно многофункционального материала. Сочетание органоглины с углеродными нанотрубками или квантовыми точками может привести к очень интересному нанокомпозиту с улучшенными механическими, горючими, тепловыми и электрическими свойствами, что позволит ему заменить множество различных материалов в сложной детали. Или глина может улучшить свойства какой-то существующей механически хрупкой системы, сохраняя при этом другие свойства.Были проведены некоторые ранние первоначальные исследования по объединению более чем одного типа нанонаполнителя в полимерной матрице, но этот подход еще не получил широкого изучения.

Область нанокомпозитов полимер-глина и более широкая область полимерных нанокомпозитов продолжает расти. Как указано во введении, эти материалы, вероятно, уже используются в течение достаточно долгого времени, но по мере того, как химики и материаловеды совершенствуются в проектировании системы с помощью основ, количество и возможности новых продуктов и приложений, использующих эту технологию, будут расти.

Полимерная магия

ХУДОЖЕСТВЕННЫЕ ПОДЕЛКИ

Скорее всего, слово «полимер» вызовет поток воспоминаний о ваших студенческих днях, полных усыпляющей органической химии. Не волнуйтесь, мы не говорим о химии здесь.

В настоящее время пластилин для лепки на основе полимера поливинилхлорида (ПВХ) является большим достижением в современном искусстве. Художники называют это полимерной глиной. Как уникальная форма глины, ремесленники и скульпторы находят ее отличным материалом для работы; никаких специальных инструментов не требуется, даже печи.(Я помню, как рано исчез из художественной мастерской раку, потому что печь разжигалась целую вечность!)

В начале каждый художник спотыкается, и это не значит, что вы должны бояться использовать полимерную глину. Просто имейте в виду, что пробы и ошибки являются частью творческого процесса. И что мы просто проводим исследования каждый день. Теперь пришло время поиграть с глиной.

Полимерная глина — как это работает?

Почти все виды полимерных глин представляют собой комбинацию одних и тех же основных строительных блоков: гелей, наполнителей, пластификаторов, красителей и смол.В отличие от художественных глин, полимерные глины производятся в большом диапазоне цветов, которые можно дополнительно смешивать для создания индивидуальной цветовой палитры. Различные типы полимерной глины можно смешивать вместе в соответствии с требованиями ремесла. Популярными типами, используемыми во всем мире, являются Sculpey III, Premo, Fimo и Fimo Soft

. После смешивания глину необходимо кондиционировать. Кондиционирование достигается замешиванием глины вручную или повторным раскатыванием глины, а затем складыванием и раскатыванием до тех пор, пока она не станет мягкой и податливой.Теперь из него можно сделать что угодно! Например, подвески, подвески, миски, мини-игрушки или, может быть, кусочек торта или пончик, если искусственная еда делает вас счастливой.

Не думайте, что вы закончили. Настоящая часть — это отверждение, что означает, что ковкую полимерную глину необходимо запекать при температуре 230 º — 325 º по Фаренгейту. После отверждения глина становится твердой и фиксируется. Теперь вы не можете вносить в него какие-либо изменения, и вы не можете смягчить его снова.

Где вы будете обжигать глину? Если вы планируете время от времени брать в руки полимер, используйте ту же духовку, которую ваша мама использует для кексов, чтобы испечь свою полимерную поделку. Но если вы решите часто заниматься полимерным искусством, то вам придется покупать отдельный только для этой цели. Конвекционная печь работает лучше всего, и ее можно легко купить в комиссионном магазине по низкой цене.

Держись, плохой мальчик!

Полимерная глина начинает затвердевать примерно при температуре 90 ºF, поэтому убедитесь, что вы храните глину при прохладной температуре и вдали от прямых солнечных лучей. Сырую глину следует плотно обернуть полиэтиленовой пленкой или поместить в пакеты с застежкой-молнией.

Также обратите внимание, что полимеры являются химическими веществами с высокой реакционной способностью; особенно при контакте с другими полимерами они могут нанести ущерб.Бросьте немного сырой глины на диван и наблюдайте, как она тает. Будь осторожен! Разрушение мебели может положить конец вашим приключениям с полимерной глиной, потому что мама смотрит.

Инструменты

Чистая поверхность обязательна. Керамическая плитка, лист стекла, мраморная столешница могут стать хорошим рабочим местом.

Для придания формы глине отлично подойдут вязальные спицы, стержни, скалка, отвертка и т. д.

Также приобретите ремесленные ножи или скальпели, чтобы идеальная нарезка глины стала легкой.Простые формочки для печенья поначалу тоже творят чудеса. И да, не забудьте про клей, специально предназначенный для полимерной глины.

Очистка

Используйте спрей изопропилового спирта для очистки рабочих поверхностей, плитки и инструментов. Просто распылите и протрите.

Протрите руки спиртовыми салфетками или лосьонами, а затем смойте теплой водой с мылом.

Если полимерная глина все еще кажется вам ужасной, не расстраивайтесь! Туба Исхак, блестящий ремесленник и владелец интернет-магазина декоративно-прикладного искусства Entrahnj, нашел альтернативу полимерной глине, которая отлично работает.Она увлечена созданием потрясающих украшений из глины, закладок, значков, поделок на тему Гарри Поттера и других украшений.

Она говорит: «Для начинающих работа с полимерной глиной может быть грязной. Вместо нее можно использовать фарфоровую глину. С ним легко обращаться, и он работает как полимер.

«Раньше я смотрел на Youtube видеоролики художников, делающих великолепные поделки из полимерной глины, и мне было интересно, есть ли эта глина здесь. Потом я обнаружил, что его можно легко купить в обычных ремесленных магазинах».

Дополнительные советы для начинающих

«Инструменты важны, но не зацикливайтесь на идее собрать как можно больше инструментов.В начале, если быть очень честным, они не имеют значения! Здесь пригодится даже зубочистка. Странно, но я даже использовала мелки для волос в своих поделках.

«Использовать глину, сухую на воздухе; он высохнет при комнатной температуре. Вам не придется ничего выпекать.

«После того, как вы поняли, как сделать желаемую деталь, убедитесь, что у вас все под рукой. Смешивание глины и воды требует полной концентрации. Если вы не добьетесь нужной консистенции, вы в конечном итоге испортите свою глину или у вас возникнут проблемы с ее формованием.

«Даже сушку на воздухе нужно проводить осторожно! Поделки не должны ловить частицы пыли. Самое замечательное здесь то, что если вы считаете, что ваш конечный продукт нуждается в изменениях, вы все равно можете это сделать, но, конечно, не после того, как он полностью высохнет. Используйте акриловые краски, чтобы раскрасить глиняные изделия».

-SG

-SG

DIY Craft

Хэллоуин черный Cat

Материал

  • черный, оранжевый и желтый полимерный глины
  • моделирование иглы или зубочистки

    0

процедура

1 — сначала создать передние ноги (изображение 1): два длинных конуса.С помощью иглы сделайте когти.

2- Затем создайте голову (шар), туловище (большой конус), хвост (очень тонкий конус) и задние ноги (в форме песочных часов) на изображении 2.

3 — Далее поработайте еще немного над задними ногами. Используйте изображение 3 из первого ряда, чтобы настроить их, а затем соедините тело с ногами и хвостом, как показано на изображении 4. Используйте зубочистку в теле, чтобы зафиксировать голову.

4- Теперь приступаем к лепке головы черного кота из полимерной глины на Хэллоуин.Сделайте два отверстия и заполните их желтой глиной. Затем добавьте тонкую черточку черного цвета, чтобы создать жуткий эффект. Добавьте посередине маленький оранжевый треугольник (это нос). Нам нужно добавить еще два треугольника, на этот раз черных. Это будут уши нашего глиняного кота.

5- Прикрепите голову к телу. Ура, вы только что создали своего первого черного кота из полимерной глины на Хэллоуин.

Всем удачной лепки!

Роль взаимодействия полимеров с глинами и модификаторами в наномеханических свойствах и кристалличности в нанокомпозитах из полимерной глины

Мы представляем влияние органического модификатора на кристалличность и наномеханические свойства нанокомпозитов из полимерной глины (ПКН) с использованием двух разных полимеров при сохранении одних и тех же наноглины и органических соединений. модификатор.Экспериментальные результаты и карты энергии взаимодействия системы полибутилен-терефталат-(ПБТ-) PCN показывают, что основные механизмы изменения кристалличности и улучшения механических свойств, предложенные в теории измененной фазы, действительны. Экспериментальные исследования и молекулярное моделирование PBT-PCN и Nylon6-PCN показывают, что полимеру с более высокой кристалличностью могут потребоваться значительно более высокие энергии взаимодействия притяжения и отталкивания между полимером и органическими модификаторами, чтобы значительно изменить кристалличность полимера в PCN и, таким образом, улучшить механические свойства. ПКН.

1. Введение

Нанокомпозиты на основе полимерной глины (PCN) являются широко исследуемыми системами материалов для широкого спектра применений в промышленности благодаря улучшенным механическим, термическим, оптическим и барьерным свойствам. ПХН классифицируются как интеркалированные или эксфолиированные и обычно синтезируются путем добавления небольшого количества (около 1–9% от веса полимера) [1, 2] органически модифицированной наноразмерной экспандирующей глины. Добавление органомодифицированной глины повышает механические свойства [3], термические свойства [4–6] и барьерные свойства [4, 6–9] нанокомпозитов из полимерной глины.Самое главное, количество глины в ПХН влияет на кристалличность полимера и его механические свойства [10]. Исследования показывают, что свойства ПХН зависят от индивидуальных фаз и взаимодействия между отдельными составляющими [10–12]. Наша предыдущая работа по ПХН показала, что несвязанные взаимодействия между различными компонентами изменяют полимерную фазу [10–12] и, таким образом, существенно влияют на механические свойства ПХН [1]. Органический модификатор, которым модифицируют глину, оказывает существенное влияние на кристалличность полимера и модуль упругости ПХН [11].Влияние различных органических модификаторов, которые содержат разные функциональные группы и разные длины цепей, подробно изучено с нейлоном 6 [11], и результаты показывают, что функциональная группа и длина основной цепи органического модификатора оказывают значительное влияние на 𝑑-промежутки PCN. , кристалличность полимера и модуль упругости ПХН. В этой статье мы представляем результаты экспериментального и количественного моделирования ПХН с двумя разными полимерами, нейлоном6 и полибутилентерефталатом (ПБТ), одним и тем же органическим модификатором и наноглиной.

ПБТ представляет собой полукристаллический термопластичный полимер, обладающий превосходными свойствами, такими как скорость кристаллизации, термическая стабильность и технологичность [13]. ПБТ широко используется в нанокомпозитах [14–17] и демонстрирует улучшенные модуль упругости и прочность [17], улучшенные термомеханические свойства и модуль упругости [6]. Нанокомпозиты ПБТ высокой вязкости демонстрируют улучшенные механические, динамические механические свойства [16]. В литературе можно найти несколько экспериментальных исследований, проведенных на нанокомпозитах глин ПБТ [6, 13–23].В этой статье PCN, содержащий Nylon6, называется Nylon6-PCN, а PCN, содержащий PBT, называется PBT-PCN. Свойства Nylon6-PCN изучаются на молекулярном уровне с помощью молекулярной динамики и экспериментов [10–12, 24–28]. Экспериментальные результаты Nylon6-PCN, используемые в обсуждении, взяты из нашей предыдущей работы [10]. Моделирование молекулярной динамики дает представление о механизмах, ответственных за улучшение свойств PCN. Молекулярные модели разрабатываются так, чтобы они были близки к экспериментальным условиям, и модели проверяются с экспериментальным 𝑑-интервалом.Рассчитаны количественные энергии взаимодействия между составляющими PBT-PCN, и результаты количественно сравнены с Nylon6-PCN. Тесты на кристалличность и модуль упругости проводят с использованием дифференциальной сканирующей калориметрии (ДСК) и метода наноиндентирования соответственно. В этой статье описывается всестороннее количественное исследование энергий взаимодействия и влияния взаимодействий на свойства нанокомпозитов полимерной глины.

2. Материалы и методы
2.1. Материалы

Na-монтмориллонит с емкостью катионного обмена 76.4 мэкв/100 г было получено из хранилища глинистых минералов Университета Миссури, Колумбия, Миссури, США. 12-Аминолауриновая кислота [NH 2 (CH 2 ) 11 COOH] была поставлена ​​TCI America. Поли(1,4-бутилентерефталат) (𝑀𝑣=38000) был получен от Sigma-Aldrich, Inc., США. Полиамид 6 (PA6) [(Ch3)5CONH]n (𝑀𝑣=16000) был поставлен компанией Polysciences, Inc., США. Трифторуксусная кислота (99,9%) и хлороформ (99,97%) были приобретены у EMD Chemicals Inc., Германия. Метанол безводный (99,9%), муравьиная кислота (97%), нитрат серебра, стандартный объемный раствор и соляная кислота (HCl) были приобретены у Alfa Aesar, Массачусетс, США.

2.2. Получение органически модифицированного монтмориллонита (OMMT)

Десять граммов Na-монтмориллонита (Na-MMT) измельчают в мелкий порошок и просеивают через сито № 325 (45 мкм), а затем диспергируют в деионизированной (DI) предварительно нагретой (333 K) воде ( 400 мл для PBT, 200 мл для PA6). Глиняный раствор энергично перемешивают в течение 1 часа, чтобы глина равномерно диспергировалась и достаточно набухла.3,312 г (15,4 ммоль) 12-аминолауриновой кислоты и 2,5 мл 0,1 н. HCl растворяют в деионизированной воде при 333 К и энергично перемешивают до образования однородного раствора. Глиняную суспензию постепенно добавляют в раствор кислоты и интенсивно перемешивают при 333 К в течение 1 часа с получением органически модифицированного монтмориллонита (ОММТ). Приготовленный ОММТ несколько раз промывают деионизированной водой для полного удаления Cl-, а затем раствор тестируют 0,1 N AgNO 3 на отсутствие ионов Cl-. Наконец, осадок ОММТ сушат в печи при 333 К в течение 24 часов, а затем измельчают и просеивают через сито №325 для синтеза ПХН.

2.3. Приготовление пленки ПБТ и нанокомпозитной пленки ПБТ-глина (ПБТ-ПКН)

Пять граммов ПБТ добавляют к 42 мл хлороформа и 7 мл трифторуксусной кислоты (ТФУ) и перемешивают в течение 2 часов до получения однородного раствора. Затем к раствору PBT-CHCl 3 -TFA добавляют 0,45 г (9% масс. OMMT по отношению к чистому PBT) OMMT и затем энергично перемешивают в течение 3 часов с получением PBT-PCN. Пленки PBT и PBT-PCN получают путем заливки соответствующих растворов на предметное стекло с помощью вытягивающего стержня (Paul N.Gardner Company, Inc.) толщиной 25 мил.

2.4. Приготовление нанокомпозита Nylon6-Clay (Nylon6-PCN)

Десять граммов Nylon6 добавляют к 155,73 мл муравьиной кислоты (FA) и энергично перемешивают в течение 40 минут для приготовления однородного раствора. Затем 0,9 г (9% масс. ОММТ по отношению к чистому нейлону6) ОММТ диспергируют в растворе нейлон6-FA и энергично перемешивают в течение 6 часов при комнатной температуре. К полученному раствору добавляют деионизированную воду для образования ПХН и удаления ФК из ПХН.Наконец, оставшуюся деионизированную воду удаляют добавлением безводного метанола, и полученный раствор помещают в вакуумную печь при температуре 313°К на 24 часа для получения ПХН.

2.5. Характеристика
2.5.1. Рентгеноструктурная характеристика

Рентгеноструктурный анализ выполнен на рентгеновском дифрактометре (Philips Analatical X’pert MPD, Almelo, Нидерланды) с вторичным монохроматором и медной трубкой на CuK α с длиной волны излучения 1,5406 Å. Рентгеновскую дифракцию ММТ и ОММТ проводят при скорости сканирования 0.01°/с в каждом случае и с диапазоном сканирования 2𝜃 = 2,07–35,02° для ММТ и 2 θ = 2,11–35,06° для ОММТ. Тот же OMMT использовали для получения PBT-PCN и nylon6-PCN. Для пленки PBT-PCN используется скорость сканирования 0,02°/с и диапазон сканирования 2 θ = 2,03–65,01°. Nylon6-PCN сжимают в тонкие листы на машине для испытаний на сжатие (SATEC, модель 22 EMF, Пенсильвания, США), а рентгеновскую дифракцию Nylon6-PCN проводят при скорости сканирования 4°/мин с диапазоном сканирования 2 θ = 2.01–15°.

2.5.2. Фотоакустическая (PA-)FTIR-характеристика

Эксперименты с PA-FTIR проводятся на стенде FTIR (модель Nexus, Thermo Nicolet, США) с фотоакустической ячейкой (модель MTEC Photoacoustics № 300). Образец готовят прессованием порошка ОММТ в гранулы. Образец нейлона-6 постепенно нагревают от 303 К до 493 К, а затем прессуют в таблетку. Образцы PBT и PBT-PCN готовятся меньшего размера и помещаются в держатель образца. PA-FTIR проводится в линейном фотоакустическом режиме в течение 500 сканирований с разрешением 4 см-1 и скоростью движения зеркала, равной 0.1581 см/с. Данные ИК-Фурье получают от 400 до 4000 см-1.

2.5.3. Дифференциальная сканирующая калориметрия (ДСК)

Эксперименты по ДСК проводятся с использованием дифференциального сканирующего калориметра (модель Q1000 DSC) компании TA Instruments, Нью-Касл, Делавэр, США. Образцы ПБТ и ПБТ-ПХН нагревают от 25°С до 250°С в атмосфере азота со скоростью нагрева 10°С/мин для цикла нагрева/охлаждения/нагрева с временем выдержки 3 минуты в конце каждой обработки для температуры. уравновешивание.Образцы Nylon6 и Nylon6-PCN нагревают от 30°C до 100°C за 3 минуты и поддерживают температуру 100°C в течение 10 минут. Скорость нагрева 10°С/мин используется для первых циклов нагрева и охлаждения с временем выдержки 10 минут при 250°С, а скорость нагрева 20°С/мин [11] используется в последнем цикле нагрева. Мы приняли во внимание чистый вес соответствующих полимеров. Энтальпию плавления определяли путем интегрирования площади под эндотермическим пиком ДСК, которую делили на чистую массу материала.Процент кристалличности 𝑋𝑐 определяется из измерений ДСК с помощью 𝑋𝑐=Δ𝐻𝑚Δ𝐻∘𝑚100%, (1) где Δ𝐻 — энтальпия плавления образца [Дж/г]; Δ𝐻∘𝑚 представляет собой теоретическое значение энтальпии для 100% кристаллического полимера. Для гомополимера ПБТ Δ𝐻∘𝑚=141 Дж/г [29]; для нейлона-6 Δ𝐻∘𝑚=203 Дж/г [11]. Это обычно считается стандартным методом измерения кристалличности полимера, описанным ранее [30] и широко используемым в литературе [10, 29, 31, 32].

2.5.4. Nanoindentation

Эксперименты по наноиндентированию проводятся с использованием трибоскопического наноиндентора (Hysitron Inc., Миннеаполис, Миннесота). Трибоскоп работает в сочетании с многорежимным АСМ, управляемым контроллером nanoscope IIIa, и с пьезосканером J-типа от Veeco (Veeco Metrology Group, Санта-Барбара, Калифорния). Для PBT и PBT-PCN испытания наноиндентирования с регулируемой нагрузкой проводятся с использованием наконечника алмазного индентора Берковича (трехсторонняя пирамида) длиной 100–200 нм. Эксперименты проводятся для максимальной нагрузки 2900 𝜇Н.Приведенные значения модуля упругости (𝐸𝑟) и твердости (𝐻) рассчитываются по начальной части кривой разгрузки по методу Оливера-Фарра [33]. Средние 𝐸𝑟 и 𝐻 получают из 30 отпечатков для каждого образца. Для nylon6 и Nylon6-PCN проводятся тесты наноиндентирования с контролируемой нагрузкой [11]. Модуль упругости рассчитывается по следующему уравнению: 1𝐸𝑟=1−𝑣2𝐸+1−𝑣2𝑖𝐸𝑖, (2) где 𝐸 и 𝜈 — модуль упругости и коэффициент Пуассона образца соответственно. 𝐸𝑖 и 𝜈𝑖 — модуль упругости и коэффициент Пуассона для алмазного индентора.В случае полимерных материалов и их композитов в силу того, что 𝐸𝑖≫𝐸, (2) можно просто представить в виде [34] 𝐸=𝐸𝑟1−𝜈2.(3)

2.6. Моделирование с использованием молекулярной динамики

Молекулярная динамика (МД) — это вычислительный метод, используемый для изучения положения и взаимодействия атомов и молекул. МД широко используется для изучения белков, биомолекул, полимеров и минералов. МД обеспечивает хорошее понимание молекул с точки зрения их взаимодействия и молекулярной структуры. Этот метод предполагает решение уравнения движения с малыми шагами по времени. Уравнение движения имеет вид 𝐹𝑖=𝑚𝑖𝑎𝑖, где 𝐹𝑖 — сила, действующая на атом 𝑖, 𝑚𝑖 — масса атома 𝑖, а 𝑎𝑖 — ускорение атома 𝑖. Изменение энергии атома 𝑖 по отношению к его положению (𝑟) равно силе, действующей на атом 𝑖. Решая эти уравнения движения, МД обеспечивает зависящий от времени отклик молекулярной системы. Этот отклик содержит положение каждого атома в системе и их скорости.В этой работе метод МД использовался для изучения взаимодействий между атомами и группами атомов в PBT-PCN и Nylon6-PCN.

2.6.1. Параметры силового поля для PBT, Nylon6 и Na-MMT

Силовое поле описывает потенциальную энергию молекулярной системы. Потенциальная энергия любой молекулярной системы состоит из связанной и несвязанной энергии. Связанная энергия состоит из связи, угла, диэдра и собственной энергии молекулярной системы. Несвязанная энергия состоит из ван-дер-ваальсовой и электростатической энергии молекулярной системы. Полная потенциальная энергия молекулярной системы может быть описана следующим выражением Эти отдельные члены потенциальной энергии могут быть описаны математическими функциями, и эти функции зависят от силовых констант и переменных. Некоторыми из общих силовых полей, используемых исследователями, являются CHARMM, CFF, AMBER и COMPASS. В нашей предыдущей работе параметры силового поля CHARMM [41] (Chemistry at HARvard Macroмолекулярной механики) использовались для полиамида-6 и 12-аминолауриновой кислоты, и тот же набор параметров использовался в настоящей работе.Мы преобразовали параметры силового поля CFF монтмориллонита натрия в параметры силового поля CHARMM [42–44]. Параметры силового поля для ПБТ были получены с учетом количества метильных групп и модельных компонентов, аналогичных полиэтилентерефталату [45].

2.6.2. Построение и моделирование молекулярных моделей

Программное обеспечение Materials Studio, разработанное Accelrys Software Inc., используется для построения молекулярных моделей. Это программное обеспечение широко используется для построения молекулярных моделей.NAMD2.5b2 [46] и VMD1.8.7 [47] используются для моделирования OMMT, PBT, Nylon6 и PCN и визуализации результатов моделирования соответственно. Эти программы разработаны группой теоретической биофизики Иллинойского института Бекмана и широко используются исследователями для изучения сложных молекулярных систем.

Органически модифицированный монтмориллонит (ОММТ), модель
Модель ОММТ состоит из двух слоев монтмориллонита (ММТ) и восемнадцати молекул 12-аминолауриновой кислоты.Размер модели OMMT составляет 31,68 Å в направлении 𝑋, 27,44 Å в направлении 𝑌 и 24,16 Å в направлении 𝑍. Каждый лист монтмориллонита состоит из восемнадцати элементарных ячеек, шесть из которых расположены в направлении 𝑋, а три элементарные ячейки — в направлении 𝑌. Каждый из этих листов MMT имеет девять отрицательных суммарных зарядов, и листы размещены на начальном расстоянии 17,60 Å 𝑑. В нашей предыдущей работе [26] мы изучали различные начальные 𝑑-расстояния и обнаружили, что модель начального 𝑑-расстояния 17,60 Å обеспечивает самое близкое экспериментальное 𝑑-расстояние в конце моделирования. Чтобы сделать модель OMMT нейтральной по заряду, в модель вставлено восемнадцать цепей 12-аминолауриновой кислоты, где девять вставлены между двумя листами MMT, а девять вставлены над листом MMT, как показано на рисунке 1. Предыдущая работа [25] показали, что эти молекулы 12-аминолауриновой кислоты должны располагаться плоско и параллельно листу ММТ. Частичные заряды и структура 12-аминолауриновой кислоты показаны на рисунке 2(а).


Полибутилентерефталат (ПБТ) Модель
Мономеры ПБТ используются для создания полимеров.Репрезентативная молекулярная модель PBT показана на рисунке 3. Для изучения влияния длины полимеров на 𝑑-промежуток глины в PCN были построены шесть полимеров PBT различной длины. Эти полимерные цепи содержат два, четыре, шесть, восемь, десять и двенадцать мономеров. Все полимеры ПБТ были отожжены при 700 К при атмосферном давлении. Процесс отжига проводился три раза, чтобы получить глобально минимизированное подтверждение цепей PBT, и минимизация была подтверждена потенциальной энергией.


2.6.3. Моделирование OMMT

Исходная модель OMMT минимизируется в течение 25 ps при температуре ноль Кельвинов в вакууме с использованием программы молекулярной динамики NAMD. Далее температура системы ОММТ повышается до 300 К в три равных шага по температурному параметру Ланжевена. Как только температура повышается до 300 K, давление в системе OMMT увеличивается до 1,01325 бар в четыре равных шага с помощью управления давлением поршня Ланжевена. Затем температуру системы повышают на 33 К и впоследствии снижают до температуры атмосферного воздуха.Повышение и понижение температуры производится для имитации экспериментальных условий, как указано в разделе 2.2. Шаг по времени 0,5 фс используется для всех симуляций OMMT. Наконец, модель ОММТ моделируется для 100 пс при комнатной температуре и давлении с периодическим граничным условием. Во время моделирования OMMT к атомам MMT применялись ограничения в направлениях 𝑋 и 𝑌, но атомам MMT разрешено двигаться в направлении 𝑍. К органическим модификаторам не применяются никакие ограничения, поэтому атомы органических модификаторов могут двигаться во всех трех направлениях.Моделирование OMMT выполняется при постоянном количестве частиц, постоянном давлении и постоянной температуре (NPT). Расстояние отсечки 16 Å и расстояние переключения 14 Å используются для расчета ван-дер-ваальсовой и электростатической энергии во всех симуляциях.

2.6.4. Полимерные глиняные нанокомпозиты (PCN) Модели

Выбранная модель OMMT, как показано на рис. 4, и минимизированные модели PBT используются для построения моделей PCN. В PCN используются шесть различных длин цепей PBT для выбора подходящей системы PCN.Одна из исходных моделей PCN показана на рисунке 5. Подходящая система PCN выбирается на основе экспериментального 𝑑-промежутка, как показано на рисунке 6. Расчетная масса цепей PBT в модели PCN по отношению к глине показана в таблице 1. Два Цепочки PBT вставляются в модель OMMT, и одна из них размещается между слоями глины, а другая размещается над верхним слоем глины, чтобы обеспечить периодические граничные условия во время моделирования. Физические размеры PBT измеряются и сравниваются с смоделированным расстоянием между слоями OMMT, чтобы убедиться, что цепь PBT соответствует модели.Те же самые условия, описанные выше, были реализованы для построения модели nylon6 PCN. Количество цепей Nylon6 в моделях PCN выбрано на основе нашей предыдущей работы [11]. Исходная и окончательная модель Nylon6-PCN показаны на рисунках 7 и 8 соответственно. Окончательная модель выбирается на основе экспериментального 𝑑-разноса.

9034 9029



8 Модель Межматерированный полимер WT% с глиной


PCN (1) 1.96
PCN (2) 4.19 9
PCN (3) 6. 41 PCN (4) PCN (4) 8.64
PCN (5) 10.87
PCN (6) 13.10 13.10







6.6.5. Моделирование ПХН

Молекулярное моделирование ПХН проводится для систем PBT-PCN и Nylon6-PCN.Процедура минимизации и динамики PCN выполняется, как описано в разделе 2.6.3. Базисный вектор ячеек для PCN корректируется в соответствии с физическим размером различных моделей. Периодические граничные условия применяются для расчета электростатических взаимодействий между составляющими PCN. Первоначально модели PCN моделируются для 25 пс. На основе 𝑑-расстояния выбирается окончательная модель PCN, а затем проводится окончательное моделирование в течение 200  пс. К MMT применяются ограничения, как указано в разделе 2.6.3, и полимеры могут свободно перемещаться во всех трех направлениях.Постоянное число, давление и температура (NPT) используются для всего моделирования PCN. Постоянное давление поддерживается с помощью поршневого метода регулирования давления Нозе-Гувера Ланжевена. Этот метод используется с динамикой Ланжевена, такой как контроль температуры, для выполнения ансамбля NPT. Равновесие системы PCN подтверждается графиком зависимости полной энергии системы от времени моделирования, и установлено, что время моделирования 200 пс достаточно для моделирования PCN.

3. Результаты и обсуждение
3.1. Эксперименты
3.1.1. Результаты XRD

𝑑-расстояние MMT, OMMT и PCN из нескольких образцов суммированы в таблице 2. 𝑑-расстояние MMT меньше, чем 𝑑-расстояние OMMT, что указывает на интеркалирование глины органическим модификатором. 𝑑-интервал обоих PCN находится между чистым 𝑑-интервалом MMT и 𝑑-интервалом OMMT. Интеркалирование нейлона-6 глиной подтверждено рентгеноструктурными, спектроскопическими и модельными исследованиями [26, 27]. PBT-PCN имеет интеркалированную структуру с более высоким 𝑑-пространством, чем нейлон6-PCN.Уменьшение 𝑑-спейсера в PCN по сравнению с OMMT может быть вызвано растворением модификатора в растворителях.

OMMT 15.60-17.43

Образец 𝑑-интервал Диапазон / A

Чистый ММТ 11.56-12.25
PBT-PCN 13,90–14,53
Нейлон6-PCN 13.50

3.1.2. Результаты FTIR PBT, OMMT и PCN

В нашей предыдущей работе мы наблюдали, что органический модификатор, 12-аминолауриновая кислота, интеркалируется между пластинами глины с водородными связями и ионными взаимодействиями, генерируемыми концевыми функциональными группами органического модификатора с поверхностью. кислорода межслоевых глинистых пластин. Нанокомпозиты получают интеркалированием полимера и ММТ с помощью органического модификатора [26].Сообщалось о спектроскопическом анализе системы нейлон-6-PCN, который выявил образование водорода между интеркалированным полимером и органическим модификатором и поверхностным кислородом глиняного листа, лежащего в межслоевой глинистой галерее в нанокомпозите из полимерной глины [26]. В настоящей работе тот же OMMT используется в сочетании с PBT, и здесь обсуждаются спектроскопические результаты PBT, OMMT и PBT-PCN. Спектры FTIR PA OMMT, PBT и PCN показаны на рисунке 9, а соответствующие распределения полос показаны в таблице 3.Как показано на рисунке 9 и в таблице 3, вклад полосы в PCN от PBT намного более заметен, чем вклад OMMT из-за низкой массовой доли OMMT в PCN, а также сильных полос от PBT. FTIR-спектры PCN, PBT и OMMT показаны на рис. 10 в диапазоне 3800–2800  см–1. Замечено, что резкая полоса валентных колебаний O–H в области 3645–3628 см–1 повлияла на спектр PCN ​​и создала широкую полосу в диапазоне 3633–3679 см–1, а также широкую полосу ионно-связанных валентных колебаний N–H. при 3256–3035 см–1, создавая выпуклость при 3260–3047 см–1 в PCN, связанную с растяжением ароматических C–H из PBT.FTIR-спектры PCN, PBT и OMMT показаны на рисунке 11 в диапазоне от 2000 до 1000 см–1. В этой области энергий полосы PBT очень сильны, поэтому полосы как PBT, так и PCN почти идентичны. Большинство полос OMMT перекрываются PBT, а полоса валентных колебаний Si-O не видна в PCN. Спектры ИК-Фурье-спектрометрии PA для PCN, PBT и OMMT в диапазоне 1000–400  см–1 показаны на рисунке 12. Кольцевая деформационная вибрация PBT в плоскости при 633  см–1 сместилась в сторону более низких энергий на 9 см–1 в ПХН.Утроенная вибрация Al-O, Si-O и вибрация деформации кольца в плоскости показывают более широкую полосу, чем у чистого ПБТ. Из рисунка 12 видно, что острая внеплоскостная кольцевая деформационная вибрация PBT при 497 см–1 подавлена, а внеплоскостная кольцевая деформационная вибрация PBT при 476 см–1 отсутствует в PCN. Эти явления указывают на то, что кольцевые деформации в ПБТ ограничиваются ОММТ из-за интеркаляции. Видно, что деформация Si–O–Si от ОММТ проявляется в ПХН при 463 см–1 и смещается в сторону меньших энергий на 15 см–1, и этот сдвиг в ПХН, вероятно, обусловлен образованием связи ПБТ с тетраэдрическим кремнеземом. кислород через водородную связь между функциональными группами ПБТ и 12-аминолауриновой кислоты.Благодаря этому эффекту исчезает полоса валентных колебаний Si–O в PCN. Ван и др. [36] обнаружили, что во время обработки расплава, когда смеси ПБТ/ПЭТ наполнены наночастицами диоксида кремния, гидроксильные концевые группы ПЭТФ и ПБТ реагируют с поверхностными гидроксильными группами SiO 2 , что показано тестами рентгеновской фотоэлектронной спектроскопии (РФЭС). . Фермелья и др. [48] ​​исследовали энергию связи между поли(бутилентерефталатом-со-тиодиэтилентерефталатом), глиной и различными органическими модификаторами с использованием молекулярного моделирования и обнаружили, что группы –NH 2 , –COOH или –SH в органических модификаторах обычно приводят к хорошее взаимодействие между модификаторами и полимерами.

2 2 2 999 9103 4 сочетается в сочетании вибрации AL-O и Si-O из самолета 2 2 91 190 [38] 2 9 9 0348 2 2 2


Образец Диапазон волн (CM -1 ) полосы Ссылка

8 3646-3628 3646-3628 O-H Растяжение Из структурных гидроксильных группы [26] [26] 3256-3035 3256-3035 3256-3035
2934 C-H Асимметричный растяжение
2853 2853 H симметричный растяжение
1713-179 1713-179 C = O Растяжение
8 1623 Сочетание деформации O-H и N-H
1511 асимметричный COO растяжение
1466 CO–H изгиб
1396 903 52 симметричный R-COO растяжения
1112 Si-O в самолете, растяжения
1060 Si-O вне плоскости, растяжения
OMMT 1022 997 1022 997 Si-O в самолете на плоскости
963 963 963 919 921 921 Al-O / Al-Oh Rating Vibrate
884 al-feoh деформации
847 847 947
999 9999 799 927 9119 727 927 727 Si — O деформация перпендикулярно оптической оси
699 Деформация Si–O параллельно оптической оси
623
531 531 9
478 9119 Si-Osi Vibration

8 3417 -OH растяжения
3052 3052 [35] [35]
2962 C-H 2 Ratchling [36]
2895 2895 Aliphatic C-H асимметричном растяжения [35] [35] [35] 2863 2863 Aliphatic C-H Симметричное растяжение [35] [35] 9
1722 C = O Растяжение [ 37]
1583 1583 ароматический C = C растягивание [38] 1504 1504 Aliphatic C-H 2 изгиб [37]
1453 1453 1453 Aliphatic C-H 2 Гибка [39] [39] [39] [39] [39] 1407 1407 Aliphatic Aliphatic Aliphatic Aliphate Aromatic C-H [36]
PBT 1387 CH 2 Wife 2 [39] [39] [39] 1281 1281 (C = O -) — o Растяжение [35]
1110 CH 2 -O растяжения — [35] [35] [35] 1017 1017 ароматное C-H [35] [35]
873 Ароматное C-H [40] 808 ароматический C-H гибки [37] [37] 729 729 ароматические C-H вне плоскости изгиба [35, 36]
685 Aromatic = C –H внеплоскостная деформация
633 633 [38] [38]
497 9119 497 [38] [38] 476 476 476 476 476 476 476 476 Ароматическая некоммерческая деформация [38]


36334 36334 O-H Растяжение структурных гидроксильных групп 9119 9152 [26] [26] 2 9
3413 -OH растягивая
3260-3047 3260-3047 3260-3047 Сочетание N-H растяжения и ароматного C-H растяжения [35] [35]
2963 C-H 2 Ratchling [36]
2895 2895 Aliphatic C-H асимметричный растяжение [35] [35] [35] 9
2858 Aliphatic C-H Симметричное растяжение [35]
1719 C = O Растяжение [37] [37] [37] 1576 Aromatic C = C растяжения [38]
150348 1503 Aliphatic C-H 2 Гибка [37] [37]
1452 1452 Aliphatic C-H 2 гибки [39] [39] [39] 9104
1406 ароматические C-H в самолете [36]
PCN 1387 2 CH 2 Warting 2 [39] [39] [39] 1278 1278 (C = O -) — o Растяжение [35]
1105 CH 2 -O растяжки [35] [35] [35] 1020 1020 ароматические C-H [35] [35]
873 ароматические C-H гибки [40] 810 903 52 Aromatic C-H гибки [37] 729 729 729 ароматический C-H-H-H, изгиб на самолете [35, 36]
685 Aromatic = C-H Неудачная деформация [38]
652 652 ароматные в плоскости деформации [38] [38] 624 624 Уривок Al-O, Si-O вне плоскости И ароматические в плоскости деформации [26] 497 497 497 [38] [38] [38]
463 Si-Osi Decommation [26] [26] [26] [26]





3.
1.3. Кристалличность PBT и PCN

Испытания ДСК проводились на чистом PBT и PCN, и результаты показаны в таблице 4; наблюдается, что чистый PBT демонстрирует кристалличность на 0,5% выше, чем у PCN. Это наблюдение пониженной кристалличности PCN по отношению к полимеру наблюдалось ранее в Nylon6-PCN [10]. Как показано в Таблице 4, Nylon6-PCN с 9% содержанием глины демонстрирует снижение кристалличности на 4,56%.


9032
9036 + + + + + + +
Материалы Enthalpy (J / G) Кристалличность (%) 8
PBT 50.21 35,6
ПБТ-PCN 49.56 35,1
Nylon6 56.06 27.61
Nylon6-PCN 46. 81 23.05

3.1.4. Наномеханические свойства ПБТ и ПХН

В настоящей работе испытания наноиндентирования ПБТ и ПБТ-ПХН проводятся в режиме управления нагрузкой. На рисунке 13 представлены репрезентативные кривые L-D для пленок PBT и PBT-PCN.Максимальная нагрузка поддерживалась в течение 5 с между последовательностью загрузки и разгрузки, чтобы уменьшить деформацию, зависящую от времени. Значения модуля упругости и твердости для PBT и PBT-PCN представлены в таблице 5. Наномеханические испытания Nylon6 и Nylon6-PCN были выполнены в режиме контроля нагрузки [10], и результаты представлены в таблице 5.


Параметры PBT PBT-PCN Nylon6 Nylon6-PCN NYLON6-PCN


Кристалличность (%) 35. 6 35,1 27,6 23,1
Модуль упругости (ГПа) 1,40 2,20 3,35 5,46
Твердость (ГПа) 0,09 0,14 0,12 0,17


Взаимодействия в системе PCN
3.2.1. Несвязанные взаимодействия между органическим модификатором и глиной

Энергии взаимодействия между различными составляющими OMMT и PCN рассчитываются с использованием модуля NAMDEnergy программного обеспечения NAMD.Несвязные взаимодействия, ван-дер-ваальсовы и электростатические, рассчитываются в терминах взаимодействий притяжения и отталкивания. Среди различных начальных 𝑑-интервалов OMMT модель OMMT с 𝑑-интервалом 17,60 Å предсказывает конечный 𝑑-интервал 15,50 Å, который очень близок к экспериментальному 𝑑-интервалу 15,60 Å. На основании этого сравнения 𝑑-интервалов для моделирования выбрана модель OMMT. Среди шести различных моделей PCN модель PCN, которая содержит 6,41  вес.% PBT, предсказывает смоделированное 𝑑-расстояние 14,80 Å, что близко к экспериментальному 𝑑-расстоянию 14.53 Å. Смоделирована та же модель OMMT с Nylon6, которая предсказывает 𝑑-интервал 15,35 Å. Рассчитаны несвязанные взаимодействия между органическим модификатором и глиной, и энергии взаимодействия показаны в таблице 6. Положительные значения указывают на отталкивающие взаимодействия, а отрицательные значения указывают на притягивающие взаимодействия между составляющими, а более высокая величина указывает на большее взаимодействие. Значения энергии взаимодействия органических модификаторов представляют собой сумму энергий взаимодействия основной цепи и функциональной группы. Среди этих двух компонентов функциональная группа органического модификатора проявляет большее взаимодействие с глиной, чем основная часть органического модификатора. Это связано с более высоким положительным суммарным зарядом в функциональной группе по сравнению с основной. Взаимодействия функциональных групп состоят из энергии электростатического взаимодействия −1096 ккал/моль и энергии ван-дер-ваальсова взаимодействия −80 ккал/моль, а основные взаимодействия состоят из энергии электростатического взаимодействия −549 ккал/моль и энергии ван-дер-ваальса −345 ккал/моль. энергия взаимодействия. Замечено, что электростатические взаимодействия являются основными компонентами как функциональной группы модификатора, так и энергии взаимодействия основной цепи модификатора с глиной.Более подробные количественные результаты представлены в таблице 7. Здесь видно, что основной компонент притягательного взаимодействия с глиной происходит от атомов водорода модификатора. Несмотря на то, что частичный заряд водорода основной цепи меньше по сравнению с водородом функциональной группы, как показано на рисунке 2 (а), водород основной цепи демонстрирует более высокое взаимодействие из-за его присутствия в значительных количествах.

OMMT компоненты -894

несвязанных энергии (ккал / моль)

Клей-модификатор магистральная
Клей-модификатор функциональной группы -1176



−2503 9036 9


8 Компонент модификатора и глины Электростатическая энергия (Kcal / Mol) [Col-A] Ван дер (ккал/моль) [Col-B ] Суммарная несвязанная энергия (ккал/моль) [Col-A + Col-B]

Глина-модификатор основной цепи водород −2503 9035 87 −2590
Глина-модификатор основной углерод +1954 −257 +1697
Глина-модификатор функциональный водород 0352 −2392 −8 −2400
Глина-модификатор функциональный азот +497 −0. 5 +497
Clay-модификатор функциональный Oxygen +1689 -48 +1641 +1641 9
глиняный модификатор функциональный углем -890 -25 9

3.2.2. Несвязанные взаимодействия системы PBT-PCN и Nylon6-PCN

Энергии несвязанного взаимодействия между компонентами PBT-PCN и Nylon6-PCN представлены в таблице 8.Энергия взаимодействия между глиной и модификатором является привлекательной и выше, чем энергия взаимодействия между глиной и полимером. Это связано с более высокими парциальными зарядами отдельных атомов в модификаторах, чем в полимерах. Энергии взаимодействия между глиной и полимером являются привлекательными и выше, чем энергия взаимодействия между полимером и модификатором. Подробные результаты представлены в Таблице 9, и видно, что энергия взаимодействия между глиной и функциональной группой модификатора привлекательна и выше, чем среди других компонентов в обоих ПХН.Это более сильное взаимодействие между глиной и функциональными группами модификатора может быть связано с более высокими положительными парциальными зарядами в атомах функциональных групп, как показано на рисунке 2(а). Точно так же основная цепь модификатора также имеет более высокие привлекательные взаимодействия с глиной по сравнению с функциональной группой и основной цепью полимера в обоих ПХН.

-2 152
+ +
+



Компонент PCN Электростатическая энергия Электростатическая энергия (KCAL / MOL) Ван дер Ваальс Энергия (KCAL / MOL) Общая неконденсированная энергия (KCAL / MOL)
[Цветок А] [Цветок Б] [COL-A + COL-B]

PBT-PCN


8 Clay-Polymer -36 -165 -201 -201
-modifier -1836 -316
Полимер-модификатор -93 -43 -136
Nylon6-PCN
Клей-полимер 12 -182 -170
Клей-модификатор -1464 -375 -1839
полимер-модификатор -209 -30 -239

2 9034 8

Компонент модификатора, полимера и глины в ПХН Электростатическая энергия (ккал/моль) Энергия Ван-дер-Ваальса (ккал/моль) Суммарная несвязанная энергия (ккал/моль)
[Цветок А] [Цветок Б] [Col-A + COL-B]


PBT-PCN


8 Modifier Backbone -582 -282 -2864
Функциональная группа Clay-Modifier -1255 -34 -34 -34 -1289
-250 -250 -108 -358 9
Clay-Polymer Функциональная группа +213 -56 +157

Nylon6-PCN

Клей-модификатор магистральная -485 -297 -782
Клей Функциональная группа -979 6 -979 -77 -1056
Clay-Polymer Backbone -183 -123 -306
Clay-Polymer Функциональная группа +155 -62 -62 +93 +93 9


Функциональная группа полимеров имеет отрицательные частичные расходы, как показано на рисунке 2 (b), таким образом, это вызывает отталкивание взаимодействие с глиной в обеих системах ПХН. Энергии взаимодействия между глиной и отдельными атомами органического модификатора показаны в таблице 10. Наблюдается, что атомы водорода органического модификатора демонстрируют более высокую величину притягивающих взаимодействий с глиной, как это наблюдается в системе ОММТ. Энергии взаимодействия отдельных атомов полимера с глиной показаны в таблице 11. Здесь атомы водорода и углерода взаимодействуют с глиной притягивающе, а другие атомы проявляют отталкивающие взаимодействия. Атомы углерода функциональной группы способствуют более привлекательным взаимодействиям, а больший отрицательный частичный заряд атомов кислорода способствует более отталкивающим взаимодействиям.Как показано в Таблице 12, основная цепь полимера имеет более сильное отталкивающее взаимодействие с функциональной группой модификатора и меньшее отталкивающее взаимодействие с основной цепью модификатора. Функциональная группа полимера имеет более сильное притягательное взаимодействие с функциональной группой модификатора и менее притягательное взаимодействие с основной цепью. О подобном характере взаимодействий сообщалось в нашей предыдущей работе [11].

6 +1930

Отдельные атомы органических модификаторов и глины Электростатическая энергия (ккал/моль) Энергия Ван-дер-Ваальса (ккал/моль) Суммарная несвязанная энергия (ккал/моль)
[Цветок А] [Цветок Б] [Col-A + Col-B]


PBT-PCN


8 Clay-Modifier Modifier Baskbone Hydrogen -2512 -67 -2579
модификатор глины +1930 -215 +1715
-2564 -2564 -2564 -2571 9
Modifier функциональный азот +546 +37 +583
+1628 +1586 +1628 +1586 +1586
Clay-модификатор Функциональный углерод -22 -22 -887


Nylon6-PCN


Модификатор глины Гидродород -2085 -72 -2157 -2157
Clay-Modifier Baskbone Carbon +1600 -226 +1374 9
-2078 -2078 -2071 -2071 -2078 -2078 -2078 -2078 -2078
глиняный модификатор функциональный азот +444 +442 +442 +442 +442 9
глиняный модификатор функциональный кислород +1359 -44 +1315 +1315
Clay-модификатор функциональный углерод -711 -24 -735

91 034 компонентов полимера и глины в PCN 9 0369 ПБТ-девяносто одна тысяча сто девяносто четыре PCN 2 91 034 Клей-цепь полимер водород -1075 91 034 Клей-цепи полимера углерод 2 9034 9103 6 -20 девяносто одна тысяча тридцать шесть девяносто одна тысяча тридцать шесть -19 -1075

Электростатический энергии (ккал / моль) [Col-A] Энергия Ван-дер-Ваальса (ккал/моль) [Col-B ] Суммарная несвязанная энергия (ккал/моль) [Col-A + Col-B]


Клей-полимер ароматического водорода -301 -10 -311
Клей-цепь полимера водорода -380 -10 -390
Clay-Polymer Aromatic Carbon +188 -59 +129 +129 9
+243 +243 -214 +214
глиня -полимерный функциональный водород -90 -0. 2 -90.2
Clay-Polymer Функциональный Oxygen +1127 -36 1091 8 -8-20 -844 -844 -844 -844 9

Nylon6-PCN

-1056 -19
+872 — 104 +768
Clay-Polymer Функциональный азот +593 -27 +566 +566 9
-424 9 9 -426 -226 9
Глиняно-полимерный функциональный кислород +589 −13 +576
Глиняно-полимерный функциональный углерод −600 -620
Клей-цепь полимера водорода -1056

-278 9036 +38

Компонент модификатора и полимера в PCN Электростатическая энергия (ккал/моль)[Col-A] Энергия Ван-дер-Ваальса (ккал/моль)[Col-B ] Общая несвязанная энергия (ккал/моль) [Col- A + Col-B]


8


8 Polymer Baskbone-Modifier Backbone +115 -29 +86 +86
Polymer Baskone -Модификатор +209 -10 -10 +199 +199 9
Polymer Functional-модификатор Backbone -132 -144 -144 9
Polymer Functi Онал-модификатор функционала -285 +7

Nylon6-PCN

основной цепи полимера-модификатора магистральная +58 -20 +38
Polymer Baskbone-модификатор функционал +91 +91 +80 +80 +80 -944
-94 -9 -105
Полимерный функционал-модификатор функционал -264 +11 -253

3.
2.3. Краткое изложение взаимодействия систем OMMT, PBT-PCN и Nylon6-PCN

Как упоминалось в разделе 1, несвязанные взаимодействия играют важную роль в PCN и влияют на кристалличность и механические свойства PCN. Основываясь на наших результатах, более 80%, 75%, 70% энергий взаимодействия являются результатом электростатического взаимодействия для OMMT, PBT-PCN и Nylon6-PCN соответственно. На рисунках 14 и 15 показана общая карта энергии взаимодействия для PBT-PCN и Nylon6-PCN соответственно. Две энергетические карты имеют сходную картину с точки зрения взаимодействия притяжения и отталкивания между различными составляющими PCN.Эти энергетические карты показывают, что система PBT-PCN имеет большую величину энергии взаимодействия между различными компонентами, чем система Nylon6-PCN. Во всех трех системах, OMMT, PBT-PCN и Nylon6-PCN, модификатор демонстрирует привлекательное взаимодействие с глиной. Кроме того, в системе PBT-PCN модификаторы имеют на 17% более высокое притягательное взаимодействие с глиной, чем в системе Nylon6-PCN. Полимер имеет привлекательное взаимодействие с глиной и модификатором в обеих системах. По величине энергии взаимодействия наблюдается практически одинаковое взаимодействие полимера с глиной в обеих системах, а взаимодействие с органическим модификатором наблюдается на 75 % выше в Nylon6-PCN по сравнению с PBT-PCN.



3.3. Обсуждение

Наша предыдущая работа показала, что молекулярные взаимодействия между глиной, модификатором и полимером приводят к значительному изменению полимера в ПХН [10]. На этом основана теория измененной фазы, объясняющая значительное улучшение механических свойств ПХН в результате добавления в полимер небольших количеств хорошо диспергированных наночастиц глины. Притягивающие взаимодействия между функциональными группами полимера с модификатором и одновременное отталкивающее взаимодействие между модификатором и основной цепью полимера приводят к снижению кристалличности окружающего полимера.

В текущей работе с системой ПБТ-ПХН мы наблюдали снижение кристалличности и улучшение механических свойств ПХН по сравнению с исходным полимером. Мы наблюдали аналогичные явления снижения кристалличности и улучшения механических свойств Nylon6-PCN [10]; однако величины снижения кристалличности для двух PCN различны, и улучшение механических свойств различно. Основываясь на картах энергий взаимодействия для двух систем, показанных на рисунках 14 и 15, присутствует механизм взаимодействия притяжения между функциональной группой полимера и модификатором и взаимодействия отталкивания между основной цепью полимера и модификатором, что приводит к изменениям кристалличности полимера. хотя величины энергий взаимодействия различны.В случае Nylon6-PCN снижение кристалличности составляет 16,5 %, в то время как снижение кристалличности составляет 0,5 % в PBT-PCN. Улучшение значений модуля упругости и твердости для Nylon6-PCN составляет 63% и 42%, соответственно, по сравнению с исходным Nylon6, в то время как улучшение значений модуля упругости и твердости для PBT-PCN составляет только 10% и 23%, соответственно, с относительно нетронутого PBT. Похоже, что в случае Nylon6-PCN система глина-модификатор значительно изменила кристалличность и улучшила механические свойства, в то время как та же самая система глина-модификатор лишь умеренно повлияла на кристалличность и механические свойства системы PBT-PCN.

Сравнение карт энергии взаимодействия для двух ПХН, показанных на рисунках 14 и 15, показывает, что энергии взаимодействия между полимером и модификатором и полимером и глиной выше в системе ПБТ-ПХН, чем в системе Нейлон6-ПХН. Энергия взаимодействия притяжения и энергия взаимодействия отталкивания между полимером и модификатором составляют 422 ккал/моль и 285 ккал/моль для PBT-PCN, тогда как энергии взаимодействия притяжения и отталкивания для Nylon6-PCN составляют 358 ккал/моль и 118 ккал/моль соответственно.Энергии взаимодействия глины и полимера притяжения и отталкивания составляют 157 ккал/моль и 358 ккал/моль для PBT-PCN и 93 ккал/моль и 306 ккал/моль для Nylon6-PCN. Несмотря на более высокие энергии взаимодействия между полимером и модификатором в системе PBT-PCN, чем в системе Nylon6-PCN, изменение кристалличности и улучшение механических свойств в системе PBT-PCN ниже. Похоже, что начальная кристалличность полимера могла повлиять на величину энергии взаимодействия, необходимую для изменения кристалличности и улучшения механических свойств PCN.Кристалличность чистого ПБТ составляет 35,6%, тогда как кристалличность нейлона-6 составляет 27,6%. Таким образом, оказывается, что могут потребоваться значительно более высокие энергии взаимодействия между глиной-модификатором и полимером для изменения кристалличности и улучшения механических свойств полимера, который изначально является более кристаллическим. Небольшие различия наблюдаются в энергиях взаимодействия притяжения между одним и тем же модификатором и глиной в присутствии разных полимеров.

4. Выводы

Была проведена комплексная оценка систем PBT-PCN и Nylon6-PCN с использованием методов молекулярной динамики и экспериментальных методов.Экспериментальные результаты и карты энергии взаимодействия системы PBT-PCN показывают, что основные механизмы изменения кристалличности и улучшения механических свойств, предложенные теорией измененной фазы, верны.

Оставить комментарий
