Прокладка электрических кабелей в грунте / Новости
Прокладка кабеля в местах пересечения с другими коммуникациями
В местах пересечения прокладываемого кабеля с трубами водопровода, канализации, газа или другими кабелями, мы должны поместить кабель в защитные трубы, концы которых достигли по крайней мере, 50 см с обеих сторон перехода за пределы участка.
Вертикальное расстояние между кабелем и пересекающимися с ним других коммуникаций параллельно, не может быть меньше, чем 50 см. Горизонтальное расстояние между двумя кабелями, расположенными параллельно, должна быть не менее 10 см. В зависимости от механических нагрузок на кабель можно использовать жесткие трубы из ПВХ, гладкие или гибкие или усиленные двустенные трубы. Внутренний диаметр труб должен быть по меньшей мере на 50% больше, чем диаметр кабеля. Проходы кабелей или проводов через стены и потолки обязательно должны быть проложенные в трубах из ПВХ или стали.
Помните, при прокладки кабеля в земле, мы должны защитить его специальной трубой.
Предупреждения и рекомендации по внешней электроустановки кабеля
На интернет-форумах, вы можете найти множество мнений по прокладке кабелей, Советы иногда бывают ложным и даже опасным.
«Кабель стоит дорого, так что вы можете использовать провод для прокладки в земле, только защитив его электротехнической трубой.
Ничего подобного, это является большой ошибкой! Провод не имеет никакой защиты в виде трубы (за исключением специальных мест). Вода всегда входит в внутрь трубы, провод будет находится в воде, что приводит к быстрой потере изоляционных свойств покрытия. Для почвы нужно использовать только электрические кабели предназначенные для этой цели.
При прокладки кабеля в земле, мы должны защитить его трубой.
Верно. В тех местах, где кабель может быть подвержен механическим повреждениям, он должен быть защищен от этой возможности. В частности, это места, выход на стену, проходя через стену или потолок, а также различных других случаях. Использовать кабеля вне помещения нужно, только если они протянутые в двустенных трубах.
«Кто бы копал так глубоко, я проложил кабель 30 см под землей , и все работает.»
Ну … вы можете в любом случае. Но только не стоит забывать, что никто не вечен, и в один прекрасный день кто-то может бессознательное «запихнуть» лопату в наш кабель.
Хотя, уменьшение глубины прокладки кабеля используется довольно часто в тех местах, где нет возможности случайного вмешательства в почве. В таких местах глубина траншеи может быть безопасно уменьшена до 40 сантиметров.
Автор: МЕГА КАБЕЛЬ
Кабель в земле ВБбШв, ВБбШвнг, ВБбШвнг-LS и правильная прокладка кабеля в земле.
Кабель в земле ВБбШв, ВБбШвнг, ВБбШвнг-LS. Правильный подбор кабеля для траншеи и прокладка кабеля в земле.
Основной задачей и предназначением при прокладке кабеля в земле является довести электроэнергию от источника, питающего электрическим током, до конечного объекта, строения, здания и тд. и тп. Все действия при прокладке и монтаже кабеля Вы обязательно должны осуществлять в соответствии с ПУЭ 2.3.37. «Для кабельных линий, прокладываемых в земле или воде, должны применяться преимущественно бронированные кабели. Металлические оболочки этих кабелей должны иметь внешний покров для защиты от химических воздействий» и ПУЭ 2.3.83 — 2.3.
Кабель в земле в первую очередь должен быть защищен от всевозможных механических действий, которые могут ему повредить а также от воздействия грызунов. На данный момент согласно ПУЭ Вы можете использовать кабель ВБбШв, ВБбШвнг, ВБбШвнг-LS так данные кабели защищены с помощью двух стальных лент наложенных друг на друга. В особых случаях, когда окружающая среда сверх агрессивна, кабель при прокладке в земле укладывают в жесткие ПВХ трубы. В данном случае кабель в земле будет дополнительно защищен.
Основные пункты которые требуется выполнить при прокладке кабеля ВБбШв, ВБбШвнг, ВБбШвнг-LS в земле:
1) Требуется определить и наметить трассу, которую Вы будете использовать в прокладке силового кабеля.
Совет: выбранная Вам кабельная трасса обязана, находится на определенном расстоянии от корневых систем крупных деревьев (рекомендованное расстояние 1 метр), такие же рекомендации и к земельным участки с высокой нагрузкой на почву (временные строения, дорога, гараж).
При наличие уже существующих кабельных трасс, произведите расчет так чтобы они не перекрещивались и не пересекались с иными техническими линиями. Для прокладки кабеля параллельно основанию здания нужно отступить от него на 60-80 см. Прокладка кабельной линии под фундаментом здания категорически запрещена!
2) Далее после распланировки кабельной трассы требуется выполнить земляные работы и подготовить траншею.

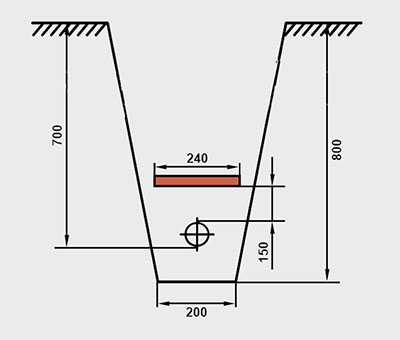

Совет: углубленность траншеи в земле должна соответствовать 80-90 см, (см. рис. 1) если прокладка будет проходить в местах с дополнительными нагрузками на почву тогда уровень траншеи должен быть не менее 1,3 метра.
3) Подготовленная траншея зачищается от сторонних объектов.
Совет: в данную категории попадают строительный мусор, булыжники, корневища, ветки.
4) Засыпаем песчаную «подушку»

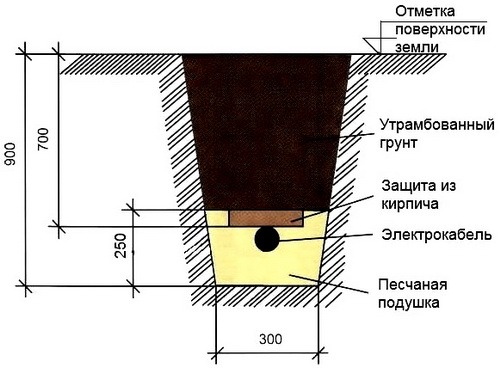

Совет: «подушка» состоит из песчаного слоя 10-12 см (см. рис. 1). Обязательно разровняйте песок таким образом чтобы он равномерно накрывал всю площадь траншеи на требуемую глубину.
5) Выбираем кабель и готовим его для прокладки в земле.
Совет: При выборе кабеля главным критерием является, какую нагрузку данный кабель выдержит. Чтобы определить потребление Вашего дома либо здания требуется сложить всю потребляемую мощность для электроприборов и других технических средств. Данная информация находится на маркировке каждого электроприбора. После этого Вы можете использовать наш калькулятор для расчета сечения кабеля. Более подробно о подборе кабеля Вы моете узнать из статьи «Как правильно сделать расчет потребляемой мощности и выбор сечения силового кабеля».
После того как мы с Вами останови выбор на определенном кабеле, начинается процесс подготовки к прокладке силового кабеля. Если прокладка будет проходить в местах с дополнительными нагрузками на почву (дорога, стоковые коммуникации) тогда рекомендуется использовать ПВХ либо ПНД трубы.
6) Закладываем силовой кабель в подготовленную кабельную трассу.
Совет: запрещается прокладка кабеля в натяг, укладываем вьющейся линией с определенным послаблением! Желательно производить прокладку кабеля целыми сегментами, дабы избежать муфтирования.

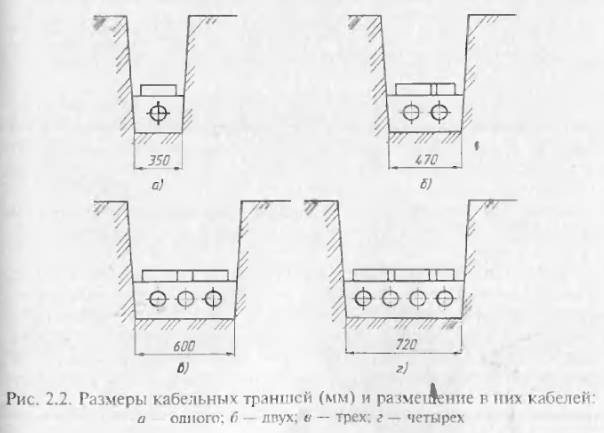

При прокладке линии в два, три или более кабелей должно быть соблюдено расстояние между ними 10-15 см.
7) Делаем схему расположения кабельной линии.
Совет: Смеха делается чтобы учесть все нюансы, такие как интервал до выхода кабельной линии из строения , все изгибы и повороты линии которые сделаны для огибания стационарно расположенных объектов ( сваи, углы фундамента, столбы ) , обязательно сделайте пометку территории где был произведены выходы силового кабеля на почву.
8) Покрываем силовой кабель верхней «подушкой», состоящей из песка.
Совет: Подсыпка (см. рис. 1) должна быть не менее 10см , и полностью покрывать весь силовой кабель.
9) После верхних слой «подушки» покрываем 15-20 см грунта и прессуем его.
Совет: Почва не должна содержать чужеродных образований, для повышения плотности грунта достаточно несколько раз пройтись по нему и утоптать.

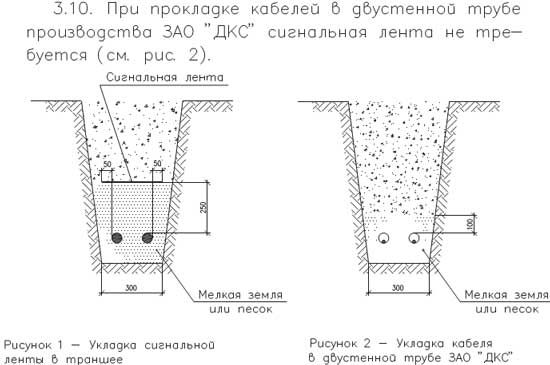

10) Сверху спрессованной почвы оставляем сигнальную ленту (см.
рис. 1).
Совет: предназначение сигнальной ленты, предупреждать Вас о местоположении силового кабеля в траншее. Исходя из этого средняя часть сигнальной ленты должна быть над силовым кабелем, а cигнальная лента предупреждает о расположении в траншее кабеля , поэтому середина сигнальной ленты должна находиться строго над кабелем, а надпись с предостережением на обязана находиться поверх силового кабеля на всем его протяжении.
11) Покрываем земляную траншею остатками грунта.
Совет: лучше засыпать с не большой горкой, так как вероятнее всего со временем почва осядет.
12) Измеряем сопротивление силового кабеля уже находящегося в земле.
Совет: Для дальнейшего безопасного использования данной кабельной линии
13) Повторно меряем сопротивление кабеля в земле.
Рекомендации: Обязательно необходимо испытать силовой кабель на отсутствие КЗ (короткое замыкание), как между жилами так и между ними и стальными лентами, которые исполняют роль бронирования, Также убедитесь в отсутствии замыкания на землю.
Непременно не забудьте заземлить и кабельную броню.

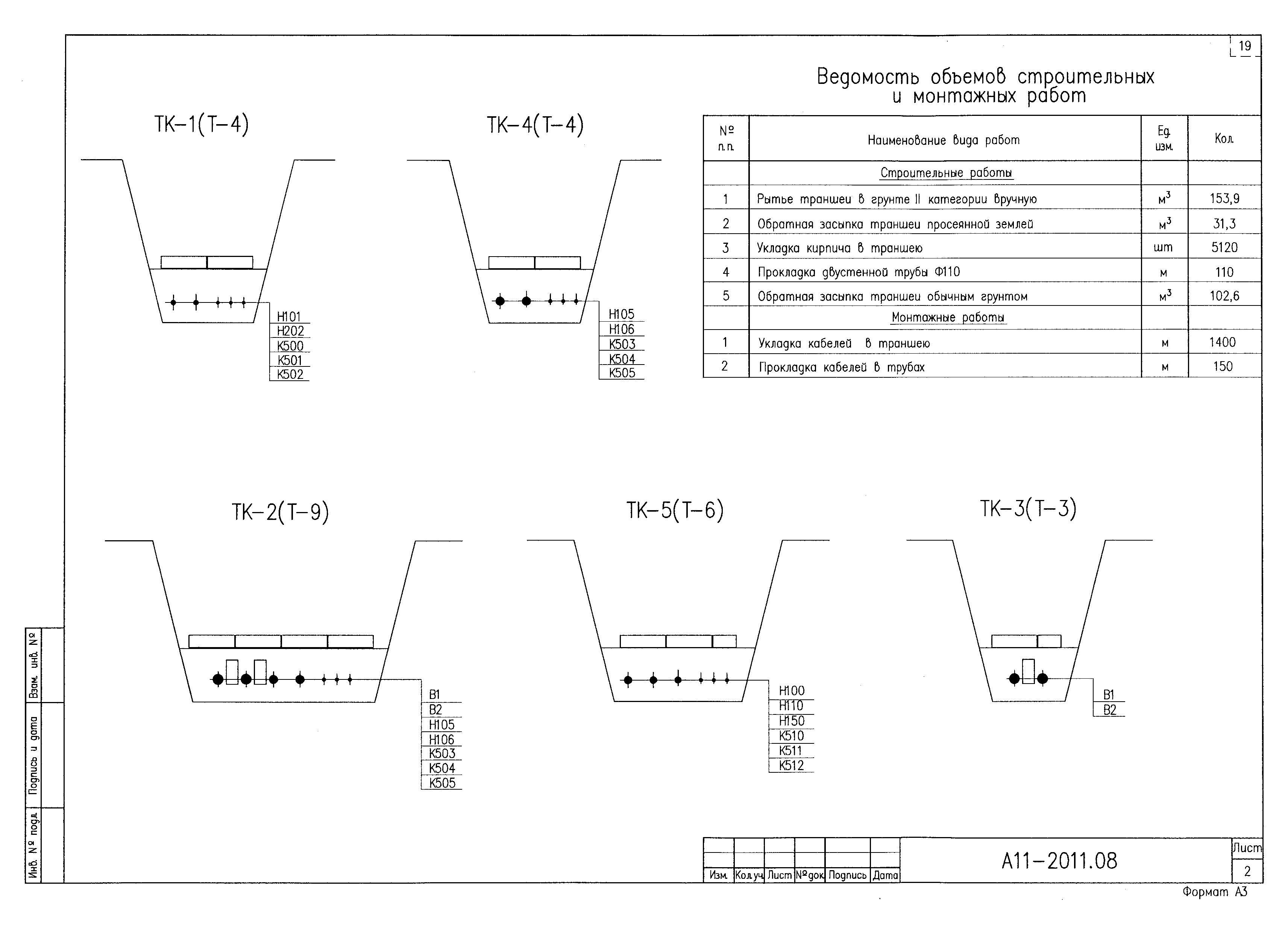

На данном изображении приведен пример прокладки кабеля в земле ( кабельной линии)
Насколько глубокой должна быть подземная энергия Диаграмма
Хотите знать, насколько глубокой должна быть подземная энергия? У вас есть кто-то копать траншею и нужно знать глубину. Мы можем помочь советом с этим.
В среднем глубина подземного электроснабжения должна быть не менее 900 мм или 3 фута до верха кабеля или канала. Так как вам, скорее всего, придется нанять кого-нибудь, чтобы выкопать для вас траншею, будет хорошей идеей пойти на полную глубину.
Вы можете иметь меньшую глубину, однако читайте дальше, чтобы получить все подробности.Очевидно, что существуют разные правила для разных штатов и провинций.
В соответствии с электротехническим кодексом Канады CEC 2018
| силовой кабель для зоны ТС | силовой кабель вне ТС | |||||||
| 900 мм или 3 фута | 450 мм или 18 дюймов | |||||||
Что такое траншея? Траншея — это в основном туннель или путь, ведущий к источнику энергии.
Кабель 3000 мм или 12 футов. Кабель, заключенный в медную трубку, является медным кожухом. Называется проводник X.
Теперь, если трубопровод предназначен для питания, то вертикальное расстояние должно быть равно горизонтальному расстоянию или тому, насколько высоко вы хотите, чтобы трубопровод был. Например, если длина трубопровода не превышает 50 футов, то вам потребуется трубопровод длиной 60 футов.
Электрические – линии, по которым электричество идет от сети к дому. Это линии, которые несут электричество от сети к дому.
90.
Рекомендации следующие: Над землей – 500 м над землей – 500 м над землей Под землей – от 500 до 1700 м под землей.
Это будет зависеть от того, насколько вы глубоки, и вам нужно учитывать количество воды в вашем грунте.
Так закапывается кабель, сам канал и провода, которые находятся внутри кабеля.Есть несколько различных видов подземной энергии, которые вы можете использовать.
мм):| Факторы снижения номинальных характеристик | Справочная таблица | Результат |
| Снижение номинальных характеристик из-за температуры грунта (k1) | Таблица B11 | |
| Снижение номинальных характеристик из-за глубины прокладки кабеля (k2) | Стол B12/B13 | |
| Снижение номинальных характеристик из-за удельного теплового сопротивления грунта (k3) | Стол B14/B15/B16/B17 | |
| Снижение номинальных характеристик из-за расположения кабелей (k4) | Стол B18/B19/B20/B21 | |
| Общее снижение характеристик под землей (k1 x k2 x k3 x k4) |
обсуждался в статье Факторы снижения номинальных характеристик кабеля.
В кратком описании здесь поясняются входные данные, необходимые для расчета снижения номинальных характеристик подземного кабеля с использованием таблицы IEC. Наконец, будет сгенерировано общее снижение характеристик, учитывающее все 4 отдельных фактора снижения характеристик.
Снижение номинальных характеристик из-за температуры грунта (k1)
Выберите температуру грунта из выпадающего списка. Соответственно изменится коэффициент снижения k1. В случае, если температура грунта составляет 20 градусов, коэффициент снижения номинальных характеристик равен единице (1).
Снижение номинальных характеристик из-за глубины укладки (k2)
Выберите из выпадающего списка глубину прокладки кабеля и характеристики кабеля (одножильный или многожильный, площадь жилы).Соответственно изменится коэффициент снижения k2. При глубине заложения 0,8 м коэффициент снижения характеристик равен единице (1).
Снижение номинальных характеристик из-за удельного теплового сопротивления грунта (k3)
Выберите удельное тепловое сопротивление грунта проекта из выпадающего списка.
Соответственно изменится коэффициент снижения k3. В случае удельного теплового сопротивления грунта 1,5 К*м/Вт коэффициент снижения номинала равен единице (1).
Снижение номинальных характеристик из-за расположения кабелей (k4)
Расположение кабелей, как правило, определяется в разделе «Прокладка кабелей».Для подземного кабеля применимы 2 метода D1 и D2.
Снижение номинальных характеристик подземного кабеля
Этот коэффициент кратен всем вышеуказанным 4 факторам, а именно. к 1 х к 2 х к 3 х к 4
ФАКТОРЫ ПОНИЖЕНИЯ РЕЙТИНГА | | кей-инд
ТЕКУЩИЕ РЕЙТИНГИ
Рекомендации KEI для текущих рейтингов
Номинальный ток силовых кабелей определяется максимальной силой тока (ампер), который может непрерывно течь по кабелю в условиях постоянной нагрузки без какого-либо риска повреждения кабеля или ухудшения его электрических свойств.
Значения, указанные в таблицах, действительны для одной цепи в трехфазной системе при указанных условиях.
Для группировки кабелей необходимо использовать номинальные коэффициенты.
Допустимая нагрузка по току, указанная в технических характеристиках KEI, предназначена для руководства, чтобы помочь инженерам по эксплуатации в выборе кабелей с точки зрения безопасности и надежности.
- Макс. Температура проводника: 90 ° C
- Температура окружающего воздуха: 30°C
- Температура окружающего воздуха: 40°C
- Удельное тепловое сопротивление почвы: 150°C см/Вт
- Глубина заложения
- 3.Кабели 3, 6,6 и 11 кВ: 90 см
- Кабели 22 и 33 кВ: 105 см
- Макс. Температура проводника
- для короткого замыкания: 250° C
Для получения максимальной допустимой нагрузки по току кабеля, работающего в условиях, отличных от стандартных, необходимо умножать различные номинальные коэффициенты следующим образом: —
- I а = K x I с
- в амперах
- I a : Номинальный ток при фактических условиях эксплуатации (ампер)
- I s : Номинальный ток при стандартных условиях эксплуатации (ампер) K : Коэффициент номинала, если применимо
ФАКТОРЫ УНИЖЕНИЯ РЕЙТИНГА
Для температуры воздуха и земли
Рейтинговые коэффициенты для изменения температуры окружающего воздуха
| Температура воздуха, 0°С | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 |
|---|---|---|---|---|---|---|---|---|
| Номинальный коэффициент (максимальная температура проводника 90°C) | 1. 16 | 1.11 | 1,06 | 1,00 | 0,94 | 0,88 | 0,81 | 0,74 |
Номинальные коэффициенты для изменения температуры грунта для кабелей, проложенных непосредственно в грунте
| Температура грунта, 0°С | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 |
|---|---|---|---|---|---|---|---|---|
| Номинальный коэффициент (максимальная температура проводника 90°C) | 1.12 | 1,08 | 1,04 | 1,00 | 0,96 | 0,91 | 0,87 | 0,82 |
Номинальные коэффициенты для изменения температуры грунта для кабелей в каналах
| Температура грунта, 0°С | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 |
|---|---|---|---|---|---|---|---|---|
| Номинальный коэффициент (максимальная температура проводника 90°C) | 1. 12 | 1,08 | 1,04 | 1,00 | 0,96 | 0,91 | 0,87 | 0,82 |
Коэффициенты оценки глубины прокладки кабелей, проложенных непосредственно в земле
| Глубина укладки | Кабели 3,3, 6,6 и 11 кВ | Кабели 22 и 33 кВ |
|---|---|---|
| мм | ||
| 900 | 1,00 | – |
| 1050 | 0.99 | 1,00 |
| 1200 | 0,97 | 0,99 |
| 1500 | 0,95 | 0,97 |
| 1800 | 0,94 | 0,95 |
| 2000 | 0,93 | 0,94 |
| 2500 | 0,91 | 0,92 |
| 3000 или более | 0,90 | 0,91 |
РЕЙТИНГОВЫЕ ФАКТОРЫ ГРУППЫ
ДЛЯ ОДНОЖИЛЬНЫХ КАБЕЛЕЙ
Групповые номинальные коэффициенты для трехжильных кабелей, проложенных в горизонтальной плоскости непосредственно в земле
| Количество кабелей в группе | Расстояние между центрами группы трилистников | ||||
|---|---|---|---|---|---|
| Прикосновение | 200 | 400 | 600 | 800 | |
| 2 | 0. 79 | 0,86 | 0,90 | 0,92 | 0,94 |
| 3 | 0,67 | 0,77 | 0,82 | 0,86 | 0,89 |
| 4 | 0,61 | 0,72 | 0,79 | 0,83 | 0,87 |
| 5 | 0,56 | 0,68 | 0,76 | 0,81 | 0,85 |
| 6 | 0,53 | 0.65 | 0,74 | 0,80 | 0,84 |
| 7 | 0,50 | 0,63 | 0,72 | 0,78 | 0,83 |
| 8 | 0,48 | 0,61 | 0,71 | 0,78 | – |
| 9 | 0,46 | 0,60 | 0,70 | 0,77 | – |
| 10 | 0,44 | 0,59 | 0.69 | – | – |
| 11 | 0,43 | 0,58 | 0,69 | – | – |
| 12 | 0,42 | 0,57 | 0,68 | – | – |
| 2 | 0,79 | 0,86 | 0,90 | 0,92 | 0,94 |
Кабели, уложенные на стеллажах/лотках в крытых траншеях со съемными крышками, где циркуляция воздуха ограничена, Трилистники разделены двумя диаметрами кабеля по горизонтали, а лотки расположены ярусами на расстоянии 300 мм.
| Кол-во стеллажей/лотков в ярусах | Количество трилистников в горизонтальной формации | ||
|---|---|---|---|
| 1 | 2 | 3 | |
| 1 | 0,95 | 0,90 | 0,88 |
| 1 | 0,95 | 0,90 | 0,88 |
| 2 | 0,90 | 0,85 | 0,83 |
| 3 | 0.88 | 0,83 | 0,81 |
| 6 | 0,86 | 0,81 | 0,79 |
То же, что и B., но кабели проложены на открытом воздухе.
| 1 | 1,00 | 0,98 | 0,96 |
| 2 | 1,00 | 0,95 | 0,93 |
| 3 | 1,00 | 0,94 | 0,92 |
| 6 | 1.00 | 0,93 | 0,90 |
ДЛЯ МНОГОЖИЛЬНЫХ КАБЕЛЕЙ
Прокладка кабелей в бетонных траншеях со съемными крышками, на кабельных лотках, где ограничена циркуляция воздуха.
Кабели располагаются на расстоянии одного диаметра кабеля, а лотки располагаются ярусами с шагом 300 мм. Зазор между стеной и кабелем 25 мм.
| Количество кабельных лотков на ярусе | Расстояние между трилистниками | ||||
|---|---|---|---|---|---|
| 1 | 2 | 3 | 6 | 9 | |
| 1 | 0.95 | 0,90 | 0,88 | 0,85 | 0,84 |
| 2 | 0,90 | 0,85 | 0,83 | 0,81 | 0,80 |
| 3 | 0,88 | 0,83 | 0,81 | 0,79 | 0,78 |
| 6 | 0,86 | 0,81 | 0,79 | 0,77 | 0,76 |
Кабель, проложенный в кабельных лотках, находящихся на открытом воздухе, с прокладкой кабелей на расстоянии одного диаметра кабеля и в лотках ярусами через 300 мм.
Расстояние кабеля от стены 25 мм.
| Количество кабельных лотков на ярусе | Количество кабелей | ||||
|---|---|---|---|---|---|
| 1 | 2 | 3 | 6 | 9 | |
| 1 | 1 | 0,98 | 0,80 | 0,75 | 0,73 |
| 2 | 1 | 0,95 | 0,76 | 0,71 | 0,69 |
| 3 | 1 | 0.94 | 0,74 | 0,70 | 0,68 |
| 6 | 1 | 0,93 | 0,72 | 0,68 | 0,66 |
Кабели, проложенные в кабельных лотках на открытом воздухе, при этом кабели, соприкасающиеся с лотками, располагаются ярусами через 300 мм. Зазор между стеной и кабелем 25 мм.
| Количество кабельных лотков | Количество кабелей на лоток | ||||
|---|---|---|---|---|---|
| 1 | 2 | 3 | 6 | 9 | |
| 1 | 1 | 0. 84 | 0,80 | 0,75 | 0,73 |
| 2 | 1 | 0,80 | 0,76 | 0,71 | 0,69 |
| 3 | 1 | 0,78 | 0,74 | 0,70 | 0,68 |
| 6 | 1 | 0,76 | 0,72 | 0,68 | 0,66 |
Кабели, проложенные непосредственно в земле в горизонтальном положении.
| Количество кабелей в группе | Расстояние кабелей | |||
|---|---|---|---|---|
| Прикосновение | 15см | 30см | 45 см | |
| 2 | 0,79 | 0,82 | 0,87 | 0,90 |
| 3 | 0,69 | 0,75 | 0,79 | 0,83 |
| 4 | 0,62 | 0,69 | 0,74 | 0.79 |
| 5 | 0,58 | 0,65 | 0,72 | 0,76 |
| 6 | 0,54 | 0,61 | 0,69 | 0,75 |
Способы прокладки кабеля | Электрическая революция
Существуют следующие способы прокладки кабеля
- Прямая укладка
- Система протяжки
- Укладка кабеля на скалах внутри туннеля
(а) Прямая прокладка
- При этом способе прокладки кабеля требуется траншея около 1.
5
метр в глубину и 45 см в ширину выкапывается. - Траншея засыпана слоем песка толщиной около 10 см и поверх него проложен кабель.
- Песок препятствует проникновению влаги со стороны дна или земли.
- Как только кабель проложен по песку, другой слой песка толщиной около 10 см, уложенный над кабелем.
- Траншея покрыта кирпичом, чтобы защитить кабель от механических повреждений.
- Если в траншейный, его располагают горизонтально или вертикально.
- Осевое расстояние 30 см предусмотрено между кабелями, чтобы уменьшить нагрев между ними и замыкание на одном кабеле не влияет на другой кабель.
5

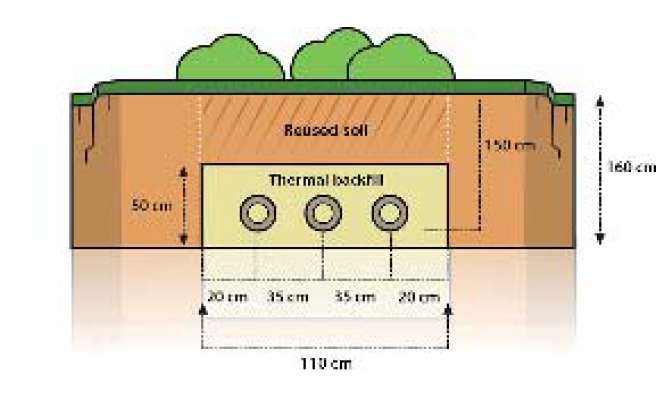

метр в глубину и 45 см в ширину выкапывается.- Минимальная глубина прокладки кабеля от поверхности земли до верха кабеля приведены ниже.
Кабель | Расстояние от верха земли до верха кабеля |
Кабель высокого напряжения: 3. | 0,9 м |
Кабель высокого напряжения: 22 кВ, 33 кВ | 1,05 м |
Кабель низкого напряжения | 0,75 м |
Кабель управления | 0,75 м |
Кабель на пересечении дорог | 1.00 м |
Кабель на железнодорожных переездах | 1,00 м |
от 3 кВ до 11 кВПространство для кабеля питания и других кабелей
Кабель питания к кабелю управления | 0,2 м |
Силовой кабель к газопроводу/водопроводу | 0,3 м |
Кабель питания к кабелю связи | 0. |
3 мПреимущества
- Простой метод
- Менее затратный
- Улучшенные условия для рассеивания тепла, выделяемого в кабель
- Кабель свободен от неблагоприятного воздействия внешних атмосферные условия
Недостатки
- Локализация неисправности затруднена
- Продление нагрузки возможно только за счет стоимости нового земляные работы и прокладка кабеля
- Высокая стоимость обслуживания
- Не может использоваться в перегруженных районах, где копать неудобно и дорого.
- Кабель может быть поврежден из-за частого копания в место прокладки кабеля
- Свинцовая оболочка кабеля может быть повреждена из-за химические изменения в почве.
(b) Система подачи
- Этот метод применяется в перегруженных районах, где прямая прокладка кабеля стоит дорого.
- При этом способе прокладки кабеля линия
прокладываются трубопроводы, воздуховоды или трубы из железа или камня/цементобетона
в окопах рядышком.
- Трос протянут в люки.
- На рисунке показано четырехсторонний подземный кабельный канал.
- Из четырех каналов три канала несут основной силовой кабель и четвертый канал несет контрольный кабель для защиты и распределительное оборудование.
- Диаметр воздуховод всегда должен быть больше диаметра кабеля, чтобы тянуть кабель безопасно.
- Воздуховод всегда делают прямым, но иногда его делают изогнутым, если любые препятствия.
- При выполнении воздуховода изогнутым диаметр трубы сохраняется больше, чтобы облегчить протягивание кабеля через трубу.
- Расстояние по вертикали между две соседние трубы должны быть 0,25 м – 0,75 м.
- Кабель не требуется армирование, но снабжено джутовой / мешковиной лентой для защиты их во время втягивания воздуховода.
Преимущества
- Ремонт/обслуживание кабеля возможен без земляные работы
- Расходы на техническое обслуживание значительно снижены по сравнению с метод прямой прокладки кабеля
- Меньшая вероятность возникновения замыкания между кабелями из-за
механическая защита, обеспечиваемая воздуховодом.
- Долгий срок службы кабель из-за меньшей вероятности неисправности кабеля
Недостатки
- Высокая начальная стоимость
- Токопроводящая способность кабеля снижается из-за для меньшего рассеивания тепла и плотной группировки кабелей.
(c) Кабель, лежащий на стеллажах внутри туннеля
- Прокладка кабеля на стойках показана на рисунке.
- Если туннель не вентилируется, тепло, выделяемое кабелем, рассеивается только через стену туннеля.
- Следовательно, увеличивается температура кабеля внутри туннеля результирующая допустимая токовая нагрузка кабеля снижается в туннеле.
- Повышение температуры в туннеле определяется как
T = Вт / 3P
Где
T = температура в 0 C (выше температуры окружающей среды температура )
Вт = потери тепла на метр длины кабеля (Вт)
P = периметр поперечного сечения туннеля в метрах
Кабель, подвешенный к контактной сети
- В некоторых местах кабель подвешивается с помощью
подтяжки алюминий/сталь/кожа.
- Подвеска подвешивается на цепной проволоке с помощью проволоки из оцинкованного железа.
- Проволока контактной сети из оцинкованной стали достаточной прочности.
- Два конца контактной сети должны быть подключены к жесткие опоры. Жесткие опоры могут быть выполнены из стальных опор.
Вам также может понравиться:
Зиг-Заг Трансформер
Сравнить Силовой трансформатор – Распределительный трансформатор
Третичная обмотка: конструкция и работа
Заземляющий трансформатор: Строительство и работа
Гистерезисный двигатель: конструкция, работа, Характеристика, Приложения
Реактивный двигатель: конструкция, работа, Характеристика, Приложения
Спецификация глубины для прокладки подземных кабелей в Австралии
7 октября 2018 г. При прочих равных условиях электрические кабели должны быть проложены на глубине 500 мм под землей.
Затем, если потребитель решит копать на своей земле, эта яма не может быть глубже 300 мм. Конечно, это фиксированное значение относится только к чьему-то окончательному соединению мощности. Если по кабелю проходят тысячи вольт и сотни ампер, необходимая глубина установки будет больше.
Технические характеристики глубины Multi-Voltage в Victoria
Давайте постараемся сделать эту тему красивой и простой. Здесь не допускается двусмысленность, поэтому мы будем придерживаться фактов. Как уже упоминалось, глубина подземного кабеля 500 мм относится к домам и небольшим коммерческим объектам.Используемые кабели должны быть предназначены для подземного электроснабжения, поэтому изоляция на линиях также будет двойной и бронированной. Отсюда руководители проектов по копанию траншей сверяются со своими нормативными руководствами и таблицами глубины заглубления. Например, прямо подземный электрический кабель на 1,5 кВ должен проходить глубже, возможно, на 750 мм.
Говоря об однозначных рейтингах глубины
Силовые кабели, проложенные непосредственно в жилом помещении, уходят вниз на глубину до 500 мм и должны оставаться на этой глубине до тех пор, пока не дойдут до назначенной точки заделки.
Теперь предположим, что кабель идет от городского распределительного комплекса и входит на местную подстанцию. Это кабель на 11 кВ, который защищен диэлектрической газовой обшивкой или пропитанным маслом бумажным покрытием. Толстая резиновая оболочка и экран из проволочной брони дополнительно защищают токоведущие проводники. Добавляя глубину к защите от высокого напряжения, спецификация глубины 1000 мм защищает линию высокого напряжения от повреждений. Опять же, мы имеем в виду непосредственно проложенный кабель. Однако при таком напряжении этот метод захоронения становится менее вероятным.
Варианты механической крышки и корпуса
При установке под толстыми бетонными плитами номинальная глубина 1000 мм, используемая для определения того, насколько глубоко может быть проложен кабель 11 В, уменьшается до 600 мм. При прокладке кабелей на 22 кВ и выше глубина уменьшается с 1000 мм до 750 мм. Опять же, руководителю проекта необходимо ознакомиться с соответствующими электротехническими нормами и таблицами глубины погружения.
Таблицы увенчаны коллекторами прямого и механического покрытия, а также опцией, закрывающей стальные и гибкие пластиковые кабелепроводы.Но помните, что эти значения указаны как нормативные минимумы. Оставленные на усмотрение службы рытья траншей, кабели могли опускаться еще глубже, возможно, в качестве компенсационной меры, используемой для компенсации прохода кабеля под шоссе или подземными коммуникациями.
Крайне важно полностью соблюдать требования по глубине, указанные в нормативных директивах по электротехнике. Это работа для профессиональных траншейных служб, тех, кто понимает различные пороговые значения напряжения и риски, связанные с правильно проведенной процедурой прокладки подземных кабелей.Базовые минимумы, используемые для подземных кабелей в Австралии, не подлежат обсуждению, хотя глубины могут быть больше, как того требует уникальная особенность проекта.
Оптимизировано
NetwizardSEO.
