Газы горючие природные для промышленного и коммунально-бытового назначения. Технические условия – РТС-тендер

ГОСТ 5542-87

Группа Б11

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ГАЗЫ ГОРЮЧИЕ ПРИРОДНЫЕ ДЛЯ
ПРОМЫШЛЕННОГО И КОММУНАЛЬНО-БЫТОВОГО НАЗНАЧЕНИЯ



МКС 75.060

ОКП 02 7110

Дата введения 1988-01-01

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством газовой промышленности СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 16.04.87 N 36

3. ВЗАМЕН ГОСТ 5542-78

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

5. Ограничение срока действия снято по протоколу N 2-92 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 3-93)

6. ИЗДАНИЕ с Поправкой (ИУС 7-2001)

Настоящий стандарт распространяется на природные горючие газы, предназначенные в качестве сырья и топлива для промышленного и коммунально-бытового использования.

Обязательные требования к качеству продукции изложены в п.1.1 (таблица, показатели 4, 5, 8), разд.2.



1.1. По физико-химическим показателям природные горючие газы должны соответствовать требованиям и нормам, приведенным в таблице.

Наименование показателя

Норма

Метод испытания

1. Теплота сгорания низшая, МДж/м (ккал/м), при 20 °С, 101,325 кПа, не менее

31,8
(7600)

ГОСТ 27193,
ГОСТ 22667,
ГОСТ 10062

2. Область значений числа Воббе (высшего), МДж/м (ккал/м)

41,2-54,5
(9850-13000)

ГОСТ 22667

3. Допустимое отклонение числа Воббе от номинального значения, %, не более

±5

4. Массовая концентрация сероводорода, г/м, не более

0,02

ГОСТ 22387.2

5. Массовая концентрация меркаптановой серы, г/м, не более

0,036

ГОСТ 22387.2

6. Объемная доля кислорода, %, не более

1,0

ГОСТ 22387.

3,
ГОСТ 23781

7. Масса механических примесей в 1 м, г, не более

0,001

ГОСТ 22387.4

8. Интенсивность запаха газа при объемной доле 1% в воздухе, балл, не менее

3

ГОСТ 22387.5

Примечания:

1. По согласованию с потребителем допускается подача газа для энергетических целей с более высоким содержанием сероводорода и меркаптановой серы по отдельным газопроводам.

2. Показатели по пп.2, 3, 8 распространяются только на газ коммунально-бытового назначения.

Для газа промышленного назначения показатель по п.8 устанавливается по согласованию с потребителем.

3. Номинальное значение числа Воббе устанавливают в пределах нормы показателя по п. 2 таблицы для отдельных газораспределительных систем по согласованию с потребителем.

1.2. Точка росы влаги в пункте сдачи должна быть ниже температуры газа.

1.3. Наличие в газе жидкой фазы воды и углеводородов не допускается и является факультативным до 01.01.89.

1.4. Требования безопасности

1.4.1. Природные горючие газы по токсикологической характеристике относятся к веществам 4-го класса опасности по ГОСТ 12.1.007.

1.4.2. Природные горючие газы относятся к группе веществ, способных образовывать с воздухом взрывоопасные смеси.

Концентрационные пределы воспламенения (по метану) в смеси с воздухом, объемные проценты: нижний  — 5, верхний — 15, для природного газа конкретного состава концентрационные пределы воспламенения определяют в соответствии с ГОСТ 12.1.044.

Категория взрывоопасной смеси 11А-Т1.

1.4.3. Предельно допустимая концентрация (ПДК) углеводородов природного газа в воздухе рабочей зоны равна 300 мг/м в пересчете на углерод  (ГОСТ 12. 1.005).

Предельно допустимая концентрация сероводорода в воздухе рабочей зоны 10 мг/м, сероводорода в смеси с углеводородами С — С — 3 мг/м.

1.4.4. Меры и средства защиты работающих от воздействия природного газа, требования к личной гигиене работающих, оборудованию и помещению регламентируются правилами безопасности в нефтегазодобывающей промышленности и правилами безопасности в газовом хозяйстве, утвержденными Госгортехнадзором СССР.

2.1. Отбор проб — по ГОСТ 18917.

2.2. Места отбора проб, периодичность и пункты контроля качества газа на соответствие требованиям настоящего стандарта устанавливают по согласованию с потребителем. При этом периодичность контроля по показателям таблицы 1, 5-8, а также по точке росы влаги газа должна быть не реже одного раза в месяц. Допускается по согласованию с потребителем не определять массовую концентрацию сероводорода в газе месторождений, не содержащих данной примеси.

2.3. Результаты периодических испытаний качества газа распространяются на объем газа, прошедший по трубопроводу за период между данным и последующим испытаниями.

2.4. При получении неудовлетворительных результатов испытаний хотя бы по одному из показателей проводят повторные испытания по данному показателю на вновь отобранной пробе. Результаты повторных испытаний считаются окончательными и распространяются на объем газа, прошедший по трубопроводу за период между данным и предыдущим испытаниями.

3.1. Определение точки росы влаги в газе — по ГОСТ 20060. Допускается определение другими методами и приборами с такой же точностью измерения.

4.1. Транспортирование газа осуществляется по газопроводам через газораспределительные станции и пункты. Природный горючий газ может подаваться потребителям непосредственно с промыслов, газоперерабатывающих заводов, магистральных газопроводов и станций подземного хранения газа через газораспределительные станции и пункты.

Текст документа сверен по:

официальное издание

Газы горючие. Технические условия: Сб. ГОСТов. —

М.: ИПК Издательство стандартов, 2004

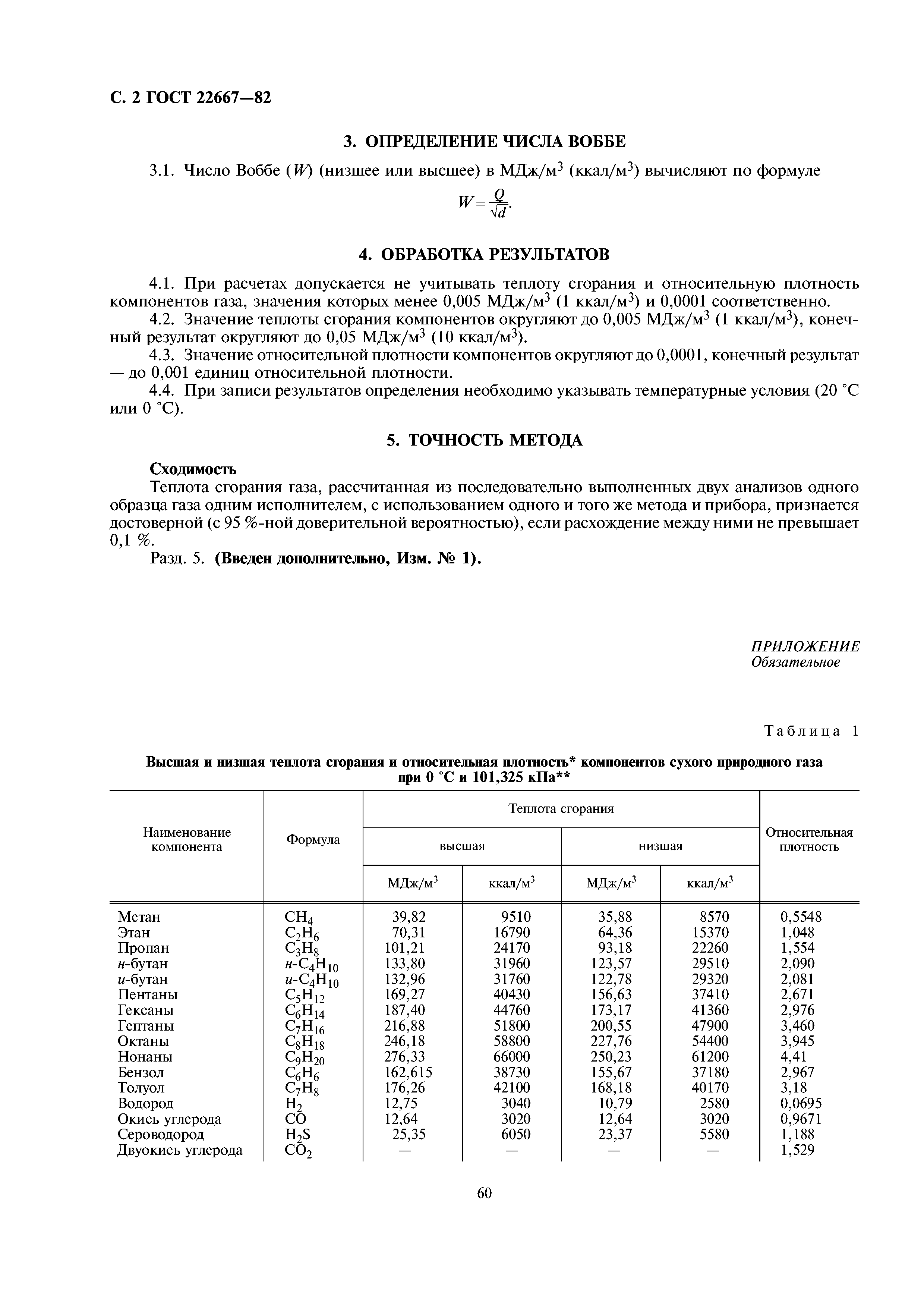

RussianGost|Official Regulatory Library — GOST 22667-82

Combustible natural gases. Methods to calculate calorific value, specific gravity and Wobbe index


Газы горючие природные. Расчетный метод определения теплоты сгорания, относительной плотности и числа ВОББЕ

Status: Not effective — Canceled in the Russian Federation

The standard establishes methods for calculating the highest and lowest heat of combustion, the relative density and the Wobbe index of dry natural hydrocarbon gases by their composition and known physical quantities of pure components.


Стандарт устанавливает методы расчета высшей и низшей теплоты сгорания, относительной плотности и числа «Воббе» сухих природных углеводородных газов по компонентному составу и известным физическим величинам чистых компонентов.

Choose Language: EnglishGermanItalianFrenchSpanishChineseRussian

Format: Electronic (pdf/doc)

Page Count: 8

Approved: Gosstandart of the USSR, 8/23/1982

SKU: RUSS15628






The Product is Contained in the Following Classifiers:

PromExpert » SECTION I. TECHNICAL REGULATION » V Testing and control » 4 Testing and control of products » 4.2 Testing and control of products of fuel and energy industry » 4.2.2 Oil, oil products and gas »

ISO classifier » 75 EXTRACTION AND PROCESSING OF OIL, GAS AND RELATED PRODUCTION » 75.160 Fuel » 75.160.30 Gaseous fuel »

National standards » 75 EXTRACTION AND PROCESSING OF OIL, GAS AND RELATED PRODUCTION » 75. 160 Fuel » 75.160.30 Gaseous fuel »

National Standards for KGS (State Standards Classification) » Latest edition » B Oil products » B1 Liquid and gaseous fuel » B19 Test methods. Packaging. Marking »

National Standards for OKSTU » OIL, PETROLEUM PRODUCTS, GAS » Control methods (testing, analysis, measurements) »

As a Replacement Of:

GOST 22667-77: Combustible natural gases. Methods to calculate calorific value, specific gravity and Wobbe index

The Document References:

GOST 23781-87: Natural combustible gases. Chromatographic method for determination of component composition

The Document is Referenced By:

GOST 11032-97: Domestic gas storage water heaters. General specifications

GOST 16569-86: Burners for domestic gas heaters

GOST 27193-86: Combustible natural gases. Method for Determination of Caloric Value With Water Calorimeter

GOST 27577-2000: Compressed natural fuel gas for internal-combustion engines. Specifications

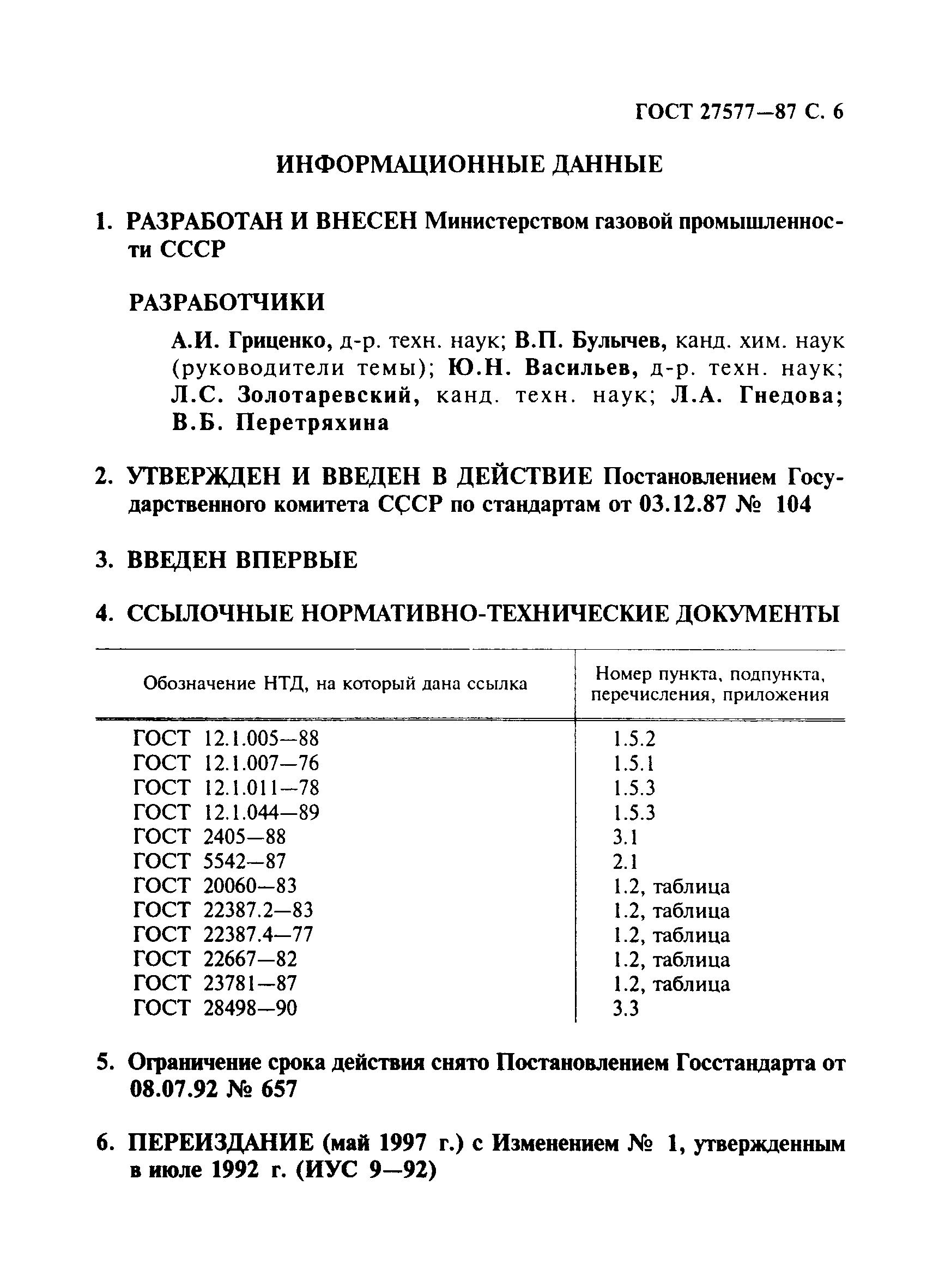

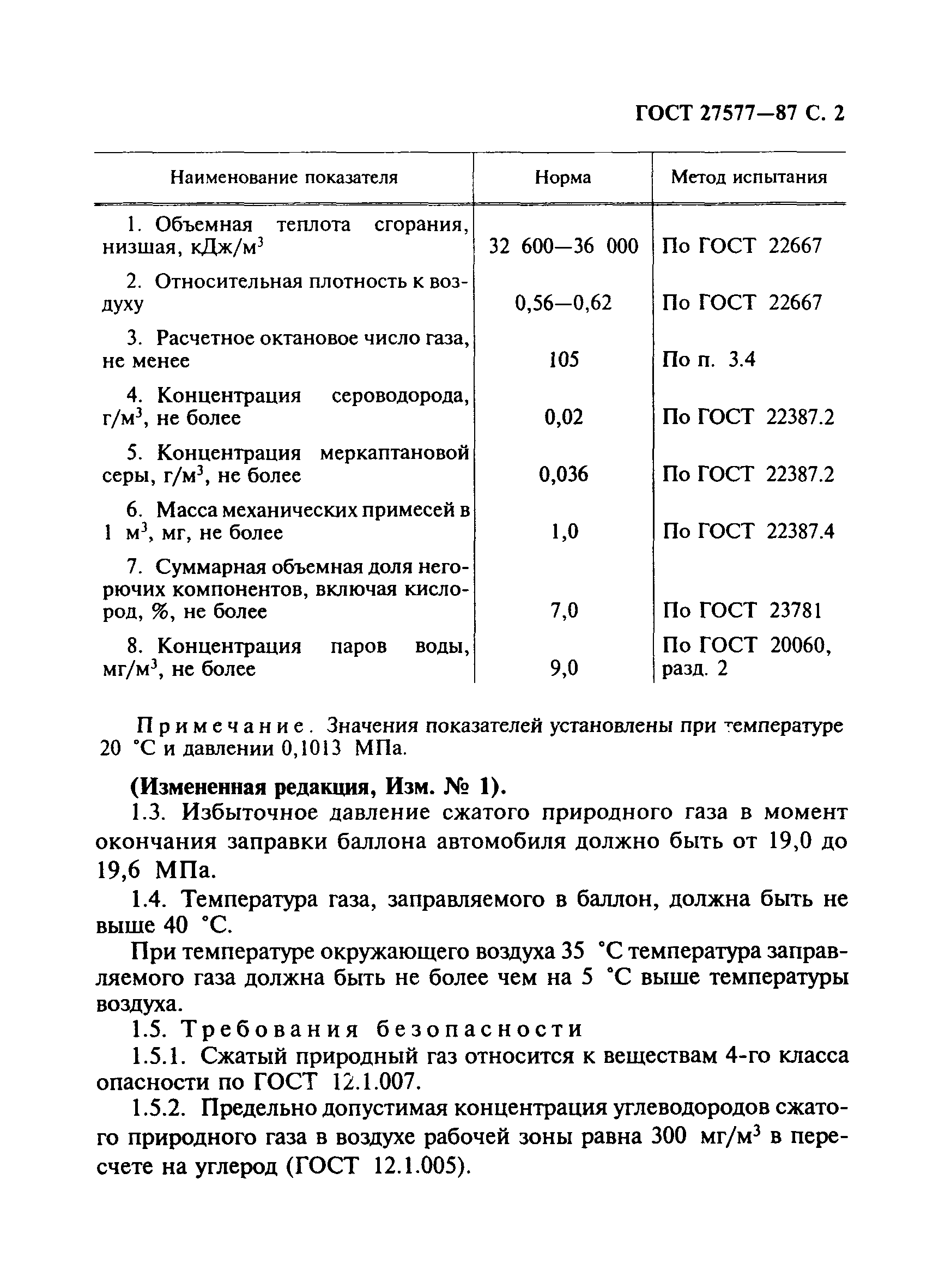

GOST 27577-87: Compressed natural fuel gas for gas-driven vehicles

GOST 30319.1-96: Natural gas. Methods for the evaluation of physical properties

GOST 31850-2012: Automatic forced draught burners for gaseous fuels. Technical requirements, requirements of safety and test methods

GOST 5542-87: Natural fuel gases for industrial and domestic use

GOST R 51104-97: Exported liquefied hydrocarbon gases from Russian region. Specifications

GOST R 51383-99: Automatic forced draught burners for gaseous fuels. Technical requirements, safety requirements and test methods

GOST R 52782-2007: Gas turbines. Test methods. Acceptance tests

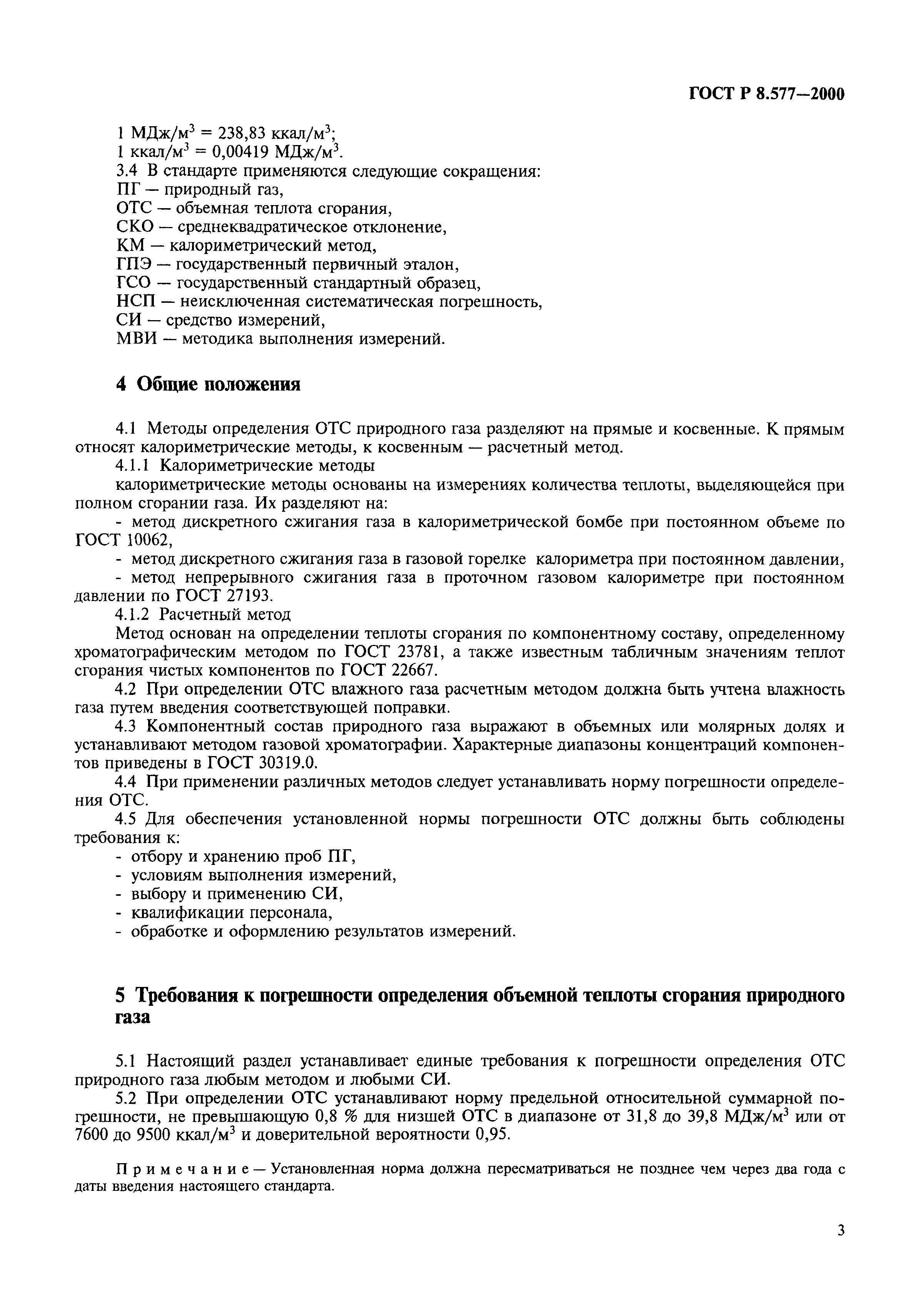

GOST R 8.577-2000: State system for assuring the uniformity of measurements. Volumetric heat (energy) of combustion of natural gas. General requirements to methods for determination
