Набивки сальниковые, плетеные по ГОСТ 5152-84,основные характеристики

Артикул:

Специальная ценаКрупный опт ценаОпт ценаМелкий опт цена

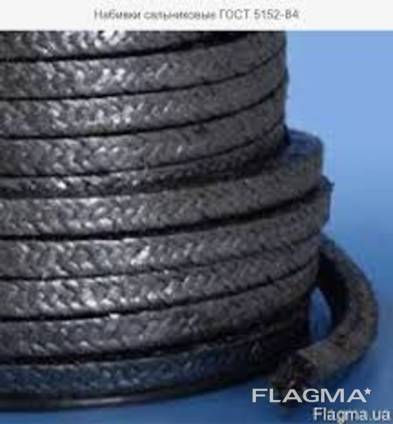

Набивки сальниковые, плетеные по ГОСТ 5152-84.


     Набивки сальниковые, плетеные применяются для заполнения сальниковых камер и герметизации подвижных и неподвижных соединений различных машин и аппаратов , рекомендуется для насосов, клапанов вентилей и задвижек , работающих с высоким давлением и температурой , а также в агрессивных средах . Отличаются высокой гибкостью и пластичностью , износостойкостью и в то же время оказывает незначительное воздействие на вал . Устанавлтваются без разборки оборудования . Изготавливаются сальниковые набивки в виде гибкого графитового жгута квадратного или круглого сечения диагонального плетения , с однослойным и многослойным оплетением, 2-х, 3-х и 4-х рядного.
     Плотность

сальниковых набивок от 0,9 до 1,3 г/см3 . Выпускаемые размеры: от 4×4 мм до 30×30 мм.
     Правильный выбор и применение типа, марки набивки в значительной степени определяет работоспособность и надежность эксплуатации оборудования . Эксплутационные свойства набивок зависят от их состава и структуры.
     По составу набивки делятся на асбестовые и безасбестовые (на основе хлопковых и лубяных волокон) , сухие (чистые и графитированные) и пропитанные (жировым , графитоклеевым составами, суспензией фторопласта) , армированные (латунной проволокой) . По структуре плетения: сквозного, одно- и многослойного плетения сердечника.

  • Асбестовые набивки:
    • Сухие:
      • АС — асбестовая, плетенная, сухая
    • С пропиткой:
      • АГИ – асбестовая, проклееная с графитом, ингибированная.
      • АП-31 – асбестовая, пропитанная жировым антифрикционным составом на основе нефтяных экстрактов, графитизированная.

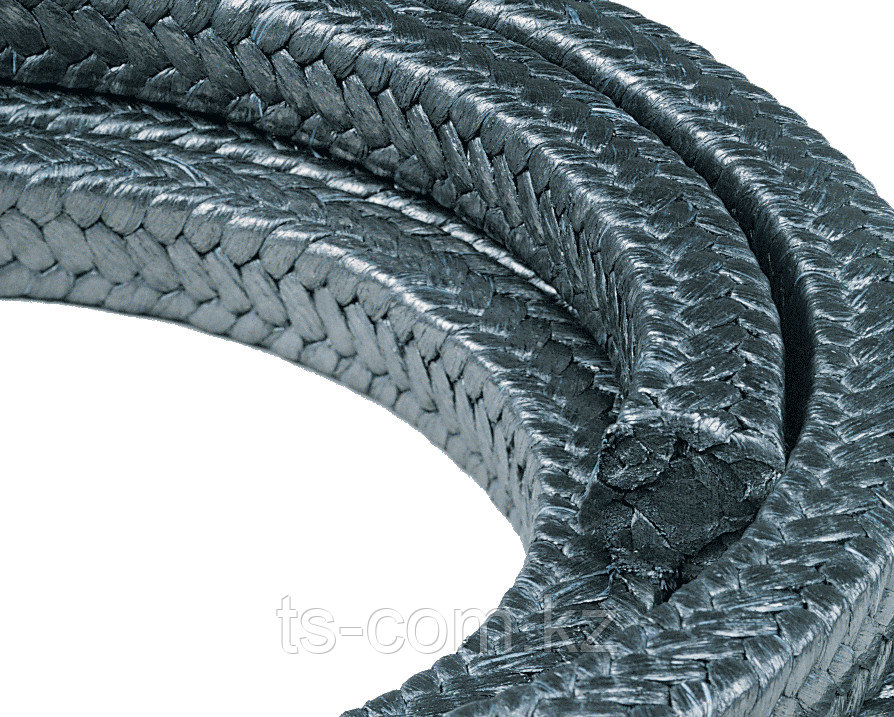

      • АПР-31 – асбестовая, с латунной проволокой, пропитанная жировым антифрикционным составом на основе нефтяных экстрактов, графитизированная.
      • АФТ – асбестовая, пропитанная суспензией фторопласта с тальком.
  • Без асбестовые набивки:
    • ЛП-31 — из лубяных волокон, графитированные
    • ХБС-31 — плетенная, хлопчатобумажная, сухая
    • ХБП-31 – неасбестовая хлопчатобумажная, пропитанная жировым антифрикционнным составом на основе нефтяных экстрактов, графитизированная.

     Поставляются в бухтах 15-20 кг.
     Область применения и рабочие характеристики.

Набивка сальниковая АС — асбестовая, плетенная, сухая.

     Диапазон рН рабочей среды 5–14

Рабочая среда давление среды, МПа, max температура среды, °С max Узел уплотнения скорость скольжения, м/с max
Нейтральные и агрессивные жидкие и газообразные среды 5. 0 300 Арматура 2
Аммиак жидкий и газообразный 4.5 –70…+150 Арматура 2
Газообразные среды 1.0 450 Неподвижные соединения аппаратов



Набивка сальниковая АГИ – асбестовая, проклееная с графитом, ингибированная.

     Диапазон рН рабочей среды 4 — 14

Рабочая среда давление среды, МПа, max температура среды, °С max Узел уплотнения скорость скольжения, м/с max
Воздух, азот, инертные газы 20.0 325 Арматура 2
Пар водяной 35.0 565 Арматура 2
Нефтепродукты 32.
0
450 Арматура 2
Вода, питательная вода, органические продукты 38.0
38.0
280
280
Арматура
Насосы
2
15
Аммиак жидкий и газообразный 32.0 –70…+150 Арматура
Насосы
2
15
Жидкие и газообразные нефтепродукты и агрессивные среды 37.0 600 Арматура 2



Набивка сальниковая АП-31 – асбестовая, пропитанная жировым антифрикционным составом на основе нефтяных экстрактов, графитизированная.

     Диапазон рН рабочей среды 3 — 1 0

Рабочая среда давление среды, МПа, max температура среды, °С max Узел уплотнения скорость скольжения, м/с max
Воздух, нейтральные и слабокислые растворы, газы и пары 4. 5 -70+300 Арматура 2
Вода, пар 1.6 225 Арматура 2
нефтепродукты, 2 -30…+300 Арматура 2
нефтепродукты 2 250 Насосы центробежные 15
Нейтральные и агрессивные жидкие среды
2
250 Насосы поршневые 2



Набивка сальниковая АПР-31 – асбестовая, с латунной проволокой, пропитанная жировым антифрикционным составом на основе нефтяных экстрактов, графитизированная.

     Диапазон рН рабочей среды 3–10

Рабочая среда давление среды, МПа, max температура среды, °С max Узел уплотнения скорость скольжения, м/с max
Нейтральные и агрессивные жидкие и газообразные среды 32. 0 –70…+200 Арматура 2
Нефтепродукты 2.0 –30…+300 Арматура 2
Нейтральные и агрессивные жидкие среды, нефтепродукты 2.5
4.5
210 Насосы центробежные
Насосы поршневые
15
2



Набивка сальниковая АФТ – асбестовая, пропитанная суспензией фторопласта с тальком.

     Диапазон рН рабочей среды 1–14

Рабочая среда давление среды, МПа, max температура среды, °С max Узел уплотнения скорость скольжения, м/с max
Сжиженные газы, жидкие и газообразные органические продукты 25.0 –70…+200 Арматура 2
Этилен 150. 0 –30…+300 Арматура 2
Органические продукты, кислые и щелочные среды, аммиак 3.0
34.0
300
250
Насосы центробежные
Насосы поршневые
15
2
Морская вода 4.5 –2…+50 Насосы центробежные 10



Набивка сальниковая ЛП-31 — из лубяных волокон, графитированные.

     Диапазон рН рабочей среды 5–10

Рабочая среда давление среды, МПа, max
температура среды, °С max
Узел уплотнения скорость скольжения, м/с max
Воздух, инертные газы, нейтральные пары, минеральные масла, углеводороды, нефтяное темное топливо, промышленная вода, морская вода, растворы щелочей 16. 0
2.5
150 Арматура
Насосы
2
15



Набивка сальниковая ХБС — 31 — плетенная, хлопчатобумажная, сухая.

     Диапазон рН рабочей среды 6–10

Рабочая среда давление среды, МПа, max температура среды, °С max Узел уплотнения скорость скольжения, м/с max
Пищевые среды, питьевая вода 20.0 100 Арматура
Насосы
2



Набивка сальниковая ХБП-31 – неасбестовая хлопчатобумажная, пропитанная жировым антифрикционнным составом на основе нефтяных экстрактов, графитизированная.

     Диапазон рН рабочей среды 5–14

Рабочая среда давление среды, МПа, max температура среды, °С max Узел уплотнения скорость скольжения, м/с max
Воздух, инертные газы, нейтральные пары, минеральные масла, углеводороды, нефтяное топливо, промышленная вода 20.
0
2.5
120 Арматура
Насосы
2
15



Сравнительные характеристики сальниковых набивок:

Среда АП-31 АПР-31 АФТ АГИ ХБП-31
Пар +
Нейтральные жидкие среды, нейтральные и агрессивные газообразные среды + +
Агрессивные жидкие среды, нефтепродукты + +   +
Газообразный аммиак, концентрированные щелочи, жидкий аммиак     + +
Вода, питательная вода, азот, жидкие и газообразные нефтепродукты       +
Воздух, инертные газы       + +
Нейтральный пар, промышленная вода, углеводороды, нефтяное топливо         +
Сжиженные газы, органические продукты, этилен, агрессивные среды, растворы щелочей     +
Рабочая температура °С -70 +300 -200 +300 -70 +600 +120
Давление, max Мпа: арматура 4,5 32,0 150 38,0 20,0
насосы поршневые 2,0 4,5 34,0 38,0 2,5
насосы центробежные 2,0 2,5 4,5 38,0 2,5
Скорость уплотнительного соединения, max м/с 15,0 15,0 15,0 25,0 15,0
Диапазон рН рабочей среды 3 — 14 3 — 10 1 — 14 4 — 14 5 — 10


ШАОН, шнур асбестовый общего назначения по ГОСТ 1779-83.


     Шнур асбестовый марки ШАОН (шнур асбестовый общего назначения) : состоит из волокон хризотилового асбеста с примесью хлопка и других химических волокон.
     Асбестовый шнур работоспособен при температуре до +400°С.
     Выпускается диаметрами от 3 мм до 35 мм.
     Шнур асбестовый применяются для теплоизоляции тепловых агрегатов , используются в уплотнении соединений в различных тепловых агрегатах и теплопроводящих системах.
     Поставляется в бухтах по15-30 кг.


Лента фторопластовая (ФУМ) по ТУ 6-05-1388-86.


     ФУМ — представляет собой неспеченый фторопласт-4Д , тонкодисперсионной модификации политетрафторэтилена.
     Лента ФУМ, маслобензостойкий, антикоррозийный, самосмазывающийся , нетоксичный, термостойкий и химически стойкий уплотнительный материал.
     Лента ФУМ предназначена для уплотнения резьбовых соединений технологических трубопроводов при транспортировании агрессивных жидкостей и газов за исключением растворов щелочных металлов , трехфтористого хлора и элементарного фтора, при проведениии сантехнических , авторемонтных работ, ремонте бытовой техники и других целей.
     Может применяться в технологическом оборудовании фармацевтической , пищевой и медицинской промышленности, в трубопроводах горячего и холодного водоснабжения , в том числе и питьевого.
     Лента ФУМ применяется при температуре от -60°С до +200°С и давлении среды до 10 МПа.
     Поставляется в мотках.
     Используется в качестве химически стойкого , самосмазывающегося набивочного, уплотнительного и прокладочного материала . В зависимости от химической стойкости и применения выпускается трех марок:

  • 1 – высшего и первого сорта – для уплотнения систем со средами общепромышленного типа , а также систем с сильнодейстующими агрессивными средами (концентрированные и разбавленные растворы кислот и щелочей) ; содержит смазку – масло вазелиновое медицинское по ГОСТ 3164-78 – от 17 до 20%;
  • 2 – для уплотнения систем, работающих на кислороде и других сильнодействующих окислителях ; не содержит смазку;
  • 3 – представляет собой краевые части ленты ФУМ марок 1 и 2, а также пленки СКЛ , изгтавливаемой по ТУ 301-05-49-90.

Изготавливается толщиной 0,1±0,02 мм, шириной 10, 15, 20, 60 мм, допуск по ширине, ±1,0 мм.
     Пример условного обозначения:
     Лента резьбоуплотнительная ФУМ 1 0,1х10 мм ТУ 6-05-1388-86
     ФУМ- лента шириной 10 мм; марка 1; толщ. 0,1 мм

Резинотехнические изделия в Екатеринбурге, Челябинске, Серове, Кургане

Каталог продукции Сальниковые набивки ГОСТ 5152-84

Уплотнители играют важнейшую роль на производстве, в машиностроении, в технике и сельском хозяйстве, и даже в быту. Они позволяют добиться необходимой герметизации, а также лучшей стыковки поверхностей. Если вы нуждаетесь в таких предметах, то заказывайте сальниковые набивки у нас, по крайне выгодной цене. Кроме того, такая продукция отличается прочностью и высоким качеством. Принцип работы несложен, именно поэтому уплотнители так долго служат для любых целей. Набивки действуют по типу прокладки. Они могут одинаково эффективно применяться в подвижных узлах, и в статических условиях.

Сальниковые набивки нужны для заполнения сальниковых камер, чтобы обеспечить полную герметизацию выбранной области. Наши менеджеры помогут вам выбрать из большого ассортимента товаров. Ведь правильная покупка во многом определяет степень герметичности, прочность. Поэтому нужно очень внимательно подходить к выбору марки продукции. Кроме того, сальниковая набивка классифицируется по различным признакам, что также важно учитывать.

Разновидности и особенности применения

Сальниковая набивка купить которую можно по очень выгодной цене в нашем магазине, прослужит значительно дольше, если правильно подойти к ее выбору. В основном свойства зависят от химического состава и общей структуры уплотнителя. Нужно выбирать между асбестовыми и безасбестовыми вариантами. Последние характеризуются меньшим сопротивлением высоким температурам. Также набивки могут быть сухими и пропитанными, то есть, обработанными жировыми, графитоклеевыми составами, а также фторопластом. Существует также особый тип уплотнителя – армированный, подходящий под большие нагрузки. По своей структуре все зависит от слоев и плетений. Бывают набивки со сквозным, многослойным и однослойным плетением.

Типы уплотнителей

Разновидностей набивок существует очень много, мы предлагаем наиболее популярные варианты, которые клиенты покупают чаще всего:

Асбестовые сухие:
АС — Асбестовая, плетеная, сухая
Обозначение по ГОСТ/ТУ Способ изготовления (структура) Размер сечения, мм Форма сечения Применяемость Плотность, г/см3, не менее
Рабочая среда Давление среды, МПа Температура среды, °С Скорость скольжения Узел уплотнения
АС ГОСТ
5152-84
сквозное 4, 5, 6,7,8,10 квадратная нейтральные и агрессивные жидкие и газообразные среды 5,0 300 2 арматура 0,5
с однослойным оплетением сердечника 4, 5, 6, 7, 8, 10, 12, 13, 14, 16, 18, 19, 20, 22, 25, 28 квадратная и круглая аммиак жидкий и газообразный 4,5 от минус 70 до плюс 150
многослойное плетение 16, 18, 19, 20, 22, 25, 28, 30, 32, 35, 38, 42, 45, 50 газообразные среды 1,0 450 неподвижные соединения аппаратов



АПРПС — Асбестовая, плетеная, с латунной проволокой, прорезиненная, графитированная, сухая
Обозначение по ГОСТ/ТУ Способ изготовления
(структура)
Размер
сечения, мм
Форма сечения Применяемость Плотность, г/см3,
не менее
Рабочая среда Давление среды, МПа Температура среды, °С Скорость скольжения Узел уплотнения
АПРПС ГОСТ 5152-84 сквозное 3, 4, 5, 6, 7, 8, 10 квадратная вода, пар, нефтепродукты, нефтяные газы, щелочи, органические продукты, угольные шламы, смолы, воздух, пасты 90,0 450 2 арматура 1,1
с однослойным оплетением сердечника 5, 6, 7, 8, 10, 12, 14, 16, 18 35,0 230 15 насосы



Набивка АГС (набивка асбестовая плетеная, графитированная, сухая)
Обозначение по ГОСТ/ТУ Способ изготовления (структура) Размер сечения, мм Форма сечения Применяемость Плотность, г/см3, не менее
Рабочая среда Давление среды, МПа Температура среды, °С Скорость скольжения Узел уплотнения
АГС ТУ 38. 314-39-21-2003 сквозное 4, 5, 6,7,8,10 квадратная и круглая аммиак жидкий и газообразный 4,5 от минус 70 до плюс 150 2 насосы 0,5
с однослойным оплетением сердечника 4, 5, 6, 7, 8, 10, 12, 13, 14, 16, 18, 19, 20, 22, 25, 28 нейтральные и агрессивные жидкие и газообразные среды 400 арматура
многослойное плетение 16, 18, 19, 20, 22 ,25 ,28, 30, 32, 35, 38, 42, 45, 50



Асбестовые пропитанные:
АП — Асбестовая, плетеная, пропитанная жировым антифрикционным составом, графитированная
Обозначение по ГОСТ/ТУ Способ изготовления (структура) Размер сечения, мм Форма сечения Применяемость Плотность, г/см3, не менее
Рабочая среда Давление среды, МПа Температура среды, °С Скорость скольжения Узел уплотнения
АП (АП 31)   ГОСТ 5152-84 сквозное 4, 5, 6,7,8,10 квадратная нейтральные и агрессивные жидкие и газообразные среды, пар 4,5 от минус 70 до плюс 300 2 арматура 0,9
с однослойным оплетением сердечника 5, 6, 7, 8, 10, 12, 13, 14, 16, 18, 19, 20, 22, 25, 28 квадратная и круглая нефтепродукты 2,0 от минус 30 до плюс 300
многослойное плетение 16, 18, 19, 20, 22 ,25 ,28, 30, 32, 35, 38, 42, 45, 50 нейтральные и агрессивные жидкие среды, нефтепродукты 2,0 250 15 насосы центробежные
2 насосы поршневые
с однослойным оплетением сердечника 5, 6, 7, 8, 10, 12, 13, 14 нефтепродукты 2,0 от минус 30 до плюс 300
многослойное плетение 16, 18, 19, 20, 22 ,25 ,28, 30, 32, 35, 38, 42, 45, 50 нейтральные и агрессивные жидкие среды, нефтепродукты 2,5 210 15 насосы центробежные
4,5 2 насосы поршневые



АГИ – Асбестовая плетеная, проклеенная каучуковым клеем с графитом, ингибированная
Обозначение по ГОСТ/ТУ Способ изготовления (структура) Размер сечения, мм Форма сечения Применяемость Плотность, г/см3, не менее
Рабочая среда Давление среды, МПа Температура среды, °С Скорость скольжения Узел уплотнения
АГИ ГОСТ 5152-84,   ТУ 38. 314-39-21-2003 сквозное 4, 5, 6 квадратная воздух, азот, инертные газы 20,0 325 2 арматура 0,9
с однослойным оплетением сердечника 6, 7, 8, 10, 12, 13, 14 пар водяной 35,0 565
многослойное плетение 16, 18, 19, 20, 22 нефтяные продукты 32,0 450
многослойное плетение 24, 25, 26, 27, 28, 30, 32, 35, 36, 38, 40, 42 вода, питательная вода, органические продукты 2,0 70 25 насосы
38,0 280 2 арматура
15 насосы
аммиак жидкий и газообразный 32,0 от минус 70 до плюс 150 2 арматура
15 насосы
жидкие и газообразные нефтепродукты и агрессивные среды 37,0 600 неподвижные соединения аппаратов



АПР — Асбестовая, плетеная, с латунной проволокой, пропитанная жировым анти-фрикционным составом на основе нефтяных экстрактов, графитированная
Обозначение по ГОСТ/ТУ Способ изготовления (структура) Размер сечения, мм Форма сечения Применяемость Плотность, г/см3, не менее
Рабочая среда Давление среды, МПа Температура среды, °С Скорость скольжения Узел уплотнения
АПР-31 ГОСТ 5152-84 сквозное 4, 5, 6,7,8,10 квадратная нейтральные и агрессивные жидкие и газообразные среды 32,0 от минус 70 до плюс 200 2 арматура 1,2
с однослойным оплетением сердечника 5, 6, 7, 8, 10, 12, 13, 14 квадратная и круглая нефтепродукты 2,0 от минус 30 до плюс 300
многослойное плетение 16, 18, 19, 20, 22 ,25 ,28, 30, 32, 35, 38, 42, 45, 50 нейтральные и агрессивные жидкие среды, нефтепродукты 2,5 210 15 насосы центробежные
4,5 2 насосы поршневые



АФТ — Асбестовая, плетеная, пропитанная суспензией фторопласта с тальком
Обозначение по ГОСТ/ТУ Способ изготовления (структура) Размер сечения, мм Форма сечения Применяемость Плотность, г/см3, не менее
Рабочая среда Давление среды, МПа Температура среды, °С Скорость скольжения Узел уплотнения
АФТ ГОСТ 5152-84 сквозное 4, 5, 6,7,8,10 квадратная сжиженные газы, жидкие и газообразные органические продукты 20,0 от минус 200 до плюс 300 2 арматура 1,2
этилен 150,0 250
с однослойным оплетением сердечника 5, 6, 7, 8, 10, 12, 13, 14 органические продукты, кислые и щелочные среды, аммиак 3,0 300 15 насосы центробежные
34,0 250 2 насосы поршневые
многослойное плетение 16, 18, 19, 20, 22 ,25 морская вода 4,5

от минус 2 до плюс 50 10 насосы центробежные



АФ-1 — Асбестовая, плетеная, пропитанная суспензией фторопласта
Обозначение по ГОСТ/ТУ Способ изготовления (структура) Размер сечения, мм Форма сечения Применяемость Плотность, г/см3, не менее
Рабочая среда Давление среды, МПа Температура среды, °С Скорость скольжения Узел уплотнения
АФ-1   ГОСТ 5152-84 с однослойным оплетением сердечника 4, 5, 6, 7, 8, 10, 12, 13, 14 квадратная морская вода 20,0 от минус 2 до плюс 50 2 арматура 1,2
топливо, масла, тяжелые и легкие нефтепродукты от минус 40 до плюс 160
многослойное плетение 16, 18, 19, 20, 22 ,25 дистиллят, бидистиллят, конденсат, вода пресная, питьевая, промышленная 3,0 260 15 насосы
20,0 260 2 арматура
пар  водяной 4,0 250
особо чистые вещества 0,4 130 15 насосы
2 арматура, химическая аппаратура



АСП — Асбестовая, плетеная, с сердечником из стеклоровинга, пропитанная жировым антифрикционным составом, графитированная
Обозначение по ГОСТ/ТУ Способ изготовления (структура) Размер сечения, мм Форма сечения Применяемость Плотность, г/см3, не менее
Рабочая среда Давление среды, МПа Температура среды, °С Скорость скольжения Узел уплотнения
АСП   ГОСТ 5152-84

с однослойным оплетением сердечника 4, 5, 6, 7, 8, 10, 12, 13, 14, 16, 18, 19, 20, 22, 25, 28 квадратная и круглая нейтральные и агрессивные жидкие и газообразные среды, пар 4,5 от минус 70 до плюс 300 2 арматура 1,1
нефтепродукты 2,0 от минус 30 до плюс 300
многослойное плетение 22 ,25 ,28, 30, 32, 35, 38, 42, 45, 50 Нейтральные и агрессивные жидкие среды, нефтепродукты 2,0 250 15 насосы центробежные
2 насосы поршневые
АСП-31   ГОСТ 5152-84 с однослойным оплетением сердечника 4, 5, 6, 7, 8, 10, 12, 13, 14, 16, 18, 19, 20, 22, 25, 28 квадратная и круглая нейтральные и агрессивные жидкие и газообразные среды, пар 4,5 от минус 70 до плюс 300 2 арматура 1,1
нефтепродукты 2,0 от минус 30 до плюс 300
многослойное плетение 22 ,25 ,28, 30, 32, 35, 38, 42, 45, 50 нейтральные и агрессивные жидкие среды, нефтепродукты 2,0 250 15 насосы центробежные
2 насосы поршневые



АФВ — Асбестовая, плетеная, пропитанная жировой консистентной смазкой с суспензией фторопласта и графита
Обозначение по ГОСТ/ТУ Способ изготовления (структура) Размер сечения, мм Форма сечения Применяемость Плотность, г/см3, не менее
Рабочая среда Давление среды, МПа Температура среды, °С Скорость скольжения Узел уплотнения
АФВ   ГОСТ 5152-84   ТУ 38. 314-39-21-2003 с однослойным оплетением сердечника 6, 7, 8, 10, 12, 13, 14 квадратная щелочная среда любой концентрации, сульфитный и сульфатный щелоки 2,0 180 2 арматура, поршневые насосы 1,0
многослойное плетение 16, 18, 19, 20, 22 ,25 15 центробежные насосы
с однослойным оплетением сердечника 4, 5



АПРПП – Асбестовая, плетеная, с латунной проволокой, прорезиненная, пропитанная антифрикционным составом, графитированная
Обозначение по ГОСТ/ТУ Способ изготовления (структура) Размер сечения, мм Форма сечения Применяемость Плотность, г/см3, не менее
Рабочая среда Давление среды, МПа Температура среды, °С Скорость скольжения Узел уплотнения
АПРПП   ГОСТ 5152-84 сквозное 3, 4, 5, 6, 7, 8, 10 квадратная вода, пар, нефтепродукты, нефтяные газы, щелочи, органические продукты, угольные шламы, смолы, воздух, пасты 90,0 200 2 арматура 1,4
с однослойным оплетением сердечника 5, 6, 7, 8, 10, 12, 14, 16, 18 15 насосы



АГГ — Асбестовая, плетеная, пропитанная глицерином, графитированная
Обозначение по ГОСТ/ТУ Способ изготовления (структура) Размер сечения, мм Форма сечения Применяемость Плотность, г/см3, не менее
Рабочая среда Давление среды, МПа Температура среды, °С Скорость скольжения Узел уплотнения
АГГ   ТУ 38. 314-39-21-2003 сквозное 4, 5, 6,7,8,10 квадратная и круглая вода 7 230 0,003 арматура 1,1
с однослойным оплетением сердечника 5, 6, 7, 8, 10, 12, 13, 14 газообразные и жидкие среды 3-10 250 0,004
нефтепродукты от минус 30 до плюс 300 2
многослойное плетение 16, 18, 19, 20, 22 ,25 ,28, 30, 32, 35, 38, 42, 45, 50 пар водяной 7 530 0,003



АГГР — Асбестовая, плетеная с проволокой, пропитанная глицерином, графитированная
Обозначение по ГОСТ/ТУ Способ изготовления (структура) Размер сечения, мм Форма сечения Применяемость Плотность, г/см3, не менее
Рабочая среда Давление среды, МПа Температура среды, °С Скорость скольжения Узел уплотнения
АГГР   ТУ 38. 314-39-21-2003 сквозное 4, 5, 6,7,8,10 квадратная и круглая вода 20 230 0,003 арматура 1,2
с однослойным оплетением сердечника 5, 6, 7, 8, 10, 12, 13, 14 газообразные и жидкие среды 6-12 350 0,004
многослойное плетение 16, 18, 19, 20, 22 ,25 ,28, 30, 32, 35, 38, 42, 45, 50 нефтепродукты 3 от минус 30 до плюс 300 2
пар водяной 16 530 0,003



Безасбестовые сухие:
ХБС — Хлопчатобумажная, плетеная, сухая
Обозначение по ГОСТ/ТУ Способ Способ изготовления (структура) Размер сечения, мм Форма сечения Применяемость Плотность, г/см3, не менее
Рабочая среда Давление среды, МПа Температура среды, °С Скорость скольжения Узел уплотнения
ХБС   ТУ 38. 314-39-21-2003 сквозное 4, 5, 6, 7 ,8, 10 квадратная пищевые среды, питьевая вода 20,0 100 2 Арматура, насосы 0,4
с однослойным оплетением сердечника 4, 5, 6, 7, 8, 10, 12, 13, 14, 16, 18, 19, 20, 22, 25, 28 квадратная и круглая
многослойное плетение 16, 18, 19, 20, 22, 25, 28, 30, 32, 35, 38, 42, 45, 50



ЛС — Плетеная из лубяных волокон, сухая
Обозначение по ГОСТ/ТУ Способ изготовления (структура) Размер сечения, мм Форма сечения Применяемость Плотность, г/см3, не менее
Рабочая среда Давление среды, МПа Температура среды, °С Скорость скольжения Узел уплотнения
ЛС   ТУ 38. 314-39-21-2003 сквозное 4, 5, 6, 7 ,8, 10 квадратная воздух, минеральные масла, углеводороды, нефтяное светлое топливо, промышленная вода, водяной пар 16,0 от минус 40 до плюс 130 2 арматура 0,4
с однослойным оплетением сердечника 4, 5, 6, 7, 8, 10, 12, 13, 14, 16, 18, 19, 20, 22, 25, 28 квадратная и круглая
многослойное плетение 16, 18, 19, 20, 22 ,25, 28, 30, 32, 35, 38, 42, 45, 50



Безасбестовые пропитанные:



ХБП — Хлопчатобумажная, плетеная, пропитанная жировым антифрикционным составом, графитированная
Обозначение по ГОСТ/ТУ Способ изготовления (структура) Размер сечения, мм Форма сечения Применяемость         Плотность, г/см3, не менее
Рабочая среда Давление среды, МПа Температура среды, °С Скорость скольжения Узел уплотнения
ХБП   ГОСТ 5152-84 сквозное 4, 5, 6, 7 ,8, 10 квадратная воздух, инертные газы, нейтральные пары, минеральные масла, углеводороды, нефтяное топливо, промышленная вода 20,0 120 2 арматура 0,9
с однослойным оплетением сердечника 4, 5, 6, 7, 8, 10, 12, 13, 14, 16, 18, 19, 20, 22, 25, 28 квадратная и круглая 2,5 15 насосы
многослойное плетение 16, 18, 19, 20, 22 ,25, 28, 30, 32, 35, 38, 42, 45, 50
ХБП-31   ТУ 38. 114339-88 сквозное 4, 5, 6, 7 ,8, 10 квадратная воздух, инертные газы, нейтральные пары, минеральные масла, углеводороды, нефтяное топливо, промышленная вода 20,0 2 арматура 1,0
с однослойным оплетением сердечника 4, 5, 6, 7, 8, 10, 12, 13, 14, 16, 18, 19, 20, 22, 25, 28 квадратная и круглая 2,5 15 насосы
многослойное плетение 16, 18, 19, 20, 22 ,25, 28, 30, 32, 35, 38, 42, 45, 50



ЛП — Плетеная из лубяных волокон, пропитанная жировым антифрикционным составом, графитированная
Обозначение по ГОСТ/ТУ Способ изготовления (структура) Размер сечения, мм Форма сечения Применяемость Плотность,    г/см3, не менее
Рабочая среда Давление среды, МПа Температура среды, °С Скорость скольжения Узел уплотнения
ЛП   ГОСТ 5152-84 сквозное 4, 5, 6, 7, 8, 10 квадратная воздух, инертные газы, минеральные масла, углеводороды, нефтяное темное топливо, промышленная вода, морская вода, растворы щелочей 16,0 150 2 арматура 0,9
с однослойным оплетением сердечника 4, 5, 6, 7, 8, 10, 12, 13, 14, 16, 18, 19, 20, 22, 25, 28 квадратная и круглая
многослойное плетение 16, 18, 19, 20, 22 ,25, 28, 30, 32, 35, 38, 42, 45, 50 2,5 15 насосы
ЛП-31   ТУ 38. 114339-88 сквозное 4, 5, 6, 7 ,8, 10 квадратная воздух, инертные газы, минеральные масла, углеводороды, нефтяное темное топливо, промышленная вода, морская вода, растворы щелочей 16,0 150 2 арматура 0,9
с однослойным оплетением сердечника 4, 5, 6, 7, 8, 10, 12, 13, 14, 16, 18, 19, 20, 22, 25, 28 квадратная и круглая 2,5 15 насосы
многослойное плетение 16, 18, 19, 20, 22 ,25, 28, 30, 32, 35, 38, 42, 45, 50



Таблица приблизительной плотности набивок:
Марка набивки ЛС,
ХБС
АС,
АГС,
АСС
АГИ ЛП(31),
АФВ,
АПРПС
АСП(31)
АФТ
ХБП(31) АГГ
АГГР
АФ-1
АП(31)
АПР(31)
АПРПП
Плотность, г/см3 0,7 0,8 1,0 1,1 1,2 1,3 1,4 1,5 1,6



Кроме того, вся продукция поставляется в удобной и герметичной упаковке в быстрые сроки. Гарантированный срок хранения – 5 лет. Уплотнители намотаны на бухты и стянуты шпагатом для удобства. Поэтому не откладывайте покупку необходимых материалов, сделайте это в нашем магазине и вы поймете все преимущества качественных уплотнителей.

Существует еще много типов, подробнее о них расскажут менеджеры в зависимости от целей покупки. Какой бы вариант вы не выбрали, можете быть уверены в его высоком качестве. Мы предлагаем продукцию с плотность от 0,7 до 1,6 грамм на кубичный сантиметр.

Набивка АГИ ГОСТ 5152-84. Российское качество

НАБИВКА АГИ ГОСТ 5152 -84

Набивка сальниковая АГИ (асбестовая, плетёная, проклеенная с графитом, ингибированная) — это эластичный асбестовый шнур сплетенный из асбестовой нити, имеющий квадратное или прямоугольное сечение. Используетя как уплотнительный материал для сальниковых камер с целью герметизации подвижных и неподвижных соединений различных машин и аппаратов в условиях воздействия агрессивных сред, высоких температур и давления.

Размер сечения сальниковой набивки АГИ 4 — 35мм, выпускается в бухтах или бобинах средним весом 18 кг. Бухты упаковывают в полиэтиленовую пленку.

Марка набивки Характеристики
Рабочая среда набивки АГИ рН среды Максимально допустимые Узел уплотнения
давление среды, МПа температура среды, °С скорость скольжения, м/с
Набивка АГИ Воздух, азот, инертные газы   4-14 20,0 325 2 Арматура
Пар водяной 35,0 565
Нефтяные продукты 32,0 450
Вода, питательная вода, органические продукты 2,0 70 25 Насосы
38,0 280 2 Арматура
15 Насосы
Аммиак жидкий и газообразный 32,0 От минус 70 до плюс 150 2 Арматура
15 Насосы
Жидкие и газообразные нефтепродукты и агрессивные среды 37,0 600 Неподвижные соединения аппаратов



Марка набивки Способ изготовления (структура) Размер сечения, мм Форма сечения
Сальниковая набивка АГИ Сквозное плетение 4х4, 5х5, 6х6 Квадратная
4 × 6 Прямоугольная
 С однослойным оплетением сердечника 6х6, 7х7, 8х8, 10х10, 12х12, (13х13), 14х14 Квадратная
6 × 8
8 × 10
10 × 12
(10 × 13)
(13 × 16)
Прямоугольная
Многослойное плетение 16х16, 18х18, (19х19), 20х20, 22х22 Квадратная
14 × 16
16 × 18
(16 × 19)
(19 × 22)
20 × 22
Прямоугольная

Примеры условного обозначения набивки сальниковой АГИ  квадратного сечения размером 10 мм:
Набивка АГИ 10×10 ГОСТ 5152-84

То же, для набивки в тропическом исполнении:
Набивка АГИ-Т 10х10 ГОСТ 5152-84

Прайс лист на набивку АГИ

Купить набивку АГИ Вы можете позвонив по телефону или отправить Вашу заявку по эл. почте:

ЗВОНИТЕ: (8442) 780-530
  (812) 309-73-72
ПИШИТЕ: [email protected]

Набивка АФТ ГОСТ 5152-84. Российское качество

НАБИВКА  АФТ ГОСТ 5152-84

НАБИВКА САЛЬНИКОВАЯ АФТ ( АСБЕСТОВАЯ, ПЛЕТЕНАЯ, ПРОПИТАННАЯ СУСПЕНЗИЕЙ ФТОРОПЛАСТА С ТАЛЬКОМ ) — это эластичный асбестовый шнур сплетенный из асбестовой нити, имеющий квадратное или прямоугольное сечение. Используется как уплотнительный материал для сальниковых камер с целью герметизации подвижных и неподвижных соединений различных машин и аппаратов в условиях воздействия агрессивных сред, высоких температур и давления. .

Размер сечения сальниковой набивки АФТ 4 — 50мм, выпускается в бухтах или бобинах средним весом 18 кг. Бухты упаковывают в полиэтиленовую пленку.

Марка набивки Применяемость
Рабочая среда рН среды Максимально допустимые Узел уплотнения
давление среды, МПа температура среды, °С скорость скольжения, м/с
Набивка АФТ Сжиженные газы, жидкие и газообразные органические продукты    1-14 25,0 От минус 200 до плюс 300 2 Арматура
Этилен 150,0 250
Органические продукты, кислые и щелочные среды, аммиак 3,0 300 15 (20*) Насосы центробежные
34,0 250 2 Насосы поршневые
Морская вода 4,5 От минус 2 до плюс 50 10 Насосы центробежные



Марка набивки Способ изготовления (структура) Размер сечения, мм Форма сечения
Набивка АФТ Сквозное плетение 4х4, 5х5, 6х6, 7х7, 8х8, 10х10 Квадратная
 С однослойным оплетением сердечника 5х5, 6х6, 7х7, 8х8, 10х10, 12х12, (13х13), 14х14
4 × 6
6 × 8
8 × 10
10 × 12
(10 × 13)
(13 × 16)
Прямоугольная
 Многослойное плетение 16х16, 18х18, (19х19), 20х20, 22х22, 25х25 Квадратная
14 × 16
16 × 18
(16 × 19)
(19 × 22)
20 × 22
22 × 25
Прямоугольная

 Примеры условного обозначения набивки сальниковой АФТ  квадратного сечения размером 10 мм:
Набивка АФТ 10×10 ГОСТ 5152-84

То же, для набивки в тропическом исполнении:
Набивка АФТ-Т 10×10 ГОСТ 5152-84

Прайс лист на набивку АФТ

Купить набивку АФТ  Вы можете позвонив по телефону или отправить Вашу заявку по эл. почте:

ЗВОНИТЕ: (8442) 780-530
(812) 309-73-72
ПИШИТЕ: [email protected]

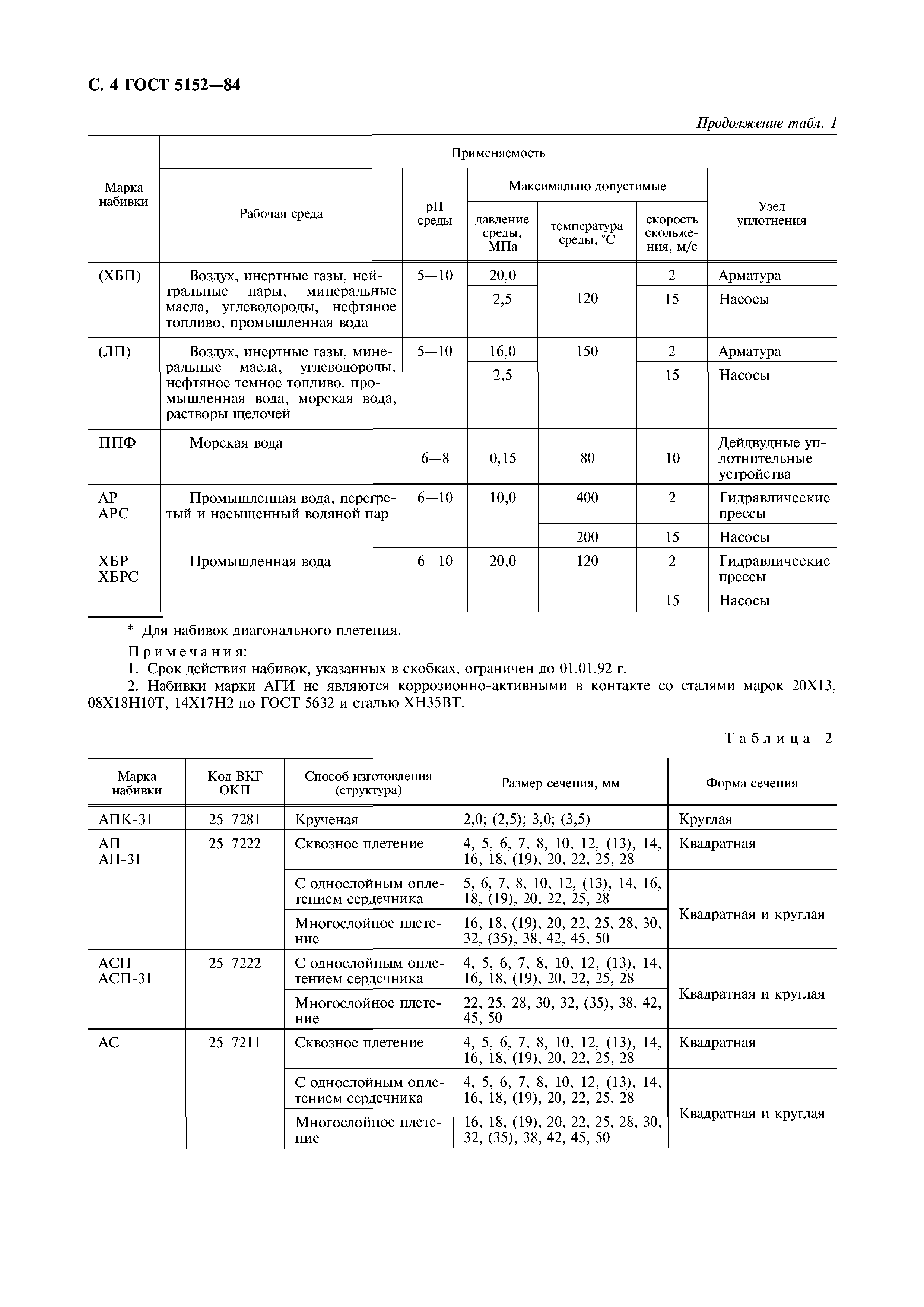

Набивки сальниковые ГОСТ 5152-84

Набивки сальниковые ГОСТ 5152-84

Для герметизации неподвижных и подвижных соединений аппаратов и различных машин используется комбинированная или волокнистая сальниковая набивка, которая сохраняет функциональность в условиях высокого давления и температур, в агрессивной рабочей среде. Применяется для заполнения сальниковых камер. Чаще всего сальниковая набивка АГИ и прочие типы используются для уплотнения штока арматуры, валов насосов, химической аппаратуры, поршневых и плунжерных насосов, сальниковых компенсаторов трубопроводных тепловых сетей. Состав и качество набивки определяет ее характеристики.

Набивка может иметь квадратное, круглое или прямоугольное сечение. Рабочей средой набивки может быть азот, воздух, инертные газы, морская вода, щелочная среда, кислоты, нефтяные продукты, органические продукты и многое другое. В зависимости от технологии производства, сальниковая набивка АП-31 может быть скатанной, крученой и плетеной. Согласно технической документации, сальниковая набивка, ГОСТ 5152-84 которой закреплен в соответствующих актах, делится на безасбестовые (разработанные на основе лубяных и хлопковых волокон) и асбестовые. ГОСТ также закрепляет предельные значения, скорости скольжения, температуру, давление, регламентированное для каждой марки набивок.

Все набивки, содержание асбест, в маркировке имеют букву «А». По типу набивки бывают пропитанными суспензией фторопласта, графитоклеевыми и жировыми составами, а также сухими (графитированными или чистыми). Неудивительно, что в химии, энергетике, переработке, газо- и нефтедобыче активно используется набивка сальниковая графитовая, выпущенная на основе терморасширенного графита.

Различают следующие марки


асбестовых сальниковых набивок:
  • АС – набивка сальниковая плетеная сухая.
  • АП – 31 – набивка сальниковая плетеная, пропитанная жировым антифрикционным составом на основе нефтяных экстрактов, графитизированная.
  • АСП – плетеная с сердечником из стеклоровинга, пропитанная жировым антифрикционным составом, графитизированная.
  • АСП – 31 – набивка сальниковая плетеная с сердечником из стеклоровинга, пропитанная жировым антифрикционным составом на основе нефтяных экстрактов, графитизированная.
  • АПР – плетеная, с латунной проволокой, пропитанная жировым антифрикционным составом, графитизированная.
  • АПР – 31 – плетеная, с латунной проволокой, пропитанная жировым антифрикционным составом на основе нефтяных экстрактов, графитизированная.
  • АФТ – плетеная, пропитанная суспензией фторопласта с тальком.
  • АГИ – набивка сальниковая плетеная, проклеенная с графитом, ингибированная.
  • АФВ – плетеная, пропитанная жировой консистентной смазкой с суспензией фторопласта и графита.
  • ПАФС – набивка сальниковая плетеная, полипропиленовая с асбестовым сердечником, пропитанная суспензией фторопласта со слюдой.
  • АР – скатанная, прорезиненная.
  • АРС – скатанная, прорезиненная, с резиновым сердечником.

Безасбестовые марки сальниковых набивок:

  • ФФ – плетеная, фторлоновая, пропитанная суспензией фторопласта.
  • ХБП – плетеная, хлопчатобумажная, пропитанная жировым антифрикционным составом, графитизированная.
  • ЛП – набивка сальниковая плетенная из лубяных волокон, пропитанная жировым антифрикционным составом, графитизированная.
  • ППФ – плетеная, фторопластовая с сердечником из лубяных волокон, пропитанная жировым антифрикционным составом.
  • ХБР – скатанная хлопчатобумажная прорезиненная.

Предельные отклонения размеров сечения крученых, плетеных и скатанных набивок сальниковых должны находиться в пределах требований ГОСТа 5152-84.

В зависимости от марки сальниковой набивки в качестве рабочих сред могут выступать воздух, азот, инертные газы, водяной пар, тяжелые и легкие нефтяные продукты, вода питьевая и техническая, органические продукты, жидкий и газообразный аммиак, щелочные среды, морская вода, углеаммониевые соли, различные виды кислот.

Сальниковые набивки применяются для уплотнения узлов арматуры, центробежных, плунжерных и поршневых насосов, химической аппаратуры, в дейдвудных уплотнительных устройствах, в гидравлических прессах. Каждая марка набивок сальниковых рассчитана воздействие определенных давлений, температур и скоростей скольжения, предельные значения которых регламентированы ГОСТом 5152-84 для конкретных условий эксплуатации.

Среда: Пар и перегретый пар, вода, нефть и нефтепродукты, химические среды.

Эксплутационные свойства набивок зависят от их свойства и структуры. По составу набивки делятся на асбестовые и безасбестовые (на основе хлопковых и лубяных волокон), сухие (чистые и графитированные) и пропитанные (жировым, графитоклеевым составоми, суспензией фторопласта), армированные (латунной проволокой). По структуре плетения: сквозного, одно- и многослойного плетения сердечника. Поставляются в бухтах от 9 до 25 кг.

Набивки, марка Рабочая среда Темпера-тура, С Диаметр, мм Давление, МПа рН-среда
АС Нейтральные и жидкие среды, нейтральные и агрессивные газообразные среды, газообразный и жидкий аммиак, жидкие и газообразные нефтепродукты От -70 до +450 4-50 5 5-14
ЛП Воздух, инертные газы, углеводороды, минеральные масла, морская вода, нефтяное темное топливо, промышленная вода, растворы щелочей До +150 4-50 16 5-10
АП-31 Воздух, нейтральные и слабокислые растворы, нефтепродукты, газы и пары От -70 до +300 4-50 4,5 3-14
АПР-31 Нейтральные и жидкие среды, нейтральные и агрессивные газообразные среды, агрессивные жидкие среды, нефтепродукты От -70 до +300 4-50 4,5 3-10
АФТ Азот, газообразный и жидкий аммиак, органические продукты, этилен, концентрированные щелочи, агрессивные среды, раствор щелочей От -200 до +300 4-50 150 1-14
АГИ Пар, вода, воздух, инертные газы, азот, газообразный и жидкий аммиак, концентрированные щелочи, агрессивные и жидкие среды, нефтепродукты От -70 до +600 4-35 38 4-14
ХБС Пищевые среды, питьевая вода +100 4-50 20 6-10
ХБП Воздух, инертные газы, нейтральные пары, минеральные масла, углеводороды, нефтяное топливо, промышленная вода До +100 4-50 20 5-10



Таблица расчета веса 1п. м. сальниковых набивок в зависимости от размера плетения

Марка набивки Размер плетения, мм
4х4 8х8 12х12 16х16 18х18 20х20 30х30 40х40 50х50
АС 0.008 0.032 0.07 0.13 0.16 0.2 0.45 0.8 1.25
АП-31 0.016 0.064 0.14 0.26 0.32 0.4 0.9 1.6 2.5
АПР-31 0.019 0.077 0.17 0.31 0.39 0.48 1.08 1.92 3.0
АФТ 0. 019 0.077 0.17 0.31 0.39 0.48 1.08
АГИ 0.011 0.058 0.13 0.23 0.29 0.36 0.81



Скачать прайс набивок сальниковых

Набивки сальниковые ГОСТ 5152-84

07.08.2020

Дорогие клиенты сообщаем Вам , что теперь мы доступны в г. Москва .

Контакты:

   +7 (916) 554-52-28    Верещагин  Александр Геннадьевич

01.02.2020

Уважаемые клиенты!

Спешим обратить Ваше внимание на то , что с 1-го февраля 2020 года ООО»APITEKS» открыла возможность по заключению договоров на поставку через государственный портал cooperation. uz .

Надеемся на дальнейшее плодотворное сотрудничество.

С уважением ООО «APITEKS».

презентация портала

31.10.2019

Компания ООО «APITEKS» запустила интернет-магазин  api-shop.gl.uz/

03.10.2019



17.09.2018

Набивки сальниковые применяются для заполнения сальниковых камер с целью герметизации подвижных и неподвижных соединений различных машин и аппаратов. Правильный выбор и применение типа марки набивки в значительной степени определяют работоспособность и надёжность эксплуатации оборудования.

Эксплутационные свойства набивок зависят от их свойства и структуры. По составу набивки делятся на асбестовые и безасбестовые  (на основе хлопковых и лубяных волокон), сухие (чистые и графитированные) и пропитанные (жировым, графитоклеевым составом, суспензией фторопласта), армированные (латунной проволокой). По структуре плетения: сквозного, одно- и многослойного плетения сердечника.

Поставляются в бухтах  от 9 до 25 кг.

Описание

Марка

Рабочая среда

Темпера-тура, С

Диа-метр, мм

Давление, МПа



рН-среда

Шнур круглого или квадратного сечения, сплетенный из асбестовой нити, сухой, неграфитированный

АС

Нейтральные и жидкие среды, нейтральные и агрессивные газообразные среды, газообразный и жидкий аммиак, жидкие и газообразные нефтепродукты

От -70 до +450

4-50

5

5-14

Шнур круглого или квадратного сечения, сплетенный из асбестовой нити, сухой, графитированный

АГС

Пар, нейтральный пар, вода, смолы, органические, продукты, концентрированные щелочи, растворы щелочей, нефтепродукты

До +250

4-32

4,5

4-14

Эластичный шнур, скрученный из асбестовой нити, пропитанный жировым антифрикционным составом на основе нефтяных экстрактов, графитированный

АП-31

Воздух, нейтральные и слабокислые растворы, нефтепродукты, газы и пары.

От -70 до +300

4-50

4,5

3-14

Эластичный шнур круглого или квадратного сечения, сплетенный из асбестовой нити с латунной проволокой диаметром 0,17-0,2 мм, пропитанный антифрикционным жировым составом на основе нефтяных экстрактов, графитированный.

АПР-31

Нейтральные и жидкие среды, нейтральные и агрессивные газообразные среды, агрессивные жидкие среды, нефтепродукты

От -70 до +300

4-50

4,5

3-10

Эластичный шнур квадратного или прямоугольного сечения, сплетенный из асбестовой нити, пропитанный суспензией фторопласта с тальком, неграфитированный

АФТ

Азот, газообразный и жидкий аммиак, органические продукты, этилен, концентрированные щелочи, агрессивные среды, раствор щелочей.

От -200 до +300

4-50

150

1-14

Эластичный шнур квадратного или прямоугольного сечения, сплетенный из асбестовой нити, пропитанной клеем с графитом, содержит ингибитор коррозии

АГИ

Пар, вода, воздух, инертные газы, азот, газообразный и жидкий аммиак, концентрированные щелочи, агрессивные и жидкие среды, нефтепродукты

От -70 до +600

4-35

38

4-14

Эластичный шнур круглого или квадратного сечения, сплетенный из хлопчатобумажной нити, сухой

ХБС

Пищевые среды, питьевая вода.

+100

4-50

20

6-10

Шнур круглого или квадратного сечения, сплетенный из лубяных волокон, сухой

ЛС

Воздух, инертные газы, нефтяное светлое топливо, промышленный водяной пар, минеральные масла, жидкий и газообразный аммиак

От -40 до +130

4-50

16

до 10

Шнур круглого или квадратного сечения, сплетенный из хлопчатобумажной нити, пропитанный антифрикционным составом, графитированный

ХБП

Воздух, инертные газы, нейтральные пары, минеральные масла, углеводороды, нефтяное топливо, промышленная вода.

До +100

4-50

20

5-10

Шнур круглого или квадратного сечения, сплетенный из лубяных волокон, пропитанный антифрикционным составом, графитированный

ЛП

Воздух, инертные газы, углеводороды, минеральные масла, морская вода, нефтяное темное топливо, промышленная вода, растворы щелочей

До +150

4-50

16

5-10



Гарантийный срок хранения — 5 лет со дня изготовления. Условия хранения: закрытые складские помещения, защищать от прямых солнечных лучей, держать дальше 1 м от теплоизлучающих приборов.

ЮжУралСнабКомплект — Набивка сальниковая графитовая в Челябинске, набивки сальниковые ГОСТ 5152-84 (сальники) 8(351)742-88-10, Сальниковая набивка графитовая цена.

Сальниковая набивка ХБП. Набивка сальниковая АП-31

Сальники этой марки представляею собой эластичный шнур круглого или квадратного сечения, сплетенный из асбестовой нити.

Применяется в сальниковых уплотнениях арматуры, работающей с нейтральными и агрессивными жидкими и газообразными средами с максимально допустимым давлением 4,5 МПа и температурой до 400 °С, а также в среде жидкого и газообразного аммиака при давлении до 4,5 МПа и температуре от -70 до +150° С; используется для уплотнения неподвижных соединений аппаратов с газообразными средами при давлении до 1 МПа и температуре не выше 600 °С; максимально допустимая скорость скольжения до 2 м/с.

Набивки сальниковые ГОСТ 5152-84 МАРКИ АСС

Набивка марки АСС представляет собой эластичный шнур круглого или квадратного сечения, имеющий сердечник из стелоровинга, оплетенного асбестовыми нитями.

Набивка марки АСС применяется в сальниковых уплотнениях арматуры, работающей с нейтральными и агрессивными жидкими и газообразными средами с максимально допустимым давлением 4,5 МПа и температурой 400°С, в среде аммиака жидкого и газообразного с максимально допустимым давлением 4,5 МПа и температуре от -70°С до +150°С, а также для неподвижных соединений аппаратов, работающих с газообразными средами с максимально допустимым давлением 1,0 МПа и температурой +600°С.

Максимально допустимая скорость скольжения — 2 м/с.

Допустимый интервал рН среды: 5-14.

Набивка марки АСС выпускается:

  • с однослойным оплетением сердечника — круглая и квадратная,
  • многослойного плетения — круглая и квадратная следующих размеров (мм): — 8, 10, 12, 13, 14, 16, 18, 19, 20, 22, 25, 28, 30, 32, 35, 38,42, 45, 50 — круглая и квадратная. Гарантийный срок хранения — 5 лет со дня изготовления.
  • НАБИВКА МАРКИ ХБС

Хлопчатобумажная плетеная сухая ТУ38.314-25-21-95

Набивка ХБС представляет собой эластичный шнур круглого или квадратного сечения, сплетенный из хлопчатобумажной нити № 20/3 для размеров 5- 25 мм (ГОСТ 6904-83) № 20/6 для размеров 28 мм и выше (ГОСТ 15958- 70).

Набивка марки ХБС Применяют в сальниковых уплотнениях арматуры и насосов, работающих с пищевыми средами и питьевой водой при давлении до 20 МПа и температуре не выше 100°С. Допустимый интервал рН среды 6-10, Скорость скольжения в арматуре и поршневых насосах до 2 м/с, в центробежных — до 15 м/с.

Набивка марка ХБС выпускается:

  • сквозного плетения — квадратная;
  • с однослойным сплетением сердечника- круглая и квадратная;
  • многослойного плетения — круглая и квадратная
  • следующих размеров(мм): 6, 7, 8, 10, 12, 13, 14, 16, 18, 19, 20, 22,25, 28, 30, 32, 35, 38,42, 45, 50. Плотность, г/смЗ, не менее — 0,4

Набивки сальниковые ГОСТ 5152-84 Марка АП — 31

Набивка этой марки представляет собой эластичный шнур круглого сечения, скрученный из асбестовой нити, пропитанный жироантифрикционным составом, графитированный.

Применяют в сальниковых уплотнениях арматуры, работающей в средах воздуха, нейтральных и слабокислотных растворов, нефтепродуктов, газов, паров; максимально допустимым давлением 4,5 МПа; температура рабочей среды до 300° С; максимально допустимая скорость скольжения до 2 м/с.

Набивки сальниковые ГОСТ 5152-84 Марки АГИ

Набивка этой марки представляет собой эластичный шнур квадратного или прямоугольного сечения сплетенный из асбестовой нити, пропитанный клеем с графитом.

Применяют в сальниковых уплотнениях арматуры, работающей с инертными газами, азотом, воздухом при давлении до 20 МПа, температуре не выше 325 °С, с водяным паром при давлении до 35 МПа, температуре не выше 565 °С, с нефтепродуктами при давлении до 32 МПа, температуре не выше 450 °С, с водой и органическими продуктами при давлении до 38 МПа и температуре 280 °С, при скорости скольжения — до 2 м/с; используют в насосах, работающих с водой и органическими продуктами при давлении до 2 МПа, температуре не выше 70 °С и скорости скольжения до 25 м/с, с газообразным и жидким аммиаком при давлении до 32 МПа и температуре от -70 до +160 °С, при скорости скольжения до 15 м/с; Применяют для уплотнения неподвижных соединений аппаратов, работающих с жидкими и газообразными нефтепродуктами агрессивными средами при давлении до 37 МПа и температуре не выше 600 °С.

Набивки сальниковые ГОСТ 5152-84 Марки АПР — 31

Набивка этой марки представляет собой эластичный шнур квадратного или круглого сечения, сплетенный из асбестовой нити с латунной проволокой диаметром 0,17- 0,2 мм (ГОСТ 1066-80), пропитанный антифрикционным жировым составом на основе нефтяных экстрактов, графитированный.

Применяют в сальниковых уплотнениях арматуры, работающей с нейтральными, агрессивными жидкими и газообразными средами при давлении не выше 32 МПа и температурах от -70 до + 200° С, а также — нефтепродуктами при давлении не выше 2 МПа и температурах от -30 до +300° С; используется в центробежных насосах, работающих с жидкими нейтральными и агрессивными средами и нефтепродуктами при давлении до 2,5 МПа и температуре не выше 210 °С, и скорости скольжения до 15 м/с; предназначен для поршневых насосов, работающих с жидкими нейтральными и агрессивными средами и нефтепродуктами при давлении до 4,5 МПа и температуре не выше 210° С, и скорости скольжения до 2 м/с.

Набивки сальниковые ГОСТ 5152-84 Марки АФТ

Набивка этой марки представляет собой эластичный шнур квадратного или прямоугольного сечения, сплетенный из асбестовой нити, пропитанный суспензией фторопласта с тальком.

Применяется в сальниковых уплотнениях: арматуры, работающей со сжиженными газами (кислород, азот и др. ) и органическими продуктами (бензин, бензол, толуол, ацетон, фуран, тетрагидрофуран и др.) при давлении 150 МПа и температуре от -200 до +300° С, этиленом при давлении 150 МПа и температуре до 250 °С, при скорости скольжения до 2 м/с; предназначен для насосов, работающих с органическими, кислыми и щелочными средами, аммиаком при давлении и температуре для центробежных насосов — 3 МПа и 300°С, для поршневых насосов — 34 МПа и 250 °С, при скорости скольжения — до 15 и 2 м/с соответственно; используют в сальниковых уплотнениях центробежных насосов, перекачивающих морскую воду при давлении 4,5 МПа и температуре от -2 до +50°С, при скорости скольжения до 10 м/с.

Асбестовая плетеная, пропитанная жировым составом с суспензией из фторопласта и графита ГОСТ5152-84*Е .

Набивка АФВ представляет собой эластичный шнур квадратного сечения, сплетенный из асбестовой нити, пропитанный жировым составом с суспензией из фторопласта и графита.

Набивка марки АФВ применяется в сальниковых уплотнениях арматуры, поршневых и центробежных насосов.

Рабочая среда — щелочная среда любой концентрации, сульфитный и сульфатный щелоки. .

Допустимый интервал рН среды — 3-14.

Максимально допустимое давление: 2,0 МПа.

Максимально допустимая температура: 180° С.

Скорость скольжения:

  1. арматура, поршневые насосы — 2 м/сек
  2. центробежные насосы -15 м/сек
  3. Набивка выпускается квадратного сечения многослойного плетения следующих размеров(мм): 4, 5, 6, 7, 8, 10, 12, 13, 14, 16, 18, 19, 20, 22, 25. Гарантийный срок хранения -5 лет со дня изготовления.

Набивка сальниковая марки АФ-1

Асбестовая плетеная, пропитанная суспензией из фторопласта ГОСТ5152-84*Е

  • Сальник АФ-1 представляет собой эластичный шнур квадратного сечения, сплетенный из асбестовой нити, пропитанный суспензией фторопласта.
  • Набивка марки АФ-1 применяется для заполнения сальниковых камер насосов и арматуры.
  • Рабочая среда: морская вода, топливо, масло, тяжелые н легкие нефтепродукты, дистиллят, бидистиллят, конденсат, пресная вода, промышленная вода и водяной пар, а также особо чистые вещества. «Ч Допустимый интервал рН среды: 1-14.
  • Максимально допустимое давление: 20 МПа.
  • Максимально допустимая температура1 от -2° С до +260°С.
  • Максимально допустимая скорость скольжения: 15м/сек
  • Сальник выпускается: — квадратного сечения; следующих размеров: 4, 5, б, 7, 8,10,12, (13), 14,16,18, (19), 20,22,25
  • Гарантийный срок хранения -5 лет со дня изготовления.

Набивка этой марки представляет собой эластичный шнур круглого или квадратного сечения, сплетенный из хлопчатобумажной нити, пропитанный антифрикционным составом, графитированный.

Применяют в сальниковых уплотнениях арматуры и насосов, работающих при давлении до 20 МПа, и температуре не выше 100 °С со средами: воздух, инертные газы, нейтральные пары, минеральные масла, углеводороды, нефтяное топливо, промышленная вода; скорость скольжения до 2 м/с.

Набивка марки ЛП представляет собой эластичный шнур круглого или квадратного сечения, сплетенный из лубяных волокон, пропитанный антифрикционным составом.

Применяется в сальниковых уплотнениях арматуры и насосов, работающих под давлением 16 МПа и температуре до 130 °С со средами: воздух, инертные газы, углеводороды, нефтяное темное топливо, промышленная вода, растворы щелочей, скорость скольжения до 2 м/с.

набивка сальниковая графитовая

Набивка сальниковая графитовая является одним из видов материалов для сальниковых устройств, которые используются в различных соединениях разнообразных механизмов. Данная конструкция относится к самым распространённым и популярным устройствам, так как она довольно проста в эксплуатации.

Сальниковая набивка графитовая в основном находит широкое применение в арматуре (например, в арматуре трубопроводов). Она служит материалом, который придаёт всей конструкции требуемую герметичность. Набивка сальниковая графитовая также применяется в автомобильном, водном транспорте. Она может эксплуатироваться как в подвижных механизмах, так и в неподвижных. Например, такой материал служит изоляцией в проходках из труб либо кабелей.

Сальниковая набивка графитовая является уплотнительным веществом, которое укладывается внутрь сальниковой камеры. Эта набивка имеет свойство сжатия, при котором происходит контакт материала с рабочей поверхностью. При процедуре контакта одна сторона сальниковой набивки прижимается к стенке камеры, а другая соединяется с поверхностью штока. Вышеописанные действия и создают герметичную среду.

Таким образом, можно с уверенностью заявить о том, что сальниковая набивка графитовая будет гарантированно самым безопасным и качественным материалом при устройстве уплотнительной конструкции.

Одним из главных преимуществ рассматриваемого материала является простота его устройства и применения, что, в свою очередь, благоприятным образом сказывается на цене. Иными словами, за небольшую стоимость можно получить самое оптимальное целевое решение.

В настоящее время набивка сальниковая графитовая чаще всего выполняется в форме шнура либо кольца. Конечно, помимо сальниковой набивки могут использоваться и другие виды материалов, но они не принесут такой же эффективности при эксплуатации.

RussianGost | Официальная нормативная библиотека — ГОСТ 5152-84

Товар содержится в следующих классификаторах:

Стандарты на трубопроводную арматуру (ТПА) » 13. Стандарты на основные узлы и части термопластавтоматов » 13.5 Единицы упаковки »

Стандарты на трубопроводную арматуру (ТПА) » 9. Материалы для трубопроводной арматуры (ТПА) » 9.4 Герметизирующие материалы, клеи, герметики »

Классификатор ISO » 21 МЕХАНИЧЕСКИЕ СИСТЕМЫ И УСТРОЙСТВА ОБЩЕГО НАЗНАЧЕНИЯ » 21.140 Уплотнения, сальники »

Национальные стандарты » 21 МЕХАНИЧЕСКИЕ СИСТЕМЫ И УСТРОЙСТВА ОБЩЕГО НАЗНАЧЕНИЯ » 21.140 Манжеты, сальники »

Национальные стандарты для сомов » Последнее издание » L Химические продукты и резинотехнические изделия из асбеста » L6 Изделия из резины и асбеста » L65 Асбестовые изделия »

В качестве замены:

ГОСТ 5152-77 — Сальниковая набивка. Спецификация

Ссылки на документы:

ГОСТ 10354-82 — Пленка полиэтиленовая. Технические условия

.

ГОСТ 11358-89 — Толщиномеры с круговой шкалой и толщиномеры с круговой шкалой с градуировкой 0,01 и 0,1 мм. Технические характеристики

ГОСТ 12026-76 — Бумага фильтровальная лабораторная

.

ГОСТ 14192-96 — Маркировка грузов

.

ГОСТ 15150-69 — Машины, инструменты и другие промышленные изделия. Модификации для разных климатических регионов.Категории, условия эксплуатации, хранения и транспортировки по влиянию климатических факторов окружающей среды

ГОСТ 15846-2002 — Продукция для перевозок в районы Крайнего Севера и приравненных к ним регионов. Упаковка, маркировка, транспортировка и хранение

ГОСТ 15846-79 — Продукция для транспортировки в районы Крайнего Севера и отдаленные районы

.

ГОСТ 166-89 — Штангенциркули. Технические характеристики

ГОСТ 17308-88 — Шпагаты. Технические характеристики

ГОСТ 17811-78 — Мешки полиэтиленовые для химической продукции. Технические характеристики

ГОСТ 19360-74 — Пакеты пленочные лайнеры. Общие технические условия

ГОСТ 22030-91 — Изделия и материалы асбестовые технические. Метод определения влажности, потери вещества при нагревании и содержания асбеста

ГОСТ 2226-88 — Пакеты бумажные

.

ГОСТ 2228-81 — Бумага пакетная

.

ГОСТ 23844-79: Хладон 113. Технические условия

.

ГОСТ 25336-82 — Посуда и оборудование лабораторные. Основные параметры и размеры

ГОСТ 2991-85 — Ящики деревянные неразборные для гирь до 500 кг.Общие технические условия

ГОСТ 427-75 — Линейки измерительные металлические. Основные параметры и размеры. Технические характеристики

ГОСТ 4-84 — Углерод четыреххлористый технический. Технические характеристики

ГОСТ 5632-72 — Стали высоколегированные и сплавы нержавеющие, жаропрочные и термически обработанные. Оценки

ГОСТ 7502-98 — Ленты измерительные металлические. Технические характеристики

Ссылка на документ:

АТК 24. 218.04-90 — Фильтры жидкостные сетчатые трубопроводные.Дизайн, габариты и габариты

ГОСТ 10944-75 — Арматура регулирующая отопительных установок для систем водяного отопления зданий

.

ГОСТ 12.2.052-81 — Система стандартов безопасности труда. Оборудование, работающее с газообразным кислородом. Общие требования безопасности

ГОСТ 33257-2015 — Арматура трубопроводная. Методы контроля и тестирования

ГОСТ 3726-67 — Комплектующие к вертикальным цилиндрическим резервуарам-хранилищам нефтепродуктов. Сифонный кран

ГОСТ Р 53402-2009 — Арматура трубопроводная.Методы контроля и тестирования

ГОСТ Р 54892-2012 — Монтаж воздухоразделительных установок и другого криогенного оборудования. Общие положения

ГОСТ Р 55472-2013 — Системы газораспределения. Требования к газораспределительным сетям. Часть 0. Общие

ГОСТ Р 58067-2018 — Техническое обслуживание строящихся, переоборудованных и ремонтируемых судов. Системы обогрева судовых отсеков. Требования

ОСТ 26-01-66-86 — Лотки крышечные к стальным колоннам. Параметры, конструкция и размеры.

ОСТ 26-07-2014-79 — Арматура трубопроводная. Испытание на герметичность воздухом и водой (вместо гелия, фреона, керосина).

ОСТ 26-07-2027-80: Условные обозначения материалов в конструкторской документации.

ОСТ 26-07-2045-82 — Арматура трубопроводная. Пыленепроницаемые, водонепроницаемые уплотнения. Дизайн и размеры. Технические требования

ОСТ 26-18-3-86 — Фильтр жидкостный сетчатый для трубопроводов. Дизайн, параметры и габариты.

ОСТ 26-805-73 — Пластины перфорированные колонного аппарата.Тип и параметры. Дизайн и размеры.

РД 153-34.1-39.504-00 — Общие технические требования к арматуре ТЭЦ (ТПП ОТТ — 2000).

РД 153-34.1-39.603-99 — Руководство по ремонту арматуры высоких параметров.

РД 153-34.1-39.605-2002 — Общие требования и методические указания по применению уплотнений из терморасширенного графита в арматуре ТЭЦ

РД 153-34. 1-41.602-2002 — Общие требования к применению новых материалов из термически расширенного графита для уплотнений вала центробежных насосов

РД 302-07-22-93 — Арматура трубопроводная.Сальниковые сальники. Конструкция и основные размеры. Технические требования

РД 34.10.306-88 — Материальные пособия на ремонт. Стационарные паровые котлы.

РД 34.39.201 — Руководство по устройству систем пароводяных трубопроводов на тепловых электростанциях

РД 34.39.601 — Руководство по ремонту арматуры трубопроводных систем при давлении 64-100 кгс / кв. см

РД 34.41.204 — Инструкция по установке электрических насосов на ТЭЦ

РД 34.46.605: Трансформаторы на напряжение 110-1150 кВ, мощностью 80 МВ · А и выше

.

РД 39-132-94 — Правила эксплуатации, обследования, ремонта и утилизации промысловых трубопроводов 1994

СА 03-005-07: Промышленные трубопроводы нефтеперерабатывающей, нефтехимической и химической промышленности. Требования к настройке и эксплуатации

СО 34. 20.514-2005 — Методические указания по эксплуатации газового хозяйства ТЭС

.

СО 34.23.605-2005 — Методические указания по установке и снятию заглушек на существующих газопроводах систем газоснабжения ТЭС и котельных

СО 34.23.608-2005: Методические указания по ремонту газового оборудования и газопроводов систем газоснабжения тепловых электростанций

.

СТ ЦКБА 037-2006 — Арматура трубопроводная. Сальниковые сальники. Конструкция, основные размеры и технические требования

СТ ЦКБА 057-2008 — Арматура трубопроводная. Коэффициенты трения в узлах арматуры

СТ ЦКБА 070-2009 — Арматура трубопроводная. Обозначение материалов в конструкторской документации

СТ ЦКБА 099-2011 — Арматура трубопроводная.Ремонт. Организация ремонта и генерального ремонта руководство

ТУ 34-38-20140-94 — Арматура газопроводов ТЭЦ. Общие технические условия на капитальный ремонт

ТУ 34-38-20365-94 — Клапаны силовые. Общие технические условия на капитальный ремонт

ТУ 34-38-20395-95: Вентиляторы ВДН-32Б, ВДН-28, ВДН-26, ВДН-24, ВДН-22, ВДН-20, ВДН-18. Технические условия на капитальный ремонт

ТУ 34-38-20409-94 — Устройства импульсные предохранители Чеховский энергетический завод. Общие технические условия на капитальный ремонт

ВСН 10-83 / Минхимпром: Инструкция по проектированию кислородных газопроводов

ГОСТ Р 55472-2019 — Системы газораспределения.Газораспределительные сети природного газа. Часть 0. Общие

Клиентов, которые просматривали этот товар, также просматривали:


Технология стальных труб. Требования к устройству и эксплуатации взрывоопасного и химически опасного производства

Язык: английский

Металлоконструкции

Язык: английский

Нагрузки и действия

Язык: английский

Сантехника керамическая. Типы и габаритные размеры

Язык: английский

Сосуды и аппараты стальные сварные. Общие технические условия

Язык: английский

Прокат из высокопрочной стали. Общие технические условия

Язык: английский

Знак соответствия формы обязательной сертификации, габаритов и технических требований

Язык: английский

Сосуды и аппараты стальные сварные.Основные Характеристики.

Язык: английский

Трубопроводная арматура. Скорость утечки клапанов.

Язык: английский

Сварные стыковые соединения трубопроводов АЭС. Типы и основные размеры

Язык: английский

Сварные швы стыков трубопроводов ТЭЦ.Типы и основные размеры.

Язык: английский

Детали и узлы трубопроводов АЭС из сталей перлитного класса на давление до 2,2 МПа (22 кгс / см2). Сварные швы. Типы и размеры

Язык: английский

Технический регламент Таможенного союза. Безопасность высокоскоростного железнодорожного транспорта

Язык: английский

Технический регламент Таможенного союза.О безопасности упаковки

Язык: английский

Дуговая сварка в защитном газе. Сварные соединения. Основные типы, элементы конструкции и размеры

Язык: английский

Сталь и сплавы. Методы обнаружения и определения крупности

Язык: английский

Фильтры жидкости периодического действия, работающие под давлением.Требования безопасности и методы испытаний

Язык: английский

Масла вакуумные. Метод определения давления пара и температуры кипения

Язык: английский

Скалы. Методы определения прочности на осевое сжатие

Язык: английский

Основные нормы взаимозаменяемости. Общие допуски. Допуски формы и положения для элементов без указания индивидуальных допусков

Язык: английский

ЗАКАЗАТЬ ПРОСТО!

RussianGost.com — ведущая компания в отрасли со строгими стандартами контроля качества, и наша приверженность точности, надежности и аккуратности — одна из причин, по которым некоторые из крупнейших мировых компаний доверяют нам обеспечение своей национальной нормативно-правовой базы и перевод критически важных сложная и конфиденциальная информация.

Наша нишевая специализация — локализация национальных нормативных баз данных, включающих: технические нормы, стандарты и правила; государственные законы, кодексы и постановления; а также кодексы, требования и инструкции агентств РФ.

У нас есть база данных, содержащая более 220 000 нормативных документов на английском и других языках для следующих 12 стран: Армения, Азербайджан, Беларусь, Казахстан, Кыргызстан, Молдова, Монголия, Россия, Таджикистан, Туркменистан, Украина и Узбекистан.

Размещение заказа

Выберите выбранный вами документ, перейдите на «страницу оформления заказа» и выберите желаемую форму оплаты. Мы принимаем все основные кредитные карты и банковские переводы. Мы также принимаем PayPal и Google Checkout для вашего удобства. Пожалуйста, свяжитесь с нами для любых дополнительных договоренностей (договорные соглашения, заказ на поставку и т. Д.).

После размещения заказа он будет проверен и обработан в течение нескольких часов, но в редких случаях — максимум 24 часа.

Для товаров, имеющихся в наличии, документ / веб-ссылка будет отправлена ​​вам по электронной почте, чтобы вы могли загрузить и сохранить ее для своих записей.

Если товары отсутствуют на складе (поставка сторонних поставщиков), вы будете уведомлены о том, для каких товаров потребуется дополнительное время. Обычно мы поставляем такие товары менее чем за три дня.

Как только заказ будет размещен, вы получите квитанцию ​​/ счет, который можно будет заполнить для отчетности и бухгалтерского учета. Эту квитанцию ​​можно легко сохранить и распечатать для ваших записей.

Гарантия лучшего качества и подлинности вашего заказа

Ваш заказ предоставляется в электронном формате (обычно это Adobe Acrobat или MS Word).

Мы всегда гарантируем лучшее качество всей нашей продукции. Если по какой-либо причине вы не удовлетворены, мы можем провести совершенно БЕСПЛАТНУЮ ревизию и редактирование приобретенных вами продуктов. Кроме того, мы предоставляем БЕСПЛАТНЫЕ обновления нормативных требований, если, например, у документа есть более новая версия на дату покупки.

Гарантируем подлинность. Каждый документ на английском языке сверяется с оригинальной и официальной версией. Мы используем только официальные нормативные источники, чтобы убедиться, что у вас самая последняя версия документа, причем все из надежных официальных источников.

RussianGost | Официальная нормативная библиотека — ГОСТ 5152-77

Товар содержится в следующих классификаторах:

Национальные стандарты для сомов » Последнее издание » L Химические продукты и резинотехнические изделия из асбеста » L6 Изделия из резины и асбеста » L65 Асбестовые изделия »

Документ заменен на:

ГОСТ 5152-84 — Технические условия на набивку сальника

.

В качестве замены:

ГОСТ 5152-66 — Сальниковая набивка

.

Ссылки на документы:

ГОСТ 13231-77 — Фибра лавсана.Спецификация

ГОСТ 14192-77 — Маркировка грузов

.

ГОСТ 2.117-71 — Единая система конструкторской документации. Порядок подачи заявки на закупку

ГОСТ 4328-77 — Реактивы. Едкий натр. Технические характеристики

ГОСТ 443-76 — Бензол-растворитель для резиновой промышленности. Технические требования

ГОСТ 515-77 — Бумага упаковочная битумная и гудронированная

.

ГОСТ 6371-73 — Эксикаторы

.

ГОСТ 6691-77 — Реактивы. Мочевина. Технические характеристики

ГОСТ 7502-69 — Ленты измерительные металлические

.

Ссылка на документ:

ГОСТ 22784-77 — Комплектующие к вертикальным цилиндрическим резервуарам хранения нефтепродуктов.Механизмы управления взломщиками с байпасом. Основные параметры и размеры. Технические требования

РД 34.20.514-92 — Типовые указания по эксплуатации систем газоснабжения ТЭЦ

ОТУ 80: Общие технические условия по эксплуатации и ремонту поршневых и плунжерных насосов

РД 39-1-389-80: Отчет о техническом оснащении пунктов аварийного восстановления для систем сбора, подготовки и транспортировки нефти, газа и воды Самотлорского месторождения

Клиентов, которые просматривали этот товар, также просматривали:


Технология стальных труб. Требования к устройству и эксплуатации взрывоопасного и химически опасного производства

Язык: английский

Металлоконструкции

Язык: английский

Нагрузки и действия

Язык: английский

Сантехника керамическая.Типы и габаритные размеры

Язык: английский

Сосуды и аппараты стальные сварные. Общие технические условия

Язык: английский

Прокат из высокопрочной стали. Общие технические условия

Язык: английский

Знак соответствия формы обязательной сертификации, габаритов и технических требований

Язык: английский

Сосуды и аппараты стальные сварные. Основные Характеристики.

Язык: английский

Трубопроводная арматура. Скорость утечки клапанов.

Язык: английский

Сварные стыковые соединения трубопроводов АЭС. Типы и основные размеры

Язык: английский

Сварные швы стыков трубопроводов ТЭЦ.Типы и основные размеры.

Язык: английский

Детали и узлы трубопроводов АЭС из сталей перлитного класса на давление до 2,2 МПа (22 кгс / см2). Сварные швы. Типы и размеры

Язык: английский

Технический регламент Таможенного союза. Безопасность высокоскоростного железнодорожного транспорта

Язык: английский

Технический регламент Таможенного союза.О безопасности упаковки

Язык: английский

Дуговая сварка в защитном газе. Сварные соединения. Основные типы, элементы конструкции и размеры

Язык: английский

Сталь и сплавы. Методы обнаружения и определения крупности

Язык: английский

Фильтры жидкости периодического действия, работающие под давлением.Требования безопасности и методы испытаний

Язык: английский

Масла вакуумные. Метод определения давления пара и температуры кипения

Язык: английский

Скалы. Методы определения прочности на осевое сжатие

Язык: английский

Основные нормы взаимозаменяемости.Общие допуски. Допуски формы и положения для элементов без указания индивидуальных допусков

Язык: английский

ЗАКАЗАТЬ ПРОСТО!

RussianGost.com — ведущая компания в отрасли со строгими стандартами контроля качества, и наша приверженность точности, надежности и аккуратности — одна из причин, по которым некоторые из крупнейших мировых компаний доверяют нам обеспечение своей национальной нормативно-правовой базы и перевод критически важных сложная и конфиденциальная информация.

Наша нишевая специализация — локализация национальных нормативных баз данных, включающих: технические нормы, стандарты и правила; государственные законы, кодексы и постановления; а также кодексы, требования и инструкции агентств РФ.

У нас есть база данных, содержащая более 220 000 нормативных документов на английском и других языках для следующих 12 стран: Армения, Азербайджан, Беларусь, Казахстан, Кыргызстан, Молдова, Монголия, Россия, Таджикистан, Туркменистан, Украина и Узбекистан.

Размещение заказа

Выберите выбранный вами документ, перейдите на «страницу оформления заказа» и выберите желаемую форму оплаты. Мы принимаем все основные кредитные карты и банковские переводы. Мы также принимаем PayPal и Google Checkout для вашего удобства. Пожалуйста, свяжитесь с нами для любых дополнительных договоренностей (договорные соглашения, заказ на поставку и т. Д.).

После размещения заказа он будет проверен и обработан в течение нескольких часов, но в редких случаях — максимум 24 часа.

Для товаров, имеющихся в наличии, документ / веб-ссылка будет отправлена ​​вам по электронной почте, чтобы вы могли загрузить и сохранить ее для своих записей.

Если товары отсутствуют на складе (поставка сторонних поставщиков), вы будете уведомлены о том, для каких товаров потребуется дополнительное время. Обычно мы поставляем такие товары менее чем за три дня.

Как только заказ будет размещен, вы получите квитанцию ​​/ счет, который можно будет заполнить для отчетности и бухгалтерского учета. Эту квитанцию ​​можно легко сохранить и распечатать для ваших записей.

Гарантия лучшего качества и подлинности вашего заказа

Ваш заказ предоставляется в электронном формате (обычно это Adobe Acrobat или MS Word).

Мы всегда гарантируем лучшее качество всей нашей продукции. Если по какой-либо причине вы не удовлетворены, мы можем провести совершенно БЕСПЛАТНУЮ ревизию и редактирование приобретенных вами продуктов. Кроме того, мы предоставляем БЕСПЛАТНЫЕ обновления нормативных требований, если, например, у документа есть более новая версия на дату покупки.

Гарантируем подлинность. Каждый документ на английском языке сверяется с оригинальной и официальной версией. Мы используем только официальные нормативные источники, чтобы убедиться, что у вас самая последняя версия документа, причем все из надежных официальных источников.

Насос НБ-50 — ТОРГИНДУСТРИЯ

Насос НБ-50 — ТОРГИНДУСТРИЯ

Категории

Заводы-производители

  • Гайка 11Д-1-10
  • Втулка биметаллическая 11D-1-15B
  • Крышка 11Д-1-26-01 Т
  • Крышка 11Д-1-26
  • Прокладка 11Д-1-31-01
  • Прокладка 11Д-1-31-02
  • Прокладка 11Д-1-35-01
  • Прокладка 11Д-1-35-02
  • Кузов крейцкопфа 11Д-1-52-01
  • Кузов крейцкопфа 11Д-1-52
  • Втулка с резьбой 11Д-1-53
  • Шатун 11Д-1-58
  • Подшипник стеклянный 11Д-1-78
  • Штифт крейцкопфа 11Д-1-81
  • Штифт крейцкопфа 11Д-1-83
  • Крышка 11Д-1-90
  • Ключ-11Д 03. 01.10
  • Крючок 11Д-10-1
  • Прокладка 11Д-2-1
  • Крышка 11Д-2-24
  • Втулка дистанционная 11Д-2-30-02
  • Прокладка 11Д-2-31-3
  • Втулка дистанционная 11Д-2-32-02
  • Кулачок 11D-2-35
  • Конус 11Д-2-46
  • Корпус шкива 11Д-2-48
  • Гайка специальная 11D-2-49
  • Пад 11D-2-5
  • Кольцо пружинное 11Д-2-77
  • Кран трехходовой 11Д-22
  • Приспособление для углубленного сиденья 11Д-27
  • Прокладка 11Д-3-12
  • Сиденье 11D-3-13
  • Прокладка 11Д-3-14
  • Пружина 11Д-3-17А
  • Уплотнение клапана 11Д-3-19 ЗИП
  • Гайка штока 11D-3-36
  • Шайба нажимная 11Д-3-4-2
  • Шайба стопорная 11Д-3-4-3
  • Прокладка 11Д-3-51
  • Поршень П1-2-90 11Д-3-55
  • Поршень П1-2-80 11Д-3-56
  • Гильза цилиндра ⌀90 11Д-4-2
  • Блок цилиндров 11Д-4-26-1
  • Гильза цилиндра ⌀80 11Д-4-3
  • Приспособление для ниши цилиндр. втулок 11GRI.00.800
  • Полукруг 11GRI.01.001
  • Полукруг 11ГРИ.01.002
  • Шкив балансировочный 11GRI.01.300
  • Шкив 11GRI.01.301
  • Гильза цилиндра ⌀100 11ГРИ.02.003
  • Втулка 11ГРИ.02.004
  • Поршень П1-2-100 11ГРИ.02.200-Т3-5-80
  • Поршень П1-2-100 11GRI.02.200
  • Фланец напорный 11ГРИ.04.001
  • Гильза напорная фланцевая 11ГРИ.04.003
  • Манжета 11GRI.04.004
  • Гильза корпуса 11GRI.04.005
  • Пробка 11GRI.04.006
  • Сальниковая набивка 11GRI.07.003
  • Акция 11GRI.11.001
  • Подъемник цилиндр съемный МП 300х200 У1 4066.40.026
  • Подъемник цилиндр съемный МП 300х200 У1 4066.40.026ZG
  • Гайка нажимная 4АН.3.53.2-01 (шлейф).
  • Аккумулятор пробковый-3М.Я15-2
  • Аккумулятор пробковый-3М.Я15-3
  • Комплект запчастей, инструмента и принадлежностей НСА-22.00.00.100 (⌀100)
  • Комплект запчастей, инструмента и принадлежностей НСА-22. 00.00.100 (⌀90)
  • Шток поршневой НСА-22.01.03.001
  • Гайка НСА 22.01.03.002
  • Поршень ⌀70 НСА-22.01.03.020-02
  • Кольцо НСА 22.01.03.021
  • Манжета НСА 22.01.03.022-01
  • NSA-сердечник 22.01.03.023-01
  • Кольцо НСА 22.01.03.024-01
  • Кольцо НСА 22.01.03.024
  • Шайба НСА-22.01.03.025-01
  • Фитинг НСА 22.01.04.021
  • Подразделение руководит АФНИ.067582.001
  • Комплект запасных частей (РТИ) NB32, NB50 AFNI.067721.009
  • Корпус направляющих лопаток AFNI.301151.001
  • Кольцо в сборе AFNI.301366.001
  • Трубка напорная с фланцем АФНИ.302421.001
  • Схема насоса на салазках АФНИ.304137.001
  • Устройство контроля перемещения ротора АФНИ.304269.001
  • Кольцо приводное в сборе казгрузки AFNI.304319.001
  • Крышка глухая АФНИ.711122.001
  • Кольцо разгрузочное АФНИ.711141.009
  • Кольцо регулировочное AFNI.711141.010-01
  • Кольцо регулировочное AFNI. 711141.010-02
  • Кольцо регулировочное AFNI.711141.010
  • Кольцо AFNI.711141.011
  • Кольцо AFNI.711142.001
  • Кольцо разгрузочное АФНИ.711149.001
  • Фланец AFNI.711444.001
  • Диск разгрузочный АФНИ.712542.001
  • Кольцо AFNI.712641.001
  • Манжета гидроизоляционная AFNI.712642.001
  • Крышка подшипника AFNI.712642.002
  • Кольцо уплотнительное AFNI.712741.001
  • Кольцо уплотнительное AFNI.712741.002
  • Втулка AFNI.713141.001
  • Втулка выносная AFNI.713143.001
  • Втулка разгрузочная АФНИ.713143.002
  • Втулка AFNI.713191.001
  • Рубашка валовочная AFNI.713191.002
  • Корпус AFNI.714542.001
  • Акция AFNI.715111.001
  • Вал АФНИ.715113.001-01
  • Вал АФНИ.715113.001-02
  • Вал АФНИ.715113.001-03
  • Вал АФНИ.715113.001-04
  • Вал АФНИ.715113.001-05
  • Вал АФНИ.715113.001-06
  • Вал АФНИ. 715113.001-07
  • Вал АФНИ.715113.001-08
  • Вал АФНИ.715113.001
  • Ниппель AFNI.723141.001
  • Трубка напорная AFNI.723141.002
  • Рабочее колесо AFNI.723521.001
  • Рабочее колесо AFNI.723521.002
  • Корпус направляющих лопаток AFNI.723521.003
  • Подразделение направляет выпуск AFNI.723562.001-02
  • Подразделение руководит АФНИ.723562.001
  • Крышка всасывающая AFNI.731221.001
  • Крышка напорная АФНИ.731221.003
  • Полукрышка АФНИ.732111.001
  • Полукрышка АФНИ.732111.002
  • Бегуны AFNI.741124.042
  • Заглушка AFNI.741124.147
  • Ключ АФНИ.741131.005-01
  • Ключ АФНИ.741131.005-02
  • Ключ АФНИ.741131.005-03
  • Ключ АФНИ.741131.005
  • Замок AFNI.741474.001
  • Кронштейн передний AFNI.751691.002
  • Крышка подшипника AFNI.751691.003
  • Кронштейн задний AFNI.751695.001
  • Гайка роторная АФНИ. 753114.001
  • Пробка М12х2,5 АФНИ.753125.012
  • Весна AFNI.753511.001
  • Прокладка АФНИ.754176.001-02
  • Прокладка АФНИ.754176.001
  • Прокладка АФНИ.754176.002
  • Кольцо АФНИ.754177.001-01
  • Кольцо АФНИ.754177.001-02
  • Кольцо АФНИ.754177.001-03
  • Кольцо AFNI.754177.001
  • Пластина AFNI.754312.003
  • Болт AFNI.758126.001
  • Болты специальные AFNI.758126.002
  • Штифт усадочный AFNI.758271.001-01
  • Штифт усадочный AFNI.758271.001-02
  • Штифт усадочный AFNI.758271.001-03
  • Штифт усадочный AFNI.758271.001-04
  • Штифт усадочный AFNI.758271.001-05
  • Штифт усадочный AFNI.758271.001-06
  • Штифт усадочный AFNI.758271.001-07
  • Штифт усадочный AFNI.758271.001-08
  • Штифт усадочный AFNI.758271.001
  • Гайка круглая AFNI.758443.001
  • Шайба стопорная AFNI.758481.001
  • Седло К2А.00. 00.001
  • Тарельчатый клапан К2А.01.00.000
  • Тарел К2А.01.00.001
  • Клапан КСК5-6 (К4А) ОКЛ36.6184.4001 ТУ26.02.967-87
  • Кольцо СП-98-79-7 ГОСТ6308-71
  • Кран условно-отводной ДУ6 В4-1МПО ТУ26.07.1454-88
  • Компенсатор шаровой КС 10.00.00.000-01
  • Компенсатор шаровой КС 10.00.00.000-02
  • Шайба КС 10.00.00.001-01
  • Шайба КС 10.00.00.001
  • Стабилизатор КС-10.00.00.002
  • Адаптер КС-10.00.00.009Б
  • Прокладка CC-10.00.00.011-02
  • Прокладка CC-10.00.00.011-04
  • Прокладка КС 10.00.00.011
  • Крышка компенсатора КС 10.00.00.012Б
  • Булавка английская CS-10.00.00.013
  • Сток КС 10.00.00.016
  • Клапан игольчатый КС 10.02.00.000
  • Клапан игольчатый КС 10.02.00.000А
  • Кольцо поднабивочное КС 10.02.00.003-01
  • Корпус КС-компенсатор 10.03.00.000
  • Диафрагма КС 10.04.00.000-1
  • Сердечник КС 10. 04.00.001
  • Тройник КС 10.05.00.000
  • Гильза с уплотнением КС 10.06.00.000-01
  • Адаптер в сборе КС 10.11.00.000A
  • Клапан предохранительный КС 10.12.00.000
  • Адаптер в сборе КС 10.13.00.000
  • Адаптер в сборе КС 10.13.00.000А
  • Адаптер КС-10.13.00.001
  • Ограждение КС 10.14.00.000
  • Манометр МР3-У-ИР53-10МПАх2,5 ТУ25.02.180335-84
  • Масленка 1.2.УХЛ1 ГОСТ19853-74
  • Набивка мног.плетения АФТ16х26 ГОСТ 5152-84
  • Гайка накидная НБ18.01.004
  • Чулок НБ18.01.006
  • Корпус демпфера НБ18.01.030
  • Гильза цилиндра ⌀70 NB20.02.010A-02
  • Паспорт НБ32.00.000 ПС
  • Инструкция по эксплуатации NB32.00.000RE
  • Диск отражатель НБ32.00.006
  • Вал трансмиссионный НБ32.00.007-01
  • Вал трансмиссионный НБ32.00.007-02
  • Контргайка поршневого штока NB32.00.008
  • Вал трансмиссионный НБ32.00.009-01
  • Вал трансмиссионный НБ32. 00.009-02
  • Подшипник шкива НБ32.00.010
  • Вал трансмиссионный НБ32.00.011-01
  • Шкив НБ32.00.015-01
  • Шкив NB32.00.015-02
  • Шкив NB32.00.015
  • Шкив NB32.00.017
  • Диск NB32.00.018
  • Диск NB32.00.019
  • Привод ведущий НБ32.00.020
  • Диск NB32.00.021
  • Муфты пальцевые НБ32.00.023
  • Диск NB32.00.024
  • Рама НБ32.00.030
  • Щуп NB32.00.040
  • Комплект запчастей, инструмента и принадлежностей НБ32.00.100 (⌀80)
  • Комплект запчастей, инструмента и принадлежностей НБ32.00.100 (№110)
  • Комплект запчастей, инструмента и принадлежностей NB32.00.100 (⌀120)
  • Комплект запчастей, инструмента и принадлежностей НБ32.00.100 (⌀90)
  • Приспособление для выемки седел НБ32.00.110
  • Приспособление для углублений цилиндров. втулки НБ32.00.120
  • Траверса НБ32.00.130
  • Поворотный фланцевый НБ32.00.150
  • Приемный клапан НБ32. 00.400
  • Привод НБ32.01.000
  • Стенд НБ32.01.001
  • Шток затворной НБ32.01.002
  • Кольцо НБ32.01.003
  • Гильза корпуса NB32.01.004
  • Фланец НБ32.01.005
  • Вал эксцентриковый с шестерней НБ32.01.007
  • Штифт крейцкопфа НБ32.01.008
  • Фланец НБ32.01.009А
  • Вал эксцентриковый со штангой NB32.01.010
  • Кузов крейцкопфа (правый) НБ32.01.050-01
  • Кузов крейцкопфа (левый) НБ32.01.050
  • Пад НБ32.01.052
  • Блок гидравлический НБ32.02.000 (⌀110)
  • Крышка НБ32.02.001
  • Крышка клапана НБ32.02.002
  • Прокладка НБ32.02.003
  • Гильза цилиндра ⌀80 NB32.02.020-01
  • Гильза цилиндра ⌀90 НБ32.02.020-02
  • Гильза цилиндра ⌀100 НБ32.02.020-03
  • Блок цилиндров с болтом НБ32.02.100
  • Блок цилиндров НБ32.02.101
  • Гильза цилиндра ⌀110 НБ32.02.102-02
  • Гильза цилиндра ⌀120 НБ32.02.102-03
  • Муфта уплотнительная НБ32. 02.103-01
  • Втулка уплотнительная НБ32.02.103
  • распорное кольцо NB32.02.104
  • Уплотнение клапана НБ32.02.105
  • Поршень P1-4-120 NB32.02.200
  • Шток поршневой NB32.02.501
  • Шток 70 NB32.02.501 (E41)
  • Рамка заглушка НБ32.03.000
  • Планк NB40.00.003
  • Пад НБ40.00.004-02
  • Крейцкопф левая НБ40.00.005А-01
  • Крестовина правая НБ40.00.005А-02
  • Штифт крейцкопфа НБ40.00.084
  • Кольцо НБ40.01.014
  • Кран трехходовой НБ40.01.110
  • Шайба НБ40.01.114
  • Поршень П1-4-110 НБ40.01.270-01
  • Лицевая панель NB40.04.100
  • Планка без шинопневматического цилиндра НБ40.04.100А
  • Обод NB40.04.103A
  • Лицевая панель НБ40.04.104
  • Корпус НБ40.04.107
  • Воздуховод НБ40.04.110
  • Втулка шатуна NB40.04.120
  • Шатун НБ40.04.121-01
  • Шатун НБ40.04.121
  • Комплект запчастей, инструмента и принадлежностей НБ50. 00.100 (№110)
  • Комплект запчастей, инструмента и принадлежностей НБ50.00.100 (№120)
  • Комплект запчастей, инструмента и принадлежностей NB50.00.100 (⌀90)
  • Привод НБ50.01.000
  • Блок гидравлический НБ50.02.000 (⌀120)
  • Вал трансмиссионный НБ80.00.00.002
  • Комплект запчастей, инструмента и принадлежностей НБ80.00.00.100-01 (№90)
  • Седла гидрораспределителя NB80.00.00.130
  • НБ80.00.00.136
  • Уплотнение НБ80.00.00.137
  • Пад НБ80.01.00.002
  • Толкатель НБ80.01.00.004
  • Кольцевой сальник НБ80.01.00.008
  • Шатун НБ80.01.01.008
  • Вал эксцентриковый с шестерней НБ80.01.01.020
  • Блок гидравлический НБ80.02.00.000 (⌀110)
  • Блок гидравлический НБ80.02.00.000 (⌀70)
  • Блок гидравлический НБ80.02.00.000 (⌀80)
  • Гильза цилиндра ⌀110 НБ80.02.00.001-04
  • Гильза цилиндра ⌀120 НБ80.02.00.001-05
  • Крышка НБ80.02. 00.002
  • Крышка клапана уплотнительная НБ80.02.00.009-01
  • Пружина клапана ПР52 НБ80.02.00.023-01
  • Гильза цилиндра ⌀80 НБ80.02.07.000-01
  • Гильза цилиндра ⌀90 NB80.02.07.000-02
  • Гильза цилиндра ⌀100 НБ80.02.07.000-03
  • Гильза цилиндра ⌀70 НБ80.02.07.000-04
  • Компенсатор шаровой НБ80.05.00.000-01
  • Клапан предохранительный НБ80.05.02.000
  • Булавка английская НБ80.05.02.004
  • Сепаратор НБ80.05.04.000
  • Стенд НБ80.08.00.001
  • Подшипник 208 ГОСТ8338-75
  • Подшипник 212 ГОСТ8338-75
  • Подшипник 2226 ГОСТ8328-75
  • Подшипник 3612 ГОСТ5721-75
  • Подшипник 42212 ГОСТ8328-75
  • Подшипник 7205 ТУ37.006.162-89
  • Подшипник 7516 ТУ37.006.162-89
  • Подшипник 7520 ТУ37.006.162-89
  • Втулка CN-0203
  • Амортизатор CN-0205

Остались вопросы? Обращайтесь, наши специалисты всегда на связи!

Набивка аги (набивка набивка асбестовая, плетеная, графитовая, графитовая, ингибированная) в Сумах интернет-магазин Азбохим, ООО | Купить НАБИВКА АГИ (Набивка асбестовая, плетеная, клееная графитом, ингибированная) Сумы (Украина)

АГА НАПИТКА

(Набивка асбестовая, плетеная, графитовая, ингибированная)

Характеристика:

Представляет собой эластичный шнур квадратного или прямоугольного сечения, сплетенный из асбестовой нити, пропитанный клеем с графитом, содержит ингибитор коррозии. ГОСТ 5152 — 84.

.

Выпускается в бухтах или бобинах, перевязанных шпагатом, средней массой 10-20 кг. Бухты упаковываются в полиэтиленовые пакеты или полиэтиленовую пленку.

ДЛЯ ЗАКАЗА:

Тел. / Факс + 38 0542 25 50 08

Тел. / Факс + 38 0542 78 78 86

Моб. + 38050407 03 13

Эл. Почта : azbohim @ ukr.нетто

SKYPE: азбохим

среда

Заявка

т , ° C

P, МПа

В, м / с

pH

Аммиак жидкий и газообразный

Фитинги

— 70 + 150

32

2

4–14

Насос поршневой

— 70 + 150

32

15

4–14

Центробежный насос

–70

32

15

4–14

Вода, питательная вода, органические продукты

Фитинги

280

38

2

4–14

Насос поршневой

280

38

15

4–14

Центробежный насос

280

38

15

4–14

Воздух, азот, инертные газы

Фитинги

325

20

2

4–14

Нефтепродукты жидкие и газообразные, агрессивные среды

Фитинги

600

37

4–14

Нефтепродукты

Фитинги

450

32

2

4–14

Водяной пар

Фитинги

565

35

2

7

.

Оставить комментарий
