Изоляция на трубы отопления: Изоляция для труб отопления: требования, виды и особенности монтажа

Опубликовано в Разное
/
14 Июл 2018

Содержание

Теплоизоляция труб отопления и ГВС

Защищать от холода необходимо не только строительные конструкции, но и инженерные коммуникации. Правильное утепление труб отопления уменьшает потери тепла, снижает риск промерзания, если циркуляция горячей воды прекратилась на длительное время из-за аварий и ремонта. Расход топливно-энергетических ресурсов увеличивается вместе с ежемесячными коммунальными платежами.

Требования к теплоизоляции труб отопления

Технические требования к теплоизоляции трубопроводов устанавливают СП 61.13330. В процессе эксплуатации она подвергается воздействиям разного характера — механическим, химическим, термическим, влажностным, поэтому должна быть не только энергоэффективна, но и надежна, долговечна, безопасна.

Характеристики материалов, которые учитывают при выборе:

  • Теплопроводность, плотность — определяют толщину слоя утеплителя, нагрузку на трубу, ее опоры.
  • Термостойкость — обуславливает неизменность первоначальных свойств при контакте с горячей поверхностью.
  • Упругость, прочность на сжатие — отвечают за стабильность формы и структуры при слеживании, прокладке в грунте.
  • Водостойкость — исключает впитывание воды, позволяет сохранять теплоизоляционные свойства.
  • Биостойкость, стойкость к воздействию агрессивных сред — важны для длительной эксплуатации.
  • Горючесть, содержание вредных веществ — должны отвечать санитарно-гигиеническим требованиями, нормам пожарной безопасности.

С практической точки зрения значение имеет удобный, простой монтаж. Он экономит время, избавляет от дополнительных трат на материалы для установки.

Функции изоляционных материалов

Трубопроводы теплосетей утепляют при любых способах прокладки — подземной и надземной на улице, в технических помещениях многоквартирных, частных домов, промышленных, общественных зданий. Задачи материалов и конструкций не зависят от расположения коммуникаций.

Тепловая изоляция для труб отопления должна:

  • Сохранять температуру теплоносителя для обеспечения комфорта в жилых, рабочих помещениях.
  • Сокращать теплопотери в трубопроводе, поддерживать их на допустимом уровне, снижать расходы топлива или энергии.
  • Обеспечивать безопасность при контакте с поверхностью, так как температура горячей воды в трубах достигает 1050С.
  • Защищать систему от промерзания, коррозии, деформаций, повреждений, продлевать срок её безремонтной службы.

Грамотно выбранная и установленная изоляция выполняет все функции на протяжении расчетного срока эксплуатации.

Виды материалов для теплоизоляции труб отопления

Технические решения изоляции труб различаются конструктивно, материалами и характеристиками.

Минеральная вата

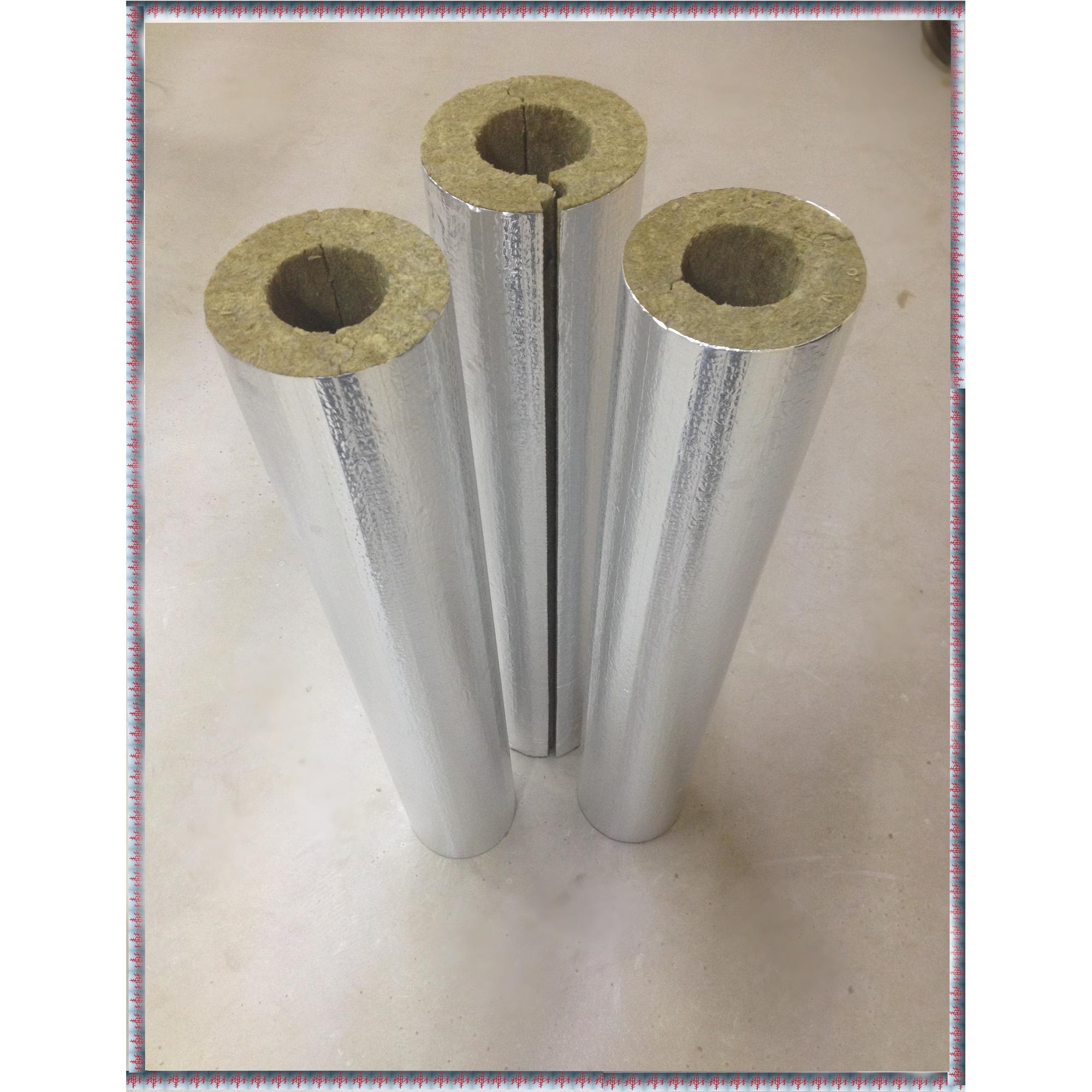

Техническая изоляция из каменной ваты базальтовых пород для утепления высокотемпературных трубопроводов выпускается в навивных цилиндрах, плитах и матах, в том числе с односторонним фольгированием. Она химически инертна, биостойка, негорюча, имеет теплопроводность порядка 0,04 Вт/м*К и плотность 100-150 кг/м3.

Материалы эффективны, доступны по цене, но имеют недостатки. Использование минераловатной изоляции для утепления труб отопления на чердаках, в подвалах, технических подпольях ограничено из-за повышенной влажности. Склонность к слеживанию, впитывание влаги приводят к нарушению структуры, намоканию, быстрому ухудшению теплозащитных свойств.

Пенопласт и пенополистирол

Теплоизоляционные материалы из экструзионного пенополистирола и пенопласта изготавливают в виде плит, сегментов в форме полуцилиндров. Они используются для защиты внутридомовых теплопроводов, сборки закрытого или П-образного короба при прокладке трубопровода в грунте.

Изоляция имеет плотность 35-40 кг/м3, коэффициент теплопроводности около 0,035-0,04 Вт/м*К и низкое водопоглощение, не подвержена гниению, удобна в монтаже. К минусам можно отнести горючесть, узкий диапазон рабочих температур от -600 до +750С. Трубы необходимо обрабатывать антикоррозийным составом перед монтажом в грунте, при открытой прокладке нужно защищать утеплитель от УФ-лучей.

Пенополиуретан

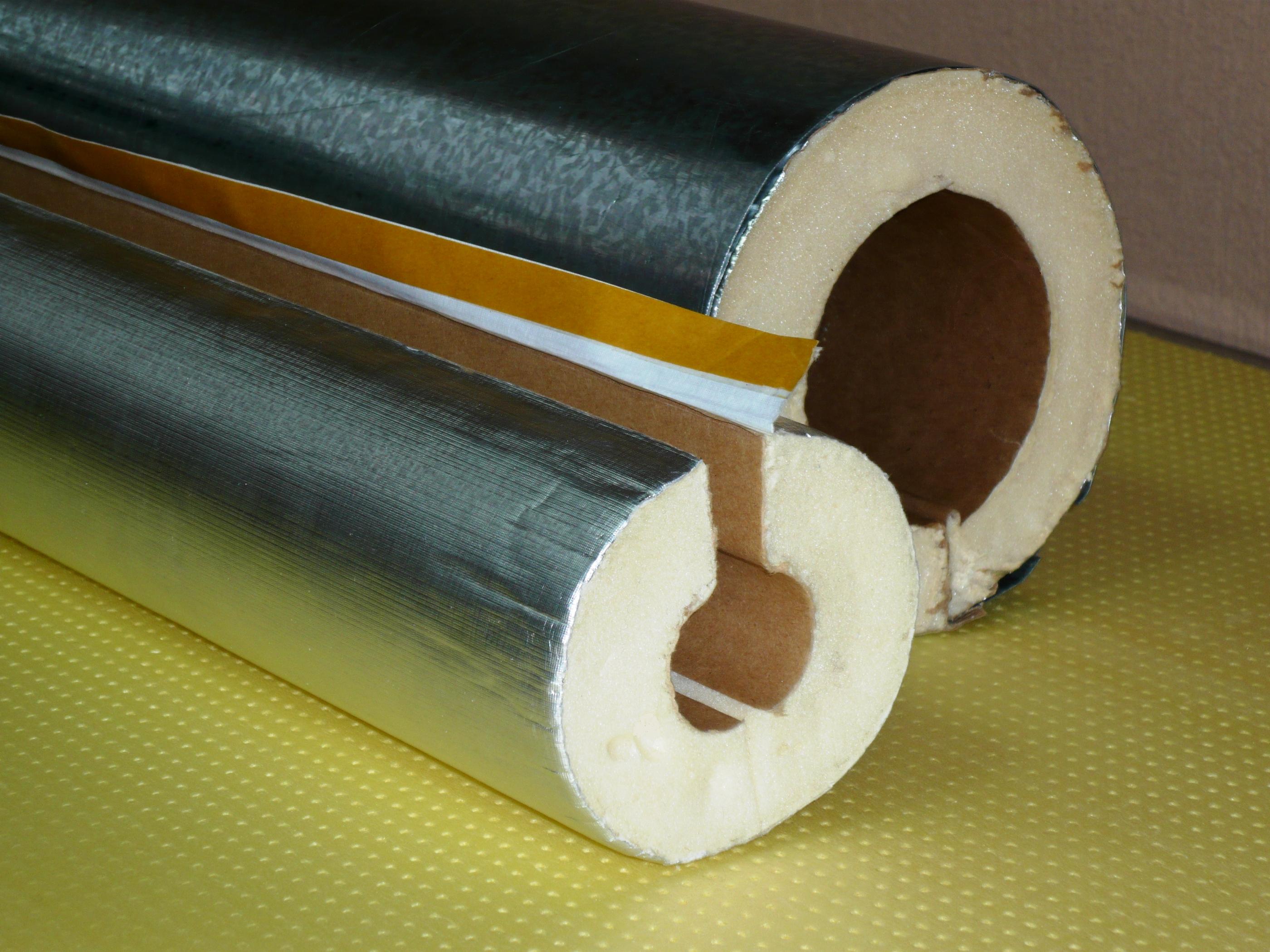

Для утепления труб отопления используются скорлупы ППУ с фольгированным покрытием и без него. Материал отличается низкой теплопроводностью 0,022-0,03 Вт/м*К и водопоглощением за счет закрытой ячеистой структуры, высокой прочностью, длительным сроком службы, не подвержен гниению, быстро монтируется. Скорлупы без покрытия применяются только в помещениях, так как пенополиуретан разрушается под воздействием УФ-лучей.

Утепление трубопроводов большого диаметра может выполнятся с помощью напыляемой пенополиуретановой изоляции. Она имеет повышенную плотность и огнестойкость, значительно сокращает теплопотери благодаря сплошному покрытию без «мостиков холода».

Вспененный синтетический каучук

Каучуковая техническая теплоизоляция производится в рулонах и трубках. Она негорюча, экологически безопасна, стойка к химическим, биологическим воздействиям, имеет плотность 65 кг/м3 и теплопроводность 0,04-0,047 Вт/м*К.

Материалы используются для утепления трубопроводов в помещениях, прокладываемых надземным и подземным способом, могут иметь алюминизированное покрытие для защиты от механических повреждений, УФ-лучей. Основной недостаток — высокая стоимость.

Вспененный полиэтилен

Теплоизоляция для труб отопления из вспененного полиэтилена с упругой пористой структурой используется в любых условиях, не впитывает воду, сохраняет низкую теплопроводность 0,032 Вт/м*к при изменениях температуры. Она выпускается в формате трубок, рулонов, матов, легко и быстро устанавливается.

Материал применяется в помещениях, тепловых пунктах, при прокладке труб на открытом воздухе, в грунте. При надземном монтаже необходимо предусмотреть покровный слой, при подземном — кожух.

Сравнение характеристик утеплителей труб отопления

Таблица 1. Сравнительная таблица характеристик разных утеплителей для труб отопления и ГВС
Характеристики Минеральная вата Пенополистирол Пенополиуретан Вспененный каучук Вспененный полиэтилен
Теплопроводность, Вт/м*К 0,04 0,035-0,04 0,022-0,03 0,038-0,045 0,032
Плотность, кг/м3 105-135 35-40 60 65 35
Водопоглощение, % 10-15 4 1-2
0,6
0,6
Температура применения, С0 От -180 до +680 От -60 до +75 От -180 до +140 От -60 до +105 От -80 до +100
Простота монтажа Может требовать намотки, фиксации стяжками, проволочными кольцами Склеивается, стягивается крепежными бандажами или собирается в короб Надевается на трубу, фиксируется термолентой Фиксируется на клей или с помощью зажимов Крепится с помощью клея, скотча
Химическая и биостойкость высокая высокая высокая высокая высокая
Горючесть НГ
Г3-Г4
Г2-Г4 Г1 Г1

Преимущества применения вспененного полиэтилена для теплоизоляции труб отопления очевидны. Утеплитель из вспененного полиэтилена выигрывает по эксплуатационным, физическим и экономическим свойствам. Он универсален, энергоэффективен, сохраняет теплозащитные свойства в течение срока службы, применяется на объектах средней и низкой ценовой категории за счет доступной стоимости.

Завод технической изоляции ТЕПЛОФЛЕКС производит трубки из вспененного полиэтилена различного диаметра и толщины, предназначенные для теплоизоляции труб отопления и ГВС. Работаем с мелким и крупным оптом. Осуществляем доставку по России.

Телефон отдела продаж: +7 (495) 220-13-72

Получить коммерческое предложение


Другие сферы применения вспененной изоляции:

Теплоизоляция труб отопления в квартире, на улице, в земле

Стенки трубопроводов, по которым протекает теплоноситель, всегда нагреваются до определенной температуры. Ее величина зависит от материала труб, стальные прогреваются сильнее, пластмассовые – слабее. Но в любом случае из-за этого явления происходят некоторые потери тепла по дороге от котельной установки до отопительных приборов. Предотвратить их может теплоизоляция труб отопления с помощью различных материалов с низкой теплопроводностью. В данном материале будет рассказано, какие участки магистралей отопления подлежат утеплению в обязательном порядке и какие материалы при этом используются.

Где нужна теплоизоляция?

Казалось бы, ответ очевиден даже для людей, далеких от теплотехники: чтобы не допустить тепловых потерь и остывания воды, надо утеплять трубы, проходящие по улице. Все верно, это самая понятная ситуация, но есть и множество других нюансов при прокладке магистралей в пределах здания.

Нередко требуется даже теплоизоляция труб отопления в квартире. Итак, изолировать домовые сети с теплоносителем необходимо при таких условиях:

  • прохождение подающего или обратного трубопровода через холодные либо слабо обогреваемые помещения – чердаки, подвалы, встроенные гаражи и так далее;
  • при замоноличивании магистралей и подводок к радиаторам в стену или в стяжку пола;
  • прокладка труб за различными экранами, внутри гипсокартонных перегородок и прочие подобные способы скрытого монтажа;
  • подводки от греющих контуров теплых полов в месте их присоединения к распределительному коллектору.

Примечание. Также практикуется укрытие трубопроводов, проходящих через комнаты с избыточным выделением тепловой энергии от различного оборудования и бытовой техники. Например, трубы с теплоизоляцией будут нелишними в помещении котельной, где неизбежно происходят выделения от разных агрегатов и температура неоправданно высокая.

Если условия, описанные в первом пункте, вполне понятны, то остальные нуждаются в пояснениях. Дело в том, что обогрев комнат обеспечивают радиаторы, а задача магистралей и подводок – доставка тепла к ним. Если они вмурованы в стены или полы, то нужна термоизоляция для труб, иначе в этом случае часть тепла пойдет на нагрев строительных конструкций, что вовсе не нужно. Особенно это важно, когда стена граничит с окружающей средой.

Для справки. Слой утеплителя также играет роль демпфера при замоноличивании полипропиленовых труб, славящихся способностью значительно удлиняться при нагревании.

Магистрали, находящиеся внутри гипсокартонных перегородок и за экранами, будут повышать температуру в замкнутом пространстве, что нецелесообразно. Чтобы избежать бесполезной растраты тепловой энергии и доставить ее к батареям без потерь, необходима теплоизоляция для труб отопления. В то же время трубопроводы, проложенные в отапливаемых помещениях открыто, в утеплении не нуждаются, поскольку все равно нагревают пространство этих комнат.

Что касается водяных теплых полов, то здесь часто складывается ситуация, когда к распределительному коллектору со всех комнат сходится много подводок от греющих контуров. В результате расстояние между ними уменьшается, концентрация труб на малой площади увеличивается и участок пола перед коллектором начинает перегреваться. Вот почему в этом месте подводящие трубки следует утеплить.

Теплоизоляционные материалы

Выбирать материал для теплоизоляции труб следует в соответствии с условиями их прокладки. На данный момент выбор материалов и изделий из них достаточно широк.

Наиболее часто применяются следующие утеплители и изделия из них:

  • пенопласт в виде полуцилиндров;
  • минеральная вата в рулонах, матах или в виде скорлуп с защитным покрытием из оцинкованной стали;
  • полуцилиндры из жесткого пенополиуретана;
  • вспененный полиэтилен в виде рукавов;
  • рулонная стекловата.

Для справки. Существуют различные жидкие утеплители, такие как пенополиуретан или пеностекло. Они наносятся на поверхности по специальной технологии и обладают наилучшими теплоизоляционными и прочностными свойствами. Одна беда – материалы вкупе с работами по нанесению обойдутся заказчику в кругленькую сумму, а выполнить их своими руками без соответствующего оборудования невозможно.

Лидером по укрытию отопительных трубопроводов внутри зданий являются рукава из вспененного полиэтилена, примером может служить хорошо известная теплоизоляция Энергофлекс. Она легко монтируется, имеет отличные свойства и отличается долговечностью.

Мастера часто используют полиэтилен для утепления труб, которые предстоит замуровать в стяжку или стену. Минеральная вата в рулонах или матах тоже пригодна для укрытия магистралей внутри дома, например, в подпольных каналах. Остальные материалы из перечня используются, как правило, на улице.

Важно. Применение рулонной стекловаты внутри жилых зданий категорически не допускается!

Рекомендации по утеплению

При выборе типа изоляции важен не только материал, но и толщина утепляющего слоя. Она зависит от того, будет выполняться теплоизоляция труб на улице или в доме. В первом случае разность температур теплоносителя и окружающей среды слишком велика, а значит, понадобится большая толщина. Обычно она лежит в пределах 40—80 мм в зависимости от климатических условий в зимнее время. В здании перепад температур меньше и обычно хватает слоя вспененного полиэтилена от 9 до 20 мм.

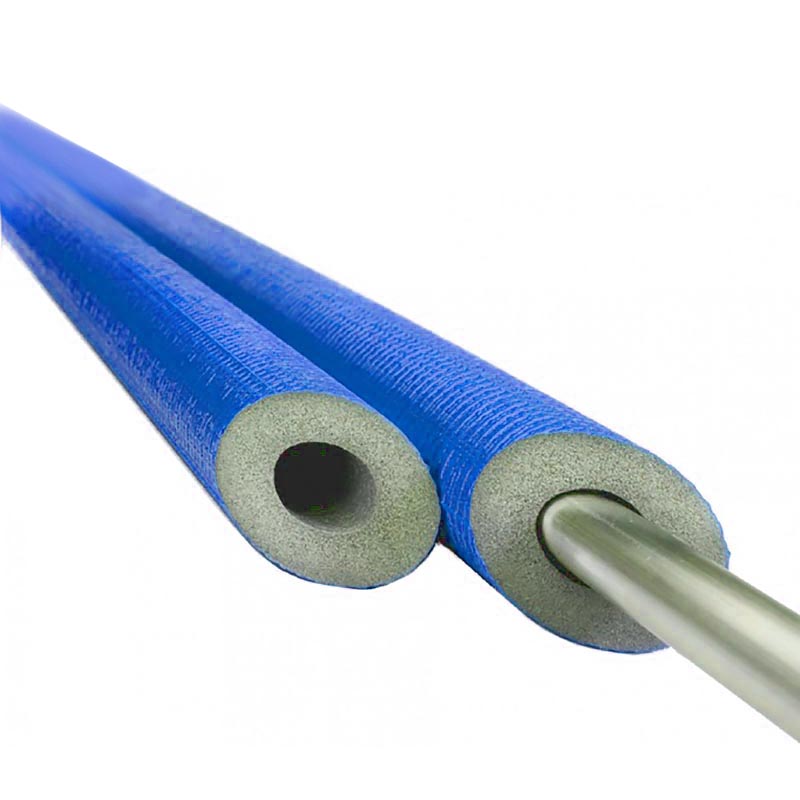

Самоклеящиеся рукава Энергофлекс монтируются весьма просто и быстро. Изделие просто надевается на трубу, потом из продольного разреза удаляется защитная пленка и края склеиваются встык нажатием руки. Теплоизоляционные рукава других производителей необходимо предварительно разрезать, надеть на трубопровод и соединить специальным клеем, продающимся отдельно. Применять обычный канцелярский скотч или проволоку не рекомендуется.

Устройство утепления на улице несколько сложнее. Удобно монтируется теплоизоляция из оцинкованных кожухов (скорлуп) или полуцилиндров из пенопласта и полиуретана. Сегменты прикладываются к трубе с двух сторон, а затем охватываются бандажами или хомутами. Следующая пара вставляется в предыдущую по принципу «паз – шип», стыки дополнительно уплотняются. Другое дело – устройство теплоизоляции из прошивных матов или рулонных материалов, тут придется наложить на трубу целый пирог, показанный на схеме:

Такими же способами осуществляется теплоизоляция труб в земле, только желательно перед прокладкой подготовить подушку из песка толщиной 50—100 мм, дабы не повредить верхний гидроизоляционный слой. Если же производится монтаж ППУ скорлуп, то можно спокойно обойтись и без подушки.

Заключение

Вряд ли кто-то станет оспаривать важность тепловой изоляции труб с горячей водой. Это одно из мероприятий по энергосбережению, позволяющее экономить ваши деньги. В то же время технология утепления проста, работы можно без проблем выполнить своими руками.

Изоляция труб отопления

Изоляция трубопроводов отопления – это важный аспект в создании энергоэкономных технологий, и этот вопрос в наши дни стоит остро. ООО «ЗИАТ ПолимерКор» предлагает весь спектр изоляционных материалов, работ и услуг по защите водопроводов отопления.

В целом процесс тепловой изоляции направлен не только на поддержку температурного режима на стабильном уровне, но и защиту носителя тепла от замерзания в период холода.

Защита наружных труб

Изоляция наружных трубопроводов отопления нужна, чтобы носитель тепла максимально долго сохранял тепло. Особенно актуальна она, для наружных магистралей обогрева.

На прогрев воды уходит большое количество тепла, и если не выполнить изоляцию наружных систем, то значительная его часть просто растратится по пути до точки назначения.

Для наружных магистралей отопления используют такие материалы:

  • Минвата. Она может быть базальтовая и стекловолокно. Отличительная черта первого вида – это переносимость высоких температур. А второй вид можно применять только для наружных труб, потому, что он переносит сравнительно невысокую температуру – это 180 градусов.
  • Пенопласт. На уличные коммуникационные сооружения производят спец формы, которые повторяют их геометрию. Недостатком данного утепления становиться то, что данный теплоизолятор впитывает немного влаги, а для сети под землей нужны защитные варианты, которые абсолютно влагонепроницаемы.
  • Вспененный утеплитель. Данная защита бывает в форме чехла, она отличается удобством и простотою монтажа.
  • Отражающая обмотка. Эту защиту накладывают на основную прослойку, и крепят проволокой.
  • Краска. Это новый материал для теплозащиты трубопроводов, но, он уже спал очень популярным.

Утепление трубопровода в зданиях

Изоляция действующих трубопроводов отопления в помещении не теряет своей актуальности. Понятно, что в тех зонах, где трубопровод должен отдавать свою тепловую энергию, изолировать его не стоит.

Но, зоны в помещении, где трубы проходят, например, в стене, нужно утеплить. Иначе тепло будет уходить на обогрев стенки.

Такую защиту в помещении используют не очень часто, и нужно отметить, что без нее страдает качество отопления.

Для системы, вмонтированной в пол, нужно применять защитные материалы с высокой плотностью. Например, в помещении эффективным будет любой вид вспененных утеплителей. Эти материалы отлично подходят для изоляции, а для простоты работы лучше брать трубчатые варианты.

Это мягкие и гибкие трубки, оснащенные продольным разрезом. Они легко одеваются на трубу и фиксируются специальным зажимом. Если монтаж такого утеплителя в помещении выполнить правильно, то он прослужит очень длительное время.

Утепеление труб в не отапливаемых помещений

Изоляция трубопроводов системы отопления в подвале и чердаке очень важна. Эти помещения принадлежат к не отапливаемым зонам. В подвале воды не бывает и это правильно. Теплоизоляция в данном помещении может пострадать только от повышенного уровня влаги.

Этого воздействия не бояться минеральная базальтовая вата, полиуретан и пенопласт. Поэтому их смело можно брать для работ в подвале и на чердачном помещении. Используя перечисленные варианты, дополнительную тепловую защиту в подвале или чердаке устраивать не нужно.

Очень часто для теплозащиты не отапливаемых помещений берут вспененный пенополистирол. В быту его именуют «серая шкурка». Но, стоимость данного варианта немаленькая, поэтому потребители зачастую отдают предпочтение минвате.

С работами в подвале все понятно, а вот на чердаке еще нужно утеплить трубы и бачок обогрева. Он чаще всего располагается именно на чердаках.

Изоляция уличных труб

Изоляция трубопроводов отопления на улице требует особого подхода. Прежде всего, при такой работе следует просчитывать возможное влияние влаги. На улице это идущий снег или дожди. Также укладывая теплоизоляцию на улице, необходимо предусмотретьгидрозащитный слой.

Общепринятые варианты теплозащиты теплоподводящей сети на улице такие:

  • Минеральная вата.
  • Обмотка, которую составляют шелковые нити.
  • Рубероид.
  • Намотка из стойкой к коррозийным процессам проволоки.

Варианты защиты на улице обязаны отвечать таким требованиям:

  • Незначительная теплопроводимость.
  • Устойчивость к влиянию влаги. В защите не должна скапливаться влага, это особенно важно для магистрали, проходящей в земле.
  • Стойкость к влиянию агрессивной среды. Материал не должен разрушаться от влияния низкой температуры и ветра.
  • Длительное время использования.
  • Простая прокладка.

Изоляция для труб отопления – виды и их технические характеристики

Многие считают, что утепления труб отопительной системы необходимо лишь для того, чтобы снизить теплопотери. Это прямое и важное назначение этого процесса. Но изоляция для труб отопления используется не только для этого. С помощью нее достигаются и другие цели:

  • Предотвращение образования конденсата на внешних поверхностях труб, что ведет к увеличению их срока эксплуатации.
  • В случае застоя теплоносителя это своеобразная рубашка, которая предотвратит его замерзание.
  • Снижение процессов коррозии металлов.

Выбираем утеплитель

Но, как это часто бывает со строительными материалами, утеплителей для труб отопления на рынке большое количество. Производители позаботились о том, чтобы потребитель мог выбрать необходимый вид под определенные условия эксплуатации. Это с одной стороны хорошо, потому что есть большая вероятность найти нужный утеплитель, соответствующий требованиям самой отопительной системы и архитектуры дома. Но с другой стороны, многообразие материалов создает проблемы выбора. Поэтому есть необходимость разобраться в них.

Внимание! Климатические условия России требуют проводить утепление не только магистральных трубопроводов и контуров отопительной системы, которые проложены внутри здания. К примеру, в подвале или на чердаке.

Какие же факторы влияют на выбор теплоизоляции труб отопления?

  • Диаметр трубопровода.
  • Температура теплоносителя.
  • Условия эксплуатации отопления.

Почему диаметр трубы влияет на выбор, разве нет никакой разницы в том, что утеплять? В принципе, разницы на самом деле никакой нет, но современный подход к решению некоторых задач, появление новых теплоизоляционных материалов дали возможность изменить подход к проведению теплоизоляционных процессов. К примеру, на рынке с недавних пор появились так называемые теплоизоляционные цилиндры, с помощью которых проводить утепление труб стало в разы проще. Но давайте все по порядку. Будем рассматривать все имеющиеся утеплители, которые используются для изоляции трубопроводов системы отопления.

Утепление труб минеральной ватой

Минеральная вата

Это традиционный теплоизоляционный материал, который применяется для утепления труб отопления в подвалах, на чердаках, на улице. Прекрасный утеплитель с высокими техническими и эксплуатационными характеристиками. Среди достоинств минваты хотелось бы выделить следующие показатели:

  • Высокая термостойкость, до +650°С.
  • Низкое водопоглощение.
  • Практически не реагирует на воздействие кислот, растворителей и других агрессивных материалов.
  • Это нетоксичный утеплитель.

А вот минус у минваты всего лишь один. Она боится большого количества воды, под действием которой быстро теряет свои качества. Хотя из всех теплоизоляционных материалов она самая дешевая.

Необходимо отметить, что под названием минеральная вата скрываются два совершенно разных утеплителя: каменная вата и стекловата.

Современная теплоизоляция труб отопления

Пенополиуретановая скорлупа

Этот вид теплоизолятора на рынке появился лет так десять тому назад. И хотя его цена оказалась достаточно высокой, специалисты по праву оценили его достоинства.

  • Высочайшая прочность.
  • Простота монтажа.
  • Нет необходимости проводить дополнительную защитную изоляцию, потому что пенополиуретан прекрасно справляется и с негативными условиями эксплуатации, и с природными осадками, и с солнечными лучами.
  • Этот материал не гниет, на нем не размножаются всевозможные колонии микроорганизмов.
  • Он стопроцентный диэлектрик.
  • Он нетоксичен, а соответственно не влияет на организм человека.

Не зря этот материал получил название скорлупа. Во всяком случае, схожесть очень большая. Посмотрите на фото снизу, и вы сразу поймете, почему он так назван.

Пенополиуретановый утеплитель

Две части скорлупы плотно прилегают к трубе, а плотность их соединения обеспечивают два фальца типа замкового соединения. Сверху утеплитель может быть покрыт алюминиевым слоем или пропитанной битумом крафт-бумагой. Все это только увеличивает технические характеристики материала.

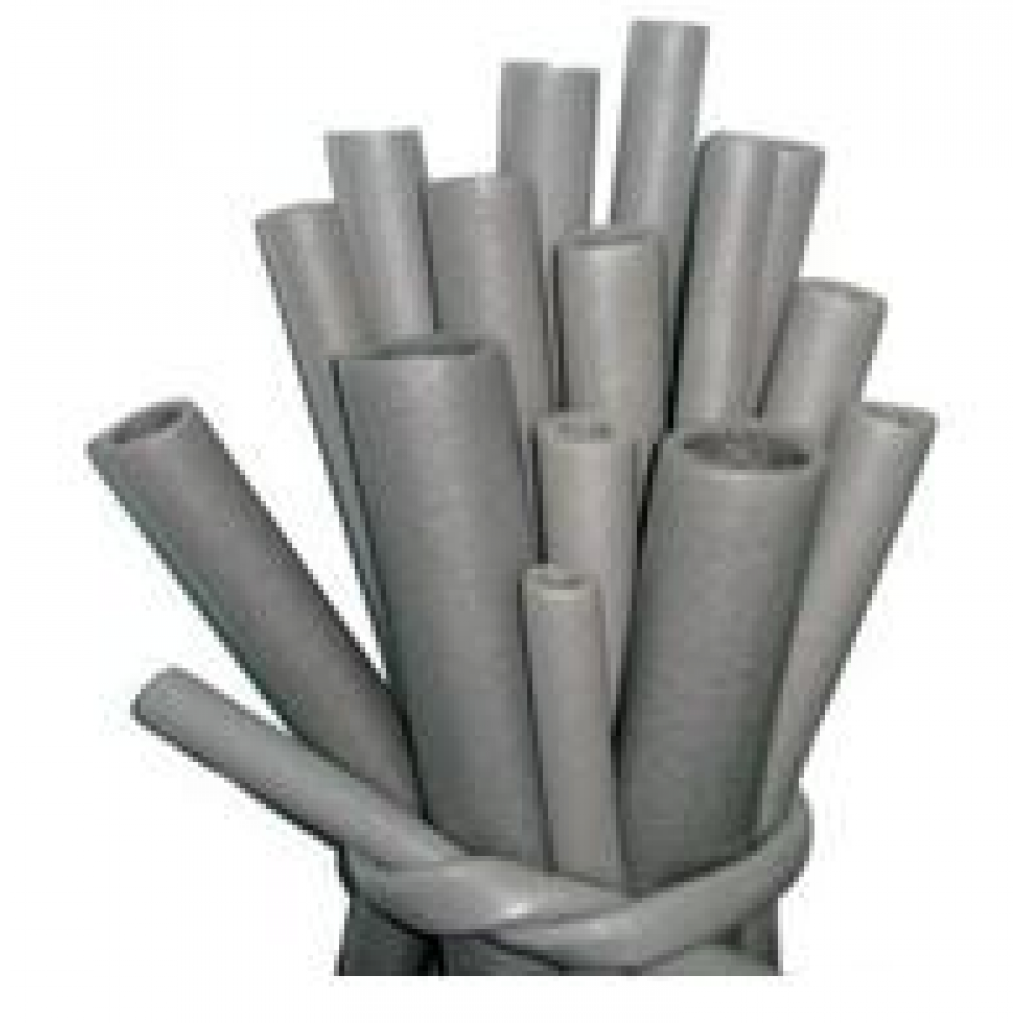

Вспененный полиэтилен

Этот утеплитель один из самых востребованных. «Почему?» — спросите вы. Потому что он является обладателем всех достоинств, которым соответствуют и минеральная вата, и скорлупа. Но по стоимости он находится между ними. Этот теплоизолятор расположен в оптимальном соотношении цена-качество.

Но и не это самое главное. Для многих потребителей, которые решают провести утепление труб отопления на чердаке или в подвале своего дома своими руками, это самый идеальный материал. Опять-таки, почему? Все дело в конструкции утеплителя. Это, по сути, все та же труба из толстого слоя пенополиэтилена с продольным надрезом во всю длину. Чтобы надеть ее на трубу системы отопления, необходимо просто раскрыть ее вдоль надреза и натянуть на трубопровод. Никаких крепежных элементов, никакого клея здесь не надо.

Теплоизолятор из пенополиэтилена

Этот утеплитель прекрасно справится и с влажностью внутри помещения, и с нагрузками, и с конденсатом, и так далее. Поэтому хотим дать совет – если вы проводите теплоизоляцию отопления, берите именно этот материал. Не прогадаете.

Другие теплоизоляционные материалы

В настоящее время производители предлагают достаточно широкий ассортимент различных теплоизоляционных материалов вспененного типа. Все они обладают хорошими теплоизоляционными свойствами за счет пузырьков воздуха внутри своей структуры. Вот некоторые материалы из этой категории:

  • Пенополистирольный теплоизолятор. Он своей конструкцией похож на скорлупу, только без дополнительного защитного верхнего слоя. Правда, по некоторым техническим характеристикам он все же скорлупе уступает, отсюда и невысокая цена материала. Две части утеплителя соединяются по средству соединения паз-шип с обязательным крепежом в виде хомута.
  • Пенопласт. Еще совсем недавно пенопластовыми плитами обкладывали трубы и замуровывали асбестовым раствором. Это был трудоемкий и небезопасный процесс. Сегодня производители предлагают пенопластовую скорлупу со всеми плюсами и минусами самого материала. Добавим, что эта конструкция в разы упростила монтажные работы.
  • Пеноизол. Это практически все тот же пенопласт, только в жидком виде. Его преимущество – утепление без стыков.
  • Пеностекло. Это новейший материал из категории утеплителей с великолепными эксплуатационными и техническими характеристиками. Кстати, своими руками его нанести на трубопровод не очень большая проблема.

Пенопластовая скорлупа

И последняя новинка – это теплоизоляционная краска для труб отопления, в состав которой входят: перлит, керамические частицы и пеностекло. Чтобы вы поняли, какими свойствами краска обладает, приведем пример. Двухмиллиметровый слой нанесенной краски – это тоже самое, что минеральная вата, уложенная в несколько слоев. Кстати, выпускается краска в виде аэрозоля.

Изоляция трубопроводов отопления — как изолировать трубы (+фото)

В процессе отопления жидкость, которая используется в качестве теплоносителя, циркулирует по всей системе. Чтобы не растерять полезное тепло и избежать излишнего перегрева помещения, проводится изоляция трубопроводов отопления.

Такие работы необходимы в загородных домах, если магистрали трубопроводов отопления проходят по улице от котельной, или же когда котёл находится в дальнем крыле здания, а трубы протянуты по холодным коридорам. Это помогает доставить в помещение больше тепла, сохранив его на всём маршруте: от котельной до радиаторов отопления.

В качестве материала используются несколько видов утеплителей, они различаются по теплопроводности и способам монтажа, и при выборе материала нужно хотя бы немного знать о его качествах.

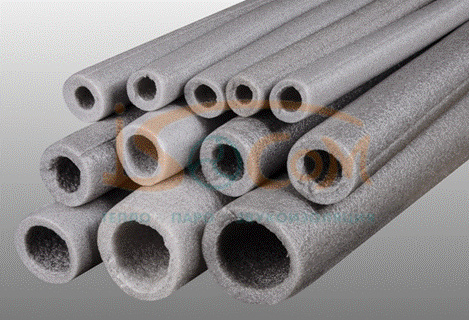

Вспененный полиэтилен

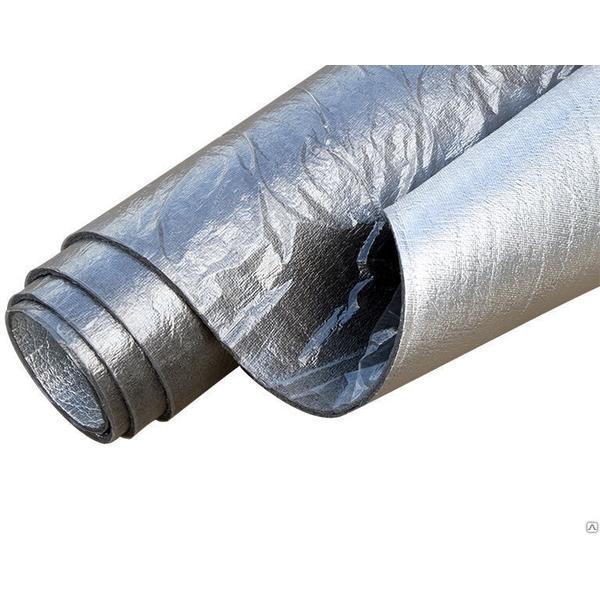

Фольгированный вспененный полиэтилен

Это гибкий утеплитель, который производится в форме труб различных размеров, с разрезом посередине (это сделано для удобства монтажа).

Монтаж

При утеплении трубопровода этим материалом, куски утеплителя накладываются на трубы по всей длине, и стягиваются строительным скотчем. Места стыков или соединения труб нужно закрыть утеплителем более толстого диаметра. Поэтому перед началом работ нужно примерно рассчитать необходимое количество утеплителя разных размеров.

Утеплитель такой марки очень удобен, его можно легко разрезать, а оставшиеся куски использовать в другом месте, составив из нескольких отрезков одну длинную часть.

Утеплители из стекловолокна

Стекловолоконный утеплитель

Такой утеплитель наиболее востребован у строителей. Этот материал имеет сравнительно небольшой вес и совершенно не подвержен гниению. Именно поэтому его часто используют для утепления труб расположенных на улице.

Монтаж

При монтаже утеплителем обматывают трубы и закрепляют его с помощью вязальной проволоки. Для дополнительной защиты от воздействия влаги снаружи его обвязывают рубероидом или строительной фольгой.

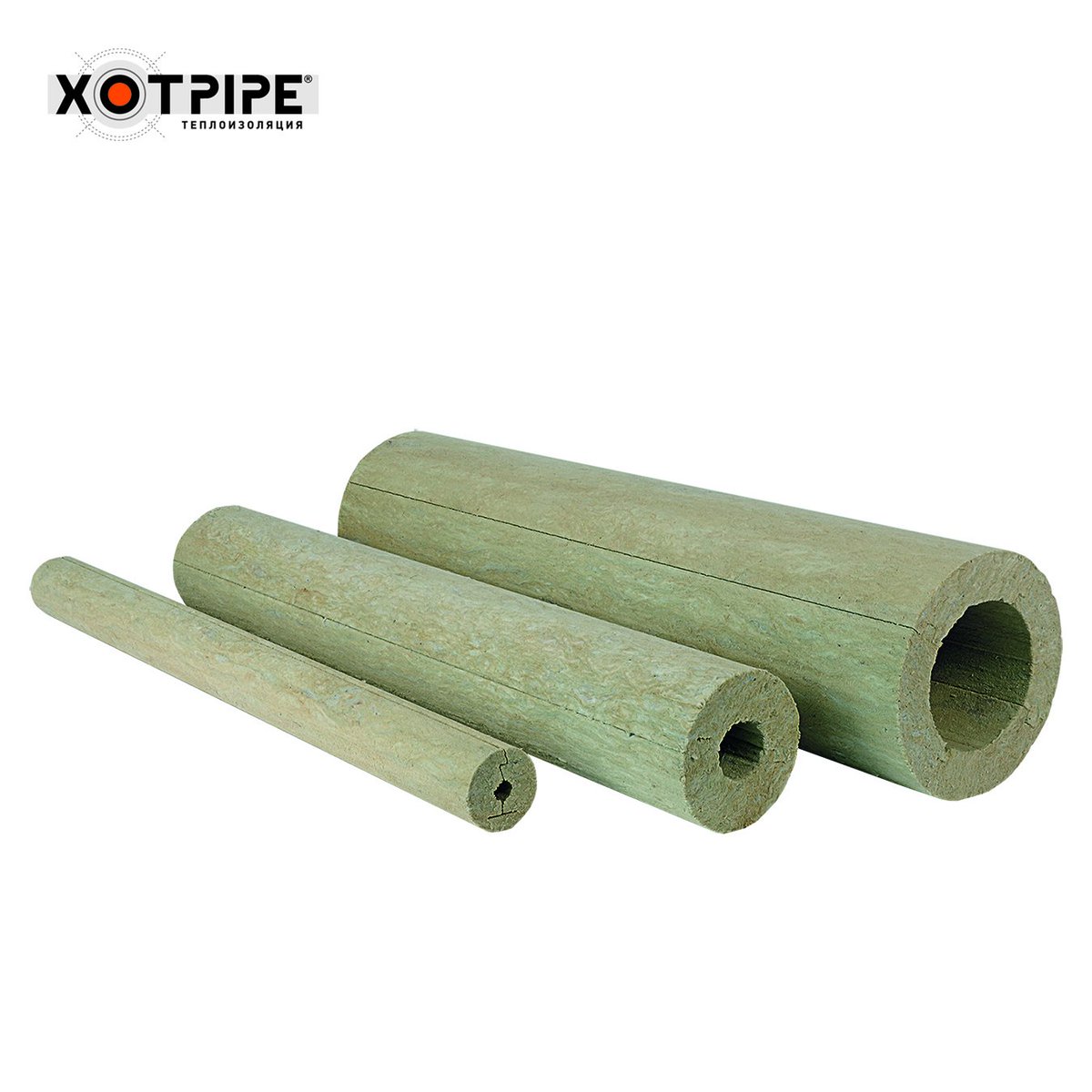

Базальтовая вата

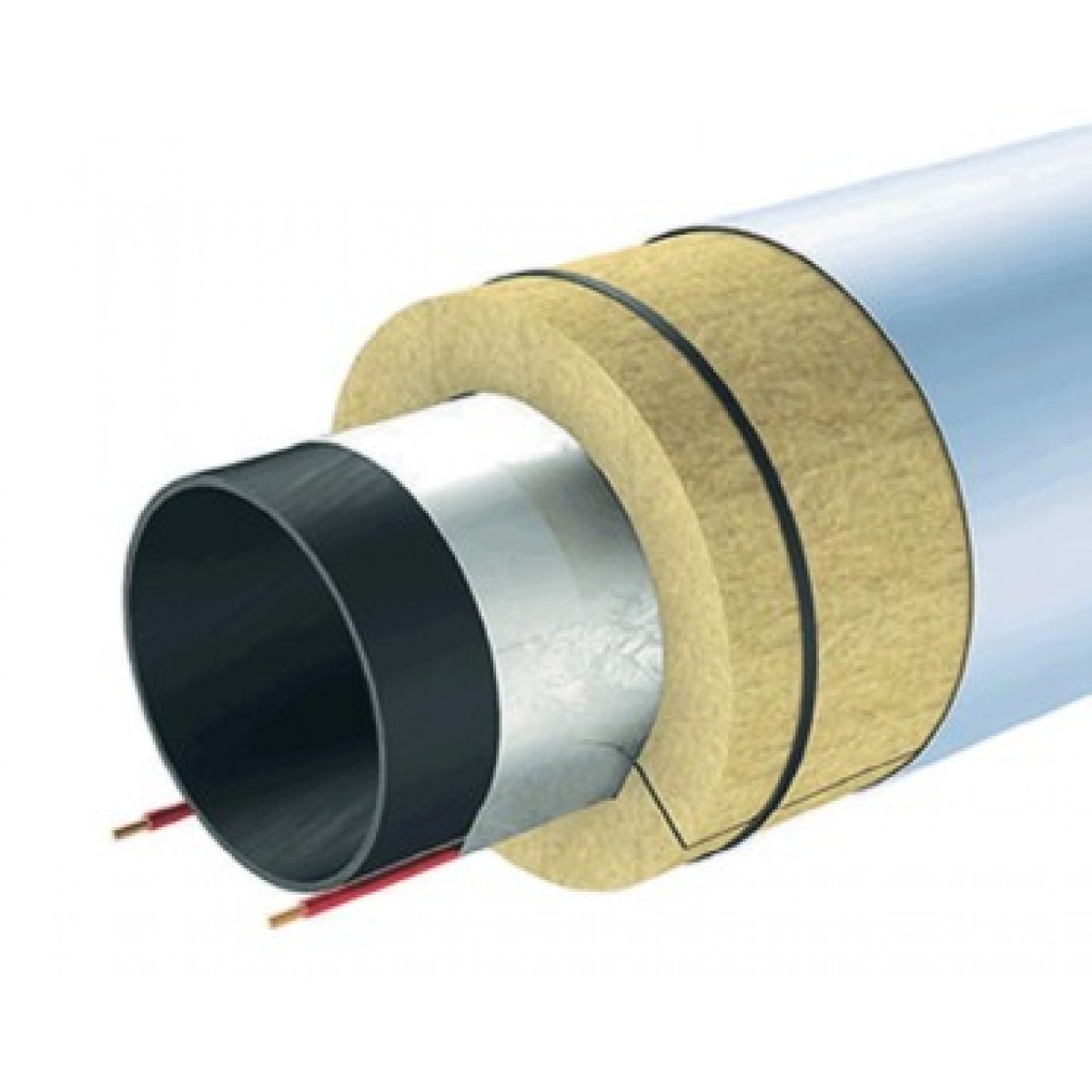

Вата базальтовая

Это формовые элементы утеплителя, которые изготовлены в виде плит и цилиндров. Такие утеплители пожаробезопасны, имеют хорошую прочность и не пропускают влагу. Монтаж его достаточно прост, как и в случае с утеплителем из стекловолокна его дополнительно защищают алюминиевой фольгой или рубероидом.

Пенополистирол

Пенополистирол для труб

Такой утеплитель изготавливается в виде двух скорлуп разных размеров, они скрепляются при помощи специальных пазов, но для надёжности соединения их необходимо дополнительно закрепить специальным клеем или скотчем.

Монтаж

При соединении на трубах половинки утеплителей соединяют между собой и смещают две части в разные стороны на несколько сантиметров. Следующее звено также соединяется, и оставленные концы стыкуют между собой, получается своего рода «нахлёст» одного соединения на другое, что обеспечивает более качественное скрепление.

Для утепления неудобных участков и поворотов используются – фигурные скорлупы, которые имеют неравные размеры.

Для того чтобы качественно провести утепление этим материалом, нужно заранее подсчитать протяжённость трубопровода, количество стыков и сгибов. Это необходимо для приобретения нужного количества соединительных частей.

Пенополиуретан

Пенополиуретановый утеплитель

Этот утеплитель наносится путём распыления. Специально подготовленный состав распыляют на смонтированный трубопровод. Он надёжно сцепляется с поверхностью и, вспениваясь, образует плотную защитную массу, обладающую высокой прочностью.

Из-за того что этот утеплитель плохо переносит воздействие солнечных лучей утепление им труб, расположенных на открытом воздухе, должно сопровождаться их защитой: обмоткой рубероидом или алюминиевой фольгой.

Для качественного изолирования труб можно комбинировать утеплители. Например, в котельной и на улице их можно закрыть минеральной ватой или базальтовым утеплителем. А в доме места подводки к батареям отопления – вспененным полиэтиленом, который выглядит более эстетично.

Жидкая теплоизоляция

Этот материал, при помощи которого проводится изоляция трубопроводов отопления, позволит исключить некоторые трудности, возникающие в процессе монтажа других утеплителей.

Чем больше, тем лучше…

Этот лозунг относится к монтажу такой изоляции. Наносится он распылителем или обычной кистью, и чем больше слоёв будет нанесено на трубу, тем лучше будет сохраняться тепло. Да и сам процесс намного легче монтажа других видов утеплителя. Его можно без проблем нанести как на ровную трубу, расположенную в хорошей доступности, так и на скрытые неудобные участки.

Когда нужно позаботиться об изоляции трубопроводов

Лучше всего монтаж утеплителя произвести в процессе прокладки труб и разветвлений в помещении. На этом этапе вам будет проще подбирать размеры (при выборе рулонного или трубчатого утеплителя), и в итоге останется меньше отходов, а это соответственно – экономия средств.

Ремонт утеплителя

Замена утеплителя

При всех положительных качествах всех видов материалов нелишним будет проводить профилактический осмотр всей магистрали отопления перед наступлением зимнего сезона. Чтобы в последующем избежать неприятностей, места утеплителя, которые вследствие каких-либо обстоятельств пришли в негодность, нужно обязательно заменить.

Видео

Видеоролик по монтажу цилиндров из минеральной ваты:

Фото

Использование жидкой теплоизоляции отопления

Кожух для труб

Технология изоляции труб

Утепление базальтовой ватой

Теплоизоляция труб отопления своими руками

Вопрос теплоизоляции отопления чаще всего рассматривается в связи с системами централизованной подачи тепла, где источник тепловой энергии (котельная) находится на значительном расстоянии от потребителя. Обычно прокладка теплотрассы, по которой движется теплоноситель, производится в грунте, в специальных каналах. Утепление труб производится в соответствии с действующими СНиП и выполняется под контролем специалистов.

Другое дело теплоизоляция отопления в частном доме, где «главным специалистом» зачастую является его владелец. Ему-то и нужно знать, где и что утеплять и изолировать, и какие материалы при этом использовать.

Потери тепла в частном доме

В состав отопительной системы частного дома могут входить участки труб, расположенные за пределами отапливаемых помещений. Простой пример: расположение подающего трубопровода по неотапливаемому чердаку или помещение части обратного трубопровода ниже плоскости пола.

В этом случае неизбежны потери тепла, ведущие к снижению эффективности отопительной системы и к росту затрат на отопление. Величина тепловых потерь зависит от протяженности участка отопительной системы и от разности температур между теплоносителем и окружающей средой.

Единственным способом снижения тепловых потерь в этом случае является утепление труб, а точнее, теплоизоляция участка отопительной системы, на котором возможны тепловые потери.

Утеплять трубы, расположенные внутри отапливаемых помещений, не нужно. Все тепло, поступающее с их поверхности, идет на обогрев дома, а значит, вести речь о потерях тепла не уместно.

Характерные особенности теплоизоляции отопления

В подавляющем большинстве случаев теплоизоляция отопления подразумевает утепление труб, расположенных в труднодоступных местах. Следует отметить, что монтаж теплоизоляционного материала на поверхности трубы само по себе занятие сложное, требующее специальных навыков и сноровки.

В самом простом случае трубу просто обматывают несколькими слоями утеплителя (в зависимости от теплоизоляционного материала), а затем слоем фольги или рубероида. Фиксируют утеплитель с помощью шпагата или проволоки.

На много удобнее и практичнее для систем отопления использовать готовые теплоизоляционные формы, изготовленные по форме трубы и надеваемые на нее по принципу скорлупы грецкого ореха. Подбор теплоизоляции для труб производится по их наружному диаметру.

Выбор материала для теплоизоляции отопления

В традиционных системах отопления, ориентированных только на обогрев, температура поверхности труб никогда не бывает ниже температуры окружающей среды, а, значит, на ней не образуется конденсат. Также маловероятна прокладка труб отопления в каналах, заполненных водой. Исходя из этого, можно использовать для теплоизоляции труб отопления любые материалы, как «дышащие», такие как минеральная вата, так и «не дышащие», такие, как пенополистирол или пенопласт.

Другое дело системы отопления, используемые летом для кондиционирования воздуха: на поверхности их труб неизбежно образуется влага (конденсат), что может стать причиной коррозии металла или привести к развитию грибковой микрофлоры на поверхности труб из полимерных материалов.

В этом случае для теплоизоляции системы отопления используют только паропроницаемые материалы, изготовленные на основе каменной ваты или стекловолокна и обеспечивающие свободный отвод влаги от поверхности труб и воздуховодов.

Еще один немаловажный фактор, учитываемый при выборе теплоизоляционного материала для отопления, это температура наружной поверхности труб и воздуховодов отопительной системы. В частных домах с водяным или воздушным отоплением она не превышает 90 С.

В этом случае для теплоизоляции подающего трубопровода использовать нужно теплоустойчивые материалы на основе каменной ваты или стекловолокна, например, ТехноНиколь и т.д. Для утепления обратного трубопровода можно использовать любые теплоизоляционные материалы.

Для утепления низкотемпературных систем отопления никаких ограничений по выбору теплоизоляционного материала нет.

Другое дело системы парового отопления, все чаще используемые для обогрева частных домов: в них температура поверхности труб и приборов отопления может достигать 130 градусов Цельсия. В этом случае для теплоизоляции системы отопления можно использовать только иглопробивные маты на основе каменной ваты, изготовленные без применения клеящих составов и смол.

Теплоизоляционные материалы на основе каменной ваты или стекловолокна, предназначенные для низкотемпературных поверхностей, (например, для утепления фасадов зданий) в системе отопления с нагревом поверхности выше 90 С лучше не использовать.

Как правило, производитель теплоизоляционного материала дает четкое определение, где и при каких условиях может использоваться тат или иной вид теплоизоляционного материала, что не всегда берется во внимание «специалистами» при монтаже систем отопления.

Изначально одним из самых традиционных материалов, с помощью которых выполнялась теплоизоляция отопления, была стекловолоконная вата. Однако его использование сопряжено с опасностью для здоровья и сложностями в установке, поэтому на смену ей пришли более безопасные материалы. Наилучшим образом себя зарекомендовали следующие:

  • минеральная вата;
  • пенополиуретан;
  • вспененный полиэтилен;
  • фольгированный пенофол;
  • жидкие изоляторы.

Изоляция минеральной ватой

Теплоизоляция отопления с помощью минеральной ваты выгодна, в первую очередь, тем, что ее можно использовать при очень высоких температурах – материал выдерживает до 700 градусов Цельсия и при этом практически не горит. Вата устойчива к воздействию кислот, масел и щелочи и почти не впитывает воду. Используя минеральную вату для сохранения тепла, можно ожидать быстрой нормализации микроклимата, а при использовании газовых котлов существенно сокращаются и расходы на отопление.

Изоляция пенополиуретаном

Данный материал имеет схожие технически характеристики с минеральной ватой – низкая теплопроводимость и горючесть, высокая прочность. Однако, в отличие от вышеупомянутого материала, теплоизоляция отопления с помощью пенополиуретана происходит не так просто. Материалу либо заранее придают форму в виде половинок цилиндров и надевают их на трубы, закрепив мастикой, либо вещество напыляется прямо на трубы отопления. Последний метод возможен только при наличии специально обученного персонала и оборудования.

Вспененный полиэтилен

Такой полиэтилен считается одним из самых экологически чистых материалов, он не горит и не гниет, не подвержен перепадам температур и довольно-таки долговечен. Исследования показали возможность эксплуатации этого материала в диапазоне от -60 до +100 градусов.

Пенофол с фольгой

Как становится ясно из названия, это комбинированный материал, соединяющий в себе вспененный пенополиэтилен и полированную фольгу. Вспененный слой бывает различной толщины и плотности, в зависимости от условий предполагаемой эксплуатации. Многослойность позволяет добиться внушительных теплоизоляционных качеств. Также этот материал прост в установке и использовании.

Жидкие изоляционные материалы

Эти изоляторы привлекают, в первую очередь, компактностью исходного материала. Их легко наносить на поверхности любой степени сложности, особенно это актуально при наличии сложных изогнутых трубопроводов. Самая простая теплоизоляция отопления с помощью такого состава проводится с помощью обычного распылителя или спрея, некоторые производители предусматривают возможность нанесения кистью. В процессе образуется незаметная, на первый взгляд, пленка, которая надежно защищает трубы от потери тепла.

Подведем итоги

  • Понятие «теплоизоляция отопления» в большей мере применимо к системам центрального теплоснабжения

  • В частных домах утепляют только участки труб и систем отопления, расположенные за пределами отапливаемых помещений

  • Для утепления участков трубопроводов лучше использовать специально изготовленные для этого формы

  • При выборе теплоизоляционного материала учитывается назначение системы (отопление, охлаждение) и максимальная температура поверхности

  • Подбирать теплоизоляционный материал нужно в соответствии с его техническими характеристиками, указываемыми производителем.

Выбираем материал для теплоизоляции труб отопления: критерии выбора, разновидности материалов

Теплоизоляция труб отопления – вещь не только полезная, но и необходимая. В холодное время года важность изоляции труб обусловлена как фактором предотвращения теплопотерь при прохождении теплоносителя по трубам, так и повышением эффективности обогрева помещений.

Правильное утепление труб, по которым горячая вода циркулирует от котельной к потребителю, обеспечивает:

  • во-первых, экономию средств на затратах по приобретению энергоносителя;
  • во-вторых, более эффективное поддержание стабильной температуры в обогреваемых помещениях;
  • в-третьих, продление срока службы самих труб, так как теплоизолятор надежно защищает трубопровод от коррозии, образования конденсата, разрыва в случае сильного промерзания и быстрого оттаивания воды и т. д.

Теплоизоляция должна быть обеспечена трубам отопления независимо от того материала, из которого они изготовлены.

  • Стальные;
  • полиэтиленовые;
  • металлополимерные;
  • стеклопластиковые;
  • поливинилхлоридные или другие трубы –

обязательно подлежат изоляции и утеплению.

Поскольку на сегодня имеются разнообразные материалы, которые можно использовать в качестве изоляции для труб отопления, рассмотрим главные критерии, которыми стоит руководствоваться при выборе теплоизоляции для трубопровода.

Какой материал выбрать для теплоизоляции труб: критерии

Специалисты рекомендуют при выборе изоляции для труб отопления в первую очередь обратить внимание на такие параметры:

Диаметр трубопровода – в зависимости от того насколько велик или мал диаметр трубы, по которой движется горячая вода, можно выбрать в качестве утеплителя:

жесткий цилиндр либо полуцилиндр – подойдут для труб небольшого диаметра;

мягкий утеплитель, чаще всего продаваемый в рулонах, – для труб любого диаметра, в том числе, среднего (102 – 406 мм) и большого (более 406 мм).

  1. Условия эксплуатации.
  2. Требования к эффективности.
  3. Максимальная температура нагрева теплоносителя и т. п.

Это поможет подойти к выбору материала для изоляции более осознанно и грамотно.

Разновидности материалов для теплоизоляции труб отопления

Для теплоизоляции труб обычно используют такие виды материалов:

  1. Минеральная вата (или минвата) – волокнистый материал, получаемый в результате специальной обработки горных пород, металлошлаков, стекла; выпускается в виде мягких рулонных матов или плит. Из положительных качеств – термо- и химическая стойкость, нетоксичность, водонепроницаемость, доступность по цене.
  2. Стекловата (или стекловолокно) – одна из разновидностей минваты; изготавливается из песка, соды, доломита, известняка, буры, стеклобоя; выпускается в виде мягких, полужестких или жестких плит. Этот материал устойчив к вибрациям, био- и химвоздействиям, имеет долгий срок службы. Единственным отрицательным моментом является низкая плотность стекловаты, что ограничивает ее применение для трубопроводов с высокой (более 180 град.) температурой нагревания.

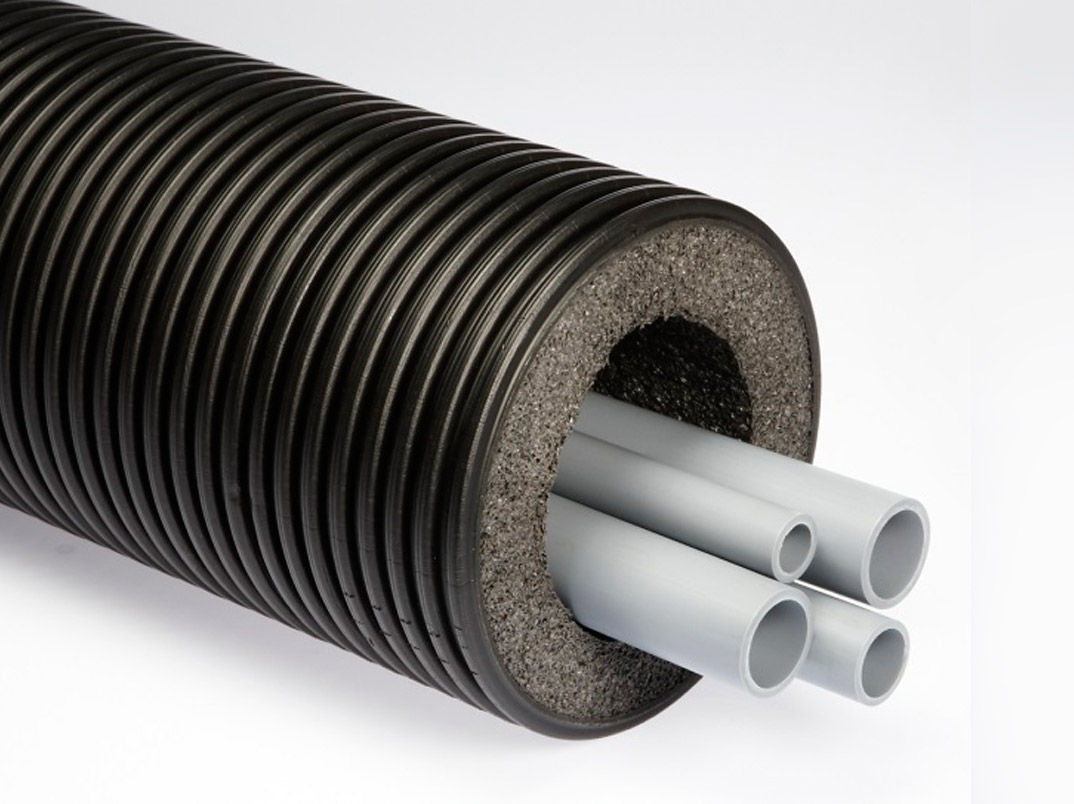

  3. Пенополиуретан (ППУ) – ячеистый материал, получаемый в результате вспенивания специально составленной жидкой композиции, и на 98% состоящий из газовой фазы. Изоляция выполняется по технологии «труба в трубе», благодаря чему обеспечивается дополнительная жесткость конструкции. Пенополиуретановые изоляции экологичны и безопасны, устойчивы к гниению, механическим воздействиям, химикатам и колебаниям температур. Однако, именно благодаря своим плюсам, такая изоляция имеет довольно высокую ценовую категорию и доступна далеко не всем потребителям.
  4. Другие вспененные материалы – полиэтилен, каучук, пенополистирол, стекло. Имеют довольно хорошие эксплуатационные качества, экономичны и выпускаются в различных формах, что позволяет с легкостью каждому подобрать для труб отопления оптимальный вариант изоляции.
  5. Большую популярность в последнее время приобретает специальная теплоизоляционная краска. Нанесение ее толщиной всего 2 мм позволяет получить такую теплоизоляцию труб, какую дают несколько слоев минваты или ППУ. Теплоизоляционная краска так же безопасна и надежна, как и другие изоляционные материалы, но более удобна в нанесении, что позволяет не пропускать даже самые труднодоступные для изоляции места.

Зная, какие виды материалов можно использовать для изоляции труб отопления, их особенности, положительные и отрицательные стороны, а также критерии выбора изоляции, Вы гарантированно сможете сделать правильный выбор!

Проект экономии

: изоляция труб горячего водоснабжения для экономии энергии

Вы здесь

УРОВЕНЬ ПРОЕКТА
СРЕДНИЙ

ЭКОНОМИЯ ЭНЕРГИИ
3% -4% ежегодно

ВРЕМЯ ЗАВЕРШЕНИЯ
3 ЧАСА НА МАЛЕНЬКИЙ ДОМ

— 9000 $ 15000 СТОИМОСТЬ

Изоляция труб с горячей водой снижает теплопотери и может повысить температуру воды на 2–4 ° F выше, чем могут дать неизолированные трубы, что позволяет снизить установленную температуру воды. Вам также не придется так долго ждать горячей воды, когда вы включите кран или душ, что помогает экономить воду.

Оплата кому-либо за изоляцию ваших труб — как самостоятельный проект — может не иметь экономического смысла. Но если сделать изоляцию во время нового строительства дома, во время других работ с водонагревателем или трубами, или самостоятельно изолировать трубы, то это того стоит. В особых случаях, например, когда топливо, используемое для нагрева воды, очень дорогое, трубы проходят большое расстояние, трубы подвергаются воздействию очень холодного воздуха (в этом случае их все равно следует изолировать, чтобы предотвратить замерзание), и если домохозяйство потребляет много воды, можно получить гораздо большую экономию энергии.В этих случаях экономия средств может компенсировать оплату того, что кто-то сделает эту работу за вас.

Источник: Save Energy at Home, ENERGY STAR
