Качели из профильной трубы: сборка садовых детских качелей из профильной и полипропиленовой трубы по чертежу

Опубликовано в Разное
/
28 Апр 2019

Содержание

из металла, дерева, профильной трубы

Садовые качели — это функциональная и красивая вещь. Их часто используют в ландшафтном дизайне, чтобы украсить дачный участок. Помимо этого, в тёплое время года на них можно отдыхать: читать книгу, пить чай, беседовать с гостями. На зиму их легко унести с территории, конструкция не требует разборки, она лёгкая и компактная.

Сделать садовые качели своими руками нетрудно: важно выбрать тип материалов, дизайн и размер сооружения. В магазине выбор таких интересных декораций совсем невелик и стоят они недёшево.

Садовые качели из металла своими руками

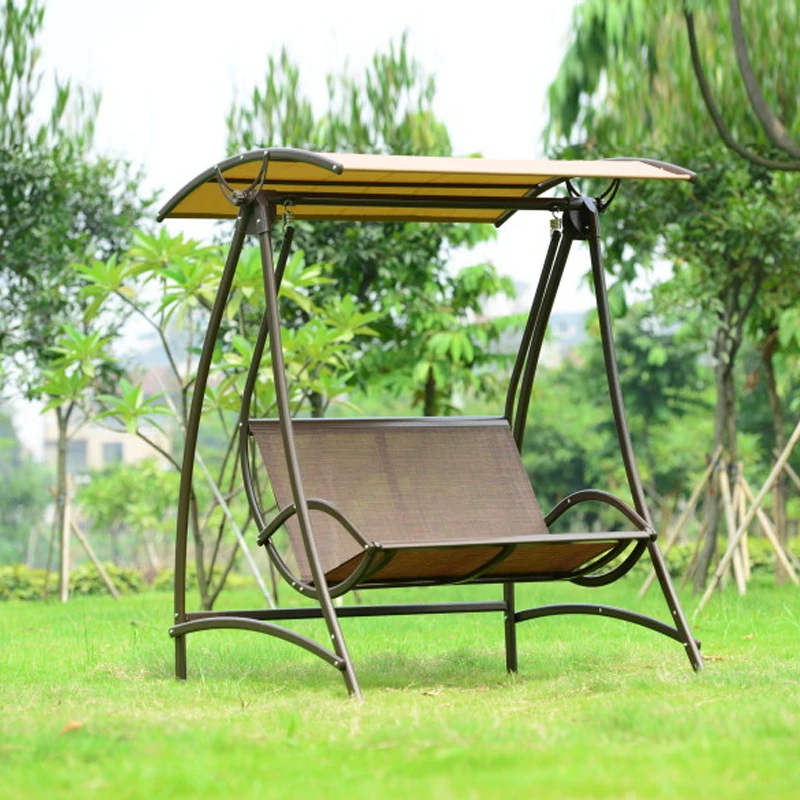

Классические садовые качели изготавливаются из металла. В таких изделиях каркас может быть либо сварным, либо сварно-разборным. Если выбрать первый вариант, то придётся учиться работать со сварочным аппаратом. Разборные конструкции скрепляются при помощи гаек и болтов.

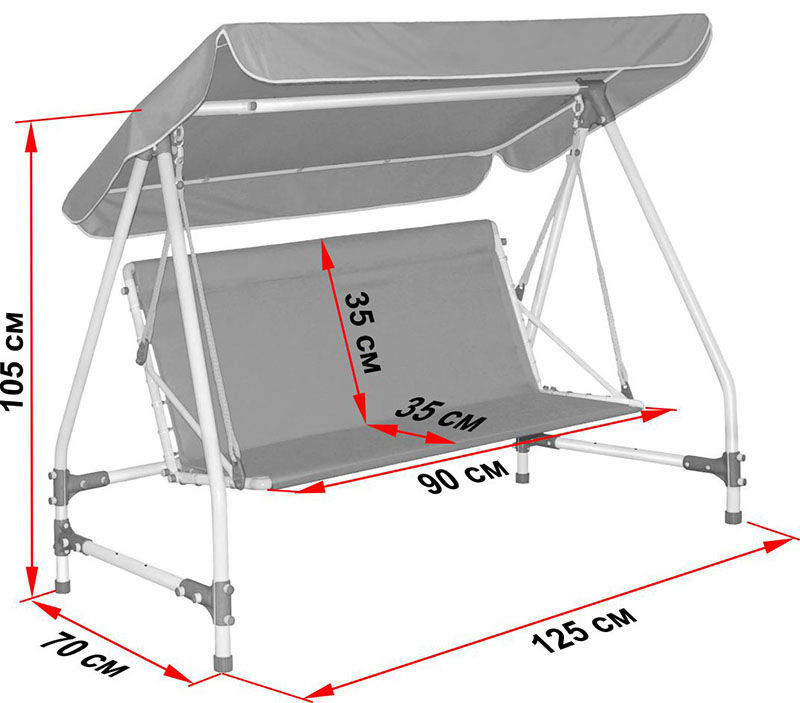

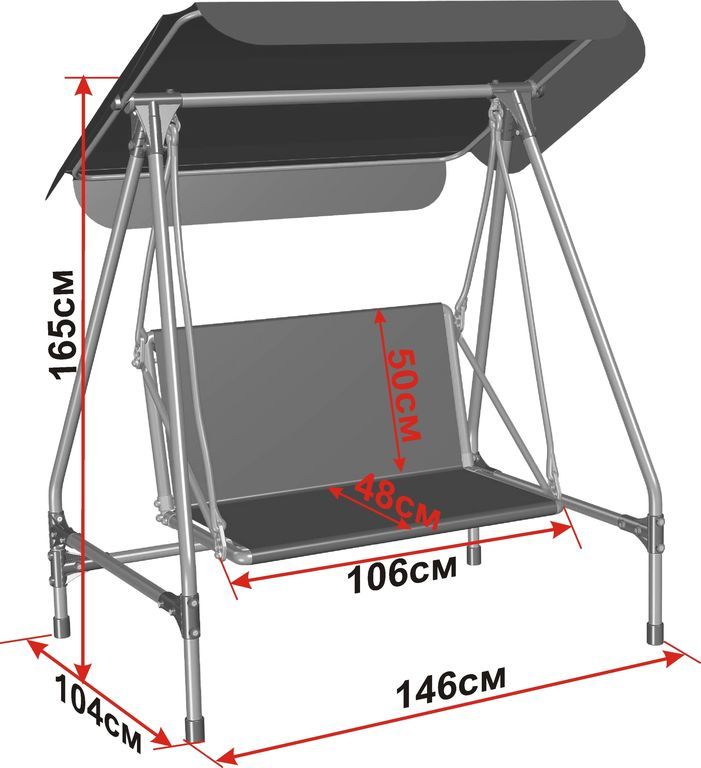

Чертежи и схемы

Чертить схемы можно, если определились с габаритами сооружения. Следует учесть ширину, длину, количество материалов, а также собственные навыки.

Не рекомендуется разрабатывать сложные чертежи, если ранее не было опыта сборки металлических конструкций.

Существуют многоместные качели разных форм и размеров. На некоторых из них можно отдыхать лёжа, другие же не предполагают горизонтального расположения. На иллюстрации ниже изображена конструкция со сборными каркасными сваями и сварным сидением.

При умении производить сварочные работы можно попробовать изготовить то, что продемонстрировано на иллюстрации. Но проще всего заменить сидение на такое же, сделанное из дерева либо собранное из металлических балок. Тут всё зависит лишь от уровня мастерства и фантазии человека.

Верёвки, на которые подвешиваются качели, можно заменить на канаты, цепи, балки. К каждому материалу подбираются индивидуальные крепления.

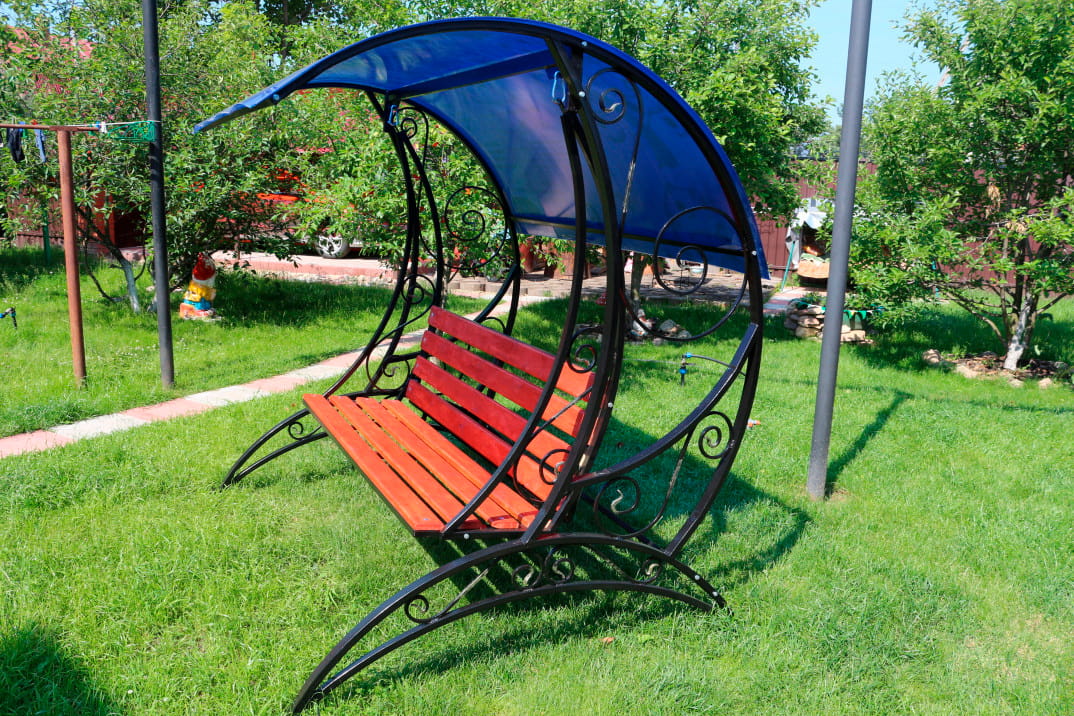

Большой популярностью в сфере ландшафтного дизайна пользуются дачные качели на одно место.

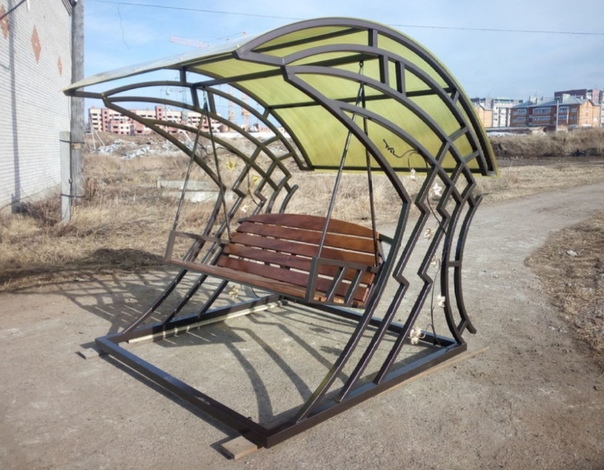

Выглядят они совсем иначе и изготавливаются по совершенно другим чертежам.

Такую конструкцию соорудить непросто, так как придётся сваривать множество деталей, чтобы получилось округлое сидение. Либо же его можно заменить на любое другое, выполненное из иных материалов и обладающее простой формой. Некоторые умельцы отдельно покупают соломенные, деревянные, пластиковые кресла и подвешивают их на крепления.

Проще всего сделать плетёные качели на верёвках либо канате, прикреплённые к металлическому каркасу.

При желании на любые качели можно установить дополнительные элементы: крышу, уберегающую от осадков, подставку под ноги, ручки и подлокотники для удобства отдыхающих.

Необходимые инструменты и материалы

Инструменты и материалы, которые понадобятся для сооружения качелей из металла, у всех будут разными — в зависимости от выбранной схемы и чертежа.

Из основных потребуется:

  • металлические балки;
  • скрепляющие элементы (шурупы, рым-болты, контргайки, гроверы) ;
  • сверло;
  • сварочный аппарат;
  • крепления для цепей, верёвок или иных держателей;
  • готовое купленное сидение либо заранее сооружённое самостоятельно.

На последнем этапе строительства желательно приобрести специальные растворы, предохраняющие материал от ржавчины.

Пошаговая инструкция

Инструкция поможет дачнику соорудить самые обычные садовые качели, не подразумевающие неординарных дизайнерских решений.

Изначально надо решить: будет ли конструкция вкопана в землю либо подразумевается прикручивание устойчивых ножек. При первом варианте надо сделать замеры и копать ямки, чтобы потом вставить туда каркасные сваи. После помещения каркаса в землю его заливают бетоном, иначе сооружение расшатается.

После надо заняться скреплением деталей. Отверстия сверлят самостоятельно либо приобретают байки с уже сделанными дырками. Рым-болты вставляются в вертикально просверлённые в перекладине отверстия и контрятся гайками с гроверами с обеих сторон.

Сидение надо собирать заранее. Никаких конкретных рекомендаций дать нельзя, так как все дачники предпочитают разрабатывать индивидуальные проекты. Начинающим мастерам сварочными работами заниматься не следует — гораздо легче присоединить к каркасу деревянное сидение, сколоченное из досок, сплетённое либо купленное в магазине.

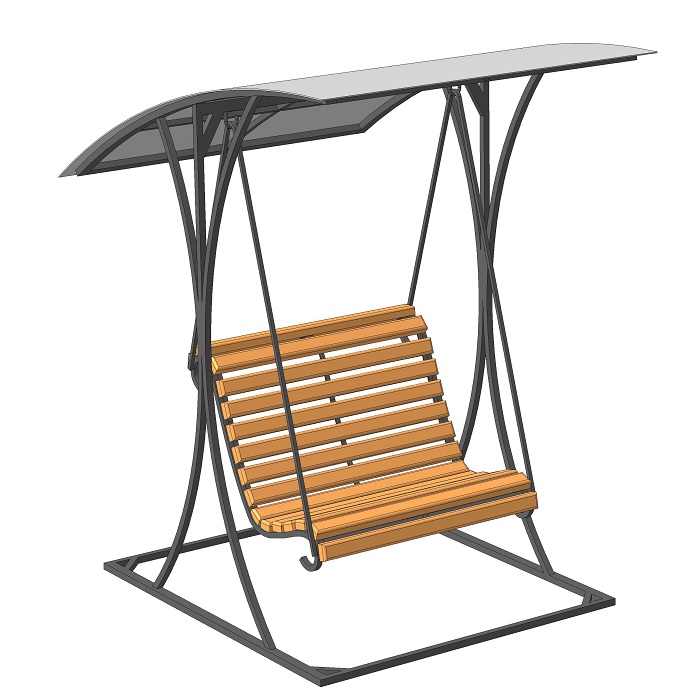

Конкретно этот чертёж предполагает использование готовой конструкции.

Если основа уже есть, то осталось покрасить её, прикрепить карабины, повесить цепи, и качели готовы. В данном случае используются крупные карабины с защёлкой, которые не дадут креплению разогнуться при больших нагрузках. Снизу цепь прикована к самодельным ручкам, закрученным из металлической балки средней толщины.

Данная схема подразумевает навешивание поликарбонатной крыши. Если металлические балки закрученные, а не прямые, как это показано на фотографии, то придётся присоединить ещё две штуки по горизонтали и к ним крепить поликарбонат. Если же они прямые, как у обычных детских качелей, то крыша будет узкой. К верхней свае, расположенной горизонтально, перпендикулярно прикрепить 3-4 маленьких балки, на которые впоследствии и положить крышу.

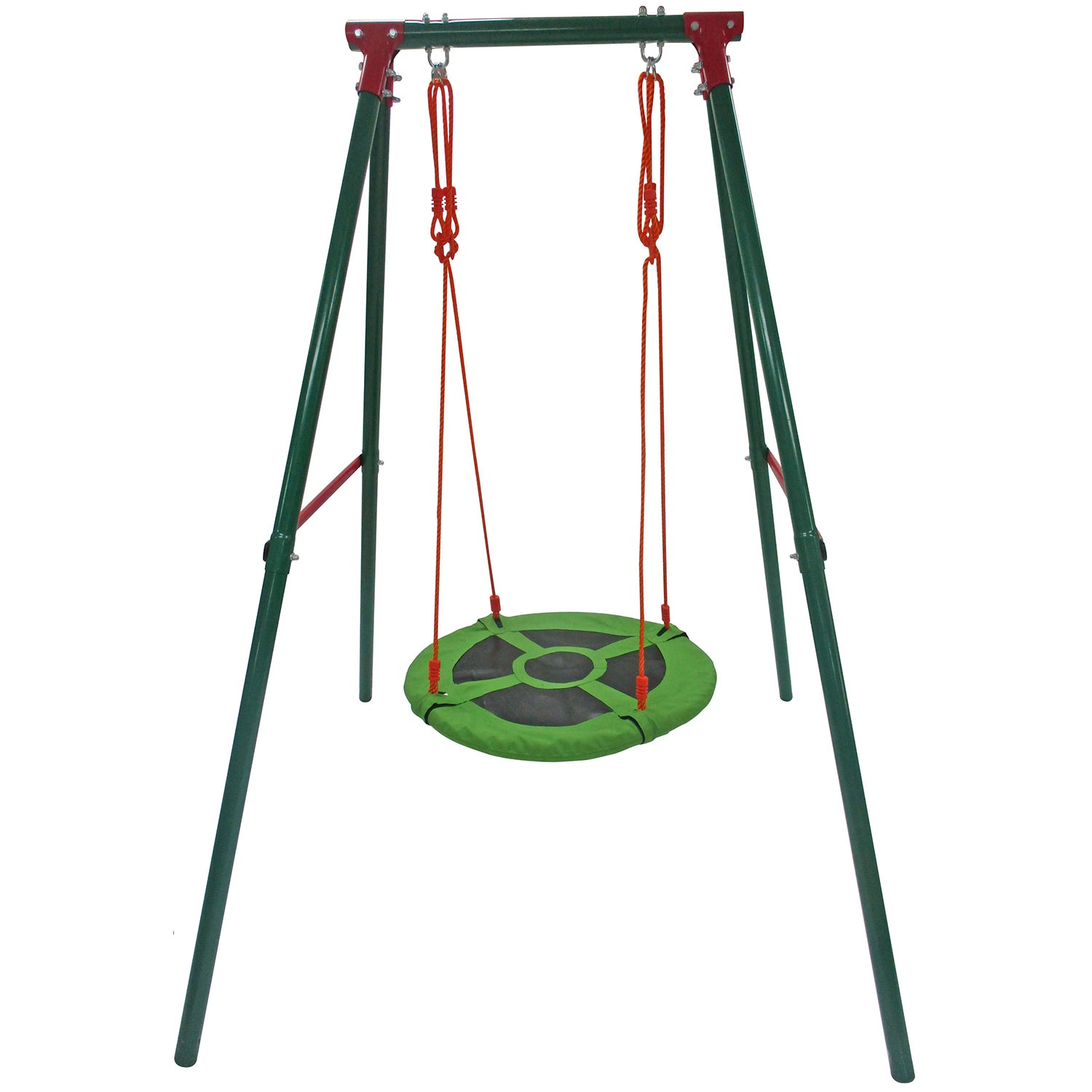

При выборе круглых качелей придётся докупать дополнительные материалы.Они ставятся на подставку, а не закапываются в землю. Сами сваи могут быть как прямыми, так и закрученными.

Самый простой вариант сооружения таких качелей заключается в следующем:

  1. Сначала нужно сварить подставку и каркасную основу.
  2. Сверху прикрепить крупный карабин либо крючок.
  3. Подвесить на цепь, верёвку или канат шину, круглое плетёное либо плотное тканевое кресло, закреплённое на сваренных байках.

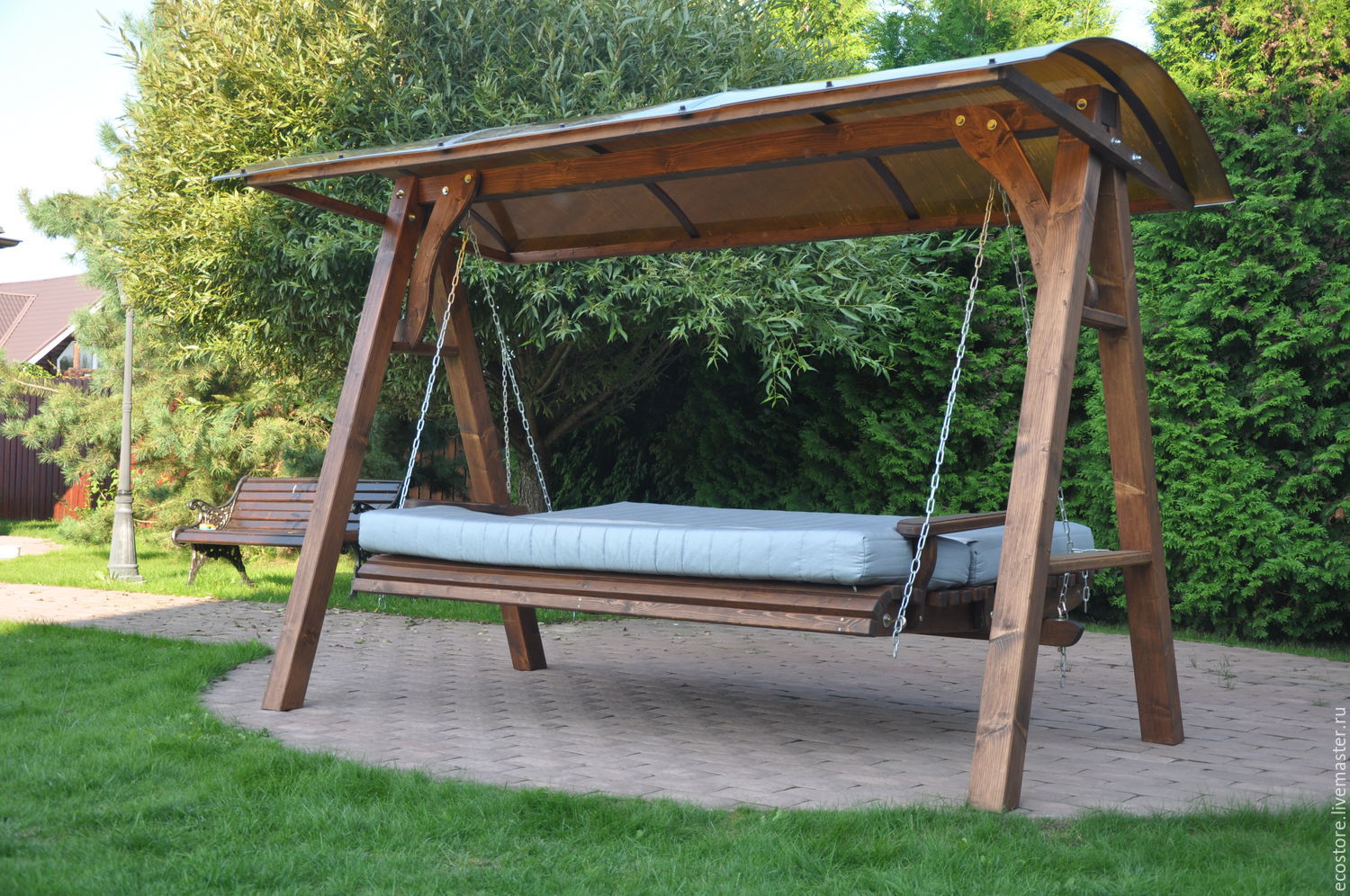

Из дерева

Все деревянные качели строят примерно по одинаковому принципу. Их отличия лишь в выборе материалов для крыши и декоре. В основном все модели очень схожи друг с другом. Делать их значительно проще, чем металлические.

Чертежи и схемы

Начинается работа с чертежей и схем. Рекомендуется использовать готовые, чтобы сэкономить время. Если мастеру нужен классический каркас, то подойдёт любой чертёж для деревянных качелей. Уже в процессе можно будет экспериментировать и продумывать дополнительную детализацию.

Есть смысл рисовать индивидуальные эскизы только тем мастерам, которые хотят соорудить какую-то другую конструкцию, сильно отличающуюся от классической. Примеры таковых приведены на фотографиях ниже.

Необходимые инструменты и материалы

Для работы потребуются следующие материалы:

  • деревянные брусья;
  • доски, необходимые для строительства сидения;
  • цепь либо прочные верёвки;
  • карабины;
  • раствор из бетона;
  • гвозди и саморезы;
  • металлические уголки.

Из инструментов необходимы:

  • ножовка;
  • молоток;
  • дрель;
  • рулетка;
  • шуруповёрт.

Пошаговая инструкция

Последовательность действий в изготовлении классических деревянных качелей для сада такова:

  1. Сначала сколачивается скамья, то есть сидение. Можно сделать её со спинкой или без. Желательно всё-таки рассматривать первый вариант, так как конструкция подразумевает длительное пребывание в одном положении.
  2. После брусья прикопать в землю и залить бетонным раствором по аналогии с металлическими сваями. Они заранее должны быть сколочены друг с другом, образуя два каркаса треугольной формы.
  3. К готовым вертикальным брусьям крепится рама. Монтаж производится с использованием саморезов и металлических уголков. В итоге получится пара треугольников, соединённых перекладиной наверху.
  4. К верхней крепятся крюки или скобы. Через отверстия в них продевается цепь либо трос. Длина должна быть такой, чтобы сидящий доставал ногами до земли.
  5. После надо крепить сидение и крышу из поликарбоната. Можно дополнить конструкцию тентом.

Если качели монтируются на открытой почве без асфальта и бетона, то брусья, из которых произведена нижняя рама, необходимо покрыть битумом. Этот состав надёжно защитит древесину от гниения.

Готовую конструкцию необходимо покрыть лаком или покрасить. Можно разрисовать её узорами, вырезать их ножом, купить специальный декор.

Рекомендуется приобрести подушки, чтобы отдыхать было удобнее.

Качели из профильной трубы своими руками

Качели из профильных труб делают точно так же, как и металлические. Процесс во многом похож, да и визуально конструкции выглядят примерно одинаково. Они тоже бывают сборными и сварными.

Чертежи и схемы

Каркас ничем не отличается от каркаса качелей из металлических свай. Обычно изготавливают многоместную конструкцию с крышей или без неё. Сиденье может быть деревянным или металлическим. На схеме изображены качели с решёткой. Такую же можно изготовить путём сваривания труб либо сколачивания деревянных баек.

Проще всего сделать лавку из дерева и прикрепить её на металлические цепи.

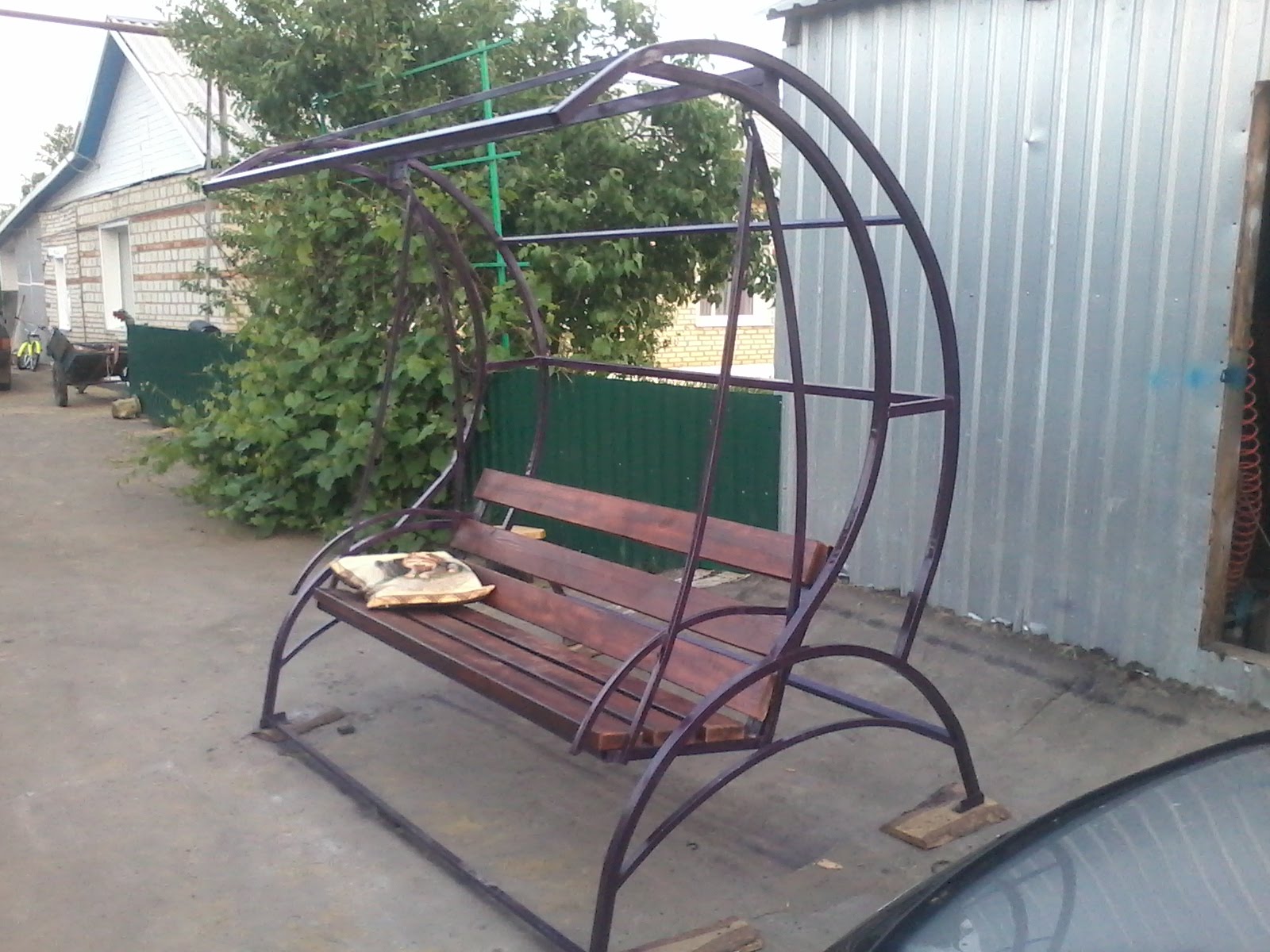

Можно изготовить и одноместные круглые качели, использовав прямые или круглые профильные трубы. Изначально сооружается каркасная основа, а к ней уже прикрепляется кресло.

Необходимые инструменты и материалы

Для сооружения классических качелей из профильных труб необходимы следующие материалы:

  • трубы нужного размера;
  • профиль для стоек и перекладины;
  • заготовка сидения, изготовленная предварительно;
  • подвесы;
  • крепления;
  • 6 рым-болтов с гайками и гравёрными шайбами.

Из инструментов нужно подготовить сварочный аппарат и сверло.

Пошаговая инструкция

План действий состоит из нескольких пунктов:

  1. Для стоек отрезаются 4 трубы длиной по 2,5 м, для перекладины между ними — 2,1 м.
  2. Края труб обрезаются под углом 30⁰ и попарно свариваются в виде равнобедренных треугольников.
  3. Отступив от вершины на 2 м, приваривается горизонтальная перемычка размером 1,038 м.
  4. К вершинам стоек, разнесённых на 2 м, приваривается перекладина. Её концы выступают на 50 мм с обеих сторон.
  5. Для скамейки нарезаются деревянные бруски длиной по 1,5 м, ошкуриваются и покрываются лаком.
  6. На приготовленный каркас лавочки с приваренными креплениями для подвески их крепят болтами с шагом 20-25 мм. Расстояние между брусками в зависимости от их размера можно увеличивать или уменьшать.
  7. Готовое сиденье подвешивается к перекладине с помощью рым-болтов, закрепленных в просверлённых отверстиях.
  8. На расчищенной площадке выкапываются 4 ямки глубиной 0,45-0,5 м.
  9. Для заливки подготавливается бетонная смесь из цемента, песка и воды в пропорции 1:2:3.
  10. Дно ямок засыпается песком слоем в 10 см, устанавливаются опоры. Свободное пространство заполняется камнями и заливается бетоном.
  11. Качели испытывают в действии через 3-4 дня, когда бетон полностью затвердеет.

Получившуюся конструкцию рекомендуется окрасить в понравившийся оттенок либо покрыть раствором, который предотвращает появление ржавчины.

К уже готовым качелям можно прикрепить навес из древесины, поликарбоната, плотной водоотталкивающей ткани.

Самым простым способом является изготовление деревянных качелей для дачи. Их построение не требует специальных навыков, знаний, умений работы с инструментами. Не рекомендуется выбирать такие схемы, которые будет трудно воплотить в жизнь.

Садовые качели из металла, дерева своими руками: чертежи

В большинстве случаев обустройство дачного участка соотносится с установкой качели. Для сборки подобного оборудования используются различные материалы, среди которых можно упомянуть обычные доски и автомобильные шины. Этот подход распространен, но не рационален, так как существуют специальные чертежи, облегчающие монтаж сооружения для качания из металла. Если четко им следовать, можно собрать устройство для приятного времяпрепровождения, коими являются обычные качели.

Конструктивные особенности

Большинство таких сооружений обусловливается наличием каркаса и разнообразных металлических элементов. Подобные устройства подразделяются на два вида:

  • сварные;
  • сборно-разборные.

Первый вариант является наиболее проблематичным в плане установки в домашних условиях. Это связно с тем, что здесь требуются специальное оборудование в виде сварочного аппарата, а также умение им пользоваться. В остальном сварная конструкция – это лучшее решение, так как она обеспечивает высокую прочность и достаточную жесткость, что гарантирует длительный срок службы устанавливаемого устройства для качания.

В то же время сборно-разборный каркас позволяет собрать его любому домашнему мастеру без должных навыков и специального оборудования. При этом такое сооружение не лишено недостатков. Какое бы ни было резьбовое соединение, оно со временем разбалтывается, что приводит к потере жесткости конструкции.

В результате создается люфт, вследствие чего качели не просто начинают ходить ходуном, а становятся источником опасности для жизни и здоровья человека, так как могут в любой момент разрушиться. Отсюда возникает необходимость использования контргаек и шайб Гровера в целях обеспечения требуемой устойчивости устройства для качания.

В зависимости от конфигурации опор сооружение может иметь:

  • каркас, напоминающий букву А, где две перекладины устанавливаются таким образом, что они смыкаются сверху, а жесткости им придает поперечный брус, который и делает качели похожими на упомянутый графический знак; встречаются также конструкции Л-образной формы без перемычки;
  • каркас, в котором перекладины соединяются в виде буквы П; этот вариант отличается меньшей устойчивостью на фоне небольших трудозатрат, так как установка таких качелей более проста; для придания П-образным устройствам достаточной прочности требуется позаботиться о качественном бетонировании опор.

Подобные сооружения также могут подразделяться на следующие виды:

  • стационарные, которые нельзя перемещать из-за того, что их опоры забетонированы;
  • переносные, соединяемые посредством анкерных болтов.

Дети до 6 лет

Малыши обладают небольшим весом, что позволяет создавать простые с точки зрения конструкции качели. В то же время не стоит забывать о надлежащем уровне безопасности, который должен быть максимально высоким. Для качели этого вида подойдет труба диаметром более 50 мм. Прежде чем приступить к сборке, следует позаботиться о составлении подробного чертежа.

Л-образная конструкция, имеющая высоту от 1,5 до 2 м, в данном случае вполне уместна. Оптимально, если качели будут реализованы в виде переносного варианта, что достигается за счет приваривания квадратного основания.

Далее используется металлический прут, который загибается так, чтобы он принял форму крюка. Длина такой заготовки должна составлять примерно 1 м с учетом того, что около 50 см прута окажется под землей. Для обеспечения приемлемой устойчивости достаточно закрепить качели в четырех точках.

Как фиксировать сиденье

Для монтажа сиденья потребуется обеспечить возможность крепления подвеса, что может быть выполнено следующим образом:

  • применить хомуты соответствующего профиля, дополненные крюком для элемента крепежа;
  • сделать отверстия в перекладине и установить в них анкерные болты с закрепленной на конце петлей;
  • смонтировать подшипники, являющиеся надежным способом фиксации, но требующие постоянной смазки во избежание появления раздражающего скрипа.

Непосредственно само сиденье подвешивается за счет веревки из синтетики (альпинистского снаряжения), цепи или металлического троса (автомобильного). В этом случае не рекомендуется применять бытовые приспособления. Если будет выбран вариант с цепью, необходимо использовать изделие, выполненное из оцинкованной стали. Простая конструкция будет ржаветь, при этом покрасить ее окажется довольно проблематично.

Лучший материал для сиденья – дерево. Если предполагается установка большого посадочного места, то металлический каркас обязателен.

Конструкция на болтах

Если нет возможности использовать сварочный аппарат, рекомендуется собрать сооружение в виде буквы П на болтах. Для этого понадобится профиль, имеющий сечение 60 на 60 мм. Выбор именно такого изделия связан с тем, что он обладает большей прочностью по сравнению с конструкцией круглой формы. Опоры должны иметь длину около 3 м с учетом того, что около 50 см уйдет в землю для придания требуемой устойчивости.

Предполагаемая высота качели – 2 м. Что касается длины перекладины, то здесь доступна определенная вариативность, зависящая от того, сколько посадочных мест предполагается установить и какой их размер. Один каркас допускает монтаж до 3 сидений. Материал тот же – профиль сечением 60 на 60 или 60 на 40 мм.

Перекладина закрепляется на стойках посредством болтов, дополненных контргайками и шайбами Гровера. Для этого с помощью специального сверла подготавливаются требуемые отверстия, которые укрепляются за счет толстых металлических пластин, устанавливаемых изнутри.

Для завершения монтажа достаточно закрепить сиденье на подвесе.

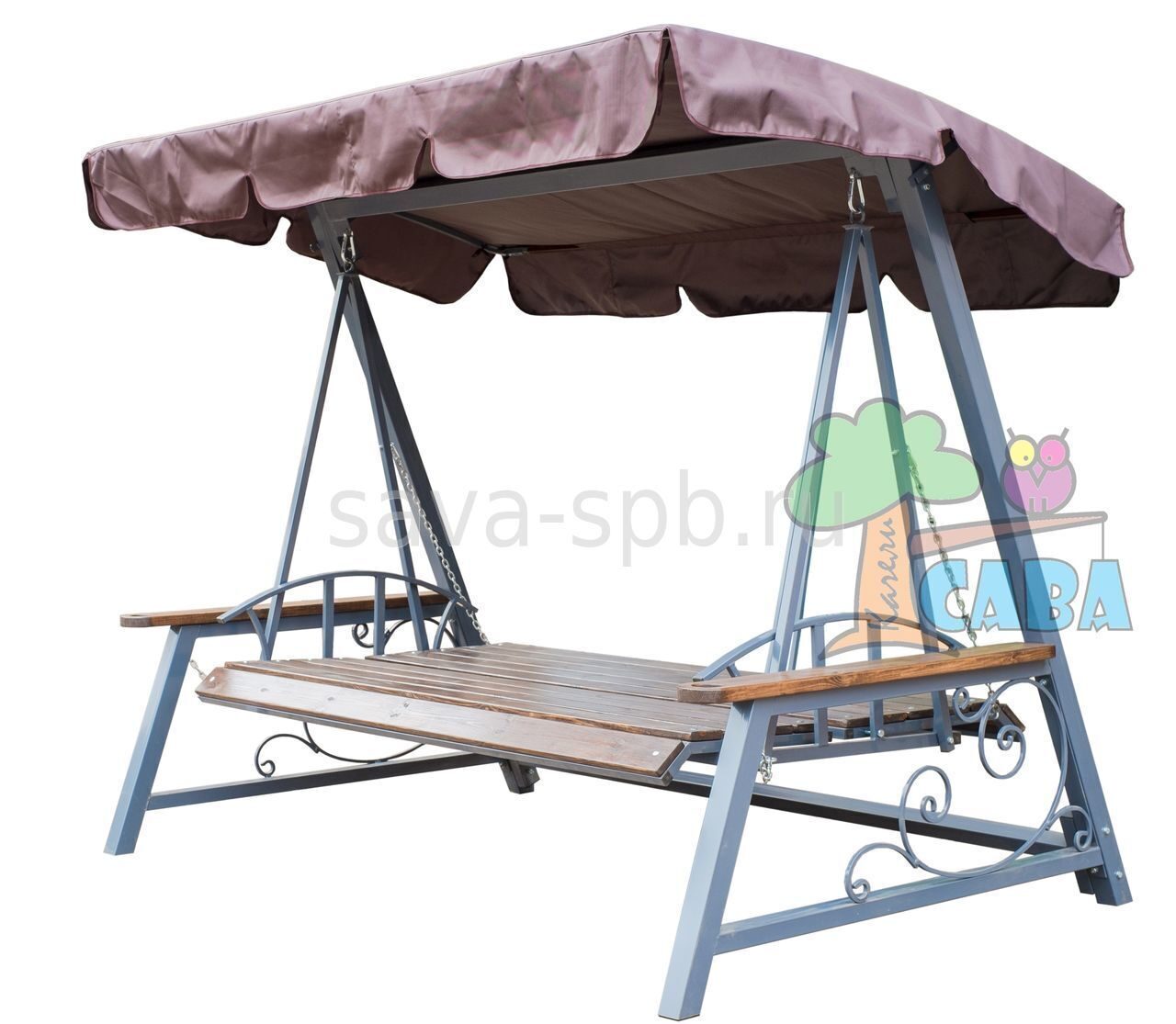

Качели в виде лавочки

Конструкция подобных устройств для качания несколько отличается от того, что было описано выше, так как в данном случае следует учитывать большую нагрузку. Такое сооружение должно выдерживать не только массивное сиденье, коим является лавочка, но и вес нескольких человек. Опоры здесь ставятся гораздо шире, а в качестве стоек используется труба большей толщины.

Для лучшего комфорта над качелями можно соорудить навес с целью защиты от солнечных лучей, который может быть выполнен из дерева, ткани или поликарбоната. Кроме того, дополнительное удобство создадут мягкие подушки.

Инструкция по изготовлению

Практически любой тип качели можно сделать самостоятельно, поскольку этот процесс довольно прост. Мы же рассмотрим несколько усложненный вариант устройства за счет того, что он предусматривает использование сварки. Такая работа выполняется в определенной последовательности:

  1. Нарезка деталей из труб: боковых стоек длиной 2 м, перекладины – от 1,5 до 2 м; подготовка 4 цилиндрических изделий, имеющих произвольную длину, которые необходимы для сборки основания.
  2. Зачистка труб посредством напильника или шкурки для избавления от заусениц.
  3. Сварка конструкций для основания под прямым углом.
  4. Крепление стоек к опорной части, затем перекладины к вертикальным элементам с применением специального аппарата.
  5. Рытье 4 ям глубиной не менее 80 см.
  6. Вставка в углубления металлических балок длиной, превышающей их глубину.
  7. Заливка ям раствором, приготовленным из цемента, щебня, песка и воды, взятых в пропорции 1:1:2:2. Для того чтобы бетон набрал требуемую прочность, следует подождать неделю и только после этого продолжить монтажные работы.
  8. Изготовление крючков для подвеса посредством анкеров с последующим их привариванием.
  9. Соединение собранного каркаса с торчащими из земли металлическими балками с использованием специального аппарата.
  10. Установка сиденья.

Второй вариант изготовления качели

Столбы

Для большей надежности боковины конструкции рекомендуется выполнять в виде буквы А. Но также каркас можно собрать из одинарных изделий, служащих для опоры, а требуемой устойчивости ему придают уголки, устанавливаемые внизу. Наиболее распространенным считается вариант, когда сначала сваривают основание из труб в виде прямоугольника, к которому крепят два треугольника, устанавливаемых вертикально, и перемычку, добиваясь тем самым визуального соответствия букве А. Если исключить металлическое основание, превращающее устройство для качания в передвижную конструкцию, необходимо позаботиться о бетонировании стоек.

Перекладина

Установленные треугольники дополняются перекладиной. Созданная таким образом конструкция фиксируется с помощью подготовленных траншей или ям, соблюдая выравнивание в обеих плоскостях. Затем углубления заливаются бетоном, которому требуется дать некоторое время для полного затвердевания.

Сиденье

Качели, ориентированные на взрослых, преимущественно имеют вид стандартной скамейки без ножек. Если же подобное устройство предназначается для детей, рекомендуется установить одноместное или двухместное сиденье.

Цепи

Несмотря на то что обустройство подвесов из цепей является дорогим удовольствием, это обязательно требуется сделать, поскольку подобные конструкции отличаются максимальной прочностью, способствуют раскачке и обусловливаются ярко выраженными признаками изнашивания, что позволяет вовремя заметить критический износ. Если качели ориентированы на детей, следует подвешивать мелкокалиберные цепи для исключения вероятности защемления пальцев.

Покраска

Окончательная сборка конструкции должна завершаться нанесением специального состава. Это делает собранное устройство более привлекательным и защищает его от коррозии.

Преобразователь ржавчины

Для предотвращения разрушения металлов применяется преобразователь ржавчины, нанесение которого обеспечивает формирование барьерной пленки на пути агрессивного воздействия среды. Обычно этот состав наносится на металл до покраски.

Шарикоподшипники для обустройства качели

С помощью шарикоподшипников можно создать сооружение, которое будет служить не один десяток лет. Применение этих элементов в конструкции исключает трение, что определяет долговечность таких сооружений, избавляя также от появления скрипа.

Известно, что качели в виде буквы А – это наиболее оптимальная конструкция, однако она занимает много места. Мы же рассмотрим установку П-образных устройств, устойчивость которым придает собранная опора.

Для работы понадобятся:

  • труба диаметром около 70 мм, необходимая для установки основных элементов конструкции;
  • уголок 20 мм для вспомогательных стоек;
  • уголок 40 мм для раскосов;
  • уголок 63 мм для фиксации перекладины.

После этого можно переходить непосредственно к установке запланированной конструкции, что предполагает следующий набор действий:

  1. Копаем в соответствии с разметкой 6 ямок глубиной не менее 70 мм.
  2. Выставляем столбы-опоры строго вертикально с использованием строительного уровня. Все части конструкции, которые будут закапываться в землю, желательно обмазать битумной мастикой.
  3. Привариваем горизонтальную опору из уголка 63 мм.
  4. В ямки по периметру устанавливаем элементы Г-образного сечения и привариваем их к горизонтальной направляющей.
  5. Заливаем в ямки бетон.
  6. Переходим к сборке узла на основе подшипников.

Для монтажа частей опоры используется металлическая лента толщиной 3 мм, которую требуется загнуть. Затем в подшипники вставляется труба и немного обваривается с учетом того, чтобы не задеть сами элементы опоры, так как это может привести к выходу их из строя. Закрепление подшипников на ленте осуществляется посредством отрезков уголков, которые привариваются к узкой полосе.

Опорные столбы и качающиеся части сооружения должны отстоять друг от друга на расстоянии не менее 50 см. Такая необходимость вызвана требованиями безопасности, чтобы рука ребенка не попала между этими элементами.

На заключительном этапе сборки остается только приварить остальные части конструкции, включая раскосы, которые должны быть достаточно короткими, чтобы уменьшить габариты собираемого устройства. Устойчивость конструкции в данном случае сохраняется за счет наличия достаточного числа точек опоры и использования трубы 70 мм.

Вариант качели на подшипниках

Разобьем поэтапно процесс работы по обустройству подобного сооружения для качания.

Этап I

Изготовление каркаса. Для этого понадобятся трубы 50 и 63 мм. Сначала собирается П-образная конструкция из двух изделий диаметром 63 мм и длиной около 3 м каждая, к которым горизонтально приваривается цилиндрическая деталь сечением 50 мм. Диагонали получившейся буквы П должны быть одинаковыми.

Этап II

Крепление подшипников. Чтобы установить сборочные узлы, требуется нарезать 5-сантиметровые детали из трубы 90 мм, а затем вставить в них подшипники и обварить, добиваясь сужения диаметра. Это позволяет удерживать части опоры в трубе, что должно быть дополнено привариванием металлических элементов с внешней стороны. После этого в получившуюся конструкцию необходимо вставить трубу 27 мм.

Этап III

Отверстия для подвесов и сварка устройства. К цилиндрической детали 27 мм необходимо приделать с помощью специального аппарата пластины с отверстиями для крепления крючка. Затем собранная конструкция приваривается к перекладине буквы П с использованием небольших плоских элементов. Этот процесс требует осторожности, так как внутри установлены подшипники. Место их монтажа должно быть смазано солидолом, а во время применения сварки следует использовать воду для охлаждения, чтобы исключить повреждение сборочных узлов.

Этап IV

Готовая рама устанавливается в подготовленные ямы и бетонируется. Из профильной трубы 20x20x2 мм изготавливается каркас для сиденья, что предполагает применение сварки.

Этап V

Полученная конструкция облагораживается отшлифованными досками, которые крепятся на болты. После чего каркас посредством сварки прикрепляется к цепям, а они в свою очередь подвешиваются на раму. Для этого можно использовать карабины, что позволяет с легкостью регулировать длину цепей.

Этап VI

Покраска собранного устройства для качания.



Похожие статьи:

Как сделать садовые качели своими руками

Садовые качели можно изготовить из доступных каждому дачнику стройматериалов. Они отлично впишутся в окружающий ландшафт дачного участка или придомовой территории.

Садовые качели для дома и дачи могут быть деревянными или металлическими, но в данном случае автор решил, что неплохо было бы совместить эти два материала. Получилось просто, но со вкусом.

Для изготовления садовых качелей потребуется следующие материалы: профильная труба 40*40 мм (3 шт. по 6 метров), профиль 25*25 мм (2 шт. по 6 метров) и доски.

Первым делом необходимо будет нарезать заготовки для изготовления металлического каркаса. С помощью болгарки или на ленточной пиле нужно отрезать:

  • 4 заготовки из профиля 40*40 мм длиной по 190 см;
  • 2 заготовки из профиля 40*40 мм длиной по 138 см;
  • 2 заготовки из профиля 40*40 мм длиной по 82 см;
  • 2 заготовки из профиля 40*40 мм длиной по 72 см;

Для изготовления каркаса самой скамейки потребуется три заготовки из профильной трубы 25*25 мм длиной по 150 см, четыре заготовки по 80 см, шесть штук по 50 см и две штуки по 20 см.

Основные этапы работ

Первым делом необходимо сварить две боковины каркаса качели. В данном случае нижняя часть боковин имеет трапециевидную форму. Углы наклона профильной трубы могут быть произвольными.

На следующем этапе боковины соединяются между собой двумя перекладинами в нижней и верхней части. К верхней перекладине автор приваривает петли, к которым крепит карабины.

После этого автор приступает к изготовлению каркаса для скамейки. Сначала надо сварить нижнюю часть (сиденье), потом — спинку.

Далее необходимо будет приварить подлокотники и петли, чтобы можно было через них продеть стальную цепь. Сами петли автор делает из круглого прутка.

Ну и затем останется только зачистить металл от ржавчины и покрасить. Автор использует краску с молотковым эффектом. По торцам профильных труб нужно установить пластиковые заглушки.

Сиденье и спинку скамейки обшиваем досками шириной 80 мм и толщиной 2,5 мм. Всего потребуется 12 досок длиной по 150 см. Их можно покрасить или покрыть лаком. А потом скамейку подвешиваем на нужной высоте на металлическую цепь.

Подробно о том, как сделать садовые качели своими руками, рекомендуем посмотреть в видеоролике на нашем сайте.

Оцените запись

[Голосов: 0 Средняя оценка: 0]

Качели из профильной трубы своими руками


Обустройство дачного участка

Качели своими руками из металла

24. 07. | Автор: admin

     Качели своими руками из металла устанавливаются в тихом укромном месте, где нет ветра. Качели своими руками из металла можно изготовить из труб, досок.

Для опорных труб подойдет две профильных трубы 40х60 мм, надо выкопать яму глубиной 1м, поставить трубу, выровнить уровнем и засыпать землей или залить бетонным раствором с ПГС.

Растояние между опорными трубами будет определять длина вашей качели своими руками из металла. Между опорами приварить трубу для подвешивания качели. При помощи брусков сделать раму для лавки и раму для спинки качелей. Для изготовления рамы скрепляем уголками 4 бруска.

 Спинка должна быть на 15 см выше чем лавка. Затем к рамам прибиваются доски или листы фанеры. Просверливаются отверстия по углам лавки и спинки качели.

При помощи одного троса соединяют левую сторону лавки и спинки и второго троса правую сторону лавки и спинки, так чтобы угол между лавкой и спинкой составлял 120 градусов. Оба троса подвешивают на перекладину. Если убрать качели, то получится турник.

Качели из трубы ппр диаметром 25

На вид качели кажутся не надежными, но это далеко не так. Моих детей (3 года и 5 лет) они хорошо выдерживают, без всяких проблем. Само сиденье убираем на случай дождя. Передняя трубка с комбинированными тройниками 25/32, но лучше 25/40. Поднимаем, сажаем ребенка, опускаем. На самом турнике желательно сделать ограничители, чтоб качели не сползали по горизонтали. У самого еще время не нашлось.

Большой плюс этих качелей заключается в том, что при случайном ударе кого-то вблизи, всё не так болезненно, по сравнению с железными. А травм, связанных с качелей, в детстве, бывает много. Для детей возрастом от 7-8 лет и выше, лучше использовать трубу ¤ 32, хотя я сам и на этих качался, конечно спокойно. Пробуйте. Нам качели служат уже два года.

Качели для дачи своими руками из подручных материалов

Зона отдыха на участке создается не только для угощения гостей, членов семьи шашлыками, но, и для активного времяпровождения. Отличным развлечением для любого возраста являются качели для дачи своими руками из подручных материалов. Они не занимают много места, имеют высокий ресурс, минимальный эксплуатационный бюджет.

Конструкция дачных качелей

Для того, чтобы смастерить качели для дачи своими руками, достаточно подвесить на перекладине, опирающейся на стойки, дощечку, б/у покрышку легкового автомобиля. При наличии на участке взрослых деревьев с достаточно мощными нижними ветвями конструкцию можно разместить на них.

Стойки качелей могут вкапываться в грунт, бетонироваться в земле, крепиться к закладным элементам, оставленным в бетоне. Существуют мобильные варианты, в которых опорами служат треугольные конструкции, нижняя часть которых предотвращает переворачивание отдыхающего за счет увеличенной поверхности опирания. Треугольные фермы могут быть собраны из пиломатериала, металлопроката. Наиболее популярны:

  • брус
  • бревно
  • уголок
  • круглая, профильная труба

Простейшими конструкциями этого типа являются:

  • козлы – наклонные стойки соединяются в верхней части болтом, горизонтальная перекладина укладывается на них сверху либо заменяет болтовое соединение
  • ферма – полноценный аналог стропильной конструкции с верхней врезкой вполдерева, примыканием скошенными частями в упор, боковым креплением нижней затяжки

Стационарные качели вкапываются, бетонируются на площадке, поэтому, вместо треугольных ферм достаточно обычных столбов.

В зависимости от предпочтений владельца на перекладину может подвешиваться широкая лавка, одно, несколько сидений для одного пользователя. Крыша, навес над качелями защищают от мелкого дождя, летнего зноя, продлевают ресурс деревянных конструкций.

Для крепления сиденья к перекладине используются следующие материалы:

  • веревка – бюджетный вариант, минимальный ресурс, прочностные характеристики
  • цепь – высокая прочность, необходимость коррозионной защиты, достаточная эстетическая ценность
  • трубки – высокий ресурс, стабильная, безопасная траектория раскачивания, отсутствие кручения сиденья
  • брус – аналогичные предыдущему варианту характеристики, меньший ресурс

Сиденья могут быть со спинкой, подлокотниками, ножными упорами. Для малышей чаще сооружаются конструкции с дополнительным передним упором, предотвращающим опрокидывание ребенка вперед. Выбор конструкции всегда индивидуален, зависит от множества факторов.

Чем отличаются детские качели от взрослых?

Чаще всего, активный отдых этого типа предназначен для детей, подростков, что позволяет обойтись менее прочными, более изящными элементами. Однако, детские качели отличаются от взрослых, в первую очередь высотой, размерами сиденья, наличием дополнительных ограничителей, элементов безопасности.

Во взрослых качелях для дачи своими руками чаще используются скамейки со спинками. Раскачивающаяся с минимальной амплитудой лавочка гораздо удобнее для отдыха, обладает высокой оригинальностью.

Качели из подручных материалов

Домашний мастер может использовать оставшийся от строительства пиломатериал, колеса от легкового автомобиля, кирпичные поддоны, двери.

Максимально простую конструкцию обеспечивают качели для дачи своими руками с подвешиванием сиденья цепями, веревками. В этом случае упрощается верхний узел подвески:

  • в неподвижную перекладину достаточно вкрутить два рым-болта либо крюков
  • усилить горизонтальную часть сиденья в месте крепления шайбами

При использовании труб, бруса в качестве элементов подвески придется монтировать в верхней части подшипники:

  • они фиксируются в вертикальных стойках
  • сквозь них пропускается ось (труба либо гладкая арматура подходящего диаметра)

Для установки лавочек предпочтительнее трос, канат, цепь, поскольку, длина подвески регулируется по месту при установке этих элементов в конструкцию.

Стропильная система навеса, козырька крепится к стойкам, может использоваться одно, двускатная крыша. В первом варианте скат имеет уклон назад, чтобы стоки не мешали эксплуатации сооружения.

Классические качели из бруса

Распространенным вариантом является конструкция из двух стоек с верхней перекладиной, подвешенными на цепях сиденьем со спинкой.

Чтобы изготовить качели своими руками для дачи из бруса, достаточно выполнить последовательность действий:

  • вкопать на глубину 0,7 – 0,5 м стойки (брус 15 х 15 см, 10 х 10 см)
  • выровнять высоту стоек (2,5 – 2,0 м по горизонтали)
  • врезать в полдерева либо посадишь в шип горизонтальную перекладину из этого же материала
  • вкрутить два крюка, рым-болта
  • изготовить сиденье (спинка под углом 120˚)
  • закрепить сиденье веревкой, цепью на крюках, выровняв его положение в пространстве
  • зафиксировать два наклонных стропила укосинами к стойкам
  • уложить 7 – 3 бруска/доски обрешетки
  • постелить кровельный материал

При необходимости увеличения оригинальности конструкции стойки, перекладина украшаются резьбой. До начала работ пиломатериал необходимо пропитать Огнебиозащитой (антисептик + антипирен), увеличив ресурс силового каркаса, противопожарные свойства.

Достоинством конструкции является легкая модернизация сиденья более удобным вариантом. Примером является чашеобразное кресло, сваренное из металлических колец. Для удобной эксплуатации достаточно укрыть его внутреннюю часть пледом, постелить подушку.

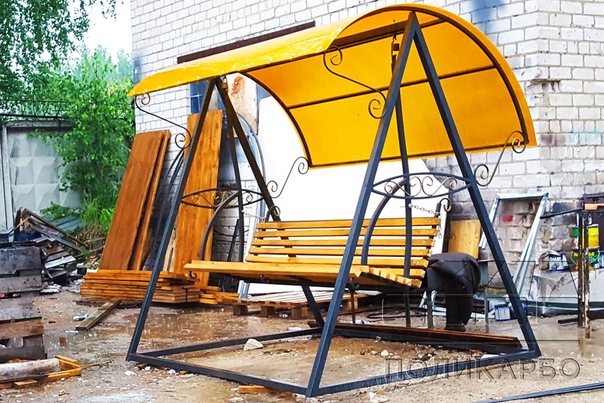

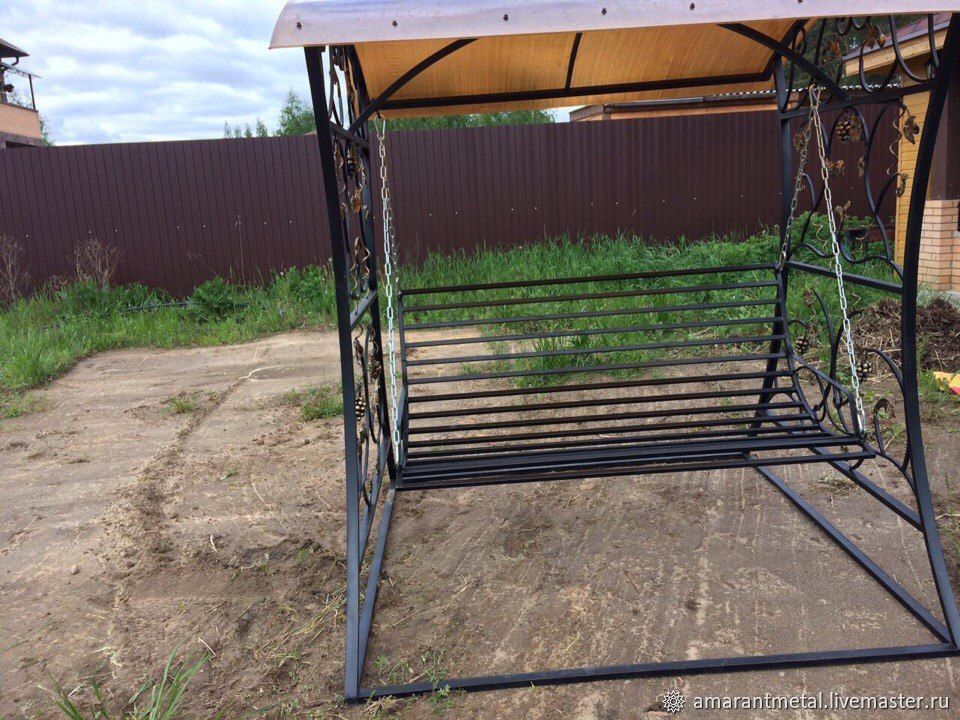

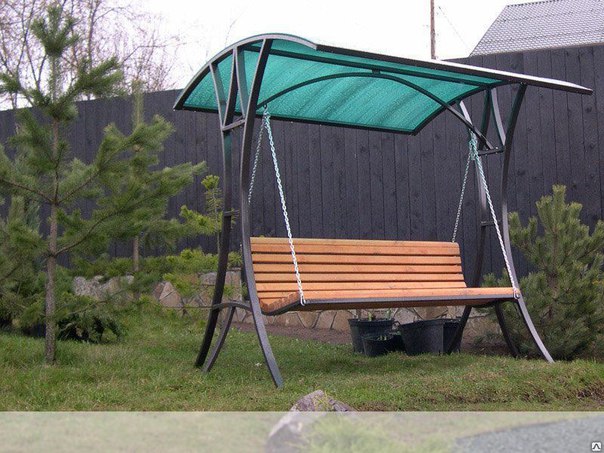

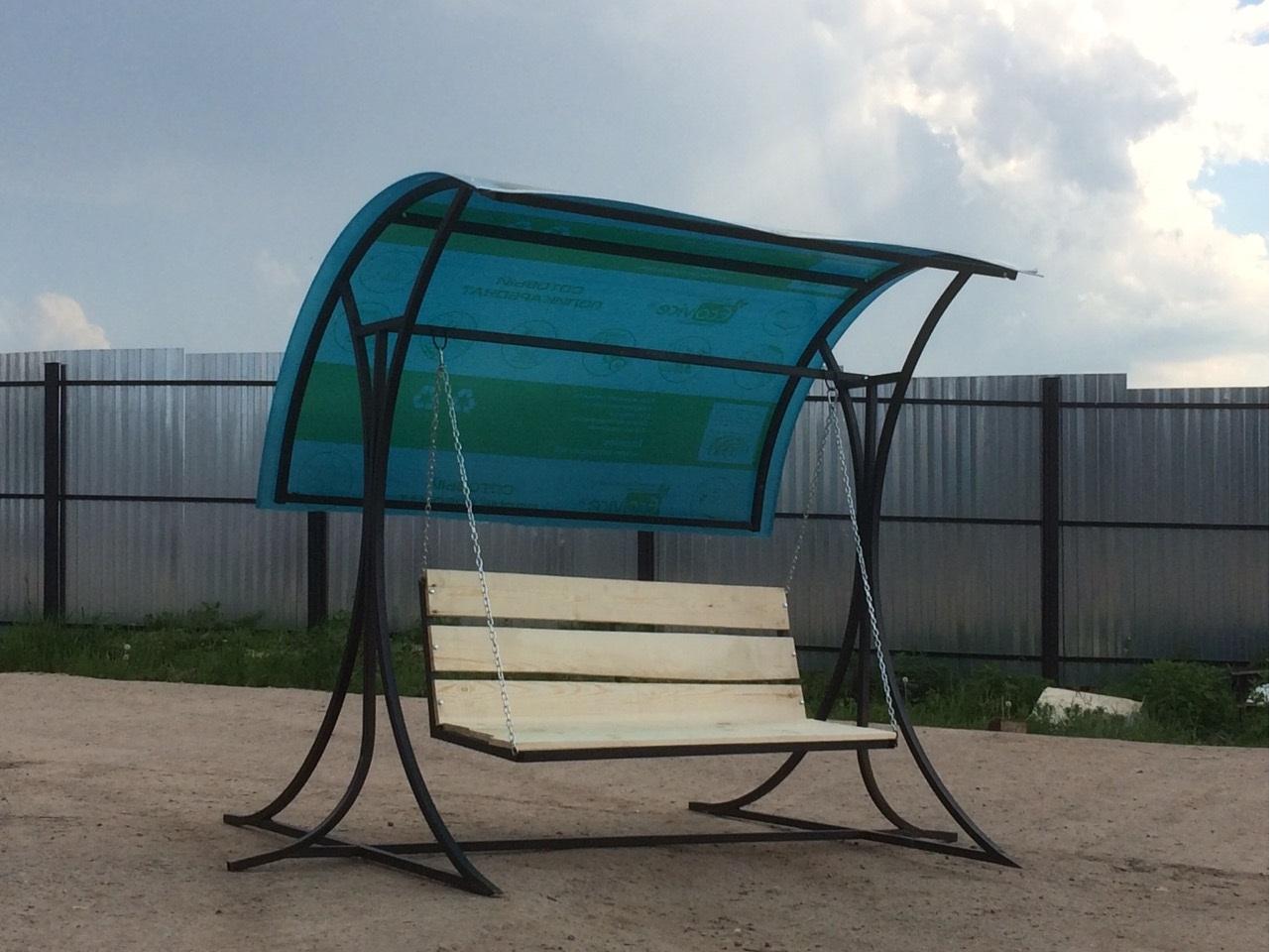

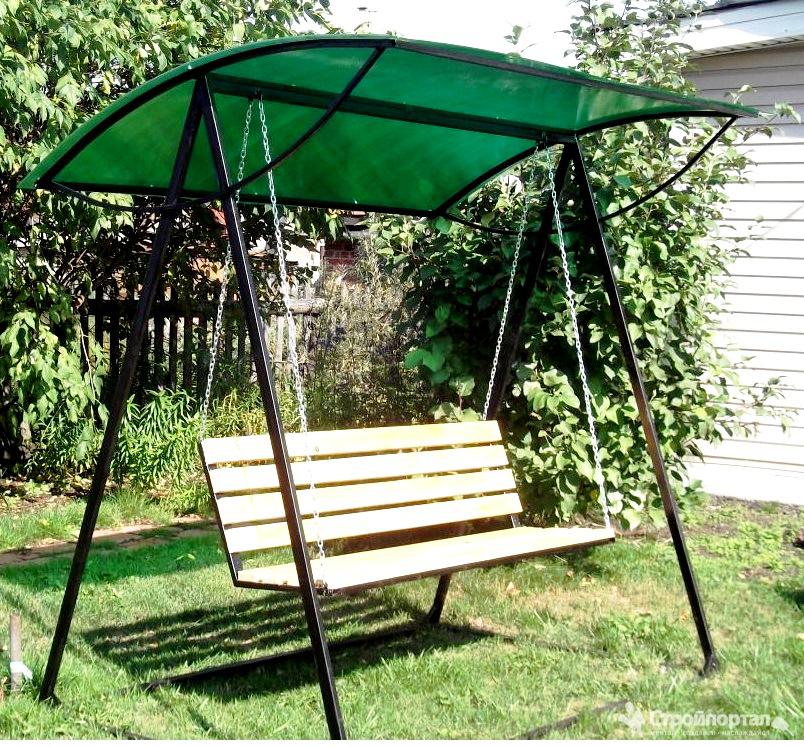

Металлические качели на дачном участке

При наличии круглой, профильной трубы, качели для дачи своими руками можно сварить из этого металлопроката. Болтовые соединения не удовлетворяют требованиям эксплуатации этой конструкции, поэтому, не рекомендуются домашнему мастеру. Процесс изготовления выглядит следующим образом:

  • сварка боковых ферм – V-образная конструкция с длиной сторон 3,5 – 3 м, углом между ними 60 – 45˚
  • сборка каркаса – верхняя часть ферм соединяется куском трубы 1,5 м
  • установка – стойки заглубляются на 0,5 м, перекладина выравнивается по горизонтали

Для подвешивания сиденья/скамейки необходимо приварить к перекладине пластины с отверстиями либо кольца из проволоки, арматуры. Горизонтальная перемычка в верхней, нижней части стоек добавит конструкции жесткость.

Часто под качелями изготавливается настил, повышающий качество отдыха. Для эксплуатации на открытом воздухе (зоны барбекю, террасы) оптимальным вариантом является композитный декинг – имитация палубной доски, не боящаяся морозов, осадков. Покрытие легко моется шлангом, имеет рифленую поверхность, обладает высоким ресурсом, художественной ценностью.

Оригинальные конструкции дачных качелей

Владельцы садовых, дачных участков стремятся максимально украсить конструкцию качелей, интегрировать ее в существующий ландшафтный дизайн. Вариантами декоративных качелей в этом случае являются представленные ниже варианты.

Изящные обводы контура в сочетании со съемным тентом для сезонной эксплуатации. Нижняя часть конструкции расширена для обеспечения максимальной устойчивости. Крупные габариты сиденья обеспечивают качественный отдых небольшой компании.

Выработавшие ресурс покрышки авто при рациональном подходе радуют детей необычной формой сиденья качелей. Конструкция отличается минимальным бюджетом, не требует особого ухода.

Модификация качелей для малышей, обеспечивающая максимальную безопасность из-за отсутствия подвески. Ребенок не получит травм, инвентарь легко складируется, хранится, отсутствуют эксплуатационные расходы. Мобильная конструкция порадует малышей на пикнике, поскольку, перемещается внутри легкового транспорта.

Все рассмотренные варианты доступны для самостоятельного изготовления домашним мастером. Здесь отсутствуют сложные узлы, возможно применение элементов заводской готовности. При размещении качелей (зона отдыха, спортплощадка) следует учитывать амплитуду раскачивания. Слишком длинные навесы этих конструкций неэффективны:

  • в дождь используются лишь качели с длинными сиденьями взрослыми людьми
  • амплитуда раскачивания при этом минимальна
  • расположив конструкцию с учетом сторон света, небольшой козырек защитит от прямых солнечных лучей

Дачные качели не имеют сезонных ограничений эксплуатации, качественная защита материалов при изготовлении избавить от дополнительных расходов при ежегодном окрашивании.

Источники:

принцип, главные этапы сборки и особенности изготовления

На сегодняшний день в продаже можно встретить разнообразные качели, но есть и другой вариант – соорудить конструкцию своими руками, применяя профильные трубы. Выполнить этот процесс несложно, данный материал обладает такими преимуществами, как прочность, надежность, долговечность, хорошая устойчивость.

Особенности изготовления качели из профильной трубы

Первое, что предстоит сделать, это определиться с местом установки сооружения, исходя из этого критерия, качели могут быть переносными или вмонтированными в землю, второй вариант более надежен, особенно, если речь идет о детских конструкциях.

Далее нужно решить, каким способом будет происходить сборка качели, выделяют такие варианты:

  1. Разборный, отличаться тем, что конструкцию можно в любой момент разложить и спрятать, здесь применяют резьбовые соединения.
  2. Сварочный, данным методом можно построить цельные, максимально прочные качели, которые прослужат долгие годы эксплуатации, но, заметьте, важно иметь навыки работы со сварочным оборудованием.

Для более качественного результата, необходимо составить чертеж будущей конструкции, чтобы рассчитать необходимое количество материалов.

Качели из профильных труб состоят из таких элементов, как опорные стойки, могут быть разнообразной формы, перекладины, сиденье и подвесы. Дополнительно нужно предусмотреть спинку, боковые подлокотники, защиту от дождя и другие приспособления. Параметры качели определяются исходя из того, кто на ней будет кататься, и насколько человек предназначена.

Основные этапы сборки и установки качели

Ознакомьтесь также с этими статьями

Чтобы построить качели из профильной трубы самостоятельно, нужно выполнить такие действия:

  1. Нарезка труб необходимой длины согласно чертежам, зачистка места среза и снятие фаски.  Чтобы избежать появления на материале коррозии, его стоит покрыть специальными средствами. Вот представлена порошковая покраска металла на www.powder-painting.ru/pokraska-metalla сайте производителя.
  2. Подготовка участка, где будет расположены качели,
  3. Сваривание боковых опор, перемычек, распорок.
  4. Сборка рамы конструкции, здесь на перекладине делают сквозные отверстия или болты с петлями, чтобы повесить сиденье, приваривают перекладину. Предварительно бетонируют опоры и ждут застывания, если это не переносной тип качели. Крепят все другие элементы.

Как видим, соорудить качели из профильных труб несложно, главное подойти к этому процессу ответственно, соблюдать требования, ведь речь идет о безопасности.

Детские качели своими руками.

Все существующие качели можно разделить условно на три группы: для улицы, дома и переносные модели.

Детские качели для дома.

Непосредственно только для помещения качелей не существует, так как при желании их всегда можно вынести на улицу. Особенность качелей для домашнего использования в том, что они чаще всего не имеют каркаса, а подвешиваются непосредственно к потолку, к коробке дверей или к металлической перекладине.

Детские качели в дверном проёме.

В качестве подвесов для домашних качелей чаще всего используют обычные веревки.

Что касается сиденья для качелей, то оно может быть мягким или твердым, в зависимости от ваших пожеланий и возможностей.  Главное, чтобы это сиденье было прочным. Для этого можно использовать любые материалы, даже часть подоконника от пластикового окна подойдет для этих целей. Но обычно для твердого сиденья используют кусок доски или фанеры, а для мягкого сиденья подойдут прочные полоски ткани или брезент.

Важно установить качели в самом широком месте квартиры, где это возможно. Чем больше расстояние от края сиденья до стены, тем меньше будет шансов, что ребенок ударится.

Переносные качели.

Переносные модели можно использовать как на улице, так и дома. Они рассчитаны для самых маленьких детей. Чтобы максимально облегчить конструкцию, каркас переносных качелей изготавливают из тонкостенных металлических трубок. Сиденье также изготавливается из таких труб и обтягивается плотной тканью. Сиденья для малышей изготавливают по типу люльки. Спереди обязательно должна быть перемычка, которая не даст выпасть ребенку во время раскачивания.

Переносные детские качели.

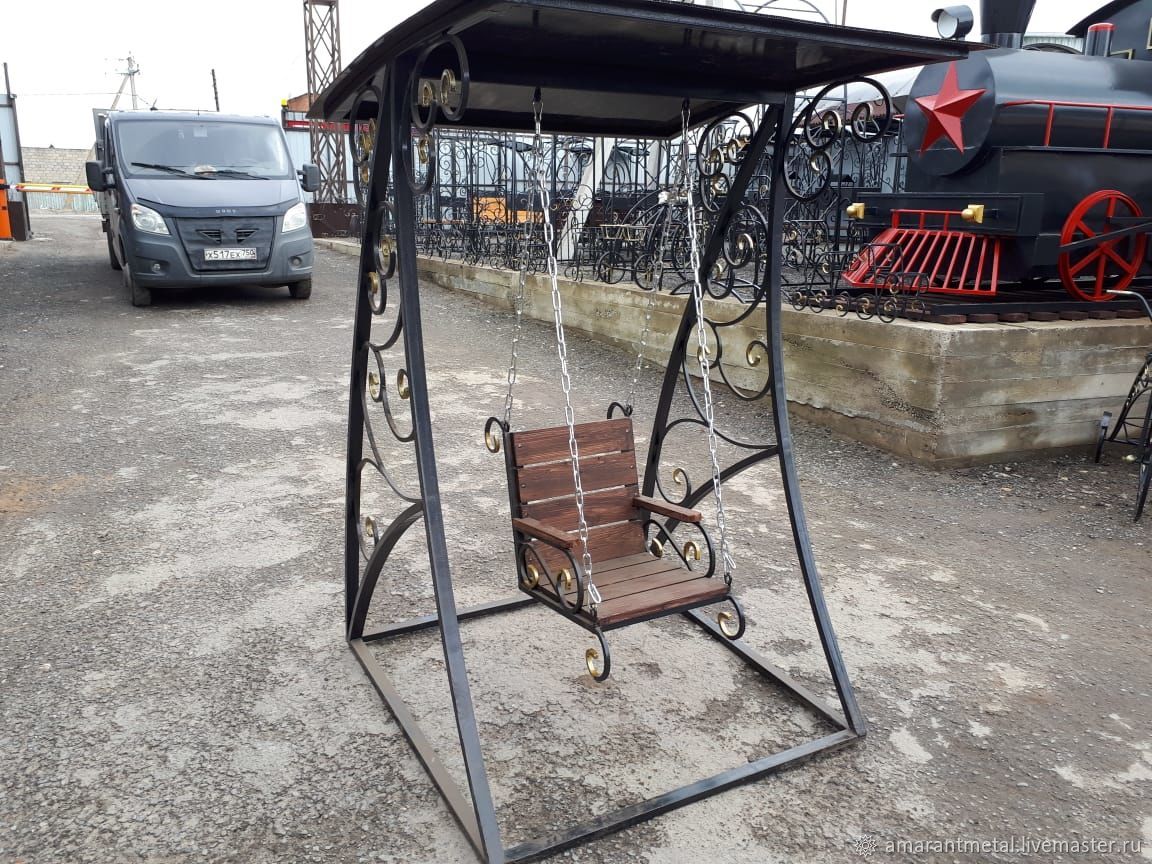

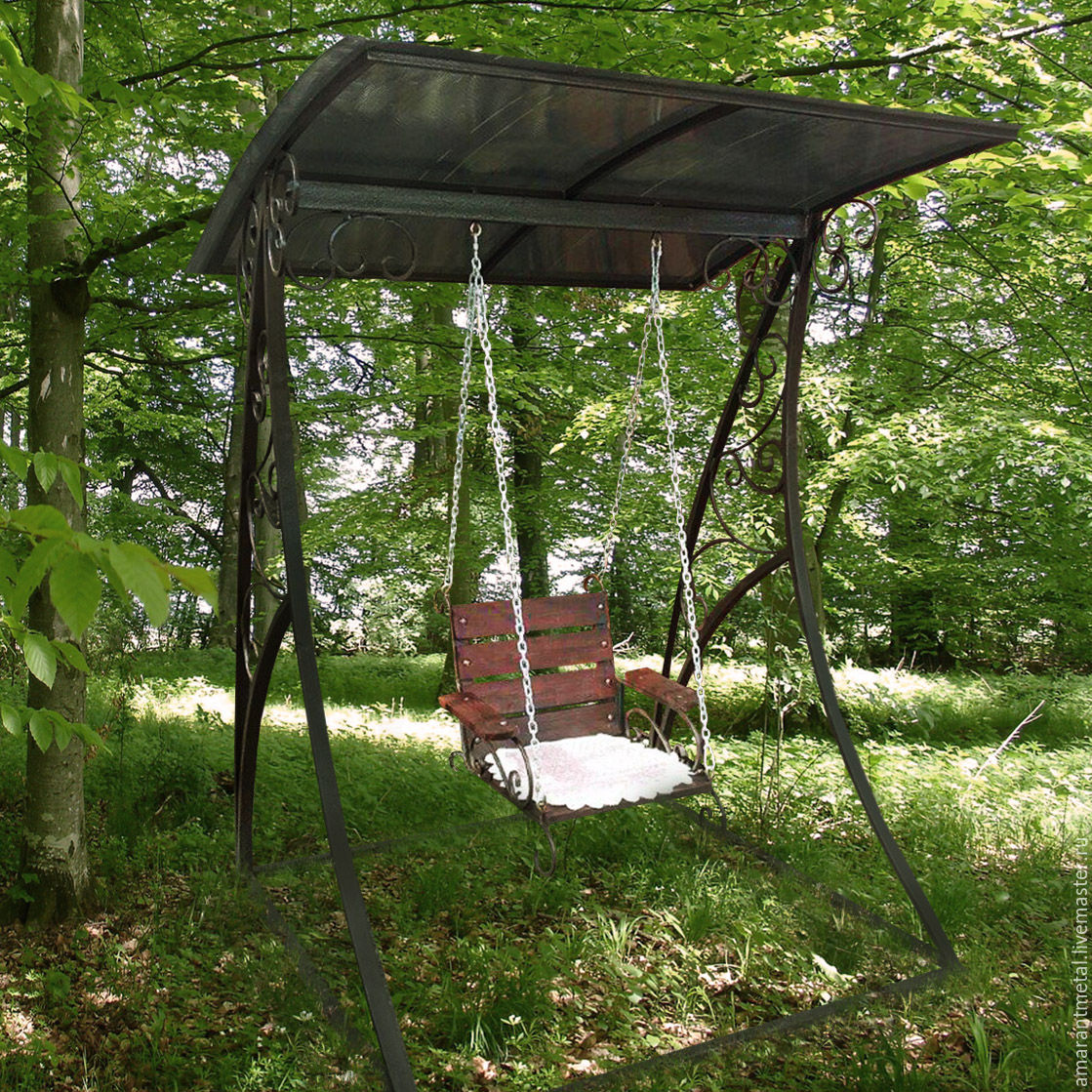

Детские качели для улицы.

Чтобы детские качели были безопасными, они должны соответствовать ГОСТ 52167-2012 — «Оборудование и покрытия детских игровых площадок. Безопасность конструкции и методы испытания качелей». Поэтому ниже по тексту статьи даны рекомендации в соответствии с данным документом.

Качели можно сделать из металла и дерева, главное, чтобы они были достаточно жесткие.
Как правило, стойки изготавливаются в виде буквы Л. Также левая и правая стойки для увеличения устойчивости могут быть наклонены друг к другу.

Схема прямых стоек качелей. Схема наклонных стоек качелей.

Верхнюю поперечную балку лучше всего сделать из профильной металлической трубы, так как она довольно жесткая на изгиб. Для одинарных качелей подойдет труба сечением от 60х60мм. Для двойных лучше применить трубу сечением 80х80мм. Обращайте внимание на толщину стенки трубы, желательно, чтобы она была не менее 3мм. Если же у вас в хозяйстве нет профильной трубы, то подойдет круглая труба. Для одинарных качелей можно применить трубу диаметром от 48мм. Для двойных лучше выбрать трубу диаметром от 57мм.

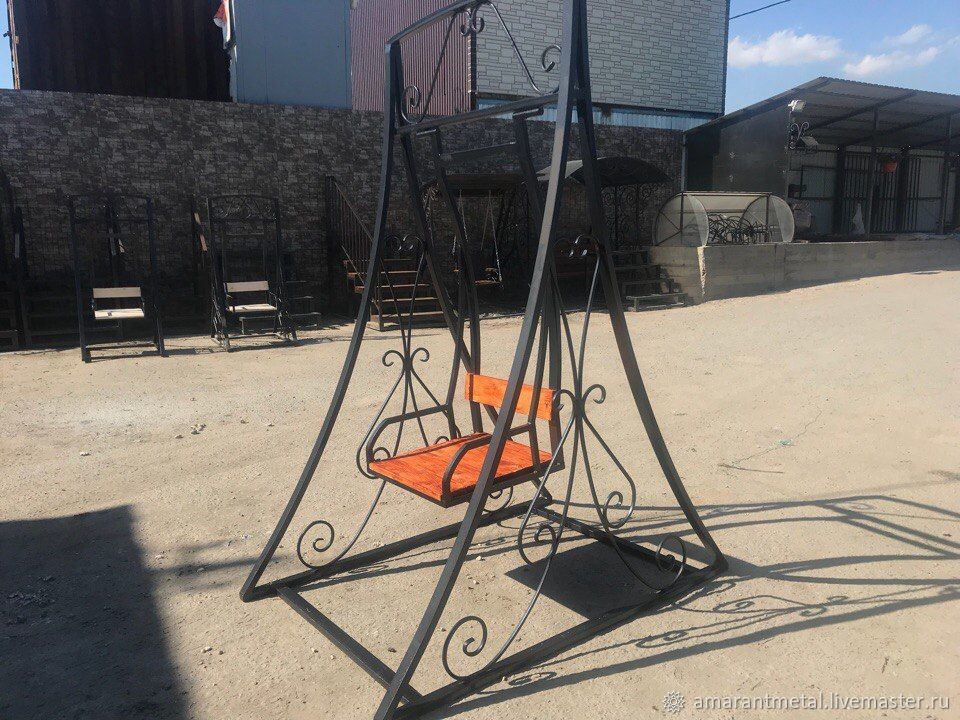

Металлические детские качели.Металлические детские качели.Металлические детские качели.Металлические детские качели.

При изготовлении деревянных качелей в качестве верхней балки лучше всего использовать клееный брус из нескольких досок. Его можно изготовить самостоятельно, склеив под прессом доски, или купить. Из-за разнонаправленного расположения волокон в склеенных досках, данный брус будет на порядок прочнее бруса из массива дерева. Для одинарных качелей понадобиться брус сечением от 90х90мм. Из этого же бруса можно сделать стойки качели.

Деревянные качелиДеревянные качелиДеревянные детские качели.Деревянные качели.Деревянные качели.

Соединить деревянные стойки и верхнюю балку можно с помощью специальных металлических кронштейнов или обычных длинных болтов.

Металлический кронштейн для крепления деревянных брусьев.Металлический кронштейн для крепления деревянных брусьев.Крепление с помощью болтов.Крепление с помощью болтов.Металлический кронштейн для крепления деревянных брусьев.

Как сделать шарнир для качелей.

В качестве шарниров лучше всего применить подшипниковые узлы с шариковыми радиальными подшипниками качения. Если же их нет возможности приобрести, то хорошо работают еще шарниры на основе полиамида-6(капролон). Этот материал довольно скользкий и длительно будет работать в качестве шарниров.

Шарнир качелей.Шарнир качелей.Шарнир качелиШарнир качелиШарнир с радиальным подшипникомШарнир с пластиковой вставкойЛитой шарнир для качелей

При изготовлении уличных качелей не используйте в качестве шарнира просто болт, продетый через звено цепи. Данная конструкция недолговечна, так как звено цепи быстро перетирается и может разорваться, вследствие чего может быть падение с качелей и, соответственно, травма.

Из чего сделать подвесы.

В качестве подвесов можно использовать крепкую веревку или лучше всего круглозвенную цепь с диаметром прутка звена не менее 5мм. Главное, чтобы подвес не был жестким.

Использовать металлические трубы в качестве жестких подвесов запрещено ГОСТ 52167-2012, так как такие качели считаются очень травмоопасными.

Если в качестве подвесов детской качели вы используете цепь, то в любом электротехническом магазине купите кусок термоусадочной трубки, наденьте ее на цепь и прогрейте. Эта трубка плотно обтянет собой звенья цепи. Это необходимо для того, чтобы исключить возможность детям засовывать свои пальчики в звенья цепи. Также можно использовать обычную изоленту и просто обмотать ею цепь.

Как сделать сиденье.

Если вы делаете качели для совсем маленького ребенка, то вам понадобится сиденье — колыбель. Такое сиденье закрыто со всех сторон. Или можно использовать обычное сиденье, только спереди нужно установить съемную цепочку.

В качестве сиденья можно использовать обычную автомобильную шину. Также её можно разрезать и сделать довольно оригинальное и необычное сиденье.

Деревянное сиденье детской качели.Сиденье качели из доски.Деревянное сиденье детской качели.Сиденье детской качели.Фанерное сиденье детской качели.Сиденье-тарзанка из доски.Сиденье качели из автомобильной шины.Сиденье качели из автомобильной шины.Сиденье качели из автомобильной шины.Сиденье качели из автомобильной шины.Сиденье качели из сетки.

Если сиденье будет крепиться к подвесам с помощью гаек, то для исключения их раскручивания нужно использовать гайки с пластиковым стопорным кольцом.

Гайка со стопорным кольцом.

Для крепления подвесов к сиденью лучше всего использовать карабины с гайкой, с толщиной прута от 7мм. Такие карабины выдерживают нагрузку на разрыв до 200 кг. Только нужно смотреть, чтобы они проходили в звено цепи.

Карабин с гайкой.

Как сделать мягкое сиденье для качелей.

Такие сиденья делают в основном для малышей возрастом от 1 годика. По своей форме это будет закрытое со всех сторон сиденье-колыбель.

Мягкое сиденье для малышей.

Для изготовления такого сиденья понадобится два куска прочной ткани длиной 80 см и 4 деревянные палки круглого сечения толщиной 2,5 см, длиной 30 см.

Ткань для сиденья.

В деревянных заготовках сверлят по краям отверстия и шлифуют их наждачной бумагой.

Деревянные заготовки.

Ткань заворачивают вокруг деревянных палок и образуют крест как показано на рисунке ниже. Края ткани сшивают.

Процесс изготовления мягкого детского сиденья.

Сквозь отверстия в деревянных заготовках продевают веревку. Чтобы веревка не выскочила из отверстия, её край завязывают в узел.

Продеваем веревку в отверстия деревянных заготовок.

Готовое мягкое сиденье подвешивают к ветке дерева или к другой опоре.

Как правильно бетонировать качели.

Для устойчивости качели бетонируются в землю на глубину не менее 400мм. ГОСТ запрещает бетонирование деревянных конструкций, поэтому желательно сделать под деревянные стойки металлические подпятники из трубы или уголка. Эти подпятники и будут бетонироваться.

Деревянные качели с металлическими подпятниками.Деревянные качели с металлическими подпятниками.

Размеры качели и чертежи.

Расстояния от сиденья до боковых стоек и расстояния между соседними сиденьями вычисляется в зависимости от длины подвесов, поэтому ниже будут даны значения для конкретной ситуации.

Оптимальная высота — 2000-2200мм от уровня игровой площадки.

Длина одинарных качелей — 1550-1600 мм.

Длина двойных качелей — 2650-2700мм.

Ширина на уровне земли — от 1100мм. Чем больше ширина качели, тем она более устойчивая.

Расстояние от края сиденья до боковой стойки должно быть не менее 550мм.

Расстояние между двумя сиденьями двойных качелей должно быть не менее 650мм.

Высота сиденья от уровня земли должна быть не менее 500мм.

Чтобы сиденье не раскачивалось вбок, то есть в сторону боковых стоек, должно быть выполнено условие устойчивости от раскачки. Для этого расстояние между шарнирами должно быть больше ширины сиденья примерно на 150мм.

Размеры сиденья для детей примерно должны быть 400х300мм.

Чертеж металлической качелиЧертеж деревянной качелиУсловие устойчивости сиденья качели- расстояние между шарнирами должно быть больше ширины сиденья примерно на 150мм.

Зона безопасности качели.

Так как допускается, что в процессе катания на качели ребенок может выпрыгнуть из нее, то должно быть достаточно места для его приземления. Поэтому качели нужно устанавливать так, чтобы в каждую сторону от них было примерно по 3.5 м свободного пространства.

Чертеж зоны безопасности качели

Качели балансир.

Качели балансир – это разновидность детских развлекательных конструкций. Такие качели предназначены для одновременного катания двух детей. Их конструкция достаточно простая, но несмотря на это у них есть свои требования безопасности, которые отражены в ГОСТ 52299-2013-«Безопасность конструкции и методы испытания качалок.»

Чтобы соответствовать нормам безопасности, такие качели должны обязательно соответствовать трем важным правилам.

Во-первых, качели балансир должны иметь демпфер. Демпфер– это устройство, которое плавно тормозит балансир в крайних точках, и смягчает удар качалки о землю. В качестве демпфера может быть кусок толстой жесткой резины, свернутой в кольцо и закрепленной под сиденьем качели. Или можно вкопать автомобильную шину в землю прямо под сиденьем качалки.

Качели балансир с демпфером из автомобильной шины..Качели балансир с демпфером из толстой резины.

Во-вторых, максимальный угол наклона качели не должен быть более 20 градусов.

И, в-третьих, высота подъема посадочного места не должна превышать 1.5 метра.

Все эти три важных размера отображены на чертеже ниже.

Чертеж качели балансир.

Так как такие качели относятся к детскому игровому оборудованию, то у них должна быть своя зона безопасности, в пределах которой не должно быть каких-либо препятствий, деревьев или другого детского оборудования.

Зона безопасности балансира.

Качели из труб на подшипниках

Диаметр и размер может быть совершенно любым. Если у вас нет возможности сделать каркасное сиденье, можно использовать сиденье из широкой доски, по бокам которой прорезать выемки под цепь.

Для изготовления качелей необходимо:

  1. Труба диаметром 50 мм-1,5 м
  2. Труба диаметром 63 мм-6,2 м
  3. Труба диаметром 24 мм-8,4 м
  4. Подшипник с внутренним диаметром 30 мм длиной и внешним диаметром 85 мм – 2 шт.
  5. Труба диаметром 27 мм-1,2 м
  6. Труба диаметром 90 мм-1 м
  7. Уголок 50-2 м
  8. Труба профильная 20х20х2 – 5 м
  9. Карабин – 2 шт.
  10. Цепь – 7 м
  11. Металлическая пластина 5х50 – 2 м.

Шаг 1

Для изготовления каркаса возьмите трубы диаметрами 50 и 63 мм. Из них нужно собрать раму конструкции. Для этого трубу 63 мм разрежьте на 2 равные части по 3,1 мм и приварите к ним трубу диаметром 50 мм. Диагонали получившейся П-образной конструкции должны быть одинаковы.

Шаг 2

На получившийся каркас приварите конструкцию для крепления подшипников. Отрежьте небольшие куски трубы диаметром 90 мм, примерно по 5 см, вставьте в них подшипник и обварите, сжимая трубу, сужая ее диаметр по наружному диаметру подшипника. Чтобы подшипники не слетели с трубы, с внешней стороны приварите по небольшому куску металла, которые их будут придерживать. Между ними вставьте во внутреннее отверстие трубу диаметром 27 мм, на ней будут находится два подшипника.

Шаг 3

К этой же трубе приварите небольшие пластины с отверстиями под карабины. Теперь всю эту конструкцию приварите к верхней части готовой рамы (к трубе диаметром 50 мм) при помощи небольших пластин. Перед тем как начинать сварочные работы около подшипника, необходимо его хорошо смазать солидолом, а во время варки постоянно охлаждать, поливая водой. Это делается для того, чтобы материал подшипника не накалился и в итоге не испортился.

Шаг 4

Когда рама готова, выкопайте под нее ямки, забетонируйте их, приварите откосы.
Из профильной трубы 20х20х2 сварите каркас для сиденья.

Шаг 5

К каркасу прикрепите болтами деревянные доски, предварительно их отшлифовав. Затем этот каркас сваркой прикрепите к цепям, которые нужно надеть на карабин. Длину цепей вы можете регулировать сами, продевая нужные звенья в карабин и подстраивая высоту под ребенка любого роста.

Шаг 6

Покрасьте качели в цвета, которые вам нравятся.

Конфигуратор шарнирного соединения

| LASCO Фитинги


Технические характеристики

Поворотные шарниры LASCO (укажите тип — блочные, заводская сборка, монтажный комплект; диаметр — 1 дюйм, 1 дюйм, 1½ дюйма, типы входа и выхода, длина укладки — в зависимости от обстоятельств) должны быть рассчитаны на максимальное рабочее давление 315 фунтов на квадратный дюйм при 73º. F при испытании в соответствии с ASTM D3139, включая внутреннее гидростатическое давление @ 787 фунтов на квадратный дюйм в течение 60 минут и кратковременное давление 1008 фунтов на квадратный дюйм без утечки или отказа.На их работоспособность дается пятилетняя гарантия установщикам и владельцам оросительных систем.

Поворотные шарниры LASCO должны быть изготовлены из жесткого поливинилхлорида (ПВХ). Тип 1, классификация ячеек 12454-B согласно спецификации ASTM D 1784, с резьбой NPT и трубными муфтами согласно ASTM D 2464 и D2466, соответственно. Каждое вращающееся соединение должно быть уплотнено 0-образным кольцом, предварительно сжатым в уплотнительную канавку, свободную от линий разъема, чтобы предотвратить утечку. Модифицированная заглушка резьбы ACME должна иметь специальную конструкцию (S.E.) диаметры и зазоры для обеспечения полного кругового движения (360º) и уменьшения концентрации напряжений и разрушения соединений в корнях резьбы.

(Примечание: все шарниры LASCO рассчитаны на давление 315 фунтов на кв. Дюйм. Серый цвет на некоторых шарнирах не обязательно означает номинальное давление по Графику 80. Убедитесь, что единицы, которые вы указываете и используете, имеют номинальное давление 315 фунтов на кв.

Гарантия

Пятилетняя ограниченная гарантия качества

LASCO® Fittings, Inc., компания Aalberts, предоставляет покупателям / подрядчикам (а через них и владельцев оросительных систем) ограниченную пятилетнюю гарантию на рабочие характеристики на все шарниры LASCO.

На что распространяется гарантия:

Поворотные шарниры LASCO и их отдельные составные части не будут иметь дефектов материалов, изготовления и методов сборки, которые влияют на производительность агрегатов в профессионально разработанных оросительных системах.
При правильной установке поворотные шарниры не протекают.
Поворотные шарниры не гниют, не ржавеют или не корродируют под действием электролита.
На что не распространяется гарантия:
Повреждения или сбои в работе, включая утечки, вызванные неправильным обращением, хранением или установкой, разборкой, модификацией, аварией, вандализмом или другими событиями, не зависящими от производителя;
Установка в оросительных системах не в соответствии с установленными профессиональными стандартами;
Косвенные и связанные с ними повреждения ирригационных систем и собственности, в которой они установлены, включая, помимо прочего, затраты на рабочую силу и фрахт.
Продолжительность гарантии:
Настоящая гарантия вступает в силу с даты отгрузки устанавливающему покупателю / подрядчику компанией LASCO или ее авторизованным дистрибьютором / дилерами; он остается в силе не менее 5 (пяти) лет.
Подача претензий:

Если какой-либо поворотный шарнир LASCO не работает в соответствии с условиями настоящей гарантии. LASCO обязуется после осмотра и проверки претензии о неисполнении обязательств отремонтировать или заменить все блоки, в которых будут обнаружены дефекты материалов, изготовления или сборки.
Чтобы подать претензию, отправьте доказательство поставки с датой и описанием заявленного неисправного Swing Joint (или образец, если задействовано более одного устройства) по адресу:
LASCO Fittings, Inc.
414 Morgan Street
Brownsville, TN 38012
Attn: Обеспечение качества

После получения претензии LASCO незамедлительно выполнит свои обязательства по данной гарантии.
НАСТОЯЩАЯ ГАРАНТИЯ ПРЕДОСТАВЛЯЕТСЯ ВМЕСТО ВСЕХ ДРУГИХ ГАРАНТИЙ И ГАРАНТИЙ, ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ, ВКЛЮЧАЯ, НО НЕ ОГРАНИЧЕННАЯ, ГАРАНТИЯМИ КОММЕРЧЕСКОЙ ЦЕННОСТИ И ПРИГОДНОСТИ, ЗА ИСКЛЮЧЕНИЕМ ЛЮБЫХ ГАРАНТИЙ, ПРЕДНАЗНАЧЕННЫХ ЮРИДИЧЕСКИМ ЗАКОНОДАТЕЛЬСТВОМ ДЛЯ НЕОБХОДИМОСТИ.
ЛЮБЫЕ ТАКИЕ ГАРАНТИИ ОГРАНИЧИВАЮТСЯ СРОКОМ ПИСЬМЕННОЙ ГАРАНТИИ.

Безопасность | Стеклянная дверь

Мы получаем подозрительную активность от вас или от кого-то, кто использует вашу интернет-сеть. Подождите, пока мы убедимся, что вы настоящий человек. Ваш контент появится в ближайшее время. Если вы продолжаете видеть это сообщение, напишите нам чтобы сообщить нам, что у вас проблемы.

Nous aider à garder Glassdoor sécurisée

Nous avons reçu des activités suspectes venant de quelqu’un utilisant votre réseau internet.Подвеска Veuillez Patient que nous vérifions que vous êtes une vraie personne. Вотре содержание apparaîtra bientôt. Si vous continuez à voir ce message, veuillez envoyer un электронная почта à pour nous informer du désagrément.

Unterstützen Sie uns beim Schutz von Glassdoor

Wir haben einige verdächtige Aktivitäten von Ihnen oder von jemandem, der in ihrem Интернет-Netzwerk angemeldet ist, festgestellt. Bitte warten Sie, während wir überprüfen, ob Sie ein Mensch und kein Bot sind. Ihr Inhalt wird в Kürze angezeigt. Wenn Sie weiterhin diese Meldung erhalten, informieren Sie uns darüber bitte по электронной почте: .

We hebben verdachte activiteiten waargenomen op Glassdoor van iemand of iemand die uw internet netwerk deelt. Een momentje geduld totdat, мы исследовали, что u daadwerkelijk een persoon bent. Uw bijdrage zal spoedig te zien zijn. Als u deze melding blijft zien, электронная почта: om ons te laten weten dat uw проблема zich nog steeds voordoet.

Hemos estado detectando actividad sospechosa tuya o de alguien con quien compare tu red de Internet. Эспера mientras verificamos que eres una persona real. Tu contenido se mostrará en breve. Si Continúas recibiendo este mensaje, envía un correo electrónico a para informarnos de que tienes problemas.

Hemos estado percibiendo actividad sospechosa de ti o de alguien con quien compare tu red de Internet. Эспера mientras verificamos que eres una persona real.Tu contenido se mostrará en breve. Si Continúas recibiendo este mensaje, envía un correo electrónico a para hacernos saber que estás teniendo problemas.

Temos Recebido algumas atividades suspeitas de voiceê ou de alguém que esteja usando a mesma rede. Aguarde enquanto confirmamos que Você é Uma Pessoa de Verdade. Сеу контексто апаресера эм бреве. Caso продолжить Recebendo esta mensagem, envie um email para пункт нет informar sobre o проблема.

Abbiamo notato alcune attività sospette da parte tua o di una persona che condivide la tua rete Internet.Attendi mentre verifichiamo Che sei una persona reale. Il tuo contenuto verrà visualizzato a breve. Secontini Visualizzare questo messaggio, invia un’e-mail all’indirizzo per informarci del проблема.

Пожалуйста, включите куки и перезагрузите страницу.

Это автоматический процесс. Ваш браузер в ближайшее время перенаправит вас на запрошенный контент.

Подождите до 5 секунд…

Перенаправление…

Заводское обозначение: CF-102 / 625f20dbaa5d7b37.

Добавление сети напорных трубопроводов в профиль

Присоединяйтесь к Джошу Модглину для подробного обсуждения в этом видео Добавление сети напорных трубопроводов в вид профиля, часть курса Autodesk Civil 3D 2020 Essential Training.

Выпущено
10.04.2019 Autodesk Civil 3D — это решение для проектирования и документации для гражданского строительства. Научившись использовать Civil 3D, вы сможете повысить производительность проекта, поддерживать согласованность данных и процессов и быстрее реагировать на изменения. Этот курс знакомит новых пользователей Civil 3D с основами программного обеспечения. Инструктор Джош Модглин показывает, как моделировать поверхность, размещать участки и проектировать геометрию, включая выполнение горизонтальных выравниваний и вертикальных профилей. Затем он демонстрирует, как создавать коридоры, поперечные сечения, сети самотечных трубопроводов и сети напорных трубопроводов. Затем он рассказывает о работе с характерными линиями и объектами профилирования и завершает работу, предоставляя обзор инструментов создания планов. Каждая глава полна ярлыков и советов, которые сделают ваш рабочий процесс более плавным и эффективным, и помогут вам извлечь выгоду из уникальных преимуществ Civil 3D по сравнению с другими программами гражданского проектирования. Темы включают:
  • Навигация по интерфейсу Civil 3D
  • Использование групп точек и клавиш описания
  • Импорт данных обследования
  • Управляющие цифры
  • Создание и анализ поверхностей
  • Создание участков
  • Работа с трассами
  • Работа с профилями и видами профиля
  • Создание основных и дополнительных коридоров
  • Использование объекта пересечения
  • Создание образцов линий, сечений и разрезов
  • Создание трубопроводной сети
  • Создание и редактирование характерных линий
  • Создание и редактирование объектов профилирования
  • Создание рамок вида и листов

Уровень квалификации
Начинающий

9ч 17м

Продолжительность

63 394

Просмотры

Показать больше Показывай меньше

Продолжить оценку

Вы начали это тестирование ранее, но не прошли его. Вы можете продолжить с того места, где остановились, или начать заново.

Продолжить Начать сначала

Какие аутсайдеры труб могут задеть некоторые клетки?

Что касается выбора потенциального Pipe Master 2020 года, мы уже широко раскинули сеть. Мы рассказали о пайпмастерах и потенциальных претендентах на титул чемпиона мира, таких как Джон Джон Флоренс и Джорди Смит, но как насчет аутсайдеров? Те, кто по разным причинам не заработал той репутации или результатов, которых заслуживают их навыки работы с трубкой.

Серфера, такие как Яго Дора, Райан Каллинан, Кайо Ибелли, Гриффин Колапинто и Коннер Коффин, не обязательно первыми выберут в какой-либо фэнтези-лиге, но у всех есть все, что нужно, чтобы вызвать серьезное расстройство в Pipeline.

Дора провела последнее десятилетие, проводя зимы на Северном берегу, укрываясь в доме Волком, прямо с видом на Трубопровод. Скорее хардкорное ученичество, чем проживание, он заслужил уважение в банзаи единственным способом; посвящая каждый свой час бодрствования на Скале серфингу на пайпе.

Может ли репутация Доры измениться в этом году с высокого полета до мастера трубок? — WSL / Тони Хефф

В соревнованиях результаты начинают показывать его самоотдачу. В своих только двух пайп-мастерах он оба раза выходил в четвертьфинал. То, что Келли Слейтер в 2018 году и Итало Феррейра в прошлом году его победили, показывает, на каком уровне он работает.При малейшем улучшении, которое должно прийти с большим опытом, он мог легко пройти весь путь.

Каллинана можно рассматривать в слепке Доры. Взрывной тупица с невероятной воздушной игрой, он, тем не менее, произвел впечатление на фрисёрфинг-сессиях в Pipe за последние несколько лет. Его природная способность к клубнеобразованию позволила ему обыграть сложенное гавайское поле в Pipe Trials в 2018 году. Однако, в отличие от Доры, он не показал твердого результата в главном событии. Вы чувствуете, что скоро он может появиться.

Райан Каллинан — 9,17

Ibelli — еще один, за которым стоит присмотреться. Он ясно заявил о своих намерениях в своем интервью после окончания соревнований, когда объявил, что голоден и хочет уничтожить громкие имена.

Хотя его прошлогодняя игра была омрачена преднамеренным вмешательством Габриэля Медины в их матч 3-го раунда, он пару раз попадал в раунд до четвертей.Ранее проживавший на Гавайях со своей бывшей партнершей Алессой Кизон, он знает состав так же хорошо, как и все остальные. Бэкдор может быть его предпочтением, но может получиться прорыв, если ему повезет в Pipe.

Колапинто всего 22 года, но он уже почти десять лет упаковывает самородки в Pipeline. Такова его родословная, он стал первым калифорнийцем, выигравшим тройную корону Vans, когда ему было всего 17 лет. В прошлом году его полуфинальный финиш стал показателем его уровня комфорта в пайпе, даже если ему удалось пройти отборочные заезды с серией низкие итоги нагрева.

Одинаково комфортно и на Pipe, и на Backdoor, и с двумя сезонами CT, которые теперь проходят под его бортом, возможно, именно в этом году Грифф действительно пробьется в элитную сетку. Победа в Pipe наверняка станет одним из способов ускорить этот процесс.

Колапинто катался на Pipe в этом сезоне и имеет хорошие возможности для того, чтобы сделать глубокий пробег на Masters в этом году. — WSL / Эд Слоан

Мы закончим с Коффином, который, как и вышеупомянутые аутсайдеры, получает оценку за свое сочетание часов, проведенных в составе, смелости и технических способностей.Это сочетание сделало его одним из лучших в фрисёрфинге на Северном берегу каждый сезон.

В «Pipeline Masters» он был последовательным, но ни разу не заработал должным образом на своей привязанности к перерыву. Четвертьфинал в 2018 году остается его лучшим достижением из четырех попыток. Учитывая его любовь к этому песчаному пляжу и рифу, скоро все станет лучше.

На протяжении всей своей долгой истории Pipe Masters не отличался победами аутсайдеров. Тем не менее, если в 2020 году все-таки произойдет какое-то расстройство, то, похоже, именно эти ребята наверху окажутся в лучшем месте, чтобы раскачать клетку.

У него больше, чем резьба справа, Гроб представляет угрозу для любого в Пайпе. — WSL / Эд Слоан

Мальчик в трубе из Эвансвилля спасен на качелях, говорят пожарные

Тори Фатер | Evansville

ЭВАНСВИЛЛ, штат Индиана. По словам пожарных Эвансвилла, мальчик, который упал в трубу в четверг ночью в Эвансвилле, был спасен, используя сиденье из качелей.

5-летнего мальчика спасли через полтора часа после того, как диспетчеры службы 911 получили сообщение о его падении вскоре после 21:00. Пожарные говорят, что он все время был в сознании и бодрствовал.

Подробнее: Мальчик успешно спасен в Эвансвилле после падения с высоты 27 футов в канализацию

Спасатели не смогли связаться с мальчиком, который упал почти на 30 футов. По данным пожарной службы Эвансвилла, узкий вход в колодец — около 16 дюймов в диаметре — также затруднял доступ пожарных к ребенку.

После того, как несколько других идей потерпели неудачу, аварийные бригады решили опустить для мальчика качели. Ему сказали оседлать сиденье, пока экипажи вытаскивают его в безопасное место.

По словам главного административного директора EFD Майка Ларсона, пятилетний ребенок был расстроен, но не пострадал, за исключением ссадин и синяков.

«30-футовое свободное падение действительно отличается от 30-футового падения с трубы, — сказал Ларсон. — Когда он спускался по трубе, это замедляло его. Это не было бы таким ускорением падения, как если бы он упал со здания или чего-то подобного.”

Спасатели закачивали воздух в трубу, пока мальчик находился под землей, чтобы не допустить снижения уровня кислорода.

В то время как пожарные первоначально определили сооружение как ливневую канализацию, компания Evansville Water and Sewer Utility пояснила в пятницу, что на самом деле это колодец или труба, а не часть городской инфраструктуры. Директор EWSU Аллен Маунтс сказал, что эта структура была частью промышленного комплекса.

Было неясно, как 5-летний ребенок вообще попал в колодец, и даже было ли оно закрыто.

Труба, расположенная на краю стоянки возле 6-й и Иллинойс-стрит, была оставлена ​​компанией, которая раньше владела этой собственностью, по словам главного административного директора EFD Майка Ларсона. Мальчик, похоже, упал, когда в четверг вечером смотрел фейерверк с группой людей на парковке.

Когда ребенок упал, в колодце была вода, что вызывало опасения, что он может получить переохлаждение. Ларсон сказал, что вода доходила мальчику до талии.

Во время спасательной операции в четверг ночью бригады пытались спустить к мальчику полицейских Эвансвилля и пожарных Эвансвилля, но не смогли поместить взрослого в узкую трубу.Офицеров и пожарных вытащили обратно, и они попытались использовать веревку, чтобы поднять мальчика, но не смогли заставить 5-летнего ребенка понять, что ему нужно делать.

Ларсон сказал, что мать мальчика находилась поблизости все время, пока спасатели пытались его спасти, но у всех взрослых на месте происшествия были проблемы с общением с пострадавшим ребенком.

После того, как пятилетний мальчик был спасен, сотрудники EWSU снова накрыли трубу, и крышка была закреплена бетонным блоком.К полудню пятницы была приварена новая крышка. Майкл Байер из Powers Welding сообщил изданию Courier & Press, что для повторного снятия крышки потребуются специальные инструменты.

Другие местные новости: Пастор хочет помочь ненасильственным преступникам с помощью залоговых денег

Подробнее: Эвансвилл, 2 июля Четвертая стрельба в Ист-Сайде

Combo Pipe Welder — Journey Level (Swing) — Portland

Job Описание

Значения энергии

Vigor ожидает, что все сотрудники будут улучшать атмосферу, в которой они работают, ежедневно придерживаясь ценностей Vigor.

Истина: Мы ищем правду и говорим правду
Ответственность:
Мы действуем в соответствии с тем, что знаем, что правильно
Эволюция
: Мы стремимся к мастерству и приспосабливаемся к меняющемуся миру
Любовь:
Мы заботимся о людях, с которыми мы работаем, и мире, в котором мы живем

ОСНОВНЫЕ ФУНКЦИИ И ОСНОВНЫЕ ОБЯЗАННОСТИ:

Могут быть назначены другие обязанности. Успешно выполняет работу в индивидуальном порядке, в составе одного ремесла или многопрофильной рабочей бригады.Выполняет работы с минимальным присмотром.
• Соответствует требованиям безопасности на судах и верфях и охране окружающей среды.
• Сварные швы труб во всех положениях.
• Распознает и отслеживает различные системы трубопроводов на борту судов, включая пар, смазочное масло, соленую воду, пресную воду, гидравлику, грузы, сырую нефть и / или продукты, сжатый воздух и т. Д.
• Конструкции, обслуживает и модифицирует трубопроводные системы и технологическое оборудование, связанное с судоремонтным или аналогичным промышленным оборудованием, путем сварки труб, фланцев и различных фитингов с использованием применяемых технологий и процессов сварки, необходимых для выполнения сварных швов, соответствующих применимым нормам.
• Разборка / сборка и / или ремонт судовых систем.
• Считывает чертежи для определения местоположения различных систем трубопроводов.
• Работает на трубонарезных станках, трубогибах и станках для снятия фаски Oakey.
• Планирует, ориентирует и производит различные трубы (P-1 и ниже) в соответствии со стандартами обеспечения качества.
• Проверяет и эксплуатирует гидронасосы с давлением до 5 000 фунтов на кв. Дюйм.
• Определяет размеры и графики труб / отводов фитингов (90o, 45o и тройники), используемых при изготовлении и / или ремонте систем.
• Успешно выполняет длительные работы на различных высотах, включая, но не ограничиваясь, 100 футов.
• Выполняет такелажные работы (применительно к системам трубопроводов и клапанов) — стандарты, сроки, сигналы и безопасные рабочие нагрузки.
• Выполняет грамотную сварку, т. Е. Нацеливание трубы и подвески.
• Выполняйте ремонт, подготовку, шлифовку и повторную сварку труб в соответствии с надлежащими стандартами сварки.
• Завершает записи, обслуживает инструменты и оборудование, а также выполняет различные работы по очистке и уборке.
• Проходит соответствующие сертификационные испытания в соответствии с требованиями к выполнению работ.

ОСНОВНЫЕ ВТОРИЧНЫЕ ОБЯЗАННОСТИ И ОБЯЗАННОСТИ. Должностное лицо выполняет аналогичную работу на всей территории Верфи по мере необходимости.

ЗНАНИЯ, НАВЫКИ И СПОСОБНОСТИ:

  • Эффективно общается, работает самостоятельно или в группе.
  • Умение выполнять базовые математические операции, то есть складывать, вычитать, делить и умножать.
  • Умение читать, писать, говорить и понимать по-английски.

ОБРАЗОВАНИЕ И / ИЛИ ОПЫТ:
Диплом средней школы или GED предпочтительно. 5 лет соответствующего опыта работы. Доказанные навыки, опыт работы и / или соответствующее образование будут учитываться вместо опыта работы.

Некоторое знание нескольких навыков с более продвинутыми знаниями 1 основного навыка и наличие как минимум 1 сертификата (часы квалифицированной торговли и продемонстрированное мастерство). Требуется общий контроль во время выполнения основных навыков, но может выполнять должностные обязанности от A-1 до A-3 без присмотра или без него.

ФИЗИЧЕСКИЕ ТРЕБОВАНИЯ:

  • Переносит трубы, арматуру, инструменты, сварочное приспособление в / из нужных мест. Требуется вертикальное перемещение трубы, клапанов, инструментов, сварочного стержня весом до (10 фунтов) от (4 дюймов) до (76 дюймов), до (60 / час).
  • Переносит готовые детали на цеховой стол, поддон. Требуется вертикальный перенос готовых деталей весом до (40 фунтов) от (4 дюймов) до (40 дюймов), до (20 / час).
  • Переносит детали (катушки) в / из нужного места.Требуется вертикальное / горизонтальное перемещение деталей (катушек) весом до (40 фунтов) от (4 дюймов) до (76 дюймов), до (4 / час), на расстояние до (25 футов) без механической помощи.
  • Переносит материалы со стенда, поддона, установки на судно. Требуется вертикальный / горизонтальный перенос материалов весом до (75 фунтов) от (4 дюймов) до (48 дюймов), до (10 / час), на расстояние до (25 футов) без механической помощи.
  • Устанавливает, регулирует трубы, клапаны в нужное положение. Трубопроводы, клапаны, требующие усилия до (60 фунтов.), до (6 / час), на расстояние до (2 футов).
  • Помещает стержень в сварочный стержень, продвигает подачу проволоки с гибким сердечником, использует электроинструменты, такие как гайковерты, шлифовальные машины, требующие усилия сцепления до (25 фунтов), до (60 / час).
  • Доступ к резервуарам, лесам. Требуется подъемная лестница до 200 ступенек / час. в (8 часов).
  • Доступ к судам, рабочим местам. Требуется подъем по лестнице до 180 ступеней в час. в (8 часов).
  • Доступ к цистернам, трюмным зонам. Доступ к пробелам с определенными записями (18 дюймов) x (24 дюйма).
  • Осуществляет доступ к трубопроводным системам, отрабатывает подъемники, строительные леса. Должен выдерживать высоту до (100 футов).
  • Доступ к внутренней части трубы для сваривания. Должен работать в помещениях с ограниченным свободным пространством (24 дюйма).
  • Отслеживание, разборка, сборка, разводка, сварка трубопроводных систем на судах. Требуется повторное принятие позы для доступа к точке (1 дюйм) от пола до (60 / час).
  • Садится на сварку. Требуется выдержка в сидячем положении до (45 мин.) Непрерывно, в сумме до (6 ч.) за (8 часов).
  • Стенды для работы на трубонарезном станке, трубогибе, фаске Oakey; подогнать, сварить, развести трубу. Требуется переносимость позы стоя до (50 минут) непрерывно, в общей сложности до (6 часов) за (8 часов).
  • Требуется зрение (ближнее / дальнее / глубина / цвет) для работы на резьбонарезном станке, трубогибе, станке для снятия фаски Oakey; подгонять, сваривать, разводить трубу; читать рулетку.
  • Доступ к магазину, инструментам, материалам, сосудам, месту работы. Требуется пройти пешком до (3,0 миль.) в (8 часов).

Разговор, слух, зрение, близкая острота зрения (четкость зрения на 20 дюймов или меньше), дальняя острота (четкость зрения на 20 футов больше), глубинное восприятие (трехмерное зрение для определения отношений расстояния / пространства), цвет Зрение (если требуется различать цвета для выполнения работы или безопасности), Поле зрения (если требуется, чтобы наблюдать за большим полем зрения, при этом не сводя глаз с заданной точки для выполнения работы или безопасности) и Обоняние.

ИНТЕРПЕРСОНАЛЬНЫЕ КОНТАКТЫ:

  • Взаимодействие / общение с другими
  • Работает самостоятельно / независимо
  • Разовая работа,
  • Внимание к деталям
  • Гибкость

УСЛОВИЯ РАБОТЫ:

  • Работает в помещении, часто — Работает в помещении в среде, в которой могут присутствовать пары, химикаты и тепло, а также шум и пыль, в зависимости от расположения трубы.
  • Работает на открытом воздухе, часто подвергается воздействию преобладающих погодных условий.
  • Требуется защитное оборудование. Необходимо надевать сварочный шлем, каску, одежду без дыр, рубашки с длинными рукавами, средства защиты глаз, респиратор, средства защиты органов слуха и кожаную обувь.
  • Другие виды воздействия, Может подвергаться воздействию вибрации, дыма, кислот, обезжиривающих чистящих средств, дыма, свободного кремнезема, асбеста, пыли, сварки, растворителей, масел, жиров и неочищенных сточных вод; работает в ограниченном пространстве.
  • Эксплуатация оборудования / инструментов / транспортных средств, Использует (от 1-1 / 2 до 3 тонн) резьбонарезные станки, трубогибы, позиционеры, шлифовальные машины, сверлильные двигатели / прессы, ленточный порт, все пилы, рулетку, резак, накладные кран, автопогрузчик, ручные электроинструменты, включая цепной привод, силовой порт, баллон со сжатым газом и устройства подачи проволоки.
  • Требуемые стандарты гигиены, Согласно стандартам компании.
  • Другое, Нет.

Разумные приспособления могут быть сделаны для того, чтобы люди с ограниченными возможностями могли выполнять основные функции.

Vigor и ее дочерние компании, находящиеся в полной собственности, предоставляют равные возможности трудоустройства (EEO) всем сотрудникам и претендентам на трудоустройство независимо от расы, цвета кожи, религии, пола, национального происхождения, сексуальной ориентации, гендерной идентичности, защищенных ветеранов, возраста, инвалидности или генетики . В дополнение к требованиям федерального законодательства, Vigor соблюдает применимые законы штата и местные законы, регулирующие недискриминацию при приеме на работу во всех регионах, где есть предприятия компании. Эта политика применяется ко всем условиям найма, включая набор, прием на работу, трудоустройство, льготы, продвижение по службе, увольнение, увольнение, отзыв, перевод, отпуска, компенсацию и обучение.

CG-PDX-1488347

]]>

Байден может развернуть эти 5 битв за трубопровод — среда, 9 декабря 2020 г. — www.eenews.net

Некоторые из наиболее важных решений в области энергетики, которые предстоит принять избранному президенту Джо Байдену, касаются трубопроводов. От Монтаны до Вирджинии его администрация будет взвешивать, одобрять ли большие проекты, нажимать кнопку извлечения или просто замедлять работу.

Результат может повлиять на разработку нефти и газа — и выбросы — по всей стране.

Байден держит судьбу нефтепроводов Keystone XL и Dakota Access почти полностью в своих руках из-за судебных разбирательств и власти президента над пересечениями границы. Keystone будет поставлять нефть из битуминозных песков из Канады на побережье Мексиканского залива. Линия Dakota Access протяженностью 1200 миль транспортирует сырую нефть из Северной Дакоты в Иллинойс.

Трубопровод Mountain Valley, который будет проходить от месторождений природного газа Западной Вирджинии до южной Вирджинии, вероятно, потребует активного сотрудничества со стороны администрации Байдена, если он хочет избежать участи трубопровода на Атлантическом побережье, который был отменен ранее в этом году . Федеральная роль в других проектах, таких как «Линия 3» в Миннесоте, более тонкая или в будущем, хотя администрация Байдена все еще может влиять на них.

Многие из сегодняшних баталий за трубопроводы являются проявлением бума бурения сланцев, возникшего при администрациях Джорджа Буша и Обамы, часто называемого «гидроразрывом». После многих лет дебатов о бурении политические баталии теперь сосредоточены на усилиях компаний по доставке нефти и газа на рынки по всей стране и за рубежом.

Но они попали в оппозицию. Многие из тех, кто живет вблизи трубопроводов и предлагаемых трубопроводов, обеспокоены безопасностью, загрязнением воды и другими экологическими проблемами.И климатические активисты осознали, что остановка трубопроводов — это эффективный способ сдерживания отрасли, которую они хотели бы видеть, постепенно или иначе.

Противники одержали несколько побед за время правления Трампа, несмотря на твердую поддержку его администрацией нефтегазовых проектов. Они надеются на более дружелюбную аудиторию в федеральных агентствах после перехода. Келли Мартин, директор кампании Sierra Club’s Beyond Dirty Fuels, сказала, что многие из незавершенных проектов никогда не должны были получить федеральное одобрение.

«Последние четыре года администрация Трампа дала волю индустрии ископаемого топлива для строительства грязных нефте- и газопроводов через наши общины», — сказал Мартин. «Мы уверены, что избранный президент Байден выполнит свое обязательство уделять приоритетное внимание науке, а также здоровью и безопасности наших сообществ».

Но лидеры отрасли доказывают Байдену и его союзникам, что строительство трубопровода — благо для рабочих. В частности, они подчеркивают, что пока экологи борются с трубопроводами, они пользуются поддержкой со стороны другой ключевой части демократической коалиции — профсоюзов.

«Эти трубопроводные проекты обеспечат тысячи хорошо оплачиваемых рабочих мест для профсоюзов, но вы не сможете« построить лучше », если не будете строить», — сказал вице-президент Ассоциации нефтепроводов Джон Стоди, кивнув в адрес Байдена. слоган кампании.

Команда по переходу Байдена-Харриса не ответила на запрос о комментариях относительно своей позиции по различным проектам.

Вот некоторые из ключевых решений по конвейеру, с которыми придется столкнуться Байдену:

Это может быть самая крупная битва конвейеров на экране радара Байдена.После победы на выборах Байден не особо расширил свое обещание, данное в мае, отозвать президентское разрешение, позволяющее газопроводу пересекать границу США и Канады ( E&E News PM , 18 мая).

Противники, однако, не прекращают давления на проект, который приобрел тотемический статус в дебатах об изменении климата. Дуг Хейс из Sierra Club отмечает, что Байден пообещал действовать «немедленно».

«И мы уверены, что он выполнит это обязательство», — сказал Хейс, старший юрист группы.

Сторонники Keystone, тем не менее, все еще маневрируют, чтобы сохранить проект.

Вскоре после выборов девелопер TC Energy Corp. начал пытаться позиционировать свой проект в соответствии с повесткой дня избранного президента «Build Back Better». TC Energy, ранее известная как TransCanada Corp., сосредоточила внимание на пропрофсоюзном послании кампании Байдена.

«Мы считаем, что шаги, которые мы уже предприняли в отношении Keystone XL, сделали его очень выгодным», — сказал Бевин Вирцба, президент TC Energy по трубопроводам для жидкостей, в онлайн-трансляции для инвесторов в прошлом месяце ( Greenwire , ноябрь 2012 г.).18). «Мы создадим рабочие места в экономике в следующем году, что станет ключевой платформой для правительства США в период восстановления после пандемии COVID-19».

Стоди отмечает, что проект Keystone XL пользуется поддержкой ключевых профсоюзов.

«Мы внимательно следим, чтобы увидеть, оставит ли Байден сторонников своей строительной торговли в одиночестве в качестве одного из первых своих действий в офисе», — сказал он.

Премьер-министр Канады Джастин Трюдо также участвует в этих усилиях, подняв вопрос о конвейере в своем поздравительном телефонном звонке Байдену.

В заявлении правительства Канады говорится, что Keystone XL является источником «энергетического сотрудничества» между США и Канадой. Он также подчеркнул «сотрудничество в борьбе с изменением климата».

Канадское правительство «полностью поддерживает» предложенную линию трубопровода с пропускной способностью 830 000 баррелей в день, соединяющую Альберту и Небраску, сказал Ян Кэмерон, представитель канадского офиса министра природных ресурсов.

TC Energy с марта построила более 120 миль трубопровода, включая пограничный переход.Но Байден может отозвать у проекта разрешение на пересечение границы после того, как он вступит в должность.

Байден может закрыть конвейер Dakota Access, как только он уберет руку от Библии на своей инаугурации. Но в отличие от его позиции по Keystone XL, он никогда не намекал на свои планы.

Постановления в продолжающемся судебном разбирательстве по поводу нефтепровода, часто называемого DAPL, сделали его уязвимым для президентской администрации, желающей его закрыть ( Energywire , 28 августа).

Прошлым летом федеральный судья заявил, что строитель трубопровода Energy Transfer LP и Инженерный корпус армии провели недостаточную экологическую экспертизу проекта и распорядились слить из него нефть.Апелляционный суд отменил приказ о немедленном закрытии линии, но дело продолжается.

И из-за постановлений DAPL действует без разрешения на переход под озером Оахе армейского корпуса в Северной Дакоте. При Трампе федеральное правительство разрешило ему продолжать работу. Байдену не обязательно.

Экологические группы и индейские племена, скорее всего, потребуют от Байдена закрытия. Массовые протесты против проекта в 2016 году вызвали общенациональные дебаты о правах племен и развитии энергетики.При поддержке Трампа это было завершено через несколько месяцев после того, как он вступил в должность.

Первое решение для новой администрации будет заключаться в том, оставить ли трубопровод открытым, пока армейский корпус завершает отчет о воздействии на окружающую среду (EIS) по приказу окружного судьи США Джеймса Боасберга. Федеральное правительство могло отозвать свое разрешение в любое время, в том числе в первый день пребывания Байдена у власти.

Когда EIS будет завершен, администрация Байдена через армейский корпус должна будет решить, выдавать ли новое разрешение.

Закрытие DAPL принесет большие очки защитникам окружающей среды, племенам и прогрессивным группам. Это также будет пощечиной соучредителю и исполнительному председателю Energy Transfer Келси Уоррену, крупнейшему спонсору Трампа.

Но остановка может вызвать сбой в деликатный момент для экономики страны. DAPL перевозит нефть из Северной Дакоты в Иллинойс более трех лет. В настоящее время он отгружает около 5% отечественной продукции. Нефтяные компании предупредили о потере тысяч рабочих мест и повышении цен на топливо, если трубопровод будет закрыт.

«Экономика штата и его восстановление будут в тупике, пока DAPL будет бездействовать», — написали прошлым летом официальные лица Северной Дакоты в юридической записке, выступая против закрытия линии ( Energywire , 15 июля). «Представьте себе хаос, если бы суд перекрыл межгосударственную магистраль, обслуживающую значительную часть межгосударственной торговли штата, с уведомлением всего за 30 дней».

И даже противники говорят, что его закрытие поставит под угрозу репутацию Байдена в профсоюзах, которые рассматривают конвейеры как создатели рабочих мест.

Есть и другие пути, по которым Байден мог пойти. Он мог бы временно закрыть трубопровод на время экологической экспертизы, а затем выдать разрешение, позволяющее снова открыть трубопровод, возможно, с улучшенными экологическими условиями. Или он может оставить его открытым на время проверки и закрыть, если экологические издержки окажутся слишком высокими.

Некоторые строительные работы на трубопроводе Mountain Valley (MVP) продолжаются, но он продолжает увязать в суде. В настоящее время трубопровод не может использовать упрощенное разрешение на воду, выданное армейским корпусом, и до сих пор не имеет разрешения на отвод для работы в национальном лесу Джефферсона.

Судьи отклонили несколько разрешений на строительство трубопровода, потребовав новых от федеральных агентств. Если это будет продолжаться, федеральные утверждения могут поступать медленнее, когда политические назначенцы Трампа покинут свои посты.

Тем не менее, разработчики проекта заявляют, что его не постигнет судьба трубопровода на Атлантическом побережье, который должен был пройти аналогичным юго-восточным путем из сланцевых полей Западной Вирджинии.

Представитель проекта Натали Кокс сообщила, что разрешение на отвод от Управления землепользования ожидается к концу года или в начале января, до того, как Трамп уйдет с поста.

«Мы также продолжаем стремиться к полному вводу в эксплуатацию во второй половине 2021 года», — сказала она.

Но ранее в этом месяце федеральный суд постановил, что строители MVP не могут использовать упрощенное разрешение на водоснабжение для проекта, пока судьи не проведут полную проверку того, не ослабил ли армейский корпус ненадлежащим образом требование разрешения ( E&E News PM , 1 декабря. ).

Это упрощенное разрешение необходимо для продолжения работ по выемке грунта и насыпи вдоль маршрута трубопровода.Это означает, что администрация Байдена может сыграть ключевую роль в определении разрешения и дальнейшей судьбы трубопровода.

Противники проекта говорят, что у него больше проблем, чем предполагают разработчики. Дэвид Слай, директор по охране природы в Wild Virginia, называет оптимизм разработчиков «бахвальством». По его словам, многие из разрешений, которые им все еще необходимы, имеют решающее значение, и их нелегко получить.

«Некоторые из оставшихся частей являются одними из самых сложных в строительстве и защищают окружающую среду на всем пути», — сказал Слай.

Администрация Трампа настаивала на ускоренном утверждении таких разрешений, и эта кампания может не продолжиться, когда Байден вступит во владение.

Администрация Байдена также может повлиять на борьбу за линию 5 Enbridge Inc. в Мичигане.

Губернатор Гретхен Уитмер (Германия) приказала Энбриджу закрыть сдвоенный участок трубопровода, который проходит по дну пролива Макино, который соединяет озеро Мичиган с озером Гурон. В то же время Enbridge добивается разрешения на строительство туннеля под проливом, который заменит линию 5.

Администрация Уитмера утверждает, что трубопровод находится в государственной собственности, и заявляет, что Энбридж нарушил соглашение о сервитуте с государством, не поддержав обслуживание линии и не обеспечив ее безопасность.

Энбридж подала иск в федеральный суд в прошлом месяце, утверждая, что Уитмер превысила свои полномочия. Компания заявляет, что только федеральное правительство имеет полномочия по обеспечению безопасности межгосударственных трубопроводов, таких как линия 5 ( Energywire , 25 ноября).

Иск может дать администрации Байдена шанс подтвердить способность Мичигана и других штатов обеспечивать соблюдение стандартов посредством сервитутов и других контрактов, сказала Бет Уоллес, руководитель кампании Национальной федерации дикой природы в районе Великих озер.

«У администрации Байдена есть возможность открыто высказаться по многим вопросам, связанным с этим трубопроводом и судебным иском», — сказал Уоллес в электронном письме.

И проект туннеля может дать администрации Байдена второй путь для решения проекта в Мичигане. Команда Байдена могла бы усилить позиции Уитмера в борьбе, изменив правила для разрешений на пересечение воды Разделом 404, чтобы они применялись к ожидающим проектам, таким как туннель Line 5.

Армейский корпус обрабатывает такие разрешения для проекта туннеля.Общественные слушания по проекту состоялись в понедельник, и армейский корпус принимает письменные комментарии к заявке на разрешение до 17 декабря.

Enbridge заявила, что борется с приказом Уитмера и также продвигает проект туннеля.

«Мы считаем, что недавние действия губернатора совершенно необоснованны», — сказал Верн Ю, президент подразделения трубопроводов для жидкостей Enbridge, вчера во время интернет-трансляции компании «День инвестора».

Решения по трубопроводам имеют дополнительный политический уровень в Мичигане, штате поля битвы в президентских гонках.Предыдущий губернатор-республиканец поддержал трубопровод, а Уитмер пытается его закрыть. Но трубопроводы — это линия разлома, которая может расколоть коалицию демократов: экологи с одной стороны и профсоюзы — с другой.

Администрации Байдена будет сложнее повлиять на план Энбриджа по замене линии 3, против которой выступают экологические группы и племена на ее маршруте. Линия проходит через Миннесоту по пути из Эдмонтона, Альберта, в Супериор, Висконсин.

Строительство началось, и изменение разрешений штата или федеральных властей будет сложной задачей.

«Мы заметили, что агентства, которые прилагают усилия для выдачи разрешений в оспариваемых процедурах, редко меняют курс, особенно когда такое пребывание требуется в пресловутый одиннадцатый час», — написали аналитики Clearview Energy Inc. в исследовательской заметке.

Комиссия по коммунальным предприятиям Миннесоты в пятницу отклонила апелляцию групп коренных американцев, которые хотели отменить решение, разрешающее прокладку маршрута трубопровода.

Армейский корпус выдал в ноябре разрешения в соответствии с разделом 404 Закона о чистой воде на пересечение более 200 озер и других водоемов в Миннесоте ( Energywire , ноябрь 2012 г., стр.24).

Однако формулировка разрешения позволяет армейскому корпусу «переоценить» разрешение, если он обнаружит, что Энбридж предоставил ложную или неточную информацию или если «появляется новая важная информация», согласно Sierra Club, который выступил против этого плана. Это потенциально может позволить администрации Байдена влиять на развитие трубопровода. Но критики трубопровода говорят, что закон требует значительного количества доказательств для отмены разрешения.

По трубопроводу в Соединенные Штаты идет нефть из района нефтеносных песков Канады. Enbridge хочет заменить более 1000 миль трубы, в том числе 337 миль в Миннесоте, и расширить ее пропускную способность.

Ю, вместе с Enbridge, сказал, что борьба за разрешение задержала начало строительства, но позволила компании собрать множество доказательств, которые помогут ей противостоять потенциальным проблемам с разрешениями.

«Это длилось дольше, чем хотелось бы, но мы добились хороших результатов», — сказал он.

Enbridge начал строительство 1 декабря, на следующий день после того, как государственные регулирующие органы выдали окончательное разрешение на замену линии.Sierra Club и другие экологические и индейские группы подали иск в апелляционный суд штата с требованием аннулировать разрешения от Агентства по контролю за загрязнением Миннесоты. Отдельным иском в том же суде является оспаривание экологической экспертизы, проведенной PUC штата.

Работы были остановлены вчера в одном месте, согласно армейскому корпусу, после того, как «потенциальное историческое сооружение» было обнаружено на трассе линии 3 около реки Миссисипи.

Оставить комментарий
