Как к стене крепить дымоход: Крепление дымохода к стене своими руками

описание сэндвич трубы и правила крепления

На чтение 6 мин Просмотров 117 Опубликовано 12.03.2020 Обновлено 29.02.2020

Чтобы оборудовать жилье печью, установкой твердотопливного типа или атмосферным газовым котлом, необходимо организовать канал отвода продуктов сгорания. Можно выложить его из кирпича, но это большие финансовые и трудовые затраты, в некоторых случаях невозможно реализовать проект по причине конструктивных особенностей дома. При наличии таких сложностей осуществляют крепление дымохода к стене. Вариант выигрывает еще и потому, что можно выполнить работы самостоятельно, без привлечения профессиональной бригады монтажников.

Что такое сэндвич дымоотвод

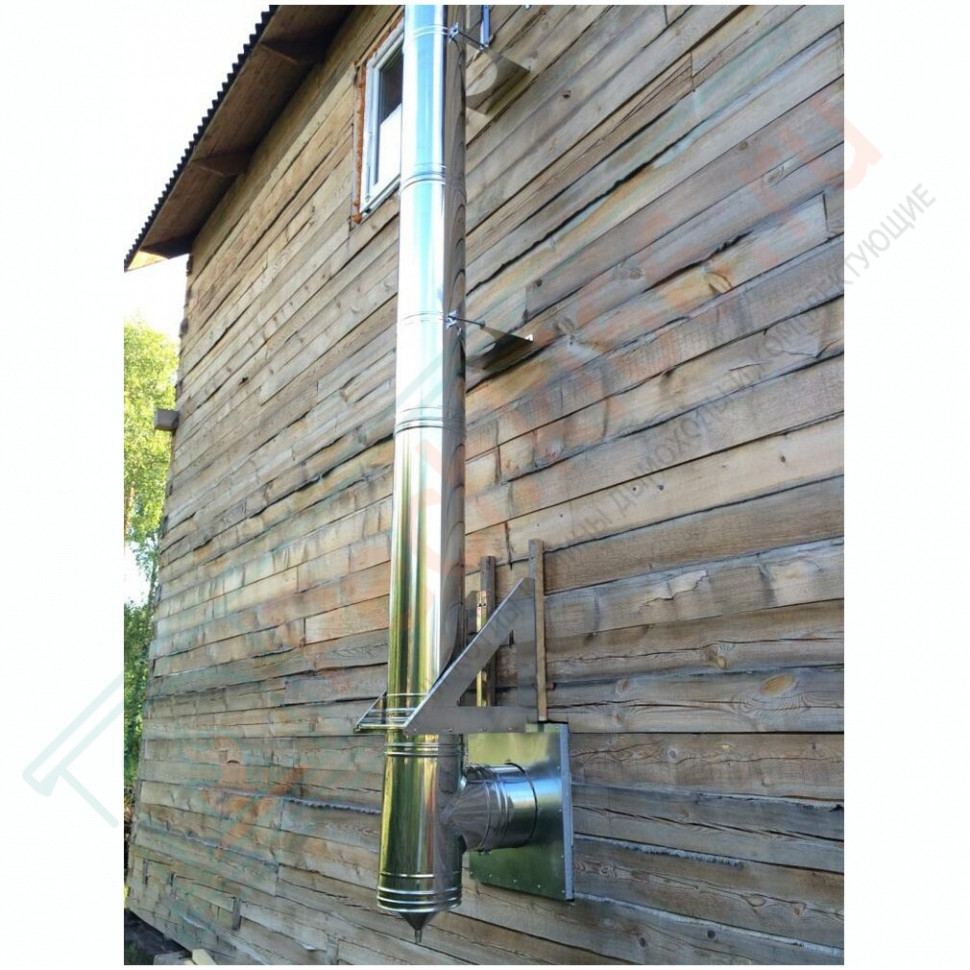

Крепление дымохода к стене

Элемент получил свое название благодаря слоеной конструкции. Имеется начинка, которая помещена между двумя основаниями. В качестве первой выступает утеплитель, в роли оснований – металлические трубы разного диаметра. Вся система представляет собой законченную монтажную единицу. Соединяя определенное количество таких элементов, получают дымоотводы разной высоты. Это базовые детали, нужен еще крепеж для дымохода, различного рода отводы и дополнительные приспособления.

Материалы конструкции

Трехслойная конструкция, которая является основой единичного элемента трубы, состоит из следующих материалов:

• Кожух внутренний рабочий для отвода продуктов сгорания. Чаще бывает изготовлен из стали нержавеющей марки AISI 316.
• Наполнитель, предназначенный для утепления.
• Кожух внешний или несущий марки AISI 304, который служит каркасом. Его фиксируют к стене.

Особенность внутреннего дымоотвода состоит в возможности выдержать газы, температура которых доходит до 900 градусов по Цельсию. Внешняя оболочка имеет хорошую сопротивляемость к агрессивной среде.

Типы соединения

Сэндвич элементы для дымохода

Сэндвич-элементы соединяются между собой по типу колен – с одной стороны раструба имеется стыковочный цилиндрический паз без утеплителя, куда вставляется конец другого дымоотвода до упорной юбки. Это удобно и позволяет использовать лишь стягивающие хомуты для плотной фиксации цилиндров между собой.

Крепеж дымохода к плоскости стены происходит за счет опорных хомутов различного диаметра и длины держателей. Иногда вместо них идет одна стойка, которая на конце имеет форму шурупа. Эту часть просто вкручивают в пластиковый дюбель, вставленный в бетон.

Вид утеплителя и толщина стенок

В качестве утеплителя между внутренним и внешним кожухом в конструкции такого типа применяют вату на базальтовой основе. Это единственно возможный вариант теплоизоляции, так как минеральная вата не является горючим материалом, поэтому с легкостью выдерживает высокие температуры. Толщина самого базальтового слоя зависит в первую очередь от диаметра трубы. В среднем этот размер колеблется от 60 до 40 мм, а плотность составляет 125 килограмм на кубометр.

Если брать толщину стенок металла нержавейки, то для внутреннего кожуха стандартом является 1-0.5 мм, для внешнего, не подверженного сильному нагреву – 0. 4 мм.

Преимущества и недостатки

Каналы отвода газов полностью гладкие, поэтому сажа не накапливается внутри

Канал отвода газов, организованный на основе сэндвич-дымаря, имеет такие положительные стороны:

• Качественное утепление, сводящее на минимум негативные факторы конденсата на внутренних стенках и обледенение канала.
• Благодаря гладкости стенок, сажа практически не оседает на них и легко счищается.
• Трубы термостойкие, имеют длительный срок службы до прогорания.
• Сам каркас можно собрать быстро и это будет дешевле, чем выкладывать кирпичный массив.
• Легко проводить обслуживание, так как в любом месте можно отсоединить секцию и сделать ревизию канала.

Есть у сэндвич-элементов один существенный недостаток – при длительной эксплуатации может наблюдаться ухудшение герметизации стыков между отдельными компонентами.

Если сравнивать цену металлического каркаса с ценой на кладку из кирпича, последняя будет стоить дороже, но саму многослойную структуру сэндвича нельзя назвать дешевой.

Устройство дымоотвода из сэндвич элементов

Элементы конструкции дымохода

Дымарь на основе двустенных каналов может содержать такие стандартные элементы:

• Сэндвичи различной длины. Это основной материал, из которого состоит каркас конструкции.
• Двустенный дымоотвод стартовый. Он предназначен для соединения выхода котла или печи с остальными компонентами системы.
• Тройник двустенной конструкции с утеплителем. Выполняет функцию перехода от горизонтального выхода к вертикальному участку.
• Конденсатосборник торцовый. Его устанавливают в нижнюю часть тройника, чтобы удалять влагу, стекающую по стенкам дымаря.
• Кронштейн опорный для дымохода – удерживает всю массу конструкции.
• Отвод – эта деталь позволяет смещать направление вертикали при необходимости обойти свес крыши или другое препятствие.
• Хомуты для фиксации. Ими обжимают места стыков сэндвич-элементов.
• Колпак. Его надевают сверху, чтобы защитить канал от попадания внутрь атмосферных осадков.
• Кронштейн стеновой.

Все перечисленные детали должны быть одинакового диаметра.

Если расстояние канала от последней точки его закрепления к стене до верхушки превышает 1.5 метра, следует устанавливать на этом отрезке специальный хомут для растяжек. Конструкция, не усиленная тросами, при шквальных ветрах легко может отвалиться.

Конструктивные особенности кронштейна

Кронштейн с хомутом для крепления дымохода к стене

Самый распространенный тип крепежного элемента – регулируемый кронштейн для фиксации дымаря к стене. Он состоит из двух штанг с круглыми отверстиями для прикручивания к дому и продолговатыми пазами для возможности изменения положения хомута относительно внешней стороны стены.

Сам хомут состоит из двух частей: опорной и фиксирующей. Первая закрепляется на штангах при помощи винтов, вторая присоединяется к опорной таким же образом. Хомут рассчитан на определенный диаметр цилиндра.

Способы крепления дымохода к стене и необходимые инструменты

Есть два распространенных способа установки дымоотвода возле стены:

• Крепление при помощи мачты подразумевает возведение стальной конструкции из уголков и профильной арматуры. Эта опора должна иметь внутреннее сечение большее, нежели внешний диаметр цилиндра, так как последний помещают в середину. Нижнюю часть мачты бетонируют в землю, верхнюю крепят четырьмя растяжками.
• Фиксация к стене на расстоянии предполагает применение опорных кронштейнов, которые непосредственно прикручивают к несущей конструкции, а к ним уже закрепляют дымарь.

В первом случае в качестве инструментов необходимо иметь: сварочный аппарат, устройство для резки металла, набор гаечных ключей и другие приспособления. В варианте с кронштейнами – электрический перфоратор.

Как закрепить трубу дымоходную к стене своими руками

Монтаж кронштейна для дымохода

Чтобы самому построить дымоотвод из сэндвич-элементов, необходимо:

1. Пробурить отверстие в стене под боковой вывод дымаря.
2. Отбить вертикаль и разметить точки под монтаж крепежа не реже чем через один метр.
3. Пробурить отверстия по разметке и установить в каждое кронштейн для дымохода.
4. Осуществить сборку дымаря снизу вверх, постепенно закрепляя каждый участок в хомуте.

Положение канала должно быть строго вертикально.

Выполнять эти сложные монтажные работы следует с соблюдением техники безопасности. Обязательно должна присутствовать страховка лестниц и опор во время пребывания на высоте.

критерии выбора и правила установки

Стальная труба дымохода, особенно состоящая из отдельных секций, нуждается в дополнительной опоре. Такую опору ей дают кронштейны, крепящие дымоход к стенам и другим строительным конструкциям. Кронштейн для дымохода удерживает трубу в вертикальном положении и не дает ей искривляться под действием ветра и силы тяжести, обеспечивая наилучшие условия воздушной тяги.

Назначение и особенности конструкции

Кронштейн предназначен для удержания трубы в вертикальном (или заданном наклонном) положении. Он не дает искривляться дымоходам, набранным из отдельных секций. Кроме того, опорный кронштейн принимает на себя вес дымохода.

Стеновой кронштейн для крепления дымохода состоит из следующих основных частей:

• разъемное кольцо, охватывающее трубу; снабжается прокладкой из резины или термостойкого материала;
• консоль- пространственная конструкция из металлического профиля или прутка, соединяющая кольцо и площадку для крепления;
• площадка для крепления- металлическая пластина, к которой прикреплена консоль и имеющая отверстия для фиксации конструкции к стене или другой строительной конструкции.

Опорный, или стартовый кронштейн, вместо охватывающего трубу кольца имеет площадку, на которую опирается нижний конец трубы. Консоли могут быть треугольными, для крепления к стене, и прямоугольными, для опоры на пол.

Стартовый кронштейн имеет площадку, на которую опирается нижний конец трубы

Виды

В зависимости от конструкции различают следующие виды кронштейнов для дымоходов:

Стартовые

Это самый прочный и мощный вид – на него опирается весь дымоход.

Обычно его выполняют из двух консольных треугольников из прочного металлического профиля толщиной стенок 1-3 мм. Со стороны стены и со стороны улицы они соединены перемычками, придающими дополнительную жесткость конструкции. Сверху крепится опорная площадка с вырезом под ревизию с краном для слива конденсата. Иногда вместо площадки используют еще одну перемычку, и нижняя кромка трубы опирается на квадратный контур.

Опорный кронштейн для дымохода

Стеновые (настенные)

это более легкие конструкции, они не несут весовой нагрузки, их функция ограничивается тем, чтобы зафиксировать вертикальное положение трубы. Представляют собой разъемное кольцо и легкую консольную конструкцию, соединяющую хомут и панель стенового крепления.

Изготавливаются посредством штамповки и сварки из нержавеющей стали, оцинкованного или окрашенного черного металла.

При небольшом расстоянии от стены (до 100 мм) для соединения кольца с креплением может использоваться металлическая пластина, расположенная перпендикулярно стене. Она часть разъемного кольца приваривается к полукруглому вырезу в этой пластине, а другой конец пластины загибается и крепится к стене.

При большом расстоянии кольцо крепится к пластине двумя консолями из металлопрофиля.

Стеновой кронштейн для дымохода

Телескопические

В таких конструкциях можно изменить расстояние от кольца до стены- одна трубка квадратного профиля может перемещаться внутри другой. Такие кронштейны очень удобны для монтажа дымохода на стену из цельных бревен и на другие неровные поверхности. После точкой подгонки вылета трубки фиксируются болтом с гайкой. Телескопическое крепление для трубы менее надежно, чем цельносварное, поэтому их приходится делать из профиля большего сечения.

Телескопическое крепление для трубы

На шпильках

Облегченное бюджетной крепление. Для него используется стандартный хомут для трубопроводов, приваренный к резьбовой шпильке. Шпилька заворачивается в деревянную стену или в дюбель. Из-за единственной точки крепления к стене снижена жесткость и способность противостоять ветровым нагрузкам.

Кронштейн на шпильках

Консольные

В этом варианте крепления не используются обжимные кольца или хомуты, дымоход крепится к паре консольных направляющих. При таком способе фиксации снижена способность противостоять боковым ветровым нагрузкам. Рекомендуются для бюджетного стартового крепления внутридомовых дымоходов. крепления.

Консольный кронштейн для дымохода

Материалы изготовления

Крепления делают преимущественно из следующих материалов:

• нержавеющая сталь;
• алюминиевые сплавы;
• черный металл с последующей оцинковкой или покраской.

Нержавейка имеет эстетичный внешний вид, хорошо сочетается с материалом труб сэндвич дымоходов. Такие конструкции прочны, долговечны и не подвержены коррозии. К недостаткам можно отнести высокую стоимость. Самостоятельное изготовление кронштейнов из нержавейки затруднено ввиду сложности технологии сварки нержавеющих сплавов.

Алюминиевые конструкции отличаются малым весом и приятным внешним видом. Широкого распространения в нашей стране они пока не получили из-за высокой стоимости.

Обычная конструкционная сталь весьма недорога и доступна для сварки в домашней мастерской обычным сварочным инвертором. Это делает ее идеальным материалом для изготовления кронштейнов своими руками.

Плюсы и минусы

По сравнению с кирпичными дымоходами сендвич-дымоходы со стеновыми кронштейнами имеют следующие преимущества:

• быстрота монтажа;
• не требуется высокая квалификация в печных работах и каменной кладке;
• низкая стоимость;
• малый вес, не требуется капитальный фундамент.

К недостаткам можно отнести:

• меньший срок службы, чрез 5-8 лет постоянного использования металлический дымоход подлежит замене;
• кронштейны склонны к провисанию;
• сомнительная эстетическая ценность, не с каждым архитектурным стилем гармонирует металлическая труба.

Критерии выбора

При выборе кронштейна необходимо учитывать следующие факторы:

• диаметр дымохода;
• максимальное и среднее расстояние от стены;
• материал стены и материал трубы.

При небольшом расстоянии от стены выбирают пластинчатые настенные крепления, с увеличением просвета придется перейти на консольные конструкции.

Трубу небольшого диаметра можно закрепить хомутом на шпильке, для тяжелых сэндвич-конструкции понадобится более надежное крепление.

Правила установки

Чтобы дымоход был закреплен надежно и не покосился под порывами ветра, опытные мастера сформулировали следующие правила монтажа дымоходов:

• крепить трубу необходимо не реже, чем через каждые 1,5-2 метра ее высоты;
• крепления устанавливают в средней трети секции дымохода, крепить в месте стыка недопустимо;
• тройники и обходы кромки кровли крепят на мощных консольных направляющих, способных выдержать вес находящейся над ними части дымохода.

Перед затяжкой креплений необходимо убедиться в вертикальности смонтированной части дымохода с помощью уровня или отвеса.

Технология изготовления кронштейна для дымохода самостоятельно

Для самостоятельного изготовления лучше выбрать черный металл. Конструкцию кронштейна изобретать не требуется – лучше всего повторить ту, что можно увидеть в магазинах Москвы и других городов.

Чертеж кронштейна

Для построения чертежей нужно точно промерить расстояние до стен в месте установки дымохода. Крепления лучше пронумеровать, чтобы потом не перепутать заготовки.

Для того, чтобы согнуть полосу для колец крепления, можно взять круглое полено подходящего диаметра.

Собирать конструкцию нужно на рабочем столе или на чистом ровном участке бетонного пола.

Последовательность действий следующая:

• полосу, уголок (квадратный прокат) нужно нарезать по размеру;
• тщательно зачистить угловой шлифмашиной;
• выгнуть кольца на оправке- полене;
• обезжирить места сварных швов;
• приварить к полосе направляющие и укосины;
• приварить к ним полукольцо;
• просверлить отверстия для крепления к стене и для крепления внешнего полукольца.

теперь всю конструкцию нужно еще раз зачистить от шлака и окалины и тщательно обезжирить. От качества зачистки и обезжиривания будет напрямую зависеть долговечность конструкции. Далее кронштейн грунтуют термостойким грунтом и покрывают термостойкой краской.

Крепление дымохода к стене дома. Как правильно установить дымоход из сэндвич труб?

Наружный дымоход своими руками: устройство, монтаж

Система обогрева в любом строении включает в себя два элемента. Это установка самого теплогенерирующего агрегата – котла, работающего на газе, жидком или твердом топливе, и системы, которая способствует отводу продуктов горения. Установка этих элементов требует пристального внимания. От работы системы в целом зависит подача тепла в доме и безопасность людей.

Общий вид наружного дымохода

В статье мы рассмотрим, как правильно установить наружный дымоход своими руками, представим ряд советов мастера по устройству дымохода. Если неправильно смонтировать дымоход снаружи дома, это может привести к неприятным последствиям: обратная тяга системы отвода отработанных газов (попадание продуктов горения в помещение), от этого может возникнуть пожар и могут пострадать люди. Также может быть недостаточный обогрев. Если вы пришли к выводу, что вас вполне устроит наружный дымоход, есть возможность сделать его своими руками, не прибегая к посторонней помощи и сэкономить значительную сумму денег.

В настоящее время пользуются популярностью теплоизолированные наружные дымоходы, их обычно называют «сэндвич» (см. Монтаж дымохода сэндвич).

У них есть свои преимущества:

1. Хорошая тяга (способствует увеличению КПД тепловой установки).
2. Скорое преодоление порога конденсатообразования.
3. Минимальное отложение сажи на стенках.
4. Долговечность конструкции.
5. Наружный дымоход прост в обслуживании.
6. Минимальный вес.
7. Разрешена установка в деревянных домах.
8. Отвечает нормам пожарной безопасности.

Сэндвич дымоход имеет три составляющие:

• наружную трубу;
• внутреннюю трубу;
• слой теплоизоляции.

Существует три типа соединения таких систем:

• фланцевое;
• байонетное соединение;
• тип соединения «мостик холода».

Внимание: Основное требование ко всем типам соединений одно: высокая герметичность. Уделите этому особое внимание.

Элементы конструкции

Перед началом монтажа своими руками вы должны знать устройство наружного дымохода. Главное — определиться, какие элементы вам понадобятся и их количество. Составьте чертеж и все необходимое внесите в список.

Комплектация наружного дымохода

1. Любой агрегат для производства тепла – котел.
2. Отводы – регулируют движение отработанных газов. В названии колена содержится информация об угле наклона. Сварка отводов производится при помощи аргоновой сварки или электрода вольфрамового в аргоновой среде. В них возможна установка заслонок различного типа и смотровых окон.
3. Заслонки, которые подлежат установке в отводах, трубах, тройниках и переходах.
4. Подставка под тройник, производится из квадратной трубки нержавеющей. Крепеж к стене выполняется при помощи дюбелей. Для правильной установки дымохода необходима нужная подставка под тройник. Обязательно в заказе укажите расстояние между дымоходом и стеной.
5. Тройник 45 теплоизолированный, нержавеющий, требуется для подключения котла к нижней части дымохода, вертикального направления. Трубка для отвода конденсата и окно для ревизии могут быть установлены сбоку конструкции, или в нижней части тройника. Для соблюдения всех требований по монтажу дымоходов после сборки следует дверцу смотрового окна посадить на силикон. Существуют проходные, цельные и сборные тройники, подключения к ним выполняются под различными углами.
6. Кронштейны, производятся из нержавеющей трубки. Обязательно при заказе его укажите расстояние от стены до дымохода (чтобы выполнить правила пожарной безопасности).
7. Дымоход наружный должен быть теплоизолированным. Дымовая труба, вместе с теплоизоляцией, помещается в кожух защитный и этим образует так называемый сэндвич. Стандартный размер трубы полуметровый или метровый, для изготовления кожуха применяется не только нержавейка и оцинковка, но и материал заказчика. Для теплоизоляции применяется керамическая вата или базальтовое волокно.
8. Кронштейн под дюбель усиленный, применяется при устройстве усиленного крепления. Это помогает при боковых нагрузках, с их помощью монтируют разгрузочные и расширительные стаканы.
9. Верхушка, теплоизоляционная труба в защищенном кожухе. Диаметр самого кожуха постепенно уменьшается и приближается к диаметру трубы, это позволяет защитить изоляцию от внешнего воздействия.
10. Колпак, нержавеющая сталь, которой придают требуемую форму при помощи сварки вольфрамовым электродом.

Теперь вы имеете представление о комплектующих и сможете правильно подобрать все детали дымохода для котла отопления. Правильно рассчитать длину и сечение конструкции.

Внимание: На стадии разработки системы дымохода следует учесть такие параметры, как размер сечения и высоту. Тяга усиливается при большей длине , чем труба выше, тем тяга сильнее. Однако сильно высокий дымоход создаст большое аэродинамическое сопротивление перемещающимся продуктам сгорания. Размещение труб дымовых четко регулируется СНиП 2.04.05-91. Важное значение имеет сечение дымохода. Как правило, его определяют: соотношение внутреннего диаметра дымохода к максимальным габаритам проема топки камина (высота/ширина) составит 10:1.

Когда будете подбирать диаметр дымового канала, следует учесть, что согласно ГОСТ 9817-95 площадь дымового канала по сечению трубы должна быть не меньше 8 см2 на киловатт мощности отопительного агрегата (камина, котла или печи). А расчетная величина скорости отводимых газов в самом котле должна иметь интервал 0,15 – 0,6 м/сек.

Монтаж конструкции

Внешний дымоход (основная его часть) устанавливается снаружи строения, который соединен горизонтальной трубой через стену здания с тепловым агрегатом. После установки котла отопления его требуется соединить с трубой дымохода, который будет располагаться снаружи здания. Это не так сложно, как кажется на первый взгляд. Однако надо соблюдать некоторые правила вывода дымохода через стену.

Крепление снаружи

Правила выполнения работ

Монтаж дымохода производится во всех случаях от котла отопления, вернее, от боровка вверх. Труба для отвода газов всегда одевается на предыдущую, это позволяет избежать проникновения влаги на утеплитель.

• Для герметичности конструкции используется термостойкий герметик, не менее 1000*С.
• В соединениях отходов, тройниках и трубах следует использовать хомуты.
• На промежутке двух метров наружный дымоход должен жестко крепиться к стене кронштейнами специальными. Их следует применять и при крепеже тройников.
• Горизонтальные участки трубы дымохода не допускаются свыше одного метра.
• Избегайте контакта газовых труб с каналами дымохода и электрической проводкой.
• При проходе трубы через горючую конструкцию применяйте противопожарные патрубки специальные.
• Установите съемную дверцу для чистки (это необходимо делать два раза в сезон) конструкции, у основания дымохода.

Установка

Когда все известно о конструкции и готов материал, можно приступать к основной работе.

• Подключаем дымоход к патрубку котла отопления при помощи колена, трубы или тройника (зависит от конструкции).
• Стыкуем трубу с дымоходом необходимым переходным узлом.
• Места стыка обрабатываем герметиком и устанавливаем хомуты.
• Проход через стену осуществляем с применением специального проходного патрубка (в месте прохода стены стыковка запрещена).

Внимание: Все звенья трубы дымохода следует плотно, без зазоров вдвигать одно в другое, расстояние ввода должно составлять не меньше 0,5 сечения трубы (глубина посадки).

Вывод дымохода в стене

• Делаем подготовку монтажа вертикальной части конструкции. На конце горизонтальной трубы, выведенной через стену, крепим тройник с крепежом для вертикальной трубы. Если применяем колено, следует создать условия для прочистки горизонтального промежутка соединения. При использовании тройника нижний вывод блокируется заглушкой, которая снимается или применяем тройник с ревизией. Как и к чему крепить дымоход, зависит от места его нахождения. К стене труба крепится стенными кронштейнами через каждые 2 метра. Если основная труба имеет большой вес, следует установить колено на опору. Часто случается, что невозможно произвести крепеж к стене по все длине конструкции, в этом случае применяют растяжки.
• Устанавливаем хомут с ушками, к ушкам прикрепляем зажимы и к ним уже присоединяем тросы растяжек нужной длины. При этом трос для растяжек должен быть диаметром не менее 3 мм.
• В местах крепежа растяжек устанавливаем рым-шпильки либо анкера (выбираем исходя от поверхности крепления).

Сборка наружной трубы

Следующим шагом будет подъем и крепеж всей конструкции вертикальной трубы. Есть возможность монтажа частями, но это небезопасная работа на высоте, а иногда и вовсе невозможная. Как правило, трубу собирают на земле, производят крепление всех частей хомутами, подготавливают крепеж для растяжек и кронштейнов.

• Для облегчения этого процесса применяем шарнир.
• Подбираем нужное колено для соединения и производим крепеж шарнира к краю наружной трубы, привариваем его.
• Поднимаем готовый конец трубы по уровню места соединения и также прикрепляем шарнир к концу колена.
• Производим подъем всей конструкции при помощи прикрепленных тросов и рогатины. Это следует делать в хорошую погоду, недопустимо выполнение при порывистом ветре.
• Осуществляем крепление в доступных местах.
• Для устойчивости закрепляем несильно растяжки.
• Откручиваем гайки, которыми крепили шарнир. Срезаем болгаркой сами болты и выбиваем окончания.
• Выбиваем шарнир и производим крепеж оставшихся болтов на стыке.
• Производим полное натяжение растяжек. Производим регулировку натяжения винтами талрепов.

Монтаж подошел к концу. Производим крепеж места соединения и герметизацию стыка. После проводим утепление вертикальной трубы, делаем изоляцию (этим мы избежим появления конденсата). Теперь за отопление дома можно быть спокойным.

sdelaikamin.ru

Монтаж дымохода из сэндвич трубы- как правильно

Главной задачей при установке отопительных приборах, работающих на принципе сгорания твердого или жидкого топлива, является обустройство дымохода. Именно вытяжка обеспечивает сам процесс горения, насыщая горючую смесь кислородом и создавая тягу, а так же не позволяет накапливаться в помещении опасных для жизни продуктов, выделяемых при сгорании топлива.

Монтаж дымохода из сэндвич труб

Существует несколько способов обустройства дымохода своими руками. Наиболее современный из них, а именно монтаж дымохода из сэндвич труб, выведенный через стену, мы рассмотрим в данной статье.

Cодержание статьи

Что такое сэндвич трубы?

Сэндвич труба – это конструктор из разных элементов, позволяющий без лишних усилий собрать и установить дымоход любой сложности и конструкции своими руками. Каждый такой элемент имеет расширения и сужения с разных сторон, что позволяет собирать надежную герметичную конструкцию, вставляя один элемент в другой.

Готовое изделие представляет собой двойную металлическую конструкцию из нержавеющей стали с утеплителем внутри. Эта особенность позволяет не тратить время, силы и деньги на решение вопросов дополнительной гидро — и теплоизоляции дымохода.

Элементы дымохода из сэндвич труб

Дымоход из сэндвич труб, как и любой другой дымоход, имеет достаточно сложную конструкцию При его монтаже через стену или крышу нужно учитывать необходимость изгибов и поворотов, соединение с котлом, наличие стакана для конденсата. Именно поэтому производители изготавливают разные комплектующие для дымохода из сэндвич трубок. Чтобы собрать дымоход без лишних проблем вам нужно лишь начертить план и провести все необходимые замеры длин, углов изгибов и поворотов.

После этого вам нужно будет приобрести:

1. Изделия необходимых размеров.
2. Тройники, предназначенные для соединения с котла с конденсатным отстойником и основным дымоходом.
3. Колена помогают осуществить изгиб дымохода. Их выпускают с углом загиба 15, 30, 45 и 90 градусов.
4. Стакан для сбора конденсата.
5. Элементы с улучшенной тепло и гидроизоляцией для прохождения кровли, перекрытия, или стены.
6. Ревизионные элементы с дверцами для очистки дымохода.
7. Устье – верхний концовик дымоотвода.
8. Опорная консоль – элемент, необходимый для установки дымохода.
9. Стеновой кронштейн для крепления дымоотвода к стене.
10. Так же необходим термостойкий герметик и контрольные хомуты.

Достоинства дымоходов из сэндвич труб

Метод обустройства дымоходов с помощью металлических сэндвич труб появился на строительном рынке достаточно недавно, однако сразу же завоевал широкое признание и популярность среди застройщиков. Это связано, в первую очередь, с надежностью конструкции и простотой монтажа.

Сэндвич труба защищает дымоходный канал от воздействия внешних температурных факторов. Благодаря этой особенности можно выделить следующие преимущества данной конструкции:

• данный тип дымохода прекрасно совмещается с любыми котлами и печками, работающими на жидком или твердом топливе;
• выполнены из нержавеющей трубы, защищенной от впитывания различных веществ, коррозий и разрушений;
• благодаря идеально гладкой внутренней поверхности, на стенках дымохода не оседает сажа, что позволяет чистить его значительно реже, чем любые другие аналогичные конструкции;
• образование и оседание конденсата сводится к минимуму;
• благодаря выравниванию внутренней температуры дымового канала, обеспечивается постоянная тяга, необходимая для качественного горения;
• утеплитель защищает внешний кожух от нагревания. Такая конструкция не представляет опасности для прилегающих перекрытий и жильцов дома;
• дымоход из сэндвич труб, без лишних сложностей и затрат, можно монтировать снаружи дома, проводя через стену, что позволяет избежать прохода перекрытий и крыши, а так же сэкономить полезное пространство внутри помещения;
• при монтаже дымоотвода через стену или крышу, прорезные проемы в здании можно делать гораздо меньше, чем при обустройстве любого другого дымохода. К тому же можно приобрести и установить специальные проходные модули своими руками;
• дымоотвод из сэндвич труб выглядит эстетично и привлекательно, а значит не требует дополнительного декорирования на фасаде дома;
• благодаря легким, идеально подогнанным элементам, монтаж такого дымохода можно без труда выполнить своими руками. А наличие разнообразных фрагментов позволяют правильно сделать все необходимые изгибы и повороты дымоотвода.

Главным и, пожалуй, единственным недостатком сэндвич дымоотводов, можно назвать их высокую стоимость. Но потратив деньги раз, вы много лет будете уверены в своей безопасности и качестве сооруженной конструкции.

Обязательно устройство конденсатосборника на дымовой трубе

Обустройство дымохода – очень серьезная задача, поэтому подходить к ее решению нужно с максимальной ответственностью. Не забывайте, выполнение работ по монтажу вытяжки «спустя рукава» может стоить жизни вам и вашим родным.

Существуют определенные правила и нюансы, которые нужно знать, чтобы правильно смонтировать дымоход своими руками.

Что нужно знать, приступая к работе?

• как бы не проходил ваш дымоход, через стену или через крышу, его общая высота не может быть менее 5 метров;
• длина горизонтального участка для дымоходов, проходящих через стену, не может превышать 1 метр. К тому же, этот участок дымохода должен иметь уклон 3 градуса, чтобы обеспечивать сток конденсата в сторону, противоположную нагревательному прибору;
• расстояние от стены до внешнего кожуха дымохода должно быть не менее 25 см. Как правило, производитель сам определяет это расстояние, изготавливая пристенный кронштейн с основанием необходимой длинны;
• расстояние между кронштейнами на вертикальных участках не должно превышать 2 метра, на горизонтальных – 1 метр. Если позволяет конструкция здания, лучше установить кронштейн каждые 60 см.
• Особое внимание нужно уделить высоте дымоходной трубы над коньком. Если расстояние от конька до дымохода менее 1,5 метров – труба должна возвышаться на 0,5 метров над коньком; той же высоты стоит придерживаться в случае с плоской крышей. Если расстояние от конька до дымохода более 1,5 метров – высота подъема трубы должна соответствовать 10 градусам от горизонтальной линии конька.
• Если крыша дома изготовлена из горючих материалов, дымоход должен быть поднят не менее чем на 1,2 метра над ней. К тому же необходимо оборудовать специальный искрогаситель.
• если на крыше есть какие-либо пристройки, труба обязательно должна подыматься выше всего;
• если высота трубы над крышей превышает 1 метр, она обязательно должна оснащаться специальными хомутами и крепиться к крыше дополнительными растяжками;
• в процессе чертежа дымохода старайтесь провести его так, чтобы пришлось делать минимальное количество поворотов и изгибов. Инструкция по монтажу позволяет проделать не более трех.

Особенности монтажа дымохода из сэндвич труб (видео)

Монтаж дымохода

Монтаж любого дымохода своими руками правильно начинать от нагревательного прибора.

• сначала на выходной патрубок котла или печи на термостойкий герметик (выдерживает 1000 – 1500 градусов) сажают переходник, а затем зажимают его хомутом;
• далее устанавливается горизонтальный элемент дымоотвода. На этом участке используется одинарная труба с заслонкой для контроля тяги. В первом элементе не используется сэндвич, так как от высокой температуры утеплитель быстро испортится, в результате перестанет выполнять свою функцию;
• для прохода через стену, в ней делается отверстие. Если строение выложено из горючего материала, расстояние от трубы до краев строения должен быть не менее 20 см. Проем выкладывается противопожарным базальтовым картоном, затем в него вставляется проходной блок;
• через отверстие блока пропускается сэндвич-труба, которая соединяется с переходником нагревательного прибора. Пространство проходного блока заполняют минеральной вазальтовой ватой. Снаружи конструкция закрывается самодельной или заводской пластиной. Для заполнения оставшихся отверстий используют герметик;
• в том месте, где труба проходит через стену, устанавливают опорные кронштейны, к которым крепится пластина. Собрать эту конструкцию необходимо для обеспечения устойчивости вертикальной трубы;
• далее к горизонтальному элементу крепится тройник с краном для слива конденсата и отверстием для присоединения вертикальной трубы;

Есть опасность возгорания деревянных перекрытий из-за неправильного монтажа

• чтобы обеспечить беспрепятственное прохождение дыма и газов, а так же минимизировать попадание конденсата в утеплитель вертикальную часть дымохода лучше собрать следующим образом: внутренняя часть верхнего элемента сэндвич трубы загоняется внутрь нижней, на стык наносится герметик. Затем внешняя часть верхнего элемента надвигается на нижний, а затем стягивается хомутом. Этот способ позволяет собрать дымоотвод максимально быстро и качественно;
• монтируем всю вертикальную часть дымоотводной трубы по тому же принципу, включая колена для изгибов при необходимости обойти окно или другие препятствия;
• каждое звено сэндвич трубы крепится к стене с помощью кронштейна;
• заканчиваем монтаж установкой зонта;
• при необходимости, надеваем специальный кронштейн, а затем закрепляем дымоотводную трубу растяжками.

Обустроить дымоотвод из сэндвич труб не так уж сложно. Однако стоит не забывать о правилах, а также особенностях этой работы. Помните, мелочей быть не может, когда речь идет о горючих веществах или угарных газах. Будьте внимательны.

Другие похожие статьи по теме:

trubypro.ru

Монтаж дымоходов, труб и каминов своими руками: схема и видео

Постройка дома — это сложная процедура, которая предусматривает выполнение работ с высокими и сложными конструкционными требованиями. Среди них особого внимания заслуживает такая процедура, как монтаж дымоходов печи, газового котла или камина.

Схематическое изображение монтажа дымохода

И если при установке камина или печи предъявляются высокие эксплуатационные требования, то монтаж дымоходов нередко ведут из подручных материалов, как говориться по остаточному принципу, что в корне неправильно. Это зачастую приводит к нарушению правил пожарной безопасности и может спровоцировать попадание угарного газа внутрь помещений.

Основные требования при строительстве дымоходов

Для начала обращаем ваше внимание на основные требования, которые необходимо неукоснительно выполнять во время такой процедуры, как монтаж дымоходов камина или котла своими руками:

1. Нельзя располагать дымоход у наружных стенок дома. Так как это может привести к тому, что дымоход будет промерзать,  а это и плохая тяга и серьезные проблемы с растопкой камина в холодное время года.
2. Невзирая на то, какого типа дымоход вы собрались строить в доме, он должен монтироваться строго снизу вверх.
3. Дымоход должен иметь кожух, который предохраняет внутренний слой от влияния посторонних предметов и соприкосновения с элементами дома. Монтаж коаксиального дымохода для газового котла несколько отличается от сборки обычного дымоход для дровяной печи или камина.
4. Наиболее эффективной формой сечения дымохода является круглая.
5. Обязательно при проектировании дымохода необходимо точно знать его параметры. Они во многом определяются маркой и типом отопительного оборудования, которое будет установлено в доме. Если отечественные производители уделяют этому мало внимания, то практически в любой инструкции по эксплуатации заграничного газового котла имеются технические данные системы дымоудаления (сечение, высота и т. д.).

Классический алгоритм монтажа модульного дымохода

Основные элементы дымохода

Общие указания

Независимо от того, как выполняется монтаж трубы дымохода – своими руками или при помощи услуг специалистов, начинают эту процедуру от теплоэнергетической установки, то есть печи, котла или камина. Если в доме предусмотрена установка нескольких теплогенерирующих агрегатов (к примеру, котла отопления на кухне и дровяного камина в гостиной), то для каждого из них создается свой отдельный дымоход.

Хотя в исключительных случаях допускается врезка нескольких отопительных агрегатов к одному дымоходу. Но при этом важно помнить, что каждое последующее подсоединение к дымоходу должно быть на разной высоте не менее 1 м. А также диаметр такого дымохода должен соответствовать суммарной мощности всех теплогенераторов, подсоединенных к нему.

1 этап — проектирование и расчет параметров дымохода

Кстати, первым этапом монтажа дымохода своими руками является подбор (расчет) диаметра дымохода (см. Расчет дымохода). Все расчеты основываются на рекомендациях производителей теплогенераторов и зависят от технических параметров устанавливаемых агрегатов.

Однако, несмотря на расчеты и рекомендации, диаметр дымохода:

• Не может быть меньше от диаметра выходного патрубка теплогенератора.
• На всем протяжении дымоход не должен иметь уменьшения диаметра меньше, чем величина диаметра выходного патрубка.
• Согласно требований ГОСТ 9817–95, считается, что на каждый киловатт мощности теплового агрегата дымоход должен иметь величину сечения не менее 8 см². Такая площадь сечения позволяет обеспечить прохождение дымовых газов со скоростью в диапазоне 0,15–0,6 м/с. Именно какие значения приняты за норму, согласно НПБ 252–98.

2 этап — монтаж дымохода на теплогенерирующей установке

После того как определились с диаметром и выбрали дымоход соответствующего размера, можно приступать к подключению его к отопительному агрегату. Сразу отметим, что подключение своими руками выполняется, как правило, по 2-м стандартным схемам: «Лайт» и «Трим».

Теперь относительно набора для монтажа трубы дымохода своими руками. Различают 2 схемы монтажа, в зависимости от расположения выходного патрубка: боковое и верхнее.

• Сборка с боковым расположением патрубка. При боковом расположении патрубка после установки переходника или соединительного элемента выполняется набор и стыковка узлов горизонтальной части дымохода. При этом помните, что длина бокового соединительного патрубка не должна превышать расстояние 1 м. Иначе возможно значительное ухудшение тяги.Для изменения направления дымохода из горизонтального положения в вертикальное необходимо использовать специальные колена или тройник со встроенными элементами ревизии, которые обеспечивают удобное обслуживание дымохода при эксплуатации. При этом в обязательном порядке тройник должен опираться на кронштейн.

  Данный котел имеет верхнее расположение патрубка

• Сборка с верхним расположением патрубка. Если же выходной патрубок имеет верхнее расположение, то можно собирать вертикальную часть дымохода сразу над котлом без дополнительных соединительных элементов.

  Таким образом, элементы дымохода стыкуют между собой и крепят к стене

3 этап — сборка вертикальной части дымохода

Внимание: при наборе вертикальных звеньев дымохода своими руками в зависимости от типа сборки имеются кардинальные различия в стыковке элементов.

Так при монтаже трубы дымохода по системе «Лайт» все элементы стыкуют на предыдущие по дыму. То есть верхнее звено нижним концом насаживается сверху верхнего конца нижнего элемента. Это обеспечивает надежную герметичность системы без применения дополнительных уплотнительных элементов.

Установка труб дымохода через перекрытие в доме

При сборке по системе «Трим» монтаж выполняется иначе — по конденсату. То есть каждая внутренняя труба верхнего элемента входит внутрь внутренней трубы нижнего элемента. А наружная труба (кожух) надевается сверху.

Такая схема монтажа позволяет воспрепятствовать попаданию влаги внутрь дымохода, где находится утеплитель. Особенно хорошо показан такой монтаж дымохода на видео, где описаны и показаны мелкие нюансы сборки.

При монтаже своими руками все звенья вставляются плотно, не должно оставаться никаких зазоров. При этом нахлест элементов в местах стыковки должен быть не менее 0,5 диаметра трубы. Рекомендуется все места стыков дополнительно обжать при помощи хомутов.

Если есть необходимость поворота дымохода в другом направлении, то используют специальные отводы — колена. При сборке по системе «Трим» используются колена только на 45°. Поэтому при развороте на 90° придется использовать 2 колена. А для системы «Лайт» выпускаются колена на 45° и 90°.

4 этап — монтаж дымохода через перекрытия

При сборке дымохода камина или печи своими руками немало трудностей возникает при прохождении труб через перекрытия здания (см. Как вывести дымоход через стену). Для того чтобы обеспечить безопасную эксплуатацию дымоходов, в данных местах используют специальные элементы.

Установка дымохода на крыше и его герметизация

Так монтаж дымохода в деревянном доме через перекрытия подразумевает использование специальных проходных патрубков, которые изолируют деревянные конструкции от стенок дымохода. При этом проходные патрубки необходимо подбирать чуть большего диаметра, чем внешний диаметр трубы дымохода.

Отверстие в перекрытии должно быть немного больше, чем проходной патрубок. В образовавшиеся зазоры укладывается утеплитель. Зачастую для этих целей используют минеральную фольгированную изоляцию негорючего типа. Она укладывается фольгой к металлическим частям дымохода.

Очень важно так подобрать по высоте элементы дымохода, чтобы в месте прохождения через перекрытия не было их стыков.

Обратите внимание: в местах прохода через деревянные перекрытия или перекрытия из других материалов труба должна быть обязательно цельной.

Если предусматривается, что труба будет на 2-ом и последующих этажах проходить через жилые помещения, то необходимо установить дополнительный защитный кожух с вентиляционными решетками (для отвода тепла от дымохода).

5 этап — монтаж дымохода через крышу

Данная процедура выполняется по стандартным схемам. Если перекрытие крыши представляет собой возгораемые материалы, то в месте прохождения монтируется проходной патрубок, аналогичный тем, которые устанавливались при прохождении перекрытий.

Однако для герметизации места стыка от атмосферных осадков необходимо дополнительно использовать крышные разделки. Для установки трубы на металлочерепице используется, так называемый, внутренний фартук. Планки примыкания к металлочерепице приобретаются одновременно с остальными комплектующими. Поэтому впоследствии на металлочерепице место прохода практически незаметно.

Но помните, что разводки для кровли отличаются друг от друга не только размером, но и углом наклона. Поэтому подбирать разделку для установки своими руками  необходимо исходя из диаметра дымохода и угла наклона крыши.

Зачастую стандартные насадки выпускаются двух типов:

1. С углом наклона 15-35°;
2. С углом  35-55°.

Такая разделка устанавливается сверху на трубу дымохода. Точная регулировка угла наклона осуществляется при помощи конусной части разделки. Края разделки обязательно заводятся под конек крыши. Для повышения герметичности в месте стыковки трубы и крыши используют регулируемый фартук.

Не забудьте на верхнюю часть дымохода печи или камина установить зонт для предотвращения попадания внутрь атмосферных осадков. Монтаж дымоходов газовых котлов не предусматривает установку флюгарок, обратите на это внимание.

sdelaikamin.ru

Дымоход через стену в деревянном доме

    Любой частный дом нужно отапливать, в том числе и деревянный. О тепле в многоэтажном доме позаботится муниципалитет. Для частного дома нет другого выхода как установка собственной системы отопления. Как сделать безопасный дымоход в деревянном доме своими руками? Об этом чуть ниже.

Дымоход в деревянном доме

    Автономные системы отопления требуют монтаж дымоход. Он помогает удалить дым из дома, обезопасить жилище. При монтаже такой системы могут возникнуть трудности, особенно если стены дома из дерева. Дерево само по себе пожароопасно — начинает обугливаться уже при 200 °С. Если температура поднимется еще на 100 °С, тогда возможно воспламенение.

    Дымоход, выводимый через стену, имеет свои слабые и сильные стороны. К преимуществам можно отнести:

• Экономия пространства внутри дома;
• Возможность установки дымохода после возведения здания;
• Простота монтажа — в интернете много доступной информации о самостоятельной установке системы дымоотведения;
• При монтаже такого дымохода ломать крышу или межэтажное перекрытие не требуется.

    Недостатки:

• Необходимо утеплить трубу — продаются готовые решения
• Пониженная тяга из-за горизонтального участка дымохода — советуется сделать не больше одного метра. В противном случае понадобиться увеличение высоты дымохода.

Как самостоятельно вывести дымоход через стену в деревянном доме

    Нет конкретных правил по использованию определенного материала для дымохода. Основной рекомендацией является сохранение небольшого расстояния между дымоходом и деревянной стеной. Если труба не имеет теплоизоляции, расстояние должно быть 250 мм, с изоляцией — 130 мм.

Между деревом и трубой укладывается негорючий огнестойкий утеплитель Результат пренебрежения техники безопасности

    Сэкономить тепло внутри дома и продлить срок службы дымохода поможет теплоизоляция. Она позволит быстро нагреваться трубе и преодолевать точку росы, при которой образуется конденсат.

    На рынке существуют готовые решения таких систем. Трубы уже находятся в специальной базальтовой теплоизоляции с рассчитанной толщиной. Можно приобрести готовые детали для сборки наружного дымохода через стену. Благодаря такой доступности, все работы можно провести своими руками.

    Любая система по выводу дыма начинается с отопительного прибора. Его мощность напрямую влияет на диаметр трубы. Стоит рассчитать высоту дымохода. От нее зависит производительная мощность котла и насколько быстро будет выходить дым и тепло из дома.

    При небольшой высоте, может пропасть тяга в результате дым пойдет внутрь дома. Скоро движения дыма зависит от температуры, если труба слишком высокая, тогда продукты горения остынут быстрее чем выйдут из дымохода. В результате, образуется воздушная пробка, дым не сможет подниматься и пойдет внутрь дома. Если тяга слишком сильная, тепло из отопительной системы уйдет на улицу, а значит увеличится расход топлива.

    Поэтому стоит с особым внимание отнестись к высоте трубы, ее сечению и теплоизоляции.

Уточняйте высоту и диаметр дымохода для для каждого отопительного прибора при покупке

    Для самостоятельной установки системы потребуются такие инструменты, как: болгарка, термостойкий герметик, дрель с различными сверлами, кронштейны и хомуты.

    Если дымоход будет устанавливаться из одноконтурной трубы, тогда понадобится сварка с вольфрамовыми электродами. Двухмоторные, готовые решения труб, монтируется без применения сварочного аппарата.

    Чтобы контролировать внутреннюю часть дымохода, некоторые решают установить смотровое окно или заслонку. Их возможно врезать в любой элемент системы, от тройника до трубы. Чтобы заслонку не заклинило, нужно избежать ее контакта с внутренней трубой — она сильно нагревается, а это может деформировать устройство.

    На улице дымоход начинается с тройника, важно позаботиться о подставке под него. Для этого можно возвести новую конструкцию с фундаментом или закрепить систему к стене дома используя дюбели и кронштейны. Во время установки подставки, принимается во внимание расстояние между дымоходом и стеной, чтобы древесина не обуглилась.

    Тройник также позволит своевременно очищать дымоход от сажи и конденсата, для этого в боковой или нижней части устанавливается ревизионное окно специальная трубка, которая отводит влагу. Важно собрать систему соответствующую всем требованиям пожарной безопасности. После установки, швы смотрового окна обрабатываются силиконом.

    Закрепить дымоход вдоль стены помогут кронштейны, важно расположить их с равным шагом между собой для равномерного распределения нагрузки.

Непосредственный монтаж дымохода

    Перед началом работ важно позаботится об отверстии, через которое будет проходить дымоход. Для безопасности стоит исключить прохождения коммуникаций в месте вывода системы, следует избегать стыков труб внутри стены.

    Первым шаг монтажа — подключение дымохода к котлу. На первом метре трубы необходимо поставить шибер — с его помощью регулируется тяга. После того, как труба выведена за стену, нужно повернуть ее на 90 градусов и сделать вертикальной. Для удобства устанавливается тройник или угол. Тогда к верхней части подключаются новые детали, увеличивающие высоту, а внизу устанавливает конденсаторный бак.

    В месте прохождения дымохода через стену, нужно сделать изоляцию. Для деревянной стены часто применяют асбестовые материалы или кирпичи. Для гармоничного вида и дополнительной изоляции вокруг выходного отверстия либо штукатурят, либо устанавливают защитный кожух. Он позволит сохранить тепло внутри дома и не нарушить внешней красоты стены.

    Если здание не стандартной формы, можно изменять направление хода труб при помощи угловых соединений. Однако лучшее решение для дымохода — прямая вертикальная труба.

Схема дымохода

    Каждый стык дымохода фиксируется хомутом. Расстояния между креплениями к стене не должны быть больше метра. Специалисты рекомендуют шаг равный 60 см.

    Последний элементом который монтируется — колпак. Он защитит внутреннюю полость трубы от осадков.

Заключение

    Как уже говорилось выше — без дымохода не обходится ни один отопительный котел. Если установить систему вывода продуктов горения правильно, тогда можно не беспокоиться о безопасности жизни внутри дома. При правильном выборе труб и высоты их установки, будет стабильная тяга, которая не снизит производительность отопительного прибора. Если учесть нормы пожарной безопасности, тогда можно не бояться пожара, порчи фасада здания, это особенно актуально для деревянных домов.

    Поэтому важно применить все советы, которые обсуждались в этой статье. Они несложные в практическом применении и позволят установить дымоход через стену своими руками.

Facebook

Twitter

Вконтакте

Одноклассники

Google+

derevanniedoma.ru

Монтажная площадка с полимерным покрытием (без опор), d-115*200

Крепление дымохода к стене

Монтаж дымохода начинается после того, как подобрана топка, поскольку диаметр трубы должен совпадать с выходным патрубком, который, в свою очередь, крепится к очагу. Независимо от того, осуществляется крепление дымохода, к стене или он устанавливается внутри несущих конструкций, диаметр трубы не должен превышать размеров выходного патрубка, в противном случае, возникнет опасность возникновения пожара.

Фирмы, выпускающие камины, печи и их комплектующие, должны осуществлять свою деятельность в соответствии с ГОСТ, СНиП и другими нормативными документами, регламентирующими печное строительство. Так, согласно ГОСТ 9817-95 площадь сечения дымохода должна быть не менее 8 кв. см. на каждый киловатт мощности отопительного прибора.

В зависимости от вида дымового канала (одно- или двухконтурного, керамического и т.д.) осуществляется его подсоединение к очагу. Обычно используются такие элементы как труба, колено, тройник, переходной узел, хомут и т.д. Для каждого дымохода подбираются соответствующие ему комплектующие, состав которых зависит от расположения выходного патрубка, крепления дымохода к стене или внутренний монтаж, а также направления дымовой конструкции.

Проход трубы через стену в горизонтальном положении осуществляется с помощью проходного патрубка, а также хорошей изоляцией места расположения трубы в стене. На протяжении всей конструкции (особенно в местах соприкосновения с потолочными перекрытиями и стенами, которые представляют собой зону повышенной опасности) необходимо обеспечить хорошую изоляцию. Для этого используются негорючие материалы, чаще всего, базальтового происхождения или минеральная вата. Запрещается производить стыковку модулей дымового канала в местах прохождения опасных зон (стене, потолке и т.д.).

Если крепление дымохода осуществляется на улице и трубу нужно вывести через стену дома, то следует помнить, что длина горизонтального участка ограничена (требование СНиП). Это объясняется тем, что происходит снижение тяги и затормаживается процесс утилизации горючих газов из камина. В каминостроении существует такое правило – чем длиннее горизонтальный участок дымохода, тем выше труба. Горизонтальный участок трубы должен подвергаться частой чистке, для чего она оборудуется специальными приспособлениями – тройниками.

Крепление дымохода к стене осуществляется при помощи стенных кронштейнов, причем, их количество строго регламентировано – через каждые два метра крепится один кронштейн. Такая частота креплений исключает возможность прогиба трубы.

Как крепить дымоход к стене

Современные металлические дымоходы имеют модульную конструкцию и их монтаж не вызывает сложностей, как это было раньше.

Тем не менее, их установка является очень ответственным делом. Важно укрепить трубу в вертикальном положении, чтобы обеспечить свободное прохождение газов.

Необходимо также учитывать, что дымоход может нагружать конструктивные элементы здания, что может привести к их деформации.

Поэтому нужно правильно подобрать тип крепежных элементов и рассчитать их количество.

Какие крепежные элементы используют при монтаже дымохода ?

Каким бы ни был дымоход, он нуждается в опоре, которой в большинстве случаев является стена здания. Чтобы прикрепить трубу к ней используются кронштейны.

В зависимости от конструктивных особенностей и выполняемых функций существует несколько разновидностей кронштейнов.

Стартовый кронштейн устанавливают в нижней части трубы. Его особенность – это повышенная прочность, ведь ему придется выдерживать вес всего дымохода.

Стартовый кронштейн обычно состоит из двух консолей, площадки и разъемного кольца.

Консоль – это конструкция из прочного металлического профиля, которая поддерживает площадку снизу.

Она может иметь треугольную форму и крепиться к стене, а может быть прямоугольной и опираться на пол.

Консоли для большей устойчивости могут соединяться между собой опорами.

На консоль укрепляется площадка, которая станет основанием дымохода. В ней может быть предусмотрено отверстие для установки ревизии.

Стартовый кронштейн испытывает значительные нагрузки, поэтому изготавливают его из прочного металлического профиля толщиной от 1 до 3 мм.

Стеновой кронштейн – это более легкая конструкция. Он не испытывает весовые нагрузки, а лишь удерживает трубу в необходимом положении.

Состоит стеновой кронштейн из разъемного кольца и консоли, присоединяющей его к стене.

Если труба устанавливается на расстоянии не больше 100 мм, то вместо консоли может использоваться пластина из металла, установленная перпендикулярно к стене.

Одна часть этой пластины имеет полукруглый вырез, а другая загиб, благодаря которому и осуществляется фиксация к стене.

Еще более легкий вариант крепления – это стеновой кронштейн на шпильках. Хомут в нем приварен к шпильке, которая вкручивается сразу в стену.

Очень удобный вариант крепления – телескопический кронштейн. Он состоит из хомута и опоры, состоящей из одной трубки профиля вставленной в другую. Такая конструкция позволяет регулировать расстояние до стены.

Как крепить дымоход к стене

Дымоходы — это обязательная часть отопительной системы. Сейчас их изготавливают из металла, что значительно упрощает монтаж.

Тем не менее, любая труба должна быть правильно установлена и укреплена. Только в этом случае она сможет выполнять свои функции.

При установке дымохода важно обеспечить ему устойчивое вертикальное положение, учитывая при этом возможную нагрузку на конструктивные элементы здания. Даже невысокие трубы нуждаются в дополнительной опоре, роль которой обычно выполняют стены.

Крепятся трубы к ним при помощи кронштейнов, конструкция которых позволяет удерживать трубу в вертикальном положении.

Разновидности кронштейнов для удержания трубы в вертикальном положении

Существует несколько типов кронштейнов, каждый из которых имеет особую конструкцию и функционал.

Стартовый кронштейн устанавливается в основании дымохода. Поскольку на него приходится вес всей трубы, то он должен быть прочным. Эта деталь состоит из двух консолей из металлического профиля и площадки с вырезом.

Стеновой кронштейн не испытывает весовую нагрузку. Его задача заключается лишь в фиксации трубы в вертикальном положении. Он состоит из разъемного металлического кольца и пластины, которая крепится к стене. Если расстояния от стены больше 100 мм, то кольцо к пластине прикрепляют с помощью двух консолей.

• Телескопический

Конструкция телескопического стенового кронштейна позволяет менять расстояние от кольца до стены, двигая одну трубки профиля внутри другой. Подходит для крепления в том случае, если стена имеет неровную поверхность.

Кронштейн на шпильках — это облегченный вариант крепления. Он представляет собой хомут, приваренный к шпильке с резьбой, которая вкручивается в стену или дюбель. Поскольку этот кронштейн имеет лишь одну точку соприкосновения со стеной, то он не способен противостоять значительным нагрузкам.

Консольный кронштейн состоит из направляющих, к которым и крепится труба. В его конструкции отсутствуют обжимные кольца или хомуты.

При установке дымохода важно не только подобрать подходящую разновидность кронштейнов, но и их количество. Рекомендуется устанавливать крепление к стене не менее чем каждые 500 мм.

Если дымоход возвышается над уровнем крыши больше чем на 1 м, нужно предусмотреть установку растяжек, а если больше чем на 1,5 метров, то понадобиться опорная штанга.

Дымоход через стену, узел прохода через кровлю, крепление дымохода к стене

Во время монтажа дымовых труб в частном доме или бане не слишком опытными исполнителями допускается масса разных ошибок. Причем большая часть огрехов приходится на те места, где надо провести дымоход в стене или пересечь конструкции перекрытия и кровли. Это очень ответственные узлы, любая ошибка при их выполнении может привести к возгоранию и пожару в доме. В связи с этим в данном материале представлены исчерпывающие ответы на вопросы, как правильно вывести дымоход на улицу сквозь стену и крышу.

Как вывести трубу через крышу

В капитальных зданиях из кирпича или газобетона с плитами перекрытия принято продумывать устройство дымовых труб заблаговременно, еще на стадии проектирования. Когда все рассчитано правильно, то проблем никаких не возникает, дымоход располагается прямо в несущей кирпичной стене совместно с каналами для вентиляции.

Пересечение перекрытия внутри дома выполняется одновременно с его строительством, как и вывод трубы на кровлю.В зданиях из негорючих материалов противопожарные требования выполняются автоматически, поскольку высокая температура отходящих газов ничем не угрожает конструкциям из кирпича или газобетона.

Есть только 2 предостережения:

• при использовании горючего утеплителя на чердаке надо проследить за тем, чтобы расстояние между ним и каналом внутри дымохода составляло не менее 38 см. Перекрытие около трубы надо просто утеплить негорючим базальтовым волокном;
• расстояние от стенки кирпичной трубы до ближайшей деревянной конструкции (стропила, обрешетка) должно быть не менее 130 мм.

Вывод кирпичной трубы дымохода на крышу заключается в плотной подгонке к ней кровельного покрытия с последующей герметизацией стыков. Узел сопряжения с шифером можно выполнять по старинке – с помощью полос рубероида и горячего битума либо мастики. Способ не годится, когда применены новые кровельные материалы – профнастил либо металлочерепица. Здесь нужно изготовить детали фартука из металла того же цвета, а потом закрепить их к дымовой трубе саморезами на дюбелях, промазав изнутри водостойким герметиком.

Важно. Нижнюю часть детали, закрепляемой со стороны конька, нужно завести под кровельное покрытие, иначе затекание воды неизбежно.

Теперь о том, как сделать узел прохода кровли дымоходом из металла. В этой ситуации правильным решением будет установка сэндвич трубы с несгораемым утеплителем внутри. Надо понимать, что согласно противопожарным правилам между одностенным стальным каналом и ближайшей кровельной деталью из дерева придется выдержать расстояние 500 мм. При монтаже сэндвича деревянная конструкция уже считается защищенной от огня, а потому интервал сокращается до 380 мм.

Для справки. В отличие от дымохода воздуховод вытяжной вентиляции, выходящий на крышу, не требует соблюдения таких строгих правил. Его достаточно хорошо герметизировать от затеканий воды.

Поскольку металлическая труба дымохода – круглая, то произвести наружную герметизацию затруднительно без такой детали, как мастер-флэш. Он просто натягивается на трубу сверху и фиксируется своей «подошвой» к кровельному покрытию.

В исключительных случаях, когда температура металлической поверхности превышает 100 °С, вместо силиконового мастер-флэша устанавливается специальный круглый фартук из оцинкованной стали. Подобная ситуация не редкость на выходе газохода из бани, где температура продуктов горения достигает 600 °С. Также мастер-флэш не подойдет для мягкой кровли из битумной черепицы или рубероида, тут более уместны стальные детали.

Проход через сгораемое перекрытие

В этом случае наилучший способ вывести дымоход сквозь перекрытие на чердак – поставить готовый потолочно-проходной узел. Он изготавливается из оцинковки необходимых размеров и под разные диаметры каналов, а стоит вовсе не дорого.

Для установки узла потребуется сделать в перекрытии проем, потом выполнить крепление нижней части и пропустить сквозь нее трубу.

Важно. Не допускается, чтобы внутрь потолочно-проходного узла попал стык секций дымохода. Если такое случается, необходимо подобрать секции другой длины.

Дальше все просто: полость узла плотно набивается базальтовым волокном, после чего устанавливается его верхняя часть. Если вы не хотите покупать готовое изделие, то подобный узел можно изготовить своими руками, вырезав деталь по размеру проема из оцинковки.

Потом делается отверстие под трубу и лист крепится к потолку. Чтобы выполнить набивку базальтовой ватой, с другой стороны можно смастерить короб из листового минерита, базальтового картона или, на худой конец, из дерева, как показано на фото:

Столь же несложно правильно вывести печной дымоход из кирпича, не выполняя кладки разделки. Памятуя о требуемом правилами расстоянии (380 мм от внутренней стенки канала), в деревянном перекрытии вырезается проем. После продолжается кладка трубы, а потом проем подшивается изнутри оцинковкой и набивается базальтовым уплотнителем.

Внимание! Не разрешается крепление металлического дымохода к несущим конструкциям кровли. Причина – тепловое расширение материала вследствие нагрева от удаляемых продуктов горения.

Как вывести дымоход через стену

Когда наружная стена сложена из кирпича или другого негорючего материала, то вывести сквозь нее газоходный канал достаточно просто. Вырезается круглое сквозное отверстие, куда потом ставится гильза из металла. Можно обойтись и без нее, если проем просверлен идеально круглым под наружный размер сэндвича. Также не получится поставить гильзу, когда дымоход через стену проходит под углом, отличным от 90°.

Помня о недопустимости стыков в толще стены, через отверстие пропускается труба, щели вокруг нее заполняются несгораемым уплотнителем. Остается только установить и присоединить ее к вертикальному участку. Если же дом построен из дерева или по каркасной технологии, то следует руководствоваться теми же правилами, что и при устройстве потолочно-проходного узла.

Это значит, что для выхода дымохода через деревянную стену в ней так же необходимо вырезать проем и поставить в него готовый элемент либо сделать таковой самостоятельно. Потом набить полость базальтовой ватой и закрыть с обеих сторон листами оцинкованного железа. В том случае, когда надо провести сквозь деревянную стену обычную одинарную трубу (например, из бани), то ширина проема должна быть увеличена на 120 мм в каждую сторону (до 500 мм).

Крепление дымохода к стене

Для правильного монтажа газохода из металла снаружи дома надо соблюдать ряд простых правил:

• для установки нижней части трубы с тройником и конденсатоотводом лучше в качестве хорошего упора применить специальный кронштейн;
• вставляя секции одну в другую (по конденсату), крепить дымоход к стене хомутами через каждый метр;
• не допускать, чтобы хомуты совпадали со стыками секций;
• при обходе свеса кровли не пользоваться коленами 90°, а только 45 или 30°;

если водосточная система еще не смонтирована, то надо оставить место для прокладки желоба, подобрав крепеж подходящей длины.

Заключение

К монтажу узлов прохода стен, перекрытия и кровли нужно относиться очень ответственно, особенно когда дымоход сделан из одинарной стальной трубы. Чем может закончиться несоблюдение перечисленных правил, можно увидеть на фотографиях, коими полон интернет. Напоследок мы выкладываем схему, где прописаны противопожарные правила для любых газоходных каналов:

Как отремонтировать кирпичный дымоход

Камины из каменной кладки, будь то дровяные или газовые, — это уютные элементы, которые для многих владельцев представляют собой воплощение домашнего очага. Тем не менее, трещины в кирпиче или стыках между кирпичами являются ранними признаками того, что дымоход находится на пути к разрушению. Заделка трещин в кирпичном дымоходе может сэкономить вам тысячи долларов на последующий ремонт, а также обезопасит вас и вашу семью, уменьшив вероятность пожара в дымоходе.

Маленькие летом трещины к весне следующего года могут превратиться в удивительно большие.Если оставить эти большие трещины во внешнем кирпиче без присмотра, это усилит проникающий эффект дождя, снега и льда. Затем вода начинает стекать вниз, иногда между внешним кирпичом и окладом, иногда глубже внутри, между внешним кирпичом и дымоходом.

Если не контролировать эти крошечные события, они могут накапливаться и привести к катастрофе для кровельных систем и внутренних потолков, изоляции, стеновых стоек и даже полов.

Ремонт трещин для предотвращения пожара в дымоходе

Хуже того, трещины в кирпичном дымоходе, идущие от дымохода к наружной стороне, являются одной из причин ужасающего, разрушительного явления: пожара в дымоходе. Пожары в дымоходах могут загореться мгновенно — те, кто их испытал, описывают это как взрыв, за которым следует звук, похожий на звук грузового поезда. Как только пожар в дымоходе начался, только пожарная часть может его остановить, так как его нужно потушить сверху вниз.

Хорошая новость заключается в том, что трещины в кирпиче для дымохода, строительном растворе, короне и заглушке легко исправить с помощью всего нескольких простых инструментов и материалов. Выберите для этого проекта теплый и сухой день, так как некоторым материалам требуется несколько часов для отверждения.

В большинстве сообществ мелкий ремонт дымохода из кирпича, не связанный с заменой каких-либо элементов дымохода, не требует разрешения. Если вы удаляете и заменяете кирпичи в дымоходе, обратитесь в местное бюро разрешений. В некоторых областях для выполнения такой работы требуется, чтобы вы подали заявление на разрешение и провели проверку работы после ее завершения.

Ремонт кирпичного дымохода зависит от времени года и погоды. Не наносите раствор при температуре ниже 40 градусов по Фаренгейту.Если вы наносите раствор в теплую погоду, но ожидаете, что температура упадет ниже нуля в течение 24 часов, не наносите раствор. Вместо этого подождите, пока температура не станет подходящей.

Безопасность на крыше

Каждый раз, когда вы работаете на крыше, существует вероятность падения и серьезной травмы, и чем выше крыша или чем круче ее уклон, тем больше опасность. Если вы решите починить дымоход самостоятельно, убедитесь, что вы работаете в сухой день и носите обувь или ботинки с устойчивой подошвой.Никогда не работайте на влажной крыше. Мягкий сухой день идеально подходит для работы на крыше.

При работе на крыше подумайте об использовании ремня безопасности, также называемого ремнем безопасности , при работе на крыше, особенно если крыша очень крутая или очень высокая. Оборудование включает в себя металлический коньковый анкер, который крепится к пику дома, страховочную привязь, которая облегает вашу спину и бедра, и веревку с автоматическим запирающим механизмом, который не дает вам упасть на большое расстояние. Ремни для защиты от падения можно взять напрокат в центрах по ремонту дома и в пунктах проката инструментов.

Работайте медленно и осторожно при ремонте дымохода. Нетерпение и спешка в работе приводят к несчастным случаям.

Как починить дымоход из крошащегося кирпича | Руководства по дому

Кирпичные дымоходы нередко крошатся с возрастом. Дымоходы часто располагаются на открытых участках крыши, и из-за погодных условий может произойти обрушение, даже если другая кирпичная кладка вокруг вашего дома находится в хорошем состоянии. В большинстве случаев осыпающийся дымоход означает, что раствор между кирпичами разрушился, кирпичи потрескались или и то, и другое.Ремонт дымохода, который начал рассыпаться, — задача, которую большинство домовладельцев может выполнить самостоятельно. Часто требуется перетянуть раствор и заменить поврежденные кирпичи.

Замена поврежденного кирпича

Измерьте длину поврежденного кирпича неправильной формы в дымоходе. Кирпичи, которые были вырезаны по индивидуальному заказу, потребуют от вас обрезать новый кирпич по размеру.

Отметьте размер старых кирпичей на новом кирпиче маркером.

Наденьте защитные очки и рабочие перчатки.Вырежьте канавку по размеченным линиям в кирпиче, используя стамеску и молоток.

Вставьте набор кирпичей в канавку и ударьте по концу молотком, чтобы расколоть кирпич по вашей отметке. Продолжайте резать оставшиеся кирпичи таким же образом.

Вырежьте раствор вокруг поврежденного кирпича на глубину не менее 1/2 дюйма, используя молоток и долото. Продвигайте долото вдоль стыка, удаляя примерно 1 дюйм раствора за раз. Во время работы очищайте стыки металлической щеткой.

Вытяните каждый кирпич, выходящий из дымохода, и отложите в сторону. Не вынимайте из дымохода слишком много кирпичей за один раз. Вместо этого ремонтируйте дымоход поэтапно, удаляя только несколько кирпичей за раз. Как только одна область будет отремонтирована, она будет поддерживать структуру, когда вы будете работать над следующей.

Смешайте раствор в соответствии с инструкциями производителя на этикетке. Делайте ровно столько, чтобы работать в течение 15-20 минут за раз.

Смочите кирпич губкой. Нанесите раствор на пустые места слоем такой же толщины, как и прилегающие швы.

Нанесите слой раствора на верх и концы заменяемого кирпича и поместите кирпич в заделанное пространство.

Соскребите излишки раствора шпателем. С помощью кельмы сформируйте влажный раствор так, чтобы он соответствовал внешнему виду прилегающих швов.

Продолжайте наносить раствор на пустые секции и заменять кирпичи до тех пор, пока не будут заменены все поврежденные кирпичи.

Дайте раствору высохнуть около часа. Вытрите излишки раствора с окружающего кирпича влажной губкой.

Повторное нанесение крошащегося строительного раствора

Растрескавшийся или крошащийся строительный раствор долотеть от стыков с помощью молотка и холодного долота. Очистите каждый стык от рыхлого раствора и пыли металлической щеткой.

Смешайте раствор в соответствии с инструкциями производителя на этикетке. Делайте ровно столько, чтобы работать в течение 15-20 минут за раз. Обычно раствор смешивают в соотношении 2 части песка на 1 часть цемента. Добавляйте воду до тех пор, пока не получите пастообразную консистенцию.

Залейте раствор в мешок для раствора.Поместите насадку мешка для раствора в очищенные швы и надавите, чтобы протолкнуть раствор через насадку, чтобы заполнить шов.

Соскребите излишки раствора с дымохода с помощью шпателя и придайте ему форму так, чтобы он совпадал с соседними швами.

Дайте раствору высохнуть около часа. Вытрите излишки раствора с окружающего кирпича влажной губкой.

Ссылки

Наконечники

• Вместо мешка для раствора можно использовать старый мешок для глазури.

Писатель Биография

Рене Миллер начала профессионально писать в 2008 году, работая на веб-сайтах и ​​в газете «Community Press». Она является соучредителем сайта для писателей On Fiction Writing. Миллер имеет диплом в области социальных услуг Колледжа Кларка в Бельвилле, Онтарио.

Снижение водопроницаемости каменных стен и дымоходов

Специалисты сходятся во мнении, что долговечность кладки зависит в первую очередь от ее устойчивости к проникновению воды.Повреждение водой может включать коррозию, порчу, размерное повреждение, выцветание, растрескивание при замораживании-оттаивании, окрашивание, повреждение внутренней отделки и, в конечном итоге, разрушение конструкции.

Точно установлено, что вода проникает через единственную кирпичную стену. Даже кирпичные стены, построенные в соответствии со стандартными требованиями ASTM, допускают проникновение воды через границу раздела кирпича и раствора в стыках изголовья и основания. Дизайн дымохода и стены, выбор материала и качество строительства являются важными факторами при определении сопротивления проникновению воды в дымоходы или стены каменной кладки.Понимание причин и механизмов проникновения воды в кладку позволит техническим специалистам лучше диагностировать и решать проблемы до того, как произойдет серьезное повреждение.

ИСТОЧНИКИ ВОДЫ

Основным источником проникновения воды в кладку являются проливные дожди, уровень проникновения которых зависит от количества дождя и давления ветра. Направленная последовательность ветровых дождей может привести к серьезному повреждению водой пораженной стороны открытой поверхности кладки. Ущерб от ветрового дождя наиболее серьезен в углах и наверху стены или дымоходной системы из-за изменения характера воздушного потока в этих местах.Поскольку скорость ветра и количество осадков являются такими критическими факторами, индекс проливных дождей для Соединенных Штатов был разработан для иллюстрации климатических закономерностей. Индекс проливного дождя учитывает среднюю скорость ветра и количество осадков в стране и создает зоны по шкале от одного до пяти, где «один» указывает наименьшее воздействие, а «пять» — наибольшее воздействие. Наиболее серьезное повреждение каменной кладки водой происходит в диапазоне три, четыре и пять из-за частых циклов замораживания-оттаивания.

Когда кирпичные стены подвергаются многочасовым проливным дождям, они обычно достигают точки насыщения.Пропитанным стенам потребуется от одного до нескольких дней, чтобы потерять большую часть этой воды. Деревья, растения и микроорганизмы, такие как водоросли, могут предотвратить его высыхание. С кумулятивными циклами можно достичь точки насыщения в порах кладки, что часто приводит к протечкам или повреждению стеновой системы.

Повреждение водой также может быть вызвано конденсатом внутри самой стенной системы. Дымоходные системы особенно уязвимы для конденсации, поскольку водяной пар является важным компонентом дымовых газов. Большая часть водяного пара выходит из дымохода, но некоторая часть проходит через облицовку плитки и стыки раствора между облицовкой.

Наибольшее воздействие конденсации происходит во время отопительного сезона, так как при увлажнении поверхности и использовании системы в воздушных полостях, окружающих футеровку, возникает повышенная влажность. Когда температура наружных стен кладки дымохода опускается ниже температуры воздуха в полости, на внутренних стенах часто возникает конденсат. Блоки каменной кладки могут поглощать до 0,5 фунта воды от конденсации; Хотя кладка относительно плотная, это также пористый материал, состоящий из сети взаимосвязанных пор, называемых капиллярами, по которым циркулирует вода посредством всасывания.Капиллярное всасывание является важным фактором для отверстий размером менее 0,5 мм. Поры в глиняном кирпиче обычно имеют диаметр около 0,01 мм, а толщина микротрещин может составлять от 0,1 до 1 мм.

Вода может проникать в стеновую систему через поры и трещины в кирпичной кладке и швы раствора, но очень часто вода просачивается через трещины или промежутки между кладкой и раствором. Вода накапливается до тех пор, пока не проникает внутрь, не стекает к плитам, где она перенаправляется через дренажные отверстия, или просто не испаряется через внешнюю стену.

ПОЛЕВЫЙ СОВЕТ:

Компаратор трещин для использования в полевых условиях можно сделать, распечатав эту страницу и скопировав эту статью на прозрачную пленку. Держите его под рукой, чтобы помочь вам оценить состояние каменных дымоходных систем клиентов.

A. Волосные трещины между раствором и кладкой

Б. Неполностью заполненные швы раствором

C. Трещины в растворе

ТРЕЩИНЫ

Трещина определяется как разрыв, трещина, расслоение или удлиненное узкое отверстие, видимое на поверхности кирпичной кладки или стыка раствора или в стыке между кладкой и соседним строительным элементом.Трещины возникают в результате деформаций или напряжений, превышающих способность выдерживать кирпичную кладку.

Деформации могут быть вызваны большими нагрузками или изменениями объема материала кладки. Изменения объема могут быть вызваны температурой, влажностью, кристаллизацией воды или солей или коррозией металлов, встроенных в кладку. Растрескивание под напряжением также может быть вызвано движением фундамента, структурных рам, расширением древесины, вибрациями или огнем. Трещины в кирпиче, параллельные поверхности и направлению выдавливания, называются слоистыми слоями и не видны на поверхности.Весь экструдированный кирпич до некоторой степени ламинирован — и чрезмерное сжимающее напряжение, вызванное теплом, влажностью или замерзанием, — в конечном итоге может привести к растрескиванию или расслоению кирпича.

Усадка раствора — еще одна частая причина появления трещин в кирпичной кладке. Как соотношение воды и цемента, так и консистенция песка влияют на скорость усадки. Как правило, слишком много воды или цемента в растворе приводит к трещинам разделения. Выветривание и сульфатное воздействие атмосферных загрязнителей также могут вызывать трещины разделения лица.Однако было обнаружено, что этот тип растрескивания чаще всего вызывается неправильной обработкой швов раствора во время строительства.

Трещины в растворе также могут возникать из-за различий в движении кирпича и раствора. Например, если тепловое расширение кирпича больше, чем у раствора, в стыках горизонтальных слоев могут возникнуть вертикальные трещины.

КОНСТРУКЦИЯ ВОДОСТОЙЧИВОЙ КЛАДКИ

Правильный дизайн имеет решающее значение для долговременной работы стеновой системы.Хороший дизайн важен, потому что невозможно предотвратить проникновение ветряных дождей в хотя бы один слой кладки, независимо от качества материалов или изготовления.

Для контроля проникновения воды в коммерческом строительстве обычно используются два типа конструкции стен. Барьерные стены, которые были более распространены до 1950 года, обычно строятся из 12-дюймовой твердой кирпичной кладки. Новые пустотелые стены спроектированы с системой резервных стен.

Обычно он состоит из бетонной кладки и, в последнее время, металлических стоек, покрытых каким-либо листом или мембраной для предотвращения проникновения воды.Между опорными стенами и наружным кирпичным фасадом рекомендуется минимальная воздушная полость 2 дюйма. В основании камеры устанавливается гидроизоляция для отвода воды наружу через дренажные отверстия.

К сожалению, в жилищном строительстве не всегда используются элементы хорошего дизайна; Жилые кирпичные стены часто кладут прямо на фундамент, без гидроизоляции фундамента и дренажных отверстий. Отсутствие надлежащей конструкции стен, свода и оклада в дымоходах из каменной кладки неизменно создает проблемы с проникновением воды.

Согласно Brick Institute of America (BIA), в стыке между фундаментом и кирпичной кладкой следует использовать гидроизоляцию основания. Гидроизоляция должна проходить через кирпичную перемычку, выходить за внешнюю часть кирпича и встраиваться в опорную стену.

Над линией крыши встречный фартук должен быть внахлест на нижний оклад минимум на 3 дюйма, проходить через стену дымохода и загибаться вверх в воздушное пространство между дымоходной плиткой и дымоходом.

ПРОИЗВОДСТВО

После проектирования качество изготовления влияет на водопроницаемость больше, чем любой другой фактор.Наиболее важные элементы мастерства, которые следует учитывать при возведении кладки, включают правильный выбор строительных материалов, дозирование / смешивание, кладку кирпича и инструменты для швов. Выбор совместимого кирпича и раствора — это первый шаг. После выбора материалов прочность сцепления и водостойкость стены в дальнейшем будет зависеть от пропорций растворной смеси и своевременности кладки кирпича. Все стыки кровати и изголовья должны быть полностью заполнены раствором. Вогнутая обработка стыков раствора снижает водопроницаемость, в то время как грубые, зазубренные или плоские стыки повышают водопроницаемость.

Разделительные трещины, вызванные неправильной оснасткой, являются обычным явлением. Исследования подтверждают, что полностью заполненные швы, включая швы с вертикальной головкой, значительно снижают водопроницаемость. Исследования также показывают, что по мере увеличения промежутка времени между нанесением раствора и кладкой кирпича водонепроницаемость стеновой системы снижается. Интервал более одной минуты считается чрезмерным.

КАМЕННЫЕ ЧАСТИ

Выбор каменных блоков — еще один важный фактор предотвращения проникновения воды.Хотя большинство протечек происходит в швах раствора, кирпич с хорошей атмосферостойкостью может помочь предотвратить проникновение воды. Однако кирпичная кладка с трещинами, грязью или неоднородной формой и размером более восприимчива к проникновению воды. Кроме того, чем больше вертикальная высота каменной кладки, тем больше проблема с ее правильным заполнением раствором. В результате стены, построенные из более крупных блоков каменной кладки, обычно менее водонепроницаемы.

СТУПКА

Кирпичные стены, построенные с использованием портландцементных растворов на основе извести, обычно считаются более водостойкими, чем стены, построенные с использованием кладочных цементных растворов.Известно, что градация песка в растворе влияет на водопроницаемость каменных стен; однако каменщики обычно используют песок, доступный на местном уровне, содержание которого варьируется в зависимости от региона. По мере увеличения крупности песка в раствор требуется больше воды для увлажнения мелких частиц. Это может вызвать чрезмерную усадку раствора и потерю прочности сцепления.

СОВМЕСТИМОСТЬ КЛАДКИ И РАСТВОРА

Совместимость кирпича и раствора является критическим фактором при оценке водонепроницаемости кирпичной стены.Очень часто протечки возникают в кирпичных стенах, на которых практически отсутствуют видимые трещины. Многие утечки в системах стен из кирпичной кладки возникают в головных или вертикальных швах, потому что часто они не полностью заполнены раствором.

Хотя стыки основания или горизонтальные стыки обычно полностью заполняются раствором, плохая связь между кирпичом и раствором может способствовать протечке. Точки на кирпичной стене, наиболее подверженные проникновению воды, находятся на стыках кирпича и раствора, называемых границей раздела кирпич-раствор.

Для достижения максимальной эффективности кирпичной стены свойства раствора должны соответствовать свойствам каменных блоков. Связь между кирпичом и раствором имеет решающее значение для производительности. Плохая связь может быть результатом определенных комбинаций кирпича и раствора просто потому, что эти два материала несовместимы, а не из-за дефекта в любом из них.

При умеренных строительных температурах около 80 ° F растворная смесь 1: _: 4_ (портландцемент: известь: песок) по объему рекомендуется для использования с плотным кирпичом, имеющим водопоглощение менее пяти процентов.Для кирпичей со средней абсорбционной способностью, имеющей абсорбцию от пяти до десяти процентов, рекомендуется раствор 1: 1: 6; Раствор 1: 2: 9 рекомендуется для использования с кирпичами, имеющими впитываемость более десяти процентов.

ОЦЕНКА КЛАДКИ И ДЫМОХОДОВ

В следующем списке представлены важные соображения при оценке систем каменных стен.

1. Уделяйте пристальное внимание дизайну стен и деталям колпачков, подоконников и окончаний стен.

2. Убедитесь, что основание и ответные планки отсутствуют или установлены неправильно.

3. Определите, отсутствуют ли дренажные отверстия или они закупорены.

4. Осмотрите коронки дымохода, которые часто имеют плохую конструкцию и неправильную конструкцию.

5. Проверьте состояние желобов и желобов, чтобы защитить стены от чрезмерного воздействия воды.

Чтобы предотвратить повреждение водой, обычно требуется определенный объем общего обслуживания в течение срока службы конструкции. Иногда перед началом ремонта необходимо очистить или восстановить кладку, но важно учитывать возможные последствия различных методов очистки.Например, мытье стен сильными кислотами может разрушить и ослабить швы раствора, делая их более восприимчивыми к проникновению воды. Пескоструйная очистка, еще один распространенный метод реставрации, значительно увеличивает лицевые разделительные трещины между кирпичом и раствором, что также увеличивает водопроницаемость.

Лучший выбор — найти баланс при выборе метода или средства, которые позволят вам достичь желаемых результатов с наименьшим повреждением блоков кладки и швов раствора.Правильный уход и своевременный ремонт важны для снижения водопроницаемости и продления срока службы каменных стен и дымоходов.

© 2012 SaverSystems. Все права защищены.

Можете ли вы починить дымоход, не разобрав его?

опубликовано: 7 августа 2020 Автор: Майк Малина

Спросите у зарегистрированного профессионального инженера Серия

Автор: Дональд Дж. Клейтон, ЧП — Регистрационный №TX37112

«Кровельщик сказал, что дымоход у меня отходит от дома».
«Он говорит мне, что может засунуть руку между крышей и дымоходом».

«Можно ли починить дымоход, не срывая его?»

То, что вы описываете, не редкость для двухэтажных домов с наружной кладкой дымохода. Если дымоход расположен на фронтальном конце дома, он может достигать 30 футов в высоту. Если учесть, что весь вес дымохода сосредоточен на небольшой бетонной площадке, которая простирается от дома примерно на 2–2-1 / 2 фута и шириной от 5 до 6 футов.По сравнению со структурным весом внешней стены дома нагрузка, которую дымоход оказывает на бетонную подушку, огромна!

Движение дымохода, которое вы описываете, предполагает, что бетонный фундамент для дымохода не был построен на достаточно прочном грунте, чтобы поддерживать его. В результате произошло оседание внешнего края фундамента дымовой трубы, в то время как соединение с фундаментом дома практически не претерпевало никаких движений.

Фундамент дымохода

Фундамент дымохода обычно крепится к фундаментной балке дома с одной стороны.Тыльная сторона дымохода консольно выступает по периметру дома. В результате произошло оседание внешнего края фундамента дымохода, в то время как соединение с фундаментом дома претерпевало незначительное движение или не имело никакого движения. Область, где фундамент дымохода прикрепляется к периметру дома, добавляла дополнительную поддержку фундаменту дымохода, потому что балка по периметру дома поддерживает часть веса дымохода.

Фактически, дополнительной опоры с внешней стороны фундамента дымохода нет.В результате возникает дисбаланс опоры фундамента под подошвой дымохода. Соединение фундамента дымохода с фундаментом дома становится похожим на дверную петлю. Это шарнирное действие позволяет внешней стороне основания дымохода поворачиваться вниз, в результате чего дымоход опрокидывается в сторону от дома.

Проблема с движением вниз на внешней стороне дымохода заключается в том, что небольшая осадка фундамента вызовет большое расстояние между дымоходом и крышей.Например, если бетонное основание дымохода опускается только на 1/4 дюйма относительно того места, где дымоход соединяется в доме, двухэтажный дымоход может вращаться более чем на три дюйма!

Вопрос: «Можно ли это исправить?» Ответ: «Совершенно верно!» ОТРЕМОНТИРУЙТЕ ЧЕТЫРЕМ ПЕРВАМИ

Существуют разные типы каменных дымоходов и разные конфигурации фундаментов дымоходов. Мы обсудим различия, чтобы лучше понять рекомендации по размещению пирса.

• Тяжелая конструкция дымохода: В старых домах камин и дымоход построены полностью из кирпичной кладки.Чтобы направить дым в дымоход, в некоторых дымоходах используется изразцовый дымоход, а в других — внутренний дымоход из кирпича. Такой тип конструкции создает самые тяжелые дымоходы. Вес полной кладки дымохода равномерно распределяется на фундаменте дымохода. Инженерная оценка двустенных дымоходов из каменной кладки обычно требует установки четырех опор для подъема и стабилизации этой очень тяжелой и высокой конструкции.

Часто компания по ремонту фундаментов предлагает только две опоры на внешних углах основания дымовой трубы.Это может показаться хорошей идеей, поскольку стоимость ремонта составит примерно половину стоимости установки с четырьмя опорами. Вот и проблема с установкой только опор на внешних углах тяжелого дымохода.

Помните, что фундамент дымохода действует как петля при соединении с домом. Если вы установите только две спроектированные опоры на проверенную несущую способность или скалу, внешний край дымохода будет приподнят и надежно поддержан. Следует учитывать влияние этого ремонта на соединение между фундаментом дымовой трубы и фундаментом дома, потому что эти фундаменты все еще опираются на слабую почву в качестве опоры.Когда дымоход выровнен, большая часть веса дымохода смещается обратно туда, где фундамент дымохода соединяется с домом.

Каминный поселок

Этот перенос веса из-за подъема внешнего края дымохода может привести к тому, что стена по периметру дома будет соединена с фундаментом дымохода для оседания. В результате дымоход начнет наклоняться внутрь дома. Конструкция дома будет сопротивляться этому движению, и в дымоходе появятся горизонтальные разделения кирпича и дымохода.Это делает дымоход и камин небезопасными. Может возникнуть серьезная ситуация, когда тепло и пламя могут проникнуть в пространство с горючими материалами.

Строительство дымохода из легкой каменной кладки

Многие новые дома имеют металлическую каминную топку с тройной дымовой трубой из нержавеющей стали, спрятанной внутри трехстороннего декоративного ограждения из кирпичной кладки. Эта конструкция значительно снижает нагрузку на фундамент дымовой трубы. Основное отличие этой конструкции от полноценного каменного дымохода заключается в том, что концентрация веса проявляется по концам и внешней грани фундамента дымохода.Там, где дымоход прикрепляется к дому, не так много веса, потому что металлический камин не требует установки каменной кладки над передней частью топки.

Из-за меньшего общего веса декоративной кладки, окружающей металлический камин и дымоход, часто можно успешно установить две опоры на внешних углах основания дымохода, чтобы поднять опору и выровнять дымоход, не вызывая значительного переноса нагрузки на подключение дымохода к дому.При работе с существующей конструкцией необходимо проявлять осторожность, никогда нельзя быть уверенным в точной конфигурации фундамента дымохода, прочности соединения с фундаментом дома и общей грузоподъемности. Инженеры обычно рекомендуют четыре опоры при подъеме и стабилизации любого очень высокого каменного дымохода. Несмотря на то, что нагрузка на дымоход камина с металлической вставкой ниже в том месте, где фундамент дымохода соединяется с домом, установка единой опоры на всех четырех углах основания дымохода — это просто хороший консервативный проект для точного восстановления и долгосрочного успеха ремонта.

Отдельная опора для дымохода

Иногда дымоход сооружается на отдельной опоре, не связанной с фундаментом дома. Фундамент дымохода был заложен спустя некоторое время после завершения бетонного фундамента дома. Это происходит при изменении дизайна или при ремонте дома. Эту ситуацию легко подтвердить, ища холодный стык (разъединение) между домом и фундаментом дымохода.

В этой ситуации, несомненно, требуются четыре опоры, независимо от высоты дымохода или конструкции дымохода.РЕМОНТ С ДВУМЯ СТОЙКАМИ Когда опрокидывающийся дымоход находится в одноэтажном доме, обычно можно поднять и повернуть дымоход на месте, используя только два сваи. ВНИМАНИЕ! ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! Причина здесь в том, что вес, хотя и значительный по сравнению со структурным весом дома, не настолько велик, чтобы перевесить внешнюю структурную фундаментную балку дома. Иметь ввиду; однако, если имеется существенное повреждение конструкции дымохода, чрезмерное вращение дымохода, неподвижный пол перед камином или если есть доказательства того, что основание дымохода было построено отдельно от фундамента дома, то требуются четыре опоры.Поговорим о ремонте фундамента. Поскольку при восстановлении фундамента дымохода требуются тяжеловесы, а опорные опоры будут установлены на очень маленький фундамент, опоры будут установлены в непосредственной близости.

Необходимо выкопать грунт под краем фундамента дымовой трубы, чтобы получить доступ для установки опоры. Имейте в виду, что эти раскопки будут удалять часть слабой почвы, которая в настоящее время поддерживает наклонный дымоход. Поскольку выемка грунта дестабилизирует основание дымовой трубы, небольшие выемки грунта и быстрая установка опоры — самая безопасная стратегия ремонта.Рассмотрим следующее:

• Полностью выложенный каменной кладкой камин и дымоход в двухэтажном доме могут весить около 30 000 фунтов. Напомним, что этот вес сосредоточен на очень маленьком бетонном основании. Чтобы понять, какой это вес, представьте, что семь пикапов Ford F150 XL 2020 года, сложенные друг на друга, по данным производителя, весят чуть более 29000 фунтов. В этом примере вам понадобится качественная инженерная опорная опора, способная выдержать предельную нагрузку, превышающую 15 000 фунтов на каждом из четырех опор.Помните, что почвы под дымоходом оказалось недостаточно для поддержки дымохода, поэтому опоры необходимо вбивать глубоко в почву, за пределы слоев мягкой почвы, до тех пор, пока не встретите подходящий несущий слой или скалу. Ремонт фундамента дымовой трубы не может полагаться на опору со стороны опоры, которая предназначена для установки на глубину, недостаточную для проникновения через существующий слабый грунт и уровень грунтовых вод для достижения подходящей несущей способности.

Инженерная система пирсов

• Требуется спроектированная система опор, предназначенная для поддержки дымохода и опоры с проверенной грузоподъемностью, превышающей силу, необходимую для подъема дымовой трубы.Вам следует проконсультироваться и положиться на авторитетную компанию по ремонту фундамента, которая сделает этот ремонт и восстановление. Совершенно необходимо, чтобы предельная мощность выбранной системы опор могла выдержать значительно большую нагрузку, чем сила, необходимая для подъема и восстановления дымохода. (Обычно пирс, который вы считаете подходящим, должен быть рассчитан на удвоенную рабочую нагрузку (или подъемную силу), необходимую для стабилизации, восстановления и поддержки дымохода.) Эта дополнительная мощность называется «фактором безопасности».Чрезвычайно важно иметь «Фактор безопасности», чтобы гарантировать долгосрочную стабильность восстановления вашего дымохода. Вы должны запросить и получить техническую информацию, подтверждающую максимальную вместимость предлагаемых опор. В приведенном здесь примере факторизованная пропускная способность каждого пирса должна превышать 15 000 фунтов. Ваш дымоход может весить больше или меньше в зависимости от специфики конструкции. Вот почему вам нужен компетентный фундаментальный специалист или зарегистрированный профессиональный инженер для анализа и определения пропускной способности сваи, необходимой для восстановления дымохода.Этот ремонтный проект узкоспециализированный и, возможно, опасный. Это не ремонт, о котором вы говорите продавцу. Дополнительная пропускная способность пирса (фактор безопасности) обеспечивает душевное спокойствие и долгосрочный успех. Пирс большой пропускной способности будет стоить вам больше, чем покупка пирса предельной грузоподъемности с едва достаточной грузоподъемностью для подъема и вращения дымохода. Вы должны запросить спецификации и доказательства того, что предлагаемая основа более чем достаточна. Вы должны ознакомиться с техническими данными, чтобы убедиться, что установленная грузоподъемность предлагаемой системы опор превышает силу, необходимую для подъема дымохода.Почему это так важно? Это потому, что у вас есть только один шанс правильно восстановить и поддержать разрушенный фундамент дымохода. ВИДЫ РЕМОНТНЫХ СИСТЕМ ФУНДАМЕНТА — КАКОЙ ЛУЧШЕ ДЛЯ РЕМОНТА ДЫМОХОДА? Предлагаемые здесь обсуждения должны помочь вам быстро исключить некоторые базовые продукты и методы и сузить круг компаний, занимающихся ремонтом фундаментов. Имейте в виду, что дымоход наклоняется в сторону от дома, потому что основание дымохода опирается на мягкий непрочный грунт. Если ситуация с разрушающимся грунтом не является достаточно плохой, подрядчик по строительству фундамента должен выкопать отверстия для доступа под основанием, чтобы обеспечить возможность установки опоры, что уменьшает количество почвы под основанием и увеличивает нагрузку на осаждающуюся почву.
  • Отклоните любые виды опор из литого бетона для этого проекта, поскольку опоры из литого бетона требуют большой выемки грунта, что может дестабилизировать дымоход. Кроме того, литому бетону требуется не менее семи дней для отверждения, прежде чем бетон сможет выдержать фундамент дымовой трубы. Это значит, что минимум на неделю под фундаментом, поддерживающим наклонный дымоход, будет меньше почвы. Кроме того, есть вероятность попадания дождевой воды в открытые выемки и еще большего размягчения почвы.Это может привести к дополнительному расчету или отказу.
  • Винтовые винтовые сваи при такой реставрации проблематичны, поскольку винтовые сваи устанавливаются под углом вниз, а не вертикально. Четыре винтовые сваи, установленные под наклоном вниз в такой непосредственной близости, будут испытывать помехи при правильной передаче нагрузки от винтовых пластин на несущий грунт. В результате фактическая грузоподъемность, создаваемая винтовой сваей, будет меньше, чем указано при измерениях кручения вала, выполненных во время установки.Это означает, что винтовые сваи не смогут выдержать такой большой вес, как если бы винтовые сваи находились на достаточном расстоянии от ближайших свай. Поэтому невозможно точно проверить общую несущую способность винтовых свай. Единственная альтернатива может заключаться в увеличении коэффициента безопасности конструкции винтовой сваи, но есть шанс, что установленная емкость сваи может оказаться недостаточной.

Недорогие системы опор, такие как прессованные сваи и аналогичные недорогие изделия, никогда не устанавливаются на достаточную глубину грунта для достижения подходящего несущего грунта.Опорные опоры должны быть заложены в достаточно прочном грунте, способном выдержать большую нагрузку на дымоход, плюс фактор безопасности. Эти недорогие ремонтные изделия не позволяют проверить грузоподъемность, и установщик не может гарантировать, что опоры не осядут в будущем.

Важные предложения

Предложения по отказу от некоторых видов средств для ремонта фундамента серьезны. Компания по ремонту фундаментов, работающая над вашим проектом, будет иметь дело с сосредоточенной нагрузкой на очень маленький и неустойчивый фундамент.Эта тяжелая структурная нагрузка лежит на слабом грунте, который может быть опасен, если будет нарушен выемка грунта из-за доступа к пирсу или просачивания влаги под основание. Поэтому в целях безопасности опоры должны устанавливаться быстро, а нагрузка от дымохода переноситься на опоры немедленно.

Помните, что опора должна выдерживать вес дымохода и иметь коэффициент безопасности, чтобы гарантировать, что в будущем не может произойти оседание. Если установлена ​​конструкция сваи, которая не может вернуть дымоход в вертикальное положение, или если свай оседает после установки из-за недостаточной опорной способности сваи; невозможно установить альтернативную систему для устранения проблемы.После неудачного ремонта фундамента дымохода пытаться установить еще одну систему опалубки невозможно. Нет места для установки альтернативной системы опор на фундаменте дымовой трубы, потому что критические места, необходимые для установки новых опор, заблокированы предыдущими установками нижних опор.

ВАЖНОЕ ПРИМЕЧАНИЕ: Если установка первой опоры завершится неудачно, нет никаких шансов на повторную установку.

ПРОКЛАДКИ СТАЛЬНОЙ ПРОЧНОСТИ

С инженерной точки зрения, лучший продукт для пирса для ремонта наклонной дымовой трубы — это стальные опоры с сопротивлением.Этот продукт производится несколькими компаниями и предлагается многими сертифицированными установщиками, прошедшими заводское обучение. Стальные опоры сопротивления устраняют проблемы, о которых говорилось выше.

• Стальные опорные опоры устанавливаются в небольшом вырытом вручную котловане, что очень важно при проведении земляных работ под небольшим основанием дымовой трубы, опирающимся на неустойчивый грунт.
• Стальные опоры сопротивления используют компактный фундаментный кронштейн, поэтому выемка небольшая и ее можно быстро выкопать вручную.
• Стальные опоры сопротивления устанавливаются быстро и обладают превосходной несущей способностью для этого применения по сравнению с другими опорными изделиями. Стальные опоры продвигаются через грунт до тех пор, пока опора не столкнется с сопротивлением дополнительному продвижению.
• После достижения сопротивления, при котором труба опоры больше не может продвигаться, грузоподъемность каждой стальной опоры проходит испытание под нагрузкой в ​​полевых условиях, чтобы убедиться в наличии подходящего коэффициента безопасности. Перед восстановлением каждой опоры проверяется, выдерживает ли она больше веса дымохода, поэтому вероятность оседания и нестабильности в будущем крайне маловероятна.
• Нагрузка на дымоход сразу же передается на стальные опоры после монтажа и испытания под нагрузкой. Нет опасности попадания дождевой воды в раскопки. Дополнительного сползания вниз фундамента дымохода нет, потому что котлованы под фундаментом не остаются открытыми на длительный срок. Раскопки, позволяющие установить стальную опору, открыты всего несколько часов, а не дней.
• Весь проект по установке и восстановлению стальных опор обычно выполняется за один день.
• Стальные опоры сопротивления — это проверенный продукт для ремонта фундаментов; они устанавливаются обученными и сертифицированными специалистами.Производитель требует жестких процедур установки и записей об установке для обеспечения контроля качества, проверенной мощности и надлежащей долгосрочной поддержки. ВОССТАНОВЛЕНИЕ После установки фундамента подрядчик поднимет фундамент дымовой трубы. Подъем должен позволить дымоходу снова повернуться на место. В большинстве случаев этот процесс восстановления оказывается очень успешным, и зазор между крышей и кладкой закрывается или почти закрывается. Следует понимать, что со временем, когда дымоход поворачивался в сторону от наружной части дома, мусор мог попасть в открытое пространство между стеной дома и дымоходом.Этот мусор обычно состоит из рыхлого раствора, конопатки или кровельного материала. Щель в крыше может легко достигать трех или более дюймов шириной и сужаться до нуля по мере приближения к камину. Любой упавший мусор расклинивается у дна. Захваченный мусор может помешать возвращению дымохода в вертикальное положение. Подрядчик по строительству фундамента должен тщательно проверить и удалить весь захваченный мусор, прежде чем пытаться повернуть дымоход в вертикальное положение.

По завершении ремонтного проекта вы должны получить отчет об установке, содержащий журналы установки сваи с указанием глубины до концевой опоры подшипника и результатов испытаний под нагрузкой для каждой сваи.Кроме того, вам будет указано количество силы, приложенной к каждой опоре, чтобы поддержать и восстановить дымоход. Все эти данные подтверждают, что установка опоры имеет более чем достаточную мощность для долгосрочной и стабильной поддержки.

Всегда нужно проверять, чтобы пол у камина был ровным. Это необходимо для определения заселения по периметру дома. Это может произойти из-за того, что из-за веса дымохода пол наклоняется к камину.Если дымоход вызвал оседание балки по периметру дома, необходимы дополнительные опоры на фундаменте дома, чтобы поднять и выровнять внутренний пол возле камина. В случае сомнений или если очевидна серьезная проблема с дымоходом, проконсультируйтесь с лицензированным профессиональным инженером.

РЕЗЮМЕ

Если у вас есть проблемы с продавцами, которые приходят к вам в дом и путают вас с различными видами ремонта фундамента, или обеспокоены количеством предлагаемых опор, или из-за высокого давления и негативных разговоров; вам следует проконсультироваться с местным лицензированным профессиональным инженером для направления в уважаемые компании.А еще лучше нанять инженера, чтобы он оценил вашу опасную ситуацию с дымоходом. Инженер предоставит вам пошаговый план ремонта и даст рекомендации по продукту и компании. Эти инженеры-строители работают с действительно хорошими компаниями по ремонту фундаментов и ежедневно сталкиваются с плохими. Этот ремонт нужно делать правильно с первого раза.

Сделайте это правильно с первого раза и будьте уверены, что проблема решена.

наклонный дымоход | Общая фундаментальная проблема

КОРПУС ДЫМОХОДА ЯВЛЯЕТСЯ ОБЫЧНЫМ ПРИЗНАКОМ ПРОБЛЕМ ФУНДАМЕНТА

Наклон или наклон дымохода может быть вызван оседанием фундамента.Почва вокруг вашего дома может двигаться и постоянно меняться, что может сделать ваш фундамент слабым и нестабильным. Поскольку различные внешние условия меняются от сезона к сезону, почва может стать слабой и насыщенной водой. Это постоянное изменение почвы может со временем сделать ее слабой, что поставит под угрозу ваш фундамент. Компания Matthews Wall Anchor & Watering Services — ваше решение проблем ремонта дымоходов в Питтсбурге и его окрестностях. У нас есть специалисты по ремонту фундамента, которые оценят ваш наклонный дымоход и найдут правильное решение для вашего дома и бюджета.

Когда фундамент начинает сдвигаться, дымоход может начать наклоняться внутрь или наружу от вашего дома. Даже если ваш дымоход не сильно наклонен, вам нужно искать трещины или зазоры между дымоходом и сайдингом. Эти щели будут пропускать воду и насекомых, нанося дополнительный ущерб вашему дому. Вы также должны следить за рассыпанием раствора.

Распространенные причины наклона дымовых труб:

• Неправильный отвод воды
• Отстойник
• Плохая конструкция фундамента
• Расширение и сжатие почвы

Компания Matthews Wall Anchor & Watering Services предлагает решение для ваших наклонных дымоходов.Самым популярным сегодня ремонтом наклонной дымовой трубы являются винтовые опоры. Эти опоры вбивают под наклонную трубу, пока она не достигнет хорошего грунтового основания. Кронштейны устанавливаются на винтовые опоры под основанием дымохода. Затем гидравлический домкрат медленно поднимает дымоход в правильное положение.

РЕШЕНИЯ ДЛЯ УПРАВЛЕНИЯ ДЫМОХОДОМ И РЕМОНТ ДЫМОХОДА

Во многих случаях дымоход — самая тяжелая часть вашего дома. Когда ваш дом нуждается в ремонте фундамента, наклонная труба может быть одним из первых признаков, которые вы заметите.Если проблему не устранить сразу, проблема может усугубиться, а вес дымохода может повредить большую часть вашего дома и продолжать оказывать огромное давление на фундамент вашего дома. Если дымоход наклоняется, наклоняется или отделяется от дома, немедленно обратитесь за помощью в Службу анкеровки стен и гидроизоляции Matthews. Мы можем помочь с ремонтом дымохода с наклоном.

Matthews Wall Anchor & Hydraing Services предлагает множество продуктов и услуг по ремонту фундамента, которые помогут укрепить ваш фундамент и выпрямить наклонную трубу.У нас есть различные опоры для фундамента и анкеры для стен, которые позволят нам выровнять фундамент под вашим домом. Правильные методы гидроизоляции также помогут отвести воду от фундамента, сделав почву вокруг него более устойчивой. Если вы находитесь в районе Питтсбурга, Кливленда или Акрона, свяжитесь с нами сегодня, если вам потребуется ремонт дымохода!

Проблемы с утечкой в ​​дымоходе? Причины и способы устранения

Наличие камина — это хорошо, а негерметичный дымоход — нет. Если у вас возникли проблемы с просачиванием воды через стену дымохода — это признак проблемы с утечкой в ​​дымоходе.

Дымоходы требуют технического обслуживания, чтобы исправить их, если они протекают.

Ваш дымоход постоянно подвергается атмосферным воздействиям. Это воздействие действительно отрицательно сказывается на вашей дымоходной системе, в том числе:

Износ приведет к образованию трещин и щелей. Со временем вы увидите зазоры вдоль герметика, который используется для герметизации шва между окладом и дымоходом.

При этом уплотнение отделяется от одной или обеих поверхностей.

Это плохо.

Причины Негерметичность дымохода

Дымоход протекает по нескольким причинам.Наиболее распространенными являются:

Износ из-за погодных условий и конденсация на металлическом покрытии и протекающих кирпичах могут вызвать протечки дымохода во время дождя.

Во многих случаях перепрошивку можно отремонтировать, а не заменять полностью. Однако при значительном повреждении может потребоваться полная замена.

Есть много вещей, которые могут вызвать утечку перепрошивки; Точно так же есть много способов решить эту проблему.

Поврежденная коронка дымохода позволит воде попасть в дымоход и нанести еще больший ущерб вашему дому.

Как узнать, есть ли у вас Обшивка дымохода протекает

Устранение утечки в дымоходе не должно быть трудным, но если оставить их нетронутыми слишком долго, это может привести к значительным и опасным повреждениям конструкции. Негерметичность дымохода может позволить воде просачиваться не только в дымоход и камин, но также на чердак и потолок.

Эти утечки могут также вызвать повреждение кровли и гипсокартона в результате гниения древесины.

Если вы не заметили утечки и начали замечать признаки повреждения водой потолка или чердака, возможно, пришло время проверить дымоход, так как это может быть причиной.В противном случае есть альтернативные способы, которыми вы можете регулярно проверять утечки.

Один из безошибочных методов — это протянуть шланг вокруг места пересечения дымохода и крыши. После того, как вы пропустите воду в течение нескольких минут, проверьте внутреннюю часть дымохода на наличие признаков воды или влаги.

Планирование ежегодных проверок также может помочь вам выявить любые утечки в дымоходе. Это предпочтительный метод, так как вы в любом случае должны ежегодно осматривать дымоход, чтобы определить местонахождение или предотвратить дополнительные проблемы.

Трещина в своде дымохода, погодные условия, износ и конденсация на металлическом покрытии, а также протекающие кирпичи могут стать причиной негерметичного высыхания.

Во многих случаях перепрошивку можно отремонтировать, а не заменять полностью. Однако при значительном повреждении может потребоваться полная замена.

Когда заменять Облицовка дымохода

Конечно, как только вы заметите утечку в дымоходе или признаки повреждения водой, вам следует обратиться к профессионалу для проверки и замены мигания.

Если вы не заметили никаких признаков утечки, вы все равно можете подумать о замене мигания в удобное время. Ваша гидроизоляция часто вступает в прямой контакт с водой, так как находится на открытом воздухе, поэтому на ней неизбежно образуется типичная ржавчина и коррозия.

Если у вас есть другие виды работ на крыше, вы можете подумать о замене мигания, пока вы работаете с ней. Например, если вам нужно заменить или отремонтировать черепицу, это будет идеальное время, чтобы проверить оклад и, возможно, заменить его.

Вам следует ежегодно проверять перепрошивку, чтобы как можно скорее выявлять любые проблемы. Инспектор может порекомендовать вам заменить переплет, если обнаружит что-либо из следующего:

• Перекрытие отсутствует
• Перекрытие проржавело насквозь
• Перекрытие вываливается
• Оклад покрыт кровельной смолой
• Перекрытие заметно отделилось от дымоход

В вышеперечисленных случаях скорее всего придется делать полную замену.

Как заменить Облицовка дымохода

Замена или ремонт ступицы дымохода лучше всего выполнять профессионалом. Выполнение этого самостоятельно может быть чрезвычайно опасным и может привести к большей вероятности ошибки пользователя.

Первый шаг к замене оклада дымохода — убедиться, что у вас есть надежное и надежное крепление к крыше. Это очень важно, так как падение может привести к серьезным травмам.

После того, как вы закрепились на крыше, удалите черепицу, окружающую оклад дымохода.На этом этапе вы замените ступенчатую прошивку, а затем переплетите одиночные сетки и верните ее обратно.

Наконец, вы установите счетчик-мигание, заклеив все герметиком, чтобы убедиться в отсутствии трещин и щелей для утечек. .

Установка Сверчок с дымоходом

На многих крышах используется сверчок с дымоходом для улучшения потока воды. Эта дополнительная конструкция представляет собой особый вид гидроизоляции, которая отводит воду, чтобы она не скапливалась на вашей крыше.Он находится в задней части дымохода, образуя заостренный гребень, по которому вода стекает вниз.

Вы можете установить сверчок в дымоходе, используя деревянные или металлические части. Этот процесс также будет включать использование герметика и герметиков, чтобы вода не застревала под ними.

Можно ли использовать герметик на дымоходе с утечкой ?

Для небольших трещин и протечек можно использовать различные герметики в качестве временного исправления утечки в дымоходе.

Важно отметить ударение на слове временный .

Трещины и утечки могут быстро разрастаться, а гидроизоляционный герметик прослужит долго.

В случае повреждения мигания или протечек всегда обращайтесь к профессионалу для осмотра дымохода, ремонта, замены или консультации.

Профессионалы помогут с устранением утечки в дымоходе

Прежде всего, очень важно получить профессиональную помощь, когда что-то пойдет не так с дымоходом.

Priddy Chimney Sweeps обслуживает клиентов с 1982 года и обладает опытом, знаниями и услугами по ремонту дымоходов, необходимыми для поддержания дымохода в рабочем состоянии.

Большинство людей вызывают трубочиста при первых признаках неисправности, но важно знать, что вам также следует звонить для регулярных проверок и текущего обслуживания. Запишитесь на прием онлайн сегодня или позвоните нам, если у вас возникнут вопросы или проблемы.

Как найти утечки в дымоходе

Примечание редактора. Если у вас когда-либо была протечка в дымоходе, вы знаете, насколько это может быть страшно и сбивать с толку.Попытка найти источник утечки — сложная, но важная задача для ее остановки. Вот почему мы рады представить вам эту статью о том, как найти и устранить утечку в дымоходе. Это сэкономит вам много времени и избавит от головной боли в долгосрочной перспективе!

Утечки в дымоходе трудно определить. Они могут появиться практически из любого места в дымоходе, и их довольно утомительно найти. Вот четыре распространенных источника утечек.

Как только вы найдете источник, вам может понадобиться камин Pro, чтобы починить его.Позвольте нам связать вас с ближайшим к вам специалистом по каминам!

Что вызывает утечку в дымоходе?

Дымоходы — небольшая, но очень важная часть дома. Если у вас протечка, вы можете заметить, что вода проникает через стену или в камин. И то и другое — места, где вода вряд ли окажется. Поврежденный дымоход может стать причиной дорогостоящего ремонта, если его не поймать достаточно быстро. Как правило, существует три области, которые могут быть источником утечки в дымоходе:

• Треснувший или неплотный раствор
• Трещина в дымоходе Обшивка
• Битумная черепица

Первым шагом в вашем ремонте является определение источника утечки, после чего вы сможете исправить это.Если вы обнаружите, что проблема связана с кирпичом или раствором, средняя стоимость ремонта кладки составляет 1192 доллара. Однако, если проблема связана с окладом или черепицей, вам нужно выделить 654 доллара на ремонт крыши.

1. Заглушка дымохода

Грязевой колпак или засыпанный раствор в верхней части дымохода часто является виновником. Треснувший или неплотный раствор может позволить дождевой воде попасть в камин. Симптомами обычно являются вода в очаге, но препятствия могут привести к тому, что дождевая вода изменит курс и появится в другом месте дома.

Метод ремонта

Установите на место крышку со ступкой и вставьте крышку от гриппа. Или накройте всю верхнюю часть дымохода металлической крышкой в ​​натуральную величину, а не только крышкой от гриппа.

2. Стыки для раствора дымохода

Швы строительного раствора могут разрушаться, оставляя отверстия, в которые попадает вода. В некоторых случаях большие участки раствора в швах могут фактически отсутствовать, что позволяет воде проникать во время проливных дождей. Вода может попасть в отверстие в шве раствора, продвинуться к отверстию в кирпичах, а затем следовать зигзагообразным курсом на несколько дюймов или несколько футов.Я видел, как вода проникает через швы раствора, проходит внутрь кирпичных отверстий до точки, проходящей мимо гидроизоляции, а затем направляется на потолок или продолжается до плиты.

Метод ремонта

Заменить стыки раствора новым раствором.

3. Дымоход

Утечки вокруг оклада найти особенно сложно, поскольку всего лишь одно крошечное отверстие в углу во время сильного дождя может вызвать утечку значительного количества воды.

Метод ремонта

Не пытайтесь загерметизировать металл.Попросите опытного подрядчика по обработке листового металла или кровельного подрядчика с особыми полномочиями в работе с листовым металлом переделать оклады должным образом. Многим жилищным кровельщикам не хватает опыта в работе с листовым металлом, чтобы выполнить ремонт дымохода.

4. Кровельная черепица

Кровельная черепица вокруг дымохода также может иметь проблемы, хотя черепица — одна из наименее распространенных причин протечки дымохода. Если утечка все же обнаруживается в этой области, обратитесь к специалисту и отремонтируйте черепицу.

Метод ремонта

Не допускайте поверхностного уплотнения.Замените отсутствующую, изношенную или поврежденную черепицу соответствующим образом.

Необходимые материалы

Поиск утечки в дымоходе облегчается минимум двумя людьми. Три или четыре лучше. Вот предметы, которые вам понадобятся:

• Имейте два сотовых телефона, или один сотовый телефон и беспроводной телефон, или пару маленьких раций для поддержания связи между человеком на крыше и наблюдателем в доме. Иногда кричать на чердаке или под потолком не очень эффективно.
• Один или два водяных шланга с запорными форсунками на крыше.
• Рулон прозрачного пластика, достаточной длины, чтобы несколько раз обернуть вокруг дымохода.
• Хорошая обувь и ремни безопасности.
• Желтый карандаш для пиломатериалов.

Как определить источник утечки

После того, как вы соберете все необходимое, следуйте этим пошаговым инструкциям:

1. Начиная примерно на 1/2 дюйма выше, где дымоход встречается с крышей, оберните дымоход пластиком по всему периметру до точки примерно на 18 дюймов вверх.Накройте дымоход кирпичом, оставив обнаженными выступы вокруг самого основания дымохода.
2. С человеком, находящимся на чердаке или внутри дома, если чердак недоступен, наблюдая за потолком, направьте воду из шланга вниз по крыше вдоль самой нижней стороны дымохода. Перед тем, как переместить воду, наведите на нее воду в течение двух минут в том же месте. Не разбрызгивайте воду на дымоход и не направляйте ее под гидроизоляцию основания. Попросите наблюдателя на чердаке сообщить о самой первой увиденной капле воды.Как только появится сообщение о воде, используйте желтый карандаш для пиломатериалов, чтобы отметить место, куда в это время указывал шланг. Поскольку до завершения ремонта может пройти несколько дней, прочно отметьте место, так как вода или дождь быстро потускнеют карандаш для пиломатериалов.
3. Если нет утечки на передней или нижней стороне дымохода, переместите воду по одной плитке вверх вдоль стороны дымохода. Всегда спускайте воду под гору. Делайте паузу минимум на одну минуту у каждой черепицы, когда вы поднимаете черепицу на эту сторону дымохода, но пока не позволяйте воде попадать за дымоход.
4. Если там нет утечки, повторите процесс с другой стороны дымохода, по одной черепице за раз. Если вы все же обнаружите утечку, остановитесь и отметьте ее, но продолжайте искать другие, указанные выше, если вы можете сделать это без дальнейшего повреждения внутренней части. Если вода собирается на гипсокартоне потолка, проделайте отверстие в центре влажного пятна и дайте ей стечь в ведро под ним. Дайте гипсокартону полностью стечь, прежде чем переходить к другой поверхности.
5. Если ни одна из сторон не протекает, перейдите к задней части дымохода и повторите все действия.Пока не допускайте попадания воды на вертикальную поверхность дымохода.
6. Если до этого момента утечек нет, это означает, что утечка превышает уровень гидроизоляции основания или ближайшей черепицы.
7. Удалите пластиковую пленку и снова установите ее так, чтобы нижний край находился чуть выше самой верхней части встречной планки, которая представляет собой вертикальные металлические части. Оберните дымоход чуть выше точки, в которой оклад входит в кирпичи. Пластик предназначен для того, чтобы вода случайно не попала выше, чем следовало бы, что нарушило бы цель тщательного поиска.
8. Начиная с передней части, затем по бокам и, наконец, по задней части, пропустите воду вокруг дымохода, пока наблюдатель следит за утечкой. Если ничего не обнаружено, утечка должна быть ограничена стыками раствора, кирпичами или грязевой крышкой.
9. Затем удалите пластик и начните подниматься по дымоходу, повторяя схему полива воды на каждом ряду кирпича, пока не найдете утечку. Если на данный момент нет никаких признаков утечки, значит, вы проследили ее до заглушки.Нанесите туда воду, чтобы убедиться.

Помните, поскольку вы знаете, что есть утечка, запуск этого процесса сверху будет означать, что вы не сможете точно определить источник. Что вы пытаетесь сделать, так это изолировать место утечки, покрывая каждую плоскость от самой низкой точки до самой высокой и пересекая каждую зону без утечки из вашего списка по мере продвижения.

Заключение

Этот процесс утомительный и трудоемкий, но довольно тщательный. Когда вы закончите, вы узнаете, где утечка.

Утечки могут стать большой проблемой для любого. Прочтите 6 вещей, которые домовладельцы откладывают с ремонтом, и почему это плохая идея, чтобы узнать, что еще вам следует исправить.

.
