Можно ли подключить розетку от выключателя света | Электрик Электромонтаж

Такой вопрос возникает, когда нужна дополнительная розеточная точка, а в доме сделан ремонт и неохота проводить дополнительные провода, штробить стены и прочее.

Может просто аккуратно установить розетку рядом с выключателем и от него её подсоединить? Ответ – при определённых условиях так делать можно, но не желательно.

подключение, пример из свободных источников

подключение, пример из свободных источников

Возьмем два вида выключателей: одноклавишный и двухклавишный.

Одноклавишный выключатель, как правило, разрывает фазный провод, хотя встречается неправильный монтаж и выключатель подключен к нулю. Но будем исходить из монтажа, сделанного по всем правилам ПУЭ.

Розетка работает при наличии двух проводников, фазы и нуля, так что напрямую подключить розетку от одно клавишного выключателя освещения невозможно.

Есть единственный вариант – подключить к розетке фазные провод, сидящий на выключателе, а нулевой проводник придётся прокладывать от распределительной коробки или светильника. Но здесь всё же придётся штробить стену или укладывать нулевой провод в кабель канал.

При таком виде подключения есть один нюанс: если взять подключение с входящего на выключатель фазного провода – розетка будет работать. Если берём другой контакт выключателя, то розетка будет функционировать только при включённом выключателе.

В работе двухклавишного выключателя задействованы: как фаза, так и нулевой провод. Каждой клавишей включается свой светильник.

Подключить розетку к выключателю на две клавиши в принципе можно, при определённой коммутации проводов в распределительной коробке. Но в этом случае все светильники будут включаться от одной клавиши.

Вариант замены выключателя на розетку предусматривает полную замену выключателя и изменение схемы соединений в электрощите или распределительном коробе.

Основным аргументом не подключать розетку от выключателя является техника безопасности.

На освещение проложены провода рассчитанные на приборы освещения. Включенный в такую розетку мощный электроприбор, приведёт к нагреву проводов, расплавлению изоляции и короткому замыканию, если не сработает защита (УЗО, автоматический выключатель).

Вывод один: не делать сомнительных экспериментов и экономии.

Электрик, даже с малым опытом сделает вам нормальную схему и установку дополнительной розеточной линии. Подключение розетки от выключателя, возможно, но только, как временный необходимый вариант.

Как вы считаете? Пишите в комментариях.

Было интересно, ставьте лайк, делитесь с друзьями и подписывайтесь.

как подключить розетку с заземлением своими руками

Установка и подключение розеток и выключателей своими руками – это несложный процесс, который можно выполнить, обладая определенными знаниями. Монтируя электропроводку в квартире, нужно знать, что такое схема подключения розетки. Кроме установки простых однофазных электророзеток с заземлением или без него, для отдельных электроприборов, работающих при сети с напряжением 380 Вольт, необходимы трехфазные электророзетки. В настоящее время наиболее распространены розеточные блоки из нескольких единиц или блок из розетки и выключателя. Все единицы розеточной группы подключаются только с помощью параллельного соединения, последовательно в блоке подключать нельзя. Из параллельных соединений наиболее популярно подключение розетки шлейфом.

Схема подключения розетки и выключателя: шлейфом, последовательно, параллельно

Давайте рассмотрим, как подсоединить розетку или блок из нескольких единиц. Подключить электророзетки параллельным соединением можно через распаечную (распределительную) коробку или с помощью клемм, это способ еще называется шлейфным соединением. При соединении электророзеток шлейфом, кабель подсоединяется к первой единице блока, а кабель для следующего блока запитывается от последней. Для шлейфового соединения требуется обязательные независимые друг от друга отсоединения розетки. Для этого проводники соединяются с нулевыми проводниками через клеммы или пайки. К первой электророзетке подсоединяется ноль и фаза.

На провод заземления ставится сжим, от которого к каждой из единиц подводится по проводу для заземления. Чтобы подключить второй розеточный блок, нужно от последней единицы первого блока подключить фазу и рабочий ноль, а в сжим – провод заземления.

Теперь рассмотрим подключение обычного одноклавишного выключателя. Для этого фазовый провод подсоединяем к выключателю с помощью зажима, отмеченного английской «L» или стрелкой «наружу», ноль подсоединяем к зажиму со стрелкой «внутрь» или буквой «N». Оба провода надежно прикручиваем. Так как заземление в выключателях не используется, лишний провод обрезаем и изолируем.

Еще один актуальный вопрос: «Как подключить выключатель от розетки»? Для этого лучше использовать блок, состоящий из электророзетки и одного или нескольких выключателей. От распределительной коробки прокладывается новый кабель. По одной жиле кабеля направляется фаза к выключателю, а по другой – рабочий «ноль» к розетке. Остальные жилы проходят на светильники через выключатели.

От распаечной коробки к светильникам прокладываются 3-х жильные провода (ноль, заземление и фаза).

Как подключить двойную розетку и тройную, трехфазную и с тремя проводами (заземлением)

При подсоединении двойного или тройного розеточного блока, питающие провода подключаются к разным токопроводящим пластинкам. Если это отдельные электророзетки, соединяем их с помощью параллельного подключения, например шлейфа, как описывалось выше.

Теперь рассмотрим, как подключить розетку с заземлением (трехфазную). Все трехфазные электророзетки отличаются наличием четырех контактов для трехфазной вилки (четвертый – это заземление или ноль). Подключение розетки с заземлением производится с помощью отдельной четырехжильной электропроводки (три фазы, заземление и ноль), протянутой от электрощита. Провода подсоединяются к аналогичным контактам на электророзетке.

Узнайте больше о подключении розеток

[vc_row][vc_column width=”1/1″] [vc_toggle title=”Почему так редко используется последовательное подключение?” open=”true”]

Если вы задумались о том, как подключить розетки последовательно, то вам следует помнить, что такая схема имеет две неприятные особенности:

• Напряжение в собранной цепи повышается от первой розетки к последующим. А повышение напряжения, в свою очередь, приводит к усилению нагрева розеток и вилок, а так же к лишней нагрузке на электроприборы.
• Так как схема подразумевает запитывание каждой розетки от предыдущей, то порча одной из них приведет к выходу из строя всех идущих после нее.

Последовательное подключение розеток имеет смысл использовать в случаях, когда использоваться эти точки питания будут для маломощных электроприборов – небольших светильников, зарядок телефонов и ноутбуков, фенов и т. д. Для силовых трехфазных розеток на кухне такая схема может быть попросту опасной.

[/vc_toggle] [vc_toggle title=”Чем лучше параллельное подключение?” open=”false”]

Параллельное подключение розеток, в отличие от последовательного, обеспечивает независимость каждой точки питания. Напряжение всегда будет равномерное – сколько бы розеток в цепи не участвовало. А работоспособность каждой отдельно взятой точки питания совершенно не влияет на все остальные. Такая схема наиболее стабильна и безопасна для бытовой техники, а минус имеет один – больший расход проводов.

Параллельное подключение применяется не только на отдельно стоящих розетках, но и в блоках из двух и более штук. Все преимущества такой схемы в этом случае сохраняются. Правда, сам процесс подключения будет более трудоемким и долгим.

[/vc_toggle] [vc_toggle title=”Как подключить выключатель и розетку?” open=”false”]

Схема подключения выключателя и розетки может быть разной. Например, так она будет выглядеть для блока из розетки и выключателя:

1. От распред. коробки до блока тянем трех- или, если заземления не будет, двухжильный кабель. На розетку подключаем фазу, ноль, и землю, если она есть.
2. Далее от розетки фазу зажимаем в клеммы выключателя.
3. От выключателя фазу тянем до светильника и так их подключаем.
4. От распред. коробки к светильникам прокладываем ноль и землю.

И еще одна схема. Она не сложная, и подойдет для выключателя, располагающегося отдельно от розетки:

1. От розетки фаза проводится через выключатель и подключается к светильникам.
2. Ноль и земля для светильников тянутся так же от розетки.

Как видите, схемы разные, но общее правило у них одно: фаза обязательно должна разрываться выключателем.

[/vc_toggle] [vc_toggle title=”Розетка с заземлением: что делать, если проводка двухжильная?” open=”false”]

Подключение розетки с заземлением не составит труда, если проводка в квартире или доме трехжильная. Но вот в строениях, где сеть разводилась много лет назад, проводка, как правило, в две жилы: фаза и ноль. В этом случае проблему можно решить двумя способами:

• На лестничной площадке всегда есть распределительный щиток, с заземлением. Нужно протянуть от него контакт в квартиру, и через шину распределить заземление уже по всей квартире. Использовать лучше провод с медной жилой.
• Выполнение так называемого «зануления». Здесь к клеммам заземляющего контакта подсоединяется ноль. Этот способ стоит использовать только в крайнем случае, так как могут возникнуть проблемы в работе розеток с заземлением.

[/vc_toggle] [vc_toggle title=”Как соединить розетку с проводами?” open=”false”]

В том, как подсоединять провода к розетке, нет ничего сложного. Сначала подготавливаем провод: внешнюю изоляцию снимаем примерно на 10 см, а жилы зачищаем на 1,5 см. Делается это специальным инструментом или любым удобным ножом. С розетки снимаем защитную пластиковую крышку, а затем откручиваем зажимные винты – так, чтобы между их шляпками и основанием зажима было пространство ок. 5 мм. Так же выкручиваем винт и на клемме заземления. Теперь электророзетка готова к подключению. Зачищенные провода – фазу, ноль и землю, по одному вкладываем в свое гнездо и плотно затягиваем винтами.

Есть еще один вариант крепления проводов к розетке. Каждую жилу зачищаем на 2 см и оголенные коны сворачиваем кольцами с таким диаметром, чтобы в них вошли ножки винтов. Каждый винт поочередно откручиваем и вкладываем под него скрученные в кольца концы проводов. Вставляем винт обратно и плотно затягиваем.

Такая сборка надежнее, но времени занимает больше.

[/vc_toggle] [vc_toggle title=”Как подсоединить тройной выключатель?” open=”false”]

Тройная розетка подключается параллельным или последовательным способом, они описаны выше. Тройной выключатель можно подсоединить также двумя способами:

1. От розетки. Ноль и земля на светильники при этом идут от розетки же или от распределительной коробки.
2. От распределительной коробки. Фаза идет на выключатель и подсоединяется к клеммам клавиш. Затем жилы возвращаются в распределительную коробку и оттуда разводятся к светильникам. Ноль и земля идут от коробки на светильники напрямую.

Второй способ предпочтительнее, так как в первом случае, при выходе из строя розетки перестанет работать и выключатель.

[/vc_toggle] [vc_toggle title=”Как подключить двойную розетку, если разводка сделана для одинарной?” open=”false”]

Для работы понадобится двойная розетка с двойным же подрозетником, отрезок трехжильного кабеля (ок.

25 см) и инструменты для резки и зачистки проводов. Подключение производится так:

• В левое гнездо подрозетника вытягиваем провода.
• Отрезаем кусок кабеля, с обоих концов зачищаем жилы.
• Вкладываем кабель в подрозетник так, чтобы его концы выходили из обоих гнезд.
• В левом гнезде скручиваем попарно жилы проводки с жилами кабеля – фаза с фазой, ноль с нолем и т. д.

Далее делаем соединение проводов с розетками, обычным порядком.

[/vc_toggle] [/vc_column][/vc_row]

Розетки и выключатели, схемы подключения и установка розеток

Электрик в доме

17.03.2021

87

Уже трудно найти жилье, где бросается в глаза разложенный по полу телевизионный кабель. Все потому что современный телевизоры получают сигнал через tv розетку. От качества сигнала зависит качество изображения на экране телевизора. Как правильно подключить телевизионный кабель к розетке, чтобы минимизировать помехи …

Электрик в доме

14.03.2021

286

Диммеры широко используются в современном освещении. Данные устройства позволяют регулировать уровень освещения, создавая приятную атмосферу в доме. Подключение диммера не составляет особого труда, но иногда вызывает трудности у новичков. В статье рассмотрим несколько схема подключения регуляторов …

org/Person»> Электрик в доме

13.01.2021

347

Думаю, многие из вас даже не задумывались о таком вопросе, куда должна смотреть клавиша выключателя освещения? Ведь сам выключатель можно установить двумя способами: включение будет вверх или вниз. Как правильно должен включаться свет и есть ли разница как управлять освещением. Основное правило электриков включение …

Электрик в доме

21.08.2020

459

Всем известно, что освещение управляется с помощью выключателей. При подключении выключателя необходимо соблюдать определенную последовательность. Выключатель должен размыкать фазу. Это правильная схема подключения, которая упоминается в 7-м издании ПУЭ. В чем опасность, если выключатель размыкает ноль …

Электрик в доме

19.08.2020

153

У Вас бывали ситуации, когда после работы заходишь в квартиру нажимаешь клавишу выключателя, но свет не загорается. Причем по всем признакам напряжение в доме присутствует. Причин может быть несколько, одна из них неисправность выключателя. Чтобы устранить поломку нужно знать как правильно разобрать выключатель освещения …

org/Person»> Электрик в доме

16.08.2020

363

Для правильного подключения электрической вилки необходимо знать, куда подключать фазный и нулевой провод. Если вилка имеет два контакта (без заземления) расположение фазы и нуля не имеет значения. В данной статье рассмотрим, как правильно разобрать и подключить электровилку, чтобы она долго служила и не повреждалась …

Электрик в доме

28.07.2020

585

Со времен СССР мы привыкли, что уровень напряжение в домашней сети составляет 220 Вольт. Сегодня в паспортных характеристиках современных электроприборов можно увидеть норму напряжения 220 – 240 Вольт. Если замерить мультиметром напряжение в розетке можно увидеть цифры от 210 до 240 Вольт. Какая норма должна быть …

Электрик в доме

18.07.2020

112

Если вы столкнулись с проблемой неисправности розетки необходимо разобраться с причиной. Проблема может быть локальной, когда не работает одна розетка или глобальной когда перестают работать розетки во всей квартире или нескольких комнатах. В первую очередь следует определиться приходит ли напряжение …

org/Person»> Электрик в доме

16.06.2020

366

Надежная электропроводка залог безопасности. Для подключения розеток используют кабели с монолитной жилой. Каким должно быть сечение кабеля для подключения розеток в обычных комнатах и там где сосредоточена мощная техника, например кухня. На что следует обратить внимание при расчете мощности …

Электрик в доме

07.06.2020

369

Удлинители и переноски есть в каждом доме. Их использование не только предоставляет массу неудобств, но и портит интерьер. Чтобы забыть об удлинителях, необходимо рассчитать количество розеток для всей квартиры и их место расположения. Наибольшее количество точек для подключения бытовой техники сосредоточено на …

Электрик в доме

05.04.2020

358

Когда пропадает освещение, мы первым делом грешим на перегорание лампы. Но одной из причин отсутствие освещения может быть неисправность самого выключателя. Как понять что проблема в нем? Его нужно проверить на работоспособность. Сделать это можно несколькими способами. Наиболее простой с использованием отвертки …

org/Person»> Электрик в доме

09.10.2019

634

Все бытовые розетки рассчитаны на напряжение 220 Вольт и силу тока 16 Ампер. Эти параметры соответствуют средней мощности электроприбора включаемого в розетку. Но почему в розетке именно переменный ток, а не постоянный, для некоторых пользователей это загадка. В данной статье попробуем разобраться с этим …

Электрик в доме

20.09.2019

1468

Этап чистового монтажа начинается с установки выключателей и розеток. При подключении розетки многие сталкиваются с дилеммой, куда же подключить фазный провод на правую клемму или на левую. В данной статье мы постараемся разъяснить правильное подключение фазы и есть ли разница в этом вопросе …

Электрик в доме

12.05.2019

576

Покупая ту или иную технику, мы часто сталкиваемся с проблемой ее подключения к сети. Одно дело если мы покупаем переносной предмет, который можно подключить к любой свободной розетке. Дорогие читатели сайте «Электрик в доме» в данной статье мы обсудим установку и подключение розетки для стиральной машинки …

org/Person»> Электрик в доме

06.04.2019

215

При скрытом монтаже электропроводки все розетки и выключатели устанавливаются в подрозетники. Для установки рекомендуется выбирать как можно глубже коробки, так в ней можно оставить больший запас кабеля для подключения розетки. Сам процесс установка розетки в подрозетник не требует каких то …

Электрик в доме

03.04.2019

900

Трудно сегодня представить квартиру или дом без современного телевизора. В отличие от кинескопных собратьев современные модели могут быть толщиной не более 5 см. В связи с этим появилась возможность из размещения не только на подставке или тумбе, но и закрепить на стене или в нише …

Можно ли сделать розетку от выключателя?

Как подключить розетку к выключателю

Жизнедеятельность человека в доме или квартире непременно связана с эксплуатаций бытовой электрической сети. Иногда возникают такие ситуации, когда необходимо перенести элементы электропроводки (выключателя света либо розетки) в другое, более удобное место. В данной публикации пойдёт речь о том, как сделать розетку от выключателя, и можно ли осуществить такие работы не теоретически, а на практике?

Для того чтобы разобраться в этом вопросе, рассмотрим конструктивное исполнение и назначение коммутационных аппаратов.

Выключатель

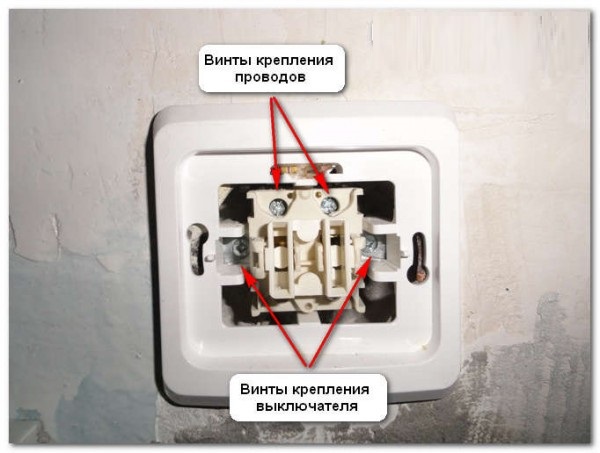

Выключатель состоит из двух контактных групп (вход и выход). Главная его задача замкнуть либо разомкнуть уже готовую электрическую цепь для подачи напряжения на осветительный прибор. Запомните, этот коммутационный аппарат всегда работает только на разрыв фазы, ноль ему не нужен. К выключателю должны подключаться только фазные провода: один от питающей сети (к входящему контакту), второй от светильника (к выходящему контакту).

Розетка

Основной функцией этого аппарата является подача напряжения к потребителям (электроинструмент, бытовая техника). От бытового прибора шнур с вилкой вставляется в розетку, на него поступает напряжение и техника начинает работать. Для подключения розетки обязательно нужны фаза и ноль. Если корпус у техники токопроводящий, то понадобится ещё защитное заземление.

Последствия

Мало-мальски разбирающемуся в электротехнике человеку станет ясно, что вывести розетку от выключателя, не меняя электрического монтажа этих коммутационных аппаратов, нельзя. Любые бытовые приборы будут полноценно работать только на двух потенциалах – фазном и нулевом. А в выключателях имеется только фаза, они никак не могут обеспечить подачу нуля на розетку.

Параллельная схема подключения розетки и выключателя даст нам в итоге такую картину. Каждый раз, как только вы включите в сеть бытовой прибор, ток будет протекать через осветительный прибор и лампочка загорится. Такая схема нежелательна по следующим причинам:

• Одновременно будут работать два потребителя (светильник и бытовой прибор), это может привести к перегреву проводов. А вы знаете, что любой дополнительный нагрев электрической сети – это уже причина для аварийной ситуации.
• Мощные приборы (более 500 ватт) подключать по такой схеме нельзя, так как через лампу в светильнике будет протекать повышенный ток, что повлечёт выход её из работы (перегорит).
• В момент подключения потребителей в сети возможна посадка напряжения. В этом случае могут отключиться другие бытовые приборы, например, холодильник.

Попробуем всё-таки разобраться, какие есть выходы из этой ситуации.

Вместо выключателя

Этот вариант подразумевает установку розетки вместо уже существующего выключателя. Это делается в случае крайней необходимости. Учтите, что при этом полностью не будет освещения в помещении. Такой вариант можно применять в качестве временного. Например, вы делаете ремонт в нежилом ещё помещении и вам необходимо периодически подключать электроинструмент. Если работы производятся исключительно в дневное время, когда достаточно будет естественного освещения, то можно подключить розетку вместо действующего выключателя.

Для этого нужно будет произвести следующие коммутационные действия:

1. Обесточьте помещение (отключите автомат), в котором будете работать, и проверьте отсутствие напряжения.
2. Из подрозетника демонтируйте выключатель и отсоедините провода, которые к нему подходили.
3. В подрозетник установите розетку и теперь к её клеммам надо подсоединить провода от выключателя.
4. Следующий этап работ будет в распределительной коробке, где произведена вся коммутация электропроводки данного помещения. Один провод, отходящий от вновь смонтированной розетки, подключите к фазной жиле питающей сети, второй надо подсоединить к нулевой жиле питающей сети. Два провода, которые из распределительной коробки шли на светильник, необходимо отсоединить и заизолировать.
5. После проведения всех перечисленных работ подайте напряжение на помещение от источника питания (включите автомат) и проверьте правильность запитки розетки. Для этого включите в неё какой-то бытовой прибор, он должен нормально функционировать.

От двойного выключателя

Если в помещении имеется двухклавишный выключатель, можно его не убирать и запитать розетку. Только после такой коммутации выключатель уже будет работать в одноклавишном режиме.

В чём заключается этот способ?

Выведенный на выключатель трёхжильный провод, распределялся по его клеммам следующим образом:

• одна жила на входной контакт;
• две жилы на выходящие контакты.

После коммутации две жилы останутся работать по своему назначению (вход и один выход), а от третьей жилы будет запитанный ноль розетки.

Алгоритм этих переподсоединений будет такой:

1. Обесточьте рабочее место (отключите вводной автомат).
2. Вытяните из подрозетника двухклавишный выключатель.
3. Перед тем как подключить розетку сделайте для неё штробу от места, где смонтирован выключатель, а также подготовьте отверстие под установку.
4. Между двумя отверстиями проложите в штробе двухжильный провод.
5. Подсоедините соответственно две жилы к фазному и нулевому контакту розетки.
6. Следующие действия будут в распределительной коробке. Необходимо от нулевого провода питающей сети отсоединить нулевую жилу, идущую на один из осветительных приборов, заизолировать его, а вместо него подсоединить третью жилу выключателя, от которой теперь будет запитан ноль розетки.
7. Осталось произвести коммутацию в коробке выключателя. Фаза от розетки подсоединяется на входящий контакт, а ноль на выходящий для того светильника, который теперь будет не задействован.

Теперь проверьте работу всей схемы. Подайте напряжение на помещение включением вводного автомата. Нажмите клавишу выключателя, которая осталась рабочей для освещения, светильник должен загореться. Вставьте в розетку штепсельную вилку какого-то бытового прибора, он должен работать. И обязательно запомните, вторую клавишу никогда не трогайте, потому что если вы её нажмёте, то замкнёте между собой ноль и фазу, а это – короткое замыкание.

Мы рассмотрели возможные варианты того, как можно попытаться сделать розетку от выключателя. Учтите, что за подобные работы следует браться человеку с определённым опытом в области электротехники. Перед выполнением работ, сто раз подумайте, нужно ли вам это? Может быть лучше, чтобы каждый коммутационный аппарат работал самостоятельно?

Как провести розетку от выключателя

В процессе эксплуатации жилья очень часто возникает необходимость переноса электротехнических элементов (розеток, выключателей) в более удобные зоны. И если в предыдущих статьях мы уже рассказывали о том, как перенести розетку, то сегодня нам хотелось бы поговорить с читателем о том, как провести розетку от выключателя и вообще возможно ли это?

Технические особенности приборов

Перед тем как отвечать на поставленный вопрос желательно описать технические особенности таких электроприборов как розетки и выключатели.

Итак, функция электрической розетки заключается в том, чтобы обеспечивать подачу электрического ресурса к подключаемым потребителям. Ввиду чего обязательным условием является наличие на клеммах данного электроприбора двух потенциалов: фазы (L) и нуля (N). А в некоторых случаях (при подключении бытовой техники с токопроводящим корпусом) еще и защитного заземления (PE).

Если же говорить о выключателе освещения, то задача данного прибора состоит в том, чтобы замыкать/размыкать уже готовую цепь. Другими словами клеммы выключателя подключены в разрыв электрической цепи (обычно коммутируется фазный проводник) и выводы соединены с одним потенциалом: фазой (L).

Исходя из вышесказанного становится понятным, что провести розетку от выключателя без изменения электрического монтажа не возможно, так как для полноценной работы любого бытового прибора нужны два потенциала: фаза (L) и ноль (N), а на стандартном выключателе имеется только один из них.

Если же параллельно существующему выключателю подключить розетку, то при каждом включении в сеть потребителя, ток будет проходить через лампу (лампа будет светиться). Применять такую схему подключения крайне не желательно ввиду следующих ее ограничений:

• Подключение к такой розетке приборов большой мощности (более 0,5 кВт) будет сопровождаться прохождением повышенного тока через нить накаливания, и лампа будет часто выходить из строя;
• При подключении потребителей будет происходить просадка питающего напряжения (за счет последовательно соединенных потребителей) и некоторые устройства (например, холодильник) вообще не смогут запускаться;
• Одновременная работа двух потребителей может вызвать перегрев проводников и стать причиной возникновения аварийных ситуаций.

Так как же можно решить поставленную задачу?

Вариант №1. Отказ от выключателя

Данный метод сводится к тому, что розетка устанавливается (либо проводится) вместо существующего выключателя. Понятно, что к таким действиям может сподвигнуть лишь крайняя необходимость, так как в таком случае полностью исключается функция освещения. Ввиду перечисленных ограничений указанный вариант может использоваться как временная мера и лишь в технических помещениях (кладовая, подсобка и т. п.).

Сама же реализация метода заключается в следующем:

1. С объекта проведения работ снимается напряжение. Обязательно следует произвести проверку отключения при помощи индикатора напряжения.
2. Выключатель демонтируется из установочной коробки и производится его отключение от электрических проводников.
3. На место выключателя устанавливается электрическая розетка и производится подключение существующих проводников к ее клеммам.
4. Открывается распределительная коробка (в которой скомутированна электроразводка помещения) и производится переподключение проводников таким образом, чтобы на вновь созданную розетку подавались два потенциала: фаза (L) и ноль (N). Тогда как отходящие на лампочку провода следует отключить и заизолировать.

После подачи напряжения, можно пользоваться новой розеткой.

Вариант №2. Подключение розетки от двойного выключателя

В ситуации, когда в помещении используется спаренный (двойной, тройной) выключатель, то провести розетку вполне реально и от выключателя, не убирая его. Единственное ограничение, которое будет в таком случае – это работа выключателя в режиме обычного одноклавишного элемента.

Суть метода сводится к тому, что из трех проводников, которые подведены к выключателю, два остаются работать по назначению, а третий – начинает выполнять роль нулевого проводника для розетки (после соответствующих преобразований в распределительной коробке).

Если же говорить более детально, то все работы производятся по следующему алгоритму:

1. Обестачивается электрическая сеть.
2. Демонтируется двойной выключатель.
3. Делается штроба и подготавливается углубление для установки розетки в заданном месте.
4. От места установки выключателя к месту установки розетки прокладывается электрический кабель.
5. Производится установка розетки, и жилы кабеля подключаются к ее клеммам.
6. В распределительной коробке производятся следующие переподключения: один из отходящих от выключателя проводников соединяется с общим нулевым проводом, а соответствующий ему провод, который уходит на осветительный прибор попросту отключается и изолируется.
7. Для подключения вновь установленной розетке в установочной коробке выключателя производятся следующие подключения: одна жила розеточного кабеля соединяется с нулевым (вновь созданным) проводником, а вторая – с фазным проводом (до выключателя).
8. Выключатель устанавливается на место и к его клеммам подсоединяются два проводника, то есть, по сути, двойной выключатель превращается в обычный (одноклавишный).

После выполнения всех работ подается напряжение и проверяется правильность работы схемы.

Следует отметить, что выполнение всех перечисленных работ требует от исполнителя определенного опыта и предполагает знаний по электротехнике. Вдобавок, проведение розетки от выключателя – это временная мера, которая направлена на то, чтобы без существенных преобразований добиться желаемого результата. Однако, в последствии электрическая разводка должна быть приведена к стандартному виду. А о том, как это сделать рекомендуем вам прочитать в следующем материале.

О том как выполнить электроподключение можно узнать из следующего видео:

Если Вам понравился материал буду благодарен, если порекомендуете его друзьям или оставите полезный комментарий.

Розетки и выключатели

Розетки и выключатели Вы здесь: Главная | Розетки и выключатели

Подробности

Опубликовано: 01 Май 2020

Просмотров: 5369

В последнее время все чаще встречается, что люди хотят что-то автоматизировать в электроснабжении своей квартиры или в своем частном доме. Постепенно на первое место выходят удобство управлением нагрузкой и экономия электроэнергии. Например, датчик движения автоматизирует и упрощает управление освещением. С ним не нужно в темноте искать выключатели и нажимать клавиши. Работа светильников, только в момент присутствия человека, позволяет экономить электроэнергию. В данной статье я расскажу о решении и дам схему управления светильниками для одной частой и не стандартной ситуации. Она возникает в частном доме, даче, коттедже и т.д., так как здесь есть место для въезда личного автомобиля во двор, на парковку или в гараж. В темное время суток нужно сначала освещать двор фарами, а потом приходится выходить из автомобиля и идти включать свет. Это не удобно. Поэтому…

Подробности

Опубликовано: 30 Октябрь 2016

Просмотров: 21821

Сегодня люди уже не хотят видеть на полу, лежащие вдоль плинтусов, телевизионные кабели и кабели для интернета. Это портит вид, их грызут домашние любимцы и просто можно о них споткнуться. Поэтому при капитальном ремонте или в новостройках все подобные кабели прячутся в стены, в стяжку пола или за потолками. Для них делаются штрабы и потом все кабели оказываются под слоем штукатурки. Так вот, этой работой занимаются электрики. Ну их же работа связана с проводами )))

Подробности

Опубликовано: 06 Октябрь 2016

Просмотров: 6120

Установка подрозетников в гипсокартон является вполне простым делом. Но, если вы монтируете их впервые, то в ходе работы начинают возникать разные вопросы. Например, на каком расстоянии будут находиться центры соседних подрозетников, как их установить на место, когда лапки мешают, чем высверлить отверстия и так далее. Здесь я попробую ответить на все эти вопросы и описать разные хитрости при монтаже подрозетников в гипсокартон. Также будет много фотографий описывающих каждый шаг работы.

Подробности

Опубликовано: 03 Август 2016

Просмотров: 23335

Для тех кто впервые сталкивается с установкой розеток большой трудностью становиться укладка кабеля (жил) в подрозетнике. С первого взгляда вроде это очень простая операция, но на самом деле она создает много трудностей. Очень часто жилы кабеля не помещаются, не хотят сгибаться так как нужно, мешают самой розетке вставать на место и т.д. Особенно это актуально когда розетки подключают шлейфом, то есть кабель приходит в первую розетку, от нее идет перемычка на вторую и т. д.

Меня уже несколько раз просили читатели сайта показать как это делаю я. В этой статье как раз я выполняю их просьбу, то есть показываю весь процесс укладки кабеля в подрозетнике. Получилась небольшая фото инструкция.

Подробности

Опубликовано: 15 Июль 2016

Просмотров: 12817

Очень часто клиенты спрашивают у нас какие выбрать им установочные изделия, то есть сами розетки, выключатели и т.д. У всех вкусы разные и поэтому что-то конкретное предложить бывает очень сложно. Приходится клиентов направлять в специализированные магазины, где на стендах представлены розетки и выключатели разнообразных серий и производителей. Пощелкав клавишами и пересмотрев несколько вариантов на месте, люди уже спокойно выбирают понравившиеся модели.

Сегодня установочные изделия выпускаются разнообразного дизайна, цвета и соответственно имеют разную стоимость. В данной статье хочу показать серию Unica от Schneider Electric. Это красивая и вполне надежная продукция. Также они достаточно легко монтируются на места, что очень нравится мне как электрику.

Ниже вы увидите фотографии серии Unica от Schneider Electric во время их монтажа…

Подробности

Опубликовано: 14 Июль 2016

Просмотров: 41107

Подключение розеток шлейфом, то есть последовательное соединение, можно встретить практически везде. Это самый распространенный способ их подключения. Так требуется меньше кабеля и уменьшаются трудозатраты. Кто-то считает соединение розеток шлейфом не допустимым, так как будет разрываться нулевой защитный проводник, что запрещено ПУЭ. Хотя большинство электриков на нормативные документы не обращают особого внимания и подключают розетки последовательно с помощью перемычек из жил кабеля.

Мы стараемся придерживаться требований ПУЭ и ниже я хочу рассказать и показать как это делаем мы.

Подробности

Опубликовано: 17 Ноябрь 2015

Просмотров: 14104

Сегодня проходные выключатели пользуются большим спросом, так как создают определенные удобства в управлении освещением. Они позволяют включать и выключать свет в помещении из разных мест. Внешним видом они похожи на обычные выключатели, но существенно отличается их схема подключения. Данная статья поможет вам самостоятельно подключить проходной выключатель у себя дома. Здесь вы найдете подробные схемы, разные варианты прокладки проводов и соответствующие рекомендации.

Подробности

Опубликовано: 03 Ноябрь 2015

Просмотров: 18758

Вопрос от Владимира: Добрый день Александр!! Очень интересный материал и всё доходчиво. Я прошу вашего совета, как быть, когда фаза в двух проводах?? Сегодня сломался старый выключатель практически такой, как на вашей схеме, но только не было подключения к розетке. Кухня, туалет, ванна. Идёт фаза ноль на кухню, отдельно туалет ванная. Дом старый, хрущёвка. И выключателю много лет. Так вот, стал проверять, как обычно фазу и ноль. На двух верхних выключателях (туалет, ванная трёхжильный провод и две фазы и ноль). Хочу заменить выключатель тоже на трёхклавишный,но не могу понять, как их соединить. Если не понятно моё объяснение могу выслать фото.

Подробности

Опубликовано: 08 Сентябрь 2015

Просмотров: 11530

Уважаемые читатели сайта «Сам себе электрик», здесь хочу рассказать вам как подключить выключатель без применения распределительной коробки. В данном варианте схемы будут присутствовать соединения проводов, но они будут находиться в самой коробке выключателя. Этот способ имеет право на жизнь и он позволяет сэкономить трудозатраты на сверлении стен коронкой. Ниже вы найдете наглядные фотографии снабженные необходимыми пояснениями, которые помогут вам понять и самим реализовать данную схему подключения выключателя без распределительной коробки.

Подробности

Опубликовано: 07 Июль 2015

Просмотров: 7942

Замена розетки не такая и редкость для обычного дома. Периодически их приходится менять по разным причинам. В этом ничего сложного нет, и поэтому сделать это сможет каждый. Только не забудьте перед подобными работами отключать электричество в доме.

Недавно я писал про одну розетку с самодельной крышкой из оргстекла, которой уже больше двадцати лет. На выходных был там в гостях и решил заменить ее. Старый подрозетник тут металлический и прямоугольной формы, поэтому пришлось немного поискать розетку, которая смогла бы подойти сюда. Для этого я купил новую розетку серии Zunis от фирмы Anam-Legrand.

Читать обязательно!

• Выбор автоматического выключателя по номиналу

  Вот здесь нужно быть очень внимательным. Неправильный выбор автоматического выключателя по номиналу может привести к возгоранию проводки или автомат будет срабатывать на отключение по пять раз…

• Правильный расчет сечения кабеля

  Кабели и провода играют одну из самых важных ролей в электропитании вашего дома. Не правильный выбор сечения может привести к перегреву изоляции, ее пробою, короткому замыканию и к серьезным п…

Друзья, уважайте чужой труд и при копировании материалов, пожалуйста, ставьте открытую ссылку на источник sam-sebe-electric.ru, а то свет отключу… |

Самостоятельный монтаж электрических розеток и выключателей в доме

Содержание:

1. Требования и рекомендации при установке электрических выключателей и розеток

2. Необходимые инструменты и оборудование

3. Монтаж и подключение электрической розетки или выключателя

 • Как самостоятельно установить электрический выключатель или розетку со скрытой проводкой

 • Как самостоятельно подключить электрические розетки и выключатели с внешней проводкой

 • Замена старой электрической розетки или выключателя

4. Рекомендации по выполнению проводки к местам установки нового электромонтажного оборудования

Если вы читаете эту статью, значит, вас заинтересовало, как можно самостоятельно, без привлечения профессионального электрика, либо установить и подключить новые электрические выключатели и розетки, либо выполнить замену старых на более современные и качественные приборы. О типах электрических розеток и выключателей, а также о том, как их правильно подобрать для установки в том или ином помещении вашего жилища, я рассказывал в статье «Как правильно сделать самостоятельный выбор розеток и выключателей». Так что в этой статье расскажу только о том, как правильно и безопасно выполнить установку электрических выключателей и розеток, а также их подключение к электрической сети.

Для начала давайте поговорим о требованиях, которые должны быть обязательно соблюдены при монтаже розеток или выключателей.

Требования и рекомендации при установке электрических выключателей и розеток

Согласно действующим нормативным документам по электробезопасности, как розетки, так и выключатели освещения обязательно должны устанавливаться таким образом, чтобы расстояние между ними или другим электромонтажным оборудованием, установленном в данном помещении, должно составлять 50 см и более.

При этом высота установки розетки или выключателя от уровня пола не регламентируется и выбирается вами, исходя лишь из соображений эстетики и удобства пользования. В последнее время розетки все чаще устанавливают так же, как и в Европе – на высоте не более 40 см от уровня пола, а вот выключатели освещения европейцы устанавливают на высоте не более 1 м, поскольку так выключателем смогут пользоваться даже маленькие дети!

Однако в кухне устанавливать розетки необходимо на уровне 1 м от пола и выше, чтобы после расстановки мебели они не оказались в недоступных для использования местах, поскольку могут закрываться шкафами гарнитура. При этом для кухни, ванной комнаты и любого другого помещения с повышенной влажностью воздуха обязательно подключайте розетки и выключатели освещения только с подсоединением их к заземляющему проводу или через УЗО (о том, почему это жизненно важно для вашей безопасности, я рассказывал в своем материале «Подключение однофазного УЗО своими руками»). При этом важно помнить, что если ваше помещение с повышенной влажностью имеет площадь менее 8 метров квадратных, то в нем установка электрических розеток и выключателей категорически запрещена! Для помещений подобного типа с площадью, превышающей данный норматив, необходимо соблюдать следующее требование: любое электромонтажное оборудование может быть установлено от ванны, душевой кабины или раковины (кухонной мойки) на расстоянии от 60 см и более!

Кстати, для помещений с повышенной влажностью рекомендуется монтаж электрических розеток, которые имеют специальную пыле- и влагозащиту.

И самое главное требование – любые работы с токоведущими проводами электросети (а именно с ними приходится работать при подключении розеток и выключателей) должны производиться при обесточенной электрической цепи вашего дома (квартиры). Для этого нужно не только выключить общий рубильник, обесточивающий электрическую сеть, но и вывесить предупреждающую табличку «Не включать! Работают люди!», чтобы кто-нибудь не привел рубильник в рабочее положение, подав электрический ток в цепь.

Теперь о том, какой инструмент вам понадобится для выполнения монтажных работ.

Необходимые инструменты и оборудование

Установка электрического выключателя или розеток потребует от вас наличия нехитрого набора инструментов, в который входит:

• отвертка-индикатор, с помощью которой вы сможете убедиться об отсутствии тока в проводах проводки;

• крестообразная и плоская отвертки (либо та, либо та понадобится в зависимости от головок крепежа);

• электрическая дрель со сверлом по бетону (по дереву) при установке розетки или выключателя на поверхности стены или с насадкой-коронкой по бетону/дереву для изготовления отверстия в стене под подрозетник диаметром 74 мм;

• молоток;

• бокорезы.

Кроме того, необходимо приобрести:

• дюбели пластиковые с саморезами для фиксации на стене площадки/ монтажной коробки под розетку или выключатель;

• специальные подкладки-площадки для установки розетки или выключателя с внешней проводкой. Они продаются, как для одинарной, так и для двойной розетки;

• подрозетники (монтажные коробки) для установки розеток или выключателей, скрытых в стене;

• непосредственно электрические розетки и выключатели освещения.

Монтаж и подключение электрической розетки или выключателя

Давайте поговорим о том, как выполнить монтаж электрооборудования подобного типа впервые, поскольку замена строго оборудования (розетки или выключателя) на новое выполнить проще, чем установить новую розетку (выключатель).

Для начала необходимо выполнить прокладку проводки к месту расположения новой розетки или выключателя. Однако, как это делается, вы сможете прочитать в другой статье «Как выполнить монтаж электропроводки в доме». Затем производите выравнивание стен одним из выбранных вами способов. После этого можно приступать к установке розеток/выключателей. Рассмотрим, как выполняется монтаж такого электрооборудования двух различных типов.

1. Как самостоятельно установить электрический выключатель или розетку со скрытой проводкой

Обычно, как это было отмечено немного ранее, возможность установить новые розетки или выключатели со скрытой проводкой появляется после укладки керамической плитки на стену, отделки стен гипсокартоном или различными декоративными панелями (ПВХ или МДФ), поскольку в этом вы легко сможете выполнить скрытую проводку. После установки декоративной отделки стен провода выводятся через нее наружу (через обычное отверстие, выполненное с помощью электродрели со сверлом). Концы торчащих проводов должны быть обязательно заизолированы с помощью специальной пластиковой ленты. Перед началом работ по монтажу нового электрооборудования, как уже говорилось выше, обязательно обесточьте всю электрическую цепь в доме. После чего, используя отвертку-индикатор, убедитесь в абсолютном отсутствии напряжения на проводах, с которыми вы будете работать (при поочередном касании жалом отвертки к оголенным концам проводов лампочка в отвертке не должна загораться).

С помощью электрической дрели и насадки-коронки (по бетону или по дереву, что зависит от материала, в котором необходимо выполнить отверстие) в месте выхода электрических проводов выполняете углубление под монтажную коробку. Если подрозетник устанавливается в жестком материале (в бетоне или в кафельной плитке), то он будет сидеть в углублении достаточно жестко и не потребует дополнительной фиксации в стене. Хотя с помощью электродрели и сверла по бетону можно предварительно (перед установкой монтажной коробки в стену) выполнить по центру углубления отверстие под пластиковый дюбель. После этого в отверстие устанавливается пластиковый дюбель, затем – монтажная коробка, которая закрепляется в стене с помощью самореза, вкручиваемого до упора в пластиковый дюбель. Только учтите, что при установке подрозетника в гипсокартон необходимо использовать специальные монтажные коробки под гипсокартон.





После установки монтажной коробки необходимо подключить провода к розетке или выключателю. Делается это довольно просто. Для начала необходимо с помощью бокорезов снять с небольших участков проводов (около 5 мм) изоляцию. После этого снимите декоративную панель с розетки/ выключателя. Теперь приступайте к подключению проводов.

В зависимости от производителя (отечественный или зарубежный) различается способ подключения проводов. Так, в импортных приборах такого типа подключение электрической розетки/выключателя осуществляется с помощью либо винтовых зажимов (таких же, как и в клеммной колодке), либо с помощью зажимов с подпружинной пластиной (без винтов). Отечественные же производители выпускают электрические выключатели и розетки, в которых провода зажимаются винтом с квадратной шайбой, которая прижимает конец токоведущего провода к контактной пластине.

После подключения проводов розетка или выключатель устанавливается в монтажную коробку и вращением распорных винтов, расположенных по одному с каждой стороны розетки/выключателя, закрепляете ваше электрическое оборудование в подрозетнике. На заключительном этапе остается лишь установить на место декоративную панель, после чего в электрическую цепь подается ток (рубильник на электрощитке переводится в рабочее положение) и проверяется работоспособность розетки путем включения в нее какого-либо электроприбора, а выключателя – включением соответствующего осветительного прибора.

2. Как самостоятельно подключить электрические розетки и выключатели с внешней проводкой

Новые выключатели и розетки такого типа можно устанавливать, когда вы только захотите. И подготовка к их установке (прокладка электропроводки к месту установки оборудования) ничем не отличается от подобной процедуры при установке розеток/выключателей для скрытой проводки. Однако прибегают к такому методу установки только в том случае, когда нет никакой возможности выполнить скрытую проводку, например, на деревянных стенах или на бетонных стенах, оклеенных обоями. Выглядит такая проводка не очень эстетично, поэтому ее нужно закрывать пластиковыми декоративными каналами.

Далее порядок установки розетки/выключателя будет следующий:

• обязательно обесточьте электрическую цепь дома, отключив рубильник на распределительном электрощитке;

• если монтаж осуществляется на бетонной стене, то с помощью дрели и сверла необходимо выполнить в месте установки электрооборудования отверстия под пластиковые дюбели;

• в готовые отверстия в стене вставьте пластиковые дюбели (если необходимо, то используйте для их установки молоток);

• с помощью саморезов, вкручивая их в дюбели, закрепите на стене площадку нужного размера (поменьше, если розетка одинарная, и побольше, если розетка двойная);

• снимите декоративную панель с розетки/выключателя;

• подключите розетку/выключатель к проводам, как это было описано в п. 1;

• закрепите розетку с помощью саморезов на пластиковой площадке, зафиксированной на стене;

• установите на место декоративную панель;

• запитайте электрическую цепь дома, вернув рубильник на электрощитке в рабочее положение, и проверьте работоспособность только что установленного электромонтажного оборудования.

Как видите, все достаточно просто. Только обязательно нужно соблюдать правила техники безопасности.

Замена старой электрической розетки или выключателя происходит еще проще, ведь в данном случае у вас уже имеется готовая проводка, а также место под установку нового электромонтажного оборудования.

В данном случае необходимо:

• обесточить электрическую цепь дома, отключив рубильник на распределительном электрощитке;

• снять декоративную панель со старой розетки/выключателя;

• выкрутив распорные винты, вынуть розетку/выключатель из монтажной коробки (если это розетка/выключатель для скрытой проводки);

• выкрутив крепежные винты, отсоединить розетку от монтажной площадки-прокладки, закрепленной на стене (если это розетка/выключатель для наружной проводки);

• отсоединить электрические провода от клеммных зажимов розетки/выключателя;

• заменить старую монтажную коробку/площадку (если это необходимо) новой;

• снять декоративную панель с новой розетки/выключателя;

• подсоединить провода к клеммным зажимам;

• установить розетку/выключатель в монтажную коробку/на площадку, выполнив ее фиксацию с помощью распорных/крепежных винтов;

• установить на место декоративную панель;

• запитать электрическую цепь дома, вернув рубильник на электрощитке в рабочее положение, и проверить работоспособность только что установленного электромонтажного оборудования.

В заключение хочу дать несколько рекомендаций о выполнении новой электрической проводки для подключения электромонтажного оборудования.

Рекомендации по выполнению проводки к местам установки нового электромонтажного оборудования





Учтите, что:

• если вы хотите установить новую электрическую розетку, то к ней необходимо проложить либо 2 провода (ноль и фазу), либо 3 провода (ноль, фазу и заземление);

• если вы хотите выполнить установку и подключение нового электрического выключателя, то к месту его монтажа необходимо протянуть только один (фазный) провод, который будет проходить от распределительной коробки до осветительного прибора. При этом в месте установки выключателя данный провод необходимо разрезать с помощью бокорезов и подсоединить к клеммным зажимам. При необходимости включения освещения в помещении вы с помощью выключателя сможете замкнуть разорванный фазный провод, подав, таким образом, электрический ток в цепь;

• если же вы хотите установить двойной выключатель, то к нему необходимо протянуть от распределительной коробки один фазный провод, а от него – два идущих, например, к люстре, с разрывом проводов в месте монтажа данного электромонтажного оборудования.

Вот и все! Постоянно помните о технике безопасности при работе с электрическим оборудованием, следуйте моим рекомендациям и у вас все получится идеально! Удачи в ремонте!

Как правильно подключить розетку?

Установка розеток

Способ установки розетки зависит от типа проводки, которых существует всего два:

1. Открытый

2. Скрытый

В случае установки розетки для скрытой проводки, в стене продалбливается отверстие, устанавливается подрозетник, в которую затем устраивается сама розетка.

При установке розетки для открытой проводки, процесс становится гораздо проще, так как розетка устанавливается непосредственно на стену. Для старых моделей розеток может понадобиться деревянная накладка для увеличения безопасности их эксплуатации, а современные розетки не нуждаются и в этом.

Как правильно установить и подключить розетку?

Первое, что нужно сделать перед установкой, это правильно выбрать месторасположение будущей электрической точки.

В зависимости от того, в каких помещениях устраиваются розетки, должны быть выдержаны определенные расстояния:

• В жилых комнатах — на расстоянии 20-30 см от пола

• В квартирах, в которых присутствуют дети — выше их роста или же следует использовать специальные накладки

• В кухнях — на расстоянии 1.3 метра от пола

• От газовых труб и электроприборов — на расстоянии не менее 50 см

• В ванных и душевых — 1 м от пола

• Еще некоторые правила вы найдете на картинке ниже

Разобравшись с местом установки, можно начинать подготавливать место в стене для монтажа розетки.

Подготовка отверстия под розетку

Для того чтобы устроить розетку в бетонной стене понадобится:

• Перфоратор

• Алмазная коронка

• Молоток

• Зубило

• Установочная коробка

• Штукатурный раствор

В случае если розетка будет устанавливаться в гипсокартонную перегородку, то можно вместо перфоратора использовать обычную дрель и коронку, приспособленную специально для гипсокартона.

В данном случае будет рассмотрена установка розетки в бетонную стену. Для того чтобы устроить в такой стене отверстие, нужно сначала сделать разметку. Для этого берется подрозетник, карандашом обводятся его контуры, и к нему уже прикладывается коронка.

После этого отверстие прорезается на необходимую глубину, равную размерам подрозетника, и при помощи зубила и молотка камень выбивается и вынимается из углубления.

Затем от готового отверстия продалбливается штроба под проводку. В подрозетнике может быть предусмотрено отверстие для ввода кабеля, а может и нет, и тогда его придется выломать самостоятельно.

После подготовки штробы, можно прокладывать в нее кабель и устанавливать подрозетник, для этого отверстие обязательно очищается от мусора, мелких камушков и пыли. Затем наносится грунтовка и укладывается штукатурный раствор, который позволит надежно закрепить установочный короб.

Когда коробка будет установлена в отверстие, по краю ее также нужно будет обмазать штукатуркой.

Подключение розетки

После того как штукатурный раствор высохнет и будет отшлифован, можно подключать провода к розетке. Для того чтобы сделать это правильно, нужно разобраться в ее устройстве.

На колодке розетки можно увидеть 3 контакта: 2 из них предназначены для подключения фазы и ноля, а третий — для заземления.

Подключаются они вот по такой схеме:

Важно! Перед тем, как начинать подключать провода, нужно обязательно обесточить квартиру. Проверить отсутствие напряжения в розетке можно при помощи специального прибора — мультиметра.

Разобравшись с тем, куда какой провод будет подключаться, нужно зачистить концы проводов и подсоединить их к контактам розетки. Подключение производится при помощи пружинного или винтового зажима. После этого можно скрутить излишки проводов и аккуратно уложить их в коробе.

Завершающий этап

После подключения остается только прикрепить колодку к стене и завершить процесс. Колодка крепится либо при помощи винтов, либо при помощи шурупов. А после прикрепления розетки, нужно установить пластиковую накладку, все — установка розетки завершена.

Установка розетки с выключателем

Розетка, совмещенная в выключателем в одном блоке — это довольно распространенная конструкция.

Вот так она выглядит:

Такое устройство чаще всего устраивается около ванной комнаты или туалета, что делает более удобным управление источниками света в этих двух помещениях .

Для подключения розетки с выключателем нужно 5 проводов: фаза, ноль, заземление и 2 провода, которые подключаются к 2-м лампочкам.

Схема подключения такова:

Заземление и нулевой проводник подключаются к розетке, а вот фаза перемычкой подключается и к розетке, и к выключателю.

Остаются еще 2 провода, которые соединяются с двумя источниками света в комнатах.

В итоге получается, что в розетке находится все три проводника, а на выключателе (на нижнем контакте) — фаза. При нажатии клавиш, фаза перейдет на верхний контакт, и, соответственно, лампа загорится.

Нулевой и заземляющий проводник, необходимые для нормальной работы светильников, проводятся из распределительной коробки точно так же, как и при подключении розетки.

Если блок состоит из розетки и одноклавишного выключателя, то схема подключения отличается только отсутствием одного из верхних контактов.

Следуя инструкциям, подключить розетку одинарную или розетку с выключателем, будет достаточно просто. Однако важно соблюдать все правила безопасности при устройстве электрических точек. При отсутствии необходимых навыков и понимания вопроса, лучше воспользоваться услугами электрика.

Для выяснения деталей процесса и визуализации всего сказанного, можно посмотреть видео по правильной установке розеток:

Больше информации

Задать вопрос

Розетки и переключатели | Традиционные, современные и сделанные на заказ розетки и выключатели для вашего дома, офиса или гостиницы

Lightwave может предложить
Скидка 15% на диммеры, розетки, реле и стартовые комплекты

Быстрый поиск — Популярные варианты отделки и стили

Отделка Античная латуньЧерныйМедьСтарая бронзаПолированная латуньПолированный хромПолированная медьСатиновый хромСатиновый никельНержавеющая стальБелый

Продукция Напольная розеткаИнтеллектуальный диммер (2-х полосный) Светодиодный диммерПереключатель светаПодъемная розетка с зарядкой от USBПереключатель с переключателемРазъем

Выбирайте из широкого ассортимента выключателей света, одинарных и двойных розеток, диммеров, антенных розеток, телефонных розеток, ответвлений с предохранителями и многого другого. Просто начните с выбора отделки …

Нужны большие розетки и переключатели?

Наш ассортимент розеток и выключателей большого размера идеально подходит, когда вам нужно еще немного. От 95 мм и выше. Просто заменяет стандартную фурнитуру, поэтому никаких специальных работ не требуется.

Посмотреть все розетки и переключатели большого диапазона>

Серия розеток и переключателей Studio

Характерная ромбовидная накатка на элементах управления, отделка цельной металлической деталью в виде монет на винтах делают переключатели и диммеры Studio изысканным выбором для вашего дома и офиса.

Узнайте больше о The Studio Range.

Розетки и переключатели квадратные безвинтовые

Гладкая, чистая конструкция с четкими квадратными углами и низким профилем делает линейку розеток и выключателей Screwless Square одной из самых умных на рынке. Они просто потрясающе выглядят.

См. Линейку безвинтовых квадратов.

Сделайте электричество в вашем доме умным

Интеллектуально управляйте всем освещением, штепсельными розетками и отоплением в вашем доме с помощью Lightwave RF.

Узнайте о преимуществах умного дома Lightwave и преимуществах использования Lightwave.

Работает с

См. Розетки и диммеры серии Lightwave Smart.

Другие идеи отделки розеток и выключателей

Не ограничивайтесь полированным хромом или латунью, вдохновитесь некоторыми из наших красивых отделок, представленных ниже — просто нажмите на образец, чтобы увидеть стили розеток и переключателей в этой отделке.

Бронза — некоторые из наших красивых и тонких бронзовых отделок розетки и выключателя

Pewter & Old Metals — красота металла и идеальное решение для старинной собственности.

Coppers — потрясающая медь с современной и традиционной отделкой

Необычная отделка — добавить немного другой

Розетки напольные

Подберите напольные розетки, соответствующие вашему стилю интерьера, с 16 вариантами отделки на выбор. Не удалось найти совпадение, значит, у нас есть версия для покраски, поэтому вы можете точно подобрать краску в своей комнате.

Кроме того, теперь у нас также есть розетки для пола, которые можно вставить в розетку, а крышка закрывается ровно, оставляя выход кабеля.Или выберите из нашего ассортимента деревянного шпона, который будет гармонировать с вашим деревянным полом.

Посмотреть линейки розеток>

Ретро индустриальный

Традиционно отлитые, эти розетки и выключатели отражают современность прошлого как дань ретрофутуризму.

Изготовлены вручную из переработанных металлов, каждый из которых сам по себе является произведением искусства. Очень стимпанк.

Посмотреть ретро-индустриальные диапазоны>

RetroTouch, определяемый дизайном

Розетки и выключатели

RetroTouch идеально подходят для тех, кто ищет доступный и стильный способ отделки дома, офиса или гостиницы.Они современные, изысканные, британский дизайн и придают особый шарм завершению дизайнерского образа интерьера.

Уникальный дизайн выключателей света умело сочетает в себе новейшие технологии с тщательно продуманным внешним видом. Каждый блок оснащен стеклянными панелями различных привлекательных дизайнов, которые подходят как для современного, ультрасовременного, так и для классического интерьера. Узнайте больше и посмотрите полный ассортимент>

Привести форму!

Ищете что-то немного другое? Не ищите ничего, кроме нашего ассортимента розеток и выключателей определенной формы.Эти культовые тарелки доступны в форме круглого диска или овальной формы и доступны в 6 различных вариантах отделки.

Уникальная форма этих тарелок, несомненно, привлечет внимание и создаст креативную формулировку для улучшения вашего интерьера. Эти фасонные пластины подходят к существующей настенной коробке, поэтому их легко и быстро установить.

Диапазон форм просмотра.

Не в Великобритании?

Если вам нужны розетки и выключатели стандарта Великобритании и вы не живете в Великобритании, мы можем помочь.

Все, что вам нужно сделать, это связаться — по электронной почте, в чате или по телефону — и мы будем рады помочь вам найти идеальные розетки и выключатели.

Клиенты выбирают розетки и переключатели в Дубае, на Мальте, на Карибах, на Кипре, в Бахрейне, Малайзии и других странах.

Почему розетки и переключатели?

• Выберите из более чем 80000 розеток и выключателей
• Традиционный и современный дизайн
• Множество уникальных дизайнов пластин на выбор
• Изготовлено в соответствии с высшими стандартами Великобритании
• Износостойкая, долговечная, превосходная отделка
• Лаки на основе полимеров для длительной защиты
• Каждый продукт собран вручную и упакован в индивидуальную коробку
• Более 98% нашей продукции разрабатываются и производятся в Великобритании

Используйте меню выше, чтобы выбрать отделку от популярных хромированных и латунных материалов до розеток и переключателей в диапазонах бронзы, черного, белого, деревянного, двойного и прозрачного акрила.

Создайте свою собственную плату расширения: 13 шагов (с изображениями)

Введение: сделайте свою собственную плату расширения

Здесь представлены инструкции по созданию вашей собственной платы расширения. Плата расширения используется во многих целях для удлинения линии электросети. Но необходимо иметь правильные знания о проводке в плате. В этой пошаговой инструкции я покажу вам проводку на плате расширения.

Добавить TipAsk QuestionDownload

Шаг 1: Материалы

1.Коммутатор

2. Вилка

3. Розетка

4. Удлинитель

5. Плата с винтами

Добавить TipAsk QuestionDownload

Шаг 2: Вилка

Теперь мы подключим провода к вилке. Для этого внимательно прочтите названия контактов на вилке, то есть L, N, заземление.

Мы подключим красный провод к L, черный провод к N и зеленый провод к точке заземления.

Добавить TipAsk QuestionDownload

Шаг 3: Открыть

Прежде всего откройте вилку и выньте три провода из толстого пояса.

Теперь вы увидите три цветных провода, и мы будем выполнять проводку на основе цветового кода, определенного ранее.

Добавить TipAsk QuestionDownload

Шаг 4: Подключение

Теперь подключите вилку.

L-красный провод

N-черный провод

Заземление-зеленый провод

Добавить TipAsk QuestionDownload

Шаг 5: Затяните

Теперь затяните болты и закройте вилку.

Добавить TipAsk QuestionDownload

Шаг 6: Plug Complete

Теперь вилка готова и пришло время подключить плату.

Добавить TipAsk QuestionDownload

Шаг 7: Плата

Теперь мы перейдем к подключению платы. Будем подключать через один выключатель и розетку.

Добавить TipAsk QuestionDownload

Шаг 8: Снова откройте

Выньте три цветных провода с другой стороны пояса и откройте плату, чтобы подключить его.

Добавить TipAsk QuestionDownload

Шаг 9: Подключение-1

Подключите провод от переключателя к L штепсельной розетки.

Добавить TipAsk QuestionDownload

Шаг 10: Подключение-2

Теперь подключите красный провод к другому разъему коммутатора

Добавьте TipAsk QuestionDownload

Шаг 11: Подключение-3

Подключите черный провод к N штифт вилки Socket.

Добавить TipAsk QuestionDownload

Шаг 12: Wiring-4

Теперь подключите зеленый провод к клемме заземления розетки. Теперь закройте доску и облажайтесь.

Добавить TipAsk QuestionDownload

Шаг 13: Расширение готово

Теперь ваше расширение готово для питания вашей бытовой техники.

Надеюсь, вам понравилось, и это оказалось очень легко ….

Добавить TipAsk QuestionDownload

4 человека сделали этот проект!

Вы сделали этот проект? Поделитесь с нами!

Я сделал это! Рекомендации

Как подключить коммутатор TP-Link Smart Plug к моей домашней сети через Kasa?

Интеллектуальными устройствами TP-Link можно управлять с помощью Kasa App локально и удаленно. Таким образом, мы можем легко сделать дом умным. В этой статье рассказывается, как подключить интеллектуальную розетку / коммутатор TP-Link к домашней сети.

Примечание. Если у вас устройство Apple IOS 14 или более поздней версии, сначала включите «Локальную сеть», следуя FAQ

.

Прежде чем мы начнем:

1. Загрузите Kasa Smart из App Store или Google Play и установите его на свой смартфон.

2. Подключите смартфон к домашней сети Wi-Fi (только 2,4 ГГц).

3. Вставьте умную розетку в розетку.

Вот, например, HS100.

Шаги по настройке TP-Link Smart Plug через приложение Kasa.

1. Откройте приложение Kasa и войдите в свою облачную учетную запись.

a.Если у вас нет учетной записи, зарегистрируйтесь с ней, см. Как создать облачную учетную запись TP-Link на Kasa?

б. Войдите в приложение Kasa под своей облачной учетной записью.

2. Добавьте Smart Plug в приложение kasa. Коснитесь «+» и « Добавить устройство» , затем щелкните «Умная розетка» и выберите значок в соответствии с номером вашей модели.

3. Следуйте инструкциям в приложении Kasa, чтобы включить HS100, дождитесь, пока индикатор Wi-Fi не замигает оранжевым и зеленым.

Если индикатор не мигает оранжевым и зеленым, выполните сброс HS100 в соответствии с UG / QIG.

4. Подключите телефон к Smart Plug Wi-Fi. На этом шаге есть разница между телефоном Android и iOS.

Для Android: Kasa автоматически выполнит поиск Kasa Cam, это займет около минуты.

Если на этом этапе у вас возникли проблемы, перейдите в «Настройки» -> «Wi-Fi» на своем смартфоне и вручную подключитесь к сети Wi-Fi HS100 (как и в iOS).

Для iOS : вам необходимо подключиться к сети Wi-Fi HS100 вручную, перейдите в Настройки-> Wi-Fi на вашем смартфоне и подключитесь к сети Wi-Fi HS100 (которая называется TP-LINK_Smart Plug_XXXX) и затем вернитесь в приложение Kasa, чтобы продолжить процесс установки.

5. Подключите умную розетку к домашней сети.Здесь мы выбираем «Deco M5» в качестве домашней беспроводной сети. Если вы не можете найти свою домашнюю сеть в списке Wi-Fi, нажмите «Присоединиться к другой сети» в нижней части списка Wi-Fi, затем введите SSID и пароль домашней сети вручную. После этого шага ваша умная розетка будет подключена к вашей домашней сети.

6. Назовите свою умную розетку.

7. Настройте значок для этой интеллектуальной розетки. Мы можем выбрать значок из списка или выбрать из «Альбомов» вашего смартфона или сделать снимок.

Тогда наслаждайтесь умной розеткой.

8. Щелкните значок Smart Plug, вы увидите страницу, как показано ниже, и сможете настроить дополнительные параметры, такие как Расписание / Нет на месте / Таймер.

9. Нажмите, чтобы войти в интерфейс настроек устройства, нажмите «Имя и значок», чтобы изменить имя и значок умной вилки, нажмите «Информация об устройстве», чтобы просмотреть основную информацию об умной вилке.

Примечание: Если вы столкнетесь с какой-либо проблемой во время вышеуказанных шагов, вы можете нажать кнопку сброса, чтобы сбросить интеллектуальный штекер / переключатель в соответствии с UG / QIG.

Другие дела, которые вы, возможно, захотите сделать

После завершения подключения Smart Plug к домашней сети Wi-Fi вы можете использовать Amazon Echo или Google Home для управления устройством. Для этого вы можете обратиться к часто задаваемым вопросам ниже для инструкций по настройке:

Как управлять смарт-устройствами с помощью Amazon Echo?

Как управлять смарт-устройствами с помощью Google Home?

Чтобы узнать больше о каждой функции и конфигурации, перейдите в Центр загрузок , чтобы загрузить руководство для вашего продукта.

Как подключить штепсельную розетку к выключателю?

Прежде чем вы спросите, да, безопасно иметь розетку и выключатель света в одной цепи. Так что не беспокойтесь о подключении розетки к выключателю. Если это удобнее, чем проводка напрямую от блока выключателя, сделайте это.

Но вы должны сделать это правильно, убедившись, что вы подключаете нужные провода к нужным клеммам. Вот краткое руководство по подключению розетки к выключателю.

Обратите внимание, что это руководство применимо к односторонним переключателям. Но концепция в целом такая же для других типов переключателей.

Идентификация проводов

С помощью отвертки откройте крышку распределительной коробки, стараясь не прикасаться к металлическим клеммам.

Не отключайте питание от блока выключателя. Вам нужно будет определить правильный провод от сети.

Когда вы откроете распределительную коробку, вы обнаружите, что к переключателю подключены два кабеля: коричневый и синий.

Коричневый кабель обычно находится под напряжением, идущий от панели выключателя, а синий — нейтральный. На синий провод может быть намотана коричневая лента, показывающая, что он действует как провод под напряжением, по которому подается питание на выключатель света.

Больше всего вам нужен кабель, идущий от панели выключателя. Это будет коричневый. Чтобы быть уверенным, выключите выключатель света, а затем с помощью тестера напряжения проверьте, какой из проводов все еще находится под напряжением. Это тот, что идет от сети.

Как только вы его определите, выключите питание этого выключателя на панели выключателя.Если вы не уверены, какой выключатель на панели правильный, выключите все питание с помощью главного выключателя.

Вы также заметите два других провода. Заземляющий провод, подключенный к клемме заземления. У этого провода будет зелено-желтый рукав. В некоторых переключателях заземляющий провод может быть оголенным.

Другой провод на самом деле представляет собой пару из двух проводов, концы которых соединены колпачком или пластиковой клеммной колодкой. Это нейтральные провода, которые подключают светильник непосредственно к панели выключателя.

Настройка розетки

Самое удобное место для установки розетки — прямо под выключателем. Это позволяет легко опустить новые провода от переключателя к розетке за гипсокартоном.

В зависимости от того, где вы хотите разместить розетку и от типа имеющейся стены, вам, возможно, придется демонтировать часть стены, чтобы проложить провода.

Сделайте отверстие для выпускной коробки, но не вставляйте коробку предварительно. Протяните кабель от распределительной коробки вниз к розетке.Убедитесь, что вы используете тот же калибр проводов, что и для проводки переключателя.

Подсоедините новый кабель к существующим проводам переключателя. Вам нужно будет соединить и зачистить отдельные провода нейтрали, под напряжением и заземления.

Добавьте нейтральный провод к двум нейтральным проводам переключателя и закрепите их клеммной колодкой.

Скрутите новый провод заземления с проводом заземления переключателя и подключите их к клемме заземления в переключателе.

Для завершения подключения снимите токоведущий провод переключателя и скрутите его вместе с токоведущим проводом, идущим к розетке.Подключите два скрученных провода обратно к клемме переключателя.

Установите на место крышку переключателя.

Подключение розетки

Вставьте новую розетку и протяните через нее кабель. Соедините и зачистите отдельные провода и подключите их к нужным клеммам розетки.

Вверните розетку на место и снова включите питание.

Включите свет, чтобы проверить, работает ли он.

Вы можете воткнуть что-нибудь в розетку, чтобы проверить, работает ли она.Но более безопасный способ проверить розетку — использовать мультиметр или тестер розетки.

Он не только скажет вам, находится ли розетка под напряжением, но и правильно ли она подключена.

Есть еще какие-нибудь советы по подключению штепсельной розетки к выключателю света? Пожалуйста, оставьте их в разделе комментариев ниже.

Системы электропроводки и методы электропроводки

Введение

Системы электропроводки в основном стандартизированы несколькими правилами, положениями и законами.Электропроводка должна быть установлена ​​правильно и безопасно в соответствии с электротехническими нормами и стандартами. Если электрическая проводка выполнена неправильно или без соответствия каким-либо стандартам, это может привести к таким инцидентам, как короткое замыкание, поражение электрическим током, повреждение устройства / прибора или привести к неисправности устройства, что в дальнейшем приведет к сокращению срока службы устройства.

Прежде чем приступить к монтажу жилой, коммерческой или промышленной электропроводки, необходимо учесть несколько факторов.Эти факторы включают тип конструкции здания, тип потолка, конструкции стен и пола, методы проводки, требования к установке и т. Д.

Давайте обсудим некоторые основы электропроводки, т. Е. Концепцию электропроводки, необходимые шаги, применяемые методы и общие Кратко о видах электропроводки.

ПРЕДУПРЕЖДЕНИЕ: Это не руководство пользователя или учебное пособие по электрическому подключению. Это всего лишь теория, объясняющая различные системы электропроводки и различные возможные способы установки электропроводки.Если вы планируете проект, связанный с электромонтажом сети переменного тока, обязательно обратитесь за помощью и советом к профессионалу.

Электробезопасность

Перед началом любых монтажных работ в первую очередь следует позаботиться о безопасности персонала. Электричество опасно, и прямой или косвенный контакт с электрооборудованием или проводами при включенном питании может привести к серьезным травмам, а иногда даже к смерти. Следуйте приведенным ниже инструкциям, чтобы обеспечить безопасность на рабочем месте.

1. Всегда используйте защитные средства, такие как очки, перчатки, обувь и т. Д., И избегайте любого прямого контакта с цепями под напряжением или под напряжением.
2. Иметь навыки и методы, чтобы различать открытые токоведущие части электрического оборудования.
3. Отключите источник питания при установке или подключении проводов.
4. Электропитание, подаваемое в установку, должно контролироваться с помощью главного распределительного щита, который должен состоять из автоматического выключателя.
5. Токопроводящие инструменты и материалы должны храниться на безопасном расстоянии от токоведущих частей цепи или оборудования.
6. Используйте токопроводящие ручные инструменты, на которые они рассчитаны, для выполнения электрических работ. Если они используются для номинального напряжения (или тока), отличного от номинального, прочность изоляции инструмента нарушится и вызовет поражение электрическим током.

Узнайте больше об электробезопасности в этой статье: Электробезопасность

Распределение электроэнергии

Электроэнергетический совет / отдел обеспечивает подачу электроэнергии до внешних помещений потребителя (жилых, коммерческих или промышленных).Потребитель должен подключиться от этой точки к главному распределительному щиту / распределительному щиту дома.

От главного распределительного щита / распределительного щита различные типы электрических нагрузок, такие как вентиляторы, освещение, комнатные охладители и холодильники, подключаются через соответствующие цепи и электропроводку.


Существуют различные типы проводов, используемых для подключения нагрузок к сети, которые могут использоваться как для домашней электропроводки, так и для промышленной электропроводки.Некоторые из них обсуждаются ниже.

Типы систем электропроводки

Электропроводка — важная часть здания, будь то жилое здание (отдельные дома или квартиры), большие коммерческие помещения (офисные здания) или промышленные предприятия (фабрики). Существует несколько способов и систем электропроводки, которые используются для освещения и других силовых цепей.

Тип электропроводки играет важную роль в общей стоимости установки.Итак, очень важно понимать, какие типы систем электропроводки подходят для конкретной работы.

Некоторые общие факторы, которые следует учитывать при выборе конкретной системы электропроводки:

• Стоимость системы электропроводки
• Тип используемых проводов / кабелей
• Качество проводов
• Тип нагрузки (легкая, HVAC, двигатели и т. д.)
• Безопасность системы электропроводки
• Возможность будущих модификаций / расширений
• Срок службы установки
• Строительство здания (деревянное, бетонное, кирпично-строительное и т. д.))
• Пожарная безопасность

Независимо от типа проводки и выбора провода, система электропроводки должна обеспечивать защиту от регулярного механического износа при нормальных условиях эксплуатации.

Обычно тип провода определяет системы электропроводки (или, по крайней мере, их классификацию). Вот некоторые из наиболее часто используемых систем электропроводки в жилых, коммерческих, промышленных, аудиториях и т. Д .:

• Проводка с перемычкой
• Электропроводка корпуса и заглушки
• Электропроводка с планками (CTS или TRS)
• Проводка кабелепровода (поверхностная или скрытая)
• Проводка в свинцовой оболочке

Давайте теперь посмотрим на эти системы проводки / установки по очереди.

Проводка с планками

В этом случае фарфоровые, деревянные или пластиковые планки крепятся к стенам или потолку через равные промежутки времени, т.е. на расстоянии 0,6 м между каждой планкой. Кабели с ПВХ изоляцией проходят через отверстия каждой планки, и, следовательно, планка поддерживает и удерживает провод.

Это недорогой метод электромонтажа, который используется для временных установок. Поэтому он не подходит для домашней электропроводки, а также является устаревшим методом.


Электропроводка кожуха и заглушки

В этом случае кабель проходит через деревянный кожух с канавками.Деревянный кожух подготовлен таким образом, чтобы он имел необходимую фиксированную длину с параллельными канавками, в которых проходят кабели. Деревянный кожух крепится к стене или потолку саморезами.

После размещения кабелей в пазах корпуса на него надевается деревянный колпачок с пазами, закрывающий кабели. Это тоже дешевая система электропроводки, но при коротком замыкании велик риск возгорания.

Электропроводка из планок

В этом случае изолированные провода проходят через прямые деревянные рейки из тикового дерева.Деревянные рейки крепятся к потолку или стенам при помощи дюбелей и шурупов. Кабели крепятся к обрешетке с помощью зажимов из луженой латуни.

Эти зажимы крепятся к обрешетке с помощью нержавеющих гвоздей. Этот монтаж проводки прост и дешев, по сравнению с другими системами электропроводки, а также требует меньше времени на установку. В основном они используются для внутренней установки.

В этом типе проводки в качестве электрического проводника обычно используется провод в оболочке Cabtyre (CTS) или провод в жесткой резиновой оболочке (TRS).

Электропроводка

В этой электропроводке кабели из ПВХ проходят либо через трубы из ПВХ, либо через стальные трубы. Эта проводка из кабелепровода может быть либо поверхностной, либо скрытой.

Если кабелепроводные трубы проходят по поверхности стен и потолка, это называется поверхностной кабельной разводкой. Если кабелепроводы проложены внутри поверхности стен и потолка и покрыты штукатуркой, это называется скрытой проводкой кабелепровода.

Поверхностная проводка кабелепровода используется в промышленности для подключения тяжелых двигателей.С другой стороны, скрытая проводка — самый популярный и распространенный способ электромонтажа жилых домов. Электропроводка из кабелепровода — самый безопасный способ подключения, а также красивый внешний вид (скрытая проводка из кабелепровода).

Проводка в свинцовой оболочке

Этот метод подключения также аналогичен проводке CTS / TRS, за исключением типа провода / кабеля. В этом случае электрический проводник сначала изолируют вулканизированной индийской резиной, а затем покрывают оболочкой из свинцово-алюминиевого сплава (95% свинца и 5% алюминия).

Подобно проводке с обрешеткой, эта проводка также проходит на деревянной обрешетке и фиксируется с помощью луженых зажимов.

Типы чертежей

Электрические чертежи играют важную роль в электромонтажных работах, поскольку они передают информацию о подключении различных устройств и оборудования к сети. Информация на чертежах дает полный дизайн или план электромонтажа, а также помогает собрать различное оборудование.

Некоторые электрические схемы описаны ниже.Прежде чем узнать об этих схемах, сначала вы должны знать и иметь представление о различных символах, используемых при подготовке чертежа, а также для понимания электрических соединений. Ознакомьтесь с различными символами электропроводки.

Блок-схема

Это функциональный чертеж, на котором показаны и описаны основные принципы работы оборудования или устройств. Он состоит из основных функций или частей, представленных блоками и соединенных линиями, показывающими взаимосвязь между блоками.

Эта диаграмма обычно рисуется до реализации принципиальной схемы. Он не дает подробной информации о системе, а также оставляет информацию о более мелких компонентах. И поэтому большинство технических специалистов мало интересуются этой диаграммой.

Схема (схема)

Здесь электрическая схема представлена ​​графически в упрощенном виде. Он включает информацию о положении (в мм, см или м) различных элементов, таких как осветительные приборы, розеточные коробки, распределительные коробки, потолочные вентиляторы и т. Д.

Линейная схема

Это упрощенное обозначение электрической системы, также называемое однолинейной схемой или однолинейной схемой. Это похоже на блок-схему, за исключением того, что различные электрические элементы, такие как трансформаторы, переключатели, фонари, вентиляторы, автоматические выключатели и двигатели, представлены стандартными схематическими обозначениями.

Он состоит из символов, обозначающих компоненты, и линий, обозначающих провода или проводники, соединяющие компоненты вместе.

Линейная диаграмма фактически получена из блок-схемы. Он не дает никакой информации о компоновке частей и их подробной информации о подключении компонентов.

Однако вы можете выполнить электромонтаж, следуя информации, приведенной на этой схеме. Эти диаграммы обычно предназначены для иллюстрации работы электрической цепи.

Схема электрических соединений

Схема электрических соединений представляет собой графическое изображение цепи, которая показывает проводку между частями или элементами или оборудованием.

Предоставляет подробную информацию о проводке, чтобы можно было легко понять, как установить соединение между устройствами. Он включает в себя взаимное расположение, расположение устройств, а также клеммы на устройствах.

На нем показаны источники питания и заземляющие соединения, функции управления и сигнализации (с упрощенными формами), завершение неиспользуемых контактов и выводов, соединение с помощью вилок, блоков, розеток, клеммных колодок, вводов и т. Д.

Схема подключения

Это список кабелей или проводов, используемых в установке, с указанием номера, длины, типа и количества снятия изоляции, необходимого для пайки кабеля.Он дает дорожки качения провода, а также точки начала и окончания.

В некотором сложном оборудовании таблица соединений показывает взаимосвязь оборудования (такого как двигатели и нагреватели) с начальными и конечными контрольными точками. Он также включает в себя идентификационную маркировку проводов, цвета, размер и т. Д. Проводов.

Список деталей

Хотя это не чертеж, список деталей является неотъемлемой частью чертежа, который определяет различные символы и детали, используемые на других чертежах, таких как электрическая схема, линейная диаграмма и блок-схема.

Дает информацию о типе компонентов схемы с их номерами позиций. Этот список полезен для идентификации, определения местоположения и перекрестных ссылок на фактический компонент, помеченный или приведенный на других электрических чертежах, чтобы обеспечить выбор соответствующих деталей перед выполнением электропроводки.

Подготовка проводки

По мере того, как мы обсуждаем последовательность шагов при электромонтаже, например, понимание безопасности, знание типов систем электропроводки, понимание различий между различными электрическими чертежами и символами, следующим шагом процесса электропроводки является подготовка провода или кабели и электрические инструменты.

Подготовка проводки включает следующие соображения.

1. Типом проводника может быть одинарный сплошной провод или многопроволочный провод (который состоит из нескольких тонких опор). Одиночные сплошные провода не являются гибкими и используются там, где требуются жесткие соединения, например, у подрядчиков по переключению мощности. Для электрических установок предпочтительны в основном многожильные проводники.
2. Характеристики провода зависят от нескольких факторов, таких как количество жил в проводнике, тип изоляции, площадь поперечного сечения провода, диаметр жил и т. Д.
3. Выбор проводов зависит от цветового кода, указанного в различных стандартах, например, коричневый для фазного провода, синий для нейтрали, зеленый для заземления и т. Д. Щелкните здесь, чтобы кратко узнать о цветах проводов или кабелей.
4. Для выполнения монтажных работ требуются различные основные электрические инструменты, и некоторые из этих инструментов включают резак, съемники, тестеры, плоскогубцы и т. Д. Эти инструменты описаны в наших предыдущих статьях, поэтому, пожалуйста, проверьте эти электрические инструменты, щелкнув здесь.
5. Выбирайте такие компоненты, как электрические коробки, переключатели, розетки и т. Д., В зависимости от их размера и номинальных характеристик.
   Начните соединять компоненты вместе, следуя схемам подключения. После того, как компоненты, инструменты и кабели выбраны, учитывая и соблюдая безопасность персонала и оборудования, приступайте к установке.

Типы электропроводки

Мы знаем, что электрическая цепь — это замкнутый путь, по которому электричество течет от фазы или горячего провода к устройству или аппарату, а затем обратно к источнику через нейтральный провод.

По пути электрический тракт может состоять из приспособлений, переключателей, розеток, распределительных коробок и т. Д. Таким образом, проводка может быть проложена через эти элементы до фактического подключения к аппарату или устройству.

В основном, проводка делится на два типа в зависимости от того, как устройства запитаны или подключены к источнику питания. Это:

• Параллельная проводка
• Последовательная проводка

При параллельной проводке несколько устройств в установке получают питание от одной цепи.Это наиболее распространенная электропроводка в домах и на производстве, при которой устройства подключаются параллельно источнику питания, как показано на рисунке.

В этом случае фазный (или горячий) и нейтральный кабели проложены через электрические коробки (распределительные коробки), от которых ответвляются отдельные розетки, приспособления и устройства.

Последовательная проводка — это редко используемая проводка, при которой горячий провод проходит через несколько устройств, а затем последняя клемма устройства подключается к нейтральному проводу.Это похоже на старые рождественские огни или последовательную проводку огней, в которых одно перегорание лампы приводит к отключению всей сети.

Примеры электропроводки

Для лучшего понимания концепции электропроводки здесь мы приводим несколько примеров схем электропроводки, которые обычно используются в наших домах / офисах.

Одиночная лампа (или любая другая нагрузка), управляемая односторонним переключателем

В этом случае горячий провод подключается к одной клемме переключателя, а другая клемма переключателя подключается к положительной клемме лампы, а затем к отрицательной клемме лампы подключается к нейтральному проводу, как показано на рисунке.

Две лампы, управляемые односторонним переключателем

В этом случае две лампы подключаются параллельно проводам питания (фаза и нейтраль), которые прокладываются с помощью одностороннего переключателя, как показано на рисунке.

Одиночный люк, управляемый двухпозиционными переключателями

Эта проводка также называется лестничной проводкой. В этом случае лампочка / лампа управляются из двух разных мест / источников с помощью двух двухпозиционных переключателей. Этот тип проводки используется в спальнях для включения / выключения лампы от двух источников (у кровати и на распределительном щите).Подключение переключателей к лампе показано ниже.

Электропроводка склада

Электропроводка этого типа используется в больших подъездах, длинных переходах, складах и туннельных сооружениях с большим количеством комнат или участков. Он следует линейной последовательности переключения огней с одного конца на другой.

Когда человек выходит из одной комнаты и входит в другую, поворот переключателя света выключает лампу в предыдущей комнате, а лампы в нынешней комнате включаются.Он выключает одну лампу и включает другую. Принципиальная электрическая схема для электропроводки склада показана ниже.

Люминесцентная лампа, управляемая односторонним переключателем

Переключение люминесцентной лампы с помощью одностороннего переключателя через балласт и конденсатор показано на рисунке ниже. В этом случае фазный провод подключается к одному концу переключателя, а другой конец переключателя подключается к дросселю (или балласту). Один электрод лампы подключен к дросселю, а другой к нейтральному выводу, как показано на рисунке.

Розетка Розетка Проводка

Розетка держит вилку и пропускает через нее ток, когда питание подается в розетку через выключатель. Одинарное гнездовое соединение и радиальное гнездовое соединение показаны на рисунке ниже.

Электропроводка платы переключателя управления

Принципиальная схема панели переключателя управления показана на рисунке ниже. При этом потолочный вентилятор, люминесцентная лампа и лампочка управляются соответствующими переключателями.

Заключение

Это простое учебное руководство по системам электропроводки, различным типам электропроводки, факторам, которые следует учитывать при выборе метода установки, используемым различным типам электрических чертежей, а также нескольким примерам схем / схем электропроводки.

10 замечательных вещей, которые можно сделать с помощью Smart Plug

Умнее среднего штекера!

Вы когда-нибудь хотели, чтобы ваша техника думала за вас? Что ваш дом просто запустится сам? Или даже что вы можете сэкономить энергию, не бегая по дому каждую ночь, чтобы выключить все электрические розетки?

Наконец-то появился простой способ воплотить в жизнь ваши желания! Умные розетки — это первый простой шаг к домашней автоматизации, и они заставят вас задуматься, как вы вообще обходились без них.

Прежде чем мы перейдем к удивительным вещам, которые вы можете с ними делать, вам может быть интересно, что такое умная розетка и что делает их «умными»?

Что делает интеллектуальные розетки «умными»?

Умная вилка похожа на адаптер розетки — она ​​вставляется между розеткой и устройством, которое вы хотите подключить. На самом базовом уровне она просто включает и выключает устройства. Но при подключении к платформе умного дома он становится очень изящным устройством.

Они считаются «умными», потому что позволяют управлять своими приборами из приложения на телефоне из любого места.Хорошие приложения (например, carbonTRACK’s) даже позволяют вам устанавливать расписания для ваших умных розеток, чтобы вы могли включать и выключать бытовые приборы в определенное время и в определенные дни.

Некоторые интеллектуальные розетки также идут еще дальше и собирают информацию о том, сколько энергии потребляет подключенное через них устройство. Это невероятно полезная функция для потребителя, заботящегося об энергии.

Так как же их контролировать? Большинство умных розеток обмениваются данными (используя домашнюю сеть Wi-Fi) с центральным центром управления.Затем концентратор использует ваш Wi-Fi для отправки информации в приложение на вашем телефоне.

Умная розетка carbonTRACK немного отличается. Он связывается с концентратором carbonTRACK с помощью протокола ZigBee — коротковолновой технологии связи, которая очень похожа на Bluetooth, за исключением того, что она лучше, поскольку потребляет гораздо меньше энергии, чем Wi-Fi или Bluetooth.

Вот 10 замечательных вещей, которые вы можете сделать с помощью Smart Plug:

1. Превратите свой дом в дом с привидениями

Мы все мечтали об этом.Создайте жуткий дом, который трясет коленями, чтобы напугать своих друзей / соседей по дому или детей. Ну, представьте себе это:

Ваш друг входит в парадную дверь, и весь свет гаснет. Затем откуда-то из глубины дома начинает звучать жуткая музыка вальса. Затем лампа в гостиной включается, но только на минуту, а затем снова выключается.

Музыка прерывается, наступает тишина. Включается небольшой напольный обогреватель и обдувает их ноги горячим воздухом, затем телевизор включается с максимальной громкостью… Если ваш друг все еще здесь, значит, у него очень стальной нерв!

2.Избавьтесь от стресса в Рождество — автоматизируйте рождественские огни

Для тех из нас, кто поддерживает дух Рождества и ставит рождественские огни в праздничный сезон, мы всегда сталкиваемся с дилеммой, когда их выключать на ночь. Очевидно, мы хотим оставить их включенными хотя бы на несколько часов вечером, когда люди еще не дома и могут ими наслаждаться. Но когда сейчас 10 или 11 часов вечера, и вы прижимаетесь к дивану или в постели, последнее, что вам нужно сделать, — это выйти на улицу и выключить их.

Тогда не забудьте включить их — какой смысл вкладывать все усилия в их установку, если вы не забываете включать их только два раза в неделю? И часто, когда вы все же не забываете надеть их, еще слишком рано и еще светло, и это будет пустой тратой сил.

Смарт-розетка Cue на помощь рождественскому свету. Подключите все свои комплекты светильников к одной плате питания, а затем подключите ее к питанию через интеллектуальную вилку. Затем вы можете настроить свет на работу по расписанию на пару часов вечером в нужное время.Рождественское настроение оптимизировано! А теперь, если бы вы могли просто купить умную розетку, чтобы делать рождественские покупки за вас…

3. Определите энергоемкие приборы и сэкономьте на следующей крупной покупке

Вы когда-нибудь задумывались, сколько на самом деле стоит эксплуатация вашей бытовой техники? Или вы думаете о переходе на более энергоэффективные модели, но не уверены, какое устройство даст вам наибольшую экономию?

Когда вы подключаете свое устройство через интеллектуальную розетку, вы можете отслеживать, сколько электроэнергии оно потребляет.Если вы не хотите покупать 10 умных розеток, вы всегда можете подключить по одному устройству к умной розетке. Затем вы можете отслеживать, сколько потребляет каждый прибор, и точно знать, что потребляет больше всего электроэнергии.

Обладая этими знаниями, вы сможете без сомнения решить, какой прибор сократит большую часть ваших счетов за электроэнергию, если вы его замените. Затем вы также можете выбрать устройство, которое будет подключено к интеллектуальной розетке, чтобы вы могли выключать его, когда оно не используется, и сокращать потребление энергии в режиме ожидания.

4. Настройка на меньшую силу вампира

Мощность вампира — это мощность, которую используют ваши электронные устройства, когда они находятся в режиме ожидания. Вампирское или резервное питание может составлять до 10% ваших счетов за электричество.

В то время как одно устройство потребляет очень мало электроэнергии в год, если умножить его на несколько десятков продуктов, вы уже не говорите о карманных мелочах. Более того, на энергопотребление в режиме ожидания приходится примерно 1% глобальных выбросов CO2!

Некоторые из самых больших потребителей энергии в режиме ожидания:

• Ноутбуки и настольные компьютеры
• Обогреватели и кондиционеры
• Модемы Wi-Fi
• Принтеры и сканеры
• Телевизоры, приставки, DVD-плееры и игровые приставки
• Зарядные устройства для телефонов
• Микроволновые печи, блендеры и прочая кухонная техника

Подключив бытовую технику к умным розеткам, вы можете выключить их с телефона, когда собираетесь выйти из дома или ложиться спать.Или вы можете запланировать их выключение, когда знаете, что не будете их использовать. Таким образом, вы можете сэкономить электроэнергию, даже не задумываясь об этом!

5. Наслаждайтесь идеальной температурой

Вы когда-нибудь хотели, чтобы ваш кондиционер включился сам по себе в очень жаркий день, чтобы, когда вы вернетесь домой, в доме было красиво и прохладно? Или что ваш обогреватель включится утром за 20 минут до того, как вы проснетесь, так что встать с постели было немного легче?

Что делать, если к вам прибывают неожиданные гости? Мама звонит тебе, пока ты на работе, и она придет к тебе домой за час до твоего возвращения? Разве не было бы неплохо, если бы вы могли включить для нее отопление, чтобы она могла с комфортом расслабиться, пока ждет вас?

С помощью умной розетки вы можете запланировать выключение и включение ваших приборов в нужное время.Это означает, что будь то лето или зима, вы можете установить время включения кондиционера, вентилятора или обогревателя. Добро пожаловать в будущее, где вы сможете наслаждаться своим домом при идеальной температуре, когда вы возвращаетесь домой после тяжелого рабочего дня, когда вы встаете утром, или просто в любое время!

6. Уловить грабителей, чтобы они думали, что это чей-то дом, когда вы в отпуске

Если вы уезжаете на выходные или собираетесь на каникулы за границу, вы можете создать иллюзию, что вы дома.Сделать это можно, установив возле окна умную розетку с лампой.

Все, что вам нужно сделать, это подключить лампу к интеллектуальной розетке, а затем вы можете установить таймеры для включения света ночью, чтобы создать иллюзию активности и предупредить злоумышленников. Вы можете путешествовать спокойно, зная, что ваш дом заботится о себе.

7. Оптимизируйте свои мобильные станции и станции зарядки зубных щеток

Зубная щетка и мобильный телефон — это две вещи, которые нужно заряжать довольно часто, и при этом их не нужно заряжать по 8 часов за раз.На самом деле, если они остаются в зарядном устройстве дольше, чем необходимо, это плохо для их аккумуляторов.

Батарейки не могут жить вечно. Большинство производителей смартфонов говорят, что их устройства рассчитаны на 300-500 циклов заряда батареи. Но для многих из нас встроено в привычку ставить телефон на зарядку, когда мы ложимся спать, чтобы он был полностью заряжен и готов к работе на следующий день.

Что нам действительно нужно, так это возможность заряжать телефон или зубную щетку в течение 2–3 часов до отключения питания.Умная розетка позволяет вам это сделать. Подключив зарядное устройство через интеллектуальную розетку, вы можете запускать его по расписанию, которое автоматически отключает питание в заданное время. Со временем это может сэкономить сотни долларов на новых батареях (или тысячи долларов на новые телефоны!).

8. Ограничьте время, проводимое детьми перед экраном

Устали от будничных битв, заставляющих детей делать уроки или выходить на улицу на некоторое время? Возникли проблемы с соблюдением правил о том, сколько можно смотреть телевизор или как долго можно играть на Xbox или игровой приставке? Умные розетки помогут вам контролировать время, проводимое детьми перед экраном, и наладить здоровый образ жизни после уроков.

Вот отличный пример: позвольте вашему ребенку расслабиться и отдохнуть полчаса, когда он впервые придет домой. Затем выключите телевизор на час или два и сделайте это «домашнее задание и время для игр на свежем воздухе».

Включите питание за час до обеда, чтобы у вас было свободное пространство и тишина, чтобы все разобрать. Наконец, убедитесь, что никто не встает ночью, чтобы играть в игры, когда им положено спать — выключайте питание, когда ложитесь спать.

Простое использование умной розетки по расписанию позволяет легко реализовать такой распорядок на практике!

8.Начните готовить ужин — пока вы еще на работе!

У вас есть мультиварка? Вы когда-нибудь расстраивались из-за того, что вам может понадобиться нечетное время, чтобы надеть его, чтобы приготовить еду? 6-8 часов на низком уровне или 4-6 часов на высоком работают теоретически, но когда вы уйдете на работу в 7 утра и вернетесь в 18 часов, пройдут твердые 11 часов, и ваша еда будет хорошо переварена.

В чудесном мире умных розеток вы можете установить в телефоне напоминание, чтобы включить плиту в нужное время.Таким образом, ваша еда будет идеально прожарена, когда вы придете домой голодным после насыщенного дня.

9. Перестаньте просыпаться среди ночи, чтобы выключить вентилятор, обогреватель или электрическое одеяло

Вы когда-нибудь ложились спать теплой летней ночью и оставляли вентилятор включенным, чтобы проснуться через несколько часов, когда он остынет, и вам нужно встать, чтобы выключить вентилятор?

Или вы легли спать в разгар зимы с включенным обогревателем и / или электрическим одеялом и проснулись посреди ночи, готовя жаркое?

Если вы подключите эти приборы к умным розеткам и настроите их на работу по расписанию, чтобы выключить их, скажем, в 12 часов дня, вы больше никогда не проснетесь с дрожью или мокрым от пота.

10. Уменьшите вероятность электрического пожара

Любой электрический прибор может вызвать возгорание или поражение электрическим током, и каждый из них несет в себе свои опасности, от пугающих до опасных для жизни. Некоторые из распространенных виновников — тостеры, микроволновые печи, сушилки для одежды и посудомоечные машины.

Обеспечение выключения этих приборов с помощью умной розетки всякий раз, когда вы их не используете, снизит вероятность того, что одно из ваших приборов выйдет из строя и загорится, когда вы спите или находитесь вне дома.Как это для душевного спокойствия?

Вы думаете о возможностях? Пришло время внести в свою жизнь несколько умных розеток.

Если вы помешаны на контроле, Smart Plug дает вам больше контроля, чем когда-либо. Или, если вы просто хотите сэкономить электроэнергию, сэкономить деньги и не беспокоиться о том, чтобы вспомнить, какие переключатели вы включили в тот день, вы можете позволить Smart Plug стать силой мозга, пока вы занимаетесь более важными вещами … например, пытаетесь это сделать. новый ресторан за углом!

Вот еще одна статья, которая может вас заинтересовать.

13 июня

5 привычек, необходимых для устойчивого развития

Думаете о переходе на более экологичный образ жизни? Начните становиться более экологичным, установив привычки, которые сохранятся в последний раз.

Читать далее…

Справка для понимания простых схем домашней электропроводки

Основы бытовой электропроводки

Планируете ли вы переехать в новый дом и почувствуете себя очень взволнованными, когда самостоятельно проведете там какие-нибудь инновационные электропроводки? Идея звучит великолепно, так как это дает вам свободу настраивать дизайн домашней разводки, а также помогает сэкономить довольно много денег.Но это невозможно, пока вы не разберетесь с основами электропроводки и не научитесь правильно составлять схемы домашней электропроводки.

В этой статье мы познакомимся с различными общими электрическими компонентами, их символами, а также изучим различные основные конфигурации электропроводки, обычно используемые в каждой домашней электропроводке. Но перед этим давайте вкратце посмотрим, что такое электричество.

Что такое электричество?

Электричество : Электроэнергия, которую мы получаем в наших домах от электростанций в виде переменного тока и напряжения, на самом деле является электричеством.Любая электрическая проводка бесполезна без электричества и поэтому становится линией жизни всех электрических систем. Как правило, они составляют около 110 или 220 вольт в зависимости от того, в какой части земного шара вы находитесь. Точно так же его частота будет примерно 60 и 50 Гц соответственно. Его основная линия называется фазой или под напряжением, а другой приемный терминал называется нейтралью. Прикосновение к фазовому терминалу может быть абсолютно ФАТИЧНЫМ, тогда как нейтраль — это как раз наоборот и не даст никакого эффекта.

Не пытайтесь экспериментировать

Важные электрические компоненты

**

Переключатель SPST : это самая основная и полезная часть любой электрической проводки. Переключатель — это механическое подпружиненное устройство, используемое для ручного включения или отключения питания или питания (всегда фазы) подключенной нагрузки, чтобы его можно было активировать или деактивировать по желанию. SPST расшифровывается как Single Pole Single Throw, поскольку они могут подключать или отключать только одну линию питания (см. Символ).

(Щелкните изображение, чтобы увеличить)

Разъем : Их можно увидеть в виде сетевых розеток переменного тока над электрическими платами. Электропитание в розетку всегда осуществляется через выключатель, как описано выше. Внешние приборы можно подключить к розетке и включить для работы, и наоборот. Розетки бывают двух- или трехконтактного типа. В 3-контактных типах третий или верхний контакт предназначен для заземления или заземления. Он помогает заземлить или нейтрализовать любой опасный остаточный электрический потенциал, который может нависать над корпусом подключенного устройства.

Главный переключатель DPDT : его можно рассматривать как вход или шлюз для электричества и, следовательно, он должен выдерживать огромные нагрузки. Это тоже своего рода переключатель, но он очень прочный и рассчитан на то, чтобы выдерживать ток через него большой величины. DPDT расшифровывается как Double Pole Double Throw, поскольку ими можно управлять вручную, чтобы изолировать оба провода линии питания одновременно для максимальной безопасности (см. Схему). Он также включает встроенный предохранитель для защиты всей проводки дома в случае короткого замыкания.

Электрическая нагрузка : Любое электрическое устройство, которое должно работать с использованием электричества, представляет собой электрическую нагрузку. Каждое электрическое оборудование, от лампы накаливания до холодильника, которое потребляет электроэнергию, чтобы оставаться работоспособным, является электрической нагрузкой.

На следующей странице будут рассмотрены различные схемы домашней электропроводки, так что давайте посмотрим, как мы будем их использовать.

Проектирование схем домашней электропроводки

Следующее объяснение поможет вам лучше понять, как спроектировать домашнюю компоновку электропроводки:

Как подключить выключатель и нагрузку (лампочку) к электросети : Как видно на Схема разводки довольно проста.Фаза неизменно применяется к одной клемме переключателя, другая клемма перемещается к одному из подключений нагрузки, а другая точка нагрузки продолжает заканчиваться на нейтрали линии питания. Переключение переключателя будет попеременно включать и выключать лампочку.

(Щелкните изображение, чтобы увеличить)

Как подключить два коммутатора параллельно для работы с одной нагрузкой : В приведенном выше примере, если дополнительный коммутатор подключен к существующему параллельно, можно использовать любой из них включить лампочку.А при желании один переключатель можно расположить подальше для удаленного управления светом. Но здесь, чтобы отключить нагрузку (лампочка), оба переключателя должны быть выключены.

Как последовательно соединить два переключателя для работы с одной нагрузкой : Если два переключателя подключены последовательно к указанной выше сети (см. Рисунок ниже)), оба из них должны быть включены для подачи питания на нагрузки, но выключения любого из переключателей будет достаточно, чтобы погасить свет.

Как подключить розетку с переключателем к электросети : На приведенной ниже схеме показан простой метод подключения розетки с переключателем. Здесь фаза, как обычно и в обязательном порядке, подключается к одной клемме переключателя, а ее другая клемма подключается к клемме RIGHT со стороны розетки. Клемма LEFT со стороны розетки подключается к нейтральной линии напряжения питания.

Как подключить коммутатор, вентилятор и регулятор вентилятора к электросети : С помощью рисунка (показанного ниже) можно легко увидеть простую концепцию соединения вентилятора, регулятора вентилятора и переход на электрическое питание.Идея проста, просто продолжайте соединять каждый из них последовательно друг с другом. Схема не требует пояснений (помните, что фаза всегда должна быть подключена к переключателю).

Основные схемы домашней электропроводки, описанные выше, должны были дать вам хорошее понимание.
