Напряжение с блока питания компьютера, как взять 12 вольт.

В современном мире существует множество различных устройств, требующих подключения к электросети. Для некоторых из них требуется определенный блок питания. Напряжение и сила тока играют важную роль в функционировании любого электроприбора. В сегодняшней статье я хочу рассказать о том, как взять напряжение с блока питания компьютера и каким образом можно получить 12 Вольт.


Что вы узнаете


Какое напряжение с блока питания компьютера можно получить

Вы, наверное, сами прекрасно понимаете, что системный блок ПК – это комплекс устройств позволяющих системе работать. Каждое из них требует подключения к электрической сети. Но вот для определенного оборудования оно может быть разным. Допустим, большинство вентиляторов работают от 5 Вольт при силе тока в 0.1 Ампер. Для других устройств требуются другие значения. Именно для обеспечения работы всех комплектующих имеется блок питания компьютера. Он преобразует напряжение и обеспечивает каждое изделие необходимым током.

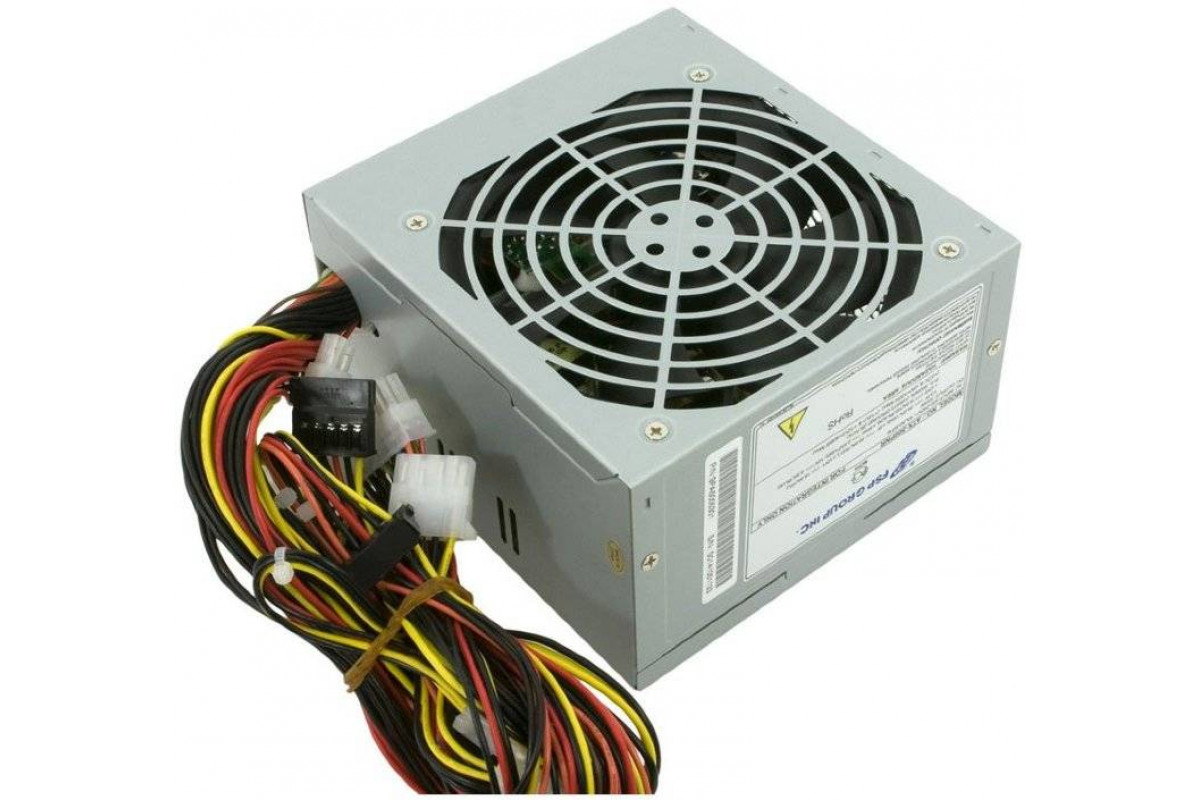

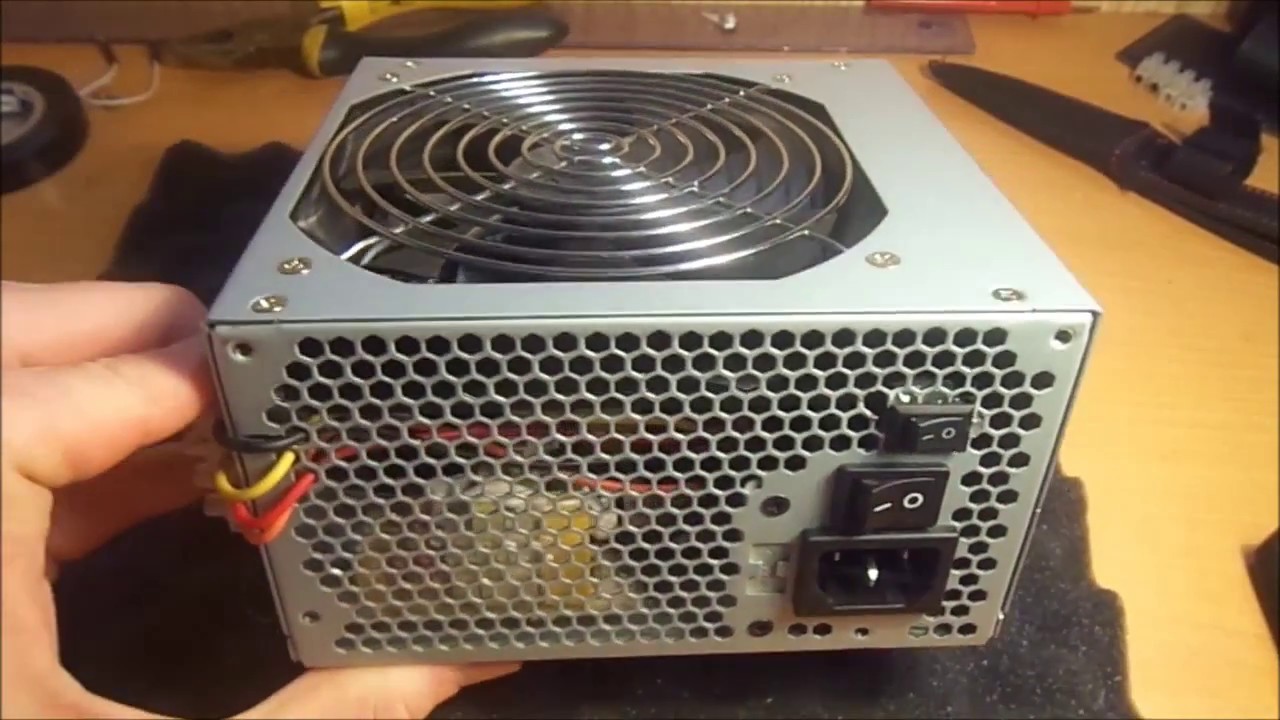

Если мы рассмотрим БП компьютера, то увидим, что в нем имеется огромное количество проводов и портов для подключения. Они имеют свои цвета, и это не просто так. На боковой или задней стенке корпуса блока питания имеется табличка, на которой указана вся необходимая информация.

Разбираемся с маркировкой

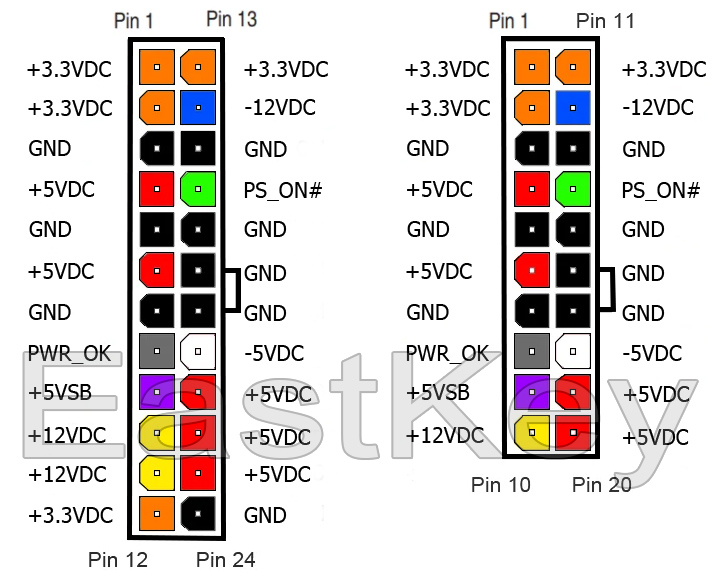

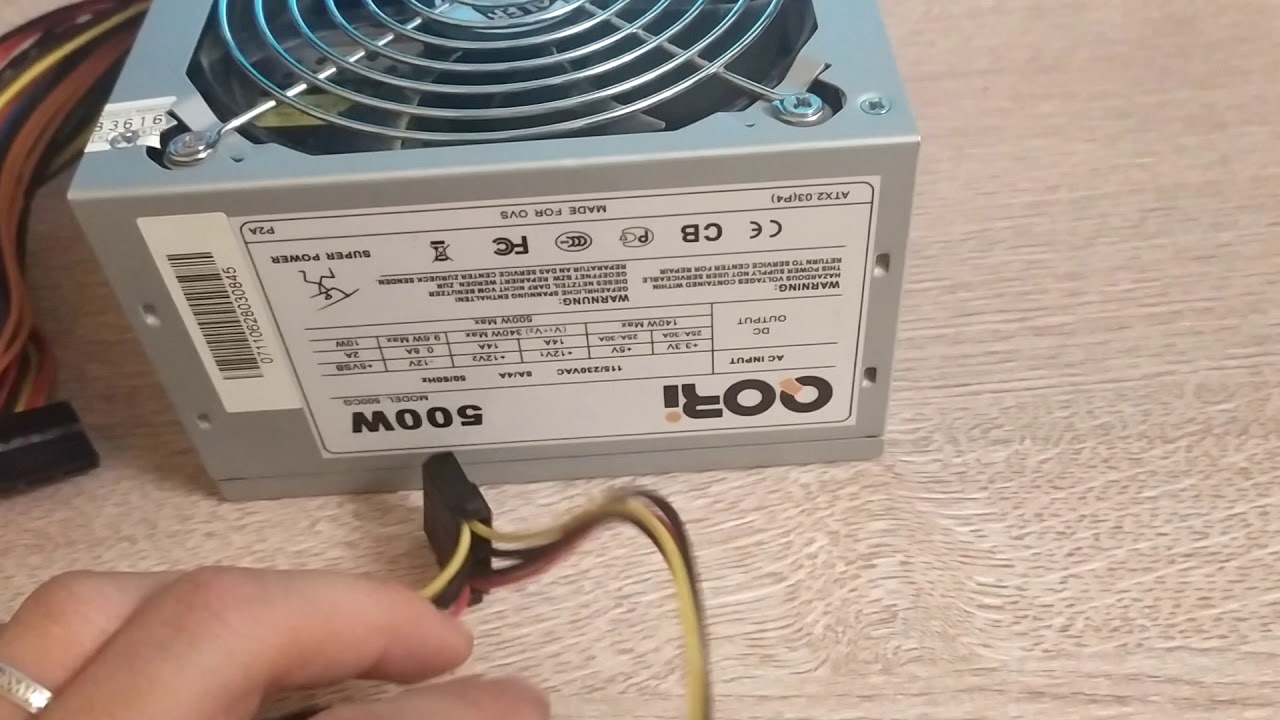

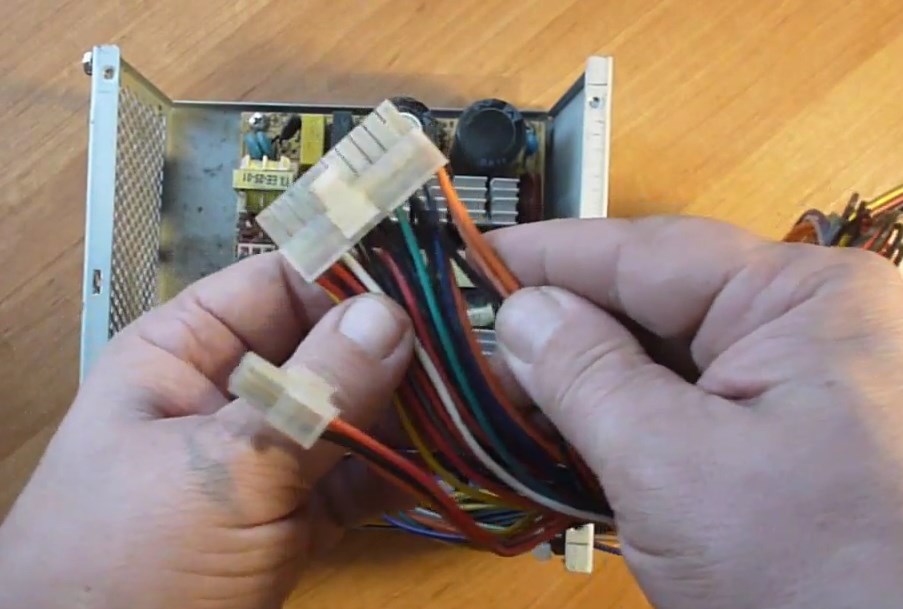

Взгляните на картинку. Там указано, что оранжевый провод (orange) имеет исходящее напряжение в +3.3V, желтый (yellow) — +12V, красный (red) — +5V и так далее. Кроме этого, есть пометка о силе тока. Черный провод в большинстве случаев является общим (минусом или «земля»). Исходя из полученной информации, можно понять, что получить нужное напряжение с блока питания, даже работающего, совсем не сложно.

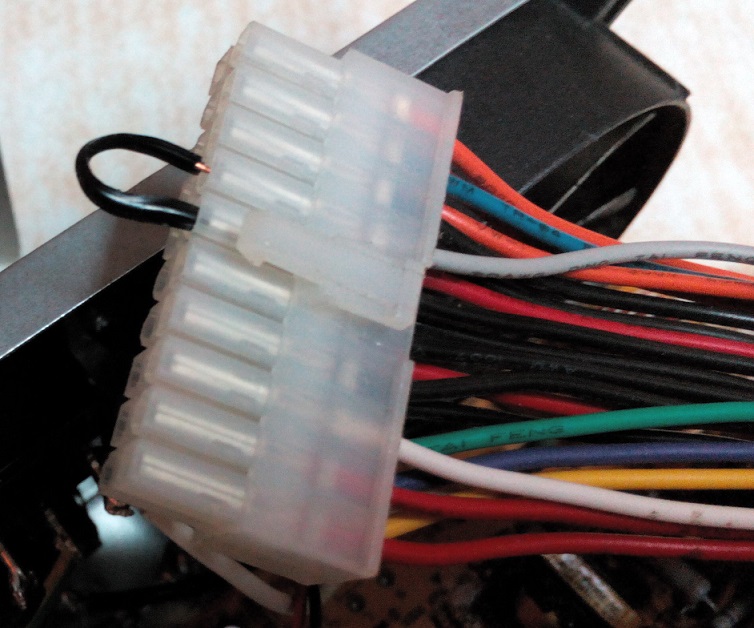

Учитывайте, что блок питания запускается замыканием проводов GND (минус) и PWR SW. Работает до тех пор, пока данные цепи замкнуты! То есть, разъемы будут работать только тогда, когда блок питания подаст напряжение.

Для чего может понадобиться напряжение с блока питания компьютера

Вы спросите, а зачем вообще это нужно? Расскажу на своем опыте. Мне в руки попался монитор, работающий от 12 Вольт, однако кабеля подключения к электросети у меня не было. Имеющиеся блочки от других устройств не подходили по силе тока или по напряжению. Монитор нужно было проверить в течение дня, а отправиться на поиски нужного зарядного, не было ни времени, ни желания. Взяв 12 Вольт с желтого провода на молексе БК питания компьютера, мне удалось включить монитор. Оказалось, что это вполне удобно. Не нужно искать лишнюю розетку, а сам экран запускается вместе с системным блоком. Спустя год у меня все так и работает.


Существует еще целый ряд возможностей, которые дает напряжение с блока питания компьютера.
  • Многие мастера из БП ПК делают блок питания для шуруповерта и других электроинструментов.
  • Существует возможность переделать блок питания ПК под автомобильное зарядное для аккумуляторов.
  • Вы всегда можете зарядить любое устройство, выбрав нужное напряжение. Согласитесь, ведь часто бывает так, что оригинальные блоки выходят из строя в самый неподходящий момент.
  • Можно запитать диодную ленту или любой другой осветительный прибор, требующий небольшое напряжение.

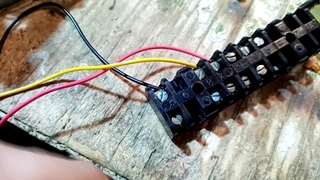

Как взять 12 вольт с блока питания компьютера

Как вы уже поняли, взять напряжение с блока питания компьютера достаточно просто. Вам необходимо лишь подключить устройство к желтому проводу (плюс) и черному (минус). Только будьте внимательны и не перепутайте полярность, иначе ваше устройство, скорее всего, выйдет из строя. Опять же повторюсь, не забывайте о том, что блок питание подаст напряжение на провода только тогда, когда он будет запущен. Если вы работаете с демонтированным БП ПК, который изъят из корпуса, то необходимо запустить устройство путем замыкания проводов GND (минус) и PWR SW.

Если вы еще не знакомы со статьей моего коллеги «Варрам — робот для вашего питомца», то прочесть её можно нажав сюда.

Немного информации в помощь

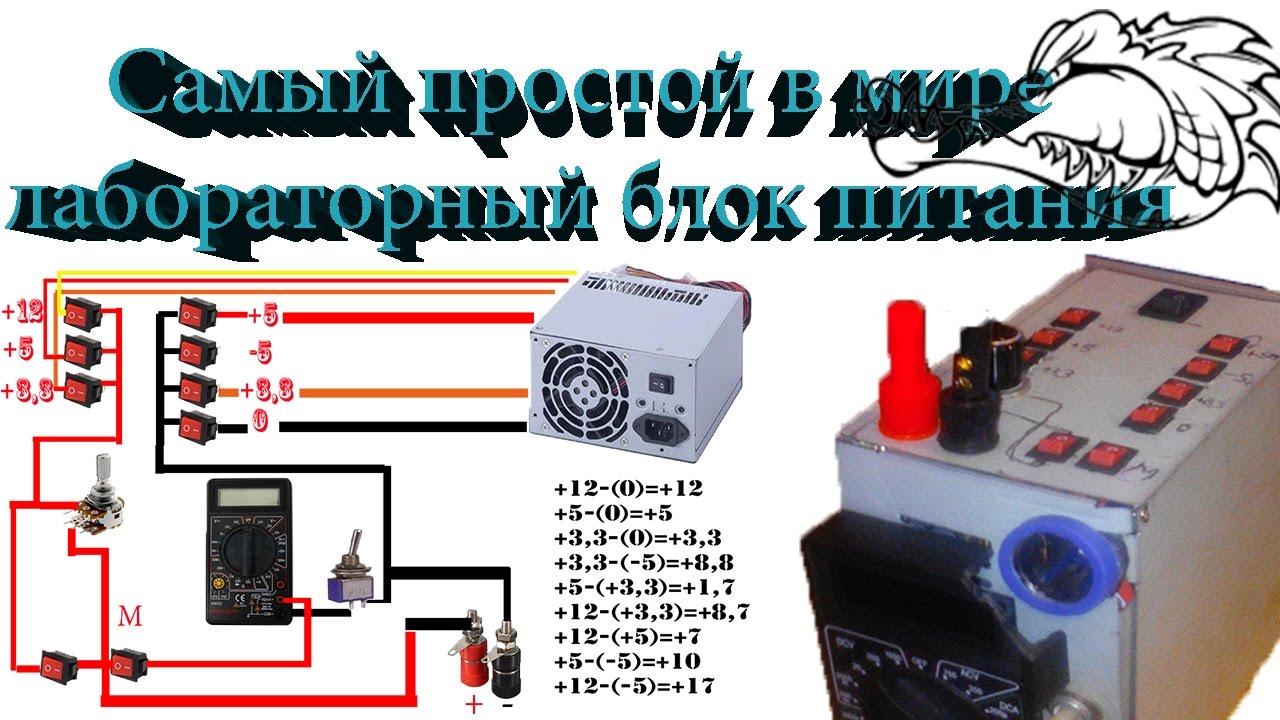

Для того, чтобы вам было легче понять, какое напряжение с блока питания вы получите, я составил небольшую таблицу. Пользоваться ей нужно по такому принципу: положительное напряжение + ноль =итог.

Положительное Ноль Итог
+12V 0V +12V
+5V -5V +10V
+12V +3,3V +8,7V
+3,3V -5V +8,3V
+12V +5V +7V
+5V 0V +5V
+3,3V 0V +3,3V
+5V +3,3V +1,7V
0V 0V 0V

А вы знаете, что не пропустите ни один наш материал, если оформите подписку? Оформить подписку легко: достаточно лишь ввести свой email в форму под этой статьей и нажать на кнопку «Подписаться на рассылку». И вы всегда будете в курсе наших публикаций!

Надеюсь, сегодняшняя статья была понятна и полезна. Теперь вы знаете, как получить нужное напряжение с блока питания компьютера и каким образом взять 12 Вольт.

Однако помните, что обращение с электроприборами требует соблюдения правил техники безопасности. В случае, если вы не уверены в своих знаниях, лучше попросить помощи у профессионала.

Автор статьи:

Надеюсь мои статьи будут вам полезны, ведь я стараюсь передать весь имеющийся опыт и знания. С радостью отвечу на все возникшие вопросы и могу дать дельный совет. Буду ждать ваших отзывов, мнений и предложений.

Переделываем блок питания в картинках / Хабр

Доброе время суток обитателю хабрахабра!

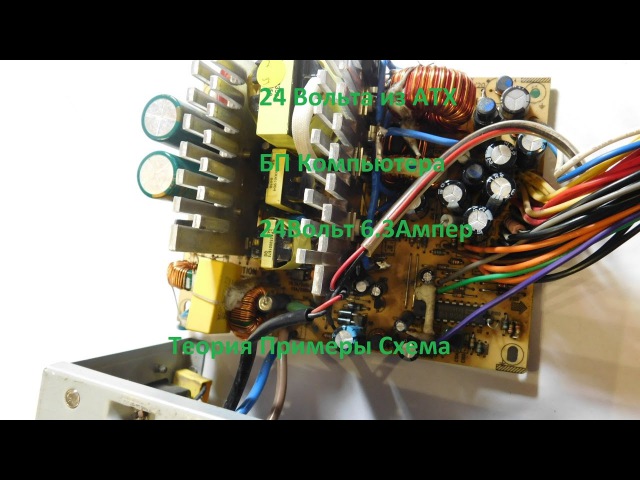

Довело меня увлечение электроникой до момента, когда дешевого китайского паяльника стало мало. Было принято волевое решение собрать паяльную станцию своими руками. Но вот беда, оказалось что в городе достать трансформатор на

24 вольта

просто невозможно. Благодаря этому прискорбному факту и родилась статья.

В закромах нашлись несколько старых блоков питания ATX, и начался долгий и тернистый путь к получению заветных 24 вольт.

Как известно у ATX есть линия, выдающая -12 вольт с силой тока около 0,5 ампер, так почему бы её не усилить? Но первый блин, как известно, комом: при попытке запитать чудо паяльник блок питания сделал «БЗЗЗ» и ушел на покой.

Второй попыткой было решено сделать удвоитель напряжения. Но удвоителю на вход нужен переменный ток, который можно взять от трансформатора. Но, как оказалось, и этот путь не привел к успеху…
Продолжение истории под катом (осторожно: много картинок)

Из вооружения был только дешевый мультиметр, который показал, что на трансформаторе около 10 вольт переменного тока. Ну чтож, можно идти в бой! На макетке был собран удвоитель. К сожалению, его фотография сохранилась только одна, так сказать, в боевом режиме

Какого же было удивление, когда мультиметр показал на выходе все

50 вольт! Опровержением постулатов физики заниматься не захотелось, поэтому была приобретена тяжелая артиллерия в виде осциллографа. Картинка на выводах трансформатора получилась следующая

Это с пред делителем 1:10 на щупе и цена деления в 1 вольт. Оказывается трансформатор и выдает заветные 24 вольта, только очень страшной формы (не удивительно, что китайский мультиметр не справился с задачей).

Новая задача — переделать удвоитель в выпрямитель. Заодно было решено перенести всю силовую часть будущей паяльной станции в блок питания. Схема получилась вот такая

Пояснение по схеме:
Диоды

D2, D4 (Шоттки 30А 60В) образуют обычный диодный мост, на вход которого приходит 24 вольта ужасной формы, а на выходе — те же 24, но постоянного (стоит заметить, что на выходе ток практически ровный!)
Стабилизатор U1 (7805) понижает напряжение до 5 вольт
Конденсаторы С1 (1000uF, 60V) и С2 (220uF, 16V) — электролиты, выполняющие роль фильтра. В теории перед выходом еще надо поставить керамику, которая бы ловила высокочастотные помехи, но она будет стоять в паяльной станции.

Внешний вид:

На этом электронная часть закончена, осталось собрать все в корпусе.

Первым делом обрезаем все провода, они должны комфортно поместиться в корпус. Провода собраны в пары, чтобы выдерживать большую нагрузку, концы смотаны и залужены.

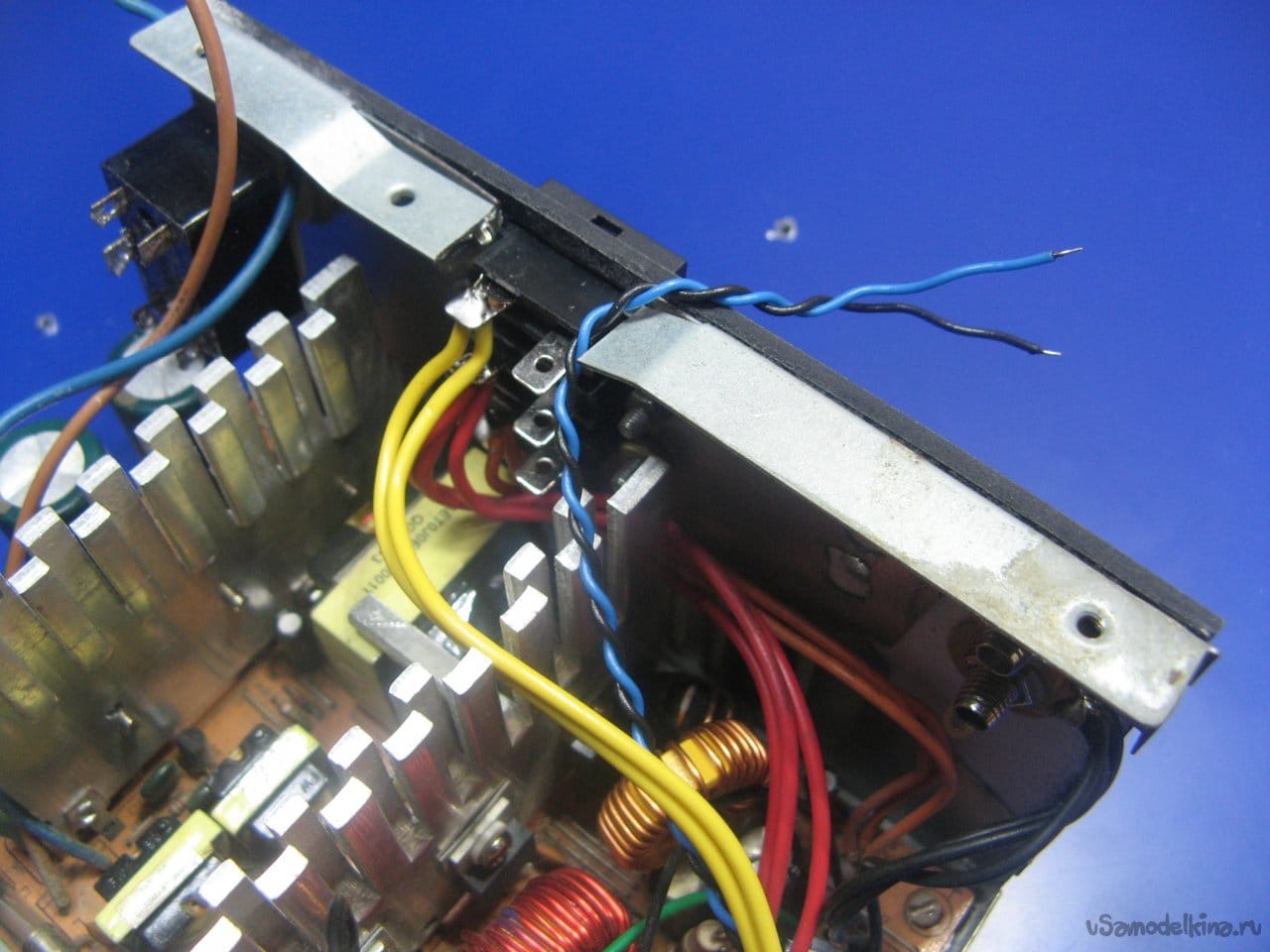

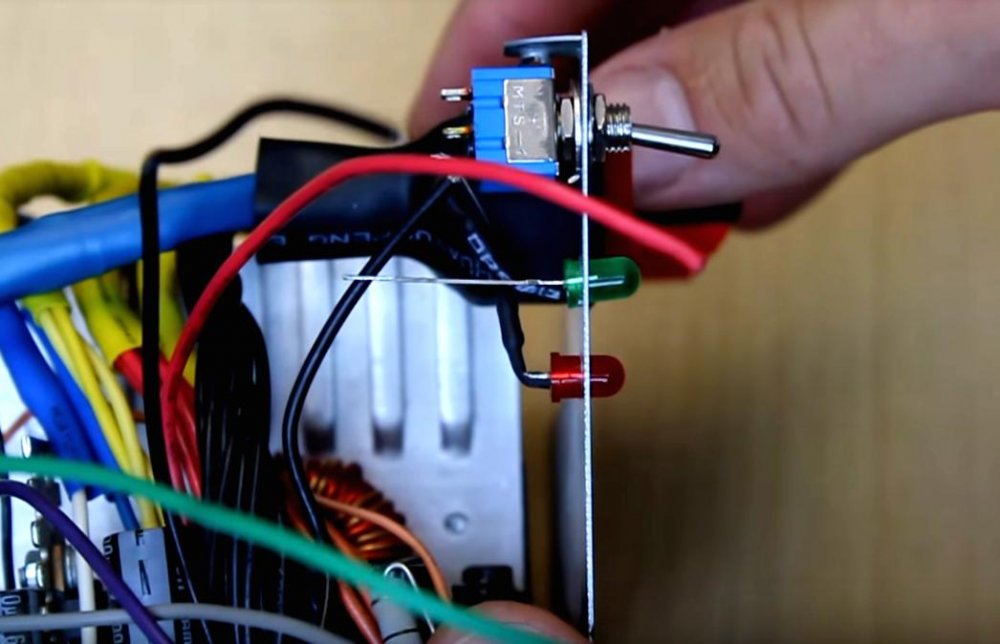

После этого, добавляем кнопку запуска блока питания. Для запуска ATX нужно замкнуть PS_ON (зеленый провод) на землю (любой из черных).На выключатель у меня ушло 3 провода — PS_ON, GND и один из +5 (красный провод). Последний нужен для питания светодиода внутри кнопки.

Ах, да, выключатель пришлось немного модифицировать, ибо внутри стояла галогенка, рассчитанная на

220 вольт. Пришлось вытащить потроха и заменить на светодиод () и резистор (511R).

К корпусу одного БП была применена грубая сила и он стал плоским (это будет дно конструкции).

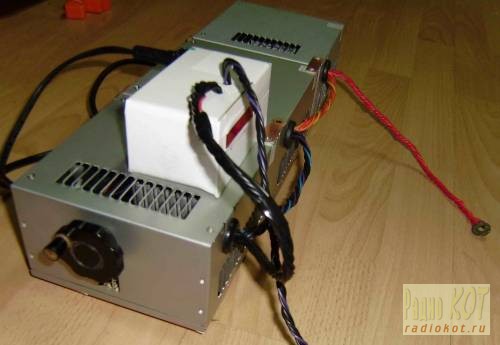

На текущем этапе была собрана и запущена бета-версия вот такого вида

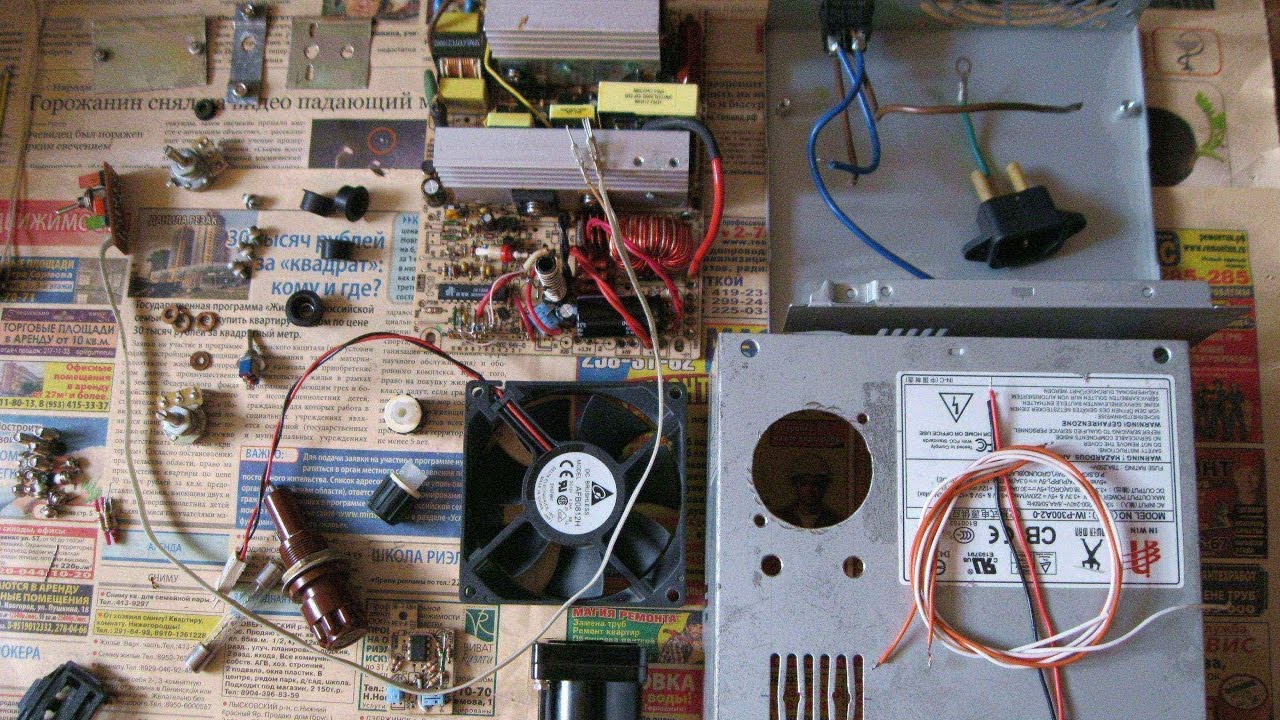

Срезаем все лишнее на корпусе с кулером. Так все выглядит в разобранном состоянии:

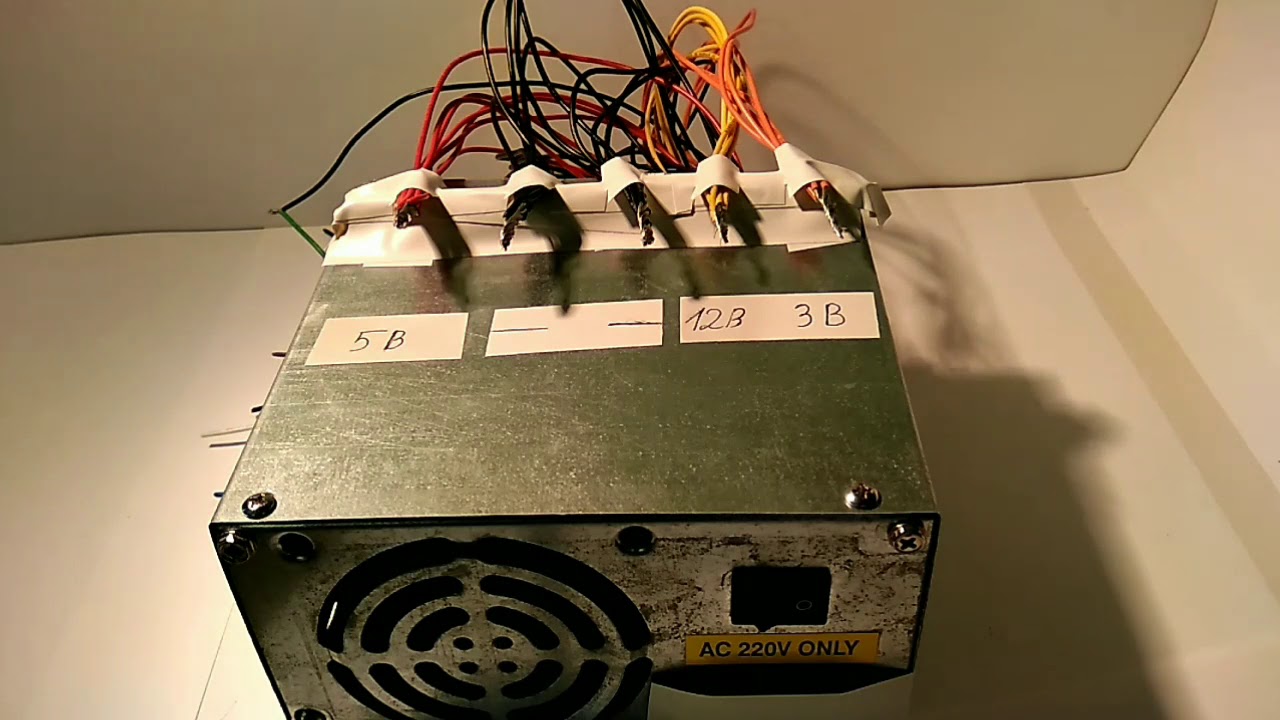

На корпусе размещаем 9 гнезд RCA и один молекс (выход для паяльной станции)

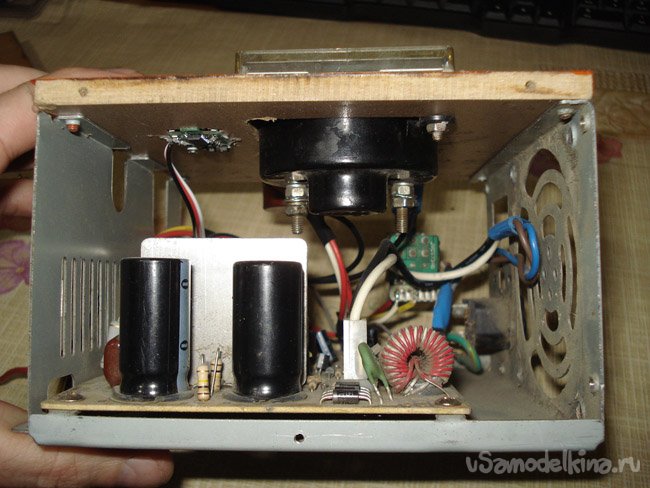

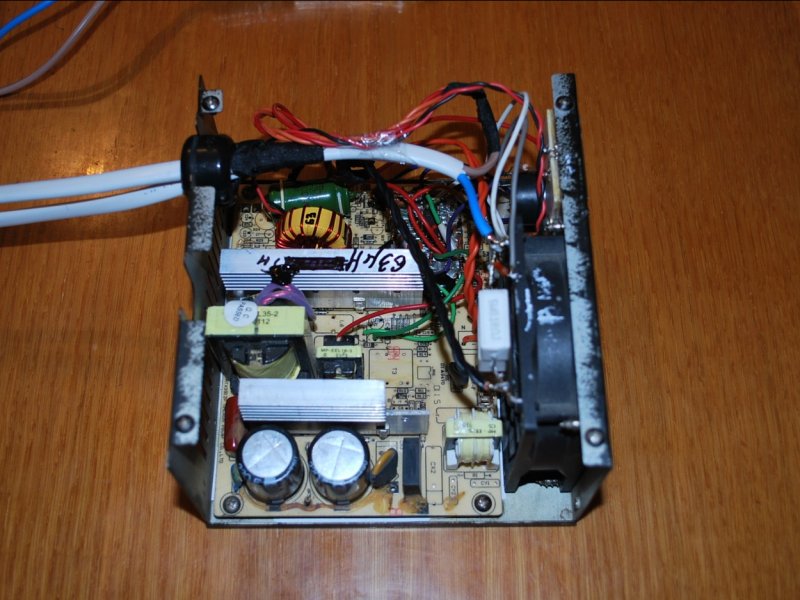

Внутри все выглядит ужасающе:

Внешне не многим лучше, но уже не так пугает:

Пришло время проверить как справляется наша «пристройка» со своими обязанностями
5 вольт (цена деления — 2 вольта, осциллограф немножко не откалиброван)

24 вольта (цена деления 1 вольт + пред делитель на щупе 1:10)

Как видно, справляется хорошо! Небольшой стресс тест в виде двухчасового кручения моторчика так же пройден успешно. наконец то можно приступать к созданию паяльной станции…

Уф, кажется все. Спасибо всем, кто осилил до конца. Буду рад критике конструкции (версии 2.0 однозначно быть) и текста.

PS. Спасибо хабражителю TheHorse за инвайт

Зарядное устройство из блока питания компьютера сделать самому своими руками

Компьютеры не могут работать без электроэнергии. Чтобы их зарядить, используются специальные устройства, называемые источниками питания. Они получают напряжение переменного тока из сети и преобразуют его в постоянный ток. Устройства могут выдавать огромное количество энергии в небольшом форм-факторе, обладают встроенной защитой от перегрузки. Выдаваемые параметры у них невероятно стабильны, а качество постоянного тока обеспечено даже при высоких нагрузках. Когда есть лишний такой аппарат, разумно его использовать для многих бытовых задач, например, переделав в зарядное устройство из блока питания компьютера.

Конструкция настольного источника питания

Блок имеет форму металлической коробки шириной 150 мм х 86 мм х 140 мм. Стандартно он монтируется внутри корпуса ПК с помощью четырех винтов, переключателя и розетки. Такая конструкция позволяет воздуху поступать в охлаждающий вентилятор блока питания (БП). В некоторых случаях установлен переключатель селектора напряжения, позволяющий пользователю выбирать показатели. Например, в Соединенных Штатах имеется внутренний источник питания, работающий с номинальным напряжением 120 вольт.

БП компьютера состоит из нескольких компонентов внутри: катушки, конденсаторов, электронной платы для регулирования тока и вентилятора для охлаждения. Последний является основной причиной отказа для источников питания (ИП), что надо учитывать при монтаже зарядного устройства из блока питания компьютера atx.

Типы электропитания персонального компьютера

ИП имеют определенную мощность, указанную в ваттах. Стандартный блок, как правило, способен обеспечивать около 350 Вт. Чем больше установленных на компьютере компонентов: жестких дисков, CD / DVD-приводов, ленточных накопителей, вентиляторов, тем больше энергии требуется от источника питания.

Специалисты рекомендуют использовать блок питания, который обеспечивает больше мощности, чем требуется компьютеру, поскольку он будет работать в режиме постоянной «недогрузки», что увеличит срок службы машины из-за уменьшения теплового воздействия на его внутренние компоненты.

Существует 3 типа ИП:

  1. AT Power Supply — употребляется на очень старых ПК.
  2. Блок питания ATX — все еще применяется на некоторых ПК.
  3. Электропитание ATX-2 — обычно используется сегодня.

Параметры БП, которые можно использовать при создании зарядного устройства из блока питания компьютера:

  1. AT / ATX / ATX-2:+3.3 В.
  2. ATX / ATX-2:+5 В.
  3. AT / ATX / ATX-2:-5 В.
  4. AT / ATX / ATX-2:+5 В.
  5. ATX / ATX-2:+12 В.
  6. AT / ATX / ATX-2:-12 В.

Разъемы материнской платы

В ИП есть много разных разъемов питания. Они разработаны таким образом, что при их установке нельзя ошибиться. Чтобы сделать зарядное устройство из блока питания компьютера, пользователю не нужно будет долго выбирать правильный кабель, так как он просто не поместится в разъеме.

Виды разъемов:

  1. P1 (разъем для подключения к ПК / ATX). Основная задача блока питания (PSU) — предоставить мощность материнской плате. Это делается через 20-контактный или 24-контактный разъемы. 24-контактный кабель совместим с 20-контактной материнской платой.
  2. P4 (разъем EPS).Раньше выводы материнской платы были недостаточны для обеспечения мощностью процессора. С разгонным графическим процессором, достигающим 200 Вт, была создана возможность обеспечить питание непосредственно процессору. В настоящее время это P4 или EPS, которые обеспечивают достаточную мощность процессора. Поэтому переделка блока питания компьютера в зарядное устройство экономически обоснована.
  3. Разъем PCI-E (6-контактный разъем 6 + 2). Материнская плата может обеспечить максимум 75 Вт через слот интерфейса PCI-E. Более быстрая выделенная видеокарта требует гораздо большей мощности. Для решения этой проблемы был введен разъем PCI-E.

Дешевые материнские платы оснащены 4-контактным разъемом. Более дорогие «разгонные» материнские платы имеют 8-контактные разъемы. Дополнительные обеспечивают излишнюю мощность процессора при разгоне.

Большинство блоков питания снабжены двумя кабелями: 4-контактными и 8-контактными. Нужно использовать только один из этих кабелей. Также можно разделить 8-контактный кабель на два сегмента, чтобы обеспечить обратную совместимость с более дешевыми материнскими платами.

Питание графических карт

Левые 2 контакта 8-контактного разъема (6+2) справа отсоединены для обеспечения обратной совместимости с 6-контактными графическими картами. 6-контактный разъем PCI-E может поставить дополнительный 75Вт за кабель. Если графическая карта содержит один 6-контактный разъем, он может составлять до 150 Вт (75 Вт от материнской платы + 75 Вт от кабеля).

Для более дорогих графических карт требуется 8-контактный (6+2) разъем PCI-E. С помощью 8 контактов этот разъем может обеспечивать до 150 Вт на кабель. Видеокарта с одним 8-контактным разъемом может составлять до 225 Вт (75 Вт от материнской платы + 150 Вт от кабеля).

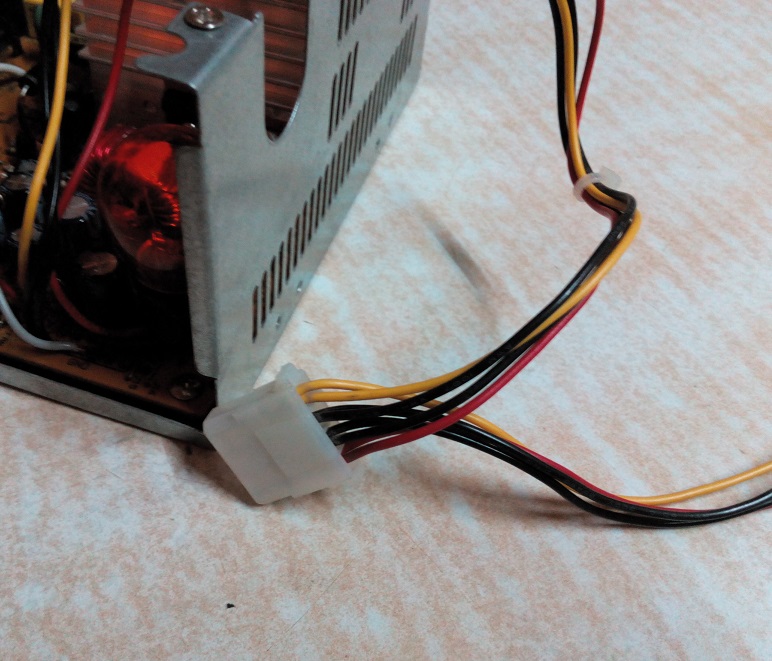

Molex, 4-контактный периферийный разъем, используют при создании зарядного устройства из блока питания компьютера. Эти контакты работают очень долго, могут поставлять 5V (красный) или 12V (желтый) на периферийные устройства. В прошлом эти соединения часто использовались для подключения жестких дисков, CD-ROM-плееров и т. д.

Даже видеокарты Geforce 7800 GS оснащаются Molex. Однако их потребляемая мощность ограничена, поэтому в настоящее время бо́льшая часть их была заменена кабелями PCI-E и кабелями SATA. Все, что осталось, это вентиляторы с питанием.

Соединитель вспомогательного оборудования

Разъем SATA – современная замена устаревшего Molex. Все современные DVD-плееры, жесткие диски и SSD работают от мощности SATA. Разъем Mini-Molex / Floppy полностью устаревший, но некоторые БП все еще поставляются с разъемом mini-molex. Они были использованы для питания дисководов гибких дисков до 1,44 МБ данных. В основном, они сегодня заменены USB-накопителем.

Адаптер Molex-PCI-E 6-контактный для питания видеокарты.

Используя адаптер 2x-Molex-1x PCI-E 6-контактный, предварительно нужно убедиться, что подключаются оба «Молекса» к различным кабельным напряжениям. Это снижает риск перегрузки источника питания. С введением ATX12 V2.0 были внесены изменения в систему с 24-контактным разъемом. В старых ATX12V (1.0, 1.2, 1.2 и 1.3) использовался 20-контактный разъем.

Всего есть 12 версий стандарта ATX, но они настолько похожи, что пользователю не нужно беспокоиться о совместимости во время монтажа зарядного устройства из блока питания компьютера. Для обеспечения обратной совместимости большинство современных источников позволяют отсоединить последние 4 контакта основного разъема. Также возможно создать передовую совместимость с помощью адаптера.

Напряжения питания компьютера

В компьютере требуется три типа постоянного напряжения. 12 вольт необходимо для подачи напряжения на материнскую плату, графические карты, для вентиляторов, процессора. Для USB-портов требуется 5 вольт, а для самого ЦП используется 3,3 вольта. 12 вольт также применимы для некоторых «умных» вентиляторов. Электронная плата в блоке питания отвечает за пересылку преобразуемого электричества через специальные кабельные наборы для питания устройств внутри компьютера. С помощью перечисленных выше компонентов переменное напряжение преобразуется в чистый постоянный ток.

Почти половина работы, выполняемой блоком питания, осуществляется с помощью конденсаторов. Они хранят энергию, которая будет использоваться для непрерывного рабочего потока. Изготавливая зарядное устройство аккумулятора из блока питания компьютера, пользователь должен быть осторожным. Даже если компьютер отключен, есть вероятность того, что электричество будет храниться внутри блока питания в конденсаторах, даже через несколько дней после отключения.

Цветные коды кабельных наборов

Внутри источников питания пользователь видит много кабельных наборов, выходящих с различными разъемами и разными номерами. Цветовые коды кабелей питания:

  1. Черные, используются для обеспечения тока. Каждый другой цвет должен быть соединен с черным проводом.
  2. Желтый: + 12В.
  3. Красный: + 5 В.
  4. Синий: —12В.
  5. Белый: —5В.
  6. Оранжевый: 3.3В.
  7. Зеленый, контрольный провод для проверки напряжения постоянного тока.
  8. Фиолетовый: + 5 В режим ожидания.

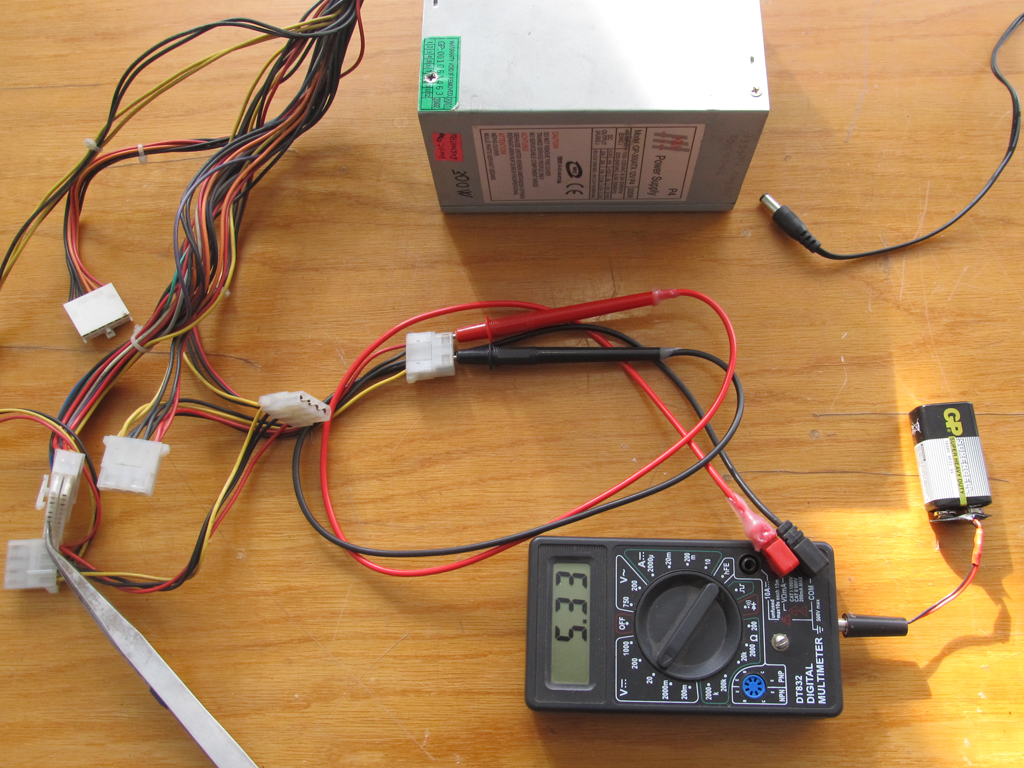

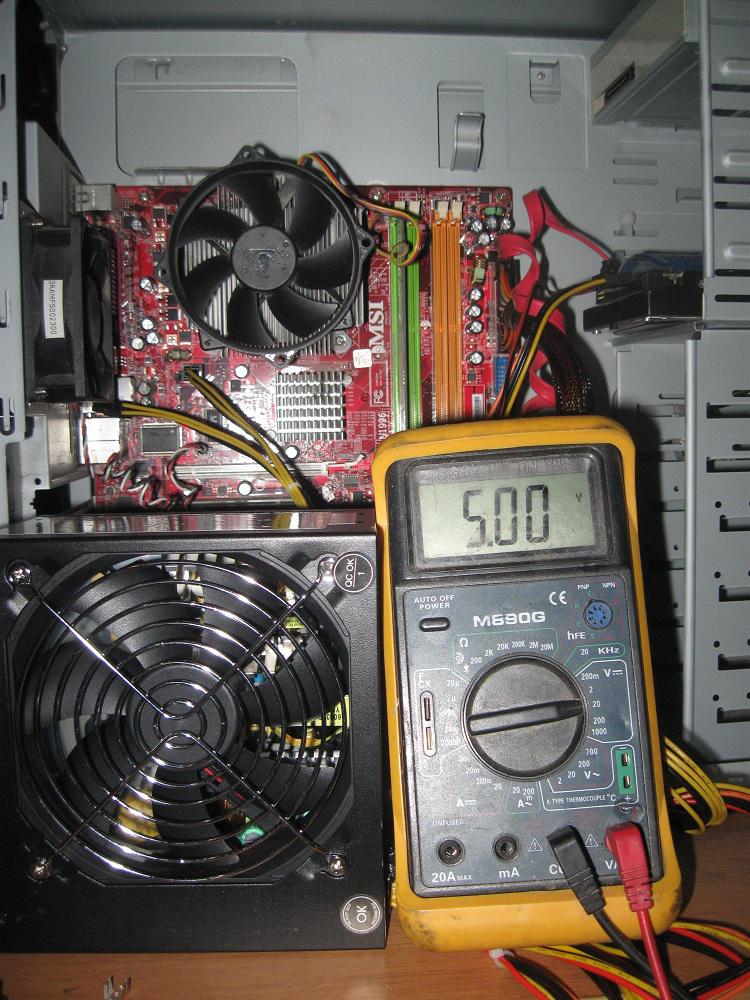

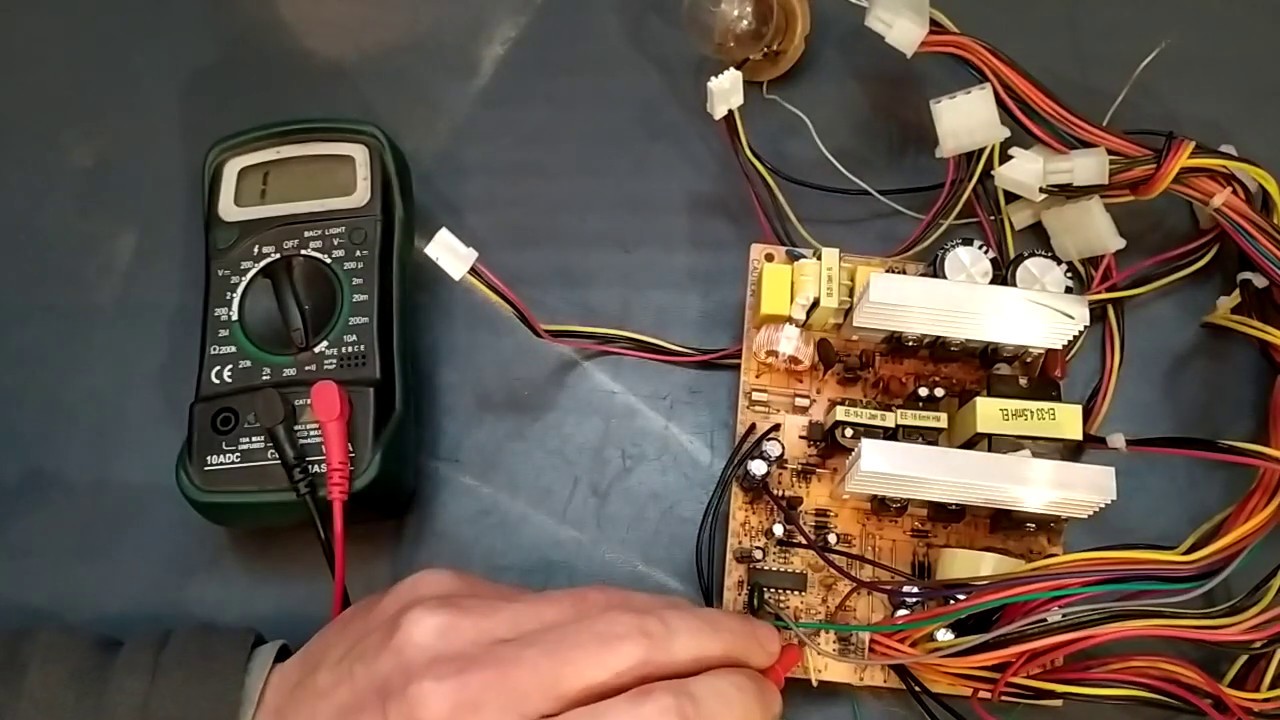

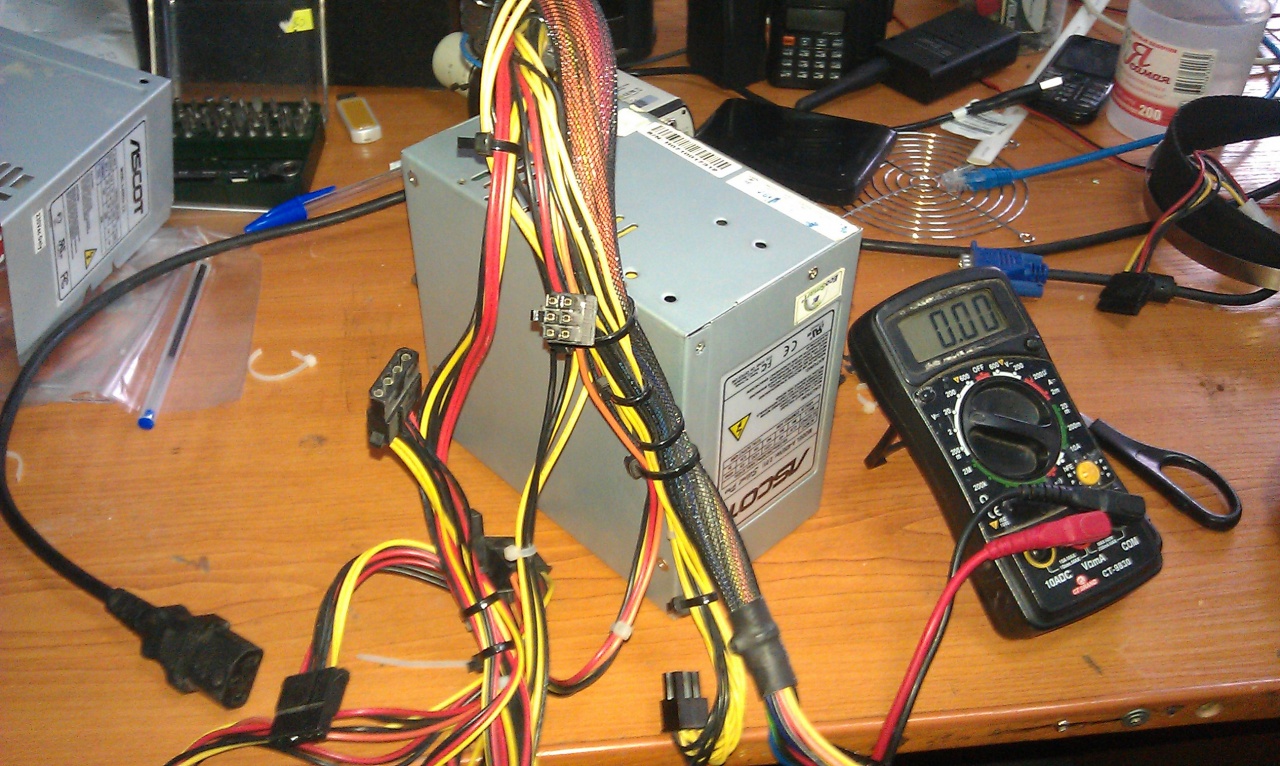

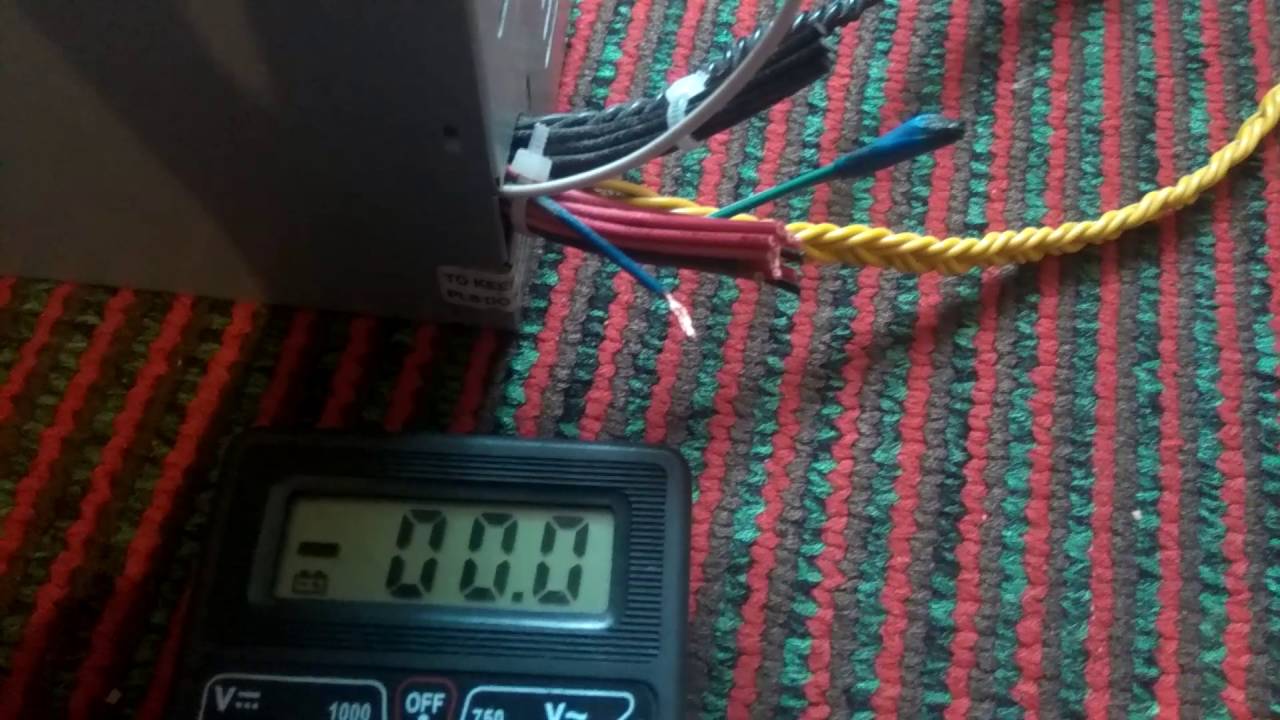

Выходные напряжения источника питания компьютера можно измерить с помощью надлежащего мультиметра. Но из-за более высокого риска короткого замыкания пользователь должен всегда подключать черный кабель с черным на мультиметре.

Вилка силового провода

Провод жесткого диска (независимо от того, является ли это IDE или SATA) имеет четыре жилы, прикрепленных к разъему: желтую, две черных подряд, и красную. На жестком диске одновременно используются как 12V, так и 5V. 12V питает движущиеся механические детали, а 5V подает электронные схемы. Таким образом, все эти кабельные комплекты оснащены кабелями 12V и 5V одновременно.

Электрические разъемы на материнской плате для процессоров или вентиляторов шасси имеют четыре ножки, поддерживающие материнскую плату для вентиляторов 12 В или 5 В. Помимо черных, желтых и красных, другие цветные провода можно увидеть только в главном разъеме, который напрямую переходит в розетку материнской платы. Это фиолетовые, белые или оранжевые кабели, которые не используются потребителями для подключения периферийных устройств.

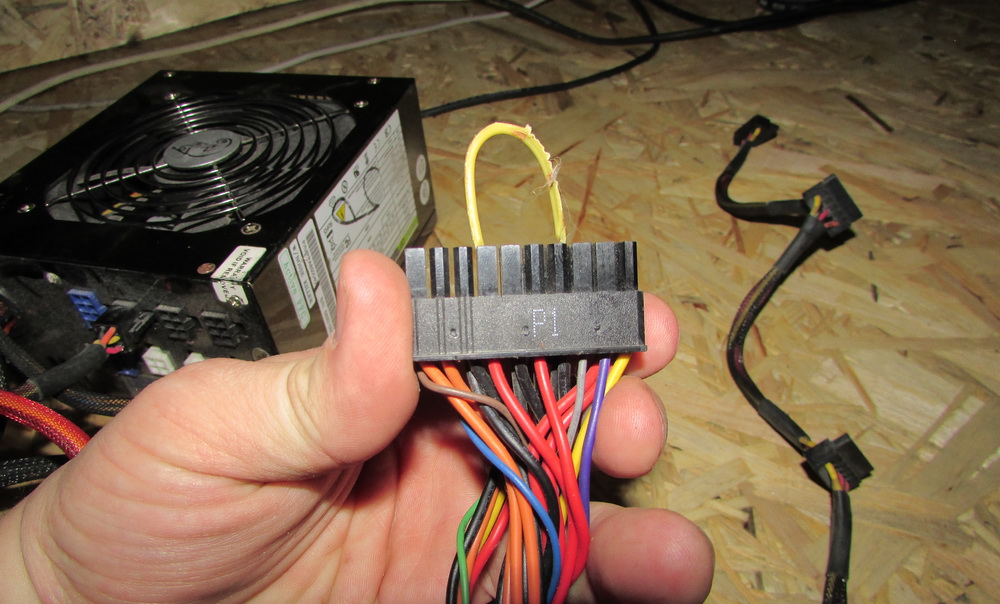

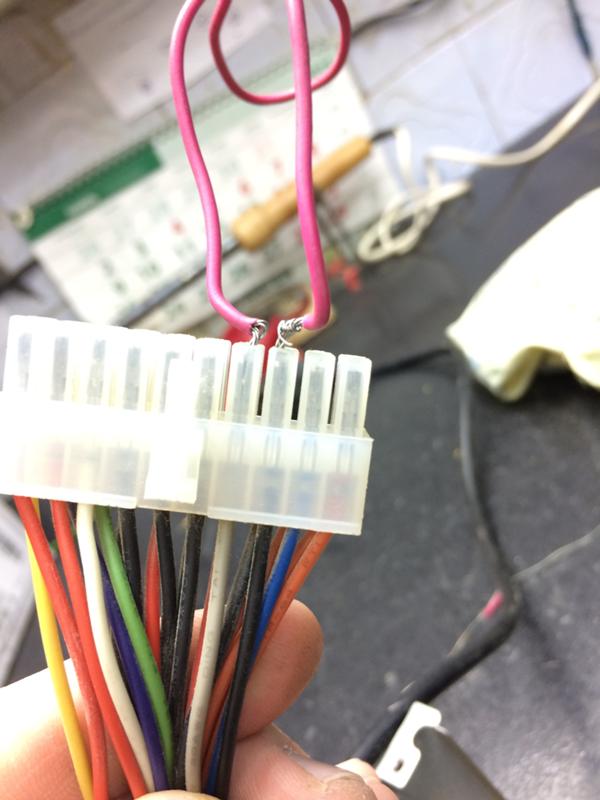

Включение ATX без компьютера

Если вы хотите сделать автомобильное зарядное устройство из блока питания компьютера, нужно протестировать его. Вам понадобятся скрепка и около двух минут времени. Если понадобится источник питания обратно подключить к материнской плате, просто нужно удалить скрепку. Никаких изменений от использования скрепки в нем не произойдет.

Порядок действий:

  • Найти зеленый провод в дереве кабелей из блока питания.

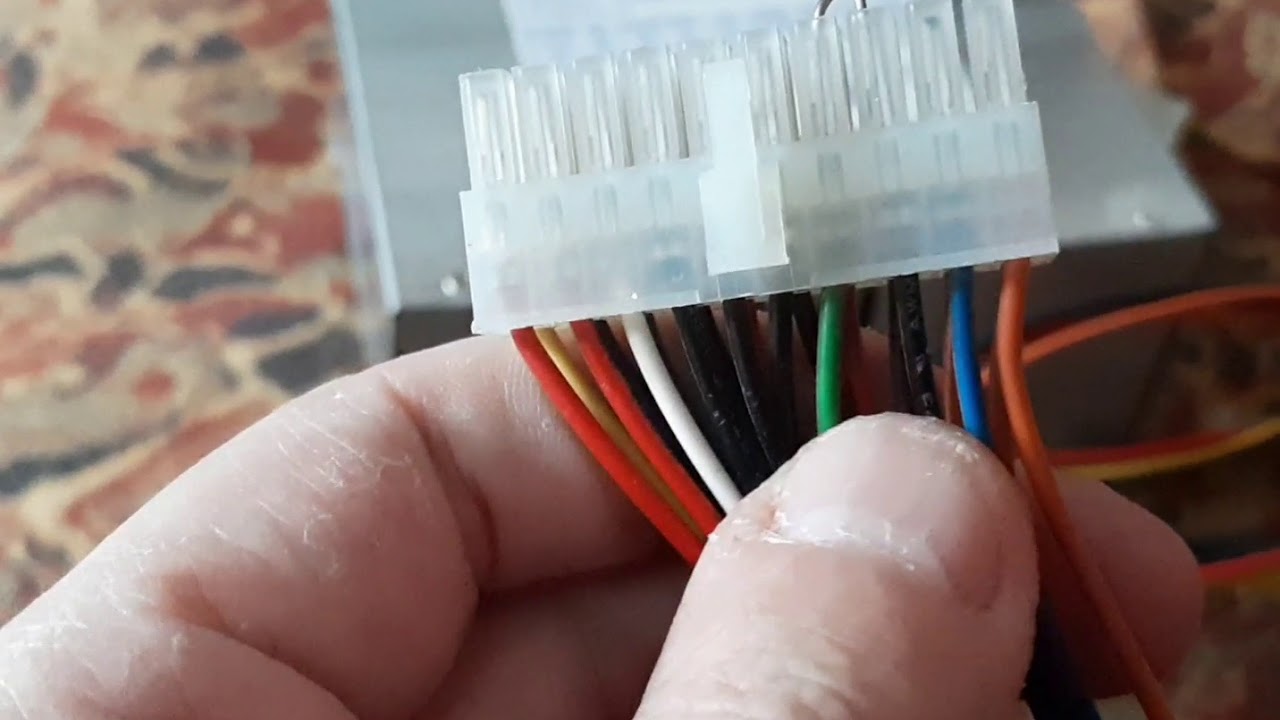

  • Следовать за ним до 20 или 24-контактного разъема ATX. Зеленый провод в некотором смысле «приемник», который нужен для снабжения энергией блока питания. Между ним есть два черных провода заземления.
  • Поместить скрепку в штырь с зеленым проводом.
  • Другой конец поместить в один из двух черных проводов заземления рядом с зеленым. Не важно, какой из них будет работать.

Хотя скрепка не ударит большим током, не рекомендуется прикасаться к ее металлической части, когда она находится под напряжением. Если нужно оставить скрепку на неопределенный срок, необходимо замотать ее изолентой.

Создание зарядного устройства

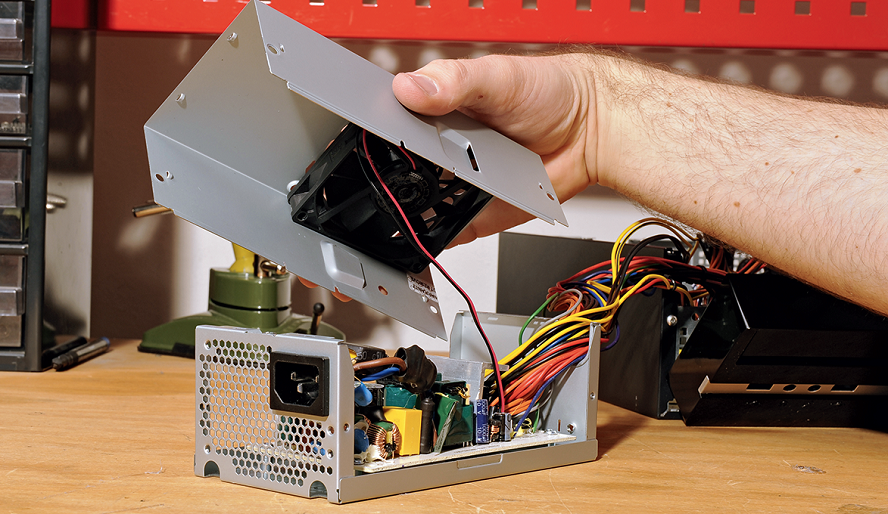

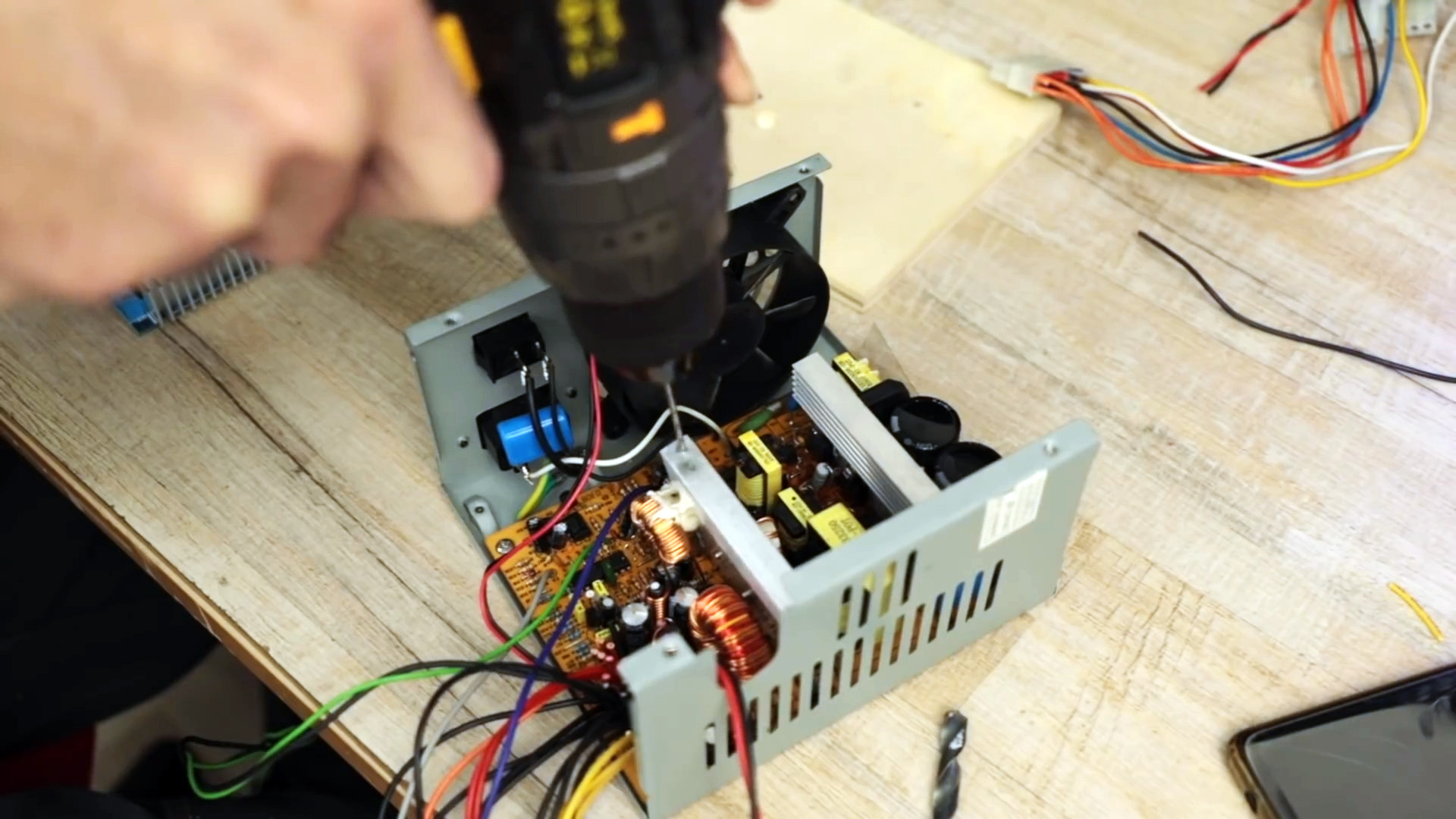

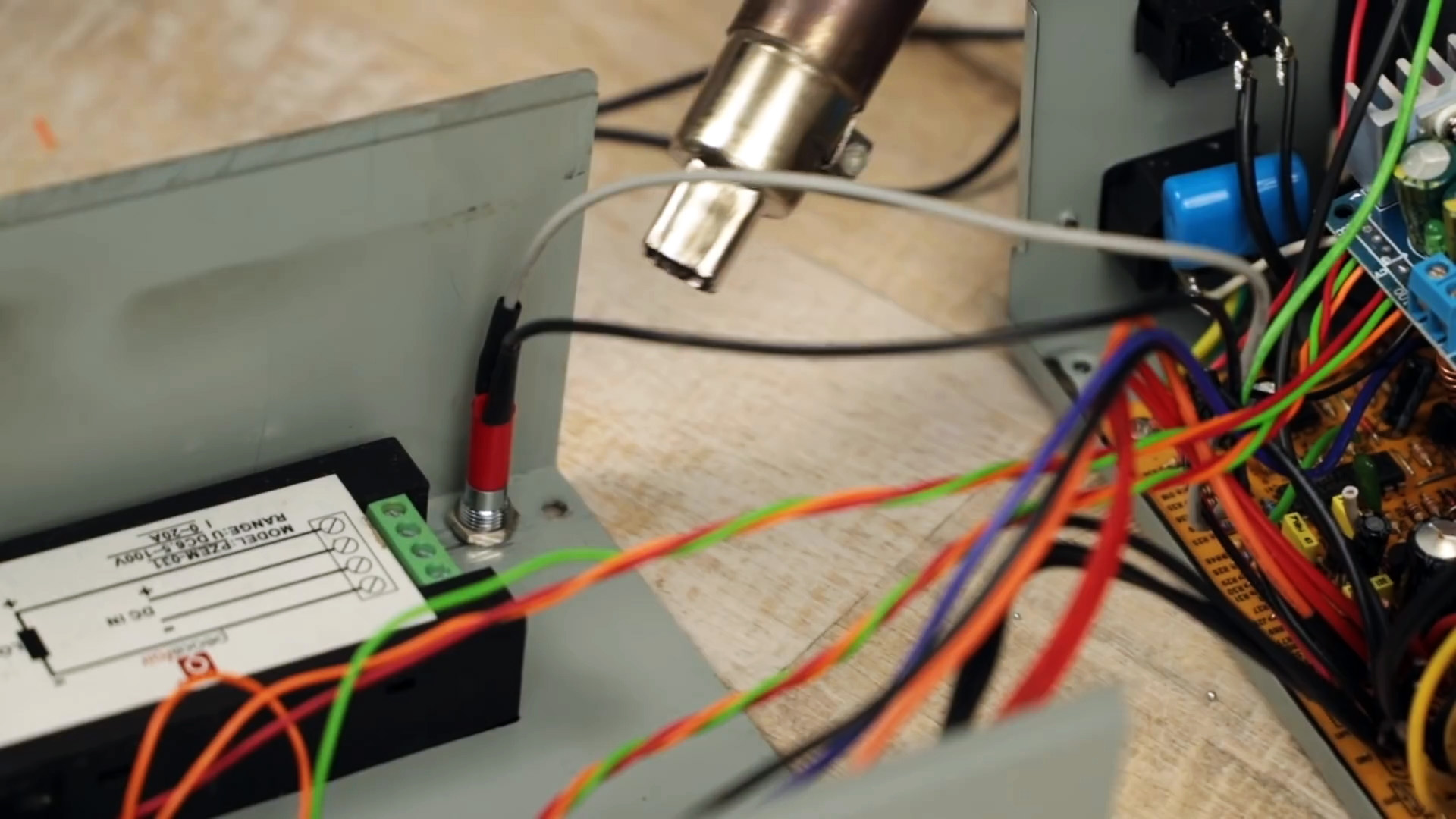

Если вы начинаете делать своими руками зарядное устройство из блока питания компьютера, позаботьтесь о безопасности работ. Источник угрозы — это конденсаторы, которые несут в себе остаточный заряд электричества, способный вызвать значительную боль и ожоги. Поэтому нужно не только убедиться, что ИП надежно отключен, но и надеть изоляционные перчатки.

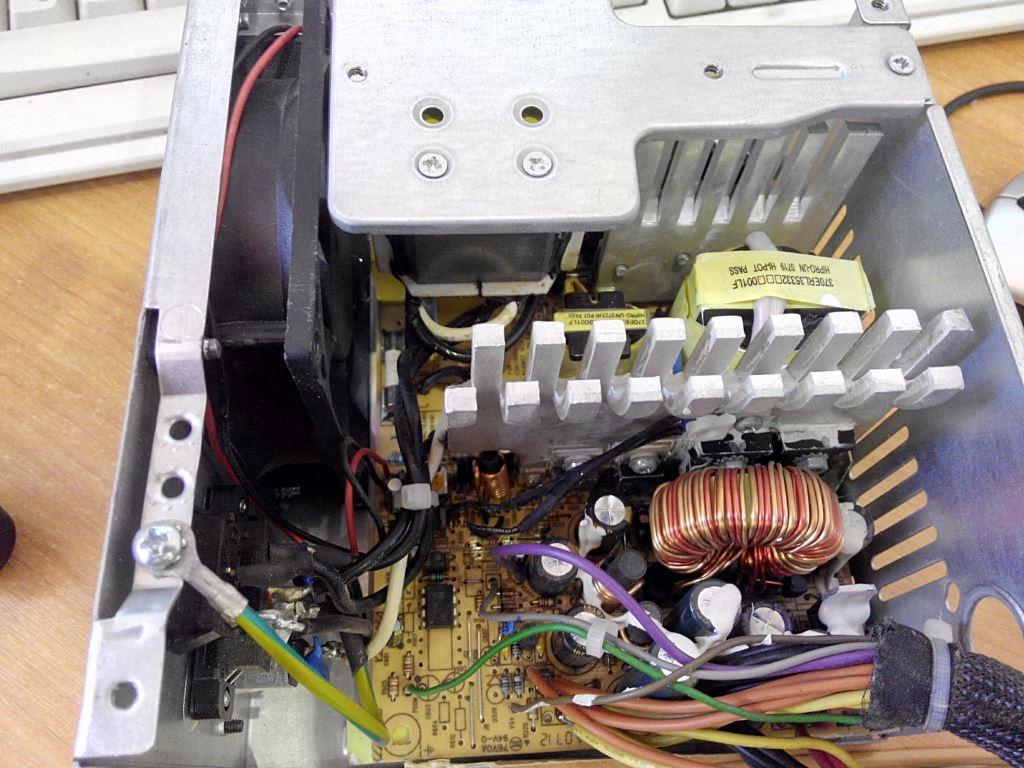

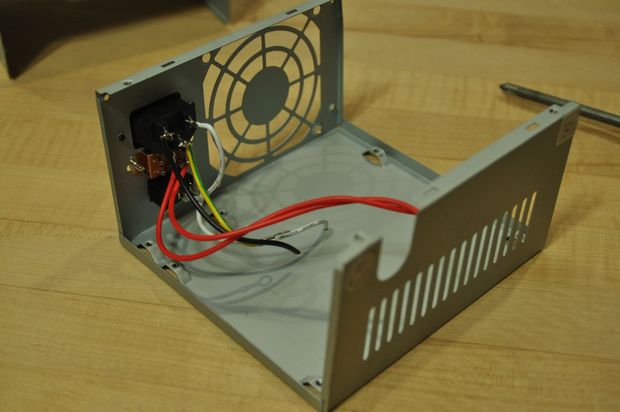

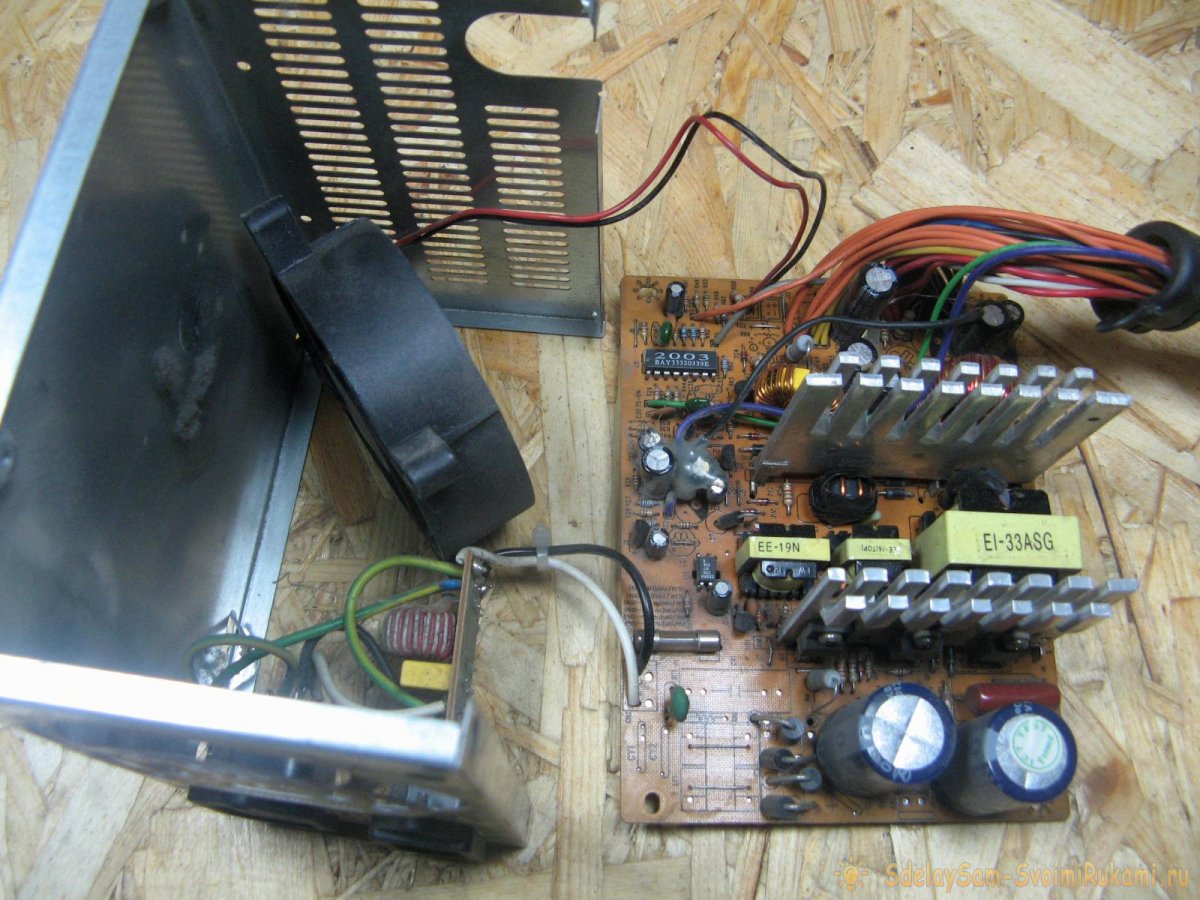

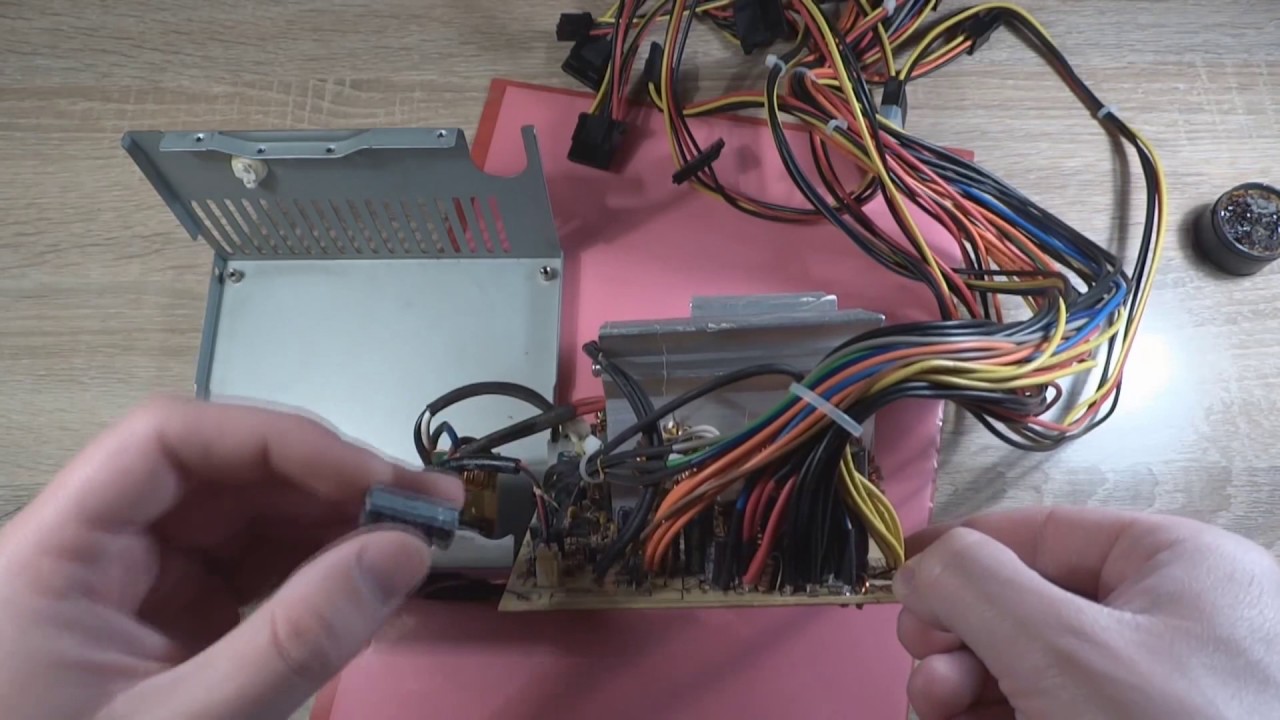

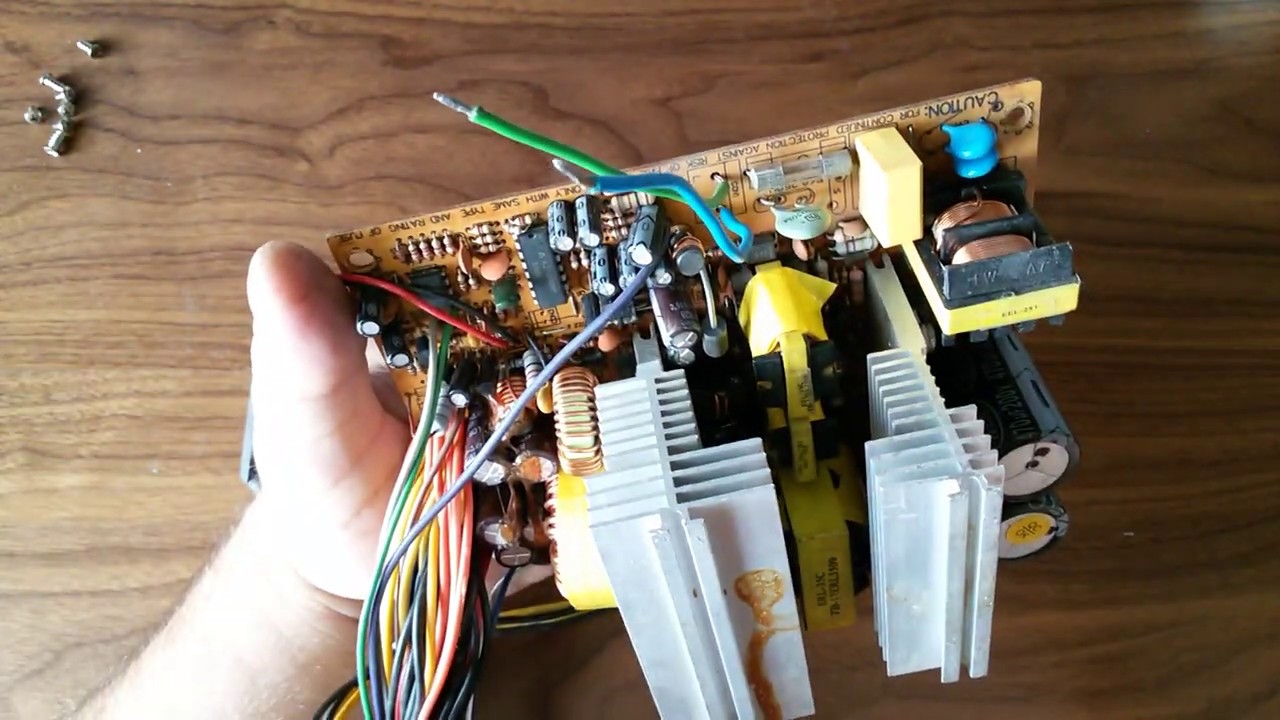

После открытия БП, делают оценку рабочего пространства и убеждаются, что не будет никаких проблем с расчисткой проводов.

Предварительно продумывают конструкцию источника, отмеривая карандашом, где будут находиться отверстия, чтобы отрезать провода необходимой длины.

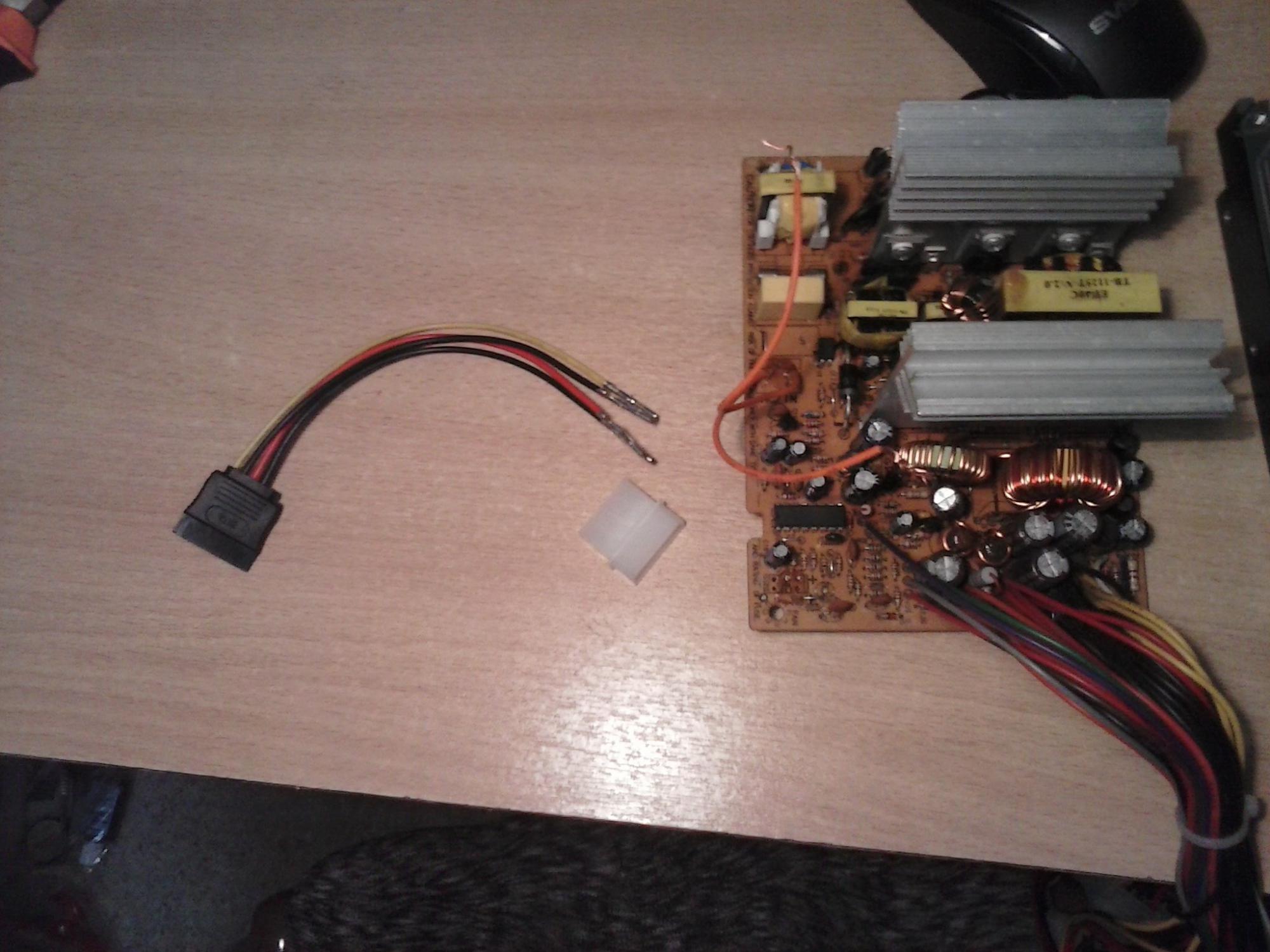

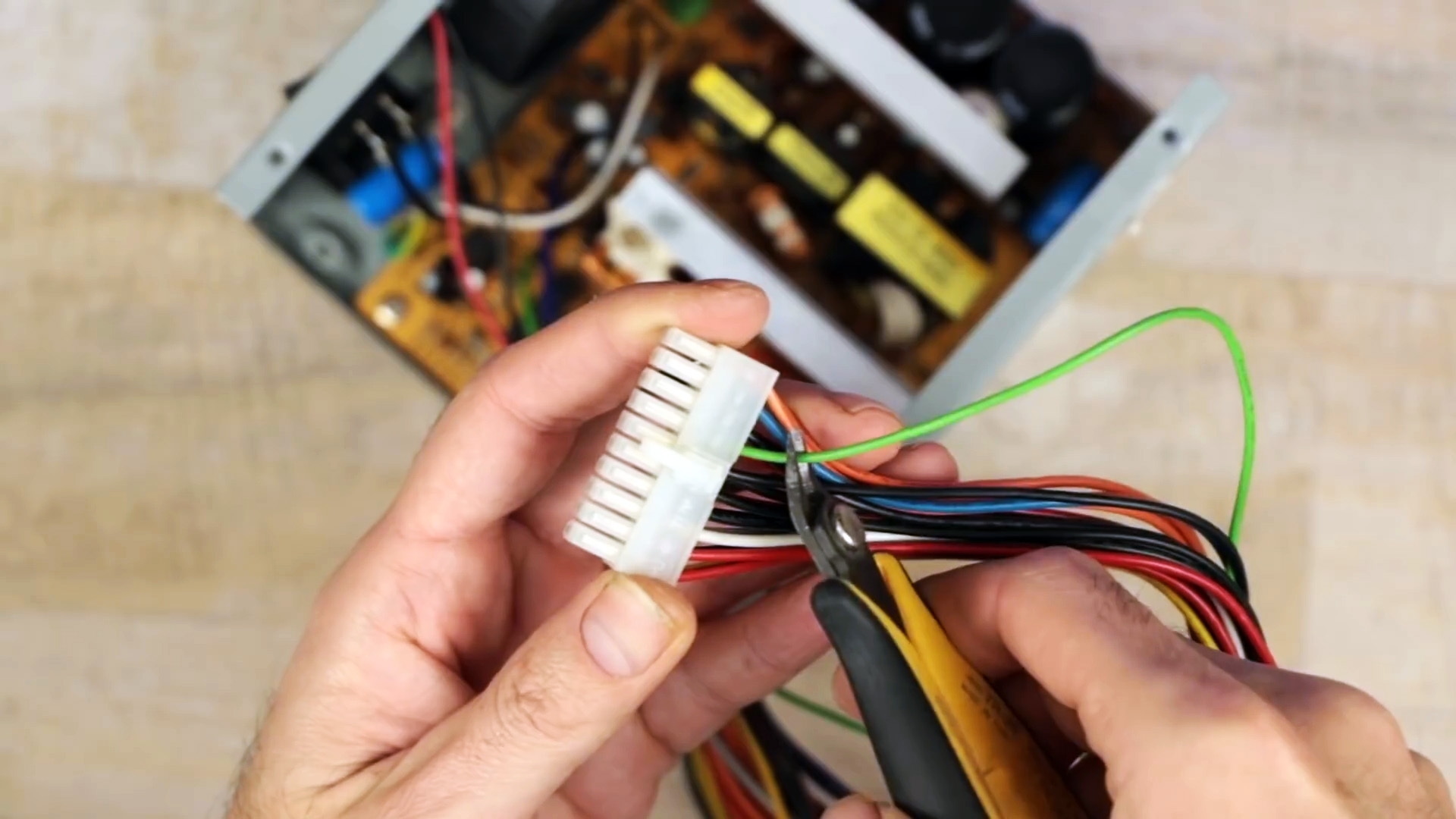

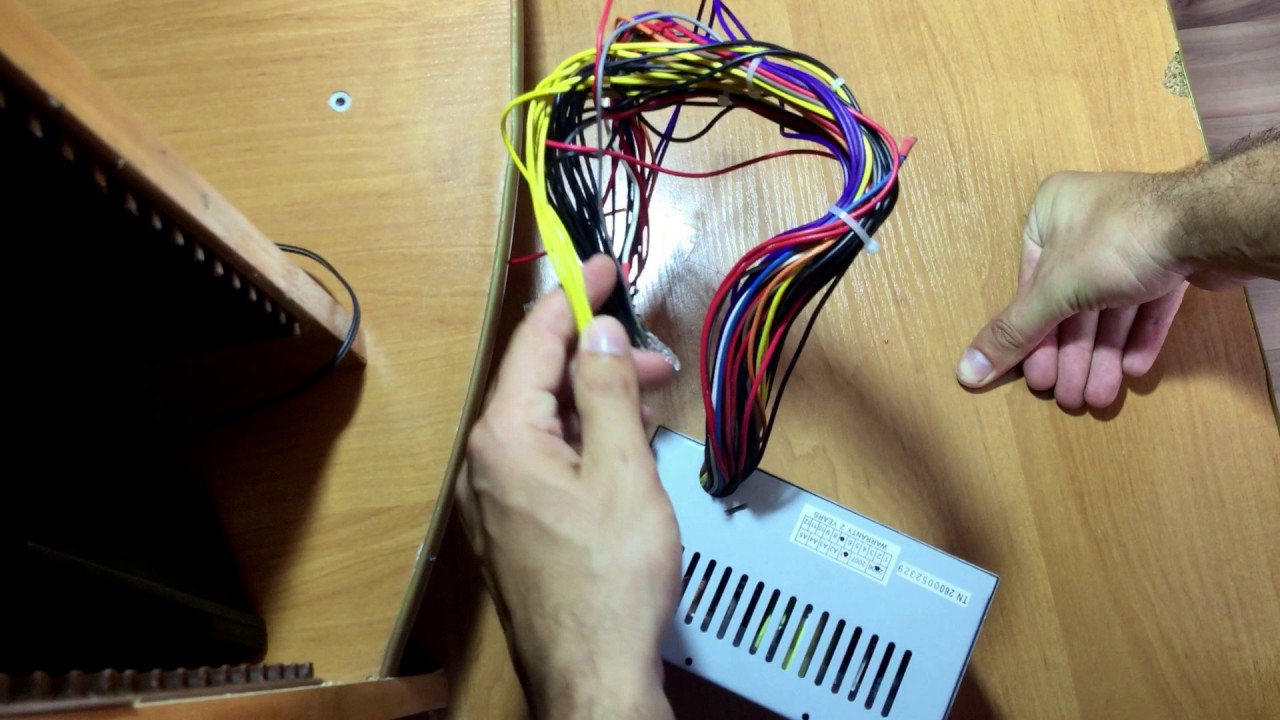

Выполняют сортировку проводов. При этом будут необходимы: черный, красный, оранжевый, желтый и зеленый. Остальные являются лишними, поэтому их можно обрезать на монтажной плате. Зеленый говорит о включении питания после режима ожидания. Он просто припаивается к заземляющему черному проводу, что обеспечит включение БП без компьютера. Далее нужно подключить провода к 4 большим зажимам по одному для каждого набора цветов.

После этого требуется сгруппировать 4-проводные цвета вместе и отрезать их на необходимую длину, снять изоляцию и соединить в один конец. Перед сверлением отверстий нужно позаботиться о печатной плате шасси, чтобы она не была загрязнена металлическими стружками.

В большинстве БП нельзя полностью удалить печатную плату с шасси. В таком случае ее нужно аккуратно обернуть пластиковым пакетом. Закончив сверление, требуется обработать все шероховатые пятна и протереть шасси тканью от мусора и налета. Затем установить фиксирующие стойки, используя небольшую отвертку и клеммы, закрепив их с помощью плоскогубцев. После этого закрыть блок питания и обозначить маркером напряжение на панели.

Специалисты рекомендуют установить резиновые ножки на днище устройства, чтобы оно не лежало на полу.

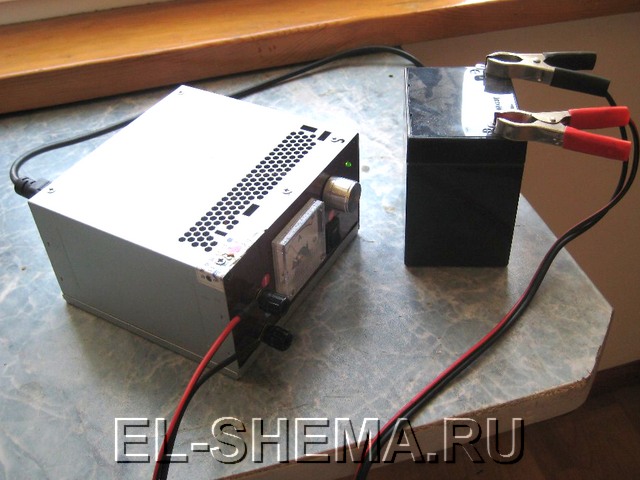

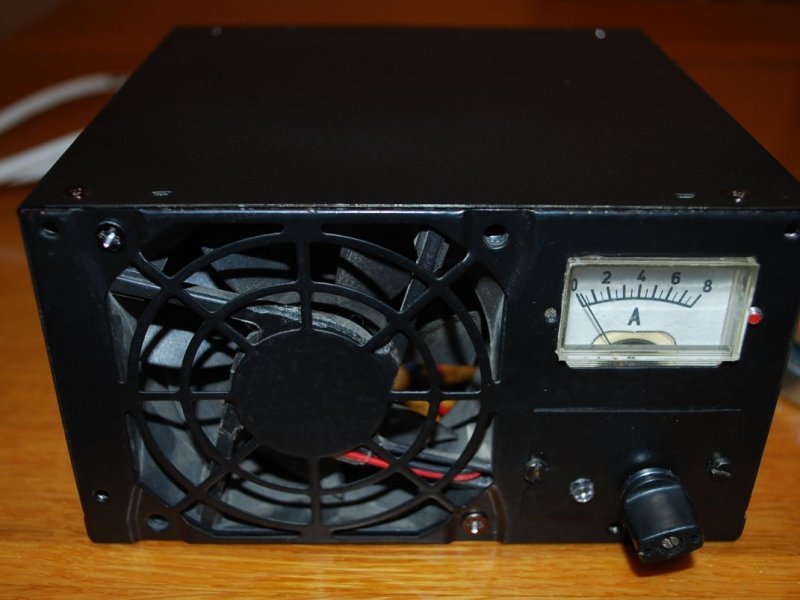

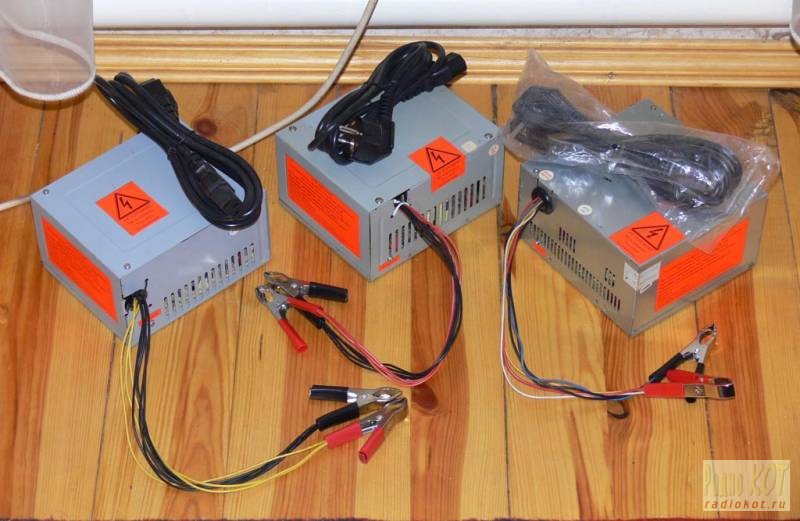

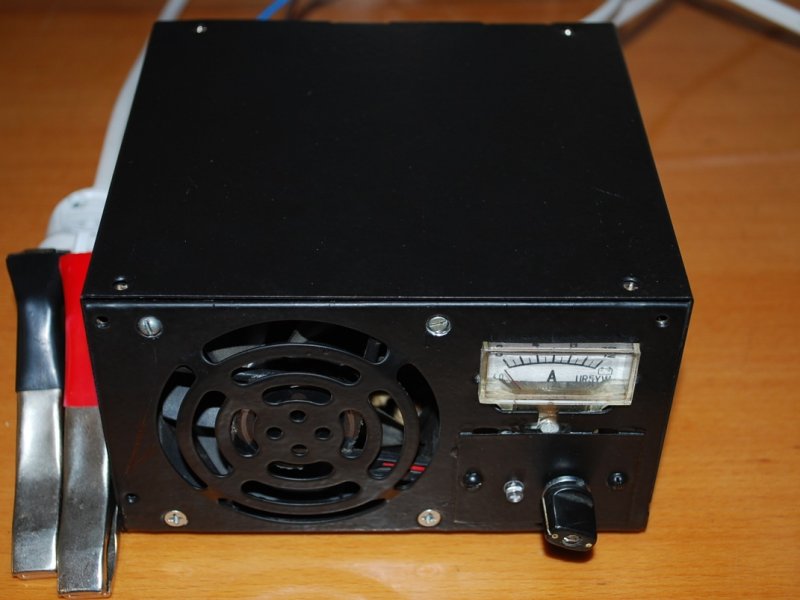

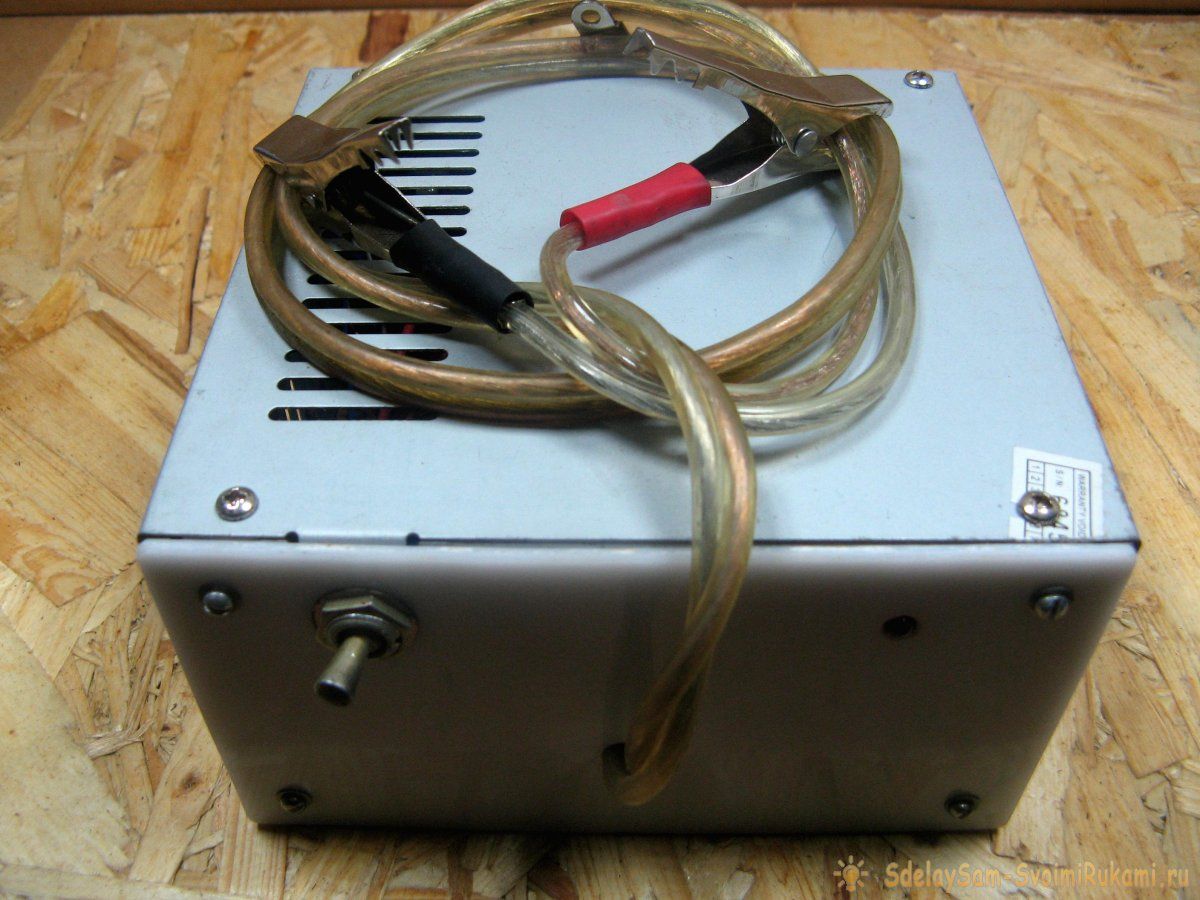

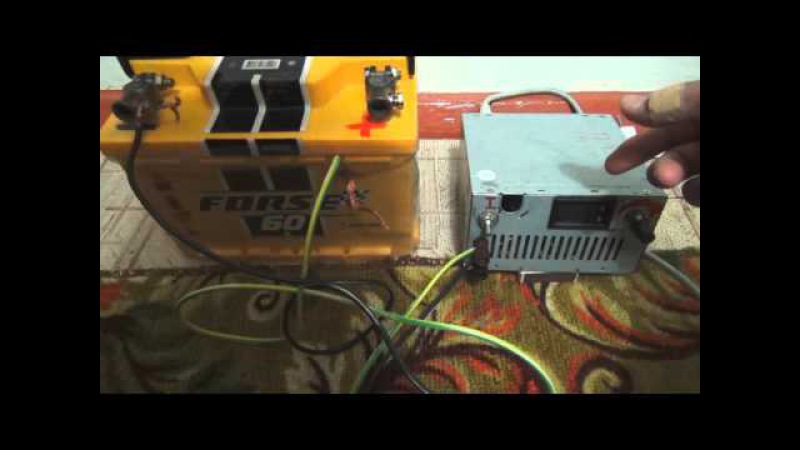

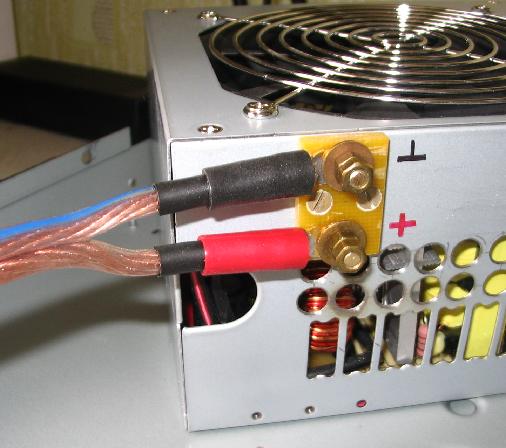

Зарядка аккумулятора автомобиля от старого ПК

Это устройство поможет автолюбителю в сложной ситуации, когда нужно срочно зарядить аккумулятор автомобиля, не имея стандартного устройства, а используя лишь обычный блок питания ПК. Специалисты не рекомендуют постоянно пользоваться зарядным устройством авто из блока питания компьютера, так как напряжение 12 В немного не дотягивает до необходимого при зарядке аккумулятора. Оно должно быть 13 В, но как аварийный вариант его использовать можно. Для усиления напряжения там, где раньше было 12В, нужно поменять резистор на 2.7кОм на подстроечном резисторе, установленном на дополнительной плате БП.

Поскольку источники питания имеют конденсаторы, которые сохраняют электроэнергию в течение длительного времени, желательно их разрядить с использованием лампы накаливания 60 Вт. Чтобы прикрепить лампу, используйте два конца провода для подключения к выводам крышки. Лампа подсветки медленно погаснет, разрядив крышку. Замыкание клемм не рекомендуется, так как это приведет к большой искре и может повредить дорожки печатной платы.

Процедура изготовления своими руками зарядного устройства из блока питания компьютера начинается со снятия верхней панели блока питания. Если на верхней панели установлен вентилятор 120 мм, отсоедините 2-контактный разъем от печатной платы и снимите панель. Требуется обрезать выходные кабели от источника питания с помощью плоскогубцев. Не стоит их выбрасывать, лучше использовать повторно для нестандартных заданий. Для каждого связующего поста оставьте не более 4–5 кабелей. Остальные могут быть обрезаны на печатной плате.

Соединяются провода одного цвета и закрепляются, используя кабельные стяжки. Зеленый кабель используется для включения постоянного тока ИП. Его припаивают к клеммам GND или подключают к черному проводу из пучка. Далее отмеряют центр отверстий на верхней крышке, где должны быть закреплены фиксирующие стойки. Нужно быть особенно внимательным, если на верхней панели установлен вентилятор, а зазор между краем вентилятора и ИП мал для фиксирующих штырей. В таком случае после отметки центральных точек нужно снять вентилятор.

После этого нужно прикрепить фиксирующие стойки к верхней панели в порядке: GND, +3,3 В, +5 В, +12 В. Используя стриппер для проводов, удаляется изоляция кабелей каждого пучка, припаиваются соединения. Тепловым пистолетом обрабатывают рукава над обжимными соединениями, после чего вставляют выступы в соединительные штыри и затягивают вторую гайку.

Далее нужно вернуть вентилятор на место, подключить 2-контактный разъем к гнезду на печатной плате, вставить панель обратно в устройство, что может потребовать некоторых усилий из-за связки кабелей на перекладинах и закрыть.

Зарядное устройство для шуруповерта

Если шуруповерт имеет напряжение 12В, то пользователю повезло. Он может сделать источник питания для зарядного устройство без особых переделок. Понадобится используемый или новый БП компьютера. В нем есть несколько напряжений, но нужно 12В. Есть много проводов разных цветов. Понадобятся желтые, которые выдают 12В. Перед началом работ пользователь должен убедится, что ИП отключен от источника энергии и не имеет остаточного напряжения в конденсаторах.

Теперь можно начинать переделывать блок питания компьютера в зарядное устройство. Для этого нужно желтые провода подключить к разъему. Это будет выход 12В. Сделать то же самое для черных проводов. Это разъемы, в которые будет подключаться зарядное устройство. В блоке напряжение 12В не является первичным, поэтому подключается резистор к красному проводу 5В. Далее нужно соединить серый и один черный провод вместе. Это сигнал, который говорит об энергоснабжении. Цвет этого провода может варьироваться, поэтому нужно убедиться, что это сигнал PS-ON. Это должно быть написано на наклейке блока питания.

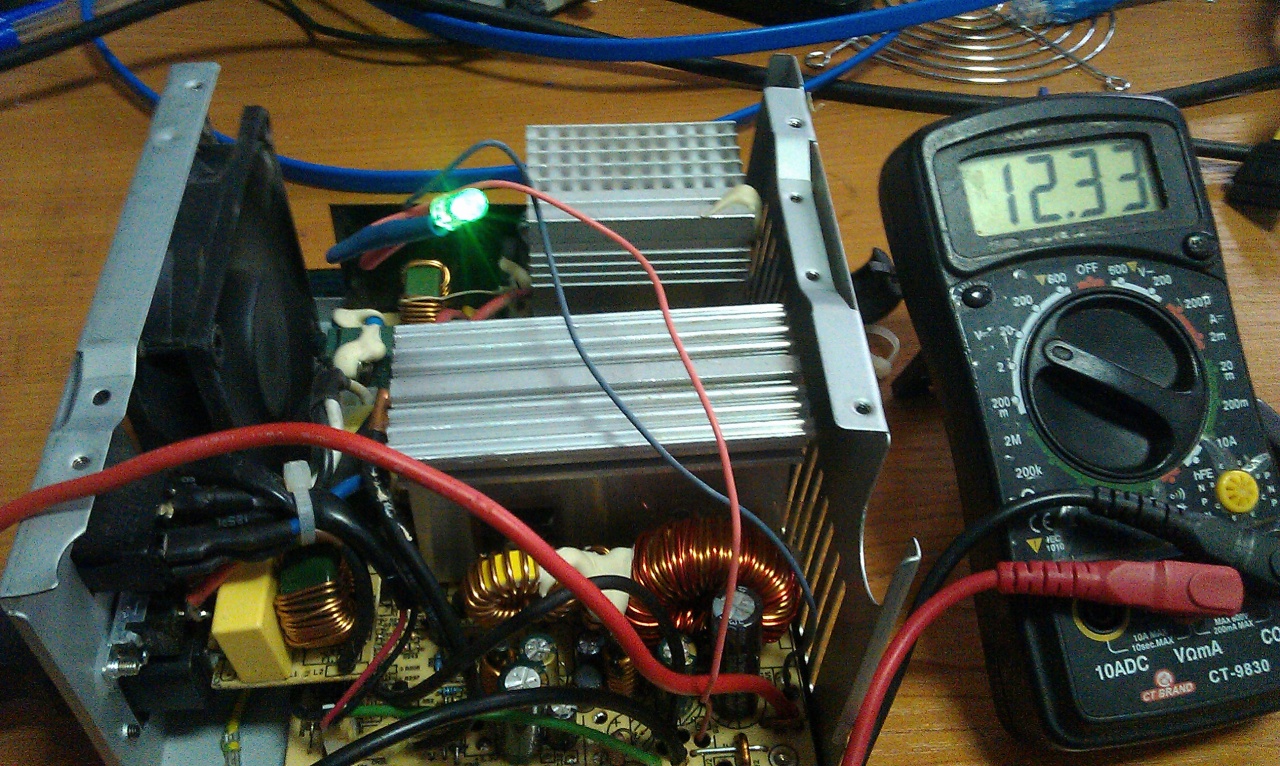

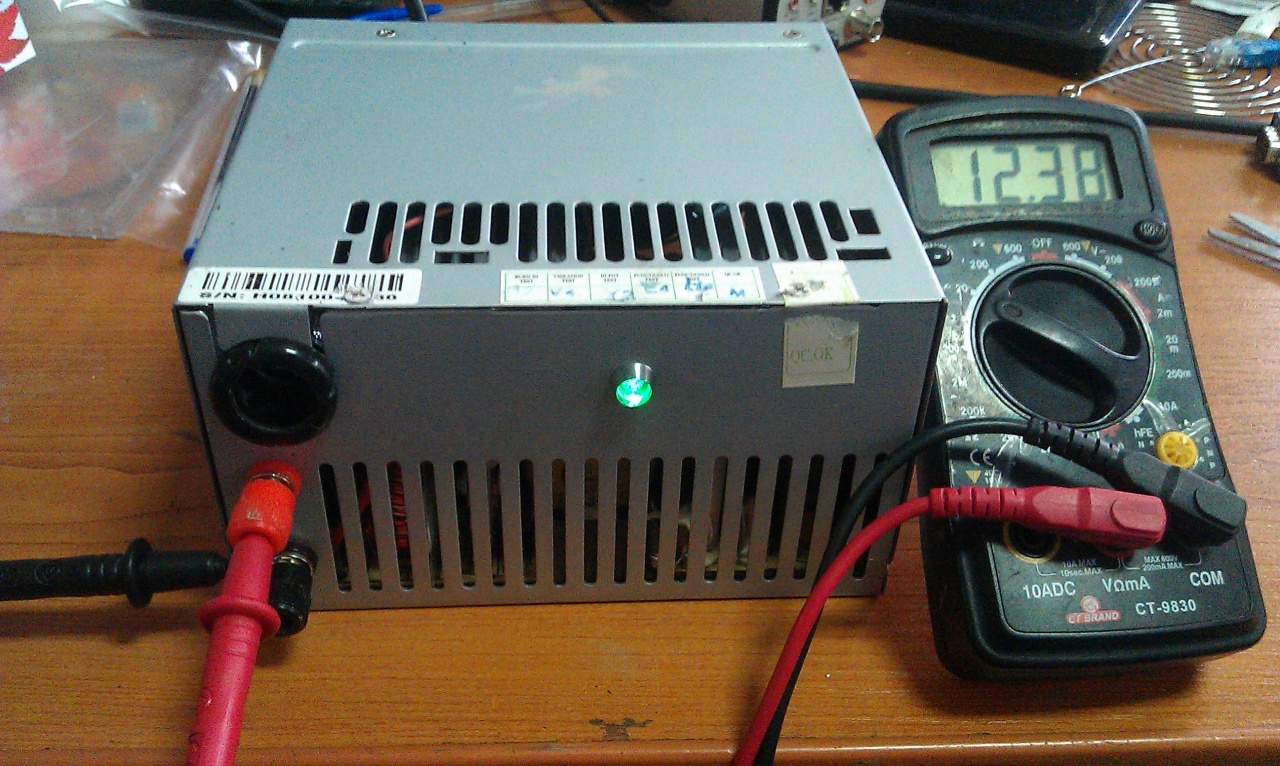

После включения переключателя БП должен запускаться, вентилятор вращаться, а лампочка загораться. Проверив разъемы с помощью мультиметра, нужно убедиться, что блок выдает 12 В. Если это так, то зарядное устройство шуруповерта из блока питания компьютера функционирует правильно.

Советы бывалых

На самом деле вариантов приспособления блока питания под собственные нужды множество. Любители поэкспериментировать с удовольствием делятся своим опытом. Предлагаем несколько хороших советов.

Пользователям не стоит бояться модернизировать коробку блока: можно добавить светодиоды, наклейки или все, что нужно для совершенствования. Разбирая провода, нужно убедиться, что используется блок питания ATX. Если это AT или более старый источник питания, у него, скорее всего, будет другая цветовая схема для проводов. Если у пользователя нет данных об этих проводах, ему не стоить переоборудовать блок, так как схема может быть собрана неправильно, что приведет к аварии.

Некоторые современные источники питания имеют провод связи, который должен быть подключен к источнику питания для его работы. Серый провод подключается к оранжевому, а розовый — к красному. Силовой резистор с высокой мощностью может стать горячим. В этом случае нужно использовать в конструкции радиатор для охлаждения.

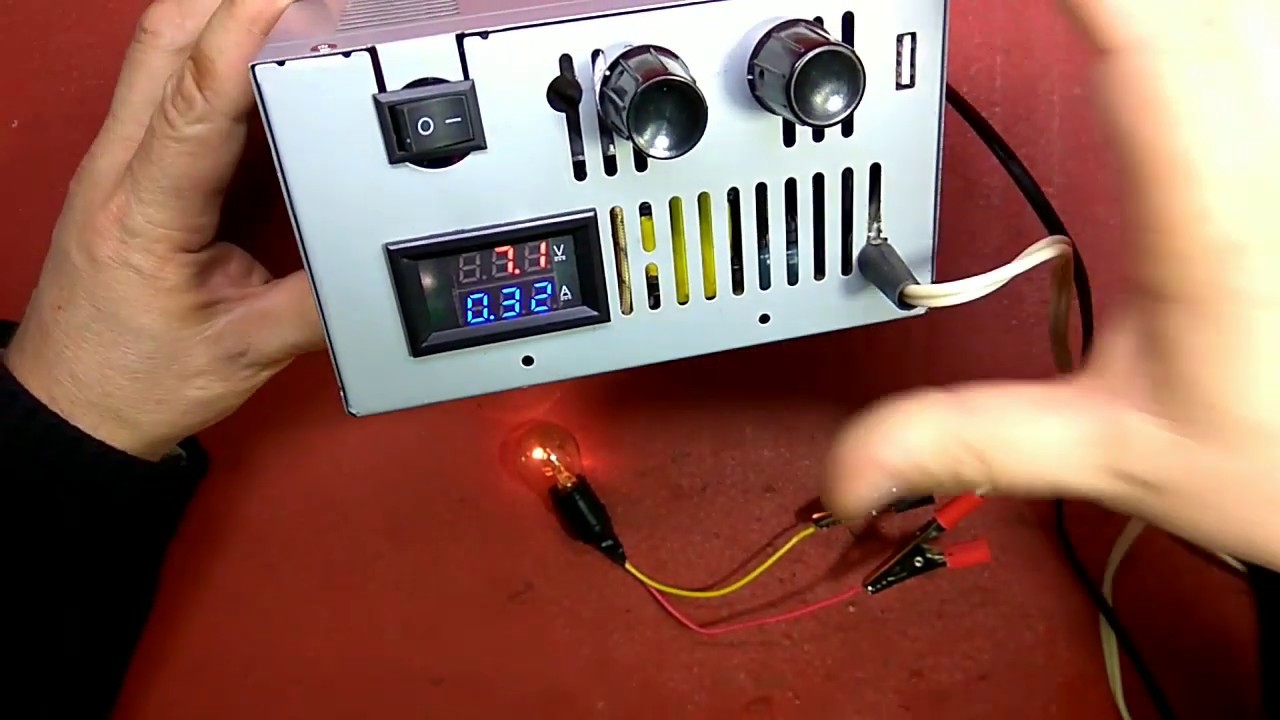

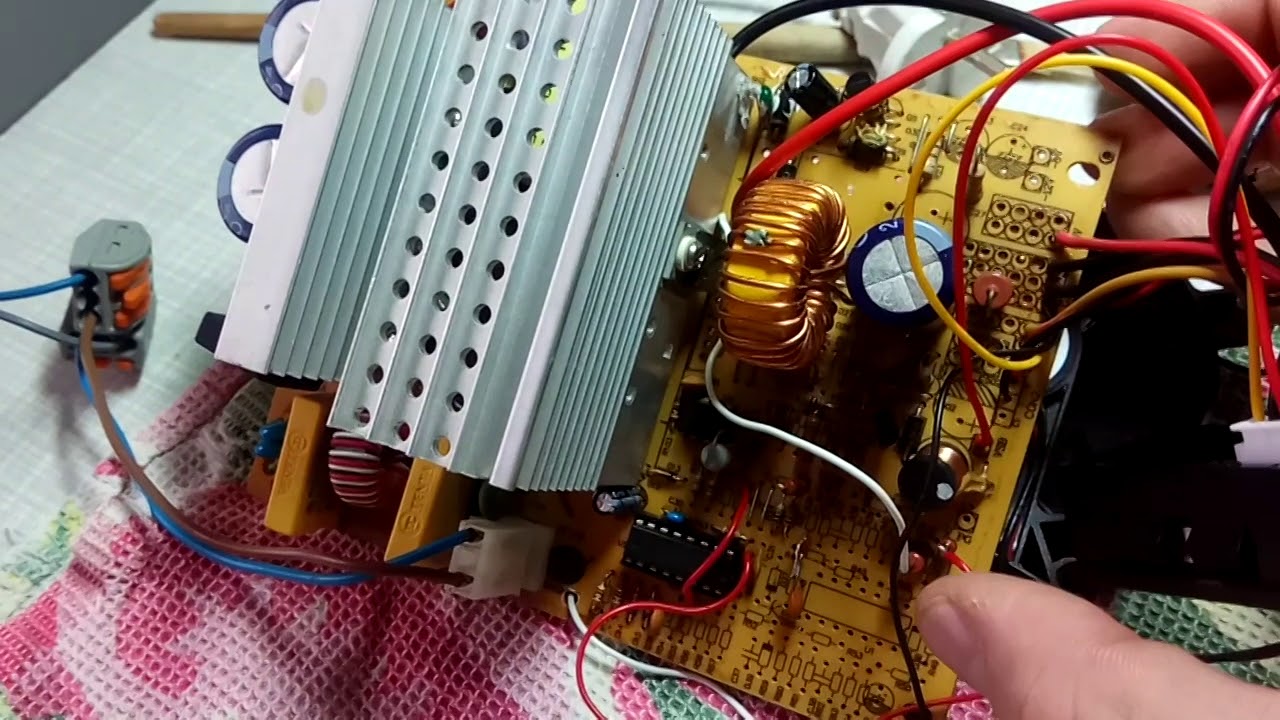

Переделка atx под бп с регулируемым напряжением. Переделка компьютерного блока питания ATX в регулируемый блок питания

Хороший лабораторный блок питания — это довольно дорогое удовольствие и не всем радиолюбителям оно по карману.
Тем не менее в домашних условиях можно собрать не плохой по характеристикам блок питания, который вполне справится и с обеспечением питания различных радиолюбительских конструкций, и так же может служить и зарядным устройством для различных аккумуляторов.
Собирают такие блоки питания радиолюбители, как правило из , которые везде доступны и дешевы.

В этой статье уделено мало внимания самой переделке АТХ, так как переделать компьютерный БП для радиолюбителя средней квалификации в лабораторный, или для каких то иных целей, обычно не составляет особого труда, а вот у начинающих радиолюбителей возникает по этому поводу много вопросов. В основном какие детали в БП нужно удалить, какие оставить, что добавить, чтобы такой БП превратить в регулируемый, ну и так далее.

Вот специально для таких радиолюбителей, я хочу в этой статье подробно рассказать о переделке компьютерных блоков питания АТХ в регулируемые БП, которые можно будет использовать и как лабораторный блок питания, и как зарядное устройство.

Для переделки нам понадобится исправный блок питания АТХ, который выполнен на ШИМ контроллере TL494 или его аналогах.
Схемы блоков питания на таких контроллерах в принципе отличаются друг от друга не сильно и все в основном похожи. Мощность блока питания не должна быть меньше той, которую планируете в будущем снимать с переделанного блока.

Давайте рассмотрим типовую схему блока питания АТХ, мощностью 250 Вт. У блоков питания «Codegen» схема почти не отличается от этой.

Схемы всех подобных БП состоят из высоковольтной и низковольтной части. На рисунке печатной платы блока питания (ниже) со стороны дорожек, высоковольтная часть отделена от низковольтной широкой пустой полосой (без дорожек), и находится справа (она меньше по размеру). Её мы трогать не будем, а будем работать только с низковольтной частью.

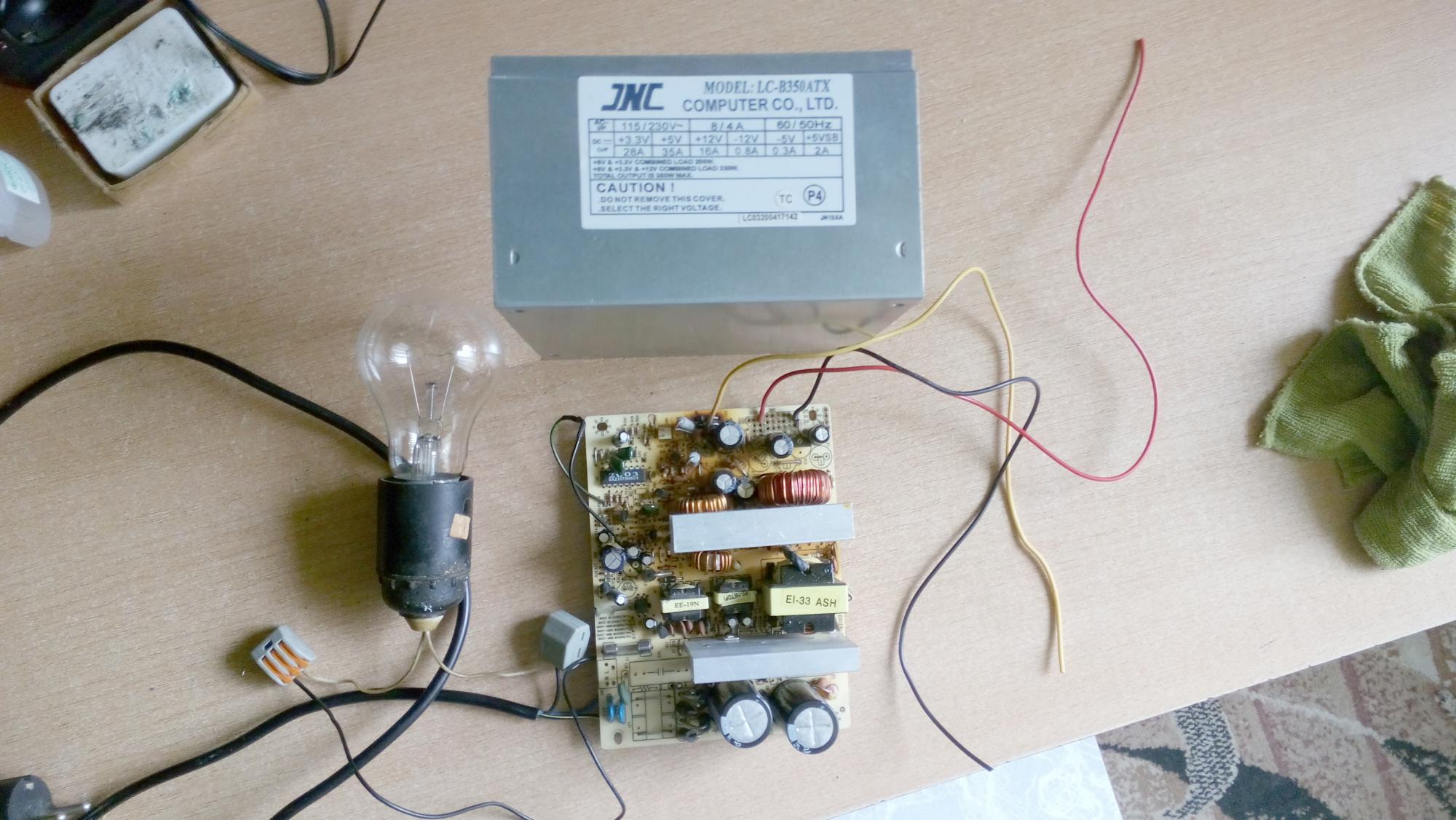

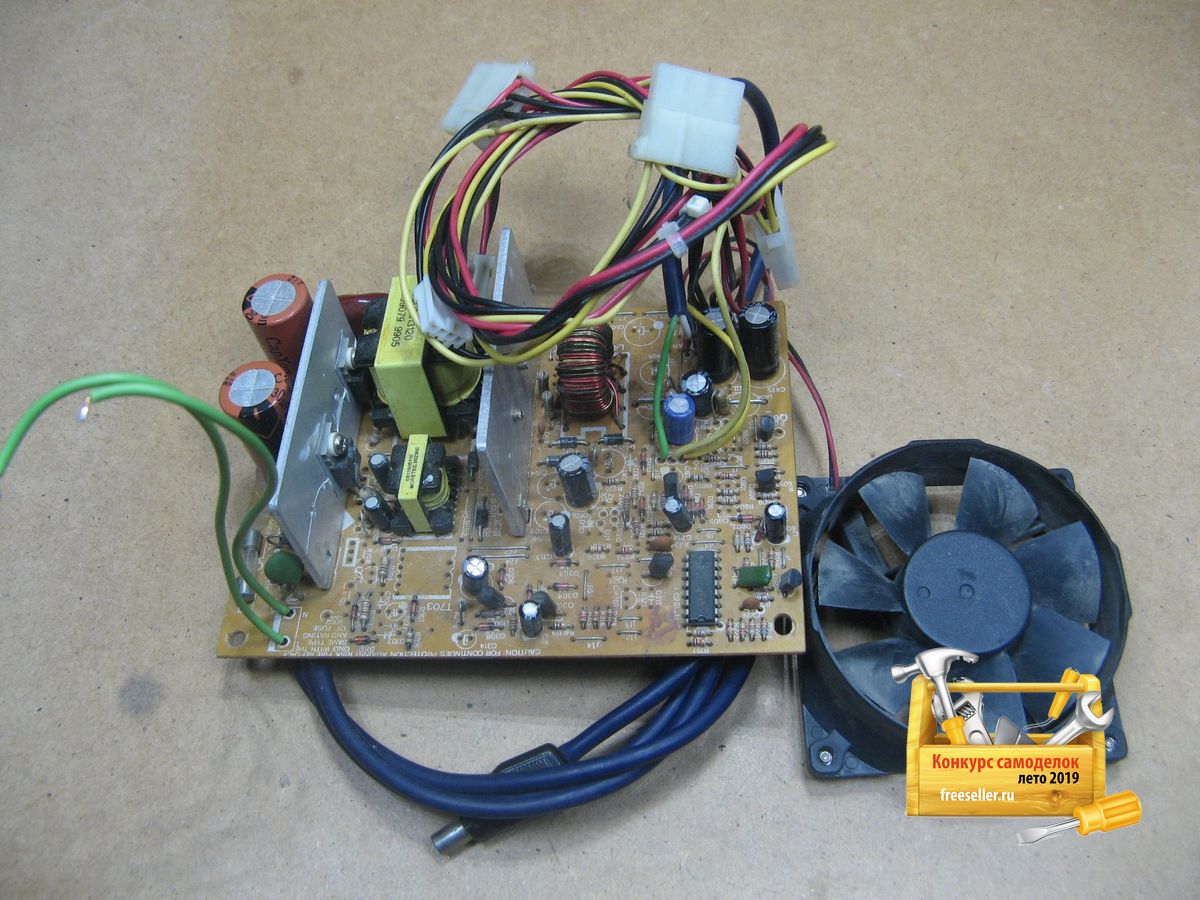

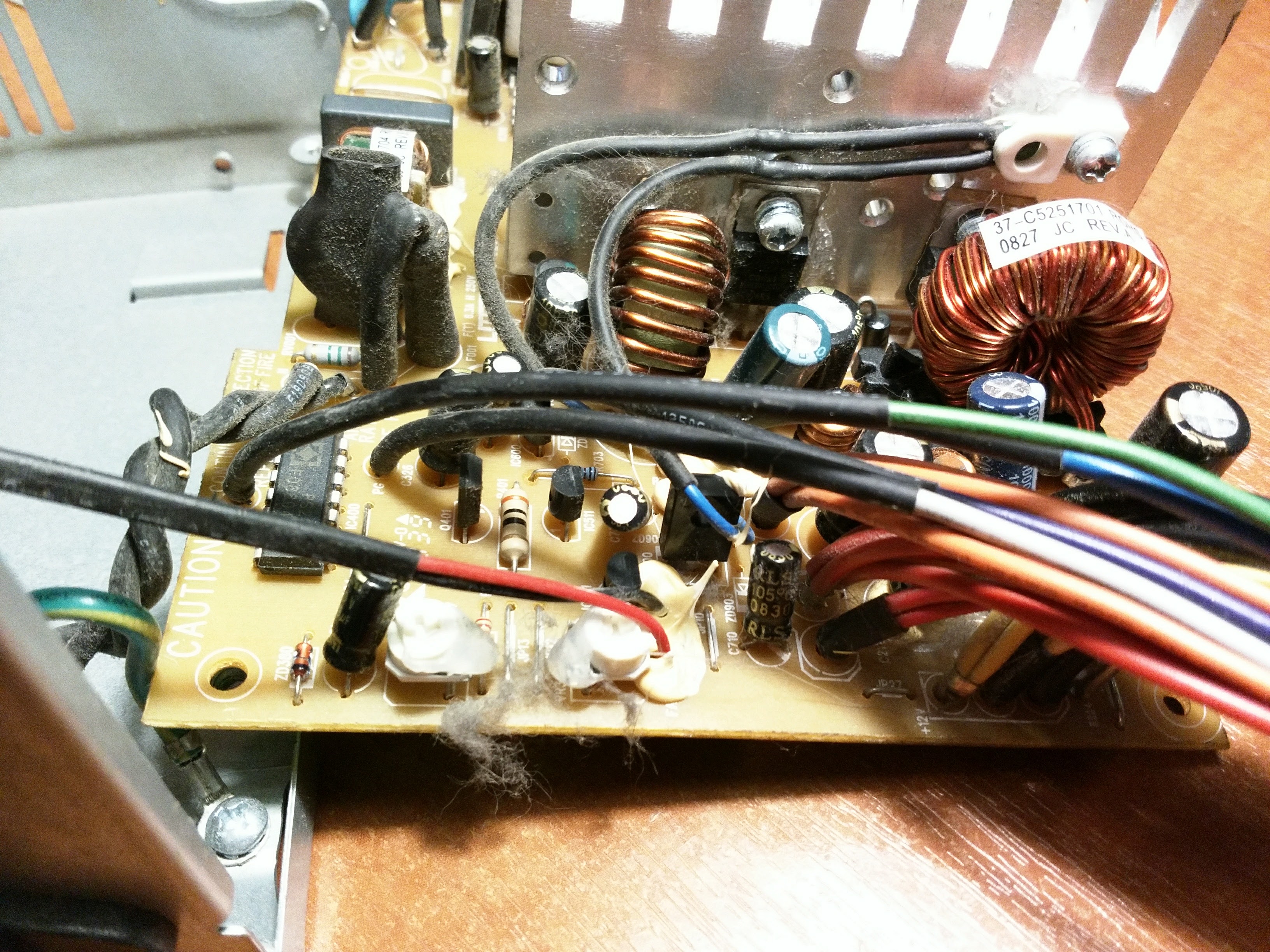

Это моя плата и на её примере я Вам покажу вариант переделки БП АТХ.

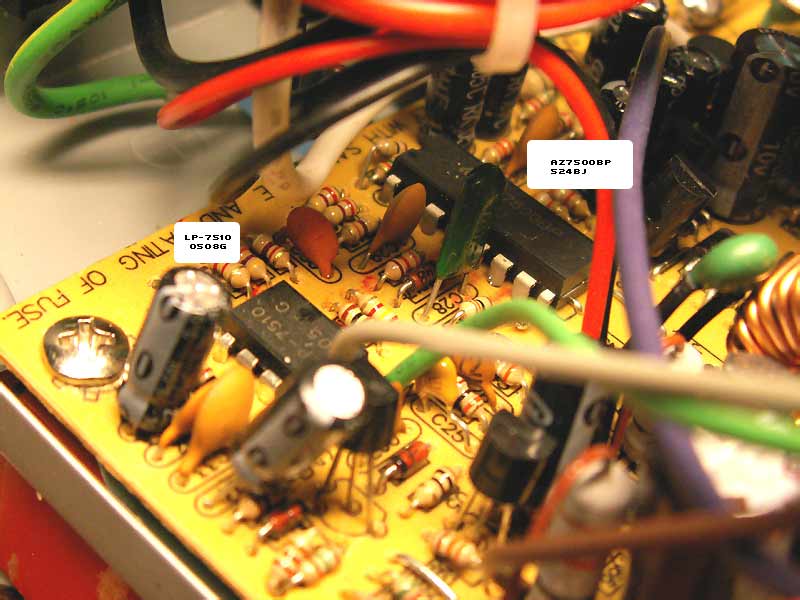

Низковольтная часть рассматриваемой нами схемы, состоит из ШИМ контроллера TL494, схемы на операционных усилителях, которая контролирует выходные напряжения блока питания, и в случае их несоответствия — даёт сигнал на 4-ю ножку ШИМ контроллера на выключение блока питания.
Вместо операционного усилителя на плате БП могут быть установлены транзисторы, которые в принципе выполняют ту же самую функцию.
Дальше идёт выпрямительная часть, которая состоит из различных выходных напряжений, 12 вольт, +5 вольт, -5 вольт, +3,3 вольта, из которых для наших целей будет необходим только выпрямитель +12 вольт (жёлтые выходные провода).
Остальные выпрямители и сопутствующие им детали необходимо будет удалить, кроме выпрямителя «дежурки», который нам понадобится для питания ШИМ контроллера и куллера.

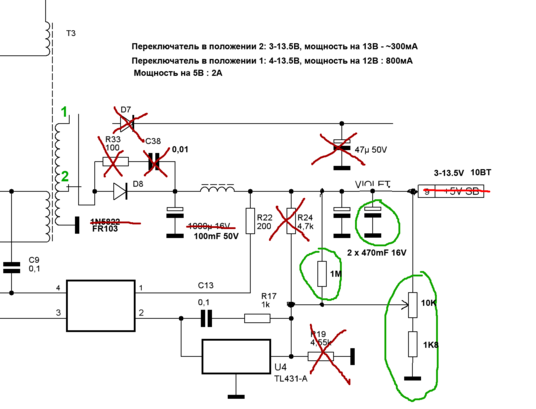

Выпрямитель дежурки даёт два напряжения. Обычно это 5 вольт и второе напряжение может быть в районе 10-20 вольт (обычно около 12-ти).
Мы будем использовать для питания ШИМа второй выпрямитель. К нему также подключается и вентилятор (куллер).
Если это выходное напряжение будет значительно выше 12-ти вольт, то вентилятор подключать к этому источнику нужно будет через дополнительный резистор, как будет далее в рассматриваемых схемах.
На схеме ниже, я пометил высоковольтную часть зелёной линией, выпрямители «дежурки» — синей линией, а всё остальное, что необходимо будет удалить — красным цветом.

Итак всё, что помечено красным цветом — выпаиваем, а в нашем выпрямителе 12 вольт меняем штатные электролиты (16 вольт) на более высоковольтные, которые будут соответствовать будущему выходному напряжению нашего БП. Также необходимо будет выпаять в цепи 12-ой ножки ШИМ контроллера и средней части обмотки согласующего трансформатора — резистор R25 и диод D73 (если они есть в схеме), и вместо них в плату впаять перемычку, которая на схеме нарисована синей линией (можно просто замкнуть диод и резистор не выпаивая их). В некоторых схемах этой цепи может и не быть.

Далее в обвязке ШИМа на первой его ноге оставляем только один резистор, который идёт к выпрямителю +12 вольт.
На второй и третьей ноге ШИМа — оставляем только Задающую RC цепочку (на схеме R48 C28).
На четвёртой ноге ШИМа оставляем только один резистор (на схеме обозначен как R49. Да, ещё во многих схемах между 4-ой ногой и 13-14 ножками ШИМа — обычно стоит электролитический конденсатор, его (если он есть) тоже не трогаем, так как он предназначен для мягкого старта БП. В моей плате его просто не было, поэтому я его поставил.
Ёмкость его в стандартных схемах 1-10 мкФ.
Потом освобождаем 13-14 ножки от всех соединений, кроме соединения с конденсатором, и также освобождаем 15-ю и 16-ю ножки ШИМа.

После всех выполненных операций у нас должно получиться следующее.

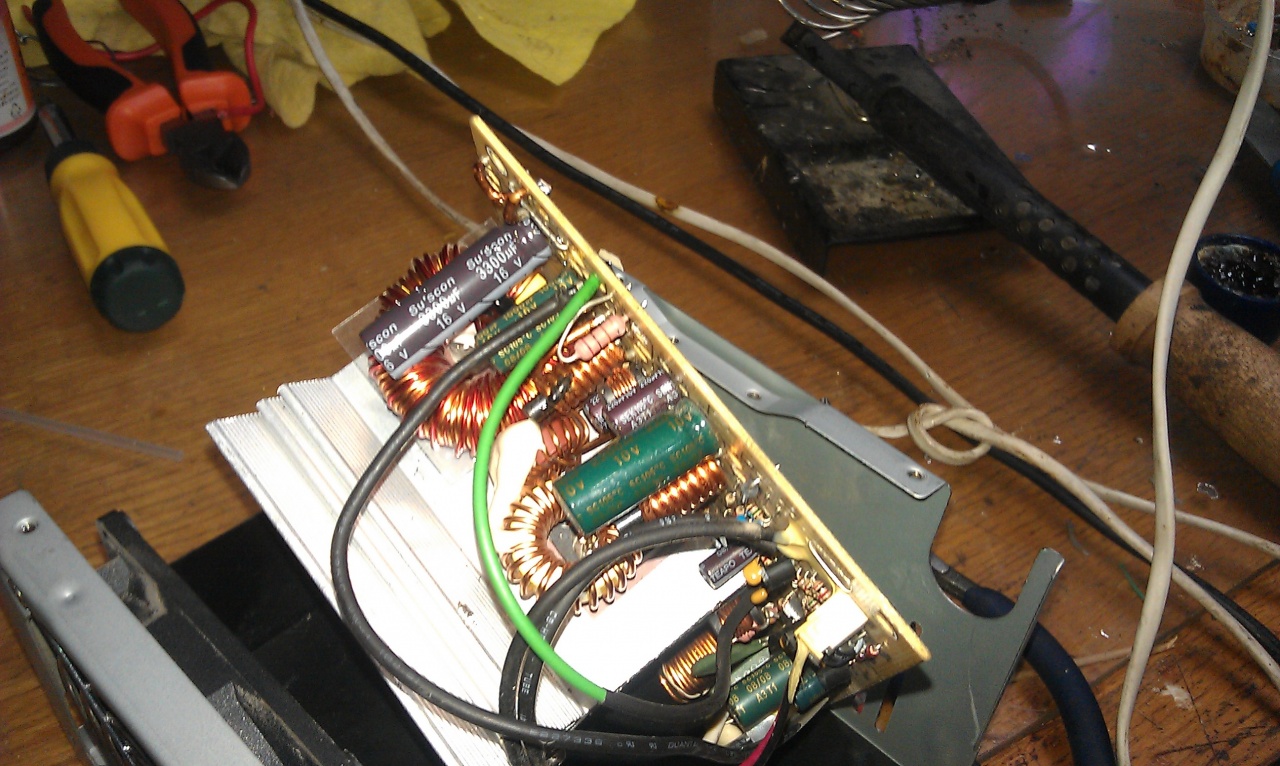

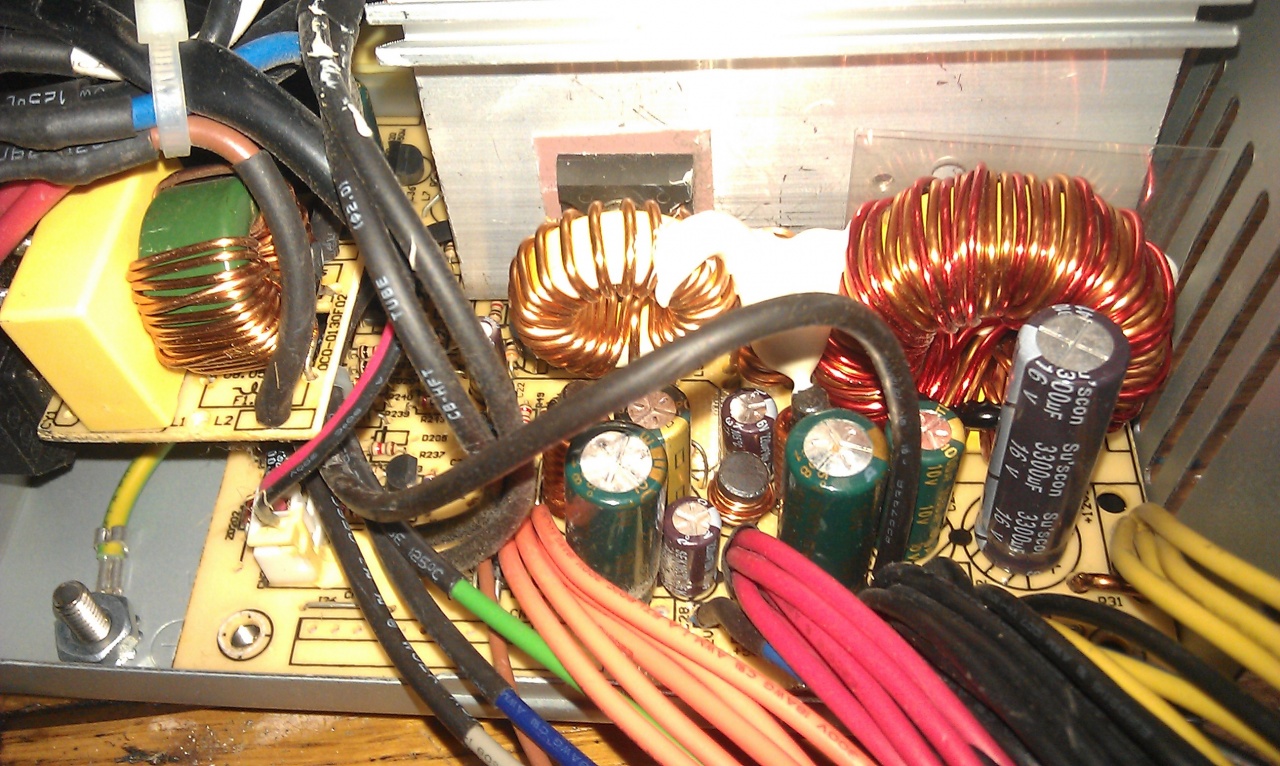

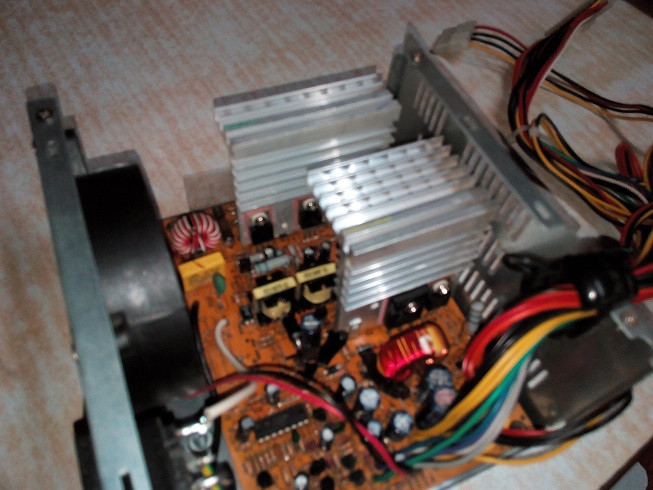

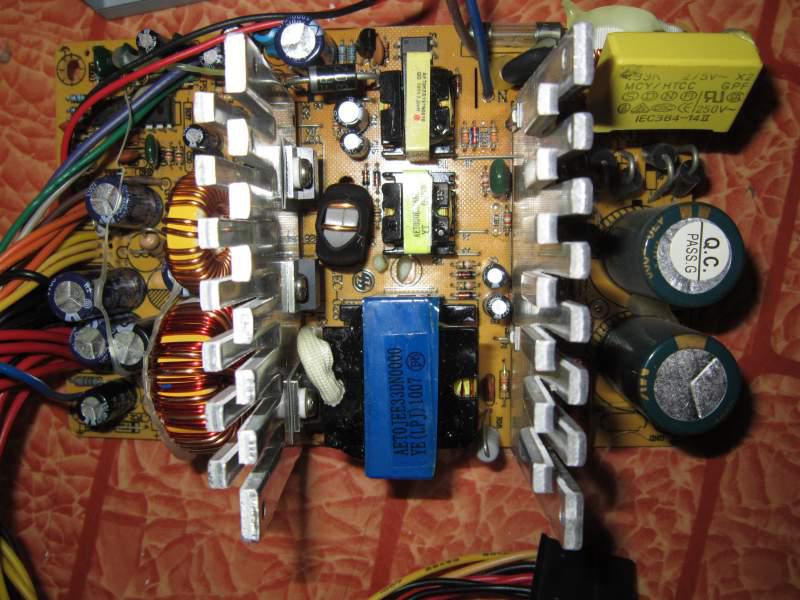

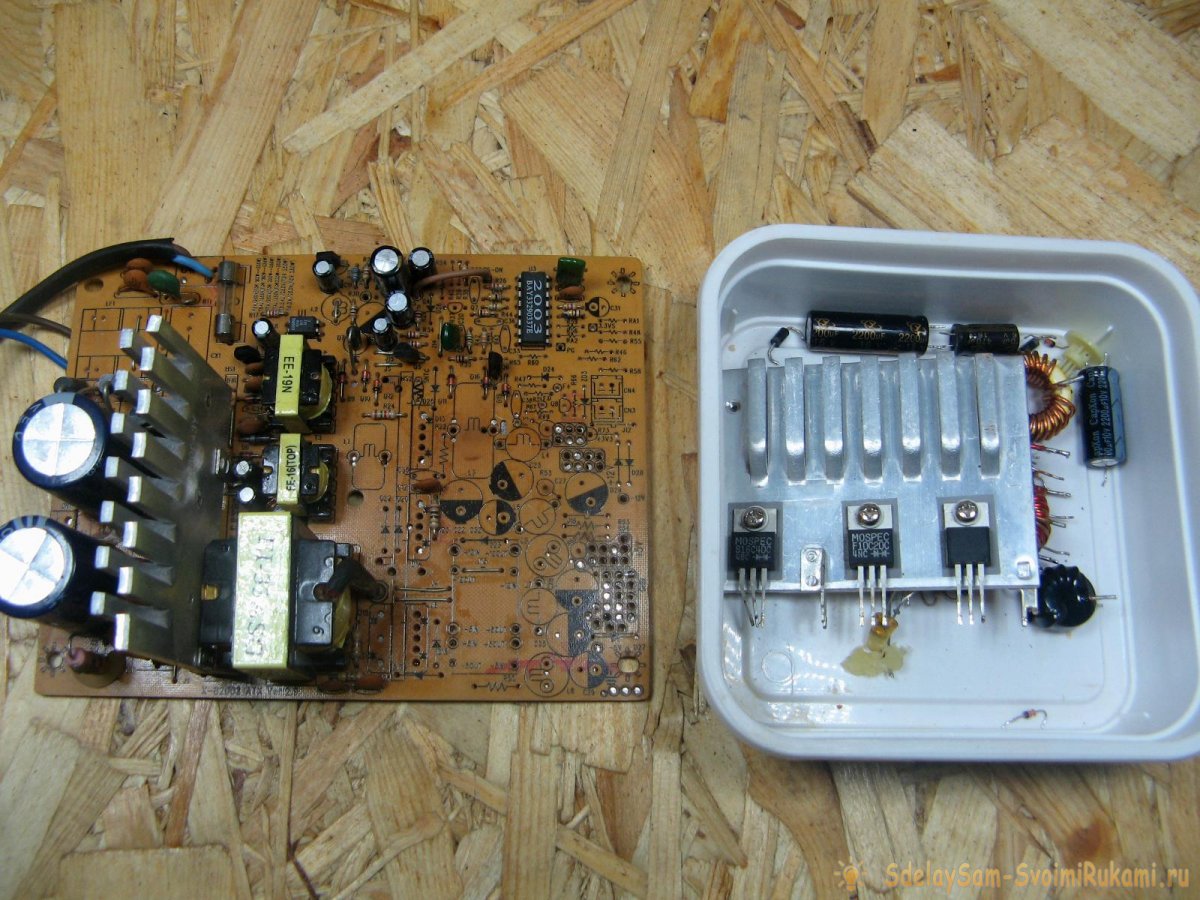

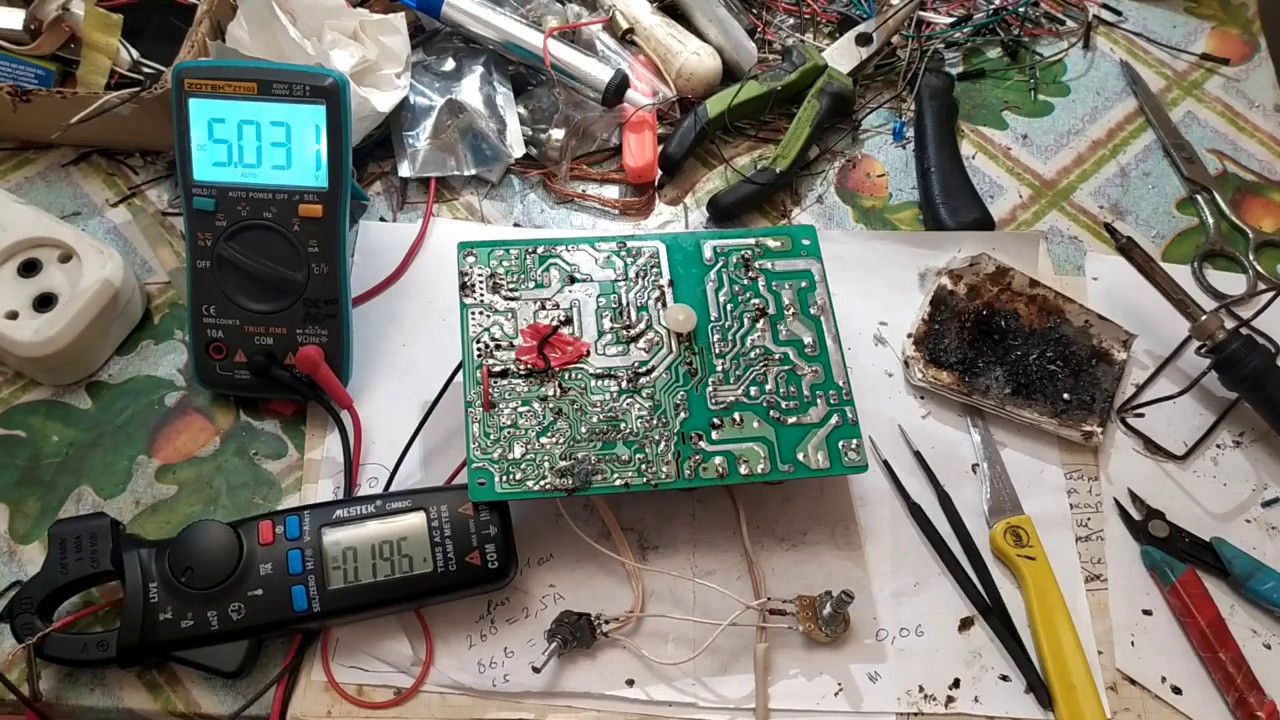

Вот как это выглядит у меня на плате (ниже на рисунке).

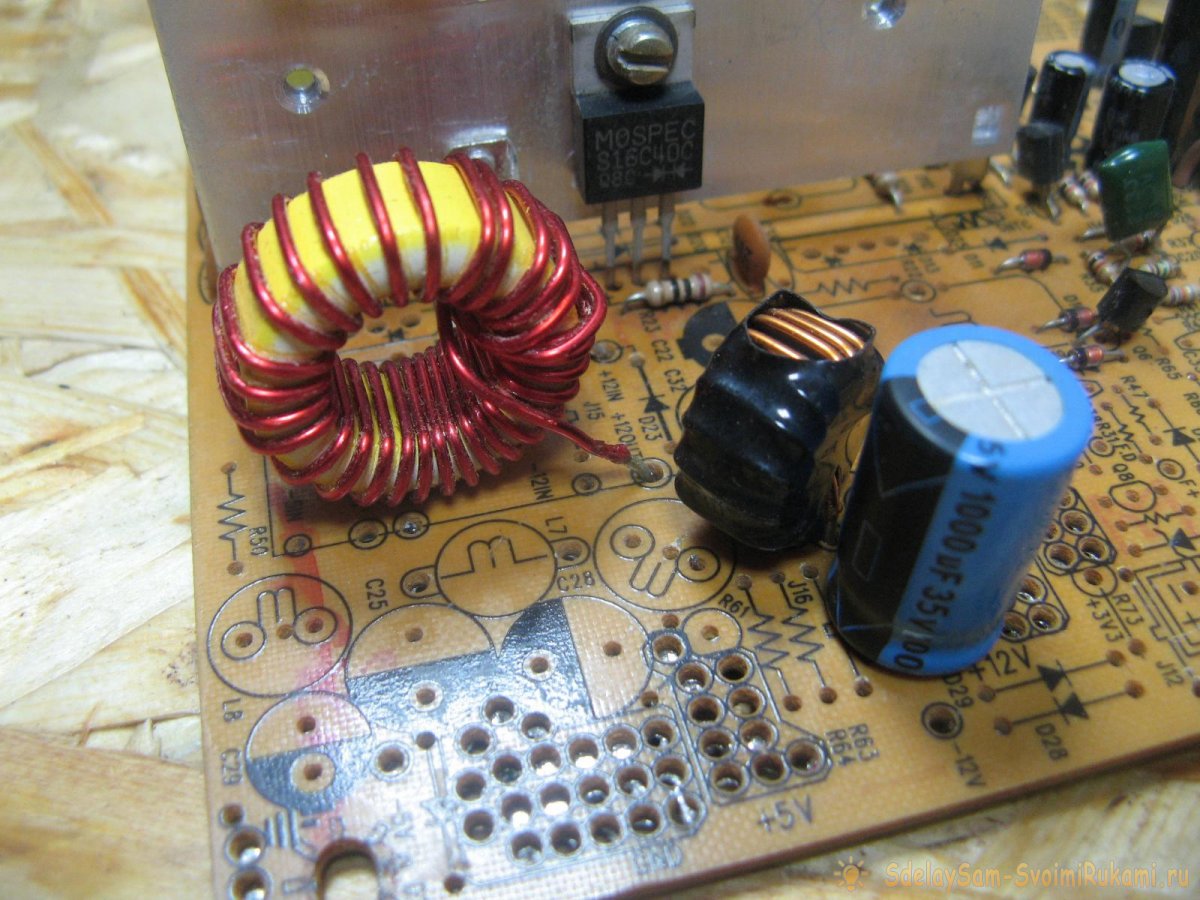

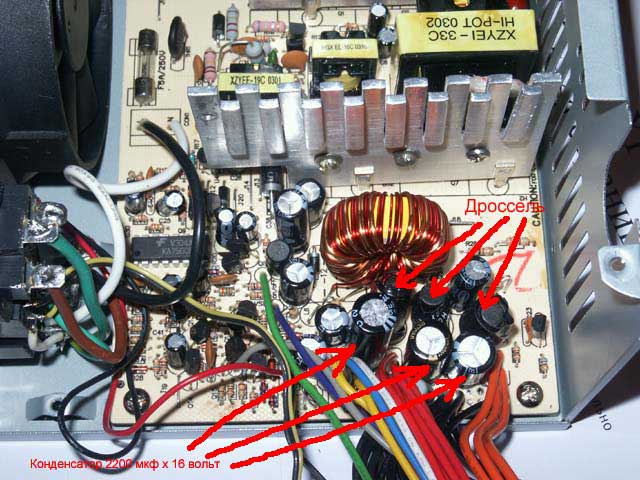

Дроссель групповой стабилизации я здесь перемотал проводом 1,3-1,6 мм в один слой на родном сердечнике. Поместилось где то около 20-ти витков, но можно этого не делать и оставить тот, что был. С ним тоже всё хорошо работает.
На плату я так же установил другой нагрузочный резистор, который у меня состоит из двух параллельно включенных резисторов по 1,2 кОм 3W, общее сопротивление получилось 560 Ом.
Родной нагрузочный резистор рассчитан на 12 вольт выходного напряжения и имеет сопротивление 270 Ом. У меня выходное напряжение будет около 40-ка вольт, поэтому я поставил такой резистор.
Его нужно рассчитывать (при максимальном выходном напряжении БП на холостом ходу) на ток нагрузки 50-60 мА. Так как работа БП совсем без нагрузки не желательна, поэтому он и ставится в схему.

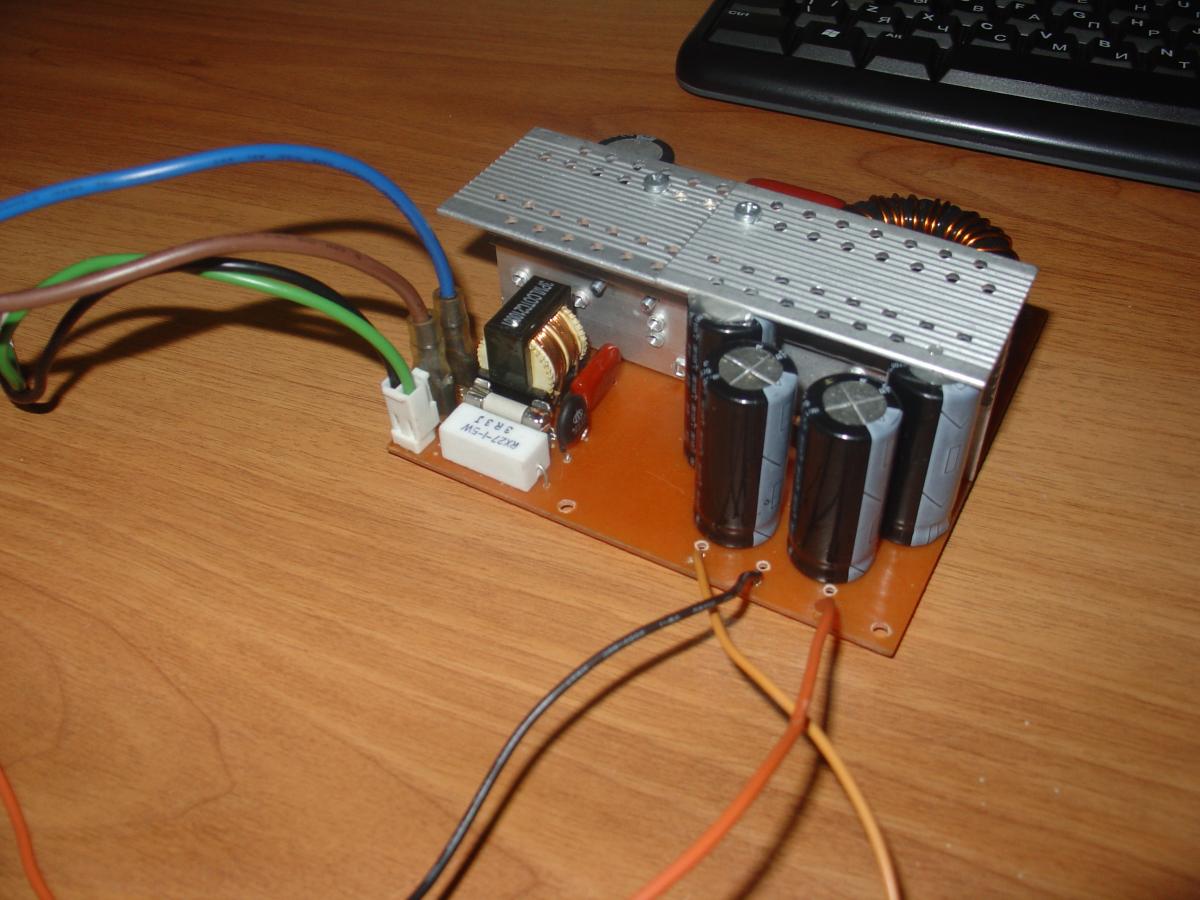

Вид платы со стороны деталей.

Теперь что необходимо будет нам добавить в подготовленную плату нашего БП, чтобы превратить его в регулируемый блок питания;

В первую очередь, чтобы не пожечь силовые транзисторы, нам нужно будет решить проблему стабилизации тока нагрузки и защиту от короткого замыкания.
На форумах по переделке подобных блоков, встретил такую интересную вещь — при экспериментах с режимом стабилизации тока, на форуме pro-radio , участник форума DWD привёл такую цитату, приведу её полностью:

«Я как-то рассказывал, что не смог получить нормальную работу ИБП в режиме источника тока при низком опорном напряжении на одном из входов усилителя ошибки ШИМ контроллера.
Более 50мВ — нормально, а меньше — нет. В принципе, 50мВ это гарантированный результат, а в принципе, можно получить и 25мВ, если постараться. Меньше — ни как не получалось. Работает не устойчиво и возбуждается или сбивается от помех. Это при плюсовом напряжении сигнала с датчика тока.
Но в даташите на TL494 есть вариант, когда с датчика тока снимается отрицательное напряжение.
Я переделал схему на этот вариант и получил отличный результат.

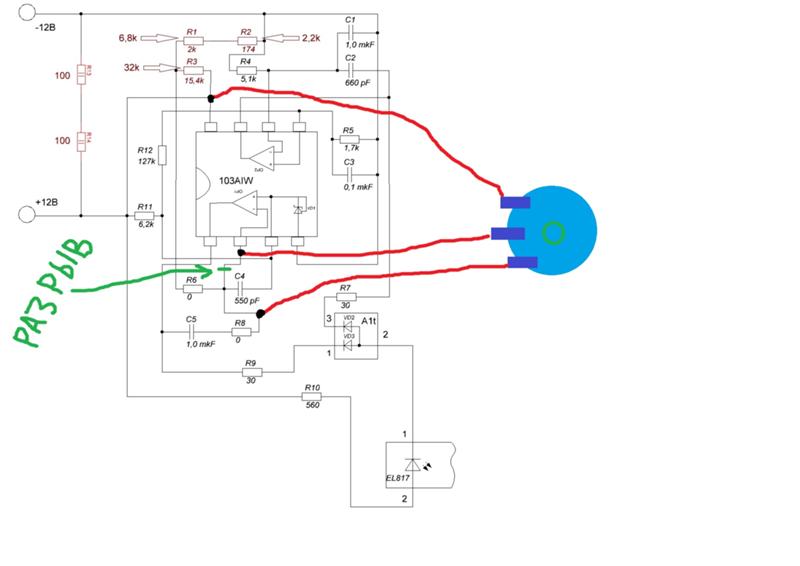

Вот фрагмент схемы.

Собственно, всё стандартно, кроме двух моментов.
Во первых, лучшая стабильность при стабилизации тока нагрузки при минусовом сигнале с датчика тока это случайность или закономерность?
Схема прекрасно работает при опорном напряжении в 5мВ!
При положительном сигнале с датчика тока стабильная работа получается только при более высоких опорных напряжениях (не менее 25мВ).
При номиналах резисторов 10Ом и 10КОм ток стабилизировался на уровне 1,5А вплоть до КЗ выхода.
Мне ток нужен больше, по этому поставил резистор на 30Ом. Стабилизация получилась на уровне 12…13А при опорном напряжении 15мВ.
Во вторых (и самое интересное), датчика тока, как такового у меня нет…
Его роль выполняет фрагмент дорожки на плате длиной 3см и шириной 1см. Дорожка покрыта тонким слоем припоя.
Если в качестве датчика использовать эту дорожку на длине 2см, то ток стабилизируется на уровне 12-13А, а если на длине 2,5см, то на уровне 10А.»

Так как этот результат оказался лучше стандартного, то и мы пойдём таким-же путём.

Для начала нужно будет отпаять от минусового провода средний вывод вторичной обмотки трансформатора (гибкую косу), или лучше не выпаивая её (если позволяет печатка) — перерезать печатную дорожку на плате, которая соединяет её с минусовым проводом.
Дальше нужно будет впаять между разрезом дорожки токовый датчик (шунт), который будет соединять средний вывод обмотки с минусовым проводом.

Шунты лучше всего брать из неисправных (если найдёте) стрелочных ампервольтметров (цешек), или из китайских стрелочных или цифровых приборов. Выглядят они примерно так. Вполне достаточно будет куска длинной 1,5-2,0 см.

Можно конечно попробовать поступить и так, как написал выше DWD , то есть если дорожка от косы к общему проводу достаточной длинны, то попробовать её использовать в качестве токового датчика, но я этого делать не стал, у меня плата попалась другой конструкции, вот такая, где обозначены красной стрелкой две проволочные перемычки, которые соединяли вывод косы с общим проводом, а между ними проходили печатные дорожки.

Поэтому после удаления лишних деталей с платы, я выпаял эти перемычки и на их место впаял токовый датчик от неисправной китайской «цешки».
Потом на место припаял перемотанный дроссель, установил электролит и нагрузочный резистор.
Вот ка выглядит кусок платы у меня, где я красной стрелкой пометил установленный токовый датчик (шунт) на месте проволочной перемычки.

Потом отдельным проводом необходимо этот шунт соединить с ШИМом. Со стороны косы — с 15-ой ножкой ШИМа через резистор 10 Ом, а 16-ю ножку ШИМ-а соединить с общим проводом.
С помощью резистора 10 Ом можно будет подобрать максимальный выходной ток нашего БП. На схеме DWD стоит резистор 30 Ом, но начните пока с 10-ти Ом. Увеличение номинала этого резистора — увеличивает максимальный выходной ток БП.

Как я уже раньше говорил, выходное напряжение блока питания у меня около 40-ка вольт. Для этого я перемотал себе трансформатор, но в принципе можно не перематывать, а повысить выходное напряжение другим способом, но для меня этот способ оказался удобнее.
Обо всём этом я расскажу немного позже, а пока продолжим и начнём устанавливать на плату необходимые дополнительные детали, чтобы у нас получился работоспособный блок питания или зарядное устройство.

Ещё раз напомню, что если у Вас на плате между 4-ой и 13-14 ножками ШИМа не стоял конденсатор (как в моём случае), то его желательно добавить в схему.
Так же нужно будет установить два переменных резистора (3,3-47 кОм) для регулировки выходного напряжения (V) и тока (I) и соединить их с нижеприведённой схемой. Провода соединения желательно делать как можно короче.
Ниже я привёл только часть схемы, которая нам необходима — в такой схеме проще будет разобраться.
На схеме вновь установленные детали обозначены зелёным цветом.

Схема вновь установленных деталей.

Приведу немного пояснений по схеме;
— Самый верхний выпрямитель — это дежурка.
— Величины переменных резисторов показаны, как 3,3 и 10 кОм — стоят такие, какие нашлись.
— Величина резистора R1 указана 270 Ом — он подбирается по необходимому ограничению тока. Начинайте с малого и у Вас он может оказаться совсем другой величины, например 27 Ом;
— Конденсатор С3 я не пометил, как вновь установленные детали в расчёте на то, что он может присутствовать на плате;
— Оранжевой линией обозначены элементы, которые может придётся подбирать или добавлять в схему в процессе наладки БП.

Дальше разбираемся с оставшимся 12-ти вольтовым выпрямителем.
Проверяем, какое максимальное напряжение способен выдать наш БП.
Для этого временно отпаиваем от первой ноги ШИМа — резистор, который идёт на выход выпрямителя (по схеме выше на 24 кОм), затем нужно включить блок в сеть, предварительно соединить в разрыв любого сетевого провода, в качестве предохранителя — обычную лампу накаливания 75-95 Вт. Блок питания в этом случае выдаст нам максимальное напряжение, на которое он способен.

Прежде, чем включать блок питания в сеть, убедитесь, что электролитические конденсаторы в выходном выпрямителе заменены на более высоковольтные!

Все дальнейшие включения БП производить только с лампой накаливания, она убережёт БП от аварийных ситуаций, в случае каких либо допущенных ошибок. Лампа в этом случае просто загорится, а силовые транзисторы останутся целыми.

Дальше нам нужно зафиксировать (ограничить) максимальное выходное напряжение нашего БП.
Для этого резистор на 24 кОм (по схеме выше) от первой ноги ШИМа, меняем временно на подстроечный, например 100 кОм, и выставляем им необходимое нам максимальное напряжение. Желательно выставить так, что бы оно было меньше процентов на 10-15 от максимального напряжения, которое способен выдать наш БП. Потом на место подстроечного резистора впаять постоянный.

Если Вы планируете этот БП использовать в качестве зарядного устройства, то штатную диодную сборку используемую в этом выпрямителе, можно оставить, так как её обратное напряжение 40 вольт и для зарядного устройства она вполне подойдёт.
Тогда максимальное выходное напряжение будущего зарядного нужно будет ограничить выше описанным способом, в районе 15-16 вольт. Для зарядного устройства 12-ти вольтовых АКБ это вполне достаточно и повышать этот порог не нужно.
Если планируете использовать Ваш переделанный БП в качестве регулируемого блока питания, где выходное напряжение будет больше 20-ти вольт, то эта сборка уже не подойдёт. Её нужно будет заменить на более высоковольтную с соответствующим током нагрузки.
Себе на плату я поставил две сборки в параллель по 16 ампер и 200 вольт.
При конструировании выпрямителя на таких сборках, максимальное выходное напряжение будущего блока питания может быть от 16-ти и до 30-32 вольт. Всё зависит от модели блока питания.
Если при проверке БП на максимально-выдавамое напряжение, БП выдаёт напряжение меньше планируемого, и кому то нужно будет больше напряжения на выходе (40-50 вольт например), то нужно будет вместо диодной — сборки собрать диодный мост, косу отпаять от своего места и оставить висеть в воздухе, а минусовой вывод диодного моста соединить на место выпаянной косы.

Схема выпрямителя с диодным мостом.

С диодным мостом выходное напряжение блока питания будет в два раза больше.
Очень хорошо для диодного моста подходят диоды КД213 (с любой буквой), выходной ток с которыми может достигать до 10-ти ампер, КД2999А,Б (до 20-ти ампер) и КД2997А,Б (до 30-ти ампер). Лучше всего конечно последние.
Все они выглядят вот так;

Нужно будет в таком случае продумать крепление диодов к радиатору и изоляцию их друг от друга.
Но я пошёл другим путём — просто перемотал трансформатор и обошёлся, как говорил выше. двумя диодными сборками в параллель, так как на плате было для этого предусмотрено место. Для меня этот путь оказался проще.

Перемотать трансформатор особого труда не составляет и как это сделать — рассмотрим ниже.

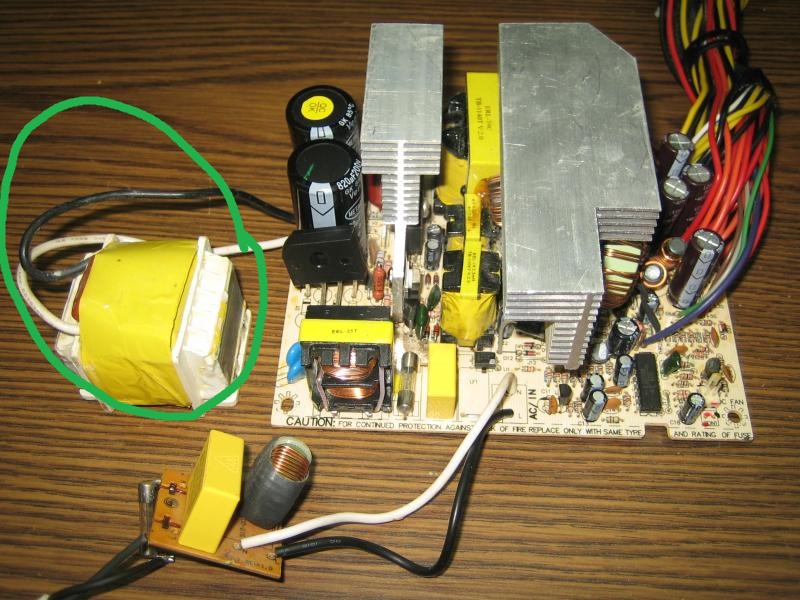

Для начала выпаиваем трансформатор из платы и смотрим по плате, к каким выводам припаяны 12-ти вольтовые обмотки.

В основном встречаются двух видов. Такие, как на фото.
Дальше нужно будет разобрать трансформатор. Проще конечно будет справиться с меньшими по размеру, но и бОльшие тоже поддаются.
Для этого нужно очистить сердечник от видимых остатков лака (клея), взять небольшую ёмкость, налить в неё воды, положить туда трансформатор, поставить на плиту, довести до кипения и «поварить» наш трансформатор 20-30 минут.

Для меньших трансформаторов это вполне достаточно (можно и меньше) и подобная процедура абсолютно не повредит сердечнику и обмоткам трансформатора.
Потом, придерживая сердечник трансформатора пинцетом (можно прямо в таре) — острым ножом пробуем отсоединить ферритовую перемычку от Ш-образного сердечника.

Делается это довольно легко, так как лак размягчается от такой процедуры.
Дальше так же аккуратно, пробуем освободить каркас от Ш-образного сердечника. Это тоже довольно просто делается.

Потом сматываем обмотки. Сначала идёт половина первичной обмотки, в основном около 20-ти витков. Сматываем её и запоминаем направление намотки. Второй конец этой обмотки можно и не отпаивать от места его соединения с другой половиной первички, если это не мешает дальнейшей работе с трансформатором.

Потом сматываем все вторички. Обычно идёт 4 витка сразу обеих половин 12-ти вольтовых обмоток, потом 3+3 витка 5-ти вольтовых. Всё сматываем, отпаиваем от выводов и наматываем новую обмотку.
Новая обмотка будет содержать 10+10 витков. Наматываем её проводом, диаметром 1,2 — 1,5 мм, или набором более тонких проводов (легче мотать) соответствующего сечения.
Начало обмотки припаиваем к одному из выводов, к которым была припаяна 12-ти вольтовая обмотка, мотаем 10 витков, направление намотки роли не играет, выводим отвод на «косу» и в том же направлении, что и начинали — мотаем ещё 10 витков и конец припаиваем на оставшийся вывод.
Дальше изолируем вторичку и наматываем на неё, смотанную нами ранее, вторую половину первички, в том же направлении, как она была намотана ранее.
Собираем трансформатор, впаиваем в плату и проверяем работу БП.

Если в процессе регулировки напряжения возникают какие либо посторонние шумы, писки, трески, то чтобы избавиться от них, нужно будет подобрать RC-цепочку, обведённую оранжевым эллипсом ниже на рисунке.

В некоторых случаях можно совсем убрать резистор и подобрать конденсатор, а в некоторых без резистора нельзя. Можно будет попробовать добавить конденсатор, или такую же RC цепочку, между 3 и 15 ножками ШИМа.
Если это не помогает, то нужно установить дополнительные конденсаторы (обведены оранжевым), номиналы их приблизительно 0,01 мкф. Если это мало помогает, то установить ещё и дополнительный резистор 4,7 кОм от второй ноги ШИМа к среднему выводу регулятора напряжения (на схеме не показан).

Потом нужно будет нагрузить выход БП, например автомобильной лампой ватт на 60, и попробовать регулировать ток резистором «I».
Если предела регулировки тока будет мало, то нужно увеличить номинал резистора, который идёт от шунта (10 Ом), и снова попробовать регулировать ток.
Не следует ставить вместо этого резистора подстроечный, изменяйте его величину, только установкой другого резистора с большим или меньшим номиналом.

Может случиться так, что при увеличении тока — лампа накаливания в цепи сетевого провода загорится. Тогда нужно уменьшить ток, выключить БП и вернуть номинал резистора к предыдущему значению.

Ещё, для регуляторов напряжения и тока, лучше всего попробовать приобрести регуляторы СП5-35, которые бывают с проволочными и жесткими выводами.

Это аналог многооборотных резисторов (всего на полтора оборота), ось которого совмещена с плавным и грубым регулятором. Регулируется сначала «Плавно», потом когда у него заканчивается предел, начинает регулироваться «Грубо».
Регулировка такими резисторами очень удобна, быстра и точна, гораздо лучше, чем многооборотником. Но если их достать не удастся, то приобретите обычные многооборотные, такие например;

Ну вот вроде я всё Вам и рассказал, что планировал довести по переделке компьютерного БП, и надеюсь, что всё понятно и доходчиво.

Если у кого-то возникнут какие либо вопросы по конструкции блока питания, задавайте их на форуме.

Удачи Вам в конструировании!


Мне нужен был легкий блок питания, для разных дел (экспедиций, питания разных КВ и УКВ трансиверов или для того чтобы переезжая на другую квартиру не таскать с собой трансформаторный БП) . Прочитав доступную информацию в сети, о переделке компьютерных БП — понял, что разбираться придется самому. Все что нашел, было описано както сумбурно и не совсем понятно (для меня) . Здесь я расскажу, по порядку, как переделывал несколько разных блоков. Различия будут описаны отдельно. Итак, я нашел несколько БП от старых PC386 мощностью 200W (во всяком случае, так было на крышке написано) . Обычно на корпусах таких БП пишут примерно следующее: +5V/20A , -5V/500mA , +12V/8A , -12V/500mA

Токи указанные по шинам +5 и +12В — импульсные. Постоянно нагружать такими токами БП нельзя, перегреются и треснут высоковольтные транзисторы. Отнимем от максимального импульсного тока 25% и получим ток который БП может держать постоянно, в данном случае это 10А и до 14-16А кратковременно (не более 20сек) . Вообще-то тут нужно уточнить, что 200W БП бывают разные, их тех что мне попадались не все могли держать 20А даже кратковременно! Многие тянули только 15А, а некоторые до 10А. Имейте это в виду!

Хочу заметить что конкретная модель БП роли не играет, так как все они сделаны практически по одной схеме с небольшими вариациями. Наиболее критичным моментом, является наличие микросхемы DBL494 или ее аналогов. Мне попадались БП с одной микросхемой 494 и с двумя микросхемами 7500 и 339. Всё остальное, не имеет большого значения. Если у вас есть возможность выбрать БП из нескольких, в первую очередь, обратите внимание на размер импульсного трансформатора (чем больше, тем лучше) и наличие сетевого фильтра. Хорошо, когда сетевой фильтр уже распаян, иначе его придётся самому распаять, чтобы помехи снизить. Это несложно, намотайте 10 витков на ферритовом кольце и поставьте два конденсатора, места для этих деталей уже предусмотрены на плате.

ПЕРВООЧЕРЕДНЫЕ МОДИФИКАЦИИ

Для начала, сделаем несколько простых вещей, после которых вы получите хорошо работающий блок питания с выходным напряжением 13.8В, постоянным током до 4 — 8А и кратковременным до 12А. Вы убедитесь что БП работает и определитесь, нужно ли продолжать модификации.

1. Разбираем блок питания и вытаскиваем плату из корпуса и тщательно чистим её, щеткой и пылесосом. Пыли быть не должно. После этого, выпаиваем все пучки проводов идущие к шинам +12, -12, +5 и -5В.

2. Вам нужно найти (на плате) микросхему DBL494 (в других платах стоит 7500, это аналог) , переключить приоритет защиты c шины +5В на +12В и установить нужное нам напряжение (13 — 14В) .
От 1-ой ноги микросхемы DBL494 отходит два резистора (иногда больше, но это не принципиально) , один идёт на корпус, другой к шине +5В. Он нам и нужен, аккуратно отпаиваем одну из его ножек (разрываем соединение) .

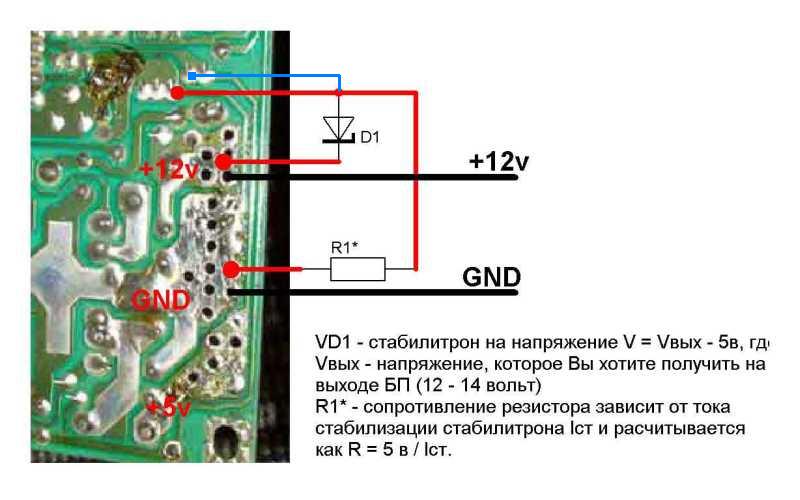

3. Теперь, между шиной +12В и первой ножной микросхемы DBL494 припаиваем резистор 18 — 33ком. Можно поставить подстроечный, установить напряжение +14В и потом заменить его постоянным. Я рекомендую установить не 13.8В, а именно 14.0В, потому что большинство фирменной КВ-УКВ аппаратуры работает лучше при этом напряжении.

НАСТРОЙКА И РЕГУЛИРОВКА

1. Пора включить наш БП, чтобы проверить, всё ли мы сделали правильно. Вентилятор можно не подключать и саму плату в корпус не вставлять. Включаем БП, без нагрузки, к шине +12В подключаем вольтметр и смотрим какое там напряжение. Подстроечным резистором, который стоит между первой ногой микросхемы DBL494 и шиной +12В., устанавливаем напряжение от 13.9 до +14.0В.

2. Теперь проверьте напряжение между первой и седьмой ногами микросхемы DBL494, оно должно быть не меньше 2В и не больше 3В. Если это не так, подберите сопротивление резистора между первой ногой и корпусом и первой ногой и шиной +12В. Обратите особое внимание на этот пункт, это ключевой момент. При напряжении выше или ниже указанного, блок питания будет работать хуже, нестабильно, держать меньшую нагрузку.

3. Закоротите тонким проводом шину +12В на корпус, напряжение должно пропасть, чтобы оно восстановилось — выключите БП на пару минут (нужно чтобы ёмкости разрядились) и включите снова. Напряжение появилось? Хорошо! Как видим, защита работает. Что, не сработала?! Тогда выкидываем этот БП, нам он не подходит и берем другой…хи.

Итак, первый этап можно считать завершённым. Вставьте плату в корпус, выведите клеммы для подключения радиостанции. Блоком питания можно пользоваться! Подключите трансивер, но давать нагрузку более 12А пока нельзя! Автомобильная УКВ станция, будет работать на полной мощности (50Вт) , а в КВ трансивере придётся установить 40-60% мощности. Что будет если вы нагрузите БП большим током? Ничего страшного, обычно срабатывает защита и пропадает выходное напряжение. Если защита не сработает, перегреются и лопаются высоковольтные транзисторы. В этом случае напряжение просто пропадет и последствий для аппаратуры не будет. После их замены, БП снова работоспособен!

1. Переворачиваем вентилятор наоборот, дуть он должен внутрь корпуса. Под два винта вентилятора, подкладываем шайбы чтобы его немного развернуть, а то дует только на высоковольтные транзисторы, это неправильно, нужно чтобы поток воздуха был направлен и на диодные сборки и на ферритовое кольцо.

Перед этим, вентилятор желательно смазать. Если он сильно шумит поставьте последовательно с ним резистор 60 — 150ом 2Вт. или сделайте регулятор вращения в зависимости от нагрева радиаторов, но об этом чуть ниже.

2. Выведите две клеммы из БП для подключения трансивера. От шины 12В до клеммы проведите 5 проводов из того пучка который вы отпаяли вначале. Между клеммами поставьте неполярный конденсатор на 1мкф и светодиод с резистором. Минусовой провод, также подведите к клемме пятью проводами.

В некоторых БП, параллельно клеммам к которым подключается трансивер, поставьте резистор сопротивлением 300 — 560ом. Это нагрузка, для того чтобы не срабатывала защита. Выходная цепь должна выглядеть примерно так, как показано на схеме.

3. Умощняем шину +12В и избавляемся от лишнего хлама. Вместо диодной сборки или двух диодов (которые часто ставят вместо неё) , ставим сборку 40CPQ060, 30CPQ045 или 30CTQ060, любые другие варианты ухудшат КПД. Рядом, на этом радиаторе, стоит сборка 5В, выпаиваем её и выбрасываем.

Под нагрузкой, наиболее сильно нагреваются следующие детали: два радиатора, импульсный трансформатор, дроссель на ферритовом кольце, дроссель на ферритовом стержне. Теперь наша задача, уменьшить теплоотдачу и увеличить максимальный ток нагрузки. Как я говорил ранее, он может доходить до 16А (для БП мощностью 200Вт) .

4. Выпаяйте дроссель на ферритовом стержне из шины +5В и поставьте его на шину +12В, стоящий там ранее дроссель (он более высокий и намотан тонким проводом) выпаяйте и выбросите. Теперь дроссель греться практически не будет или будет, но не так сильно. На некоторых платах дросселей просто нет, можно обойтись и без него, но желательно чтобы он был для лучшей фильтрации возможных помех.

5. На большом ферритовом кольце намотан дроссель для фильтрации импульсных помех. Шина +12В на нем намотана более тонким проводом, а шина +5В самым толстым. Выпаяйте аккуратно это кольцо и поменяйте местами обмотки для шин +12В и +5В (или включите все обмотки параллельно) . Теперь шина +12В проходит через этот дроссель, самым толстым проводом. В результате, этот дроссель будет нагреваться значительно меньше.

6. В БП установлены два радиатора, один для мощных высоковольтных транзисторов, другой, для диодных сборок на +5 и +12В. Мне попадались несколько разновидностей радиаторов. Если, в вашем БП, размеры обоих радиаторов 55x53x2мм и в верхней части у них есть ребра (как на фотографии) — вы можете рассчитывать на 15А. Когда радиаторы имеют меньший размер — не рекомендуется нагружать БП током более 10А. Когда радиаторы более толстые и имеют в верхней части дополнительную площадку — вам повезло, это наилучший вариант, можно получить 20А в течении минуты. Если радиаторы маленькие, для улучшения теплоотдачи, можно закрепить на них небольшую пластину из дюраля или половинку от радиатора старого процессора. Обратите внимание, хорошо ли прикручены высоковольтные транзисторы к радиатору, иногда они болтаются.

7. Выпаиваем электролитические конденсаторы на шине +12В, на их место ставим 4700×25В. Конденсаторы на шине +5В желательно выпаять, просто для того, чтобы места свободного больше стало и воздух от вентилятора лучше детали обдувал.

8. На плате вы видите два высоковольтных электролита, обычно это 220×200В. Замените их на два 680×350В, в крайнем случае, соедините параллельно два по 220+220=440мКф. Это важно и дело тут не только в фильтрации, импульсные помехи будут ослаблены и возрастёт устойчивость к максимальным нагрузкам. Результат можно посмотреть осциллографом. Во общем, надо делать обязательно!

9. Желательно чтобы вентилятор менял скорость в зависимости от нагрева БП и не крутился когда нет нагрузки. Это продлит жизнь вентилятору и уменьшит шума. Предлагаю две простые и надежные схемы. Если у вас есть терморезистор, смотрите на схему посередине, подстроечным резистором устанавливаем температуру срабатывания терморезистора примерно +40С. Транзистор, нужно ставить именно KT503 с максимальным усилением по току (это важно), другие типы транзисторов работают хуже. Терморезистор любой типа NTC, это означает, что при нагреве его сопротивление должно уменьшаться. Можно использовать терморезистор с другим номиналом. Подстроечный резистор должен быть многооборотным, так легче и точнее настроить температуру срабатывания вентилятора. Плату со схемой прикручиваем к свободному ушку вентилятора. Терморезистор крепим к дросселю на ферритовом кольце, он нагревается быстрее и сильнее остальных деталей. Можно приклеить терморезистор к диодной сборке на 12В. Важно, чтобы ни один из выводов терморезистора не коротил на радиатор!!! В некоторых БП, стоят вентиляторы с большим током потребления, в этом случае после КТ503 нужно поставить КТ815.

Если терморезистора у вас нет, сделайте вторую схему, смотрите справа, в ней в качестве термоэлемента используются два диода Д9. Прозрачными колбами приклейте их к радиатору на котором установлена диодная сборка. В зависимости от применяемых транзисторов, иногда нужно подобрать резистор 75 ком. Когда БП работает без нагрузки, вентилятор не должен крутиться. Все просто и надежно!

ЗАКЛЮЧЕНИЕ

От компьютерного блока питания мощностью 200W, реально получить 10 — 12А (если в БП будут стоять большие трансформаторы и радиаторы) при постоянной нагрузке и 16 — 18А кратковременно при выходном напряжении 14.0В. Это значит, что вы можете спокойно работать в режимах SSB и CW на полной мощности (100Вт) трансивера. В режимах SSTV, RTTY, MT63, MFSK и PSK, придётся уменьшить мощность передатчика до 30-70Вт., в зависимости от продолжительности работы на передачу.

Вес переделанного БП, примерно 550гр. Его удобно брать с собой в радиоэкспедиции и различные выезды.

При написании этой статьи и во время экспериментов, было испорчено три БП (как известно, опыт приходит не сразу) и удачно переделано пять БП.

Большой плюс компьютерного БП, в том, что он стабильно работает при изменении сетевого напряжения от 180 до 250В. Некоторые экземпляры работают и при большем разбросе напряжений.

Смотрите фотографии удачно переделанных импульсных блоков питания:

Игорь Лаврушов
г.Кисловодск

За основу был взят БП CODEGEN — 300X (типа 300Вт, ну Вы поняли китайских 300). Мозгом БП служит ШИМ-контроллер КА7500 (TL494…). Только такие мне приходилось переделывать. Управлять ШИМкой будет PIC16F876A, он же и для контроля и установки выходного напряжения и тока, отображение информации на LCD Wh2602(…), регулировка осуществляется кнопками.
Программу помог сделать один хороший человек (IURY, сайт «Кот», который радио), за что ему большое спасибо!!! В архиве схема, плата, программа для контроллера.

Берем рабочий БП (если не рабочий, то надо восстановить до рабочего состояния).
Ориентировочно определяемся, где у нас что будет располагаться. Выбираем место под LCD, кнопки, клеммы (гнезда), индикатор включения…
Определились. Делаем разметку для «окна» ЛСД. Вырезаем (я резал маленькой болгаркой 115мм), может кто-то дремелем, кто-то рассверливанием отверстий, а потом подгонка напильником. В общем кому как удобнее и доступнее. Должно получиться что-то похоже на это.

Продумываем как будем крепить дисплей. Можно сделать несколькими способами:
а) соединить с платой управления разъёмами;
б) сделать через фальшпанель;
в) или…
Или… припаять непосредственно 4 (3) винтика М2,5 к корпусу. Почему М2,5, а н М3,0? В ЛСД отверстия 2,5мм в диаметре для крепления.
Я припаял 3 винтика, потому что при пайке четвертого, отпаивается перемычка (на фото видно). Потом припаиваешь перемычку — отпадает винтик. Просто сильно близкое расстояние. Не стал заморачиваться — оставил 3 шт.

Пайка выполнена ортофосфорной кислотой. После пайки всё необходимо хорошо промыть водой с мылом.
Примеряем дисплей.

Изучаем схему, а именно все относительно TL494 (KA7500). Все что касается ног 1, 2, 3, 4, 13, 14, 15, 16. Всю обвязку возле этих выводов удаляем (на основной плате БП), и устанавливаем детали, согласно схемы.

Удаляем на основной плате БП всё лишнее. Все детали касательно +5, -5, -12, PG, PS — ON. Оставляем только всё, что касается +12 V и дежурного питания +5V SB. Желательно найти схему по своему БП, чтобы не удалить чего лишнего. В цепи питания +12 вольт — удаляем родные электролиты и ставим вместо них, аналогичный по ёмкости, но на рабочее напряжение 35-50 вольт.
Должно получиться что-то похоже на это.

Для увеличения, жмите на схему

Посмотрев на характеристики имеющегося блока питания (наклейка на корпусе) — по 12В выходной ток должен быть 13А. Ого неплохо вроде!!! Смотрим на плату, что у нас образовывает 12В, 13А??? Ха два диода FR302 (по даташиту 3А!). Ну пусть максимальный ток 6А. Нет, такое нас не устраивает, надо заменить на что-нибудь по мощнее, да еще и с запасом, поэтому ставим 40CPQ100 — 40А, Uобр=100В.

На радиаторе были какие-то изолирующие прокладки, прорезиненная ткань (что-то похожее). Отодрал, отмыл. Поставил нашу отечественную слюду.
Винты, поставил подлиннее. Под один сзади зажал еще слюду. Блок решил дополнить индикатором перегрева теплоотвода на МП42. Германиевый транзистор здесь используется в качестве датчика температуры

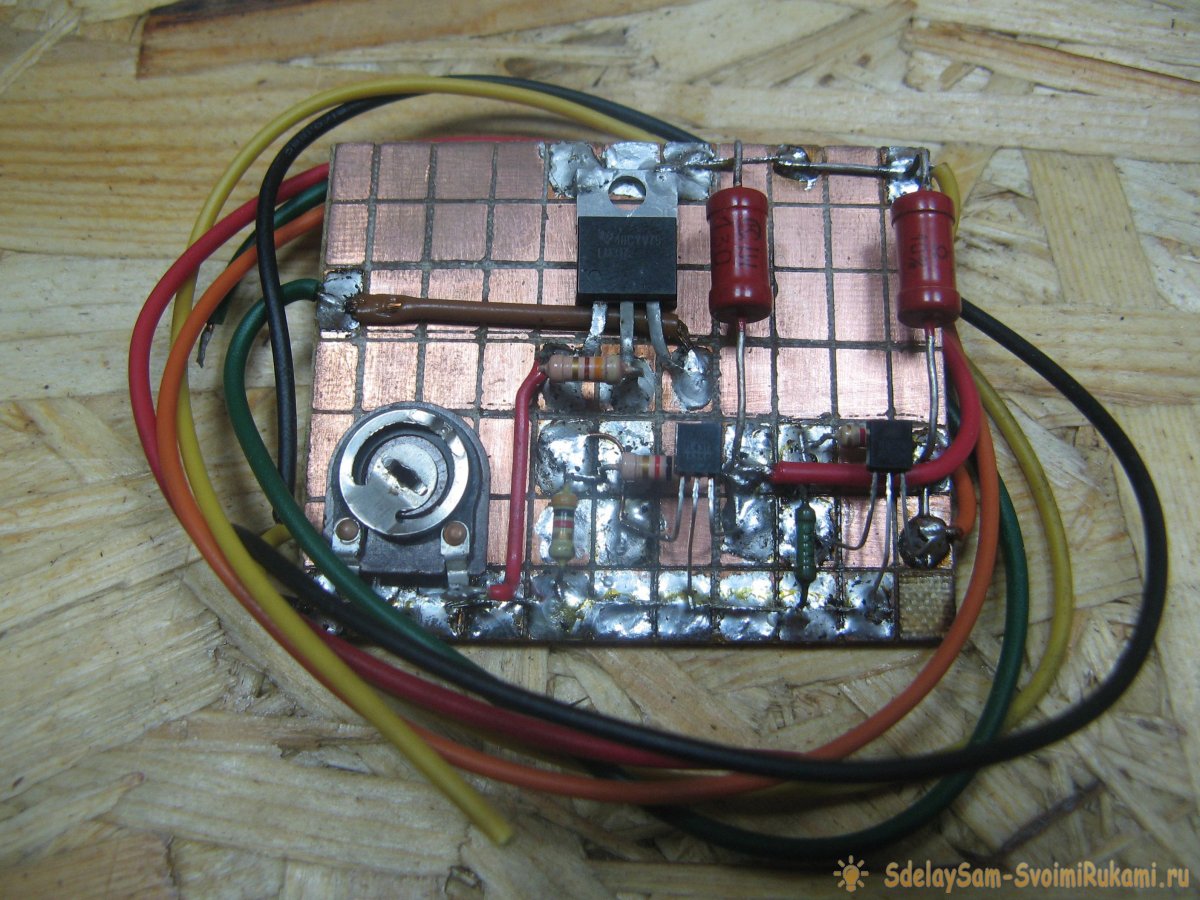

Схема индикатора перегрева теплоотвода собрана на четырёх транзисторах. В качестве транзистора стабилизатора применён КТ815, КТ817, а в качестве индикатора — двухцветный светодиод.

Печатную плату не рисовал. Думаю, что особой сложности при сборке этого узла возникнуть не должно. Как узел собран, видно на фото ниже.

Делаем плату управления. ВНИМАНИЕ! Перед подключением своего LCD изучите даташит на него!! Особенно выводы 1 и 2!

Соединяем все согласно схеме. Устанавливаем плату в БП. Также надо изолировать основную плату от корпуса. Сделал я всё это через пластиковые шайбочки.

Наладка схемы.

1.Все наладки блока питания проводить только через лампу накаливания 60 — 150 Вт, включенную в разрыв сетевого кабеля.
2.Корпус БП изолировать от GND, а цепь, которая образовывалась через корпус, соединить проводками.
3. Iizm (U15) — выставляется выходной ток (правильность показаний индикатора) по образцовому А — метру.
Uizm (U14) — выставляется выходное напряжение (правильность показаний индикатора), по образцовому В — метру.
Uset_max (U16) — выставляется МАХ выходное напряжение

Максимальный выходной ток данного блока питания составляет 5 ампер (вернее 4,96А), ограничен прошивкой.
Максимальное выходное напряжение для данного блока питания, не желательно выставлять более 20-22 вольт, так как в этом случае увеличивается вероятность пробоя силовых транзисторов из-за нехватки предела ШИМ-регулирования микросхемой TL494.
Для увеличения выходного напряжения более 22 вольт, необходима перемотка вторичной обмотки трансформатора.

Пробный запуск прошёл успешно. Слева двухцветный индикатор перегрева теплоотвода (холодный радиатор — цвет LED зеленый, теплый — оранжевый, горячий — красный). Справа — индикатор включения БП.

Установил выключатель. Основа — стеклотекстолит, обклеен самоклейкой «оракл».

Финал. То, что получилось в домашних условиях.

Автомобильное зарядное устройство или регулируемый лабораторный блок питания с напряжением на выходе 4 — 25 В и током до 12А можно сделать из не нужного компьютерного АТ или АТХ блока питания.

Несколько вариантов схем рассмотрим ниже:

Параметры

От компьютерного блока питания мощностью 200W, реально получить 10 — 12А.

Схема АТ блока питания на TL494

Несколько схем АТX блока питания на TL494

Переделка

Основная переделка заключается в следующем, все лишние провода выходящие с БП на разъемы отпаиваем, оставляем только 4 штуки желтых +12в и 4 штуки черных корпус, cкручиваем их в жгуты. Находим на плате микросхему с номером 494 , перед номером могут быть разные буквы DBL 494 , TL 494 , а так же аналоги MB3759, KA7500 и другие с похожей схемой включения. Ищем резистор идущий от 1-ой ножки этой микросхемы к +5 В (это где был жгут красных проводов) и удаляем его.

Для регулируемого (4В – 25В) блока питания R1 должен быть 1к. Так же для блока питания желательно увеличить емкость электролита на выходе 12В (для зарядного устройства этот электролит лучше исключить), желтым пучком (+12 В) сделать несколько витков на ферритовом кольце (2000НМ, диаметром 25 мм не критично).

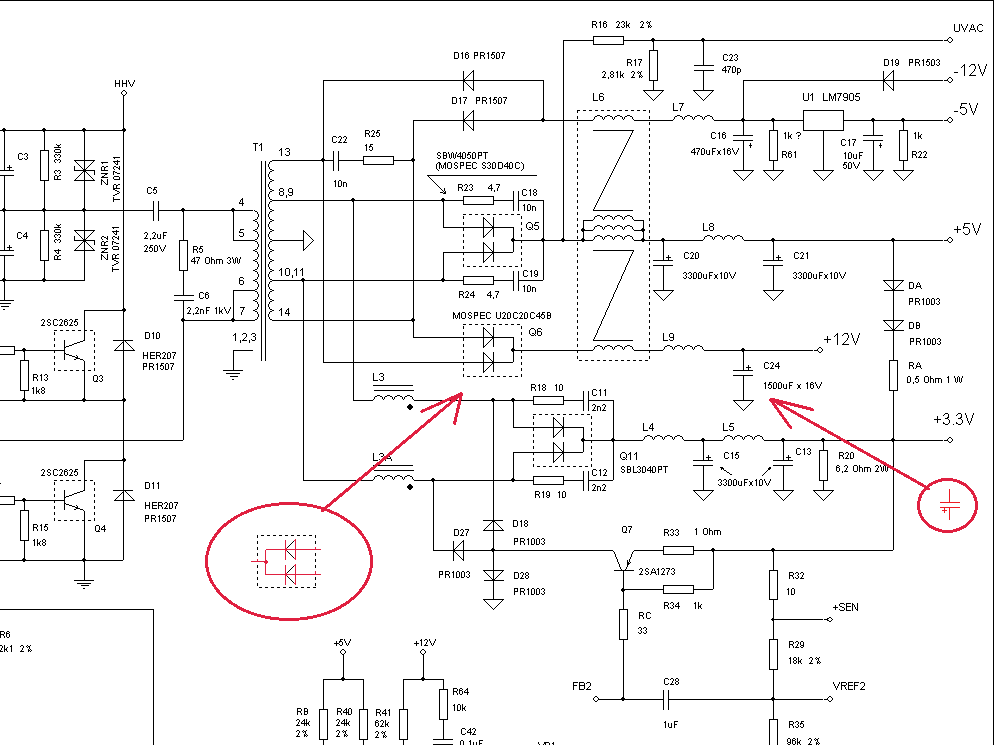

Так же следует иметь ввиду, что на 12 вольтовом выпрямителе стоит диодная сборка (либо 2 встречно включенных диода), рассчитанная на ток до 3 А, ее следует поменять на ту, которая стоит на 5 вольтовом выпрямителе, она расчитана до 10 А, 40 V , лучше поставить диодную сборку BYV42E-200 (сборка диодов Шотки Iпр = 30 А, V = 200 В), либо 2 встречно включенных мощных диода КД2999 или им подобным в таблице ниже.

Если БП АТХ для запуска необходимо соединить вывод soft-on с общим проводом (на разъём уходит зеленым проводом).Вентилятор нужно развернуть на 180 гр., что бы дул внутрь блока,если вы используете как блок питания, запитать вентилятор лучше с 12-ой ножки микросхемы через резистор 100 Ом.

Корпус желательно сделать из диэлектрика не забывая про вентиляционные отверстия их должно быть достаточно. Родной металлический корпус, используете на свой страх и риск.

Бывает при включении БП при большом токе может срабатывать защита, хотя у меня при 9А не срабатывает, если кто с этим столкнется следует сделать задержку нагрузки при включении на пару секунд.

Ещё один интересный вариант переделки компьютерного блока питания.

В этой схеме регулировка осуществляется напряжения (от 1 до 30 В.) и тока (от 0,1 до 10А).

Для самодельного блока хорошо подойдут индикаторы напряжения и тока. Вы их можете купить на сайте «Мастерок».

Эта статья предназначена для людей, которые быстро могут отличить транзистор от диода, знают для чего нужен паяльник и за какую сторону его держать, ну и наконец дошли до понимания, что без лабораторного блока питания их жизнь больше не имеет смысла…

Данную схему нам прислал человек под ником: Loogin.

Все изображения уменьшены в размере, для просмотра в полном размере кликните левой клавишей мышки на изображение

Здесь я постараюсь максимально подробно — шаг за шагом рассказать как это сделать с минимальными затратами. Наверняка у каждого после апгрейдов домашнего железа валяется под ногами как минимум один БП. Конечно кое-что придётся докупить, но эти жертвы будут небольшими и скорее всего оправданы конечным результатом – это, как правило около 22В и 14А потолочных. Лично я вложился в $10. Конечно, если собирать всё с «нулевой» позиции, то надо быть готовым выложить ещё около $10-15 для покупки самого БП, проводов, потенциометров, ручек и прочей рассыпухи. Но, обычно – такого хлама у всех навалом. Есть ещё нюанс – немного придётся потрудиться руками, поэтому они должны быть «без смещения» J и нечто подобное может и у Вас получиться:

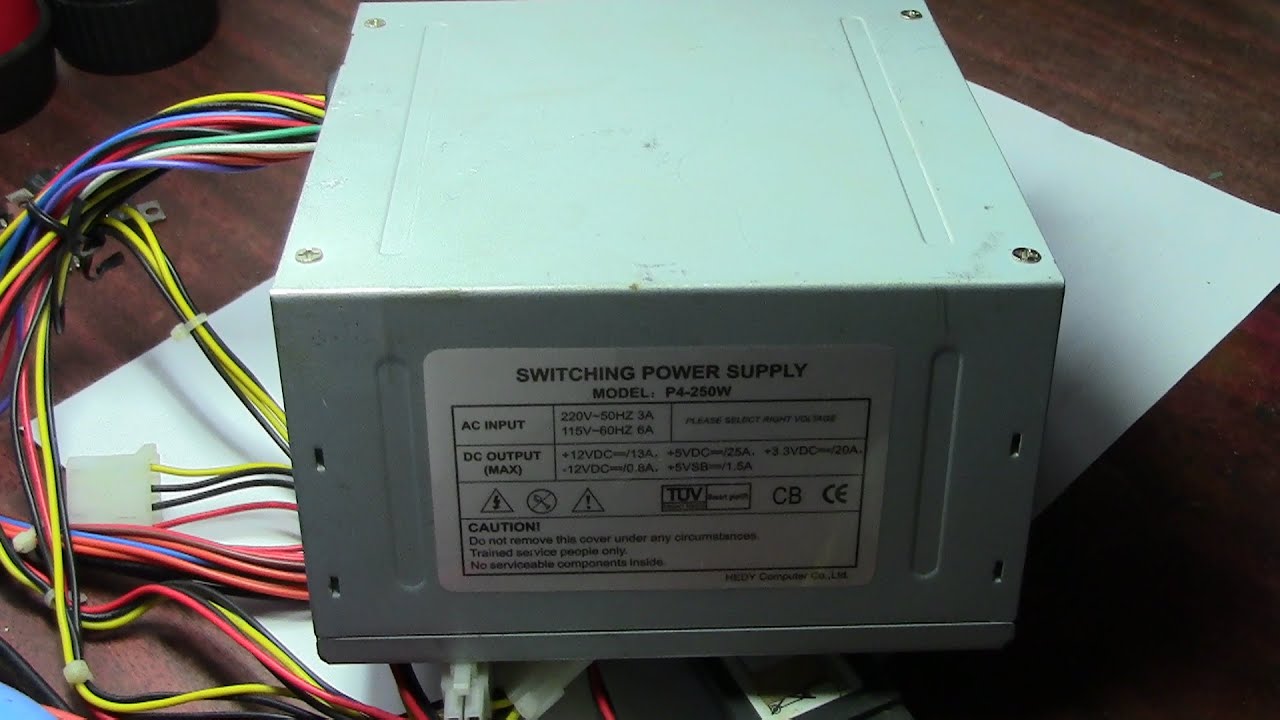

Для начала нужно любыми способами раздобыть ненужный но исправный БП АТХ мощностью >250W. Одна из наиболее популярных схем – это Power Master FA-5-2:


Подробную последовательность действий я опишу именно для этой схемы, но все они справедливы и для других вариантов.
Итак, на первом этапе нужно подготовить БП-донор:

  1. Удаляем диод D29 (можно просто одну ногу поднять)
  2. Удаляем перемычку J13, находим в схеме и на плате (можно кусачками)
  3. Перемычка PS ON на землю должна стоять.
  4. Включаем ПБ только на короткое время, так как напряжение на входах будет максимальное (примерно 20-24В) Собственно это и хотим увидеть…

Не забываем про выходные электролиты, рассчитанные на 16В. Возможно они немного нагреются. Учитывая, что они скорее всего «набухшие», их все равно придется отправить в болото, не жалко. Провода уберите, они мешают, а использоваться будут только GND и +12В их потом назад припаяете.


5. Удаляем 3.3х вольтовую часть: R32, Q5, R35, R34, IC2, C22, C21:


6. Удаляем 5В: сборку шоттки HS2, C17, C18, R28, можно и «типа дроссель» L5
7. Удаляем -12В -5В: D13-D16, D17, C20, R30, C19, R29


8. Меняем плохие: заменить С11, С12 (желательно на большую ёмкость С11 — 1000uF, C12 — 470uF)
9. Меняем несоответствующие компоненты: С16 (желательно на 3300uF х 35V как у меня, ну хотя бы 2200uF x 35V обязательно!) и резистор R27 советую его заменить на более мощный, например 2Вт и сопротивление взять 360-560 Ом.

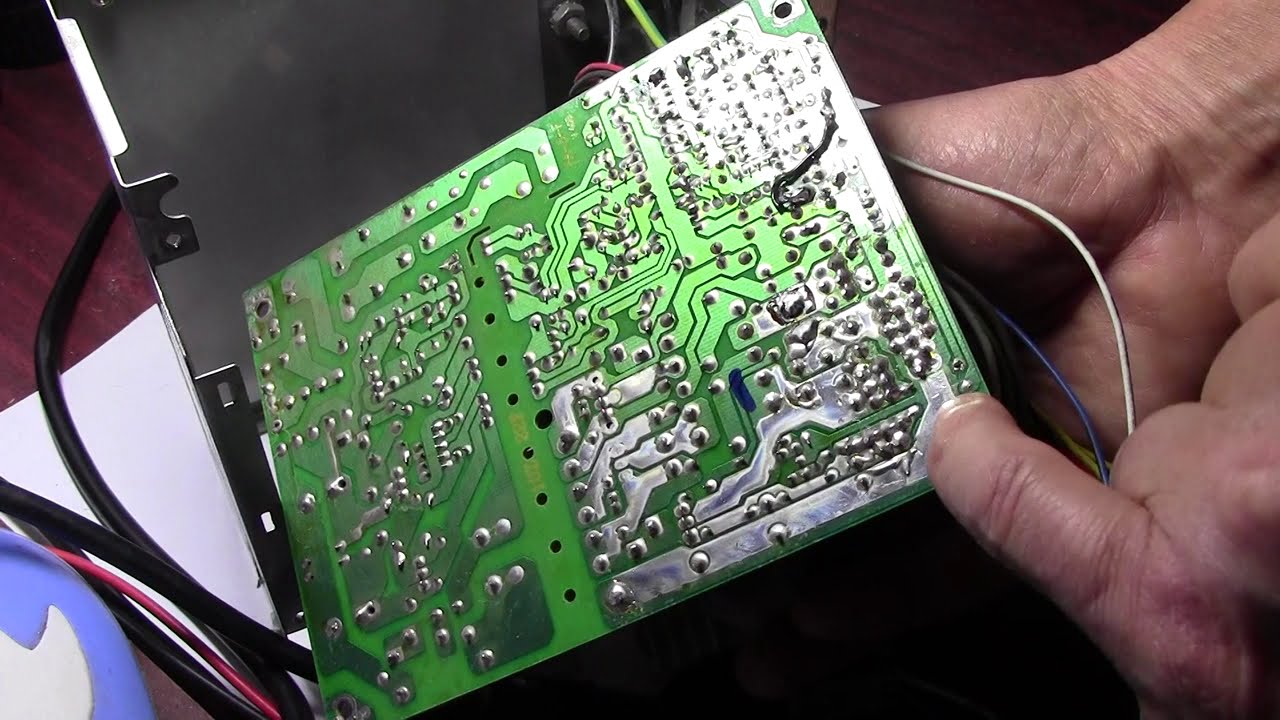

Смотрим на мою плату и повторяем:

10. Убираем всё с ног TL494 1,2,3 для этого удаляем резисторы: R49-51 (освобождаем 1ю ногу), R52-54 (… 2ю ногу), С26, J11 (…3ю ногу)
11. Не знаю почему, но R38 у меня был перерублен кем то J рекомендую Вам его тоже перерубить. Он участвует в обратной связи по напряжению и стоит параллельно R37-му. Собственно R37 тоже можно перерубить.


12. отделяем 15ю и 16ю ноги микросхемы от «всех остальных»: для этого делаем 3 прореза существующих дорожек а к 14й ноге восстанавливаем связь чёрной перемычкой, как показано на моем фото.


13. Теперь подпаиваем шлейф для платы регулятора в точки согласно схемы, я использовал отверстия от выпаянных резисторов, но к 14й и 15й пришлось содрать лак и просверлить отверстия, на фото вверху.
14. Жила шлайфа №7 (питание регулятора) можно взять от питания +17В ТЛ-ки, в районе перемычки, точнее от неё J10. Просверлить отверстие в дорожку, расчистить лак и туда! Сверлить лучше со стороны печати.


Это всё было, как говорится: «минимальная доработка», чтобы сэкономить время. Если время не критично, то можно просто привести схему в следующее состояние:


Ещё я посоветовал бы поменять кондёры высоковольтные на входе (С1, С2) Они маленькой ёмкости и наверняка уже изрядно подсохли. Туда нормально станут 680uF x 200V. Плюс неплохо дроссель групповой стабилизации L3 немного переделать, либо использовать 5ти вольтные обмотки, соединив их последовательно, либо вообще убрать всё и намотать около 30ти витков новым эмальпроводом общим сечением 3-4мм 2 .

Для питания вентилятора нужно «подготовить» ему 12В. Я выкрутился таким образом: Там где раньше стоял полевой транзистор для формирования 3,3В можно «поселить» 12ти вольтную КРЕН-ку (КРЕН8Б или 7812 импортный аналог). Конечно там без резки дорожек и добавки проводов не обойтись. В конечном итоге получилось в общем даже и «ничего»:

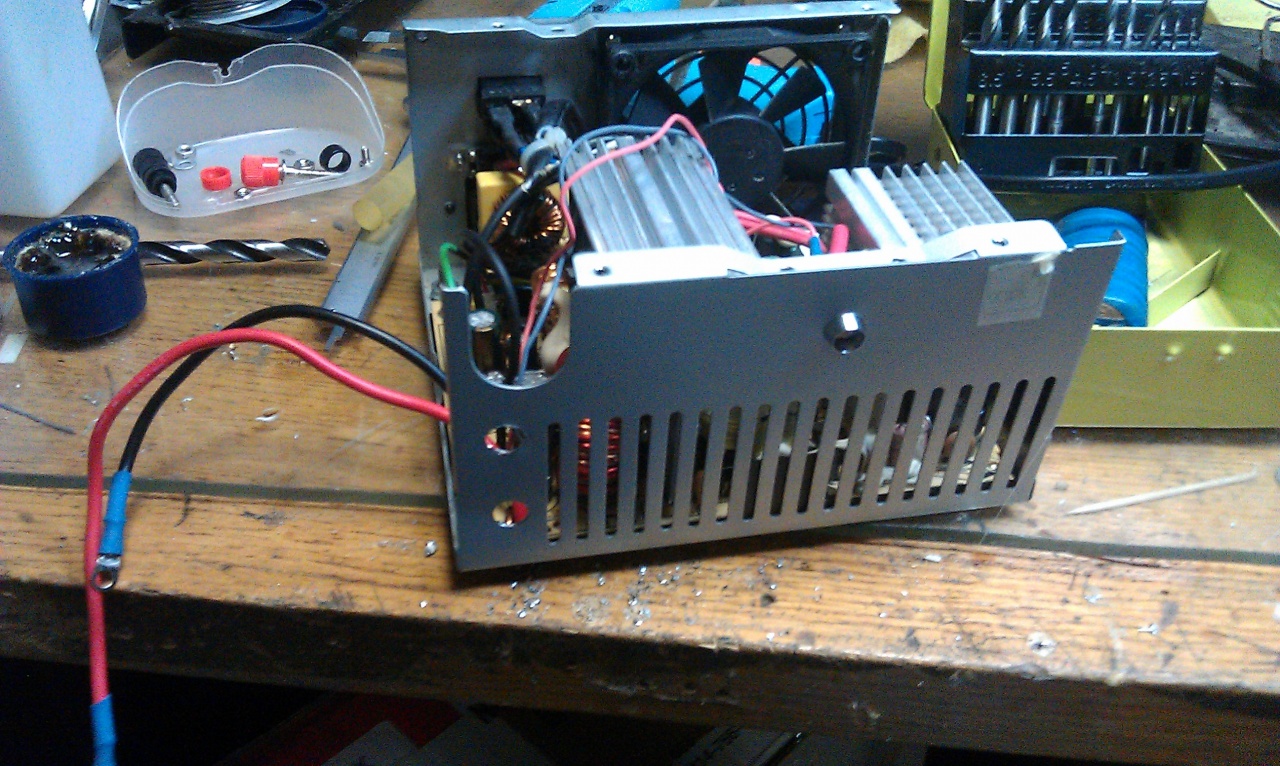

На фото видно, как всё гармонично ужилось в новом качестве, даже разъём вентилятора недурно уместился и перемотанный дроссель получился весьма неплох.

Теперь регулятор. Чтобы упростить задачу с разными там шунтами, поступаем так: покупаем готовые амперметр и вольтметр в Китае, либо на местном рынке (наверняка там их можно найти у перекупщиков). Можно купить совмещённый. Но, надо не забывать, что потолок по току у них 10A! Поэтому в схеме регулятора придется ограничивать предельный ток на этой отметке. Здесь я опишу вариант для отдельных приборов без регулировки тока с ограничением по максимуму 10A. Схема регулятора:


Чтобы сделать регулировку ограничения тока, надо вместо R7 и R8 поставить переменный резистор 10кОм, также как R9. Тогда можно будет использовать всемерялку. Также стоит обратить внимание на R5. В данном случае его сопротивление 5,6кОм, потому что у нашего амперметра шунт 50mΩ. Для других вариантов R5=280/R шунта. Поскольку мы взяли вольтметр один из самых дешевых, поэтому его немного надо доработать, чтобы он мог измерять напряжения от 0В, а не от 4,5В как это сделал производитель. Вся переделка заключается в разделении цепей питания и измерения посредствам удаления диода D1. Туда впаиваем провод – это и есть +V питания. Измеряемая часть осталась без изменений.


Плата регулятора с расположением элементов показана ниже. Изображение для лазерно-утюжного метода изготовления идёт отдельным файлом Regulator.bmp с разрешением 300dpi. Также в архиве есть и файлы для редактирования в EAGLE. Последнюю офф. версию можно скачать тут: www.cadsoftusa.com. В интернете имеется много информации о этом редакторе.





Потом прикручиваем готовую плату у потолку корпуса через изолирующие проставки, например нарезанные из отработанной палочки чупа-чупса высотой по 5-6 мм. Ну и не забыть проделать предварительно все необходимые вырезы для измерительных и прочих приборов.

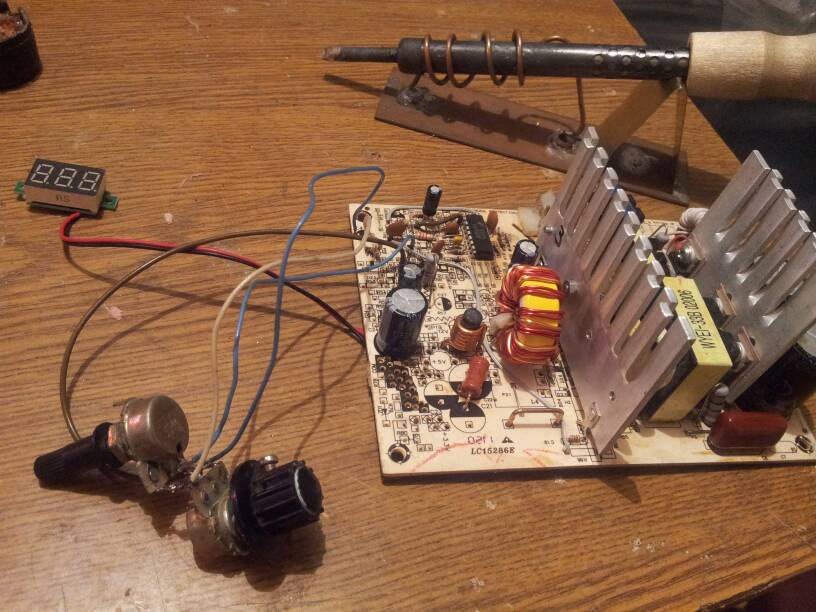

Предварительно собираем и тестируем под нагрузкой:



Как раз и смотрим на соответствие показаний различных китайских девайсов. А ниже уже с «нормальной» нагрузкой. Это автомобильная лампа главного света. Как видно — без малого 75Вт имеется. При этом не забываем засунуть туда осциллограф, и увидеть пульсации около 50мВ. Если будет больше, то вспоминаем про «большие» электролиты по высокой стороне ёмкостью по 220uF и тут же забываем после замены на нормальные ёмкостью 680uF например.


В принципе на этом можно и остановиться, но чтобы придать более приятный вид прибору, ну чтобы он не выглядел самоделкой на 100%, мы делаем следующее: выходим из своей берлоги, поднимаемся на этаж выше и с первой попавшейся двери снимаем бесполезную табличку.

Как видим, до нас тут кто-то уже побывал


В общем по тихому делаем это грязное дело и начинаем работать напильниками разных фасонов и параллельно осваивать AutoCad.



Потом на наждаке затачиваем кусок трёхчетвертной трубы и из достаточно мягкой резины нужной толщины вырубываем и суперклеем лепим ножки.

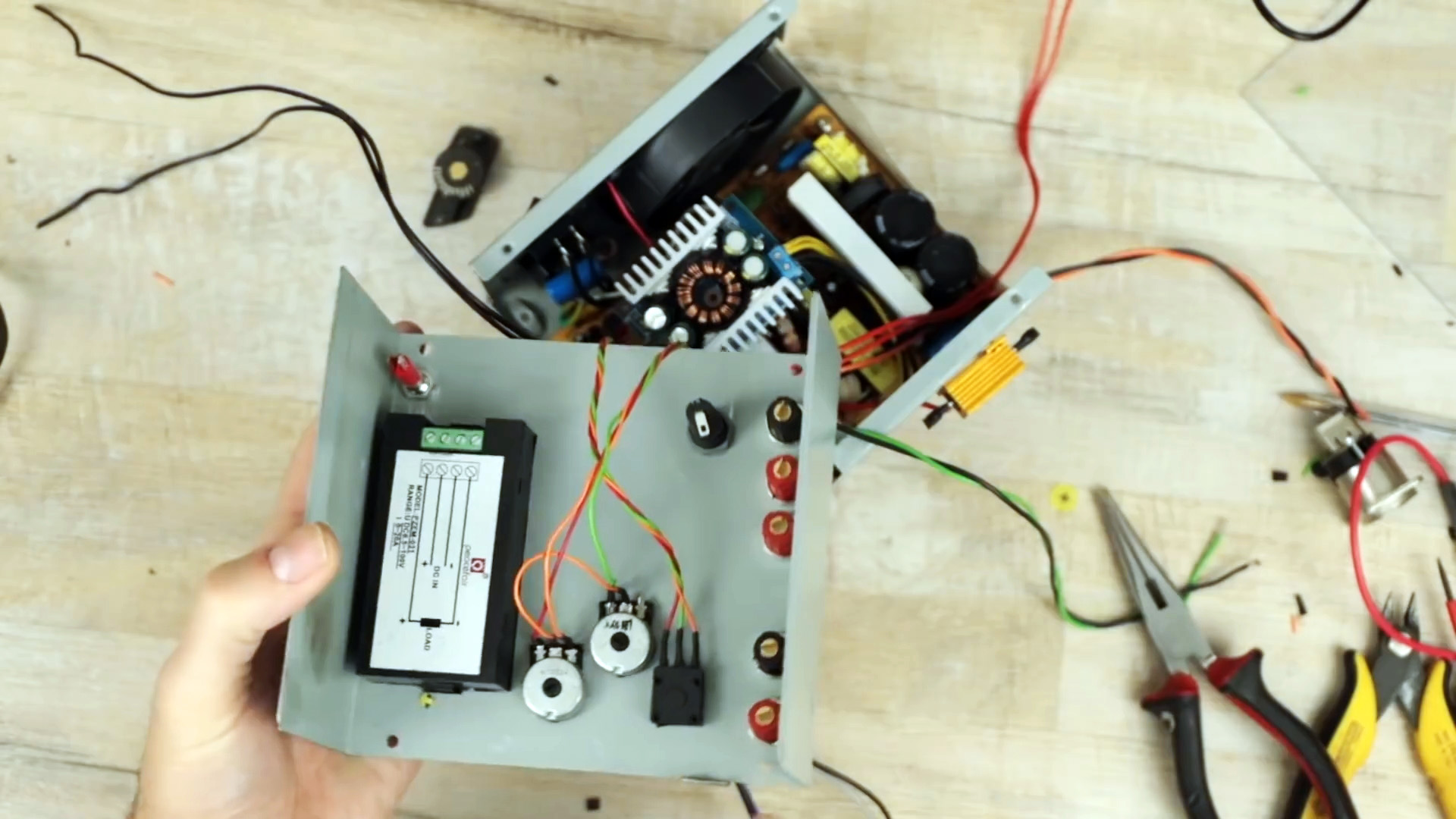

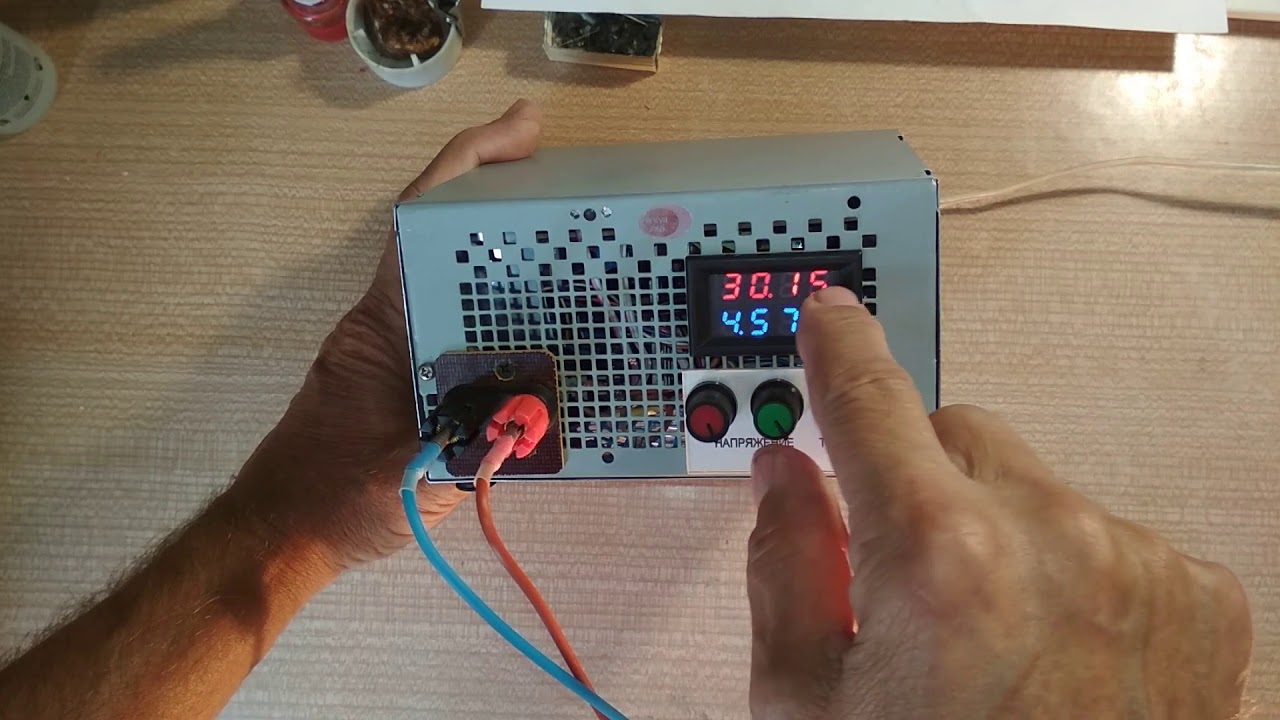

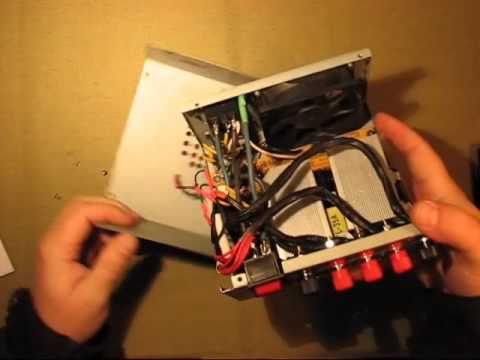

В итоге получаем достаточно приличный прибор:


Следует отметить несколько моментов. Самое главное – это не забывать, что GND блока питания и выходной цепи не должны быть связаны , поэтому нужно исключить связь между корпусом и GND БП. Для удобства желательно вынести предохранитель, как на моём фото. Ну и постараться максимально восстановить недостающие элементы входного фильтра, их скорее всего нет вообще у исходника.

Вот ещё пара вариантов подобных приборов:


Слева 2х этажный корпус ATX с всемерялкой, а справа сильно переделанный старый AT корпус от компьютера.

⭐ Варианты сборки блоков питания для LED-ленты своими руками 📌 Статьи POWERCOM

Набирающие популярность светящиеся ленты, составленные из светодиодных (LED) лампочек, сейчас можно купить в магазине или собрать в домашних условиях. Многие домашние мастера уже оценили удобство, возможность сэкономить денежные средства, а также практичность, которые они получили в результате самостоятельной сборки блочок питания для LED-ленты. Именно поэтому далее мы рассмотрим, как просто сконструировать блок питания для светодиодной ленты своими руками.

Подробнее о самом блоке питания для LED-ленты

Чтобы лента с диодными источниками света (светодиодная лента) работала, необходимо подключить к ней дополнительное оборудование. Таковым является питающий блочок. Он представляет собой трансформатор в защитном корпусе с выпрямителем. Если оборудовать такое устройство ещё конденсатором, оно будет способно также гасить так называемые помехи, провалы. При этом соблюдается такое правило: чем больше ёмкость конденсатора, тем лучше.

Светодиодная лента как прибор, работающий от электричества, имеет свою особенность: он требует пониженное напряжение – 12-19 В. Блок питания выполняет функцию стабилизации напряжения от 220-ти Вольт. Двенадцативольтные источники обычно применяются в конструкциях компьютеров, планшетов, телевизоров, девятнадцативольтные можно найти в моноблоках, ноутбуках, мониторах.

Обратите внимание: слишком слабые БП-устройства на 5 В, которыми обычно комплектуются мобильные телефоны, вряд ли подойдут для достаточно сильного свечения диодной ленты.

Возможно ли подобрать старый блок питания?

Итак, чтобы запитать светодиодную ленту, не подойдёт старый блок питания от смартфона или кнопочного телефона. Причина проста: как уже было указано выше, они имеют недостаточный вольтаж на выходе, который находится на уровне пяти V. Лучше всего рассмотреть устройства-зарядники, которые остались после сетевых маршрутизаторов, планшетных компьютеров, отдельных моделей персональных компьютеров, моноблоков, компьютерных мониторов. Перечисленные устройства выдают на выходе 12 В или 19 В.

Предпочтение при выборе БП-устройства для дальнейшей переделки следует отдавать импульсным лёгким моделям. Если вы начнёте работу с тяжёлым трансформаторным устройством, неправильно либо неточно определив будущую нагрузочную мощность, возникнет проблема с работой уже собранного под светодиодную ленту устройства. Оно может слишком сильно нагреться, что недопустимо с точки зрения техники пожарной безопасности. Ещё один важный нюанс, о котором нужно помнить при подготовке к конструированию светодиодного БП своими руками из подручных средств, – это наличие постоянной величины силы тока.

Двенадцативольтные источники питания (12 вольт)

Если от бытовой техники остался блочок питания на 12 Вольт, его можно использовать для светодиодной ленты. Обычно такие устройства имеют мощность от 6 до 36 Ватт. Когда монтируется лента для освещения рабочей зоны на кухне или другого совсем небольшого пространства, может быть достаточно десятиваттного источника питания. Трансформаторное устройство будет иметь большой вес, а более современное импульсное (электронный трансформатор) – небольшую массу, маленький размер.

Первый вариант использовать не стоит, лучше остановить свой выбор на лёгком импульсном устройстве. В противном случае прибор будет постоянно нагреваться, быстро выйдет из строя.

Девятнадцативольтные источники питания (19 вольт)

Подключение светодиодной ленты своими руками можно осуществить с помощью БП-устройства с напряжением в 19 Вольт. Такое устройство часто встречается современным людям в обычной, бытовой жизни. Это – блоки питания от домашних компьютеров, принтеров, различных маршрутизаторов.

Если у вас есть БП-устройство от старого ноутбука с характеристиками 90 W, 19 V, его можно использовать для светодиод-ленты, выдающей световой поток в 6000 Люмен. Такие характеристики достаточны для получения яркого освещения комнаты, имеющей площадь в 20 квадратных метров. Для того чтобы устройство исправно функционировало, потребуется сделать небольшую доработку – добавить в схему один из двух подходящих понижателей напряжения.

Стабилизаторы для БП на 12 В

Первый из вариантов называется КРЕН 7812. После установки на радиатор он будет выдерживать силу тока в один ампер. Чтобы использовать всю доступную мощность блочка питания, понадобится около пяти-шести таких деталей. Второй вариант – это небольшой импульсный стабилизатор LM2596, имеющий коэффициент полезного действия на уровне 80-90%.

Мощность блока питания для LED-ленты

БП-устройство для светодиодной ленты должно иметь конкретную мощность, которая зависит от суммарной нагрузки подключённых устройств. Нужно учитывать, что преувеличение этого параметра приводит к нарушению нормальной работы всего осветительного прибора и сильному перегреву оборудования. Дабы этого не произошло, нужно проследить, чтобы мощность светодиодной ленты была меньше, чем максимально допустимая у блока питания.

Старые БП-устройства с понижающими трансформаторами предоставляют огромное поле для деятельности, ведь запас их мощности неограничен. Что касается импульсных (более современных) БП, они имеют некоторые ограничения, в том числе по минимальной величине тока.

Как самому сделать блок питания для светодиодной ленты?

Рассмотрим, как сделать схему блока питания для светодиодной ленты своими руками. Наиболее простым в исполнении, оптимальным вариантом для решения этой задачи является использование микросхемы LM2596. Она похожа по своему функционалу с ST1S10, ST1S14 или L5973D. Для трансформации в работающее светодиодное устройство в схему потребуется добавить четыре радиоэлемента.

Например, можно придерживаться этой бестрансформаторной схемы на 12 В:

Обратите внимание, что вместо микросхемы линейного стабилизатора D1 L7812 можно использовать другую (например, КРЕН). Главное, чтобы этот элемент подходил по напряжению. Также допустимо использование параметрического стабилизатора из стабилитрона или самого стабилитрона. В таком случае у собираемого устройства появляется преимущество – гибкость при проведении настройки, наладки. Для монтажа на светодиодную ленту подойдёт стабилитрон, относящийся к серии Д818Д. Он должен быть рассчитан на напряжение 12-13 В.

Следующий вариант стабилизации — сборка блочка на 2-х транзисторах по схеме:

Ток, нуждающийся в стабилизации, задаётся R2-резистором (R2 = 0,7 * Iст), R1 равен 3,9 кОм.

Вариант переделки БП из зарядного устройства

Питание светодиодных лент своими руками можно сделать, если в доме есть ненужная или лишняя зарядка от ноутбука.

1-й вариант сборки

Первый вариант решения поставленной задачи – это выполнить замену одного из резисторов на потенциометр. Лучше всего впаять последовательно постоянный резистор, после него – установить потенциометр. На входе блока питания потребуется установить минимально возможный уровень напряжения. Следует использовать такую формулу: V out = 1 + (R1 / R2) * V ref.

2-й вариант сборки

Здесь регулировать необходимо резисторы R5, R7.

Схема из старого блока питания

Если вы нашли старый блок питания, его можно переделать согласно третьей схеме, представленной далее.

В данном случае необходимо проверить, какова величина входного напряжения, идущего со светодиодного моста. Если оно превышает 14 В, добавьте в схему L7812.

Не оказалось зарядного устройства от планшета, но нашёлся блочок от старого ноутбука, выполненный на популярной, широко распространённой схеме LM2596? В таком случае стоит проверить напряжение: если оно более 12 В, нужно немного модифицировать устройство. Для этого достаточно ввести в схему понижающий преобразователь напряжения.

Ещё одна простая схема на основе LM2596

Для полностью самодельного БП-устройства потребуется много времени и большое количество деталей, поэтому стоит упомянуть ещё одну схему для сборки двенадцативольтного блока. Его можно будет подключать в электрическую сеть с двухсотдвадцативольтным напряжением.

Речь идёт об использовании популярной микросхемы LM2596 или его регулируемой модификации – LM2596ADJ. Этот элемент является прекрасным вариантом для решения рассматриваемой здесь задачи. Он имеет следующие характеристики:

  • максимальное входящее напряжение – 40 В;
  • величина выходного тока – 3 А;
  • вольтаж на выходе – от 3 В до 37 В;
  • частота преобразования – 150 кГц;
  • токовая защита срабатывает при значении более 3 А.

Используем ненужный компьютер

Рассмотрим, как осуществить подключение светодиодной ленты к блоку питания компьютера на 19 В. Для этого потребуется снизить величину входного напряжения. Первый вариант – сделать это с помощью стабилизатора. Для решения такой задачи подойдёт отечественная микросхема под названием КРЕН 7812. Если диод-лента длинная, придётся использовать сразу несколько таких микросхем. Второй вариант подготовки блока питания компьютера для светодиодной ленты – использование готовой платы стабилизатора импульсного типа.

Правила подключения светодиодной ленты своими руками

После того как БП для диодного источника освещения готово, необходимо грамотно его подключить, проверив работоспособность. Важно помнить об общих правилах подключения светодиодной ленты:

  • максимальная длина – не более пяти метров;
  • при необходимости можно добавить второй отрезок светополосы, но он должен быть отдельным;
  • подключать второй отрезок светодиодов можно только параллельным способом.

Проверить, подходит ли конкретный блок питания для вашей светодиодной ленты, нужно рассчитав будущую нагрузку. После этого лучше увеличить полученный результат примерно на 15-20 %, чтобы создать так называемый запас прочности. При этом следует помнить, что ещё большее увеличение такого запаса не оправдано, поэтому делать этого не стоит.

Место, где будет располагаться питающий блочок светополосы, также играет важную роль. Если этот оригинальный осветительный прибор предназначен для потолка, стен, мебели в жилых комнатах или коридоре квартиры, БП может не иметь специального защитного корпуса. В случае, когда ленточный светильник располагают во влажных помещениях (например, в ванной комнате), необходимо использовать только влагозащищённые варианты.

Светодиодная лента часто применяется для создания праздничного освещения, приятной, весёлой обстановки на улицах населённых пунктов. Такую светящуюся полосу, называемую также дюралайтом, используют вовсе без какого-либо блока питания. Для её включения в сеть в 220 В используют диодный мост. Однако это удобно только на первый взгляд, ведь при первом же значительном скачке напряжения этот дорогостоящий осветительный прибор может полностью выйти из строя. На случай проблем в электросети необходимо использование устройств бесперебойного питания.

Как переделать блок питания?

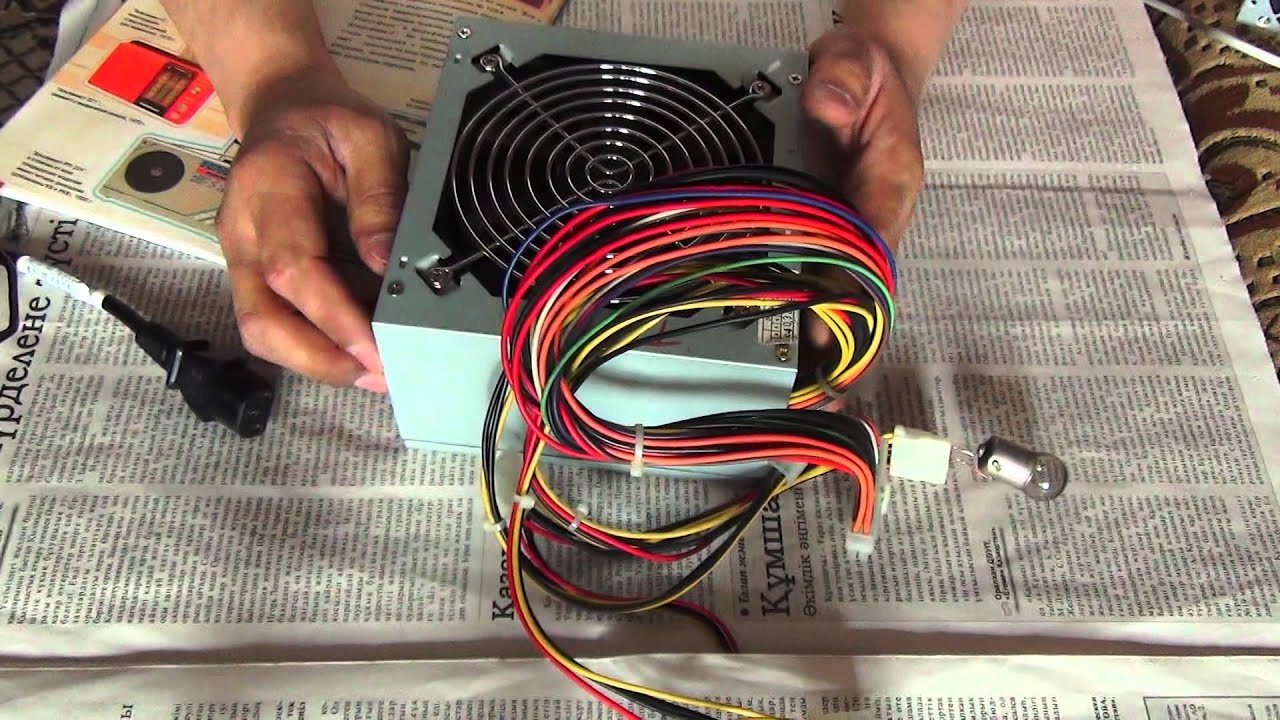

Неработающий компьютерный блок питания можно переделать для использования в других конструкциях. Примером может служить переделка блока в такой, который можно брать с собой в поездки для питания трансиверов.
Вам понадобится
  • — блок питания.
Инструкция
  • Разберите корпус блока питания, отключите вентилятор. Затем отпаяйте провод от платы, который идет к розетке на корпусе. Затем уберите переключатель 110/220В, отпаяйте от него провода. Снимите плату с корпуса. Подпаяйте к площадкам платы вилку со шнуром. Убедитесь, что плата освобождена от корпуса. Положите ее на диэлектрическую поверхность.
  • Найдите резистор R66, который идет от вывода 1 МС SG6105, на второй вывод подпаяйте резистор сопротивлением 330 Ом на корпус. С помощью этого вы сымитируете постоянно нажатую кнопку, предназначенную для включения компьютера, чтобы переделать БП для других нужд.
  • Подключите нагрузку. Используйте для этого лампочку 12В на выход блока, включите его в сеть. Проверьте с ее помощью работоспособность устройства. Затем проверьте напряжение на лампочке тестером. Отключите блок от сети, перережьте дорожку, которая идет от вывода SQ6105, его соедините с 20 выводом с помощью перемычки либо резистора. Используйте резисторы минимальной мощностью 0,125 Вт либо меньше. Включите блок питания в сеть — лампочка должна загореться.
  • Отключите блок от сети, перережьте дорожку около вывода 2 и припаяйте два резистора от 2 вывода на корпус, а также 1,5 кОм на двадцатый вывод. Включите блок в сеть; если он не включился, подберите резисторы более точно. На выходе вы должны получить 2 +3,3В. Отключите блок, выпаяйте лишние детали. Воспользуйтесь этой схемой для переделки блока.
  • Замените элементы С20, С21 на 1500 мкФ на 16 вольт. Все диодные сборки, которые вы выпаяли, прикрутите к радиатору. Все аноды соедините вместе с помощью толстого красного провода. Катоды подключите к 8 и 9 выводу. Отпаяйте лишние провода от платы. Оставьте все красные провода, скрутите их в один провод, столько же возьмите черных проводов. Подключите к выходу блока лампочку и включите его в сеть. Измерьте напряжение на ней, регулируйте VR1 до нужного значения.

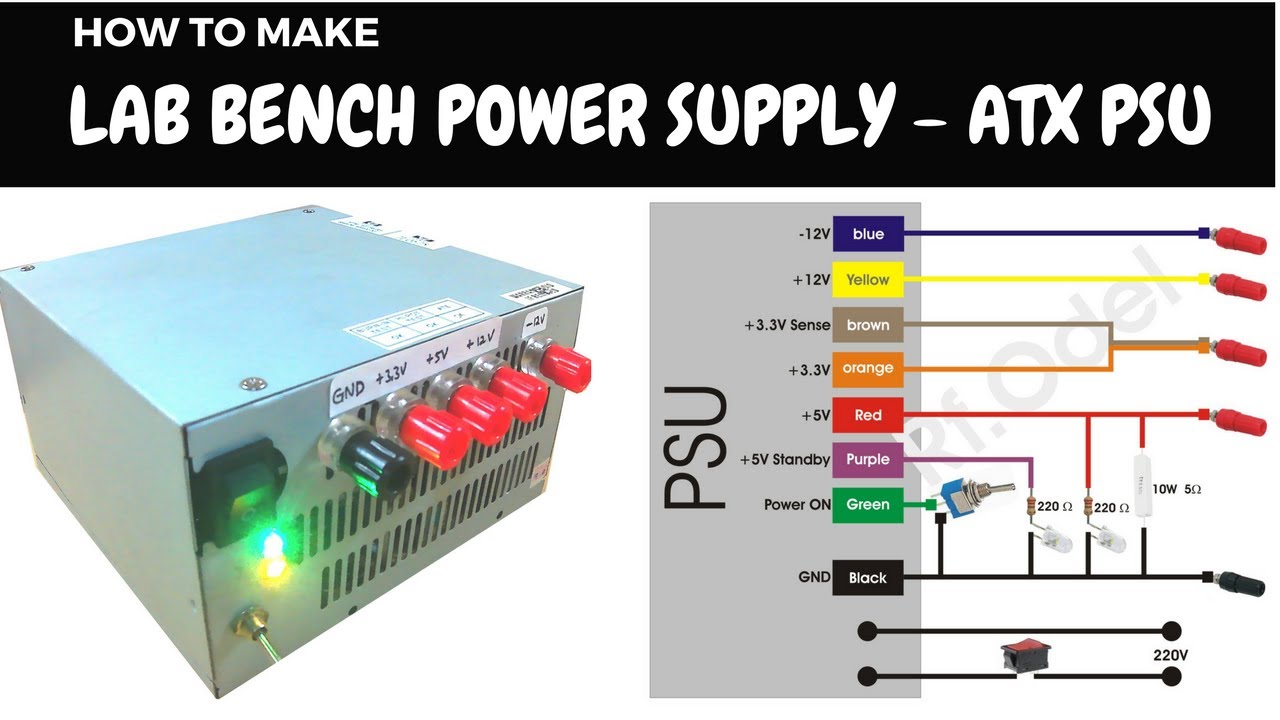

  • Совет добавлен 29 апреля 2012 Совет 2: Как переделать блок питания компьютера Компьютерный блок питания можно приспособить и для использования совместно с другими электронными приборами. Чтобы им было удобнее пользоваться в качестве лабораторного, его целесообразно переделать.
    Вам понадобится
    • — блок питания;
    • — электролобзик;
    • — паяльник;
    • — дрель;
    • — гнезда;
    • — тумблеры;
    • — лампочки и патроны к ним;
    • — предохранители и держатели для них;
    • — зажимы.
    Инструкция
  • Вырежьте из прочного изоляционного материала (например, текстолита или оргстекла) панель размерами примерно 20 на 20 сантиметров. Просверлите в ней отверстия для крепления к корпусу, установки выходных зажимов, тумблера включения, патронов для лампочек, а также держателей предохранителей для 3,3-вольтовых выходов (они не оборудованы защитой от короткого замыкания). Диаметры отверстий зависят от того, какие детали имеются у вас под рукой.
  • Обесточьте блок питания. От проводов, выходящих из блока питания, отрежьте разъемы. Вверните тумблер в предназначенное для него отверстие. Подпаяйте к одному выводу любой из его контактных групп зеленый провод, а к другому выводу той же контактной группы — черный. Теперь вверните патрон для лампочки. В него вставьте лампочку, рассчитанную на напряжение в 6,3 В и ток в 0,22 А. Один вывод патрона подпаяйте к тому выводу тумблера, к которому подключен черный провод, а к другому выводу того же патрона — любой из красный проводов. Лампочка будет не только индицировать включенное состояние лабораторного блока, но и нагружать 5-вольтовый выход. Без этого при отсутствии нагрузки напряжение на всех остальных выводах окажется немного завышенным. Вторую лампочку, предназначенную для индикации дежурного питания, включите между сиреневым проводом и тем выводом тумблера, который подключен к черному проводу.

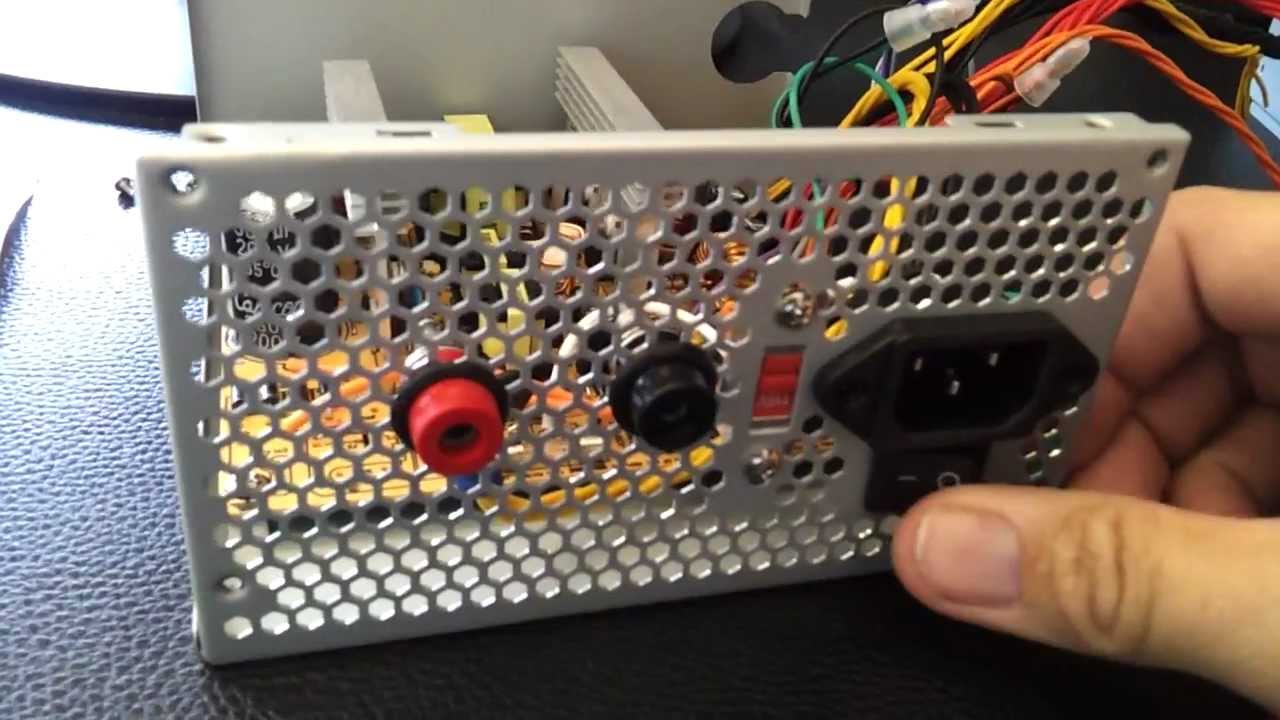

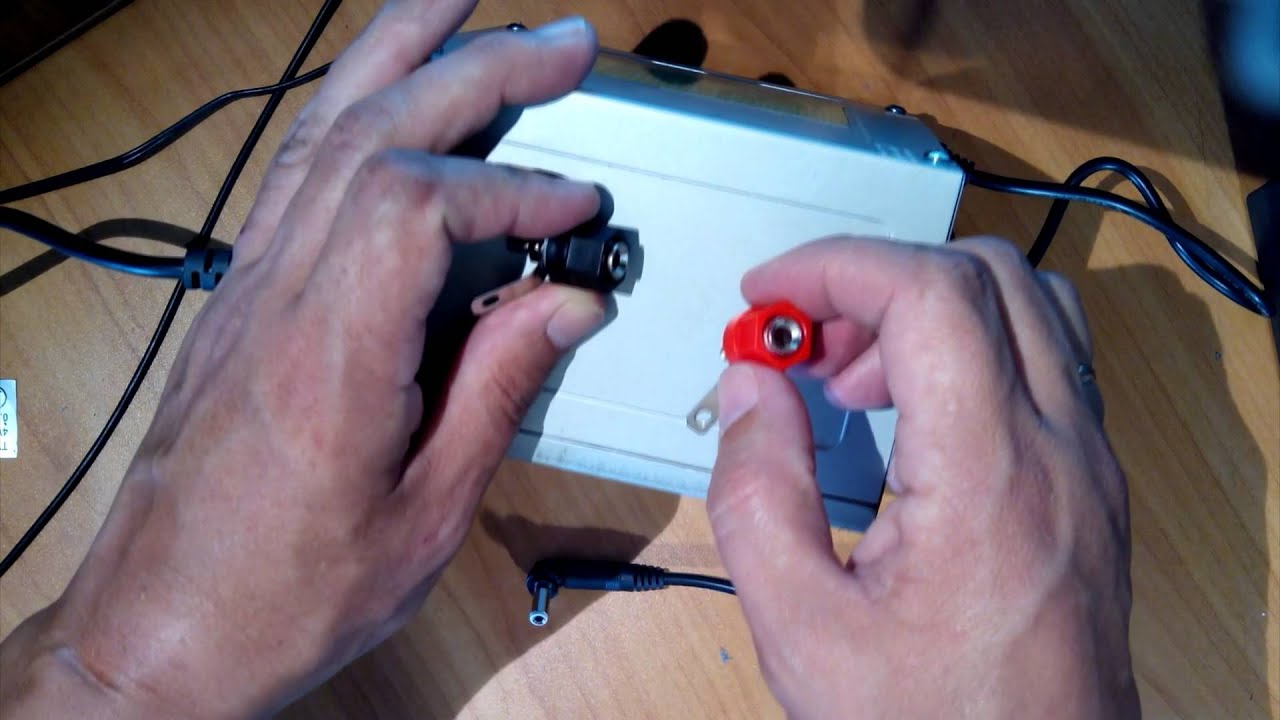

  • Теперь расположите на передней панели ряды выходных зажимов: первый ряд — по числу желтых проводов, второй — по числу оставшихся красный, третий — по числу оранжевых, четвертый — по числу оставшихся черных. Под этими рядами поместите единственный зажим для синего провода. К каждому из зажимов припаяйте по одному проводу соответствующего цвета. Не подпаивайте пока лишь оранжевые провода. Подпишите ряды так: +12 В, +5 В, +3,3 В, общий. Рядом с единственным гнездом, присоединенным к синему проводу, напишите -12 В.
  • Теперь установите держатели предохранителей по числу оранжевых проводов. Зажимы на +3,3 В присоедините к этим проводам не напрямую, а через держатели. В каждый из последних установите по предохранителю на 5 А.
  • Закрепите панель на блоке питания с таким расчетом, чтобы при этом не оказалось закрыто ни одно из вентиляционных отверстий. Отключите тумблер и выключатель на самом блоке. Подайте на вход источника сетевое напряжение (обязательно используйте розетку и шнур с заземлением). Включите выключатель на самом блоке — засветится лампочка дежурного режима. Включите тумблер, и засветится лампочка, индицирующая рабочий режим. Нагружая блок, не превышайте суммарные токи, указанные на имеющейся на его корпусе наклейке, а также общую выходную мощность прибора. Ток, снимаемый с каждого провода по отдельности, не должен превышать 5 А.
  • Соблюдайте осторожность при пользовании инструментом. Не работайте под напряжением. Несмотря на наличие защиты, не перегружайте выходы блока. Не включайте блок без заземления. Как переделать блок питания компьютера — версия для печати Оцените статью!

    Краткая история шин питания ПК

    Краткая история шин питания ПК


    Краткая история шин питания ПК

    Давайте проясним любую путаницу с термином «железная дорога». Напряжение «рельс» относится к единому напряжению, обеспечиваемому БП (сокращение от блока питания — на самом деле это означает блок питания). Блок питания ATX имеет одну шину 3,3 В. Он также имеет одна шина 5 вольт. Шина 3,3 В имеет в блоке питания собственную схему, которая генерирует напряжение.К тому же там куча проводов и разъёмов. распределите 3,3 вольта на любое оборудование, которое в нем нуждается. 5-вольтовая шина имеет собственный отдельный набор схем, проводов и разъемов для подачи 5 вольт. Современные блоки питания ATX12V могут иметь до четырех отдельных 12-вольтовых шин. Каждые 12 вольтовая рейка имеет свой набор проводов и разъемов, как и 3.3 и 5 вольтовые рельсы. 12-вольтовые шины просто генерируют одинаковое напряжение. как друг друга. Если вы хотите взглянуть на официальный ATX спецификации их можно найти на формфакторы.орг.

    Первоначальные компьютеры IBM потребляли большую часть своей мощности от двух шин напряжения: 5 вольт. и 12 вольт. Их блоки питания также обеспечивали -5 и -12 вольт, но те подавал только небольшое количество энергии. У них была 5-вольтовая шина, потому что такое напряжение требовалось для питания большинства стандартных кремниевых чипов время. 12-вольтовая шина использовалась в основном для работы вентиляторов и гибких дисков. приводные двигатели. Оригинальный блок питания для ПК мог выдавать максимальную мощность 63,5 Вт в большинстве случаев. который был на 5-вольтовой шине.Со временем ПК стали больше и быстрее. микросхемы которые увеличили нагрузку на 5 вольт. Люди также добавили новомодные такие устройства, как жесткие диски и, в конечном счете, приводы CD-ROM, поэтому 12-вольтовая шина для обеспечения большей мощности тоже. Но 5-вольтовая шина все еще продолжала подавать большая часть мощности, потому что большая часть энергии потребляется чипами.

    Технология микросхем совершенствуется за счет увеличения количества транзисторов меньшего размера. на чипсы. Поскольку транзисторы сжимаются, они должны работать при более низких напряжениях. Когда был создан новый стандарт ATX, к питанию была добавлена ​​шина 3,3 В. более новые чипы. Таким образом, ПК того времени имел смесь 3,3 вольта и 5 вольт. микросхемы, напрямую подключенные к соответствующим шинам напряжения. Таблица ниже показаны размеры направляющих от старого блока питания ATX мощностью 300 Вт. Большая часть мощности составляет поставляется на 3,3 и 5 вольтовых шинах. Он также имеет довольно мощный 12 вольт rail для компьютеров с несколькими дисководами.

    Блок питания ATX 300 Вт
    Напряжение Максимальный ток Максимальная мощность
    +3.3 вольта 20,0 А 66 Вт
    +5 вольт 30,0 А 150 Вт (максимум 180 Вт вместе +5 и +3,3)
    +12 вольт 10,0 А 120 Вт
    5 вольт в режиме ожидания 1,0 А 5 Вт
    -5 вольт 0,5 А 2,5 Вт
    -12 вольт 0. 8 ампер 0,96 Вт

    По мере совершенствования технологии транзисторы в микросхемах продолжали уменьшаться в размерах. им нужно было работать от напряжения ниже 3,3. Это было просто непрактично чтобы продолжать запускать все микросхемы напрямую от напряжения, обеспечиваемого PSU, потому что со временем им придется добавлять все больше и больше шин с более низким напряжением. прошедший. Кроме того, вам приходилось иметь дело с процессорами, которым требовались разные напряжения в зависимости от того, какой процессор был подключен к материнской плате.Они временно избежал проблемы, предоставив регуляторы напряжения материнской платы который понизил 5 или 3,3 вольта до более низкого напряжения, отбрасывая дополнительный напряжение в виде тепла. По мере увеличения требований к питанию это решение быстро стало непрактично.

    Именно тогда распределение питания ПК коренным образом изменилось. Старые ПК питали свои чипы, подключая их напрямую к шинам напряжения, предоставленным блок питания. Но новые ПК начали ставить преобразователи постоянного тока в постоянный. материнская плата, которая принимала напряжение от блока питания и эффективно преобразовал его в более низкое напряжение, необходимое чипам.Многие из ранних Преобразователи постоянного тока в постоянный преобразовывали 5 вольт в более низкое напряжение. Предположительно это было потому, что блоки питания того времени отдавали большую часть своей мощности на 5 вольт. Но преобразование 12 вольт вместо 5 вольт сильно усложняет проводку. проще, потому что более высокое напряжение обеспечивает такое же количество энергии при использовании меньший ток. Меньший ток позволяет использовать меньше проводов и разъемов для отдать ту же мощность. Распределение мощности намного проще при более высоких напряжениях. Максимальное напряжение, обеспечиваемое блоком питания ПК, составляет 12 вольт, что стало самым общее входное напряжение, используемое крупнейшими преобразователями постоянного тока в постоянный.Современный процессор имеет собственный преобразователь на материнской плате, который преобразует 12 вольт во что угодно напряжение, необходимое процессору. Современные видеокарты тоже имеют свои преобразователи на плате, которые преобразуют 12 вольт в нужные напряжения. ЦП и видеокарта, как правило, является самым большим потребителем энергии при полной загрузке, поэтому современный блок питания должен обеспечивать большую часть своей мощности при напряжении 12 вольт. Так в старые времена у вас была куча микросхем, напрямую подключенных к 3,3 или 5 вольтам и это где блок питания обеспечивает большую часть своей мощности.Но в новом компе блок питания обеспечивает большую часть своей мощности при напряжении 12 вольт, а затем различные преобразователи постоянного тока в постоянный. по всему компьютеру преобразовать его в любое напряжение, необходимое для этого определенный набор фишек. В таблице ниже представлен более современный блок питания мощностью 480 Вт. То максимальная мощность, доступная на 3,3 и 5 вольт, немного увеличилась, но основная часть расширенной мощности обеспечивается на шине 12 вольт.

    Блок питания 480 Вт ATX12V 1,3
    Напряжение Максимальный ток Максимальная мощность
    +3. 3 вольта 34,0 А 112,2 Вт
    +5 вольт 35,0 А 175 Вт (максимум 200 Вт вместе +5 и +3,3)
    +12 вольт 28,0 А 336 Вт
    5 вольт в режиме ожидания 2,0 А 10 Вт
    -12 вольт 1 ампер 12 Вт

    Изменение распределения мощности между рельсами — вот почему вы должны быть Будьте осторожны, вставляя старый блок питания в новый компьютер.Старые блоки питания обеспечивают большую своей мощности на 3,3 и 5 вольт, а более новые выдают большую часть на 12 вольт. У вас определенно могут возникнуть проблемы с использованием старого 300-ваттного блока питания в новом. компьютер, которому требуется блок питания на 300 Вт, даже если разъемы питания совместимый. Новому компьютеру очень легко перегрузить 12-вольтовую шину компьютера. старый БП. У вас также могут возникнуть проблемы с перегрузкой при вставке нового блока питания в старый компьютер. Большинство блоков питания ATX12V 1.3 и более ранних версий обеспечивают достаточное напряжение 3,3 или 5 вольт. мощность для запуска старой материнской платы, но некоторых более новых ATX12V 2.0 и новее поставки уменьшили доступную мощность на 3.3 и 5. Если вы используете новый поставить с более старой материнской платой, то лучше проверить, достаточно ли мощность на 3,3 и 5. Вы также можете столкнуться с другой проблемой относится к шине -5 вольт. Поддержка -5 вольт была необязательной в блоках питания с тех пор, как ATX12V 1.3, потому что он уже редко используется. Он редко включается в новые БП. Но некоторые старые материнские платы или карты расширения ISA требуют -5. Так что даже если материнские платы и блоки питания разных эпох имеют совместимые разъемы, вы можете есть проблемы с их совместным использованием. Новые и старые блоки питания ATX могут выглядеть одинаково, но то, что происходит внутри, очень отличается.


    Авторские права и копии с 2005 по 2007 год принадлежат Марку Аллену

    Страница не найдена — Agreena

    Handelsplatformen Commoditrader Skifter navn til Agreena.

    25 августа 2021 г. Датский

    Handelsplatformen Commoditrader Skifter navn til Agreena.

    Commoditrader запустил несколько цифровых ручных платформ, дер демократический и эффективный манипулятор с земельными участками vigtigste råvare – korn.I dag er platformen veletableret i flere europæiske lande. Og flere digitale løsninger er kommet til.

    Det skriver selskabet i en pressemeddelelse.

    Navneskiftet til Agreena marker, and productporteføljen nu ikke kun rummer en handelsplatform for korn, men en række ag-tech-løsninger, der hjælper landmænd over hele Europa med at blive både øde øde og konomisk og klimamæssigt bæredygtige.



    Fra Handel Med Korn Til Handel Med CO2

    ”Der er sket meget, siden vi starte virksomheden i 2016.Klima- og miljøspørgsmål er skyllet ind over landbrugsbranchen med fornyet syrke. Derfor udviklede vi Commodicarbon: Et программа, включающая в себя сертификат CO2 на землю, который имеет сертификат на соответствие климатическим нормам и стандартам. Gennem programt kan landmanden vælge at få medfinansieret og accelereret den grønne omstilling af sin bedrift, fortæller administrerende direktør Simon Haldrup.



    Bredere Fokus På Bæredygtige Ag-tech-løsninger Kalder På Nyt Navn

    ”Vi oplevede paingt en stor interesse for vores nye forretningsområder, herunder Commodicarbon.Men vi oplevede også, at nogle blev forvirrede over, at vores firmanavn var det samme som navnet på et af vores produkter. Og med de mange løsninger, vi forventer at udvikle i fremtiden, kunne vi se, at forvirringen nok kun ville blive større, hvis vi Skulle til at føje endnu flere produktnavne til Commodi-familien. Derfor havde vi brug for at finde et nyt navn, der bere kunne afspejle vores focus på at udvikle Innovation ag-tech-løsninger, der hjælper landmænd med at drive en økonomisk og klimamæssigt bæredygtig forretning», lyder det fra Simon Haldrup, der forretning», lyder det fra Simon Haldrup, der forretning

    ”Valget faldt på navnet Agreena, fordi den første stavelse peger i retning af landbrug, samtidig med at green afspejler vores focus på at accelerere landbrugets grønne omstilling.Og så kunne vi godt lide, at Agreena på engelsk ligger ret tæt op ad Arena. Vi ser nemlig først og fremmest os selv som en enabler (en der muligør det. red), der bygger den platform – eller arena – hvor landmanden kan få succes», fortæller Simon Haldrup.

    DET NYE navn betyder dog ikke et farvel til nogle af de eksisterende Услуги:

    ”Vi har hverken fejet vores produkter til siden eller lagt dem bag os – vi bygger slet og retпечь. Все услуги Fortsætter fuldstændig сом Hidtil.Nu sker det bare under et navn, der bedre indkapsler vores vision, og hvor vi er på vej hen som virksomhed”, udtaler Simon Haldrup.



    Læs artiklen her.


    Оливера Франклина

    ATX12VO протестирован — будущее блоков питания? | Введение — Почему рынку ПК нужен новый стандарт блока питания | Блоки питания

    ATX12VO — диск для эффективных вычислений

    В прошлом году Intel и ASRock объединились для создания первой в мире материнской платы ATX12VO, приняв новый стандарт, который может навсегда изменить вычислительную технику.

    На данный момент нельзя отрицать, что глобальное потепление имеет место быть. Из-за этого мир стал уделять больше внимания энергоэффективности, будь то отопление дома, общественный/личный транспорт и электрическая эффективность наших бытовых приборов и вычислительных устройств. Вот где на помощь приходит ATX12VO.

    В 2019 году Intel выпустила стандарт ATX12VO, предназначенный для снижения энергопотребления компьютеров будущего в режиме ожидания. В этой статье мы рассмотрим, как работает этот новый стандарт энергопотребления и почему он фокусируется на энергопотреблении в режиме ожидания. Помимо этого, мы также рассмотрим недостатки этого стандарта и то, что будет препятствовать его внедрению на рынке потребительских ПК.

    Intel предоставила нам материнскую плату ASRock Phantom Gaming 4SR, процессор i9-10850K и блок питания High Power HP1-P650GD-F12S для тестирования технологии ATX12VO. Именно эти компоненты позволят нам сравнить компоненты, использующие мощность ATX12VO, с обычными компонентами ПК. Чтобы было ясно, Intel не имеет редакторского контроля над этой статьей и не имеет права голоса в отношении наших методов тестирования.Они поставляли детали, и оттуда мы проводили испытания.




    Что такое ATX12VO?

    Проще говоря, ATX12VO — это стандарт блока питания ATX, который имеет только шину 12 В. Вот почему это ATX12VO; это только ATX 12 вольт!

    Стандартные блоки питания ATX используют несколько шин для подачи питания, предлагая пользователям шины 5 В и 3,3 В в дополнение к шине 12 В. В то время как многим компонентам ПК требуется только питание 12 В, другим требуется более низкое напряжение для правильной работы, а это означает, что блоки питания должны выполнять несколько преобразований напряжения при переменных нагрузках.

    Сложность традиционных блоков питания делает блоки питания с несколькими шинами неэффективными при более низкой мощности, а это означает, что ваш ПК наиболее неэффективен, когда он находится в режиме ожидания и в других состояниях с низким энергопотреблением. Большинство настольных ПК используются для легких задач, таких как просмотр веб-страниц и воспроизведение видео, в результате чего все эти недостатки низкой потребляемой мощности в сумме приводят к большим потерям электроэнергии, особенно в глобальном масштабе.

    Блоки питания ATX12VO повышают эффективность сценариев с низким энергопотреблением за счет использования исключительно одной шины 12 В.Эта конструкция также делает производство блоков питания ATX12VO менее дорогим, поскольку требуется только одно преобразование напряжения. Преобразование 5 В и 3,3 В будет происходить на материнской плате для компонентов, которые в этом нуждаются, поэтому часть этих сниженных затрат на производство блоков питания будет перенесена на более высокие затраты на материнскую плату. Несмотря на это, системы ATX12VO обещают обеспечить более высокий уровень эффективности при рабочих нагрузках с низким энергопотреблением.

    Когда нагрузка на блок питания увеличивается, эффективность стандартных блоков питания достигает своего пика, поэтому блоки питания ATX12VO не более эффективны, чем блоки питания традиционной конструкции.Тем не менее, большинство систем не выдерживают 50-100% нагрузки в большинстве ситуаций, при условии, что ваша система не используется исключительно для рендеринга или игр. На приведенном ниже графике показана энергоэффективность блоков питания ATX12VO по сравнению с блоками питания ATX.


    Для кого предназначен ATX12VO?

    В идеале стандарт Intel ATX12VO предназначен для всех, но на данный момент это стандарт, представляющий наибольший интерес для сборщиков OEM-компьютеров, особенно для тех, кто живет в странах, которые активно регулируют индустрию настольных ПК.Новые правила требуют более высоких уровней эффективности для настольных компьютеров, и ATX12VO поможет этим производителям ПК соблюдать эти правила.

    Некоторые производители ПК уже использовали аналогичный стандарт только 12 В для своих OEM-систем, но стандарт ATX12VO позволит им начать работу с той же спецификации. Это позволит производителям блоков питания создавать блоки питания, которые используют меньше проприетарных соединений и стандартизируют только 12-вольтовые настройки блока питания/системы. Это поможет сделать системы питания только на 12 В более дешевыми в реализации и более легкими для внедрения другими производителями.

    Самодельные ПК не должны будут соответствовать этим новым стандартам энергоэффективности, что затрудняет продажу систем питания ATX12VO на рынке нестандартных ПК. Новые блоки питания с новыми разъемами потребуют от сборщиков ПК покупки нового блока питания и материнской платы, чтобы принять стандарт, и это не будет приятной новостью для тех, кто недавно приобрел новый блок питания высокой мощности.

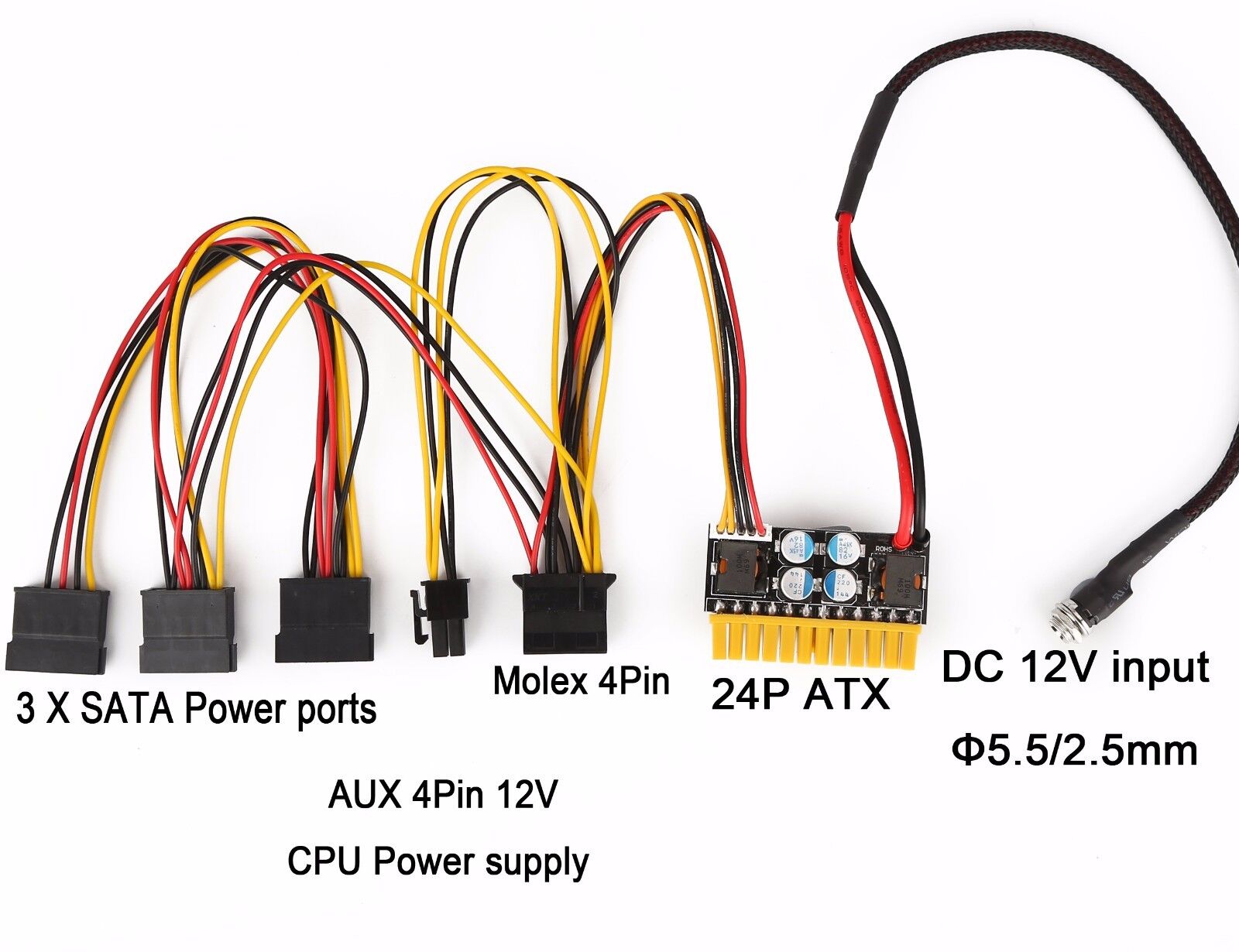

    Хотя 10-контактные адаптеры ATX12VO могут быть изготовлены для современных блоков питания ATX12V, для таких адаптеров требуется, чтобы производители блоков питания были готовы поддерживать ATX12VO и позволяли пользователям своих существующих блоков переходить на стандарт без покупки новых блоков питания. На данный момент Corsair является единственным производителем, который создал адаптер ATX12VO для своих существующих блоков питания.




    На следующих страницах мы обсудим недостатки стандарта ATX12VO, его преимущества и то, как он влияет на энергопотребление, используя реальные измерения мощности. Воспользуйтесь ссылками ниже, чтобы быстро перейти на нужную страницу.

    Содержание

    — Введение — Что такое ATX 12VO
    — Сложности — Новые разъемы, питание SATA и другие напряжения
    — Тестирование — Насколько эффективнее ПК ATX 12VO?
    — Заключение — будущее за ATX12VO?





    Компьютерные блоки питания — iFixit

    Источникам питания не хватает гламура, поэтому почти все воспринимают их как должное.Это большая ошибка, потому что блок питания выполняет две важные функции: обеспечивает регулируемое питание для каждого компонента системы и охлаждает компьютер. Многие люди, которые жалуются на частые сбои Windows, по понятным причинам винят в этом Microsoft. Но, не извиняясь за Microsoft, правда в том, что многие такие сбои вызваны некачественными или перегруженными блоками питания.

    Если вам нужна надежная, защищенная от сбоев система, используйте высококачественный блок питания. На самом деле, мы обнаружили, что использование качественного блока питания позволяет даже маргинальным материнским платам, процессорам и памяти работать с достаточной стабильностью, тогда как использование дешевого блока питания делает нестабильными даже первоклассные компоненты.

    Печальная правда в том, что купить компьютер с первоклассным блоком питания практически невозможно. Производители компьютеров считают копейки буквально. Хорошие блоки питания не приносят маркетинговых очков, поэтому лишь немногие производители готовы дополнительно потратить от 30 до 75 долларов за более качественный блок питания. Для своих премиальных линеек производители первого уровня обычно используют то, что мы называем блоками питания среднего уровня. Для своих массовых потребительских линий даже известные производители могут пойти на компромисс в отношении источника питания, чтобы соответствовать цене, используя то, что мы считаем маргинальными источниками питания как с точки зрения выходной мощности, так и с точки зрения качества конструкции.

    В следующих разделах подробно описано, что вам нужно знать о том, как выбрать хороший сменный блок питания.

    Наиболее важной характеристикой блока питания является его форм-фактор , который определяет его физические размеры, расположение монтажных отверстий, типы физических разъемов и разводку контактов и т. д. Все современные форм-факторы блоков питания происходят от оригинального форм-фактора ATX , опубликованного Intel в 1995 году.

    При замене блока питания важно использовать блок питания правильного форм-фактора, чтобы убедиться, что блок питания не только физически подходит к корпусу, но и обеспечивает правильные типы разъемов питания для материнской платы и периферийных устройств. В современных и недавних системах обычно используются три форм-фактора блока питания:

    .

    Блоки питания ATX12V являются самыми большими физически, доступны с самой высокой номинальной мощностью и, безусловно, наиболее распространены. В полноразмерных настольных системах используются блоки питания ATX12V, как и в большинстве систем mini-, mid- и full-tower. На рис. 16-1 показан блок питания Antec TruePower 2.0, представляющий собой типичный блок ATX12V.

    Рисунок 16-1: Блок питания Antec TruePower 2.0 ATX12V (изображение предоставлено Antec)

    Блоки питания SFX12V (s-for-small) выглядят как уменьшенные блоки питания ATX12V и используются в основном в системах малого форм-фактора microATX и FlexATX.Блоки питания SFX12V имеют меньшую мощность, чем блоки питания ATX12V, обычно от 130 Вт до 270 Вт для SFX12V по сравнению с 600 Вт или более для ATX12V, и обычно используются в системах начального уровня. Системы, которые были построены с блоками питания SFX12V, могут принять замену ATX12V, если блок ATX12V физически подходит к корпусу.

    Блоки питания TFX12V (t-for-thin) физически удлинены (по сравнению с кубической формой блоков ATX12V и SFX12V), но их мощность аналогична блокам SFX12V.Блоки питания TFX12V используются в некоторых системах малого форм-фактора (SFF) с общим объемом системы от 9 до 15 литров. Из-за их необычной физической формы вы можете заменить блок питания TFX12V только другим блоком TFX12V.

    Хотя это менее вероятно, вы можете столкнуться с блоком питания EPS12V (используется почти исключительно в серверах), блоком питания CFX12V (используется в системах microBTX) или блоком питания LFX12V (используется в системах picoBTX) . Подробные спецификации для всех этих форм-факторов можно загрузить с веб-сайта http://www.formfactors.org.

    МОДИФИКАТОР НА 12 В

    В 2000 году, чтобы удовлетворить требования к +12 В для своих новых процессоров Pentium 4, Intel добавила новый разъем питания +12 В в спецификацию ATX и переименовала спецификацию в ATX12V. С тех пор каждый раз, когда Intel обновляла спецификацию блока питания или создавала новую, она требовала этот разъем +12 В и использовала модификатор 12 В в названии спецификации. В более старых системах используются блоки питания не 12 В ATX или SFX.Вы можете заменить блок питания ATX на блок ATX12V или блок питания SFX на блок SFX12V (или, возможно, ATX12V).

    Переход от более старых версий спецификации ATX к более новым версиям и от ATX к более мелким вариантам, таким как SFX и TFX, был эволюционным, при этом всегда учитывалась обратная совместимость. Все аспекты различных форм-факторов, включая физические размеры, расположение монтажных отверстий и кабельные разъемы, строго стандартизированы, что означает, что вы можете выбирать из множества стандартных блоков питания для ремонта или модернизации большинства систем, даже старых моделей.

    ВСЕ СОК, КОТОРЫЙ ПОДХОДИТ

    При замене блока питания важно получить сменный блок, подходящий для вашего корпуса. Если ваш старый блок питания имеет маркировку ATX 1.X или 2.X или ATX12V 1.X или 2.X, вы можете установить любой текущий блок питания ATX12V. Если он помечен SFX или SFX12V, вы можете установить любой актуальный блок питания SFX12V или, если в корпусе достаточно места, блок ATX12V. Если старый блок питания имеет маркировку TFX12V, подойдет только другой блок TFX12V.Если на вашем старом блоке питания не указано соответствие спецификации и версии, найдите на веб-сайте производителя номер модели вашего текущего блока питания. Если ничего не помогает, измерьте свой текущий источник питания и сравните его размеры с размерами устройств, которые вы планируете купить.

    Вот еще несколько важных характеристик блоков питания:

    Номинальная мощность, которую может обеспечить блок питания. Номинальная мощность — это составной показатель, определяемый путем умножения силы тока, доступной при каждом из нескольких напряжений, подаваемых блоком питания ПК.Номинальная мощность в основном полезна для общего сравнения источников питания. Что действительно важно, так это индивидуальная сила тока, доступная при разных напряжениях, и они значительно различаются между номинально одинаковыми блоками питания.

    ТЕМПЕРАТУРА

    Значения мощности не имеют смысла, если они не указывают температуру, при которой производилась оценка. При повышении температуры выходная мощность источника питания уменьшается. Например, PC Power & Cooling оценивает мощность в 40 ° C, что является реальной температурой для работающего блока питания.Большинство блоков питания рассчитаны всего на 25 °C. Эта разница может показаться незначительной, но блок питания, рассчитанный на 450 Вт при 25 °C, может обеспечить только 300 Вт при 40 °C. номинально соответствует спецификациям по регулированию напряжения при 25 C, может не соответствовать спецификациям при нормальной работе при 40 C или около того.

    Отношение выходной мощности к входной мощности, выраженное в процентах. Например, блок питания, выдающий 350 Вт на выходе, но потребляющий 500 Вт, имеет КПД 70%. Как правило, хороший блок питания имеет эффективность от 70% до 80%, хотя эффективность зависит от того, насколько сильно загружен блок питания. Вычисление эффективности затруднено, поскольку блоки питания ПК представляют собой импульсные блоки питания , а не линейные блоки питания . Самый простой способ подумать об этом — представить импульсный источник питания, который потребляет большой ток в течение части времени, когда он работает, и не потребляет ток в остальное время. Процент времени, в течение которого он потребляет ток, называется коэффициентом мощности , который обычно составляет 70% для стандартного блока питания ПК.Другими словами, блоку питания ПК мощностью 350 Вт фактически требуется входная мощность 500 Вт в 70% случаев и 0 Вт в 30% случаев.

    Сочетание коэффициента мощности и КПД дает интересные цифры. Блок питания выдает 350 Вт, но коэффициент мощности 70% означает, что ему требуется 500 Вт в 70% случаев. Однако эффективность 70% означает, что вместо того, чтобы фактически потреблять 500 Вт, он должен потреблять больше, в соотношении 500 Вт/0,7, или около 714 Вт. Если вы изучите табличку с техническими характеристиками блока питания мощностью 350 Вт, вы можете обнаружить, что для обеспечения номинальной мощности 350 Вт, что составляет 350 Вт/110 В или около 3.18 ампер, он должен фактически потреблять до 714 Вт/110 В или около 6,5 ампер. Другие факторы могут увеличить фактическую максимальную силу тока, поэтому обычно можно увидеть блоки питания мощностью 300 Вт или 350 Вт, которые на самом деле потребляют максимум 8 или 10 ампер. Это отклонение имеет последствия для планирования как для электрических цепей, так и для ИБП, размеры которых должны соответствовать фактической потребляемой силе, а не номинальной выходной мощности.

    Высокая эффективность желательна по двум причинам. Во-первых, это уменьшает ваши счета за электроэнергию.Например, если ваша система на самом деле потребляет 200 Вт, блок питания с КПД 67% потребляет 300 Вт (200/0,67), чтобы обеспечить эти 200 Вт, тратя 33% электроэнергии, за которую вы платите. Блок питания с КПД 80% потребляет всего 250 Вт (200/0,80), чтобы обеспечить те же 200 Вт для вашей системы. Во-вторых, потраченная впустую энергия преобразуется в тепло внутри вашей системы. С блоком питания с КПД 67% ваша система должна избавляться от 100 Вт отработанного тепла по сравнению с половиной этого количества с блоком питания с КПД 80%.

    Коэффициент мощности

    Коэффициент мощности определяется путем деления фактической мощности (Вт) на кажущуюся мощность (Вольты x Амперы или ВА).Стандартные блоки питания имеют коэффициент мощности в диапазоне от 0,70 до 0,80, а лучшие блоки приближаются к 0,99. В некоторых новых источниках питания используется пассивная или активная коррекция коэффициента мощности (PFC) , которая может увеличить коэффициент мощности до диапазона от 0,95 до 0,99, уменьшая пиковый ток и ток гармоник. В отличие от стандартных блоков питания, которые попеременно потребляют большой ток и не потребляют ток, блоки питания PFC все время потребляют умеренный ток. Поскольку электропроводка, автоматические выключатели, трансформаторы и ИБП должны быть рассчитаны на максимальное потребление тока, а не на среднее потребление тока, использование источника питания PFC снижает нагрузку на электрическую систему, к которой подключается источник питания PFC.

    Одно из основных отличий блоков питания премиум-класса от менее дорогих моделей заключается в том, насколько хорошо они регулируются. В идеале блок питания принимает питание переменного тока, которое может быть шумным или не соответствует техническим характеристикам, и превращает это питание переменного тока в плавное, стабильное питание постоянного тока без артефактов. На самом деле ни один блок питания не соответствует идеалу, но хорошие блоки питания подходят гораздо ближе, чем дешевые. Процессоры, память и другие системные компоненты рассчитаны на работу с чистым, стабильным напряжением постоянного тока.Любое отклонение от этого может снизить стабильность системы и сократить срок службы компонентов. Вот ключевые вопросы регулирования:

    Идеальный блок питания должен принимать синусоидальный вход переменного тока и обеспечивать абсолютно ровный выход постоянного тока. Реальные источники питания фактически обеспечивают выход постоянного тока с небольшой составляющей переменного тока, наложенной на него. Эта составляющая переменного тока называется пульсацией и может быть выражена как размах напряжения (размах) в милливольтах (мВ) или в процентах от номинального выходного напряжения.Высококачественный источник питания может иметь пульсации 1%, что может быть выражено как 1% или как фактическое изменение напряжения размаха для каждого выходного напряжения. Например, при +12 В пульсации в 1% соответствуют +0,12 В, что обычно выражается как 120 мВ. Источник питания среднего уровня может ограничивать пульсации до 1% при некоторых выходных напряжениях, но достигать 2% или 3% при других. Дешевые блоки питания могут иметь пульсации 10% и более, что делает работу ПК бесполезной.

    Нагрузка на блок питания ПК может значительно меняться при выполнении рутинных операций; например, когда включается лазер DVD-рекордера или оптический привод начинает вращаться вверх и вниз. Регулирование нагрузки выражает способность источника питания обеспечивать номинальную выходную мощность при каждом напряжении при изменении нагрузки от максимального до минимального, выраженную в виде изменения напряжения во время изменения нагрузки либо в процентах, либо в перепадах напряжения от пика до пика. Блок питания с жесткой регулировкой нагрузки выдает напряжение, близкое к номинальному, на всех выходах вне зависимости от нагрузки (в пределах ее диапазона, разумеется). Первоклассный блок питания регулирует напряжения на критических шинах напряжения +3.3 В, + 5 В и + 12 В с точностью до 1%, с регулировкой 5% на менее критичных шинах 5 В и 12 В. Отличный блок питания может регулировать напряжение на всех критических шинах с точностью до 3%. Блок питания среднего класса может регулировать напряжение на всех критических шинах с точностью до 5%. Дешевые блоки питания могут отличаться на 10% и более на любой шине, что недопустимо.

    Идеальный источник питания должен обеспечивать номинальное выходное напряжение при любом входном переменном напряжении в пределах допустимого диапазона. Реальные источники питания допускают незначительное изменение выходного напряжения постоянного тока при изменении входного напряжения переменного тока.Точно так же, как регулирование нагрузки описывает влияние внутренней нагрузки, линейное регулирование и можно рассматривать как описание воздействия внешней нагрузки; например, внезапный провал в подаваемом линейном напряжении переменного тока при срабатывании двигателя лифта. Регулирование линии измеряется путем удержания всех других переменных постоянными и измерения выходных напряжений постоянного тока при изменении входного напряжения переменного тока во входном диапазоне. Блок питания с жесткой линейной стабилизацией обеспечивает выходное напряжение в пределах спецификации при изменении входного напряжения от максимально допустимого до минимально допустимого.Линейное регулирование выражается так же, как регулирование нагрузки, и допустимые проценты такие же.

    Вентилятор блока питания является одним из основных источников шума в большинстве ПК. Если вашей целью является снижение уровня шума вашей системы, важно выбрать соответствующий блок питания. Блоки питания с пониженным уровнем шума Модели , такие как Antec TruePower 2.0 и SmartPower 2.0, Enermax NoiseTaker, Nexus NX, PC Power & Cooling Silencer, Seasonic SS и Zalman ZM, предназначены для минимизации шума вентилятора и могут быть основой системы, которую почти не слышно в тихой комнате. Бесшумные блоки питания , такие как Antec Phantom 350 и Silverstone ST30NF, вообще не имеют вентиляторов и почти полностью бесшумны (может быть небольшое гудение от электрических компонентов). С практической точки зрения использование безвентиляторного блока питания редко дает большие преимущества. Они довольно дороги по сравнению с блоками питания с шумоподавлением, а блоки с шумоподавлением достаточно тихие, чтобы любой шум, который они издают, был отнесен к шуму корпусных вентиляторов, процессорного кулера, шума вращения жесткого диска и т. д.

    Летать с рельсов

    Регулирование нагрузки на шине +12 В стало гораздо более важным, когда Intel выпустила Pentium 4. В прошлом напряжение +12 В использовалось в основном для питания приводных двигателей. В Pentium 4 Intel начала использовать 12-вольтовые VRM для обеспечения более высоких токов, которые требуются процессорам Pentium 4. Последние процессоры AMD также используют 12-вольтовые VRM для питания процессора. Блоки питания, совместимые с ATX12V, разработаны с учетом этого требования. Старые и/или недорогие блоки питания ATX, несмотря на то, что они могут быть рассчитаны на достаточную силу тока на шине +12 В для поддержки современного процессора, могут не иметь надлежащего регулирования для правильной работы.

    За последние несколько лет в блоках питания произошли значительные изменения, все из которых прямо или косвенно связаны с увеличением энергопотребления и изменениями напряжений, используемых современными процессорами и другими системными компонентами. При замене блока питания в более старой системе важно понимать различия между старыми блоками питания и современными блоками, поэтому давайте кратко рассмотрим эволюцию блоков питания семейства ATX на протяжении многих лет.

    В течение 25 лет каждый блок питания ПК оснащался стандартными разъемами питания Molex (жесткий диск) и Berg (дисковод гибких дисков), которые используются для питания приводов и аналогичных периферийных устройств. Источники питания отличаются типами разъемов, которые они используют для подачи питания на саму материнскую плату. Первоначальная спецификация ATX определяла 20-контактный основной разъем питания ATX , показанный на рис. 16-2 . Этот разъем использовался всеми блоками питания ATX и ранними блоками питания ATX12V.

    Рисунок 16-2: 20-контактный основной разъем питания ATX/ATX12V

    20-контактный основной разъем питания ATX был разработан в то время, когда процессоры и память использовали +3,3 В и +5 В, поэтому для этого разъема определено множество линий +3,3 В и +5 В. Контакты внутри корпуса разъема рассчитаны на ток не более 6 ампер. Это означает, что три линии +3,3 В могут передавать 59,4 Вт (3,3 В x 6 А x 3 линии), четыре линии +5 В могут передавать 120 Вт, а одна линия +12 В может передавать 72 Вт, всего около 250 Вт.

    Этой конфигурации было достаточно для ранних систем ATX, но по мере того, как процессоры и память становились все более энергоемкими, разработчики систем вскоре поняли, что 20-контактный разъем обеспечивает недостаточный ток для новых систем. Их первой модификацией было добавление вспомогательного разъема питания ATX , показанного на рис. 16-3 . Этот разъем, определенный в спецификациях ATX 2.02 и 2.03 и в ATX12V 1.X, но исключенный из более поздних версий спецификации ATX12V, использует контакты, рассчитанные на 5 ампер.Таким образом, две его линии +3,3 В добавляют 33 Вт пропускной способности +3,3 В, а одна линия +5 В добавляет 25 Вт пропускной способности +5 В, что в сумме дает 58 Вт.

    Рисунок 16-3: 6-контактный разъем дополнительного питания ATX/ATX12V

    Intel исключила дополнительный разъем питания из более поздних версий спецификации ATX12V, поскольку он был излишним для процессоров Pentium 4. Pentium 4 использовал питание +12 В, а не +3,3 В и +5 В, которые использовались более ранними процессорами и другими компонентами, поэтому больше не было необходимости в дополнительных +3.3В и +5В. Большинство производителей блоков питания прекратили поставлять дополнительный разъем питания вскоре после выхода Pentium 4 в начале 2000 года. Если вашей материнской плате требуется дополнительный разъем питания, это является достаточным доказательством того, что эта система слишком старая, чтобы ее можно было экономически модернизировать.

    В то время как подключенное вспомогательное питание обеспечивало дополнительный ток +3,3 В и +5 В, оно никак не увеличивало количество тока +12 В, доступного для материнской платы, и это оказалось критическим. Материнские платы используют VRM (модули регулятора напряжения) для преобразования относительно высокого напряжения, подаваемого блоком питания, в низкое напряжение, требуемое процессором.Ранее материнские платы использовали VRM +3,3 В или +5 В, но повышенное энергопотребление Pentium 4 вынудило перейти на VRM +12 В. Это создало большую проблему. 20-контактный основной разъем питания может обеспечить не более 72 Вт питания +12 В, что намного меньше, чем необходимо для питания процессора Pentium 4. Вспомогательный разъем питания не добавлял +12 В, поэтому понадобился еще один дополнительный разъем.

    Intel обновила спецификацию ATX, включив в нее новый 4-контактный 12-вольтовый разъем, называемый + 12V Power Connector (или, случайно, разъем P4 , хотя последние процессоры AMD также используют этот разъем).В то же время они переименовали спецификацию ATX в спецификацию ATX12V, чтобы отразить добавление разъема +12 В. Разъем +12 В, показанный на рис. 16-4 , имеет два контакта +12 В, каждый из которых рассчитан на ток 8 ампер, что в сумме дает 192 Вт мощности +12 В, и два контакта заземления. Благодаря 72 Вт мощности +12 В, обеспечиваемой 20-контактным разъемом основного питания, блок питания ATX12V может обеспечить до 264 Вт мощности +12 В, что более чем достаточно даже для самых быстрых процессоров.

    Рисунок 16-4: 4-контактный разъем питания +12 В

    Разъем питания +12 В предназначен для питания процессора и подключается к разъему материнской платы рядом с разъемом процессора, чтобы свести к минимуму потери мощности между разъемом питания и процессором. Поскольку процессор теперь питался от разъема +12 В, Intel удалила дополнительный разъем питания, когда они выпустили спецификацию ATX12V 2.0 в 2000 году. С того времени все новые блоки питания поставлялись с разъемом +12 В, а некоторые и по сей день продолжают для обеспечения вспомогательного разъема питания.

    Эти изменения со временем означают, что блок питания в старой системе может иметь одну из следующих четырех конфигураций (от самой старой к самой новой):

    • 20-контактный разъем основного питания
    • 20-контактный разъем основного питания и 6-контактный разъем дополнительного питания
    • 20-контактный разъем основного питания, 6-контактный разъем дополнительного питания и 4-контактный разъем +12 В
    • 20 -контактный основной разъем питания и 4-контактный разъем +12 В

    Если для материнской платы не требуется 6-контактный дополнительный разъем, вы можете использовать любой текущий блок питания ATX12V для замены любой из этих конфигураций.

    Это подводит нас к текущей спецификации ATX12V 2.X, в которой внесены дополнительные изменения в стандартные разъемы питания. Введение видеостандарта PCI Express в 2004 году снова подняло старую проблему, связанную с тем, что ток +12 В, доступный на 20-контактном разъеме основного питания, был ограничен 6 амперами (или общей мощностью 72 Вт). Разъем +12 В может обеспечить достаточное количество тока +12 В, но он предназначен для процессора. Быстрая видеокарта PCI Express может легко потреблять более 72 Вт тока +12 В, поэтому нужно было что-то делать.

    Intel могла бы представить еще один дополнительный разъем питания, но вместо этого она решила на этот раз стиснуть зубы и заменить устаревший 20-контактный основной разъем питания новым основным разъемом питания, который мог бы подавать на материнскую плату больший ток +12 В. Результатом стал новый 24-контактный основной разъем питания ATX12V 2.0 , показанный на рис. 16-5 .

    Рисунок 16-5: 24-контактный разъем основного питания ATX12V 2. 0

    24-контактный разъем основного питания добавляет четыре провода к 20-контактному разъему основного питания, один провод заземления (COM) и один дополнительный провод для +3.3В, +5В и +12В. Как и в случае с 20-контактным разъемом, контакты внутри корпуса 24-контактного разъема рассчитаны на ток не более 6 ампер. Это означает, что четыре линии +3,3 В могут передавать 79,2 Вт (3,3 В x 6 А x 4 линии), пять линий +5 В могут передавать 150 Вт, а две линии +12 В могут передавать 144 Вт, всего около 373 Вт. С 192 Вт +12 В, обеспечиваемыми разъемом питания +12 В, современный блок питания ATX12V 2.0 может обеспечить общую мощность примерно до 565 Вт.

    Казалось бы, 565 Вт будет достаточно для любой системы.Неправда, увы. Проблема, как обычно, заключается в том, какие напряжения и где доступны. 24-контактный основной разъем питания ATX12V 2.0 выделяет одну из своих линий +12 В для видео PCI Express, что на момент выпуска спецификации считалось достаточным. Но самые быстрые современные видеокарты PCI Express могут потреблять гораздо больше, чем 72 Вт, которые может обеспечить выделенная линия +12 В. Например, у нас есть видеоадаптер NVIDIA 6800 Ultra с пиковым потреблением +12 В 110 Вт.

    Очевидно, были необходимы какие-то средства обеспечения дополнительной энергии.Некоторые сильноточные видеокарты AGP решили эту проблему, включив разъем Molex для жесткого диска, к которому можно было подключить стандартный кабель питания периферийных устройств. Видеокарты PCI Express используют более элегантное решение. 6-контактный разъем питания графического адаптера PCI Express , показанный на рис. Ток +12 В, необходимый для быстрых видеокарт PC Express.Хотя он еще не является официальной частью спецификации ATX12V, этот разъем хорошо стандартизирован и присутствует в большинстве современных блоков питания. Мы ожидаем, что он будет включен в следующее обновление спецификации ATX12V.

    Рисунок 16-6: 6-контактный разъем питания графического адаптера PCI Express

    В разъеме питания графического адаптера PCI Express используется штекер, аналогичный разъему питания +12 В, с контактами, также рассчитанными на 8 ампер. Благодаря трем линиям +12 В по 8 ампер каждая разъем питания видеокарты PCI Express может обеспечить до 288 Вт (12 x 8 x 3) тока +12 В, чего должно хватить даже для самых быстрых графических карт будущего.Поскольку некоторые материнские платы PCI Express могут поддерживать две видеокарты PCI Express, некоторые блоки питания теперь включают два разъема питания графики PCI Express, что увеличивает общую мощность +12 В, доступную для видеокарт, до 576 Вт. В дополнение к 565 Вт, доступным на 24-контактном разъеме основного питания и разъеме +12 В, это означает, что блок питания ATX12V 2.0 может быть построен с общей мощностью 1141 Вт. (Самый большой из известных нам блоков — это блок мощностью 1000 Вт, который можно приобрести в компании PC Power & Cooling.)

    Со всеми изменениями, произошедшими за эти годы, разъемы питания устройств остались без внимания.Блоки питания, выпущенные в 2000 году, имели те же разъемы питания Molex (жесткий диск) и Berg (дисковод для гибких дисков), что и блоки питания, выпущенные в 1981 году. Это изменилось с появлением Serial ATA, в котором используется другой разъем питания. 15-контактный разъем питания SATA , показанный на рис. 16-7 , включает в себя шесть контактов заземления и по три контакта для +3,3 В, +5 В и +12 В. В этом случае большое количество контактов под напряжением не предназначено для поддержки более высокого тока, жесткий диск SATA потребляет мало тока, и каждый диск имеет свой собственный разъем питания, но для поддержки операций «замыкание перед разрывом» и «размыкание до включения». соединения, необходимые для «горячего» подключения или подключения/отключения диска без отключения его питания.

    Рисунок 16-7: Разъем питания ATX12V 2.0 Serial ATA

    Несмотря на все эти изменения на протяжении многих лет, спецификация ATX приложила все усилия, чтобы обеспечить обратную совместимость новых блоков питания со старыми материнскими платами. Это означает, что за очень редкими исключениями вы можете подключить новый блок питания к старой материнской плате или наоборот.

    ОСТЕРЕГАЙТЕСЬ СТАРЫХ СИСТЕМ DELL

    В течение нескольких лет в конце 1990-х Dell использовала стандартные разъемы на своих материнских платах и ​​блоках питания, но с нестандартными контактами.Подключение стандартного блока питания ATX к одной из этих нестандартных материнских плат Dell (или наоборот) может привести к выходу из строя материнской платы и/или блока питания. К счастью, эти системы уже настолько устарели, что их экономически невозможно модернизировать. Тем не менее, если вы обнаружите, что заменяете блок питания или материнскую плату в более старой системе Dell, будьте абсолютно уверены, что это не один из нестандартных блоков Dell. Для этого проверьте номер модели системы на веб-сайте PC Power & Cooling (http://www.pcpowerandcooling.com). PC Power & Cooling продает сменные блоки питания для этих нестандартных систем Dell, но, учитывая, что самая младшая такая система уже довольно старая, можно только догадываться, как долго PC Power & Cooling будет продолжать продавать эти нестандартные блоки питания.

    Даже изменение основного разъема питания с 20 на 24 контакта не представляет проблемы, потому что новый разъем сохраняет те же соединения и ключи для контактов с 1 по 20, а просто добавляет контакты с 21 по 24 на конец более старого 20-контактного разъема. макет булавки. Рисунок 16-8 показывает, что старый 20-контактный разъем основного питания идеально подходит к 24-контактному разъему основного питания. На самом деле основное гнездо разъема питания на всех 24-контактных материнских платах, которые мы видели, предназначено специально для подключения 20-контактного кабеля. Обратите внимание на выступ во всю длину разъема материнской платы в Рисунок 16-8 , который предназначен для фиксации 20-контактного кабеля.

    Рисунок 16-8: 20-контактный основной разъем питания ATX, подключенный к 24-контактной материнской плате

    Конечно, 20-контактный кабель не включает дополнительный +3.На 24-контактном кабеле присутствуют провода 3В, +5В и +12В, что создает потенциальную проблему. Если материнской плате для работы требуется дополнительный ток, доступный на 24-контактном кабеле, она не может работать с 20-жильным кабелем. В качестве обходного пути большинство 24-контактных материнских плат имеют стандартный разъем Molex (жесткий диск) где-то на материнской плате. Если вы используете эту материнскую плату с 20-жильным кабелем питания, вы также должны подключить кабель Molex от источника питания к материнской плате. Этот кабель Molex обеспечивает дополнительные +5 В и +12 В (хотя и не +3.3V), необходимое материнской плате для работы. (Большинство материнских плат не имеют требований к напряжению 3,3 В выше, чем может удовлетворить 20-жильный кабель; те, у кого есть, могут использовать дополнительный VRM для преобразования некоторых дополнительных +12 В, подаваемых разъемом Molex, в +3,3 В.)

    Поскольку 24-контактный основной разъем питания ATX представляет собой расширенный набор 20-контактной версии, также можно использовать 24-контактный блок питания с 20-контактной материнской платой. Для этого вставьте 24-контактный кабель в 20-контактное гнездо так, чтобы четыре неиспользуемых контакта свисали с края.Кабель и гнездо на материнской плате снабжены ключом для предотвращения неправильной установки кабеля. Одна из возможных проблем показана на рис. 16-9 . На некоторых материнских платах конденсаторы, разъемы или другие компоненты располагаются так близко к разъему основного разъема питания ATX, что остается недостаточно места для дополнительных четырех контактов 24-контактного кабеля питания. В Рисунок 16-9 , например, эти дополнительные контакты вторгаются во вторичный сокет ATA.

    Рисунок 16-9: 24-контактный основной разъем питания ATX, подключенный к 20-контактной материнской плате

    К счастью, есть простое решение этой проблемы.Различные компании производят переходные кабели с 24 на 20 контактов, подобные показанному на рис. 16-10 . 24-контактный кабель от блока питания подключается к одному концу кабеля (левый конец на этом рисунке), а другой конец представляет собой стандартный 20-контактный разъем, который подключается непосредственно к 20-контактному разъему на материнской плате. Многие качественные блоки питания имеют в комплекте такой переходник. Если у вас его нет и вам нужен адаптер, вы можете приобрести его у большинства интернет-магазинов компьютерных комплектующих или в хорошо укомплектованном местном компьютерном магазине.

    Рисунок 16-10: Кабель-адаптер для использования 24-контактного основного разъема питания ATX с 20-контактной материнской платой

    Блоки питания и защита компьютеров

    Настройка блока питания для управления компьютером

    Чтобы задать с компьютера значения выходного напряжения, выходного тока, отключения по перенапряжению (OVT) и отключения по перегрузке по току (OCT), сначала необходимо перевести блок питания в ДИСТАНЦИОННЫЙ режим. Источник питания всегда можно контролировать с любого интерфейса, но режимы заданных значений ROTARY, KEYPAD, EXT PGM и REMOTE изменяются, когда источник питания получает настройки напряжения, тока, OVT и OCT.INT CTL должен быть включен для пуска и останова агрегата с передней панели, а EXT CTL должен быть активирован для внешнего пуска и останова агрегата при использовании 37-контактного аналогово-цифрового разъема ввода-вывода JS1 или в режиме REMOTE. В этой статье описывается, как перевести источник питания в УДАЛЕННЫЙ режим с различных интерфейсов.

    Настройка удаленного режима с передней панели
    1. Когда устройство находится в режиме ожидания, нажмите кнопку МЕНЮ.
    2. Нажимайте кнопку «Элемент», пока на дисплее напряжения постоянного тока не появится CONF.
    3. Нажмите кнопку «Ввод». В этот момент вы должны увидеть мигание REM SEN.
    4. Нажимайте кнопку Item, пока не начнет мигать REMOTE, а затем нажмите Enter. Теперь вы должны увидеть ДИСТАНЦИОННЫЙ, а не ПОВОРОТНЫЙ.

    Настройка удаленного режима с помощью программного обеспечения удаленного интерфейса (панель RIS)

    Существует несколько способов перевести устройство в ДИСТАНЦИОННЫЙ режим с помощью программного обеспечения RIS Panel. Однако сначала необходимо установить связь с продуктом.

    Установление связи для работы панели RIS
    1. Загрузите программное обеспечение RIS Panel из файлов поддержки Magna-Power.
    2. Откройте программное обеспечение RIS Panel. Появится ошибка «Устройство не найдено. Вход в режим моделирования!» Нажмите OK, чтобы получить доступ к панели RIS.
    3. В раскрывающемся списке Связь выберите Настройка.
    4. Выберите правильный тип системы. Например: Панель XR для блоков XR или Панель A для блоков TSA, MSA или MTA.
    5. Выберите правильный тип связи и настройки порта/адреса, соответствующие способу подключения компьютера к устройству.Например: RS232 или TCP/IP.
    6. Нажмите OK после обнаружения и установления связи между вашим компьютером и блоком питания. Ошибка «Устройство не найдено. Вход в режим имитации!» не должно появляться.

    Настройка удаленного режима из виртуальной панели управления RIS Panel
    1. Виртуальная панель управления копирует конечный автомат источника питания. Выполните те же действия, что и в разделе «Настройка удаленного режима с помощью передней панели».

    Настройка удаленного режима с панели управления RIS Panel (рекомендуется)
    1. После установления связи с источником питания щелкните раскрывающееся меню View и выберите Command Panel .
    2. В нижнем левом поле введите  3  в поле «Данные уставки» и нажмите «Установить». Это установит блок питания в ДИСТАНЦИОННЫЙ режим.
    3. Убедитесь, что блок питания получил команду, нажав Get рядом с Setpoint.

    Рис. 1. Настройка удаленного режима с помощью ПО Magna-Power RIS Panel.

    Поставщики материнских плат недовольны стандартом питания Alder Lake 12VXO: отчет

    Этот сайт может получать партнерские комиссионные от ссылок на этой странице.Условия эксплуатации.

    Когда позже в этом году Intel выпустит Alder Lake, это будет не просто шаг вперед для гибридной обработки x86 или улучшенного процессора. Компания также представит новую версию стандарта питания ATX, получившую название ATX12VO (VO означает «Только напряжение», что означает, что блок питания обеспечивает питание только 12 В).Цель состоит в том, чтобы упростить подачу питания и отказаться от устаревших стандартов, которые едва ли требуются в современную эпоху.

    Прошло несколько лет с тех пор, как стандарт ATX был существенно обновлен. ATX 12V 2.0 был представлен в 2003 году и добавил поддержку дополнительного питания 12 В. Для тех из вас, кто помнит 20-контактные блоки питания, в стандарте 2.0 были представлены 24-контактные разъемы. ATX 12V 2.3 добавил более высокие цели эффективности и позволил обеспечить более 20 ампер на шину 12 В. С тех пор произошло несколько скромных изменений, но ничего серьезного.

    Стандарт Intel ATX 12VO предназначен для рационализации и упрощения конструкции блоков питания, позволяя производителям достигать более высоких показателей эффективности для выполнения требований правительства. Это также позволяет использовать кабель питания гораздо меньшего размера — всего 10 контактов, а не нынешние 24. Вопрос в том, согласны ли партнеры Intel по материнским платам с этим изменением?

    Текущие слухи предполагают, что нет, хотя это не обязательно так или иначе повлияет на отгрузку продуктов. Несколько OEM-производителей уже создали свои собственные специализированные версии стандарта ATX только для 12 В, поэтому, с одной точки зрения, Intel просто пытается стандартизировать функцию, которую OEM-производители уже используют.

    Очень немногие современные периферийные устройства используют линии 3,3 В и 5 В, обеспечиваемые существующим блоком питания ATX12V. Но новый стандарт 12VXO буквально не исключает возможность подачи питания по этим шинам; он просто переносит схему на материнскую плату. Теперь необходимо установить разъемы питания SATA на материнскую плату. Изображение от Intel выше и изображение ниже показывают дополнительную встроенную схему для подачи питания на периферийные устройства:

    Производитель ПК ASRock 30 апреля выпустил первую в отрасли материнскую плату ATX12VO — Z490 Phantom Gaming 4SR. Стандарт ATX12VO убирает 3,3- и 5-вольтовые шины из блока питания и переносит создание этих напряжений на материнскую плату, где они могут быть более энергоэффективными. (Источник: Intel Corporation)

    Поставщики материнских плат не возражают против более высокой энергоэффективности, но источники сообщают, что они могут достичь любых необходимых показателей эффективности с помощью существующих высокоэффективных блоков питания ATX, не прибегая к ATX12VO. Похоже, что в этом вопросе существует раскол между энтузиастами и OEM-рынком.Мы знаем, что некоторые производители работают, по крайней мере, над несколькими платами ATX12VO для запуска Alder Lake — Intel слишком велика, чтобы не оказывать некоторую поддержку по этому вопросу — но мы не знаем, увидим ли мы широкомасштабный толчок к ее внедрению. на рабочие столы.

    Одним из потенциально усложняющих факторов является наличие блоков питания ATX12VO. На данный момент в каталоге Newegg нет блоков питания ATX12VO. По слухам, Alder Lake будет запущен в октябре, поэтому в ближайшее время должны появиться новые блоки питания, чтобы обеспечить запуск.Возможно, производители материнских плат могут отложить запуск стандарта, если у производителей блоков питания возникнут проблемы с поставкой достаточного объема для удовлетворения спроса. Говорят, что поставщики материнских плат, по крайней мере, в некоторой степени выступают против стандарта ATX12VO, потому что он смещает большую часть стоимости в сторону материнской платы. Хотя может быть несколько эффективнее обеспечить питание 3,3 В и 5 В от материнской платы, а не от ЦП, точный размер экономии для среднего энтузиаста пока неизвестен.

    Любой, кто собрал ПК за последние 18 месяцев, по-прежнему использует стандартный блок питания ATX. Хотя всегда есть некоторые трения, когда дело доходит до циклов замены, массовый бум продаж ПК может сделать хорошим временем для перехода на новый стандарт. В то время как существующие владельцы ПК не будут рады постепенному отказу от текущего стандарта ATX 12V, любой, кто купил новый блок питания + компоненты в прошлом году, вероятно, будет жить еще 2-4 года. Рынок ПК не движется так быстро, как раньше.Zen от AMD оживил ситуацию, но процессоры не вернулись к масштабированию, которым они наслаждались в конце 1990-х. К тому времени, когда последние производители обновлений будут готовы снова обновиться, стандарт ATX12VO должен быть установлен.

    Инженер анонимного производителя блоков питания сообщил GamersNexus следующее:

    Я думаю, что это хорошее изменение по неправильным причинам. Они делают это, потому что некоторые поставщики блоков питания заявляют, что было слишком сложно/слишком дорого удовлетворить требования эффективности нагрузки 2% с блоком питания с несколькими выходами, поэтому, вероятно, вы увидите это только с SI, поскольку они должны соответствовать что 2% требование пройти ЦИК.И это требование применимо только в том случае, если у вас есть ПК, который не соответствует лазейке «высокой расширяемости», то есть, по сути, любой ПК с дискретной видеокартой. На самом деле даже современный режим ожидания (на данный момент) не работает с установленной дискретной видеокартой.

    Неясно, увидим ли мы ATX12VO в оборудовании для энтузиастов в ближайшее время, но энтузиастам не о чем беспокоиться, если мы это увидим. Любые вопросы по этой теме связаны со стоимостью материнской платы и отношениями Intel с OEM-производителями. Стандарт ATX12VO и 24-контактный разъем ATX продолжит существовать на рынке в обозримом будущем, и Intel подтвердила, что не планирует отказываться от стандарта для настольных ПК.

    Наиболее осторожными должны быть те, кто покупает дешевые OEM-боксы в качестве дополнительных ПК или даже для игр (после обновления). Возможности апгрейда OEM-настольных компьютеров сильно различаются, но многие компании предлагают доступную базовую систему, которую затем можно модернизировать для игр с относительно небольшими усилиями. Учитывая экономию за счет масштаба, может оказаться более доступным приобрести дешевый готовый настольный компьютер, а затем модифицировать его в зависимости от того, что продается в вашем регионе или стране. Мы пока не знаем ни одного эксклюзивного OEM-производителя, поставляющего 10-контактные решения ATX12VO, но они могут сделать это в будущем.

    OEM-производители иногда используют свои собственные схемы проводки для блоков питания ATX12V, чтобы помешать вам ремонтировать или модернизировать вашу систему, и эта проблема может ухудшиться в течение нескольких лет, если OEM-системы используют один стандарт ATX, а ПК для энтузиастов — другой. Это вряд ли повлияет на многих пользователей, но на это стоит обратить внимание, если вы купите OEM-систему в ближайшие несколько лет.

    Ожидается, что Intel представит поддержку ATX12VO при запуске Alder Lake. AMD публично не комментировала какие-либо планы по внедрению ATX12VO в будущем.Если стандарт станет популярным, его, несомненно, примет и более мелкий производитель процессоров.

    Читать :

    Как выбрать блок питания? Введение в блок питания переменного/постоянного тока

    Блок питания переменного/постоянного тока или адаптер — это электрическое устройство, которое получает электричество от сетевого источника питания и преобразует его в другой ток, частоту и напряжение. Блоки питания переменного/постоянного тока необходимы для обеспечения необходимой мощности электрического компонента.

    Блок питания переменного/постоянного тока подает электроэнергию на устройства, которые обычно работают от батарей или не имеют другого источника питания. Вот что вам нужно знать об источниках питания AC-DC и решениях, которые FSP Group может предложить для ваших потребностей в преобразовании энергии.



    Обзоры



    Что такое блок питания переменного/постоянного тока?

    В двух словах, блок питания AC-DC преобразует один вид электричества (AC — «переменный ток» в DC — «постоянный ток».Каждый день большинство людей, несомненно, будут использовать электрические устройства, требующие обоих видов электричества.

    Например, вашему автомобилю для работы требуется источник питания постоянного тока 12 В. А сетевое питание подается в дома и на предприятия от источника переменного тока. Иногда вам нужно преобразовать переменный ток в постоянный, поэтому вам понадобится блок питания переменного тока в постоянный.



    Переменный ток или переменный ток — это стандартный тип электроэнергии, подаваемой из электрической сети в дома и на предприятия.Он называется переменным током из-за формы волны, которую принимают электроны. Иногда ток меняет направление и меняет свою величину.

    Напряжение и частота переменного тока различаются в зависимости от региона; например, в Соединенных Штатах используется 120 вольт при частоте 60 Гц. Через Атлантику Соединенное Королевство использует 230 вольт с частотой 50 Гц.

    Поскольку мощность переменного тока движется волнами, она может распространяться намного дальше, чем мощность постоянного тока, поэтому она используется в системах электросетей по всему миру.В то время как многие электрические устройства используют питание переменного тока от сети, другие нуждаются в преобразовании в электричество постоянного тока.

    Мощность переменного тока впервые получила широкое распространение в конце 19 века благодаря усилиям пионеров электротехники, таких как Никола Тесла и Себастьян де Ферранти.



    DC или постоянный ток — это другой тип электричества, используемый в различных приложениях. В отличие от переменного тока, путь электронов в постоянном токе линейный. Вы найдете электрические устройства, такие как батареи, солнечные и топливные элементы, а также генераторы переменного тока, использующие электричество постоянного тока вместо переменного тока.

    Преимущество постоянного тока перед переменным током заключается в стабильной подаче напряжения на электрические устройства. Однако недостатком постоянного тока является то, что он может передаваться только на короткие расстояния, что делает его непригодным для электрической сети.

    Для большинства электронных устройств требуется электричество постоянного тока из-за «чистой» подачи энергии. Конечно, сетевое электричество предоставляется в виде мощности переменного тока, поэтому источник питания переменного тока в постоянный преобразует электричество в мощность постоянного тока.

    Все блоки питания переменного/постоянного тока имеют встроенные выпрямители и трансформаторы для повышения или понижения уровня напряжения там, где это необходимо.Выпрямители — это компоненты блоков питания, которые преобразуют мощность переменного тока в постоянный.

    Электричество постоянного тока восходит к концу 19 века и чаще всего ассоциируется с пионерами электротехники, такими как Томас Эдисон.



    • Почему существует два разных типа мощности?

    Как вы понимаете, электричество было горячей темой в конце 19 века. И Никола Тесла Эдисон, и Томас Эдисон фактически соревновались друг с другом в создании «лучшего» типа электрического тока.

    Электричество как переменного, так и постоянного тока имеет свои преимущества и ограничения, поэтому они в равной степени используются в различных электрических приложениях. Электроэнергия переменного тока является отличным способом доставки электроэнергии на большие расстояния и подходит для распределения через систему электросетей.

    Питание постоянного тока обеспечивает более линейную и надежную форму электричества, но за счет расстояния. Понятно, что переменный ток доминирует в электрическом мире, но постоянный ток необходим для питания электронных устройств дома или на рабочем месте.



    Сравнение мощности переменного тока и мощности постоянного тока

    Тип Блок питания переменного тока Питание постоянного тока
    Определение Стандартный вид электроэнергии, подаваемой из электросети в дома и на предприятия. Другой тип электричества, используемый в различных целях. Возьмите электричество переменного тока из источника и преобразуйте эту энергию в электричество постоянного тока.
    Электрический ток Сигнал Линейный От сигнала к линейному
    Преимущество  Превосходный способ доставки электроэнергии на большие расстояния, подходящий для распределения по сети. Обеспечивает более линейную и надежную форму электричества, но за счет расстояния. При необходимости увеличьте или уменьшите уровни напряжения, чтобы обеспечить надежный источник постоянного тока для устройства.
    Приложения Питание электронных устройств дома или на рабочем месте. Аккумуляторы, солнечные и топливные элементы и генераторы переменного тока. Внешние адаптеры, которые подключаются к портативным компьютерам, и внутренние преобразователи, такие как во всей электронике от DVD-плееров до медицинского оборудования.



    • Как работает блок питания переменного/постоянного тока?

    Блок питания AC-DC необходим для современных электронных устройств. Вы найдете их в различных форматах, таких как внешние адаптеры, которые подключаются к ноутбукам, и внутренние преобразователи, как во всей электронике, от DVD-плееров до медицинского оборудования.

    Каждый блок питания переменного/постоянного тока будет иметь различную конструкцию, но основные принципы останутся прежними. Например, источник питания переменного/постоянного тока будет иметь один или несколько трансформаторов, выпрямителей и фильтров.

    Трансформаторы — это пассивные электрические устройства, передающие электричество из одной цепи в другую. Их работа в источнике питания переменного/постоянного тока состоит в том, чтобы увеличивать или уменьшать уровни напряжения, когда это необходимо, чтобы обеспечить надежный источник постоянного тока для устройства.

    Выпрямители получают электричество переменного тока от источника (например, от сети) и преобразуют эту энергию в электричество постоянного тока.И работа фильтров состоит в том, чтобы удалить электронный «шум» от волн низкой и высокой мощности переменного тока.



    • Что произойдет, если не использовать блок питания переменного/постоянного тока?

    Хотя некоторые бытовые и коммерческие электроприборы действительно используют только питание переменного тока, для многих других приложений требуется питание постоянного тока. Что произойдет, если вы попытаетесь подать переменный ток на электрическое устройство, для которого требуется постоянный ток?

    Короткий ответ прост: случится что-то плохое! Электрические устройства с электронными компонентами почти наверняка будут разрушены, а некоторые высоковольтные устройства переменного тока могут даже взорваться или загореться.

    Существует также риск для жизни человека, если вы подключаете переменный ток к электрическому устройству, для которого требуется постоянный ток. Вот почему всегда важно использовать источник питания переменного/постоянного тока, когда этого требуют электрические требования.





    Типы блоков питания переменного/постоянного тока

    На рынке существует множество различных вариантов выбора блока питания переменного/постоянного тока в соответствии с вашими требованиями. Инновации в электротехнике сделали возможным создание компактных блоков питания постоянного и переменного тока, которые полностью удовлетворяют даже самым требовательным требованиям приложений.Имея это в виду, как вы можете выбрать правильный?

    Существует три типа блоков питания переменного/постоянного тока, которые вы можете рассмотреть; тот, который вам нужен, в конечном итоге будет зависеть от вашего приложения и потребностей в преобразовании энергии:



    • Адаптеры питания переменного/постоянного тока

    Практически каждый видел блок питания переменного/постоянного тока в виде адаптера, широко известный как «адаптер переменного тока». Они используются для различных приложений, таких как портативные компьютеры, компьютерные мониторы, телевизоры и другая бытовая и коммерческая электроника.

    Адаптеры

    представляют собой внешние источники питания, обычно заключенные в компактный герметичный блок из соображений безопасности и эстетики. Вам может понадобиться блок питания AC-DC в виде адаптера, если вы хотите преобразовать мощность переменного тока в постоянный для портативных устройств или бытовой и коммерческой электроники.

    FSP Group разрабатывает и производит адаптеры переменного тока мощностью от 10 Вт до 330 Вт и напряжением от 5 В до 54 В. Большая часть нашего ассортимента блоков питания переменного/постоянного тока в виде адаптера соответствует требованиям DoE Level VI.

    Наш ассортимент адаптеров переменного тока идеально подходит для таких приложений, как ПК mini-ITX, ноутбуки, системы POS и PoE, встроенные системы, мониторы и телевизоры, принтеры и системы связи.

    Ознакомьтесь с нашим ассортиментом адаптеров питания переменного/постоянного тока



    • Блоки питания с открытой рамой

    Блок питания с открытой рамой — это когда компоненты блока питания переменного и постоянного тока устанавливаются на печатной плате без защитного кожуха или кожуха. Корпус электрооборудования обычно обеспечивает необходимую физическую защиту.

    Блоки питания

    с открытой рамой являются вариантом по умолчанию для требований преобразования переменного тока в постоянный.Они чрезвычайно популярны по нескольким причинам:

    • Кастомизация — блоки питания на раме ручки легко размещаются в удобном и безопасном месте внутри корпуса любых электрических устройств;
    • Различные форм-факторы — FSP Group производит блоки питания с открытой рамой в форм-факторах два на четыре дюйма и три на пять дюймов. Мы также можем изготовить блоки питания с открытой рамой в соответствии с вашими уникальными проектами и спецификациями;
    • Варианты мощности и напряжения — Блоки питания FSP с открытой рамой имеют мощность от 30 Вт до 450 Вт и выходное напряжение от 5 В до 54 В (включая 12 В + 54 В).

    Ознакомьтесь с нашим ассортиментом блоков питания с открытым корпусом.。



    • Блоки питания для промышленных ПК

    Как адаптеры, так и блоки питания с открытым корпусом подходят для приложений с низким энергопотреблением, но что произойдет, если у вас есть промышленный ПК с более высокими требованиями к электричеству для преобразования переменного тока в постоянный?

    Чтобы удовлетворить эти потребности, вам следует сузить область поиска до промышленных блоков питания для ПК.Они представляют собой блоки питания переменного/постоянного тока специально для ПК, используемых в промышленных условиях, которые могут похвастаться широким выбором мощности.

    Каждый блок питания промышленного ПК проектируется с учетом высокой надежности и удельной мощности, а решения, предлагаемые FSP Group, соответствуют стандартам безопасности IEC 62368 и IEC 60950.

    Помимо того, что вам нужен блок питания переменного/постоянного тока с более высокой мощностью, вы также можете рассмотреть его по следующим причинам:

    • Экстремальные условия эксплуатации — промышленные блоки питания могут выдерживать экстремальные температуры и имеют высокий показатель MTBF (среднее время наработки на отказ);
    • Высокая энергоэффективность — многие промышленные блоки питания FSP Group имеют сертификаты 80 Plus Gold и Platinum.

    Наш ассортимент промышленных блоков питания для ПК доступен в следующих форм-факторах:

    • Гибкий;
    • 1U и 2U;
    • ATX и SFX;
    • 1U и 2U с резервированием;
    • модуль
    • CPRS и 2U CPRS;
    • PS2-резервный и мини-резервный.

    Они доступны с мощностью от 100 Вт до 3000 Вт. Наши промышленные блоки питания для ПК также доступны с входным напряжением, включая 115 В переменного тока, 230 В переменного тока, LVDC и HVDC.

    Ознакомьтесь с нашим ассортиментом блоков питания для промышленных ПК.。



    • Другие типы источников питания переменного/постоянного тока

    Хотя вышеперечисленные три варианта являются наиболее распространенными в повседневном использовании, существуют, конечно, и другие типы блоков питания переменного/постоянного тока. К ним относятся устройства, используемые в корпусах ПК, доступные в различных форм-факторах, медицинские блоки питания и блоки питания для телевизоров. Другие решения, также доступные от FSP Group, включают блоки питания AC-DC для полупроводникового освещения и инверторы PV (фотоэлектрические) для использования с солнечными батареями.

    Другие решения, также доступные от FSP Group, включают блоки питания AC-DC для полупроводникового освещения и инверторы PV (фотоэлектрические) для использования с солнечными батареями.

    В связи с быстрым развитием индустрии киберспорта в последние годы обычные офисные настольные ПК становятся неадекватными для удовлетворения требований к оборудованию для игр. У геймеров есть определенный уровень требований к визуальным эффектам; с установленными видеокартами высокого класса и требующими более высокой скорости обработки в процессорах стандарт для другого оборудования также находится на подъеме.Чтобы обеспечить относительно стабильную выходную мощность при низком уровне энергопотребления, низкокачественный блок питания не сможет удовлетворить требования профессиональных геймеров. FSP Group — профессиональный бренд блоков питания. Сегодня мы делимся с нашей аудиторией несколькими ключами к выбору блока питания:

    .
    1. 80 Сертификация эффективности Plus
      80 Plus — это сторонний стандарт справедливости, специально предназначенный для эффективности преобразования источника питания. В настоящее время он имеет группы White, Bronze, Silver, Gold, Platinum и Titanium по стандартам энергоэффективности.За исключением наиболее энергоэффективного стандарта Titanium, который требует, чтобы источник питания соответствовал требуемому коэффициенту при нагрузке 10 %, другие группы требуют достижения определенного уровня энергоэффективности при нагрузке менее 20 %, 50 % или 100 %. % нагрузка.
    2. Сертификация стандарта безопасности
      Во многих странах требуется сертификация стандартов безопасности для электроприборов, чтобы обеспечить безопасность своих граждан. Только сертифицированные товары могут быть проданы на рынке с целью предотвращения телесных повреждений от поражения электрическим током, энергетических опасностей, пожаров, механических опасностей, термических опасностей, радиационной опасности и химической опасности, для обеспечения определенного стандарта безопасности в продуктах.Универсальные спецификации безопасности включают CE/CB/UL/TUV/FCC/CCC и т. д., и все продукты FSP применяются для местных спецификаций безопасности в соответствии с требованиями клиентов или региона продаж.
    3. Максимальная выходная мощность каждой группы В соответствии с требованиями безопасности источники питания должны поставляться с табличками с характеристиками, указывающими диапазон входного переменного тока продукта, подпадающего под требования безопасности, а также максимальную выходную мощность постоянного тока или комбинированную выходную мощность каждой группы.Обычным геймерам настольных ПК следует обратить внимание на максимальную суммарную выходную мощность в группе +12В. Как правило, хорошим считается блок с одним выходом, который может соответствовать полной номинальной мощности источника питания. В приведенном ниже списке указаны паспортные данные FSP Aurum PT 1200W с полной выходной мощностью 1200 Вт. Эта модель разработана как одноканальное устройство с выходным напряжением 12 В и максимальной выходной мощностью 1200 Вт.
    4. Внешний вид ДизайнПомимо производительности продуктов при выборе оборудования для ПК, многие геймеры также обращают внимание на стиль компонентов своих ПК.Дизайнеры уже давно занимаются разработкой оборудования с эстетической ценностью, блоки питания тоже благодаря упорному труду многих производителей брендов сломали стереотип простого куба и разработали собственную эстетику в дизайне. Следуя этой тенденции, FSP Group также разработала собственный эксклюзивный асимметричный блок питания серии Hydro G. Внутренние компоненты спроектированы с учетом концепций теплового проектирования, а наилучшая конструкция охлаждающих вентиляционных отверстий разработана на основе оценок в лабораторных условиях в сочетании со стилизованным кожухом вентилятора, что создает как эстетически приятный, так и эффективный продукт, как показано ниже.
    5. Регулировка выходного напряжения Качество выходной мощности влияет на стабильность компьютерной системы. Слишком высокое напряжение может привести к повреждению оборудования, а слишком низкое напряжение может привести к зависанию или перезагрузке компьютера. Следовательно, регулирование выходного напряжения источника питания регламентировано и востребовано. В области силовой электроники регулирование напряжения также классифицирует регулирование, вызванное регулированием входного напряжения, как линейное регулирование, а регулирование, связанное с вариантами нагрузки, как регулирование нагрузки.Обычно используемый термин «регулирование напряжения» в отрасли электроснабжения представляет собой сумму двух объединенных регулировок. Ниже приведены стандарты регулирования напряжения питания, сформулированные Intel.
      Выходы +5 В +12 В -12 В +3,3 В +5Vsb
      Диапазон напряжения (В) Мин. 4.75 11.40 -10,80 3,135 4,75
      Максимум 5,25 12,60 -13.20 3,465 5,25
      Ограничение регулирования ±5% ±5% ±10% ±5% ±5%

      В связи с быстрым развитием индустрии киберспорта в последние годы требования к компьютерному оборудованию становятся все выше и выше.Стабильность напряжения, сформулированная Intel, должна служить гарантией работы компьютерной системы, но она не удовлетворяет геймеров, которые требуют ±3% или ±1% на первичном выходе, таком как +12В, +5В и +3,3В.

    6. Рябь и шумы
      Пульсация: Синхронизированная композиция типа входной частоты и частоты переключения, накладывающаяся поверх выходов переменного тока. Шум: Высокочастотные шумы за пределами ряби. Сумма этих двух показателей является одним из важных правил Intel в отношении источников питания.Это в основном предотвращает нагрев
      электролитические конденсаторы в верхней части приемного оборудования, вызванные слишком сильными пульсациями и шумами. При нагреве емкость электролитических конденсаторов изменится и повлияет на производительность оборудования, а также утечка электролитических конденсаторов в тяжелых сценариях, короткое замыкание и сгорание печатной платы, что повлияет на срок службы принимающего оборудования, такого как материнская плата, видеокарта. , жесткие диски и так далее. См. ниже стандарт пульсаций и шума от Intel:



      Выходная рейка Максимальная пульсация и шум (мВпик-пик)
      +12 В 120
      +5В 50
      +3.3В 50
      -12В 120
      +5Vsb 50

      В последние годы многие геймеры осознали важность этого стандарта, и производители брендов также предлагают качественную продукцию. Взяв в качестве примера современные продукты высокого класса, их первичные выходы, такие как +12 В, уже могут подавлять пульсации и шумы до 20 мВ или ниже, что также становится важным фактором для геймеров при выборе продуктов.





    Почему стоит выбрать блоки питания AC-DC от FSP Group?



    FSP Group является мировым лидером, когда речь идет о блоках питания постоянного и переменного тока и других источниках питания. FSP Group, основанная в 1993 году на Тайване, является многомиллионной компанией, которая выступает в качестве OEM-поставщика и OEM-поставщика для бизнеса.

    Почему вам следует выбрать блок питания FSP Group AC-DC , а не продукты конкурирующих брендов?



    FSP Group — это опытный бренд, который также лидирует на рынке, а не следует за ним.Когда компания впервые открылась в 1993 году, FSP Group сформировала стратегический альянс с Intel для разработки блока питания форм-фактора ATX.

    Несмотря на то, что FSP Group является «посевным партнером» Intel, в настоящее время она имеет прочное присутствие на многих других рынках. Например, для совершенствования технологий исследований и разработок в области резервного питания она инвестировала в 3Y POWER TECHNOLOGY INC и вышла на рынок ИБП блок питания) рынок в 2008 году.

    Сегодня FSP Group продолжает внедрять инновации и опирается на свой богатый опыт для разработки новых ведущих в отрасли продуктов питания.



    Источники питания переменного и постоянного тока FSP Group и другие источники питания надежны, эффективны и прочны. Одна из причин нашего успешного ассортимента продукции заключается в приверженности клиентов обеспечению качества.

    Любой, кто знаком с фирмой, скажет вам, что FSP Group является клиентоориентированной компанией и решила предпринять шаги для соблюдения различных стандартов ISO.

    Помимо соблюдения стандартов ISO, FSP Group также продвигает свои собственные стандарты обеспечения качества и безопасности, получившие название PDCA (Plan, Do, Check, Action).



    • Непрерывные исследования и разработки

    Еще одна причина постоянного успеха FSP Group, включая все решения для источников питания переменного и постоянного тока, связана с постоянными исследованиями и разработками компании. FSP Group — не только лидер рынка, но и новатор.

    Бренд вкладывает значительные средства в свои исследования и разработки, нанимая одних из самых талантливых в мире инженеров, ученых, разработчиков и дизайнеров продукции.Благодаря таким инвестициям FSP Group может продолжать разработку лучших в своем классе решений в области электроснабжения.

    FSP Group следует своей мантре «обслуживание клиентов, профессионализм и инновации», чтобы позиционировать себя на рынке как ответственный поставщик экологически чистой энергии. Ассортимент продукции компании энергосберегающий, долговечный и настраиваемый для удовлетворения любых требований.



    • Широкий выбор источников питания AC-DC

    Еще одна причина, по которой вам следует обратиться к FSP Group за вашим источником питания переменного/постоянного тока, связана с широким ассортиментом предлагаемой продукции.

    Независимо от того, являетесь ли вы бытовым потребителем, коммерческим или промышленным предприятием, вы найдете множество источников питания переменного/постоянного тока, которые наилучшим образом удовлетворят ваши потребности. FSP Group — популярный бренд блоков питания.

    Решения FSP Group для источников питания переменного и постоянного тока ежедневно используются компаниями и поставщиками решений по всему миру. Каждый продукт отличается сверхвысокой эффективностью, оптимальным сроком службы и образцовой надежностью.



    Статьи по теме: < Разработка блока питания переменного/постоянного тока за 7 шагов >





    О FSP

    FSP Group является одним из ведущих мировых производителей блоков питания.С 1993 года FSP Group следует концепции управления «услуги, профессия и инновации», чтобы выполнять свои обязанности в качестве поставщика экологически чистых источников энергии.

    .

    Оставить комментарий
