Как подключить розетку с выключателем: Как подключить розетку и выключатель в одном корпусе

Опубликовано в Разное

20 Июн 2021

Содержание

Как подключить розетку от выключателя света

Здравствуйте, уважаемые читатели сайта sesaga.ru. Очень часто в комментариях к статьям про выключатель, люстру или розетку поднимается вопрос о возможности подключения розетки от выключателя света.

Как правило, ситуация житейская: был сделан ремонт, а про розетку забыли, или же выключатель не нужен, а нужна розетка. И таких ситуаций достаточное количество.

Если исходить из норм и правил, то так делать нельзя, так как схема освещения будет использоваться не по назначению и такое ее использование может вызвать отрицательные последствия. Но если деваться некуда и Вы себе отдаете отчет о возможных последствиях, то такая переделка имеет право на жизнь.

Сразу же хочу предупредить, что такая переделка имеет свои определенные подводные камни. Например. Если розетка устанавливается на место одноклавишного выключателя, то получаем только розетку, а освещение теряем.

Однако здесь Вам может повести если вдруг окажется, что монтаж схемы освещения был выполнен трех жильным кабелем и все три жилы доходят до потолка. В этом случае освещение тоже остается.

Поэтому без каких либо проблем предпочтительней переделывать схему с двухклавишным выключателем, так как она уже включает в себя три жилы, которые остается лишь только вызвонить и правильно подключить.

Обязательно! Все монтажные соединения производим с отключенным напряжением.

1. Переделка схемы с одноклавишным выключателем

На рисунке приведена стандартная схема освещения с одноклавишным выключателем. Ее подробная работа рассказана в этой статье.

Переделка производится очень просто: отсоединяем люстру и замыкаем между собой две потолочные жилы. Вместо выключателя устанавливаем розетку.
Все. Переделка закончена.

Еще один важный момент.
Некоторые пользователи, чтобы оставить освещение, параллельно выключателю подключают розетку и, используя нить лампы как проводник, пытаются получить напряжение в розетке.

Это бесполезно делать, так как нить лампы имеет достаточное сопротивление и желаемые 220 В с необходимой силой тока получить не получится. А если стоят энергосберегающие или светодиодные лампы, то напряжения в розетке вообще не будет, так как этим лампам самим надо напряжение для работы.
Не повторяйте ошибок других.

2. Переделка схемы с двухклавишным выключателем

На рисунке приведена стандартная схема освещения с двухклавишным выключателем, на примере которой будет рассказан процесс переделки. Сам процесс будет производится в два этапа.

На первом этапе определяемся с потолочными проводами, и тут нам придется поработать под напряжением. На втором этапе произведем монтаж схемы. Естественно, места под выключатель и розетку должны быть подготовлены заранее.

Действуем строго по пунктам:

а) Отключаем подачу напряжения в данное помещение и отсоединяем люстру от проводов. Выключатель вынимаем из подрозетника и оставляем висеть на проводах.

б) Потолочные провода разводим в стороны, чтобы оголенные концы не касались друг друга и снова подаем напряжение.

в) Нажимаем, например, левую клавишу выключателя и индикаторной отверткой на потолке находим первый фазный провод коричневого цвета. Отмечаем один его конец на потолке, а второй на выключателе (цвета жил указываются согласно приведенной схемы).

г) Нажимаем правую клавишу и отверткой находим второй фазный провод красного цвета. Также отмечаем оба конца: один на потолке, а второй напротив правой клавиши. Оставшийся третий провод синего цвета будет являться нулем.

д) На выключателе отверткой находим приходящий фазный провод и отмечаем его. Как правило, он подключается с противоположной стороны от двух выходящих.

е) Отключаем подачу напряжения в данное помещение и отсоединяем выключатель. Провода, которыми он был подключен, оставляем на своих местах или запоминаем, как были.

ж) Подключаем люстру, предназначенную для работы с одноклавишным выключателем. Один ее вывод соединяем с первым фазным проводом, а второй вывод с нулевым.

з) Подключаем одноклавишный выключатель, но в подрозетник его пока не устанавливаем, а оставляем на весу: приходящий фазный провод соединяем с нижним его контактом, а верхний контакт соединяем с выводом, который ранее стоял напротив левой клавиши. Подаем напряжение и проверяем работу схемы освещения. Если все нормально, то напряжение отключаем опять.

и) Соединяем перемычкой второй фазный провод с нулевым, как показано на рисунке. Если провод позволяет, то соединяем напрямую.

к) Подсоединяем розетку, но в подрозетник пока не устанавливаем. На правый контакт розетки подключаем оставшийся провод красного цвета и он будет являться нулевым. На левый контакт розетки кидаем перемычку от нижнего контакта выключателя. Подаем напряжение и радуемся проделанной работе.

Удачи!

Подключение розетки и выключателя от одного провода

28.09.2019

Электрическая сеть каждого помещения состоит из стандартного набора компонентов: проводка, выключатели, розетки и осветительные приборы. Количество точек может быть разным в зависимости от ваших требований. Во время ремонта или строительства важно максимально рационально распорядиться материалами, чтобы сделать систему эффективной и доступной в финансовом плане. Раньше для каждой электрической фурнитуры требовалось вести отдельный кабель, сегодня ситуация изменилась. Подключение розетки и выключателя от одного провода позволяет значительно сэкономить. В этой статье мы расскажем, как это сделать и почему такой вариант набирает популярность.

Можно заметить, что в старых домах розетки и выключатели находятся на разных уровнях. «Советский стандарт» размещения этих устройств предусматривал установку электрических точек на высоте 90 см, а выключателей – 150-160 см. Сейчас многие предпочитают «европейский стандарт», когда все точки находятся в прямом смысле под рукой.

Давайте рассмотрим, какие преимущества имеет подсоединение розетки и выключателя на один провод.

Экономия на материалах. Нам не придется прокладывать отдельный провод для каждой точки.
Функциональность. В одном месте сосредоточены все необходимые элементы для управления освещением и подключения бытовых приборов. Это особенно актуально для коридоров, спален, подсобных помещений.
Дизайн помещения. Компактные модели в едином корпусе не занимают много места и хорошо вписываются в любой интерьер.

Если в процессе ремонта выяснилось, что используется алюминиевая проводка, рекомендуется заменить ее на медную. Это повлечет дополнительные затраты, но сделает домашнюю сеть более долговечной и безопасной.

Комбинированные устройства также имеют определенный недостаток. В случае каких-либо поломок модуль придется заменить целиком. Чтобы свести к минимуму такую вероятность, рекомендуем приобретать продукцию известных производителей.

Схема подключения

Если вы решили подключить розетку и выключатель от одного провода, важно учитывать энергопотребление бытовых приборов, которые будут подключены к этой точке. Когда речь идет о светильниках, то достаточно кабеля с сечением 1,5 мм2. К электрической части може быть подключена более энергоемкая техника, поэтому сечение должно составлять не менее 2,5 мм2.

Прежде чем приступать к электромонтажным работам, необходимо убедиться, что питание в сети отсутствует. Автоматические выключатели в электрощитке должны быть выключены.

На практике электрические розетки, совмещенные с выключателем, подключаются достаточно просто. Придерживаясь простых правил, выполнить правильное подключение можно собственными силами без помощи электрика. Наиболее популярны устройства с одной или двумя клавишами, рассмотрим их схемы подключения.

Одноклавишный выключатель с розеткой

Подключение фурнитуры с одной клавишей и розеткой выполняется в следующей последовательности:

От щита автоматов подводится кабель к распределительной коробке. Если в доме присутствует заземление, используется трехжильный кабель. Если заземления нет, выполняется подключение от одного двухжильного провода.
В распределительной коробке необходимо разделить жилы таким образом, чтобы на лампочки подавался нулевой контакт, а на фурнитуру «ноль» и фаза. В современных постройках присутствует заземляющий контур, поэтому он также прокладывается к розетке и металлическому корпусу люстры.
Подключение проводов осуществляется к клеммам розетки. На обратной стороне механизма изображена схема, чтобы правильно подключить фазу, «ноль» и землю.

К выключателю через перемычку подходит фазный контакт. На обратной стороне выходная клемма, провод из которой идет непосредственно к лампочке.

Такая схема подключения розетки и выключателя от одного провода предполагает, что розетка будет всегда под напряжением, а выключателем можно будет управлять освещением. Важно, чтобы размыкался именно фазный провод. Это необходимо для того, чтобы можно было безопасно заменить перегоревшую лампу, не отключая «автомат» в электрическом щите.

Двухклавишный выключатель с розеткой

Двухклавишный выключатель позволяет включать и выключать сразу два отдельных осветительных прибора или управлять группами ламп в одной люстре. Эти устройства практичнее однокнопочных аналогов, при этом схема подключения ненамного сложнее.

Последовательность действий для подключения всех компонентов следующая:

Силовой кабель заводится в распределительную коробку от автоматического выключателя. Рекомендуется использовать трехжильный кабель с заземлением.
К механизму электрической точки подводятся жилы с фазой, «нулем» и заземлением. Подключение осуществляется в соответствии с маркировкой на корпусе механизма.
Из распредкоробки на каждый осветительный прибор подводится «нулевая» жила. Если люстра имеет металлический корпус, рекомендуется подключить заземление.
Между механизмами розетки и выключателя установлена перемычка, на которую подается фаза. Далее с двух свободных клемм выводятся провода к лампам светильника, бра или люстры.

Подготовительные работы

Изучив возможные варианты установки электрической фурнитуры, необходимо учесть несколько важных факторов. Работая с электрическим током, следует придерживаться ряда правил, которые диктуют ГОСТы и ПУЭ. Важно правильно разместить точки на стене, для этого нужно помнить:

проводка должна располагаться исключительно горизонтально или вертикально, наклоны не допускаются;
расстояние до дверного проема должно быть не менее 10 см;
оптимальная высота от уровня пола – 90 см;
минимальное расстояние между силовыми проводами и потолком – 20 см;
запрещено размещать электрические точки ближе чем на 50 см от радиаторов отопления и газовых труб;
если используются накладные розетки, открытую проводку необходимо защитить пластиковым или металлическим коробом.

Придерживаясь вышеперечисленных требований, можно приступать к созданию плана размещения всех компонентов электрической сети. Для этого на листе бумаги необходимо нанести план помещения и обозначить расположение всех электрических точек. Имея наглядный чертеж перед глазами, будет намного проще рассчитать оптимальные маршруты прокладки силовых кабелей.

Электромонтажные работы

Электромонтажные работы – та причина, по которой многие предпочитают обратиться к электрику. Основная сложность заключается в штроблении стен и высверливании отверстий для подрозетников, в которые устанавливаются внутренние розетки. Вооружившись терпением и некоторыми инструментами, можно справиться с работой самостоятельно.

Во время работы с перфоратором появляется большое количество пыли. Чтобы она не стала проблемой, мебель и технику необходимо накрыть строительной пленкой.

Начнем с того, какие инструменты и материалы нам понадобятся. В списке инструментов:

отвертка;
отвертка-тестер или мультиметр;
строительный уровень;
канцелярский нож;
карандаш;
перфоратор;
коронка по бетону с диаметром 70 мм;
насадка для штробления.

Материалы понадобятся следующие:

силовой кабель сечением 2,5 мм2;
выключатели;
монтажные коробки;
подрозетники;
клеммные зажимы или изолента;
гипсовая штукатурка.

Порядок выполнения электромонтажных работ выглядит следующим образом:

В соответствии с ранее составленным планом размещения проводки и фурнитуры наносим разметку на стены. Для этого подойдет обычный карандаш. Чтобы прочертить горизонтальные линии, можно воспользоваться длинным строительным уровнем.
С помощью перфоратора штробим стену на глубину, чтобы кабель свободно помещался и оставалось место для штукатурки. Далее высверливаем отверстия под электрические точки, диаметр 70 мм, глубина 50 мм. Важно, чтобы пластиковый стакан держался достаточно плотно.

Если стена не бетонная или кирпичная, этот шаг можно пропустить. В перестенках из гипсокартона кабель укладывается в пластиковый короб на этапе монтажа плит. В домах с деревянными стенами все элементы будут крепиться открытым способом.

Кабель укладываем в каналы и фиксируем гипсовой штукатуркой. Можно использовать другие клеящие составы на ваш выбор. Отличие будет только во времени застывания раствора. Рекомендуется использовать кабель типа ВВГнг.
Прежде чем приступить к подключению проводов, необходимо отключить питание на «автоматах» в распределительном щитке. Рубильник должен находиться в нижнем положении.
Установив распределительную коробку, приступаем к последовательному соединению жил в соответствии с выбранной ранее схемой подключения. Для надежного контакта можно использовать специальные клеммы либо пропаять места контактов паяльником, после чего заизолировать.
Провода, которые подходят к механизму розетки, необходимо зафиксировать в клеммах таким образом, чтобы оголенные провода не выглядывали из них. Контакт с металлическими элементами корпуса может привести к короткому замыканию или поражению электрическим током.
Убедившись в надежности крепления, механизм фиксируется в подрозетнике. Дале крепим внешнюю накладку и клавиши выключателя.

В домах, где предполагается открытый монтаж, объем работ значительно ниже. Кабель укладывается в пластиковые каналы, которые фиксируются непосредственно на стене. Розетки и выключатели также крепятся с помощью винтов или саморезов.

как установить розетку или выключатель — INMYROOM

Монтаж в стене электрической точки, розетки или выключателя на первый взгляд может показаться довольно простой и малозначимой задачей, особенно если сравнивать с остальными, более важными этапами ремонта. Однако постигая все тонкости этого процесса, начинаешь сомневаться в его простоте.

Специалисты Schneider Electric поделились с нами секретами правильного и безопасного монтажа электроустановочных изделий и монтажных коробок. Пошаговая инструкция с фотографиями прилагается.

Подготовка к работе

Для монтажа установочного электротехнического изделия понадобится:

электрическая дрель или мощный шуруповерт;
коронка для сверления отверстия диаметром 68 см;
крестовая или плоская отвертка;
электротехнический и монтажный ножи;
монтажный уровень (Фото 1).

Важно: все работы должны производиться исключительно при снятом напряжении. Удостовериться в этом необходимо непосредственно в месте монтажа электротехнического изделия с помощью измерительного прибора или тестера напряжения.

Разметка и сверление

На место предполагаемого размещения пары розетка-выключатель при помощи уровня и линейки наносим разметку – вертикаль и горизонталь (2, 3). С помощью монтажной коробки Schneider Electric для гипсокартона размечаем центры будущих отверстий (4, 5). После этого дрелью со специальной коронкой высверливаем гипсокартон (6), монтажным ножом удаляем перегородку, которая возникла между отверстиями (7), и вытаскиваем провод.

Монтаж установочной коробки

У коробок удаляем заглушки, которые отвечают за соединение коробок между собой. Сначала заглушки следует надрезать монтажным ножом, а затем выдавить пальцем (8, 9). Теперь две установочные объединяем в одну конструкцию с помощью соединительного элемента (10, 11).

Затем удаляем еще одну заглушку, закрывающую отверстие для ввода кабеля (гофры). Она легко выламывается пальцем. Далее заводим кабель в коробки (12). Следует заметить, что для удобства монтажа кабель в гофре должен быть с запасом длины. Каждую коробку устанавливаем в свое место и закручиваем трехзаходные винты монтажных лапок до упора в гипсокартон (13).

Подготовка к подключению электроустановочных изделий

Розетки и выключатели, в частности изделия Schneider Electric серии Glossa, устанавливают в монтажные коробки двумя вариантами:

1. крепеж винтами на монтажной коробке с помощью суппорта (14) – монтажной пластины изделия;

2. крепеж монтажными лапками (15).

Второй вариант может использоваться как дополнительное крепление. Перед установкой розеток и выключателей необходимо провести подготовительные работы, а именно, сделать разводку кабеля внутри монтажных коробок, развести жилы кабеля (16), зачистить жилы кабеля согласно маркировке на изделиях (17, 18, 19).

Подключение розетки

С розетки с помощью отвертки снимаем лицевую панель (20, 21), раскручиваем винты клемм (22) , жилы кабеля заводим в клеммные зажимы (23), после чего затягиваем винты клемм (24, 25). Устанавливаем розетки на винты монтажной коробки через специальные отверстия суппорта и фиксируем с помощью поворота изделия (26). Придерживая розетку, затягиваем винты, но не до самого упора.

Подключение выключателя

Как только розетка вмонтирована, можно приступать к подключению выключателя. Снимаем клавишу (27, 28), раскручиваем винты клемм для ввода кабеля (29), жилы кабеля заводим в клеммные зажимы (согласно схеме подключения промаркированной на основании (30, 31) и затягиваем винты клемм (32).

Аналогично розетке производим установку выключателя в монтажную коробку (33). На этой стадии необходимо выровнять и окончательно зафиксировать установленные устройства (для этого и не стоило затягивать винты монтажной коробки до конца). =»apple-interchange-newline»>Для идеального выравнивания на суппортах вырублены специальные ризки. При помощи отвертки соосность двух изделий легко выравнивается (34, 35).

Подтягиваем винты монтажных лапок для более жесткой фиксации (36). В нашем случае не нужно затягивать винты монтажных лапок с усилием, только до упора в стенку коробки.

Финальные работы

Устанавливаем двухпостовую рамку (37), лицевую панель розетки, фиксируя ее винтом (38, 39). Затем с небольшим усилием защелкиваем клавишу (40, 41). На этом монтаж считается завершенным (42, 43).

От редакции: в мастер-классе использованы установочные коробки Schneider Electric для гипсокартона, а также розетки и выключатели серии Glossa.

Как подключить выключатель света с двумя клавишами + Фото

Из данной статьи вы узнаете, как правильно установить выключатель света. Выключатели используются для управления электрическими источниками освещения в жилых и коммерческих помещениях. В большинстве случаев выключатели монтируются на стене. Расположение, высота, на которой они устанавливаются, форма выключателей варьируются от страны к стране.

Выключатели бывают различных видов: одно- или многоклавишные, для монтажа внутри помещения или под открытым небом и т.д. Установка и подключение выключателя – несложная задача, при условии, что вы понимаете основные принципы электрических сетей и соблюдаете технику безопасности при проведении электромонтажных работ.

В этой статье мы шаг за шагом покажем вам, как установить выключатель. Для этого вам понадобятся:

Инструменты:

индикатор напряжения;
плоскогубцы;
отвертка;
нож;
уровень;
защитные перчатки и очки.

Советы:

перед началом работ отключите электропитание в вашей квартире;
прежде чем прикасаться к проводам, используйте индикатор напряжения на каждом проводе, чтобы убедиться, что электропитание отключено;
если вы испытываете сомнения, если вы не хотите рисковать, лучше нанять профессионального электрика.

Подготовительные работы

Первое, что вы должны сделать – отключить питание. Некоторые люди считают, что достаточно отключить только цепь, на которой предстоит устанавливать выключатель, но мы настоятельно рекомендуем вам полностью обесточить вашу квартиру.

Используя индикатор напряжения на каждом проводе, убедитесь, что можно безопасно прикасаться к ним. Лучше проверить несколько раз, прежде чем начинать работу.

Отключение электричества.

Следующий шаг проекта – очистка подрозетника (установочной коробки) от краски, мелких обломков гипсокартона, пыли и грязи. Эта операция очень важна, особенно если речь идет о только что отремонтированной комнате или квартире в новостройке. Но даже если вы заменяете старый выключатель, лучше заранее оценить состояние подрозетника, чтобы убедиться, что новый выключатель может быть установлен и выровнен должным образом.

Подготовка подрозетника к установке выключателя.

После того как вы купили новый выключатель, вы должны разобрать его с помощью отвертки или же просто руками в зависимости от его типа и производителя. Без этой операции не обойтись, поскольку вы будете подключать электрические провода к внутренней части выключателя. Необходимо снять кнопки выключателя и рамку.

Разобранный выключатель.

Теперь вам предстоит подключить проводку. Используя плоскогубцы, обрежьте лишнюю длину проводов – они должны выступать из стены примерно на 15 см. Этой длины должно быть достаточно, чтобы без особых затруднений подключить выключатель. Не следует оставлять провода слишком длинными, в противном случае их будет сложно разместить внутри подрозетника.

Обрезка проводов.

Сократив провода до нужной длины, вы можете приступать к следующему этапу. С помощью плоскогубцев очистите около 2 см каждого провода от изоляции. Зачищать большую длину опасно, так как оголенные провода при эксплуатации могут случайно соприкоснуться, вызвав короткое замыкание.

С помощью плоскогубцев придайте концу каждого провода Г-форму (или C-форму для некоторых выключателей с боковыми винтами).

Совет: самый простой и эффективный способ зачистить провод – использовать специальные клещи для удаления изоляции.

Удаление изоляции с проводов.

Подключение проводов к выключателю света

Вы, вероятно, заметили, что провода окрашены по-разному: коричневый провод – это фаза, желто-зеленый – заземление. (Стандарты цветовой маркировки изоляции проводников отличается от страны к стране.) Каждый из этих проводов должен быть подсоединен к определенному разъему.

Как правильно подключить выключатель? Существуют небольшие различия в подключении одно- и двухклавишного выключателей. Главное запомнить: размыкаться должна фаза, провод фазы крепится к разъему с маркировкой L (как правило, в нижней части выключателя).

Подключение проводов к выключателю.

После того как вы поместите конец каждого провода в свой разъем, закрепите их винтами, используя для этой цели отвертку. Убедитесь, что провода надежно закреплены, иначе выключатель не будет работать должным образом.

Подключение проводов к выключателю.

Еще раз убедитесь в правильности подключения проводов и надежности их крепления. На приведенном ниже рисунке вы можете видеть, как подключить двухклавишный выключатель света.

Как подключить выключатель с двумя клавишами.

После завершения подключения проводов вы должны согнуть их, чтобы «спрятать» в коробке. Убедитесь, что там осталось достаточно места для размещения выключателя. Если нет никаких проблем, вы можете закрепить выключатель в коробке с помощью винтов. Не торопитесь туго затягивать винты, сначала следует проверить, насколько хорошо выключатель выровнен.

Размещение выключателя в коробке.

Для выравнивания выключателя используйте уровень, лазерный или спиртовый. На приведенном ниже рисунке вы можете видеть технику проведения этой операции.
Если вы заметили отклонение по горизонтали, ослабьте винты и откорректируйте положение выключателя.

Выравнивание выключателя.

Не забудьте в финале надежно зафиксировать выключатель винтами. Только не переусердствуйте, иначе вы рискуете сорвать резьбу винтов или повредить выключатель.

Крепление выключателя.

Следующий шаг – крепление на место рамки и кнопок выключателя. Для этого вам не понадобятся инструменты, достаточно пальцев рук. Небольшое нажатие, и снятые в самом начале элементы вновь оказываются на своих местах.

Эта операция, пожалуй, самая легкая. Кроме того, она предвещает скорое завершение работы.

Установка кнопок выключателя.

Осталось включить питание на электрическом щитке. Включите свет с помощью нового, только что установленного выключателя, чтобы убедиться, что ваша работа была не напрасна, и все функционирует так, как нужно. Свет зажегся? Значит, теперь вы знаете, как подключить выключатель света.

Установленный выключатель.

Источник перевода: www.howtospecialist.com

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как подсоединить двойной выключатель и розетку. Схемы подключения выключателей и розеток. Наружная розетка. Как подключить выключатель света.

Чтобы подключить блок выключатель + розетка, следует соединить пять проводов в распределительной коробке.

Зеленый цвет, указанный в схеме, обозначает кабель заземления, а синий – ноль от распределяющей точки. Они подсоединяются к розетке в блоке напрямую.
Красным обозначается фаза, которую подключают к розетке, а потом в объеденный контакт кабеля напряжения прибора.
Остальные два кабеля присоединяют к двум контактам, которые, в свою очередь, отведены к двум светильникам и подключаются нажатием кнопки в санузле.

Устройство прибора предполагает, что в розетке есть три кабеля: фаза, ноль и заземление, выключатель же имеет только подключенную к нижнему контакту фазу (ноль идет на осветительный прибор). Однако верхняя часть контакта фазу будет иметь только после кнопок включения.

Электрические провода в коробке распределения делятся на две скрутки проводков, как на схеме (желтый и бежевый цвет). На провода с напряжением от световых ламп скручиваются аналогичные провода выключателя. Кабеля с нулевым напряжением и заземлением для работы осветительных приборов подаются с распределяющей коробки и соединений подключения розетки.

Обратите внимание! Если хотите обратный порядок для срабатывания клавиш просто поменяйте местами кабели желтого и бежевого цвета на переключателе.

Монтаж блока с одноклавишным выключателем и розеткой подключается по такой же схеме, только выпадает один кабель, желтый или бежевый. Для работы трехклавишного выключателя необходим шеститижилый кабель, дополнительный проводок которого будет подключаться рядом с желтым и бежевым на третий контакт.

Подключение трех-четырех розеток в блоке

Для установки нескольких электроприборов (бытовой техники, компьютера и телефона) используют блок розеток, расположенных под одним распределителем.

Монтаж нескольких розеток в одном блоке осуществляется параллельно.

Прежде чем подключить устройство, сделайте перемычки трех проводков в каждом месторасположении розетки. Размер перемычки должен быть таким, чтобы предоставлял возможность легко, но уверенно поместился в короб.

Блок из трех розеток устанавливают следующим образом:

Разбор на составляющие розеток.
Зачистка кабелей электроэнергии и перемычек. Провод от распределительной точки должен быть немного с запасом, так чтобы в случае переподключения его хватило для новой зачистки.
Первая розетка, она же распределительная, подключается к электросети.
Установка электророзетки в монтажную коробку.
Присоединение второй розетки во время параллельного проведения проводов в соответствии с цветами.
Подключение третьей розетки: к ней подсоединяют лишь три кабеля, как к обычной одинарной модели.
Укрываете блок под крышку со специальными разрезами для каждой из них.

На видео вы сможете посмотреть процесс подключения блока из розетки и выключателя.

На этом установка завершается, успехов в делах!

По сути, это обычный выключатель, только объединенный в одном корпусе с розеткой.

Существуют блоки с одной, двумя и тремя клавишами. В принципе, схема у них одинаковая, разницей будет лишь количество пар контактов выключателя.

В качестве примера рассмотрим блок с двухклавишным выключателем и розеткой.

Одной клавишей включается освещение в ванной комнате, а другой — освещение в коридоре. В основном, розетка применяется для временного подключения различных электрических приборов, например, пылесоса при уборке квартиры или удлинителя при проведении каких-либо ремонтных работ.

В ванной комнате у меня установлена отдельная розетка, поэтому электробритва, фен, стиральная машина подключаются к ней, и соответственно, не нагружают розетку в коридоре.

Давайте заглянем внутрь блока. Для этого открутим шуруп крепления защитной шторки от детей и снимем ее.

С розетки снята защитная шторка.

Затем поочередно снимем клавиши выключателя.

Теперь нужно открутить два винта крепления верхней крышки и снять ее.

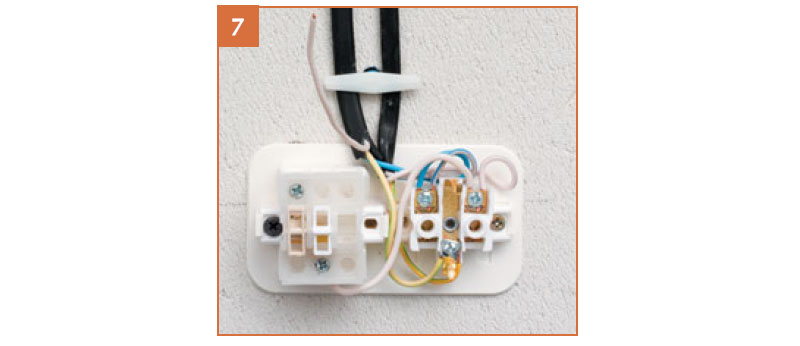

На фотографии видно, что данный блок состоит из розетки и обычного двухклавишного выключателя, размещенных в одном корпусе.

А теперь перейдем к схеме подключения. Существует два варианта. Каждый вариант рассмотрим в отдельности.

Подключение блока розетка-выключатель. Вариант 1

В первом варианте рассмотрим схему, которая чаще всего встречается при подключении таких блоков.

В квартироном щитке установлен автомат на 16 (А). От него до распределительной коробки проложен медный 3-жильный питающий кабель, например, ВВГнг (3х2,5).

Вы знаете, почему необходим кабель сечением не менее 2,5 кв. мм?

Это обусловлено тем, что номинальный ток розетки составляет 16 (А). А значит, сечение жил питающего кабеля должно быть не менее 2,5 кв.мм /

Если этим пренебречь, то при при перегрузе в розеточной линии или линии освещения кабель начнет греться, что может привести к пожару.

С распределительной коробки до блока проложен медный 5-жильный кабель, например, ВВГнг (5х2,5).

Фаза (на схеме провод красного цвета) подключается на один вывод розетки. С этого же вывода идет перемычка на общий контакт (клемму) двухклавишного выключателя. Ноль (на схеме провод синего цвета) подключается к другому выводу розетки. Защитный проводник РЕ (на схеме провод зеленого цвета) подключается на винт заземляющего контакта розетки.

К остальным клеммам выключателя подключены провода (их на фото не видно), которые идут на 2 группы освещения: ванная комната и коридор.

Как подключить блок выключатель-розетка. Вариант 2

Как я уже упоминал выше, первый вариант схемы не совсем правильный. Но это не значит, что его нельзя применять.

Дело в том, что по современным требованиям силовые цепи и цепи освещения рекомендуется разделять (ПУЭ7 п.6.2.4). А в первом варианте, у нас они получились объединенными.

ПУЭ 6.2.4

6.2.5

Рабочее освещение, освещение безопасности и эвакуационное освещение допускается питать от общих линий с электросиловыми установками или от силовых распределительных пунктов (исключение п. 6.1.28). При этом должны соблюдаться требования к допустимым отклонениям и колебаниям напряжения в осветительной сети в соответствии с ГОСТ 13109-87.

6.2.6

6.2.7

При использовании шинопроводов в качестве линий питающей осветительной сети вместо групповых щитков могут применяться присоединяемые к шинопроводу отдельные аппараты защиты и управления для питания групп светильников. При этом должен быть обеспечен удобный и безопасный доступ к указанным аппаратам.

6.2.8

В местах присоединения линий питающей осветительной сети к линии питания электросиловых установок или к силовым распределительным пунктам (п. 6.2.5) должны устанавливаться аппараты защиты и управления.

При питании осветительной сети от силовых распределительных пунктов, к которым присоединены непосредственно силовые электроприемники, осветительная сеть должна подключаться к вводным зажимам этих пунктов.

Вот схема 2 варианта:

Розеточная линия у нас будет защищена автоматом на 16 (А) с УЗО на 20 (А), 30 (мА), а цепь освещения — автоматом 10 (А) без УЗО.

Трехжильным кабелем, например, ВВГнг (3х2,5) мы запитываем розетку, а другим трехжильным кабелем, ВВГнг (3х1,5) — распределительную коробку и двухклавишный выключатель.

И последнее. Если у вас установлен в стене советский блок выключатели+розетка и в розетку не лезит евровилка, то можно просто рассверлить входные отверстия розетки.

Каждое жилое помещение – домашнее, офисное или стояночное, не обходится без электропроводки и электромонтажных изделий. Поэтому старательный собственник всегда помнит о ключевых компонентах электропроводки и способах подключения оборудования, соединенного в едином блоке. Как вариант, это может быть розетка с выключателем в одном корпусе, со способом установки которой следует досконально разобраться.

С тех пор, когда провода от выключателя подключались к электрической цепи, не пойми как, а в некоторых случаях даже наугад, прошло совсем немного времени. Замечено, что в старинных домах и постройках достаточное количество приборов были присоединены с нарушением многих требований безопасности.

Да, на работоспособность компонентов такой подход никоим образом не повлиял. Все функционирует нормально, вот только безопасность эксплуатации таких приборов остается под вопросом.

Коммутация розетки через выключатель — популярный способ безопасно управлять бытовой техникой или инструментами, не имеющими собственной кнопки питания

С каждым годом сохранность денежных средств и экономия пространства остаются приоритетными факторами. Именно по этому, для снижения количества проводов и использованного пространства на стенке, производители электроприборов совместили в единой конструкции несколько устройств.

Комбинирование одно- и двухклавишного выключателя с розеткой повышает предельную эффективность и комфортное применение подобного электрического оборудования.

Комбинирование электрических приборов между собой, с применением цельного корпуса, позволяет экономить пространство и уменьшить число задействованных проводов

Способы подключения соединенного выключателя и розетки

Существует несколько способов присоединения объединенного блока. Эта возможность стала доступна относительно недавно. Ранее найти в доме различное по опциональным возможностям электрическое оборудование в едином корпусе было невозможно.

Подключенная в одном корпусе розетка с выключателем более привлекательна на внешний вид, не имеет зазоров и стыков

Способ присоединения коммутатора и розетки осуществлялся посредством соединения проводки в боксе, но без смешивания самих устройств. Такой способ применяется и сегодня, если по определенным причинам нельзя установить потребители друг возле друга.

При этом, вариант неспаренного подсоединения конструкции также имеет свои плюсы. Рассмотрим их ниже:

Подобные устройства общедоступны. Покупка даже дешёвого выключателя с розеткой сделает возможным их подключение в одной схеме.
Работы по подключению этих электрических приборов можно выполнить легко даже своими руками.
Повышенный уровень безопасности при использовании раздельно подключенных механизмов, поскольку проводка к ним прокладывается отдельно, что снижает вероятность короткого замыкания.

Так почему же в последние годы в домах отдают предпочтение специальным блокам, где совмещение розетки и выключателя заложено поставщиком. А все потому, что подобный план подключения устройства является более облегченным. Во-первых, отпадает потребность в прокладке двух отдельных кабелей к устройствам. Во-вторых, преимуществ такого блока гораздо больше, чем у разделенных.

Перечислим некоторые из них:

Упрощенный перенос такого блока в иное место. Теперь надобности в прокладывании двух отдельных проводок нет.
Дважды измерять высоту в процессе установки вышеописанного приспособления больше не нужно, поскольку это один блок.
Высококачественные приборы могут использоваться снаружи и внутри помещений.
Объединенный блок проще монтировать на поверхностях из бетона, камня, дерева и гипсокартона.

Основной недостаток соединенного блока – нельзя заменить при поломке одну часть. Неважно сетевое гнездо это или рубильник. Практически всегда потребуется полная его замена. Новые блоки изготовляются с одно-, двух- или трёхкнопочным коммутатором, который совмещен с розеткой в цельном изделии.

Установка и подключение блока розетка-выключатель производится по схеме, аналогичной стандартным процессам монтажа элекроустановочных изделий. Сначала монтируется подрозетник, затем механизм, производится подключение проводов и установка защитно-декоративной крышки

Подсоединение и коммутация розетки через выключатель

Существует конкретная последовательность, как подключать розетку с выключателем в цельной конструкции. Элементарным способом соединения проводов от сети является подключение их к устройствам по чёткому плану в распределительном боксе.

Приведенный ниже алгоритм работ подскажет, как грамотно подключить объединенные в блок розетку с выключателем:

Для внутреннего блока подготавливается специальное отверстие в стене, а для внешнего – выбирается подходящее пространство для установки. Для помещений в деревянных постройках чаще всего применяют накладные спаренные механизмы с совмещёнными электрическими блоками. Такой способ используется, например, с открытой проводкой.
Распределительный короб имеет шесть (6) жил входящих электрических кабелей. Одна пара для розетки, вторая от выключателя, а третья – для распределительного щитка. Каждая пара – это фазная и нулевая жилы. Чаще всего в домах можно увидеть добавочный провод заземления.
Прежде всего, определяем фазу, которая идет от распределительного щитка, и обесточиваем помещение.
Следующим шагом является подсоединение кабеля с фазой от электросети к проводу, идущему к выключателю. Необходимо зачистить концы фазных жил, потом скрутить их вместе и изолировать. Для этого применяется изолента.
Далее, нулевую жилу сети необходимо соединить с проводом от розетки. Обматываем их также изолирующим материалом.
Незадействованные края проводов от объединенного блока также скручиваются друг с другом и обязательно перематываются изолентой.
Данная схема подсоединения обеспечит связывание фазного кабеля розетки через рубильник. Эффективность такого метода замечается, когда сетевое гнездо очень редко используется, а подключаемые приборы надо постоянно вкл/выкл.

Совмещенный в едином теле механизм действует относительно просто. На розетку подается фаза через коммутатор в том случае, если рубильник включён. Такая схема пользуется популярностью, например, если нужно нагреть воду в нагревателе, который не имеет своей собственной кнопки выкл/вкл, а дергать вилку постоянно не хочется.

Веское преимущество монтажа блока розетка-выключатель состоит в сокращении работ по разметке, формированию «посадочных мест», выравниванию положения блока

Еще один способ – подключение освещения в подсобном помещении через удлинитель. Тогда выключать его можно как раз, используя одноклавишный рубильник.

Монтаж соединенного блока с розеткой и выключателем

Объединенные блоки конструкции, совмещенные в едином корпусе, пользуются большим спросом. Главным фактором остается то, что оба прибора будут использоваться отдельно. Для установки подобной розетки и выключателя от лампы осуществляется ряд простых действий.

От главного щитка прокладываются кабели с нулем и фазой к распределительному боксу.
Коробка должна содержать пять (5) проводов – два (2) от лампы и три (3) от блока, объединяющего отдельные устройства.
Фазную жилу из щитка нужно соединить с проводом от розетки. Используя перемычку объединить розетку с клеммой на выключателе.
Нулевую жилу от электрической сети надо подсоединить к проводу с нулем от лампы и розетки.
Фазные кабели, идущие от патрона к выключателю, нужно скрутить и обязательно изолировать.
Заземление также подключается при помощи соответствующего кабеля.

Подобная схема с объединённой в едином корпусе розеткой и коммутатором, будет работать отдельно от выключателя. А основные функции одноклавишного рубильника (вкл/выкл электролампы) будут выполняться также независимо.

Соблюдая правильную схему подключения каждого провода можно защитить себя от последующих исправлений, а также от непредвиденных ситуаций

Присоединение розетки с двухклавишным выключателем

Чаще всего блок, соединяющий в себе розетку и двухклавишный рубильник, устанавливается между входом в уборную и ванную комнаты. Как вариант, его можно установить в большом помещении, для подачи напряжения на один–три источника света. Вывод: благодаря единому блоку пользователь может управлять светом сразу в нескольких помещениях, а также подсоединить в розетку любое устройство, потребляющее электричество.

Рассмотрим схему подсоединения объединенного устройства, состоящего из 7 шагов:

Первый этап – прокладка от бокса распределения к сдвоенной электрической системе пять (5) проводников.
От распределительного щитка жилы с нулем и заземлением подключаются только к розетке.
Благодаря специальной перемычке в связывающем блоке подается фаза на сдвоенный прибор отключения.
Обе свободных жилы присоединяются к двум связывающим узлам рубильника, через которые подается фаза на приборы освещения в ванной комнате и уборной.
Необходимо скрутить кабели с фазой (от коммутатора) со свободными жилами (от патронов с лампами) в уборной и ванной.
В сортировочном коробе кабель с «0», а также провод заземления от розетки надо скрутить с оголенными концами скруток от освещения.
Бывают случаи, когда порядок клавиш на выключателе необходимо изменить. Для этого жилы на контактах коммутации, подающих напряжение на лампы в ванную и уборную, просто меняются местами.

Выходит, что схема подсоединения совмещенного с розеткой одно- и двухклавишного выключателя, отличается только объемом затрачиваемого времени и количеством проводов. Для однокнопочного рубильника задействуется четыре (4) кабеля, а для двухклавишного выключателя – пять (5) проводников. Оба варианта включают в себя заземление.

Волноваться не стоит, ведь схема подсоединения совмещенного блока с розеткой и двухкнопочным выключателем имеет совсем немного отличий

Монтаж блока с розеткой и трехклавишным выключателем

Трехклавишный выключатель с розеткой используется для большей экономии электроэнергии. За последние годы пользуется все большим спросом у электриков, специалистов и обычных людей.

Ранее трехклавишные выключатели с розеткой устанавливались только в панельных домах. Основным их назначением было управление светом в кухне, ванной комнате и уборной. А вот сетевое гнездо предусматривалось для бытовых целей – подключение фена, электробритвы, пылесоса и других приборов. С тех пор прошло немало времени, большинство из них нуждаются в замене.

Современные планировки и дизайнерские возможности позволяют применять трехклавишный прибор отключения в качестве главного управляющего звена нескольких источников света для одной комнаты. Среди них:

основной;
дополнительные источники света;
декоративные.

Такой способ избавляет человека от надобности в подключении светильников при нехватке освещения. С другой стороны защищает человека от чрезмерного объема света в комнате и позволит приглушить его. Регулировка освещенности остается под полным вашим контролем, благодаря одному, единому выключателю.

Кроме удобства, такой трехклавишный блок украшает комнату. Согласитесь, что цельный блок с розеткой выглядит более эстетично, нежели три отдельных. К тому же, количество потраченного времени и сил по его установке значительно меньше.

Трехклавишное устройство, как правило, монтируют в помещениях такого типа:

в месте, где планируется многоярусное освещение;
в комнатах с большой площадью и сложной формой;
в нешироких и длинных переходных помещениях;

Такой рубильник также монтируется для управления освещением сразу в нескольких комнатах, таких как туалет, ванная и прихожая, с единого места. Также его можно использовать в рабочих помещениях для подсветки конкретного рабочего стола.

Как и в случае с двухкнопочным выключателем, трехклавишный блок с розеткой имеет несложную схему, имеющий всего одно отличие

Конфигурация устройства с розеткой мало чем отличается от обычного трехкнопочного выключателя. Нулевой провод, идущий прямо в розетку – это главное отличие.

Ранее подобная конструкция могла вызвать неудобство. Течение времени изменило данное правило. Поскольку мода на расположение выключателей значительно изменилась, монтаж розетки над плинтусом, а рубильник на расстоянии 800–900 мм от пола, становиться практически невостребованным вариантом.

Подобная схема расположения розеток и выключателей постепенно отходит на задний план, ведь удобство и соблюдение дизайна более приоритетная цель современных планировок

Есть несколько правил при выборе выключателя. Тогда он будет служить дольше и не вызывать дискомфорта. Вот главные из них:

клавиши не западают;
не издают посторонних звуков при нажатии;
внутренняя часть выключателя содержит схему его подключения;
гладкая и ровная поверхность.

Также внимание нужно обратить на степень защищенности устройства – это код IP на упаковке. Первая цифра отражает уровень защиты от пыли, вторая – от влаги. Значение и эффективность указывается от нуля (0 – отсутствие защиты) до шести (6 – высший уровень защиты).

Например, при установке выключателя на горище или в душевой комнате, необходимо приобрести устройство с IP 44. Если это улица – уровень защиты 65. При установке выключателя в комнате для отдыха – будет достаточно значения IP 20.

При введении в эксплуатацию выключателя с розеткой сложно обойтись без определенных инструментов, таких как:

пассатижи для зажима и захвата деталей;
стриппер для удаления изоляции с края провода;
плоская и крестовая отвертки.

Схема монтажа трехклавишного выключателя также мало чем отличается от подключения двух- или однокнопочного устройства.

Комфортная работа по монтажу/ремонту объединенных блоков, розеток и выключателей во многом зависит не только от навыков специалиста, но и от используемых им инструментов

Рассмотрим их еще раз:

Перед началом работ надо убедиться, что сеть полностью обесточена.
Нулевые и фазные кабели необходимо распределить.
Проверить фазу специальной отверткой с индикатором.
Подсоединить кабель к распределительному боксу.
Протестировать соединение.

Немаловажным умением при монтаже считается навык поиска кабеля с нулем и фазой. Обычно, определенный провод имеет свой цвет. Нулевая жила синего цвета, а фаза – черная или красная.

Самым удачным инструментом для помощи начинающим электрикам является индикаторная отвертка, которая имеет особые восприимчивые элементы и датчик-отражатель

Для определения фазы существует сразу несколько способов. Ее наличие подскажет индикатор на отвертке или простая лампочка накаливания. Первый вариант более предпочтителен, поскольку он проще. Для второго способа лампу нужно вкрутить в патрон, и попеременно замыкать выведенные провода. Когда кабель на нулевой фазе, лампочка светит ярче.

Одним из подручных способов определения фазы является лампочка и патрон, используйте этот вариант только если отсутствует индикаторная отвертка

Приобрести одно-, двух-, трехклавишные рубильники с розеткой – процесс не сложный. А вот, как показывает практика, разобраться в плане подключения может не каждый. Поэтому данная статья и появилась. Теперь самостоятельно осуществить установку, а тем более замену выключателя с розеткой стало намного легче.

Проведение данных манипуляций можно также посмотреть и в формате видео. В них опытные специалисты объяснят и покажут правильность подсоединения всех вышеописанных блоков.

Как подключить розетку и выключатель:

Надежная электрика в доме или квартире: подключаем правильно:

Тонкости в процессе установки розетки с выключателем и скрытой проводкой:

Ремонт блока с двухклавишным выключателем и розеткой:

Запомните, если данная статья и видео не дали вам ясного представления о подключении выключателей, или вы вообще никогда не сталкивались с электрооборудованием, пожалуйста, обратитесь к профессионалам, чтобы избежать случаев поражения током или короткого замыкания.

Подбор и монтаж электроприборов в жилых помещениях не являются наиболее важной частью ремонтных работ, но все-таки имеют огромное значение в вопросах визуальной отделки. Ассортимент различных устройств сегодня достаточно широкий, чтобы можно было найти для себя наиболее подходящее изделие по форме, цвету, размеру и конструкции. Можно экономно разместить выключатель с розеткой в одном корпусе. Подобное комбинирование стало пользоваться популярностью последнее время у многих покупателей.

Преимущество объединения в один корпус розетки и выключателя

Главным преимуществом монтажа объединительного блока для выключателя и розетки является легкость подключения. В этих случаях не возникает необходимости делать два отверстия в стенке и вести контакты в несколько мест, как при отдельном подключении розеток и выключателей. Штробы при этом обязательно приходится маскировать посредством небольшого косметического ремонта. Дополнительным удобством, естественно, можно считать расположение на одной и той же высоте выключателя и розетки. Для правильного соблюдения европейских стандартов характерен именно такой принцип монтажа.

Благодаря доступности этих устройств всегда есть возможность купить самый дешевый выключатель и розетку и повести монтаж в одной схеме. Простота установки этих электроприборов облегчает выполнение работ своими руками. При необходимости блок легко переносится в другое место. При этом две отдельных подводки подкладывать не нужно. Не возникнет необходимости выравнивать выключатель и розетку на одном уровне.

Особенности монтажа

Подключить тройной выключатель с розеткой в одном корпусе можно практически на любых поверхностях, будь то пеноблок, гипсокартон, камень или кирпич. Установка таких приборов возможна как внутри помещений, так и с наружной стороны любого здания. Для уличного монтажа рекомендуется использовать модели с предусмотренной защитой от влаги.

Какие присутствуют недостатки?

К негативным сторонам таких устройств относится необходимость замены всего блока при его частичной неисправности. Не удастся, например, вынуть поврежденный элемент выключателя и вставить новый. И все же данный недостаток не настолько важен, если сравнивать его с преимуществами использования комбинированных корпусов.

Как выбрать походящий блок?

Розетка с выключателем в одном корпусе доступны в продаже на современном рынке в различных комбинациях, которые классифицируются по двум основным принципам. Первый — количество клавиш выключателя и а второй — внешний вид блока. Так, например, в одном корпусе можно приобрести одиночную розетку и тройной выключатель или любую другую комбинацию, которых для выбора предоставляется огромное количество.

Кроме того, различают, как известно, внутренние и наружные розетки. Первые используются для скрытой подводки, а вторые — для открытой. Наружный выключатель с розеткой в двойном корпусе по сравнению с внутренним выглядит более громоздко. Однако это будет единственным возможным вариантом в том случае, если жилое помещение оборудовано открытой системой проводки, и ее замена будет затруднительной.

Как устанавливается розетка с выключателем в одном корпусе?

Подключение блока осуществляется примерно таким способом. После отключения электропитания делается разметка для последующего монтажа корпусов. Стена проверяется коронкой в нужном месте. Перфорированные отверстия, которые предназначаются для заводки кабелей, обязательно необходимо сломать.

Установочные коробки соединяются между собой, а в пазы вставляются специальные соединители. Кабель предварительно зачищается и заводится в коробки. Конструкция закрепляется на стене при помощи винтов крепления. Провода необходимо подготовить к подключению.

Крышка с розетки снимается, и контакты подсоединяются к ее клеммам. Розетка устанавливается в коробку после выворачивания винтов. Провода выключателя изолируются, а затем подключаются. Устанавливается общая для розетки и выключателя накладка блока, а крышка закрывается. Включается питание и проверяется качество работы устройства.

Подходящие места для установки

Такие приборы удобно устанавливать в коридорах, ванных комнатах, а также других помещениях, где возникает необходимость в компактных электрических устройствах. В таких местах розетки в основном служат временными источниками питания для самых разных электроприборов.

Теоретически выключатель с розеткой в одном корпусе можно устанавливать в любом уголке дома или квартиры, но следует уделять планировке больше внимания. Лучше всего подобрать подходящее место для монтажа в соответствии с планом жилого помещения. Можно выбирать количество клавиш, в зависимости от определенного места. Если планируется установка блоков выключателей с розетками во влажных помещениях, понадобится устройство со специальными шторками для защиты. Также потребуется соблюдение основных правил и требований по установке.

Монтаж блока с одноклавишными выключателями

Современный выключатель с розеткой в одном корпусе пользуется все большей популярностью у покупателей. Для монтажа такого блока выполняется несколько простейших действий. К распределительной коробке от центрального щитка необходимо проложить фазу и ноль. В также должны входить два три провода от блока и два от лампочки, в которых объединяются отдельные приборы.

Фазный контакт из щитка скрепляется с проводом, выведенным на розетку, которая объединена с клеммой на выключателе при помощи перемычки. Остальные два фазных контакта от выключателя и патрона потребляющего источника освещения скручиваются и изолируются. В том случае, если в блоке предусматривается заземление, необходимо подключить его при помощи дополнительных проводов.

Благодаря этой схеме розетка, объединенная с коммутатором в одном корпусе, будет функционировать независимо от выключателя, который будет выполнять свои главные функции по выключению и включению электрической лампочки.

Схема с выключателем с двумя клавишами

Далее приводится еще одно описание того, как подключается розетка с выключателем в одном корпусе. Фото устройств данного типа вы можете видеть в обзоре. В основном блоки, объединяющие и розетку монтируются на перегородках между дверьми в туалет и ванную. Возможность управлять освещением в двух помещениях появляется при использовании только одного блока. При этом всегда есть возможность запитать любой потребитель электричества от розетки.

Розетка с выключателем в одном корпусе наружная требует прокладки пяти проводников к электрической спаренной системе из распределительного блока. Нулевой провод из щитка распределения, а также заземляющую жилку необходимо подключить только к розетке. Для вывода фазы на двойной выключатель предусмотрены специальные перемычки в коммутирующих блоках. Две свободных жилки подключаются к коммутирующим контактам выключателей, через которые будут производиться подача фазы к приборам в ванной и туалете.

В распределительных коробах делаются скрутки контактов, подающих через коммутатор фазу, а также свободных жилок, направленных на патроны лампочек в туалете и ванной комнате. Заземление от потребляющего прибора и нулевые провода берут в распределительных коробках методом соединения оголенных концов со скрутками, предназначенными для питания розетки. Если возникает необходимость изменить последовательность кнопок, подающих питание на лампочки в ванной и туалете, на коммутирующих контактах нужно просто поменять жилки местами.

Чем отличается один способ от другого?

Можно заметить, что схема подключения одинарного и двойного коммутатора, совмещенных в корпусе с розеткой, отличается только необходимым количеством контактов. Для первого варианта понадобится четыре провода, а также заземление, а второй предусматривает наличие целых пяти.

Заключение

Розетки, светильники и выключатели являются основными составляющими любой квартире, служебном помещении или гараже. Поэтому каждый внимательный и заботливый домовладелец должен понимать принцип подключения таких устройств после проведения всех ремонтных работ или собственноручного возведения новых сооружений своими руками. Двойная розетка с выключателем в одном корпусе будет весьма кстати в вопросах решения задач размещения приборов на небольшой площади или на одинаковом расстоянии от пола.

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В этой статье я подробно расскажу Вам о схеме подключения блока выключателей с розеткой.

По сути, это обычный выключатель, только объединенный в одном корпусе с розеткой.

В качестве примера рассмотрим блок с двухклавишным выключателем и розеткой, который установлен в коридоре моей квартиры:

Если Вам интересно, то можете ознакомиться с моей статьей про .

Давайте заглянем внутрь блока. Для этого открутим шуруп крепления защитной шторки от детей и снимем ее.

С розетки снята защитная шторка.

Затем поочередно снимем клавиши выключателя.

Теперь нужно открутить два винта крепления верхней крышки и снять ее.

На фотографии видно, что данный блок состоит из розетки и , размещенных в одном корпусе.

А теперь перейдем к схеме подключения. Существует два варианта. Каждый вариант рассмотрим в отдельности.

Подключение блока розетка-выключатель. Вариант 1

В первом варианте рассмотрим схему, которая чаще всего встречается при подключении таких блоков. Лично я склоняюсь больше ко второму варианту. Но об этом чуть позже.

В установлен автомат на 16 (А). От него до распределительной коробки проложен медный 3-жильный питающий кабель, например, ВВГнг (3х2,5).

Вы знаете, почему необходим кабель сечением не менее 2,5 кв.мм?

Это обусловлено тем, что номинальный ток розетки составляет 16 (А). А значит, сечение жил питающего кабеля должно быть не менее 2,5 кв.мм — . Если этим пренебречь, то при при перегрузе в розеточной линии или линии освещения кабель начнет греться, что может привести к пожару.

С распределительной коробки до блока проложен медный 5-жильный кабель, например, ВВГнг (5х2,5).

Как подключить блок выключатель-розетка. Вариант 2

Дело в том, что по современным требованиям силовые цепи и цепи освещения рекомендуется разделять ( , п.6.2.4). А в первом варианте, у нас они получились объединенными.

Вот схема 2 варианта:

P.S. Пожалуй на этом все. Если Вам что то не понятно или хотите дополнить, то воспользуйтесь формой комментариев к данной статье. Спасибо за внимание.

Подключение выключателя от розетки | Электрика в квартире, ремонт бытовых электроприборов

Просмотров 58 Опубликовано 13.06.2018 Обновлено 13.06.2018

Просматривая Интернет, а вернее форумы и блоги, которые посвящены электрике в квартире и доме, я сравнительно часто сталкиваюсь вот с этим вопросом, заданным посетителями этих самих блогов и форумов — «А можно ли подключить выключатель света от расположенной поблизости розетки?». Ответов на данный вопрос масса, в большинстве они расплывчаты или совсем неверны, поэтому решил написать статью на данную тему: «Подключение выключателя от розетки».

Итак, нам необходимо подключить источник света (люстра, бра, светильник и т.д.) через выключатель от электрической розетки, которая расположена рядом. Задача эта, сравнительно, не сложная и под силу любому домашнему мастеру, хотя бы немного знающего основы электричества — где расположены автоматические выключатели в электрощите, как отключить ток в квартире, что такое изолента и как ею пользоваться, и т.д.

Для источника света нам необходимо напряжение в 220 вольт, которое и присутствует в электрической розетки. Выключатель необходим для замыкания и размыкания электрической цепи: горит свет — не горит. На практике это делается так: берём от контактов на розетке фазу и ноль; открытая электропроводка — прокладываем провод в кабель-канале, закрытая — прокладываем его в штробе (канал в штукатурке), а затем заделываем; ноль напрямую ведём до осветительного прибора (люстра, бра, светильник и т.д.), а фазу до выключателя, которым её и прерываем, т.е. от выключателя ведём ноль дальше до осветительного прибора.

Для проводки нам понадобится электрический провод — медный, лучше гибкий (многожильный), сечением не менее 1,5 мм.кв. Для электробезопасности лучше всего использовать провода в двойной изоляции.

Конечно, согласно всем правилам, книгам, учебникам данный способ подключения источника освещения от розетки неправильный. Подключение бытовых потребителей тока (электроприборов и электрооборудования) должно осуществляться либо от автоматических выключателей напрямую (непосредственно), либо от основного провода в распределительных коробках. Также соединение проводов допускается только в распределительных коробках.

И ещё. Если у нас перестанет работать электрическая розетка — перерыв провода, ослабление контактов и т.д., то мы лишимся и источника света, который от неё запитан. Вот так. Это нужно помнить.

Но скажу вам по секрету, я сам иногда пользуюсь данным способом, ведь проводить новую линию электропроводки до осветительного прибора иногда нет времени, а иногда просто лень.

Как подключить трехклавишный выключатель максимально быстро. Ответ здесь

В наше время, когда электричество дорожает с каждым днем, когда практически каждый обеспокоен проблемой экономии электроэнергии, все чаще возникает вопрос, как сэкономить не выходя при этом из зоны комфорта.

Для рационального использования электроэнергии придумано множество различных способов и приспособлений, одним из которых является использование двух и трехклавишных выключателей.

Что же дает подключение такого расцепителя в разрезе экономии электроэнергии? На самом деле очень много.

Модель использования в быту

В подавляющем большинстве случаев, человек использует чрезмерное количество источников освещения, которое в два и более раза превышает реальную потребность.

Если мы перестанем зажигать лишние лампочки, то это позволит сэкономить от 10 до 30% всей потребляемой электроэнергии.

С другой стороны – жить в условиях недостаточного освещения некомфортно, т.к. и яркое и декоративное освещение все-таки необходимо.

С этой целью и используется треклавишный выключатель, который чаще всего,подключается для управления основным, дополнительным и декоративным освещением.

Фактически, чаще всего используется клавиша включения основного освещения, остальные только «по случаю».

Такая схема подключения дает с одной стороны значительную экономию электроэнергию, а с другой стороны позволяет остаться в зоне комфорта, включив при необходимости и дополнительное и декоративное освещение.

Электронная схема

Рассмотрим схему подключения трехклавишного выключателя (рис.1).

Рис.1 Схема подключения выключателя

В распределительную коробку от источников света (от ламп) приходят шесть проводов, три из которых соединяются между собой и затем подключаются к нулевому проводу от щитовой (рабочий ноль).

Оставшиеся три провода из распредкоробки отправляются на прибор, где соединяются с его выходами.

Отсюда же, из распредкоробки к расцепителю подключается фаза (она общая для всех трех источников света).

Теперь видно, что при замыкании одного из контактов в выключателе, загорается та или иная лампа.

Как подключать?

Клеммы для подключения трехклавишного выключателя

Фактически же указанный прибор сзади выглядит так:
Здесь видно, что на корпусе нарисовано, куда подходит фаза и куда нужно подключать провода отходящие от ламп.

Подключать трехклавишный выключатель нужно таким образом, чтобы при разных сочетаниях вы получали различный эффект от освещения.
Например, если подключить люстру с тремя лампами таким образом, чтобы от одной клавиши загоралась одна лампа, от второй – две, а от третьей загорался дополнительный источник освещения, например, настенное бра, то вы получите 7 различных комбинаций освещения вашей комнаты

Выключатель с розеткой в одном корпусе

Отдельно стоит остановиться на таком моменте, как подключение трехклавишного расцепителя с розеткой в одном корпусе.

В случае такого подключения вы значительно экономите свое время на монтаже, т.к. провода в таком случае сконцентрированы в одном месте.

Подключение выключателя с розеткой

Сама же схема подключения незначительно отличается, от приведенной выше.

Как видно из рис.2, она отличается наличием дополнительного нулевого провода, который поступает из распредкоробки и идет напрямую в розетку.

Такие конструкции зачастую используются там, где розетки используются нечасто, например в ванной комнате.

Использование трехклавишного выключателя, совмещенного с розеткой в одном корпусе также оправдано в тех случаях, когда имеет место открытая проводка.

В целом же, выключатели и розетки обычно располагаются на разных уровнях и их использование в одном месте удобно только в специальных случаях.

Выключатель принято располагать на стене на высоте 80-90 см, тогда как розетки обычно находятся прямо над плинтусом.

Как правильно выбрать

При выборе трехклавишного выключателя стоит обратить внимание на такие детали:

На внешней стороне такого трехклавишного изделия не должно быть заусенцев, свидетельствующих о бракованности изделия
Клавиши должны срабатывать легко и без заеданий
При включении и выключении должны быть отчетливо слышны щелчки, одинаковые для всех трех клавиш
С обратной стороны прибора должна быть изображена схема его подключения к сети
Клеммы должны быть без заусенцев и исправно работать
Желательно выбирать устройства с втычными клеммами – они облегчают монтаж и обеспечивают надежный и долговечный контакт

Полезный совет: применение рассматриваемого расцепителя в одном блоке с розеткой оправдано, в большинстве случаев, только при оборудовании открытой проводки, т.к. по правилам электробезопасности и розетки и выключатели нельзя располагать ниже 1,5 м от пола. Поэтому при выборе места расположения такого блока стоит учесть все нюансы его использования, чтобы удобно было и свет включать/выключать и розеткой пользоваться.

Почему строители выбирают розетки Легранд или как не сэкономить себе в убыток Устанавливаем розетку в ванную комнату правильно Чем отличаются дифавтоматы ABB от конкурентов Подключение двойной розетки в один подрозетник

Как подключить коммутируемую розетку. Это публикация 3 из 3 в нашей серии… | by Rising Barn

Это пост 3 из 3 в нашей серии «Электрические компоненты Rising Barn», где мы объясняем, как подключить розетку к завершению. Вот часть 1 и часть 2 серии.

При постройке собственного блока Rising Barn вы можете преобразовать розетку, чтобы она управлялась переключателем. Это может быть полезно, например, если вы хотите осветить свою комнату торшером.Но как подключены эти переключатели?

Прежде чем мы начнем, мы хотим подчеркнуть, что вы должны принять все меры предосторожности, необходимые для обеспечения безопасности при работе с электрическим оборудованием. Ошибки здесь могут быть СМЕРТЕЛЬНЫМИ. НИКОГДА не пытайтесь сделать это с проводами под напряжением и всегда проверяйте надежность соединений. Если вы не чувствуете себя в безопасности при установке этого оборудования, не стесняйтесь вызывать электрика и после этого убедитесь, что работа будет проверена. А теперь самое интересное:

Поговорим о розетках и проводах.Существует три типа соединений: Hot (+) , Neutral (-) и Ground . Провод, который вы должны использовать для этого (внутренний жилой провод), имеет три цвета изоляции для трех типов соединений:

Черный (горячий)
Белый (нейтральный)
Коричневый, зеленый или просто голый провод (заземление)

И розетка, и выключатель, с другой стороны, поставляются с винтами, которые служат точками крепления. Они имеют один и тот же формат: горячий, нейтральный и заземленный, но имеют другой цветовой код:

Бронза (горячий)
Серебристый (нейтральный)
Зеленый (Земля)

Обычно вы подключаете провода к розетке / выключателю, обернув их по часовой стрелке вокруг винта перед его затяжкой.

Приступим к электромонтажу! Убедитесь, что у вас есть провод в оболочке, идущий от выключателя к розетке, а другой — от выключателя к розетке. Зачистите концы всех проводов и скрутите их в половину петли.

(1) Сначала взглянем на розетку. Подключите нейтральный провод белого цвета, идущий от прерывателя, к нейтральной стороне переключателя серебристого цвета. Оберните нейтральный провод белого цвета по часовой стрелке вокруг серебряного винта нейтрали розетки.

(2) Затем, сняв заземляющие провода с прерывателя и переключателя, скрутите их вместе и закрутите два провода по часовой стрелке вокруг зеленой гайки заземления на розетке.Если вам нужна помощь, обратитесь к диаграмме ниже.

(3) Затем возьмите черные провода под напряжением от обоих источников и соедините их с помощью гайки.

(4) Наконец, возьмите провод, идущий в розетку от переключателя, и подсоедините белый нейтральный провод к латунному винту на горячей стороне розетки.

Обычно белые нейтральные провода должны быть прикреплены только к серебристым винтам на нейтральной стороне розетки, в то время как черные «горячие» провода, как предполагается, присоединяются к винтам латунного цвета. .Так что пока, чтобы убедиться, что вы не запутались в том, почему позже белый провод внезапно наматывается на латунный винт, оберните конец белой изоляции на этом проводе небольшим количеством черной ленты или термоусадочной пленки.

(5) Теперь, после всего этого, вы с облегчением услышите, что подключение переключателя далеко не так сложно. Просто возьмите коричневый провод заземления и оберните его по часовой стрелке вокруг зеленого винта заземления на переключателе.

(6) Затем возьмите черный провод под напряжением и оберните его по часовой стрелке вокруг горячего латунного винта на переключателе.

(7) Наконец, скрутите нейтральный провод белого цвета вокруг винта нейтрального серебристого цвета. Поскольку вы обмотали этот провод в розетке немного черной лентой, сделайте то же самое с этим проводом — это поможет вам понять, какой провод какой.

(8) Завершите это, дважды проверив все соединения, чтобы убедиться, что они надежны и не соприкасаются ли оголенные провода с каким-либо металлическим предметом, которым они не должны быть. Затем аккуратно сложите запасные провода в розеточные коробки и прикрепите светильники к их коробкам с помощью соответствующего оборудования, включая лицевую панель для коробок.Когда ваш выключатель включен, а коробки находятся под напряжением, осторожно включите лампу, чтобы проверить коммутируемую розетку.

Как подключить комбинированный переключатель и розетку? Электропроводка комбинированного устройства

Коммутатор и розетка Комбинированные схемы подключения и установка

Что такое комбинированный переключатель / розетка и как его подключить?

Комбинированное устройство — это комбинация выключателя и розетки в одном корпусе. Встроенный переключатель может быть подключен для управления розеткой в корпусе.Переключатель также может быть подключен через перемычку, где переключатель будет управлять дополнительной точкой нагрузки, например точкой освещения.

Перед монтажом комбинированного устройства необходимо знать основные различия между Combo GFCI и комбинированной розеткой переключателя. На линейных клеммах обычного комбинированного переключателя и розетки есть отрывной язычок на плавниках, тогда как его нет в комбинированном устройстве GFCI или AFCI. Кроме того, на комбинированном переключателе / розетке GFCI есть кнопки тестирования и сброса, и одна сторона может использоваться как линейный (источник) терминал, а вторая — как терминалы нагрузки i.е. те точки нагрузки, которые необходимо защитить, должны подключаться к клеммам нагрузки GFCI.

В комбинированном устройстве «Переключатель и розетка» узкое лезвие предназначено для линии (горячего), а более широкое лезвие — для нейтрали. На линейной (горячей) стороне имеется неповрежденный язычок плавника, который может быть удален, если переключатель необходим для управления дополнительной нагрузкой, в противном случае можно добавить перемычку между клеммой нагрузки переключателя и клеммой нижней линии (при удалении разрыва fin tab), следовательно, он будет управлять розеткой в корпусе.

В сегодняшних уроках по электромонтажу мы покажем, как подключить и установить комбинированный выключатель и розетку в жилых районах для управления точкой освещения, добавить розетку к существующему комбинированному устройству, подключить выключатель и розетку из разных источников, добавить Комбинированный переключатель / розетка с защитой GFCI и используйте переключатель в комбинированном устройстве для управления розеткой в нем.

Подключение лампочки с комбинированным переключателем и розеткой

На этой простой схеме подключения комбинированный переключатель и розетка подключены к источнику переменного тока 120 В через выключатель.Отрывной выступ ребра не поврежден, поэтому линия (горячая) подключена к (единственной) латунной клемме на стороне линии. Нейтраль подключена к нейтральной серебряной клемме. Латунная клемма нагрузки переключателя и нейтраль подключена к лампочке.

Таким образом, встроенный переключатель управляет точкой освещения и розеткой, может использоваться для других нагрузок и может быть подключен через вилки.

Кроме того, не забудьте правильно выполнить заземление в соответствии с местными кодами.

Соответствующая проводка:

Подключение розетки к комбинированному переключателю и розетке

На этой схеме подключения встроенный переключатель в комбинированном устройстве управляет точкой освещения, тогда как розетка может использоваться для других нагрузок. Чтобы добавить дополнительную розетку к комбинированному устройству, просто подключите клеммы линии, нейтрали и заземления, как показано на рисунке ниже. Используйте тугие гайки для соединения кабелей и проводов.

Связанные сообщения:

Подключение комбинированного устройства, в котором коммутатор и розетка управляются разными источниками

На этой схеме подключения встроенный переключатель управляется отдельным источником (т.е.е. провода от разных СВ), а розетка подключена ко второму источнику. Для этого просто удалите перемычку между линейными клеммами и подключите верхнюю клемму к первому источнику, а нижнюю линейную клемму — к второму источнику.

Нижняя нейтраль должна быть подключена к двум нейтральным проводам источника, а нагрузка переключателя должна быть подключена к точке нагрузки, то есть к вентилятору, лампочке и т. Д. Ваш существующий или новый комбинированный выключатель-розетка, то такое подключение проводки невозможно.

Связанные сообщения:

Подключение комбинированного устройства, в котором встроенный переключатель управляет розеткой в нем

В этом подключении встроенный переключатель управляет розеткой розетки в корпусе комбинированного устройства. Для этого просто удалите перемычку между двумя горячими клеммами (горячая сторона). Теперь возьмите перемычку и соедините клемму нагрузки переключателя и нижнюю клемму под напряжением со стороны линии (как показано на рисунке ниже). Наконец, подключите нейтральный и заземляющий провод, как показано на рис.

Таким образом, встроенный переключатель управляет включением / выключением розетки в комбинированном устройстве. Обратите внимание, что если между двумя линейными клеммами нет отрывного ребра, это соединение невозможно.

Подключение комбинированного переключателя и розетки с защитой GFCI

Как обсуждалось в предыдущем посте, любая розетка розетки, переключатель и комбинированное устройство, подключенные к стороне нагрузки GFCI, защищены от замыканий на землю.

Как показано на следующей схеме подключения, комбинированный выключатель и розетка, обычная розетка и выключатель подключены к стороне нагрузки GFCI, следовательно, все они защищены GFCI.

Имейте в виду, что если мы подключим все эти розетки и переключимся к линии GFCI, они вообще не будут защищены от GFCI.

Общая информация об электрических розетках:

Примечание: мы использовали красный для горячего, черный для нейтрального и зеленый для заземления только в целях иллюстрации. Следуйте цветовым кодам проводки в вашем регионе в соответствии с NEC, IEC и т. Д.

Используйте провода калибра 14 и 12 для автоматических выключателей на 15 А и 20 А.
15A и 20A GFCI можно установить только на автоматический выключатель 15-20A и 20A (не 15 и 30A) соответственно.
Латунные винты должны быть подключены к горячему (линейному, фазному или фазному) проводу (черному, коричневому или красному).
Серебряные винты должны быть подключены к нейтральному проводу (белый или синий).
Зеленый винт должен быть подключен к заземляющему проводу (зеленый / желтый или оголенный).
Если на розетках нет винтов с цветовой кодировкой, обратитесь к руководству пользователя или обратитесь к лицензированному электрику.
Нейтральный провод не требуется для проводки розеток 240 В.
Если в розетке четыре контакта, тогда необходим нейтральный провод, а четыре провода от выключателя должны быть подключены к розетке i.е. 2 горячая линия (линия 1 и линия 2), нейтральный и заземляющий провод.
Используйте переключатель с подходящим напряжением и силой тока с соответствующим размером провода и MCB подходящего размера в соответствии с номинальной нагрузкой.

Меры предосторожности:

Выключите главный автоматический выключатель, чтобы убедиться, что источник питания ВЫКЛЮЧЕН, прежде чем подключать электрическую розетку.
Обратитесь к авторизованному и лицензированному электрику для установки розетки, если вы не уверены в электрических схемах.
Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате. Так пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Соответствующие руководства по монтажу электропроводки

Схемы подключения переключаемых розеток с раздельными розетками

Уважаемый г-н электрик: Где найти электрические схемы коммутируемых розеток?

Ответ: Схемы подключения коммутируемой розетки приведены ниже.Существует несколько способов подключения розеток с переключением и половинным переключением. Вообще говоря, розетка должна быть подключена так же, как если бы это был светильник. ПРИМЕЧАНИЕ. Некоторые текстовые ссылки ниже ведут к соответствующим продуктам на Ebay и Amazon.

В качестве альтернативы можно использовать раздельную розетку, при которой одна половина розетки переключается, а другая половина всегда находится под напряжением. Ниже приведены две электрические схемы коммутируемых розеток, на которых изображена проводка раздельных розеток.

Если вы заинтересованы в преобразовании коммутируемой розетки в розетку, которая постоянно нагревается, вы должны увидеть мой пост об этом .

На схеме коммутируемой розетки показано, как электрическая мощность от панели автоматического выключателя поступает в коммутируемую розетку розетки, где двухжильный кабель идет к выключателю, а другой двухжильный кабель подает питание на другую розетку, которая постоянно находится под напряжением.

На схеме выше показано, как часто подключаются коммутируемые розетки. Хотя статья 404.2 (C) Национального электротехнического кодекса (NFPA 70) требует, чтобы настенный выключатель, управляющий осветительной арматурой, также имел нейтральный провод, выключатели, управляющие розетками, не подпадают под это требование.Нейтральный провод необходим для освещения в случае замены стандартного настенного выключателя на устройство умного дома или другой тип управления, например таймер.

Я думаю, что было бы неплохо включить нейтраль для настенного переключателя, управляющего розеткой, в любом случае, потому что обычный настенный переключатель все еще можно заменить на устройство для умного дома , которому обычно требуется нейтральный провод для работы.

Среди неосведомленных людей было обычной практикой использовать заземляющий провод в качестве нейтрали всякий раз, когда нейтраль недоступна.Это небезопасная практика и может привести к поражению электрическим током.

При использовании белого провода в качестве горячего или LINE требуется, чтобы белый провод был повторно идентифицирован другим цветом. Когда я работал над старыми домами, я убедился, что белый горячий провод почти никогда не менял цвет. Следовательно, нет ничего необычного в том, что белый провод в распределительной коробке является ЛИНИЕЙ, а не нейтральным проводом.

Любая розетка, доступная для детей, , включая розетки на кухонной столешнице, должна быть розеткой с защитой от несанкционированного доступа .Они предотвращают попадание каких-либо предметов в розетки, как это делают дети. В статье 406.12 подробно описаны требования этого кодекса.

Электросхема коммутируемой розеточной розетки и некоммутируемой розеточной розетки с питанием, поступающим в электрическую коробку коммутируемой розетки с панели автоматического выключателя. Однополюсный переключатель имеет нейтральный провод для будущих электронных устройств управления, таких как таймер или переключатель WiFi.

На схеме ниже показано питание от панели автоматического выключателя. Можно использовать ту же схему подключения, если питание вместо этого идет от другой розетки и подключено к одной из изображенных розеток на конце.

Схема коммутируемой розетки с горячим и нейтральным входом в распределительную коробку.

На схеме выше горячей и нейтральной подключите однополюсную коробку переключения . Оттуда подключается трехжильный кабель к коммутируемой розетке электросети. От коммутируемой розетки подключается двухжильный кабель для питания розетки, которая постоянно находится под напряжением.Двухжильный кабель проходит от распределительной коробки к другой дуплексной розетке, которая также всегда находится под напряжением.

СХЕМА ЭЛЕКТРОПРОВОДОВ НА ПОЛОВИНУ ВЫКЛЮЧЕННОЙ РОЗЕТКИ

На следующих двух схемах подключения переключаемых розеток показано, как можно подключать раздельные или половинные розетки. Первый показывает метод с нейтральным проводом в распределительной коробке. На нижнем рисунке показано, как это обычно делается.

Разделенные розетки — это стандартные дуплексные розетки, у которых есть выступы с вырезом для разделения верха и низа.На приведенных ниже рисунках вырезан только язычок со стороны ЛИНИИ выпускного отверстия, потому что сверху и снизу используется одна и та же нейтраль.

Схема подключения полуавтоматической розетки, изображающая электрическую мощность, подаваемую в электрическую розетку, а затем идущую на выключатель и на другую розетку.

Розетки разделены проводкой, так что верхняя половина розетки все время находится под напряжением, а нижняя часть розетки управляется настенным выключателем. На рисунке выше изображен нейтральный проводник в распределительной коробке, а также место выреза на розетке.

Дуплексная электрическая розетка на боку с вырезом.

В розетке выше есть выступ, вырезанный со стороны провода под напряжением, чтобы сделать розетку разъемной. Теперь к одному винту можно прикрепить постоянную горячую проволоку, а переключаемую горячую проволоку можно провести под другим винтом.

Нет необходимости разрезать язычок на нейтральной стороне, если верх и низ розетки находятся в одной цепи. Если будет две отдельные цепи, то могут потребоваться две нейтрали, и необходимо перерезать вывод нейтрали.

Дуплексная электрическая розетка, у которой боковой язычок отломан плоскогубцами.

В зависимости от марки розетки вы можете сломать язычок между верхней и нижней частями розетки, используя игольчатые плоскогубцы , чтобы согнуть язычок вперед и назад, или маленькие диагональные плоскогубцы, чтобы разрезать его.

Три разных дуплексных розетки на их стороне с отломанными язычками для создания раздельной розетки.

На схеме ниже белый провод, идущий к переключателю, используется как проводник под напряжением , а не как нейтраль.При использовании белого провода в качестве горячего провода или ЛИНИИ его необходимо повторно идентифицировать другим цветом, отличным от белого, серого или зеленого.

Ножка переключателя управляет нижней половиной каждой раздельной розетки. Трехжильный кабель используется для подвода горячего провода, ножки переключателя и нейтрального провода к розетке справа.

Требуемый заземляющий провод не показан для упрощения схем. Однако каждая розетка и выключатель должны иметь зеленый винт, соединенный с заземляющим проводом.

Электрическая схема коммутируемой раздельной розетки для управления половиной из двух дуплексных электрических розеток с помощью настенного выключателя без нейтрального провода. Также показана половина розетки, которая постоянно находится под напряжением, и язычок, который необходимо разрезать, чтобы разъединить розетки.

Пример приведенной выше схемы подключения раздельной розетки можно увидеть в верхней части этого поста. На фотографии нет следующей розетки, которая не контролировалась настенным выключателем. Все розетки после изображенной всегда были горячими.

Схема подключения выключателя света My может быть вам полезна.

Для получения информации и схем подключения трех- и двухпозиционных переключателей щелкните здесь .

См. Мой пост про Схемы подключения четырехпозиционного переключателя .

Fix-It Chick: Подключите выключатель к существующей розетке | Новости, спорт, работа

Когда дело доходит до электрических проектов, подключить выключатель к розетке — довольно простой проект.

Шаг 1: Установите коробку для нового электрического выключателя и проложите красный, белый, зеленый и черный провод 12 или 14 калибра от существующей розетки к новой распределительной коробке.Зачистите концы новых проводов.

Shutterstock Фото

Шаг 2: В распределительной коробке подключите зеленый провод к винту заземления на переключателе. Подсоедините черный провод к золотому винту, а красный провод к серебряному винту. Используйте проволочную гайку, чтобы закрыть свободный конец белого провода.

Шаг 3: Используйте автоматический выключатель или предохранитель в электрической панели, чтобы отключить подачу питания к розетке, к которой будет подключен выключатель.

Шаг 4: Снимите пластину крышки розетки, открутите крепежные винты розетки и вытащите розетку из электрической коробки.

Шаг 5: С помощью датчика напряжения убедитесь, что в розетке нет питания.

Шаг 6: Снова включите источник питания и используйте датчик напряжения, чтобы определить горячий и нейтральный провода, подключенные к розетке.

Шаг 7: Снова выключите источник питания и отсоедините зеленый провод заземления, черный провод под напряжением и белый нейтральный провод от розетки.

Шаг 8: Отрежьте две короткие перемычки.Присоедините одну перемычку к винту заземления розетки. Другой конец перемычки скрутите в гайку с зеленым проводом, идущим от переключателя, и отсоединенным проводом заземления.

Шаг 9: Присоедините вторую перемычку к одному из серебряных винтов на розетке. Другой конец скрутите в гайку с белым проводом, идущим от переключателя, и отсоединенным нейтральным проводом.

Шаг 10: Скрутите отключенный горячий провод от розетки и красный провод, идущий от переключателя, в гайку.

Шаг 11: Присоедините черный провод, идущий от переключателя, к одному из золотых винтов на розетке.

Шаг 12: Плотно оберните каждую гайку изолентой. Оберните полоску изоленты по краям розетки и выключателя, чтобы изолировать их проводные соединения.

Шаг 13:

Осторожно нажмите на розетку и переключите в соответствующие коробки. Включите питание и перед установкой заглушек убедитесь, что все работает правильно.

— С Линдой Коттин можно связаться по адресу [email protected].

Блог

iDevices — Как сделать любую «тупую» розетку умной с помощью настенного переключателя iDevices

Когда мы говорим, что наши интеллектуальные коммутаторы похожи на стандартные коммутаторы, но с голосовым управлением и управлением приложениями, а также множеством других интеллектуальных функций, мы не шутим. Это включает в себя возможность подключить настенный коммутатор iDevices с поддержкой Wi-Fi к любой «тупой» розетке, эффективно делая одну или обе розетки умными.Технический термин — «полугорячий».

Большинство стандартных розеток в вашем доме позволяют подключать и управлять двумя аксессуарами одновременно. Обе розетки «горячие», что означает, что они постоянно обеспечивают питание.

Так что полугорячий?

Наполовину горячая розетка, также называемая переключаемой розеткой, ничем не отличается. Сама физическая розетка такая же, как и у стандартной розетки; разница заключается в том, как он устроен. В полугорячей установке одна розетка всегда включена и готова к подаче электроэнергии, а другая может быть включена / выключена с помощью настенного выключателя.Для дополнительного удобства в розетку с переключателем можно включать лампы, вентиляторы и другие предметы домашнего обихода.

Добавляйте умные устройства в любую розетку

Сделайте все, что вы подключаете, умным, подключив настенный выключатель iDevices к розетке с переключателем. Вы получаете возможность использовать Siri, Alexa или Google Assistant, чтобы управлять тем, что подключено к розетке, своим голосом. Вы также можете управлять электроникой удаленно через свой смартфон. Запланируйте включение / выключение аксессуара в удобное для вас время, включите его в сцену, которая синхронизируется с другим продуктом для умного дома, и даже добавьте настраиваемую автоматизацию с помощью IFTTT.Кикер — у вас еще есть ручное управление розеткой с выключателя.

Можно ли с розеткой GFI создать полугорячий?

Простой ответ — нет, вы не можете создать полугорячую розетку с розеткой GFI, поскольку розетка этого стиля не может быть изменена таким образом, чтобы переключаться только одна розетка. Вы можете подключить розетку GFI так, чтобы вся розетка была переключена (вы также можете добавить эту функцию к стандартной розетке). Хотя у вас не будет индивидуального управления розеткой, вы сможете добавить интеллектуальные функции ко всей розетке GFI.

Что делать, если мне нужна помощь?

Если вы новичок в области электропроводки в жилых помещениях, мы всегда рекомендуем проконсультироваться с лицензированным / сертифицированным электриком. Есть множество онлайн-ресурсов, которые помогут вам выполнить работу, если вы предпочитаете самостоятельный путь. Но если вы раньше не делали ничего подобного, возможно, стоит нанять профессионала. iDevices сотрудничает с HomeAdvisor, поэтому вы можете назначить встречу с доверенным профессионалом в процессе оформления заказа!

Переходите на более умную розетку

Если вы хотите подключить полунагретую розетку, а вашей «тупой» розетке уже несколько лет, вам, вероятно, следует заменить ее из соображений безопасности.Вместо того, чтобы покупать еще одну тупую розетку и настраивать полугорячую, упростите себе жизнь, заменив ее настенной розеткой iDevices. Эта розетка с поддержкой Wi-Fi дает вам возможность управлять обеими розетками по отдельности с помощью голоса или смартфона. По сути, вы можете включать и выключать розетку по вашему выбору в любое время и в любом месте. А подключив мгновенный переключатель iDevices к каждой розетке, вы можете управлять аксессуарами вручную с помощью переключателя, который не требует подключения.

Если у вас есть какие-либо вопросы, не стесняйтесь обращаться к нашей команде по работе с клиентами по адресу [email protected]. Хотите узнать, как продукты iDevices могут сделать повседневные вещи в вашем доме необычными? Подпишитесь на нас в социальных сетях, чтобы получать еженедельные советы и многое другое!

Как заменить электрические розетки с помощью соединителей QuickWire (Push-In)

Как заменить электрические розетки с помощью разъемов QuickWire (Push-In)

Сообщение от Ким Сикс Фикс на 5:00 УТРА в Сделай сам Электрические Эл. адрес Питомник
Это сообщение может содержать партнерские ссылки

Когда я закончила детскую, я закрасила в белый цвет область на стене под поручнем стула.Поэтому старые грязно-белые розетки выглядели ужасно.

Когда я фактически заканчивал комнату, я решил просто заменить крышки панели переключателей, а затем спрятать розетки за мебелью. (#KeepingItRealwithKimSix), но сегодня я наконец сошел с лошади и решил высосать ее и заменить сами выходы.

Я должен признать, что они были ДЕЙСТВИТЕЛЬНО плохими … Я почти уверен, что пьяные монахи красили комнату или что-то в этом роде, так как на них было около 4 слоев краски.

Сейчас существует 10 000 руководств о том, как заменить электрические розетки. Мой личный фаворит — от моего любимого гуру DIY Бретани. (На самом деле, я предлагаю вам прочитать ЕЕ пост и ЭТО, потому что знать больше всегда лучше.) Итак, почти все эти руководства (включая Pretty Handy Girl) рассказывают вам, как использовать традиционные боковые винты. для подключения ваших новых розеток. И это вполне разумный способ сделать это, но я слишком ленив для этого.

Итак, сегодня я покажу вам ярлык с помощью вставных отверстий (также известных как разъемы QuickWire).

** Перед тем, как приступить к этому руководству, я даю вам ОГРОМНОЕ предупреждение. Если вам неудобно работать с электричеством или вы ВООБЩЕ не знаете, что собираетесь делать, позвоните специалисту. Серьезно … Я не хочу, чтобы вы теряли деньги, чтобы сэкономить 50 долларов. Если проводка выглядит странно или вы не уверены, что что-то в порядке, не думайте, что все будет хорошо, если вы просто угадаете.Я не несу ответственности, если вы сожжете свой дом! Кроме того, не забудьте проверить местные строительные нормы и правила. В некоторых юрисдикциях для выполнения этого вида электромонтажных работ может потребоваться разрешение. **

Как заменить электрические розетки:

Шаг 1. Выключите питание. ДУХ!

Для проверки розеток использую тестер напряжения. Вы хотите проверить КАЖДУЮ ОДНУ РОЗЕТКУ, над которой вы планируете работать. Розетки могут работать в разных цепях в одной комнате. Также проверьте цепи с включенным и выключенным выключателем света (если в вашей комнате есть выключатель), потому что вы не хотите предполагать, что розетка выключена, потому что питание выключено, а затем кто-то щелкнет выключателем на вас.Наконец, проверьте верхнюю и нижнюю розетки (на самом деле они могут быть подключены независимо.)

Я всегда вставляю тестер напряжения в розетку (чтобы убедиться, что он работает), затем выключаю питание и проверяю его снова. Вы также можете использовать лампу или радио или что-то еще.

Шаг 2: Снимите розетку со стены

После снятия крышки панели переключателей отвинтите крепежные винты вверху и внизу розетки и вытащите розетку. Провода обычно жестче, чем вы ожидаете, поэтому тянуть придется довольно сильно.. но не «дергайте» их, так как вы рискуете порвать провод.

Шаг 3. Следите за тем, где находятся провода в розетке
Современная электропроводка состоит из трех частей. Горячий провод (с черной оболочкой), нейтральный провод (с белой оболочкой) и заземляющий провод (без оболочки). Если у вас отсутствует провод заземления, вам следует проконсультироваться с электриком, поскольку это больше не является законным в соответствии с большинством строительных норм и правил. Некоторые розетки могут иметь более одного входящего горячего провода, особенно если в цепи есть выключатель.Вы хотите, чтобы ваша розетка работала правильно после замены, поэтому вам нужно подключить ее таким же образом. В моем примере я использую самую простую схему подключения, которую вы можете получить:

Шаг 4: Отсоедините провода от старой розетки
Если провода прикручены к розетке, их можно открутить и снять. Если вы заменяете розетку типа push-in (как я), вам нужно отсоединить провода от разъема. Нажмите отвертку (или, если отверстие меньше головки отвертки, я предпочитаю использовать гвоздь), чтобы освободить провод.Вы должны очень сильно давить.
Если вы успешно удалите провода, вы, вероятно, сможете использовать их «как есть», не снимая дополнительной изоляции. Если вы не можете вытащить их, вы можете отрезать их кусачком, а затем зачистить сами. Чтобы узнать, сколько изоляции вам следует снять, используйте полосу на задней стороне розетки. Т
Шаг 5: Подключите провода к новой розетке
Приятная часть этого обновления (помимо цвета) заключается в том, что я использую розетки с защитой от несанкционированного доступа (они требуют, чтобы вы вставляли вилку сразу в три отверстия розетки.Он не позволит тебе воткнуть что-нибудь в единственное отверстие. ) Что отлично подходит для детской комнаты.
Но ВСЕ розетки помечены либо «Горячий», «Белый», либо обоими. (Вы можете видеть на предыдущей фотографии и на фото ниже.) Некоторые труднее читать, чем другие, но посмотрите внимательно, и вы найдете это. При повторном присоединении проводов убедитесь, что вы положили их правильной стороной.

Вот где вы сэкономите кучу времени. Вместо того, чтобы прикручивать их в сторону, вы можете воткнуть оголенные провода в небольшие отверстия на задней стороне розетки.Это так просто. Вот почему он называется «QuickWire». Внутри розетки есть небольшой зажим, который зацепит провод и не даст ему выскользнуть обратно.
Это еще одно место, где вам пригодится стриптизатор. Если вы раздели длину соединительного провода, вы будете знать, что провод вставлен достаточно далеко, когда почти нет оголенных проводов.
После того, как вы вставили горячий и нейтральный провод, вам нужно добавить заземление. Создайте форму «крючка» в провод и оберните его ПО ЧАСОВОЙ СТРЕЛКЕ вокруг винта (обычно зеленого цвета).Вы хотите, чтобы он вращался по часовой стрелке, поэтому, когда вы затягиваете винт, вы также затягиваете петлю проволоки.
Шаг 6: Замените розетку в стене.
Осторожно загните провода обратно в розетку и снова закрутите верхний и нижний винты.
Шаг 7: (ДОПОЛНИТЕЛЬНО: только внешние стены)
Если ваша розетка находится в наружной стене, вам нужно добавить небольшую изоляционную прокладку за пластиной переключателя. Это защищает от сквозняков.
Нет необходимости использовать их на внутренних стенах.
Шаг 8: Установите пластину переключателя и включите питание.
Та-да! Ты сделал это! Разве она не красавица?
Теперь, когда я закончил и посмотрел, как хорошо они выглядят, я хочу заменить остальные не совсем белые розетки и выключатели!
Общая стоимость этого проекта составила менее 6 долларов (мне пришлось заменить 5 торговых точек, и они стоят около 1 доллара каждая!)
Поделиться:

Недавно я удалил комментарии Disqus и перешел на систему комментариев Facebook.
Спасибо за Ваше понимание.
Как отделить розетку от выключателя света в ванной?
3 апреля 2021 г.
Темы: Каковы требования Квебека для газоснабжения т …
27 марта 2021
Темы: Устранение утечки в углу керамической душевой …
20 марта 2021
Темы: Повышение эффективности обогревателя на чердаке — …
Техническое обслуживание
Для вашего дома
Советы и методы по благоустройству дома
Последнее обновление : Воскресенье, 11 ноября 2012 г., Создано : Пятница, 16 ноября 2001 г.
Дэвид хочет, чтобы электрическая розетка в ванной была включена постоянно, а не только тогда, когда включен выключатель света.Он спрашивает, как это подключить?
Вы можете или не сможете сделать это с существующими проводами.
Начните с открытия светового электрического щита. Выключите свет. Измерьте напряжение между всеми возможными комбинациями имеющихся проводов. Если ни один из них не показывает 110 вольт, сделайте то же самое с проводами в розетке. Если напряжение отсутствует вообще, то, как на первом рисунке, питание полностью проходит через распределительную коробку. Вы надеетесь найти пару проводов, соединенных друг с другом и не подключенных ни к свету, ни к розетке.Этот провод будет вести горячую линию электропередачи от этой области к выключателю и обратно, как на втором рисунке.
Если здесь есть питание, вы сможете напрямую подключить горячую и обратную линии от электрической панели к розетке, не проходя через выключатель. Свет останется подключенным, как и раньше. Если при выключенном выключателе питание не подается ни на свет, ни на электрическую коробку, откройте распределительную коробку. Здесь вы всегда сможете измерить 110 вольт, если выключатель выключен и в розетке есть лампочка, потому что электричество ждет, чтобы пройти через выключатель.Но если вы вытащите лампочку и выключите выключатель, единственное место, где будет измеряться 110 вольт, будут два провода, идущие от электрической панели.
No related posts.

Оставить комментарий

Отменить ответ

Блог > Разное

Как подключить розетку с выключателем: Как подключить розетку и выключатель в одном корпусе

Как подключить розетку от выключателя света

1. Переделка схемы с одноклавишным выключателем

2. Переделка схемы с двухклавишным выключателем

Действуем строго по пунктам:

Подключение розетки и выключателя от одного провода

Схема подключения

Одноклавишный выключатель с розеткой

Двухклавишный выключатель с розеткой

Подготовительные работы

Электромонтажные работы

как установить розетку или выключатель — INMYROOM

Подготовка к работе

Разметка и сверление

Монтаж установочной коробки

Подготовка к подключению электроустановочных изделий

Подключение розетки

Подключение выключателя

Финальные работы

Как подключить выключатель света с двумя клавишами + Фото

Подготовительные работы

Подключение проводов к выключателю света

Как подсоединить двойной выключатель и розетку. Схемы подключения выключателей и розеток. Наружная розетка. Как подключить выключатель света.

Подключение трех-четырех розеток в блоке

Подключение блока розетка-выключатель. Вариант 1

Как подключить блок выключатель-розетка. Вариант 2

ПУЭ 6.2.4

6.2.5

6.2.6

6.2.7

6.2.8

Способы подключения соединенного выключателя и розетки

Подсоединение и коммутация розетки через выключатель

Монтаж соединенного блока с розеткой и выключателем

Присоединение розетки с двухклавишным выключателем

Монтаж блока с розеткой и трехклавишным выключателем

Преимущество объединения в один корпус розетки и выключателя

Особенности монтажа

Какие присутствуют недостатки?

Как выбрать походящий блок?

Как устанавливается розетка с выключателем в одном корпусе?

Подходящие места для установки

Монтаж блока с одноклавишными выключателями

Схема с выключателем с двумя клавишами

Чем отличается один способ от другого?

Заключение

Подключение блока розетка-выключатель. Вариант 1

Как подключить блок выключатель-розетка. Вариант 2

Подключение выключателя от розетки | Электрика в квартире, ремонт бытовых электроприборов

Как подключить трехклавишный выключатель максимально быстро. Ответ здесь

Модель использования в быту

Электронная схема

Как подключать?

Выключатель с розеткой в одном корпусе

Как правильно выбрать

Как подключить коммутируемую розетку. Это публикация 3 из 3 в нашей серии… | by Rising Barn

Как подключить комбинированный переключатель и розетку? Электропроводка комбинированного устройства

Коммутатор и розетка Комбинированные схемы подключения и установка

Схемы подключения переключаемых розеток с раздельными розетками

Fix-It Chick: Подключите выключатель к существующей розетке | Новости, спорт, работа

iDevices — Как сделать любую «тупую» розетку умной с помощью настенного переключателя iDevices

Как заменить электрические розетки с помощью соединителей QuickWire (Push-In)

Как заменить электрические розетки с помощью разъемов QuickWire (Push-In)

Как заменить электрические розетки:

Шаг 1. Выключите питание. ДУХ!

Шаг 2: Снимите розетку со стены

Шаг 3. Следите за тем, где находятся провода в розетке

Шаг 4: Отсоедините провода от старой розетки

Шаг 5: Подключите провода к новой розетке

Шаг 6: Замените розетку в стене.

Шаг 7: (ДОПОЛНИТЕЛЬНО: только внешние стены)

Шаг 8: Установите пластину переключателя и включите питание.

Поделиться:

Как отделить розетку от выключателя света в ванной?

3 апреля 2021 г.

27 марта 2021

20 марта 2021

Оставить комментарий
