Как подключить шуруповерт от зарядного устройства: Подключение шуруповерта к зарядному устройству

Опубликовано в Разное
/
9 Дек 2020

Содержание

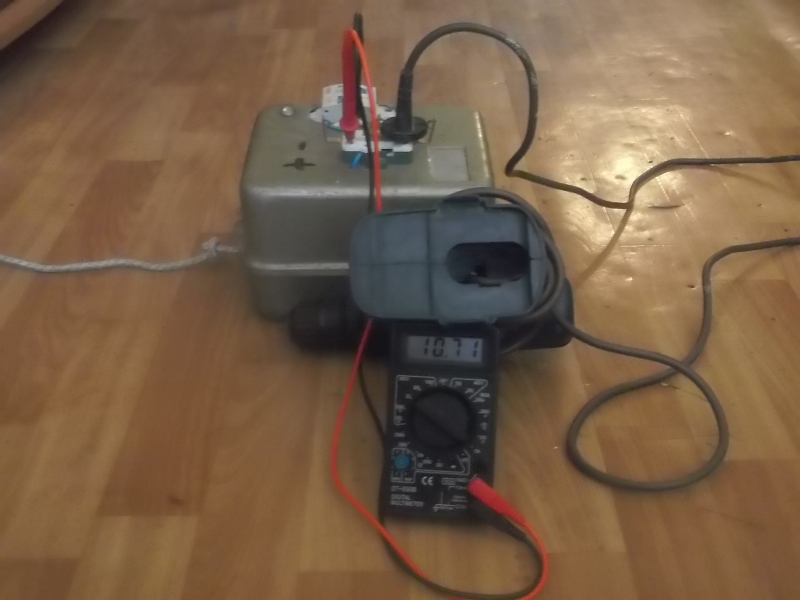

Подключение шуруповерта к зарядному устройству

Универсальность и автономность шуруповерта обуславливают его популярность среди профессиональных отделочников и домашних мастеров. Однако в автономности этого инструмента заключается и его серьезный недостаток. Стоит только аккумуляторной батарее выйти из строя или разрядится, как продолжать работу становится невозможным. Для того чтобы вы могли решить эту проблему, мы расскажем вам как подключить шуруповерт от зарядного устройства.

Преимущества и недостатки

Благодаря питанию инструмента он переменного напряжения, вы получите следующие преимущества:

  • Вам не надо будет постоянно заряжать аккумуляторы, что важно при длительном рабочем процессе.
  • Вам не придется думать о саморазряде акб, что важно при длительном хранении.
  • Вы обеспечите постоянный крутящий момент, что важно при работе длительное время.

Однако превращая свой инструмент в сетевой, вы «привязываетесь» к электросети, что может быть критично в будущем.

Материалы и вспомогательное оборудование

Для переделки инструмента в сетевой вам понадобится:

  • Зарядное устройство для шуруповерта, которое вы использовали при зарядке батареи.
  • Многожильный электрический кабель.
  • Пришедшая в негодность АКБ.
  • Паяльник.
  • Припой.
  • Паяльная кислота.
  • Изоляционная лента.

Порядок действий

Для превращения автономного шуруповерта в сетевой вам необходимо придерживаться следующего алгоритма действий:

  1. Необходимо припаять многожильный электрический провод к контактам зарядки. Для этого понадобится паяльная кислота, которая будет служить соединителем. Обработайте кислотой клеммы зарядного устройства, после чего припаяйте жилы электропровода к контактам. От качественного выполнения этого этапа зависит не только функционирование инструмента, но и его безотказность в работе.
  2. Переделайте старую батарею.
    Необходимо ее разобрать и удалить его содержимое. При разборке акб используйте средства защиты и не выбрасывайте элементы питания в мусор. Для разборки выполните следующие действия:
    1. Открутите винты на нижней крышке аккумулятора.
    2. Достаньте неисправные никель-кадмиевые элементы питания.
    3. Отделите их от контактов разъема, отщелкнув пластмассовую защелку.
    4. Поместите в корпус аккумулятора груз, который будет служить противовесом и облегчит дальнейшую эксплуатацию инструмента.
  3. После удаления «внутренностей» аккумуляторной батареи шуруповерта, можно приступать к припаиванию свободных контактов электрокабеля к выводам акб, которые находятся внутри ее корпуса. Для этого необходимо просверлить в корпусе отверстие, диаметром равное диаметру электрокабеля. Для надежности фиксации электропровода используйте изоленту. Обмотайте кабель изоляционной лентой внутри и снаружи корпуса аккумулятора.

При переделке шуруповерта важно следить за полярностью, так как ошибка приведет к тому, что шпиндель инструмента будет крутиться в обратную сторону. Если это произошло, то вы можете не переделывать все действия с начала, а решить проблему при помощи переключателя.

как правильно зарядить шуруповерт 12 и 18 вольт универсальным зарядником? Характеристики импульсных моделей

Аккумуляторный шуруповерт значительно упрощает выполнение работ по установке крепежа, тем более что он не привязан к розетке – работать можно даже на улице или в помещениях, где электричества нет. При этом одним из наиболее важных узлов такого агрегата является зарядное устройство, ведь во многом именно от него зависит степень удобства эксплуатации прибора.

Что это такое?

Зарядник для аккумулятора шуруповерта – это устройство, позволяющее восполнить потери энергии батареи, обусловленные эксплуатацией инструмента. Благодаря возможности заряжать аккумулятор многократно сама батарея может иметь сравнительно небольшие размеры и емкость, лишь бы количество циклов перезарядки было большим, а зарядное устройство обеспечивало высокую скорость восстановления первоначального заряда.

Все зарядные устройства глобально можно поделить на 2 класса: встроенные и выносные. В первом случае нет необходимости специально извлекать батарею для зарядки – кабель с электрической вилкой присоединяется прямо к корпусу инструмента (или и вовсе прикреплен к нему на постоянной основе), что довольно удобно. Выносные зарядные устройства – это отдельный механизм, который предполагает извлечение батареи из корпуса шуруповерта, ее вставку в специальный зажим, а уже последний имеет тот же кабель с вилкой и включается в розетку. Каждое из решений имеет собственные преимущества и недостатки, но об этом чуть позже.

Если вышеописанное деление на классы никак принципиально не влияет на работу механизма, то соответствие типа зарядного устройства типу батареи критически важно. Дело в том, что аккумуляторы для электроинструмента даже сегодня выпускаются нескольких видов, каждый из которых имеет собственные особенности работы. Если зарядник не соответствует требуемым параметрам, это может привести к весьма быстрой порче батареи. Чтобы понимать, какими критериями должно обладать зарядное устройство, рассмотрим вкратце особенности всех основных типов аккумуляторов.

  • Никель-кадмиевые аккумуляторы сегодня уже встречаются довольно редко – их популярность падает из-за многих факторов, среди которых токсичность содержимого, способность к быстрому саморазряду, высокий вес при сравнительно малом заряде, а также «эффект памяти». Последний критерий означает, что батарея всегда должна быть сначала полностью разряженной, а затем полностью заряженной, если не соблюдать это правило, ее емкость, и без того невысокая, станет снижаться буквально на глазах. Едва ли не единственным огромным плюсом этого типа аккумуляторов является их способность нормально работать при любых низких температурах.
    При этом они еще и способны выдерживать высокие нагрузки, потому зарядные устройства для них часто делают с возможностью максимально быстрой зарядки – это весьма актуально, раз уж заряжать всегда нужно от 0% до 100%.
  • Никель-металл-гидридные батареи считаются улучшенной версией никель-кадмиевых – недостатки в целом повторяются, но выражены все они в заметно меньшей степени. Кроме того, у содержимого таких аккумуляторов не просматривается токсичных составляющих. Преимущества также весьма похожи на те, что были у батарей предыдущего типа, потому эти аккумуляторы встречаются уже значительно чаще, а зарядные устройства для обоих типов весьма похожи. Единственный показатель, в котором металл-гидридные источники питания хуже кадмиевых – это стоимость.
  • Литий-ионные аккумуляторы справедливо считаются наиболее современными и лучшими с технической стороны. Они лишены большинства недостатков вышеописанных батарей, например, мало весят при значительном объеме заряда, саморазряжаются на считаные проценты за месяц простоя, совершенно лишены «эффекта памяти». Долгое время их критиковали за несколько ускоренный разряд при работе в условиях мороза, но в последние годы постепенно решается и эта проблема. Правда, недостатки все равно есть, и наиболее высокая стоимость – далеко не единственный. Так, подобную батарею крайне нежелательно разряжать полностью – после этого она может и не восстановить первоначальную емкость, хотя плюс заключается в том, что подзарядить ее можно в любой момент ввиду отсутствия «эффекта памяти». Другой проблемой является вероятность взрыва аккумулятора при перегреве от чрезмерного заряда, потому зарядное устройство для такой батареи обязательно должно быть снабжено микроконтроллером.

Помимо прочего, зарядные устройства могут различаться и по вольтажу – 12, 14,4 или 18 вольт (этот показатель обязательно должен соответствовать рекомендованному в инструкции к шуруповерту). В качестве дополнительных опций предусмотрены специальная возможность ускоренного заряжания, а также индикация уровня заряда и автоматическое отключение в случае полного заряда или некой непредвиденной ситуации.

Наличие дополнительных функций отрицательно сказывается на стоимости зарядника.

Принцип работы

Зарядное устройство не стоит воспринимать как простой кабель, позволяющий запитать аккумулятор от электрической розетки – этот прибор всегда несколько сложнее. В зависимости от точного набора функций конкретного экземпляра, устроен он может быть по-разному, однако, в целом методы достижения цели всегда примерно одинаковы. Поскольку зарядить аккумулятор шуруповерта от розетки 220 В напрямую нельзя, ключевой деталью любого зарядного устройства является понижающий трансформатор, обеспечивающий значительное снижение вольтажа.

Сам он, как правило, не опускает вольтаж вплоть до нужного значения – ток приобретает необходимые характеристики уже потом, проходя сквозь диодные мосты и микросхемы.

Чтобы вся начинка зарядного устройства, не говоря уж об аккумуляторе или шуруповерте в целом, не сгорела от слишком высокого напряжения в сети электропитания, в самом начале схемы устанавливается предохранитель.

Ограничение заряда обычно достигается одним из двух наиболее распространенных способов – либо микроконтроллер замеряет силу тока в аккумуляторе, либо время зарядки ограничено таймером. Первый вариант хорош в случае с литий-ионными батареями, поскольку заряжать их можно в любой момент, а значит, точное время зарядки определить невозможно. При этом чрезмерная зарядка грозит взрывом, потому очень важно, чтобы микроконтроллер был в состоянии определить уровень заряда и вовремя отключить подачу электричества. Таймер хорош для подзарядки разных видов никелевых аккумуляторов – они не боятся чрезмерной зарядки, к тому же перед процедурой должны быть разряжены полностью, потому время заряжания всегда примерно одинаковое.

Ради повышенного удобства эксплуатации некоторые дорогие модели зарядных устройств комплектуют еще и индикаторами, которые обычно представляют собой обыкновенные светодиоды. Нередко они выполняют разные функции – один может демонстрировать факт включения устройства в сеть, другой показывает, что ток не потерялся нигде в микросхемах и поступает в аккумулятор, третьи и вовсе могут указывать примерный уровень заряда, подсвечивая лишь определенную часть линии, в которую они выстроены.

Виды и типы

Существуют и универсальные зарядные устройства для всех типов аккумуляторов, но все же в большинстве случаев лучшим решением будет зарядник, оптимально подходящий под нужды конкретно взятой батареи. Что интересно, многочисленные отзывы указывают на неидеальное соответствие «родных» зарядных устройств, поставляемых в комплекте с самим шуруповертом. Дескать, производители часто экономят на этой детали, из-за чего довольно быстро может сломаться даже новый инструмент. Многие потребители по этой причине предпочитают собирать зарядные устройства самостоятельно, но в этом случае стоит строго придерживаться схемы и соответствия всех деталей.

Со встроенным блоком питания

Встроенный зарядный прибор делает аккумуляторный шуруповерт похожим на сетевой – он просто втыкается в розетку, а при завершении зарядки кабель либо отсоединяется, либо прячется в специальный отсек. Такой аналоговый механизм в основном выполняет функции стабилизатора напряжения, он позволяет производить заряжание аккумулятора, не вынимая его из корпуса прибора. Существенным недостатком такого решения является то, что во время зарядки инструмент нельзя использовать с запасным аккумулятором, поскольку единственное место для батареи уже занято. С другой стороны, вероятность потерять или забыть блок питания минимизируется, поскольку он не представляет собой отдельного механизма и всегда будет под рукой – там же, где и сам шуруповерт.

Учитывая, что замена подобного встроенного блока питания представляет собой существенную проблему, производители обычно стараются делать механизм на совесть, потому проблем с обновлением зарядного устройства возникать не должно – оно окажется довольно долговечным. Необходимость выполнять максимально качественный зарядник приводит к тому, что он становится лучшим решением для литиевого шуруповерта – он может заряжаться в любой момент, а из-за встраивания в крупный корпус не возникает проблем с оснащением агрегата микроконтроллерами для отключения подачи тока.

С внешним блоком питания

Выносной блок питания аналогового зарядного устройства – альтернативное решение тому, что было описано выше. Оно работает принципиально иначе: здесь для зарядки аккумулятор вынимается из корпуса шуруповерта и устанавливается в гнездо самого зарядника, представляющего собой совершенно отдельный механизм. Такое решение кажется неплохим по той причине, что позволяет заряжать один аккумулятор, пока сам шуруповерт работает, питаясь от второго. Этот факт даже во многом нивелирует характерный недостаток – весьма невысокую скорость заряжания у таких устройств, что часто отбрасывает их в категорию бытовых, не рассчитанных на длительную автономную работу.

Именно зарядники такого типа часто оказываются универсальными, нацеленными на работу с разными типами аккумулятора из трех вышеописанных. Так происходит потому, что производители, стремясь обеспечить потребителю максимальный выбор положительных качеств батареи, предлагают в комплекте поставки одновременно литий-ионный и никель-кадмиевый аккумулятор. Наличие отдельного корпуса позволяет встроить в него более сложную схему, позволяющую выставлять необходимые параметры питания для каждого случая, однако, подобное решение, конечно, будет занимать чуть больше места.

Импульсные

Эти зарядные устройства, в противовес двум вышеописанным аналоговым, оказываются и самыми дорогими, и самыми «умными», в связи с чем основной их сферой применения следует считать профессиональные шуруповерты. Как и положено дорогому агрегату, он практически всегда рассчитан на батареи разных типов, а главное – обладает возможностью предельно быстрой зарядки, буквально в течение часа, чтобы минимизировать возможный простой. Для эффективной работы с никель-кадмиевыми батареями, страдающими от «эффекта памяти», такой зарядник обладает еще и функцией быстрой разрядки.

При этом одним из важных преимуществ импульсного зарядного устройства являются его небольшие размеры при быстрой подаче электроэнергии. Теоретически возможно собрать подобное по характеристикам аналоговое решение, что обойдется дешевле, однако, в этом случае габариты зарядника будут примерно сопоставимы с габаритами всего шуруповерта.

Правила зарядки

Чтобы зарядное устройство и аккумулятор в дальнейшем работали правильно, нужно соблюдать определенные правила зарядки. Если в инструкции к шуруповерту об этом написано отдельно, или даже приобретенный аккумулятор или зарядник имеют собственную инструкцию, их обязательно нужно внимательно прочитать и стараться не отклоняться от написанного ни при каких условиях. Например, никель-кадмиевые аккумуляторы обычно требуют предварительного «разгона», для этого их трижды подряд полностью разряжают и заряжают, после каждой разрядки выжидая еще хотя бы 8 часов до повторного заряжания.

По многочисленным отзывам, игнорирование этой рекомендации приводит к тому, что батарея так и не выходит на заявленный объем заряда. Лишь после троекратного прохождения процедуры аккумулятор можно подключить для зарядки и полноценного использования, однако, эксплуатация допустима только после достижения стопроцентного заряда. В дальнейшем повторная зарядка возможна только после достижения нулевого уровня заряда.

С литий-ионными аккумуляторами все намного проще – им не нужен никакой разгон, да и заряжать их можно в любой момент. При этом покупая дешевый зарядник, нужно понимать, что он может и не предусматривать автоматического отключения, и в этом случае в обязанности владельца входит слежение за тем, чтобы батарея не перегревалась, в противном случае не исключен ее взрыв. Рекомендуемая температура для зарядки батарей, кстати, находится в пределах 10-40 градусов выше нуля, вылезать за эти рамки не рекомендуется.

На период простоя батареи желательно извлекать из инструмента, не оставляя внутри корпуса. Сами зарядные устройства стоит приобретать только в специализированных механизмах, экспериментировать в этой сфере, приобретая дешевые китайские блоки, рискованно. Что касается продолжительности процесса зарядки, то этот момент лучше дополнительно проверить в инструкции. Хорошо, если зарядник предполагает автоматическое отключение при достижении нужного уровня, но если нет, возможны сюрпризы, ведь у импульсных зарядных устройств минимальное время зарядки может составлять всего полчаса, а у аналоговых – достигать 7 часов. Если автоматического отключения нет, но есть индикатор уровня заряда, то лучше отключать батарею сразу после достижения 100%, даже если в инструкции написано, что одноразовая передержка не грозит страшными последствиями.

Об особенностях зарядных устройств для шуруповерта смотрите в видео ниже

Как подключить напрямую шуруповерт от зарядного устройства

Шуруповерт удобен своей вездесущностью — независимость от ограничивающих проводов дает возможность пробираться в труднодосягаемые участки. Набор из двух модулей питания позволяет подпитывать один из них во время работы с другим. Однако каждый аккумуляторный блок имеет конечное количество периодов зарядки/разрядки, выходя из строя после их израсходования. В инструментах недорогой стоимости блоки ломаются быстрее, и пользователь получает гаджет с исправным мотором, но без питания. Тогда и возникает дилемма «можно ли подключить шуруповерт напрямую к зарядке».

Подпитывать такой шуруповерт можно подключением его к сети через узел питания, ведь его мотор работает при 220 вольтах.

Как подключить к зарядной станции

Прежде, чем решать вопрос «можно ли заряжать аккумулятор шуруповерта зарядным устройством», нужно помнить, что зарядный блок шуруповерта подает невысокое напряжение, при большой протяженности провода напряжение теряется, поэтому рациональным будет подключение через метровый шнур с сечением 2.5 мм2 и более.

  1. К контактам зарядного узла шуруповерта крепятся провода. Испорченные питательные элементы изымаются из гнезда.
  2. В корпусе проделывается паз, сквозь него пропускается кабель. Место входа предлагается уплотнить эластичным материалом, чтобы не было люфта и провод надежно держался на месте.
  3. Поскольку гнездо после удаления негодных элементов потеряло в тяжести, рекомендуется восстановить баланс вкладкой в освободившееся пространство какого-либо груза, иначе кисть при работе будет сильно уставать, со временем вредя здоровью суставов, связок.
  4. Кабель и прикрепленные ранее провода соединяются воедино, корпус собирается.

Другие способы подачи питания

Блок внутри

Решением проблемы «можно ли подключить шуруповерт через зарядное устройство» может стать альтернативный вариант запитки шуруповерта — установка блока питания в опустошенный корпус узла питания инструмента.

Перед началом действий нужно предотвратить перегрев блока, для чего в корпусе заранее устраивают отверстия, которые обеспечат воздушное движение, отвод жара. Время непрерывной работы шуруповертом с таким усовершенствованием целесообразно сократить до 15 минут.

Приобретается готовый блок, подбирается он по размеру корпуса, техническим показателям. Наиболее пригоден к использованию импульсный вариант модуля, он малогабаритен, легок. Не рекомендовано применение модулей отечественного производства времен прошлого века — они имеют большие объемы при малом КПД.

Непригодные элементы питания удаляются из ложа, на их место укладывается блок питания. Производится запитка контактов, корпус закрывается. Собранный гибридный гаджет готов к работе от сети.

  • Провода можно удлинять для удобства.
  • Необходимо следить за качеством сборки: конструкция не должна иметь возможность прикоснуться к металлическим элементам, иначе замыкания не миновать. Лучше всего оставить между трансформатором и платой некоторое место, что положительно отразится на охлаждении.
  • Если какие-либо части конструкции сильно греются, возможен монтаж отводящих лишнее тепло модулей, либо устройство вентиляционных пазов.

Своими силами

Для пользователей, обладающих специальными знаниями, навыками, не окажется сложной проблема «можно ли запитать шуруповерт от зарядного устройства без специальных средств», т. к. сборка питательного блока возможна собственными руками. В корпус вместо испорченных элементов вставляется собранный по схеме модуль питания. Исходящее напряжение контрольно замеряется, провода запитываются, корпус запирается.

Совет: схема может потребовать дополнительной нагрузки, обеспечить ее может включение в систему лампочки на 15W, которая еще и обеспечит подсветку.

Компьютерный модуль тоже подойдет

Еще одно решение проблемы запитки шуруповерта — монтаж его к компьютерному блоку питания. Этот вариант применим к таким модулям, которые оснащены механическим рычажком включения. Позитивный аспект в том, что блок охлаждается кулером, защищается от преувеличений нагрузки встроенной спецсистемой.

Устраивается такая сборка только с применением модулей питания на 300-350 W и током 12 вольт, не менее 16 А. Для инструментов с напряжением более 14 вольт данный вариант запитки не действует.

Пользователь может пожелать упрятать неэстетичный блок в красивый корпус, тогда рекомендуется не забыть устроить в нем вентилирование.

Автомобильная зарядка

В поисках решения вопроса «можно ли подключить шуруповерт к зарядному устройству», можно остановиться на зарядке автомобильным АК-блоком. Применимы модули с регулируемыми вручную током, напряжением. Подключение абсолютно не сложное — достаточно соединить входные каналы мотора инструмента с контактами автомобильной зарядной установки.

Общие рекомендации

Все перечисленные способы включают один объединяющий их этап — разборка корпуса питающего модуля. Если остов закреплен на болтах, то это не являет собой трудность, крепление на клее требует осторожного вскрытия шва посредством постукивания по щели молотком, заглубления в нее ножа.

При монтаже соблюдают направление напряжения — оно не должно подаваться на батерею. Поэтому модуль монтируется параллельно питающим контактам, в плюсовую магистраль встраивается диодный осветитель на определенную мощность.

Резюме: на вопрос «может ли шуруповерт работать от зарядного устройства» присутствует положительный ответ, и несколько вариантов решения, однако требуется осторожность, некоторые научные познания и сноровка.

Шуруповерт с автономным источником питания, однозначно является одним из лучших изобретений человечества, и он существенно облегчает жизнь практически всей му.

Незаменимый помощник в хозяйстве — аккумуляторный шуруповёрт. Инструмент этот будет с вами везде, но работает он ровно до тех пор, пока аккумулятор не сядет, а вот количество циклов заряда у него ограничено, даже от безделья батарея может испортиться. Аккумуляторы живут около трёх лет, и по истечении этого времени придётся его заменить. Можно спасти инструмент, если переделать его из аккумуляторного в сетевой, и существуют различные способы такой переделки.

Зачем переделывать аккумуляторный шуруповёрт?

Зачем переделывать шуруповёрт и когда возникает такая необходимость?
Если вы читаете эту статью, наверное, уже успели оценить всё удобство этого инструмента. Без лишних проводков и в любой момент можно воспользоваться им даже в самых труднодоступных местах, пока аккумулятор не сядет. Это и является первым недостатком шуруповёрта. Чем дешевле инструмент, тем быстрее его аккумулятор исчерпает ресурсы циклов зарядки.
Вот и второй недостаток. И вы должны понимать, что производитель экономит точно так же, как и вы, и ничего необычного в этом нет. Покупка нового аккумулятора по расходам практически не отличается от покупки шуруповёрта, но выход есть, и сейчас мы рассмотрим варианты переделки шуруповёрта с аккумуляторного на сетевое питание.

Существует несколько способов переделать шуруповёрт из аккумуляторного в сетевой:

  • используя зарядку от ноутбука;
  • используя блок питания от ПК;
  • используя автомобильный аккумулятор;
  • используя блок питания от галогеновых ламп;
  • используя китайскую плату блока питания на 24V.

Как переделать аккумуляторный шуруповёрт для работы от сети 220 вольт?

Методы переделки аккумуляторного шуруповёрта для работы от сети различаются по сложности, чаще всего для этого нужно подключить шуруповерт напрямую к зарядному устройству. Подключение зарядки от ноутбука почти не требует знаний, для монтажа компьютерного блока питания нужно дружить с паяльником, а для перенастройки китайского блока мастер должен уметь обращаться с измерительными приборами.
Учтите, родной блок питания шуруповерта как правило не предназначен для того, чтобы подключить шуруповерт напрямую, мощность его рассчитана только на зарядку АКБ.

Как подключить шуруповерт напрямую зарядку от ноутбука

Этот метод потребует от вас минимум технических знаний. Если возникла потребность переделать шуруповёрт в сетевой, вам сможет помочь ненужная зарядка от ноутбука, так как она имеет схожие характеристики и без труда найдётся в любом доме. Сперва необходимо посмотреть, какое выходное напряжение у зарядки. Подойдут зарядные устройства на 12–19В.

Важно проверить напряжение и ток зарядного устройства

Потребуется доработать аккумуляторный блок, для этого нужно его разобрать и достать оттуда вышедшие из строя аккумуляторные батареи.

  1. Взять зарядку от ноутбука.
  2. Отрезать разъём и зачистить провода от изоляции.
  3. Взять оголённые провода и припаять их. Если нет такой возможности, примотать их изолентой.
  4. Сделать в корпусе отверстие для провода и собрать конструкцию.

Используем внешний блок питания от компьютера

Итак, вам понадобится блок питания «АТ» формата. Вполне вероятно, что вы найдёте его у себя дома, но можно и без проблем приобрести старый работающий блок питания на любом радио рынке. Его стоимость вряд ли будет велика. Очень важно помнить, что подойдёт блок питания, мощность которого составляет 300–350 Вт, а ток в цепи 12 В — не ниже 16 А.

Действия по переделке следующие:

  1. Раскрутить корпус блока питания. Под корпусом вы увидите вентилятор, плату и множество проводов, которые идут от платы к разъёмам.
  2. Требуется снять защиту от включения. Для этого надо найти на большом квадратном разъёме зелёный провод.
  3. Соединить зелёный провод с любым чёрным проводом из этого же разъёма. Для удобства можно обрезать его покороче и оставить внутри корпуса. Как вариант, можно использовать перемычку из маленького кусочка провода.
  1. Обрезать ненужные провода, оставив жёлтый и чёрный.
  2. Используя кусок провода как удлинитель, чтобы блок питания при работе мог находиться в удобном месте, припаиваем его к жёлтому и к чёрному проводам
  3. Другой конец провода прикрепляем на клеммы пустого аккумуляторного отсека, как и в предыдущей инструкции.

Видео: как переделать шуруповёрт для работы от сети

Используя автомобильный аккумулятор

Принцип такой переделки не отличается от способа с использованием зарядки от ноутбука. Благодаря нынешним тенденциям на компактные импульсные зарядки, линейные аналоговые приборы с ручным управлением можно купить на авторынке по весьма привлекательной цене. Если напряжение на аккумуляторе меняется плавным образом, то он подойдёт к абсолютно любому шуруповёрту, и переделка такого инструмента производится следующим образом:

  1. Для подключения шуруповёрта к автомобильному аккумулятору следует использовать недорогие провода с малым сечением, подойдут автомобильные провода для прикуривания.
  2. На всех сторонах каждого из проводов отрезать так называемые «крокодилы», на свободном конце зачистить провод от изоляции на 2–3 см.

Взяв китайскую плату блока питания

Итак, речь идёт о блоке питания с выходным напряжением 24 В и максимальным током 9 А. Шуруповёрты обычно рассчитаны под напряжение 12 В либо 18 В, поэтому сначала придётся понизить напряжение до приемлемого уровня.

Чтобы изменить выходное напряжение, нужно внести доработку в цепь обратной связи. За выходное напряжение отвечает резистор под позицией R10. Его номинал 2320 Ом. Вместо этого резистора установим подстроечный резистор, таким образом появится возможность изменять выходное напряжение блока питания под наши нужды, номинал подстроечного резистора 10 кОм.

    Выпаять постоянный резистор.

Если аккумулятор неисправен: как сделать адаптер для шуруповёрта?

Есть два способа сделать адаптер: использовать старый аккумуляторный блок, ведь в нём уже есть разъём который подойдёт под шуруповёрт, или подсоединить провода напрямую в рукоять.

Подключив старый аккумуляторный блок

Подключение старого блока выполняется следующим образом:

    Для начала потребуется разобрать аккумуляторный блок, для этого открутить винты как показано на рисунке.

Подсоединяя провода напрямую

Подсоединение проводов напрямую к шуруповёрту выполняется так:

    Чтобы подсоединить провода напрямую, нужно для начала разобрать шуруповёрт, то есть открутить болты, скрепляющие две половинки корпуса.

Поздравляем! Теперь, когда вы узнали, как переделать шуруповёрт в сетевой, вы сможете применить эти знания на практике. И неважно, заряжен ваш шуруповёрт или нет. Не придётся задумываться над тем, насколько хватит батареи. Удачи вам в переделке!

Аккумуляторный шуруповёрт — прекрасный помощник в хозяйстве. Инструмент вместе с мастером работает в доме и в саду, трудится в гараже или в поле. До тех пор, пока не сядет аккумулятор. Количество циклов заряд-разряд у аккумулятора ограничено, батарея портится и от безделья: саморазряд разрушает элементы. В среднем аккумулятор живёт 3 года, после чего его приходится заменять. Спасти инструмент можно, переделав его в сетевой. Переделка выполняется разными способами.

Действительно ли стоит переделывать?

Без аккумуляторов шуруповёрт превращается в железку. Когда батареи перестают держать заряд, приходится искать новые элементы питания. Во-первых, это дорого — цена аккумуляторов составляет до 80% стоимости шуруповёрта, эффективнее купить новый инструмент. Во-вторых, батареи не всегда бывают в продаже, например, если модель снята с производства. В-третьих, рачительный хозяин стремится использовать все возможности для экономии средств.

Переделка аккумуляторного шуруповёрта для работы от электрической сети — хороший выход. Что это даёт:

  1. Инструмент получает новую жизнь.
  2. Больше не нужны батареи, требующие заряда.
  3. Крутящий момент инструмента не зависит от заряда батареи.

Недостаток переделанной конструкции — зависимость от розетки и длины сетевого кабеля.

Внимание! Работы на высоте, превышающей два метра, переделанным шуруповёртом не допускаются.

Как переделать аккумуляторный шуруповёрт для работы от сети 220 Вольт

Мастера придумали несколько способов, чтобы переделать шуруповёрт для работы от электрической сети. Все они заключаются в том, чтобы предоставить мотору требуемое напряжение питания с помощью промежуточного источника или преобразователя.

Таблица: варианты источников питания для сетевого шуруповёрта

Источник питания Достоинства Недостатки
Комплектное зарядное устройство шуруповёрта.
  • Несложная переделка.
  • Используется существующее зарядное устройство.
  • Не требуется подбирать напряжение блока питания.
  • Не требуется вмешательство в электрическую схему шуруповёрта.
Зарядное устройство занимает место на столе.
Готовый блок питания, помещённый в корпус старого аккумулятора.
  • Несложная переделка.
  • Красивое инженерное решение — из шуруповёрта выходит только сетевой шнур.
  • Нет потерь в кабеле с низким напряжением.
  • Не требуется вмешательство в электрическую схему шуруповёрта.
  • Поиск готового компактного блока питания на требуемое напряжение.
  • Блок питания греется в закрытом корпусе, надо делать перерывы в работе.
Самодельный блок питания, помещённый в корпус старого аккумулятора.
  • Красивое инженерное решение — из шуруповёрта выходит только сетевой шнур.
  • Нет потерь в кабеле с низким напряжением.
  • Не требуется вмешательство в электрическую схему шуруповёрта.
  • Требуется подобрать схему и найти радиодетали.
  • Мастер должен иметь опыт пайки, сборки и отладки электрических схем.
Внешний блок питания Несложная переделка.
  • Требуется разбирать шуруповёрт и подключаться к его схеме.
  • Блок питания занимает место на столе.
  • Нужно найти походящий блок питания.
Блок питания от компьютера
  • Несложная переделка.
  • Компьютерный блок питания легко найти.
  • Подойдёт любой блок питания от 300 Вт.
  • Требуется разбирать шуруповёрт и подключаться к его схеме.
  • Блок питания занимает много места на столе.

Подключение шуруповёрта к зарядному устройству

Внимание! При низком напряжении велики потери в проводе, поэтому кабель между зарядным устройством и инструментом должен быть не длиннее 1 метра, сечением не менее 2,5 кв. мм.

Припаять или прицепить зажимами «крокодил» к клеммам зарядного устройства два провода.

Разбор старого аккумулятора

Нужно продеть в корпус провод и закрепить в отверстии

Балласт в корпусе

Необходимо припаять провод к клеммам аккумулятора

Установить крышку аккумулятора на место

Монтаж готового блока питания в корпусе старого аккумулятора

Внимание! В закрытом корпусе блок питания плохо охлаждается. Рекомендуется проделать отверстия в стенках корпуса. Не работайте инструментом без перерыва дольше 15 минут.

    Разобрать старый аккумулятор и вынуть из него неработающие элементы.

Нужно удалить из корпуса старые элементы

Блок питания в корпусе аккумулятора

В конце нужно установить аккумулятор на место

Самодельный блок питания

Внимание! Соблюдайте правила электробезопасности. Пайку и подключение проводите при обесточенном устройстве.

    Разобрать корпус старого аккумулятора, вынуть из него севшие батареи.

Сначала потребуется вытащить батареи из корпуса аккумулятора

Нужно собрать плату блока питания

Блок питания в корпусе

Останется только собрать корпус аккумулятора

Видео: самодельный литиевый аккумулятор для шуруповёрта

Подключение к внешнему блоку питания

Внимание! В процессе доработки потребуется разобрать корпус шуруповёрта и вмешаться в электрическую схему. Запомните последовательность разборки, чтобы собрать все части в обратной последовательности.

    Разобрать шуруповёрт и найти внутри провода питания мотора. Установить в корпус разъём для источника питания и припаять провода к разъёму. Закрепить провода термоклеем.

Нужно найти провода питания шуруповёрта

Блок питания ноутбука

Подключение к блоку питания от компьютера

    Найти или купить блок питания от компьютера, мощностью не менее 300 Вт.

Необходимо подобрать компьютерный блок питания

Далее разобрать шуруповёрт и найти провода питания

После подключить шуруповёрт к блоку питания

Видео: блок питания для шуруповёрта из компьютерного БП

Как запитать шуруповёрт, сохранив его автономность

Если мастер работает в здании, к которому не подведено электричество, а аккумуляторы уже испортились, есть способы запитать шуруповёрт:

  • заменить старые банки аккумуляторов на новые;
  • подключить шуруповёрт к автомобильному аккумулятору;
  • подключить инструмент к другому аккумулятору, например, взятому от источника бесперебойного питания.

Замена старых элементов

Внимание! Заменяя батареи, обращайте внимание на правильную полярность подключения элементов.

Раскрыть корпус аккумулятора.

Необходимо открыть корпус аккумулятора

Требуется перепаять новые батареи между собой и собрать аккумулятор

Внимание! Заряжать переделанный аккумулятор следует только специально подобранным зарядным устройством.

Видео: чем заменить отслужившие аккумуляторы для шуруповёрта

Подключение к автомобильному аккумулятору

    Раскрыть корпус шуруповёрта.

Необходимо снять с инструмента верхнюю крышку

Нужно прикрепить провода к контактам

Необходимо изолировать кабель

Остаётся закрыть корпус шуруповёрта

Подключение к внешнему аккумулятору

    Купить или найти внешний аккумулятор, например, взять от ненужного источника бесперебойного питания.

Необходимо найти внешний аккумулятор

Клеммы на кабеле

Кабель подключен к клеммам старого аккумулятора

Необходимо собрать компоненты вместе

Электрический аккумуляторный инструмент служит в несколько раз дольше, чем питающие его батареи. Выбрасывать на помойку шуруповёрт с негодными элементами — неразумно. Настоящий хозяин сможет отремонтировать прибор, переведя его на другой источник питания, тем самым дав ему новую жизнь.

Переделка шуруповерта с аккумуляторного на питание от сети 220В

Практически у каждого домашнего мастера имеется шуруповерт. С его помощью удается выполнять большой объем домашней работы. Многие модели являются автономными, так как питаются от АКБ. Однако, со временем приходится переделать аккумуляторный шуруповерт в сетевой, чтобы не зависеть от уровня заряда блока питания.

Необходимость в переделке

Автономное питание аккумуляторных моделей является основным преимуществом. С их помощью удается добраться до самых удаленных участков для проведения ремонтных работ. Новые приборы радуют продолжительным интервалом между зарядками. Но со временем данный период времени сокращается и приходится все чаще подзаряжать АКБ.

Можно приобрести новые элементы питания, но их стоимость порой превышает половину ценника нового изделия, поэтому актуальной является переделка аккумуляторного шуруповерта в сетевой. При этом важно учитывать, что приборы работают от питания 12В или от 18V. В этом случае необходимо делать переходной блок с 220В на соответствующий режим потребителя. Выходные параметры аккумулятора можно узнать из инструкции к прибору или из таблички на нем.

Не всегда каждый блок питания для шуруповерта, рассчитанный на функционирование от сети 220 В, применяется в качестве полной замены автономному блоку аккумулятора. Иногда подобные переделки шуруповерта на самом деле предполагают повышение универсальности приборов. Таким образом домашний инструмент лишается многих недостатков.

Переделка аккумуляторного в сетевой значительно повышает потенциал инструмента

Пользователи применяют схемы, в которых участвуют различные источники тока:

  • б/у-шное зарядное от ноутбуков;
  • настраиваемое зарядное для АКБ либо сам аккумулятор для машины/мотоцикла;
  • электропитание компьютера;
  • система питания для галогенок;
  • самопаяная плата с диодами.

Главное правильно подобрать выходное напряжение и ток, чтобы обеспечить длительную работу от блока выбранного питания.

ВИДЕО: Как доработать блок зарядного устройства шуруповёрта

Подготовительные операции

Перед тем, как из аккумуляторного шуруповерта сделать аппарат, работающий от розетки, стоит подобрать оптимальный по габаритам блок питания. Наиболее приемлемым вариантом является выбор приставки, которая с легкостью уместится внутрь корпуса вместо старых банок. Это будет выглядеть эстетично и безопасно.

Внешние и внутренние параметры корпуса под батарею могут отличаться за счет ребер жесткости, приливов на крепление и других конструкционных частей из пластика. При необходимости лишние ограничители пространства можно удалить за ненадобностью.

Изучаем маркировку, указанную на корпусе инструмента, чтобы определить требуемые электрические параметры. Чаще всего требуется запитать шуруповерт от источника в 12 V. При необходимости большего напряжения поиски и сборка подходящих источников могут затянуться.

Вычислить необходимую силу тока для прибора достаточно просто, если она не указана в маркировке. Для этого используется формула:

Произведение напряжения на силу тока даст мощность.

Как переделать шуруповерт на питание от зарядки ноутбука

Данный вариант является наиболее приемлемым, так как от пользователя требует минимальные знания электротехники. Найти схожий блок питания удастся на радиорынке или по объявлениям в сети. Главное, чтобы он выдавал нужные параметры. Их можно прочитать на тыльной стороне устройства. Подходящим будет интервал 12-19 Вольт.

Вынимаем из корпуса батареи все банки. Следим за тем, чтобы не нарушать контактов на корпусе. Отрезаем выходной штекер от компьютерного зарядника. Зачищаем проводку и паяем в соответствии с «+» и «-».

Зарядное устройство из блока питания ноутбука

В более трудоемком варианте переделка аккумуляторного шуруповерта на сетевой подразумевает изъятие из зарядника платы и перенос ее в освобожденный корпус от АКБ. Рекомендуем паять концы, а не связывать и изолировать их, так как подобная сцепка окажется более долговечной и не создаст проблем в будущем.

Если в сети наблюдаются скачки напряжения, могут быть большие потери. Кабель лучше выбирать сечением 2,5 мм и длиной не более метра.

Подключение к питанию настольного компьютера

В такой ситуации потребуется стандартный блок питания от компьютера формата АТ. Они достаточно распространены, поэтому найти их не составит труда как в профильных торговых точках, так и в сети. Ценник на них будет небольшим. Предпочтительная мощность должна быть на уровне 0,3-0,35 кВт, а выходное напряжение 12 В с силой тока более 16 А.

Самодельный блок питания

Удобство метода заключается в следующих факторах:

  • на корпусе указана мощность;
  • на большинстве приборов имеется кнопка включения/выключения;
  • присутствует несколько стандартных разъемов, через которые легко подключать внешних потребителей;
  • встроен вентилятор, обеспечивающий охлаждение при нагрузке;
  • предусмотрен блок защиты от перегрузки.

Готовое зарядное устройство на основе блока питания

Пошаговый процесс состоит из таких пунктов:

  • раскручиваем корпус электрического прибора, определяя внутреннее содержание;
  • потребуется снять защиту от включения, поэтому разыскиваем зеленый кабель на крупном квадратном разъеме;
  • соединяем зеленый провод с черным из аналогичного разъема, иногда делают короткую перемычку между ними;
  • подбираем четырехконтактный разъем типа MOLEX;
  • удаляем от него все контакты кроме черного и желтого;
  • к полученным концам наращиваем двужильный кабель нужной длины так, чтобы его хватало для удобной работы шуруповерта от сети.

Важно обеспечить качественную изоляцию всех открытых концов.

Применение автомобильного зарядного устройства для шуруповерта на 220В

Основной принцип работы с прибором заключается в правильном подводе кабелей и грамотной настройке запитывающего оборудования. Появившиеся компактные импульсные зарядники вытеснили с рынка и сбили цену на старые линейные приборы с аналоговым принципом действия. При этом последние обладают удобной ручной настройкой напряжения и тока заряда.

Приобрести такой прибор можно на рынке или в сети за небольшую стоимость. Достаточно к нему подключать удлиненные кабели от инструмента. Вместо АКБ придется вывести контакты с зажимами «крокодилами». Работы потребуется минимум от пользователя.

Полезные советы при поиске питания для шуруповерта

Желательно выбирать не трансформаторные системы, а импульсные. Это связано с менее габаритными параметрами последних и меньшей массой. Однако, стоит учитывать, что такие приборы могут быть рассчитаны на прерывистое потребление тока.

Все китайские производители используют традиционную маркировку, указывая значения тока, напряжения и мощности. Но иногда они завышают эти параметры, поэтому рекомендуется самостоятельно перед тем, как переделать аккумуляторный шуруповерт на прибор в 220 В, мультиметром замерить значения и высчитать недостающую информацию.

Собирая оборудование с аккумуляторного на сетевое и используя советские блоки, стоит учесть, что зачастую они обладают сниженным КПД, поэтому ток идет повышенный можно получить лишь при увеличении габаритов. Однако, такие аппараты обладают высокой степенью надежности и долговечности.

Разборка старого аккумулятора

Провод продевают и крепят таким образом

Укладывают в корпус балласт

Обязательно припаивают провод к клеммам аккумулятора

Крышку прикручивают обратно и вот уже сетевое зарядное устройство готово к эксплуатации

При покупке на радиорынке или в сети нужно заранее договариваться о возможном возврате или обмене оборудования, ведь оно может в реальности не подойти для ваших целей. Также во время покупки б/у изделий они могут иметь сниженную работоспособность.

Некоторые мастера подключают провода напрямую без аккумуляторов. Достаточно припаять к контактам кабели с «крокодилами», а затем их легко соединяют с любыми источниками тока и напряжения из нужного интервала.

ВИДЕО: Питание аккумуляторного шуруповерта от сети

Можно ли зарядить автомобильный аккумулятор зарядкой от шуруповерта

Когда перед важной поездкой неожиданно садится аккумулятор, не всегда есть возможность подключить родную зарядку. Если проблему не решить, придется платить за услуги выездного автосервиса или искать в магазинах нужное ЗУ. Но при желании можно использовать подручные средства зарядить аккумулятор авто зарядкой от шуруповерта. В гараже наверняка найдется зарядное устройство от старой аккумуляторной дрели, которое еще может сослужить службу.

Содержание статьи:

Можно ли заряжать аккумулятор авто зарядкой от шуруповерта

Вначале стоит рассмотреть, как устроено стандартное ЗУ АКБ автомобиля. Это преобразователь, который осуществляет подзарядку аккумулятора из внешнего источника энергии. Простейшая конструкция состоит из двух частей, одна из них — диодный мост. Он преобразует переменный ток в пульсирующий. Вторая часть — понижающий трансформатор 220 Вольт, уменьшающий сопротивление тока электросети.

Зарядное устройство для АКБ автомобиля

Попадающее в зарядное устройство напряжение преобразуется из переменного в постоянное — 15 В. Когда уровень заряда падает, уменьшается плотность электролита. Также о нехватке питания сигнализирует расцветка индикатора на крышке. Теоретически, можно зарядить батарею при помощи ЗУ от шуруповерта. Но нельзя быть уверенным, что зарядка точно подойдет и не сработает встроенная защита.

Зарядка для шуруповерта

Специализированные зарядные устройства отличаются наличием регулировки величины тока и напряжения. Поэтому их использование более эффективно и безопасно. При отсутствии специализированного оборудования желательно заряжать АКБ меньшим током, пусть и в течении более продолжительного времени.

Какие аккумуляторы можно зарядить таким способом

Среднестатистическое зарядное устройство аккумуляторной дрели имеет 12-20 В. Но зарядный ток — около 0,4 А, а для быстрой подзарядки нужно 20-30 А. Однако лучше не подвергать аккумулятор таким нагрузкам. Он может повредиться и быстро выйти из строя, поэтому -0,4 А вполне хватит.

Напряжение на клеммах ЗУ должно быть на 10 процентов выше имеющегося на контактах АКБ. Необходимо отключить систему защиты, анализирующую время зарядки и температуру. Далее прибор работает, как обычный источник тока. Стоит быть готовым, что из-за разницы в силе тока зарядное устройство может сгореть.

Внимание!

Если вы не уверены в своих силах, не рекомендуется заряжать АКБ любыми другими способами, кроме как от оригинальной зарядки!

Для каких аккумуляторов подойдет зарядка из шуруповерта

Как и стандартные ЗУ для автомобилистов, она совместима с кислотными АКБ. Стандартные параметры большинства зарядок от аккумуляторных дрелей — напряжение около 14,5 В. Ток от 2,5 до 2,7 А. Для сравнения, специализированные зарядки для автомобильных аккумуляторов имеют ток в 2 раза больше — 5 А.

Нужно убедиться, что аккумулятор действительно разряжен. Уровень электролита несложно проверить, открыв заливные пробки. В нормальном состоянии он покрывает пластины, недопустимо наличие посторонних примесей. Также на корпусе не должно быть трещин и пробоев. Если на корпусе образовалась трещина, значит электролит уже вытек, и заряжать поврежденный АКБ бесполезно.

Какие аккумуляторы нельзя заряжать таким способом

Для гелевых моделей методика не подойдет, так как они выдерживают максимальное напряжение 14,2 В. У среднего шуруповерта данный параметр обычно не менее 14,5 В, поэтому гелевые АКБ могут просто сгореть. Также важно помнить, что в ЗУ для аккумуляторных дрелей устанавливается определенный тип защиты. Только в том случае, если удастся обойти защиту, водитель сможет зарядить АКБ.

Как обойти защиту

Гнездо, к которому подключается батарея шуруповерта, содержит четыре клеммы. Две из них — это минусовая и плюсовая. Другие две клеммы идут на реле защиты от короткого замыкания, перегрева и прочего. Чтобы обойти защиту и не разбираться с электросхемой, можно использовать ненужную батарею от дрели.

Аккумулятор шуруповерта в разобранном виде

Аккумулятор шуруповерта вынимают из корпуса. На маленьком пластиковом коробе белого цвета будет написано, что он является тепловой защитой. Этот элемент вместе с черными проводками нужно выпаять и припаять к клеммам зарядного устройства. Теперь белый и черный провода припаивают к защите, соблюдая полярность.

При подключении батареи или иных приборов, индикатор должен показывать, что зарядка работает нормально. Если просто включить ЗУ, он будет мигать, показывая, что нужно поставить батарейку. То есть, исчезнет мигание и будет гореть красный огонек. При полном заряде АКБ или другого прибора должна загореться зеленая лампочка.

Пример схемы подключения зарядки шуруповерта к АКБ автомобиля

Чтобы зарядить автомобильный аккумулятор, сбоку от корпуса выводят провод. Нужно подсоединить клемники, а потом уже подключить провод к электросети. В противном случае сработает система защиты, и зарядка не начнется. Плюсовой и минусовой провода подключают к соответствующим клеммам аккумулятора автомобиля. При исправной работе ЗУ не должно перегреваться или плавиться.

Подключение клемм к зарядке шуруповерта

Как зарядить автомобильный аккумулятор от зарядки шуруповерта

Данный способ подходит тем, кто умеет делать припои к платам и готов переделать ЗУ. Ниже рассмотрен пример разборки зарядного устройства Makita DC 1440.

Сначала проверяют напряжение на незаряженном аккумуляторе. Также нужно демонтировать пластиковую крышку.

Затем отпаять подставку для батареи дрели. В данном случае на месте подставки останется 4 пина.

Нужно посмотреть, куда шли пины. Удобно использовать готовую схему, но найти ее в интернете сложно. Поэтому придется разбираться самостоятельно. Если смотреть от угла, первый контакт с положительным зарядом. Второй — термопрерыватель, третий — отрицательный заряд, четвертый — терморезистор. На массу закорочен терморезистор.

Сначала вместо терморезистора подключают обычный резистор.

Вторую и третью ножки от угла нужно спаять вместе. Это терморазрыватель и минус.

Нужно установить напряжение. По умолчанию устанавливается стабилитрон на 27 Вольт, которые и получаются на выходе.

Нужно последовательно соединить два стабилитрона на 3,9 и 9 Вольт. На выходе получится 14,65 V. Чтобы зарядка подходила под различные аккумуляторы, нужно добавить схему защиты. При этом необходимо обойти родную схему.

Далее зарядку включают в розетку. Когда появится напряжение в сети, нужно будет посмотреть напряжение на выходе. Должно быть 14,5 Вольт, такой величины достаточно для зарядки автомобильного аккумулятора.

Устройство подключают к нагрузке, в качестве которой может выступать лампочка на 21 Ватт или примерно 2 А.

Лампочка должна загореться, на экране мультиметра отобразится напряжение. Если оно будет немного меньше, например, 14,36 V, это не страшно. Зарядное устройство все равно будет работать.

Подробнее о данном способе смотрите в видео:

Простой способ подзарядки АКБ зарядкой от шуруповерта

Описываемый способ позволяет зарядить АКБ, не переделывая зарядник. Но будут использоваться слабые токи, рассчитанные на маломощную аккумуляторную дрель. Поэтому для набора стартовой мощности потребуется больше времени, чем при использовании ранее описанного метода. Чтобы начать зарядку, ЗУ подключают к электросети. Его соединяют с аккумулятором при помощи клемм, при этом соблюдают полярность.

При подключении возможно мигание зеленым и красным, это говорит о том, что батарея неисправна. Если процесс идет нормально, лампочка индикатора работы ЗУ должна постепенно загореться красным.

Более подробное видео:

Как долго производить зарядку, и от чего это время зависит

Понадобится не менее 2-3 часов, в этом случае заряда хватит, чтобы завести мотор машины. Можно зарядить АКБ полностью, но потребуется уже 8-14 часов. Когда прибор полностью разряжен, для полного заряда требуется минимум 15 часов до его полного восстановления. Если используется ЗУ с низким напряжением, заряжать придется дольше. Чтобы получить более точные цифры, нужно учитывать емкость батареи.

Примерно за 2 часа аккумулятор должен набрать стартовую емкость. Можно проверить, изменился ли уровень заряда, для этого измеряют напряжение. Цифры на экране мультиметра нужно сравнить с показаниями в разряженном состоянии. Если было около 16 V, а стало на 1-2 Вольта больше, значит все работает нормально.

После проведения манипуляций снова проверяют уровень заряда. Для этого подключают нагрузочную вилку или просто подсоединяют батарею к бортовой сети. Если стартер крутится, значит операция прошла успешно.

Какие меры предосторожности есть в таком способе зарядки

В процессе подзарядки не стоит сильно нагружать сеть. В противном случае могут вылететь пробки, особенно, если проводка в квартире или гараже старая. Когда напряжение выше требуемого, рекомендуется подсоединить к ЗУ одну или несколько лампочек. Они будут принимать на себя часть энергии, что позволит уберечься от перегрузки.

Важно соблюдать полярность, если перепутать плюс и минус, один из приборов сгорит. Когда наберется стартовая емкость, появится возможность завести мотор, а уже в поездке аккумулятор подзарядится от генератора. Но лучше не заряжать его, пока он подключен к бортовой системе клеммами. Иначе есть вероятность повреждения систем авто.

Какие ошибки можно совершить при подзарядке АКБ

Если берется зарядка с напряжением более 14,6 Вольт, может произойти перезаряд. Особенно велика вероятность поломки при частом использовании несовместимого ЗУ. В итоге может произойти выкипание электролита и сильный перегрев АКБ.

Важно, чтобы в цепь была включена лампочка или резистор. При отсутствии балластной нагрузки вероятность поломки увеличивается. Также нельзя приступать к выполнению операций без измерительных приборов. Потребуются вольтметр и амперметр, которые можно заменить мультиметром.

Рекомендуется встраивать в схему зарядки лампочку, чтобы уменьшить вероятность перегрузки

Нельзя забывать про встроенную систему защиты. Поэтому перед подключением АКБ лучше проверить работоспособность, подключив какой-нибудь электроприбор. Это может быть лампочка от фары или старый электромотор. В некоторых случаях нельзя отключить защиту, не имея перед собой электросхемы платы зарядного устройства.

После переделки зарядка шуруповерта может перестать отключаться автоматически при полном заряде. Придется самостоятельно контролировать процесс, чтобы избежать поломки аккумулятора. При перезарядке с электродов начинает активно выделяться водород и кислород, что чревато взрывом.

Используя электроприбор не по его прямому назначению, человек действует на свой страх и риск. Людям без опыта обращения с электроприборами заниматься подобными работами нельзя. Необходимо помнить о технике безопасности, например, заряжать батареи возле открытого огня или взрывоопасных веществ воспрещается.

Можно ли заряжать автомобильный аккумулятор от зарядки телефона или ноутбука

Не у всех дома есть дрель с ЗУ, которое не жалко переделать. Блоки питания смартфонов, ноутбуков и прочих устройств для АКБ не предназначены. Но в крайнем случае можно выбрать и такой вариант. Данный способ не следует применять многократно, так как велика вероятность, что зарядное устройство сгорит.

Напряжение на клеммах должно быть меньше напряжения на выходах ЗУ. К примеру, для АКБ 12 Вольт нужно выбирать зарядное устройство, у которого напряжение будет минимум на 2 В больше. Но у зарядки для смартфона этот параметр обычно не выше 6 Вольт, а у блока питания ПК — от 3,3, до 12V.

У зарядных устройств ноутбуков напряжение обычно выше, оно может составлять и 19 Вольт. Эти пригодятся автомобилисту при отсутствии оригинального ЗУ. При подключении может произойти короткое замыкание, в результате которого блок питания, АКБ или оба устройства выйдут из строя. Возможно, сработает защита, и ток просто не пойдет на аккумулятор. Однако эти ограничения можно обойти.

Как использовать дрель как отвертку

Большинство аккумуляторных дрелей в наши дни также предназначены для заворачивания шурупов, поэтому их называют шуруповертами. Если вы никогда не использовали свою дрель в качестве отвертки или пробовали, но без особого успеха, вот полное руководство по использованию дрели для заворачивания шурупов.

Гетти

Какая бита мне нужна для винтов?

Тип необходимой биты зависит от формы головки винта.Чаще всего встречается голова Филлипса в форме звезды. Для этого вам понадобится отвертка № 2 с головкой Phillips, размер которой подходит для большинства типов этих винтов. Другие распространенные отвертки, с которыми вы столкнетесь, — это внутренний шестигранник для винтов с полукруглой головкой; бит с квадратным приводом для шурупов для настила и бит с шестигранной головкой гаечного ключа, который устанавливается поверх кровельных шурупов.

Какая скорость сверления лучше всего подходит для заворачивания шурупов?

Низкая скорость дает вам максимальный контроль над заворачиванием винтов, особенно для новичков, и если вы используете винты с головкой Phillips, которые не входят в головку винта, а также другие типы бит.Как только вы привыкнете использовать дрель в качестве отвертки, вы можете попробовать увеличить скорость, чтобы быстрее выполнять работу.

Выберите правильную настройку действия

Настройка действия — переключатель на дрели с изображениями винта, молотка и сверла. Поверните его в положение винта, что означает, что сверло готово закручивать винты. Остальные настройки предназначены для обычного сверления и для перевода дрели в ударный режим при сверлении кирпича или бетона.

Какая установка крутящего момента?

Настройка крутящего момента — это регулируемая муфта сверла с большим количеством цифр. Крутящий момент — это мощность вращения дрели, а настройка крутящего момента позволяет вам контролировать, какое усилие прилагается для поворота винта. Установка сверла с правильным крутящим моментом означает, что вы не переусердствуете с винтом. Протестируйте его в начале работы, чтобы выбрать правильную настройку, соответствующую той работе, которую вы выполняете.Обычно для мягких материалов требуется низкий крутящий момент, в то время как для более твердых материалов необходимо установить более высокое значение.

Моя отверточная насадка не остается в головке винта!

Это обычно случается с винтами с головкой Phillips, поскольку головка биты не фиксируется в винте, как и у других типов бит. Если это произойдет, немедленно остановитесь. Бита не зафиксируется обратно в винт, и все, что вам нужно сделать, это снять головку винта и создать еще большую проблему.Вот 4-х шаговое руководство по заворачиванию винтов с крестообразным шлицем.

  1. Убедитесь, что дрель работает на малой скорости.
  2. Убедитесь, что головка вашей биты находится в хорошем состоянии. Изношенная коронка с меньшей вероятностью останется в головке винта.
  3. При забивании продолжайте нажимать на дрель, чтобы головка сверла оставалась в винте. Не снижайте давление, приближаясь к материалу, в который вкручиваете, оставьте его включенным и позвольте установке крутящего момента остановить сверло в нужном месте.
  4. Не пытайтесь заворачивать винт в том месте, где кусочек уже соскользнул.Вытащите его и получите новый.

Вам также может понравиться:

Какой инструмент мне использовать?

10 хитростей своими руками, которые являются второй натурой традиций

Просверливание плитки

Как использовать зарядное устройство MagSafe с моделями iPhone 12

Узнайте, как заряжать iPhone 12 по беспроводной сети с помощью зарядного устройства MagSafe.


Настройте зарядное устройство MagSafe

Подключите разъем USB-C на зарядном устройстве MagSafe к рекомендованному адаптеру питания Apple USB-C мощностью 20 Вт (Вт) или более или совместимому адаптеру USB-C стороннего производителя.Вы также можете подключиться к порту USB-C на Mac или ПК.

Поместите зарядное устройство MagSafe лицевой стороной вверх, как показано на рисунке, на плоскую поверхность, вдали от металлических предметов или других посторонних материалов.

Беспроводная зарядка до 15 Вт быстрее

Зарядное устройство MagSafe предназначено для быстрой и безопасной беспроводной зарядки вашего iPhone 12.Система интеллектуально адаптируется к условиям, чтобы оптимизировать зарядку iPhone 12 при пиковой мощности до 15 Вт для более быстрой беспроводной зарядки. Фактическая мощность, подаваемая на iPhone, будет зависеть от мощности адаптера питания и состояния системы. Зарядное устройство MagSafe Charger для iPhone 12 mini обеспечивает пиковую мощность до 12 Вт.

Важно подключить к источнику питания, прежде чем помещать iPhone в зарядное устройство MagSafe. Это позволяет MagSafe проверять безопасность максимальной мощности.Если вы случайно поместили свой iPhone в зарядное устройство MagSafe перед подключением к источнику питания, просто отключите iPhone от зарядного устройства MagSafe, подождите три секунды, а затем снова включите его, чтобы возобновить подачу максимальной мощности.

Зарядное устройство MagSafe предназначено для согласования максимальной мощности до 9 В (В) и 3 А (А) с адаптером питания, совместимым с USB PD. MagSafe динамически оптимизирует мощность, подаваемую на iPhone. Мощность, подаваемая на iPhone 12 в любой момент, будет варьироваться в зависимости от различных факторов, включая температуру и активность системы.

Все адаптеры питания имеют разные номиналы по величине и скорости подачи питания. Зарядному устройству MagSafe требуются следующие характеристики для более быстрой беспроводной зарядки.

Совместимые адаптеры питания для беспроводной зарядки до 15 Вт быстрее

  • Разъем USB-C. USB-A не поддерживается
  • 9В / 2.22А или 9В / 2,56А и выше
  • iPhone 12 mini может получить до 12 Вт для более быстрой беспроводной зарядки при напряжении не менее 9 В / 2,03 А
  • Адаптеры более высокой мощности на или выше 9 В / 2,56 А также обеспечивают максимальную пиковую мощность до 15 Вт для iPhone 12 *
  • .

При подключении аксессуаров Lightning, таких как наушники, зарядка ограничена 7,5 Вт в соответствии с нормативными стандартами.

* Зарядное устройство MagSafe также может работать с адаптерами питания мощностью не менее 12 Вт (5 В / 2.4A) мощности, но это приведет к более медленной зарядке.

Узнать больше

  • Зарядное устройство MagSafe предназначено для более быстрой и наиболее эффективной зарядки iPhone 12, iPhone 12 mini, iPhone 12 Pro, iPhone 12 Pro Max и аксессуаров Apple MagSafe.
  • При зарядке устройства, не совместимого с MagSafe Qi, с помощью зарядного устройства MagSafe, мощность снижается, а время зарядки может быть меньше, чем у обычного зарядного устройства Qi.
  • Не кладите кредитные карты, значки безопасности, паспорта или брелоки между вашим iPhone и зарядным устройством MagSafe, поскольку это может повредить магнитные полосы или чипы RFID в этих предметах.
  • Если у вас есть чехол, в котором хранятся какие-либо из этих чувствительных предметов, снимите их перед зарядкой или убедитесь, что они не находятся между задней частью устройства и зарядным устройством.
  • Если ваш iPhone подключен к зарядному устройству MagSafe и к источнику питания через порт Lightning, ваш iPhone будет заряжаться через разъем Lightning.
  • Как и другие беспроводные зарядные устройства, ваш iPhone или зарядное устройство MagSafe может немного нагреваться во время зарядки iPhone. Чтобы продлить срок службы батареи, если она станет слишком горячей, программное обеспечение может ограничить зарядку выше 80 процентов.
  • Если вы храните iPhone в кожаном чехле во время зарядки с помощью зарядного устройства MagSafe, на чехле могут появиться круглые отпечатки от сжатия кожи. Это нормально, но если вас это беспокоит, мы рекомендуем использовать чехол без кожи.
  • Узнайте, как очистить зарядное устройство MagSafe.
  • Узнайте о магнитах в продуктах MagSafe.

Информация о продуктах, произведенных не Apple, или о независимых веб-сайтах, не контролируемых и не проверенных Apple, предоставляется без рекомендаций или одобрения. Apple не несет ответственности за выбор, работу или использование сторонних веб-сайтов или продуктов.Apple не делает никаких заявлений относительно точности или надежности сторонних веб-сайтов. Свяжитесь с продавцом для получения дополнительной информации.

Дата публикации:

Как зарядить батарею скутера без зарядного устройства • Scooters Dream

Сразу же задача зарядки батареи скутера без прилагаемого зарядного устройства может показаться невозможной.

Но есть пара хитростей, которые могут помочь разрядить аккумулятор скутера, даже если у вас нет подходящего зарядного устройства.

Однако разные модели скутеров поставляются с разными батареями, поэтому шаги могут незначительно отличаться.

Кроме того, необходимо принять некоторые меры предосторожности, чтобы обеспечить безопасную перезарядку, не повредившую аккумулятор.

Следующее относится к литий-ионным аккумуляторам, так как большинство современных скутеров поставляются с одним или несколькими из них.

Удаление батареи самоката

Вам необходимо извлечь батарею из самоката перед тем, как приступить к методам зарядки, описанным ниже.Это важно, потому что альтернативные методы выделяют много тепла. Если вы оставите батарею внутри корпуса, тепло не будет уходить и ваша батарея может перегреться.

Как указывалось ранее, следующие шаги могут несколько отличаться в зависимости от вашего самоката. Но вы всегда можете проверить руководство по эксплуатации самоката, чтобы получить подробное руководство о том, как извлечь аккумулятор.

Удалите винты

В большинстве случаев несколько винтов и пластина удерживают аккумулятор внутри скутера.Снимите винты и пластину, чтобы достать аккумулятор.

Отсоедините аккумулятор

Есть два провода, которые соединяют электроды аккумулятора с двигателем скутера. Электроды обычно подключаются через вставные лючки или зажимы. Осторожно снимите разъемы, чтобы не повредить их.

Примечание. Аккумулятор может удерживаться другим зажимом или стержнем, поэтому его также необходимо удалить.

Установите аккумулятор.

Поместите аккумулятор на сухую ровную поверхность, прежде чем подключать его к альтернативному источнику питания.

Замените неисправное зарядное устройство для электросамокатов

Таблица не отображается.

Зарядка аккумулятора скутера с помощью переносной автомобильной перемычки

Использование автомобильной перемычки обычно является одним из самых быстрых способов подзарядки аккумуляторов. В эти перемычки встроен большой переносной аккумулятор, достаточно большой, чтобы запустить аккумулятор автомобиля. Более высокое напряжение сможет протолкнуть любое количество тока в батарею скутера.

Подсоедините аккумулятор скутера к перемычке

Подсоедините кабели перемычки к электродам аккумулятора.Красный кабель идет к положительному электроду, а черный кабель — к отрицательному. Дважды проверьте соединения, чтобы убедиться, что все подходит правильно.

Включите перемычку.

После того, как перемычка установлена, ток начнет течь в батарею самоката и оставьте ее заряжаться на 20 минут. Время зарядки может зависеть от типа аккумулятора; вам придется играть на слух. Если аккумулятор нагревается, вероятно, он заряжен более чем наполовину. Если слишком долго держать аккумулятор перегретым, срок его службы сократится.

Однако современные портативные зарядные устройства с цифровым управлением автоматически ограничивают ток, когда другой аккумулятор почти полностью заряжен. Вы даже можете настроить его для зарядки различных типов батарей.

Отсоедините перемычку

Выключите перемычку, когда это необходимо. Сначала отсоедините черный кабель (отрицательный электрод), затем красный кабель (положительный электрод).

Зарядка аккумулятора скутера с помощью регулируемого источника питания

Регулируемый источник питания — это удобный гаджет, доступный в любом хозяйственном магазине.Выходное напряжение регулируется и заряжает аккумулятор скутера, ограничивая при этом электрический ток.

Применяется то же правило относительно перегрева, что указано выше.

Подключите переменный источник питания

К настоящему времени вы можете догадаться, что черный кабель подключается к отрицательному электроду, а красный — к положительному.

Установите напряжение

Для подзарядки напряжение обычно необходимо установить на 4.20В / ячейка. Конечно, невозможно сказать, сколько ячеек в вашем самокате, поэтому вам придется предположить или, возможно, связаться с производителем.

Установите ток

Слишком большой ток может поджечь батарею, поэтому здесь следует действовать осторожно.

Оставить комментарий
