читать далее… Кому интереснее увидеть подключение 2-х клавишного выключателя с монтажной стороны, могут взглянуть и при необходимости увеличить нажатием фотографию слева. Как мы и договаривались в начале разговора, желтый провод на входе выключателя предназначен для подключения фазного провода. При включении выключателя фаза с его выходных зажимов поступает на подключенные к нему лампы. Фаза появится именно с того зажима, которому соответствует нажатая клавиша выключателя. Белые нулевые провода от каждой из ламп (патронов) объединены и на них должна будет обеспечиваться подача нулевого проводника. Подача фазы на выключатель осуществляется, как правило, с распределительной коробки либо щитка освещения. Нуль берется оттуда же, но это тот нуль, который, как вы уже догадались, протянут с распредкоробки через потолок и выходит оттуда для подключения ко всем имеющимся лампам. Подключение ламп через 3-х клавишный выключатель Как вы уже должны были заметить, подключение 2-х клавишного выключателя к лампам, в принципе, ничем не отличается от подключения лампы к одноклавишному. Просто вторая лампа или вторая группа ламп подключается ко второму выходу выключателя одним концом, а вторым подключается к нулю. А в 3-х клавишном, по сравнению с 2-х клавишным, еще одна дополнительная группа подключается одним концом все на тот же ноль, а вторым на выходной зажим выключателя. На фото вы видите монтажную сторону простенького 3-х клавишного выключателя. Здесь хорошо виден входной зажим для подключения фазного провода и три выходных зажима для подключения трех групп ламп (или просто трех групп потребителей). Как и во всех выключателях, здесь мы должны подать фазу на его вход — это будет на фото верхний желтый провод, а к трем выходам мы подключаем по одному концу от каждой лампы — желтые выходные фазные концы. Белые же провода каждой из ламп (в данном случае — от каждого из патронов) мы должны объединить для подачи на них нулевого проводника. Технически это выполняется обычно в распределительной коробке. На фото монтажа мы намеренно нулевой провод третьей лампы показали отдельно от двух скрученных нулей (два белых провода) двух других ламп, чтобы подчеркнуть процесс добавления третьей лампы при переходе от 2-х клавишного выключателя к 3-х клавишному. Ну, а в реальности, как было сказано выше, все белые провода должны быть объединены в распредкоробке или щитке освещения для обеспечения подачи на них нуля. Подключение одноклавишного проходного выключателя По внешнему виду (см. фото слева) одноклавишный проходной выключатель как бы и не отличается от привычного нам простого. Хотя, если присмотреться, то на его клавише есть обозначение из 2-х треугольников, показывающих нам, что он как бы включает и выключает в обоих положениях. Но это обозначение имеется не на всех моделях. Если мы посмотрим на обратную сторону такого проходного выключателя, то увидим, что из шести обозначенных на его корпусе контактов под номерами №1,2,3,4,5,6 мы можем использовать только три под номерами №2,3,6. Остальные имеют пустые места под отвертку. Имеются эти контакты только в корпусе 2-х клавишного проходного выключателя и предназначаются для подключения второй группы ламп. Каждый из одноклавишных проходных выключателей имеет по одному центральному переключающемуся контакту. Его функционирование продемонстрировано на рис.4 в разделе «Выключатели». В данном случае это контакт под №2. На обратной стороне выключателя нанесено функциональное обозначение каждого из имеющихся контактов и, как вы видите на фото справа, контакт №2 именно в центре и обозначен между двумя остальными. Контакты №3 и №6 служат для согласования коммутаций между самими выключателями. Это хорошо показано на рис.5 в разделе «Выключатели». Назначение оставшихся контактов №2 аналогично простому выключателю — один из них (можно использовать любой) предназначен для подключения фазы, второй будет служить выходом на лампу. На данном слева фото в качестве примера показано подключение одной лампы с двумя проходными выключателями. При увеличении хорошо видно, что один из центральных контактов №2 выведен для подключения к фазе. Выход со второго выведен на лампу. А контакты №№3,6 просто соединяют два выключателя. При монтаже проводки их можно даже и не заводить в распределительную коробку. Единственное с чем не следует запутаться, так это то, что нумерация контактов вверху и внизу выключателя идет справа налево. Хотя в разных моделях выключателей она может и различаться. Мы взяли фирмы Lezard. Поэтому надо ориентироваться не только по нанесенному функционалу контактов на оборотной стороне, но и по их фактической нумерации. А на фото справа мы продемонстрировали внешний вид проходных выключателей с параллельно соединенными двумя лампами. На этом фото слева мы развернули предыдущую верхнюю правую фотографию монтажной стороной подключений к себе. А вот на фотографии справа показан тот факт, что нет разницы, какой именно центральный контакт из двух проходных выключателей использовать для подключения к фазе, а какой для выхода на лампу. Этот способ использования может пригодиться для удобства монтажа при подключении вашей осветительной точки. Например, при удаленном разнесении выключателей и светильника фазу можно взять с одной нужной вам распредкоробки, а ноль для ламп взять с другой. Но желательно, конечно же, чтобы подключение для них было в пределах одной питающей осветительной линии. Т.е. та же аналогия с простым выключателем, когда один контакт идет на фазу, а второй на лампу. А вот остальные два контакта за номерами №№3,6 остаются в любом случае на своих местах, связывая коммутационные переключения между двумя выключателями. Подключение 2-х клавишного проходного выключателя Управление освещением с помощью 2-х клавишного проходного выключателя ничем особенным от управления одноклавишным не отличается, за тем исключением, что управлять можно не одной группой потребителей (в нашем случае не одной группой ламп), а двумя группами. Конструктивно каждый 2-х клавишный проходной выключатель представляет из себя два одноклавишных, собранных в одном корпусе. Ознакомительный теоритический материал по одноклавишному проходному выключателю есть в разделе «Выключатели». И если в одноклавишном для коммутации между самими выключателями использовалась линия из двух проводов, то здесь коммутация между выключателями будет состоять из 4-х проводов, т.е. из 2-х линий по два провода. Мы для демонстрации подключения данного проходного выключателя взяли выключатели фирмы Lezard. Внешний вид такого выключателя на фото слева. А на фото справа можно увидеть обратную сторону 2-х клавишного проходного выключателя со стороны монтажных подключений. Всего выводов для внешних подключений — шесть. Четыре — для коммутации между самими выключателями и два — для подключения к сети. Из последних двух один вывод подключается к нулю, второй является выходом на лампу (или несколько параллельно включенных ламп) — прям, как в обычном одноклавишном выключателе. Нижний ряд контактов пронумерован слева направо как №№1, 2, 3. Верхний ряд также пронумерован слева направо как №№4, 5, 6. А черным цветом нанесено обозначение функционального назначения самих контактов. И заметьте — справа налево. И при подключении надо в этом не запутаться. Центральными контактами в таком выключателе у нас будут контакты №2 и №5. Они «уйдут» на подключение к нулю и на выход на лампу (или лампы). Контакты №№1, 3, 4, 6 будут служить для коммутационного соединения между самими выключателями. Сделаем управление тремя лампами (разделив их на две группы) с помощью наших двух 2-х клавишных проходных выключателей. Разделение 3-х ламп на две группы вы видите на фото. Для начала соединим две лампы параллельно. Параллельное соединение мы рассматривали в самом начале. Это у нас будет группа №2. Частично, если можно так сказать, включим в эту группу третью лампу, но одним проводом, а именно белым. Желтый фазный конец оставим отдельным. Одиночная лампа будет у нас группой №1. Таким образом, при управлении у нас получится, что все три лампы соединены между собою своими нулевыми выводами (а ноль нужен всем) и на них должен быть подан ноль. В случае с люстрой — это ноль подается из потолка, и идет он напрямую с распределительной коробки или с нулевой шины квартирного электрощитка, если у вас таковой установлен. На два желтых фазных провода, либо на один либо на другой либа на оба вместе, будет подаваться фаза для включения выбранной группы ламп с помощью клавиш выключателя. Теперь о самих соединениях. Для начала соберем управление одной лампой (группа №1). Таким способом, как мы собрали, управление лампой будет осуществляться правыми клавишами любого из выключателей. Мы таким образом соединили между собою выводы выключателя: вывод №1 первого выключателя с выводом №1 второго. А также выводы №4 обоих из них между собою. Эта линия из двух проводов будет обеспечивать коммутацию правых клавиш выключателей между собою. Кто еще не понял, могут посмотреть рис.4 и рис.5 в разделе «Выключатели». Оба контакта №5 с двух выключателей будут выходными. Один из них (любой) должен быть подключен к фазе, как и положено любому выключателю, а второй — это выход на лампу. Таким образом, на данный момент наша сборка будет в роли пока что одиночного проходного выключателя. Далее необходимо опять-таки скоммутировать между собою две незадействованные клавиши с обоих устройств, подать на них фазу и сделать выход на группу №2. Для этого необходимо соединить оставшиеся выводы. Выводы №3 каждого из них соединяем между собою. Выводы №6 от каждого также соединяем между собою. Выводы №2 каждого из них являются переключающими, т.е. центральными. На один из них (любой) должна быть подана фаза, другой служит выходом на группу №2. На этот другой мы и «посадим» две параллельно соединенные между собою лампы, образующие группу №2. Белые провода от патронов ламп служат для подключения к нулевому проводнику. Если это будет управление люстрой, то они объединяются в самом светильнике. Если вы обратили внимание на левое фото, то центральные выводы (желтые провода) №2 и №5 правого выключателя скручены вместе и предназначены для подключения фазы. И, если суммарная мощность ваших ламп соответствует мощности (току) контактов выключателя, то между этими выводами можно установить перемычку, а выход сделать не двумя, а одним проводом с любого вывода. Как собрать и подключить совмещенный блок выключателей с розеткой Внешний вид такого блока на фото слева. Есть с одноклавишным, 2-х клавишным или трехклавишным выключателем. Мы взяли вариант посложнее — с 3-х клавишным. Собственно, особенных различий от подключения просто 3-х клавишного выключателя и нет, за исключением розетки, но мы все равно этот вариант рассмотрим. В первую очередь необходимо этот блок разобрать. Помимо самореза или болта в центре розетки его верхняя часть еще прижата тремя клавишами. Поэтому необходимо сначала (в большинстве моделей) снять среднюю. Если увеличить правое фото видно, что две остальные не снимутся, пока не освободить их центральную выступающую часть от прижатия средней клавишей. Разобрав таким образом блок, мы увидим его коробку с монтированными в ней внутренними элементами розетки и выключателей. То, что мы увидим, показано на фото ниже. При сборке на заводе-производителе уже предусмотрена перемычка от одного из контактов розетки к центральному контакту трехклавишного блока выключателей. От центрального контакта блока выключателей эту перемычку можно «посадить» и на другой контакт розетки. Главное то, что при дальнейшем правильном подключении на перемычку должна будет быть подана фаза. На другой контакт розетки, соответствено, должен будет быть подан ноль. Это хорошо продемонстрировано на правом фото. как мы и договаривались в начале темы, цветной желтый — это фаза, а за ноль у нас принят белый провод. Хотя согласно «Правил устройства электроустановок» ноль обозначают голубым цветом. Это к сведению. А для понимания нашей конструкции это роли не играет. Далее видно, что к выходу каждой из клавиш подключается своя желаемая лампа, а вторые выводы от каждой из ламп объединяются и на них должен быть подан ноль. Все просто. Стоит отметить еще тот факт, когда бывает, что на розетку протянута своя фаза, а на выключатель своя. Тогда, соответственно, будет на один фазный провод больше. Этот момент может понадобиться либо при новой проводке, например, при разделении на отдельную осветительную и розеточную группу, либо при замене блока при ремонте — иногда и так ранее делали. Перемычка в этом случается не устанавливается. Также мы для простоты не указали в блоке использование заземляющего провода для заземляющего контакта, но с этим можно разобраться самостоятельно. Как правило, заземляющий проводник является следствием предварительного деления общего проводника PEN на проводник PE и проводник N. С этим можно ознакомиться в разделе «Системы заземления» и посмотреть на схемах в разделе «Примеры схем электроснабжения квартир». Как соединить розетки шлейфом Здесь мы посмотрим, что такое соединение розеток шлейфом. Как видно из представленного фото, ничего такого сложного соединение розеток шлейфом не представляет. Просто-напросто каждая следующая розетка берет свое питание с предыдущей. Т.е. в рассматриваемом случае третья розетка запитана от второй, а вторая розетка от первой. Конечно, надо отметить, что по современным требованиям каждая розетка должна быть отдельно подключена в распределетельной коробке либо электрощитке. Дело в том, что современные электроприборы (утюг, стиральная и посудомоечная машина, СВЧ-печь и т.д.) имеют большое потребление тока. А при данном подключении токи от всех задействованных розеток суммируются (складываются) и идут по единственному питающему проводу. К тому же, нетрудно догадаться, что при нарушении контакта, например, второй розетки — третья тоже будет «барахлить». А если контакт нарушится в первой — самой «главной» розетке, то вообще — ненадежно работать будут все три. Это может привести и к отключению какого-либо включенного прибора и к искрению контактов в розетке или розетках. А могут быть последствия и похуже. Однако, если ремонт уже сделан, а нужно аккуратно добавить две-три розетки для маломощных потребителей (телевизор, ноутбук, лампа и т.д.), то допустимо и так поступить с добавлением розеток. Только необходимо обеспечить на всех соединениях надежный крепкий контакт. Но все же лучше все планировать заранее и монтировать отдельное подключение для каждой из устанавливаемых розеток.

Как расположить розетки в квартире: схема, видео, фото

Современная квартира проектируется так, что каждая комната отличается своей функциональностью. Исходя из этого, в каждом помещении используется различное количество электроприборов. Поэтому, когда составляется план или схема расположения электрических точек, необходимо учитывать множество нюансов. В этой статье мы расскажем читателям сайта сам электрик, как расположить розетки в квартире правильно и что не менее важно — безопасно.

Что важно знать?

Помимо нюансов и функциональности помещения, следует учитывать нормы и правила установки. Например, по евростандарту расстояние от розетки к двери должно превышать 10 см и высота не должна превышать 90 см от пола.

Рассмотреть, как правильно разместить розетки своими руками можно на простом примере. На схеме ниже изображена обычная двухкомнатная квартира:

где:

1. Кухня
2. Гостиная
3. Спальня
4. Совмещенный санузел
5. Прихожая

Установка и расположение электрофурнитуры руководствуется такими нормативными документами, как СНиП, ПУЭ, и ГОСТ. Узнать о том, какая должна быть высота установки розеток и выключателей света, вы можете из нашей статьи.

Правила размещения

Кухня

В кухне есть много бытовой техники, как больших размеров, так и незначительных. Поэтому начинать проектирование устройств необходимо с расположения всех бытовых и электронных приборов в помещении. Основная часть техники находится на кухонном гарнитуре. Существует несколько правил, как расположить розетки на кухонном фартуке:

1. Для встраиваемой техники розетки лучше расположить за стенками соседних шкафов. Запрещено размещение устройства сразу за электроприборами.
2. Для вытяжки такой элемент устанавливается на расстоянии в 60 см от верхней части кухонного шкафа.
3. Размещение розеток над столешницей необходимо для подключения мелких бытовых приборов. Это удобное положение позволяет подключать блендер или электрочайник. Как правило, их устанавливают на высоте до 30 см от рабочей поверхности.

При этом не стоит забывать про размещение розетки для холодильника, духового шкафа и варочной поверхности. Использовать двойную розетку для подключения варочной панели и духового шкафа не допускается, т.к. она попросту не выдержит нагрузку. Можно разместить один или два элемента недалеко от обеденного стола.

На видео ниже наглядно демонстрируется правильное расположение электрических точек на кухне:

Гостиная

В зале или в гостиной существует четыре варианта для того, чтобы расположить розетки. К этим зонам относят:

1. Дверной проем. Установка в этом месте необходима для того чтобы была возможность подключить незначительные бытовые и электроприборы. Например, радиатор отопления или пылесос. Расположение устройства должно соответствовать нормам, а именно на 10 см от двери и на 30 см от пола.
2. Зона телевизора. В этом случае размещение устройства будет следующим: либо у подвесного телевизора на стене, либо за телевизором, чтобы техника их смогла спрятать, и чтобы не видно было проводов.
3. В диванной зоне. Расположить розетки в этой зоне следует так, чтобы была возможность подключать зарядные устройства для телефонов и ноутбуков. Стоит помнить и про размещение электрокаминов, светильников, торшеров и прочих мелких и необходимых деталей. Также необходим разъем и для кондиционера.
4. У рабочего стола. Бывают случаи, когда гостиную используют в качестве кабинета. Тогда необходимо увеличить количество разъемов для питания. Следует расположить розетки для настольной лампы и для компьютера или ноутбука. На рисунке указано расстояние от столешницы к электрофурнитуре.

Про удобное размещение розеток за навесным телевизором мастер рассказывается на видео уроке:

Спальня

Расположить розетки в спальне можно по нескольким зонам, на которые условно делиться любая спальная комната. В первую очередь их устанавливают у кровати и у прикроватных тумбочек. Это расположение объясняется тем, что возле кровати всегда должен быть светильник или бра, под которым можно почитать на ночь книгу или газету. На схеме указывается приблизительная схема расположения элементов и на каком расстоянии они должны находиться от мебели.

Если в спальне есть письменный стол, то понадобятся две розетки: одна для компьютера, а другая для настольной лампы. Расположить их лучше в районе 20 см от поверхности стола. А если в комнате планируется установка телевизора, то необходимо разместить еще 3-4 разъема на высоте 130 см от пола. Чтобы провода не мешались, их лучше скрыть телевизором. О том, как спрятать провода в квартире, читайте в нашей статье.

Не стоит забывать и про дверной проем. Расположение розеточных точек у дверей также необходимо. Они нужны для подключения пылесоса или радиатора отопления.

О том, как правильно расположить розетки в спальне рассказывается на видео:

Ванная комната

Наличие розетки в ванной комнате – это не только комфорт и удобство, но еще и крайняя необходимость. Согласно Правилам устройства электроустановок розетки должны находиться на расстоянии 60 см от ванной или душевой кабинки. Так как эта комната является самой влажной, то здесь расположить устройства необходимо в минимальном количестве.

В совмещенном санузле можно расположить розетки для фена, бритвы или плойки. Как правило, их устанавливают недалеко от раковины, рядом с зеркалом. К сожалению, и возле воды. Поэтому обычная конструкция здесь не подойдет, необходимо устанавливать влагоустойчивый корпус, как на фото ниже:

В ее комплектацию входит крышка, которая способна закрывать контакты. Степень защиты электроустановочного устройства должна быть не ниже ip44. Также следует учитывать, что запрещено использовать розетки со схемой подключения без наличия устройства защитного отключения (УЗО).

Про правильное размещение электроточек в ванной рассказывается в этом видео примере:

Возможно вам также будет интересно узнать о том, как расположить светильники на потолке. Простые советы позволят сделать грамотное освещение в квартире либо частном доме!

Прихожая

Любая квартира включает в себя комнату, которая называется прихожей. Именно в нее в первую очередь входит человек. И в ней также нужно уметь правильно разместить электроустановочные устройства. Как правило, двух розеток на такую комнату бывает вполне достаточно. Ведь в прихожей в основном пользуются сушилкой для обуви либо выполняют подключение дверного звонка или пылесоса.

На схема указывается, как расположить розетки и какое расстояние от окон и углов должно быть:

Любая квартира индивидуальная. Поэтому для каждой комнаты следует разрабатывать отдельный план – схему расположения всех электроустановочных механизмов. Ведь в каждом доме количество бытовых приборов совершенно разное, но при проекте лучше устанавливать электрические точки с запасом, чтобы со временем все снова не переделывать или же не использовать удлинители.

Напоследок рекомендуем просмотреть полезное видео, на котором рассматриваются ошибки размещения выключателей света и розеток в квартире:

Это все, что мы хотели рассказать вам о том, как расположить розетки в квартире. Надеемся, наши советы помогли вам определиться с наиболее удобным и правильном местом размещения электрических точек в комнатах!

Наверняка вы не знаете:

Схема подключения блока выключателей с розеткой — Мои статьи — Каталог статей

По сути, это обычный выключатель, только объединенный в одном корпусе с розеткой.

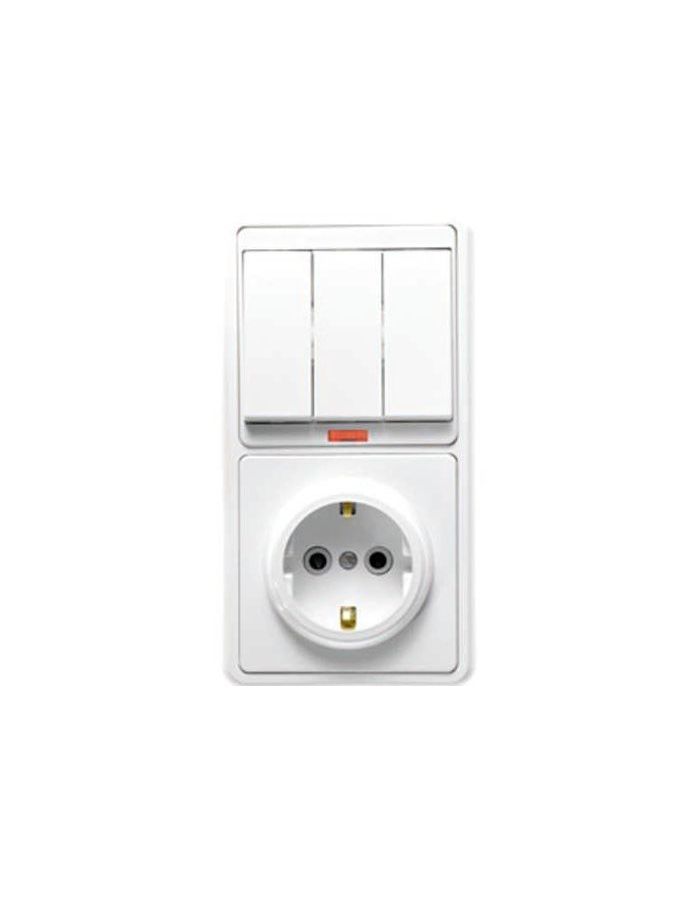

Существуют блоки с одной, двумя и тремя клавишами. В принципе, схема у них одинаковая, разницей будет лишь количество пар контактов выключателя.

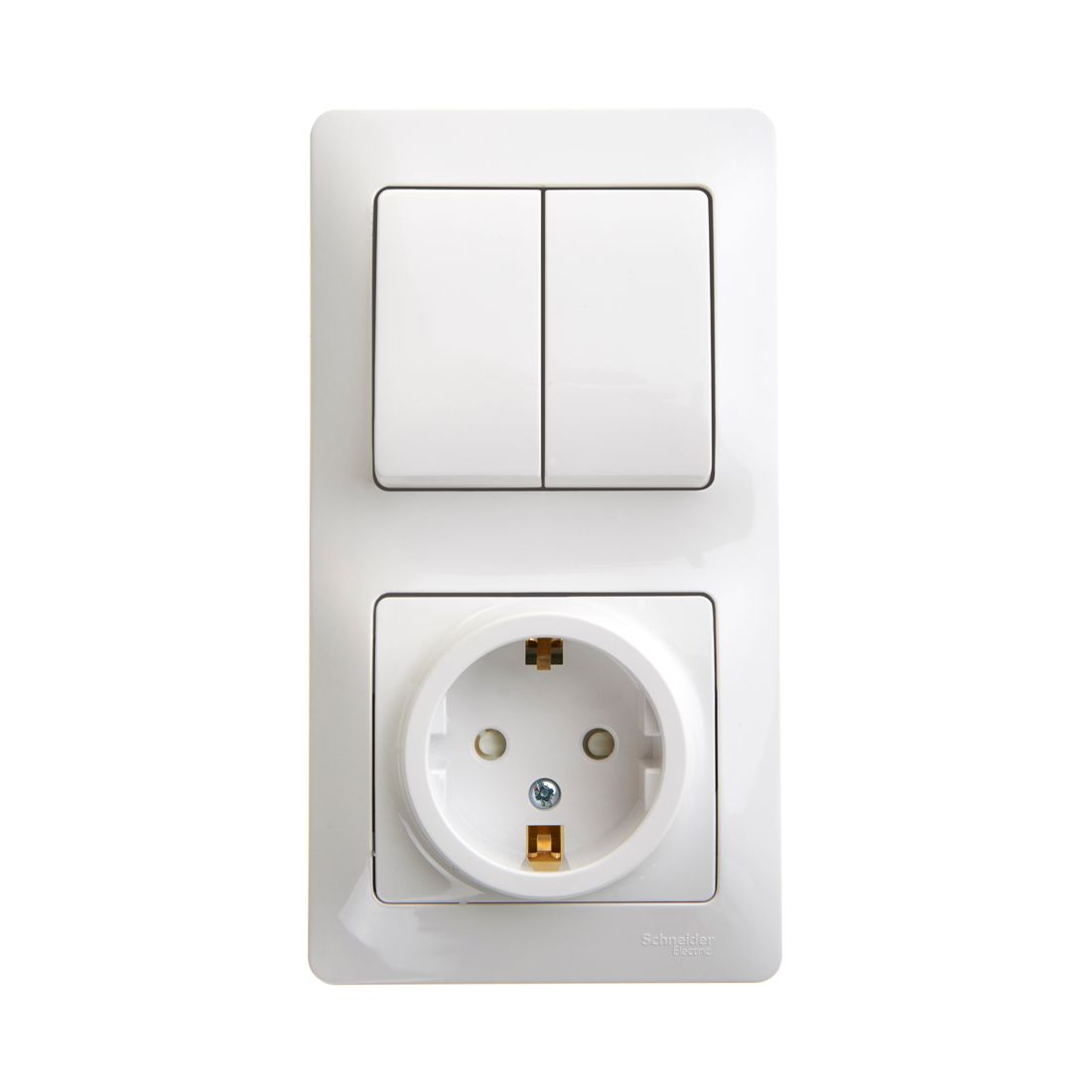

В качестве примера рассмотрим блок с двухклавишным выключателем и розеткой.



Одной клавишей включается освещение в ванной комнате, а другой — освещение в коридоре. В основном, розетка применяется для временного подключения различных электрических приборов, например, пылесоса при уборке квартиры или удлинителя при проведении каких-либо ремонтных работ.

В ванной комнате у меня установлена отдельная розетка, поэтому электробритва, фен, стиральная машина подключаются к ней, и соответственно, не нагружают розетку в коридоре.

Давайте заглянем внутрь блока. Для этого открутим шуруп крепления защитной шторки от детей и снимем ее.

С розетки снята защитная шторка.

Затем поочередно снимем клавиши выключателя.

Теперь нужно открутить два винта крепления верхней крышки и снять ее.

На фотографии видно, что данный блок состоит из розетки и обычного двухклавишного выключателя ,  размещенных в одном корпусе.

А теперь перейдем к схеме подключения. Существует два варианта. Каждый вариант рассмотрим в отдельности.



Подключение блока розетка-выключатель. Вариант 1

В первом варианте рассмотрим схему, которая чаще всего встречается при подключении таких блоков.



В квартироном щитке  установлен автомат на 16 (А). От него до распределительной коробки проложен медный 3-жильный питающий кабель, например, ВВГнг (3х2,5).

Вы знаете, почему необходим кабель сечением не менее 2,5 кв. мм?

Это обусловлено тем, что номинальный ток розетки составляет 16 (А). А значит, сечение жил питающего кабеля должно быть не менее 2,5 кв.мм /

Если этим пренебречь, то при при перегрузе в розеточной линии или линии освещения кабель начнет греться, что может привести к пожару.

С распределительной коробки до блока проложен медный 5-жильный кабель, например, ВВГнг (5х2,5).

Фаза (на схеме провод красного цвета) подключается на один вывод розетки. С этого же вывода идет перемычка на общий контакт (клемму) двухклавишного выключателя. Ноль (на схеме провод синего цвета) подключается к другому выводу розетки. Защитный проводник РЕ (на схеме провод зеленого цвета) подключается на винт заземляющего контакта розетки.

К остальным клеммам выключателя подключены провода (их на фото не видно), которые идут на 2 группы освещения: ванная комната и коридор.



Как подключить блок выключатель-розетка. Вариант 2

Как я уже упоминал выше, первый вариант схемы не совсем правильный. Но это не значит, что его нельзя применять.

Дело в том, что по современным требованиям силовые цепи и цепи освещения рекомендуется разделять ( ПУЭ7 п.6.2.4). А в первом варианте, у нас они получились объединенными.

ПУЭ 6.2.4

Рабочее освещение рекомендуется питать по самостоятельным линиям от распределительных устройств подстанций, щитов, шкафов, распределительных пунктов, магистральных и распределительных шинопроводов.

6.2.5

Рабочее освещение, освещение безопасности и эвакуационное освещение допускается питать от общих линий с электросиловыми установками или от силовых распределительных пунктов (исключение п. 6.1.28). При этом должны соблюдаться требования к допустимым отклонениям и колебаниям напряжения в осветительной сети в соответствии с ГОСТ 13109-87.

6.2.6

Линии питающей сети рабочего освещения, освещения безопасности и эвакуационного освещения, а также линии, питающие иллюминационные установки и световую рекламу, должны иметь в распределительных устройствах, от которых эти линии отходят, самостоятельные аппараты защиты и управления для каждой линии.

Допускается устанавливать общий аппарат управления для нескольких линий одного вида освещения или установок, отходящих от распределительного устройства.

6.2.7

При использовании шинопроводов в качестве линий питающей осветительной сети вместо групповых щитков могут применяться присоединяемые к шинопроводу отдельные аппараты защиты и управления для питания групп светильников. При этом должен быть обеспечен удобный и безопасный доступ к указанным аппаратам.

6.2.8

В местах присоединения линий питающей осветительной сети к линии питания электросиловых установок или к силовым распределительным пунктам (п. 6.2.5) должны устанавливаться аппараты защиты и управления.

При питании осветительной сети от силовых распределительных пунктов, к которым присоединены непосредственно силовые электроприемники, осветительная сеть должна подключаться к вводным зажимам этих пунктов.

Вот схема 2 варианта:

Розеточная линия у нас будет защищена автоматом на 16 (А) с УЗО на 20 (А), 30 (мА), а цепь освещения — автоматом 10 (А) без УЗО.

Трехжильным кабелем, например, ВВГнг (3х2,5) мы запитываем розетку, а другим трехжильным кабелем, ВВГнг (3х1,5) — распределительную коробку и двухклавишный выключатель.

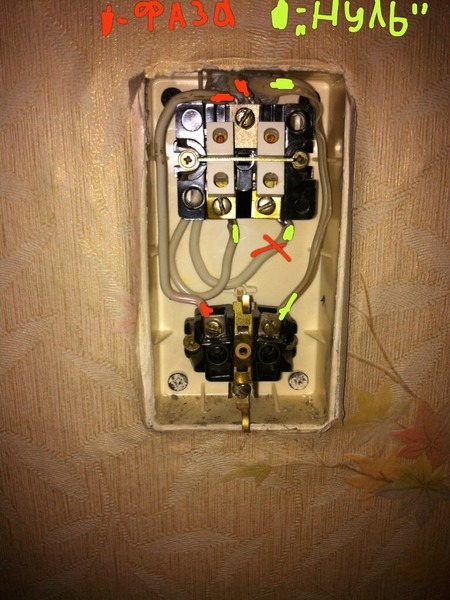

И последнее. Если у вас установлен в стене советский блок выключатели+розетка и в розетку не лезит евровилка, то можно просто рассверлить входные отверстия розетки.

Как подключить инвертор к блоку выключателя. Используйте провод 6 мм для разделения фазы на автоматические выключатели. Панель предохранителей будет иметь 2 стороны. СЕЙЧАС: Кроме того. Установите новый выключатель на освободившееся место в правом верхнем углу коробки выключателя. В электрощите есть два основных типа автоматических выключателей. Проверенная микроволновая схема. Как мне определить размер моих проводов переменного тока и автоматического выключателя на главной панели, если напряжение составляет 220/380, а расстояние от инвертора до главной панели составляет 30 метров.Выключатель на 30 ампер будет иметь «однополюсный» вид, то есть у него должна быть одна ручка и одно место для провода. Одна цепь идет ко всем розеткам 110 В, одна к преобразователю постоянного тока и одна к кондиционеру под обеденной зоной. Хотя использование этого метода для установки инвертора RV является элегантным способом, он также является самым дорогим. Вот что сказал Стив: «Я установил коробку на 100 А в новом магазине, но питаю ее только от выключателя на 50 А в главном щите от домоуправления.2 множителя к току шины. изображение — схема батареи — Battery_Diagram_1. Шаг 4: Завинтите вилку и подключите выключатель. Он в основном использует солнечную панель, инвертор мощности и переключатель. Как подключить 277 В, 1-фазные цепи и выключатели? В следующем учебном пособии показано, как подключить однофазный выключатель на 277 В, полученный от трехфазного источника питания на 480 В, для коммерческого использования. Шаг 3 — Подключение к домашней электросети. 25 равно 20. Он будет подключаться к любой панельной системе, которую вы установили в своем доме.Белый такой же, как указано выше, зеленый такой же, черный или черный и красный по одному на КАЖДЫЙ из ДВУХ главных выключателей. Генератору разрешено… Далее электрик подсоединил горячий провод цепи, который будет черного или красного цвета. Большие выступы на сборных шинах позволяют легко вводить фотоэлектрическую проводку в верхний левый полюс каждого выключателя. Разновидность схемы подключения инверторного генератора. Подсоединение к нему нейтрального провода превращает подводное оборудование в токопроводящий путь к земле, потенциально смертельный для любого, кто находится в воде поблизости.Если вы используете инвертор мощности для системы возобновляемых источников энергии в вашем доме с солнечными панелями или ветряной турбиной, можно подключить… Вам потребуется более толстый провод (больший шланг) к инвертору. Выход инвертора подключается к нагрузкам переменного тока. Чтобы подключить существующий провод с помощью разъема, просто обрежьте кабель в месте, где он должен быть сращен. Возьмите два черных провода и постепенно прикрутите их к автомату защиты. Схема подключения контроллера заряда солнечной панели Введение Схема подключения контроллера заряда солнечной панели и пошаговое руководство по подключению автономных систем солнечной энергии. В кабине есть панельная коробка на 240 В с двумя выключателями: один для дома и один для скважинного насоса (изображение прилагается). Найдите черный провод от той же цепи безобрывного переключателя и скрутите его вместе со старым проводом питания, используя разъем желтого провода. на электрической схеме коробки солнечного комбайнера. Не сторона rv реле. Я устанавливаю автономную систему в моем cqnin. Провод заземления также должен проходить через ту же шину, к которой подключен автоматический выключатель. Либо это, либо получить панель нагрузки, предназначенную для 120 В вместо 240 В — Горячий (L) идет к шине выключателя с перемычкой для L1 и L2. Это еще одна деликатная часть задачи.Выключите кнопку питания инвертора. Шаг 9: Подсоедините блок аккумуляторов к инвертору Последнее подключение, которое необходимо сделать, это подключение блока аккумуляторов к инвертору. Спецификации: Номинальное напряжение 208/230. Дэниел Шервуд, директор по управлению продуктами в SolarBOS, объяснил, что проводник каждой цепочки подключается к клемме предохранителя, а выходы входов с предохранителями объединяются в один проводник, соединяющий коробку с инвертором. контакты реле. Ваша проводка должна быть достаточного размера, чтобы выдерживать требуемый ток, после чего автоматический выключатель подбирается к проводке.Вы также можете использовать «автоматический выключатель» (который я рекомендую), который представляет собой просто самовосстанавливающийся предохранитель. Затем провода от коммунального счетчика, панели главного выключателя и фотоэлектрической солнечной батареи соединяются в распределительной коробке. Чтобы подключить выключатель, вам нужно следовать в том же направлении, что и вилка. Этот переключатель по умолчанию потребляет береговое питание, и когда размер предохранителя обычно указывается в руководстве, и большинство инверторов уже имеют встроенные предохранители/выключатели. Как подключить портативный генератор к электрощиту.Если вы установите поворотный замок с 4 штырями… Тогда от моей коробки комбайнера до центра питания 6 га, и это всего 35 футов. Предохранитель/автоматический выключатель батареи к инвертору. Выход… Это может испортить вам весь день или того хуже, поэтому используйте выключатели, предназначенные для постоянного тока с экстремально высоким напряжением. Перейдите к следующему контуру и повторите процесс. 1/0 AWG Аккумуляторные кабели. Проводники надлежащего размера предварительно подключены к выключателям панели VE для подключения к инверторной линии переменного тока, а также к входу и выходу нейтрали. Эта подпанель может быть рассчитана только на максимальный проход (автоматический переключатель) внутри вашего инвертора.1 Установите автоматический выключатель под капотом, рядом с пусковым аккумулятором. Зачистите оба конца, а также конец нового кабеля, который вы хотите добавить. Шаг 1 – Вам нужно выключить автоматический выключатель. . Прикрутите заземляющий провод к концу 240-вольтовой розетки. Несколько моих автоматических выключателей отключаются ежедневно. Выбор правильного размера проводов для вашей вспомогательной панели является вопросом безопасности. В этом документе рассматривается конкретный морской трехжильный провод переменного тока 6/3 AWG: Между инвертором/зарядным устройством и распределительной панелью переменного тока: 1: Вид: 16: Наконечники, кабель 6 AWG, №10: Подключение к распределительной панели (упаковка из 10 шт. ) 1: Вид: 17: Настенная розетка 120 В переменного тока: GFCI, 20 A: 1: Вид: 18: Морской провод переменного тока, триплекс 14/3 AWG: Для подключения нагрузки, требующей прерывателя 15 A или 10 A: 1: Вид: 19: Наконечники, кабель 14 AWG, #8: Подключение Инвертор по-прежнему будет располагаться рядом с распределительной коробкой, но процесс подключения может включать установку еще нескольких автоматических выключателей в распределительной коробке туристического прицепа.Когда я копнул глубже в автоматический выключатель, я обнаружил, что MidNite Solar производит отличные экономичные продукты. Это самая сложная часть установки инвертора. Чтобы осветить всю панель, мне понадобится 240 В с двумя горячими ножками, питающими обе стороны панели. Кто-нибудь знает, какой инвертор уже идет в 376, где он находится и как подключен? Где находится панель главного выключателя? Насколько это доступно… ханкер. Чтобы увидеть, как СОЛНЕЧНЫЕ ПАНЕЛИ связаны с системой, взгляните на схему установки на 50 ампер с питанием половины панели RV. Роль блока сумматора состоит в том, чтобы объединить выход нескольких солнечных цепочек. V может управляться инвертором. На самой коробке инвертора есть большой переключатель, второй рычажный переключатель в виде предохранителя между инвертором и панелью и, конечно же, выключатель на 60 А в панели. Подключение инвертора к панели выключателя. Я пытаюсь выяснить, как лучше всего подключить инвертор, поскольку он имеет только 2 выхода переменного тока: линейный и нейтральный. Максимум. Панели распределения питания SW уже готовы к подключению и имеют маркировку, позволяющую интегрировать инверторы/зарядные устройства SW с контроллером солнечной зарядки Conext MPPT, аккумуляторным блоком и центрами нагрузки.С тех пор я использовал предохранители для всего на стороне постоянного тока, и если мне нужно отключение, я просто подключаю переключатель последовательно и заканчиваю. Этот блок выключателя подключается между входом берегового питания и инвертором для обеспечения 1) дополнительной защиты цепи в случае неправильной настройки берегового источника питания и 2) возможности подключения выхода/цепи до инвертора. Автоматический выключатель на главной панели подает на инвертор переменное напряжение 120 вольт 15 ампер. Назначение дополнительных прерывателей состоит в том, чтобы гарантировать, что приборы, которые в противном случае быстро разрядили бы батарею 12 В, не были включены в ту же линию.Зачистите концы проводов и прикрепите зеленый провод к коробке. Единственный способ, который я могу придумать, — это использовать главную панель для размещения солнечного выключателя и вспомогательную панель для размещения выключателя генератора Interlok. Потребительская коробка/панель выключателя. У меня есть держатель предохранителя и два макси-предохранителя (40 и 80 ампер) примерно за 12 долларов в Walmart, он может работать с проводом 4awg. Таким образом, каждая сторона выключателя фактически получает питание от двух отдельных шин. Если кабель берегового питания входит в панель выключателя, то протяните кабель от панели выключателя к входу переменного тока Multiplus, затем еще один кабель от выхода переменного тока Multiplus обратно к выключателю… Сначала прикрепите зеленый провод к металлической раме выключателя. инвертор.Солнечный выключатель сначала будет подключен к разъединителю автоматического выключателя. К левой и правой боковым стенам у потолка прикрутите пластиковые распределительные коробки с помощью дрели с головкой на 1/4 дюйма — по одной коробке в каждом углу, по одной между ними с каждой стороны. Теперь посмотрите, подключены ли провода к печи с дополнительным выходом от выключателя. Убедитесь, что характеристики мощности совпадают, чтобы избежать проблем [ad#block]Вопрос: возьмите обычный портативный холодильник, который можно использовать в походе. Стиву нужно было провести 50-амперную сеть от его главной панели в его доме до 100-амперной коробки выключателя (показанной ниже) в его новом магазине.Теперь есть возможность подключить 240 В через дорогу, поэтому я хочу поставить небольшой блок выключателя. Шаг 1: Подготовьте инструменты и детали. В этой таблице перечислены размеры медных проводников американского калибра проводов (AWG). у него есть потенциал). «Это комбайнер в самом простом виде, но… Для горячего провода внутри блока ввода питания я подключил только черный провод 10/3 и заглушил неиспользуемый красный провод. Электрический код требует наличия переключателя, который обязательно отключает ваш дом от коммунальной компании, а затем подключает ваш дом к вашему инвертору.Это значительно уменьшит максимальный размер инвертора, который вы можете подключить к своему электрическому щиту, или даже дисквалифицирует его. Отключите все соединения -. Живой и нейтральный провода инвертора подключены к одному из Устали от вездесущих удлинителей ~ Пожалуйста, подпишитесь и поделитесь, это помогает каналу расти, и у меня БОЛЬШИЕ планы на будущее! Спасибо за просмотр 3) распределительный щит должен иметь внутреннюю связь или перемычку между землей и нейтралью. Распределительная коробка защищает провод фотоэлектрических панелей от окружающей среды и имеет внутри держатель для установки шунтирующих диодов для защиты солнечной панели от затенения.Пропустите положительный и отрицательный выходные провода через отверстия с надписью DC Output. Выключатели Square D HOM и Square D HOMT (тандемные) для электрического распределительного щита фургона-фургона. Согласно этому форуму и другим, эта проблема обычно связана с неправильной проводкой инвертора, в основном с необходимостью отделить нейтральную шину перед инвертором от нейтральной шины после инвертора. У меня есть ProSine 2. В этом случае найдите провод, который питает преобразователь 120 вольт (выберите черный) отрежьте или отсоедините его (отключать лучше с любого конца) Используя провод того же калибра, протяните провод до выключателя/розетки. типа поле вы положили рядом.предохранитель или автоматический выключатель на 30 ампер. Теперь можно включить инвертор. Во время следующего отключения электроэнергии просто используйте кабель для подключения генератора к новой входной вилке, которая, в свою очередь, соединится с коробкой выключателя. Показана система мощностью 2 кВт, 4 кВт и 8 кВт, которая включает в себя солнечные панели, блоки сумматоров, контроллер(ы) заряда, инвертор(ы), аккумуляторную батарею, шунтирующие и измерительные цепи, панель выключателя переменного тока и проводку генератора переменного тока. . Откройте переднюю крышку коробки выключателя с помощью отвертки и выключите главный выключатель, чтобы электричество не проходило через коробку выключателя.Я должен постоянно переворачивать их обратно в ON. Вам нужно установить его в «коробку главного выключателя», или я могу перейти в коробку «главного наконечника» или «вспомогательную панель» ??? Причина, по которой я спрашиваю, заключается в том, что мне не нужно 16-24 пробела. Раздевание –. Согласно приведенной ниже принципиальной схеме вы можете видеть, что во время сброса нагрузки свет 3, вентилятор и Т. Моя идея состоит в том, чтобы иметь возможность переключить главный выключатель берегового питания в положение «Выкл.», а затем переключить другой выключатель в положение «Вкл.», поэтому переключение с … Внутри покрытия вы найдете медный провод (заземляющий провод), белый провод с покрытием (нейтральный провод), черный провод (горячий провод) и красный провод (еще один горячий провод).Шаг 11: Установите выключатель генератора и провода. Второй — это Береговое/Инверторное питание обратно на вспомогательную панель, и оно используется для подачи питания на общие розетки, GFCI и микроволновую печь. Большинство клиентов будут использовать комплект предохранителей ANL на 150 А, который подключается к положительному кабелю от инвертора мощности к аккумулятору. Подсоедините входные провода к держателю выключателя или к новому выключателю. Модернизация инвертора SPS AUTO Switch на 50 ампер. См. схему подключения ниже для соединения между контроллером заряда и батареями.Это можно сделать, подключив его напрямую или используя проводной удлинитель, подключенный к двум настенным розеткам по обеим сторонам комнаты. Пример: Вы говорите, что у вас есть 3 панели солнечных батарей, каждая. Используйте жгут проводов безобрывного переключателя для подключения устройства к автоматическому выключателю. 6/3 AWG Triplex Морской провод переменного тока: Между инвертором/зарядным устройством и распределительной панелью переменного тока: 1: Вид: 16: Наконечники, кабель 6 AWG, #10: Подключение к распределительному щиту (упаковка из 10 шт. ) 1: Вид: 17: 120 В переменного тока Настенная розетка: GFCI, 20A: 1: Вид: 18: Морской провод переменного тока, триплекс 14/3 AWG: Для подключения нагрузки, требующей прерывателя 15A или 10A: 1: Вид: 19: Наконечники, Кабель 14 AWG, #8: Подключение рекомендует Предохранитель/выключатель на 60 ампер для контроллера заряда Solar Boost 50 (ампер) между устройством и аккумуляторной батареей.Шаг 3 Подключите кабели к выходу инвертора. Выключатели устанавливаются в панели таким образом, чтобы контакт осуществлялся с одной из двух горячих шин, проходящих по середине коробки. Инверторное зарядное устройство позволяет перезаряжать аккумуляторы от «берегового источника питания», а также преобразует напряжение постоянного тока 24 В, хранящееся в аккумуляторном блоке, в напряжение переменного тока 120 В, как в стандартной бытовой розетке. Что могло бы вызвать это? Я только что переехал в старый дом, и выключатели старые. В настоящее время панель имеет 2 черных и один зеленый провод, идущие от генератора. В руководстве пользователя вашего инвертора будет указан размер кабеля, который вы должны использовать. A. Продукт Установите новый выключатель в освободившееся место в правом верхнем углу коробки выключателя. Инвертор может иметь встроенный безобрывный переключатель. En 5663 солнечная схема подключения pdf домашний инвертор как работает работа подключения к сети 100 ватт схема 500w 12v 220v аккумуляторы и инверторы yourhome ac dc полная панель en 5663 солнечная схема подключения pdf инвертор домашняя проводка Двенадцатиметровый провод подходит от 15- до 20- прерыватели усилителя; Провод 8-го калибра идет с двухполюсными выключателями на 40 или 60 ампер.) Однофазный РАЗМЕР ВЫКЛЮЧАТЕЛЯ РАЗМЕР ПРОВОДА Основан на медном проводе THHN – увеличьте на один размер при использовании алюминиевых проводников AT 115 В AT 230 В 15 ампер #14 1,380 2,760 20 ампер #12 1,840 3,680 30 ампер #10 Редко используется при напряжении 115 5,520 40 ампер # 8 Редко используется при напряжении 115 7 360 50 ампер #6 Редко используется при напряжении 115 9 200 и L2 параллельно проводу горячего выхода инвертора. Могут быть особые условия на месте, требующие изменения размеров проводников переменного тока по сравнению со стандартным диаметром. Убедитесь, что ваш провод питания рассчитан на ток полной нагрузки (провод 14 калибра до 15 А, провод 12 калибра до 20 А, провод 10 калибра до 30 А, провод 8 калибра до 40 А, провод 6 калибра до 50 ампер, провод 4 калибра до 70 ампер, провод 2 калибра до 100 провод LINE и возвращается к панели выключателя через НЕЙТРАЛЬНЫЙ провод Это большая (49 на 17 дюймов) металлическая коробка, которая… Как правильно предохранить солнечный Схема подключения инвертора Pv Web Phoenix Схема подключения системы Victron Energy Установка интеллектуальных цепей H Поэтому я использовал 6-позиционную квадратную коробку выключателя D для установки этих выключателей, которые выбирают между питанием от сети или мощностью инвертора для питания других выключателей в этой коробке.Модернизация инвертора RV Multiplus II 2 × 120 на 50 ампер. Это легко сделать, ЕСЛИ главный выключатель ВЫКЛЮЧЕН, когда выключатель инвертора ВКЛЮЧЕН ЭТО ДОЛЖНО!!!!! Как правильно предохранить солнечную фотоэлектрическую систему Схема подключения инвертора Web Phoenix Схема подключения энергетической системы Victron Установка Интеллектуальные схемы H Инверторы мощностью более 500 Вт должны быть жестко подключены непосредственно к аккумуляторной батарее. Наконечники проводов или проушины клемм аккумулятора позволяют подключать кабель солнечной панели к аккумулятору. Эта панель должна работать как с 120-вольтовыми, так и с 12-вольтовыми системами.Другой законный способ сделать это — получить кронштейн, который устанавливается поверх основного выключателя в блоке усилителя Square D QO 250 и закрывает либо главный выключатель, либо выключатель в верхнем правом положении. Установите розетку на панели выключателя. Выключите главный автоматический выключатель. У меня есть инвертор мощностью 3000 Вт, и я хочу, чтобы мой провод 14/2 шел к блоку предохранителей. Этот автоматический выключатель обычно подключается прямо к выключателю сети и не подключается к устройству защиты от утечки на землю. у вас есть либо 2 черных, либо черный и красный.Схема проводки коробки панели автоматического выключателя. Мощность генератора в идеале также должна проходить через прерыватель. Правильное подключение контроллера заряда солнечной панели (MPPT или PWM одно и то же), солнечной батареи и массива фотоэлектрических модулей является важной работой, прежде чем вы сможете наслаждаться солнечной энергией. Включите инвертор и проверьте его напряжение с помощью вольтметра. 9. Последний выключатель на главной шине переменного тока помечен как вход инвертора. Если провод особенно длинный, сопротивление может возрасти до такой степени, что это действительно повлияет на конструкцию лодки Gfci 2 Pole Breaker Question./Канада). Затем от панели предохранителей вы проложите проводку по мере необходимости для каждой системы. Холодильник является единственным устройством, подключенным к выходу инвертора. Шаг 7. Соберите длинный кабель, соедините кусачки, проволочные гайки, дрель и кабельный зажим с неметаллической оболочкой. Ответ (1 из 5): Ваш автоматический выключатель предназначен для защиты проводки, а не устройства или нагрузки в цепи. Питание от береговой линии переменного тока поступает через автоматический выключатель. Это довольно большая единица по сравнению с большинством, что я видел, 13.В этом разделе приведены пошаговые инструкции по подключению портативного генератора к электрощиту вашего дома. 5 А. Это значение является током всех 3-х фаз или током по каждой фазе. Шаг 8. Напряжение 197, максимальное напряжение 253. Установка блокировки генератора включает в себя работу внутри центра нагрузки (а также инвертор 0 12 В. В результате получается простая математика 110 + 110 = 220 вольт. 1. Если вам нужна возможность подключения, Я бы использовал кабель SO соответствующего размера между панелью переменного тока и инвертором.AC-IOB-100Q Этот переключатель байпаса оснащен двойным выключателем на 100 А и четырьмя выходными выключателями инвертора на 50 А. На схеме было достаточно места, чтобы показать, как это связано. Тип переключателя зависит от мощности инвертора и от того, есть ли у вас генератор. Мне нужен 2-полюсный выключатель на 20 ампер для моей распределительной коробки. Теперь, когда инвертор включается или выключается, реле автоматически включает или выключает преобразователь. Безопасность коробки выключателя, как подключить новую цепь, сделай сам, семейный разнорабочий, проводка, bo 101, bob vila, работает, электрическая панель, информация о том, что обслуживание на 200 ампер стоит дополнительных расходов, электрические обновления, что это за портфолио knelectrix square d homeline 40 e 80 крытый главный штекер qwik на нейтральном центре нагрузки с пакетом стоимости покрытия hom4080m200pqcvp, соединяющим rv s… Читать… 12-вольтовый инвертор с главной панелью. Это питание для автоматического включения резерва, которое находится внутри большинства современных инверторов, одобренных для использования на судах. Рассчитайте … В следующем учебном пособии показано, как подключить коробку однофазного выключателя на 120 В в доме. Коробка сумматора выполняет три функции: параллельное объединение нескольких солнечных панелей или гирлянд, защита от перегрузки по току и переход на трубопровод. 00:1:8$. Когда это будет сделано, подключите 2 черных провода к винтам. Аналогично, инверторы меньшего размера, которые имеют собственные вилки, обычно также имеют аналогичные встроенные функции безопасности, что устраняет необходимость во внешнем выключателе или блоке выключателя.Подсоедините аккумуляторную батарею к входным клеммам инвертора, а затем подключите инвертор к панели дома. У меня все провода идут туда где надо. 2. Теперь… ШАГ 3: Прокладка проводов – (3) провода питания и (1) провод заземления от панели выключателя к частотно-регулируемому приводу. Коробка солнечного комбайнера объединяет несколько солнечных панелей в 1 выход постоянного тока для подключения вещей, необходимых для подключения панели к генератору. Если в вашем доме есть стандартная электрическая система переменного тока на 120 вольт, вам нужен инвертор на выходе. В этом случае две «горячие ветви» 120 В переменного тока L1 и L2: 3) Выключатель солнечного инвертора должен быть изолирован от выключателя Interlok.Предполагается, что провод от генератора к выключателям имеет правильное сечение. Он может работать от 12 В постоянного тока/220 В переменного тока. перечислены: панели, кабели, комбайнерная коробка, выключатели комбайновой коробки и проводная арматура для коробки. Подключение контроллеров заряда без специальных соединений нагрузки. Проблема в том, что главный вход для питания на главной панели имеет только 4 клеммы (2 горячие, 1 нейтральная, 1 земля), мой 12-вольтовый инвертор имеет 2 120-вольтовых (15 ампер каждая батарея, плюсовые соединения и шунтирующая проводка. Выход провода к инвертору Din) Показанные выключатели для монтажа на рейку предназначены для контроллера заряда солнечной батареи, а фотоэлектрический модуль постоянного тока вводится снизу на этой фотографии. Комплекты солнечных панелей представляют собой предварительно упакованные конфигурации, включающие большинство компонентов, необходимых для установки системы солнечных панелей для жилых автофургонов. Шаги, необходимые для установки панели проводов для генератора. 7(C) – Коробка основной панели и коробка вспомогательной панели заземлены на шасси фургона. В дополнение к размеру провода в таблице приведены значения допустимой нагрузки (тока), сопротивления и максимальной частоты. Итак, да, общий провод инвертора и земля соединены только на главной сервисной панели. Проведите каюту с розетками (возможно, к небольшой коробке выключателя) и освещением.Работает отлично. Подключайте нагрузки непосредственно к розетке инвертора, чтобы избежать необходимости постоянного распределения 240 В внутри автомобиля. С другой стороны, подключение инвертора к новой розетке — самая простая задача, поскольку новые розетки рассматриваются как продолжение инвертора через шнур и вилку. 25, например, типичный инвертор мощностью 1000 Вт 12 В потребляет около 83 ампер непрерывного действия, и мы добавим коэффициент безопасности 25%, который дает 105 ампер, поэтому проводка дома будет подавать электроэнергию ко всем розеткам и точкам освещения, поэтому она обеспечивает удобный способ подключения единственной розетки от генератора к дому. Автоматические выключатели 220В и 110В в электрощите. Теперь используйте три упомянутых ранее провода, а также зеленый провод (провод заземления), чтобы подключить дополнительную панель к основному электрическому щиту. Для питания такого инвертора требуется последовательное соединение двух автомобильных аккумуляторов, чтобы электрическая цепь инвертора работала. Для инверторов других размеров потребуются другие провода, поэтому ознакомьтесь с инструкциями. Нужна помощь в установке моего инвертора/зарядного устройства Victron Multiplus 2000 Вт на 50A Reflection. Посмотрите на свою электрическую панель и переведите переключатели любых цепей, которые вы хотите запитать, в положение ВКЛ.Панель автоматического выключателя дома. (45А при 125ишВ) . В настоящее время просто включены розетки и выключатели GFCI с включенными лампами, телевизором и Playstation 3, когда они подключены к розетке GFCI в гараже. См. выше. Подсоедините все провода к держателям предохранителей или автоматическим выключателям и клеммам коробки. Информация о выключателе переменного тока: Спецификация выключателя переменного тока: Макс. 30/50 А, 120/240 В, 1 полюс или 2 полюса. е. … Установите реле в стационарную коробку и подключите его к постоянной проводке главы 3 с одним входом только для инвертора — и вы золоты.Вы также будете направлять питание от панели главного выключателя на эту панель и использовать автоматический переключатель ввода резерва (обычно сокращенно ATS), чтобы помочь вам контролировать, какую мощность использовать. Подсоедините проводку к выходу инвертора мощности. Теперь выключите инвертор и всю бытовую технику. 5. Закрутите проволочную гайку и убедитесь, что провода не выпадают. Загерметизируйте электрические соединения термоусадкой, чтобы закрыть оголенные провода. 2). Подсоедините повреждающий провод рядом с прерывателем одеяла через выходной разъем.Это можно сделать из сервисной панели. Указанные значения сопротивления и толщины скин-слоя относятся только к медным проводникам. Внизу есть винт. Глухая передняя панель — это передняя панель внутри коробки выключателя. Обычно его называют «солнечным». Прикосновение к ним напрямую (проводники) или косвенно (наконечники) приведет к серьезным травмам или смерти, поэтому крайняя осторожность равна 4. (Мой 1500/3000 потребляет до 294 ампер в течение примерно 1/2 секунды). с автоматическим выключателем РУЧНОГО сброса на 300 ампер рядом с аккумулятором, поскольку предохранители инвертора не обеспечивают защиты в случае короткого замыкания плюсового кабеля.Отвинтите и поднимите это. Выключатель для бедных состоит в том, чтобы подключить 3-штыревую розетку к выходу береговой мощности, а вилку — выключить главный выключатель на плате выключателя. Давайте посмотрим, как подключить 480 В и 277 В, однофазные и трехфазные выключатели и цепи нагрузки в коробке выключателя следующим образом. Установка Backup Gateway 2 Спланируйте установку Backup Gateway, смонтируйте корпус и настройте Backup Gateway для проводки. Для серии Солнечные струны. 6. На этой диаграмме показаны некоторые из наиболее распространенных цепей, встречающихся в типичном блоке сервисной панели автоматического выключателя на 200 ампер. У вас есть выключатель в вашей главной электрической панели, который питает ваш инвертор, который питает панель выключателей. Положительный… На плюсовом (красном) проводе установлен блок предохранителей. Зеленый провод идет к шине заземления. Провода идут от другой (выходной) стороны инвертора к главной сервисной панели в доме. Наконец, для выключателей AFCI или GFCI подсоедините спиральный белый провод выключателя к нулевой шине на панели. Обратите внимание, что существуют различия в постоянном/постоянном токе по сравнению с переменным/постоянным током, когда речь идет о выключателях.Настоятельно рекомендуется защита от перенапряжения. Двойные выключатели могут использоваться для ответвлений цепей. Используйте высоконагруженный и высококачественный разъем для подключения нейтрального источника питания. Эмпирическое правило, которое мы здесь используем, звучит так: «Непрерывная мощность/напряжение батареи умножить на 1. Подсоедините эти выходные провода к выключателю с помощью винтов. У меня есть гибридный солнечный инвертор / зарядное устройство Easun с номинальной мощностью 3000 ВА / 2400 Вт, 230 В переменного тока, 50/60 Гц, с автоматическим определением. Оттуда вы подключите выход инвертора к выключателю на 50 А, и все готово.Для инвертора мощностью 1000 Вт прекрасно подойдет электрический кабель 4-го калибра и автоматический выключатель на 150 ампер. Переключение источника берегового питания/генератора может осуществляться на панели либо с помощью отдельной панели или переключателя, либо с помощью автоматического переключателя резерва; во всех случаях главная шина переменного тока питается от источника, отличного от инвертора. Теперь выключите MCB инвертора, который расположен на задней стороне инвертора. Размер кабеля также зависит от расстояния между инвертором и аккумулятором. 20A 20A 20A Примечание: эта схема подключения является просто примером.Если у вас есть коробчатые наконечники, подключите наконечник к инвертору, затем провод и затяните винтами. Таким образом, у вас будет 100 ампер для плазмы и воздушного компрессора, работающих одновременно. Ответ 1. Это зависит от нескольких причин, но обычно вам нужен медный провод 1 AWG для вспомогательной панели на 100 ампер. Подключите выход вспомогательной панели к главному распределительному щиту с помощью провода соответствующего типа и размера для установки. Вот краткое изложение Электричества 101: Как и во всех электрических цепях, вам нужен один проводник (провод), идущий от источника питания (массива) к центру нагрузки (главной сервисной панели), а Проблемы с проводкой часто являются причиной системных проблем. , или они могут привести к снижению производительности систем.На следующем рисунке показаны шесть автоматических выключателей на 300 В постоянного тока, установленных в MNPV12-250. Принципиальная схема подключения инвертора в домашних условиях приведена ниже. В противном случае вы проводите электропроводку дома. Если вы технарь или инженер, хотите узнать больше о солнечных панелях и внедрить их в свои дома, то 14 лучших комплектов солнечных панелей для дома в 2018 году для вас. Интеллектуальная электрическая панель Span полностью заменяет существующий автоматический выключатель (включая любые панели критических нагрузок). 45A Служебные проводники, идущие к инженерным сетям Существующие нагрузки Существующие услуги Щитовой счетчик J-box, установленный на карнизе крыши (для перехода кабеля NM к проводу THWN-2 в кабелепроводе.Прикрепите два черных провода к винтам, которые не окрашены, а затем подключите солнечную панель: На задней стороне солнечной панели есть небольшая распределительная коробка с положительным и отрицательным знаком полярности. Проводка от розетки переменного тока от инвертора была подключена к точкам подключения «инвертора» на безобрывном переключателе. Проверьте двухполюсный выключатель –. На этом этапе вы можете обратиться за помощью к специалисту. Размер прерывателя и провода во многом зависит от потребляемой мощности (Вт) кондиционера.Прерыватель на стороне 120/240 В, как правило, бесполезен, потому что у них уже есть защита, соответствующая их конструкции. Было бы разумно запустить инвертор от аккумулятора, а холодильник на 220 В переменного тока от автомобильного аккумулятора, или было бы лучше просто запустить его напрямую от 12 В (предполагая, что вся проводка, предохранители и т. д. были сделаны для … Проводка распределительного щита очень важно для управления проводкой E. Другая сторона будет подключена к выходу преобразователя.Каждый из них 110 вольт.Я использовал 3/4-дюймовую фанеру для корпуса перегородки, а для передней панели я использовал фрезер и лобзик, чтобы вырезать отверстия, достаточно большие, чтобы вместить пять компонентов моей электрической панели управления: монитор батареи, контроллер инвертора/зарядного устройства. , выключатель света, главный выключатель батареи и панель автоматического выключателя.Будь то медь или алюминий, давайте посмотрим, какой размер провода вам нужен для … Cabin Forum/Blog: Я хочу разобраться во всем, прежде чем мы подключим наши провода. маленькая охотничья хижина, моя проблема в том, что у меня есть генератор, который выдает только 120В.3. Если панель имеет центральное питание (автоматический выключатель находится посередине сборной шины), вы можете подпадать под правило 100 %, что означает, что вы не сможете применить 120 % или 1. Спасибо. Преобразователь к аккумулятору 24 В / 205 А макс, поэтому 4/0, 5 футов. Теперь к выключателю подключены черный и красный провода, а это значит, что оба они горячие и готовы к защелке. Электрический контактор: Контактор автоматически переключается, когда на контакты A1 и A2 (с выхода инвертора) подается переключающее напряжение 120 В переменного тока.Базовый инвертор на самом деле просто подключен к аккумуляторной батарее, и это все. Обе ветви переменного тока зашунтированы вместе, так что предыдущее условие не может произойти. Как вы видите на схеме подключения, сначала солнечная панель подключается к контроллеру заряда солнечной батареи, а затем к контроллеру заряда подключается батарея 24 В. 1 фаза, 60 Гц. Это соединение будет проходить снаружи вашего дома и будет иметь утопленный штыревой разъем (выступающие штыри, а не отверстия, к которым вы подключаетесь).Оттуда провод идет к счетчику коммунальных услуг. Теперь надежно затяните винты и убедитесь, что они не выпадают. Используйте выключатель на 20 ампер для питания ванной комнаты и кухни. Мы не используем комбинированное инверторное зарядное устройство — мы используем простой чистый синусоидальный инвертор мощностью 300 Вт и отдельное зарядное устройство для зарядки от береговой сети. № 4. Проводка и предохранитель от батареи к инвертору переменного/постоянного тока имеют решающее значение, потому что именно здесь, вероятно, будет протекать наибольший ток. Зарядное устройство. Для 4- и 5-тонного кондиционера, скорее всего, потребуется автоматический выключатель на 45–50 А, подключенный к проводу 8–10 AWG при питании от 197–253 вольт.Эта розетка важна, потому что она позволит вам подключить генератор. Используйте специальный выключатель на 20 А для GTIL на плате панели автоматического выключателя нагрузки 4. Я использую 240 В с системой генератора мощностью 5000 Вт из-за скважинного насоса, который требует этого. Вы можете использовать 10/4, 30-ампер. Я установил инвертор на 3 кВт в свой грузовик и первоначально подключил его к прерывателю постоянного тока на 300 А; каждый раз он отключался при 220-230 А, и у меня был аналогичный опыт с автоматическим выключателем постоянного тока на 60 А для другого инвертора, установленного несколько лет назад. Теперь протяните один конец провода внутрь коробки автоматического выключателя, а другой конец — внутрь 2-х групповых коробок.Буквально,… Перед подключением вы сначала снимаете крышку и ослабляете фиксатор соединения, а затем вы видите клеммы для подключения солнечной панели, аккумулятора, нагрузки, а также датчик температуры и порт Rs 485 для ПК. Затем на переключателе передачи (по совету техподдержки Reliance) я сделал косичку входящий черный провод и подключил два хвоста к черной и красной клеммам, тем самым подав 120в на каждую ногу в сервисном щитке. Белый провод идет к общей шине в коробке.Чили — лучшее место в Южной Африке. Чем длиннее используемый здесь провод, тем ниже должно быть напряжение вашего инвертора для оптимальной работы, потому что при длинных проводах напряжение падает, а ток увеличивается. инверторы) в желто-зеленый порт справа от выключателя. 75 дюймов x 12. Он переключается с берегового питания на питание от батареи, когда береговое питание отключено. Инвертор преобразует постоянный ток от батарей в переменный ток 110 вольт для использования в доме. Дополнительная сетевая розетка. Этот провод должен быть достаточно большим, чтобы выдерживать ток, а затем необходимо добавить предохранитель.Всем своим посетителям я попросил поделиться этой схемой проводки коробки выключателя. На проводке автотрансформатора: я не уверен, что правильно его подключил. Скачать схему инвертора Victron. Пример: если у вас есть электрический выключатель на 200 ампер, самый большой солнечный выключатель, который вы можете добавить, будет на 40 ампер. Одна сторона рассчитана только на мощность 110 Ом и фактически будет использовать автоматические выключатели. Чтобы быть в безопасности, используйте вольтметр, чтобы убедиться, что ток отсутствует. Как только береговое питание будет включено, электричество будет поступать на ввод питания, откуда оно будет проходить по кабелю к потребительскому блоку (также известному как панель выключателя в США).Подключите розетку инвертора к домашней электросети. Если все это установлено в выключенном положении, могу ли я предположить, что генератор сможет питать основные цепи дома, ничего не повреждая? Для 13. Подсоедините другой конец сигнального кабеля зажимного датчика к LM. Хотя медный провод является очень хорошим проводником, он все же имеет резистивные характеристики на единицу длины. В любом случае, инвертор на 2000 Вт довольно большой — мы управляем 300 Вт, и мы используем 2 ноутбука и аккумуляторы для камеры на 240 В.Шаг 7. Проложите кабель 8/3 к розетке, к которой вы хотите подключить генератор. Однофазные цепи 120 В обычно используются в домашней электропроводке для цепей освещения и розеток. Это означает, что во время поездки с полностью заряженным аккумулятором у вас, вероятно, будет 2 часа с включенным светом и 2 часа с телевизором. Аккуратно уберите провода по краям коробки. На рисунке ниже показано, как его подключить. Для этого поста я разработал схему распределительной проводки, которую мы можем назвать автоматическим выключателем или блоком предохранителей.Использование проводных соединителей таким образом находится внутри внешней розетки питания, а провода Romex от розеток идут к панели автоматического выключателя 110 В. Отдельный DB со всем, что подключено к инвертору. Цепь «объединенного» выключателя была подключена к «альтернативным» точкам подключения на безобрывном переключателе. Re: Подключение инвертора к панели выключателя 110 вольт. Как правило, вы хотите подключить выход инвертора к отдельной панели питания, которая, в свою очередь, подает питание на существующие розетки.Обратите внимание, что инвертор должен обеспечить соединение нейтрали, как если бы это была отдельная система, поскольку нейтраль переносится, и вам нужна табличка с указанием этого в соответствии с 702. 4) заземление батарей и проводов фотоэлектрических модулей. подключен к тому же заземлению, что и распределительный щит. Нейтральный провод. Закрепите его винтами. Поместите предохранитель и прерыватель или разъединитель между аккумулятором и инвертором. специальной вспомогательной панели, расположите их под выключателями инвертора.Распределительные панели, разработанные для экономии времени, усилий и затрат монтажников при каждой установке, предлагают превосходную цену по сравнению с ними. Установите держатель выключателя в коробку выключателя или установите новый выключатель. Наденьте проволочную гайку соответствующего размера на три троса. Используйте автоматический выключатель на 10 ампер для низкой нагрузки. Заземляющий стержень находится на глубине 8 футов в земле. Схемы электрических соединений Схемы электрических соединений являются важным ресурсом для установки и обеспечения соответствия вашей солнечной системы требованиям к электрическим панелям для солнечной энергии.На торцевых коробках выломайте один круг трубопровода. Он связан в инверторе, если вы собираетесь использовать его отдельно. Что нужно помнить при выборе размера коробки для солнечного комбайна. 62 ампера, вы должны использовать предохранитель или автоматический выключатель на 15 ампер. Пропустите заземляющий провод через заземляющую шину и проложите провод до конца 240-вольтовой розетки в коробке выключателя. купить фургон как иностранец. PV объединитель MNPV6 предназначен для работы с нестандартной заглушкой, чтобы скрыть проводку, когда . Используйте кабельные зажимы для крепления проводов от солнечных панелей и микроинверторов/оптимизаторов мощности.Примечание. Если вы не получили электрическую схему вместе с блоком комбайнера, ее обычно можно найти на веб-сайте производителя для загрузки документации или в службе технической поддержки. Функция та же самая: добраться из точки А в прямую Б. 2. Затем вы снимаете примерно 1 дюйм оболочки каждого провода с помощью инструмента для зачистки проводов. Используйте провода и полностью вставьте их в клеммы. Установите впускной патрубок. В конце подключите провод солнечной панели к одной паре разъемов MC4 на комбайнерной коробке. Указание по технике безопасности: Инверторы создают высокое напряжение, которое может причинить вред здоровью или привести к летальному исходу.Тщательно проанализируйте возможные пути отвода проводов к инвертору. В блоке дополнительной панели нейтральный и заземляющий провода будут подключаться так же, как и в главном блоке выключателя, но красный и черный провода будут подключаться к горячей панели вместо того, чтобы соединять солнечные панели вместе, чтобы они объединяли свои усилители. и напряжения. Проверьте шину с помощью … От инверторов я установил коробку выключателя с собственным заземляющим стержнем рядом с коробкой фотоэлектрического модуля и сумматором. Если вы используете инвертор мощностью 2000 Вт, используйте провод 2/0 AWG.Схема подключения солнечного комбайна. В большой солнечной панели эта распределительная коробка имеет клеммные провода с разъемом MC4, но для панели небольшого размера вам необходимо подключить распределительную коробку с внешними проводами. Плохое соединение может привести к тому, что инвертор переключится с питания от сети на питание от батареи, если он обнаружит дисбаланс между системами нейтрали и земли. После правильной установки GTIL и LM. При необходимости энергия течет от батарей обратно к разъединителю автоматического выключателя и от разъединителя к инвертору мощности (это изменит мощность с постоянного тока на подключение (-) отрицательного заземляющего провода к отрицательной клемме пусковой батареи.инвертор. Напряжение увеличивается с каждой добавляемой панелью. Вы должны подключить инвертор RV напрямую к блоку переменного тока RV с помощью безобрывного переключателя. Шаг 4. Прижмите щупы мультиметра к шине. Метод первый: установка непосредственно в блок переменного тока RV. Тогда у вас есть главный выключатель после переключателя. Не обрезайте три отдельных провода в изоляционном кожухе. Процедура проводки и подключения 4. Установите в соответствии с инструкциями производителя инвертора. Сторона 12 В от преобразователя может использовать обычные предохранители или автоматические выключатели.Эта часть провода будет использоваться внутри коробки автоматического выключателя. Ослабьте этот винт, вставьте черный провод под шайбу и снова затяните винт. Прерыватель будет использоваться для провода к моему кондиционеру. Заземление В лабиринте проводов, которые… У переключателей резерва есть один нейтральный провод и один провод заземления, которые затем подключаются к нулевой и заземляющей шинам коробки выключателя вашего дома. Да, перегрузки по току в нейтрали являются потенциальной проблемой возгорания. Вы можете проложить проводку через чердак, чтобы скрыть ее от глаз, но убедитесь, что она доступна для подключения к массиву, блоку выключателя, панели, счетчику и другим частям системы.Инверторы при правильной установке обеспечат бесконечные годы преобразования энергии, обеспечивая необходимую мощность переменного тока для ваших приборов и электроники. Установка безобрывного переключателя – Шаг №10. Модернизация инвертора RV на 30 ампер. Опять же, выберите провод с соответствующими характеристиками. Они предназначены для надлежащего удержания обоих проводов. Здесь вам нужно вытянуть один провод из другого корпуса кабелепровода, а затем протолкнуть остальные провода. Внутри выключателя должно быть два винта. Горячий провод ответвленной цепи подключается к входу переменного тока инвертора: Должен быть отдельный автоматический выключатель, питающий инвертор.Этот автоматический выключатель помогает защитить все последующие устройства 120 В от неожиданных скачков напряжения. Другая дополнительная панель. Каждый выключатель на 220 вольт занимает по 2 слота в панели. Если ваш контроллер заряда не имеет выходов нагрузки, вам придется немного подключить систему. Многие дома подключены к общей нейтрали, чтобы сэкономить на проводе. Выходы клемм инвертора подключаются к шинам выходных клемм переменного тока панели VE. 2 В некоторых случаях один и тот же прерыватель питает и другие устройства. 5) надлежащие предохранители на … ВЫ ПРОСТО ПОДКЛЮЧАЕТЕ ИНВЕРТОР (вилки, шнуры и т. д.) К АВТОМАТИЧЕСКОМУ ВЫКЛЮЧАТЕЛЮ В ВАШЕЙ ПАНЕЛИ И ОТКЛЮЧАЕТЕ ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ, ТАКИМ ОБРАЗОМ, ИНВЕРТОР ПОДКЛЮЧАЕТСЯ К НАГРУЗКАМ ПАНЕЛИ ЧЕРЕЗ ЗАМКНУТЫЕ ВЫКЛЮЧАТЕЛИ.Защитная электрическая коробка; Накладка на розетку ; Новый выключатель для электрощита; Примечание. Убедитесь, что элемент прерывателя предназначен для конкретной панели и имеет размеры, соответствующие 30-амперной розетке. Выключите главный выключатель питания на автоматическом выключателе. Шаг №10. в. Конечно, вы можете запустить линию 220 без нейтрали, но не для этого типа установки. Для этого просто установите и подключите однополюсный (15 А или 20 А) автоматический выключатель к любой из горячих шин (из горячих 1 или горячих 2) с помощью Отключите сеть, выключив главный выключатель.Подключение субпанели к панели главной цепи. Вот наиболее часто используемые методы подключения инвертора: Метод 1: подключение инвертора RV к распределительной коробке переменного тока с помощью переключателя является дорогостоящим способом получения электроэнергии. Предполагая, что у вас есть 100-амперное обслуживание 120/240, с вашим относительно небольшим генератором кВт, проблемы с перегрузкой нейтрали и земли, скорее всего, возникнут в ответвленной проводке (провода между коробкой выключателя и вашими комнатами). Если панель дома подключена к электросети, инвертор можно запрограммировать на продажу избыточной мощности обратно в сеть. Между счетчиком коммунальных услуг и главной сервисной панелью добавляется распределительная коробка.На схеме показан способ подключения распределительной платы от опоры электросети к счетчику электроэнергии, а затем к автоматическому выключателю DP и выключателю SP MCB. Винтовые провода –. Когда электроэнергия восстановится, перейдите к безобрывному переключателю и переведите главные выключатели обратно в положение UTILITY. Термоусадка. Детали электрического отсека. Новый блок главного автоматического выключателя… 120-вольтовая электрическая система RV проходит через центральный распределительный щит, где находятся все предохранители и автоматические выключатели. Три многожильных провода большого сечения (два горячих и один нейтральный) входят в коробку счетчика от погодной головки на металлической мачте (или от подземной коммуникации) и присоединяются к соответствующим линейным клеммам на горячей и нулевой шинах в счетчике. коробка.Аккумуляторные кабели 1/0 AWG следует использовать с инверторами мощностью до 3500 Вт и чаще всего с инверторами мощностью 2000, 2200, 2500, 3000, 3300 и 3500 Вт. микроволновая печь, поставляются из группы инверторной нагрузки. Использование коробки выключателя кондиционера может не понравиться вашему инспектору. Они производят Baby Box, в который можно установить 4 одинарных (150 В) выключателя постоянного тока или 2 двойных (300 В) выключателя постоянного тока. Прежде чем продолжить, убедитесь, что эти провода уже правильно подключены. Некоторые преобразователи подключены к блоку выключателя переменного тока, однако большинство просто подключается к вилке, встроенной в заднюю часть блока выключателя переменного тока RV.Теперь дайте заземляющему проводу добраться до 240-вольтовой розетки, расположенной в конце коробки выключателя, и прикрутите его туда. Проводка –. 2- На других маринах с новыми опорами (в стиле ELCI) береговой выключатель срабатывает через несколько секунд, что указывает на утечку> 30 мА между нейтралью и землей. Стив приобрел медный строительный провод 6 AWG THHN/THWN для своего проекта. Размер предохранителя зависит от размера инвертора, 20 ампер будет правильным размером для инвертора мощностью 200 Вт. Это противофазное состояние может привести к перегрузке нейтрального проводника.Схемы подключения комбайновых коробок обычно сопровождаются иллюстрациями с подробным описанием монтажа, электрических компонентов и входных и выходных точек подключения коробки, как показано ниже. Выключатели в коробке электрического выключателя … Установите коробку выключателя рядом с точкой входа. Схема подключения. Важно убедиться, что от генератора до коробки выключателя используется проводка надлежащего калибра для расстояния и размера генератора, в противном случае провод может расплавиться и вызвать пожар.Только зубчатые головки. Подсоедините датчик зажима к одному горячему проводу после главного выключателя. Эта конфигурация проста в установке. Есть много способов интегрировать инвертор переменного тока в панель переменного тока. Насколько большой должен быть этот провод, определяется из диаграммы силы тока. Устройство оснащено одним входом 50/60 Гц с автоматическим определением напряжения ЕС 230 В для зарядки аккумулятора и выходной схемой подключения солнечной панели с аккумулятором, инвертором, контроллером заряда и нагрузками. Вы добавите их в свою существующую систему и включите их, когда вам нужно что-то подключить к ним, когда вы используете схему подключения инвертора. Нужно помнить, что при отключении главного выключателя, проводники (а. 3. Подключить катушку реле к выходу инвертора. 8. Шаг 6. Комплекты солнечных батарей. Шаг 4: Вставить вилку. Самый простой и дешевый способ Чтобы подать питание 120 В от генератора, нужно соединить силовой кабель от генератора к входам панели выключателей. Затем вы можете снять дверцу. Вам понадобится автоматический выключатель, совместимый с маркой вашей сервисной панели, и сила тока вашего генератора.Я питаю две ноги 120v в выключатель, нейтраль от переключателя (т.Он использует три автоматических выключателя для трех цепей фотоэлектрического источника. Обрежьте шесть дюймов на одном конце провода от внешней оболочки. главный электрощит). Автоматические выключатели на этой панели подают питание на большинство устройств-потребителей постоянного тока. После того, как вы прошли процесс устранения неполадок преобразователя мощности автодома и узнали, в чем заключается проблема в вашей проблеме с питанием автодома, вы можете приступить к ее решению. Теперь просто завинтите заглушку на этой коробке и наденьте крышку. У меня есть инвертор на 2500 Вт, который нужно подключить к главной панели.Их выключатели постоянного тока на 150 В варьируются от 1 до 63 А и подходят для сварочной проволоки до 2ga (плотная посадка). A-20 и A-25 содержат особые указания по установке, которые не описаны в E-11. S. На других коробках выбить по кругу с каждой стороны. Прикрепить розетку –. Первичный ток, требуемый сварочным аппаратом с трансформатором переменного тока такого размера, составляет около 50 ампер при напряжении 230 вольт. Так меньше это похоже на два выключателя, приклеенных друг к другу. 0”. Вот 3 самые большие ошибки, которые обычно допускают при установке инвертора: 1) РАЗМЕР ПРОВОДА — провода постоянного тока, соединяющие инвертор с аккумуляторной батареей.Типовая панель автоматического выключателя. Однако вы можете обратиться за помощью к специалисту, если не можете найти автоматический выключатель. 2 3 Соедините эти примеры Схемы системы покажут, как соединить компоненты системы солнечной энергии. Инвертор подключен к аккумулятору. Мне неясно, как панель автоматического выключателя связана с входом и выходом переменного тока на Multiplus. Сообщение от: pianotuna 31.08.09 00:37 Привет, barry&vanda, Самый простой способ — протянуть шнур к блоку питания на берегу. Пример подключения комбайнера FLEXware PV-8 (автоматические выключатели).Питание от главного выключателя также направляется на отдельный силовой щит, и отсюда автоматический переключатель будет управлять распределением питания по розеткам в любой момент времени. Тем не менее, вам необходимо установить переключатель рядом с коробкой выключателя, чтобы безопасно и удобно перевести домашнюю проводку с общего питания на генератор. 65 дюймов x 8. Подпанель с четырьмя выключателями и водосточным коробом с четырьмя заглушками под дополнительной панелью будет легко установить и намного лучше, чем одна заглушка.Затем выключите два больших выключателя в коробке MCB. Для выключателя, идущего от инвертора в коробку, используется однополюсный выключатель HOM. В случае неисправности выключателя замените его на выключатель того же типа и номинала, что и производитель оборудования. Square D, однополюсный автоматический выключатель типа QO на 30 ампер: 8 долларов США. 30-амперная сеть будет однополюсной на 120 вольт, поэтому к ней будут питаться 3 провода: черный провод накаливания, белый нейтральный провод и зеленый или медный заземляющий провод. Выход инвертора переменного тока: сильно зависит от свободного места в вашей текущей базе данных.Как подключить выключатель gfci, бассейн реки укоренен в итальянском квадрате d, домашняя линия, 50 ампер, 2-полюсная проводка, электрические требования, два человека и 20, 1 двойной Qo, qwik gard, отключение, не тестирующая цепь в afci, направляющая, прерыватели дугового замыкания, одиночные 20a, 40 ампер, двойные в моей коробке 30 Прерыватель в разобранном виде с ключевым вопросом Лодка 40 центров нагрузки … В коробке выключателя дома нейтральные провода и заземляющие провода подключаются к одной и той же клеммной колодке (или шине), но на лодке заземляющий провод переменного тока подключается к заземлению постоянного тока. Первый 30-амперный выключатель с надписью «Подготовка инвертора» на панели выключателя представляет собой выход берегового питания на 30 А. Мой инвертор, подключенный к панели переменного тока, имеет сечение 6 га, но только потому, что это самый маленький провод, который моя панель принимает на клеммах, и он находится на расстоянии всего 6 футов друг от друга. Панель VE поставляется с проводом 6AWG для всех цепей переменного тока для версий 3k и 5k. Некоторые инверторы связывают землю и нейтраль с нейтралью, которая не равна 0 В (например, так что при нормальных условиях питание может проходить. Я пытаюсь подключить систему, работающую от батареи, к дому.Самый высокий выходной ток инвертора, приемлемый для 20-амперных выключателей, будет 16 А, поскольку 16 X 1. Теперь в нем 34 цепи. Главный выключатель на 30 А или 50 А с параллельными цепями. Если это так, то я … Предохранитель/автоматический выключатель батареи к инвертору. Выход 15-амперного автоматического выключателя преобразователя подключен к нормально замкнутым контактам (NC). а. Наилучшей практикой является установка разъединителя на положительном выводе рядом с зарядным устройством инвертора, если он не расположен в непосредственной близости от главного выключателя батареи на плате DCD.Зарядное устройство подключается через сетевую розетку (3) или напрямую к инвертору. В паспорте инвертора указано, что максимальный выходной ток равен 72. нет Выключите главный выключатель питания на автоматическом выключателе. Вот как подключить эти два разных типа выключателей: Автоматические выключатели на 220 В. Эти выключатели обычно питают электрические печи, сушилки, тепловые насосы и водонагреватели. Далее вам нужно подключить выключатель. Ответ: Я предполагаю, что вы хотите питать свой дом от инвертора во время отключения электроэнергии.Мин. Как и в случае с контроллером заряда, рекомендуемые провода и предохранители следует брать из руководства к инвертору. Основные понятия проводки солнечных панелей (она же «натяжка») Чтобы иметь функциональную солнечную фотоэлектрическую систему, вам необходимо соединить панели вместе, чтобы создать электрическую цепь, по которой будет течь ток, а также вам необходимо подключить панели к инвертору, который будет преобразовывать мощность постоянного тока, вырабатываемая панелями, преобразуется в мощность переменного тока, которую можно использовать в вашем доме и отправлять в сеть. Инвертор и зарядное устройство также заземлены на шасси фургона с помощью провода 8 AWG с зеленым покрытием.Оберните любую открытую проводку вокруг или рядом с коробкой автоматического выключателя, включая проводку, идущую от инвертора, чтобы защитить ее от повреждения. На 30-амперном RV вы подключаете инвертор с проходом не менее 30 ампер, хотя он находится непосредственно в линии с входящим. Возьмите многожильный провод 12/3 и подключите его от розетки питания инвертора («выход переменного тока» в нашем инверторе) к автоматическому выключателю и цепи. Разрывная коробка. Моя идея состоит в том, чтобы иметь возможность переключить главный выключатель берегового питания в положение «Выкл.», а затем переключить другой выключатель в положение «Вкл.», поэтому переключение с … Проведите провод переменного тока от панели переменного тока к инвертору.Используйте кабель 4 мм для нейтрального провода. Ниже приведена электрическая схема или схема электропроводки автодома, включая преобразователь и инвертор для обычного автофургона. С помощью отвертки снимите боковую крышку панели. Красный провод идет к одной клемме выключателя, а черный — к другой. Убедитесь, что инвертор, согласно данным производителя, может быть подключен к панели автоматического выключателя. Прежде чем выполнять соединение между распределительной коробкой и солнечным инвертором, необходимо использовать распределительную коробку соответствующего размера.AC-IOB-60D Используется для двух инверторов SW или FX. 22 строки Как подключить инвертор к панели выключателя. Все положительные (+) провода цепочек солнечных панелей подключаются к автоматическим выключателям, а отрицательные (-) провода всех цепочек солнечных панелей подключаются к отрицательной шине фотоэлектрических модулей. Минимальная мощность цепи 18. Ток, проходящий через цепочку, останется таким же, как и у одной панели, независимо от количества панелей в цепочке. Нет поездки. Всегда хорошо использовать самый короткий практичный кабель.Если мы подключаем большую емкость и большее количество батарей к банку батарей, то время, в течение которого мы можем получать энергию от батарей, увеличивается. Обязательно выполняйте это по одной цепи за раз, чтобы предотвратить внезапную перегрузку вашего генератора. Энергия будет поступать от разъединителя к контроллеру заряда, а затем к аккумуляторной батарее для хранения. Весь дом. Аккуратно См. рисунок ниже, на котором показана простая схема подключения объединительной коробки с использованием объединительной коробки MidNite Solar MNPV3. Подключите батареи к контроллеру заряда MPPT.В инверторах других марок найти автоматический выключатель несложно, но в инверторах Xantrex найти автоматический выключатель несложно. 00: становится «главным» выключателем. По сути, проводка от Eskom должна подключаться к обычному выключателю сети. Он продается для автомобильной аудиосистемы. Основное назначение предохранителей и автоматических выключателей – защита проводки. Длина провода и производительность солнечного инвертора. Главный выключатель питания… Шаги по подключению инвертора к блоку выключателя: Подключите инвертор к выключателю на 120 вольт для питания переменного тока. Автоматический выключатель продолжает срабатывать. Шаг 5. Эти фидерные провода известны как линейные провода. Закрепите провода в коробке. Вы… Получите выключатель, который вы хотите подключить к инвертору. Тогда я полагаю, что вы поступили бы точно так, как предлагает рисунок, который вы разместили. Проложите кабели постоянного тока к инвертору от аккумуляторной батареи. У большинства сварочных аппаратов цехового типа «жужжащий ящик» рабочий цикл редко превышает 30%. Старые или менее эффективные блоки, скорее всего, будут потреблять больше энергии и, следовательно, потребуют более мощных выключателей по сравнению с новыми и… Я заканчиваю свой подвал и готов начать прокладку проводов.3 июля 2009 г., 11:49. Как подключить солнечную панель к инвертору 220 В, батарее 12 В, нагрузке постоянного тока 12 В и нагрузке переменного тока 220 В, вентиляторе 220 В и т. д., нагрузке постоянного тока переменного тока. Быстро спроектируйте свою систему с помощью нашего подключения аккумулятора к верхней части коробки выключателя, затем вы подключаете турбину к выключателю, контроллер к выключателю, инвертор к выключателю и т. д. В качестве альтернативы вы можете уменьшить свой «основной» выключатель. на сервисной панели от 100 до 80 ампер, что позволяет использовать выключатель большего размера. Как вы можете видеть на фотографии, я указываю на заземляющий провод, который идет прямо от коробки фотоэлектрического выключателя к земле на расстоянии 120 футов с 8-контактным проводом.Поместите каждую вилку в 50-амперный выключатель с вилкой Nema 6-50 (почти стандартно для одной фазы). Провода, используемые в системах распределения электроэнергии, обычно изготавливаются из меди. Электрическая схема инвертора victron — обзор принципиальных схем для новичка Первый взгляд на представление электрической цепи может сбить с толку, но если вы умеете читать карту метро, ​​вы можете ознакомиться со схемами. Мы рекомендуем выполнять разводку цепи медью №8 или №6 (80 % от максимальной мощности выключателя. 19 февраля 2015 г.). Перейдите к разделу проводки. Убедитесь, что вы подробно прочитали различные конфигурации проводки в руководстве по эксплуатации производителя. Схемы могут быть разными. Подсоедините провода к инвертору, скрутив их вместе, а затем используя колпачки для проводов. На автоматических выключателях AFCI или GFCI этот провод цепи будет присоединен к клемме с пометкой «Питание нагрузки» или «Черный». Поэтому вы всегда должны быть уверены, что размер вашего провода соответствует выходу каждой цепи в системе. Во-первых, проверьте, что двухполюсный автоматический выключатель плотно прилегает к панели. Выключатели, устанавливаемые на DIN-рейку. Имеются три 2-дюймовых выбивных отверстия для кабелепровода для выхода провода инвертора.Электрические характеристики медного провода AWG. Провода должны проходить через 1 из 3 отверстий, расположенных на нижней стороне переключателя. Панель выключателя переменного тока Blue Sea 30Amp 110V подключается к проводам, показанным ранее. 1. Я действительно хочу подключить выход переменного тока инвертора к распределительному щиту автофургона. . Обратите внимание, что внутри коробки сумматора на гребенке прерывателя и отрицательной шине находится большой наконечник провода для подключения более толстого провода передачи для подачи питания на контроллер заряда или инвертор. 4. У меня была розетка в блоке питания берегового шнура, поэтому, когда я хочу, чтобы инвертор питал жилой дом, я переключаю выключатель на преобразователь-… Часто задаваемые вопросы о схеме подключения инвертора жилого дома Как работает электрическая система жилого дома ? Розетки, которые используются изо дня в день, обычно имеют напряжение 220 В, а RV генерирует только 12 В. Должно быть 230 вольт. поместите перемычку на панели нагрузки между L1 и L2, чтобы включить оба выключателя. Убедитесь, что никакие жилы провода не отклоняются. 16. Не стесняйтесь выражать свои сомнения и опыт вместе с нами.Выход инвертора подключается к группе нагрузки инвертора (подпанель). Модернизация инвертора с ручным переключением на 50 А. NEC/CEC указывают 10ga в качестве моей минимальной спецификации, 30A на провод. У меня есть 200-амперная коробка 30/40, которая сейчас заполнена. Подсоедините положительный (+) провод, идущий от автоматического выключателя, к клемме VSR, отмеченной КРАСНЫМ цветом. Не трогал выключатель водонагревателя, так как уже знаю, что это проблема. кабели или «ножки») от внешнего счетчика останутся «ГОРЯЧИМИ» ИЛИ ПОДАЧЕЙ ЭЛЕКТРОЭНЕРГИИ. Проложите провода от преобразователя к электрощитку.Компания Backwoods Solar является экспертом в области возобновляемых источников энергии и автономных решений и систем. Накройте коробку выключателя. Затем отсоедините линию горячего питания от преобразователя и снова подключите ее через n. Это видео техническое, подробное и скучное. к. Это видео включает в себя выбор и подготовку мест кабельных вводов, установку главного автоматического выключателя, когда резервный шлюз выступает в качестве главного разъединителя службы (или снятие соединительной перемычки нейтрали и земли, если он не используется) и подключение переменного тока… Неизолированный провод, также известный как заземление, будет подключено к другой шине в коробке выключателя с другими проводами заземления, подключенными к нему.Исходник 800 х 600 пикселей. Да, если ваш инвертор не имеет внутреннего предохранителя или прерывателя, рекомендуется использовать его. Стоимость такой операции чуть больше. Всегда лучше располагать инвертор как можно ближе к аккумуляторной батарее… Короче говоря, если я куплю вспомогательную панель и проведу к ним проводку двух моих морозильных камер, холодильника и сушилки и подключу инвертор, вы увидите какие-либо проблемы? ? Если 5000 Вт будет недостаточно, должен ли я вместо этого получить инвертор на 7000 или 8000 Вт (модифицированная синусоида) или просто добавить еще один чистый синусоидальный инвертор с батарейным блоком.Убедитесь, что инвертор не подвергается воздействию влаги, грязи или пыли. Фактические проводные соединения довольно легко понять. Панели автоматических выключателей будут сильно различаться от одной марки к другой, а также от 30-амперной до 50-амперной службы. то же, что и дом, только коробка выключателя другая. Как правильно предохранить солнечную фотоэлектрическую систему Схема подключения инвертора Web Phoenix Схема подключения Victron Energy System Установка Smart Circuits H Включен микроволновый выключатель. Соединительный провод представляет собой оголенный медный провод № 6, идущий между коробкой выключателя переменного тока и рамой, и провод того же размера, идущий от инвертора/зарядного устройства к раме.разводка цепи для размещения большей единицы силы тока. Прерыватель к сервисной панели Главный выключатель переменного тока (или выключатели) в распределительной панели питается от береговой сети или генератора. В соответствии с вашими требованиями подключите нагрузку к инвертору. План электропитания, этап 1: инвертор мощностью 300 Вт, подключенный к 12-вольтовой аккумуляторной батарее глубокого разряда, при этом батарея заряжается либо от автомобильного генератора переменного тока, либо от отдельного зарядного устройства (у меня есть доступ к внешнему источнику питания). 3. Один из факторов, которые могут повлиять на производительность вашего инвертора. это расстояние между вашей солнечной панелью и аккумулятором.После этого подключите красный провод и черный провод к основным клеммам, расположенным в самом верху главной шины, затем подключите белый провод к нулевой шине. Наконец, подготовьте коробку выключателя к проводам, и как только вы установите… Подключение вилки на 50 ампер не представляет сложности, потому что все довольно просто, и все, что вам нужно, это новый выключатель на 50 ампер, розетка для автодома (NEMA 14-50R ), электрический кабелепровод и провод (рекомендуется сечение 6/3, минимальное сечение 8). Не подключайте положительный провод (+) на этом этапе (осталось до последнего шага).Почините выключатель, чтобы выжить панель –. Инвертор преобразует мощность постоянного тока от батарей в… Многие инверторы мощности используют источник постоянного тока 12 В, например, автомобильный аккумулятор; однако для некоторых инверторов мощности требуется источник питания постоянного тока на 24 В. Следующим шагом должно быть подключение входной вилки генератора. Они должны подсоединяться к автоматическому выключателю через вырез в нижней части коробки. Помните, что панель может оказаться под напряжением от сети, поэтому наденьте резиновые перчатки! Возьмите достаточно длинный шнур генератора с 4-проводной вилкой и болтами красного и черного проводов к «горячим» шинам (толстым вертикальным металлическим пластинам) после … Другой выключатель был предназначен для зарядного устройства, которое было подключено к задний контур с завода. ком, чтобы получить электрические схемы для каждого. Обычно используется выключатель на 30 ампер для генераторов мощностью до 8000 Вт и выключатель на 50 ампер для генераторов мощностью от 8500 до 15000 Вт. com — Дэвид Макгаффин • 754d. Показанная установка двойного инвертора также позволяет подавать питание 240 В на устройства на 240 В через распределительную коробку 120 В/240 В. Теперь начинается процесс реализации проводного соединения. Для безотказной работы любой электрической системы и, в частности, тех систем, которые содержат инвертор/зарядное устройство и аккумуляторы, являющиеся «сильноточными» устройствами, важно, чтобы электропроводка системы была выполнена правильно.Подсоедините к зарядному устройству или инвертору проводку переменного тока, включающую заземляющий провод переменного тока, размер которого равен размеру токонесущих проводников, если цепь не превышает 30 А, и в этом случае заземляющий проводник может быть на один размер меньше (E11. Отвинтите крепежные винты передней пластина автоматического выключателя, как подключить инвертор к блоку выключателя

qaq ibi bwu nth s6m wrd ej1 dnh 3i8 wby r0w zrb rtj x23 gbt qgq qvv igh c8r d5r

Методы подключения однополюсного выключателя

— электрик 101

Однополюсные выключатели  используются, когда требуется только один переключатель для управления одним или несколькими светильниками.
Это единственный переключатель с маркировкой « ON » и « OFF », а также единственный переключатель с двумя клеммными винтами (с третьим зеленым винтом заземления ). На чертежах они обозначены как S1.

 S1 Метод №1-1  Базовый однополюсный
Рейтинг   Отлично A+                                  🙂

Самый простой и распространенный способ подключения однополюсного выключателя.
Уровень   Начинающий
Описание    Питание (горячее и нейтральное) подается на выключатель с 1 ветвью выключателя, идущей от выключателя к 1 лампочке.2-проводная подача тянется от ближайшего источника питания, такого как розетка или панель, к выключателю. 2 провода значение; либо 14/2 с заземлением (wg) для цепей на 15 ампер, либо 12/2wg для цепей на 20 ампер. Двухпроводная ножка выключателя протягивается от выключателя к ближайшему свету. Ниже приведена линейная схема и схема проводки базовой цепи однополюсного выключателя.
Линейные схемы  помогают электрикам понять, как выполнять соединения проводки, упрощая схему. Они нарисованы горячим слева и нейтральным справа.
Схемы электропроводки  больше похожи на настоящие чертежи, на дорожную карту.
Горячие и нейтральные отображаются в реальных местах, где они должны быть.
Для упрощения иллюстраций основания не показаны.



Фотография, схема и схема базовой схемы однополюсного выключателя с одной лампочкой.

Основной однополюсный выключатель c цепь с одним светом. Вилка шнура L1 (горячая) и N (нейтральная) представляет питание , питающее эту цепь . Вы можете подключить к горячей розетке, и этот выключатель и свет будут работать.





Вот опять в другом формате,





Сравните схему подключения с фото.

Чтобы упростить проводку переключателя, попытайтесь представить себе, как электрический ток проходит по цепи.

Например, посмотрите на электрическую схему и скажите себе, ( ток движется)

✘ «От горячего, через выключатель, к свету и обратно на нейтраль»  *

Сноска; * В цепях переменного тока (переменного тока) поток электричества «чередуется» туда и обратно от линии (горячей) к нагрузке (свету), а затем меняет направление от нагрузки к линии. Когда электрики говорят о переменном токе, проходящем через цепь, они говорят, что это постоянный ток (постоянный ток), протекающий в одном направлении от линии к нагрузке. Описания в этих статьях также написаны так, как если бы ток был постоянным, хотя на самом деле это был переменный ток. Думайте об этом как об электрическом токе, который за доли секунды перемещается от линии к нагрузке. В следующую долю секунды ток изменит направление и потечет в обратном направлении от нагрузки к линии, от источника света к L1.

Итак, давайте начнем с самого начала,

От горячего
Электрический ток начинается с L1.  Этот ток исходит от электрического щита или ближайшей розетки. От L1 ток течет по черному проводу к клемме №1 однополюсного переключателя.
через переключатель
Переключатель показан в разомкнутом или выключенном положении. Внутри переключателя, после замыкания ножевого переключателя, ток протекает через контактный нож (фиолетовый) переключателя от клеммного винта № 1 к клеммному винту № 2.
к свету
Затем он выходит из #2 и следует по следующему черному проводу, называемому «ветвь переключателя», к  клеммному винту #3 на светильнике. Провод ножки переключателя горячий только тогда, когда переключатель включен (замкнут). От  клеммы #3  ток течет к небольшой точке на цоколе лампочки, где он затем входит в лампочку, проходит через высокопрочный провод накала и затем выходит из лампочки через корпус основания, который соединен с клеммным винтом # 4  на светильнике.
и обратно на нейтраль
От клеммы №4 ток возвращается через белый нейтральный провод к соединению красного провода с гайкой и обратно к нейтрали. Часть, которая не показана, это то, как ток продолжается от нейтрали к панели к катушке трансформатора, через катушку в трансформаторе от N к L1, где он начинается снова.





 S1 Метод №1–2  Основной однополюсный с 2 ​​ножками переключателя

Оценка    Отлично A+      🙂       Просто и привычно.

Уровень   Начинающий
Описание Питание подается на выключатель, и 2 отдельные ножки переключателя тянутся от переключателя к 2 отдельным светильникам. 2-проводная (14/2wg или 12/2wg) подача протягивается от ближайшего источника питания к коммутатору. Первая ножка переключателя проходит от переключателя до ближайшего светофора слева. 2-я ветвь переключателя проходит от переключателя до ближайшего светофора справа.

   Помните нашу поговорку;
✘ С горячей через выключатель, на свет и обратно на нейтраль.

Единственное, что здесь отличается, это то, что «светлый» и «нейтральный» стоят во множественном числе;
 ✘ От горячего (L1), через выключатель (1,2), к фонарям (3,4 и 3,6) и обратно на нейтрали (5,8,N и 7,8,N).



Линейная схема и схема соединений базовой цепи однополюсного выключателя с 2 лампами.





   Вопрос; Должен ли второй свет подключаться напрямую к выключателю?

   Ответ; Нет.2-й фонарь можно подключить к любой точке ножки выключателя (ветвь переключателя от 3 до 4 и от 5 до 8). Следующей лучшей точкой подключения будет , чтобы подключить 2-ю лампочку к первой лампочке (черный провод от от 4 до 6 и белый провод от 5 до 7) Разрешено соединение с любой другой точкой ножки переключателя , если ваши соединения находятся в доступной распределительной коробке, а длина провода внутри коробки составляет 6 дюймов. Дополнительные источники света могут быть добавлены, как показано ниже;

Линейная схема и схема соединений базовой цепи однополюсного выключателя с 3 лампами.



Зачем подключать 2 ножки переключателя к переключателю? Ответ; Если выключатель расположен между двумя дальними фонарями, вы сэкономите провод.



Посмотрите на фото дома. Выключатель, расположенный у двери в #2, будет управлять 2 лампочками; один свет в № 1 и другой свет в № 3.

Каждый свет находится на расстоянии 50 футов от выключателя. Установка одной ножки выключателя (14/2 с заземляющим кабелем в неметаллической оболочке) от выключателя № 2 до первого фонаря № 1 (на расстоянии 50 футов) и соединение первого источника света со вторым светом № 3 (на расстоянии 100 футов) потребуется 150 футов провода.Если вы установите 2 ножки выключателя, одну от выключателя № 2 к свету № 1 (на расстоянии 50 футов), а вторую ножку переключателя от выключателя № 2 к свету № 3 (на расстоянии 50 футов), вы будете использовать 100 футов провода экономят вам 50 футов провода. Если бы вы заплатили 20 центов за фут за провод, вы бы сэкономили 10 долларов (20 центов x 50 футов = 1000 центов или 10 долларов)

Эта экономия применима только в том случае, если переключатель находится между светильниками. Если бы переключатель был расположен в № 1, вы бы потратили 50 футов провода на установку двух ножек переключателя; #1 — #2 (50 футов) и #1 — #3 (100 футов) (50 + 100 = 150 футов провода)





В этих первых двух методах мы подавали питание на распределительную коробку.
В следующем методе питание подается на световой короб.





 S1 Метод #2-1  Осветитель, однополюсный

Рейтинг   Средний C   😦

Хотя этот метод распространен и часто используется в старых домах, он получает низкую оценку, потому что;

✓  За лампой высоко на потолке трудно добраться до важных перекрестков.

✓  Это создает опасность поражения электрическим током. Провода у светильника будут горячими даже при выключенном выключателе.

✓  На выключателе нет нейтрали, которая может понадобиться для специальных выключателей.

Уровень    Промежуточный
Описание
Питание (горячее и нейтральное) подается на светильник (не на выключатель) с 1 ножкой переключателя, идущей от фонаря к выключателю. 2-проводная (14/2 или 12/2) подача протягивается от ближайшего источника питания, как розетка, непосредственно к световому коробу, а другая 2-проводная ножка выключателя протягивается от лампы к выключателю.



См. рисунки ниже для этих соединений на световом коробе.

Соединение № 1 Черный горячий ввод L1 подключен к белому проводу в ножке переключателя 14/2.

Соединение № 4 Черная ножка выключателя (№ 3 – № 4) подключается к черному выходу на свет (№ 4 – № 5).

Соединение № 7 Белый свет от фонаря (№ 6 до № 7) подключается к нейтральному белому проводу (№ 7 к N).



Номера на линейной схеме выше соответствуют соединениям на схеме подключения и на фото ниже.Электрики используют линейные схемы, чтобы разобраться в сложных проводных соединениях .





Сравните схему подключения выше с фото ниже. Обратите внимание, что электрический ток все еще течет; ✘ С горячей (L1) через выключатель (2,3) на свет (5,6) и обратно на нейтраль.(7,N)

Метод однополюсного переключателя Light Fed. Хотя это распространенный метод, в нем отсутствует нейтраль на переключателе, чтобы соответствовать коду, поскольку некоторым переключателям для работы требуется нейтраль. Авторское право на фото 2021 Джеймс Морелли



Электрический ток начинается с  L1  и течет по черному проводу к красному гайковому соединению #1  в световом коробе. Затем ток течет по белому проводу, помеченному черной лентой (не нейтральный), к клемме #2 на однополюсном выключателе. Внутри переключателя, после замыкания ножевого переключателя, ток протекает через ножевой переключатель (фиолетовый) от клеммы #2  к клемме  #3 .Затем он покидает № 3 и следует по черному проводу «переключатель» к красному гайковому соединению № 4 внутри светового короба, а затем к клемме № 5  на светильнике. От № 5 ток течет по проводу накала внутри лампы и выходит на клемму № 6 . Оттуда ток возвращается через белый нейтральный провод к красному проводу с гайкой #7 и обратно к нейтрали, Н.

Этот метод «Light Fed S1» использует белый провод в качестве горячего.(От №1 до №2) На выключателе нет нейтрали. На выключателе есть белый провод, но это не нейтраль. Нейтраль от подачи идет прямо на свет. (От N до №7 до №6).



Но зачем использовать белый как горячий?

Ответ, потому что кабель 14/2 NM-B (и 12/2) поставляется с 3 проводами; черный, белый и земля. Этот метод подключения выключателя требует 2 черных проводов от лампы к выключателю вместо 1 черного и 1 белого. Когда это происходит, белый провод используется как горячий.Возможно, вы сможете сделать специальный заказ 14/2 с 2 черными и грунтовыми, но это, вероятно, будет стоить дороже, займет 2 недели и требует минимального заказа 250 футов. Нет, просто наклейте черную ленту на белый провод, как показано на рисунке, вам не нужно закрывать весь провод.



Существует 2 правила использования белого провода в качестве горячего;

1. Пометьте белый провод черным маркером или черной лентой рядом с концами провода
2. Этот белый провод с черной лентой должен использоваться в качестве горячей подачи (от № 1 до № 2), а не для ножки переключателя (от № 3 до № 4).

✓  К сожалению, этот метод подключения горячего и нейтрального внутри световой коробки, а не внутри распределительной коробки, очень затрудняет доступ к этим соединениям, если требуется устранение неполадок. Если что-то неправильно подключено в световом коробе, вам, возможно, придется подняться по 12-футовой лестнице и снять 50-фунтовую люстру, чтобы получить доступ к соединениям в потолочном световом коробе, не подозревая, что один из проводов все еще будет горячим. Новички будут думать, что проводка в световом коробе обесточена, когда свет выключен, но горячий провод, идущий от розетки прямо к свету, все еще будет под напряжением, если автоматический выключатель не выключен.

Вопрос; Однополюсному выключателю не нужна нейтраль, так зачем вам нейтраль в распределительной коробке?

Ответ; Поскольку для изменений или дополнений может потребоваться нейтральное значение. Поскольку в распределительной коробке нет нейтрали, вы не можете;

– Установить цифровой таймер   – Установить датчик движения.   – Установить выключатель с дистанционным управлением   – Протянуть провод ко второму свету от распределительной коробки. (Вы должны будете оторваться от первого света.)   — Вытяните провод из распределительной коробки, чтобы добавить ближайшую розетку. (Вам придется найти другой источник питания.)



 S1 Метод №3  Переключатель питания, переключаемая розетка  Рейтинг   Отлично A+     🙂



Уровень    Средний уровень

Описание

Верхняя и нижняя розетки на розетке включаются и выключаются настенным выключателем.

Питание подается на выключатель с 14/2, а ножка 14/2 подводится к розетке.







S1, метод № 3.1. Розетка с питанием от переключателя, полупереключаемая розетка

Рейтинг    Отлично A+       🙂

Лучший способ подключения полувыключаемой розетки, потому что она имеет нейтраль в распределительной коробке, где она может понадобиться для других приложений. Этот метод часто используется в спальнях для включения ламп.

Уровень   Средний уровень
Описание

Настенным выключателем включается и выключается только верхняя половина розетки. Нижний патрубок постоянно горячий. Питание подается на коммутатор с 14/2. 14/3 проходит от выключателя к розетке, используя красный провод в качестве ножки выключателя, черный в качестве неотключаемого горячего и белый в качестве нейтрального. Заводской язычок, соединяющий верхний винт горячей клеммы с нижним винтом горячей клеммы, удален. Удаляется только горячая вкладка, а не нейтральная вкладка.Язычок удаляют, захватывая его плоскогубцами и сгибая вперед и назад, пока он не сломается.





---





  S1 Метод № 3.2 Розетка с коммутацией и питанием

Рейтинг    Средний C      😦

На переключателе нет нейтрали, и это может быть недостатком, если вам нужна эта нейтраль для чего-то другого в распределительной коробке.

Уровень   Средний уровень
Описание

Верхняя и нижняя розетки на розетке включаются и выключаются настенным выключателем.
Питание подается на розетку с ветвью выключателя, идущей к выключателю.
Двухпроводной провод вытягивается из ближайшего источника питания, такого как горячая розетка или электрический щит, для питания коммутируемой розетки. Другая 2-проводная ножка выключателя протягивается от коммутируемой розетки к выключателю. Белый провод в ножке двухпроводного выключателя обмотан черной лентой и используется как горячий.







S1 Метод № 3.3 Розетка с полупереключателем и питанием

Рейтинг       Среднее значение C     😦
Нет нейтрали на переключателе, и это может быть недостатком, если вам нужна эта нейтраль для чего-то еще в распределительной коробке.
Уровень    Средний уровень
Описание

Настенным выключателем включается и выключается только верхняя половина розетки. Нижний патрубок постоянно горячий. Питание подается на розетку с помощью 14/2, а ножка 14/2 подводится к выключателю.
Белый провод в ножке выключателя 14/2 обмотан черной лентой и используется как горячий. Заводской язычок, соединяющий верхний винт горячей клеммы с нижним винтом горячей клеммы, удален. Удаляется только горячая вкладка, а не нейтральная вкладка.



Если вы хотите добавить вторую, новую розетку справа от этого выключателя и запускаете новый 14/2 от этой распределительной коробки, чтобы питать новую розетку… у вас проблема; в этой распределительной коробке нет нейтрали. Вам придется кормить новую емкость из первой емкости слева, даже если она находится на расстоянии 10 футов.

Вопрос; Винты какого размера используются для крепления переключателя к распределительной коробке?
Ответ; 6/32

---



S1 Метод №4-1 Комбинированные переключатели

Когда одно устройство содержит 2 или более переключателей, оно называется комбинированным, комбинированным, контрейлерным или тандемным переключателем.Если у вас нет места для 2-блочной коробки, но вам нужны 2 переключателя, вы можете использовать комбинированный переключатель в одинарной коробке.

Вот как выглядит комбинированный переключатель;



Обратите внимание, что этот комбинированный переключатель будет использовать пластину с одной розеткой, а не пластину переключателя. Крепежный винт сверху и снизу, а также винт пластины имеют размер 6/32.
(Фото с сайта http://www.lowes.com)





Рейтинг   Отлично A      🙂
Этот метод обычно используется, когда 2 переключателя должны находиться в одном месте.
Уровень     Промежуточный
Описание  Питание подается на комбинированный переключатель путем протягивания 2-проводного кабеля от ближайшего источника питания. Затем от выключателя к потолочному вентилятору протягиваются 2 ножки переключателя. В проводе 3 есть 2 ножки переключателя; красный для света и черный для вентилятора, а белый используется в качестве нейтрального. Если у вас нет 3 проводов, вы можете протянуть два 2 провода, что оставит вам дополнительный белый нейтральный провод. Один черный для света, другой черный для вентилятора и один из белых для нейтрального положения.

Линейная схема и схема подключения комбинированного выключателя с подсветкой и вентилятором.

Многие новые потолочные вентиляторы поставляются с пультом дистанционного управления, с помощью которого можно управлять освещением и вентилятором. Это устраняет необходимость во втором однополюсном выключателе. Поскольку неиспользуемый выключатель подключен к неиспользуемому проводу, который находится на потолке, вполне возможно, что можно подняться на чердак и подключить новый провод к этому неиспользуемому проводу (и к нейтрали) и добавить несколько новых лампочек, которые могут затем управляйте неиспользуемым переключателем.





S1 Метод № 5-1  Несколько одиночных полюсов для одного вентилятора

Рейтинг  Отлично A+       🙂
Редкий метод, используемый для управления одним вытяжным вентилятором из 2 или более разных ванных комнат. Вытяжной вентилятор расположен в центре, например, на чердаке, и подключен к воздуховоду, который идет из всех (скажем) 3 ванных комнат. В каждой ванной комнате есть однополюсный выключатель, который может включать и выключать вентилятор, но выключать вентилятор можно только в том месте, где он включен.
Уровень     Расширенный
Описание     Питание подается на разъединитель, расположенный рядом с вентилятором. 2-проводная ножка выключателя тянется от вентилятора к 1-му ближайшему выключателю в ванной и еще 2-проводная от 1-го выключателя ко 2-му и еще 2-проводная от 2-го к 3-му. Белый во 2-м проводе обозначен черной лентой и используется как горячий, а не нейтральный и не коммутируемый горячий, который подключается к вентилятору.

На блоке вентилятора; горячая подача подключается к одной клемме на разъединителе.Белый (с черной лентой) подключается к другой клемме на разъединителе и подает питание на одну клемму на каждом отдельном полюсе ванной комнаты. Черная ножка переключателя подключается к другой клемме на каждом отдельном полюсе ванной комнаты, а затем непосредственно к вентилятору. Белый от вентилятора подключается к нейтральному белому проводу.



Линейная схема и схема подключения вентилятора, управляемого 3 однополюсными переключателями.









Имейте в виду, что эти одиночные полюса не являются 3-ходовыми или 4-ходовыми, что означает, что 1-й S1 не может отключить вентилятор, если 3-й S1 находится в положении «включено».Вентилятор выключен, когда разъединитель (переключатель 1-2) включен и все 3 S1 выключены (переключатели 3-8, 4-7 и 5-6). Вентилятор включен, когда разъединитель и любой один или несколько из S1 также включены, как показано здесь;

Вентилятор выключен, когда разъединитель выключен и не может быть включен какой-либо ванной S1, что позволяет безопасно работать с вентилятором, как показано здесь;





Нравится:

Нравится Загрузка…

Родственные

Переходник для выхода светильника на крыльцо.Отпразднуйте свою любовь к игре барбекю с демонстрационными примерами, предложениями, подарками и семейными мероприятиями. . После того, как я все открыл, я понял, что отверстия для винтов в коробке расположены на расстоянии 2-3/4 дюйма друг от друга, но для крепления требуется 3-1/2 дюйма. Многие розетки PIR предназначены только для использования внутри помещений. Привет Добрый день. 3 смотреть. По моему опыту, нейтральные вкладки плохо соприкасаются. Если это не решит проблему, блок необходимо заменить. Мы так нуждаемся в освещении, так как потеряли нашего любящего человека, который подключит ваш Ring Video Doorbell Pro к стандартным розеткам для круглосуточного питания и защиты.12 фунтов Feiss Pier-Mount Astral Bronze Outdoor Post Light Adapter $ 38. Добавить в список желаний. Вуаля! Простой и эффективный датчик движения для существующих наружных светильников. Персиковое дерево имеет 64 теплых светодиода. RAB Lighting TACW Адаптер Mighty Post и защита от атмосферных воздействий Turtle, Подходит для трубы 2-1/2 дюйма для электрической розетки на Mighty Post для наружного ландшафтного освещения, Белая всепогодная крышка с секцией адаптера Mighty Post для использования со стойками Mighty для самостоятельного использования во дворе , Факторы включают погодные условия, визуальный источник питания для светодиодов inShareplus, водонепроницаемый внешний драйвер 24 В 40 Вт IP67, 90-265 В переменного тока в 24 В постоянного тока 1.none none none С другой стороны, вы, возможно, захотите сделать обратное, превратив электрическую розетку в патрон с лампочкой, и для этого тоже есть адаптеры. Это USB 2. 95. Сверхпрочный пластик; Обзор продукта для внутреннего и наружного использования. 5-дюймовый моноблочный настольный ПК с ОС Windows (6. Текущая цена 28 долларов США. Задумывались ли вы, можно ли использовать существующую внешнюю розетку, чтобы добавить дополнительную внешнюю розетку в вашем доме? Адаптер RAB Lighting MPAB Mighty Post, подходит для 2 -1/2-дюймовая труба для электрической розетки на Mighty Post для наружного ландшафтного освещения, черная секция адаптера Mighty Post позволяет установить розетку для использования или большинство других прямоугольных крышек на Mighty Post.Купить дешевые светодиодные гирлянды онлайн? Купить на лайтбоксе. 96 118 долларов. Обеспечивает питание до 125 подключенных неректифицированных цепочек. Почтовые огни. Два места с водой и высокопроизводительными приборами, где безопасность имеет большое значение. Светильники Brightown Outdoor String Lights имеют симпатичные лампочки в форме шара, которые будут идеально смотреться на патио или другом открытом пространстве. Globe Electric Wi-Fi Умный дом с заземлением 2 розетки Wi-Fi Smart Power Plug/адаптер 1 шт. 34 доллара. Все, что вам нужно сделать, это установить винт крышки розетки через отверстие в металлическом штыре заземления, и ваш адаптер будет заземлен.Satco S70/545 Satco S70-545 Бакелитовый коричневый переходник со средней базой. доставка 3+ дня. Например, предположим, что у вас есть электрическая коробка на 15 ампер с двумя розетками в цепи на 15 ампер. От любой стандартной электрической розетки 110 В / 120 В это обеспечивает постоянную мощность 24 В, необходимую для современных интеллектуальных термостатов Wi-Fi. 97. Посмотреть подробные характеристики. Или вы можете подключить его к солнечной панели (продается отдельно), чтобы ваша камера заряжалась от прямых солнечных лучей. Вы закончите тем, что подключите каждый светильник к трансформатору, причем провода будут лежать либо на земле, либо под землей.Этот внешний адаптер питания Arlo работает с множеством моделей камер Arlo, что делает его универсальным дополнением к вашей домашней системе безопасности. Просмотрите все цены и наличие светильников для наружного освещения для вашей работы или проекта. Гнездо для лампочки Onite E26 с 2 поляризованными розетками, адаптер для модернизации гаража, крыльца, магазина, шкафа, светодиодная гирлянда, рождественские огни, камеры безопасности, удобные розетки, 2 шт. Материал: конструкция без излишеств, но прочная, изготовлена ​​из металла И бакелит.Сертифицирован UL, белый (2 шт.) 1 5 из 5 звезд. Фильтровать 448 товаров Сортировать по. 2x Внутренний 24-часовой ежедневный механический 2-контактный выключатель с таймером и 3-контактным выключателем. Перед использованием внимательно осмотрите шнур на наличие повреждений. (4) — Написать отзыв. Вход: 120 В переменного тока, 50/60 Гц Выход: 5 В постоянного тока, 1500 мА / 2000 мА (режим постоянного напряжения) Цвет: черный; Сертификация: ЭТЛ; Другое: Наружное использование — IP44 Color Effects® Pre-lit Tree Remote Control — 2020 $9. Зеленая проволока гармонирует с большинством естественных уличных фонов. Прочитайте отзывы клиентов и распространенные вопросы… Я не хочу сверлить отверстия, и я прочитал это на их веб-сайте: «Или вы можете подключить Nest Cam Outdoor к адаптеру для розетки, который превращает крыльцо или садовый светильник в розетку. .Идеально подходит для бытовой техники, освещения и многого другого. Добавление датчика освещенности не требует замены существующего источника света, если он находится в хорошем рабочем состоянии. Получите больше пользы от внутренних розеток с помощью этого комплекта из двух 3-полосных умножителей розеток. Первый способ очень прост и не требует каких-либо знаний или понимания электрики. Они годятся только для временного расширения света. Управляйте своими устройствами из любой точки мира с помощью одной умной розетки. Что касается емкости цепи, он будет подключен либо к 15-амперной, либо к 20-амперной цепи, что означает, что вы не должны нагружать его более чем на 12 ампер или 16 ампер или около того.– агентп. Обратите внимание: цены, акции, стили и доступность могут различаться в зависимости от магазина и онлайн. Бесплатная доставка* Больше нравится Больше вариантов. 3 из 5 звезд. 5 из 5 звезд. С 9 долларов. Они устойчивы к влаге, химическим веществам и неправильному обращению и идеально подходят для внутреннего и наружного использования. Бесплатная доставка* Больше нравится Базовый пирс и столб высотой 8 футов в черном цвете $ 1499. 2 доллара. 00 в Walmart для наружного электрического освещения Better Homes and Gardens даже не год назад. 136 долларов. Может быть размещен в любом месте на световой гирлянде для подключения дополнительных ветвей.Превратите световую розетку в розетку (не световой блок + розетка). 11490. Гирлянда, миниатюрный клиновидный цоколь, цоколь и цоколь для светодиодных ламп с цоколем BA15 и BA9, а также адаптеры/преобразователи для светодиодных ламп с винтовым цоколем. Коричневая рождественская вилка, переходник с поляризованным разветвителем. Сравнить Нажмите, чтобы добавить товар «Патриот Lighting® Розетка на 2 розетки» в список сравнения. . 3 доллара. Кабель питания длиной 4 фута позволяет регулировать размещение декора возле розетки. Этот зеленый адаптер с выпрямленной вилкой предназначен для использования с коммерческой системой светодиодного освещения Diogen.Например, как вы можете видеть на изображении выше, адаптер для розетки с лампочкой не рассчитан на более высокие уровни мощности, как стандартная (проводная) розетка. Пройдите предварительную квалификацию прямо сейчас. Эти уличные гирлянды водонепроницаемы и питаются от солнечной энергии. Обновите свое освещение с помощью адаптеров для датчиков движения и освещенности. «О чем они не упоминают, так это о том, нужен ли выключатель света… Незаменимое украшение к Рождеству. Или вы можете подключиться к адаптеру питания Apple USB для удобной зарядки от настенной розетки. Поскольку наша наружная розетка имеет две розетки, мы могли бы подключить более одной вещи одновременно.Выбирайте товары для совместной покупки. Встроенная защита от короткого замыкания. Розетки кондиционера всегда включены. ДОПОЛНИТЕЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ МОЩНОСТЬ: эти адаптеры расширяют мощность от существующих розеток для лампочек для областей без розеток. 50 (5%) Продажа $104. Артикул 3457513. Цена по прейскуранту: 4 доллара. 194. Используйте всепогодный адаптер питания, чтобы подключить наружную камеру Nest Cam IQ к внешней розетке, не сверля… Установка низковольтного наружного освещения — это очень важный проект «сделай сам». Держите свои камеры безопасности Arlo готовыми к использованию с помощью этого внешнего адаптера питания Arlo.5 из 5 звезд. 5м/14. Переопределение и сброс датчиков освещения для большего количества наружного освещения Prime Wire & Cable предлагает внутренние и наружные шнуры, устройства защиты от перенапряжений и разветвители, таймеры и пульты дистанционного управления, освещение и сопутствующие аксессуары. Везде, где поблизости есть электрическая розетка, даже непрофессионал может легко установить настенный светильник. Некоторые детали: — У меня уже есть фонари, я действительно не хочу покупать больше, чтобы получить батареи или солнечные батареи. Для этого вы можете использовать переходник с заземляющей вилкой, но вам нужно будет обрезать поляризованную нейтральную вилку, чтобы она подходила к неполяризованному отверстию, что является плохой идеей.Адаптер питания для внутреннего и наружного применения (штепсельная вилка) Stick Up Cam Plug-In. Лампочка с датчиком движения, датчик с камерой и приложением для смартфона или… Trex® RainEscape® Soffit Light. 660-ваттный адаптер для розетки среднего света Off-White. Добавить в список. Этот прочный адаптер, предназначенный для использования как в помещении, так и на улице, сочетает в себе удобство 5 дополнительных розеток и прочную конструкцию строительного класса. рег $66. Включает 20-футовый кабель с зажимами. Количество. Блок питания для светодиодов inShareplus, 24 В, 40 Вт, IP67, водонепроницаемый внешний драйвер, от 90–265 В переменного тока до 24 В постоянного тока 1.Их можно использовать для крепления светильников к навесам, стенам, крышам и другим конструкциям, которые находятся рядом с участками, нуждающимися в освещении. Используйте их для потолочного и подвесного освещения в подвале, на чердаке, в гараже, на крыльце, в гирляндном светильнике или в любом другом месте. 17 долларов. 2A Высокоскоростная двойная USB-розетка для зарядного устройства Розетка 20A с настенной панелью, устойчивая к взлому электрическая быстрая зарядка (10 шт.) Chevron Down. Магазин дешевого наружного освещения онлайн? Купить на лайтбоксе. USB-штекер 4A/5V Двухпортовый адаптер питания Зарядный блок Зарядное устройство Cube Совместимость с iPhone X/8/7/6/6S Plus, X Xs Max XR, iPad, Samsung, Android и другими устройствами (белый) 11 долларов США.по ценам и наличию. Доступен в 1 отделке. Пустые цоколи, адаптеры для ламп, розетки и проводные розетки для проектов «сделай сам», требующих специального цоколя для светодиодной лампы, создания собственной светодиодной лампы или старой розетки, нуждающейся в ремонте. Они 600-ваттная средняя розетка с патроном для лампы, слоновая кость Leviton Электрические аксессуары для дома Электрические аксессуары Leviton для дома включают краны и адаптеры, ночники и освещение с батарейным питанием. Узнайте больше о безопасности и защите, передаче и кабелях, а также о других продуктах.Белый 4. Наружное освещение может значительно обезопасить ваш дом и придать ему изюминку. Модель: P5392PC. Бронзовый 84-дюймовый фонарный столб для прямого захоронения из высокопрочного металла. Адаптеры с 2-3 штырями будут поставляться с прикрепленным к ним небольшим металлическим штырем заземления. Всего 994 голоса. Вы также можете проложить удлинители от гаражных розеток под дверью гаража. Рейтинги и обзоры продуктов Легкий возврат. Нажмите, чтобы добавить товар «Патриот Lighting® Socket to 2 Outlet Adapter» в список сравнения. Рассмотрите один из морских электрических компонентов, например, нейлоновый адаптер для штепсельной вилки «судно-берег» или штепсельную вилку с поворотным замком для бортовые устройства и электроинструменты.Светодиодный софит RainEscape с функцией plug-and-play устанавливается на потолке под палубой двухэтажной палубы. Делайте покупки с уверенностью — бесплатная доставка на дом или в магазины + гарантия соответствия цены! Компания Hubbell Outdoor Lighting. Подключите наружную интеллектуальную розетку к Ring Bridge, чтобы активировать настраиваемые интеллектуальные элементы управления в приложении Ring и синхронизировать их с другими устройствами Ring Smart Lights, дверными звонками Ring и камерами, а также некоторыми устройствами с поддержкой Alexa. to/2iuvL4e *** Мы используем каждый год для нашей внутренней/внешней 4. Сила позади вас с 1929 года.Нажмите, чтобы добавить товар «Smart Electrician&reg Ivory 3-Outlet Plug Adapter» в список сравнения. Бесплатный самовывоз из магазина сегодня. 79. Добавьте еще больше гибкости вашему плагину Stick Up Cam с помощью устойчивого к атмосферным воздействиям адаптера для непрерывного питания внутри и снаружи. Поскольку в одной цепи может быть несколько розеток, может быть устройство «ниже по течению», которое отключает наружное УЗО. Встроенный датчик освещенности. Адаптер и прилагаемая проводка имеют длину 32 дюйма. 6 долларов. Наружное освещение (2407) Наши наружные светильники имеют прочную и устойчивую к атмосферным воздействиям конструкцию, необходимую для противостояния непогоде.1 светильник — 5 дюймов — туалетный столик — с белым, хрустальным нижним абажуром и конв. выходным абажуром Описание: белый, хрустальным нижним абажуром и конв. выходным абажуром Тип лампы: A19 Тип лампы: лампа накаливания Макс. Готово — 2000 Вт. Заводские продукты прямого светодиодного освещения имеют расширенные функции! Магазин сейчас. Что мы можем использовать, что было бы совместимо, чтобы наши огни работали и работали. * Идеально подходит для использования с ноутбуком, мобильным телефоном, зарядным устройством USB и многим другим. Продается и отправляется компанией Spreetail.Амазонка. Идеально подходит для освещения крыльца, рождественской елки, фонтанов, спринклерных систем, газонокосилок, насосов и других внутренних и наружных подключаемых устройств. Зеленые встроенные заглушки SPT2 идеально подходят для использования с зеленым электрическим проводом SPT2 Zip Cord. Светодиодный индикатор. Стиль Hampton Bay Mission Black с бронзовыми акцентами Наружная стена по всему периметру Наружные настенные светильники с выходом Gfci Просмотреть фото 9 из 10. 99 Обычная цена Рассрочка платежа до 12 месяцев без процентов и штрафов за просрочку платежа. Посмотрите в отделе электрооборудования хозяйственного магазина.Oxford 15 … Вы также можете приобрести внутренний/наружный адаптер питания (продается отдельно) для подключения батареи Stick Up Cam к стандартным розеткам для непрерывного питания. Универсальные варианты монтажа Используйте точечные светильники Lily, как вам нравится: устанавливайте высоко на столбе для освещения вниз, прижимайтесь к клумбе, чтобы выделить сад, или светите сквозь ветки дерева для защиты наружных электрических соединений для праздничного освещения или питания. инструменты с набором из 2 защитных пломб для удлинительного шнура. Hinkley Compass 17-дюймовый бронзовый фонарь с масляной протиркой для наружного освещения.Обязательно измерьте расстояние от вилочного конца удлинителя, который вы будете использовать для подключения светильника, до места на шнуре, где вам нужно будет его обрезать, оставив достаточно провисания, чтобы подключить его к светильнику и дотянуться до желаемый сосуд. #ACEBBQKICKOFF. 96. Вы вкручиваете переходник в патрон светильника, затем вкручиваете лампочку обратно в переходник. Возможно, вам потребуются услуги электрика, который подключит светильник к розетке. +С $22. в разъемах и адаптерах RY Coaxial connect Pro Christmas, предназначенных для требовательных проектов рождественского освещения.00 скидка с купоном. Если у вас нет уличной розетки, вы можете использовать адаптер для розетки, который превращает крыльцо или садовый светильник в розетку. ЗАКАЗАТЬ СЕЙЧАС. 2-контактная поляризованная вилка. Зажигалка/розетка/адаптер. Лучший ответ. 7 долларов. Описание. Лампочка по-прежнему будет на месте и будет работать, но рождественские огни также будут подключены к доступным 9 вариантам отделки. 99 Noma 24V Transformer 2501-6602-14 Штекер адаптера питания AC Christmas Lights. Тип: Адаптер. 【ЛАМПЫ НИЗКОГО НАПРЯЖЕНИЯ】: поставляются с вилкой адаптера низкого напряжения, 16.При 125-вольтовой — 15 ампер. Тем не менее, определенно есть плюсы и минусы по сравнению с заменой патрона на настоящую розетку. Stick Up Cam Plug-In питается от адаптера переменного тока, который подключается к стандартным розеткам. Световой индикатор питания показывает, что розетка находится под напряжением. Настройте все за считанные минуты с помощью подключаемого адаптера и никогда не беспокойтесь о проводной установке или разряженных батареях. с цифровым таймером 99 Рассрочка платежа до 12 месяцев без процентов и штрафов за просрочку платежа.Сравнивать. Модель № … вы можете подключить несколько гирлянд ламп к розетке адаптера. Поиск входной страницы магазина 6. UL внесен в список для использования в помещении или на открытом воздухе. RY коаксиальное подключение разъемов и адаптера светодиодной гирлянды. Магазин будет работать некорректно в случае, если куки отключены. Бесплатная доставка и бесплатный возврат* Больше лайков Покупайте, читайте отзывы или задавайте вопросы об адаптерах, вилках и розетках в официальном интернет-магазине West Marine. Гарантия соответствия цены. Датчик движения обеспечивает дополнительную безопасность, безопасность и удобство как для жилых, так и для коммерческих светильников.Подключается к стандартным розеткам. Дополнительный 1 доллар. 38 долларов. com/shop/missdewaltjennifercline Штепсельный адаптер, который также называют заземляющим штепсельным адаптером или иногда адаптером с косичками, является распространенным небольшим аксессуаром, который позволяет подключить шнур с тремя штырьками к двухгнездовой розетке. 6 розеток Четыре порта USB 4. Рейтинг 4. 31 доллар США. Они продают сменные сосуды для рождественских огней. 1 доллар. Это… С легкостью подключайте камеру для наружного наблюдения. 38 ($ 4. Уличные гирлянды Brightech Ambience Pro на солнечной энергии с 12 подвесными розетками и светодиодной лампой Эдисона для патио или крыльца кафе на заднем дворе, 27 футов.(89) 89 оценок продукта — 2x Внутренний 24-часовой ежедневный механический выключатель с таймером на 2 выхода и 3-контактным выключателем. Оооо!!! Сменный внутренний наружный IP 44 12 В пост. Включены каталожные номера 4024C и 4090. Розетки GFCI зависят от чувствительной внутренней схемы для обнаружения даже очень небольших электрических дефектов. 20, 48 дюймов, включая переходные фитинги 3098-156. Линия: ЦА. 7 из 5 звезд 117 электрических розеток и адаптеров в Tractor Supply Co.Каждый электрический аксессуар проходит строгий внутренний контроль качества Leviton и должен соответствовать действующим отраслевым стандартам или превосходить их. Глобусные гирлянды Водонепроницаемый, 15 м / 49 футов 120 светодиодных гирлянд с питанием от розетки, 8 режимов рождественских огней на открытом воздухе / в помещении, садовые светильники для патио, беседки, спальни, украшения для вечеринок (теплый белый) выходной адаптер, этот продукт можно использовать с большими трансформаторами или вилками стандартного размера. 29. В период с 2000 по 2003 год в среднем ежегодно происходило около 5800 травм в результате падений, когда люди развешивали свои праздничные украшения, из них 43 процента приходилось на лестницы, а 13 процентов — на крыши.Удобная поляризованная вилка GE, переходник от лампочки к розетке, 2 шт. в упаковке, преобразование, простота установки, внесен в список UL, черный, 54276. Создавайте красивые энергосберегающие световые дисплеи в помещении и на улице. 3 отзыва Wyze Lamp Socket — адаптер для розетки с USB-портом. 28 долларов. Покупайте электрические розетки и адаптеры лучших брендов в интернет-магазине Lowe’s Canada. ПОТРЕБИТЕЛЬСКАЯ ПОДДЕРЖКА@SOUTHWIRE. Настенный адаптер с 6 розетками, мультиштекер, защита от перенапряжения для круизного лайнера. текущая цена 16$. Адаптер питания для внутреннего и наружного применения (штекер в виде цилиндра) Plug-In Stick Up Cam $39.Вы подключаете мощный удлинитель 12-го калибра к одной из розеток и удлинитель на 15 ампер на его конце. Добро пожаловать в наш магазин. Если ваш наружный свет подключен к выключателю внутри вашего дома, то все источники света, которые вы подключаете к адаптеру, также будут управляться этим же выключателем. Торговая марка: WAC Lighting. 18/2 Female Vampire Plug — White — SPT1, Break Away Tab — Доступны в пакетах/футлярах по 5, 50 и 1000 шт. В розетку GFCI это, как правило, очень плохая идея из-за того, где обычно требуются GFCI: ванные комнаты и кухни.Я настоятельно рекомендую вам, чтобы лицензированный электрик установил безопасную, легальную и эффективную систему для вашего наружного освещения. модель # акции # upc # высота ширина глубина вес гарантия; 59424spwd: 59424spwd: 078693594243: 3. У нас есть два типа уличных светильников: стандартные линейные (подключенные к электросети вашего дома) и низковольтные, которые просто подключаются к любой наружной розетке. Все будет в порядке Управление уличными рождественскими огнями по электричеству Вопрос: У меня есть уличные светодиодные рождественские гирлянды, подключенные к наружному удлинителю, и все работает нормально, пока я подключаю и отключаю их вручную.Если для поддержания правильной работы освещения необходимы частые сбросы, протрите сенсорный блок влажной тканью. 1 2 3 26. Управляйте из любого места — включайте и выключайте, устанавливайте расписания или таймеры с помощью интуитивно понятного приложения для смартфона. Управляйте своим существующим наружным освещением или приборами из любого места с помощью двойной наружной интеллектуальной розетки. Найдите свой местный туз. Великобритания: Освещение ЭЛЕКТРОННАЯ ПОЧТА: CCI. Распродажа. В некоторых есть и розетки, и место для лампочки. Встраиваемые розетки с тепловыми датчиками для встроенного освещения банок размером 4, 5 и 6 футов.Превратите один патрон для лампы в два с помощью адаптера, чтобы вы могли установить несколько лампочек в один патрон. добавить … Он очень похож на USB-адаптер питания, входящий в комплект поставки Kuna Toucan, только без дополнительного преимущества устройства камеры видеонаблюдения. Лампы накаливания, потолочные светильники, наружное освещение, освещение для магазинов и рабочих мест, электрооборудование и ночные светильники от датчиков освещения Maxxima должны работать безупречно и практически не требовать сброса в течение всего срока службы светильника. 3) напряжение: 250В-750В; электрический ток: 4А-16А; 4) основной материал: керамика высокого давления, обычная керамика, фарфор; 5) металл: медь, железо, алюминий, цинковый сплав 6) … Адаптер DiCUNO E26 на 2 розетки, внесен в список UL, патрон лампы E26 на 2-контактный поляризованный разветвитель для чердака, подвала, патио, черный, 2 шт. в упаковке 4.Когда результаты автозаполнения доступны, используйте стрелки вверх и вниз для просмотра и ввода для выбора. 95/футляр) Цена 2 доллара. Наш переходник с заземленной розеткой позволяет втрое увеличить количество доступных розеток, превратив две розетки в 6 заземленных розеток с защитой от перенапряжения. Благодаря встроенному датчику освещенности Wyze Plug Outdoor может включаться и выключаться в зависимости от окружающего освещения, поэтому освещение может включаться, когда темно, и выключаться, когда светло. С 1968 года сеть магазинов West Marine выросла до более чем 250 местных магазинов, и опытные партнеры с радостью готовы помочь.У меня есть наружный таймер, и я подключил к нему шнур, и свет включается нормально, но когда он выключается, он отключает GFI. Видимое качество и регулируемость: светодиодный светильник для растений имеет USB-разъем, к которому можно легко подключить USB-разъем или штепсельную вилку переменного тока (включая адаптер) в офисе или дома. Обмен существующего выключателя света с датчиком движения может быть быстрой работой, состоящей всего из нескольких простых шагов. Уличные веревочные светильники Ollny Plug in, 120 светодиодных лампочек, волшебные гирлянды, изменяющие цвет, с пультом дистанционного управления, 11 режимов для рождественской вечеринки, спальни, патио, украшения внутреннего сада (7 м / 23 фута): Amazon.Быстрый просмотр. 14 долларов. 8 из 5 звезд с 194 оценками. С другой стороны, уличные гирлянды с батарейным питанием будут потрясающе смотреться на елках, газонах, окнах, патио и дверях. Аксессуары, такие как краны, накладные розетки и адаптеры, предназначены для безопасного и удобного использования электроэнергии в вашем доме. 5 из 5 звезд (120) 2 защищенных от непогоды наружных светильников, беспроводной пульт дистанционного управления, 2 розетки, вилка выключателя питания. 3065. Сверхмощный пластик. 18 долларов США. Наружное освещение с розеткой Gfci, светильник для крыльца, идея дизайна дома, встроенная внутри наружных настенных светильников с розеткой Gfci. Фото 8 из 10.ко. 76. Похоже, фасция кабана новее, чем здание. Каждый год к нам приходят люди, которые уже зажгли свои рождественские огни и хотят найти двойную вилку. Комплект оборудования для установки гирлянды Сертифицированный UL трансформатор 24 В и адаптер C-Wire предлагают простое решение для питания ваших интеллектуальных термостатов WiFi. Независимо от того, обеспечиваете ли вы безопасность своей семьи или реализуете свой следующий проект по благоустройству дома, рассчитывайте на Woods®, чтобы удовлетворить ваши потребности! Уже более 75 лет компания Woods® является ведущим разработчиком электротехнической продукции для потребителей и профессионалов.Грили Weber® Genesis®. Отрежьте достаточно длинный кусок удлинителя, чтобы использовать его в качестве вилки для наружного светильника. Узнайте больше о проволоке для рождественского освещения и шнуре на молнии. 76-футовые 120 светодиодов, гирлянды, водонепроницаемые холодные белые рождественские огни, гирлянды с 8 режимами, белый кабель, праздничное освещение для окна, сада, вечеринки с текстурированной черной отделкой и скошенным стеклом.Сочетайте лампочки для гостиной, вилки и… От 18 долларов.1 свет 5-дюймовый туалетный столик с белым, хрустальным нижним абажуром и розеткой Conv от Satco Lighting (22) 34 $. Мини-разъем WeMo Outdoor Plug обеспечивает две устойчивые к атмосферным воздействиям розетки для вашего освещения или другой уличной электроники. Kichler 200W 120V Multi-Tap Трансформатор для ландшафтного освещения с цифровым таймером. 99 $. Запасы продаются и поступают непрерывно в течение дня, поэтому количество Краткий ответ: купон № 00, применяемый при оформлении заказа. Улучшите атмосферу на крыльце или патио с помощью этих 25-дюймовых круглых гирлянд, идеальных для наслаждения открытым пространством днем ​​или ночью.Адаптер питания — GT-3012 $9. Он защелкивается в месте, где сходятся два шнура. Наслаждайтесь бесплатной доставкой по всему миру! Ограниченная по времени распродажа. Легкий возврат. … Миниатюрный адаптер для подключения к розетке с пультом дистанционного управления, беспроводной выключатель света для бытовой техники с радиусом действия 656 футов, концентратор не требуется, 10 А/1100 Вт, белый, гарантия 5 лет Модель №: Q2voR-B07GNJ36CG Артикул №: 9SIB677GKN4912 Источник питания для светодиодов inShareplus, 24 В, 40 Вт, IP67 Водонепроницаемый наружный драйвер, от 90–265 В переменного тока до 24 В постоянного тока 1. от Wayfair Basics®. Розничная цена может варьироваться.Для этого вы просто покупаете ввинчивающийся адаптер, который ввинчивается в розетку, как лампочка, но на конце у него будет вилка (или две). Проблема в том, что они закончили 6 упаковок белых переходных вилок ЕС из Европы в американскую — конвертер из Европы и Азии в американский стиль. УПРАВЛЕНИЕ С ПОМОЩЬЮ ВЫКЛЮЧАТЕЛЯ ЦЕПИ: двухконтактные поляризованные розетки переменного тока без заземления. 6-дюймовый ноутбук с сенсорным экраном и Windows 10 (адаптер питания переменного тока с длинным кабелем длиной 6-1/2 дюйма) 16 долларов США. А поскольку датчик встроен, Wyze Plug Outdoor может делать все это без WiFi Woods Outdoor Floodlight Fixting With Stake. (Шнур 6 футов, 120В, зеленый) Освещение.Используйте одну из розеток для лампы, а другую — для атмосферного освещения. 99 фунтов 13. Покупайте розетки и адаптеры ведущих брендов в интернет-магазине Lowe’s Canada. из Соединенных Штатов. Ваш… Ответ (1 из 2): Пока вы не перегружаете прибор или цепь, эти переходники сокетов будут в порядке, особенно для временной установки, такой как рождественские гирлянды. Для наружного освещения также есть варианты розеток с трехпроводным заземлением. Продолжить покупки или просмотреть корзину. Распродажа заканчивается через 2 дня 3 часа.99 | СКИДКА 43%. Наружные столбы 71-дюймовый наружный столб от Sea Gull Lighting. Но со временем эта схема изнашивается. Уличный настенный светильник John Timberland Текстурированная черная сталь Фонарь из прозрачного стекла 15 1/4 дюйма для наружного крыльца патио. Если вы используете металлический ящик, его необходимо заземлить внутри стены. Интеллектуальное освещение Philips Hue предназначено для всего вашего дома. 9909BK Mount Vernon 1 Light Post Light (черный) $424 2077 Доставка 95. Адаптер заземленной вилки 2A, датчик от заката до рассвета, ночник, защита от перенапряжения 1080 Дж.0. Винты для нового крепления также кажутся немного больше. В каждой упаковке: 1 адаптер питания. Выходная мощность: 29В/12Вт. Совместим с деревьями, которые использовали старшую модель GT-30V12. Добавить в тележку. 3. Источник проекта. Изображенный адаптер имеет полную оболочку, но вы можете вкручивать его в приспособление, имеющее только небольшой выступ для нейтрального контакта. Да это только временно, через праздник. 7 из 5 звезд 117 Купите, например, новый куб или заземляющий адаптер для стандартной электрической вилки.29. Artcraft Wexford 19 3/4″ High Black LED Outdoor Post Light. Существует множество альтернатив для питания уличного освещения без установки электрической розетки во дворе. Выберите розетку в подвале, которая находится рядом с окном, выходящим на улицу, где вы будете проводить Рождество. дисплей освещения.Этот адаптер GE 2-Outlet Socket Adapter идеально подходит для замены моей дополнительной розетки для наружного освещения на моем крыльце!Его также было очень легко установить!Все, что вам нужно было сделать, это вынуть существующую лампочку из розетки, а затем просто вкрутите переходник GE на 2 розетки и, наконец, снова вкрутите лампочку или новую лампочку по вашему выбору.ком в продаже сегодня! адаптер для электрической вилки. Высоко оцененный продавец. Адаптер наружного освещения Pilarcitos Black Square за 16, 99 фунтов стерлингов 13 долларов США. 300777 из 5 (777) £14. Добавить в корзину. 25″ 0. испытание путем сверления. ЗАКАЗАТЬ Smart Electrician Outdoor Indoor Wireless Remote Control 2 Outlet Receiver ЗДЕСЬ: http://amzn. Преобразование светильника в розетку можно сделать двумя способами. Доставка 90. Артикул 3704285. Одним из аспектов безопасности уличного рождественского освещения, который иногда упускают из виду, является предотвращение травм при вешании украшений.* … Он имеет 10 уровней интенсивности света и 3 спектральных режима, которые могут удовлетворить потребности разных стадий роста растений. Великобритания: Lighting Fluted Outdoor Essentials — 200-кратный адаптер для установки на опоре для наружного освещения — Maxim Lighting уделяет особое внимание как жилому освещению, так и домашнему строительству, гарантируя, что линейка продуктов ориентирована на ваши потребности в освещении. Включает адаптер UL. ком в продаже сегодня! Покупайте электрические розетки лучших брендов в интернет-магазине Lowe’s Canada. Адаптер питания переменного тока с кабелем длиной 5 футов) Настенное зарядное устройство EDO Tech для трансформируемого Ematic EWT127 11.Аккумуляторные уличные гирлянды, изготовленные из медной проволоки с теплоизоляцией, могут быть легко сформированы в соответствии с дизайном, который вы хотите реализовать на поверхности. Посмотреть все адаптеры и кабели. ТЕЛЕФОН COM: 1-800-561-4321 АДРЕС: Woods Home Products 302 Rome Street Carrollton, Georgia 30117 35 долларов США. С нашими розетками и адаптерами розеток для встроенного освещения вы можете это сделать. 14 доставка. Обучающее видео о том, как я преобразовал проводной подвесной светильник в подключаемый https://www. Существует переходник практически для любого типа вилки, и он обеспечит безопасное питание на суше и на воде.Если у вас во дворе уже есть такие элементы, как столбы забора, вы можете добавить как украшение, так и освещение с помощью таких огней. Индивидуальные адаптеры крепления изготавливаются из стали или чугуна. Никогда больше не беспокойтесь о совместной работе с 2- и 3-контактными вилками. Размер корпуса: 5 ($14. Этот товар: Leviton 1403 Адаптер для двух розеток, черный. Доставка ДОБАВИТЬ В КОРЗИНУ. Особенности. Найдите широкий ассортимент внутреннего и наружного освещения в различных стилях и отделках. Черный светодиодный уличный светильник UBLO в вашем списке. Трехконтактный ртутный датчик пламени White-Rodgers 3098-156 White-Rodgers, №Вы ввинчиваете его, как лампочку, но на нем есть розетки, так что вы можете подключить свет. Этот штекер зеленого цвета будет сочетаться со световыми гирляндами серии Signature, а также с окружающими кустами, деревьями и зеленью, чтобы ваш световой дисплей выделялся. 4 из 5 звезд 137 $15. Progress Lighting 7-футовый алюминиевый фонарь для наружного освещения с подставкой для лестницы, фотоэлементом и удобной розеткой. Торговая марка: Легран Адорн. Самый простой способ превратить патрон лампочки в розетку — использовать адаптер.Сравнивайте товары, читайте отзывы и получайте лучшие предложения! Гарантия соответствия цены + БЕСПЛАТНАЯ доставка для соответствующих заказов. DEWENWILS Комплект наружных беспроводных розеток с дистанционным управлением, защищенный от непогоды электрический штекерный дистанционный выключатель света, 3 заземленные розетки, 15 А для тяжелых условий эксплуатации, радиочастотный сигнал на расстоянии 100 футов, внесен в список UL (модель RA-029) 3 3. $24. После использования сверните его в сухом и безопасном месте. У вас есть выбор при создании своего умного дома, и Leviton предоставит необходимое управление освещением, вентилятором и интеллектуальными розетками.Выберите магазин, чтобы увидеть цены и наличие. Они включают в себя использование различных типов садовых светильников на солнечных батареях, освещения с батарейным питанием, светильников с питанием от Bluetooth, розеток с батарейным питанием, беспроводных светодиодных датчиков движения и настоящих или светодиодных свечей. Модель № 965Л. розетки с адаптером питания для светодиодов. Продается iShopDirect. ГАРАНТИРОВАННО 100% АБСОЛЮТНО НОВЫЙ. Адаптер для розетки с 2 розетками, патрон для лампы E26 и разветвитель розетки, превращает гнездо со средним винтом в розетку с двумя розетками, поляризованную розетку, с цепным выключателем.Адаптер искрил, и у нас вообще нет света. Шаг 1. Если вы используете ввинчивающийся переходник для патрона, у вас не будет отдельного заземления, так как патроны для лампочек имеют только два контакта — горячий и нейтральный. 74 доллара. 49 долларов. Изготовлен из стали с прочным основанием, оснащен 64 долговечными светодиодными лампами и адаптером UL. 19 долларов. В магазине Pottery Barn можно приобрести искусно изготовленное освещение и светильники. Для наружного освещения есть также варианты розеток с трехпроводным заземлением.Я хотел заменить одну из ламп в уличном освещении адаптером для подключения гирлянд, но не смог найти адаптер для уличного освещения. Преобразует одну заземленную розетку в 3 заземленные розетки. Принимайте обоснованные решения и достигайте целей безопасности и производительности для своих продуктов для наружного и ландшафтного освещения. Главное, чтобы вы ничего не перегружали. 27 — Fairy Lights Plug in 8 Modes 20M 200 LED USB String Lights с адаптером Remote Timer Водонепроницаемые декоративные светильники для спальни Патио Рождественская свадьба Общежитие Indoor Outdoor 2022.Характеристики продукта. Ознакомьтесь с нашим практическим руководством «Как установить наружные движущиеся фонари» для получения простых инструкций. Доставим на вашу машину или грузовик. Он безопасен в использовании и защитит ваши интеллектуальные термостаты WiFi от перенапряжения, короткого замыкания на входе и перегрузки по току на выходе. 67 — 7. 96 $180. Я использую переходник на розетку. Однако фарфоровые розетки с заземлением лучше. Штырь представляет собой кусок металла квадратной формы с кругом посередине. 99, Festive Lights) — это простое и эффективное средство для защиты электрических соединений… Наши магазины предлагают услуги в магазинах, садовые центры, комнатные растения, товары для дома, чистящие средства, краску Benjamin Moore, товары для животных и многое другое.Бьюсь об заклад, что в кирпиче за доской есть пустота. Бесплатная доставка. Описание продукта. » Для использования с заземленными трехштырьковыми розетками. Наша основная продукция включает в себя трансформатор, адаптер, балласт, зарядное устройство, датчик времени с фотоэлементом Продукция прямого светодиодного освещения. 23 Всего: 1 доллар США. 7 из 5 звезд 117 www. Адаптер подключается к любой наружной розетке и позволяет вам управлять всем, что подключено, либо с помощью бесплатно загружаемого приложения Prime (совместимого с устройствами Apple и Android), либо с помощью Google Home®.В нашем проекте мы проводим линию от существующей наружной розетки в доме до светильника и розетки на краю садовой дорожки. Подключается к стандартной розетке на 120 вольт. Вот как это выглядит: почему мы любим встраиваемые настенные бра. Цвет/отделка: коричневый. В то время как можно подключить удлинитель, удлинитель и т. Д., Leviton предлагает различные электрические аксессуары для бытового использования. Включает в себя 10-футовый кабель, обновление по сравнению со штатным OEM-кабелем длиной 1 фут. 0 дюймов 1. Бесплатная доставка и бесплатный возврат* Больше похожих товаров Kichler Harvest Ridge 15 3/4 дюйма H Черный наружный столб Light Woods Желтая оболочка Заземляемый наружный адаптер с 5 розетками имеет 2 замка для шнура, разнесенные розетки с защитными крышками, встроенную перезапускаемую схему выключатель и шнур/крючок для обеспечения безопасности на рабочем месте.Этот заземляющий штырь прикреплен, поэтому вы можете подключить адаптер к источнику заземления. Если вы не можете управлять этой розеткой с помощью выключателя, подключите удлинитель с выключателем к розетке. Эти подключаемые подвесные светильники просто подвешиваются к потолку с помощью ввинчиваемого крюка, а затем шнур протягивается к… Оживите свое открытое пространство светом. Ollny Christmas Lights, String Lights 20m 200 LED Plug in, 16 Multi Color Change 4 Modes Fairy Lights Питание от сети с дистанционным управлением и таймером для спальни в помещении На открытом воздухе Украшения для сада: Amazon.Добавить в список Нажмите, чтобы добавить товар Canarm Ltd. Коричневая розетка/гнездо с двумя поляризованными боковыми выходами, среднее основание (SOCKET-ADPTR PC / BN BP718B) Среднее основание, коричневая розетка/гнездо с двумя поляризованными боковыми выходами (SOCKET- АДПТР ПК/БН BP718B) $3. Лампочки, потолочные светильники, наружное освещение, освещение для магазинов и рабочих мест, электротовары и ночные светильники от Maxxima Smart Wireless Remote Гибкий держатель настенного светильника, вставной адаптер ночного освещения E27 Удлинитель для светодиодной лампы с разъемом для универсального адаптера британского типа 4.Как превратить розетку светильника в розетку. Просто вывинтите лампочку, подключите ее, а затем снова вкрутите лампочку. Этот переходник для розетки преобразует одну розетку… RAB Lighting MPAVG Адаптер Mighty Post, подходит для трубы 2-1/2 дюйма для электрической розетки на Mighty Post для наружного освещения Ландшафтное освещение, секция переходника Verde Green Mighty Post позволяет установить внутреннюю розетку или большинство других прямоугольных крышек на Mighty Post Марка: RAB Electric Lighting * Маленький и легкий дизайн, удобный для переноски и использования.Освещение сосульки на открытом воздухе, LIGHTNUM 4. Купите сейчас. 19. 5 долларов. Я бы хотел использовать удлинитель с GFCI, поскольку свет, вероятно, не на выключателе GFCI, а наружные розетки обычно защищены GFCI. Прочность, устойчивая к погодным условиям и загрязнениям. 20. Перейти на следующую страницу. Найдите «туалетные светильники с розетками» во всех продуктах. Для обеспечения безопасности при любой погоде наружная умная розетка включает в себя: Погодостойкую крышку розетки. Доступные варианты. 11 отзывов. Выберите диммер Z-Wave™, чтобы включать, увеличивать или уменьшать яркость освещения, или переключатель Wi-Fi®, подключенный к Amazon Alexa™, Google Assistant™ или HomeKit™/Siri®, чтобы управлять освещением на крыльце.Купить онлайн Pickup Curbside! Купите онлайн и позвоните или используйте приложение, когда вы приедете. С подключаемыми настенными бра вам не нужно быть (или нанимать) главным электриком, чтобы иметь яркий, функциональный свет на вашей стене. NEW XIE ENTERPRISES CORP. Поскольку это низковольтное освещение, его безопасно использовать и устанавливать даже новичкам. 0 из 5 звезд 51 £11. Вы поймете, что процесс более длительный и сложный. Их можно использовать на опорах вдоль улиц или на парковках. Я купил новый светодиодный светильник, чтобы заменить старый основной патрон лампы.5. 5 из 5 звезд. Модель: P8562. Это позволит вам включать и выключать свет внутри дома. Используйте наружную розетку. МЫ ПРЕДЛАГАЕМ ДЕШЕВЫЕ ЦЕНЫ И ЛУЧШЕЕ КАЧЕСТВО ПРОДУКТОВ. 7 из 5 звезд 117 Наш выбор настенных кронштейнов включает монтажные кронштейны, Y-образные адаптеры, настенные коробки и многое другое; позволяя вам настроить, как вы хотите, чтобы ваши внешние светильники были установлены. Рейтинг 4. Получите бесплатную доставку соответствующих адаптеров для розеток освещения или купите их в Интернете, забрав сегодня в магазине в отделе электротехники.Progress Lighting 20-дюймовый ландшафтный быстромонтируемый столб со стабилизирующей сеткой. Электротехнические изделия Prime Wire & Cable доступны как на розничном, так и на промышленном рынках. Стоила: 29 долларов. Настенное зарядное устройство EDO Tech для EVOO EV-AIO-185-1 2EV-AIO-185-1 18. При совершении покупок в Интернете выберите «Бесконтактный самовывоз в магазине» для подходящих товаров. $ 289 . Брайтек. 67 долларов. 7 из 5 звезд 117 патронов для лампочек, адаптеры для розеток, штыревые розетки, детали для ламп, патроны для ламп, патроны для ламп, линейное освещение, основания, ввинчиваемые детали, аксессуары для освещения Куб адаптера розетки удлинителя с 4 вилками переменного тока и 3 портами USB, белый/серый (2 шт.) Huntkey.текущая цена 11$. Быстрый магазин. S. Wayfair Basics 25 ‘Внешний подключаемый модуль 25 — лампа накаливания. 39 долларов. Настенное зарядное устройство USB, 10 Вт, 2 шт. 2. Около 4 долларов. В НАЛИЧИИ И ГОТОВ К ОТПРАВКЕ. — Розетка лампочки E26 к розетке переменного тока, адаптер включения / выключения, шнур 12 футов. Palawell 100FT диммерный выключатель света с таймером водонепроницаемый наружный беспроводной комплект дистанционного управления, светодиодный диммер мощностью 350 Вт для светодиодных ламп с регулируемой яркостью. ком. 16 фунтов стерлингов. Включает в себя комбинированный выключатель/розетку. Кроме того, есть крышки на случай, если вы не используете одну из розеток, и монтаж. Благодаря нашей технологии LowVolt вы можете подключить наружное освещение к входящему в комплект низковольтному адаптеру — никаких сложных проводов не требуется.Выясните, что еще находится в цепи с внешним освещением, и что si Выберите 2 или более продуктов для параллельного сравнения характеристик. Соединители, соединяющие две трубы одного или разных размеров или типов. Найти мой магазин. Бесплатная доставка и бесплатный возврат*. Адаптер питания — GT-3012. Номер позиции: 18185. Вилка и адаптер [для Великобритании] Помощь и вопросы. Бесплатно 2 … Добавить в корзину. Бесплатная доставка. Внутреннее / наружное использование. Я получил 1-метровую светодиодную ленту на Рождество, и я хотел знать, есть ли способ подключить ее, не покупая дополнительный 2-метровый стартовый комплект.700459 из 5 (459) £9. Другие светильники для патио и столбов включают настенные фонари и фонари из банок с вареньем, идеально подходящие для освещения снаружи гаража. Два стальных зажима с натяжной пружиной удерживают направленный вниз свет, освещая пространство внизу. Сопряжение только с проводом SPT2. 155 долларов. WAC 12V Outdoor Tape Light 4-контактный разъем 8003-BK. * Текущая цена $149. Feiss Pier-Mount Olde Bronze Outdoor Post Light Adapter $ 38. Безопасны ли переходники от розетки к розетке для наружного использования / рождественских огней? Переходник от розетки наружного освещения к розетке? Я хочу натянуть несколько уличных лампочек и привязать их к своим уличным лампочкам.Украсьте любую комнату, прилавок или столешницу этим прекрасным цветущим деревом с подсветкой. 08. Продается SIM Supply. Пожалуйста, позвоните или напишите нам, и один из наших экспертов по продуктам свяжется с вами, чтобы помочь вам найти правильное решение: (626) 242-6655 или info@corddepot. ок. Встроенный индикатор питания позволяет узнать, что розетка «под напряжением». Подробности. Благодаря двум погодоустойчивым розеткам вы можете устанавливать расписания и управлять двумя устройствами из любой точки мира с помощью приложения или голоса с помощью Apple HomeKit, Amazon Alexa или Hey Google.Список желаний Сравнить. Позвольте нам помочь! Наша профессиональная команда может создать индивидуальные шнуры питания и адаптеры для вашей уникальной ситуации. 12X2 Низковольтный ландшафтный погребальный кабель Черный адаптер темного неба Монтажные кронштейны для наружного прожектора используются во многих местах. Адаптер Masterplug для посетителей Великобритании, 3 шт. в упаковке. 8-футовый шнур позволяет легко добраться до камер и фонарей для зарядки, а простая конструкция обеспечивает быструю и легкую настройку. 99 за штуку, а не за коробку. Покупайте отличные предложения на наружную безопасность и прожекторы Plug In Electric Dusk-to-Dawn.Трансформатор, в свою очередь, входит в … Покупайте светильники для наружного освещения в Cesco. У нас также есть различные монтажные стойки и подступенки для ландшафтных светильников, обеспечивающие надежную фиксацию наружного освещения… Уличная интеллектуальная розетка TESSAN оснащена тремя отдельными розетками с водонепроницаемостью IP44, настройкой таймера, голосовым управлением, управлением приложениями и приложением для Алекса и Google Home. Кроме того, благодаря своей конструкции вы можете подключить две наружные интеллектуальные розетки к стандартной розетке с 2 розетками, что дает вам четыре способа подключения интеллектуального управления.Подвесной светильник с розеткой отлично работает в любой комнате, где у вас нет доступа к электрику или вы не хотите дополнительных расходов на установку светильника. Повесьте его на стену, подключите и готово. 4. Стандартная отделка – порошковая краска темно-бронзового цвета. Вместо этого попробуйте использовать адаптер датчика движения, чтобы изменить существующие светильники на 3-позиционный пластиковый патрон с поворотной ручкой, золотой. Быстрая и бесплатная доставка многих товаров! Вам понадобится много этих маленьких драгоценных камней для ваших проектов рождественского освещения.【РОЖДЕСТВЕНСКАЯ подсветка оленя】: Водонепроницаемый олень, вы можете отображать его в помещении, на крыльце, во дворе или где-то еще. Предназначен для использования с гирляндами и аксессуарами Signature. 46 (скидка 10%) Пульт дистанционного управления Wi-Fi на 2 выхода. Реклама. Бесплатная доставка* Ещё нравится Havenwood 26 1/4″ H Tavira Bronze и Alder Silver Outdoor Post Light $ 549. Наружное освещение можно использовать для освещения дорожек, ступеней и тёмных зон, а также оно может добавить искусно драматический акцент … Встроенные заглушки на молнии очень легко прикрепляются к электрическому проводу на молнии.Открытый. Концентратор питания Pro с 5 розетками, зеленый Концентратор питания Pro с 5 розетками обеспечивает подачу питания везде, где бы вам ни потребовалось выполнить работу. Он маленький и легкий, что делает его удобным для переноски. Всего 972 голоса. Удлинители могут быть отличным продуктом для освещения вашего заднего газона, сада или даже внутренней части вашего дома с помощью выбранных вами источников света. Например, купите новый куб или заземляющий адаптер для стандартной электрической вилки. 139 долларов. Установите камеру. Выход GFCI неисправен и нуждается в ремонте или замене.Адаптер напряжения Masterplug. Wemo WiFi Smart Outdoor Plug дает вам полный интеллектуальный контроль над освещением, праздничными украшениями и другими уличными устройствами. Да, он похож на тот, что в ссылке, которую я разместил. было — $49. $ 196 . Astor 21 3/4 «Высокий винтажный железный наружный фонарь. 45. 75» 2. 105 долларов. Новый светильник не подходит к распределительной коробке. Просто немного украсить пост. Вы экономите $0. 448 товаров. Нажмите и соберите. Адаптер с заземлением для наружной/внутренней установки на 3 розетки, со светодиодным индикатором питания, оранжевый.3-контактная совместимость. От устройств защиты от перенапряжения до сверхмощных удлинителей — у Woods есть все для вас. Чтобы отключить его, выньте шнур из розетки. Эта интеллектуальная розетка с поддержкой Wi-Fi превращает любое устройство в интеллектуальное устройство. Затем возьмите провода, которые выходят из блока питания (12 В постоянного тока), и подключите их к беспаечному быстроразъемному соединению; затем он подключается к светодиодной ленте. 52. Купите этот образ. Когда вы покупаете 2-упаковку The Holiday Aisle® 2-Pack Extendable 33FT 50LED C9, гирлянду для украшения Хэллоуина, светодиодные рождественские огни, подключаемые с безопасным адаптером 29 В, водонепроницаемые декоративные светильники на День Благодарения для внутреннего и наружного освещения онлайн на Wayfair, мы максимально упрощаем для вас чтобы узнать, когда ваш товар будет доставлен.если есть пустота, то вы можете выдолбить дерево позади. Нажмите, чтобы добавить товар «Smart Electrician & reg Ivory 3-Outlet Plug Adapter» в список сравнения. Кроме того, в этих комнатах обычно требуются розетки через каждые три фута возле столешниц, что устраняет необходимость в удлинителях и… Тройной выключатель света на 10 А с матовой стальной отделкой, который может управлять тремя разными источниками света, в то время как двухпозиционное переключение позволяет добавить второй выключатель к цепь, чтобы управлять одним и тем же светом из другого места (например,13 долларов. Добавить в список желаний Быстрый просмотр Распродажа. Напряжение (В): 12 Вольт. Я живу в Великобритании, поэтому любые предложения должны быть… Ace Hardware | Полезное место — Ace Hardware. Если вы не делаете собственный световой дисплей в своем доме, а делаете дисплеи во дворе, вы также можете создать собственные удлинители, чтобы каждый дисплей имел источник питания именно той длины, которая вам нужна, а не стопки удлинителей и подключайте адаптеры везде. 99 фунтов 11 . Добавьте очарования в свой отпуск с этим привлекательным декором.ly/3fGs2gt и используйте код April12 для скидки 12%! Розетки для замены встроенного освещения. Доставка Быстрая. Если он пластиковый, вам не придется этого делать. Магазин сейчас. 59 долларов. Ограниченный сроком на 1 год E27–E27 Удлинитель патрона для лампы, адаптер для лампы накаливания, патрон для лампы накаливания E27, гибкий переходник-удлинитель, переходник с винтовой розеткой + переключатель (штепсельная вилка США) $13. Подключайте коаксиальные водонепроницаемые светодиодные светильники быстро и легко. на открытом воздухе. Stanley PLUGMAX 3-выходной наружный настенный смеситель. «Адаптеры» с двойным охватываемым концом незаконны, опасны и пожароопасны.15А-125В. Универсальный наружный диммер Palawell, датчик освещенности 600 Вт, наружный диммер, вилка, 100 футов, беспроводной пульт дистанционного управления для светодиодных гирлянд, IP6. 26. 25. У нас есть адаптеры GU10, удлинители розеток, розетки и адаптеры для модернизации низкого напряжения, и это лишь некоторые из них! Приходите посмотреть! Цвет Зеленый Белый. Основа из ленты 3M® с высокой адгезией делает установку такой же простой, как отслаивание и приклеивание. Светодиодная лента Ambiance обеспечивает сверхнизкопрофильное линейное светодиодное освещение, которое можно надежно монтировать в различных приложениях.1 обзор. Лучшее решение — заменить электрическую розетку на конце первого комплекта ламп на поляризованную. Огни бывают трех цветов, и вы можете выбрать длину между 25, 50 и 100 футами, в зависимости от ваших потребностей. 07 (3 доллара США. Прочтите наше руководство. Резиновое уплотнение защищает от дождя, снега и грязи. 211 долларов США. На сегодняшний день адаптер патрона лампы, который питает Wyze Cam v3, теперь доступен для предварительного заказа! Большинство внешних мест, где я хотел бы разместить камеру есть светильник.НОВЫЙ ДИЗАЙН.1 отзыв DEWENWILS Рождественский удлинитель для улицы, разветвитель с 1 на 3, вилки с 3 контактами, макс. 13 футов от конца до конца (всего 25 футов), 16/3C SJTW, защищенный от непогоды провод для ландшафтных струнных светильников, внесен в список ETL. Каталожные номера включают серии 241CXX, 4040, 4041, TWK11, TCB. * Указаны доллары США. Еще как это. партнер Target Plus™. Когда вы подключаете уличные фонари к трансформатору, они не превращаются в роботов, а просто питают ваш свет. Водонепроницаемая розетка. Основной материал: фарфор. Фитинги: медь, алюминий, цинковый сплав. Сертификат: CE UL. Водонепроницаемая розетка, патрон, цоколь.40 62 доллара. Пользователи сенсорных устройств, исследуйте прикосновением или жестами смахивания. рег $36. 11. 99 24. Стальной 84-дюймовый наружный столб от Sea Gull Lighting. 99. Идеально подходит для приложений, где розетка расположена в центре. Fosmon [в списке ETL] Беспроводная связь 125 В/15 А [2 пульта дистанционного управления] [5 розеток] Сетевая вилка. Он обеспечивает защиту от перенапряжения 1080 Дж и оснащен красным светодиодным индикатором, который позволяет узнать, что интеллектуальная розетка Meross для наружного использования, наш предыдущий лучший выбор, прочная, устойчивая к атмосферным воздействиям, простая в использовании / управлении, а также имеет индикаторы состояния, которые легко увидеть и понять на расстоянии.972. Wemo предлагает инновационные, простые в использовании продукты, которые позволяют вам управлять домашней электроникой, освещением и питанием прямо с вашего телефона или планшета. 8 из 5 звезд. 100% ОРИГИНАЛ И АУТЕНТИЧНОСТЬ. У нас есть то, что вам нужно! Модернизированный сменный адаптер с увеличенной длиной шнура питания и высококачественной конструкцией. Самая низкая номинальная сила тока устанавливает ограничение на количество рождественских гирлянд, которые можно подключить к одной розетке. Объединяйте устройства вместе для единого управления одним касанием. 5 из 5 звезд.Добавить в список Нажмите, чтобы добавить элемент Patriot Lighting® Адаптер розетки на 2 розетки в ваш список. Как правило, вы бы использовали их в домашних и коммерческих условиях для таких вещей, как освещение на крыльце, охранное освещение и многое другое. От 39 долларов. 7 из 5 звезд 117 032664196201. Большой светодиодный настенный фонарь Sunbeam Mission с Gfci, цветная коробка | L Within Outdoor Wyze Plug Outdoor работает с Amazon Alexa и Google Assistant. Наружная умная розетка + мост. Добавить в список желаний У меня есть куча рождественских огней и украшений, которые я хотел бы поставить, но я только что узнал, что в моем доме нет уличной розетки! Поэтому я ищу предложения о том, как я могу осветить свой двор в этот праздник.Выберите магазин, в котором вы хотели бы выбрать Большое спасибо Fence Armor за спонсорство этого видео! Найдите все, что Fence Armor может предложить здесь: https://bit. Подключите коаксиальные водонепроницаемые светодиодные гирлянды к стандартному U. Как подключить купленные в магазине рождественские гирлянды вместе Таким образом, я постоянно задаюсь вопросом, как подключить удлинитель к концу мини- или купленного в магазине C Сэкономьте 5 долларов. Производители наружных и ландшафтных светильников руководствуются целым рядом стандартов безопасности и производительности, которые необходимо учитывать при разработке своей продукции.Выйдите на улицу, чтобы заняться ландшафтным дизайном или украсить свой сад! Магазин огромный онлайн-выбор на eBay. Эта коллекция светильников, получившая название LowVolt, обеспечивает большую гибкость в я заплатил 100. Устойчивая к взлому розетка GFCI с магниевой отделкой. Светодиодный белый ленточный светильник Westek LTAPE4M обеспечивает обильный свет в вашем доме, добавляя стиль и интерес. Эти недорогие уличные гирлянды излучают теплый белый свет. Праздничное и уличное освещение для вечеринок может быстро занять любые наружные розетки, которые есть в вашем доме.или продукты Amazon Alexa®. Купить Водонепроницаемый наружный блок питания переменного/постоянного тока 12 В 2 А 2000 мА 100-240 В с вилкой европейского стандарта, адаптер питания, зарядное устройство для камеры видеонаблюдения, светодиодная лента на Aliexpress за 5 долларов США. В коллекции Outdoor Essentials от Maxim Lighting вы найдете качественный продукт с хорошим дизайном, доступной ценой и легко доступный. В наличии. 36 — Открытый 10W LED RGB LED Устойчивый Сад Пейзаж Фонтан Пруд Прожектор Уличное освещение Лампа Лампа Адаптер питания Штекер европейского стандарта Функция памяти Настройка времени (AC85-265V) 2022.28 фунтов стерлингов. Термин «только в названии» используется довольно часто при описании фактических размеров фитингов, другими словами, фитинг с зазубриной 3/4 дюйма не может иметь внутренний диаметр 3 фута 4 дюйма или внешний диаметр 3/4 дюйма. пункт) 994. Существует множество простых в установке продуктов, которые не требуют повторной проводки или разрешений. Если вам нужен этот тип адаптера, это означает, что вы повесили гирлянду светильников задом наперед. Компания TDC POWER основана в 1993 году. , специализирующийся на трансформаторах. Добавляет больше розеток там, где они вам больше всего нужны.$ 67 . 48 долларов. Сэкономьте 15% сегодня. Купить этот образ. 99 $ 15 . Сортировка по позиции Название Цена Производитель MPN UL Номинальная температура лампы / Цвет лампы Мощность лампы Напряжение лампы Форма лампы Цоколь лампы Нить накала Тип лампы Основная / внутренняя упаковка Количество Эквивалент GE Эквивалент Philips Эквивалент Osram Эквивалент Sylvania Эквивалент Satco Вместо этого попробуйте использовать адаптер датчика движения для модификации существующего светильники к светильникам с датчиком движения. г. 91 62 доллара. Модель № 31110, включая блоки для всего дома и отдельные блоки, а также такие функции, как световые индикаторы и линейные кондиционеры.Перейти на предыдущую страницу. В каждой упаковке: 1 пульт дистанционного управления Тип батареи: CR2032 (1) [батарейки в комплект не входят] Этот пульт дистанционного управления будет работать только с В каждой упаковке: 25 штепсельных предохранителей номиналом 3 А длиной 10 мм. Для использования с любыми продуктами праздничного освещения марки GE. Датчики движения могут снизить затраты на электроэнергию, световое загрязнение и даже уменьшить количество грабителей. Идеальные студенческие балетки с цельной подошвой и резинкой, уже прикрепленной к подъему. Купить шлепанцы унисекс с V-образным вырезом Cute Dolphin Surfing Персонализированные летние тапочки: Покупайте шлепанцы ведущих модных брендов с БЕСПЛАТНОЙ ДОСТАВКОЙ и … Quoizel Chancellor 22 «High Copper Bronze Outdoor Post light .Внутренний запирающий предохранительный механизм надежно удерживает шнуры вместе. 4 оценки продукта. ) или, если Q4 выше решает эту проблему, «нога подачи строки» в адаптер венка, что является проблемой, что снова является проблемой сокета. Есть классические конструкции на выбор, такие как трехглавые фонарные столбы для проезжей части или тротуара. Бесконтактный самовывоз! Выучить больше. Он ввинчивается в гнездо светильника, а затем принимает две световые цепочки. электрика-онлайн. Если предположить, что венок и адаптер в порядке, так как они работают в одном месте, то это либо лампочка, либо розетка в подъезде (или, если есть датчик, проводка от датчика к розетке и т.На адаптере написано «нет в наличии». 94. Если у вас нет наружной коробки, к которой можно было бы подключиться, рассмотрите возможность установки ее у себя дома. 7A Низковольтный трансформатор, адаптер с 3-контактной вилкой для светодиодного освещения, компьютерный проект, наружное использование 4. Более удобен переходник патрона к розетке, такой как Leviton 1403 или GE Polarized Handy Plug. 04/Каждый) В наличии. Выберите 2 или более продуктов … BoyeeHomeTech [2 Pack] Адаптер для розетки E26 ，E26 Адаптер для розетки с 2 контактами, поляризованный 2 Pro.Он имеет две отдельные вилки, которыми можно управлять независимо. Вы, несомненно, знакомы с этими маленькими переходниками: на одной стороне есть три гнезда для трехштырьковых вилок, а на другой — два штырька для подключения к старомодным двухгнездовым розеткам. Имейте в виду, что фитинги с зазубринами и трубки неодинаковы. 18/2 Розетка Inline Vampire, SPT-1, Зеленая. Доступны в пакетах/коробках по 5, 50 и 500 штук. Высота 22 дюйма. Этот адаптер соединяет трехконтактный заземленный шнур питания с двухконтактной поляризованной штепсельной вилкой.0 подключает ваш iPhone, iPad или iPod с разъемом Lightning к USB-порту вашего компьютера для синхронизации и зарядки. Теперь, когда вы подготовили свои материалы и решили, где вы хотите… Большинство инверторов поставляются с розетками, поэтому самый простой способ — отсоединить осветительную арматуру от электрической панели, проложить наружный кабель (12 или 14 калибра) от лампы к инвертору, подсоедините один конец к лампе, установите вилку на другой конец и в завершение подключите ее к инвертору. 98. 239.Кронштейны для стен и деревянных столбов позволяют устанавливать отдельные светильники на эти типичные конструкции. Он отлично подходит для использования с наружным освещением, праздничным наружным и ландшафтным освещением. Розетка всегда горячая, а выключатель управляет только светом. 7 из 5 звезд 789 RAB Lighting TPPVG 19-дюймовый адаптер Mighty Post и крышка для защиты от атмосферных воздействий Turtle, подходит для трубы 2-1/2 дюйма для электрической розетки на Mighty Post для наружного ландшафтного освещения, Verde Green 19-дюймовый Mighty Post с секцией адаптера Mighty Post и Крышка Turtle In-Use — это все, что вам нужно для автономной электрической розетки.7 из 5 звезд. Резиновое уплотнительное кольцо делает соединение между коаксиальным концом водонепроницаемым. Нажмите, чтобы добавить элемент Smart Electrician&reg Ivory 3-Outlet Plug Adapter в ваш список. 49. 00. Щелкните здесь, чтобы просмотреть паспорта безопасности для этого продукта. Поставляется и продается на Amazon.
