Как подключить стабилизатор напряжения: Подключение стабилизатора напряжения | Статья

Как подключить стабилизатор напряжения однофазный

Электроэнергия, поступающая к нам в квартиры, имеет свои стандарты. Например, для сети питания 220 вольт отклонение не должно превышать 10% от номинала. Такой разбег в величине напряжения не всегда благотворно сказывается на функционировании чувствительных электрических устройств бытового назначения, приборов освещения. Организации, поставляющие электроэнергию, применяют трансформаторы для линий питания, по которым приходит электрический ток к домам.

При работе под нагрузкой линия выдает нижний предел напряжения. При дальнейшем возрастании нагрузки нормативный предел снижается, так как мощность подстанции исчерпывается. Также функционирует и сеть 380 В. Это объясняет режим работы установок в обычных условиях. Реально же снабжение электричеством домов зимой бывает намного хуже.

Эту ситуацию можно исправить, применяя приборы, которые стабилизируют основные параметры электрического тока. Стабилизаторы применяются в разных местах.

Стоимость такого устройства небольшая, а его монтаж и подключение довольно простое, и позволяет произвести всю работу самостоятельно.

Определение типа защиты

В настоящее время имеются стационарные приборы, стабилизирующие напряжение, монтаж которых осуществляется на весь дом, а также переносные модели, которые могут обслужить всего несколько электрических устройств. Кроме этого, стационарные стабилизаторы бывают трехфазными, однофазными. Это зависит от условий использования. Подключения на 1-фазную и 3-фазную сеть имеют свои отличия.

В квартире или собственном доме лучше подключить 1-фазный стабилизатор возле распредщитка. Это дает возможность защиты всей сети от воздействия перегрузок. Поэтому, рассмотрим инструкцию по монтажу для 1-фазного устройства.

Выбор места монтажа

При самостоятельной установке вся ответственность ложится на вас, так как при неправильном монтаже прибор может выйти из строя, может произойти пожар и т. д.

Чтобы своими руками подключить стабилизатор напряжения в квартире, необходимо учесть некоторые советы:

• Помещение выбирается сухим, проветриваемым, так как основной причиной неисправности становится наличие влаги в корпусе прибора.
• При монтаже в нише, проверьте, насколько безопасны отделочные материалы на предмет горючести.
• Нужно обеспечивать зазор между стенками и стабилизатором. Необходимо отступать на 10 см.
• При настенном монтаже, проверьте, чтобы крепление выдержало массу настенного стабилизатора.

Подключение к сети

Самостоятельное подключение к сети стабилизатора не представляет большой сложности. На тыльной стороне устройства есть колодка с клеммами на пять разъемов. Чаще всего провода чередуются так: фаза и ноль, заземление, нагрузочные фаза и ноль.

Для подключения нужно всего лишь сделать правильный выбор сечения кабеля. Далее осуществляется самостоятельный монтаж. Схема подключения стабилизатора на 220 вольт:

Типы стабилизаторов

Когда вы решились установить стабилизатор, то необходимо выбрать и приобрести модель стабилизатора. Чтобы не запутаться с выбором оптимального варианта прибора, нужно знать, что все устройства выполняют подобную функцию, но имеют отличия по принципу действия.

Для получения качественной энергии для дома подходят 2 типа приборов:

Сервоприводное устройство, которое имеет схему сравнения, служащую для управления небольшим моторчиком. Он вращается в разных направлениях, и двигает бегунок, снимающий ток. В итоге на выходе получается стабильная величина напряжения 220 вольт. Достоинством такого устройства является плавное регулирование. Это дает возможность получения напряжения без перепадов.

Релейное исполнение устройства стабилизации имеет свои отличия по принципу действия. В корпусе устройства находится трансформатор с клеммами. Напряжение входа умножается на коэффициент, и подводится для каждого вывода. Электронные элементы управляют действием релейного блока, переключающего при необходимости выводы трансформатора. За счет этого на выходе стабилизатора получается напряжение 220 вольт. Отрицательным фактором таких устройств является появление небольших скачков напряжения, когда происходит переключение ступеней.

Третьим типом стабилизаторов является электронный прибор.

Он относится к дорогостоящим приборам, хотя его принцип действия мало чем отличается от релейного устройства. У него вместо реле работает электронный ключ, переключающий выводы трансформатора, на тиристорах.

Ступени стабилизатора

Все варианты стабилизаторов имеют несколько ступеней работы. От их числа зависит качество выдаваемого напряжения. Для понимания работы ступеней рассмотрим пример. Когда подается напряжение 220 вольт нормального значения, то прибор прогоняет его по схеме без изменений. Когда напряжение падает до предельных значений, то электронный ключ, либо реле подключают 1-ю ступень, а на выходе появляется стабильное напряжение 220 вольт.

Последующее падение напряжения принуждает стабилизатор переключиться на другие ступени, которые позволят ему выдать необходимые 220 вольт. Когда ступеней уже не хватает, то стабилизатор не сможет повысить напряжение. Чем больше число ступеней, тем шире его интервал регулировки напряжения.

Советы по подключению стабилизатора напряжения:

1. Перед монтажом всегда отключайте питание сети в электрическом щите.
2. Подключите вспомогательную защиту прибора в виде автоматического выключателя и устройства защитного отключения. Это продлевает срок его работы. Монтировать автоматику целесообразно за счетчиком, но перед защитой.
3. Электрическая сеть бытового назначения должна иметь контур заземления. Монтаж стабилизатора без заземления запрещается согласно правилам электробезопасности.
4. Монтаж стабилизирующего устройства в доме до счетчика запрещен. Оптимальным вариантом установки стабилизатора будет выполнение его по вышеуказанной схеме.
5. Запрещается подключать стабилизатор сразу после заноса его с мороза в квартиру. Внутри корпуса скапливается конденсат, который может сильно повредить устройство при включении, и сократить срок службы. На улице также запрещается его установка.
6. Стабилизатор небольшой мощности до 5 киловатт подсоединяется прямо к розетке. Этот способ приемлем для гаражных условий, дачного дома. Иногда осуществляют установку переносного стабилизатора отдельно для цифровой техники, например, на компьютер, телевизор и т. д.

Для трехфазной сети 380 вольт стабилизатор подключают на каждую фазу по одному устройству, соединяя их схемой «звезды». Этим способом достигается экономия денежных средств на покупке устройств, а также на его обслуживании и ремонте, так как 3-фазное устройство намного дороже.

• После монтажа нужно проконтролировать правильность соединений и монтажа. Для этого подключают автоматы ввода в распредщите. Треск, гудение, искрение не допускаются. Если таких признаков нет, то подключение стабилизатора напряжения выполнено правильно.
• Не допускается подключать стабилизатор на нагрузку, превышающую мощность прибора. Резерв его мощности должен быть не менее 30%.
• Правильная схема установки чаще всего изображается на корпусе устройства. Сначала нужно ориентироваться на эту схему. Если такой схемы нет, то оптимальным вариантом являются данные рекомендации. Популярные модели стабилизаторов подключают именно таким образом.

Каждый год необходимо осуществлять проверку надежности соединений проводки в клеммниках, при необходимости подтягивать их затяжку.

Пример подключения стабилизатора

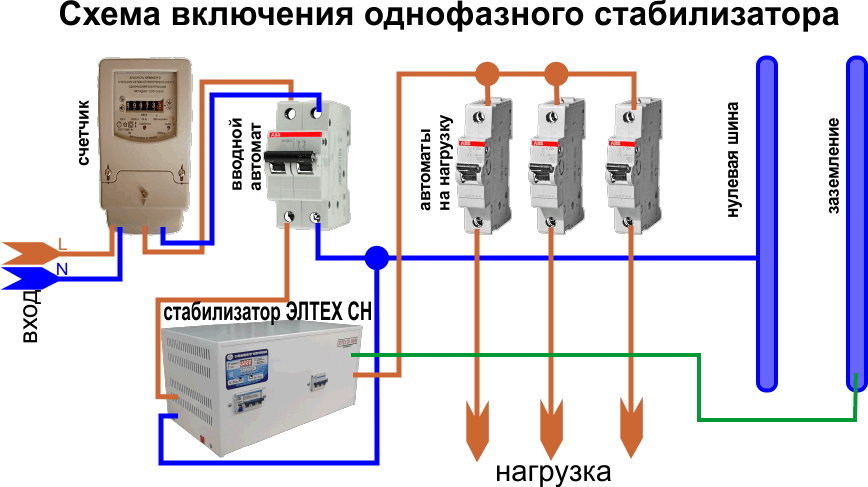

Домашний счетчик, после него два автомата.

Верхний выключатель отключает фазу, другой – ноль. Один провод поступает на дом, а другой на летнюю кухню.

Схем подключения

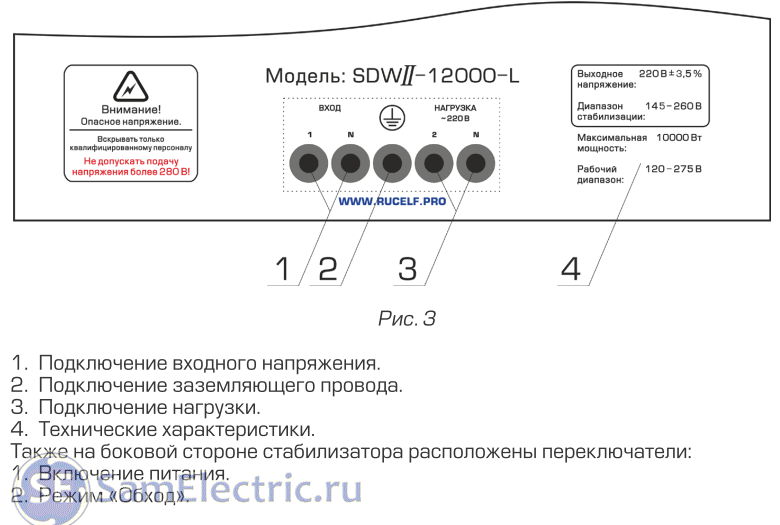

Открываем крышку клеммника стабилизатора:

Выполняем подключение стабилизатора согласно схеме.

Стабилизатор стоит за стеной, поэтому имеется отверстие, через которое проходят четыре провода: фаза для стабилизатора, ноль для него же, ноль для квартиры, фаза тоже в квартиру.

Еще раз контролируем правильность соединений и включаем питание.

На дисплее показывается напряжение и ток на выходе.

Схемы 3-фазных нагрузок через 1-фазные стабилизаторы

Устройства, применяемые в быту, расходуют меньше энергии, чем промышленные образцы. Поэтому для нормальных свойств сети можно использовать три равных по характеристикам стабилизатора напряжения, которые соответствуют нагрузке для 1-фазной линии.

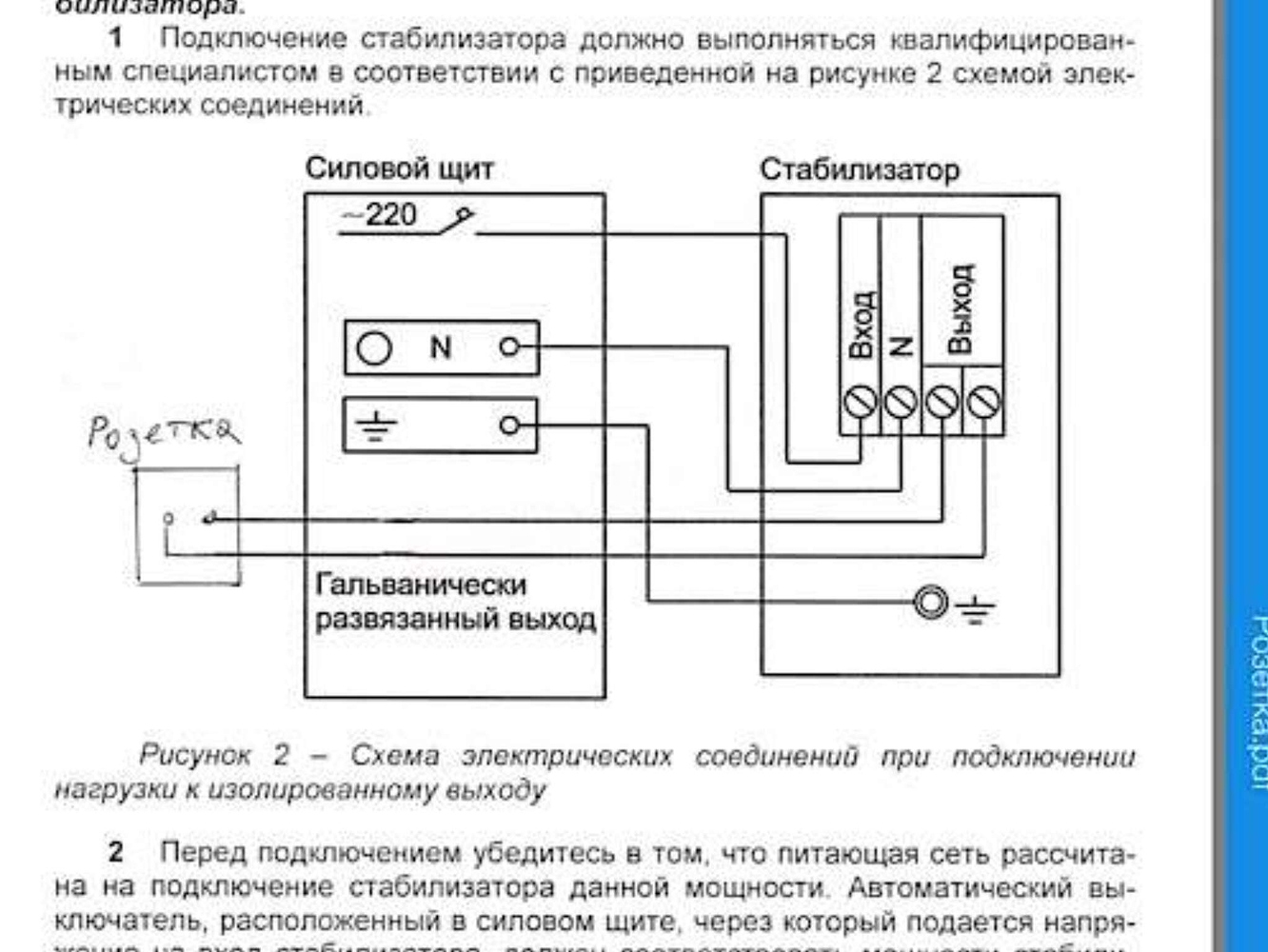

Если они применяют разделение нуля, то для их монтажа подходит такая схема:

По этой схеме для наглядности шина провода защиты РЕ не указана, а соединение стабилизаторов к ней выполнено упрощенно.

Рабочий нулевой провод после защит, находящихся в распредщитке дома, разделяется на клеммы вывода каждого стабилизатора. Его шина создается путем параллельного соединения клемм выхода всех трех устройств. Нули ко всем нагрузкам подходят жилами проводов от этой шины.

Клемма фазы, которая входит в каждый стабилизатор, подключается к своим клеммам защитного устройства, выходная клемма с группой автоматов, подающих питание на потребители.

Если объединить рабочие отходящие и входящие нули, то это делает схему проще. Но у отдельных моделей такой способ нарушает некоторые алгоритмы управления при возникновении аварии. Поэтому изготовители осуществляют такое разделение.

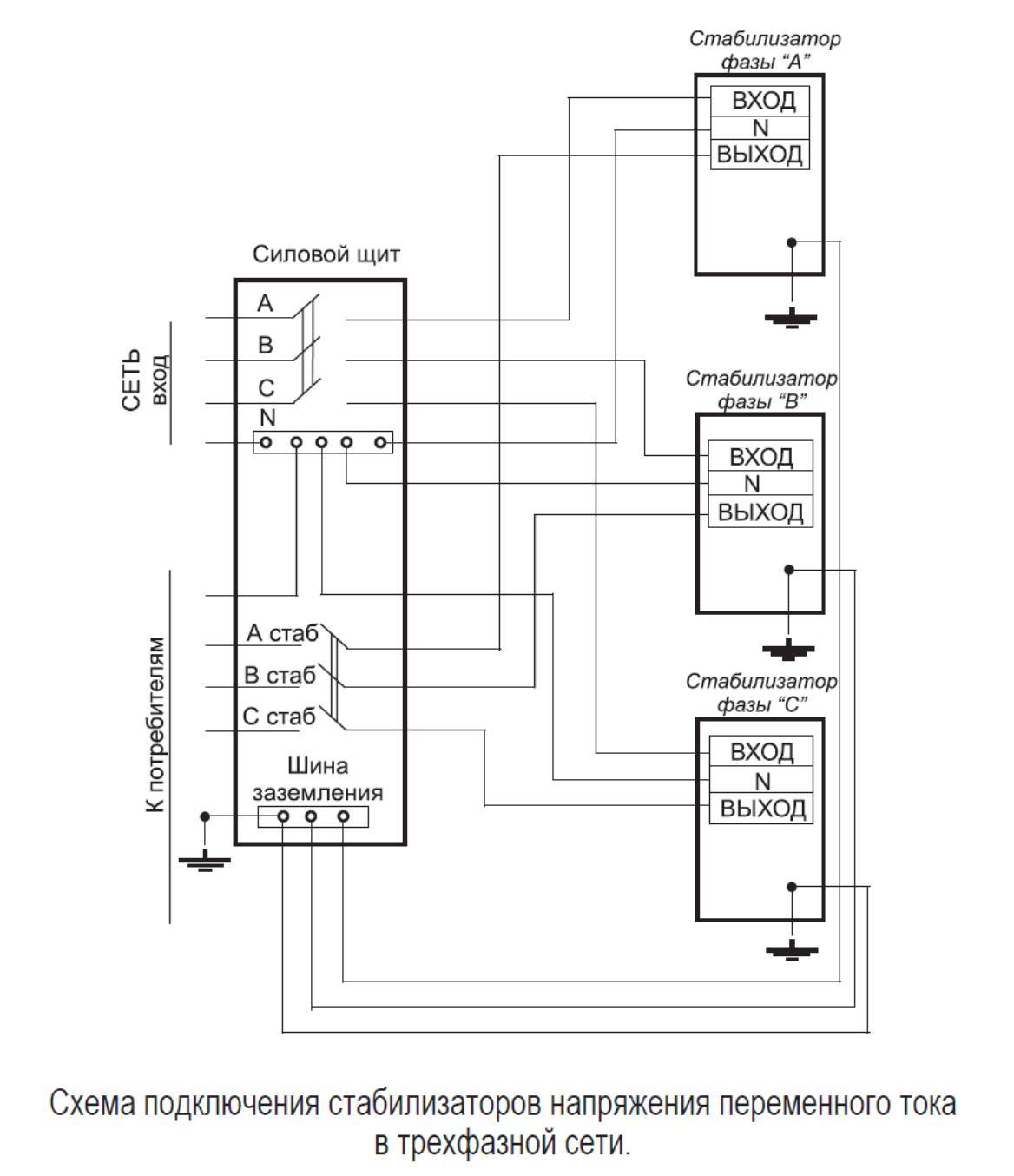

На схеме изображено подключение аналогичных стабилизаторов к 3-фазным нагрузкам.

Все схемы показаны для ознакомления с принципом действия стабилизаторов напряжения. Поэтому на схеме не изображаются устройства коммутации, распредкоробки и другие устройства.

Как установить стабилизатор напряжения: монтаж, подключение

Время прочтения: 5 мин

Дата публикации: 12-08-2020

Пошаговая инструкция к установке и подключению однофазного стабилизатора напряжения любого типа.

Бытовая техника внезапно «выходит из строя» в самый неподходящий момент.

Лампочки в осветительных приборах постоянно перегорают.

Еда в микроволновке разогревается слишком медленно.

Электрообогреватель потребляет более двух киловатт в час, а тепла почти не производит.

Из-за секундного скачка напряжения в сети исчез не сохраненный документ из памяти компьютера.

С подобными проблемами сталкивается каждый первый наш покупатель.

Все больше и больше соотечественников начинают отдавать себе отчет в том, что, включая свой новый холодильник, котел или телевизор просто в розетку, они подвергают их реальной опасности. Как повышенное, так и пониженное сетевое напряжение, импульсные помехи, резкие перепады и другие «форс-мажорные» обстоятельства могут нанести ощутимый удар по Вашему семейному бюджету, повредив дорогостоящую систему «домашнего кинотеатра», сплит-систему, компьютер и много других электропотребителей.

Сложите стоимость ремонта или частичной замены (по причине невозможности ремонта) всех приборов в Вашем доме, квартире или в офисе, которые бывают включены в сеть одновременно. Полученная цифра — это и есть реальная стоимость всего одного скачка напряжения, к примеру, до 300 вольт (подобное явление запросто может быть спровоцировано «обрывом нуля»). А если такое произошло в подвале многоэтажного дома или офисного центра? Конечно же, вся запитанная техника «страдает оптом», и, как правило, ни одна организация в итоге ни за что не отвечает и ничего никому не компенсирует. Пока так. Пока мы только на пути к порядку.

Так, может быть, стоит принят превентивные меры и купить для защиты электроприборов стабилизатор сетевого напряжения? Он не только вовремя отсечет опасный для техники ток, как, например, способно сделать реле контроля напряжения, но и нормализирует его предельно близко до 220 В, сделав безопасным и достаточным для запуска даже мощных электродвигателей.

Покупка стабилизатора обойдется значительно дешевле, чем возможные последствия его отсутствия. Не говоря уже о комфорте для Вас в экономичном использовании мощных электродвигателей, обогревателей, СВЧ-печей, да и просто осветительных приборов. К тому же любой стабилизатор существенно продлит срок службы электроприборов, а это тоже немаловажно.

Если Вы до сих пор читаете эту статью, значит проблемы с напряжением есть и их необходимо решать.

Наши профессиональные консультанты совершенно бесплатно помогут подобрать стабилизатор по мощности, принципу действия, диапазону стабилизации и типу монтажа. Конечно же, при выборе можно и нужно учитывать индивидуальные экономические возможности каждого покупателя. Поверьте — защитить всю квартиру можно и за 350 грн (реле контроля напряжения ADECS ADC-0110-32 ), хотя стоимость девятикиловаттного стабилизатора напряжения будет уже от 4450 грн (ЭЛЕКС ГИБРИД 9-1/40 ) и выше.

Отдельная история — монтаж и подключение, но с этим все — также на много проще, чем может показаться.

Если нужен стабилизатор только для газового отопительного котла (LVT АСН-300Н, LVT АСН-350С, LogicPower LPH-500RV PLASTIC, ЭЛИМ Украина СНАП-500), стоимость которого будет равна нескольким сотням гривен, то его монтаж и подключение предельно просты: включаете вилку стабилизатора в сеть, а в розетку, расположенную на задней панели стабилизатора вставляете вилку самого потребителя (котла). Настенный стабилизатор при этом легко размещаете на горизонтальной поверхности, а корпус «полочного типа» — на горизонтальной (хотя это уже не столь принципиально). Та же история со всеми стабилизаторами мощностью до двух киловатт. Покупаете — включаете — получаете защиту!

Совсем другое дело в случае, если в Вашей квартире, доме или офисе есть много ценной и важной для Вас техники, а не один только холодильник, котел или стиральная машина. К тому же заметим: для стиральной машины понадобится стабилизатор мощностью не менее три киловатта. Его стоимость будет всего на 30-40% ниже стоимости простейшего семи или девятикиловаттного стабилизатора, который будет способен обслуживать все Ваши приборы! Иногда, и это разумно, выбор делается именно в пользу стабилизатора «общего для всех».

Нормализатор считается обычным бытовым прибором, установленным на абонентскую линию, поэтому устанавливать его следует ТОЛЬКО ПОСЛЕ СЧЕТЧИКА. Если у Вас возник вопрос — сколько сам стабилизатор потребляет электроэнергии, то сразу отвечаем: в среднем, от 20 до 100 ватт в час (100 ватт «кушает» только самый мощный (20 кВа), полупромышленный нормализатор). Согласитесь — это совсем не значительная плата за Ваши комфорт и спокойствие?

Монтаж и подключение стабилизатора напряжения может выполнить любой электрик и даже не профессионал, НО ОБЯЗАТЕЛЬНО С СОБЛЮДЕНИЕМ НОРМ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ. Для этого совершенно не понадобятся специальные разрешительные документы, согласование в различных инстанциях и что либо подобное. Нужны будут только: крепеж и перфоратор с буром нужного диаметра (если речь идет о настенном корпусе), отвертка и отрезок кабеля нужной длины и сечения, индикатор фазы, немного терпения, если понадобятся — наши рекомендации «Online». Если монтаж предполагается на территории Днепра или Киева, то наши специалисты могут воспроизвести его лично. Стоимость такой услуги, сравнительно, не высока.

Но, если Вы взялись за монтаж лично, то отдельно остановимся на выборе сечения кабеля. Следует обязательно помнить о том, что сила тока при заниженном сетевом напряжении на входе нормализатора на много выше. Именно данный факт является главным аргументом в пользу выбора кабеля б(о)льшего сечения. Если напряжение «на входе» прибора низкое, то сила тока, соответственно, будет больше, а значит — кабель выбирайте «с запасом».

Если берете медный электрокабель, то на каждые 2 кВт мощности «закладывайте» 1 кв.мм сечения.

Если будете использовать кабель алюминиевый, то берите минимум 1 кв. мм сечения на киловатт.

Например, при подключении модели ЭЛЕКС АМПЕР 12-1/40 v2.0 медный электрокабель следует брать сечением 6 кв.мм.

Подключение стабилизатора напряжения напольного (полочного/переносного) типа.

Итак, Ваш выбор пал на более простой, по типу монтажа, нормализатор. Перфоратор, бур и крепежи отложите в сторону!

Самое сложное — правильно коммутировать на клеммных колодках стабилизатора провода «ноля» и «фазы».

Вам понадобится чуть больше времени на то, чтобы подключить трехфазный стабилизатор, но сама процедура представляет собой запуск трех однофазных экземпляров. Вообще, в большинстве случаев, мы предлагаем покупателям приобретать именно три отдельных однофазных нормализаторов вместо одного «трехфазника» — это и удобнее, и проще, и дешевле.

Итак, подключать однофазный стаб следует так…

Перед тем, как приступить к работе, необходимо обесточить весь дом (квартиру или офис) — отключите вводный автомат.

Индикатор напряжения поможет Вам удостовериться в том, что в сети помещения ток отсутствует.

Очень просим Вас постоянно помнить о собственной безопасности!

Теперь обращаем свое внимание к стабилизатору. Откручиваем винты на клеммнике для того, чтобы его открыть, выдвигаем клеммную колодку и тем самым — получаем свободный доступ к монтажным винтам. Пропускаем кабель сквозь резиновые манжеты клеммной колодки, после чего прочно закрепляем его винтом. Точно так же поступаем с двумя остальными отрезками провода. Делаем это в такой последовательности: сначала — входной фазный кабель, исходящий от электросчетчика, затем — входной провод «ноля» (идет от того же счетчика), и самый последний — стабилизированный фазный кабель на выходе нормализатора.

На данном этапе самым важным является плотность зажатия винтов. Пожалуйста, затяните поплотнее их еще раз, примерно, через неделю использования стабилизатора. Слабо затянутые контакты на клеммнике могут повлечь за собой нагрев прибора изнутри, а в некоторых случаях даже приводят к локальному возгоранию! Одного раза «профилактической» проверки и «подтяжки» в год будет вполне достаточно.

Итак, Вы подсоединили все провода. Теперь задвиньте клеммник на его исконное место и закрепите его винтами.

Приведите автомат режима стабилизации (сеть) в состояние «выключить». Также выключите автомат транзитного режима («обход»). Только после этого можно включить вводной автомат — вернуть сетевое напряжение для всего помещения.

Затем автомат режима стабилизации (сеть) переведите в положение «включить». Немного подождите — дайте своему нормализатору немного времени для тестирования входного напряжения, скоро он выдаст нужное напряжение на выходе и включится в беспрерывный режим работы.

Благодаря встроенному вольтметру Вы сможете увидеть цифру выходного напряжения.

На этом подключение переносного (напольного или полочного) нормализатора, в принципе, завершена, если не принимать во внимание подключение проводов от электросчетчика, установку защитных коробов и т.п.

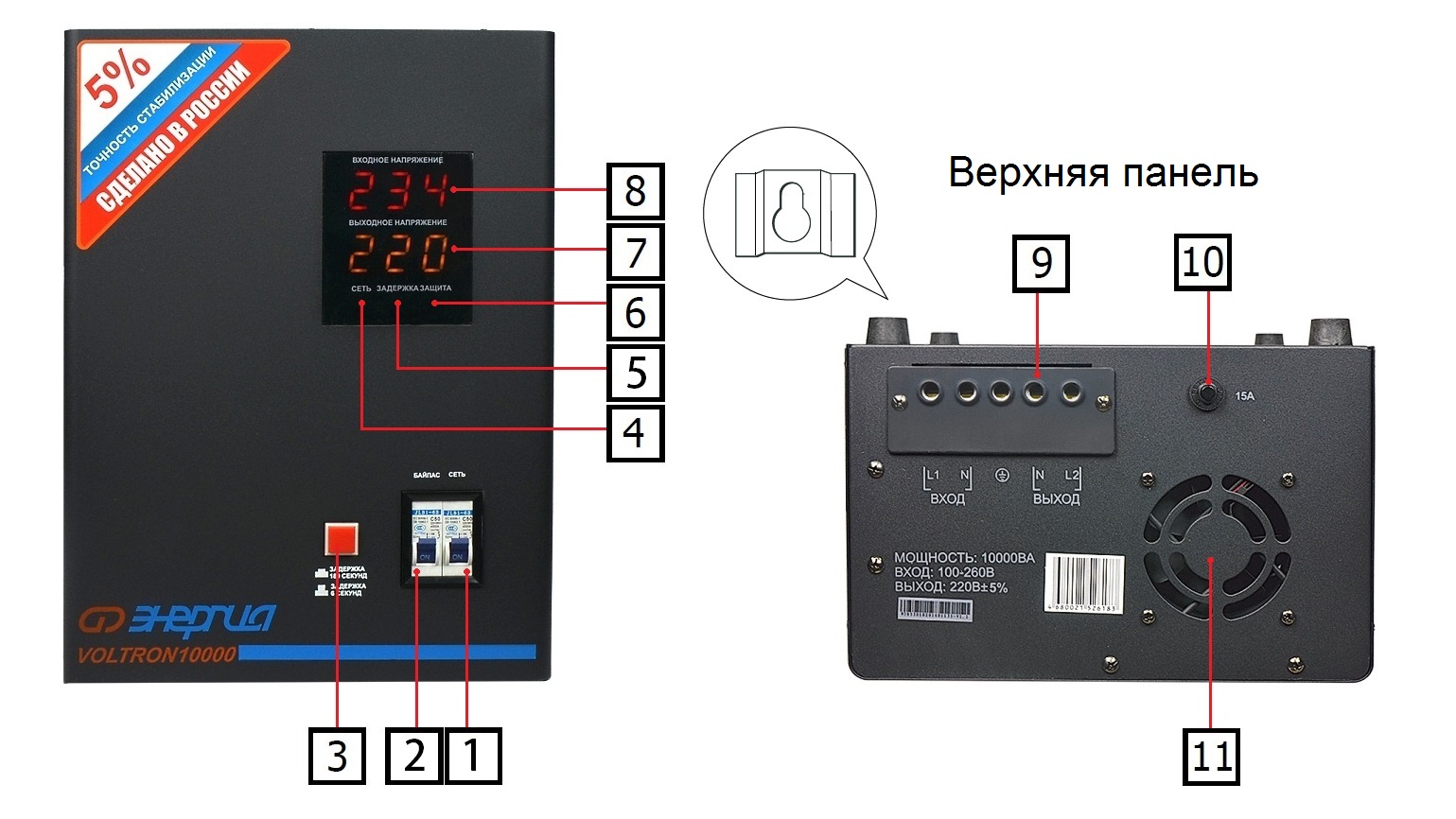

2. Монтаж стабилизатора напряжения в корпусе настенного типа

Настенный стабилизатор потребует к себе немного больше Вашего времени, а также, помимо отвертки и определенного отрезка кабеля, еще и перфоратор («ударная» дрель), крепежные материалы, подходящие для монтажа именно на той поверхности, где планируется расположить нормализатор. Некоторые производители комплектуют свои стабилизаторы монтажными планками, но, если у Вас ее нет, то это совсем не проблема.

Для начала — определяем место на стене, где планируем повесить прибор. Оно должно быть обозначено там, где будет ограничен доступ для детей, домашних животных. Заметим, что само помещение должно быть отапливаемым зимой и хорошо проветриваемым летом, с минимальным процентом влажности воздуха, ведь преимущественное большинство стабилизаторов выполнены в стандарте безопасности «ІР20».

Поставьте метки на стене. Проследите за точностью, используйте «уровень», чтобы стабилизатор был прикреплен ровно. Это не столько принципиально в его работе, как важно с эстетической точки зрения.

Для крепления к бетонной стене — используйте обычные дюбели диаметром не менее 8мм, если же стена кирпичная — приобретите дюбели того же диаметра, но обязательно удлиненные (не менее 100мм). Если стена выполнена из гипсокартона или другого подобного материала — используйте дюбели «молли», самые мощные, которые сможете найти.

После того, как вы навесили свой нормализатор на крепежи, можно приступать, собственно, к подключению.

Процедура будет абсолютно аналогична подключению стабилизатора напольного типа, отличи заключается только в расположении клеммника на корпусе.

Для облегчения работы мы рекомендуем использовать нейлоновые стяжки — они помогут быстро упорядочить электрокабели, и монтажный комплекс будет выглядеть аккуратно.

Акцентируем Ваше внимание на том, что: стабилизаторы напряжения не предназначены для установки в закрытые ниши, тесные шкафы и кладовки, в которых хранятся легко воспламеняющиеся материалы и горючие жидкости. Обязательно предоставьте своему нормализатору возможность «дышать» — охлаждать и вентилировать себя. В слишком жарком помещении он будет перегреваться и не успевать себя охлаждать, с неотапливаемом помещении, при отрицательной температуре окружающей среды, возникает вероятность возникновения конденсата, который может вызвать возникновение внутри самого прибора плесени или коррозии. В пыльной комнате стабилизатор быстро засорится изнутри и потребует профилактического обслуживания. Все эти факторы не сразу выведут из строя Ваше новое приобретение, но, поверьте, они могут существенно сократить срок его эксплуатации. Особенно «капризными» являются представители электронного типа. Из механических стабилизаторов более выносливыми принято считать «релейники».

Вот и все! Теперь Вы можете пребывать в уверенности, что все Ваши приборы надежно защищены, ведь любой стабилизатор напряжения гарантированно выдает на выходе 220+/-(свой процент точности, а это может быть от 10% до 1%).

Если стабилизация Вам, по какой то причине, временно не нужна, то Вы запросто можете перевести нормализатор в режим «bypass » (транзит или обход). Это достаточно актуально при временной подачи слишком большой нагрузки на стаб (большей, чем его максимально допустимая мощность), при использовании сварочного аппарата не инверторного типа, во время проведения ремонта самого нормализатора или, например, тогда, гогда Вы на зимний период покидаете дачу, и в работе стабилизатора нет никакого смысла.

Позвоните нам по любому из указанных на сайте телефонному номеру, закажите обратный звонок или просто создайте заказ той или иной модели — наши специалисты, в любом случае, с Вами свяжутся и расскажут все, что за долгие годы работы нашей компании узнали о стабилизаторах напряжения.



Как подключить стабилизатор напряжения на весь дом?

Время прочтения: 5 мин

Дата публикации: 26-02-2021

Непогода, физическое старение ЛЭП и прочие факторы негативно влияют на качество централизованного электроснабжения. К этому стоит также добавить постоянный рост нагрузки на сеть. Как результат, мы получаем нестабильную сеть, напряжение в которой может плавать в широком диапазоне, достигая опасных значений. Опасных в первую очередь для подключенного электрооборудования, которое в любой момент может выйти из строя. И это не будет гарантийным случаем, так как обеспечение питания с требуемыми параметрами лежит на пользователе электроприбора.

Выходом из этой ситуации является установка защиты от перепадов сетевого напряжения. На рынке представлены разнообразные устройства защиты. Вот, источники бесперебойного питания надежно защитят технику и, к тому же, обеспечат автономную работу оборудования в случае аварии в электросети. Как правило, ИБП устанавливается для конкретного прибора, а защитить всю технику в квартире или частном доме будет неоправданно дорого. Другим более доступным способом защиты являются реле напряжения. Их защита заключается в своевременном обесточивании потребителя в случае недопустимого входного напряжения. Такой вариант подойдет далеко не для каждого. Оптимальным устройством защиты от сетевых колебаний является стабилизатор напряжения.

Рынок стабилизаторов предлагает разнообразные модели для потребителей любого типа, мощности и фазности (трехфазный или однофазный). Если мы говорим о доме, лучше защитить сразу всю технику, а не отдельные электроприборы. Кратко разберем, как подключить стабилизатор напряжения на весь дом.

Выбор стабилизатора напряжения

Выбор стабилизатора — задача ответственная. Этим лучше заниматься только после ознакомлением с матчастью. В ином случае выбирать подходящую модель стоит с помощью специалиста. Специалист поможет подобрать Вам подходящий тип стабилизатора, который соответствует Вашим потребностям и финансовым возможностям. Типу стабилизатора стоит уделить особое внимание, так как от этого зависят основные технико-эксплуатационные характеристики и цена. Как правило, для дома или квартиры устанавливаются релейные и электронные стабилизаторы со ступенчатым принципом регулирования. Они отличаются высокой скоростью реакции на сетевые колебания и простой конструкцией, вероятность выхода из строя которой просто минимальна.

А вот что можно сделать самостоятельно — так это подсчитать примерную мощность стабилизатора. Она берется из примерной суммарной мощности всех электроприборов в доме. Как правило, мощность выбирается с запасом, однако в нашем случае запас будет обеспечивать тот факт, что вряд ли пользователь будет пользоваться всей техникой одновременно. Отключенные в тот или иной момент электроприборы и будут играть роль запаса по мощности.

Также стоит подумать об эргономике. В одних случаях пользователи хотят получить возможность контролировать работу прибора и настраивать его параметры, а в других — нет. Таким образом, рассмотрите необходимость наличия органов управления и индикации, а также спектра дополнительных возможностей, таких как байпас.

Где установить стабилизатор

Место, где можно установить стабилизатор напряжения, в первую очередь выбирается из требований самого стабилизатора. Как правило, любое помещение, за исключением санузла, по влажности, температуре и прочим показателям отлично подходит. Поэтому выбор делается исходя из эргономики.

Выберите помещение, где будет обеспечен нормальный обдув, а вероятность попадания посторонних предметов через вентиляционные отверстия (да и вероятность контакта с любым предметом) — минимальная. В частном доме идеальным местом станет котельная или то помещение, где установлен щиток. В квартире это также место у щитка.

Монтаж и подключение стабилизатора

Как правило, любой мощный стабилизатор (а для дома и квартиры нужен именно мощный стабилизатор) предназначен для настенного монтажа. Иногда корпус делает возможным поставить прибор на плоскую поверхность, что также довольно удобно. При выборе второго варианта требуется обеспечить неподвижность стабилизатора. Далее можно приступать к подключению.

Подключение стабилизатора мощностью более 3,5 кВа всегда осуществляется при помощи клемм. По схеме прибор требуется подключить в разрыв между сетью и потребителями. Предварительно обесточивается цепь соответствующими отключающими устройствами (вводной автомат, например). Далее подключается фаза и “ноль”. Клеммник стабилизатора, как правило, имеет стандартные обозначения (L1 для фазы и N для нуля). Ошибиться в данном случае трудно. Стоит также обратить внимание, что стабилизатор можно подключить не на весь дом, а на группу розеток. Если требуется защитить только часть потребителей (группу розеток), стабилизатор можно подключить к отдельному автомату, на который эти розетки выведены.

Часто пользователь стоит перед вопросом, нужно ли заземлять стабилизатор напряжения. Ответ — да. Если какой-либо токоведущий элемент замкнет на корпус, это может сулить серьезные проблемы без наличия заземления.

После столь нехитрых манипуляций стабилизатор напряжения готов к работе. Теперь колебания на входе будут компенсированы, и на выход будет подаваться качественный электрический сигнал в рамках допуска, исключающий преждевременный выход электрооборудования из строя.

При кажущейся простоте “на бумаге”, на деле неопытный пользователь может столкнуться с нюансами, из-за чего устанавливать и подключать стабилизатор лучше подготовленному специалисту. Цена ошибки высока, поэтому ее вероятность лучше исключить.

Приключения с подключением стабилизатора Ресанта

Мне была поставлена задача: перебрать электрощит в доме и подключить стабилизатор напряжения.

Дом на четыре уровня: подвал, этажи с первого по третий.

Дом находится в близлежащей деревеньке, добираться несложно.

С переборкой электрощита особых сложностей не возникло. Хотя, конечно, старый электрощит представлял из себя печальное зрелище… Работа с электрощитом заняла три дня.

Получилось довольно удачно установить новый щиток в гипсокартонную стену. Для крепления я использовал вертикально установленные металлические профили.

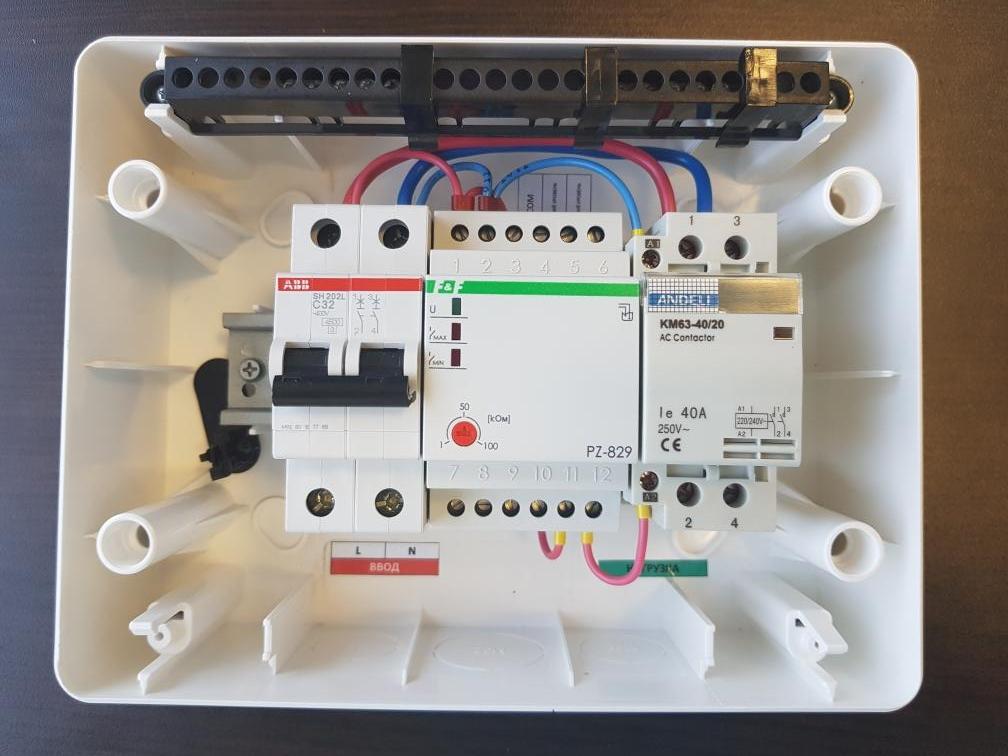

Начинка электрощита получилась интересной. Так как перекрытия дома деревянные, я установил на вводе противопожарное УЗО. Этого требуют правила из священной книги электрика – ПУЭ.

Противопожарное УЗО является дополнительной защитой от возгорания электропроводки в любом помещении, не обязательно деревянном. Так, например, мне приходилось устанавливать такое УЗО в одном из павильонов модной итальянской одежды в Крокус Сити.

Установка была обязательным требованием для арендодателей.

Также заказчик просил установить защиту от перенапряжений. Мой выбор пал на проверенные временем УЗМ белорусских производителей.

На мой взгляд, это лучшее устройство по защите от небольших импульсных скачков и отклонения напряжения от комфортных величин.

На вводе электрощита установлен трехполюсный автомат, далее УЗО, затем УЗМ. После реле напряжения планировал подключить стабилизатор.

Выбираем мощность стабилизатора

В подвале расположен гараж и бойлерная с газовым котлом. Смонтировано два приямка с дренажными насосами, мощностью около 600 Вт. Имеется глубинный насос для подачи воды в дом, мощностью 1,5Квт. Все это на одной фазе, ибо так спроектировано.

Первый этаж. Здесь кухня с духовым шкафом 2КВт, стиральная машинка 2,5КВт, бытовые электроприборы. Здесь есть возможность раскидать нагрузку по фазам.

На втором и третьем этажах только освещение и бытовые розетки. Там находятся спальные помещения.

Да, есть еще два кондиционера по 1, 5 КВт.

На участке присутствуют постройки, баня и гостиный домик. Там тоже спальные помещения, газ и дровяной очаг.

Получилась такая табличка распределения нагрузки по фазам:

Фаза А	Розетки первый этаж, кухня, стиральная машинка	Около 5 КВТ
Фаза В	Розетки второй и третий этаж, свет в доме, освещение улица	Около 3 КВт
Фаза С	Розетки подвал, котел, насосы, кондиционеры	Около 6 Квт

Выбрал стабилизатор с запасом, по десять киловатт на каждую фазу.

Подключение трехфазного стабилизатора

Далее начались приключения с Ресантой..

Изначально я предусмотрительно рекомендовал стабилизаторы Лидер или Штиль, как самые лучшие на российском рынке. Но и цена на них кусается, несмотря на их преимущества.

Также заказчик был против Лидера потому, что уже имел опыт использования этой марки. Ему не понравилось, что устройство уходит в аварийный режим после пяти попыток включения при нестабильном напряжении.

Пришлось остановиться на Ресанте. Это простейший стабилизатор с минимумом электроники. Немножко жужжит, но к этому можно привыкнуть.

И тут я совершил просчет, заказав на дом трехфазный стабилизатор…

Не знал я, что моноблочный стабилизатор на три фазы, при пропадании одной из фаз, отключается полностью, оставляя дом без света.

Было выбрано трехфазное электромеханическое устройство фирмы «Ресанта», мощностью 30 КВа.

Подробнее о характеристиках различных стабилизаторов можно узнать в статье Как выбрать стабилизатор.

Заказывал через интернет магазин, после незначительных переговоров по телефону. Заказ привезли вовремя, доставка бесплатная, очень удобно.

Не отпуская курьера, на месте раздербанили фанерную упаковку. Внешний и внутренний вид не вызвал подозрений.

Довольно увесистый механизм оказался. Пришлось нести втроем в подвал, к месту установки. Курьера отпустили с добрыми пожеланиями и деньгами.

Приступил к подключению. В подключении нет ничего сложного, главное не перепутать вход с выходом.

Производителями установлена мощная колодка с болтовым соединением. В комплект входит набор бронзовых гаек, шайб и медных наконечников. Все это обеспечивает надежный контакт.

Опустим процесс подключения. Он требует лишь внимания и аккуратности.

Около часа провозился с опрессовкой наконечников и протяжкой гаек.

Наступил момент включения.

Всегда есть мандраж в такой момент, вдруг поднимешь клювик автомата и, вместо появления света, появится непредсказуемый бабах и писец.

Трижды перепроверил схему подключения и протянул контакты. Включаю.

Замигали УЗМ, предупреждая о скором включении. Щелчок, УЗМ включились и… моргнув, опять погасли. Пронаблюдав такую картину три раза, я спустился в подвал, решив оттуда наблюдать за стабилизатором.

При отключенной нагрузке и включенном стабилизаторе все было замечательно. Ресанта оптимистично выдавала показания по входному напряжению и выходному. Но стоило лишь включить нагрузку в доме, напряжение отключалось стабилизатором.

Варианта два:

Либо большие пусковые токи насоса в скважине дают перегрузку, либо где то плохой контакт ноля.

Как всегда, погрешив на себя, пошел протягивать нулевые контакты везде, где только можно.

После проверки попробовал опять подать напряжение. Ничего не вышло. Свет моргнув отключился.

За всем происходящим наблюдали строители из братской западной Украины. Непонятно, какие соображения возникали в их «западэнском» сознании, но я, как человек мнительный, осудил опять себя в происходящем.

После пяти неудачных попыток подачи напряжения через Ресанту, я углубился в глубокий электротехнический самоанализ.

Еще раз убедился, что схема подключения правильная. Нет сомнений.

Схема подключения трехфазного стабилизатора

Ага, я понял…

Трехфазной Ресанте не нравятся три УЗМ перед ней. Не понимает она их и все. Дело в том, что реле напряжения включаются после небольшой задержки. УЗМ убеждается в стабильности городского напряжения и после минутной задержки, включается.

Но три реле могут включаться не одновременно и из-за этого стабилизатор не запускается, принимая это за отсутствие одной из фаз.

Решил проверить это предположение и подключил Ресанту перед УЗМ.

Пробую включать.

Опять свет мигнул и пропал, реле напряжения мигают по очереди аварийной индикацией. Стабилизатор щелкает и уходит в аварию.

Иду проверять последнее предположение о плохом ноле к столбу.

На столбе висят два электрощита. Очень умные электрики запитали эти два электрощита на два разных дома одним четырехжильным кабелем.

Этот кабель заходит в щит моего заказчика, затем шлейфом с верха вводного автомата уходит на другой щит.

И как же они обошлись с нолем, эти варвары от электричества?

В моем уличном щите ноль приходит на болт в корпусе металлического щита, от него, разрываясь, идет к соседу и еще один провод на счетчик.

Всего под болтом три жестких провода сечением 10мм2. Контакт весьма сомнительный и окислившийся со временем.

Я отключил соседа и переделал соединение под отдельный болт с хорошими шайбами. Все провода зачистил от окисления.

Проделав все эти известные электрику мантры, я вернулся к алтарю стабилизатора. Внутренне перекрестился и включил.

Изменений не произошло. Свет появился, затем моргнула фаза «В» и Ресанта ушла от нас в аварию.

Я стал уже тупо включать стабилизатор, так как больше доступных идей у меня не было. Видимо уже подсознательно принял идею дожечь это устройство прибалтийских производителей.

Почему бы им не остановиться на шпротах и оставить попытки прорыва в электротехнике?!

Итак, включаю я Ресанту, она закономерно отключается, моргая фазой «В».

Хочу заметить, что между переборкой электрощита и установкой стабилизатора, прошло две недели.

За это время строители плодотворно работали ручным электроинструментом, болгарками, запускались дренажный и глубинный насосы. Все это происходило без проблем.

Иногда, правда, происходило отключение УЗМ по фазе «В»… Но тогда я не придал этому значения. Отключалось, затем включалось, после возвращения напряжения в разумные пределы.

Если все работало ранее и перебои стали возникать после подключения трехфазного стабилизатора Ресанта, значит дело в нем.

Я решил тупо дожечь прибор и обратиться по гарантии. Где — то после десяти попыток из Ресанты раздался хлопок, повился дымок и выбило автомат.

На этом я остановился. Разобрал схему, отсоединил стабилизатор. Позвонил в гарантийный центр и спокойно объяснил, что стабилизатор после включения вышел из строя.

Ни капли не соврал при этом.

Собственно, это были жесткие испытания стабилизатора Ресанта при нестабильном ноле и отгоравшей наверху столба злополучной фазе «В»…

Уже позже я залез на столб и перекрутил все орехи на СИПе на ниледовские. Простите меня за несусветное словообразование, но как еще сказать, на великом и могучем, об изделиях фирмы Niled?

Действительно, отходящий провод на фазе «Бе» обуглился и давал знать о своем предсмертном состоянии периодическим исчезновением контакта. Это приводило к отключению УЗМ и уходу Ресанты в аварию.

То, что электричество стало пропадать при запуске стабилизатора, а до этого выключалось редко, тоже можно объяснить.

Думаю, что стабилизатор Ресанта при включении создает высокий пусковой ток, обусловленный наличием автотрансформатора в схеме.

Автотрансформатор состоит из катушки с большим количеством витков.

Плохой контакт на столбе не выдерживал тока такой величины, напряжение пропадало, стабилизатор отключался. Цепная реакция.

Возврат стабилизатора в сервисный центр

Далее я должен отметить порядочность продавца Ресанты, назову его здесь Алексеем.

Алексей прочувствовал всю сложность моей ситуации, проявил глубокое понимание обстановки и предложил мне доставить стабилизатор в сервисный центр, правда самому, в Москву. Благо я сам из Подольска, так что недалеко.

Не буду описывать свои дорожные приключения до сервиса.

Ездить пришлось два раза. В первый раз отвез моноблочный трехфазник на сервис, получил талон на заявку об осмотре устройства.

Через три дня Алексей вышел на связь.

За это время я размышлял о возврате денег за неисправное устройство не прошедшее полевых испытаний и не оправдавшее надежд. Думал также и о замене на три однофазных десяти киловатных стабах.

Изучал отзывы о Ресанте. Было много негатива, но был и позитив.

Ресанта сделала качественный скачок в сборке оборудования. Ранее внутри была безобразно наляпанная пайка. Провода просто отваливались.

Теперь все собрано без пайки на разъемах. А места, где пайка сохранилась, пропаяны очень качественно.

Электронная линейка стабилизаторов реализована на реле. Реле щелкают с шумом и обеспечивают низкую точность и скорость стабилизации.

Электромеханическая модификация довольно точно и плавно стабилизирует. Немного жужжит, как говорилось ранее. Но к чему не привыкнет русский человек ради значительной экономии?

Остановился на замене трехфазного устройства на три, десяти киловаттных, электромеханических.

Обмен был произведен вежливо, в сервисном центре на Нагатинской.

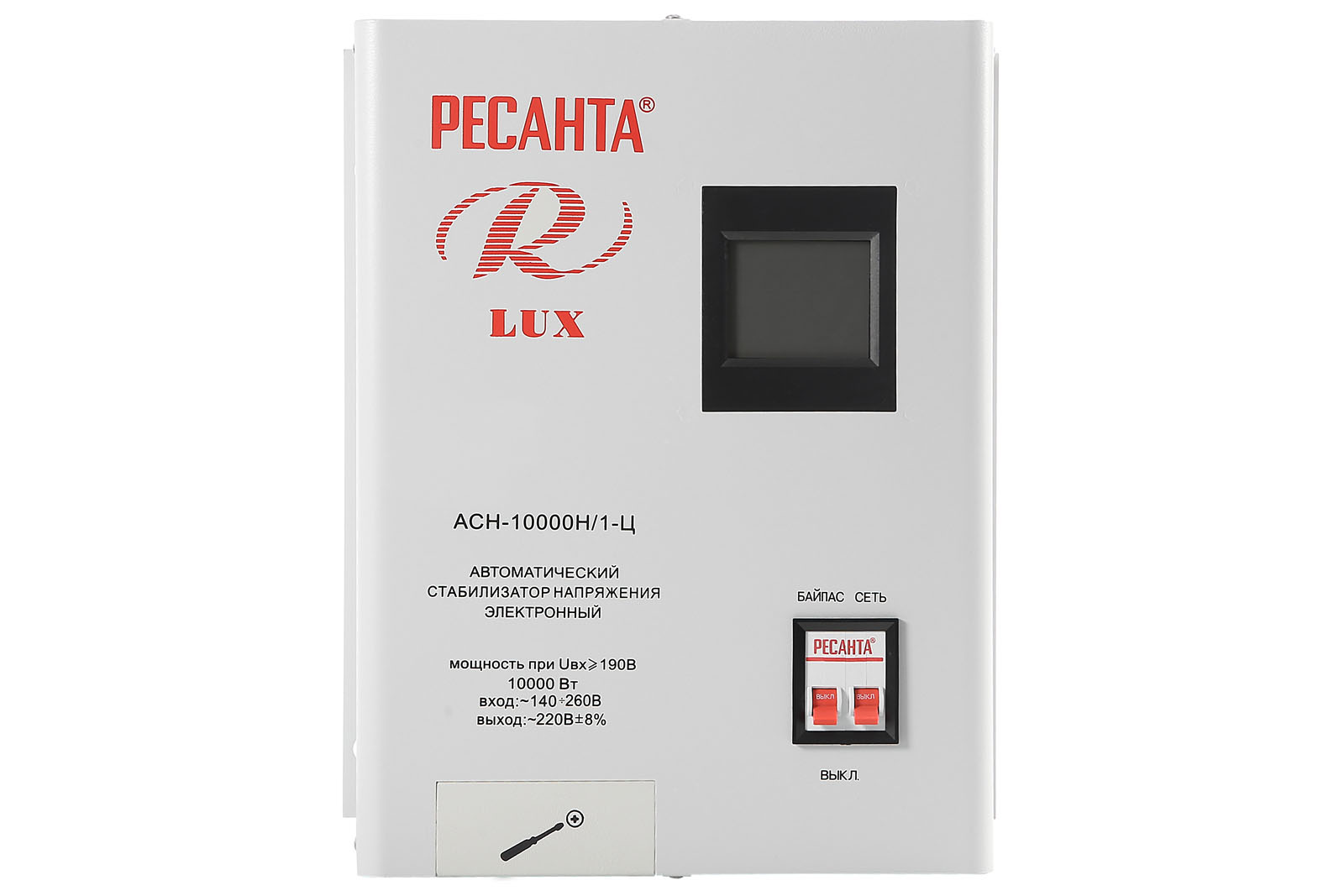

И вот я счастливый обладатель трех блочных устройств, прибалтийской сборки, надежно установленных в багажнике моего авто, стремящемся на юг от Москвы, соблюдая скоростной режим, естественно.

Однофазное подключение

Подключить однофазные стабилизаторы было несложно. У них уже не было болтового соединения. На входе установлен силовой разъем – клемма.

Я сохранил схему подключения и установил Ресанту после УЗМ. Сделано это было для того, чтобы при возникновении аварийных напряжений стабилизаторы не уходили в режим аварии. Ведь при напряжении выше 260 Вольт стабы отключаются, выжидают некоторое время и делают попытку включения.

Если после пяти таких попыток напряжение превышает 260 Вольт, то происходит переход в аварийный режим и нагрузка отключается. Повторное включение возможно только с помощью человеческих рук.

Такая защита от перенапряжений установлена на большинстве современных стабилизаторов.

Итак, включаем!

Взвожу вводный автомат в электрощите, начинают моргать индикаторами реле напряжения, выдерживая несколько секунд до включения.

Щелчок, УЗМ пропускают сетевое напряжения к стабилизаторам и, через несколько секунд в доме загорается свет…

Жду некоторое время и выдыхаю.

Электросеть дома перешла в рабочий режим.

Индикаторы реле светятся спокойными зелеными огоньками, стабилизаторы показывают входное и выходное напряжение.

Индикаторы Ресанты показывают и уровень подключенной нагрузки.

Это десятисегментная шкала, по которой можно судить о мощности подключенных электроприборов.

Приключения с Ресантой окончены. Теперь приборы спокойно жужжат в подвале дома.

Прошел месяц после установки оборудования, полет нормальный.

Сначала устройства стояли на полу.

Через неделю установили стабилизаторы на стеллаж. Так это выглядит сейчас.

Заказчик пожелал установить все на одну полку, хотя рекомендуемое расстояние между блоками около полуметра.

Достоинства и недостатки стабилизаторов Ресанта

Оказался ли эксперимент с установкой прибалтийских стабилизаторов, собранных в Китае, оправданным?

Думаю да.

Ресанта – самая продаваемая марка электроприборов в России. Производители заметно улучшили качество своих изделий.

Первый установленный мною стабилизатор перенес ужаснейшие полевые испытания двумя критичными неисправностями: нестабильным нолем (это самое страшное, что могло случиться) и отсутствием одной из фаз.

По сути трехфазник стойко реализовывал заложенные в него функции, отключая напряжение.

Он как бы говорил мне, хватит издеваться надо мной, залезь на столб, приведи городское напряжение в норму и я буду достойно работать!

Выбор трехфазного стабилизатора был ошибкой, но в результате я произвел замечательный краш тест, при экстремальных для этого устройства ситуациях.

Тут производителям Ресанты стоит подумать о реализации защиты от таких случаев.

Например, предусмотреть индикацию об ошибке входного напряжения, его нестабильности. В описании сказано, что существуют сигналы, оповещающие об аварии, но таких оповещений я не наблюдал. Это недостатки изделия.

Делаю вывод:

Ни в коем случае не устанавливать на жилой дом трехфазный стабилизатор.

За исключением дома, где есть трехфазные потребители, например электродвигатели насосов или мощные устройства кондиционирования.

Если остановили свой выбор на устройствах от Ресанты, то рассматривать электромеханическую линейку изделий.

Они обеспечивают более точную и плавную регулировку напряжения, без скачков и моргания.

Это можно отнести к достоинствам стабилизаторов Ресанта. Доступна и цена на эту продукцию

Да, стабилизаторы Ресанта можно приобретать для питания бытовых электроприборов!

Их качество улучшилось за последнее время. Существует и достойная сервисная поддержка.

С поддержкой, продавцами ,тоже нужно уметь разговаривать. Все мы люди и никто не любит, когда сразу начинается ругань. Спокойно изложите свою историю и вежливо поинтересуйтесь о способах решения проблем.

Установленные мною стабилизаторы мерно жужжат в подвале уже месяц. Пройденное время докажет или опровергнет мои оптимистичные утверждения.

Как правильно подключить стабилизатор напряжения

Скачки напряжения в сети характерны практически для всех российских регионов. К сожалению, это – не безобидное явление, которое может нанести серьезный ущерб имуществу и даже стать причиной пожаров. Особенно чувствительна к таким сбоям бытовая и компьютерная техника.

Избежать ощутимых последствий помогают стабилизаторы, которые защищают дорогостоящее оборудование не только от искажений в сети напряжения, но и от возможных помех. Однако само устройство при неграмотном подключении не сможет стать полноценным барьером возникающим возмущениям, в связи, с чем следует соблюдать схему подсоединения стабилизатора в сеть.

Подключение стабилизатора в сеть 220В

Рис.1 Последовательное включение в разрыв провода фазы.

Наиболее оптимальный вариант подключения предполагает установку стабилизатора напряжения непосредственно сразу же за электросчетчиком.

Данная схема считается наиболее упрощенной и рекомендуемой производителем.

У стабилизатора напряжения имеется три контакта, которые предназначены для подключения разорванного контакта фазы на входе и выходе, а также для безразрывного подсоединения нулевого провода. Защитное устройство четко отслеживает номинал напряжения на фазном проводе. В случае возникновения искажений стабилизатор напряжения однофазный сразу отключает нагрузку.

Внимание! Подключение стабилизатора напряжения осуществляется при обесточивании сети.

Нулевой провод первоначально подключается к стабилизатору, а затем – к основному проводу сетевого напряжения с использованием клемм или посредством скрутки.

Почти такая же схема используется и в том случае, если стабилизатор напряжения имеет четыре контакта. Это:

• «фаза» — вход и выход;
• «нуль» — вход и выход.

В данном случае осуществляется разрыв и нулевого провода, когда подключение нагрузки полностью (а не только фазы) осуществляется через стабилизатор напряжения.

Подключение стабилизатора в сеть 380В

При наличии в доме трехфазной системы энергоснабжения используются специализированные защитные устройства – трехфазные стабилизаторы напряжения. Однако чаще всего потребители устанавливают и три однофазных аппарата, что также допускается нормами электробезопасности. Это обусловлено тем, что в быту редко применяются трехфазные потребители (нагрузки, имеющие электродвигатели). Такие установки имеются в системах автономного водоснабжения, лифтового обслуживания. Вследствие этого чаще всего устанавливаются три однофазных стабилизатора, которые предоставляют не менее эффективную нагрузку для трехфазной сети.

Рис.2. Подключение трех однофазных стабилизаторов.

Все три прибора подключаются по такой же схеме, как и стабилизатор напряжения в сеть 220В, каждый для отдельной фазы. Нулевой провод подключается неразрывно.

Преимущества данной методики:

• экономия, если сравнивать стоимость трех однофазных защитных устройств и одного трехфазного;
• удобство, так как вышедший из строя трехфазный моноблок полностью отключит электроснабжение объекта и нагрузок, но такое редко происходит с тремя установками одновременно.

Правила установки стабилизатора напряжения

Установка защитных устройств в жилых домах и квартирах имеет свои особенности. Как правило, связаны они с ограниченным пространством. Крайне важно, чтобы установленный стабилизатор не перегревался, для чего место монтажа должно обладать эффективной вентиляцией.

Рекомендуется устанавливать аппарат на открытой площадке, однако не возбраняется и монтаж в специально приспособленную нишу либо полку. В данном случае следует соблюдать параметры отсека: между стенками ниши и корпуса стабилизатора должен сохраняться зазор не менее 10 см. Внутренняя отделка отсека должна быть выполнена из негорючих материалов. То же самое относится и к шторкам либо жалюзи, которые часто используются для декорирования ниши с защитным прибором.

Этапы подключения

• Выбор места для установки в соответствии со всеми вышеизложенными рекомендациями.
• Ни в коем случае не следует монтировать защитный прибор перед электросчетчиком, что может вызвать претензии со стороны контролирующих органов.
• Сечение провода подключения должно соответствовать суммарной нагрузке. Также важно установить автомат защитного отключения. Подобной автоматикой снабжаются все стабилизаторы, однако дополнительное УЗО поможет значительно продлить срок службы прибора.
• В обязательном порядке необходимо отключить напряжение. Если нет опыта при выполнении данной работы, то лучше всего доверить ее осуществление профессиональным мастерам.
• Нельзя подключать к прибору нагрузки, номинальная мощность которых превышает аналогичные показатели самого стабилизатора. Мощность защитного устройства должна на 20-30% превосходить мощность подключаемых потребителей.

Особенности подключения

Очень важно при подключении соблюдать очередность подсоединения проводов и полное соответствие схемы рекомендуемому варианту. На следующем этапе проверяется нормальное функционирование устройства во включенном режиме: не должны присутствовать посторонние шумы, потрескивания разрядов и т.д.

Существуют отдельные модели стабилизаторов, не имеющие на своем корпусе соединительных контактов, а представляют собой законченный блок, снабженный розеточными разъемами. Это характерно для маломощных защитных устройств. Оборудование, требующее защиты, подключается через розетку к такому стабилизатору, что избавляет от необходимости подсоединения к клеммам.

Рекомендуется ежегодно проводить профилактическое обслуживание стабилизатора. Основными мероприятиями является проверка надежности подсоединения: следует зачистить контакты и подтянуть их.

Как подключить стабилизатор напряжения | Электрик

Стабилизаторы напряжения, наряду с бесперебойниками и реле напряжения, призваны питать необходимую нам бытовую домашнюю технику только качественным допустимым напряжениям. Но преимуществом стабилизаторов над другими устройствами данного класса есть возможность напрямую изменять входящее напряжение до нужных нам оптимальных границ.
Стабилизаторы бывают как малогабаритные переносные для котла, холодильника или другой бытовой техники, так и на весь частный дом или квартиру. Однако недостаточно лишь выбрать нужное устройство. Для качественной и надежной работы, необходимо еще и правильно установить и подключить стабилизатор к однофазной сети дома.

На самом деле, в монтаже стабилизатора, нет ничего сложного. Но это ответственная робота и здесь есть свои нюансы и возможные нежелательные ошибки.
Так как с малогабаритным и маломощным стабилизатором проблем с подключением, например к холодильнику, не должно возникнуть, ниже обратим свое внимание, в основном, на больших стабилизаторах «на весь дом».

Прежде всего предстоит выбор и покупка стабилизатора, здесь важно знать на какую мощность вам нужен стабилизатор и на сколько фаз, как правило в частных домах и квартирах в основном подключена одна фаз, значит и стабилизатор нужен однофазный.
Не смотря на то что стабилизатор справляется как с пониженным так и повышенным напряжением на входе, есть целый класс устройств спроектированных в основном под пониженное напряжение — специально для тех случаев когда старый преобразующий трансформатор питает например целую большую деревню. Такие трансформаторы могут успешно работать и с напряжением до 90 вольт на входе, преобразуя их в оптимальные нам 220 вольт.
Запас мощности стабилизатора должен быть не меньше 20-30% от всей подключаемой нагрузки.
По мимо прочего стабилизаторы бывают разных конструктивных типов: сервоприводные, релейные и симисторные (тиристорные), вот наиболее популярные типы доступные для покупки на нашем рынке.
У всех есть свои недостатки и особенности.

Для установки стабилизатора на весь дом, в основном применяют мощные навесные установки, либо, что уже реже, напольные.
Подключать стабилизатор напряжения нужно после счетчика. Физически стабилизатор можно было б подключить и перед счетчиком, но с контролирующими службами энергонадзора врядли получится договорится о подобном. Сам по себе стабилизатор не потребляет много электричества, в основном это 20-30 ват.
В большинстве стационарных стабилизаторов подключение осуществляется через клеммную колодку, вводные и выходящие провода, а также заземление — зажимаются с помощью винтов.

Для стабилизаторов с трема клеммами в клеммной коробке, обычно рабочий ноль объединен внутри устройства с защитным нулем. Три контакта это:

• вводная фаза
• фаза нагрузки
• ноль (общий)

Как правило стандартная схема подключения стабилизатора обозначена на корпусе устройства, в первую очередь нужно ориентироваться по ней.

При подключение нужно тщательно проверить правильность подключения и первый запуск устройства осуществить без подключения нагрузки.
На протяжение некоторого времени необходимо понаблюдать за работой стабилизатора, убедится в отсутствию посторонних шумов и пищания стабилизатора.
Дальше проверить напряжение на выходе и если оно в пределах нормы, можно смело подключать нагрузку.

На маломощных стабилизаторах ввод может подключатся и с помощью шнура с вилкой, ну а нагрузка может подключаться к розетке на корпусе устройства. Но вилки-розетки в основном предназначены на нагрузку не более 16 ампер, поэтому в мощных стабилизаторах применяют более надежные способы соединения проводников.

На цене стабилизатора можно сэкономить, в том случае если купить стабилизатор «послабее», из расчета мощности не на весь дом, а лишь на самые важные линии дома. Запитав таким способом лишь конкретные группы бытовой техники. В доме, в вводном щитке необходимо наличие таких конкретных линий под отдельными автоматическими выключателями, тогда не возникнет никаких трудностей в реализации данной задачи.

Место установки

Исходя из мощности стабилизатора будет меняться и его размер. Небольшие переносные устройства размещают непосредственно возле бытовой техники. Ну а стационарные стабилизаторы «на весь дом» монтируют на стене возле электрощитка, размещают на полу или же сооружают специальную нишу (проем) в стене.

В процессе работы, особенно при низком постоянном напряжение в сети, трансформатор стабилизатора неплохо нагревается и для его нормального охлаждения необходима свободная циркуляция воздуха сквозь вентиляционные отверстия в корпусе. Размещать стабилизатор необходимо так чтоб эти отверстия были свободными.
Также необходимо учесть что стабилизатор не следует размещать в влажном подвале, гараже, чердаке или неотапливаемом помещение, кроме того повышенная или сильно пониженная температура, влажность и пыль негативно сказываются на работе устройства.

Самым оптимальным местом будет установка стабилизатора возле вводного электрощитка в доме, данное место будет удачным исходя также из того что рекомендуется сократить протяжность питающих кабелей.

При установке стабилизатора в нише в стене, обратите внимание на материал нишы, он должен быть пожаробезопасным (штукатурка, блок, бетон, метал). Стенки нишы должны быть сооружены таким способом чтоб был необходимый воздушный проем между корпусом устройства и стенками проема в стене. Зазор должен быть не меньше 10 см.

Технология установки стабилизатора не есть сложная, главное учитывать все требования, запасы мощности и общие рекомендации.
Кроме того после монтажа устройства желательно хотя бы раз в год делать диагностику, проверять надежность соединений, подтягивать винты и проверять параметры выходящего напряжения. Большинство современных устройств указывают все возможные ошибки на корпусе с помощью индикации. Необходимо регулярно наблюдать за работой стабилизатора.

КАК Подключить стабилизатор напряжения

Схема подключения стабилизатора напряжения в сеть 220 В

       Подключение стабилизатора напряжения производится при обесточенной сети. Это основное требование техники безопасности. Для его выполнения отключается вводной автомат, расположенный в распределительном шкафу, после чего необходимо окончательно удостоверяются в отсутствии напряжения, используя указатель.

         В большинстве случаев включение стабилизатора происходит сразу за счетчиком, на вводе в помещение, перед нагрузкой. Тип включения – последовательный, в разрыв фазного провода. Довольно часто производители электронной продукции обозначают структурную схему стабилизатора на поверхность корпуса.

             В стабилизаторе напряжения имеется, как правило, три контакта для подключения:



— фаза – «вход»;

— фаза – «выход»;

— нуль.

Фазный провод от вводного автомата подключается на «вход» стабилизатора. Затем к «выходу» подсоединяется фазный провод нагрузки. К нулевому контакту стабилизатора подсоединяется нулевой провод сети без разрыва.



        Чтобы подключить нулевой провод нужно сначала подсоединить его к стабилизатору, а затем к общему нулевому проводу сети (с помощью клеммных соединителей (колодок) или обычной скрутки).



Что делать если на корпусе стабилизатора четыре контакта для подключения?

         В некоторых случаях схема стабилизатора напряжения выполнена таким образом, что для подключения его к сети используется не три, а четыре контакта:

— фаза — «вход»;

— нуль – «вход»;

 — фаза – «выход»;

— нуль – «выход».

        В этом случае схема стабилизатора напряжения, по которой он включается в сеть, выполняется следующим образом: фазный и нулевой провод от вводного автомата (электрощита) подсоединяются к соответствующим контактам «вход» на защитном устройстве, а фазный и нулевой провод нагрузки соединяется с контактами «выход».

         После монтажа следует тщательно проверить правильность подключения проводов. Перед первым включением устройства (подачей напряжения на вход) необходимо отключить всю нагрузку от его выхода (освещение, вытащить вилки электроприборов с розеток и т.п.).

          Включив стабилизатор необходимо проконтролировать его работу, он должен стабильно и нормально работать без постороннего шума, потрескивания и т.п. Для надежной работы рекомендуется проводить следующую ежегодную профилактическую процедуру – подтягивание винтовых и болтовых соединений. Также данная мера предотвратит возможность пожара или повреждения изоляции, причиной которых может быть плохо затянутый или ненадежный контакт.

            Некоторые маломощные стабилизаторы напряжение (P<1,5 кВт) выпускаются в виде законченного блока, укомплектованного сетевым шнуром со стандартной вилкой на конце. На корпусе устройства расположено несколько розеток.

          Устройство, которому необходимо обеспечить защиту, подключается к стабилизатору через такую розетку. Таким образом, данные защитные устройства являются переходным элементом между электрической сетью и нагрузкой, обеспечивающим защиту нагрузки от аномального напряжения.

Схема подключения стабилизатора напряжения в сеть 380 В

           Нередко в частных домах применяется трехфазная система питания (380 В). Нагрузку при трехфазной сети стараются распределять равномерно по всем трем фазам.

        Для защиты электроприборов в такой сети возможно два варианта монтажа устройств защиты: установить один трехфазный стабилизатор или установить три однофазных.

         Первый вариант установки необходим лишь в том случае если в доме используются трехфазные потребители (электродвигатели). Для таких электроприборов необходимо устанавливать только трехфазные стабилизаторы напряжения.

         Однако трехфазные источники питания применяются довольно редко (либо вообще не применяются). Поэтому если все потребители однофазные (220 В) то в этом случае для защиты лучше будет установить три однофазных стабилизатора напряжения.

           Такой способ установки обладает рядом преимуществ: во-первых, один трехфазный стабилизатор стоит дороже, чем три однофазных, во-вторых если один из них выйдет из строя (или пропадет напряжение на одной из трех фаз) два остальных будут работать, в то время как трехфазный полностью обесточит жилище.



Где установить стабилизатор напряжения

          Особой ответственности требует монтаж стабилизатора внутри квартиры. Сложность возникает в связи с ограниченным пространством в квартире.

        Рекомендуется для установки стабилизатора использовать подсобные помещения – кладовки, подсобки, тамбур и др. При выборе места для установки стабилизатора основным условием является обеспечение качественной и надежной вентиляции устройства.

       Особые требования предъявляются к его установке в нишу. С боков расстояние между стенками прибора и ниши не должно быть меньше 10 см. Если ниша плотно закрывается, то ее нижняя и верхняя поверхности должны быть оснащены жалюзи, а материал, из которого она изготовлена должен быть пожаробезопасным – бетон, металл, стеклотекстолит, кирпич и др.

Схема подключение трех однофазных стабилизаторов напряжения с четырьмя контактами



Схема подключения трёх однофазных стабилизатора в трехфазную группу при наличии четырех контактов.

Схема подключения и проводка стабилизатора

для дома

В этой статье мы узнаем, как выполнить подключение стабилизатора. Здесь вы получите правильную схему подключения стабилизатора для установки в вашем доме. Прочитав эту статью, вы легко сможете подключить стабилизатор к счетчику электроэнергии, автоматическому автомату и т. д.

Стабилизатор представляет собой электрическое устройство, поддерживающее стабильное напряжение на выходе при изменении входного напряжения. Стабилизатор напряжения всегда обеспечивает постоянное напряжение на нагрузке, даже когда его входное напряжение колеблется.

Установка стабилизатора в доме

Как правило, в двух местах стабилизатор устанавливается в нашем доме либо с определенным электрическим оборудованием (таким как холодильник, телевизор, кондиционер), либо со всей нагрузкой дома, то есть после счетчика энергии. Если в вашей местности перепады напряжения очень редки или у вас ограниченный бюджет, вы можете установить стабилизатор небольшой мощности с конкретным оборудованием, которое вам нужно защитить.

Но, если в вашем населенном пункте проблемы с перепадами мощности и низким напряжением очень велики, и вы используете так много чувствительных устройств в вашем доме, тогда вы должны установить стабилизатор большой мощности с основным источником питания, который защитит все нагрузки вашего дома. .

Установка стабилизатора для конкретного оборудования очень проста, достаточно приобрести стабилизатор такой же мощности, соответствующий этому оборудованию, и подключить. А вот установка стабилизатора на всю нагрузку дома немного сложная. Вы должны рассчитать нагрузку и должны знать, где нужно подключиться. Итак, в этой статье мы узнаем, как подключить магистральный стабилизатор для дома.

Как выбрать стабилизатор подходящей мощности для дома

Всегда обращайтесь за помощью к электрику, когда собираетесь на работы, связанные с электричеством, потому что он может легко рассчитать электрические нагрузки, а также обладает знаниями по технике безопасности.Итак, прежде чем выбрать Стабилизатор, необходимо рассчитать общую нагрузку вашего дома. Все электрические устройства или оборудование (освещение, вентиляторы, кондиционер и т. д.) в вашем доме имеют номинальную мощность в ваттах или киловаттах. Во-первых, запишите все значения мощности на странице и переведите их в киловатты. Затем сделайте сумму всех номинальных мощностей.

Предположим, вы узнали, что общая нагрузка вашего дома составляет 4 киловатта. Но стабилизатор поставляется с рейтингом KVA, а не с рейтингом KW. Чтобы преобразовать эти 4 кВт в кВА.

Формула: кВА = кВт/коэффициент мощности

Обычно значение коэффициента мощности равно 0.8 для нашего дома.

Итак, номинал кВА будет, 4/0,8 = 5 кВА

Итак, можно поставить стабилизатор мощностью 5 кВА, так как мы не включали все нагрузки одновременно. Но наиболее рекомендуется установить стабилизатор мощностью выше 7 кВА, потому что он даст вам место при подключении дополнительных нагрузок в будущем.

Подключение стабилизатора в правильном месте к главной линии

 Мы увидим схему подключения стабилизатора, который будет питать все нагрузки дома.

Как видите, на приведенной выше схеме подключения стабилизатор подключается между счетчиком электроэнергии и главным распределительным щитом дома. Так, стабилизатор может питать все нагрузки дома через распределительный щит.

Как выполнить подключение стабилизатора

1. Подсоедините двухполюсный автоматический выключатель после счетчика электроэнергии. Этот MCB поможет изолировать стабилизатор от основного источника питания при необходимости обслуживания.

2. Все стабилизаторы имеют одинаковое соединение независимо от их мощности или номинала. Итак, вы можете видеть, что стабилизатор имеет входные, выходные и заземляющие разъемы. Итак, подключите выход MCB к входу стабилизатора, как показано на рисунке выше.

3. Затем подключите выход стабилизатора к отходящему МСВ. Если ваш распределительный щит уже имел главный двухполюсный автоматический выключатель, то этот автоматический выключатель не требуется. Просто подключите выход стабилизатора к основному автомату распределительного щита.

4. Соедините точку заземления стабилизатора с основным домашним заземлением заземляющим проводом.

Читайте также:

Благодарим за посещение сайта. продолжайте посещать для получения дополнительных обновлений. ИБП и стабилизаторы

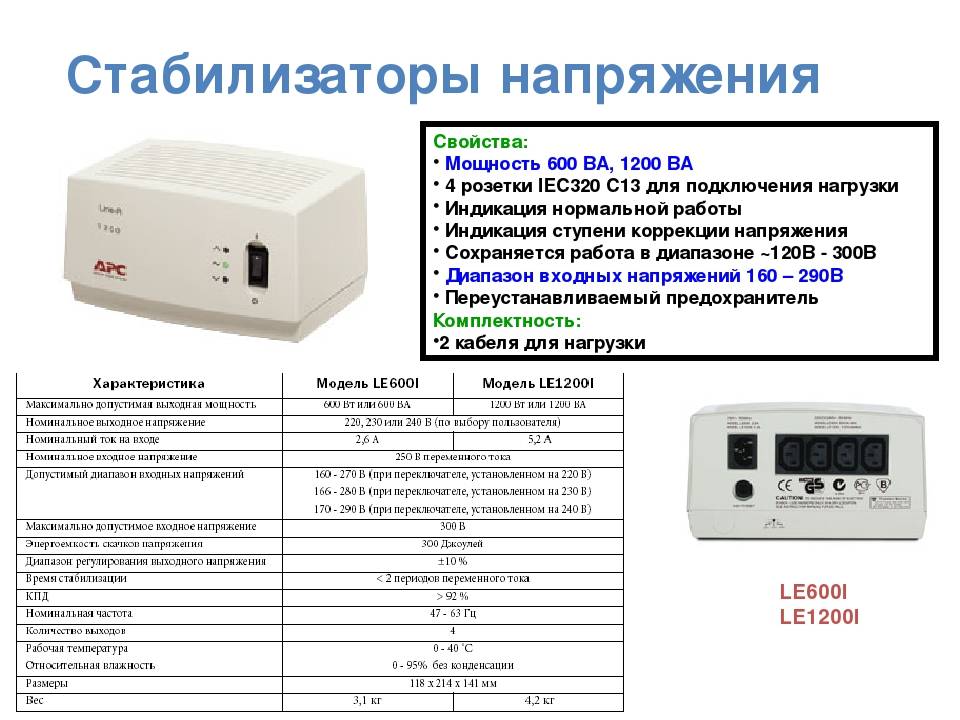

— Купить ИБП и стабилизаторы Schneider APC в Индии ИБП и стабилизаторы

— Купить ИБП и стабилизаторы Schneider APC в Индии

Магазин не будет работать корректно в случае, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Станьте партнером Schneider Electric Architect, подрядчиком, торговым посредником ЗАРЕГИСТРИРОВАТЬСЯ

Инверторы ИБП

Schneider Electric для дома представляют собой автономные микрокомпьютеры, которые работают без внешнего источника опорной частоты и обеспечивают прямое преобразование несимметричного трехфазного входного напряжения в чистое синусоидальное выходное напряжение. Эти инверторы ИБП предлагают множество механизмов защиты, чтобы избежать повреждения системы и компонентов, вызванного провалами напряжения, переходными процессами или перенапряжением. Превратите свой дом в умный дом, купив инверторы ИБП онлайн через Schneider Electric. Фильтр питания для защиты от перенапряжения находится в вытяжном вентиляторе для снижения шума, а система мощностью 2000 ВА обеспечивает резервное питание для подключенных устройств. На ЖК-экране отображается состояние устройства, например входное напряжение, выходное напряжение, уровень емкости и коды ошибок. Стабилизаторы являются ведущим решением для домовладельцев, которым приходится иметь дело с периодическими колебаниями напряжения и отключениями, вызванными требованиями современного дома.Эти постоянные проблемы можно исправить с помощью стабилизатора, который восстанавливает стабильность и выравнивает напряжение в вашем доме. Благодаря первоклассным домашним стабилизаторам, доступным по конкурентоспособным ценам, вы можете быть уверены, что вся ваша электроника и развлекательная система защищены от повреждений, вызванных нестабильностью напряжения. Компактные и простые в установке стабилизаторы Schneider Electric стабилизируют напряжение в вашем доме, что помогает вашим приборам работать лучше и дольше. Просмотрите наш ассортимент инверторов и стабилизаторов ИБП.

Фильтр по

Фильтр по

Подкатегория

1. Стабилизатор напряжения 3 Предметы
2. UPS 6 Предметы

Выходная мощность

Номинальное выходное напряжение

Выходные соединения

Входное напряжение

Входные соединения

Длина хорды

Подкатегория

Цвет





Поисковая система на базе ElasticSuite

Детали и аксессуары Jaguar для стабилизатора напряжения от Welsh Enterprises

Стабилизатор напряжения DS420 с отрицательным заземлением

Только отрицательное заземление. Подключите клемму B к переключаемому питанию батареи, подключите клемму I к приборам или манометру. Жилье наземное.



---

Подходит для:

• Все седаны MK — (доступны все годы)
• Седаны Daimler — 2,5 V8 / V8 250 (1962-1969)
• Седаны Daimler — Sovereign (1966-1969)
• Седаны Daimler — катафалк (1980-1992)
• Седаны Daimler — лимузины (1980-1992)
• E-Type — S2 — 2 + 2 (1969-1971)
• E-Type — S2 — Родстер (1969-1971)
• E-тип — S1 3.8 — Родстер (1961-1964)
• Тип E — S1 4,2 — 2 + 2 (1964–1968)
• E-Type — S1.5 — Родстер (1968-1969)
• E-Type — S3 V12 — Родстер (1971-1975)
• E-тип — S2 — FHC (1969-1971)
• E-тип — S1. 5 — FHC (1968-1969)
• Тип E — S1 4.2 — FHC (1964–1968)
• E-Type — S3 V12 — 2 + 2 (1971-1973)
• E-тип — S1 4.2 — Родстер (1964-1968)
• Тип E — S1 3,8 — FHC (1961–1964)
• E-Type — S1.5 — 2 + 2 (1968-1969)
• XJ6-S2 (1973-1979)
• XJ6-S1 (1968-1973)
• MK Седаны — MK 1 / MK I (1955-1959)
• MK Седаны — MK 2 — 2.4 — 240 / MK II (1959-1967)
• MK Седаны — S-Type — 3.4 — 3,8 (1963-1968)
• MK Седаны — MK 2 — 3,4 3,8 — 340 / MK II (1959-1967)

131-555 Твердотельный стабилизатор напряжения, отрицательное заземление

Модель (место)	Категория	Схема	Ключ	Имя	Применение	КОЛ-ВО
МГБ	Приборная панель	Приборная панель, 1962-67	66	СТАБИЛИЗАТОР НАПРЯЖЕНИЯ, полупроводниковый, отрицательное заземление	1962-67	1
МГБ	Электрика и зажигание	Приборная панель, 1962-67	66	СТАБИЛИЗАТОР НАПРЯЖЕНИЯ, полупроводниковый, отрицательное заземление	1962-67	1
МГЦ	Электрика и зажигание	Мелкие электрики	7	СТАБИЛИЗАТОР НАПРЯЖЕНИЯ, полупроводниковый, отрицательное заземление	1968-69	1
MG Midget, Остин Хили Спрайт	Приборная панель	Датчики	12	СТАБИЛИЗАТОР НАПРЯЖЕНИЯ, полупроводниковый, отрицательное заземление	1275 и 1500	1
Триумф TR2, 3, 4	Электрика и зажигание	Жгуты проводов и прочее. Электрический	41	СТАБИЛИЗАТОР НАПРЯЖЕНИЯ, полупроводниковый, отрицательное заземление	TR4-4A отрицательное заземление	1
MG Midget, Остин Хили Спрайт	Электрика и зажигание	Электрика	46	СТАБИЛИЗАТОР НАПРЯЖЕНИЯ, полупроводниковый, отрицательное заземление	1275 — 1500	1
Триумф Спитфайр	Электрика и зажигание	Датчики и переключатели MkIV, с 1500 по 1976 год	66	СТАБИЛИЗАТОР НАПРЯЖЕНИЯ, отр.грд.	MkIV и 1500 до (с) Fh200020	1
Триумф Спитфайр	Электрика и зажигание	Датчики и переключатели MkIV, с 1500 по 1976 год	66	СТАБИЛИЗАТОР НАПРЯЖЕНИЯ, отр. грд.	MkIV и 1500 до (с) Fh200020	1
Триумф Спитфайр	Электрика и зажигание	Датчики и переключатели 1500 с 1977 года	155	СТАБИЛИЗАТОР НАПРЯЖЕНИЯ, минусовая масса		1
Триумф Спитфайр	Электрика и зажигание	Датчики и переключатели 1500 с 1977 года	155	СТАБИЛИЗАТОР НАПРЯЖЕНИЯ, минусовая масса		1
Ранние седаны Jaguar	Электрика и зажигание	Переключатели приборной панели, 420, Mk X/420G	5	СТАБИЛИЗАТОР НАПРЯЖЕНИЯ, приборы	420, МК Х/420Г	1
Ягуар E-Type	Приборная панель	Инструменты	5	СТАБИЛИЗАТОР НАПРЯЖЕНИЯ, минусовая масса	E-тип	1
Ягуар E-Type	Электрика и зажигание	Инструменты	5	СТАБИЛИЗАТОР НАПРЯЖЕНИЯ, минусовая масса	E-тип	1
Триумф Спитфайр	Электрика и зажигание	Электрические компоненты	70	СТАБИЛИЗАТОР НАПРЯЖЕНИЯ, минусовая масса	МкIV-1500	1
Триумф Спитфайр	Электрика и зажигание	Запуск, зарядка и многое другое	0	СТАБИЛИЗАТОР НАПРЯЖЕНИЯ, полупроводниковый, отрицательное заземление	1971-80 Спитфайр, MkIV, 1500	1
Триумф Спитфайр	Электрика и зажигание	Запуск, зарядка и многое другое	0	СТАБИЛИЗАТОР НАПРЯЖЕНИЯ, полупроводниковый, отрицательное заземление	1971-80 Спитфайр, MkIV, 1500	1
Триумф Спитфайр	Электрика и зажигание	Запуск, зарядка и многое другое	0	СТАБИЛИЗАТОР НАПРЯЖЕНИЯ, полупроводниковый, отрицательное заземление	1971-80 Спитфайр, MkIV, 1500	1
Ранние седаны Jaguar	Электрика и зажигание	Переключатели приборной панели, Mk II, 340, 3. 8С	7	БЛОК РЕГУЛИРОВАНИЯ НАПРЯЖЕНИЯ, приборы	Mk II, 340, 3.8S Минус заземления	1
Триумф TR6, 250	Приборная панель	Манометры/переключатели TR250, TR6 до 1972 г.	2	СТАБИЛИЗАТОР НАПРЯЖЕНИЯ, полупроводниковый, отрицательное заземление	1968-72 ТР250, ТР6	1
Триумф TR6, 250	Электрика и зажигание	Манометры/переключатели TR250, TR6 до 1972 г.	2	СТАБИЛИЗАТОР НАПРЯЖЕНИЯ, полупроводниковый, отрицательное заземление	1968-72 ТР250, ТР6	1
МГБ	Электрика и зажигание	Мелкие электрики	7	СТАБИЛИЗАТОР НАПРЯЖЕНИЯ, полупроводниковый, отрицательное заземление	1962-80	1
Триумф TR6, 250	Приборная панель	Манометры/переключатели TR6 с 1973 г. по 1976 г.	2	СТАБИЛИЗАТОР НАПРЯЖЕНИЯ, полупроводниковый, отрицательное заземление	ТР6 1973-’76	1
Триумф TR6, 250	Электрика и зажигание	Манометры/переключатели TR6 с 1973 г. по 1976 г.	2	СТАБИЛИЗАТОР НАПРЯЖЕНИЯ, полупроводниковый, отрицательное заземление	ТР6 1973-’76	1

Замените термостабилизатор напряжения MGB

Вверху слева: биметаллический элемент старинного теплового стабилизатора напряжения, обернутый проволокой сопротивления.
Внизу справа: твердотельный электронный регулятор напряжения, который можно использовать вместо него.

Установите твердотельный регулятор внутрь корпуса Lucas

, опубликовано в журнале BritishV8, том XVI, выпуск 2, октябрь 2008 г.

текст: Кертис Джейкобсон
фото: Джим Миллер

Примечания: в этой статье упоминается оборудование МГБ, схемы и т. д., а информация не могут быть перенесены на другие винтажные автомобили.

Справочная информация

Используете ли вы оригинальные датчики уровня топлива и температуры охлаждающей жидкости на своем 1968 году? или позднее МГБ? В отличие от современных манометров вторичного рынка, эти два устаревших манометра являются тепловыми («биметаллическими») устройствами.Их индикаторная стрелка соединена с коротким балка из двух разнородных металлов. Луч обмотан резистивной проволокой, который нагревается пропорционально количеству проходящего через него электрического тока. Положение стрелки манометра определяется изгибом луча из-за разного скорости теплового расширения двух металлов. Для правильной работы уровень топлива MG и Датчики температуры охлаждающей жидкости необходимо использовать с внешним стабилизатором напряжения. (Примечание: датчик давления масла МГБ 1968-1972 годов также является тепловым прибором.Тем не мение, из-за уникальной природы датчика ему не требуется стабилизатор напряжения.)

На приведенном ниже схематическом рисунке «Схема стабилизатора напряжения стандартного MGB» показана как подключены датчики уровня топлива и температуры. Таким образом, датчики разработаны получить постоянное напряжение питания 10 Вольт и это работа Напряжения Стабилизатор, чтобы обеспечить это. Датчики уровня топлива и температуры охлаждающей жидкости, ниже по потоку соответствующих манометров подключены через крепления к шасси/земле.Датчики действуют как переменные резисторы; их сопротивление меняется в зависимости от уровня топлива или температура охлаждающей жидкости соответственно.

Сам стабилизатор напряжения номинально рассчитан на 12 вольт. Однако мы знаем из опыт, что «напряжение в» не так стабильно или предсказуемо! Ряд факторов влияет на доступное напряжение питания, в том числе: состояние заряда батареи, мощность генератора или генератора переменного тока в любой момент (на который может повлиять по оборотам двигателя), а также от того, «включены» или «выключены» различные нагрузки в системе.

 Пожалуйста, поддержите компании-спонсоры, которые делают BritishV8 возможным, в том числе:

Независимо от того, насколько стабильным или предсказуемым является питание 12 Вольт, напряжение Цель стабилизатора — сгладить ситуацию. В качестве обобщения можно сказать: «Если Стабилизатор напряжения обеспечивает более 10 вольт, показания обоих датчиков будут высокими. Если он обеспечивает менее 10 вольт, оба манометра будут показывать низкий уровень».

Однако это обобщение не совсем верно, потому что исходный MG Voltage Стабилизатор вообще не регулирует напряжение! Вместо этого он включает питание. и «выключено» для достижения среднего напряжения (с течением времени) около 10 Вольт.Если вы разберете старомодный стабилизатор напряжения, вы обнаружите биметаллическую пластину. элемент с обмотанным вокруг него проводом сопротивления (очень похоже на схему автоматического сброса). выключатель, и не совсем отличается от самих манометров. ) Нагрев резистивного провода вызывает изгиб биметаллического элемента. Биметаллический элемент фактически прогибается назад и вперед довольно быстро, и в свою очередь он быстро открывает и закрывает набор контактов точки. Таким образом, он переключается между номинальным напряжением питания около 12 Вольт и отключенное состояние (т.е. ноль вольт!) Подходит для старомодных однокатушечных Датчики МГБ очень хорошие, потому что у них много встроенного механического демпфирования. в них. Если ваши датчики достаточно демпфированы, вы можете не заметить, что их стрелки постоянно шевелятся, когда Стабилизатор напряжения включается и выключается; Вы будете воспринимайте только «средние» показания, которые они вам показывают.

По современным меркам термостабилизаторы напряжения являются неточными и непостоянными. Их производительность сильно различается между летним и зимним временем, потому что их точность влияет температура окружающей среды.Нагрев под приборной панелью (например, когда ваше ветровое стекло дефростеры включены) может привести к значительному сдвигу показаний приборов. Вывод также может меняться в течение срока службы стабилизатора напряжения, так как биметаллический элемент усталость, загрязняются внутренние контакты и т. д. При обрыве провода сопротивления Стабилизатор напряжения будет просто пропускать электрический ток в непрерывном и нерегулируемое напряжение, поэтому старомодные термометры будут показывать высокие значения.

Если ваш стабилизатор напряжения устарел или сломался, или если вы просто хотите улучшить точность и постоянство показаний указателей уровня топлива и температуры охлаждающей жидкости, Возможно, вы захотите рассмотреть возможность перехода на современный твердотельный электронный регулятор напряжения.

ВАЖНОЕ ПРИМЕЧАНИЕ: если вы замените свои оригинальные датчики MGB датчиками вторичного рынка, вам, вероятно, следует удалить и НЕ заменять ваш старомодный тепловой стабилизатор напряжения. (Перемычка на соединениях стабилизатора напряжения.) Современные датчики с двумя катушками обеспечивают точную информацию независимо от напряжения питания, но они могут быть неадекватно демпфируется, чтобы приспособиться к резким циклам включения/выключения термостабилизатора напряжения.

 Пожалуйста, поддержите компании-спонсоры, которые делают BritishV8 возможным, в том числе:

Список покупок

Твердотельные стабилизаторы напряжения недороги, но их может быть трудно найти. локально.Купить их проще всего в Интернете. «Погуглите» номера запчастей выявить потенциальных поставщиков.

National Semiconductor «LM2940T-10.0» и NTE Electronics «NTE1953» являются полупроводниковые стабилизаторы напряжения с малым падением напряжения (LDO). Если вы поставляете любой из них при напряжении постоянного тока от 10,5 В до примерно 30 В они обеспечат постоянный выходной сигнал. напряжение 10,0В. Подобно устаревшему биметаллическому стабилизатору напряжения, они не может повысить напряжение: поэтому, если напряжение питания падает ниже примерно 10.5В, эти LDO «выпадут» и просто пройдут через любое доступное напряжение питания.

Примечание: можно использовать и другие альтернативные регуляторы напряжения. Один например, номер детали Texas Instruments «UA7810CKCS» (также известный как «7810» или «LM7810»). который, честно говоря, вы, скорее всего, найдете в местном магазине Radio Shack. То Основным преимуществом устройств National Semiconductor или NTE Electronics является их несколько более низкие характеристики отсева.

Также необходимо: несколько основных предметов, включая паяльник, припой, около шести дюймов изолированный провод, термоусадочная трубка (или, возможно, изолента) и т. д.

Дополнительные принадлежности: небольшая светодиодная лампа и резистор на 1000 Ом.

Выводы полупроводникового LDO-регулятора напряжения

слева направо: V _IN , «GND», V _OUT

Убедитесь, что полупроводниковый регулятор надежно заземлен на металлической крышке.

Направления

1. Отключите аккумулятор автомобиля и снимите оригинальный стабилизатор напряжения. из машины. (Примечание: стабилизатор напряжения установлен со стороны водителя. брандмауэр прямо над рулевой колонкой.)

2. Откройте регулятор напряжения, осторожно отогнув защелки, которые зажимают металлическая крышка к пластиковому основанию.

3. Отрежьте и снимите старый биметаллический механизм регулятора, соблюдая осторожность. оставьте достаточно двух клемм для припайки проводов к ним позже.

4. Подготовьте полупроводниковый регулятор напряжения, отрезав центр его три терминала. (Эта клемма номинально является «земляным» соединением, и она было бы лишним с монтажным язычком в нашей установке.они связаны внутри…)

Вам нравится эта статья? Наш журнал финансируется благодаря щедрой поддержке таких читателей, как вы!
Чтобы внести свой вклад в наш операционный бюджет, нажмите здесь и следуйте инструкциям.
(Рекомендуемый взнос — двадцать баксов в год. Не стесняйтесь давать больше!)

5. С помощью короткого отрезка провода установите перемычку между полупроводниковым регулятором напряжения. V _IN (12 В) к клемме «B» на пластиковом основании.Осторожно припаяйте оба соединения.

6. С помощью короткого провода установите перемычку между полупроводниковым регулятором напряжения. V _OUT (выход 10 В) к клемме «I» на пластиковом основании. Осторожно припаяйте оба соединения.

7. Светодиодный индикатор не является обязательным. Его цель — просто показать, что система работает. и заземлен, и что регулятор напряжения работает. Светодиод подключен к одному конец к клемме 10V «OUT» регулятора напряжения, а на другом конце он подключен на землю через резистор 1000 Ом.

8. Для правильной работы полупроводниковый регулятор должен быть электрически заземление по отношению к остальной части автомобиля. Выполните это, (сначала) подключив к металлической крышке регулятора напряжения с помощью крепежного винта и гайки. Примечание: сам регулятор напряжения в свою очередь должен быть заземлен на автомобиль своим креплением. Если крепежные детали заржавели или загрязнились, их следует очистить в это время.

Аккуратно загните края металлической крышки на пластиковое основание.

Дополнительный светодиод просто указывает на то, что регулятор напряжения запитан, заземлен и работает.

Отказ от ответственности: эта страница была исследована Джимом Миллером и написана Кертисом Джейкобсоном.
Высказанные мнения принадлежат авторам и предоставляются без каких-либо гарантий.
Применяйте на свой страх и риск.

фотографии Джима Миллера для британского журнала V8. Все права защищены.

Схематический чертеж «Стандартная схема стабилизатора напряжения MGB» был взят из схемы Advance Auto-Wire,
, и использовался здесь с разрешения.

Chicagoland MG Club: технические советы

Стабилизатор напряжения прибора

Начиная с MGB 1965 модельного года и MG Midget 1967 модельного года, питание указателя уровня топлива и указателя температуры охлаждающей жидкости (на некоторых автомобилях) контролируется стабилизатором напряжения. Если ваши инструменты барахлят, особенно показывают низкие или мертвые показания, это устройство может быть виновником.

Это забавное устройство, работающее наподобие указателя поворота, которое периодически включает и выключает питание прямоугольной формы. Оно изменяется от полного напряжения системы до нуля вольт, а затем снова включается примерно раз в секунду. Время «включения» для каждого цикла контролируется для достижения выходного сигнала, в среднем около 10 вольт с течением времени (но никогда не 10 вольт, просто переключение между полным напряжением или нулем). Это постоянное включение/выключение смущает цифровой вольтметр, но это хорошо видно по качающейся стрелке аналогового вольтметра.

Стабилизатор напряжения может быть установлен на задней панели приборной панели, возможно, на обратной стороне спидометра, а может быть и на брандмауэре.Он в некоторой степени чувствителен к положению и может быть отмечен, какая сторона должна быть вверху. Для работы он также должен быть заземлен на монтажной панели, поэтому, если крепежные винты ослаблены, он не будет работать. Также проверьте и покачивайте все клеммы проводов, чтобы убедиться, что они имеют хорошее соединение.

Указатель уровня топлива имеет небольшой нагревательный элемент, который нагревает биметаллическую пластину. Биметаллическая полоса изгибается при изменении температуры, приводя в движение стрелку манометра. Это приводит к очень медленному отклику и медленному движению манометра, поэтому вы не видите эффекта включения / выключения входной мощности или эффекта переменного сопротивления блока датчика от выплескивания топлива в бак.

Указатель уровня топлива получает питание от стабилизатора напряжения. Вторая клемма на задней панели манометра подключена к блоку датчика в топливном баке. Это меняет сопротивление в зависимости от уровня топлива, что-то вроде 320 Ом при пустом топливе и 90 Ом при полном (но этот диапазон различен для разных приложений). Если вы замкнете сигнальную клемму указателя уровня топлива на землю, она должна зафиксировать указатель на конце шкалы «F».

Топливный бак необходимо заземлить, чтобы замкнуть цепь.Вы можете использовать омметр, чтобы проверить сопротивление между баком и кузовом автомобиля. Оно должно быть очень близко к нулю. Если вы сомневаетесь, подключите заземляющий провод от бака к шасси и посмотрите, исправит ли это показания датчика.

, автор Барни Гейлорд
Вернуться к советам по миниатюрным технологиям

Как сделать автоматический стабилизатор напряжения? Схема, описание конструкции

Введение

На рынке представлено огромное количество стабилизаторов напряжения, и, конечно же, приобрести их в зависимости от потребностей не составляет большого труда.Но, конечно, может быть очень забавно построить один дома и увидеть, как он действительно работает. Схема автоматического стабилизатора напряжения (АВС), описанная в этой статье, на самом деле очень проста по конструкции, достаточно точна и обеспечит хорошую защиту электронного устройства, которое к нему подключено. Это особенно защитит их от опасного высокого напряжения, а также от возможных отключений (низких напряжений). Выходное напряжение останется в диапазоне 200–255 В переменного тока при входном напряжении 175–280 В переменного тока.

Как работает стабилизатор напряжения?

В одной из моих предыдущих статей вы наверняка узнали о функционировании автотрансформатора. Там мы изучили, как можно использовать автотрансформатор для получения напряжения выше и ниже входного напряжения сети переменного тока. Автотрансформатор фактически играет наиболее важную роль в схеме стабилизатора напряжения.

Схема стабилизатора напряжения в основном состоит из датчика напряжения. Он настроен на обнаружение подъема или падения сетевого напряжения переменного тока до опасного уровня.Как только он обнаруживает опасное входное напряжение, он немедленно активирует подключенные к нему реле. Эти реле, в свою очередь, меняют местами и переключают соответствующие клеммы обмотки автотрансформатора для корректировки и стабилизации выходного напряжения. Таким образом, прибор, подключенный к выходу схемы стабилизатора напряжения, всегда получает безопасное, допустимое напряжение и способен надежно функционировать независимо от колебаний входного напряжения.

Давайте перейдем к изучению деталей, необходимых для его сборки, а также деталей его конструкции.

Запчасти требуются

Вам потребуются следующие детали для схемы:

• резистор ¼ ватт, CFR R1 = 2 к 7,

• Предустановленные P1 = 10 K линейный,

• транзистор T1 = BC 547,

• Zener Diode Z1 = 3 V / 400 MW,

• диод D1, D2 = 1N4007,

• Конденсатор = 220UF / 25 V

• Реле RL1 = 12 V / DPDT MINI ( двухполюсный, на два направления),

• Трансформатор T1 = 12 – 0 – 12 В / 5 А. T2 = 0–12 вольт / 500 мА (вход согласно спецификациям страны)

• Плата общего назначения = 3” на 3”

Подсказки по строительству

С помощью данной принципиальной схемы (на следующей странице) ) сборку этой простой схемы АВС можно выполнить, выполнив следующие простые шаги:

• В данный кусок платы общего назначения вставьте транзистор, припаяйте и отрежьте его выводы.

• Закрепите и припаяйте остальные связанные детали вместе с реле вокруг транзистора.

• Соедините их все в соответствии со схемой.

• Наконец, подключите первичный и вторичный провода трансформатора к контактам реле, как показано на схеме.

На следующей странице описаны схема и детали конструкции этой схемы автоматического стабилизатора напряжения.

Описание схемы

Функционирование этой простой схемы стабилизатора напряжения можно понять из следующих пунктов: схема.

Напряжение от меньшего трансформатора выпрямляется D1 и фильтруется C1 для получения необходимой рабочей мощности для схемы управления, состоящей из транзистора T1, предустановки P1, стабилитрона Z1 и реле DPDT.

Вышеупомянутое напряжение также используется в качестве базового опорного или измерительного напряжения. Потому что это напряжение будет изменяться пропорционально изменениям приложенного входного напряжения.

Например, если обычно рабочее напряжение постоянного тока составляет около 12 вольт, увеличение или уменьшение входного напряжения сети переменного тока, скажем, на 25 вольт пропорционально увеличит или уменьшит напряжение постоянного тока до 14 или 10 вольт соответственно.

Предустановка P1 установлена ​​таким образом, что транзистор проводит и управляет реле всякий раз, когда входное напряжение сети переменного тока имеет тенденцию отклоняться от точного нормального напряжения (110 или 225 вольт) и наоборот.

Если входное напряжение превышает вышеуказанный предел, T1 проводит и активирует реле. Контакты реле соединяют соответствующие соединения трансформатора стабилизатора мощности, чтобы отнять 25 вольт от входа, т.е. довести выходное напряжение примерно до 205 вольт. С этого момента, если напряжение в сети будет продолжать расти, выходное напряжение для приборов будет на 25 вольт ниже его.Это означает, что даже если напряжение достигнет 260 В, на выходе будет только до 260 — 25 = 235 вольт.

Произойдет прямо противоположное, если входной переменный ток упадет ниже нормального уровня, т.е. в этом случае к выходу добавится 25 вольт, и даже если вход продолжит падать и достигнет 180 вольт, выход будет достигать только до 180 + 25 = 205 вольт.

Данная конструкция очень проста и базовая, поэтому стабилизация не может быть очень точной. Но он точно будет держать выходное напряжение в пределах 200 и 250 вольт при экстремальных входных напряжениях от 180 до 275 вольт (или в пределах 100 и 125 против 90 и 130 вольт).

Как это проверить?

Готовая печатная плата простого стабилизатора напряжения может быть проверена следующим методом:

• Для процедуры тестирования вам потребуется универсальный переменный источник питания постоянного тока 0 – 12 вольт.

  No related posts.
