Электромонтаж проводки без распределительных коробок | Электропрактика

К одной из статей канала Электропрактика, который был посвящен идее универсальной клеммной колодки для распределительной коробки, был сделан интересный критический комментарий.

Его оставил Руслан Гареев:

Все идёт к тому, что все провода соединяются в щитке, без распределительных коробок.

Я задумался. Мне стало интересно, можно ли реализовать это прямо сейчас при замене старой электропроводки в частном доме или квартире.

После некоторых размышлений понял, что да. Это вполне реально сделать. Причем существует много вариантов таких решений с применением различных исполнительных устройств и схем.

Подключение розеток от электрощита в схемах #без распредкоробок

Обычный с применением распредкоробок электромонтаж предполагает расположение канала подключения группы розеток на уровне ниже потолка на расстоянии 15 см.

Если исключить из схемы распределительные коробки, целесообразно штробировать канал для кабелей подключения группы розеток на уровне их размещения в 0,3-0,9 м от пола.

Можно подсоединять розетки от электрощита по отдельным кабелям (Рис 1) или по схеме шлейфом (Рис 2).

На каждую розетку отдельная линия

На каждую розетку отдельная линия

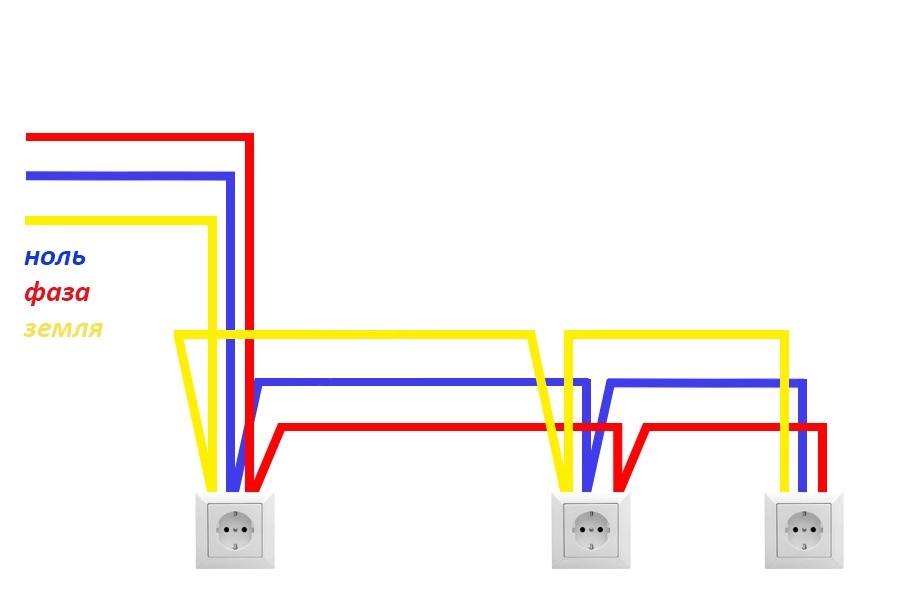

Розетки подключаем шлейфом

Розетки подключаем шлейфом

Подключение #от электрощита группы светильников в схеме без распредкоробок

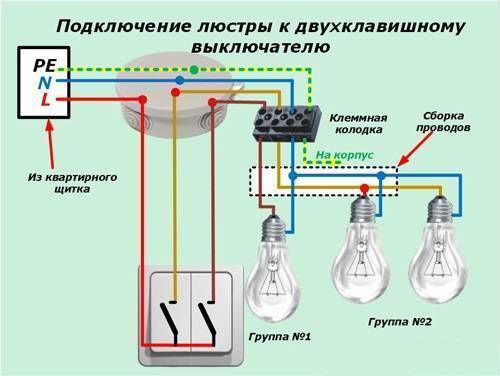

Без распределительных коробок с применением обычных выключателей можно подключать светильники по отдельным идущим от щита кабелям, которые размещаются в прикрепляемых к потолку гофрах.

Кабель ведется от электрощита к месту размещения люстры , затем этот светильник подключается в разрыв его фазного провода. Здесь же к нему подсоединяется заземляющий провод. После чего кабель от светильника прокладывается к стене и по ней до места расположения выключателя (Рис 3):

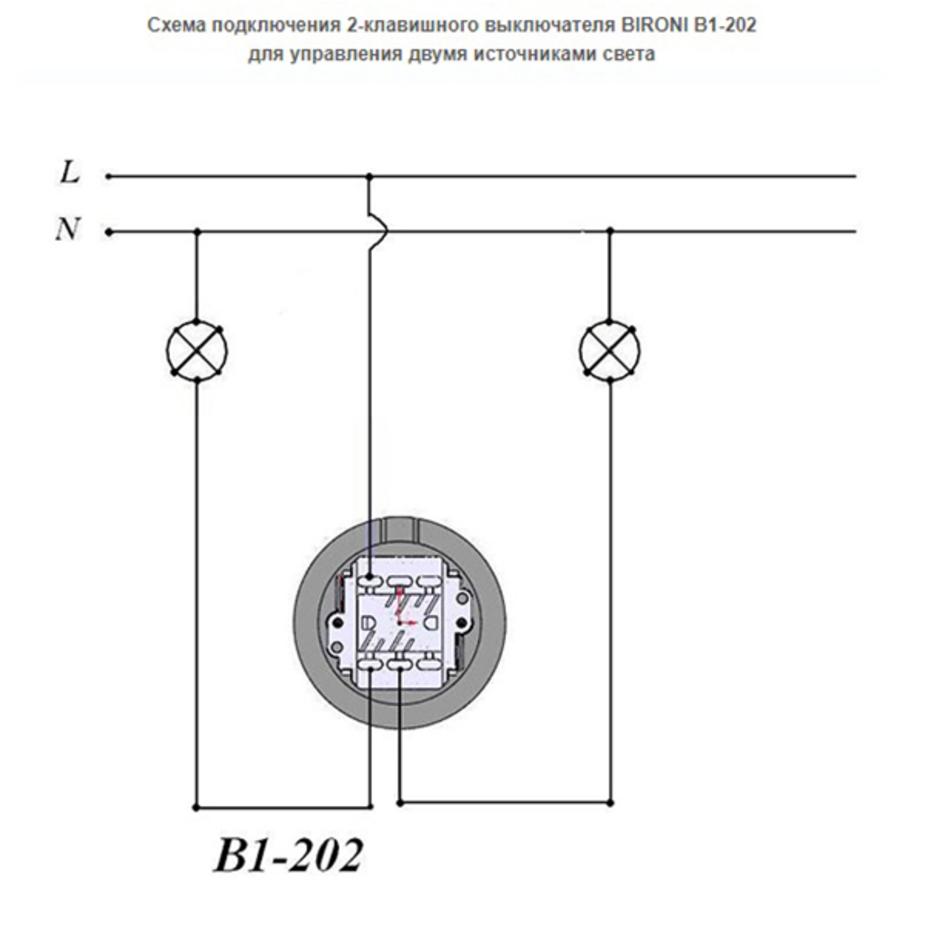

Подключение светильника и его выключателя без использования распределительной коробки

Подключение светильника и его выключателя без использования распределительной коробки

В дополнение этой схемы или с исключением из нее обычных выключателей можно организовать управление осветителями с помощью следующих устройств:

  • датчиков движения;
  • контроллеров с пультом дистанционного управления ПДУ;
  • беспроводных «умных выключателей» и программы мобильного телефона;
  • датчиков и схем включения и выключения света хлопками ладоней и пр.

Преимущества применения #контроллеров с ПДУ

Задействование контроллеров с ПДУ дает потребителям более широкие возможности, чем просто включение и выключение света ламп.

С #пульта ДУ (в современных моделях командой голосом) можно:

  • регулировать яркость и цветовые характеристики;
  • включать и выключать те или иные группы ламп;
  • настроить таймер подачи освещения;
  • подключать кроме осветительных иные устройства, в том числе с электроприводом и пр.

При принятии решения о той или иной #схеме монтажа нужно учесть не только те преимущества, которые в них присутствуют, но и некоторые недостатки. Идеального ничего нет. В любой бочке меда можно обнаружить каплю дегтя.

Проводка без распаечных коробок: монтаж в квартире, схема

Доброго времени суток уважаемые читатели блога. Темой поста будет проводка без распаечных коробок, которую можно сделать самостоятельно.

Такой вариант электромонтажа нечасто практикуется и всё — таки его применяют, давайте рассмотрим его подробнее.

Распределительная коробка в электромонтаже служит для соединения проводов питания с проводами, идущими на розетки, выключатели, светильники и т.д.

Электромонтаж с распределительными коробками

И, как правило, чем больше соединений, тем больше коробка по габаритам. К таким коробкам нужен доступ, крышки должны быть видны, но, как правило, их прячут, и они оказываются не только под обоями, а и под шпаклевкой или под слоем штукатурки.

И при необходимости в коробки попасть проблематично. Как же обойтись без коробок, оказывается, выход есть. Сначала немного об электромонтаже с коробками.

Электропроводка с распред коробками

Обычно в электромонтаже применяется распределительная коробка, через которую происходит соединение проводов питающих с проводами, идущими к розеткам, выключателям, светильникам и так далее.

Єлектропроводка с распределительной коробкой

Если в помещении много розеток, добавляются промежуточные коробки. Но, следует учесть, что в коробке должно быть правильное и качественное соединение и должен быть свободный доступ.

На схеме ниже представлен электромонтаж с коробками, где питающие провода приходят в распределительную коробку, а от нее к розетке и промежуточной коробке.

Схема электропроводки с распределительными коробками

Электропроводка без распределительных коробок

Есть и такой вариант электромонтажа, когда коробки исключаются из схемы. Ниже приведена схема такого варианта.

Схема электропроводки без распределительных коробок

В данном варианте монтажа, питающий провод от автоматического выключателя, находящегося в щитке приходит не в коробку, а на первую розетку в соответствующие контакты, далее от этих контактов провода протягиваются ко второй розетки и далее к третьей.

Контакты в розетках следует хорошо затянуть, иначе контакты будут греться, и провод со временем отгорит.

Если с нулевыми и фазовыми проводами проще их можно разрывать, то ест зачистить два провода, вставить во вход и выход контакта и хорошо затянуть, то провод заземления не разрывается.

Провод заземления зачищается и сгибается пополам, не раскусывая, вставляется в контакт заземления розетки и хорошо зажимается.

Если согнутый провод нет возможности зажать в контакте, то берется провод, небольшой длины, зачищается с обеих сторон, один зачищенный контакт приставляем к согнутым контактам и опрессовываем гильзой для опрессовки соединения проводов.

Гильзу изолируем, другой зачищенный конец провода вставляем в заземляющий контакт розетки и хорошо зажимаем.

Такое соединение заземляющих проводов позволяет не нарушать пункт 1.7.144 правила устройства электроустановок (ПУЭ), имеем не разрывную землю и отдельное заземляющее ответвление.

В данном варианте нулевые и фазовые контакты разрываются, поэтому следует приобретать розетки с качественными контактами, иначе при ослаблении контактов, произойдет их нагревание, с последующим их выгоранием.

Если отгорит контакт в одной розетке, не будет напряжения во всех последующих розетках. Можно избежать этой проблемы, если не разрывать нулевой и фазовый провода, а зачищать, сгибать, опрессовывать с отводящим проводом, как с заземлением, что делает данный электромонтаж надежнее.

Проблемно, конечно в коробочку спрятать опресованные контакты, для удобства такого монтажа лучше приобретать коробки под розетки и выключатели большей длины.

Подрозетник с большей длиной

Вот такой он электрический монтаж без распределительных коробок, со своими плюсами и минусами. Теперь зная особенности монтажа без распред коробок, можно выбрать вариант, которым вы воспользуетесь.

С уважением, Игорь Вилков.

Для чего нужна распределительная коробка?

Для чего нужна распределительная коробка?



            Не так уж много найдется людей, которые не знают, что такое распределительная коробка. Это – пластиковый контейнер круглой или прямоугольной формы с крышкой и отверстиями по бокам, предназначенный для коммутации (соединения) электрических проводов.

            Чтобы обеспечить все энергопотребляющие приборы квартиры или дома (лампочки, светильники, стиральные машины, телевизоры, компьютеры и пр.) электричеством, необходимо развести провода от распределительного щитка к точкам потребления – розеткам и выключателям.

            Делать это нужно таким образом, чтобы обеспечивалось равномерное распределение электроэнергии по всем помещениям. Для этого электропроводку разделяют на отдельные магистрали. Для каждого помещения прокладываются свои питающие провода, к которым подключаются все имеющиеся в помещении энергопотребители.

            В определенных узловых точках провода соединяются между собой. В таких точках и устанавливаются распределительные коробки, внутри которых располагают соединения.





            Основная цель распределительных коробок – обеспечение пожарной безопасности. Места соединения проводов – самые опасные с точки зрения возникновения пожара. Недостаточно плотный контакт создает большое сопротивление в соединении и приводит к его нагреву, приводящему иногда к пожару.

            Распределительная коробка изолирует место соединения от горючих материалов стены, исключая опасность возгорания. Кроме этой главной цели есть и второстепенная. Скрутки проводов, не спрятанные в коробку, выглядят не очень эстетично.

            По типу исполнения распределительные коробки бывают внутренними, предназначенными для заделки в стену (для соединения скрытой проводки), и накладными, устанавливаемыми на стену (для открытой проводки).

            Без распределительной коробки можно обойтись, но для этого потребуется соединить распределительный щиток и каждое место потребления электроэнергии в квартире отдельным проводом. Это приведет к большому расходу электропроводки и необходимости делать широкие и глубокие штробы, чтобы иметь возможность уложить в них несколько рядов провода.

            В конечном итоге недостатки такого способа многократно перевесят недостатки использования распределительных коробок. Экономия за счет отказа от последних будет многократно обесценена повышенными расходами на электропроводку.

            В качестве аргумента против использования распределительных коробок можно иногда услышать и такой; хоть прокладка отдельной линии к каждой точке потребления и проигрывает экономически варианту с распределительными коробками, зато она безопаснее, поскольку исключает соединение проводов в узловых точках.

            На это можно ответить только одно. Правильное, профессионально выполненное соединение проводов в распределительной коробке абсолютно безопасно. При том, что каждый имеет право на свою точку зрения, вариант с использование распределительных коробок является все же более предпочтительным, чем без них.



            Распределительные коробки устанавливают на расстоянии 10-30 см от потолка – в зависимости от высоты последнего. При скрытой проводке коробки заделываются в стену, – таким образом, чтобы верх их крышек был заподлицо с поверхностью стены. При открытой проводке коробки устанавливаются без заделки в стену на ее поверхность.







ПУЭ (правила устройства электроустановок) требуют, чтобы был обеспечен доступ к крышке коробки – для проведения ревизии при необходимости. При накладном способе установки это требование выполняется автоматически.

            При установке внутрь стены нужно позаботиться о двух вещах:

Во-первых, необходимо, чтобы место расположения коробки было известно, и был обеспечен доступ к ней;

Во-вторых – чтобы не страдала эстетичность помещения. Первое требование важнее, его необходимо соблюсти в любом случае.





            Второе – субъективное, зависящее от вкуса хозяина. Эстетичность можно обеспечить разными способами. При наклейке обоев аккуратно обрезать их вокруг крышки, оставив на месте. Это даст возможность видеть место расположения коробки и одновременно сделать его практически не отличающимся от соседних мест.

            При ином способе оформления стен нужно позаботиться о том, чтоб поверхность крышки была одного цвета со стеной, и чтобы можно было снять крышку, не разрушая стену в этом месте.

            При устройстве натяжных потолков для доступа к коробкам (если они оказываются скрытыми за поверхностью потолка) необходимо установить маленькие люки.



Внимание! В ПЭУ сообщается, что соединение проводов должно производиться методом сварки, пайки, опрессовки или с помощью винтовых и болтовых зажимов.



            Если из всех способов выбирать тот, который является лучшим по критерию технологичность + надежность, то таким можно считать скручивание проводов с последующей пайкой (сваркой). Применение зажимов тоже технологичен, но оно не обеспечивает той контактной площади, которую обеспечивает скручивание с пайкой.



Некоторые ограничиваются вообще одной скруткой. Если она выполнена качественно, то обеспечивает площадь контакта не меньше, чем опрессовка или использование зажимов,





Примечание: Но все же скрутку без пайки нельзя считать абсолютно надежной.

            После соединения проводов их необходимо хорошо заизолировать с помощью изоленты, и разместить места контактов в распределительной коробке таким образом, чтобы они не контактировали друг с другом.





Внимание! Когда работа будет завершена, обязательно проверти ее качество, включив на некоторое время какой-то энергоемкий прибор и убедитесь, что в распределительной коробки нет наличие нагрева мест соединений. Если обнаружится, что какое-то соединение греется, значит, площадь контакта в нем недостаточна, и его нужно переделать.



P. S. Обязательно подпишитесь на новые статьи информационного портала «azbukainfo-tlt.ru» и получайте свежую,  полезную информацию по  ремонту своего жилища — своими руками, по оптимизации бюджета,  полезную информацию по строительству вашего дома, купле-продаже квартир, аренды и всего, что касается недвижимости. Хотите оперативно узнавать о новых статьях — установите Виджет Яндекса.



Если Вы неуверенны в своих силах и полученных знаний, опасаетесь за жизнь свою и своих близких, переживаете за безопасность своего жилища Оставить заявку

— Специалисты компании, помогут Вам, в решении всех насущных проблем и вопросов.



P.S. S. Какие вопросы у вас еще есть по этой теме? Напишите внизу, в комментариях, а я постараюсь найти на них ответы. Так же не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных ниже.



На главную





Проходной выключатель схема подключения – фото инструкция. Как подключить проходной выключатель ~ Электрик в квартире и частном доме.

Обычные выключатели, которые установлены у нас дома, способны включать и отключать освещение из одного места. Согласитесь что люстру, которая находится в спальне, можно включить только выключателем, который находится там же.

Но что делать, если требуется необходимость управлять одним светильником из разных комнат одновременно. С помощью обычных выключателей такую схему сложно собрать. На помощь придут проходные выключатели или как их еще называют переключатели.

Такие выключатели используются для организации управления светильниками независимо из нескольких мест. Предлагаемая схема включения не только очень удобна, но еще и позволяет довольно существенно экономить электроэнергию.

Рассмотрим в этой статье, как собирается схема подключения проходного выключателя в распределительной коробке.

Особенно актуально применение проходных выключателей для управления освещением лестничных пролетов. Часто для этой цели используют схемы с применением реле времени, но, следует признать, что они не так удобны в использовании, менее надежны и экономичны.

Все передвигаются по лестницам с разной скоростью, да и вы сами можете сегодня подниматься налегке, а завтра с тяжелым чемоданом. Ставить же большие временные задержки с учетом запаса – означает уменьшать экономию.

Предлагаемая схема позволяет включить светильники внизу одним выключателем, а поднявшись по лестнице, выключить другим. Если же вам понадобится спуститься, вы используете проходной выключатель наверху для включения света, а внизу – для его выключения. Так же удобно использовать подобную схему для освещения длинных коридоров.

Впрочем, проходные выключатели будут полезны не только обладателям длинных коридоров и многоэтажных домов. Они очень пригодятся и обитателям небольших квартир. Типичная ситуация. В вашей квартире имеется проходная комната, при входе в которую вы включаете свет, затем проходите в следующую комнату, включаете свет в ней, а ставшее ненужным освещение в проходной комнате отключаете проходным выключателем. Согласитесь – очень удобно. Избавляет от лишнего хождения и экономит электричество.

Еще один пример. Вы заходите в спальню и у двери включаете свет. Укладываясь в кровать, включаете настольную лампу или бра, чтобы почитать книжку перед сном, но теперь вам надо снова встать, пойти к двери и выключить люстру! А можно этого не делать, если вы заранее установили у изголовья кровати проходной выключатель.

Для реализации такой схемы управления используются так называемые «проходные выключатели», которые, строго говоря, на самом деле являются переключателями. В отличие от обычных выключателей они имеют не два, а три контакта и могут переключать «фазу» с первого контакта – на второй или третий.

В качестве источника освещения в такой схеме могут использоваться любые типы ламп – от обычных ламп накаливания до люминисцентных, энергосберегающих и светодиодных. Впрочем, по такой же схеме можно подключать не только лампы, но и любую другую нагрузку, управлять включением которой вам требуется из нескольких мест.

Как подключить проходной выключатель — схема управления светильником из 2 мест

Процедура подключения проходного выключателя мало чем отличатся от подключения обычного выключателя. Разница только в количестве контактных клемм и подводимых проводов. У проходного выключателя их три.

Учтите заранее, что от распределительной коробки к такому выключателю вам надо протянуть трехжильный провод.

Проходной выключатель схема подключения — управление светильником из 2 мест

В схеме используются два проходных выключателя и распределительная коробка, в которую заведены провода от управляемого светильника и трехжильные провода от выключателей.

Фазный провод от распаечной коробки подключается к общему входному контакту первого проходного выключателя. Два других (выходных) контакта соединяются с проводами, идущими от аналогичных контактов второго выключателя. А общий (входной) контакт второго выключателя соединяется с проводом, идущим от светильника.

Второй провод от светильника напрямую соединяется с нулем распаечной коробки.

Сечение трехжильного провода, подводимого к проходным выключателям нужно подбирать в соответствии с мощностью управляемого светильника.

Как подключить проходной выключатель — схема управления светильником из 3 мест

В определенных случаях возникает необходимость обеспечить не два, а более пунктов управления светильниками. Например, свет на лестнице многоэтажного дома должен включаться и выключаться на каждом этаже. Та же ситуация с длинным коридором, в который выходят двери нескольких комнат.

Реализовать такую схему можно, но понадобятся кроме простых проходных выключателей еще и перекрестные выключатели. В таких выключателях уже не три, а четыре контакта – два входных и два выходных, представляющих собой две пары одновременно переключаемых контактов. Соответственно и подводить к таким выключателям нужно четырехжильный провод.

Проходной выключатель схема подключения — управление светильником из 3 мест

В такой схеме управления используются обычные проходные выключатели на первом и последнем пункте управления светильниками и перекрестные – на всех остальных.

Количество пунктов управления не ограничено, возрастает только сложность коммутации в распределительной коробке из-за большого количества подводимых к ней проводов. И здесь не обойтись без грамотной маркировки проводов при их прокладке, иначе вы в них просто запутаетесь.

Принцип подключения таков – выходная пара контактов первого проходного выключателя соединяется с проводами, идущими к входной паре следующего перекрестного выключателя и так далее, вплоть до последнего проходного выключателя, общий контакт которого соединяется с проводом, идущим к светильнику. Фазный провод подключается к входному контакту первого выключателя, а второй провод от светильника – к нулю распаечной коробки.

К каждому проходному выключателю протягиваем трехжильный провод, а к каждому перекрестному – четырехжильный.

На представленной схеме показано подключение трех пунктов управления светильниками, состоящих из одного перекрестного и двух проходных выключателей.

Небольшое разъяснение к схемам подключения

Давайте рассмотрим, как же работает схема подключения проходного выключателя. В представленных схемах использованы следующие элементы: соединительная коробка, лампа, проходные выключатели и соединяющие провода, в качестве которых, в процессе установки, применяют различные по конструкции кабели.

Первая из предложенных схем представляет собой подключение проходного выключателя, при котором управление осуществляется из двух различных местоположений, данный тип схемы считается достаточно простым в исполнении.

При таком виде подключения один провод, являющийся нулевым, направлен от источника электричества к лампе через соединительную коробку. Второй же, являющийся фазным, также через соединительную коробку направлен к контакту выключателя.

Таким образом, две пары контактов выключателей соединены между собой. Для загорания лампы, фаза подается к светильнику с общего контакта второго проходного выключателя.

На второй схеме представлено подключение проходных выключателей вместе с перекидным или перекрестным. При такая схема дает возможность управлять освещением из трех различных мест.

Со схемой подключения разобрались, теперь подробнее об ее монтаже. Он заключается в установке проходных выключателей и дальнейшей прокладке от них трехжильных кабелей. Также устанавливают, соединенные параллельно, лампы, от которых отходит двухжильный кабель.

Вместе с тем, монтируем также и соединительную коробку, куда прокладываем кабели от: переключателей, лампы, и источника электропитания, для соединения их между собой, в соответствии с вышеобозначенной схемой. При этом следует обратить внимание на выбор подходящего места монтажа соединительной коробки, беря в расчет длину используемых кабелей.

Надеюсь данная статья «проходной выключатель схема подключения» помогла Вам разобраться со всеми вопросами подключения, если будут вопросы или пожелания задавайте их в комментариях, с удовольствием отвечу.

Подключение проводов — Компания Элмон220

Для того чтобы обеспечить каждый уголок квартиры, офиса или загородного дома электричеством, не обойтись без распределительной коробки. Современные распределительные коробки очень разнообразны как по форме, так и по материалам, из которых они изготовлены. Они бывают накладной установки и внутренней.

Правильное подключение проводов в распределительной коробке во многом является залогом надежности вашей электросети. Ведь в отличие от соединений в распределительном щите распределительные или как их еще называют распаячные коробки более закрыты для обслуживания и контактные соединения здесь значительно сложнее проверить. Именно поэтому еще на этапе монтажа их качеству и правильности следует уделить максимальное внимание.

Соединение проводов

Перед тем как соединять провода в распределительной коробке советуем вам изучить правила их монтажа. Ведь важно не только качественно соединить провода между собой, но и правильно завести их в распределительную коробку, а также удобно расположить для возможного осмотра или ремонта.
Правила монтажа проводов в распределительной коробке

Прежде всего давайте рассмотрим правила, предъявляемые к обустройству и монтажу проводки в распределительной сети. Ведь именно с этого фактора начинается любой монтаж.

  • Прежде всего следует помнить, что в одной штробе, коробе или трубе допускается прокладка проводов не более восьми групп.
  • Все соединения должны выполняться в соответствии с п.2.1.17 – 2.1.30 ПУЭ. Данные пункты предусматривают целый спектр ограничений. Прежде всего следует помнить, что провод перед любым контактом должен иметь запас, достаточный как минимум для одного повторного подключения.
  • Перед тем как соединять провода в распаечной коробке следует убедиться, что они не имеют натяжения. Либо что это натяжение не возникнет при температурных перепадах.
  • Любые места соединения проводов должны быть доступны для ремонта и осмотра. При этом эти места следует организовывать так, дабы осмотр не был затруднен элементами конструкции.
  • Любое соединение должно иметь изоляцию. При этом эта изоляция должна соответствовать уровню основной изоляции. Для достижения данных параметров лучше использовать изоленту, либо термоусадку.
  • Сами распределительные коробки должны изготавливаться из несгораемых или трудносгораемых материалов, как на видео. Особенно это касается монтажа проводки по сгораемым конструкциям, к которым предъявляться дополнительные требования.



Компания Элмон220 — фото работ по подключению проводов

Варианты соединения проводов в распределительной коробке

Прежде всего давайте рассмотрим способы соединения проводов в распределительной коробке. Ведь именно контактные соединения зачастую являются наиболее уязвимым местом любой электрической сети и любые недоработки проявляются очень быстро.

Согласно п.2.1.21 ПУЭ все соединения проводов и кабелей должны производится сваркой, пайкой, опрессовкой, винтовым или болтовым сжимом. Другие методы соединения, особенно это касается скрутки, не допускаются. Исходя из этого давайте рассмотрим каждый из возможных методов соединения по отдельности.

Соединение проводов сваркой

Наиболее надежным считается соединение проводов методом сварки. Оно имеет наименьшие переходные сопротивления в результате чего, повышенный нагрев практически отсутствует. Кроме того, со временем такое соединение не теряет своих свойств.

Сварка проводов в распределительной коробке выполняется при помощи специального сварочного трансформатора и угольного электрода. Стоимость таких изделий достаточно велика для простой замена проводки в квартире, поэтому часто можно встретить самодельные устройства. Обычно это трансформаторы до 600 Вт и напряжением 9 – 36В.

Соединение проводов пайкой

На втором месте по надежности стоит соединение методом пайки. Этот метод более доступен для домашнего использования ведь не требует специального оборудования кроме обычного паяльника.

Пайка проводов в распределительной коробке осуществляется по обычной технологии и не предъявляет особых требований. Единственным моментом, на который стоит обратить внимание — это качество таких соединений. Ведь в случае нагрева олово достаточно быстро нагреется и контакт пропадёт. Дабы не допускать этого пайку достаточно часто совмещают с соединением методом скрутки.

Соединение проводов методом опресовки

Опрессовка проводов в последнее время приобретает все большую популярность. Ведь на рынке появилось большое количество достаточно дешевого инструмента для опрессовки проводов, да и цена на расходные материалы для такого метода достаточно низка.

Соединение проводов под винтовой зажим

Но наиболее распространенным все равно остается метод винтового или пружинного зажима жил. Огромное количество шин и клемм, представленных сейчас на рынке, позволяют осуществить достаточно надежное соединение проводов.

Винтовыми клеммами следует зажимать одножильный провод. Если вы используете многожильный медный провод, то вам необходимо приобрести специальные наконечники, которые не дадут винтам обломать нити многожильного провода при зажиме. Эти наконечники крепятся к проводу методом опрессовки.

Схемы подключения в распределительной коробке

Имея представление о методах соединения можно говорить о том, как правильно соединить провода в распределительной коробке. В домашних условиях вам потребуется знания как подключить розетку и выключатель. Но сначала давайте рассмотрим схему самой распределительной коробки.

Схема распределительной коробки

Распределительная коробка предназначена для подключения электроприемников к питающему проводу. Располагается она обычно на входе в комнату над выключателем. Выключатель же должен находится на входе в комнату со стороны дверной ручки.

Распределительная коробка может быть проходная и конечная. Конечной называется коробка, которая не имеет соединений с другими распределительными коробками. Проходная распределительная коробка соответственно имеет связи с другими распределительными коробками.

В распределительной коробке может располагаться вводной провод от одной или нескольких групп. Если имеется несколько вводных проводов, то согласно п.7.1.36 ПУЭ их объединение не допускается.

Каждый вводной кабель должен иметь не менее трех проводов. Один из них фазный, второй нулевой и третий защитное заземление. Если в распределительной коробке нет провода заземления, то образовывать его путем подключения к нулевому проводу запрещено.
Согласно п.1.1.29 ПУЭ нулевой провод должен иметь голубую окраску, а провод заземления желто-зеленую. При этом фазный провод может иметь любой другой цвет.

Если в вашей сети освещения разные группы запитаны от разных фаз трехфазной сети, то фазный провод должен иметь окраску, соответствующую фазе трехфазной сети. То есть фаза А должна иметь окраску желтого цвета, фаза В – зеленого и фаза С – красного цвета.

Вывод

Как и электрическая распределительная коробка соединение проводов на любых других участках должно отвечать высоким требованиям. Поэтому не стоит пренебрегать нормами ПУЭ к данному вопросу. Ведь лучше выполнить качественное соединение еще на этапе монтажа, чем потом искать проблему в уже действующей электрической сети.

Как удлинить и соединить электрические провода без распределительных коробок

Независимо от того, пытаетесь ли вы добавить новый светильник в свой гараж или просто добавляете розетку где-то в своем доме, есть вероятность, что вам нужно будет подключить определенные провода, удлинить несколько шнуров или повторно подключить схема. В этом случае вам, возможно, придется заняться сращиванием.

Вы должны быть в состоянии безопасно и эффективно выполнить этот базовый ремонт электрики. Таким образом, вы сэкономите время, деньги и защитите себя от проблем с электричеством.Если вы пытаетесь завершить этот проект своими руками, вам нужны правильные инструменты и материалы. Затем вы должны следовать соответствующим процедурам безопасности. Какие несколько критических моментов вам нужно иметь в виду? Убедитесь, что вы защищаете себя, своих близких и свое имущество от вреда.

Безопасность должна быть превыше всего

Первое, что вам нужно сделать, это убедиться, что вы можете сделать это безопасно. Поэтому, , прежде чем делать что-либо еще, вы должны отключить электричество в вашем доме .Вам нужно либо отключить определенную цепь, либо отключить питание во всем доме. Затем вы должны использовать бесконтактный тестер напряжения, чтобы убедиться, что электричество действительно отключено, прежде чем вы решите прикоснуться к проводу:

Использование ручки с бесконтактным напряжением

Кроме того, , если вы решите соединить несколько проводов вместе, вы должны убедиться, что у вас есть соединительные коробки . Они бывают разных форм и размеров, поэтому вам нужно подумать о завершении проекта. Затем вы должны убедиться, что у вас есть подходящая распределительная коробка, чтобы убедиться, что ваше соединение безопасно.Если вам нужна помощь в выяснении того, какие распределительные коробки лучше всего подходят для вас, обратитесь в местный хозяйственный магазин.

Наконец, прежде чем начать, вам также необходимо убедиться, что провода, которые вы соединяете, имеют одинаковое сечение и количество проводов. Таким образом, они могут быстро и эффективно передавать электроэнергию друг другу. Вы не можете соединять провода разного калибра, так как вы столкнетесь с серьезными проблемами с электричеством.

Что значит срастить провод?

Если вы соединяете провода вместе, вы соединяете два отдельных отрезка провода, чтобы по ним можно было провести ток .Есть много способов соединить провода вместе. В некоторых случаях можно просто использовать несколько проволочных колпачков. В других случаях вы можете попробовать спаять их вместе. Вы можете использовать проволочный колпачок или гайку, если вы работаете с проводами меньшего размера; однако вы можете решить использовать стыковое соединение, если вы работаете с проводами большего диаметра. Каковы плюсы и минусы каждого метода? Есть несколько шагов, чтобы следовать.

Метод 1: зачистка и соединение

Первый вариант — зачистить провода, а затем соединить их.Провода идут с изоляцией вокруг них. Прежде чем соединить их вместе, вы можете снять изоляцию. Чтобы выполнить этот метод, вам необходимо выполнить следующие шаги:

  • Сначала отключите устройство, содержащее провода, которые вы собираетесь сращивать . Если провод прикреплен к стене и не может быть отключен, всегда выключайте цепь. Таким образом, вы не будете шокированы.
  • Затем вам необходимо снять приблизительно один дюйм изоляции с каждого провода, который вы будете сращивать .Для этого вам понадобится инструмент для зачистки проводов, который примерно на один-два размера меньше вашего провода. Зажмите провод в отверстии и потяните стриппер к другому концу провода. Это должно снять изоляцию.
  • После этого нужно надеть на один из проводов небольшой кусок термоусадочной трубки. Примерно три дюйма термоусадочной трубки должно быть достаточно. Термоусадочная трубка изготовлена ​​из пластика. Обычно он сжимается после нагревания. Затем наденьте трубку на провод, прежде чем соединить их вместе.

Это один из самых простых способов соединения проводов.

Некоторые из основных преимуществ этого метода включают:

  • Это один из наименее дорогих доступных методов
  • Соединение проводов не занимает много времени
  • Термоусадочная трубка должна быть достаточно прочной, чтобы выдерживать обычный износ

С другой стороны, этот метод требует некоторой физической ловкости. Если вы не разбираетесь в инструментах для зачистки проводов, у вас могут возникнуть проблемы. Кроме того, этот метод, вероятно, не сработает, если вы работаете с проводами большего диаметра.

Способ 2. Попробуйте использовать проволочный колпачок

Различные небольшие провода, соединенные соединителем с проволочной гайкой

Другой вариант — попробовать использовать проволочный колпачок. Колпачок для проводов — это то, что соединит два провода вместе для вас. Чтобы использовать проволочный колпачок, вам необходимо выполнить следующие шаги:

  • Во-первых, вам нужно снова вытащить инструмент для зачистки проводов .Снимите изоляцию, если вы еще этого не сделали. У вас должно быть примерно один дюйм оголенного провода на каждом шнуре.
  • Затем соедините два конца проволоки так, чтобы они касались друг друга . Не скручивайте провода вместе. В противном случае они не влезут в колпачок провода. Задача колпачков для проводов состоит в том, чтобы скрутить провода вместе. Вам не нужно скручивать их вместе самостоятельно.
  • Затем поверните колпачок провода по часовой стрелке поверх оголенных проводов .Для этого установите колпачок провода поверх оголенных проводов и начните скручивать. Поверните крышку по часовой стрелке примерно на пять секунд. Провода должны скручиваться внутри колпачка. После этого потяните за провода, чтобы убедиться, что они остаются на месте. Если провода ослабли, нужно еще немного скрутить отвод.
  • Если вы обнаружите, что колпачок не закреплен, возможно, вы используете слишком большой колпачок для проволоки . Или вы можете снять еще немного изоляции, чтобы внутри крышки было больше провода для намотки.
  • Когда закончите, возьмите изоленту и обмотайте ею оголенные провода . Вы должны обмотать черной изоляционной лентой нижнюю часть колпачков проводов, чтобы полностью закрыть ее. Нужно перекрывать каждый слой лент, чтобы провода не оголялись. Когда вы закончите, используйте ножницы, чтобы разрезать изоленту.

Это еще один простой метод сращивания проводов.

Несколько преимуществ этого метода:

  • Этот метод можно использовать с проводами большего диаметра
  • Это также относительно недорогой метод
  • Использование колпачка для соединения проводов не займет много времени

Недостатком является то, что колпачки для проводов не всегда надежны .Если изолента со временем ослабнет, это может привести к оголению проводов, что создает угрозу безопасности. Время от времени смотрите на колпачок провода и убедитесь, что провода по-прежнему соединены надлежащим образом.

Метод 3: использование стыкового соединения

Другим вариантом, который может хорошо работать для более толстых проводов, является использование так называемого стыкового соединения. Вы можете найти стыковое соединение в большинстве хозяйственных магазинов. Если вы знаете, насколько велики ваши провода, в магазине может быть кто-то, кто поможет вам найти правильное стыковое соединение.Чтобы завершить этот метод сращивания проводов, необходимо выполнить несколько шагов, включая:

  • Сначала необходимо снять изоляцию с проводов с помощью инструмента для зачистки проводов . Вам нужно снять примерно один дюйм изоляции с каждого провода, с которым вы собираетесь работать.
  • После этого возьмите один из оголенных проводов и вставьте его в стыковое соединение . Вы должны нажимать на открытый конец, пока он не окажется в середине стыкового соединения.
  • Далее возьмите обжимной инструмент .Вдавите его примерно на четверть в стыковое соединение с конца в то, что вы только что назвали проводом. Вы должны совместить отверстие кримпера с точным размером стыкового соединения. Нажмите ручки кримпера до упора вниз. Вы используете это, чтобы держать провод на месте. Есть вероятность, что ваши инструменты для зачистки проводов также могут иметь обжимной инструмент.
  • После этого нужно проделать то же самое с другой стороной . Поместите второй провод в стыковое соединение. Убедитесь, что он касается другого провода, который уже находится в стыковом соединении.Затем используйте обжимной инструмент, чтобы снова закрепить провод на месте. Скорее всего, ваше стыковое соединение прозрачно, что позволяет вам видеть, как провода соприкасаются друг с другом.
  • После закрепления проводов наденьте термоусадочную трубку на все стыковое соединение . Если вы обнаружите, что термоусадочная трубка отваливается после того, как вы вставили ее на место, используйте обжимной инструмент, чтобы обжать и ее. Другой вариант — использовать изоленту.
  • Наконец, возьмите термофен и направьте его на термоусадочную трубку .Покрутите сращенный провод в руках. Термоусадочная трубка должна эффективно изолировать провода после их надлежащего нагрева.

Это один из самых популярных способов сращивания проводов, если у вас более толстые провода:

Вот несколько самых больших преимуществ использования этого метода:

  • Это идеальный метод, если вы пытаетесь соединить более толстые провода.
  • Это один из самых безопасных вариантов, поскольку вы собираетесь добавить несколько уровней защиты между оголенными проводами и внешней средой.
  • Это прочный метод сращивания проводов, который обеспечивает сращивание проводов в течение длительного времени.

Несмотря на то, что этот метод хорошо работает с более толстыми проводами, для его выполнения требуется немного больше времени. Кроме того, этот метод требует больше инструментов, что делает его немного дороже.

Наиболее распространенные ошибки, которые совершают люди при сращивании проводов

Опасная электропроводка в распределительной коробке

В конце концов, если вы пытаетесь объединить несколько проводов, у вас есть множество доступных вариантов.Вы можете подумать о типах проводов, которые вы сращиваете, о своем прошлом опыте и выбрать лучший вариант для вас. В то же время есть несколько распространенных ошибок, которые совершают люди. К ним относятся:

  • Не сращивайте провода, если они разных размеров . Это почти невозможно сделать, и это может создать серьезную опасность поражения электрическим током. Объединяйте только провода одинакового размера.
  • Не снимайте изоляцию с проводов больше, чем это абсолютно необходимо .Изоляция на месте, потому что это важная мера безопасности. Если вы удалите слишком много изоляции, вы рискуете оставить оголенные провода, что создаст серьезную угрозу безопасности. Помните, что вы всегда можете удалить дополнительную изоляцию позже. Вы никогда не сможете вернуть его обратно.
  • Если вы используете инструмент для обжима проводов, не вставляйте провода в слишком маленькое отверстие . Если вы попытаетесь зажать провода в слишком маленьком отверстии, вы просто перережете провода. Начните с большего отверстия и при необходимости перейдите к меньшему отверстию.
  • Если вам требуется фен, а у вас его нет, старайтесь не использовать паяльную лампу . Если паяльная лампа коснется проводов или трубок, они мгновенно расплавятся. Вместо этого вы можете найти тепловую пушку в местном хозяйственном магазине.
  • Не забудьте отключить питание перед началом работы . Это один из самых простых способов получить удар током. Несмотря на то, что этот шаг легко пропустить, это самая важная мера безопасности.
  • Если вы соединяете провода вместе, их легко оставить слишком короткими . Это может затруднить их позднее подключение, а также создать серьезную угрозу безопасности. Существуют разъемы для проводов, которые можно использовать для быстрого и легкого удлинения проводов. Вы можете найти их в большинстве хозяйственных магазинов.

Вот некоторые из наиболее распространенных ошибок, которые допускают люди, пытающиеся соединить провода вместе. Поскольку у вас есть несколько доступных вариантов, легко запутаться. Убедитесь, что вы соблюдаете все необходимые меры безопасности, если пытаетесь соединить провода самостоятельно.Наконец, если у вас есть какие-либо вопросы или проблемы, не забудьте обратиться за помощью к профессионалу.

Опасны ли открытые распределительные коробки?

Открытая распределительная коробка на чердаке

Открытые распределительные коробки считаются пожароопасными. Надеть на них крышку обычно очень легко. Распределительная коробка обычно представляет собой пластиковую или металлическую коробку, в которой находятся электрические соединения. Проводные соединения должны быть полностью закрыты внутри этих коробок. Если вы видите проволочные гайки или изоленту, то это проблема.Крышка распределительной коробки могла быть снята или никогда не устанавливалась с самого начала. Обложка за 50 центов от Home Depot — это все, что обычно требуется.

Иногда коробки переполнены проводами, которые торчат снаружи коробки. Надеть крышку на переполненную коробку может быть не так просто. В таких случаях сделать это самостоятельно не получится. Опытному электрику, возможно, придется установить большую коробку или поставить сверху еще одну коробку, чтобы закрыть крышкой все соединения проводов в распределительной коробке.

Пропавшая распределительная коробка на чердаке

Неправильно выполненные электрические соединения могут привести к искрообразованию и пожару. Если подсоединенные провода ослабнут, вероятно возникновение дуги/искры между проводами. Если соединение находится внутри распределительной коробки, риск пожара в доме существенно низок. Электрические соединения вне распределительных коробок, которые ослабевают и образуют дугу, могут вызвать пожар в доме. Большинство соединений находятся на чердаке дома, где изоляция и другие строительные материалы могут стать легковоспламеняющимися.

Обнаружение открытых распределительных коробок и электрических соединений, которые не находятся внутри распределительных коробок, является одной из наиболее распространенных проблем, с которыми сталкивается домашний инспектор. Во многих случаях открытые распределительные коробки были без крышек в течение многих десятилетий, и несколько домовладельцев без происшествий. Они, возможно, были оставлены открытыми владельцем дома, сделанным своими руками, или оставлены без крышек электриком много лет назад, до того, как электрические правила и городские инспекторы стали более строгими. В любом случае, защита электрических соединений в вашем доме внутри распределительной коробки с крышкой — лучший способ предотвратить домашний пожар.

Как подключить распределительную коробку

Частью моей работы как профессионального электрика является поддержание чистоты и порядка на работе. Аккуратный рабочий ящик упрощает установку освещения, выключателей и розеток, а также помогает будущим электрикам видеть, что происходит внутри ящика. Инспекторы также обращают внимание на аккуратность, потому что аккуратная проводка снижает вероятность короткого замыкания и дугового разряда.

Для меня частью организованности является соблюдение некоторых соглашений относительно того, как я прокладываю кабели в распределительной коробке.Когда это возможно, я пропускаю кабель, который подает питание в коробку, через отверстие в нижней части. Кабели, идущие к светильникам или розеткам вниз по линии, проходят через отверстия в верхней части. Если в одной распределительной коробке есть наружное и внутреннее освещение (распространенный сценарий для наружных дверей), кабель ближе к двери идет к наружному освещению; кабель, расположенный дальше от двери, питает внутренний свет.

Ничто в коде не говорит о том, что вы должны прокладывать определенные кабели через определенные выбивные отверстия, и никогда не предполагайте, что чья-то еще проводка соответствует вашим соглашениям. Использование собственных соглашений — это просто способ узнать, какие провода куда идут, когда вы смотрите на свою собственную работу, что удобно, когда вам нужно внести изменения или устранить неполадки в будущем.

Наконец, всегда проверяйте с помощью тестера напряжения, чтобы убедиться, что питание отключено от каждого переключателя (см. «Убедитесь, что питание отключено», FHB № 196). Некоторые коробки содержат более одной цепи.

Online Extra: Смотреть серию сопутствующего видео

Шаг за шагом

1.Протяните кабель. Кабели, идущие параллельно элементам каркаса, должны быть скреплены скобами не реже, чем через каждые 4-1/2 фута вблизи центра доски. Хотя жестких правил не существует, будьте последовательны в размещении ящиков. Расстояние 44 дюйма. с пола работает для взрослых, детей и людей в инвалидных колясках. Кодекс требует, чтобы кабели были защищены от повреждений и проложены аккуратно или «профессионально». Следите за тем, чтобы на кабеле не было петель и перекручиваний, чтобы его было легче тянуть.
2.Пометьте кабель. Раскрутите каждый кабель и пометьте его так, чтобы надпись была под коробкой, когда кабель находится в коробке и скреплен скобами. Хотя этикетки могут показаться излишними хлопотами, их использование в коробках с несколькими переключателями облегчает их последующее подключение.
3. Уложите кабели в коробку. Пластиковая коробка имеет выступы для фиксации проводов. Язычки часто соединяются с коробкой в ​​процессе формования. С помощью острогубцев или плоской отвертки немного приподнимите язычок и слегка изогните кабель, прежде чем вставить его в коробку.
4. Закрепите все кабели сразу . Убедитесь, что все кабели выходят на 3 или 4 дюйма за переднюю часть коробки. Лучше всего вставить все кабели, убедившись, что они аккуратны и не скручены, а затем скрепить их скобами на расстоянии не более 8 дюймов от коробки. Кабельный укладчик — отличный инструмент для укладки четырех и более кабелей.
5. Подготовьте проводники. Уложив провода в коробку и закрепив их скобами, срежьте этикетки с помощью резака для изоляции и вставьте их в отверстия, где кабели входят в коробку.Удалите оставшуюся изоляцию, разрезав ее канцелярским ножом, начиная примерно на 2 дюйма от конца. (Обязательно отрезайте от себя.) Удерживая проводники, потяните вниз внешнюю изоляцию. Когда вы закончите, срежьте изоляцию бокорезами и наклейте этикетку на горячий провод кабеля.
6. Сначала подключите нейтраль. Белые (нейтральные) провода часто соединяются вместе в распределительной коробке. Протяните их вдоль задней части коробки к центральному месту, обрежьте по длине и используйте инструмент для зачистки проводов, чтобы оголить примерно 3/4 дюйма.до 1 дюйма медного проводника на каждый провод. Скрутите проводники плоскогубцами, обрежьте жгут и закройте его проволочной гайкой. Аккуратно сложите пачку так, чтобы она ровно лежала в задней части коробки. Обратитесь к пакету проводных гаек для получения рекомендаций по правильному размеру разъемов проводов.
7. Подключите провода заземления к следующему . Проложите оголенные медные провода заземления вдоль задней части коробки и подведите их к одной точке. Скрутите провода вместе как единое целое и закройте их проволочной гайкой или обжимной втулкой.Убедитесь, что для каждого заземленного переключателя в коробке имеется отрезок провода длиной 4 дюйма (косичка).
8. Горячие провода в последнюю очередь. На однополюсном выключателе черный (горячий) провод, подающий питание на выключатель, подключается к одному из выводов, а провод нагрузки подключается к другому. Вы можете иметь один источник питания для более чем одного коммутатора, добавив косички под гайку провода. В коробке также находится кабель для трехпозиционного переключателя. Его красный проводник обрабатывается так же, как и черный проводник.

9. Сложите провода внутрь. Каждый однополюсный выключатель будет иметь пару (линия и нагрузка) черных проводов. Рядом с наружными дверями проложите черный провод, питающий светильники наружного освещения, ближайший к двери. Аккуратно сложите провода в коробку, не путая их. Протолкните провода к задней части коробки, чтобы они не повредились во время гипсокартона. Когда пришло время установить переключатели, вытяните черный и заземляющий провода и подключите их к соответствующим клеммам переключателя.

Торговые инструменты

Из Fine Homebuilding # 228

Подпишитесь на электронные письма сегодня и получайте последние инструкции от Fine Homebuilding, а также специальные предложения.

Запустить слайд-шоу

Какую коробку использовать?

Прежде чем мы перейдем к конкретным типам коробок, давайте рассмотрим некоторые вещи, применимые ко всем типам электрических коробок.

* Все электрические соединения должны находиться внутри электрической коробки. Коробка защищает строительный материал и другие легковоспламеняющиеся материалы в случае возникновения электрических искр.

* Все ящики должны быть доступны. Никогда не закрывайте коробку гипсокартоном, панелями или другими стеновыми покрытиями.

* Если электрическая распределительная коробка содержит только сращенные провода и не содержит никаких устройств, таких как выключатель, она должна быть закрыта заглушкой.

* Электрическую коробку следует устанавливать передним краем заподлицо с готовой поверхностью стены или потолка.Если расстояние между готовой поверхностью и краем коробки больше 1/8”, необходимо установить удлинитель коробки.

* Убедитесь, что ваша коробка достаточно глубокая, чтобы избежать скучивания проводов. Он должен быть достаточно глубоким, чтобы можно было легко установить выключатель или розетку, не пережимая и не повреждая провода. Электрические нормы определяют, сколько проводов какого размера может вместить коробка каждого размера, исходя из емкости коробки в кубических дюймах. Например, провод №14 занимает 2 кубических дюйма, а провод №12 — 2.25 кубических дюймов. При подсчете проводов считайте приспособление или устройство как один провод. Всегда безопасно использовать большую коробку, если только у вас нет места на стене или потолке.

Электрические коробки изготавливаются из различных материалов и имеют разную форму. Ознакомившись с различными типами коробок, вы сможете выбрать правильную коробку для вашего проекта домашней электропроводки.

МАТЕРИАЛЫ

Внутренние ящики обычно изготавливаются из пластика или металла.

Пластик:

* Пластиковые электрические коробки наиболее широко используются для внутренней электропроводки жилых помещений.Они недороги и просты в установке. Однако, поскольку вы не можете заземлить пластиковую коробку, некоторые местные правила не разрешают их использование или они разрешены только для определенных целей. Прежде чем использовать пластиковую коробку, проконсультируйтесь с местным строительным отделом.

* Некоторые пластиковые коробки имеют отверстия с выбивными язычками. Эти коробки не имеют встроенных зажимов, поэтому кабель не удерживается коробкой. Вы должны использовать кабельные зажимы и скреплять кабель в пределах 8 дюймов от коробки, если вы используете коробку такого типа.

* Пластиковые ящики легче повредить, чем металлические, поэтому на всякий случай приобретите дополнительные ящики. Никогда не устанавливайте треснутую коробку.

* Большинство из них хрупкие; не используйте их там, где они не встроены в стену. Исключением является уличный бокс из особо прочного ПВХ.

* Не используйте с тяжелыми осветительными приборами и вентиляторами.

* Некоторые пластиковые коробки снабжены гвоздями для крепления коробки к материалу каркаса.

Металл:

* Металлические электрические коробки прочнее и обеспечивают лучшее заземление, чем пластиковые коробки.

* Металлические коробки должны быть заземлены в системе заземления. Подсоедините провода заземления цепи к коробке с помощью зеленого провода с косичками и гайки или с помощью заземляющего зажима.

* Кабель, входящий в металлическую коробку, должен быть зажат.

* «Групповые» коробки можно разобрать и соединить вместе, чтобы освободить место для двух или более устройств.

Реконструкция:

* Их иногда называют старыми или врезными коробками.

* Реконструкция электрических коробок используется при прокладке кабеля для установки новых устройств в старую стену.

* Пластиковые коробки для переделки имеют «крылья», а металлические коробки для переделки имеют расширяемые зажимы или гибкие проушины, которые удерживают их в стене.

Коробки для наружной установки обычно изготавливаются из формованного пластика или литого алюминия.

Формованная пластмасса:

* Эти коробки используются с трубой из ПВХ для наружной и внутренней проводки.

Литой алюминий:

* Требуются для наружных светильников, соединенных с металлическим кабелепроводом.

* Имеют герметичные швы и отверстия с резьбой для защиты от влаги.

ФОРМЫ

Прямоугольные (2”X3”) Торговое название «Одноганговый»:

* Эти коробки используются для выключателей и розеток.

* Одноместные коробки могут иметь съемные стороны, которые позволяют их группировать вместе для образования двухместных коробок.

Квадрат (4″X4″) Торговое название «Четыре квадрата»:

Дюймовый раунд.

* Когда квадратная коробка используется только для сращивания кабелей, она называется электрической распределительной коробкой и должна использоваться заглушка.

Восьмиугольный Торговая марка «Three-0»:

* Они содержат проводные соединения для потолочных светильников.

* Некоторые восьмиугольные электрические коробки имеют выдвижные скобы, которые подходят для любого расстояния между балками и прибиваются гвоздями или винтами к материалу каркаса.

Выбор правильной электрической коробки для вашего проекта поможет обеспечить успешное завершение вашего проекта электропроводки, всегда уважайте электричество и соблюдайте меры предосторожности. Никогда не работайте с цепями под напряжением. Перед началом работы цепь должна быть идентифицирована и отключена на панели, помеченной меткой, чтобы другие знали, что на этой цепи выполняются работы. Убедитесь, что питание отключено с помощью тестера напряжения. Электрические работы должны выполняться только уверенным в себе, опытным лицом или лицензированным подрядчиком по электротехнике.

Как повесить люстру в комнате без проводки потолочного освещения

Продукты, указанные ниже, были исследованы и протестированы в рамках этого проекта.Как партнер Amazon, мы зарабатываем на соответствующих покупках.

Этот учебник — отличный способ добавить верхний свет без затрат или хлопот, связанных с добавлением или изменением существующей проводки внутри ваших стен и потолков.

Это идеальное решение для арендаторов старых домов и отличный способ добавить забавный светильник в комнату с резким освещением (например, во многих профессиональных офисах, где флуоресцентное освещение является единственным источником верхнего света).

Когда я продал свой дом и переехал в студию в районе Беллтаун в центре Сиэтла, я даже изменил метод, чтобы защитить залог за аренду.

В старых домах строители часто не устанавливали проводку для верхнего освещения в местах общего пользования, таких как жилые комнаты. В то время было модно иметь лампы, тепло освещающие гостиную, но в сегодняшней многоцелевой гостиной большинство людей предпочитают сочетание: лампы для создания настроения и верхний свет для полного освещения комнаты по требованию.

Гостиная Ястребиного холма относится к прежним убеждениям. Застряв в том, чтобы ходить, включая и выключая несколько ламп, я действительно хотел, чтобы один выключатель возле двери управлял светом в моей гостиной, и я не собирался открывать ящик Пандоры, чтобы электрик прокладывал новые провода через Хоука. Штукатурка Хилла 90-летней давности и токарные стены.Потребовалось немного исследований и творчества, но я понял, как получить свой торт и съесть его, используя быстрый метод «сделай сам», описанный ниже. Теперь, когда в гостиной Хоук Хилла щелкают настенным выключателем, люстра и лампа включаются и ярко освещают комнату. В восторге от результатов уже несколько месяцев, я решил потратить несколько минут, чтобы поделиться инструкциями по установке беспроводного переключателя для освещения вашего собственного логова тьмы.

Список поставок:

Шаг 1: Выберите светильник:

Я выбрал люстру (конечно!), но подойдет любой светильник, предназначенный для подвешивания (т.е. модифицированный подвесной или барабанный абажур должен работать).

В этом грубом примере (буквально запасная люстра, которую я хранил — функционально! — в своем гараже в течение нескольких месяцев) вы можете увидеть, как подвесные светильники могут быть подвешены не в той точке, где они подключены. Хитрость для большинства приложений заключается в том, чтобы спрятать шнур.

Шаг 2. Переделка проводного соединения

У меня уже есть популярный пост в блоге о том, как преобразовать светильник в лампу с подключаемым модулем, но для оптимальной безопасности вам нужно преобразовать этот светильник в бит , отличный от этого метода.

Поскольку вам понадобится длинный шнур, чтобы добраться от потолка до розетки, вам действительно нужно будет соединить провода светильника с вилкой мощного удлинителя. С этим проектом вам может помочь электрик, или вы можете проконсультироваться со специалистом (которым я не являюсь!) о том, как сращивать электрические провода и шнуры.

Как видно на фотографии ниже, термоусадочные трубки позволяют легко сращивать провода для получения гладкого, безопасного одинарного шнура.

Шаг 3.Установите прочный потолочный крюк

Вам нужно будет установить крюк на потолке для вашего нового светильника. Поскольку осветительные приборы могут быть тяжелыми и особенно опасными при падении, очень важно использовать крюк хорошего качества и закреплять его на потолочной балке или балке. Мне нравится этот простой в установке сверхмощный потолочный крюк.

Потолочные балки в основном представляют собой просто «шпильки», но в потолке вы можете установить балку так же, как если бы вы нашли стенную шпильку. Любой поисковик шпилек или ряд приемов, которые вы можете найти через Google, должны помочь вам найти балку, чтобы установить крюк для вашего фонаря.

Если вы не можете найти стойку или ее нет в том месте, где вам нужен свет, потолочные крючки с «рычажками-рычажками» должны удерживать любой светильник весом менее 20 фунтов, если он правильно установлен на полой стене, штукатурке и токарный станок или гипсокартон среднего листа.

Шаг 4. Спрячьте или замаскируйте шнур

После того, как вы перемонтировали свет и установили потолочный крюк, установка может быть такой же простой, как просто повесить светильник, однако я предпочитаю подумать о том, как замаскировать или закрыть шнур.С вашим светом, свисающим с потолка, шнур будет очень заметен. Для этого проекта я выбрал чехол для шнура люстры на липучке, чтобы мой удлинитель был немного менее бельмом на глазу.

Вариант № 2 для сокрытия шнура: используйте один из удивительных удлинителей, замаскированных под манильскую веревку, доступных в Haddock Industrial.

Покрытие шнура из мешковины придает стильный вид открытому шнуру.

Далее вам нужно подумать о том, как ваш шнур будет проходить по стене к розетке.Можно ли скрыть это за молдингом? Подвернуть его вокруг рамы для картины?

Вы можете покрасить удлинитель, чтобы он гармонировал с цветом. Чтобы легко покрасить шнур, просто наденьте на руку пластиковый пакет для бутербродов, наденьте на пластиковый пакет старый носок, а затем насыпьте несколько столовых ложек краски в ладонь. ладонь в перчатке. Вы можете мгновенно покрасить удлинитель, протянув шнур через рукавицу с краской. Открытая часть моего шнура окрашена в синий цвет Wythe Blue, чтобы соответствовать стенам.

Шнур моего фонаря спускается по стене.Чтобы скрыть его, я расположил шнур так, чтобы он шел по стене с противоположной стороны оконного молдинга. Затем шнур покрасили в тот же цвет, что и стена.

Шаг 5. Добавление и настройка беспроводного коммутатора

К пятому шагу у вас будет установленный на потолке светильник в ранее освещенной комнате, но вы сможете включать и выключать новый верхний свет, подключая и отключая его. Чтобы добавить простой настенный выключатель, я обыскал Amazon и нашел это сокровище (которых у меня теперь 3 штуки по всему дому!) Настенный выключатель Westek RFK100LC/RFK101LC и подключаемый приемник

Этот продукт состоит из двух частей: беспроводного выключателя (по сути, пульта дистанционного управления), который крепится к стене, и дистанционно управляемой розетки, которая включает или выключает свет в соответствии с сигналом, посылаемым беспроводным выключателем.

Этот настенный выключатель на самом деле представляет собой беспроводной пульт дистанционного управления, выполненный в виде выключателя света.

Вот несколько изображений того, как работает установка в моей гостиной для управления двумя источниками света. Во-первых, уменьшенный вид:

Беспроводной переключатель управляет удлинителем, а удлинитель подает питание на лампу на столе и люстру — достаточно ярко, чтобы осветить всю комнату, а также верхний свет. (Что это? О. Да! Да на потолке ЕСТЬ ветки. 😉

Вот более подробный вид установки:


А вот и панорама комнаты без мебели, скомпрометированная, чтобы можно было увидеть всю установку:

Как я освещаю свою гостиную, в которой нет проводки для верхнего света: беспроводной пульт дистанционного управления (выглядит как выключатель света) привинчен к стене в левой части фотографии, а розетка беспроводного приемника (в центре под двойными окнами) поворачивается включать или выключать питание лампы и специально модифицированной люстры (нажмите здесь для получения инструкций), когда переключатель беспроводной связи щелкнут.

Я все еще считаю свою гостиную незавершенной (эти кушетки были на следующей неделе! Ого!), но мне нравится, как она собирается вместе. Вот несколько кадров в процессе работы.

Наконец-то полюбила свою каминную полку. Трофейные кубки, стремена и книги о лошадях делают его конноспортивным, но когда эта фигурка белой таксы вернулась домой, я сразу понял, где она! Я люблю украшать животными и переделывать оборудование для обращения с животными. На этом снимке кожаный ошейник для собак добавляет стиля дешевой декоративной подушке.
Обновление зима 2019/2020: использование этого метода для дополнительного освещения

В 2015 году я совершил большой рывок в крошечную жизнь, и две люстры преодолели «любовный инвентарь» и втиснулись в мою уменьшенную жизнь. Хотя в моей квартире-студии в центре Сиэтла было верхнее освещение, оно никогда не казалось достаточно ярким, чтобы отогнать мрак зимы в Сиэтле настолько, чтобы заниматься искусством, ремеслами и проектами «сделай сам», которые я люблю. Поэтому я повесил люстру в своей квартире и повторил этот метод еще раз, на этот раз с одним изменением: вместо того, чтобы монтировать беспроводной пульт в качестве выключателя света, я повесил его с помощью командных полос на липучке.Это позволяет мне брать с собой пульт в постель ночью, когда я хочу, чтобы комната была полностью освещена, когда я готовлюсь ко сну, и выключать свет, не вставая, когда я готов ко сну. Это была такая маленькая роскошь и такое наслаждение — улечься в постель с книгой при теплом свете люстры.

Запрос

Если бы это руководство сэкономило вам расходы на привлечение и уход электрика для переоборудования вашего светильника, не могли бы вы сказать спасибо, став спонсором на 1 доллар, чтобы помочь поддерживать работу этого веб-сайта?

Другие люстры Похожие посты:

Как часто нужна распределительная коробка при проводке комнаты?

Всякий раз, когда вы сращиваете провода при установке электропроводки в жилом помещении, электрические нормы и правила требуют, чтобы вы заключали соединения в распределительную коробку.Эта мера безопасности предотвращает возгорание, которое может произойти при перегреве проводов, а также защищает людей от поражения электрическим током от проводов под напряжением. Однако вам не часто нужно устанавливать специальную распределительную коробку, потому что выключатели, светильники и розетки устанавливаются в электрические коробки, которые могут выполнять двойную функцию в качестве ограждений для сращенных проводов. Здесь, по адресу Emergencybrisbaneelectrician.com.au , наш электрик в Брисбене 24 часа может удовлетворить любые потребности в электричестве, просто позвоните нам, чтобы обсудить вашу проблему.

Требования безопасности

Электротехнические правила требуют, чтобы проводные соединения были закрыты в первую очередь потому, что неплотные соединения представляют опасность возгорания. Даже если надежно скрутить провода между собой, навинтить колпачок на провод и обмотать концы изолентой, все равно есть вероятность того, что скачки тока могут привести к перегреву проводов. Со временем это может повредить ленту и наконечники проводов, а изоляция или каркас могут воспламениться. Эта деградация также может привести к оголению проводов, и даже если они недостаточно доступны для прикосновения, вы все равно можете получить удар током, вбив гвоздь или шуруп в стену.

Электрические коробки и распределительные коробки

Установка электрической коробки предшествует добавлению любого устройства, такого как выключатель или розетка, в цепь. Коробки могут быть изготовлены из металла или пластика, и обычно их прикручивают или прибивают гвоздями к стойке или стропилу, хотя можно прикрепить коробки для реконструкции непосредственно к поверхности гипсокартона. Единственная разница между коробкой для схемного устройства и распределительной коробкой, или распределительной коробкой, заключается в том, что последняя служит только для помещения сращенных проводов.Его отверстие закрыто не схемным устройством, а плоской металлической крышкой.

Необходимость в распределительной коробке

Электрики обычно минимизируют количество распределительных коробок, необходимых для проводки. Они планируют схему так, чтобы можно было выполнять соединения ответвлений внутри коробки выключателя или розетки, используя коробку, достаточно большую, чтобы вместить все провода. Тщательное планирование обычно устраняет необходимость в отдельной распределительной коробке при проводке комнаты с нуля, но при добавлении к существующей проводке может потребоваться одна или несколько коробок. J-box также может понадобиться в других обстоятельствах, например, когда просчет приводит к необходимости сращивания из-за того, что кабель слишком короткий, чтобы достичь места назначения.

Установка распределительных коробок

При обновлении электропроводки в комнате вам может понадобиться подключиться к проводу, чтобы добавить ответвленную цепь для освещения или розетки. Вам понадобится распределительная коробка, если вы не можете выполнить соединения внутри существующей электрической коробки. Вы должны установить коробку отверстием наружу от стены, чтобы все провода внутри были доступны.Как и любую электрическую коробку, ее следует устанавливать так, чтобы край проема был на одном уровне со стеной. Закрепите крышку крепежными винтами, чтобы ее можно было легко снять.

Как подключить провод AWG8 в распределительной коробке

Электрические распределительные коробки

используются не только для удобного монтажа розеток, выключателей и осветительных приборов. Они фактически требуются Национальным электротехническим кодексом при подключении проводов. При ремонте разрыва электрического кабеля или сращивании электрических проводов вам понадобится распределительная коробка для защиты соединений.Использование распределительной коробки также защитит вас от поражения электрическим током, а ваш дом — от возгорания. Соблюдение правильных шагов при подключении проводки может обезопасить вас и вашу семью.

Поместите отвертку напротив 3/4-дюймового выбивного отверстия сбоку 4-дюймовой квадратной металлической распределительной коробки. Ударьте по отвертке молотком, чтобы удалить заглушку. Возьмите заглушку плоскогубцами и открутите ее от коробки, если отвертка не достает заглушку полностью. Повторите шаги, чтобы удалить заглушку на противоположной стороне коробки.

Прикрепите 3/4-дюймовые зажимные соединители к 4-дюймовой квадратной распределительной коробке через выбивные отверстия. Резьба соединителей снаружи коробки с резьбой соединителей внутри. Навинтите контргайки, прилагаемые к соединителям, на резьбу, чтобы закрепить зажимы на коробке.

Убедитесь в отсутствии питания, коснувшись проводов бесконтактным тестером напряжения. Протолкните провод американского калибра 8 (AWG 8) внутрь 4-дюймовой квадратной распределительной коробки через 3/4-дюймовые зажимные соединители.В обычных приложениях проводки цепь с проводом AWG 8 включает три или четыре провода как части неметаллического (NM) кабеля 8/2 или 8/3.

Срежьте черную внешнюю оболочку электрических кабелей с помощью универсального ножа, чтобы обнажить внутренние провода AWG 8. Снимите 3/4 дюйма изоляции с проводов перочинным ножом. Провод AWG 8 слишком велик для кусачек/инструмента для зачистки проводов.

Отрежьте кусок сплошного неизолированного медного провода диаметром 6–8 дюймов диаметром 10, чтобы создать косичку заземления. Размер заземляющего провода для AWG 8 на один калибр меньше, чем у изолированных проводов.Оберните провод по часовой стрелке вокруг зеленого винта заземления 10/32 внутри распределительной коробки. Затяните винт, удерживающий провод внутри коробки, создавая заземление распределительной коробки.

Скрутите разъем синего провода с двумя белыми проводами AWG 8 внутри распределительной коробки, чтобы соединить их. Не скручивайте два провода вместе до установки разъема провода. Вместо этого позвольте движению разъема скручивать провода. Это улучшает соединение проводов и позволяет избежать ослабления соединителя проводов.

Накрутите еще один разъем синего провода на два оголенных медных провода и оголенный медный провод заземления, прикрепленный к распределительной коробке.Скрутите еще один синий разъем с двумя черными проводами AWG 8. Если вы работаете с цепью на 240 вольт, используйте другой синий разъем, чтобы соединить два красных провода AWG 8. Возникли проблемы с электрическими линиями? Кликните сюда!

Нужна ли смарт-коммутаторам земля? Что произойдет, если вы не заземлите коммутатор?

Интеллектуальные выключатели начинают заменять старые выключатели света во многих домах. Я уже заменил несколько в своем собственном доме. Если у вас есть старый дом, в котором нет заземления, вы, вероятно, задаетесь вопросом, можно ли установить интеллектуальный выключатель без заземления.

Умные переключатели будут работать без использования заземляющего провода. Можно заменить переключатель и не использовать заземление, если он в настоящее время не используется. Однако при установке нового выключателя или изменении проводки цепь должна быть приведена в соответствие с текущими нормами NEC лицензированным электриком, включая заземляющий провод.

Заземляющий провод важен для правильного заземления, но не влияет на работу переключателя.

В идеале, на этот вопрос должен ответить лицензированный электрик в вашем регионе, так как он знает, какой код требует ваш местный муниципалитет.Они будут использовать NEC (Национальный электрический кодекс), опубликованный Национальной ассоциацией противопожарной защиты (NFPA). Вопрос в том, какого года стандарта, который в данный момент требуется городу.

Все версии стандарта NEC можно найти на веб-сайте NFPA, расположенном здесь.

Почему интеллектуальные коммутаторы заземлены?

Заземляющий провод является защитным механизмом на случай неисправности или проблемы с выключателем.

В электрической цепи выключателя есть так называемый провод под напряжением, провод нагрузки и обратный провод.Провод под напряжением — это провод, по которому подается питание. Провод нагрузки подключается к любой нагрузке, например к лампочке. Когда вы переключаете переключатель, он соединяет провод под напряжением с проводом нагрузки. .

Электрический ток проходит через провод под напряжением к проводу нагрузки, через нагрузку (лампочку) и, наконец, через обратную линию, также известную как нейтраль. В новых домах вы увидите нейтральный провод в распределительной коробке выключателя.

Четвертый провод, либо оголенный медный провод, либо с зеленым изолятором, также должен находиться в распределительной коробке. Если нет, проверьте, изготовлена ​​ли ваша распределительная коробка из металла. Заземляющий провод может быть присоединен непосредственно к распределительной коробке, но не виден.

Если что-то пойдет не так с вашим выключателем и произойдет короткое замыкание, заземляющий провод обеспечивает дополнительный путь для безопасного возврата тока в землю, не подвергая опасности кого-либо или что-либо.

Если бы произошло короткое замыкание, ток протекал бы через заземляющий провод, что привело бы к перегоранию предохранителя или срабатыванию автоматического выключателя, что гораздо предпочтительнее, чем смертельный удар током, который мог бы произойти, если бы ток не был заземлен.

Что произойдет, если не заземлить коммутатор?

Заземляющий провод обеспечивает прямой путь от неисправной цепи к земле.

Вот пример. В случае частичного короткого замыкания, когда тока недостаточно для отключения выключателя, ток будет проходить по земле. Если вам случится соприкоснуться с каким-либо соседним металлом, вы не получите удара током. Если происходит полное короткое замыкание, ток вызывает перегорание предохранителя или срабатывание выключателя, и цепь размыкается.

Заземляя свою электрическую систему, вы даете ей возможность уйти куда-то, кроме себя, что, возможно, спасет вам жизнь.

В худшем случае, когда нет заземленного выключателя, кого-то может ударить током 120 В, что может привести к летальному исходу. Второй наихудший сценарий заключается в том, что короткое замыкание вызывает пожар, что может привести к гибели людей и потере имущества. Как минимум, пожар вызовет крупный материальный ущерб и задымление всего дома.

Как видите, заземление является важной частью электрической системы вашего дома и обеспечивает безопасность вас и вашей семьи. Есть причина, по которой он там.

В заключение

Я рекомендую быть в безопасности и обращаться к лицензированному электрику, если вам нужна помощь.

Заземляющий провод является элементом безопасности, но не функциональной частью цепи. Скорее всего, ваш интеллектуальный коммутатор будет нормально работать без прикрепленного заземляющего провода, но некоторые из них проверяют, подключен ли он.Интеллектуальные переключатели более высокого уровня не будут работать, если не подключено заземление.

Например, для работы некоторых коммутаторов Lutron требуется заземление. Это одна из причин, по которой мне нравится Лутрон. Они заботятся о вашей безопасности и не готовы жертвовать безопасностью ради более высокой прибыли.

Если вы не видите заземляющий провод в распределительной коробке, скорее всего, у вас есть заземление. Проверьте все вокруг распределительной коробки, даже за ней, на наличие оголенного медного провода. Если вам нужно его удлинить, вы можете взять кусок медного провода и привязать его к земле с помощью проволочной гайки.

В прошлом обычные коммутаторы редко заземлялись. Заземление требуется только для более новых интеллектуальных коммутаторов.

Оставить комментарий
