Как подключить выключатель света — мнения и советы экспертов

30 ноября 2021 года, 12:45

Выключатели используются для управления бытовыми источниками освещения. Обычно они монтируются электриками, но иногда у хозяев дома или квартиры возникает необходимость установить их самостоятельно. Подключение не требует особого навыка. Главное — заранее ознакомиться со схемой установки выключателей и изучить инструкцию по проведению монтажных работ.

Что нужно для подключения

Первым делом следует определиться с местом монтажа. Чаще всего устройство размещают возле двери, чтобы свет можно было включать сразу при входе в комнату. Выключатель устанавливается на высоте от 1 до 1,5 метров от пола. Важно, чтобы он не находился во влажном помещении, поэтому если необходимо осветить туалет или ванную, его размещают в коридоре.

Как правило, в жилых домах используют одно- или двухклавишные выключатели. Схема их подключения различается, но и в том, и в другом случае следует подготовить:

  • подрозетники;
  • одно- или двухжильный проводник на 1,5 мм;
  • индикаторную отвертку;
  • плоскогубцы;
  • соединительные зажимы;
  • тестер;
  • нож.

Перед началом работ следует отключить электропитание в доме. Приступая к монтажу, нужно воспользоваться индикаторной отверткой и убедиться, что провода не находятся под напряжением. При замене старого выключателя заблаговременно очистите установочную коробку от загрязнений. Если устройство ставится на новом месте, необходимо предварительно подготовить штробу, в которой будет монтироваться подрозетник.

Установка одноклавишного выключателя

Для начала рассмотрим, как устанавливаются одноклавишные выключатели света. Они используются для обесточивания одной группы ламп и представляют собой рабочий узел с контактами, пластиковой клавишей, металлическими креплениями. Процесс их установки выглядит следующим образом:

  1. Снимают клавишу и декоративную накладку. Для демонтажа клавиши следует просто поддеть ее отверткой с острым жалом.
  2. Зачищают концы провода ножом на длину около 2 см.
  3. Вставляют зачищенные жилы в клеммы и закручивают винтами.
  4. Если устанавливается устройство скрытого типа, предварительно ставят подрозетник и фиксируют его гипсовой смесью.
  5. После подсоединения проводов выключатель помещают в подрозетник. Для фиксации используют саморезы или две распорки, которые закручиваются винтами.
  6. Монтируют сверху декоративную панель и клавишу.

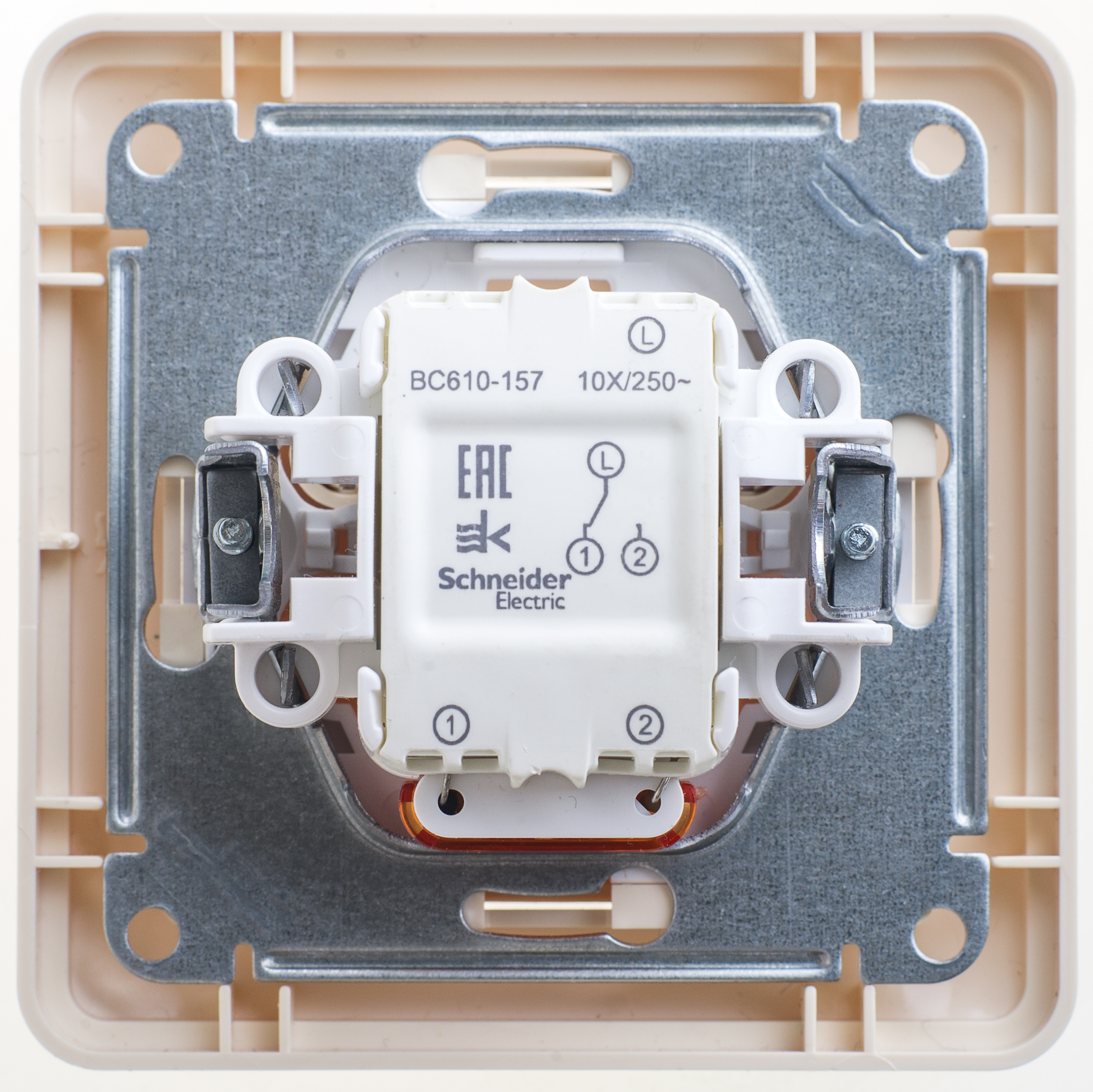

Чтобы определить, к какой из клемм подключать ноль и фазу, следует обратить внимание на маркировку проводов. Как правило, белый проводник является фазой, а бело-синий (ноль) и желто-зеленый (заземление) идут на источник освещения.

Монтаж двухклавишного выключателя

Двухклавишные модели используются для управления двумя группами освещения. Обычно их применяют для обесточивания люстры, оснащенной двумя и более лампочками. Подключение таких выключателей схоже с монтажом одноклавишных, с той разницей, что устройство оснащается двумя выхода и одним входом.

Один провод является фазой, а остальные отходят на лампы. При подключении важно учитывать, что фаза всегда подсоединяется к первому контакту, тогда как другие проводники можно устанавливать в произвольном порядке.

После монтажа необходимо проверить работоспособность устройства. Для этого берут тестер и прикладывают его наконечник к проводам в распределительной коробке. Напряжение должно обнаруживаться лишь в том месте, где выключатель соединяется с питающим проводом. Чтобы точно удостовериться в правильном проведении работ, останется только включить свет. Если лампочки загораются, значит, монтаж выполнен верно.

Схема подключения выключателя света | Как подключить люстру к выключателю или лампочке

Для большинства людей вопрос о монтаже переключателя света кажется слишком банальным, однако есть определенное количество, которые с этим не согласятся. В первую очередь это касается новичков, которые только начинают осваивать азы домашних дел, при обустройстве своего жилища. Им хочется не только выполнить все самостоятельно, но и сделать это качественно. Тем более в процессе работы вариант столкновения с рядом проблем, особенно при возможных модификациях присоединения, которые бывают как простыми, так и довольно сложными.

Подключение выключателя освещения

Сегодня на рынке представлен широкий выбор подобных приспособлений. Выключатели по внешним параметрам сильно отличаются друг от друга, также изделия различаются и с технической стороны. Однако весь ассортимент, который производят известные производители, имеют схожий набор по принципу соединения контактов. В статье будут подробно рассмотрены разные типы коммутаторов: как подключить выключатель, где и когда.

Виды устройств

Перед тем как приступить к рассмотрению чертежей подсоединения к электросети, рекомендуется усвоить основные вопросы касательно непосредственно электроприборов переключения освещения.

Что представляют собой выключатели и где устанавливаются

Переключатель света – это электротехническое коммутационное приспособление, отвечающее за управление замыкания и размыкания цепи питания, которое идет на светильники и люстры. Помимо прочего с его помощью подключаются и другие электроприборы, используемые в быту, к примеру, вентилятор.

Существует одно главное правило подключения выключателя, которое гласит о том, что он всегда монтируется на месте разрыва фазы. Цепью питания также управляют и через разрыв на нулевом проводнике. Целый ряд группы «мастеров», которые не придерживаются этим правилом, считая, что разницы здесь нет никакой. Только вот они сильно ошибаются. Такая оплошность является грубейшим нарушением требований безопасности эксплуатации.

Дело в том, что во время разрыва цепи на коммутаторе, на приборе, который был подключен через него, не должно быть фазного напряжения, ведь это опасно для жизни человека. К примеру, во время замены перегоревшей лампочки можно получить удар током и не слабый. Таким образом, если пренебрегать простым правилам монтажа электрических приспособлений, высок риск получения серьезных повреждений.

Каков шанс быть пораженным электрическим током?

В этой ситуации ответ очевиден – вероятность велика. Сеть, проложенная в жилых зданиях, в 220 вольт, может нанести электротравмы тяжелой степени, даже такие которые приводят к смертельному исходу. В том случае если вы это не осознаете, тогда не стоит браться за это дело. Если присутствует понимание серьезности возможных последствий, тогда для начала внимательно познакомьтесь с информацией, изложенной в этой статье.



Классификация выключателей по степени исполнения

На время не будем обращать внимание на внешние данные. Просто каждый производитель находит собственные ухищрения, чтобы привлечь к своей продукции внимание покупателей. И это, конечно же, хорошо, так как каждый пользователь получает шанс подобрать для себя то, что ему нужно. Рассмотрим лучше более основательно принципиальные вопросы.

Встраиваемые и накладные виды выключателей

Сегодня в современных квартирах часто встречаются именно эти модели. Особенность их применения заключается в том, что проводка у них целиком скрыта. Установка выключателя осуществляется в предварительно подготовленное углубление, в которое вставлен каркас диаметром в шестьдесят восемь миллиметров. К нему уже заложена проводка, которая предварительно была скрыта в стене.

Ясно одно, что установка такой разновидности источников света требует дополнительной подготовки. Стоит отметить, что о прокладке электропровода необходимо задумываться заранее, еще на начальном этапе строительства или ремонта. Правильно выполненная закладка кабеля намного безопасней во время эксплуатации, нежели открытая, да и мешать она не будет в дальнейшем на этапе отделки стен.

Планируем электропроводку и выполняем электромонтаж

Планировка является важной и первоочередной задачей, к которой следует отнестись серьезно. Во время этих масштабных работ следует строго придерживаться правил и технологических рекомендаций.

Накладные выключателеи крепятся непосредственно на саму поверхность стены. Такая установка, конечно же, проводиться намного легче, да и использовать их можно как с открытой, так и закрытой проводкой. Однако изделия не всегда будут смотреться уместно в дизайне интерьера, так как они будут сильно выступать от стены.

На это можно будет закрыть глаза в тех случаях, где это маловажно.

Чаще всего такой тип механизмов встречается в подсобных или хозяйственных помещениях. Также данный вид имеет повышенный класс защиты корпуса. И именно поэтому они устанавливаются как на улице, так и в зданиях, где наблюдается высокий уровень влажности.

Однако некоторые  устанавливают переключатели в комнатах, так как они прекрасно вписываются под стиль интерьера, к примеру, в ретро-стиле. Для подобного направления специально выпускается отдельная линейка.

Подключение клавишного выключателя

Это отличие заметно сразу же. Кнопок может быть одна, две, три, а иногда и больше. Ясно, что они используются для управления не одним источником света, либо же в люстре находится несколько групп лампочек.

Чаще всего используются двухклавишные переключатели, которые монтируются при входе в ванную и туалет. Если же здесь нужно еще подключить коридор, тогда в этой ситуации используется трехклавишный образец. Кроме этого коммутатор применяется в осветительном приборе с большим количеством лампочек при раздельном переключении.

Помимо этого они повышают удобство манипуляций со светильником и упрощают непосредственно их монтаж. Ведь тогда не надо будет устанавливать два подрозетника в углубления, можно ограничиться всего одним.

Кроме этого функционал выключателей не останавливается на количестве кнопок, так как существуют еще и проходные или перекрестные приспособления. Они также имеют либо одну, либо две, либо три клавиши. Об этом пойдет речь чуть позже.

Уровень защиты корпуса устройства

Также их можно разделить по степени защиты от попадания на внутренние детали не только пыли и других твердых предметов, но и влаги. На это уделяют особое внимание при выборе, так как все зависит от условий, в которых изделия будут эксплуатироваться.

Различить их можно благодаря буквенному обозначению IP за которым идет двузначное число. Первая цифра здесь обозначает степень защищенности от твердых веществ. Для этого применяются числа от ноля до шести, вторая же указывает на защиту от влаги и здесь их больше – от ноля до девяти. Чем больше будет цифра, тем выше защищенность на данном виде коммутатора.

В тех зданиях, где низкий уровень влажности, да и пыли по минимуму можно использовать механизмы с классом защищенности IP20. Конечно, здесь используются и переключатели с более высокой защитой, но зачем переплачивать.

Для кухни лучше использовать продукцию с обозначением IP44, так как в подобном помещении уровень влажности выше, да и капли влаги могут также на них попасть. Накладной подвид с классом IP55 прикрепляется не только в комнатах, но и на улице или в сыром подвале.

Однако он должен быть еще выше, если выключатель будет устанавливаться в бане, душе или сыром помещении без отопления. Здесь лучше использовать устройство с классом как минимум IP45. Для уличных моделей класс защищенности должен быть – IP55, 56 или 66.

Отличия по типу клемм

Чаще всего это винтовые зажимы. В такой ситуации один зачищенный провод вводится в отверстие, после чего его прикручивают винтом с помощью отвертки. Это создает надежный прижим в гнезде. Помимо этого электропровода с большим числом жил можно затягивать в них напрямую. Только перед этим они зачищаются. Хотя можно и вовсе надеть на них клеммный наконечник и обжать.

Сегодня при подключение выключателя освещения больше стали использовать пружинные зажимы. На них нет винтов, здесь все происходит автоматически, как только шнур вводится в электроклемму до упора, она зажимается. Такое присоединение выполнять удобно и быстро. Однако есть ряд электриков, которые скептически относятся к такому соединению, так как не считают его долговечным и надежным.

Наличие световой индикации

Такая функция полезна, так как позволяет быстро найти панель в темноте. Стоимость таких изделий не сильно высока, по отношению с обычными подвидами. Именно поэтому сегодня они стали все больше и больше устанавливаться в квартирах.

Также индикатор на некоторых образцах светится в тот момент, когда цепь замкнута. Это обстоятельство удобно на удаленном размещении люстры или светильника, так как вы сможете издалека увидеть выключено ли освещение или нет.

Классификация по управлению

В этой группе есть также большое количество разнообразных изделий. Каждый сможет выбрать для себя именно то, что ему нравится и подходит.

  1. Клавишные. Данная подгруппа наиболее распространена среди потребителей. В ней имеется качающийся механизм с фиксацией на одном из двух положений (верхний, нижний). По конструкции подключение клавишного выключателя разнообразно:
    с шариком и коромыслом;
    с пружинами – плоскими или круглыми;
    с другой разновидностью деталей, которые обеспечивают заданное положение клавиш.

    Они очень удобны тем, что привычны во время эксплуатации. Ценовой диапазон не очень высокий. Да и отличаются они надежностью и долговечностью.
  2. Кнопочные. Они крепятся в утопленном состоянии. Этот подвид механизма не имеет высокой популярности среди пользователей. По долговечности уступают предыдущему, так как при длительной эксплуатации они очень быстро изнашиваются. Они бывают как с фиксацией, так и без нее. Только вот в таком случае в систему подключается еще и реле, отвечающее за процесс замыкания цепи. Их довольно трудно установить самостоятельно.

  3. Поворотные. В свое время они занимали лидирующее положение на рынке. Только вот в скорее их сменили клавишные, так как считаются наиболее удобными и надежными. Несмотря на это они все же пользуются популярностью у определенного круга людей, тех, кто любит ретро-стиль. Эти накладные переключатели хоть и имеют «устаревший» вид, по начинке ничем не отличаются от современных моделей. Функционал подобных приспособлений довольно разнообразен. У них бывает несколько положений, они бывают аналоговой продукцией двухклавишных, проходных, перекрестных и других.

  4. Со шнурком. У этой категории есть своя категория почитателей. Они чаще всего размещаются в местах отдыха или же в спальной комнате над кроватью. То, что у данного изделия всего лишь один шнурок не значит, что их функционал ограничен. К примеру, совершенно по-разному реагируют на силу натяжения шнура. Таким образом, они являются аналогом обычных изделий.



  5. Сенсорные. Такая разновидность механизмов – это ноу-хау, чтобы переключать освещение, достаточно простого прикосновения пальца. При тактильном контакте идет восприятие электронной схемой, которая расположена непосредственно в приспособлении. Это удобно, так как не надо прилагать никаких усилий. Да и привыкаешь к таким устройствам достаточно быстро. После того как раз попробовал больше не захочешь переходить на предыдущую версию конструкции. Однако у них есть свои минусы и главный из них это цена, она довольно высока. Хоть ввиду того, что наблюдается тенденция удешевления, возможно в скором времени они станут широко популярны среди потребителей.




  6. С дистанционным управлением
    . Очень удобно включать и выключать свет, не вставая с места. Скорей всего за этим видом, будущее светотехники. Они, так же как и предыдущие примеры довольно дороги.





Помимо перечисленных моделей есть и другие, которые реже всего применяются в быту, а также у них более узконаправленное предназначение. К ним можно отнести:

  • с электромеханическим регулятором свечения;
  • с электронным диммером;
  • с встроенным датчиком освещения/движения;
  • с таймером и так далее.

Напомним, что, несмотря на разные подвиды, схема подключения выключателей схожа. Рассмотрим их чертежи более подробно.

Для начала стоит рассмотреть простые схемы подключения выключателя, а позже перейти к более сложным.

Подключаем коммутатор с одной клавишей

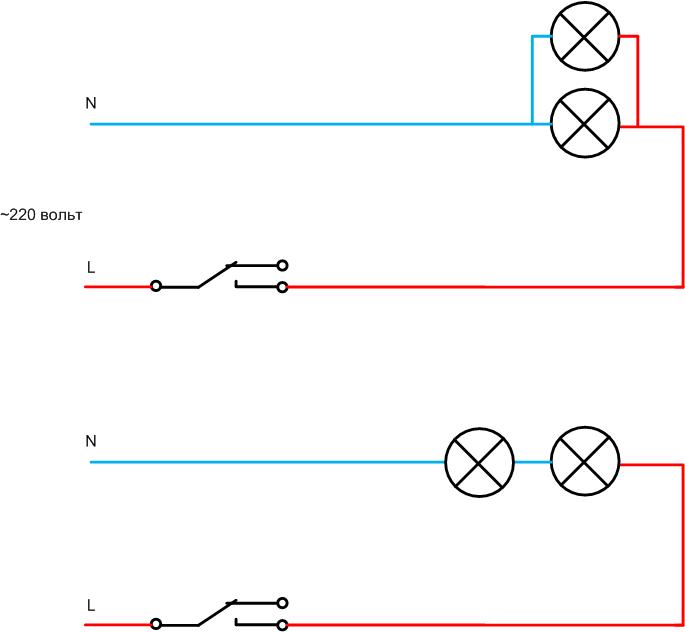

Самый простой ответ на вопрос о том как подключить выключатель к лампочке при подсоединение одноклавишного механизма, считается одним из самых распостраненных чертежей, который в ответе за один осветительный прибор. Здесь находится всего лишь два контакта при входе и при выходе. Следовательно, здесь всего две позиции – замкнутая и разомкнутая.


Схема подключения выключателя к электросети

Такой вариант является незамысловатым. Однако все же хочется кое-что пояснить, и это будет касаться не только данной электросхемы, но и последующих в ходе рассмотрения.

  1. линия питания, которая идет от распределительного щитка. Чаще всего у силового кабеля три провода, где – синий это ноль, зеленовато-желтый – это заземление, а фаза же может быть различного цвета, только не таким, как заземление и ноль, чтобы их можно было не перепутать. На этом чертеже фаза изображена в коричневом цвете.

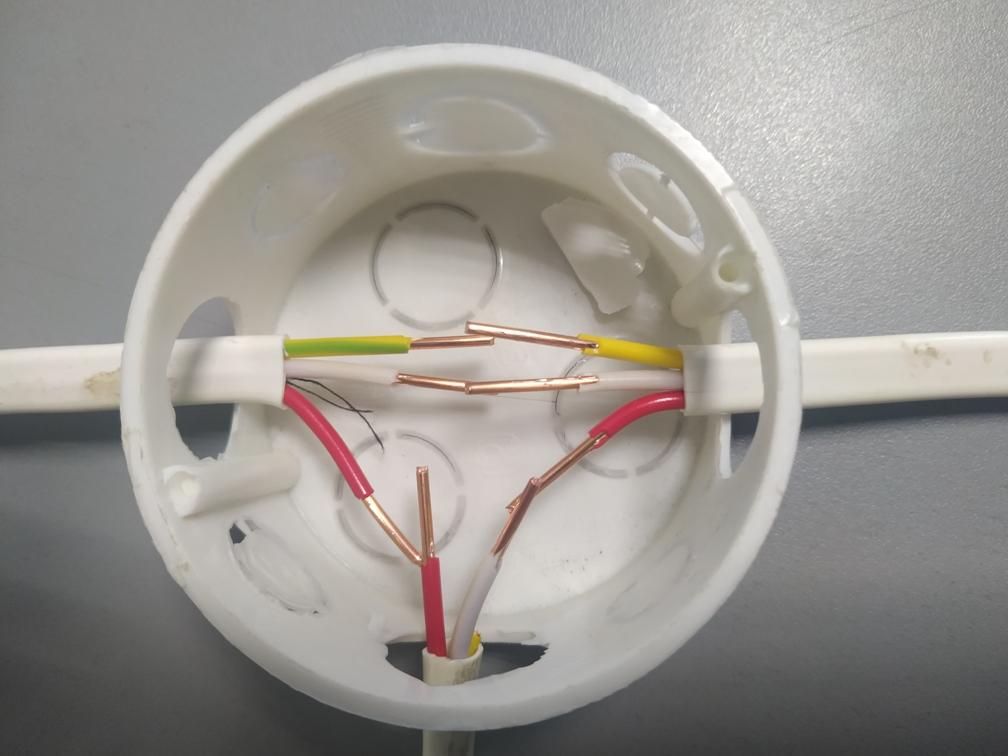

  2. распределительная коробка. В ней осуществляется присоединение всех электрокабелей и проводков.
  3. места скрепления электропроводов. Они бывают различными. Стандартный вид скрутка, пайка, изолирование. Также они бывают и без пайки, так как после скрутки надеваются колпачки. Помимо этого широко применяются зажимы разных разновидностей, к примеру, широко используются электриками ваговские клеммы. Они помогают при необходимости разъединять их без возможного облома. Каждый мастер сам выбирает соединение, которое для него приемлемо. Стоит лишь помнить, что ни в коем случае нельзя использовать скрутку медь с алюминием.
  4. одноклавишное изделие.
  5. место для люстры.
  6. металлический корпус светильника. Здесь рекомендуется использовать заземление, чтобы минимизировать возможные травмы при пробое фазного кабеля. Из схемы видно, что данное заземление не играет никакой роли на цепь управления, а также питание осветительного прибора, как в прочем и на его работоспособность. Кроме этого он не задействуется, если корпус электросветильника выполнен из диэлектрических материалов.

Напоминаем, что он устанавливается только на разрыв фазы. Ноль из распределительной коробки идет непосредственно на источник электопотока.

Как именно работает такое подключение можно посмотреть на чертеже, приведенном ниже.

Все элементарно, когда они переключаются, происходит замыкание цепи – ноль в осветительном приборе, через коммутатор пришла фаза, и лампочка загорелась.

Рассмотрим, как подключить люстру к выключателю через скрытую проводку. Алгоритм будет следующим:
  1. Вешается распределительный щиток с автоматами (поз.1).
  2. Проводятся штрабы, где прокладывается силовой электрокабель (поз.2).
  3. От монтажного ящика вниз идет провод0 (поз.3) к подрозетнику. Здесь будет установлен переключатель (поз.4).
  4. Вверх от монтажной коробки к ней идет канавка, от которой пойдет кабель к светильнику (поз.5).
  5. От шкафа распределения прокладываем трехжильный электропровод. Это может быть ВВГПнг 3х1,5 мм2. Он заводится в него с некоторым запасом (около 10-20 см). Это нужно для проведения дальнейшего присоединения.
  6. Фазный же (на рисунке он серого цвета) подключается к автомату, который отвечает за линию освещения. В этом ситуации автомат должен быть десятиамперным.
  7. Синий – подключается к шине нуля, а зеленовато-желтый – к заземлению.
  8. С них снимается изоляция (около одного сантиметра). Стоит уже на этом этапе сделать маркировку на кусочках пластыря, где будет указано буквенное обозначение.
  9. В штрабе, идущей вертикально от коробки к подрозетнику, закладывается двухжильный кабель – ВВГ 2х1,5. Здесь также рекомендуется оставить запас шнура. После этого концы провода также зачищаются и маркируются.
  10. По аналогии выполняются действия на другом конце электропровода, который был заведен в подрозетник.
  11. Перед штукатурными работами он заклеивается бумажным скотчем, чтобы в него не попала штукатурка.
  12. После этого прокладываем проводку от монтажного ящика до люстры. Здесь можно взять ВВГ 3х1,5, в том случае если необходимо заземление.
  13. Осуществляем монтаж люстры. В корпус заводится электрокабель, после чего он зачищается и маркируется.
  14. Концы проводки с помощью зажимов подключаются к электроприбору.
  15. Провод, который был заведен в монтажную коробку, также зачищается и маркируется.
  16. Теперь можно распределить их по группам согласно маркировке. Первая – фаза силового кабеля и электропровода (оба под маркировкой L). Вторая – два синих нулевых. Третья – зеленовато-желтые провода. Четвертая – кабеля под маркировкой L1, которые идут от коммутатора до светильника.
  17. После этого пары можно соединить скруткой, но в нашей ситуации оно осуществляется при помощи ваговских клемм.
  18. После того как соединения сделаны закрываем крышку.
  19. Теперь можно приступать к отделке помещения.
  20. Как только отделка будет закончена, приступаем к монтированию устройства. На входе и выходе они монтируются электроклеммами.
  21. После установки в подрозетник он закрывается крышкой и устанавливается клавиша.
  22. Вкручиваются лампы, устанавливается плафон.
  23. В распределительном шкафу записывается линия на автомате, и проверяется работоспособность системы включением и выключением кнопок.

Монтаж панели переключения имеющей два положения

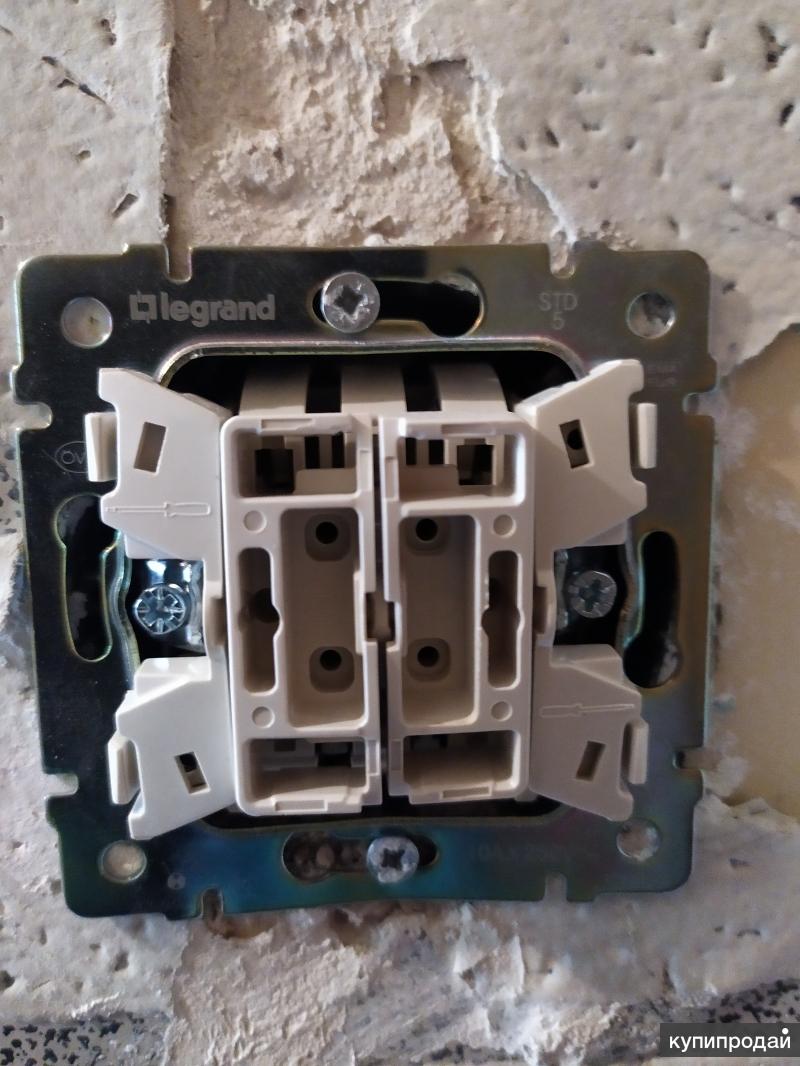

При подключении клавишного выключателя с двумя кнопками можно будет управлять группой осветительных приборов, либо выполнять раздельное включение ламп, к примеру, в люстре с несколькими рожками.

Двухклавишные выключатели имеют ряд различий. Чаще всего используется модель, где имеется один вход фазы и два отдельных для выхода. Чертеж выглядит следующим образом.

Понятно, что каждая из них отвечает за свою собственную часть, управляет определенной группой светильников. Например, их установка осуществляется непосредственно перед туалетом и ванной комнатой. С помощью него происходит включение света в каждой комнате по отдельности, либо в обеих одновременно. Также он может устанавливаться и в зале, где висит многорожковая люстра. Одна будет отвечать за 1 или 2 лампочки, другая за остальные. Здесь также можно включать каждую по отдельности, но если необходимо более яркое освещение, тогда будут включаться обе кнопки.

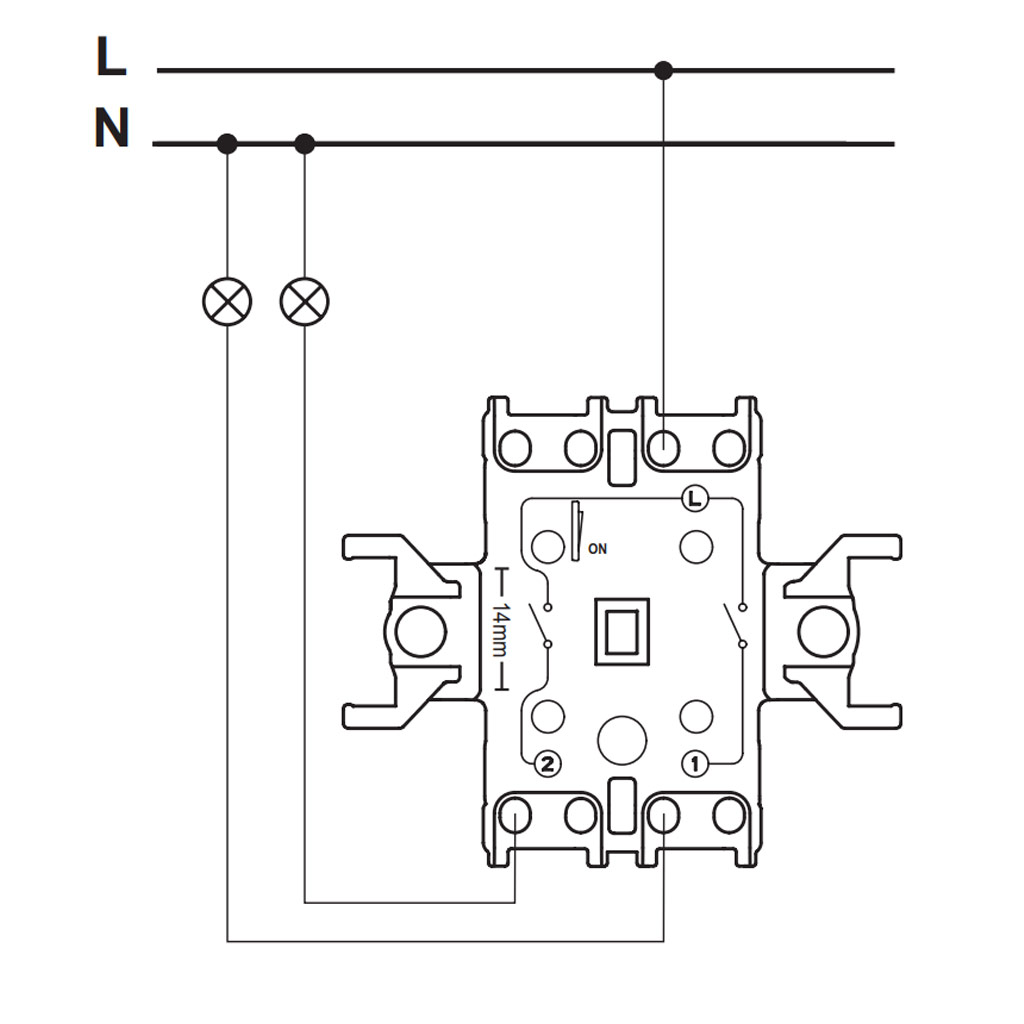

В предложенной ниже схеме становится понятно, как происходит непосредственно само подключение.

Из распределительной коробки идут нулевые провода. Фаза подсоединяется к входу, из каждого выхода идет отдельный проводник. Где каждый будет идти на свой электроприбор.

Ясно, что из нее на коммутатор должен идти трехжильный кабель. Не стоит забывать про их маркировку, чтобы не получилась путаница. Ведь изоляция электропроводов в некоторых ситуациях совпадает и у новичка произойдет путаница.

Аналогичным способом происходит подключение трехклавишной панели. В данной ситуации просто будет увеличено число отводящих проводов.

Стоит быть внимательным при приобретении двухклавишного подвида, так как изредка можно встретить устройство, где имеется раздельный вход фаз. Это видно на рисунке предложенном ниже.

В том случае если все-таки случилась такая оплошность не стоит расстраиваться, так как решить эту проблему можно при помощи перемычки, которая замыкает оба контакта на входе.

Помимо прочего его можно применить в усложненных схемах управления светильником. Например, нужно выполнить соединение таким образом, чтобы включение одной группы ламп зависело от того, включена ли в этот момент другая группа. Здесь рекомендуется установить перемычку, которая будет располагаться межу выходами одного и другого канала. На фото она располагается между L1 и L2. Из чертежа видно, что этим можно достичь.

Работа правой кнопки зависит от того в каком положении находится левая. Перемычка здесь показана зеленым цветом. Она соединяет выход левой со входом правой. Именно к ней подведена фаза, которая полностью независима. Таким образом, в это время как раз и происходит включение приборов, которые соединены именно этой линией. При ее нажатии вторая кнопка не работает, так как цепь разомкнута. Но если будет включена первая, тогда вторая может работать.

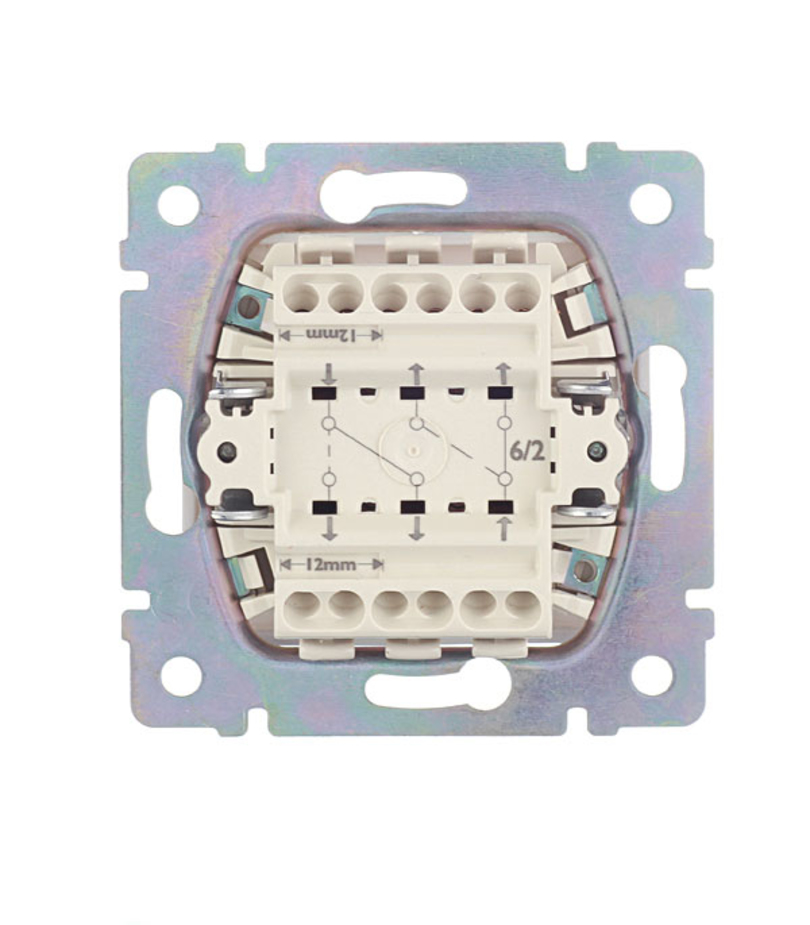

Монтаж проходного изделия

Владелец квартиры, вернувшись домой включает свет, раздевается и ему необходимо его погасить, перед тем как идти дальше. Только вот так неудобно двигаться на ощупь до очередного источника освещения. Было бы не плохо, если бы погасить его можно было бы в конце коридора.

Схожих примеров довольно много и решить их можно как раз при помощи проходного включателя. Хотя их можно назвать просто переключателями. На первый взгляд они напоминают обычные одноклавишные устройства. На них довольно часто имеется маркировка, которая позволяет догадаться о том, что это проходной подвид. Этим знаком являются стрелки, которые направлены в разные стороны.

Только вот схема подключения выключателя освещения в подобной ситуации будет другой по сравнению с описанной выше. Выглядеть она будет уже следующим образом. Обе клавиши будут соответствовать двум вариантам присоединения – на оба выхода. В системе они всегда применяются в паре. Рисунок будет таковым.

Итак, давайте разберемся. Ноль остается неизменным, а вот фаза из коробки идет на вход из коммутатора. Из второго протянут провод, который отправляется на люстру. В нашем случае оба кабеля коричневые.

Второй выход из первого приспособления соединяется через распределительный ящик при помощи провода из второго. На рисунке это место выделено фиолетовым фломастером. Следовательно, третий из первого гнезда со вторым в другом переключателе. Значит, что для каждого такого проходного механизма должен использоваться трехжильный электрокабель.

Из электросхемы, предложенной ниже, видно, что осветительный прибор не работает. Однако будет достаточно щелкнуть одной кнопкой, как он заработает, так как цепь замкнется и соответственно наоборот, чтобы ее снова разомкнуть, нужно снова нажать на любой на осветительной панели.

Помимо этого такое соединение выходных электропроводов не является единственным. Просто благодаря этому чертежу если клавиши будут находиться в одном положении, то цепочка будет разорвана. Если они будут находиться в разном положении, тогда она будет сомкнута. Можно, конечно же, выполнить его между собой одноименных контактов, тогда включение и выключение будет осуществляться от другого положения кнопок. Все сугубо индивидуально.

Проходной может быть как с двумя, так и с тремя кнопками, а это означает, что благодаря подобному устройству можно будет управлять как 2-мя, так и 3-мя светильниками. Схема здесь ничем не отличается от предыдущей, так что ее рассматривать не будем.

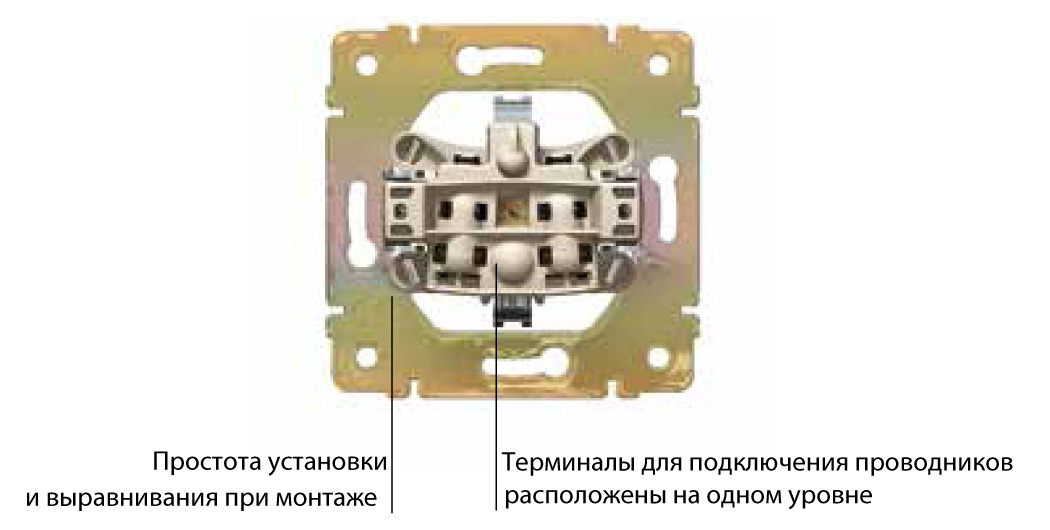

Монтаж перекрестного переключателя

В том случае если есть желание иметь три или больше точек управления, то в этой ситуации придет на помощь перекрестный или промежуточный механизм. Например, у изголовья кровати и при входе в помещении.

Такой коммутатор бывает как с одно-, так и двухклавишным. Здесь чаще всего применяется маркировка из стрелок, которые направлены в разные горизонтальные стороны или решетка.

Рассмотрим, как подключить выключатель света на примере одноклавишного приспособления. Электросхема соединения будет следующей.

Так как в нем имеются четыре зажима, то к нему идут такое же количество проводов из монтажной коробки, которые являются проводниками, соединяющие выходные клеммы проходных механизмов. Таким образом, промежуточный устанавливается на разрыве этой пары электропроводов. На предложенном образце это хорошо показано.

Вариантов монтажа довольно много, но можно сказать главное, что как бы ни располагалась клавиша во время неработающей системы, при смене ее положения сразу же произойдет включение света и соответственно наоборот. Таким образом, управление электропотоком происходит из любой точки.

Таким образом, мы рассмотрели основные случаи подключения, которые чаще всего используются в наше время. Изучив внимательно предложенный материал, станет понятно, как осуществляется монтаж выключателя. Самое главное, что нельзя забывать – это необходимость соблюдения правил безопасности. Ведь от правильно и грамотно проделанной работы будет зависеть не только, какой срок прослужат выключатели, но и ваша безопасность.

Мы постарались раскрыть основные моменты электромонтажных работ, которые должны знать все домашние мастера, в помощь вам помимо советов будут иллюстрации каждого этапа работ. А подсказкой к приобретению технологичных электроустановончых изделий для подключения выключателя света будет каталог выключателей света.

Как подключить люстру к выключателю

Приятный этап пройден — желаемый светильник выбран, куплен и ожидает звездного часа — установки на потолок и подключения. Дело за малым — узнать как подключить люстру к выключателю и наслаждаться ярким светом и отличным дизайном. Приступим к рассказу!

Размер модели и вид выключателя

Обычно светильник изготовлен для одноклавишного выключения — все лампочки одновременно загораются или гаснут. Это простой тип подключения, встречающийся у 70% моделей в каталоге нашего интернет-магазина.

Большие модели — от пяти и более лампочек — могут использовать двухклавишный выключатель, регулирующий яркость освещения — включают только половину ламп одной клавишей, создавая приглушенную атмосферу.

Изначально производитель снабжает свои модели определенным количеством групп — набором электрических проводов, которые подойду к одно-, двух- или трехклавишной модели. Соответственно — одна группа — одна клавиша.

Одноклавишное подключение люстры к выключателю — это наличие трех проводов — фазного, нулевого и земли. Все лампы необходимо подключить к фазному проводу.

Чтобы подключить люстру к двойному выключателю, необходимо четыре провода — две фазы, ноль и землю. В этом случае схема подключения отличается: фазные провода должны быть попарно соединены с проводами фазы люстры — смотрите на фотографии.

Выбор выключателя для люстры

Определившись с параметрами электротовара, необходимо купить и его. У нас представлено 13 брендов, производящих электротовары: розетки, рамки, диммеры, звонки, стабилизаторы и т.д.

Подобрать изделие можно техническим характеристикам, по размеру и цвету (от классических белых до нестандартных, сложных оттенков). Немаловажный фактор — цена изделия — самый недорогой обойдется в 134 рубля.

Поэтапное подключение люстры к выключателю

Начинаем мы с вынимания изделия из коробки и сборки всех его деталей, прикручивания плафонов.

Работу по сборке и подключению проводите днем, в самое светлое и яркое время суток — потребуется обязательное отключение электричества — об этом стоит позаботиться с самого начала, иначе возможен серьезный вред здоровью.

Люстра готова, электричество отключено: внимательно изучаем её крепление (крюк или планку), проводим необходимую подготовительную работу, чтобы повесить светильник (планку необходимо прикрутить к потолку, чтобы потом на неё прикрепить изделие).

Теперь с применением клеммной колодки подключаем проводку люстры ко всем проводам освещения, которые торчат из вашего потолка (фаза, ноль и земля).

Место выключателя обычно определено изначально, туда заведены необходимые провода, которых будет достаточно для подключения к одноклавишной модели. Чтобы правильно их подключить, необходимо запастись инверторной отверткой, которая покажет фазный провод, если он не выделен цветом.

Если есть необходимость подключения люстры к двойному выключателю, то будет необходимо завести второй фазный провод в выключатель и в светильник, что может вызвать определенные сложности и потребовать участия мастера-электрика.

ВАЖНО! Если вы не уверены в своих навыках, заказываете люстру в нашем интернет-магазине и проживаете в Москве, то можете воспользоваться услугами установщиков, которые выполнят работы быстро, по адекватной цене, в срок. Мы надеемся, что в ближайшее время такая услуга появится и в Санкт-Петербурге.

Узнаем как подключить выключатель света? Схема

Выключателем света может быть простое электротехническое устройство, а также сложный коммутационный аппарат. Они предназначены для разных схем управления приборами освещения. При монтаже проводки важно правильно подключить выключатель света. Схема подключения в классическом варианте — это применение простейшего устройства с одной клавишей.

Его контакты размыкаются при отключении освещения и замыкаются при включении. При этом фаза проходит через выключатель, а ноль подключен к лампе. Путать порядок подключения нельзя, иначе на лампе постоянно будет напряжение.

Подключение одноклавишного выключателя

Устройства выполняются для внутренней и открытой установки. Схема подключения выключателя света с одной клавишей обеспечивает коммутацию светильника или группы.

Если ламп больше, основные соединения также производятся через распределительную коробку.

Особенности применения нескольких клавиш

Схема двойного выключателя света позволяет управлять тем же количеством светильников. Здесь производится раздельное переключение ламп через одно коммутирующее устройство, в зависимости от того, какая из двух клавиш будет нажата. Способ распространен для включения люстры. Реже применяются трехклавишные модели.

Сложность замены на устройство с большим количеством переключений заключается в необходимости прокладки дополнительных проводов фазы к светильникам и выключателю. Схемы подключений обозначены на его задней стороне (три вывода для двухклавишного устройства).

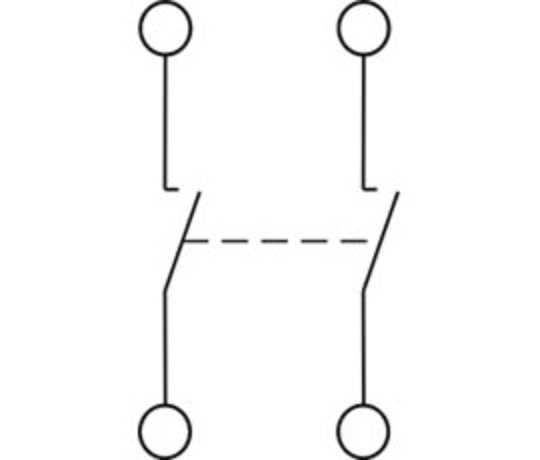

По существу, выключатель представляет два простейших прибора, объединенных в одном корпусе. При включении одной из клавиш фаза подается на соответствующий светильник. Напряжение поступает на входную клемму (зажим). К ней подключены две контактные группы, для каждой из которых предназначена своя клавиша. На выходные клеммы подключаются лампы.

Аналогичным образом работает трехклавишный выключатель света. Принцип действия заключается в коммутации проводов, соединенных с отдельными лампами или их группами.

Подключение системы освещения в квартире или доме

В домах и квартирах силовые и осветительные цепи разделены между собой и защищены отдельными автоматами. При выходе из строя первой из них свет все равно продолжает гореть, что облегчает поиск и устранение неисправности. Если отключится вторая цепь, ее можно ремонтировать, подключив переноску к любой из розеток.

От коротких замыканий и превышения длительно допустимого тока система освещения защищается автоматическим выключателем с номиналом, определяемым суммарной мощностью всех ламп.

Устройство выключателя

Производятся следующие типы бытовых выключателей:

  • внутренние;
  • наружные;
  • с защитой от влаги;
  • модули.

При монтаже в стене применяются модели для скрытой проводки. Сначала в бетоне бурится выемка, в которую вставляется подрозетник и прокладываются провода. В итоге устройство вставляется в стену и располагается на уровне ее поверхности.

Выключатель и подрозетник продаются отдельно. Они должны подходить друг к другу, а также к условиям монтажа в стене или в тонкой перегородке.

Наружные выключатели используются для открытой проводки, которая проходит по трубам или кабель-каналам. Под них устанавливается деревянная или пластиковая площадка, прикрепленная к стене саморезами или дюбелями.

Модули монтируются на специальных кабель-каналах и применяются в офисных помещениях или на предприятиях.

Устройства с защитой от влаги устанавливают в ванных комнатах, банях, в других сырых помещениях или в местах, где на них могут попасть капли воды.

Как подключить выключатель света: схема

В качестве элементов, к которым подключается проводка, служат клеммники — механизмы с самозажимными контактами. Для подключения конец жилы зачищают и вставляют в отверстие, где она зажимается подпружиненными контактами.

Вместо клемм в выключателе могут устанавливаться винтовые зажимы. В них вставляется конец зачищенной жилы и производится затяжка путем закручивания болта.

Механизм переключения содержит подвижный контакт, занимающий 2 фиксированных положения: «включено» и «выключено». В зависимости от того, в каком из них находится клавиша, электрическая цепь будет замкнута или разомкнута.

Выбор выключателя

Прибор покупают в специализированном магазине, где можно выбрать наиболее подходящий по внешнему виду и параметрам. Выключатель должен соответствовать по мощности светильникам. От этого зависит его цена. Например, контакты, изготовленные из металлокерамики, содержащей серебро, рассчитаны на электрический ток 4 А.

При многообразии конструкций выключатели следует выбирать с конкретной целью. Они могут быть клавишными, кнопочными, настенными, потолочными, поворотными, перекидными, проходными и т. д. Особое внимание обращается на то, для наружной или внутренней проводки предназначен выключатель света. Схема его подключения также важна, поскольку она выполняет определенную функцию.

Важно проверить качество сборки устройства и как четко переключаются клавиши.

Сенсорные выключатели света

Наружная панель представляет собой стеклянную декоративную пластину с разметкой. Под ней расположен чувствительный элемент, реагирующий на легкое прикосновение или приближение пальцев. При этом возникает сигнал, преобразуемый полупроводниковой схемой в электрический, воспринимаемый коммутационной частью. В зависимости от места или продолжительности прикосновения происходит замыкание или размыкание электрической цепи, а также плавное регулирование яркости светильников.

Для большего удобства применяются дистанционные пульты управления, связанные с несколькими однотипными выключателями.

Количество функций у разных моделей отличается и зависит от цены. Устройства снабжаются датчиками движения, температуры, освещенности и т. д. К ним может подключаться электрокамин, кондиционер, фонари и охранная система освещения по периметру дома.

Принцип работы сенсорного выключателя

Электронных схем существует множество. Ниже приведена простая схема сенсорного выключателя света, которую можно собрать своими руками.

Когда человек прикасается к чувствительному элементу E1, незначительный потенциал от тела передается двухкаскадному усилителю через конденсатор C1. К выходу транзистора VT2 подключено реле К1, срабатывающее или отключающееся при очередном прикосновении. Его силовые контакты соединены с цепью питания лампы (на схеме не показано). Конденсатор C2 является фильтром, сглаживающим пульсации напряжения, а диод VD1 защищает транзистор VT2 от скачков напряжения.

Данная схема выключателя света содержит реле, ток срабатывания которого составляет 15-20 мА. Для его настройки подключается переменный резистор R1 и изменяется сопротивление, пока контакты не начнут надежно переключаться. Затем подбирается подходящий номинал.

Сенсорную пластинку изготавливают из фольгированного текстолита или медной пластинки, покрытой лаком от коррозии. Подводящий провод экранируют.

Элементом питания может служить батарейка на 9 В или зарядное устройство от телефона.

Проходные выключатели

Устройства предназначены для удобного регулирования освещением в длинных коридорах, на лестницах, проходных комнатах или на спусках в подвал. Несколько выключателей, расположенных в разных местах, удобно использовать для одной лампы. Управление освещением при этом становится более комфортным и экономичным.

Схемы проходных выключателей света

Устройства содержат по 3 контакта на каждом из них (1 общий входной и 2 перекидных выходных). Из двух выключателей, расположенных на расстоянии друг от друга, можно собрать самую простую и наиболее распространенную схему управления лампой.

При нажатии на клавишу один из перекидных контактов размыкает одну цепь, замыкая при этом другую (или наоборот). В первом выключателе клемма входа 1 подключается к фазе, а во втором — к светильнику. Выходные контакты 2 и 3 одного аппарата соединяются с соответствующими другого.

При правильном подключении лампа должна последовательно загораться и гаснуть, когда один из выключателей переключается. При разрыве одной цепи обе линии подготовлены к последующему включению. Здесь каждая клавиша не имеет фиксированного положения «включено» и «выключено».

Ниже изображено, как включается свет с двумя выключателями. Схема собирается в основном через распределительную коробку. В ней производятся все основные соединения. Чтобы не ошибиться при подключениях, провода следует маркировать.

Двухклавишные проходные выключатели

Схема подключения света двумя выключателями для управления одной лампой или группой является самой простой. Если взять более сложные — двухклавишные, можно независимо управлять двумя светильниками. На первый взгляд, схема кажется сложной, но, по сути, она представляет собой 2 подключения по паре одноклавишных проходных выключателей. При этом количество входов и выходов удваивается.

После того как схема собрана, ее целесообразно проверить с помощью мультиметра. Для этого его щупами следует прозвонить входной и выходной контакты выключателя. Переключая клавиши, следует следить за показаниями тестера. Если цепь замыкается и размыкается как положено, можно производить подключение схемы к сети.

Заключение

Для конкретных условий управления освещением применяется определенный выключатель света. Схема его подключения напрямую связана с конструктивными особенностями. Наиболее распространены простые модели, обеспечивающие размыкание или замыкание электрической цепи. Схема усложняется за счет применения двух и трех клавиш, с помощью которых можно переключать столько же светильников или управлять яркостью люстры. В дополнение к ним появились проходные выключатели, позволяющие регулировать освещение из разных мест. Затем стали выпускаться системы дистанционного и сенсорного управления, за счет которых значительно увеличилась функциональность системы освещения. Несмотря на высокие цены, такие выключатели находят все более широкое применение, благодаря созданию комфортных условий и экономии электроэнергии.

Как подключить выключатель с двумя клавишами? | ENARGYS.RU

В электрических системах, которые применяются для освещения помещений, используются двухклавишные выключатели света. На это повлияла их многофункциональность.

Любому человеку, обладающему элементарными навыками работы с инструментом, можно самостоятельно разобраться, как подключить выключатель с двумя клавишами.

Пошаговое описание подключения выключателя

По своему устройству двухклавишный выключатель состоит из двух одноклавишных, которые совмещаются общим корпусом. Провода подсоединяются к нему при помощи трех соединительных зажимов. Подключение будет производиться трехжильным проводом. В цепи переменного тока выключатель устанавливается всегда на разрыве фазы.

Как правильно выбрать место для установки

Гнездо прибора обычно устанавливается вблизи двери, на расстоянии 10-20 см от наличника. На высоте от пола примерно 80 см. При выборе высоты нужно основываться на среднем росте взрослых членов семьи. Выключатель света не должен быть закрыт мебелью или открытой дверью. Обычно он располагается с той стороны, где размещена ручка при закрытой двери.

Выключатели для ванной, туалета и кладовой устанавливаются в коридоре. Для помещений с повышенной влажностью и пыльностью, требуются выключатели имеющие влагозащищенность. Такие модели существуют у производителя Legrand.

Подготовка к подключению

Перед началом монтажных работ, потребуется подготовить необходимые материалы:

  • трехжильный провод с сечением 1,5 мм;
  • клеммные колодки;
  • изолента.

Из инструментов стоит подготовить:

  • штыковую, крестовую и индикаторную отвертки;
  • плоскогубцы с изолированными ручками;
  • канцелярский нож, которым можно зачищать изоляцию.

Этого достаточно для качественного проведения монтажных работ. Далее следует осмотреть подведенный к месту подключения кабель. Если он не обнаружен, придется проложить проводку для светильника. К выбранному для монтажа двухклавишного светильника месту, должны подходить два параллельных фазовых провода (изолированных коричневым или белым изолятом) от обеих линий освещения.

Нулевые жилы с изоляцией синего цвета, должны уйти от лампы на электрический щиток, объединившись в конце в единый провод. К устанавливаемому выключателю должен подходить только один фазовый провод.

Важно! Из установочной коробки выходит три провода, их длина не должна превышать 10 см. Если они длиннее их следует обрезать резцами на пассатижах.

Маркировка электропроводов

Каждый электрический кабель применяется для определенных целей. Чтобы их распознать, была создана специальная система обозначений. С этой целью применяются: буквы, цифры и цвета. Вначале рассмотрим буквенное обозначение шнуров, которые применяют при установке:

Также существует маркировка монтажных проводников:

Благодаря цветовой маркировке шнуров, появляется возможность точно обозначить каждый тип проводника. Цвет изоляционного покрытия жилы дает возможность определить ее назначение в группе из нескольких проводников, что позволяет ускорить работу с коммутацией и монтажом.

Если проводка проведена, а маркировка отсутствует, тогда следует отыскать ноль и фазу, и на концах жил обмотать изоленту соответствующего цвета.

Как правильно идентифицировать проводники

При выполнении работ по замене или подключению выключателей понадобиться вначале определить фазу и ноль. Прибор, который специализирован для поиска ноля и фазы называют индикатором. Такой пробник состоит из:

  • диэлектрический корпус;
  • резистора;
  • неоновая лампочка внутри корпуса.

Важно! Перед проведением действий по выявлению фазы и ноля требуется обесточить проводку.

Потребуется зачистка обоих проводов от поверхностного слоя изоляции на 1-2 см. После зачистки проводки разводят в разные стороны, чтобы при подаче напряжения, не произошло короткого замыкания, вследствие их соприкосновения.

Затем следует включить вводный автомат и подать напряжение на провода. Пользуясь индикаторной отверткой, требуется по очереди прикоснуться к проводам ее металлической частью. При этом палец должен прикасаться к металлическому наконечнику индикатора. Если неоновая лампочка начнет светиться, значит, индикатор коснулся фазного провода. Соответственно второй провод нулевой.

Если же проводка в доме выполнена тремя проводами, значит, присутствует не только фаза и ноль, но еще и заземляющий провод. Все также с помощью пробника можно вычислить фазу, а вот распознать ноль и заземление с ее помощью не получится.

Для этого необходимо воспользоваться мультиметром. На нем включают диапазон 220 вольт и больше. Затем берут два щупа и одним из них прикасаются к фазе, а другим к одному из проводников, смотрим на значение мультиметра. Затем повторяем операцию с другим проводом.

Когда два щупа соединятся на фазе и ноле, то прибор покажет напряжение 220В, в другом случае показания мультиметра будут значительно ниже.

Демонтаж старого выключателя

Чтобы совершить демонтаж выключателя понадобиться выполнить следующие действия:

  • обесточить помещение путем выключения вводного автомата;
  • для того чтобы вынуть из стены регулятор света, нужно для начала достать его клавиши. При надавливании на них по бокам, они легко отщелкиваются;
  • снять рамку выключателя;
  • достать из стены механизм. Следует выкрутить два небольших болта, которые вкручены по бокам сердцевины, помещенной в подрозетник. Таким образом, ослабив удерживающие пластины, механизм с легкостью вынимается;
  • отсоединить токоведущие проводники. Для этого разжимают клеммы и извлекают провода. При этом нужно следить за тем, чтобы не повредилась на них изоляция;

Выключатель демонтирован, можно приступать к ремонту либо монтажу нового.

Монтаж при закрытой (открытой) проводке

С открытой проводкой все относительно просто, поскольку жилы снаружи и беглым взглядом можно определиться с местом крепления выключателя с 2 клавишами.

Сами переключатели для проводки открытого и скрытого типа отличаются и внешне и по конструкции:

  • устройства для выключения/включения, которые будут скрыты в стене, располагаются в специально выдолбленной нише. Его механизм будет расположен в диэлектрическом подрозетнике. Такой пластмассовый стакан следует приобретать отдельно и выбирать в зависимости от материала стены;

  • чтобы произвести правильное подключение переключателя при открытом типе проводки, придется приобрести устройство содержащее плоскую пластиковую или металлическую площадку. Такая пластинка крепится оцинкованным саморезом к деревянной стене, а к кирпичу и бетону – дюбель-гвоздями.

Монтаж проходит по аналогии при обоих типах проводки:

  • крепят подразетник;
  • производят подключение выключателя: соединяют токоведущие жилы и командный орган;
  • устройство фиксируют на пластине или в стакане;
  • крепится корпус и клавиши.

Как соединить электрические провода

Электрический контакт в местах соединений обязан соответствовать следующим принципам:

  • надежность, без добавочных сопротивлений. Сопротивление целого куска провода должно быть выше, чем у соединяющего контакта;
  • должен быть прочным, чтобы выдерживать механические растяжения.

Существует несколько популярных способов, позволяющих качественно соединить провода:

  • скруткой. Самый часто используемый способ, поскольку является самым простым. Для этого нужно два провода освободить от изоляции и скрутить. Изолируется место скрутки обыкновенной изолирующей лентой ПВХ. Допускается использование колпачков для скрутки, которые накручиваются на провода, тем самым изолируя их. Однако недопустимо скручивать колпачком провода из разнородных металлов;
  • пайкой. Такой подход требует значительных затрат по времени, однако является более надежным, так как обеспечивает контакт с малым сопротивлением и требуемой механической прочностью;
  • клеммная колодка – получила широкое применение, вследствие того что очень удобна в применении. Представляет собой медные зажимы в пластиковом корпусе.

Схема подключения. Пошаговые действия.

Для описания монтажа выключателя потребуется разделить два вида проводки – открытый и закрытый. В каждом варианте есть свои нюансы.

Для проведения монтажа при открытой проводке потребуется:

  • в первую очередь отключить напряжение от электросети и вывести к месту монтажа все необходимые провода: фазный провод из распределительной коробки и два провода от каждой группы светильников;
  • из выключателя вынимаются клавиши и механизм;
  • у рабочей основы сверху на торце имеется два отверстия для ввода проводов идущих от освещения. С другой стороны, снизу, одно отверстие, предназначенное для фазы. Предварительно зачистив концы проводов, их вводят в дырочки и закрепляют;
  • после того как основа выключателя будет подключена к электроцепи, ее приставляют к стене и прикручивают;
  • затем короб крепится лицевая часть выключателя, клавиши и включают вводный автомат.

Установка выключателя при закрытой проводке:

  • все провода следует подводить по каналам в стене, которые штробят перфоратором со специальной лопаткой или штроборезом. Также скрывают и распределительные коробки;
  • для выключателя просверливают нишу, в которую вставляется пластиковый стакан. Он фиксируется на гипсовый раствор. Выключатель монтируют в эту нишу;
  • также снимаются переключатели с рамкой, вводятся проводники. Два проводника фазы подключаются к соответствующим контактам выключателя. После чего их проводят к распределительной коробке и подводят проводку к светильникам;
  • нулевую жилу соединяют с такими же жилами светильников. Фазы, отходящие от выключателя, соединяют с проводами фаз источника потребления;
  • установить рабочую основу устройства в стакане. Для этого закручивают два боковых болта в стенки стакана;
  • установить на исходную позицию клавиши и лицевую часть.

Важно! К выключателю подводят только фазу, нулевую жилу подсоединять категорически запрещено.

Как правильно подключиться к системе электроснабжения

Определить что проводка проведена, можно по наличию проложенного кабеля. При однофазном питании будет использован трехжильный, а при трехфазном – пятижильный кабель. Одним из проводов (коричневый или красный) будет фаза, второй (синий) – ноль и желто-зеленый защитный провод (земля).

После установки всех необходимых элементов, следует проверить работоспособности системы освещения.

Рекомендации электриков

Для того что бы избежать частых замен выключателей, лучше сразу приобрести более качественный вариант, например такой известной марки Легранд. У них сердцевина хоть и пластиковая, однако, специально обработана и негорючая.

У выключателя должен быть хороший контакт и фиксация клавиш при выключении. По своим качествам, приборы, внутренняя часть которых исполнена из керамики, намного лучше чем из пластмассы.

Использование выключателя с тремя клавишами оправдано, если управлять требуется большим количеством зон освещения, или многоуровневым освещением.

Первым делом нужно определиться с типом выключателя, который будет устраивать все критерии помещения. Учитывать его расположение, чтобы не тратить потом время на поиски в темноте.

Перед началом монтажных работ, следует внимательно изучить предлагаемые инструкции по установке выключателя. Учитывая, что работа будет связана с электрикой, не помешает адекватно расценить свои силы и знания. В противном случае, желательно пригласить профессионального электрика.

Схема подключение проходного выключателя с одной клавишей

Проходной выключатель целесообразно использовать, когда нужно обеспечить возможность управлять источником света (светильником) из разных мест. Как правило, подобные выключатели устанавливают в просторных коттеджах, коридорах большой протяженности, а также в спальнях (когда первый монтируют сразу возле входа в помещение, а второй – непосредственно возле кровати).

В этой статье мы предлагаем ознакомиться со схемой подключения проходного 1-клавишного выключателя. Кроме того, мы предлагаем видео, на котором наглядно продемонстрировано, как в распределительной коробке правильно подсоединять провода.

Важно знать, что такой переключатель один не используется. Для управления светильником из различных точек понадобиться минимум два выключателя. Принцип подсоединения проводов не имеет существенных отличий от традиционного варианта установки выключателя, а именно:

  • Фаза идет на разрыв;
  • Ноль идет к светильнику напрямую.

Единственным отличием будет то, что в схеме подключения 1-клавишного выключателя (проходного) на выходе подсоединяют ни одну, как это бывает в классическом варианте, а 2 фазы. Два выведенных контакта соединяют со следующим переключателем, который имеет на выходе один провод для присоединения к источнику света (светильнику).

Для большей ясности предлагаем ознакомиться с электрической схемой подключения 1-клавишного проходного выключателя:

Из схемы видно, что два 1-клавишных переключателя соединяется З-жильным кабелем. Обратите внимание, что такой кабель должен иметь соответствующее сечение жил. Обязательно ознакомьтесь с правилами расчета сечения кабеля.

На практике можно встретить варианты схем, где присутствуют З и даже 4 проходных переключателя. Это позволяет выключать/включать конкретный светильник из З или 4 разных мест помещения (чаще всего используется для управления освещением в очень длинных коридоров). Для грамотного монтажа такой цепи контроля следует использовать дополнительные перекрестные элементы, которые в схеме будут выступать, как промежуточные.

В этом случае электрическая схема подключения будет выглядеть так:

Следующий вариант делает возможным управлять источником света сразу из З-х мест (для добавления четвертого места включения источника света, в цепь следует включить еще один перекрестный выключатель).

Как можно убедиться из приведенной выше информации, схема подключения проходного 1-клавишного выключателя не содержит сверхсложных моментов. Основное, что нужно контролировать – это соблюдение коммутации проводов согласно их цветовой маркировки, что поможет избежать ошибок.

Не следует также оставлять без внимания качество изделий. Для создания эффективной и долговечной системы управления освещением, при покупке лучше отдавать предпочтение продукции известных производителей (к примеру, Legrand, Schneider, АВВ и пр.). Из доступного ценового сегмента можно порекомендовать продукцию компании Viko, где соотношение цена/качество является оптимальным.

Понравилась статья? Поделиться с друзьями:

Как подключить одноклавишный выключатель. Подключение двухкнопочного выключателя света дома

Главное знать и всегда помнить не как подключить выключатель света, а что он обеспечивает искровой контакт при включении напряжения. Любой выключатель – замыкающий контактор – обрыв цепи, а значит, источник искрового разряда. Мы об этом помним, и ниже мы поговорим о том, как правильно смонтировать и проверить это устройство, какие есть тонкости и подводные камни в этом нехитром деле.

Основные этапы подключения выключателя

В любом выключателе важно правильно установить и закрепить подрозетку, достаточное сечение кабеля (излишек лучше уложить за конструкцией, а не обрезать), а также понять, где питающие провода и где земля (ноль).

  1. Подрозетник следует устанавливать вровень с чистовой отделкой стен.
  2. Недопустимо оставлять оголенные провода внутри, даже если визуально видно отсутствие контактов между проводами! Выключатель — это не тот прибор, в котором «и так сойдет».
  3. При соединении проводов и при сборке выключателя не применять физическую силу. Современные устройства требуют усилий только при неправильной сборке устройства. Остановитесь, не давите, попытайтесь понять, где вы допустили ошибку.
  4. Проверить работоспособность проверки «на весу» перед окончанием установки. Это сэкономит время, затрачиваемое на разборку неправильно собранного узла. Если предполагается, что выключатель будет управлять несколькими лампами, проверьте его работу, последовательно вкручивая одну лампу, а не все сразу. На заметку! Одну взорвавшуюся лампу удалить проще, чем несколько, и это бывает при коротком замыкании, и поверьте, за одной лампой следить проще, чем за несколькими. Они могут взорваться подряд.
  5. О том, как подключить проходной выключатель, лучше узнать у специалиста.Но, даже узнав, нарисуйте себе схему включения, сравните с физически проложенной линией, чтобы избежать неприятных сюрпризов.
  6. Старайтесь использовать переключатели с подсветкой, так как почти все модельные ряды сегодня имеют такие опции. Для блока переключателей (несколько в одном месте установки) достаточно одной подсветки, чтобы указать положение всех переключателей.
  7. По окончании работ, особенно в незавершенных помещениях, используйте небольшой экран, который предотвратит загрязнение стены.Ставит две минуты, а экономит на мытье стены около часа.

Вынуть одну взорвавшуюся лампу проще, чем несколько, и это происходит при коротком замыкании, и поверьте, за одной лампой следить проще, чем за несколькими. Они могут взорваться подряд.

На фото примеры

Простой одинарный выключатель с подсветкой и защитным экраном в отделываемом помещении. Основная проблема слишком близко к двери. Это неудобно при использовании, поэтому при определении места для выключателя пройдитесь по комнатам, прикасаясь к местам, где вы планируете их разместить.


Двойной переключатель. Левая клавиша — свет на лестничной площадке, правая — на лестнице. Переключатель петли левой ключевой частиВторой выключает световую зону. Правая клавиша также является проходным выключателем, который выключает свет на лестнице внизу. Расположение удобное тем, что дверь не мешает (лестница), но отсутствие освещения заставляет включать свет на лестничной площадке при выходе на лестничную клетку, даже если свет здесь не нужен.Было принято решение заменить подсветку переключателя (прямо под переключателем, первый шаг и спускаться ночью в темноте просто опасно).

Заблокировать два переключателя. Лестница в ванную комнату и на детскую площадку. Здесь уже установлен выключатель с подсветкой (со временем все выключатели в доме будут именно такими). Защитный экран снят. Проблема. При установке кондиционера оказалось, что свободных линий нет. Таким образом, кондиционер питается от пускового переключателя.Было решено использовать неподключенную розетку. Но пока не получилось разобраться, как это сделать правильно, учитывая мощность кондиционера. Однако пришлось придумать, как подключить выключатель от розетки, обеспечив раздельное питание лампочек и розетки. Автору пока не удалось этого сделать из-за особенностей схемы подключения этого этажа. Кондиционер работает при включенном свете при выключенных лампах.

На самом деле эти примеры охватывают все разнообразие выключателей за исключением регулируемых (), так что поговорим о том, как их правильно установить.Начнем с того как подключить выключатель с двумя ключами, в нашем примере это будет одновременно и туториал как подключить проходной выключатель, с небольшими замечаниями.

Практика подключения выключателей

В отличии от остальных писать не будем — берите отвертку, пассатижи, мультиметр, перчатки и заодно купите еще бог знает что, потом заучите наши рекомендации. Мы поступим немного иначе и разберем идеально работающий выключатель, показав поэтапно, как его нужно собрать, чтобы понять, как установить выключатель и добиться того же результата.Человек, сделавший эти фото, имеет к электрикам отдаленное отношение и ничем не отличается от многих, кто столкнется с такими же проблемами.

Итак, приступаем к разборке этого узла. Напомним, это торцевые ворота и обычный выключатель в одном блоке.

Нам понадобится нож с тонким лезвием, крестовая отвертка и широкая отвертка (или второй нож). Поднимите ключ сбоку и аккуратно (не повредив края пластика) извлеките его из держателя. Ниже расположена пластина-фиксатор из хрупкого прозрачного пластика.Рассматриваем его и находим краевые крючки (там, где нож). Подцепив ножом край тарелки, аккуратно отодвиньте крючки, пройдясь по кругу, затем снимите тарелку


После снятия накладок снимается декоративная рамка, так как больше ее ничего не держит. Все, что монтируем, складываем рядом, чтобы не возникало. На фото ниже видно как подключить проходной выключатель, у этого провода сразу четыре провода. Не пытайтесь повторить эту конкретную конфигурацию, схема автоматического выключателя индивидуальна! Выключатель рядом с обычным, поэтому у него всего два провода, плюс подсветка.

Выключатель рядом с обычным, поэтому у него всего два провода, плюс подсветка. Если сгорела подсветка, извлеките ее из гнезда, снимите колпачок, поменяйте на новый (стоит копейки и это штатная деталь) и верните в гнездо, что хорошо видно на том же фото .

На фото видно, почему здесь нет защитного экрана — отделка полная, штукатурка ударопрочная и моющаяся. При его нанесении выходной блок был заклеен малярным скотчем, а место стыка закрыто финишем.Здесь же видна основная ошибка таких работ —    no power off .

Теперь проделаем то же самое с двухкнопочным проходным выключателем и заглянем во внутренности, чтобы понять, как вообще подключить выключатель света. Хорошо видно, что такой переключатель на самом деле два в одном. В данном случае это две независимые линии в одном здании, так как цепи освещения перрона и лестницы не пересекаются и даже заведены на разные автоматические выключатели.В этом переключателе задействованы все свободные контакты, два из которых обслуживают по два провода. Особых сложностей в установке нет, просто нужно правильно проследить за правильностью подключения.

На фото также видно, что подрамник и опорная рама соединены вертикальной осью крепления, что оставило больше удобства при выравнивании корпуса выключателя. Все остальные выключатели в доме имеют точно такое же (сверху — снизу, а не слева — справа) крепление подрозетников и рамок.Правильный ответ на вопрос «Как подключить двойной выключатель?» Примерно такой же – лучше всего, как два разных, конструктивно собранных в одном корпусе и оснащенных двумя ключами. Разновидностей всего три:

  1. Две разные независимые линии (как в примере).
  2. Одна линия с дополнительным контуром свечения (обычно люстра).
  3. Два контура освещения в одном помещении (основной свет и освещение).

Помимо фотосессии осталось всего два момента: закрепление проводов в контактных гнездах, и крепление внутреннего корпуса выключателя к гнезду с помощью выдвижных скоб, которые регулируются обычными винтами.Если вы читали наши статьи о и , то эти два этапа работы не вызовут никаких вопросов.

Немного о тонкостях процесса и деталях.

Допустим, как подключить выключатель света мы разобрались. А что делать, если линии уже есть, и я хочу дополнительно установить свитч, но не понятно, как это сделать. Или вы хотите установить проходной выключатель, но сложно понять, насколько это целесообразно, и как это вообще должно быть сделано.Во всех этих случаях на помощь приходит   , который необходимо спроектировать и покрасить перед началом любых работ с электрикой    . На самом деле считается, что правильное подключение последовательных выключателей — это высший пилотаж электрика, особенно если все сделано правильно с первого раза. Давайте посмотрим, как подключить проходной выключатель (или любой серийный выключатель света) в соответствии со схемой подключения.


Черные линии — это положение, в котором горит свет. Красный пунктир — выключатель выключен 1.Свет погас. Синяя пунктирная линия, переключатель 2 включен и свет горит. Посмотрите на схему, мысленно поменяйте местами переключатели и пунктиры. Убедитесь, что в любой конфигурации любой выключатель способен выключать или включать свет. Стресс просто некуда девать.

Проходные переключатели работают в обоих положениях. У них нет положения «выключено»; есть положение «выключено или включено в зависимости от состояния второго переключателя». Это крайне важно для любой работы, ведь такие выключатели всегда включены! Подключить автоматический выключатель несложно, а как его отключить — вопрос — только полностью обесточив линию, на которой может быть два автомата.

Можно сделать всего одну линию от одного коммутатора ко второму, если вы уверены, что справитесь с этой задачей. Если сомневаетесь, проложите еще один провод к распределительной коробке.

Схема предполагает три варианта реализации, в том числе три переключателя, но сначала попробуйте справиться с двумя, а потом и с четырьмя переключателями не составит для вас сложной задачи — главное понять смысл схемы. И самое главное для домашнего электрика понять, какую схему он реализовал.

Если вы сможете себе это объяснить, то все остальное будет делом техники и некоторых усилий. Поверьте нам на слово. А ответ на вопрос — как подключить выключатель света прост! Удачи, но помните о мерах безопасности. И о чем советуем всегда давать себе время подумать.

Двойные переключатели можно использовать по-разному. Их обычно подключают к люстрам, чтобы иметь возможность регулировать интенсивность освещения: включать определенную группу светильников, один светильник или все одновременно.Другое распространенное применение: освещение отдельных санузлов или подключение вытяжки и освещения.

В частных домах выключатель с двумя ключами часто включает свет снаружи в подъезде или в коридоре. Там, где освещение осуществляется на балконе или лоджии, уместным будет и двойной выключатель, чтобы не устанавливать в помещении по 2 отдельных выключателя на каждую зону. Зонирование помещений с помощью световых или дизайнерских акцентов становится все более популярным, и для реализации таких задач также часто используются двойные выключатели.

Подключение предметов к выключателю двумя ключами вполне по плечу среднестатистическому хозяйственному человеку. Для этого не нужны сверхъестественные знания и умения. Все, что нужно – это иметь определенный инвентарь и понимать все этапы работы.

Для начала нужно проверить провода, то есть протестировать, какой из них фазный. Через индикаторную отвертку сделать это не составит труда: при касании фазы в отвертке загорится сигнальный светодиод. Пометьте провод, чтобы при выполнении дальнейших операций не перепутать его с нулем.

Прежде чем приступить к установке коммутатора, необходимо обезопасить рабочее место.

Если речь идет о люстре — следует обесточить провода, выходящие из потолка. Когда тип проводов определен и промаркирован, можно отключить питание (для этого используйте соответствующий автомат в щитке) и приступить к установке двойного выключателя.

Заранее определитесь и обеспечьте наличие соединительного материала для проводов. Обычно используется:

  • самозажимные клеммы;
  • винтовые зажимы;
  • Колпачки
  • или изолента для скрученных вручную проводов.

Самый удобный и надежный способ — фиксация самозажимными клеммами. Винтовые зажимы со временем могут ослабевать, а изолента имеет свойство терять эластичность, рваться. Из-за этого надежность соединения со временем может значительно ослабнуть. Самозатягивающиеся хомуты обеспечивают прочное и надежное соединение.

Для аккуратного выполнения всех операций необходимо иметь следующие инструменты:

  • 2 отвертки — плоская и крестовая;
  • нож монтажный или канцелярский или другое приспособление для зачистки;
  • плоскогубцы или бокорезы;
  • строительный уровень.

Подготовка проводов для правильной установки

В зависимости от типа подключаемого устройства подготовка проводов может заключаться в различных манипуляциях.

  Если вы устанавливаете люстру, где от каждой лампы идет по 2 провода, вы можете подключить ее по своему усмотрению. Современное освещение часто имеет готовые провода, уже соединенные определенным образом. В этом случае для смены вариантов комбинаций светильников придется разобрать цоколь светильника.Если для вас это имеет большое значение, обратите внимание на провода еще при покупке, чтобы избежать неприятных сюрпризов при подключении устройства.

От монтажной коробки обычно идет три провода. Необходимо, чтобы их длина не превышала 10 см. Этого вполне достаточно для комфортной работы. Если провода длиннее, просто обрежьте их. Далее следует очистить изоляцию этих проводов примерно на 1-1,5 см и подключить их к соответствующим клеммам выключателя.

Фаза подключается к клемме с маркировкой «L», а остальные провода — в зависимости от того, какую клавишу выключателя вы хотите использовать для конкретной секции светильника или отдельных устройств.

Если у вас модульный выключатель, то есть состоящий из двух отдельных одноклавишных компонентов, необходимо обеспечить питанием обе его части. Для этого из мелкой проводки сделайте перемычку и установите ее между двумя половинками выключателя.

Схема двухкнопочного выключателя

Выключатель двухкнопочный состоит из 2-х одинарных клавиш, собранных в одном корпусе. Заземляющий и нулевой провода идут напрямую в секции, а фаза проходит через выключатель. Таким образом, при срабатывании соответствующей клавиши возникает обрыв, то есть фаза, подходящая для того или иного участка устройства или отдельного устройства.


 Подсоедините переключатель к распределительной коробке  , описанной выше. Часто непонятно, как выполнять проводку по месту. Вариантов может быть несколько, в зависимости от того, совпадает ли количество проводов на потолке с количеством проводов, выходящих из люстры.

  1. Самый простой вариант: равное количество проводов  от потолка и люстры (чаще 2 на 2, либо 3 на 3). Здесь нужно просто скрутить соответствующие провода, которые вы предварительно назвали и пометили.Нулевой провод с потолка подключаете люстры к нулю, а фазные с потолка — к фазе люстры и обязательно к самому выключателю. Установка окончена.
  2. В случае когда три провода выходят из потолка , а у вас их больше на люстре; нужно предварительно разбить пары на секции и подключить каждую из них только к одному из проводов-фаз. При этом обе группы обязательно должны быть подключены к нулевому проводу.
  3. Если вы обнаружите, что 4 провода выходят из потолка значит один из них заземляющий.Его наличие характерно для современных зданий. Если на вашей люстре есть подобный провод, то необходимо их просто скрутить между собой. Если нет, то провод, идущий от потолка, необходимо заизолировать. Узнать провода защитного заземления можно по характерному желто-зеленому цвету и маркировке «RE».

Частые сбои связаны с работой коммутатора не так, как вы ожидали. Например, при нажатии первой клавиши не работает определенный раздел, а при нажатии второй клавиши включаются все лампы одновременно.То есть нет распределения светильников по клавишам выключателя.

Еще вариант: при включении люстры срабатывает только часть ламп, и все не загораются даже при нажатии обеих клавиш на выключателе.

 Начиная с выбора места сборки, размера, и заканчивая соединением всех составных частей по схеме — вот секрет как это сделать. Особое внимание следует уделить мерам предосторожности.
  Можно ли подключить трехфазный двигатель к сети 220 вольт? Статья даст возможность понять, как работают мощные устройства в однофазных сетях.

И, наконец, самый печальный вариант: переключатель не работает абсолютно.

Скорее всего, при подключении вы не соблюли соответствие тех или иных проводов и впаяли их не в том порядке. Возможно, вы пренебрегли звуком проводов на потолке и в распределительной коробке, а полагались только на цвета и маркировку. И ни в коем случае этого делать нельзя, так как при прокладке проводки очень часто встречается несоблюдение норм маркировки.

Для того, чтобы найти причину, нужно вернуться к началу установки и внимательно выполнить все шаги.

Вооружившись индикатором, обязательно прозвоните все провода и пометьте их. В случае обнаружения подозрения на неисправность провода, обращайтесь к мастерам. Если с проводкой проблем нет, перекрепите помеченные провода по схеме и будьте очень аккуратны.

Таким образом, следует соблюдать простые рекомендации, чтобы не столкнуться с проблемами при выполнении электромонтажных работ:

  • перед началом работы обязательно отключите электричество на рабочем месте и убедитесь, что никто случайно не включит его в самый неподходящий момент;
  • всегда необходимо действовать в соответствии с инструкцией и не пренебрегать глубокой комплексной подготовкой: проверить и промаркировать проводники, правильно их очистить и подготовить к последующим операциям;
  • необходимо вооружиться инструментами, требуется хотя бы минимум приспособлений, иначе не избежать проблем с надежностью и долговечностью выполняемых соединений.

Видео по установке двойного выключателя

Подробнее о том, как подключить двухкнопочный выключатель, рекомендуем посмотреть видео:

Время от времени у каждого человека, активно использующего освещение в доме, возникает необходимость замены вышедшего из строя или вышедшего из моды выключателя. Не всегда это под силу квалифицированному специалисту – мастеру-электрику, поэтому знать основы самостоятельной установки необходимо для собственного спокойствия.Важно знать, как установить выключатель света, чтобы работа, выполненная своими силами, была качественной.

Переключатель: история и эволюция

Привычные сегодня выключатели появились в конце 1870-х годов, благодаря изобретению Эдисона. Уже через несколько лет — в 1893 году свет увидел прообраз современного выключателя — выключатель с пружинным механизмом и автоматическим устройством. В начале ХХ века выключатели стали потихоньку приобретать привычный вид. В конце 40-х — начале 50-х годов 20 века стали появляться одноклавишные изделия, позже появилась возможность приобретать варианты с 2-3 ключами. Сегодня этот элемент домашней электросети оснащен подсветкой, имеет различные формы и уже не кажется чем-то необычным.

Выбираем диммер: с одной или двумя клавишами?


Удобство управления внутренним освещением зависит от многих факторов:

  • на свой вкус;
  • расположение номеров;
  • интенсивность освещения.

Одно- и двухкнопочные вкл/выкл элементы являются оптимальным решением для бытовых целей, так как отлично справляются с нагрузкой, но не выдержат, если придется работать с мощными профессиональными осветительными приборами — это важно принять во внимание.

Подходят для работы как со старыми лампочками накаливания, так и с новыми, современными изобретениями — люминесцентными светильниками или диодными лентами.

Количество клавиш напрямую зависит от поставленных перед изделием задач – так, для включения света в ванной комнате отдельного типа лучше приобрести элемент с двумя клавишами в целях экономии электроэнергии. В небольших помещениях идеально подойдет одноклавишный вариант.

Хитрости выбора контроллера освещения: подключение без проблем


Перед тем, как перейти к подключению, важно научиться хитростям выбора.На сегодняшний день существует множество моделей, позволяющих управлять уровнем освещения в помещениях. Если выбор пал на реостатные модели, важно помнить, что они позволяют выбирать уровень света, плавно регулировать яркость лампочки. Однако этот вариант самый выгодный, но он подходит только для самых простых ламп накаливания и, установив такой регулятор света, придется все время пользоваться только ими.

Корпус должен быть изготовлен из прочного и обязательно огнестойкого пластика.Внутреннее основание может быть выполнено из керамики. Если установлена ​​подсветка, что очень часто используется в современных моделях, нужно помнить, что такой выключатель всегда находится под напряжением.

Как установить элементы регулирования: определение количества света, подготовительные работы, подключение и инструменты

Прежде чем приступить к монтажу, необходимо определить, где будут располагаться выключатели, так как удобство управления светом в комната зависит от этого. Само подключение не сложное, поэтому желаемого количества света добиться несложно.После этого важно проверить наличие всех необходимых для работы инструментов:

Монтажные работы: как установить элементы подключения света


Существует несколько способов правильного подключения контроллеров освещения. Все они не сложные, не требуют много времени и сил, но некоторые знания в этом вопросе обязательны, чтобы потом источники света радовали глаз и могли удовлетворить потребности людей.


Иногда включать/выключать свет в помещениях необходимо из разных мест, особенно если помещение большое.Для этого обычно устанавливаются различные приспособления. Например, человек захочет управлять освещением в комнате из прихожей и, собственно, из самой комнаты, в люстре 4 — 5 лампочек, просто для этого нужно знать, как подключить свет через переключатель, чтобы «играть» со светом по собственной воле.

На самом деле необходимо сделать возможность управления разными группами лампочек в люстре, например, в комбинации 1, 2, 5-4-5 штук одновременно.

Для того чтобы изменить количество лампочек в группе нужно знать как подключить выключатель света.

Схема подключения

Для выполнения подключения потребуются непосредственно сами органы управления — одинарные или двойные — зависит от потребностей и желаний людей, выполняющих ремонт самостоятельно. Удобнее использовать двухклавишные проходные выключатели, если речь идет о прихожей.

Вот так он выглядит в разобранном состоянии, полностью готовый к установке:


Двойной или, как его еще называют, двухклавишный элемент управления освещением — контактов всегда шесть — соответственно два входа и четыре выхода.Соединение производится на основе этих признаков.

Схема подключения

выглядит так:


По сути, это два отдельных элемента, соединенных в одном прочном корпусе. Здесь вы можете увидеть, как подключить двойной выключатель света, чтобы дальнейшая эксплуатация была максимально безопасной для человека, удобной и практичной.

Схема, предназначенная для управления освещением одновременно с трех мест в помещении, мало чем отличается от предыдущей. Отличие заключается в том, что в его состав входит еще один элемент двойного типа — крестовина, который отличается от одинарного и двойного тем, что имеет четыре контакта, а не шесть, как раньше — два входа и два выхода соответственно.При нажатии двухпарного переключателя сразу активируются два независимых контакта для переключения.

Важно отметить, что общее количество мест управления освещением от одного выключателя, установленного в помещении, не ограничивается двумя или тремя; он может легко достигать пяти-шести. Делается это следующим образом — выключатель используется одинарный на три контакта, в связке с ним устанавливается еще один — на четыре контакта.

Приступаем к созданию идеального внутреннего освещения

Необходимо заранее проверить наличие всех инструментов, чтобы соединение было спокойным, потому что тогда оставлять незаконченный контроль будет просто опасно. После этого следует проверить исправность проводки и осветительных приборов, установленных в помещении.

Одноклавишный вариант встраиваемого типа, обычно устанавливаемый в прихожей или прихожей. Вот так выглядят один и два варианта клавиатуры:


С такими конструкциями удобно создавать идеальное освещение в прихожей.

Схема подключения одноклавишного выключателя самая простая, так как на выключатель приходится всего 2 провода.Выключатель света на одну лампочку можно подключить к квартирному щитку, здесь фаза красный провод, ноль провод синего цвета. Напряжение поступает на распределительную коробку, которая находится в коридоре.

Фаза подключается в распределительной коробке красным проводом, идущим непосредственно к выключателю. От него провод, отмеченный на схеме оранжевым цветом, идет обратно в распределительную коробку, где также соединяется с проводом оранжевого цвета, идущим к осветительному прибору, который также является нагрузкой в ​​этой цепи.

Ноль, в свою очередь, соединяется в распределительной коробке с проводом, отмеченным синим цветом, который сразу идет на лампочку. Клеммы для соединения проводов в распределительной коробке удобно использовать – с ними соединение будет быстрее и надежнее.

Важно помнить!!! Выключатель всегда должен обрывать фазу, но не ноль.

При замене лампы достаточно будет выключить только выключатель, и напряжения в патроне не будет.Если перепутать и сломать ноль, то при замене лампы она в любом случае останется под напряжением. Это происходит, если на выключателе есть светодиод, который всегда светится в темноте. Подключение новых элементов в этом случае будет происходить под напряжением.

Нюансы работы: подключение света

Возможны два типа установки — с открытой и закрытой проводкой. В том случае, если речь идет об установке с открытой проводкой, то на помощь придет подрозетник, который устанавливается в стену.Выбранный переключатель уже прикреплен к нему, как показано выше.

Крепление производится с помощью шурупов, дюбелей или шурупов – выбор крепежа зависит от материала стены и типа выключателя. Отверстия, в которые потом будет вкручиваться выключатель, заранее просверливаются дрелью. После соединения проводов надевается изолирующий колпачок и привинчивается с помощью специальных крючков. Ключ, которым будет регулироваться количество света в комнате, ставится в последнюю очередь. Как видите подключение света дело доступное для большинства людей, необходимо лишь внимательно изучить инструкцию и действовать по схеме.


Так выглядят зрители:

So — выключатели в разобранном виде, готовые к установке

На видео можно увидеть весь процесс работы и наглядно увидеть все возможности, которые могут ждать человека при установке:

Установить выключатель можно самостоятельно, даже не имея специального образования. Трудности могут ждать только тех, кто боится работать с напряжением, так как им придется преодолеть свой страх. В остальном сегодня существуют подробные инструкции и видеоуроки, позволяющие выполнить любую работу самостоятельно, без помощи мастеров, которых иногда приходится ждать несколько дней.Однако, если человек чувствует себя неуверенно или боится, лучше не рисковать и не экспериментировать, а воспользоваться услугами специалиста, так безопаснее и надежнее. Таким образом, подключение не отнимет много сил, времени и нервов.

Раньше свет в комнате зажигали, просто включив лампочку накаливания в патроне. Это не только неудобно, но и неприемлемо для современных осветительных приборов. Сейчас важным элементом системы освещения является выключатель. Это простое устройство можно установить самостоятельно.Как это сделать, описано в нашей статье.


В наиболее привычном виде выключатели представляют собой небольшую кнопку, которую можно замкнуть или разомкнуть нажатием на электрическую цепь комнатного освещения.

Место установки коммутатора может быть другим, все зависит от предпочтений пользователя. Раньше заветная кнопка устанавливалась на уровне глаз человека среднего роста. Теперь переключатель смонтирован так, что для приведения его в рабочее состояние не нужно было поднимать руку.

Принцип работы выключателя прост. Для того, чтобы лампочка горела, к ней подходят два провода, которые называются фазой и нулем. От распределительной коробки до выключателя отпускается только фаза. Здесь он разбивается на два провода: один идет от коробки к месту установки выключателя, а другой идет от выключателя к лампе. Подключение и отключение фазных проводов осуществляется благодаря ключу.

Типы переключателей

Конструктивно все выключатели, которые сейчас предлагаются на рынке электротоваров, делятся на одноклавишные и двухклавишные.Кроме того, они могут отличаться в зависимости от типа подключения:

  • закрытые применяются там, где проводка проходит в стене и подготовлено место для установки выключателя;
  • внешних выключателей подключаются к внешней проводке, что сегодня встречается гораздо реже.

Начнем с описания конструкции и способа подключения замкнутых выключателей.

Установка выключателя закрытого типа

В месте установки замкнутого выключателя в стене должно быть цилиндрическое углубление, снабженное обычно нижней пластиной, представляющей собой металлический или пластмассовый стакан, через дно которого выходит провод для подключения.Удобно, что длина проводов для подключения выключателя была 10 см.

Как установить замкнутый одноклавишный выключатель


Каким бы ни был выключатель, перед его установкой важно с помощью вольтметра определить, какой из проводов находится под напряжением, а какой нет. После этого необходимо отключить подачу питания на место установки прибора и повторно проверить наличие тока на обоих проводах.

Однокнопочные выключатели могут незначительно отличаться друг от друга в зависимости от производителя и цены.

Наиболее простую конструкцию имеют устройства, цена которых не превышает 80 руб. На механизме такого выключателя имеются стопорные скобы для крепления, которые стягиваются винтами. Для соединения каждого из проводов фазы также имеется винт, к которому ведут отверстия. Вся установка включает следующие шаги.

Шаг 1. После полного обесточивания фазы приступайте к подготовке самого коммутатора к установке. Для этого снимите кнопку с рамки.Под ключом находятся два винта, соединяющие механизм с лицевой стороной переключателя. Их откручивают, отсоединив рамку от рабочего элемента выключателя.

Шаг 2. Ослабьте винты, чтобы подсоединить и зафиксировать провода.

Шаг 3. Снимите изоляцию с кабелей, оставив примерно сантиметр каждого провода оголенным.

Шаг 4. В отверстия, идущие к каждому винту, вставьте фазные кабели таким образом, чтобы оголенная часть провода не попадала в паз на 1 мм его длины.

Внимание! Даже на некоторых дешевых выключателях с обратной стороны рабочего механизма места входных и выходных контактов помечены символами. Вход может быть обозначен цифрой 1 или латинской буквой L, гнездо отходящего кабеля обозначено цифрами 3, 1 (если ввод обозначен L) или стрелкой.

Шаг 5. Затяните винты, удерживающие контакты, и проверьте, насколько прочно соединение. Концы кабеля не должны свободно двигаться.

Внимание! Винты у дешевых выключателей, как и резьба для них, не очень прочные, поэтому не перетягивайте крепеж.

Шаг 6. Теперь механизм устанавливается горизонтально в нижней плите.

Шаг 7. Закрепите распорные кронштейны рабочего элемента, затянув винты, регулирующие стойки. Проверьте, надежно ли установлен переключатель.

Шаг 8. Наденьте на механизм защитную рамку и закрепите ее через специальные отверстия винтами.


Шаг 9. Установите ключи.

Установка коммутатора завершена.

Одноклавишные устройства

, цена которых выше 90 рублей, немного отличаются своей конструкцией и процессом установки. В самом начале не забудьте проверить активную фазу и отключить питание.

Внимание! У более дорогих выключателей рамка продается отдельно, а само устройство состоит из механизма и прикрепленной к нему клавиши.


Шаг 1. Прежде чем приступить непосредственно к установке автоматического выключателя, установите специальную пластиковую розетку. Монтируется в бетонную стену с алебастром.


В дне есть специальное отверстие для провода.


Шаг 2. Выньте ключ из механизма.

Шаг 3. Отверстия для проводов у такого выключателя не имеют винтов, а расположены так, чтобы контакты в них были надежно зафиксированы. Для этого провода вставляются в пазы в соответствии со знаками: L – вход, стрелка вниз – выход.

После того, как оголенные контакты плотно вставлены в отверстия, нужно проверить прочность соединения. Для этого немного натянул провода.Если вам нужно по какой-то причине потянуть за тросы, то нажмите на специальный рычаг, расположенный сбоку механизма.

Шаг 4. Установите механизм в нижнюю пластину горизонтально и закрепите его винтами.

Шаг 5. Установите и зафиксируйте раму благодаря специальной защелке.

Шаг 6. Закрепить ключ.

Коммутатор готов к работе.

Двухкнопочные выключатели и их установка



Такой прибор устанавливается для управления люстрами с большим количеством лампочек или, например, для отдельного санузла.Конструкция и принцип установки двухкнопочного выключателя мало чем отличается от однокнопочного.

Отличие в том, что к выключателю подходят 3 провода фазы: один входной, два других проходные. Только первый кабель находится под напряжением.

Дешевые выключатели не имеют обозначений в какой паз какой провод вставлять. На самом деле, запутаться сложно. Сверху есть один винт, поэтому сюда подключается провод, подающий ток. Нижние слоты предусмотрены для обесточенной фазы.

В более современных и дорогих устройствах на задней стороне переключателя имеется следующее обозначение:

  • если речь идет только о цифрах, то 1 это шнур питания, а 2 и 3 провода;
  • если на механизме есть знаки L, 1 и 2 или L и две стрелки, то кабель питания подключается к L, остальные отходящие.

Внимание! Если вы делаете разводку самостоятельно, то все 3 провода должны быть выполнены разного цвета.

В остальном установка не отличается от однокнопочных выключателей.

Как установить другие типы выключателей


Наружные устройства устанавливаются еще проще. Подрозетники им не нужны, но нужно будет просверлить отверстия в месте крепления для дюбелей.

Выключатели с подсветкой на клавишах немного сложнее, но на процесс установки это не влияет. А устройства, реагирующие на голос, хлопок или другие сигналы, снабжены подробными инструкциями по установке.

Видео — Настройка выключателя своими руками.Подключение однокнопочного выключателя

Видео — Схема подключения двухкнопочного выключателя

Настройка коммутатора для работы по SSH

  • Назначьте локальный логин (оператор) и включите (менеджер) пароль.

    Как минимум, HP рекомендует всегда назначать коммутатору как минимум пароль администратора. В противном случае, при некоторых обстоятельствах, любой, у кого есть доступ через Telnet, веб-интерфейс или последовательный порт, может изменить конфигурацию коммутатора.

    Для настройки локальных паролей:

    Вы можете настроить пароль оператора и администратора одной командой.

    Синтаксис:

    пароль <менеджер|оператор|все>

    Настройка локальных паролей

    HP Switch(config)# пароль все
    Новый пароль для оператора: ********
    Пожалуйста, повторите новый пароль для оператора: ********
    Новый пароль для менеджера: *******
    Пожалуйста, повторите новый пароль для менеджера: *******

  • Создайте пару открытого и закрытого ключей коммутатора.

    На коммутаторе должна быть сгенерирована пара открытого и закрытого ключей хоста.Коммутатор использует эту пару ключей вместе с динамически сгенерированной парой ключей сеанса для согласования метода шифрования и сеанса с клиентом SSH, пытающимся подключиться к коммутатору.

    Пара ключей хоста хранится во флэш-памяти коммутатора, и только открытый ключ в этой паре доступен для чтения. Открытый ключ следует добавить в файл «известных хостов» (например, $HOME/.ssh/known_hosts в системах UNIX) на клиентах SSH, которые должны иметь доступ к коммутатору. Некоторые клиентские приложения SSH автоматически добавляют открытый ключ коммутатора в файл «известных хостов».Другие приложения SSH требуют, чтобы вы вручную создали файл известных хостов и поместили в него открытый ключ коммутатора. Дополнительные сведения см. в документации к вашему клиентскому приложению SSH.

    (Упомянутая выше пара ключей сеанса не видна на коммутаторе. Это временная, внутренне сгенерированная пара, используемая для определенного сеанса коммутатора/клиента, а затем отбрасываемая.)


    ПРИМЕЧАНИЕ. При создании пары ключей хоста на коммутаторе коммутатор помещает пару ключей во флэш-память, а не в файл текущей конфигурации. Кроме того, коммутатор поддерживает пару ключей при перезагрузке, в том числе при отключении питания. Считайте эту пару ключей «постоянной» и избегайте повторного создания пары ключей без веской причины. В противном случае вы должны повторно ввести открытый ключ коммутатора на всех станциях управления, которые вы настроили для доступа SSH к коммутатору, используя предыдущую пару.

    Удаление (обнуление) пары открытого и закрытого ключей коммутатора делает коммутатор неспособным участвовать в операции SSH и автоматически отключает IP SSH на коммутаторе.Чтобы проверить, включен ли SSH, выполните show ip ssh. Однако любые активные сеансы SSH будут продолжать выполняться, если только они не будут явно прерваны с помощью команды CLI kill .

    Чтобы сгенерировать или стереть пару открытого/закрытого ключа хоста коммутатора:


    Поскольку пара ключей хоста хранится во флэш-памяти, а не в файле текущей конфигурации, нет необходимости использовать память для записи для сохранения пары ключей. Удаление пары ключей автоматически отключает SSH.

    Синтаксис:

    криптографический ключ генерирует |[ssh][dsa|rsa]bits >

    Устанавливает файлы аутентификации для сервера ssh или https или для автозапуска.

    Установить ключ RSA для автозапуска. Дополнительную информацию см. в разделе «Настройка автозапуска на коммутаторе» в Руководстве по управлению и настройке .

    Установите ключ RSA для сертификата https.

    Используйте браузер с поддержкой SSL для доступа к коммутатору с помощью IP-адреса коммутатора или DNS-имени (если это разрешено вашим браузером). Дополнительную информацию см. в документации, поставляемой с браузерным приложением.

    Установить ключ хоста для ssh-сервера. Укажите тип ключа DSA или RSA.

    Укажите размер ключа (в битах).

    обнулить

    Стирает пару открытый/закрытый ключ коммутатора и отключает работу SSH.

    показать открытый ключ криптоузла

    Отображает открытый ключ коммутатора. Отображает представления версии 1 и версии 2 ключа.

    Информацию об открытых ключах, сохраненных в файле конфигурации, см. в разделе Аутентификация с использованием открытого ключа клиента SSH.

    Пример:

    Для создания и отображения нового ключа:

    Пример создания пары открытый/закрытый ключ хоста для коммутатора

    Чтобы сравнить ключ переключения с ключом, хранящимся в файле известных хостов вашего клиента, обратите внимание, что форматирование и комментарии могут не совпадать.


    ПРИМЕЧАНИЕ. «Обнуление» клавиши переключения автоматически отключает SSH (устанавливает ip ssh на no ). Таким образом, если вы обнулите ключ, а затем сгенерируете новый ключ, вы также должны повторно включить SSH с помощью команды ip ssh , прежде чем коммутатор сможет возобновить работу SSH.


    Настройка длины ключей:

    Команда crypto key generate ssh позволяет указать тип и длину сгенерированного ключа хоста.Размер ключа хоста зависит от платформы, поскольку разные коммутаторы имеют разную вычислительную мощность. Размер представлен параметром < keysize > и имеет значения, показанные в . Значение по умолчанию используется, если размер ключа не указан.

    Значения RSA/DSA для различных сетевых коммутаторов HP

    Платформа Максимальный размер ключа RSA (в битах) Размер ключа DSA (в битах)
    5400/3500/6200/8200/2900

    1024, 2048, 3072

    По умолчанию: 2048

    1024
    4200/2900/2810/2610/2510

    1024, 2048

    По умолчанию: 2048

    1024
    5300/2800/3400/2600 896 512
  • Предоставьте открытый ключ коммутатора клиентам.

    Когда клиент SSH связывается с коммутатором в первый раз, клиент будет оспаривать соединение, если вы еще не скопировали ключ в файл «известного хоста» клиента. Копирование ключа коммутатора таким образом снижает вероятность того, что неавторизованное устройство может выдать себя за коммутатор и узнать ваши пароли доступа. Самый безопасный способ получить открытый ключ коммутатора для распространения среди клиентов — использовать прямое последовательное соединение между коммутатором и устройством управления (ноутбуком, ПК или рабочей станцией UNIX), как описано ниже.

    Открытый ключ, сгенерированный коммутатором, состоит из трех частей, разделенных одним пробелом:

    Открытый ключ, сгенерированный коммутатором

    При прямом последовательном соединении станции управления с коммутатором:

    1. Используйте терминальное приложение, такое как HyperTerminal, для отображения открытого ключа коммутатора с помощью команды show crypto host public-key , см. Пример создания пары открытый/закрытый ключ хоста для коммутатора.

    2. Отобразите файл «известного хоста» клиента SSH в текстовом редакторе, таком как «Блокнот», в виде простого текста ASCII и скопируйте открытый ключ коммутатора в файл.

    3. Убедитесь, что в текстовой строке нет изменений или разрывов. Открытый ключ должен быть неразрывной строкой ASCII. Разрывы строк не допускаются (изменение разрывов строк приведет к повреждению ключа). Например, если вы используете Блокнот Windows®, убедитесь, что Перенос слов (в меню Редактировать ) отключен, а текст ключа появляется в одной строке.

      Пример правильно отформатированного открытого ключа

    4. Добавьте любые данные, необходимые вашему клиентскому приложению SSH. Например, перед сохранением ключа в файле «известных хостов» клиента SSH вам может потребоваться вставить IP-адрес коммутатора:

      .

      Пример открытого ключа коммутатора, отредактированного для включения IP-адреса коммутатора

      Дополнительные сведения по этой теме см. в документации, поставляемой с клиентским приложением SSH.

    Отображение открытого ключа:

    Коммутатор предоставляет три варианта отображения своего открытого ключа.Это полезно, если вам нужно визуально убедиться, что открытый ключ, который коммутатор использует для аутентификации перед клиентом, совпадает с копией этого ключа в клиентском файле «известных хостов»:

    .
    • Незакодированная числовая строка ASCII:

      Требуется, чтобы клиент мог отображать ключи в файле «известные хосты» в формате ASCII. Этот метод утомителен и подвержен ошибкам из-за длины ключей. См. Пример правильно отформатированного открытого ключа.

    • Фонетический хеш:

      Выводит ключ как относительно короткую серию групп буквенных символов.Требуется способность клиента конвертировать ключ в этот формат.

    • Шестнадцатеричный хеш:

      Выводит ключ как относительно короткую серию шестнадцатеричных чисел. Требуется возможность параллельного клиента.

    Например, на коммутаторе сгенерируйте фонетические и шестнадцатеричные версии открытого ключа коммутатора следующим образом:

    Визуальные фонетические и шестнадцатеричные преобразования открытого ключа коммутатора

    Две команды, показанные в разделе Визуальное фонетическое и шестнадцатеричное преобразование открытого ключа коммутатора, преобразуют отображаемый формат открытого ключа коммутатора (хоста) для упрощения визуального сравнения открытого ключа коммутатора с копией ключа на «известном хосте» клиента. файл.Коммутатор имеет только один ключ хоста RSA. Параметры «болтовня» и «отпечаток пальца» создают два хэша для ключа: один соответствует хэшу вызова, который вы увидите при подключении к клиенту версии 1, а другой соответствует хэшу, который вы увидите при подключении к клиенту версии 2. . Эти хэши не соответствуют разным ключам, а различаются только тем, как клиенты v1 и v2 вычисляют хэш одного и того же ключа RSA. Коммутатор всегда использует ASCII-версию своего открытого ключа без преобразования отпечатков пальцев для хранения файлов и формата отображения по умолчанию.

  • Включите SSH на коммутаторе и предусмотрите поведение клиента SSH при контакте.

    Команда ip ssh включает или отключает SSH на коммутаторе и изменяет параметры, которые коммутатор использует для транзакций с клиентами. После включения SSH коммутатор может аутентифицировать себя для клиентов SSH.


    ПРИМЕЧАНИЕ. Перед включением SSH на коммутаторе необходимо сгенерировать пару открытый/закрытый ключ коммутатора.Если это еще не сделано, см. раздел Создание пары открытого и закрытого ключей коммутатора.

    При настройке для SSH коммутатор использует свой открытый ключ хоста для аутентификации клиентов SSH. Чтобы клиенты SSH могли аутентифицировать себя на коммутаторе, настройте SSH на коммутаторе для аутентификации клиентов с открытым ключом на уровне входа (оператора). Для повышения безопасности также настройте локальную аутентификацию, TACACS+ или RADIUS на уровне включения (менеджера).

    См. шаг 5.


    Поведение контакта клиента SSH:

    При первом контакте между коммутатором и SSH-клиентом, если открытый ключ коммутатора не был скопирован в клиент, то при первом подключении клиента к коммутатору соединение будет подвергнуто сомнению и из соображений безопасности будет предоставлен вариант принятия или отказ.Если можно с уверенностью предположить, что неавторизованное устройство не использует IP-адрес коммутатора в попытке получить доступ к данным или сети клиента, подключение может быть принято. (В качестве более безопасной альтернативы клиент может быть напрямую подключен к последовательному порту коммутатора для загрузки открытого ключа коммутатора в клиент.)


    ПРИМЕЧАНИЕ. Когда клиент SSH подключается к коммутатору в первый раз, возможна атака «человек посередине»; то есть для неавторизованного устройства, которое может незаметно выдать себя за коммутатор и узнать имена пользователей и пароли, контролирующие доступ к коммутатору.Эту возможность можно устранить, напрямую подключив станцию ​​управления к последовательному порту коммутатора, используя команду show для отображения открытого ключа коммутатора и скопировав ключ с дисплея в файл. Для этого требуется знание того, где клиент хранит открытые ключи, а также знание того, какое редактирование ключа и формат файла может потребоваться клиентскому приложению. Однако, если первая попытка контакта между клиентом и коммутатором не представляет проблемы безопасности, в этом нет необходимости.


    Включение SSH на коммутаторе:

    1. Создайте пару открытый/закрытый ключ, если вы еще этого не сделали. См. раздел Создание пары открытого и закрытого ключей коммутатора. .

    2. Выполнить команду ip ssh .

    Отключение SSH на коммутаторе:

    Выполните одно из следующих действий:

    • Выполнить нет ip ssh .

    • Обнуление существующей пары ключей коммутатора. Дополнительные сведения см. в разделе «Создание или удаление пары открытого/закрытого ключа хоста коммутатора:».

      Синтаксис:

      Включает или отключает SSH на коммутаторе.

      Укажите тип шифрования для соединения.

      Допустимые типы:

      • aes128-cbc

      • 3des-cbc

      • aes192-cbc

      • aes256-cbc

      • aes128-ctr

      • aes192-ctr

      • aes256-ctr

      По умолчанию: доступны все типы шифрования.

      Используйте форму команды no , чтобы отключить тип шифрования.

      Включить/выключить возможность безопасной передачи файлов. Безопасная передача файлов SCP и SFTP не будет работать, если также не включен SSH.

      Выберите режим IP для запуска. Режим «ip-версия 4» принимает подключения только от клиентов IPv4. Режим «ip-версия 6» принимает соединения только от клиентов IPv6. Режим «ip-версия 4 или 6» принимает соединения как от клиентов IPv4, так и от клиентов IPv6.

      По умолчанию: IP-версия 4 или 6

      Позволяет настроить набор MAC-адресов, которые можно выбрать.Допустимые типы:

      • hmac-md5

      • hmac-sha1

      • hmac-sha1-96

      • hmac-md5-96

      По умолчанию: Доступны все типы MAC.

      Используйте форму команды no , чтобы отключить тип MAC.

      Номер порта TCP для соединений SSH.

      По умолчанию: 22.

      Устанавливает максимальное время (в секундах), допустимое для начального согласования протокола и аутентификации.

      По умолчанию: 120 секунд


      ПРИМЕЧАНИЕ. HP рекомендует использовать номер порта TCP по умолчанию (22). Однако вы можете использовать ip ssh порт , чтобы указать любой TCP-порт для SSH-соединений, кроме тех, которые зарезервированы для других целей. Примеры зарезервированных номеров портов: зарезервированные IP-порты: 23 (Telnet) и 80 (http). Некоторые другие зарезервированные порты TCP на коммутаторе: 49, 80, 1506 и 1513.


      Включение IP SSH и отображение конфигурации SSH


      ВНИМАНИЕ! Защитите файл закрытого ключа от доступа кого-либо, кроме вас самих. Если кто-то может получить доступ к вашему файлу закрытого ключа, он может проникнуть в систему безопасности SSH на коммутаторе, представившись вами.

      SSH не защищает коммутатор от несанкционированного доступа через WebAgent, Telnet, SNMP или последовательный порт.Хотя доступ WebAgent и Telnet может быть ограничен с помощью паролей, локальных для коммутатора, если вы не уверены в безопасности, которую это обеспечивает, вы можете отключить доступ через Интернет и/или через Telnet ( без веб-управления и нет Telnet ). Если вам нужно повысить безопасность SNMP, используйте только SNMP версии 3. Чтобы повысить безопасность вашего веб-интерфейса, см. раздел, посвященный SSL.

      В качестве дополнительной меры безопасности см. функцию авторизованных менеджеров IP в Руководстве по управлению и настройке для вашего коммутатора.Для защиты от несанкционированного доступа к последовательному порту (и кнопки Clear , которая снимает локальную защиту паролем) физический доступ к коммутатору должен быть ограничен авторизованным персоналом.


  • Настройте коммутатор для аутентификации SSH.

    Обратите внимание, что все методы в этом разделе приводят к аутентификации открытого ключа коммутатора клиентом SSH.Однако только описанный ниже вариант B приводит к тому, что коммутатор также аутентифицирует открытый ключ клиента. Кроме того, более подробное обсуждение тем в этом разделе см. в примечаниях по аутентификации с открытым ключом клиента SSH.


    ПРИМЕЧАНИЕ. HP рекомендует всегда назначать коммутатору пароль уровня менеджера (включение). Без этого уровня защиты любой пользователь с доступом к коммутатору через Telnet, через Интернет или через последовательный порт может изменить конфигурацию коммутатора.Если вы настроили только пароль оператора, ввод пароля оператора через telnet, web, ssh или последовательный порт обеспечивает полные привилегии менеджера. См. Назначение локального логина (оператора) и активация пароля (менеджера).


    Вариант A: Настройка доступа SSH для аутентификации SSH только по паролю:

    При настройке с этим параметром коммутатор использует свой открытый ключ для аутентификации клиента, но использует только пароли для аутентификации клиента.

    Синтаксис:

    аутентификация aaa ssh login []

    Настраивает метод пароля для первичного и вторичного входа в систему (оператора). Если вы не укажете необязательный вторичный метод, по умолчанию используется значение none . Если первичный метод локальный , вторичный метод должен быть нет .

    аутентификация aaa ssh enable []

    Настраивает метод пароля для первичного и вторичного доступа (менеджера). Если вы не укажете необязательный вторичный метод, по умолчанию он не будет использоваться. Если первичный метод локальный , вторичный метод должен быть нет .

    Вариант B: Настройка коммутатора для проверки подлинности SSH с открытым ключом клиента

    Если сконфигурирован этот параметр, коммутатор использует свой открытый ключ для аутентификации перед клиентом, но клиент также должен предоставить клиентский открытый ключ для аутентификации коммутатора. Этот вариант требует дополнительного шага копирования файла открытого ключа клиента с сервера TFTP или SFTP в коммутатор.Это означает, что прежде чем вы сможете использовать эту опцию, вы должны:

    1. Создайте пару ключей на клиенте SSH.

    2. Скопируйте открытый ключ клиента в файл открытого ключа (который может содержать до 10 открытых ключей клиента).

    3. Скопируйте файл открытого ключа на сервер TFTP или SFTP, доступный для коммутатора, и загрузите файл на коммутатор.

    Дополнительные сведения по этим темам см. в примечаниях по проверке подлинности с открытым ключом клиента SSH.

    После выполнения шагов a-c и правильной настройки SSH на коммутаторе, если клиент SSH связывается с коммутатором, сначала автоматически выполняется аутентификация при входе с использованием коммутатора и открытых ключей клиента. После того, как клиент получает доступ для входа в систему, коммутатор управляет доступом клиента к уровню менеджера, запрашивая пароли, настроенные ранее с помощью команды aaa authentication ssh enable .

    Синтаксис:

    копировать tftp pub-key-file < IP-адрес > < имя файла >

    Копирует файл открытого ключа в коммутатор.

    aaa аутентификация ssh логин с открытым ключом

    Настраивает коммутатор для аутентификации открытого ключа клиента на уровне входа в систему с помощью дополнительного метода вторичного пароля.

    По умолчанию: нет

    Синтаксис:

    аутентификация aaa ssh enable

    Настраивает метод пароля для первичного и вторичного доступа (менеджера). Если вы не укажете необязательный вторичный метод, по умолчанию используется значение none .

    Если основным методом доступа является локальный , вы можете указать только нет для вторичного метода доступа.


    ПРИМЕЧАНИЕ. Конфигурация открытых ключей SSH-клиентов хранится во флэш-памяти коммутатора. Вы также можете сохранить конфигурации открытого ключа клиента SSH в файле конфигурации, введя следующие команды:

    включить учетные данные

    запись в память

    Дополнительные сведения о сохранении учетных данных безопасности в файле конфигурации см. в разделе Сохранение учетных данных безопасности в файле конфигурации.


    Пример:

    Предположим, у вас есть файл открытого ключа клиента с именем Client-Keys.pub (на TFTP-сервере по адресу 10.33.18.117), готовый для загрузки на коммутатор. Доступ к коммутатору по SSH разрешается только клиентам, имеющим закрытый ключ, совпадающий с открытым ключом, найденным в Client-Keys.pub. Для доступа на уровне менеджера (включение) для успешных клиентов SSH используйте TACACS+ для аутентификации по основному паролю и локальный для аутентификации по вторичному паролю с именем пользователя менеджера «1eader» и паролем «m0ns00n».Чтобы настроить эту операцию, настройте коммутатор следующим образом:

    Настройка доступа по SSH, требующего совпадения открытого ключа клиента и паролей администратора

    Конфигурация

    SSH и список открытых ключей клиента на рисунке показывают, как проверить результаты вышеуказанных команд.

    Конфигурация SSH и список открытых ключей клиента из рисунка

  • Используйте клиент SSH для доступа к коммутатору.

    Проверьте конфигурацию SSH на коммутаторе, чтобы убедиться, что у вас есть уровень работы SSH, необходимый для коммутатора.Если у вас возникли проблемы, см. «Проблемы, связанные с RADIUS» в Руководстве по управлению и настройке вашего коммутатора.

  • Ключ-выключатель с односторонней вилкой по цене 2000 рупий за штуку | Мачи Мохала | Ambala

    Ключ-переключатель с односторонней вилкой по цене 2000 рупий за штуку | Мачи Мохала | Амбала| ID: 15321389562

    Спецификация продукта

    Тип Ключ-переключатель одностороннего действия
    Состояние: Новый

    Описание продукта

    Являясь одной из известных фирм в отрасли, мы решительно вовлечены в поставку высококачественного набора переключателей One Way Plug Key Switch.

    Заинтересованы в этом товаре?Уточнить цену у продавца

    Связаться с продавцом

    Изображение продукта


    О компании

    Год создания2001

    Юридический статус фирмы Физическое лицо — владелец

    Сфера деятельностиПроизводитель

    Количество сотрудниковДо 10 человек

    IndiaMART Участник с июля 2013 г. Основанная в 2001 году, мы «Khalsa Scientific Works» являемся известной и известной Индивидуальной собственностью фирмой, которая занимается производством широкого спектра физического лабораторного оборудования, лабораторных инструментов, лабораторных штепсельных ключей, лабораторных Ящики для набора номера, измерительное мостовое оборудование, и т. Д.Расположенный в Амбала (Харьяна, Индия), , мы опираемся на хорошо функционирующую инфраструктурную единицу, которая помогает нам в производстве широкого спектра продуктов в соответствии с установленными отраслевыми нормами. Под руководством «Г-н Автар Сингх» (владелец), мы завоевали замечательную и сильную позицию на рынке.
    Вернуться к началу 1

    Есть потребность?
    Лучшая цена

    1

    Есть потребность?
    Лучшая цена

    Буквы терминала переключателя ключей.

    .значение

    о, понял. это интересно о засухах и землетрясениях, никогда раньше не слышал об этом … жизнь здесь была хорошей … но в последнее время безопасность и мир стали проблемой … это не похоже на войну (не как фильмы о войне) .. мы продолжаем нашу повседневную работу , (тут тоже случаются грандиозные свадьбы (http://thepalm.com.pk/includes/gallery.html), люди строят дома), но есть неуверенность в том, что взрыв или около того есть, (как вчера в бостоне, но чаще.. точно так же, как землетрясения… вы не знаете, когда это может произойти..). я бы обвинил коррупцию (к сожалению), политические группы & люди, которые используют религию для получения власти (честно говоря, религия не имеет ничего общего с властью). то, о чем вы говорите, больше подходит для севера (географическая близость к разоренным войной странам).. но я бы не советовал вам посещать, если у вас нет друзей & семья здесь .. хотя на севере Пакистана особенно есть места, гораздо более естественно красивые, чем то, что предлагает швейцарский пейзаж (это то, что мы говорим здесь 😉 . . вы можете погуглить это — долины гилгит, кашмир, каган и т. д.).. фотографии с flickr: http://flickrhivemind.net/Tags/gilgit/Interesting http://www.flickr.com/photos/[email protected]/with/121869338/#photo_121869338 так и должно было быть из-за небрежности. поддержание мира в КХИ. Отсюда довольно плотное и разнообразное население в пределах одного города.. в нем есть несколько высотных зданий (недавняя «башня океанов» и «городская башня дольменов» (http://photos.hamariweb.com/photos/Pakistan-Dolmen-City-Mall-1765.jpg )’ в Клифтоне), множество рынков (кишащих местных жителей и несколько торговых центров), школы подводного плавания, лодочный клуб на пристани, несколько 3D-кинотеатров, закусочные ( попробуйте http://www.karachisnob.com/ ), небольшой театр, школы, колледжи, университеты, художественные школы и т.д.. здесь есть самые разные люди. большая часть населения проживает на равнинах & сельские районы (которые не имеют надлежащего доступа к образованию и другим коммунальным услугам и т. д.). друзей (и их больше), которые являются врачами/инженерами/арх./MBA/юристы/графические дизайнеры/телевизионные актрисы/пилоты и т. д. (я инженер). затем есть фабричные рабочие, домработницы тоже.. женщины работают в полях на равнинах (наша скрытая рабочая сила, которую не ценят, тоже дешевая рабочая сила).. только на прошлой неделе у нас была выставка-ярмарка интерьера (дизайн интерьера) в городе.. ( http://www.google.com.pk/imgres?um=1&sa=N&hl=en&biw=1440&bih=809&tbm=isch&tbnid=VEvM6CBZdB7N5M:& imgrefurl=http://www.iapex.com.pk/&docid=ZixP-z5wmFOO9M&imgurl=http://www.iapex.com.pk/picture/QYKKVVBNM6.jpg&w=900&h=225&ei=s2tuUcWuIYelrQfekYGoCg&zoom=1&ved= 1t:3588,r:4,s:0,i:93&iact=rc&dur=704&page=1&tbnh=80&tbnw=320&start=0&ndsp=22&tx=187&ty= 40 ) и посетил 62-ю ежегодную выставку цветов в марте в Карачи).. попробуй http://www.danka.pk/ как мило с твоей стороны спросить, Olldroo, приятно побеседовать! 🙂 честно говоря есть много тем, ничего не законченный рассказ. . P.S. — Кашмирское землетрясение 2005 г. в Пакистане: их было ок. 75 000 жертв. 2,4 ГГц z Wi-Fi подключение одним ключом, простота настройки, не нужен домашний шлюз, вы можете легко добиться интеллектуального управления бытовой техникой.
    Особенности : Простота настройки
    : интеллектуальный выключатель Wi-Fi, подключение одним ключом, не нужно работать с домашним шлюзом, 2.Протокол 4GH z более стабильный, быстрый и удобный.
    Smart Remote Control : удобно управлять устройством через смартфон, просто загрузите и установите бесплатное приложение для управления Smart Life. Поддерживает системы Android и IOS, поддерживает управление несколькими устройствами.
    Sensitive Touch : емкостное касание, светодиод с низким энергопотреблением, скорость отклика в миллисекундах, одно касание, чтобы заставить его работать.
    Водонепроницаемая панель IP66 : может работать должным образом, даже если на поверхность попадают мокрые руки или брызги воды.
    Безопасный Надежный : панель изготовлена ​​из огнестойких материалов, влагонепроницаема, устойчива к царапинам и прослужит долгие годы. Совместимость с Amazon Alexa Echo, Google Home, IFTTT и Tmall Genie.
    Технические характеристики :
    :
    Тип : Тип ЕС / US
    Тип 10 %, 50/60 Гц
    Беспроводной тип : 2.4GH Z
    Протокол
    : IEEE 802.11 B / G / N
    Wi-Fi расстояние : 45M
    бесплатное приложение : Tuyasmart или Smart Life
    системы поддержки : Android и iOS совместимы с Alexa Echo и Google Home
    Температура : 0~40? / 35~104?
    Рабочая влажность : 20%~80%RH без конденсации
    Температура хранения : 0~60? / 35~140?
    Влажность при хранении : 0%~90%RH без конденсации
    Тип ЕС : Артикул
    Размер : 86 * 86 * 34 мм / 3.39 * 3.39 * 1.34 в
    Вес предмета : 90G / 3.17 OZ
    Вес упаковки
    : 138G / 4. 87 OZ
    Размер пакета : 14,5 * 11,5 * 5см / 5.71 * 4.53 * 1.97 в
    США Тип : Пункт
    Размер
    : 74 * 37 * 120 мм / 2.91 * 1.46 * 4.72 в
    Вес предмета : 127г / 4.48 OZ
    Вес упаковки : 172G / 6.07 OZ
    Размер пакета : 14,5 * 11,5 * 5см / 5,71 * 4,53 * 1,97 дюйма
    Упаковочный лист : 1 * Выключатель света 1 * Руководство (на английском языке)

    Схема подключения одноклавишного выключателя с розеткой или двумя лампочками

    Установка выключателей и их подключение к освещению вызывает затруднения у рядового пользователя.Поэтому сначала нужно разобраться, как работает простейшая схема подключения одноклавишного однополюсного выключателя, а потом уже более сложные.

    Принцип работы освещения

    Для освещения помещения, светильники разных типов. Для их включения используются устройства, замыкающие электрическую цепь через фазу. Подключение нулевого провода производится к каждой лампе напрямую.

    Простейшая схема подключения одноклавишного выключателя обеспечивает подачу напряжения на одну лампу или одновременно на целую группу.

    Основные характеристики

    1. Провода в распределительной коробке соединяются пайкой или с помощью клемм Wago. Скрутку проводов рекомендуется использовать временно, так как места контакта окисляются, после чего их проводимость снижается, и появляется дополнительное сопротивление, приводящее к выделению тепла.
    2. Монтажные работы с электропроводкой и арматурой выполняются при отключенном электричестве в сети. Отсутствие напряжения проверяется индикаторной отверткой.
    3. Выключатель света всегда разделяет фазу, а не нейтраль. За счет этого эксплуатация электрооборудования и замена ламп становятся более безопасными, так как проводку всегда можно обесточить.
    4. Для создания правильных соединений необходимо придерживаться цветовой маркировки проводов, где фаза обычно обозначается белым, коричневым или черным, нейтраль — синим или синим, а заземление — желтым, зеленым или желто-зеленым.

    Инструменты и материалы

    Вам понадобятся в работе:

    • плоскогубцы;
    • отвертки;
    • бокорезы;
    • нож;
    • паяльник с припоем и флюсом;
    • переключатель;
    • кабель или провод;
    • распределительная коробка.

    Подключение одной лампочки

    Схема подключения одновыключателя к лампочке предусматривает включение и выключение только одной. Большинство соединений проводов от электрощита, лампы и выключателя выполняются в распределительной коробке. Имеет два входных провода — фаза и нейтраль.

    Нулевой ввод сразу идет на контакт лампочки. Фаза сначала подключается к входу выключателя, затем обратно к коробке и, наконец, к контакту светильника. Его металлический корпус заземлен.Соединить не так уж и сложно, хотя жилки можно легко перепутать.

    Подключение группы из двух и более светильников

    Схема подключения одноклавишного выключателя к двум светильникам обеспечивает их одновременное зажигание.

    Лампы соединены параллельно: между собой два черных и два коричневых провода. Отводы от контактных точек идут в распределительную коробку, где один из них соединяется с нулевым проводом, а другой – с фазным проводом через выключатель. Подключение контактов ламп производится непосредственно на светильнике.При выборе выключателя важно, чтобы его номинал был не ниже суммарной мощности ламп.

    Подключение выключателя с розеткой

    При планировании схемы подключения одноклавишного выключателя с розеткой основные соединения выполняются в распределительной коробке.

    Сечение питающего провода 2,5 мм 2 , как и положено для розеток. Его запас составляет 10-15 см. Розетка подключается параллельно источнику питания, с таким же сечением проводника.

    Вход выключателя синфазен, а с выхода он подключается к одной из двух клемм светильника. Нулевой провод напрямую проходит через коробку и подключается к другому контакту питания лампы. Здесь сечение проводки взято 1,5 мм 2 .

    Схема подключения выключателя одноклавишного прохода

    Включение светильника с 2-мя и более местами позволяет легко отключить один или несколько светильников при необходимости. Самая распространенная схема – это подключение одноклавишного проходного выключателя.Внешне отличается от простого наличием на клавише стрелки вверх и вниз. На задней стороне у него есть один вход и два выхода. Эти переключатели соединены друг с другом последовательно.

    Монтаж проходных выключателей представляет трудности для людей, не особо разбирающихся в электротехнике. В первую очередь необходимо учитывать различие конструкции устройства, представляющего собой переключатель подачи тока на тот или иной вывод.Сборка следующая.

    1. Фаза подается на вывод 1 выключателя ПВ1 через коробку, а ее выходы 2 и 3 подключаются к соответствующим выходам 2 и 3 переключателя ПВ2.
    2. Вход PV2 подключается к фазному зажиму лампы. Нейтраль питания проходит прямо через коробку на другой контакт светильника.

    Правильность проверяется включением ее в сеть и произвольным переключением ПВ 1 и ПВ 2. При этом лампа должна последовательно зажигаться и гаснуть.

    Крестовой выключатель

    Для включения освещения более чем с 2-х мест потребуются дополнительные крестовые выключатели. При перекрестных устройствах подключение одноклавишного выключателя света (схема ниже) позволяет управлять светильником с 3-х мест.

    Перекрестный переключатель имеет 2 входных и 2 выходных контакта. Одно нажатие ключа закрывает или открывает сразу две линии питания. В связи с этим он называется коммутатором.

    Важно! Перекрестный переключатель используется только отдельно для изменения полярности цепи.Для управления освещением используется вместе с двумя проходами. Сборка производится следующим образом.

    1. Стандартный способ — собрать 2 PV.
    2. Между их контактами А и С перекрестный переключатель, чтобы при произвольном включении любого устройства попеременно замыкалась и размыкалась цепь нагрузки. Для этого выходы А и С МФ 1 необходимо подключить к входам кросса X и W, а его выходы Y и Z к выходам D и F МФ 2.

    количество точек управления освещением увеличится.

    Возможности подключения перекрестного переключателя

    Поскольку схема с перекрестным переключателем более сложная, при его установке необходимо учитывать следующее.

    1. Электропроводка выполнена четырехжильным кабелем.
    2. Сложные проекты требуют увеличения количества жил кабеля. Электрики предпочитают вместо сложной схемы собирать несколько простых, более надежных.

    Монтаж системы освещения из 3-х мест

    1. Составление схемы.
    2. Затирка пазов для проводки и отверстий под арматуру.
    3. Принадлежности для крепления на стене. Коробка выбирается с расчетом на размещение 12 соединений и проводов от нее в другие системы.
    4. Установка автомата в щит управления и прокладка кабеля от него до распределительной коробки.
    5. Подсоедините нулевой провод к контакту лампы.
    6. Подключение фазного провода к вводу первого ФЭ и далее. Контакты переключателя подключаются через распределительную коробку.
    7. Подключение фазного выхода от последнего выключателя к контакту лампы.

    Вывод

    Простые выключатели могут управлять освещением из одной точки, а сквозные — из двух и более. Схема подключения одноклавишного выключателя к освещению является базовой для всех остальных типов моделей. Внешне все переключатели похожи. Разница между ними определяется количеством клемм на задней стороне.

    %PDF-1.6 % 673 0 объект > эндообъект внешняя ссылка 673 172 0000000016 00000 н 0000004720 00000 н 0000004932 00000 н 0000005077 00000 н 0000005121 00000 н 0000005250 00000 н 0000006261 00000 н 0000006754 00000 н 0000007482 00000 н 0000007533 00000 н 0000007589 00000 н 0000008099 00000 н 0000008729 00000 н 0000008783 00000 н 0000008841 00000 н 0000017035 00000 н 0000017335 00000 н 0000017761 00000 н 0000024329 00000 н 0000028962 00000 н 0000035111 00000 н 0000040859 00000 н 0000041019 00000 н 0000046051 00000 н 0000046155 00000 н 0000046261 00000 н 0000054136 00000 н 0000060093 00000 н 0000060674 00000 н 0000060743 00000 н 0000060810 00000 н 0000065433 00000 н 0000070635 00000 н 0000074763 00000 н 0000095138 00000 н 0000095595 00000 н 0000099027 00000 н 0000101183 00000 н 0000105864 00000 н 0000109377 00000 н 0000112927 00000 н 0000116040 00000 н 0000120472 00000 н 0000122036 00000 н 0000122236 00000 н 0000122673 00000 н 0000123124 00000 н 0000123324 00000 н 0000123463 00000 н 0000123572 00000 н 0000124025 00000 н 0000124463 00000 н 0000124602 00000 н 0000124711 00000 н 0000124961 00000 н 0000125258 00000 н 0000125569 00000 н 0000125908 00000 н 0000126277 00000 н 0000126653 00000 н 0000126971 00000 н 0000127285 00000 н 0000127582 00000 н 0000127885 00000 н 0000128192 00000 н 0000128449 00000 н 0000128558 00000 н 0000128758 00000 н 0000129155 00000 н 0000129535 00000 н 0000129761 00000 н 0000129961 00000 н 0000130116 00000 н 0000130225 00000 н 0000130537 00000 н 0000130858 00000 н 0000131029 00000 н 0000131138 00000 н 0000131483 00000 н 0000131572 00000 н 0000131681 00000 н 0000132080 00000 н 0000132460 00000 н 0000132616 00000 н 0000132725 00000 н 0000133161 00000 н 0000133589 00000 н 0000133789 00000 н 0000133928 00000 н 0000134037 00000 н 0000134293 00000 н 0000134606 00000 н 0000134944 00000 н 0000135224 00000 н 0000135363 00000 н 0000135472 00000 н 0000135906 00000 н 0000136335 00000 н 0000136474 00000 н 0000136583 00000 н 0000136880 00000 н 0000136969 00000 н 0000137078 00000 н 0000137438 00000 н 0000137798 00000 н 0000137903 00000 н 0000138012 00000 н 0000138420 00000 н 0000138509 00000 н 0000138618 00000 н 0000138757 00000 н 0000138866 00000 н 0000139210 00000 н 0000139516 00000 н 0000139716 00000 н 0000139872 00000 н 0000139981 00000 н 0000140312 00000 н 0000140583 00000 н 0000140721 00000 н 0000140830 00000 н 0000141029 00000 н 0000141396 00000 н 0000141776 00000 н 0000141975 00000 н 0000142114 00000 н 0000142223 00000 н 0000142549 00000 н 0000142638 00000 н 0000142747 00000 н 0000143055 00000 н 0000143144 00000 н 0000143253 00000 н 0000143543 00000 н 0000143632 00000 н 0000143741 00000 н 0000144063 00000 н 0000144278 00000 н 0000144780 00000 н 0000144884 00000 н 0000145382 00000 н 0000145479 00000 н 0000145981 00000 н 0000146086 00000 н 0000146588 00000 н 0000146693 00000 н 0000147194 00000 н 0000147300 00000 н 0000147801 00000 н 0000147905 00000 н 0000148407 00000 н 0000148511 00000 н 0000149013 00000 н 0000149121 00000 н 0000149623 00000 н 0000149727 00000 н 0000150258 00000 н 0000150375 00000 н 0000150397 00000 н 0000150952 00000 н 0000151089 00000 н 0000151111 00000 н 0000151617 00000 н 0000151725 00000 н 0000152246 00000 н 0000152352 00000 н 0000152374 00000 н 0000152944 00000 н 0000153072 00000 н 0000153594 00000 н 0000153703 00000 н 0000003817 00000 н трейлер ]>> startxref 0 %%EOF 844 0 объект >поток @@C,2cdF ϗ^’|1eBr}īׯ*g»M4|*‹&>m\YiZ]67$Bx5Y\5XuNTLtFZ[ Ui%)QpTyNOO-n4TtH%|vnp;/d»GN(Ex\@B\v[?/o3c*Ďpb*z& F6FK*

    .

    Оставить комментарий
