Как подсоединить розетку и лампочку: Схема подключения выключателя и розетки подробное руководство

Как подключить лампочку и выключатель?

Не нужно иметь семи пядей во лбу, чтобы подключить лампочку и выключатель. Будь то лампочка и выключатель у вас в квартире или, так называемая, «переноска» для гаража, с той лишь разницей, что для «переноски» не надо укладывать проводку по стенам и потолку и подключается она вилкой в розетку.

Разметка

Народная мудрость не зря гласит, что резать нужно только тогда, когда отмерил 7 раз. Поэтому отнеситесь к разметке с должным вниманием, именно в этот момент вы мысленно выполняете работу, которую после останется лишь воплотить в жизнь.

Делаем пометки в тех местах, где будет лампочка и выключатель. Следует заметить, что выключатель, обычно, ставится возле двери на высоте 80-90 см от пола, то есть на высоте свободно опущенной руки. Но не стоит воспринимать всё буквально, если у вас в коридоре все выключатели установлены на высоту 1,7 метра, то ваш на 0,8 будет явно выпадать из общей картины. Следите, что бы при открытии двери, она его не заслоняла выключатель, пользоваться им будет не удобно. Также пометьте маршруты прохождения будущей проводки. Проводка должна идти от выключателя к распределительной коробке (или розетке, если будете запитывать схему от неё) и от лампочки к той же распределительной коробке (розетке). Размечая, придерживайтесь важных правил: При расположении проводки рядом с другими стенами и потолком, делайте от них отступ примерно 20 сантиметров. Следите чтобы провода располагались только горизонтально и вертикально, чтобы перегибались под прямым углом. Учитывайте, что в несущих стенах штробы должны быть минимальной глубины и размеров. Следует убедиться, что в ней нету старой проводки, прочитайте как обнаружить ее.

Штробление (если нужно)

Дальше идёт неприятный процесс штробления. Чтобы ваш интерьер в будущем не портили проложенные поверх обоев провода, их можно спрятать в стены, предварительно проделав в последних специальные углубления – штробы. Не буду углубляться в эту тему, т.к. в статье хочу поставить акцент именно на электрической части вопроса. Замечу лишь, что в вашем случае стены могут быть как из разных материалов (бетон или гипсокартон), так и выключатель может быть внутренний, который надо углублять в стену, так и накладной. Всё это будет напрямую влиять на объём и способ штробления. Без наличия должного опыта и инструментов лучше проложить кабель поверх стен, закрепив его пластиковыми скобами.

Монтаж проводки

Теперь нам понадобится двухжильный провод, который мы прокладываем в заранее проделанные борозды. Закрепить их там проще всего будет разведенным раствором алебастра.

Следует помнить, что это вяжущее очень быстро схватывается, так что действовать придется быстро. Провода отрезаем с запасом, укоротить мы их всегда успеем!

Патрон и выключатель

Когда с процессом монтажа проводки покончено, следует подсоединить сам выключатель и патрон. Это не составит особого труда, достаточно всего лишь снять сантиметров пять первичной изоляции и приблизительно на сантиметр зачистить сами жилы.

Потом поместить их в специально предусмотренные на выключателе и цоколе разъемы, и дожать отвёрткой. В выключателе на одну лампочку существует всего два контакта, поэтому не ошибётесь. При подключении патрона полярность значения не имеет, т.е. не важно куда вы накидываете фазу, а куда ноль — лампочка работать будет. Однако техника безопасности требует, чтобы фаза была на центральном контакте лампочки, а ноль на резьбовом.

Схема подключения



Подключение к распределительной коробке

Сейчас начинается самый увлекательный процесс — подсоединение вашей проводки к распределительной коробке. Если вы знаете, где находится источник электрического тока к которому можно подключиться, то это уже хорошо, в противном случае поиск распределительной коробки может затянуться.

Для подключения проводки напрямую к электрическому щитку через дополнительный автомат воспользуйтесь инструкцией по установке автомата в щитке и подключите кабель к нему. Кстати, запитать схему можно и от ближайшей розетки, это не запрещается. Если вы запланировали сделать «переноску», то тут, конечно, всё решается подключением вилки к концу провода.

Для начала, при помощи индикаторной отвёртки определим силовой провод (фазу) и ноль в распределительной коробке или розетке. Если вы никогда не держали в руках индикаторную отвёртку, то вот статья о том, как ей пользоваться. Ваш электрик был порядочным? Тогда цвета проводов должны соответствовать: коричневый или белый – фаза, а синий – ноль. Старая проводка, естественно, не содержит цветных проводов и может выглядеть как угодно. В этом случае вам придётся руководствоваться только показаниями индикаторной отвертки. Если у вас нет специальной группы допуска (а её скорее всего нет, иначе бы вы не читали эту статью), работать под открытым напряжением строго запрещено! Поэтому следует выкрутить пробки, выключить автоматы, и при помощи того же индикатора убедится, что силовой провод обесточен.

Выключатель запитываем через фазу, то есть силовой провод соединяем с белой, или коричневой жилой, что идет от выключателя, а ноль соединяем с синей жилой провода, что идёт от лампочки как на схеме. Оставшиеся белую и синюю жилы, что идут, соответственно, к лампочке и выключателю соединяем между собой. Все скрутки тщательно изолируем при помощи изоленты. Если вы захотите расширить свою схему подключением дополнительной лампочки или, например, добавить розетку, то можете использовать двойной или тройной выключатель, здесь описано как это сделать.

Скручивать алюминиевые и медные провода нельзя! Это крайне неустойчивое соединение, которое быстро окисляется и может не только выйти из строя, но и воспламениться. Для соединения таких проводов воспользуйтесь специальными клеммными колодками. В магазине с электрикой они представлены в широком ассортименте. По правилам хорошего тона и из соображений безопасности старайтесь везде вместо скруток проводов пользоваться колодками.

Если вы всё сделали правильно, то можете гордиться своей работой. Если нет… ну что же, позовёте наконец электрика.

Очень надеюсь на то, что статья окажется для вас полезной и у вас всё получится.

Возможно я забыл сказать что-то важное, что кажется само-собой разумеющимся для меня и совсем не понятным для вас. Поэтому буду ждать ваших комментариев ниже и с радостью отвечать на вопросы, дополнять и исправлять статью если потребуется. Спасибо за внимание!

• < Назад
• Вперёд >

Монтаж электрики: небольшая хитрость профессионала

Здравствуйте, коллеги!
Сегодня хотелось бы рассказать вам об одной маленькой монтажной хитрости. Время от времени в жизни возникают ситуации, когда нужно включить какой-нибудь электроприбор в розетку, чтобы что-то сделать, а розетки нет.

Например, такая ситуация практически каждый день возникает у ребят которые монтируют в подъездах почтовые ящики. Они приносят с собой ящики, которые нужно закрепить на стену, но розетки нет и присверлить их не получается, и, конечно же, ребятам приходится стучаться во все двери с удлинителем и просить: «Подключите нас, пожалуйста, нам там нужно просверлить…»

Или другая ситуация. Пришёл к вам электрик из ЖЭКа что-то поменять в щитке. Естественно, квартира полностью обесточена и в ней абсолютно темно. И что получается? Стоит этот мастер, ковыряет что-то в щитке, а за его спиной стоит домохозяйка с фонариком или со свечкой, и мужественно ему помогает. Разумеется, у нормальных электриков есть и налобные фонари и стационарные фонарики, а у нормальных монтажников всегда есть аккумуляторный перфоратор, только проблема в том, что нормальные монтажники не вешают почтовые ящики по подъездам, а работая в ЖЭКе электриком, выбить деньги на налобный фонарь у своего начальства вообще нереально.

Таких ситуаций можно найти миллион, но мы лучше поговорим о том, как из этих ситуаций красиво выйти.

Здесь нам на помощь приходит обычная энергосберегающая лампа. Хозяйке на заметку: если вы разбили лампочку — не спешите её выбрасывать, она вам обязательно пригодится. Конечно же, вы спросите, зачем эта разбитая лампа и каким образом она поможет решить наши проблемы с электропитанием? Всё очень просто.

Практически любое современное помещение, даже то, в котором не было и нет розеток, освещается. То есть практически в каждом помещении есть лампочка. И вся суть разговора в том, как взять электроэнергию из лампочки и привести её к нашему электроприбору.

Всё элементарно. У лампочки нужно снять заднюю крышку. Когда вы это сделаете, вы увидите там два проводка, на эти провода нужно надеть клеммники, предназначенные для соединения мягких проводов. А затем к этим клеммникам нужно подключить обычный кабель, на конце которого находится удлинитель. И всё.

Можно пойти немного дальше, и на другую сторону цоколя сразу же примостырить розетку. Как это сделать показано здесь. Но лично мне кажется, что такая конструкция будет не слишком удобна в эксплуатации.

Т.о. мы вкручиваем это устройство вместо лампочки в подъезде и на выходе получаем электричество. Если вернуться к вопросу с временной подсветкой в квартире — это тоже не проблема: вместо удлинителя ставиться обычный патрон.

Теперь самое главное! Подводные камни и типичные ошибки. Во-первых, это должна делать не домохозяйка, которой меняют электрощит, а тот электрик, который изо дня в день у каждой хозяйки просит: «Тётенька, посвети мне тут…»

Во-вторых, нужно помнить, что розетки подключаются гораздо более толстым кабелем, чем лампочки. Т.е. если ввернуть это устройство вместо лампочки, а затем подключить к нему перфоратор, можно легко спалить всю проводку в доме.

В-третьих, ТЕХНИКА БЕЗОПАСНОСТИ! Все соединения должны быть тщательно заизолированы и эту изоляцию нужно время от времени проверять.

65 фото и основных схем подсоединения

На данном этапе времени трудно представить хотя бы один дом без выключателей света. Указанные агрегаты бывают различных видов, но все они довольно легко устанавливаются, их вполне сможет подсоединить к сети даже человек, обладающий базовыми знаниями электрики.

Инструменты

Прежде чем переходить к подсоединению выключателя к сети нужно подготовить ряд инструментов:

• фигурную, прямую и индикаторную отвертки;
• соединитель;
• наточенный нож;
• плоскогубцы.

Особенности разводки проводов

Схема подключения выключателя в зависимости от его типа (учитывается количество клавиш) немного разнится.

Наиболее простым вариантом является подключение одноклавишного выключателя, в таком случае всё можно сделать самостоятельно. В такой ситуации, в коробке распределения, присутствует всего 2 провода – ноль и фаза.

Провод синего цвета (ноль), соединяется с таким же проводом на светильнике. Вводная фаза изначально движется к устройству для выключения света, после чего снова возвращается в коробку распределения, а уже затем соединяется с фазой от лампочки.

Основным условием подключения одноклавишного выключателя света является внимательность, поскольку даже при наличии всего двух проводов, довольно часто встречаются ситуации, когда человек путает жилы.

Подключение двухклавишного выключателя потребует больших знаний электрики, это обосновывается тем, что все группы светильников имеют отдельный разрыв цепи. Как и с одноклавишным агрегатом, в коробке распределения присутствует две жилы. Провод синего цвета ещё на входе соединяется с другими проводами аналогичного цвета.

Существуют способы подключения выключателей без распределительной коробки, но они требуют больших навыков в электрике и выполняются, в основном профессионалами.

Фаза изначально проводиться на разрыв, на обе кнопки, затем осуществляется её фиксация в заранее предусмотренной выемке. Исходящие провода идут к каждой присутствующей группе осветительных приборов или на две отдельные лампочки.

Обязательно нужно учитывать тот факт, что задняя часть корпуса содержит три отверстия: два размещены по левую сторону, и ещё один по правую. Туда где только одно отверстие подсоединяется фаза входа, а туда, где два отверстия – фаза выхода, направляющаяся к светильнику.

При установке агрегата выключения света с тремя клавишами, нужно действовать по аналогии с установкой прибора, содержащего две клавишы. Ноль, как и в представленных вариантах, соединяют с нулями каждой отдельной группы лампочек.

Фазу ввода направляют на разрыв, а после этого делят на три разных фазных проводника, каждый из которых направляется к собственной группе лампочек.

Подключение через розетку

Если поблизости с планируемым местом установки агрегата для выключения света, располагается розетка, то можно запитать от неё фазу и ноль.

Для того чтобы подключение выключателя от розетки, оказалось успешным, нужно соблюдать такую последовательность действий:

Изначально нужно убрать из розетки подачу тока. Подобные действия можно выполнить, сняв напряжение со всего дома.

Нужно вскрыть розетку и проверить напряжение.

К фазе розетки подключается провод, вторая сторона которого прикрепляется на вводе выключателя. На вывод агрегата для выключения света, прикрепляется непосредственно подключенный к светильнику провод.

К нулевому контакту розетки прикрепляется провод, второй конец которого соединяется с выводом светильника. Таким же образом подключается защитный провод, только к соответствующему контакту светильника.

Закончив указанные манипуляции, следует выполнить укладку проводов, заизолировать проводящие ток участки и подать напряжение, чтобы проверить эффективность работы.

Особой популярностью на данном этапе времени начали пользоваться выключатели с подсветкой, при их установке желательно обратиться к профессионалу, поскольку неправильное соединение таких выключателей может отказать повышенную нагрузку на проводку, вследствие чего она подвергнется сгоранию.

При отсутствии базовых навыков в электрике, стоит отказаться даже от самостоятельной установки выключателей, содержащих одну клавишу.

С некоторыми фото выключателя можно ознакомиться ниже.

Фото процесса подключения выключателя

Также рекомендуем посетить:

Post Views: Статистика просмотров 3 642

Схема подключения выключателя. Подключение одноклавишного выключателя

Многим домовладельцам приходится менять или устанавливать выключатели. Чаще всего используется схема подключения одноклавишного выключателя – одна из простейших схем для включения светильников или ламп. В данной статье пошагово расписано, как собирается такая схема.

Прежде чем начинать любые работы, связанные с электричеством, первым делом нужно обесточить электропроводку – выключить вводной автомат, а также принять меры для того, чтобы его случайно никто не включил.

Это особенно важно, если электрощит расположен на лестничной площадке в многоэтажном доме или на улице.

Для установки и подключения выключателя понадобятся:

• — непосредственно сам выключатель;
• — распределительная коробка;
• — соединительные провода;
• — изоляционная ПХВ лента.

Схема подключения выключателя в распределительной коробке

Подключить провод непосредственно к светильнику или выключателю достаточно просто – это не требует объяснения.

В этой статье речь пойдет о том, как в одной распределительной коробке соединить провода от светильника, электрощита и выключателя.

Еще раз хотим напомнить, все работы по присоединению проводов в распредкоробке, подключению выключателя и светильников должны начинаться только после снятия напряжения сети.

Схема подключения выключателя является достаточно простой, но нельзя забывать об одном правиле: подключение фазного провода к светильнику осуществляется через выключатель, то есть фаза всегда должна подключаться на разрыв.

Следуя этому простому правилу, когда выключатель разрывает именно фазу, а не ноль, вы обеспечите безопасность себе, а также сделаете безопасной эксплуатацию электрооборудования в вашей квартире.

Если выключатель будет отключать от нагрузки не фазу, а нулевой провод, то проводка всегда будет оставаться под напряжением, что не только неудобно, но и опасно.

К примеру, вам необходимо заменить лампочку, перегоревшую в люстре. Если выключателем отключается нулевой провод, а не фаза, при случайном прикосновении к токоведущим деталям люстры ил цоколю лампочки вас может поразить электрическим током, так как эти детали находятся под напряжением фазы.

Определить фазный провод в распределительной проводке можно с помощью индикаторной отвертки.

Опять же, в целях безопасности фазный провод (обычно он красного цвета) необходимо подключать к патрону светильника таким образом, чтобы лампочка подключалась к фазе центральным контактом цоколя.

Таким образом уменьшается вероятность того, что человек прикоснется к фазному проводу.

Схема подключения выключателя состоит из одной или нескольких электрических лампочек, включенных параллельно, одноклавишного выключателя, распределительной коробки и источника питания 220 вольт.

Специализированные магазины предлагают широкий ассортимент проводов для электропроводки, поэтому для фазы и нуля лучше взять провода разных цветов, например, красного и синего.

Итак, с распределительного щита к распределительной коробке подходит двухпроводный кабель. Очень удобно, если он двухцветный, например, фазный провод красный, а нулевой – синий.

Кроме него к распределительной коробке подходит кабель от светильника и кабель от выключателя. Фазный провод от распределительного щита (красного цвета) подключается к красному проводу, идущему к выключателю.

Второй (синий) провод от выключателя подключается к красному проводу, который подключен к нагрузке (светильнику, люстре). В результате мы сделали фазу, которая идет на лампу, коммутируемой.

Нулевой провод (синего цвета) от электрощита подключается к нулевому проводу, который идет к нагрузке (лампочке).

В результате получается, что нулевой провод от распределительной коробки идет прямо на лампочку, а фаза подключена к лампочке через выключатель.

Схема работает следующим образом. При нажатии клавиши выключателя замыкается цепь, и фаза от электрощита подается на светильник, его лампочка начинает светить. Повторным нажатием клавиши электрическая цепь разрывается и лампочка выключается.

После всех соединений места скрутки хорошенько изолируются и аккуратно укладываются. Лучше всего в распределительной коробке провода соединять методом скрутки с пайкой.

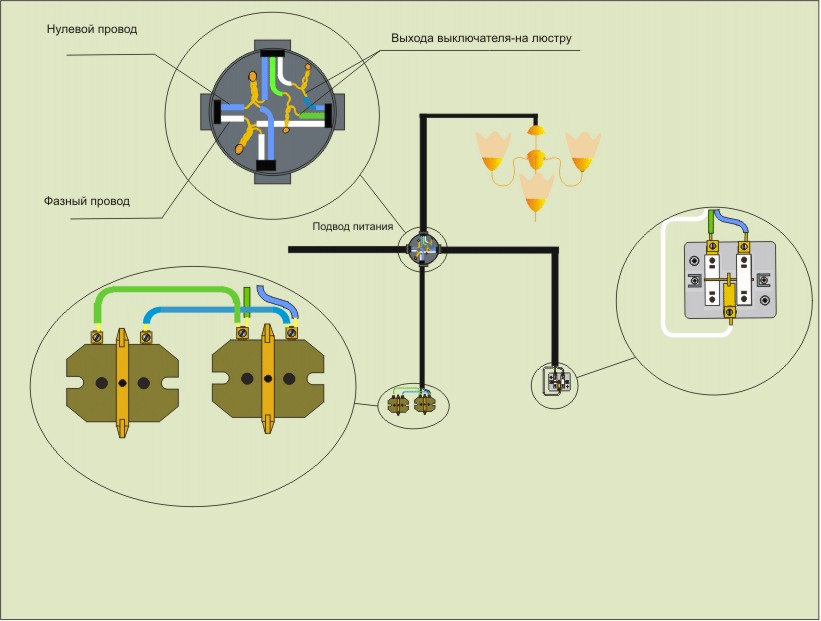

Схема подключения розетки и выключателя в одной распределительной коробке

Очень часто в каждой комнате квартиры устанавливается распределительная коробка, куда подключены все выключатели, светильники и розетки этой комнаты.

В этом случае из-за большого количества проводов, подходящих к распределительной коробке, достаточно трудно разобраться, что и куда необходимо подключить.

Как подключить к распределительной коробке розетку и выключатель?

Рассмотрим вариант, когда к одной распределительной коробке одновременно подключается розетка и светильник.

Итак, от распределительного щита к коробке подходит два провода – красный (фаза) и ноль (синий).

Порядок подключения выключателя и светильника точно такой же, как было рассмотрено выше.

Розетку подключают параллельно питающим проводам: фаза розетки подключается к питающей фазе (оба провода красного цвета), а ноль от розетки – к нулевому питающему проводу (оба провода синего цвета).

Соединенные провода необходимо хорошо обжать и запаять, после чего они надежно изолируются и аккуратно укладываются в коробке.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Схема подключения разъема прицепа (распиновка розетки фаркопа)

• Главная
• Статьи
• Схема подключения разъема прицепа (распиновка розетки фаркопа)

15. 08.2013

В статье указана стандартная распиновка электрики. Т.е. если вы установили фаркоп в специализированном сервисе, и можно смело покупать к своему автомобилю новый прицеп. Если фаркоп устанавливали самостоятельно, тогда надеемся, эта статья окажется для вас полезной.

Если Вам необходима схема подключения прицепа распиновка розетки фаркопа, Вы можете воспользоваться информацией, расположенной ниже.

№ контакта	Код	Цвет проводов МЗСА	Цвет проводов ГОСТ 9200-76 стр. 10 (11)	На некоторых украинских прицепах	Сигнал	Сечение провода
1	L	Желтый	Желтый	Зеленый	Левый поворотник	1,5 мм2
2	54G	Голубой	Голубой	Красно-белый	Опция, в России выводят противотуманный фонарь	1,5 мм2
3	31	Белый	Белый	Черный	Земля (-)	2,5 мм2
4	R	Зеленый	Зеленый	Желтый	Правый поворотник	1,5 мм2
5	58R	(Нет провода)	Коричневый	Розово-красный	Правый габарит и подсветка номера (иногда задний ход)	1,5 мм2
6	54	Коричневый	Красный	Голубо-белый	Стоп-сигналы	1,5 мм2
7	58L	Черный	Черный	Голубо-черный	Левый габарит	1,5 мм2

Обратите внимание, что на прицепах МЗСА к 5-у сигналу ничего не выводиться. Соответственно, если у вас на прицепе МЗСА не горят габаритные огни, скорее всего в розетке фаркопа сигнал выведен только на 5-й контакт, а на 7-й нет.

Некоторые российские производители прицепов при установке фонаря заднего хода подключают его к 5-й клемме, а за габаритами оставляют 7-й контакт.

Для долгой и безотказной службы электрической розетки советуем после подсоединения контактов промазать их литолом или солидолом, а место входа жгута проводов в розетку надежно обработать герметиком.

Схема подключения 13-контактной розетки автоприцепа разобрана в отдельной статье.

Комментарии Написать комментарий

Схема подключения выключателя к лампочке: одноклавишного и двухклавишного

Перед тем, как будет реализовываться схема подключения выключателя к лампочке, нужно заранее продумать, как будет размещаться электрооборудование. Разметку лучше нанести на стену, чтобы не упустить некоторых мелочей. Теперь вам предстоит произвести коммутацию проводов и монтаж оборудования, причем нужно сделать это так, чтобы все исправно работало. В этой статье, мы поможем разобраться в том, как выполнить подключение и осуществить безопасную дальнейшую эксплуатацию приборов.

Важно! Главным правилом инструкции, является отключение электричества от сети, чтобы избежать электротравмы.

Как подключить лампочку через выключатель: разъясняем схему

Обычно выключатель устанавливается на одну фазную жилу, при его выключении происходит размыкание сети, как следствие напряжение к лампочке не подается. Стоит отметить, что подсоединение схемы другим путем может быть небезопасно.

Чтобы разместить проводку в распределительном коробе, к нему нужно протянуть кабеля, питающие все помещение, затем провода, выходящие от выключателя и лампочки. Таким образом, один провод от лампочки соединяем с нулевой жилой, подключающейся к общей сети, оставшийся — с проводником выключателя. Вторая жила выключателя соединяется с фазовым проводником общей энергосистемы. В итоге получаем подключение рабочих жил лампы и общей электропроводки через выключатель. Используя подобный способ, при переключении выключателя светильника произойдет отсоединение этой части электрической цепи от питания.

Схема подключения одноклавишного выключателя

Что понадобится для реализации схемы?

Обязательно перед непосредственным монтажом, выберите способ коммутации, предпочтительнее соединение при помощи клеммных колодок или пружинных зажимов. После чего обратитесь к нашему списку и уточните какие средства будут нужны для разводки проводов:

• выключатель. Этот прибор может быть одноклавишным и двухклавишным, однако ко второму виду оборудования требуется несколько иная схема;
• электрический кабель. Он должен быть выбран в соответствии с параметрами предполагаемой электрической сети. Здесь важно учесть сечение, количество жил, материал и маркировку;
• распределительные коробки. Для домашних условий используются пластиковые приспособления, отвечающие повышенной степени пожаробезопасности, не проводящие электрический ток. Для соединения проводов с целью подключить лампочку через выключатель, подойдут компактные варианты;
• индикаторная отвертка или тестер. Эти приспособления помогут определить наличие напряжения до проведения работ и после них, например, при выключенном состоянии выключателя;
• плоскогубцы, пассатижи, кусачки. Такие инструменты используются для укрепления соединений проводов;
• изолента и соединительные клеммы. Их наличие требуют нормы ПУЭ, так как все концы даже самых прочных контактов должны быть заизолированы;
• крепежные детали, стакан. При помощи этих запчастей, вы сможете надежно зафиксировать все оборудования, включая распределительный короб с важными соединениями кабелей;
• перфоратор или ударная дрель. Приборы используются в случае, если на практике предусматривается устройство скрытой проводки под штукатуркой, например, в панельных домах.

  Монтаж выключателей в стену

Внимание! Не рекомендуется проводить монтаж скрытой проводки в домах из бруса и других вариантов древесины — это опасно возгоранием.

Ошибки и неисправности в вопросе, как подключить выключатель к лампочке

Часто ожидаемое от монтажной работы не осуществляется. Все потому, что в процессе соединения электропроводки произошли нарушения или вы упустили некоторые детали. Итак, если лампочка не загорается при включении выключателя, необходимо сделать прозвон всех токоведущих частей.

Обязательно проверьте индикатором подается ли напряжение от сети к выключателю. В случае его отсутствия, можно смело утверждать, что были допущены ошибки при соединении проводников с общей энергосистемой помещения.

Подключение лампочки и выключателя между собой может быть неисправным, если сам регулятор освещения неисправен, а это элементарно проверить. Для этого возьмите мультиметр или тестер, прикоснитесь к каждому из контактов поочередно. При нормальной работоспособности, электроника будет реагировать на обоих контактах. Если прибор реагирует лишь на одном из контактов (не важно на каком), значит, выключатель бракованный, и даже при его ремонте он долго не прослужит.

Важно! Если результат проверок показывает, что выключатель работоспособен, нужно проверить все контакты соединений, так как упускать проблему опасно.

Как подключить светильник к двухклавишному выключателю?

Схема подключения выключателя с двумя клавишами, на первый взгляд может показаться сложной исключительно неподготовленным людям. Поэтому рекомендуем прочесть инструкцию касательно этого варианта монтажа оборудования.

1. Первым делом производим монтаж питающего кабеля, обязательно его подключаем к защитному устройству. Для этого используется трехжильный провод, например, для возможного заземления светильника, к тому же такие кабеля являются более прочными.
2. Перед дальнейшими работами отключаем питание от всех возможных проводов. Если у вас есть автоматы, тогда будет проще.
3. От защитного устройства запускаем кабель к распределительной коробке, откуда к месту размещения двухклавишного выключателя. Обязательно оставляйте запас проводов длиной не менее 10 см.
4. Затем к распределителю подводим два провода, которые пойдут на освещение.
5. Аккуратно избавляемся от верхнего изоляционного слоя на проводах от защитного устройства и от выключателя.
6. Подводим все очищенные от изоляции провода к распределительной коробке и соединяем между собой соответственно оттенкам изоляции токоведущих жил.
7. Жилы заземления можно не соединять между собой.
8. Проверяем чтобы все подключения были произведены верно, а именно, при входе в автомат и выходе из него фазные жилы должны находится с левой стороны, а нейтральные — с правой.
9. После подсоединяем провода к контактам выключателя. Как это сделать можно посмотреть на обратной стороне механизма выключателя, там изображены подсказки. По желанию можно подсоединить желто-зеленый проводник к контакту заземления на выключателе.

   Схема подключения двухклавишного выключателя

Рекомендация! Используйте выключатели двухклавишного типа только проверенных производителей, так как найти неисправность в них, будет не так просто.

Вас могут заинтересовать:

Как подключить выключатель от розетки – RozetkaOnline.COM

Вашему вниманию подробная пошаговая фото инструкция – как подключить выключатель от розетки. Рассмотрим вариант подключения двухклавишного выключателя, который управляет двумя светильниками. Итак, мы имеем два подрозетника, в левом проложен трехжильный питающий кабель, где белая жила – фаза, белая с синей полосой – ноль, желтая с зеленой полосой – земля. В правом подрозетнике, проложены два двухжильных кабеля, каждый к своему светильнику.



 Ниже представлена схема работы двухклавишного выключателя подключенного от розетки. Согласно ей, приступаем к подключению и установке.

 Для подключения нам понадобится:
    – Отвертка крестовая
    – Отвертка плоская (индикаторная)
    – Монтажный нож или устройство для снятия изоляции
     – Пассатижи или бокорезы
     – Уровень

1. Отключите электричество! Для этого в электрощите, нужно рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например индикаторной отверткой, наличие напряжения в проводке выключателя. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока, в месте установки!



2. Подготавливаем провода в подрозетниках – укорачиваем их, оставляя концы примерно по 100мм, снимаем защитную оплетку, а затем зачищаем изоляцию с жил, примерно на 10мм. После чего прокидываем между коробками две жилы, в нашем случае – белую и белую с синей полосой.



 3. Подключаем механизм розетки, для этого помещаем в левую колодку пару белых проводов (фаза), в центральную – желтый с зеленой полосой (земля), а в правую оставшуюся пару проводов – белых с синей полосой (ноль) и затягиваем прижимные винты.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция – ЗДЕСЬ.





 4. Устанавливаем розетку в посадочном месте и закрепляем с помощью крепежный винтов подрозетника строго горизонтально – по уровню.





5. В монтажной коробке выключателя соединяем все синие с белой полоской провода (нули) между собой, в данном случае это сделано с помощью клеммы WAGO, после чего аккуратно укладываем их в подрозетнике.





6. Подключаем механизм выключателя. Для этого белый фазный провод приходящий из розетки, помещаем в вводную колодку механизма, а оставшиеся два белых провода, идущие непосредственно к светильникам, в колодки соответствующих клавиш выключателя, как показано на изображении ниже и затягиваем крепежные болты.

7. Устанавливаем механизм выключателя в подрозетник, вплотную к установленному ранее механизму розетки и закрепляем с помощью крепежных винтов.





8. Прикладываем рамку и прижимаем ее лицевой панелью розетки, после этого закручиваем крепежный винт находящийся по середине. Далее устанавливаем крепежную панель и клавиши выключателя.







9. Установка завершена. Включаем электричество в распределительном щите и тестируем работу выключателя.





В вашем доме никогда не может быть достаточно розеток. Добавление розеток может быть трудным, но это будет проще, если проводка уже существует. Посмотрите эти простые

В вашем доме никогда не бывает достаточно розеток. Добавление розеток может быть трудным, но это будет проще, если проводка уже существует. Ознакомьтесь с этими простыми шагами, чтобы превратить светильник в розетку.

Если есть одна вещь, в которой каждому дому нужно больше, так это электрические розетки.Когда практически у каждого члена вашей семьи есть смартфон, планшет или ноутбук, а также другая личная электроника, такая как телевизоры и игровые консоли, всегда не хватает мест для подключения. И это без учета всех других электронных гаджетов, которые большинство людей есть в их домах в наши дни.

К счастью, можно легко добавить в свой дом дополнительные розетки, не вызывая электрика. Большинство домовладельцев считают, что подключение к розетке является одним из самых простых проектов, связанных с электричеством своими руками.Выполните следующие действия, чтобы узнать, как снять осветительную арматуру и подключить к ней розетку.

1. Купите новую розетку

Вам необходимо приобрести новую розетку (розетку) и крышку розетки в местном хозяйственном магазине. Возможно, вам понадобится круглая крышка розетки, особенно если у вас восьмиугольная распределительная коробка.

Если вы хотите, чтобы в осветительном приборе по-прежнему оставалась лампа, но вам также нужна розетка, вы можете вместо нее установить переходник от патрона к розетке.Вам даже не нужно знать, как заменить розетку, если вы используете переходник. Они вкручиваются прямо в розетку и содержат как розетки, так и патрон для лампочки. Если вам не нужен свет в приборе или не хотите вносить постоянные изменения в прибор , вы можете купить адаптер только с розеткой.

2. Соберите свои инструменты

Вам понадобятся:

• Игольчатые плоскогубцы
• Отвертка
• Устройства для зачистки проводов
• Бесконтактный датчик напряжения

Убедитесь, что у вас под рукой есть необходимые инструменты. начало работы сократит разочарование.

3. Отключите питание

Чтобы не порезаться электрическим током, выключите питание переключателя света на главной панели цепи.

4. Открутите светильник.

Сначала снимите стеклянный шар или другое покрытие с осветительного прибора. Затем найдите монтажные винты, которые крепят прибор к распределительной коробке, и снимите приспособление.

5. Отсоедините провода

После того, как вы открутите винты, которыми светильник крепится к потолку, отсоедините проводку от светильника.Либо снимите гайки с проводов, либо открутите винты, удерживающие проводку на месте.

6. Отложите светильник

Держитесь за него, так как вы можете установить его в другом месте или вернуть его позже.

7. Повторно закрепите проводку.

Возможно, вам потребуется закрепить концы проводов, выходящих из распределительной коробки. Отрежьте ранее зачищенные концы и снова закрепите провода, чтобы обнажить около полдюйма меди.

8. Определите свои провода

Вы должны увидеть три провода, выходящие из распределительной коробки: белый, черный или красный и зеленый или неизолированная медь. Черный и красный провода обычно горячие, а белые провода либо нейтральные, либо горячие. Для заземления всегда используются зеленые или неизолированные провода.

9. Добавьте винтовые петли

Винтовые петли — это маленькие крючки на концах проводов, которые используются для прикрепления их к винтам на розетке. С помощью плоскогубцев согните эти крючки на концах проводов.

10. Подсоедините провода

После того, как вы добавили винтовые петли к своим проводам, пора подключить их к розетке.Наденьте петлю на черный или красный провод на верхний латунный винт в розетке и затяните его. Зацепите петлю белого провода вокруг верхнего серебряного винта гнезда и затяните его. Оберните зеленый или оголенный провод вокруг зеленого винта в розетке и затяните его.

11. Установите розетку

С помощью монтажных винтов с обеих сторон розетки прикрепите ее к распределительной коробке.

12. Проверьте новую розетку

Перед тем, как накрыть новую розетку, снова включите питание и проверьте ее, чтобы убедиться, что она работает правильно. Это упростит поиск и устранение любых проблем с новой розеткой.

13. Установите крышку розетки.

Если у вас есть восьмиугольная распределительная коробка за вашей новой розеткой, вам может потребоваться купить специальную круглую крышку розетки, чтобы установить поверх нее. В противном случае вы можете использовать обычную прямоугольную выпускную крышку. Если отверстие в потолке больше, чем крышка розетки , возможно, вам придется залатать его , чтобы уменьшить отверстие для розетки. Это рекомендуется сделать перед установкой новой розетки.

После установки новой крышки розетки вы готовы к использованию новой розетки. Для более сложных электромонтажных работ может помочь American Home Shield® . Наши домашние гарантии обеспечивают защиту до 21 домашней системы и приборов, включая электропроводку. Зайдите на сайт American Home Shield сегодня и найдите подходящий тарифный план.

Как подключить фары параллельно? Параллельное подключение переключателей и лампочек

Как подключить точки освещения параллельно?

Обычные бытовые цепи, используемые при установке электропроводки, параллельны (и должны быть). Чаще всего переключатели, розетки, осветительные приборы и т. Д. Подключаются параллельно для обеспечения электропитания других электрических устройств и приборов через горячий и нейтральный провод в случае выхода из строя одного из них.

В нашем сегодняшнем руководстве по основному электрическому подключению мы покажем, что , как подключить лампы параллельно ?

Как подключить фары параллельно?

На приведенном выше рисунке ясно видно, что все лампочки подключены параллельно, то есть каждая лампочка подключена через отдельную линию (, также известную как фаза ) и нейтральный провод .

В параллельной цепи добавление или удаление одной лампы из цепи не влияет на другие лампы или подключенные устройства и приборы, поскольку напряжение в параллельной цепи одинаково в каждой точке, но протекающий ток отличается. Любое количество точек освещения или нагрузки может быть добавлено (в соответствии с расчетом нагрузки схемы или подсхемы) в такой схеме, просто продлив проводники L и N на другие лампы.

Поскольку каждая лампа или лампочка подключаются между линией L и нейтралью N отдельно, в случае выхода из строя одной из лампочек остальная часть цепи будет работать плавно, как показано на рисунке ниже.Здесь вы можете увидеть, что на линейном проводе, подключенном к лампе 3, есть перерез, поэтому лампа выключена, а остальная цепь работает нормально, т.е. лампочки светятся.

Неисправности в параллельных цепях освещения

Кроме того, если мы будем управлять каждой лампой с помощью одностороннего (SPST = Single Pole Single Through) переключателя в параллельной цепи освещения, мы сможем включать / выключать каждую лампу с помощью отдельного переключателя или если мы Выключите лампочку, остальные точки освещения не пострадают, так как это происходит только при последовательном подключении освещения, когда вся подключенная нагрузка будет отключена, если мы замкнем выключатель.

Лампочки подключены параллельно

Как управлять лампочкой от одностороннего переключателя при параллельном освещении?

На рисунке ниже мы управляли тремя лампочками от трех отдельных односторонних переключателей, подключенных между линейным и нулевым проводами. Первые две лампочки светятся, поскольку переключатели находятся в положении ON, а третья лампочка выключена.

Как управлять каждой лампой отдельно с помощью односторонних переключателей в параллельных цепях освещения

Преимущества параллельной цепи освещения:

• Каждое подключенное электрическое устройство и прибор независимы от других.Таким образом, включение / выключение устройства не повлияет на другие устройства и их работу.
• В случае обрыва кабеля или удаления какой-либо лампы все цепи и подключенные нагрузки не разорвутся, другими словами, другие светильники / лампы и электрические приборы будут работать без сбоев.
• Если добавить больше ламп в параллельные цепи освещения, их яркость не будет уменьшена (как это происходит только в цепях последовательного освещения). Потому что напряжение одинаково в каждой точке параллельной цепи.Короче говоря, они получают то же напряжение, что и напряжение источника.

• Можно добавить дополнительные осветительные приборы и точки нагрузки в параллельных цепях в соответствии с будущими потребностями, если цепь не будет перегружена.
• Добавление дополнительных устройств и компонентов не приведет к увеличению сопротивления, но уменьшит общее сопротивление цепи, особенно когда используются устройства с высоким номинальным током, такие как кондиционер и электрические обогреватели.
• параллельная разводка более надежна, безопасна и проста в использовании.

Недостатки :

• В параллельной схеме подключения освещения используются кабель и провод большего размера.
• При добавлении дополнительной лампочки в параллельную цепь требуется больше тока.
• Батарея разряжается быстрее при установке постоянного тока.
• Схема параллельного подключения более сложна по сравнению с последовательным подключением.

Полезно знать:

• Переключатели и предохранители должны быть подключены через линию (под напряжением).
• Соединение электрических устройств и приборов, таких как вентилятор, розетка, лампочки и т. Д., Предпочтительнее, чем последовательное подключение.
• Параллельный или последовательно-параллельный способ подключения более надежен, чем последовательный.

Предупреждение:

• Электричество — наш враг, если вы дадите ему шанс убить вас, помните, они никогда его не упустят. Пожалуйста, прочтите все меры предосторожности и инструкции при выполнении этого руководства на практике.
• Отключите источник питания перед обслуживанием, ремонтом или установкой электрического оборудования.
• Никогда не пытайтесь работать на электричестве без надлежащего руководства и ухода.
• Работать с электричеством только в присутствии лиц, обладающих хорошими знаниями и практической работой и опытом, умеющих обращаться с электричеством.
• Прочтите все инструкции и предупреждения и строго следуйте им.
• Самостоятельное выполнение электромонтажных работ опасно, а также незаконно в некоторых регионах. Прежде чем вносить какие-либо изменения в подключение электропроводки, обратитесь к лицензированному электрику или в энергоснабжающую компанию.
• Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Сопутствующие учебные пособия по базовой домашней электропроводке:

Схемы подключения для добавления нового осветительного прибора

По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода.Рассчитайте общее количество проводов, разрешенных в коробке, прежде чем добавлять новую проводку и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком. Как читать эти диаграммы

На этой странице представлены электрические схемы для добавления нового светильника к существующей цепи.Существуют схемы для добавления светильников к уже имеющимся потолочным светильникам и для использования существующей розетки в качестве источника для нового выключателя и света. Включены различные схемы подключения, чтобы свет или выключатель были первыми в цепи. Кроме того, найдите схему для добавления света от переключаемой розетки, которую вы уже должны включить, когда включаете комнатный свет.

Подключение нового выключателя и света от розетки

На этой схеме питание для нового выключателя и светильника берется из существующей розетки.В новой части цепи первым идет выключатель, и от розетки к нему подводится новый двухжильный кабель. От переключателя новый двухжильный кабель подводится к новому месту освещения.

Нейтраль для нового света снимается с розетки и соединяется с новым белым проводом и косичкой, которая соединяется обратно с розеткой. Аналогичным образом, горячий источник удаляется из розетки и соединяется с новым черным проводом и косичкой, соединяющейся обратно с горячей клеммой на розетке.

На выключателе черный провод от розетки подсоединяется к одной клемме на выключателе, а черный провод, идущий к новому свету, подсоединяется к другому.Белый провод от розетки соединен с белым проводом, идущим к свету, на этой схеме он не подключается к переключателю. На индикаторе черный провод подключается к горячей клемме на приспособлении, а белый — к нейтральной клемме.

Подключение выключателя и освещения в коробке с двойной розеткой

Эта схема аналогична приведенной выше, но розетка и новый выключатель находятся в одной коробке в конце домашней цепи. При добавлении нового переключателя, подобного этому, необходимо будет установить новую коробку с двумя перемычками, если для источника используется одна розетка.Если в коробке две розетки, одну можно удалить, а на ее место установить выключатель для управления новым светом.

В этой проводке провод горячего источника извлекается из розетки и соединяется с двумя гибкими проводами. Один пигтейл подключается к клемме переключателя, а другой — к горячей клемме розетки. Другая клемма переключателя подключена к черному проводу, идущему к новому свету. Нейтраль источника берется из розетки и соединяется косым проводом обратно с нейтралью розетки и с белым проводом, идущим к клемме легкой нейтрали.

Подключение нового света и шлейф переключателя от розетки

На этом чертеже показана проводка для добавления нового света и выключателя, при этом прибор должен быть первым в цепи. Новый кабель проходит от розетки к новому месту крепления, а кабель петли переключателя проходит оттуда к новому месту переключателя. Петля переключателя представляет собой трехжильный кабель, соответствующий требованиям NEC к нейтрали во всех новых распределительных коробках.

В розетке всегда горячий провод соединяется с черным проводом на кабеле осветительной арматуры и с косичкой, которая подключается обратно к горячей клемме на стенной розетке.В коробке с осветительной арматурой черный провод соединен с черным проводом, идущим к переключателю. У переключателя черный провод подключается к новому переключателю.

Вернувшись к источнику, нейтральный провод соединяется с белым проводом, идущим к свету, и к косичке, соединяющейся обратно с нейтральным контактом розетки. В приспособлении белый соединяется с нейтральным выводом на фонаре. Красный провод от петли переключателя подключается к горячему выводу на лампе, а другой конец — к новому переключателю.Белый провод закрывается гайкой в ​​новой распределительной коробке.

Подключение нового света от переключаемой розетки

Электропроводка на этой схеме предназначена для добавления нового осветительного прибора в переключаемую розетку, т. Е. Ту, которая нагревается только при включенном выключателе. Они обычно используются для включения и выключения настольной лампы или торшера с помощью настенного выключателя.

Новый двухжильный кабель от розетки до нового светильника. В розетке провода удаляются, и каждый присоединяется к новому кабелю и обратно к розетке с помощью косички.В коробке с осветительной арматурой черный провод подключается к клемме под напряжением, а белый — к нейтральной клемме.

Проводка для добавления новых источников света от существующего прибора

На этой схеме два новых светильника добавлены к уже существующему. Новый двухжильный кабель проходит от существующей коробки осветительных приборов до первой новой коробки. Оттуда новый двухжильный кабель подводится ко второму новому световому коробу. При желании после этого можно добавить больше источников света, проложив новый кабель к каждому новому световому коробу.

В существующем светильнике горячий и нейтральный провода снимаются с клемм светильника и соединяются с проводами нового кабеля, идущими к первому новому фонарю. К стыку также добавляется косичка, чтобы можно было повторно подключить существующий свет обратно в цепь. При первом новом свете провода присоединяются к новому кабелю, идущему к следующему свету, и к косичке для подключения первого нового источника света. Если вы хотите добавить больше источников света после второго нового на этой схеме, их можно таким же образом включить в схему.

Подключение новой лампы к существующему коммутатору

Эта схема показывает, как добавить новый осветительный прибор из существующего выключателя, а не из осветительного прибора. В этой схеме нейтральный и заземляющий провода, идущие к новому свету, соединены в распределительной коробке с проводами, идущими к существующему свету. Черный провод, идущий к свету, снимается с переключателя и соединяется с: косичкой обратно к переключателю, черным проводом, идущим к новому свету, и черным проводом, идущим к существующему свету.Теперь переключатель будет управлять обоими осветительными приборами в цепи.

Схема подключения

для нового выключателя и света

На этой схеме новый выключатель и свет добавлены к уже существующему выключателю. Источником для этой схемы является уже существующий осветительный прибор, и оттуда проходит 3-проводная петля переключателя, ведущая к распределительной коробке. Этот 3-проводной контур переключателя удовлетворяет требованиям NEC к нейтрали в распределительной коробке.

На месте выключателя установлена ​​новая двойная секция, чтобы дать место второму выключателю для управления новым светом.Такое расположение позволит управлять каждым светом отдельно.

Горячий от петли переключателя соединяется с обоими переключателями с помощью пигтейла. Новый двухжильный кабель проложен от распределительной коробки до нового места расположения осветительной арматуры. Нейтральный провод от контура переключателя соединяется с новым белым проводом. Черный провод подсоединяется к другой клемме нового переключателя и к горячей клемме на новой лампе.

Еще подобное на Do-It-Yourself-Help.com

Как работают электрические схемы | Основы освещения

Основные схемы

Электрическая цепь — это непрерывный путь, по которому электрический ток существует и / или может течь.Простая электрическая схема состоит из источника питания, двух проводов (один конец каждого подсоединяется к каждой клемме ячейки) и небольшой лампы для к которым прикреплены свободные концы проводов, идущих от ячейки.

Когда соединения выполнены правильно, цепь «замкнется», и ток пройдет через цепь и зажжет лампу.

Простая электрическая схема

После того, как один из проводов отсоединен от источника питания или в потоке сделан «разрыв», цепь теперь «разомкнута» и лампа больше не будет светиться.

На практике цепи «размыкаются» такими устройствами, как переключатели, предохранители и автоматические выключатели. Две общие схемы классификации бывают последовательными и параллельными.

Элементы последовательной цепи соединены встык; один и тот же ток течет по его частям одну за другой.

Цепи серии

В последовательной цепи ток через каждый из компонентов одинаков, и напряжение на компонентах — это сумма напряжений по каждому компоненту.

Пример последовательной цепи

Параллельные схемы

В параллельной цепи напряжение на каждом из компонентов одинаковое, а полный ток представляет собой сумму токов. через каждый компонент.

Если два или более компонента подключены параллельно, они имеют одинаковую разность потенциалов ( напряжение) на их концах. Потенциальные различия между компоненты одинаковы по величине и имеют одинаковую полярность.Одно и то же напряжение применимо ко всем цепям компоненты соединены параллельно.

Если каждая лампочка подключена к батарее в отдельной петле, считается, что лампы параллельны.

Пример параллельной схемы.

Пример схемы

Рассмотрим очень простую схему, состоящую из четырех лампочек и одной на 6 В. аккумулятор. Если провод соединяет батарею с одной лампочкой, второй лампочкой, третьей лампочкой, а затем обратно с батареей в одну непрерывную петлю, говорят, что луковицы соединены последовательно.Если три лампочки соединены последовательно, через все их, а падение напряжения на каждой лампочке составляет 1,5 В, и этого может быть недостаточно, чтобы они светились.

Если лампочки соединены параллельно, ток, протекающий через лампочки, объединяется, образуя ток. протекает в батарее, а падение напряжения на каждой лампочке составляет 6,0 В, и все они светятся.

В последовательной цепи каждое устройство должно функционировать, чтобы цепь была замкнутой.Одна лампочка перегорела в последовательной цепи разрывает цепь. В параллельных цепях каждая лампа имеет свою собственную цепь, поэтому все лампы, кроме одной, могут перегореть, и последний по-прежнему будет работать.

добавление осветительной арматуры к существующей цепи

Шаги: 1. 4) ставим вентилятор, подключаем, тестируем 75-100 $. Он имеет функцию включения, которая получает сигнал «да» от переключателя света. Средняя стоимость установки базового светильника составляет от 133 до 414 долларов. Я соединил белые с белыми, черные с черными, а землю с землей.Шаг 2: Добавьте дополнительный кусок Romex из распределительной коробки к потолочному креплению. Отчет. Все приспособления … Помните, что всегда соблюдайте правила, действующие в вашем районе, и просите помощи у профессионала, если вы не можете выполнить работу самостоятельно. Питание 2-проводного + заземления идет на 1-й переключатель. Примеры включают добавление освещения под навесными шкафами кухни, где существующий выключатель будет на точной высоте нового освещения, или установка внешнего освещения путем прокладки кабеля непосредственно через заднюю часть существующей распределительной коробки наружу.Даже если вы просто обновляете свой дом, вы можете обнаружить необходимость добавить новую розетку, выключатель или светильник в существующую электрическую цепь. Отметьте карандашом очертания потолочной распределительной коробки и распределительной коробки. Источник питания сначала подключается к свету, а затем к выключателю. Я пытаюсь добавить 3 подвесных светильника к тому же выключателю, что и свет в комнате. Схема подключения пульта дистанционного управления лебедкой Warn. Как упоминалось ранее, есть три способа сделать это, вы уже должны были решить, какой метод вы используете.Включите все осветительные приборы, которые есть в этой цепи. Отвинтите потолочную розетку подключаемого светильника, чтобы открыть клеммы. Если вы наведете курсор на прибор, затем нажмете вкладку, он будет циклически проходить через прибор, затем электрическую систему, затем электрическую цепь. Это полезно для встроенного освещения, освещения комнат и подключения света к одному выключателю. Новый светильник может удовлетворить потребности вашего дома в освещении, добавив к общему декору. Установите лестницу или стремянку и снимите световой шар или крышку с имеющегося осветительного прибора, отвинтив удерживающие винты вручную.Подключение к существующей петле в розетке Убедитесь, что сетевое питание все еще отключено. 3) Отключите электричество от существующей цепи в существующей коробке, модернизируйте существующую коробку переключателей света, чтобы добавить еще один или два переключателя (регулируется для скорости вентилятора, второй для света, если таковой имеется), проложите проводку к потолочному креплению 125–250 долларов США. Теперь, если бы я планировал использовать блендер или другое подобное устройство, которое потребляет больше усилителей, мне понадобился бы специальный cicuit. Убедитесь, что он подходит, введя номер своей модели. Как подключить трехпозиционный переключатель к существующей цепи однополюсного переключателя света.413. Вставил провод от выключателя к свету. После того, как вы закончите с подключениями, поместите провода обратно в настенную коробку. Простой и эффективный датчик движения для имеющегося у вас уличного освещения. Если… Я не знаю, в каком порядке идет провод. Если пара нейтральных (белых) проводов не подключена к переключателю, вам повезло (см. Фото). Посмотрите это видео, чтобы узнать, как создавать схемы для системы электроснабжения в Revit: Системы электроснабжения — Панели и схемы.Я подключил провод от выключателя к свету. Купон 20% применяется при оформлении заказа. Сначала проверьте, есть ли в коробке цепь, к которой вы можете подключиться. Источник питания сначала подключается к свету, а затем к выключателю. Встроенный переключатель управляет незащищенным светильником от отдельного источника электроэнергии. Спасибо за ответ, первое изображение — это то, как он был подключен к существующему осветительному устройству, изображение ниже — это то, что я хочу разместить. Подключение нескольких светодиодных светильников к одному выключателю — это тот же метод, что и подключение одного светильника к выключателю.Источник к розетке подключается к клеммам LINE на gfci. Теперь уже существующий светильник постоянно включен, и на новое подвесное освещение не подается питание. Просто открутите лампочку, подключите ее и снова вверните лампочку. Переведите выключатель в выключенное положение. A) Входящий горячий провод (черный провод) соединяется с горячим и горячим полюсом нового осветительного прибора. Некоторые модели поставляются с изолирующим выключателем для безопасной очистки вентилятора. Если стена сильно изолирована, протолкните кабелепровод через изоляцию… Я отключаю один свет и добавляю люминесцентный светильник.Отключите питание распределительной коробки, снимите пластину переключателя и открутите переключатель, чтобы можно было проверить провода. Выключите прибор. Убедитесь, что кабель, который вы используете, такого же калибра, как тот, который питает существующий прибор. Вуаля! Добавление розетки 12 В с использованием существующего освещения Добавление розетки 12 В с использованием существующего освещения. Когда вы дойдете до схемы, вы увидите линии, которые показывают, где будет проводиться. Если вы добавите герметичный шкаф рядом с бассейном с трансформатором, то выключатель GFCI защитит трансформатор и проводку до трансформатора, но не после трансформатора до вашего света, и тогда ваше 12 В должно будет пройти только небольшое расстояние от шкафа к свету.Если ваша проводка достаточно длинная, вы можете использовать ее для перехода к переключателю. В противном случае вам придется подключить более длинный провод от светильника к переключателю или от переключателя к источнику питания. Вставьте проволоку в один из выступов на задней стороне коробки. Оставьте 6-8 дюймов провода, чтобы выйти из коробки. Если… Как упоминалось ранее, есть три способа сделать это, вы уже должны были решить, какой метод вы используете. Отключите и снимите текущий светильник. Если все горит, то вы можете превысить предел выключателя для всех ламп в этой цепи.Источником для этой схемы является выключатель света. Практическое руководство по добавлению настенного светильника и выключателя света в существующие схемы. Однако он не был предварительно подключен к распределительным коробкам, поэтому я бы добавил с нуля. Самая большая проблема — это спланировать кабельную трассу и провести ее от светильника до нового положения настенного переключателя. Для начала всегда выключайте все электричество и убедитесь, что в комнату нет тока. Последовательная цепочка соединяет несколько осветительных приборов в одну цепь.Существуют различные способы расширения цепи освещения для добавления точек освещения: Вы можете провести ответвление от последней потолочной розетки в виде петли; проложите ответвление от существующей распределительной коробки или от новой распределительной коробки; или выведите из розетки ответвитель с предохранителем. Шаг 13: Заключительные шаги. Джефф, при добавлении дополнительного освещения к существующей конфигурации трехпозиционного переключателя единственное место, к которому могут быть подключены дополнительные источники света, — это у существующего осветительного прибора или в распределительной коробке, к которой подключен существующий осветительный прибор.Итак — итого Около 250-425 долларов без коробки, плюс стоимость приспособления. 23 мая 2021 г. — розетка электросхемы для включения светильника. Найдите существующий источник питания / розетку. 18,99 долларов США. Шаги по установке нового приспособления: Отключите питание автоматическим выключателем. Добавление нового света и переключение в существующую цепь … Теперь выключите настенный переключатель, который управляет осветительной арматурой, над которой вы также будете работать. Дополнительные видео могут быть доступны на YouTube. Получите это … Установите новый светильник и протяните провода к распределительной коробке.Шаг 2: Снимите старый свет и убедитесь, что питание отключено. 23 мая 2021 г. — розетка электросхемы для включения светильника. 3:38. Черный провод, идущий к свету, снимается с переключателя и соединяется с: косичкой обратно к переключателю, черным проводом, идущим к новому свету, и черным проводом, идущим к существующему свету. Узнать, как установить выключатель света на потолочный светильник, можно за считанные часы. Это работает для меня из-за очень низкого потребления усилителя на этих устройствах, поэтому не беспокойтесь о том, чтобы сдуть 7.Предохранитель 5А в этой цепи. При использовании тега по категории я могу добавить только тег Type Mark. Обычно при мощности от 7 до 10 Вт на штуку получается довольно много осветительных приборов. Далее нужно узнать, как устроена схема. Если цепь не перегружена, можно добавить больше осветительных приборов и точек нагрузки в параллельную цепь по мере необходимости в будущем. Если вам нужно добавить еще один свет, вы должны подключить провод к первому свету, чтобы продолжить коммутируемую цепь. Здесь новая розетка добавляется к существующей цепи светильника, создавая новую переключаемую розетку.4. Перед выполнением любых электромонтажных работ всегда отключайте питание автоматическим выключателем. 2. Просто открутите лампочку, вставьте ее в розетку, а затем снова вверните лампочку. Подключение нового света на место. Когда вы откроете существующее приспособление и проведете новый провод в коробке, вам нужно будет удалить гайки для проводов или обжатые наконечники, которые соединены с черным и белым проводами на осветительном приборе. Начните с удаления тени существующего светильника или … Как добавить выключатель к светильнику.Добавление новой цепи Отвинтите гайку провода, удерживающую два черных провода вместе на существующем свете. 99. Исключение составляют распределительная коробка, подключенная только с двумя проводами под напряжением, как в петле выключателя, и управляемый выключателем светильник в конце цепи. Вы можете подключить к цепи гирлянду светодиодных светильников мощностью до 1500 Вт. 24 февраля 2014 г. — Четкие, легко читаемые электрические схемы и инструкции по добавлению новой настенной розетки к существующей розетке или осветительной арматуре и цепи выключателя.Присоедините провод заземления нового прибора к входящему проводу заземления и, если используется металлическая коробка, к винту заземления на распределительной коробке. Pinterest. Я только что установил 4 банки, управляемые диммером с помощью провода 14/2, и планирую подключить к цепи 15 А. Измерьте потолок и найдите электрическую коробку в центре комнаты. Начните с того, что убедитесь, что автоматический выключатель для существующего освещения выключен. Замена светильника с помощью всего двух / трех проводов ДОЛЖНА быть такой же простой, как выключение выключателя.На фото 10 выше показано, как подготовить приспособление. Установка другого осветительного прибора, использующего питание от существующего выключателя, возможна, если… Можно добавить дополнительные осветительные приборы и точки нагрузки в параллельных цепях в соответствии с будущими потребностями, если цепь не будет перегружена. Сначала питание поступает на осветительный прибор www.doityourself.com. 7:52. Играем дальше. Убедитесь, что вы включили все … Нейтральный провод представляет путь обратного тока от лампочки. Теперь подключите новую цепь к существующей цепи освещения.; Осторожно отодвиньте выключатель от стены. . Сегодня. Добавление дополнительного кабеля к существующей потолочной розетке. Установите новый светильник и протяните провода к распределительной коробке. 3. Вы также можете добавить провода после создания схемы. люминесцентный светильник загорается, но не выключается переключателем, который был подсоединен к отсоединенному свету. Отметьте на пластике… Ближайшим источником питания будет стандартная потолочная розетка в гараже, к которой подключена дверь гаража.Добавление второго выключателя света … удаление существующего выключателя. Добавление тега схемы осветительного прибора Я относительно новичок в Revit и не могу найти, как добавить тег схемы к осветительным приборам. Если на утопленных банках указано максимальное значение 75 Вт, то вы добавляете к этой цепи 6 * 75 = 450 Вт. 26 августа 2013 г., 15:50. Для подключения к существующей распределительной коробке необходимо найти существующую распределительную коробку в существующей цепи освещения и проложить от нее питающий кабель. Я имел в виду добавить 2 хвостика в существующий осветительный прибор для включения / выключения.Просверлите отверстие диаметром 5/8 дюйма… Измерьте существующую нагрузку цепи с помощью зажима на амперметре. Как добавить один или несколько дополнительных источников света, чтобы все они работали от одного переключателя. Теперь уже существующий светильник постоянно включен, и на новое подвесное освещение не подается питание. Я хотел бы добавить по два уличных фонаря по обе стороны от ворот гаража. Соединения выполняются на осветительной арматуре путем отсоединения черного и белого проводов от светильника. Спасает Дженнифер Конрад. Комплект беспроводного переключателя и приемника WSDCAM, без проводки Мини-водонепроницаемые дистанционные переключатели света для управления осветительной арматурой для ламп, ламп и потолочных светильников, Открытый 1950-футовый внутренний 300-футовый дистанционный радиочастотный диапазон.Встраиваемый светильник, иногда называемый баночным светом, имеет корпус и лампу, утопленные над гипсокартоном потолка. Для защиты AFCI (прерывание цепи от дуги) добавьте 50 долларов. Добавьте новый цвет проводов для цвета, соответствующий цветам проводов, идущих от осветительной арматуры. Автор Solo18, 3 декабря 2015 г. в Технические советы и хитрости. Второй свет имеет провод от первого … Теперь переключатель будет управлять обоими. Чтобы диагностировать это, снимите выключатель света и убедитесь, что все соединения надежны и не касаются других проводов или электрической коробки.Если да, то у вас просто неисправная лампочка. Если ваша проводка достаточно длинная, вы можете использовать ее для перехода к переключателю. Те же принципы применимы ко всем цепям на 110 В, а для цепей на 240 В можно использовать слегка измененные инструкции. Добавление нового светильника к существующей 3-сторонней проводке. Отключите питание в коробке автоматического выключателя. Перед выполнением любых электромонтажных работ всегда отключайте питание автоматическим выключателем. Как добавить светильник в существующую схему. Вопрос — Как добавить розетку к существующей цепи: В: В настоящее время у меня есть два индикатора на переключателе, и я хочу добавить розетку, чтобы розетка была под напряжением, даже когда выключатель выключен.Чтобы подключить новый светильник, с помощью плоскогубцев отрежьте около 3/8 дюйма изоляции от проводов. Я устанавливаю светодиодную люминесцентную лампу в существующую цепь. Вместо этого подключите провод заземления к клемме защитного заземления светильника. переключатель. … Нажмите «ОК» и загрузите семейство обратно в проект, перезаписав существующую версию. I … Просмотрите другие видео. Чтобы добавить осветительный прибор и переключиться на существующую схему, вам потребуется несколько оборудования и инструментов. Этот Romex должен быть достаточный датчик тока (датчик 12 для цепей на 20 ампер, датчик 14 для цепей на 15 ампер).Снимите распределительную коробку со стены. Отключите питание вашей световой розетки с помощью блока выключателя. Присоедините провод заземления нового прибора к входящему проводу заземления и, если используется металлическая коробка, к винту заземления на распределительной коробке. Если нет, возможно, где-то в цепи произошло короткое замыкание. Эта схема показывает, как добавить новый осветительный прибор из существующего выключателя, а не из осветительного прибора. Добавление источника света в цепь Приспособление в конце цикла — это прибор, который идет после существующего прибора в контуре.Но каждый пример, который я видел в Интернете, включает добавление осветительной арматуры к существующей осветительной арматуре. Для подключения к существующей распределительной коробке необходимо найти существующую распределительную коробку за 18 долларов. В то время как несколько продвинутых моделей поставляются с таймером, который позволяет свету работать в течение заранее определенного времени. Добавьте дополнительную предлагаемую нагрузку новых осветительных приборов к существующей нагрузке и определите процент нагрузки. Отключите питание рабочей зоны. Отвинтите и отложите лампочку. … Чтобы добавить второй свет, который переключается с первым, коммутируемую линию, нейтраль и землю необходимо продлить на второй свет.Поднимите лампочки и активируйте цепь. Самая большая проблема — это спланировать кабельную трассу и провести ее от светильника до нового положения настенного переключателя. Освещение, осветительные приборы, потолочные и вытяжные вентиляторы — как добавить новый свет в существующую схему — Имеется существующая схема в подвале — хотите добавить к ней свет. Теперь у меня есть один осветительный прибор, управляемый парой трехпозиционных переключателей. Красный и черный провода на приспособлении должны быть скручены вместе с одним проводом, идущим к приспособлению.Если нейтральный провод был оборван переключателем, свет все равно погаснет, но теперь ВЫ становитесь электрическим ВОЗВРАТНЫМ путем, и в зависимости от вашей среды вы можете потреблять полный номинальный ток … автоматического выключателя 20-30 ампер. Узнать, как установить выключатель света на потолочный светильник, можно за считанные часы. Если это просто удобная розетка для небольших приборов, настольных ламп или любой другой относительно легкой нагрузки, и если предположить, что мы работаем со схемой 15 А с использованием провода # 14 AWG, и если на ней меньше одиннадцати (11) розеток цепи, вы можете добавить еще одну розетку.Предполагая, что все приборы подключены к цепи 15 А и используют провод 14/2. Сложность будет зависеть от того, как коммутатор был подключен. Питание переключателя … Наденьте проволочную гайку подходящего размера на три кабеля. Снимите имеющийся светильник. Простой и эффективный датчик движения для имеющегося у вас уличного освещения. Просмотрите больше видео. Отвинтите потолочную розетку подключаемого светильника, чтобы открыть клеммы. Накрутите проволочную гайку на три провода, чтобы закрепить их. На нашей схеме мы добавляем 2-проводный Romex с намерением, чтобы все напряжение передавалось на потолочный светильник… Пошаговые инструкции по подключению нового осветительного прибора в конце цепи.Существующий свет имеет провод 14/2, идущий от 15 ампер. В этих случаях выбирают источник питания и растягивают цепь от него. Выберите место для приспособления, установите электрическую коробку и проложите кабель между новым приспособлением и существующим. В этом видео я объясняю, насколько легко добавить трехпозиционный переключатель к существующей схеме освещения с однополюсным (одним) переключателем. Точно так же я подключился к существующей схеме освещения, чтобы добавить пару светильников в шкафу. Если вам нужно добавить еще одну розетку, вы подключите провода к розетке двери гаража, чтобы продолжить постоянную цепь.. Схема освещения — это в основном то, что приводит в действие вентиляторы для ванных комнат. Например, Defiant указан как устройство для помещений. Преобразование стандартного потолочного светильника в встраиваемый свет включает в себя удаление старого светильника и его электрической коробки и установку нового встраиваемого светильника, как правило, в том же месте. Я пытаюсь добавить 3 подвесных светильника к тому же выключателю, что и свет в комнате. 7:32. Схема 15a = 1800 Вт Mac. Прикрепите записку или кусок ленты к выключателю … Существуют различные обстоятельства, при которых было бы удобно добавить еще один свет в цепь и подключить этот свет непосредственно к существующему выключателю.Подключение розетки GFCI с выключателем света и защищенной розеткой. Некоторые могут даже быть в разных цепях. Выполнение электрических подключений к устройству в электрической коробке легко, если в коробку входит только один кабель — вы просто присоединяете каждый провод цепи к соответствующей винтовой клемме на устройстве. Установите новый светильник с предварительно установленным фотоэлектрическим выключателем, следуя прилагаемым к нему инструкциям по монтажу. Итак, как добавить свет и отдельный выключатель к существующей схеме? Вам нужно будет добавить и установить выключатель и осветительную арматуру, а также подключить светильник к новому выключателю.Подключите белый и медный провода к существующей цепи. Цепи соединяют аналогичные электрические компоненты, образуя электрическую систему. Теперь подключите новую цепь к существующей цепи освещения. Дополнительные фонари нельзя подключить к последнему трехпозиционному переключателю, потому что не будет соединения для нейтрального провода. Заберитесь на чердак и найдите настенный коллектор прямо над розеткой. Затем прикрепите к коробке внешний светильник. Отключите автоматический выключатель той цепи освещения, над которой вы будете работать.Затем, когда коробка будет готова к установке, следуйте инструкциям производителя, чтобы закрепить домашнюю проводку на задней части устройства. Шаг 1 — Найдите существующие кабели цепи освещения на чердаке. Я решил собрать этот раздел часто задаваемых вопросов, чтобы помочь тем, у кого есть вопросы по установке трехпозиционных переключателей GE. Это будет довольно длинная серия шагов, так что будьте терпеливы: 1. Это достигается путем скручивания горячего, нейтрального и заземляющего (от двухжильного кабеля) кабеля для нового источника света вместе с существующим источником света.В этом случае, когда мы устанавливаем свет на чердаке, нам нужно подключиться к существующей цепи освещения, чтобы получить питание для работы нашей новой схемы освещения чердака. Включение световых мостов C на 1 (C на 2 ничего не делает, потому что 2 не … Если электрическая коробка находится в правильном месте, вы можете начать с добавления люминесцентного светильника над коробкой. Если нет, вы Придется подключить более длинный провод от светильника к… Электрооборудование — Как добавить светильник в существующую трехстороннюю цепь, когда существующая получает питание напрямую; Добавить светильник для ванной комнаты в GFCI или невозможно; Электрооборудование — добавить осветительный прибор (с выключателем) к существующей цепи выключателя / розетки; Электрооборудование — Как добавить лампы и выключатель после осветительного прибора с вытяжной цепью Клеммы LOAD подключаются к стандартной розетке с помощью 2-проводного кабеля.Затем подключите новый горячий и нейтральный провода к оригинальным светильникам. Схема 20а = 2400 Вт Макс. Возможно, вам также придется добавить заземляющий провод, в зависимости от конкретного сценария. Я подключил розетку от первого света, но она работает только при включенном выключателе и свете. Т.е., если крепление лампы указывает на максимум лампы 100 Вт, это то, что вы используете. Закрутите проволочную гайку на место и убедитесь, что провода не выходят. Расширение электрической цепи — несложный процесс, но работа требует точности.Я попытался добавить 2 лампочки, но они не работают. Закрепите коробку металлическими опорами, а когда все будет на месте, подключите светильник. Отсоедините проводку от светильника и розетки. электронный. В противном случае вам придется подключить более длинный провод от светильника к… Этапы установки беспроводного переключателя света. Я тестировал с помощью базового неонового тестера, красный провод находится под напряжением, один из черных проводов тоже находится под напряжением (хотя я не уверен, сколько напряжения, поскольку я … Зачистите последний дюйм вашего нового черного провода и поместите все три черных провода вместе.Многие розетки PIR предназначены только для использования внутри помещений. Отключите и снимите текущий светильник. Убедитесь, что питание отключено, включив и выключив токовый переключатель, или проверьте цепь с помощью тестера известного рабочего напряжения, чтобы убедиться, что питание не поступает в цепь. Узнайте, сколько энергии потребуется новому осветительному устройству, посчитав количество ламп и ватт для каждой лампы, а затем определите общую требуемую мощность. Шаги по установке беспроводного переключателя света. Найти существующую схему освещения, которая питает наши светильники на нижнем этаже, должно быть довольно просто.Добавление встроенного освещения в существующую схему. Чтобы рассчитать процент нагрузки цепи, возьмите общую нагрузку и разделите ее на номинал цепи. Отсоедините проводку от светильника и розетки. Если ваша проводка достаточно длинная, вы можете использовать ее для перехода к переключателю. Вуаля! Для продвинутых светильников, таких как люстра, не забудьте включить стоимость самого светильника, которая может добавить еще 200-700 долларов к вашей окончательной цене. Мне проще всего подключить к этой цепи провод со стороны нагрузки розетки, которая идет к другой розетке.И осветительную арматуру, и интеллектуальный выключатель также можно перемонтировать, чтобы добавить нейтральный провод в систему. Эта статья посвящена запуску новой схемы для осветительных приборов или розеток. Вступление. … Четкие, легко читаемые электрические схемы и инструкции по добавлению нового источника света в существующую цепь. Если с переключателем все в порядке, проверьте светильник, чтобы вся проводка была надежно закреплена и не касалась других проводов. Почему свет не выключается с помощью существующего выключателя. Я соединил белые с белыми, черные с черными, а землю с землей.Уиллард Джейми. Рахсаан Клаудио. Могу ли я добавить осветительный прибор к существующему трехпозиционному переключателю, используя провод 12-4 и соединив красный и черный провода от нового осветительного прибора с существующими красными и черными проводами в верхней части переключателя? Убедитесь, что переключатель включен, и оставьте его в таком состоянии на некоторое время. ; Используйте отвертку, чтобы удалить имеющуюся настенную пластину и винты, которыми переключатель крепится к настенной коробке. (часто под половицей на лестничной площадке первого этажа) Вероятно, самый простой способ подключить новую цепь — это прервать существующую цепь… Используя черный маркер, «перекодируйте» белый провод от электрического кабеля на черный .; КОМПЛЕКТ БЕСПРОВОДНЫХ ПЕРЕКЛЮЧАТЕЛЕЙ: базовый комплект переключателей — это простое беспроводное решение для умного дома без батарей, предназначенное для освещения, потолочных вентиляторов и других электронных устройств — не нужно тянуть новые провода или прорезать стену для установки и подключения беспроводной сети. переключиться на контроллер (также называемый приемником или реле). Многие розетки PIR предназначены только для использования внутри помещений. Запуск новой электрической цепи — довольно простая задача, которую можно решить, приложив немного усилий, осторожно и используя подходящие инструменты.Стоимость установки светильников. Некоторые из этих инструментов включают молоток, выключатель, отвертку, электрический провод, металлический и неметаллический кабель, переделанную потолочную коробку, более двух электрических тестеров, резак, … Замена осветительной арматуры на добавление … Замена обоих проводов — сложная и дорогостоящая так что вместо того, чтобы перемонтировать оба, другой вариант — просто добавить новый нейтральный провод только к распределительной коробке. Соединения косичками очень удобны, если вам нужно подключить несколько проводов цепи к устройству, например к розетке или осветительной арматуре.Вы не можете использовать проводку существующего света. Скорее, вам нужно коснуться распределительной коробки, к которой подключается осветительный прибор. Однако это … Можно использовать любой доступный выключатель, розетку или осветительный прибор. Я не хочу, чтобы загорелись оба света, когда я нажимаю выключатель потолочного освещения. Нет. Существующий переключатель контролирует всю мощность провода, идущего к существующему устройству. Если вы подключитесь к этим проводам для вашего нового прибора, один переключатель сможет управлять только обоими лампами. — DoxyLover 2 фев. 2015 в 23:32 Чтобы вставить разъем в существующий провод, просто перережьте кабель в том месте, где он должен быть сращен.Помогите Добавить осветительную арматуру в существующую схему? Сэкономьте 20% с купоном. Подключение к существующей петле в розетке Убедитесь, что сетевое питание все еще отключено. В этой схеме нейтральный и заземляющий провода, идущие к новому свету, соединены в распределительной коробке с проводами, идущими к существующему свету. Вот как выглядит существующая проводка кухонного освещения OP: Затем снимите светильник и проверьте провода в коробке с помощью бесконтактного тестера напряжения. Например, Defiant указан как устройство для помещений.Выкрутите винты, удерживающие коробку, и выньте ее из стены. Не следует подключать нейтральный провод к выключателю света. Схемы освещения — несколько источников света от одного переключателя. Вот что я сделал: на кабеле, ведущем от распределительной коробки к существующему свету, я добавил распределительную коробку на полпути и провел кабель 14/2 к месту расположения второго источника света и кабель 14/2 к существующему осветительному устройству. Я хочу добавить два утопленных светильника к существующему утопленному свету. Затем подойдите к светильнику и установите лестницу или табурет-стремянку.В этом проекте основное внимание уделяется настенным светильникам, но ту же схему и проводку можно использовать для добавления новых потолочных светильников в вашу схему освещения в любой комнате или коридоре дома. Инструменты и материалы, необходимые для запуска устройства для зачистки проводов новой цепи. Отвинтите гайку, удерживающую два белых провода вместе. Подключите существующую ножку горячего переключателя к одному переключателю, а ножку горячего переключателя вашего нового прибора — к другому переключателю. Вариант № 1 Отводите входящую мощность от существующего прибора вниз с помощью 14/2 к существующему коммутатору.Тогда у вас будет новый ГОРЯЧИЙ и нейтральный в коробке. У меня есть лишний провод 12/2. Зачистите оба конца, а также конец нового кабеля, который вы хотите добавить.

добавление осветительной арматуры в существующую схему 2021 г.

Цоколь лампочки и патрон для осветительного прибора

» Дом »Электромонтажные проекты

Как определить положительные и отрицательные части лампочки: основание лампочки и гнездо крепления, электрические советы по электрическим лампам и проводке светильников.

Цоколь лампочки и патрон для крепления
[ad # block] Электрический вопрос: Я хотел бы больше узнать о цоколе лампочки.

• Какие положительные и отрицательные части у лампочки?

Этот вопрос по электропроводке поступил от: Ноэля, домовладельца из Мексики.

Ответ Дэйва:
Спасибо за вопрос по электропроводке, Ноэль.

Цоколь лампы и патрон

Как определить положительные и отрицательные части лампочки

Отличный вопрос, Ноэль, большинство людей этого не понимают.

• Обычно стандартная лампа с винтовым цоколем имеет две области, которые соприкасаются с патроном лампы.
• В самом конце лампочки находится маленький круглый наконечник, который является положительной контактной поверхностью.
• Наружная резьбовая часть основания является контактной поверхностью отрицательного соединения.
• Эти две части обычно изолированы стеклянным основанием лампочки.
• Поскольку положительный полюс находится на кончике лампочки, это помогает предотвратить поражение человека электрическим током, если он открутил перегоревшую лампочку и его рука коснулась бокового основания лампочки или разъем.

Электрический совет по электрическому подключению ламп и светильников

• Всегда проверяйте правильность подключения проводов осветительной арматуры, в противном случае вы можете запитать отрицательную часть лампочки, а не положительный центральный наконечник.
  Подробнее об идентификации проводов плоских шнуров

Следующее поможет вам с лампами и электропроводкой :

• Планирование и установка домашнего освещения
• Товары для домашнего освещения, включая встроенное освещение, освещение под шкафами, терминологию освещения и многое другое.

Вам также могут быть полезны следующие данные:

» Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки. Идеально для домовладельцев, студентов, Разнорабочих, разнорабочих женщин и электриков Включает: Электромонтаж розеток GFCI Электромонтаж домашних электрических цепей Розетки на 120 и 240 вольт Электромонтаж выключателей света Электропроводка 3-проводного и 4-проводного электропроводки Электропроводка 3-проводного и 4-проводного кабеля осушителя и розетки осушителя Устранение неисправностей и ремонт электропроводки Способы подключения для Модернизация электропроводки Коды NEC для домашней электропроводки ….и многое другое.

Будьте осторожны и безопасны — никогда не работайте в цепях под напряжением!
Проконсультируйтесь в местном строительном департаменте по поводу разрешений и проверок для всех проектов электропроводки.

Умные лампочки, вилки и выключатели: какая подходит именно вам

Тайлер Лизенби / CNET

Когда дело доходит до создания умного дома, освещение — один из самых простых способов начать работу.Вы можете предположить, что это начинается с умной лампочки, но есть и другие способы добавить умного освещения к вашему освещению. Помимо умных лампочек, переключатели и розетки, подключенные к облаку, также могут способствовать созданию хорошо освещенного дома с хорошим подключением к сети.

Все направления интеллектуального освещения индивидуальны. Таковы потребности каждого дома. В некоторых случаях вы даже можете комбинировать подходы для создания более сложной и полнофункциональной установки. Для этого вам сначала нужно понять плюсы и минусы каждого подхода.

Подробнее : Лучшие умные лампы, меняющие цвет (по цене меньше, чем Philips Hue | Лучшие умные розетки на 2019 год | 7 умных переключателей, которые не @!% Украсят ваши умные лампы | Лучшие дешевые умные светодиодные лампы 2019: Имеет ли значение, какую лампочку вы покупаете?

Итак, давайте перейдем к делу и рассмотрим ваши варианты и лучшие способы их использования.

Philips Hue, Lifx, GE, Ring и другие: в 2019 году появится множество новых умных фонарей

Посмотреть все фото

Умные лампочки

Лампы Philips Hue поставляются с концентратором, который подключается к маршрутизатору.

CNET

Умные лампочки бывают разных форм, размеров, цветов и конфигураций. С помощью умных лампочек вы можете украсить любой существующий светильник, например кухонный подвесной светильник или прикроватную лампу. Они отлично подходят для светильников с одной лампочкой или групп светильников, которые вы хотите сделать более яркими или красочными.

Множество умных лампочек, в том числе от таких популярных производителей, как Philips Hue и Sengled, отправляют свои сигналы, используя стандарт беспроводной связи с низким энергопотреблением под названием Zigbee.Вы можете купить такие умные лампы по отдельности, парами или в стартовых наборах (например, от Philips Hue), которые включают в себя мост для преобразования сигналов Zigbee в сигналы сети Wi-Fi, которые может понять ваш маршрутизатор. Это позволяет вам использовать пульты дистанционного управления, мобильное приложение или голосового помощника для управления освещением.

Другие умные лампочки, в том числе от Lifx и новые умные лампы C by GE, отправляют свои сигналы через Wi-Fi или Bluetooth и могут напрямую подключаться к вашему телефону, маршрутизатору или к контроллеру умного дома, например Google Nest Hub.

Умные лампочки — тоже командные игроки. Они могут работать вместе с другими умными домашними устройствами в сценах и процедурах с Amazon Alexa, Google Assistant или Siri через HomeKit. То же самое и с интеллектуальными выключателями и розетками, что подводит нас к следующей категории.

Подробнее: Лучшие светодиодные прожекторы, которые вы можете купить

Умные переключатели

Умные переключатели — отличный способ сделать ваше освещение умным без хлопот по замене каждой лампочки в вашем доме.Если у вас есть выключатель, встроенный в стену, который управляет несколькими встраиваемыми светильниками на открытом пространстве, замена этого выключателя умным выключателем будет проще и, возможно, более рентабельно, чем замена каждой лампочки.

Проводные интеллектуальные переключатели, такие как Lutron и Wemo, заменяют существующие переключатели и подключаются к электричеству вашего дома, как простой переключатель.

Линия коммутаторов Caseta от Lutron обменивается данными с использованием фирменного беспроводного сигнала ClearConnect, поэтому для них требуется мост, подключенный к домашнему маршрутизатору.Между тем, переключатель освещения Wemo Dimmer подключается напрямую к Apple HomeKit, чтобы регулировать яркость ламп с помощью голоса или приложения.

Есть много других интересных вариантов интеллектуальных переключателей, решающих повседневные проблемы с освещением, например, сенсорный переключатель Click от RunLessWire и переключатель Lutron Aurora, каждый из которых предназначен для управления лампами Philips Hue со стены, не разрезая их. власть им и делает бесполезными голосовые команды, автоматизацию и управление приложениями.

Одна вещь, на которую стоит обратить внимание: некоторые интеллектуальные переключатели не работают с трехсторонними настройками освещения (когда один источник света управляется двумя разными переключателями в вашем доме).Взгляните на то, что у вас есть в доме, обратите внимание на требования, такие как нейтральный провод, как всегда, убедитесь, что вы отключили автоматический выключатель, прежде чем выполнять какие-либо электромонтажные работы, или обратитесь к лицензированному профессионалу для установки.

Philips Hue анонсировала этим летом массу новых умных фонарей

Посмотреть все фото

Умные розетки

Доступен ряд интеллектуальных розеток.

CNET

Если вы хотите усовершенствовать автономные осветительные приборы, такие как лампы, подумайте об умной розетке.Умные розетки позволяют подключать лампу к голосовым помощникам и концентраторам умного дома, не заменяя лампочку.

Умные розетки не просто включают и выключают продукты. В приложениях с умной розеткой скрыты некоторые полезные функции. Некоторые интеллектуальные розетки контролируют энергопотребление, предоставляя в режиме реального времени ежедневный, еженедельный или ежемесячный отчет о том, сколько энергии они потребляют.

Режим «В гостях», доступный во многих интеллектуальных розетках, имитирует нахождение человека дома путем случайного включения и выключения устройств в течение заданного промежутка времени.Это полезный способ отпугнуть злоумышленников, пока вас нет в городе.

Подробнее: Эти умные розетки — секрет безупречного умного дома

Самым большим недостатком умных розеток является дизайн. Некоторые умные вилки выглядят великолепно, но блокируют соседние розетки своим размером или формой. Другие вилки совершенно уродливые, но они хорошо справляются с тем, чтобы соседние розетки оставались свободными для других целей.

Если вы ищете компактную вилку, возможно, вам подойдет мини-модель. И не забудьте также ознакомиться с уличными моделями.

Сейчас играет: Смотри: 5 причин, по которым вам нужна умная лампочка

1:45

Обновления и аксессуары

Многие умные лампочки, умные выключатели и розетки можно подключить через мобильное приложение или через бесплатную онлайн-платформу автоматизации IFTTT (If This, Then That) для синхронизации с датчиком движения, чтобы они включались когда вы двигаетесь по дому.Эти варианты интеллектуального освещения также можно запланировать на определенное время или по прибытии домой. Те же возможности планирования также существуют в некоторых приложениях интеллектуального освещения или при подключении к вашему интеллектуальному динамику, в зависимости от продукта.

Варианты интеллектуального освещения и интеграции с Интернетом широки и поддерживают множество интересных вариантов использования, помимо голосового управления. Например, в CNET Smart Apartment у нас есть меняющие цвет огни, которые согласуются с отчетом о качестве воздуха для города в тот день.Зеленый цвет для хорошего или желтый для предупреждения.

Независимо от того, какой путь вы выберете для освещения умного дома, вы не упустите возможность прогуляться по дому, чтобы выключить весь свет перед сном, или спотыкаясь по коридору, чтобы найти выключатель света, чтобы перекусить ночью.

Сейчас играет: Смотри: 3 способа включить свет, когда вы вернетесь домой

2:13

.

No related posts.
