Теплый пол электрический своими руками

Электрический теплый пол можно использовать как в качестве основного источника тепла, так и в роли дополнения к главной отопительной системе. На рынке представлены пленочная (инфракрасная) и кабельная разновидности теплого пола.

Теплый пол электрический своими руками

Ознакомьтесь с порядком подготовки основания, укладки и подключения теплого пола, монтажа финишного покрытия и приступайте к работе – со всеми мероприятиями можно справиться собственными силами.

Теплый пол электрический своими руками

Подготовка поверхности

Первый шаг. Демонтируем старое напольное покрытие и стяжку. При выполнении укладки пленочного теплого пола старую стяжку, если она в нормальном состоянии, можно не демонтировать. В случае же монтажа кабельной системы от стяжки придется избавиться. Тщательно очищаем поверхность от пыли и грязи.

Демонтаж напольной стяжки

Второй шаг. Укладываем слой гидроизоляционного материала. Традиционно используется полиэтиленовая пленка, но при желании вы можете выбрать и другую изоляцию.

Важно, чтобы влагозащитный материал заходил на стены приблизительно на 100-120 мм.

Гидроизоляция пола

Третий шаг. По периметру основания закрепляем на стене демпферную ленту. Благодаря ней будет обеспечиваться компенсирование теплового расширения системы во время нагрева. Излишки гидроизоляции и демпферной ленты аккуратно обрезаем.

Пленка и демпферная лента

Четвертый шаг. Укладываем теплоизоляционный слой. Благодаря ему будут исключены потери тепловой энергии через основание. Утеплитель выбирайте с учетом особенностей расположения комнаты, типа основания и целевого предназначения отопительной системы.

Утепление пола пенополистиролом

Если вы планируете использовать систему в качестве дополнения к основному обогреву, теплоизоляцию можно выполнить с применением вспененного полиэтилена, оснащенного отражающим фольгированным слоем. Дополнительно материал возьмет на себя функцию подложки под теплый пол.

Вспененный полиэтилен в системе теплых полов

Если на нижнем этаже находится обогреваемое помещение, теплоизоляцию лучше всего обустраивать с использованием листового пенополистирола. Толщина материала – 2-5 см. Подойдет и другой изолятор с аналогичной толщиной.

При установке системы обогрева в неотапливаемой ранее комнате, к примеру, на веранде либо балконе, теплоизоляционны

й слой должен быть более основательным. К примеру, хорошо подойдет 10-сантиметровая изоляция пенополистиролом или минватой аналогичной толщины.

Утепление пола лоджии минеральной ватой

Пятый шаг. На утеплитель укладываем армирующую сетку. При желании можно добавить в раствор стяжки микрофибру и пластификатор. Такое усовершенствование состава позволит обойтись без дополнительного армирования.

Поверх утеплителя уложена армирующая сетка и установлены маяки для заливки стяжки

Монтаж инфракрасного электрического теплого пола

Инфракрасный (пленочный) теплый пол монтируется с некоторыми отличиями от своего кабельного «собрата». Следуйте инструкции.

Монтаж инфракрасного электрического теплого полаЭлектрический инфракрасный теплый полПринципиальная схема подключения ИПО

Составляем схему укладки

Первый шаг. Выбираем место установки терморегулятора. Его монтаж рекомендуется выполнять с 15-сантиметровым отступом от поверхности пола.

Монтаж скрытого терморегулятора теплого полаМонтаж скрытого терморегулятора теплого пола

Второй шаг. Составляем схему укладки системы обогрева.

Важно: пленку нельзя размещать под крупными бытовыми приборами, мебелью и прочими тяжелыми вещами.

При составлении схемы учитывайте следующие важные нюансы:

• первый ряд пленки должен быть уложен с отступом не менее 100 мм и не более 400 мм от стен;
• если теплый пол будет применяться в качестве основной системы обогрева, он должен занимать как минимум 70-75% суммарной площади поверхности;
• если инфракрасная пленка укладывается в качестве дополнения к имеющемуся обогреву, достаточно, чтобы она занимала порядка 40-50% площади основания.

Укладываем и подключаем систему

Первый шаг. Раскладываем инфракрасную пленку поверх теплоизоляции. Придерживайтесь составленной схемы. При необходимости пленку можно резать по заводским линиям.

Раскладываем инфракрасную пленку поверх теплоизоляцииРезка матов

Укладку элементов выполняйте медными частями контактов вниз по направлению к стене с терморегулятором.

Второй шаг. Подключаем контактные зажимы к краю медной полоски и подсоединяем провода.

Конструкция инфракрасного теплого полаПодключение инфракрасного теплого пола

Третий шаг. Изолируем места разрезов инфракрасной пленки и соединений зажимов и кабелей. Для изоляции хорошо подходит специальная битумная мастика.

Подключение инфракрасного теплого пола

Важно: чем длиннее нагревательные полотнища, тем меньше должно быть контактов. Помните: полоса не может быть длиннее 8 м.

Часть зажимов устанавливайте на токонесущую поверхность. Оставшиеся располагайте внутри нагревательной пленки.

Правильная укладка проводов

Четвертый шаг. Подключаем термодатчик к нижней стороне инфракрасной пленки и тщательно его изолируем.

Пятый шаг. Устанавливаем терморегулятор. Перед этим должна быть закончена укладка всего запланированного материала и подключены все контакты и кабели. Терморегулятор рекомендуется устанавливать стационарно. При отсутствии такой возможности можете подключать его в розетку, как обыкновенный электроприбор.

Устанавливаем терморегулятор

По опыту, основную часть кабелей, соединяющих терморегулятор и нагревающую пленку, лучше всего прокладывать под плинтусом.

В завершение подключаем систему к электрической сети и переходим к ее тестированию.

Теплый пол инфракрасный

Тестируем систему после монтажа

Изучите поведение системы после включения в сеть. Если перегрева, искр и прочих дефектов нет, все нормально. Можете приступать к монтажу финишного напольного покрытия. Перед этим достаточно накрыть систему плотной полиэтиленовой пленкой, но некоторые специалисты все-таки рекомендуют залить тонкий слой стяжки – на него финишное покрытие ляжет более качественно.

Укладка ламината поверх ИК полаТеплый пол

Цены на инфракрасный теплый пол

Инфракрасный теплый пол

Монтаж кабельного электрического теплого пола

Теплый пол кабельного типаМонтаж кабельного полаНагревательный элемент и терморегулятор конвекционной системы обогреваМонтаж кабельного электрического теплого пола

Первый шаг. Устанавливаем терморегулятор в предварительно подготовленную монтажную коробку. Подводим к коробке силовой и заземляющий кабели. Вниз от коробки делаем в стене углубление для соединения с нагревательным проводом.

Схема установки терморегулятораУстановка датчика температуры для кабельного мата

Второй шаг. Подготавливаем схему укладки кабельного теплого пола. Можете сделать этот шаг первым, как вам угодно. На бумаге разметьте пространство для укладки греющего кабеля. В местах будущей установки тяжелой мебели и техники кабель не укладываем.

Цены на греющий кабель и комплектующие

Греющий кабель и комплектующие

Калькуляторы расчета длины обогревающего кабеля и шага его укладки

Для правильного составления схемы необходимо знать две величины — общую длину кабеля и шаг его укладки (расстояние между соседними проводами в петле). есть специальные формулы, но мы предлагаем воспользоваться встроенным калькулятором. Введите значения и получите результат!

Исходные данные:

— суммарная площадь участков помещения, на которые будет укладываться кабель;

— особенности помещения — выберите вариант из предложенного перечня;

— удельная мощность кабеля — она указывается в паспорте изделия, Вт на погонный метр.

Перейти к расчётам

Найденное значение поможет определиться с выбором комплекта теплого пола с кабелем, длина которого в максимальной степени подходит к рассчитанному параметру.

Теперь, зная длину, несложно вычислить и шаг укладки:

Перейти к расчётам

Монтаж кабельного пола

Третий шаг. Переносим схему с бумаги на основание. Для разметки удобно использовать яркий скотч. При желании можете ознакомиться с готовыми схемами, представленными в открытых источниках, и ориентироваться на них в процессе работы.

Четвертый шаг. Укладываем кабель теплого пола по линиям разметки.

Монтаж кабельного теплого полаТеплый пол электрический

Важно: кабель перегибать нельзя.

Для крепления кабеля к армирующей сетке, уложенной поверх теплоизоляционного слоя, используем клипсы либо же специальную ленту.

Греющий кабель соединяйте с силовым проводом и термодатчиком на ровной поверхности. Обязательно укрывайте места соединений гофрированной трубой.

Проверьте сопротивление кабеля. Допустимые значения указываются в инструкции к системе, уточните этот момент в отдельном порядке.

В завершение останется подключить силовой кабель к регулятору температуры. Предварительно отключаем подачу электричества. После подключения системы к терморегулятору тестируем ее в нескольких режимах. Если все нормально, приступаем к дальнейшим мероприятиям.

Заливаем стяжку и укладываем финишное покрытие

Заливаем стяжку

Стяжку лучше всего делать из специальной готовой смеси. На упаковке такого состава будет указано, что он разработан специально для применения в комплексе с теплым полом. Смесь готовьте по инструкции. Достаточная толщина слоя – 40-50 мм.

Примерная таблица расчета мощности и длины нагревательного кабеля

Равномерно распределяйте смесь по поверхности при помощи шпателя. Следите, чтобы под телом кабеля не было воздушным карманов. Из-за них качество обогрева будет заметно ухудшаться. Дайте стяжке полностью высохнуть.

Сводная таблица требований к удельной и погонной мощности в зависимости от назначения помещения и вида отопления

Важно: инфракрасный и теплый пол требуют разного времени на «выдержку» после монтажа. Пользоваться пленочным полом можно уже через 2-3 суток (если не заливалась стяжка). Кабельной же системе необходимо дать отстояться 3-4 недели.

Финишное покрытие укладываем в соответствии с технологией монтажа выбранного материала. Чаще всего поверх теплого пола укладывают плитку и ламинат. Также можно класть паркет и даже линолеум. При желании можете использовать и другое покрытие. Ориентируйтесь на свои предпочтения, интерьер помещения и доступный бюджет.

Ориентировочные значения энергии, которую должен излучать обогреваемый пол в бытовых помещениях

Удачной работы!

Цены на различные виды стяжек и наливных полов

Стяжки и наливные полы

Видео – Теплый пол электрический своими руками

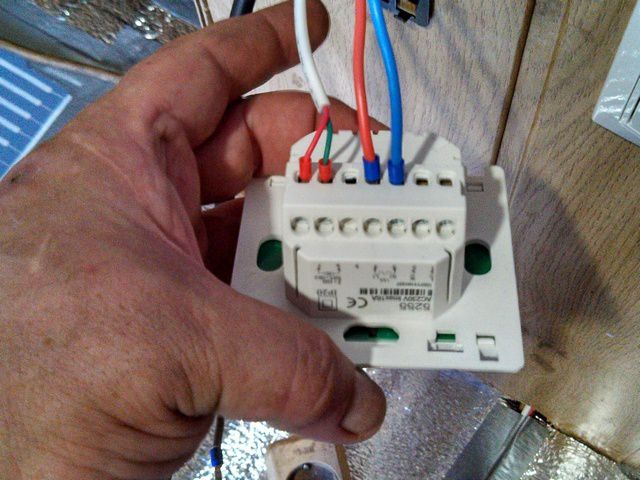

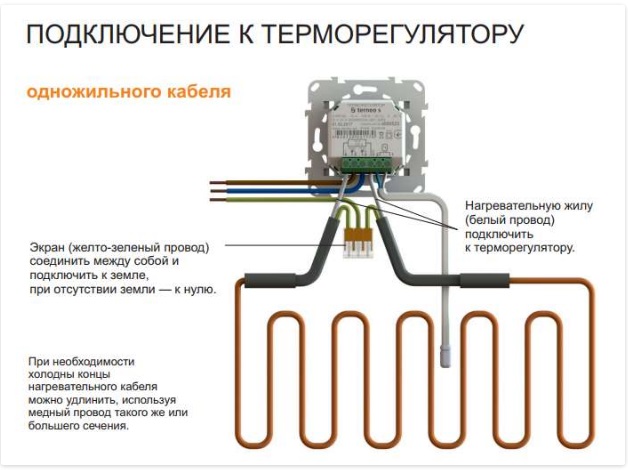

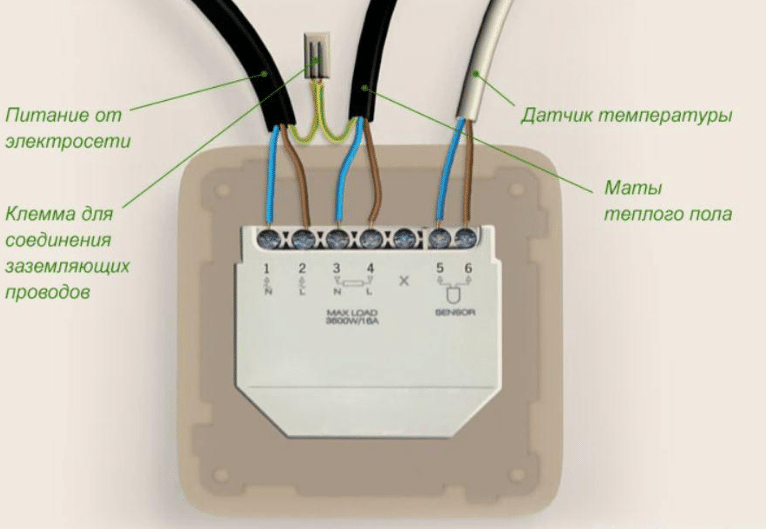

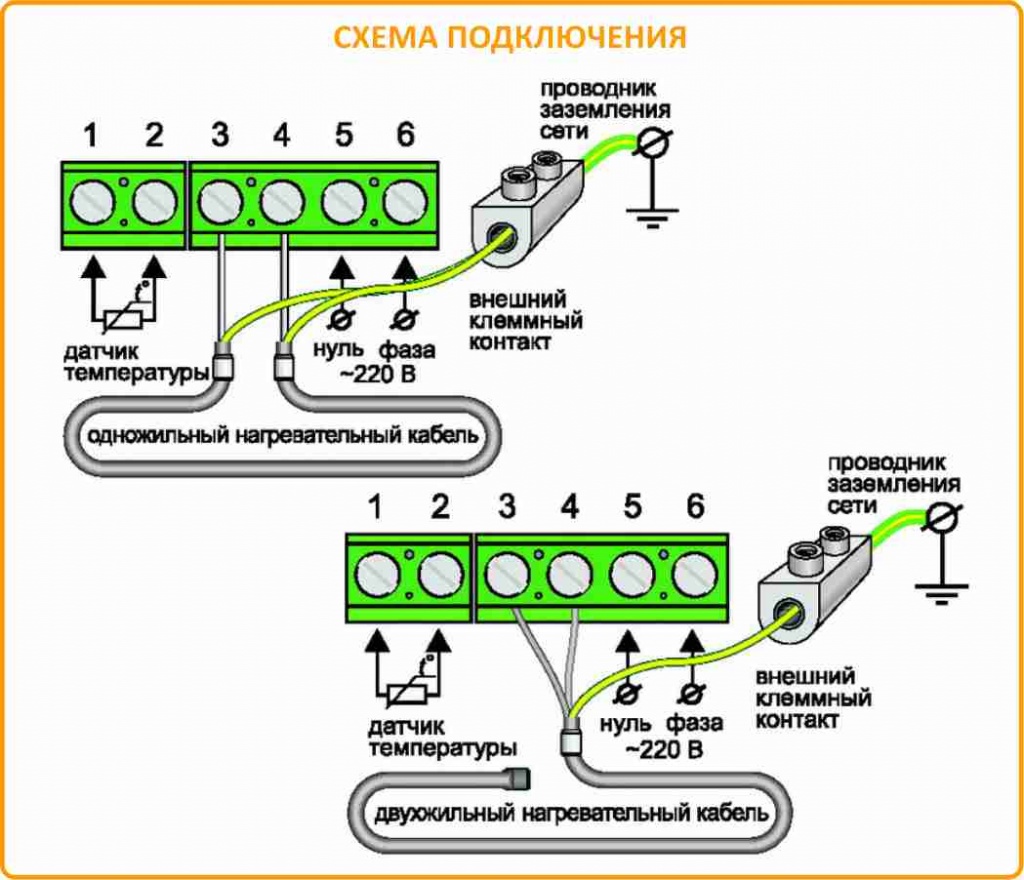

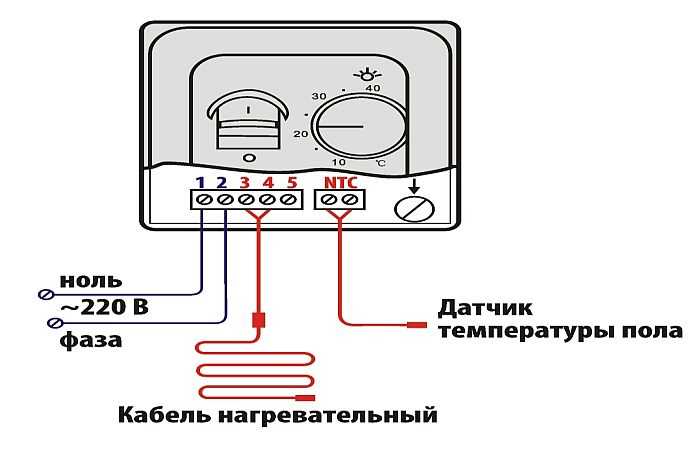

Как подключить теплый пол к терморегулятору

«Тёплые полы» уже давно перестали быть некой диковинкой. Многие владельцы домов и квартир все чаще прибегают к такому способу обогрева помещений, планируя его использование совместно с классической системой отопления или даже взамен нее. Преимуществ немало – это и экономичность, и особая комфортность, и оптимальное распределение тепла в объеме помещения.

Как подключить теплый пол к терморегулятору

Если сравнить два основных типа «теплых полов», водяной и электрический, то второй значительно проще и дешевле в обустройстве, легче в настройке и эксплуатации. Многих отпугивает высокая стоимость электроэнергии. Но и этот критерий достаточно условен, если квартира или дом качественно утеплены, а работа системы подогрева грамотно организована. Функция управления электрическим «теплым полом» возлагается на специальный прибор – терморегулятор. Он является обязательным элементом системы, и от правильности его работы как раз и будут зависеть уровень создаваемого комфорта и экономичность эксплуатации.

Установка такого «мозга» системы – вовсе не столь сложная задача. Давайте разберемся, как подключить теплый пол к терморегулятору.

Для чего нужна терморегуляция «теплого пола»?

Буквально несколько слов о важности качественной, корректно работающей системы управления электрическим «теплым полом».

Такую систему подогрева нельзя просто включить в сеть и эксплуатировать по принципу «чем теплее — тем лучше». Температура нагрева поверхности всегда строго ограничивается, и обычно не превышает максимум в +27 градусов в жилых помещениях. Несколько выше она может быть в ванных и душевых, в коридорах или прихожих, но тоже в пределах +30÷33 градусов. А почему?

• Во-первых, уровень комфортного восприятия поступающего снизу тепла для ног человека как раз и лежит в пределах до 25÷27 градусов. При более высоких температурах, особенно, превышающих нормальную температуру тела человека, начинает явно «припекать». И ощущение приятного тепла сменяются явным дискомфортом.

Теплый пол будет приятен для ощущений только при уровне нагрева до 25÷27 градусов. При более высоких температурах проявляется чувство дискомфорта.

• Во-вторых, чрезмерно сильный нагрев негативно действует на финишное покрытие пола. Даже те его разновидности, которые рассчитаны на эксплуатацию в комплексе с системой подогрева, имеют верхние границы допустимых температур. В противном случае могут начаться процессы деформации из-за чрезмерного линейного расширения. Наблюдаются усыхания, расхождения швов, поломки замковых соединений и другие неприятные явления.

Для «тёплых полов» используются покрытия, для которых оговорена такая возможность применения. Но и они не терпят чрезмерно сильного нагрева.

• Наконец, чрезвычайно важным был и остается вопрос рационального расходования дорогостоящей электрической энергии. В хорошо отдалённой системе «тёплого пола», при качественной термоизоляции перекрытия и всего помещения в целом, нагревательные элементы работают весьма ограниченное время. Пример представлен на диаграмме ниже.

Максимальный расход энергии приходится на фазу запуска системы и прогрева пола до установленной температуры. В дальнейшем следуют лишь кратковременные включения для поддержания требуемого уровня нагрева поверхности пола.

Мало того что суммарное потребление даже в таком непрерывном режиме работы – весьма незначительно. Экономия достигается еще и точной настройкой режимов. То есть нагрев будет осуществляться именно тогда, когда он действительно нужен.

Все эти функции управления электрическим «теплым полом» как раз и берет на себя специальный прибор – терморегулятор.

Разновидности терморегуляторов для электрических «теплых полов»

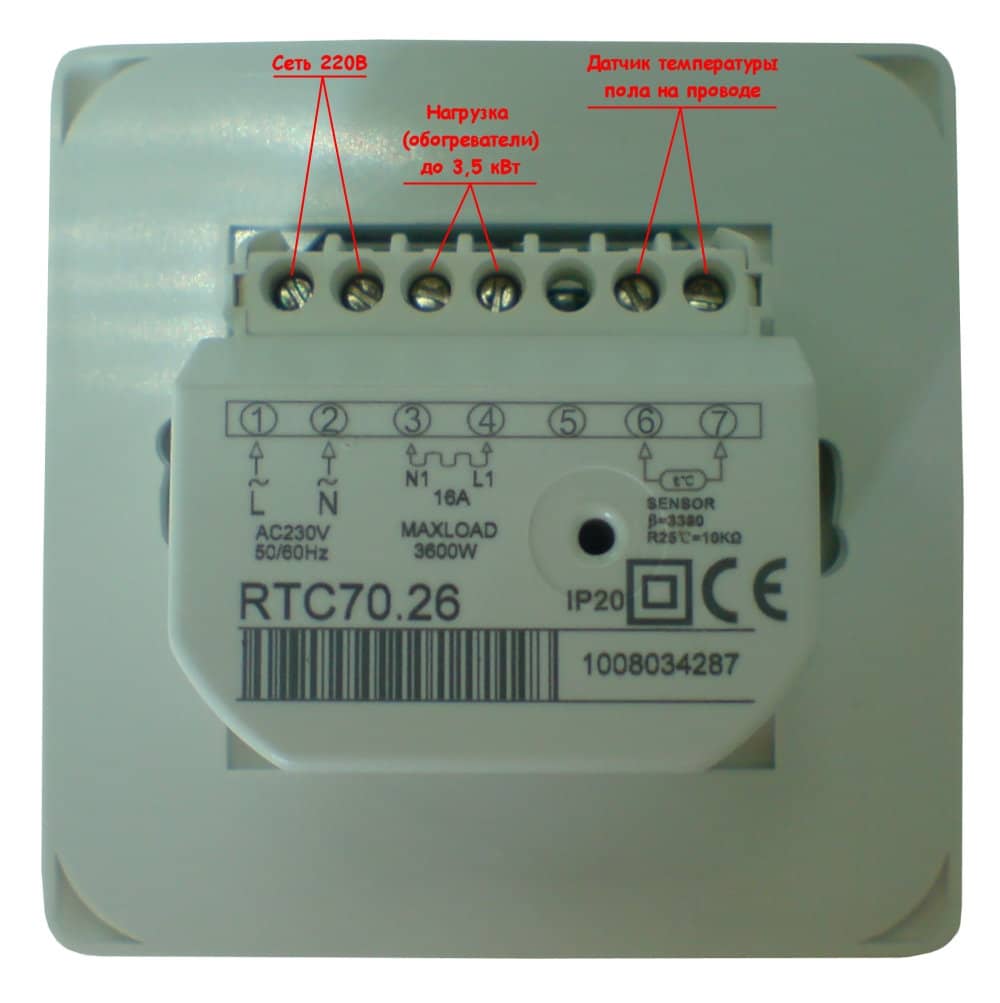

Терморегуляторы – это компактные приборы, рассчитанные на установку в стандартный подрозетник (встраиваемые модели) или непосредственно на стену (накладные). Для работы в системах теплых полов они должны укомплектовываться термодатчиком с сигнальным кабелем. Многие терморегуляторы имеют и встроенный термодатчик, который отслеживает температуру воздуха в комнате. Такие модели обычно применяются в тех случаях, когда система электрического отопления становится основным источником тепла. Но и в них всегда предусматривается возможность подключения выносного термодатчика и использования режима работы «по полу».

Цены на теплый пол

теплый пол

Терморегулятор в комплекте с выносным термодатчиком – для отслеживания температуры нагрева пола

Все разнообразие современных терморегуляторов можно разбить на три группы:

• Электромеханические приборы – самые простые по конструкции и использованию. И, понятно, самые недорогие по своей стоимости.

Все органы управления таких приборов обычно ограничиваются клавишей включения и установочным колесиком с нанесенной шкалой температуры. Предусматривается простейшая индикация – светодиод, говорящий о том, включено ли питание на обогревательных элементах в текущий момент.

Достоинства таких приборов – простота и доступна цена. Но точность вставления температурного режима может «хромать» — впрочем, это быстро решается пользователем на интуитивном уровне. И вторым недостатком, более важным, можно считать отсутствие возможности программирования режимов работы. То есть чувствительной экономии расхода электроэнергии добиться с электромеханическим терморегулятором не получится.

Теплый пол электрический своими руками

Электрический теплый пол популярен благодаря простоте монтажа и долговечности. Он также не требует подведения никаких дополнительных коммуникаций, кроме электричества, поэтому с успехом применяется в частном строительстве. Сделать электрический теплый пол несложно, его монтаж не требует специальных знаний и занимает немного времени. Рассмотрим основные этапы и важные нюансы, которые необходимо знать при установке теплого пола.

Теплый пол электрический своими руками

Содержание статьи

Где применяют

Электрический теплый пол с успехом применяется в абсолютно любых типах помещений. Это могут быть многоквартирные либо частные дома, гаражи, бани или лоджии. Важно лишь правильно подобрать мощность системы и обеспечить достаточную теплоизоляцию. Этот метод вполне можно использовать, как единственный источник обогрева помещения. Но расходы на оплату электроэнергии могут сильно возрасти.

Пример обустройства теплого пола на балконе

Электрический теплый пол в частном доме

Типы электрического теплого пола (ЭТП)

Типы теплого пола

Все варианты организации подобных систем подразделяются на три группы.

1. ЭТП на основе греющего провода. Вся система – это терморегулятор, датчик температуры и длинный провод в двойной изоляции, который и производит нагрев. Это наиболее дешевый, но и самый трудоемкий вариант. Провод нужно разложить на базовом полу и закрепить его в специальной монтажной ленте. Важно выдерживать одинаковое расстояние между витками провода и избегать перегибов и перехлестов провода.

   Кабельный теплый пол

   Резистивные нагревательные кабели

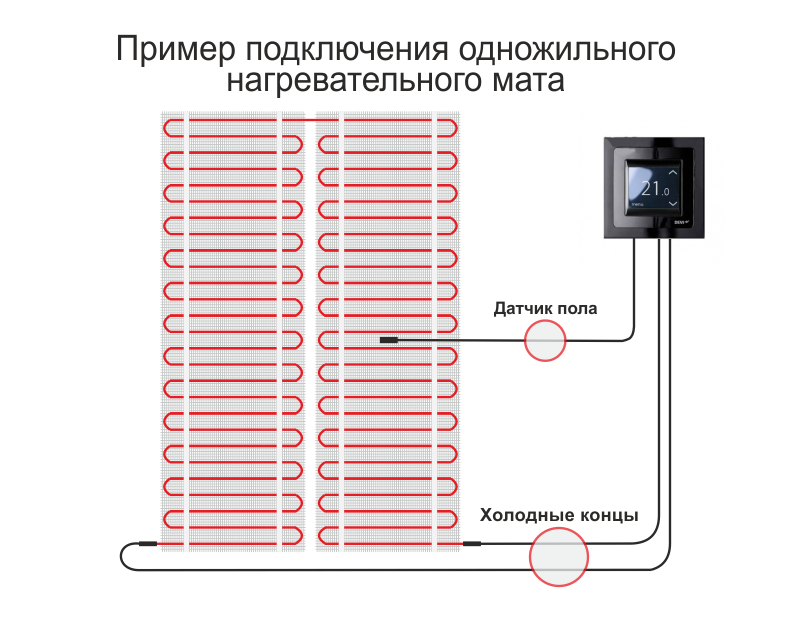

2. ЭТП на основе греющих матов. Этот вариант более удобен в монтаже, так как провод в заводских условиях уложен в специальные армирующие маты и жестко закреплен в них. Вам не нужно беспокоиться об укладке провода, достаточно просто разложить на основании маты необходимой мощности и подключить их. Это значительно экономит время и снижает риск ошибки.

   Теплый пол, маты

   Тёплый пол на основе нагревательного мата

3. ЭТП на основе инфракрасной пленки. Этот вариант принципиально отличается от двух предыдущих. Нагрев происходит за счет инфракрасного излечения углеродного материала, нанесенного на пленочную основу. Этот вариант не требует обязательного применения цементной стяжки, финишное покрытие можно укладывать прямо поверх пленки. Однако, это наименее надежный и неэкономичный вариант ЭТП.

Пленочный теплый пол

Инфракрасный теплый пол

Сравнительная характеристика кабельного и пленочного теплого пола

Признаки	Пленочный обогрев	Кабельный обогрев
Техническое помещение	Не нужно	Не нужно
Толщина пола со стяжкой	5-10 мм	50-100 мм
Сроки монтажа	1 день	1 день
Готовность к эксплуатации	Сразу	28 дней
Варианты установки	Пол, потолок, стены, любые поверхности	Пол. Монтаж на другие поверхности возможен, но затруднен
Надежность	При повреждении даже значительной части системы, неповрежденные сегменты продолжают работать	При любом повреждении кабеля полностью выходит из строя
Затраты на ремонт	Минимальные	Высокие, 100%
Обслуживание	Не требуется	Не требуется
Замерзание зимой	Отсутствует	Отсутствует
Влияние на здоровье	Положительное лечебное	Нейтральное при условии качественного двужильного кабеля
Распределение тепла и влияние на покрытия	Равномерный прогрев	Неравномерность распределения температуры, есть зоны повышенной температуры
Зонирование	Возможность организации отдельных точечных зон	Возможность организации отдельных точечных зон
Затраты	Относительно невысокие изначально. Энергосбережение	Относительно невысокие изначальные, эксплуатационные — по счетчику

Принцип работы ЭТП

В случае с греющим проводом и матами, происходит нагрев проводника под действием протекающего в нем электрического тока. Провод нагревает стяжку, которая в свою очередь нагревает финишное покрытие. Нагрев происходит путем конвекции.

В случае применения инфракрасной пленки, нагрев происходит путем теплового излучения углеродного слоя, которое возникает под действием электрического тока. Это излучение нагревает финишное покрытие и предметы, находящиеся достаточно близко к полу. От них путем конвекции происходит нагрев воздуха в помещении.

Регулирование температуры производится при помощи термодатчика и терморегулятора, через который подключен теплый пол.

Как выбрать необходимую мощность теплого пола

Выбор комплекта теплого пола

Перед расчетом мощности необходимо знать, будет ли комната обогреваться только при помощи ЭТП или он будет дополнять основную систему обогрева, создавая дополнительный комфорт. Каждый производитель ЭТП в техническом паспорте своего продукта указывает какую мощность необходимо выбрать в каждом случае.

Для большинства помещений в качестве комфортного ЭТП на основе греющего провода или греющего мата выбирается значение 120-140 Вт/м2. Если ЭТП делается на основе инфракрасной пленки, то комфортное значение составляет 150 Вт/м2.

Потребление электроэнергии пленочным теплым полом

Если комната будет обогреваться только за счет ЭТП, то для греющего провода или мата выбирается значение 160-180 Вт/м2, а для инфракрасной пленки мощность должна быть равна 220 Вт/м2.

Если вы используете греющий мат или инфракрасную пленку, то мощность квадратного метра известна заранее и вам просто нужно выбрать подходящий вариант. В случае использования греющего кабеля, мощность будет зависеть от расстояния между его витками. Вам нужно заранее знать площадь и форму обогревающей поверхности, после чего по таблицам в техническом паспорте или инструкции вы определите требуемое расстояние. Обычно оно составляет 10-30 см в зависимости от мощности кабеля.

Таблица расчета мощности нагревательного кабеля

Помещение	Мощность, Вт/м2
Коридор, кухня	90-140
Санузел, ванная комната	170-190
Балконы, лоджии	До 200
Жилые помещения	До 130

Важно учитывать максимально возможную нагрузку на электросеть здания, а также использовать коммутационную аппаратуру, рассчитанную на соответствующий ток нагрузки.

К каким последствиям могут привести ошибки при монтаже ЭТП

Распространенная ошибка – это прокладывание ЭТП под массивной мебелью и бытовой техникой. Недостаточное охлаждение поверхности пола может вызвать перегрев провода и выходу его из строя.

Варианты резки пленки

Никогда не включайте греющие провода или маты до полного высыхания стяжки. Даже кратковременное включение может привести к поломке нагревателя. Проверка целостности уложенного кабеля и правильности подключения возможна только путем замера сопротивления. Это не касается инфракрасного пленочного пола, его можно и нужно включать в сеть для проверки.

Схемы укладки теплого пола под разное покрытие

Не перегибайте провод, не наступайте на него и избегайте натяжения провода. Все это может повлечь повреждение проводника или изоляции и поломку всей системы. Также избегайте повреждения греющей пленки, если вы монтируете инфракрасный ЭТП.

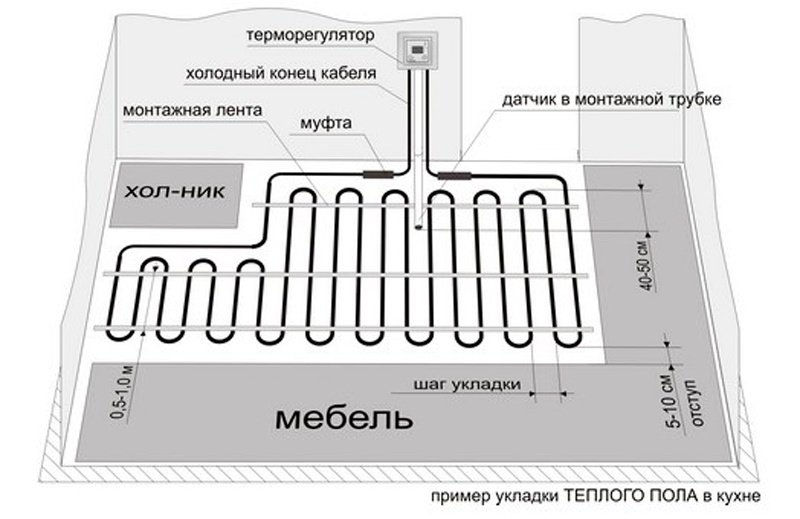

Вариант прокладки кабельного теплого пола

Не забывайте контролировать сопротивление изоляции на всех этапах работы, особенно перед заливкой стяжки. Значение не должно отличаться от заявленного производителем больше, чем на 10%. Если вы видите сильное расхождение в значениях, приостановите работы и найдите участок поврежденной изоляции. Если этим правилом пренебречь, то после высыхания стяжки вас может ждать очень неприятный сюрприз в виде неработающего ЭТП.

Не заливайте датчик температуры непосредственно в стяжку. Расположите его в гофре, которая и будет залита стяжкой. Датчики нередко выходят из строя и если вы зальете его в стяжку, то замена потребует немалых усилий.

Проложите провода в гофре

Провод проходит через гофру

При монтаже инфракрасного ЭТП не забывайте изолировать токоведущие части в местах разреза пленки. Иначе защитная аппаратура будет постоянно фиксировать ток утечки и отключать питание вашего ЭТП.

Контакты изолируются специальной лентой

Преимущества и недостатки ЭТП

Плюсами ЭТП являются:

• простота монтажа конструкции. Особенно это касается греющих матов и инфракрасной пленки. Их достаточно просто расстелить на основании и подключить по инструкции, это не требует никаких специальных знаний;

  Простота монтажа

• высокая надежность и долговечность. При условии целостности изоляции, греющий провод или маты, залитые в стяжку, имеют практически неограниченный срок службы;

  Высокая надежность и долговечность

• высокая автономность. ЭТП не требует подключения дома к водоснабжению и работает даже от электрического генератора. Это позволяет использовать его в деревенских домах и дачах.

  Универсальность. Такие полы можно смонтировать в любом помещении

К минусам этого способа обогрева относятся:

• сравнительно высокая цена обогрева помещения. ЭТП потребляет достаточно большую мощность, особенно если является единственным способом обогрева;
• из-за сравнительно невысокой температуры поверхности пола, воздух в помещении прогревается довольно медленно. Это актуально, если ЭТП является единственным источником тепла и работает не постоянно. Например, в дачном доме в зимний период;
• поскольку нагревательные элементы запрещено располагать под массивной мебелью, после окончания работ глобальная перестановка мебели будет невозможна.

Пошаговая инструкция по монтажу ЭТП

Подготовка основания

Разметка

ЭТП пол должен укладываться на чистое, сухое основание. В стене необходимо проштробить канавку для регулятора температуры и провода. Тщательно сметите весь образовавшийся мусор.

Фото штробы в стене, соединяющей пол с терморегулятором

Сверление выемки под терморегулятор

Штроба должна быть 20х20 мм

После этого нужно положить на основание слой теплоизоляции, например, пенофол или пенополистирол. Если этажом ниже находится отапливаемое помещение, то достаточно будет положить слой пенофола толщиной 5 мм. Если же под теплым полом будет неотапливаемое помещение или грунт, то необходимо использовать пенополистирол толщиной от 20 мм до 50 мм, в зависимости от суровости зим в вашей местности. Теплоизоляция фиксируется при помощи любого клеящего материала.

Укладка пенофола

Укладка нагревательных элементов

Расчет шага укладки кабеля

Выбор сечения провода

До начала монтажа разметьте пол. Важно выделить те участки, которые не должны прогреваться. Важно помнить, что до стен и крупной мебели должна соблюдаться дистанция в 0,5 м, а расстояние до нагревательных приборов, печей и каминов не менее 0,3 м.

Если вы монтируете теплый пол на основе греющего провода, то для начала необходимо установить монтажную ленту. Она будет фиксировать витки провода и предотвращать их смещение. Раскладывайте ленту на теплоизоляцию и закрепляйте дюбелями.

Крепление монтажной ленты

Аккуратно разматывайте греющий провод и раскладывайте его поверх теплоизоляции и монтажной ленты, строго соблюдая параллельность витков и промежутки между ними. Каждый виток закрепляйте с помощью фиксирующих усиков на монтажной ленте. Витки провода ни в коем случае не должны перехлестываться. После окончания укладки замерьте сопротивление изоляции, оно не должно отличаться от нормативного больше, чем на 10%.

Как крепить кабель в монтажной ленте

Крепление кабеля в монтажной ленте

Если вы монтируете греющие маты, то просто аккуратно разложите их по всей площади пола, которая должна греться. Соедините их друг с другом по схеме, данной в техническом паспорте. После чего также проверьте сопротивление изоляции.

Расстояние между витками греющего кабеля 50-60 см

Расстояние не менее 8 см

Расстояние 10 см

Расстояние от стены не менее 5 см

Если вы используете инфракрасную пленку, то аккуратно размотайте ее по основанию, затем параллельно соедините листы пленки между собой. Подведите провода к месту установки терморегулятора.

Установка датчика температуры

Если вы монтируете ЭТП на основе греющего провода или мата, то датчик температуры должен располагаться в гофрированной трубке. Сделайте небольшое углубление в теплоизоляционном слое и положите в него трубку диаметром 20 мм. Один конец трубки плотно заткните утеплителем, а другой конец выведите выше уровня пола в том же месте, где будут выходить провода.

Поместите датчик температуры в конец трубки и убедитесь, что его можно легко вынуть обратно. Это важно для возможности замены датчика после того, как пол будет залит стяжкой.

Если вы монтируете инфракрасный ЭТП, то датчик можно просто положить в углубление по центру полосы пленки. Так как стяжка в этом случае не заливается, вы в любой момент сможете его заменить.

Подключение ЭТП

Подключите нагревающий провод и датчик температуры к терморегулятору согласно схеме, данной производителем. После чего подключите всю систему к автоматическому выключателю дифференциального тока с уставкой тока утечки не более 30 мА. Ни в коем случае не подавайте на теплый пол напряжение до полного застывания стяжки. Проверку целостности изоляции и правильности подключения можно проводить только путем замера сопротивления теплого пола и сверкой его с контрольными значениями.

Если вы монтируете систему ЭТП в ванной или бане, обязательно присоедините оплетку греющего провода с заземляющим контуром здания. Использование заземление и автоматического выключателя с контролем тока утечки дает абсолютную защиту от поражения электрическим током.

Монтаж терморегулятора

Если вы используете инфракрасный ЭТП, то его можно проверить путем включения, пол должен быть теплый на ощупь.

Заливка теплого пола стяжкой

Если вы используете инфракрасный ЭТП, то заливка не требуется, можно сразу приступать к монтажу финишного покрытия.

Толщина стяжки от 3 до 5 см

Если же вы используете греющий провод или мат, то заливка стяжки строго обязательна. Необходимо выполнить заливку цементной самовыравнивающейся стяжкой на толщину 30-50 мм. После того, как стяжка застынет можно приступать к монтажу финишного покрытия, например, плитки, ламината или линолеума. Первое включение теплого пола можно проводить только после того, как стяжка полностью высохнет. Большинство производителей устанавливают срок полного высыхания 28 дней. Это гарантирует, что вокруг провода не образуется пустот, которые со временем приведут к перегоранию провода.

Видео — Монтаж нагревательных матов

Видео — Теплый пол под плитку

Видео — Монтаж тёплого пола Electrolux, кабель

Видео — Монтаж пленочного теплого пола

схема укладки, подключение и установка

На чтение 17 мин. Обновлено 1 августа, 2020

Электрические тёплые полы — удобный способ обогрева помещения. Они бывают разных видов, отличаются элементом нагрева и технологией монтажа.

Не специалисту сложно разобраться во всём их ассортименте, и выбрать подходящий метод укладки. Мы постараемся помочь вам в этом. Расскажем о преимуществах каждой конструкции, и о том, как установить электрический тёплый пол своими руками.

Разновидности

Электро полы — системы отопления, которые работают от электроэнергии. В комплект этих устройств входит терморегулятор и датчик температуры.

Такое отопление равномерно прогревает поверхность, не занимает полезную площадь в доме и не портит интерьер.

Недостаток всех моделей подогрева электрического типа — риск поражения током, но только при проведении неправильного монтажа.

Кабельные полы

К устройствам кабельного типа относятся греющий кабель и нагревательные маты. Провод в таких полах используется резистивный или саморегулирующийся.

Первый бывает одно и двужильный:

• одножильный — имеет одну токоведущую жилу, стоит дёшево, но обладает большим ЭЛМ излучением, поэтому для жилых помещений не подходит;
• двужильный — две жили объединённые одной изолирующей оболочкой, излучение электромагнитных волн ниже, поэтому именно он используется в жилых комнатах.

Устройство саморегулирующего кабеля — две токоведущие замкнутые параллельно жилы с полупроводниковой матрицей. Он способен сам регулировать уровень нагрева, в зависимости от температуры воздуха.

Виды кабельного отопления:

• Греющий кабель — данный тип тёплого электрического пола появился одним из первых. Он имеет 100% теплоотдачу, то есть, вся электроэнергия преобразуется в тепловую. Устройство — это провод с двойной изоляцией, за счёт него осуществляется обогрев поверхности. Он раскладывается на основании с определённым шагом.
  Монтаж самый трудоёмкий, ведь чаще прокладка данного электрического пола осуществляется под бетонную стяжку, хотя возможен настильный способ. «Пирог» состоит из: основания, теплоизоляции, подложки, нагревательного элемента, стяжки и финишного покрытия.

• Нагревательные маты — отличаются от кабельных тем, что провод уже закреплён на стекловолоконной плёнке. Это делает укладку своими руками намного проще, достаточно лишь раскатать мат, не нужно высчитывать укладочный шаг и фиксировать нагревательный элемент.
  Слои у данного электрического тёплого пола такие же, как при использовании греющих мат, только вместо бетонной стяжки устройство можно заливать плиточным клеем.

Инфракрасные системы

В данной конструкции обогрев осуществляется инфракрасными волнами, электромагнитное излучение отсутствует. Греются предметы в комнате, а не воздух в ней.

К инфракрасным системам относятся плёночные полы и стержневые маты:

• Плёночный пол — термоплёнка, имеющая углеродную основу. Нагревательные элементы состоят из сплава меди и алюминия, они расположены параллельно и запаяны внутрь плёнки, по краям которой имеются токопроводящие шины.
  Плюс такого обогрева — лёгкость конструкции, отсутствие потребности в заливки стяжки, а напольное покрытие может быть любым, и стелится прямо на плёнку. Сама она имеет толщину всего 0,3 см, поэтому не забирает высоту потолка.
  В разрезе такой пол выглядит так: черновая основа, фольгированная теплоизоляция, греющая плёнка, полиэтилен и напольное покрытие.

• Стержневой — маты, из размещённых параллельно карбоновых стержней. Карбон — наноструктура, из углеродистой основы со связующими компонентами. Стандартная ширина таких мат 0,8 м, а длина 25 метров. Такое устройство имеет функцию саморегуляции.
  К минусам можно отнести возможность установки только в стяжку.

«Пирог» такого пола:

• основание;
• теплоотражающий материал;
• карбоновые маты;
• бетонная стяжка или плиточный клей,
• покрытие.

Технология монтажа кабельного теплого пола своими руками

Смонтировать электрический тёплый пол проще, чем водяной, но и здесь есть свои нюансы. Рассмотрим пошаговую инструкцию по монтажу кабельного пола.

Схема укладки

Перед тем, как устанавливать тёплый электрический пол, нужно прочитать инструкцию по укладке и начертить схему на бумаге. Следует помнить, что под мебелью и техникой он не стелится. Помимо того, что это не рационально, ещё может привести к перегреву системы и выходу её из строя.

Есть два основных способа укладки провода пола — «улитка» и «змейка». Отступ от стен при правильном монтаже нагревательного элемента должен быть не менее 10 см.

Расчёт материалов

На следующем этапе необходимо рассчитать количество материала, которое понадобится для обустройства тёплого электрического пола в помещении. Для этого, лучше применять готовые таблицы, которые разработаны производителями систем или специальные калькуляторы.

Основная задача — правильно рассчитать потери тепла. После этого определяется оптимальный укладочный шаг и высчитывается требуемая длина кабеля. Рассчитывая длину надо не забыть про участок, который проходит по стене к терморегулятору.

Длина провода рассчитывается по формуле

h=S x100/L, где:

• h — длина кабеля;
• S — площадь;
• L — общая длина провода.

Кроме этого, потребуются крепления, медный заземляющий кабель, соединительные провода, защитная система УЗО, регулятор и датчик.

Расчет мощности и шага укладки

На требуемую мощность устройства влияют климатические условия и материал, из которого изготовлен дом. Для разных регионов она своя, для средних полосы России, это:

1. В кухне, зале, прихожей — 150 Вт на м2;
2. В спальне и детской — 120 — 150 Вт;
3. В лоджии застеклённой — 200;
4. В ванной комнате — 180 Вт на м2.

Кроме того, выбор мощности зависит от предназначения системы:

• основной обогрев — 140 — 180 Вт на м2, при этом, покрывается не менее 70 % площади;
• дополнительный — достаточно 140 Вт.

Вычисляется расход энергии на комнату, с удалением зон, где будет размещаться мебель. То есть, в расчёт берётся только обогреваемая площадь, а не та, которая указана в документах БТИ.

Мощность вычисляется по формуле: P1= P2*S*1.3

• P1 — мощность;
• P2- мощность обогрева м2;
• 1,3 — коэффициент.

Укладочный шаг считается исходя из таких показателей, как:

1. Количество погонных метров нагревательного элемента;
2. Площадь обогреваемой поверхности;
3. Коэффициент для данной комнаты — Вт на м2.

Рассмотрим пример расчёта на комнате 25 м2 — зал. Мебелью заставлено 5 м2, под обогрев остаётся 20 м2. Показатель мощности для таких комнат 150 Вт. В итоге требуется нагревательный элемент мощностью 3 кВт.

Регламентируются кабели по погонной мощности, диапазон колеблется от 12 — 24 Вт на погонный метр. Отсюда следует, что можно купить 125 или 250 м. Это зависит от укладочного шага — расстояния между петлями. Считается, чем шаг меньше, тем обогрев равномерней. Но при этом, чем ветки расположены чаще, тем сложней и продолжительней монтаж. Средний стандартный укладочный шаг 7 см.

Блок управления

Для контроля и управления температурным уровнем требуется терморегулятор. Он отвечает за включение и отключение пола, а также, за режим его работы.

Термостаты бывают электронные и механические.
По рекомендации профессионалов, устанавливать регулятор надо на стене, на расстоянии одного метра от пола, лучше ближе к электропроводке. Для его размещения требуется продолбить в стене углубление, от которого проделать к полу штробы для проводки.

Подготовка основания

Укладка любого электрического тёплого пола, в том числе и кабельного, возможно на ровное, чистое покрытие.

Если имеется старый отделочный материал, то он демонтируется. Пол очищается от грязи веником или строительным пылесосом. Затем, основание следует осмотреть на наличие неровностей и трещин.

При незначительных неровностях, их можно просто затереть. Если перепады в основании большие, то потребуется залить тонкий слой выравнивающей стяжки, 3 — 7 см. Перед заливкой самовыравнивающегося состава, поверхность грунтуется. Только после высыхания раствора, можно переходить к сооружению следующего слоя.

Возможна установка тёплого электрического пола прямо на плиты перекрытия, их также требуется очистить от мусора.

Теплоизоляция

На черновой пол укладывается гидро и тепло материал, они необходимы для эффективной работы системы.

Сначала укладывается полиэтиленовая плёнка — она будет служить гидроизоляцией. На неё стелится утеплитель — это может быть пенофор с фольгированным слоем. Плиты кладутся в стык, с заходом на стены, швы соединяются скотчем. В качестве теплоизоляции подойдёт так же пенополистирол или пенопропилен.

После этого, периметр всего помещения проклеивается демпферной лентой, это компенсирует расширение стяжки при нагревании.

Для упрощения фиксации нагревательного элемента, рекомендовано поверх теплоизоляции укладывать арматурную сетку. Она сделает конструкцию прочнее, и к ней будет крепиться кабель.

Укладка и крепление кабеля

Укладку провода нужно производить согласно подготовленной схеме, с запланированным шагом. Начинать от места, где кабель будет подключаться к терморегулятору. Если используется одножильный провод, то он должен так же вернуться к термостату, при использовании двужильного — это не требуется.

При наличии арматуры, нагревательный элемент будет крепиться к ней пластиковыми хомутами. При её отсутствии, на теплоизоляцию монтируется стальная монтажная лента, к которой будет фиксироваться провод дюбелями или на саморезы. Возможно, крепление монтажным скотчем прямо к плитам утеплителя.

Установка датчика температуры

Датчик температуры укладывается на пол, расстояние от него до стены с регулятором 1,5 метра. Для этого, в теплоизоляции для него и проводки идущей к прибору, проделываются углубления.

Это необходимо, чтобы датчик не возвышался над поверхностью. Он кладётся в данную выемку помещённый в гофротрубу, которая имеет заглушку с одного конца, и плотно фиксируется.

Подключение — схемы

Эта самый ответственный этап, от которого зависит работа пола. Последовательность действий такова:

• Проверка проводки — ведь установка электрического пола существенно увеличивает нагрузка на электропроводку всего дома. С помощью мультиметра определяется сечение кабеля в сети, затем анализируется — соответствует ли провод тёплого электрического пола ему. При несоответствии диаметра жил, необходимо поменять проводку. Под новую нагрузку подбирается УЗО с автоматическим выключателем.

• Подключение устройства — заключается в подсоединении греющего кабеля и провода от температурного датчика к термостату. После чего, терморегулятор подключается к питанию.

• Дополнительное заземление кабеля и питающего шнура.

До заливки стяжки устройство включается на несколько минут, для проверки работоспособности.

Монтаж стяжечного слоя

Проверив систему, можно монтировать следующий слой конструкции. Есть несколько вариантов:

• Заливка мокрой стяжки. Для этого подойдут как готовые смеси, так и возможно изготовление раствора самостоятельно. Смесь делается из песка, цемента, воды, с обязательным добавлением пластификаторов.
  Толщина слоя 3 — 5 см. Наносится раствор от центрального угла комнаты по направлению к двери. Поверхность выравнивается правилом, и оставляется на 28 дней до полного высыхания.

• Заливка плиточного клея. Кабель покрывается им слоем 5 — 8 см, и оставляется на время для подсыхания.

• Укладка сухой стяжки. Для этого используется мелкий кварцевый песок или шлак. Метод проще и быстрей, чем с бетонным раствором. Смесь распределяется по поверхности пола, она должна закрыть конструкцию полностью. Уже после 12 часов можно приступать к дальнейшим работам.

Обустройство финишного покрытия

Только после затвердевания раствора, по инструкции можно переходить к укладке выбранного финишного покрытия. Это может быть ламинат, линолеум, плитка, главное, чтобы разрешалось соседство изделия с нагревательными системами.

Монтаж греющего кабеля в штробы

Греющий кабель можно монтировать в штробы, но это сложный процесс. Он рекомендован только при наличии чистовой цементно-песчаной стяжки, и когда нет возможности ещё поднять уровень пола.

После выдалбливания штроб в бетоне под провода, углубления заливаются плиточным клеем. Затем кабель вдавливается в состав, так, чтоб не было воздушных пустот.

Для равномерности прогрева, при канавках размером 1 см используется провод 10 — 12 Вт/м, при 2 см — 20 Вт/м.

Монтаж кабеля на старое основание

При установке греющего кабеля на старое бетонное основание или плитку, потери тепла составляют 30%.

Предварительно, на пол стелится утеплитель, затем размещается монтажная лента, к которой будет крепиться нагревательный элемент. Только потом, провод ровным слоем покрывается плиточным клеем.

Монтаж термомат

Процесс установки своими руками греющих мат намного проще, чем кабеля, так как провод закреплён на полотне:

• Чертится схема расположения мат на бумаге, надо помнить, что под тяжёлой мебелью они не размещаются.

• Рассчитывается мощность тёплого устройства и количество необходимого материала — делается это по аналогии с кабельными полами, с учётом полезной площади.
• Определяется место на стене для термодатчика, проделывается выемка для него, а также штробы от этого участка до датчика.

• Подготавливается основание — оно выравнивается, очищается от мусора. Затем покрывается грунтовкой — это улучшит сцепление пола с раствором.

• Устанавливается датчик — помещается в гофрированную трубу и укладывается на расстоянии не менее 50 см от стены. Он должен размещаться между витками пола.

• Стелются маты — они укладываются прямо на черновой пол, чтобы избежать перегрева дополнительное утепление можно не делать. Изделие оснащено клейкой лентой, поэтому никаких фиксаторов не требуется. Маты не должны находить друг на друга. При необходимости подрезания полотна, нужно быть аккуратным, чтоб не повредить электрический провод.

• Производится подключение, и проверка системы — проверяется сопротивление кабеля в матах мультиметром. Устанавливается термостат, к нему подводятся провода пола и датчика, после чего, он подсоединяется к питанию. Делается пробный запуск системы.

•  Заливаются маты плиточным клеем — слой 8 — 10 мм, и даётся время для его подсыхания. Штробы также заделываются этим составом.

Возможно стелить маты в бетонную или сухую стяжку, данный процесс такой же, как при монтаже греющего кабеля (он описан выше).

•  Укладывается финишное покрытие — при заливке мат клеем, это чаще плитка.

Включать электрическую систему только после полного высыхания клея.

Укладывать термоматы можно на старое основание, по аналогии с греющим кабелем.

Монтаж плёночного пола

Как говорилось выше, смонтировать тёплый электрический плёночный пол просто. Но начинать нужно, как и при установке любого пола с обогревом — со схемы расположения плёнки (под мебелью не стелить). Плёнка кладётся на расстоянии не менее 10 см от мебели.

Затем определяется мощность пола. При укладке ламината, как финишного покрытия, мощность не должна превышать 150 Вт, если будет плитка — до 200 Вт. После, рассчитывается количество изделия — с плёнкой это легко, она должна закрывать всю требуемую поверхность, максимальный отрезок 8 метров.

Процесс сооружения электрического тёплого плёночного пола схож с кабельными системами, отличие только в обустройстве нагревательного элемента.

Подготовительные работы

Начинать следует с подготовки участка для терморегулятора. Он устанавливается в доступном месте на стене. Для него проделывается выемка, в которой размещается распределительная коробка.

Затем подготавливается черновой пол — выравнивается и очищается.

Стелится полиэтиленовая плёнка — она необходима для защиты от влаги. Поверх неё укладывается фольгированный утеплитель (толщиной не более 5 см), металлизированной стороной вверх, это поможет избежать потери тепла. Листы проклеиваются между собой скотчем.

На утеплители отмечаются места расположения плёнки, и проделывается углубление для датчика. Термодатчик должен размещаться под второй секцией инфракрасного пола — это позволит более точно принимать информацию о нагреве поверхности.

Монтаж плёнки

Полосы пола укладываются согласно подготовленной схемы. Для уменьшения длины провода, плёнка кладётся торцевыми сторонами к стенке, где будет терморегулятор, отступ от стены 15 см, медные контакты должны быть расположены вниз.

Не допускается укладка полотен внахлёст, они должны располагаться в стык. При необходимости плёнку можно разрезать, но только по специально предназначенным линиям, размер максимального отрезка 8 метров. Изделие фиксируется скотчем к теплоизоляционному материалу.

Подключение системы

Плёнка к питанию подсоединяется при помощи клемм. Для этого с края провода снимается изоляция, он просовывается в зажим, один контакт которого вставляется внутрь плёнки, а второй устанавливается на медную шину. Все контакты фиксируются плоскогубцами и изолируются битумным скотчем, места разреза плёнки также должны быть изолированы.

После этого, устанавливается температурный датчик, он крепится на битумной изоляции к черной кремниевой полосе снизу плёнки, а провод протягивается к терморегулятору по выемке в подложке.

Монтируется терморегулятор. К нему подключаются половые кабели и от датчика. Затем подсоединяется питающий силовой провод.
Для проверки функциональности системы, требуется включить её на полную мощность на несколько минут.

Укладка финишного покрытия

Прежде чем стелить отделочное изделие, конструкция покрывается толстым полиэтиленом — это защитит её от влаги.

Укладывать ламинат можно прямо на полиэтиленовую плёнку. Если вы собираетесь класть ковролин или линолеум, то сверху гидроизоляции размещаются листы фанеры.

Как правильно монтировать плитку на тёплый плёночный пол — это можно делать двумя способами:

1. На полиэтилен кладётся малярная сетка, для улучшения сцепления. Заливается тонкий слой (1 см) самовыравнивающегося состава или стяжки.
2. Гидроизоляция обшивается ГВЛ, листы фиксируются саморезами. Важно не повредить плёнку.
   Плитка монтируется на клей для тёплых полов.

Монтировать плёночные электрические полы можно на старое покрытие.

Для этого, оно очищается, поверх кладётся теплоотражающее изделие, на которое укладывается плёнка.

Монтаж стержневого пола

Технология укладки стержневого тёплого пола схода с укладкой кабельных мат. Сначала делается планировка размещения полотна, и рассчитывается количество требуемого материала.

Стержневые полы продаются в комплекте, но иногда необходимо покупка дополнительных компонентов. Требуемая мощность вычисляется по аналогии с кабельными матами, которые мы рассматривали выше.

Укладка стрежневого пола состоит из нескольких этапов:

• Подготовительные работы — определение места для термодатчика, очистка и выравнивание основы, размещение фольгированной подложки — эти работы выполняются также, как и при обустройстве любого электрического пола. Если пол планируется в стяжку, то периметр оклеивается демпферной лентой.

• Монтаж стержней — стержневой рулон раскручивается на поверхности, расстояние между соседними полосами должно быть 50 — 70 мм. Длина одной полосы не должна превышать 25 м. Мыты к подложке фиксируются скотчем.

• Подключение — на подготовленное место устанавливается термостат, к которому подключаются провода пола. Датчик, помещённый в гофру, размещается в штробу подложки и подсоединяется к регулятору, который в свою очередь подключается к источнику питания.
  Обязательное условие — проводить тестовое испытание системы, перед следующим этапом работ.

• Заливка стяжки — это может быть бетонный раствор, сухие клеевые смеси, или сухая стяжка, толщина слоя 20 — 30 см.

• Монтаж финишного покрытия — только после полного высыхания стяжки кладётся отделочный материал. При укладке плитки заливка стяжки не требуется, маты заливаются плиточным клеем.

Укладывать стержневой тёплый пол допустимо на старое покрытие. Принцип монтажа такой же, как при укладке термомат.

Распространенные ошибки

Как установить правильно своими руками электрические полы — этот вопрос часто встаёт перед новичками, которые хотят сделать данный обогрев дома.

Главная ошибка — монтаж полов под крупногабаритной мебелью. Под ней, поверхность не охлаждается, что приводит к перегреву, а затем выходу системы из строя.

Нельзя так же сгибать кабель, это нарушит функционирование устройства. При укладке кабельных мат, резать провод недопустимо, поэтому следует правильно рассчитать размер обогреваемой площади.

Распространённая ошибка, при сооружении электрополов — несоответствующий контроль за сопротивлением изоляции при монтаже. Показатель не должен превышать указанный производителем, более чем на 10%.

При использовании плёночного тёплого пола, он может перестать греть, при повреждении плёнки. Токоведущие его части должны быть качественно изолированы, иначе произойдёт утечка электрического тока, в итоге система отключится.

Если говорить о датчике температуры, то не стоит заливать его в стяжку. В случаи поломки, замена будет сложной. Он размещается в гофро трубе.

Требования безопасности к эксплуатации

Прежде чем эксплуатировать электрические полы, ознакомьтесь с инструкцией производителя находящейся в комплекте.

 Основные требования безопасности, которые распространяются на все виды электрополов:

1. Нельзя укорачивать нагревательный элемент;
2. Необходимо брать только предназначенный для тёплых поло раствор для стяжки или плиточный клей;
3. Вскрытие термоусадочных муфт на участках стыковки греющей и установочной части пола запрещено;
4. Не стоит стелить на нагревательные секции ковролин и размещать мебель без ножек.

Какой пол выбрать и почему?

При выборе модели электрического тёплого пола учитывается специфика помещения, материал чернового покрытия, а также прочность перекрытий — если хотите производить монтаж конструкции в стяжку. Так же, важный момент — нужна вам система обогрева основная или дополнительная?

Кабельный пол подходит для монтажа в частных домах в качестве основного отопления. Но он более затратный, кроме того, по технологии монтажа требуется заливка стяжки, поэтому перекрытия должны быть прочными. Рекомендован для укладки в кухне или ванной — отлично контактирует с плиткой.

Термоматы лучше укладывать в квартире, так как они чаще монтируются в плиточный клей.

Плёночная система — это вариант дополнительного обогрева, он прост в укладке. Имеет малый вес и толщину, поэтому подходит для любых помещений, сочетается с любыми покрытиями.

Монтаж электрического тёплого пола своими руками под силу произвести каждому. Как сделать его правильно — главное строго следовать инструкции производителя и придерживаться технологии монтажа конкретного вида, тогда система обогрева оправдает ваши ожидания.

Подключение теплого пола: схемы, пошаговые инструкции

Вопросы отопления домов с каждым годом все больше волнуют застройщиков по одной причине – постоянное увеличение стоимости энергоносителей. Такая тенденция, как прогнозируют аналитики рынка, будет сохраняться не только в среднесрочной перспективе, но и в дальнесрочной. Современные строительные технологии предлагают пользователям в качестве альтернативы к традиционному отоплению пользоваться системами подогрева полов. В чем их преимущества, и как осуществляется подключение таких систем?

Подключение теплого пола

Содержание статьи

Преимущества теплых полов

Системы обогрева пола имеют несколько весомых преимуществ перед центральным отоплением, благодаря которым их популярность растет с каждым годом.

1. Высокий коэффициент полезного действия. Это один из основных плюсов, привлекающих застройщиков к таким системам отопления. Теплый воздух поднимается от пола к потолку, комфортная температура на уровне 1,5 м поддерживается с минимальными тепловыми потерями.

   Система теплого пола обеспечивает равномерное прогревание помещений

2. Комфортность пребывания в помещениях. Это касается не только оптимальных показателей микроклимата, но и отсутствие печей, котлов, инженерных разводок по всем комнатам и т. д. Некоторые системы подогрева пола полностью скрыты, на стене есть только небольшая коробочка устройства регулировки температуры.

   Теплый пол — это отсутствие видимых коммуникаций в комнате и максимум свободного пространства

3. Технологичность. Установка систем обогрева пола с технической точки зрения намного проще, чем монтаж батарей центрального отопления. Кроме того, такие системы намного безопаснее и надежнее, чем традиционные печки и котлы. Системы не надо периодически обслуживать, они почти не выходят из строя и т. л.

   Отдельные виды теплого пола требуют минимум времени и трудозатрат для монтажа

Но такой положительный эффект достигается лишь при одном условии – все работы по монтажу и подключению выполнены в строгом соответствии с существующими нормативными актами и рекомендациями производителей.

Виды систем обогрева полов

Строительная промышленность предлагает потребителям несколько видов теплых полов, каждый из них имеет свои положительные и отрицательные стороны. Для облегчения выбора необходимо кратко ознакомиться с их техническими данными, это даст возможность подбирать правильную схему подключения систем.

Таблица. Виды систем теплого пола

Вид системы подогрева	Описание технических и эксплуатационных особенностей
Пленочный инфракрасный	Самая современная система, пользуется заслуженной популярностью и потребителей. Изготавливается из современных инновационных материалов, для проводников применяются карбоновые полосы. Это тонкие, гибкие и очень долговечные элементы, герметично защищенные от негативного влияния внешних факторов термопрочной полиэтиленовой пленкой.
Термоматы	Такие системы предшествовали появлению пленочных вариантов подогрева пола. Тепло выделяют проводники уменьшенного диаметра, за счет этого их можно сгибать и резать по нужным размерам.
Кабельный	Под полом монтируется электрический кабель с точным сечением и очень прочными оболочками. Температура нагрева изменяется за счет регулирования длины проводника. Довольно устаревшие конструкции, но самые дешевые их всех электрических систем подогрева пола. Универсального назначения, не имеют ограничения по применению.
Водяной	Под полом устанавливаются трубопроводы для циркуляции горячей воды. Забор теплоносителя может делаться из центральной системы отопления или от отдельного котла. Конкретное решение принимается на месте после анализа технических характеристик здания, видов и возможностей существующих отопительных систем.

Метод подключение теплого пола зависит только от вида теплоносителя: электрическая энергия или вода. Все остальные системы делаются по одинаковым схемам и никакого влияния на параметры пола с подогревом не оказывают.

Подбор мощности теплого пола

Как подключить пол с электрическим подогревом

Пол нагревается силиконовым греющим кабелем, температура нагрева регулируется в автоматическом режиме.

Важно. Все электромонтажные работы нужно выполнять с полным соблюдением требований ПУЭ и рекомендаций производителей.

Подготовительные работы

Шаг 1. Сделайте в стенах штробы для прокладки кабелей. Кабели должны располагаться только в вертикальном или горизонтальном направлении, категорически запрещается их монтаж под углами. Это надо для облегчения поиска проводки во время выполнения ремонтных работ, сверления различных технологических отверстий в стенах и т. д. Перед штроблением на стенах надо сделать разметку расположения соединительных коробок, разводок, электрического шкафа управления.

Делают штробы в стене для прокладки силового кабеля от распределительного щитка

Вначале следует выбрать место установки распределительного щитка, от него делается дальнейшая разметка. Терморегулятор для ванной комнаты и санузла должен монтироваться в соседних сухих помещениях, расстояние от уровня пола не менее 30 см.

Шаг 2. От терморегулятора подготовьте штробы для холодных кабелей и датчика температуры, устанавливаемого под поверхностью финишного напольного покрытия.

От терморегулятора вниз пробивают еще одну штробу, в которой будет располагаться кабель к датчику температуры

Шаг 3. Согласно прилагаемой инструкции, выполните гидро- и теплоизоляцию основания под теплый пол. Толщина утеплителей не менее 10 см, использование лишь алюминиевой фольги или тонких подкладочных материалов не обеспечит необходимой эффективности – большое количество тепловой энергии будет уходить к плитам перекрытия. Такое положение существенно уменьшает коэффициент полезного действия, что повышает затраты на отопление помещений. Если есть риски затопления комнат, то теплоизоляция должна защищаться специальными пленками.

Укладывают слой пенопласта, сверху настилают гидроизоляционную пленку

Шаг 4. Сделайте цементно-песчаную стяжку толщиной примерно 3–4 см, дайте время для ее полного застывания и высыхания. Это очень важное условие, никогда не укладывайте электрические кабели подогрева на сырые основания.

Заливают сверху цементно-песчаную стяжку и оставляют до полного высыхания

Шаг 5. На полу отметьте места, на которых подогрев пола монтироваться не будет. Это не только ванна или унитаз, но и тяжелая габаритная мебель. Разметку рекомендуется делать клейкой лентой, ее хорошо видно, линии не теряются во время выполнения монтажных работ.

Выполняют разметку расположения нагревательных элементов

Важно. Один из недостатков полов с подогревом – их нельзя размещать по всей площади помещения, существуют строгие ограничения, создающие трудности при необходимости изменить планировку.

Шаг 6. Закрепите на стяжке специальную металлическую ленту, она имеет прорези, в которые вставляется кабель. Такие ленты намного ускоряют и облегчают процесс монтажа, позволяют выдерживать одинаковые расчетные расстояния между витками. Элемент фиксируется к основанию дюбелями или специальными гвоздями по бетону. Гвозди забиваются пневматическими пистолетами, расстояние между лентами в пределах 30–50 см.

Согласно разметке на полу закрепляют специальную ленту для фиксации кабеля

На этом подготовительные работы закончены, можно приступать к установке и подключению системы электрического подогрева пола.

Монтажные и пусконаладочные работы

Шаг 1. Проверьте целостность кабеля, вначале надо рассчитать длину отрезка. На изоляции каждого кабеля указана мощность одного погонного метра и максимальная температура нагрева. Это исходные данные, их применяют во время определения технических параметров системы для каждого отдельного помещения. К примеру, есть спальная комната площадью 20 м2, надо сделать систему обогрева пола мощностью 150 Вт на метр квадратный. Общая мощность нагревателя должна быть 20×150=3000 Вт. Если кабель имеет мощность 20 W/m, то от мотка надо отрезать кусок длиной 15 метров.

С помощью прибора проверяют кабель

При помощи мультиметра или мегаметра проверьте сопротивление отрезанного проводника, оно должно равняться нормируемым показателям, указанным на этикетке. Если вы не умеете пользоваться такими приборами, то просто проверьте жилы провода на целостность. Делается это обыкновенной индикаторной лампочкой.

Шаг 2. Узнайте шаг укладки кабеля, для этого его общую длину разделите на площадь. Результат указывает, сколько сантиметров проводника надо класть на единицу площади. Кабель монтируется змейкой, начало должно быть напротив коробки с термостатом, к этому же месту надо подводить и второй конец. Во время укладки запрещается сильно изгибать элемент, радиус всегда должен превышать 6 диаметров. К примеру, если диаметр кабеля 1 см, то радиус изгиба не менее 6 см, в противном случае в этих местах проводник перегревается и быстро выходит из строя.

Выполняют укладку кабеля, начиная от места расположения коробки с термостатом

Шаг 3. Подключите к греющему кабелю холодные концы и выведите их к терморегулятору. Он может располагаться в этом или соседнем помещении, о чем уже было сказано выше. Концы холодных многожильных кабелей надо опрессовать и надеть наконечники. Для этих работ электрики имеют специальные инструменты, если у вас их нет, то концы можно запаять припоем.

Концы кабеля заводят в коробку, где будут подключены к терморегулятору

Шаг 4. Установите датчик температуры — от правильности его показаний во многом зависит процесс настройки. Не нужно слишком переживать, отклонения можно корректировать во время пусконаладочных работ, опытный электрик сделает это всего за несколько минут. Для защиты датчика от механических повреждений монтируйте его в гофрированной трубе, один конец которой выведите над уровнем пола, а второй заглушите. Провода датчика также должны быть в коробке терморегулятора. Жилы опрессовываются и маркируются.

Датчик должен размещаться в гофрированной трубке, расположенной на равном расстоянии между двумя витками нагревательного кабеля

Практический совет. Не ленитесь обозначать все концевики в коробке терморегулятора, делайте это любым удобным для себя методом. В дальнейшем метки значительно упрощают процесс подключения регулирующей арматуры.

Повторно прозвоните нагревательные кабели, выполнять это надо до заливки системы подогрева. Все в норме – заделывайте систему стяжкой и дайте время для застывания. Теперь осталось подключить автоматы и арматуру управления. Эксплуатировать теплый пол разрешается только после полного высыхания цементного раствора, для этого требуется не менее 28 дней. В противном случае раствор потрескается, в некоторых случаях может покоробиться, финишное напольное покрытие оторвется. Потребуется трудоемкий и дорогостоящий ремонт.

После подсоединения датчика снова проверяют сопротивление кабелей

Подключение терморегулятора

В подготовленную штробу уложите кабель от распределительного щита до коробки, в которой потом будет вмонтировано устройство регулировки температуры нагрева пола. Данные кабели должны отвечать подключаемой мощности и рассчитываются отдельно. Кроме того, на сертифицированных кабелях имеются специальные надписи с указанием технических параметров проводника, они должны отвечать расчетным значениям.

В штробы в стене укладывают силовой кабель

Допустимая мощность кабеля всегда должна минимум на 30% превышать максимальную мощность потребителя. Делается это по нескольким причинам.

1. Всегда существуют риски ошибок во время расчетов, запас по мощности не допускает перегрева и короткого замыкания проводки.
2. В дальнейшем мощность потребителей может увеличиваться, для их подключения не придется прокладывать новый силовой кабель.
3. Не все производители строго выдерживают диаметр токопроводящих жил. Особенно много проблем с качеством у китайских и турецких производителей, разброс по диаметру жил на погонном метре у них очень большой, причем всегда в сторону уменьшения. Недобросовестные производители работают на устаревшем оборудовании и пытаются сэкономить дорогостоящую медь.

Шаг 1. К автомату подключите жилы токопроводящего кабеля, при этом обязательно обращайте внимание на фазу и ноль, не перепутайте цвет кабеля. L – фаза, N – ноль. Ноль, как правило, синего или с полосками зеленого цвета. Введите второй конец в монтажную коробку, концы очистите от изоляции.

Кабели маркируют, выполняют подключение к распределительному щитку

Важно. Некоторые системы электрического обогрева пола предусматривают помещение греющего кабеля в защитный металлический экран. Для подключения надо использовать трехжильный кабель, третья жила присоединяется к экрану и заземлению.

Шаг 2. Приступайте к подключению терморегулятора. Питание подведите к соответствующим клеммам, они имеют обозначение L и N.

Первым подключают силовой кабель

Шаг 3. Присоедините греющий кабель, обращайте внимание на маркировку. Она может немного изменяться в зависимости от производителя оборудования, подробная инструкция прилагается с устройством. Но в большинстве случаев используются стандартные обозначения L1 и N1. Болтики затягивайте с достаточным усилием. После соединения всех концевиков проверьте усилия затягивания метизов, они еще немного прокрутятся. Объясняется это тем, что после первого соединения токопроводящие жилы сели на свое место и освободилось пространство.

Греющий кабель подсоединяют к клеммам с обозначением L1 и N1

Шаг 4. Присоедините провода от термодатчика, на корпусе нанесена специальная маркировка «Sensor».

Провода от термодатчика соединяются с двумя крайними клеммами, обозначенными словом «Sensor»

Шаг 5. Зафиксируйте корпус термостата в пластиковой монтажной коробке.

Корпус термостата закрепляют в монтажной коробке

Теперь можно включить систему и проверить ее функционирование. Опытные мастера рекомендуют контролировать не температуру нагрева пола, а температуру в помещении. Делать это можно двумя путями:

• устанавливать датчик не в полу, а на поверхности стены, можно в специальной коробке;
• настроить моменты включения/выключения питания системы обогрева с учетом комнатной температуры.

Алгоритм подключения всех электрических полов полностью одинаковый, отличаются лишь материалы изготовления элементов.

Варианты подключения электрической системы

Как подключить пол с водяным подогревом

Эта система на сегодняшний день считается морально устаревшей, но некоторые застройщики по тем или иным причинам вынуждены ею пользоваться. Причина простая – водяной подогрев пола может работать в полностью автономных условиях от котла на твердом топливе, он не зависит от нагрузок в сети питания и т. д.

Система теплого водяного пола подключается к котлу и не зависит от подачи электроэнергии

Из каких операций состоит технология монтажных работ?

Монтаж надо начинать после установки греющих трубопроводов и монтажа специального коллектора. Работайте очень внимательно и аккуратно, протечки системы становятся причиной появления крайне неприятных ситуаций. Дело в том, что их трудно заметить, все архитектурные узлы длительное время работают в условиях повышенной влажности, что резко уменьшает срок их эксплуатации. Кроме того, ремонтные мероприятия требуют много времени и финансовых средств, в сложных случаях приходится полностью менять деревянные конструкции перекрытия, ремонтировать внешнюю отделку стен и т. д. Каждый контур подключается отдельно к своей арматуре и может функционировать независимо от других.

Коллекторная схема подключения

Шаг 1. На конец шланга оденьте специальное соединение, это так называемый евроконус. Каждый пластиковый шланг в месте изгиба нужно фиксировать специальным поворотником, он исключает резкий перегиб. В месте резкого изгиба шланга создается дополнительное сопротивление потокам воды, что изменяет температурный режим функционирования систем обогрева. Кроме того, пластик крайне негативно реагирует на большие точечные нагрузки, а в этих местах они всегда появляются.

В местах изгиба трубы крепят специальные элементы, препятствующие резким перегибам

Резьбозажимное устройство готовится в такой последовательности.

1. Наденьте на трубу накидную гайку. Ее внутренний диаметр должен в точности отвечать внешнему размеру шланга.
2. На поверхность шланга наденьте обжимное пластиковое кольцо. Оно имеет форму конуса с прорезями, при закручивании гайки ее поверхность сдавливает кольцо, а оно герметично зажимает шланг.
3. Вставьте внутрь шланга металлическую упорную трубку. Именно к ее поверхности будет прижиматься шланг.

На трубу надевают гайку для подсоединения к коллектору

Шаг 2. Прикрутите гайку к соединительному штуцеру коллектора. Резьбу первое время затягивайте от руки, полная герметизация сделается немного позже после проверки правильности схемы подключения.

Аккуратно прикручивают гайку

Шаг 3. Одним ключом зафиксируйте положение затяжки, а вторым зажимайте соединение.

Зажимают крепление ключами

Важно. Не позволяйте прокручиваться затяжке – может сорваться резьба. Дело в том, что в настоящее время для изготовления распределительных коллекторов используется нержавеющий сплав силумин. Он имеет два положительных качества: не окисляется и имеет низкую стоимость. Что касается механической прочности, то она намного уступает другим традиционным, более дорогим нержавеющим сплавам.

Еще одна проблема силумина – физическая усталость. Даже при относительно небольших нагрузках металл через некоторое время без видимых причин трескается, появляются протечки. Неопытные мастера считают, что протечки появились из-за недостаточной герметизации резьбового соединение и начинают его сильнее затягивать. Как результат – штуцер полностью отламывается, небольшой его кусочек остается в резьбе металлической трубы. Выкрутить потом этот кусочек очень трудно, надо иметь специальные слесарные инструменты или делать их самостоятельно.

На входе труб в стяжку пола наденьте специальные полимерные утеплители длиной примерно 50 см. Они защищают их от механических повреждений цементным раствором, не позволяют стяжке перегреваться вблизи коллекторного узла.

На трубы необходимо надеть утеплители длиной до полуметра

Шаг 4. После того как все контуры подключены, можно начинать заполнение системы водой. Рекомендуется это делать не через насос, а с помощью кранов для спуска и наполнения, они размещены на заглушках распределительного коллектора. При этом краны подводки горячей и холодной воды от котла должны быть закрыты. Заполнение контуров делается по очереди, все остальные полностью закрываются при помощи специального ключа.

К коллектору подсоединяют шланг, чтобы заполнить контур водой

Шаг 5. К сливному крану прикрутите шланг подачи воды, на обратной гребенке установите отрезок для слива. После удаления воздуха из первого контура вентиль его перекрывается. Далее необходимо по такой же схеме заполнять все имеющиеся в помещении отопительные системы.

Второй конец шланга опускают в емкость

По завершении наполнения контуров надо открыть вентили подвода с котла и удалить остатки воздуха. Обязательно проверьте соединения трубопроводов на герметичность, для этого надо использовать специальный агрегат. Поднимите давление в системе, оно должно минимум в два раза превышать рабочее. Давление должно быть постоянным в течение трех часов. Если есть падение, то необходимо найти и устранить места протечек. Система готова к использованию, можно делать стяжку и устанавливать финишное половое покрытие.

Обязательно проверяют давление воды в системе до включения обогрева

После включения в работу делается окончательная регулировка температуры каждого контура в соответствии с ранее сделанными расчетами.

Цены на теплые полы Caleo

теплые полы Caleo

Видео — Подключение теплого пола

Теплый пол может работать как основной или дополнительный источник обогрева, теплоносителем бывает вода или электрическая энергия. В зависимости от назначения изменяется количество требуемой для подогрева энергии. В настоящее время большой популярностью пользуются электрические системы, но у них есть несколько существенных ограничений. Одно из них – большой расход электрической энергии. Как его правильно рассчитать, можно прочитать на страницах нашего сайта.

Электрический тёплый пол своими руками: устройство, схема, технология укладки

Вид отопления, в котором тепло генерируется путем использования электрической энергии, отличается простой в исполнении схемой, а его монтаж занимает минимум времени. Необязательно быть профессионалом, чтобы устроить электрический тёплый пол своими руками, просто нужно в точности следовать всем пунктам инструкции.

В представленной нами статье подробно описаны все виды электрических систем напольного обогрева, приведены их характеристики и плюсы с минусами. Для самостоятельных домашних мастеров мы привели пошаговые руководства по укладке. С учетом наших советов вы сможете соорудить и подключить электрический  пол собственными руками.

Содержание статьи:

Электрические полы и их разновидности

В зависимости от примененного нагревателя, полы с электрическим обогревом делят на 2 категории: с элементом нагрева в виде кабеля и с инфракрасным.

По способу производства их делят на 4 типа:

1. Нагревательный кабель. Он может быть одно- 2-жильным в том числе и саморегулирующимся.
2. Нагревательные маты. Представляет собой кабель на монтажной сетке.
3. Пленочный. Полимерные гибкие полотна со встроенным инфракрасным нагревательным элементом.
4. Стержневой. Состоит из последовательно соединенных карбоновых стержней.

Рассчитывают теплый электрический пол, исходя из размеров свободной от обстановки части помещения. Под мебелью прокладывать нагревательные элементы не рекомендуют из-за превышения нагрузки на систему в указанных участках. Мощность пола выбирают из соображений 0, 1 кВт/м² в среднем. Для разных помещений этот показатель отличается.

Галерея изображений

Фото из

Электрические полы нельзя назвать экономными в эксплуатации. За расход электроэнергии придется платить, но в устройстве они значительно проще водяных

Для устройства электрополов в продаже имеется широкий ассортимент систем, которые нужно просто уложить и подключить к питанию и регулирующим устройствам

В отличие от водяных теплых полов, сооружение которых допускается только в частных домах, электрополы можно устроить в квартирах многоэтажек, в офисах и других присутственных местах

Стяжка над электрическим напольным обогревом намного меньше, чем над водяным полом. Прогрев помещения происходит быстрее

Устройство инфракрасного пола вообще не требует стяжки. Ламинат, например, можно класть сразу после организации напольной системы

Простейшим вариантом электрического пола является кабельная система, которую фиксируют на основании и заливают цементным раствором

Значительно быстрее и удобней выполняется укладка кабеля, если он встроен в армирующую полимерную подложку, вместе с которой формирует так называемый мат

Просто и предельно оперативно производится устройство инфракрасного пола, сооружением которого может заняться исполнитель без опыта

Электрическая система напольного обогрева

Подготовленная у установке система

Укладка электрополов в квартирах и офисах

Устройство электрической системы под плиткой

Укладка ламината над инфракрасным полом

Сооружение кабельного обогрева

Электрические маты в организации теплых полов

Пленочный инфракрасный обогрев

Важно перед началом работы рассчитать шаг, с которым затем будет выкладываться кабель. Для этого находят частное от деления площади, запланированной под укладку системы обогрева в м², умноженной на 100 и разделенной на длину секции в м, взятую из паспорта.

Если кроме теплого пола в доме нет альтернативного источника тепла, площадь, занятая системой, должна составлять минимум 70% от площади помещения в целом

С аргументами и критериями выбора оптимального лично для вас варианта устройства теплого пола ознакомит , с которой мы рекомендуем ознакомиться.

Кабельная система отопления

Теплоотдача кабельного теплого пола очень высокая, фактически вся электрическая энергия преобразуется в тепло. В его комплект входит нагреватель кабель, соединительная муфта, приборы регулировки и контроля. Кабель укладывают как в стяжку, так и под напольное покрытие.

Электрический теплый пол может быть разогрет до 60-70 градусов. Каждый его вид работает по особой технологии, имеющей свои конструкционные отличия

Особенности работы и устройства

В системе нет нагревательного котла, тепло отдает сам электрический кабель. Чаще всего его используют в качестве вспомогательного вида отопления, но если дом хорошо теплоизолирован, то пол, прогретый с помощью кабеля, может служить и основным источником тепла. Укладывают кабель 3 способами: под стяжку, внутри нее и над ней.

Нужно располагать его равномерно, выдерживая дистанцию от одной до другой линии нагрева минимум 80 мм и не допуская пересечений, изломов и напряжения на поворотах. Во время монтажа кабель легко повредить, поэтому опытные мастера рекомендуют надевать мягкую обувь или же прикрыть, уже смонтированные участки, листами фанеры.

Монтаж электрического пола в стяжке

Процесс установки в стяжку электрических теплых полов отличается трудоемкостью. Преимущество такого способа в том, что нагревательный элемент, находясь в центре стяжки, скорее и равномернее прогреет поверхность. Технологический процесс состоит из нескольких этапов.

Галерея изображений

Фото из

Этап 1: Уборка основания перед устройством системы

Этап 2: Выравнивание основания под теплый пол

Этап 3: Укладка теплоизоляционной подложки

Этап 4: Сооружение армирующей сетки

Этап 5: Крепление электрического кабеля к арматурной сетке

Этап 6: Установка устройства управления на стену

Этап 7: Заливка стяжки поверх электросистемы

Этап 8: Укладка напольного покрытия

Сначала заливают первый слой — это будет основа. Предварительно плиты очищают. Расширяют при помощи перфоратора трещины шириной более миллиметра и заполняют их, а также сколы и отверстия, раствором.

Плиту выравнивают по горизонтали, в случае необходимости применяют состав «наливные полы». После высыхания основы наносят жидкую гидроизоляцию, и оставляю на 2 ч., чтобы подсохла.

По поверхности расстилают теплоизолирующую подложку с фольгированным теплоотражающим слоем. Если снизу находится неотапливаемое помещение, то выбирают теплоизоляцию высотой от 5 до 10 см. В противном случае достаточно слоя в 2-3 см. Герметизируют швы и стыки фольгированным скотчем.

Выполняют сборку нагревательного контура. В перпендикулярном направлении по отношению к стене, выбранной для установки блока управления, монтируют полоски с защелками для фиксации кабеля. Кромки полимерных полосок должны заканчиваться на расстоянии 50-100 мм от стен.

Если вместо полосок взяты монтажные рейки, то их удаляют от стен на 200 мм. Перед укладкой теплого пола проверяют сопротивление кабеля при помощи тестера. Показания сверяют с паспортом, допустимая разница — 10% максимум.

Кабельная система «теплый» пол подходит для помещений всех типов. Она удобна в монтаже и отличается экономным расходом электроэнергии

Отправной точкой в схеме подключения кабеля электрического теплого пола по классической версии является блок управления. Оформляют выкладку в форме «змейки» и располагают параллельно стене.

Все переходы на следующий оборот должны находиться за пределами пограничных реек. На финише у противоположной стены должен оказаться изолированный конец. Вариант, когда монтаж начинают с конца, также возможен.

После того как линия будет полностью уложена, между витками монтируют датчик температуры в металлическую гофрированную трубу. Провода выводят по направлению к плинтусу, а затем к блоку управления. Замуровывать датчики в бетон не стоит — их извлечение в случае необходимости становится очень затруднительным.

После проверки надежности фиксации уложенных элементов их заливают бетонной стяжкой, мощность которой зависит от технических данных объекта и типа электрической греющей системы. Раствор нужно хорошо уплотнять. Если останутся пустоты, снизится теплопроводность верхнего слоя.

В роли управляющего блока для теплого пола выступает . Он отвечает за обработку информации, поступающей от термодатчика, и отключение или включение системы в соответствии с настройками. Терморегулятор может быть как программируемым, так без программного обеспечения. Подключают его к розетке 220 В. Место для установки выбирают на участке со свободным доступом.

Подключение начинают с подсоединения датчика температуры после этого — нагревательного кабеля к отдельным разъемам. Дальше к управляющему блоку подводят линию от щитка

Специалисты не рекомендуют подключать управляющий блок к обычной розетке. Это может создать дополнительную нагрузку на электропроводку. Необходимо создать отдельную ветку для подключения системы.

В некоторых случаях кабель укладывают в штробы, проделанные в бетонной стяжке. Кабель в штробах заполняют плиточным клеем. Преимущество этого способа в том, что уровень финишного покрытия остается на прежнем уровне. После завершения монтажа кабеля, пол включают только через 2 недели.

Электрический пол на основе термомата

Для производства термоматов используют кабель не толще 45 мм. Его закрепляют на стекловолоконной сетке шириной 0,5 м. Кабель имеет экранированную и защищенную внешней оболочкой жилу. Для жилых помещений используют нагревательные маты с двойной жилой из-за их значительно меньшего уровня электромагнитного излучения.

Если выбрана плитка, как финишное покрытие, вместо бетонного раствора поверх кабеля заливают клей для этого вида материала, специально предназначенный для теплого пола

Принцип действия и сооружения

Нагревательный мат включает 2 элемента: собственно термомат с кабелем и гофру. Внутрь ее вставляют датчик, и она защищает его от влаги и агрессивных воздействий. Если слой клея тонкий настолько, что не может полностью закрыть гофру, нужно использовать влагостойкий датчик.

Терморегулятор в комплекте с выносным температурным датчиком, монтажные коробки, провода приобретают дополнительно. При выборе первого элемента учитывают максимум энергопотребления. Сечение проводов подбирают, ориентируясь на мощность системы и материал изготовления.

Если кабель нужно завернуть то разрезают сетку. Сам кабель резать и укорачивать нельзя. Во время монтажа он должен находиться вверху, к полу крепят сетку с использованием скотча или скоб

Процесс монтажа предельно прост, т.к. термомат — полностью готовое к установке изделие. Здесь не нужно крепить нагревательный кабель, а равномерность укладки обеспечивается самой конструкцией. Стоимость у него выше, чем у пола кабельного, зато он обладает массой преимуществ, в число которых входит и более быстрый прогрев поверхности.

Монтаж тепловых матов

Перед раскладыванием теплового мата пол покрывают слоем грунтовки. Это увеличит сцепление клея с бетонной поверхностью. Обычно клей наносят сразу на мат, но если это влажное помещение, то после нанесения и высыхания тонкого слоя клея его покрывают гидроизоляцией, а затем снова клеем.

Чтобы не нарушить целостность кабеля и равномерно нанести связующее вещество, нужно распределять клеевой состав при помощи пластиковой гребенки. На клей укладывают плитку и выравнивают ее.

Плитка плюс клей в сумме должны давать 20 мм, хотя отдельные производители рекомендуют минимум 50 мм. Объясняют это тем, что при такой толщине прослойки тепло распределяется более равномерно.

На фото изображена последовательность укладки теплого пола из тепловых матов под плитку, начиная от выбора места (1) до укладки плитки (7). Монтаж упрощается, если помещение имеет прямоугольную форму

В соответствии с ПУЭ обязательно следует устанавливать защитное отключение, гарантирующее безопасность и автоматический выключатель. Если систему монтируют в ванной, терморегулятор следует вынести в смежное сухое помещение.

Галерея изображений

Фото из

Шаг 1: Устройство стяжки по основанию

Шаг 2: Укладка матов по отвердевшей стяжке

Шаг 3: Заливка стяжки по электрическим матам

Шаг 4: Устройство напольного покрытия

Специфика пленочного пола

В устройстве системы теплого нет особых сложностей. Многие укладывают его самостоятельно. Подходит он под любые напольные покрытия. Система, работа которой основана на инфракрасном излучении, безопасна даже для ламината и других деревянных покрытий.

Известны 2 вида такой пленки для пола:

1. Сплошная. Выпускается в виде тонкой двухслойной полиуретановой пленки с непрерывным карбоновым напылением внутри.
2. Полосатая. Включающая те же 2 слоя пленки из лавсана, полиэтера или полиуретана с расположенными между ними карбоновыми или ультратонкими алюминиевыми полосами.

Тепловые элементы в этих системах имеют параллельное и последовательное соединения. По краям у них расположены биметаллические токоведущие шины из уложенных друг на друга серебряных и медных полос. Пленочный ИК пол не делают ни с заливкой стяжки, ни в слой клея. Подходит только «сухая» укладка.

Теплый инфракрасный пол имеет ряд преимуществ.

К ним относится:

• несложный и быстрый монтаж;
• небольшая толщина пленки (0,3 см) что не уменьшает существенно высоту помещения;
• возможность исключения такого рабочего момента, как заливка стяжки;
• отсутствие влияния на влажность в помещении;
• антиаллергический эффект;
• сравнительно низкое потребление электроэнергии — на 20% меньше, чем другие типы электрических тепловых систем;
• ионизация воздуха;
• легкий демонтаж в случае необходимости;
• высокая надежность.

Стандартный набор материалов включает термопленку, скрученную в рулон, зажимы контактные, изоляцию и электропроводку. К этому комплекту необходимо добавить терморегулятор, оснащенный датчиком температуры, а также полиэтиленовую пленку, скотч, фольгированный материал. Прежде чем приобретать все это, нужно рассчитать необходимый метраж пленки.

Под домашней техникой и мебелью пол утеплять не следует — это неоправданные затраты и чрезмерная нагрузка на систему. Расстилают пленку полностью по всей плоскости только в случае, когда хозяева привыкли часто менять обстановку

Проще всего сделать эскиз помещения на миллиметровой бумаге. Дальше, следует отметить места, где будут размещены датчики и точки соединения. Выделить ту часть помещения, на которой планируется укладка теплого инфракрасного пола, затем рассчитать, сколько нагревательных элементов потребуется.

Сравнить специфику устройства поможет информация, изложенная в рекомендуемой нами статье.

Процесс укладки инфракрасной системы

Если прежнее покрытие в нормальном состоянии, то технологией укладки электрического инфракрасного теплого пола разрешается не демонтировать его. Достаточно просто очистить и устранить перепады. Рулон пленочного пола нарезают используя обычные ножницы.

Следует учитывать, что при формировании поверхности полосы не должны перекрещиваться или соприкасаться токоведущими шинами. Обычно производители обозначают места раскроя. Это не значит, что пленку нельзя резать в других удобных местах.

Галерея изображений

Фото из

Инфракрасная пленка легко раскраивается обычными ножницами. Но важно помнить, что резать можно только по прозрачной полосе, не пересекая элементов с карбоновым напылением

Чтобы защитить свободный срез токоведущей шины, расположенной с не подключаемой стороны, ее заклеивают битумным скотчем

«Нерабочий» срез инфракрасного полотнища, к которому не будет подключаться проводка, после крепления изоляции к шинам заклеиваем обычным скотчем

Под соединительные клеммы выбирают углубления. В идеале это лучше сделать в теплоизоляционной подложке, но в примере их сформировали в выравнивающей стяжке

Перед укладкой инфракрасных полос основание застилают гидроизоляцией. Если у изоляционного материала есть фольгированная прослойка, то она будет к тому же работать в качестве рефлектора

По уложенной гидроизоляции производится сборка напольного нагревателя. Соединительные клеммы располагают в выбранных ранее углублениях

Собранный пол подключают к расположенному на стене терморегулятору. К нему же подводят термодатчики и проверяют работоспособность системы

Убедившись в нормальной работе пленочного пола и устранив недочеты, если они имелись, его застилают гидроизоляцией и укладывают финишное покрытие

Этап 1: Раскрой карбоновых полос для укладки

Этап 2: Изоляция токоведущей шины

Этап 4: Заклеивание скотчем края инфракрасной полосы

Этап 4: Формирование углублений для клемм

Этап 5: Укладка фольгированной гидроизоляции

Этап 6: Сборка электрического пленочного пола

Этап 7: Проверка ИК пленочного пола на работоспособность

Этап 8: Укладка напольного покрытия поверх системы

Главное, срез должен проходить по промежутку между нагревательными элементами. В случае если разрез пришелся на обозначенную линию, изолируют только коллекторные биметаллические пластины. В других случаях скотчем проклеивают концы полос.

Сначала укладывают слой гидроизоляции, чтобы предохранить пол от поступления влаги из бетонного перекрытия. Дальше идет теплоизоляция, предотвращающая потери теплоты от излучения, уходящего в основание. Материал можно использовать любой, главное, чтобы металлизированная сторона была направлена наружу.

Размечают места, где будет проходить электропроводка. После отводят место под монтаж термодатчика. Канал под температурный датчик выполняют шириной около 20 мм. Проводку для датчика помещают в гофрированную трубку, затем укладывают в подготовленный канал.

Дальше укладывают подготовленные полосы согласно эскизу. С целью уменьшения длины провода при укладке полосы разворачивают торцовыми сторонами к стене, где впоследствии будет находиться терморегулятор и останавливаются, не доходя до нее сантиметров 15.

Если в комнате есть камин, от него отступают не менее 1 м. Укладывается пленка той стороной вверх, которая изготовителем системы указана в инструктаже к продукции. Подсоединяют зажимы к краю биметаллической полосы, затем подключают провода — к левым зажимам крепят левые, а к правым — правые.

Проводку для термодатчика следует прятать под термопленку. С этой целью в теплоизоляции вырезают узкие канавки шириной по 1 см, а по уложенному в них силовому кабелю наклеивают скотч и укрывают термопленкой. Нельзя допускать, чтобы провода возвышались над теплоизоляцией.

Изоляцию на краю провода снимают, свертывают, сам провод просовывают через зажим, фиксируют при помощи плоскогубцев, затем точку соединения изолируют битумным скотчем. Соединив всю цепь, замеряют сопротивление полученной конструкции.

Возможно использование как отражающей теплоизоляции, так и не отражающей в виде пробкового полотна. Регламентируется только толщина слоя — от 3 до 5 мм. Скрепляют полосы теплоизоляционного материала монтажным скотчем

Завершающий этап — монтаж финишного покрытия. Принцип подключения терморегулятора одинаков для всех типов теплого электрического пола.

Несколько полезных советов

Прежде чем завершить работу укладкой финишного покрытия систему тестируют. Если термопленка соответствует всем требованиям, нигде не будет наблюдаться искрение и перегрев участков. Если все же какие-то дефекты обнаружены, пол накрывают еще одним слоем пленки из полиэтилена толщиной минимум 80 мкм. Ее укладывают внахлест с заходом около 20 см.

Существует ряд дополнительных рекомендаций от профессионалов по поводу монтажа:

1. Пленочную теплую систему нужно устанавливать при умеренной влажности (максимум 60%) и плюсовой температуре.
2. Пленку в свернутом виде в сеть подключать нельзя.
3. Перед подключением пленочного пола необходима проверка изоляции контактов в местах, где происходил раскрой полотна.
4. В случае повреждения термопленки в месте, где находится графитовое напыление, накладывают двухстороннюю изоляцию.
5. Если произошло затопление пола, его немедленно отключают от электросети и оставляют на просушку в естественных условиях.
6. Ходить по готовому полу в обуви нельзя.

Нельзя замуровывать термодатчик. Нужно оставить возможность для его контроля и замены. Также не следует размещать на теплом полу ковры и другие плотные натуральные покрытия. Для обеспечения вентиляции и исключения возможности деформации финишного покрытия вследствие температурных изменений, между стеной и покрытием рекомендуют оставлять незначительный зазор.

Теплый пол стержневого типа

Стержневой карбоновый пол — это стержневая конструкция, обогревающая помещение инфракрасными лучами дальней волны. В этом диапазоне отсутствует электромагнитное излучение. Особенность его в том, что нагревается не атмосфера, а предметы, присутствующие в комнате.

Композитный материал карбон имеет в своей основе углеродистую наноструктуру в сочетании со связывающими компонентами. Карбоновый и углеродистый пол — одно понятие

Тонкости работы и организации

В его составе содержатся карбоновые стержни, соединенные параллельно в эластичные маты шириной 0,8 м и длиной 25 м при помощи силового провода. Внутри «ковра» размещены нагревательные элементы. Внутренность стержней состоит из карбона, серебра, меди, а тепло выделяет первый из них.

Кроме стержней в составе такого пола есть температурный датчик и терморегулятор. Такой пол обладает свойством саморегуляции. Это значит, что количество тепла прямо пропорционально температуре. Недостатком является то, что монтаж его возможен только с применением стяжки, следовательно, о его демонтаже не может быть и речи.

Стержневой инфракрасный пол состоит из карбоновых стержней, подключенных с двух сторон к токоведущему кабелю

Если на плоскость пола поставить любой предмет, теплоотдача в месте, занимаемом им, снижается, и стержни начинают выделять меньшее количество тепла, понижая, таким образом, температуру. Следовательно, терморегулятор здесь нужен только для управления мощностью, функцию предотвращения перегрева выполняет сам стержневой пол.

Нюансы монтажа и подключения

Хотя стержневой пол и считается интеллектуальной системой, его можно уложить своими руками. Технология несложная, но работать он будет при условии, что все требования соблюдены.

Галерея изображений

Фото из

Укладка стержневого карбонового пола по сути схожа с устройством напольного обогрева из кабельных матов. Сначала на подготовленное основание стелют теплоизоляционную подложку, затем согласно заранее разработанной схеме укладывают греющие полосы

Во время укладки полосы карбонового пола крепятся скотчем к подложке, чтобы они не сдвигались в ходе работы

Все электросоединения нагревающей карбоновой системы дублируются защитной термоусадочной трубкой, имеющейся в комплектации стержневого пола

Провод датчика, фиксирующего температуру нагрева пола, заводят в гофрированную трубку

Для того чтобы температурный датчик не создавал ненужный рельеф над поверхностью системы, в теплоизоляционной подложке вырезают продольное отверстие

Температурный датчик, реагирующий на понижение/повышение температуры системы, располагается между стержнями и закрепляется скотчем

По завершению сборки стержневой системы проводится проверка на работоспособность и качество соединений. Если выявлены дефекты, их устраняют на данном этапе

После проверки на работоспособность выполняется заливка стяжки, являющейся основанием для устройства напольного покрытия

Этап 1: Укладка стержневого пола на подложку

Этап 2: Фиксация карбоновой системы скотчем

Этап 3: Формирование соединений пола с проводкой

Этап 4: Подготовка термодатчика стержневого пола

Этап 5: Вырезка отверстий в теплоизоляционной подложке

Шаг 6: Фиксация положения датчика

Этап 7: Проверка работоспособности собранной системы

Этап 8: Заливка стяжки поверх карбонового стержневого пола

Процесс состоит из 8 последовательных шагов:

• подготовки основы;
• укладки теплоотражателя;
• монтажа стержней;
• соединения между собой полос;
• подсоединения силового кабеля;
• подключения конструкции к терморегулятору;
• подключения термодатчика;
• заливки стяжки или монтаж финишного покрытия плиточного типа.

Перед выполнением этих работ планируют, в каком направлении будут укладывать нагревательный мат и рассчитывают количество материала. В продажу карбоновый пол поступает комплектом, но иногда приходится докупать кое-что из расходных материалов.

На выбор мощности оказывают влияние 2 фактора: площадь и вид обогрева. По мощности стержневые теплые полы разделяют на 2 вида: до 160 Вт/м² и до 220 Вт/м².

Наиболее рациональный вариант расположения греющего мата — вдоль длинной стены с ориентацией на теплорегулятор, т.к. в этом случае при подключении к регулятору температуры можно брать провода меньшей длины и уменьшить число разрезов

Наиболее рациональный вариант расположения греющего мата — вдоль длинной стены с ориентацией на теплорегулятор, т.к. в этом случае при подключении к регулятору температуры можно брать провода меньшей длины и уменьшить число разрезов.

В основном производители выпускают полный набор для монтажа. Как минимум, в него входит стержневой мат, соединительный комплект и концевой, провода, инструкция по установке. Все остальное: теплоизоляцию, скотч, гофрированную трубу с заглушкой, терморегулятор, датчик, битумную изоляцию — приобретают дополнительно.

О том, какой вариант теплого пола: электрический или водяной лучше устроить под последующую укладку ламината, детально написано , посвященной этому вопросу.

Выводы и полезное видео по теме

Видео #1. Все об укладке стержневого пола вы узнаете из этой видео-инструкции:

Видео #2. Выбрать вид электрического пола станет проще, если вы ознакомитесь с этим видеороликом:

Видео #3. Как не потратить лишнего при покупке системы теплого пола научит автор этого видео:

Отопление дома с применение электрических теплых полов позволит поддерживать комфортный температурный режим. Разница температур между вверху помещения и у пола будет минимальной. Если правильно выбрать систему, точно все рассчитать и выполнить монтажные работы своими руками, то и в плане финансов можно выиграть.

А какой тип напольного обогрева вы предпочли для обустройства собственной дачи/квартиры? Возможны, у вас есть желание поделиться тонкостями монтажа, известными только вам? Пишите, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы, размещайте фото по теме статьи.

Руководство по электрическим коврикам для теплого пола | Разминка

Электрические системы теплого пола становятся все более популярными как при строительстве новых, так и при модернизации существующих черновых полов. Если вы решили, что пол с подогревом является предпочтительным решением для вашего проекта и что нужно использовать электрическую систему, читайте дальше. В этой статье представлен обзор различных доступных типов и различий между ними, а затем представлена ​​более подробная информация об электрических матах для подогрева пола.

Различные типы систем электрического теплого пола

Электрические системы теплого пола бывают разных форм, и тип, который вы выберете, будет зависеть от характеристик вашего проекта. Помещение неправильной формы с множеством устройств, которые нужно обойти, выиграет от гибкости нагревателя со свободным проводом. Система подогрева пола Loose Wire является наиболее универсальной для установки вокруг предметов или в областях неправильной формы. Кабель можно просто протянуть вокруг мебели в комнате, будь то раковины и туалеты в ванных комнатах или стиральные машины и холодильники на кухнях.Свободную проволоку можно наносить на существующие бетонные или плиточные основания, а также непосредственно на прочные изоляционные плиты.

С другой стороны, электрические маты с подогревом пола

быстрее и проще установить в больших и обычных комнатах, чем коврики Loose Wire. Накройте большую площадь электрическим ковриком для теплого пола, который можно просто раскатать по полу.

Матирующие системы выпускаются в версиях от 120 до 240 В. Системы ультратонких электрических ковриков для теплого пола, такие как система StickyMat, идеально подходят для установки на существующий бетонный черновой пол, так как они не изменяют уровень пола заметно.

Полностью заземленные системы, такие как подогреватель из фольги, позволяют сократить время установки во влажных помещениях, так как встроенный механизм безопасности устраняет необходимость в дополнительных заземляющих сетях.

Если электрические коврики для теплого пола на данный момент кажутся более подходящей системой для вашего проекта, продолжайте читать. В этой статье рассматриваются особенности электрических матов для теплого пола, процессы их установки и совместимость с разными типами полов.

Электрические коврики для теплого пола

Как упоминалось ранее, маты для теплого пола особенно подходят для помещений правильной формы и для равномерного обогрева больших площадей.Когда вы измеряете и составляете план этажа, не забудьте вычесть любые приспособления, такие как ванны и шкафы, чтобы получить коврик подходящего размера для площади пола.

Системы электрического теплого пола с более высокой мощностью предназначены для помещений, где потери тепла могут быть выше, например, для ванной комнаты над гаражом. Если требуется изоляция, сначала следует уложить изоляционные плиты, используя гибкий плиточный клей. В зависимости от системы, утеплитель мата затем наносится либо с помощью встроенной самоклеящейся ленты, либо, если утеплитель представляет собой развязывающий мат, с самоклеящейся основой прямо на изоляционные плиты.Затем система может быть встроена в плиту перед облицовкой плиткой или даже непосредственно выложена плиткой. Обе системы могут использоваться в качестве первичных источников тепла и лучше всего подходят для постоянной отделки полов, включая натуральный камень или керамику.

Убедитесь, что вы выполнили расчет потерь тепла перед любым проектом, если вы используете систему в качестве основного источника тепла, чтобы гарантировать эффективную работу.

Коврик для электрического обогрева полов Размеры

StickyMat избавляет установщика от необходимости вставлять кабель в коврик.Предварительно проложенный и приклеенный кабель позволяет установщику полностью сосредоточиться на правильной, быстрой и эффективной укладке мата. Даже если при укладке мата были допущены ошибки, адгезионные свойства мата позволяют переставлять его и снова приклеивать без потери адгезии.

Кроме того, сетку StickyMat можно разрезать, где это необходимо, чтобы она идеально вписывалась в используемую площадь пола, если только нагревательный кабель не разрезан. Подробнее о разделке электросистемы вы можете прочитать далее в статье.

Можно ли отрезать электрические теплые полы?

Нет. Важно, чтобы нагреватель был установлен правильного размера в зависимости от доступного пространства, так как нагревательный кабель нельзя разрезать. Проконсультируйтесь с сертифицированным электриком по поводу удлинения кабеля.

Установка электрического коврика для теплого пола

Для каждой отопительной системы есть особые инструкции по установке, и для правильного выполнения этой процедуры крайне важно следовать пошаговым инструкциям производителя по установке.Если у вас возникнут сомнения на любом этапе установки, всегда обращайтесь за помощью к производителю. Вы также можете посетить Warmupedia.warmup.com, платформу онлайн-технической помощи Warmup Inc.

.

Система Warmup StickyMat поставляется с напряжением 120 В и 240 В и состоит из тонкого свободного провода, прикрепленного к прочной сетке. Это делает установку быстрой, так как коврик можно просто раскатать на определенную длину, разрезать (никогда не обрезать кабель, только мат), перевернуть и приклеить вниз, пока не будет полностью покрыт пол.

Нагревательный мат имеет предварительно разнесенный провод диаметром 1,8 мм (1/8 дюйма) с многожильным сердечником и двойной изоляцией из усовершенствованного фторполимера. Прочная стекловолоконная сетка отличается особой прочностью и имеет супер липкую двустороннюю ленту для надежной установки. Таким образом, коврик просто нужно развернуть, чтобы начать установку.

Нагревательный кабель

StickyMat настолько тонкий, что визуально не увеличивает высоту пола. Таким образом, StickyMat представляет собой идеальную систему для дооснащения там, где невозможно сильно изменить высоту пола. StickyMat — самая популярная система для существующих полов и небольших площадей прямоугольной формы.

Электрические коврики для теплого пола с разными типами пола

Часто задаваемый вопрос — какой тип пола можно использовать с системой теплого пола. Несмотря на то, что выбор напольного покрытия является неотъемлемой частью вашего проекта, он сам по себе не определяет, какую систему вам следует выбрать. Выбор правильного напольного отопления зависит от множества факторов, таких как размер вашего проекта, работа над новым строительством или ремонтом и т. Д.Далее мы обсудим совместимость электрических матов UFH с различными напольными покрытиями.

Систему StickyMat можно использовать с плиткой, камнем, деревом и виниловыми полами. Как упоминалось выше, основными преимуществами StickyMat являются простота и скорость установки, а также высота системы 1,8 мм (1/8 дюйма), которая не позволяет поднимать уровень пола. Это означает, что StickyMat — идеальная ситуация для тех, кому нужно быстро завершить работу или кто беспокоится об изменении высоты пола после установки системы.

Система «теплый пол» найдется для любой ситуации, будь то укладка каменного или керамического пола, ковров, дерева или винила. Warmup также имеет полный набор средств управления нагревом, которые можно использовать во всех системах, что упрощает программирование — даже в многозонных проектах. Ниже приведены более подробные статьи о конкретных типах полов с подогревом:

Если у вас есть какие-либо вопросы или вы хотите получить дополнительную информацию, свяжитесь с нашей службой поддержки клиентов или запросите расценки.

16A 3KW APP IOS Android контроллер Wi-Fi термостата теплого пола для электрического теплого пола | Детали газового водонагревателя |

16A 3KW APP IOS Android термостат для подогрева пола контроллер Wi-Fi для системы электрического подогрева пола

Использование: Этот термостат Wi-Fi может использоваться для управления пленкой электрического подогрева пола ，

Электрический коврик для обогрева полов, Пленка для электрического подогрева пола, Настенная панель с инфракрасным обогревателем.

Этот термостат подойдет вам, если в вашем доме используется электрическая система отопления. Не подходит для управления котлом.

Управление с телефона: отслеживайте и контролируйте отопление из любого места с помощью телефона.

Помогает экономить энергию: работайте в соответствии с программированием или управлением телефоном, экономя электроэнергию, когда вы уходите.

Характеристики:

• Функция памяти

Запомните все настройки после внезапного отключения питания.Когда питание снова будет включено, вам не нужно его сбрасывать.

• Программируемая функция

С функцией программирования на неделю. Программа 5 + 2 или 6 + 1 или 7 дней не является обязательной.

Позволяет удаленно контролировать и планировать комфорт вашего дома.

• Простая установка и подключение к Wi-Fi. Легко программировать с устройства или с помощью приложения

• С 2 датчиками и 3 режимами (внутренний датчик, внешний датчик, внутренний и внешний датчик).

• Прошла сертификацию CE и ROHS. Протестировано по самым высоким отраслевым стандартам.

— Большой ЖК-дисплей с отрицательной подсветкой экрана, крутой и модернизированный дизайн

— Вариант двух режимов: ручной режим и автоматический режим

— Функция блокировки клавиатуры для предотвращения неправильного использования детьми

— Материал сопротивления рамы, безопасный и надежный

— Точность отображения комнатной температуры составляет ± 0.5 ° C

— Функция ручной калибровки комнатной температуры

— Поставляется с внешним датчиком 3 м

Технические данные:

Блок питания	WI-FI AC100-240VAC 50 / 60HZ NO WIFI AC200-240VAC 50 / 60HZ
Точность	± 0,5 ° C
Датчик зонда	Двойной датчик NTC 10K 1%
Потребляемая мощность	<0.3Вт
Ток нагрузки	16А (электронагрев)
Диапазон регулировки температуры	5 ºC — 35 ° C
Предельный диапазон температур	5-99 ° С
Выход	Переключатель реле
Состояние изоляции	Нормальная среда
Текущая программа	Установить на 1 неделю как цикл
Установка	Встроенный или настенный
Заявка	Пленка для электрического обогрева пола
	Коврик для электрического теплого пола
	Пленка для обогрева пола Elctric
	Настенная панель инфракрасного обогревателя
Сертификат	CE, RoHS

Подключите 3 и 4 к источнику питания, 1 и 2 — к нагревательной нагрузке.

Примечания: перед подключением внимательно прочтите электрическую схему. При неправильном подключении произойдет короткое замыкание. Плата вашего устройства будет повреждена !!!

В комплект входит:
1 * термостат

1 * Внешние датчики
2 * Крепежные винты
1 * Руководство пользователя термостата (на английском языке)
1 * Инструкция по установке приложения (дополнительно)

Функция открытого Wi-Fi

В выключенном состоянии нажмите и удерживайте кнопку «вниз», а затем нажмите кнопку включения / выключения, чтобы войти в режим расширенных настроек.Затем нажмите кнопку меню, пока на экране не отобразится FAC, отрегулируйте от 08 до 10. Подождите немного, и термостат автоматически перейдет в тип Wi-Fi.

Программируемая функция

Включите термостат, затем нажмите и удерживайте кнопку меню, чтобы войти в программируемый режим. Вы можете установить разные температуры в разные периоды.

FAQ (Часто задаваемые вопросы)

1.Подходит ли термостат D02B05H-2 WIFI для системы электрического отопления?

Да, термостат D02B05H-2 WIFI подходит для электрической пленки для подогрева пола, кабельного коврика для электрического подогрева пола, фольги для электрического подогрева пола, настенной панели инфракрасного обогревателя

2. Как подключить термостат к системе электрического отопления?

Подключите 3 и 4 к источнику питания, 1 и 2 — к нагревательной нагрузке.

Примечания: Максимальная нагрузка оборудования 220V16A

3. Как настроить термостат на моем телефоне?

Пожалуйста, посмотрите видео

Полы с подогревом и радиаторы центрального отопления — плюсы и минусы — Что? Conversation

Осень приближается, и трудно не смотреть на холодные месяцы и не думать о том, чтобы согреться.Являются ли теплые полы залогом уютной зимы? Стоит ли это затрат и потрясений?

Когда наступает это время года, я становлюсь немного мрачным. Даже случайный солнечный день не может отвлечь меня от того, что темнеет раньше и начинается обратный отсчет до зимы. Я не могу избавиться от мыслей о холодных вечерах и ежегодного осознания того, что у меня не хватает прыгунов.

Да, я уже думаю о зиме и думаю, насколько холодно будет в этом году.В прошлом году мне удалось не включать отопление до ноября, и мне интересно, смогу ли я перенести его на декабрь этого года. Но мне повезло, мой дом хорошо изолирован и его легко обогреть.

Зданию, в котором я живу, всего несколько лет, и, похоже, оно было построено с учетом энергоэффективности. Полы с подогревом являются стандартными в каждой из хорошо утепленных квартир с двойным остеклением. Я только недавно понял, что у меня тоже есть счетчик электроэнергии эконом-класса 7, но не уверен, насколько это практично для меня.Обычно я включаю отопление только утром и вечером. К тому же это небольшая квартира, поэтому пользоваться стиральной машиной ночью было бы не лучшим решением.

Подходит ли вам теплый пол?

Моя снимаемая квартира довольно убогая. Если бы не пол с подогревом, я бы изо всех сил пытался найти дом для моего скромного количества мебели. Не имея радиаторов, которые могли бы мне помешать, я смог втиснуться в книжные полки и ящики с минимумом суеты.

Моя система отопления электрическая и кажется довольно энергоэффективной.В наиболее эффективных системах теплого пола используются тепловые насосы, которые извлекают тепло из земли или воздуха. К сожалению, использование теплового насоса для моего многоквартирного дома не представлялось возможным.

Вас соблазняет идея обогрева полов в вашем доме? Если да, то сейчас лучшее время для его установки.

Системы водяного отопления сложны в установке, поэтому вам понадобится профессиональный инженер для их монтажа. Электрический пол с подогревом дешевле установить, и есть некоторые комплекты, с которыми может справиться заядлый энтузиаст.Однако для подключения системы к электросети вам по-прежнему потребуется квалифицированный электрик. Мне посчастливилось переехать в дом, где уже была проделана тяжелая работа.

Радиаторы согревающие сердце

Должен признаться, иногда бывают моменты, когда не хватает радиаторов. Когда в моей предыдущей квартире было включено отопление, было удобно сушить одежду на моих хороших теплых батареях.
