Как правильно подключить газовую плиту гибким шлангом: Подключение газовой плиты в квартире своими руками по инструкции
подключение гибкого рукава к газопроводу
Газовый котёл отопления подключается к основной магистрали с помощью гибкого рукава.
Выбор и монтаж шланга для котла – очень ответственное дело, ведь речь идёт о газе.
Результатом некорректного подключения к газопроводу может стать взрыв.
Для подводки бытового газа используют специально предназначенные для этого гибкие газовые шланги. Использование водопроводных рукавов для этой цели категорически запрещено.
Что такое газовый шланг для котлов и зачем он нужен?
Газовый рукав представляет собой гибкую трубку.
Выполнен он может быть из разных материалов, но вне зависимости от этого, маркируются обычно характерным жёлтым цветом.
Служит газовый рукав для присоединения котла или другого бытового прибора к газовой магистрали.
Раньше для этих целей применяли стальную трубу, но шланг гораздо более удобен и эстетичен.
Разновидности
В быту используется всего три вида газовых рукавов:
- Резинотканевый.
- Резиновый армированный.
- Сильфонный.
Они производятся из различных материалов, обладают разными техническими свойствами и сроками службы. У каждого из трёх видов газовых рукавов есть как плюсы, так и минусы. Выбор зависит от места установки и конкретного случая.
Резиновый
Резиновые рукава, армированные текстильной нитью – самые мягкие среди всех разновидностей шлангов. Они экономичны, просты в установке и уходе. Широкий выбор шлангов этого вида представлен в строительных магазинах. Можно с лёгкостью подобрать рукав нужной длины и диаметра.
Фото 1. Резиновый мягкий газовый шланг черного цвета, отличается экономичностью, простотой в подключении.
Резиновый шланг для газа в основном используется на дачах.
Этот способ подводки газа наиболее доступный по цене и лёгкий в монтаже, но и самый небезопасный. Со временем резина растрескивается, что неизбежно ведёт к утечке газа, поэтому использование этого вида соединения допустимо только для газовых баллонов частного сектора.
Кроме того, этим шлангам недостаёт жёсткости и они чувствительны к перепадам температур. Такой вид рукавов рекомендуется заменять каждые два года, однако, на практике их используют намного дольше. Современные рукава с эластичными компонентами в составе могут служить до 5 лет.
Армированный
Гораздо чаще встречаются армированные резиновые шланги, которые похожи на рукава для подвода воды. Они оплетены стальными нитями снаружи. Внутри состоят из полимерного материала, хотя и называются резиновыми.
Армированные шланги также доступны по цене и просты в эксплуатации, но они запрещены в ряде стран Европы. Наши газовщики также не рекомендуют их использовать либо делать это с соблюдением ряда правил.
Фото 2. Два армированных шланга из полимерного материала, один покрыт сверху гофрированной сталью.
Находящийся внутри полимерный рукав разрушается так же, как и резиновый. К тому же сталь отлично проводит ток, поэтому необходимо использовать диэлектрические прокладки при монтаже. При эксплуатации трубок в оплётке из металла обязательно нужно перекрывать газовые краны, это продлит срок службы шлангов. Этот тип рукавов допустимо использовать при температуре до +50 градусов.
Сильфонного типа из нержавеющей стали
Это единственный разрешённый к применению в быту тип шланга для газа. Он представляет собой гофрированную плотную оплётку, устойчивую к воздействию высоких и низких температур, повышенного давления и к механической нагрузке. Существует однослойный и многослойный сильфон.
Производится он как из металлических, так и из неметаллических материалов. Оболочка создаёт повышенную безопасность, она предотвращает повреждения от большинства видов воздействий.

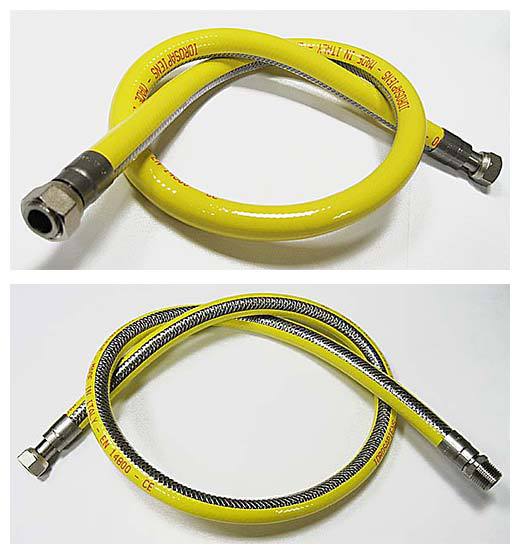

Фото 3. Сильфонный газовый рукав желтого цвета, выполнен из неметаллического материала, покрыт полимером.
Этот вид шлангов делается из нержавеющей стали. Продаются газовые рукава с изоляцией и без изоляции. Второй тип покрыт полимером, который не проводит электричество. Рекомендуется рукав с диаметром не менее 10 см для равномерной подачи газа. Сильфонные рукава на порядок лучше по качеству, чем остальные.
Справка! Наиболее надёжны образцы с полимерным покрытием, защищающим от воздействия окружающей среды. Эти газовые шланги служат до 30 лет, они безопаснее, но и дороже.
Преимущества сильфонных шлангов для газа:
- Продолжительный срок эксплуатации (до 30 лет).
- Выдерживают температуры от -50 до +200 градусов.
- Выдерживают давление до 6 атмосфер.
- Соответствуют нормативам ГОСТа.
- Совместимы с любой фурнитурой.
- Одобрены к использованию газовыми службами.
- Защищены от механических повреждений и агрессивной среды.
- Защищены от воздействия электричества в 1 тыс. В и более.
- Нет ограничений во время использования.
Вам также будет интересно:
Как правильно выбрать гибкую трубку на газу?
Газовый шланг безопаснее всего приобретать в специализированном магазине, где имеется сертификат соответствия государственного образца. Лучше всего остановить свой выбор на сильфонном типе рукава.
Важно! Остерегайтесь подделок ненадлежащего качества. На рынке высока вероятность покупки контрафактного товара. Это грозит тем, что рукав будет изготовлен из тонкой дешёвой резины, которая быстро выйдет из строя. Большинство подделок сможет отличить от оригинала только профессионал.
Для выявления подделки нужно внимательно изучить технические характеристики изделия, паспорт и сертификат соответствия. Не следует покупать товар по подозрительно заниженной цене.
Перед покупкой необходимо сделать замер, затем прибавить к длине 20%. Не следует приобретать газовый шланг с запасом. Стандартные размеры 1–2 м. В быту обычно используют диаметры 1/2 или 3/4 дюйма.
Рукав бывает с двумя типами креплений: с двумя накидными гайками с внутренней резьбой (мама-мама) или с гайкой на одном конце и штуцером на другой (мама-папа). Резьба подбирается в зависимости от выхода на приборе. Предпочтительнее остановить выбор на сварных конструкциях, а не на тех, где штуцер соединяется с гофрой клеем.
Установка
Надёжнее всего обратиться к профессионалу, который обеспечит корректное подключение и предоставит гарантию. Ведь каждый знает с детства, что с газом шутить опасно.
Неквалифицированное подключение к газопроводу может привести к несчастному случаю, последствия утечки бытового газа все видели в новостях.
Тем не менее современный газовый шланг позволяет самостоятельно подключить котёл к магистрали. Осуществить монтаж при соблюдении техники безопасности в состоянии любой взрослый человек.
В работе необходимо придерживаться следующих правил:
- Длина подводки подбирается с учётом расстояния, на которое оборудование, вероятно, будет передвигаться.
- Систему располагают в доступном для ревизии месте.
- На приборе не должно быть других подключений.
- Изделие нельзя окрашивать во избежание растрескивания материала.
- Размеры газовых шлангов должны соответствовать нормативам ГОСТа.
- Не перекручивать, не изгибать и не натягивать рукав.
- Не паять и не сваривать соединение.
- Производить замену шланга на новый в соответствии с рекомендацией производителя.
Подключение к газопроводу
Для монтажа газового шланга к стояку понадобится разводной ключ, отвёртка, уплотнитель, кисть и мыльный раствор.
Сначала необходимо подготовить помещение и перекрыть подачу газа в сети. Затем котёл устанавливают на место монтажа и тщательно выравнивают.
В каждой квартире есть газовый стояк, у которого имеются ответвления с кранами на концах, это называется отпуском.
На штуцер шланга накладывают уплотнитель и закручивают его в кран на отпуске. Если диаметры не совпадают, то нужен переходник, который также уплотняют. Рукав подсоединяется к котлу.
Затем систему тестируют на герметичность. Для этого с помощью кисти на места соединений наносится мыльный раствор и слегка откручивается вентиль. Если соединение негерметичное, то раствор начнёт пузыриться, в обратном случае ничего не произойдёт.
При обнаружении утечки необходимо перекрыть газ и проверить намотку уплотнителя.
В последнюю очередь оборудование проверяется на работоспособность, подаётся газ.
Внимание! При наличии каких-либо сомнений лучшим решением будет обратиться к специалистам. Мастер подключит газ безопасно, надёжно и с соблюдением всех предписаний, а также даст гарантию на корректную работу системы в течение многих лет.
Полезное видео
В видео рассказывается, какой недостаток есть у сильфонного шланга, из-за которого могут произойти серьезные последствия.
Почему лучше обратиться за помощью к специалистам
Только газоснабжающая организация имеет право устанавливать газовое оборудование. Будет лучше, если мастер осмотрит всю систему отопления и выявит недочёты сразу же, чем это приведёт к неполадкам в будущем.
Газовое отопление является опасным оборудованием, поэтому консультация квалифицированного специалиста – обязательная мера.
| Прейскурант № 3 Услуги по подключению посудомоечных машин ПМА,Стиральных машин СМА, холодильников отдельно стоящих и встроенных в кухню | |||
| № п/п | Наименование работы | Ед.изм. | Цена за 1 ед. |
| 1 | Выезд мастера на диагностику места подключения | шт | 400р. |
| 2 | Подключение посудомоечной машины ПМА, (встроенной в кухню ПМА) | шт | 900р.(1200р.) |
| 3 | Подключение стиральной машины СМА, (встроенной в кухню СМА) | шт | 900р.(1200р.) |
| 4 | Подвес навесных панелей на встроенную ПМА или СМА или Холодильник | шт | 400р . |
| 5 | Установка тройника на слив или налив воды | шт | 300р. |
| 6 | Установка электрической розетки 16А наружной (внутренней) | 400р. ( 500р.) | |
| 7 | Установка водопроводного крана 1/2, 3/4 (прямой,либо трехпроходной) | шт | 400р. |
| 8 | Установка отдельностоящего холодильника (с перенавесом дверей). | шт | 900р. (1200р.) |
| 9 | Прокладка электрического кабеля или заземления наружная | м | 50р. |
| 10 | Доводка системы водоснабжения и водоотведения (замена шлангов) | м | 400р. |
| 11 | Установка автоматического выключателя 16-25А | шт | 400р. |
| 12 | Установка посудомоечной/стиральной машины или холодильника по уровню | шт | 100р. |
| Примечание: стоимость материалов в прейскуранте не учтена и оплачивается дополнительно | |||
| № п/п | Прайс-лист на расходные материалы и запчасти для посудомоечных и стиральных машин | Ед. изм. | Цена за 1 ед. |
| 1 | Кран шаровый водопроводный трехпроходной 1/2*3/4*1/2 | шт | 400р. |
| 2 | Розетка 16А с крышкой и заземлением | шт | 250р. |
| 3 | Выключатель автоматический 16-25А | шт | 300р. |
| 4 | Электрический кабель ПВС 3*4 КГ (3*2,5КГ)(3*1,5КГ) | м | 200р,150р,120р. |
| 5 | Фильтр грубой очистки воды | шт | 250р. |
| 6 | Штуцер угловой (прямой)пластиковый под сливной шланг | шт | 150р. |
| 7 | Обратный клапан на слив | шт | 500р. |
| 8 | Шланг сливной 1м, 2м, 3м | шт | 200р,250р,300р |
| 9 | Шланг заливной 2м, 3м, 4м, | шт | 250р,300р,350р |
| 10 | Адаптер сливной (резиновая манжета) | шт | 100р. |
| 11 | Тройник канализационный (пластик) на 50*40*50мм,50*50*50мм | шт | 250р. |
| 12 | Штуцер соединительный (пластик) | шт | 100р. |
| 13 | Стоимость индивидуальных расходных материалов возмещается мастеру по предъявленным кассовым (товарным) чекам +транспортные расходы. | шт | 300р. |
Работы выполняются в городе Екатеринбурге, При выполнении работ за пределами г. Екатеринбурга к ценам на работы прибавляются транспортные расходы,см. приложение №1. При этом цены на материалы не изменяются. | |||
| Гарантия на все работы — 1 год | |||
Газовая плита на даче – тонкости и требования по установке
Дача – любимое место проведения времени в весенне-летне-осенний период многих россиян. И поскольку многие живут на даче 4-6 месяцев, а некоторые и круглогодично, то вопрос с приготовлением пищи становиться очень важным. Многие выходят из положения электрическими плитками, но это дорого, неудобно и не эффективно. Портал Firststroy.ru расскажет, как установить газовую плиту на даче, какие есть особенности и требования.
Основные вопросы по установке газовой плиты на даче
Итак, прежде всего, читателей волнуют следующие вопросы:
- Есть ли отличия между установкой газовой плиты в городской квартире и на даче?
- Какие законные требования необходимо соблюсти, устанавливая газовую плиту на даче?
- Какие существуют технические требования к помещению и к самой газовой плите?
- Какие меры безопасности нужно соблюдать, эксплуатируя плиту?
youtube.com/embed/mDc60KKNADU» frameborder=»0″ allowfullscreen=»allowfullscreen»/>
На все эти вопросы мы и постараемся ответить в этой статье.
Читайте также: Трубы, используемые для теплого пола: какие выбрать
Отличия между установкой газовой плиты в квартире и на даче
На самом деле, разницы где вы устанавливаете газовую плиту – в квартире или на даче, нет. Единственное различие – в городской квартире запрещено устанавливать плиту, работающую на баллонном сжиженном газе. Точнее, нельзя устанавливать и хранить в квартире баллоны с пропаном – это взрывоопасно. А на даче газовую плиту на сжиженном газе эксплуатировать можно, более того, как правило, дачные поселки не газифицированы, и баллонный газ – единственно возможный вариант.
Чтобы обеспечить сжиженным газом дачу на весь сезон, многие обзаводятся мобильным газгольдером, о котором мы говорили здесь.
В остальном порядок установки и эксплуатации одинаков.
Читайте также: Баня на газу или дровах – что лучше, удобнее и дешевле?
Технические требования к помещению
От читателей не раз слышали такую «мудрость» — газовую плиту нельзя устанавливать в помещении, где стены и потолок выполнены из дерева, мол, это пожароопасно и потому запрещено. Это совсем не так, хотя определенные требования есть.
- Вентиляция должна обязательно быть в помещении, где будет работать газовая плита.
- Высота потолков помещения – от 2,2 метра.
- Как минимум одно окно, выходящее на улицу.
- Объем помещения (не площадь!) от 21 куб. метра для 4-х конфорочной плиты, от 15 куб. метра для 2-х конфорочной газовой плиты. Если в помещении установлен еще и газовый отопительный котел, то это плюс 7,5 куб. метра, при условии отдельного дымохода для котла.
- Газовая плита должна иметь технический паспорт и быть не старее 5 лет.
Также рекомендуется установить детектор газа – его крепят на высоту 10-15 см от потолка.
Кроме того, возможно вас заставят установить специальные экраны на стены и потолок в районе плиты, но об этом скажет точнее специалист газовой службы.
Выбираем газовую плиту для дачи
Выбирают газовую плиту исходя из условий, например, если помещение кухни на даче маленькое, до 20 кв. метров, то можно установить только 2-х конфорочную плиту.
Многие летом, в теплую погоду, предпочитают готовить на улице, на летней кухне. В этом случае проще купить настольную переносную газовую плиту, которая подключается к баллону с пропаном. Заправить баллон газом сейчас не проблема.
Четырех конфорочную плиту имеет смысл устанавливать только в том случае, если позволяет помещение и есть место для ее установки. С местом могут возникнуть проблемы, габариты плиты примерно такие: высота около 80 см, глубина и ширина – 50-70 см. А дело в том, что плита подключается к магистральному газу при помощи гибкого шланга, и его длина не может превышать 2 метров. То есть, при выборе места установки нужно ориентироваться на точку входа в дом магистрального газа.
Читайте также: Печи на отработанном масле – плюсы и минусы, эффективность
Подключение газовой плиты на даче
Установка и подключение любого газового оборудования должна осуществлять газоснабжающая компания либо другие сертифицированные компании, имеющие допуск. Задача специалистов подключить газовую плиту при помощи гибкого шланга к точке входа магистрального газа, и отрегулировать горизонтальный уровень рабочей поверхности плиты.
Эксплуатационные требования к плите на даче такие же, как и для квартирной плиты:
- Перегибать гибкий шланг нельзя, вентиляция обязательно, детектор газа – желателен, доступ к крану перекрытия газа к плите – свободный.
- Установка счетчика газа, если его еще нет.
Собственно, по поводу датчика газа – идея, конечно, хорошая, вот только полезность его под вопросом.
Многие попросту не срабатывают, а если срабатывают, то тут еще одна проблема – при наполнении помещения газом, когда никого нет дома, запищав, детектор может вызвать взрыв. А если вы дома, то запах газа вы не сможете не почувствовать.
Так что, если все сделано правильно, и имеется хорошая вентиляция, то опасаться нечего.
Что касается вопроса в целом – стоит ли устанавливать на даче газовую плиту – с подключением магистрального газа или с баллонным газом, то тут сложно ответить однозначно. Газовая плита на сжиженном газе – наиболее оптимальный вариант, если вы находитесь на даче только в сезон. Подключение магистрального газа оправдано только в случае круглогодичного проживания на даче.
Гибкие соединения труб газовой плиты, варочной панели и духовки
Введение
Газовые кухонные приборы, как правило, подсоединяются к водопроводу в жилых помещениях либо через жесткий трубопровод, либо через «вставной» гибкий шланг, который соединяется с самоуплотняющимся «байонетным» соединителем, прикрепленным к ткани здания.
Распространенный вопрос касается того, приемлемо ли использование гибкого соединения для использования с газовой плитой, и люди (часто в том числе профессиональные газовые установщики) утверждают, что это неприемлемо.
Есть некоторые часто повторяющиеся заблуждения, которые эта статья призвана прояснить.
Правила
Правила в этой области взяты из британского стандарта BS 6172, «Установка и техническое обслуживание бытовых газовых плит (газы 2-го и 3-го семейства)»
Формулировка в BS 6172 (начиная с версий с 2004 г.) гласит:
«11.1.3 Газовая плита должна быть подключена к точке подключения с помощью жестких трубопроводов или, если иное не указано в инструкции изготовителя инструкции, гибкий разъем и самогерметизирующееся штекерное устройство в соответствии с BS 669-1″
Таким образом, вполне приемлемо использовать как жесткие, так и гибкие трубы на газовых плитах.Единственным исключением является случай, когда производитель варочной панели указал в документации по установке, что использование гибкого соединения не допускается.
Так почему такая путаница?
Существует (очень) старая версия BS 6172, датированная 1982 годом, которая запрещала использование гибких трубопроводов во встроенных духовых шкафах и «вставных конфорках» (т.е. варочных панелях). В нем содержалась формулировка «Встраиваемые духовки, врезные конфорки и другие отдельные агрегаты должны быть присоединены к монтажной трубе с помощью жестких или полужестких газовых соединений.Гибкие соединения приборов типа, используемого с газовыми плитами, не подходят для этих приборов, поскольку они не предназначены для перемещения покупателем».
Чтобы еще больше усложнить ситуацию, существуют инструкции по эксплуатации некоторых производителей, в которых цитируются вышеуказанные устаревшие правила, и, следовательно, они должны иметь приоритет над действующими правилами.
Требования к проекту — Регистрант — Сантехника
В ходе завершения сантехнических работ по установке и модификации оборудования лицензированные мастера-сантехники (LMP) должны проверять следующие применимые примечания, чтобы обеспечить соответствие нормативным требованиям и нормам Санитарного кодекса Нью-Йорка:
- Муфты Fernco или колпачки Jim: не допускаются
- Бутыль, колокольчик + S-ловушки: не разрешено
- Жироуловители (перехватчики): Обе стороны должны иметь вентиляцию, если они установлены на полу, под приспособлениями
- Сливы для раковины с двумя и тремя отсеками для приготовления пищи: должны иметь отдельные воздушные зазоры
- Раковины для унитазов, без перелива: сифон 2 дюйма + сетчатый фильтр
- Стояки для белья: должны быть 18–42 дюйма (не 48 дюймов) согласно PC 406
- Предварительный осмотр: должны быть завершены трубопроводы корпуса ванны/душа и клапана балансировки давления
- Предварительный осмотр: требуется вентиляция и сифоны для душевых кабин (поддоны не требуются)
- Подпиточная вода, DDC, RPZ Соединения: Должен иметь воздушный зазор
- Клапаны сброса давления: с трубопроводом; конец без резьбы, не соединенный напрямую с дренажными или вентиляционными линиями дома
- Соединения бака: требуется отдельная проверка, если она не была проверена во время черновой проверки
- Отходы ПВХ + вентиляционные линии: разрешены в жилых зданиях до пяти этажей
Кодекс топливного газа Нью-Йорка: требования к испытаниям газовых труб согласно разделу 406
FGC.
- Измерительные стержни и/или фланцы: необходимо установить
- Будущие тройники не допускаются; клапаны прибора установлены
- Система должна иметь манометр на 5 фунтов на квадратный дюйм с тестом на 3 фунта на квадратный дюйм для систем распределения низкого давления
- Испытание должно включать сторону выхода счетчика к прибору, включая любую изоляцию секций
- Новые стояки газопровода: капельница запрещена, если это не требуется производителем; Ветки, снятые со стояка, должны иметь не менее двух (2) поворотных отводов локтя
- Проемы фундамента, фундамента или несущей стены: требуется стальная втулка (противопожарная защита для других проходов)
- Окрашенный газовый трубопровод: требуется испытание на давление 90 фунтов на квадратный дюйм
- Approved Commercial Gas Flex: коммерческое кухонное оборудование на колесах с фиксаторами
- Бытовые печи, духовки + сушилки: только они могут использовать газовый шланг; другое оборудование должно быть жестко закреплено.
Код топливного газа Нью-Йорка: разрешение на использование газа согласно разделу 406
FGC.- Дымоход, добавочный воздух, вентиляция + проводка управления безопасностью: Должна быть в комплекте для осушителей, водонагревателей, бойлеров, установок HVAC
- Проверки противопожарной защиты: должны быть успешно завершены, если связаны с запросом на авторизацию газа
- Газовый тест: не старше одного года
- Отчет об осмотре котла или тип работы котла: требуется подпись
- Нежилое кухонное оборудование: требуется письмо FDNY о противопожарной безопасности
- Бытовые печи + сушилки (не установлены до получения разрешения на подачу газа): требуется подтверждение LMP
- Аффидевит сварщика (только сварка газовых труб) от уполномоченного агентства
- Цветовой код: Все газопроводы в новых или существующих зданиях должны быть обозначены желтой этикеткой с надписью «Газ» черными буквами с интервалами не более 5 футов. Все этикетки должны быть на месте во время газового испытания. ПК 401.5 (ASME A13.1)
Все этикетки должны быть на месте во время газового испытания. ПК 401.5 (ASME A13.1)Энергетический кодекс Нью-Йорка: ввод в эксплуатацию оборудования для замены >600 кБТЕ/ч
Предварительный отчет о вводе в эксплуатацию: Должен быть представлен в DOB до подписания. Окончательный отчет о вводе в эксплуатацию: должен быть представлен в Департамент через 90 дней после утверждения, как того требует раздел C408 ECC.
Специальные проверки
Сантехнические работы могут потребоваться в соответствии со Строительным кодексом , гл.17 , некоторые специальные и текущие проверки, а также другие требования к строительству, которые должны выполняться во время и в конце строительства, в соответствии с таблицей ниже. Зарегистрированный специалист по дизайну несет ответственность за указание, какие специальные проверки требуются при приеме заявки. Владелец должен привлекать ответственные специальные инспекционные агентства, как того требует Раздел 406 Кодекса топливного газа (FGC) для таких специальных и предварительных проверок.
Газопровод высокого давления | В соответствии с разделом 403 ФСК .1.1 , все сварные газораспределительные трубопроводы подлежат специальной проверке. |
Огнестойкие проходки и соединения | В соответствии с BC 1704.27 , специальные проверки — все проходы в стенах должны быть герметизированы для поддержания огнестойкости; аналогичным образом соединения трубопроводов и изоляция могут нуждаться в огнестойкости. |
Сейсмоизоляция трубопровода | Согласно 1707 г. до н.э.8 – Соответствие трубопровода ПК 106.5 для обеспечения сейсмостойкости здания и людей. |
Частные локальные санитарные/ливневые системы водоснабжения (септические/сухие колодцы) | При установке или ремонте частных локальных систем санитарной ИЛИ ливневой канализации и задержания (сухой колодец и септик) могут потребоваться следующие специальные проверки в соответствии с BC 1704. (a) Стандарты проектирования и строительства для всех типов систем.
(b) Анализ почвы и грунтовых вод.
c) Строительство колонны из песка.
|
Анкеры после установки | В соответствии с до н.э. 1704.32
|
Энергетический кодекс Нью-Йорка: текущие проверки, как того требует BC 110.3.5 и NYCECC |
|
21 и BC 1704.22 :
32.Обязательные проверки сантехники
Проверки Департамента необходимы на различных стадиях выполнения сантехнических работ, а также при окончательном завершении.
В зависимости от объема работ по проекту могут потребоваться следующие проверки сантехники:
- Подземный трубопровод .Вода/Сантехника, Газ, Ливень, Медицина/Газ
- Черновая прокладка трубопроводов в полах, потолках и стенах . Вода/Сантехника, Газ, Ливень, Медицина/Газ, Спринклер/Напорная труба
- Испытание трубопровода . Гидростатическая, водопроводная/санитарная, напорная (вода), ливневая вода, газ, медицинский газ
- Отделка . Светильники, приборы и оборудование для водоснабжения/сантехники, газа, спринклерной/напорной отделки, (PL) Storm, Medical/Gas
- Окончательная проверка . Подпись
LMP Самостоятельная сертификация сантехнических инспекций
Для сантехнических работ у LMP есть возможность либо потребовать инспекции отдела, либо представить самостоятельную сертификацию выполненной работы.LMP должны представить уведомление о намерении пройти самостоятельную сертификацию с указанием дат этих самостоятельных инспекций в Департамент (онлайн-запросы на инспекцию) и последующие действия с представлением результатов самосертифицированных инспекций (результаты онлайн-инспекции).
).
Отдел надзора за сантехникой проводит выборочную проверку всех самозаверяющих уведомлений, чтобы обеспечить соответствие проверяемой работы кодексу и правилам.
* Примечание: Монтаж и модификация сантехники, включающие обогреватели тротуаров, микротурбины и ювелирные горелки, не могут быть сертифицированы Подрядчиками самостоятельно. *
Запросы на проверку
Необходимо использовать онлайн-инструмент для планирования встреч для необходимых проверок DOB . DOB NOW предоставляет надежные онлайн-аккаунты, упрощая подачу заявок, осуществление платежей, планирование встреч, проверку статуса заявки или проверки, получение разрешений и продление.
Дополнительные требования к регистранту
Полезные ссылки
Гибкий газопровод и правильное заземление гибкого газопровода
ПРЕДУПРЕЖДЕНИЕ: ЕСЛИ ВЫ ПОЧУВСТВУЕТЕ, что вы чувствуете запах ГАЗА или пропана, ПОКИНЬТЕ СВОЙ ДОМ И ГАЗОН.ЗАТЕМ ПОЗВОНИТЕ 911 И ВАШЕМУ МЕСТНОМУ ПОСТАВЩИКУ ГАЗА.
В этой статье описана потенциальная опасность, связанная с гибкими желтыми гофрированными трубами из нержавеющей стали (CSST) в вашем доме. В нем также описывается угроза безопасности и изменения кода из-за истории пожаров в домах, связанных с CSST, когда молния ударяет поблизости или, что еще хуже, в самом доме.
Риск значительно снижается, когда гибкие газопроводы CSST «приклеиваются» (СОЕДИНЕНИЕ ОПРЕДЕЛЕНО: Соединение с проводкой для отвода электрического тока от гибких газопроводов CSST в случае удара молнии в доме или рядом с ним).Удары молнии имеют задокументированную историю создания отверстий в газопроводах CSST, что позволяет газу выходить и резко увеличивает риск возгорания в доме из-за газового топлива. Замкнутые пары газа, находящиеся в закрытом помещении или в нежилом доме, могут привести к взрыву.
Строительный кодекс Коннектикута разрешает газовые линии CSST с 1990-х годов. Строительные нормы и правила, требующие приклеивания гибких газопроводов CSST, вступили в силу не ранее 2007 года.
Эти нормы были приняты в ответ на повреждение гибких газопроводов и пожары в домах, пораженных молнией.Как видите, существует значительный многолетний разрыв, в течение которого Строительные нормы и правила не требовали надлежащего склеивания гибких газопроводов. Строительные нормы и правила, в том числе нормы по сантехнике и электроснабжению, были обновлены в связи с участившимися случаями пожаров в домах.
Дома, построенные с использованием гибких газопроводов CSST до того, как Строительные нормы и правила требовали соединения, были построены в соответствии со Строительными нормами на момент их постройки. НО это не значит, что они безопасны. Эти дома могут иметь, а могут и не иметь газовые линии.Только инспекция определит, надежно ли соединены газопроводы в соответствии с требованиями действующих строительных, водопроводных и электрических норм и правил.
Если у вас есть дом с гибкими желтыми газопроводами CSST, построенный до 2007 года, в вашем доме может существовать риск возгорания.
В большинстве домов есть газопроводы на чердаке, в стенах и подвалах. Гибкие газопроводы CSST на чердаке являются главными кандидатами на повреждение от ударов молнии. Особенно, если они не защищены склеиванием, чтобы обеспечить отвод электроэнергии от трубы (а не по трубе).Необходимо осмотреть дом и установить надлежащее соединение (если оно еще не установлено) с желтыми гибкими газопроводами, чтобы защитить дом в случае удара молнии. Многие эксперты по пожарной безопасности уверены, что электрическая энергия удара молнии может пройти через электропроводку в доме, а затем перейти (или дугу) на газопроводы CSST, где она создает отверстия в трубах, высвобождая газ и, возможно, вызывая пожар на газовом топливе. и/или взрыв.
Задокументированы случаи, когда в дома ударяла сильная молния.Удар молнии в стальной колпак дымохода может проникнуть в дом. Например; Молния может проникнуть в дом через металлическую крышку дымохода, распространяя электроэнергию через медную электропроводку, медные водопроводные трубы, саму деревянную конструкцию и, если она доступна и не защищена, гибкую газовую линию CSST.
Электричество пойдет по самому легкому пути или по пути наименьшего сопротивления. Если удар молнии большой или достаточно близкий, электрический ток может прыгать между продуктами в поисках земли.
В некоторых районах с 2015 года от инспекторов жилищного строительства стало требоваться уведомлять своих клиентов (в письменной форме и в форме проверки) о наличии газопроводов CSST, которые не имеют надлежащего соединения.
Если у вас есть дом, построенный с 1990 года, в вашем доме могут быть несвязанные гибкие газопроводы. Во многих домах газовые линии проходят на чердаке и зарыты в стены. Если вас это беспокоит, необходимо осмотреть дом и (если его нет) установить надлежащее соединение с газопроводами CSST, чтобы защитить дом в случае удара молнии.
Газ идет к вам домой
Подземные газопроводы в основном изготовлены из полиэтилена. Пропановые линии, идущие к дому, бывают медными или полиэтиленовыми. Полиэтиленовые гибкие газопроводы разработаны и сертифицированы для подземной прокладки.
Эти линии производятся разных размеров, от довольно больших до бытовых линий, идущих к отдельным домам или внешнему оборудованию дома, такому как нагреватели для бассейнов или резервные генераторы.
Считается, что диэлектрическая желтая оболочка усугубляет эту проблему.В связи с этим некоторые производители гибких газопроводов CSST теперь имеют версии с черным покрытием, которые более устойчивы к ударам молнии.
CounterStrike® или FlashShield® — это запатентованная инновация CSST, основанная на существующих желтых гибких газопроводах CSST. Он спроектирован так, чтобы значительно снизить вероятность повреждения молнией систем трубопроводов топливного газа IF при правильной установке.
Это словосочетание от производителя TracPipe: «TracPipe® CounterStrike® — это запатентованная инновация CSST, которая разработана для значительного снижения вероятности повреждения молнией систем трубопроводов топливного газа.TracPipe® CounterStrike® был разработан с запатентованным материалом оболочки вместо стандартной желтой оболочки.
Эта черная оболочка обладает энергорассеивающими свойствами, которые помогут защитить напорную трубу TracPipe® CounterStrike® из нержавеющей стали, а также другие компоненты системы подачи топливного газа, если TracPipe® CounterStrike® окажется под напряжением из-за молнии».
** ПРИМЕЧАНИЕ. Это не одобрение данного продукта компанией JNR Plumbing LLC. Эта информация предоставляется только в качестве любезности для наших читателей.**
Имеются задокументированные пожарные инспекции, в которых предполагалось, что удар молнии вызвал повреждение несвязанного CSST, что привело к повреждению от газового пожара. В ответ производители CSST разработали требования к электрическому соединению, начиная с 2007 года. Их испытания показывают, что соединение в значительной степени снизит риск только для «косвенных» ударов молнии (тех, которые не поражают дом). При тестировании использовались желтые гибкие газопроводы.
Электрическое соединение должно присутствовать в домах с газопроводами Csst — для снижения риска возгорания или взрыва в результате повреждения газопроводов в случае удара молнии
Гибкий газопровод CSST должен быть склеен, чтобы снизить риск повреждения дома в результате удара молнии.
Наиболее распространенная проблема, которую обнаруживают домашние инспекторы, заключается в том, что система CSST не закреплена должным образом.
При установке этого типа газораспределительной системы без надлежащего присоединения к действующим стандартам существует повышенный риск повреждения. Поврежденная газовая или пропановая линия может привести к утечке газа, что приведет к пожару и/или взрыву. Все производители CSST начали внедрять специальные требования по склеиванию уже в 2007 году.
А как насчет существующих домов? Строительные нормы и правила имеют нечто, называемое «дедушками». Это означает, что когда что-то было установлено в соответствии со Строительными нормами во время установки , это считается правильно установленным с течением времени, даже если Строительные нормы и правила значительно изменились.
Если CSST был установлен (в соответствии с нормами) до того, как производители CSST выдвинули особые требования к склеиванию, эта установка по-прежнему соответствует нормам сегодня.
Домашний инспектор укажет (или должен) указать необходимость повышения безопасности на основе сегодняшних строительных норм и правил безопасности.** Это не следует путать с безопасными несвязанными гибкими газовыми линиями CSST. Только то, что он отвечал требованиям строительных норм на момент установки.
Правильное соединение CSST
Соединительные провода или зажимы CSST НИКОГДА не должны подключаться к:
Счетчики природного газа или оборудование.
Заземление, независимое от системы заземления электроснабжения.
Гофрированная часть из нержавеющей стали гибкой трубы CSST (Хомуты должны быть прикреплены к: латунному фитингу, стальному коллектору или другой жесткой стальной трубе).
Соединительные провода или зажимы CSST ВСЕГДА подключаются к:
Трубопровод заказчика — максимально приближенный к счетчику природного газа.
Латунный фитинг из CSST, стальной коллектор или компонент жесткой трубы, соединенный с фитингом из CSST.
Система заземления электрических служб. Это соединение может быть выполнено либо на заземляющем стержне, либо на заземляющем проводе, идущем к стержню, либо на электрической панели обслуживания (также известной как коробка или панель автоматического выключателя).
Газопроводы CSST и гибкие соединители для приборов
Существует разница между газовыми линиями CSST и похожими на них желтыми гибкими разъемами для устройств (здесь они называются «FAC»). Хотя и CSST, и FAC изготовлены из нержавеющей стали и предназначены для подачи газа, на этом их сходство заканчивается. КССТ – газораспределительная система. FAC представляет собой короткий отрезок трубки , предназначенный для соединения газораспределительной трубы с газогорелочным устройством.
Как еще определить FAC:
FAC не требует склеивания.Это связано с тем, что они подключены к кабальной (при правильной установке) газораспределительной системе.
