Установка розеток в кирпичной стене

Самым простым способом установки розетки или выключателя является установка наружного электроприбора. Для этого нужно просверлить несколько отверстий для анкеров и установить корпус прибора на стену. В качестве прокладки используется при этом изоляционная пластина. Для того чтобы осуществить внутренний монтаж нужно высверлить место, куда будет производиться монтаж.

Отверстие в стене под розетку проделывается с помощью сверла по камню. Когда углубление проделано, в него ставится подрозетники, который закрепляется с помощью алебастра. Монтаж самой розетки осуществляется согласно общим правилам.

Установка розетки в деревянной стене

Монтажная коробка для розетки должна иметь противопожарную защиту и быть изготовлен из металла или негорючего ПВХ. В бревне высверливается отверстие для установки розетки, в которое, при помощи саморезов, ставиться подрозетник.

Если предполагается не внутренний, а наружный монтаж, то в качестве прокладки между розеткой и стеной следует использовать огнестойкую пластину, которая предохранит здание от возгорания в случае короткого замыкания.

Установка розетки в бетонной стене

Установка розетки в бетонную стену проводится аналогично тому, как происходит ее установка в кирпичной стене. Отвертка, зубило, перфоратор и сверло по камню – набор инструментов, который потребуется, чтобы проделать отверстие под розетку в бетоне.

В большинстве случаев при монтаже электропроводки используется скрытый метод – провода прокладываются к месту установки розеток и выключателей в специально проделанных каналах – штробах.

Подготовительные работы включают в себя штробление стен. Сначала необходимо продумать расположение розеток, затем при помощи строительного уровня наметить трассу штробления до розетки. Штроба может быть горизонтальной – на расстоянии 150-400мм от потолка или вертикальной – не ближе 100мм от углов и проемов.

Далее с помощью болгарки и перфоратора или штробореза выдалбливается канавка глубиной не больше 25мм и длиной не больше 3м. Также в стене выдалбливается ниша для подрозетника – пластикового стакана, в который впоследствии будет устанавливаться розетка

Через отверстия в пластиковом подрозетнике протягивается кабель, после чего он (подрозетник) устанавливается в заранее прорезанное отверстие и закрепляется при помощи гипса или алебастра. Стоит отметить, что перед началом любых электромонтажных работ (подключение розетки, выключателя, светильника и прочее) необходимо отключить электропитание.

Установка розеток в гипсокартоне

Если возник вопрос, как установить розетку в гипсокартоне, то в первую очередь нужно понимать особенность этого податливого материала. Для монтажа следует использовать специальный подрозетник для полых стен, который имеет специальные крепежи в виде усиков, позволяющие крепить монтажную коробку непосредственно на поверхность этого материала.

Чтобы гарантировать правильную установку, расстояние между несущим основанием стены и гипсокартоном должно быть достаточным, для закрепления подрозетника. Гипсокартон – податливый материал и подготовка отверстия под розетку не займет слишком много времени. Установленный электроприбор закрепляется с помощью шурупов.



Узнаем как закрепить розетку в стене: подробное описание с фото

Каждому человеку, который проводит капитальный ремонт в квартире или частном доме, доводилось сталкиваться с электромонтажными работами. Чтобы правильно провести установку кабеля и розеток, лучше прибегнуть к помощи специалистов. Не имея соответствующих знаний, можно создать патологически опасную ситуацию, которая в будущем может привести к возникновению короткого замыкания.

Многим интересен не вопрос монтажа электрических розеток с нуля, а то, как закрепить розетку в стене, если она начала выпадать. Обычно такая ситуация наблюдается в домах старого типа, квартирах, построенных в 80-е годы. Тогда технологии не были так хорошо развиты, как сейчас, розетки не были надежно закреплены в стенах. Из-за этого они постепенно становились непригодными к использованию.

Особенности подрозетников

Прежде чем понять, как закрепить розетку в бетонной стене, нужно разобраться, что представляет собой подрозетник. Изделие производится из пластика, представляет собой небольшую полую конструкцию круглой формы.

Предназначено для надежного крепления розетки (чтобы она не выпадала) и защиты от возникновения короткого замыкания. Стоят такие подрозетники недорого. Без них не обходится ни один современный электромонтаж. Могут продаваться по одной штуке или большой сцепкой из нескольких коробок, которые в случае необходимости можно разобрать.

Розетка вываливается из стены

Зачастую подобная проблема возникает из-за того, что для новых розеток нужно использовать и новые коробки. Изделия старого типа плохо сочетаются с современными электромонтажными устройствами, потому и крепеж поучается слабым. Как закрепить розетку в стене? Лапки, которые являются одним из составных элементов розетки, должны быть надежно соединены с пластиковым подрозетником. Чтобы устранить проблему, достаточно заменить старый подрозетник на современную коробку.

Некоторые мастера советуют лучше разогнуть лапки либо подложить под них какой-нибудь небольшой предмет, чтобы обеспечить более надежное сцепление. Конечно, все это лишь временное решение, до тех пор, пока специалист не устранит проблему.

В это время при извлекании вилки из розетки, одной рукой нужно держать саму вилку, а другой слегка придерживать розетку. Рано или поздно конструкция все равно развалится, поэтому лучше не откладывать проведение электромонтажных работ.

Чем старые подрозетники отличаются от новых?

Самые популярные современные подрозетники производятся фирмой Gusi. Они могут быть синими, зелеными, красными, оранжевыми. При установке розетки с помощью подобной конструкции никогда не возникает проблем. Достаточно прикрепить изделие к отверстию с помощью саморезов.

Современные подрозетники имеют небольшие отверстия, в которые легко вставляется саморез. Для удобства работы специалиста крепежные элементы уже вставлены в отверстия. При этом лапки можно не использовать вовсе.

Достаем старую розетку

Как закрепить розетку в стене? Для начала необходимо отключить электричество и достать крышку розетки. На данном этапе необходимо убедиться, присутствует ли фаза в розетке. Работать с алюминиевой конструкцией трудно и порой небезопасно. Именно по этой причине в современном ремонте применяют именно медные провода.

Нужно аккуратно открутить провод от клемм. Специалисты рекомендуют работать максимально осторожно, чтобы сильно не гнуть алюминиевый провод. Когда мастер достал внутреннюю конструкцию, можно видеть, что представляет собой старая коробка. Только теперь ее можно выдолбить из стены, либо аккуратно достать, если это возможно. Затем в отверстие вставляют новую коробку на саморезы и надежно закрепляют розетку.

Сложности в демонтаже

Прежде чем понять, как закрепить стакан под розетку в стене, нужно запомнить, какие трудности могут появиться при проведении демонтажных и монтажных работ. Обычно мастер стакивается со следующими трудностями:

  • Выдолбить подрозетник проблематично, поскольку работа пыльная и достотаточно сложная. Обычного инструмента недостаточно, приходится использовать перфоратор.
  • Новую розетку установить также сложно. Понадобится убрать шпатлевку, затем все заменить и выполнить косметический ремонт стены. Нужно долго ждать, пока все схватится и надежно закрепится.
  • В процессе монтажа новой розетки может сломаться провод. В этом случае его придется сращивать, проводить изоляцию.
  • Неопытный мастер может запросто пробить стену с другой стороны. В большинстве панельных домов стены тонкие, и нужно быть предельно осторожным, монтируя более глубокое отверстие.

Монтаж новой розетки

Как закрепить розетку в стене, если человек имеет дело с двухпроводной системой? Необходимо установить в качественный современный подрозетник новую розетку, которая не имеет заземляющего контакта. Самыми дешевыми являются изделия турецкого производства. Прикручивая к розетке провода, нужно работать предельно осторожно, стараясь не гнуть их.

Подробная инструкция

Если болтается розетка в стене, как закрепить? Рекомендуется следовать советам специалистов:

  • Провода аккуратно складывают в коробке, а затем и розетку прикладывают к ним.
  • Обязательно нужно убедиться, что в стене не находится ничего постороннего, и можно без проблем закрепить розетку.
  • При помощи шуруповерта или небольшой электрической отвертки необходимо прикрепить розетку саморезами к штукатурке. Чтобы правильно провести монтаж, нужно подобрать саморезы по длине.

При установке розетки, увы, не обойтись без электрического инструмента, который есть ни у каждого человека. Если использовать обычное ручное приспособление, саморезы будут болтаться, и ни о каком надежном креплении не может быть и речи. Как надежно закрепить розетку в стене, работая без электрического инструмента? В этом случае придется приложить значительное физическое усилие.

Использование саморезов

Лучше всего проводить монтаж подрозетников именно с помощью саморезов. Работать с ними удобно и просто. Специалисты в электромонтаже не представляют своей работы без этих мелких крепежных элементов. В современных подрозетниках уже есть саморезы, но лучше иметь несколько крепежей про запас.

Какие саморезы лучше?

Длина крепежей может быть разной, это 16, 20 и 25 мм. В некоторых случаях могут применяться саморезы длиной более 30 мм. В диаметре изделия составляют всего 3 мм. Они могут иметь черный и светлый серебристый оттенок.

Некоторые специалисты предпочитают применять невстроенные саморезы, которые изначально присутствуют в подрозетниках, а более длинные крепежи. Они понадобятся в том случае, если коробка чрезмерно утоплена по соотношению к стене. Короткие саморезы длиной 12 мм не смогут надежно закрепить розетку.

После того как розетка надежно закреплена, можно включить электричество и проверить, работает ли она. Рекомендуется проверить фазу, подключить электрический прибор. Кроме этого, потребуется подергать розетку, чтобы убедиться в надежном крепеже.

Так как закрепить розетку в стене? Чтобы выполнить работу качественно, необходимо работать предельно аккуратно, осторожно демонтируя старую розетку. Если такая задача человеку не под силу, лучше доверить ремонт профессиональному электромонтажнику.

Нужно упомянуть о том, что со старыми советскими розетками всегда возникает множество проблем. Они выпадают, искрят, могут вывести из строя цифровую и бытовую технику. В современных новостройках подобная проблема возникает редко, так как чаще всего в квартире уже установлены качественные розетки на основе медных проводов. Чтобы не беспокоиться о безопасности в своем доме, рекомендуется начать капитальный ремонт с полной замены электрической проводки.

Надежная установка розетки: 100% способ | СамЭлектрик.ру

Не правда ли, всем приходилось видеть такую печальную картинку:

Розетка выпадает из стены

Розетка выпадает из стены

В старом жилом фонде установленные розетки не только физически устаревают (горят контакты, плавятся провода), но и часто бывают плохо закреплены – вываливаются из своих мест (коробок).

Внимание! Речь веду не о кап.ремонте полной замене электропроводки. Говорю лишь замене одной-двух розеток в жилой квартире.

Почему бы не установить новую коробку?

Конечно, новая коробка была бы идеальным решением. Но у этого решения есть несколько минусов. Вот они:

  1. Нужно выбивать старую коробку, а это всегда мусор и пыль. В современной квартире, устланной коврами и уставленной вещами, это проблематично. Из-за одной розетки разводить грязь нецелесообразно.
  2. При демонтаже/монтаже есть большая вероятность повредить или обломать старые алюминиевые провода. А это — дополнительная долбёжка, пыль и мусор, контакты (удлинение провода). Причем, очень желательно подключение удлиненного провода делать не в месте облома, а в распред.коробке. Представляете, на какие жертвы нужно идти, если стена отделана дорогими обоями или плиткой? Из-за одной розетки?
  3. Монтаж новой коробки связан с возможным дополнительным выдалбливанием. А главное — нужно разводить гипс или шпатлевку, чтобы закрепить её. А эти материалы неразрывно связаны с пылью и грязь. И не забывайте, мы работаем в жилой квартире, а место установки может быть отделано дорогими обоями и плиткой.
  4. Время. Демонтаж, монтаж и возможный форс-мажор из-за обломанной люминьки 40-летней давности может отнять несколько часов спокойной жизни.

Поэтому

мой выбор — по возможности старую коробку оставлять!

В связи с этим остро стоит вопрос – как надежно установить розетку в стену (точнее, в подрозетник или коробку) обратно. Ведь даже если поставить новую розетку, не меняя коробку, розетка может снова начать болтаться и в итоге выпасть “с потрохами”.

Кстати, часто вызывают электрика по мелким заказам именно из-за проблем с розетками – они банально не держатся в стене, начинают искрить, не контачить, коротить.

Сегодняшняя моя статья будет как раз о том, как надежно установить розетку в подрозетник, и закрепить ее так, чтобы она никогда не вывалилась.

Установочная коробка для монтажа розетки (подрозетник)

Установочная коробка (подрозетник) нужна для двух простых целей – обеспечить электрическую безопасность и прочность механического крепления. Если с безопасностью всё понятно (изоляция, чтобы не было короткого замыкания и  не било током), то механическая прочность (чтобы розетка не выпадала со своего места) – это проблема, о которой мало кто говорит.

Вторая часть статьи на эту тему – как качественно заменить и подключить встраиваемую розетку.

Проблема – розетка не держится, болтается и вываливается из стены

Установочные коробки, которые использовались раньше (условно говоря, советские), не подходят для всех новых розеток. Прежде всего из-за крепления. В розетке есть лапки с острыми кончиками-царапками, которые раздвигаются в стороны. В результате  эти распорные лапки  должны упереться в края коробки, и розетка будет закреплена.

Но этого точно не достаточно, так как свежезаменённая розетка вылезет со всеми внутренностями после нескольких включений-выключений утюга. Поскольку часто лапки не достают до подрозетника, или плохо держат.

Это недостойно электрика, как если бы фотограф-профессионал потерял бы флешку с проплаченными фотографиями свадьбы, как если бы внешний блок сплит-системы отвалился от стены после ухода монтажника, или как экстрасенс не смог бы определить по фото – жив человек или мертв.
Если занимаешься делом – будь профессионалом! А профессионалу такие досадные косяки непростительны. К сожалению, дилетантов у нас много…

Встречаются советы, что для более надежного монтажа нужно лапки сильнее разогнуть, или что-нибудь подложить под них. Например, кусочки наждачки, резины, и др. Но это лишь временная мера, и  при таком дополнительном крепеже со временем всё равно конструкция расшатается, и розетка может вырваться из подрозетника.

Вот тут автор видео долго рассказывает о том, что подогнутые лапки спасают ситуацию. Но это заблуждение.

Некоторые Джамшуты крепят розетку на монтажную пену!

Конечно, нужно следовать простому правилу по выниманию вилки из розетки – второй рукой обязательно придерживать корпус розетки. Но стоит раз этому правилу не последовать (например, если это ребенок), и всё – см. первую фотографию, розетка не держится в коробке.

Для выключателей ситуация гораздо проще, там хватит и распорных лапок. Ведь усилие по вырыванию к ним не прикладывается.

И ещё. Некоторые новые розетки не входят в старые подрозетники по глубине. Даже если использовать розетку без заземления.

Отличие новых подрозетников от старых

В новых установочных коробках (например, GUSI, синего цвета) проблем с надежным монтажом нет – достаточно притянуть розетку саморезами в специальные отверстия.

Сейчас все установочные коробки снабжены отверстиями под саморезы, саморезы обычно уже есть в комплекте. Главное – не забывать их использовать, а распорные лапки можно использовать как дополнительный крепеж или совсем выкинуть.

Подрозетник GUSI диаметром 68 мм. На фото показаны саморезы для монтажа розетки.

Подрозетник GUSI диаметром 68 мм. На фото показаны саморезы для монтажа розетки.

Демонтаж старой розетки

Итак, снимаем крышку старой розетки. Перед этим обязательно выключаем питание.

Розетка в данном случае двойная. И тот самый случай, когда предыдущий электрик просто поставил розетку на лапки и удалился.
2 Розетка выпадает из стены. Демонтаж. Снимаем крышку.

2 Розетка выпадает из стены. Демонтаж. Снимаем крышку.

Тут важно проверить, есть ли фаза на контакте розетки. В целях безопасности.

Менять розетку с включенным питанием – высший пилотаж и адреналин. Я иду на это только тогда, когда нет дополнительного освещения, либо параллельно включено что-то важное.
2_1 Проверяем наличие фазы. Фаза в данном случае есть.

2_1 Проверяем наличие фазы. Фаза в данном случае есть.

Аккуратно откручиваем провод с клемм. Лишний раз гнуть старый алюминий не рекомендуется.

3 Установочная коробка и провода старой розетки. Фазный провод (вверху слева) – с поврежденной изоляцией.

3 Установочная коробка и провода старой розетки. Фазный провод (вверху слева) – с поврежденной изоляцией.

Видите установочную коробку (подрозетник)? Именно такие ставили раньше в советских домах. Были ещё более древние – из жестяных банок.

Самый шик – банки из-под кофе)

Можно теперь выдолбить старый подрозетник, поставить новый с отверстиями под саморезы, и надежно закрепить новую розетку. Но это просто только на словах. Вот какие подводные камни могут ожидать на этом “правильном” пути:

  • Выдалбливание подрозетника – работа грязная и пыльная, требует перфоратора или зубила с молотком.
  • Установка нового подрозетника – работа грязная и долгая, надо разводить алебастр или шпатлевку, ждать пока это всё достаточно прочно схватится, и только потом устанавливать новую розетку.
  • Поломка проводов. Это самое плохое, что может быть. Провод придется сращивать, место тщательно изолировать, до контакта потом не добраться…
  • Новые подрозетники более глубокие, чем старые, а межкомнатные стены в наших квартирах тонкие – и можно запросто пробыть дыру из зала в спальню или наоборот. А если “повезёт” – заглянуть в спальню к соседям)

Гораздо проще и быстрее использовать старую коробку, как это сделать надежно – пишу дальше.

Установка новой розетки в старый подрозетник

Проводка двухпроводная (система заземления TN, то есть заземления совсем нет), поэтому устанавливаем розетку без заземляющего контакта, вот такую:

4 Новая розетка.

4 Новая розетка.

Турецкая Gunsan Visage, лучшая из бюджетных.

Вообще рекомендую турецкие электроустановочные изделия, там более-менее качественный пластик и керамика (конечно, если нет денег на Legrand или ABB). И очень не рекомендую Россию, Китай и Беларусь (при всём уважении, ведь моя жена из Белоруссии).
5 Новая розетка. Разбираем.Вид спереди.

5 Новая розетка. Разбираем.Вид спереди.

6 Новая розетка. Разбираем. Вид сзади

6 Новая розетка. Разбираем. Вид сзади

Прикручиваем отверткой провода, стараясь минимально их гнуть.

7 Подключаем провода к клеммам розетки

7 Подключаем провода к клеммам розетки

Аккуратно сворачиваем алюминиевые провода в коробке, и предварительно прикладываем розетку на её место. Убеждаемся, что ничего не мешает вставить розетку в стену.

8 Розетка почти установлена

8 Розетка почти установлена

Теперь нам нужен шуруповерт. Или электрическая отвертка. Вкручиваем саморезы в штукатурку за внешней стороной подрозетника. Тут придется подобрать саморезы по диаметру и длине, о чем будет сказано ниже.

9 Как правильно закрепить розетку в бетонной стене

9 Как правильно закрепить розетку в бетонной стене

Без электрического инструмента тут не обойтись. Дело в том, что если вкручивать саморез рукой, то он будет “гулять” из стороны в сторону, и надежного крепежа добиться будет трудно. К тому же работенка может оказаться не для слаборуких, и укрепить розетку в стене просто не получится…

10 Качественный монтаж розетки саморезами

10 Качественный монтаж розетки саморезами

Как надежно закрепить розетку

Как я писал выше, я практически не использую штатные распорные лапки розетки, а для надежной установки использую саморезы. При этом я могу дать гарантию 100%, что розетка будет держаться в подрозетнике и в стене, и не будет болтаться и выпадать.

Закручиваем саморезы в отверстия и вырезы фланца розетки, как показано на рисунке ниже.

11 В каких местах можно крепить розетку саморезами, чтобы она никогда не вываливалась из стены.

11 В каких местах можно крепить розетку саморезами, чтобы она никогда не вываливалась из стены.

Пояснение к картинке по местам крепления.

  • Это штатные места, используются при монтаже в новые подрозетники. В старых подрозетниках в эти отверстия можно вставить саморезы длиной более 35 мм и вкручивать их в дно подрозетника.
  • В эти места идут длины от 10 до 30 мм, в зависимости от прочности штакатурки (или алебастра, на который закреплена коробка)
  • Тут становится интереснее (креативнее). Это вариант, если плохо пошли крепления в местах 2.
  • Старые лапки можно совсем выкинуть, и в освободившиеся отверстия вогнать длинные (30 – 40 мм) саморезы.
  • Самый крайний случай.

В вариантах 4 и 5 монтаж розетки происходит не за фланец, как в предыдущих случаях, а за корпус розетки. Эти способы (4, 5) применяются в случаях, когда отверстие под установку розетки узкое и материал твердый (например, плитка).

Читайте статью про установку розетки на плитку.

А также — Что делать, если коробка под розетку установлена криво, а переделывать не хочется?

Если ни один из вариантов 1 – 5 не подошел, можно засверлить под места 1 или 2 парочку дюбелей на 5 или 6 мм. Я так делаю, когда подрозетник болтается, и нет возможности его закрепить.

Саморезы для установки розеток

Вот такие саморезы я применяю для качественного монтажа розеток. Диаметр – 3,0мм, длина разная – 16, 20, 25, 35 мм. Для сравнения на фото показаны всем хорошо известные саморезы диаметром 3,5 (черный) и 4,2 мм (белый, с прессшайбой).

12 Саморезы для монтажа розеток

12 Саморезы для монтажа розеток

Длинные саморезы также можно использовать взамен штатных в новых коробках. Это нужно делать в случае, когда коробка сильно утоплена по отношению к плоскости стены. Или, например, уложена плитка. Гусевский крепежный саморез длиной 12 или 16 мм уже не поможет.

13 Розетка установлена

13 Розетка установлена

Розетку мы поставили, включаем питание. Теперь рекомендую её проверить, как это описано в упоминавшейся статье Проверка новых розеток после установки. Стараемся вырвать розетку – нужно провести самые суровые испытания.

Всё, теперь в надежности крепления розетки можно быть уверенным!

На сегодня всё, делитесь мнениями в комментариях! Имейте ввиду, что критиковать проще всего, а выложить свою работу на всеобщее обозрение, став Автором — нужно быть сильным человеком!

Читайте продолжение темы — примеры монтажа розеток с использованием саморезов.

Источник статьи.

Если интересны темы канала, заходите также на мой сайт — https://samelectric.ru/ и в группу ВК — https://vk.com/samelectric

Не забываем подписываться и ставить лайки, впереди много интересного!

Обращение к хейтерам: за оскорбление Автора и Читателей канала — отправляю в баню.

Как установить скрытую розетку. Пошаговая инструкция.

Содержание

Монтаж розетки, как и любые другие работы связанные с электричеством, начинается с отключения автоматического выключателя в электрощитке, который может находится как в котельном помещении, так и любой другой части дома.

Внимание!!!

Чтобы узнать, обесточена розетка или нет, необходимо проверить напряжение на фазовом проводе. Это можно выполнить мультиметром или отверткой с индикатором. Это обязательная процедура, которая предотвращает опасность повреждения электротоком.

Для монтажа розетки потребуется:

  1. розетка;
  2. подрозетник;
  3. отвертка;
  4. индикатор;
  5. нож;
  6. кусачки;
  7. карандаш;
  8. плоскогубцы;
  9. уровень;
  10. гипсовая шпатлевка;
  11. шпатель;
  12. перфоратор;
  13. коронка для подрозетника 68мм

В качестве примера рассмотрим процесс монтажа розетки со скрытой проводкой в доме со стенами построенными из газосиликатных блоков, оштукатуренных цементно-песчаной смесью.

Чтобы монтаж проходил без дополнительных осложнений, концы проводов должны выходить за пределы стены не менее чем на 8-10 см. Об этом необходимо позаботиться еще на стадии монтажа электропроводки, высота розетки от пола, так же определяется при разведении проводки.

На какой высоте устанавливать розетки?

Здесь нет четкого ответа, все зависит от конкретной ситуации. Например, не очень разумно делать розетку рядом с плинтусом в доме у пожилых людей. С другой стороны странной будет идея поместить розетку от встроенной кухонной мебели на высоте 30 см от пола, такие розетки должны устанавливаться ниже кухонной мебели, на расстоянии не более 15 см от пола, до верхнего края розетки. Более подробно это было описано в статье расказывающей о планировании количества розеток на кухне.

Сегодня практически вся проводка идущая к розеткам на 220В в частных домах и квартирах является трехжильной. Как следует из названия, она состоит из 3-х жил – фазного и нулевого проводов, а также заземляющего проводника. В блоке розетки находятся 3 клеммы, к которым и необходимо присоединять упомянутые жилы.

Рядом с торчащим из оштукатуренной стены кабелем намечаем центр розетки. Расстояние от края кабеля до центра сверления должно быть взято с таким расчетом, чтобы не повредить проводник замурованный в стене.

Поэтому нужно представлять как расположена проводка в стене.

Бурим коронкой углубление под подрозетник. В газоселикате это делается очень легко, но вот в бетонной стене квартиры это будет не простая задача.

Продеваем кабель через отверстие в подрозетнике и фиксируем подрозетник смесью на гипсовой основе.

Снимаем внешнюю изоляцию с кабеля.

Концы проводов требуется зачистить. Рекомендуется делать оголенные концы длиной около 1 см.

Перед монтажом розетки в соответствии с выполненной разметкой следует удостовериться в отсутствии переплетения жил друг с другом. После этого можно подключить оголенные концы к розетке, к контуру заземления следует подключить желто-зеленый провод.

На розетке есть специальные винты под крестовую отвертку, поочередно вращая которые, можно развести фиксирующие лапки до упора. Происходит прочная фиксация розетки в подрозетнике. Также фиксация может быть выполнена непосредственно в стене, но это не лучший вариант. Чтобы розетка была установлена ровно, винты следует закручивать равномерно, по очереди время от времени приставляя к ней уровень.

Можно сделать вывод, что конструкция розетки полностью держится благодаря лапкам, которые равномерно фиксируются винтами. Одной из наиболее распространенных проблем, с которыми сталкиваются новоселы, является то обстоятельство, что во время извлечения вилки, розетка вылазиет из стены. Если лапки недостаточно хорошо удерживают блок, то в скором времени розетка обязательно сломается. Однако существует способ избежать этого. Во время установки розетки в бетонную стену при отсутствии монтажной вставки из пластика необходимо выполнить следующие действия.

При помощи инструмента (например, зубила или стамески) в стене делаются маленькие углубления, предназначенные для упора лапок. Во время затягивания лапки попадают в такие углубления, надежно фиксируя блок в стене.

В том случае, когда в стене уже вмонтирован подрозетник из пластика, нужно сделать отверстия в пластмассе при помощи стамески.

Это требуется выполнить в тех точках, в которые упираются лапки. Другими словами, делаются те же самые углубления. Большинство вставок, которые можно найти в магазинах, имеют внутри специальное рифление, поэтому лапки фиксируются надежно.

Видео по теме

Монтаж розеток и выключателей на различных поверхностях. Статья vse-e.com / Новости

Существуют два способа монтажа розеток и выключателей – скрытый (внутри конструкций) и наружный. Эти варианты применимы как для промышленной, так и для бытовой проводки. Для того или иного вида монтажа выпускаются, соответственно, специальные распределительные коробки, розетки, выключатели и другая фурнитура. Установка происходит таким образом, чтобы не только вписаться в дизайн интерьера, но и обеспечить удобство и безопасность. Любая электрическая фурнитура и электропроводники должны соответствовать ряду требования, среди которых:

— качественные контакты, которые обеспечат прохождение электроэнергии через них без наличия больших потерь напряжения;
— токоведущие жилы и другие элементы конструкции, которые будут находиться под напряжением, должны иметь хорошую изоляцию;
— обязательным является наличие всех мер безопасности, например, ограниченный доступ посторонних, защита от пожара, удобное управление.

Розетки и выключатели – установка при скрытой проводке

При наличии кирпичных, бетонных, пенобетонных стен

В старых домах, построенных в прошлом веке, специально создавались внутри каналы и отверстия для монтажа электропроводки и сопутствующей фурнитуры. Такой способ имел как ряд преимуществ, так и ряд недостатков или сложностей. Сегодня многие владельцы подобных квартир стараются менять изжившую себя проводку, на новую. В новых, строящихся зданиях в основном самостоятельно проводят прокладку. При этом, распространенная ситуация, когда бетонные или кирпичные стены не имеют внутренних полостей для проведения монтажа кабеля. В данном случае, есть два варианта решения вопроса: либо проложить электролинию открытым способом (что чаще делается в помещениях технического назначения), либо штробить стены для внутреннего монтажа. В домашнем обиходе используется очень много самой разнообразной бытовой техники. В результате, потребуется установка не одной, а сразу нескольких розеток, то есть блоков. Чтобы сделать их монтаж, используются подрозетники. Они могут быть как единичные, так и групповые, собранные в нужную конструкцию. После завершения работ по установочному отверстию, в него вводят подрозетник с кабелем и фиксируют конструкцию раствором. После застывания раствора, можно приступать к монтажу розетки. Её можно закрепить с помощью распорной скобы с лапками, либо использовать винтовое крепление, предусмотренное в современной продукции. Второй вариант отличается большей прочностью и надежностью.

При наличии стен, покрытых гипсовой или керамической плиткой

Наличие плитки довольно часто составляет сложности при необходимости качественно и аккуратно установить розетку или выключатель. Так как хрупкие стены могут повреждаться, образовывать неаккуратные трещины в процессе монтажа.
При знании технологии, наличии специального инструмента такую работу можно провести довольно легко. Так, просверливаются отверстия в керамике с помощью специальных сверл или коронок с алмазным напылением. Коронку лучше покупать при наличии постоянной работы такого типа, т.к. это довольно дорогое удовольствие. А вот специальные сверла должны присутствовать в обиходе всегда. Перво-наперво, на поверхности отмечается место монтажа розетки, используя карандаш, циркуль и линейку. Далее сверлятся центры и снимаются по всей окружности фаски. Это поможет сделать сверло- балеринка. Используя молоток и стамеску, долото или зубило, выбиваютлишнюю часть плитки. Все этапы проводятся предельно аккуратно, с ощущением прикладываемой силы удара. После завершения этого действия, выравнивают стенки окружности наждачным кругом.
Следующим действием будет высверливание отверстия в оголившейся бетонной стене. Сначала используется сверло малого диаметра, а потом более широкое. Так можно избежать ощутимой вибрационной нагрузки на около лежащую керамическую плитку. Излишки бетона в отверстии снимаются ручным способом. Самый подходящий инструментарий – профессиональный перфоратор. А вот дрель может немного затянуть процесс по времени.
Далее сверлятся отверстия внутри полости для проведения кабеля. Если на этом месте уже была розетка, то работа значительно упрощается. Вводится кабель и с помощью любого импровизированного крючка проводится его захват и вывод из отверстия. Кабель заводят в установочную коробку свободным концом. Сюда же подводят остальные провода через перемычки. Вся сложенная таким образом конструкция устанавливается с нажатием в полость стеновую, где уже находится шпаклевочный раствор. Часто для лучшего крепления, в коробке ломаются предохранительные перегородки отверстия и заполняются бетоном.
После застывания всей конструкции в растворе, проводят подключение клеммников и сбор розетки. Сверху устанавливается наружная крышка и фиксируется винтовым соединением.
Для того, чтобы розетка была рабочей, необходимо подключить кабель и с обратной стороны. Если соблюдать все правила, то данное мероприятие подразумевает соединение проводов внутри коробок или щитков. Но это не всегда необходимо, особенно там, где просто немного дорабатывается основная схема без изменения общего дизайна комнаты. Приемлемое исключение из правил – это проведение сращивания внутри стеновых полостей. Эта работа требует аккуратности и внимательности, чтобы избежать каких-либо проблем в работе в будущем.
Концы соединений проводников укрепляют термоусаживающими трубками. При наличии медных и алюминиевых жил, соединение проводят с использованием стальных клемм с винтами. Прямое подключение чревато окислительными процессами и увеличением переходного сопротивления.
Зачищенные концы провода вставляются к клеммные колодки и закрепляются винтами. Образуется плотное контактное соединение, при этом нельзя допустить нарушение целостности металлической части электропроводника. Сверху на место соединения термоусаживающая трубка. Её нагревают либо с использованием строительного фена, либо с помощью обычной зажигалки.
Финальная часть монтажа подразумевает проверку работы розетки под напряжением. Любой подключенный электроприбор желательно проверить в действии, а не «в холостую», что поможет выявить скрытые дефекты.

При наличии стен из гипсокартона

Тонкостенные конструкции, такие как гипсокартон или фанера и её производные требуют особого вида монтажа. Здесь используется отдельная технология. Чтобы установить конструкцию в гипсокартоне, прорезают отверстие в стене, используя обычный нож или специальную круговую пилу. Круговая пила – это, по сути, особая насадка на дрель, которая поможет избежать неровных краев, как при резке ножом.

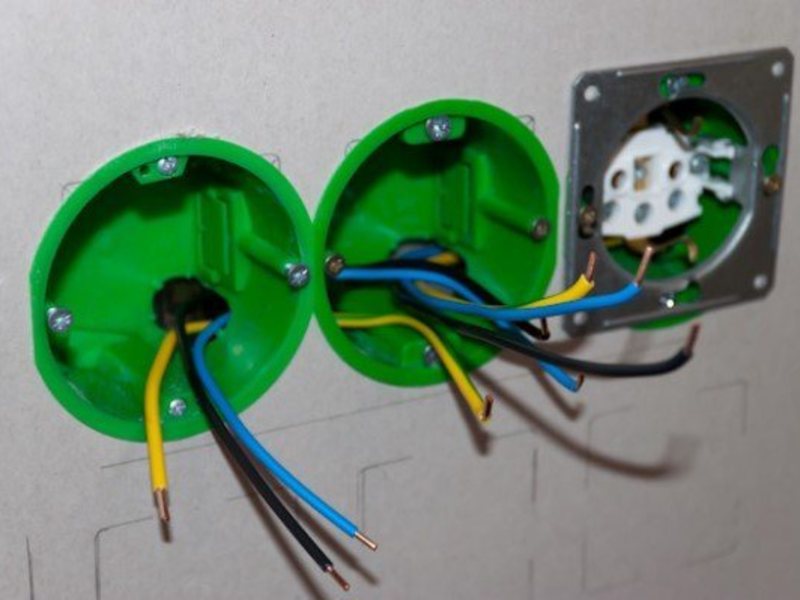

Далее коробка вводится в отверстие и закручиваются крепежные винты. Винты, в свою очередь, пододвинут пластины-фиксаторы, расположенные с внутренней стороны, и плотно прижмут корпус коробки к отделочному материалу. После производится ввод кабеля и разделка его концов. Подключение розетки производится стандартно.

Розетки и выключатели – установка при открытой проводке

Важным моментом при выборе такого вида монтажа является выбор добротного кабеля или провода с высококачественной изоляцией токонесущих жил, так как в данном случае проводник может быть подвергнут случайным механическим нагрузкам или повреждениям. Чтобы прикрепить розетку к строительной конструкции, используются обычные деревянные подрозетники. Это пластины разной формы, изготовленные и пропитанные специальным противопожарным составом в заводских условиях. Кроме дерева используется пластик, полистирол и другие виду материалов, не распространяющих горение. Крепление на стене подразумевает использование шурупов или клея. Деревянные подрозетники дополняют прокладками из негорючего паронита.
Корпус выключателя или розетки монтируют с помощью шурупов. Верхняя крышка должна быть снятой. Крепеж должен быть прочным, чтобы не происходило расшатывание всей конструкции в процессе эксплуатации. Но также и нельзя допускать очень сильного закручивания, чтобы не возникло расклинивания материала корпуса.
Крышка корпуса не должна передавливать проводник. Чтобы этого не произошло, в конструкции выламываются небольшие участки, обозначенные подпрессовками — перемычками. Наличие крепкого, качественного корпуса позволяет это сделать просто, без повреждений и особых усилий, используя обычный нож.

Автор: МЕГА КАБЕЛЬ

Установка подрозетника в кирпичную стену

Чаще всего в наших квартирах и домах встречаются стены из кирпича или бетона, а в новостройках не редкость стены из пеноблоков. Как устанавливать подрозетники в такие стены. Правильная разметка стены для подрозетников.

Квартира во вторичном фонде, частный дом или новостройка, в которую мы только что въехали — перед нами кирпичные стены и раз уж мы задумались обновить электрику, или сделать ее заново, нам предстоит рано или поздно установить в них подрозетники.

Сложностей в установке подрозетников в кирпичные стены нет никаких. Главное правильно соблюдать правила технологического процесса и каждый этап работ выполнять ответственно и аккуратно. При соблюдении всех условий все получится красиво и качественно, даже если вы делаете это в первые. Такие работы конечно же лучше поручить профессионалам, но не всегда это имеет смысл когда нужно сделать пару подрозетников. А кто — то просто любит все делать сам.

Давайте для начала разберемся, в какой момент начать устанавливать подрозетники и в какой момент можно начать это делать? Многие делают по разному и мотивируют это по своему.

  1. Установка подрозетников до прокладки кабеля — сначала мы делаем коронки для подрозетников и только потом к ним прокладываем кабель
  2. Установка подрозетников после укладки кабеля — чаще всего делают именно таким образом
  3. Установка подрозетников после черновых отделочных работ — для начала делается разводка кабеля, потом отделочники наносят выравнивающий слой штукатурки и только после этого устанавливаются подрозетники.

Мы со временем пришли к последнему варианту. Особенно это касается кирпичных стен и стен из пеноблоков. Почему именно в такой последовательности? Все очень просто. По возможности, в процессе общения с отделочной бригадой мы договариваемся о том, что ребята устанавливают маяки, что бы мы могли увидеть, где понадобится штроба, а где можно обойтись без нее. Зачем заказчиками платить лишние деньги, а нам проделывать абсолютно не нужную работу? Сразу после установки маяков мы разводим электропроводку и закрепляем выводы кабеля там, где в последствии должны будут быть подрозетники. Отделочники выполняют черновые отделочные работы, после чего приходим мы и устанавливаем подрозетники.

Чем же такой вариант лучше всего?

  • У нас уже имеется конечная плоскость стены и подрозетник в нее больше не утопится. Ведь часто бывает так, что слой штукатурки, особенно в старом фонде, бывает по 3-10 см. Если мы установим подрозетник до штукатурки — у нас все шансы его потом просто не найти, да и функции свои он выполнять уже не будет. А в нашем случае все подрозетники будут установлены правильно.
  • Если устанавливать подрозетники до штукатурки, то потом придется выгребать из подрозетников кучу этой самой застывшей штукатурки, а зачем это делать, если это можно не делать.
  • Просто нам так удобнее и выглядит все намного красивее. А созерцание собственной работы должно приносить удовольствие.

Так вот представим себе, что штукатурные работы завершены и перед нами стена с торчащими выводами кабелей. С чего начать и каковы наши дальнейшие действия?

Начнем с подготовки инструментов и всего что нам понадобится в процессе.

  1. Коронка для подрозетников по кирпичу. Диаметр коронки может быть 68 мм и 80 мм. Почему можно использовать коронки с диаметром 80 мм, ведь диаметр большинства коронок 68 мм. Все просто — для простоты установки подрозетника мы делаем отверстие немного больше необходимого. Группа подрозетников в такие отверстия устанавливаются просто замечательно, есть достаточно места для маневров, ввода кабеля, корректировок. С 68 мм коронками несколько сложнее. Стены у нас кирпичные и изготавливать в них отверстия для подрозетников достаточно просто, поэтому коронка в 80 мм не усложнит нам задачу нисколько.
  2. Уровень — обычный или лазерный для того, чтобы выставить группы подрозетников горизонтально.
  3. Измерительный инструмент — линейка или рулетка для разметки
  4. Подрозетники для кирпича — заранее подготовить необходимое количество подрозетников, а как их выбрать читайте в статье про подрозетники.
  5. Строительный пылесос — изготовление отверстий для подрозетников достаточно пыльный процесс. Можно сделать 2 — 4 коронки и как ежик в тумане. Строительный пылесос сделает работу более чистой и легкие сбережет.
  6. Шпатели — необходимы для фиксации подрозетников, так же следует заранее подготовить емкость, в которой вы будете замешивать гипсовую смесь. Очень удобны небольшие емкости, в которых замешивается смеси на 2 — 4 подрозетника.

Мы все приготовили и можем начинать процесс установки подрозетников в кирпичные стены. Я покажу вам все на примере стены из пеноблока.

Этапы работ по установке подрозетников в кирпичной стене

  1. Взяв руки проект, отмеряем необходимые размеры и производим разметку стены под группу подрозетников, подробно о разметке вы можете прочитать в статье про установку подрозетников в гипсокартонную стену. Нет смысла повторяться, процесс полностью идентичен.
  2. После разметки стены вставляем в перфоратор бур по кирпичу диаметром 6 мм и намечаем отверстия в стене в центрах будущих подрозетников. Делаем мы это для того, чтобы дополнительно центровать коронку по кирпичу и облегчить работу.
  3. Далее меняем бур на коронку и начинаем бурить отверстия, не следует торопиться и слишком сильно давить на коронку. Если вы приобрели ударную коронку, как на наших фотографиях, то можно включить режим сверление + удар, но обычно хватает просто режима сверления.
  4. Выбиваем серединки из подготовленных отверстий и ломаем перемычки между ними, это нужно для того, что бы группа подрозетников разместилась в полученное отверстие. Подрозетники лучше всего приобретать такие, как у нас на фотографиях, устанавливать их очень удобно.
  5. Пылесосом тщательно убираем всю пыль из отверстия и обрабатываем его грунтовкой. Ждем немножко, чтобы грунтовка впиталась в поверхность. В это время можем очистить провода от штукатурки, выровнять их и приготовить для ввода в подрозетник.
  6. Собираем необходимое количество подрозетников в группу, выламываем отверстия для ввода кабеля, примеряем в подготовленное отверстие. Ничего не должно мешать. Подрозетники должны входить очень свободно и не деформироваться внутри отверстия.
  7. Как только все готово, берем подготовленную смесь (например ротбанд) и заполняем каждое отверстие смесью примерно на половину, размазываем по стенкам и более — менее равномерно. Берем наши подрозетники, заводим в них кабель и вдавливаем в отверстия. Лишняя смесь будет выдавливаться через отверстия, ничего страшного, так и должно быть — пустот оставлять нельзя.
  8. С помощью уровня выравниваем подрозетники по горизонтали и убираем шпателем лишнюю смесь.
  9. Оставляем подрозетники на 30 — 40 минут и проверяем качество выполненной работы. Если все делалось правильно — подрозетники никуда не уползут и будут в уровень с плоскостью стены. Смесь, которая выступила внутри подрозетника пусть сначала подсохнет, так ее удалять будет проще. То что внутри подрозетников выдавилась смесь говорит о том что мы установили подрозетник очень качественно и держаться он в стене будет очень хорошо.

Теперь мы можем полюбоваться на нашу работу. Теперь мы можем дождаться окончания отделочных работ — шпаклевки и оклейки обоев и продолжить устанавливать фурнитуру. В случае, если мы используем подрозетник как распределительную коробку, производим необходимые расключения, о том как это выполнить грамотно вы можете прочитать в статье про способы распайки распределительных коробок.  Далее устанавливаем фурнитуру и наслаждаемся тем, что получилось.

Какие же важные моменты могут быть в процессе установки подрозетников в кирпичной стене?

  1. Необходимо точно разметить стену
  2. Аккуратно и без спешки изготовить отверстие для подрозетника
  3. Обязательно удалить пыль, обработать грунтовкой.
  4. Не жалейте смеси — лишняя выдавится и подрозетник будет надежно закреплен.

На это все. Подрозетник в кирпичную стену устанавливать мы научились. Если вы не нашли чего — то в этой статье, то задавайте вопросы, обязательно ответим и дополним.

Как установить розетку в гипсокартон | Домашние руководства

Электрики называют электрические розетки розетками или розетками, а их установка в гипсокартоне предполагает установку электрической коробки. В новом строительстве вы прибиваете черновую коробку к стойке стены и вырезаете для нее отверстие в гипсокартоне, прежде чем повесить ее. Если стена уже покрыта, у вас есть два варианта. Один из них — вырезать большое отверстие, прибить коробку к стойке и произвести ремонт. Более простой альтернативой является использование ремоделирующей коробки.Поскольку он крепится к самому гипсокартону, его не обязательно располагать рядом со стойкой.

Новое строительство

Сделайте карандашную отметку для чернового электрощита на стойке стены. Если вы не устанавливаете розетку на столешницу, она должна быть в пределах 5 1/2 дюймов от пола.

Прибейте или прикрутите коробку сбоку к стойке. Передняя часть коробки должна выступать за край стойки на 1/2 дюйма, чтобы она была на одном уровне с поверхностью гипсокартона. На некоторых коробках есть маркеры, указывающие на правильное выравнивание коробки с краем стойки.

Убедитесь, что питание цепи, питающей розетку, отключено, затем пропустите провода в коробку через выбивные отверстия сбоку или сзади и вытащите достаточную слабину, чтобы выполнить соединения. Если коробка металлическая, закрепите провода винтовыми зажимами. Пластиковые коробки самозажимные.

Измерьте точное положение коробки по отношению к полу и краю листа гипсокартона, который подходит к ней. Перенесите измерения на гипсокартон и начертите на лицевой стороне листа прямоугольник такого же размера, как коробка.Вырежьте отверстие пилой для гипсокартона.

Вставьте коробку в отверстие при подвешивании гипсокартона и вбейте хотя бы одно крепление в шпильку рядом с коробкой. Подключите розетку после обклеивания и отделки гипсокартона.

Добавление выхода к существующему гипсокартону

Найдите удобную стойку с помощью искателя и отметьте рядом с ней место нового выхода, чтобы установить черновую коробку. Если вы используете коробку для реконструкции, вы можете разместить ее в любом месте стены, кроме стойки.

Используйте пилу для гипсокартона, чтобы вырезать отверстие в гипсокартоне, достаточно большое, чтобы вы могли прибить черновую коробку к стойке. Ремонт гипсокартона будет проще, если вы вырежете прямоугольник высотой около 12 дюймов, который простирается до следующей стойки. С помощью канцелярского ножа откройте половину обеих поверхностей шпилек. Прикрепите черновую коробку к стойке, убедившись, что передняя часть выступает за край стойки на 1/2 дюйма, и протяните провода через заднюю часть.

Измерьте размеры проделанного отверстия и отрежьте кусок нового гипсокартона по размеру.Отметьте расположение коробки на передней части нового гипсокартона и вырежьте для нее отверстие с помощью пилы для гипсокартона. Прикрепите новый гипсокартон к шпилькам с обеих сторон коробки с помощью шурупов или гвоздей и скотча и закончите.

Установите коробку для переделки, обведя контур задней части коробки на поверхности гипсокартона и вырезав по контуру пилой для гипсокартона. Протяните провода через заднюю часть коробки, прежде чем вставить коробку в отверстие. Когда коробка окажется на одном уровне с гипсокартоном, затяните два винта на передней части коробки с помощью отвертки, чтобы закрепить коробку на гипсокартоне.

Подсоедините розетку к черновой коробке после отделки гипсокартона. Подключите его к коробке для реконструкции после того, как коробка будет надежно прикреплена к гипсокартону.

Размер винтов пластины переключателя и расстояние между ними

Стандартные винты для переключающих, дуплексных и заглушек имеют длину 1/2 дюйма.

Если ваша коробка утоплена в стену, вы можете купить более длинные винты.

Пластины клавишных переключателей и некоторые другие специальные настенные пластины имеют винты 5/16 дюйма, потому что более длинные винты будут задевать поверхность стены под пластиной.



Ищете пластину переключателя с винтами, расположенными на определенном расстоянии друг от друга? Найдите наиболее распространенные варианты размещения винтов, а также решения для необычных установок.

Размеры винта к краю пластины

Так как существует очень много размеров пластин — стандартные, негабаритные, широкие, узкие и т. д. — расстояние от отверстия для винта до края пластины может варьироваться.

Если у вас ограниченное пространство вокруг розетки или выключателя, вам нужно убедиться, что размеры пластины будут работать в вашем приложении.

Вот размеры от центра отверстия для винта до края пластины для нескольких размеров пластин переключателей:

1,5-дюймовые узкие крышки переключателей

Узкие крышки переключателей до 2 дюймов

Узкие лицевые панели 2,5 дюйма

1-местная полуузкая крышка

2-секционные полуобрезанные крышки

3-секционные полуузкие пластины

Размеры и типы винтов

Стандартные винты со шлицем известны как винты с овальной головкой 6-32. Они имеют прорезь в слегка закругленной верхней части (за исключением специальных винтов) и бывают разной длины.



Два наиболее распространенных размера винтов для крепления к стене: 5/16” и 1/2”. Почему они не одинаковы?

Размер винтов зависит от устройства и расположения отверстий. Длина винтов включает 5/16 дюйма (0,31 дюйма), 1/2 дюйма (0,5 дюйма), 3/4 дюйма (0,75 дюйма специального размера), 1 дюйм (1,0 дюйма), 1–1/2 дюйма (1,5 дюйма). ) и 2 дюйма (2,0 дюйма). Обратите внимание, что традиционно самый короткий винт имел длину 0,25 дюйма, но теперь по умолчанию используется 5/16 дюйма.



Противовзломные винты

В некоторых случаях используются уникальные винты с необычными головками, чтобы затруднить удаление винтов. Эти защищенные от несанкционированного доступа винты требуют специальных отверток для установки или удаления.

Купить Винты с ключом.

Длина раскрытия винта

Сначала основы

Расстояние между отверстиями для винтов на пластине переключателя зависит от размера отверстия устройства. Этот спред постоянен независимо от того, где находится отверстие на тарелке. Ниже приведены все стандартные положения винтов и типы пластин переключателей, с которыми они используются.

Расстояние между центрами — Расстояние между отверстиями под винты измеряется от центра одного отверстия до центра другого (сверху вниз на вертикально ориентированной крышке; расстояние между каждым винтом слева направо на многоместной пластина стандартная 1-13/16″). На пластинах переключателей отверстие имеет конусообразную выемку, чтобы оставалось место для куполообразного винта 6/32, чтобы он располагался заподлицо с поверхностью.Фактическое отверстие в нижней части этого конуса составляет всего 3/16 дюйма в поперечнике, хотя углубление имеет диаметр около 5/16 дюйма.

Размах винтов остается постоянным — Обратите внимание, что разброс винтов не меняется на больших или узких пластинах — он остается стандартным размером независимо от размера накладной пластины. На многоклавишных распределительных панелях ширина между устройствами (слева направо) будет 1-13/16″.

Отверстия под винты, соответствующие устройству — Расположение отверстия под винт определяется устройством, которое будет размещено в этом конкретном положении.

Взаимозаменяемый, блочный или  Крепление на ремешке  — 3,812″ или 3-13/16″ — Настенные пластины этого размера включают крышки клавиш Decora, пластины переключателей Despard и многие низковольтные настенные пластины. Шурупы для настенной панели, входящие в комплект для этих отверстий, имеют длину от 1/4 до 5/16 дюйма. Короткая длина 1/4 дюйма была традиционным выбором, чтобы они не упирались в электрическую коробку или поверхность стены за отверстиями для винтов, однако теперь предпочтительнее более новая длина 5/16 дюйма, поскольку она обеспечивает небольшую дополнительную длину для захвата коробки. .Используйте винты 1/4″ в ситуациях, когда за ремешком устройства очень мало свободного места, например, при использовании с грязезащитным кольцом.

При креплении на ремешке пластина вкручивается в дальние концы ремешков устройства. Поскольку эти ремни обычно располагаются рядом или непосредственно на стене за ремнями, винты должны быть короткими — от 1/4 до 5/16 дюйма.

На изображении показан вид сверху на распределительную коробку с кулисным выключателем Decora и накладкой.

Большое потолочное крепление — 3.5 дюймов или 3-1/2 дюйма – это расстояние используется на круглых накладках для больших (4 дюйма) круглых или восьмиугольных потолочных коробок. Приобретайте круглые накладки для потолочных коробок. Стандартные винты — длиной 1/2 дюйма.

Монтажная коробка

имеет расширение 3,218 дюйма и устанавливается в соединительную коробку. Обычные винты 1/2″ входят в стандартную комплектацию.

На изображении показан вид сбоку на заглушку, ввинчиваемую непосредственно в язычок электрической коробки.

Маленькое потолочное крепление для коробки — 2. 75 дюймов или 2–3/4 дюйма — этот интервал используется для небольших (3,25 дюйма) круглых или восьмиугольных потолочных коробок. Эти пластины обычно имеют круглую форму. Купите крышки для небольших потолочных коробок. В комплект входят винты стандартной длины 1/2 дюйма для панели переключателей.

Крепление устройства — 2,38 дюйма или 2–3/8 дюйма — при таком расстоянии устройство монтируется в электрическую коробку, а пластина фактически ввинчивается в хомут или корпус электрического устройства. Устанавливается на настенных панелях с переключателями и одиночных крышках розеток 1,4 дюйма. Обычные винты ½ дюйма входят в стандартную комплектацию и поставляются с пластинами для крепления устройств.

Установка крепления устройства — на изображении показан вид сбоку тумблера освещения и установки крышки.

Пластины для центрального крепления устанавливаются с помощью одного винта в центре электрического устройства. Обычные винты ½” являются стандартными для дуплексных пластин, 1” — для круглых пластин, для которых необходимо использовать монтажную планку.

На изображении показано, как крышка ввинчивается в центр дуплексного выхода.

Наибольшее расстояние между винтами, которое мы используем, равно 6.625 дюймов друг от друга

Эти пластины закрывают коробки для динамиков дверного звонка, которые больше не используются.

Без отверстий для винтов — Настенные пластины без отверстий являются предпочтительным выбором, когда у вас есть нестандартное применение, такое как нестандартное расположение винтов, будь то с уникальным разбросом или для размещения не по центру на ограниченном количестве пластин. Это дает вам максимальную гибкость при проектировании компоновки против балок или шкафов или при необходимости покрытия для индивидуального оборудования. Просверлите собственные отверстия или сделайте вырез в механическом цехе. Многие размеры доступны на титульном листе пустой настенной пластины. В комплект этих пластин не входят винты, и их необходимо заказывать отдельно. Купите стандартный размер винта для настенного переключателя или длинные винты для переключателя, если это необходимо. Примечание: эта распределительная панель без отверстий отличается от «безвинтовой» настенной панели (ниже).

Безвинтовые настенные пластины — Для безвинтовых крышек выключателей света фактически требуются две отдельные пластины — одна с отверстиями для винтов и защелкивающаяся накладка без накладок, и, следовательно, они, как правило, дороже.Края обычно имеют угол возврата 90 градусов (острые квадратные края), а не более удобный скошенный край под углом 45 градусов.

Купите безвинтовые крышки здесь. Доступны в различных размерах с отверстиями для коромысла, которые можно преобразовать с помощью вставок, доступных для покупки здесь.

Пользовательские опции

Если вам нужны нестандартные отверстия для винтов на распределительной панели и вам нужно их большое количество, лучше всего заказать крышки настенных панелей на заказ.Пожалуйста свяжитесь с нами.

Далее: Получите помощь по отраслевым терминам — прочитайте нашу статью «Терминология переключателей и устройств».

Все продукты | Шнайдер Электрик Индия

  • Низковольтные изделия и системы

  • Автоматизация и управление зданием

  • se.com/in/en/work/products/medium-voltage-switchgear-and-energy-automation/»>

    Распределение среднего напряжения и автоматизация сети

  • Критическая мощность, охлаждение и стойки

  • Жилой сектор и малый бизнес

  • Промышленная автоматизация и управление

  • se.com/in/en/work/products/access-to-energy/»>

    Доступ к энергии

  • Аккумулятор солнечной энергии и энергии

    • Брызгозащищенная двойная вертикальная настенная розетка с заземляющим контактом, шторками и винтовыми клеммами; включает коробку с двумя отверстиями на верхней стороне, белый

    В этой вертикальной комбинации две настенные розетки для поверхностного монтажа с защитой от брызг оснащены штырем заземления, шторками и винтовыми клеммами.Обе настенные розетки также снабжены откидной защитной крышкой, предварительно смонтированы (2,5 мм²) и установлены в двойную брызгозащищенную коробку для накладного монтажа с двумя вводами на верхней стороне. Весь блок защищен от брызг, что делает его чрезвычайно подходящим для использования во влажных помещениях и в сложных условиях. Сочетание цветов: белый.

    Брызгозащищенная двойная вертикальная настенная розетка с заземляющим контактом, шторками и винтовыми клеммами; включает в себя коробку с двумя входами на верхней стороне, белого цвета.Каждая розетка полностью закрыта откидной защитной крышкой, которая открывается вверх. Пружина и застежка-крючок удерживают защитный колпачок плотно закрытым.

    • Уплотнение: Крышка имеет цельное закрытие и герметично прилегает к соответствующей коробке.
    • Количество механизмов: 2
    • Материал основы
      • мочевиноформальдегид (УФ) с высокой термостойкостью
      • белый RAL9010 (приблизительно)
    • Отделка материала: Коробка изготовлена ​​из ударопрочного, пыленепроницаемого, безгалогенного и самозатухающего полипропилена (UL94-V2/1. 6 мм). Защитный колпачок изготовлен из жесткого АБС-пластика.
    • Материал заземления

    Массивная никелированная латунь с заземлением штыря

    • Материал коробки для накладного монтажа: Коробка для накладного монтажа изготовлена ​​из ударопрочного, пыленепроницаемого, безгалогенного и самозатухающего полипропилена (UL94-V2/1,6 мм).
    • Кабельное пространство
      • Место для проводки 15,7 мм под механизмом
        • Механизм
      • удерживается двумя боковыми держателями в коробке
        • .
      • защелкивающийся соединитель удерживает проводной механизм на месте
    • Проводное соединение
      • гильзы оснащены зажимами с постоянными винтами с комбинированными головками (Pz2 или шлиц 1 x 5,5 мм)
      • каждый винт снабжен прорезью для отвертки, которая предотвращает соскальзывание отвертки с головки винта.
    • Емкость провода
      • все соединительные клеммы на верхней стороне основания
      • до 4 проводов сечением 2,5 мм² на клемму
    • Материал заземления: массивная латунь с никелированным заземляющим штифтом
    • Длина зачистки
      • Длина зачистки 14 мм
      • нестираемая маркировка на задней стороне: длина зачистки
    • Коробка для накладного монтажа: Розетки монтируются в двойную вертикальную брызгозащищенную коробку для накладного монтажа с двумя входами M20 сверху и снизу для скрытого монтажа двух устройств.

      No related posts.

    Оставить комментарий
