Как проверить ультразвуковой излучатель тестером

Проверка ультразвуковой ванны или мойки – необходимость, с которой сталкиваются все. Неважно где это происходит на производстве или дома, и на каком этапе возникает необходимость проверки. Ультразвуковые ванны и мойки проверяются везде, начиная с этапа их производства и заканчивая текущей эксплуатацией. Сегодня мы подробно рассмотрим вопрос о том, как проверить ультразвуковую ванну или мойку.

Когда и зачем проверяют ультразвуковые ванны и мойки

Ультразвуковые ванны и мойки проверяют на этапах:

  • производство УЗ оборудования;
  • ОТК на производстве;
  • на этапе приемки;
  • эксплуатационные проверки во время работы;
  • в случае возникновения неисправностей в работе.

Чуть подробнее об этапах. Проверка во время изготовления необходима для понимания того, что оборудование нормально функционирует. После этого мойку передают в отдел технического контроля, который проверяет параметры работы и функционал. После этого оборудование готово к отгрузке. На этапе приемки (получения товара) существует целесообразность проверки, поскольку транспортная компания могла не бережно отнестись к транспортировке и повредить товар. УЗ мойку нельзя ронять или бить, она может выйти из строя. Необходимость эксплуатационной проверки обусловлена следующими причинами:

  • могут выйти из строя часть излучателей, визуально и на слух может быть не понятно работают ли они;
  • в ходе эксплуатации соединение излучателя и поверхности внутренней емкости пострадало, излучатель неплотно прилегает и общее КПД может упасть практически до 0.

Когда возникла неисправность в работе УЗ мойку или ванну необходимо первично проверять перед отправкой специалисту, особенно если гарантий срок уже закончился.

Методы проверки ультразвуковой ванны или мойки

В одной из наших статей мы говорили о типовых неисправностях УЗ оборудования и о том, как их решить. Акцентировать внимание на особых тонкостях мы в этой статье не будем их можно прочесть здесь, а рассмотрим лишь базовую проверку, которая доступна каждому.

Существует два вида проверки:

  • проверка электрической части;
  • проверка работы ультразвука.

В проверке электрической части мы ограничены способами и методами, поскольку Ваша новая мойка находится на гарантии и лезть внутрь ее не рекомендуется, поскольку это приведет к потере гарантии. В оборудовании, у которого уже нет гарантии, можно проверить и внутренность. Поэтому новое оборудование мы можем проверить только мультиметром. Проверке подвергается кабель питания на прозвонку и наличие / отсутствие обрыва. Так же мы можем проверить предохранитель, прозвонив его. Если все хорошо, то оборудование можно подключать.

При проверке работы ультразвука существует два общедоступных способа или метода. К ним относятся:

  • проверка ультразвуковой мойки или ванны при помощи фольги;
  • проверка суспензией.

О них подробно далее.

Проверка ультразвуковой мойки или ванны при помощи фольги

Этот метод широко распространен среди всех владельцев ввиду своей простоты и доступности. Для этого нам потребуется обычная фольга, которая есть в каждом продовольственном магазине.

Алгоритм проверки работы ультразвука фольгой:

  1. В УЗВ необходимо налить обычной воды согласно инструкции.
  2. Включить работу ультразвука на время не более 1 минуты (больше нам и не потребуется).
  3. Взять кусок фольги размером с внутреннюю емкость либо приготовить несколько квадратиков 10 на 10 сантиметров для проверки каждого излучателя в отдельности.
  4. Далее опускаем фольгу в середину емкости. С первых секунд работы на фольге начнут появляться маленькие дырки. Значит УЗ работает, если их нет значит не работает.

Качество работы излучателей определяется временем появления дырок на фольге. Если спустя секунд 10-20 после начала, дырок не появилось, значит общий КПД снизился.

Проверка ультразвуковой мойки или ванны суспензией

Данный метод так же обладает большой доступностью, но для его применения потребуется наличие мелких не растворимых объектов. К таким можно смело отнести мелкую металлическую стружку черных или цветных металлов, подобное. Наша задача создать взвесь она же суспензия.

Алгоритм проверки работы ультразвука суспензией:

  1. Наливаем воду согласно инструкции.
  2. Добавляем нашу «стружку» равномерно распределяя ее по дну мойки.
  3. Запускаем УЗ в работу максимум на 1 минуту и смотрим, что происходит. Стружка должна подняться со дна над каждым излучателем и распределиться где-то в средней области жидкости а так же по всему объему.
    Важно!
    Момент распределения в средней части и/или равномерное распределение по всему объему может и не произойти! Данное явление тесно связано с весом частиц, чем они легче, тем лучше. Главное чтоб Вы наблюдали движение в месте расположения излучателей.

Что делать если ультразвуковая ванна или мойка не прошла проверку

Если какой-то вариант проверки не был пройден, Вам необходимо связаться с изготовителем Вашего оборудования, описать ситуацию и получить от него рекомендации или руководства к действию. В подавляющем большинстве случаев все заканчивается отправкой оборудования на ремонт по гарантии. Вышеописанные два метода проверки дают практически 100% гарантию получения достоверной информации о работоспособности.

В ситуациях, когда гарантийный срок закончился вариантов не много: пытаться решить проблему самому либо искать специалиста. Обратите внимание, что хороший изготовитель всегда занимается ремонтом своего оборудования, причем не только по гарантии, у него есть ОТК и штат специалистов. Это поможет Вам отсеять перекупщиков и сомнительные магазины. При самостоятельном ремонте у Вас должны быть хотя бы базовые познания в электронике, без них решить проблемы не удастся, можно сделать только хуже. Поэтому мы рекомендуем обращаться всегда к специалистам.

В заключение хочется сказать следующее. Мы рассказали, как правильно проверить ультразвуковую ванну или мойку. Качество УЗО важно и им пренебрегать не стоит! УЗ от Титан Ультрасоник имеют все сертификаты, проходят ОТК, а гарантийное и послегарантийное обслуживание выполняется на высоком уровне. Выбирайте проверенных поставщиков.

Проверка ультразвуковой ванны или мойки – необходимость, с которой сталкиваются все. Неважно где это происходит на производстве или дома, и на каком этапе возникает необходимость проверки. Ультразвуковые ванны и мойки проверяются везде, начиная с этапа их производства и заканчивая текущей эксплуатацией. Сегодня мы подробно рассмотрим вопрос о том, как проверить ультразвуковую ванну или мойку.

Когда и зачем проверяют ультразвуковые ванны и мойки

Ультразвуковые ванны и мойки проверяют на этапах:

  • производство УЗ оборудования;
  • ОТК на производстве;
  • на этапе приемки;
  • эксплуатационные проверки во время работы;
  • в случае возникновения неисправностей в работе.

Чуть подробнее об этапах. Проверка во время изготовления необходима для понимания того, что оборудование нормально функционирует. После этого мойку передают в отдел технического контроля, который проверяет параметры работы и функционал. После этого оборудование готово к отгрузке. На этапе приемки (получения товара) существует целесообразность проверки, поскольку транспортная компания могла не бережно отнестись к транспортировке и повредить товар. УЗ мойку нельзя ронять или бить, она может выйти из строя. Необходимость эксплуатационной проверки обусловлена следующими причинами:

  • могут выйти из строя часть излучателей, визуально и на слух может быть не понятно работают ли они;
  • в ходе эксплуатации соединение излучателя и поверхности внутренней емкости пострадало, излучатель неплотно прилегает и общее КПД может упасть практически до 0.

Когда возникла неисправность в работе УЗ мойку или ванну необходимо первично проверять перед отправкой специалисту, особенно если гарантий срок уже закончился.

Методы проверки ультразвуковой ванны или мойки

В одной из наших статей мы говорили о типовых неисправностях УЗ оборудования и о том, как их решить. Акцентировать внимание на особых тонкостях мы в этой статье не будем их можно прочесть здесь, а рассмотрим лишь базовую проверку, которая доступна каждому.

Существует два вида проверки:

  • проверка электрической части;
  • проверка работы ультразвука.

В проверке электрической части мы ограничены способами и методами, поскольку Ваша новая мойка находится на гарантии и лезть внутрь ее не рекомендуется, поскольку это приведет к потере гарантии. В оборудовании, у которого уже нет гарантии, можно проверить и внутренность. Поэтому новое оборудование мы можем проверить только мультиметром. Проверке подвергается кабель питания на прозвонку и наличие / отсутствие обрыва. Так же мы можем проверить предохранитель, прозвонив его. Если все хорошо, то оборудование можно подключать.

При проверке работы ультразвука существует два общедоступных способа или метода. К ним относятся:

  • проверка ультразвуковой мойки или ванны при помощи фольги;
  • проверка суспензией.

О них подробно далее.

Проверка ультразвуковой мойки или ванны при помощи фольги

Этот метод широко распространен среди всех владельцев ввиду своей простоты и доступности. Для этого нам потребуется обычная фольга, которая есть в каждом продовольственном магазине.

Алгоритм проверки работы ультразвука фольгой:

  1. В УЗВ необходимо налить обычной воды согласно инструкции.
  2. Включить работу ультразвука на время не более 1 минуты (больше нам и не потребуется).
  3. Взять кусок фольги размером с внутреннюю емкость либо приготовить несколько квадратиков 10 на 10 сантиметров для проверки каждого излучателя в отдельности.
  4. Далее опускаем фольгу в середину емкости. С первых секунд работы на фольге начнут появляться маленькие дырки. Значит УЗ работает, если их нет значит не работает.

Качество работы излучателей определяется временем появления дырок на фольге. Если спустя секунд 10-20 после начала, дырок не появилось, значит общий КПД снизился.

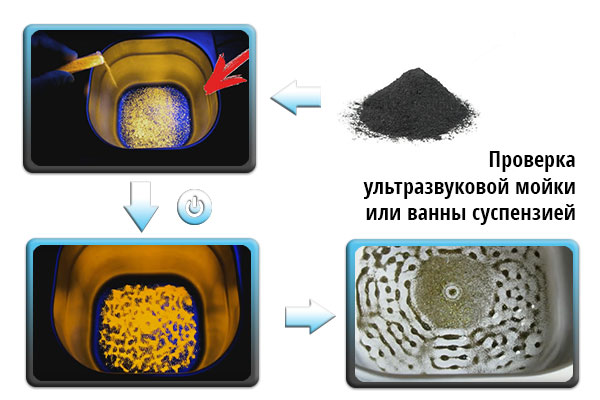

Проверка ультразвуковой мойки или ванны суспензией

Данный метод так же обладает большой доступностью, но для его применения потребуется наличие мелких не растворимых объектов. К таким можно смело отнести мелкую металлическую стружку черных или цветных металлов, подобное. Наша задача создать взвесь она же суспензия.

Алгоритм проверки работы ультразвука суспензией:

  1. Наливаем воду согласно инструкции.
  2. Добавляем нашу «стружку» равномерно распределяя ее по дну мойки.
  3. Запускаем УЗ в работу максимум на 1 минуту и смотрим, что происходит. Стружка должна подняться со дна над каждым излучателем и распределиться где-то в средней области жидкости а так же по всему объему. Важно!
    Момент распределения в средней части и/или равномерное распределение по всему объему может и не произойти! Данное явление тесно связано с весом частиц, чем они легче, тем лучше. Главное чтоб Вы наблюдали движение в месте расположения излучателей.

Что делать если ультразвуковая ванна или мойка не прошла проверку

Если какой-то вариант проверки не был пройден, Вам необходимо связаться с изготовителем Вашего оборудования, описать ситуацию и получить от него рекомендации или руководства к действию. В подавляющем большинстве случаев все заканчивается отправкой оборудования на ремонт по гарантии. Вышеописанные два метода проверки дают практически 100% гарантию получения достоверной информации о работоспособности.

В ситуациях, когда гарантийный срок закончился вариантов не много: пытаться решить проблему самому либо искать специалиста. Обратите внимание, что хороший изготовитель всегда занимается ремонтом своего оборудования, причем не только по гарантии, у него есть ОТК и штат специалистов. Это поможет Вам отсеять перекупщиков и сомнительные магазины. При самостоятельном ремонте у Вас должны быть хотя бы базовые познания в электронике, без них решить проблемы не удастся, можно сделать только хуже. Поэтому мы рекомендуем обращаться всегда к специалистам.

В заключение хочется сказать следующее. Мы рассказали, как правильно проверить ультразвуковую ванну или мойку. Качество УЗО важно и им пренебрегать не стоит! УЗ от Титан Ультрасоник имеют все сертификаты, проходят ОТК, а гарантийное и послегарантийное обслуживание выполняется на высоком уровне. Выбирайте проверенных поставщиков.

Ультразвуковые стиральные машины — что это?

Общие сведения

Многим известно применение ультразвука при очистке различных поверхностей. Например, в промышленности для этого используются так называемые ультразвуковые ванны. Для бытового применения в отечественных торговых сетях появились ультразвуковые стиральные машины (УЗСМ). По словам производителей, эти УЗСМ не только могут стирать белье, но и дезинфицировать его.

Попробуем разобраться, так ли это.

Как отмечают производители, процесс стирки УЗСМ происходит под воздействием кавитации.

Примечание. Кавитация (от латинского cavitas — пустота) — образование в жидкости полостей (пузырьков), заполненных газом, паром или их смесью. Кавитация возникает в результате местного понижения давления в жидкости, которое может происходить либо при увеличении ее скорости (гидродинамическая кавитация), либо при прохождении акустической волны большой интенсивности во время полупариода разрежения (акустическая кавитация).

Перемещаясь с потоком в область с более высоким давлением или во время полупериода сжатия, кавитационный пузырек захлопывается, формируя при этом ударную волну.

Негативное воздействие подобного явления хорошо знакомо, например, транспортникам и гидроэнергетикам — кавитация разрушает гребные винты судов и гидротурбин.

Начнем с того, что ультразвук без образования кавитационных пузырьков работает в жидкости, как ОЧЕНЬ плохая «мешалка» (на самом деле эксперименты показали, что ультразвук «стирает» белье очень плохо даже в условиях развитой кавитации). Дело в том, что действие кавитации (применительно к УЗСМ кавитация выполняет «стирающее», вымывающее или перемешивающее действие) наиболее активно проявляется только в дистиллированной воде.

Даже небольшие добавки поверхностно-активных веществ (ПАВ), а к ним относится и стиральный порошок, значительно снижают интенсивность этого действия. Учитывая то, что мощность ультразвукового излучения УЗСМ очень мала (единицы Ватт), действие кавитации на процесс «стирки» так незначительно, что им вообще можно пренебречь.

Хочется отметить, что волновое сопротивление белья в воде сравнимо с самой водой (как таковая граница волнового раздела «белье-вода» отсутствует), следовательно, белье будет колебаться с той же амплитудой, что и вода.

Коэффициент затухания ультразвуковых волн в белье составляет 30. 60 дБ/м. Таким образом. какое-то ощутимое воздействие излучения УЗСМ на белье может происходить только на очень небольшом расстоянии (несколько сантиметров).

Но и это не самое главное — сам процесс стирки основан на вымывании грязи из белья. Для этого частица грязи должна хотя бы выйти за пределы ткани. Поскольку белье и прилегающий к нему слой воды под воздействием ультразвука колеблются синфазно (вследствие отсутствия границы раздела двух сред), то относительного перемещения белья и грязи не происходит. следовательно, нет и вымывания грязи.

Поэтому белье стирается ТОЛЬКО за счет пассивного перемешивания в жидкости раствора ПАВ.

В заключение отметим, что если при обычной стирке (замачивании) пользоваться качественным стиральным порошком, эффект будет тот же, что и применение УЗСМ в этом же растворе.

Как говорится, комментарии излишни.

А теперь рассмотрим, что же внутри этого «чуда техники» — УЗСМ.

Описание принципиальной схемы

В торговых сетях нашей страны можно найти несколько типов УЗСМ со схожими характеристиками. Остановимся на одной из них.

Принципиальная схема одного из вариантов УЗСМ приведена на рис. 1.

Из схемы видно, что основа машины — однокаскадный автогенератор, частота генерации которого определяется в основном параметрами пьезоэлемента (ультразвукового излучателя).

Генератор питается нестабилизированным напряжением 14В. Примечательно, что на выходе сетевого выпрямителя устройства отсутствует фильтрующий электролитический конденсатор, следовательно, автогенератор питается пульсирующим напряжением.

Нужно отметить, что в последнее время в отдельных типах УЗСМ на выходе выпрямителя устанавливается фильтрующий электролитический конденсатор небольшой емкости.

Перечислим основные элементы, входящие в состав этого устройства:

  • L1,L2 — согласующие дроссели;
  • С1 R2 — цепь обратной связи автогенератора;
  • VD5, VD6, RЗ — элементы цепи индикации работоспособности генератора;
  • R1 — резистор смещения;
  • VT1 — транзистор автогенератора;
  • BF1 — пьезоэлемент (излучатель).

Эта схема достаточно проста, поэтому не нуждается в подробном описании.

Отметим лишь, что подобный генератор критичен к низкому питающему напряжению. Если оно становится меньше 11. 12 В, что соответствует сетевому напряжению менее 190 В, генератор просто не будет запускаться.

Форма сигнала на излучателе показана на рис. 2.

Рис. 2 Форма сигнала на излучателе УСЗМ

Из него видно, что сигнал представляет собой пачки, заполнение которых — импульсы частотой около 100 кГц. Частота следования пачек — 100Гц.

Амплитудное значение сигнала на выходе генератора достигает 100 В (при условии, если излучатель погружен в воду). Если излучатель находится в воздухе, напряжение может быть выше.

Как проверить работоспособность УЗСМ по внешним проявлениям

По заявлениям производителей, работоспособность УЗСМ можно проконтролировать по свечению контрольного индикатора. Однако этого бывает недостаточно — например, были зарегистрированы случаи, когда уровень сигнала на пьезоэлементе был значительно ниже нормы (50. 70 В), при этом индикатор светился (естественно, с меньшей интенсивностью).

Проверить работоспособность УЗСМ можно достаточно просто и без использования измерительных приборов — нужно опустить излучатель УЗСМ в воду (машинка должна быть включена) и поместить его максимально близко к поверхности воды. При исправной УЗСМ на поверхности воды (над излучателем) можно наблюдать достаточно заметный (высотой 1. 2 мм) «горб».

Есть еще интересный способ проверки работы УЗСМ — для этого необходимо поместить излучатель в газированную воду. Обильное выделение пузырьков газа на поверхности излучателя свидетельствует о работоспособности машинки.

Возможные неисправности УЗСМ и способы их устранения
УЗСМ не работает (индикатор не светится)

Причин подобного дефекта может быть несколько. Наиболее частой является обрыв в цепи излучателя. Это бывает вызвано тем, что по тем или иным причинам, на одной из сторон кристалла излучателя отслаивается серебряное напыление. Естественно, при отсутствии контакта с пьезоэлементом автогенератор перестает работать, транзистор VT1 открывается, сильно перегревается и часто выходит из строя (бывает даже, что разрушается его корпус). Как говорится, причина одна, а последствия совсем другие.

Многие ремонтники в подобной ситуации начинают искать замену транзистору и пьезоэлементу. Что касается последнего, найти ему достойную замену достаточно трудно. Проблема усугубляется тем, что достать его из корпуса достаточно проблематично — пьезоэлемент в подобных случаях обычно разламывается, так как он чрезвычайно хрупок, да к тому же залит герметиком.

Внешний вид излучателя показан на рис. 3.

Рис. 3 Излучатель УСЗМ

Если нет возможности найти аналогичный излучатель, при подборе альтернативной замены следует учесть следующие моменты:

  • резонансная частота пьезоэлемента должна быть около 100 кГц;
  • размеры пьезоэлемента должны быть соизмеримы с оригинальным (например, в рассматриваемой модели УЗСМ диаметр диска пьезоэлемента составляет около 25 мм, а толщина — 1 мм). Особое внимание здесь следует обратить на то, чтобы толщина пьезоэлемента не была более 1,5 мм, в противном случае автогенератор УЗСМ не будет запускаться.

После установки аналога пьезоэлемента (автором использовались элементы, выполненные из титаната бария отечественного производства), автогенератор может не заработать. В этом случае можно восстановить генерацию подбором номинала резистора R1, а также элементов цепи обратной связи R2 С1.

Если запустить автогенератор все равно не удается, нужно искать более точный аналог пьезоэлемента.

Что же касается замены транзистора VT1, то наиболее удачным аналогом является 2N5551 в корпусе ТО-92 (температура его корпуса после установки в УЗСМ не должна превышать 50 °С).

Приведем основные параметры этого транзистора: Vсео = 160 В, Bсbо = 180 В, Iс = 600 мА, Р= 625 мВт, h21Е = 250, Fт = 300 МГц.

Тип оригинального транзистора выяснить не удалось, так как во всех рассматриваемых экземплярах УЗСМ на его корпусе была удалена маркировка.

В процессе подбора аналогов прошли испытания более 50 типов транзисторов как отечественного, так и зарубежного производства. В большинстве случаев при работе УЗСМ транзисторы сильно нагревались (более 70 °С). Вероятно это было вызвано низкими значениями таких параметров, как Fт (менее 50 МГц), Iс (менее 300 мА) или Р (менее 400 мВт).

Еще одним проявлением неправильной работы УЗСМ при установке некоторых типов транзисторов являлось низкое напряжение, которое выделялось автогенератором на выводах пьезоэлемента (50. 70 В). Это напряжение удавалось увеличить, изменив номинал резистора R1 (до 200 кОм) — но это приводило к чрезмерному разогреву корпуса транзистора. Причина — малое значение h21Е(50. 100) транзистора.

Если автогенератор вовсе не запускался (как, например, при установке транзистора КТ940А), то это было также вызвано низким значением статического коэффициента передачи тока h21Е (менее 50).

Также следует отметить одну распространенную причину отказа УЗСМ, вызванную проникновением воды внутрь корпуса ультразвукового излучателя. Для устранения подобного дефекта необходимо вскрыть корпус излучателя (разъединить его на две половинки) и тщательно высушить всю внутреннюю поверхность. Затем по всему периметру внутренней стороны крышки корпуса (где установлен пьезоэлемент) удаляют на 2. 3 мм герметик. После этого в образовавшуюся канавку заливают новый герметик (подойдет силиконовый автогерметик, используемый для ремонта системы охлаждения).

В заключение, склеивают половинки корпуса «суперклеем».

Индикатор УЗСМ светится с малой интенсивностью. Уровень сигнала на выводах пьезоэлемента менее 50В (частота генерации более 300 кГц), транзистор VT1 сильно нагревается

Причина подобного дефекта вызвана отказом пьезоэлемента — его необходимо заменить.

Подробнее список неисправностей УЗСМ приводить не имеет смысла, так как они легко локализуются, например, при отказах сетевого трансформатора, выпрямителя и др.

Всего хорошего, пишите to Elremont © 2007

Как проверить пьезоэлемент мультиметром

Сегодня мы с вами поговорим о такой интересной штуке, как датчик вибрации, область ее применения зависит от вашей фантазии. Я, например, использовал его как датчик, для сигнализации приклеив его к рамке, на которой установлена дверь. Теперь поговорим о самом устройстве. Схема датчика была разработана лично мной, и ее нет нигде в интернете — только на нашем сайте. Характеристики ее следующие: устройство начинает работать сразу после правильной сборки – то есть, не нуждается ни в каких настройках, которые мы с вами так не любим, чувствительность просто потрясающая — с десяти метров от него, исполняя какой нибудь танец, микроамперметр или светодиод начнет подтанцовывать вместе с вами. Вот сама схема датчика вибрации:

Микросхему LM358 использовал, так как она, на мой взгляд, является самым распространенным операционным усилителем, есть она в любом радиомагазине, и стоит копейки. В крайнем случае, ее можно выдрать из краба – универсального зарядного для аккумуляторов мобильных телефонов или из автомобильной сигнализации – там они часто встречаются в приемной части, еще можно заменить на LM324 – у нее плюс питания на четвертую ногу, а минус на одиннадцатую при этом конечно уже не соединяем восьмую и четвертую. Пьезодинамик покупаем или достаем из убитых калькуляторов, наручных часов, велосипедных пищалок и прочих пиликающих игрушек. Микроамперметр бывает в советских магнитофонах, усилителях или авометрах (древних тестерах). Пьезик можно заменить на светодиод или небольшой динамик с малым током потребления (около 20-ти миллиампер, тогда убираем R6). Резисторы R3, R5 – могут быть в пределах 1к до 3к3, главное чтоб они были одинакового номинала. Резистор R4 — влияет на чувствительность, меньше сопротивление — выше чувствительность (минимальное что я ставил 0, 33 ом – это подкрадываясь почувствует на расстоянии 5-6 метров). R1, R2 в пределах 47к … 220к тоже оба с одинаковыми номиналами. R6 как ограничение тока, подходит для микроамперметра и светодиода. Конденсаторы C1 и C2 от 1мк до 47мк. Питание датчика вибрации
возможно даже от литиевого аккумулятора 3,7 вольта, тогда для светодиода можно будет убрать R6. В принципе всё, если собрали все необходимые детали — можно начинать сборку. Собираем сначала схему датчика на ОУ и не трогаем пьезодинамик. Вариант изготовления платы смотрим здесь:

Теперь разбираемся с пьезо динамиком. У него есть середина из пьезоэлемента с напылением сверху для пайки, и пластина (обычно бронзовая или никелированное железо) на которой с одной стороны та самая середина из пьезоэлемента. Припаиваем к середине пьезоэлемента провод, другой его конец провода припаиваем к выводу 3 микросхемы, потом припаиваем пластину прямо на плату, а на противоположной от платы стороне к пьезодинамику прикрепляем пружину (для большей чувствительности) смотрим рисунок. Итак, датчик вибрации собран, можно проверять. Подключаем питание и ждем, пока пружина не успокоится. Когда на выходе будет «0” (не светится светодиод или микроамперметр показывает «0”), щелкаем пальцами или хлопаем, датчик должен отреагировать. Если все работает – отлично, если нет, проверьте, нет ли замыканий, правильно ли все соединили. Микросхема вообще должна быть рабочей, даже если вы ее выпаяли из какого нибудь устройства (на ней нет никакой нагрузки). Если интересно как этот датчик работает, читаем тут. У операционного усилителя есть два входа ( один из них называют «+” другой «-”) и один выход. Если подаем на вход «+” напряжение больше чем на вход «-«, на выходе имеем «+” если же наоборот на выходе будет «-«. По схеме напряжение входе «+” меньше чем на входе «–» на пару милливольт и поэтому на выходе имеем «-«. Теперь пьезо динамик — такая крутая вещь, что преобразует звук или вибрацию в напряжение (у меня от пьезодинамика даже светодиод светился, просто ударяя по нему карандашом), и он при вибрации увеличивает напряжение на входе «+”и, следовательно, имеем на выходе тоже «+”. Заранее благодарю за повторение моих конструкции. Автор статьи — Леша «левша», устройство испытал: АКА.
