Как работает газовый счетчик: Газовый счетчик — устройство принцип работы — КАЗМЕТРОЛОГИЯ.РФ

Опубликовано в Разное
/
25 Июн 1986

Содержание

Устройство газового счетчика: особенности и нюансы работы

Сегодня наличие газового счётчика является неотъемлемой частью обустройства коммуникаций в домах и квартирах. Для того чтобы понять принцип работы счётчика, требуется знать его особенности, которые связаны с устройством прибора. Предназначение его состоит в том, чтобы контролировать расход топлива и фиксировать количество кубометров.

Устройство прибора: разновидности

Для того чтобы лучше понимать, как устроен тот или иной счётчик, необходимо знать разновидности этого прибора. Сегодня в продаже можно найти:

  • мембранные или диафрагмальные;
  • ротационные;
  • турбинные;
  • барабанные;
  • вихревые.

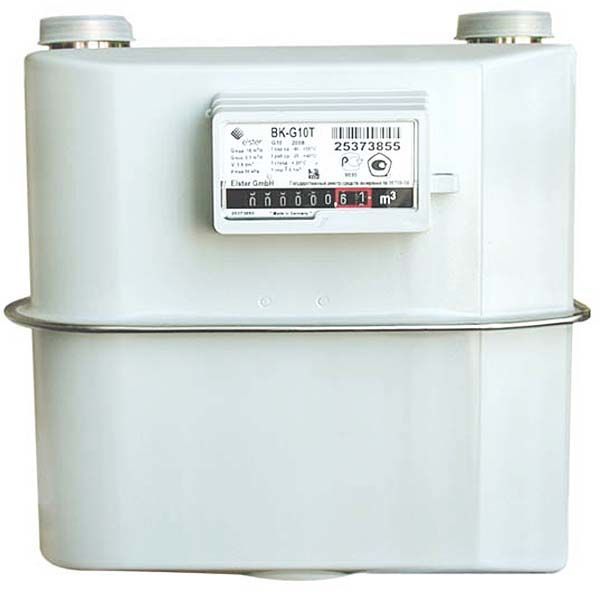

Мембранные счётчики состоят из герметичного корпуса, измерительного механизма и отсчетного устройства. Принцип работы этой разновидности аппарата основан на учете энергии, которая образуется во время отбирается при поступлении газа. Так, при подаче газа в счетчик происходит поочередное вытеснение газа из одной рабочей камеры в другую при помощи диафрагм. Их движение преобразуется во вращательное, которое затем и передается отсчетному устройству. Выбор мембранного счётчика обусловлен надежностью его работы.

Ротационный газовый счетчик стал применяться одним из первых. Выделяют несколько преимуществ устройства среди аналогов:

  • большую пропускную способность;
  • небольшие габариты;
  • небольшую массу.

Немаловажен и тот факт, что подобная модель счётчика долговечна и работает без сбоев и других проблем дольше остальных приборов для измерения потребленного газа. Из минусов подобных моделей можно выделить лишь их высокую стоимость, так как запчасти и детали для их производства изначально стоять не дешево. Устройство счётчика газового схоже с мембранным – прибор состоит из корпуса, двух валов, шестеренчатой передачи и привода счетного механизма. Схема работы ротационного газового счетчика — валы, находящиеся внутри корпуса образуют два кармашка, один из которых находится непосредственно над входом газа в корпусе. В кармашке в это время создается определенное давление, которое запускает движение валов.

Таким образом, за один полный оборот валов, образуется четыре кармашка с одинаковым объемом. Счетный механизм, установленный в приборе, подсчитывает полные обороты за определенный период времени. На панели высвечивается результат, который и дает человеку информацию о том, сколько газа было потрачено.

Турбинный газовый счетчик рассчитан на применение в условиях предприятий, где объемы потребляемого топлива высоки, а нагрузки постоянные. В домах для постоянного проживания, а также на дачах они не используются. Конструкция этого газового счетчика сложная и состоит из:

  • корпуса;
  • колеса турбины;
  • подшипников.

Принцип действия счётчика – устройство начинает работать благодаря газу, который запускает движение турбины. Этот элемент, в свою очередь, приводит в движение вал привода ферритового магнита, который всего за один оборот включает механизм выключателя, через который пропущен электрический ток. Импульсы, создаваемые электричеством, поступают на счетный механизм, и устройство подсчитывает потребленный газ.

Сегодня подобные счетчики оснащены компьютерной системой подсчета данных, дополнительно она осуществляет контроль за бесперебойной работой всего агрегата. Существуют модели, в которых встроен модем, позволяющий отправлять показания прибора непосредственно на сервер газовой службы.

Одним из самых совершенных и одновременно сложных в части конструкции считается вихревой расходометр – этот счетчик устанавливается на предприятиях, потребляющих большой объем топлива. Устройство имеет очень сложный принцип работы, понятный в полной мере исключительно специалистам.

Немного о других типах счетчиков

Счетчики, которые устанавливаются в частных домах и на производствах, бывают разных видов, поэтому необходимо помнить о том, что все они по — разному устроены. Устройство барабанного типа имеет в корпусе барабан с полостями, которые заполняются газом, как только начинается его потребление.

Счетчик потребления газа вихревого типа работает, соответственно, от возникающих во время прохождения газа, вихревых потоков, образуемых непосредственно движением топлива внутри. Они считываются установленными в корпусе газового счётчика датчиками-детекторами. В свою очередь, количество израсходованного газа учитывается относительно количеству времени.

Газовый счетчик левитационного типа работает так: поступающее топливо постепенно раскручивает вращающийся элемент. Потом количество совершенных оборотов передается непосредственно на дисплей счётчика, что и позволяет определить количество потраченного газа.

Устройство счётчика учета газа струйного типа имеет в корпусе струйный излучатель, который и позволяет узнать потраченный объем топлива. Происходит подсчет в тот момент, когда поток газа проходит сквозь излучатель.

Еще один тип счётчика, который используется для того чтобы узнать сколько газа было потрачено называется ультразвуковым. Устройство представляет собой трубу, к которой с разных сторон поступают ультразвуковые волны. Узнать количество потребленного газа позволяет разница в скорости движения ультразвука.

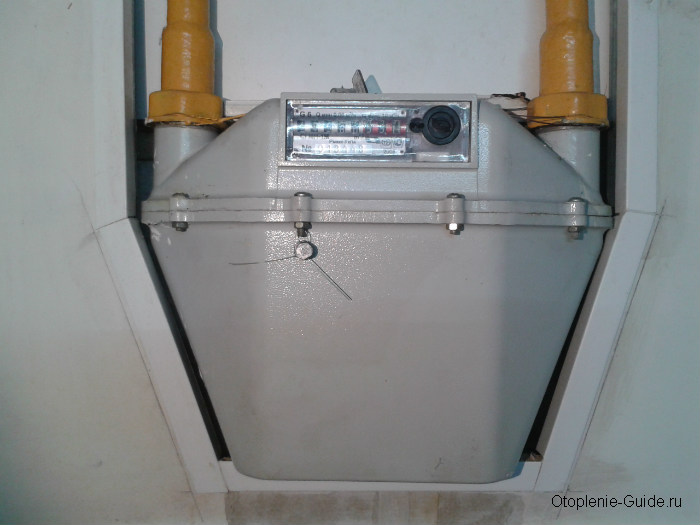

Домашние счетчики

Интересно знать:

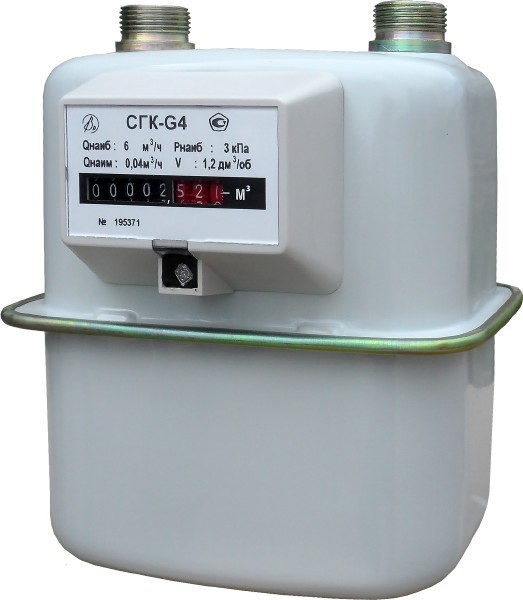

В частных домах и на мини предприятиях, которые потребляют небольшое количество газа для своей работы, чаще всего используется счетчик мембранного типа, поскольку он позволяет получать точные сведения, а также каждый человек может без труда разобраться с тем, где смотреть данные.

Отличительная особенность работы этого устройства заключается в том, что когда происходит потребление газа, оно издает характерный звук. Потрескивание объясняется работой мембран, так как их заполняет проходящий газовый поток, за счет этого детали растягиваются, переключая клапан на другую камеру. Затем топливо проходит дальше, переключая следующий клапан. Процесс переходов-переключений происходит постоянно, пока идет потребление газа. На дисплее счётчика отображаются итоговые цифры, дающие понимание того, сколько газа было затрачено в результате работы приборов.

Разновидностей и модификаций газовых счетчиков сегодня представлено много. Чтобы можно было сделать выбор в пользу наиболее удобного и качественного из них. Однако важно помнить, что как устройство, так и принцип работы каждого прибора отличаются. Современные приборы учета потребления газа работают на пропорциональном изменении колебаний газа, проходящего через специальный блок датчика расхода. Происходит подсчет импульсов, что и позволяет получить сведения, необходимые для понимания того, сколько газа затрачено. В корпусе такого прибора имеются металлические пластины с отверстиями определенного размера и формы. Между ними и проходит газовый поток, создающий колебания. Они в последствие преобразуются в показания на экране, которые и записывает человек при расчете суммы к оплате.

Корпус и крышка подобного изделия изготавливают из прочной стали или алюминия. В свою очередь детали и узлы измерительного механизма — из пластмассы. Подобный подход позволяет снизить стоимость счетчика для потребителей, а также коэффициент трения в движущихся частях, что продлевает его бесперебойную работу.

Таким образом, учет потребляемого газа, как в частном доме, так и на предприятиях производится при помощи разнообразных счетчиков. Выбрать оптимальный вариант не сложно, если знать особенности устройства и принципы работы каждого из них.

7 вопросов о газовых счетчиках — ООО «Газпром межрегионгаз Майкоп»

7 вопросов о газовых счетчиках

Газ – штука сложная. Учет его потребления – процесс строго регламентированный. Поэтому чаще всего потребители природного газа задают вопросы именно на эти темы. Как учитывается потребленный газ и зачем нужны температурные коэффициенты, почему нужно помнить срок поверки счетчика и что будет, если его пропустить, зачем на счетчике пломба и чем грозит вмешательство в его работу? На эти вопросы ООО «Газпром межрегионгаз Майкоп» отвечало десятки раз, но абоненты продолжают их задавать. Значит, будем отвечать снова и снова!

Как учитывается потребленный газ?

При поставке газа абонентам, основная задача – определить потребленный абонентом объем газа. Существует два основных метода определения объема – по показаниям исправного прибора учета газа (счетчик) (если не наступил срок его поверки и не повреждены пломбы, установленные на счетчике) и в соответствии с нормативами потребления газ при неисправности счетчика или его отсутствии. В случае если показания счетчика неизвестны (абонент не сообщил их своевременно) объем газа определяется первые три месяца по среднемесячному расходу счетчика, а затем в соответствии с нормативами потребления газа. Важно знать, что возобновление определения объема газа по показаниям счетчика осуществляется после проведения проверки счетчика, выполненной по заявке абонента. Это значит, что один единственный пропуск в предоставлении показаний счетчика может фактически привести к изменению способа определения объема потребленного газа, для принятия к учету показаний счетчика нужно будет письменно обратиться для выполнения поставщиком газа проверки счетчика.

Как учитывать расход газа при разных температурах?

Прибор учета газа– сложный технический прибор, осуществляющий измерение объема проходящего через него газа. Измерить объем прошедшего газа непростая задача, так как газ обладает свойством изменять свой объем в больших пределах в зависимости от давления и температуры. При расчетах за газ, его объем должен быть приведен к стандартным условиям (давление 101 кПА, температура газа 20 °С). Большинство бытовых счетчиков, измеряют физический объем газа, который не приведен к стандартным условиям. Более точно измеряют объем счетчики, которые в конструкции содержат специальный элемент – термокорректор, о чем свидетельствует буква «Т» в названии модели счетчиков. Для приведения к стандартным условиям, объемы газа, прошедшие через счетчик без термокорректора, умножаются на температурный коэффициент. Коэффициент устанавливается на каждое полугодие Федеральным агентством по техническому регулированию и метрологии.



Для чего нужна поверка счетчиков?

Основная задача любого прибора учета – измерить расход с допустимой погрешностью измерения. Для газовых счетчиков погрешность измерения не должна превышать 1,5% (в основном диапазоне измерения), т. е. если счетчик зафиксировал расход 100 м3, то фактически через него должно пройти не менее 98,5 м3 и не более 101,5 мгаза.

В процессе эксплуатации механические части прибора учета изнашиваются, измерительные элементы электронных счетчиков загрязняются, что приводит к росту погрешности измерения.В соответствии с Федеральным законом «Об обеспечении единства измерений» средства измерения (счетчики), до ввода в эксплуатацию, а также после ремонта подлежат первичной поверке, а в процессе эксплуатации — периодической поверке. Поверка – это проверка счетчика для установления фактической погрешности измерения. Эта процедура названа государственной поверкой и выполняется специальными метрологическими учреждениями, имеющими аккредитацию на данный вид деятельности, в частности в Адыгее услуга оказывается Центром Стандартизации Метрологии (ЦСМ).

Для чего на счетчике пломба?

В процессе поверки на счетчик наносят специальные клейма, свидетельствующие о пригодности счетчика для измерения.

Нельзя нарушать, повреждать, приводить эти знаки (клейма) в состояние при котором их трудно распознать, так как в этом случае показания счетчика не принимаются к учету, а объем потребленного газа будет рассчитан в соответствии с нормативами потребления газа. Так же в соответствии с нормативами будет определяться объем и при истечении межповерочного интервала и наступлении срока очередной поверки. Определение объема газа по показаниям счетчика будет возобновлено только после выполнения поверки и восстановления пломб на местах крепления счетчика к газопроводу.

Что будет, если пропустить срок поверки счетчика?

Необходимо понимать, что даже если по результатам поверки счетчик будет признан пригодным к применению, объём газа, в период, когда был пропущен срок поверки, не будет пересчитан. Поэтому нужно заблаговременно, до окончания поверки счетчика написать заявления поставщику газа о проведении поверки. Контролер посетит ваше домовладение и составит акт осмотра счетчика, в котором запишет его показания и состояние пломб.

После этого необходимо осуществить поверку счетчика, и написать заявление об опломбировке прибора учета газа. В таком случае, объем газа, потребленный за период демонтажа счетчика и до дня восстановления пломб, будет определяться по среднемесячному расходу по счетчику за последний год его работы (или за время его фактической работы, если оно меньше года).

Кто мне напомнит, что пришло время поверки?

Счетчик является собственностью абонента, поэтому на него возложена обязанность своевременно предоставлять счетчик для проведения поверки, следить за его работоспособностью и состоянием пломб (завода изготовителя, клейма госповерителя, поставщика газа устанавливаемых на местах крепления счетчика к газопроводу) и своевременно сообщать об их неисправности или повреждении. Если неисправность счетчика или повреждение пломб будет выявлено представителем поставщика газа, то выполняется перерасчет объема потребленного газа. Объем газа определяется в соответствии с нормативами потребления газа с момента выполнения последней проверки счетчика, но не более чем за шесть месяцев, показания счетчика за этот период к учету не принимаются.

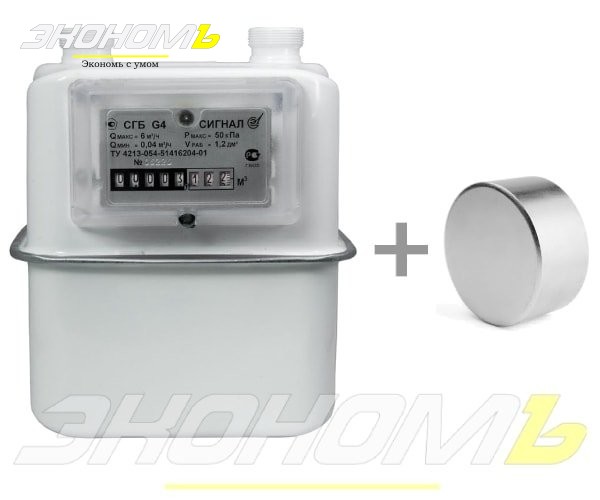

Чем грозит вмешательство в работу счетчика?

Отдельные модели счетчиков (например, СГМН, МКМ, СГД, СГБ) не обладают достаточной взломостойкостью, этим пользуются различные «умельцы», предлагающие свои услуги по искажению показаний счетчиков. Если к Вам обратился такой «умелец» сообщите об этом на телефон доверия.

После вмешательства «умельцев» в счетчики остаются следы – сколы, трещины, царапины, установленные не заводские детали, оттиски кустарных клейм, поврежденные оттиски поверителя, поврежденные заводские пломбы, неправильно отображаются показаний счетчиков, завышенные или заниженные показания и пр. Отличие фактических показаний от учтенных поставщиком, это дополнительный повод для внимательного изучения счетчика. Поэтому не следует завышать показания счетчика, передавайте только фактические показания. Для создания «запаса» на отопительный период летом достаточно вносить платежи авансом. В Обществе работает группа экспертов, имеющих специальное образование, которые по следам, оставленным на счетчике в состоянии определить вмешательство, как бы тщательно «умельцы» его не скрывали.

В таком случае счетчик признается неисправным, а объем потреблённого газа определяется в соответствии с нормативами потребления газа.

Texnopark ответил на вопросы о смарт-счетчиках газа Osten – Газета.uz

Компания Texnopark в феврале 2020 года запустила производство смарт-счетчиков газа Osten по технологии итальянской компании Pietro Fiorentini. Руководитель пресс-службы Наргиз Шоисламова ответила на вопросы об устройстве и эксплуатации счетчиков, а также затронула темы, которые вызывают резонанс в социальных сетях.


Накрутка показателей

Cмарт-счетчики Osten называются умными не просто так. Каждый счетчик оснащается термокорректором и проходит калибровку. Зимой газ сжимается, а летом расширяется. Калибровка устанавливает такой баланс, который не влияет на подсчет объема потребленного газа. То есть смарт-счетчик Osnet считает только тот газ, который он через себя пропускает.

Поэтому очень важно, чтобы счетчик был правильно установлен. Как это происходит, описано в инструкции, обязательно прилагаемой к каждому счетчику на русском и узбекском языках. Важно ознакомиться с ней и сохранить дома. В ней можно найти ответы на многие вопросы. Газовые счетчики устанавливаются бесплатно.

Блокировка счетчика

Первая причина блокировки счетчика — задолженность за потребление газа, то есть отсутствие на счету денег. Texnopark производит счетчики, но не поставляет газ, не ведет учет потребления и не взимает плату. Поэтому компания не может ответить, откуда возникают долги, как начисляются пени или есть деньги на счету.

Разблокировка счетчика

О разблокировке счетчика говорится в пошаговой инструкции на странице 9 на узбекском языке и на странице 19 на русском. Процедура включает в себя 10 шагов. Когда на счету заканчиваются деньги и подача газа отключается, необходимо внести оплату. После этого на телефон приходит специальный код. Его нужно ввести в счетчик по инструкции.

Прежде чем ввести этот код, необходимо выключить все приборы потребления газа (газовые плиты, всевозможные котлы).

Через шесть минут после введения кода можно снова начать пользоваться газом. В течение этих шести минут минут счетчик тестирует газопровод на утечки. Это вопрос безопасности.


Многие граждане считают, что процедура сложная и хотели бы, чтобы клапан открывался автоматически после оплаты. Но это исключено по технологии. Умная технология в первую очередь нацелена на обеспечение безопасности.

Например, у жителя отключили газ. Уходя из дома, он не докрутил конфорку или оставил включенным котел, открытым кран подачи газа и так далее. Жилец с мобильного телефона оплатил счет, и клапан открылся автоматически. А в это время конфорка пропускает газ. При любой искре может случиться возгорание.

Технология смарт-счетчика учитывает это и проверяет, выключены ли все приборы, потребляющие газ. Поэтому он открывает клапан только после введения кода.

Также Texnopark просит не открывать самостоятельно газовый счетчик. Это вторая причина, по которой он может заблокироваться. По всем вопросам можно обратиться в сервисный или call-центр компании.


Также на сайте Texnopark в разделе, посвященном газовым счетчикам, есть исчерпывающая информация и видеоролик о том, как открыть его клапан.

Компания создала Telegram-канал, где специалисты пошагово инструктируют тех, кому сложно самостоятельно ввести код. Сотрудники Texnopark совместно с экспертами Pietro Fiorentini работают над тем, чтобы упростить цепочку необходимых процедур для включения клапана. Компания надеется, что к концу марта она будет значительно сокращена и представлена публике.

Сервисный и call-центр

Call-центр работает круглосуточно семь дней в неделю. Раньше у него был определенный режим работы. Теперь же, в связи с многочисленными обращениями граждан и для большего их охвата, он работает беспрерывно.

Сначала лимит приема звонков был 20. Сейчас очередь увеличилась до 150 звонков. Многие граждане жалуются, что они звонят в сервисный центр и их автоматически сбрасывают.


Цепочка включает в себя 150 звонков. Если абонент дозвонился до call-центра 151, то система сбрасывает звонок. Это значит, что в это время обрабатывается 150 звонков. Операторы разговаривают с абонентами, а остальные находятся в режиме ожидания. Сотрудники call-центра работают в три смены. По всем вопросам можно обращаться на сайт, в Telegram-канал и по телефонам сервисного и call-центра.

Ответы экспертов можно получить в Telegram-канале.

Телефон сервисного центра: (+998) 71−210−70−70.

Сайт: texnopark.uz

На правах рекламы.

Неперехваченное исключение

Установка газового счетчика – это вещь необходимая. В первую очередь оплата по счетчику выйдет значительно меньше, чем вы платили по стандартным тарифам. Сколько вы затратите кубов газа, ровно столько вам и придется заплатить. Те жильцы, которые не установили счетчик газа, платят в несколько раз больше. А во вторую очередь вы станете экономить природный газ и не будете попусту его тратить. Установив счетчик газа, вы сэкономите свои денежные средства.

Содержание

  1. Типы газовых счетчиков
  2. Технические характеристики
  3. Какой счетчик выбрать
  4. Какой должен быть температурный диапазон
  5. Как правильно установить газовый счетчик

Типы газовых счетчиков

Бывает 3 типа газовых счетчиков: электронный, роторный и мембранный. Но какой лучше выбрать. Рассмотрим достоинства и недостатки каждого типа счетчика.

Электронный счетчик имеет множество достоинств:

  1. Настроить его очень легко;
  2. Маленький размер;
  3. Поверку необходимо делать не чаще 10 лет;
  4. Работает без шума;
  5. Показания всегда точные.

Но в таком счетчике есть один недостаток: стоит электронный счетчик дорого. Поэтому такие счетчики не пользуются популярностью. Но если вы решили приобрести такое оборудование, то оно прослужит вам долго и качественно.


Роторный имеет некоторые преимущества:

  • Стоимость товара доступна каждому;
  • Небольшой размер счетчика.

Недостатков гораздо больше:

  • Если стекло повредить, то может произойти утечка газа. Следовательно, такой счетчик является взрывоопасным;
  • Поверку нужно проводить каждые 2 года;
  • Срок службы значительно меньше, по сравнению с другими типами счетчиков;
  • Показания не всегда точные;
  • Работает счетчик достаточно громко.

Такой счетчик не является безопасным, поэтому стоит хорошо подумать перед тем, как его купить.

Достоинства мембранного газового счетчика:

  1. Срок эксплуатации самый высокий. Он составляет 30 лет;
  2. Поверку можно проводить каждые 15 лет;
  3. Корпус такого счетчика закрытый и прочный, он выдерживает высокие температуры. Поэтому он является безопасным для вашего дома;
  4. Мембранный счетчик выдерживает поступление газа плохого качества;
  5. Конструкция счетчика очень простая;
  6. Стоимость приемлемая.

Недостатков выделяют всего 2:

  1. Большие размеры;
  2. Работает такой счетчик достаточно громко.



Технические характеристики

Все счетчики разделяют по количеству расхода газа. Если в вашем доме есть только один газовый прибор, который нужно контролировать, то можно приобрести счетчик, который показывает какой расход газа. Подходят счетчики Гранд 1.6 и Бетар 1.6.

Если нужно учитывать расход газа не только плиты, но например и котла, то подойдут счетчики СГК-4, КГ-4 и подобные. Эти счетчики рассчитаны максимум на 2 прибора. Для газовой колонки, можно выбрать такие модели: Гранд 2.4 или Тритон-Газ2,5.

Потребуется покупка счетчика с пропускной способностью до 6м3/ч, если в доме имеется 3 газовых прибора. А пропускная способность до 10 м3/ч, понадобится при наличии 4 приборах.
Моделям, которые имеют верхнее присоединение необходимо учитывать расстояние между осями. Расстояние составляет 11, 20 или 25 см. Для таких счетчиков, которые контролирует три прибора, и показывают максимальное количество газа, расстояние равно 20 и 25 см.

На счетчике вверху имеется стрелка. Она показывает направление подачи газа.

В зависимости от диаметра газовой трубы, будет зависеть диаметр резьбы. В квартире он обычно меньше, чем в частном доме. Для промышленных счетчиков диаметр может быть больше 2,5 см.
Также стоит учитывать какой межповерочный интервал у каждой модели. Такая характеристика счетчика показывает, сколько может прослужить прибор до следующей поверки. В каждом счетчике интервал разный. В этом вопросе вам поможет продавец или вы сами можете изучить паспорт прибора.

Какой счетчик выбрать

Не стоит экономить на газовом счетчике. Лучше выбрать качественную модель, которая будет стоить дороже. В таком случае вы обезопасите себя и своих близких, и проводить поверки придется гораздо реже. Срок службы качественных счетчиков намного больше дешевых моделей. При выборе счетчика стоит опираться на некоторые характеристики:

  • Счетчик желательно должен быть небольшого размера;
  • Противостоять различным загрязнениям;
  • Счетчик должен выдерживать повреждения, которые произошли вследствие открытого огня;
  • До следующей проверки газовый счетчик должен работать без перебоев;
  • Потери давления должны быть минимальными.
  • Лучше выбирать счетчик с большим сроком службы.

При покупке счетчика газа, необходимо учесть, сколько газовых приборов находится в вашем доме. Для расчета расхода нужно изучить техническую документацию. При соблюдении всех правил вы сделаете правильный выбор.

Какой должен быть температурный диапазон

Если счетчик будет устанавливаться не в квартире, а в частном доме, то следует уточнить, какой температурный диапазон допустим для газового счетчика. Если вы хотите установить счетчик на улице или в помещении, которое не обогревается, то диапазон необходим от -40 до +40оС. Счетчик газа для улицы должен быть оборудован термокорректором. Без него запрещается устанавливать счетчик газа на улице.

Как правильно установить газовый счетчик

В зависимости от расположения труб в вашем доме, следует выбрать счетчик с поступлением газа справа, либо слева. Купить счетчик можно самому или обратиться за помощью в газовую службу. При установке газового счетчика необходимо пригласить квалифицированного мастера, который качественно выполнит свою работу.

После завершения установки газопровода или замены старого счетчика, нужно учитывать дистанцию между осями и диаметр резьбы, к которой присоединяются патрубки. В противном случае придется менять счетчик или произойдет смещение трубы.

Устанавливать счетчик нельзя в глухом месте, а также проводить его монтаж противопоказано возле мест, где выделяется влага или тепло. В характеристике, которая прилагается к счетчику, должны быть указаны рекомендации по месту установки оборудования. Если же таких сведений нет, то следует воспользоваться стандартными размерами:

  • От плиты или другого оборудования, которое работает на газу необходимо установить счетчик на расстоянии свыше 0,8 метра.
  • А от печи, варочного котла расстояние должно составлять не менее 1 метра.

Если газовый счетчик устанавливают на улице, то его обычно помещают в ящик, который будет защищать от атмосферных воздействий.
Производить установку газового счетчика должен только лицензированный мастер.
Прочитав данную статью, вы можете определиться, какой тип газового счетчика вам подходит. Не забудьте дополнительно проконсультироваться с профессионалами в газовой службе.

Выбрать и купить запчасти для газовых котлов вы можете в нашем магазине.

Читайте также:

Вопросы о счётчиках газа

Счетчик газа устанавливать ОБЯЗАТЕЛЬНО



В соответствии с частью 1 и 2 ст. 13 Федерального закона «Об энергосбережении» газовые счётчики в квартирах нужно устанавливать обязательно. Если собственник жилья счётчик не установил, то компания, которая занимается газоснабжением данного помещения, вправе принудительно его установить и взыскать с потребителя все расходы по установке.
Самостоятельная установка газовых приборов, в том числе и прибора учёта газа владельцем помещения запрещена. Данное средство измерения отнесено к внутридомовому (внутриквартирному) газовому оборудованию, и его установка может осуществляться только специализированными организациями.
ИСКЛЮЧЕНИЕ: В законе № 466-ФЗ упоминается, что требования по обязательной установке учетных приборов распространяются на жилые помещения, где использование природного газа превышает два кубических метра в час (среднее использование природного газа плитой). Поэтому собственники помещений, где установлена только варочная плита освобождаются от обязанности переходить на счетчик.





Счетчик газа устанавливать ВЫГОДНО



Каким бы целям ни служил газ в вашей квартире, обязательно установите газовый счетчик. Сделав это, вы будете платить только за реально использованное количество топлива. Оплата по счетчику всегда выгоднее цены, которую складывают из расчета нормативного потребления газа.
Как установить счетчик газа?
1. Напишите заявление в газовую службу. Вскоре после этого к вам прибудет мастер. Он осмотрит имеющееся газовое оборудование в вашем доме или квартире и порекомендует, какой именно счетчик целесообразно установить.
2. Приобретите прибор учета газа в соответствии с полученными рекомендациями.
3. Обратитесь в газовую службу вторично – там составят счет, после оплаты которого, мастер прибудет во второй раз и установит приобретенный вами счетчик газа. У вас останутся два важных документа: паспорт счетчика и установочный акт.
4. Подайте заявку на пломбировку вашего бытового счетчика газа – работники газовой службы опломбируют вновь установленный прибор учета, а вам выдадут акт. После этого вы станете платить за газ по новой системе, самостоятельно снимая показания со счетчика и ежемесячно предоставляя их поставщику газа.





Газ для потребителя: 7 вопросов о газовых счетчиках



Газ – штука сложная. Учет его потребления – процесс строго регламентированный. Поэтому чаще всего потребители природного газа задают вопросы именно на эти темы. Как учитывается потребленный газ и зачем нужны температурные коэффициенты, почему нужно помнить срок поверки счетчика и что будет, если его пропустить, зачем на счетчике пломба и чем грозит вмешательство в его работу? На эти вопросы ООО «Газпром межрегионгаз Майкоп» отвечало десятки раз, но абоненты продолжают их задавать. Значит, будем отвечать снова и снова!

Как учитывается потребленный газ?

При поставке газа абонентам, основная задача – определить потребленный абонентом объем газа. Существует два основных метода определения объема – по показаниям исправного прибора учета газа (счетчик) (если не наступил срок его поверки и не повреждены пломбы, установленные на счетчике) и в соответствии с нормативами потребления газ при неисправности счетчика или его отсутствии. В случае если показания счетчика неизвестны (абонент не сообщил их своевременно) объем газа определяется первые три месяца по среднемесячному расходу счетчика, а затем в соответствии с нормативами потребления газа. Важно знать, что возобновление определения объема газа по показаниям счетчика осуществляется после проведения проверки счетчика, выполненной по заявке абонента. Это значит, что один единственный пропуск в предоставлении показаний счетчика может фактически привести к изменению способа определения объема потребленного газа, для принятия к учету показаний счетчика нужно будет письменно обратиться для выполнения поставщиком газа проверки счетчика.

Как учитывать расход газа при разных температурах?

Прибор учета газа– сложный технический прибор, осуществляющий измерение объема проходящего через него газа. Измерить объем прошедшего газа непростая задача, так как газ обладает свойством изменять свой объем в больших пределах в зависимости от давления и температуры. При расчетах за газ, его объем должен быть приведен к стандартным условиям (давление 101 кПА, температура газа 20 °С). Большинство бытовых счетчиков, измеряют физический объем газа, который не приведен к стандартным условиям. Более точно измеряют объем счетчики, которые в конструкции содержат специальный элемент – термокорректор, о чем свидетельствует буква «Т» в названии модели счетчиков. Для приведения к стандартным условиям, объемы газа, прошедшие через счетчик без термокорректора, умножаются на температурный коэффициент. Коэффициент устанавливается на каждое полугодие Федеральным агентством по техническому регулированию и метрологии.

Для чего нужна поверка счетчиков?

Основная задача любого прибора учета – измерить расход с допустимой погрешностью измерения. Для газовых счетчиков погрешность измерения не должна превышать 1,5% (в основном диапазоне измерения), т. е. если счетчик зафиксировал расход 100 м3, то фактически через него должно пройти не менее 98,5 м3 и не более 101,5 м3 газа.

В процессе эксплуатации механические части прибора учета изнашиваются, измерительные элементы электронных счетчиков загрязняются, что приводит к росту погрешности измерения.В соответствии с Федеральным законом «Об обеспечении единства измерений» средства измерения (счетчики), до ввода в эксплуатацию, а также после ремонта подлежат первичной поверке, а в процессе эксплуатации — периодической поверке. Поверка – это проверка счетчика для установления фактической погрешности измерения. Эта процедура названа государственной поверкой и выполняется специальными метрологическими учреждениями, имеющими аккредитацию на данный вид деятельности, в частности в Адыгее услуга оказывается Центром Стандартизации Метрологии (ЦСМ).

Для чего на счетчике пломба?

В процессе поверки на счетчик наносят специальные клейма, свидетельствующие о пригодности счетчика для измерения. Нельзя нарушать, повреждать, приводить эти знаки (клейма) в состояние при котором их трудно распознать, так как в этом случае показания счетчика не принимаются к учету, а объем потребленного газа будет рассчитан в соответствии с нормативами потребления газа. Так же в соответствии с нормативами будет определяться объем и при истечении межповерочного интервала и наступлении срока очередной поверки. Определение объема газа по показаниям счетчика будет возобновлено только после выполнения поверки и восстановления пломб на местах крепления счетчика к газопроводу.

Что будет, если пропустить срок поверки счетчика?

Необходимо понимать, что даже если по результатам поверки счетчик будет признан пригодным к применению, объём газа, в период, когда был пропущен срок поверки, не будет пересчитан. Поэтому нужно заблаговременно, до окончания поверки счетчика написать заявления поставщику газа о проведении поверки. Контролер посетит ваше домовладение и составит акт осмотра счетчика, в котором запишет его показания и состояние пломб. После этого необходимо осуществить поверку счетчика, и написать заявление об опломбировке прибора учета газа. В таком случае, объем газа, потребленный за период демонтажа счетчика и до дня восстановления пломб, будет определяться по среднемесячному расходу по счетчику за последний год его работы (или за время его фактической работы, если оно меньше года).

Кто мне напомнит, что пришло время поверки?

Счетчик является собственностью абонента, поэтому на него возложена обязанность своевременно предоставлять счетчик для проведения поверки, следить за его работоспособностью и состоянием пломб (завода изготовителя, клейма госповерителя, поставщика газа устанавливаемых на местах крепления счетчика к газопроводу) и своевременно сообщать об их неисправности или повреждении. Если неисправность счетчика или повреждение пломб будет выявлено представителем поставщика газа, то выполняется перерасчет объема потребленного газа. Объем газа определяется в соответствии с нормативами потребления газа с момента выполнения последней проверки счетчика, но не более чем за шесть месяцев, показания счетчика за этот период к учету не принимаются.

Чем грозит вмешательство в работу счетчика?

Отдельные модели счетчиков (например, СГМН, МКМ, СГД, СГБ) не обладают достаточной взломостойкостью, этим пользуются различные «умельцы», предлагающие свои услуги по искажению показаний счетчиков. Если к Вам обратился такой «умелец» сообщите об этом на телефон доверия.

После вмешательства «умельцев» в счетчики остаются следы – сколы, трещины, царапины, установленные не заводские детали, оттиски кустарных клейм, поврежденные оттиски поверителя, поврежденные заводские пломбы, неправильно отображаются показаний счетчиков, завышенные или заниженные показания и пр. Отличие фактических показаний от учтенных поставщиком, это дополнительный повод для внимательного изучения счетчика. Поэтому не следует завышать показания счетчика, передавайте только фактические показания. Для создания «запаса» на отопительный период летом достаточно вносить платежи авансом. В Обществе работает группа экспертов, имеющих специальное образование, которые по следам, оставленным на счетчике в состоянии определить вмешательство, как бы тщательно «умельцы» его не скрывали. В таком случае счетчик признается неисправным, а объем потреблённого газа определяется в соответствии с нормативами потребления газа.



Получил квитанцию за газ — обрати внимание на дату поверки счетчика

18 ноября 2020

АО «Омскгоргаз» ежемесячно информирует абонентов о необходимости проведения поверки приборов учетов газа.

Что такое поверка газового счетчика? Сколько лет уже работает газовый счетчик? Кто может проводить работы с газовым оборудованием? Куда обращаться в первую очередь при замене счетчика? Если вы не знаете ответы на эти вопросы, то рекомендуем вам срочно заглянуть в паспорт вашего газового счетчика и в договор по техническому обслуживанию внутридомового газового оборудования.

Газовый счетчик, как и любой измерительный прибор, имеет срок службы — он указан в документах, которые прилагаются к счетчику. После того как срок службы заканчивается, счетчик подлежит замене или поверке.

Поверка приборов учета осуществляется в соответствии с положениями законодательства Российской Федерации об обеспечении единства измерений (п. 81(10) «Правил предоставления коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов», утвержденных постановлением Правительства РФ от 06.05.2011 г. № 354.

В соответствии со ст. 1 Закона РФ «Об обеспечении единства измерений» от 27 апреля 1993 года N 4871-1 метрологический контроль и надзор — деятельность, осуществляемая органом государственной метрологической службы (государственный метрологический контроль и надзор) в целях проверки соблюдения установленных метрологических правил и норм. В соответствии с пунктом 17 ст. 2 Федерального закона от 26.06.2008 N 102-ФЗ «Об обеспечении единства измерений» поверка средств измерений (далее также — поверка) — совокупность операций, выполняемых в целях подтверждения соответствия средств измерений метрологическим требованиям. Поверки согласно п. 1 ст. 13 Закона N 102-ФЗ различаются на первичные и периодические.

Средства измерений впервые поверяются при выпуске из производства, до ввода их в эксплуатацию (Приказ Госстандарта РФ от 18.07.1994 г. N 125, Федеральный закон «Об обеспечении единства измерений» N 102-ФЗ от 26 июня 2008 года, «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утв. Приказом Минпромторга России от 02.07.2015 N 1815),

Таким образом, течение срока межповерочного интервала следует исчислять с даты изготовления газового счетчика (первичной поверки), независимо от даты покупки и установки прибора учета у абонента. Наиболее распространенной ошибкой абонентов является неверное определение даты очередной поверки: срок должен исчисляться с даты первичной поверки, которая указана в паспорте прибора учета, а не со дня установки счетчика.

Периодическая поверка проводится в процессе эксплуатации, при истечении межповерочного интервала, а также после ремонта. Периодическую поверку должен проходить каждый экземпляр средств измерений, за исключением тех, что находятся на длительном хранении. Интервал между поверками средств измерений (далее — межповерочный интервал) устанавливается при утверждении типа СИ в соответствии с п. 1 ст. 12 Закона N 102-ФЗ (п. 2 Порядка проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке, утв. Приказом Минпромторга России от 02.07.2015 N 1815).

Также омичам стоит помнить, что владелец прибора учета газа несет полную ответственность за исправность и надлежащую эксплуатацию своего газового счетчика.

Потребитель должен обеспечивать надлежащее техническое состояние, безопасную эксплуатацию индивидуальных приборов учёта, а также их своевременную поверку (п. 21 постановления Правительства РФ № 549 от 21.07.2008 г., п. 34 «Правил предоставления коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов», утвержденных постановлением Правительства РФ от 06. 05.2011 г. № 354).

Счетчик с истекшим сроком поверки считается неисправным, поэтому учёт потреблённого газа и платежи за газ осуществляются по нормативам, утверждённым РЭК Омской области.

О наступлении срока поверки абонент, располагающий документами на установленный у него прибор учета газа, в частности – паспортом на счетчик, осведомлен изначально, и невыполнение им установленной законом обязанности по своевременному представлению прибора учета газа для проведения поверки влечет за собой последствия, предусмотренные законом, а именно – определение объема потребленного газа не по показаниям счетчика, а по нормативу потребления.

Обязанности по информированию абонентов о наступлении срока проведения поверки прибора учета газа на поставщика газа законом не возложено.

Однако, заботясь о наших абонентах, АО «Омскгоргаз» информирует население об истечении срока межповерочного интервала прибора учета газа, ежемесячно в квитанциях указывая информацию о плановой дате поверки прибора учета.

Поставщик газа предупреждает:

 чтобы не пропустить срок поверки своего газового счетчика и не оказаться в числе должников, относитесь внимательно к платежной квитанции!

06.04.2020 г. вступило в силу Постановление Правительства РФ №424 от 02.04.2020г. «Об особенностях предоставления коммунальных услуг собственникам и пользователям помещений в МКД и жилых домов». Пунктом 1 указанного постановления до 1 января 2021 г. приостановлено действие положений подпункта «д» пункта 81(12) «Правил предоставления коммунальных услуг» №354, который гласит, что прибор учета считается вышедшим из строя в случае истечения межповерочного интервала поверки прибора учета.

В исполнение Постановления Правительства РФ № 424 от 02.04.2020г. АО «Омскгоргаз» продлен срок действия приборов учета газа, межповерочный интервал которых истекает в период с 06.04.2020г. по 31.12.2020г., до 01.01.2021г.

Замену приборов учёта газа, а также их демонтаж для направления на поверку осуществляет специализированная организация. После проведения поверки, либо замены счётчика газа для его регистрации и опломбирования поставщиком, нужно предоставить в АО «Омскгоргаз» свидетельство о поверке счётчика газа, паспорт установленного счётчика газа, акт демонтажа и установки прибора учёта.

Рекомендуем, во избежание несвоевременного проведения поверки установленного у Вас счетчика, заказать ее проведение заблаговременно.



«Умные» газовые счетчики: каков принцип их работы и можно ли отказаться от установки?

Сегодня потребители активно обсуждают «особо чувствительные» приборы учета газа нового поколения. Мнений по этому поводу много, причем некоторые граждане настроены весьма категорично вплоть до отказа от их установки. Люди задаются вопросами: «Качественные ли эти счетчики?», «Не придется ли доказывать, что мы произвели оплату?», «Не будут ли их показания превышать реально потребленный объем?».


Развеять все сомнения мы попросили специалистов АО «Худудгазтаъминот» — начальника управления метрологического обеспечения АО «Худудгазтаъминот» Ольгу ВАЙЗБУРГ и начальника дирекции по реализации АСКУГ и ИКТ АО «Худудгазтаъминот» Шахнозу ИСЛАМОВУ.

Преимущества АСКУГ

— В связи с чем возникла необходимость установки «умных» счетчиков?

— Разговоры о внедрении автоматизированной системы контроля учета газа в Узбекистане ходят давно, и связано это с тем, что сегодня счетчики установлены примерно у 70% потребителей в бытовом секторе. Многие из них эксплуатируются более 10 лет и уже морально и физически устарели, погрешности измерения превышают допустимые значения.

Еще одна проблема, с которой нередко сталкиваются потребители — расхождение в показаниях: на счетчике одни цифры, а в системе биллинга — совершенно другие. Для поставщика природного газа необходимость внедрения автоматизированная система контроля учета газа (АСКУГ) обусловлена отсутствием современной системы управления сбора данных, что не позволяет эффективно контролировать потребление и учет газа в стране. По этой причине поставщик, а это целый ряд структур энергетического комплекса, теряет сотни миллиардов сумов. Растет дебиторская задолженность и число неплательщиков за потребленный природный газ. Эту и другие проблемы призвана решить АСКУГ, которая позволит полностью предотвратить появление долгов, сбоев, сократит потери и предупредит поставщика о незаконном использовании «голубого топлива».

«Умные счетчики» способны с высокой точностью измерять расход и передавать данные о потреблении топлива в режиме реального времени, в разы снизить показатели дебиторской задолженности и исключить человеческий фактор в биллинговой системе по учету природного газа. Задачи по внедрению АСКУГ в нашей стране возложены на АО «Худудгазтаъминот», и этот процесс должен завершиться к 2022 году.

Концепция АСКУГ в Узбекистане предусматривает пять уровней, три из которых уже внедрены в газотранспортную систему. Благодаря этому обеспечен контроль транспортировки и поставки природного газа. В настоящее время АО «Худудгазтаъминот» выходит на четвертый и пятый уровни, предполагающие охват оптовых потребителей (юридических лиц) и населения. По итогам реализации проекта планируется установить абонентам более 3,5 млн «умных» приборов учета газа за счет средств АО «Худугазтаъминот», то есть бесплатно.

— Насколько качественны «умные» счетчики?

 — Согласно разработанному техническому заданию они должны собираться из качественных комплектующих материалов. Их замена и установка будут бесплатными. Перед установкой каждый из приборов пройдет поверку на лабораторном стенде на предмет правильности работы. Поэтому так называемая «накрутка» показаний в данном случае полностью исключается.

Кроме того, в процессе установки примут участие уполномоченные представители поставщика, которые будут проверять целостность прибора учета и его пломб в присутствии представителя Бюро принудительного исполнения (БПИ) и потребителя. Еще один немаловажный факт — заводами-изготовителями предусмотрена гарантия на случай сбоя в работе прибора учета газа или его выхода из строя.

При возникновении сомнений в правильности работы счетчика предусмотрена внеочередная и экспертная поверки, которые могут проводиться по требованию юридических и физических лиц. Самое главное, потребитель имеет право лично присутствовать при проведении вышеуказанных поверок.

Оплата потребляемого природного газа по количеству жильцов, прописанных в квартире без счетчика, составляет на порядок больше, чем по показаниям электронного прибора учета. В настоящее время для абонентов, производящих оплату по показаниям счетчика стоимость 1 м3 составляет 380 сумов, для тех, кто обходится без счетчика, — 7260 сумов за одного человека, прописанного в квартире. За 1 м3 отопительной площади домостроения оплачиваемая сумма составляет 2188,8 сумов.

Что касается бюрократической волокиты, при возникновении вопросов, связанных с учетом газа, отпадает необходимости «бегать» по кабинетам. Достаточно обратиться в call-центр АО «Худудгазтаъминот» по номерам (71) 200-08-04 и 1104, на страничку в социальной сети «Facebook» (группу «Газ таъминоти муаммолари ва уларни ҳал этиш йуллари») или направить заявление с приложением необходимых документов по электронному адресу [email protected] uz. Специалисты акционерного общества готовы оказать содействие в решении любых возникших вопросов.

Подключат всех

— Можно ли не устанавливать счетчик нового образца?

 — В соответствии с постановлением Президента Республики Узбекистан «О мерах по стабильному обеспечению экономики и населения энергоресурсами, финансовому оздоровлению и совершенствованию системы управления нефтегазовой отраслью» от 9 июля 2019 года на АО «Худудгазтаъминот» возложены задачи по внедрению в Узбекистане автоматизированной системы контроля и учета природного газа (АСКУГ) для всех категорий потребителей до 2022 года. В этой связи установка современных счетчиков обязательна для всех категорий потребителей, а потому отказаться от нее нельзя.

Также следует отметить, что при установке приборов абонент производит оплату только за фактически израсходованное «голубое топливо». Показания будут автоматически передаваться в единую информационную систему.

— Как быть тем, у кого срок поверки подходит к концу?

 — В связи с тем, что в настоящее время поставщик счетчиков находится на стадии определения, необходимо подать заявку на снятие, поверку и установку счетчиков через Центр государственных услуг или Единый портал интерактивных государственных услуг. Лучше, конечно, по сети Интернет в связи со сложившейся обстановкой.

— Каков принцип работы нового «умного» счетчика и как будет происходить подача и отключение газа?

 — В новых счетчиках должна быть обеспечена передача данных в единую информационную систему. Для этого каждый прибор учета снабжается SIM-картой и батарейкой, обеспечивающей его питание. Оплата за связь производится за счет газоснабжающей организации. При нулевом балансе диспетчер приостанавливает подачу газа. Если отключение совпадает с выходными днями, то абоненту будет предоставляться кредит.

— Проводится ли реконструкция газовых сетей перед установкой новых счетчиков?

— В настоящее время в целях обеспечения стабильного давления и объемов поставки природного газа потребителям по всем регионам страны проводятся работы по реконструкции газовых сетей. Это позволит внедрить автоматизированную систему контроля учета газа в установленные сроки и установить новые «умные» счетчики у оптовых и бытовых потребителей.

Пилотный проект

— Как потребителей будут предупреждать об установке новых приборов учета газа?

— Граждан оповестят через средства массой информации и представителей газоснабжающей организации.

— В каких районах и когда поводился пилотный проект по установке «умных» счетчиков и каковы его итоги?

— Реализация пилотного проекта по внедрению АСКУГ четвертого и пятого этапов началась в 2017 году. В 2018 -2019 годах для чистоты эксперимента использовались измерительные приборы различных производителей — как отечественных, так и зарубежных. В частности, в домах жителей улиц «Обихаёт» и «Корасув» махалли «Усман Юсупов» Кибрайского района было установлено 189 приборов марки «Itron» (США), а в махалле «Алишерабод» — 114 счетчиков от «Pietro Fiorentini» (Италия). В экспериментальном порядке 200 приборов учета «Sensus» (Узбекистан) установили в домах по улице «Семашко» и «Корасув буйи» в Ташкенте, а в домах махалли «Мажнунтол» Бектемирского района — 40 счетчиков АО «Газдевайс» (Россия) и 41 прибор марки «Курс» (Украина).  В настоящее время во всех пилотных участках эксперименты по внедрению системы АСКУГ завершились.

Как показали предварительные итоги пятого этапа, в столице и Ташкентской области значительно улучшилось качество газоснабжения, сократился объем технологических потерь при поставке природного газа потребителям.

Еще одним преимуществом «умных» измерительных приборов стала передача информации в оперативном порядке. А это значит, что диспетчеры могут мгновенно реагировать на возникновение аварийных ситуаций, поскольку имеют возможность видеть и оценивать общую картину на мониторе.

Подготовила Сурия МАГДЕЕВА

Как работает диафрагменный газовый счетчик?

Мембранный расходомер представляет собой объемный расходомер природного газа, который коммунальные предприятия используют при выставлении счетов за жилые и небольшие коммерческие здания. Это один из самых распространенных и старых счетчиков газа. Разработка этого счетчика в 19 веке имела решающее значение для успеха газовой промышленности, потому что это был недорогой способ взимать плату с пользователей за потребление энергии.

Сегодня мембранный расходомер используется в большинстве жилых и небольших коммерческих установок.Этот специальный газовый счетчик может измерять даже минимальный расход газа, поэтому он очень популярен в отрасли. Непрерывный поток газа направляется внутренними клапанами, которые могут заполнять и выпускать газ. Эта передовая технология означает, что вы сможете долгое время полагаться на точность газового счетчика.

Мембранный газовый счетчик измеряет количество природного газа, потребляемого пользователем, чтобы дистрибьютор мог выставить счет за него. Это специализированный расходомер, который может измерять объемы топливных газов, таких как пропан и природный газ.Сегодня большинство мембранных счетчиков имеют внутренний механизм температурной компенсации, который связан с регулятором низкого давления на измерительной линии, что позволяет точно измерять сжимаемый газ.

Удельный объем газа может быть измерен газовым счетчиком независимо от качества или количества газа под давлением, проходящего через счетчик. Эти счетчики имеют четыре измерительные камеры, соединенные в единый блок, разделенный деформируемой стенкой и диафрагмой. Эти диафрагмы связаны друг с другом с помощью вращающегося поршня.Количество газа, прошедшего через диафрагменный расходомер, можно измерить, если объем каждой камеры уже известен.

Мембранные счетчики

также можно использовать с генераторами импульсов для считывания показаний счетчиков. Генератор импульсов вставлен в ту же систему передач, которая перемещает шкалу одометра в передней части счетчика. Такие импульсы поступают в регистратор импульсных данных, который будет хранить количество импульсов, преобразовывать импульсы в фактические показания потребления и связываться с блоком сбора данных для передачи этой информации в облако или в автоматизированную систему считывания показаний счетчиков.

Объемный расходомер

Мембранный расходомер представляет собой объемный расходомер, также известный как расходомер PD или объемный расходомер. Здесь газ поступает в измерительную камеру, которая имеет колеблющуюся диафрагму и вмещает привычную емкость газа. Эта секция затем наполняет и опорожняет газ, и при каждом из этих циклов объемный расход определяется путем умножения поверхности поршневой пластины диафрагмы на пройденное расстояние, которое измеряется зубчатыми колесами и рычагом, которые соединяются с одометр перед счетчиком.

Преимущества

Благодаря внутренней температурной компенсации и ограниченному низкому давлению, при котором они работают, диафрагменные счетчики относительно доступны по цене, предлагая недорогой способ выставления счетов за измерения коммунальным предприятиям. Недавние испытания и производственные усовершенствования показали, что диафрагменные расходомеры могут сохранять свою точность в течение более чем нескольких лет, что делает их рабочей лошадкой в ​​отрасли.

Ограничения

Основные ограничения мембранных счетчиков газа связаны с их движущимися частями.Это объясняет, почему они требуют периодического обслуживания, и при их использовании также следует учитывать чистоту газа. Счетчики газа обычно используются в трубах меньшего размера и при относительно низких скоростях потока при низком давлении. При более высоком потреблении их размеры потребуют гораздо больше места; для поддержания надлежащего баланса в использовании пространства давление в газовых линиях увеличивается, что требует использования счетчика другого типа.



Как работает система доставки природного газа?

Как работает система доставки природного газа?

Как работает система доставки природного газа?

Течение газа от более высокого к более низкому давлению является фундаментальным принципом системы доставки природного газа.Величина давления в трубопроводе измеряется в фунтах на квадратный дюйм.

Из скважины природный газ поступает в «сборные» линии, которые подобны ветвям на дереве и становятся крупнее по мере приближения к центральному пункту сбора.

Системы сбора

В системе сбора может потребоваться один или несколько полевых компрессоров для подачи газа в трубопровод или на перерабатывающий завод. Компрессор — это машина, приводимая в действие двигателем внутреннего сгорания или турбиной, которая создает давление, чтобы «проталкивать» газ по линиям.Большинство компрессоров в системе подачи природного газа используют в качестве топлива небольшое количество природного газа из собственных трубопроводов.

Некоторые системы сбора природного газа включают установку по переработке, которая выполняет такие функции, как удаление примесей, таких как вода, двуокись углерода или сера, которые могут вызвать коррозию трубопровода, или инертных газов, таких как гелий, которые снижают энергетическую ценность газа. Перерабатывающие заводы также могут удалять небольшие количества пропана и бутана. Эти газы используются для производства химического сырья и других целей.

Система передачи

Из системы сбора природный газ поступает в систему передачи, которая обычно состоит из высокопрочных стальных труб длиной около 272 000 миль.

Эти большие линии электропередач для природного газа можно сравнить с национальной системой автомагистралей между штатами для автомобилей. Они перемещают большие объемы природного газа за тысячи миль от регионов добычи к местным распределительным компаниям (НРС). Давление газа на каждом участке линии обычно колеблется от 200 фунтов до 1500 фунтов на квадратный дюйм, в зависимости от типа района, в котором работает трубопровод.В качестве меры безопасности трубопроводы спроектированы и сконструированы таким образом, чтобы выдерживать гораздо большее давление, чем реально достигается в системе. Например, трубопроводы в более населенных районах работают при менее чем половине расчетного уровня давления.

Многие крупные межгосударственные трубопроводы имеют «петлю» — две или более линий проходят параллельно друг другу в одной и той же полосе отчуждения. Это обеспечивает максимальную пропускную способность в периоды пикового спроса.

Компрессорные станции

Компрессорные станции расположены примерно через каждые 50–60 миль вдоль каждого трубопровода для повышения давления, которое теряется из-за трения природного газа, движущегося по стальной трубе. Многие компрессорные станции полностью автоматизированы, поэтому оборудование можно запускать или останавливать из центральной диспетчерской трубопровода. Диспетчерская также может дистанционно управлять запорными клапанами вдоль системы передачи. Операторы системы хранят подробные рабочие данные о каждой компрессорной станции и постоянно регулируют сочетание работающих двигателей для достижения максимальной эффективности и безопасности.

Природный газ движется по системе газопровода со скоростью до 30 миль в час, поэтому газу из Техаса требуется несколько дней, чтобы добраться до пункта приема коммунальных услуг на северо-востоке.По пути существует множество взаимосвязей с другими трубопроводами и другими инженерными системами, что дает системным операторам большую гибкость при перемещении газа.

Linepack

50-мильный участок 42-дюймовой линии электропередач, работающей при давлении около 1000 фунтов, содержит около 200 миллионов кубических футов газа — этого достаточно для питания кухонной плиты более 2000 лет. Количество газа в трубе называется «линейной насадкой».

Повышая и понижая давление на каком-либо участке трубопровода, трубопроводная компания может использовать этот участок для хранения газа в периоды, когда в конце трубопровода спрос меньше.Таким образом, линейный пакет позволяет операторам трубопроводов очень эффективно справляться с ежечасными колебаниями спроса.

В газопроводах и коммунальных службах используются очень сложные компьютерные модели потребительского спроса на природный газ, которые увязывают ежедневные и почасовые тенденции потребления с сезонными факторами и факторами окружающей среды. Вот почему клиенты могут положиться на надежность природного газа — когда он нужен, он всегда рядом.

Выходные станции

Когда природный газ по магистральному газопроводу поступает в местное газовое предприятие, он обычно проходит через «переходную станцию».«Коммунальные службы часто имеют запорные станции, получающие газ в разных местах и ​​из нескольких разных трубопроводов. Заградительные станции служат трем целям. Во-первых, они снижают давление в линии с уровня передачи (от 200 до 1500 фунтов) до уровня распределения, который варьируется от ¼ от фунта до 200 фунтов. Затем добавляется одорант, характерный кислый запах, связанный с природным газом, чтобы потребители чувствовали запах даже небольшого количества газа. Наконец, шлюзовая станция измеряет скорость потока газа, чтобы определить полученное количество по утилите.

Система распределения

От контрольной станции природный газ поступает в распределительные линии или «сети» диаметром от 2 дюймов до более 24 дюймов. В каждой распределительной системе есть секции, работающие при различном давлении, с регуляторами, контролирующими давление. Некоторые регуляторы дистанционно управляются утилитой для изменения давления в частях системы для оптимизации эффективности. Вообще говоря, чем ближе природный газ к потребителю, тем меньше диаметр трубы и меньше давление.

Как правило, центральный диспетчерский пункт газового предприятия постоянно отслеживает расход и давление в различных точках своей системы. Операторы должны обеспечить доставку газа к каждому потребителю с достаточным расходом и давлением для заправки оборудования и приборов. Они также обеспечивают, чтобы давление оставалось ниже максимального давления в контролируемых секциях системы. Распределительные линии обычно работают при давлении менее одной пятой от расчетного.

Когда газ проходит через систему, регуляторы регулируют поток от более высокого давления к более низкому.Если регулятор обнаружит, что давление упало ниже заданного значения, он соответственно откроется, чтобы пропустить больше газа. И наоборот, когда давление поднимается выше заданного значения, регулятор закрывается для регулировки. В качестве дополнительной меры безопасности на трубопроводах устанавливаются предохранительные клапаны для сброса газа в атмосферу при необходимости.

Сложные компьютерные программы используются для оценки пропускной способности сети и обеспечения того, чтобы все потребители получали адекватные поставки газа с минимальным уровнем давления, требуемым их газовыми приборами, или выше него.

Распределительные сети соединены между собой по нескольким схемам сетки со стратегически расположенными запорными клапанами. Эти клапаны сводят к минимуму необходимость прерывания обслуживания заказчиком во время операций технического обслуживания и аварийных ситуаций.

Подача природного газа в дом

Природный газ поступает от магистрали в дом или на предприятие по так называемой линии обслуживания. Как правило, коммунальное предприятие по добыче природного газа отвечает за техническое обслуживание и эксплуатацию газопровода и объектов вплоть до бытового газового счетчика.Все оборудование и линии газоснабжения после квартирного счетчика находятся в ведении заказчика.

Когда газ достигает счетчика потребителя, он проходит через другой регулятор давления, чтобы при необходимости снизить его давление до менее чем ¼ фунта. По некоторым линиям обслуживания газ уже находится под очень низким давлением. Это нормальное давление природного газа в домашней водопроводной системе, и оно меньше, чем давление, создаваемое ребенком, пускающим пузыри через соломинку в стакане молока. При включении газовой печи или плиты давление газа немного превышает давление воздуха, поэтому газ вытекает из горелки и воспламеняется привычным чистым голубым пламенем.

Газовый счетчик – обзор

Анаэробные процессы могут происходить либо естественным образом, либо в контролируемой среде, такой как биогазовая установка (http://www.ciwmb.ca.gov/Organics/Conversion/Anaerobic/). Процесс анаэробного сбраживания состоит из трех этапов. Первым этапом является разложение (гидролиз) растительного или животного вещества.На этом этапе органический материал распадается на молекулы пригодного размера, такие как сахар (http://www.energy.ca.gov/development/biomass/anaaerobic.html). На этом этапе органические отходы помещаются в метантенк, отходы смешиваются с поступающей из воздуха водой и паром для разрушения отходов (http://www.mrc.wa.gov.au/resources/anaaerobic_digestion.html). Второй этап – преобразование разложившегося вещества в органические кислоты (http://www. energy.ca.gov/development/biomass/anaaerobic.html). Таким образом, органические отходы превращаются в жидкость, которая течет во второй реактор, где живущие в природе микробы разлагают жирные кислоты с образованием ацетата и других простых спиртов (http://www.mrc.wa.gov.au/resources/anaaerobic_digestion.html). В конечном итоге кислоты превращаются в газообразный метан (http://www.energy.ca.gov/development/biomass/anaerobic.html). Газообразный метан поступает в резервуар с двойной мембраной, где он временно хранится. Из этого хранилища биогаз транспортируется к газовым двигателям, где он преобразуется в электричество. Некоторые твердые органические отходы проходят через процесс пищеварения, не превращаясь в жидкость. Эти твердые органические отходы просеиваются для удаления песка, стекла и пластика, а затем компостируются для получения кондиционера для почвы (http://www.mrc.wa.gov.au/resources/anaaerobic_digestion.html).

Типы анаэробного сбраживания

Анаэробное сбраживание является одним из старейших процессов, используемых для стабилизации осадка. Он включает разложение органических и неорганических веществ в отсутствие молекулярного кислорода. Основные применения были и остаются в стабилизации концентрированного ила, полученного при очистке сточных вод, и при обработке некоторых промышленных отходов. Совсем недавно было продемонстрировано, что разбавленные органические отходы также можно перерабатывать анаэробно (Меткалф и Эдди, 1991).

В настоящее время большая часть органических сточных вод и отходов, образующихся в результате промышленной, муниципальной или сельскохозяйственной деятельности, эффективно перерабатываются с помощью анаэробного сбраживания (Naveau et al. , 1979). Экспериментально было продемонстрировано, что процесс анаэробного сбраживания особенно хорошо приспособлен к выбросам с высокой концентрацией углерода, например, поступающим с винных заводов, из-за благоприятных характеристик этих стоков, таких как содержание в них органических веществ, относительно высокая температура и хорошее качество. биоразлагаемость (Sixt and Sahm, 1987; Mata-Alvarez et al., 1992). Фактически, из-за этой последней особенности их переваривание не требует какой-либо предварительной гидролитической обработки, подобной той, которая предлагается для отходов, состоящих из гемицеллюлозных или лигноцеллюлозных компонентов, при этом внеклеточный гидролиз почти никогда не является ограничивающей стадией процесса (Converti et al. , 1997). ; Berardino и др. , 1997). Это многоступенчатый биологический процесс, в ходе которого органическое вещество разлагается до газовой смеси метана и углекислого газа. Таким образом, он снижает ХПК входящего потока и представляет собой менее затратную альтернативу с энергетической точки зрения, поскольку производит биогаз, содержащий метан, который в конечном итоге может покрыть большую часть потребностей в энергии (Moletta et al., 1986; Уитли, 1990). Кроме того, остатки метантенка можно использовать в сельском хозяйстве в качестве вторичного удобрения.

Несколько исследователей изучали процесс анаэробного сбраживания в лабораторных или экспериментальных установках (Metcalf and Eddy, 1991). Среди нескольких типов обработки анаэробного сбраживания, описанных в литературе для обработки отходов винодельни, есть AFB (анаэробный псевдоожиженный слой), UASB (анаэробный шлам-одеяло с восходящим потоком), AHF (анаэробный гибридный фильтр) и стационарная анаэробная обработка с восходящим потоком. постельный пищеваритель.

Биореактор с псевдоожиженным слоем (FB) — это новый процесс очистки сточных вод, впервые разработанный 20 лет назад. Его появление ознаменовало собой важный прорыв в процессе биопленки. Из-за высокой эффективности, стабильности и экономичности ФБ привлекли значительное внимание (Купер и Аткинсон, 1981). Интерес к технологии AFB вырос, поскольку она сочетает рекуперацию полезной энергии с хорошей эффективностью и стабильностью процесса (Perez et al. , 2001). Технология псевдоожиженного слоя имеет ряд преимуществ по сравнению с остальными анаэробными процессами (Diez-Blanco et al. , 1995), такие как высокая скорость органической загрузки и короткое время гидравлического удержания. В анаэробном реакторе с псевдоожиженным слоем используются мелкие частицы псевдоожиженной среды, чтобы вызвать экстенсивную иммобилизацию клеток, тем самым достигается высокая задержка биомассы в реакторе и длительное среднее время пребывания клеток (Shieh and Hsu, 1996). Схематическая диаграмма экспериментальной установки показана на рис. 6.16.

Рисунок 6.16. Схема экспериментальной установки

(адаптировано из Garcia-Calderon et al. , 1998)Copyright © 1998

Среди альтернативных решений, предложенных для анаэробного сбраживания, реактор с псевдоожиженным слоем, безусловно, является наиболее привлекательным, но в то же время он все еще достаточно сложен для полномасштабного промышленного применения. Более простое решение представляет собой анаэробный гибридный фильтр, который уже успешно применялся для расщепления различных остатков в присутствии различных сред (Solisio и др. , 1987). Этот реактор включает в себя принципы установки UASB и анаэробного фильтра с неподвижным слоем.Просто заполнив реактор подходящей инертной подложкой, исходный реактор с взвешенной биомассой можно превратить в анаэробный гибридный фильтр, с подогревом или без, в котором сбраживаемая масса смешивается за счет конвективного движения произведенного биогаза, а биомасса сохраняется в форме. флоков, осевших на дне или иммобилизованных в среде, для обеспечения времени удерживания ила больше, чем время гидравлического пребывания (Берардино и др. , 1997). В этом исследовании лабораторный AHF использовался для непрерывных тестов пищеварения.Принципиальная схема AHF показана на рисунке 6.17.

Рисунок 6.17. Схематическая диаграмма анаэробного гибридного фильтра

(адаптировано из Berardino et al. , 1997) Copyright © 1997

Первоначальным анаэробным варочным котлом, который должен был быть преобразован в гибридный фильтр, был реактор с мешалкой, работающий при 25°C. У него было два отверстия для отбора проб для отбора проб на разной высоте вдоль колонны. Реактор, имеющий внешний диаметр 110 мм, высоту 1,2 м и общий объем около 10 л, был изготовлен из прозрачных поливинилхлоридных труб и частично заполнен модулем из 4-х модулей высотой 20 см.Трубы ПВХ длиной 5 см с внутренним диаметром 0,22 мм. Температура в колоннах регулировалась на выбранных значениях рециркуляцией нагретой воды во внешних рубашках. Реактор подпитывали с помощью перистальтического насоса, регулируемого в соответствии с выбранной тестируемой органической загрузкой (Berardino и др. , 2001).

Несмотря на преимущества анаэробного сбраживания, установки для анаэробной обработки все еще очень редки в промышленных масштабах (Fripiat et al. , 1984). Одним из основных факторов, способствовавших этому явлению, было отсутствие схем контроля, гарантирующих удовлетворительную и безопасную работу процесса (Mendez-Acosta et al., 2004). Изменения входных переменных, таких как скорость потока и состав, могут привести к накоплению промежуточных продуктов разложения с последующим снижением эффективности процесса и вымыванием биомассы (Tartakovsky et al. , 2002). Кроме того, тот факт, что биологические процессы, такие как анаэробное пищеварение, зависят от деятельности живых организмов, приводит к высокой сложности и часто очень мало известно о явлениях, происходящих в биопроцессе (Genovesi et al., 1999). Таким образом, для обеспечения стабильной работы требовался тщательный контроль анаэробного реактора.

Большинство установок анаэробного сбраживания могут достигать 80–90% удаления TOC и 0,58–065 эффективности удаления ХПК в зависимости от применяемой нагрузки. Кроме того, стабильность процесса может быть улучшена за счет применения системы на основе нечеткой логики, которая предлагает расширенный контроль, чтобы поддерживать производительность систем анаэробного сбраживания как можно ближе к оптимальным условиям.

В установке анаэробного сбраживания существует два типа процесса анаэробного сбраживания.

Мезофильное сбраживание

Мезофильное сбраживание является наиболее часто используемым процессом для анаэробного сбраживания, в частности обработки ила отходов (http://www. esru.strath.ac.uk/EandE/Web_sites/03-04/biomass/background% 20info8.html). Варочный котел нагревают до 30–35°C, и сырье обычно остается в метантенке в течение 15–30 дней. Мезофильное сбраживание, как правило, более устойчиво, чем другие «термофильные» процессы, но образование газа меньше, требуются большие резервуары для сбраживания, а санитарная обработка, когда это необходимо, должна выполняться на отдельной стадии процесса (http://www.mea.org.uk/biogas/systems.htm).

Термофильное сбраживание

Термофильное сбраживание менее распространено и не является такой «зрелой» технологией, как мезофильное сбраживание (http://www.esru.strath.ac.uk/EandE/Web_sites/03-04/biomass/background%20info8 .html). Варочный котел нагревают до 55°C, а время пребывания обычно составляет 12–14 дней. Термофильные системы приводят к более высокому производству метана, более высокой пропускной способности и лучшему «уничтожению» патогенов и вирусов, но требуют более дорогих технологий, большего энергопотребления и более высокой степени эксплуатации и мониторинга (http://www. mea.org.uk/biogas/systems.htm; Пирсон и др. , 1953; Лантинг и др. , 1989; Вольт и др. , 1990).

Обычно используется анаэробный реактор с псевдоожиженным слоем, поскольку он сочетает рекуперацию полезной энергии с высокой эффективностью и стабильностью процесса. Производительность процесса определяется способностью реактора удерживать биомассу, биоразлагаемостью и концентрацией субстрата, а также ежедневным расходом винных сточных вод. Нагрузочная способность и последующая скорость производства биогаза, а также эффективность очистки сточных вод определяются количеством «активной» биомассы, доступной для выращивания на биоразлагаемой фракции.Блок-схема процесса термофильного анаэробного сбраживания показана на рис. 6.18, а схема экспериментального реактора показана на рис. 6.19.

Рисунок 6.18. Блок-схема процесса термофильного анаэробного сбраживания

(адаптировано из Perez et al. 1998) Copyright © 1998

Рисунок 6.19. Схема экспериментального реактора (анаэробный псевдоожиженный слой)

(адаптировано из Perez et al. , 1998)Copyright © 1998

Термофильное анаэробное сбраживание обеспечивает эффективное решение для обработки отходов виноделия.Он может достигать более 82,5% удаления ХПК при приложенных нагрузках. Кроме того, он имеет несколько преимуществ, таких как стабильность, высокая степень очистки с высоким содержанием органических веществ, низкая потребность в питательных веществах и эффективное производство биогаза с более высоким процентным содержанием метана и теплотворной способностью производимого биогаза, чем те, которые работают в мезофильном диапазоне (около 35°C). . С другой стороны, обработка термофильным анаэробным сбраживанием имеет два основных недостатка, о которых стоит упомянуть: высокая потребность в энергии для нагревания и супермутант, содержащий большее количество растворенных твердых веществ и запахов (Gallert and Winter, 1997).

Использовали прозрачную плексигласовую колонку с поперечным сечением 5,11 см 2 и длиной 170 см. Его дно было сформовано в коническую форму для обеспечения равномерного псевдоожижения среды и биочастиц (т. е. среды, покрытой биопленкой). Выходящий поток из реактора с псевдоожиженным слоем рециркулировали через центробежный насос с регулируемой скоростью, чтобы обеспечить скорость восходящего потока для среды и поддерживать 25%-ное расширение бичастиц. Рециркуляционный поток был направлен на 7 см ниже свободной поверхности жидкости в увеличенной секции, чтобы избежать захвата газа, скопившегося в верхнем свободном пространстве и закаченного в нижний узел.Этот поток собирали в отстойнике, чтобы отделить твердую фракцию от жидкого потока. Кроме того, газ, образующийся в реакторе, собирается в счетчике газа, заполненном подкисленным насыщенным раствором соли (Perez и др. , 1998, 2001).

Аэробное сбраживание

Методы биологической очистки признаны жизнеспособным подходом к деградации сточных вод с высоким содержанием органических загрязнителей, например, поступающих с агропромышленных предприятий в целом и с винных заводов в частности (Benitez et al., 1999). Таким образом, аэробные системы, такие как аэрируемые отстойники или блоки с активным илом, часто используются для очистки от загрязнений, создаваемых сточными водами агропромышленных предприятий (Brenes et al. , 2000). Процесс с активным илом был разработан в Англии в 1914 году Ардерном и Локеттом (1914) и был назван так потому, что он включал производство активированной массы микроорганизмов, способных аэробно стабилизировать отходы. Несколько версий оригинального процесса все еще используются в наши дни, но в основном все они похожи.Однако аэробные процессы имеют высокие эксплуатационные расходы и производят большое количество шлама, который требует дальнейшей утилизации (Бенитес и др. , 1999).

Исследование аэробного сбраживания, то есть сбраживания, происходящего в присутствии кислорода, винных отходов системой активного ила выявило следующие преимущества по сравнению с анаэробным сбраживанием: Полученный анаэробный

2

более низкие концентрации корпуса в супернатантном ликер

3

производство без запаха, гумусоподобного, биологически стабильный конечный продукт

4

Восстановление большего количества основных значений одобрения в шламе

5

операция относительно проста

6

более низкие капитальные затраты (http://www. engr.uga.edu/service/outreach/publications/biosolids/Ch03SolidsHandlingProcesses.pdf; Меткалф и Эдди, 1991).

Основные недостатки процесса аэробного сбраживания:

1

высокая стоимость электроэнергии связана с подачей необходимого кислорода

2

характеристики

3

На процесс существенно влияют температура, расположение и тип материала резервуара.

Дополнительным недостатком является то, что полезный побочный продукт, такой как метан, не извлекается. В тех случаях, когда рассматривается раздельное сбраживание ила, аэробное сбраживание биологического ила может быть привлекательным применением (Меткалф и Эдди, 1991; Влиссидис и Зубулис, 1993; http://www.engr.uga.edu/service/outreach/publications/). biosolids/Ch03SolidsHandlingProcesses.pdf).

Процесс аэробного сбраживания часто проводился с помощью активированной системы, включающей реактор аэрации и осветлитель в двух исследованиях Benitez et al. (1999, 2003). Реактор погружали в термостатическую баню для поддержания постоянной температуры 25–28°С. Воздушный поток подавали к реакционной среде с постоянным расходом 40 л/ч при комнатной температуре.

Коагуляция/флокуляция/осаждение

Коагуляция или дестабилизация коллоидной суспензии приводит к соединению мельчайших частиц в результате физических и химических процессов. Флокуляция приводит к образованию более крупной осаждаемой структуры путем образования мостиков. Эти процессы обычно используются для удаления взвешенных веществ или цвета.Адсорбция ионных форм также происходит в разной степени, в основном в зависимости от компонентов воды или сточных вод (http://www.ec.njit.edu/∼hsieh/ene670/coagula.html).

В процессе осаждения обычно регулируют рН, добавляют химические вещества для стимуляции осаждения, добавляют коагулянты и перемешивают жидкость в устройстве, называемом флокулятором. Химические осадители, коагулянты и флокулятор используются для увеличения размера частиц за счет агрегации. Обычно используемые осадители включают карбонаты, сульфаты, сульфиды, известь и другие гидроксиды.Осадители образуют очень мелкие частицы, которые остаются во взвешенном состоянии. Коагулянты часто добавляют для агрегации взвешенных частиц. Смешивание во флокуляторе после добавления коагулянтов способствует контакту между частицами, что, в свою очередь, способствует их росту и осаждению. В анаэробной среде бактерии реагируют с растворимыми металлами с образованием нерастворимых осадителей металлов (http://www.cpeo.org/techtree/ttdescript/precip.htm). Наиболее широко используемый процесс химического осаждения — это осаждение гидроксидом (также называемое осаждением по рН), при котором гидроксиды металлов образуются с использованием гидроксида кальция (извести) или гидроксида натрия (каустика) в качестве осадителя.Каждый растворенный металл имеет определенное значение pH, при котором происходит оптимальное осаждение гидроксида. Гидроксиды металлов становятся все более растворимыми как при низких, так и при высоких значениях рН. Таким образом, оптимальный рН для осаждения одного металла может привести к растворению другого металла или его возвращению в раствор (http://www.waterspecialists.biz/html/about_chemical_precipitation.html).

Коагуляция может осуществляться как химическими, так и электрическими средствами. Химическая коагуляция в настоящее время становится менее приемлемой из-за более высоких затрат, связанных с химической обработкой (например,г. большие объемы образующегося шлама и классификация гидроксидов металлов как опасные отходы без учета стоимости химических веществ, необходимых для осуществления коагуляции) (http://www.powellwater.com/ec-overview.htm). Коагулянты и флокулянты — это химические вещества, используемые для осаждения нерастворимых веществ. Основными типами используемых коагулянтов являются электролиты, органические полимеры и синтетические полиэлектролиты (http://www.earthpace.com/resources/wwt/coagulation.html).

Процессы коагуляции обычно состоят из нескольких стадий. Сначала к стокам добавляют коагулянт и перемешивание происходит быстро и с высокой интенсивностью. Цель состоит в том, чтобы добиться тщательного перемешивания коагулянта со сточными водами, что повысит эффективность дестабилизации частиц и инициирования коагуляции. Затем следует вторая стадия, на которой флокуляция происходит в течение периодов до 30 минут. На этой стадии суспензию медленно перемешивают, чтобы увеличить контакт между коагулирующими частицами и способствовать образованию крупных хлопьев.Затем эти хлопья переносятся в отстойник, где они оседают и удаляются со дна, в то время как осветленные стоки переливаются через край (http://www.fao.org/DOCREP/003/V9922E/V9922E06.htm).

Считывание показаний газового счетчика

Как считывать данные с вашего глюкометра:

Ваш газовый счетчик подсчитывает заполнение и опорожнение отсеков внутри счетчика, чтобы точно и автоматически отслеживать, сколько газа проходит через него. Поскольку каждое отделение опорожняется по мере заполнения другого, подача газа к вашим приборам осуществляется плавно и непрерывно; поскольку каждый отсек каждый раз заполняется одним и тем же количеством газа, измерения очень точны.

Когда вы будете считывать данные со своего счетчика, вы сможете лучше отслеживать потребление газа и будете лучше подготовлены к экономии энергии. Проверьте свой счет за коммунальные услуги, чтобы узнать, какой у вас расчетный период, а затем вы сможете прочитать показания счетчика по тому же графику.

Часть счетчика, которая показывает количество использованного газа, называется индексом. В нашей системе есть два основных типа индексов.

Если ваш счетчик имеет круглые циферблаты, а указатель находится между двумя цифрами, всегда записывайте меньшее число.(Исключением является, если указатель находится между девятью и нулем — тогда вы читаете девять, потому что ноль в этом случае представляет собой завершение цикла.) Когда указатель находится прямо на цифре, проверьте циферблат справа. Если циферблат справа не прошел нуль, запишите меньшее число для циферблата слева. Чтобы получить показание, прочитайте циферблаты слева направо, записывая числа в том же порядке, слева направо.

Правильное показание для этого счетчика — 2017 год. Это означает, что через счетчик прошло 2017 сотен кубических футов (MCF) газа, поскольку все циферблаты были на нуле.Другой способ записать эту сумму — 201 700 кубических футов.

Другой тип индекса счетчика, который вы могли видеть, называется прямым считыванием. Этот индекс типа работает так же, как одометр на вашем автомобиле. Чтобы считать, все, что вам нужно сделать, это прочитать число. Каждое из чисел будет соответствовать одному из показанных циферблатов.

Комплект с пометкой «половина фута» и «два фута» не используется при считывании показаний счетчика. Эти циферблаты используются только в целях тестирования.

Чтобы определить, сколько газа было использовано с момента предыдущего показания, просто вычтите показание за последний месяц из текущего показания.Вы сможете лучше отслеживать потребление газа и больше заботиться об экономии энергии. Пожалуйста, посмотрите свой счет за коммунальные услуги, чтобы узнать, какой у вас расчетный период, чтобы вы могли снимать показания счетчика по тому же графику.

Как работает газовый счетчик? – Firstlawcomic.com

Как работает счетчик газа?

Для измерения количества электроэнергии или газа, которое вы используете, коммунальное предприятие устанавливает счетчик между входящей линией электроэнергии или газа и точкой распределения в доме.Счетчик газа приводится в действие силой движущегося газа в трубе, а также вращается быстрее по мере увеличения расхода.

Какова основная функция газового счетчика?

Газовый счетчик — это специализированный расходомер, используемый для измерения объема топливных газов, таких как природный газ и сжиженный нефтяной газ. Счетчики газа используются в жилых, коммерческих и промышленных зданиях, потребляющих топливный газ, поставляемый газовой компанией.

Кто отвечает за газовый счетчик?

Коробки счетчиков газа могут быть установлены домовладельцем до того, как поставщик установит подачу, или поставщик газа может установить коробку счетчиков по согласованию с потребителем. Однако после установки счетчика выясняется, что потребитель (обычно собственник) несет ответственность за его обслуживание.

Где обычно устанавливается газовый счетчик?

кухня
Однако в большинстве домов газовый счетчик будет находиться либо на кухне, либо в коридоре, либо снаружи в шкафу или счетчике.

Как выглядит газовый счетчик?

Показания газового счетчика аналогичны показаниям часов. Большинство газовых счетчиков имеют четыре или пять циферблатов, которые выглядят как циферблаты.Вы заметите, что некоторые циферблаты двигаются по часовой стрелке, а некоторые против часовой стрелки. Однако все они будут идти в направлении от 0 до 9.

Как работает счетчик природного газа?

Стандартный счетчик газа работает путем измерения силы движения газа по трубопроводу. Скорость циферблатов (часовоподобных устройств) определяется расходом газа. Природный газ обычно измеряется в кубических футах, поэтому вам будут выставлять счета за тысячи кубических футов (MCF) или сотни кубических футов (CCF).

Кто отвечает за газовый счетчик Великобритании?

Вы также можете запросить его. Все поставщики энергии должны стремиться установить умные счетчики в каждом доме в Великобритании. На веб-сайте Smart Energy GB объясняется план развертывания правительства. Ваш поставщик несет ответственность за установку любого интеллектуального измерительного оборудования.

Сколько должен работать газовый счетчик?

Как часто нужно менять газовые счетчики? Это все зависит от типа вашего газового счетчика, но может варьироваться от 10 до 25 лет.Ваш поставщик энергии должен прислать вам письмо с информацией о том, что ваш счетчик необходимо обновить до более современной модели.

Может ли замерзнуть газовый счетчик?

Ваш наружный счетчик природного газа и оборудование рассчитаны на зимние погодные условия, но тяжелый или утрамбованный снег и лед, а также вода, капающая с крыши и замерзающая на счетчике, может представлять угрозу безопасности.

Может ли магнит остановить счетчик газа?

С помощью крошечного неодимового магнита вы можете предотвратить работу газовых часов. Хотя это может показаться привлекательным, на самом деле это чрезвычайно вредно. Точно так же вы можете воздействовать не только на газовый счетчик, но и на водяные или электрические часы.

Можно ли реверсировать газовый счетчик?

Если отключить газ на подаче, то можно разорвать соединения счетчика и перевернуть счетчик. Затем он будет работать в обратном направлении.

Что нужно знать о счетчиках газа?

Счетчики газа измеряют определенный объем, независимо от количества или качества газа, проходящего через счетчик под давлением.Для измерения фактического количества и стоимости газа, проходящего через счетчик, необходимо выполнить компенсацию температуры, давления и теплотворной способности.

Почему для сжиженного нефтяного газа используются счетчики с температурной компенсацией?

Счетчики с температурной компенсацией чаще используются для сжиженного нефтяного газа, потому что резервуары для сжиженного нефтяного газа расположены над землей, где внешняя температура может непосредственно и быстро воздействовать на резервуары. По мере повышения температуры газ будет расширяться в объеме, но это создает меньшую концентрацию фактической теплоемкости газа.

Как турбинный счетчик газа измеряет объем газа?

Вращательное движение коленчатого вала служит первичным элементом потока и может генерировать электрические импульсы для вычислителя потока или может приводить в действие счетчик, подобный одометру. Турбинные газовые счетчики определяют объем газа, определяя скорость газа, проходящего через счетчик.

Что означает 45 литов на газовом счетчике?

«Что означает 45 LT. Я не уверен, что означает LT?» A. Много лет назад LT относился к старым системам газового освещения.LT просто относится к размеру конкретного фитинга. Например:

Для измерения количества электроэнергии или газа, которое вы используете, коммунальное предприятие устанавливает счетчик между входящей линией электроэнергии или газа и точкой распределения в доме. Счетчик газа приводится в действие силой движущегося газа в трубе, а также вращается быстрее по мере увеличения расхода.

Какие существуют типы газовых счетчиков?

Типы газовых счетчиков Мембранный счетчик: этот тип счетчика является одним из наиболее часто используемых не только в Великобритании, но и в США.Роторный счетчик: этот газовый счетчик работает с использованием двух роторов, которые соединены вместе. Турбинный счетчик: этот тип газового счетчика работает путем расчета скорости, с которой газ проходит через турбину или спираль.

Как работает расходомер газа?

Расходомер работает путем измерения количества жидкости, газа или пара, протекающего через датчики расходомера или вокруг них.

Какой размер бытового газового счетчика?

Для газового счетчика может потребоваться, чтобы циферблаты были видны с вертикального положения, а не с горизонтального.Для такого типа установки подходит только бытовой счетчик газа У6 типоразмера. Счетчик U6 требуется в большинстве домов или небольших коммерческих объектов. Типичные размеры: Высота 480 мм. Ширина 450 мм. Глубина 330 мм.

Как работают бытовые газовые и электрические счетчики

Умение читать показания счетчика может быть очень полезным. Это поможет вам лучше понять, как все работает и как вам следует управлять своими привычками потребления электроэнергии. Любой может понять, как составить несколько чисел, которые представляют потребление энергии.Не забывайте всегда сравнивать свои показания с точно такими же периодами времени. Следите за тем, какими были ваши показатели прошлой зимой, и посмотрите, как вы поживаете в следующий холодный сезон. Если вам так хочется, вы можете пойти еще дальше и следить за температурой ежедневно в течение всего месяца.

Советы о том, как правильно отслеживать уровень потребления энергии

Если вы живете в районе с линейной температурой в течение сезона, у вас не возникнет проблем с получением правильных результатов.Если вы живете в районе, который проходит через все четыре сезона и имеет изменчивый характер, вам нужно будет адаптироваться. Чтобы узнать, каковы ваши энергетические потребности и каковы пределы, вы можете использовать в качестве ориентира средние температуры. Процессы нагрева и охлаждения должны быть пропорциональны вашим показаниям.

Еще один отличный способ получить информацию — связаться с местными коммунальными службами, отвечающими за подачу энергии в ваш дом. Позвоните им и задайте как можно больше вопросов о вашем счетчике и о том, как он работает.Внимательно посмотрите на свои счета, которые иногда могут быть более показательными, чем любое другое индивидуальное чтение. Не забудьте запросить у своей компании информацию, которая на самом деле является реальной, а не оценочной. Кроме того, не забудьте спросить точные даты, когда были сняты показания счетчика, чтобы избежать регистрации неверных данных.

Измерение потребления электроэнергии

Как многие уже знают, электроэнергия измеряется с помощью базовой единицы измерения, называемой ватт. Киловатт, который является очень распространенным термином, используемым для описания ваших потребностей в энергии, состоит из 1000 ватт. Счета обычно приходят после измерения того, сколько кВтч вы использовали в час в течение каждого месяца.

Электросчетчик в основном похож на часы. Он приводится в движение электричеством, которое проходит через него каждый раз, когда вы включаете электроприбор или любое другое устройство, которое нуждается в питании. Весь механизм на самом деле намного проще, чем вы думаете. Ток, поступающий от линий электропередач, приводит в движение ряд небольших шестерен, встроенных в конструкцию счетчика. Обороты, совершаемые этими шестернями, могут различаться по скорости в зависимости от того, сколько электричества проходит через устройство.

Если вам нужно лучше понять, как вы должны использовать определенные бытовые приборы или устройства в вашем доме, возьмите ручку и лист бумаги. Запишите числа и не забудьте начать справа налево. Вы заметите указатель прямо над одним из чисел. Справа есть циферблат, который вы должны проверить. Всегда учитывайте следующее большее число, если предыдущая цифра равна 0, и она уже наполовину утеряна. Если индикатор еще не прошел 0, считайте число, зарегистрированное ранее.

Измерение расхода газа

Газовый счетчик немного отличается от электрического. Объем газа, используемого для различных целей, измеряется в кубических футах. Векселя приходят со значениями, достигающими тысяч или сотен кубических футов. Некоторые устройства регистрируют расход газа с помощью Therm. Этот метод выставления счетов использует другое название, если вы считаете, что 1 Therm эквивалентен 100 кубическим футам газа.

В газовом счетчике используется тот же принцип, что и в электросчетчике, для измерения нормы потребления.Когда газ течет по трубе, числа начинают вращаться. Цифры меняются один раз за каждый полный оборот циферблата с меньшим значением. Считывание счетчиков газа производится слева направо. Также помните, что оба счетчика имеют циферблаты, направленные в противоположные стороны друг к другу.

Заключение

Технологии продвинулись вперед, и в настоящее время большинство поставщиков коммунальных услуг используют электросчетчики. Их намного проще читать и управлять ими, но пока не все ими пользуются. Если у вас более устаревший дизайн циферблата, используйте информацию как можно лучше и снизьте уровень энергопотребления с помощью нескольких простых шагов.

Как работает регулятор газового счетчика? – Кухня

Газ поступает в камеру регулятора, оказывая давление на диафрагму . Диафрагма затем перемещается вверх под управлением установленной пружины. Вращение по часовой стрелке опустит диафрагму и позволит большему количеству газа попасть в клапан.

Как работает регулятор счетчика?

Когда вы поворачиваете ручку регулятора по часовой стрелке, чтобы увеличить поток газа, она давит на пружину, которая, в свою очередь, толкает диафрагму вниз.Затем шток клапана открывается.

Что делает регулятор на газовом счетчике?

Пока газ находится в системе распределения, регуляторы регулируют поток от более высокого давления к более низкому. Регуляторы обнаруживают, что давление в линии падает ниже заданного значения, и открываются, пропуская больше газа.

Как узнать, работает ли мой газовый регулятор?

Поверните запорный газовый клапан против часовой стрелки, чтобы включить газ, и проверьте показания манометра.Показание «0» указывает на то, что регулятор газовой плиты не работает должным образом и требует замены. Если отображается число, регулятор работает правильно.

Что происходит, когда газовый регулятор выходит из строя?

Если предохранительный клапан вашего газового регулятора не работает должным образом, он может не определить с помощью датчиков, горит ли пламя в вашей системе отопления, и, как результат, продолжать подавать газ в домашнюю среду, а не отключать, что обычно предназначен делать.

Зачем нужен газовый регулятор?

Зачем нужен регулятор для систем, работающих на природном газе Регуляторы газа необходимы как для приборов, работающих на сжиженном нефтяном газе или пропане, так и для приборов, работающих на природном газе, чтобы обеспечить бесперебойную подачу топлива при давлении и скорости потока, требуемых нагревателем или устройством.

Регулируются ли газовые регуляторы?

К отдельным приборам также могут быть прикреплены регуляторы, но обычно они нерегулируемые. Настраиваемый регулятор располагается недалеко от места ввода газовой магистрали в дом и после газового счетчика.Этот регулятор принадлежит домовладельцу, и он несет за него ответственность.

Почему газовый регулятор имеет вентиляцию?

Все регуляторы имеют вентиляционное отверстие, позволяющее устройству дышать при нормальной работе; он также функционирует как отверстие для сброса давления в ситуации избыточного давления. В целях безопасности на этом вентиляционном отверстии не должно быть грязи, мусора, насекомых, воды, снега и льда.

Почему мой пропан не работает?

Убедитесь, что насадка для шланга правильно подсоединена к баллону с пропаном, и еще раз проверьте затяжку навинчивающегося клапана.Если ни одно из этих действий не помогло, возможно, у вас неисправен регулятор, который перекрывает подачу пропана. В этом случае лучше всего приобрести новый шланг с регулятором и повторить попытку.

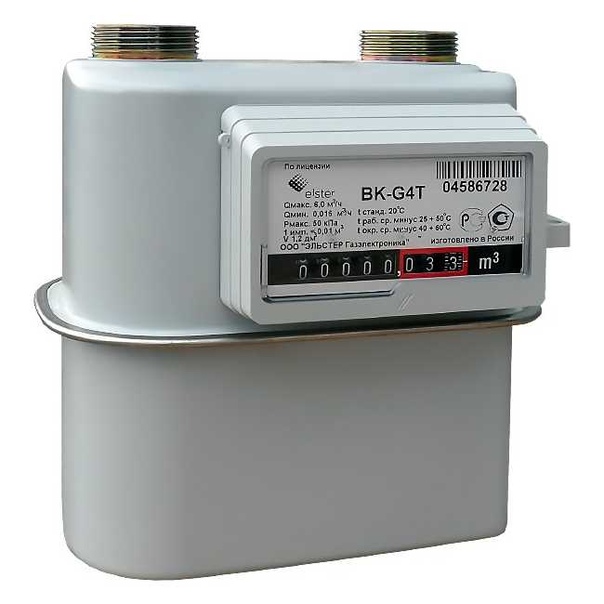

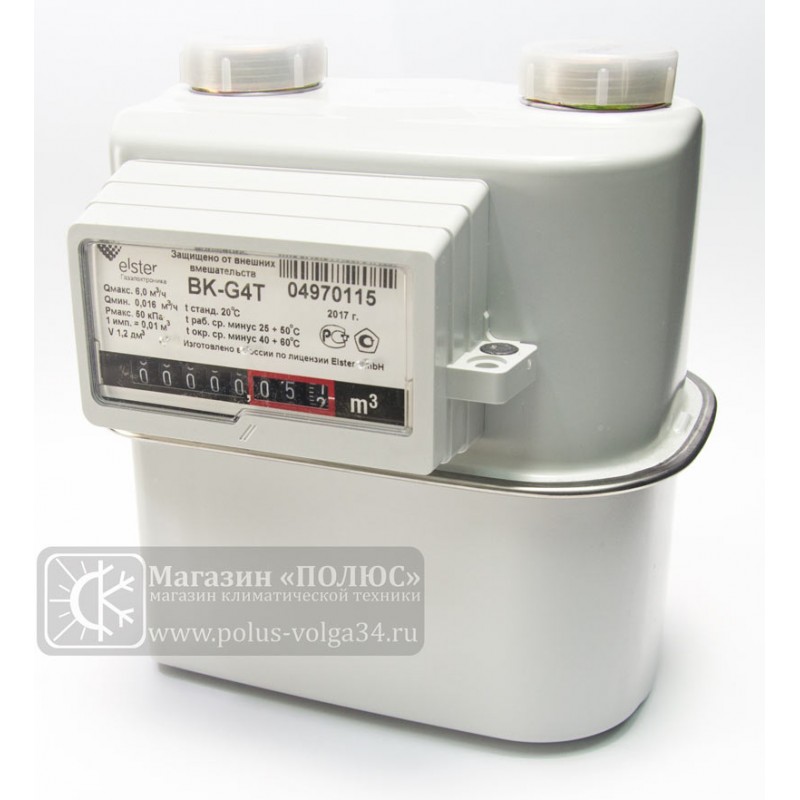

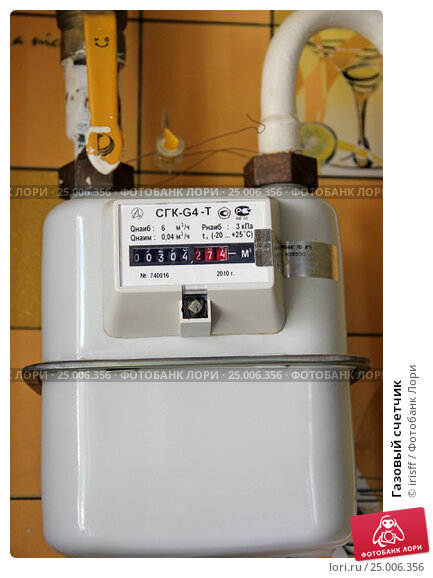

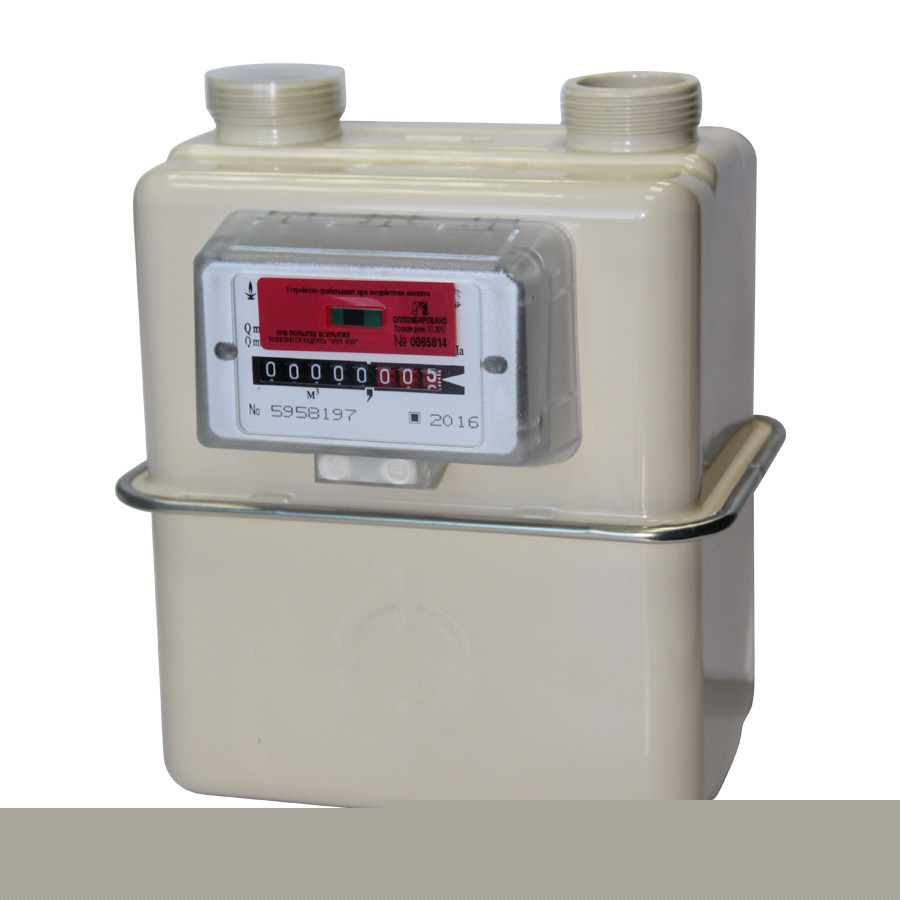

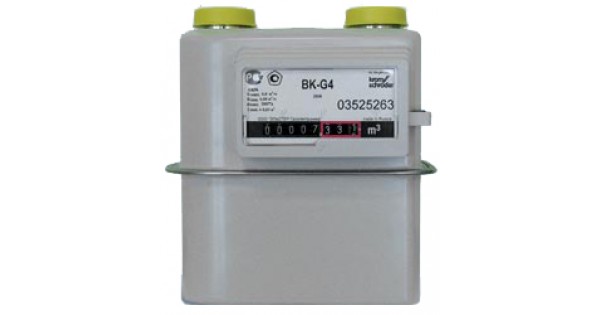

Есть ли у газовых счетчиков регуляторы?

Этот клапан устанавливается в больших комплектах счетчиков газа, чтобы счетчик можно было обслуживать или заменять без отключения подачи газа в здание. Трубопровод, соединяющий клапаны, регуляторы и газовый счетчик, обычно стальной, как и труба, проходящая через стену от счетчика и регуляторов в здание.

Как часто следует заменять газовые регуляторы?

Регулярные проверки и испытания газовых регуляторов необходимы, но недостаточны для обеспечения безопасных условий труда. Британская ассоциация сжатых газов (BCGA) рекомендует ремонтировать или заменять регуляторы давления на новые не реже одного раза в пять лет.

Каковы симптомы неисправного регулятора давления топлива?

Неисправный регулятор давления топлива может вызвать пропуски зажигания, снижение мощности и ускорения, а также снижение эффективности использования топлива.

Оставить комментарий
