Зарядное устройство (зарядка) для шуруповерта: виды и схемы сборки

Шуруповерт — инструмент, который есть почти у каждого домашнего мастера. Как и другие электрические приборы, он требует подключения к сети либо аккумулирует заряд. Наиболее распространен последний вариант. Для подпитки съемного аккумулятора нужно зарядное устройство. Обычно оно есть в наборе. Однако, как и любое другое устройство, зарядка для шуруповерта не застрахована от поломки. Чтобы восстановить работоспособность инструмента, придется приобрести замену или сделать его самостоятельно.

Виды

Существует множество зарядок, подходящих для определенных марок и моделей инструментов. Все их можно разбить на основные виды.

Аналоговые со встроенным блоком питания

Аналоговые со встроенным блоком питания — довольно востребованы. Это объясняется невысокой стоимостью. Обычно не относятся к профессиональному оборудованию, быстро выходят из строя и «не хватают звезд с неба». Минимальная задача, которую, как правило, ставят их производители — получить постоянное напряжение и токовую нагрузку, необходимую для работы.

Устройства работают по принципу стабилизатора. Можно сделать самостоятельно, используя приведенную схему. Для работы нужно запомнить:

  1. Напряжение на выходе блока-зарядки — больше номинала батареи.
  2. Подходит любой тип аккумулятора.
  3. Можно использовать обычную монтажную плату.
  4. Такие стабилизаторы применяют компенсационный принцип: ненужная энергия, тепло отводится. Для его рассеивания можно взять, например, медный радиатор. Площадь — 20 см².
  5. Трансформатор на входе (Тр1) изменяет напряжение с 220 до 20 В. Его мощность определяется по току и напряжению на выходе.
  6. Ток выпрямляется диодным мостом (VD1).
  7. Можно позаимствовать решение производителей: сборку диодов Шоттки.
  8. После выпрямления ток — пульсирующий, что вредно. Для сглаживания нужен электролитический конденсатор (С1).
  9. В качестве стабилизатора идет КР142ЕН. Для 12 В ее индекс — 8Б.
  10. Управление — на основе транзистора (VT2) и резисторов (подстроечных).
  11. Автоматическое отключение после зарядки обычно не предусматривается. Придется самостоятельно определять необходимое время. Как вариант, можно использовать цепь, включающую диод (VD2), транзистор (VT1). После зарядки светодиод (HL1) тухнет. Есть и более серьезные варианты с коммутатором и электронным ключом, отключающиеся автоматически.

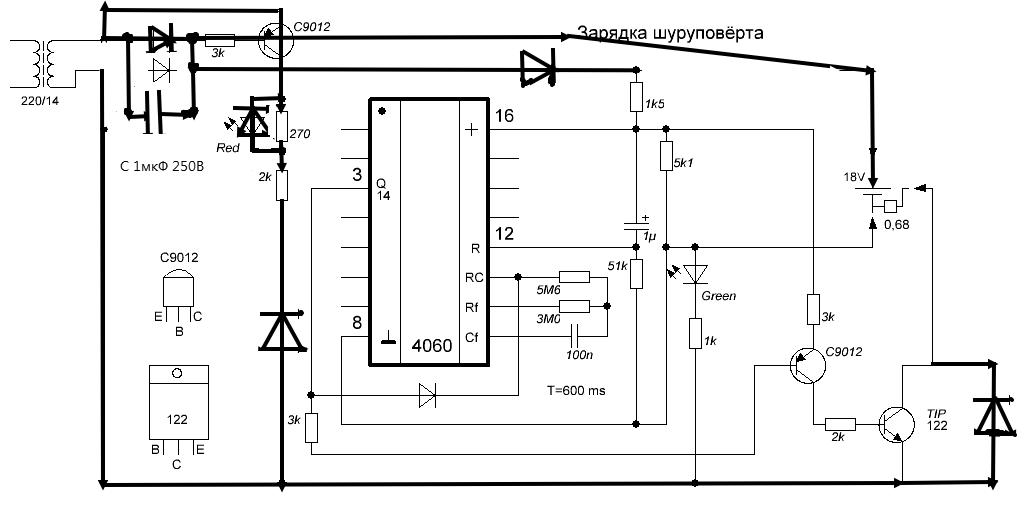

Если инструмент — бюджетный, схема его «родного» зарядника может быть проще. Неудивительно, что такие изделия быстро выходят из строя. Иногда без зарядки остается сравнительно новый шуруповерт. Используя рассмотренную выше схему, можно ответственно подойти к вопросу и устройство, скорее, прослужит дольше покупного. Подходящие трансформатор и стабилизатор определяются индивидуально для конкретного шуруповерта.

Аналоговые зарядки с внешним блоком питания

Аналоговые с внешним блоком, как видно из названия, состоят:

  • из сетевого блока;
  • зарядника.

Блок — обычный, включает:

  • трансформатор;
  • диодный мост;
  • выпрямитель;
  • конденсаторный фильтр.

В фабричных сборках обычно нет теплоотвода. Его роль может выполнять резистор повышенной мощности. Одна из типичных причин поломок — в тепловом режиме.

Чтобы исправить ситуацию, для начала нужно выяснить, работает ли источник питания. Если функционирует, его дополняют схемой управления, если нет — ищется другой. Вполне подойдет, например, от ноутбука. Он имеет 18 В на выходе, что вполне достаточно. Остальные детали обычно найти не составляет труда. Они очень мало стоят, можно позаимствовать из другой техники.

Схема блока управления представлена ниже. Используется транзистор KT817, для усиления — КТ818. Нужен радиатор. Примерная площадь — 30−40 см². Здесь будет рассеиваться до 10 Вт

Многие китайские производители пытаются экономить буквально на каждой мелочи. Этого нужно избегать, если нужно более или менее достойное качество. В самодельной схеме есть подстроечник на 1 кОм. Он нужен для точной установки тока. На выходе — резистор на 4,7 Ом. Он рассеивает тепло. Светодиод оповестит об окончании зарядки

Полученная плата управления — примерно со спичечный коробок. Она вполне уместится в заводской коробке. Радиатор для транзистора выносить наружу нет необходимости. Достаточно движения воздуха внутри корпуса

Импульсные

Аналоговые устройства долго заряжаются: в среднем — 3−5 часов. Хотя для бытовых целей это не страшно. Другое дело — профессиональная сфера, где «время — деньги». Стоит такая продукция — соответствующе, в наборе обычно два аккумулятора.

Профессионалы чаще используют импульсные зарядные устройства. Они обладают интеллектуальной схемой управления процессом. Время полной зарядки впечатляет: около одного часа. Конечно, можно сделать такой же быстрый аналоговый зарядник, но тогда впечатлять будут его вес и размеры.

Импульсные устройства компактны и безопасны.

Высокие качества требуют продуманной, сложной схемы. Однако можно повторить и ее. Схема ниже подходит для работы с никель-кадмиевыми аккумуляторами с третьим сигнальным контактом.

Применяется известный контроллер MAX713. Входное напряжение —25 В. Источник питания — простой, поэтому его схемы здесь нет.

Полученное в итоге зарядное для шуруповерта «отличается умом и сообразительностью». Оно проверяет напряжение и включает режим ускоренного заряда. Аккумулятор готов примерно через 1−1,5 часа. Схема позволяет выбирать:

  • напряжение заряда;
  • тип батареи.

На ней указано значение резистора (R 19) для переключения режимов и положение перемычек. Используя предложенный рисунок, можно отремонтировать поломку. Дополнительным стимулом станет финансовый вопрос. Экономия как минимум в два раза.

Зарядка при неисправном аккумуляторе

Иногда бывает так, что сам шуруповерт работает, но сломался аккумулятор. Есть несколько вариантов решения проблемы:

  1. Покупка нового.
  2. Ремонт старого. Если это делать самостоятельно, потребуются специальные знания. К тому же не каждый захочет работать с вредными веществами.
  3. Подключение через блок питания. Например, если в наличии распространенный «китаец» на 14,4 В, подойдет автомобильный аккумулятор. Можно собрать свой из трансформатора на 15−17 В. Потребуются диодный мост (выпрямитель) и термостат для борьбы с перегревом. Остальные компоненты — только для контроля за напряжением на входе и выходе. Стабилизатор не нужен.
  4. «Родной» аккумулятор или его заменители вообще можно исключить из конструкции.
    Шуруповерт будет питаться от сети напрямую
    .

Модели с разным напряжением

Мало определиться с типом зарядника и маркой производителя, для приобретения нужно знать еще напряжение своего шуруповерта. Самые распространенные варианты — 12, 14 и 18 В.

Зарядки на 12 В

Цепь может состоять из транзисторов до 4,4 пФ. Это видно на схеме зарядного устройства для шуруповерта 12 вольт. Проводимость в цепи — 9 мк. Конденсаторы нужны, чтобы контролировать скачки тактовой частоты. Применяемые резисторы — обычно полевые. У зарядных устройств на тетродах есть дополнительный фазовый резистор. Он защищает от электромагнитных колебаний.

Зарядки на 12 В работают с сопротивлением до 30 Ом. Нередко их можно встретить на аккумуляторах на 10 мАч. Среди известных производителей чаще применяет Makita.

Зарядки на 14 В

На схеме видно, что для зарядок на 14 В нужно пять транзисторов. Другие особенности цепи:

  • микросхема подходит только четырехканальная;
  • конденсаторы — импульсные;
  • для работы с аккумуляторами на 12 мАч нужны тетроды;
  • два диода;
  • проводимость — около 5 мк;
  • средняя емкость резистора — не более 6,3 пФ.

Устройства, созданные по схеме, выдерживают ток до 3,3 А. Триггеры включаются в цепь редко. Исключением является продукция Bosch. У изделий Makita триггеры с успехом заменяются волновыми резисторами.

Зарядки на 18 В

Зарядное устройство для шуруповерта 18 вольт использует в схеме лишь транзисторы переходного типа. К другим особенностям изделий относятся:

  • три конденсатора;
  • тетрод и диодный мост;
  • сеточный триггер;
  • проводимость тока — около 5,4 мк, иногда для ее увеличения применяются хроматические резисторы.

Использование трансиверов повышенной проводимости является особенностью отечественной компании «Интерскол». Токовая нагрузка может доходить до 6 А. Makita часто использует в своих моделях дипольные транзисторы высокого качества.

Какой бы производитель шуруповерта ни был выбран, проблему с заменой зарядного устройства можно легко решить. Для этого достаточно хотя бы знать некоторые особенности своего инструмента.

Зарядное устройство для любого шуруповерта

Приветствую, Самоделкины!

В данной статье рассмотрим довольно интересный проект, автором которого является AKA KASYAN (YouTube канал «AKA KASYAN»).

Собирать будем универсальный источник питания, который можно будет использовать в качестве зарядного устройства для портативных электроинструментов (типа шуруповерта) и не только. Собрать подобный источник питания под силу практически каждому радиолюбителю, так как он относительно простой. Но не смотря на простоту, данное устройство умеет стабилизировать как выходное напряжение, так и ток. Благодаря такой особенности, этим БП можно заряжать литий-ионные аккумуляторы.

Создавая данный проект, автор ставил задачу сделать универсальное зарядное устройство, в первую очередь для шуруповерта, поэтому диапазон выходного напряжения можно регулировать, но в пределах от 11В до 18В, а ток до 1,3А. Этого вполне достаточно для зарядки наиболее ходовых портативных электроинструментов, имеющих напряжения на аккумуляторе 12В, 14,4В, и 16,8В. Но, как уже было сказано выше, схема эта универсальная, выходное напряжение и ток можно сделать иными.

Скачать архив проекта с печатной платой можно ЗДЕСЬ.


Будущее устройство будет питаться непосредственно от сети переменного тока 220В. Все необходимые защиты, включая защиту от КЗ и перегрева присутствуют.

Схема состоит из двух основных частей: сетевого понижающего импульсного блока питания и узла стабилизации тока и напряжения.


Устройство обладает высоким КПД и отличается малыми размерами и весом. Источник питания построен на основе специализированной микросхемы TNY268 (можно TNY267), именно от выбора микросхемы зависит мощность зарядного устройства.


Для того, чтобы обеспечить полноценную стабилизацию тока и напряжения ШИМ-контроллер, на основе которого построен преобразователь, должен иметь 2 усилителя ошибки, например, tl494.

Микросхема TNY268 выбрана неспроста. Во-первых, блоки питания на основе данных микросхем имеют минимальную обвязку, а во-вторых, в самой микросхеме уже есть все необходимое для работы, включая полноценный ШИМ-контроллер, система защиты и даже силовой транзистор.


Для теста автор сделал несколько источников питания, используя микросхемы как TNY267, так и TNY268. Работают они аналогично.

Вторая часть зарядного устройства состоит из сдвоенного операционного усилителя lm358, источника опорного напряжения tl431 и мелочевки. Присутствуют 2 подстроечных резистора. Они необходимы для регулировки тока и напряжения.

Этот узел (см. изображение ниже) наиболее важен, поскольку им можно дополнить любой другой блок питания любой мощности и получить регулируемое по току и напряжению зарядное устройство.

Фактически, вторую часть схемы можно прикрутить к любому импульсному источнику с обратной связью. Вот, например, тоже зарядка на основе VIPer22a:

А вот на FSDM311:

А вот, более мощный вариант, на основе ШИМ-контроллера UC3842:

А на следующем изображении представлено зарядно-пусковое устройство на основе SG3525. Принцип стабилизации тока и напряжения тут точно такой же, только токи уже гораздо больше.


Подстроечные резисторы, как уже было сказано ранее, позволят изменять выходные параметры. Делители в опорных цепях и датчик тока рассчитаны именно для указанных параметров.

Eсли вам необходимо получить иные значения напряжения и тока, то придется пересчитать опорные цепи. Но сперва нужно понять, что все упирается в мощность преобразователя и выше 23Вт снимать нельзя. Если для построения данного источника тока использована микросхема TNY268 и охлаждение достаточно хорошее, то используя закон Ома, можно понять, позволит ли микросхема создать устройство с необходимыми вам параметрами.

Если, исходя из расчетов, построить устройство с заданными характеристиками невозможно, то можно просто заменить схему преобразователя на другую, более мощную, а узел стабилизации и тока оставить неизменным.

Трансформатор. Тут важно отметить, что используемая в данном примере микросхема, работает на фиксированной частоте в 132кГц.


Также в данном случае применен ш-образный ферритовый трансформатор с начальной проницаемостью 2300. Все намотки указаны именно для этого трансформатора, в случае иных сердечников, обмотки необходимо будет пересчитать. Как это сделать? Довольно просто, для этих целей существуют специализированные программы и приложения.

Необходимо также упомянуть о наличии не магнитного зазора между половинками сердечника. В данном примере зазор составляет приблизительно 0,3-0,4мм.

Начала намотки обмоток указаны как на плате, так и на схеме.

Если перепутать, работать схема не будет. Для того, чтобы избежать подобной неприятности, начала намотки желательно промаркировать. Сделать это можно, например, одев термоусадку на провод.
Все обмотки мотаются в одинаковом направлении, в каком – не важно, путь будет по часовой стрелке, например. Первым делом на голой каркас мотаем половину первичной обмотки. Вообще можно и всю обмотку сразу, но так правильнее.

Мотать необходимо послойно, при этом каждый слой нужно изолировать, например, для этой цели можно использовать каптоновый термостойкий скотч в 1-2 слоя, такой изоляции будет вполне достаточно.

После того, как половина первичной обмотки намотана, можно приступать к намотке вторички. Ее мотаем целиком, если она полностью не влезет в один ряд, то делаем послойно. Затем поверх вторичной обмотки идет каптоновый термостойкий скотч слоя в 3-4, после чего мотаем оставшуюся половину первичной обмотки, таким же способом, как и первую половину.

В результате имеем 4 отвода от первичной обмотки. Каждая пара проводов являются цельной обмоткой, начало каждой обмотки должно быть промаркировано. Теперь берем начало одной обмотки и соединяем с концом другой.


В результате получим отвод, который в данной схеме не нужен и использоваться не будет. Как итог, мы получаем одну цельную первичную обмотку.

На данном этапе можно собрать трансформатор, не забывая при этом о зазоре между половинками сердечника.


Пару слов о сетевом фильтре.

Так как данный блок питания маломощный, то особо гадить в сеть он не будет. По этой причине фильтр можно исключить из данной схемы, но естественно с ним все же правильней.

Устройству необходимо хорошее охлаждение и, если устройство будет работать в полностью герметичном корпусе без вентиляционных отверстий, то мощность источника необходимо снизить.


Микросхема TNY268, также нуждается в теплоотводе, его можно приклеить при помощи теплопроводящего клея.

ВАЖНО! Выходное напряжение данного источника тока не должно превышать 32В, это максимальное питающее напряжение для lm358, который запитан напрямую с выхода источника питания.

В конце, как всегда, проведем несколько тестов, проверим функцию стабилизации выходного напряжения источника при нестабильности сетевого напряжения и защиту от коротких замыканий.


Более подробно в оригинальном видеоролике автора:


Автором были собраны несколько таких источников питания. Все они были успешно протестированы и в настоящее время используются по прямому предназначению.


На этом все. Благодарю за внимание. До новых встреч!
Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Универсальное Зарядно Разрядное устройство для шуруповерта


Всем добра!
Когда то написал постыдный опус:
Зарядка для шуруповерта из того что было

Народ справедливо назвал:

«Из описания трудно что-либо понять, какой-то обрывочный набор слов и фотографий небрежно оформленного изделия.»


Полностью согласен!!!

Решил переделать и подробно описать новое самодельное зарядное устройство для шуруповерта АКБ 14,4 Вольт, 1,3 Ач, с разрядом и зарядом или ЗРУ.

Заряд вместо трансформатора с выпрямителем, блок питания от принтера Canon AC Adapter k30245.

Разряженная АКБ, (в моем случае 10 вольт), будет заряжаться зарядным устройством с ЭДС 15 — 17 В в зависимости от потребности в скорости зарядки, без дополнительных ограничителей тока/напряжения, т.е. — напрямую «заряд постоянным напряжением»

Полный заряд большим током ( более 2,5 А) за 2,5-3 часа. А до 50% — за 15 минут.

Принудительный разряд АКБ.

Зачем принудительный разряд?
Он нужен, чтобы емкость АКБ не снижалась, т.е., чтобы ликвидировать эффект «памяти».
Разряд будет происходить за счет блока питания и кулера.

Ограничитель разряда по схеме:


Регулировка отключения нагрузки при 10 вольтах, меньше страшновато…

Заряд АКБ.


Разбираем принтер, демонтируем блок питания.


Ставлю регулировку выхода напряжения с 24 вольт до 7 Вольт.
Заменой резистора R51 на переменный.
Собирать ЗРУ буду на корпусе АТХ.

Разрядка АКБ


Собрал по схеме навесным монтажем, для производства испытаний. Испытания прошли удачно, защита отключает нагрузку при 10 вольтах.

Далее перенес на плату:



Далее комплектую все в корпус:


На старом ЗРУ был ограничитель заряда АКБ, в этот раз решил от него отказаться в пользу вольтметра.
Выставляю при зарядке 15 вольт (АКБ 14,4 вольт) больше АКБ на себя не примет за любой промежуток времени, для более быстрой зарядки выставляю 16-17 вольт.

Дополнительно установил USB мамку через L7805. Смартфончик по пути зарядить итд.
Кулер подключен через L7812.


На задней стенке корпуса вывел выход регулируемого напряжения, вдруг пригодится:

Теперь о работе ЗРУ.
Разряженный АКБ вставляю в гнездо при выключенном питании БП. Выключатели выставляю в положение «Разряд»

Происходит окончательный разряд АКБ до 10 вольт (минут 5-10) в зависимости от разряда.

Далее, АКБ разредилась, переключаю клавиши в положение «Заряд» и включаю питание блока питания.
Заряд пошел.

АКБ не греется за время всего зарядного цикла 8 часов. Почему 8 часов? Испытания однако…
Пока полет нормальный, эксплуатация покажет!
Всего всем самого!!!
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Зарядники для шуруповерта: виды и типы зарядных

Нередко зарядное устройство для шуруповерта, прилагающееся к прибору, отличается низким качеством, поэтому через короткий период выходит из строя или же не заряжает быстро. Для устранения этой проблемы и продления срока эксплуатации шуруповерта можно приобрести зарядку с подходящими характеристиками или изготовить ее самостоятельно.

Виды зарядных устройств

На рынке представлено немало разновидностей зарядников для аккумуляторных шуруповертов, различающихся принципом работы, ценой и рядом других параметров. Выделяют 2 главные группы таких устройств: аналоговые и импульсные. Аналоговые оснащаются встроенным или внешним источником питания.

Аналоговые со встроенным блоком питания

Шуруповерт, имеющий встроенный АКБ, не способен работать продолжительный период. После разрядки аккумулятора для завершения работы требуется подключение прибора к сети.

Таким образом, этот шуруповерт является не намного мобильнее, чем сетевой. Такой прибор требует самого простого зарядного устройства, способного обеспечить достаточную нагрузку для поддержания батареи. Зарядку может обеспечить устройство, выдающее на выходе блока питания большее напряжение, чем имеющийся номинальный показатель АКБ.

Функционирование аналогового устройства, оснащенного встроенного блоком питания, не отличается сложностью. Зарядка работает как стабилизатор. Он функционирует по компенсационному принципу. Излишняя энергия может быть отведена за счет выделения тепла. Рассеивание тепла в устройстве обеспечивает медный радиатор, подсоединенный к микросхеме.

Встроенный в зарядку выходной трансформатор способен понижать поступающее с сети напряжение с 220 В до 20 В. Затем посредством диоксидного моста осуществляется выпрямление тока, который поступает в конденсатор, а затем стабилизатор КР 142ЕН. Здесь напряжение понижается до 12 вольт.

Дополнительно устанавливаются резисторы. Эти простые зарядники — дешевые, не оснащаются автоматикой, поэтому контролировать процесс и длительности зарядки аккумулятора должен пользователь. Часто они ломаются из-за перегрева.

Аналоговые с внешним блоком питания

Этот тип устройств также отличается простым строением. Оно представляет собой набор, включающий зарядник и сетевой блок питания. Зарядное устройство имеет следующие компоненты:

  • трансформатор;
  • диодный мост;
  • конденсатор;
  • выпрямитель.

На выходе он обеспечивает 18 В. Управление устройством обеспечивается за счет небольшой платы контроллера, размер которой не превышает нескольких сантиметров. Такие приборы не включают систему, отводящую тепло. Это приводит к их быстрой поломке из-за перегрева. Недостатком зарядников с внешним блоком питания является необходимость продолжительного подключения к нему шуруповерта.

При использовании во время проведения небольших ремонтных работ достаточно поставить шуруповерт заряжаться на ночь. Полученного заряда китайскому шуруповерту хватит на 3-5 часов в зависимости от качества батареи, а более мощные приборы марки «Зубр» и других производителей смогут проработать не менее 1-2 часов.

Импульсные

Импульсные шуруповерты высоко ценятся профессионалами. Они мобильны и имеют высокую мощность, что облегчает выполнение любого объема работ. Часто оснащаются сразу 2 комплектами батарей. Импульсные зарядные устройства имеют особое строение. Они снабжены специфической системой управления, обеспечивающей зарядку аккумулятора всего за 1 час на 100%.

Импульсные шуруповерты считаются самыми совершенными из представленных на рынке. Они отличаются небольшими размерами, но при этом подают высокий ток до 25 В. Оснащаются системой защиты, поэтому не перегреваются и не выходят из строя из-за перепадов напряжения. Наиболее частой причиной их поломки является механическое повреждение в результате падения и попадание влаги внутрь корпуса. Единственным недостатком импульсных зарядок выступает их высокая цена.

Типы применяемых батарей

Наиболее часто в шуруповерты выполняется установка следующих видов аккумуляторных батарей:

  • никель-кадмиевые;
  • никель-металлогидридные;
  • литий-ионные.

Никель-кадмиевые АКБ не часто устанавливаются в шуруповертах. Они заряжаются в быстром режиме, их цена не высока. Такие аккумуляторы имеют высокую нагрузочную способность. К их положительным качествам также относится способность отдавать энергию даже при работе в условиях минусовой температуры.

К недостаткам никель-кадмиевых батарей относится высокая скорость саморазряда, а также токсичность. Перед первой зарядкой инструмента его следует разрядить на 100%. Перед применением шуруповерта проводится его зарядка. К недостаткам таких элементов относится и низкая емкость.

Никель-металлогидридные аккумуляторы имеют лучшие характеристики в сравнении с никель-кадмиевыми. Их скорость саморазряда намного меньше. Кроме того, такие АКБ не имеют эффекта памяти. Они считаются более экологичными и безопасными, т.к. не содержат кадмия, отличающегося токсичностью.

Литий-ионные батареи имеют низкий уровень саморазряда и высокую емкость. Они плохо выдерживают глубокий разряд и повышение температур. Наиболее часто их устанавливают в профессиональные модели. При перегреве велика вероятность взрыва или протекания АКБ, а при глубоком разряде есть вероятность, что первоначальная емкость уже не восстановится.

К положительным качествам литий-ионных батарей относятся отсутствие эффекта памяти и возможность работы в условиях отрицательных температур. Часто такие аккумуляторы оснащаются зарядным устройствам, имеющим микроконтроллер, препятствующий перезаряду. Это повышает срок службы прибора. Единственным явным недостатком литий-ионных батарей является высокая цена.

Самодельные приборы для заряда

При необходимости 12- или 18-вольтовое зарядное устройство можно изготовить в домашних условиях. Для этого можно воспользоваться как специализированными микросхемами, так и сделать основу самостоятельно.

Схема на двух транзисторах

В домашних условиях можно быстро изготовить зарядник, применяя транзисторы КТ361 и КТ829. Величина тока заряда будет корректироваться элементом КТ361. Затем ток будет подаваться к коллектору, который должен быть оснащен светодиодной лампочкой. Кроме того, первый транзистор управляет работой элемента КТ829.

Принцип работы такого устройства крайне прост. Увеличение емкости батареи провоцирует уменьшение тока заряда, что приводит к постепенному затуханию светодиода. Момент заряда фиксируется путем замера напряжения. Нужный калибр выставляется на переменном резисторе на 10 кОм. Для проверки показателей нужно установить вольтомметр на клеммы неподключенной АКБ.

Использование специализированной микросхемы

В продаже имеются универсальные микросхемы MAXIM MAX713, которые позволяют добиться хороших характеристик заряда для приборов на 18 В. Они заряжают и никель-металлогидридные, и никель-кадмиевые батареи. При этом доступен режим быстрой зарядки. Такая микросхема отслеживает состояние АКБ и при необходимости снижает силу тока. При этом после окончания зарядки микросхема почти не потребляет ток. Она способна прерывать зарядку. Блока на 1А достаточно для обеспечения необходимого напряжения.

Зарядка шуруповерта без зарядного устройства

Если времени на приобретение зарядника или его самостоятельное изготовление нет, можно пополнить батарею шуруповерта, используя блок питания от ноутбука или зарядку для автомобиля. В этом случае с помощью клемм и проводов проводится подключение блока питания к аккумулятору, соблюдая полярность. Процесс восполнения емкости занимает 30 минут. При этом важно контролировать температуру АКБ.

Ремонт зарядного устройства для шуруповерта

Электродрель порой незаменима. Она сверлит, крутит, шлифует и перемешивает. Однако при отсутствии розетки этот инструмент бесполезен. Теперь же получили широкое распространение беспроводные дрели, работающие от аккумулятора. Поэтому стал актуален ремонт зарядного устройства для шуруповерта. Сломавшись, оно перестает заряжать батарею либо портит ее, подавая ток несоответствующего напряжения и силы.

Конструкция и вероятные дефекты

Зарядное устройство (ЗУ) состоит из нескольких ключевых элементов. Каждый из них может выйти из строя, что приведет к поломке всей конструкции. Детали эти достаточно просты, найти им замену несложно – в магазине, аналогичном приборе или блоке питания. Однако нужно уточнить, что речь идет об аналоговом трансформаторном устройстве, а не об импульсном. Последние обычно надежнее, но практически неремонтопригодны при отсутствии нужных знаний. Хотя провода, предохранители или тумблеры легко заменимы и в них.

Конструктивные элементы:

  • компоненты электропроводки,
  • предохранитель,
  • тумблер,
  • понижающий трансформатор,
  • выпрямительный блок,
  • фильтрующий конденсатор,
  • выходные контакты,
  • элементы управления (микросхема, стабилитрон, реле).

На разных приборах данные элементы отличаются видом, характеристиками или расположением.

Например, предохранители ставят до трансформатора или после него. А в дорогих моделях их, как правило, два. Тумблер же – вообще необязательная деталь. Выпрямительный блок может состоять из отдельно включенных диодов либо быть упакованным в литой корпус. И конденсаторов бывает вмонтировано несколько штук. Тем не менее, принцип везде аналогичен, потому и дефекты схожи.

Вероятные поломки:

  • разрыв, перегорание или замыкание кабеля питания;
  • перегорание предохранителя;
  • окисление либо обгорание контактов тумблера;
  • замыкание трансформатора;
  • пробой либо обрыв выпрямительных диодов;
  • испарение электролита, пробой изоляции или обрыв конденсатора;
  • обрыв, окисление либо обгорание контактов устройства на выходе;
  • выход из строя элемента блока автоматического управления.

Подготовка и поиск неисправности

Перед разборкой зарядного устройства для шуруповерта, следует проверить его работоспособность мультиметром, замеряющим как напряжение, так и силу тока. Современные модели измеряют еще и сопротивление элементов цепи, а некоторые – емкость конденсаторов. Стоимость их порядка 500 р., продаются во многих магазинах. Присутствие тестера в хозяйстве человека с руками будет нелишним.

Проверку любого устройства начинают с осмотра.

Например, замкнувший провод сразу бросается в глаза. Включив аппарат в розетку, нужно вставить АКБ, пощелкать тумблером и обратить внимание на светодиод, который обычно загорается. Понятно, что если он не горит, то проблема в зарядном. Однако светодиод может выйти из строя, не влияя на работоспособность самого устройства. Это значит, что без проверок тестером, скорее всего, не обойтись.

Для поиска повреждений и последующего ремонта понадобятся:

  • мультиметр,
  • двусторонняя отвертка,
  • плоскогубцы,
  • паяльник,
  • флюс и припой,
  • детали на замену.

Тест напряжения проводится просто – мультиметр включают на измерение напряжения в соответствующем диапазоне постоянного тока. В данном случае – до 20 или 50В, в зависимости от модели тестера и АКБ. А определяют контакты, которые нужно «щупать», по надписям на корпусе либо методом проб и ошибок. Следует учитывать, что показания прибора должны превышать номинальные значения, указанные на батарее, процентов на 10 – 15. И уж точно не должны быть ниже их. Если же они не дотягивают даже до номинальных цифр, скорее всего, «умер» какой-то диод либо конденсатор.

Измерение зарядного тока, выдаваемого устройством, производят при последовательно подключенном разряженном АКБ.

Однако конструкция батарей для шуруповерта не позволит этого сделать без разборки корпуса ЗУ. Но если с напряжением все в порядке, то силу тока уже можно не измерять – «умер» аккумулятор. В противном случае необходимо разбирать зарядку.

Разборка корпуса ЗУ, поиск дефекта и ремонт

Перед разборкой прибора его выключают из розетки и достают АКБ, если она вставлена. Винты выкручиваются крестовой либо плоской отверткой без каких-либо трудностей. Однако разъединять детали корпуса нужно так, чтобы не повредить провода, идущие на тумблер, выходные контакты и светодиод. После этого приступают к поиску повреждений в зарядном устройстве для шуруповерта и  его ремонту.

  • Осмотр «внутренностей» часто ускоряет и упрощает ремонт. Почерневшие элементы заметны, однако могут вызвать выход из строя других деталей. Хотя сгоревший предохранитель или оборвавшийся провод – явные причины поломки зарядника. Менять детали желательно на аналогичные, в том числе и провода.
  • Для проверки целостности проводов их «прозванивают» мультиметром, включенным в режим измерения сопротивления. Первый щуп подключают к одному концу провода, второй – к другому. Если провод перегорел или оборвался, то показания на дисплее будут стремиться к бесконечности. Таким методом тестируют не только провода, но и тумблер. Ремонт выключателя заключается в его замене либо зачистке контактов, если он разборный.
  • Тестирование трансформатора проще всего произвести, включив прибор в розетку, хоть это и опасно. Не касаясь оголенных контактов, следует замерить напряжение на выводах вторичной обмотки. Мультиметр при этом должен находиться в режиме замера напряжения переменного тока. Если показания тестера меньше номинальных значений устройства либо равны нулю, понижающий трансформатор подлежит замене. Перематывать обмотку нецелесообразно и трудновыполнимо.
  • В случае, когда напряжение идет до выпрямительного блока, а затем исчезает либо становится меньше нужного, проблема в нем. Если этот участок заключен в литом корпусе, его заменяют аналогичной деталью, так как отремонтировать его невозможно. Отдельно стоящие диоды прозванивают, как провода. Причем полярность подключения щупов следует менять, делая замеры в обоих вариантах. В одном случае сопротивление должно быть минимальным, во втором – стремящимся к бесконечности. Иначе этот компонент схемы подлежит замене.
  • Вздувшиеся конденсаторы обычно видны невооруженным взглядом. Однако без причины они вздуваются крайне редко. Проверяют их работоспособность, отпаяв одну из ножек и не путая полярность. Минус часто указан на корпусе конденсатора «птичкой». Замену производят аккуратно, не допуская перегрева детали паяльником.
  • Дефект выходных контактов также определяется визуально, а устраняется путем зачистки мелкой наждачной бумагой.

В случае, когда подтверждена работоспособность всех элементов, но заряд не идет, проблема заключена в блоке автоматического управления. Его элементы заменяют, начиная со стабилитрона, который проверяется так же, как диод. Микросхему без специальных знаний не проверить, но можно заменить.

Обратите внимание: часто цена потраченного времени, нервов и запасных частей превышает стоимость ремонтируемого прибора. А если устройство не на гарантии, проблема не в предохранителе, следует задуматься о ремонте в мастерской либо замене аппарата.

Зарядка аккумулятора шуруповерта: правила и особенности

Шуруповерт занимает не последнее место в линейке аккумуляторных электроинструментов. В отличие от шнуровых устройств он незаменим при проведении работ на высоте или в местах, не оборудованных сетью питания. Он не отличается от шнуровых шуруповертов величиной крутящего момента, диаметром патрона и функционалом. Единственный его недостаток — это ограниченное время работы. Чтобы знать, как зарядить аккумулятор шуруповерта правильно, нужно изучить устройство и принцип работы источника питания.

Шуруповерт — аккумуляторный электроинструмент.

Устройство аккумулятора шуруповерта

АКБ инструмента представляет собой набор последовательно соединенных никель-кадмиевых элементов. Они располагаются в специальном съемном пластиковом боксе, расположенном в пяте корпуса, и служат его опорой. Съемный источник энергии имеет 2 встроенных пластинчатых контакта, предназначенных для подсоединения к электродвигателю и клеммам зарядного устройства (ЗУ).

Ni-Cd-аккумулятор является химическим источником тока, в котором анод выполнен из гидрата закиси никеля, а катод — из кадмия. В качестве электролита используется гидроксид калия плотностью 1,19-1,21 г/см³. Напряжение заряженного элемента составляет около 1,37 В, а разряженного — 1 В. Срок службы — от 100 до 900 циклов заряда-разряда, а саморазряд — 10% в месяц.



Благодаря низкому внутреннему сопротивлению аккумулятор не нагревается даже при заряде большим током. При перезаряде аккумулятора его температура повышается, что является признаком окончания заряда. Эксплуатироваться батарея может в диапазоне -50…+40°С без потери емкости.

NiCd-системы подвержены «эффекту памяти». Он проявляется, когда аккумулятор подвергают зарядке раньше, чем он полностью разрядится. Потерянная в результате этого емкость восстанавливается после проведения глубокого разряда с последующим зарядом.

Внутреннее устройство аккумулятора шуруповерта.

Суммарное напряжение батареи составляет 18 В и состоит из суммы напряжений отдельных аккумуляторов. Блок элементов собирается при помощи шин, которые припаиваются к электродам. Это улучшает контакт и уменьшает переходное сопротивление в местах крепления. Для предохранения от перегрева блок оборудован тепловой защитой (термистором).

Некоторые модели электроинструмента оснащены литиевыми элементами. Однако они увеличивают цену изделия. Кроме того, литиевые источники чувствительны к качеству заряда и должны комплектоваться специальными зарядными блоками.

Общие правила зарядки

Зарядке подлежат полностью разряженные аккумуляторы. Для пополнения емкости применяются штатные ЗУ, имеющиеся в комплекте шуруповерта. В связи с тем, что при заряде температура элементов увеличивается, не рекомендуется оставлять комплект на солнце или в закрытых помещениях с температурой более +30°С. Комплектные зарядные блоки не имеют регулировки параметров. Процесс пополнения емкости аккумулятора отслеживается по светодиодной индикации.

Время заряда зависит от типа используемого источника питания и может продолжаться от 0,5 до 5-6 часов. Не рекомендуется оставлять заряженное изделие в ЗУ. После остывания АКБ готова к эксплуатации.

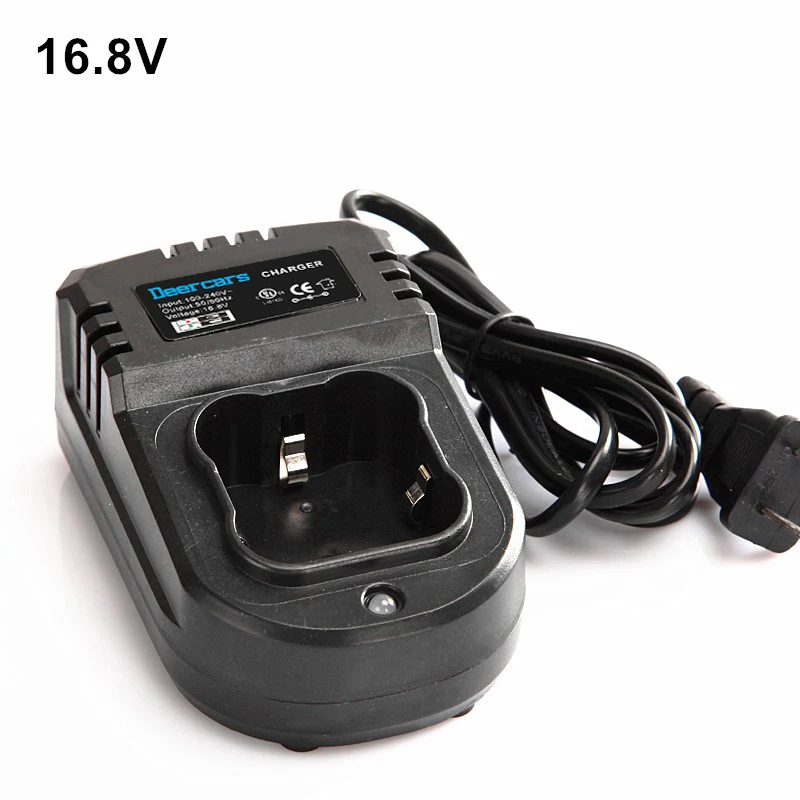

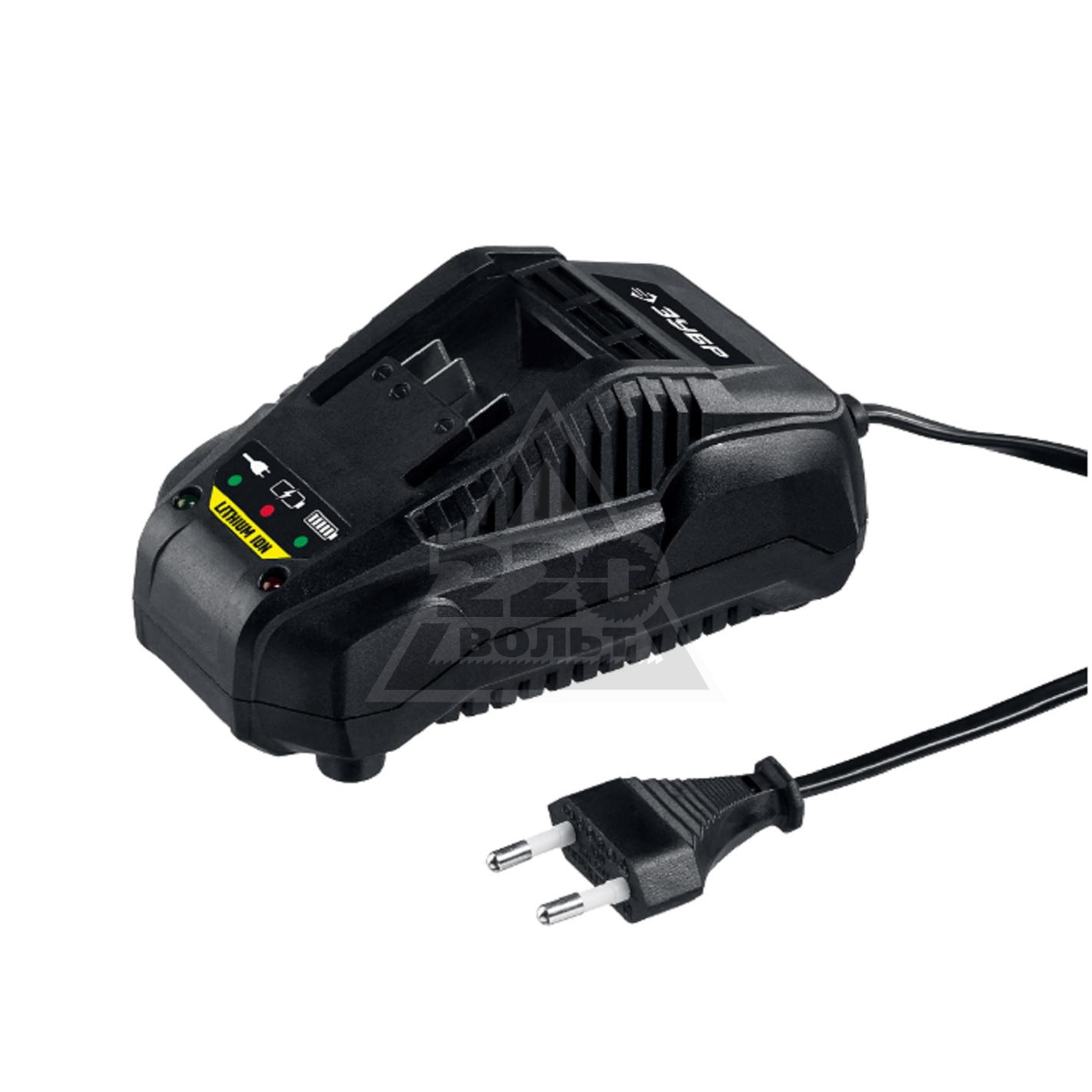

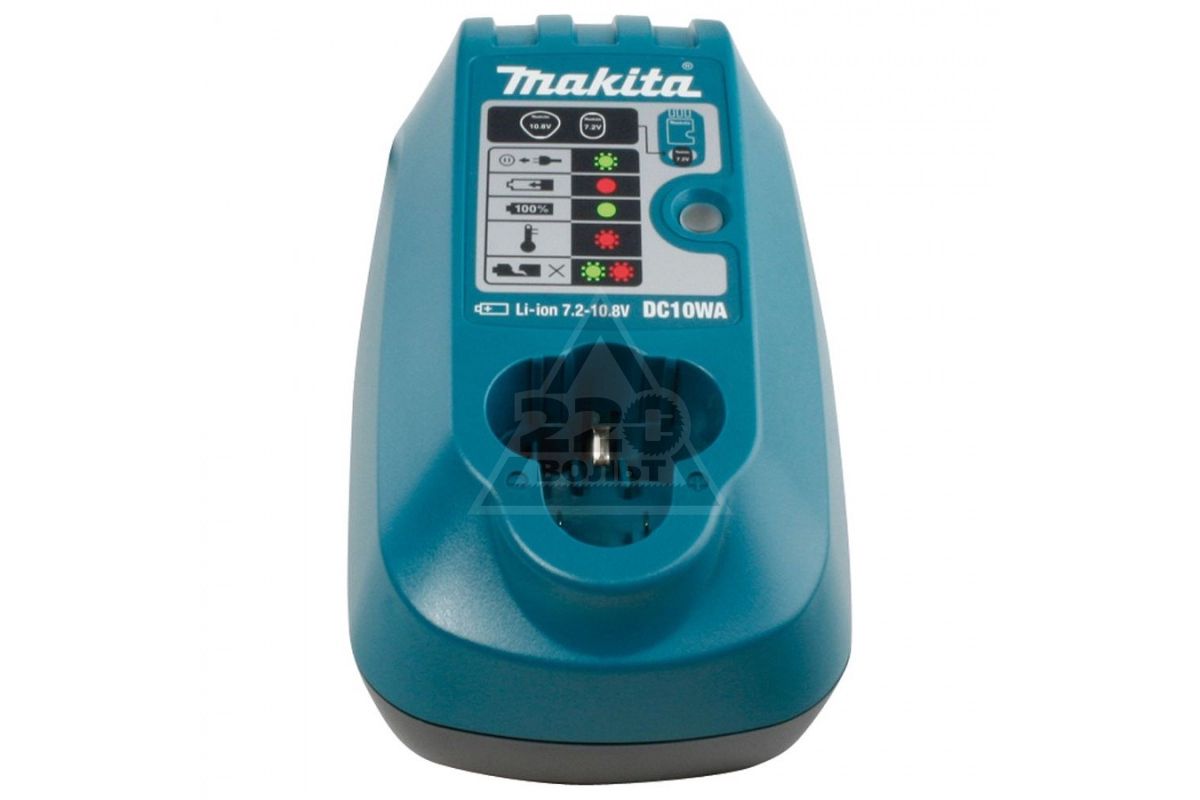

Комплектующее зарядное устройство для шуруповерта.

Нюансы зарядки аккумуляторов различных типов

Для нормальной работы источников питания любого типа рекомендуется их:

  • не перегревать;
  • не перезаряжать;
  • не переразряжать.

Для пополнения емкости батарей используют импульсные либо стандартные нерегулируемые зарядные блоки. Первоначальный заряд проводят предварительно разряженным АКБ. Новым NiCd-элементам рекомендуют сделать 3-кратный режим разряда-заряда. В последующем будет необходим только полный заряд. Показателем окончания пополнения емкости станет ощутимый нагрев корпуса аккумуляторного блока.

Никель-металлгидридные аккумуляторы, в отличие от кадмиевых, должны храниться с небольшим (30-40%) уровнем емкости. Эти батареи более чувствительны к нагреву, поэтому их нельзя перегружать в процессе работы. Для этого на шуруповерте имеется кольцо выбора крутящего момента. В связи с тем, что Ni-MH-аккумулятор подвержен «эффекту памяти», для восстановления емкости нужно периодически проводить 4-6-кратные режимы «тренировок».

После проведения заряда АКБ необходимо дать время для остывания. В противном случае это скажется на величине токоотдачи. Если в процессе разряда было достигнуто напряжение 0,9 В и ниже, некоторые ЗУ не «увидят» вставленный элемент. На любом ЗУ с малыми токами нужно будет достичь необходимого значения, а потом продолжить зарядку штатным устройством.

Литий-ионные батареи можно заряжать, не дожидаясь их полного разряда. Отдаваемая емкость сильно зависит от температуры окружающей среды. Оптимальные параметры достигаются в комнатных условиях. Li-ion-аккумуляторы чувствительны к величине зарядного тока, особенно в конце процесса. Разрешенный допуск составляет 0,05 В. Средний элемент заряжается около 3 часов. Время может изменяться в зависимости от емкости.

Литиевые аккумуляторы с защитой не страдают от пере- или недозаряда. Встроенная плата защиты отсекает чрезмерное напряжение (более 3,7 В на банку) при зарядке и отключает аккумулятор, если уровень заряда упал до минимального, около 2,4 В. Наличие устройства существенно продлевает время жизни элемента.

Нестандартные методы зарядки аккумулятора шуруповерта

В случае отсутствия комплектного ЗУ или выхода его из строя пополнить емкость батареи можно и без него. Для этого подойдут:

  • автомобильное ЗУ;
  • внешние источники электроэнергии;
  • самодельные устройства.

Лучший выход из сложившейся ситуации — приобретение совместимой с имеющейся моделью зарядки или ремонт штатной. Эксплуатация шуруповерта без зарядного устройства приведет к быстрому выходу из строя аккумулятора.

Использование зарядного модуля для автомобильного аккумулятора

Для подзарядки аккумулятора шуруповерта можно использовать ЗУ для автомобиля. Благодаря тому, что напряжение АКБ инструмента составляет 18 В, а применяемый зарядник имеет не более 16,5 В, этот процесс опасности для источника питания не составляет. Желательно применять устройство с регулятором тока. В процессе заряда необходимо вести периодический контроль за температурой и напряжением АБ. Все условия начала заряда должны соблюдаться для любых питающих элементов.

Для контроля зарядного тока можно использовать мультиметр или тестер, последовательно включенный в цепь низкого напряжения. Значение его не должно превышать 0,1-0,3 части емкости батареи. Признаками окончания заряда является нагрев корпуса блока.

Для подсоединения ЗУ к аккумулятору используют специальные зажимы («крокодильчики»). При этом проверяется соответствие полярности обоих устройств. Места контактов не должны нагреваться, иначе пластик корпуса покоробится.

Изготовление самодельного заряжающего блока

Самодельные ЗУ применяют не только при отсутствии штатного прибора. Последний имеет небольшую мощность, что увеличивает время пополнения емкости. Зарядное устройство представляет собой генератор тока на мощном составном транзисторе КT829, который питается от выпрямительного мостика, подключенного к понижающему трансформатору с достаточным выходным напряжением.

Самодельное зарядное устройство для аккумуляторов шуруповерта.

Ток заряда регулируется переменным резистором номиналом 10 кОм. Балластное сопротивление (2 Вт, 1 Ом) ограничивает максимальный ток. ЗУ собирается в отдельном корпусе с выводными концами для подключения аккумулятора.

Если имеется нерабочее ЗУ, подходящее по конструкции к данному типу батареи, то устройство лучше разместить в нем.

Тогда не возникнет проблемы с подключением АБ. Для защиты схемы в цепь трансформатора устанавливают предохранитель на 0,5 А. Замеры параметров в процессе заряда контролируются мультиметром.

Оборудование батареи USB-разъемом

Зарядку аккумулятора через ЮСБ-разъем можно проводить, если поменять кадмиевые аккумуляторы на Li-ion. Новый элемент питания имеет ту же емкость, но по габаритам меньше примерно в 2 раза. Для управления применяется плата защиты и контроля АБ. Ток нагрузки не должен превышать 1 А. В противном случае плата будет греться.

Зарядка через внешние источники электричества

Зарядка таким способом может производиться от рабочего автомобильного аккумулятора как непосредственным подключением к АКБ с постоянным контролем зарядного тока, так и от USB-зарядки через гнездо прикуривателя. Плата управления позволит пополнить емкость до номинальной. Однако таким образом можно заряжать литиевые источники питания. При выходе из строя батареи можно работать шуруповертом, подключив его напрямую к любой АКБ напряжением 12 В.

Проверка состояния аккумулятора мультиметром

Прибором проверяют напряжение и силу тока блока питания под нагрузкой. Первый параметр необходимо замерять при работающем приборе, т. к. отсоединенный аккумулятор покажет ЭДС источника. Чтобы измерить напряжение под нагрузкой, необходимо от клемм АКБ вывести 2 провода, подсоединить к ним мультиметр и включить шуруповерт.

Если в боксе установлено 10 кадмиевых элементов, то величина не должна быть ниже 10 В. В противном случае либо источник разряжен, либо имеются поврежденные элементы. Чтобы их найти, необходимо измерить напряжение каждой банки.

Для контроля тока прибор включают в цепь последовательно с нагрузкой. Переключатель режимов устанавливают в положение 10 А. Таким же способом можно замерить ток зарядного устройства. Его величина не должна отличаться от паспортной.

Рекомендации по хранению

При длительном хранении источники должны быть отсоединены от инструмента.и располагаться в сухом помещении при комнатной температуре. Ni-MH-аккумуляторы заряжаются до полной емкости, а NiCd и Li-ion — до величины 30-50%. При правильном уходе и хранении литиевые элементы прослужат 3-5 лет с даты изготовления, а никелевые — 2-3 года.

Хранящиеся аккумуляторы подлежат ежемесячному осмотру, а в случае необходимости — подзарядке. После длительного хранения никелевому аккумулятору необходимо провести 2-3 цикла заряд/разряд током, численно равным номинальной емкости (1C), чтобы он вошел в рабочий режим и работал с полной отдачей.

Как завести автомобиль от аккумулятора шуруповерта

Некоторые автолюбители заводили машину при помощи аккумулятора шуруповерта. Для этого они на 15-20 минут подсоединяли полностью заряженный источник к разряженной АКБ. Иногда это давало положительный результат. Этого нельзя сделать с автомобильным источником, исчерпавшим установленный ресурс. В зимнее время такие попытки ни к чему не приводят. Утверждать, что пуск двигателя от батареи шуруповерта возможен, — некорректно, т. к. речь идет о подзарядке севшего автомобильного аккумулятора.

Выбор подходящей электрической отвертки

Электрическая отвертка Fein

Выбор подходящей электрической отвертки зависит от того, для чего вы ее будете использовать. Например, будете ли вы часто использовать его для строительных работ? Новостройки или ремонт? В механической мастерской? Для мебели? На сборочной станции?

Второй момент, который важно определить, — это частота использования отвертки . Если его нужно использовать весь день, лучше выбрать проводную модель.Однако, если его нужно использовать только 2 или 3 часа в день, подойдет беспроводная модель, возможно, держите под рукой дополнительную батарею и зарядное устройство. Важно обратить особое внимание на эффективность отвертки, особенно если ее нужно использовать интенсивно.

Момент затяжки — еще один момент, который необходимо учитывать. Высокий момент затяжки означает большую силу завинчивания. Чем выше момент затяжки, тем легче будет завинчивание даже в твердых материалах.

Момент затяжки напрямую зависит от мощности отвертки . Для сетевых электрических отверток с питанием от сети эта мощность напрямую зависит от мощности двигателя. Это варьируется от 450 до 705 Вт. Если электрическая отвертка питается от внешнего трансформатора, то чем выше напряжение питания, тем мощнее будет отвертка. Для аккумуляторных электрических отверток мощность зависит от напряжения аккумулятора. Оно может варьироваться от 3,6 В до 18 В для самых мощных.Для аккумуляторных электрических отверток высокое напряжение позволяет продлить срок службы батареи и позволяет избежать слишком частой подзарядки батарей. Некоторые электрические отвертки называются ударными электрическими отвертками: они используются для интенсивного заворачивания / откручивания.

Скорость вращения является важным элементом, особенно если вам нужно регулярно пользоваться электрической отверткой: проводные электрические отвертки обычно имеют более высокую скорость вращения, чем беспроводные. Как правило, электрические отвертки имеют только одну скорость вращения .Для сетевых электрических отверток это значение составляет от 3000 до 6000 об / мин (оборотов в минуту), а для аккумуляторных электрических отверток — от 180 до 450 об / мин. Для ударных электрических отверток скорость указывается в единицах счета в минуту: она составляет от 3000 до 50 000 циклов в секунду / мин.

Как работают зарядные устройства?

Реклама

Криса Вудфорда. Последнее изменение: 21 марта 2020 г.

Power to go — разве аккумуляторы не великолепны? Проблема в том, что они хранят только фиксированное количество электрического заряда перед разрядкой, обычно не более неудобные времена.Если вы используете аккумуляторные батареи, это меньше проблемы: вставьте батарейки в зарядное устройство, подключите и вставьте Через несколько часов они как новые и снова готовы к использованию. Типичный аккумулятор можно заряжать сотни раз, может длиться вы любите от трех-четырех лет до десяти или более лет, и будете вероятно сэкономите сотни долларов на покупке одноразовых (так что это отлично подходит для окружающей среды). Но насколько хорошо твои батареи производительность зависит от того, как вы их используете и насколько тщательно вы заряжаете их.Вот почему достойное зарядное устройство так же важно, как и батарейки, которые вы в него вставляете. Что такое зарядное устройство и как работает это работает? Рассмотрим подробнее!

Artwork: Зачем использовать сотни батарей один раз, когда можно использовать одну батарею сотни раз заправив его электрическим зарядом? Перезаряжаемые батареи для начала стоят немного дороже, но, относитесь к ним осторожно, и они сэкономят вам состояние за долгие годы их жизни. Они намного лучше для окружающей среды.

Что такое батарейки и как они работают?

Фото: Обычные батареи (например, эта бытовая угольно-цинковая батарея). не предназначены для использования более одного раза, поэтому не пытайтесь их перезаряжать.если ты Не любите угольно-цинковые батареи, не пытайтесь их перезарядить: для начала купите аккумуляторные.

Если вы читали нашу основную статью о батареях, вы будете знать все об этих портативных устройствах растения. Пример того, что ученые называют электрохимией, они используют силу химии для высвобождения накопленной электроэнергии очень постепенно.

Что происходит внутри типичной батареи — например, в фонарике? Когда вы нажимаете выключатель питания, вы дает зеленый свет химическим реакциям внутри батареи.Когда ток начинает течь, ячейки (энергогенерирующие отсеки) внутри батареи начинают превращаться в поразительные, но совершенно невидимые пути. Химические вещества, из которых состоят их компоненты заставляют себя переставлять. Внутри каждой ячейки химическое реакции происходят с участием двух электрических клемм (или электроды) и химикат, известный как электролит которые их разделяют. Эти химические реакции вызывают появление электронов ( крошечные частицы внутри атомов, переносящие электричество), чтобы перекачивать цепь, к которой подключен аккумулятор, обеспечивающий питание фонарик.Но элементы внутри батареи содержат только ограниченное количество химикатов, поэтому реакции не могут продолжаться бесконечно. Как только химикаты истощается, реакции прекращаются, электроны перестают течь через внешняя цепь, аккумулятор практически разряжен — и лампа гаснет вне.

Это плохие новости. Хорошая новость в том, что если вы используете аккумулятор, вы можете заставьте химические реакции протекать в обратном направлении, используя зарядное устройство. Зарядка аккумулятора — полная противоположность его разрядке: где разрядка отдает энергию, зарядка забирает энергию и сохраняет ее восстановив исходные химические вещества батареи.В Теоретически заряжать и разряжать аккумулятор можно любым количество раз; на практике даже аккумуляторные батареи разлагаются со временем, и в конечном итоге наступает момент, когда они больше не готов хранить заряд. На этом этапе вы должны утилизировать их или выкинь их.

Как работают зарядные устройства

Фото: Это зарядное устройство «быстрой зарядки» предназначено для зарядить четыре цилиндрических никель-кадмиевых (никадовых) аккумулятора за пять часов или одна батарея RX22 квадратной формы за 16 часов.Его легко использовать, и так же легко использовать неправильно: он не выключается, когда аккумуляторы полностью заряжены и нечего сообщит вам, когда зарядка будет завершена. С таким зарядным устройством аккумуляторы заряжаются это полные догадки.

У всех зарядных устройств есть одно общее: они работают, питая электрический ток через батареи в течение некоторого времени в надежде, что клетки внутри удерживайте часть энергии, проходящей через них. Это примерно где сходство зарядных устройств начинается и заканчивается!

Самые дешевые и грубые зарядные устройства используют либо постоянное напряжение, либо постоянный ток и подавайте его на батареи, пока не выключите их.Забудьте, и вы перезарядите батареи; снимите зарядное устройство слишком рано, и вы не будете заряжать их достаточно, так что они разойдутся быстрее. Более качественные зарядные устройства используют гораздо более слабый и щадящий «струйный» заряд (возможно 3–5 процентов от максимального номинального тока аккумулятора) на более длительный период времени.

Батареи

чем-то похожи на чемоданы: чем больше вы кладете, тем сложнее брать с собой еще — и тем дольше это занимает. Это легко понять, если вспомнить, что зарядка аккумулятора, по сути, включает обращение вспять химических реакций, происходящих при его разряде.В аккумуляторе ноутбука например, зарядка и разрядка включают шунтирование ионов лития (атомы, у которых отсутствуют электроны) назад и вперед, от одного электрода (где их много) к другому электроду (где их мало). Поскольку все ионы несут положительный заряд, вначале их легче переместить к «пустому» электроду. В качестве они начинают накапливаться там, становится труднее упаковать их больше, что делает более поздние этапы зарядки более трудными, чем более ранние.

График: Аккумуляторы труднее заряжать на более поздних стадиях.Зарядка последних 25 процентов батареи (оранжевая область) может занять столько же времени, сколько и первых 75 процентов (желтая область). Об этом стоит помнить, если вы имеете ограниченное время для зарядки аккумулятора и беспокоитесь, что это займет слишком много времени: возможно, вы сможете зарядить его на полпути за гораздо меньшее время, чем вы думаете.

Перезарядка обычно хуже, чем недозаряд. Если аккумуляторы полностью заряжены и вы не выключайте зарядное устройство, придется избавляться от лишних энергию, которую вы им даете.Они делают это, нагревая и создавая давление внутри, которое может привести к их разрыву, утечке химикатов или газ, да еще и взорваться. (Думайте о перезарядке как о переваривании аккумулятор, и вы можете просто помнить, чтобы не делать этого!)

Фото: Innovations Battery Manager, популярный в 1990-х годах, продавался как интеллектуальное зарядное устройство, способное заряжать даже обычные угольно-цинковые и щелочные батареи. Справа: цифровой дисплей показывал напряжение каждой батареи во время зарядки (в данном случае 1.39 вольт). После зарядки появилась небольшая гистограмма, показывающая, в каком хорошем состоянии находится аккумулятор (сколько еще раз вы можете зарядить его). Было продано много тысяч таких зарядных устройств, но были разные мнения от того, насколько хорошо они работали.

Чуть более сложные зарядные устройства с таймером отключаются через заданный период времени, хотя это не обязательно предотвращает перезарядку или недозаряд, потому что идеальное время зарядки варьируется для всех типов причины (сколько заряда держала батарея вначале, насколько она сколько ей лет, работает ли одна ячейка лучше других, и так далее).Лучшие зарядные устройства работают грамотно, используя электронные схемы на основе микрочипов, чтобы определить, сколько заряда хранятся в батареях, выясняя такие вещи, как изменения в напряжение батареи (технически называемое дельта V или ΔV) и температура ячейки (дельта T или ΔT), когда зарядка, вероятно, будет «завершена», а затем отключение тока или переход на слабый капельный заряд на подходящее время; теоретически невозможно перезарядить интеллектуальное зарядное устройство.

Зарядка разных типов аккумуляторных батарей

Еще больше усложняет ситуацию то, что разные типы аккумуляторных батарей лучше всего реагируют на разные типы зарядки, поэтому зарядное устройство, подходящее для одного типа аккумулятора, может не работают с другим.

Никелевые батареи

Фотографии: электрическая зубная щетка обычно содержит никадовые или никель-металлгидридные батареи и медленно или капельно заряжается на подставке, которая на самом деле является индукционным зарядным устройством.

кадмий никель (также называемый «никад» или NiCd), самый старый и, возможно, все еще лучший аккумулятор известного типа, лучше реагировать на быстрая зарядка (при условии, что они не нагреваются) или медленная струйка зарядка.

Никель-металлогидридные (NiMH) батареи

изготовлены по новейшей технологии и выглядят точно то же, что и никады, но обычно они дороже, потому что могут хранить больше заряда (указано на упаковке аккумулятора как более высокий рейтинг в мАч или миллиампер-часах).NiMH аккумуляторы можно быстро заряжать (на большой ток в течение нескольких часов, есть риск перегрева), медленный заряжен (около 12–16 часов при более низком токе) или струйкой заряжены (с намного меньшим током, чем у nicad), но они должны действительно заряжать только зарядным устройством NiMH: быстрое зарядное устройство nicad может перезарядить NiMH аккумуляторы.

Мнения экспертов относительно того, испытывают ли никелевые батареи так называемый эффект памяти, расходятся. Это хорошо известное явление, когда не удается разрядить никелевый аккумулятор перед зарядкой (когда вы «доливаете» частично разряженный аккумулятор с помощью быстрая перезарядка) по общему мнению вызывает постоянные химические изменения, которые уменьшают аккумулятор будет принимать в будущем большой заряд.Некоторые люди клянутся усилие памяти реально; другие также настаивают на том, что это миф. Настоящее объяснение очевидного эффекта памяти: Понижение напряжения , где батарея не была полностью разряжена перед временной зарядкой «думает», что у него более низкое напряжение и емкость для хранения заряда, чем должно быть. Эксперты по аккумуляторным батареям настаивают, что эту проблему можно решить путем зарядки и разрядки. аккумулятор полностью в несколько раз больше.

Принято считать, что никелевые аккумуляторы необходимо «заправлять». (полностью заряжены перед первым использованием), поэтому обязательно точно следуйте тому, что говорят производители, когда вы берете свой новый батарейки из упаковки.

Как долго нужно заряжать аккумуляторы?

Есть две простые причины, по которым существует так много разных размеров и типов батарей: в большей батарее больше химикатов, поэтому она может хранить больше энергии и отпустить подольше; батареи большего размера также имеют больше элементов внутри, поэтому они могут производить более высокое напряжение и ток для питания более крупных вещей (более яркие лампы для фонарей или более мощные двигатели). Точно так же аккумуляторные батареи большего размера требуют более продолжительной зарядки.Чем больше энергии вы ожидаете получить от аккумуляторной батареи (чем дольше вы ожидаете, что он прослужит), тем дольше вам нужно его заряжать (или тем выше ток зарядки, который вам понадобится). Основной закон физики, называемой сохранением энергии, говорит нам вы не можете получить от батареи больше энергии, чем вложили в нее.

Большинство людей склонны заряжать вещи «на ночь», не обращая особого внимания на что это означает — но ваши батареи будут работать лучше и дольше, если вы заряжаете их нужное количество часов.Как долго это длится? Это может сбивать с толку, особенно если вы используете батареи, которых не было в комплекте с зарядным устройством. Не бойся! Все, что вам нужно сделать, это прочитать, что написано на ваших батареях, и вы должны найти (часто мелкими буквами) рекомендуемый ток зарядки и время зарядки. Если у вас есть базовое зарядное устройство, просто проверьте его номинальный ток и соответствующим образом отрегулируйте время зарядки. Однако помните, что мы говорили в другом месте о согласовании зарядного устройства с аккумуляторами.

Фото: Аккумуляторная наука — это не ракетостроение. Заряжать аккумуляторные батареи легко, если вы будете следовать инструкциям, обычно написанным на батареях или на упаковке, в которой они были.

Например, эти три обычных 1,2-вольтовых аккумулятора на никелевой основе имеют совершенно разные рекомендации:

  1. Вверху бело-зеленая батарея nicad рекомендует медленную зарядку 60 мА (миллиампер) в течение 14–16 часов или быструю зарядку 390 мА (ток в шесть раз больше) всего за два часа (2 часа). Полный заряд, идущий в батарею, равен току, умноженному на время, поэтому умножьте числа, и вы получите значение около 800–900 мАч. Сама батарея заявляет, что ее емкость равна 0.65 Ач (650 мАч), но не забывайте, что процесс зарядки не на 100 процентов эффективен: аккумулятор не будет поглощать всю проходящую через него электрическую энергию. Таким образом, количество заряда, которое вы подаете, и количество, которое может поглотить аккумулятор, находятся в одном и том же парке.
  2. Посередине серебряный NiMH аккумулятор рекомендует заряжать 200 мА (миллиампер) в течение 7 часов, что дает нам заряд около 1400 мАч. Опять же, сама батарея утверждает, что ее емкость ниже этой (1000 мАч).
  3. Внизу зелено-оранжевый NiMH аккумулятор рекомендует заряд 63 мА (миллиампер) в течение 18 часов, что дает чуть более 1000 мАч.Емкость аккумулятора чуть ниже (970 мАч).

Литий-ионные батареи

Литий-ионные аккумуляторные батареи

обычно встраиваются в такие устройства, как сотовые телефоны, Mp3-плееры, цифровые фотоаппараты и ноутбуки. Обычно они поставляются со своими зарядными устройствами, которые автоматически распознают при зарядке завершено и отключите питание в нужное время. Литий-ионные батареи могут стать опасно нестабильными, если напряжение батареи либо слишком высокое, либо слишком низкое, поэтому они разработаны никогда не работать в таких условиях.Если напряжение становится слишком низкий (если аккумулятор разряжается слишком сильно во время использования), прибор должен отключиться автоматически; если напряжение становится слишком высоким (во время зарядки) вместо этого отключится зарядное устройство. Несмотря на то что литий-ионные батареи не проявляют эффекта памяти, они портятся по мере они стареют. Типичный симптом старения — постепенная разрядка период времени (около часа), за которым следует внезапное драматическое и после этого совершенно неожиданное отключение прибора. Узнайте больше о том, как работают литий-ионные батареи.

Фото: Защищенное от идиотов зарядное устройство Canon для литий-ионных аккумуляторов фотоаппарата. Когда аккумулятор требует зарядки, камера заранее предупреждает вас. Просто извлеките аккумулятор (очень просто для цифровой камеры), вставьте отдельное зарядное устройство, и индикатор загорится красным, а когда аккумулятор полностью заряжен, станет зеленым. Весь процесс происходит автоматически и безопасно: камера прекращает использование батареи до того, как ее напряжение станет слишком низким; зарядное устройство прекращает зарядку до того, как напряжение станет слишком высоким.

Свинцово-кислотные батареи

Самые большие, самые тяжелые и самые старые аккумуляторные батареи получили свое название от (разбавленный) серно-кислотный электролит и электроды на основе свинца. Они самые знакомые нам как автомобильные аккумуляторы (начальная энергия обеспечивает довести двигатель автомобиля до того, как начнет гореть газ), хотя немного другие типы свинцово-кислотных аккумуляторов также используются в таких вещах, как гольф багги и электрические инвалидные коляски.

Фото: Свинцово-кислотные автомобильные аккумуляторы были первоначально разработаны в 19 веке, задолго до того, как появились технологии перезарядки на основе никеля и лития.

Свинцово-кислотные батареи

популярны, потому что они просты, дешевы, надежны и используют проверенные технологии. который восходит к середине 19 века. Обычно они длятся несколько лет, хотя это полностью зависит от того, насколько хорошо они поддерживаются — другими словами, заряжаются и разряжаются. Они действительно заряжаются довольно долго (обычно до 16 часов — в несколько раз дольше, чем требуется для полной разрядки), и это может привести к тенденции к недозаряду (если у вас нет времени правильно зарядить их перед следующим использованием) или перезарядить (если вы поставите их на зарядку и забудете о них).Недозаряд, зарядка с неправильным напряжением или неиспользование аккумуляторов вызывает проблему, известную как сульфатирование (образование твердых кристаллов сульфата свинца), в то время как перезаряд вызывает коррозию (необратимая деградация положительной свинцовой пластины из-за окисления, аналогично ржавчине железа и стали. ). И то, и другое повлияет на производительность и срок службы свинцово-кислотной батареи. Перезарядка также имеет тенденцию к разложению электролита, разлагая воду (путем электролиза) на водород и кислород, которые выделяются в виде газов и, следовательно, теряются в батарее.Это делает кислоту более сильной и с большей вероятностью атакует пластины, что снизит производительность аккумулятора. Это также означает, что для взаимодействия с пластинами доступно меньше электролита, что также снижает производительность. Время от времени такие батареи необходимо доливать дистиллированной водой (не обычной водой), чтобы поддерживать кислоту в оптимальном состоянии и на достаточно высоком уровне, чтобы покрыть пластины.

Подбор аккумуляторов к зарядному устройству

Разные зарядные устройства предназначены для работы по-разному на разных скоростях. в основном для разных типов батарей.Первое правило зарядка аккумулятора — это зарядное устройство, предназначенное для одного типа аккумулятора может не подходить для зарядки другого: вы не можете зарядить мобильный телефон с автомобильным зарядным устройством, но вы не должны заряжать NiMH аккумуляторы с зарядным устройством nicad. Многие современные аккумуляторные бытовая техника и гаджеты, например ноутбуки, MP3-плееры и сотовые телефоны — при покупке приходят с их собственным специальным зарядным устройством, так что вы не нужно беспокоиться о согласовании зарядного устройства с аккумулятором. Но если вы покупаете в магазине пачку обычных аккумуляторных батарей, это важно, чтобы вы купили аккумуляторы, подходящие для вашего зарядного устройства, или замените зарядное устройство соответствующим образом.Обратите внимание на напряжение и ток, которые требуются батареи (это будет указано на упаковке батареи или на сами аккумуляторы) обязательно выбирайте зарядное устройство с правильным напряжение и ток, чтобы идти с ними, и заряд для правильного количество времени. Если вы хотите купить себе аккумулятор батареи, но вы не совсем уверены, как подобрать батареи и зарядное устройство, выберите комбинированный набор, в котором вы покупаете аккумуляторы и зарядное устройство. в той же упаковке.

Лучшие советы по увеличению срока службы батареи

Как добиться максимальной отдачи от батарей? Вот несколько полезных советов, которые я нашел прочитав различные сайты экспертов по батареям:

  1. Аккумуляторные батареи работают лучше всего при регулярном использовании.Не оставляй их сидеть в вашем сарае, полностью заряженным или полностью разряженным в течение нескольких месяцев.
  2. Эксперты по аккумуляторным батареям советуют «привести в состояние» или «восстановить». ваши батареи. Это означает, что вы регулярно позволяете им разрядиться. существенно перед подзарядкой, если можете (хотя полностью разряжать их не нужно).
  3. Совместите зарядное устройство с батареями. Например, используйте NiMH зарядное устройство для NiMH аккумуляторов. и убедитесь, что зарядное устройство использует соответствующее напряжение и ток.
  4. Не перезаряжайте батареи.Вы их повредите.
  5. Не позволяйте аккумуляторам становиться слишком горячими или слишком холодными во время зарядки, хранения и или использовать (это вредит им). Во время зарядки они будут нагреваться, но если сильно нагреются, то что-то не так.
  6. Не экономьте на покупке приличного интеллектуального зарядного устройства. Ваших батарей хватит на много дольше, если зарядное устройство относится к ним правильно!
  7. По возможности следуйте инструкциям, прилагаемым к вашему прибору. Например, инструкции, прилагаемые к роботу-пылесосу Roomba®, говорят вам оставить его «пристыкован» (сидит на зарядном устройстве), непрерывная зарядка, все время не используется.Если вы этого не сделаете, вы обнаружите, что ваш Roomba очень быстро разряжается (даже если вы им не пользуетесь), и вы вполне можете сократить срок службы батареи.

Фото: Батареи бывают всех форм и размеров. Вы не всегда можете сказать, какие из них перезаряжаемые просто глядя. Из показанных здесь батарей можно заряжать только никель-кадмиевые и литий-ионные батареи; остальные — одноразовые. Большой литий-ионный аккумулятор серебристого цвета слева от ноутбука, а меньший (справа) — от iPod.Никель-кадмиевые батареи — это универсальные перезаряжаемые аккумуляторы, которые подходят для универсальных зарядное устройство, такое как на самом верхнем фото.

Узнать больше

На этом сайте

Книги

Статьи

  • Стеклянная батарея, которая становится все лучше? Марка Андерсона. IEEE Spectrum, 30 мая 2019 г. Нарушают ли улучшающиеся со временем аккумуляторы основной закон физики?
  • Он большой и долговечный, и он не загорится: Ванадиевая батарея Redox-⁠Flow от Z.Гэри Янг. IEEE Spectrum, 26 октября 2017 г. Станут ли VRFB следующим большим достижением в аккумуляторных технологиях?
  • «Потенциальные опасности на обоих концах жизненного цикла литий-ионных аккумуляторов», автор Марк Андерсон. IEEE Spectrum, 1 марта 2013 г. Исследует опасности производства и переработки литий-ионных батарей.
  • Мощный химический коктейль с недостатком Мэтью Уолджана. The New York Times, 17 января 2013 г. Риск возгорания вызывает все большую озабоченность, поскольку литий-ионные батареи становятся все более распространенным явлением.
  • Перезаряжаемые батареи, наносимые методом распыления, могут хранить энергию где угодно, Лиат Кларк, Wired, 2 июля 2012 г.Если бы мы могли превратить компоненты батареи в жидкости, мы могли бы распылить их на любую плоскую поверхность для хранения электроэнергии.
  • Вирусная батарея может «приводить в действие автомобили»: BBC News, 2 апреля 2009 г. Ученые Массачусетского технологического института построили новую мощную батарею от вирусов.
  • Аккумулятор, который «заряжается за секунды»: BBC News, 11 марта 2009 г. Новый способ изготовления литий-ионных аккумуляторов может привести к значительному сокращению времени зарядки.

Пожалуйста, НЕ копируйте наши статьи в блоги и другие сайты

статей с этого сайта зарегистрированы в Бюро регистрации авторских прав США.Копирование или иное использование зарегистрированных работ без разрешения, удаление этого или других уведомлений об авторских правах и / или нарушение смежных прав может привести к серьезным гражданским или уголовным санкциям.

Авторские права на текст © Chris Woodford 2009, 2020. Все права защищены. Полное уведомление об авторских правах и условиях использования.

Следуйте за нами

Поделиться страницей

Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее, или расскажите об этом друзьям с помощью:

Цитировать эту страницу

Вудфорд, Крис.(2009/2020) Зарядные устройства. Получено с https://www.explainthatstuff.com/how-battery-chargers-work.html. [Доступ (укажите дату здесь)]

Больше на нашем сайте …

Объяснение

USB PD: как работают зарядные устройства

USB Power Delivery (USB PD) — это технология, которая ускоряет зарядку с помощью кабеля USB типа C.Но как работает USB PD?

Существует множество различных способов зарядки телефонов и гаджетов, и USB-PD быстро приживается.Фактически, очень скоро все телефоны Android, которые вы найдете на полках, будут использовать эту технологию для более быстрой зарядки.

Итак, что такое USB-PD и как он вам помогает?

Что такое USB-PD?

USB-часть USB-PD означает «универсальная последовательная шина».«Это должно быть вам знакомо, потому что это та же технология, которая позволяет подключать к компьютеру мыши, клавиатуры и другие периферийные устройства. Однако часть PD — это новый бит, обозначающий« Power Delivery ».

Итак, что такое подача энергии и для чего она нужна? Его цель — заряжать ваши гаджеты быстрее, чем обычный USB.Он использует формат USB-C, который в настоящее время используют многие современные устройства. Если «USB-C» для вас ничего не значит, обязательно прочтите о различных типах USB-кабелей и их различиях.

Зарядное устройство USB-PD может заряжать устройства с потребляемой мощностью до 100 Вт, которые могут питать некоторые довольно мощные устройства USB-C. Конечно, если вы подключите к телефону 100-ваттный кабель, это принесет больше вреда, чем пользы! Вот почему кабель «прислушивается» к потребностям устройства в мощности и регулирует поток энергии в соответствии с требованиями.

Как работает беспроводное зарядное устройство?

Wireless становится все более популярным благодаря поддержке iPhone 8 и iPhone X. Но как работает беспроводное зарядное устройство ? , которое работает, передавая электрическую энергию зарядного устройства с задней стороны сотового телефона на радиоприемник в форма электромагнитной индукции, а затем зарядное устройство создает переменное электромагнитное поле через индукционную катушку. В полевых условиях катушка приемника на сотовом телефоне преобразуется в электрическую энергию, которая поступает в аккумулятор, тем самым завершая процесс зарядки мобильного телефона.

В настоящее время существуют в основном два стандарта технологии беспроводной зарядки в области потребления: Qi от WPC и PowerMat от альянса AirFuel. Однако технология, лежащая в основе этих двух стандартов, в основном одинакова, в зависимости от так называемой «резонансной индуктивной связи». Проще говоря, электроэнергия передается и принимается через две катушки.

Как работает беспроводное зарядное устройство

Рабочее состояние резонансной индуктивной связи на самом деле не сложно и трудно понять.Во-первых, база для беспроводной зарядки, которую вы покупаете для мобильного телефона, должна подключать источник питания переменного тока, а зарядное устройство преобразует его в источник постоянного тока для обеспечения работы цифрового устройства. Когда база для беспроводной зарядки электрифицирована, катушка создает магнитное поле, а внутренняя катушка фактически является передатчиком; а задняя часть мобильного телефона, поддерживающая беспроводную зарядку, интегрирована с приемной катушкой для завершения передачи энергии.

Безопасна ли беспроводная зарядка?

1.В целях безопасности зарядное устройство создает слабое магнитное поле, которое может заряжать устройство, но не влияет на расположенные поблизости кредитные карты, видеокассеты и другие объекты, использующие данные магнитной записи. Но старайтесь избегать прямого контакта с зарядной платформой во время зарядки.

2, технология беспроводной зарядки, различные устройства могут использовать базовую станцию ​​зарядки, мобильный телефон, MP3-плеер, электроинструменты и другие адаптеры питания. Используя магнитное поле, создаваемое катушкой, и передавая электрическую энергию, индуктивно-связанная технология станет мостом, соединяющим зарядную базовую станцию ​​и оборудование.

Большинство современных зарядных устройств, таких как iPod и iPhone, заряжаются за счет прямого контакта металлических проводов с аккумулятором в устройстве. Преимущество технологии беспроводной зарядки заключается в ее удобстве и универсальности. Недостаток в том, что КПД невысокий и мощность может быть только обеспечена.

3, реакция тела на электрическое поле очень сильная, но реакция тела на магнитное поле почти ничтожна, поэтому система не повлияет на здоровье человека.

Преимущества и недостатки беспроводной зарядки

Одно из преимуществ беспроводной зарядки — удобство. Например, мы обычно возвращаемся домой, чтобы зарядить мобильный телефон, и нам нужно искать линию для зарядки. Даже если зарядное устройство подключено к розетке, нам все равно нужно подобрать кабель и вставить сотовый телефон. Благодаря беспроводной зарядке вы можете просто положить свой мобильный телефон прямо на базу. Хотя нужно сделать всего один или два шага, удобство будет реализовано со временем.В конце концов, человеческое общество немного прогрессивно.

Недостатком является то, что беспроводная зарядка должна обеспечивать контакт, а положение контакта должно быть относительно точным. К тому же база для беспроводной зарядки не разложена случайным образом и требует дополнительной покупки.

Qi Wireless Charging and PowerMat Какой из них лучше

На данный момент Qi и PowerMat на самом деле похожи, но первый относительно популярен, в то время как Samsung, например Samsung, в основном достигла полной совместимости.Из-за сильной рыночной привлекательности Qi, помимо традиционной зарядной базы, он также привлек производителей мебели, таких как IKEA, выпустив стол, лампу и другие продукты для поддержки Qi зарядки , что сделало использование сцены более живым. .

Что касается альянса AirFuel, то сейчас мы сосредоточены на исследованиях и разработках индукционной зарядки. В 2014 году он объединился с другим стандартом беспроводной зарядки, A4WP, и последний смог работать с магнитами, и после завершения интеграции патентов и ресурсов могут появиться еще несколько интересных новых технологий.

Как работает беспроводное зарядное устройство для iPhone

1. Подключите зарядное устройство к источнику питания. Используйте адаптер питания, поставляемый с аксессуаром, или адаптер питания, рекомендованный производителем.

2. Положите зарядное устройство на горизонтальную поверхность или в другое место, рекомендованное производителем.

3. Положите iPhone на зарядное устройство, чтобы дисплей заработал. Чтобы получить максимальную производительность, поместите телефон в центральное положение зарядного устройства или в место, рекомендованное производителем.

4. iPhone должен начать заряжаться, если на несколько секунд положить его на беспроводное зарядное устройство.


Рекомендации по беспроводному зарядному устройству iPhone

1. В беспроводной зарядке для зарядки iPhone используется принцип магнитной индукции. Не помещайте ничего между iPhone и зарядным устройством. Если между iPhone и зарядным устройством находится магнитный кронштейн, магнитный экран или другой предмет, это может снизить производительность зарядного устройства или повредить магнитную полосу или чип RFID (часто в некоторых кредитных картах, знаках безопасности, паспортах и ​​т. Д. смарт-ключи).Если у вас есть эти чувствительные предметы в защитной оболочке, удалите их перед зарядкой или убедитесь, что они не находятся между задней частью iPhone и зарядным устройством.

2. Если ваш iPhone не заряжается или заряжается медленно, а iPhone оснащен толстым корпусом, металлическим корпусом или корпусом аккумулятора, попробуйте снять корпус или корпус.

3. Если ваш iPhone вибрирует (например, при получении уведомления), iPhone может сместиться. Это может привести к тому, что зарядная станция перестанет подавать питание на iPhone.Если это происходит часто, рассмотрите возможность включения функции вибрации, перехода в режим «Не беспокоить» или использования защитной оболочки для предотвращения движения.

4. Во время зарядки iPhone вы можете услышать слабый шум, в зависимости от используемой платформы для зарядки.

5. При зарядке iPhone может повыситься температура. Чтобы продлить срок службы батареи, если батарея перегрета, программное обеспечение ограничит заряд, когда мощность достигнет 80%. Когда температура упадет, iPhone снова зарядится.Попробуйте переместить iPhone и зарядное устройство в более прохладное место.

6. При подключении к USB iPhone не заряжает беспроводную сеть. Если ваш iPhone подключен к компьютеру через USB или к адаптеру питания USB, iPhone будет заряжаться через USB-соединение.

Какие телефоны оснащены беспроводной зарядкой Qi

Хотя беспроводная зарядка не является обязательной функцией смартфонов, она становится все более популярной. В этом году поддержка нового iPhone от Apple Qi является примером.Что касается Android, серия Samsung S7 / S8 поддерживает два основных стандарта беспроводной зарядки, поэтому в основном совместим со всеми базами беспроводной зарядки на рынке. Что касается конкретных моделей других брендов, мы можем узнать, поддерживать ли их, проверив список параметров.


Рекомендации редактора :
Как работает беспроводная зарядка

qi беспроводная зарядка

зарядка телефона

лучшее беспроводное зарядное устройство

us лучшее беспроводное зарядное устройство для iphone

Как работает беспроводная зарядка и насколько она безопасна?

Эта статья содержит партнерские ссылки на продукты, выбранные нашими редакторами.Mental Floss может получать комиссию за покупки, сделанные по этим ссылкам.

К этому моменту у вашего экологичного друга, вероятно, есть многоразовая бутылка с водой, которая сопровождает их повсюду, и несколько прочных сумок для продуктов, в которых количество пластиковых пакетов ниже номинала. Вот 10 других идей экологически безопасных подарков, которые помогут им в их усилиях по сохранению.

1. Многоразовые пакеты для продуктов; 13

долларов США

Бесплатные пластиковые пакеты для продуктов в продуктовых магазинах не очень хороши, но и все ваши сферические фрукты и овощи скатываются по конвейерной ленте кассы.Выберите идеальную альтернативу: сетчатые сумки из нейлона, легкие и даже пригодные для машинной стирки.

Купи это: Amazon

2. Заварочные машины для чая животных; $ 16

Чтобы попрощаться с одноразовыми чайными пакетиками, нужен качественный диффузор для чая, и на самом деле нет причин, по которым он не должен иметь форму милого животного. В этот пакет ParTEA входят бегемот, утконос, выдра, кошка и сова, которые могут свисать с края стакана или кружки. (Другими словами, вам не нужно будет вылавливать их пальцами или пачкать ложку, когда ваш вкладыш будет замачиваться.)

Купи это: Amazon

3. Умный ноутбук Rocketbook; 25

долларов США

Ввод заметок на планшете или ноутбуке может спасти деревья, но он не совсем передает ощущение письма на бумаге обычным пером. С другой стороны, Rocketbook делает. После того, как вы закончите заполнять страницу набросками, размышлениями или чем-то еще, вы сканируете ее в приложение Rocketbook с помощью своего смартфона, протираете тканью из микрофибры и начинаете снова. Он также поставляется с совместимым пером, но подойдут любые перья PILOT FriXion.

Купи это: Amazon

4. Food Huggers; 13

долларов США

Трудно конкурировать с удобством пластиковой пленки или оловянной фольги, когда дело доходит до закрытия открытого конца куска продукта или открытой консервной банки, а хранение этих остатков в контейнерах для хранения продуктов может занять ценное место в холодильнике. Этот набор из пяти силиконовых продуктов питания Hugger растягивается, чтобы поместиться в широкий спектр круглых товаров, от банок без крышки до половинки лимона.

Купи это: Amazon

5.Подушечки для швабры Swiffer; $ 15

Швабры

могут быть гораздо менее громоздкими, чем обычные швабры, но одноразовые прокладки представляют проблему для любого, кто любит свести объем мусора к минимуму. Эти моющиеся в стиральной машине подушечки крепятся к нижней части любого Swiffer WetJet, а толстая микрофибра улавливает грязь и пыль, а не вдавливает ее в углы. Каждой прокладки хватает как минимум на 100 использований, так что вы также сэкономите своему экологически чистому другу немало денег.

Купи это: Amazon

6.SodaStream для газированной воды; $ 69

Пристрастие к газированной воде не обязательно означает ее покупку в бутылках. SodaStream не только позволяет приготовить сельтерскую воду дома, но и достаточно мала, чтобы не занимать слишком много драгоценного места на прилавке. SodaStream также продает ароматические капли, чтобы придать вашему домашнему напитку еще больше изящества — этот пакет от Amazon (25 долларов) включает манго, апельсин, малину, лимон и лайм.

Купи это: Amazon

7.Моющийся валик для ворса; 13

долларов США

Есть большая вероятность, что кто-то, у кого есть домашнее животное (или просто очень не любит ворсинок), прокатывал свой путь сквозь бесчисленные липкие листы. Многоразовый валик iLifeTech может похвастаться «силой клея», который не стирается даже после того, как вы его постирали. У каждого из них также есть 3-дюймовая версия для путешествий, так что вы можете оставаться без шума в пути.

Купи это: Amazon

8. Контейнер для компоста на столешнице; $ 23

Даже если вы держите кучу компоста у себя на заднем дворе, нет смысла выбегать на улицу каждый раз, когда вам нужно выбросить отходы еды.Контейнер для компоста на столешнице может пригодиться, особенно если он убивает запахи и гармонирует с вашим декором. Это ведро емкостью 1,3 галлона подходит для обоих. Он изготовлен из нержавеющей стали, которая подходит практически ко всему, и содержит фильтр с активированным углем, который предотвращает появление прогорклых корок и соков на вашей кухне.

Купи это: Amazon

9. Сушильные шары для смягчения тканей; $ 17

Никто не любит крахмалистую, шершавую одежду, но некоторым людям нравится продувать бутылки со смягчителем ткани и коробки с простынями для сушки еще меньше.Smart Sheep предлагает решение: шарики для сушки шерсти. Они не только рассчитаны на более чем 1000 загрузок, но и быстрее сушат белье. А поскольку они не содержат никаких химикатов, отдушек или синтетических материалов, они вдвойне отличный вариант для людей с аллергией и / или с чувствительной кожей.

Купи это: Amazon

10. Аккумуляторы; $ 40

Хотя многие устройства сами по себе являются перезаряжаемыми, для других по-прежнему требуются аккумуляторы, чтобы жужжать, гудеть и переключать телеканал, поэтому хорошо иметь под рукой аккумуляторные батареи.В дополнение к батареям AA, AAA и зарядному устройству этот футляр от Panasonic поставляется с крошечными контейнерами, которые работают как батареи C и D, когда вы вставляете в них меньшие батарейки.

Купи это: Amazon

Зарегистрируйтесь сегодня: Получайте эксклюзивные предложения, новости о продуктах, обзоры и многое другое с новостной рассылкой Mental Floss Smart Shopping!

Простая английская Википедия, бесплатная энциклопедия

Отвертка и винт PHILLIPS Набор «безопасных» или менее распространенных отверток, включая надежные отвертки Torx и надежные шестигранные или «шестигранные» варианты.

Отвертка — это инструмент, используемый для превращения (или «ввинчивания») винтов во что-нибудь. Он имеет осевой вал с наконечником определенной формы, который входит в головку винта. На другом конце отвертки находится цилиндрическая ручка, которую человек держит в руке. Когда ручка вращается, она создает крутящий момент, который поворачивает наконечник через стержень отвертки. Есть много разных размеров и видов отверток. Отвертка обычно определяется по форме ее наконечника. Наконечник имеет определенную форму, соответствующую канавке, вырезанной в головке винта.Таким образом, отвертка — это механизм для приложения крутящего момента к винту и его поворота в ограниченном пространстве. [1]

Отвертки бывают самых разных форм и размеров, чтобы соответствовать шурупам. Если используется отвертка неподходящего размера и типа для винта, вероятно, что винт будет поврежден в процессе его затяжки. Многие конструкции отверток имеют рукоятку, которую можно использовать с разными наконечниками. Стержень и наконечник можно снять с ручки, а вместо этого можно прикрепить другой.Вал и наконечник вместе называются долотой (как и сверло). Это позволяет использовать набор из одной ручки и нескольких головок для винтов различных размеров и типов.

Заворачивание шурупа аккумуляторной дрелью Как использовать электрическую отвертку

Большинство отверток приводятся в действие вручную, но есть некоторые, в которых для вращения бита используется электрический или другой двигатель. Они используются для быстрого ввинчивания шурупов в различные материалы. Существуют различные типы отверток, которые позволяют сверлу заворачивать разные типы винтов.Насадку можно снять и заменить на другую коронку другой формы. В качестве отверток можно использовать многие типы дрелей. У лучших есть контроль над тем, сколько крутящего момента используется, что позволяет затягивать винты до определенного уровня.

  1. «Отвертка». Британская энциклопедия . Проверено 21 июля 2013.

СМИ, связанные с отвертками на Викискладе?

.

Оставить комментарий
