Как рассчитать угол наклона односкатной крыши: Угол наклона, высота и уклон односкатной крыши: как выполнить расчет

Если нельзя соорудить опору для стропильной системы между боковыми опорами, используют висячий тип. Стропильные фермы в таком случае сооружают на земле. После их переносят аккуратно на крайние опоры. Это самый трудоемкий процесс, а сложность работы заключается в больших пролетах кровли. Несущие элементы изготавливают из металла, железобетона или древесины.

Опорой в скользящих стропилах является коньковая балка. Для соединения стропил и стен применяют «скользяшки». Такой тип стропил используют для возведения кровли в доме из древен. Таким образом, компенсируется большая усадка сруба, предотвращая повреждение здания в местах, где соединяются основные его элементы.

Необходимые материалы для возведения

Если вы не знаете, как рассчитать угол наклона кровли, необходимо изучить инструкцию. Ведь существуют некоторые особенности этого процесса. Прежде всего, необходимо обратить внимание на кровельный материал. Ведь каждый из них имеет свои допустимые нормы наклона.

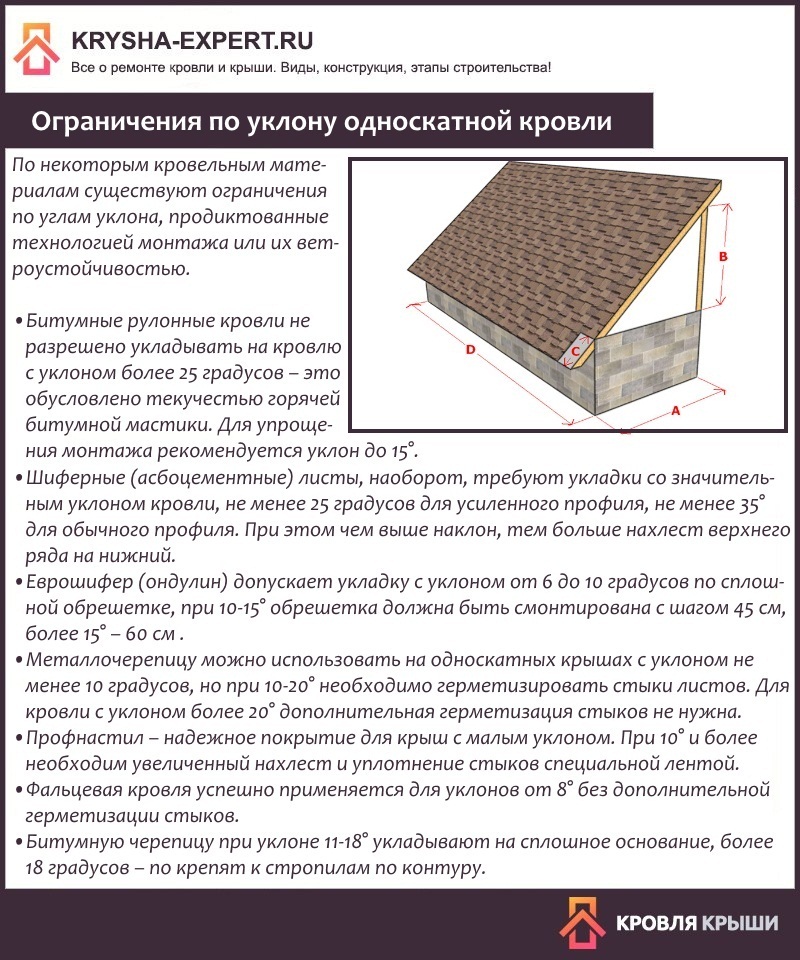

Наклон односкатной крыши в зависимости от материала:

• Профнастил — 8 — 20 градусов;
• Шифер – от 35 градусов;
• Металлочерепица – от 25 градусов;
• Фальцевая кровля – 18-35 градусов.

При сооружении крыши самостоятельно, не следует делать угол ее наклона меньше 8 градусов. В таком случае возникает большая вероятность того, что под тяжестью снега крыша просто провалится.

Минимальный наклон определен, теперь необходимо выровнять длину стен здания таким образом, чтобы образовался необходимый угол. Высчитывать угол односкатной кровли в таком случае лучше при помощи тригонометрических формул. Чтобы избежать ошибок, многие обращаются за помощью к специалистам. Они будут рассчитывать все особенности крыши. Другими словами, они сделают проект вашей крыши, где будут указаны все необходимые данные для возведения качественной и надежной конструкции.

Потратив минимум времени, вы сможете самостоятельно соорудить односкатную крышу для своего дома. Этот процесс не трудоемкий. В результате вы получите надежный дом с рационально использованным внутренним пространством.

Угол наклона односкатной крыши из профнастила

Какой минимальный уклон кровли из профлиста – рассчитываем угол наклона крыши правильно

В процессе проектирования строительства частного домовладения особое внимание уделяется кровле. При определении угла наклона крыши из профнастила решающее значение имеет соотношение между высотой кровельной конструкции и ее общей площадью. От этого зависит размер свободного пространства на мансарде, появятся ли проблемы с накоплением снежных масс и не унесет ли ветром крышу.

СНиП для кровли из профнастила

Согласно положениям, прописанным в строительных нормах и правилах, укладывать этот вид кровельного покрытия можно тогда, когда скат располагается под наклоном минимум 8 градусов. Только при таком угле кровли из профлиста атмосферные осадки не могут проникать через стыки и отверстия под саморезы. При этом шаг монтажа обрешетки должен быть равен 40 сантиметрам.

Но 8 градусов является минимальным углом наклона крыши из профнастила для построек промышленного и хозназначения, а вот для жилых зданий этот показатель равен 10 градусам. Если планируется монтаж кровли в два и более слоя, тогда данное значение будет больше.

По этой причине строительные организации предоставляют гарантию на выполненную работу при условии, что укладывался профнастил на кровлю с уклоном не меньше 12 градусов. Что касается максимального угла, то он в данном случае может быть до 70 градусов и больше.

Поэтому СНиП при монтаже стального профлиста рекомендует выбирать 20 градусов в качестве оптимального наклона для ската крыши. Но в некоторых случаях возникает необходимость сделать кровлю почти плоской, например, на беседке или хозпостройке.

Угол наклона и виды крыш

Крыши в зависимости от угла наклона бывают:

• плоскими – данный параметр у них не превышает 5°;
• скатными – они имеют наклон от 20°, такие кровли менее водонепроницаемы и поэтому пользуются популярностью у застройщиков;
• с небольшим углом, не превышающим 25 градусов – на них можно оборудовать чердаки, но без оконных проемов;
• крутыми – так называют те кровли, у которых наклон составляет более 40° – в этом случае вполне получится обустроить жилую мансарду;
• большими – у них уклон равен 45 – 60°.

Сегодня лучшим выбором считается наклон скатов крыши в промежутке между 38 и 45 градусами.

А вот минимальный уклон кровли из профлиста в градусах равен 8. Когда требуется обустроить крышу с еще меньшим уклоном, тогда нужно менять принцип конструкции. Это означает, что профильный настил располагают снизу кровельного пирога в качестве перекрытия постройки.

Достоинства крыш с минимальным уклоном

Основные преимущества возведения кровель с такой величиной наклона следующие:

• уменьшается расход материалов;
• упрощаются кровельные работы и становятся более безопасными;
• отсутствует конек и соответственно проблемы, связанные с его герметизацией.

При обустройстве кроши дома его владельцу нужно знать: чем больше угол наклона у нее, тем выше конек и тяжелее кровельная конструкция. В итоге на стены и фундамент оказывается существенная нагрузка. При минимальном угле наклона такой проблемы не возникает.

Недостатки кровель с минимальным наклоном

Незначительный наклон скатов приводит к ному, что вода скатывается с них медленнее, влага успевает отыскать малейшие щели между стыками и в результате просачивается внутрь кровельного пирога.

Порогом в данном случае считается угол 12° – при нем еще можно не применять дополнительные меры относительно герметизации. Поэтому при строительстве более пологих крыш с уклоном менее 12° места укладки профилированных листов внахлест необходимо обработать особыми герметиками для кровель.

От выбора наклона зависит вид кровельного материала, который можно использовать при обустройстве крыши. Если уклон небольшой или кровля плоская, тогда подходит только несущий профиль, имеющий высокую гофру.

На крышу с крутым скатом можно укладывать стеновой или универсальный профиль, поскольку на покрытие будет оказываться минимальное давление. Снег с ее поверхности скатится легко, а вода на ней не задержится.

В случае, когда угол составляет 12-14 градусов, расход материала для кровли увеличится, так как размер нахлеста листов необходимо делать больше и можно не задействовать герметик. Но, когда наклон меньше, тогда без усиленной герметизации не обойтись. Опытные кровельщики утверждают, что оптимальный угол наклона крыши из профнастила равен 15 – 30°.

В тоже время при постройке крутой кровли для профилированных листов нужно строить длинные стропила и на них расходуется больше брусков, но зато удается сэкономить на кровельном материале. Также можно приобрести недорогой настил с меньшей высотой волны, поскольку его несущая способность не будет иметь такое большое значение.

При недостаточном угле кровли для профнастила нет возможности обустроить мансарду, а она снижает теплопотери здания через крышу до 9 %. Небольшой наклон кровли требует постройки более сложной системы стропил, которая будет в состоянии выдерживать серьезные нагрузки. Чем этот угол меньше, тем большее количество подпорок надо установить.

Ветровая и снеговая нагрузки

При расчете наклона кровли из профнастила необходимо учесть много важных данных. Прежде всего, это климат в регионе, где планируется возводить строение. Поэтому необходимо заранее выяснить высоту снежного покрова на местности зимой, много ли выпадает осадков, как часто дует ветер и в каком преимущественно направлении.

Дело в том, что уклон кровли, сделанной из профлиста, определяют, исходя из погодных условий в конкретной местности. Минимальное значение данного параметра выбирают, когда дом строится в регионе, где отмечаются сильные ветровые нагрузки. В этих районах представляет опасность такое явление как «парусность кровли», когда ее покрытие срывает мощным порывом ветра.

Согласно СНиП, при средней по силе ветровой нагрузке угол ската должен составлять 35-45°, а при сильной – от 15 до 25 градусов. В районах, где сильные ветра считаются нормой, нужно выбирать значение, близкое к минимальному уклону кровли из профлиста, что позволит по максимуму понизить ветровую нагрузку. При этом практически плоские крыши, смонтированные из данного материала, могут быть сорваны и поэтому отсутствие крутизны нельзя назвать наилучшим решением.

Снеговая нагрузка, как и ветровая, оказывает большое воздействие на кровельное покрытие. В некоторых российских регионах зимой выпадает огромное количество снега. Никакая стропильная конструкция не может такое выдержать. Поэтому в таких районах, чтобы снеговая масса не задерживалась, уклон делают до 45 градусов и тогда не потребуется усиление стропил. Осадки на крутой поверхности почти не собираются.

Например, в Якутске снеговая нагрузка может достигать 550 килограммов на «квадрат» площади покрытия крыши. По этой причине дома там возводят с крутыми и высокими кровлями. Даже небольшой снежный слой весит достаточно много и в отличие от дождевых осадков он задерживается на крышах, достигая в высоту больше метра. В этом случае хуже всего приходится кровлям с минимальным наклоном скатов.

Самостоятельный расчет угла наклона

Прежде всего, специалисты рекомендуют обратить внимание на форму крыш в соседних домах. Обычно у них почти одинаковый наклон, проверенный в течение не одного десятилетия сильными ветрами.

Профессионалы рассчитывают уклон кровли, используя специальный прибор – уклономер или при помощи формул.

Существует более простой способ – необходимо узнать длину катета и гипотенузы. В данном случае гипотенузой является прямая ската, противолежащим катетом будет расстояние от перекрытия до конька, а прилежащим катетом – отрезок между карнизным скатом и серединой перекрытия. Потом используют тригонометрические функции или инженерный калькулятор.

При определении уклона для будущей крыши учитывают ряд факторов:

1. Размер финансирования строительства.
2. Величину снеговых нагрузок.
3. Среднее значение влияния ветра.
4. Необходимость обустраивать полезное подкровельное пространство.

Величина уклона односкатных крыш из профлиста

Если возникла необходимость выстроить хозпостройку, гараж или соорудить навес, то крышу для них можно сделать самостоятельно. Для этих целей идеально пойдет односкатная кровля из профнастила. Данный вид конструкции несложен в проектировании и исполнении, прост в обслуживании, отличается прочностью, долговечностью. Стоимость строительства такой кровли невысокая, а возвести ее можно в кратчайшие сроки.

Перед монтажом такой кровли важно правильно выбрать наклон односкатной крыши из профнастила, толщину материала и сечение несущих кровельных элементов. Это требуется для обеспечения эффективного отведения атмосферных осадков.

Несмотря на парусность профлистов, односкатный тип кровли при правильном ее расположении будет безопасным даже при сильных порывах ветра, при этом особое внимание уделяют гидроизоляции.

Размер уклона крыши навеса или хозпостройки выбирают не произвольно, а с учетом климатических особенностей района проживания, количества осадков, преобладающей розы ветров, типа стропильной конструкции, длины ската и кровельного покрытия.

Если между гофрами не происходит перелив воды, этот наклон односкатной крыши из профнастила – минимальный.

Другие немаловажные моменты строительства

Как правило, минимальный угол наклона кровли из профлиста с усиленными стропилами строят в регионах с теплым климатом и маленьким количеством осадков. Чтобы уменьшить степень нагрева помещений изнутри дома, в кровельном пироге предусматривают теплоизоляцию и вентилируемый зазор.

На пологих кровлях при укладке профнастила нужно задействовать уплотнительные ленты и специальные мастики для обработки мест стыка и нахлестов. От протечек и повреждений такие крыши защищают при помощи гидроизоляционных мембран.

Если строится кровля со склоном менее 10 градусов, специалисты советуют применять трехслойную современную мембрану. Только этот материал способен защитить кровельный пирог от проникновения в него сырости.

При минимальном уклоне ската кровли для нее необходимо сооружать систему водостока. И влага, и снег задерживаются на таких поверхностях, поэтому уклон проектируют так, чтобы вода направлялась в сторону воронок, если система внутренняя, или желобов, когда водоотводящая конструкция наружная.

При минимальном уклоне профнастил укладывают на решетку и фиксируют саморезами с резиновыми прокладками. Чем меньше угол наклона, тем больше должна быть величина нахлеста листов, в результате чего уменьшается эффективная площадь кровельного материала.

Стандартно систему стропил устанавливают с шагом 60 –100 сантиметров, но при минимальном уклоне это расстояние уменьшают до 40 сантиметров и тогда основание получается более прочным и легче переносит скопление снежных масс на крыше.

При уклонах с минимальным значением между стропилами и профнастилом обязательно наличие вентилируемого зазора, а точнее: чем меньше наклон, тем он должен быть больше, а это минимум 50 миллиметров.

Нюансы монтажа профнастила

Технология строительства крыши с минимальным уклоном из профилированного листа следующая:

1. Листы нарезают и их обрезанные края красят, чтобы защитить их от коррозии.
2. На стропила настилают гидроизоляционный материал, например, пленку, не пропускающую пар.
3. Поверх гидроизолирующего слоя укладывают обрешетку, частота монтажа которой должна соответствовать виду профнастила.
4. Потом крепят еще один слой пленки и поверх еще обрешетку. Деревянные рейки желательно предварительно обработать антисептическим составом, который способствует продлению срока службы крыши.
5. Затем укладывают листы кровельного материала и фиксируют их самонарезающимися шурупами. Под каждый болт нужно подкладывать специальные резиновые или неопреновые прокладки.
6. Места, где соединяются листы профнастила, герметизируют специальным средством, в состав которого входит силикон.

Минимальный уклон кровли из профлиста: угол наклона крыши из профнастила в градусах для односкатной крыши навеса и многоскатной кровли дома

Источник: kryshadoma.com

Строительство крыши из профлиста с минимальным уклоном

Одно из самых кропотливых занятий в период проектирования крыши из профнастила – это выбор ее угла. Здесь не играют роль никакие эстетические соображения: соотношение высоты крыши к ее общей площади в будущем скажется на том, как много полезного пространства остается в мансарде, будут ли проблемы с накоплением снега, и даже не унесет ли ветер вашу крышу в сильную бурю. А ведь такое не редкость! Разберемся? Итак, какой же он — минимальный уклон кровли из профлиста? И как построить крышу с минимальным уклоном – все плюсы, минусы, рекомендации и тонкости строительства здесь!

Рекомендации СНиП для крыши из профлиста

Давайте обратимся к официальным данным. Так, согласно СНиП, строительным нормам и правилам, крыть профнастилом можно любую крышу, скат которой имеет уклон не менее 8°. Только так осадки не смогут проникать сквозь стыки и саморезы. Шаг обрешетки при таком раскладе нужно делать 40 см.

Но 8° — это минимальный угол наклона для крыш хозяйственных и промышленных построек, а для жилых домов этот порог – 10°. А если кровля будет укладываться в двое и больше слоев, тогда минимальный порог будет еще выше. Вот почему современные строительные фирмы дают гарантии на свою работу только при условии, что они кроют профнастилом крышу с уклоном, не менее 12°. А вот максимальный угол для крыши из профлиста может быть хоть 70°, и даже больше.

Поэтому для профилированного стального листа как кровельного материала СНиП рекомендуют 20° уклона как самый оптимальный вариант. Но что делать, если вам необходимо построить почти плоскую крышу? Для гаража, хозпостройки или беседки? Тогда просто следуйте нашим советам – и никаких проблем не возникнет!

Градусы, проценты и соотношения

Уклон крыши 8°, что соответствует значению 1:7 – это минимальное значение, которое может быть при монтаже профнастила. И после завершения всех работ необходимо тщательно проверить кровлю на предмет вентиляции. Только почему кровельщики в определении угла говорят не только о градусах, но и о процентах и даже коэффициентах? Все это — одно и тоже, разница есть только для проектных документов и при заказе материалов. Мы подготовили для вас таблицу, которая поможет вам разобраться, что к чему:

Теперь давайте разберемся в строительных терминах. Итак:

• Плоскими называют такие крыши, угол наклона которых не превышает 5°.
• Скатными те, которые обычно больше 20°. Естественно, что скатные крыши более водонепроницаемы, а потому и более популярны в частном строительстве.
• Крыши с небольшим углом наклона – до 25°. Здесь уже можно оборудовать чердачные помещения, но без окон.
• Крутые – те, что имеют уклон более 40°. Крутые позволяют обустроить хорошую жилую мансарду, которая не бывает лишней.
• Большим называют тот уклон кровли, который приходится на промежуток 45-60°.
• А вот идеальным на сегодняшний день считается угол уклона крыши 38-45°.

Итак, минимальный угол наклона крыши из профнастила – это 8°. Вот подробный видео мастер-класс, как строятся такие крыши:

Если вам необходимо построить крышу еще меньшего наклона, тогда профилированный лист уже должен быть внизу кровельного пирога – как перекрытие. Просто меняется принцип конструкции.

Минусы и плюсы крыши с минимальным уклоном

А теперь о том, с чем вам придется столкнуться во время строительства крыши минимального уклона и что от нее ожидать в будущем.

Преимущества

Давайте сначала перечислим преимущества. Основные плюсы строительства такой кровли:

1. Меньший расход материала.
2. Более легкие и безопасные кровельные работы.
3. Отсутствие конька и проблем, связанных с его герметизацией.

Учитывайте еще такой момент: чем выше конек, т.е. чем больше угол наклона крыши, тем тяжелее будет сама кровля. Материала ведь пойдет уже больше. А это – весомое давление на дом и фундамент. В данном случае нагрузка будет несущественной.

Недостатки

И вот мы перешли к досадным минусам. Минимальный уклон кровли плох тем, что дождевая вода будет стекать куда медленнее, и быстрее найдет себе небольшие щели и стыки, чтобы просочиться внутрь кровельного пирога. Порогом в этом плане считается угол 12°, при котором еще можно обходиться без дополнительных мер герметизации. Поэтому, если вы строите крышу более пологую, угол ската которой меньше 12°, места нахлеста профлистов придется уплотнять специальными кровельными герметиками.

От выбранного угла наклона будет зависеть то, какой материал вы сможете использовать для кровли. Так, для плоской крыши и крыши с небольшим уклоном подходит только прочный несущий профнастил, с высокой гофрой. А вот на кровли с крутым скатом покрывать разрешено как универсальным, так и стеновым профилем – ведь теперь давление на листы будет минимальным. Другими словами, тот же снег легко скатится, и вода тоже никак не задержится.

Второй момент: расход материала тоже увеличится, т.к. нахлест листов друг на друга уже придется делать немного большим. Так, если вы собираетесь строить крышу с углом от 12° до 14°, необходимо будет увеличить нахлест листов, но без герметика пока еще можно обойтись, если меньше – нужно и то, и другое. Почему и оптимальным для крыши из профнастила считается уклон 15-30°. Вот более подробная таблица этих данных:

Хотя для устройства крутых кровель из профлиста вам придется строить достаточно длинные стропила, и брусков уйдет больше, зато вы немало сэкономите на кровельном материале. Профнастил можно будет брать более дешевый, с меньшей высотой волны, ведь теперь его несущая способность будет играть меньшую роль, чем при пологих крышах

Кроме того, при недостаточном угле наклона невозможно оборудовать жилую мансарду, которая сокращает теплопотери дома через кровлю до 9%.

И, наконец, крыши с небольшим углом наклона требуют строительства куда более сложной стропильной системы, которая смогла бы выдерживать большой вес. Чем меньше угол наклона – тем больше дополнительных элементов-подпорок.

А теперь мы вас немного огорчим: даже взвесив все преимущества и недостатки кровли с минимальным углом, и отдав свое предпочтение значению 8° как более подходящему, может не получиться построить именно такой вариант. Вернее, это будет даже небезопасно! Почему? Читайте далее!

Ветровая и снеговая нагрузки

На определение угла наклона кровли из профнастила на самом деле влияет много исходных данных. В первую очередь это – климатические особенности местности, где стоит ваш дом. Поэтому заранее разузнайте, какая обычно здесь высота снежного покрова в самые зимние дни, как часто идет дождь, насколько сильным бывает ветер и какое у него преобладает направление:

Ведь уклон кровли из такого материала, как профлист, рассчитывается не из эстетических соображений, а как раз исходя из погодных факторов. Так, к минимальному значению стремится уклон крыш тех домов, которые находятся в районах с сильными ветровыми нагрузками. В этих местностях опасна так называемая «парусность кровли». Вы слышали или видели, как иногда по полям «гуляют» сорванные ветром мощные поликарбонатные теплицы? А ведь их тоже не ставили на землю без крепления. И теперь представьте себе возможные последствия, если у вас уже в буквальном значении сорвет часть крыши. Помните, какой самый главный недостаток профнастила? «Парусность»!

Вот какие требования СНиП по этому поводу. При среднем значении ветровой нагрузки угол ската нужно делать 35-45°, а при сильном ветре – 15-25°. Там же, где сильные ветра – норма, угол наклона крыши из профлиста делайте близким к минимальному, чтобы максимально снизить сопротивление ветра. Но почти плоские кровли из этого материала рискуют быть легко сорванными, а потому полное отсутствие крутизны в этом случае тоже не лучше. Вот довольно впечатляющая запись с видеорегистратора, где ветром срывает пологую крышу как раз из профнастила:

Поэтому не думайте, что ветровая нагрузка более безобидна, чем снеговая. В Новгородской области, например, среднее такое значение – 23 кг/м, где снеговая около 75 кг/м.

Тогда не стоит ли делать все крыши плоскими? Вовсе нет. Снега в России, как всем известно, зимой бывает и по горло. А ведь такие хрупкие на первый взгляд снежинки на самом деле весят немало. Например, за одну ни чем не примечательную зиму на плоской крыше может собраться столько снега, как если бы на ней вплотную стояла бы целая рота. Никакие стропилы такое не выдержат, а потому в районах с значительными снеговыми нагрузками уклон крыши приходится делать и до 45° – чтобы снег не задерживался. Тогда и в усилении стропил необходимости нет – осадки на таком основании уже вообще не будут задерживаться. Ведь легко сползает снег только с крутых крыш.

Вот карта, по которой вы сможете найти параметры для своей местности:

Напугаем: в Якутске снеговая нагрузка на крыше иногда достигает 550 кг на один квадратный метр. А это уже полтонны! Вот почему крыши домов в этом регионе всегда такие высокие и крутые. А вот в южных странах их можно хоть соломой покрывать в горизонтальном положении.

Даже небольшой слой снега по весу намного тяжелее, чем вы даже можете себе представить. И, в отличие от дождя, снег задерживается на крыше, а ведь в некоторых регионах России его высота на кровлях иногда превышает больше метра. И хуже всего в этом плане приходится как раз минимальному уклону.

Поэтому принимать решение по поводу того, делать ли угол крыши из профнастила настолько малым, нужно взвешенно.

Как рассчитать угол наклона самостоятельно?

Первым делом обратите внимание, какие крыши у ваших соседей. Мы имеем ввиду то место, где вы собираетесь строиться. Обычно они имеют почти одинаковый уклон, значение которого выстрадано столетиями и проверено ураганами. А рассчитать точный угол наклона готовой крыши можно как при помощи специальных графиков и матриц, так и вооружившись обычным угольником.

Профессиональные строители, например, вычисляют уклон крыши при помощи такого прибора, как уклономер, либо при помощи некоторых геометрических формул. Результат записывается в градусах или соотношении:

Или еще проще. Как вы наверняка помните из школьного курса геометрии, первым делом нужно узнать длину гипотенузы и катета. Гипотенуза – это прямая ската крыши, а расстояние от конька до перекрытия – противолежащий катет. Расстояние от середины перекрытия до карнизного ската – прилежащий катет. А теперь задействуем тригонометрическую функцию или вооружаемся инженерным калькулятором:

Второй не менее распространенный и такой верный способ: определяем соотношение между высотой от конька к перекрытию, и половиной ширины перекрытия. Делим высоту на половину значения ширины здания, и умножаем на 100. Просто!

Вот и решайте, каким будет уклон вашей крыши, исходя из четырех основных факторов:

1. Запланированного бюджета.
2. Предполагаемых снеговых нагрузок.
3. Среднего значения ветра.
4. Необходимости в полезном подкровельном пространстве.

И, если вы все-таки пришли к решению, что вам нужна крыша с минимальным углом, мы подскажем, как избежать ошибок в строительстве, и что нужно будет делать.

Другие важные аспекты строительства

Обычно минимальные уклоны крыши с усиленными стропилами делают в крышах тех домов, которые находятся в районах с частыми солнечными днями и малым количеством осадков. Чтобы снизить нагрев внутренних помещений, в кровельном пироге предусматривают теплоизоляционные материалы и вентилируемый зазор. В остальном же остается позаботиться только о том, чтобы в дом не попала вода.

Защита от протечек

На пологих крышах при монтаже профнастила обязательно используйте уплотнительные ленты и мастики для нахлестов и стыков листов. А от протечек и повреждений такую крышу защищают специальные мембранные гидроизоляционные материалы. Вот стандартный пирог такой конструкции: профнастил=>стропилы=>утеплитель=>гидроизоляция=>обшивка.

Есть еще такой момент. Если вы делаете крышу со склоном меньше 10°, в качестве гидроизоляции используйте современную трехслойную мембрану. Только этот материал сможет защитить кровельный пирог от сырости внутри.

И, наконец, насколько минимальным не был бы уклон крыши, водосточную систему для него соорудить все равно придется. Влага, как и снег, задерживается на таких поверхностях больше, чем многие ожидают. А потому планируйте уклон так, чтобы он шел в сторону водоприемных воронок, если система сбора будет внутренней, либо в сторону желобов, если наружной.

Система стропил и обрешетка

Как и в обычных проектах, при минимальном уклоне профнастил так же укладывается на обрешетку и крепится саморезами с резиновыми прокладками. Но нахлест, от 10 см до 20 см, защемите уже стальными заклепками. Рекомендуем сделать перекрытие на две волны.

Есть такая зависимость: чем меньше угол наклона крыши, тем шире необходимо делать нахлест листов. И тем меньше уже эффективная площадь материала:

• В пределах 15-30° наклона нахлест делайте 15-20 см.
• А вот при строительстве более крутой кровли, с углом 30°, нахлест должен быть от 10 до 15 см.
• Если же угол наклона крыши уже меньше 14°, то листы укладывать нужно по горизонтали с нахлестом 20 см.
• При минимальном угле 8° наклона металлопрофильной крыши стыки между листами нужно делать двойными, тщательно заделывая их герметиком, чтобы внутрь не попала вода.

Обычная система стропил устанавливается с шагом от 60 см до 1 метра, но при минимальном уклоне крыши лучше сократить этот шаг до 40 см. Основание получится более крепким, и легче перенесет скопление снега на крыше.

Кроме того, при уклонах минимального значения между системой стропил и профнастилом обязателен вентилируемый зазор – это тоже мера уменьшения теплопотерь. Более конкретно: чем меньше угол наклона, тем шире вам придется делать зазор для проветривания – а это не менее 50 мм.

Тонкости монтажа

Вот подробный мастер-класс, как происходит монтаж профнастила на такую крышу:

Соблюдайте технологию, следуйте нашим советам – и все получится!

Минимальный уклон кровли из профлиста: строим крышу с минимальным углом

Источник: krovgid.com

Односкатная крыша своими руками (расчет и инструкция по строительству)

Односкатная крыша – один из наиболее простых и дешевых в монтаже видов кровли. Удобна для малоэтажного строительства (летние домики, дачи) и хозяйственных помещений (сарай, гараж и т.д.). Иногда применяется и для коттеджей, причем в скат можно встроить окно. Как правило, для постоянного жилья такие крыши устраивают в местностях с сильными затяжными ветрами (одного направления) или в малоснежных областях. Площадь атаки ветра на такой крыше небольшая, поэтому конструкция оказывается оптимальной.

Минимальный угол наклона односкатной крыши, обеспечивающий хороший сток дождевой воды и самопроизвольный сход снега весной – 10 градусов. Однако угол наклона зависит также от материала кровли и размера крыши. Если расстояние между несущими стенами велико, а материал кровли недостаточно хорошо держит вес снега (который может выпасть в любых количествах, в том числе и очень больших), придется увеличить не только число стропил, но и угол их наклона. Максимальный угол – 60 градусов, делать наклон более – просто нерационально.

Для односкатки из профнастила угол наклона ската от 8 до 20 градусов, для фальцевой кровли от 18 до 35 градусов, для металлочерепицы от 25 до 35 градусов, для шифера от 35 до 50 градусов. Наклон обеспечивается разницей в высоте несущих стен, на которые собственно и опирается система стропил (фактически стропила односкатной крыши – это балки). Иногда края такой крыши оформляют бордюрами, как у плоской крыши, оставляя открытым лишь сливной край (верх бордюров обязательно оформляется гидроизоляционными колпаками, облицовкой и т.д., иначе вода, впитываясь в них, будет разрушать и стены, и крышу).

Определившись с необходимым углом наклона, соответственно корректируем высоту стен и закупаем в нужном количестве материал для крыши. Требуемый угол наклона можно отмерить при помощи строительного уровня и зафиксировать при помощи шеста и веревочки на той стадии, когда стены еще одинаковой высоты. Один конец веревки крепится на «низкой» стене, второй – на шесте, установленном на будущей «высокой» стене. Поскольку угол, под которым идет веревка, совпадает с нужным углом наклона крыши, постольку та высота шеста, на которой веревка закреплена – это искомый уровень «надстройки» для «высокой стены», а длина веревки – это длина стропильной балки.

Чтобы крыша имела свесы по обе стороны здания и защищала стены от осадков, длину изготовляемых стропил увеличивают еще на метр. Для тех, кто не доверяет веревочкам или углу, отмеряемому строительным уровнем, можно посоветовать использовать тригонометрические расчеты (так будет, кстати, надежнее).

Расчет материала для односкатной крыши

Если посмотреть сбоку, то видно, что односкатная крыша – это прямоугольный треугольник. Один его катет (ас) – это ширина дома (расстояние между несущими стенами), второй (bc) – разница в высоте несущих стен (высота надстройки), а гипотенуза (аb) – это длина стропил. Учитывая, что мы знаем, какой угол наклона гипотенузы нам нужен (обычно размер острого угла обозначают буквой «А»), можем рассчитать:

1. высоту стены-«надстройки»L(bc) = L(аc)* tgA
2. длину стропил при помощи уравнения L(аb) = L(bc)/sin A

Значения tgA и sinA есть в таблице:

• Предположим, расстояние между несущими стенами L(ас) = 6м, а угол наклона A = 20 град.
• Тогда высота стены-«надстройки» L(bc) = L(аc)* tgA = 6*0,36= 2,16 м.
• Длина стропильной ноги L(аb) = L(bc)/sin A = 2,16 / 0,34 = 6,35 м.
• Длина стропильной ноги с запасом для защиты стен 6,35 + 1,0= 7,35 м.
• Шаг между стропил определяется в зависимости от материалов кровли, поэтому конкретное число стропильных балок определяется исходя их этого и из общей длины дома. Обычно шаг в пределах 60-70 см.

Установка крыши

Рассмотрим устройство односкатной крыши и приступим к пошаговой инструкции ее постройки.

Простая односкатная крыша состоит из стропил, опирающихся на несущие стены (наклонные стропила), обрешетки, паро-гидроизоляции и собственно кровельного материала.

1. Лаги и мауэрлаты изготавливают из сухой прямослойной древесины (желательно сосна или лиственница), как правило, используют брус 10×10 или 10×15 см. В мауэрлатах и верхней части лаг предварительно выбирают гнезда и пазы – чтобы можно было скрепить мауэрлат и стропила не только крепежом, но и механически, зацепив их друг за друга.
2. По верху несущих стен (высокой и низкой) укладывают балки-мауэрлаты и прочно крепят их к стенам (анкерными болтами, вмурованной проволокой и т.д.). Балки должны стать частью стены, от этого зависит прочность крыши.
3. Стропила устанавливают верхним концом в заранее вырубленное гнездо верхнего мауэрлата, закрепляют механически, второй конец укладывают в такое же гнездо нижнего мауэрлата или формируют «пятку» стропила (обычно это просто треугольный выпил, которым стропильная балка опирается в нижний брус и который не позволяет ей с него соскользнуть). Затем верхнюю и нижнюю часть стропила прибивают гвоздями к мауэрлатам или прикручивают проволокой
4. Если пролет (расстояние между несущими стенами) более 5 м, то технически односкатная крыша уже представляет собой половину двускатной, и нуждается в поддерживающих балках, стойках, подпорках (подкосах) и ригелях. С этой целью иногда, пока стены еще одинаковой высоты, укладывают на них поперечные горизонтальные балки перекрытия (лежни), а потом наращивают одну из стен, формируя вокруг хвостовиков балки гнёзда. Эти балки потом послужат опорой (лежнями) для стоек стропильной системы. Либо предусматривают в стене выступ (полку) для последующей укладки горизонтальных балок-лежней. Стойки могут быть простые, вертикальные, или идущие под углом, а также иметь подкосы. Если ширина пролета более 7 метров, в обязательном порядке требуется либо колонна (стена-подпорка снизу), либо шпренгельная ферма.

Обрешетка и паро- и гидроизоляция

Готовая система стропил зашивается неструганой доской поперек лаг. Расстояние между досками может быть до 15 см, если кровля жесткая. Для мягкой кровли зазор лучше свести к минимуму. Поверх обрешетки укладывают пароизоляционную пленку, закрепляя к обрешетке строительным степлером или гвоздями, прокладывая под скобу или гвозди широкие пластинки из электрокартона, пластика (иначе они прорвут пленку) , при необходимости устраивают теплоизоляцию и гидроизоляцию.

Рулонные материалы всегда раскатывают поперек стропил, ленты кладут снизу вверх, с небольшим нахлестом, и герметизируют стыки (для рубероида – битумной мастикой, для полиэтилена – клеем или скотчем, и т.д.).

Единственным недостатком такой кровли является относительно быстрый сход с неё снега весной, поэтому желательно либо предусмотреть возможность счищать с неё снег (желательно не поднимаясь на крышу, так как она плохо выдерживает зимнее хождение по ней), либо снегоудерживающие приспособления, которые удерживают снег на крыше, пока он не растает. Хорошо гидроизолированные крыши невысоких дачных домиков с прочными стропилами и со скатом в 20-35 градусов можно застелить георешеткой, засыпать грунтом и засеять травой.

Утепление крыши несколькими видами утеплителей в подробном руководстве по выбору технологии утепления с инструкциями.

Совет из жизни: не пожалейте времени и денег и обработайте стропила и, тоже желательно доски обрешетки огне-биозащитным составом. Особенно если это не открытая веранда или беседка. Потому что небольшая ошибка (незаметное повреждение) при изоляции и дерево постепенно (порой достаточно долго, но все же) будет подгнивать. А «итоговый сюрприз» может быть просто опасен!

Односкатная крыша своими руками: устройство стропильной системы, расчет

Источник: orcmaster.com

Односкатная крыша из профнастила своими руками

Если вы решили возвести небольшой гараж, хозяйственную постройку или сделать навес, то крышу такого сооружения можно соорудить самостоятельно. Идеальным вариантом будет односкатная крыша из профнастила. Этот тип конструкции не только прост в исполнении, он достаточно простой в обслуживании, прочный, долговечный и эстетически привлекательный. Перед монтажом такой крыши важно правильно подобрать уклон, выбрать толщину профлиста и сечение несущих элементов. Обо всем этом мы расскажем в нашей статье.

Выбор профлиста

Чтобы кровля из профнастила была прочная и долговечная, необходимо разбираться в разновидностях этого материала. В продаже вы можете найти следующие виды профилированного листа:

• Изделия с маркировкой «С» — это стеновые листы толщиной не более 0,06 см и с высотой волны не более 1 см. К такому профнастилу не предъявляются особые требования по жесткости, поскольку он применяется для отделки стен.
• Листы с обозначением «НС» — это более прочный материал, который может использоваться для стен и кровли. Высота гофры составляет 1-3,5 см, а толщина листа доходит до 0,85 мм.
• Профили с маркировкой «Н» — это несущий профнастил. Высота волны составляет 4 см и выше, а минимальная толщина листа равна 3 мм.

Кровлю односкатной крыши лучше делать из профилированного листа с маркировкой Н и НС. Профлист с маркировкой С подойдет только для покрытия небольшой хозяйственной постройки при условии обустройства сплошной обрешетки.

Важно: поскольку односкатные конструкции отличаются внушительной площадью поверхности ската, крыша воспринимает значительную снеговую нагрузку. В связи с этим для односкатной кровли рекомендуется использовать профлист марок NS44 и NS55.

Выбор угла наклона

Перед тем как сделать односкатную крышу из профнастила, необходимо определиться с ее уклоном. Это важно для эффективного отведения талых вод и воды во время дождя. Чаще всего для кровли из профнастила выбирают лист с высотой гофры 3,5 см, толщиной 0,07 см. Это покрытие можно укладывать на обрешетку, установленную с шагом 1,5 м. Такая конструкция односкатной крыши может выдержать нагрузку не более 60 кг/м². Причем по этой крыше можно ходить при проведении ремонтных работ или очистке от снега.

Если вы решили сделать односкатную крышу из профилированного листа, то угол наклона во много зависит от следующих показателей:

• При угле наклона в пределах 5-10° должна выполняться сплошная обрешетка. Нахлест по продольному стыку листов делаем на две волны, по поперечному – не менее 30 см.
• Угол наклона скатов в районе 10-15° требует обустройства разреженной обрешетки с шагом 0,45 м. Продольный нахлест выполняется на одну волну, а поперечный – не менее 20 см.
• Крыша с уклоном более 15° делается по обрешетке, установленной с шагом 0,6 м. Продольный нахлест равен одной волне, а поперечный – не менее 17 см.

Также стоит учитывать, что при покрытии односкатной крыши профнастилом марки С-8 угол наклона должен быть не менее 15°, а обрешетка делается сплошная. Если производится установка профлиста С-10 и 20, то сплошная обрешетка нужна при уклоне меньше 15°. В остальных случаях обрешетка монтируется с шагом 30-50 см. Листы С-21 и НС-35 можно монтировать по разреженной обрешетке даже при уклоне менее 15°. При этом, чем больше угол наклона, тем большим будет шаг обрешетки.

Внимание: профлисты марки Н-60 и модификации Н-75 можно монтировать на обрешетку, установленную с шагом 3-4 м, но угол наклона не должен быть меньше 8°.

Последовательность монтажа

Устройство односкатной крыши из профнастила мы рассмотрим на примере совмещенной кровли (без чердака). Монтаж конструкции начинаем с изготовления мауэрлата. Для его изготовления вам понадобится брус сечением 0,15х0,1 м. Если же ваше сооружение будет возводиться из бруса или бревна, то в этом случае роль мауэрлата возьмет не себя последний венец.

Если же стены постройки будут изготовлены из хрупкого газо- или пеноблока, то под мауэрлат необходимо выполнить монолитный пояс, в который на этапе монтажа будут заложены стальные шпильки для фиксации бруса. Не забудьте изолировать горизонтальный брус от стен из другого материала посредством рубероида.

Стропила и обрешетка

Дальнейший монтаж односкатной крыши из профнастила предполагает выполнение разметки стропил. Работу ведем в такой последовательности:

1. На брус мауэрлата укладываем доску таким образом, чтобы по краям получались свесы длиной 400-500 мм.
2. При помощи уровня и угольника делаем разметку мест выполнения нижнего и верхнего запила. Ширина запила должна точно совпадать с шириной стропильной ноги, а по глубине запил не должен быть больше чем 1/3 высоты стропильной ноги.
3. Далее по этому запилу изготавливаем шаблон, при помощи которого разметку запила переносим под остальные стропила.

После этого можно приступать к укладке стропил и их фиксации к брусу мауэрлата. Для этого можно использовать два гвоздя длиной 150 мм, которые вбиваются в перекрестном направлении, или стальные скобы.

Укладка гидроизоляции

Устройство скатной крыши подразумевает обязательное использование гидроизоляции. Для этого применяют специальную пленку, которую укладывают поперек направления стропил от низа ската вверх. Материал укладывается без натяга с нахлестом соседних полос в 10-15 см.

Гидроизоляцию крепят к стропилам строительным степлером. После чего на стропила поверх гидроизоляции набивают контррейки. Они нужны для вентиляции подкровельного пространства.

Совет: если вы будете делать невентилируемую кровлю, то вместо гидроизоляционной пленки используйте специальную паропроницаемую мембрану. Так под крышей не будет скапливаться влага от конденсата.

Конструкция односкатной крышной системы в зависимости от угла наклона и используемого типа профнастила предусматривает использование сплошной или разреженной обрешетки. Доски обрешетки крепим от нижней части ската, продвигаясь вверх. Для фиксации используем скобу или гвоздь.

После этого приступаем к монтажу кобылок, которые будут формировать свесы крыши. При желании можно не устанавливать кобылки, организовав свесы за счет выступающих за пределы стен стропильных ног. Впоследствии свес крыши можно подшить, чтобы защитить деревянные элементы от сырости.

Укладка профнастила

Для монтажа профилированного листа вам понадобятся следующие инструменты и приспособления:

• ножницы по металлу;
• шуруповерт;
• веревка;
• кровельные шурупы с резиновыми герметизирующими прокладками и шестигранными головками;
• скобы;
• степлер;
• две лестницы (длиной больше протяженности ската и от земли до крыши).

Для подъема профлиста на двух концах лестницы нужно сделать петли из веревки, длина которой должна быть больше самой лестницы в четыре раза. В полученную петлю вкладываем профнастил и поднимаем при помощи лестницы на крышу.

Укладку профнастила производим от нижнего угла вдоль горизонтального свеса крыша. Для фиксации одного листа вам нужно взять примерно 9 шурупов. При этом вкручивать шурупы можно в ребро, если его высота не превышает 20 мм, или в прогиб при большей высоте гофры.

Внимание: при вкручивании шурупа следите за уплотнительной прокладкой. Она должна плотно прижиматься к листу, но не быть перетянутой или слишком свободной.

Листы укладываем вертикальными полосами так, чтобы соседние элементы в ряду перекрывали друг друга на ширину одной волны. Нахлест соседних рядов составляет 150-200 мм.

Теперь вы знаете, как делается крыша из профнастила односкатная своими руками. Не менее важно позаботиться от организации водоотведения. В противном случае неорганизованный водоотвод может привести к преждевременному износу цоколя, фундамента, повреждению фасада.

Крыша из профнастила: односкатная кровля своими руками

Источник: build-experts.ru

Несведущему человеку может показаться, что угол наклона крыши из профнастила выбирается архитектором исключительно из эстетических соображений. Но это далеко не так. На самом деле уклон крыши из профнастила — это одна из самых важных характеристик кровельной системы, и при его выборе нужно учитывать множество исходных данных.

Одним из главных факторов, который непосредственно определяет величину уклона профлиста, являются климатические особенности местности, в которой расположен строящийся дом. В первую очередь это:

1. Высота снежного покрова;
2. Количество осадков, выпадающих в виде дождя;
3. Сила и преобладающее направление ветра.

Какое значение имеет угол наклона кровли из профнастила легко увидеть, рассмотрев, например, влияние на него высоты снежного покрова.

В отличие от дождевой воды, которая очень быстро стекает с кровли, снег может задерживаться на ней длительное время. Легко представить, какую нагрузку должна выдерживать крыша, если уровень снежного покрова в некоторых регионах может составлять один метр и более. Чем больше угол наклона кровли, тем сложнее снежной массе задерживаться на ней, и при определенной толщине покрова, снег с крутой крыши неминуемо сползет под собственным весом.

Выбирая наклон крыши из профнастила, нужно учитывать и характеристики материала, выбранного для кровли. Например, несущий профлист с большой высотой волны можно использовать даже на плоских кровлях торговых центров, в то время как стеновой или универсальный профиль может применяться только на кровлях с большим уклоном.

При использовании любого покрытия, нужно учитывать, что при слишком маленьких уклонах вода не будет успевать стекать с крыши и может просочиться внутрь на стыках кровельного покрытия. Минимальный уклон для профлиста, при котором этого происходить не будет и можно обойтись без дополнительных мер герметизации — 12°. Если угол ската крыши из профнастила меньше этого значения, то места нахлеста между листами необходимо дополнительно уплотнять кровельным герметиком.

Кроме того, небольшой уклон кровли из профлиста потребует использования более дорого профиля с большей несущей способностью связи с увеличением нагрузки на кровлю. Расход материала также увеличиться, поскольку, чем меньше наклон кровли из профлиста, тем больший нахлест листов требуется, особенно если речь идет о вертикальных местах стыковки.

Помимо всего прочего, для крыш с небольшим уклоном стропильная система в разы сложнее, так как она должна выдерживать больший вес. В частности, на рисунке выше показано, как уклон односкатной крыши из профнастила влияет на конструкцию стропил. Как видно, с уменьшением угла наклона, появляется множество дополнительных элементов, чья задача — перераспределить нагрузку со стропильной ноги и обеспечить необходимую подпорку основным элементам.

Как уже говорилось выше, минимальный уклон кровли из профлиста, при котором нет необходимости дополнительно герметизировать места вертикальных нахлестов, равен 12°. Если же уклон крыши находится в промежутке от 12° до 14°, то герметик уже не требуется, однако остается необходимость в увеличенном размере этого нахлеста. Оптимальным же считается уклон для профнастила от 15° до 30°.

В таблице ниже приведены величины необходимого нахлеста под профнастил, угол наклона кровли при этом имеет решающее значение и может находиться в одном из указанных промежутков.

От угла уклона кровли из профлиста напрямую зависит и расход материалов, необходимых для монтажа кровельной системы. При больших углах наклона увеличивается длина стропил, но в тоже время не требуется установка дополнительных подкосов. В этом случае также увеличивается и расход самого профнастила, но зато эффективнее используется его собственная несущая способность, следовательно, можно использовать более дешевый профлист с меньшей высотой волны.

Кроме того, чем больше угол наклона крыши из профнастила, тем больше шаг обрешетки и меньше расход пиломатериалов. Также частота обрешетки сильно зависит от марки профилированного листа. Например, если для профлиста С-21 при угле больше 15° шаг обрешетки должен быть равен 650 мм, в то время как для НС-44 при том же угле — уже 1000 мм.

Для несущего профлиста этот промежуток составляет уже 3-4 метра, причем разделение по углу наклона крыши — отсутствует. Существует только минимальный уклон кровли из профнастила, равный 8°. Крыши с меньшим углом уже считаются плоскими, поэтому к ним предъявляются другие требования.

При расчете количества материалов необходимо учитывать и величину нахлеста листов профнастила, которая также зависит от угла наклона кровли.

Выше уже несколько раз упоминалось о том, какой может быть минимальный уклон для профнастила в зависимости от ситуации. Без необходимости герметизации стыков — это 12°, для несущего профлиста, с высотой гофры выше 60 — 8°. Максимальный же угол для этого материала в принципе отсутствует — вы можете установить его хоть под углом 70°, если это позволяет климат в вашем регионе.

Кроме того, даже 8° — это определенная условность, поскольку профнастил отлично подходит для устройства плоских кровель. Хотя в этом случае меняется принцип изготовления крыши — в частности, профилированный лист в этом случае оказывается внизу кровельного пирога, играя роль перекрытия.

Если же вам нужна классическая кровля, то рассчитать минимальный уклон крыши из профнастила можно, зная максимальные снеговые нагрузки в регионе. В частности, в Якутске снеговая нагрузка достигает 55 кгс/м², в связи с чем строить индивидуальные жилые дома с низким наклоном кровли просто нецелесообразно, в то время, как в южных регионах подобной проблемы нет.

При расчете уклона крыши из профнастила, необходимо учитывать четыре составляющие:

• Вес утеплителя, обрешетки, контробрешетки и других слоев кровельного пирога;
• Вес самого кровельного покрытия;
• Снеговую нагрузку для вашего региона;
• Ветровую нагрузку для вашего региона.

Предположим, что мы будем крыть крышу профлистом С21-1000-0,6. Вес квадратного метра профнастила этой марки составляет 5,4 кг. В качестве теплоизоляции будем использовать базальтовые плиты толщиной 100 мм и удельной плотностью 150 кг/м³. Следовательно, масса 1 м² утеплителя составит 15 кг. Для обрешетки применяем брус 200×200 мм из сосны с шагом 650 мм, поэтому масса 1 м² обрешетки составит 28,3 кг. Массу остальных составляющих берем равной 3 кг/м².

Таким образом, масса всего кровельного пирога равна: 5,4+15+28,3+3=51,7 кг/м². Полученное значение умножаем на коэффициент 1,1 для того, чтобы обеспечить возможность изменения некоторых материалов кровельного пирога. Итого, общая масса 1 м² кровли равна 56,87 кг/м².

Теперь необходимо вычислить допустимый уклон, исходя из существующих снеговых и ветровых нагрузок. Предположим, что дом построен в Новгородской области. Она относится к III снеговому району, что можно определить с помощью карты, представленной выше.

Итак, наша снеговая нагрузка равна 180 кг/м². Однако учитывать ее необходимо с поправочным коэффициентом µ, который зависит от угла наклона кровли:

• Если наклон минимальный – угол кровли из профлиста меньше 25°, то значение поправочного коэффициента берется равным 1;
• Если угол наклона кровли из профнастила находится от 25° до 60°, то µ=(60°-α)·(60°-25°), где α — искомый уклон крыши;
• Если угол наклона крыши из профнастила больше 60°, то µ равен 0, то есть снеговая нагрузка при расчете кровли не учитывается.

Ветровую нагрузку необходимо учитывать при расчете угла наклона. Новгородская область относится к Iа ветровому району, где, как видно из карты ниже, нормальная нагрузка равна 23 кг/м².

Нагрузка, действующая непосредственно на кровлю, вычисляется по следующей формуле:

Здесь Wn — нормальная нагрузка для выбранного региона, Kh — коэффициент, учитывающий высоту здания, и С — аэродинамический коэффициент, который может находится в пределах от -1,8 до 0,8, в зависимости от уклона крыши. Поскольку рассчитать его довольно сложно, для нашей формулы возьмем наибольший — 0,8, что позволит упростить подсчеты в сторону большей прочности кровли.

Итак, предположим, что наш дом находится на открытой местности и имеет высоту выше 5 метров, тогда Kh будет равен 1, а ветровая нагрузка — 23·1·0,8=18,4 кг/м².

Таким образом, с учетом массы кровельного пирога и влияния ветра, нагрузка на кровлю будет равна 56,87+18,4=75,27 кг/м². Так как предельная несущая способность профлиста С21-1000-0,6 при шаге опор 1,8 м и использовании второй схемы опирания равна 253 кг/м², необходимо выбрать такой уклон кровли из профлиста, чтобы посчитанная нами нагрузка, с учетом снеговой, была меньше этого значения.

Поскольку 75,27+180=255,27 кг/м², что очевидно, больше, чем 253 кг/м², уклон крыши из профнастила в нашем случае не может быть меньше 25°. Так как делать угол больше 60° тоже нецелесообразно, получаем, что необходимое нам значение находится в пределах от 25° до 60° — то есть µ нужно вычислить по формуле.

Вычисляем минимальный уклон для профнастила кровельного С21 при наших условиях:

Решив это простое уравнение, получаем, что α=25,441°. Таким образом, допустимый минимальный уклон кровли из профлиста при заданных нами параметрах будет равен 26°. Для большей надежности здание, расположенное в данных условиях и имеющее указанный кровельный пирог, лучше снабдить кровлей с наклоном в 30°. Хотя можно остановится и на минимальном значении, учитывая то, что на предыдущих шагах расчета уклона кровли из профнастила были несколько раз использованы повышающие коэффициенты.

Уклон кровли из профлиста

Источник: oprofnastile.ru

оптимальный и минимальный уклон, а так же как рассчитать наклон крыши из профнастила

Односкатная крыша становится все более популярной кровлей в последнее время.

Причин этому несколько, но самыми главными являются выгода в плане небольших финансовых затрат, а также относительной легкостью монтажа.

Важно понимать, что если в доме будет присутствовать односкатная крыша, то одна стена будет значительно выше другой.

Это ведет к увеличению расхода строительных материалов.

Но при этом стропильная система получается очень простой структуры, что особенно заметно при небольших постройках.

Такой тип кровли позволяет защитить постройку от различных негативных проявлений в виде дождя и сильного ветра.

Многие специалисты отмечают, что простота устройства такой кровли позволяет возводить ее даже тем людям, которые не имеют должного опыта в подобного рода работах.

Все, что им нужно — это четкое следование нормам безопасности, а также теоретические знания, касающиеся специфике выполнения работ.

ОСТОРОЖНО!

Конструкция односкатной крыши не предусматривает наличие чердака или любого другого помещения подобного рода, поэтому следует учитывать данный факт при выборе типа кровли.

На сегодняшний день, различают два вида односкатных кровельных покрытий:

1. Вентилируемые. Такой тип кровли используется в том случае, если объект будет закрытого типа. При этом, значение наклона кровли будет находиться в диапазоне от 5 до 20%. При возведении такого кровельного покрытия оставляется специальный зазор между слоями теплоизоляции и гидроизоляции.
2. Не вентилируемые. Данный тип кровли используется для зданий открытого типа, а значение наклона будет составлять от 3 до 6%.

Существуют и комбинированные типы односкатных крыш, когда используются оба варианта, что говорит о широких возможностях при строительстве разного рода объектов. Какие бывают дома с односкатной крышей вы можете увидеть здесь.

Содержание статьи

Какие силы воздействуют на стропилы и кровельное покрытие?

Перед тем, как приступать к расчету наклона кровли, необходимо понять степень воздействия на кровельное покрытие. Нагрузки бывают двух видов — динамичные и постоянные.

К постоянным нагрузкам относятся те, которые будут воздействовать на кровельное покрытие всегда, вне зависимости от времени года. Сюда относится дымоход, антенна, сам вес кровли и т.д.

Что касается динамичных нагрузок, то это непостоянные величины, т.е. вес, который воздействует на кровлю время от времени. Такое воздействие может оказывать вес человека, который периодически посещает кровлю для проведения каких-либо работ, вес снежных масс и града, воздействие ветра и т.д.

Нагрузка от снежной массы

Если наклон крыши будет составлять 30⁰, то сила воздействия снега будет составлять 50 килограмм на каждый квадратный метр. Если увеличить угол односкатной крыши до 45⁰, то вероятнее всего снег не будет задерживаться на кровле.

Именно поэтому, данное значение следует выбирать, исходя из региона проживания, т.е. ориентируясь на количество выпадаемых осадков.

При этом, если вы хотите, чтобы снег сходил с кровельного покрытия самостоятельно (хотя бы какая-то его часть), то минимальное значение наклона должен составлять 10⁰. Максимальное значение — это 60⁰.

Как бы то ни было, владельцы домов с односкатными крышами каждый год осуществляют самостоятельную уборку кровли от снега, чтобы снизить нагрузку на крышу.

Нагрузка от снега

Нагрузки от ветра

Конструкция односкатной крыши такова, что делают ее всегда низкой частью к подветренной стороне, чтобы снизить нагрузку от ветра.

Нагрузка от ветра

Нагрузки комбинированного типа

Многие люди игнорируют данное обстоятельство, что нередко приводит к неприятным ситуациям. Такой тип нагрузки представляет собой максимальное воздействие, которое оказывается на кровельное покрытие в какой-либо момент.

ВАЖНО!

Необходимо предусмотреть ту критическую нагрузку, состоящую из постоянных и динамических воздействий, которую сможет выдержать крыши.

Представим себе ситуацию, когда на улице снежная буря, т.е. на крышу воздействует одновременно и сильный ветер, и снежная масса. К тому же, человек вынужден лезть на крышу, чтобы поправить антенну или он должен забрать ящик с инструментами, не важно.

Получается, что в дополнение к снегу и ветру прибавляется и вес человеческого тела. Если не учесть данный факт, то кровля может не выдержать.

Комбинированная нагрузка

Зависимость наклона от выбора кровельного материала

Помимо различных атмосферных явлений, на наклон будет влиять то кровельное покрытие, которое использует человек в данном конкретном случае.

Вот минимальные значения для различных материалов:

• Шифер, черепица или любой другой штучный материал может использоваться на крыше, минимальное значение наклона которой составляет 22⁰.
• Если вы применяете рулонные материалы, то тут имеет значение количество слоев. Двухслойное покрытие потребует не менее 15⁰, а если материал будет стелиться в три слоя, то хватит от 2 до 5⁰.
• Если используется профнастил, то минимальный угол наклона должен составлять 12⁰. Если данное значение будет меньшим, то потребуется дополнительная работа в виде проклейки стыков для лучшей герметизации.
• Угол при металлочерепице составляет 14⁰.
• Угол при ондулине ровняется 6⁰.
• Мягкая черепица потребует не менее 11⁰ наклона.

ВНИМАНИЕ!

Если вы намереваетесь устанавливать односкатную крышу, то не любой понравившийся вам кровельный материал может вам подойти.

Имеется в виду, что если уклон вашей крыши будет меньше минимального параметра, характерного для конкретного материала, то от его использования следует отказаться.

Специалисты рекомендует придерживаться этих параметров, чтобы ни в коем случае не пришлось проводить работы по смене кровельного материала.

Угол наклона в зависимости от кровельного покрытия

Как измерить угол наклона односкатной крыши

Мы уже говорили о том, что при односкатных крышах высота стен будет различная. Именно поэтому, уклон односкатной крыши будет формироваться в момент возведения самих стен, на которые в дальнейшем будет установлена крыша.

Если в вашем регионе наблюдается большое количество снега, то значения должны составлять 45-60⁰. Если вы находитесь в умеренной зоне, то параметры будут следующими — 5-60⁰. Конечно, нужно учитывать также минимальный угол наклона, в зависимости от используемого материала.

Как рассчитать угол наклона односкатной крыши? Строителями в расчетах используется следующая формула:

Lстены = Lдлина * tgQ,

где Lстены — это высота фронтона;

Lдлина — это длина стены;

Q — это угол наклона.

Также необходимо учитывать длины стропил. Рассчитывается она по следующей формуле:

Lстропил = Lстены / sinQ.

Значения синуса и котангенса следует брать из этой таблицы:

Таблица

Вот примерный расчет. Допустим, мы применяем обычную черепицу, поэтому минимальный угол наклона составляет 22⁰. Берем для расчета 25⁰ — значение Q.

Длина стены составляет 7 метров, т.е. Lдлина = 7м.

Lстены = 7 метров * tg25 = 7 * 0,47 = 3,29 метра.

Lстропил = 3,29 / sin25 = 3,29 / 0,42 = 7,83 метра.

Минимальный угол наклона односкатной крыши

На расчет минимального наклона односкатной крыши напрямую влияет уровень осадков, который может быть различным для каждого региона.

Если вы живете в «снежной» местности, то односкатная крыша должна быть достаточно крутой, т.е. в пределах 45⁰.

В таком случае, снег не будет задерживаться на крыше, что значительно снизить нагрузку на кровлю.

Если в вашем регионе снег падает не слишком обильно, то достаточно и 25⁰.

Противоположная ситуация в тех регионах, где наблюдаются сильные ветра. Здесь нужно строить крыши с маленьким наклоном, чтобы нагрузка от ветра была минимальная.

Также большую роль при выборе минимального угла наклона играет тип кровельного материала, о которых мы говорили чуть ранее. Подробнее о минимальном угле и его расчете вы можете прочитать здесь.

Минимальный угол

Оптимальный угол наклона односкатной крыши из профнастила

Мы уже выяснили, что размер уклона односкатной крыши зависит от количества осадков, выпадаемых в том или ином регионе, а также в типе используемого кровельного материала.

Профнастил является достаточно «вредным» материалом, ведь он обладает множеством слоев с различным размером волн, а также толщиной самого материала.

Согласно СНиП, минимальный уклон для жилых помещений, кровля которых покрыта профнастилом, составляет 12 градусов. Согласно этим же правилам, оптимальный параметр этого наклона должен составлять 20 градусов.

Долгое время односкатные крыши считались уделом гаражей или различных нежилых помещений, но в последнее время ситуация меняется. Многие отмечают тот факт, что при выборе такого типа кровли, внутренний дизайн помещения становится более оригинальным, хоть и более хлопотным по части отделки.

Но это не останавливает тех, кто ценит в своем доме не только надежность, но еще и привлекательный внешний вид.

Оптимальный угол

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Склонный крыши

Любой плотник знает, что в основе конструкции крыши лежит математика. Невозможно построить крышу, не зная математики, особенно тригонометрии. Это нужен, например, для рассчитать крутизну крыши — крыша подача.

В северном климате скатная крыша предпочтительнее, чтобы дождевая вода не скапливалась на крыша, что могло бы произойти в случае заблокирован сток воды с плоская крыша.Одна из основных причин засорения дренажей — холодная погода. что вызывает засоры, когда вода превращается в лед; Другой Причины включают листья, мусор и т. д.

По этой причине во все времена предпочтение отдавалось скатным крышам. в странах Северной Европы.

На рисунке ниже показан пример плоской крыши и скатной крыши:

Как мы видим, самая простая и наиболее распространенная скатная крыша имеет форму единого треугольника . Ситуация становится более сложно, когда две или более скатные крыши соединяются вместе .Это создает различных наклонов в одном месте, которые необходимо настроить вместе (сконструировать).

Источник: O Plekk Катусемейстер

Здесь мы видим разные углы и формы, которые могут возникнуть на крыша.

Скатные крыши могут быть самых разных форм, наиболее распространенными являются двускатные и шатровые крыши. Есть и крыши не такой простой формы. Ниже представлены несколько скатных крыш разной формы:

Источник: Shelton Roofing Santa Cruz

Источник: Insenerigraafika. Ольга Овтаренко (электронная почта)

Участки

Плотники не относятся к углу крыша как 30, но предпочитаю использовать скат крыши.Скат крыши — это ее вертикальный подъем, деленный на его горизонтальный пролет (или «пробег»), называемый уклоном в геометрии или касательную функцию в тригонометрии.

На приведенном ниже рисунке показаны различных разрешенных уклонов для разных крыш. изображены материалы. Например, в случае кровли из рулонного металла это может быть минимум 5 (как показано на график). Это означает, что мы не можем использовать металлопрокат для плоских крыш, потому что он не быть водонепроницаемой конструкцией.

На приведенном выше графике мы также можно увидеть различные значения, указанные в виде отношения — для наклона 5 соотношение составляет 1:12 . Мы знаем, что на дорожных знаках уклон дороги также дано, но показано в процентах.

Давайте посмотрим, как эти разные значения связаны друг с другом:

Как мы все знаем, полный круг равен 360 градусам . На графике ниже мы видим, что в случае уклон крыши, если смотреть тригонометрически, одна сторона крыши находится в квартале I , а противоположная сторона — в квартале II .

Разделение на четверти можно увидеть на изображении ниже:

Если мы говорим о выражении шага в виде отношения, это будет отношение длины сегменты друг к другу.

Например: если Соотношение уклона крыши составляет 1: 1, мы говорим о равнобедренном треугольнике , а уклон крыши можно задать как 45. Для расчета наклона мы используем функцию касательной , что означает 1: 1 = 1, где загар 45 = 1

Для выражения уклона крыши в виде отношения, высоты или около того. называется подъем будет дан как значение из 1.Расстояние от подъема крыши до края обозначено цифрой x (также называется пролетом ). Значение x показывает, сколько высот до края крыши.

Для Пример: если x = 2, то 1: 2 = 0,5. В итоге tan 0,5 = 26,57≈ 27

Если угол наклона крыши больше 45 или другими словами соотношение больше чем tan> 1, прогон будет постоянным со значением , равным 1 .

Для Пример: дан шаг 1,5: 1.Это означает x = 1,5 и показывает, сколько прогонов укладывается в подъем.

Разные пути до вычислить шаг крыши

Задача: Дана крыша высотой 4 м и пробегом 12 м. Рассчитайте уклон крыши и задайте его в соотношении!

Вот 2 способа решения проблемы:

Метод 1: Если шаг задан как отношение 1: x, мы можем сделать следующее, чтобы найти x:

Уклон крыши 1: 3

Метод 2: Мы также можем использовать следующее решение

Высота 4 метра равна 12 м горизонтали. длина.Зная это, мы можем сделать следующие расчеты для подъема на 1 м:

Уклон крыши 1: 3

также может отображаться как процентов и промилле . Проценты в основном используются для дорог и холмов, на фрезы используются для укладки откосов полов и прокладки водопроводных и канализационных труб, где поля намного меньше.

Шаг в процентах равен 1/100

1 м = 100 см

, следовательно, 1% составляет 1 см на метр

1 м = 1000 мм

для этого 1 составляет 1 мм на метр

Учитывая значения для бега и подъема, мы можем вычислить в процентах или на мельницы пека следующим образом:

Если нам нужно вычислить одно из этих значений, мы можем преобразовать формулу.

Например: чтобы найти рост, мы можем преобразовать формулу следующим образом:

Если длина нашего забега 1 м (100 см), то при шаге 1% подъем будет 1 см. У бега длиной 2 метра будет подъем на 2 см с учетом того же шага.

Когда при расчете на мельницы, пробег 1 м с шагом 1 будет имеют подъем 1 мм. Маршрут длиной 2 м будет иметь подъем на 2 мм с учетом такая же подача.

Чтобы найти значения для прогона, мы должны снова преобразовать формулу:

Иногда нам может понадобиться построить крышу с одинаковым шагом , но разными измерениями

В этом случае мы используем принцип аналогичных треугольников для выполнения вычислений.

Расчет можно произвести с помощью перекрестного умножения :

Когда мы сравним с с шагом , это будет , тот же , даже с разным подъемом крыши.

Реально это будет выглядеть как на картинке ниже:

Приведем еще несколько примеров того, как бывают питчи. связаны друг с другом. Например, если мы знаем% питча, но хотим выразить его как угол через касательную, мы можем сделать это следующим образом:

Как показано на графике, учитывая рост и пробег, мы будем знать процентное значение шага (до 45) и может вычислить тангенс, используя такое же соотношение — это даст нам угол.

Отсюда мы можем получить угол α = 16,66924423 ≈ 16 42

Далее поясняется, чтобы Получите это решение, мы приравняем пробег к 100 и выберем подъем, который, когда деление на 100 даст нам процентное значение. Поскольку процент — это в основном соотношение между бегом и подъемом, процентное значение в то же время тангенс угла.

На приведенном выше рисунке показаны различные пропорции. шаг может быть таким же.Если, однако, мы Возьмем пробег за 1 , мы можем показать поле следующее:

Мы уже знаем, что загар 16 42 ≈ 0,3

Лестница и канализация

Другая часть конструкции, использующая Расчет шага (или уклона) лестниц и канализации (особенно самотечного трубы, не столько напорные трубы).

Лестницы должны иметь определенные размеры, чтобы что люди могут с комфортом ими пользоваться. Для расчета высоты лестницы a используется простая формула.Кто хочет стать строителем, должен обязательно запомните эту формулу:

2h + b = 630 мм

Эта формула помогает найти оптимальное соотношение между подъемом и проступью ступеньки.

h = подъем ступени

b = ступенька

Сумма двойного подъема и протектор дает постоянную. Из этого можно определить высоту звука — обычно От 1: 1,5 до 1: 2.

Для ширины шагов рекомендуется формула h + b = 450 мм.

Дополнительно к шаг, лестница будет иметь общий подъем и общий пролет, что также важно измерения.

Изображение: Википедия

Когда строить многооборотные лестницы необходимо также убедитесь, что на нем неравномерное количество ступенек, иначе придется менять ноги при подъеме по лестнице. Все ступеньки тоже должны иметь одинаковый подъем — человеческий. мозг приспосабливается к определенному ритму ходьбы, поэтому, если одна ступенька отличается по высоте, вы можете споткнуться о шаги.

Таблица выше показывает, что при соотношении 1: 1 треугольник будет иметь точное форма как на фото рядом — равнобедренная треугольник с углом 45, равным 100%, и касательной 1.

Дано соотношение 1: 100, уклон будет таким, как на картинке сбоку, с углом 1% и касательная 0,01. С 1: 1000 действует та же логика.

Например

Если мы знаем значение тангенса, тогда мы можем записать шаг в виде отношения в следующим образом:

Дано загар 0,5 = 26 33 54,18

Марка шаг как отношение 1: x, где x равно 0,5 (также тангенс)

Следовательно шаг можно задать как 1: 2

значение x в соотношении показывает, как много частей целого, которое он составляет, поскольку 1 представляет собой целое (l = 1 на график), поэтому 1: 0,5 = 2.Вы также можете показывать высоту звука как единицу измерения.

как уже упоминалось, если подъем (h) больше, чем разбег (tan> 1), тогда значение x выше значения шага детали обозначается: x: 1

Для Например, если значение тангенса равно 2, значение наклона равно 2: 1

В Для канализационных труб мы также используем смолы, но там они указаны в промилле.

На фото ниже — поперечный разрез канализационного трубопровода, который применяется для трубных марок в строительных чертежах.Как видите расстояние между двумя колодцами (от центра) составляет 34500 мм, а разница высот колодцы 300 мм.

Давайте посмотрите на другой пример. Как рассчитать шаг трубы в соотношении и в проценты. Чтобы вычислить шаг, мы должны нарисовать треугольник, где h отмечает разницу в высоте и l расстояние между двумя лунками.

Дано h = 300 мм и I = 34500. Используя кросс-умножение, мы можем сначала вычислить шаг как отношение.

Замена x со значением получаем шаг 1: 115

ср также можно использовать перекрестное умножение, когда мы знаем высоту тона (1: 115) и хотим вычислить разница высот h.

то же самое касается l.

шаг в процентах: 1: 115 x 100 ≈ 0,87%

Вкл. с другой стороны, если мы знаем процент, мы можем рассчитать соотношение как следует:

это можно представить как соотношение 1: 115

В чтобы вычислить шаг в процентах, мы должны использовать тангенс

вариант 1: загар = ч / л

вариант 2: соотношение 1: x

загар = 300: 34500 ≈ 0,0087 или в основном то же соотношение 1: 115 ≈ 0,0087

загар 0,0087 = 0,41011655 или 02436,42

В рисунок под канализационной линией изображен в земле до того, как он был засыпанный землей.

Расчет площади

Большая часть строительства — это подсчет объемов. Это необходимо для планирование и заказ материалов, а также расчет цен.

Например, иногда только шаг и высота от земли. показано на чертеже проекта. Чтобы рассчитать площадь крыши, мы должны знать длину и ширину крыши (на картинке выше: 12 000 мм и 6034 мм). мм) Но если мы знаем только шаг, мы должны взять рисунок и на основе ширину здания рассчитываем по размерам крыши.

Эти измерения нужны не только для расчета количества необходимых материалов но и для устройства крыши, например, на длину стропила.

Например

Дано ширина половины дома 4860мм, затем шаг 35 по высоте кровли составит:

загар 35 x 4860 мм = 3403 мм

Зная по высоте мы можем рассчитать длину стропила.

В Чтобы рассчитать угол между стропилами, мы можем использовать простую математику. Все мы нужно знать, какие ангелы появляются, когда мы пересекаем две параллельные линии третьей линия.

Когда имея дело со сложными поверхностями, мы должны разделить область на части.

как мы можем видеть на графике выше, что есть разные способы сделать область измерения проще. Один из способов — разделить область на множество меньших участков и вычислить их площади отдельно, а затем либо суммировать, либо вычесть отдельные участки.

Но как действовать, если у крыши более одного угла, как показано ниже:

Это двухмерный чертеж крыши, представленный на чертеже проекта, далее к нему обычно также дается трехмерный рисунок.

Шаги на чертеже даны под углом 45 °. Бедра на концах также находятся на уровне 45. Если мы проведем условную вертикальную линию от H, I до K, их шаг будет 45. Если мы знаем угол и длину крыши, мы можем рассчитать высоту крыши, которую мы понадобится позже для того, чтобы рассчитать площадь кровли.

Поскольку угол равен 45, мы знаем, что имеем дело с равнобедренным треугольник с двумя сторонами равной длины. Это делает наши расчеты Полегче.

Например, высота крыши составляет половину ширины крыши, или 4000 мм. Это можно увидеть на рисунке ниже, где показан вид крыши сбоку. Для расчета длины бедра нам понадобится калькулятор.

Мы можем использовать теорему Пифагора, поскольку длина бедра равна гипотенуза A, B и H.

Длина A, B и H равна

Это высота бедра, которая с точки зрения бедра выглядела бы нравится:

BH — гипотенуза и представляет высоту крыши. Решение было полученный по теореме Пифагора. Длина гипотенузы:

С это не равнобедренный треугольник, мы можем сделать выводы, что хотя все скаты крыши под углом 45 градусов, это не относится к углам его вальмы.

Если мы знаем эти измерения, мы можем начать вычислять площадь Крыша. Мы видим, что элементы крыши состоят из разные геометрические формы. Напоминаем, что давайте посмотрим, какие формулы мы будем необходимость.

ср можно рассчитать площадь следующим образом:

Вальмовые концы крыши образуют равные треугольники ABH и DEI. Поэтому достаточно вычислить площадь одного треугольника и умножьте его на 2.

2 х 22,63м2 = 45,26м2

В форме параллелограмма части крыши (BCHJ и AGHJ) также равны, поэтому нам нужно только рассчитать площадь единицы и умножьте ее на 2.

Кому Для расчета площади необходимо также знать значение HJ. Это равно основанию и делает быстрое Расчет мы знаем, что он должен быть равен 6,0 м. Поскольку у него такая же подача и высота как бедра, мы знаем, что высота параллелограмма составляет 5,66 м

Таким образом, площадь равна:

А 2 x 33,96м2 = 67,92м2

DEIJ также параллелограмм высотой 5,66 м и основанием 4,0.Его площадь равно:

ср также можно увидеть треугольник (KLG), его сторона GK имеет длину 5,66 м. Другой сторона 4м. На основании этих измерений мы можем рассчитать площадь. Его гипотенуза — боковая GJ длиной 6,93 м.

Для этого мы можем вычислить площадь треугольника:

От трапеции остается только одна деталь (EIKF). Мы знаем, что EF составляет 12,0 м, а IK 8,0. м длиной. Мы уже подсчитали 5,66 м — высота.

снова Можем посчитать площадь:

Сейчас мы можем сложить все области вместе, чтобы получить общую площадь :

45,26 + 67,92 + 44,64 + 11,32 + 56,60 = 225,74 м2

Перекрытие поверхности

Это не редкость, что размеры детали отличаются от того, что должно быть при построении всех деталей вместе. Например половицы.

В на картинке ниже Вы можете увидеть паркетную доску с выступающей частью и что делает его шире, чем если бы вся площадь была покрыта половицей.При измерении мы знаем, что одинарная половая доска имеет ширину 111 мм, но когда если соединить его с другой доской, ширина будет только 100 мм.

Следовательно в большинстве случаев продавцы древесины отмечают общую площадь покрытия половиц на посылка.

Пример

Дано пол размером 6,27 м х 4,37 м. Сколько напольного материала нужно купить для покрытия всего пола с учетом половиц с нахлестом 100 мм и длина 4 м.

ср начнем с расчета площади поверхности пола:

6,27 м x 4,37 м = 27,40 м2

Далее мы рассчитываем площадь, которую может покрыть одна паркетная доска:

4,00 м x 0,1 м = 0,40 м2

Наконец посчитаем, сколько половиц нужно купить, чтобы покрыть весь пол:

27,40 m2: 0,40 m2 = 68,5 ≈ 69 штук паркетной доски

Другой важной частью деревянных полов является плинтус. Для данного размера пола выше, чтобы найти необходимое количество плинтусов. Вы должны рассчитать периметр комнаты.Плинтус предназначен для прикрытия шляпок гвоздей и часто невозможно установить последнюю половицу достаточно близко к полу и оставляется зазор 1-2 см. Плинтус используется для закрытия щели, как показано на рисунок ниже.

Пример

Это Лучше всего рассчитывать необходимое количество плинтусов на погонный метр, потому что их устанавливают на стене, образуя периметр по периметру комнаты. Давайте рассчитать необходимое количество плинтусов, если длина плинтуса 2,5м.

Первая рассчитаем периметр комнаты:

(6,27 м + 4,37 м) x 2 = 21,28 пог.м

пог.м — погонные метры, часто применяемые в строительстве. Равно 1 м в единицах СИ

Сейчас можем рассчитать необходимое количество плинтусов:

21,28 пог.м: 2,5 пог.м = 8,51 ≈ 9 штук плинтуса

Геодезия и геодезические измерения

Геодезия наука об измерении размера и формы Земли и местонахождения указывает на его поверхность.Включает в себя изыскания земли и строительства.

простейшая или так называемая геодезия низшего класса используется для общего построения (из-за небольших расстояний). При съемке дорог и земли точность должна быть быть выше, а используемое оборудование намного сложнее, потому что с более длинными расстояния погрешность также увеличивается (см. пример ниже). Там мы должны установить дополнительные высоты (временные геодезические рейки) для измерения различных сечения и перенести их высоту и углы.

В В этом параграфе мы подробно рассмотрим строительную съемку, которая проста и требует только базовой математики.

как мы знаем, что вода может всегда оставаться горизонтальной или строительной рабочие говорят, что он выровнен по горизонтали. В старину шланги для воды со стеклом На обоих концах использовались пробирки, по которым можно было видеть уровень воды.

Даже в настоящее время этот метод иногда используется (см. рисунок ниже), но гораздо больше были разработаны инструменты, которые более точно определяют уровень или отвес.

А Spirit — это инструмент, предназначенный для определения того, является ли поверхность горизонтальной (уровень) или вертикальный (отвес).

В изображение ниже — еще один пример спирта, но вместо воды используются другие жидкости (обычно спирт, такой как этанол)

пузырек внутри спиртовой трубки показывает, ровная поверхность или нет. Если это Расположенный по центру между линиями на трубке, ваш объект находится на уровне. Если пузырь справа от линий ваш объект наклоняется вниз справа налево.Если пузырь находится слева от линий, ваш объект наклоняется вниз слева направо.

Сейчас, если нам нужно выровнять большие расстояния, инструмент, называемый dumpy level (также строительный уровень авто) б / у. Это оптический инструмент, используемый для установления или проверки точек в той же горизонтальной плоскости. Прибор уровня устанавливается на штатив и установить до выровненного состояния с помощью ножных винтов. Оператор просматривает окуляр телескопа, а помощник держит нивелирную штангу вертикально на точка измерения.

А Лучшим инструментом, который вы можете использовать, является лазерный уровень, которым может управлять только один человек. Он состоит из проектора лазерного луча, который можно закрепить на штативе, который выравнивается в соответствии с точностью устройства и проецирует фиксированный красный или зеленый луч по горизонтальной и / или вертикальной оси.

нивелирная рейка, также называемая нивелирной рейкой, используется с нивелирным инструментом для определить разницу в высоте между точками.Метрическая штанга имеет основные пронумерованные деления в метрах и десятых долях метра. При просмотре через телескоп инструмента, наблюдатель может легко визуально интерполировать 1 см отметьте до четверти его высоты, давая показание с точностью до 2,5 мм.

Средний уровень моря

В При обычном использовании высота часто упоминается как высота над уровнем моря.

MSL представляет собой тип вертикальной базовой стандартизированной геодезической опорной точки, которая используется как датум карты в картографии.Страны склонны выбирать средний уровень моря в одной конкретной точке в качестве используется в качестве стандартного уровня моря для всех картографических и геодезических работ в этой стране. Однако нулевое превышение, определенное одной страной, не то же самое, что нулевое значение. высота определяется другим. В Эстонии и в регионе Балтийского моря MSL Кронштадта. Это было обозначено Михаилом фон Рейнеке в 1840 году после обширные измерения в Балтийском море. На фото ниже обозначение MSL на мост через Обводный канал в Кронштадте.

Allikas: http: // stengazeta.net / wp-content / uploads / 10005290-siniy-most_.JPG

Эстония также планирует перейти на Amsterdam Ordnance Datum, который имеет точность 0,2 мм на километр.

В поле строительства уровень используется для измерения высот, но при составлении карты на больших площадях используется тахометр или точный GPS, поскольку это позволяет измерьте не только высоту, но и угол.

ниже простой пример использования уровня.

Пример

В В этом примере геодезист ранее измерил фундамент существующее здание должно иметь высоту 0.819 м над уровнем моря. Он будет использован когда мы начинаем размечать планируемый фундамент дома с высоты приведено в проекте архитектором.

Нулевая точка самой конструкции — это верхняя поверхность первого этажа. Все высоты над ним будут отмечены знаком (+), а те, что ниже (например, как подвал) обозначается знаком (-).
