Содержание

Настройка и ремонт реле давления насосной станции

Насосная станция в определенных ситуациях может давать нарушения и сбои в работе. В результате этого минимизируется напор воды или нарушается работа конструкции в указанном диапазоне необходимого давления. Причиной выхода прибора из строя обычно становится неисправное реле давления или неправильно выставленные настройки.

Диагностика неполадок реле

Процесс автоматизации станции происходит благодаря работе реле давления. Именно этот элемент осуществляет управление режимом включения и выключения электронасоса. С его помощью осуществляется стабильный уровень напора в водопроводных путях. На начальном этапе рекомендуется проверить показатели уровня давления, при которых происходит работа режимов станции. Все производители насосных станций придерживаются одинаковых стандартных установок:

1,5 – 1,8 атм. необходимо для включения электронасоса;
2,5 – 3 атм. обеспечивают режим отключения прибора.

Распространенное ошибочное действие – попытка регулирования сразу всех параметров давления. Специалисты настоятельно рекомендуют проверять показатели влияния сжатых воздушных масс в емкости гидроаккумулятора.

Перед началом работы необходимо обесточить насосную электростанцию, открыть крышку из пластика, расположенную на торцевой стороне бака. Рекомендуется замерить давление при помощи манометра на автомобильном насосе. При полученных показателях менее полутора атмосфер, нужно последующее повышение режима давления при помощи насоса для автомобиля. В дальнейшем проверку рекомендуется осуществлять регулярно.

Для полноценного процесса функционирования мембраны аккумулятора и длительного периода его эксплуатации необходимо соблюдение постоянного режима равномерного давления воздушных масс в баке.

После успешного поднятия показателей давления, станция начнет функционировать в обычном режиме. Если этого не произошло, рекомендуется начать подробную регуляцию настроек и режимов реле.

Крайний показатель порога выключения насосного аппарата не должен превышать уровня давления заданных параметров. Иначе это будет обеспечивать непрерывную работу электронасоса и невозможность создания нужного давления.

Установка и регуляция настроек реле

Процесс коррекции настроек универсален для всех моделей бытовых насосных электростанций.

Осуществление корректировки происходит в рабочем состоянии оборудования. В начале необходимо подключить систему к сети и ожидать поднятия уровня давления в трубопроводных путях. При последующем отключении электрического прибора рекомендуется выполнить ряд манипуляций:

Открываем крышку реле и уменьшаем степень прижимания меньшей пружины путем ослабления гайки.
Поворачивая гайку большей пружины, осуществляем процесс настройки показателей уровня нижнего давления. Это позволит впоследствии осуществить включение насоса.
На следующем этапе специалисты рекомендуют открыть кран и слить жидкость. В процессе этого необходимо засечь показатель давления, при котором насос включился в работу. Если значение показателя оказалось неудовлетворительным, нужно повторить процедуру корректировки и настройки.
Устанавливаем нужные показатели режима выключения электронасоса. Для осуществления этого действия нужно произвести запуск системы и дождаться момента срабатывания реле. При получении неудовлетворительных результатов, осуществляют настройку посредством поворачивания гайки малой пружины до получения желаемого результата.

Если все вышеописанные манипуляции не помогли наладить работу реле — оно вышло из строя. В этом случае необходим профессиональный ремонт или полная замена элемента.

Ремонт насосной станции своими руками: популярные неисправности

Насосная станция — отличное решение для организации водоснабжения в частном домовладении. Неожиданная поломка этого комплекса устройств может доставить владельцам множество неприятностей. К счастью, большинство поломок типичны, их вполне можно устранить в домашних условиях. О том, как осуществить ремонт оборудования своими руками, следует узнать заранее. Об этом мы сейчас и будем говорить — оставайтесь с нами и вы узнаете много нового!

Как обеспечить стабильную работу системы водоснабжения

Чтобы водопроводная система успешно функционировала, нужно обеспечить определенный уровень давления и напора воды. Когда нет доступа к централизованному водоснабжению, эту проблему легко решают с помощью насосной станции. Она обычно состоит из:

насоса;
мембранного накопительного бака;
блока автоматического управления (реле давления, манометр и т. д.).

Насос качает воду, которая поступает в бак. Когда давление в баке достигает определенного максимального уровня, насос отключается. Постепенно вода из бака расходуется на различные нужды и давление падает. При минимальном уровне давления насос снова включается и вода поступает в бак.

Управляется процесс автоматически.

С помощью такого агрегата можно обеспечить водоснабжением дом, баню и прочие строения, расположенные на участке. Изучив принцип работы, нужно приступить к изучению возможных поломок и способов их устранения.

Изучив принцип работы и устройство насосной станции, можно сделать её ремонт своими руками

Распространенные причины поломок насосной станции

В мире, как обоснованно утверждают классики, ничто не вечно, это относится и к оборудованию. Неожиданные неисправности в работе насосного оборудования ее остановка или некорректное функционирование могут быть вызваны рядом причин, таких как:

отсутствие электроэнергии;
отсутствие воды в системе;
поломка насоса;

поломка мембранного бака;
повреждение автоматического блока и т. п.

Устройство бытовых насосных агрегатов не отличается особой сложностью, а это позволяет заняться ремонтом самостоятельно. В одних случаях нужно разобрать насос и заменить испорченную деталь. Иногда требуется заклеить трещину в баке, а порой достаточно просто проверить наличие электроэнергии. В каждом конкретном случае нужно определить, почему насос не качает воду, и найти «рецепт» решения проблемы. Если найти приемлемое решение проблемы не удалось, нужно обращаться к специалистам.

Типичные неисправности и их устранение

Ниже рассмотрим ряд проблем и неисправностей, которые могут возникнуть при работе насосной станции.

Насос вращается, вода в систему не поступает — неправильно работает обратный клапан

Причина: Нарушение герметичности проводящих трубопроводов, некорректно работает обратный клапан, в трубопроводе или насосе отсутствует вода.

Решение проблемы: для начала следует проверить наличие воды в трубопроводе или насосе. Если она отсутствует, нужно просто долить ее в насос через предназначенное для этого отверстие или опустить глубже всасывающий шланг (или сам насос). Максимально допустимое расстояние между насосом и уровнем воды необходимо сохранить.

Теперь нужно проверить состояние обратного клапана и герметичность стыков, а затем устранить обнаруженные проблемы. Если все эти меры не помогли, возможно, насос испорчен попавшими в воду абразивами, к примеру, песком. В этом случае придется разобрать насос и заменить его крыльчатку или корпус. В отдельных случаях требуется установить новый насос.

Обратите внимание, что перед началом работ не помешает проверить напряжение в электросети. Если оно недостаточное (типичная ситуация для сельской местности), насос не будет качать воду, хотя и включится.

Станция работает рывками — повреждён гидробак

Причина: Ответ на вопрос, почему насосная станция включается слишком часто, чаще всего состоит в том, что какая-то часть гидробака повреждена. Из-за этого оборудование не набирает давление.

Гидробак насосной станции состоит из корпуса и расположенной внутри мембраны

Решение проблемы: Для начала нужно нажать на ниппель, расположенный на оборотной стороне бака. Если из него потечет вода (должен выходить воздух), значит, порвана внутренняя мембрана, ее следует заменить.

Ещё одна возможная причина, по которой давление в гидроаккумуляторе агрегата не соответствует нормальному значению, это нарушение герметичности корпуса. Нужно найти трещину или дыру и заделать её. Иногда, чтобы решить проблему, достаточно просто подкачать недостающее количество воздуха в бак с помощью обычного насоса. Нормативное значение давления в баке — 1,5-1,8 атмосферы.

Подкачать в мембранный бак недостающий воздух можно через стандартный резьбовой штуцер с золотником

Необходимо заметить, что иногда вода поступает с перебоями из-за нарушения герметичности на стыках всасывающего трубопровода. Его необходимо проверить по всей длине и заделать обнаруженные трещины.

Видео: ремонт гидробака своими руками

Не включается

Причина: Отсутствует электропитание.

Решение проблемы: Необходимо проверить и, возможно, прочистить подгоревшие контакты реле давления, проверить целостность обмотки. О том, что двигатель сгорел, станет ясно по запаху, характерному для горящих изоляционных материалов.

Включается но не вращается — причина в конденсаторе или крыльчатке

Причина: сломан конденсатор или крыльчатка «приклеилась» к корпусу насоса. Эта ситуация возникает часто у насосов, которые несколько месяцев пролежали без дела.

Решение проблемы: Чтобы запустить заблокированную крыльчатку, достаточно пару раз прокрутить ее вручную. После этого насос должен включиться. Если же сломан конденсатор, его придется заменить.

Агрегат не отключается и работает постоянно — не отрегулировано реле

Причина: Нарушена работа реле давления.

Решение проблемы: Необходима регулировка реле давления насосной станции. Для этого используют две пружинки, расположенные на реле: большую и маленькую. Большая пружина отвечает за регулирование нижнего предела давления, а с помощью маленькой регулируют разницу между минимальным и максимальным показателями. Все манипуляции с реле давления нужно производить крайне осторожно.

Чтобы выяснить причины, по которым оборудование не отключается, обязательно следует проверить состояние входного отверстия реле давления. Иногда его забивают частицы и осадки, содержащиеся в воде. В этом случае отверстие нужно прочистить и проверить работу реле давления.

Несколько слов о регулировке реле давления

Следует помнить, что к регулированию реле давления насосной станции нужно относиться с большой осторожностью. Если этот узел отрегулирован неправильно, это может привести к серьезной поломке всей станции, а гарантийные обязательства производителя на такие случаи не распространяются.

Для начала необходимо добиться правильного давления в гидроаккумуляторе. Для этого аппарат отключают от сети, а из бака полностью сливают воду. Затем с помощью насоса с манометром или бытового компрессора в гидробаке создается необходимый уровень давления. Теперь нужно открутить пластиковую крышку на реле давления, чтобы получить доступ к регулирующим пружинам.

Регулировка минимального давления для включения насоса осуществляется с помощью большой пружины (2, см. рисунок). Поворот пружины по часовой стрелке позволяет увеличить этот показатель, а поворот против часовой стрелки — уменьшить. Чтобы установить необходимый диапазон между максимальной и минимальной границей давления, следует вращать пружину регулировки дифференциала давления (1, см. рисунок). Поворот гайки по часовой стрелке расширяет диапазон, а поворот против часовой стрелки сужает его.

Реле давления насосной станции регулируется большой и малой пружиной

Затем крышку реле давления нужно установить на место, залить в насосную станцию необходимый объем воды и подключить электропитание. Максимальное значение давления в системе должно быть не более 95% от максимально-возможного давления на выходе, которое указано производителем в техпаспорте.

Видео: как регурировать реле давления воды

Зная об этих неисправностях, вы сможете вовремя разобраться, почему не работает насосная станция, и устраните самостоятельно проблему.

Оцените статью: Поделитесь с друзьями!

Ремонт насосной станции своими руками: причины, устранение

Постоянное давление в системе водоснабжения частного дома создается обычно при помощи насосной станции. Понятное дело, что лучше, если она работает без проблем, но поломки периодически случаются. Чтобы быстрее восстановить подачу воды и сэкономить на услугах, можно проводить ремонт насосной станции своими руками. Большая часть поломок может быть устранена самостоятельно — ничего сверхсложного делать не придется.

Содержание статьи

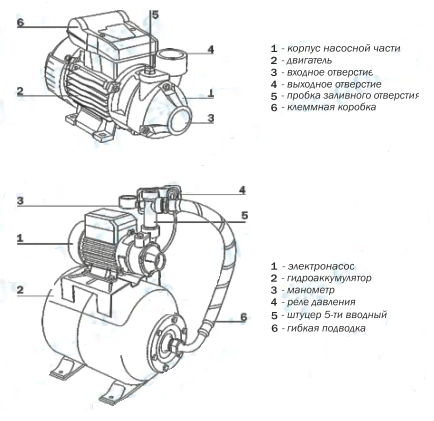

Состав насосной станции и назначение частей

Насосная станция — совокупность отдельных устройств, соединенных между собой. Чтобы понимать, как ремонтировать насосную станцию, надо знать из чего она состоит, как работает каждая из частей. Тогда неисправности устранять проще. Состав насосной станции:

Каждая из частей отвечает за определенный параметр, но один тип неисправности может быть вызван выходом из строя различных устройств.

Принцип работы насосной станции

Теперь давайте рассмотрим, как все эти устройства работают. При первом запуске системы насос накачивает в гидроаккумулятор воду до тех про, пока давление в нем (и в системе) не сравняется с выставленным на реле давления верхним порогом. Пока нет расхода воды, давление стабильно, насос выключен.

Каждая из частей выполняет свою работу

Где-то открыли кран, спустили воду и т.п. Какое-то время вода поступает из гидроаккумулятора. Когда ее количество уменьшается настолько, что давление в гидроаккумуляторе падает ниже порога, реле давления срабатывает и включает насос, который снова накачивая воду. Отключается он снова-таки реле давления, когда достигнут верхний порог — порог отключения.

Если идет постоянный расход воды (набирается ванна, включен полив саде/огорода) насос работает продолжительное время: пока в гидроаккумуляторе не создастся нужное давление. Это периодически происходит даже при открытых всех кранах, так как насос подает воды меньше, чем вытекает из всех точек разбора. После того, как расход прекратился, станция еще некоторое время работает, создавая в гироаккумуляторе требуемый запас, потом отключается и включается после того как снова появляется расход воды.

Проблемы и неисправности насосных станций и их исправление

Все насосные станции состоят из одинаковых частей и поломки у них, в основном, типичные. Не имеет разницы, оборудование это Грундфос, Джамбо, Алко или каких-либо других фирм. Болезни и их лечение одинаковое. Разница в том, насколько часто эти неисправности случаются, но их перечень и причины обычно идентичны.

Варианты установки насосной станции

Не отключается насосная станция (не набирает давление)

Иногда вы замечаете, что насос работает уже долго и никак не отключится. Если смотреть на манометр, то видно, что насосная станция не набирает давление. В этом случае ремонт насосной станции дело длительное — придется перебрать большое количество причин:

В колодце или скважине нет воды. Если это действительно так, называется такая ситуация «сухой ход» и грозит тем, что мотор перегорит. Вода, которую качает насос используется для охлаждения мотора. Воды нет, он перегревается и сгорает. Для защиты от такой ситуации нужна специальная защита: датчики уровня воды (поплавковый и электрические).
Большое сопротивление всасывающей магистрали (большая протяженность при малом диаметре труб) или подсос воздуха (негерметичность соединения).
Забит фильтр на трубе или обратный клапан. Их вынимают чистят, проверяют работоспособность, опускают на место и проводят пробный пуск.
Еще одна возможная причина того, что не отключается насос — неисправность реле давления или неправильно выставленный предел отключения насоса:
- Предел давления, при котором насос должен отключится слишком высокий, насос просто не в состоянии нагнать требуемое давление. Тогда проводим регулировку реле давления (снизить предел отключения).
- Проверить контакты реле — зачистить их от окалины (налет темный) наждачной бумагой с очень тонким зерном (можно пилочкой для ногтей).
- Устранить неисправность реле давления почистив его (убрать соли на пружинах регулировки и очистить входное и выходное отверстие). Только аккуратно, мембрану на входе повредить нельзя. Если это не помогло, требуется замена.

Если предел отключения реле давления стоит намного ниже максимального давления, которое может создать насос, и какое-то время он нормально работал, а тут перестал, причина в другом. Возможно, у насоса сработалась крыльчатка. Сразу после покупки он справлялся, но в процессе эксплуатации стерлась крыльчатка и «сил теперь не хватает». Ремонт насосной станции в этом случае — замена крыльчатки насоса или покупка нового агрегата.

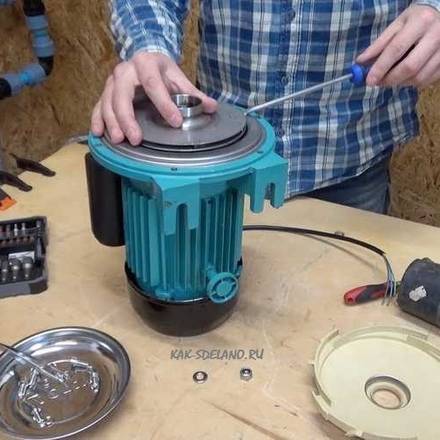

Чтобы разблокировать или заменить крыльчатку снимаем кожух

Еще одна возможная причина — низкое напряжение в сети. Может насос при таком напряжении еще работает, а реле давления уже не срабатывает. Решение — стабилизатор напряжения. Это основные причины того, что насосная станция не отключается и не набирает давление. Их довольно много так что ремонт насосной станции может затянуться.

Ремонт насосной станции: часто включается

Частые включения насоса и короткие промежутки его работы ведут к быстрому износу оборудования, что очень нежелательно. Потому ремонт насосной станции надо проводить сразу после обнаружения «симптома». Такая ситуация возникает по следующим причинам:

Гидроаккумулятор слишком маленького объема. При выборе насосной станции для дома и дачи часто берут гидроаккумулятор маленького объема — 24 литра или 32 литра. Это очень мало, так как запас воды в таких баках всего 30-50% от ее общего объема, то есть в бак 24 литра закачать удается только 7-12 литров воды. Естественно, такой объем воды расходуется очень быстро, отчего насос включается часто. Способ лечения — установка дополнительного гидроаккумуятора (его подключают параллельно к уже установленному).
Неправильно выставленные пределы срабатывания реле давления. Чтобы избежать этой ситуации можно увеличить дельту (разницу между давлением для отключения и включения насоса) и за счет этого сделать ниже порог включения насоса (оптимально — 1-1,5 атм). Один важный момент: давление при котором насос включается должно быть на 0,2 атм ниже, чем давление в гидроаккумуляторе. Насосная станция может часто включаться как раз из-за того, что давление в гидроаккумуляторе ниже чем выставленный порог включения насоса. Потому:
Засорение обратного клапана. Если клапан не перекрывает воду, она из системы уходит, давление падает, насос включается. Периодичность включения — порядка 10-20 минут. Выход — проверить и прочистить обратный клапан, при необходимости заменить.
Также причиной может быть повреждение мембраны гидроаккумулятора. При этом кроме частого включения насоса еще и вода подается рывками: при работающей станции с большим напором, при отключении напор сразу падает. В этом случае есть два варианта — прохудилась сама мембрана или фальц, который ее крепит к корпусу. И в том, и в другом случае придется отсоединять гидроаккумулятор и менять неисправную деталь.
Ее одна причина частого срабатывания насоса и подачи воды скачками — поломанный золотник в верхней части гидроакуумулятора. Чтобы его заменить, придется снять гидроаккумулятор, вынуть мембрану и заменить ниппель.

Теперь вы знаете, почему часто включается насосная станция и что с этим делать. Есть кстати, еще одна возможная причина — негерметичность трубопровода или какого-то соединения, так что если все из перечисленного выше к вашему случаю не относится — проверьте не течет ли где-то стык.

Воздух в воде

Небольшое количество воздуха в воде присутствует всегда, но когда кран начинает «плеваться», значит что-то работает неправильно. Причин тоже может быть несколько:

Насосная станция не включается

Первое что стоит проверить — напряжение. Насосы очень требовательны к напряжению, при пониженном просто не работают. Если с напряжением все нормально, дело хуже — скорее всего неисправен мотор. В этом случае станцию несут в сервисный центр или ставят новый насос.

Если система не работает — надо проверить электрическую часть

Из других причин — неисправность вилки/розетки, перетерся шнур, отгорели/окислились контакты в месте крепления электрокабеля к мотору. Это то, что вы сможете проверить и устранить самостоятельно. Более серьезный ремонт электрической части насосной станции проводят специалисты.

Мотор гудит, но не качает воду (крыльчатка не вращается)

Такая неисправность может быть вызвана низким напряжением в сети. Проверьте его, если все в норме, идем дальше. Надо проверить не перегорел ли конденсатор в клеммной колодке. Берем тестер, проверяем, при необходимости меняем. Если и это не причина, переходим к механической части.

Сначала стоит проверить, есть ли вода в колодце или скважине. Далее проверяете фильтр и обратный клапан. Может они забились или неисправны. Чистите, проверяете работоспособность, опускаете трубопровод на место, снова запускаете насосную станцию.

Проверяем крыльчатку — это уже серьезный ремонт насосной станции

Если не помогло, может заклинила крыльчатка. Тогда попробуйте вручную провернуть вал. Иногда после длительного простоя он «прикипает» — зарастает солями и сам сдвинуться не может. Если руками сдвинуть лопасти не получилось, возможно крыльчатку заклинило. Тогда ремонт насосной станции продолжаем тем, что снимаем защитный кожух и разблокируем крыльчатку.

Некоторые виды ремонтных работ

Некоторые действия по ремонту насосной станции своими руками интуитивно понятны. Например, почистить обратный клапан или фильтр не составит труда, но вот заменить мембрану или грушу в гидроаккумуляторе может быть без подготовки сложно.

Замена «груши» гидроаккумулятора

Первый признак того, что мембрана повредилась — частые и кратковременные включения насосной станции, причем вода подается рывками: то сильный напор, то слабый. Чтобы убедиться в том, что дело в мембране, снимите заглушку на ниппеле. Если из него выходит не воздух, а вода, значит мембрана порвалась.

Устройство мембранного бака пригодится при замене груши

Чтобы начать ремонт гидроаккумулятора, отключите систему от электропитания, сбросьте давление — откройте краны и подождите, пока стечет вода. После этого его можно отключать.

Далее порядок действий такой:

Ослабляем крепление фланца в нижней части бака. Дожидаемся, пока стечет вода.
Откручиваем все болты, снимаем фланец.
Если бак от 100 литров и больше, в верхней части бака откручиваем гайку держателя мембраны.
Вынимаем мембрану через отверстие в нижней части емкости.
Бак промываем — в нем обычно много осадка ржавого цвета.
Новая мембрана должны быть точно такой же как поврежденная. Вставляем в нее штуцер, которым верхняя часть крепится к корпусу (закручиваем).
Устанавливаем мембрану в бак гидроаккумулятора.
Если есть, устанавливаем гайку держателя мембраны в верхней части. При большом размере бака рукой вы не достанете. Можно привязать держатель к веревке и так установить деталь на место, навернув гайку.
Горловину натягиваем и прижимаем фланцем, устанавливаем болты, последовательно подкручивая их на несколько оборотов.
Подключаем в систему и проверяем работу.

Замена мембраны насосной станции закончена. Дело несложное, но нюансы знать надо.

Ремонт насосных станций своими руками: неисправности и устранение

Если вы задумались о создании в частном доме или на даче полноценной автономной системы водоснабжения, то вам стоит знать, что помимо обустройства гидротехнического сооружения, прокладки водопровода и подключения насосной станции вам придётся осуществлять регулярное обслуживание и ремонт насосного оборудования. Причём если обслуживание станции вы будете проводить самостоятельно, то и устранить некоторые неисправности также можно собственными силами. В нашей статье мы расскажем, как проводить ремонт насосной станции своими руками. Мы перечислим не только самые распространённые неисправности, но и укажем причины таких поломок, а также дадим рекомендации по их устранению. А видео в конце статьи поможет вам разобраться с тонкостями ремонта.

Причины поломок

Даже если инструкция по эксплуатации насосной станции (гидрофора) точно соблюдается, никто не застрахован от поломок оборудования. Так, любые неисправности в работе станции, от неправильной работы до полной остановки, чаще всего вызываются одной из перечисленных причин или их совокупностью:

к станции не подаётся электропитание;
в системе нет воды;
поломка насосного оборудования;
неисправности в работе мембранного бака;
поломка блока автоматики и т.п.

Появилось лучшее мобильное приложение для опытных БИгроков и можно абсолютно бесплатно скачать 1xBet на Андроид телефон со всеми последними обновлениями и по новой открыть для себя ставки на спорт.

Поскольку все насосные станции для водоснабжения частного дома отличаются довольно простой и несложной конструкцией, устранение мелких неисправностей и поломок можно выполнить своими силами. В одних случаях для этого достаточно разобрать гидрофор и произвести замену изношенной детали, в других – поможет герметизация трещины в гидробаке, а иногда гидрофор не включается из-за отсутствия электропитания.

Если же причины поломки вам не известны, и произвести самостоятельное устранение неисправности вы не можете, придётся обратиться к специалистам. Дальше мы рассмотрим частые поломки гидрофора для водоснабжения частного дома, их причины и методы устранения.

Агрегат работает, но не качает воду

Если в ходе эксплуатации гидрофор включается, но вода из крана не течёт, причин этому может быть несколько. Выбор способа устранения неисправности зависит от причины возникновения такой ситуации. Их может быть несколько. Чтобы найти источник проблемы, нужно проверить следующие параметры работы:

Если гидрофор не качает воду, оцените работоспособность и исправность обратного клапана. Он находится на трубопроводе внутри колодца или скважины. Если это устройство засорилось мусором или песком, то клапан не будет открываться, и агрегат как следствие не качает воду.
Посмотрите, есть ли вода в отрезке трубопровода, идущего от источника к насосному агрегату. Иногда там собирается воздух из-за перебоев с подачей электричества или сбоя в работе насоса. Давление воздуха в этом отрезке не позволит агрегату закачать воду в систему. Если причины в этом, то для их устранения достаточно залить воду в эту часть трубопровода через специальное отверстие.
Ситуация, когда гидрофор включается, но не набирает воду, может возникнуть из-за присутствия в жидкости большого количества примесей абразивного характера. Обычно в таком случае можно заметить много выработки между крыльчаткой и корпусом. Для их удаления может потребоваться дорогостоящий ремонт. Неважно, какую станцию вы используете, Марина или другого бренда, может потребоваться полная замена насоса или покупка корпуса и крыльчатки.
Если агрегат включается, но не качает воду, причина может крыться в отсутствии воды в скважине. Для устранения причины можно аккуратно погрузить глубже в скважину подающий трубопровод или шланг.

Агрегат работает рывками

Если насосная станция работает рывками, то агрегат часто включается и выключается. Причин может быть несколько, для их устранения делают следующее:

Прежде всего, нужно проверить давление в воздушной камере гидробака. Для этого можно использовать обычный автомобильный манометр. Если давление понижено, попробуйте накачать воздух в камеру при помощи насоса. Через некоторое время замер нужно повторить. Если давление снова понизилось, значит, воздух из камеры выходит через трещину или разгерметизированное место. После их удаления давление можно восстановить и воздух не будет уходить. Отверстие в корпусе можно заделать при помощи холодной сварки.
Если гидрофор, например, агрегат Марина для дома, качает воду рывками, то причина может быть в повреждении диафрагмы. В этом случае диафрагму нужно заменить.
Также если агрегат для дома часто включается и отключается, а также качает воду рывками, проблема может быть вызвана нарушением исправной работы реле давления.

Ели агрегат набирает воду рывками, то проблема может возникнуть из-за неправильной работы узла автоматики. Обычно при такой работе показания на манометре то скачут до максимальных показателей, то опускаются до минимума.

Рекомендуем к прочтению:

Как правило, причиной этой проблемы может быть повреждение резиновой груши, которая растягивается при повышении объёма жидкости и сжимается от давления воздуха во второй камере. Чтобы добраться до груши, нужно найти ниппель с тыльной стороны бака. Если на него нажать, то пойдёт воздух. Если из него после нажимания вместо воздуха пойдёт вода, то резиновая груша повреждена и придётся выполнить её замену. Для этого нужно разобрать корпус, раскрутив болты.

Иногда такая ситуация может возникнуть из-за падения давления воздуха в подушке, которая находится за резиновой грушей. Обычно давление в этой части должно быть равно 1,5 атм. Если герметичность корпуса нарушена, то воздух будет уходить и гидробак не сможет справляться со своими функциями. Для повышения давления нужно закачать воздух через ниппель, расположенный в задней части корпуса. Если это не поможет, нужно искать микротрещины в корпусе и производить их ремонт либо полную замену корпуса гидробака.

Важно: если причиной неисправности стала поломка блока автоматики, то он ремонту не подлежит и заменяется целиком.

Станция даёт нестабильный напор

Ремонт насосной станции своими руками можно выполнить и в том случае, если агрегат для дома включается и набирает воду исправно, но даёт пульсирующий напор. Проблема может быть вызвана тем, что в систему попадает воздух. Чтобы найти причину, нужно проверить всё оборудование и трубопровод от источника до насоса на их герметичность.

Кроме этого нужно обратить внимание на уровень воды в гидротехническом сооружении, а также правильность выбора диаметра всасывающей трубы в зависимости от высоты подъёма жидкости. Чем меньше высота подъёма, тем меньшим должно быть сечение трубы или шланга. К примеру, для высоты подъёма в 9 м подходит труба диаметром 2,5 см.

Непрерывная работа агрегата

Иногда может возникнуть следующая проблема: насос, например, агрегат для дома итальянской марки Марина, включается и качает воду без остановки. Если насосная станция постоянно набирает воду без отключения, то эксплуатировать такую систему запрещено. Работа в аварийном режиме может привести к разрушению системы, или выходу оборудования из строя из-за износа. Причин такой ситуации может быть несколько, для их устранения нужно сделать следующее:

Рекомендуем к прочтению:

Причиной работы агрегата в условиях, когда он непрерывно качает воду, может стать неисправность в работе реле давления. Обычно для устранения проблемы достаточно отрегулировать реле давления, посредством поворота соответствующих гаек на большой и малой пружине, установленных под крышкой устройства.
Ещё одной проблемой, из-за которой агрегат включается и непрерывно качает воду, может быть отложение солей, которые блокируют работу реле давления. Обычно такая ситуация возникает при работе оборудования с водой, в которой очень высокое содержание солей. Для устранения неисправности достаточно снять реле давления и очистить от солевых отложений его отверстие, которое контактирует с водой.

Оборудование не запускается

Чаще всего агрегат не включается и не набирает воду из-за того, что произошёл разрыв в электросети. Чтобы определить место разрыва в цепи, придётся использовать тестер. Прежде всего, необходимо проверить коммуникации, по которым насос качает воду, а также реле давления, на контактах которого может собираться окись и вызывать их неисправность. Для очистки контактов можно использовать мелкозернистый наждак или надфиль.

Если насос не качает воду и не включается, а на отрезке от него до источника разрывов сети не обнаружено, то необходимо проверить каждый узел насосного оборудования, а именно обмотку и контакты.

Важно: если сгорел двигатель, то его можно восстановить, выполнив перемотку. Однако в большинстве случаев придётся покупать новое оборудование, например, агрегат Марина.

Иногда насос не набирает воду и не запускается из-за поломки пускового конденсатора. В этом случае придётся провести его замену своими руками.

Если после запуска агрегата появляется характерный шум, но крыльчатка и другие вращающиеся детали не начинают двигаться, то причин может быть несколько:

Если прибор долгое время был на консервации и не использовался, то, скорее всего, крыльчатка прилипла к корпусу. Чтобы устранить неисправность, достаточно покрутить крыльчатку вручную несколько раз.
Иногда причиной такой проблемы может стать поломка конденсатора. В этом случае его придётся заменить.
Если параметры электрической сети изменились, то есть напряжение ниже номинального, то агрегат не будет работать.

Видео инструкция по ремонту насосного оборудования для водоснабжения загородного дома:

Как разобрать реле давления насосной станции

Сразу после покупки настройка реле давления насосной станции не требуется – необходимые манипуляции уже проведены на заводе. Значения этих настроек колеблется в пределах 1,3-1,9 бар на включении, и 2,6-3,1 бар на выключение.

Но ввиду многих причин, часто требуется повторно настраивать реле давления. Ниже разберем все основные моменты, после которых вы будете знать, как отрегулировать реле давления воды, почему оно не срабатывает, не выключается и т.д.

Как устроено насосное реле и как его настроить?

Перед тем, как отрегулировать реле давления, стоит разобраться с его конструктивными особенностями и принципом работы.

Реле уровня жидкости – устройство на основе металла, в нижней части которого есть мембранная крышка со специальным крепежом, который можно быстро снять. На верхней части реле протока воды есть несколько контактов и пара регуляторов.

Схема регулирующих механизмов реле давления

Сверху все эти элементы прикрыты крышкой. Последняя прикреплена к одному из регуляторов. Вся эта конструкция быстросъемная – разбор устройства можно произвести с помощью обыкновенного гаечного ключа.

Производители предлагают разные реле по форме, размерам, расположению рабочих элементов, небольшими отличиями в конструктивных особенностях деталей. Нередко эти устройства дополняются предохранителями от «холостой работы».

Как работает?

Реле насосной станции работает по принципу, основанному на давлении жидкости, попадающей от насоса – мембрана двигает поршень, активизирующий контакты, расположенные на основании из железа с двумя шарнирами.

Контакты эти могут замыкаться и размыкаться (в зависимости от положения) – это обеспечивает автоматическое включение/выключение оборудования. Второй регулятор, при этом, стабилизирует поршневое давление.

Электрика устройства (отвечающая за включение/выключение насоса) «слушает» пружинный шарнир. Как только реле давление РМ (или реле давления РДМ5) поднимается выше шарнира, регуляторы перещелкиваются.

Так, один регулятор (большой) включает насосное оборудование, а второй, более мелкий, отвечает за деактивацию ввиду перепадов давления в устройстве.

Как отрегулировать самому?

Если по любой причине первичная настройка реле давления вас не устраивает, тогда самое время подключать свои руки с опытом, и настраивать реле уровня воды своими руками. Настройка реле насосной станции своими руками – довольно простая процедура. Нам понадобится только накидной ключ и отвертка.

Последовательность регулировки насосной станции своими руками:

Обесточить устройство.
Демонтировать панель устройства.
Установить необходимый напор.
Собрать отрегулированный агрегат.

Помните! Под крышкой есть два регулятора – крупный и мелкий. Первый работает с давлением на активации насоса, второй отвечает за разность давлений и выключение системы.

Регулировка реле давления Насосной станции (видео)

Повышаем/понижаем системное давление

Все просто – чтобы поднять или понизить давление в гидроаккумуляторе, нужно ослаблять или затягивать гайку на крупном регуляторе. Такая настройка реле давления гидроаккумулятора самая быстрая и простая.

Внимание! Настройка реле насосной станции своими руками должна проводиться строго с выключенным оборудованием. Перед началом обесточьте систему!

Реле давления в системе водоснабжения

Далее включаем настроенный прибор и смотрим по манометру установлений нижний предел давления. Также проверяем давление на отключение. Если новые показатели реле давления воздуха для компрессора вас удовлетворяют, то процесс настройки можно считать завершенным.

Важные тонкости при настройке

Любая автоматика для насоса требует своевременного выявления неисправности и соблюдения рабочей «правильной» температуры. Ремонт реле давления насосной станции – крайняя мера, и оправдана она только при очень высокой стоимости новой детали.

Поэтому, очень важно уметь самому проводить регулировку оборудования, при которой обязательно учитывать важные тонкости:

регулируя реле, нельзя ставить верхнее давление, превышающее предел для этой модели на 75% – это гарантировано приведет к неисправности. Единственный выход в такой ситуации – замена комплектующей;
прежде, чем повышать давление, стоит ознакомиться с рабочими параметрами вашего устройства – посмотреть, выдержит ли насос. Если указать давление намного меньше, чем в паспорте устройства, то поломка также гарантирована, ведь срабатывает реле теперь постоянно;
свой насос нужно регулировать аккуратно – не закручивать болты до упора, иначе реле будет работать постоянно.

Основные неисправности насосной станции и как с ними бороться?

Бывает, что реле давления не отключает насос, в гидроаккумуляторе насосной станции образовалась протечка, оборудование постоянно щелкает, не включает насос и т. д.

Конечно, неисправный водяной насос проще выкинуть, а на его место водрузить новый. Но, не всем по карману такие перетурбации, поэтому, давайте рассмотрим основные поломки насосных систем, и разберемся с их ликвидацией.

Насос перестал работать: первое, что нужно предпринять

Если водный насос включенный, но не подает «признаков жизни» – проверьте напряжение в электросети. Попробуйте отсоединить и обратно подсоединить электрокабель. Это банально, но многие сталкиваются именно с такой проблемой.

Напряжение все-таки есть? Тогда проверьте надежность всех электросоединений.

Устройство реле давления

Насос включается впервые после покупки? Проверьте корректность подключений. Ничего не вышло? Тогда причина может крыться в поломке колеса или реле. Ваши действия следующие:

отключите питание устройства;
попробуйте руками провернуть вал мотора;
если он не крутится – проблема в пусковом конденсаторе;
выход – его замена. Понадобится паяльник, аналогичный конденсатор и умелые руки.

Воздушный насос не качает воду

В каких ситуациях такое бывает:

в корпус некоторых элементов попал воздух. Проверьте герметичность всех емкостей, отключите устройство, и с помощью специального клапана (его нужно открутить) дайте излишкам воздуха выйти;
аналогичная проблема возникает и при низком уровне воды. Проверьте уровень воды на точке водозаборе, и соответствие выполненной установки насоса рекомендациям в паспорте;
проблема может крыться в поломке обратного клапана или засорении эжекторного сопла. Прочистите клапан.

Оборудование не выключается

Насос оборудован гидроаккумулятором и не выключается? Могло неправильно сработать реле давления. Обычно причина кроется в неправильно выставленном давлении или низком напоре воды, из-за попадания воздуха в герметичные части устройства.

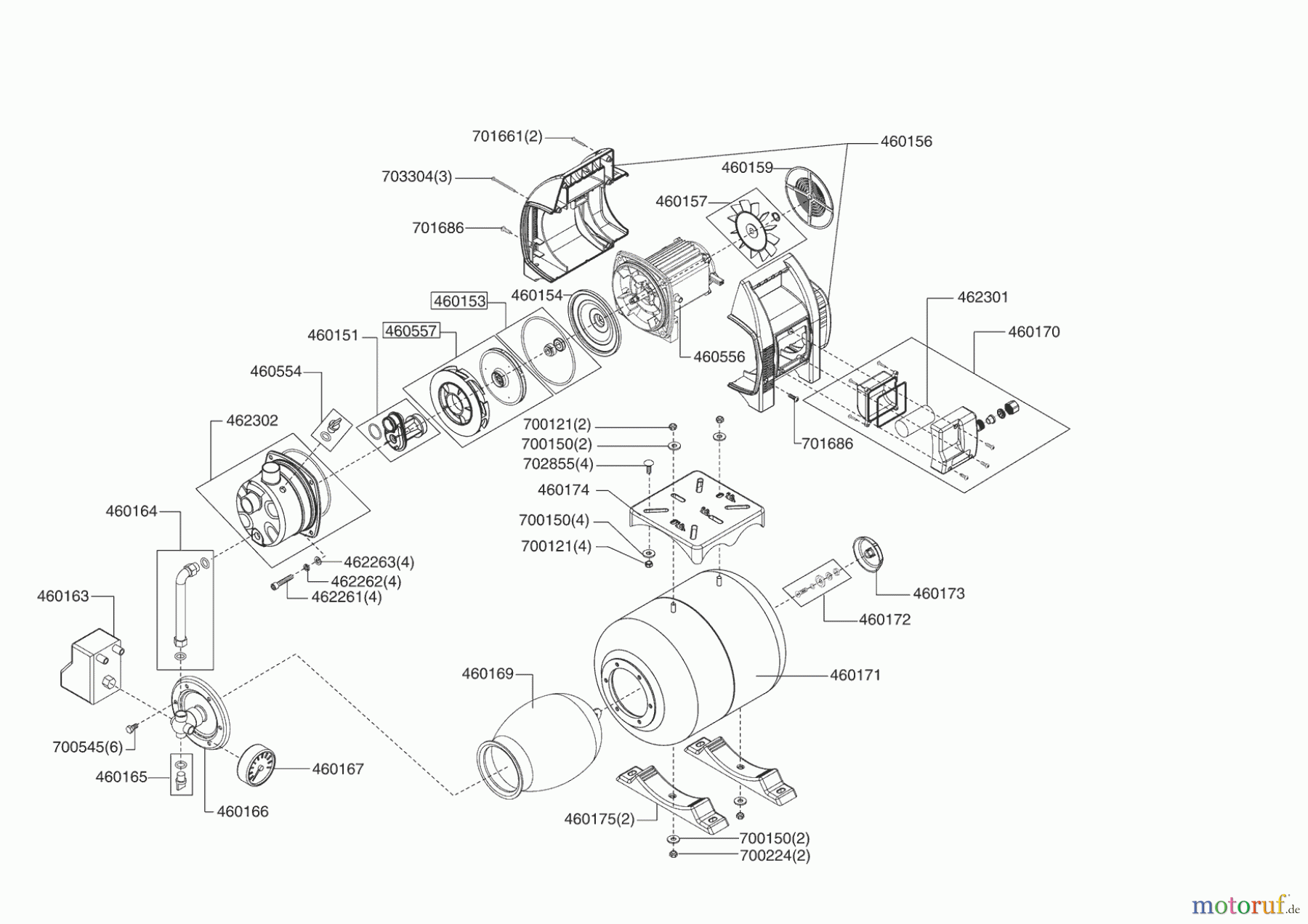

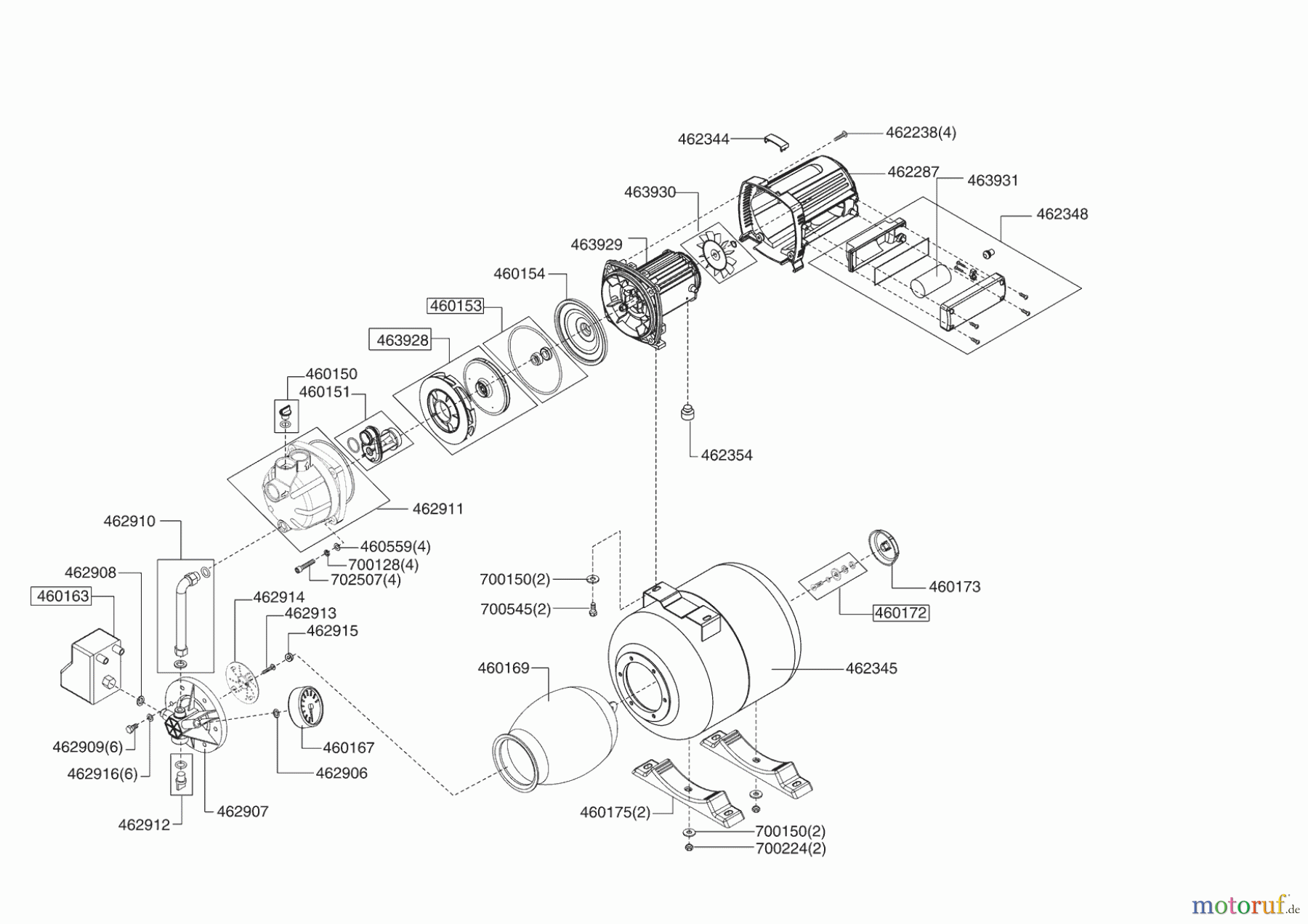

Устройство насосной станции

Постоянная работа насоса может быть обусловлена засорением пятирника – из-за слишком жесткой воды. Выход – снятие и чистка реле, установка специального фильтра для «смягчения» воды.

Если насос работал и потом резко остановился, проблема может скрываться в перегреве мотора. Нужно отсоединить устройство от электросети, найти причину перегревания и устранить ее. Тут же понадобится опыт или помощь мастера.

Соединять все элементы насосной станции нужно предельно внимательно. Если же возникли проблемы, то сразу обращайтесь к мастерам!

Не забывайте, чтобы протока воды своими руками была сделана правильно, и никогда вас не подводила, нужен немалый опыт, инструменты и «правильные» руки.

Казалось бы, что может быть проще в бытовой насосной станции, чем реле давления? Однако случается, что и оно достаточно быстро выходит из строя: насос перестает отключаться при достижении максимального установленного давления выключения или, например, реле давления не включает насос до тех пор, пока из гидрофора не вытечет вся вода. Что же делать? Нужно ли менять реле давления, или можно наладить старое?

В ряде случаев со временем могут сбиться настройки реле, и достаточно лишь отрегулировать пружины должным образом. Если опыта в этом нет, лучше ничего не крутить, а обратиться в сервис к специалистам.

Процедура ремонта реле давления, как правило, сводится к его очистке. Но как почистить реле насоса и нужно ли для этого его отсоединять, или можно выполнить всю процедуру, просто сняв крышку? Для того, чтобы ответить на эти вопросы, следует знать устройство и иметь представление о принципе работы реле давления.

Вообще реле давления насосной станции может несколько лет работать без каких-либо сбоев, тем не менее из-за некачественной воды, повышенной влажности и перебоев напряжения поломки все же случаются, и если их не устранить вовремя, то можно поплатиться двигателем насоса или, если повезет, обойтись лишь заменой лопнувшей мембраны гидрофора.

В случае с содержащей много железа и жесткой водой происходит постепенное «забивание» прохода рабочей камеры, диаметр которого около 5 мм.

Время от времени нужно разбирать реле давления и чистить рабочую камеру

Рано или поздно это приводит к тому, что реле давления перестает включаться или же совсем перестанет выключаться, в результате чего насосная станция может работать без отключений. Для того, чтобы исправить ситуацию, следует прочистить засорившийся проход или полностью саму камеру реле давления в случае сильного загрязнения.

Чтобы приступить к выполнению данных процедур, нужно обязательно отсоединить реле от электрической сети и, открыв кран, сбросить излишнее давление в системе. В нашем случае мы имеем дело с реле РДМ-5. Вскрываем крышку реле, выкрутив отверткой фиксирующую крышку пробку.

Перед тем как снять реле давления, необходимо отсоединить от него кабели и открутить накидную гайку ключом «на 17».

Засорившийся проход реле давления легко чистится любым не острым предметом, дабы не нанести вред резиновой мембране. Лучше сразу выкрутить все 4 винта на обратной стороне реле давления, снять фланец, мембрану, металлическую пластинку с двумя ушками и тщательно почистить и промыть их и рабочую камеру.

В нашем случае эта вот пластинка своими ушками сильно приподнимала пластину, на которой крепятся две регулировочные пружины. Почему так могло произойти? Для меня остается загадкой. Если у вас есть какие-то предположения на этот счет, пишете в комментариях, обсудим. Вот как это выглядело до снятия реле РДМ-5.

Видно, что под пружинами одна сторона пластины сильно поднята вверх, и никакими усилиями выровнять ее вручную оказалось невозможным. До тех пор, пока не была вскрыта камера с мембраной реле давления.

Теперь пластина вернулась в свое первоначальное положение, что видно на фото ниже.

На фото четко видна еще одна третья пружина, похожая на булавку, которая одной стороной крепится защелками на пластмассовом основании реле, а другой — к той самой пластине. Про нее мало кто говорит, но из-за износа пластмассовых защелок также могут возникнуть проблемы в работе реле давления по причине самопроизвольного смещения пределов включения-выключения.

Чистка реле давления РДМ-5 оказалась выполнена в считанные минуты. Осталось только собрать реле в обратном порядке, уплотнив перед монтажом резьбу специальным герметиком или фум-лентой.

Встречается и другая причина нестабильной работы реле давления — повышенная влажность в месте установки насоса с автоматикой, что является причиной подгорания и окисления контактов реле. При этом рале давления включается с некоторой задержкой или при легком постукивании корпуса реле рукой. Чтобы убедиться, что причина, по которой не включается реле давления насосной станции, кроется именно в этом, не обязательно полностью разбирать реле, достаточно лишь снять крышку. Увидели белый налет или капельки жидкости на металлических деталях — велика вероятность подгорания контактов.

Если после чистки реле давления станция все равно продолжает работать нестабильно, качает рывками и наблюдаются резкие скачки давления, то следует проверить обратный клапан, а также давление воздуха в гидрофоре, которое должно быть ниже настроенного давления включения РДМ-5 примерно на 0,2-0,3 бара. При меньшем давлении в гидробаке его нужно подкачать автомобильным насосом. Если при нажатии из ниппеля потечет вода, значит нужно менять мембрану гидроаккумулятора.

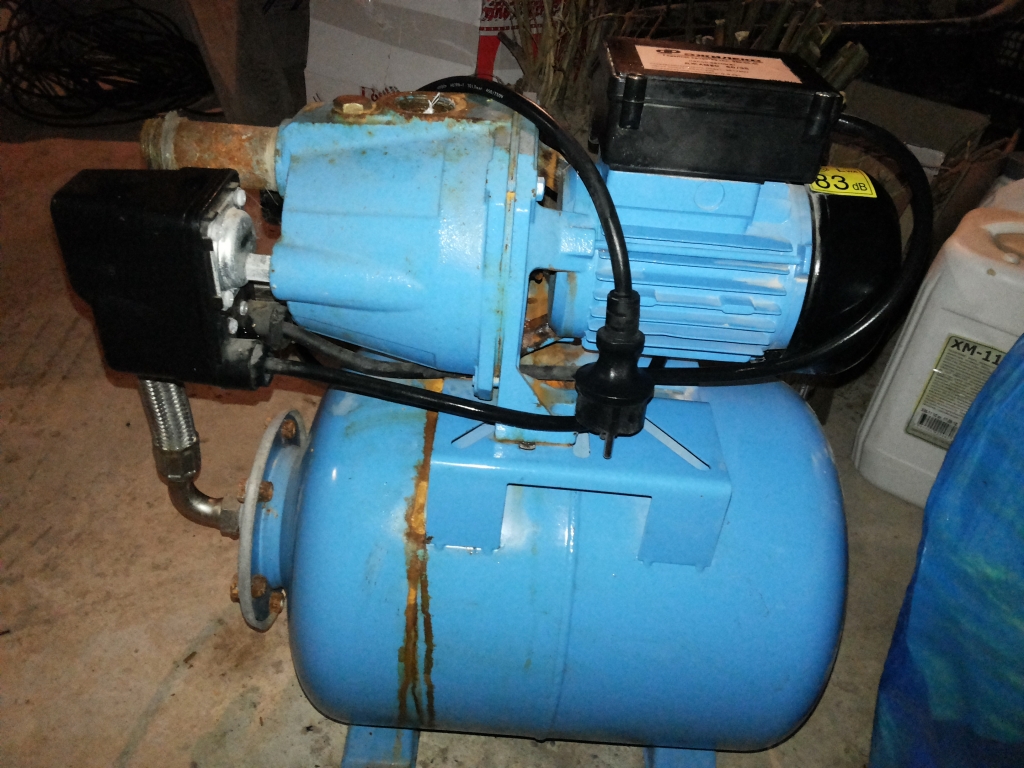

Лопнувшая мембрана гидроаккумулятора насосной станции

Автор: Дмитрий Белкин

Описание проблемы

В статье про устройство автоматической насосной станции значительное внимание я уделил такой её детали, как реле-регулятор давления. Приборчик небольшой по размеру, но очень ответственный. Он включает насос, когда давление в водопроводе уменьшается до некоторого давления включения и выключает мотор насоса, когда давление повысится до определённого давления выключения.

Если реле не сработает, то это грозит нам большими неприятностями. Действительно, если насос не включится, в водопроводе закончится вода, притом это обязательно произойдет в самый неподходящий момент, уж вы мне поверьте! И такой сценарий, на самом деле, самый благоприятный. В этом случае мы скорее всего не попадем на денежные затраты. Будет намного хуже, если насос не отключится вовремя. При этом нам грозит не только перерасход электричества. В зависимости от конструкции насоса вода в нем может закипеть. При этом могут пострадать различные части насоса, например, сальники. Существует опасность вообще безвозвратно потерять насос.

Короче говоря, понятно, что реле давления — деталь весьма ответственная, и очень странно, что они выпускаются в таком качестве, что работают совершенно непредсказуемо, то есть могут работать несколько лет без каких бы то ни было проблем, а могут работать очень неустойчиво и весьма ненадёжно.

Мне повезло. Я построил насосную станцию, и она не доставляла мне никаких хлопот долгое время, точнее порядка девяти лет. Теперь мне кажется, что я достиг совершенно феноменального результата и буду ещё долго вспоминать его, рассказывать о нем, как о чуде, и мне никто не будет верить. Будут думать, что я трепач и выдумщик.

Сейчас у меня накопилась уже целая коллекция совершенно разных реле давления. Первое реле — самое простое, купленное вместе с насосом. Произведено оно было в Италии и прослужило верой и правдой около девяти лет. Второе — точно такое же, но сделанное в Китае. Это прослужило всего дня три. Третье — весьма симпатичное и довольно дорогое — тоже итальянское. Я на него очень надеялся. Но оно прослужило всего год или чуть больше, и тоже постепенно перестало работать как следует. Сейчас я разорился на самое крутое реле давления, которое есть на рынке. Это профессиональное реле давления FF4-4DAH. Оно сделано в Германии. Это буквально последняя надежда на передовую мировую инженерную мысль.

В этой статье я досконально разберусь со схемой двух одинаковых реле. Это регуляторы, напоминаю, номер 1 и 2. Вот китайский вариант номер два. Это действительно клон регулятора номер один, который проработал у меня верой и правдой много лет.

Разбираем реле давления

Первым делом открутим 4 винта на узле подсоединения реле к водопроводу. Винты открутились легко. Сняв узел, обнаруживаем под ним банальную резиновую мембрану и поршень. Очевидно, вода под давлением толкает поршень, и он поднимает платформу, заставляя сжиматься большую пружину. Очевидно также, что когда я открутил этот узел у хорошо поработавшего реле, я обнаружил под ним довольно значительное количество ржавчины в виде суспензии и песка.

Мембрана, тем не менее, в обоих случаях оказалась в хорошем состоянии. Поршень не деформирован. Его вообще трудно деформировать. Он сделан из довольно толстой стали. Точнее 1.5 мм.

Откручиваем остальные винты. Отделяем металлическое основание от пластикового корпуса. Попутно снимаем электрический контактный узел. Его ножки просто были зажаты между металлическим основанием и пластиковым корпусом.

Принцип действия реле давления

Для того, чтобы понять принцип действия реле, ослабляем обе пружины. Через некоторое время, потраченное на раздумья и щёлканье разобранным реле, можно сделать следующие важные выводы.

Конструкция прибора довольно остроумная. Сделано все добротно и прочно. Как ни странно, в ней нет узких мест, подразумевающих неуверенное или неустойчивое срабатывание.
На металлическом основании одним концом закреплена металлическая платформа. Платформа может подниматься и опускаться под действием поршня. Здесь тоже нет никаких заеданий
Большая пружина действует на платформу против давления воды (поршня), уравновешивая его (давление).
Маленькая пружина действует точно так же, то есть действует против давления воды. Однако она сама по себе меньше и расположена дальше от шарнира, который позволяет подниматься и опускаться платформе. А самое главное то, что вступает маленькая пружина в действие не сразу. Получается, что сначала давление воды уравновешивается только большой пружиной, и только после того, как платформа поднялась до определённой высоты, она упирается в малую пружину. Последняя вступает в дело, добавляя сопротивление. С этого момента платформе нужно подняться совсем немного, чтобы контакты перещёлкнулись и выключились.

Вот принцип работы реле давления. Остался вопрос, как регулируется момент включения и выключения мотора насоса. За это отвечают пружины и та нелинейность, которая создаётся маленькой пружиной. Как мне кажется, исходя из описанного выше принципа действия, большая пружина отвечает за момент включения, а маленькая — устанавливает момент отключения. Точнее даже не так! Большая пружина отвечает за давление включения, а малая задает дельту между включением и выключением. Вот такая формулировка куда точнее.

Почему же реле работает ненадежно? Это крайне сложный вопрос и он остается открытым. Реле выполнено из хорошей толстой стали. Платформу согнуть можно, наверное, только в тисках. Контакты перекидываются довольно жёсткой пружиной. У меня не сложилось впечатления, что этот узел хранит в себе какую-то опасность или угрозу надёжности. Сами контакты очень мощные и не пригорели за много лет. В чем же проблема?

Чего стоит избегать при подключении реле давления

Исходя из сложившихся реалий и долгого обдумывания проблемы я вижу следующие факторы уменьшения надёжности реле давления.

Использование реле на максимальных или близких к максимальным значениях давления выключения. Другими словами, если для реле заявлено максимальное значение выключения 4 атмосферы, то лучше в реальности устанавливать три с половиной максимум. В случае более высоких давлений приходится чрезмерно сильно сжимать пружины, и это добавляет в работу реле дополнительную нелинейность. Я выключаю насос на давлении 4,2 атмосферы. Похоже, мне надо искать реле, рассчитанное на максимальное значение давления 6 атмосфер. Правда, я его уже нашёл и установил.
Фактором ненадёжной работы реле давления может быть старость и естественный износ всей системы водопровода в целом. Например у меня кое-где используются трубы из простого металла и, причём, большого диаметра. Известно, что такие трубы склонны к обрастанию ржавчиной и солями жесткости. Большой кусок может отлететь от трубы и банально закупорить отверстие приёмного мембранного узла реле или вообще засорить «ёлочку» насосной станции.

Главный вывод

Ищите реле давления с «потолком» срабатывания процентов на 30 выше желаемого давления отключения в вашем водопроводе.

При установке давления не стоит сжимать пружины слишком сильно. Значительное сжатие пружин, особенно малой, является фактором уменьшения надёжности срабатывания реле.

Не стоит делать разницу между давлением включения и выключения слишком значительной. Например, давление включения 1.5 атмосферы и давление выключения 3.5 атмосферы. При таких установках чрезмерно сильно будет сжата малая пружина. А она и так короткая. В этом случае велика вероятность того, что реле не будет отключать насос или будет делать это недостаточно надёжно.

Если порог давления отключения постепенно увеличивается — это прямой признак засорения. Вода с трудом, более медленно толкает поршень, и реле срабатывает с запаздыванием. Приходится ждать, пока давление во впускном узле увеличится и поршень поднимет платформу на нужную высоту. В этом случае мы не бежим за новым реле, а откручиваем старое и выковыриваем ржавчину из всех мелких отверстий, какие найдем. Для этого, возможно, придётся открутить 4 винта и снять мембранный узел.

Руководство по поиску неисправностей

В каких случаях мы покупаем новое реле?

В случае, если вода течёт из самого реле давления. Это значит, что пробита мембрана

В случае, если сгнил мембранный узел. Признаком является капанье воды между корпусом мембраны и пластиковым основанием. Но для этого нужно лет десять, как минимум.

Замена реле давления на насосной станции, видео

LiveInternetLiveInternet

Настройка реле давления насосной станции своими руками. Ремонт реле давления насосной станции. Видео по ремонту реле давления смотрите здесь
Настройка реле давления насосной станции своими руками (на примере РДМ-5)

Настройка реле давления насосной станции своими руками (на примере РДМ-5)

При эксплуатации насосной станции можно столкнуться с ситуацией, когда сбились настройки или вышло из строя реле давления. Это легко заметить: либо уменьшилось давление в водопроводе, либо насосная станция не включается на заданной нижней границе давления.

Механическое реле давления автоматизирует работу насосной станции, управляя включением-отключением насоса для поддержания стабильного давления воды в трубопроводе. На заводе-изготовителе устанавливаются стандартные настройки: давление отключения 2,5 – 3,0 атм., включения – 1,5 – 1,8 атмосферы (в зависимости от производителя). При замеченных проблемах с напором воды в доме необходимо ответственно подойти к настройке реле давления, так как существует прямая зависимость межу настройкой реле, объемом гидроаккумулятора и напором.

Регулировка давления в насосной станции

Настройка реле давления начинается с проверки давления сжатого воздуха в гидроаккумуляторе. При этом насосную станцию следует отключить от сети и бак гидроаккумулятора должен быть пуст. Для этого следует открутить боковую крышку на баке (см. рисунок – красная стрелка) и с помощью обычного автомобильного насоса с манометром проверить давление. Оно должно быть порядка 1,5 атм. Если замеренное значение меньше, давление необходимо поднять насосом до требуемого уровня. Следует отметить, что воздух в баке всегда должен находиться под давлением, и при эксплуатации насосной станции его время от времени необходимо проверять и подкачивать в случае необходимости, что увеличит срок службы мембраны гидроаккумулятора.

Если после регулировки давления в гидроаккумуляторе насосная станция не станет работать в штатном режиме, необходимо приступить к настройке самого реле давления. При этом следует помнить, что давление выключения насоса (верхняя настройка) не должна превышать давление, которое способен развить насос!

Настройка реле давления РДМ-5 насосной станции

Настройка реле давления РДМ-5 производится в работающей системе под давлением. Для этого, включаем насосную станцию в сеть и даем насосу поднять давление в системе, после чего сработает реле и отключится двигатель.

Далее выполняем непосредственно настройку реле давления:

1) Снимаем крышку реле и полностью ослабляем прижимную гайку меньшей пружины.

2) Настраиваем требуемое минимальное давление (включение насоса). Для этого вращаем прижимную гайку большей пружины (по часовой стрелке – увеличиваем давление и наоборот). Затем открываем кран и даем воде стекать, при этом снижается давление в системе. Смотрим, когда включится насос и, если результат не устраивает, регулируем дальше, пока не добьемся требуемого результата..

3) На следующем этапе настраиваем давление выключения насоса (верхний предел). Вращая прижимную гайку меньшей пружины, выставляем требуемое значение верхнего давления. Поступаем следующим образом. Включаем насос, дожидаемся срабатывания реле. Если величина давления отключения не устраивает, спускаем воду, регулируем пружину и повторяем процесс.

Таким образом, мы настроили реле давления.

Ремонт реле давления насосной станции (видео)

Что же желать, если реле не настраивается? Вероятно, оно вышло из строя. Здесь существует два пути решения этой проблемы: покупка нового реле или ремонт существующего. В первом случае советуем присмотреться к современным и недорогим реле давления — стрелочным или цифровым.

Для тех, кто пока не хочет по той или иной причине менять уже морально устаревшее реле, рекомендуем воспользоваться методами ремонта и чистки реле давления РДМ-5.

Подробную процедуру ремонта вы найдете в этом видео:

В случае возникновения других неисправностей и неполадок насосной станции настоятельно рекомендуем прочесть статью, где подробнейшим образом рассмотрено, как выявить причину поломки и самостоятельно отремонтировать насосную станцию.

195 комментариев на Настройка реле давления насосной станции своими руками (на примере РДМ-5)

Здравствуйте, такая проблема насос очень долго набирает давление, мои соображения это угольный фильтр затрудняет всасывание воды или попадание воздуха в контур всасывания, так же возможно изношены лопасти и или избыточное давление воздуха накачано, пожалуйста дайте рекомендации…

добрый день.очень прошу подскажите пожалуйста.вклжчаю насос качачает до 3атм.затаем срабатывает реле но насос продолжает качать. причины не могу понять. помогите.подскажите.

Олег, смотрите подклчение мотора в реле давления,возможно у Вас он неправилно подклчен

Добрый вечер! Второй день не можем понять причину отсутствия воды в баке. Насос включается, а бак не наполняется, хотя насос в рабочем режиме. Воду качает плохо. Сам насос проверили,воду качает

Насос набирает давление, отключается самостоятельно? Опишите подробнее, что происходит после включения, какое давление стоит в настройках включения/выключения насосной станции. Может быть нет напора воды из-за того, что лопнула мембрана.

Ирина ,если насос станции не дает достаточное давление воды,необходимо снять верхнюю крышку в котором расположен пластмассовый ежектор .Часто возле отверстия в ежектор лопается пластик. ежектор под замену. Вода не наполняется в бак из за высокого давления воздуха с обратной стороны и слабого напора воды

День добрый подскажите пожалуйста погружной насос Unipump midi-3, проблема в том что перед установкой проверили на холостом все работает (даже несколько раз подряд), погрузили не до конца все работает опять же, погрузили до конца не подключая в дом запитали его, опять же работает, пустили в дом вода пошла, реле сработало на 3 атм на выключение, давление стало падать и при 1,5 атм должен насос включаться, так вот реле срабатывает на 1,5 а насос не включается, отключаю -вкл автомат а он не запускается, подключаю напрямую опять же насос не включается. автоматика вся в порядке все прозвонили. что может быть, из за чего он не включается?

Подскажите пожалуйста. Насос скважинный (aquario). Появилась проблема. Когда включаю насос, то он качает секунд 10-14 и отключается. Проверил, отключил все дополнительные элементы сантехники, включил напрямую из скважины сразу на полив, то же самое. С ним в комплекте идёт блок включения/выключения, на нём ещё есть кнопка сброса, жму её и он снова секунд 5 качает и отключается. Потом совсем перестаёт включаться и только минуты через 2, после перерыва можно включить сек на 10 и т.д. В чём может быть проблема? Блок разбирал, там конденсатор, он когда работает немного трещит, когда отключается, тишина, может в нём проблема?

конденсатор под замену кнопку сброс перемкните , возможно ето термопредохранитель

Здравствуйте, реле давления показывает максимум как в включенном, так и в выключенном состоянии и не отключается двигатель. В чем проблема подскажите пожалуйста

Влад ,забилось отверстие по которому вода поступает в реле давления,отпустите большую пружину

Добрый день! Помогите советом, реле давления сработало на включение, на манометре 1 атм. а подачи нет, давление падает до нуля, а потом с задержкой 1-2 секунды начинается набор, в чём причина?

Забилось отверстие по которому вода поступает в реле давления с насоса, это когда давлене падает до нуля,а реле вклчается с задержкой

День добрый! Джилекс 50/70. После двухмесячного перерыва при включении насоса и набора необходимого давления перестал выключаться. Помогите, пожалуйста, с настройками рыле. Какую пружину куда крутить и очередность? В различных статьях описывается разная информация. Заранее благодарю за помощь!

Здравствуйте. Насос скважинный акварио начал включаться через раз. Когда вода в системе заканчивается, срабатывает автоматика как положено, подается питание на насос, загорается индикатор на блоке насоса, а насос может включиться, а может и нет. Автоматика не при чем — пробовал включать напрямую в розетку. Если насос не включился, то вилку выдергиваю из розетки, обратно включаю и так несколько раз, пока насос не запустится. Насос может включиться с первого, или со второго-третьего-четвертого раза. в чем может быть причина?

Смотрите пусковой конденсатор и подшипник возле крильчатки в самом насосе

Спасибо статья помогла, на настройку реле не реагировал пока не разобрал и почистил. Теперь всё работает.

Подскажите, мучаюсь ни один день, началось все, когда перенес насос в другое место и поменял бачок и реле новое. Так вот с большой пружиной разобрался — насос отключается, потом манометр медленно (при открытом кране) падает до 1 атм и стоит на месте, и последние 2 л. воды еле текут. Потом манометр резко на ноль, ну и тогда включается. Как ни регулировал, все ровно последняя вода еле течет как через капельницу, и потом включается, а поначалу напор очень хороший. Как сделать, чтобы он включался раньше, чтобы не было заметно перепада воды?

Александр,почистите отверстие по которму поступает вода с корпуса насоса к реле давленя

доброго времени суток. У меня Джамбо. Недавно вырвало шланг, который идет к насосу, вставил обратно, хамутом затянул. Теперь насос работает постоянно, не выключаеться. . В доме вода бежит без каких либо рывков.. на данный момент когда вода заканчиваеться включаю насос, жду когда опять накачает и так же насос отключаю, потому как не отключаеться… в чем может быть причина ? снимал реле, чистил от ржавчины, не помогло.

При включении станции в сеть она начинает гудеть

Данная проблема описана в статье. Если предложенные здесь методы ремонта насосной станции не помогут в решении вашей проблемы — опишите все более детально, что именно происходит при включении насоса в сеть: идет ли вода, работает ли двигатель, поднимает насос давление или нет и т.д.

Антон,мотор насосной станции не запускается по причине ,выхода из строя подшипника ,расположенного ближе к насосу , потере емкости пускового конденсатора,межвитковому замыканию в пусковой или рабочей обмотке двигателя

Реле перестало срабатывать на отключение насоса при наборе воды. Давление растет, а насос не отключается. Стала подкручивать гайку разницы давление, произошел механический щелчек и насос не включается совсем. Подскажите пожалуйста в чем может быть проблема?.

Анастасия, если станция не отключается, гайку необходимо ОТКРУЧИВАТЬ,обратите внимание на отверстие между насосом и реле, оно часто забивается.

Контроллер давления воды для насоса

ЗАКАЗАТЬ НА ОФИЦИAЛЬНОМ САЙТЕ МАГАЗИНE

Реле давления насосной станции: настройка, ремонт, замена

Как устроено насосное реле и как его настроить?

Схема регулирующих механизмов реле давления

Как работает?

Как отрегулировать самому?

Последовательность регулировки насосной станции своими руками:

Обесточить устройство.
Демонтировать панель устройства.
Установить необходимый напор.
Собрать отрегулированный агрегат.

Помните! Под крышкой есть два регулятора – крупный и мелкий. Первый работает с давлением на активации насоса, второй отвечает за разность давлений и выключение системы.

Регулировка реле давления Насосной станции (видео)

Повышаем/понижаем системное давление

Внимание! Настройка реле насосной станции своими руками должна проводиться строго с выключенным оборудованием. Перед началом обесточьте систему!

Реле давления в системе водоснабжения

Важные тонкости при настройке

регулируя реле, нельзя ставить верхнее давление, превышающее предел для этой модели на 75% – это гарантировано приведет к неисправности. Единственный выход в такой ситуации – замена комплектующей;
прежде, чем повышать давление, стоит ознакомиться с рабочими параметрами вашего устройства – посмотреть, выдержит ли насос. Если указать давление намного меньше, чем в паспорте устройства, то поломка также гарантирована, ведь срабатывает реле теперь постоянно;
свой насос нужно регулировать аккуратно – не закручивать болты до упора, иначе реле будет работать постоянно.

Основные неисправности насосной станции и как с ними бороться?

Насос перестал работать: первое, что нужно предпринять

Напряжение все-таки есть? Тогда проверьте надежность всех электросоединений.

Устройство реле давления

отключите питание устройства;
попробуйте руками провернуть вал мотора;
если он не крутится – проблема в пусковом конденсаторе;
выход – его замена. Понадобится паяльник, аналогичный конденсатор и умелые руки.

Воздушный насос не качает воду

В каких ситуациях такое бывает:

в корпус некоторых элементов попал воздух. Проверьте герметичность всех емкостей, отключите устройство, и с помощью специального клапана (его нужно открутить) дайте излишкам воздуха выйти;
аналогичная проблема возникает и при низком уровне воды. Проверьте уровень воды на точке водозаборе, и соответствие выполненной установки насоса рекомендациям в паспорте;
проблема может крыться в поломке обратного клапана или засорении эжекторного сопла. Прочистите клапан.

Оборудование не выключается

Устройство насосной станции

Время от времени нужно разбирать реле давления и чистить рабочую камеру

Теперь пластина вернулась в свое первоначальное положение, что видно на фото ниже.

Лопнувшая мембрана гидроаккумулятора насосной станции

Настройка и ремонт реле давления насосной станции

Диагностика неполадок реле

1,5 – 1,8 атм. необходимо для включения электронасоса;
2,5 – 3 атм. обеспечивают режим отключения прибора.

Установка и регуляция настроек реле

Процесс коррекции настроек универсален для всех моделей бытовых насосных электростанций.

Открываем крышку реле и уменьшаем степень прижимания меньшей пружины путем ослабления гайки.
Поворачивая гайку большей пружины, осуществляем процесс настройки показателей уровня нижнего давления. Это позволит впоследствии осуществить включение насоса.
На следующем этапе специалисты рекомендуют открыть кран и слить жидкость. В процессе этого необходимо засечь показатель давления, при котором насос включился в работу. Если значение показателя оказалось неудовлетворительным, нужно повторить процедуру корректировки и настройки.
Устанавливаем нужные показатели режима выключения электронасоса. Для осуществления этого действия нужно произвести запуск системы и дождаться момента срабатывания реле. При получении неудовлетворительных результатов, осуществляют настройку посредством поворачивания гайки малой пружины до получения желаемого результата.

Публикации по теме:

Цветаевский пирог с творогом
Цветаевский яблочный пирог — интересные идеи приготовления знаменитого десертаПо легенде цветаевский яблочный пирог готовили сестры…
Makita 9565c
Угловая шлифовальная машина Makita 9565CVПочти за вековую историю существования японская компания Makita прекрасно зарекомендовала себя…
Мыс нордкап
Мыс Нордкап – самая северная точка Норвегии и ЕвропыМыс Нордкап в переводе с норвежского означает…
Обрешетка под рубероид
Как укладывать рубероид1ОБЩИЕ СВЕДЕНИЯРубероид – это рулонный кровельный гидроизоляционный материал, получаемый пропиткой кровельного картона нефтяными…
Halsen радиаторы отзывы
ТОП 14 лучших радиаторов отопления по отзывам покупателейСегодня торговые сети и магазины предлагают четыре вида…

эл схема, фото, видео инструкция

Важным этапом в обустройстве частного дома является обеспечение постройки водопроводом. В этом процессе могут быть задействованы схемы с участием насосов различных типов. Одним из популярных вариантов разводки является применение для подачи воды поверхностного насоса для скважины.

С подачей жидкости с небольшой глубины он справляется максимально эффективно. Этому способствует достаточное количество положительных характеристик аппарата. Подключение такого насоса к скважине часто занимает меньше времени, чем работа с погружными моделями.

Применение в бытовых условиях

Тип поверхностных насосов для скважины относится к сравнительно недорогим, но при этом достаточно надежным устройствам для обеспечения водой дачного домика. Использовать данные агрегаты с глубоким забором воды не удастся в силу конструкционных особенностей, однако, поверхностные насосы для воды при вытяжке с горизонтов 7-10 метров эксплуатируются с высоким КПД.

Повысить продуктивность у поверхностных насосов удастся с помощью дополнительного узла – эжектора, встроенного в аппарат.

Поверхностные насосы для скважины на воду являются актуальными для тех домохозяйств, у которых близко расположены такие типы водоемов:

скважина первого водоносного горизонта;
бытовой колодец;
искусственный водоем;
естественный водоем.

Модели с небольшой производительностью эксплуатируются в основном в качестве оросительной техники. Чтобы запитать дом частным водопроводом, используют более мощные аппараты.

Плюсы эксплуатации

Преимущества монтажа насосов поверхностных самовсасывающих для скважины заключаются в таких качествах:

обеспечивается свободный доступ для настроек;
при необходимости легко проводить ремонт, не затрачивая усилия на демонтаж;
работа аппарата находится под визуальным контролем;
в случае замены насоса на аналог нет нужды в перестройке всей схемы водопровода.

Кроме этого, конструкция аппарата в большинстве случаев позволяет многие работы по ремонту и обслуживанию проводить самостоятельно.

ВИДЕО: Правильное обустройство водонапорной системы

Монтаж насосной станции

Эффективное автономное водоснабжение удастся получить при установке дополнительных элементов. С помощью них и насоса получится сформировать полноценный рабочий модуль – насосную станцию.

Принцип работы станции по водоснабжению дома из скважины

В обязательном порядке в схеме применяется гидравлический бак и реле давления. Электрореле в автоматическом режиме запускает и останавливает насос в следующих ситуациях:

уровень воды в баке опустился ниже установленной отметки;
емкость в достаточной степени наполнена водой.

Подобная схема подключения насосной станции к скважине позволяет исключить холостую работу гидравлического аппарата. Данное решение значительно продлевает ресурс эксплуатации поверхностного насоса.

Включение в схему гидравлического бака минимизирует влияние гидроударов, возникающих при старте прокачки, что позитивно влияет на магистральные узлы водопровода и систему в целом.

Контролировать давление в трубопроводе помогает вмонтированный в магистраль манометр. При подключении готовой насосной станции к водопроводу данный измерительный прибор практически всегда идет в комплекте с ней. Самостоятельная сборка поверхностного насоса и отдельных элементов в насосную станцию приводит в большинстве случаев к такому же результату, как и монтаж готовой станции в разработанную схему, но обходится немного дешевле.

В специализированных гидравлических аккумуляторах вмонтирована резиновая мембрана. Она поддерживает давление в системе во время закачки. При заполненной емкости резина натягивается, а во время опустошения натяг спадает.

С этой статьей читают: Насосная станция или погружной насос

Куда ставится насос

Поверхностный прибор

Нельзя пренебрегать таким важным аспектом, как выбор места для насоса. Во время данного процесса понадобится воспользоваться следующими критериями выбора:

максимальное сближение заборного аппарата с водой позволит обеспечить стабильность процесса подачи жидкости в систему;
необходимо обязательно провести укрытие насосной станции, расположив ее в отведенном помещении или бункере;
укрытие оснащается качественной вентиляцией, такой подход снижает риски возникновения коррозионных очагов на металлических поверхностях;
в бункере либо помещении формируется достаточное пространство для проведения ремонтных, наладочных или других типов работ с насосным оборудованием;
локализованная зона для насоса оснащается шумоизоляцией, чтобы обеспечить комфортное совмещение с жилой зоной.

Уберечь аппаратуру от негативных внешних факторов удастся при помощи установки насосной станции в таких условиях:

подготовленный короб из деревянных щитов;
выкопанная яма, обустроенная изнутри кирпичной кладкой;
полость с бетонными трубами;
строение или комната, выделенная под котельную, расположенные невдалеке от источника воды.

Необходимо обеспечить надежную защиту от перемерзания техники. Если не предполагается эксплуатировать аппаратуру в зимний период, то рекомендуется отключить насос от системы и переложить его на хранение в сухое теплое помещение.

С этой статьей читают: Установка глубинного насоса в скважину – что надо знать

Алгоритм проведения работ

Правильное подключение аппаратуры зависит от того, какая используется схема подключения насоса для скважины. В большинстве случаев используется следующая пошаговая инструкция:

Перед тем, как подключить насосную станцию к скважине и водопроводу, ее необходимо надежно зафиксировать крепежными шпильками или монтажными болтами. Это минимизирует влияние вибрационного эффекта.

На входной патрубок монтируется шланг для дренажного насоса 32 мм диаметром, имеющий с обратной стороны вмонтированный фильтр грубой очистки и обратный клапан.
Подающий патрубок монтируется с магистральными трубами, направленными к домостроению.
Гидравлическую часть с обратным клапаном заглубляют в жидкость под небольшим углом.

Подключение станции на примере насоса «Джилекс»

В систему заливают воду, используя для этой процедуры установленное производителями технологическое отверстие. Нельзя допускать попадания воздуха внутрь, а оставшийся воздух выдавливается объемом воды.
Проводится подключение напорной части, с применением разводки по домостроению. Заливную пробку завинчивают и корректируют уровень давления в гидроаккамуляторе, докачав/стравив воздух в определенной полости.
Если все этапы проведены правильно, то систему подключают к электричеству. Насос докачает жидкость в гидроаккумулятор и полости системы. При достижении давления в магистралях значения в 1,5-3,0 атм. происходит автоматическое выключение насоса.
Осуществляется контроль с помощью открытия крана в доме.

При использовании оборудования зимой его необходимо качественно утеплить

Когда давление в кране не ответствует заявленному в паспорте насосной станции или расчетному значению при самостоятельном монтаже, то потребуется провести корректировочные работы с реле.

Проверка работы системы

Перед тем, как запустить в работу только что подключенный насос, его необходимо проверить, для чего в заливное отверстие наливают воду до упора. Вода должна полностью закрыть сам насос и все магистрали. Сразу же фиксируется давление в системе и заодно гидроаккумуляторе.

Категорически запрещено запускать в работу погружной насос без воды.

Если давление ниже заявленной производителем нормы, необходимо его подкачать, после чего включить прибор в сеть. Фиксируйте показатели давления и смотрите на наличие течи. В идеале прибор должен быть сухим. Если есть протечки или неисправен сам прибор, его нужно вернуть, так как самостоятельный ремонт в период действия гарантийного срока это причина отказать в возврате товара, даже если это был заводской брак.

Если оборудование исправно, работает четко, нет протечек, можно перейти к настройке автоматики, для чего в емкость наливаете воду и наблюдаете, как насос ее откачивает и как отключается после того, как емкость опустошена. Снова набираете, после чего насос должен включиться в работу автоматически.

ВИДЕО: Установка глубинного насоса в скважину самостоятельно. Что для этого необходимо

Насосная станция

и мокрые скважины по сравнению с сухими скважинами

Большинство крупных насосных станций и многие небольшие станции имеют отдельные мокрые и сухие колодцы.

Это позволяет расположить насосы в зоне, легко доступной для осмотра и обслуживания.

Заинтересованы в инфраструктуре?

Получайте статьи, новости и видео об инфраструктуре прямо в свой почтовый ящик! Зарегистрироваться сейчас.

Инфраструктура + Получать оповещения

Одним из первых решений при проектировании насосной станции является использование традиционного подхода с насосами, установленными в сухом колодце, или использование мокрого колодца с погружными насосами.

По мере того, как технология погружных насосов совершенствовалась и стала общепринятой, погружные насосные станции стали более распространенными. Они занимают мало места и дешевле. Высота всасывания не проблема для погружных насосов.Клапаны и коллекторы могут быть заключены в клапанный свод для облегчения доступа. Однако некоторым владельцам не нравятся погружные станции, потому что для обслуживания требуется подъем насоса. Погружные насосы часто требуют заводского ремонта из-за специализированных компонентов и жестких требований к герметичности.

Большинство крупных насосных станций и многие небольшие станции имеют отдельные мокрые и сухие колодцы (Рисунок 2). Это позволяет расположить насосы в зоне, легко доступной для осмотра и обслуживания. Доступен более широкий ассортимент насосов, и могут использоваться стандартные двигатели.Коллекторы и клапаны устанавливаются в сухом колодце.

Чтобы избежать повреждений от наводнения, в традиционных конструкциях двигатель устанавливается выше уровня земли. Длинный вал с промежуточными подшипниками соединяет двигатель и насос, но удлиненные валы могут вызывать проблемы с вибрацией. Чтобы исключить вибрацию и снизить стоимость, некоторые владельцы предпочитают погружные насосы в сухом колодце.

Спроектировано на заказ / построено на заводе

И сухоблочные, и погружные станции доступны в виде заводских «комплектных» подъемных станций или в виде нестандартных конструкций, которые могут быть построены на месте.

Заводские насосные станции доступны в самых разных конфигурациях. Могут быть размещены все емкости, кроме самых больших. Большинство поставщиков могут предоставить любой тип насоса и предоставить либо сухие колодцы, либо погружные конструкции.

Заводские насосные станции обычно дешевле, чем нестандартные конструкции, и занимают меньше места. Некоторым владельцам выгодно, чтобы поставщик брал на себя всю ответственность за станцию. С другой стороны, поскольку они, как правило, изготавливаются из стали, срок службы станций может быть меньше, чем у станций, изготовленных по индивидуальному заказу.

Индивидуальный дизайн, очевидно, позволяет владельцу гарантировать, что в него включены самые желаемые функции. Несмотря на то, что они более дорогие, материалы, из которых изготовлены станции по индивидуальному проекту, обеспечивают долгий срок службы. Можно добавить пространство для легкого обслуживания и расширения в будущем.

Выбор насоса

Выбор между погружными насосами или насосами для сухих скважин — это только начало процесса выбора насоса. Категории и разновидности центробежных насосов могут показаться бесконечными.Некоторые типы предназначены для решения очень специфических задач, а другие — для широкого применения. Возможные варианты:

Сухой колодец и погружные насосы, работающие с твердыми частицами, могут проходить через сферу до указанного размера; они предназначены для очистки сточных вод
Шлифовальные насосы и вихревые рабочие колеса
Самовсасывающие насосы при невозможности затопления всасывания
Насосы с двойным всасыванием, используемые для больших объемов чистой воды
Сальник или торцевые уплотнения
Горизонтальные или вертикальные валы
Одинарная или двойная спираль
Карданный вал с муфтой или удлиненной головкой

Выбор количества насосов и размера (производительности) каждого зависит от многих факторов.Стоимость жизненного цикла, которая включает в себя расходы на электроэнергию и обслуживание, а также начальную стоимость, используется для руководства процессом выбора. Если напор насоса в основном статический, а счет за электроэнергию производится только за электроэнергию, то лучше всего подойдет несколько насосов с постоянной скоростью. Если стоимость энергии включает время суток и плату за потребление, тогда лучше всего подойдет насос с регулируемой скоростью. Если разница между текущей производительностью и пиковой или будущей производительностью велика, то использование нескольких насосов может быть рентабельным. Также следует учитывать влияние колебаний потока на станции, расположенные ниже по потоку, или процессы очистки.

Рекомендуемое время между последовательными запусками насосов с постоянной скоростью должно составлять более пяти и менее 30 минут. Небольшие насосы и насосы, оснащенные плавным пуском или частотно-регулируемыми приводами, могут работать на нижнем пределе этого диапазона, но большие насосы должны работать реже. Время между последовательными запусками насоса можно оценить:

ts = 29,9 • Vww
qp

ts = время между последовательными запусками насоса, минут
Vww = активный объем влажного колодца, кубические футы
qp = производительность насоса, галлонов в минуту

Следует отметить, что не все насосы на станции должны быть одинакового размера.У идентичности всех насосов есть преимущества в обслуживании, но они обычно менее значительны, чем соображения энергопотребления. Еще одна возможность — установка крыльчатки разного диаметра в каждый насос. Это позволяет увеличить емкость в будущем без ущерба для текущей производительности.

Системы трубопроводов

Для перекачки сточных вод из нагнетательного патрубка насоса в систему транспортировки требуются трубопроводы и связанные с ними компоненты внутри насосной станции. При проектировании системы трубопроводов необходимо учитывать два основных момента: размер и материал.

Калибровка предполагает экономический компромисс. Труба большего размера означает более высокие капитальные затраты. Это компенсируется снижением затрат на энергию из-за меньших потерь на трение. Стоимость увеличивается с увеличением диаметра, а трение уменьшается с увеличением диаметра в пятой степени. Рассчитав стоимость жизненного цикла, можно определить оптимальный размер трубы. Скорость воды должна быть от 2 до 8 футов в секунду. (Для предотвращения оседания твердых частиц в трубопроводе требуется скорость не менее 2 футов в секунду.)

Выбор материала трубы — это компромисс между стоимостью и долговечностью.Сталь обычно дешевле, но более подвержена коррозии, чем ковкий чугун. Трубы из ковкого чугуна часто облицованы цементом или полиэтиленом для повышения долговечности. Хотя неметаллические трубопроводы часто используются для подземных работ, они редко используются внутри насосной станции. Способ соединения может существенно повлиять на окончательную стоимость системы.

Обратные клапаны и запорные клапаны составляют значительную часть стоимости трубопроводов. Чугунные корпуса с различными материалами отделки и уплотнения являются типичными.Для получения рекомендаций следует проконсультироваться с поставщиками.

Конструкция мокрого колодца

Определение конфигурации влажного колодца может быть сложной задачей. Мокрый колодец может показаться простой ванной для сбора ливневой воды или сточных вод, но плохая конструкция может вызвать проблемы для операторов и повредить насосы. Соображения, которые влияют на размер и дизайн влажного колодца для сточных вод, включают минимизацию запахов, устранение уноса воздуха и предотвращение отложения твердых частиц и улавливания пены.

Высота максимальной поверхности воды обычно ниже переворота самого нижнего входящего коллектора.Однако, когда происходят большие колебания потока, например, во время дождя, воде может быть позволено скопиться и заполнить канализацию. Это обеспечивает дополнительную емкость для хранения. Очевидно, что этот уровень никогда не должен превышать высоту самого нижнего уровня клиентского соединения.

Высота этажа и размеры мокрого колодца определяются ограничениями площадки и требованиями к объему. Минимальная глубина воды должна быть значительно выше всасывания насоса, чтобы избежать образования вихрей. Погружные насосы также должны выдерживать достаточную глубину погружения, чтобы обеспечить охлаждение двигателя.Активный объем воды (разница между настройками высокого и низкого уровня) обычно составляет от 3 до 6 футов. Высота всасывания насоса над полом должна быть достаточно высокой, чтобы избежать ограничений, но достаточно низкой, чтобы свести к минимуму осаждение твердых частиц.

Твердые вещества во влажном колодце могут стать септическими и иметь запах. Во избежание этого в углах пола колодца с мокрым покрытием должны быть галтели. Создание запаха также сводится к минимуму, если время удерживания во влажном колодце не превышает получаса. Время удерживания можно рассчитать:

HRT = время гидравлического удержания, минут
Vww = активный объем влажного колодца, кубические футы
qi = расход притока, галлонов в минуту

Считается хорошей конструктивной практикой разделение мокрого колодца пополам и наличие входных отверстий для насосов в каждой.Это позволяет опорожнить половину влажного колодца для очистки и обслуживания, не выводя станцию из эксплуатации.

Многие поставщики насосов имеют обширный опыт и подробные рекомендации по проектированию мокрых скважин и насосных станций. С ними следует консультироваться для получения рекомендаций в процессе проектирования.

После завершения физического проектирования основные проектные задачи завершены. Третья и последняя статья этой серии будет посвящена дополнительным системам и компонентам, необходимым для обеспечения удовлетворительной работы.

Об авторе

Томас Дженкинс — профессиональный инженер и владелец компании JenTech Inc. в Милуоки, штат Висконсин.

канализации | Город Бель-Эйр, MD

Профилактическое обслуживание канализации

Программа технического обслуживания секции санитарной канализации направлена на обеспечение того, чтобы канализационная сеть оставалась в надлежащем рабочем состоянии, и предотвращает многие проблемы до того, как они возникнут. Гидравлические очистители канализационных труб используются для очистки канализационных линий с помощью водяных шлангов под высоким давлением, удаляя с них жир, песок и другой мусор.Шланги канализационных форсунок также могут быть оснащены гидравлическими дисковыми пилами, которые используются для удаления корней деревьев и жира из канализационных сетей, где они являются проблемой.
Примечание : Гидравлическая промывка канализационной линии может вызвать булькающие звуки в туалетах и стоках и может вызвать временный запах канализации. В очень мало случаев, когда канализационная вода может пузыриться из туалетов, раковин или сточных труб в полу. Если наша обслуживающая бригада устанавливает струю воды перед вашим домом, рекомендуется закрыть сиденья в туалете и закрыть стоки в полу.После завершения операции струи воду следует слить во все стоки.

Круглосуточное обслуживание

Секция технического обслуживания канализации обеспечивает круглосуточное обслуживание семь дней в неделю в ответ на сообщения о резервном копировании и переполнении канализации. После уведомления о проблеме на место отправляется бригада из двух человек. Обычно бригада связывается с резидентом, чтобы определить характер и масштаб проблемы. Бригада проверяет магистраль канализации, расположенную на проезжей части, и очистку линии обслуживания, которая определяет ответственность домовладельца и города (см. Диаграмму).Любое препятствие в общественной канализации будет устранено. Если происходит значительное проникновение корней или подозревается дефект в линии обслуживания, после очистки проводится видеоинспекция канализационной линии. В большинстве случаев после полного анализа происшествия можно определить место и причину препятствия. Если проблема в линии жильца, ему будет рекомендовано обратиться к водопроводчику или в компанию по обслуживанию канализационных сетей. Если есть дефекты в городской части линии обслуживания, DPW примет меры для ремонта этой части линии.
Во всех случаях, если вы испытываете симптомы дублирования канализации, сначала звоните в DPW (или в департамент полиции Бель-Эйр в нерабочее время), чтобы избежать ненужных затрат на обслуживание водопроводчика.

Обновление строительства третьей насосной станции — Район улучшения дамбы округа Форт-Бенд № 2

В среду, 7 августа, ^-е,, округ № 2 по благоустройству дамбы округа Форт-Бенд (FBCLID 2) заключил с Jerdon Enterprise первый контракт на строительство третьей насосной станции.Ожидается, что строительные работы начнутся в северной части Oakland Dr. в конце августа. Этот первый строительный контракт подготовит строительную площадку к строительству за счет удаления существующих конструкций, установки доступа и безопасности для строительства, а также подготовки к переносу нескольких инженерных сетей. Осенью 2019 года необходимо будет переместить шесть различных инженерных сетей для строительства насосной станции. Первый этап строительства и переезд инженерных сетей планируется завершить к ноябрю.

Вторая фаза строительства, самая крупная фаза проекта, касается установки собственно насосной станции. Окончательное проектирование насосной станции завершено, и в пятницу, 30 сентября, будут открыты торги на эту вторую фазу строительства. FBCLID 2 планирует заключить контракт на строительство третьей насосной станции в октябре. Подрядчик будет мобилизован в ноябре, как только будет завершена первая фаза строительства и площадка будет готова.

Третья насосная станция будет работать с семью большими насосами для ливневой воды, которые приводятся в действие двигателями мощностью 1500 лошадиных сил.В сочетании все семь насосов могут перемещать приблизительно 1 000 000 галлонов воды в минуту, что на 400% увеличивает производительность насоса. Для проектирования и изготовления семи насосов и двигателей требуется очень много времени. Чтобы ускорить завершение строительства Третьей насосной станции, еще в апреле 2019 года был заключен контракт на производство насосов и двигателей.

На прилагаемом рисунке показано, как Третья насосная станция улучшит дренаж FBCLID 2. На диаграмме показаны уровни воды внутри дамбы FBCLID 2 во время урагана Харви и совсем недавно во время наводнения 7 мая 2019 года.На диаграмме также отображаются уровни воды внутри дамбы, если Третья насосная станция работала во время каждого события. Дополнительные сведения о Третьей насосной станции доступны на сайте www.fbclid2.com/resource-center/.

Строительная площадка Третьей насосной станции находится в северной части Окленда-доктора, к ней можно будет попасть через Sweetwater Blvd. и Элкинс Роуд. FBCLID 2 признает, что это крупный строительный проект, осуществляемый в жилом районе. Конструкция насосной станции максимально учитывает эти ограничения и проблемы.Однако характер проекта требует тысяч часов основных строительных работ, включая большие строительные машины, перевозящие оборудование и материалы в район и из него. В настоящее время планируется завершить строительство третьей насосной станции и ввести ее в эксплуатацию к весне 2021 года.

Для дополнительной информации о FCBLID 2:
Веб-сайт: www.fbclid2.com
Электронная почта: [email protected]
Телефон: 713-574-5261

Техническое обслуживание насосной станции | Город Сан-Луис-Обиспо, Калифорния

Обзор

Бригада насосной станции сбора отвечает за обслуживание и ремонт наших 9 насосных станций.Весь персонал нашей системы сбора отходов обучен входу в замкнутые пространства и спасению, техническому обслуживанию и ремонту насосов, базовому электрическому и телеметрическому поиску и устранению неисправностей (SCADA).

Текущее обслуживание

Система сбора состоит из 9 насосных станций, которые «поднимают» сточные воды из нижних точек города. Система сбора известна как гравитационная система, что означает, что она течет вниз по склону, и в трубах нет давления. Когда он достигает нижней точки, его необходимо перекачивать на более высокую отметку, где он снова может продолжать движение вниз.Эти насосные станции нуждаются в общем обслуживании каждые две недели, чтобы гарантировать правильную работу. Есть фильтры, которые нужно заменить, контроллеры насосов, которые нужно проверить, и другие механические устройства, которые нужно поддерживать в надлежащем рабочем состоянии.

У нас есть два типа насосных станций — мокрые, сухие (6) и погружные (3). Станции с сухими карьерами имеют все свои работы под землей в сухих ямах, а сточные воды собираются по соседству во влажных ямах или колодцах.

* Станция сухого карьера

* Погружная насосная станция

Тестирование производительности

Раз в год наша бригада проводит эксплуатационные испытания наших насосных станций для проверки износа наших механических систем.В настоящее время проводится внеплановое техническое обслуживание, такое как замена масла, проверка допусков изнашиваемых пластин и проверка правильности работы контроллеров насосных станций.

Готовность к чрезвычайным ситуациям

Наши насосные станции оснащены контроллерами, которые автоматизируют работу станций и запрограммированы на то, чтобы сигнализировать нашему дежурному лицу в случае возникновения чрезвычайной ситуации. Некоторые из насосных станций имеют собственное резервное питание на месте, а другие подключены к электропитанию от портативного генератора для обеспечения бесперебойной работы во время отключения электроэнергии или других связанных с этим чрезвычайных ситуаций.

Дренаж

Джефферсон — длинный узкий округ (графство) в Луизиане, примыкающий к городу Новый Орлеан, простирающийся от озера Пончартрейн на севере, примерно в 55 милях к югу от острова Гранд-Айл, на берегу Мексиканского залива. Северные 14 миль Джефферсона разделены извилистой рекой Миссисипи на Восточный и Западный берег, и эта часть округа считается урбанизированной и частью столичного района Нового Орлеана. Кроме того, волость ограничена эстуариями Мексиканского залива на уровне прилива.

Большая часть населения Джефферсона (почти ½ миллиона) проживает в этом урбанизированном мегаполисе, который имеет относительно плоский рельеф с высотами земли от немного выше до примерно пяти (5) футов ниже уровня моря. Борьба с наводнениями обеспечивается системой дамб, защитных стенок, каналов и дренажных насосных станций. Весь ливневой сток переносится самотеком через систему подземных дренажных линий и каналов во всасывающие бухты различных насосных станций, а затем закачивается в окружающие водоемы за пределами системы защиты от наводнений.

Департамент дренажа отвечает за администрирование, руководство, координацию и реализацию основных программ дренажа и борьбы с наводнениями, а также за непосредственную эксплуатацию, строительство и техническое обслуживание:

340 миль дренажных каналов, дренажных канав, перекрестных дренажных каналов, водопропускных труб и дамб
1465 миль уличных подземных дренажных систем
Эксплуатация и обслуживание 71 дренажной насосной станции

Отдел дренажа также планирует и контролирует операции по очистке экрана насосной станции, вывоз мусора из каналов и водотоков и стрижку травы.Департамент планирует и координирует строительство объектов капитального ремонта и спецпроектов. Он обслуживает и управляет всей приходской Системой дренажа и контроля паводков, диспетчерским управлением и сбором данных (SCADA) датчики наводнений и связанными с ними структурами.

Согласно недавнему опросу граждан, дренаж и наводнения по-прежнему являются основными проблемами жителей округа Джефферсон.Президент и Совет прихода отреагировали на этот опрос, ассигновав имеющиеся суммы налога с продаж для локальных капитальных проектов по улучшению дренажа и местные соответствующие фонды для федеральных проектов, таких как Программы водоразделов Министерства сельского хозяйства США (USDA) по ремонту обрушенных берегов каналов и армейский корпус Инженеры Юго-Восточной Луизианы (SELA) Программы борьбы с наводнениями в городах и капитальных затрат.

Округ Джефферсон совместно с Инженерным корпусом работает над защитой от штормов дренажных насосных станций, чтобы повысить уровень защиты от штормов для всего округа Джефферсон.Кроме того, как часть фронтальной защиты насосной станции, COE построил новую перегородку перед каждой насосной станцией на большей высоте, чтобы выдерживать 100-летние штормовые нагоны. В сочетании с этими защитными стенками они также проектируют постоянные средства предотвращения обратного потока, такие как большие шлюзовые затворы и / или дроссельные заслонки на выпуске всех насосных станций.

Текущее обслуживание осуществляется Департаментом.Это включает в себя очистку дренажных каналов от препятствий в дополнение к удалению засоров из придорожных желобов, водосборных бассейнов, водостоков, водорослей и сорняков в дренажных каналах. Города Кеннер, Харахан, Гретна, Вествего и Лафитт поддерживают внутреннюю уличную дренажную систему в пределах своих муниципальных границ. Город Гранд-Айл отвечает за эксплуатацию и техническое обслуживание всех своих дренажных сооружений.

Сливные линии проверяются визуально и с помощью видеокамер.В некоторых случаях сломанные трубы восстанавливаются путем облицовки на месте с использованием материала из полиэфирного волокна или удаляются и ремонтируются обычными методами.

Отделение ремонтирует, укрепляет и стабилизирует повреждение нутрии и разрушение берегов канала при наличии доступного финансирования. Он также выполняет проекты реконструкции, такие как модернизация малоразмерных дренажных систем и закрытие открытых канав трубопроводами для эффективного отвода ливневой воды.

Департамент дренажа также отвечает за эксплуатацию, техническое обслуживание и капитальное улучшение 71 дренажной насосной станции, содержащей 189 насосов, установленных по всей дренажной системе округа Джефферсон.Основная цель Департамента — обеспечение персоналом для эксплуатации и обслуживания всего насосного оборудования и сопутствующего оборудования. Все насосное оборудование приводится в движение либо электродвигателями, большинство из которых снабжено вспомогательной силой, либо дизельными двигателями. Насосные станции оснащены системой диспетчерского управления и сбора данных (SCADA), чтобы обеспечить более эффективное реагирование и лучший контроль работы во время штормов.

На Восточном берегу есть 36 насосных станций: 9 передовых станций плюс 27 внутренних подъемных станций, содержащих в общей сложности 92 насоса с общей пропускной способностью бассейна 23 352 кубических футов в секунду (CFS).Новая насосная станция 1200 CFS Harahan была спроектирована в рамках SELA. На площади 31 535 акров (2456 акров из которых осушаются насосной станцией NOSWB № 6) и населением около 260 000 человек в настоящее время станции обеспечивают среднюю производительность перекачки 0,74 CFS на акр (0,74 дюйма дождя в час) после все проекты SELA.

На Западном берегу, за исключением Краун-Пойнт, Лафитт и Баратария, имеется 20 насосных станций, содержащих в общей сложности 71 насос с общей пропускной способностью бассейна 25 782 кубических футов в секунду (CFS).Обслуживая территорию в 48 483 акра с населением 193 000, станции в настоящее время обеспечивают среднюю производительность насоса 0,53 CFS на акр (0,53 дюйма дождя в час). Краун-Пойнт, Лафит и Баратария обслуживаются системой из нескольких кольцевых дамб и 16 удаленными подъемными станциями, содержащими 26 насосов общей производительностью 549 CFS.

Проектирование насосных дренажных систем начинается с ожидаемой повторяемости (или частоты) различных дождевых осадков. Степень защиты не может быть бесконечной, она должна быть связана с тем, что население готово поддерживать и за что платить, например, с очень дорогими насосными станциями, большими каналами с небольшими уклонами и т. Д.являются обязательными. В настоящее время Jefferson Parish проектирует свою основную дренажную систему, чтобы обеспечить защиту от повторяющейся продолжительности работы в течение 10 лет.

В отношении производительности насосов и насосных станций используется термин «CFS». CFS означает «кубические футы в секунду». CFS — это один из множества способов измерения объемного расхода, и это просто время, которое требуется измеренному объему, чтобы пройти через фиксированную точку. Например, насос 1000 CFS на насосной станции может перекачивать 1000 кубических футов воды каждую секунду из канала на другую сторону дамбы.

Для того, чтобы лучше оценить производительность насосной станции, лучше всего использовать понятную каждому меру объемного расхода. Таким образом, для измерения объемного расхода используется еще один более общепринятый термин — галлонов в минуту или галлонов в минуту. Чтобы сравнить GPM с CFS, важно знать, что приблизительно 7– ½ галлонов равны 1 кубическому футу. Так как в минуте 60 секунд, 1 CFS равняется примерно 7-½ галлона, умноженному на 60, или почти 450 галлонов в минуту. Это будет означать, что насос 1000 CFS перекачивает приблизительно 450 000 галлонов воды каждую минуту! При полной мощности насосных станций Джефферсона после SELA и SWFC, они составляют 47 100 кубических футов в сутки, что означает перекачку более 21 миллиона галлонов воды каждую минуту!

Организационная структура отдела состоит из административного, операционного и технического отделов.Некоторые из основных насосных станций оборудованы жилым домом оператора; на других крупных станциях работают две или три восьми (8) часовые смены, в зависимости от их местоположения.

В выходные и праздничные дни, а также в периоды отсутствия персонала операторы насосных станций переводятся в режим ожидания и остаются готовыми в любой момент активировать станции, если возникнет такая необходимость. Однако, если ожидается дождь, станции будут укомплектованы.

Выносные лифтовые станции работают автоматически и ежедневно проверяются операционным отделом.

Округ Джефферсон спроектировал и построил безопасные комнаты на четырнадцати (14) дренажных насосных станциях. Операторы насосных станций и персонал, занимающийся очисткой экранов, будут занимать эти безопасные помещения во время прохождения урагана. Безопасные помещения спроектированы таким образом, чтобы выдерживать ветровую нагрузку со скоростью 250 миль в час и водные волны, вызванные ураганом 5-й категории. Эти безопасные помещения оснащены возможностью дистанционного управления для управления всеми насосами на четырнадцати (14) насосных станциях, включая первоначальные восемь (8) безопасных помещений с возможностью дистанционного управления горизонтальными насосами.

Насосная станция

Parish Line будет дистанционно управляться из безопасной комнаты насосной станции Дункана, а Вестминстерская насосная станция будет дистанционно управляться из безопасной комнаты насосной станции Эймса.

Шлюзовые затворы и отсечные клапаны были добавлены во время проектов Инженерного корпуса по защите фронта для борьбы с любым возможным обратным потоком из озера.

Приход в настоящее время разрабатывает генеральный план подземного дренажа для всего прихода. Цель этого плана — помочь выявить недостаточные дренажные участки по всему округу, разработать предварительные решения проблемных областей, разделить проблемные области на отдельные проекты для целей торгов, разработать смету расходов и определить приоритетность необходимой работы.

Как я могу получить помощь и сообщить о проблемах с дренажем?:

Позвоните в отдел жалоб Drainage Central по номерам 736-6578 (Восточный берег), 437-4939 (Западный берег) или 736-6006 (выходные и нерабочее время). Почта: [email protected]

Часто задаваемые вопросы

Насосы включены?
На основных насосных станциях операторы запускают насосы, когда уровень воды поднимается до установленной отметки, тогда как на более мелких станциях насосы запускаются автоматически.Оборудование диспетчерского управления и сбора данных (SCADA) предназначено для мониторинга уровня воды и работы насосов. В любой момент времени на экране SCADA отображается рабочее состояние всех насосов на станциях. Westwego № 2 на Западном берегу и насосные станции Элмвуд на Восточном берегу оборудованы системой мониторинга SCADA. Операторы SCADA круглосуточно следят за дождями и уровнями воды в канале во всех дренажных бассейнах округа и уведомляют находящихся в режиме ожидания суперинтендантов, чтобы они незамедлительно возобновили работу насосов в случае дождя или повышения уровня воды в канале.

Сколько выпало дождя?
Количество и интенсивность осадков также контролируется системой SCADA. Экран SCADA показывает приращение и общее количество осадков в любой момент времени.

Почему кажется, что вода не движется в каналах?
Поскольку скорость притока ливневых вод превышает отток на любом участке сети каналов, вода поднимается, занимает больше резервуаров и создает иллюзию отсутствия потока.

Почему насосы не работают перед дождем?
Насосы нельзя включать, если во входном бассейне насосной станции нет достаточной глубины воды, в противном случае насосы могут быть повреждены.

Почему мы не слышим работу насосов?
Многие насосы имеют привод от электродвигателя и работают очень тихо. Насосы с приводом от двигателя расположены внутри рабочих зданий, и их можно услышать только вблизи станций.

Почему наводнение на улице и вода не сливается с улицы?
Многие существующие дренажные линии, особенно в старых районах до 1981 года, не были предназначены для обработки большого количества осадков за короткое время.В результате улицы будут затоплены при кратковременном сильном ливне. Многие существующие дренажные линии были спроектированы и построены в соответствии со старыми стандартами, что соответствует меньшим трубам. Иногда стоки забиваются листьями и мусором, что снижает их способность переносить ливневые стоки.

Когда собираются косить траву на каналах и канавах?
В Джефферсоне есть около 700 миль берегов каналов и канав, требующих стрижки травы.Срезание травы на склонах каналов производится в среднем от шести (6) до восьми (8) раз в год, а отводы каналов срезаются до восемнадцати (18) раз в год, если позволяет погода.

Почему проседает тротуар или подъездная дорожка?
Причин может быть несколько:

Естественные осадки и осадки;
Корни деревьев, вызывающие растрескивание и оседание тротуаров и проездов;
Утечки в дренажных линиях, канализационных линиях, водопроводах и т. Д.

Необслуживаемая насосная станция, неотвеченная тревога среди обнаруженных разливов сточных вод

Размещено: 18 декабря 2015 г. / 03:46 HST / Обновлено: 18 декабря 2015 г. / 03:46 HST

Крупнейшая насосная станция сточных вод на Оаху не обслуживалась до того, как в августе из-за механической поломки произошел переполнение полмиллиона галлонов неочищенных сточных вод.

Это один из вопросов, на которые город наконец-то ответил через несколько месяцев после того, как Always Investigating впервые начала спрашивать о персонале в день разлива.

Это случилось на насосной станции Ала Моана, когда один насос был остановлен на техническое обслуживание, а другой вышел из строя в начале 24 августа.

Городские власти сообщили нам, что укомплектованность персоналом не позволяет им проверять каждый переполненный люк, но городские жители отмечают, что многие объекты — от улиц до частных предприятий и жилых домов — наводнены необработанными отходами.

В дополнение к тому факту, что оператор насосной станции Ала Моана не присутствовал на этом объекте, мы обнаружили, что предрассветная сигнализация о переполнении срабатывала на отдельном объекте, укомплектованном персоналом, но никто не предупредил человека, ответственного за обеспечивает бесперебойную работу насосной станции Ала Моана.

На этой неделе городские власти получили ответы на наши вопросы, заданные ранее этой осенью, и оказалось, что оператор насосной станции Ала Моана не присутствовал на этом месте. Городские власти заявляют, что им не нужно нанимать сотрудников Ala Moana 24 часа в сутки из-за внешнего мониторинга в системе диспетчерского контроля и сбора данных Sand Island (SCADA).

Департамент здравоохранения штата сообщает, что, хотя кто-то может работать в это время, но физически не находится на конкретной насосной станции, «основные насосные станции обычно укомплектованы персоналом 24 часа в сутки.”

Ала Моана — майор. Это самая большая насосная система на Оаху, перекачивающая отходы половины населения острова, перекачивающая от десятков миллионов до более 100 миллионов галлонов в день.

Оказывается, этот человек был на насосной станции Кахала всю смену. В городе говорят, что это связано с тем, что он ремонтировался из-за провала в грунте и сломанной трубы, что в то время считалось более опасным.

»(Ала Моана) огромная насосная станция. Он должен быть укомплектован круглосуточно », — сказала Марти Таунсенд из Sierra Club на Гавайях.«Там уже должны быть байпасные насосы, и если их там нет, то теперь это срочно срочно, и город должен быть уверен, что будет немедленно введен в действие».

Наши вопросы привели к тому, что мы обнаружили, что байпасный насос не был установлен, потому что это заняло бы дни. Но давний приказ Агентства по охране окружающей среды после большого переполнения в Вайкики в прошлом десятилетии гласит, что переносные насосы должны быть частью плана действий в чрезвычайных ситуациях на Ала Моана.

Также мы обнаружили, что не было звонка оператору Ала Моана после того, как сигнал тревоги Ала Моана сработал около 5 часов утра.м. в SCADA Sand Island, за несколько часов до того, как полиции пришлось позвонить в город после наводнения Аткинсона, чтобы предупредить их, что система переполнена.

«Невероятно представить, что могло бы случиться, если бы мы обратились к разливу, когда сработала сигнализация, а не через два часа», — сказал Таунсенд. «Если мы собираемся использовать технологии, которые помогут нам судить о том, есть ли чрезвычайная ситуация, то нам нужно убедиться, что мы действительно прислушиваемся к этим сигналам. Мы не можем допустить повторения такой ситуации, когда срабатывает сигнал тревоги, а мы не реагируем.”

Теперь городские власти заявляют, что укомплектование персоналом в тот день было в пределах нормы, и что «привлечение большего количества рабочих не повысит эффективность ликвидации разлива». В городе уже была почти половина вагонов и выгребных ям, предназначенных только для бульвара Аткинсона.

Город завершил свой ответ нам, сказав, что «Департамент экологических служб всегда оценивает свою политику и процедуры для сокращения времени реагирования», но что «сотрудники ENV и операторы грузовиков действовали надлежащим образом и следовали протоколу, отвечая на сильный ливневый шторм в тот день. и задействовать все доступные ресурсы, чтобы остановить разлив.”

Департамент здравоохранения штата расследует то, что произошло с разливом, но пока не может предоставить нам результаты из-за «возможного правоприменения и продолжающегося расследования» и потенциального урегулирования, которое ожидается в следующем месяце. Мы сообщим об этом, когда они сообщат подробности.

«Цель всего этого процесса нормативного надзора и расследования для нас состоит в том, чтобы окончательно выяснить, в чем заключались недостатки, и устранить их, — сказал Таунсенд, — и убедиться, что мы можем исправить их, чтобы это никогда не повторилось.”

Тело, обнаруженное в водном бассейне насосной станции Кахаба, идентифицировано

БИРМИНГЕМ, Алабама (WIAT) — ОБНОВЛЕНИЕ (09.05.19): По словам коронера округа Джефферсон, жертвой, обнаруженной в водоеме, был Леонард Докванд Беннетт, 23 года, из Бирмингема.

–

ОБНОВЛЕНИЕ

: Birmingham Water Works заявляют, что вода безопасна для потребителей. Тело было обнаружено в бассейне, предназначенном для воды на этапе предварительной обработки.

Коронер округа Джефферсон сообщает CBS 42, что они не опознали останки и не установили причину смерти.

Репортер CBS 42 Роберт Шерман поговорил с руководителем отдела водоснабжения Бирмингема Риком Джексоном. Вот несколько моментов из интервью Роберта:

Тело было найдено в тазу. Джексон сказал мне, что вода в бассейне не подвергалась очистке, и ей предстоит пройти долгий путь, прежде чем она попадет в домохозяйства. Словом, найденное тело не представляет угрозы для безопасности потребителей.- Роберт Шерман (@RobertShermanTV) 7 мая 2019 г.

Джексон не уверен, как тело могло попасть туда, и добавляет, что объект защищен электрическим забором. — Роберт Шерман (@RobertShermanTV) 7 мая 2019 г.

–

Birmingham Water Works подтверждают, что полиция прибыла на место происшествия после того, как тело было обнаружено в плавучем водозаборе насосной станции Кахаба. Это в районе 4000 квартала Сикард Холлоу Роуд в Бирмингеме. По словам Рика Джексона, сотрудника службы общественной информации Бирмингемского водоснабжения, сотрудник обнаружил неопознанного чернокожего мужчину, плавающего в одном из бассейнов с водой.

Блог > Разное

Как разобрать насосную станцию видео: причины неисправности и их устранение

Настройка и ремонт реле давления насосной станции

Диагностика неполадок реле

Установка и регуляция настроек реле

Ремонт насосной станции своими руками: популярные неисправности

Как обеспечить стабильную работу системы водоснабжения

Распространенные причины поломок насосной станции

Типичные неисправности и их устранение

Насос вращается, вода в систему не поступает — неправильно работает обратный клапан

Станция работает рывками — повреждён гидробак

Видео: ремонт гидробака своими руками

Не включается

Включается но не вращается — причина в конденсаторе или крыльчатке

Агрегат не отключается и работает постоянно — не отрегулировано реле

Несколько слов о регулировке реле давления

Видео: как регурировать реле давления воды

Ремонт насосной станции своими руками: причины, устранение

Состав насосной станции и назначение частей

Принцип работы насосной станции

Проблемы и неисправности насосных станций и их исправление

Не отключается насосная станция (не набирает давление)

Ремонт насосной станции: часто включается

Воздух в воде

Насосная станция не включается

Мотор гудит, но не качает воду (крыльчатка не вращается)

Некоторые виды ремонтных работ

Замена «груши» гидроаккумулятора

Ремонт насосных станций своими руками: неисправности и устранение

Причины поломок

Агрегат работает, но не качает воду

Агрегат работает рывками

Станция даёт нестабильный напор

Непрерывная работа агрегата

Оборудование не запускается

Как разобрать реле давления насосной станции

Как устроено насосное реле и как его настроить?

Как работает?

Как отрегулировать самому?

Регулировка реле давления Насосной станции (видео)

Повышаем/понижаем системное давление

Важные тонкости при настройке

Основные неисправности насосной станции и как с ними бороться?

Насос перестал работать: первое, что нужно предпринять

Воздушный насос не качает воду

Оборудование не выключается

Описание проблемы

Разбираем реле давления

Принцип действия реле давления

Чего стоит избегать при подключении реле давления

Главный вывод

Руководство по поиску неисправностей

Замена реле давления на насосной станции, видео

LiveInternetLiveInternet

Настройка реле давления насосной станции своими руками (на примере РДМ-5)

Регулировка давления в насосной станции

Настройка реле давления РДМ-5 насосной станции

Ремонт реле давления насосной станции (видео)

195 комментариев на Настройка реле давления насосной станции своими руками (на примере РДМ-5)

Реле давления насосной станции: настройка, ремонт, замена

Как устроено насосное реле и как его настроить?

Как работает?

Как отрегулировать самому?

Регулировка реле давления Насосной станции (видео)

Повышаем/понижаем системное давление

Важные тонкости при настройке

Основные неисправности насосной станции и как с ними бороться?

Насос перестал работать: первое, что нужно предпринять

Воздушный насос не качает воду

Оборудование не выключается

Настройка и ремонт реле давления насосной станции

Диагностика неполадок реле

Установка и регуляция настроек реле

Публикации по теме:

эл схема, фото, видео инструкция

Применение в бытовых условиях

Плюсы эксплуатации

Монтаж насосной станции

Куда ставится насос

Алгоритм проведения работ
