Четырехскатная крыша для беседки: конструкция и этапы монтажа

После хозяйственных и жилых построек начинающие дачники и владельцы частного дома стремятся своими руками обустроить комфортную зону отдыха на приусадебном участке. Так как у большинства россиян процесс восстановления сил после трудовой недели связан с веселыми застольями, жаркой шашлыков на открытом воздухе, ни один двор не может обойтись без красивой беседки. Она создает приятную тень в жаркие дни и защищает от дождя и ветра в непогоду.

Содержание статьи

Если сделать своим руками дом достаточно сложно, то самостоятельная установка беседки под силу даже начинающему строителю, не имеющему практического опыта. Лучший вариант для неопытных мастеров – сооружения квадратной или прямоугольной формы, которым подойдет четырехскатная крыша, делающая незамысловатую конструкцию оригинальной.

Внешний вид и эксплуатационные характеристики

Четырёхскатной крышей для беседки называют крышу, состоящую из четырех скатов. Для сооружений разной геометрии можно сделать различные виды кровли своими руками:

  • Беседки квадратной формы предполагают сооружение четырехскатной шатровой крыши. Она состоит из четырех треугольных скатов, равных по размеру, которые сходятся в одной точке, без образования конька.

  • Беседки, имеющие основу в виде прямоугольника, гармонично сочетаются с четырёхскатной крышей вальмового типа. Она состоит из двух скатов трапециевидной формы и двух торцовых в форме треугольника. В верхней части крыши находится конек, располагающийся вдоль длиной стороны прямоугольника.

Конструкция четырехскатной крыши сложнее и дороже, чем, к примеру, двухскатной, однако затраты на ее строительство своими руками окупят себя, потому что:

  1. Она эффективнее защищает от дождевой воды, отводя потоки за счет большего количества скатов.
  2. Большие свесе четырехскатной крыши долго сохраняют тепло, аккумулированное за солнечны день, что очень полезно для долгих вечерних посиделок.
  3. Скаты вальмовой крыши великолепно защищают от назойливых солнечных лучей, при этом оставляя возможность наслаждаться красивым видом на окрестности.
  4. Надежность и жесткость конструкции вальмовой и шатровой крыши не утруждают домовладельцев обслуживанием и текущим ремонтом. Ее даже не придется очищать от снега зимой, так как он соскальзывает, не задерживаясь на поверхности крыши.
  5. Четырехскатная кровля дает возможность строительства своими руками. Так как беседка – небольшой по площади строение, перекрыть его можно самостоятельно силами двух человек.
  6. Доступная цена на необходимые строительные материалы делает четырехскатную кровлю весьма недорогим решением для беседки.

Выбор и подготовка строительных материалов

В ходе строительства своими руками четырехскатной крыши для беседки потребуется древесина для монтажа стропильной системы, пленка для гидроизоляции, кровельный материал и крепежные элементы. Необходимо приобрести:

  • Брус сечением 100х100 мм или 150х150 мм, который используют для изготовления мауэрлата. Выбирают ровный, прочный брусок, без трещин, следов плесени и гнили. Такой же материал необходим для вертикальных стоек и затяжек.
  • Доски сечением 50х150 мм и 100х150 мм для изготовления стропильных ног. Учитывайте, что длина диагональных стропил больше рядовых и может превышать размеры стандартных пиломатериалов. Опытные мастера рекомендуют диагональные стропила изготавливать из досок вдвое большей толщины, чем рядовые. Для этого можно либо закупить большего сечения или срастить две стандартные доски.
  • Необрезная доска 30х100 мм или 40х100 мм для монтажа обрешетки. Так как обрешетку закроет кровельный материал, подойдут пиломатериалы второго или даже третьего сорта.
  • Рейки 30х30 мм, которые используют в качестве контр-обрешетки.
  • Ветровая и карнизная доска.

Так как дерево относится к материалам природного происхождения, оно подвержено воздействию бактерий и влажности. Эти неблагоприятные факторы ухудшают состояние стропильной системы, снижая срок службы и приводя к обрушению. Однако антисептическая обработка защитит древесину. Четырехскатная крыша для беседки, которую планируют оборудовать мангалом или жаровней, обрабатывается антипиренами в качестве профилактики возгораний.

Конструкция стропильной системы

Чтобы сделать четырехскатную крышу для беседки обязательно проводят расчет угла наклона скатов, высоты конька и нагрузки для подбора сечения стропил. Основываясь на полученных результатах составляют чертеж, отражающий размеры и взаимной расположения элементов стропильной системы, которая состоит из:

  1. Мауэрлата, бруса сечением 100х100 или 150х150 мм, который выполняет функции опоры и распределения веса четырехскатной крыши. В беседках эта задача ложится на верхнюю обвязку.
  2. Рядовых стропильных ног, верхней частью опирающихся на коньковый прогон, а нижней – на мауэрлат. Шаг между ними 60-120 см, но не менее 3 единиц с каждой стороны.
  3. Диагональных стропил, расходящихся от конька к углам беседки
  4. Нарожников, которые сверху прикрепляют к диагональным стропила, а снизу к мауэрлату. Они формируют вальмовый скат, расстояние между ними не должно превышать 60-80 см.
  5. Конькового прогона, бруса, соединяющего верхушки вертикальных стоек. К коньковому прогону крепят рядовые стропильные ноги.
  6. Стоек, вертикальных опор, устанавливаемых на затяжки. Стойки служат опорой для конькового прогона, распределяя и передавая вес к несущим столбам, фундаменту.
  7. Затяжек, горизонтальных перемычек между стропильными парами, снижающих распирающую нагрузку на стены беседки.
  8. Обрешетки, которая необходима для настила кровельного покрытия.

Этапы сборки

После завершения монтажа своими руками каркаса беседки и настила пола, переходят к устройству четырехскатной крыши, действуя согласно плану:

  1. Верхнюю обвязку каркаса усиливают доской, можно даже в два слоя, нахлестывая друг на друга. Вдоль длинной стороны сооружения к обвязке на металлические уголки крепят балку-затяжку.

  2. Отступая от середины затяжки по 50 см, устанавливают две стойки высотой 100 см. Чтобы во время монтажа стойки сохраняли вертикальное положения, конструкцию укрепляют временными подкосами. Затем верхушки стоек соединяют коньковым прогоном.
  3. Устанавливают рядовые стропильные ноги. Так как в нашем примере коньковый прогон составляет всего 1 м, монтируют по два стропила с каждой стороны, по его краям. То есть шаг между ними составит также 1 м.

  4. Закрепляют диагональные стропила. Гвоздями приколачивают ноги к коньку, предварительно сделав запилы так, чтобы диагональные стропила продолжали коньковый прогон. Между маурлатом и стропилами нужно сделать подвижным креплением – ползуном.
  5. Устанавливают нарожники. Одной стороной их крепят к диагональным стропилам гвоздями или металлическими накладками, а другой к верхней обвязке беседки. Шаг между ними закладывают 60-70 см.
  6. Полосы гидроизолирующей пленки фиксируют степлером на стропила, нахлестывая одну на другую на 10-15 см. Вдоль стропильных ног гидроизоляцию закрепляют рейками контр-обрешетки.

  7. Настилают сплошную обрешетку, приколачивая пятнадцати миллиметровую ОСБ на гвозди.
  8. Выполняют раскрой кровельного материала и фиксируют его на оцинкованные саморезы или гвозди с каучуковой шляпкой, стыки обрабатывают герметиком.

После сооружения своими руками четырехскатной крыши, беседка практически готова к использованию. Остается лишь установить мебель, добавить текстиль, другие декоративные элементы и позвать гостей!

Видео-инструкция

Как сделать четырехскатную крышу для дома своими руками: Обзор +Видео с мансардой и эркером

Друзья надеемся, что эта информация вам действительно будет интересной и полезной! Люди, затеявшие строительство какого либо строения, должны иметь понятие что для чего нужно, из каких деталей состоит строение, какие материалы им понадобятся и сколько стоит тот или иной материал.

До начала строительства нужно разработать план строения и указать все параметры. Рассмотрим, одну из важных деталей строения и это будет  четырехскатная крыша и её стропильная система.

[contents]

Конструкция четырехскатной крыши

Есть несколько видов крыш, наиболее эстетичной и долговечной является четырехскатная крыша.

Такая крыша устоит перед сильными ветрами, снегопадами и сильными ливнями. Четырёхскатная крыша по конструкции может быть не сложной и имеет некоторые элементы.

Отличается четырёхскатная крыша от двускатной крыши внешними данными и по конструкции. По конструкции четырёхскатная несколько сложнее, но для небольших строений вы ее сможете возвести самостоятельно.

Стандартная вальмовая крыша имеет трапециевидные скаты и треугольные скаты.

Полу вальмовая — два трапециевидных ската, два срезанных вальмовых. Данная конструкция дает возможность оборудовать в чердачном помещении мансарду с большими окнами.

Шатровая крыша имеет отличие от вальмовой крыши.

Сложная четырёхскатная имеет чердачные окна, ендовы.

Строительство данной крыши под силу только профессионалам, либо взять проект с расчетами материалов.

Четырёхскатная крыша включает те же детали что и двускатная крыша, но из-за некоторой сложности конструкции для ее строительства необходимы дополнительные детали каркаса.

Детали четырёхскатной крыши:

Мауэрлат — это помещенный на верхнюю часть основных стен брус;

Лежни – это опорные брусья, которые расположены внутри и уложены на несущие стены;

Стропила – это диагональные, накосные или боковые брусья;

Шпренгели и стойки – это опоры, которые подпирают стропильную конструкцию;

Прогон или коньковый брус — это горизонтальная подпорка для стропил, находящиеся сверху крыши;

Ригели и затяжки – это горизонтальные детали, которые соединяют боковые стропила;


Нарожники
– детали, которые помещены на диагональные стропила;

Ветровые балки и подкосы – это распорки, которые увеличивают прочность крыши;

Кобылки – это доски, которые образуют нужный свес крыши.

От конструкции крыши зависит, какие детали могут использоваться при строительстве, например, карнизы над окнами или крыльцом, обрешётка.

Перед началом строительства необходимо произвести расчёты количества сырья, так же определится, какой будет крыша размером и формой, затем сделать чертёж.

Технология возведения.

Для распределения нагрузки стропильной системы и внешних факторов, на основные стены укладывают мауэрлат и лежни.

Для них используют брус сечением 100×150 мм или 150×120 мм, в некоторых случаях укладывают железобетонные балки.

    • Кладут брус на стены и присоединяют его при помощи специальных шпилек, эти шпильки встраивают ещё на стадии строительства стен, при строительстве деревянного дома опорой служит верхний венец.
    • Гидроизоляцию выполняют из рубероида, его укладывают по среди мауэрлата и стены.
    • На несущие перегородки укладывают лежни, на них в следствие установят опорные стойки. Стойки ставят на усиленные балки перекрытий, если внутренние перегородки строения отсутствуют.
    • Из досок сечением 50×200 изготавливают перекрытия, а из бруса сечением 100×200 мм или из двух досок выполняют балку, на которую ставят стойку, так как она несёт на себе повышенную нагрузку.
    • Опорные стойки ставят на балки перекрытий или лежни, их выравнивают при помощи отвеса, или водяного уровня, затем закрепляют на время подпорками из досок.
    • Стойки закрепляют к лежню или перекрытию уголком или металлическими накладками. В случае вальмовой крыши стойки устанавливают по центру в ряд. Шаг между ними должен составлять не больше двух метров. При строительстве шатровой крыши стойки устанавливают по диагональной линии от угла на одинаковом расстоянии. Высота стоек определяется проектом крыши.
    • Прогоны кладут на стойки. При строительстве вальмовой крыши простой конструкции —  это коньковый прогон, он уложен на стойки и формирует конёк крыши. В случае строительства шатровой крыши прогоны кладут на стойки в виде прямоугольника и крепят их на уголок саморезами.

Монтаж стропильной группы и обрешетки

На обычной вальмой крыше боковые стропила ставят так же, как насланные стропила на двускатной крыше.

К коньковому брусу в месте, где находится крайняя стойка, прикладывают доску шириной идентичной ширине доски стропил (150 мм) и по ней делают шаблон.

  • На заготовке размечают верхнюю отметку и выпиливают.
  • Затем заготовку прикладывают к коньку и отмечают нижний запил, он будет опираться на мауэрлат.
  • В местах, где установлены боковые стропила, прикладывают шаблон к коньковому прогону, для подгонки каждого стропила.
  • Подходящие по шаблону и размеченные стропила выпиливают. Готовые стропила устанавливают на коньковый прогон и мауэрлат и прикрепляют.

Расстояние между стропилами должно составлять от 0,5 до 1.5 м.

Из двух соединённых досок делают диагональные стропила, так они несут на себе повышенную нагрузку. Заготовку для диагональных стропил выполняют вышеприведённым способом.

Запилы на досках для диагональных стропил необходимо сделать под углом в 45 градусов к плоскости доски, так как снизу они опираются на угол мауэрлата, а сверху на стойку. Нарожниками заполняют пролёты между диагональными стропилами на вальмовых скатах.

  • Нарожники размещают с расстоянием равным расстоянию между стропилами. Они опираются сверху на диагональное стропило, а снизу на мауэрлат. Для их изготовления берут не толстые доски так они, не несут на себе особой нагрузки.
  • Шпренгели — вертикальные опоры их устанавливают для разгрузки нижней четверти диагональных стропил. Такие стойки устанавливают идентично коньковым стойкам.
  • Подкосы устанавливают под боковые стропила, их упирают снизу в балку перекрытия или лежень, а сверху к горизонту под углом в 45 градусов в стропильную ногу.

Делаем обрешётку

Перекрывать четырёхскатную крышу, возможно, любым доступным материалом.

При перекрытии сложных крышу мягкую кровлю, в таком случае необходимо сделать обрешётку из фанеры.

От планировки дома и других факторов, зависит утепление крыши должно быть произведено согласно правилам

. Строительство четырёхскатной крыши дело не лёгкое, но если вы обладаете столярным мастерством, необходимыми навыками, инструментами и парой друзей, которые готовы прийти вам на помощь эта задача будет вам по силу.

Для своего строения вы можете выбрать другой вид крыши, а четырёхскатная крыша идеально подойдёт для большого дома.

Но прежде чем начать любое строительство, вам нужно будет опередить, что точно вы хотите построить и каким должно быть строение, выделить средства и определить примерное время для строительства.

Главное иметь силы, желание и средства. Желаем вам удачи и вдохновения!

Как грамотно сделать четырехскатную крышу своими руками?Стройкод

Четырехскатная крыша (вальмовая) – это одна из наиболее популярных кровельных конструкций в области частного домостроения. Крыша четырехскатного типа в отличие от двускатных кровельных конструкций имеет дополнительные треугольные скаты. Как сделать самостоятельно четырехскатную крышу? Для этого предварительно нужно изучить ее конструктивные особенности, технологию возведения. После создать проект крыши: рассчитать необходимое количество строительного материала, создать чертежи с точным размещением всех элементов конструкции, обозначить прочие моменты.

Виды четырехскатных кровельных конструкций

  • Вальмовая кровля – это классический вариант четырехскатной крыши с двумя трапециевидными и двумя треугольными скатами.
  • Полувальмовая конструкция крыши – вальмовая кровля, у которой скаты треугольной формы укорочены. Такой вариант используется при наличии мансарды.
  • Шатровая крыша – конструкция кровли напоминает пирамиду, все четыре ската треугольной формы. Используется для перекрытия зданий квадратной конструкции, можно сделать четырехскатную крышу для беседки.

Преимущества применения четырехскатной (вальмовой) крыши

Конструкция четырехскатной кровли состоит из прямоугольного основания, четырех наклонных плоскостей, скатов, два из которых трапециевидной формы, а два треугольной, расположенные на том участке, где у двускатной кровельной конструкции размещены фронтоны. На скатах устанавливают мансардные, слуховые окна, эркеры, кукушки. Это придает кровле особый вид.

Основные достоинства применения четырехскатной конструкции кровли

  • В связи с отсутствием фронтонов такая кровля более устойчива в отличие двускатной крыши перед сильными ветровыми нагрузками, поэтому рекомендуется для возведения в регионах, где преобладают сильные порывистые ветры.
  • Большее число скатов эффективнее помогает в плане отвода талых, дождевых вод и снега. На таких конструкциях снег практически не удерживается.
  • Под такой конструкцией можно обустроить достаточно просторное мансардное помещение.
  • Еще один немаловажный плюс четырехскатной крыши – это доступная стоимость конструкции благодаря использованию для обустройства стропильной системы строительного материала из древесины, на которую можно класть кровельное покрытие по любой цене.

Создание проекта вальмовой кровли

Как построить четырехскатную крышу своими руками? Для этого необходимо предварительно подготовить проект конструкции с чертежами и подробно расписанными деталями ее монтажа. Чтобы правильно определить оптимальный угол наклона скатов, нужно внимательно изучить рекомендации производителя кровельного покрытия, климатических условий. Например, для шифера рекомендованный угол уклона может быть от 15 до 60 градусов, для рулонной мягкой кровли — до 18 градусов, для черепицы – 30-60 градусов.

Важно! Огромное значение представляет количество осадков в зимний период. При интенсивном выпадении снега скаты лучше делать более крутым, чтобы снег спокойно скатывался с крыши.

Подобрав оптимальный скатный угол кровли для своего региона, необходимо произвести расчет высоты конька, прочих его параметров. При расчете системы стропил обязательно нужно учесть длину стропил, сечение деревянного бруса, величину прогона, шаг монтажа.

При создании проекта четырехскатной кровли также нужно учесть следующие нагрузки:

  • массу используемого кровельного материала, покрытия в целом;
  • вес гидроизоляционного, утеплительного покрытия;
  • количество годовых атмосферных осадков;
  • ветровую, снеговую нагрузку;
  • обустройство на кровле дополнительных элементов: мансардные окна, фонари, антенны и т.д.

Важно! Рассчитав все возможные нагрузки на кровельную конструкцию, необходимо добавить некоторый запас прочности, который будет гарантировать устойчивость кровли в непредвиденных обстоятельствах.

Также все приобретенные пиломатериалы для возведения стропильной системы необходимо предварительно обработать антисептиком.

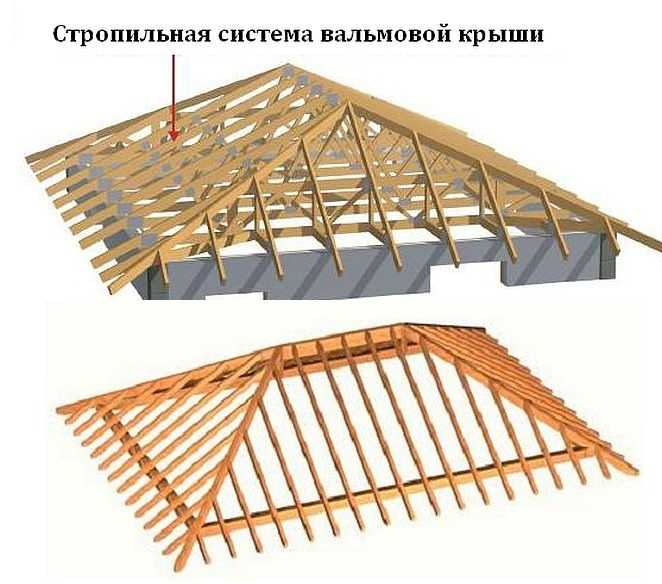

Стропильная система

Конструкция четырехскатной крыши предполагает выбор определенного сечения составляющих стропильной системы. Сечение подбирается в зависимости от расчета предполагаемых нагрузок на систему стропил в эксплуатационный период. В данном случае обязательно учитываются ветровые, снеговые нагрузки, используемый угол наклона кровельных скатов.

Обязательно необходимо предусмотреть запас прочности стропил, рассчитать шаг, учитывая их несущую способность. Конструкция системы стропил подбирается относительно параметров здания: рекомендуется применять наклонные стропила, если присутствуют столбчатые опоры, внутренняя несущая стена. Если возможность формирования такой опорной конструкции отсутствует, тогда необходимо обустраивать стропильную систему висячего типа. Для некоторых типов зданий применяются оба варианта стропильных систем.

При создании проекта нужно не только лишь правильно подобрать систему стропил, но и определить необходимость в дополнительных элементах крепления, к примеру, затяжек, раскосов, которые конструкции придают большей жесткости, не допускают ее расшатывания после длительной эксплуатации, а также уменьшают процент нагрузки на сами стропила.

Расчет нагрузок

Подробно рассматривая, как сделать четырехскатную крышу самостоятельно, рекомендуется уделить особое внимание расчетам возможных нагрузок на кровельную конструкцию.

Виды возможных нагрузок на кровлю:

  • нагрузки, которые воздействуют на кровлю постоянно – это масса обрешетки, защитных материалов (гидроизоляция, утеплитель), кровельный материал;
  • временные (непостоянные) нагрузки – масса снега, скопившегося на крыше в зимний период, ветровые нагрузки, прочие воздействия природной среды;
  • дополнительные нагрузки – это дополнительные элементы, закрепляемые на стропилах, к примеру, емкость для воды, камеры вентиляционной системы и т. д. (дополнительные элементы также следует обязательно учитывать в процессе создания проекта, расчета стропильной системы).

При проектировании системы стропил производится два расчета, один из которых направлен на анализ прочности (нужно убедиться, что система способна выдержать предполагаемые нагрузки). Другой расчет направлен на анализ возможной деформации всех элементов кровли.

После произведения всех предусмотренных расчетов выполняются чертежи стропильной системы четырехскатной (мансардной) кровли. Подробная схема должна содержать размеры каждой составляющей, а также метод их крепежа.

Существенно упростить выполнение расчетов для стропильной системы четырехскатной кровельной конструкции сегодня можно с помощью компьютерной программы, которая также поможет не допустить случайных ошибок.

Завершающим этапом обустройства четырехскатной (мансардной) кровли является ее утепление. Для этого рекомендуется использовать пенополистирол или базальтовую вату. Утеплительный материал размещается между стропилами. Также обязательно нужно положить слой гидроизоляции, чтобы защитить крышу от попадания влаги.

В итоге

Четырехскатная крыша – достаточно сложная конструкция для возведения своими руками. Поэтому перед тем как начать самостоятельно накрывать свой дом кровельным материалом, стоит досконально изучить технологию возведения подобной конструкции, проконсультироваться у специалистов в этой области. От того, насколько правильно и качественно будут проведены все этапы возведения кровли, будет зависеть в дальнейшем продолжительность срока ее эксплуатации.

Как сделать четырехскатную крышу дома своими руками

Выбор крыши для строения — самый важный момент в проектировании дома, ведь от ее вида будет зависеть внешний облик нового «детища». Существует несколько вариантов крыш, которые отличаются как количеством скатов, так и формой конструкции. Вальмовую (или четырехскатную) крышу без преувеличения можно «обозвать» хитом во многих европейских странах. В последнее время она начала довольно шустро отвоевывать место под солнцем даже на постсоветском пространстве. Конструкция эта гораздо хитроумнее, чем более привычная двускатная, потому в вопросе, как сделать четырехскатную крышу дома своими руками, придется досконально разбираться, иначе придется вспомнить печальный опыт пары сказочных нерадивых поросят.

Четырехскатная крыша и четыре ее варианта

Вальмовая крыша

Эта конструкция состоит из 4 скатов, два из которых имеют форму трапеции, а два — треугольную. Стропила здесь прямые, свесы также располагаются на одной высоте.

Шатровая крыша

Она весьма похожа на вальмовую, отличие же в том, что все скаты здесь идентичны: они являются равнобедренными треугольниками.

Полувальмовая крыша

От своей классической разновидности она отличается довольно сильно, потому как треугольные (вальмовые) скаты у нее срезаны в пользу фронтона, благодаря которому чердак легко можно превратить в благоустроенную мансарду с большими окнами.

Комбинированная крыша

Такая сложная конструкция требует внимания профессионалов, так как может содержать элементы сразу нескольких типов крыш, что делает задачу практически невыполнимой для новичков в «крышестроении».

Есть и еще разновидности, которые также не по силам человеку без опыта: датские, многоскатные и мансардные вальмовые крыши.

Рассмотрим элементы четырехскатной крыши

Набор элементов похож на «экипировку» двускатной крыши, а из-за особенностей сооружения к ним добавляются и те, что присущи конструкциям с 4 скатами.

  1. Балки, подкосы. Важные распорки, отвечающие за прочность будущей крыши.
  2. Коньковый прогон (или конек). На него опираются стропильные ноги конструкции, у шатрового сооружения элемент не нужен.
  3. Лежни — брусья, служащие опорой всей конструкции. Кладутся на несущие стены.
  4. Мауэрлат — «фундамент» крыши. Монтируется к наружным стенам.
  5. Нарожники — короткие стропила — доски, служащие для крыши каркасом. Укладываются на диагональные стропила.
  6. Стропила. Вальмовая классическая конструкция предполагает два их типа — диагональные и боковые. Первые формируют треугольные скаты, вторые образуют трапециевидные. Шатровая конструкция, по понятным причинам, лишена стропил боковых.
  7. Стойки и шпренгели. Служат поддержкой для элементов стропильной системы.
  8. Ригели. С их помощью фиксируются боковые стропила.

Наличие или отсутствие дополнительных элементов определяется только выбранным проектом четырехскатной крыши. Поэтому сначала делается эскиз, потом чертеж, позволяющий составить полный список необходимых материалов.

Монтаж мауэрлата

Любая крыжа со скатами начинается с этого этапа, но в случае вальмовой крыши мауэрлат монтируется на все 4 внешние стены. Для операции понадобится подходящий деревянный брус. Лучше, если сечение будет одним из следующих: 10х10 см, 10х15 см или же 15х15 см. Если стены строения выполнены из камня, то оптимальным решением станет монолитный пояс из железобетона, в который заранее монтируются шпильки, резьба их должна быть, по крайней мере, не менее М12.

Но в частном строительстве более популярно дерево, потому что материал и легок, и удобен в обработке. Но предварительно необходимо сделать гидроизоляцию. Эта роль достается рубероиду, который кладется в несколько слоев. Монтируются части мауэрлата внакладку, чем больше точек соединения, тем надежнее будет сооружение. Углы дополнительно должны быть связаны скобами, уголками и пластинами из металла.

Укладка лежней

Это следующая важная веха при создании четырехскатной крыши. Лежни укладывают на внутренние перегородки, где будут располагаться опорные стойки. Когда несущих перегородок не существует, или же они находятся не по центру, то придется заниматься установкой усиленных балок перекрытия, подходящие доски имеют размеры 5х20 см. Балка для стоек должна обладать «недюжинной силой», потому для нее или сращиваются две доски, или берется брус 10х20 см.

Установка опор для конькового прогона

К балкам (или же лежням) крепятся опоры, после чего правильность положения проверяется отвесом или уровнем. Если все в порядке, стойки временно закрепляются досками-подпорками, которые монтируются саморезами. К перекрытиям или лежням они присоединяются пластинами из металла и уголками.

Если ваша крыша вальмовая, то необходимо, чтобы расстояние между стойками для конькового бруса не превышало 2 метров. В случае шатрового сооружения стойки должны располагаться на диагональных линиях, на одинаковом расстоянии от углов. Высота стоек зависит от проекта крыши.

После окончания «войны» со стойками можно начать укладывать коньковый прогон на вальмовую крышу, и сооружать прямоугольный — для шатровой. Крепятся элементы саморезами и уголками.



Приступаем к стропильной системе

Процесс укладки боковых стропил для четырехскатной крыши ничем не отличается от операции с обычной двускатной. Начинается укладка с создания шаблона из доски, ширина которой должна быть аналогичной будущим стропилам, а вот толщина подойдет любая, например, 25 мм. На нем размечаются верхний и нижний запилы, затем они выпиливаются, проверяют их соответствие во всех местах, где будут находиться стропила.

В случае идеального попадания в размер останется быстро выпилить по шаблону все боковые элементы. Монтируют готовые изделия к коньковому брусу и мауэрлату саморезами, уголками или с помощью скоб. Рекомендуемый стропильный шаг — 50-150 см.

Диагональные стропила — всему голова

На них нагрузка высока, потому придется срастить пару досок в толщину. Шаблон делается так же, как и боковой, отличие единственное — делать выпил в нижней части его нужно под углом в 45°, так как эти стропила будут опираться на угол здания.

Между этими стропилами монтируются нарожники, верхняя часть которых должна опираться на них, а нижняя — «покоиться» на мауэрлате. Толщина доски здесь может быть не такой большой, потому что нагрузка на нарожники не столь велика. Верхняя часть запиливается, половина этих укороченных стропил выполняется по данному шаблону, другая делается зеркально противоположной.

Установка дополнительных стоек: шпренгели

Диагональные стропила, расположенные «во главе угла», подвергаются большей нагрузке. Особенно в нижней части. Этот недостаток способны исправить стойки, называющиеся шпренгелями. Нижний их конец должен упираться в лежень или балку, верхний же в стропило, угол — 45°.

Окончание работ — обрешетка

Четырехскатные крыши не ограничивают хозяев в выборе материала для кровли. Все чаще стала использоваться мягкая черепица, которая требует фанерной обрешетки. Необходимость в утеплении зависит от проекта строения: если предусмотрена мансарда, то утеплению — быть. В иных случаях утеплитель укладывается на перекрытия.

Лучше понять, как сделать четырехскатную крышу дома своими руками, помогут видео, которых видимо-невидимо на просторах Интернета. Оптимальным же вариантом будет участие в процессе у знакомых, хотя бы минимальное. Тогда вы сможете сказать себе, что это нелегкое дело вам покорится.

Посмотрите видео по теме, будьте так любезны:







как сделать четырехскатную крышу дома своими руками

Содержание статьи

Четырехскатная крыша своими руками

Вальмовая (четырехскатная) крыша придает дому изысканный вид. Особая конструкция кровли позволяет дополнительно защитить само строение, его стены от воздействия влаги. Поэтому строительство крыши с четырьмя скатами оптимально для регионов с повышенным количеством осадков и сильными ветрами.

Этапы постройки четырехскатной крыши

Первым этапом постройки крыши является определение предназначения крыши (покрывает мансардный этаж, чердак и т.п.), выбор материала кровли (в зависимости от этого будет определен список материалов для строительства), учет атмосферных условий места, где будет эксплуатироваться крыша (ветер, дожди, снег).

Выбор вальмовой крыши придаст строению большую стойкость к дождевым воздействиям и сделает ее более прочной (стропильная система более надежна). Главное отличие этого вида крыши от двухскатной крыши заключается в том, что в ней вместо боковых фронтонов располагаются два треугольных ската крыши.

При выборе угла наклона скатов следует учитывать уровень осадков и ветровые характеристики местности. При небольших и средних среднегодовых осадках угол рекомендуется выбирать в пределах 4-40 градусов. При обильных снегопадах и затяжных дождях, рекомендуемый оптимальный угол наклона скатов находится в пределах 40-60 градусов.

В качестве материала для кровли может быть: рулонная кровля, черепица или металлочерепица.

В зависимости от всех вышеперечисленных нюансов будет выбрана толщина и другие параметры деревянной составляющей четырехскатной крыши.

Конечным результатом первого этапа является создание схемы будущей крыши, на основе которой будет произведено строительство.

Опишем дальнейшую технологию того, как сделать четырехскатную крышу своими руками.

Второй этап заключается в постройке основания для крыши. Основание используется для равномерного распределения нагрузки с кровли на несущие стены. Строительство четырехскатной крыши предполагает основание, которое можно построить своими силами – деревянный мауэрлат и лежни. Под основание для продления срока службы кровли необходима гидроизоляция. На гидробарьер по внешнему контуру здания располагают мауэрлат (размер этого бруса варьируется, или 100х150 мм, или 50х150 мм.).

Лежни – брус, расположенный в плоскости основания стропильной системы на одинаковом расстоянии от двух боковых мауэрлатов. Он служит опорным элементом для подкосов и стоек, поэтому его укладывают на несущие перегородки (см. чертежи четырехскатной крыши). Крупные кровельные конструкции могут предусматривать несколько лежней.

Третий этап заключается в непосредственном монтаже каркаса крыши (основания, стропила, обрешетка).

Конструктивно различается постройка крыши в доме с существующими перекрытиями или без них (в данном случае нет необходимости в укладке балок перекрытий, на которые будут установлены опоры).

К установке стоек (вертикальных опор каркаса крыши) следует подойти с особой тщательностью. Необходимо точно выдержать угол установки (90 градусов). При малейших отклонениях возможна дальнейшая деформация крыши. Шаг монтажа стоек – до двух метров.

Устройство четырехскатной крыши дома состоит из четырех плоскостей (скатов). Двух трапециевидных и двух треугольных. Трапециевидные скаты будут образованы боковыми стропилами, вальмовые (треугольные скаты) – накосными (диагональными) стропилами.

Упор стропил вверху каркаса осуществляется в коньковый брус (прогон). Данный брус идет поверх вертикальных стоек (возможно пазовое соединение со стойками). Расстояние между стропилами – от 50 до 150 см (согласно плану крыши). Рекомендуемая ширина доски стропил 150 мм.

Крепление каркаса производится с помощью уголков и стальных пластин саморезами (гвоздями). Для укрепления полученной конструкции используют диагональные опоры, подкосы, ветровые балки. Они позволяют увеличить допустимую нагрузку системы.

Поверх стропил укладывается гидроизоляция. Затем делается контробрешетка (бруски, которые крепятся на стропила поверх гидроизоляции). Она нужна для создания вентиляционного канала между кровельным материалом, обрешеткой и гидроизоляцией. Это позволит быстро и эффективно выводить влагу. Далее выполняется обрешетка – горизонтальные доски крепятся от низа до самого верха к контробрешетке (см. схему устройства четырехскатной крыши).

Последним этапом следует монтаж кровельного материала. Монтаж производится в зависимости от параметров материала. Пример монтажа металлочерепицы.

Как сделать четырехскатную крышу дома своими руками

Выбор крыши для строения — самый важный момент в проектировании дома, ведь от ее вида будет зависеть внешний облик нового «детища». Существует несколько вариантов крыш, которые отличаются как количеством скатов, так и формой конструкции. Вальмовую (или четырехскатную) крышу без преувеличения можно «обозвать» хитом во многих европейских странах. В последнее время она начала довольно шустро отвоевывать место под солнцем даже на постсоветском пространстве. Конструкция эта гораздо хитроумнее, чем более привычная двускатная, потому в вопросе, как сделать четырехскатную крышу дома своими руками, придется досконально разбираться, иначе придется вспомнить печальный опыт пары сказочных нерадивых поросят.

Четырехскатная крыша и четыре ее варианта

Вальмовая крыша

Эта конструкция состоит из 4 скатов, два из которых имеют форму трапеции, а два — треугольную. Стропила здесь прямые, свесы также располагаются на одной высоте.

Шатровая крыша

Она весьма похожа на вальмовую, отличие же в том, что все скаты здесь идентичны: они являются равнобедренными треугольниками.

Полувальмовая крыша

От своей классической разновидности она отличается довольно сильно, потому как треугольные (вальмовые) скаты у нее срезаны в пользу фронтона, благодаря которому чердак легко можно превратить в благоустроенную мансарду с большими окнами.

Комбинированная крыша

Такая сложная конструкция требует внимания профессионалов, так как может содержать элементы сразу нескольких типов крыш, что делает задачу практически невыполнимой для новичков в «крышестроении».

Есть и еще разновидности, которые также не по силам человеку без опыта: датские, многоскатные и мансардные вальмовые крыши.

Рассмотрим элементы четырехскатной крыши

Набор элементов похож на «экипировку» двускатной крыши, а из-за особенностей сооружения к ним добавляются и те, что присущи конструкциям с 4 скатами.

  1. Балки, подкосы. Важные распорки, отвечающие за прочность будущей крыши.
  2. Коньковый прогон (или конек). На него опираются стропильные ноги конструкции, у шатрового сооружения элемент не нужен.
  3. Лежни — брусья, служащие опорой всей конструкции. Кладутся на несущие стены.
  4. Мауэрлат — «фундамент» крыши. Монтируется к наружным стенам.
  5. Нарожники — короткие стропила — доски, служащие для крыши каркасом. Укладываются на диагональные стропила.
  6. Стропила. Вальмовая классическая конструкция предполагает два их типа — диагональные и боковые. Первые формируют треугольные скаты, вторые образуют трапециевидные. Шатровая конструкция, по понятным причинам, лишена стропил боковых.
  7. Стойки и шпренгели. Служат поддержкой для элементов стропильной системы.
  8. Ригели. С их помощью фиксируются боковые стропила.

Наличие или отсутствие дополнительных элементов определяется только выбранным проектом четырехскатной крыши. Поэтому сначала делается эскиз, потом чертеж, позволяющий составить полный список необходимых материалов.

Монтаж мауэрлата

Любая крыжа со скатами начинается с этого этапа, но в случае вальмовой крыши мауэрлат монтируется на все 4 внешние стены. Для операции понадобится подходящий деревянный брус. Лучше, если сечение будет одним из следующих: 10х10 см, 10х15 см или же 15х15 см. Если стены строения выполнены из камня, то оптимальным решением станет монолитный пояс из железобетона, в который заранее монтируются шпильки, резьба их должна быть, по крайней мере, не менее М12.

Но в частном строительстве более популярно дерево, потому что материал и легок, и удобен в обработке. Но предварительно необходимо сделать гидроизоляцию. Эта роль достается рубероиду, который кладется в несколько слоев. Монтируются части мауэрлата внакладку, чем больше точек соединения, тем надежнее будет сооружение. Углы дополнительно должны быть связаны скобами, уголками и пластинами из металла.

Укладка лежней

Это следующая важная веха при создании четырехскатной крыши. Лежни укладывают на внутренние перегородки, где будут располагаться опорные стойки. Когда несущих перегородок не существует, или же они находятся не по центру, то придется заниматься установкой усиленных балок перекрытия, подходящие доски имеют размеры 5х20 см. Балка для стоек должна обладать «недюжинной силой», потому для нее или сращиваются две доски, или берется брус 10х20 см.

Установка опор для конькового прогона

К балкам (или же лежням) крепятся опоры, после чего правильность положения проверяется отвесом или уровнем. Если все в порядке, стойки временно закрепляются досками-подпорками, которые монтируются саморезами. К перекрытиям или лежням они присоединяются пластинами из металла и уголками.

Если ваша крыша вальмовая, то необходимо, чтобы расстояние между стойками для конькового бруса не превышало 2 метров. В случае шатрового сооружения стойки должны располагаться на диагональных линиях, на одинаковом расстоянии от углов. Высота стоек зависит от проекта крыши.

После окончания «войны» со стойками можно начать укладывать коньковый прогон на вальмовую крышу, и сооружать прямоугольный — для шатровой. Крепятся элементы саморезами и уголками.

Приступаем к стропильной системе

Процесс укладки боковых стропил для четырехскатной крыши ничем не отличается от операции с обычной двускатной. Начинается укладка с создания шаблона из доски, ширина которой должна быть аналогичной будущим стропилам, а вот толщина подойдет любая, например, 25 мм. На нем размечаются верхний и нижний запилы, затем они выпиливаются, проверяют их соответствие во всех местах, где будут находиться стропила.

В случае идеального попадания в размер останется быстро выпилить по шаблону все боковые элементы. Монтируют готовые изделия к коньковому брусу и мауэрлату саморезами, уголками или с помощью скоб. Рекомендуемый стропильный шаг — 50-150 см.

Диагональные стропила — всему голова

На них нагрузка высока, потому придется срастить пару досок в толщину. Шаблон делается так же, как и боковой, отличие единственное — делать выпил в нижней части его нужно под углом в 45°, так как эти стропила будут опираться на угол здания.

Между этими стропилами монтируются нарожники, верхняя часть которых должна опираться на них, а нижняя — «покоиться» на мауэрлате. Толщина доски здесь может быть не такой большой, потому что нагрузка на нарожники не столь велика. Верхняя часть запиливается, половина этих укороченных стропил выполняется по данному шаблону, другая делается зеркально противоположной.

Установка дополнительных стоек: шпренгели

Диагональные стропила, расположенные «во главе угла», подвергаются большей нагрузке. Особенно в нижней части. Этот недостаток способны исправить стойки, называющиеся шпренгелями. Нижний их конец должен упираться в лежень или балку, верхний же в стропило, угол — 45°.

Окончание работ — обрешетка

Четырехскатные крыши не ограничивают хозяев в выборе материала для кровли. Все чаще стала использоваться мягкая черепица, которая требует фанерной обрешетки. Необходимость в утеплении зависит от проекта строения: если предусмотрена мансарда, то утеплению — быть. В иных случаях утеплитель укладывается на перекрытия.

Как сделать крышу четырехскатную

Четырехскатная (вальмовая) крыша считается одной из самых сложных конструкций. Как и любая, имеет свои преимущества и недостатки. Для принятия взвешенного решения нужно ознакомиться с реальными эксплуатационными характеристиками четырехскатной крыши.

Как сделать крышу четырехскатную

Преимущества

  1. Отсутствие вертикальных фронтонов значительно понижает аэродинамическое сопротивление крыши. Такие здания рекомендуется строить в регионах с большими значениями ветровых нагрузок. Вальмовая крыша имеет одинаковые показатели парусности со всех сторон, во время строительства зданий нет необходимости учитывать розу ветров в данном регионе.

Стропильная система четырехскатной крыши

Устройство и конструкция четырехскатной крыши

Четырехскатная крыша двухэтажного загородного дома. Большие свесы хорошо защищают стены от дождя и снега

Недостатки

  1. Техническая сложность. Такие крыши могут рассчитывать и строить только высокопрофессиональные специалисты. Без большого практического опыта строительных работ правильно построить вальмовую крышу невозможно.

Наклонные мансардные окна следует не забывать закрывать во время сильного дождя, иначе на полу будет лужа

Окно, встроенное в скат крыши, может быть и вертикальным. Такое окно называют «летучая мышь». Встроенное в кровлю из натурального шифера или металлочерепицы, смотрится очень эффектно

Еще один вариант встройки в крышу полноценных окон

Как видим, преимущества четырехскатной крыши сомнительны, а недостатки весомые.

Практический совет. Профессиональные строители рекомендуют выбирать четырехскатные крыши только в исключительных случаях, когда другие варианты по различным причинам неприемлемы.

Виды четырехскатных крыш

В каждой стране есть свои строительные традиции и предпочтения стилей. Какие виды вальмовых крыш используются архитекторами?

Таблица. Виды четырехскатных крыш.

Датская вальмовая крыша

В датскую крышу можно встроить полноценные вертикальные окна

Еще одна разновидность сложной датской вальмовой крыши с двумя скатами в коротком торце

Ломаная форма крыши позволяет рациональней использовать пространство мансарды, но обходится дороже

Ломаная четырехскатная крыша — отличительная черта традиционной архитектуры Китая, Японии и Кореи. Только излом они делают не в ту сторону, в которую привыкли мы

Эта крыша вальмовая, но скатов намного больше, чем четыре. Но принцип, по которому собирается стропильная система — такой же, как у простой четырехскатной

Универсальных рекомендаций по выбору типа четырехскатной крыши нет, каждый застройщик должен принимать решение самостоятельно или после консультаций с архитекторами. Но всегда следует помнить, что есть иные, более дешевые и удачные варианты стропильных систем.

Пошаговая инструкция по строительству четырехскатной крыши

Для примера рассмотрим вариант самой простой из перечисленных типов вальмовых крыш – классический. Но даже такая простая конструкция вальмовой крыши намного сложнее, чем любая двухскатная.

Стандартная конструкция четырехскатной крыши с опорой в зоне конька

Варианты стропильной системы шатровой крыши. На схеме слева угловое стропило (накос) опирается на шпренгель, аналогичное решение можно использовать для всех типов вальмовых крыш

Важно. Приступать к строительству вальмовой крыши можно только после того, как профессионалы сделали все расчеты. Оптимальный вариант – заказать проект дома в соответствующих организациях. Это обойдется значительно дешевле, чем восстановление конструкции после ее разрушения.

Калькулятор расчета площади вальмовой или шатровой крыши

Строительство четырехскатной крыши состоит из нескольких этапов, нужно подробно рассмотреть каждый из них.

Балки перекрытия и мауэрлат

Перед началом сооружения стропильной системы проверьте геометрию коробки дома, все стены должны быть параллельными. Согласно требованиям строительных норм допускаются отклонения по углам здания не более двух сантиметров. Если этот параметр превышен, то корректировку придется делать за счет изменения длины различных элементов стропильной системы.

Вначале нужно проверить геометрию коробки дома

Довольно часто план фундамента не предусматривает несущей стены по центру дома, архитекторы планируют две несущие перегородки на равном удалении от фасадных стен. Такая планировка здания вносит коррективы в план стропильной системы, нужно предусматривать специальную вертикальную конструкцию («табуретку») для восприятия вертикальных нагрузок на стропильные ноги, в том числе и самые длинные угловые. Один конец стропилины будет опираться на мауэрлат, середина около конька на прогон, а второй конец в коньке. Разумеется, что эти дополнительные нагрузки должны учитываться во время проектирования, а элементы стропильной системы выдерживать все усилия с коэффициентом запаса прочности. Для жилых зданий он не менее 1,4, то есть стропильная система должна выдерживать фактические усилия, на 40% превышающие максимальные расчетные.

Шаг 1. Установите балки потолочного перекрытия. Они ложатся на брус, устанавливаемый на стену в специальную нишу немного ниже армированного пояса для мауэрлата. Между брусом и стеной обязательно надо положить гидроизоляционный слой, лучше и дешевле пользоваться обыкновенным рубероидом.

Рубероид крепится строительным степлером

Если такая ниша в проекте не предусмотрена, то балки перекрытия устанавливаются непосредственно на мауэрлат. Но этот способ уменьшает и так небольшую высоту чердачного помещения. Лучше самостоятельно залить армирующий пояс и предусмотреть нишу.

Брус ничем к стене не фиксируется, на него действуют только вертикальные нагрузки. Рубероид на полосы можно резать болгаркой, так намного удобнее и быстрее, рекомендуется использовать два слоя гидроизоляции. Полосы гидроизоляции фиксируются к брусу степлером.

Уложены балки потолочного перекрытия

Важно. На те стены, где планируется установка вертикальных ног «табуретки», нужно класть широкие доски. За счет этого равномерно распределяется дополнительная нагрузка стропильной системы на всю поверхность кладки. Армопояс надо заливать на одном уровне с перемычками.

Расстояние между балками потолочного перекрытия должно учитывать размеры утеплителя. Как правило, это ширина материала минус 1–2 сантиметра, для балок перекрытия применяется доска 50×150 мм. Сразу заготовьте перемычки для балок и используйте их как шаблон для регулирования всех расстояний. Перемычки прибиваются гвоздями и делают конструкцию перекрытия жесткой. Длина гвоздей не менее 120 мм, вбивать их нужно немного наискосок. Если этого не делать, то возникает большая вероятность растрескивания пиломатериала. Если доски для балок перекрытия имеют значительный разброс по ширине, то работы немного усложнятся, придется больше времени терять на замер перемычек и пилить их по отдельности.

Перемычки прибиваются гвоздями

Используются гвозди 120 мм

Шаг 2. Установите мауэрлат. Максимально выровняйте поверхность армирующего пояса, перепад по высоте не должен превышать пяти миллиметров на погонном метре. В какой очередности монтировать конструкцию?

  1. По углам фасадных стен просверлите отверстия, они должны располагаться точно по центру. Глубина отверстий не менее высоты двух рядов кладки, таким образом делается перевязка и увеличивается устойчивость металлических закладных (анкеров). Расстояние между отверстиями по длине и ширине дома должно быть идеально одинаковым, проверьте углы. Делать это следует путем измерения диагоналей, как и при разбивке фундамента на местности.
  2. Натяните нитки и по ним высверливайте отверстия по длине стены с шагом примерно 1,5–2,0 м.

Расстояние записывается на поверхности армирующего слоя

Отрежьте по размерам брус под мауэрлат, подготовьте соединения в четверть.

Четырехскатная крыша для беседки

Отдых в окружении замечательной природы на загородном участке или садовых деревьев дачного хозяйства как бы сам по себе подразумевает постройку удобной и одновременно вместительной беседки. Изготовить основание, пол и опоры не представляет особого труда даже для начинающего столяра-любителя, тогда как наиболее сложный этап, постройка кровли над головой, требует вдумчивой и аккуратной, даже неторопливой работы. Если нет конкретных предпочтений в оформлении конструкции, выберите для беседки четырехскатную крышу. Такая схема сложнее в постройке, но значительно эффектнее «сарайного» двухскатного варианта.

Преимущества конструкции крыши с симметричными скатами


Четырехскатная схема пользуется огромной популярностью, сегодня это вариант №1 для дачных беседок. Причина повышенного спроса и предпочтений кроется в двух факторах:

  • Прекрасный внешний вид кровли, особенно если оформить четырехскатную крышу в восточном стиле с отрицательной кривизной поверхности;
  • Стропильная система четырехскатной крыши для беседки является наиболее оптимальной с точки зрения прочности и долговечности.

При небольших дополнительных затратах на обустройство двух дополнительных скатов в итоге получается конструкция, на порядок более устойчивая и прочная, которая обеспечивает максимальную устойчивость даже при сильном боковом ветре. Кроме того, устройство четырехскатной крыши беседки, отсутствие вертикальных фронтонов обеспечивает хорошую защиту каркаса от талой и дождевой воды.

Основные виды четырехскатной крыши, используемые в конструкции беседки


Типовая схема четырехскатной крыши для беседки приведена ниже.

Стропильная система с четырьмя скатами отличается от двухскатной наличием двух пар дополнительных стропил, образующих младшие скаты. В итоге получаются два треугольных младших ската кровли и два трапециевидных – основных.

Строение четырехскатной крыши изнутри в беседке можно увидеть на фото.

Конструктивно каркас кровли собирается из висячих стропил, опирающихся попарно на коньковую балку. Младшие скаты всегда изготавливаются в виде треугольников, плоскость каждого набирается из нарожных стропил разной, строго фиксированной длины.

Если стропильный каркас кровли беседки составлен из четырех одинаковых равнобедренных треугольников, то такие виды беседок с четырехскатной крышей называют шатровыми.

Совет! Если беседку планируется установить в местности с сильными ветрами, то четырехскатную крышу придется делать очень пологой, а сами опоры постройки нужно выложить из кирпича.

Такие беседки с четырехскатной крышей фото ценятся за огромный размер свесов, благодаря которым дождевая вода не попадает в беседку даже при сильном дожде.

Наиболее сложный вариант устройства четырехскатной крыши может быть выполнен по вальмовой схеме. В этом случае плоскость ската образует линию излома, получается очень красивая конструкция, очень схожая со сказочным домиком. Конструкция достаточно сложная в плане сборки, поэтому перед тем как построить четырехскатную крышу для беседки, необходимо потратить достаточно много времени на расчет и планирование линии стыка двух плоскостей.

Как рассчитать четырехскатную крышу беседки


Существуют два реальных способа:

  • Использовать готовый чертеж или прототип четырехскатной крыши, использованной при строительстве дома. Нужно будет только в масштабе пересчитать размеры и сечения основных несущих элементов кровли в привязке к размерам своей беседки;
  • Выполнить расчет четырехскатной крыши с использованием готовых программных комплексов, но для этого нужно как минимум сделать проект самой беседки.

К сведению! Конструкция сложная, но с помощью программы можно составить инструкцию или карту сборки пошагово четырехскатной крыши для беседки своими руками.

Для работы можно распечатать эскизы с размерами и углами запилов. Имея на руках стопку эскизов, проще купить материал или заказать изготовление деталей каркаса у профессионального столяра.

Строим крышу беседки своими силами


Основная сложность, с которой новичку приходится сталкиваться при обустройстве четырехскатной крыши, заключается в необходимости максимально точной состыковки всех деталей стропильной системы. Все балки, распорки, стропила, венцы и наконечники изготавливают своими руками на земле, и только потом поднимают на верхушку беседки и пошагово собирают согласно составленной карте.

Простейший вариант четырехскатной крыши


Перед тем как сделать четырехскатную крышу для беседки на компьютере, необходимо определиться с конструкцией стропильной системы. Если опыта постройки немного, то в качестве первой пробы можно собрать простейший вариант четырехскатной крыши.

Прежде всего, необходимо выполнить небольшую подготовку опор беседки. Чтобы привязать каркас четырехскатной крыши, оголовки опор обшивают доской – сороковкой или брусом сечением 70х70 мм. Кроме того, верхняя обвязка дополнительно стягивает опоры и не дает всей конструкции деформироваться под весом кровли.

После обшивки внутри полученного квадрата из бруса или доски необходимо установить диагональные распорки, в дальнейшем, при необходимости они могут быть использованы для сборки потолочного перекрытия. В точке пересечения двух диагоналей устанавливают вертикальную стойку, высотой 60-70 см, при стороне квадрата в 2-2,5 м. Стоечный брус необходимо временно зафиксировать боковыми подкосами из горбыля.

Следующим шагом является установка диагональных стропил. Делается это попарно. Каждую пару вырезают заранее, поднимают на крышу и сращивают гвоздями на стойке. Чтобы соединить стропила со стойкой, необходимо выполнить запил концов под углом, чтобы балка опиралась на стойку не точкой, а плоскостью среза. Аналогичным образом устанавливается вторая пара диагоналей четырехскатной крыши.

К сведению! Все сборочные операции четырехскатной крыши выполняют только с помощью гвоздей, после окончательной сборки оголовок стойки и опоры укрепляют столярными саморезами с шестигранными головками.

После привязки диагоналей на центральной стойке замеряют и размечают линию запила опорной поверхности на верхнюю обвязку беседки. Здесь же по месту вырезают угловые сектора и крепят стропила на обвязочный брус. Готовый каркас временно стягивают горизонтальными досками. Чтобы стропильный четырехскатный каркас не деформировался до укладки на скаты обрешетки, диагонали соединяют между собой горизонтальными врезными затяжками. Две балки затяжек устанавливают крестом, без соединения, концы прибивают к серединам диагоналей без врезки в дерево.

Собираем обрешетку и кровельное покрытие четырехскатной крыши


Следующий шаг – нарезка и установка нарожных стропил. Первыми набиваются центральные стропильные балки, которые необходимо закрепить на центральной опоре так, как показано на схеме.

Затем вырезают и устанавливают остальные нарожники с шагом в 1/6 от габарита беседки. Каждый нарожник запиливается на концах аналогично диагональным стропилам. Специалисты советуют вырезать все стропила с запасом по длине не менее 100 мм. После того как будет уложена обрешетка, можно будет подрезать края и набить карнизную планку.

В качестве обрешетки четырехскатной крыши лучше всего использовать фанеру, вагонку или шпунтованную доску. В любом случае, кровлю беседки нужно зашивать всплошную. Такое решение обеспечит повышенную жесткость каркаса и одновременно позволит использовать в виде подложки рулонную гидроизоляцию.

После укладки обрешетки с помощью битумной мастики наклеивают рубероид или изоспан, верхушку дополнительно оббивают конусным козырьком из жести, чтобы укрепить полотно на верхней кромке. Можно оставить четырехскатную крышу беседки крытой рубероидом, но такой вариант выглядит не очень красиво, поэтому поверх гидроизоляции настилают профлист, металлочерепицу или ондулин. В этом случае потребуется дополнительно уложить доборные элементы — коньковый колпак и дождевые планки. По карнизу четырехскатной крыши нужно набить ветровую планку и при необходимости установить водосточные желоба.

Заключение


Кроме простой, но очень симпатичной шатровой кровли, существует немало различных модификаций четырехскатных конструкций. Например, конструкция в восточном стиле с выгнутыми скатами, или в стиле шале с вынесенными на полтора метра свесами, с врезанными окнами или изготовлением верхнего пояса кровли из прозрачного поликарбоната. Вариантов существует много, но все они достаточно сложные в постройке своими силами, поэтому для первого опыта явно не подходят.

Как построить вальмовую крышу

Вальмовая крыша — это в основном крыша с покатыми сторонами. Как и все другие строительные работы, он требует точности и аккуратности при строительстве. Однако, если следовать некоторым основным рекомендациям и использовать соответствующие инструменты, любая строительная работа будет в некоторой степени простой.

Шаг 1 — Начало измерений

Самый важный и фундаментальный шаг, который необходимо сделать перед тем, как что-либо еще начнется, — это провести все необходимые измерения.Убедитесь, что вы делаете это аккуратно, иначе весь процесс будет напрасным. Вам нужно будет измерить длину и ширину здания, которые затем будут использованы для расчета размеров коньковой доски и длины стропил.

Шаг 2 — Обрежьте стропила

После выполнения необходимых измерений вы можете вырезать стропила, которые будут использоваться для строительства крыши.

Шаг 3 — Закрепите стропила к коньковой доске

Коньковая доска похожа на каркас, который будет вокруг крыши.Начать стоит с крепления стандартных стропил по обе стороны от коньковой доски. Продолжайте делать это до тех пор, пока коньковая доска не станет более прочной и не упадет под их вес.

Шаг 4 — Рассчитайте размеры вальмового стропила

После этого вы перейдете к построению вальмовой крыши, но перед этим проверьте угол, под которым она будет размещена, и полученную длину. Для этого вычисления лучше всего использовать квадрат кадра для более точного вычисления.

Шаг 5 — Продолжайте прикреплять стропила

Теперь вы можете приступить к прикреплению стропил. Лучше всего делать это по одной стороне за раз, и для каждого стропила вы фиксируете, чтобы отрегулировать давление, которое оно оказывает на доску. Это поможет добиться лучшего результата.

Шаг 6 — Обрезка стропил

После того, как все стропила будут прибиты, вы можете обрезать их с помощью приспособления, чтобы получить лучшую линейную компоновку.

Шаг 7 — Закрепите тазобедренные стропила

Угловые стропила, используемые в этом типе конструкции крыши, известны как тазобедренные стропила.Они должны быть прикреплены к стандартным стропилам, установленным ранее.

Шаг 8 — Между установками домкратов

После этого вам нужно будет установить домкраты между стандартными и тазобедренными стропилами. Начните прикреплять их в центре, двигаясь к концам каркаса крыши. Процесс довольно долгий, но если его делать терпеливо и аккуратно, вы должны получить хорошие результаты.

Если вы не являетесь экспертом в области строительства, может оказаться полезным обращение за помощью к профессионалам.Это более важно, поскольку при строительстве крыши вам необходимо учитывать не только дизайн и конструкцию, но и другие связанные с этим вопросы, такие как вентиляция, обшивка и любые дренажные соединения, среди прочего. Если на крыше будет дымоход, вам нужно будет принять во внимание другие соображения.

10×12 Планы строительства вальмовой крыши | MyOutdoorPlans

Этот пошаговый проект, сделанный своими руками, представляет собой чертежей вальмовых навесов 10 × 12 .Это ЧАСТЬ 2 проекта навеса, где я покажу вам, как построить конструкцию крыши для навеса 10 × 12. Я покажу вам все, что нужно знать об обрамлении красивой вальмовой крыши. Стропила по центру 16 дюймов, сделаны из 2х6. Обязательно ознакомьтесь с местными нормативами, чтобы соответствовать требованиям законодательства. Взгляните на остальные мои планы деревообработки , если вы хотите получить больше вдохновения для строительства.

При покупке пиломатериалов следует тщательно выбирать доски, чтобы они были прямыми и без видимых дефектов (трещин, сучков, скручиваний, гниения).Инвестиции в кедр или другие погодостойкие пиломатериалы — хорошая идея, так как они окупятся в долгосрочной перспективе. Используйте спиртовой уровень, чтобы отвесить и выровнять компоненты, прежде чем вставлять оцинкованные винты, иначе проект не будет иметь симметричный вид. Если у вас есть все материалы и инструменты, необходимые для проекта, вы сможете выполнить работу примерно за день.

Проекты, выполненные на основе этих планов

Планы конструкции шатровой крыши 10 × 12

Строительство шатрового навеса 10х12

  • J — 2 куска пиломатериалов 2 × 4 — длиной 40 ″, 1 кусок пиломатериалов 2 × 6 — длиной 25 1/2 ″ КОНЕЧНАЯ БАЛКА
  • K — 4 куска пиломатериалов 2 × 6 — длина 110 1/2 ″ HIP РАФТЕРЫ
  • K — 6 кусков пиломатериалов 2 × 6 — длина 86 1/2 ″ ОБЩИЕ РАФТЕРЫ
  • L — 4 куска пиломатериалов 2 × 6 — длиной 29 1/2 ″, 4 куска — длиной 67 3/4 ″, 4 куска — длиной 48 3/4 ″, 4 куска — длиной 30 3/4 ″, 4 шт. — длина 50 ″, 4 шт. — длина 69 ″ ДЖЕК РАФТЕРЫ
  • M — 4 куска фанеры 3/4 ″ длиной 48 ″ x 70 ″, 4 куска — длиной 35 ″ x 59 1/2 ″, 2 шт. — длиной 48 ″ x 71 ″, 2 шт. — 48 ″ x 92 3/4 ″ В длину, 2 штуки — 83 1/2 ″ x35 1/4 ″ в длину ЛИСТЫ КРЫШИ
  • N — 280 квадратных футов битумной бумаги, 280 квадратных футов битумной черепицы КРОВЛЯ
  • O — 2 куска пиломатериалов 1 × 8 — длина 141 1/4 ″, 2 куска — длина 163 3/4 ″ ОТДЕЛКА
  • P — 8 кусков пиломатериалов 1 × 4 — длиной 96 ″, 2 куска — длиной 43 ″, 2 куска — длиной 36 ″ ОТДЕЛКА
  • R — 2 куска пиломатериалов 2 × 4 длиной 80 ″, 1 шт. Длиной 55 ″ JAMBS
  • S — 1 кусок сайдинга T1-11 — длиной 48 ″ x80 ″, 2 куска бруса 2 × 4 — длиной 48 ″, 2 шт. — длиной 73 ″, 1 кусок — длиной 41 ″ ДВЕРЬ

Один день

  • ЧАСТЬ 1: Сарай 10 × 16 с вальмовой крышей Планы
  • ЧАСТЬ 2: Планы навесов с вальмовой крышей 10 × 16

Построить сарай с вальмовой крышей так просто — Видео!

Планы односкатной крыши 10 × 16

Монтаж коньковой балки

Первым этапом проекта является установка коньковой балки для вальмовой крыши.Поэтому используйте пиломатериалы 2 × 4 для опор и просверлите отверстия в карманах на обоих концах. Для коньковых балок используйте брус 2 × 6. Отцентрируйте опоры к пластинам и вставьте винты 2 1/2 ″, чтобы все плотно скрепить. Прикрепите опоры по вертикали и убедитесь, что углы прямоугольные.

Строительство вальмовых стропил — навес 10х16

С помощью торцовочной пилы сделайте надрезы под углом 25 градусов на обоих концах доски. Это вальмовые стропила. Загладить края наждачной бумагой. Убедитесь, что вы сделали сложный надрез на верхнем конце стропил (скос 48 градусов, скос 25 градусов).

Установка стропильных ног — навес 10х12

Установите набедренные стропила в навес для хранения. Выровняйте края внимательно, просверлите пилотные отверстия и вставьте винты 3 1/2 ″, чтобы плотно зафиксировать их на месте. Для усиления стыков используйте стропильные стяжки.

Строительство общих стропил — навес 10х16

Используйте брус 2 × 6 для обычных стропил. Используйте торцовочную пилу, чтобы сделать пропилы под углом 33,5 градуса на обоих концах стропил, как показано на схеме.

Крепление общих стропил к вальмовой крыше

Установите общие стропила в верхнюю часть навеса вальмовой крыши 10 × 12. Совместите края, просверлите пилотные отверстия и вставьте винты, чтобы плотно зафиксировать их на месте. Установите стропила, как показано на планах. Используйте стропильные стропы, чтобы прикрепить стропила к верхним пластинам, и винты, чтобы прикрепить их к коньковой балке.

Домкратные стропила боковые

Далее соорудите домкраты для вальмовой крыши сарая. Используйте торцовочную пилу и сделайте простой пропил под углом 33,5 градуса на одном конце. Используйте косую кромку и сделайте сложный надрез на противоположном конце: под углом 33,5 и под углом 50 градусов.

Стропила домкрата боковая

Установите стропила домкрата в верхней части сарая. Начните установку домкратов с общих стропил по направлению к внешней стороне, каждые 16 дюймов по центру. Используйте стропильные стропы, чтобы плотно закрепить стропила. Просверлите пилотные отверстия и вставьте винты.

Стропила домкрата передняя и задняя

Сделайте домкратные стропила для передней и задней части крыши.

Стропила домкрата передняя и задняя

Прикрепите стропила к набедренным стропилам, как показано на схеме.Поместите стропила каждые 16 дюймов по центру, как показано на плане.

Боковые листы крыши

Используйте фанеру 1/2 ″ для листов крыши. Вырежьте листы нужного размера и положите их на верхнюю часть конструкции крыши. Выровняйте края заподлицо, не оставляйте зазоров между листами и вставьте 1 винт 5/8 ″ каждые 8 ​​″ вдоль каркаса.

Боковые листы крыши — односкатная крыша

Установите листы по бокам крыши. Не оставляйте зазоров между листами и выровняйте края заподлицо.

Монтаж обшивки крыши — навес

Используйте пиломатериалы 1 × 8 для обшивки крыши. Обрежьте планки нужного размера и закрепите их на концах стропил. Просверлите направляющие отверстия и вставьте винты 2 1/2 ″, чтобы плотно зафиксировать планки на месте.

Устройство кровли — сарай 10х12

Установите рубероид, начиная с левого нижнего края крыши. Прикрепите бумагу к кровле с помощью степлера. Убедитесь, что смоляная бумага нахлестывается минимум на 2 дюйма.Не забудьте накрыть верхний выступ 14-дюймовой полосой бумаги.

Начните первый ряд черепицы с полной вкладки, второй — с 2 1/2 вкладок, третий — с 2 вкладок, четвертый — с 1 1/2 вкладки, пятый — с 1 вкладки, шестой — с половинной вкладки и седьмой. с 3 вкладками.

Облицовка боковых окон — шатровая крыша

Установите окно сбоку от сарая, а затем установите декоративные накладки. Вставьте 2-х дюймовые гвозди, чтобы плотно закрепить планки.

Дверные косяки — навес 10х12

Используйте пиломатериалы 2 × 4 для дверных косяков.Выровняйте края заподлицо и вставьте винты 2 1/2 ″, чтобы плотно зафиксировать их на месте.

Входная дверь — сарай 10х12

Используйте панель, которую вы вырезали на предыдущих шагах, для двери. Для обрезков используйте пиломатериалы 2 × 4. Соберите дверную коробку с помощью винтов 2 1/2 ″ и отверстий для карманов. Убедитесь, что углы квадратные, и проверьте, равны ли диагонали. Прикрепите дверную панель на место с помощью 2-х дюймовых гвоздей.

Установка двери на место — сарай

Установите дверь в передней части сарая.Выровняйте края заподлицо и с помощью петель зафиксируйте их на косяках. Установите защелку, чтобы дверь была закрыта.

Монтаж угловых планок — навес 10х12

Установите планки 1 × 4 или 1 × 3 по углам сарая. Выровняйте края заподлицо и вставьте 2-х дюймовые гвозди, чтобы плотно закрепить их на месте.

План сарая с вальмовой крышей 10 × 12 — вид сзади

Обязательно ознакомьтесь с ЧАСТЬ 1 проекта садового навеса 10 × 12, чтобы вы узнали, как построить каркас стены и дверь.

Планы навесов с вальмовой крышей 10 × 12

Этот сарай 10 × 12 красивый, прочный, он поможет вам организовать садовый инвентарь и другие предметы, которые есть у вас в доме. Вы можете внести множество корректировок и настроить его в соответствии со своими потребностями. Пожалуйста, ознакомьтесь с остальными из моих планов деревообработки , потому что у меня более 1500 бесплатных дизайнов.

Этот деревообрабатывающий проект представлял собой сарая 10 × 12 с вальмовой крышей бесплатно . Если вы хотите увидеть больше планов на открытом воздухе, просмотрите остальные наши пошаговые проекты и следуйте инструкциям, чтобы получить профессиональный результат.

Профессиональное веб-пространство для пользователей SoftPlan

Двухскатная крыша — это такая крыша, в которой вы начинаете с одного шага, а затем переходите к другому. Некоторыми примерами этого типа крыши являются мансарда, гамбрель или навес, переходящий в другую плоскость крыши.

Мансарда и Гамбрель довольно просты. Вы просто устанавливаете начальный шаг, верхний шаг и горизонтальное расстояние от фасции, на которой происходит переход.

Сарай, переходящий в другую плоскость крыши, немного сложнее. Причина, по которой я говорю это, заключается в том, что многие люди просто используют произвольное горизонтальное расстояние для перехода, практически не учитывая, как на самом деле будет построена крыша. Я все время вижу это с крышами на планах, которые мне присылают.



Рассмотрим ситуацию, проиллюстрированную здесь. У нас есть крыша, которая отходит от внутренней стены крыльца, и мы хотим добавить односкатную крышу с меньшим скатом снаружи к существующей крыше.Хитрость заключается в том, чтобы не перемещать существующий гребень.



Мы, , могли бы просто добавить односкатную крышу в этой области и назвать это готовым. Проблема в том, что мы получаем необычную конфигурацию фронтона.



Лучшим вариантом было бы сдвинуть крышу к внешней стене, а затем изменить край на двускатный.

Когда мы перемещаем край крыши, конечно, конек тоже перемещается, потому что мы увеличиваем пролет крыши. Если вы затем измените край крыши на двойной вальм и зададите соответствующие уклоны, мы все равно не знаем, какое расстояние по горизонтали установить, чтобы вернуть конек на место, где он был раньше. Мало того … откуда вы вообще знаете, где был оригинальный гребень?

В подобных ситуациях я рисую линию вдоль существующего гребня. Но в режиме крыши нет возможности рисовать линии.

Чтобы нарисовать линию на гребне, я использую один из этих методов.

Одно из моих сочетаний клавиш — «L», что означает «Линия».Я не помню, является ли это стандартным сочетанием клавиш, потому что я изменил так много сочетаний клавиш по умолчанию. Но попробуйте и посмотрите, работает ли это. Если это не так, вы можете назначить сочетание клавиш для инструмента «Линия», следуя методу, описанному в учебнике Сочетания клавиш . Поскольку сочетания клавиш работают во всех режимах, этот метод позволяет рисовать линию в режиме крыши. После активации инструмента «Линия» включите «Привязки» и проведите линию вдоль гребня, зафиксировав конечные точки гребня.





У меня есть собственный режим, который я назвал «Видимая крыша». Пользовательские режимы — это 5 дополнительных режимов в нижней части списка режимов. Эти режимы можно изменить, чтобы сделать различные элементы видимыми или невидимыми, используя Параметры -> Видимые элементы. Для Visible Roof я установил видимость контура крыши. Если вы сделаете это в параметрах чертежа, этот параметр применим только к текущему чертежу. Если вы сделаете это в настройках системы, этот параметр будет присутствовать во всех новых чертежах, которые вы создаете.Чтобы переименовать пользовательский режим, перейдите в «Параметры чертежа» или «Параметры системы», выберите «Пользовательские режимы рисования» и измените имя на любое, какое захотите. Если вы используете этот метод, вы можете использовать инструмент «Линия» напрямую, если у вас не задано сочетание клавиш для «Линия». Как и в предыдущем примере, используйте привязки, чтобы нарисовать линию на исходном гребне.



После того, как вы нарисовали линию вдоль конька, вы можете переместить край крыши к внешней стене и изменить край на двойное бедро.На этом изображении вы можете увидеть линию, проведенную вдоль старой линии гребня. Если вы не видите нарисованную линию, перейдите в раздел «Видимые элементы» и включите видимость фигур в режиме крыши.





После изменения кромки на «Двойное бедро» приступайте к редактированию параметра «Расстояние» для кромки «Двойное бедро». По мере увеличения расстояния конек отходит от края крыши. По мере уменьшения расстояния конек перемещается к краю крыши.



Когда вы установите правильное расстояние, гребень совпадет с линией, проведенной вами вдоль исходной линии гребня.В результате получится правильно нарисованная крыша, и вы избежите того фанкового фронтона, который вы видели с односкатной крышей.



Простые советы по созданию шатровой крыши

Если вы относитесь к числу тех, кто увлекается постройкой шатровой крыши, вам будет приятно узнать, что это не сложно и на самом деле довольно легко. Вам не о чем беспокоиться. В разделе ниже 7 простых шагов, которые помогут построить такую ​​крышу.

Первым шагом к построению вальмовой крыши является измерение длины ваших коньковых досок. Все, что вам нужно сделать, это вычесть ширину вашего здания из его длины.

Затем приступайте к распилу основных общих стропил. Они должны быть идентичны классической двускатной крыше. Определите их длину, исходя из уклона крыши и ширины конструкции. Попытайтесь вычислить, исходя из разреза сиденья, прежде чем продолжить вычитание половины ширины гребня.

Приступить к прибивке общего стропила. Прибейте его к поверхности коньковых досок со всех концов. Поднимите этот гребень. Затем прибейте к обратной стороне универсальные стропила. Убедитесь, что вы поменяли исходную пару. Он должен идеально подходить к гребню, пока вы продолжаете строительство.

Фермы конька вальмовой крыши и каркас стропил

Надежно закрепите этот конек болтами. Сделайте это, установив остатки ваших универсальных стропил. Убедитесь, что вы начинаете с середины гребня, чтобы убедиться, что он находится на прямой линии.

Вычислите длину вашего бедра. Он будет проходить от угла вашего здания до вашего гребня под углом примерно 45 градусов. Посмотрите на диаграмму против обрамляющего квадрата, чтобы быстро получить справочную информацию. Вы также можете сделать вывод о длине, используя теорему Пифагора.

Далее идет продвижение натяжной струны по средней точке бедра стропила. Закрепите конец этой нити прямо в том месте, где бедро пересекается с вашим гребнем.Затем закрепите дополнительный конец прямо на том месте, где это бедро соединяется со стеной, чтобы гарантировать, что бедро остается прямым, даже когда вы продолжаете установку стропил домкрата.

Заключительные шаги просто касаются использования подходящего стропильного стола для расшифровки расчетной длины стропильных ног вашей вальмовой крыши. Просто сопоставьте их с макетом. Затем проверьте шнур на верхней части бедра, даже когда вы продолжаете правильно прибивать стропила.

Как сделать полускатную крышу | Продукты Revit

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}} *

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}} / 500 {{l10n_strings.TAGS}} {{$ item}} {{l10n_strings.PRODUCTS}} {{l10n_strings. DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.ЯЗЫК}} {{$ select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$ select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Идеи, вдохновение и фотографии дизайна шатровой крыши

Что такое шатровая крыша?

Также известная как «шатровая крыша», шатровая крыша — это крыша, все четыре стороны которой наклонены вниз к стенам с пологим наклоном.Этот уклон является причиной того, что у дома с шатровой крышей нет фронтонов и вертикальных сторон. Квадратная вальмовая крыша имеет форму пирамиды, а вальмовые крыши домов обычно имеют две треугольные и две трапециевидные стороны. Вальмовая крыша на прямоугольном плане имеет четыре грани, которые почти всегда имеют одинаковый уклон или наклон, что делает их симметричными относительно осевых линий. Вальмовые крыши часто имеют наклонные стороны слухового окна, и вокруг них может быть установлен водосточный желоб. Как и двускатная крыша, вальмовые крыши распространены здесь, в Америке, и имеют разные типы и стили.Выбор одного из них для вашего дома зависит от предпочтений, структуры вашего дома, размера и материалов, используемых для его покрытия.

Какие бывают конструкции вальмовой крыши?

Вальмовые крыши имеют пять различных стилей, которые вы можете использовать для своего дома. Вот они:

Простая вальмовая крыша: Большинство людей предпочитают простоту, поэтому простая вальмовая крыша является наиболее распространенной конструкцией вальмовой крыши. Они состоят из конька над частью крыши, который образует две стороны многоугольника и две стороны треугольника крыши.

Пирамидальная шатровая крыша: Эта конструкция крыши образована четырьмя равными треугольными сторонами, которые встречаются в единственной точке наверху крыши, которая выступает вверх.

Поперечно-шатровая крыша: Эту конструкцию кровли можно сравнить с эффектом объединения двух зданий с шатровой крышей. Две секции крыши встречаются на соответствующих концах, образуя шов, который называют «долиной» или перекрестно вальмовой крышей.

Половина крыши: Этот стиль крыши представляет собой вариант стандартной вальмовой крыши, но в этом случае две стороны крыши укорачиваются для создания карниза.

Голландская двускатная шатровая крыша: Это гибрид конструкции двускатной и шатровой крыши, при котором полностью или частично двускатная крыша может быть найдена в конце конька крыши, что позволяет увеличить внутреннее пространство крыши . Это также может улучшить эстетическую привлекательность крыши, создавая более интересный и менее распространенный дизайн.

Чем отличается вальмовая крыша от двускатной?

Как мы все знаем, нет двух одинаковых вещей, и это также относится к вальмовой и двускатной крышам. Вот их отличия, плюсы и минусы. Как всегда, начнем с хороших новостей.

Вальмовые крыши Плюсы:

— Вальмовые крыши более устойчивы, чем двускатные крыши, из-за того, что все четыре стороны имеют наклон внутрь.

— Вальмовые крыши отлично подходят как для сильных ветров, так и для заснеженных территорий.

— Наклон крыши позволяет снегу легко соскальзывать без стоячей воды.

— Вальмовые крыши могут предложить дополнительное жилое пространство, если к вальмовой крыше добавлено слуховое воронье гнездо.

Минусы:

— Шатровые крыши дороже в строительстве, чем двускатные.

— Им требуется больше строительных материалов.

— Если мансардные окна встроены в общую конструкцию вальмовой крыши, дополнительные швы и впадины могут облегчить возможные утечки воды.

Двускатная крыша Плюсы:

— Их простая конструкция делает их проще в сборке и удешевляет, чем более сложные конструкции.

— Они легко сбрасывают воду и снег, оставляют больше места на чердаке и обеспечивают большую вентиляцию.

Минусы:

— Может быть проблематично при сильном ветре и районах, подверженных ураганам.

— Если рамы построены неправильно, крыша может обрушиться из-за сильного ветра. Сильный ветер также может вызвать отслаивание материалов от двускатных крыш.

— Если есть слишком большой свес, ветер может создать подъём под ним и привести к отрыву крыши от стен.

Взвешивая все «за» и «против», важно получить помощь профессионала, который поможет вам в процессе кровли.Чтобы найти массу идей для изображений, которые могут вас вдохновить, посетите сайт homify, и вы найдете больше, чем то, что искали.

Какие материалы можно использовать для вальмовой крыши?

Для покрытия вальмовой крыши можно использовать разные материалы, и вот они.

Кровельная черепица: Это кровельное покрытие, состоящее из отдельных элементов перекрытия. Эти элементы обычно представляют собой плоские прямоугольные формы, уложенные рядами от нижнего края крыши вверх, причем каждый последующий ряд перекрывает стыки ниже.

Металл: Металл — экологически чистый материал, прочный и долговечный. Металлические крыши могут защитить здание от неблагоприятных погодных условий, и они могут даже помочь предотвратить образование льда на крыше или вокруг карниза. Металлические панели или плитки часто изготавливаются из переработанных материалов, и когда срок их службы подходит к концу, их можно снова переработать.

Сланцевая черепица: Они известны как один из самых качественных и долговечных кровельных материалов на рынке.Они также стоят дороже и требуют другого способа установки.

Черепица: Они предназначены в основном для защиты от дождя и традиционно изготавливаются из местных материалов, таких как терракота или сланец. Также используются современные материалы, такие как бетон и пластик, а некоторые глиняные плитки имеют водостойкую глазурь.

Сколько стоит вальмовая крыша?

В конце концов, получение желаемой крыши зависит от вашего бюджета, размера и количества вальм и слуховых окон в конструкции, а также других факторов.Следующие цены на крышу основаны на новой установке.

Будьте готовы платить от 8 до 12 долларов за квадратный фут кровельной поверхности для создания каркаса. За крышу среднего размера площадью 1600 квадратных футов вы заплатите от 13 000 до 19 000 долларов. Материалы для каркаса добавят к стоимости от 1 до 2 долларов за квадратный фут или от 1500 до 3000 долларов за крышу площадью 1600 квадратных футов.

Создание голландской вальмовой крыши

Информация в этой статье относится к:



ВОПРОС

Как создать голландскую вальмовую или голландскую двускатную крышу?


ОТВЕЧАТЬ

Голландская вальмовая крыша, иногда называемая голландской двускатной крышей, представляет собой комбинацию вальмовой и двускатной крыши, в которой фронтон расположен в конце конька Автоматическое создание голландской вальмовой крыши

Применяется к главному архитектору Premier, главному архитектору интерьеров, Home Designer Pro, Home Designer Architectural и Home Designer Suite.

  1. Откройте план главного архитектора, на котором вы хотите создать голландскую шатровую крышу.

    В этом примере используется простое здание размером 20 футов на 30 футов с высотой потолка 109 1/8 дюйма.

  2. Выберите стену, над которой вы хотите построить голландское бедро, и нажмите кнопку редактирования Открыть объект .
  3. В открывшемся диалоговом окне Wall Specification щелкните панель Roof, выберите опцию Dutch Gable Wall , установите шаг Pitch , начинается на высоте или дюймов от базового значения , а затем щелкните OK , чтобы подтвердить изменения.

  4. Выберите Build> Roof> Build Roof , чтобы открыть диалоговое окно Build Roof .Установите флажок рядом с Build Roof Planes , затем нажмите OK , чтобы закрыть диалоговое окно и автоматически сгенерировать крышу с голландским выступом над измененной стеной.

    В Home Designer Suite и Home Designer Architectural откройте диалоговое окно Build Roof и нажмите OK , чтобы построить плоскости крыши.

    Вы также можете установить флажок Auto Rebuild Roofs, если хотите, чтобы ваши крыши обновлялись автоматически при каждом изменении стены.


  5. Выберите 3D> Создать вид в перспективе> Полный обзор перспективы , чтобы увидеть результаты.

Для создания голландской вальмовой крыши вручную


Относится к главному архитектору Premier, главному архитектору интерьеров и Home Designer Pro.

  1. Откройте план главного архитектора, на котором вы хотите создать голландскую шатровую крышу.

    В этом примере используется простое здание размером 20 футов на 30 футов с высотой потолка 109 1/8 дюйма.

  2. Выберите Build> Roof> Build Roof , чтобы открыть диалоговое окно Build Roof . Установите флажок рядом с Build Roof Planes , затем нажмите OK , чтобы закрыть диалоговое окно для создания вальмовой крыши.


  3. Щелкните один из боковых краев плоскости крыши, на которой вы хотите построить голландское бедро, чтобы выбрать его вдоль этого края.
  4. Нажмите кнопку « Break Line» , затем нажмите один раз вдоль выбранной кромки, чтобы разместить угловую ручку или «соединение» в этом месте. На данном этапе не беспокойтесь о точном размещении.

  5. Щелкните ручку редактирования, которая отображается на вершине плоскости крыши, и перетащите ее вниз, чтобы создать в крыше проем треугольной формы.

    • Вы можете щелкнуть новое ребро, чтобы выбрать его, нажмите кнопку редактирования Make Parallel , затем щелкните стену, на которую опирается плоскость крыши, чтобы убедиться, что плоскость крыши, которую вы только что редактировали, параллельна ей. стена.
  6. Выберите Инструменты > Этаж / Справочный дисплей> На один этаж вверх , чтобы подняться на чердак.
  7. Выберите «Инструменты »> «Отображение этажа / справки»> «Отображение справки » в меню, чтобы отобразить стены 1-го этажа и плоскости крыши в виде красных линий.

    Главный архитектор X10, Home Designer 2019 и предыдущие версии программы, перейдите в Инструменты > Контрольные этажи> Контрольный этаж .

    Если ваши самолеты крыши не отображаются как часть эталонного дисплея, выберите Инструментов> Эталонных Полы> Ссылка этаж Параметры дисплея , установите флажок в столбце Disp рядом с «Planes на крыше» отображение слоя, затем нажмите ОК .

  8. Выберите в меню Build> Wall> Straight Exterior Wall , затем щелкните и перетащите вдоль края края плоскости крыши, созданного на шагах 3, 4 и 5. Это будет фронтальная стена.

    Примечание: Вы можете получить предупреждение о размещении объектов на чердаке. Нажмите ОК и приступайте к созданию стены.


    • Внешняя поверхность стены должна находиться внутри или выше верхнего края вальмовой крыши.
    • Если она слишком низкая или слишком высокая, щелкните стену, чтобы выбрать ее, и используйте ручку редактирования Move , чтобы переместиться в нужное место.

    • В качестве альтернативы вы можете переместить край плоскости крыши, чтобы освободить место для фронтальной стены.
  9. Выберите «Инструменты »> «Этаж / Справочный экран»> «На один этаж вниз» , чтобы вернуться на этаж 1. Обратите внимание на то, что фронтальная стена, размещенная на чердаке, имеет красный контур.

  10. Щелкните одну из плоскостей крыши по обе стороны от голландского бедра, чтобы выбрать его, нажмите кнопку редактирования Break Line , затем щелкните один раз вдоль этого края, чтобы разместить разрыв в этом месте, как в шаге 4 выше.
    • Щелкните и перетащите маркер редактирования на гребне, чтобы создать новое ребро, параллельное фронтальной стене.

    • Щелкните кнопку редактирования Make Parallel и щелкните стену, на которую опирается голландское бедро, чтобы сделать ее параллельной этой стене.
    • Отрегулируйте положение края крыши, чтобы создать выступ .
  11. Повторите шаг 10 с плоскостью крыши с другой стороны голландского бедра.

Оставить комментарий
