Схема электропроводки в гараже — как своими руками провести электропроводку в гараже

Каждый гараж, расположенный на загородном участке, должен иметь электропроводку. Она крайне необходима для освещения и подключения всевозможных приборов для ремонта автомобиля, а также в случае, если в помещении располагается и мастерская. Обустройство проводки желательно делать на стадии строительства сооружения.

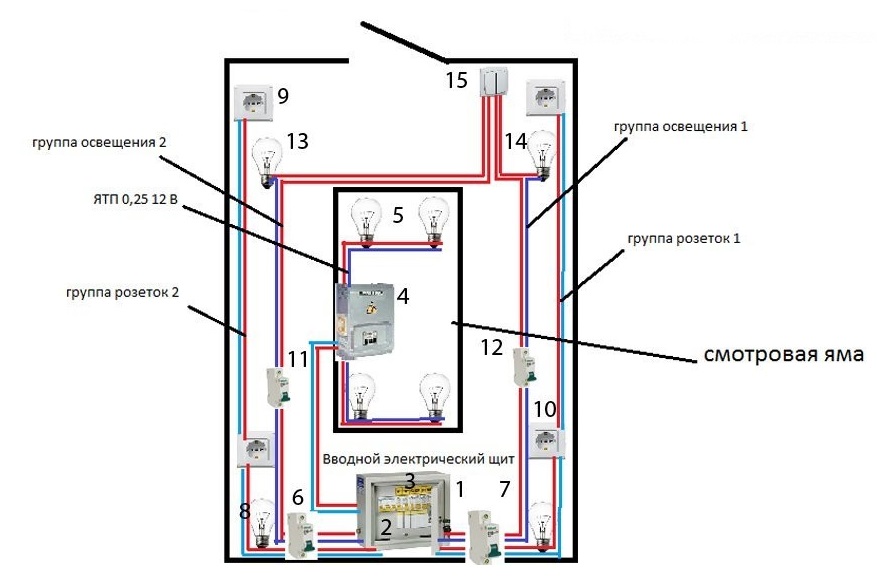

Как начертить схему электропроводки своими руками?

Этот план должен включать места расположения всех кабелей, электрических проводов, нанесение выключателей и розеток. Это необходимо для грамотного монтажа. Прежде всего, нужно четко наметить порядок размещения приборов освещения, распределительных коробок. Все элементы должны соединяться между собой напрямую. При этом электрика в гараже должна начинаться со щита.

В обязательном порядке отмечаются методы подключения отдельно взятого элемента. Помните, что между проводами и потолком нужно сделать расстояние не менее 100 мм, полом и розеткой – 500 мм.

Главный выключатель должен находиться справа от ворот, и его высота должна составлять 1500мм. Далее электросхема переносится на стены, принимая во внимание то, что розетки должны располагаться перед выключателями. Важно учитывать факт – чтобы  провести электропроводку в гараж вам потребуется получить разрешение от соответствующих органов. И выполнять работы своими руками можно только при наличии соответствующего образования или опыта.

Выбирая ту или иную схему прокладки, нужно приобрести провода, исключающие поражения током. При электрификации гаража следует избегать скрутки кабелей разных сечений. В случае необходимости применяйте соединительные колодки.

Планирование схемы разводки

Основополагающие принципы планирования схемы разводки электроснабжения гаражного помещения сводятся к следующему:

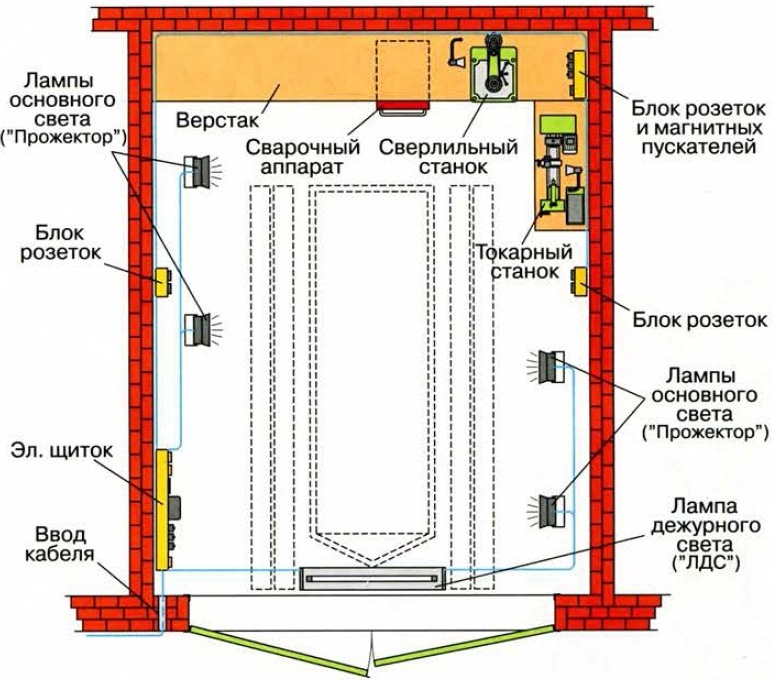

• наметить месторасположение щита и обозначить на бумаге места, где будут размещаться светодиодные светильники
• заранее продумать установку розеток у рабочего стола или в любой другой точке, где будут подключаться электроинструменты. Выключатели в гараже сообразно ставить возле двери
• электрический щиток должен находиться возле входа для удобства подключения при входе и обесточивания после выхода из постройки
• над выключателями устанавливаются наружные распределительные коробки
• если нажатием одной кнопки будут включаться несколько лампочек, то кабель тянется до первой, а затем перемычками от неё к остальным
• при распределении розеток на автоматы своими руками, учитывайте, что медный провод сечения 1,5 кв.мм способен выдержать нагрузку до 3.2 Кв

Подключение всех линий розетки можно производить от одной к другой, но лучше предпочесть вариант монтажа распределителей под потолком. Используйте УЗО с автоматом для предохранения от ударов током. Если проводка открытая, то она должна быть с не дымящим изолятором. Для оснований из дерева или бумаги электрический кабель выбирают в металлических трубах.

Как сделать проводку электричества своими руками?

Перед тем как начинать работу, подготовьте молоток, зубило, пассатижи, дрель с набором из нескольких свёрл. Вам также понадобится изоляционная лента и гипс для строительства, перфоратор, дюбеля, саморезы и электроизмерительные приборы. Основной элемент подключения – провод. Специалисты рекомендуют с прожилками из меди, но можно воспользоваться и алюминиевыми, хотя их теплопроводность намного ниже. Потребуется купить трубы из гофра, короба для установки, розетки, светильники, трансформаторы, выключатели и переходники.

Провести электропитание в гараж можно двумя путями – воздушным или подземным. Чтобы определить, как лучше сделать, проанализируйте расположение строения по отношению к линиям электропередач. Если расстояние больше 25 метров, то возникнет необходимость поставить дополнительный столб. Ввод воздушки производится через стену. Рекомендуемая высота – 2.75м.

При высверливании в стене отверстия своими руками, не забывайте делать уклон наружу, чтобы исключить проникновение воды внутрь. Провода перед вводом заизолируйте трубками из пластика или резины. После все отверстия надёжно замажьте алебастром или цементом. Если постройка невысокая, то устанавливается трубостойка с приёмным изолятором, конец которой загнут. Крепится приспособление к крышным стропилам.

Подключение подземной электропроводки

Что касается подключения подземной электропроводки, то кабель размещается в земле под защитой стального короба. Для ввода проводов внутрь в фундаменте потребуется сделать отверстия. Вводимый провод изолируют трубой. По окончанию работы электрик тянет проводку к вводному коробу с электрическим счётчиком и предохранительным устройством. Далее хозяин своими руками осуществляет обустройство освещения гаража.

Внутренняя электрика может быть открытого или закрытого типа. В первом случае провода фиксируются в плинтусах или коробах из пластмассы или металла. Идеально подойдёт плоский кабель или небронированный. На стенах они крепятся при помощи скоб из жести, дюбелями или гвоздями, отступая 0,4м. Разводят по горизонтали от потолка, коробки привинчивают шурупами.

Если здание каменное или из кирпича, то весьма уместной является скрытая проводка. Данную процедуру лучше проводить заранее, пока штукатурка не нанесена на стены. Иначе придётся проделывать канавки для укладки проводов. Главной особенностью этой операции становится необходимость спайки концов проводов, подлежащих соединению. Эта процедура позволит избежать их раскручивания и окисления. Точки стыков покрывают изолентой.

Практически каждый хозяин авто устраивает смотровую яму, поэтому без подключения освещения не обойтись и здесь. Напряжение должно быть не более 42 вольт, следовательно, придётся приобрести трансформатор для понижения напряжения. Запомните! Работы проводите только с помощью специализированных инструментов, рассчитанных на небольшую силу тока.

Правила безопасности при электрификации

Проводя электрификацию своими руками, соблюдайте следующие правила по технике безопасности:

• электроинструмент используйте исправный, наличие оголённых проводков недопустимо
• форма одежды должна быть свободной
• инструменты для проведения работы используются с изолированными рукоятками
• работы производите только при отсутствии напряжения в сети. Для этого выключаются автоматы в доме или откручиваются пробки
• для установки энергоснабжения нельзя пользоваться стульями, пеноблоками. Для этого используют козлы или особые помосты
• нельзя спешить. И самое главное – необходимо думать о собственной безопасности

И относитесь к делу с максимальной ответственностью. Если всё сделано грамотно, то срок эксплуатации составит до 30 лет. Поэтому любой неверный шаг при самостоятельной электрификации способен вывести из строя всю сеть и повлечь сложнейший ремонт.

Разводка электропроводки в гараже: правила проведения монтажного процесса

Сегодня в статье будем разбираться с достаточно сложной темой – разводка электропроводки в гараже. Тема сложна тем, что сегодня гараж – это не только пристанище автомобиля. Это практически полноценная мастерская, где используют разные электроинструменты. Поэтому расскажем о том, как правильно создать эффективно работающую схему электропроводки, на какие параметры обратить внимание, выбирая материалы, о правилах проведения монтажного процесса.

Как правильно провести электропроводку в гаражеИсточник tirez.ru

Правила создания схемы

Проще всего, если гараж строится на участке, к которому уже подведена линия электропередач, установлен отдельный распределительный щит. Остается только провести кабель от щитка к гаражу. Если последний является постройкой, расположенной вдали от основного дома, то выбирать придется два варианта подключение: от дома или отдельная линия от столба, находящего за пределами территории дачного участка. Второй вариант сложнее тем, что воздушку могут проводить электрики, у которых есть доступ к проведению данного типа работ. К тому же в гараже придется устанавливать отдельный распределительный щит.

Теперь, что касается схемы электропроводки в гараже (проводов и кабелей). В первую очередь определяется точка ввода внешнего силового кабеля, а также место установки щитка. Затем на схему наносятся места расположения светильников и розеток. Все это соединяется линиями разводки. Каковы требования ко всем этим элементам:

• Линии проводки внутри гаража должны прокладываться только в вертикальном или горизонтальном направлениях. Никаких уклонов.
• Переход от горизонтального участка в вертикальный (и наоборот) производят только под прямым углом.

Электропроводка – это горизонтальные и вертикальные участкиИсточник ms.decoratex.biz

• Расстояние горизонтальных участков от потолка или пола, вертикальных от углов строения, оконных и дверных проемов – 15 см.
• То же расстояние и до отопительных приборов (радиаторов, печей и прочих).
• Количество розеток из расчета одна на 6 м² или через каждые 4 м.
• Высота установки розеток – 60 см от поверхности пола.
• Высота установки выключателей – 1,5 м. Их монтируют на расстоянии минимум 15 см от дверных косяков.
• Если в гараже есть подвал и смотровая яма, то в них розетки не устанавливают. Это касается и выключателей для лампочек. Эти элементы монтируют в самом гараже в удобном месте.

Оптимальное решение – трехфазная схема разводки. При этом одна фаза подключается только к осветительным приборам, две другие раскидываются по розеткам. Если трехфазное подключение проблема, то используют однофазную (220 вольт). Для этого варианта придется точно подсчитать нагрузку на кабели и правильно подобрать их сечение. Это в основном касается проводов для розеток.

При этом опять-таки лучше разделить схему на два участка: для лампочек и розеток. И на каждый шлейф придется подобрать автоматический выключатель по потребляемой мощности и силе тока.

Схема электропроводки с двумя участками: освещение и розеткаИсточник infourok.ru

Как правильно рассчитать количество требуемых материалов

После создания схемы можно легко подсчитать количество розеток и выключателей. Сложнее с кабелем. Придется по схеме на внутренних стенах гаража нанести линии прокладки кабелей. После чего каждый участок замеряется рулеткой и складывается в общую сумму.

Обратите внимание, что у каждого шлейфа будет свое сечение проводов. Поэтому длина каждого участка рассчитывается по отдельности. Не забываем и о внешней линии: от столба до гаража. Обычно для этого используют медный кабель сечением 10 мм². Его будет достаточно даже в том случае, если гараж переоборудуют в мастерскую.

Что касается сечения кабелей для светильников, то здесь подойдет провод сечением 1,0-1,5 мм². Для розеток надо подсчитать мощность оборудования и электроинструментов, которые будут к ним подключаться. Для этого суммируют мощности всех приборов, то есть определяется общая потребляемая мощность в независимости от того, будут ли инструменты одномоментно эксплуатироваться. Полученное значение увеличивается на 20%. Это так называемый запас прочности. Теперь надо обратиться к специальным таблицам, где показана зависимость потребляемой мощности и сечения электрического кабеля. На фото ниже одна из таких таблиц представлена.

Таблица соотношения потребляемой мощности и сечения электрической разводкиИсточник drive2.ru

Как показывает практика, для розеток подойдет кабель сечением 4 мм². И это максимальное значение. Для многих электроинструментов будет достаточно и 2,5 мм².

Если монтаж электропроводки в гараже будет проводиться открытым способом, то придется подсчитать количество крепежей и гофры или кабель-каналов. Конечно, лучше провести скрытую проводку с последующей отделкой стен. Проводов не будет видно, а значит, они не испортят внешний вид помещений. Единственное, что необходимо сделать, положить схему в надежное место, чтобы не потерять на случай, если в какой-то из стен надо будет забить гвоздь или вкрутить саморез. Чтобы не повредить уложенный кабель.

Этапы монтажа электропроводки

Этапа три:

• подготовка;
• монтаж внешнего участка;
• монтаж внутренней схемы.

Подготовительные работы

В основном их проводят внутри гаража. Проводимые работы касаются разметки, создание мест установки розеток и выключателей, мест крепление осветительных приборов и участков закладки проводов. Разметка проблем не вызывает. Ее со схемы надо перенести на стены гаража, используя линейку и карандаш. Если гараж большой, то рекомендуют использовать разметочный шнур. Не забывайте, что все линии наносят только вертикально или горизонтально.

Как сделать гнездо для розетки алмазной коронкойИсточник evrasia-today.ru

Гнезда под розетки, выключатели и разветкоробки делают перфоратором с алмазной коронкой. Штробы в стенах специальным инструментом, который называется штроборез. Хотя существует несколько способов сделать штробы: от простого – молоток с зубилом, до более эффективного – перфоратор с насадкой в виде лопатки. Хотя штроборез – это и скорость проводимых операций, и ровность нарезаемых каналов. Но много пыли.

Глубина и ширина штроб зависит от диаметра электрического провода. Но, как показывает практика, оба размерных параметра обычно не превышают 2 см.

Что касается схемы подключения освещения в гараже. Кабель в этом случае протягивают по потолку. Если перекрытие – железобетонные плиты, то кабель пропускают между ними в зазоре, который впоследствии замазывают цементно-песчаным раствором или готовой штукатурной смесью. Если перекрытие – одна монолитная плита, то кабель пропускают через гофру, которую крепят к потолку хомутами на саморезы.

Крепление электропроводки к потолкуИсточник montazh-sveta.ru

Прокладка кабеля на улице

Есть два способа: воздушный и подземный. Лучше выбрать первый, как самый простой и нетрудоемкий. Есть некоторые требования, которые предъявляются к проводке данного типа:

1. Если кабель придется проводить над проезжей частью, то высота укладки не должна быть меньше 6 м.
2. Над пешеходной зоной не меньше 3,75 м.
3. Ввод в гараж должен производиться на высоте не меньше 2,75 м.
4. Если расстояние от столба линии электропередач до гаража более 25 м придется устанавливать дополнительную промежуточную опору.

Несколько слов о третьем требовании. Гараж – постройка невысокая, поэтому данный параметр сложно выдержать. Для решения проблемы поступают следующим образом – из стальной трубы диаметром 20-32 мм делают стойку в виде изогнутой конструкции, как показано на фото ниже. Это устройство крепят к крыше гаража или к стене.

Трубостойка, как устройство ввода электрического кабеля в гаражную постройкуИсточник krsk.au.ru
Каким требованиям должна отвечать проводка в бане – основные правила и нормативы

Если решено проводить подземную прокладку, то серьезных требований к ней нет. Единственное важное требование – использовать бронированный кабель, в маркировке которого есть буква «б», к примеру, ВБбШв.

От столба ЛЭП выкапывают в сторону гаража траншею, куда и закладывают кабельное изделие. Чтобы при проведении каких-либо земляных работ на дачном участке не повредить уложенный электропровод, кабель лучше уложить в стальную или пластиковую трубу, диаметр которой должен быть двое больше, чем диаметр самого кабеля. Стальную трубу обязательно гидроизолируют, к примеру, ее обмазывают битумной мастикой.

Очень важно чтобы в трубу не попала талая или дождевая вода, поэтому около столба ЛЭП делают отвод вверх, конец которого герметизируют. Выступать отвод над поверхностью грунта должен минимум на 5 см. Если расстояние от опоры ЛЭП до гаража составляет 0,6-0,8 м, то закладывать кабель в трубу необязательно.

С противоположной стороны трубу и кабель заводят в сам гараж. Для этого предварительно надо в фундаменте строения оставить сквозное отверстие. Обычно укладывают стальную или пластиковую трубу.

Необходимо отметить, что подземный способ – вариант трудоемкий, бронированный кабель стоит дорого, дополнительно приходится приобретать трубу. Но он, как показывает практика, долговечнее воздушной прокладки.

В видео показано, как проложить кабель подземным способом:

Как найти проводку в стене: с профессиональным оборудованием и подручными средствами

Внутренняя разводка

Электрика в гараже, как и в любом другом помещении или строении, проводится двумя способами: скрытый и открытый. Первый – это установка кабеля в штробы. Второй – по стенам, но в специальные короба-каналы.

Скрытый способ

Монтаж кабеля начинают с его подрезки на куски, длина которых равна длинам шлейфов, плюс 10%. Затем монтируют распределительные коробки. Их утапливают в гнезда, где крепят саморезами на пластмассовые дюбели или гипсовым раствором. Многие используют комбинированный вариант, хотя двух саморезов бывает достаточно.

Кабель укладывают в штробы, где крепят его пластиковыми хомутами и саморезами. Раньше для крепления использовали алебастр. Многие мастера им также сегодня пользуются. Но лучше использовать современные крепежные изделия.

Важный момент – соединение электропроводки между шлейфами. Ушли в небытие скрутки, защищенные изолентой, вместо них сегодня используют клеммные колодки разного типа. Это в первую очередь высокая безопасность соединения, плотность примыкания проводов друг к другу.

Итак, внутренняя разводка электрики в гараже практически закончена. Остается только заделать штробы штукатурным раствором, провести монтаж розеток и выключателей с подключением их к электрическим проводам.

Скрытая электропроводка в гаражеИсточник giropark.ru

Наружный способ

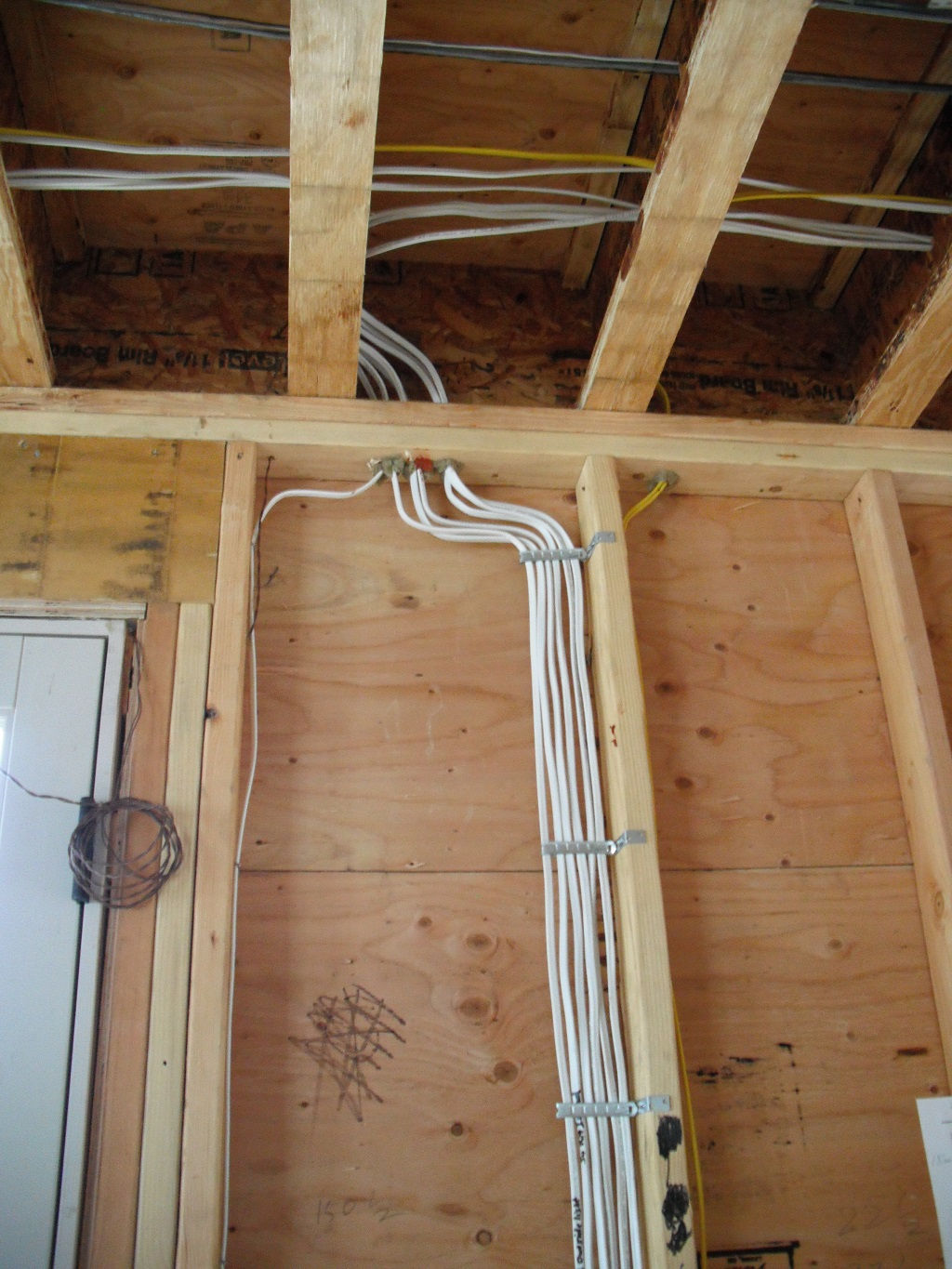

Если гараж – строение деревянное или металлическое, то провести электропроводку можно только открытым способом. Для этого потребуются специальные приспособления – так называемые кабель-каналы. Это двухметровой длины короба, состоящие из двух частей: основа (короб) и крышка.

Основу крепят саморезами по нанесенным линиям схемы проводки, предварительно нарезая их по длине каждого участка. Конечный их пункт укладки – розетки и выключатели. Промежуточный элемент – распачные коробки. Все элементы, как и кабель-каналы, крепятся к стенам саморезами. Они не утапливаются в толщу стен, поэтому для этого способа монтажа электрики потребуются внешние розетки, выключатели и распредкоробки.

Наружная электропроводка в гаражеИсточник woodinmetal.ru
Какой кабель нужен для подключения дома к электросети на 15 кВт и как его подсоединять

Как только все электрические провода будут уложены и подключены до конечных точек, кабель-каналы закрываются крышками. Последние крепятся к основе при помощи защелок, расположенных по всех длине устройства. Во-первых, кабель-каналы не портят внешнего вида стен гаража. Во-вторых, всегда есть возможность легко снять крышки и проверить, в каком состоянии находится электропроводка. Понятно, что и ремонт или замену кабелей проводить тоже легче.

В видео показано, как правильно провести электропроводку в гараже при помощи кабель-каналов:

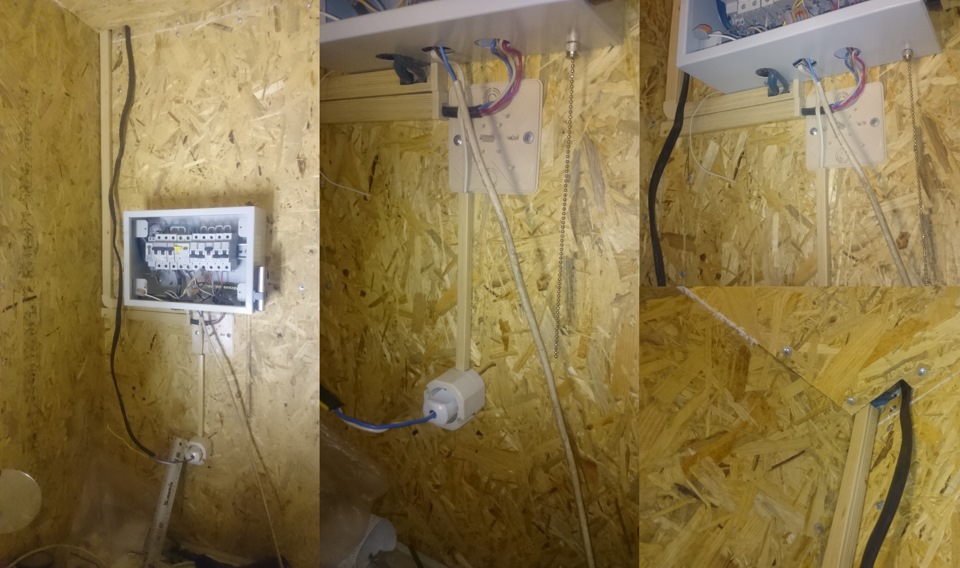

Монтаж распределительного щитка

Ситуация, когда гараж подключают отдельно от основного дома на загородном участке, встречается редко. Ведь приходится на гараже устанавливать отдельный распределительный щит, куда монтируется и счетчик учета потребляемой электроэнергии. Сложность установки щита и его подключение невысокая. Но все это оборудование придется приобретать, а это лишние финансовые затраты.

Но если такая ситуация возникла, то сам щит устанавливают на стену гаража: или внутри, или снаружи. Второй вариант предпочтительнее, всегда есть возможность не допускать инспекторов внутрь гаража. Крепление производят на саморезы и пластиковые дюбели. Высота установки – 1,8 м. Рекомендуется на каждый шлейф установить отдельный автоматический выключатель, и обязательно один общий на ввод.

В видео показано, как надо правильно устанавливать распределительный щит в гараже:

Правила проведения штробления стен под проводку: выбор инструмента и технологии

Заключение по теме

Как видите, чтобы провести электропроводку в гараже, потребуется немало усилий и времени. Не стоит относиться к этому мероприятию с прохладцей. С электричеством шутки плохи, даже в таком небольшом сооружении, как гараж. Особое внимание уделите участку до розетки, к которой будет подключаться сварочный аппарат или компрессор. Оба вида оборудования достаточно мощные, а значит, для них придется подбирать сечения кабеля большого значения. Лучше подобрать с запасом, как минимум, в 10%.

Как сделать проводку в гараже своими руками | Энергофиксик

Гараж это мужская территория, где стоит не только автомобиль, но и проводит много свободного времени почти любой мужчина. Поэтому там должно быть комфортно, удобно и безопасно, а проводка обязана соответствовать всем требованиям безопасности. В этой статье я вам расскажу, какие нюансы есть при реализации новой проводки и как ее грамотно реализовать.

Для примера рассмотрим вариант, когда вам нужно выполнить проводку в гараже к которому уже подведено электричество.

Скрытая или же наружняя

Перед тем как приступить к разработке схемы и ее реализации, нужно определиться какой вид проводки будет использован. Наиболее надежным в плане безопасности считается, конечно же, скрытая проводка, но ваш гараж может быть построен не только из блоков или кирпичей.

Если у вас деревянный или же металлический гараж, то единственно доступным вариантом будет именно внешняя проводка. Мы рассмотрим оба варианта, а какой избрать для себя, решать только вам – владельцу.

Подготовка схемы

Это самый главный и важный этап всей работы, ведь от него зависит сколько нужно материала закупить на реализацию вашего проекта.

В качестве основы идеально подойдет план вашего гаража, ведь он начерчен в соответствии с реальными размерами и расположив элементы проводки на плане и соединив их, вы сможете довольно точно подсчитать длину необходимых проводов и точное количество розеток, автоматов, выключателей и распределительных коробок.

Важно. Если в вашем гараже присутствует смотровая яма и вы захотите и там выполнить освещение, то знайте, что нормативные документы запрещают использовать в таких моментах напряжение на 220В. В этом случае освещение ямы должно быть выполнено через понижающий трансформатор 220/36 (24 или 12) В и обязательно отдельной линией.

Принципиальная схема проводки без освещения смотровой ямы выглядит так:

Какой провод использовать

Я за безопасность и поэтому буду рекомендовать не экономить на качественном кабеле. И поэтому лучше брать кабель марки ВВГнг или же NYM. Да эти образцы стоят прилично, но зато изоляция у них выполнена из негорючих материалов и в случае нештатной ситуации провод не станет источником пожара в вашем гараже.

Скрытая проводка

Если вы решились сделать скрытую проводку, то помимо проводов вам потребуются: подрозетники внутренней установки, дрель, перфоратор (для прокладки трасс проводов в бетоне), отвертки, изолента, крепеж для кабеля, распределительные коробки.

Комплектация щита не будет отличаться при любом способе прокладки кабелей и будет такой: прибор учета, вводной автомат, УЗО, автоматические выключатели, нулевая и заземляющая шинки (если у вас трехпроводная система).

После всех подготовительных работ можно приступать к непосредственному монтажу проводки. Причем следует начинать от места установки щита.

Прокладывайте штробы и ниши для мест установки выключателя, распределительных коробок и розеток. Далее закладывайте кабель и производите соединение проводов в распределительной коробке.

Важно. Согласно требованиям ПУЭ использовать стандартные скрутки запрещено, допустимы: сварка, обжим, соединение ваго разъемами, соединение клеммниками. Какой способ выбрать так же решаете вы.

После того, как было произведено подключение проводов в распределительных коробках, на выключателе и розетках (важное уточнение, из-за того, что в большинстве гаражей довольно влажная среда, следует использовать комплектующие со степенью защиты не ниже IP 44), необходимо проверить ее правильность с помощью мультиметра.

И сразу после этого можно приступить к подключению сети в распределительном шкафу, но помните, если монтируется новый прибор учета, то снятие и установка должна выполняться с разрешения управляющей компании или энергосбыта.

Внешняя проводка

Отличие внешней проводки от скрытой в том, что наружную систему, гораздо проще и быстрее реализовать. И для этого способа нужны элементы не внутреннего, а внешнего исполнения.

И готовая проводка, будет выглядеть следующим образом:

Вывод

Как вы видите принципиально сложного в реализации проводки в гараже нет. Достаточно просто соблюдать элементарные требования безопасности и следовать инструкции. Спасибо за внимание.

Как сделать электропроводку в гараже.

Электропроводка в гараже также необходима, как и в любом другом бытовом или подсобном помещении. Без света не обойтись вечером, но электричество необходимо также и для работы различного оборудования: аккумуляторного зарядного устройства, гайковерта, насоса для подкачки шин, автоминимойки, электродрели и т.п. О том, как проложить проводку в гараже, будет рассказано в этой статье.

С чего начинается монтаж: виды гаражной электропроводки

Монтаж электропроводки в гараже начинается сразу после окончания возведения стен,  перекрытия и установки ворот. На первом этапе электропроводка в гараже своими руками невозможна: ввод силового кабеля после всех необходимых согласовательных работ с поставщиками электроэнергии и руководством гаражного кооператива осуществляет электрик. Его задача – монтаж наружной электропроводки.
Наружная электропроводка выполняется кабелем для наружных работ от изоляторов на опорах (на трубостойке) или от распределительной коробки, являющейся частью централизованной линии. Это может быть или воздушная линия, или подземный кабельный ввод: все зависит от технических условий.
Для воздушного ввода (он используется чаще всего) важно, чтобы кабель находился на высоте (минимум):

• 6 м от земли при монтаже над проезжей частью;
• 3,75 м при монтаже над пешеходной зоной;
• 2,75 м от земли возле гаража.

Используется для этого изолированный гибкий кабель с медными (не менее 6 мм² в сечении) жилами или алюминиевыми (не менее 16 мм²). Вводится он под кровлю таким образом, чтобы попадание дождевой воды внутрь помещения было невозможно. Кроме того, выполняется защита гофрированной металлической трубой. После этого производится герметизация резинобитумной мастикой.
Если кабель прокладывается под землей на глубине менее 2 м, его следует дополнительно защитить железобетонными плитами или стальным коробом. Кабель должен быть соответствующего типа, защищенный от грызунов специальной пропиткой, а от механических повреждений – броней. Для его ввода в фундаменте строения должно быть предусмотрено отверстие, а для защиты ввода установлена труба.
Подсоединение индивидуального силового кабеля возможно только после снятия напряжения, что имеет право выполнить только квалифицированный специалист. Оканчивается монтаж наружной проводки установкой двухполюсного автоматического выключателя непосредственно в гараже. Как правило, такие автоматы располагают недалеко от входной дверцы, в распределительном щитке.
После этого начинается монтаж внутренней электропроводки. Такая проводка в гараже своими руками — выполнимая работа для того, кто владеет основами электротехники. Существуют определенные правила, которые необходимо выполнять, поэтому далее – информация о том, как сделать электропроводку в гараже.

Приступаем к внутренним электромонтажным работам

Прежде, чем начинается монтаж, составляется схема электропроводки в гараже. Далее – по пунктам.
1.    Вначале продумайте, где необходимы розетки, учитывая при этом высоту стеллажей, месторасположение полок. Электрическая схема проводки в гараже может быть нанесена непосредственно на стену: соответствующими символами обозначаются распределительные коробки, выключатели, розетки, места установки светильников на потолке и на стенах. Выключатель не должен перекрываться входной дверью.
2.    Следует учитывать, что для освещения погреба и смотровой ямы можно использовать только пониженное напряжение – 36 В, так как в гараже бывает повышенная влажность и присутствие испарений топлива. Необходимо предусмотреть установку понижающего трансформатора.
3.    Распределительные коробки размещают таким образом, чтобы разделить внутреннюю сеть на отдельные группы с целью уменьшения расхода кабеля и равномерного распределения нагрузки. Как правило, группа освещения и розеточная группа монтируются независимо друг от друга.
4.    Кабели прокладывают, обычно, на расстоянии 100-150 мм от потолка. Розеточную группу монтируют с помощью кабеля с тремя жилами, из которых одна – для заземления: это необходимо для безопасности.

5.    Системы автоматического открывания ворот и сигнализации (при наличии) коммутируются с электросетью и оборудуются блоком бесперебойного питания.
6.    Заземляющий контур из четырех двухметровых уголков необходимо смонтировать еще до заливки фундамента, пока грунт открытый. Если площади для заземляющего контура не достаточно – монтируют штыревое заземление. Шину для подсоединения заземляющих жил кабелей выводят в электрощиток.

Скрытый монтаж электропроводки

Разводка электропроводки в гараже, построенном из блоков пенобетона или кирпича, может быть выполнена скрытым способом:

• по линии прокладки кабелей выполняются штробы
• в них укладывается электропроводка
• затем «примораживается» с помощью водного раствора алебастра в нескольких местах.

Существует и другой способ:

• С помощью алмазного круга, установленного на болгарку, прорезаются узкие и глубокие канавки.
• Торцом укладывается плоский кабель марки ВВП-1×2 или ВВП-1×3 (сечение медной жилы – 1,5 мм² для освещения и 2,5 мм² — для розеточной группы). Это дает определенные преимущества: не требуется «примораживать» кабель (он надежно держится в узкой штробе), работа выполняется быстрее и легче.
• Если требуется проложить два кабеля в одном направлении, приходится делать широкую штробу или две параллельных прорези.
• Кабель прокладывается только горизонтально или вертикально: это необходимо для того, чтобы не повредить проводку при навешивании полочек.
• Встроенные розетки и выключатели устанавливаются в пластиковые подрозетники, отверстия для которых подготавливают с помощью коронки – специальной насадки для перфоратора.

• Когда вся разводка выполнена, штробы с кабелем заделывают штукатурным раствором, после чего можно приступать к облицовке стен керамической плиткой или к штукатурным работам.

Наружный способ монтажа

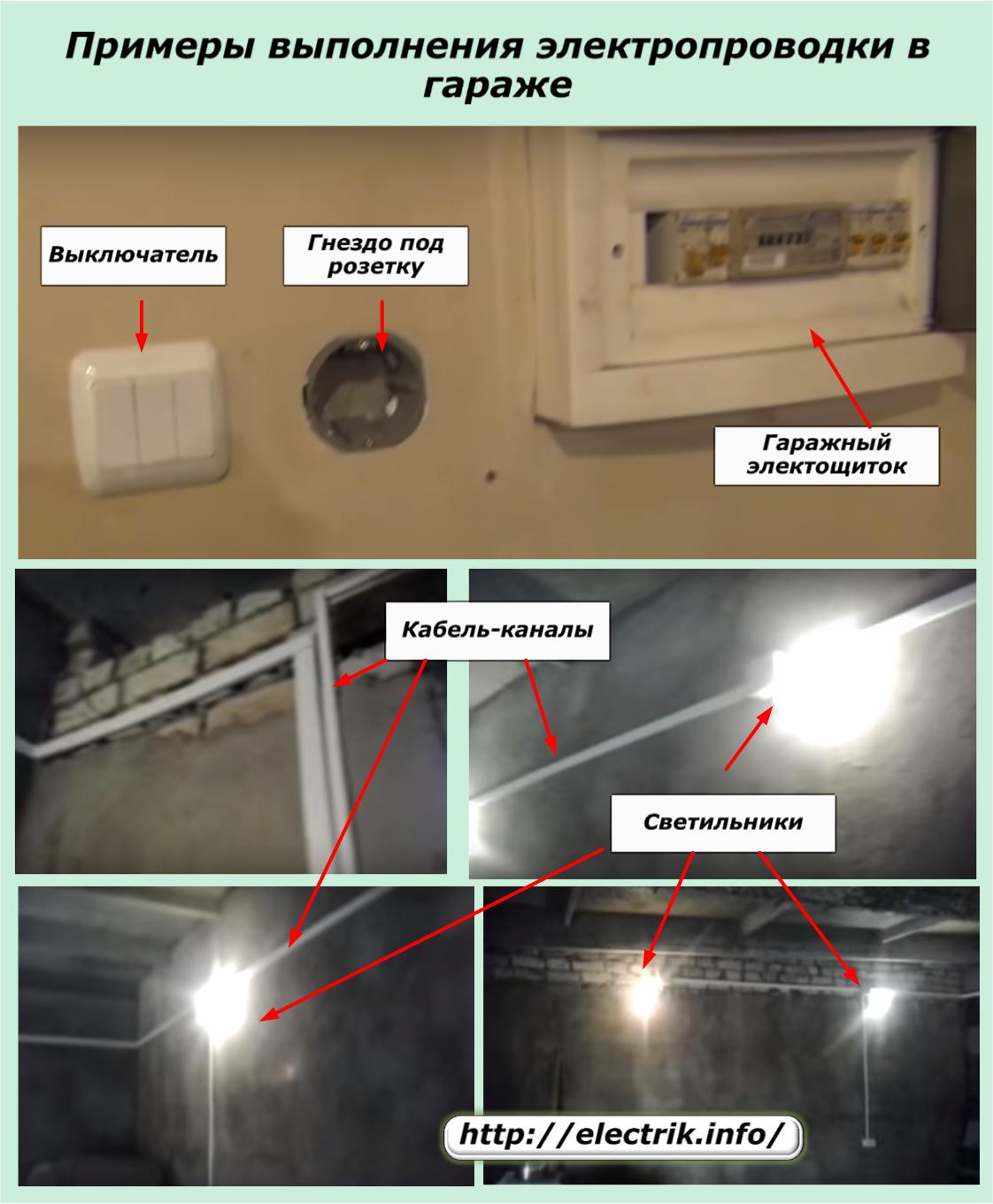

Электропроводка в гараже (фото для наглядности представлено) не обязательно должна быть скрытой: к интерьеру «домика для авто» не предъявляют высоких требований, а для металлических гаражей наружная электропроводка является единственно возможным решением.
Проще всего выполнить разводку с помощью пластиковых коробов. Их размеры выбираются в соответствии с толщиной и количеством кабелей. Крепят короба, выполняющие преимущественно декоративные функции, к кирпичным (бетонным) стенам и потолку с помощью дюбелей, а после окончания монтажа закрывают крышками на защелках.

Для гаражей из листового железа больше подходит пластиковая или металлическая гофрированная труба. Ее крепят хомутами к стенкам, для чего используют уже имеющиеся крепежи, соединяющие листы. Если для крепления хомутов необходимо сверлить отверстия в металле – под шляпки винтов с наружной стороны вставляют герметизирующие прокладки из мягкого металла (меди, алюминия): резиновые или пластиковые со временем разрушатся, и в образовавшиеся щели будет затекать дождевая вода.
Для наружной проводки необходимы розетки, выключатели и распределительные коробки наружного типа.

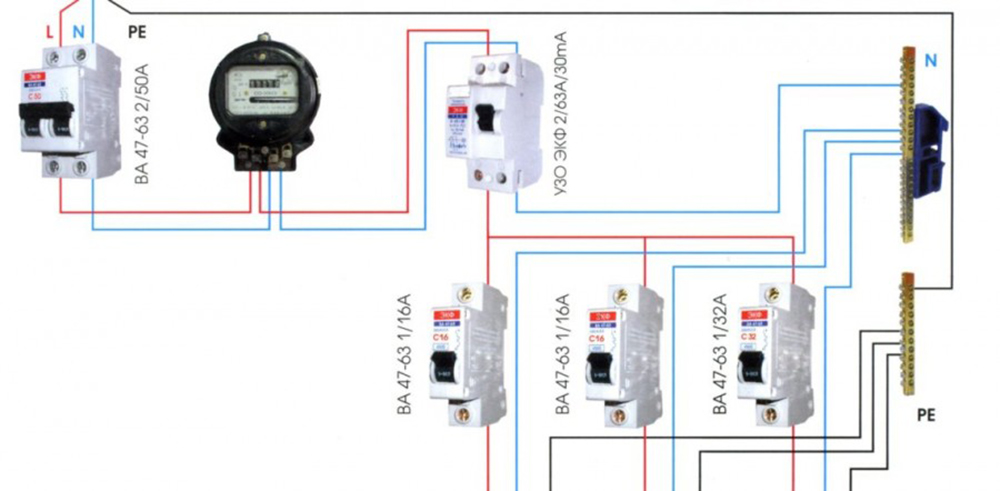

 Монтаж электрического щитка

1.    Каждый заранее подписанный кабель внутренней проводки вводят в электрический щиток. Для устройства последнего необходим металлический навесной или встраиваемый шкафчик (в зависимости от типа проводки), с дверцей.
2.    Устанавливается электросчетчик и группа автоматов, которые крепят на DIN-рейке.
3.    К счетчику подключается кабель, отходящий от вводного двухполюсника.
4.    Каждый кабель подключается фазным проводом к выводной клемме соответствующего расчетного нагрузке автомата.
5.    Входные клеммы соединяются общим проводом и подключаются к выходной клемме электросчетчика.
6.    Нулевые и заземляющие провода соединяются на отдельных колодках.

Будет не лишним установить устройство защитного отключения и реле напряжения: в случае критического изменения его амплитуды это реле мгновенно отключит внутреннюю сеть, тем самым спасет приборы от порчи.
Собирается электрощиток при отключенном вводном двухполюсном автомате. По окончании выполняется пробное включение и проверка работоспособности всех элементов сети.

Проводка в гараже

Искусственное освещение в «автодомике» дарит комфорт и удобство, не ограничивая деятельность человека светлым временем суток. Электрика в гараже позволяет использовать спецоборудование, помогающее быстрее справиться с ремонтными работами.

Электропроводка в гараже и ее составные «части»

Об обустройстве «блага» цивилизации следует задуматься уже на этапе проектирования «автоконюшни», так как то и другое действие связано с получением разрешений от государственных органов контроля. Полностью сделать электричество своими руками нельзя, поскольку часть линии протягивают только профильные специалисты, имеющие допуск к работе с высоким напряжением.

Проводка в гараже состоит из двух частей:

• Наружная

Монтаж проводки выполняется от внешнего источника питания (централизованной линии передач) до стен «автодомика».

• Внутренняя

Включает в себя индивидуальную схему электропроводки непосредственно в середине гаража.

Возводя на дачном участке дом для своей семьи, мы не забываем и про дом для нашего автомобиля. Независимо от того, будет гараж отдельным строением либо частью ж…

Ракушкой называется определенный вид гаража, представляющий собой сборно-разборную конструкцию. Другое название данного сооружения – пенал или автомобильный те…

Работы по установке этих составляющих требуют определенных знаний и навыков. Наружную проводку в гараже имеет право монтировать только электрик, получивший соответствующую лицензию (допуск к работе под высоким напряжением). Проект доступа к централизованной сети следует утвердить в соответствующих органах (местный энергонадзор).

Монтаж электрики внутри гаража под силу технически подкованному автовладельцу. Исключением является подводка к щитку и установка счетчика и автоматов, что требует привлечения квалифицированного специалиста.

Чтобы создать целостную картину всех требуемых электромонтажных работ, опишем особенности монтажа наружной и внешней электропроводки в гараже.

Как провести наружную проводку в гараже?

Монтаж наружной проводки выполняется воздушным и подземным способом. Решение принимается, выходя из месторасположения гаража и других близстоящих объектов. Если расстояние от линии электропередач более 25 метров, то для воздушного способа проводки кабель следует крепить на несущих опорах (столбах), высота которых:

• Над проезжей частью – от 6 м.
• Над пешеходной зоной – от 3,75 м.
• Непосредственно около сооружения– 2,75 м.

Для подвода электропроводки к гаражу чаще всего используют гибкий изолированный кабель из меди или алюминия. Для медного провода выбирают сечение ? 6 мм2, для алюминиевого аналога — ? 16 мм2. Последний уступает техническим характеристикам, поэтому лучше остановить свой выбор на более эластичной меди.

Схема подземной проводки к гаражу состоит из ответвления от ЦЛП (централизованной линии электропередач) и подземного кабеля. Если глубина его залегания невелика (до 2 м), то для защиты провода используют стальной короб, предотвращающий случайное повреждение линии. В фундаменте «автодомика» (на глубине 0,5 м) должно быть предусмотрено отверстие для точки ввода. Так называют место прохода внешней проводки через конструкцию гаража. Кабель защищают трубой (ее внешняя длина 60 см, внутренняя – 5 см), диаметр которой в два раза превышает сечение провода. Придерживаются строго правила: один кабель – в одно отверстие.

На коньке полосы рубероида дают внахлест

Упакованные в пленку материалы хранят и без укрытия

Оплавление толи при укладке на крышу

Для воздушной линии ввод предпочтительнее организовывать через стену, хотя допускается «вход» через крышу. Отверстие в кровле сложнее полностью гидроизолировать, поэтому риск повреждения велик.

Техническая норма высоты ввода – 2,75 м. Но что делать, если высота стен недостаточная? Оптимальный выход – внешняя электропроводка гаража организовывается с помощью трубостойки (прямая стальная труба с загнутым концом), где изоляторы приема находятся ниже уровня изгиба (расстояние между ними должно быть от 30 см).

Отверстия в стене делают под наклоном, чтобы избежать попадания внутрь воды.

http://www.youtube.com/watch?v=_UU-r2Sykfk

В полость вкладывают фарфоровые воронки, а кабель защищают эластичным шлангом. Затем линию подсоединяют к распределительной коробке внутри гаража.

Как провести внутреннюю проводку в гараже?

Монтаж внутренних проводок в зданиях выполняется двумя способами: открыто и скрыто. «Автодомик» — не исключение. Для него выбор метода зависит от стройматериала, из которого он сделан.

Монтаж скрытой проводки оптимален для кирпичных и бетонных гаражей. Кабель устанавливают перед началом внутренних облицовочных работ в специально сделанные углубления (штробы) или в технические щели сооружения (например, между плитами перекрытия). Затем его замуровывают, выравнивая поверхность штукатуркой. Для деревянных и металлических конструкций используют открытый способ, когда кабель просто крепят к готовой поверхности стен.

Для каждого из этих методов разрабатывается схема гаража электрическая. Это план размещения кабеля и всех требуемых элементов (выключателей, розеток и т.п.) в помещении, где:

• Четко обозначается месторасположение: распределительной коробки, розетки, выключателя, светильников, распаечных коробок (точки соединения проводов).
• Все элементы соединяются прямыми линиями, повороты выполняются только под прямым углом (начинать следует от распределительной коробки).
• Указывается способ подключения каждого элемента:
  1. Выключатели и лампа подсоединяются последовательно
  2. Розетка должна быть перед выключателем

Если выполняется монтаж электропроводки своими руками, то можно воспользоваться примерами готовых схем, представленных на нашем сайте. Это простейшие варианты, которые не сложны для самостоятельного воплощения в «жизнь».

Электрическую схему гаража переносят на стены, сделав на них соответствующую разметку. Для этого существуют специальные рулетки (розеточные) с красителем, или можно использовать простой шнур. При этом:

• Учитывается корректное расстояние от провода до трубопроводов и потолка (от 10 — 15 см).
• Выключатель размещают на высоте 1,5 м справа или слева от ворот гаража (чтобы не перекрывать его входной дверью).
• Розетку обычно устанавливают на 50-60 см от пола.

В процессе удобно подсчитать требуемую длину кабеля и количество крепежей. Но следует учесть, что к каждому отрезку линии добавляется припуск – 10-15 см для скручивания проводов.

Важно!

Проводка должна насчитывать три жилы: фаза, ноль, заземление. Таковы современные требования безопасности. При монтаже проводки своими руками часто пренебрегают этим правилом, останавливаясь на старом способе (два провода: фаза и ноль). О важности полного «набора» может свидетельствовать такой факт: при аварийной ситуации заземленный провод спасет вас от поражения током. Поэтому те, кто забыл об этом важном нюансе, следует отдельно задуматься о том, как сделать заземление в гараже и защитить себя от возможных неприятностей.

Следующий важный выбор – вид и сечение провода. Для внутренних работ так же лучше отдать предпочтение меди, поскольку она пластичнее и отлично выдерживает пусковые нагрузки. Сечение провода выбирают под требуемую силу тока.
Рассмотрим, как провести проводку в гараже для открытого и скрытого способа монтажа.

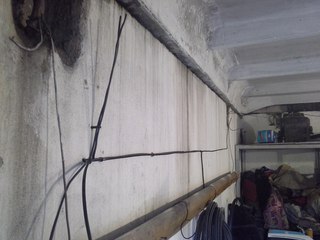

Открытая схема электропроводки в гараже

Как сделать проводку в гараже надежной? Следует крепко присоединить кабель к местам крепления. Часто для этого служат изолированные опоры – деревянные пробки, в которые вкручивают шуруп. Или же используют дюбеля с пластмассовыми вставками, которые забиваются в готовые отверстия. Их размещают с шагом 50 — 60 см. Кабель в начальной и конечной точке и на поворотах прикручивают к крепежу тесьмой. Места скручивания проводов припаивают (чтобы избежать раскручивания) и изолируют изолентой. Для дополнительной защиты кабеля его закрывают пластиковым коробом

Монтаж внутренней проводки гаража скрытым способом

Кабель устанавливается в углубление в стене (штробы). Борозды делают специальным электроинструментом или с помощью зубила и молотка. Для монтажа скрытой проводки используют металлические скрепки и пластиковые хомуты, которые фиксируют кабель на своем месте. Можно просто его приклеить алебастром.
Как сделать скрытую проводку более надежной? Можно изолировать кабель в короб для дополнительной защиты его поверхности.

Что необходимо знать для монтажа электропроводки своими руками

Монтаж электропроводки в гараже – технически сложный процесс. Следует реально оценить свои знания и возможности. От качества исполнения зависит безопасность эксплуатации гаража. Все равно без помощи специалиста не обойтись, так как только он выполняет работу по установке автоматов и счетчика в распределительной коробке.

Если монтаж электрики своими руками вас не пугает, то напомним о важности правильного соединения проводов с электроприборами (розеткой, выключателем). От надежности и плотности контакта зависит их корректная работа и ваша безопасность.

Источник: http://www.vashgarazh.com/

---

Анонсы последних публикаций: Каждый, кто сталкивался с проблемной ситуацией в сфере недвижимости, может подтвердить простую истину: «главное оружие собственника –официальный документ». Для… Гараж с мансардой становится все более и более популярным. Новейшие технологии помогли решить множество проблем, из-за которых несколько лет назад, о таком дом… Строительство гаража, как и любое другое строительство, состоит из нескольких этапов. В общем случае можно выделить следующие: Возведение стен гаража Выбор…

Электропроводка в гараже, схема электропроводки, как сделать проведение своими руками, монтаж электропроводки в гараже

Внутренняя электропроводка гаража может быть выполнена как в скрытом виде, так и в открытом. Если в помещении гаража будет проводится отделка, штукатурится или обшиваться каким либо материалом то прежде, необходимо проложить силовой провод к местам установки розеток, выключателей и осветительных ламп для освещения. Если выключатели и розетки будут использоваться внутренние то в местах их установки необходимо заложить установочные коробки. Установочная коробка устанавливается в подготовленный проем, после чего замазывается гипсом или заштукатуривается.

Провод крепится к стене с помощью скоб, в нужных местах необходимо вывести провода для подключения розеток и выключателей. Если сверху проводка будет обшиваться деревом, то обязательным будет укладка провода в огнеупорный рукав. Расположение розеток выбирается так, чтобы было удобно подключать электрооборудование гаража. Крайне необходимо на вводе поставить как минимум два силовых автомата, отдельно на розетки и освещение.

Если гараж располагается в кооперативе, то обычно на вводеустанавливается электросчетчик для контроля используемой электроэнергии. Счетчик и силовые автоматы устанавливаются в  металлический или пластмассовый бокс.  Сила тока, силовых автоматических выключателей, выбирается в зависимости от предполагаемой нагрузки (обычно достаточно на 25 А).

В случае если помещение гаража не будет штукатурится или обшиваться, как это зачастую бывает, то проводку выполняют открытым способом. Для защиты, провода прокладывают в специальных огнеупорных коробах. Сами короба крепятся шурупами или гвоздями к стенам и потолку гаража.

Выбор силового провода для электропроводки гаража, делается в зависимости от нагрузки, и на этом нельзя экономить. Для электропроводки гаража используйте медный провод, для розеток с сечением не менее 2,5 кв. мм (если предполагается включение электрических обогревателей, то не менее 4 кв. мм), для освещения будет достаточно провода с сечением 1,5 кв. мм. В отдельных случаях, если будет подключатся промышленное оборудование проконсультируйтесь с электриком или поставщиком оборудования.

Схема электропроводки в гараже

Ниже представлены простейшие схемы электропроводки для использования в гараже. Первая схема для подключения с одним силовым автоматом.

Вторая схема предназначена для подключения с двумя силовыми автоматами, такая схема электропроводки более предпочтительна так можно например ремонтировать розетку не выключая свет.

Нулевой провод в в данной схеме может быть как один общий (на схеме) на все электроприборы так и раздельный.

Примечание: На схемах не указаны силовые автоматы, естественно они включаются сразу после счетчика.

Освещение гаража

Как подключить гаражный потребительский блок? Электропроводка УЗО в гараже CU

Электропроводка гаражного потребительского блока с УЗО и подключение в нем точек нагрузки 1-Φ, 230В.

Что такое гаражный потребитель?

Гаражный потребитель — это тип потребительского блока и распределительного щита (также известный как мини-потребительский блок), используемый для расширения и обеспечения электроснабжения внешних зданий, таких как сарай, мастерская или другие наружные установки в гараже.

Потребительский блок в гараже используется для питания меньшего количества цепей нагрузки (обычно 2-5 блоков).Если для питания от сети требуется лишь небольшое количество точек нагрузки, то вместо более крупных потребителей, особенно в хозяйственных постройках, устанавливают гаражный щиток.

Гаражный блок предохранителей прост в установке, устранении неполадок и ремонте благодаря простоте и базовой конструкции с дверцей с верхними петлями. Как правило, в зависимости от системных требований существует двухполюсное УЗО на 40 А и другие соответствующие автоматические выключатели, такие как автоматические выключатели на 6 А, 16 А, 32 А.

В этом руководстве мы покажем, как установить однофазный гаражный потребительский блок на 230 В с УЗО в соответствии с IEC.Мы будем использовать цветовые коды проводки IEC, которые также применимы к ЕС, Великобритании и другим странам.

Нажмите на картинку, чтобы увеличить

Необходимые компоненты:

• Потребительский блок гаража
• Двухполюсное УЗО (устройство защитного отключения). 63А
• 3 Количество однополюсных автоматических выключателей: 6A, 16A и 32A
• Кабели и провода
• Плоскогубцы, отвертка и сопутствующие инструменты

Похожие сообщения:

Как подключить электропроводку к потребительскому блоку в гараже?

Чтобы подключить номинальные автоматические выключатели и УЗО в потребительском блоке гаража для определенных приборов, выполните следующие простые шаги.

• Прежде всего, выключите главный выключатель или соответствующий автоматический выключатель в главном распределительном щите или блоке потребления и убедитесь, что основное питание отключено.
• Теперь установите все три автоматических выключателя (6А, 16А и 32А соответственно) и 2-полюсное УЗО (63А) во встроенную DIN-рейку в гаражном БУ.
• Теперь подключите нейтральный провод «N» (синего цвета) к входной клемме «N» УЗО. Выходной зажим «N» УЗО должен быть подключен к зажиму нейтральной шины в потребительском блоке.
• Аналогичным образом подключите фазу или провод под напряжением «L» (коричневого цвета) к клемме под напряжением УЗО. Выходная клемма RCD под напряжением должна быть соединена с другими MCB через общую клемму сегмента медной шины.
• Наконец, подключите входящий провод заземления зеленого цвета с желтой полосой (от основной системы заземления) к клемме шины заземления в потребительском блоке гаража.

Нажмите на изображение, чтобы увеличить

Вы сделали, электрические приборы теперь могут быть подключены к новому проводному потребительскому блоку и его автоматическим выключателям тремя проводами i.е. Коричневый — «L» под напряжением, синий — «N» и защитное заземление «E» — зеленый с желтой полосой.

Теперь вы можете восстановить электропитание, включив главный выключатель или соответствующий автоматический выключатель в потребительском блоке, и проверить, работает ли он нормально.

Связанное сообщение:

Как подключить цепи нагрузки в щитке гаража

Для подключения однофазной цепи нагрузки 230 В переменного тока к вновь установленному потребительскому блоку в гараже имейте в виду, что фаза должна быть снята с выходных клемм MCB, а нейтраль и земля с клемм шины нейтрали и земли в CU соответственно.

Кроме того, при необходимости вы можете использовать ВДТ с УЗО вместо однополюсного автоматического выключателя. Кроме того, не подключайте точки освещения и три штекерных разъема к одному автомату. Таким образом, лампочки все еще будут светиться, если в трехконтактном разъеме произойдет неисправность, которая отключит нужный MCB. В приведенном выше случае вы можете подключить точки освещения к автомату на 6 А, а двойную розетку (для погружных нагревателей или специальных контуров морозильной камеры) к автомату на 16 А. Точно так же выключатель на 32 А можно использовать для электрических плит, электрических душей и других устройств высокой мощности.

Нажмите на картинку, чтобы увеличить

Полезно знать: Согласно правилам электропроводки IET (Institution of Engineering and Technology): 17-я редакция (BS 7671:2008 – 1:2011), в потребительском блоке должна быть предусмотрена защита от УЗО, за исключением системы дымовой и охранной сигнализации.

Похожие сообщения:

Цветовые коды проводки IEC и Великобритании:

Мы использовали следующие цветовые коды проводки IEC для однофазного напряжения питания 230 В, применимого в Великобритании и ЕС. Соединенное Королевство использовало свои собственные цветовые коды проводки (до апреля 2004 г.), в то время как некоторые страны все еще следуют тому же старому цветовому коду проводки Великобритании. Великобритания теперь следует цветовым кодам проводки IEC.

Цветовые коды проводки IEC для 230 В, 1-фазной, 3-проводной системы: ЕС и Великобритания

• Коричневый  = Фаза или Фаза
• Синий  = Нейтральный
• Зеленый или Зеленый с Желтый Полоса = заземление или провод заземления в качестве защитного заземления (PE).

Старая британская цветовая кодировка проводки для однофазной сети, 230 В переменного тока

230 В, однофазный

• Красный = Фаза
• Черный = Нейтральный
• Зеленый = Земля или заземляющий провод.

Похожие сообщения:

Инструкции и меры предосторожности

• Отключите электропитание (и убедитесь, что оно действительно ВЫКЛЮЧЕНО) перед обслуживанием, ремонтом или установкой электрооборудования.Для этого выключите главный выключатель в главном щите или распределительном щите.
• Никогда не стойте и не прикасайтесь к мокрым и металлическим частям во время ремонта или установки.
• Внимательно прочтите все предостережения и инструкции и строго следуйте им при выполнении этого руководства или любой другой практической работы, связанной с электромонтажными работами.
• Всегда используйте кабели и провода подходящего размера, розетки и выключатель подходящего размера, а также автоматические выключатели подходящего размера. Вы также можете использовать калькулятор размеров проводов и кабелей , чтобы найти правильный размер калибра.
• Никогда не пытайтесь играть с электричеством (поскольку это опасно и может привести к летальному исходу) без надлежащего руководства и осторожности. Выполняйте монтажные и ремонтные работы в присутствии опытных лиц, обладающих обширными знаниями и опытом, умеющих обращаться с электричеством.
• Самостоятельное выполнение электромонтажных работ опасно, а в некоторых случаях и незаконно. Свяжитесь с лицензированным электриком или поставщиком электроэнергии, прежде чем вносить какие-либо изменения/модификации в соединениях электропроводки.
• Распределительный щит нельзя устанавливать на высоте 2,2 метра над полом, он должен быть защищен от коррозии и вдали от зон с водой. Все провода должны быть укрыты в щитке (т.е. не должны торчать за пределами щитка). Наконец, возле распределительного щита должен быть знак безопасности.
• Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате. Так пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Связанные руководства по установке проводки:

Как подключить электропроводку — верхняя дверь Halo

Привод двери гаража в жилом доме Схема предварительной проводки

Введение

Во время строительства нового жилого гаража многие владельцы зданий намерены установить привод гаражных ворот в рамках новых строительных работ. Это дает строителю или подрядчику возможность «предварительно проложить проводку» для привода гаражных ворот, в том числе скрыть проводку по запросу.DASMA в сотрудничестве с Международной дверной ассоциацией (IDA) разработала рекомендуемый метод обеспечения разветвителей проводки для приводов гаражных ворот во время нового строительства жилого гаража. Информация, содержащаяся в данном Техническом паспорте, предназначена для распространения среди генеральных подрядчиков и строителей, которые могут координировать работы по предварительной прокладке электропроводки с электрическими подрядчиками и субподрядчиками.

Соответствие стандарту NEC

Следует отметить, что размещение проводки должно соответствовать применимым положениям Национального электротехнического кодекса (NEC) и/или государственным и/или местным требованиям, регулирующим реализуемый проект.

Важная информация NEC

Не прокладывайте низковольтные провода управления рядом с линией электропередачи 120 В. Не прокладывайте провода через те же отверстия, что и 120-вольтовая линия электропередач в шпильках или шпалах. Любое из этих условий не будет соответствовать NEC и может помешать безопасной работе привода гаражных ворот.

Рисунок 1

Деталь оператора, устанавливаемого на коллекторе
Примечание. На рис. 1 показаны детали оператора, устанавливаемого справа. Запланируйте предварительную проводку для размещения «правого», «центрального» или «левого» оператора, установленного на жатке, и отрегулируйте соответствующим образом.

Инструкции: оператор, устанавливаемый на коллекторе (см. рис. 1)

Примечание: содержит рекомендации для операторов, например операторов промежуточного вала. Обратитесь к инструкциям производителя, чтобы найти конкретные рекомендации по размещению проводки.

• Вам потребуются 3 отрезка двухжильного провода с цветовой маркировкой калибра не менее 22 для звонка (телефонный провод), подходящего для установки класса 2. В Канаде этот провод должен быть сертифицирован CSA.

• Определите, должен ли привод устанавливаться слева, по центру или справа.

• Провод №1 и провод №2:

  Эти провода соединяют блок питания привода гаражных ворот с двумя фотоэлектрическими датчиками. Для правильной работы фотоэлектрические датчики не должны устанавливаться выше 6 дюймов над полом. Проводка должна соответствовать этому требованию установки. Расположите провода № 1 и № 2 примерно в 6 дюймах от пола, оставив 24 дюйма дополнительного провода. Проложите провод вверх по каждой стороне проема двери гаража, а затем обратно в место, соответствующее типу монтажа.

  Для установки слева, в центре или справа на жатке

  Оставление 24 дюймов или более (в зависимости от высоты потолка) в месте расположения блока питания.

• Провод №3:

  Этот провод соединяет блок питания с настенной кнопкой. Обратите внимание, что настенная кнопка должна быть установлена ​​вдали от любых движущихся частей и на высоте не менее 5 футов над полом гаража, чтобы она была вне досягаемости детей. Протяните провод от предполагаемого места расположения кнопки до места расположения проводов № 1 и № 2, оставив 24 дюйма дополнительного провода на обоих концах.

• Дуплексная электрическая розетка на 120 В должна быть надлежащим образом отделена от проводки низкого напряжения, располагаться справа, по центру или слева в зависимости от типа установки. Цепь должна быть заземлена.

Рисунок 2

Деталь привода на рейке

Инструкции: привод на рейке (см. рис. 2)

Примечание: содержит рекомендации для операторов, обычно устанавливаемых в жилых помещениях. Обратитесь к инструкциям производителя, чтобы найти конкретные рекомендации по размещению проводки.

• Вам потребуются 3 отрезка двухжильного провода с цветовой маркировкой калибра не менее 22 для звонка (телефонный провод), подходящего для установки класса 2. В Канаде этот провод должен быть сертифицирован CSA.

• Провод №1 и провод №2:

  Эти провода соединяют блок питания привода гаражных ворот с двумя фотоэлектрическими датчиками. Для правильной работы фотоэлектрические датчики не должны устанавливаться выше 6 дюймов над полом. Проводка должна соответствовать этому требованию установки.Расположите провода № 1 и № 2 примерно в 6 дюймах от пола, оставив 24 дюйма дополнительного провода. Проложите провод вверх по каждой стороне проема двери гаража, а затем обратно в место, соответствующее типу монтажа

  .

  Приблизительно 10 футов-6 дюймов (увеличение на один фут на каждый 1 фут высоты дверного проема выше 7 футов) от проема и по центру относительно него

  Оставление 24 дюймов или более (в зависимости от высоты потолка) в месте расположения блока питания.

• Провод №3:

  Этот провод соединяет блок питания с настенной кнопкой.Обратите внимание, что настенная кнопка должна быть установлена ​​вдали от любых движущихся частей и на высоте не менее 5 футов над полом гаража, чтобы она была вне досягаемости детей. Протяните провод от предполагаемого места расположения кнопки до места расположения проводов № 1 и № 2, оставив 24 дюйма дополнительного провода на обоих концах.

• Дуплексная электрическая розетка на 120 В должна быть соответствующим образом отделена от проводки низкого напряжения, расположена примерно в 10 футах-6 дюймов (увеличение на один фут на каждый 1 фут высоты дверного проема выше 7 футов) от и по центру относительно, открытие гаражных ворот, чтобы привести в действие привод гаражных ворот.Цепь должна быть заземлена.

Как подключить дополнительную панель к отдельно стоящему гаражу — модернизированный дом

Отдельные гаражи хороши тем, что дают дополнительное место для хранения, но их может быть сложно подключить. К счастью, вы можете построить и подключить дополнительную панель к своему отдельно стоящему гаражу, если вы проверите ее с помощью вольтметра. Будь то меры предосторожности или материалы, которые вам нужны, давайте посмотрим, как вы можете подключить подпанель к отдельно стоящему гаражу.

Лето — идеальное время для обустройства дома, и лучше всего начать с собственного гаража, чтобы подготовиться к суровой зиме, когда она придет.

Подключение вспомогательной панели к отдельно стоящему гаражу защищает ваши основные энергетические панели от перегрузки , особенно если вы используете тяжелое оборудование, которое потребляет более высокое напряжение из вашего гаража.

В общем, установка подпанели может стоить от 1200 до 4000-5000 долларов , и эти цифры не включают трудозатраты — теперь вы понимаете, почему многие домовладельцы выбирают этот проект самостоятельно.

Не хотите сделать это сами?

Получите бесплатные расценки без обязательств от профессиональных подрядчиков рядом с вами.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Что такое электрическая подпанель?

Прежде чем приступить к установке, важно понять, что такое субпанель. Это поможет вам в долгосрочной перспективе, когда вам нужно определиться со спецификациями и другими характеристиками вашей субпанели.

Короче говоря, электрическая подпанель распределяет питание по определенной области/части вашего дома или собственности. Следовательно, он намного меньше по сравнению с вашим основным электрическим щитом.

По сути, подпанель представляет собой сателлитную панель автоматического выключателя. Обычно он устанавливается недалеко от обслуживаемой территории, например, в отдельно стоящем гараже, и обычно имеет собственные выключатели.

Различные типы подпанелей и их стоимость

Субпанели

классифицируются по силе тока и обычно бывают на 100 ампер, 200 ампер и 400 ампер. При необходимости вы также можете собрать дополнительную панель на 150 ампер для специальных целей.

Проще говоря, чем выше сила тока, тем дороже будет субпанель.Мы составили прайс-лист для справки, если вы планируете модернизировать/добавить дополнительную панель в свой отдельный гараж.

Стоимость электрических подпанелей по силе тока

Сила тока	Цена
100	800–1200 долларов
200	1300 – 3000 долларов
400	2000 – 4500 долларов

  Как дополнительная панель подключается к главной цепи?

Субпанель, которую вы устанавливаете в своем отдельно стоящем гараже, подключается к двухполюсному выключателю в главном щите через два провода под напряжением, которые обычно называют фидерными, потому что они «питают» субпанель питанием от основной цепи.

Вам также понадобится провод заземления и нулевой провод, а также отдельные выключатели для предотвращения перегрузки.

Зачем нужна дополнительная панель в отдельном гараже

Назначение вспомогательной панели состоит в том, чтобы предотвратить перегрузку энергии со стороны главной панели. Помните все проблемы со схемой, с которыми вы сталкивались? Сгоревший предохранитель, перегоревший выключатель и т. д. Подпанели предназначены для предотвращения или, по крайней мере, сведения к минимуму таких инцидентов.

У многих из нас в гараже есть увлеченные проекты. Некоторые используют электроинструменты и другое тяжелое оборудование, другие построили целую концертную площадку для своей группы.Все эти вещи создают дополнительную нагрузку на вашу электрическую цепь.

Вот когда вспомогательная панель пригодится, поскольку она превращает ваш отдельно стоящий гараж в независимый энергетический сегмент и снижает нагрузку на главную плату.

Начало работы

Теперь, когда вы достаточно узнали об электрической панели, пришло время приступить к работе.

Прежде чем начать процесс установки, вам необходимо узнать некоторые основные характеристики, чтобы убедиться, что вы все делаете правильно.

Некоторые основные характеристики

Во-первых, если вы не планируете прокладывать в гараже какие-либо инженерные сети или компьютерные/телевизионные кабели, то все, что вам нужно, это провести красную, белую и черную линии из дома, где находится главная панель.

Вам понадобится 6-футовая шина заземления и заземляющий провод по вашему выбору. Вам также понадобится панель автоматического выключателя как минимум с 12 слотами, и, естественно, если вы планируете подключать более крупные приборы с напряжением выше 240 В, вам понадобится панель выключателя большего размера с большим количеством слотов.

Подготовка к установке

Первое, что вам нужно сделать, это выкопать достаточно места, чтобы сделать траншею для наружных проводов. Лучшим материалом для этой траншеи будут трубы из ПВХ, которые можно купить в любом строительном или хозяйственном магазине.

Проложите ПВХ-кабелепроводы от главного распределительного щита к отдельно стоящему гаражу и используйте соединители для прокладки проводов в соответствии с вашими потребностями.

Создание подпанели

После того, как вы проложите кабельные каналы до места, где вы хотите разместить субпанель, прибейте к стене кусок фанеры размером не менее 6 дюймов больше, чем сама субпанель.Затем просто привинтите коробку подпанели к центру и соедините ее с кабелепроводом.

Кроме того, обязательно проконсультируйтесь с местными властями, так как в некоторых районах деревянная подложка должна быть окрашена в черный цвет.

Подключение субпанели к панели главной цепи

Теперь используйте три упомянутых выше провода, а также зеленый провод (провод заземления) для подключения дополнительной панели к главному электрическому щиту.

После этого подключите красный провод и черный провод к основным клеммам, расположенным в самом верху главной шины, затем подключите белый провод к нулевой шине.Подключите зеленый провод к шине заземления.

Это работает? Простой способ проверить

Вам не нужно включать его и подключать какие-то мегаинструменты, чтобы проверить, работает ли ваша электрическая панель. В этот момент может быть даже слишком поздно или слишком много работы, чтобы вернуться и исправить ошибку.

Самый простой способ проверить установку — использовать вольтметр. Если счетчик показывает правильную силу тока, вы должны быть готовы к работе.

Осталось только закрыть панельный ящик и включить гаражный выключатель.И вуаля — будет свет!

Советы по безопасности для подпанельной проводки

Всякий раз, когда мы работаем с электричеством, очень важно соблюдать определенные правила техники безопасности. Тот факт, что мы не являемся профессиональным трейдером, не означает, что мы можем хвататься за провода голыми руками.

Например, убедитесь, что у вас есть средства защиты, такие как резиновые перчатки и защитные очки. Также вы никогда не должны работать с электрическими цепями, когда они находятся «под напряжением», поэтому перед началом работы убедитесь, что ваш автоматический выключатель выключен.

Поскольку вы работаете в отдельном гараже, вы неизбежно будете работать с внешней проводкой. Поэтому убедитесь, что вы установили прерыватель цепи замыкания на землю (GFCI), как того требует Национальный электротехнический кодекс (NEC).

Дополнительные советы

Для новичков в работе с электросистемой мы собрали несколько дополнительных советов от профессионалов:

• Если вы работаете над этим проектом в холодное время года, вам будет легче работать с проводами, если вы сможете держать их в тепле, а не оставлять снаружи.
• Тип используемого цветного провода должен определяться силой тока вашей вспомогательной панели. Например, в панели на 50 ампер используется провод №8 THHN.
• Возьми закуски и напитки. Вам может легко потребоваться 2 часа, чтобы подключить подпанель к отдельно стоящему гаражу — вы хотите оставаться заряженными и увлажненными, особенно если вы работаете в летнее время.
Хорошо иметь фонарики
• , потому что, когда вы работаете в своем гараже, например, монтируете заднюю панель и вспомогательную панель, ваше освещение будет ограничено, даже если вы работаете в дневное время.

Не хотите сделать это сами?

Получите бесплатные расценки без обязательств от профессиональных подрядчиков рядом с вами.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Наш последний дубль

После прочтения этого руководства по подключению подпанели к отдельно стоящему гаражу мы надеемся, что вы будете уверены в том, что приступите к реализации своего проекта!

В среднем установка своими руками может стоить вам где-то от 1500 до 4500 долларов , но в долгосрочной перспективе подключение вспомогательной панели к вашему гаражу сэкономит ваши деньги, поскольку уменьшит количество вызовов/запросов, отправляемых на главную панель.

Для выполнения этого проекта вам понадобятся красный, белый, черный и зеленый провода, материалы для заземления и шина заземления. Но как только вы поймете, как работает электрическая субпанель, все остальное встанет на свои места.

Модернизированная домашняя команда

Мы команда страстных домовладельцев и энтузиастов по благоустройству дома, которым нравится делиться с другими домовладельцами советами по благоустройству, ведению домашнего хозяйства, декорированию и садоводству! Ищете ли вы пошаговое руководство по ремонту бытовой техники, чистке ковра или даже установке забора, мы вас обеспечим.

Недавно опубликовано

ссылка на стандартные размеры и размеры дивана (с чертежами)

Стандартные размеры и размеры дивана (с чертежами)

При обустройстве гостиной одним из первых предметов мебели, который люди часто рассматривают, является диван. Различные стили, от двухместных кресел до диванов-кроватей, комбинаций и уровней комфорта бесконечны. …

ссылка на Какой цвет наружной краски тускнеет меньше всего?

Какой цвет наружной краски тускнеет меньше всего?

Покраска дома снаружи – ответственное и ответственное мероприятие для любого домовладельца.Работа, скорее всего, оставит вас потраченными на всю внешнюю подготовку, выбор краски и работу…

Как подключить электрический привод гаражных ворот

Хотя установка электрического открывателя гаражных ворот является довольно простой задачей, для нее требуется немного проводки. Обычно при установке устройства открывания гаражных ворот рядом не будет электрической розетки. Рядом с открывателем потребуется установить новую розетку, чтобы подключить шнур для его работы.Подключение электрического устройства открывания гаражных ворот не является сложным проектом для домовладельца, работающего своими руками. Все, что вам нужно, это некоторые основные инструменты и отрезок изолированного провода.

Шаг 1.

Отключите питание

Перед началом любых электромонтажных работ самым безопасным вариантом всегда является отключение питания с помощью главного выключателя. Это остановит весь поток электричества в этом районе. Наклейте ленту на цепь, чтобы кто-то еще знал, что вы работаете с выключателем, и не включал его.

Шаг 2. Снимите крышку розетки

Найдите ближайшую к устройству открывания гаражных ворот электрическую розетку.Снимите крышку лицевой панели с помощью отвертки и отложите ее в сторону. Вы заметите два винта, которые удерживают розетку на месте. Один сверху и один снизу. Удалите эти винты и осторожно вытащите электрическую розетку. Используйте вольтметр, чтобы убедиться, что электричество отключено.

Шаг 3: Установка электрической коробки

В месте установки устройства открывания гаражных ворот выберите место, где будет расположена новая электрическая розетка. Закрепите коробку винтами сбоку от балки.Установите пластиковый трубопровод вдоль балок и к стене, где вы собираетесь подключать провода.

Шаг 4. Подсоедините провода к электрической розетке

Установив кабелепровод, протяните электрический провод через кабелепровод к электрической розетке, к которой вы собираетесь подключаться. Зачистите 3/4 дюйма изоляции от конца, чтобы обнажить оголенную медь. Подключить к розетке соответствующими проводами. Белый крепится к винту, к которому уже прикреплен белый провод, и так далее.Вставьте провода в электрическую коробку и снова закрепите розетку двумя винтами. Замените лицевую панель.

Шаг 5: Подсоедините провода к новой электрической коробке

После подключения провода к электрической розетке вы можете подключить к электрической розетке устройство открывания гаражных ворот. Снимите 3/4 дюйма изоляции с конца провода и подсоедините провода к соответствующим винтам. На розетке должно быть указано, к какому из боковых винтов подключаются белый и черный провода.Зеленый соединяется с латунным или зеленым винтом.

Шаг 6. Прикрепите розетку и подключите ее к сети

После того, как провода закреплены, вставьте проводку и розетку в электрическую коробку. Убедитесь, что провода не перекручены и не тянут соединения. Прикрепите розетку двумя винтами, чтобы надежно зафиксировать ее в коробке. Прикрепите лицевую панель одним винтом в центре. Подключите электрический открыватель гаражных ворот к новой розетке и включите питание. Проверьте работу устройства открывания гаражных ворот.

Как провести электричество в гараж? – М.В.Организинг

Как провести электричество в гараж?

Выкопайте траншею глубиной 18 дюймов для наружного электропровода, который вы протянете от коробки главной панели к вспомогательной панели гаража. Используйте 1 1/4-дюймовый кабелепровод из ПВХ для подпанели на 100 ампер или 1-дюймовый кабелепровод из ПВХ, если подпанель рассчитана на 50 ампер или менее. Проложите трубопровод из гаража к главной распределительной коробке.

Какой провод мне следует использовать для электропроводки в гараже?

Как правило, вы должны использовать медные проводники 12 AWG с выключателем на 20 ампер и медные проводники 14 AWG с выключателем на 15 ампер. Поскольку розетки находятся в гараже, они должны быть защищены GFCI. Эта защита может быть обеспечена розеткой GFCI или автоматическим выключателем GFCI.

Отбойный молоток какого размера мне нужен для гаража?

В большинстве гаражей вам понадобится 50-амперный выключатель с проводом 8/3 между двумя зданиями, чтобы справиться с нагрузкой. Установите дополнительную панель с собственным главным выключателем, чтобы можно было отключать электроэнергию внутри гаража для обслуживания выключателей в панели.

Сколько розеток может быть в 20-амперной цепи в гараже?

Сколько розеток может быть в 20-амперной цепи в гараже? Одно эмпирическое правило состоит в том, чтобы назначить максимальную ничью 1.5 ампер на каждую розетку, что позволяет использовать 10 розеток в 20-амперной цепи.

Могут ли гаражные фонари и розетки быть в одной цепи?

Гаражные розетки не могут быть включены в цепь, которая питает розетки за пределами гаража, это самый простой способ выразить это. Это косвенно делает по крайней мере одну цепь, предназначенную для гаража, в некотором роде обязательной цепью, на ней должны быть гаражные розетки, но другие нагрузки внутри гаража не являются обязательными.

Достаточно ли 20-амперного выключателя для гаража?

Достаточно ли 20 ампер для гаража? Как правило, вы должны использовать медные проводники 12 AWG с выключателем на 20 ампер и медные проводники 14 AWG с выключателем на 15 ампер.Поскольку розетки находятся в гараже, они должны быть защищены GFCI.

Сколько розеток может быть в цепи гаража?

В гаражах должна быть как минимум одна розетка, в том числе по одной на каждое машино-место. Все розетки в гараже должны иметь защиту GFCI.

Сколько ампер нужно для гаражной розетки?

20

Сколько розеток может быть в 15-амперной цепи в гараже?

Как правило, в 15-амперной цепи может быть не более восьми лампочек или электрических розеток.

Можно ли смешивать провода 12 и 14 калибра?

Да, вы можете смешивать провода калибров 12 и 14 с автоматическим выключателем на 15 ампер в цепи. Но делать это не рекомендуется, потому что следующий домовладелец или электрик может запутаться и снова поставить на него 20-амперный выключатель.

Сколько розеток можно добавить к существующей розетке?

Электротехнические нормы ограничивают количество ламп или электрических розеток, которые можно подключить к одной цепи. Как правило, вы можете иметь не более восьми ламп или электрических розеток в 15-амперной цепи.

Можно ли запустить две линии на одну розетку?

Никогда не подключайте более одного провода к одной винтовой клемме. Также не рекомендуется подключать все три кабеля напрямую к розетке, используя как винтовые, так и вставные клеммы на задней панели устройства.

Что вам нужно знать

Одним из наиболее пугающих препятствий для вождения электромобиля с подключаемым модулем является потребность в домашней зарядной станции.

В то время как подключаемые гибриды можно заряжать в течение ночи с помощью 120-вольтовых зарядных шнуров, водители с аккумуляторными батареями действительно должны иметь доступ к зарядной станции 240-вольтового уровня 2.

Они заряжают полный аккумуляторный блок за время от 4 до 9 часов, в зависимости от конкретного автомобиля.

НЕ ПРОПУСТИТЕ: установка зарядной станции для электромобилей: этот старый дом покажет вам, как

Многие владельцы захотят установить зарядную станцию ​​в существующий гараж, но чтобы изложить принципы, мы начнем с того, что требуется для установки станции в строящемся или капитально реконструируемом гараже.

Мы только что завершили этот процесс для нового гаража в горах Катскилл в Нью-Йорке.(Обратите внимание, что это относится только к Северной Америке!)

Есть несколько шагов, но важно понимать, что проводка — это первый шаг, отдельный от зарядной станции, поскольку позже водители могут выбрать более мощную станцию.

Коробка с автоматическим выключателем, показывающая цепь 240 В для зарядной станции для электромобилей

Во-первых, поработайте со своим подрядчиком и электриком, чтобы установить выделенную линию 240 В на 1 или 2 фута ниже, где вы планируете разместить свою зарядную станцию.

Мы разместили наш в углу здания, чтобы автомобиль можно было подзарядить внутри, или мы могли провести шнур под дверью гаража или через обычную дверь сбоку здания.

Многие подрядчики не имеют опыта работы с зарядными станциями для электромобилей, поэтому вам, возможно, придется их обучить.

СМОТРИТЕ ТАКЖЕ: Зарядка электромобиля: основы, которые вам необходимо знать

Проще всего представить это в контексте, что это такая же схема, которая используется для электрических сушилок для белья или печей.

Во-вторых, убедитесь, что ваша новая схема рассчитана на 50 ампер, что означает скорость зарядки 40 ампер (при использовании 80 процентов емкости цепи).

Даже если ваша первая зарядная станция рассчитана только на 24 ампера (как и многие менее дорогие), вы захотите сделать проводку в своем гараже «надежной на будущее».

Розетка NEMA 6-50

В-третьих, скажите электрику, чтобы он установил розетку NEMA 6-50 — ту, которая используется на большинстве зарядных станций, которые не имеют проводной проводки — в стене под выбранным местом.

Один из электриков, с которым мы разговаривали, предпочел жесткую проводку, которая устраняет тепловое сопротивление между вилкой и розеткой, но мы хотели, чтобы зарядная станция брала с собой, если мы переезжаем.

В-четвертых, как только вы подключите проводку в гараже, ЗАТЕМ выберите зарядную станцию ​​и надежно прикрутите ее к стене.

CHECK OUT: В Калифорнии арендаторы теперь могут устанавливать зарядные станции для электромобилей (август 2014 г.)

Большинство людей купят новый; нам посчастливилось получить подержанный автомобиль, который нам подарил участник Green Car Reports и защитник электромобилей Том Молоуни, который занимался модернизацией.(Спасибо, Том!)

Сегодня на рынке представлено более десятка зарядных станций.

Их можно купить непосредственно у производителей или найти в крупных магазинах, таких как Best Buy, Home Depot или Lowe’s, на их веб-сайтах, если они не обязательно есть в наличии в вашем местном магазине.

Вилка NEMA 6-50

Что нужно помнить:

• Ищите не менее 24 ампер зарядного устройства; 40 Ампер лучше, но дороже
• Скорость зарядки должна быть не менее 7.2 киловатта, которые будут работать как с Chevy Volt (3,3 или 3,6 кВт), так и с более дорогими автомобилями, такими как Nissan Leafs и BMW i3s (6,6 и 7,2 кВт соответственно)
• Убедитесь, что на нем есть вилка NEMA 6-50!
• Некоторые зарядные станции «тупые», в то время как другие поставляются производителями (например, ChargePoint), которые предлагают онлайн-соединение между вашим зарядным устройством и телефонным приложением и/или онлайн-сайтом, который покажет вам мгновенную и совокупную статистику зарядки
• Убедитесь, что шнур достаточно длинный, чтобы дотянуться до автомобиля, припаркованного за пределами гаража.Мы рекомендуем как минимум 16 футов, а 25 футов стоят дополнительных затрат.

Штепсельная розетка NEMA 6-50

Это короткая и простая версия того, что вам нужно знать. Мы обновим эту статью, если получим дополнительные советы и указания от читателей или комментаторов.

Помните: это не сложнее, чем электрическая сушилка для белья, а таких миллионы в гаражах по всей Северной Америке.

_______________________________________

Следите за новостями GreenCarReports в Facebook и Twitter.

Заземление 3-проводного фидера на подпанель в отдельно стоящем гараже?

Цитата:

Первоначальное сообщение от Quint ➡️ Я рад, что прочитал эту тему. Конечно, было бы проще сделать то, что предложил Род, но это также было бы очень небезопасно. Теперь мне просто нужно решить, насколько сильно я хочу протянуть четвертый провод по 75 футам 1-дюймового кабелепровода. Помимо добавления заземляющего стержня на подпанель, я испытываю искушение оставить все как есть, по крайней мере, на данный момент.Что возвращает меня к сути темы, как указано в моих вопросах, приведенных ниже:

Итак, у кого-нибудь есть какие-либо мысли по этому поводу?

Извините, но то, что я предложил, не является небезопасным . ….. в вашем случае требуется удаление связи между землей и нейтралью на дополнительной панели, если вы добавляете заземление на дополнительной панели.

Это от Майка Холта (не общее обсуждение концепций, а (скорее) его ответ на вопрос о требованиях кодекса, относящихся к этой теме.Майк Холт (во всяком случае, по моему мнению) лучший из лучших, когда дело доходит до интерпретации электрических кодов.

Цитата:

(Вопрос Q4. Заземление удаленных зданий и сооружений

NEC 250.32 позволяет соединить заземленный (нейтральный) провод цепи, питающей второе здание, с заземляющим проводом оборудования в системе заземляющих электродов удаленного здания второго здания. Если два здания электрически соединены через токопроводящий путь, такой как экранирование коаксиального кабеля или водопроводной трубы, это обеспечит альтернативный путь для протекания нейтрального тока во время нормальной работы (например, резисторы, соединенные параллельно).Это тривиальная забота? Знаете ли вы о каких-либо проблемах, которые могут возникнуть из-за такой ситуации, например, реле GFI в основной службе? Все те, с кем я обсуждал это, отвергли это как тривиальное. На них расположены жилые дома, соединенные общим водопроводом. Я хотел бы услышать ваши комментарии.
;/quote]

Его ответ:

А4. Практика присоединения заземляющего (нейтрального) проводника к корпусу оборудования разрешена только в соответствии с 250.32(B)(2), если

(1) заземляющий провод оборудования не проходит с подачей питания в здание или сооружение, и

( 2) в задействованных зданиях или сооружениях отсутствуют непрерывные металлические дорожки, соединенные с системой заземления, и

(3) защита оборудования от замыканий на землю не установлена ​​в сети переменного тока, а

(4) размер заземляющего проводника должна быть не меньше большей из:

Требуемой 220.22 (максимальная несбалансированная нагрузка нейтрали), или

То, что требуется по 250.122 (размер заземляющего проводника оборудования).

Если заземляющий проводник оборудования не проложен к отдельному зданию или сооружению, необходимо использовать заземленный (нейтральный) проводник для обеспечения эффективного пути тока замыкания на землю, необходимого для устранения любых замыканий на землю (между -случайные неисправности) в дополнение к прохождению любого несимметричного тока нейтрали [250.
