Как сделать плоскую крышу: Конструкция плоской кровли по деревянным балкам, как подобрать кровельные материалы, фотопримеры и видео

Конструкция плоской кровли по деревянным балкам, как подобрать кровельные материалы, фотопримеры и видео

Многие представляют плоскую крышу как неотъемлемую часть городской многоэтажки. Однако на самом деле плоская крыша чаще встречается на загородных домах.

Еще совсем недавно можно было встретить слишком дорогие конструкции и детали для плоской кровли. При этом они не отличались надежностью и обладали низким функционалом. Естественно, это не было плюсом для плоских крыш, а частные застройщики зачастую отказывались от возведения кровли подобного типа.

Но если судить объективно – то из всего многообразия вариантов можно найти наиболее подходящий для себя элемент. Он должен быть самым адекватным и надежным. Это поможет избежать ошибок в будущем.

Исходя из строительной статистики, сегодня возрождается интерес к строениям в духе конструктивизма. Напомним, что это минимум деталей и простота конструкций. В этих условиях, заказчики начинают пересмотр собственных решений – уже в пользу плоской кровли.

Отметим, что в Европе конструкция плоского покрытия домов – это своеобразная строительная мода. По их мнению, дома с крышами без скатов выглядит эффектно.

Еще совсем недавно многие потребители негативно относились к плоской крыше. Одни считали это безвкусием, других пугали обильные осадки в виде снега, ну а третьи полагали, что плоская кровля – это слишком затратное решение.

Однако специалисты давно уже выявили множество очевидных преимуществ у строений с такой конструкцией:

Если проигнорировать все правила укладки кровельного покрытия – то можно столкнуться с нежелательными последствиями:

• Сильные порывы ветра могут сорвать покрытие для плоской крыши и гидроизоляцию.
• Основа может потерять свою несущую способность из-за электрохимической коррозии. Это связано с ошибками подбора самореза и профлиста.
• Может образоваться забитая или замерзшая воронка – крыша заполнится влагой и возникнут протечек.

Состав кровельного «пирога»:

Плоская кровля по деревянным балкам и ее утепление

Несущая плита – это основание плоской кровли. Она изготавливается из монолита, железобетона или металлопрофиля. Верхний слой плиты покрывают пароизолирующим материалом. Он защищает утеплитель от попадания водяного пара. Таким образом, материал не вздувается и сохраняет все свои первоначальные характеристики. Следующий этап – установка теплоизоляции. Ее также покрывают ковром гидроизоляции, чтобы защитить материал от атмосферного воздействия.

Для плоской крыши предусмотрены системы теплоизоляции с одним и двумя слоем, установленная на балки перекрытия из дерева. Сегодня широкое распространение получила двухслойная система. Принцип ее работы: основная функция отводится нижнему слою, имеющему толщину от 70 до 200 мм, учитывая деревянные фермы перекрытия и их размер. В функцию верхнего слоя (от 30 до 50 мм) входит перераспределение механических нагрузок. Отметим, что второй слой гораздо прочнее и плотнее, чем первый. Деревянная плоская кровля не случайно имеет такое распределение – это значительно уменьшает ее вес а, следовательно, и нагрузку на перекрытия (прочитайте также: «Конструкция деревянной кровли»).

Требования к утеплителю:

• Отсутствие теплопроводности и поглощения влаги;
• Пожаробезопасность.
• Высокая паропроницаемость.
• Стойкость к механическим нагрузкам.
• Высокие характеристики сжатия и отсоединения.

Обустраиваем водосток

Особое значение должно придаваться свободному выходу влажных паров из кровельного покрытия. В этих условиях большая роль отводится вентиляционным аксессуарам. Как известно, внутри здания образуется водяной пар. За счет конвективного процесса и диффузии он поднимается кверху. Встретившись с охлажденным воздухом – он начинает конденсацию в пространстве под кровлей. Этот процесс особо актуален зимой. При этом он отрицательно сказывается на кровельных элементах – деревянных и металлических. При излишнем скапливании конденсата – потолок покрывается мокрыми пятнами и плесенью. Но это еще не все. Помимо всего прочего, влага накапливается в теплоизоляционном материале и ухудшает его свойства. Это в свою очередь повышает финансовые затраты на отопление комнат загородного дома. Устранить подобные ситуации можно лишь одним способом – нужно вывести влаги наружу дома.

Для выполнения этой задачи предназначены особенные кровельные компоненты – вентилятор для крыши (аэратор). Это своего рода пластиковые (металлические) трубы с различными диаметрами. Их накрывают специальными колпаками, напоминающими зонты. Работа аэратора связана с разницей давлений, которые вызываются потоками воздушных масс. Благодаря своей уникальной конструкции, аэратор выводит пары влаги из-под кровельного покрытия. При этом сама конструкция нисколько не повреждается.



Все виды плоских кровель имеют аэраторы. Последние располагаются равномерно по всей поверхности в самых высоких точках кровельной плоскости. Аэраторы для кровли можно встретить и в местах соединения плит теплоизоляции. Как правило, установка этих элементов происходит параллельно с обустройством кровли. Если этого не сделать – то затраты на вентиляцию могут существенно возрасти. Комплектующие для устройства плоской кровли представлены в большом количестве. На них влияют кровельные материалы для плоской кровли. Например, на западе чаще всего крыши оснащают устройствами естественного удаления дыма. Это позволяет людям при пожаре без риска для жизни покинуть здание.

1. Надежность кровли связана и с ее уклоном. Полностью плоские крыши вы нигде не встретите, потому что для отвода воды определенный уклон. Плоские крыши имеют свой процент для такого уклона.

   Так, не рекомендуется обустраивать кровлю, имеющую менее 2-х % уклона. Оптимальный вариант – уклон кровли плоской в 2,5 %. В этом случае конструкция удаляет воду за короткое время. При этом кровельные материалы для плоских крыш находятся в более комфортных условиях функционирования. Также следует отметить, что даже при наличии небольшого дефекта – уклону это не повредит.
2. Следующий важный кровельный элемент – водосток. Он имеет свой так называемый маршрут и устраняет влагу и снег. Плоские крыши чаще всего оборудуются системой внутреннего водостока. Поверхность кровли содержит специальные водосточные воронки (фитинги), которые эффективно справляются с водой даже в сильный ливень. При этом исключается затопление кровли.

Особенности устройства плоских крыш, детально на видео:

Расчет по расположению и количеству подобных элементов осуществляется в соответствии с правилами проектирования сооружений. Также нужно учитывать требования строительства по проектированию водостоков и канализаций домов. На количество воронок влияют эксплуатационные условия, архитектура, а также количество осадков. Помимо воронки, имеется специальный фильтр. В его задачу входит защита водостока от попадания инородных частиц. Попавшая в сток вода не замерзает благодаря наличию специальных термических кабелей. Таким образом, использовать водосток можно в любой сезон.

Воду с плоской крыши устраняет наружный водосток. Это связано с тем, что чаще всего работает только на плоских крышах крупных промышленных комплексов. Наружный водосток представлен переливными окнами, которые устанавливают в парапете вместе с ливнеприемниками. Еще один необходимый элемент – саморегулирующиеся термокабели.

Он больше подходит для зимы, так как ливнеприемник и переливное окно часто подвергаются обледенению.

При выборе водосточной системы, обратите особое внимание на материал конструкции. Например, изделия из ПВХ (поливинилхлорида) почти не подвергаются обледенению, в отличие от металлических изделий.

Монтаж плоской крыши своими руками

Возведение двухскатной или вальмовой крыши не всегда рационально и целесообразно, если речь идет о хозяйственных постройках, промышленных и коммерческих объектах, а иногда и частных домах в современном стиле. Большой расход материала, сложная стропильная система делают возведение этих конструкций экономически невыгодным, затяжным мероприятием. В то время как проекты с плоской кровлей значительно сокращает расходы на строительство, строится быстро и подходит практически для любых сооружений.

Содержание статьи

Дом с плоской кровлей надежным образом защищен от повышенной ветровой нагрузки. Однако, не имея скатов, он не может оперативно отводить дождевые и талые воды с поверхности кровли.

Ситуация усложняется тем, что поверхность кровельных материалов имеет шероховатую структуру, которая не позволяет влаге и снегу свободно соскальзывать. Поэтому устройство плоской крыши, смонтированной своими руками, должно соответствовать жестким требованиям строительных норм к гидроизоляции, разуклонке и технологии возведения.

Дом с плоской кровлей

Строение кровельного пирога

Необходимость высокого уровня защиты от влаги заставляет располагать кровельные материалы плоской крыши слоями, один над другим, образуя так называемый «пирог». Если рассмотреть его устройство разрезе, можно увидеть следующие слои:

Строение кровельного пирога плоской кровли

1. Плоское основание, выполненное из бетонных плит или листов профилированного металла. Оно обеспечивает жесткость конструкции, несет на себе вес кровельного пирога, передавая его несущим перегородкам и, в итоге, фундаменту. У эксплуатируемой кровли основание должно быть максимально жестким.
2. Пароизоляция. Слой который необходим для того, что защищать плоскую крышу от проникновения паров из внутренних подогретых помещений в толщу утеплителя. Оседая на термоизоляции в виде конденсата, вода безвозвратно снижает ее утепляющие свойства более, чем в два раза. В качестве простейшей пароизоляции используют полиэтиленовую пленку или покрытия на основе битума.
3. Утеплитель. Для термоизоляции плоской крыши используют засыпные материалы, такие как керамзит, перлит, шлак, рулонные, к примеру, минеральная вата и в виде плит, в частности пенополистирол. Между прочим, утеплитель используют не только для регуляции температурного режима, но и для разуклонки дома с плоской крышей. Основные требования, предъявляемые к утеплителю – низкая гигроскопичность и теплопроводность, легкий вес.
4. Гидроизоляция. Плоская кровля позволяет использовать для покрытия с целью защиты от влаги рулонные материалы: битумные, полимерные и битумно-полимерные. Помимо высоких гидроизоляционных качеств, они должны обладать устойчивостью к перепаду температур, эластичностью, долгим сроком эксплуатации.

Типы кровли и нюансы их монтажа

Устройство плоской крыши определяет конструкция и характер использования. В отдельные виды, требующие особого подхода при возведении выделяют следующие:

• Неэксплуатируемую. Подразумевают, что в этом случае плоская кровля не будет использоваться постоянно, если на ней и будут находится люди, то лишь для осмотра и ремонта. Поэтому в качестве основания используют профилированный металл. Проекты с неэксплуатируемой крышей наиболее актуальны для садового домика.

  Неэксплуатируемая плоска кровля

• Эксплуатируемую. Бетонное основание эксплуатируемой кровли дает устойчивость и жесткость, поэтому такое устройство пригодно не только для нахождения людей, но даже для организации парковки или устройства бассейна. Главная особенность, которую следует учесть – уклон эксплуатируемой кровли, он не должен превышать 2-3 градусов, превышение рекомендованного угла снижает безопасность использования плоской крыши. Проекты с эксплуатируемой кровлей подходят для коммерческих сооружений.

  Эксплуатируемая плоская кровля

• Инверсионную. От традиционной ее отличает обратный порядок слоев кровельного пирога. То есть, гидроизоляцию меняют местами с термоизоляцией, чтобы защитить хрупкий влагозащитный слой. Для частного строительства архитекторы рекомендуют проекты с инверсионной кровлей.

  Инверсионная кровля

• Вентилируемую. Особенность ее монтажа – устройство аэраторов, необходимых для испарения влаги из толщи кровельного пирога. Проекты такого типа применяют для устройства кровли большой площади.

Лужи на поверхности плоской кровли

Монтаж кровли для неотапливаемых построек

Если плоская крыша своими руками возводится для неотапливаемого хозяйственного помещения, к примеру, сарая, беседки, навеса или пристройки, уклон организовывают с помощью опорных балок.

Их устанавливают под углом 3 градуса, что составляет 30 мм на каждый погонный метр длины балки. Затем на балки настилают основание из необрезных досок, закрепляя их гвоздями или саморезами.

Монтаж плоской кровли на гараже

В качестве гидроизолянта используют рубероид – самый доступный по цене материал. Его производят и продают в виде рулонов. Выполняют раскрой гидроизоляции, нарезая полосы так, чтобы уложить их по направлению уклона плоской крыши.

Полосы рубероида поэтапно настилают с нахлёстом 10-15 см и фиксируют деревянными рейками или стальными планками каждые 60-70 см по направлению водостока, чтобы не преграждать путь стекающей влаги. Плоская крыша неотапливаемого помещения без труда монтируется своими руками даже одним работником без помощи подсобников.

Монтаж кровли для отапливаемый сооружений

Если строят частный дом с плоской кровлей, который планируют подключить к системе отопления, то работы проходят в следующем порядке:

• Устанавливают балки перекрытий, строго соблюдая горизонталь. Пролеты между балками не должны превышать 0,9-1,0 м. Следует учитывать, что устройство перекрытия больших пролетов в одиночку неудобно, требуется помощь подсобных работников. Плоская крыша – один из самых простых вариантов для возведения своими руками.

  Установка балок перекрытия

• На несущих балках нужно сделать настил из необрезной доски толщиной 40-50 мм. Чем больше расстояние между опорными балками, тем большего сечения выбирают пиломатериал.

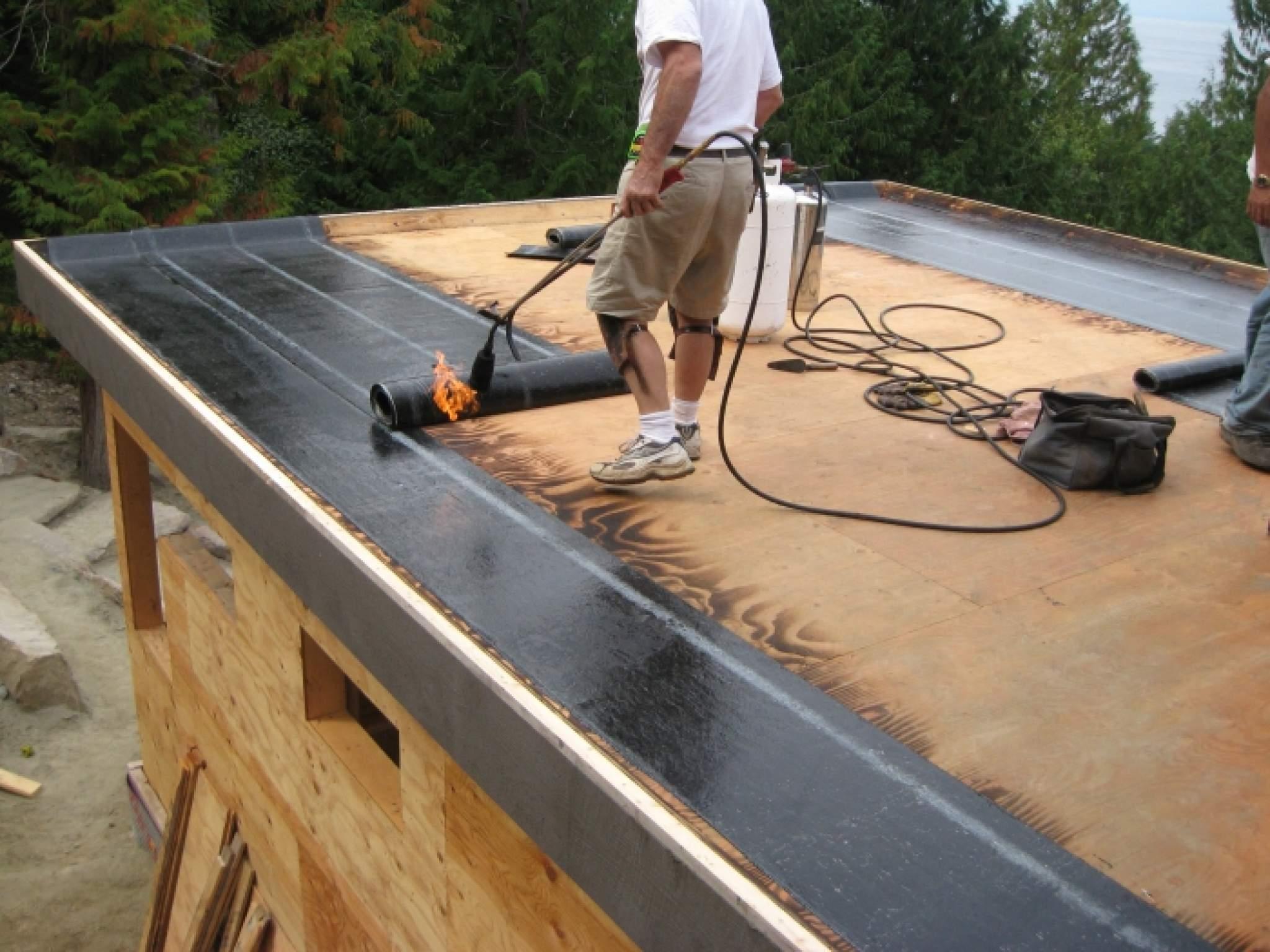

• На дощатое основание укладывают полосы рубероида или другого гидроизоляционного материала. После того, как выполнили раскрой гидроизолянта, его раскладывают на ровной поверхности, чтобы он отлежался, разгладился. Чтобы дом с плоской крышей не протекал, рубероид укладывают полосами, нахлестывая их друг на друга на 10-15 см.

  Настил рубероида

• Следующий этап строительства дома с плоской крышей – засыпка керамзита, шлака или перлита. Не зная, как правильно сформировать уклон кровли, можно спровоцировать образование на ее поверхности луж, протечек и снижение срока службы.
• Затем необходимо залить засыпной утеплитель цементным молоком, слоем не менее 2 сантиметров. Этот процесс называют стяжкой, на ее высыхание требуется 1-2 дня.
• После высыхания стяжки, на нее наносят грунтовку на битумной основе, после чего настилают рубероид и приклеивают его.

Нанесение мастики на основе битума

Чтобы построить дом с плоской кровлей, длина которого превышает 6 м, для изготовления опорных балок используют брус сечением 150х150 мм и более, либо стальной двутавр.

Кровля из монолитного бетона

Другой вариант, как возводится плоская крыша своими руками – использование монолитного бетона. Процесс выглядит следующим образом:

• В качестве балок перекрытия применяют двутавровые балки из стали толщиной 12-15 см. Их укладывают горизонтально, не формируя уклон.
• Опытные кровельные мастера рекомендуют использовать бетон марки 250, замешивать его лучше в стационарной бетономешалке, на месте. Размешивая вручную, очень трудно достигнуть необходимой консистенции. «Рецепт» бетона прост: берут 4 ведра мелкой щебенки (20-20 мм), 1,5 ведра цемента, по 1 ведру песка и воды.
• Доски основания крепят на нижнюю полку двутавровой балки и покрывают их слоем рубероида и армированной сетки (ячейки 20х20 мм).
• Засыпают армированную сетку мелкой щебенкой и заливают приготовленным бетоном. Важный нюанс – нужно успеть выполнить заливку всей поверхности крыши в течении дня, чтобы стяжка вышла качественной.

  Заливка бетоном плоской кровли

• Высыхание стяжки происходит в течении 1-2 дней, на время которых лучше укрыть его полиэтиленовой пленкой, чтобы предотвратить преждевременное испарение влаги. Если такой возможности нет, а погода стоит жаркая, следуют время от времени поливать поверхность кровли водой.
• После сушки производят засыпку керамзита и его заруклонку, а по периметру укладывают балластный рукав из тротуарной плитки.

Разуклонка плоской крыши керамзитом

Процесс разуклонки

Разуклонка плоской кровли – устройство небольшого угла поверхности крыши для организации водостока. Прежде, чем строить дом с плоской кровлей, лучше заранее определится, какой водосток вы будете монтировать, внутренний или внешний и сделать чертеж.

Если предусмотрен внутренний водосток, вода с помощью разуклонки должна стекаться в водоулавливающие воронки, которые располагают по 1 на 25 кв.м или чаще. Если делать внешний водосток, то влага должна попадать в водосточный желоб. Разуклонку формируют следующими методами:

• Засыпным материалом. Керамзит или перлит засыпают так, чтобы сформировать рекомендованный уклон плоской кровли и заливают цементным молоком.
• Термоизолирующим материалом. Плиты утеплителя укладывают так, чтобы задать угол поверхности кровли, то есть слои у основания будет меньше, чем у конька.

  Разуклонка минеральной ватой

• Заливкой бетона. Заливают бетон в предварительно оборудованную опалубку, которая налажена с определенным углом.

  Разуклонка бетоном

• Пластиковыми панелями. Для создания уклона кровли используют специальные панели из пластика, разные по толщине. Это, пожалуй, самый дорогой способ разуклонки.

Плоская крыша без грамотной разуклонки – ненадежный щит между вами и непогодой. Влага, которая не имеет выхода, будет скапливаться на поверхности кровли, провоцировать разрушение кровли и протечки.

Видео-инструкция

конструкция, устройство, монтаж, слои, элементы

Внешняя простота плоской крыши нередко вводит в заблуждение начинающих домашних строителей. Элементарная конфигурация наталкивает на мысли об оперативности и дешевизне возведения. Минимальная численность конструктивных элементов способна притупить бдительность самостоятельных исполнителей, несведущих в тонкостях кровельного дела.

В реальности установка плоской крыши требует скрупулезного соблюдения свойственных только ей правил, гарантирующих безупречность работы сооружения и длительную эксплуатацию.

Плоские крыши – отдельная категория кровельных конструкций, не нуждающаяся в возведении стропильного каркаса. Чисто визуально она представляет собой перекрытие, которое опирается непосредственно на стенки постройки. Ввиду отсутствия скатов плоская крыша не огорчает парусностью, возникающей под воздействием порывистых ветров. Однако ее конфигурация не способствует быстрому сходу снежных залежей с поверхности.

Нагрузка от снега не передается стропилам, как в стандартных скатных системах, а давит прямо на стенки строения. Потому плоскими крышами настоятельно рекомендовано обустраивать дома в регионах с незначительным объемом зимних осадков и высокой ветряной нагрузкой.

В областях и районах отечества, расположенных в средней полосе и севернее, плоские крыши применяются преимущественно в индустриальном строительстве.

Частники водружают их над одноэтажными пристройками, гаражами, бытовыми сооружениями. Для самостоятельного мастера плоская крыша над сараем или бытовкой — отличный вариант поупражняться на поприще кровельщика.

Кратко о конструкции плоской крыши

Плоскими принято называть крыши, единственный условный скат которых расположен к горизонту под углом от 0º до 1,5º, или иначе до 2,5%. Однако ряд технических источников именует плоскими системы с наклоном до 5º, величина в процентах до 8,7%.

Незначительный уклон есть даже у кровельных конструкций, создающих четко горизонтальное впечатление. Формируется он для отвода стоков к точкам водосбора или к свесу.

Независимо от крутизны, слои плоской крыши распо

как сделать своими руками пошагово, устройство кровли и стропильной системы частных двухэтажных домов

Для небольших строений, например, сарая или гаража, часто используют односкатную кровлю. Простая в устройстве, она легко изготавливается без привлечения профессиональных строителей и смотрится весьма привлекательно. Для обустройства жилых домов подобное решение применяется реже: зачастую срабатывает сила традиции и небольшой для наших мест опыт ее проектирования и возведения. Наступило время оценить преимущества такой конструкции.

Особенности: плюсы и минусы

Односкатная крыша представляет собой прямоугольную абсолютно плоскую форму, расположенную под углом по отношению к коробке здания. Величина ее наклона может быть разной в зависимости от архитектурного замысла, климатических условий и окружающего ландшафта. При использовании качественных материалов, служит не менее 20–30 лет.

Подобное устройство кровли считается наиболее устойчивым, в том числе и к внешним природным воздействиям, если расположение строения безошибочного по отношению к розе ветров.

Снег на поверхность ложится ровным слоем, что делает нагрузку равномерной и безопасной.

Наклонная односкатная форма лучше, чем двускатная, хотя она не позволяет создать удобное чердачное пространство. Зато проще с системой проветривания: аэраторы и вентилируемый конек просто не нужны.

К преимуществам также относят:

• Небольшая нагрузка на несущие конструкции из-за сравнительно небольшого веса.
• Наименьший расход строительных материалов по сравнению с другими видами крыш.
• Скромные финансовые затраты.
• Простой и быстрый способ возведения, доступный для выполнения своими руками.
• Не существует ограничений в выборе кровельных материалов и системе стропил.
• Доступное планирование и монтаж систем водостока и дымоходов.

Гармоничный красивый проект требует соблюдения многих условий, иногда в ущерб функциональным потребностям.

Недостатков меньше, чем преимуществ, но все же, они есть.

• Для обустройства жилого пространства мансарды требуется значительная ширина дома и высокий угол наклона кровли.
• Низкий скос может стать причиной слабой теплоизоляции.
• Требуется усиленная водосточная конструкция с более широким диаметром труб, так как вся вода стекает в одном направлении. Рекомендованы металлические системы с закреплением кронштейнов на расстоянии не менее 40 см.
• При наклоне меньше 45 градусов, чтобы снизить нагрузку, зимой придется постоянно очищать крышу от снега.

Устройство кровли

Как и строение любой крыши, качественный состав элементов односкатной зависит от финишного покрытия. Количество основных элементов невелико, но требует к себе внимания.

Армопояс

Снижает распирающую нагрузку стропил и способствует равномерному распределению веса всей конструкции. Необходим в обязательном порядке для строений из газобетона, керамзитобетона и кирпичных стен, если строительство ведется в сейсмоопасном регионе.

Мауэрлат

Располагается на верхних частях стен в виде брусьев. Соединен с армопоясом или, в случае строения из кирпича, закрепляется через уже забитые или замурованные в стенах анкеры прочной проволокой – не менее 6 мм диаметра. Сами анкеры должны находиться на расстоянии 30 см от торца стены. Если дом деревянный, из двойного минибруса, то роль мауэрлата выполняет верхняя обвязка

Фронтон

Редко встречается в строительстве односкатных крыш. Его наличие определяется в зависимости от разницы в высоте между двумя несущими стенами.

Система стропил

Служит основанием для укладки кровли, на нее оказывается основная нагрузка. Важно предусмотреть, чтобы она распределялась равномерно по периметру верхней части всего здания, а давление на узлы не превышало допустимых значений. Для создания используются балки из дерева, сечение которых зависит от площади крыши и количества элементов опоры.

Опоры

Подбираются после вычисления веса конструкции и определения финишного покрытия. Количество определяется углом наклона и длиной пролета.

Обрешетка

Необходима для укладки и закрепления кровельного покрытия и увеличения несущей способности, чтобы каркас мог выдерживать и собственную тяжесть и противостоять дополнительным нагрузкам: снег, вес человека во время проведения ремонтных работ.

Для битумной черепицы выполняют сплошную обрешетку. Для этих целей используются доски – обрезные или не обрезные, могут применяться панели МДФ. Скат может выступать за границы фронтона, образуя козырек для веранды или террасы.

Изоляция

Обеспечивает защиту от попадания влаги и промерзания. Прокладывается со стороны чердака между стропилами и закрепляется на обрешетке.

Утеплитель

Состоит из рулонных плиточных материалов, которые укладываются изнутри на обрешетку.

Пароизоляция

Пленочные покрытия, которые укладываются поверх утеплителя и закрепляются строительным степлером.

Планка конька

Служит защитой для верхнего ребра крыши, предотвращая попадание влаги и гниение внутренних элементов пирога.

Крепежи

Ригель

Вид горизонтальной опоры для элементов несущих конструкций. Элемент распределяет нагрузку стропил между другими балками.

Распорки

Опоры, которые размещаются в пролетах и увеличивают устойчивость всего каркаса.

Подкосы

Это балки, служащие подпорками для стропильной системы.

Виды

Односкатные конструкции популярны во многих странах и используются при возведении как бюджетного, так и ультрамодного элитного жилья. При высоком наклоне крыши, отказавшись от чердачного помещения, есть возможность оптимизировать планировку. При низком – произойдет увеличение объема жилых помещений.

Плоская кровля часто выступает в паре с другими видами, как элемент разноуровневой системы. Это прекрасное дополнение для ломаной, полукруглой и других разновидностей крыш с разными скатами.

Красиво смотрятся двухуровневые варианты «односкаток» с разными углами наклона, направленными в противоположные стороны. Простые конструкции способны украсить козырьки, служащие частью веранды или выступающей мансарды.

По типу проветривания различают 2 типа:

• вентилируемые – скос от 5 до 20 градусов, отверстия располагаются в коленчатой стенке;
• не вентилируемые кровли – угол наклона от 3 до 6.

Стропильная система

Создание проекта и построение системы зависит от масштабности постройки и определяется:

• климатической зоной и розой ветров;
• линейными размерами основания – влияет на число стропильных ног, количество дополнительных опор и расстояние между ними;
• углом наклона – определяет наличие фронтона и способ крепления к опорам;
• типом материала кровли – диктует выбор характеристик строительного материала и строение обрешетки.

Шаг стропил также зависит от их длины и сечения:

• при длине, 3 м шаг – от 1100 до 2150 мм, сечение – от 80 х 100 до 90 х 160 мм;
• при 6,5 м, расстояние – от 1100 до 1400 мм, поперечный срез – не менее 120 х 220 мм.

Часто для больших строений нужна балка длиннее 7–8 м. Чтобы нарастить, ее сшивают, а места стыка усиливают и скрепляют дощечками или металлическими пластинами. Чем габаритнее элементы стропил, там меньше расстояние между ними.

Для обеспечения жесткости конструкции предусмотрены:

• стойки, ригели и подкосы с минимальным сечением – 50 х 100 мм;
• лежни и прокладки из бруса – 100 х 150 мм.

Классификация систем по ширине:

• До 4,5 метра. Простейшие безопорные сооружения – кровля фиксируется на мауэрлате из двух бревен или досок, которые закреплены на стенах.
• От 4,5 до 6 м. Конструкция усиливается:
  • лежнем – на высоте перекрытия;
  • подстропильной ногой – она служит подпоркой балки по центру основания; уклон ноги определяется шириной дома и высотой лежня над перекрытием.

• От 6 до 9 м. Предусмотрены два подкоса, которые устанавливаются по обе стороны стропильной ноги.
• От 9 до 12 м. Обязательно нужна еще одна опора, которая может быть частью выступающей внутренней стены или дополнительной консольно-прогонной конструкции, которая удерживается подкосами.
• Более 12 метров. Значительно возрастает число подстропильных ног. Увеличение до конца свесов кровли ведет к наращиванию балок по краям специальными элементами – кобылками. Закрепление производится накладками – не меньше 60 см, которые фиксируются с помощью болтов или гвоздей, иногда монтажными пластинами.

Кроме того, стропильные системы различают по типу опор.

Наслонный

Система из стоек и подкосов опирается на брус мауэрлата, который закреплен на внешних стенах, а в некоторых случаях и с внутренней стороны. Дистанция между стропилами – от 600 до 1400 мм. Величина зависит от веса кровельного покрытия и характеристик дерева. Такие простые конструкции доступны для наклона крыши до 26 градусов и пролетом до 5 м. Чаще всего используется для хозяйственных построек: сараев, мастерских, гаражей.

Для эксплуатируемых кровель, то есть угол наклона которых стремится к нулю, стропильные ноги упираются:

• с одной стороны – на более высокую несущую стену;
• с другой – в мауэрлат.

Висячие стропила

Применяют, когда невозможно установить дополнительные опоры между боковыми стойками. В таком случае конструкции любых размеров собирают на земле или в мастерской, а уже готовые фермы поэтапно доставляются к месту стройки.

Возможные материалы:

• металл;
• железобетон;
• дерево (сосна), сечением для стропил – 50 х 150 мм, для обрешетки – 50 х 50 мм.

Скользящие системы

Необходимы для обустройства крыши в зданиях со значительной усадкой в первое время после постройки. К ним относятся дома, возведенные из бруса или бревен – неравномерное проседание до 10%. Для деревянных конструкций очень важен и способ крепления стропильных ног.

Принципы устройства усвоить несложно:

• Монтаж стропил производится на бревно конька.
• Соединение ног может производиться встык или внахлест (на гвозди, болты и стальные пластины).

• Шаг и подбор толщины дерева для стропил определяется весом кровельного покрытия. При толщине верхнего слоя 50 мм, выбирается обрезная доска шириной 200 мм.
• Крепление к мауэрлату особое – слегка свободное, без жесткости. Это обеспечивает своеобразное скольжение, что позволяет избежать деформации крыши во время усадки и уменьшить распирающую нагрузку стен. В качестве крепежей используются специальные кронштейны из стали, толщиной 2 мм, с уголком.

Угол наклона

Чем больше угол, тем выше парусность. Поэтому скос кровли всегда должен быть направлен в сторону наиболее частых ветров. Таким образом снижается нагрузка во время большого шторма. Важно учесть при расчетах и климатическую зону.

Небольшой наклон может стать причиной скопления большого количества снега. Если его вовремя не убрать, дождаться образования наледи, крыша под ее значительным весом в лучшем случае прогнется, а в худшем – проломится.

Для средней полосы России не рекомендуется возводить конструкции более 35 градусов.

Естественный сход по кровле осадков – не менее важная причина при учете поверхности и прочности покрывных материалов. Шершавые виды лучше подойдут для засушливых регионов, гладкие – для мест, славящихся обильными дождями и снежными зимами.

Оптимальные значения для черепицы:

• металлическая, керамическая и цементно-песчанная – не менее 6 градусов;
• битумная – не меньше 12.

Предельные значения для листовой кровли:

• шифер, профнастил, ондулин – минимум 6 градусов;
• медь, оцинкованные листы (цинк-титановые) – от 17;
• плиты из асбестоцемента – от 27.

При выборе кровельных материалов стоит перепроверять информацию. Иногда заявленные величины уклона для покрытия, указанные изготовителем, не совпадают с ГОСТом. Сам расчет лучше доверить профессионалам, потому что нюансов много, особенно у габаритных строений.

После определения величины наклона одну из несущих стен доводят до уровня, который обеспечит выполнение проекта.

Необходимые расчеты для выяснения длины стропил без учетов свесов производят по правилам прямоугольного треугольника.

Чтобы обеспечить сток воды и защитить стены от намокания, кровля выносится в среднем на 600 мм. Для технических построек минимум для свеса составляет – на 20–25, для двухэтажных жилых коттеджей и особняков – до 1200 мм.

Значение имеет и эстетика всего здания. Для определения собственных предпочтений, перед созданием проекта, можно воспользоваться компьютерными программами. Это позволит увидеть не только целиком всю кровлю, но и ее гармоничное сочетание с домом.

Материалы

Качество стройматериалов определяет прочность и долговечность всего здания, поэтому кровельные покрытия выбирать стоит внимательно, с учетом характеристик как коробки здания, так и возможностей будущей стропильной системы.

Дерево

Для каркаса подбирается древесина 1–3 сорта с частотой сучков на метр – не более 3, причем их высота не должна превышать 3 см. Трещины могут присутствовать, но неглубокие и небольшой длины – не превышающие половину длины доски.

Общие рекомендации:

1. Несущие балки должны иметь толщину от 50 мм.
2. Длина досок:
   • из хвойных пород – до 650 мм;
   • из лиственных – до 450 мм.
3. Дополнительные элементы – прогоны, мауэрлат, подушки – изготавливают только из твердых лиственных пород и обрабатывают антисептиком.

Кровля

Современный ассортимент покрытий для крыш весьма разнообразен, поэтому несложно подобрать подходящий материал по цвету, форме, необходимой прочности и цене.

Керамическая черепица

Материал может быть разных видов: плоская ленточная, пазовая, одно- или двухволновая. Хорошо подходит при угле наклона крыши от 25 до 60 градусов для домов из камня, кирпича или дерева. При меньших значениях скоса требуется усиливать вентиляцию и гидроизоляцию, при больших – понадобится дополнительно укреплять узлы, устанавливать добавочные крепления, ведь черепица весьма тяжелый материал.

Вес одного фрагмента 30 х 30 см может варьироваться от 2 до 4,5 кг, то есть 1 м2 может потянуть на 50 кг. Для сравнения металлочерепица весит в 10 раз меньше – 5 кг/м2. Поэтому шаг стропил для керамики требуется минимальный и деревянная обрешетка с мелкими ячейками. Зато черепица имеет отличную звукоизоляцию, красивый цвет и фактуру. Прочность одного элемента небольшая, но срок службы всей крыши превышает среднюю продолжительность жизни человека и достигает 150 лет.

Металлочерепица

Это рифленые оцинкованные стальные листы, которые с внешней стороны имеют полимерное покрытие. Количество защитных слоев, как и способ крепления между собой элементов, разнится в зависимости от изготовителя. Бывают как с глянцевые, так и матовые. Размеры всевозможные, толщина – от 0,4 мм, вес 1 м2 – от 3 до 5 кг.

Сборка производится на обрешетку, крепление гвоздями или саморезами, нахлест – в одну волну. Рекомендуемый наклон – от 15 градусов. Если он не превышает 20, то осадки могут слишком медленно стекать, поэтому стыки настилов дополнительно герметизируют.

В целом металлическая кровля довольно прочная и долговечная. Гарантийный срок – от 5 до 15 лет, но не всегда учитывается износ полимерного слоя. Из недостатков только плохая звукоизоляция и большое число отходов.

Мягкая черепица

Ее еще называют битумная. В основе материала – полиэстер, стекловолокно и целлюлоза. Они наносятся на битумные элементы, а сверху покрываются красящим веществом. Особенностью является сцепление, склеивание элементов под воздействием солнечных лучей. Выпускается в виде прямоугольников или полукруглых листов. Срок службы производителями определяется в пределах 15–20 лет без учета стойкости цвета.

Параметры:

• длина – 100 мм;
• ширина – от 300 мм;
• вес на 1 м2 – 8–12 кг.

Универсальный материал с хорошей изоляцией в равной степени подходит для жилых и хозяйственных построек. Рекомендуемый угол наклона – от 12 градусов. По технологии предусмотрена гидроизоляционная подложка или подкладочный слой. Роль такого ковра может выполнять старое битумное покрытие. Среди недостатков – горючесть, неустойчивость к ультрафиолету и монтаж только в теплое время года.

Профнастил

Выпускается в виде гофрированных оцинкованных листов стали всевозможных размеров. Волны обеспечивают покрытию жесткость и прочность, их высота и форма зависят от конкретной модели. Различают трапециевидные, синусообразные или закругленные.

Некоторые производители внешнюю сторону покрывают стойкой полимерной пленкой.

Чтобы обеспечить гидроизоляцию, при укладке используется пергаминовая прокладка. Крепление к обрешетке осуществляется саморезными винтами, места стыков обрабатывают битумным составом. Рекомендованный наклон крыши с профнастилом – от 10 градусов.

Как и все металлические кровли, материал обладает небольшой звукоизоляцией, поэтому он чаще используется для промышленных объектов и сараев. Гарантийный срок эксплуатации – 15–20 лет.

Ондулин

Универсальные покрывной материал, который может применяться даже для облицовки дома. В его основе – целлюлоза, которая пропитана очищенным битумом с добавлением смол и пигментов. Цвет стойкий. Стандартные размеры листа – 2000 х 950 мм, вес – 6,5 кг/м2, что легче традиционного шифера в 4 раза.

К положительным свойствам относятся:

• легкость;
• прочность;
• влагонепроницаемость;
• отличная звукоизоляция;
• высокая устойчивость к температурным перепадам;
• невосприимчивость к воздействию химических реагентов.

Хотя минимальный допустимый уровень уклона – 6 градусов, ондулин не рекомендуют применять для крыш с небольшим скосом: отсутствует возможность удерживать длительное время снег. При более высоких значениях и правильной эксплуатации срок службы составит около полувека, гарантия гидронепроницаемости – 15 лет.

Шифер

Гофрированные листы из композитного материала на основе портландцемента и асбестового волокна. Форма волнистого листа всегда прямоугольная – 120 х 70 мм, вес – от 10 до 15 кг/м2. Уровень наклона кровли – от 12 до 60 градусов. Технологией при монтаже предусмотрен подкладочный слой из рубероида или пергамина.

К обрешетке шифер крепится внахлест при помощи гвоздей через мягкие герметичные прокладки.

Брус для каркаса выбирается:

• для стандартного листа – 50 х 50 мм, стропильный шаг – от 500 до 550 мм;
• для усиленного – 75 х 75 мм, длина шага – от 750 до 800 мм.

Не рекомендован для жилых построек. Гарантийный срок эксплуатации – до 10 лет. Однако стоит учесть его хрупкость, что не всегда дает устоять материалу перед градом.

Рубероид

Один из популярных бюджетных вариантов. Представляет собой кровельный картон, пропитанный и покрытый битумом. Чтобы избежать слипания, на верхнюю часть нанесена крупнозернистая присыпка.

Современная разновидность – еврорубероид, который состоит из стеклоткани или полиэстера, пропитанного битумом. Сверху присутствует полимерный слой. Этим эластичным и водонепроницаемым материалом часто покрывают небольшие участки кровли со сложной формой. Основной недостаток – быстрая воспламеняемость, поэтому проводить полную укладку можно только на технических объектах.

Как сделать своими руками?

Перед началом строительства надо создать проект и произвести все расчеты. Затем приобретаются все необходимые материалы с учетом доборных элементов, утепления, вентиляции и водостока. Запас зависит от свойств покрытия и качества древесины. Стоит помнить, что для каждого способа существует своя технология и инструкция.

Готовится инструмент и оборудование:

• пила, молоток, строительный нож, топор, отвес, рулетка, уровень;
• шруповерт;
• строительный степлер;
• стропильные гвозди и скотч.

Этапы монтажа включают в себя одиннадцать шагов

• Согласно чертежам подготавливаются балки и стропила нужных размеров и в необходимом количестве. Если требуется, строятся фермы.
• По периметру верхней части здания оборудуется армопояс или мауэрлат.
• По схемам и рассчитанным величинам поэтапно устанавливаются балки, которые крепятся к элементам мауэрлата. Чтобы правильно произвести работы, учитывается нагрузка на детали с подветренной стороны.
• Стропила крепятся непосредственно к балкам с опорой на выступающую часть несущих стен. В итоге должен получиться прямоугольный треугольник.
• Затем проводят установку стропильной ноги, один из ее концов выкладывая на краю балки. Этот элемент конструкции станет основой будущей обрешетки.
• Вышеперечисленные мероприятия пошагово применяются для всех балок и стропил, следя за идентичностью и равномерностью расположения узлов.
• После присоединяется деревянная обрешетка.
• На каркас укладывается кровля. Работы начинают с подветренной стороны. Размещается первый элемент возле фронтального навеса, затем прикрепляются 2 листа покрытия в первом ряду. В следующем ряду выкладывает такое же количество, после возвращаемся на первый ряд и добавляем еще один лист. Следуя этому приему, перекрываем всю крышу.
• После закрепления внешнего покрытия, к примеру, профлиста, гидроизоляция изнутри пристреливается степлером к обрешетке. Для скромных построек вроде сарая подойдет обычная полиэтиленовая пленка. Ее не натягивают и располагают с нахлестом снизу вверх.
• Вслед за тем приходит очередь теплоизоляции: минваты, стекловолокна или базальтовых матов.
• В последнюю очередь укрепляется линия ветрового фронта – досками или кирпичной кладкой.

Примеры красивых строений

Частный двухэтажный каменный дом в современном стиле. Отсутствие конька позволяет без проблем возводить многоуровневые системы. Четкие горизонтальные линии фасада прекрасно рифмуются с дуэтом односкатных крыш. Этот же прием прекрасно подойдет для Г-образного основания из пеноблоков.

Сгладить сложный рельеф порой по силам только односкатке, внешний вид от этого только выигрывает.

Наклонные кровли прекрасно вписываются в проекты просторных коттеджей и небольших каркасных зданий на 50 кв. м. Эти финские дома в эко-стиле покоряют своим комфортом и элегантностью дизайна.

Односкатные крыши гармоничны в сочетании с наклонными навесами. Это позволяет выгодно подчеркнуть некоторые части дома, сделать акцент на дизайне входной группы. Стильно смотрятся дополнения в виде козырьков, словно невесомых пристроек, навесов с покрытием из поликарбоната или профнастила.

Выступающие скосы предоставляют простор для размещения внешнего освещения. Вмонтированные фонари мягко освещают площадку вокруг здания и создают эффект парящей кровли. Вариации на эту тему многообразны.

Дома из бруса довольно капризны с точки зрения экспериментов со стилем, но и для них придумали оригинальные решения. На фото односкатная крыша необычной формы, покрытая битумной черепицей.

Чаще один скат используют на рубленых баньках узких форм.

Эксплуатируемые или эко-кровли имеют небольшой наклон, усиленную гидро- и теплоизоляцию. Правильно подобранный растительный ковер защищает от шума. Впитывая воду, снижает нагрузку на ливневую конструкцию.

Предложения мини не менее интересны. Садовый домик с забавной ломаной крышей и уютный дачный, с дуэтом двухуровневых скатов, имеют особое очарование.

О том, как построить односкатную крышу своими руками, смотрите в следующем видео.

Плоская крыша — 110 фото современных технологий строительства

Одним из важных элементов любой строительной конструкции является крыша. От того, насколько грамотно она будет спроектирована, а в последующем качественно сделана, будут зависеть все характеристики строения, начиная от энергоэффективности и заканчивая сроком эксплуатации.

Существуют несколько видов крыши, отличающихся внешним видом, конструктивными особенностями и другими параметрами. Просматривая сайты по строительной тематике, обратите свое внимание на фото плоской крыши – наиболее простая и дешевая конструкция для самостоятельного повторения, оттого – пользующееся особой популярностью среди строителей, особенно для различного рода подсобных и технических зданий.

Достоинства и недостатки плоской крыши

Начнем с того, что перечислим основные плюсы и минусы плоских крыш:

Прежде всего – плоская поверхность обладает наименьшей площадью в сравнении с любой, самой пологой, как следствие – минимальный расход материалов.

Кроме того, что требуемое количество кровельного материала значительно меньше, плоская крыша имеет более простую конструкцию и не требует специальной системы из балок. Все это не только приводит к значительному снижению себестоимости конструкции, но и позволяет провести все работы в меньшие сроки.

В процессе работ и обслуживания такая крыша наиболее безопасна. Технология ремонта и обслуживания менее трудоемка и значительно дешевле.

На плоской поверхности можно возвести особого рода площадки, подобие сада или беседки для отдыха.




Естественно – плоская крыша не всегда подходит, например, одним из ее недостатков является повышенная нагрузка на кровлю при выпадении осадков: града, снега, а в зимний период на ней может скапливаться достаточно толстый и тяжелый слой снежного покрытия, что может привести к повреждению кровли и покрытия.

Если площадь крыши достаточно большая, необходимо позаботиться о системе водостоков, внешних и внутренних, а в процессе эксплуатации следить за тем, чтобы они оставались чистыми.

Что касается дизайна: современные плоские крыши могут быть прозрачными, т.е. сделанными из особого рода стекла. Это позволит получить очень оригинальный вариант. Только представьте: можно любоваться звездным небом не сходя со своего дивана – романтика.

Плоская крыша идеально подойдет в случае выбора минимализма в качестве ключевой дизайнерской идеи либо для вспомогательных строений с небольшой площадью.

Особенности конструкции плоских крыш

В целом, устройство плоских крыш только на первый, неискушенный взгляд кажется простым, в действительности такая конструкция должна отвечать некоторым требованиям:

• Кровля должна обладать достаточной степенью механической прочности, обеспечивающей не только защиту от внешних воздействий, но и выдерживать нагрузки в процессе ручной уборки с ее поверхности снега.
• Обладать достаточными теплоизоляционными свойствами. Необходима система вентиляции и пароизоляции.
• Иметь эффективную систему отвода воды с поверхности – систему водостоков и водоотводов.



Учитывать данные моменты необходимо уже на этапе проектирования. Важно правильно разработать конструкцию крыши, подобрать материалы и в последующем провести грамотный и качественный монтаж.

Отвечая на вопрос – как сделать плоскую крышу, заметим: различают инверсионную и неэксплуатируемую.

Самый простой и дешевый вариант – неэксплуатируемая кровля, т.е., на ее поверхности не будет располагаться дополнительные элементы, а также не будут ходить люди.

Инверсионная или эксплуатируемая кровля предполагает наличие на ее поверхности дополнительных элементов и возможность выхода на нее людей не только для обслуживания.

Основное отличие между этими видами состоит в степени механической прочности, которая обеспечивается соответствующими конструктивными особенностями и типом материала основания, а также в устройстве теплоизоляции: в неэксплуатируемой крыше она располагается под слоем гидроизоляции, а в инверсной – над ним.

Основные конструктивные элементы плоской крыши

Прежде заметим, хотя кровля и называется плоской, она все же имеет небольшой уклон (5…7 градусов) в сторону водостока, этим обеспечивается работоспособность системы отвода воды.

В качестве основания плоской крыши выступает железобетонная плита, специальные сэндвич-панели или металлические профлисты.

Современные технологии позволяют делать вентилируемую кровлю, а потому в качестве гидроизоляции становится возможным использовать рубероид и подобные ему материалы.

Важным элементом плоской кровли необходимо считать теплоизоляционный слой, использование которого обязательно. Может быть уложен один или два слоя.




Что касается утеплителя – внутри или снаружи будет смонтирована теплоизоляция, особого значения не имеет. Сложным, но необходимым элементом данного типа крыши является система водоотводов.

Ну и последний момент – вентиляция кровли. Для плоских крыш это важный момент, поскольку в случае попадания влаги в слой утеплителя, она самостоятельно оттуда не испарится и приведет к появлению плесени и гниению. В целом, система вентилирования должна гарантировать проветривание не только утеплителя, но также кровельного покрытия и основания.

Фото плоской крыши




Также рекомендуем посетить:

Как сделать плоскую крышу — процес строительства своими руками, плюсы и минусы кровли, как обустроить ремонт и монтаж

Плоская крыша своими руками – чаще всего располагается на частных малоэтажных домах, а также на гаражных постройках. Такой вид устройства кровли опережает своих конкурентов. В нашей статье мы расскажем, почему.

Прежде чем вести речь о том, как сделать плоскую крышу, отметим, что термин «кровля» и термин «крыша» – это не одно и то же. Термин «крыша» обозначает те элементы, которые располагаются над жилым помещением дома. А кровля – это составляющая крыши, ее верхний слой. Именно он защищает все здание от воздействий атмосферного влияния. В этих условиях очень важно создать надежную кровлю загородного дома.

Ознакомившись с различием между терминами, можно констатировать, что плоская крыша – идеальный вариант для дома с небольшой площадью. При внушительной кровельной площади рекомендуется работать целой бригадой.

Плоская крыша и ее особенности

При работе на малогабаритном доме с крышей малой площадью, можно спокойно обойтись и без помощников.

В начале работы, на несущих станах закрепите деревянные балки или балки из стали. С помощью них можно снизить большую часть массы крыши, направив ее на основные стены и фундамент.

Итак, мы выяснили, что основная нагрузка на балки – это вес крыши. Но помимо этого существуют иные нагрузки, такие как:

• Полный вес кровли и элементов коммуникаций. Как правило, они располагаются на чердаке или крепятся к кровле.
• Вес человека, который занимается ремонтом кровли или крыши. Он также может устанавливать дополнительное оборудование.
• Объем и масса снега + давление холодного зимнего ветра.

Самая большая кровельная нагрузка – масса снега. Это обусловлено тем, что с крыши без скатов сугробы снега не могут упасть самостоятельно. Для предотвращения ошибок при выборе несущих балок и расчете их нагрузки, осмотрите соседние одноэтажные дома с плоской крышей.

Почитайте советы специалистов на форумах, посмотрите фото в интернете – тогда вы сможете осуществить правильный выбор несущих балок и избежать критических ошибок. Наверняка вам будет интересна статья плоская крыша – плюсы и минусы.

Если вы хотите обзавестись надежной и безопасной плоской крышей, то выбирайте только подходящее кровельное покрытие. Немаловажным является и выбор сопутствующих материалов, которые смогут выдержать большую физическую нагрузку, а также воздействия природных катаклизмов.

Не забывайте о проверке всех технических характеристик материалов. Для предотвращения негативных последствий – проведите тщательную гидро- и пароизоляцию.

Жилые здания имеют плоские крыши из плит перекрытия. Эти материалы отличаются своим легким весом.

1. Уложите на плиты «пирог» из нескольких материалов (они должны иметь различные свойства).
2. Первым слоем выступает пароизоляция. В ее функцию входит защита утеплительного слоя от попадания на него влаги. В качестве материала для пароизоляции, используется полимерно-битумная пленка. При этом ее часто усиливают стекловолокном, а затем производится монтаж плоской крыши. Расположите края пленки на вертикалях перекрытий. Очень важно тщательно и аккуратно заделать швы, а также понимать какой стороной укладывать пароизоляцию.
3. Поверх пароизоляции, уложите утеплитель. Если используется керамзит – залейте его массой бетона. При сооружении облегченной крыши, утеплитель из полимера должен быть закреплен сразу на пароизоляцию.
4. Влагоизоляция – основной слой для крыши без скатов. Для устройства этого элемента вам понадобятся мембранные или полимерно-битумные материалы.

Плоская кровля своими руками для холодных помещений

Существуют здания, которые не имеют отопления. К ним относятся сараи и беседки. На них предполагается создать уклон для стока воды с крыши. Для этого нужно лишь оборудовать крышу под наименьшим углом.

При сооружении наклонной плоской крыши, ее опорные балки должны располагаться под небольшим углом. На балки будут закрепляться доски. Это будет своего рода основа для рулонного рубероида.

Для монтажа рулонного ковра рубероида, понадобится каркас из досок. Для этого лучше всего использовать тонкие деревянные дощечки или стальные полосы. Закрепите их вдоль уклона. При этом шаг должен составлять 70 см. Но не следует преграждать путь стекающей с крыши воде. Процент уклона такой крыши составляет не более 3%. Другими словами, это 3 см на один погонный метр длины.

Строительство плоских крыш для теплых помещений

Рассмотрим нюансы при оборудовании плоской крыши для отапливаемых домов:

1. Первым делом, уложите слой из досок на несущие балки, предварительно выполнив расчет деревянной балки. После этого следует осуществить укладку тола или рубероида. Их полотна должны располагаться по методу нахлеста. При этом длина должна составлять 15 см.
2. Поверх рубероида укладывается керамзит (вы можете использовать шлак или другой материал). Перед засыпкой утеплителя, проверьте, чтобы уклон был направлен в сторону стекания осадков.
3. Третья стадия – заливка цементом утеплительного слоя. После подготовки стяжки – обработайте ее грунтовкой из битума.
4. Только полностью готовая стяжка будет готова принять рулонный рубероид.

Изучая строительство плоской крыши, вы сами убедитесь, что крыши с большим шагом между опорными балками, требуют участия нескольких человек. Целесообразно пригласить профессиональных мастеров, которые в кратчайшие сроки выполнят все необходимые работы.

Чаще всего ширина крыши составляет больше 6 м. Но бывают и исключения (крыши менее 6 м) – для них рекомендуется использовать деревянный брус с разрезом 15х10 см. Также подойдет и двутавровая стальная балка.

При креплении опорных балок, следует соблюдать расстояние между ними. Оно должно быть не более 1 м.

Устройство плоской крыши из монолитного бетона

В этом случае в качестве опорных балок рекомендуется использовать двутавровые стальные балки.

Первым делом рассчитывается пролет крыши. Если он равен 5 м, то используются балки в 15 см. Говоря на профессиональном строительном языке – это «пятнадцатый двутавр».

Для создания монолитной крыши, рекомендуется использовать бетон марки 250. При создании бетонного раствора на месте строительных работ, целесообразно использовать бетономешалку. В противном случае, вы вряд ли достигнете правильной консистенции раствора. Для получения бетона для плоской крыши, необходимо смешать щебенку с частицами 20 мм и цемент, марки ПЦ–400.

При расчете составляющих придерживайтесь следующих правил: на восемь ведер щебня – три ведра цемента, 4 ведра песка, а также два ведра воды. Если воды будет недостаточно – можно добавить еще, это не критично.

Далее, осуществляется крепление досок на нижние балочные полки. На сухую поверхность досок настилается рубероид. Затем, поверх укладывается армированная сетка периодического профиля. Диаметр этого элемента не должен быть меньше 1 см. Величина ячеек при этом – 20х20 см.

Чтобы не проводить ремонт плоской крыши, места накладки прутьев сетки закрепляются с помощью вязальной проволоки. Возможен вариант с использованием клея. В конечном счете, сетка не должна соскальзывать при заливании стяжки.

Для полного покрытия бетонным раствором, внизу сетки обычно раскладываются мелкие части щебня. Благодаря этому, оставляется зазор в 4 см. Он необходим для разграничения сетки и слоя рубероида. Заливка производится в проемы между балками. Напомним, их толщина должна составлять не менее 15 см.

Необходимое условие – полная заливка одной полосы. Не рекомендуется заливать бетон в полосу по частям. Оптимальным будет заливка всей площади крыши за один день. При этом вы достигнете наибольшего качества работы. Закончив заливку, утрамбуйте бетон с помощью вибратора. Если же его нет под рукой – вручную. Во время утрамбовки бетона следите, чтобы армированная сетка не смещалась и не рвалась.

После всех действий, бетон накрывается пленкой из полиэтилена. Это особо актуально, если работы проводятся при высокой температуре. Накрыв поверхность, вы предотвратите испарение влаги из бетонного раствора. Это в свою очередь убережет от появления трещин верхний слой.

Под пленкой бетон должен находиться как минимум трое суток. Полностью высушив бетонную массу, насыпьте слой утеплителя. Не забывайте об уклонах. Следующее действие – создание стяжки и монтирование рулонного ковра.

Утепляем плоскую крышу

Сегодня распространенное явление – замена плоской кровли на скатную. Однако в пользу плоской крыши говорит тот факт, что ее можно утеплить как снаружи, так и изнутри. Причем после того, как будет завершено строительство крыши своими руками.

Раньше для утепления использовались твердые плиты теплоизоляции. Однако при таком варианте существенно увеличивался кровельный вес. Изучив прошлый опыт, современное строительство отошло от подобного способа утепления. Сегодня чаще всего плоские крыши утепляют с помощью базальтовой минеральной ваты. Это довольно легкий материал. К тому же он может похвастаться хорошей теплопроводностью и влагостойкостью.

Отметим, что базальтовая минеральная вата не подвергается процессам горения. Кроме того она вполне переносит даже самые негативные воздействия природы.

Для внутреннего утепления плоской крыши чаще всего используют плиты из пенополистерола. Они обладают огнестойкостью. Стандартный выпуск такого материала – это плиты, толщиной до 30 мм. Они отлично подходят для утепления потолка.

Возможно вас заинтересует: деревянные дома под ключ с плоской крышей.

Плоские крыши: удобный справочник

Плоские крыши чрезвычайно популярны среди тех, кто хочет создать стильный современный дом. Варианты плоской крыши помогают освободить внутреннее пространство и часто дешевле, чем варианты скатной крыши, поскольку для покрытия того же пролета крыши требуется меньше материалов. Также есть возможность добавить зеленую крышу к плоской конструкции.

Какой угол наклона плоской крыши?

Чтобы плоские крыши работали хорошо, они должны иметь наклон, известный как водопад, для отвода дождевой воды.Падение никогда не должно быть меньше 1:80, а лучше около 1:40. Есть несколько способов строительства в падении:

• Один — установить поперечные стены на разной высоте. Большинство людей уклоняются от этого, потому что им не нравится идея иметь внутренний потолок с уклоном
• Гораздо более распространенным методом является использование «обрешеточных полос», которые представляют собой обрешетки, обрезанные под углом и размещенные на крыше. балки
• Другая возможность — вырезать провал в изоляции крыши, что сейчас предлагают несколько предприятий — это часто называют конической изоляцией

Выбор конструкции плоской крыши

Использование плоской крыши дает множество преимуществ:

• Освобождает внутреннее пространство
• Свобода планировать интересные формы под плоской крышей, не беспокоясь о том, как крыша удерживается
• Неизмеримая гибкость
• Они помогают поддерживать стабильную внутреннюю температуру
• Плоские крыши ничего не добьются создается впечатление громоздкости, которое вы получаете с скатной крышей, но внутренняя площадь не ухудшается для достижения этого
• Строить дешевле, чем скатные крыши, и в первую очередь d меньше материала, чтобы покрыть тот же пролет

Как построить плоскую крышу

Как именно сооружается водопад, во многом зависит от того, как устроена плоская крыша.Есть три основных варианта:

• Самое дешевое и простое решение — построить теплую крышу . Здесь изоляция крыши располагается непосредственно поверх деревянной конструкции (таким образом сохраняя ее в тепле), а затем кровельная мембрана укладывается поверх изоляции
• Холодная крыша размещает изоляцию между стропилами под слоем кровельного покрытия. Это стандартный метод, используемый для пристройки с плоской крышей, но сегодня он редко используется для новостроек.В общем, теплая крыша предпочтительнее с точки зрения конструкции, но она приводит к более высокому профилю крыши, что не всегда приемлемо с точки зрения планирования.
• Существует ряд вариаций теплой кровли, называемых гибридной . крыши , на которых представлены различные элементы. В частности, в некоторых конструкциях требуется вентиляционный зазор над теплой кровлей, чтобы исключить любую возможность накопления влаги внутри конструкции крыши

Важно, чтобы влага не попадала внутрь крыши, что может произойти из-за снизу, если есть выход на крышу через утечки воздуха вокруг плохо подогнанных досок или проходов, таких как светильники или трубы.Проектировщики обычно проводят анализ риска конденсации, чтобы исключить любую потенциальную точку росы, которая может возникнуть внутри самой крыши.

По правде говоря, это запутанная тема, поскольку производители часто подают претензии и встречные иски. Проблемы возникают в 99% случаев из-за утечки воздуха через легко идентифицируемые маршруты, но, как бы вы это ни делали, необходимо проявлять большую осторожность, чтобы избежать утечки воздуха в пустоты крыши. Это не менее важно, чем обеспечить хорошее водонепроницаемое покрытие, указанное выше.

Покрытия для плоских крыш

За прошедшие годы было использовано много продуктов, и ни одна из них не стала однозначно лучшей. На практике большинство людей предпочитают систему, которая нравится их установщику или разработчику. Вообще говоря, необходимо следить за стоимостью и предлагаемой гарантией. Как правило, меньше 20 лет не ходят ни на что. Стоимость варьируется от 35 фунтов стерлингов / м2 до 80 фунтов стерлингов / м2.

Наносится горячим в два или три слоя, потенциально остается самым дешевым покрытием, но вы можете указать несколько различных марок.Лучшие войлочные системы теперь сопоставимы с любой из альтернатив, но стоят столько же.

Хотя это более дешевый продукт, он состоит из слоев, что дает более прочную отделку, более подходящую для легкого пешеходного движения. А тот факт, что он наносится горячим, облегчает формирование вокруг отверстий и углов.

Потенциально самый долговечный, сейчас он обычно используется под террасами на крыше, по которым предстоит ходить, поэтому обычно его укладывают в качестве основного слоя под тротуарную плитку.

Широко используемый и простой в установке, он поставляется на рулонах, нарезанных по размеру, с собственной системой гидроизоляции. Обычно он приклеивается к основанию с помощью клея и, если он сделан правильно, должен прослужить не менее 30 лет. Компания Firestone, производитель шин, является поставщиком номер один.

В них используются различные материалы, из которых наиболее распространен ПВХ, но доступны и другие. Обратите внимание на PIB, TPE и TPO, последний предпочитают люди, не желающие использовать ПВХ по экологическим причинам, и, следовательно, популярны в Германии.

Они обычно устанавливаются утвержденными установщиками, и чаще всего клиенты работают с системой, рекомендованной их установщиком. Обычно они немного дороже, чем EPDM, но с более длительными гарантиями. Sarnafil остается самой известной маркой ПВХ; посмотрите на Баудера для альтернатив.

Иногда сложные формы крыши требуют чего-то немного другого, и решения для нанесения краски можно эффективно использовать там, где другие методы не подходят. Такие продукты, как Kemperol, занимают заслуженную нишу, известную своей надежностью и способностью ремонтировать и ремонтировать вышедшие из строя крыши.Однако на новых крышах они стоят дорого. Крыши из стекловолокна также можно укладывать мокрыми и покрывать циновками.

Замена плоской крыши

Плоские крыши больше не заслуживают той плохой прессы, которую они получали ранее — современные версии гораздо реже протекают и лучше изолированы, чем версии, приспособленные к небрежным надстройкам в 70-х и 80-х годах.

Если в вашем доме есть плохо подогнанная плоская крыша, ее замена, вероятно, будет намного более экономичной в долгосрочной перспективе, чем ремонт.Узнайте, как заменить плоскую крышу.

За пределами плоских крыш: зеленые и синие крыши

Мода на обширные зеленые крыши, на которых выращивают седум, травы и мхи, не ослабевает, и, если все сделано хорошо, они создают поистине великолепные черты.

Однако это гораздо больше, чем «обычная» плоская крыша. Им требуется корневой барьер, чтобы растения не взаимодействовали с находящейся под ними гидроизоляцией, а плоская крыша, в частности, требует дренажного слоя для удержания воды.

В сочетании с некоторыми элементами кромки, предотвращающими просачивание растительности, это делает строительство зеленой крыши довольно дорогим.Они также увеличивают вес крыши и могут потребовать усиления базовой конструкции. Еще одна функция зеленых крыш — удерживать дождевую воду и уменьшать ее количество.

Синяя крыша предназначена для уменьшения стока дождевой воды и предотвращения локальных наводнений. Это похоже на зеленую крышу на стероидах и требует гораздо более сложного наращивания. Маловероятно, что самозастроители будут выбирать синюю крышу, если проектировщики не настаивают на такой особенности.

Полное руководство по системам с плоской крышей

Системы с плоской крышей — это немного особенность.Большинство современных жилых домов имеют относительно крутые склоны. Однако во многих городах США со старым жилым фондом — например, Федерал-Хилл в Балтиморе или Александрия, Старый город Вирджинии — крыши часто бывают плоскими или имеют очень низкий уклон.

Плоские крыши делают замену кровли сложной задачей. Нужно много знать о системах плоских крыш и о том, как они работают, чтобы ваш дом оставался сухим и безопасным.

Урок 1: Плоские крыши на самом деле не плоские

Верно — плоские крыши обычно не плоские.Так называемая плоская крыша может выглядеть горизонтальной, но часто имеет уклон не менее 1/4 дюйма на фут.

Быстрый языковой урок: Уклон и уклон — это термины, используемые для описания углов вашей крыши.

• Шаг — это соотношение между подъемом крыши — вертикальное изменение высоты для каждой горизонтальной единицы крыши — и пролетом , которое представляет собой расстояние по вашей крыше.
• Уклон — это соотношение между подъемом крыши и пролетом , или горизонтальным изменением расстояния по вашей крыше.

Наклон и уклон создают сток. Водяные бассейны или лужи при отсутствии наклона или наклона, ведущие к повреждению крыши. Вы хотите, чтобы вода текла в водосточную систему, а не от фундамента вашего дома. Плоские крыши и крыши с низким уклоном не дренируются так быстро, как с другими кровельными системами.

Урок 2: Системы плоских крыш — плюсы и минусы

Вы, возможно, заметили: Система плоских крыш часто используется в коммерческих и промышленных приложениях.

4 вещи, которые следует учитывать при выборе плоских кровельных систем:

1. Структурные элементы

Огромные размеры многих коммерческих зданий делают крутые крыши непрактичными. Более крутые крыши сложнее проектировать и обслуживать. Во многих городах есть ограничения по высоте, которые предприятия могут встретить с плоской крышей. Многосемейные дома, такие как рядные дома или таунхаусы, имеют одинаковый размер крыши.

2. Дополнительное полезное пространство

Компоненты систем отопления, вентиляции и кондиционирования воздуха и охлаждения обычно устанавливаются на крышах коммерческих зданий и других плоских кровельных системах.Это позволяет владельцам дома или бизнеса более ценное пространство в плотных городских кварталах.

3. Упрощенный осмотр и обслуживание

Коммерческие здания часто проверяются в связи с вопросами ответственности. Говорят, что плоскую крышу легче осматривать и обслуживать в случае возникновения проблемы. Как домовладельцы, наша напряженная жизнь не поддается ремонту кровли — мы лучше починим это и забудем! В большинстве случаев для жилых помещений предпочтительнее скатная крыша с битумной черепицей.

4. Повышение энергоэффективности?

Плоские крыши могут быть более энергоэффективными в зависимости от используемых материалов и местоположения здания. Некоторые домовладельцы сэкономили от 30 до 40 процентов энергии с плоской крышей.

Атактический полипропилен, или APP, входит в состав некоторых материалов для плоских кровель. Этот переработанный побочный продукт также может понравиться домовладельцам, стремящимся к экологичности.

Урок 3: Обратные стороны плоских крыш

Плоские крыши требуют большего обслуживания и могут быть более подвержены утечкам.Это может не быть проблемой для владельцев коммерческих зданий, недвижимость которых подлежит регулярному осмотру. Однако домовладельцы обычно не обладают квалификацией (или не заинтересованы) в проведении собственных проверок и технического обслуживания.

Адам Левеллен, менеджер по продажам Long Roofing, отмечает, что хорошо сделанная крыша с низким уклоном рассчитана на долгие перевозки. Однако ненадлежащий ремонт и плохая погода могут снизить производительность.

«Большинство домовладельцев не проводят техобслуживание и не заменяют свои плоские крыши вовремя, потому что они не видят их с земли», — говорит Адам.

«Обычно к тому времени, когда вызывают кровельщиков, прошло 20 или 30 лет (с момента последней замены крыши), и большой ущерб, нанесенный водой, уже произошел из-за преждевременного выхода из строя или другого типа катастрофического события».

Урок 4: Типы систем плоских крыш для домовладельцев

Домовладельцам доступно несколько систем плоских крыш:

• Сборная кровля (BUR)
• «Резиновые крыши» (например, этиленпропилендиеновый мономер , известная как EPDM)
• Модифицированные битумные системы (MBS)
  • Системы Torch-down
  • Самоклеящиеся системы

B надстроенная кровля (BUR)

• Наиболее часто используется в коммерческих и промышленных Эта система плоских крыш содержит слои водонепроницаемой мембраны (например, обработанное стекловолокно), гудрон и гравий для герметизации плоской поверхности крыши.Эта система плоских крыш до сих пор используется в некоторых жилых помещениях из-за ее доступности и огнестойкости. Есть и минусы: гравий утяжеляет крышу и забивает желоба; герметизирующая жидкость (гудрон / асфальт) грязная и имеет неприятный запах.

Резиновые крыши (крыши из EPDM)

• Популярны в жилых домах. Эти системы плоских крыш содержат один слой резины или материала резинового типа, который наносится без нагрева. Металлические липкие ленты или гравий используются для крепления резиновых кровельных систем.Положительный момент: резина водонепроницаема и относительно проста в установке. К недостаткам можно отнести потенциальную утечку по швам или усадку продукта.

MBS: предпочтительная альтернатива.

• Одной из самых быстрорастущих и популярных систем плоских крыш в коммерческих и жилых помещениях являются модифицированные битумные системы (MBS). MBS использует специальную комбинацию слоев основы с покрытием для герметизации крыши вместо нанесения горячего жидкого клея на основание без покрытия.Системы плоских крыш MBS имеют меньшее время установки по сравнению с системами BUR. Это может дать экономию средств. Кровлю MBS можно обработать герметиком по истечении гарантийного срока, что продлевает срок службы крыши до 30 лет.

Существует два основных типа систем MBS: 1) системы Torch-down и 2) самоклеящиеся системы.

В системах Torch-down используется специальная комбинация слоев для герметизации слоев битумного продукта с помощью специально разработанных подложек.

Один из примеров: система плоской крыши CertainTeed Flintlastic GTA. Он работает для всех автономных крыш, где допустимо использование фонаря.

В большинстве случаев мембрана GTA предпочтительнее самоклеющейся. Он сделан из асфальта, армированного стекловолокном мата и модификаторов APP.

Самоклеющаяся система (SAS) похожа на обычную MBS. SAS использует битумное основание с покрытием для обеспечения водонепроницаемости на плоских и пологих крышах.Этот продукт идеален, когда нельзя использовать фонарик. Дополнительные веранды или гаражные крыши, которые пересекаются с деревянным или виниловым сайдингом, — частые места, где вы можете увидеть систему плоских крыш SAS.

CertainTeed Flintlastic SA представляет собой пример самоклеящегося продукта, который можно использовать на пологих склонах.

Ищете подрядчика по качеству плоской кровли?

Ищете подрядчика, который сможет решить уникальные потребности системы плоской крыши? Длинная кровля отвечает всем требованиям.

Наша команда может помочь вам создать новую кровлю с низким уклоном, которая прослужит десятилетия. Звоните сегодня, чтобы узнать больше!

Руководство по плоской крыше 2020: стоимость установки, материалы, плюсы и минусы

Плоская крыша выглядит и работает совсем иначе, чем традиционная наклонная крыша, такая как черепица, черепица или металл. Плоская кровля не предназначена для использования в качестве водоотводящей системы, поскольку имеет небольшой уклон, но все же может защитить ваш дом от протечек и суровых погодных условий. Сегодня существует широкий спектр ультрасовременных систем плоских крыш, которые предлагают явные плюсы и минусы, долговечность и, конечно же, цену.

В этом руководстве:

Плоские кровельные материалы
Стоимость монтажа
Цены на материалы
Варианты установки
Долговечность
Долговечность
Важность изоляции
Обслуживание и ремонт
Уникальные области применения и преимущества
Энергоэффективность
Воздействие на окружающую среду

Виды плоских крыш

Классическая плоская крыша либо почти полностью ровная, либо имеет очень небольшой уклон 3 на 12 дюймов или меньше.

Большинство плоских крыш обычно не так долговечны и долговечны, как наклонные, потому что последние проливают снег и дождь намного быстрее. Однако за последние несколько десятилетий были разработаны новые и современные материалы. Они очень прочные, энергоэффективные и могут конкурировать с традиционными крышами по долговечности.

Вот три основных типа систем, которые можно установить на плоскую крышу:

1. Однослойный
2. Составной
3. Нанесение распылением / краской


Средняя стоимость плоской крыши:

Нижний предел $ 6815	Средний диапазон $ 8769	Высокий уровень $ 11211
См. Расходы в вашем районе! Начните здесь — введите свой почтовый индекс

Кровля однослойная

EPDM (этиленпропилендиеновый мономер), PVC (поливинилхлорид) и TPO (термопластичный олефин) являются наиболее популярными однослойными мембранами.

Сегодня эти три кровли чаще всего используются как в коммерческом, так и в жилом строительстве. Важно знать, что они НЕ равны по качеству и долговечности. У каждого из них очень разные составы, характеристики прочности и стоимость.

Однослойный означает всего один слой мембраны в качестве гидроизоляционной и погодоустойчивой поверхности. Все мембраны имеют ширину от 6 до 18 футов. Наиболее часто используемые — около 10 футов. Средняя толщина составляет 45-90 мил. Обычно рекомендуется устанавливать мембрану толщиной не менее 50 мил.

Плюсы

— Солнечная светоотражающая и энергоэффективная
— Некоторые материалы могут быть переработаны
— Долговечность: высококачественные мембраны служат до 30-40 лет
— Системы со швами, сваренными горячим воздухом (ПВХ и ТПО), водонепроницаемы
— Самостоятельная установка и возможен ремонт резины EPDM.
— Устойчивость к неблагоприятным погодным условиям: снег, лед, дождь, ветер, огонь
— Может использоваться в саду на крыше или во внутреннем дворике

Минусы

— Мембраны со швами склонны к утечкам (EPDM)
— Внешние проходы, такие как трубы, дымоход, оборудование HVAC, могут вызывать утечки без надлежащих работ по гидроизоляции
— Требуются дорогостоящие квалифицированные установки и оборудование (ПВХ и ТПО)
— Может быть проколот острым предметом, падающие ветки деревьев и т. д.

TPO против ПВХ

Между ТПО и ПВХ мембранами идет большая конкуренция, и ведутся жаркие споры о том, что лучше.

На сегодняшний день кровля из ПВХ считается самой прочной. Он специально разработан, чтобы оставаться неповрежденным в самых разных неблагоприятных погодных условиях (дождь, снег, ветер, солнце, колебания температуры в жару и в холод).

Кроме того, что делает ПВХ таким прочным, так это то, что верхний и нижний слой мембраны имеют почти одинаковую толщину.

Для сравнения, у ТПО сомнительная долговечность, поскольку у производителей нет единой формулы, которые экспериментируют, чтобы сделать его таким же долговечным, но и более дешевым, чем ПВХ.Как и в случае с любым другим продуктом, мы все знаем, что происходит, когда вы пытаетесь снизить цены за счет снижения качества материалов.

Одним из факторов, снижающих прочность ТПО, является тот факт, что верхний слой (атмосферостойкая поверхность) мембраны (который обеспечивает долговечность) на самом деле тоньше нижнего слоя. В большинстве продуктов соотношение составляет 40/60.

Наконец, большинство крыш из ТПО обладают слабой устойчивостью к нагреву и солнечной перегрузке.

Цены

Нижний предел

Средний диапазон

Высокий уровень

Материалы

$ 3827

$ 4502

$ 5718

Общая стоимость

$ 9913

$ 11662

$ 14811

Посмотреть цены в вашем районе!

Начать здесь — Введите свой почтовый индекс




Крыши сборные

Сборные кровли производятся с использованием слоев из пропитанной смолой бумаги и жидкой смолы с гравием, асфальтом, рулонным асфальтом или модифицированным битумом.По мере установки крыши добавляется все больше и больше слоев для увеличения прочности и долговечности, отсюда и название «застроенная».

Среди них: 1. Гудрон и гравий 2. Модифицированный битум 3. Рулонный асфальт

Все это считается устаревшим по современным стандартам строительства. Их почти никогда не устанавливают на крупных коммерческих объектах, но продолжают устанавливать в некоторых жилых домах из-за их низкой стоимости.

Следует иметь в виду, что для любого строительного материала требуется положительный уклон крыши (не менее 1/12 дюйма).

Плюсы

— Относительно дешевые материалы и затраты на установку
— Очень низкие эксплуатационные расходы
— Устойчивость к пешеходному потоку, УФ-лучам и проколам

Минусы

— Трудно найти источник утечки
— Короткий срок службы 10-15 лет
— Дорогой ремонт, который часто не решает проблему
— Очень низкая энергоэффективность
— Не является экологически чистым
— Недостаточная гибкость в холоде температура и не рекомендуется для установки в северных штатах
— Вредные пары и пары выделяются во время установки BUR
— Очень тяжелый материал, который часто требует структурного усиления (BUR)




Крыши, окрашенные распылением / краской

Есть два основных типа:

1.Распылительная пеноизоляция (распыляется непосредственно на настил крыши и затем покрывается акриловым или уретановым покрытием, а также слоем щебня / песка.

2. Кровельные покрытия (изготавливаются для существующих кровель и используются для продления срока их службы на 10-15 лет). Обычно их устанавливают на однослойных, модифицированных или пологих металлических крышах.

Плюсы

— Бесшовная установка
— Пена SPF может соответствовать всем формам и размерам крыш, в том числе нестандартным
— Обеспечивает хорошую изоляцию и энергоэффективность (высокое значение R)
— Не имеет швов, что делает покрытие водонепроницаемым.
— Требуется минимум обслуживание
— Может наноситься поверх существующей крыши, устраняя необходимость в дорогостоящем отрыве и утилизации
— Может прослужить до 40 лет при правильной установке

Минусы

— Очень дорого.Например, силиконовое покрытие — один из самых дорогих материалов, которые можно установить.
— Сложный процесс монтажа, требующий больших технических знаний. Должно выполняться только опытным профессионалом.
— Повышенная вероятность отказа системы из-за неправильной установки и ошибок подрядчика
— SPF может быть установлен только при определенных погодных условиях (очень узкий диапазон температур и уровней влажности)
— SPF обычно указывается для коммерческих зданий, а не жилых домов
— Кровля из напыляемой пены выделяет вредные пары при установке

Стоимость установки

Средняя стоимость замены плоской кровли на 1500 кв.футов дома колеблется от $ 8,000-11,000 , в зависимости от используемого материала и сложности монтажа.

Приведенные ниже цены на установку относятся к очень простым крышам площадью более 1000 кв. Футов. Ваша общая цена будет варьироваться в зависимости от многих переменных, таких как размер и сложность крыши, географический регион и т. Д. Любая дополнительная изоляция и детали увеличивают ваши общие затраты на оплату труда.

ПВХ-мембрана: 6,50 — 7,50 долларов США за кв. Фут

Резина EPDM: 5,50 — 6 долларов США.50+ за кв. Фут.

Кровля TPO: $ 6,0 — 7,0 за кв. Фут

Крыши из модифицированного битума и рулонного асфальта: 5,50 — 6,50 долл. США + за кв. Фут

Кровля из пенопласта: от 4,5 до 7 долларов за кв. Фут

Вы можете использовать наш Калькулятор плоской крыши, чтобы быстро и точно рассчитать стоимость замены.

Цены на материалы

В целом, материалы, используемые на плоских крышах, стоят дешевле, чем на скатных.

EPDM стоит 1,50 доллара за квадратный фут, что делает его самой дешевой однослойной мембраной.

TPO составляет 1,70 доллара за квадратный фут

ПВХ стоит 1,90 доллара за квадратный фут

Кровли из модифицированного битума и рулонного асфальта стоят 1,30–2,20 долларов за квадратный фут, в зависимости от количества слоев.

Гудроновые крыши устанавливаются крайне редко, их нужно заказывать по специальному заказу, поэтому цены недоступны.

Кровля из пены

стоит 1,65-2,25 доллара за квадратный фут за 1,5-дюймовый слой пены.

Обратите внимание, что все указанные выше цены указаны ТОЛЬКО для материалов и не включают изоляцию.

Установить кровельную черепицу $ 4872 Средняя цена	Установить металлическую крышу $ 10253 Средняя цена	Установить плоскую крышу $ 8257 Средняя цена
Посмотреть цены в вашем районе Начните здесь — введите свой почтовый индекс

Типы установки

Однослойная кровля приклеивается полностью или механически.

Метод полного приклеивания заключается в приклеивании мембраны непосредственно к изоляции или к основанию.

Метод механического крепления состоит из крепления каждого ряда мембраны к настилу крыши с помощью винтов и пластин с зазубринами. Крепежные детали обычно расположены на расстоянии 12 дюймов по OC.

Самая распространенная проблема, связанная с полностью приклеенной установкой (обычно это резина EPDM), заключается в том, что швы плохо проклеены, в мембране появляются пузыри, что неизбежно приводит к утечкам.

Горение используется при установке модифицированного битума, поэтому оно может создать опасность пожара для вашего дома или коммерческой собственности.

Сегодня EPDM — это наиболее часто устанавливаемая однослойная мембрана как в жилых, так и в коммерческих целях. Он так популярен, потому что для завершения установки не требуется специального оборудования.

Мы настоятельно рекомендуем вам найти подрядчика, специализирующегося на однослойной кровле, чтобы гарантировать отсутствие протечек после установки.Многие клиенты совершают ошибку, нанимая подрядчиков, специализирующихся на наклонной кровле (битумной черепице), которые практически не имеют опыта в этой области.

Лучше всего полностью оторвать поверхность перед установкой, чтобы удалить влагу и заменить гниющий субстрат.

Долговечность

На изображении выше показаны наиболее распространенные признаки, которые вы могли бы заметить, когда ваша крыша начинает действительно стареть. К ним относятся:

— Истончение и образование пузырей
— Растрескивание
— Сокращение или растяжение
— Отслаивание
— Следы от срезов
— Накопления жира и грязи, которые невозможно удалить

ПВХ

считается самым долговечным.Благодаря сварным швам, он остается гибким на протяжении всего срока службы, а также может выдерживать тепловые движения.

Кровля из ПВХ может прослужить более 30 лет. Производители предлагают 25-летнюю гарантию для коммерческих установок, а некоторые предлагают пожизненную гарантию для жилых помещений (IB, Flex, Fibertite). Вот хорошая статья о реальных характеристиках крыш из ПВХ: https://www.coolflatroof.com/flat-roof.php

Срок службы

EPDM составляет около 10-15 лет. Несмотря на то, что производители предлагают гарантии сроком до 40 лет для коммерческих кровель (ни для жилых), важно помнить, что эти гарантии не распространяются на поврежденные швы или скопление воды.Оба эти фактора являются основными причинами выхода из строя резиновой мембраны.

Долговечность кровли из ТПО сильно варьируется из-за проблем с составом мембраны. В настоящее время они составляют от 7 до 20 лет. Гарантия производителя составляет до 20 лет для коммерческих установок TPO и не распространяется на жилые помещения.

Имейте в виду, что гарантии, предоставляемые на разные типы однослойных мембран, сильно различаются в зависимости от толщины, размера, метода установки и условий окружающей среды. Таким образом, вам следует внимательно прочитать и сравнить гарантии на разные материалы, которые вы рассматриваете.

Кровли из гудрона и гравия

, а также из модифицированного битума служат около 10-20 лет, но их удаление по окончании срока службы очень дорого. Как долго они прослужат, во многом зависит от установщика, ведь сегодня очень мало кровельщиков, которые действительно умеют работать с этим материалом. Если у вас есть одна из этих крыш и она нуждается в ремонте, лучше всего обратиться к профессионалу, имеющему опыт работы с ней; тот, кто занимается одиночными перепонками, не будет делать очень хорошую работу.

Прочность

Мы подробно рассмотрим наиболее распространенные проблемы, влияющие на долговечность плоской крыши.

Утечки / Влага

Самая большая проблема для большинства плоских крыш — это наличие швов и гидроизоляции, потому что именно там возникают утечки.

PVC и TPO — единственные две мембраны, у которых есть сварные швы, которые никогда не разойдутся, и, следовательно, не пропускают влагу.

Гудрон и гравий, модифицированный битум и рулонный асфальт обеспечивают очень плохую защиту от протечек и скопления воды.

Каучук

EPDM обычно выходит из строя при проникновении в крышу, примыкании и швах, позволяя проникать влаге.

Одна из самых больших проблем, связанных с кровлей с напылением, заключается в том, что изоляция может быть съедена птицами, что также приведет к утечкам.

Устойчивость к проколам

Сборные крыши обычно имеют толщину 0,5 дюйма и выше, сделаны из твердых материалов и поэтому их очень трудно проколоть.

Однослойные крыши и крыши из аэрозольной пены обычно легко проколоть при прямом контакте с острым предметом.

Некоторые ПВХ-материалы имеют армирующую сетку из стекловолокна, которая очень затрудняет прокол.

Имейте в виду, что увеличение ширины однослойной мембраны НЕ улучшает ее способность защищать от протечек, однако она может продлить срок ее службы и сделать ее более устойчивой к проколам.




Значение изоляции

Если вы планируете установить плоскую крышу, очень важно уложить качественную изоляцию с соответствующим значением R. Без него вы потратите много денег на отопление и охлаждение. Вы также столкнетесь с резкими перепадами температуры внутри вашего дома.

Лучший продукт — жесткий пенополиизо. Это также самое дорогое; $ 55 за 100 кв. Футов для 1 дюйма изоляции, что имеет значение 6 R. Доступен в различной толщине с шагом в 1 дюйм.

Мы рекомендуем вам проконсультироваться со своим подрядчиком, чтобы выяснить, какой тип изоляции лучше всего подойдет для вашего дома и сколько ее вам понадобится.

Pro Совет: Экономить деньги на изоляции — не лучшая идея. Это приведет только к сокращению срока службы вашей крыши, снижению энергоэффективности, а также к некомфортным температурам внутри вашего дома.Скорее всего, вы потратите больше денег на устранение проблем с изоляцией, которых можно было избежать с самого начала.

Техническое обслуживание и ремонт

Обычный ремонт плоской крыши стоит не менее 350-400 долларов и включает в себя обнаружение источников утечек и заделку швов или отверстий. Однако, в зависимости от серьезности повреждений и типа установленного материала, ремонт плоской крыши может стоить до 600-800 долларов.

ПВХ мембраны

просты в уходе и ремонте.Их сварные швы остаются поддающимися сварке в течение всего срока службы, что делает любой ремонт, обслуживание или модификации для установки нового оборудования быстрыми и простыми.

Типичный ремонт термосварной мембраны, такой как TPO или PVC, заключается в наваривании заплатки на мембране над отверстием, которое было обнаружено как источник утечки, или повторной сварке пустоты в шве.

Если утечки не происходит, рекомендуется повторно зашивать (наклеивать 6-дюймовую защитную ленту на все швы) резину EPDM каждые 7-10 лет, когда клей начинает разрушаться естественным образом.Ремонт выполняется с помощью эпилептического слоя EPDM + грунтовки EPDM (рекомендуемый метод) или старого черного клея. Проходы ремонтируются с помощью неотвержденного гидроизоляционного материала, который можно растянуть, образуя скошенные поверхности.

Навесные крыши очень сложно и дорого ремонтировать или даже найти источник утечки.

Вы можете починить резиновую крышу самостоятельно с помощью комплекта для ремонта резиновой крыши .

Ремкомплект кровли EPDM

Уникальные приложения и преимущества

Плоская крыша — лучший материал для очень большого здания.Устанавливать скатную крышу на такое здание не рекомендуется, потому что это будет намного сложнее и дороже. Также потребуется специальная инженерия, чтобы выдержать дополнительный вес конструкции, а также оборудование для систем отопления, вентиляции и кондиционирования воздуха и дренаж.

Одной из самых уникальных особенностей плоских крыш является то, что большинство из них можно использовать как террасу, зеленую крышу (сад на крыше), внутренний дворик или пентхаус. Энтузиасты зеленого строительства предпочитают эти системы, потому что их можно превратить в сады на крыше.Дополнительным преимуществом сада на крыше является то, что он улучшает качество воздуха и снижает эффект теплового острова в больших городских районах.

Если вы планируете этот тип применения, лучше всего использовать мембрану из ПВХ или ТПО толщиной 80 мил или более, поскольку сварные швы горячим воздухом гарантируют, что крыша не протечет под почвой и растениями.

Еще одним преимуществом является то, что плоская кровля лучше всего работает в случаях, когда необходимо установить большое оборудование HVAC. Он может быть установлен прямо на крыше, а не на земле.

Наконец, эти крыши отлично подходят для крупномасштабных солнечных фотоэлектрических установок, поскольку они обычно не затенены и подвергаются очень сильному солнечному воздействию в течение дня.




Энергоэффективность

Одним из самых больших преимуществ дома с плоской крышей является то, что он может быть очень энергоэффективным. Крыши из ТПО и ПВХ считаются очень отражающими, при этом до 90% тепла возвращается в атмосферу. Это означает, что одна из этих мембран может помочь вам сэкономить сотни долларов на счетах за электроэнергию.Оба имеют рейтинг Energy Star за их классные свойства.

Важно отметить, что крыши белого цвета собирают много грязи и пыли в течение своего срока службы. Со временем это снижает их энергоэффективность. Однако они по-прежнему обладают высокой отражающей способностью. Хорошее регулярное обслуживание может помочь продлить оптимальную энергоэффективность белой мембраны.

Сегодня многие мембраны более темного цвета также обладают светоотражающими свойствами и обеспечивают экономию энергии. Вам следует проверить спецификации производителя на конкретный продукт, чтобы узнать его рейтинг эффективности.

Модифицированный битум и EPDM обеспечивают самую низкую энергоэффективность. Фактически, из-за того, что они такие темные, они могут нагреваться до 170 градусов летом, заставляя вашу систему отопления, вентиляции и кондиционирования воздуха работать сверхурочно и увеличивать счета за электроэнергию.

Воздействие на окружающую среду

ТПО и ПВХ на 100% пригодны для вторичной переработки. По окончании срока службы старые мембраны повторно используются для изготовления новых.

Можно укладывать ПВХ поверх старой крыши, что исключает отрыв, что сокращает ваши расходы и экономит место на свалке.

С другой стороны, EPDM, гудрон и гравий, модифицированный битум не являются экологически чистыми. Все они не могут быть переработаны, потому что сделаны из побочных продуктов на основе нефти. Следовательно, их нужно захоронить.




Связанные

Опубликован: 13 июля 2020 г.


Это руководство по кровле представлено Лео Б.

Я работаю кровельщиком 15 лет и специализируюсь на металлических и плоских кровлях.

Есть вопрос или проблема с кровлей? Задайте мне любой кровельный вопрос!

Подрядчики по кровельным работам — присоединяйтесь к нашему бесплатному каталогу местных кровельщиков , чтобы привлечь больше клиентов!




Создание плоской крыши на конструкции

Информация в этой статье относится к:

ВОПРОС

Как я могу создать плоскую крышу в программе Home Designer?

ОТВЕТ

Создать плоскую крышу в Home Designer можно разными способами.В этой статье вы будете использовать настройки в диалоговом окне «Построить крышу», чтобы приблизиться к виду, показанному ниже.

Чтобы настроить автоматические настройки в диалоговом окне «Построить крышу»

1. Выберите Build> Roof> Build Roof .
2. На панели «Крыша» диалогового окна « Построить крышу » установите для параметра «Шаг » значение «Шаг » (12 дюймов) равное 1/4 дюйма .

   Только версии программного обеспечения Home Designer Pro и Chief Architect позволяют выбрать плоскость крыши и вручную изменить ее уклон до 0 дюймов.



3. Если вы не хотите, чтобы крыша свисала с краев конструкции, замените потолок Свес для карниза и фронтона на 1 «
4. Нажмите ОК , чтобы перестроить крышу с применением этих изменений.

Если только одна часть или секция крыши должна быть плоской, не устанавливайте уклон в диалоговом окне «Построить крышу» равным 1/4 дюйма. Вместо этого установите общий уклон большей части конструкции в диалоговом окне «Построить крышу». и для каждой отдельной стены установите желаемый шаг на 1/4 дюйма.

Регулировка шага одиночной стены

1. Используйте инструмент Select Objects , чтобы выбрать одну из стен, составляющих эту комнату, и нажмите на инструмент редактирования Open Object .
2. На панели «Крыша» в открывшемся диалоговом окне «Спецификация стены » установите для его шага Шаг равным 1/4 дюйма .


3. Нажмите ОК , чтобы применить изменения и закрыть диалоговое окно.
4. Повторите этот процесс для остальных стен, составляющих комнату с плоской крышей.

   Если у вас не установлен флажок Auto Rebuild Roofs, вам нужно будет вернуться через диалоговое окно Build Roof и выбрать восстановление крыши.

Установка системы плоской крыши | Как построить дом

Во-первых, вы должны знать, что плоская крыша неправильно называется плоской, потому что плоская крыша на самом деле не является плоской. Любая плоская крыша строится под небольшим наклоном для обеспечения стока воды. Однако плоская крыша не логична с точки зрения архитектуры. Хотя она немного наклонена, плоская крыша позволяет воде, льду или снегу оседать, вызывая проникновение и утечки.

Тем не менее, плоские крыши очень популярны и имеют растущую потребность во многих промышленных, коммерческих и жилых помещениях.Эти системы плоских крыш так популярны по двум основным причинам.

Они не такие дорогие, как скатные крыши, и имеют отличный эстетический вид. Фактически, они имеют большое визуальное воздействие, отражая через свои линии горизонтальные линии окружающей среды.

Устройство плоской кровли

1. Каркас крыши:

Как было сказано выше, плоские крыши имеют небольшой уклон. Это каким-то образом предотвращает попадание воды в бассейн и, в конечном итоге, утечку внутрь дома.

Рекомендуется, чтобы уклон плоской крыши составлял 1,8 дюйма / фут. Как правило, плоская крыша состоит из нескольких наклонов к отверстиям для черпаков в крыше, которые соединены с водосточными трубами. На больших крышах эти откосы выполняются из пенопласта.

Однако для небольших плоских крыш все немного сложнее. Уклон кровли достигается путем разрезания листов пенопласта 2х4 на длинные полосы и прибивания их к балкам. Для создания наклонной поверхности крыши они большие и плотно прилегают друг к другу.

2. Обшивка фанерой:

Над рамой крыши идет фанерная обшивка (толщиной 5/8 дюйма). Эти фанерные обшивки прибивают к каркасу крыши. Между фанерными обшивками должны быть зазоры в 1/8 дюйма, чтобы обеспечить любое сжатие или расширение этих обшивок.

3. Установка подложки:

Перед установкой листовой резины необходимо установить подложку под названием ISO-board. Доска ISO представляет собой жесткий пенопласт (толщиной 1/2 дюйма) из полисоцианурата с основой из стекловолокна.

Установка досок ISO очень проста. Его можно легко разрезать с помощью универсального ножа и закрепить на 5/8-дюймовой фанерной оболочке, используя винты и шайбы из оцинкованной стали.

Этот слой ISO-картона обеспечивает очень хорошее (защитное и мягкое) основание для листового резинового материала.

Нет необходимости оставлять промежутки между ISO-плитами, поскольку этот вспененный материал не сжимается и не расширяется. На самом деле, вы должны установить эти детали очень плотно, друг против друга.

4.Создание скошенных углов:

Часто бывает, что ваша плоская крыша с двух сторон окаймлена стенами соседних построек, которые создают внутренний угол поверхности крыши.

Эти внутренние углы могут быть очень сложными. Вы должны держать воду подальше от этих внутренних углов. Это можно сделать, продольно продольно продольно на 45-градусном скосе пилой. Вы можете создать постепенный переход, прикрутив эти полосы к стыку между стеной и крышей.

Потрясающие современные интерьеры с окнами от пола до потолка (видео)

5.Сухая установка кровли:

Перед установкой резинового материала необходимо удалить грязь и мусор. Этот мусор может проткнуть вашу новую крышу. Поэтому необходимо тщательно очистить поверхность кровли.

После этого можно укладывать EPDM (этиленпропилендиеновый мономер). Эти мембраны поставляются в рулонах (обычно шириной 10 футов).

Для небольших крыш можно использовать только рулон EPDM. Не обязательно перекрывать детали из EPDM. Для крыш большего размера вам понадобится более одного листа EPDM.Вы должны перекрыть эти листы на 6 дюймов, не склеивая их. Проклеить швы нужно, когда дойдете до конца крыши.

Если вам необходимо установить вентиляционную трубу на крыше, вам необходимо проделать отверстие в мембране EPDM. Сделайте это отверстие немного больше, чем вентиляционная труба, и наденьте на него резину.

6. Приклейте резину:

Нанесите клей на поверхность ISO-картона. Используйте для этого малярный валик и удлинитель.

Дайте клею высохнуть, а затем аккуратно разложите резиновую пленку по ISO-плате, осторожно подталкивая мембрану в направлении, чтобы предотвратить образование складок.Работать нужно очень осторожно, не поднимая эту резину, иначе она будет растягиваться и пружинить, заставляя ее ложиться неравномерным слоем.

Кроме того, вы должны работать небольшими участками, сглаживая пузырьки воздуха. Используйте для этого сухой малярный валик.

Следующий этап — заклейка швов, но перед этим следует очистить швы с помощью специального растворителя.Затем нужно нанести специальный клей (черная резина или резина). Будьте предельно осторожны. Вы должны знать, что швы крайне уязвимы.

Для вентиляционных труб вам понадобится резиновая манжета вокруг вентиляционной трубы, которая затем приклеивается к EPDM мембране. Заклейте воротник полосками клея и заделайте его триполимерным уплотнителем.

7. Обработайте края:

Если у вас есть вертикальные углы, вам нужно разрезать мембрану EPDM и перекрыть ее. Приклейте эту мембрану резиновым клеем.Закрепите вертикальные части EPDM на стенах с помощью металлических скоб и шурупов. Это предотвратит отслоение EPDM. Закройте кронштейны трехполимерным герметиком.

У вас есть два варианта отделки краев.

1. Свинцовый оклад над краем крыши.
2. Оцинкованный отлив.

Обработка краев — последний этап установки плоской крыши, и теперь ваша крыша может противостоять погодным условиям.

Создание плоской парапетной крыши

Информация в этой статье относится к:




ВОПРОС

Как создать конструкцию плоской крыши со стенами парапета ?




ОТВЕТ

Парапетные крыши могут быть легко созданы главным архитектором, построив второй этаж без крыши или потолка над ним.

Для создания плоской парапетной крыши


1. Запустите «Главный архитектор» и создайте новый план, выбрав в меню « Файл»> «Новый план ».
2. Выберите Build> Wall> Straight Exterior Wall и нарисуйте четыре стены по часовой стрелке, чтобы создать простую замкнутую прямоугольную конструкцию.
3. Затем выберите в меню Build> Floor> Build New Floor и в диалоговом окне New Floor выберите Make new blank plan for 2nd Floor , затем нажмите OK .
4. На панели структуры диалогового окна Floor 2 Defaults , которое отображает:
   • Укажите значение Finished Ceiling , равное 36 дюймов, .
   • Снимите флажок Крыша над этой комнатой и Плоский потолок над этой комнатой .
   • Нажмите кнопку Редактировать рядом с полем Отделка пола и укажите материалы, которые будут использоваться для плоской крыши.
   • Внесите любые другие необходимые изменения и затем нажмите OK .
5. Затем, активировав Этаж 2 , выберите «Инструменты »> «Этаж / Справочный дисплей»> «Справочный экран» или нажмите горячую клавишу F9 , чтобы увидеть, как второй этаж соотносится с первым.

   Для главного архитектора X10 и предыдущих версий программы перейдите в Инструменты> Контрольные этажи> Отображение эталонного этажа.

6. Выберите Build> Wall> Straight Half-Wall и нарисуйте четыре полустены по часовой стрелке, прямо поверх опорных линий, чтобы создать простую замкнутую прямоугольную конструкцию.

   Половинки стены должны привязываться непосредственно к контрольным линиям отображения стен первого этажа, однако, если вы выбрали половину стены и она не выровнена должным образом, выберите инструмент редактирования «Выровнять со стеной ниже».

   No related posts.
