Как собрать печь: 10 правил кладки + фото

Опубликовано в Разное
/
21 Июн 2020
Комментариев 0

Содержание

Как сделать печь галанку своими руками

Конструктивные особенности печи галанки

Простейшей кирпичной печью для отопления помещения и приготовления пищи является печь галанка. Своими руками порядовка к ней создается не так уж сложно. Имея небольшие размеры, по своим характеристикам эта печь не уступает полноценным большим вариантам. Она подходит для обогрева таких небольших построек как дачные домики, зимовья и др. Галанка имеет трехоборотную конструкцию. Для того чтобы сделать ее своими руками, понадобится в среднем 120 кирпичей, для ее постройки подойдет любой тип кирпича, кроме силикатного. Печь имеет компактные размеры, в среднем 75 х 75 х 155 см. Размеры могут меняться в зависимости от размеров используемого кирпича.

Основное преимущество галанки (голландской печи) – небольшие размеры и высокий уровень теплоемкости. В холодное время года она может согревать небольшой дом в течении 12 часов.

Сделать такую печь можно своими руками даже из найденных где-либо кирпичей, что делает ее себестоимость крайне низкой.

Схема классической галанки. 1,4,5,6 – дымооборотные каналы.

Галанка, в отличие от других печей, после сгорания дров не остывает сразу, продолжая отдавать тепло до 12 часов. Это существенно сокращает расход дров. Топить эту печь требуется 2 раза в день – утром и вечером. Для регуляции процесса горения внизу печи находится поддувало. Для этих целей подойдет маленькая металлическая дверка, которую можно изготовить своими руками. Камеру, в которой сгорают дрова, можно прикрыть простым листом железа, однако наилучшим вариантом будет дверка.

Заслонка для дымохода тоже делается из металла, она регулирует тягу, и прикрывается после полного сгорания дров. В закрытом положении она будет выпускать лишь дым от углей, сохраняя при этом тепло. Важной частью печи является ее основа. Она должна быть такой же прочной, как и фундамент. Выкладывается основа из кирпичей с применением цементного или глиняного раствора.

Кладка печи осуществляется на глино-песчаном растворе. Дымоход может быть изготовлен как из кирпича, так и из обычной железной трубы диаметром 10-15 см.

Материалы и инструменты для монтажа галанки своими руками

Классическая схема галанки – вид сверху. 1,2,3,4,5,6 – дымооборотные каналы

Для того что бы сделать печь площадью 102 х 77 см и высотой 2 м, вам потребуются следующие материалы и инструменты:

  • кирпич красный – 384 шт ;
  • кирпич огнеупорный – 44 шт;
  • топочная дверца 25 х 20,5 см;
  • дверца для поддувала 14 х 14 см;
  • колосниковая решетка 20 х3 0 см;
  • духовой короб 50 х 33 х 28 см;
  • двухконфорочная плита 70 х 40 см;
  • дымовая задвижка;
  • вытяжная задвижка;
  • предпотолочный лист 70 х 50 см;
  • стальные уголки 4,5 х 4,5 х 101 см – 3 шт;
  • стальная полоса 20 х 2,5 х 0,2, 35 х 2,5 х 0,3, 75 х 5 х 0,4 и 101 х 5 х 0,4 мм;
  • глино-песчаный раствор для кладки кирпича;
  • мастерок;
  • молоток-кирка;
  • болгарка;
  • емкость для изготовления раствора.

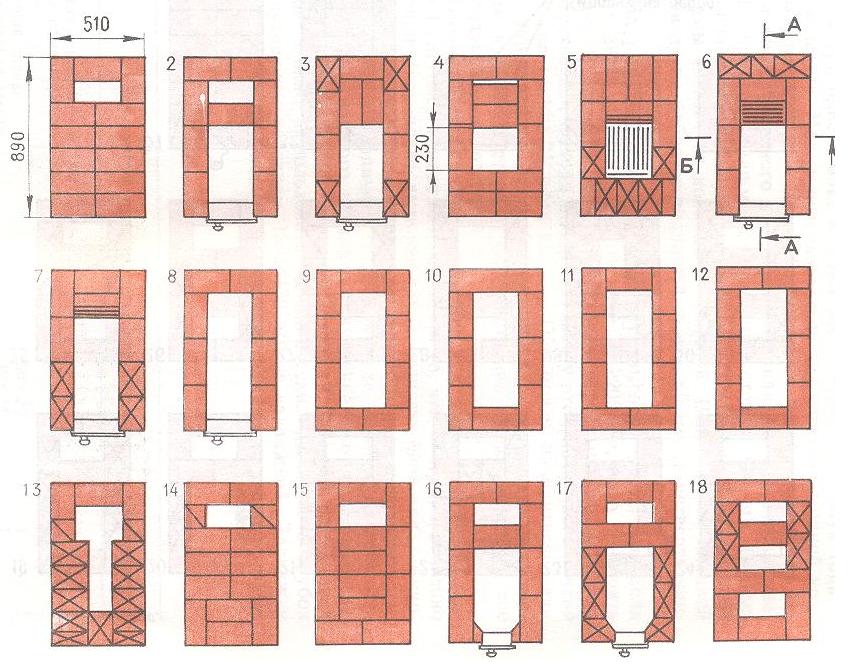

Порядовка печи: подробная инструкция

Первые 2 ряда галанки выкладываются из половинок и целых кирпичей с соблюдением перевязки, после чего поверх 2-го ряда устанавливается поддувальная дверца, которая будет закреплена кирпичной кладкой следующего ряда. 4-й ряд будет служить опорой для духового короба, который усиливается листами железа с трех сторон. Бок короба обкладывается огнеупорным кирпичом, который ставится на ребро.

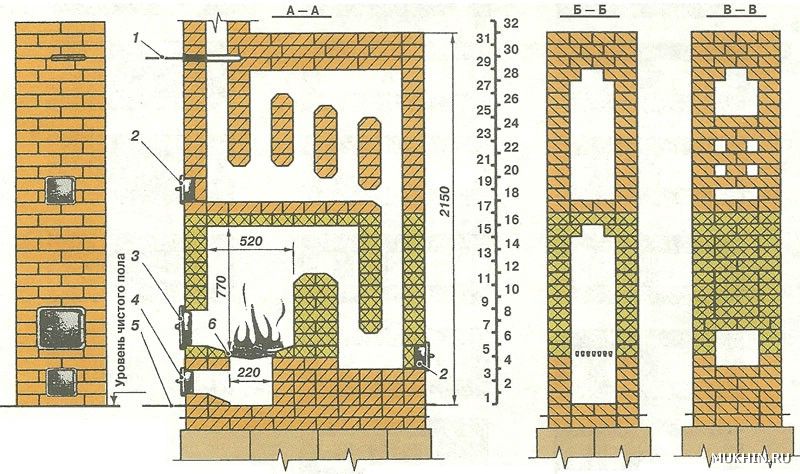

Схема печи-голландки.

После того, как духовка будет установлена на слой раствора, кладется 5-й ряд.Он закрепляет поддувало и прочистное окошко. После этого устанавливается колосниковая решетка и пол топливника выстилается огнеупорным кирпичом. На этом же ряду устанавливается топочная дверца, которая закрепляется 6-м рядом. 7-й ряд кладется из огнеупорного кирпича, положенного ребром. 8-й ряд идет на одном уровне с топочной дверцей, закрепляемой 9-м рядом.

10-й ряд начинается с монтажа дымооборота, а 11-й закрывает окно 1-го оборота, образуя 2 окна для чистки каналов от сажи.

Перед укладкой следующего ряда устанавливаем стальные полоски для опоры внутренних стен. На 12-м ряду высота стенки печи достигает верха варочной камеры, рамка ее дверцы закрепляется следующими двумя. 14-м рядом выкладывают коробку щитка и боковых стен. Следующие 2 выкладываются обычным способом. Перед тем как класть 17-й ряд, кладется стальной кровельный лист, который станет потолком для нижней печурки. На следующем ряду оставляется окно для чистки большой печурки.

20-й ряд создает выступ на 3 см, перекрывая дымоход. Затем большая печурка перекрывается стальным уголком. Следующий ряд выкладывается аналогичным образом. 22-й ряд считается началом выкладки шейки печи, переходящей в горизонтальную разделку. Таким образом, сделать печь своими руками не так сложно, однако это требует некоторых навыков.

Как построить кирпичную печь своими руками

Говорят, что кирпичная печь обеспечивает максимум тепла при минимуме трудовых затрат. Если вы решили, что вам необходима кирпичная печь для бани, у вас есть два варианта: воспользоваться услугами специалистов или построить её самостоятельно. Работа хорошего печника стоит недешево и если посмотреть на ситуацию с другой стороны, то проще построить печь самостоятельно. При проявлении трудолюбия и наличия свободного времени у вас всё получится. Итак, что необходимо для того, чтобы построить кирпичную печь самостоятельно?

Реализуем идею строительства кирпичной печи поэтапно

В начале рабочего процесса вам понадобится несколько кусков рубероида (толи). Размер материала вычисляется по размеру площади кирпича, который выкладывает сверху подготовленного фундамента. Затем следует позаботиться о гидроизоляции, для этого следует отделить бетонную часть фундамента от первого ряда кирпича рубероидными кусками нужного размера. Потом стоит уложить рубероидные куски между промежуточным рядом кирпича и массивом печи.



Такой ход позволит фундаменту оставаться холодным даже в жаркое время года

После окончания работ по укладке рубероида проверьте ваш фундамент на горизонтальность. Если есть небольшие ошибки в работе, исправляем их с помощью кирпичей и раствора. Далее проводится нарезка кирпичей и возводится защитная стенка размером в пять рядов кладки. Эта стенка будет служить защитой деревянной стены бани от возгорания.

Стоит отметить, что для возведения защитной стены используется цементно-песчаный раствор и никакой другой. Теперь вы можете увидеть                                                     первые результаты труда и приступить к следующему этапу строительства.

Далее следует уточнить наружный песчаный контур и его привязку к межбалочному перекрытию, точнее к его проему. Этот проем необходим для того, чтобы вывести пучную трубу на чердак. Обратите внимание на расстояние между балками, которое должно быть не менее 90 сантиметров.

Для закрепления отвеса перпендикулярно печи берем деревяную балку (длина примерно 1 метр) и делаем посредине углубление, в него укладывается трос отвеса, конец которого должен находиться выше, чем первый ряд кладки из кирпича. После того, как вы установите трос, он должен быть строго в вертикальном положении.

Далее смотрите, где находится точка, на которую показывает линия отвеса и выкладываете там первый ряд кирпичной кладки. Затем строительство проводится согласно плану. Чтобы печь прослужила вам максимально долго, нужно уделить время выбору кирпича.

Как правильно выбрать кирпич для кладки?

Кирпич для построения печи должен быть высокого качества. Этот материал не статья для экономии, в ином случае надежность возводимой конструкции будет сомнительна. Оптимальный размер материала 250х120х65 мл, при этом стоит обращать внимание на качество кирпича. Если он дешевый, хоть и размеры соблюдены, вы никогда не сможете выложить квадрат размером 770х770 миллиметров, потому как угадать с толщиной швов почти нереально.

Готовим глину для кладки

Как только вы положили первый ряд и он высох, можно переходить в работе на раствор из глины. Глину выбираете такую, которая была добыта с глубины 0,5 метра и очищена от дополнительных примесей. Материал укладывается в емкость и заливается воой на нескольк дней.

Уделяем время выбору песка

Песок перед использованием нужно просеять от мелкого мусора и посторонних частиц. Проследите так же за тем, чтобы камни, которые случайно попали в раствор, не оказались в узких швах, это скажется на качестве работы.

Как замесить раствор?

Для замешивания раствора глина должна быть хорошо размятой, для работы используется специальный инструмент – весло. Он помогает сократить время на приготовление раствора. В глину добавляете воду и взбиваете смесь перфаратором с миксером, пока она не станет такой, как сметана. Следующим ингредиентом является песок, немного смоченный водой, добавляя его в раствор, не забывайте мешать смесь.

Для того, чтобы проверить готовность раствора, в него окунают палку. Если он готов, то на палке остается тонкий слой в 2 миллиметра, если слой больше, добавьте немного песка, меньше – глины. К приготовлению смеси следует отнестись серьезно – это ключевой фактор при сооружении долговечной печи.

Важно! Раствора готовьте столько, сколько необходимо для работы. Если смесь долго стоит, то теряет свои качества и в процессе создаст затруднения при кладке кирпича.

Подготовьте рабочее место

Работа у вас пойдет намного быстрее, если вы сумеете позаботиться о том, чтобы все необходимое лежало под рукой. Итак, какие инструменты понадобятся в процессе строительства? С правой стороны от рабочего участка поставьте:

— емкость с раствором;
— молоток;
— набор мастерков;
— уровень для замера параметров.

С левой стороны располагаем:
— емкость с водой для того чтобы замачивать кирпичи;
— совок;
— наждачку;
— ведро для мусора;
— план работ;
— карандаш и линейку;
— плоскогубцы, они могут понадобиться для работы с проволокой.

Когда человек сталкивается со строительством печи впервые, ему кажется, что самое трудное в работе – это установка печного прибора. С этим аспектом работы начинающий печник знакомится уже тогда, когда положен первый ряд кирпича. По плану первая дверца печи, предназначенная для очистки конструкции от продуктов горения, должна находиться уже в первом ряду кирпичей. Этот момент в работе нельзя упустить.

Обратите внимание, что дверцу никогда нельзя крепить с помощью проволоки. Лучше всего для этого использовать металлические пластины оптимальных параметров. Возникает другой вопрос: «Каким образом их прикрепить к дверце из чугуна, если сварочные соединения ненадежны?».

Выйти из положения легко, если использовать оцинкованную проволоку или болтовое соединение. В итоге должно получиться надежное крепление, стоит обратить внимание на то, что толщина проволок не должна превышать три миллиметра.

Для закрепления поддувальной дверцы и очистных можно использовать оцинкованную проволоку в 2 мл. Стоит отметить, что фактура данной проволоки жесткая. Чтобы она лучше поддавалась работе её можно немного расплавить под высокой температурой.

Если скрученная проволока мешает укладке следующего ряда материала, в кирпичах можно сделать специальные канавки и положить туда торчащие кончики. Прочистная дверца в большинстве случаев больше, чем высота кирпичей, потому, скорее всего в них придется делать отверстия. Перед тем, как положить кирпич, следует ещё раз проверить, надежно ли вы закрепили дверцу проволокой.

Бак для воды устанавливается на место, которое для него подготовлено тогда, когда уже положено 4 ряда кладки и установлены дверцы. У вас должно получится 2 кирпича в поддувале, которые стоят ребром и не достают до нужной точке на верхней кромке 4 ряда. Эти кирпичи служат опорой для колосниковой решетки.

Для того, чтобы решетка была закреплена как можно лучше, используются пластины из кирпича, вырезанные болгаркой и раствор. Поверхность под решеткой должна получиться максимально ровной и гладкой. Раствор накладывайте с избытком, на него устанавливаются пластины и потом можно положить решетку.

Важно! Следите за тем, чтобы в решетку не упирались стенки топки. В ином случае от высокой температуры решетка будет расширяться и в конечном итоге раздвинет кирпичи, испортив печь. Размеры гнезда под решетку должны определяться заранее, уже потом можно заняться подгонкой.

По своей ширине решетка должна соответствовать гнезду, которое для неё предназначено. В большинстве случаев после установки остаются зазоры примерно в 10 мл., которые в процессе эксплуатации забиваются золой. Если решетка оказалась великовата, то её стоит подрезать на этот размер, прочность конструкции не пострадает.

Теперь можно приступить к подготовке чугуна. Стоит отметить, что его нельзя резать алмазным диском. Для работы с чугуном на болгарку надевается отрезной диск, который используется для обработки металла. Обратите внимание, что решетку нужно обрезать правильно и быстро. Возьмите широкую доску, на неё надо положить решетку и прочно её закрепить. Операция по обрезанию решетки может представлять опасность (чугун толстый и плохо режется), потому будьте предельно внимательны.

Придерживаясь технических правил, обрезайте решетку в порядке очереди с каждой стороны. После выполнения работы укладывайте её обратно и проверяйте, всё ли сделали правильно. Обратите внимание на то, легко ли вытащить решетку из гнезда, если в будущем вам необходим будет ремонт кирпичной кладки.

Следующим этапом работы можно считать подбор кирпичей для 5-го ряда кирпичной кладки. В процессе работы может появиться небольшая проблема – два кирпича, которые перекрывают дымовой канал сзади печи, могут оставить широкую щель. Согласно чертежам, 1-й кирпич упирается в задний ряд кирпичей, 2-й в боковой ряд. Обратите внимание на то, что при неаккуратной загрузке дров в топке кирпичи могут треснуть.

Узкую щель в топке со стороны поддувала стоит заделать. Только не стоит использовать для этого раствор, потому как в скором времени он развалиться.

С Уважением к Вам,

BSpol.ru

Строить печь ремонт печи кирпичная печь кладка печи как правильно печь своими руками

Как собрать печь из кирпича для дома своими руками


чертежи и порядовки, подробная схема

Принятие решения о строительстве кирпичной печи обеспечит дом функциональным и уютным элементом. Даже начинающий мастер способен соорудить печь своими руками из кирпича, воспользовавшись подробной инструкцией. Русская кирпичная печь обладает рядом преимуществ: большая теплоотдача, сохранение оптимальной влажности воздуха, дышащий материал, универсальность.

Содержание статьи:

Особенности создания печей из кирпича своими руками

Все конструкции независимо от модификации имеют в своей конструкции следующие элементы:

  • фундамент;
  • топку;
  • колосники;
  • зольник или поддувало;
  • стояки удаления дыма.

При строительстве нужно учитывать, что фундамент служит теплоизолирующим слоем — он бывает кирпичным или железобетонным.

Существует три основных разновидности кирпичной печной кладки:

  • Голландская.
  • Шведская.
  • Русская.

Используются в быту для обогрева и для приготовления пищи. У русской печи не только самый удобный КПД, но и у единственной имеется лежанка. Голландка наиболее удобна для изготовления вручную, именно поэтому на ее основе появилась так называемая «столбянка», завоевавшая популярность у владельцев частных особняков.

Важно! В русской печи хозяйки готовят подовый хлеб — национальное славянское блюдо.

Преимущества:

  • Коэффициент полезного действия выше чем у аналогов — 71%.
  • Высокая теплоемкость корпуса и более медленное остывание по сравнению с чугунной или металлической.
  • Экономичность и меньший вред природе — топливо сгорает практически полностью с наибольшей теплоотдачей.
  • Нагреваясь до высокой температуры, кирпичная печка никогда не будет такой обжигающе горячей как металлическая.
  • При нагревании не так сильно сушит воздух. Кирпичная печь дышит, оставляя влажность нагреваемого воздуха на комфортном уровне — 40-60%.
  • Влажность поддерживает за счет того, что выделяется пар, а при остывании его впитывает. Таким образом поддерживается температурный баланс. При нагревании «буржуйки» происходит сгорание пылинок содержащихся в воздухе, что в целом не очень положительно сказывается на здоровье.
  • Кирпичная печь избыток тепла равномерно распределяет в своем корпусе, поэтому перегрева никогда не происходит и не нужно регулировать подачу топлива маленькими порциями.

Недостатки кирпичных печей:

  • Плохо подходят для помещений, которые отапливаются раз от раза, то есть нагреть полностью остывшую комнату кирпичной печью значительно труднее;
  • Кирпичная печка, как правило массивная, и строится при строительстве дома;
  • Печь может быть и небольшой, но тогда она лучше подходит для готовки или обогрева одного маленького помещения;
  • Печь не подходит для отапливания помещений с гнилостными испарениями: животноводческие фермы, оранжереи, теплицы и тому подобное;
  • Функционал кирпичных печей довольно обширен: копчение мяса и рыбы, переплавка металлолома, закалка и цементирование металлических изделий, обжиг керамики, нагрев заготовок в кузнице, поддержка температурно-влажностного режима в бане.

Обратите внимание! Разновидность кладки печи по голландскому принципу называется столбянка.

Вариант этой печи появился, когда были распространены голландские типы кирпичных печей. Мастерам заказывали похожие печи и им пришлось придумывать свою вариацию только на основе внешнего сходства.

Принцип возведения такой печи мало чем отличается от распространенных повсеместно «голландки», «шведки», «каминопечи». Подойдет и для отопления вашего домика и для дачи. Технология печи такова, что каналы могут располагаться горизонтально и вертикально, и иметь 1, 3, 5, 7 оборотов.

Печь для бани

Сложенная из кирпича печь дышит, долго отдает и сохраняет тепло в помещении, печь более экологична по сравнению с чугунными или аналогами из металла. Наиболее достойным вариантом такой печи является так называемая конструкция «по белому» — после горения дров в помещении не остается сажи, все удаляется. Еще один удачный вариант конструкции — с плитой, предусматривающей наличие водяного бака или котла.

С трех сторон бак закрыт кирпичной стеной, за счет чего долго сохраняется высокая температура воды.

Подготовительные работы перед началом создания печи из кирпича

Необходимо выбрать схему порядовки. Чтобы определиться с точным количеством кирпича, лучше сперва осуществить процесс кладки на сухую. Это важно особенно для тех, кто делает такую работу впервые.

Процесс кладки на сухую — это предварительная работа для оценки правильности порядовки и количества подобранных материалов. Когда кладется печь кирпичная отопительная дровяная своими руками, порядовка, позаимствованная в справочной литературе, позволит оценить масштаб работы и трудозатраты, а также определить количество потраченного материала и стоимость.

Необходимые материалы и инструменты

В идеале для строительства используется печной или шамотный кирпич, но подойдет керамический или более простой. Кладка может осуществляться на сухую или на раствор. В таком случае используется цементно-песчаный раствор или более демократичный глиняный. Для экономии средств самый качественный кирпич используется для облицовки и наиболее уязвимых элементов, а для строительства печи внутри — подойдет кирпич попроще.

Инструментарий, который необходим, чтобы построить голландку или другую модель:

  • мастерки различного вида — 3-4 штуки;
  • кирка;
  • веревка;
  • киянка;
  • отвес;
  • строительный уровень;
  • правило;
  • угольник;
  • швабровка;
  • метр;
  • рулетка;
  • расшивка;
  • растворная лопата.

Подробная схема кладки — чертежи и порядовки

Процесс строительства печки своими руками из кирпича не будет длительным, если воспользоваться пошаговым описанием. Прежде чем приступить к закладке конструкции необходимо найти проект кирпичной печи для дома и чертежи с порядовками.

Обратите внимание! Правильно подобранные порядовки сведут на нет головную боль при дальнейшей эксплуатации печи.

Ниже представлен проект типовой порядовки печной коробки, который обеспечит эффективную работу печки.

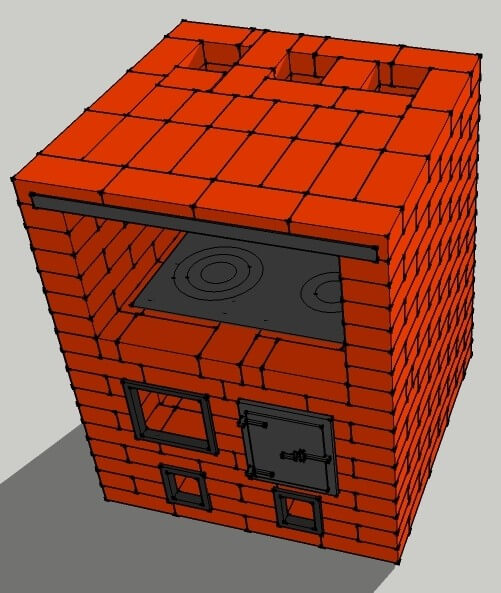

Для кладки кухонной печи с трехканальным отопительным щитом (длина печи 3,5 кирпича 760×880 мм, высота 22-23 ряда) потребуется 250 целых кирпичей, шесть ¾, 43 половинки, 20 четвертинок, три задвижки, поддувальная дверца, чугунная решетка. Допускается использовать марку кирпича более низкого качества М-100 для внутренней кладки и более качественный для облицовки М-175.

Сложить кирпичную печь своими руками для обогрева дома возможно по нижеприведенной схеме. При создании схемы был расчет на то, что закладка печи должна быть простой и доступной для любого, в том числе начинающего мастера, и состоять из дешевых материалов.

Кладка осуществляется по типу голландской печи, которая подходит для обогрева жилых домов. Толщина стены у такой печи равна половине кирпича.

Обратите внимание! При устройстве «голландки» важно не давать помещению остывать в течение нескольких дней. Топить нужно регулярно, хотя бы один раз в два дня.

Существует несколько типов кладки печей голландского типа. Варианты:

  • вподрезку
  • с пустыми швами.

В первом случае швы заполняются раствором наглухо, поэтому штукатурка не требуется. Важно использовать для кладки именно печной кирпич, который еще называют «красный» или «полнотелый». Нельзя использовать ранее бывший в употреблении материал, полученный при разборе старых зданий.

Обратите внимание! Для облицовки необходимо использовать кирпич высокой категории, а внутри — более низкой.

  • Первый ряд укладывается на сухую, без раствора. Здесь же происходит определение места для расположения дверцы поддувала, зольника и топочной.

  • Далее происходит укладка углов, затем — контура. Для соблюдения ровности создается система контуров — с помощью отвесов, от потолка к углам печи натягивается бечевка. Технологически в печи предусмотрены три отверстия: поддувало, топочная камера и зольник. На схеме представлено расположение этих зон.
  • Дверцу под поддувало устанавливают после того, как выложат третий ряд кирпичей, спустя один ряд выкладывают зольник.
  • Обустройство топки. Дверца крепится обожженной проволокой. На выкладке свода необходимо производить подпил кирпичей. Свод начинают выкладывать после того, как будет выложен второй ряд кирпича после дверцы топки.

  • Облицовку камеры сгорания производят специальным огнеупорным кирпичом.
  • В ходе монтажа трубы дымохода необходимо предусмотреть обустройство специальной задвижки.

  • В 6 ряду устанавливается колосняковая решетка 18×25. Заранее спиливается ниша в кирпиче. Недопустима установка колосняка на раствор. Пустоты засыпаются песком. Колосняковая решетка должна свободно сниматься.
  • В 7 ряду два кирпича спиливают под углом.
  • Установка дымовой задвижки. Крепится на любой проволоке. Установка дымовой задвижки необходима для работы летом. Установка задвижки — это простая процедура.
  • Установка топочной дверцы 25×18 см. Начинается с седьмого ряда. Недорогие дверцы являются проблемным местом. Топочная дверца является проблемным элементом печи. В 8 ряде соединяются 1 и 2 отопительные каналы.
  • 8 ряд, появляется соединение 1 и 2 отопительного каналов. Воздух из обоих каналов будет выходить в трубу. Для перевязки швов используется пиленый кирпич.
  • Далее идет последовательная кладка, следующий важный шаг — установка чугунной плиты.
  • Завершается кладка уличными работами по кладке дымовыводящей трубы.

Как сделать кирпичную печь самостоятельно — пошаговая инструкция

Изготовление печи необходимо осуществить по технологии, выполнить по порядку все шаги, и результат не заставит себя ждать. Мастеру в работе необходима порядовка печей из кирпича для дома.

  • Изготовление фундамента.

Фундамент находится на высоте «чернового пола». Горизонтальная поверхность должна быть выверено ровной. Сверху на фундамент выкладывают два слоя рубероида, пергамина — это гидроизоляция. Далее укладывается стальной лист и слой теплоизолятора.

  • Кирпичная кладка оснований.

Обратите внимание! Кирпичная кладка осуществляется по заранее выбранной и желательно опробованной на сухую схеме.

Кирпичи кладутся на песчано-цементный раствор. Кладочная смесь может быть приобретена в строительном магазине.

  • Изготовление топливника.

Топливник — важный элемент конструкции. Именно туда кладется топливо, которое сгорая, обеспечивает теплом всех, кто находится рядом.

В представленной схеме топливник начинается на пятом ряду.

  • Кладка верха и боковых стенок.

Первый ряд полностью кладется по периметру фундамента. Второй ряд является основой для поддувала. Третий ряд выкладывают из шамотного кирпича, закрепленной в кладке. В четвертом ряду кирпичи укладываются на ребро.

Важно! Топочная дверка устанавливается на пятом ряду, который выкладывается плашмя. С седьмого по девятый ряд кладка также производится плашмя.

Советы и рекомендации по созданию кирпичных печей

Сложить печку из кирпича на века сможет даже начинающий мастер. Для этого необходимо изучить технологию, подобрать соответствующий материал, запастись терпением и соблюсти несколько полезных рекомендаций. Задумываясь о строительстве кирпичной печи в своем доме, следует учесть следующее:

  • Закладывать место под печку необходимо в центре комнаты или возле внутренней стены. Размещение возле внешней стены дома чревато повышенной теплоотдачей и быстрым остыванием печки.
  • При размещении печурки с варочной плитой в центре комнаты можно использовать это как разделение комнаты на кухню и гостиную. Варочная плита будет находиться в зоне для приготовления пищи, а в гостиную будет обращена ровная часть конструкции, которая благодаря красивой кладке станет изюминкой помещения.
  • При возведении печки между двумя комнатами, между стеной предусматривается конструкция из жаростойкого материала.
  • Подбирая размеры для будущей конструкции, следует учитывать, что фундамент выходит за края печи на 100 мм с каждой стороны.

Печка своими руками из кирпича, построенная по любой технологии, является украшением дома. Печка — это и хранительница дома, и очаг, она дает уют и тепло. Чтобы она всегда радовала, ее строительство с самого начала должно проводиться с соблюдением простых правил. Она является универсальным обогревательным элементом дома, бани или сауны. Печь обычно размещают в хозяйственной части дома, таким образом, чтобы тепло доходило во все комнаты — в спальню, детскую, гостиную, прихожую.

Строительство отопительной дровяной печи в доме своими руками, инструкция

котел варочная печь своими руками, как соорудить печь по свидетельству, как построить печь из кирпича, со своей самодельной духовкой оружие

Отдыхающие — мастер на все руки. Можно не только вырастить огород или собрать большой урожай из огорода, но и построить дом! А так было тепло и уютно, отдыхающим на время переквалифицировали в печников.

Перед постройкой печи нужно избавиться от всех щелей в стенах, чтобы не топить улицу.Что ж, пора построить духовку.

Печь, которую я вам предлагаю, железная 5-6 мм, длиной 70 см, высотой и шириной 50 см. Высота ножек подбирается под ваш рост, чтобы было проще приготовить. На пол под плитой необходимо положить (для надежности) лист асбеста, на нем — лист железа. Размер печи может соответствовать ширине и длине — на 40-50 см больше длины духовки, чтобы угольки не упали на деревянный пол.

Печь изготавливается без подвала (что дешевле).Дверь с винтом (например продана) не открывалась. Диаметр трубы трубы чугунной 160 мм, толстостенной (так как она толще канализационной). Доступны демпферы. Печь можно обложить кирпичом (сплошным или перфорированным).

Растопите духовку с открытой дверцей. Когда дрова горят, плотно закройте дверь винтом. Таким образом, никогда не угорь. Сверху в потолке прорежьте отверстие 30х30 см. Трубка обернута каолиновой шерстью толщиной 4-5 см и шириной 20 см. Чтобы шерсть не соскользнула, обмотал ее железной полосой и скатал проволокой.Нижний край полосы загнут, чтобы шерсть не осыпалась. Отверстие в потолке, в которое вставляется труба, закрывается гипсовыми плитами, которые распиливают пополам и вырезают отверстие, отсоединяя трубу. С верхней стороны перекрытия вокруг трубы короб сделан из асбестоцементных плит 40х40 см и залит шлаком.

Эта печь отапливает дом площадью 34 кв. м. На высоте 2,25 м. В доме 5 окон размером 1х2,2 м с двойным остеклением. Расположение на восток, юг, запад. Дверь одна-единственная, утепленная ватой.Дом — «засыпуха», т.е. построен из досок. Толщина стен 40 см. Между досками уложили кровлю и засыпали опилками. В этом доме мы живем зимой и летом более 10 лет, расходуя 7-8 кубометров березового леса. При этом зимой топят дважды в день, а в сорокаградусный мороз — трижды.

Есть выражение — танец на печке. У строителей это означает, что печь надо ставить так, чтобы труба не упиралась в балки перекрытия и стропила на крыше.Подумайте, может, вам подойдет эта плита.

Складная печь из кирпича своими руками, экономичная печь своими руками, домашняя дачная печь, дровяной кирпич, простая дровяная печь на дачу, своими руками топочная печь своими руками.

.

Двухъярусная печь своими руками — фото + аранжировки | Своими руками

В конструкции этой печи заложен разработанный Сергеем Батовым кухонно-варочный модуль, позволяющий готовить еду на плите, запекать и даже коптить. А обогреть комнату помогают два модуля теплозащитного экрана.

Задача заключалась в том, чтобы сделать в доме печь для обогрева и приготовления пищи, которую семья художников будет использовать как мастерскую. Под ним отведена половина пространства до крыши со встроенным мансардным окном для естественного освещения.

Ссылка по теме: Летняя кухня с русской печью и мангалом своими руками — кладка и фото

Материалы печи


Для печи потребовалось 1 300 штук печного кирпича и 20 штук шамотного. Для массива печей используется готовая растворная смесь, для футеровки печи — огнеупорная смесь. Труба на крышу проложена из полнотелого печного кирпича, над крышей — от облицовки. Подошва, ложка и труба над крышей выложены на цементно-песчаном (1: 3) растворе (для подошвенной банки 1: 5).

Весь чугун литейный стандарт, отечественного производства. Дым делается на заказ. Также понадобятся: уголок стальной 30 х 30 мм; сетка арматурная, сварная из прутка 0 1 мм; штукатурная сетка; шпатлевка по бетону; краска для радиаторов центрального отопления; декоративный керамический бордюр, имитирующий плитку.

Ссылка по теме: Печь-камин (отопительная и с печкой) своими руками — фото кладки, порядовки

Выкладка духовки


На фундамент, который был разбит до уровня пола, уложена гидроизоляция — 2 слоя пергамина.В подошвенном ряду между кирпичами уложены и залитые раствором участки канала, а между подошвой и 2-м рядом уложена арматурная сетка. Дальнейшая кладка велась на глиняный кладочный раствор.

Отмечу, что печка красиво смотрится, когда подошва выступает примерно на 3 см. Это еще и функционально: на такой полке можно положиться кочергой или черпаком. Поэтому по бокам топки подошву можно освободить и на 4 см.

3-й и 4-й ряды — зольник и нижний горизонтальный канал.В канале установлена ​​чистящая дверца. В целом в теплозащитных экранах (обогревателях) установлено 8 очистных дверей по вертикальным каналам и 4 — по горизонтальным. Двери не только облегчают уход за дымоходами, но и увеличивают теплоотдачу воздухонагревателей, так как они нагреваются намного быстрее, чем кирпичная стена. Правда, некоторые мастера не любят устанавливать большое количество дверей, предпочитая заменять их знатными камнями, аргументируя это тем, что двери засасываются воздухом, что приводит к потере тяги.А вот герметичность дверей легко обеспечить, намазав их термостойким герметиком, и открываются они не каждый день.

5 ряд — под. Печь громоздкая и после сжигания топлива предназначена для выпечки хлеба, мяса и других блюд по принципу русской печи. Поэтому мы должны следить за тем, чтобы топливо в нем сгорало равномерно. Для этого в топке под навесом установлена ​​колосниковая решетка большой площади. И чтобы они стыковались с зольной камерой, верхние кирпичи в ней скошены.Такое расположение зольной камеры и подачи в печь позволяет использовать печь как коптильню. Для этого в пепельнице на поддоне нужно растопить сырые опилки, давая обильный дым. Он, проходя через широкие решетки, равномерно обволакивает подвешенные в камере сгорания продукты.

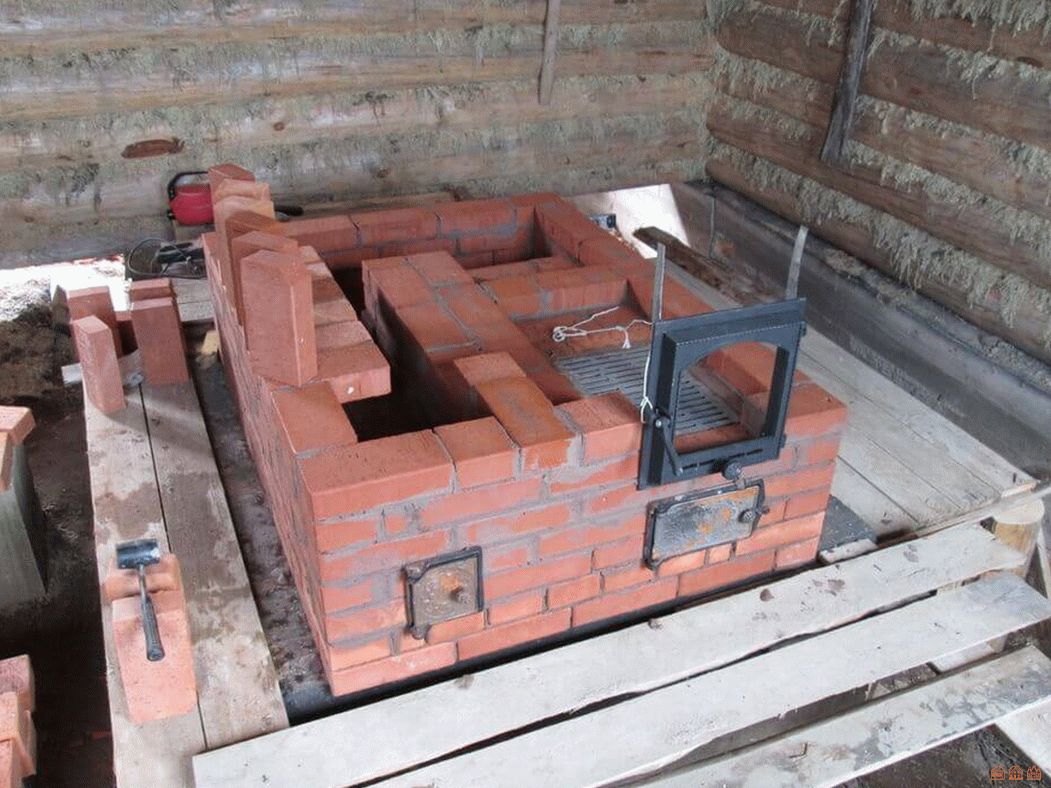

6-10-й ряды — стенки топки. Наружные стены топки выложены в полкирпича. Каркас дверцы топки был заблокирован замком. Так как перекрытие довольно длинное и будет защемлено шестом, желательно поставить его на угол.Внутренние стены печи были из шамотного кирпича без наружных перевязок. В процессе топки шамотный кирпич можно нагреть до + 400 ° С и затем долго сохранять температуру. Благодаря этому топку можно использовать как топку для русской печи.

В этих рядах образованы второй горизонтальный канал воздухонагревателя и основания четырех вертикальных каналов. В 9 серии организован цоколь выводного дымохода из топки.Он упирается в вертикальный канал дымохода, ведущий в дымоход. При открытых задвижках в этой трубе дым будет выходить, минуя нагреватели. При закрытых одной или двух заслонках дым будет попадать в нижний или верхний воздухонагреватель — или в оба сразу.

Читайте также: Голландская печь для обжига и собственная работа шведов: разница в конструкции

11-12 ряды шестые. Полка столба была сделана из отборных кирпичей, уложенных по краю кирпичей.Полка выдвигается вперед на 6 см, а в задней части топки упирается в угол. Завершая кладку внутренней стены печи, в кирпичах я выбрал четверти для плиты так, чтобы между установленной плитой и кирпичами оставалось 3-5 мм для расширения металла во время топки.

13-21 ряд — варочная камера. По сути, варочная камера представляет собой закрытую шведскую духовку с трех сторон. Тепло подается через печь и выходит через арку рта.Во время печного разогрева и готовки на плите горячий воздух поднимается вверх и попадает в карман — облепиху, построенный в виде вытяжки над варочной камерой. Внутренний объем ебучи с вершины арки — около 70 л. Внутренний объем варочной камеры до верха свода — около 210 л.

В основание арки уложено 3 ряда обрезанных кирпичей длиной 15. При этом арка выступает на 3 см. Если арка выпускается на уровне столба полной, то есть 6 см, то кирпичи резать нельзя.В общем, все выступы-полочки служат украшением духовки. Если полностью их игнорировать, печь будет скучной. Но и переборщить не стоит: в меру все нормально.

Чтобы без проблем попасть в арку деревянным щитком, задний край арки нужно уложить внутрь на 1 см. Когда стенки варочной камеры будут возведены, этот засор станет незаметным. Деревянная заслонка из щита толщиной около 40 мм тоже должна быть скошена по стыку со стороны дуги — при установке в горловину заслонки она расклинивается и не проваливается внутрь.

22 серия — полка. Она выдвинула полочку на 3-4 см. Она покрывает духовку и является основанием эпанчи. Так как полка — декоративный элемент, подбираю кирпич ровный и ровный, а в кладке сохраняю симметрию.

23-27-я серия — епанча. Это старинное русское название предтюбинга русских печей, появившееся из-за схожести этой части печей с широким плащом-накидкой.

Делаю опалубку для блинов из фанеры и ДВП.Особенно красоту блину придают плавные контуры-изгибы. Вы можете добиться этого, используя оргалит, который легко распиливать и гнуть. А чтобы готовая опалубка не промокла, оборачиваю пленкой. При этом чем точнее и аккуратнее будет пленка на панели, тем более плоской будет внутренняя поверхность метелки.

Когда опалубка была готова, выложили 4 ряда стен воздухонагревателя. Устанавливая опалубку на опоры, совмещаем ее верх с верхом кладки.На опалубку уложена арматурная сетка, края которой соединены вязальной проволокой. Верхний край сетки начинался на рядах стенки воздухонагревателя, а полоса снизу шириной 3-4 см сгибалась под углом 90 градусов и укладывалась на полку. Чтобы сетка не пружинила, подпорите ее кирпичом. Снизу посередине и сверху в сетку вставлялась вязальная проволока двойного скручивания, выпуская усики примерно на 10 см наружу: после того, как был уложен кирпич, я привязала к этим усам гипсовую сетку.

Епанчу выкладывают из кирпичных плашек на цементно-песчаном растворе в соотношении 1: 3. Изначально раствор выдавливали через армирующую сетку, добиваясь максимальной плотности его крепления к опалубочной пленке. Затем он выложил ряды игральных костей, сгибая их по кривой сети. Щели и углы примыкания заделали раствором, получив ровную плавно изогнутую линию угла.

Пока муфта сохнет, можно продолжать строительство калорифера.Между 29 и 30 сериями устанавливается шиберная заслонка, с помощью которой дым направляется в нижний нагреватель. В 31-32 м рядах смонтированы люки для очистки вертикальных каналов. Над ними горизонтальный канал.

К этому времени кладка блинов высохла, и можно было приступить к дальнейшей отделке. Закрепил гипсовую сетку. Концы проволоки начинались под сеткой. Епанчу оштукатурили, вывели ровно изгибы плоскостей и углов. Обклеил декоративный бордюр.

Во время высыхания финишного слоя было построено еще несколько рядов утеплителя.Когда слой штукатурки высох, прищипывал его по границе малярной лентой и зашпатлевал, выбирая и заделывая все неровности. После высыхания шпатлевки епанчу покрашен.

Фасад печи был покрыт, защищая его от глины и мусора, которые будут выливаться при установке верхнего воздухонагревателя.

Ссылка по теме: Русская печь своими руками. Чертежи, устройство и описание кладочной печи

Отопительная печь — фото



Кладка отопительно-варочной печи — порядовки


© Автор замечательный специалист С.Батов

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.
Ниже другие записи по теме «Как сделать своими руками — домохозяину!»
  • Горизонтальная печь для бани своими руками Горизонтальная конструкция каменки для сауны.
  • Деревенская печь своими руками — фото и схема КАК ПОСТРОИТЬ ДЕРЕВНУЮ ПЕЧЬ -…
  • Мини-печь для казана своими руками МИНИ-ПЕЧЬ С УДАРОМ НА КАЗАНЬ НЕДАВНО…
  • Как быстро и без дыма растопить печь — интересный способ Способ растопки печи — без …
  • Духовка три в одном на даче своими руками (+ чертежи) Маленькая универсальная духовка своими руками …
  • Печь помпейская своими руками ( пошаговое фото) Как построить помпейскую печь и …
  • Печь для казана своими руками — фото Печь для казана из газа …
    Подписывайтесь на обновления в наших группах и делитесь.
    Давай дружить!
    • .

    Русская печь с лежанкой своими руками (кладка и заказ) | Своими руками

    Русскую печь в деревенском доме уже нельзя было использовать: топить ее было просто опасно. Решили разобрать старую печь и сделать новую — поменьше, но с теплой печкой на удобном для пожилого человека уровне. О постройке очага рассказывает печник Евгений Гудков.

    В прошлом году, буквально в последние дни осени, меня попросил помочь один из моих родственников. Мать переехала к нему зимой в город, так как в деревенском доме нельзя было пользоваться русской печью. А маму тянуло к себе домой, где всегда можно прогреться теплой печкой. Нужно было либо ремонтировать старую русскую печь, либо строить новую.

    Поисковые решения


    Конечно, раньше духовку использовали в основном для приготовления пищи. Теплый свод и стены топочной камеры обогревали кухню. Как известно, на русской печи в морозные дни над аркой можно полежать согреться.

    Необходимо было сделать новую печь, у которой тоже была скамья, только расположенная ниже, чем в старой версии. Однако вряд ли у нас получилось бы расположить лежак необходимой площади ниже уровня варочной поверхности. Мы смогли сделать это на высоте 13 рядов кирпичей, а преодолеть две ступеньки подняться на такой подиум вполне возможно даже в преклонном возрасте.

    Ссылка по теме: Русская печь своими руками. Чертежи, устройство и описание кладочной печи

    Материал для русской печи


    Сорок лет назад в условиях российской деревни не всегда можно было свободно купить хороший кирпич или цемент.Записано по очереди на полгода вперед. И по цене это было не всем доступно. В рассматриваемом селе было два кирпичных здания царских времен — церковь и помещичий дом. Постепенно стены усадьбы демонтировали. В настоящее время о его существовании напоминает только цоколь.

    Почему я об этом говорю? Печи из этого кирпича и по сей день служат источником тепла. Поэтому при демонтаже старой печи мы постарались сэкономить для повторного использования оставшиеся кирпичи старой кладки: те, которые были превращены в камеру сгорания, практически обрушились.

    В основу положили несколько столбов из дубовых бревен, поверх которых были уложены доски — тоже из дуба. В качестве теплоизоляции и защиты стены дома от перегрева топки использовалась засыпка из известнякового щебня. Но бревна, доски и засыпку не использовали, основание печи сделали новым.

    Фундамент под новую духовку своими руками


    Новое основание печи мы сделали железобетонным. Удалили грунт на глубину 30 см, устроили песчано-гравийную подсыпку и залили 8 опалубок бетоном с применением арматуры из прутков 0 12 мм.После укладки гидроизоляции и защиты стен асбоцементными листами приступили к кладке топки.

    Ссылка по теме: Русская печь своими руками — вариант 2: чертежи и фото

    Новая духовка своими руками


    Для кладки использовали кирпич, рассортированный путем демонтажа старой печи. Пожарному дали шамотный кирпич, заранее приготовленный, как глиняно-песчаный раствор.

    Наша новая духовка выглядит как кухонный очаг, а выглядит как печь для обогрева и приготовления пищи.Перекрытие топки — чугунная двухконфорочная панель, установленная на 12-м ряду (вся колода состоит из 13 рядов).

    Все дверцы — обдув, чистка, топка — устанавливаются с помощью керамического шнура и проволоки. В каждом ряду в горизонтальные швы укладывают полосы кладочной стальной сетки. Практический опыт убедил меня в целесообразности его использования для уменьшения трещин в кладке при топке топки — особенно в районе топки.

    Поверх чугунной панели был выложен слой кремнеземистого войлока, отшлифован и уложены бутерброды толщиной 40 мм (по желанию заказчика).Облицовка горизонтальной поверхности печи выполнена напольной клинкерной плиткой.

    Уличные трубы остались прежними — асбестоцементные с внутренней вставкой из металла диаметром 150 мм. Опытно-испытательная печь показала отличную тягу. Для лучшего внешнего вида духовку и трубку в комнате запачкали и побелили известью.

    Через два дня после обшивки стен кухни вагонкой и просушки кладки хозяйка уже сама топила печь — и я увидел на ее лице улыбку.А какая может быть лучшая благодарность мастеру за проделанную работу?

    Читайте также: Русская печь — реконструкция и кладка новой на основе старой

    Русская печь — кладка своими руками


    Внешний вид и разрез русской печи с лежанкой.

    Русская печь с печкой — фото


    1. За три десятилетия эксплуатации состояние печи стало критическим.Из-за усадки фундамента дома балка перекрытия «села» на перекрытие печи, появились большие трещины. Последние два года печь уже нельзя было использовать.

    2. Разобрали печь, мы обнаружили, что кирпич, использованный в рабочей зоне, пришел в полную негодность. Наличие отложений сажи и золы в дымоходе создавало дополнительные трудности: в воздухе постоянно висела густая пыль — и только респираторы как-то спасали нас при демонтаже печи.

    3. Так же, как и при использовании самого обычного рабочего кирпича, необходимо было обрезать внешнюю поверхность печи. Использовался традиционный метод затирки и побелки известковым молоком. Очарование сооруженной лежанки впервые оценил сын хозяйки Сергей Сергеевич.

    © Автор: Е. Гудков

    ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.
    Ниже другие записи по теме «Как сделать своими руками — домохозяину!»
  • Печь на даче с печкой своими руками — чертеж Как сделать дачу с…
  • Деревенская печь своими руками — фото и схема КАК ПОСТРОИТЬ ДЕРЕВНУЮ ПЕЧЬ -…
  • Мини-печь для казана своими руками МИНИ-ПЕЧЬ С УДАРОМ НА КАЗАНЬ НЕДАВНО …
  • Печь для казана своими руками — фото Печь для казана из газа …
  • Горизонтальная печь для бани своими руками Горизонтальная конструкция каменки для бани.
  • Камин-печь своими руками — фото и схема КАК СКЛАДАТЬ КАМИН СВОИМИ РУКАМИ…
  • Фундамент для печки своими руками (чертеж-схема) Пятка и лопатка для печки …
    Подписывайтесь на обновления в наших группах и делитесь.
    Давай дружить!
    • .

    Дровяная печь для пиццы — почему и как выбрать одну (полное руководство)

    Последнее обновление 18 мая 2020 г.

    Дровяные печи для пиццы приобрели большую популярность в последние годы. Основная причина такой известности — это, конечно, отличный вкус и аромат пиццы в неаполитанском стиле, приготовленной в дровяной печи для пиццы.

    Но, кроме красивой пиццы, в печи для пиццы на дровах можно испечь и приготовить много других блюд.

    И важны не только вкусная еда и уникальный опыт приготовления на открытом воздухе.Дровяная печь для пиццы — отличное место для общения и времяпровождения с друзьями и семьей.

    Итак, почему у вас нет дома на дровах?

    Но есть несколько типов уличных печей для пиццы на дровах.

    Печи из кирпича — самые известные и ценимые. Однако существует множество видов печей из кирпича.

    С другой стороны, модульные и переносные печи для пиццы также становятся очень популярными.

    Вы можете быть озадачены всеми этими возможностями.

    Вот сделка:

    В этом посте мы представим вам основные особенности , преимущества и недостатки различных типов печей для пиццы на дровах.

    Кроме того, вы получите представление о различных методах приготовления пищи в различных типах дровяных печей.

    Наконец, вы узнаете , как выбрать лучшую домашнюю печь для пиццы на дровах.

    И еще есть список FAQ (часто задаваемые вопросы) в конце сообщения.

    Итак, давайте начнем с дровяных печей для пиццы!

    Содержание

    КИРПИЧНЫЕ ПЕЧИ ДЛЯ ПИЦЦЫ

    Типы печей для пиццы «Кирпич»

    Практически все кирпичные печи однокамерные или печи с прямым сжиганием. Значит, у них одна камера и для обжига, и для приготовления пищи.

    Существует два основных типа кирпичных печей, основанных на форме купола:

    • Полусферический купол или купол-иглу
    • Печь-хранилище в виде бочки
    Полусферическая печь или печь-иглу (Тоскана или Неаполитанский купол?)

    Полусферический купол или купол иглу — традиционный дизайн для дровяных печей. Есть две версии полусферического купола, обе с одинаковым равномерным распределением тепла.

    Купол Тосканы

    В Тоскане кирпичные печи имеют типичную полусферическую конструкцию с более высоким куполом и более высоким отверстием духовки. Итак, высота купола составляет половину его диаметра.

    Духовки типа Тоскана очень полезны благодаря своей форме. Помимо пиццы, вы можете использовать его для выпечки хлеба и фоккации, а также для приготовления пищи в более крупной керамике и голландских печах.

    Купола Тосканы часто называют «духовками общего назначения».«Если вы любите готовить в своей дровяной печи разные блюда, то купол Тосканы — лучший выбор.

    Неаполитанский купол

    Неаполитанский купол также называют «низким куполом» из-за его более низкого и более плоского потолка.

    Благодаря этой особой форме неаполитанский купол может создавать больше тепла для пиццы.

    Другими словами, эта форма купола была разработана в основном для приготовления идеальной пиццы. А как могло быть иначе, если оно неаполитанское?

    Но что это значит? Подходит ли этот купол только для пиццы?

    Не волнуйтесь, вы также можете без проблем испечь хлеб и приготовить много других блюд в неаполитанских печах.Но следует помнить об ограничении размеров: купол немного ниже, и отверстие духовки тоже ниже.

    Неаполитанский купол рассчитан на высокие температуры. Поэтому для поддержания более низких температур требуется немного больше.

    Но если вы любите настоящую неаполитанскую пиццу, то этот тип духовки должен быть логичным выбором.

    Печь-бочонок

    Печь-бочонок имеет форму полубочки и прямоугольную площадь пола.

    Он больше подходит для выпечки хлеба или приготовления керамики, но вы также можете использовать его для пиццы.

    Существует два типа купола бочкообразного свода:

    Закрытый тип

    Закрытый или стандартный тип купола бочкового свода имеет отверстие с дверцей на передней стороне.

    Ширина двери и высота проема составляют около 60% от размера хранилища.

    Вы можете использовать его для выпечки пиццы, хлеба, фоккации и других закусок.

    Идеально подходит для жарки на гриле мяса и овощей.

    Этот тип духовки идеально подходит для приготовления здоровой пищи на медленном огне в голландских духовках и для всех видов гончарных изделий.

    Печь закрытого типа — это печь общего назначения . Если вы хотите использовать духовку по-разному, эта духовка для вас.

    Открытый тип

    Печь с бочкообразным сводом открытого типа имеет полностью открытую переднюю часть. В этом типе духовки вы также можете использовать полный гриль и использовать для барбекю.

    Духовку также можно закрыть металлическими или изолированными дверцами, чтобы тепло оставалось внутри, но только тогда, когда открытый огонь закончился. Из-за широкого проема потери тепла при открытой дверце более значительны, чем у закрытого типа.

    Таким образом, бочкообразная печь открытого типа в меньшей степени подходит для приготовления пиццы.

    Но открытый тип больше подходит для барбекю. Таким образом, вы можете без проблем запекать, делать фоккацию и все остальные закуски. Кроме того, вы можете приготовить на гриле и запекать мясо, овощи и другие блюда.

    Кроме того, вы можете испечь хлеб и потренироваться в приготовлении на медленном огне в голландских печах и гончарных мастерских. Но есть одно условие:

    Из-за своей конструкции бочкообразная печь открытого типа имеет дверцу с самого начала.Следовательно, тепло проходит через вентиляционное отверстие. Во избежание потери тепла духовка должна иметь заслонку в дымоходе.

    В целом печи с цилиндрическим сводом не так компактны для выпечки пиццы. Это из-за прямоугольной формы пола для выпечки, тогда как пицца обычно имеет круглую форму.

    Следовательно, распределение тепла в бочкообразных купольных печах может быть не таким равномерным, как в полусферических печах. Но это скорее академические дебаты, и это вообще не проблема.

    Основная характеристика бочкообразного свода — массивная конструкция.Итак, стены толще полусферического свода и тепловая масса более значительна.

    Следовательно, это приводит к увеличению времени нагрева и охлаждения в 2 или 3 раза. В результате вам также понадобится гораздо больше дров для нагрева печи для пиццы с цилиндрическим сводом. Но он дольше сохранит рабочую температуру.

    Если вы предпочитаете выпечку хлеба и медленное приготовление с сохранением тепла, то духовка с цилиндрическим сводом — правильный выбор.

    КОНСТРУКТИВНЫЕ ТЕХНИКИ И МАТЕРИАЛЫ ДЛЯ КИРПИЧНЫХ ПЕЧЕЙ

    Чтобы избежать неправильного толкования, я хочу указать на термин « кирпичная печь для пиццы .Это словосочетание используется не только для печей из кирпича.

    В промышленном производстве, модульные и собранные печи сделаны формованная огнеупорной технологией.

    Несмотря на то, что печь была сконструирована иначе, форма и функциональность печи остались прежними. Таким образом, термин «кирпичная печь» остается в употреблении как символ концепции духовок.

    Теплоизоляция

    Хорошая теплоизоляция имеет решающее значение для правильного функционирования всех типов кирпичных печей. Это так важно, потому что снижает потери тепла.

    Таким образом, приготовление с сохранением тепла возможно даже тогда, когда огонь погас.

    Чем меньше тепловая масса, тем лучше изоляция. Утеплитель должен быть надлежащего качества и достаточно толстым, чтобы работать хорошо.

    Лучшие печи для пиццы изолированы керамическими волокнами силиката алюминия. Обычно для варки утеплителя пола используются жесткие плиты, а для утепления купола — одеяла.

    Гранулы вспученного вермикулита или перлита, смешанные с бетоном, часто используются в качестве изоляции.Особенно в версиях для кирпичной кладки и DIY.

    Внимание!

    Помните о вермикулитовой изоляции! Он может быть загрязнен асбестом, опасным для здоровья!

    Дополнительную информацию об этом скрытом убийце можно найти на сайте www. epa.gov , щелкнув по этой ссылке :
    Защитите свою семью от загрязненной асбестом вермикулитовой изоляции

    Каменная печь для пиццы на дровах

    Обязательная пицца любители утверждают, что лучшие печи для пиццы должны быть изготовлены из огнеупорного кирпича непосредственно на самом сайте.

    Если вы выберете этот тип духовки, вы можете полностью настроить ее, но это займет больше времени.

    Конечно, существует множество планов и инструкций по созданию печи для пиццы на дровах.

    Многие люди построили красивые печи. Некоторые из них также сделали больше печей. И последний обычно самый лучший.

    Если у вас есть время и терпение, проект DIY может стать для вас правильным выбором.

    Небольшая помощь друзей также необходима для самостоятельного проекта.В противном случае, возможно, будет лучше выбрать другие возможности, о которых вы узнаете в этом руководстве.

    Плюсы

    Практически неограниченные возможности дизайна.
    Можно разместить там, где доступ ограничен.
    Может достигать очень высоких температур (485 ° C или 900 ° F).
    Отлично подходит для приготовления при низкой температуре.
    Снижение затрат в версии DIY.

    Cons

    Больше места.
    Длительное время нагрева.
    Большой расход дров.
    Потенциальный риск при самостоятельной версии (необходимы твердые планы и хорошие навыки кладки).
    Сложный и трудоемкий монтаж.
    Невозможно переехать в другое место.

    Модульная печь для пиццы (комплект печи для пиццы на дровах)

    Модульные печи для пиццы или комплекты печей для пиццы на открытом воздухе состоят из сборных элементов. Для формования деталей печи используется огнеупорный материал, сохраняющий прочность при высоких температурах.

    Строительство дровяной печи с комплектом печи для пиццы удобнее и быстрее, чем строительство классической каменной кладки, потому что вам не нужно делать купол духовки.

    Кроме того, купол — самая важная и в то же время самая сложная и трудоемкая часть духовки.

    Таким образом, сердце духовки зафиксировано, но у вас все еще есть много возможностей для внешнего вида. Строить печь с комплектом печи для пиццы надежнее и быстрее.

    Купол модульной печи для пиццы примерно вдвое меньше толщины купола традиционной печи из кирпича. Следовательно, тепловая масса меньше, и время нагрева также меньше.

    На рынке представлены различные типы модульных печей для пиццы. Итак, чтобы получить лучшую печь для пиццы для себя, вы сначала должны решить, какой тип купола духовки подходит вам больше всего.

    Комплекты печи для пиццы обычно состоят из:

    • Сборные элементы для купола, пола для приготовления пищи и арки.
    • Изоляция из керамического волокна в плитах для полов и одеял для утепления купола.
    • Металлическая дверца и термометр обычно входят в комплект.
    • Можно добавить и другие аксессуары, например кожуру для пиццы
    .

    правила кладки и выбор схемы

    «Печка греет, печка кормит, печка лечит» — старинная поговорка наших предков. Печка, в старые времена, всегда была непременным атрибутом каждого дома. Люди, которые умели строить печь, печники, передавали это искусство из поколения в поколение.

    Как построить печь? Этим вопросом мы задаемся и сейчас, в век инфракрасных обогревателей и тепловых насосов.  И в наше время, в самых благоустроенных домах котеджного типа люди стремятся к тому, чтобы иметь  настоящую печь, придающую уют, создающую настоящее природное, а не «технологическое» тепло.

    В предыдущей публикации мы рассказывали о том, как начать работы по строительству печи и об ее внутреннем устройстве. Сегодня, мы повторяем иллюстрацию, приведенную в конце прошлой статьи для того, чтобы сделать некоторые пояснения. Для начала, нужно понимать, что сторону печи с дверками, по сути, лицевую сторону, называют челом печи, а ее боковые стенки – зеркалами или щеками.

    Первые ряды кладки тела печи (косая штриховка на рисунке.) – из обычного керамического красного кирпича (не лицевого!) на цементно-песчаном растворе, это подтопочная часть печи. Далее идет топочная, или жаровая часть (штриховка в клеточку), ее кладут из керамического печного кирпича в сочетании с шамотным на глиняно-песчаном растворе.

    Перед поддувальной дверцей и дверцей топки, на пол укладывают лист кровельного железа на асбестовой или из базальтового картона подушке в 4-6 мм, его коренной край замуровывают в ближайший верхний шов кладки. Вынос листа вперед – не менее 300 мм, а в стороны от чела – не менее чем на 150 мм. Свободные края листа подворачивают и прибивают к полу.

    Глиняный кладочный раствор не схватывается, а высыхает. При нерегулярной топке в холодное время года он от влаги постепенно раскисает. В таком случае часть тела печи, температура в которой не поднимается выше 200-250 градусов, выкладывают из печного кирпича, но на цементно-песчаном растворе, он же и гораздо дешевле глиняного (косая штриховка с серой заливкой). На раствор для этой части кладки, идет портландцемент от М400 и горный песок без включений. Замена декоративными аналогами недопустима!

    Нижние переходы из канала в канал газового конвектора (перетоки) должны быть на 30-50% больше в высоту верхних (перевалов). Это обеспечит скопление сажи внизу конвектора (на его поде), откуда ее несложно убрать. С этой же целью края перевалов выполняют скругленными.

    Начиная от 80 градусов в дымоходе, кладку ведут опять из простого кирпича на обычном цементно-песчаном растворе. Внутренняя разделка дымохода необходима, она держит на себе противопожарную разделку (не менее 50 мм асбеста или базальтового картона в металлической обойме) и, самое главное, в случае загорания сажи примет в себя жар на время, достаточное для принятия необходимых мер.

    Роль распушки (выдры) — аэродинамическая. Она рассекает ветровой поток, заставляя верхнюю его часть как бы перепрыгивать устье дымохода, поэтому тяга не так зависит от ветра. Высота распушки – не менее 2 рядов кирпича, вынос на срезе устья – в полкирпича. Пренебрежение распушкой – очень частая причина дымящих печей.

    Как выбрать схему печи

    Основные схемы конвекции бытовых кирпичных печей представлены рисунках ниже.

    Слева – канальная печь с последовательным газовым конвектором, самая простая с исполнении. По последовательной канальной схеме строятся, так называемые, голландские печи и им подобные. Помимо простоты, преимущество канальной схемы в том, что она очень пластична конструктивно. Конвектор с топкой, механически, связаны только хайлом, поэтому канальную печь можно разработать под любое готовое помещение. Однако, КПД чисто канальных печей редко превышает 40%, и встроить в них водогрейку очень сложно: в теле печи циркулирует мощный внутренний поток тепла, и любое его нарушение ведет в падению КПД и усиленному осаждению сажи.

    Справа — самая совершенная отопительно-варочная печь из кирпича – шведская, ее КПД достигает 60%. Она представляет собой камерную печь (роль воздушной камеры, обтекаемой потоком раскаленных газов, играет духовка 1) и растянутого от пола до потолка канального конвектора за ней. В камерной части шведки газы греют варочную поверхность в варочной нише 2, а часть тепла конвектора поступает в сушилку 3. Преимущества шведской печи:

    • Конвектор и духовка не имеют энергетической обратной связи с топочной частью, поэтому в духовку можно встроить сбоку U- или W-образный теплообменник системы ГВС с накопительным баком, а самый бак разместить или в сушильной нише, или на перекрыше печи.

    • Догорание дымовых газов происходит в камерной части печи. В конвектор они уходят с температурой ниже 800 градусов, поэтому его можно сделать из обычного кирпича на цементно-песчаном растворе.

    • Высокий узкий конвектор дает равномерный прогрев помещения по высоте.

    • Часть дымовых газов с выхода камеры можно перепустить, например, в лежанку, а затем вернуть в конвектор, не ухудшая параметров печи.

    • Размеры конвектора можно варьировать, сдвигать и поворачивать его относительно камерной части, поэтому шведка также неплохо вписывается в готовый дом и может греть до 3-х комнат, см. след. рис. (после канальных печей).

    • Если открыть дверцу духовки, из нее пойдет мощный поток теплового излучения, что позволит быстро обогреться и обсушиться пришедшим с тяжелой работы на морозе людям.

    Главные недостаток шведской печи – высокие требования к качеству материалов и работы для камерной части печи. Кроме того, под нее обязательно нужен фундамент, без него высокая и узкая конструкция, части которой из-за тепловых напряжений нагружены по-разному, окажется хрупкой и неустойчивой. Сделать печь шведского типа может только опытный печник.

    Наконец, на рисунке ниже – колпаковая печь. Ее КПД может превышать 70%, т.к. она саморегулирующаяся: дымовые газы не уйдут в дымоход, пока не догорят под сводом колпака и не отдадут свое тепло телу печи. Кроме того, колпаковая печь обладает свойством газовой вьюшки: если забыть закрыть штатную, горячие газы под колпаком не пустят на проток тяжелый холодный воздух из хайла, и печь не выстудится. Это гарантирует от угара из-за не вовремя закрытой вьюшки.

    Однако, колпаковая печь выглядит просто только на схеме, а в исполнении она очень сложна из-за высоких нагрузок в конструкции. Затем, колпаковая печь исключительно отопительная, встроить в нее варочную поверхность невозможно. Отбор тепла для водогрейки возможен только в двухколпаковых печах, еще более сложных, поэтому колпаковые печи в быту распространены мало. Исключение – «двухколпаковки» Кузнецова, но для ее строительства требуются настоящие мастера-печники высоко класса, которые, в наше время, встречаются очень редко.

    Продолжение следует

    Печь для обогрева теплицы своими руками: инструкции и чертежи

    Покупать печь для теплицы дорого, а обогревать ее нужно. Выход из ситуации, сделать ее самостоятельно. Так как разновидностей печей есть несколько, то и вариантов создания тоже. Мы рассмотрим 5 самых популярных способов, как сделать печь для теплицы своими руками.

    Способ №1: печь для теплицы длительного горения из бочки

    Наиболее распространенный вариант печи. В качестве топлива используется уголь, торф, дрова, щепки. Благодаря особой конструкции, топливо может гореть до 16 часов. КПД больше 85%.

    Первое, что нам нужно это бочка. Дополнительно нужна дымоходная труба и стальная полоска. Это может быть уголок, кусок арматуры или швеллер.

    Список инструментов:

    • сварочный аппарат;
    • болгарка и диск по металлу;
    • маркер и рулетка для разметки.

    Инструкция, как сделать печь для обогрева теплицы своими руками:

    1. С бочки нужно снять или срезать верхнюю крышку.
    2. С боковой части вверху бочки делается соответствующее отверстие для дымохода.
    3. В корпусе бочки внизу прорезается отверстие для зольника (квадратное или прямоугольное). Через него можно убирать отработанное топливо. Зольник закрывается дверкой. Важно подобрать ее из металла, чтобы она плотно прилегала и обеспечивала герметичность печи.
    4. Корпус готов. Дальше берется крышка и выполняется ее обрезка. Она должна свободно проходить в бочку.
    5. Создается поддувало. По центру крышки создается отверстие. К нему нужно приварить трубу небольшого диаметра. Если труба широкая, воздуха поступает больше, топливо быстро перегорает.
    6. К нижней части крышки привариваются стальные полоски. Они усилят изделие и позволят эффективней давить на древесину, продвигая ее по мере прогорания.
      Обратите внимание! Отдельно для печи создается крышка, закрывающая ее. В ней проделывается отверстие для трубы.

    Принцип работы следующий: дрова в печке постепенно тлеют и под давлением крышки опускаются. Когда крышка опустилась на дно, то пришло время очистить бочку от золы и подкидывать дров. Для безопасности к днищу бочки привариваются ножки. Печка для парников длительного сгорания готова.

    Для создания корпуса можно использовать металлическую бочку, газовый баллон, большую стальную трубу

    Способ №2: кирпичная печь для теплицы

    Прекрасный вариант для круглогодичного отопления.

    Чтобы построить печь для теплицы из кирпича, потребуются:

    • 220 полнотелых керамических кирпичей;
    • 80 шамотных кирпичей;
    • 80 л кладочного глиняного раствора;
    • 30 л кладочного шамотного раствора;
    • 0,25 м3 фундаментного бетона;
    • решетка для колосника из чугуна, дверца для топки, поддувала и прочистки, дымовая задвижка;
    • гидроизоляционный материал.

    Ниже приводится схема печи в разрезе:

    Кирпичная печь имеет повышенную теплоемкость, поэтому теплица может отапливаться в сильные морозы

    Кирпичная печь для теплицы своими руками делается следующим образом:

    1. Вес печи большой, потребуется плитный фундамент. Толщина – от 20 до 30 см. Площадь основания – 0,7х1 м. По этой площади копается траншея, глубиной 40–45 см.  По периметру укладывается опалубка. Плита фундамента армируется. Остается залить фундамент бетоном.

    Дно выравнивается песком, слоем в 20 см

    2. Создается топка для закладки и зольник для удаления отходов. Процесс выполняется по схеме. Стартовые 4 ряда постройки выкладывают из красного кирпича. Для сцепления используется раствор на глине.Монтируется чугунная дверца зольника.

    Последующие ряды печи, а именно с 5 по 12, делаются из шамотного кирпича. При этом используется раствор, не боящийся огня. В 5 ряду закладывается решетка колосника Ряд с 6 по 8 снабжается топочной дверцей. Свод топки получится в рядах 9, 10, 11 и 12.

    Дверца закрепляется в кладке посредством металлической проволоки

    3. Последующие ряды печки (13–15) делаются из огнеупорного кирпича. 13 и 14 ряды будут перекрывать свод топки. 15 ряд снабжается прочистной дверцей. Начиная с 16 рада, кладка делается из обычного кирпича. В 16 ряду тоже устанавливается прочистная дверца. Каналом для дымохода будут служить ряды с 17 по 21. Первую дымовую заслонку монтируют в 22 ряду.

    Ряды печки 13-22 делают из огнеупорного кирпича

    4. Последующие ряды (с 23 по 27) тоже делаются для дымового канала. Начиная с 28 ряда канал сужают, а в 19 монтируют еще одну дымовую заслонку. А 30 и 31 рядыбудут сводом печи. С 32 ряда формируется дымовая труба определенной высоты. Она создается с перевязкой и состоит из 4 кирпичей.

    Ряды печки с 23 по 27 создаются для дымового канала

    Печь для теплицы из кирпича своими руками сделана. Осталось проверить ее функциональность.

    Если теплица низкая, то печь можно делать с дымовым каналом, расположенным горизонтально

    Способ №3: печь для теплицы из двух металлических бочек

    Третий способ позволяет сделать печь на опилках. Создание несложное. Для выполнения задачи нужны:

    • две стандартные бочки из металла;
    • труба из стали для дымохода;
    • в качестве ножек используется арматура или металлические уголки.

    Внешне – это простая емкость с закрывающейся крышкой. Внутри создается металлическая перегородка. Нижняя часть конструкции оборудуется ножками и дверцей. Верхняя часть изделия соединяется с дымоходом.

    Пошаговая инструкция:

    1. Нужно вырезать верхнюю часть первой бочки. В нее монтируется дымоходная труба.
    2. Внизу бочки нужно сделать отверстие Ø10 см.
    3. Вторая бочка разрезается ровно пополам.
    4. В одной части создается отверстие, где будет дверца.
    5. К ней привариваются ножки.
    6. Сваркой печь соединяется с трубой дымохода и с топкой.
    7. Из материала, который остался от 2 бочки, делается крышка.

    Печь на опилках для теплицы своими руками готова. Проверяется ее работоспособность. Для загрузки печи делается металлический конус. Его верхняя часть должна иметь 15 см. Конус устанавливают внутрь, до того, как закладываются опилки. Когда топливо засыпано, конус удаляют. Получилось отверстие, в которое засыпается щепа и разжигается.

    Для изготовления печи нужны две стандартные бочки и труба для дымохода

    Способ №4: печь, работающая на отработанном масле

    Отработанное масло дешевое и есть возможность договориться с владельцами ближайшего СТО о покупке топлива. Подобная печь будет иметь такие составные части:

    • дымоход;
    • отверстие, в которое подается жидкое масло;
    • заслонка, регулирующая давление;
    • резервуар для отработанного масла.

    Верхняя часть конструкции будет сильно накаляться, а значит, она может быть использована для нагрева воды или готовки пищи. Для ее создания нужно использовать следующую схему:

    Отработанное масло – дешевое и доступное топливо

    Дымоходом будет служить труба, расположенная в вертикальном положении. Суть работы конструкции следующая:

    1. В емкость для масла заливается топливо. Достаточно от 2 до 3,5 л.
    2. Дальше поджигается бумажный фитиль, который устанавливается в отверстие для печи.
    3. Отверстие прикрывается заслонкой. Нужно оставить зазор до 2 см.
    4. Когда масло загорелось, его горение можно контролировать положением заслонки.
    5. Всего лишь за 5 минут конструкция начнет работать и обогревать теплицу.
    6. Регулировка заключается в подливании топлива и настройке положения заслонки.

    Для отопления обогревателя для теплицы нужно только масло. Печь мощная, поэтому может подключаться даже к водяному отопительному контуру.

    Способ №5: печь бубафоня

    Это разновидность печей длительного горения. Одной закладки топлива хватит на работу до 8 часов, все зависит от размера. Ниже приводится схема и чертежи печи бубафоня.

    Корпусом для печи бубафоня служит газовый баллон

    Для работы потребуется:

    • газовый баллон;
    • труба для дымохода;
    • труба для подачи воздуха;
    • толстый лист металла.

    Из инструментов потребуется болгарка и сварочный аппарат. Как делается печь бубафоня для теплицы своими руками:

    1. От баллона нужно отрезать верхнюю часть. Этот элемент и будет крышкой печи.
    2. В крышке по центру создается отверстие. Его диаметр равен диаметру трубы, используемой для подачи воздуха.
    3. Чтобы крышку было легче поднимать, к ней привариваются металлические ручки.
    4. В корпусе баллона сверху делается отверстие под патрубок дымоходной трубы. Она приваривается на свое место.
    5. Теперь можно заняться поршнем, который будет давить на топливо, закинутое в печь. Из стального толстого листа вырезается круг. Его диаметр должен позволять свободно проходить вверх-вниз по баллону.
    6. Ровно по центру блина создается отверстие, равное по диаметру с трубой для подачи воздуха.
    7. Осталось приварить трубу к блину.
    8. Для удобства прочистки печи, в ее нижней части делается отверстие.

    Дальше нужно установить печь на кирпичи или сделать для нее ножки и подключить к системе отопления теплицы. Сделать печь для теплицы своими руками может каждый, нужно только ознакомиться с инструкцией и подготовить соответствующие инструменты и материалы. Остается выбрать, будет ли это тепличная кирпичная печь, или металлическая, и начать работу.

    Как собрать муфельную печь своими руками. Пошаговая сборка обжиговой печки

    Как собрать печь с муфельной камерой? Мы уже описывали различные процессы изготовления ее отдельных частей. Настала пора поговорить о сборке конструкции в единое целое. В данной статье мы перечислим все этапы создания электропечки и распишем их в подробностях.

    Вся работа будет опираться на чертеж, который Вы уже, безусловно, создали. На нем указаны все основные параметры печей – внешние габариты, размеры внутренней камеры, местоположение нагревательной спирали и т.д.

    Создание чертежа – первый этап работы с муфельной электропечью

    Итак, проект составлен, материалы подобраны, инструменты приготовлены. Можно начинать.

    Пошаговая сборка обжиговой печки

    На примере мы расскажем, как собрать печь своими руками для плавки металлов и обжига керамических и стеклянных изделий. Вся работа делится на несколько этапов.

    Создание муфеля

    Инструкция по сборке печи начинается с подготовки материала для создания обжиговой камеры. Для ее изготовления мы выбрали плиты ШПГТ-450 по причине простоты их обработки. Перечислим все процессы работы с ними:

    • Разметка и распил. Размеры, определенные в чертежах, переносятся на плиты. По ним нужные элементы вырезаются при помощи ножовки по дереву. Вместо линейки очень удобно использовать стальной уголок, прижав его к поверхности. Тогда срез получится ровным и красивым.

    Внутренняя камера муфельной печи состоит из шести элементов – четырех боковых, а также передней и задней панели

    • Примерка. Первая сборка проводится для подгонки боковых стенок. Собрав «черновую» камеру, станет сразу видно, в каких местах потребуется доработка. Корректировка обязательна, поскольку плиты должны прилегать друг к другу как можно плотнее.

    На данном этапе также наносят разметку будущего местоположения нагревательной спирали

    • Затирка. Проводится для выравнивания элементов камеры. Чтобы правильно собрать печку своими руками, следует обязательно избавиться от зазоров между плитами будущей муфельной камеры. Их двигают вперед-назад по крупнозернистой наждачной бумаге и снимают неровности. Из-за невысокой плотности материала эта работа выполняется без затруднений.

    Подготовка места для греющей спирали

    Вначале на лицевых сторонах плит отмечаются места прокладывания нагревательного элемента. Проще и быстрее начертить лини при помощи линейки и карандаша. По ним ножовкой делаются запилы, глубина которых зависит от диаметра спирали.

    К примеру, для нагревателя диаметром 14 мм следует прорезать ниши на глубине 20 мм

    Следующий шаг – высверливание сквозных каналов, которые будут использоваться в качестве ниш для прокладывания спирали. Отверстия сверлят с торца, соблюдая строго горизонтальное положение сверла. За его положением нужно внимательно следить, так как материал плит ШПГТ-450 сверлится очень легко, и сверло может уйти вверх или вниз.

    Далее полученные каналы открывают – то есть, соединяют прорези с высверленными отверстиями. Для этого используется стальной прямой уголок, которым водят вперед и назад по типу работы с ножовкой. Его стороны снимают лишний материал по краям и оставляют ровные скошенные края. Этот процесс можно хорошо рассмотреть на любом видео «Как собрать электрическую печку».

     Для открытия каналов также можно использовать треугольный напильник

    Примерка и склеивание плит

    После высверливания канавок для спирали проводится финальная примерка подготовленных элементов и их сборка в единое целое. Если зазоры между плитами достаточно широки, неровности вытираются заново. Только теперь притирка выполняется самими плитами – одной об другую. Таким образом выравниваются и горизонтальные, и вертикальные стыки.

    Следующий этап сборки печки – склеивание элементов будущего муфеля. Жаростойким герметиком покрывается все пространство, которое будет соединяться. Для его равномерного нанесения лучше использовать шпатель. Во время соединения деталей нужно следить, чтобы внутрь камеры попадало как можно меньше клея.

    Вначале склеиваются верхняя, нижняя и боковые стенки. После формирования основы к ней присоединяется задняя часть

    Последующие шаги выглядят так:

    • Углы конструкции скрепляются длинными саморезами, около 120 мм каждый.
    • Поверхности плит и швы зачищаются наждачной бумагой. Все стыки должны быть аккуратными и незаметными.
    • Камера оборачивается минеральной ватой с фольгированным покрытием. Теплоизоляция крепится при помощи термостойкого скотча.

    Задняя стенка камеры может изолироваться сплошным пластом каменной ваты

    Наматывание спирали

    Ни одна схема того, как правильно собрать печку, не обходится без описания процесса изготовления нагревательного элемента. Для этого берется специальное приспособление, конструкция которого довольно проста. На трубу, закрепленную в станке, наматывается нихромовая или фехралевая проволока. Ее диаметр просчитывается в зависимости от объема внутренней камеры и назначения электропечи.

    Конечно, всегда можно присмотреть запчасти и комплектующие в магазинах, однако самостоятельное создание спирали обойдется намного дешевле.

    Изготовление каркаса и установка муфеля

    Каркас печи выполняется из стального уголка по заранее составленным чертежам. Чтобы сварочные швы были аккуратными и прочными, лучше воспользоваться услугами сварщика. Но можно проверить и свои силы, заранее потренировавшись соединять детали под углом в 45º.

    Для облегчения сварочных работ металлические части временно скрепляются при помощи магнитных уголков, фиксирующих положение элементов под прямым углом. После остывания сварки они снимаются

    Отдельно собирается задняя часть каркаса. Она крепится к основе при помощи саморезов и будет съемной при необходимости. Для обеспечения жесткости к ней привариваются соединительные отрезки уголков. После сборки конструкции они будут располагаться с внутренней стороны основы. Заднюю сторону устанавливают после того, как в центральную часть помещается муфель, обернутый теплоизоляцией.

    Поверхность готового каркаса обезжиривается и покрывается антикоррозийным раствором, защищающим от появления ржавчины

    С нижней стороны ножек каркаса привариваются круглые «заглушки», в центре которых высверливаются отверстия с резьбой. В них вкручиваются болты, служащие для регулирования высоты печки.

    Следующий шаг в работе над тем, как собрать печку – обшивка конструкции листовым металлом. Стоить помнить, что он должен располагаться не только вокруг муфельной камеры, но и закрывать ножки. Листы фиксируются саморезами с широкими шляпками.

    И последнее действие на этом этапе – укладка нагревательного элемента. Спираль раскладывается так, чтобы оба ее конца вывелись наружу через дно или заднюю стенку (смотря как предусмотрено в проекте).

    Навешивание дверцы

    Рассказывая о том, как правильно собрать печь самому, нельзя оставить без внимания изготовление дверки. По подготовленным чертежам сваривается ее каркас, в который вкладывается пластина из металла, а за ней – кусок плиты ШПГТ-450. Металлическая часть служит защитой от внешних повреждений.

    Для крепления дверцы используют разные механизмы, которые обеспечивают ее:

    • Распахивание.
    • Поднятие вверх.
    • Сдвигание в сторону.

    Чаще всего воплощается первый вариант. Для этого дверца крепится на воротные петли, способные выдержать ее немалый вес.

    Дверца печи обязательно снабжается запором, чтобы обеспечить максимальную плотность притяжения и предохранить утечку тепла

    Установка блока управления

    Сборка печи обязательно предусматривает установку блока управления, при этом не имеет особого значения, будет ли комплект покупным или собранным самостоятельно.

    На фасадной стороне крепится металлическая пластина, на которой будет находиться терморегулятор или программатор, а также выключатель и лампочки индикаторов. Они монтируются в заранее прорезанные окошки.

    Все остальные элементы располагаются на задней стенке или в отдельном корпусе, куда подводятся при помощи кабелей, защищенных от воздействия высокой температуры. Не стоит забывать и об обеспечении достаточной изоляции соединений. Например, через текстолитовые прокладки.

    Муфельная печь должна подключаться только в розетку с заземляющим контуром. Перед первым запуском нужно обязательно проверить правильность подключения и плотность изоляции

    Как видим, сборка муфельной печи своими руками – это хлопотное дело, требующее владения многими навыками выполнения разноплановых работ. Но если все сделано как надо, в результате получится компактная, аккуратная электропечь для выполнения обжига, плавки и других операций с разными материалами.

    Все возникающие вопросы помогут разрешить консультанты компании «Лабор». Звоните.

    Печь для бани своими руками из кирпича, металла, трубы

    Изготовленная или сложенная со знанием дела печь создаст в вашей бане необходимый микроклимат. Только тогда посещение бани станет удовольствием, когда температура и влажность в ней будут оптимальными для вашего самочувствия.

    Если вы построили баню, то сделать печь для нее для вас уже не составит труда. В данной статье мы расскажем, как сделать печь для бани своими руками из кирпича, из листового металла и из металлической трубы, а также продемонстрируем фото и видео инструкции.

    Кирпичная печь

    Кирпичная печь в бане

    Идеальный вариант для обогрева бани – печь-каменка, сложенная из кирпича. Она заметно отличается от тех, которые используются для обогрева дома или других помещений. Специалисты знают, что работа домашней печи напрямую зависит от температуры воздуха снаружи. Печка же, установленная в бане, должна всегда работать одинаково. Прогреваются такие печи постепенно, сначала кирпичи и камни, а уже потом сама парилка.

    Применение разных кирпичей

    Для того чтобы сложить печь в баню, в первую очередь необходимо учесть и предпринять меры противопожарной безопасности. Сооруженная из кирпича каменка должна находиться на расстоянии более 30 см от стен бани, которые желательно обить листами металла с подкладкой из асбокартона.

    Кирпич для печей

    Кирпич для кладки. Кладку можно выполнять только красным кирпичом 250×120×65 мм правильной формы, с прямоугольными гранями и углами, без каких-либо дефектов и трещин, марки – не ниже 75. Он должен быть хорошо обожженным и при постукивании по нему молотком издавать звонкий звук. Если звук глухой, то кирпич недожженный, обычно такой кирпич можно определить и по бледно-розовому цвету. Этот, а также белый силикатный или кирпич со щелями и дырками применять нельзя!

    Шамотный кирпич

    Шамотный кирпич. Этот вид кирпича является огнеупорным и применяется для выкладывания топки и дымохода. Он сохраняет свои свойства и характеристики в разных условиях эксплуатации. Шамот морозоустойчив и способен выдержать нагрев до +1500ºC.

    Готовим глину для раствора

    Глина. Качество кладки напрямую зависит от используемого раствора, приготовленного из глины и песка. Соотношение компонентов – величина не постоянная, а зависящая от жирности глины. В жирную глину добавляется песка больше, а в более тощую – меньше. Как определить, какая именно глина у вас? Опытные печники делают это следующим образом:

    Небольшое количество глины (примерно 0,5 кг) разминают с водой, пока смесь по консистенции не будет напоминать густое тесто и перестанет прилипать к пальцам. Из этого раствора лепят шарик диаметром около 5 см и лепешку диаметром 10 см. Затем их помещают для просушки в теплом помещении с температурой воздуха 19–22ºC. Нельзя пробные образцы помещать вблизи батареи или на солнце. Через 3 дня образцы внимательно исследуют.

    Обратите внимание! Если они покрылись трещинами – значит, глина жирная, и в нее необходимо добавить больше песка. Если трещин нет, то шарик бросают с метровой высоты. Разбившийся шарик свидетельствует о том, что глина тощая и для раствора не годится, ее обязательно нужно разбавить более жирной или вовсе заменить. Конечно, тощую глину можно отмучить, но процесс этот длительный и малоэффективный – на выходе получается совсем небольшое количество глины.

    Подходящий песок

    Песок. Крупный песок, содержащий гравийные камушки, или же слишком мелкий, илистый для раствора не годится. Песок обязательно должен быть сухим, средней зернистости, просеянным через сито с размером ячеек 1,5 мм.

    Глиняный раствор для кладки печи

    Приготовление раствора. Глина замачивается в течение 3 дней в равном с ней количестве воды. Затем ее протирают через металлическую сетку с мелкими ячейками и размешивают с песком. В зависимости от качества глины соблюдают следующие пропорции: для тощей глины — 1:1, для нормальной — 1:2 и для жирной — 1:3. Затем в раствор добавляют воду, доводя его до консистенции сметаны.

    Заглубленный бетонный фундамент под печь

    Фундамент. Начинают кладку печи от основания на заранее подготовленный фундамент. Его изготовлению нужно уделить особое внимание, так как вес кирпичного изделия измеряется тоннами и любая халатность или невнимательность может привести к весьма неприятным последствиям, вплоть до разрушения печи. Фундамент должен быть шире печи сантиметров на 10–15. Глубина заложения такая же, как и глубина фундамента бани. Если сказать проще, то это будет огромная железобетонная глыба.

    Кладка кирпичной печи

    Кладка. Перед укладкой кирпичи погружают в воду на несколько минут для того, чтобы заполнились поры, и кирпич не «всасывал» в себя влагу из раствора. Сначала на фундамент стелется гидроизоляция, а затем до уровня пола выкладывается основание печи с использованием цементно-песчаного раствора. В завершение укладки основания на него помещается оцинкованный лист металла. При кладке печи, швы, заполненные раствором, должны быть как можно тоньше, максимум 5 мм. Каждый ряд начинают с угла. Кирпичи укладывают так, чтобы плотность заполнения швов раствором была максимальной – это гарантия прочности вашей печи. Кладка проводится с обязательной перевязкой в полкирпича, то есть кирпич в новом ряду должен перекрывать вертикальный шов нижнего ряда. Правильность кладки постоянно проверяется уровнем.

    Обратите внимание! Если необходим нецелый кирпич, а его часть, то срезанную грань нужно хорошо обтесать и кирпич поместить обтесанной стороной внутрь кладки.
    Установка колосников и дверцы

    По ходу кладки устанавливаются и металлические части печи – колосники, дверцы, заслонка и бак для воды. При укладке колосников оставляется зазор для теплового расширения. Дверцы топки и поддувала закрепляют проволокой, а концы ее замуровывают в швы, сверху дверок накладывается полоска металла, которая тоже закрепляется в швах. Дверцы, предварительно обложенные асбокартоном, заделываются раствором, и далее кладку продолжают от дверцы, чтобы она была надежно закреплена.

    Обратите внимание! Сушка печи после окончания кладки производится в течение 3 дней при открытых дверцах топки и поддувала. Желательно, чтобы окна и двери бани тоже были открыты – сквозняк обеспечит равномерную сушку раствора.

    Дымоход кирпичной печи

    Дымовая труба. Дымоход печи тоже делается из кирпича, но можно установить из готовой асбестоцементной или металлической трубы. Последнюю желательно покрыть огнестойким материалом – фольгой или оцинкованной жестью. Также необходимо изолировать стены и потолок бани в местах выхода дымохода. На конце дымохода устанавливают жестяной зонтик, предохраняющий его от попадания внутрь дождя и снега.

    Обратите внимание! Пробный розжиг проводят в течение 15 минут, одновременно досушивая кладку. Разжигать печь на короткое время следует несколько раз в течение 2–3 дней. Только потом можно как следует ее протопить.

    Печь из листового металла

    Металлическая печь для бани

    Простой в исполнении и экономичный вариант – металлическая печь для бани, которую можно сделать самостоятельно. В этом случае необходимо наличие готового чертежа, иначе ошибок не избежать.

    Чертеж металлической печки

    Сначала нужно сделать раскрой металла. Не спешите сразу начинать вырезать заготовки. Расчертите лист металла или сделайте макеты деталей из картона, а потом разложите их на листе – так вы сможете рационально распорядиться имеющимся материалом. Очертите заготовки мелом – теперь можно резать. Сварочные работы должны быть произведены качественно!

    Обратите внимание! Корпус печи сваривается из металлического листа толщиной 5–10 мм. Дымоходная труба устанавливается с соблюдением всех противопожарных норм и правил.

    Установленную печь можно обложить в полкирпича на расстоянии 15–20 см от металлических стенок, то есть сделать экран. Это придаст каменке более цивильный вид. В кладке необходимо установить дверцы, через которые можно подливать воду на раскаленные камни и регулировать степень прогрева парилки. Для свободной циркуляции воздуха, необходимого для горения, дверцы должны быть снизу и сверху.

    Печь из трубы

    Для изготовления такой печки потребуется кусок толстостенной трубы требуемого диаметра. В зависимости от габаритов бани и подготовленного места выбирается положение будущей печи – она может быть установлена как горизонтально, так и вертикально. В первом случае ее производительность будет выше.

    Констркукция печи для бани из трубы

    Теперь осталось воспользоваться чертежом и приступить к изготовлению этого отопительного прибора.

    Фундамент под металлическую печь

    Хотя металлическая печь намного легче кирпичной, но и под нее нужно сделать надежное основание. Габариты фундамента 0,5×1,2 м. Сделайте углубление в земле размером не менее 0,5 м, а если не доли до глины, то глубже. Тщательно утрамбуйте дно и сделайте подсыпку из некрупного щебня, слоем в 30 см. Вновь утрамбуйте. Поверх щебня делается цементно-песчаная стяжка (соотношение 1×4) в несколько сантиметров. После схватывания этого слоя прокладывается слой гидроизоляции так, чтобы он накрыл основание и стены. Теперь можно залить бетонный раствор, который можно сделать самостоятельно. На 1 часть цемента М400 идет 2,5 части песка и 4 части щебня. Бетон не должен быть жидким!

    Обратите внимание! Для уплотнения бетона нужно использовать вибратор, но если его нет, то хотя бы уплотните бетон, потыкав его палкой.

    Видео

    Посмотрите, как можно сделать металлическую печь для бани:

    В этом видео демонстрируется поэтапная кладка кирпичной печи для бани:

    Как собрать печную трубу |

    Автор: SF Gate Contributor Обновлено 30 января 2021 г.

    Дымоход дровяной печи направляет поток дыма, золы и токсичных газов из камеры сгорания дровяной печи, угольной печи или газовой печи наружу. твой дом. Есть два типа швов, которые необходимо правильно соединить, чтобы труба работала правильно.

    Первый шов — это продольный шов, проходящий по длине трубы; второй шов — это соединение концов двух труб.Если швы соединить неправильно, креозот потечет вниз по швам и испортит внешний вид трубы.

    Соединяемая труба для печи

    1. Выровняйте трубу для печи

    2. Установите отрезок печной трубы на пол так, чтобы два открытых конца центрального шва были обращены в сторону от пола.

    3. Выровнять углы шва

    4. Сдвиньте две стороны шва вместе. Сдвиньте концы трубы, пока оба угла стыка трубы не совместятся.

    5. Защелки вместе

    6. Надавите и вдавите с обеих сторон шва трубы печи, пока не услышите громкий щелчок. Двигайтесь по шву, поддерживая давление на трубу изнутри и вниз. Убедитесь, что вы слышите громкий щелчок при движении по шву.

    7. Крепление с помощью винта

    8. Пропустите саморез для листового металла через перекрывающуюся часть шва трубы печи с помощью переходника Phillips № 2, закрепленного в шуруповерте.Держите винт на расстоянии 3 дюймов от любого конца трубы.

    Прикрепление частей трубы печи

    1. Выровняйте швы трубы печи

    2. Установите два собранных куска одностенной трубы печи плоско на земле так, чтобы плоский конец одной трубы был обращен к обжатому концу другой . Поверните трубы так, чтобы продольные швы совпали.

    3. Сдвиньте части вместе

    4. Концы труб печи считаются «охватываемыми» и «охватывающими».«Гофрированный конец является охватываемым, согласно Woodstock Soapstone Company, а не обжатый конец — охватывающим. На прямых участках трубы вместо этого есть 4 предварительно просверленных отверстия для винтов. В гофрированных трубах гофрированный конец трубы всегда направлен в сторону Это не позволит дыму просачиваться наружу, даже если конструкция кажется вероятной. Вместо этого гофрированный конец трубы направлен в сторону печи, чтобы конденсат внутри трубы мог стекать обратно в печь.

    5. При установке другим способом зажимы не будут выводить конденсат наружу, и влага может вытечь на очаг.Вставьте обжатый конец одной трубы в не обжатый конец другой трубы до тех пор, пока буртик, расположенный на конце выступов обжима, не встретится с необработанным концом второй трубы. Прижмите одну сторону обеих труб к плоской стене, чтобы они были прямыми.

    6. Еще одна причина, по которой охватываемый конец направлен вниз, в сторону печи, и более серьезная проблема, по мнению Rockford Chimney Supply, заключается в том, что креозот может протекать через точки соединения трубы печи, если это наоборот.

    7. Закрепите винтами

    8. Закрепите соединение между двумя трубами, пропустив от трех до четырех равномерно расположенных саморезов для листового металла через стенки обеих труб с помощью переходника Phillips № 2, закрепленного в патроне. шуруповерта. Центр каждого винта должен находиться на расстоянии не менее 3/4 дюйма от оголенного конца трубы без обжима.

      9. Предупреждение

      Надевайте прочные рабочие перчатки, чтобы избежать порезов при сборке трубы печи.

    Некоммерческая услуга по обеспечению ответственного отопления дома дровами

    (также называемый печной трубой, дымовой трубой, соединителем дымохода и т. Д.)

    Приведенные здесь правила основаны на коде установки CSA, используемом в Канаде. Чтобы узнать точные правила в вашем районе, обратитесь к местному продавцу дровяного отопления, трубочисту или строительному инспектору.

    1. Максимальная общая длина прямой трубы: 3 м (10 футов)
    2. Монтаж должен быть как можно более коротким и прямым между печью и дымоходом.Использование двух колен под углом 45 градусов часто предпочтительнее одного изгиба под углом 90 градусов, поскольку в выхлопном потоке создается меньшая турбулентность, и они приводят к меньшему горизонтальному пробегу.
    3. Максимальное количество изгибов под углом 90 градусов: 2. Максимальная длина без опоры по горизонтали: 1 м (3 фута).
    4. Нельзя использовать оцинкованные дымоходные трубы, так как покрытия испаряются при высоких температурах и выделяют опасные газы. Используйте дымоходные трубы, окрашенные в черный цвет.
    5. Дымоходы диаметром 6, 7 и 8 дюймов должны иметь толщину не менее 24 мм.
    6. Стыки дымохода должны перекрываться на 30 мм (1 1/4 дюйма)
    7. Каждое соединение в сборке должно быть закреплено как минимум тремя винтами.
    8. Сборка должна иметь допуск на расширение: колена в сборке допускают расширение; прямые сборки должны включать инспекционную пленку с одним отстегнутым концом или телескопическую секцию.
    9. Минимальный уклон вверх к дымоходу: 20 мм / м (1/4 дюйма / фут).
    10. Один конец сборки должен быть надежно прикреплен к воротнику дымохода 3 винтами для листового металла, а другой конец надежно прикреплен к дымоходу.
    11. Должны быть предусмотрены средства для очистки труб либо путем очистки, либо путем снятия сборки труб. Снятие узла не требует перемещения печи.
    12. Гофрированные концы (охватываемые) секций должны быть ориентированы в сторону прибора, чтобы падающая пыль и конденсат оставались внутри трубы.
    13. Дымоход не должен проходить через воспламеняемый пол или потолок, чердак, крышу, кладовку или скрытое пространство.
    14. Минимальное расстояние до горючего материала: 450 мм (18 дюймов). Минимальный зазор может быть уменьшен на 50 процентов до 225 мм (9 дюймов), если соответствующий экран установлен либо на трубе, либо на горючей поверхности.

    Прямая одностенная дымовая труба в сборе. Идеальная дымовая труба — та, которая поднимается прямо вверх от воротника дымохода прямо в дымоход без изгибов. Система справа представляет собой одностенную трубу с контрольной оберткой (трубной муфтой), позволяющей собирать и разбирать ее, не перемещая печь.

    Прямой дымоход в сборе минимально ограничивает поток газа и обеспечивает более сильную тягу. Прямые узлы также требуют меньшего обслуживания, поскольку в них нет углов для накопления отложений креозота.

    Совершенно прямой узел дымохода — еще одна веская причина для установки дымохода через теплое пространство дома, а не вверх по внешней стене.

    Также доступны сертифицированные системы двустенных дымоходов. Эти системы проходят испытания для определения минимального зазора, на котором они могут быть установлены.Информация о зазоре находится на этикетках, прикрепленных к трубе, и в инструкциях производителя по установке. Правила их монтажа могут отличаться от правил для одностенных дымоходов.

    Прямой двустенный дымоход в сборе. Это герметичный тип. Минимальные монтажные зазоры для сертифицированных двустенных дымоходов намного меньше, чем для одностенных. Кроме того, максимальная длина двустенной дымоходной трубы может быть больше, чем разрешенная для одностенной трубы.

    Существует два основных типа двустенных дымоходных труб: герметичные и вентилируемые. Герметичная двустенная дымовая труба эффективно удерживает тепло в дымовых газах, поскольку воздушное пространство между внутренней и внешней оболочкой действует как изолятор.

    Герметичная двустенная труба — хороший выбор для увеличения тяги и минимизации отложений креозота. Используйте герметичные двустенные трубы, если сборка должна быть длинной или если предполагается, что прибор будет производить низкие температуры дымовых газов. В системе слева используется герметичная двойная телескопическая стенка между печью и дымоходом.

    Вентилируемая двустенная труба позволяет охлаждающему воздуху проходить между внутренним и внешним слоями. Если дымоходная труба короткая и прямая, можно использовать вентилируемую двустенную трубу. Однако вентилируемая труба не является хорошим выбором для более длинных дымоходных труб или для приборов, которые, как ожидается, будут производить низкие температуры дымовых газов.

    JG

    Как собрать и установить отдельно стоящий электрический камин

    Недавно я купил отдельно стоящий электрический каминная печь, чтобы обогревать мой дом, не полагаясь всегда на центральное отопление.Он также обеспечивает успокаивающий вид на огонь, когда я не хочу хлопоты развести настоящий огонь в нашем открытом камине.

    Чтобы показать вам, чего ожидать при покупке отдельно стоящего электрического камина, и дать вам представление о том, какой тип сборки может потребоваться, я собрал это руководство, чтобы объяснить:

    • Как собрать электрический камин.
    • Как настроить электрическую камин.

    Я обязательно документировал каждый свой шаг собрать электрический камин и установить его у себя дома.Я поэтому использовал мой собственный камин в качестве примера в этой статье, чтобы помочь вам в дальнейшем понять, что требуется для сборки и установки типичного отдельно стоящего электрический камин.

    Вот как сейчас выглядит мой электрический камин в моем доме:

    Как поставить Вместе электрический камин

    Отдельностоящий электрический камин обычно может можно найти в основном собранным в коробке, так что вы обычно можете получить свой камин запускается и запускается в короткие сроки.

    Для моего конкретного отдельно стоящего электрического камин, главное, что нужно было собрать, это ножки. Остальные электрический камин уже пришел в собранном виде, так что я смог получить свой Установлен камин примерно за полчаса.

    Ожидайте, что ваш электрический камин будет хорошо расфасован в коробку. Вот как выглядел мой электрокамин, когда его доставили:

    Мой электрический камин, когда он прибыл. Это также отличное место для кошки.

    Камин был защищен полистирол в основании и в верхней части блока внутри коробки, а также далее защита стеклянной двери на передней части камина.

    Внутри коробки Мой электрокамин после того, как его вынули из коробки

    Не забудьте также проверить упаковку. внутри самого электрокамина, так как за решеткой было больше полистирола. дверь внутри камина, чтобы защитить экран, использовал пламя.

    Полистирол внутри электрокамина

    Большинство моих электрокаминов уже пришел в собранном виде, чтобы камин можно было вынуть из коробки как одно целое. Единственные другие детали, которые входили в коробку, кроме камина блок были ножки и инструкция по эксплуатации; последний из которых включал винты внутри упаковки, чтобы надеть ножки.

    Ножки поставлялись в собственной упаковке.

    Затем пластиковую упаковку необходимо снимается с каминного агрегата и любых других компонентов.

    Компоненты электрокамина без упаковки

    Теперь ноги нужно соединить с основанием. каминного агрегата с помощью шурупов, входящих в комплект. Отвертка обычно не поставляется с электрическим камином, поэтому вам потребуется убедитесь, что в вашем распоряжении есть один, чтобы собрать камин.

    Для установки ножек на отдельно стоящий электрокамин лучше всего перевернуть прибор вверх дном.

    В инструкции к моему электрическому камину сказано, что его следует осторожно поднимать и переворачивать вверх ногами, а не переворачивать.

    Отдельно стоящие электрокамины не слишком тяжелые, поэтому у вас не должно возникнуть особых проблем с поднятием прибора, а не с его наклоном. Для справки: мой электрический камин, напоминающий печь, весит 7,5 кг (16,5 фунта), а настоящая многотопливная плита моего отца весит 125 кг (275 фунтов)!

    Просто совместите ножки в каждом углу основание камина и вкрутите их:

    Следите за тем, чтобы винты не затягивались слишком сильно. при этом вы можете защелкнуть пластиковые ножки.

    Когда вы прикрутите все четыре ножки, проверьте что они все прикручены правильно и перевернуть камин ( подъем, а не наклон).

    Все четыре ножки вкручены Электрический камин снова встал на ножки

    Теперь, когда электрический камин собран, он готов к установке!

    Как настроить Электрокамин

    В собранном виде электрокамин теперь можно установить в выбранном месте в вашем доме.

    Для удобства и безопасности, когда при установке электрокамина необходимо убедиться, что:

    • Рядом розетка.
    • Кабель питания камина достаточно длинный, чтобы достать до розетки без удлинителя.
    • Шнур питания не подключен во внешний таймер.
    • Прибор не расположен высоко или ковер с длинным ворсом.
    • Шнур питания можно разместить безопасное расстояние от нагревательной части электрокамина.
    • Шнур питания размотан и не класть под ковры или коврики.
    • Прибор установлен вертикально. на ровной поверхности.
    • Камин не помещается в в замкнутом пространстве, таком как шкаф, или в месте с повышенной влажностью в вашем доме, например как ванная.
    • Соблюдайте дистанцию ​​между электрический камин и любые окружающие предметы, чтобы обогреватель не заблокироваться на входе или выходе.

    Из соображений безопасности производители рекомендуют включать электрокамин только в настенные розетки, а не в удлинители.

    В руководстве к моему электрическому камину указано, что «использование удлинителя с этим прибором не рекомендуется» .

    На данный момент я решил настроить свой электрический камин в существующем открытом камине в моей гостиной.

    Мой электрический камин в гостиной

    Вокруг электрический камин для обеспечения вентиляции, и он находится на огнестойкие материал (очаг).

    Также находится настенная электрическая розетка. в пределах досягаемости камина, при этом шнур питания не должен быть слишком натянут и свернулся.

    Кабель питания может подключиться к электрической розетке в моей гостиной, не растягивая его.

    Установив электрический камин, вы можете теперь включите обогреватель и пламя, сядьте поудобнее и наслаждайтесь!

    Убрать Электрокамин

    Обязательно сохраните коробку для вашего электрического камин, чтобы вы могли убрать его, когда он может вам не понадобиться (например, в летние месяцы).

    А пока коробка отличное место для домашнего животного, чтобы повеселиться…

    Отличное применение для коробки?

    Дополнительная литература

    Вы также можете ознакомиться с некоторыми из моих других статей об электрических каминах:

    Почему мой электрический камин продолжает отключаться?

    Есть ли в электрическом камине настоящее пламя?

    Нужен ли электрический камин дымоход?

    Правильная установка, эксплуатация и обслуживание дровяной печи

    • Добавление дровяную печь в дом надо делать правильно для обеспечения безопасной установки.
    • Установить печь с достаточным зазором от любых горючих поверхности, включая полы, стены или мебель.
    • Любая дымоход должен иметь соответствующую пропускную способность, правильный высота, правильное расположение, надлежащее расстояние от горючих материалов и надлежащая механическая поддержка для обеспечения безопасности.
    • Когда подобрана и установлена ​​эффективная герметичная печь с правильным дымоходом, эффективность и безопасность работы печи во многом зависит от мастерство оператора.
    • порода дерева также может повлиять на работу печи.
    • А дровяная печь требует регулярного ухода: правильно чистка дымохода от отложений креозота, регулярный осмотр установки и обращения пепла.

    Многие домовладельцев беспокоит рост затрат на отопление дома. дровяные печи для снижения счетов за отопление.Добавление дровяной печи в дом должен быть построен правильно, чтобы обеспечить безопасную установку. Дровяная печь не похожа ни на одно другое устройство в современном мире. дома.

    Дерево плита регулярно имеет температуру поверхности более 400 градусов F. Температура внутри печи превышает 1000 градусов. F, а при возгорании дымохода — более 2000 градусов тепла. Возможны F.Очевидно, что устройство, способное достичь таких к высоким температурам следует относиться с уважением и устанавливать, эксплуатируется и обслуживается должным образом, чтобы гарантировать, что устройство не представляют опасности в доме.

    Стол 1. Минимальные расстояния от горючих стен и потолков.
    Плита тип
    Тип защиты Сияющий Обращение Водопроводная труба
    Нет 36 « 12 « 18 «
    1/4 дюйма Негорючие плиты разнесены на 1 дюйм 18 « 6 « 12 «
    28 Толщина листового металла с шагом 1 дюйм 12 « 4 « 9 «
    28 Толщина листового металла на негорючей плите 1/8 дюйма, с разнесением из 1 « 12 « 4 « 9 «

    Однажды место для установки печи подготовьте площадку должным образом, чтобы обеспечить имеется достаточное расстояние от любых горючих поверхностей.Горючие Поверхности включают полы, мебель, а стены из гипса, гипсокартона или вагонкой. Правильное расстояние от этих горючих поверхностей определяется путем обращения к трем источникам. Если печь «внесена в список», Это означает, что он был протестирован на безопасность независимой испытательной лабораторией, будут рекомендации производителя по очистке от горючие вещества.

    Если плита не указана, следуйте инструкциям Национальной ассоциации противопожарной защиты рекомендации (см. Таблицу 1) по очистке от горючих материалов.Однако любая из этих рекомендаций заменяется местные строительные нормы и правила. Проконсультируйтесь с местным строительным инспектором чтобы узнать, какие стандарты допуска применяются в вашем площадь.

    От Таблица 1, расстояние до незащищенных поверхностей, особенно для лучистых печей довольно большой — 36 дюймов. Таким образом, большинство печные установки имеют негорючие стены защита позади печи для установки ближе к стене, не представляя угрозы безопасности (см. рис. 1).Асбестовый картон, хотя это приемлемый вид защита, не рекомендуется из-за опасности для здоровья из волокон асбеста. Если используется асбест, красить с высоким температурная эмаль o блокировка волокон.

    Наиболее важным элементом защиты стен является расстояние в 1 дюйм. необходимо между защитным материалом и стеной.В Расстояние в 1 дюйм необходимо для обеспечения циркуляции воздуха между защита и стена, чтобы стена не подвергалась к высоким температурам. Прокладки, используемые для крепления листа металл к стене также должен быть негорючим. (Не использовать планки деревянной обрешетки.)

    Другой метод достижения того же типа защиты — использование кирпича или кладка с воздушным зазором 1 дюйм между кирпичом или кладкой и стена.Однако вес такой стены может вызвать структурные проблемы в доме. Защита на стене позади плита должна выступать достаточно далеко по обе стороны от печи так, чтобы расстояние, измеренное от корпуса печи до горючего часть стены составляет не менее 36 дюймов.

    Этаж защита — еще одна важная область, которую следует учитывать при работе с печью установка.Рекомендация Национальной ассоциации противопожарной защиты по степени и типу защиты горючих полов под печи приведены в таблице 2. Если печь указана, установите это в соответствии с инструкциями производителя. Проверить местные строительные нормы и правила для уточнения типа защиты пола и приемлемые зазоры. Покрытие защитными материалами для пола с негорючими материалами, такими как кирпич, камень или плитка для улучшения внешнего вида.

    Если печь установлена ​​правильно, подключите ее к дымовая труба. Для этого соединения используйте толстую печную трубу — обычно 24 калибр для большинства установок — и следуйте инструкциям производителя рекомендации. Присоединительный патрубок печки должен быть как можно короче. насколько возможно. Закрепите все соединения винтами для листового металла и соедините трубу гофрированным концом вниз, чтобы содержат креозот (см. рисунок 2).Важно соблюдать 18-дюймовый зазор от горючих поверхностей. Уменьшить зазоры, защита стен из тех же материалов и приемы, рекомендованные для установки печи (см. Таблицу 1).

    Выбрать тип дымохода с учетом требований безопасности. Кладка дымохода приемлемо, но может быть дорогим и сложным в строительстве.Существующий дымоход камина можно использовать для дровяной печи. Самый простой тип дымохода, который можно добавить в дом, — это дымоход заводского изготовления. металлический дымоход (см. рисунок 3). При выборе заводского дымохода, выберите дымоход, который указан в списке (проверено независимым лаборатория).

    Внутренняя облицовка дымохода должна быть из нержавеющей стали. выдерживать высокие температуры и агрессивную среду.Устанавливайте дымоход только класса А, полностью топливный или твердотопливный. установка дровяной печи.

    Там три распространенных типа перечисленных заводских металлических дымоходов; все одинаково безопасны при установке в соответствии с инструкциями и в надлежащем состоянии. Эти три типа: 1) с воздушным охлаждением дымоход термосифонный, 2) дымоход сплошной пакетной изоляцией и, 3) дымоход с воздушной изоляцией.

    Дерево печи работают более эффективно с меньшим количеством проблем с обслуживанием при использовании сплошного дымохода или дымохода с воздушной изоляцией. Термосифон дымоход предназначен в основном для использования с каминами и может вызвать проблемы при эксплуатации дровяной печи из-за прохлады температура, поддерживаемая на внутренней поверхности подкладки, ускоряют образование креозота и требуют более частой очистки.

    Любые дымоход должен иметь соответствующую пропускную способность, правильную высоту, надлежащую расположение, надлежащее расстояние от горючих материалов и надлежащие механические поддержка для безопасной установки. Диаметр дымохода должны соответствовать рекомендациям производителя для обеспечения надлежащего емкость для печки.Дымоход должен быть достаточно высоким, чтобы обеспечить эффективное функционирование печи (см. рисунок 4).

    наиболее желательное место для дымохода — в центре дом, в котором большая часть дымохода находится внутри здания. Вынося наружу минимальное количество дымохода, креозот проблемы сведены к минимуму.Дымоход расположен преимущественно на снаружи дома работает с более низкими температурами поверхности и имеет тенденцию к более частым отложениям креозота и требует больше периодического обслуживания. Для безопасной установки дымохода требуется зазор не менее 2 дюймов от горючих материалов. Дымоход который выступает более чем на 4 фута над крышей, должен иметь какая-то механическая опора проводами, скобами и т. д., чтобы гарантировать, что он не будет поврежден сильным ветром.

    Если старый и давно не использовавшийся кладочный дымоход возвращен в строй для использования с дровяной печью, внимательно осмотрите ее, чтобы убедиться, что что все еще безопасно работать. Если на нем нет плитки облицовки, добавить дымоход из нержавеющей стали по всей длине дымоход.Проконсультируйтесь с инспектором по строительству или пожарной службой. для осмотра такой установки.

    Один раз печь установлена, но перед ее использованием местное здание инспектор или представитель пожарной охраны должен проверить установка. Важно уведомить вашу страховку компании об установке, чтобы быть уверенным, что ваш домовладелец политика будет охватывать установку дровяной печи.

    Там несколько рекомендаций по безопасности, которым следует следовать после установки дровяная печь:

    • установить 10-фунтовый огнетушитель ABC и детектор дыма в дом.
    • ознакомится жильцы дома с процедурами эвакуации при пожаре.Добавление дровяная печь в дом изменит маршруты эвакуации при пожаре и это должны хорошо понимать все жители.
    • Регулярно осмотреть всю установку. Внимательно осмотрите его и часто в течение первых нескольких месяцев эксплуатации убедитесь, что все работает исправно и ознакомьтесь с его эксплуатационными и ремонтными характеристиками.
    • Чистый дымоход не реже одного раза в год.

    Это чрезвычайно важно соблюдать все процедуры установки указано в этом информационном бюллетене при установке дровяной печи. Самая эффективная дровяная печь не сэкономит денег если конечный результат — пожар в доме.Поскольку дровяная печь потенциально опасное устройство, обращайтесь с ним уважительно и продемонстрировать надлежащее соблюдение процедур установки.

    Когда выбрана и установлена ​​эффективная герметичная печь с исправный дымоход, экономичность и безопасность работы печи во многом зависит от мастерства оператора.Первое соображение в эффективной эксплуатации печи правильно подготавливает дрова для использования в печи. Тщательно просушите древесину на воздухе, чтобы обеспечить влажность около 20 процентов, чтобы из дерева извлекается максимальное количество энергии.

    зеленый древесина плохо горит и количество доступной энергии в зеленом лесу на 60 процентов меньше энергии доступен из сухого дерева.Сезон зеленой древесины не менее шести месяцев. Защитите древесину от дождя или снега, накрыв крышкой. не впитывают влагу.

    Тип используемой древесины также влияет на работу печи. Регулировать плиту работа по размеру и типу используемой древесины. Используйте твердую древесину (чего не так много в Колорадо, единственное исключение из дуба гамбель), если возможно, для ночных ожогов, начиная с его более высокая плотность обеспечивает более продолжительный ожог.Используйте маленькие колотые дрова для розжига огня и быстрого разогрева, часто необходимы утром. Используйте более крупные круглые или разрезные части, когда печка регулярно обслуживается.

    Правильный работа печи повышает эффективность и снижает креозот проблемы. Небольшой горячий огонь — самый эффективный способ сжечь дерево. Добавляйте в печь небольшое количество дров и используйте регуляторы тяги как минимум в полуоткрытом положении.Однако при ночных ожогах загрузите топку дровами. и ограничить сквозняк для длительного горения. Этот тип ожога производит больше креозота. При загрузке топки на на ночь, установите регуляторы тяги широко открытыми, чтобы первые 20 минут, чтобы развести горячий огонь и ограничить проект.

    Когда топить печь утром, проснувшись, открыть сквозняк широко открыть с небольшим горячим огнем, чтобы помочь рассеять креозот это могло развиться из-за ночного ожога.Сделайте каждый пытайтесь включить печь, используя небольшой горячий огонь всякий раз, когда его регулярно посещают.

    использование датчика температуры дымохода помогает оценить работоспособность режим печки. Это устройство показывает температуру горения выходящие из печи газы. Установить в дымоход коннектор примерно в 3 футах от выхода из печи.Может быть полезный прибор, помогающий следить за работой печки и замедлить производство креозота.

    Когда пользуясь дровяной печью, внимательно относитесь к ее рабочим характеристикам. Регулируйте количество древесины и количество подаваемого воздуха. к плите для достижения уровня комфорта в доме. С печь не реагирует автоматически, ожидайте ее работы для равномерного производства тепла.

    Незаменимый часть операционных процедур — знать, что делать в аварийная ситуация, вызванная возгоранием дымовой трубы. Дымоход происходит при возгорании скопления креозота в дымоходе и горит быстро и горячо. Развести огонь в дымоходе не сложно обнаружить. Это включает в себя пламя и искры, вырывающиеся из верх дымохода, рев, похожий на звук реактивного двигателя, дымоход пылает докрасна и вибрирует или пульсирует дымоход.Обычно он длится недолго, но сильно горячий и может серьезно повредить дымоход а в некоторых случаях — серьезный ущерб дому.

    Лучшая реакция на пожар в дымоходе — отключить подачу кислорода к плите, насторожить жильцов в доме, вызвать огонь отделении, внимательно наблюдая за дымоходом, чердаком и вне дома для пожара.Когда в дымоходе горит погашенный, внимательно осмотрите дымоход на предмет повреждений. Осмотреть область вокруг дымохода для любых тлеющих пожаров, которые могло начаться из-за сильной жары, и перед использованием печь снова убедитесь, что ничего не повреждено, что могло бы поставить под угрозу безопасность дымохода. Пожар в дымоходе может быть Избегайте периодической чистки дымохода и избегайте чрезмерного горячие пожары (которые могут возникнуть при сжигании мусора, рождественской упаковке бумага и др.). Когда плита начинает светиться, обычно это результат чрезмерного увольнения. Это может повредить плиту и может вызвать пожар в дымоходе.

    Использование дровяной печи требует регулярного внимания к небольшому уходу процедуры — правильная чистка дымохода от креозота отложений, а также регулярный осмотр установки и обращения пепла.Креозот — неизбежный побочный продукт горения дерево. Периодически очищайте отложения на дымоходе. стены, чтобы обеспечить хорошую производительность печи и уменьшить любые угрозы безопасности, создаваемые отложениями креозота. Чистые дымоходы не реже одного раза в год. Следуйте более конкретному правилу: очищайте дымоход всякий раз, когда есть 1/4 дюйма или более креозота скопление на стенках дымохода.Дымоходы можно прочистить домовладелец, используя жесткую проволочную щетку, предназначенную для этой цели, или профессиональным трубочистом. Чистка дымохода может быть сложной задачей из-за отложений креозота, которые выскоблил из дымохода. Позаботьтесь о том, чтобы пыль и креозот от заселения дома. Носите маску для лица, когда прочистить дымоход, чтобы избежать вдыхания частиц креозота.

    Чек установку печи не реже одного раза в год, чтобы печь не создает опасности и зазоры от горючих поверхностей. Это важно проверить печную трубу, используемую в патрубке дымохода. Печь труба подвергается воздействию высоких температур и подвергается коррозии в время.Его необходимо периодически проверять и заменять, когда он похоже, разъедает сверх безопасных пределов.

    Утилизировать золы правильно. Вынести золу в негорючий контейнер. например, металлическое ведро, и не оставляйте их в контакте с горючие поверхности. Древесный уголь, закопанный в пепел, может тлеть несколько дней. При помещении в неподходящий контейнер, например картонная коробка, она легко может стать причиной катастрофического пожара в доме.Утилизируйте золу сразу после очистки печи, разложив это на клумбах, садах или компостных кучах.

    Внутренняя облицовка дымохода должна быть из нержавеющей стали. выдерживать высокие температуры и агрессивную среду.Устанавливайте дымоход только класса А, полностью топливный или твердотопливный. установка дровяной печи.

    Там три распространенных типа перечисленных заводских металлических дымоходов; все одинаково безопасны при установке в соответствии с инструкциями и в надлежащем состоянии. Эти три типа: 1) воздух охлаждаемый термосифонный дымоход, 2) сплошной изолированный дымоход и 3) дымоход с воздушной изоляцией.

    Дерево печи работают более эффективно с меньшим количеством проблем с обслуживанием при использовании сплошного дымохода или дымохода с воздушной изоляцией. Термосифон дымоход предназначен в основном для использования с каминами и могут создавать проблемы при эксплуатации дровяной печи из-за низкие температуры, поддерживаемые на внутренней стороне подкладки, который ускорит образование креозота и потребует больше частая уборка.

    Любые дымоход должен иметь соответствующую пропускную способность, правильную высоту, надлежащую расположение, надлежащее расстояние от горючих материалов и надлежащее механическая опора для безопасной установки. Диаметр дымохода должны соответствовать рекомендациям производителя чтобы обеспечить достаточную мощность для печи.Дымоход должен быть достаточно высоким, чтобы обеспечить эффективное функционирование плита (см. рисунок 4).

    наиболее желательное место для дымохода — в центре дом, в котором большая часть дымохода находится внутри здания. Выставив наружу минимальное количество дымохода, проблемы с креозотом сведены к минимуму.Дымоход расположен преимущественно снаружи дома работает с более прохладной поверхностью температуры и имеет тенденцию к более частому образованию отложений креозота и требует более периодического обслуживания. Безопасный монтаж дымохода требуется минимум 2 дюйма зазора от горючих материалов. Дымоход, который выступает более чем на 4 фута над крышей, должен иметь какую-то механическую опору проводами, скобами, и Т. Д., чтобы гарантировать, что он не будет поврежден сильным ветром.

    Если старый и давно не использовавшийся дымоход из каменной кладки возвращен в сервис для использования с дровяной печью, внимательно осмотрите его чтобы гарантировать, что он по-прежнему безопасен в эксплуатации. Если это не так выложить плитку, добавить дымоход из нержавеющей стали целиком длина дымохода.Проконсультируйтесь с инспектором по строительству или пожарная служба для проверки такой установки.

    Один раз печь установлена, но перед ее использованием местное здание инспектор или представитель пожарной охраны должен проверить установка. Важно уведомить вашу страховку компании об установке, чтобы быть уверенным, что ваш домовладелец политика будет охватывать установку дровяной печи.

    Там несколько рекомендаций по безопасности, которым следует следовать после установки дровяная печь:

    • установить 10-фунтовый огнетушитель ABC и детектор дыма дома.
    • ознакомится жильцы дома с процедурами эвакуации при пожаре. Добавление дровяная печь в дом изменит эвакуацию при пожаре маршруты, и они должны быть хорошо поняты всеми пассажирами.
    • Регулярно осмотреть всю установку. Внимательно осмотрите его и часто в течение первых нескольких месяцев эксплуатации убедиться, что все работает исправно и ознакомиться себя с его эксплуатационными и техническими характеристиками.
    • Чистый дымоход не реже одного раза в год.

    Это чрезвычайно важно следить за всей установкой процедуры, описанные в этом информационном бюллетене, при установке дровяная печь. Самая эффективная дровяная печь не собирается сэкономьте деньги, если в конечном итоге случится пожар в доме. С дровяная печь — потенциально опасное устройство, лечите это с уважением и показать правильное соблюдение установки процедуры.

    Эксплуатация

    Когда выбрана и установлена ​​эффективная герметичная печь с правильный дымоход, экономичность и безопасность печи эксплуатация во многом зависит от мастерства оператора. Первое соображение при эффективной эксплуатации печи правильно подготавливает дрова для использования в печи.Тщательно высушите древесину на воздухе, чтобы обеспечить влажность около 20 процентов, чтобы извлечь максимальное количество энергии из дерева.

    зеленый древесина плохо горит и количество доступной энергии в зеленом лесу на 60 процентов меньше энергии доступен из сухого дерева. Сезон зеленой древесины не менее шести месяцев.Защитите древесину от дождя или снега, накрыв крышкой. не впитывают влагу.

    Тип используемой древесины также влияет на работу печи. Регулировать работа печи по размеру и типу используемой древесины. Используйте твердую древесину (чего не так много в Колорадо, единственное исключение из дуба гамбель), если возможно, для ночных ожогов, начиная с его более высокая плотность обеспечивает более продолжительный ожог.Использовать небольшие колотые дрова для розжига огня и быстрого разогрева, часто нужно утром. Используйте более крупные круглые или разрезные части при регулярном уходе за печкой.

    Правильный работа печи повышает эффективность и снижает креозот проблемы. Небольшой горячий огонь — самый эффективный способ сжигать дрова.Добавляйте в печь небольшое количество дров за раз. и работайте с регуляторами тяги как минимум в полуоткрытом положении. Однако при ночных ожогах загрузите топку дровами. и ограничить сквозняк для длительного горения. Этот тип ожога производит больше креозота. При загрузке топки для ночного ожога, широко откройте регуляторы тяги в течение первых 20 минут, чтобы развести горячий огонь и ограничить проект.

    Когда топить печь утром, проснувшись, открыть проект широко открыт с небольшим горячим огнем, чтобы помочь рассеять креозот, который мог образоваться в результате ночного ожога. Сделайте все возможное, чтобы включить печь, используя небольшую горячую огонь всякий раз, когда он регулярно посещается.

    использование датчика температуры дымохода помогает оценить работоспособность режим печки.Это устройство показывает температуру горящие газы, выходящие из печи. Установить в дымоход разъем примерно в 3 футах от выхода из печи. Это может быть полезным устройством для наблюдения за работой. печи и замедлить производство креозота.

    Когда пользуясь дровяной печью, внимательно относитесь к ее рабочим характеристикам.Регулируйте количество древесины и количество подаваемого воздуха. к плите для достижения уровня комфорта в доме. С печь не реагирует автоматически, ожидайте ее работы для равномерного производства тепла.

    An важная часть операционных процедур — знать, что делать в аварийной ситуации, вызванной возгоранием дымохода.Возгорание дымохода возникает при скоплении креозота в дымоходе. воспламеняется и горит быстро и горячо. Огонь в дымоходе обнаружить не сложно. Это включает в себя стрельбу пламенем и искрами из дымохода раздался рев, похожий на реактивный двигатель, дымовая труба, раскаленная докрасна, и вибрация или пульсация дымохода. Обычно он имеет короткий длительность, но очень горячая и может серьезное повреждение дымохода и, в некоторых случаях, крайнее повреждение дома.

    Лучшая реакция на пожар в дымоходе — отключить подачу кислорода к плите, насторожить жильцов в доме, вызвать огонь отделении и внимательно наблюдайте за дымоходом, чердак и вне дома для пожара. Когда дымоход пожар потушен, внимательно осмотрите дымоход на предмет повреждать.Осмотрите область вокруг дымохода на предмет тления. пожары, которые могли возникнуть из-за сильной жары, и перед повторным использованием печи убедитесь, что ничего не повреждено это поставит под угрозу безопасность дымохода. Дымоход пожара можно избежать с помощью периодической чистки дымохода и предотвращения пожара. очень горячие возгорания (которые могут возникнуть при сжигании мусора, Новогодняя упаковочная бумага и т.). Когда плита начинает свечение, обычно это результат перегорания. Этот может повредить печь и вызвать возгорание дымохода Огонь.

    Техническое обслуживание

    Использование дровяной печи требует регулярного внимания к небольшому уходу процедуры — правильная чистка дымохода от креозота отложений, а также регулярный осмотр установки и обращение с золой.Креозот — неизбежный побочный продукт горящей древесины. Периодически очищайте образовавшиеся отложения на стенах дымохода для обеспечения хорошей работы печи и уменьшить любую угрозу безопасности, создаваемую креозотовыми отложениями. Очищайте дымоходы не реже одного раза в год. Более конкретное правило следовать — чистить дымоход всякий раз, когда есть 1/4 скопление креозота на стенках дымохода на дюйм или более.Дымоходы может быть очищен домовладельцем с помощью жесткой металлической щетки предназначенные для этой цели, или профессиональным трубочистом. Чистка дымохода может быть неприятной задачей из-за креозота. отложения, которые выскребли из дымохода. Заботиться для предотвращения оседания в доме пыли и креозота. При чистке дымохода надевайте маску, чтобы не вдыхать частицы креозота.

    Чек установку печи не реже одного раза в год, чтобы печь не создает опасности и зазоры от горючих поверхностей. Это важно проверить печную трубу, используемую в патрубке дымохода. Труба печи подвергается воздействию высоких температур и подвержена коррозии. во время.Его необходимо периодически проверять и заменять при кажется, что она разъедает сверх безопасных пределов.

    Утилизировать золы правильно. Вынести золу в негорючий контейнер. например, металлическое ведро, и не оставляйте их в контакте с горючими поверхностями. Древесный уголь, закопанный в пепел, может тлеть несколько дней. При помещении в неподходящий контейнер, например картонная коробка, она запросто может стать причиной гибели дома Огонь.Утилизируйте золу сразу после очистки печи. разложив его на клумбах, садах или компостных кучах.

    Сервис в действии 10.614, Кооперативное расширение, Колорадо Государственный университет. Опубликовано в августе 1981 г. Отредактировано в июле 1993 г. Авторское право 1993. За дополнительной информацией обращайтесь в свой округ. Кооперативный офис расширения.

    Специалист по расширению кооперативов Университета штата Колорадо и младший научный сотрудник, сельскохозяйственное и химическое машиностроение.

    Стол 2. Защита пола для печных установок.
    Высота днища печи от пола Защита необходимо
    18 дюймы и более 24 толщина слоя листового металла
    6 до 18 дюймов 24 слой толщины листового металла над слоем негорючего материала толщиной 1/4 дюйма доска
    6 дюймы или меньше 4 дюймов пустотелой кладки, уложенной для обеспечения циркуляции воздуха через слой кладки, покрытый листом толщиной 24 листовой металл
    Размер защиты:
    18 дюймов с любой стороны с отверстием для топки (дверца)
    12 дюймов со всех сторон без отверстий

    Публикация №: 10.614

    Сервис in Action 10.614, Cooperative Extension, штат Колорадо Университет.Опубликовано в августе 1981 г. Отредактировано в июле 1993 г. Авторские права 1993. За дополнительной информацией обращайтесь в кооператив вашего округа. Дополнительный офис.

    Колорадо Государственный университет, специалист по расширению кооперации и исследования юрист, сельскохозяйственное и химическое машиностроение.

    Информация об отказе от ответственности и воспроизведении: информация в NASD не представляет политику NIOSH.Информация включена в NASD появляется с разрешения автора и / или правообладателя. Более

    Крышка для плиты DIY / Доска для лапши

    Алоха!

    Сегодня мы будем делать покрытие для печи своими руками (также называемое доской для лапши)! Включая ручки, этот проект должен стоить всего 20 долларов.

    Это очень простой проект для начинающих плотников, которому для распиливания пиломатериалов требуются только дрель и пила.

    Я веду здесь, на острове, уроки местной деревообработки и ремесел, и мы сделали это для двух классов.Дамы любили их делать!

    Этот пост содержит партнерские ссылки. Пожалуйста, посетите мои раскрытия для получения дополнительной информации. Спасибо за поддержку моего блога.

    Эти крышки печки предназначены только для декоративного использования. Благодаря плоскому дну они лучше всего подходят для стеклянной варочной панели и подходят для стандартных поверхностей 30 ″ x 22 ″. Измените планы, если у вашей варочной панели другие размеры

    Принадлежности для сборки кожуха печи:

    Вы можете посетить мою страницу на Amazon, чтобы узнать, что я обычно использую, и какие продукты я использую.

    Пиломатериалы (я использовала сосну):

    — 1 x 6 x 6 (2)
    — 1 x 4 x 4 (1)

    Оборудование:

    — винты 1 ″
    — 2 ручки

    инструментов:

    — Сверло
    — Сверло с зенковкой
    — Сверло с крестообразной головкой
    — Пила (я использовал торцовочную пилу)
    — Наждачная бумага (зернистость 100 и 220 должно быть достаточно для этого проекта)
    — Клей для дерева

    Шаг 1. Распилите пиломатериалы

    Перед использованием этих схем, пожалуйста, измерьте плиту, чтобы убедиться, что она подходит.Окончательные размеры этой крышки печи будут 30 дюймов в ширину и 22 дюйма в глубину.

    Вам понадобятся четыре куска размером 1 x 6, разрезанных по 30 дюймов каждый. Как только они будут отрезаны, положите их рядом друг с другом и измерьте ширину всех четырех. Она должна быть 22 дюйма, но я обнаружил, что разные фрезы могут незначительно изменять ширину пиломатериалов, поэтому всегда лучше сначала измерить.

    Затем отрежьте кусочки 1 × 4 до длины, которую вы только что измерили. Опять же, это «должно» быть 22 ″.

    Шаг 2: Отшлифуйте и подготовьте пиломатериал

    Я предпочитаю шлифовать детали перед сборкой, а затем снова после сборки.Это личное предпочтение, но оно действительно поможет встать между досками. Для начального шлифования я использую более крупную зернистость, поэтому начните с зернистости 80 или 100, в зависимости от формы вашего пиломатериала.

    Шаг 3: Просверлите отверстия под зенковку

    Разложите свои части так, как вы хотите. Проверьте, нет ли узлов и где они должны быть на ваших досках и т. Д. Как только вы получите то, что вам нужно, переверните все это вверх дном, чтобы 1 × 4 были перевернуты внизу, а 1 × Шестерки перевернуты поверх них.

    Теперь просверлите отверстия под зенковку. Вам нужно, чтобы они вошли в древесину только на половину пути, поэтому будьте осторожны, не заходите слишком глубоко. Если вы не знакомы с фрезой для зенковки или с ее функциями, вы можете вырезать небольшое место для головки винта. Таким образом, он не окажется над деревом и не поцарапает варочную панель.

    Я просверлил четыре отверстия на каждой доске (по два с каждой стороны). Просто убедитесь, что они зацепятся за доску размером 1 × 4 ниже.

    Шаг 4: Приклейте и соберите крышку печки

    Теперь удалите детали 1 × 6 и убедитесь, что вы держите их в правильном порядке, чтобы вы знали, как их снова поставить, когда закончите склеивание.

    Для приклеивания:

    Нанесите столярный клей на заднюю часть 1 × 4. Не подходите слишком близко к краям, так как клей немного расширится.

    Закрепите винтами:

    Поместите детали 1 × 6 обратно поверх 1 × 4 отверстиями с зенковкой вверх. Хорошо выровняйте углы.

    Я использую шурупы для гипсокартона, потому что они недорогие и хорошо держатся. Они отлично подходят для такого простого проекта, как этот. Я обнаружил, что проще всего сохранить квадрат, ввинчивая первые два винта в два передних отверстия на передней панели.Затем сзади две дырочки на задней доске. Тогда вы можете просто заполнить остальное!

    Шаг 5: Прикрепите ручки к крышке плиты

    Если вы приобрели ручки, которые я рекомендовал выше, прикрепить ручки совсем несложно. Поскольку винты вставляются спереди, вам просто нужно убедиться, что они выровнены по центру сверху вниз и слева направо. Точное измерение, которое я получил для ручек марки Liberty, составляло 9,25 дюйма от вершины 1 × 4 до центра верхнего отверстия в ручке.Затем 1,75 дюйма со стороны платы до того же отверстия.

    Если вы устанавливаете другую ручку, которая работает как выдвижной ящик с болтом, входящим в заднюю часть, вам нужно будет снова зенковать отверстия, чтобы ваша плита была в безопасности.

    И все! Теперь вы можете красить или отделывать его как хотите. Это декоративные элементы, которые не предназначены для обработки продуктов питания, поэтому мы не использовали безопасные для пищевых продуктов морилки для нашего класса.

    Некоторые дамы решили рисовать мелом (как я!) В качестве декоративного элемента.Просто будьте осторожны, кладя на них горячие кастрюли и сковороды, так как меловую краску нельзя запечатать.

    И я должен поблагодарить одну из моих учениц за то, что она поделилась фотографиями крышки печки, которую она собрала в моем классе. Разве в ее доме это не выглядит потрясающе ?! Вы можете посетить ленту Instagram Мэгги здесь. 🙂

    И, как всегда, не стесняйтесь отмечать меня в Instagram, если вы делаете какой-либо из моих проектов. Мне бы очень хотелось, чтобы ваши сборки были в моих историях!

    Алоха,

    Шарли

    Дровяная печь и вентиляция камина: Полное практическое руководство

    Когда вы собираетесь установить дровяной камин или печь в своем доме, вы можете подумать, что это у вас есть. Но часто люди упускают из виду одну важную часть — выход.

    Правильная вентиляция жизненно важна для работающей и эффективной печи. Но когда вы начнете изучать вентиляцию, вы обнаружите, что существует множество вариантов. Итак, с чего начать?

    Большинство производителей оценивают свои устройства как приемлемые только для нескольких систем вентиляции. Это делает процесс отбора менее устрашающим. Тем не менее, есть несколько вещей, которые необходимо учитывать, чтобы обеспечить максимальную производительность вашего устройства.В этом руководстве рассматриваются различные компоненты, необходимые для полной вентиляции дровяного прибора.

    Категории вентиляции

    Назначение вентиляционных систем для дровяных каминов и дровяных печей кажется схожим. На самом деле они очень сильно различаются. Вентиляция дровяных приборов делится на две основные категории.

    Дымоходная система с воздушным охлаждением

    Первая известна как дымоходная система с воздушным охлаждением. Как следует из названия, в системах с воздушным охлаждением для охлаждения используется воздух.Пространство между стенками дымохода позволяет наружному воздуху свободно течь.

    Во многих системах используются две стены, но бывают и трехстенные. Поскольку воздух не изолирует так хорошо, как твердый материал, эти дымоходные системы обычно имеют большие размеры. Их конструкция обеспечивает по крайней мере два дюйма воздушного пространства между каждым слоем стены.

    Большинство дымоходных систем с воздушным охлаждением имеют две свободно плавающие стенки дымохода. Это означает, что они могут расширяться независимо и собираться в отдельные секции.Такая система используется в большинстве сборных декоративных дровяных каминов. И почти все производители имеют запатентованные системы вентиляции, характерные для этих устройств.

    Таким образом, эти системы делают невозможным замену вентиляции других марок. В противном случае это может привести к небезопасной вентиляции и отклонению от действующих норм.

    Изолированные дымоходы

    Другой тип вентиляции называется сплошной или полностью изолированной дымоходной системой.Этот тип системы имеет слой твердой изоляции между внутренней и внешней стенками дымохода. Обычно этот утеплитель состоит из керамического покрытия, минеральной ваты или стекловолокна.

    В трехстенных дымоходных системах используется комбинация компонентов с воздушным охлаждением и теплоизоляции. Твердая изоляция помещается между внутренней и центральной стенами. В пространстве между центральной и внешней стенками циркулирует воздух для большего охлаждения.

    Изолированные дымоходы еще больше отличаются от систем с воздушным охлаждением по своей конструкции.Обычно это массивные конструкции, которые не позволяют разделиться внутренней и внешней стенам. Вот как это работает. К концу каждой секции дымохода прикрепляются приварные или приклепанные заглушки, а между стенками трубы заклепочные распорки делают невозможным физическое разделение.

    Встраиваемые высокоэффективные камины и дровяные печи способны выдерживать экстремально высокие температуры. Таким образом, им нужны изолированные дымоходы, чтобы поддерживать безопасную температуру для окружающих горючих материалов.Сторонние компании производят множество изолированных дымоходных систем, рассчитанных на работу с конкретными приборами. В некоторых случаях к одному прибору подходят разные бренды, поэтому может возникнуть путаница, какой из них лучше. Ниже мы рассмотрим различия между брендами и марками материалов более подробно.

    Сходства

    Несмотря на различия между различными дымоходными системами, у них есть общие точки соприкосновения. Обе системы используют внутреннюю стенку дымохода из нержавеющей стали. Эта стенка предотвращает разрушение из-за постоянного контакта с агрессивными дымовыми газами.Кроме того, они позволяют смещать систему вокруг каркаса или других препятствий. Они также позволяют использовать противопожарные заглушки для прохождения системы через каждый горючий пол. Наконец, каждая система предлагает свой собственный набор компонентов поддержки и завершения. Вместе эти части работают вместе, чтобы обеспечить герметичное уплотнение над крышей.

    Этап проектирования

    Перед покупкой прибора вы должны определить, сколько вентиляции вам нужно.Во-первых, определите, какие у вас могут быть особые обстоятельства. Затем выясните, какую вентиляцию разрешает ваш местный кодекс. Производители предоставляют подробный список возможных сценариев вентиляции в руководстве пользователя. Раздел, посвященный вентиляции, в руководстве пользователя может занимать около трети текста.

    Прискорбно узнать, что очаг вашей мечты запрещен в вашем районе. Но могут быть и другие подходящие альтернативы. Проведя предварительное исследование, вы сможете избежать дорогостоящей ошибки и хлопот по возврату и пополнению запасов.Это руководство поможет вам разгадать загадку размеров и зазоров вентиляции. Если следовать им, это может обеспечить бесперебойную установку.

    При строительстве нового дома мы рекомендуем тесно сотрудничать со строителем и сертифицированным специалистом NFI. Они могут помочь вам составить исчерпывающий список компонентов для вентиляции, которые вам понадобятся.

    Доступ к чертежам вашего дома — лучшая отправная точка для этого типа планирования. С помощью этой информации вы можете спланировать все, от высоты вентиляции до размеров смещения.Кроме того, технический специалист может составить список компонентов для вашего конкретного приложения.

    Загон для дымохода

    При размещении внутри надлежащего ограждения внутри ограждающей конструкции дома вентиляционные системы для дровяных агрегатов могут быть проложены через потолок. Другой способ сделать это — использовать специально изготовленный конверт для дымохода или загон, прикрепленный к внешней стороне дома.

    Погоны для дымохода — популярный выбор. Эти конструкции содержат всю систему дымохода, не жертвуя необходимым пространством.Они также скрывают вентиляционную трубу, проходящую через верхние уровни многоэтажного дома. Чейз, хотя и обходится дороже, является наиболее эффективным вариантом, если вы хотите сэкономить место на полу.

    Итак, если вы хотите закрыть камин и дымоходную систему, вы можете это сделать. Основание погона должно соответствовать габаритам рамы вашего камина. Вы также можете сузить погоню над камином. Это оставляет место, чтобы опоясать дымоходную трубу.

    Меньшие размеры грубого каркаса вытяжной трубы составляют около двух квадратных футов.Это перед добавлением внешней облицовки или шпона. Вы можете сделать загон больше, чем требуется, чтобы он соответствовал эстетике вашего дома, но это не обязательно. Другой вариант — установить утопленные книжные полки или шкаф для телевизора, встроенный в чейз.

    Производители указывают требования к зазорам в дюймах. Зазоры говорят о том, сколько места необходимо между горючим материалом и прибором. Эту информацию важно учитывать при кадрировании.

    Строительство дымохода может быть сложной задачей для новичка.Итак, рекомендуем работать с опытным установщиком. Это поможет вам соблюдать требования к высоте и нормам. Мы также рекомендуем заизолировать погон перед ограждением. Это предотвратит большие перепады температур и плохую работу прибора.

    Без погони

    В некоторых случаях камин или печь не будут встроены в погоню. Вместо этого он находится внутри оболочки здания внутри своего собственного ограждения. Отдельно стоящие печи могут даже располагаться на специально построенной подовой плите или аналогичной поверхности.В этом случае вам нужно подумать о том, как система вентиляции будет проходить от прибора через дом.

    Если в доме невозможно выделить место для вентиляционной трубы, можно наклонить вентиляционную трубу к внешней стене. Это позволит ему поступать в консольную вытяжную трубу, предназначенную для удерживания самой вентиляционной трубы.

    Если вентиляционное отверстие остается внутри дома, вы можете скрыть систему с помощью ограждения с рамкой. Можно отделать гипсокартоном или другим материалом.В идеале вентиляционную трубу следует проложить в углу комнаты или в туалете, чтобы ее не было видно.

    Вентиляционные компоненты

    Выбрав вентиляционный канал и устройство, проверьте свой список вентиляционных компонентов. Для большинства дровяных каминов с одной системой вентиляции выбор прост. Однако другие бренды предлагают множество систем для своей продукции. Вот тогда все становится немного сложнее.

    Вы можете не знать, какие из них выбрать для бытовой техники с несколькими марками.Решающими факторами являются цена, доступность, качество материалов и конкретная установка. Цена и качество материалов тесно связаны. Системы вентиляции из нержавеющей стали более низкого качества, например марки 430, дешевле. И они не длятся так долго.

    Часто все сводится к типу топлива и личным предпочтениям в отношении того, какие материалы лучше использовать. Например, древесное топливо не так агрессивно, как уголь из мазута. Таким образом, дымоходные системы более низкого класса могут прослужить много лет.Тем не менее, некоторые клиенты предпочитают использовать лучшую систему для спокойствия.

    Если вы не уверены, не стесняйтесь проконсультироваться с одним из наших сертифицированных специалистов NFI. Они будут рады помочь вам найти лучшую вентиляционную систему для вашей ценовой категории.

    Оцените свой план

    Для приборов, в которых используются дымоходы с воздушным охлаждением или с твердой изоляцией, оцените план установки. Системы с воздушным охлаждением плохо работают в холодном климате.Итак, если вы живете в прохладном климате и это ваш единственный вариант, вам следует закрыть как можно большую часть вентиляционной трубы. Если разрешено использовать массивный дымоход, это лучший вариант для обеспечения надлежащей вентиляции.

    После того, как вы выбрали марку вентиляции, запишите размеры вентиляционной системы. Процесс измерения прост для вентиляционной системы, проходящей через дымоход. Этот тип вентиляции обычно не имеет смещений.

    Просто измерьте расстояние от верха дымоходной муфты «в установленном состоянии» до «исходной» высоты желоба дымохода.После этого добавьте любую высоту над желобом дымохода для штормового воротника и заглушки дымохода. Обычно это значение составляет 8–12 дюймов, хотя оно может варьироваться в зависимости от марки.

    В большинстве случаев вам понадобится комбинация труб разной длины для надлежащей вентиляции. Некоторые производители предлагают регулируемую длину, а другие — нет. В этих случаях вам необходимо использовать комбинацию компонентов, которые соответствуют или превышают требуемую высоту. Многие производители дымоходных труб перечисляют трубы по количеству дюймов, добавляемому каждой секцией.

    Например, 48-дюймовая труба может добавить 46 дюймов высоты к существующей трубе из-за перекрытия на каждом стыке. Поэтому примите во внимание эти измерения, чтобы избежать слишком короткой трубы во время установки. Если вы увеличиваете высоту дымохода в целях норм или проектирования, вы также можете удлинить вентиляционный участок. Просто добавьте еще одну секцию трубы.

    К сожалению, не все установки включают выемки в дымоход и прямые участки трубы. Вам могут потребоваться отводы, чтобы отвести вентиляцию. Или для установки может потребоваться длина дымохода, чтобы пройти через скатную крышу.Производители предоставляют офсетную карту. Он указывает, сколько наборов колен или секций трубы вы можете добавить между ними.

    Большинство производителей предлагают комплекты отводов на пятнадцать или тридцать градусов. Последнее является максимально допустимым смещением по коду в США. Производители также указывают, сколько смещений может иметь каждый вентиляционный участок. Сюда входит, насколько может быть смещена общая длина трубы.

    3-2-10 Правило

    Подсчитав смещения и определив точку входа в крышу, вы можете рассчитать, сколько дымоходной трубы вам нужно.Чтобы гарантировать, что у вас достаточно трубы, вы должны следовать правилу 3-2-10.

    Правило 3-2-10 обеспечивает соответствие нормам и надлежащую вентиляцию. Слишком короткий дымоход может ухудшить работу прибора. Это может вызвать появление пятен сажи или повреждение прилегающей конструкции вашего дома. Ниже мы объясним, что означает каждое число.

    • 10 — Это число задает радиус, определяющий, достаточно ли труб над крышей. Число представляет 10 футов пространства.Другими словами, вы рисуете 10-футовый боковой круг вокруг трубы. Объекты в пределах этого радиуса должны соответствовать требованиям по свободному пространству. Чем круче крыша, тем больше труб вам понадобится. Если какая-либо часть дома в пределах этого 10-футового круга выше дымохода, вы также должны это учитывать.
    • 2 — После того, как вы установили радиус 10 футов, добавьте еще два фута трубы перед окончанием. Это помогает избежать проблем с вытяжкой, вызванных эффектом дымохода.Эффект трубы дома означает, что вентилируемая часть дома выше дымохода.
    • 3 — Это правило применяется ко всем ситуациям. Это означает, что любая труба, проходящая через крышу, должна быть на три фута выше линии крыши со стороны склона прохода.

    Если есть крутая крыша или соседнее препятствие, дымоходу потребуется большая длина над крышей, чтобы соответствовать нормам. Вы можете оставить массивные дымоходы открытыми и закрепленными. Но для дымоходов с воздушным охлаждением вы должны заключить любую длину трубы на пять футов выше крыши.Большее обнажение трубы может привести к снижению производительности из-за чрезмерного охлаждения дымохода, особенно в более холодном климате.

    Установка камина

    После того, как вы спланировали установку и заказали вентиляционные компоненты, вы готовы к установке. Имейте в виду, что это общее руководство. Особые обстоятельства могут потребовать дополнительных компонентов или распорок.

    Установка кровельного перекрытия

    Камины, устанавливаемые внутри дома с перекрытием на крыше, должны быть правильно выровнены.Перед тем, как закрепить прибор, проверьте совмещение вентиляционного кольца и вентиляционного канала. Изменение вентиляционного участка во время строительства часто приводит к смещению между ними.

    Может потребоваться смещение между камином и потолком. В этом случае мы рекомендуем установить смещение как можно выше на участке. Это позволяет дымовым газам набирать большую скорость, прежде чем им придется преодолевать смещение.

    Для начала прикрепите первую секцию дымохода к вентиляционной решетке камина.Для дымоходов с воздушным охлаждением сначала прикрепите внутреннюю секцию, а затем внешнюю. Этот тип дымохода имеет систему кромок и копья, которая при фиксации на месте со звуком щелкает.

    Напротив, массивные дымоходы обычно имеют анкерную пластину. Он принимает и закрепляет первую секцию трубы. Системы Twist-Lock поворачиваются в нужное положение и блокируются при полной установке.

    При сборке каждой секции трубы закрепите внешнюю стену с помощью трех саморезов № 10, 3/4 для листового металла из нержавеющей стали.Винты должны располагаться на одинаковом расстоянии по периметру трубы. Продолжайте сборку, соблюдая зазоры до горючих материалов. Мы рекомендуем укреплять вертикальные вентиляционные отверстия через каждые 5–6 футов. Сделать это можно с помощью перфорированной ленты или настенных кронштейнов. Они предоставляются производителем.

    Противопожарные ограждения и щиты

    В соответствии с инструкциями производителя установите противопожарный или радиационный экран. Эти детали располагаются там, где участок трубы встречается с потолком.Производители часто предлагают прибить к отверстию кусок OSB толщиной от 1/2 до 3/4 дюйма. Вам также понадобится отверстие, вырезанное по размеру противопожарной защиты. Затем прибейте или привинтите противопожарный ограничитель.

    Продолжайте сборку и установку распорок, проходя через чердак или второй этаж. В чердачном помещении необходимо использовать утеплитель чердака. Этот щит особенно важен для домов с выдувным утеплителем. Приобрести изоляционный экран чердака можно у производителя дымоходной системы.Или вы можете поместить дымоход в ограждение. Если вы выберете второй метод, убедитесь, что дымоходная труба имеет надлежащие зазоры.

    При прохождении через крышу необходимо использовать оклад, соответствующий уклону кровли. Прибейте оклад сразу после того, как вы положили тарную бумагу или погодостойкую мембрану. Это нужно сделать и перед установкой рубероида.

    Для черепицы задний край основания гидроизоляции должен находиться сверху. Итак, убедитесь, что верхний и прилегающий ряды черепицы перекрываются краем основания гидроизоляции.Если у вас металлическая или черепичная крыша, установка зависит от производителя.

    Большинство производителей рекомендуют закрыть всю основу гидроизоляции и вырезать отверстие достаточно большого размера, чтобы выступил конус гидроизоляции. Затем можно заделать крышу к основанию конуса кровельным герметиком.

    После того, как вы установили оклад, продолжайте сборку дымоходной трубы. Труба должна проходить через оклад и соответствовать требованиям по высоте 10-3-2. После того, как вы установите трубы, вы должны установить штормовой воротник вокруг верхней части мигающего конуса.

    Грозовой воротник и колпак дымохода

    Штормовой воротник — это узкая полоска из стали или алюминия, обвязанная вокруг трубы. Он отводит воду с внешней стороны трубы к конусу мигания. Вы можете использовать гибкие язычки или застежки, чтобы зафиксировать его на месте.

    Но перед установкой манжеты нанесите полоску герметика на внешнюю стенку трубы. Вот где сидит штормовой ошейник. Соберите шторку вокруг трубы чуть выше валика герметика. Затем вставьте его в герметик.Проверьте герметик, чтобы убедиться, что он должным образом заполнил зазоры между манжетой и трубой. При необходимости вам может потребоваться добавить больше.

    Наконец, установите колпак дымохода. Для дымоходов с твердой изоляцией колпачок обычно поворачивается на место. Дымоходы с воздушной изоляцией не выходят из колпачка, поэтому их легко снимать и чистить. Вместо этого предусмотрены кронштейны для ввинчивания в систему дымохода. После установки крышки система готова к тестированию.

    Внутренняя труба с дымоходом

    Для этой установки процесс сборки такой же, как и на чердаке.Оказавшись на чердаке, строитель образует вытяжную трубу. Он должен проходить от настила крыши до балок потолка для поддержки.

    Скорее всего, они используют изоляционный экран для трубы, проходящей в основание погоны. Или они могут заключить погоню после спуска трубы. Труба должна проходить так же, как и остальные из предыдущих секций на всем протяжении чейза.

    В зависимости от размера желоба, он может не подходить для каждой новой секции трубы с другой собранной трубой.В этом случае измерьте оставшуюся длину трубы от верха желоба до конца последней установленной трубы.

    Соберите эту длину на крыше, затем установите сверху вниз. Перед подачей отрезка в паз закрепите каждую секцию трубы крепежными деталями. Как только это будет завершено, повторите процесс сборки штормового воротника и кепки.

    Чейз Сковороды

    Верх почти каждого дымохода закрывается чейз-панелью или чейз-фаршем.Обычно это кусок оцинкованной стали толщиной от 18 до 22, обрезанный по размеру для внешних размеров загонки. Соответствующий изготовленный поддон должен иметь кромку для стекания капель под углом 90 градусов. Он должен быть не менее 2 дюймов в глубину и заходить за край погоны.

    В идеале, у больших кастрюль должна быть поперечная распорка непосредственно сбоку трубы, чтобы поддерживать кастрюлю. Или они образуют опорную полосу по диагонали через поддон. Отверстие поддона должно быть примерно на 1/2 дюйма больше наружной стенки дымоходной трубы.Он должен иметь формованный или сварной воротник высотой не менее 3/4 дюйма. Этот воротник предотвращает скатывание воды обратно в желоб по трубе дымохода.

    Загонные поддоны можно приобрести у местных производителей листового металла и кровельных материалов. Из-за разнообразия размеров необходимых лотков многие производители не поставляют их.

    Полный экстерьер дымохода

    Этот тип установки более простой, чем установка внутри помещения. Вам все еще нужно закончить кадрирование погони.Но вы должны оставить внешнюю обшивку для облегчения доступа во время установки.

    Вы должны установить хотя бы одну противопожарную защиту на полпути. Вы можете построить загон из OSB, фанеры или любого другого материала, который позволяет использовать местный кодекс. Установите металлический противопожарный ограничитель от производителя дымохода в центре материала. В соответствии с местными правилами может потребоваться больше противопожарных мер в зависимости от всего отснятого материала, поэтому учтите это в своих планах.

    Установив камин на место, соберите секции дымохода и скрепите их вместе, как вы это делаете.Продолжайте сборку до тех пор, пока последняя секция не будет выступать из верхней части чейза. На этом этапе остановите установку, пока вы завершите погоню снаружи. После этого установите поддон и установите на место штормовой воротник и колпачок.

    Как установить трубу для дровяной печи через стену

    Установка дровяной печи означает, что вам понадобится дымоход. Печь отличается от дымоходных систем. Печные трубы или патрубки дымохода могут быть одностенными или двустенными.Установка зависит от маршрута, используемого для вентиляционных труб: вертикальный, горизонтальный или их комбинация.

    Одностенная труба обычно 24 или 22 калибра. Трубы из черной оцинкованной стали двустенные. Внутренняя труба изготовлена ​​из стали марки 430 или нержавеющей стали марки 304. Наружная стена изготовлена ​​из оцинкованной стали толщиной 22 или 24, окрашенной в черный цвет.

    Дымоход перекрывает зазор между печью и первой стеной или потолком вентиляционного канала. Это эстетично спроектировано, позволяя частично отводить тепло от вентиляционного канала.От установки печи зависит конфигурация вентиляционного канала.

    Вертикальный вентиляционный патрубок

    Для печей с полностью вертикальным ходом требования к вентиляции такие же, как и для камина. Используйте чертежи дома, чтобы определить, какую часть участка необходимо установить для любых изменений конструкции.

    Для установки в существующем доме проверьте расположение потолочных балок и стропил. В идеале вентиляционный канал должен быть расположен так, чтобы избежать этих элементов каркаса.Но иногда вам может потребоваться вырезать и вставить в коробку балку потолка или стропило, чтобы разместить вентиляционную трубу. Этой частью проекта должны заниматься только квалифицированные и знающие люди.

    Определившись с местом расположения печи, вы должны определить, нужна ли вам труба с одинарными или двойными стенками. Одностенные трубы не служат так долго, как нержавеющая внутренняя часть двустенных труб, но они стоят дешевле.

    Еще одна вещь, которую следует учитывать, — это количество необходимого зазора.Для одностенной дымовой трубы требуется 18 дюймов, а для двустенной — всего 6 дюймов. При установке в углу или в нише пространство ограничено. Таким образом, зазоры могут потребовать двустенной трубы.

    Телескопические трубы и соединители

    Большинство дымоходов имеют телескопические секции. Эти телескопические трубы перекрывают необычные расстояния между печью и потолком. В одностенных системах также есть скользящие соединители. Это короткие отрезки трубы. Они гладкие с одного конца, что позволяет им скользить в участок трубы, прежде чем он присоединится к системе дымохода.

    Перед покупкой дымохода измерьте расстояние между воротником на плите и потолком. Исходя из этого, определите, сколько трубы вам нужно, чтобы закрыть зазор. Рассмотрим длину добавляемые коробки опорной трубы или поддержки потолка, а также.

    Как уже говорилось, для встраиваемых каминов и дровяных печей используются дымоходы с твердой изоляцией. Это связано с более высокими температурами дымовых газов. Сама вентиляционная труба не меняется между высокоэффективными каминами и печами. Но связанные компоненты делают.

    Потолочные опоры и хомуты
    В печах

    для вентиляции используются потолочные опорные ящики или опорные хомуты. Эти детали понадобятся вам для перехода от трубы печи в комнате к трубе дымохода над потолком. Как следует из названия, эти части несут на себе вертикальный вес компонентов дымохода.

    Хомуты потолочные предназначены для установки в плоский потолок. Таким образом, они обычно короче потолочных опорных ящиков. Ящики для потолочных опор бывают разной длины и выступают вниз в комнату.Можно использовать опорный ящик на плоском потолке. Но они используются в основном для расширения через сводчатый потолок. Чем круче сводчатый потолок, тем длиннее должна быть опорная коробка для сохранения зазоров.

    Используйте отвес, чтобы определить центральное положение потолочной опоры или опоры над воротником вентиляции печи. Затем вырежьте в потолке отверстие подходящего размера, чтобы приспособить его. Практически все потолочные опорные коробки и потолочные хомуты учитывают зазоры дымохода.Итак, как только отверстие будет вырезано, используйте брус 2х4 или аналогичный, чтобы закрепить скобу вокруг всех сторон приспособления. Это позволяет прикрутить потолочную опору на место.

    Теперь, установив потолочную опору и отвес, соберите дымовую трубу. Почти во всех современных дымоходных системах используются гладкие концы. Соединение секций друг с другом осуществляется саморезами для листового металла. Они удерживают секции вместе.

    Переходники для печных труб

    Размер вентиляционных воротников зависит от марки. Из-за этого производители предлагают переходники для печных труб для запуска трубопровода.Эта секция обычно имеет высоту от 3 до 4 дюймов с коническим концом, который входит в воротник печи. Другой конец гладкий и сопрягается с первой частью печной трубы.

    Мы рекомендуем использовать как можно больше жестких секций при установке дымохода. Избегайте использования слишком большого количества телескопических секций, поскольку они плохо уплотняются и их легко поцарапать.

    Начните с установки первой жесткой секции. Продолжить монтаж до тех пор, пока это только разрыв между печной трубой и опорой коробкой.

    Оттуда немного сверните телескопическую секцию. Вам нужно будет сдвинуть его так, чтобы он поместился между последней частью трубы и потолочной опорой. Затем подключите эту трубу к секции дымохода ниже. Обязательно прикрутите нижние части вместе. Придвиньте верхнюю часть к опоре потолка. Вы можете использовать винты, чтобы удерживать телескопические компоненты в выдвинутом положении и в нужном положении. Но обратите внимание, многие производители не позволяют крепления дымохода к блоку поддержки.

    По завершению дымохода установка дымохода почти такая же, как и у камина. Единственное отличие состоит в том, что первая часть секции дымохода опускается в опорную коробку. Этот кусок может быть как с чердака, так и со второго этажа. Вы поверните этот кусок на место. После пропуска трубы дымохода через опорную коробку установите вокруг нее изоляционный экран чердака или радиационный экран. В остальном установка такая же.

    Горизонтально-вертикальный вентиляционный участок

    В некоторых случаях вертикальная вентиляция невозможна из-за конструкции дома.В таких случаях можно выполнить вентиляцию горизонтально к внешней стене. Оттуда вы можете вернуться к вертикальному дымоходу, прикрепленному снаружи дома.

    Горизонтальная установка во многом похожа на вертикальную. Вы переходите от трубы печи к трубе дымохода при прохождении через стену. Но вместо потолочной опоры вы будете использовать настенный наперсток.

    Наперстки для стен

    Настенные гильзы представляют собой регулируемые адаптеры, состоящие из двух частей. У них есть хомут, который адаптируется к двум типам труб.Адаптеры подходят для стен различной толщины.

    При горизонтальной вентиляции вы должны следовать специальным инструкциям, чтобы обеспечить надлежащую вентиляцию. Вы должны начать с вертикального прохода дымохода, прежде чем повернуться на 90 градусов к стене. Большинство производителей рекомендуют установить от плиты вертикальное расстояние не менее 12 дюймов. Это позволяет дымовым газам набирать обороты, прежде чем они столкнутся с ограничениями.

    Горизонтальная секция должна иметь подъем 1/4 дюйма на фут пробега. Небольшой наклон вверх гарантирует, что дымовые газы не будут застаиваться в вентиляционной трубе.Производители также указывают соотношение горизонтального и вертикального хода.

    Горизонтальный пробег составляет не более 50% от общего вертикального пробега. Каждый производитель указывает свои собственные допустимые проценты пробега.

    При горизонтальной установке вместо потолочных опорных ящиков используются настенные гильзы. Поэтому перед установкой убедитесь, что вы выбрали идеальное положение. Возможно, вам придется вырезать и упаковать стеновую стойку, чтобы оставить место для установки наперстка. Но в инструкциях производителя это рассматривается дополнительно.

    Учитывайте вертикальную высоту дымохода от верха печи. Не забудьте учесть высоту, добавленную изгибом под углом 90 градусов. Эти расчеты помогут определить положение горизонтальных участков. Затем вы можете измерить расстояние от пола и отметить центральную точку наперстка. Оттуда вырежьте пространство, необходимое для установки наперстка.

    Монтаж печной трубы такой же, как и при вертикальной установке. Начните с жестких секций и двигайтесь от печи до стены.В последнюю очередь устанавливайте скользящий соединитель или телескопическую секцию. Наконец, закрепите каждую секцию дымохода саморезами. Затем подключите его к настенному наперстку.

    Внешний вид дымохода отличается. Короткий участок горизонтального дымохода необходимо прикрепить к внешней стороне настенного наперстка. Его длина зависит от толщины стены. Горизонтальный участок должен простираться достаточно далеко, чтобы обеспечить надлежащий зазор для вертикального участка, когда он движется по стене вашего дома.

    Тройник дымохода

    После того, как горизонтальная секция установлена, используйте тройник для дымохода, чтобы вернуться к вертикальному участку дымохода. Тройник состоит из трех элементов. Первый — это горизонтальная опора для установки части горизонтального дымохода. Вторая — это вертикальная ножка, от которой отводится вертикальный дымоход. Последний — это нижняя ножка с заглушкой для предотвращения утечки.

    Заглушка легко снимается при подметании вертикального участка дымохода. Используйте опорный кронштейн для тройника.Он может быть предоставлен производителем или изготовлен домовладельцем. Прикрепив тройник и опираясь на кронштейн, соберите дымоход. Мы рекомендуем размещать вертикальные опоры каждые 5 футов. Сделайте это с помощью настенных ремней или аналогичных металлических удерживающих лент.

    Карнизы и откосы

    Во многих домах есть карнизы или закрытые потолки, выходящие за пределы внешней стены. В зависимости от глубины карниза существует несколько методов борьбы с этим.

    Для неглубоких карнизов высотой не более 2–3 дюймов можно использовать отступы.Это позволяет дымоходу образовывать небольшой изгиб вокруг карниза, не изменяя структуру дома. Дома с более глубокими карнизами, от 6 до 10 дюймов, имеют несколько других вариантов.

    Первый — это надрез в карнизе, оставляющий открытый вырез для прохода трубы дымохода. Вы можете закончить его облицовочными досками и отводом дождя, чтобы вода не пролилась в выемку.

    Второй вариант — встроить дымоход в карниз, используя металлический оклад для его ограждения.Конечно, вам все равно необходимо сохранить зазоры до деревянной конструкции. Этот метод идеален, так как в дымоход ставится опора.

    Дома с глубокими карнизами от 10 до 36 дюймов требуют, чтобы дымоход проходил через конструкцию. Они заканчиваются окладом на крыше. Это позволяет обеспечить надлежащую опору для дымохода. И это избавляет от необходимости делать слишком большой надрез. Вы можете добавить металлическую окантовку вокруг дымохода, когда он проходит через нижнюю часть карниза.

    Во всех случаях применения вы должны придерживаться правила 10-3-2, если дымоход находится выше линии крыши. Это поможет определить, какой высоты должен быть ваш дымоход. Завершение дымохода заглушкой такое же, как и в других установках. Но штормовой ошейник не понадобится, если нет кровли.

    Надставные опоры

    Любая установка трубы над крышей, не поддерживаемая вытяжкой из дымохода, требует надлежащей опоры над линией крыши. Допускается не более пяти футов трубы без опоры.

    Сильный ветер сгибает и повреждает неподдерживаемые трубы. Многие производители предлагают жесткие двойные кронштейны для крепления труб к крыше. Вы также можете использовать кабели, чтобы привязать трубу к точкам крепления.

    Проверьте свою вентиляцию

    После завершения установки вы должны проверить на протяжку и утечку. Разведите в приборе небольшой костер на растопке и зажгите его. Поскольку он горит, обязательно осмотрите как можно больше доступных областей вентиляции.

    Ищите утечки дыма и капли конденсата.Устраните любые утечки, правильно изменив положение дымохода или дымохода. Возможно, вам потребуется добавить больше креплений.

    Если дымоход плохо всасывает, проверьте горизонтальный участок. Он не должен превышать допустимого соотношения. Также убедитесь, что труба соответствует требованиям по высоте и соблюдайте правило 10-3-2.

    Дымоход, который слишком короткий, может видеть конкуренцию со стороны дома. Это известно как эффект стека домов. Если система вентиляции слишком короткая, добавьте секции труб, чтобы исправить это.

    Теперь вентиляция прошла правильно

    Поиск подходящей вентиляции для дровяной печи на первый взгляд может показаться проблемой. Но, имея это руководство, потратив немного времени и терпения, вы можете быть уверены, что у вас есть хорошо вентилируемый и эффективный дровяной прибор.

    Остались вопросы по поводу вентиляции, вытяжек или других проблем с камином? Без проблем. Наши специалисты с сертификатом NFI рады помочь!

    Об авторе

    Дэни Белл

    Дэни — страстный писатель, жаждущий знаний.Когда она не пишет, ее обычно можно найти за компьютером: она либо играет с мужем в видеоигры, либо создает цифровое искусство, либо ищет что-то новое, чему можно научиться. Дэни также любит читать, одним из ее любимых является «Властелин колец».

    Как распаковать Hobbit Stove

    Руководства:
    Установка HOBBIT SE

    Перед тем, как вы сможете начать использовать Hobbit Stove, вам нужно будет распаковать ее из деревянного ящика, в котором она была доставлена.

    Последовательность распаковки имеет решающее значение для правильной настройки Хоббита. Большое внимание было уделено деталям, чтобы обеспечить вам долгие годы безупречной службы вашей новой печи Hobbit Stove.

    Вот видео, объясняющее правильную процедуру распаковки печи Hobbit. Пожалуйста, внимательно следите за тем, как важна последовательность. Поскольку печь тяжелая (примерно 50 кг), важно делать это вдвоем. Ваша плита Hobbit поставляется с полными инструкциями по распаковке, но вы можете также просмотреть это видео, чтобы убедиться, что вы правильно распаковываете плиту.

    Последовательность распаковки печи Hobbit

    Другие советы по использованию небольшой печи Hobbit

    Перед тем, как вы начнете использовать плиту Hobbit, есть несколько вещей, которые полезно иметь в виду.

    • Первые несколько раз, когда вы используете печь, старайтесь, чтобы огонь был небольшим, чтобы краска высохла, прежде чем разжечь более крупный огонь.
    • Настройки управления воздухом, методы освещения и интервалы розжига будут варьироваться в зависимости от тяги дымохода, направления ветра и климатических условий, требований к отоплению и используемого топлива.Таким образом, может пройти некоторое время, прежде чем вы полностью освоитесь с тем, как правильно эксплуатировать плиту в различных условиях.

      No related posts.

    Оставить комментарий
